Виды телефонных розеток: основные виды и их характеристики

Содержание

основные виды и их характеристики

При помощи телефонного разъема можно произвести подключение не только домашнего телефона, но и факса, модема и мини-АТС. На заре развития советской электроники и речи не шло о штекерном подключении. Первая полноценная телефонная розетка в России появилась в 80-х годах XX века. Технологии не стоят на месте, и сегодня мы имеем возможность применения различных типов разъемов, с характеристиками которых рекомендуется ознакомиться, прежде чем приступить к подключению гаджетов к сети.

О телефонных разъемах в целом

Благодаря современным производственным стандартам розетки не представляют опасности даже для любознательного пользователя, не соблюдающего мер предосторожности в своем желании изучить строение контактов, находящихся под напряжением. Для справки: минимальное напряжение в телефонной линии сохраняется лишь во время разговора – оно не превышает 12 В. Когда вы пытаетесь куда-то дозвониться, показатель переменного напряжения будет равен 120 В, а в состоянии покоя постоянная величина составит 60 В.

Именно поэтому степени безопасности разъема уделяется большое внимание.

Телефонные розетки выпускаются в нескольких основных разновидностях:

  1. РТШК-4.
  2. Тип RJ (распространены RJ-11 и RJ-12).
  3. ТАЕ (французский и немецкий стандарт, на постсоветском пространстве не применяется).
  4. Универсальная.

РТШК-4

Розетка телефонная штепсельная с конденсатором, или РТШК-4, — это детище советского производства, идея которого изначально принадлежала Польше. Это первый в советской России вариант штекерного подключения телефонной линии. Ранее для этого использовалась специальная отводная коробка. Данная телефонная розетка включала в себя конденсатор емкостью 1 мкФ, который замыкал линию, если все аппараты, подключенные к одной цепочке в рамках помещения, отключались. Это давало возможность сотруднику телефонной станции проверить линию, а в трубке звонящего создавался эффект «занято». Как правило, конденсатор был установлен в самой последней розетке в цепи.

Данные разъемы выпускаются и используются по-прежнему, хотя считаются устаревшими. В число их преимуществ входит надежность контактных соединений, которая не уступает ни одной современной розетке. Основные минусы – это:

  1. Громоздкая конструкция.
  2. Узкая область применения, так как устаревший стандарт не позволяет использовать разъем при подключении современных устройств.

Розетки RJ и компромиссная универсальная

Самыми популярными сегодня являются розетки европейского стандарта RJ, выпускаемые в нескольких исполнениях. Для телефонного подключения чаще всего используются RJ-11 и RJ-12.

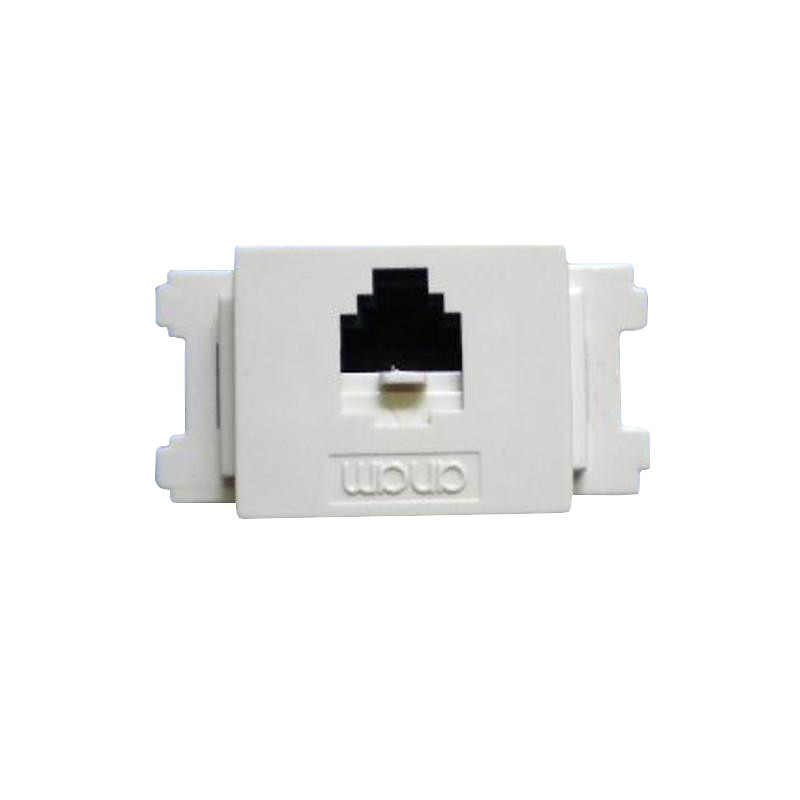

В условиях жилого дома выбор стоит остановить на RJ-11. Розетка под домашнее оборудование содержит название стандарта, по которому она производится, и специальную маркировку (6P4C или 6P2C), отображающую число рабочих контактов. Подключение домашней телефонной линии простое, поэтому задействуются, как правило, 2 центральных контакта.

К разъему RJ-11 подводятся только два провода монтажного кабеля. Успешно используемая в большинстве домов и квартир, данная розетка обладает рядом плюсов и минусов.
Плюсы:

  1. Компактность. Ее установка практически не отразится на внешнем виде стены.
  2. Унифицированный тип подключения. Это значит, что вы сможете подключить оборудование любого современного производителя, если у вас установлена RJ-11.
  3. Удобство использования. Применение такого разъема предусматривает определенную свободу действий: можно изменить длину провода, поменять трубку телефона и т.д. Особенно актуально при осуществлении ремонта в помещении.

Минус заключается в том, что контактные пары изнашиваются быстрее и впоследствии могут «отходить».

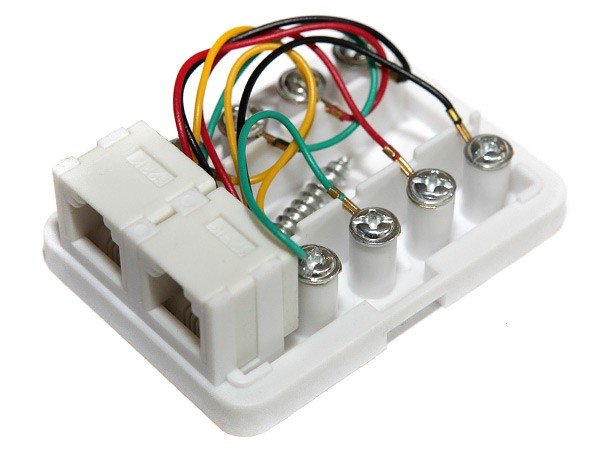

Применение телефонной розетки RJ-12, оснащенной 4 проводами, актуально для офисов и других помещений, где нужно разводить многоканальные АТС. Основное принципиальное различие между RJ-11 и RJ-12 заключается в числе рабочих контактов – у последней, ввиду ее использования для подключения системных телефонов, 6 рабочих контактов. Все остальные элементы данных разъемов идентичны, как и их характеристики.

Французская розетка ТАЕ

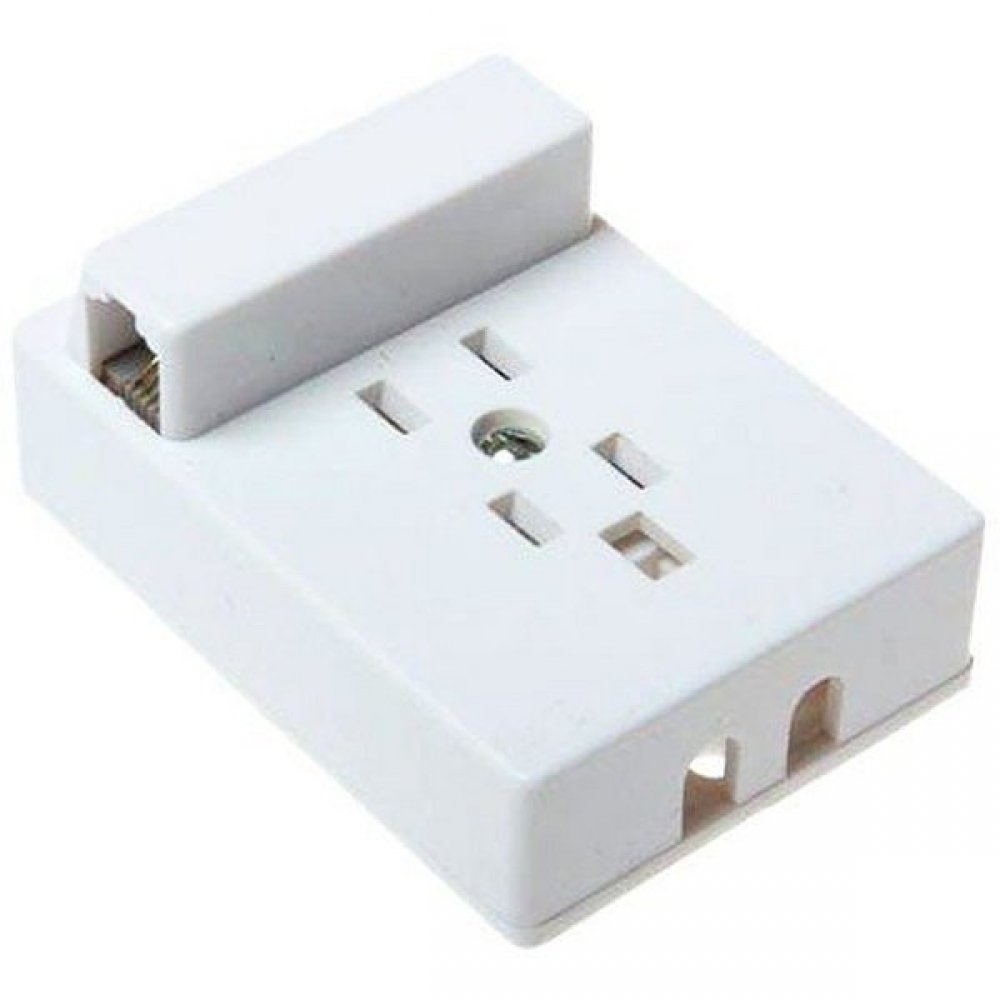

Универсальная розетка

Удобным решением является универсальная телефонная розетка, представленная в виде переходника, который делает возможным беспрепятственное переключение телефона с евроразъемом к разъему российского типа. Как правило, являет собой сочетание стандартной розетки и двух еврогнезд.

Внешний вид конструкции

По методу исполнения розетки подразделяются на:

  1. Встроенные.
  2. Накладные.

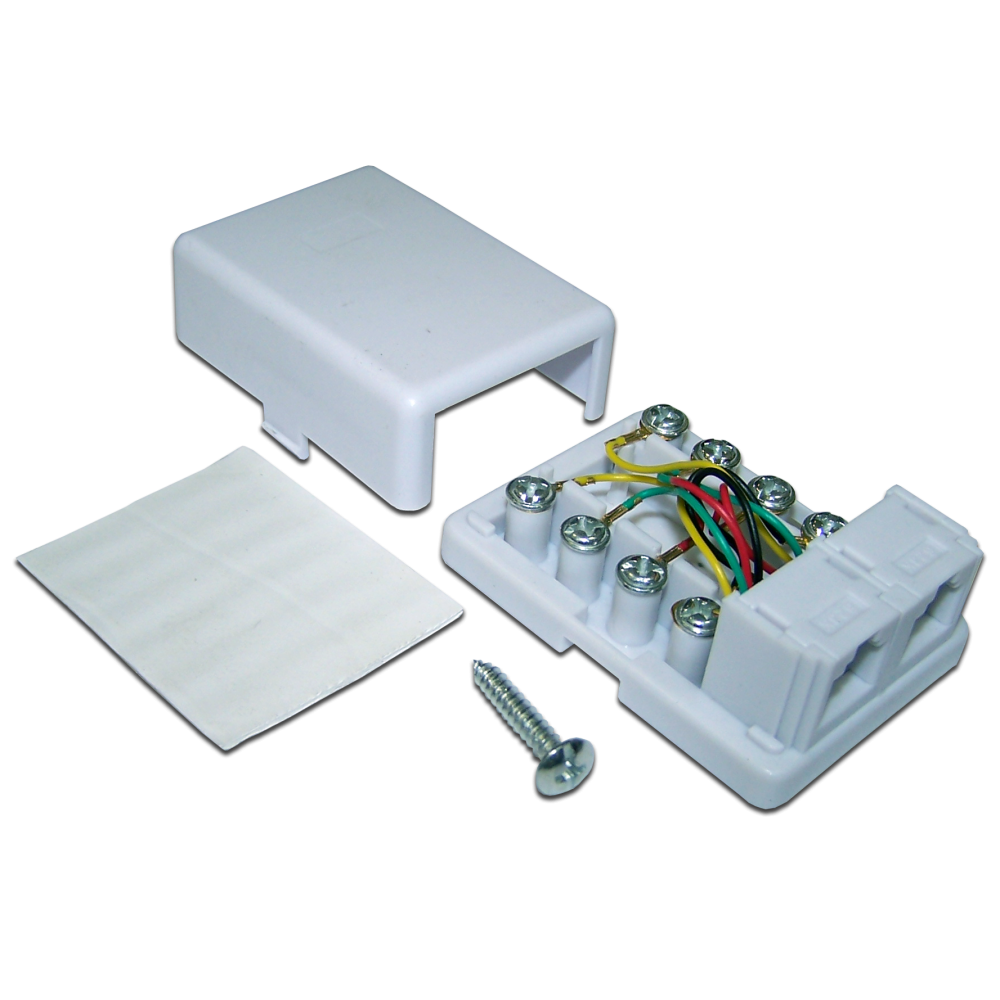

Накладная телефонная розетка проста в установке, эксплуатации и не ударит по бюджету. Правда, она довольно заметно выступает, в связи с чем может считаться косметическим дефектом комнаты, если не спрятана в нише.

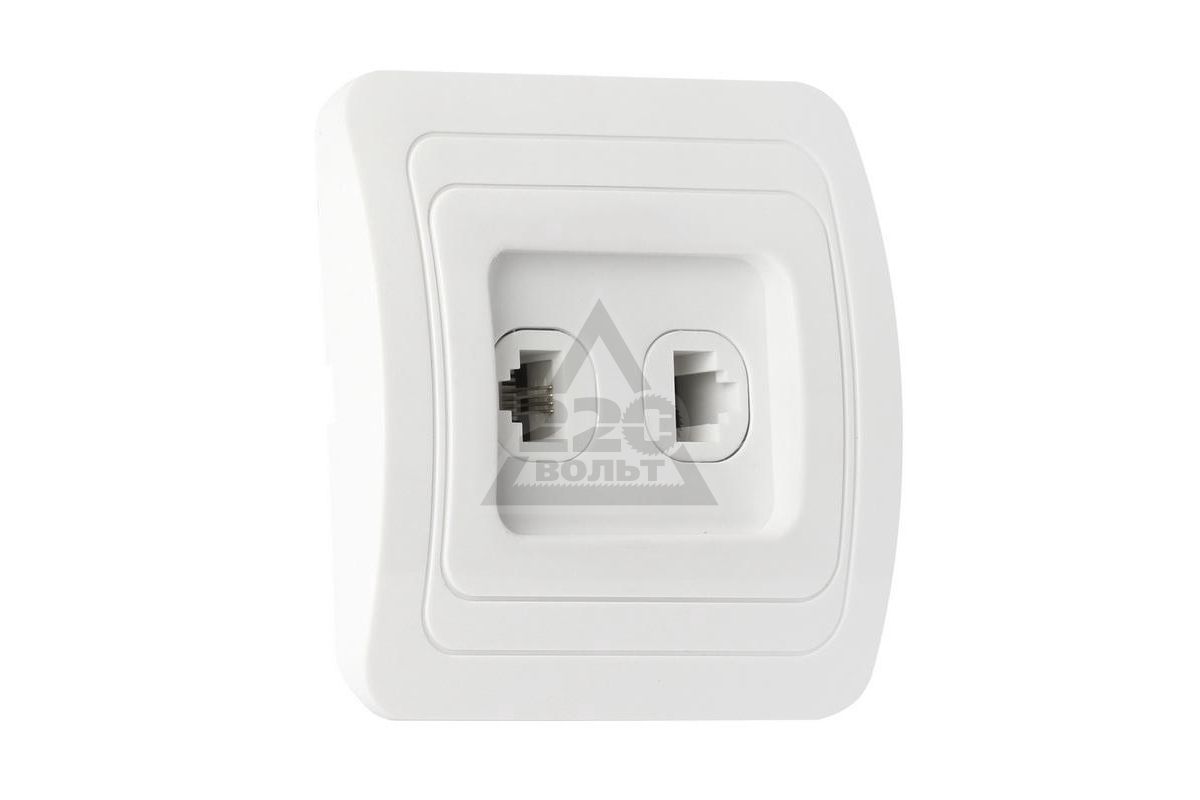

Подключение розетки путем встраивания более дорогое, трудоемкое. Внутренняя часть конструкции будет спрятана в стене, и для этого нужно будет не только высверлить в ней отверстие, но и установить скрытый подрозетник.

К встраиваемым розеткам относят также выдвижные, которые чаще всего используются в столешницах. Впрочем, сложность установки компенсируется сохранением презентабельности интерьера комнаты.

Подключение rj 11. Как подключить стационарный телефон к линии связи, подсоединяем провода в розетке. Современные проводные телефонные соединители

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:


Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:


Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

bouw.ru

Как подключить телефонную розетку?

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:


Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов цветовой маркировки проводов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

  • На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
  • Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
  • Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
  • Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, предоставленная информация помогла вам выполнить монтаж своими руками!

samelectrik.ru

Подключение телефонной розетки

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Чтобы правильно подключить телефон и получить хорошо работающую линию, нужно учесть некоторые рекомендации.

  1. Чаще всего устанавливают внутреннюю (скрытую) розетку. Она хорошо вписывается в любой интерьер, но монтировать ее сложнее, кроме того, при этом можно повредить декоративную отделку стен. Розетки открытого типа легко обслуживать, устанавливать и демонтировать, при их установке не портится отделка, но выглядят они не очень эстетично.
  2. Следует отдать предпочтение продукции известных производителей. К таким относят фирмы Легранд (Legrand) и Вико.
  3. Если к розетке не прилагается схема маркировки проводов, то можно воспользоваться приведенными выше таблицами. В новой маркировке у положительного провода розетки RJ 11 цвет такой же, как у отрицательного, но с добавлением белого. По старой схеме положительный — зеленый, а отрицательный — красный. В немецком варианте отрицательный — белый, а положительный — коричневый.

Монтаж устройств других типов

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.

Заключение

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

2proraba.com

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения


розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.
Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.
Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов. маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розетки старого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.
0,00, (оценок: 0) Загрузка…

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций , смонтированные в разное время . Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой-контактом» и подвижной, вставляемой в него вилкой: «папа- контакт».

Особенности конструктивного исполнения


Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

  • бокорезы – для разделки кабеля;
  • нож – для зачистки концов проводов;
  • отвертка – крепление концов в розетке;
  • винты – крепление основания устройства к стене;
  • дрель – сверление отверстий для фиксации наружного устройства;
  • сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
  • пластиковые вставки в отверстия;
  • «болгарка» с диском по бетону – для выполнения скрытой проводки;
  • перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
  • – для уточнения полярности контактов в разъеме при подсоединении;
  • защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.


Порядок выполнения работ

  1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
  2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
  3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
  4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем . Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
  5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
  6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

  • RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
  • RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
  • RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
  • РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

  • Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
  • Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.


Для подключения необходимо:

  • снять оплетку с провода на длину 4 – 5 сантиметров;
  • расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
  • уложить все проводки в пазики розетки;
  • проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение Модель, описание Цена (руб) Производитель
Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными 60 Россия
Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый 380 Россия
Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый 290 Россия
Телефонная розетка Proconnect 2-6р-4с 55 Брэнд
Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN 500 Брэнд
Телефонная розетка 2 RJ11Legrand Suno 774839 490 Легранд Франция
  1. При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
    • Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
    • При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
    • Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
    • Работы с проводкой нужно производить в защитных перчатках.
  2. Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
  3. Современные розетки исполняются в безопасном варианте . Тем не менее, устанавливать их нужно в недоступном для детей месте.
  4. При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
  5. Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!

Как подключить домашний телефон?

Несмотря на то, что мобильные телефоны пользуются сегодня большой популярностью, стационарные телефоны тоже не теряют своей актуальности. Этому есть простое объяснение — стационарный аппарат имеет ряд уникальных преимуществ: у него не садится батарейка, да и звонки в другие города и страны обходятся значительно дешевле.

В этой статье мы расскажем о том, как самостоятельно подключить домашний телефон.

Как правильно подключить домашний телефон

Для того чтобы подключить или же , можно обратиться к специалистам или же заняться подключением самостоятельно. Для этого необходимо приложить минимум усилий — выбрать понравившуюся модель аппарата и подключить к сети.

Телефонная розетка и вилка

Для подключения стационарного аппарата необходимо . Телефонная розетка нужна для того, чтобы переводить провода телефонного кабеля, которые идут от АТС, в интерфейс RJ-11. RJ-11 — это розетка нового образца, в старых домах стояли розетки типа РТШК-4. Проводной телефон подключается к такой розетке с помощью вилки.

Телефонная вилка представляет собой коробку, сделанную из пластмассы. Она имеет две части — две половинки, в одну из которых вставлены четыре плоских контакта. С помощью винтов к ним присоединяется телефонный шнур.

Вилка и розетка выполняют только одну функцию — они нужны для удобства подключения телефона и удобства в эксплуатации. Связь осуществляется за счет соединения двух проводов, протянутых в квартиру, и шнура, идущего от телефонного аппарата.

Подключение к телефонной розетке

Рассмотрим подключение аппарата на примере современной розетки RJ-11. Домашний телефон подключается непосредственно к телефонной розетке через кабель, на конце которого имеются RJ-11 коннекторы. Один коннектор вставляется в разъем телефонного аппарата, другой — в разъем телефонной розетки. Внутри розетки провода наматываются на винты, к которым подключаются клеммы от разъема.

Типы подключения телефона

Важно учитывать, что простые телефонные аппараты имеют двухпроводной тип подключения, который идет от АТС. Но бывают телефоны с четырехпроводным типом подключения. В этом случае для подключения телефона понадобятся те же два провода, которые обозначают два центральных канала. Чаще всего эти провода можно узнать по цвету — это красный и зеленый провод. Если телефон подключается без использования телефонной розетки, использовать нужно именно эти провода. При этом неважно, с какой полярностью эти провода будут подключены: аппарат будет работать в любом случае.

Установка стационарного телефона

Как правило, установить домашний телефон можно в любой комнате квартиры или дома. Для этого необходимо просто провести телефонный кабель до нужного места. Наиболее удобным вариантом считаются комплекты, в которые входят стационарный телефон и связанная с ним радио-трубка. Преимущество радио-трубки в том, что с ее помощью можно отвечать на звонки в любой части квартиры и перемещаться во время разговора.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Замена телефонной розетки

Замена телефонной розетки — задача, которую должен выполнять специалист. Неправильное подключение может привести к поломке линии связи в Вашей квартире или офисе. Для устранения такой неисправности потребуется много времени и средств.

Кроме того, даже слаботочные линии связи имеют небольшое напряжение. Все работы с ними может проводить только профессионал, знакомый с правилами техники безопасности. Наши электрики перед началом ремонта или замены обязательно замеряют напряжение в сети специальными тестерами. При работе мастера используют только защищенные инструменты и оборудование.

Сегодня в большинстве квартир установлены старые телефонные розетки, стандарт для которых был разработан еще в Советском Союзе. Современные беспроводные аппараты с дополнительными функциями к ним подключить нельзя. Чтобы установить дома новый телефон, можно воспользоваться переходниками или провести замену разъема.

Данную работу опытный мастер выполнит в кратчайшие сроки. Она включает в себя следующие этапы:

  • демонтаж старой коробки,
  • тест напряжения в сети,
  • проверку целостности изоляции и состояния контактов,
  • монтаж розетки нового образца,
  • подключение телефона,
  • проверку связи.

Виды телефонных розеток

Все старые телефонные розетки имеют накладной корпус и крепятся на поверхность стены. Телефонные разъемы нового типа выпускаются со встроенным или внешним подрозетником. Преимущества скрытого устройства — сохранение дизайна интерьера. К плюсам накладного относят простоту монтажа и замены. Так, установка скрытых гнезд требует штробления отверстий в бетоне. Монтаж накладных относится к «чистым» работам, может проводиться даже после отделки помещения. Выбрать подходящую модель Вы можете самостоятельно — наши мастера подключат любое исправное устройство.

Новую телефонную розетку на замену старой желательно купить до вызова специалиста. В этом случае ремонт пройдет в короткие сроки. Если Вы не знаете, какой разъем подобрать под современный аппарат связи, наши сотрудники помогут Вам приобрести необходимые комплектующие. Электрик самостоятельно съездит в магазин и привезет нужные детали.

Сотрудники нашей компании выполняют установку и замену телефонных розеток любого типа, прокладывают слаботочный и силовой кабель в квартирах и офисах, занимаются устройство электрических и распределительных щитов. Все электрики имеют высокую квалификацию, большой опыт работы с оборудованием и линиями связи.

Чтобы вызвать электрика, заполните форму на сайте или позвоните по телефонам. Вы можете оформить срочный вызов или выбрать удобное время визита мастера. О стоимости и примерных сроках ремонта и замены Вам расскажет наш оператор после обработки заявки.

Телефонные розетки – разновидности и немного о их монтаже

Телефонные розетки входят в категорию информационных электроустановочных изделий. Передача данных главное их предназначение, этим они отличаются от электрических розеток.

Необходимое использование для абонентского оборудования, соединения мини-АТС, индивидуальных телефонов, модемов и факсов и прочей оргтехники с телефонной сетью

Конструкция розетки зависит от наличия оного или нескольких разъемов, их типов и различия кроссировочного поля.

Существует несколько типов исполнения розеток
  1. RJ-11, этот тип розеток маркируется как ХР – ХС демонстрирует количество позиций и число действующих подключенных контактов.

Таблица показывает распиновку разъемных конвекторов: RJ-11, RJ-12 (RJ-25), RJ-14

  1. Розетки типа RJ-11, эта маркировка свидетельствует о том, что в конструкции использованы разъемы: 4p4с или 4p2с. 4p , в посадочном гнезде задействовано 4 рабочих контакта. Если указан разъем 2с  и 4с то это говорит о том, что работает 2 и 4 ножа-контакта. Применяется такой коннектор для присоединения к телефонному аппарату его трубки.
  2. Розетки типа RJ-12 маркируемые как 6р4с; 6р2с; 6р6с говорит о том, первая цифра свидетельствует о количестве посадочных мест, вторая маркируемая цифра о том сколько ножей –контактов может быть вставлено в гнездо. Подобный разъем используется телефонии для коммутации телефонной сетевой линии в патч-панель и для подключении аппарата в телефонную розетку местной сети.

Рис. №2. Штекер телефонной сети отличается числом задействованных контактов.

Для монтажа и правильного присоединения разъемов применяют обжим витых кабельных пар. Пайку при присоединении не используют. Операции по обжиму выполняют при помощи кримперных клещей. Для безошибочного присоединения кабеля в современных розетках задействован механицизм Jung, заведенный в устройство кабель присоединяется прокалыванием без использования дополнительного инструмента и без ставшей ненужным снятия изоляции. Механизм работает за счет поворота крепежного винта на ¼ оборота.

Классификация телефонных розеток по типу монтажа

Существуют накладные и встроенные розетки, причем второй тип используется для сохранения презентабельного вида интерьера  и требует скрытой прокладки телефонного провода.

Помимо этого существуют розетки, различаемые по типу комплектации, объединяющие в своей конструкции  контактные гнезда для присоединения телефонной сети и гнезда для подключения компьютера или модема для сети Ethernet. Защищенность связи и высокая скорость, которую могут обеспечить эти электроустановочные изделия, до 100 Мбит/сек, делает их незаменимыми и востребованными устройствами в современной квартире.

Монтаж телефонной розетки

Важно: При установке телефонных розеток и их подключении необходимо помнить, что красный проводник традиционно считается минусом, а зеленый проводник – плюсом.

Полярность в розетках можно проверить при помощи мультиметра, если присоединение ошибочно, то на табло вы увидите минус. При включении шестиконтактного разъема в телефонную розетку RC45 с 8-ю контактными выходами может произойти замыкание контактов.   Без каких-либо последствий в компьютерную розетку можно присоединить только 6-ти контактный разъем. Провод для телефонной прокладки телефонной линии используется типа ТРП 2х0,4 (лапша) с разделительной полосой между проводниками для безопасного для провода крепления и для удобной зачистки.

В настоящее время все шире применяется оптоволокно для многоканальных линий связи. Их преимущество заключается в отличной изоляции и проводимости информации. Для крепления технологических запасов оптического кабеля на опорах используется УПМК. Подробнее можно посмотреть здесь http://td.opten.spb.ru/komm/uzdelia-vnutrizonovie-MTOK?obj=100



Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Что такое телефонная розетка?

Телефонная розетка — это разъем, который можно использовать для подключения телефонов и другого модульного оборудования к локальной телефонной сети. Они предназначены для простой установки и удаления нового оборудования, которое можно сравнить с проводными телефонами, которые были распространены во всем мире до 1970-х годов. Стандарт, используемый в Соединенных Штатах и ​​многих других странах, представляет собой систему зарегистрированных домкратов (RJ), которая фактически относится к схеме подключения в дополнение к физическим разъемам. Несколько других телефонных розеток также используются во всем мире, например, гнездо BS (британский стандарт) 6312 в Великобритании и разъем Telekommunikations-Anschluss-Einheit (TAE) в Германии.

С момента появления телефонов до 1970-х годов телефонные компании, как правило, владели всем оборудованием. Это включало электропроводку внутри дома и в офисе и даже телефоны, которые были сданы в аренду клиентам. Телефоны, как правило, были жестко подключены в течение этого периода, и даже при использовании какого-либо типа телефонной розетки это был, как правило, запатентованный дизайн. Первые стандарты телефонных розеток были созданы в 1970-х годах, когда появились и сторонние телефоны, которые могли использовать эти модульные соединения.

Самым распространенным типом телефонных розеток является зарегистрированный разъем, который является стандартом, который описывает как схему подключения, так и конструкцию разъема. RJ11 — это тип телефонного разъема, обычно используемый для одной телефонной линии, в то время как RJ12 и RJ45 используют один и тот же тип разъема, но подключены к двум или трем линиям. Эти розетки возникли в Соединенных Штатах, хотя они также распространены во всем остальном мире.

В некоторых странах есть свои типы телефонных разъемов, например, разъем BS 6312 в Великобритании. Эти разъемы были введены в начале 1980-х годов и имеют внешнее сходство с разъемами RJ. Зажимы закреплены сбоку, а не снизу, что позволяет легко их различать. Разъемы BS 6312 также используются в некоторых других странах, хотя предпринимались попытки вывести их из эксплуатации в таких местах, как Гонконг.

В дополнение к телефонам, в телефонные разъемы могут быть подключены различные другие устройства. Факсимильные аппараты могут связываться по телефонным линиям и предназначены для подключения к этим розеткам. Модемы также используют эти разъемы, как и широкополосные цифровые абонентские линии (DSL). Модульная природа телефонных разъемов и штекеров позволяет относительно легко подключать широкий спектр совместимых устройств.

ДРУГИЕ ЯЗЫКИ

A Руководство по телефонным розеткам

Основная розетка — это точка, в которой ваша телефонная линия входит в вашу собственность. К нему можно подключить беспроводной маршрутизатор, чтобы получить максимальную производительность и максимальную скорость широкополосного доступа. Основная телефонная розетка обычно находится в коридоре или рядом с входной дверью, и она будет больше, чем любая другая розетка в вашем доме.

Розетка одинарная / стандартная

Если ваша основная розетка имеет одну розетку (как показано на рисунке ниже), вам необходимо использовать микрофильтр для каждой другой телефонной розетки, к которой подключен телефон или широкополосное оборудование.Сюда входят ваш беспроводной маршрутизатор, телефоны, автоответчики, ТВ-боксы, системы сигнализации и все остальное, что использует соединение. Они фильтруют вашу телефонную линию и позволяют вашему широкополосному каналу и телефону работать одновременно. Когда вы присоединяетесь к вашему беспроводному маршрутизатору, вы получаете микрофильтр. Если вам нужны другие, их можно приобрести в большинстве магазинов электроники.

Двойная розетка с предварительной фильтрацией

Если у вашего главного телефонного разъема 2 порта, это означает, что это главный разъем с предварительной фильтрацией, поэтому ваша линия уже разделена между телефоном и широкополосным подключением.Вы можете просто подключить свой телефон и беспроводной маршрутизатор прямо к этим розеткам без использования каких-либо микрофильтров.

Что такое тестовая розетка и лицевая панель?

Если у вас возникли проблемы со скоростью широкополосного доступа, наша группа технической поддержки может попросить вас попробовать подключение к тестовой розетке, чтобы исключить любые проблемы с внутренней проводкой в ​​вашем доме. Главные сокеты, которые имеют два порта или один порт с горизонтальной линией на передней панели, содержат тестовый сокет.

ПРИМЕЧАНИЕ. Пропустите этот шаг и не откручивайте лицевую панель, если на передней пластиковой крышке нет горизонтальной линии.

Вот как подключить маршрутизатор к тестовой розетке:

  • Отключите все телефоны, ПК, маршрутизаторы, удлинители и адаптеры, а также двойные адаптеры от всех телефонных розеток. Если у вас есть широкополосный доступ, не забудьте отключить все микрофильтры и маршрутизатор от телефонных розеток.
  • Осторожно открутите лицевую панель главного гнезда отверткой. Если у него нет винтов, сожмите боковые стороны лицевой панели, чтобы отсоединить ее. Передняя пластиковая крышка может не сниматься полностью, поэтому ее не следует снимать с чрезмерным усилием
  • После снятия лицевой панели главный тестовый разъем теперь должен быть виден с правой стороны разъема
  • Вставьте один из ваших микрофильтров в эту тестовую розетку
  • Подключите серый широкополосный кабель беспроводного маршрутизатора к порту микрофильтра, помеченному ADSL
  • .
  • Теперь запустите тест скорости и запишите полученные результаты.

Если теперь вы получаете более высокие скорости широкополосного доступа в тестовой розетке, вероятно, ваша внутренняя домашняя проводка является источником проблемы и, в свою очередь, приводит к снижению вашей скорости.Возможно, вам придется обратиться к специалисту или электрику для ремонта или переустановки неисправной проводки. Более низкие или похожие скорости указывают на неисправность телефонной проводки за пределами вашего дома или сети.

Телефонные разъемы и заглушки — Руководство по покупке

Узнайте о возможностях выбора перед установкой оборудования
Есть много способов подойти к установке телефонных розеток для домашней системы. Если вы строите новый дом или даже просто ремонтируете комнату, возможно, вы еще не знаете о многих моделях телефонных разъемов, доступных для установки.В этой статье дается обзор соображений и вариантов, чтобы вы могли сделать лучший выбор, соответствующий вашему проекту.

Существует три основных подхода к телефонной розетке — настенное крепление, модульные разъемы с рамками и встроенные разъемы. Этот последний тип доступен либо в виде полных пластин переключателя, либо в виде вставок «все в одном», которые подходят к пластинам переключателей в стиле Decora.

Со стандартными пластиковыми пластинами телефонных разъемов, показанными слева, телефонные кабели подключаются непосредственно к задней части пластины.Эти настенные плиты обычно стандартного размера: 4,5 дюйма в высоту и 2,75 дюйма в ширину. Штекер телефонного шнура с вилкой защелкивается прямо в гнездовом отверстии с выемкой в ​​передней части пластины. При замене металлических панелей переключателей, керамических плит или других непластиковых настенных панелей необходимо использовать альтернативную установку. Решение состоит в том, чтобы использовать одно из следующего: вставку для универсального телефонного разъема, модульный разъем, защелкнутый в металлической крышке телефонного разъема, или адаптеры для телефонного разъема, используемые в легко модифицируемой рамке модульного разъема. Мы описываем каждый из этих вариантов и пластины настенных телефонных розеток ниже.Щелкните любую ссылку, чтобы просмотреть или приобрести этот товар.

Универсальная вставка телефонного разъема вставляется в отверстие панели переключателя в стиле Decora (большое прямоугольное отверстие, примерно 1,25 дюйма в ширину и 2,5 дюйма в высоту). Преимущество этих вставок в том, что их можно легко подключить к вашей текущей настройке. Некоторыми из недостатков этого типа устройств являются ограниченный выбор цвета и большая площадь устройства по сравнению с панелью переключателя. При использовании металлических пластин переключателей часто более желательно, чтобы телефонный разъем был как можно меньше и ненавязчивым.Обратите внимание, что на виде сзади этого предмета винты клемм и проводка встроены прямо в устройство.

Преимущество металлических пластин переключателей для телефонных разъемов в том, что адаптеры занимают очень мало места на пластине. Это контрастирует со вставкой «все-в-одном», используемой с современной панелью переключателей в стиле Decora, где устройство занимает половину визуального пространства. Металлические настенные панели для телефонных розеток доступны с одним, двумя, тремя или четырьмя отверстиями для модульных разъемов Keystone. Показана панель переключателя из нержавеющей стали с серыми модульными разъемами для кабельного телевидения и телефона.

Модульные телефонные разъемы с металлическими пластинами для телефонных разъемов


Металлические пластины телефонных разъемов не имеют оборудования для крепления телефона на задней панели, потому что электрические провода нельзя крепить непосредственно на металлической пластине, так как они будут проводить электричество. Решением является использование пластиковых модульных телефонных разъемов, предназначенных для защелкивания непосредственно в небольшом отверстии прямоугольной пластины. Маленькое прямоугольное отверстие имеет размер 9/16 дюйма (Ш x 3/4 дюйма) (Общие размеры пластины по-прежнему стандартные: 2-3 / 4 дюйма Ш x 4-1 / 2 дюйма x 1/8 дюйма Д с отверстиями под винты. на расстоянии 3-5 / 16 дюймов от центра к центру.) Использование модульного разъема позволяет отображать больше цвета пластины, чем пластиковую вставку. Это более привлекательно и предпочтительнее при использовании красиво оформленных пластин.

Шлейфовые телефонные провода

Важное примечание: Модульные гнезда нельзя использовать, если телефонные провода соединены гирляндной цепью, что означает, что провода не заканчиваются у винтовых соединителей, а вместо этого оборачиваются вокруг них, а затем возвращаются из коробки к следующей телефонной коробке.См. Пример гирляндных проводов слева.

Адаптеры для модульных разъемов с рамками для телефонных разъемов

Модульные телефонные розетки предназначены для защелкивания непосредственно в пластиковой раме с несколькими отверстиями для портов. Эти пластиковые рамки подходят для проемов в стеновых панелях в стиле Decora и весьма универсальны, обеспечивая гибкость в настройке системы связи. Рамы доступны с 2, 3, 4 или более отверстиями для портов. Доступны разъемы USOC (стандартные телефонные соединения), Cat5E (соединения Ethernet), коаксиальный кабель (или коаксиальный кабель, используемый для кабельного телевидения и подключения к Интернету) и RCA (разъемы звукового кабеля).Такое разнообразие и универсальность позволяют легко изменять, добавлять или убирать модульные гнезда. Неиспользуемые порты просто закрываются глухой защелкивающейся крышкой, пока не понадобится. Опять же, подключение телефонных проводов с последовательным подключением исключает использование модульных разъемов. См. Подробности в предыдущем разделе.

Пластины настенных телефонных разъемов для телефонов поверхностного монтажа

Устройства с настенной телефонной розеткой обычно предназначены для одного телефона и имеют проушины, чтобы телефон можно было повесить на стене. Металлические или пластиковые панели переключения обычно входят в комплект, и их размер немного больше, чем у стандартных панелей переключения во всех направлениях, с фактическими размерами 3 дюйма x 4-1 / 2 дюйма x 3/8 дюйма.Оборудование может также включать съемные проушины и пластиковые вставки, позволяющие преобразовать настенную телефонную розетку в телефонную розетку для скрытого монтажа. С этими устройствами можно использовать негабаритные коммутационные панели для телефонных розеток, если их глубина (стандартная 1/8 дюйма) является удовлетворительной. Стандартные пластины приподняты на 1/8 дюйма с фаской 3/16 дюйма по внешней стороне (плоская поверхность площадь составляет 2-7 / 16 «x 4-3 / 16») и может быть недостаточно глубокой или достаточно широкой, чтобы покрыть телефонное оборудование, которое у вас находится под ним, поскольку некоторые из них спроектированы больше.

Наверх Далее: Как установить телефонную розетку — простые инструкции с картинками.

Bs 6312 — Academic Kids

Bs 6312 — Academic Kids

От академических детей

В Википедии нет статьи с таким точным названием.
  • Если вы создавали эту страницу за последние несколько минут, а она еще не появилась, она может не отображаться из-за задержки в обновлении базы данных. Попробуйте очистить ( https://academickids.com:443/encyclopedia/index.php?title=Bs_6312&action=purge ), в противном случае подождите и повторите попытку позже, прежде чем пытаться воссоздать страницу.
  • Если вы ранее создавали статью под этим заголовком, она могла быть удалена. Просматривайте кандидатов на скорейшее удаление по возможным причинам.
Навигация

Академическое детское меню

  • Искусство и культура
    • Art ( http: // www.academickids.com/encyclopedia/index.php/Art )
    • Архитектура ( http://www.academickids.com/encyclopedia/index.php/Architecture )
    • культур ( http://www.academickids.com/encyclopedia/index.php/Cultures )
    • Музыка ( http://www.academickids.com/encyclopedia/index.php/Music )
    • Музыкальные инструменты ( http://academickids.com/encyclopedia/index.php/List_of_musical_instruments )
  • Биографии ( http: // www.academickids.com/encyclopedia/index.php/Biographies )
  • Клипарт ( http://www.academickids.com/encyclopedia/index.php/Clipart )
  • География ( http://www.academickids.com/encyclopedia/index.php/Geography )
    • стран мира ( http://www.academickids.com/encyclopedia/index.php/Countries )
    • Карты ( http://www.academickids.com/encyclopedia/index.php/Maps )
    • Флаги ( http: // www.academickids.com/encyclopedia/index.php/Flags )
    • Континенты ( http://www.academickids.com/encyclopedia/index.php/Continents )
  • История ( http://www.academickids.com/encyclopedia/index.php/History )
    • Древние цивилизации ( http://www.academickids.com/encyclopedia/index.php/Ancient_Civilizations )
    • Промышленная революция ( http://www.academickids.com/encyclopedia/index.php / Industrial_Revolution )
    • Средневековье ( http://www.academickids.com/encyclopedia/index.php/Middle_Ages )
    • Предыстория ( http://www.academickids.com/encyclopedia/index.php/Prehistory )
    • Возрождение ( http://www.academickids.com/encyclopedia/index.php/Renaissance )
    • Хронология ( http://www.academickids.com/encyclopedia/index.php/Timelines )
    • США ( http: // www.academickids.com/encyclopedia/index.php/United_States )
    • Войны ( http://www.academickids.com/encyclopedia/index.php/Wars )
    • Всемирная история ( http://www.academickids.com/encyclopedia/index.php/History_of_the_world )
  • Человеческое тело ( http://www.academickids.com/encyclopedia/index.php/Human_Body )
  • Математика ( http://www.academickids.com/encyclopedia/index.php / Математика )
  • Ссылка ( http://www.academickids.com/encyclopedia/index.php/Reference )
  • Наука ( http://www.academickids.com/encyclopedia/index.php/Science )
    • Животные ( http://www.academickids.com/encyclopedia/index.php/Animals )
    • Aviation ( http://www.academickids.com/encyclopedia/index.php/Aviation )
    • Динозавры ( http: //www.academickids.ru / encyclopedia / index.php / Dinosaurs )
    • Земля ( http://www.academickids.com/encyclopedia/index.php/Earth )
    • Изобретения ( http://www.academickids.com/encyclopedia/index.php/Inventions )
    • Физические науки ( http://www.academickids.com/encyclopedia/index.php/Physical_Science )
    • Растения ( http://www.academickids.com/encyclopedia/index.php/Plants )
    • Ученые ( http: // www.academickids.com/encyclopedia/index.php/Scientists )
  • Социальные исследования ( http://www.academickids.com/encyclopedia/index.php/Social_Studies )
    • Антропология ( http://www.academickids.com/encyclopedia/index.php/Anthropology )
    • Экономика ( http://www.academickids.com/encyclopedia/index.php/Economics )
    • Правительство ( http://www.academickids.com/encyclopedia/index.php/Government )
    • Религия ( http: // www.academickids.com/encyclopedia/index.php/Religion )
    • Праздники ( http://www.academickids.com/encyclopedia/index.php/Holidays )
  • Космос и астрономия
    • Солнечная система ( http://www.academickids.com/encyclopedia/index.php/Solar_System )
    • планет ( http://www.academickids.com/encyclopedia/index.php/Planets )
  • Sports ( http: //www.academickids.ru / энциклопедия / index.php / Sports )
  • Хронология ( http://www.academickids.com/encyclopedia/index.php/Timelines )
  • ,
  • Погода ( http://www.academickids.com/encyclopedia/index.php/Weather )
  • Штаты США ( http://www.academickids.com/encyclopedia/index.php/US_States )

Информация

  • Домашняя страница ( http://academickids.com/encyclopedia/index.php )
  • Свяжитесь с нами ( http://www.academickids.com/encyclopedia/index.php/Contactus )

Различные мастер-розетки BT, которые могут быть у вас дома.

Мастер-розетки BT

Вообще говоря, на протяжении многих лет были установлены различные типы мастер-розеток BT.
У вас, как у конечного пользователя, должен быть особый стиль, чтобы современные технологии работали эффективно и имели точку разграничения.
Это позволит вам проверить, есть ли у вас неисправность в домашней проводке или в сети BT.
Однако установка неправильного сокета и вызов Openreach для проверки неисправности может быть очень дорогостоящим.

Главные розетки в вашем доме

В приведенном ниже списке будет показана одна из розеток, которые вы, возможно, установили в своем помещении. В настоящее время мастер-розетки
BT обычно входят в стандартную комплектацию.

Телефонная розетка на 2 / 2А (обычно розетка для телефонной системы) по сравнению с розеткой ниже
с одинарной розеткой на 3 / 1А или сдвоенной лицевой розеткой на 4 / 1А.

2 / 2A Маленькая телефонная розетка

2 / 2A по сравнению с 3 / 1A

В результате наличия «маленькой» системной розетки у вас нет возможности протестировать отдельную линию, входящую в помещение,
, если есть добавочная проводка прилагается.
На рисунке ниже показаны два кабеля, подключенные к розетке 2 / 2A.

2 / 2A с подключенной сетью и удлинительной проводкой

Один кабель — это входящий кабель от вашего поставщика услуг (тот, который отмечен черной лентой).
Другой кабель питает ваши удлинительные розетки по всему дому.

Если вы столкнулись с какой-либо неисправностью, вам нужно проверить только кабель, который питает розетку (кабель с черной лентой).
Вы не можете этого сделать. Два кабеля подключены друг к другу.
Вы не можете отделить их друг от друга.
Таким образом, у вас установлена ​​розетка неправильного типа.

Независимо от того, имеет ли розетка 2 / 2А или 3 / 1А,
нельзя отсоединить удлинительную проводку от главной цепи
, не отключив физически провода от телефонной розетки.

Следовательно (если вы обнаружите неисправность широкополосной или телефонной линии), вместо того, чтобы просто проверять сторону BT линии,
вы проверяете внутреннюю проводку дома, включая проводку внешней сети BT.
В частности, вы не можете сказать, неисправна ли проводка в вашем доме,
дает возможность получения дорогостоящей платы за вызов из Openreach.

Розетка с одной или двумя лицевыми панелями аналогична малой системной розетке.
Следовательно, вся ваша проводка будет соединена вместе без возможности тестирования одной входящей цепи
без тестирования вашей домашней цепи в тандеме.
Это обычно тот комплект, который электрик или подобный любитель может подобрать
, не подозревая о проблемах, которые они могут вызвать в долгосрочной перспективе.

Мастер-розетка BT NTE5a

Самая распространенная в настоящее время основная розетка NTE5a.
При правильном подключении отсоединяется вся проводка удлинителя.
Просто оставляю входящую линию из сети BT подключенной.
Во всех новых установках должны быть установлены подлинные главные розетки BT.

Главный разъем BT NTE5a

Он имеет два маленьких винта, которые откручиваются, позволяя снять переднюю панель.
Это на самом деле позволяет вам проверить, правильно ли работает ваша телефонная линия или широкополосное соединение, с тестовой точки внутри сокета
, поскольку ваша цепь теперь находится в пределах ограничений контракта с поставщиком услуг, с которым вы согласились.

BT master NTE5a с присоединенной удлинительной проводкой

Выкрутив винты, вы можете снять лицевую панель, это откроет еще одно гнездо в корпусе оставшейся пластины.
Это ваша «разграничительная» точка, точка, в которой ваши обязательства поставщика услуг вступают в силу.
В большинстве случаев вы несете ответственность за проводку, покидающую лицевую панель.

BT NTE5a master с прикрепленной лицевой панелью VDSL

Точно так же у вас может быть nte5a с большим гнездом крышки на передней панели.

Установлена ​​передняя панель VDSL 3 компонента NTE5A с установленной передней панелью VDSL.

Пластина VDSL предназначена для предотвращения передачи широкополосного сигнала по удлинительной проводке.
Таким образом устраняются любые возможные помехи от подключенных к нему кабелей, розеток или оборудования.
Все в порядке, широкополосный сигнал, который вы получаете на главном разъеме с подключенной передней панелью VDSL,
должен быть лучшим, чего вы можете достичь.

Последний разъем BT Master NTE5c

Он имеет съемную переднюю панель, которая опять же, если подключена правильно, даст вам доступ к тестовой розетке.
Позволяет проверить, правильно ли работает ваша телефонная линия или широкополосный доступ.

Nte5c с присоединенной проводкой расширения

При правильном подключении вся проводка расширения отключится, а
оставит входящую линию из сети BT присоединенной.
В отличие от NTE5a, NTE5c имеет такие же демаркационные возможности.
Его отличие в том, что он имеет съемную переднюю часть, а соединения выполнены с помощью зажима, не требующего каких-либо инструментов.
Как и NTE5a, он также поставляется с передней панелью VDSL
, позволяющей панели фильтровать широкополосную услугу в источнике
, прежде чем она будет подключена к вашей внутренней проводке.

NTE5C Передняя панель VDSL

Он также имеет зажимы и тестовую розетку внутри

NTE5c со снятой передней панелью

Сопутствующие

ML Knightsbridge M7400 Металлическая удлинительная розетка типа BT

Чтобы обеспечить правильную работу этого сайта, мы можем размещать на вашем устройстве небольшие файлы данных, называемые файлами cookie.

Что такое файлы cookie?

Файл cookie — это небольшой текстовый файл, который веб-сайт сохраняет на вашем компьютере или мобильном устройстве. Файлы cookie позволяют веб-сайту запоминать ваши действия и предпочтения в течение определенного периода времени, поэтому вам не нужно повторно вводить их каждый раз, когда вы возвращаетесь на сайт или просматриваете страницы.

Как вы используете файлы cookie?

Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам некоторые функции наших услуг, проанализировать, как вы используете наш сайт, и отличить вас от других пользователей.Вообще говоря, мы используем два типа файлов cookie; существенное и несущественное.

Основные файлы cookie помогают нам предоставлять наши услуги. Например, эти файлы cookie хранят любые настройки, которые вы установили всякий раз, когда вы возвращаетесь к нашим услугам, и сохраняя информацию, которую вы предоставили при переходе между страницами. Например, содержимое вашей корзины хранится таким образом, поэтому вам не нужно добавлять вещи снова и снова.

Несущественные файлы cookie в основном являются аналитическими.Это позволяет нам просматривать и анализировать, как вы взаимодействуете с нашим веб-сайтом в отношении имеющегося у нас контента и любой рекламы. Эти файлы cookie предоставляют нам следующую информацию, которая помогает нам понять и улучшить работу нашего сайта:

• Количество посетителей, которые используют наш веб-сайт
• Как наши пользователи перемещаются по нашему веб-сайту
• Контент, который просматривают наши посетители
• Как долго вы используете наш сайт
• Как вы попали на наш сайт; например, из Google, социальных сетей или по прямой ссылке

Когда вы выпускаете файлы cookie?

Если вы не внесли изменения в настройки своего браузера для ограничения использования файлов cookie, наш веб-сайт будет выпускать файлы cookie, как только вы посетите его.Наш баннер управления файлами cookie дает вам возможность отключить второстепенные файлы cookie, или вы можете управлять этим в настройках своего браузера. Если вы отключите некоторые файлы cookie на сайте или в своем браузере, имейте в виду, что некоторые функции нашего веб-сайта могут быть недоступны или работать должным образом.

Где я могу получить дополнительную информацию о файлах cookie?

Чтобы узнать больше о файлах cookie, в том числе о том, как их отключить / включить в своем браузере, посетите www.aboutcookies.орг. Помните, что если вы заблокируете все файлы cookie (включая основные), вы можете столкнуться с ограниченными функциональными возможностями при доступе к некоторым аспектам нашего веб-сайта. Если вы не настроите свой браузер для отказа от файлов cookie или не отключите второстепенные файлы cookie с помощью нашего инструмента управления, наш веб-сайт будет продолжать отправлять файлы cookie.

Чтобы узнать больше о том, какие именно важные и второстепенные файлы cookie мы используем, щелкните вкладки «Важные» и «Несущественные».

Что такое телефонная розетка?

Что означает телефонная розетка?

Телефонная розетка — это розетка, в которую вставляется разъем, который используется для подключения телефона к проводке здания.Он действует как аппаратный интерфейс между телефонной проводкой и телефоном и считается аналогом телефонной вилки. Обычно его крепят к стене или плинтусу.

В каждой стране соблюдаются определенные стандарты конструкции и использования телефонных розеток. Наиболее часто используемым стандартом телефонных разъемов является модульный разъем RJ-11. Телефонная розетка является частью системы коммутируемого доступа, используемой домашними компьютерами для подключения к Интернету.

Телефонная розетка из алюминия также известна как телефонная розетка.

Techopedia объясняет телефонный разъем

Телефонный разъем используется для подключения телефона к внешней телефонной проводке. Он состоит из проводов, по которым данные могут передаваться как на внешний телефонный кабель, так и на телефон, а также от него.

Ниже перечислены наиболее распространенные типы телефонных розеток:

  • Панель управления — розетка для настенного монтажа, которая выступает из стены, позволяя закрепить телефон на стене
  • Настенное крепление — гнездо для настенного крепления, которое позволяет подключить телефон, но не позволяет установить его
  • Бейсбольный домкрат — Тип домкрата, который состоит из небольших пластиковых или металлических коробок, прикрепленных к плинтусу.Домкрат открывается у нижнего края коробки.

Есть еще много вариантов телефонных розеток, в том числе дуплексный разъем, позволяющий подключаться к двум отдельным линиям. Этот тип разъема может использоваться как для подключения к Интернету DSL, так и для подключения к телефонной линии. Также доступны розетки для беспроводных телефонов, которые используются вместе с модемами для подключения телефонов без кабеля или линии для подключения к телефонной розетке.

Домкраты, используемые в каждой стране, могут отличаться, так как существует множество стандартов домкратов. Наиболее часто используемым стандартом разъемов является RJ-11, который считается международным стандартом.Поскольку используются разные стандарты, иногда для подключения телефона к телефонным разъемам может потребоваться адаптер и телефонный шнур.

Ниже приведены некоторые из наиболее распространенных стандартов телефонных разъемов:

  • RJ-11 — Этот разъем имеет шесть проводников и обычно реализуется с четырьмя проводниками. Используемые четыре провода сгруппированы в пары красно-зеленого и черно-белого цветов. Модемы коммутируемого доступа подключаются к сети с помощью разъемов RJ-11.
  • RJ-14 — этот разъем также имеет четыре провода, которые используются для двух телефонных линий.
  • RJ-45 — это однолинейный разъем, используемый для передачи цифровых данных, со скоростью передачи данных до 19,3 Кбит / с.

Электрические выключатели и розетки | Разъемы USB

Приобретайте широкий ассортимент розеток и выключателей, включая USB-розетки и выключатели света от проверенных брендов Crabtree, Axiom, MK Electric, Scolmore Click & More. Быстрая зарядка телефонов и планшетов с помощью разъемов USB. USB-розетки идеально подходят для дома и бизнеса, которым требуется несколько зарядных станций без ограничения количества доступных розеток.У нас есть одиночные розетки USB, включая розетку на 13 А с переходниками USB и USB, чтобы легко модернизировать существующие розетки. Просмотрите белые розетки от Crabtree, включая USB-разъемы Crabtree и двойные розетки, такие как USB-разъем Crabtree с 2 портами USB-зарядного устройства для легкой зарядки устройств и переключаемый одинарный разъем Crabtree. Другие электрические аксессуары Crabtree включают выключатели Crabtree, розетки для бритвы и розетки на 2 группы. Магазин розеток и выключателей МК от МК Электрик. Ассортимент розеток MK включает двойные розетки, розетки для бритв, выключатели и некоммутируемые розетки.Доступны и другие варианты — это переключаемые 1- и 2-местные двойные розетки MK в металлической оболочке. Чтобы унифицировать электрические аксессуары, используйте переключатели MK, такие как переключатели света и диммеры MK. Розетки MK, известные своим качеством, производятся в Великобритании и пользуются доверием в торговле электроэнергией. Выберите любую отделку для штепсельных розеток и выключателей, например, розетки из черного никеля, выключатели из матовой нержавеющей стали, розетки из полированного хрома и розетки из латуни. Совместите розетки с выключателем одного цвета для единой электрической схемы.У нас есть латунные переключатели света, в том числе латунные переключатели яркости, полированные хромированные переключатели света и переключатели света из черного никеля. У нас также есть викторианские выключатели света. Потратьте более 25 фунтов стерлингов онлайн на бесплатную доставку или нажмите и заберите в ближайшем отделении Toolstation.

Результатов не найдено

Фильтр по

Покупайте широкий ассортимент розеток и выключателей, включая USB-розетки и выключатели света от проверенных брендов Crabtree, Axiom, MK Electric, Scolmore Click & More.Быстрая зарядка телефонов и планшетов с помощью разъемов USB. USB-розетки идеально подходят для дома и бизнеса, которым требуется несколько зарядных станций без ограничения количества доступных розеток. У нас есть одиночные розетки USB, включая розетку на 13 А с переходниками USB и USB, чтобы легко модернизировать существующие розетки. Просмотрите белые розетки от Crabtree, включая USB-разъемы Crabtree и двойные розетки, такие как USB-разъем Crabtree с 2 портами USB-зарядного устройства для легкой зарядки устройств и переключаемый одинарный разъем Crabtree.Другие электрические аксессуары Crabtree включают выключатели Crabtree, розетки для бритвы и розетки на 2 группы. Магазин розеток и выключателей МК от МК Электрик. Ассортимент розеток MK включает двойные розетки, розетки для бритв, выключатели и некоммутируемые розетки. Доступны и другие варианты — это переключаемые 1- и 2-местные двойные розетки MK в металлической оболочке. Чтобы унифицировать электрические аксессуары, используйте переключатели MK, такие как переключатели света и диммеры MK.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
