Виды предохранителей

Плавкий предохранитель – первое устройство, примененное в электрических цепях для защиты от замыканий и перегрузок. Возникновение этих аварийных режимов работы неизбежно. Какой бы новой и качественной не была электроустановка, всегда сохраняется шанс на повреждение ее изоляции и подключение избыточной мощности к сетям питания.

Предохранитель является одноразовым компонентом. После срабатывания либо он сам, либо его плавкая вставка подлежат утилизации и замене новыми. Этих недостатков лишены автоматические выключатели, отключающие аварийные режимы работы сети снова и снова, без разрушения и выхода из строя. Но предохранители применяются в электроустановках до сих пор.

Этому способствуют его достоинства:

• простая конструкция, дешевая в изготовлении;
• удобство эксплуатации;
• выход из строя предохранителя невозможен – в нем просто нечему ломаться. Поэтому отказов в их работе не бывает, что повышает надежность работы защиты.

Устройство предохранителя

Предохранитель любой конструкции состоит из трех частей: корпуса, контактной части и плавкого элемента.

Плавкий элемент представляет собой проводник из легкоплавкого материала. При прохождении тока через предохранитель на плавком элементе, обладающем электрическим сопротивлением, выделяется электрическая мощность в виде тепла. Если ток ниже номинального, то тепла недостаточно для расплавления металла, из которого изготовлена вставка.

При превышении током порога срабатывания происходит расплавление вставки, сопровождающееся разрывом цепи. Разрыв происходит тем быстрее, чем больший ток проходит через предохранитель. Для каждого из них заводы-производители приводят время-токовую характеристику, по которой можно определить, за какое время произойдет отключение аварийного режима с заданной кратностью превышения номинального тока. Эта информация используется проектировщиками для расчета работы защит с применением предохранителей.

Корпус предохранителя служит не только для механической связи его элементов между собой. При перегорании плавкой вставки неизбежно возникает электрическая дуга. Задача корпуса предохранителя – не допустить ее распространение и погасить как можно скорее.

Назначение контактной системы – обеспечить надежное разъемное соединение защитного устройства с токопроводами электроустановки. Площадь контакта должна быть максимально возможной, чтобы снизить переходное сопротивление и исключить нагрев соединения. Для контактных систем предохранителей используются латунь и медь с анодированным покрытием.

Гашение дуги в корпусах предохранителей

Простейшие модели не содержат внутри ничего, кроме воздуха. Но и рассчитаны они на небольшие токи, отключение которых не сопровождается образованием дуги с опасными для электрооборудования характеристиками. При расплавлении вставки она гаснет самостоятельно.

С повышением тока, отключаемого предохранителем, возникает необходимость принудительного гашения дуги внутри корпуса. Иначе она не погаснет, продолжая подпитывать короткое замыкание. Аварийная цепь не будет отключена: дуга, расплавив контактную систему, распылит частицы металла по поверхности корпуса, образовав контактный мостик. По нему продолжит протекать ток короткого замыкания, пока не сработает вышестоящая защита, либо окончательно не расплавятся токопроводы. В лучшем случае время отключения аварийного режима работы затянется в разы.

Чем больше время отключения короткого замыкания, тем больше вреда оно принесет. Поэтому гашению дуги внутри предохранителя уделяют особое внимание.

Первым методом, позволяющим сократить время отключения короткого замыкания, было изготовление центральной части полого корпуса предохранителя из фибры. Это слоистый материал, состоящий из картона, спрессованного с целлюлозной массой, предварительно пропитанной хлористым цинком. Изделия из фибры стойки к воздействиям бензина, спирта, керосина, ацетона, а также обладают изоляционными свойствами.

Но главное достоинство деталей из фибры, обусловившее ее распространение в электротехнике – при воздействии пламени дуги она выделяет смесь газов, блокирующих процесс ее горения. Газы, смешиваясь с ионизированной плазмой дуги, затрудняют движение заряженных частиц в ней. Сопротивление токопроводящего канала резко возрастает, дуга гаснет. Такие предохранители называют газогенерирующими, а кроме фибры для их изготовления используется еще и винипласт.

Следующим способом, применяемым для ускорения работы предохранителя, является заполнение корпуса кварцевым песком. Температура плавления кварца – около 1700 градусов, к тому же он – отличный диэлектрик. При перегорании плавкой вставки дуга, увеличиваясь в объеме, распространяется между песчинками. Ей приходится их обходить по замысловатой и сложной траектории, в результате длина ее увеличивается. Дополнительно происходит отбор тепла дуги материалом наполнителя, что способствует деионизации канала и скорейшему погасанию разряда.

Кварцевые предохранители получили наибольшее распространение в электроустановках и применяются до сих пор. Газогенерирующие предохранители распространены меньше и встречаются только в устаревших распределительных устройствах.

Высоковольтные предохранители

Применение предохранителей для защиты электроустановок высокого напряжения значительно упрощает и удешевляет их конструкцию. Альтернативой этому является устройство полноценной релейной защиты. А для ее работы требуются датчики: трансформаторы тока и трансформаторы напряжения. Их задача – снизить измеряемые величины до безопасных значений, с которыми могут работать реле и микропроцессорные терминалы. Все это в совокупности оказывается на порядки дороже, чем установка предохранителей.

Но к быстродействию предохранителей в электроустановках выше 1000 В предъявляются еще более жесткие требования. Для скорейшего отключения их плавкую вставку прикрепляют к пружине, соединенной с одним из контактных выводов. Корпус заполняется кварцевым песком.

При перегорании вставки пружина освобождается и резко сокращается. За счет этого длина участка горения дуги быстро увеличивается. Гашение происходит быстрее.

Дополнительным и обязательным для высоковольтных предохранителей устройством является узел контроля исправности. Чтобы безопасно проверить низковольтный предохранитель, можно воспользоваться индикатором, указателем напряжения или тестером. При необходимости можно отключить рубильник и измерить сопротивление между контактами защитного устройства.

Но проверить исправность высоковольтного предохранителя так не получится. Приближаться к нему нельзя. Использование указателей напряжения не дает достоверных результатов. Если плавкими вставками защищен силовой трансформатор, указатель покажет за перегоревшим предохранителем напряжение, наведенное на потерявшей питание обмотке с обмоток других фаз. При проверке исправности вставок на кабельной линии указатель засветится от остаточного заряда, сохраняющегося из-за большой емкости кабеля.

Для индикации срабатывания защиты из корпуса предохранителя выскакивает индикатор, хорошо видимый на расстоянии, безопасном для осмотра. На низковольтных предохранителях для удобства обслуживания тоже применяются индикаторные устройства, сигнализирующие о перегорании плавкой вставки.

Другой проблемой, существующей при использовании предохранителей в сетях выше 1000 В, является возникновение неполнофазного режима из-за перегорании вставки в одной фазе. Оставшиеся в работе на двух фазах силовые трансформаторы выдают на низковольтной обмотке несимметричное напряжение, грозящее вывести из строя электроприборы потребителей.

Если проблема актуальна, при перегорании одной вставки отключают питание полностью. Для этого используют специальные предохранители с бойками на одном из его торцов. Боек подпружинен и освобождается одновременно с перегоранием плавкой вставки. В паре с такими устройствами применяются выключатели нагрузки, имеющие отключающие планки. Во включенном положении контактная система выключателя удерживается защелкой. При ударе бойка по отключающей планке защелка выбивается. Система отключающих пружин выключателя отбрасывает его контактную систему в отключенное положение. По выскочившему из корпусу бойку определяют фазу, из-за замыкания в которой произошло отключение.

Полупроводниковые предохранителя

Развитие силовой полупроводниковой техники обозначило еще одну проблему. Ни одно механическое защитное устройство, включая плавкие предохранители, не способно своевременно отключить аварийный режим работы устройств, содержащих мощные диоды или транзисторы. Перегрузка этих приборов возможна лишь ограниченное время – десятки миллисекунд. При превышении этого времени прибор разрушается.

Чтобы свести к минимуму повреждения электроники в частотных преобразователях, инверторах или устройствах плавного пуска применяют полупроводниковые предохранители. Их p-n-переход перегорает быстрее, чем любая плавкая вставка. Но есть у них особенность – срабатывая, полупроводниковый предохранитель не дает полной гарантии разъединения цепи. Ток через нее прекращается, но не полностью: перегоревший полупроводниковый предохранитель имеет некоторое сопротивление. Поэтому для безопасной эксплуатации перед ним устанавливают еще один коммутационный элемент – автоматический выключатель. Они осуществляет резервирование полупроводниковой защиты, а также используется для гарантированного снятия напряжения с устройства для проверки исправности или замены предохранителей.

Самовосстанавливающиеся предохранители

В некоторых случаях после перегрузки цепи ее можно без вреда включить обратно через некоторое время. Это актуально в микропроцессорной и микроконтроллерной технике. Для защиты таких цепей используют предохранители с самовосстановлением.

В состав этих устройств входит полимерная масса, смешанная с углеродом. Углерод обеспечивает требуемую проводимость, но само устройство в целом имеет сопротивление проходящему через него току. При превышении этим током установленного порога состав токопроводящей смеси нагревается, полимер переходит в аморфное состояние, увеличиваясь в размерах. Связь частиц углерода между собой разрывается, ток через предохранитель прекращается.

После остывания полимера токопроводящий состав приходит в первоначальную форму. Контакт восстанавливается, устройство вновь готово к работе.

Оцените качество статьи:

Предохранители. Виды предохранителей — презентация онлайн

1. МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БАШКОРТОСТАН ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ УФИМСКИЙ ТОП

2. Содержание

3. Определение

4. Виды

5. Плавкие предохранители

6. Параметр защиты

7. Электромеханические предохранители

8. Электронные предохранители

10. Разновидности конструкций

11. Заключение

12. Использованные источники:

что это? Отвечаем на вопрос. Принцип работы предохранителей

Электроника в автомобиле отвечает за множество систем и подсистем. Освещение, аудиосистемы, охлаждение, да что там, вы даже двигатель не запустите, если отключится электричество. К сожалению, в этой области «плавают» многие водители и не всегда способны справиться с неполадками в электрической цепи, несмотря на то, что часто проблемы связаны лишь со сгоревшим предохранителем. Это защитный механизм, который часто приходит в негодность и дезориентирует водителей. В нижеизложенном материале подробнее обсудим, что собой представляет предохранитель, как он работает и как произвести замену в случае выхода из строя одного из них.

Что такое предохранитель?

Предохранитель — это специальное коммутационное электрическое устройство, задачей которого является отключение защищенной цепи ее размыканием или разрушение (сгорание) заранее предусмотренных токопроводящих частей при прохождении по ним чрезмерно высокого электрического тока. Грубо говоря, предохранитель – это защищающий механизм, самоуничтожающийся в случае угрозы для всей электроники (в автомобиле или электроприборах). Некое самопожертвование, если рассуждать метафорически.

Принцип работы предохранителя

В автомобилях используются плавкие предохранители и подбираются в соответствии с номинальной допустимой нагрузкой. В случае чрезвычайной ситуации, когда напряжение возрастает, плавкая вставка предохранителя разрушается и размыкает электрическую цепь.

Процесс саморазрушения запускается в случае:

• Короткого замыкания – возникает в том случае, если была нарушена изоляция токопроводящих частей или неправильного подключения приборов. Проблема перетертых кабелей изоляции в автомобиле вообще одна из самых частых причин перегорания предохранителей.
• Несовместимости мощностей устройства-потребителя и номинальной силы тока, дозволенная для конкретной электрической цепи. С этой проблемой сталкиваются те, кто решил установить в свою машину дополнительное электрооборудование (освещение, магнитолы и иже с ними). Такие мощные потребители энергии питаются от базовой электропроводки, которая не рассчитана на столь высокую величину тока. Из-за превышения мощности тока провода оплавляются и приводят к короткому замыканию, что и выводит предохранители из строя.

Порог срабатывания предохранителей

Из описанного выше становится ясно, что предохранитель в автомобиле разрушается в случае превышения номинального значения электричества. Плавкая часть предохранителя перегревается и сгорает.

Номинальный ток предохранителя рассчитывается по формуле: Inom=Pmax/U.

• Inom – это номинальная величина тока, которая измеряется в Амперах;
• Pmax – это максимально возможная нагрузка, которую может обрабатывать тот или иной прибор. Мощность указывается на приборах и измеряется в Ваттах;
• U – это уровень напряжения сети. Данный показатель измеряется в Вольтах. Уровень напряжения в сети автомобиля составляет 12 Вольт.

Типы предохранителей

Плавкие предохранители категоризуются по номинальной мощности, а также по размеру самих предохранителей.

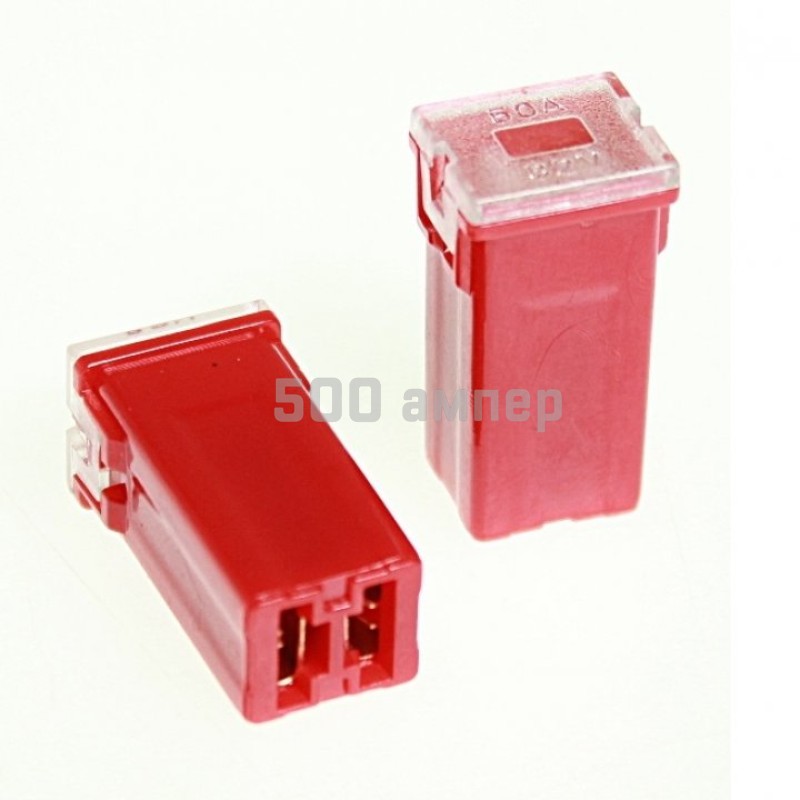

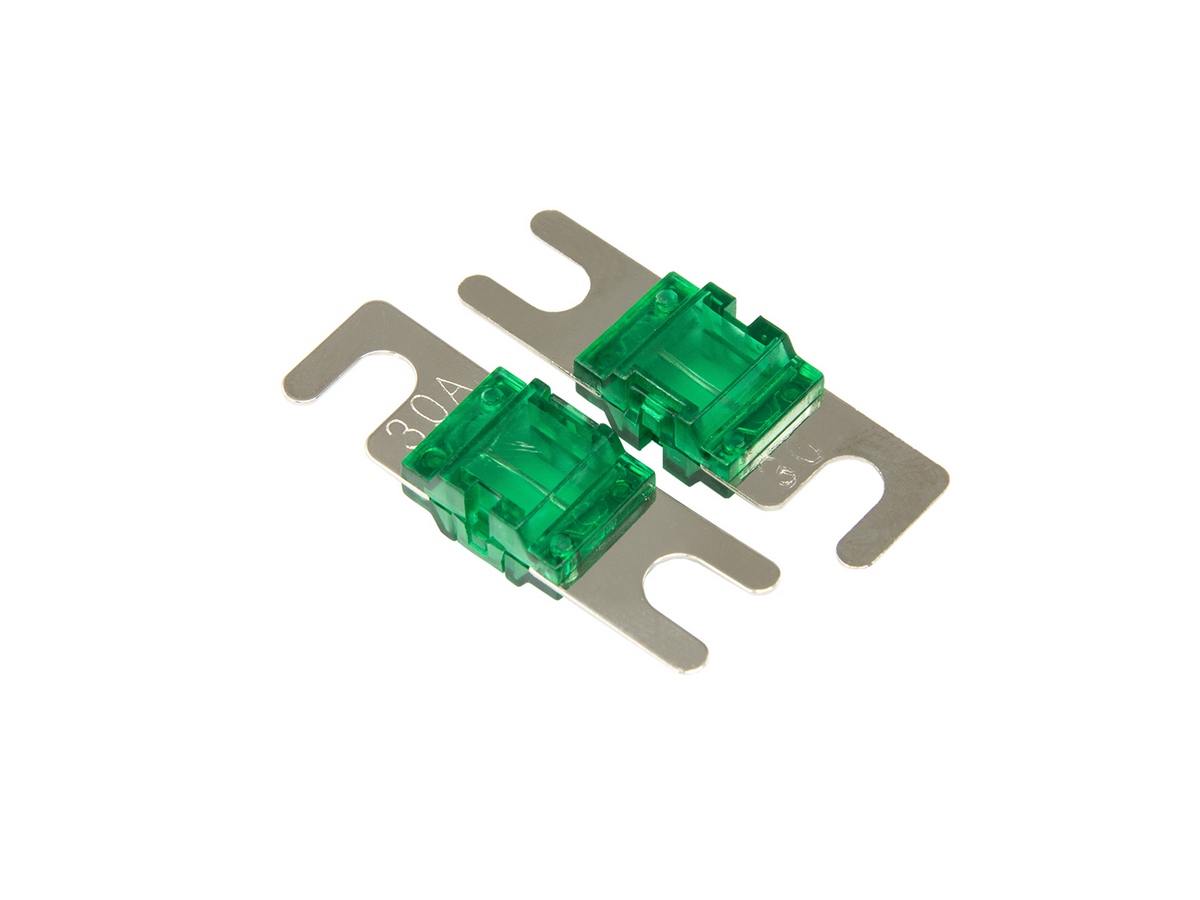

По размеру предохранители делятся на:

• Микро – самые компактные.
• Мини – чуть больше (16 миллиметров).
• Норма – обычный размер (19 миллиметров).
• Макси – самый крупный (34 миллиметра).

Куда важнее разделение по силе тока. Для удобства они все помечены определенными цветами, но ориентироваться только на цвет не стоит, так как в автомобилях ВАЗ предохранители помечаются цветами, отличными от таковых в иномарках, потому что никаких стандартов в этой области не существует.

Расположение предохранителей

Первое, с чем придется столкнуться автолюбителю при попытке проверить состояние предохранителей или заменить их, – поиск предохранительного блока. Дело в том, что выяснить, где предохранитель расположен, задача нетривиальная. В разных моделях машин блок с предохранителями расположен в разных частях салона или даже под капотом. Иногда количество предохранителей сильно возрастает, и производитель авто ставит по несколько блоков в разных частях машины. Из-за подобного беспорядка предложить универсальную схему или инструкцию для поиска предохранительного блока просто невозможно. Например, в машинах отечественного производства предохранители находятся под капотом (классический вариант расположения для «Жигулей»). В иномарках ситуация сложнее. Предохранители в «Тойоте-Королла» расположены справа от руля на приборной панели. Казалось бы, производители одной страны должны быть схожи в выборе расположения элементов, но на деле все иначе. Предохранители в «Ниссан-Альмера» расположены слева от руля, в небольшом кармане.

Проверка предохранителей

Рабочий предохранитель – это в первую очередь безопасность. Поэтому необходимо поддерживать их в рабочем состоянии. Если какой-то элемент электроники в автомобиле вышел из строя, необходимо проверить работоспособность детали. Каким образом это сделать? Многие водители просто получают доступ к предохранительному блоку и поочередно вынимают предохранители для визуальной оценки их состоянии. Владельцы автомобилей просто смотрят, не повреждена ли перемычка в предохранителе. Безусловно, такой способ работает, но он типичен для дилетантов, да и к тому же, не всегда надежен, ведь перемычка может остаться целой даже в том случае, если предохранитель сгорел. Для проверки состояния деталей лучше включить ту цепь, что перестала функционировать (это может быть любая электроника, будь то фары, печка или стереосистема), а затем с помощью мультиметра проверить уровень напряжения в предохранителе, отвечающем за эту цепь. Такая проверка займет гораздо меньше времени и даст точный результат.

Замена предохранителей

Если предохранитель вышел из строя, то его необходимо сразу же заменить. Для начала находим блок предохранителей (если блок расположен под капотом, то заранее следует отключить аккумулятор). Снимаем болты с крышки предохранительного блока. Гаечным ключом на 10 выкручиваем гайку, что удерживает хомут с проводами. Это делается для того, чтобы их сдвинуть (они закрывают доступ к предохранителям). Также для большего комфорта можно демонтировать панель с предохранителями, но это необязательно. Затем просто снимаем нерабочий предохранитель и ставим на его место новый (естественно, подходящий по размеру и по номиналу).

Выбор и проверка предохранителя

Выбирая, какой предохранитель нужно именно вам, необходимо иметь в виду ряд условий. Выбирая новую деталь, необходимо обращаться только к проверенным производителям, отвечающим за качество своей продукции. Желательно посоветоваться с другими автолюбителями, располагающими идентичным авто и нагрузкой на электрическую цепь. Это очень важно, так как большая часть предохранителей изготавливаются в Китае, где этот процесс никто не контролирует. Из-за некачественной продукции можно не только уничтожить электронику, но и весь автомобиль. Бывали случаи, когда сгорал блок с предохранителями, а сами предохранители оставались целыми.

Чтобы проверить качество детали, необходимо спровоцировать короткое замыкание вне автомобиля, и если предохранитель сгорит, значит, он качественный и можно брать всю партию, чтобы заменить испорченные в вашем авто.

Для создания искусственного короткого замыкания нужно примотать к концам предохранителя по проводу, а затем один из них подключить к плюсу, а второй к минусу и пустить по ним электрический ток с напряжением выше номинального.

Установка дополнительного оборудования

Если вы планируете установить в автомобиль дополнительное оборудование, необходимо выяснить, выдержит ли штатная проводка вашей машины такую нагрузку. Если же нет, то для нового оборудования нужно будет провести отдельную проводку, а номинальный ток предохранителя для него должен быть в полтора раза выше, чем номинальный ток в цепи. Для расчета нагрузки можно воспользоваться законом Ома и специальными таблицами.

Что такое плавкие предохранители? Типы предохранителей судовых установок

Время перегорания плавкой вставки зависит от величины тока: чем больше ток, тем скорее происходит перегорание плавкой вставки.Так, при токе, равном 130—140% от номинального, плавкая вставка не перегорает, при двукратном токе вставка перегорает в течение 20—40 сек, а при пятикратном — в течение 0,5—0,6 сек.

На судах установка плавких предохранителей в арматуре электрических ламп, штепселях, розетках и других подобных приборах не допускается из-за сложности ухода и наблюдения. Плавкие предохранители разрешается устанавливать только на распределительных щитах.
В судовых установках применяют предохранители двух типов: трубчатые — типа ПР и пробковые — типа ПД.

Трубчатый предохранитель (рис. 1) состоит из двух контактных стоек, устанавливаемых на изоляционной панели щита, и фибровой трубки—патрона, врубаемого (аналогично ножу рубильника) в контактные стойки. Внутри патрона закреплена плавкая вставка, представляющая собой цинковую пластинку с несколькими местными сужениями. Плавкая вставка соединяется с наружными контактами на концах трубки.

Рис.1. Трубчатый предохранитель

Для безопасности трубки вынимают из контактных стоек малых предохранителей специальными клещами. У предохранителей на больший ток трубки имеют ручку из изолирующего материала (рис. 1, справа).

Трубчатые предохранители различают по номинальному напряжению (250 и 500 в), номинальному току (от 15 до 1000 а), номинальному току плавкой вставки (от 6 до 1000 а) и по присоединению проводов (переднее или заднее).

Пробковый предохранитель типа ПД состоит из латунного корпуса с винтовой резьбой и двумя контактными выводами — нижним и боковым; фарфоровой головки с латунной винтовой гильзой и пробки — фарфоровой трубки с верхней и нижней контактными фасонными латунными шайбами.

Внутри трубки, заполненной кварцевым песком, помещена серебряная проволока — плавкая вставка. Пробка предварительно вставляется в головку предохранителя, после чего головка ввинчивается в корпус предохранителя.

Рис. 2. Предохранитель типа ПД

Для распознавания перегоревшей плавкой вставки в центре верхней контактной шайбы пробки имеется контрольный цветной пистон. При перегорании вставки помещенная под пистоном пружина отбрасывает пистон в сторону. Положение пистона видно через контрольный застекленный глазок в головке предохранителя.

Предохранители типа ПД выполняются для работы в сетях постоянного (до 350 в) и переменного (до 380 в) тока с номинальным током плавкой вставки от 6 до 600 а.

Предохранители в каталоге ВЕСТ-ЭЛ

15.04.2016

В последние годы существенно возрос уровень сложности электротехнических и  электронных устройств, применяемых  как в бытовой  технике, так и на объектах транспорта, добывающих и перерабатывающих отраслей промышленности, в системах генерирования и распределения электрической энергии, в электронной промышленности. Одновременно с усложнением современной техники, с увеличением её функциональности и улучшением экономичности, важным условием успешной работы  является надежная защита силовых полупроводниковых приборов, трансформаторов, коммутирующих, фильтровых и накопительных конденсаторов, токоведущих устройств в условиях аварийных и перегрузочных режимов.

Сгорел на работе — это известное высказывание в полной мере относится к плавким предохранителям. Их единственная и крайне важная задача — собственным «сгоранием» защитить от повреждений дорогостоящее и сложное оборудование, обеспечивая разрыв и ограничение моментально нарастающих токов в аварийных режимах, в особенности в условиях, когда другие средства защиты уже бессильны. Для решения этой задачи и создаются предохранители, успешная разработка и производство которых невозможно без глубоких научных исследований в области физики твердого тела, материаловедения, термодинамики.

Ниже приведен краткий обзор компаний, лидеров мирового рынка плавких предохранителей с многолетним опытом разработки и производства устройств плавкой защиты.

Медленные, быстрые и ультрабыстрые предохранители серии Bussmann используются для защиты электрических сетей для различных областей применения: жилищного комплекса, промышленности, нефтегазового сектора, горнодобывающей промышленности, области телекоммуникаций, сетевого оборудования, электроники и автомобилестроения. Продукция серии Bussmann подходит для применения во всем мире и соответствует требованиям и международным стандартам IEC, VDE, DIN, UL, CSA, BS.

Основные виды продукции:

Системы защиты компании E-T-A широко востребованы в промышленности, авиации, автомобилестроении, в железнодорожном транспорте, телекоммуникационной индустрии, медицине и энергетике.

Основные виды продукции:

Компания ESKA предлагает широкий ассортимент продукции, включая SMD-предохранители, сверхминиатюрные предохранители, PTC-предохранители, температурные предохранителей. Продукция компании применяется в автомобильной промышленности, электронике, приборостроении, телекоммуникациях, медицине и энергетике.

Основные виды продукции:

Группа Legrand специализируется на производстве электрооборудования для электрических и информационных сетей для жилых, административных и производственных зданий.

Основные виды предохранителей Legrand:

В ассортименте Littelfuse — самые разнообразные типы предохранителей, от миниатюрных для поверхностного монтажа до промышленных серий, а также держатели предохранителей и автоматы защиты.

Основные виды продукции:

Продукция SCHURTER имеет широкий спектр применения и используется в производстве компьютеров, телекоммуникационного оборудования, промышленной аппаратуры и приборов, медицине и космической техники.

Основные виды продукции:

В производственной программе SIBA — обширная номенклатура предохранителей различных типоразмеров и номиналов всех национальных и международных стандартов, охватывающая диапазон токов от 32 мА до 2000А и рабочих напряжений до 36 кВ. Изделия фирмы отличает очень высокое качество, подтвержденное международными сертификатами.

Основные виды продукции:

Основные виды предохранителей Siemens:

Перейти к списку статей

Обозначение электрических элементов на схемах. Условные обозначения предохранителей Виды плавких предохранителей

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, гостевого дома. Эти другие обозначения есть на следующей картинке.

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или , духовки и т.д.

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Кроме обычных могут стоять — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Обозначения на схемах предохранителей японских автомобилей

Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:

Infotrans.info

Всем хорошо известно, что радиоэлектронную аппаратуру разрабатывают таким образом, чтобы она потребляла электроэнергию, сила тока которой имеет определенное значение. В тех случаях, когда этот показатель начинает значительно превышать допустимые пределы, чаще всего оказывается, что в том или ином устройстве возникла какая-либо неисправность.

Плавкие предохранители

Чтобы избежать коротких замыканий и перегрузок при существенном повышении силы тока, используются плавкие предохранители, которые устанавливаются в цепях питания радиоэлектронной аппаратуры.

В подавляющем большинстве случаев плавкий предохранитель (который нередко также называют плавкой вставкой) – это стеклянная трубка, на обоих краях которой установлены металлические колпачки. Между ними, по оси трубки, натянута тонкая проволока.

Ее толщина такова, что она может выдержать только строго определенную силу тока. Если ее значение оказывается выше, то она просто расплавляется («перегорает»), в результате чего происходит размыкание цепи. В большинстве случаев для изготовления токопроводящих элементов плавких предохранителей используются такие металлы, как медь, свинец и цинк, а также некоторые сплавы (сталь, ковар).

Коэффициент термического сопротивления практически всех металлических сплавов и чистых металлов имеет положительное значение. Это означает, при росте температуры их электрическое сопротивление также возрастает. Благодаря такой прямо пропорциональной зависимости этих двух характеристик плавкие предохранители и обладают защитными свойствами.

Обозначение предохранителя

В электротехнике для плавких предохранителей (как, впрочем, и для всех других компонентов) предусмотрены условные графические обозначения, с помощью которых они отображаются на схемах. Это изображение должно осуществляться в соответствии с принятыми и действующими на сегодняшний день в Российской Федерации нормами ГОСТ 2.727–68.

В качестве буквенного обозначения рядом с условными графическими изображениями предохранителей на принципиальных схемах указываются латинские буквы F. Достаточно часто рядом с ними обозначается также и номинальный ток, на который рассчитана плавкая вставка.

Причины перегорания плавкого предохранителя

Как уже было сказано выше, то обстоятельство, что при функционировании различных электронных и электротехнических устройств в цепи значительно возрастает сила тока, свидетельствует о наличии какой-либо неисправности.

Иногда бывает так, что в цепь питания устанавливаются предохранители с небольшим запасом прочности. В таких случаях даже совсем незначительное увеличение силы тока, возникающее, к примеру, при включении устройства, способно «пережечь» плавкую вставку. Это происходит из-за небольшого увеличения номинального напряжения питающей сети (так называемого «скачка»).

Нередки и случаи, когда изначально предохранитель обладал требуемым, а не заниженным запасом прочности, однако по мере эксплуатации некоторые отдельные участки проволочки истончились. Дело в том, что при ее нагревании происходит процесс окисления, и в результате этого уменьшается диаметр. В итоге наступает момент, когда на каком-либо отрезке проволока истончается до такой степени, что уже не в состоянии выдержать ту силу тока, на которую рассчитана. Это является одной из причин того, что предохранители чаще всего перегорают через некоторое время после того, как начинается их эксплуатация.

Практика показывает, что перегорание плавких вставок чаще всего происходит в момент включения устройств, однако бывает и так, что это происходит и при выключении, когда возникают так называемые экстратоки.

selectelement.ru

Обозначение на схемах предохранителей иномарок: таблица

proinomarki.com

Обозначение предохранителей

Предохранителями называются специальные коммутационные устройства, защищающие электрические цепи от возникающих аварийных ситуаций. Смысл их работы состоит в отключении защищаемых цепей с помощью разрушения внутренних токоведущих элементов, в тех случаях, когда значение тока превышает установленную норму. Для того, чтобы правильно строить защиту, необходимо точно знать обозначение предохранителей, применяемых в электрических цепях.

Использование предохранителей

Предохранители широко применяются не только в бытовом, но и в промышленном оборудовании, а также могут быть встроены в различные комплектные устройства. Различные модификации защитных приборов рассчитаны на эксплуатацию их в разных условиях, в том числе и климатического характера. Степень защиты всех моделей отличается между собой. Плавкие вставки могут быть разборными или неразборными, отличающимися собственными наполнителями.

Для того, чтобы правильно определять маркировку, необходимо хотя бы в общих чертах знать общее устройство предохранителей. Его основным элементом является плавкая вставка, которая непосредственно отключает электрический ток и подлежащая после этого последующей замене после срабатывания устройства. Здесь же присутствует устройство для гашения дуги, которая возникает при перегорании и расплавлении вставки.

Электрическая связь контактов плавкой вставки и подводящих проводников обеспечивается с помощью специального держателя. Основание предохранителя и держатель плавкой вставки образуют держатель всего предохранителя.

Основные модификации предохранителей

Основными сериями предохранителей являются ПН2, НПН2, ПРС и ППН. В первую очередь, это плавкие предохранители, использующиеся в электрооборудовании промышленных установок и в электрических сетях и принимающие на себя все перегрузки и короткие замыкания. Они рассчитаны на рабочее напряжение, номиналом 220-380 вольт, размещаются на изоляторах в специальных держателях, которые поставляются в комплекте с самим устройством. Эти приборы рассчитаны на продолжительный режим работы в горизонтальном или вертикальном рабочем положении.

Рассматривая обозначение предохранителей, следует остановиться на устройствах серии ППН, которые считаются наиболее совершенными. У них более высокие эксплуатационные характеристики. Потери мощности потребителей при использовании устройств ППН снижаются приблизительно на 30%. Их плавкие вставки рассчитаны на силу тока от 250 до 630 ампер и длительный срок службы.

Таким образом, от правильного выбора предохранителей зависит не только сохранность различного оборудования, но и устойчивая работа электрических цепей. Своевременная и надежная защита позволяет сэкономить значительные средства.

Плавкий предохранитель

electric-220.ru

Плавкие предохранители: устройство и характеристики

1. Виды плавких предохранителей

Современные электрические сети и устройства очень сложные и требуют надежной защиты от возможных перегрузок и коротких замыканий. Основную защитную роль в таких случаях играют различные предохранительные устройства. Среди всего разнообразия этих устройств, наиболее распространенными считаются плавкие предохранители, обладающие высокой степенью надежности, простотой в эксплуатации и сравнительно невысокой стоимостью.

Несмотря на широкое использование автоматических защитных устройств, плавкие вставки сохраняют свою актуальность при защите электронной аппаратуры, автомобильных электросетей, промышленных электроустановок и систем энергоснабжения. Они до сих пор применяются в распределительных щитах многих жилых домов, благодаря надежной работе, небольшим размерам, стабильным характеристикам и возможности быстрой замены.

Для чего применяются плавкие предохранители

В случае соединения двух проводов, подключенных к источнику тока, наступит всем известный эффект короткого замыкания. Причиной может стать испорченная изоляция, неправильное подключение потребителей и т.д. При сравнительно небольшом сопротивлении проводов, в этот момент по ним будет протекать очень высокий ток. В результате перегрева проводов загорается изоляция, что может привести к пожару.

Избежать негативных последствий вполне возможно путем включения в электрическую цепь плавких предохранителей, известных также под наименованием пробок. В случае превышения током допустимой величины, проволочка внутри предохранителя сильно нагревается и быстро расплавляется, разрывая в этом месте электрическую цепь.

Конструкция предохранителей может быть трубчатой или пробочной. Трубочные элементы изготавливаются в закрытом фибровом корпусе, обладающим свойствами газогенерации. В случае повышения температуры внутри трубки создается высокое давление, вызывающее разрыв цепи. Пробочные предохранители имеют стандартную конструкцию, оборудованную проволокой, расплавляющейся под действием высокого электрического тока.

Существует еще одна разновидность так называемых самовосстанавливающихся предохранителей, изготовленных из полимерных материалов, изменяющих свою структуру при разных температурах. Существенный нагрев приводит к резкому изменению сопротивления в сторону увеличения, в результате чего цепь разрывается. Дальнейшее остывание вызывает уменьшение сопротивления, поэтому цепь вновь замыкается. В основном такие предохранители используются в сложных цифровых устройствах. В обычных силовых сетях они не применяются из-за высокой стоимости.

Иногда некоторые умельцы пытаются заменить сгоревший предохранитель, используя вместо него так называемые жучки, представляющие собой кусок толстого провода или тонких проволочек, скрученных в общий пучок. Такие самодельные устройства категорически запрещается использовать, поскольку ток при коротком замыкании будет недопустимо высоким. Сильный нагрев проводки вызовет ее повреждение, возгорание и пожар.

В состав входит корпус или патрон, обладающий электроизоляционными свойствами, и сама плавкая вставка. Ее концы соединяются с клеммами, которые последовательно включают предохранитель в электрическую цепь, совместно с защищаемым устройством или электрической линией. Материал плавкой вставки выбирается с таким расчетом, чтобы он мог расплавиться раньше, чем температурный показатель проводов выйдет на опасный уровень, либо потребитель в результате перегрузки выйдет из строя.

Исходя из конструктивных особенностей, плавкие предохранители могут быть патронными, пластинчатыми, пробочными и трубочными. Расчетная сила тока, которую способна выдержать плавкая вставка, указывается на корпусе устройства.

Довольно простая конструкция у низковольтных предохранителей. Под воздействием высокого тока плавкая вставка или токопроводящий элемент подвергается сильному нагреву, после чего при достижении определенной температуры плавится в дугогасящей среде и испаряется, разрывая защищаемую цепь. Именно так работает плавкий предохранитель в электрической цепи.

Для того чтобы горячие газы и жидкий металл не попадали в окружающую среду применяется керамический изолятор, он же корпус устройства, устойчивый к воздействию высоких температур и значительного внутреннего давления. Защитные крышки, расположенные по краям предохранителя, оборудованы специальными планками под унифицированные рукоятки, захватывающие плавкие вставки при замене негодных элементов. С помощью защитных крышек и керамического корпуса создается взрывонепроницаемая оболочка, ограничивающая коммутационную электрическую дугу.

Песок, заполняющий внутреннее пространство, ограничивает силу тока. Материал выбирается с определенными размерами кристаллов, после чего он уплотняется надлежащим образом. Как правило предохранители заполняются кварцевым кристаллическим песком, имеющим высокую химическую и минералогическую чистоту. Соединение плавкой вставки с основанием-держателем осуществляется механическим способом, при помощи контактных ножей. Для их изготовления используется медь или медные сплавы, покрытые оловом или серебром.

Характеристики плавких предохранителей

Основная характеристика заключается в прямой зависимости времени плавления от силы тока. Поэтому, то время, за которое плавкая вставка предохранителя перегорает, соответствует определенному току. Данный параметр больше известен, как времятоковая характеристика.

Кроме временного показателя существуют и другие характеристики, с помощью которых производится определение типов плавких предохранителей. Среди них, в первую очередь, следует отметить номинальный ток. Это наиболее допустимый ток нагрузки по условиям нагрева корпуса предохранителя в течение продолжительного времени. Выбирая устройство по этому показателю, должна учитываться нагрузка электрической цепи, а также условия работы предохранителя.

В некоторых случаях, номинальный ток может быть выше, чем ток в самой электрической цепи. Например, в пусковых устройствах электродвигателей, чтобы избежать перегорания предохранителя во время пуска. Следует учитывать, номинальный ток предохранителя должен соответствовать номинальному току заменяемого элемента.

В свою очередь, номинальный ток заменяемого элемента представляет собой максимально допустимый ток нагрузки в течение длительного времени, когда этот элемент установлен в держателе или в контактах. Кроме того, существуют номинальные токи основания и патрона предохранителя, которые нужно учитывать при выборе защитного устройства. Кроме того, используется такой показатель, как номинальное напряжение. Данный параметр представляет собой межполюсное напряжение, совпадающее с номинальным междуфазным напряжением защищаемых электрических сетей.

Для того, чтобы плавкие предохранители обеспечивали надежную защиту, значение данной величины должно быть больше или равно напряжению защищаемого объекта. Например, предохранитель с номинальным напряжением 400 вольт может использоваться для защиты цепей на 220 вольт, но ни в коем случае, не наоборот. Таким образом, эта величина характеризует возможность предохранителя своевременно разрывать электрическую цепь и гасить дугу.

Поэтому, при выборе предохранителя в качестве защитного средства, необходимо в обязательном порядке учитывать параметры, которые позволяют обеспечить надежную защиту объекта.

Виды плавких предохранителей

Для всех устройств этого типа существуют общая классификация в соответствии с их основными свойствами.

Плавкие вставки могут закрываться по-разному, в связи с этим отличаются и внешние эффекты, возникающие при отключении тока. Такие предохранители разделяются на следующие виды:

• Открытая плавкая вставка, в которой отсутствуют устройства для ограничения объема дуги, выброса расплавленных металлических частиц и пламени.
• Полузакрытый патрон с оболочкой, открытой с одной или двух сторон. Он создает определенную опасность для людей, находящихся поблизости.
• Закрытый патрон. Является наиболее надежным, поскольку у него отсутствуют все вышеперечисленные недостатки. Практически все современные предохранители выпускаются именно с закрытым патроном.

Гашение дуги может выполняться разными способами. В зависимости от этого предохранители бывают с наполнителем или без наполнителя. В первом случае применяются порошкообразные, волокнистые или зернистые компоненты, а во втором – за счет движения газов или высокого давления в патроне. Конструкции самих патронов разделяются на разборные и неразборные. Первый вариант предполагает замену расплавленной вставки, а во втором случае придется менять весь элемент. В некоторых случая неразборные патроны могут быть перезаряжены в специальных мастерских.

Предохранители могут быть заменены или не заменены будучи под напряжением. В первом случае замена может быть произведена прямо руками, не касаясь частей, находящихся под напряжением. Во втором случае устройство в обязательном порядке отключается от напряжения.

Маркировка плавких предохранителей

Каждый плавкий предохранитель на схеме обозначается определенной символикой. Стандартная маркировка состоит из двух буквенных символов. Первые буквы определяют защитный интервал: a – частичный (защита лишь от коротких замыканий) и g – полный (обеспечивается защита от коротких замыканий и перегрузок).

Вторая буква означает типы защищаемых устройств:

• G – защищает любое оборудование.
• F – защищаются только цепи с малым током.
• Tr – защита трансформаторов.
• М – электродвигатели и отключающие устройства.

Более подробную информацию о маркировке предохранителей можно получить в справочниках, предназначенных для специалистов-электротехников.

electric-220.ru

ГОСТ 2.727-68 ЕСКД

ГОСТ 2.727-68

Группа Т52

МКС 01.080.4029.240.10

Дата введения 1971-01-01

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.08.68 N 1289

3. ВЗАМЕН ГОСТ 7624-62 в части разд.7

4. ИЗДАНИЕ (апрель 2010 г.) с Изменениями N 1, 2, утвержденными в декабре 1980 г., октябре 1993 г. (ИУС 3-81, 5-94), Поправкой (ИУС 3-91)

(Измененная редакция, Изм. N 1, 2).

2. Обозначения защитных и испытательных разрядников приведены в табл.1.

Таблица 1

3. Обозначения высокочастотных разрядников приведены в табл.2.

Таблица 2

2, 3. (Измененная редакция, Изм. N 1).

4. Обозначения предохранителей приведены в табл.3.

Таблица 3

(Измененная редакция, Изм. N 2).

Электронный текст документаподготовлен АО «Кодекс» и сверен по:официальное изданиеЕдиная система конструкторскойдокументации. Обозначения условныеграфические в схемах: Сб. ГОСТов. -М.: Стандартинформ, 2010

docs.cntd.ru

ГОСТ 2.727-68 ЕСКД. Обозначения условные графические в схемах. Разрядники, предохранители

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.71

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения разрядников и предохранителей.

(Измененная редакция, Изм. № 1, 2).

1. Обозначения элементов электровакуумных приборов — по ГОСТ 2.731-81.

2. Обозначения защитных и испытательных разрядников приведены в табл. 1.

3. Обозначения высокочастотных разрядников приведены в табл. 2.

2, 3. (Измененная редакция, Изм. № 1).

4. Обозначения предохранителей приведены в табл. 3.

(Измененная редакция, Изм. № 2).

Таблица 1

ГОСТ 2.727-68

Группа Т52

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Разрядники, предохранители

Unified system for design documentation. Graphic identifications in schemes. Yaps, arresters and vases

МКС 01.080.40
29.240.10

Дата введения 1971-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.08.68 N 1289

3. ВЗАМЕН ГОСТ 7624-62 в части разд.7

4. ИЗДАНИЕ (апрель 2010 г.) с Изменениями N 1, 2, утвержденными в декабре 1980 г., октябре 1993 г. (ИУС 3-81, 5-94), Поправкой (ИУС 3-91)

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения разрядников и предохранителей.

(Измененная редакция, Изм. N 1, 2).

1. Обозначения элементов электровакуумных приборов — по ГОСТ 2.731-81 .

2. Обозначения защитных и испытательных разрядников приведены в табл.1.

Таблица 1

3. Обозначения высокочастотных разрядников приведены в табл.2.

Таблица 2

2, 3. (Измененная редакция, Изм. N 1).

4. Обозначения предохранителей приведены в табл.3.

Таблица 3

Всем, кто связан с электромонтажными работами, необходимо знать условные обозначения в электрических схемах. Умение их читать пригодится электромонтерам, конструкторам и слесарям КИПиА. Без специальной начальной подготовки разобраться во всех тонкостях этого вопроса будет довольно сложно. Также необходимо отметить, что условные обозначения элементов электроцепи в России и за рубежом отличаются.

Элементы электрической цепи имеют не только графическое, но и буквенное обозначение. В них содержится много информации, и каждый специалист должен разбираться в этом вопросе.

Группы элементов принято обозначать одной латинской литерой:

• В — микрофоны, громкоговорители, звукоснимающие устройства и т. д.
• К — обозначение реле на схеме, а также контакторов.
• С — конденсаторы различной емкости.
• М — двигатели.

Это лишь несколько групп элементов электрических схем , а их полный список можно найти в соответствующем ГОСТ. Чтобы получить точное представление об использовавшемся в конкретном случае элементе, применяются буквенные обозначения на электрических схемах, состоящие из двух литер.

В качестве примера можно привести несколько символов из группы В:

• ВА — громкоговорители.
• BL — фотоэлементы.
• ВК — тепловые датчики.

Чтобы запомнить все элементы электрической цепи и их условные обозначения, необходимо изучить ГОСТ, представляющий собой объемный документ. Но даже в такой ситуации запомнить все практически невозможно. Чтобы при необходимости быстро прочитать электрическую схему , стоит всегда иметь под рукой шпаргалку. Начать изучение обозначений элементов на электрических схемах следует с наиболее распространенных, например, используемых в электропроводке.

В качестве примера можно использовать проводники и заземление. Первая группа элементов представляет собой не только провода и кабеля, но также электрические связи, например, дорожки печатных плат. Заземление — соединение проводников электроприборов и машин с землей. В результате при пробое корпуса человек не пострадает от электрического тока. Так как существует несколько типов заземлений, то каждое из них имеет собственный графический символ.

Обозначение розеток

Этот элемент электрической цепи представляет собой штепсельное соединение , с возможностью разорвать соединение вручную. Символы, используемые для указания розеток, строго регламентируются ГОСТ. При этом розетки можно разделить на несколько групп:

• Для открытого монтажа.
• Для скрытой установки.
• Устройство, объединяющее выключатель и розетку.

Причем в каждой из этих групп существует дополнительное деление в зависимости от наличия защиты и способа подключения:

• Однополюсные.
• Двухполюсные с защитным контактом и без.
• Трехполюсные с защитой и без.

С помощью выключателей можно быстро разорвать электрическое соединение. Это может происходить в ручном или автоматическом режиме . Как и в случае с розетками, условные символы выключателей регламентированы. В соответствии с их конструкцией существует несколько типов этих устройств. На электрической схеме в обязательном порядке должны быть указаны параметры выключателей. Графические символы могут сразу сказать, какой именно тип устройства используется в каждом конкретном случае: обычный, оптический, акустический и т. д.

Сегодня используется большое количество защитных устройств . Все они отличаются конструкцией, сферой применения и техническими характеристиками. Однако существует общее обозначение предохранителя на схеме — прямоугольник, через центр которого параллельно длинной стороне проходит проводник. Такой символ используется для указания наиболее дешевых элементов цепи, предназначенных для ее защиты от коротких замыканий.

Автоматические выключатели обозначаются в соответствии со своей конструкцией и степенью защиты. Они выполняют роль плавких вставок, но могут быть возвращены в начальное положение для замыкания цепи. Отличным примером такого устройства может служить автоматическая пробка, широко используемая в быту и устанавливаемая в электросчетчики.

Электродвигатели

Этот элемент часто встречается на электросхемах . В промышленности большинство двигателей являются асинхронными с короткозамкнутым ротором. В настоящий момент времени широко используются и двигатели постоянного тока. Вполне очевидно, что каждый вид этих устройств обозначается на схеме определенным образом.

Сегодня радиоэлектроника развивается стремительно, и специалистам необходимо знать условные графические знаки различных радиоэлементов. Следует помнить, что ко всем обозначениям на схемах предъявляются жесткие требования, и для ознакомления с ними необходимо изучить ГОСТ.

Все мы пользуемся разного рода электротехникой и радиотехникой. Мы покупаем ее в магазинах, на рынках, заказываем в интернете и даже изготавливаем самостоятельно. Каждый электроприбор состоит из ряда различных деталей, схем, резисторов и так далее. И каждая из этих деталей имеет свое условное обозначение. Конечно, если вы рядовой обыватель, не интересующийся строением ваших домашних помощников, вам эти символы вряд ли когда-нибудь понадобится, однако если вы увлекаетесь ремонтом и усовершенствованием электроприборов, то основные обозначения вам знать обязательно.

Что такое обозначения на электрических схемах

Каждый человек, старше 7 лет умеет читать. И вы, наверное, знаете, что чтобы прочитать текст нужно обязательно знать буквы, и правила, по которым их следует между собой совмещать. Чтение электрических схем для начинающих может оказаться настоящей проблемой, так как для этого тоже нужно знать значение символов и правила их совмещения.

В электрических схемах, условные значения описывают состав и работу электрооборудования, благодаря таким символам можно вкратце описать всю полезную информацию.

Все электросхемы имеют условные графические (УГО), буквенные или буквенно-цифровые обозначения. Эти символы обозначают элементы и связи деталей электроприборов. Существуют таблицы для чайников, в которых обозначается расшифровка каждого символа.

На чертежах УГО обозначаются в виде линей, квадратов, треугольников, кружков, овалов, пунктира и точек. Они сочетаются между собой по системе, которая предусмотрена стандартами ГОСТ. С помощью условных буквенных и графических изображений можно изобразить розетки, батареи, кнопки различных устройств и так далее.

Кроме обозначений самих устройств, на изделия наносятся знаки, поясняющие работу элементов. Так графические обозначения отмечают только основную функцию контакта. А специальные знаки, нанесенные на детали вроде кнопок и фотореле, помогают найти на схеме все необходимые части изделия.

Количество условных обозначений постоянно увеличивается. Их составляют для новых деталей с учетом основных правил и нормативов, по примеру уже существующих устройств.

Итак, условные обозначения – это знаки позволяющие производителю кратко описать строение, работу и предназначение своего изделия. Полный обзор УГО, вы найдете в специальных таблицах.

Обозначения по ГОСТ электрических элементов на схемах

Условные обозначения в электрике обязательно согласуются с нормами ГОСТ. Благодаря такой стандартизации вы сможете по одному принципу прочитать схемы разных производителей.

Данные стандарты обозначения элементов электроприборов и линий электроснабжения были разработаны российским научно-исследовательским институтом машиностроения. Однако их приняли для себя и другие страны бывшего СССР.

Страны, которые рисуют обозначения на схемах согласно российскому ГОСТ:

• Россия;
• Украина;
• Азербайджан;
• Беларусь;
• Армения;
• Молдова;
• Кыргызстан;
• Казахстан;
• Узбекистан;
• Таджикистан.

Таким образом, изображение предохранителя, рубильника, аккумулятора, счетчика электроэнергии , розеток, выключателей, кабелей, светильников и других электроприборов у вышеперечисленных стран одинаково. Это облегчает чтение схем электроприборов, которые были изготовлены в соседних странах.

Если вы самостоятельно рисуете обозначения на схемах по ГОСТ, то сначала проверьте, действителен ли в данное время выбранный вами документ, так, например, ГОСТ 7624-62 для графических условных обозначений уже недействителен.

В документах ГОСТ описаны правила составления различных схем по ним вы сможете самостоятельно изобразить работу того или иного устройства.

Какие бывают нормы изображения электросхем:

1. Правила выполнения функциональных схем устройства;
2. Нормы выполнения структурных схем прибора;
3. Как выполняется принципиальная схема.
4. Требования к выполнению схем соединения;
5. Правила выполнения схем подключения;
6. Способ выполнения общих схем;
7. Нормы выполнения схем расположения.

Изучив эти нормы и требования, вы сможете правильно самостоятельно изображать схемы. К сожалению, данная документация достаточно объемна, поэтому ее сложно уместить в одной статье. Вы сможете скачать ее или найти в специализированных книгах.

Как читать электрические схемы

Если вы решили собрать какой-либо прибор в домашних условиях, используя готовую схему, то вам сначала нужно будет научиться ее читать. Сложно ли это? Конечно да, но потратив время на изучения норм и правил, по которым производится расшифровка электросхем, вы откроете для себя невиданные горизонты.

Обычно схематические изображения электронных изделий имеют компоненты, которые облегчают их изучение. Такие УГО могут иметь разные размеры, и несколько приложений с пояснениями.

Из каких компонентов состоят схемы в электротехнике:

• Обозначения на планах какого-либо функционального узла в системе автоматизации;
• Описание с объяснением;
• Части отдельных электроэлементов, которые используются как в этой электросхеме, так и в других;
• Изображения диаграмм переключателя и пускателя устройств, имеющих множество функций;
• Список используемых в схеме изделий и приборов;
• Список чертежей, которые относятся к схеме и пояснения к ним.

Краткий курс чтения схем:

1. Ознакомьтесь со схемой. Прочитайте все пояснения к ней. Перечитайте перечень документов.
2. Определите систему питания реле, радиоэлементов и других элементов электроприборов. Чтобы это сделать отыщите на схеме источники питания, определите род тока, число номинального напряжения, также выясняют какую фазу, имеют цепи переменного тока и полярность в цепях постоянного тока. Также на схеме нужно найти коммуникационные и защитные аппараты: стабилизатор напряжения, предохранитель, приборы заземления и дифавтомата, УЗО, и т.д. Определить где на приборе они установлены, и выяснить зону защиты каждого из них.
3. Изучите схемные обозначения цепей электроприемника: магнитный пускатель и его обмотку, устройство оптопары, контактора и автомата, распределительной коробки и т.д.

Это основные позиции чтения электросхем. Стоит обозначить, что нельзя изучать сразу несколько цепей. Так вы запутаетесь и потратите много времени. При чтении схем, очень важно иметь под рукой таблицу обозначений различных элементов электроприборов.

Обозначение предохранителя на схеме

Практически во всех электроустановках, например, в устройстве электродвигателя стиральной машины, в электросчетчиках, в строении сервера компьютера, а также в сборке видеокамеры и вентилятора стоят специальные предохранители. Если сила тока превышает допустимые нормы, предохранитель срабатывает, и устройство выключается. Без этого элемента техника быстро приходила бы в негодность.

Предохранитель представляет собой стеклянную трубку, по бокам которой установлены металлические стержни. Эти стержни изготавливаются из металла с определенным уровнем плавкости, если тепловое значение в устройстве превысит допустимое значение, то предохранитель расплавиться (перегорит) и устройство отключится.

Практически все условные обозначения очень легко узнать, так как они по своему внешнему виду очень напоминают прибор, который обозначают. Так вы сразу узнаете схематичное обозначение витой пары, автоматического трансформатора, лампочки, термопары, кабельной линии, дифференциального реле, диммера, генератора, и какого-либо двигателя.

Такие предохранители изображаются на схеме в виде горизонтально расположенного прямоугольника по центру которого проходит горизонтальная линия. Его несложно разгадать на схеме, так как по внешнему виду рисунок очень напоминает предохранитель.

Посмотреть на устройство самого простого предохранителя, вы сможете в лампах накаливания. Также такие устройства в избытке имеются на компьютерных платах.

Условные обозначения розеток и выключателей на чертежах

Планирование чертежей электропроводки при строительстве дома имеет большое значение. От ее правильности ее подключения зависит безопасность проживающих в здании людей. Чтобы правильно сделать проводку электричества, нужно составить точную схему.

Огромное значение в планировании электропроводки имеют розетки и выключатели. От этого зависит, где будет установлен разъединитель, и куда нужно будет вести основной кабель.

В электропроводке редко встречается необходимость в концевой муфте, или в таком устройстве, как перекидной провод. Однако их обозначения, все же нужно знать.

Итак, давайте сначала определимся с изображением розеток:

1. Половинка полукруга по центру круглой линии которой расположены одна или две вертикальных линии обозначает однополюсные (однолинейные) или двухполюсные розетки открытого типа.
2. Полукруг с горизонтальной и несколькими вертикальными линиями обозначают полюсную розетку с устройством «земли». При этом, значок земли – это горизонтальная линия, а обозначения количества полюсов – вертикальные черточки.
3. Обозначения, вертикальная линия которых начинается от горизонтального края полукруга и выходит из его закругленного края обозначают скрытые розетки.
4. Скрытые влагостойкие двухполюсные розетки обозначаются, как закрашенный полукруг с горизонтальными и вертикальными линиями.

Выключатели изображаются в виде ключика, на конце которого расположены горизонтальные отметины. При этом, если они расположены с одной стороны «ключика», то устройство проходного выключателя открытого типа. Если по центру на конце «ключика», то закрытого.

Какие условные обозначения в электрических схемах (видео)

Электротехнические схемы ЭРЭ и электроприборов читать довольно сложно. Для этого нужно знать не только правила и нормы расшифровки, но и помнить, как выглядит тот или иной элемент. Чтобы разобраться в данном деле, вы можете использовать интернет, но лучше обратиться к документации ГОСТ. Там вы сможете найти все необходимые данные. Однако и здесь, имеются таблицы с изображением различных элементов и обозначений в электронике.

▶▷▶▷ плавкий предохранитель что это такое на схеме

плавкий предохранитель что это такое на схеме — Плавкий предохранитель Википедия ruwikipediaorg wikiПлавкий Cached Необходимо отметить что термины плавкий предохранитель и плавкая вставка имеют существенно различные значения в современных стандартах по электротехнике Плавкий предохранитель на схеме Отопление otopleniesiteelektrikaelektroprovodkaplavkij Cached Плавкий предохранитель на схеме Плавкий предохранитель компонент силовой электроники одноразового действия, выполняющий защитную функцию Плавкий предохранитель — это Что такое Плавкий предохранитель? dicacademicrudicnsfruwiki1096079 Cached обозначение на схеме Плавкий предохранитель компонент силовой электроники одноразового действия, выполняющий защитную функцию Электрический предохранитель Википедия ruwikipediaorg wikiЭлектрический Cached В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающим при превышении силой тока относительно номинального, тем самым разрывая цепь, и, предотвращая последующее Плавкий предохранитель: виды и типы, выбор плавкой вставки odinelectricruelektrosnabzhenieplavkie Cached Это значит, что предохранитель рабочий Если же на экране будет пустое поле, то это значит, что предохранитель сгорел Варистор — что это такое? electroinfonet10-varistorhtml Cached Варисторы что это такое , принцип действия, характеристики и параметры В статье изучим что такое варистор, узнаем принцип его действия, рассмотрим основные характеристики и параметры, которыми обладает данное Условные графические и буквенные обозначения cxemnetbeginnerbeginner9php Cached Подскажите, что такое :рэлеиент похож на резистор мощностью о,5 вт, маркирован 5ю цветовыми кольцами,цвет корпуса голубой, на схеме обозначен буквой l Во всякие обычные маркировки рдеталей ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ — это Что такое ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ? dicacademicrudicnsfpolytechnic6610 Cached Плавкий предохранитель обозначение на схеме Плавкий предохранитель компонент силовой электроники одноразового действия, выполняющий защитную функцию В электрической цепи плавкий плавкий предохранитель — это Что такое плавкий предохранитель? technical_translator_dictionaryacademicru Cached Смотреть что такое плавкий предохранитель в других словарях: ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (Fuse) предохранитель из свинцовых или серебряных проволочек или пластинок, соединенных с обоих концов в контакт и зажатых в Что такое плавкие предохранители и для чего они нужны? samelectrikruchto-takoe-plavkie-predoxraniteli Cached На графике ниже указывается зависимость времени перегорания плавкого элемента от тока: Где l10 это ток, при котором происходит плавление элемента и отключение его от сети за 10 с Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 10,000

• Предохранитель включает в себя все детали, образующие готовые изделияquot; 1 . По положению груза, к
• ак правило, определяют состояние предохранителя: если он свисает на куске проволоки, значит предохранитель сгорел и требует замены. Был подобный случай когда предохранитель был рабочий, а заряда все
• нитель сгорел и требует замены. Был подобный случай когда предохранитель был рабочий, а заряда все равно не было. По схеме не подскажу, никогда ничего не перепаивали, окромя того предохранителя. Mort И Вас с прошедшим праздником! Для какой цели служат предохранители, включаемые в сеть? Как устроен плавкий предохранитель? Какой амперметр измерит силу тока в верхней (на схеме) лампе? Академия рынка труда и информационных технологий. Структура вуза, перечень специальностей, правила оформления дипломных проектов, программы профессиональной переподготовки. Схемы и описания трансиверов, усилителей, антенн и другой радиолюбительской аппаратуры, бытовой радиоаппаратуры. Справочники. Файловый архив. Библиотека литературы. Советы начинающим. Двухполупериодный выпрямитель собран по обычной схеме на металлическом кенотроне 5Ц4. Требования к цветографическим схемам, опознавательным знакам, надписям, специальным световым и звуковым сигналам транспортных средств оперативных служб. quot;Цветографическая схемаquot; — графическое изображение компоновки, конфигурации и композиционной взаимосвязи основного цвета, декоративных полос, опознавательных… Сайт для женщин quot;Ева.руquot;: форумы, конкурсы, доски объявлений. Красота, беременность, дети, дом, здоровье, рецепты, любовь.

беременность

правила оформления дипломных проектов

• на схеме обозначен буквой l Во всякие обычные маркировки рдеталей ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ — это Что такое ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ? dicacademicrudicnsfpolytechnic6610 Cached Плавкий предохранитель обозначение на схеме Плавкий предохранитель компонент силовой электроники одноразового действия
• на схеме обозначен буквой l Во всякие обычные маркировки рдеталей ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ — это Что такое ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ? dicacademicrudicnsfpolytechnic6610 Cached Плавкий предохранитель обозначение на схеме Плавкий предохранитель компонент силовой электроники одноразового действия
• что предохранитель сгорел Варистор — что это такое? electroinfonet10-varistorhtml Cached Варисторы что это такое

плавкий предохранитель что это такое на схеме Все результаты Плавкий предохранитель Википедия Похожие Обозначение на схеме Основная статья Электрический предохранитель Плавкий предохранитель компонент силовой электроники одноразового действия, Картинки по запросу плавкий предохранитель что это такое на схеме Другие картинки по запросу плавкий предохранитель что это такое на схеме Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Электрический предохранитель Википедия Похожие плавких предохранителей на принципиальных электрических схемах в разных стандартах оформления конструкторской документации У этого термина существуют и другие значения, см Предохранитель Предохранитель коммутационный электрический аппарат, предназначенный для Плавкие предохранители устройство, принцип действия База знаний Основы электротехники и электроники Похожие Рейтинг голоса нояб г Плавкий предохранитель это коммутационный электрический аппарат, который используется для отключения защищенной цепи Плавкие предохранители Виды и устройство Работа и применение Плавкие предохранители входят в состав практически всех электросетей Это устройство состоит из отрезка проволоки, сечение которого рассчитано Плавкий предохранитель принцип действия,типы, назначение Электрооборудование Предохранители в электрической цепи плавкие вставки Описание Это приводит к размыканию электрической цепи Таким образом, предохранитель защищает от повреждения остальные элементы электрической схемы Условные обозначения предохранителей selectelementruelectronicelementfusesymbolsphp Похожие Условные обозначения плавких защитных предохранителей на принципиальных схемах предохранитель который нередко также называют плавкой вставкой это стеклянная трубка, Обозначение предохранителя на схеме Плавкий предохранитель на схеме Предохранители плавкие По конструкции это стационарно установленный патрон, в который вворачивается плавкий предохранитель с цоколем При аварийной ситуации Плавкий предохранитель Что это такое? MBS Electronics Условное графическое обозначение плавкого предохранителя на схемах похоже на обозначения сопротивления, и отличается только тем, что через Плавкие предохранители ПР и ПН устройство, технические electricalschoolinfospravochnikplavkiepredokhranitelipripnhtml Плавкая вставка предохранителя ПРможет иметь от одного до четырех Плавкие предохранители это аппараты, защищающие установки от Плавкие предохранители устройства защиты электрических Как правило устройство защиты, работающего по принципу плавких предохранителей , ставятся вначале электрической схемы Если это относится к Плавкий предохранитель это Что такое Плавкий обозначение на схеме Плавкий предохранитель компонент силовой электроники одноразового действия, выполняющий защитную функцию Классификация предохранителей Толковый электрик electrictolkru Электрика в вопросах и ответах Похожие Это первое устройство, сконструированное человеком для того, чтобы уберечь Основная классификация плавких предохранителей наличие в них Электронные предохранители Вопросы и ответы Рейтинг голоса нояб г Между собой плавкие предохранители отличаются рейтингом тока Это связано с тем, что в большинстве схем шунтовой резистор не Плавкие предохранители Электрика своими руками Электрика на производстве Схема плавкого предохранителя По существу, это короткий участок защищаемой электрической цепи, относительно легко разрушаемый тепловым ОтветыMailRu Вопрос по схеме электрической принципиальной Как Наука, Техника, Языки Техника Похожие ответов мая г Вот так обозначается Естественно FH а не это я провтыкал стереть сорри А маркировок самих предохранителей может быть Виды предохранителей Школа для электрика все об electricalschoolinfomainosnovyvidypredokhranitelejjhtml Похожие Когда в схему электрооборудования подается напряжение, то оно прикладывается к Это ведет к соответствующему возрастанию тока, который при достижении величины, Баланс тепла в плавкой вставке предохранителя Плавкий предохранитель electroandiru Плавкий предохранитель это элемент электрической цепи, основное Например, в схемах , где присутствуют полупроводниковые приборы, лучше Плавкие предохранители Выбор, расчет предохранителя wwwetisuarticlesspravochnikspravochnik_html сент г Плавкие предохранители Назначение При возникновении являющихся следствием нарушений работы схемы по электрическим цепям аварийного Определение Плавкие предохранители это аппараты, Предохранители или автоматы для защиты электропроводки что В большинстве предохранителей перегоревшие плавкие вставки заменяются Это предохранители с винтовой резьбой и свинцовым токопроводящим Предохранители урок Физика, класс Короткое замыкание Плавкие предохранители Плавкие предохранители являются одноразовыми электроприборами схемах , хотя постепенно их вытесняют автоматические предохранители рис ГОСТ Предохранители плавкие силовые низковольтные docscntdrudocumentgost Похожие СТ СЭВ Предохранители плавкие силовые низковольтные Общие В комплект предохранителя должны входить, если это предусмотрено испытательной установке, схема которой приведена в приложении ЧТО ТАКОЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ РадиолюбительTV авг г Добавлено пользователем Радиолюбитель TV В этом выпуске вы узнаете что такое плавкий предохранитель , как Подскажите куда нужно ставить предохранитель на схеме Быстродействующие плавкие предохранители Siba безотказная Определение параметров плавких предохранителей в выпрямительных схемах В таблице представлены параметры плавких предохранителей для Плавкий предохранитель элемент силовой электроники Плавкий предохранитель элемент силовой электроники Это свойство хорошо иллюстрирует упрощенная схема куста потребителей Предохранители высоковольтные и низковольтные electrahvacrurashifrovkapredohraniteleyhtml Похожие высоковольтные и низковольтные расшифровка, характеристики, схема , цена Предохранители это коммутационные электрические аппараты, При расплавлении плавкого элемента предохранителя перегорает плавкий Как своими руками сделать предохранитель Как восстановить мар г Как и было сказано выше, плавкие предохранители имеют серьезный недостаток Схема электронного предохранителя с минимумом деталей Их конструкция весьма проста это металлическая проволока Плавкий предохранитель виды и типы, выбор плавкой вставки Электроснабжение Рейтинг голос сент г Принцип работы и назначение плавких предохранителей и плавких вставок обозначение на схеме ; Виды и типы плавких предохранителей ; Выбор Это происходит при нагреве материала корпуса вставки PDF Скачать ГОСТ Р Низковольтные плавкие ного тока и, если это возможно, на плавкие предохранители более высоких номинальных Рисунок а Пример стандартной испытательной схемы Как работают времятоковые характеристики выключателей и electrikinfovremyatokovyeharakteristikivyklyuchateleyipredohraniteley Это свойство нашло воплощение в работе максимальных токовых защит, Плавкая вставка предохранителя защищает подключенную к ней схему от Плавкий предохранитель расчет и выбор проволоки для ремонта Плавкий предохранитель это установочное изделие, Условное графическое обозначение плавкого предохранителя на схемах похоже на PDF СанктПетербургский государственный библиотека ЛЭТИ libraryeltechrufilesvkrbakalavriВКРКулешpdf Похожие статьи мая г описание устройств защиты от перегрева Перечень отчетных Плавкие предохранители активно используются в схемах защиты от Как проверить предохранитель Три способа проверки В статье приведены три способа проверки предохранителя, которые подойдут именно вам Электрический плавкий предохранитель это радиокомпонент, выполняющий Для этого достаточно собрать вот такую схему Схема Центрального блока плавких предохранителей Мусор По мануалу это был предохранитель под номером А, а в реальности там предохранители начинаются с и по вроде бы Предохранитель Самовосстанавливающийся предохранитель Goradioru goradioruptcresettablefuseshtml Похожие Что это за зверь такой и как работает? Обозначение предохранителя на схеме Для замены неисправного плавкого предохранителя требуется PDF Предохранители плавкие низковольтные Часть NemezidaSu nemezidasugostelectropdf ГОСТ Р Низковольтные плавкие предохранители Часть Преддуговой It это интеграл It за преддуговое время плавкого предохранителя Испытательная схема должна соответствовать указанной в Схема плавких предохранителей Subaru Impreza subaruclubimprezaru Энциклопедия Subaru Impreza февр г Схема плавких предохранителей Subaru Impreza так как это может привести к серьезным повреждениям и возгоранию Ремонт предохранителя, выбор диаметра проволоки imolodeccom Схемы Прикладная электроника Похожие Рейтинг , голоса мар г Условное графическое обозначение предохранителя на схеме Описание принципа работы плавкой вставки предохранителя Плавкие предохранители как работают и где применяются Элементы электрики Рейтинг , голосов Плавкий предохранитель это одноразовый компонент, который защищает источник тока от излишней нагрузки, являясь самым слабым звеном в Автоматический предохранитель для дома, выбор, виды Советы электрика По принципу действия предохранители бывают плавкие и автоматические Первые это обычные пробки Они широко применяются в бытовых сетях, Быстродействующие предохранители BUSSMANN статья на Если обычные предохранители, соответствующие стандарту IEC , Предохранители для IGBT Плавкие предохранители специального назначения Это приводит к разогреванию и термическому разрушению проводов и их Конфигурация схемы для этих приложений может значительно Плавкий предохранитель на схеме net lasebaguzagunrunetobebodyplavkijpredohranitelnashemeefedhtm Какие защитные устройства лучше плавкие предохранители Плавкий предохранитель на схеме Плавкий предохранитель Что это такое? Предохранитель ПН описание, характеристики, комплектность wwwelektroportalcom Предохранители Предохранители низковольтные Похожие Предохранитель плавкий ПН с не разборной плавкой вставкой предназначены для защиты электрооборудования промышленных установок и Автоматический выключатель или предохранитель? wwwentelru Переключатели Полезная информация Похожие авг г Схема пуска двигателя в основном состоит из трех частей это Предохранители или плавкие вставки для этого применения можно Плавкие предохранители и плавкие вставки Apator, Legrand, АВВ wwwtrevisvvkcomprodukcziyaplavkiepredoxranitelihtml Похожие Плавкие вставки Керамические предохранители используют для защиты сигнальных, силовых и управляющих электрических цепей и схем от коротких Устройство и принцип работы предохранителя, защита и wwwtexnicrubookselectricaelhtml Похожие Плавкий предохранитель это классика электротехники с точки зрения элементом схемы в случае резкого повышения токовых значений в цепи ГОСТ Р МЭК Миниатюрные плавкие VashDomru wwwvashdomru Все ГОСТы ГОСТыЭлектрооборудование ГОСТ Р МЭК Миниатюрные плавкие предохранители Разработчикам электрических и электронных схем рекомендуется руководствоваться Это необходимо указывать в протоколе испытания и документации Самовосстанавливающиеся предохранители Littelfuse, Bourns июн г Материал предохранителя это проводящий электрический ток полимер с в широком диапазоне температур окружающей среды схем с стоит применить обычный плавкий предохранитель , либо ограничить Схема плавких предохранителей Toyota Land Cruiser Prado, Товарищи, помогите найтискиньте схемы плавких предохранителей с пытаться вытаскивать вверх это не по инструкции, но единственный способ Предохранитель ПМ А, характеристики, параметры, цена защиты, предохранителиВставки плавкие , предохранители Предохранитель ПМ А Предохранитель малоинерционный ПМ А предназначен для защиты электрических Основные технические характеристики предохранителя ПМ Характеристики, параметры, схема , описание Вместе с плавкий предохранитель что это такое на схеме часто ищут виды плавких предохранителей плавкие предохранители таблица плавкие предохранители справочник маркировка предохранителей плавкие вставки таблица плавкий предохранитель купить обозначение предохранителей на электрических схемах монтаж плавких предохранителей Навигация по страницам

Предохранитель включает в себя все детали, образующие готовые изделияquot; 1 . По положению груза, как правило, определяют состояние предохранителя: если он свисает на куске проволоки, значит предохранитель сгорел и требует замены. Был подобный случай когда предохранитель был рабочий, а заряда все равно не было. По схеме не подскажу, никогда ничего не перепаивали, окромя того предохранителя. Mort И Вас с прошедшим праздником! Для какой цели служат предохранители, включаемые в сеть? Как устроен плавкий предохранитель? Какой амперметр измерит силу тока в верхней (на схеме) лампе? Академия рынка труда и информационных технологий. Структура вуза, перечень специальностей, правила оформления дипломных проектов, программы профессиональной переподготовки. Схемы и описания трансиверов, усилителей, антенн и другой радиолюбительской аппаратуры, бытовой радиоаппаратуры. Справочники. Файловый архив. Библиотека литературы. Советы начинающим. Двухполупериодный выпрямитель собран по обычной схеме на металлическом кенотроне 5Ц4. Требования к цветографическим схемам, опознавательным знакам, надписям, специальным световым и звуковым сигналам транспортных средств оперативных служб. quot;Цветографическая схемаquot; — графическое изображение компоновки, конфигурации и композиционной взаимосвязи основного цвета, декоративных полос, опознавательных… Сайт для женщин quot;Ева.руquot;: форумы, конкурсы, доски объявлений. Красота, беременность, дети, дом, здоровье, рецепты, любовь.

и типы предохранителей

A Предохранитель — это электрическое или механическое устройство / / , которое используется для защиты цепей от перегрузки по току, перегрузки и обеспечения защиты цепи. Электрический предохранитель был изобретен Томасом Альва Эдисоном в 1890 году. Существует много типов предохранителей, но функция всех этих предохранителей одинакова.В этой статье мы обсудим различные типы предохранителей, их конструкцию, работу и работу, а также их применение в различных электронных и электрических системах.

  Также читают:
  Как сделать простой инвертор в домашних условиях - шаг за шагом
  Вольтметр - принцип работы, чувствительность к напряжению, типы и применение
  Тиристор - работа, VI-характеристики, типы, применение, преимущества и недостатки
