Виды ключей для ремонта – их виды, классификация, важные характеристики, лайфхаки по подбору, применению и хранению инструмента

Содержание

размеры и устройство, чем заменить шестигранник

Ни один гараж, частный дом, дача, СТО не обойдётся без ключа. И речь идёт не об открывании двери, а о самом обычном гаечном приспособлении. Несмотря на век современных технологий, гаечный инструмент практически не меняется со временем. Конечно, к нему добавляются различные приспособления, его механизируют, делают более удобным и надёжным. Но основная его задача остаётся неизменной.

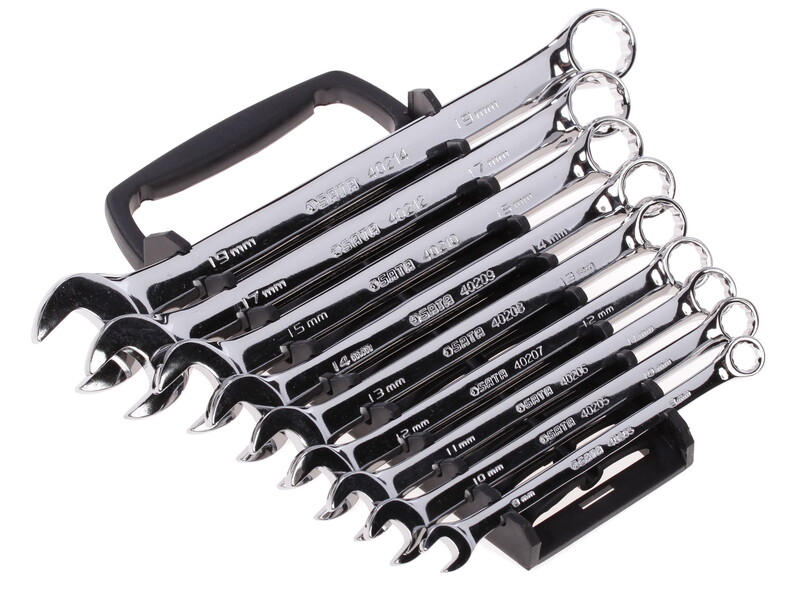

Набор ключей

Первый гаечный ключ упоминается ещё в Европе, далёком XV веке. Но так и не удалось узнать точно, кто изобрёл этот потрясающий инструмент. В XIX веке было множество людей, которые пытались запатентовать изобретение. Однако изначального создателя гаечного ключа так и не узнали.

Виды гаечных инструментов

За последнее время виды изделий для работы с гайками стали значительно пополняться. Так появляются подручные средства для более комфортного использования или же те, что могут проникнуть в труднодоступные места. Современный рынок насчитывает более 20 видов инструментов для откручивания и закручивания гайки. Несмотря на это, основными видами являются:

  • Гаечный.
  • Торцевой.
  • Трубчатый.
  • Накидной.

Особенности гаечного ключаГаечный — название говорит само за себя — это первый представитель всех видов средств для откручивания-прикручивания. Собственно он и служит для того, чтобы откручивать или закручивать гайки по резьбе. Обычно он просто накладывается сверху или подносится сбоку к гайке. Инструмент имеет удобную ручку и П-образный зажим.

Торцевой гаечный ключ имеет головку, подходящую по размерам к гайке. Часто его называют «рожковый» из-за похожей на рожок формы. Такой инструмент отличается от гаечного тем, что он накидывается сверху. Обычно такой вид используют при ремонте двигателей или других сложных деталей, где обычное приспособление попросту невозможно поднести.

Трубчатый ключ — аналог торцевого. Разница лишь только в том, что он представляет собой сплошную трубку с отверстием под вспомогательный предмет. Этим предметом может быть любой железный элемент. Принцип работы заключается в том, что в отверстие в трубе вставляется вспомогательный предмет, который усиливает откручивающую или закручивающую способность.

Накидной гаечный ключНакидной гаечный ключ — это что-то среднее между торцевым и трубчатым устройством. Он имеет изогнутую форму и удобен в использовании. Изделие также легко помещается в труднодоступные места, но уже не имеет отверстия с усиливающей способностью .

Помимо этих моделей, бывают модели-гибриды, которые сочетают в себе особенности разных видов гаечных изделий. Так, на ранке можно увидеть торцевой трубчатый ключ, который накидывается сверху и имеет отверстие под усиление.

Другие полезные инструменты

Есть и другие виды инструмента, на которые стоит обратить внимание:

  • Газовый.
  • Разводной.
  • Шестигранный.

Инструмент для закручивания гаек

Газовый инструмент — это то, без чего ни обойдётся ни один сантехник. Суть его в том, что при нажатии на ручку зубья инструмента сжимаются. Таким образом, чем сильнее вы тянете за рукоятку, тем лучше сжимаются зубья. Газовым ключом откручивают старые заржавевшие трубы и другие сантехнические соединения.

Следующий вид инструмента — разводной. Очень удобный для соединений, которые несложно открутить. Его удобство в том, что он может выдвигаться и сдвигаться на нужный вам размер гайки. Единственный его минус: если гайка сидит плотно или чуть заржавела, он может не справиться с ней, поскольку зажимы зубьев при сильном давлении откручиваются и разжимаются.

Шестигранный ключ получил своё название из-за того, что его крепления похожи на шестигранник. Крепление такого изобретения довольно крепкое и редко срывается. У этого инструмента есть небольшой секрет. Многие не знают, чем можно заменить шестигранник. Вместо него можно использовать квадратный пруток такого же размера.

У шестигранника есть более сложный аналог — двенадцатигранник. Такой инструмент редко используется, но все же находит применение при работе с гайками в сложных и мелких конструкциях.

Размеры гаечных ключей

Как выбрать гаечный ключОбычно все вышеописанные виды продаются в комплекте с разными размерами и диаметрами. Допустим, маленький кольцевой ключ из набора имеет кольцо на 2−4−6−8−10−13−15, а шестигранник и двенадцатигранник только чётные: 4−6−8−10−12−16 и так далее. Гаечные, накидные и трубчатые инструменты имеют такие же размеры, как у кольцевых ключей. В зависимости от вида набора приспособления могут быть как для большего размера гаек, так и для меньшего. То же самое касается раздвижных и газовых ключей. Они имеет свою нумерацию, и каждая из них охватывает только определённый диаметр. Главное — уметь правильно подобрать нужные вам.

Особенности выбора

Где используется гаечный ключПеред выбором инструмента в магазине нужно определиться с целью их использования. Если вам нужен ремонт мелких деталей, то и набор ключей нужно покупать соответствующий. Стоит обратить внимание на марку и состав металлического сплава, из которого сделан инструмент. Ведь зачастую в продаже можно встретить дешёвые подделки, которые попросту будут срываться с гайки и выскальзывать из рук.

При выборе разводного, газового и шестигранного инструмента также стоит обращать внимание на то, где вы собираетесь их использовать. Разводной нумеруется от 1 до 5, где цифра означает величину захватывающего объёма. В газовом ключе есть такое же отличие, только снижено от 1 до 3. С шестигранным ключом не должно возникнуть проблем, в нём главное — качество материала, из которого сделан инструмент.

Как выбрать набор ключей | Блог

Набор гаечных ключей – надежный союзник любого мастера: от профессионала-автомеханика до домашнего умельца. Вкупе с рядом других инструментов он может стать и средством заработка для первых, и способом экономии для вторых. А главное, ключ, как и любой другой инструмент – важный атрибут образа настоящего мужчины и мужа. А недавно, в Советские времена, так и вообще мог считаться одним из символов эпохи. Ведь прибегать к помощи специальных мастеров каждый раз, когда требуется произвести мелкий ремонт в доме, или, например, уладить небольшие проблемы с автомобилем, не только дорого, но даже и не солидно. Мужчина должен уметь работать руками. Так часто думают представительницы прекрасного пола. Такой стереотип существует в обществе. И набор ключей призван нам (мужчинам) в этом помочь. А потому попробуем разобраться, как выбрать оптимальный комплект такого инструмента для собственных нужд.

Из истории

Первые упоминания о гаечных ключах датируются XV веком. Их можно найти в исторических документах той эпохи в Европе. Широкое распространение гаечные ключи получили уже в XIX веке.

К сожалению, назвать умельца, впервые создавшего прообраз современного инструмента-ключа, невозможно, что связано в том числе с многообразием его видов. Например, к конструкции разводного ключа приложили руку англичанин Эдвин Берд Баддинг, француз Ле Руа-Трибо и швед Петер Йоханссон. Именно поэтому различные вариации такого инструмента в разное время назывались и «английскими», и «французскими», и «шведскими». Кстати, раритетные образцы гаечных (в том числе, разводных) ключей «дожили» до наших дней. Пример можно увидеть ниже.

Виды ключей

Многообразие видов и разновидностей гаечных ключей долгое время мешало их классификации. Единое деление наметилось только на рубеже XIX-XX вв. и было связано с используемыми системами измерения: метрической и дюймовой. В настоящее время при делении на виды логично учитывать не только размеры ключей, но и их конструктивные особенности. Итак, выделяют следующие основные виды: 1. Рожковый ключ – пожалуй, его можно назвать классическим вариантом гаечного ключа. Такой инструмент имеет цельнометаллическую конструкцию, а его рабочая часть захватывает деталь с 2-3 сторон (граней). Чаще всего в продаже можно увидеть рожковые ключи U-образной формы. При этом рабочая часть такого инструмента обычно повернута к ручке под углом 15-30 градусов, что облегчает его использование. Применять рожковый ключ по назначению удобно, когда есть прямой доступ к необходимому объекту либо к нему можно дотянуться сбоку.

2. Накидной ключ конструктивно похож на рожковый, имеет такую же цельнометаллическую конструкцию. При этом рабочая часть инструмента выполнена в форме O, что позволяет захватить нужный объект со всех сторон. Накидной ключ (как раз из-за конструкции) удобен, когда требуется работать с тугими крепежными соединениями. При этом прямой доступ к соединению (объекту) в случае его использования важен не меньше, чем при использовании рожкового ключа.

3. Комбинированный ключ сочетает особенности двух предыдущих видов: имеет цельную конструкцию и две рабочие части (накидную и рожковую). Обе рабочие части могут быть предназначены для креплений одного размера и применяться с учетом ситуации. Однако в продаже можно найти и модели под разные размеры объектов.

4. Торцевой ключ «накидывается» на крепление сверху. При этом ручка ключа обычно расположена под углом к его рабочей части (часто под прямым углом). Это удобно в работе. Такой инструмент используется, когда невозможно добраться до объекта рожковым или накидным ключом, а также требуется повышенное усилие (например, при ремонте отдельных узлов автомобиля).

5. Разводной ключ удобен своей универсальностью. При использовании такого инструмента можно произвольно менять расстояние между губками его рабочей части. При этом одна губка остается неподвижной, а вторая перемещается путем вращения стержня, так называемого «червяка». Спектр работ, где может быть задействован разводной ключ, достаточно широк. Важно учитывать, что такой инструмент отличается массивностью по сравнению со многими ключами других типов. Из-за размера разводной ключ не всегда удобен.

6. Трубный ключ по принципу использования похож на предыдущий вариант. Вместе с тем, регулировка ширины захвата рабочей части осуществляется иначе (движется одна из ручек ключа), что и позволяет выделить такой инструмент в отдельный вид. Трубный ключ часто используется при работе с газовыми и водопроводными трубами, поэтому в просторечии иногда называется именно «газовым».

7. Шестигранный ключ вставляется в специальный шестигранный шлиц крепления, посредством чего и осуществляется работа с ним. Этим инструмент принципиально отличается от других видов ключей. Для удобства вращательных движений и развития дополнительного усилия ручка такого ключа развернута к его рабочей части под прямым углом.

8. Гнездовой ключ также называют составным. Его конструкция предполагает наличие специальной рукоятки с «гнездом», в которой можно вставлять разные торцевые головки в зависимости от вида крепежа. Ключ универсальный и может использоваться при обслуживании любых механизмов и конструкций: от автомобилей до бытовой техники.

9. Ключ-звездочка отличается формой рабочей части в виде звезды. По конструкции бывает похож на шестигранный или торцевой. Также в продаже можно найти головки в виде звездочки для гнездового ключа.

10. Специальный ключ. Под этим названием выделена целая группа инструментов, предназначенных для специфических видов креплений. Специальный инструмент может идти в комплекте с бытовой техникой или другими устройствами, в конструкции которых нестандартное крепление и встречается.

Типы наборов ключей

В продаже можно найти разные варианты: 1. Набор комбинированных ключей – это гаечные ключи различного размера, сочетающие особенности рожковых и накидных видов. Такой набор отличается универсальностью. Широта спектра ситуаций, где могут использоваться входящие в его состав ключи, зависит лишь от количества единиц инструмента в комплекте;

2. Набор комбинированных ключей с трещоткой. По сути, ключи с трещоткой – это не отдельный вид инструмента, а доработанный вариант других видов. Трещотка позволяет работать с креплением, не отрывая инструмент от него. Это уменьшает время работы;

3. Набор рожковых ключей включает разное количество классических рожковых ключей под крепления определенного размера;

4. Набор шестигранных ключей обычно не отличается значительным количеством единиц. При этом внешне такие ключи разнятся лишь собственной толщиной. Как показывается практика, в повседневной жизни большинство использует шестигранные ключи довольно редко (например, чтобы отрегулировать фурнитуру пластикового оконного блока), поэтому иметь такой набор в арсенале – значит четко представлять сферу его использования;

5. Смешанные наборы сочетают разные вид ключей и головок (в том числе разводные и гнездовые ключи).

Критерии выбора

Во-первых, важно определиться с нужными видами ключей (составом набора) или со сферой их применения. Для домашних нужд часто вполне достаточно иметь разводной ключ, гнездовой ключ с набором головок или небольшой набор рожковых ключей. Автомеханику либо другому мастеру, часто использующему различный инструмент в работе, будут нужны разные виды ключей. Правильно определиться с требуемыми именно вам видами поможет предложенная выше классификация. Во-вторых, обратите внимание на размеры ключей в наборе. Обычно размеры указаны на каждом ключе отдельно. Чаще всего в продаже можно найти инструмент под крепления диаметром от 6 до 32 мм (разводные и трубные ключи могут использоваться для креплений и большего размера). На деле непрофессионалы наиболее часто используют ключи под крепления размером от 8 до 24 мм. Именно поэтому большой разнообразный набор именно вам может и не пригодиться. А значит, зачем переплачивать? В-третьих, обратите внимание на материал, из которого изготовлены ключи. Он должен быть прочным, надежным. Иначе ключ легко сломается в процессе использования. К сожалению, проверить качество инструмента обычно можно лишь на практике, уже после покупки. В этом случае сигналом для покупателя может быть срок гарантии на покупку. Современные модели ключей обычно изготавливают из высокоуглеродистой стали с примесями хрома, ванадия и молибдена. На такие варианты и нужно ориентироваться. Найдите описание состава, из которого изготовлен инструмент, на упаковке или в паспорте набора. Кстати, покупатели часто выбирают хромированные ключи (из-за яркого привлекательного вида), не задумываясь о том, что под таким покрытием производитель может маскировать металл не самого высокого качества. Можно порекомендовать выбирать наборы ключей известных производителей. Их позволяет отличить широкий ассортимент продукции. Но и стоить такой инструмент может недешево. А вот покупка «ноунеймов» способна обернуться пустой тратой денег. Впрочем, и среди менее популярных брендов есть достойные представители, поэтому сравнивать всех под одну гребенку неправильно. Оценивайте инструмент только по совокупности отмеченных нами признаков. В-четвертых, учитывайте эргономические свойства инструмента, его пользовательские характеристики (материал рукоятки, ее форму и т.д.), а также оцените упаковку. Инструментом должно быть удобно пользоваться именно вам. Возьмите ключ (или ключи) в руку перед покупкой. Оцените степень комфорта. Упаковка же должна быть подходящей для длительного хранения инструмента, его переноски. Кстати, качество упаковки может косвенно свидетельствовать и о качестве ключей.

Рекомендации по покупке

Не стоит гнаться за максимально универсальным набором, включающим инструменты на любой случай в жизни, или выбирать сугубо универсальные ключи. Первый вариант никогда не окупится. Речь даже не о финансовых затратах, а о частоте использования всех единиц инструмента в комплекте. Второй вариант может быть элементарно неудобен. Среди мастеров, слесарей, автомехаников бытует мнение: под каждую ситуацию нужен свой инструмент. Это значит, что любой специальный ключ часто в разы удобнее и надежнее универсального. Впрочем, оговоримся, что это правило действует до определенных пределов. И если ключ вам необходим для нерегулярных мелких работ, универсальные модели имеют право на существование. Итак, домашним мастерам, нечасто берущим ключи в свои руки, можно порекомендовать наборы рожковых или комбинированных ключей, в состав которых включены основные размеры.

Их будет достаточно для большинства житейских ситуаций. Нелишним будет иметь в арсенале и разводной ключ средних размеров либо гнездовой ключ. Для специальных креплений вам могут понадобиться наборы шестигранных ключей.

Наконец, профессионалам своего дела, автомеханикам и даже просто автолюбителям могут пригодиться расширенные наборы комбинированных ключей, рожковых ключей или ключей с трещоткой.

универсальные и специализированные модели (105 фото)

Когда речь заходит об инструменте, большинство из нас представляют себе гаечные ключи отвертки и молоток. Этот стереотип нашего мышления прочно укоренился в сознании, но в этой статье мы не будем рассуждать о том, насколько это правильно, а поговорим непосредственно о гаечных ключах.

Кому-то может показаться, что рассматривать эту тему излишне – здесь все итак просто и понятно – скажет иной читатель, но не торопитесь с выводами. Наборы гаечных ключей, представленных на рынке, отличаются достаточно широким ассортиментом, а потому выбрать действительно надежный и удобный оказывается не так просто.

Многие мастера сталкивались с проблемой: приличный с виду ключ, в самый неподходящий момент, неожиданно ломается или вдруг начинает проскальзывать по гайке – как не попасть в эту глупую ситуацию?

Что нужно знать, подбирая гаечные ключи? Как выбрать набор, который прослужит долго и не подведет тогда, когда вы этого меньше всего ожидаете? Обо всем этом пойдет речь в этой статье.

Краткое содержимое статьи:

Какие они – гаечные ключи?

Впервые гаечные ключи появились в середине XV века, но широкое распространение они получили только в XIX веке, во время промышленного бума. Кто первым придумал этот простой, но незаменимый инструмент, сейчас сказать, к сожалению, уже невозможно.

Подразделять гаечные ключи принято не только по их размеру, но и по особенностям конструкции. В данном контексте можно выделить следующие типы:

Рожковый ключ

Это классический ключ, который представляет собой цельную конструкцию, захватывающую крепежную деталь (гайку или головку болта) по двум или трем граням.

Сама рабочая часть выглядит в форме латинской «U» и развернута к рукоятке ключа под углом от 15 до 20 градусов. Работать таким типом гаечного ключа возможно при непосредственном доступе к детали с одной из боковых сторон.


Накидной гаечный ключ

Форма рабочей части ключа выполнена в виде окружности со специальными зацепами на внутренней ее поверхности. Данный тип ключей захватывает все грани крепежной детали и позволяет откручивать и закручивать тугие соединения без риска прокручивания и срыва граней.

Работать такими ключами можно при непосредственном доступе к крепежной детали с любой из боковых сторон.

Комбинированный накидной и рожковый ключ

В данном случае мы имеем дело с конструкцией, которая с одной стороны имеет рожковый тип, а с другой – накидной.

Торцевой гаечный ключ

Представляет собой конструкцию в виде трубки, прямой или изогнутой, на конце имеющей специальную полость в виде шестигранника, которая накидывается на крепежную деталь сверху.

Ключи могут иметь разную длину и позволяют получить доступ к болту или гайке, сверху. Поскольку захват происходит всех граней, прокручивание исключается.

Универсальный разводной ключ

Конструкция позволяет изменять расстояние между губками и потому такой ключ может быть использован для различного размера болтов и гаек.

Недостаток данного типа в массивности, а поскольку захват производиться только двух или трех граней крепежной детали, то вероятность прокручивания или срыва повышается.

Трубный разводной ключ

Данный тип напоминает универсальный разводной, однако захват крепежной детали основан на ином принципе и при увеличении усилия, давление на крепежную деталь увеличивается.

Данный тип незаменим в случае, когда крепеж не имеет граней. Особенно широкое распространение такие ключи получили при работе с сантехникой.

Шестигранные ключи

Специальные шестигранные ключи – выполненные в форме шестигранников, но могут быть и в форме «звездочек», четырехгранников и т.п. Ключ вставляется внутрь крепежной детали, которая имеет специальную полость, определенной формы.

Составные головочные ключи

В данном случае мы имеем одну из разновидностей торцового ключа, с той лишь особенностью, что головка может устанавливаться на специальную насадку.

Насадки позволяют изменять длину, использовать карданные валы, за счет чего имеется возможность получать доступ к крепежной детали под сложным углом, а также иные специальные приспособления. Классический пример – набор гаечных ключей с трещоткой.

Кроме указанных типов, существуют, так называемые, специальные ключи – конструкции специальной формы, предназначенные для работы с специальным крепежом. Форма таких ключей может значительно отличаться, а потому не будем останавливаться на этом типе подробно, поскольку он является узкоспециализированным.


Основные типы наборов гаечных ключей

Сегодня доступны различные наборы инструмента, которые различаются входящих в него типами и размерами ключей. Рассмотрим наиболее популярные из них немного подробнее.

Самый простой – набор рожковых гаечных ключей. В него не входят другие типы, накидные или торцовые ключи. Отличаются такие наборы количеством ключей различного размера, а также качеством стали, из которой они изготовлены. Как правило, набор помещают в кожаный или пластиковый футляр.

Более удобен на практике набор гаечных ключей и головок, который, как правило, укладывается в специальный кейс. Кроме самих ключей такие наборы включают в себя специальные воротки, «трещотки», удлинители для головок и карданные переходники.

Существуют комбинированные наборы, в них ключи представляют собой рожковый и накидной тип, которые расположены на разных сторонах рукоятки.

В целом, выбирая себе набор гаечных ключей, свое предпочтение лучше отдать известному производителю, у которого качество стали выше, имеются гарантии, а сами наборы укладываются в специальные кейсы.

Самые лучшие наборы гаечных ключей должны иметь наиболее широкий спектр вспомогательных приспособлений – «трещотки», карданные насадки, воротки и т.д.

Кроме того, обращайте внимание на защитное покрытие – уважающий себя производитель, который заботится о своей репутации, старается делать хромированные или анодированные ключи. Помните: если говорить о выборе инструмента, то известное правило – «скупой платит дважды», становится особенно актуальным.

Фото набора гаечных ключей

Также рекомендуем посетить:

75 фото особенностей использования инструмента

У каждого в городского или сельского жителя в домашнем инструментальном арсенале должны быть накидные ключи, которые непременно пригодятся для ремонта какого-либо предмета. Тем более если вы являетесь владельцем автомобиля или какой-либо другой техники.

В непредвиденной ситуации вы будете уверены, что легко справитесь с ней собственными руками, имея все необходимые для этого инструменты. Но не все обладают знаниями, как правильно выбрать инструмент, и какой из них лучше. Подробнее рассмотреть разновидности накидного ключа помогут представленные фото.

Краткое содержимое статьи:

Достоинства и недостатки

Накидные модели ключей более удобны в применении. Например, вам необходимо открутить старый ржавый болт. Используя рожковый инструмент, вы легко можете повредить грани головки болта. В результате чего придется воспользоваться другими инструментами (зубилом и плоскогубцами), а это более сложный процесс.


Идеальным решением станет обычный накидной ключ, особенно если подход к болту не ограничен. Профиль ключа жестко фиксирует деталь со всех сторон, что обеспечивает сохранность всех граней.

Не потребуется приложение огромных усилий. В итоге можно сделать вывод, что накидной ключ удобен для надежной фиксации деталей крепления.

Разновидности и их нюансы

Самым распространенным видом ключей является двухсторонний. Рукоятка его может быть прямой или изогнутой. Размер ключа соответствует размеру гайки, иначе эксплуатация его будет не долгой, так как сотрутся зубья. Кроме достоинств, не обошлось и без недостатка. Для удобного применения ключа необходим свободный доступ к крепежу со всех сторон.

Используя рожковый ключ можно ещё как-то изловчиться, но с накидным инструментом это не пройдет. Хотя профессионалы больше прибегают к использованию последнего из-за удобства его применения.

Головка ключа может иметь 6 или 12 гранный профиль, при большем их количестве изменится угол поворота в меньшую сторону и повысится комфортность работы. Шестигранники лучше захватывают гайку и практически не смазывают углы крепления.

Изогнутый накидной ключ более удобен и универсален, что делает его популярнее прямого. S-образные ключи с шарниром (храповиком) достойны отдельного внимания.


Используя накидной инструмент в труднодоступных местах, можно совсем забыть о рожковых, но ключи с трещоткой смогут заменить и их, так как нет необходимости их каждый раз перекидывать после прокручивания.

Достаточно небольшого угла вращения, чтобы зафиксировать гайку, что также относится к его неоспоримым достоинствам. В трещотке могут располагаться зубья в количестве 72 штук. Но для поворота ключа будет достаточно установить его под наклоном 5 град.

Особенности использования

В обычном использовании ключа необходимо кольцо накинуть деталь крепления сверху, чтобы обхватить все грани. В этом случае происходит контакт с 6 сторон, в случае использования рожкового ключа – с двух сторон. Поэтому можно приложить больше усилий, не повредив при этом грани.

Минус в том, что накидывается кольцо только сверху, что ограничивает область его применения. Более популярными считаются ключи на 12 граней.

Форма головки также относится к достоинствам инструмента, так как усилие оказывается на угол, без повреждения граней.

Трубопроводные ключи имеют несколько другую конструкцию (с прорезью) для работы с разными соединениями трубопроводов.

Ключи с встроенной трещоткой не требуется перекидывать, что удобно в малодоступном месте. Недостаток их в хрупкости материала трещотки, который может сломаться.

Как и рожковые, накидные ключи бывают односторонние и двухсторонние.

Плоские ключи представляют особую группу, при этом и кольцо (головка) и ручка располагаются в единой плоскости. В некоторых вариантах исполнения головки могут быть отогнутыми на небольшой угол.


Кроме того можно использовать коленчатые ключи S-образной формы или в виде полумесяца, или ключи с шарнирным кольцом (головкой).

Как выбрать накидной ключ

Область применения рожково-накидных ключей очень широка. Этот вариант предусматривает сочетание двух видов одинаковых параметров на одной ручке.

В случае проблемных задач по откручиванию старых деталей крепления использование этого вида ключа является практически беспроигрышным.

При выборе стоит обратить внимание на размеры головок и рукояти, а также на твердость используемого материала для их производства. В основном применяют инструментальную или хромованадиевую сталь с антикоррозийным покрытием.

Ключи стоит использовать в соответствии с параметрами деталей крепления. Идеальной покупкой станет полноценный набор ключей.

Фото накидных ключей

Также рекомендуем посетить:

Основные виды гаечных ключей: фото и описание

Гаечные ключи – это основной рабочий инструмент слесаря-ремонтника оборудования, автослесаря, водопроводчика и любого другого специалиста практически во всех сферах деятельности связанных с ремонтом и эксплуатацией машин и оборудования. Многие виды гаечных ключей полезно иметь и в быту для мелких домашних ремонтов, остальные являются более специализированными. Рассмотрим особенности основных видов ключей используемых в современной промышленности.





Ключи рожковые

Начнем с наиболее часто применяемых рожковых гаечных ключей или, согласно ГОСТ, ключей гаечных с открытым зевом. Представляют собой открытый ключ со стандартным метрическим (как правило) размером между губок, по форме напоминающие рожки. Для удобства работы продольные оси головки и ручки находятся под углом 15°, но есть и другие варианты. Обозначение ключа – по размеру расстояния между губками в мм. Например – 9,18, 22 и т. д. Есть одно- и двухсторонние рожковые ключи. В первом случае ключ имеет одну головку и ручку. У двухсторонних – две головки с 2 концов ручки и разными, близкими в ряду размерами, например – 22/24, 10/12 и т. д.

ключи накидные

Ключи накидные гаечные, также называемые кольцевыми. Данные виды гаечных ключей, фото которых представлено ниже, лишены основного недостатка рожковых – небольших зон контакта. Головка имеет контакт со всей гайкой, ключ имеет меньший размер, чем аналогичный рожковый и, соответственно, он более удобный в работе и транспортировке. Профиль ключа может иметь 6 или 12 граней. Последний более удобен благодаря меньшему углу поворота для работы – 30° вместо 60° для шестигранного. Накидной ключ может быть плоским, иметь отогнутую головку (15°) или изгиб.

Ключи комбинированные

Комбинированные гаечные ключи выпускаются, как правило, в варианте двухсторонний рожковый и накидной. Данные виды гаечных ключей относятся к наиболее популярным благодаря тому, что пользователь имеет возможность пользоваться универсальным инструментом, лишенным недостатков каждого из них в отдельности. Существуют и другие варианты комбинированных ключей, например рожковый-торцовый, но по умолчанию комбинированным считается рожковый-накидной.

Ключи разводные

Ключ разводной, или ключ рожковый с изменяемым расстоянием между губками, имеет возможность настройки рабочего размера в зависимости от размера гайки. Удобен в работе благодаря универсальности, возможности не носить с собой целый набор рожковых ключей. Но имеет и некоторые недостатки, в частности сравнительно большой размер головки. Более подходят в быту или для малоинтенсивной профессиональной деятельности.

Ключи трубные

Ключи трубные (газовые, сантехнические) широко применяются для сантехнических работ, прокладки и ремонта инженерных коммуникаций. Главная особенность конструкции – это регулируемое перемещение нижней губки под точный размер детали. Благодаря специальным насечкам трубный ключ можно использовать для работы с круглыми деталями, например трубами.

Ключи балонные

Ключи баллонные входят в набор любого автолюбителя и профессионала и предназначены для смены колес и других работ. Представляют собой торцовый ключ с удлиненной рукояткой и монтажной лопаткой на конце. Наиболее популярны – баллонные ключи с крестообразной рукояткой, каждый конец которой оснащен отдельной головкой.

Ключи шестигранные

В отличие от всех вышеуказанных типов ключи шестигранные предназначены для гаек с внутренними гранями, например конфирматов (мебельных саморезов). Представляют собой стальной шестигранный прут с изгибом для удобной работы. Размеры составляют от 1,5 до 24 мм, продаются как штучно, так и в наборах.

Конечно, это далеко не все существующие виды ключей. При выборе типа учтите специфику выполняемых работ, требования к габаритам инструмента и размер захватываемой головки. И обязательно обратите внимание на систему измерений – дюймовая или метрическая, особенно при выборе импортного инструмента.

Перечень основных автомобильных инструментов | Автомобильные инструменты и оборудование

Для закручивания крепежных деталей (болтов, гаек и винтов) используется ручной инструмент. Ниже приводится список ручного инструмента, без которого не может обойтись ни один автомеханик. Специализированный инструмент в этот перечень не включен.

Вам пришлось несколько раз брать какой-то инструмент взаймы? Значит, его нужно купить!

Большинство автомехаников не откажут своему молодому коллеге в просьбе одолжить иногда тот или иной инструмент. Но если какой-то инструмент понадобился вам уже несколько раз, — как можно скорее купите его. Кроме того, возвращая инструмент, взятый взаймы, проверьте, чтобы он был чистым, и возвратите его в руки тому, у кого вы его брали. Тем самым вы укрепите доверие своих коллег.

Автомобильный инструмент

  • Инструментальный ящик
  • Защитные очки
  • Набор торцовых головок с 1/4-дюймовым присоединительным квадратом
  • Вороток с 1/4-дюймовым присоединительным квадратом, оснащенный храповым механизмом
  • Двухдюймовый удлинитель к торцовым головкам с 1/4-дюймовым присоединительным квадратом
  • Шестидюймовый удлинитель к торцовым головкам с 1/4-дюймовым присоединительным квадратом
  • Вороток с 1/4-дюймовым присоединительным квадратом
  • Набор торцовых головок с 3/8-дюймовым присоединительным квадратом
  • Набор головок Тогх с 3/8-дюймовым присоединительным квадратом
  • Торцовая головка под 13/16-дюймовую пробку, с 3/8-дюймовым присоединительным квадратом
  • Торцовая головка под 5/8-дюймовую пробку, с 3/8-дюймовым присоединительным квадратом квадратом, оснащенный храповым механизмом
  • Полуторадюймовый удлинитель к торцовым головкам с 3/8-дюймовым присоединительным квадратом
  • Трехдюймовый удлинитель к торцовым головкам с 3/8-дюймовым присоединительным квадратом
  • Шестидюймовый удлинитель к торцовым головкам с 3/8-дюймовым присоединительным квадратом
  • Восемнадцатидюймовый удлинитель к торцовым головкам с 3/8-дюймовым присоединительным квадратом
  • Универсальное шарнирное звено к торцовым головкам с 3/8-дюймовым присоединительным квадратом
  • Набор торцовых головок с 1/2-дюймовым присоединительным квадратом
  • Вороток с 1/2-дюймовым присоединительным квадратом, оснащенный храповым механизмом
  • «Ломающийся» вороток большой длины с 1/2-дюймовым присоединительным квадратом
  • Пятидюймовый удлинитель к торцовым головкам с 1/2-дюймовым присоединительным квадратом
  • Переходник с 3/8-дюймового на 1/4-дюймовый присоединительный квадрат
  • Переходник с 1/2-дюймового на 3/8-дюймовый присоединительный квадрат
  • Переходник с 3/8-дюймового на 1/2-дюймовый присоединительный квадрат
  • Набор комбинированных гаечных ключей с посадочным размером от 3/8 дюйма до 1 дюйма
  • Набор комбинированных гаечных ключей с посадочным размером от 10 мм до 19 мм
  • Набор гаечных ключей под крепеж с внутренним шестигранником, с посадочным размером от 1/16 дюйма до 1/4 дюйма
  • Набор гаечных ключей под крепеж с внутренним шестигранником,с посадочным размером от 2 мм до 12 мм
  • Торцовая головка под крепеж с внутренним шестигранником,с посадочным размером 3/8-дюйма
  • Накидной гаечный ключ 13 мм / 14 мм (с разрезной головкой, имеющей шестигранный зев)
  • Накидной гаечный ключ 15 мм / 17 мм (с разрезной головкой, имеющей шестигранный зев)
  • Накидной гаечный ключ 5/16 дюйма / 3/8 дюйма (с разрезной головкой, имеющей шестигранный зев)
  • Накидной гаечный ключ 7/16 дюйма / 1/2 дюйма (с разрезной головкой, имеющей шестигранный зев)
  • Накидной гаечный ключ 1/2 дюйма / 9/16 дюйма (с разрезной головкой, имеющей шестигранный зев)
  • Кусачки-бокорезы
  • Острогубцы
  • Разводной ключ (шведский)
  • Клещи-зажимы (с фиксацией)
  • Расширитель для монтажа/демонтажа стопорных колец
  • Клещи электрика зачистные или обжимные
  • Молоток с шаровым бойком
  • Молоток с резиновой головкой
  • Безотбойный молоток (с неупругим ударом)
  • Комплект из пяти отверток с плоским жалом
  • Комплект их четырех отверток с крестообразным жалом Филипс
  • Отвертка Тогх № 15
  • Отвертка Тогх №20
  • Набор рожковых вилок типа «гусиная лапка» (дюймовый)
  • Набор рожковых вилок типа «гусиная лапка» (метрический)
  • Шило
  • Личной напильник
  • Кернер
  • Выколотки (разных размеров)
  • Зубило
  • Складной нож с несколькими лезвиями
  • Инструмент для обслуживания золотников
  • Тестер для проверки систем охлаждения
  • Ключ для демонтажа фильтров (больших размеров)
  • Ключ для демонтажа фильтров (меньших размеров)
  • Электрический тестер
  • Калиберный щуп для измерения зазоров
  • Шабер
  • Монтировка
  • Нож с выдвижным лезвием
  • Магнитный щуп
  • Динамометрический ключ
  • Микрометр на диапазон 0-1 дюйм
  • Микрометр на диапазон 1-2 дюйма

Почему «Филипс» стало общепринятым названием одного из видов отверток?

В 1936 году изобретатель Генри Филипс (Henry М. Phillips) запатентовал винт с головкой типа «Филипс». Крестообразный шлиц на головке этого винта не доходит до ее края, поэтому жало отвертки всегда фиксируется по центру головки винта.

Защитные очки

Рис. Защитные очки — самая необходимая принадлежность любого набора инструментов

Комбинированный гаечный ключ

Рис. Комбинированный гаечный ключ. Обе головки ключа рассчитаны на один и тот же размер головки болта. Обратите внимание на то, что рожковая головка повернута под углом к рукоятке ключа, чтобы было удобней работать в тесных местах

Три рожковых ключа

Рис. Три рожковых ключа разного качества. Самый дешевый (слева) сделан из непрочной стали, он толще и грубее стандартного ключа (в центре). Справа показан ключ профессионального качества (и соответствующей цены)

Не пользуйтесь таким инструментом

Молодой механик, поступивший на работу в мастерскую, придя на работу в первый день, выставил свой ящик с инструментами на верстак. Другой механик увидев, что в нем, наряду с полным набором качественных инструментов, лежит несколько разводных ключей, сказал: «Убери это подальше от глаз начальства». Подвижные губки разводного ключа часто проскальзывают по поверхности головки болта или гайки, скругляя острые грани, и раскрутить такую поврежденную крепежную деталь становится намного сложнее.

Накидной гаечный ключ

Рис. Накидной гаечный ключ с разрезной головкой, имеющей шестигранный зев. Известен также под названиями «водопроводный ключ»,»слесарный ключ» или»трубный ключ». Зев этого ключа охватывает большинство граней шестигранного профиля трубопроводной арматуры и позволяет максимально плотно захватить деталь, не повреждая ее

Накидной гаечный ключ с кольцевой головкой

Рис. Накидной гаечный ключ с кольцевой головкой. Рекомендуется для ослабления и затягивания болтов и гаек в тех случаях, когда не удается использовать торцовый ключ. Головки с обеих сторон ключа имеют разный номер. Такой ключ предпочтительнее рожкового ключа, потому что охватывает головку болта по периметру, а не только с двух сторон, как рожковый ключ

Рожковый гаечный ключ

Рис. Рожковый гаечный ключ является инструментом общего назначения. Головки с обеих сторон ключа имеют разный посадочный размер (номер). Рожковый ключ не следует использовать для затяжки «до упора» или ослабления сильно затянутого резьбового соединения из-за опасности его срыва с головки болта или гайки

Отвертки

Рис. Отвертки с плоским жалом (слева) различаются по длине и по толщине жала. Жало по толщине должно соответствовать ширине шлица на головке винта. Отвертки под головку типа «Филипс» (справа) различаются по длине и размеру «пятачка» на кончике жала. Самый маленький «пятачок» у отвертки Филипс №1, у отвертки Филипс №2 (она показана на фотографии) — самой распространенной — он побольше. Самый тупой кончик у отвертки Филипс №3, предназначенной для работы с самыми крупными винтами

Прием с использованием шлифовальной пасты

Нанесите на головку болта или винта немного шлифовальной пасты, используемой для притирки клапанов. Она «прихватит» жало отвертки или другой инструмент, не позволяя ему «сорваться» с крепежа. Такую пасту в тюбиках можно купить в любом магазине автозапчастей.

Клещи

Рис. Разнообразные клещи. Комбинированные плоскогубцы (крайние слева) часто путают с водопроводными обжимными клещами (вторые слева)

Молотки с шаровым бойком

Рис. Молотки с шаровым бойком (вверху), имеющиеся в продаже, различаются по весу головки (обычно указывается в унциях). Внизу показан молоток с мягким (пластиковым) бойком. Головка молотка всегда должна быть мягче (обладать более высокой пластичностью), чем обрабатываемый материал. Во избежание повреждения при обработке чугунных или стальных деталей двигателя прокладывайте между ними и молотком со стальной головкой брусок из дерева или аналогичного материала

Виды воротков

Рис. Различные виды воротков торцовых ключей

Варианты удлинителей

Рис. Различные варианты удлинителей (надставок) торцовых головок. Универсальная шарнирная надставка, показанная в центре (внизу), удобна для работы в труднодоступных местах

Торцевые головки

Рис. Торцовые головки — двенадцатигранная, шестигранная и восьмигранная. Лучше использовать шестигранные головки, поскольку они охватывают все шесть граней головки стандартного болта или гайки, позволяя прилагать большее усилие без срыва граней головки

Шестигранная торцевая головка

Рис. Шестигранная торцовая головка прилегает ко всем граням головки болта или гайки. Двенадцатигранная головка при приложении чрезмерного усилия может «сорвать» грани головки болта или гайки

Торцевые головки - три

Рис. Торцовые головки: стандартная двенадцатигранная короткая (слева), шарнирная (в центре) и удлиненная (справа). Последние две — шестигранные

Напильники

Рис. Стандартные напильники. Никогда не пользуйтесь напильником без ручки

Механический цанговый захват

Рис. Механический цанговый захват (вверху) и телескопический щуп с магнитом на конце (внизу) — это незаменимые инструменты, если необходимо достать мелкую деталь, упавшую в такое место, куда пальцами не добраться

Cтетоскоп автомобильный

Рис. Стетоскоп — с его помощью механик «прослушивает» двигатель, отыскивая место, из которого идет подозрительный шум

Типичный заточный станок

Рис. Типичный заточный станок. Обратите внимание на установленный на нем защитный экран. Но, хотя экран и обеспечивает определенную защиту для глаз, работая на таком или любом другом станке обязательно защищайте глаза защитными очками

Ножовочная пила

Рис. Ножовочная пила. Зубцы ножовочного полотна должны быть ориентированы в направлении от ручки пилы. Чем тоньше распиливаемый материал, тем мельче должны быть зубцы ножовочного полотна

Сверло

Рис. Сверло (вверху) со спиральными канавками (желобками) и развертка (внизу) с прямыми режущими кромками

Режущая кромка сверла

Рис. Режущая кромка сверла

Пробойники и зубило

Рис. Разнообразные пробойники (слева) и зубило (справа)

Боек зубила

Рис. Боек этого зубила расклепан, а это опасно (а). При ударе молотком по такому зубилу от него могут отколоться острые осколки металла и поранить вас. Обнаружив инструмент с расклепанным бойком, сточите расклепанную часть, как показано на этой фотографии. Это позволит избежать опасности травмирования (б)

Нарезка резьбы с использованием ручной плашки

Рис. Нарезка резьбы с использованием ручной плашки

Метчики

Рис. Метчики — черновой и чистовой. Чистовые метчики обычно используются для очистки или обновления существующей резьбы в деталях

Набор для нарезания резьбы

Рис. Плашки используются для нарезания наружной резьбы на цилиндрических стержнях, а метчики — для нарезания внутренней резьбы в отверстиях

Установка метчика

Рис. Установка метчика в просверленное отверстие. Для получения необходимого зазора в резьбе диаметр отверстия должен точно соответствовать размеру метчика. Сверло соответствующего диаметра называется сверлом под резьбу

Ячеистый поднос

Рис. Для упорядоченного хранения мелких деталей удобен недорогой ячеистый поднос

Светильник для автомобиля

Рис. Для работы очень необходим хороший переносной люминесцентный светильник. Люминесцентная лампа нагревается не так сильно, как лампа накаливания, и не вызовет возгорания при случайном попадании на нее брызг бензина, в отличие от незащищенных ламп накаливания, используемых в некоторых аварийных фонарях

Инструментальный ящик

Рис. Для начала достаточно иметь набор лишь самых необходимых инструментов. Опытные, высококвалифицированные автомеханики тратят ежегодно тысячи долларов на покупку инструмента, как, например, того, что собран в этом большом (и дорогостоящем) инструментальном ящике

Виды ключей для ремонта автомобиля

Рожковые гаечные ключи

Продольная ось головки и продольная ось ручки находятся под углом, обычно этот угол равен 15° (есть ключи с другим углом).

Сделано это для облегчения работы в ограниченном пространстве.

Угол между осями головки и ручки делают и другим, например 75°, при этом в одном ключе углы комбинируются.

Часто у рожкового ключа две головки (двухсторонний ключ), по одной на концах ручки, для разных размеров гаек. Это в два раза сокращает количество предметов в наборе таких ключей.

Рожковые ключи широко применятся благодаря относительной универсальности и простоте, несмотря на серьезные недостатки. Главный недостаток рожкового ключа — лишь две маленьких зоны контакта, которые находятся близко с углами гайки. Давление на эти зоны стремится смять углы, если размер зева будет чуть больше размера гайки, то ключ будет давить непосредственно на два угла и при усилии сомнет их. То же самое произойдет, когда ключ будет правильного размера, но усилие будет гораздо больше. С уменьшением толщины губ, вероятность смять углы увеличивается.

У ударного ключа, используемого для откручивания неподдающихся (прикипевших или ржавых) гаек или болтов, на втором конце сделано специальное утолщение, принимающее удары молотка или кувалды.

Производителями предлагаются рожковые ключи с измененным профилем губ (рожек). Например, у ключей IBEX одна губа укорочена и имеет небольшой выступ, а другая сделана выпуклой, и еще изменена выемка. Благодаря такой модификации у ключа появилось сразу два плюса. Во-первых, быстродействие — ключ можно переставлять, не извлекая из зева гаку, а лишь слегка отводя его назад. Во-вторых, пятна контакта находятся дальше от углов гайки, что уменьшает возможность смазать грани. Модификация попроще, может заключаться либо в создании небольшой выпуклости рабочей поверхности, либо в её рифлении. Производители утверждают, что ключами с выпуклой рабочей поверхностью можно работать даже с гайками или болтами, имеющими смятые грани.

Накидные гаечные ключи

Профиль головки накидного ключа может быть с 12 гранями (наиболее распространенный вариант) или с 6 (профиль TORX). Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а ключу с профилем TORX нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа с профилем TORX, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь смазать углы.

Кольцо может лежать в одной плоскости с ручкой (плоский ключ), может быть наклонено под углом, обычно угол наклона 15° (ключ с отогнутой головкой) или иметь колено (ключ с изгибом). Для разных ситуаций оптимально (иногда единственно возможно) определенное расположение кольца, но наиболее универсальным можно назвать ключ с отогнутой головкой, плоские почти не используются.

Виды ключей для ремонта автомобиляВиды ключей для ремонта автомобиля

Накидные ключи с храповым механизмом (о них ниже) иногда делают с шарнирной головкой.

Как и рожковые ключи, накидные часто делают с двумя кольцами, имеющими разный размер.

Выпускаются ударные модификации, отличающиеся от ударных рожковых только головкой.

Для случаев, когда накинуть ключ сверху невозможно, есть вариант с разомкнутым кольцом (прорезной ключ). Такие ситуации часто возникают при обслуживании гидравлических и пневматических установок.

Ручка ключа, для работы в трудно доступных местах, может быть изогнута, например моторный (стартерный) гаечный ключ изогнут в виде полумесяца (C-образный), есть и S-образные ключи.

Комбинированные гаечные ключи

Есть модификации с повернутой на 90° головкой, в этом случаи при работе ладонь упирается в широкую плоскость головки, а не в узкую часть.

Разводные гаечные ключи

Нелюбовь к ним профессионалов хорошо объясняется их существенными недостатками, а именно:

  • Относительно большой размер головки может стать препятствием при работе в труднодоступном месте.
  • Люфт подвижной губки не позволяет плотно сжать гайку, в результате чего при относительно небольшом усилии ключ сгладит углы гайки и сорвется, при этом человек может получить травму.
  • Со временем механизм подвижной губки изнашивается, приводя к еще большему люфту.
  • Низкая прочность не дает создавать большой крутящий момент.
  • Необходимость постоянной настройки положения подвижной губки.

А преимущество только одно — изменяемое расстояние между губками. Да и это преимущество, может быть сведено на нет торцовым ключом со сменными головками или велосипедным.

Торцовые гаечные ключи

Торцовый ключ может быть с двенадцатигранной выемкой, как у накидного ключа, с такими же плюсами и минусами по сравнению с профилем TORX, а именно: для работы ему достаточно поворачиваться на 30°, им удобнее работать, смажет углы болта при меньшем усилие или при меньшем износе шляпки болта. Иногда шести- и двенадцатигранные головки комбинируются в одном ключе.

Производятся ключи с креплением головки к ручке через шарнир. В этом случаи размеры головок, с двух концов, разные.

Есть T-образные ключи с одной головкой; в виде креста — некоторые баллонные; со сменными головками, существенно уменьшающие габариты набора; к сменным головкам выпускаются различные приспособления.

Виды ключей для ремонта автомобиляВиды ключей для ремонта автомобиля

Виды ключей для ремонта автомобиляВиды ключей для ремонта автомобиля

Виды ключей для ремонта автомобиляВиды ключей для ремонта автомобиля

Производители предлагают и такие варианты:

У него очень существенный недостаток — очень большой размер головки, ограничивающий его применение.

Трубчатые гаечные ключи

Иногда производители сгибают трубку, получая Г-образный трубчатый ключ. У них размер шестигранника, на концах одного ключа, одинаковый, а функциональность позиций как у Г-образных торцовых ключей.

Разновидность трубчатых ключей — свечной ключ (для автомобильных свечей зажигания), имеющий шестигранник с одной стороны.

В полости трубки могут поместиться выпирающие части резьбовых соединений, например, сильно выступающие части свечи.

Гаечные ключи с трещоткой

Недостаток трещотки, в том, что она является слабым местом ключа и ломается при чрезмерной нагрузке, при существенно большей стоимости такого инструмента.

Прочие ключи

А ключ для спиц, по-прежнему является необходимой частью велосипедного комплекта инструментов, однако он сильно изменился.

У коликового монтажного ключа второй конец в виде сужающегося стержня. При монтаже оборудования стержнем совмещаются отверстия деталей перед засовыванием в них болтов.

Если нужно снять прикипевшую гайку, можно воспользоваться специальным гайколомом, одеваем гайколом на гайку и закручиваем ключом клин, который разрезает гайку с одной стороны, после того как гайка дает трещину, ее легко снять.

Чтобы открутить прикипевший болт (гайку) используют ударные ключи, о которых писалось выше.

Кроме шестигранных гаек, используются и другие, например круглые, для которых и ключи должны быть соответствующие.

Для контроля усилия (крутящего момента) с которым затягивается гайка или болт, используются динамометрические ключи. Они могут либо только подавать сигнал при достижении установленного крутящего момента, либо показывать прилагаемый крутящий момент.

Сантехникам не обойтись без трубного ключа, имеющего регулируемое положение нижней губки, представляющего большую группу инструментов. Для них характерно наличие на губках насечки, обеспечивающей надежный захват деталей без специальных граней.

Чтобы насечка не испортила внешний вид детали, когда это важно, между губками и деталью подкладывают прокладку, например из мокрой кожи. Однако существуют модификации с пластиковыми накладками и без насек — арматурные ключи.

Цепные ключи используются для захвата круглых деталей большого диаметра, в частности труб и масляных фильтров.

Вместо цепи может быть ремень.

ВАЖНО! При покупке гаечного ключа (особенно через Интернет), обращайте внимание, к какой системе он относится — к метрической или дюймовой; и всегда используйте ключ подходящего размена.

Га́ечный ключ — инструмент для соединения (рассоединения) резьбового соединения путём закручивания (раскручивания) болтов, гаек и других деталей. Ключи разделяются на две группы: охватывающие и охватываемые. Размер зева (отверстия) стандартизирован [1] и измеряется в миллиметрах (метрические), либо долях дюйма (дюймовые). Фраза «ключ на 14» означает, что размер зева равен 14 миллиметрам.

Содержание

История изобретения [ править | править код ]

Первые упоминания о гаечном ключе в Европе встречаются в XV веке. Однако широкое распространение гаечные ключи получили только в XIX веке. Одной из первых на производстве гаечных ключей специализировалась фирма Mauser. Сейчас невозможно определить авторство изобретения гаечного ключа. В XIX—XX веках зарегистрировано множество патентов на разные модели ключей. Самые первые модели разводных ключей с переставляемыми губками были изобретены Эдвином Бердом Баддингом (англ. Edwin Beard Budding ), а модель раздвижного ключа (так называемый «французский») изобрёл и запатентовал Ле Руа-Трибо в 1837. Петтер Юхансон в 1892 модифицировал разводной ключ, добавив в конструкцию червяк, такой ключ долгое время назывался «шведским». Поскольку существовало большое количество конструкций и патентов на разные типы ключей, никакой классификации изначально не придерживались. Только в конце XIX — начале XX веков окончательно наметилось разделение стандартов ключей на метрическую и дюймовую системы.

Сфера применения [ править | править код ]

Несмотря на простоту конструкции, гаечный ключ применяется практически во всех областях техники для сборки механизмов различных уровней сложности. Некоторые типы ключей применяются даже на Международной космической станции.

Наиболее распространённым типом гаечного ключа является обычный двухрожковый ключ. Большинство ключей в настоящее время изготавливаются из специальной инструментальной стали, содержащей хром и ванадий (обозначается Cr-V или CrV).

Виды ключей для ремонта автомобиляЕсть несколько разновидностей гаечных ключей. Они применяются для плотного скрепления соединений, включающих в себя болт и гайку. Их создают из сплава хрома и ванадия. Для того чтобы не происходило ржавления ключа используют хромирование.

Первый ключ был создан Солимоном Меррико, который запатентовал его ещё в 1835 году. Разновидностей ключей множество, все они очень нужны человеку для строительных и ремонтных работ в повседневной жизни.

Назначения гаечных ключей

Виды ключей для ремонта автомобиляЕсли внимательно рассмотреть виды устройств на фото, то можно понять, что кроме моделей, встречающихся в наших домах, существует ещё много их вариаций. Они различаются друг от друга не только формой, но и целью применения.

К примеру, гайковёрт для пожарного гидранта применяется лишь для одной цели. В то время как остальные, скажем, комбинированные ил же регулируемые инструменты, могут применяться для различных сфер.

Такое разнообразие приборов нужно для обеспечения комфорта в работе не только профессиональных специалистов, но и в жизни простых граждан.

Правильно созданный инструмент помогает быстро выполнять поставленную перед человеком задачу по ремонту.

Виды ключей

Виды ключей для ремонта автомобиляРазмер обычно обозначается такими параметрами, как расстояние между губками. В XIX веке и в начале 20 чаще всего определяли номинальный размер инструмента, следуя общим параметрам резьбы, которую он создавал. В современной практике имеются обозначения, основанные на общем расстоянии между двумя плоскостями.

Размеры стоит рассматривать по таким показателям, как зев (расстояние от одной губки до другой), параметр резьбы (гайки), длина рукояти. Следующий параметр несёт расстояние от 3,2 мм до 155 мм, второй от М1,6 до М 110; а третий — от 150 миллиметров и до 500.

Ключи рожковые одно и двухсторонние

Такие ключи обладают открытыми концами. Их отверстие представлено в форме U. Чаще всего они различны по своему размеру. Такие изделия стоит использовать при работе с гайками и болтами, к которым очень трудно получить доступ. Они дают большой простор во время откручивания.

Накидные ключи двухстороннего типа

Прибор завёрнутого типа на двух концах обладает замкнутый контур. Изделие чаще всего используется для гаек либо болтов шестиугольной формы. Но в некоторых случаях оно может быть создано в форме квадрата. Петли на двух концах обладают равными размерами. Изделия такого вида применяются в случае, когда открытые модели не могут выполнять поставленную перед ними задачу.

Комбинированные ключи

Виды ключей для ремонта автомобиляКомбинированные приборы, как следует из их названия, представлены в виде комбинации накидной модели и рожкового ключа. Они обладают замкнутым контуром на одном конце, а также открытым на другом. Ключ может применяться для откручивания болтов и гаек, а после быстро снимает их с помощью открытого конца.

Комбинированные разновидности ключей чаще всего применяются для выполнения комбинаций, вследствие чего оба кольца приобретают одинаковый диаметр.

Регулируемые и разводные ключи

Такие изделия представлены открытого типа. Они применяются лишь с одного конца. Общий размер отверстия зафиксирован не был. Он может варьироваться в зависимости от болта либо гайки. Но такие виды гаечных ключей почти невозможно использовать в труднодоступных зонах.

Такой тип регулируемого ключа на сегодняшний день используется чаще всего. Регулируемый концевой прибор отличается от обычного тем, что захватные поверхности губок в нём смещены на 15 градусов в сторону по отношению к рукоятке прибора. Современный регулируемый торцовый ключ был создан Йоханом Петером Йоханссоном.

Теперь нужно рассмотреть, как пользоваться регулируемым изделием:

  1. Определитесь с гайкой либо болтом, которые вы хотите закрепить.
  2. Откройте поворотный ключ, поворачивая при этом винт. Проверьте, хорошо ли вы открыли его для того, чтобы гайка смогла полностью в него поместиться: если же нет — его следует раскрыть больше. Убедитесь в том, что он открыт немного больше, чем размер самой гайки или же болта.
  3. Сдвиньте свободную часть головки инструмента на гайку и удерживайте при этом её на одном месте. Поверните механизм винта так, чтобы он смог плотно сжать гайку.
  4. Поверните устройство по часовой стрелке, чтобы крепче затянуть винт либо против часовой стрелки, чтобы значительно ослабить его. Продолжайте осуществлять поворот до того времени, пока гайка не станет плотной или довольно свободной, чтобы её можно было снять.
  5. Освободите прибор и ослабьте винт механизма.

Торцовые модели

Торцовый прибор принято полностью надевать на болт либо гайку. Когда применяется такая разновидность ключа, его не нужно полностью удалять с головки гайки либо болта после окончания поворота. Ручки можно снимать и снова вставлять, в то время как гнездо останется выше болта.

Разводной прибор, основные недостатки:

  1. Относительно большой размер, может стать значительным препятствием при работе в труднодоступных местах.
  2. Люфт подвижной губки не даёт плотно сжимать гайку, в конечном счёте, при небольшом усилии ключ сглаживает углы гайки и срывается, в это время человек может получить значительную травму.
  3. С течением времени механизм подвижной губки сильно изнашивается, приводя к сильному люфту.
  4. Низкий показатель прочности не даёт создавать большой и крутящийся момент.
  5. Необходимость в настройки положения подвижной губки.

Преимущество лишь одно — это возможность изменения расстояния между губками. Но и такое преимущество может сводиться на нет с торцовым ключом со сменными либо велосипедными головками.

Ударный гаечный ключ

Виды ключей для ремонта автомобиляТипы и размеры изделий могут быть совершенно разными. Ударный вид — это специальный толстый, короткий и коренастый прибор с блочным концом рукояти, которая специально создана для работы с молотком, что помогает придать ему больше силы в работе.

Применяется чаще всего с крупными крепежами, особенной гайкой и шрифтом, которые обладают метками указания.

Ударные ключи очень прочны, могут выдерживать высокую силу, которая нужна для выпуска больших застрявших болтов и гаек. Помогут они и тогда, когда свободное пространство не даёт использовать крупный прибор.

Шестигранный инструмент

Виды ключей для ремонта автомобиляТакой прибор обладает шестиугольным концом. Инструменты применяют во время раскручивания болта с гексагональным углублением на конце. Способ такой работы аналогичен по методу работы отвёртки. Для того чтобы лучше разобраться в принципе работы таких изделий, стоит изучить типы гаечных ключей, особенно нужно обратить повышенное внимание на фотографии изделий.

Иллюстративная информация помогает более подробно узнавать об особенностях любой модели.

Шестигранные устройства могут быть двух форм: с L -образными и Т-образными ручками. L -образные ключи создаются из шестиугольной проволки, В то время как Т — образные ручки считаются одним и тем же шестигранным проводом с металлической или же пластиковой рукояткой, прикреплённой к определённому концу.

Виды ключа и его названия можно также изучить в строительном магазине. Большинство названий приборов произошло от их внешнего вида.

Виды ключей для ремонта автомобиляТакие шестигранные изделия обладают головкой на коротком плече и шестигранной шаровой головкой на более длинном плече. Они заключают в себе большую контактную поверхность на голове винта. Это снижает возможность сильного изнашивания либо округления углов в винте.

Шар на длинном плече нужен для того, чтобы ключ можно было легко вставить в головку, что поможет поворачивать его под определённым углом, это очень важно для использования в труднодоступных местах.

Круглые валы клавиш хорошо укладываются в руке и помогают осуществлять работу максимально просто.

Так как для таких качественных изделий применяется нержавеющая сталь, то со ржавчиной точно не будет никаких проблем. Если вы её заметили на поверхности прибора, то причина может быть лишь одна. Это происходит из-за активного использования прибора с целью повернуть винты или же болты избыточной стали. Давление после себя оставляет следы или же компоненты другого металла на нержавеющем клюве и в этом случае под воздействием кислорода развивается коррозия.

Баллонные инструменты

Виды ключей для ремонта автомобиляТакой тип устройства применяется для ослабления и затягивания гаек на колёсах автомобиля. В Соединённом Королевстве и на территории Австрии он широко используется как wheel brace.

Гаечные ключи такого формата могут иметь L — образный металлический стержень с торцевым изделием на изогнутом наконечнике и наколенном на другом. Захватывающий наконечник служит для снятия колпаков с колёс, которые закрепляются гаками наконечников.

На рынке строительных инструментов особой популярностью пользуется фирма Gedore. Она создаёт качественные продукты, которые активно применяются автомобилистами со всего мира. Внешний вид первых наборов Gedore точно понравится каждому автолюбителю.

Ещё один распространённый вид, иногда называемый паук-ключ, представлен в качестве креста с разнесёнными гнёздами на каждом из четырёх концов.

Лучше всего если болты (либо гайки) будут затянуты при помощи динамометрического инструмента. Такие приборы намного дешевле. Установка колёс при их использовании требует большей силы. Чрезмерные усилия могут привести к тому, что гайку будет очень сложно устранить. Кроме этого, неравномерное распределение силы между гайками и самим прибором может привести к деформации тормозного ротора, если в автомобиле имеются дисковые тормоза.

По этой причине баллонные приборы лучше всего применять лишь для снятия гаек с наконечника, а не для их затягивания. На практике такое правило очень часто не соблюдается даже самими профессиональными механиками.

Для каждого автомеханика или же простого человека, чья профессия неразрывно связана с использованием большого количества инструментов, можно купить столовые приборы в виде гаечных ключей. Такой необычный подарок точно придётся им по нраву.

Трубчатая модель

  1. Трубчатый прибор представлен трубкой, на концах которой имеются шестигранники, в трубке проделаны специальные отверстия для воротка (стержня, играющего роль рычажка). Размер шестигранника на конце одного ключа будет значительно отличаться. Такими простыми изделиями иногда укомплектовываются оборудования и некоторые машины, включая и автомобили.
  2. В некоторых случаях производитель сгибает трубу, получая при этом Г-образный трубчатый прибор. У них показатель шестигранника на конце одного ключа одинаков, а функциональность позиций прямо как у Г-образных торцовых устройств.
  3. Разновидностью трубчатого прибора считается свечная (для автомобильных свечей зажигания), она имеет шестигранник с одной стороны.

В полости трубы могут находиться выпирающие части резьбовых соединений, к примеру, сильно выступающие части свечки.

Изделия, оснащённые трещоткой

Накидные и торцовые изделия могут быть модифицированы совместно с храповым механизмом (по-другому, совмещены с трещоткой). Основное преимущество такого ключа с трещоткой — его не нужно перекидывать. Ещё одно важное преимущество — это маленький угол, на котором происходит поворот ключа для осуществления завинчивания и отвинчивания гайки.

Механизмы трещотки значительно отличаются друг от друга, к примеру, по количеству зубьев, если в механизме имеется 72 зуба, то для поворота хватит 5 градусов, если 50 зубьев, то 9 градусов и так далее. Формула для расчёта — угол 360 градусов делённый на число зубцов. Это очень важно во время совершения работы в сильно стеснённых условиях.

Основной минус устройства —это трещотка, которая считается его слабым местом, так как она может легко сломаться от нагрузки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
