Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Автор: Руслан Мусин

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком)  из ПВХ, медным материалом жилы, не имеющий внешней защиты.

Используется для передачи и распределения электрического тока, рабочее напряжение 660 – 1000 В, частота 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 кв.мм до 240 кв.мм. Жилы могут быть как одно-, так и многопроволочными.

ВВГ применяется в широком диапазоне температур: от – 50 до + 50 ºС. Выдерживает влажность до 98% при температуре до + 40 ºС. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба.

Это означает, что для поворота на 90º в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. Внешняя оболочка, как правило, черного цвета. Не распространяет горение.

Разновидности ВВГ:

• АВВГ – те же характеристики, только вместо медной жилы используется алюминиевая;
• ВВГнг – кембрик с повышенной негорючестью;
• ВВГп – наиболее часто встречающаяся разновидность. Сечение кабеля не круглое, а плоское;
• ВВГз – пространство между изоляцией ТПЖ и кембриком заполнены жгутами из ПВХ или резиновой смесью.

КГ расшифровывается очень просто – кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ – резина, внешняя оболочка из того же материала. Диапазон рабочих температур от – 60 до + 50 ºС. Кабель применяется в основном для подсоединения различных переносных устройств. Есть разновидность КГнг с негорючей изоляцией. КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе.

Кабели для передачи информации

Помимо электроэнергии кабели предают информационные сигналы.

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля.

Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные «земли» обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой» длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

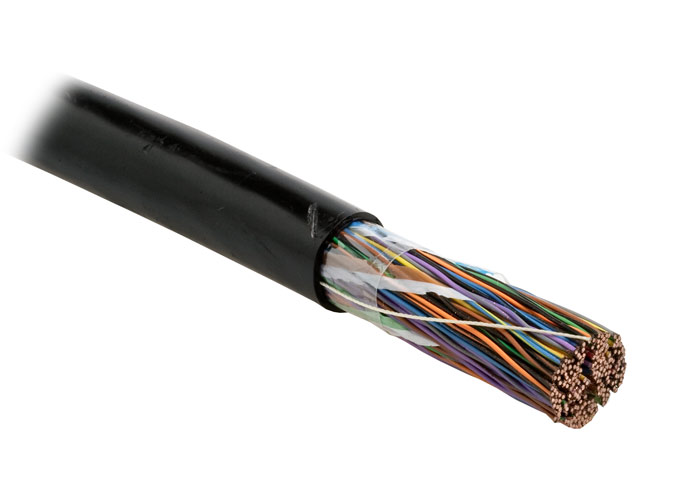

Витая пара

Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

 В зависимости от вида кабеля возможны различные варианты защиты:

• UTP или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5.

Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения. Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair) — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair) — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair) — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена. Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

• Кабель категории 1 — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
• Кабель категории 2 — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
• Кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
• Кабель категории 4 — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
• Кабель категории 5 — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
• Кабель категории 6 — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
• Кабель категории 7 — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Оптоволокно

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

Виды кабелей и их различия

Монтаж электрического оборудования невозможен без применения различных проводов и кабелей. Современные электротехнические кабели изготавливают из меди, реже из алюминия. Применение медных жил кабеля обусловлено меньшим удельным сопротивлением меди, по сравнению с алюминием или другими металлами. Существуют металлы и с меньшим удельным сопротивлением, например серебро, однако их стоимость куда выше стоимости меди и для массового применения они не используются. По структуре кабели выпускаются с жилой, составленной из множества проволочек, или с цельной жилой. Структура жил кабеля определяет его гибкость.

Существует стандартная маркеровка жил кабелей: для жилы РЕ – желто-зеленая изоляция, для жилы N – голубая или белая изоляция с голубой полосой, а изоляция фазных жил выполняется чисто белой.
Далее рассмотрим основные марки применяемых кабелей и проводов при электромонтаже.

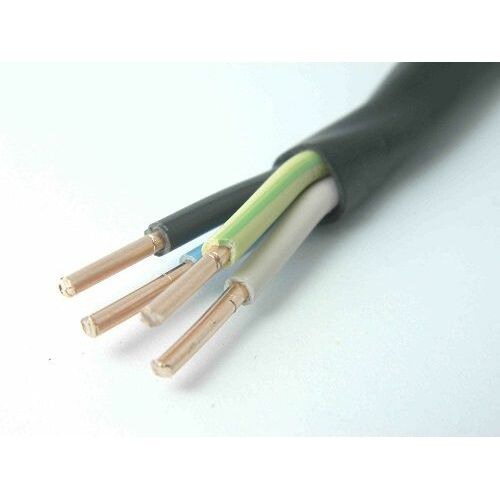

1 Кабель марки ВВГ

Маркировка электротехнического кабеля ВВГ (зарубежный аналог кабель марки NYM) означает, что жилы кабеля гибкие, изоляция жил и внешняя изоляция кабеля выполнена из поливинилхлорида. Кабель ВВГ выполняется с медными жилами, кабель АВВГ – с алюминиевыми. Применение: внутренний монтаж электрической проводки. Также выпускаются кабели ВВГ с неспособностью изоляции распространять горение (маркировка «НГ»), низким уровнем образования дыма при воздействии открытого пламени (маркировка «LS») и с возможностью выдерживать воздействие огня несколько минут (маркировка «FR»).

2 Кабель (провод) марки СИП

СИП — самонесущий изолированный провод. Отличительной особенностью кабеля марки СИП является увеличенная механическая прочность кабеля, способного выдерживать существенные механические нагрузки. Кроме того, изоляция кабеля выполняется из сшитого полиэтилена, на который не воздействуют прямые солнечные лучи и атмосферные осадки. Применение кабеля СИП: наружная электропроводка, выполнение ответвлений от ЛЭП. Жилы кабеля СИП – алюминиевые, сечением от 16 кв. мм. до 150 кв. мм.

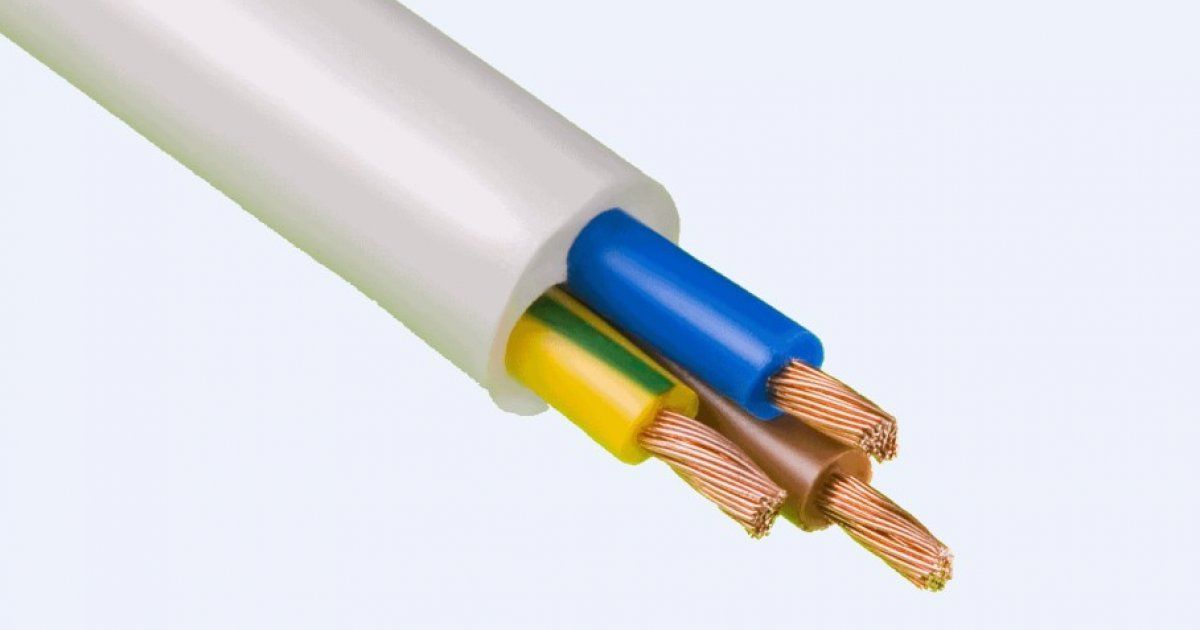

3 Кабель (шнур) марки ПВС

ПВС – медный провод с многопроволочными жилами в изоляции из поливинилхлорида соединительный. Кабель ПВС благодаря многопроволочной структуре жил кабеля обладает хорошей гибкостью. Однако в этом заключается и недостаток кабеля ПВС – необходимость применения специальных приспособлений для соединения кабеля или лужение.

4 Кабель (шнур) марки ШВВП

ШВВП – кабель с медными многопроволочными жилами в виниловой изоляции с сечением до 0,75 кв. мм. Применение кабеля: бытовые удлинители малой мощности, слаботочные системы электроснабжения.

5 Кабель марки КГ

Кабель КГ – гибкий кабель с медными многопроволочными жилами сечением до 240 кв. мм. и резиновой изоляцией. Применение кабеля: удлинители, подвод питания к электрическим кранам в помещении и на открытом воздухе.

Разновидности кабелей и проводов: выбор, монтаж

В наше время нет ни одного дома или квартиры, в которых бы не было электричества. При помощи электроэнергии работают многие бытовые приборы, компьютеры. Электричество дает нам свет в темное время суток. Но для того, чтобы оно появилось, необходимо проложить кабеля и провода.

О видах

В нашей статье мы рассмотрим только те кабели, которые можно использовать для прокладки сетей внутри и снаружи жилых зданий. Итак, электрические элементы бывают:

1. Из меди.
2. Из алюминия.

Лучше всего себя зарекомендовали шнуры с жилами из меди. Этот металл имеет намного меньший уровень сопротивления. К примеру, если взять алюминиевые и медный элементы с одинаковым сечением и пропустить через них ток, то последний сможет дать больше мощности. Шнуры из меди имеют долгий срок службы. Но зато алюминиевые элементы стоят намного дешевле. Именно поэтому раньше их устанавливали чаще всего. Сравнить цены и выбрать кабель можно вот здесь.

Но это далеко не единственный параметр, по которому кабели делятся на виды. Большое значение имеет и число жил в них. По этому параметру проводники делятся на:

• Одножильные. Жесткие, плохо гнутся, идеально подходят для выполнения скрытой проводки. Такие кабели не требуют частой замены. Они очень надежные и долговечные.
• Многожильные. Отличаются мягкостью. Они рассчитаны на то, что их будут постоянно сгибать. Подобные элементы подходят для бытовой электрической техники и создания переносок.

А еще их используют для прокладки проводки открытым методом. Очень важно, чтобы у провода была двойная изоляция. Другими словами все его жилки должны быть заизолированы по отдельности. После этого все они собираются в один пучок и снова покрываются слоем изоляции.

Запомните, что нельзя соединять кабели из разных металлов, просто скрутив их. В таких случаях необходимо использовать специальные клеммники. В противном случае провода будут окисляться и греться, а контакт может и вовсе пропасть. В идеале лучше укладывать электропроводку из шнуров, изготовленных из одного и того же металла.

Монтаж скрытой проводки

Чтобы понять, какими характеристиками обладает кабель, необходимо внимательно изучить его маркировку. Буквы в аббревиатуре означают то, какой материал использовался при производстве. А вот цифры – это число жил, а также диаметр их сечения. Так буквы АВВГ и ВВГ означают, что шнур не бронирован, то есть он «голый». Буква А означает, что он имеет алюминиевые жилы. Если ее нет, то жили медные.

Для выполнения электропроводки скрытым методом в помещениях любого типа с нормальным уровнем влажности, как правило, применяют виды шнуров:

• АВВГ. Плоский или круглый, с алюминиевыми жилами. Их количество может доходить до четырех. Такой кабель отличается хорошей пожаростойкостью.
• ВВГ. Также бывает плоским или круглым. Его жилы всегда медные, а их число может доходить до четырех. Такой шнур делится на два вида: ВВГнг – негорючий, и ВВГнг-LS – негорючий с заниженным выделением дыма.
• ПВС. Это электрический кабель, у которого многожильные проводники изготовлены из меди.
• ШВВП. Плоский и многожильный, изготовлен из меди. Как правило, у такого шнура малое сечение. Всего 0,75 мм, максимум 2 мм. Его используют для подключения бытовых приборов.
• NYM. Это импортный аналог ВВГнг. Он бывает только круглым.

О монтаже проводки снаружи

Последнее время стало модно монтировать электропроводку открытым способом. Часто так делают с целью подчеркнуть дизайн интерьера, выполненного в стиле ретро. В данном случае большое значение имеет то, из чего построено само здание. Если дом деревянный, то лучше использовать шнур типа ВВГнг, ВВГнг-LS или NYM. Если цвет проводящего элемента не подходит под интерьер, то его можно закрыть специальным кабель-каналом.

О монтаже снаружи помещений

Если нужно провести кабель к строению под землей, то лучше всего это выполнять, используя бронированные элементы типов АВББШВ или ВББШВ. Они защищены стальной бронированной лентой, которая накладывается сверху изоляционного слоя. Эта лента имеет защитное резиновое покрытие для большей надежности. Такой метод защиты электропроводов позволяет гарантировать им долгий срок службы и надежность.

Чтобы монтировать внешнюю электропроводку, лучше использовать электрические элементы типа АВВГ или ВВГ. Их изоляция более качественная. Она может выдержать влияние различных температур, солнечных лучей.

О монтаже в помещениях с повышенной влажностью

Если необходимо провести электричество во влажные помещения, то вам понадобятся особые элементы. Это же касается и помещений с высокой температурой воздуха. В обеих ситуациях лучше использовать кабели типа ПВКВ или РКГМ с защитной изоляцией из органического кремния. Запомните, что перед рабочим процессом в сырых помещениях проводку и электрические приборы обязательно заземляют.

О выборе проводов

Покупая кабель для электропроводки, обязательно посоветуйтесь с опытным электриком. Ведь нужно, чтобы сечение провода выдерживало необходимую мощность. Если проводка будет укладываться открытым методом, то нужно обращать внимание и на цвет провода. Если же будут использоваться кабель-каналы, то вы должны запомнить вид и цвет изоляции согласно их марке.

• ШВВП имеет белый цвет.
• ВВГ имеет черный цвет.
• ПВС бывает как белого, так и оранжевого цвета.
• Кабель NYM всегда окрашивается в серый цвет.

Помимо этого, особое внимание нужно обращать и на другие надписи, которые имеются на проводах. Это:

• ГОСТы.
• ТУ.
• Завод-изготовитель.
• Марка.

На кабельной бухте должна иметься бирка, на которой все эти параметры указываются. Также по всей длине провода указывается его марка и сечение. Если всего, что мы перечислили, нет, то такой элемент нельзя покупать.

Отметим, что существуют шнуры, которые запрещено использовать из-за того, что они легко загораются. К таким относятся:

• ПУНП.
• ПУНГП.
• ПУВП.
• ПБПП.

Стоят такие провода на порядок дешевле, чем ВВГ, к примеру. Кроме того, отличить их только по внешнему виду способен только человек знающий. Именно поэтому нужно внимательно проверять наличие необходимой маркировки. Очень часто недобросовестные изготовители снижают стоимость готовых изделий, уменьшая сечение проводников и изоляционных слоев. А еще они могут обмеднять алюминивый кабель, выдавая его за настоящий медный.

Если все сделать правильно, рассчитать и не экономить на материалах, то готовая электропроводка прослужит вам не одно десятилетие. Более того, ваше жилье будет надежным и пожаробезопасным. Эти качества являются залогом комфорта.

О различиях между электрическими элементами

• Проводом именуют неизолированные жилы, которые окутаны неметаллической оболочкой. Они бывают как голыми, так и изолированными.
• Голые провода, как правило, совсем не имеют изоляционных покрытий. Их обычно используют при прокладке воздушных электрических линий.
• Изолированные – это шнуры покрытые резиной или пластмассой. Поверх они дополнительно защищаются оболочкой из таких же материалов. Иногда для этой цели используется хлопковая пряжа.
• Изолированные шнуры с защитой. У них есть дополнительная оболочка помимо обычной изоляции. Она улучшает технические характеристики данных элементов.
• Незащищенными называют провода, у которых нет дополнительной оболочки.
• Также бывают шнуры, состоящие из нескольких заизолированных жил. Они всегда скручиваются и укладываются параллельно, и могут иметь неметаллическую обмотку.
• Обычные же кабели имеют одну или несколько заизолированных жил, спрятанных в резиновую, металлическую или пластмассовую оболочку. Она защищает их от негативного влияния солнечного света, влаги и разных химических веществ.
• Что касается установочных проводов, то их используют в процессе установки силовых и осветительных сетей на открытом воздухе и внутри помещений. Жилы в них бывают как медными, так и алюминиевыми.

О видах изоляций

Теперь давайте поговорим об изолировании. Под этим понятием подразумевается использование материала, препятствующего распространению электрического тока за границы кабеля. Существует шесть видов изоляции с учетом номинального напряжения электросети, а также особенностей кабельных конструкций. Также имеет значение и то, из какого материала она сделана.

1) Из резины. Делают данную изоляцию из каучуков синтетического или природного происхождения. Главные ее достоинства — это эластичность, что очень облегчает процесс монтажа. Однако у такого материала имеется и недостаток. Резина быстро изнашивается, стареет и теряет свои качественные характеристики.

2) Из полиэтилена. Делают ее из полиэтиленов низкой и высокой плотности с добавлением стабилизаторов и иных химических веществ. Полиэтилен полностью инертен. Он не распадается под влиянием растворителей, но высокая температура воздуха действует на этот материал отрицательно. Но у такой изоляции имеется и преимущество – она бывает разных цветов.

3) Из поливинилхлорида. Делают такой изоляционный материал из поливинилхлоридной смолы, в которую добавляют разнообразные химические компоненты. Данный полимер, как правило, бывает только белым, но при необходимости в него добавляют различные красители. Он почти не горит. Благодаря пластификаторам материал получается гибким. Это значительно упрощает процесс монтажа электропроводки. Также материал не боится повышенных температур.

4) Из бумаги. Этим материалом изолируют провода, напряжение в которых не превышает 35 кВ. Предварительно бумагу пропитывают специальной смесью из воска, канифоли и масла. Если кабель высоковольтный, то его изолируют при помощи многослойной целлюлозы. Недостатком такого материала является то, что он очень хрупок и горюч.

5) Изоляция из фторопласта отличается высокими химическими, электрическими и механическими параметры. Ее используют как при очень низких, так и при очень высоких температурах. Также фторопласт не боится влияния химических веществ. Отметим, изготавливать такую изоляцию довольно сложно.

6) Изоляция нестандартных видов. К таким относятся лаковые, полистироловые, шелковые и прочие материалы. Их используют реже всего.

О мерах предосторожности при изолировании

Если вы решили заизолировать электрические провода, то отключите их от сети при помощи рубильника или специального выключателя. После этого обязательно проверьте, что напряжения действительно нет.

Также вы должны учитывать качество материалов, которые будете использовать. Они должны быть пожаростойкими. Иначе возможны серьезные последствия. Добавим, что изолировать провода, которые уложены под землей, невозможно.

Подготовка инструментов

Приступая к процессу изолирования, обязательно подготовьте следующие материалы:

• ПВХ-изолента. Она пригодна для помещений с повышенной влажностью. Этот материал не будет отклеиваться и раскисать. Однако использование ее в сухих помещениях значительно продлит срок службы этого материала.
• Изолента ХБ. Этот материал даже лучше, чем предыдущий. Его используют даже для того, чтобы подключать провода в автомобиле. Это уже само по себе является свидетельством высокого качества.
• ТУТ или термоусадочная трубка. Такой материал отлично подойдет для использования в воде, в земле, в авто. Монтировать ее довольно просто, а срок годности у нее довольно долгий.
• Колпачки СИЗ. Их используют не часто. Только при необходимости провести изоляцию места скрутки.

Об основных методах изолирования

• Если вы хотите заизолировать провод изолентой, то вначале должны скрутить провода между собой. Если жил у них много, то их лучше всего спаять. Затем нужно взять изоленту и немного ее размотать. После этого не спеша обматывайте ею кабель. Следите, чтобы не оставалось оголенных мест. В противном случае может случиться замыкание. В результате у вас должно получиться сразу два слоя.
• А вот изолировать кабель термоусадкой довольно просто. Однако запомните, что трубка одевается до соединения жил шнура между собой. Изолирование медных кабелей не займет у вас много времени. После того, как жилки соединены, а трубка надета, можно надевать колпачок, и проводить процесс нагрева. Если у вас имеется промышленный фен, то можете использовать его. Однако подойдет и обычная зажигалка. Термоукладка должна плотно обернуть шнур.

Видео. Электромонтажные работы. Выбор кабеля

как правильно подобрать подходяшие для дома или квартиры

Виды кабелей, проводов и шнуров

Виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.





Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

• АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

• ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.





Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.



ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.



Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.



Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.



Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.



ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3



Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.



ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.



Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.



Провод ШВВП







Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ



Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.



Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.











Что бы еще почитать?

remstd.ru

Основные виды кабелей и проводов, используемые при монтаже проводки

Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы уже не представляем себе жизни без электроприборов. Но нельзя забывать, что электричество в доме – не только фактор комфорта, но и источник повышенной опасности.

Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует максимально тщательно подойти к вопросам пожарной безопасности. Это поспособствует длительной и безотказной работе электросети вашего жилища. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение.

Разновидности электрических шнуров и их назначение

Мы будем рассматривать кабели, пригодные только для электрической проводки внутри или извне помещения. Все остальные типы электрокабелей – тема отдельной статьи. Чем отличается кабель от провода, узнайте здесь.

Электрокабели могут быть:

• Алюминиевыми
• Медными

В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.

Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.

Кроме металла токопроводящей жилы, электрокабели делятся на:

• Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
• Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник. В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

• АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле бывает от 1 до 4 жил. Негорюч.
• ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.
• ПВС – электрокабель круглый, имеющий медные многожильные проводники
• ШВВП – кабель плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.
• Или импортный NYM– аналог ВВГнг. Бывает только круглым.

Наружная электросеть

В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения.

В деревянных домах следует монтировать электропроводку только при помощи энергокабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего шнура, закройте его подходящим по дизайну кабель-каналом.

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура.

Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Размеры и расчет сечения алюминиевых и медных

Это – самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:

• Посчитать суммарную мощность всех электроприборов в жилище. Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
• Посчитать суммарную мощность приборов для каждого помещения. Это позволяет выбрать нужное сечение энергокабеля, который будет прокладываться в каждой из комнат.
• Входящий кабель завести на клеммник и через автоматы сделать схему разводки по помещениям, с учетом сечения кабеля для каждой комнаты отдельно.

Сечение кабеля от мощности считают по специальной таблице, которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса.

Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:

• Медный: 21 ампер (4,6 кВт при 220В)
• Алюминиевый: 16 ампер (3,5 кВт при 220В)

Эта разница наглядно показывает преимущество медного электрокабеля перед алюминиевым.

В данном видео подробно рассматривается, как при ремонте или замене электропроводки самому правильно рассчитать сечение электрического кабеля или провода:

Выбор, чему придавать значение при покупке

Выбор нужной марки электрокабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности.

При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

• ШВВП — белый
• ВВГ — черный
• ПВС – оранжевый, белый
• NYM — серый

При покупке непременно придавайте значение всем надписям, где указаны:

• ГОСТы
• ТУ
• завод-изготовитель
• марка

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

• ПУНП
• ПУНГП
• ПУВП
• ПБПП

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Поэтому перед тем, как выбрать и приобрести электрокабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.

Если при электрификации помещения тщательно подойти к расчетам и не экономить на материалах, электропроводка будет долговечной и безопасной. Должное качество кабелей, верный расчет их сечений и соблюдение техники безопасности при монтаже – залог комфорта, пожаробезопасности и надежности вашего жилища.

Полезное и интересное видео о видах и классификации силовых электрических кабелей и бытовых проводов:

elektrik24.net

Виды проводов и кабелей — какие типы бывают?



Технологии с использованием электричества невозможны без проводников электрического тока. Все электрические и электронные устройства содержат их в себе в том или ином виде так же как и электрические сети, используемые для обмена электроэнергией и информацией. В зависимости от своих конструктивных особенностей и назначения проводники называют «проводами» и «кабелями».

Отличия кабеля от провода

Потери в проводнике должны быть минимальными. Поэтому для изготовления их используются наиболее дешёвые металлы с наилучшей электропроводностью – медь и алюминий. А так как проводники должны соединять различные точки тех или иных электрических и электронных устройств, они должны быть удобны для монтажа. А наиболее удобным проводником является проволока из алюминия или меди.

Ток внутри проводника по современным представлениям сравним с трубой наполненной движущимися шариками. Шарики это электроны. Причём они распределяются по сечению трубы – то есть проводника – неравномерно. Ближе к стенкам трубы, их количество намного больше, чем вблизи центра. Чтобы монтаж был наиболее легким, а потери в проводнике минимальными его изготавливают в виде пучка тонких проволочек, именуемых «жилами».

Алюминий и медь это мягкие металлы. Длинные проводники из них легко растягиваются и рвутся под воздействием внешней силы. Для усиления применяется стальной трос, который расположенный внутри как сердечник, воспринимающий усилия. Так устроены проводники воздушных линий электропередачи.

Провод и кабель отличаются как по своему назначению, так и по своей конструкции. Кабели всегда имеют либо наружную изоляцию, либо ещё какие-то слои, например оплётки из защитной стальной ленты, экран и т.п. Они изначально предназначены для передачи данных и электроэнергии. Провода же являются либо частью конструкции, как например, в трансформаторах или электродвигателях, либо являются соединителями, передающими сигналы или токи для отдельных электрических или электронных устройств.

Провод не имеет сложной изоляции и бывает вовсе без неё. Для передачи электроэнергии провода без изоляции используются в воздушных линиях электропередачи для различных напряжений. В электрических машинах в обмотках используется эмалированный провод. Голым проводом выполняются заземления.

Виды кабелей и проводов

Провода и кабели отличаются большим разнообразием и адаптированы под различные отрасли промышленности. Кабель и провод классифицируется по своему назначению, а так же по материалу изоляции. При этом кабель и провод бывает:

• силовым. В кабеле может применяться сшитый полиэтилен для изоляции. Другой разновидностью изоляции в силовом кабеле и проводе могут быть полимерные соединения без галогеносодержащих составляющих. Это делается для уменьшения выделения дыма и ядовитых газов при авариях с последующим значительным нагревом кабеля и провода, что повышает уровень безопасности в электроустановках.

Силовой провод используется для напряжений до 700 Вольт как в промышленных так и в гражданских объектах для монтажа электроустановок. Токопроводящие жилы могут быть как однопроволочными так и многопроволочными. Провод прокладывается в строительных объектах открытым – на стенах и скрытым – под штукатуркой способами. Пример такого провода показан на изображении ниже:

• Термостойким и огнестойким. Для проводов и кабелей существует параметр, который называется «температурным индексом». Он указывает в градусах по Цельсию температурный режим пространства, в котором проложен провод или кабель при этом нормально работающий. Для термостойких проводов и кабелей этот индекс начинается со значения «+70». Он увеличивается по мере термостойкости изделия, достигая значения «+600».
• Установочным. Этим проводом выполняются соединения электрооборудования в электрических сетях того или иного назначения, что иллюстрирует таблица, показанная далее:

• Специального назначения. К этой группе относятся провода и кабели, применяемые на речных и морских судах, железнодорожных локомотивах и вагонах, автотранспортных средствах, авиации, шахтах, радиоустановках, лифтовом оборудовании, системах обогрева.
• применяемым в нефтегазовой промышленности.

Кабель и провод бывает:

• контрольным, для управления и связи;
• для промышленного интерфейса.

Провод бывает:

• изолированным самонесущим с одной или четырьмя токопроводящими жилами, применяемым для воздушных линий электропередачи 0,6 – 35 киловольт:

Такие линии электропередачи строятся в местах с особыми климатическими условиями и для экономии места, занимаемого линией электропередачи.

• Не изолированным. Этот провод применяется для воздушных линий передачи электрической энергии:

Контактные и гибкие провода также относятся к группе неизолированных. Контактные применяются для создания воздушной электрической сети для железных дорог и городского электротранспорта. Гибкие – для специальных особо гибких соединений, например щёток электродвигателей.

• Обмоточным. Эти провода бывают с разными видами изоляции – с эмалевой, бумажной, волокнистой, эмалево – волокнистой, плёночной и пластмассовой. Они применяются для изготовления обмоток электрических машин.
• Выводным, соединительным и монтажным. Выводными проводами с изоляцией из кремний – органической резины или полиэтилена присоединяются к электросетям различные электродвигатели и иные устройства. Соединительные провода содержат либо медные, либо лужёные медные жилы в изоляции из ПВХ и предназначены для использования с различными бытовыми электроприборами. Монтажные провода используются для соединений внутри электронного и электрического оборудования.

podvi.ru

Виды проводов для прокладки электропроводки



Электрический провод, кабель или шнур, представляет собой медные или алюминиевые жилы, по которым проходит ток и изоляцию, предохраняющую линию от короткого замыкания, а человека от воздействия на него опасного напряжения. Все виды проводов различаются только толщиной металлических жил и материалом изоляции, что определяет ее сопротивляемость нагреванию, воздействию окружающей среды и вероятность воспламенения.

Основные разновидности проводов



В первую очередь разделение производится по назначению. Самые первые разновидности электрических проводов и кабелей были силовые, предназначенные доставлять электроэнергию потребителю. Затем выяснилось, что переменный ток выгоднее использовать для передачи электричества и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. Как итог – силовые провода делятся те, что передают электричество от электростанций в города (с напряжением 20-150 тыс. Вольт) и такие, что непосредственно приносят его в дома потребителей (110-380 Вольт).

С изобретением и развитием телефонной связи появились соответствующие провода – так как телефонам для работы не нужно большое напряжение, то использовать для линий них силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабеля с соответствующим количеством жил и защитой от попадания влаги.

С развитием радио и телевидения понадобились специальные провода, соединяющие воспроизводящее сигналы устройство с антенной. Одно из основных требований к ним это наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.

Когда появилась необходимость соединять в единую сеть компьютеры, то понадобились новые виды кабелей и проводов – специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных при этом оставалась на очень низком уровне. Прорыв в этой области наступил с изобретением оптоволокна, которое стали применять для передачи сигнала на большие расстояния. Для подключения местных локальных сетей стали использовать кабели вида «витая пара».

Кроме основных разновидностей проводов используются нестандартные – к примеру, для нагрева, освещения или просто декоративные.

Силовые провода

Предназначены для передачи электроэнергии от электростанций до распределительных трансформаторов и дальше до конечного потребителя. В первом случае применяются провода, рассчитанные на эксплуатацию под открытым небом и выдерживающие напряжение до 150 кВольт – оптимальное значение для передачи электричества на большие расстояния.

Бытовая силовая проводка рассчитана переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих жил, что могут быть из алюминия, его сплавов или меди. Алюминиевые дешевле в производстве, а у медных меньше сопротивление электрическому току, поэтому они меньшего сечения. Предпочтительнее использовать медную проводку – она долговечнее и надежнее, но из-за цены алюминиевая применяется все еще достаточно часто, а в линиях электропередач и вообще – практически повсеместно.

ВВГ – лидер рынка

Кабель для прокладки электросетей с двойной поливинилхлоридной изоляцией – разноцветной на каждой жиле и общим кембриком. Токоведущие жилы одно или многопроволочные, сечением 1,5-240 мм². Имеет такие разновидности:

• АВВГ. Литера «А» перед названием говорит, что жилы кабеля сделаны из алюминия.
• ВВГнг. Изоляция провода не воспламеняется в большем диапазоне температур.
• ВВГп. Отличается только внешне – плоской формой.
• ВВГз. Кабель повышенной защищенности – внутри него все пустые места заполнены резиновой смесью.

Кабель NYM

Сделан по европейским стандартам и хотя в токопроводящих свойствах схож с проводами ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении, пустоты между жилами заполняются мелованной резиной. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Монтаж под открытым небом разрешается, но с дополнительной защитой от солнечного света, так как изоляция не отличается стойкостью к ультрафиолету. В отличие от отечественных аналогов может прокладываться с радиусом изгиба от 4 своих диаметров.

КГ – кабель гибкий

Без потери своих свойств кабель может эксплуатироваться при температурах от -60 до +50 С°. Чаще всего применяется для подключения электроприборов к сети, причем его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Количество может быть от 1 до 6, спрятанные под общей внешней оболочкой.

ВББШв – бронированный

Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.

Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:

• АВББШв – с жилами из алюминия;
• ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
• ВББШвнг-LS – минимум дыма и газов при тлении.

Кабели для телефонных линий

Есть два вида проводов и электрических кабелей – чтобы подключать к линии распределительный щиток и к нему уже присоединять отдельных абонентов.

• ТППэп – кабель с жилами 0,4-0,5 мм², экранированный алюмополимерной лентой. Некоторые его варианты позволяют подсоединять к станции распределительные щитки на 500 абонентов. Для удобства работы телефонистов отдельные провода скручены между собой попарно, и дополнительно собраны в группы по 10-20 пар, хотя такое разделение может и отсутствовать. Экранирующие и защитные слоя кабеля позволяют использовать его во всех существующих кабелеводах – подземных и воздушных.
• ТРВ – плоский провод с двумя или четырьмя жилами и ПВХ изоляцией, которым один или два абонента подключаются к распределительному шкафу. Предназначен для монтажа телефонной проводки внутри зданий. Может эксплуатироваться при влажности воздуха до 80%.
• ТРП – аналог ТРВ, но с изоляцией из ПЭТ. Это более устойчивый материал, поэтому прокладку ТРП можно делать на улице.
• ШТЛП – шнур плоской формы сечением многопроволочных жил от 0,08 до 0,12 мм². Его назначение это монтаж телефонных линий и соединения внутри телефонных аппаратов (при изготовлении или ремонте).
• ПРППМ – плоский провод с двумя токопроводящими жилами сечением 0,9-1,2 мм² с усиленной двойной полиэтиленовой изоляцией. Может прокладываться в земле и на опорах, сохраняет свои свойства при -60 до +60 С°.

Антенные кабели

Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.

Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:

• Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
• На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
• Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
• Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.

Подробнее о выборе антенного кабеля смотрите в этом видео:

Компьютерные кабели

По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.

Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:

• UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
• FTP – под внешней оболочкой есть экран из слоя фольги;
• STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
• S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

yaelectrik.ru

Провода электрические: виды, маркировка, назначение

Оглавление статьи:Провода электрические: силовые кабели и их разновидностиЭлектрические провода для квартиры: виды и характеристикиИнформационные электрические кабели и провода

Большинство людей даже и не предполагают, насколько много спрятано в стенах их жилища всевозможных электрических проводов – если говорить о трехкомнатной квартире, то их общий метраж может исчисляться сотнями метров. Все они разные – одни из них толще, другие тоньше, некоторые имеют две жилы, а некоторые три и более. Каждый из них имеет свое персональное назначение и отвечает за работу того или иного электроприбора. Именно с этим вопросом мы и будем разбираться в этой статье, в которой вместе с сайтом stroisovety.org подробно изучим электрические провода – мы рассмотрим их разновидности и выясним назначение.

Провода электрические

Провода электрические: силовые кабели и их разновидности

Что значит силовой кабель? Это толстый многожильный провод, способный выдерживать огромные нагрузки от потребителей всего дома. Как правило, его используют для подключения строений к городской энергетической системе – внутри помещений он используется редко, поэтому о нем мы поговорим кратко. Существует достаточно много типов электрических силовых кабелей – в основном это ВВГ во всех его различных модификациях.

1. ВВГ – это универсальные силовые кабели, которые могут применяться при широком диапазоне температур и влажности, достигающей 98%. Это довольно прочный на разрыв и стойкий к агрессивным условиям эксплуатации кабель с медными жилами и поливинилхлоридной изоляцией.
2. АВВГ – обладает теми же характеристиками, что и ВВГ, но, в отличие от него, имеет алюминиевые токопроводящие жилы.
3. ВВГп – маленькая буква «п» в маркировке этого электрического кабеля означает то, что он имеет плоские жилы.
4. ВВГз – буковка «з» указывает на то, что в этом кабеле пространство между отдельно изолированными жилами заполнено жгутами из ПВХ или резиновым наполнителем.
5. NYM – предназначен для прокладки осветительных и силовых сетей. Максимальное сечение такого кабеля может достигать 16 квадратов. Его преимущества заключаются в высокой влагозащищенности и термоустойчивости. В качестве недостатка можно выделить неустойчивость к воздействию солнечного света – эти виды электрических проводов и кабелей необходимо прятать.
6. КГ – кабель гибкий. Имеет витые медные жилы и используется для передачи переменного электрического тока напряжением до 660В с частотой 400Гц. В большинстве случаев применяется для подключения к сети электропитания мощных потребителей (сварка, тепловые пушки и т.д.)
7. ВББШв – предназначен для подключения стационарных установок, в том числе и небольших, отдельно стоящих домов. Обладает отличными характеристиками и выдерживает высокие температуры и влажность до 98%.
8. АВББШв – то же самое, что и предыдущий кабель, только имеет алюминиевые токопроводящие жилы.
9. ВББШвнг – две последние буквы «нг» говорят о том, что это негорючий кабель.
10. ВББШвнг-LS – последняя приставка указывает на то, что этот кабель не выделяет токсичных веществ при нагревании.

    Типы электрических кабелей и проводов

В большинстве случаев все силовые кабели изготавливаются в двойной изоляции и имеют наружную защиту от механических повреждений в виде изоляции ТПЖ. Также она делается для того, чтобы предотвратить проникновение воздуха к силовым жилам, воспрепятствовав тем самым их горению.

Электрические провода для квартиры: виды и характеристики

Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро. Рассмотрим немного подробнее предлагаемый современной промышленностью ассортимент этой продукции.

1. ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.
2. ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.
3. ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.
4. АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.
5. АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.
6. ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.
7. ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.

Провод электрический медный фото

Если выделять среди всего этого списка наиболее используемые провода, то, несомненно, это будут ШВВП и ПВС – несмотря на то, что их не рекомендуют применять для прокладки домашней электрической проводки, в большинстве случаев для этой задачи их и используют. В этом отношении прельщает их двойная изоляция, повредить которую довольно сложно.

Информационные электрические кабели и провода

С этими проводами знакомы практически все люди – это телефонные, телевизионные и интернет кабели. По-другому их называют слаботочные провода. О них мы поговорим коротко и упомянем только те виды, которые пригодны для домашнего пользования.

1. Телевизионные кабели. На сегодняшний день используется три их разновидности: RG-6, RG-59, RG-58. Одни из них имеют сплошной защитный экран из фольги, у других этот кран может быть плетеным, но а третьи вообще могут иметь внутреннюю жилу, состоящую из нескольких, изолированных друг от друга проводников. Разнообразие этих кабелей огромное, и отличаются они в основном своими характеристиками. К примеру, RG-59 – последнее число говорит о том, что внутренняя жила кабеля имеет сопротивление 59 Ом.
2. Компьютерные кабели – их так же, как и телевизионных, можно насчитать огромное множество. В большинстве случаев они имеют витую пару, помещенную в отдельную изоляцию – таких пар проводников в одном кабеле может содержаться много. Производятся в нескольких вариациях – UTP (незащищенная экраном витая пара), FTP (защищенная алюминиевым экраном из фольги пара), STP (все пары защищены одним медным плетеным алюминиевым экраном).
3. Телефонные провода. В быту для подключения отдельных абонентов применяется всего два вида подобной кабельно-проводниковой продукции – ТРВ и ТРП. Это практически одинаковые провода, отличающиеся друг от друга материалом изоляции – у ТРВ она изготавливается из ПВХ, а у ТРП из полиэтилена. Также в качестве телефонных кабелей может использоваться провод для интернет соединения марки RG.

   Виды электрических проводов

По большому счету, список проводов, используемых для передачи электрического тока, можно увеличить как минимум вдвое – с момента начала электрификации их придумали столько много, что в голове обычного человека их количество, а главное назначение, может даже не поместиться. Именно по этой причине мы рассказали исключительно про наиболее часто используемые в быту электрические провода.

Автор статьи Александр Куликов

stroisovety.org

Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Автор: Руслан Мусин

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком)  из ПВХ, медным материалом жилы, не имеющий внешней защиты.

Используется для передачи и распределения электрического тока, рабочее напряжение 660 – 1000 В, частота 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 кв.мм до 240 кв.мм. Жилы могут быть как одно-, так и многопроволочными.

ВВГ применяется в широком диапазоне температур: от – 50 до + 50 ºС. Выдерживает влажность до 98% при температуре до + 40 ºС. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90º в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. Внешняя оболочка, как правило, черного цвета. Не распространяет горение.

Разновидности ВВГ:

• АВВГ – те же характеристики, только вместо медной жилы используется алюминиевая;
• ВВГнг – кембрик с повышенной негорючестью;
• ВВГп – наиболее часто встречающаяся разновидность. Сечение кабеля не круглое, а плоское;
• ВВГз – пространство между изоляцией ТПЖ и кембриком заполнены жгутами из ПВХ или резиновой смесью.

КГ расшифровывается очень просто – кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ – резина, внешняя оболочка из того же материала. Диапазон рабочих температур от – 60 до + 50 ºС. Кабель применяется в основном для подсоединения различных переносных устройств. Есть разновидность КГнг с негорючей изоляцией. КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе.

Кабели для передачи информации

Помимо электроэнергии кабели предают информационные сигналы.

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные «земли» обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой» длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Витая пара

Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

 В зависимости от вида кабеля возможны различные варианты защиты:

• UTP или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения. Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair) — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair) — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair) — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена. Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

• Кабель категории 1 — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
• Кабель категории 2 — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
• Кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
• Кабель категории 4 — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
• Кабель категории 5 — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
• Кабель категории 6 — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
• Кабель категории 7 — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Оптоволокно

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

ruaut.ru

Виды кабелей, проводов и шнуров

Виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.





Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

• АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

• ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.





Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.



ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.



Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.



Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.



Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.



ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3



Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.



ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.



Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.



Провод ШВВП







Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ



Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.



Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.



 Источник

firmmy.ru

Виды кабелей — Компьютерные сети

Самыми распространенными видами кабелей являются: коаксиальный кабель Коаксиальный кабель (от лат. co — совместно и axis — ось, то есть «соосный»), также известный как коаксиал (от англ. coaxial), — электрический кабель, состоящий из расположенных соосно центрального проводника и экрана. Обычно служит для передачи высокочастотных сигналов. Изобретён и запатентован в 1880 году британским физиком Оливером Хевисайдом. Коаксиальный кабель (см. рисунок) состоит из: (A) — оболочки (служит для изоляции и защиты от внешних воздействий) из светостабилизированного (то есть устойчивого к ультрафиолетовому излучению солнца) полиэтилена, поливинилхлорида, повива фторопластовой ленты или иного изоляционного материала; (B) — внешнего проводника (экрана) в виде оплетки, фольги, покрытой слоем алюминия пленки и их комбинаций, а также гофрированной трубки, повива металлических лент и др. из меди, медного или алюминиевого сплава; (C) — изоляции, выполненной в виде сплошного (полиэтилен, вспененный полиэтилен, сплошной фторопласт, фторопластовая лента и т. п.) или полувоздушного (кордельно-трубчатый повив, шайбы и др.) диэлектрического заполнения, обеспечивающей постоянство взаимного расположения (соосность) внутреннего и внешнего проводников; (D) — внутреннего проводника в виде одиночного прямолинейного (как на рисунке) или свитого в спираль провода, многожильного провода, трубки, выполняемых из меди, медного сплава, алюминиевого сплава, омеднённой стали, омеднённого алюминия, посеребрённой меди и т. п. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля оба компонента электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности. Витая пара (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей. Кабель подключается к сетевым устройствам при помощи разъёма 8P8C (который ошибочно называют RJ45). В зависимости от наличия защиты — электрически заземлённой медной оплётки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии: неэкранированная витая пара (англ. UTP — Unshielded twisted pair) — без защитного экрана; фольгированная витая пара (англ. FTP — Foiled twisted pair), также известна как F/UTP) — присутствует один общий внешний экран в виде фольги; экранированная витая пара (англ. STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки; фольгированная экранированная витая пара (англ. S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке; незащищенная экранированная витая пара (SF/UTP — или с англ. Screened Foiled Unshielded twisted pair).Отличие от других типов витых пар заключается в наличии двойного внешнего экрана, сделанного из медной оплётки, а также фольги. Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних и т. д. Экран по всей длине соединён с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы и называется жила-монолит, а во втором — из нескольких и называется жила-пучок. Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъёмы панелей розеток такие жилы подходят как нельзя лучше. В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками. Оптическое волокно — нить из оптически прозрачного материала (стекло, пластик), используемая для переноса света внутри себя посредством полного внутреннего отражения. Волоконная оптика — раздел прикладной науки и машиностроения, описывающий такие волокна. Кабели на базе оптических волокон используются в волоконно-оптической связи, позволяющей передавать информацию на большие расстояния с более высокой скоростью передачи данных, чем в электронных средствах связи. В ряде случаев они также используются при создании датчиков. Основное применение оптические волокна находят в качестве среды передачи на волоконно-оптических телекоммуникационных сетях различных уровней: от межконтинентальных магистралей до домашних компьютерных сетей. Применение оптических волокон для линий связи обусловлено тем, что оптическое волокно обеспечивает высокую защищенность от несанкционированного доступа, низкое затухание сигнала при передаче информации на большие расстояния и возможность оперировать с чрезвычайно высокими скоростями передачи. Уже к 2006-му году была достигнута скорость модуляции 111 ГГц, в то время как скорости 10 и 40 Гбит/с стали уже стандартными скоростями передачи по одному каналу оптического волокна. При этом каждое волокно, используя технологию спектрального уплотнения каналов может передавать до нескольких сотен каналов одновременно, обеспечивая общую скорость передачи информации, исчисляемую терабитами в секунду.

Виды кабеля — КВИН

#квин_кабель #kvin_cable

Кабельная промышленность выпускает большое разнообразие Кабельно-проводниковой продукции (далее КПП). Все виды имеют специальное назначение, позволяющее решать те или иные производственные задачи.

Самое общее деление КПП можно сделать по принципиальному назначению того или иного кабеля:

• Кабель для передачи энергии.
• Кабель для передачи сигнала.
• Комбинированные кабели (передают и сигнал и энергию).

В зависимости от сферы применения КПП можно разделить:

 Кабели и провода силовые – предназначены для передачи энергии в осветительных и силовых электроустановках.

 Контрольные кабели – применяют для обеспечения питания электротехнического оборудования и, дополнительно, для создания цепи контроля.

 Кабели и провода связи – предназначены для передачи сигнала. В свою очередь делятся:

• Кабели дальней связи – передача высокочастотного сигнала.
• Кабели местной (зоновой) связи – передача низкочастотного сигнала.

 Радиочастотные кабели — применяют для связи меду отдельными радиотехническими устройствами.

 Волоконно-оптический кабель – Кабель на основе волоконных световодов, предназначенных для передачи оптических сигналов в линиях связи.

Специальные виды КПП – кабели, предназначенные для решения узкоспециализированных задач в различных отраслях промышленности.

• Кабели для погружных электронасосов (Нефтяная отрасль).
• Кабели шахтные (Горнорудная промышленность)
• Кабели для сигнализации и блокировки (РЖД)
• Провода и кабели авиационные.
• Кабели и провода судовые.
• Кабели и провода для подвижного состава (РЖД).
• Провода неизолированные для воздушных ЛЭП (Энергетика).
• Греющий кабель. (Строительство)

Все это далеко не полный перечень разновидностей КПП!

Присоединяйтесь к нам в социальных сетях, чтобы не упускать полезные знания от Кабельного центра. Если у вас есть, что добавить по теме, не стесняйтесь.

Виды кабелей и проводов – их назначение и характеристики —

Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Автор: Руслан Мусин

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком)  из ПВХ, медным материалом жилы, не имеющий внешней защиты.

Используется для передачи и распределения электрического тока, рабочее напряжение 660 – 1000 В, частота 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 кв.мм до 240 кв.мм. Жилы могут быть как одно-, так и многопроволочными.

ВВГ применяется в широком диапазоне температур: от – 50 до + 50 ºС. Выдерживает влажность до 98% при температуре до + 40 ºС. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90º в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. Внешняя оболочка, как правило, черного цвета. Не распространяет горение.

Разновидности ВВГ:

• АВВГ – те же характеристики, только вместо медной жилы используется алюминиевая;
• ВВГнг – кембрик с повышенной негорючестью;
• ВВГп – наиболее часто встречающаяся разновидность. Сечение кабеля не круглое, а плоское;
• ВВГз – пространство между изоляцией ТПЖ и кембриком заполнены жгутами из ПВХ или резиновой смесью.

КГ расшифровывается очень просто – кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ – резина, внешняя оболочка из того же материала. Диапазон рабочих температур от – 60 до + 50 ºС. Кабель применяется в основном для подсоединения различных переносных устройств. Есть разновидность КГнг с негорючей изоляцией. КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе.

Кабели для передачи информации

Помимо электроэнергии кабели предают информационные сигналы.

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные «земли» обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой» длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Витая пара

Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

 В зависимости от вида кабеля возможны различные варианты защиты:

• UTP или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения. Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair) — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair) — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair) — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена. Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

• Кабель категории 1 — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
• Кабель категории 2 — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
• Кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
• Кабель категории 4 — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
• Кабель категории 5 — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
• Кабель категории 6 — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
• Кабель категории 7 — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Оптоволокно

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

Силовой кабель — виды, типы изоляции, особенности конструкции, обзор популярных марок

Под силовым кабелем понимается большая группа кабелей с различными конструктивными и электрическими характеристиками. Силовые кабели необходимы для передачи электроэнергии (3-х фазного тока)от источника до конечного потребителя. От подключаемого объекта и условий монтажа силового кабеля зависит выбор типа силового кабеля…Для удобства силовые кабели можно классифицировать по ряду признаков.

---

Под силовым кабелем понимается большая группа кабелей с различными конструктивными и электрическими характеристиками. Силовые кабели необходимы для передачи электроэнергии (3-х фазного тока)от источника до конечного потребителя. От подключаемого объекта и условий монтажа силового кабеля зависит выбор типа силового кабеля. К выбору силового кабеля нужно подходить очень тщательно. Обычно при строительстве тех или иных объектов составляется проект электрических сетей, в котором указываются требуемые характеристики кабеля исходя из количества подключаемых объектов, мощности, длины линии и множество других параметров в соответствии с которыми подбираются кабельные марки. В данной статье мы попробуем разобраться, какие силовые кабели бывают, охарактеризовать каждую группу силовых кабелей, в частности их применение, конструктивные особенности и наиболее популярные марки.

Силовые кабели. Классификация

Для удобства силовые кабели можно классифицировать по ряду признаков:

• По напряжению:
  -силовые кабели на низкое напряжение: 0,66 кВ, 1кВ, 3кВ, 6кВ, 10 кВ, 20 кВ, 35 кВ;
  — силовые кабели на высокое напряжение: 110 кВ, 220 кВ, 330 кВ, 380 кВ, 500 кВ, 750 кВ и выше;
• По материалу изоляции: — пластмассовая;
  -полиэтиленовая;
  — резиновая;
  -бумажная;
• По материалу и форме токоведущих жил: — алюминиевые;
  -медные; -круглая, секторная или сегментная форма жил

Приведенная укрупненная классификация наиболее распространенная в кабельной среде. В соответствии с ней можно выделить следующие группы силовых кабелей:

— распространенный тип кабеля как в промышленности, так и в быту. ПВХ или поливинилхлорид представляет собой твердый полимер с невысокими электроизоляционными свойствами, однако с хорошей устойчивостью к воздействию кислот, щелочей, солей, влаге. Длительная рабочая температура силовых кабелей с ПВХ изоляцией может составлять +80-90 С. При более высоких температурах ПВХ начинает плавиться с выделением опасного хлороводорода.Также ПВХ ухудшает свои свойства на солнечном свете. Для снижения отрицательных свойств ПВХ в него добавляют специальные добавки, делая его негорючим, нетоксичным и более стойким к агреесивным воздействиям. Наиболее популярные марки силовых кабелей с ПВХ изоляцией (перечислим из медных): ВВГ,

Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Автор: Руслан Мусин

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком)  из ПВХ, медным материалом жилы, не имеющий внешней защиты.

Используется для передачи и распределения электрического тока, рабочее напряжение 660 – 1000 В, частота 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 кв.мм до 240 кв.мм. Жилы могут быть как одно-, так и многопроволочными.

ВВГ применяется в широком диапазоне температур: от – 50 до + 50 ºС. Выдерживает влажность до 98% при температуре до + 40 ºС. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90º в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. Внешняя оболочка, как правило, черного цвета. Не распространяет горение.

Разновидности ВВГ:

• АВВГ – те же характеристики, только вместо медной жилы используется алюминиевая;
• ВВГнг – кембрик с повышенной негорючестью;
• ВВГп – наиболее часто встречающаяся разновидность. Сечение кабеля не круглое, а плоское;
• ВВГз – пространство между изоляцией ТПЖ и кембриком заполнены жгутами из ПВХ или резиновой смесью.

КГ расшифровывается очень просто – кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ – резина, внешняя оболочка из того же материала. Диапазон рабочих температур от – 60 до + 50 ºС. Кабель применяется в основном для подсоединения различных переносных устройств. Есть разновидность КГнг с негорючей изоляцией. КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе.

Кабели для передачи информации

Помимо электроэнергии кабели предают информационные сигналы.

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные «земли» обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой» длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Витая пара

Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

 В зависимости от вида кабеля возможны различные варианты защиты:

• UTP или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения. Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair) — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair) — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair) — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена. Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

• Кабель категории 1 — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
• Кабель категории 2 — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
• Кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
• Кабель категории 4 — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
• Кабель категории 5 — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
• Кабель категории 6 — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
• Кабель категории 7 — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Оптоволокно

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

Типы и виды оптического кабеля. Классификация оптоволокна.

Когда был придуман и успешно запущен в «массы» оптический кабель, интернет получил новый фундаментальный фактор, позволивший мировой сети развиваться еще более быстрыми темпами. Созданный на основе принципа передачи информации через оптические сигналы данный тип кабеля связи обеспечил практически мгновенную передачу дата-массивов любого объема на громадные дистанции.

---

Век информационных технологий оперирует громадными массивами данных из самых разнообразных сфер нашей жизни. Мы обмениваемся в сети большими медиафайлами, госучреждения, банки, аэропорты, институты, компании, тысячи и сотни тысяч других субъектов каждую секунду передают и получают терабиты разнообразнейшей информации. И сегодня от каналов связи, кроме физической способности пропускать через себя такие колоссальные объемы, требуется еще и предельно высокая скорость обмена, которая иногда имеет критически важное значение.

Когда был придуман и успешно запущен в «массы» оптический кабель, интернет получил новый фундаментальный фактор, позволивший мировой сети развиваться еще более быстрыми темпами. Созданный на основе принципа передачи информации через оптические сигналы данный тип кабеля связи обеспечил практически мгновенную передачу дата-массивов любого объема на громадные дистанции. Фотоны движутся на скоростях близких к световым, почти не затухают, не чувствительны к электрошумам, их сложно перехватить. Волоконная оптика работает на высоких частотах, относительно компактна, довольно проста для масштабирования и монтажа.

Данный материал посвящен вопросу классификации оптических кабельных изделий связи, мы выделим их основные разновидности и расскажем об особенностях каждой их них.

Описание и конструкция

Конструкция оптического кабеля

Как и силовые, оптоволоконные провода чрезвычайно разнообразны по конструкции, типам исполнения, сфере использования и прочим критериям. Оптический кабель, обеспечивающий интернет широкополосным каналом для транспортировки информации, обязательно имеет в своей конструкции такие элементы:

•   оптоволокна или стекловолоконные нити из высококачественного кварцевого стекла, которые скручены по продуманной схеме и представляют собой заключенную в оболочку сердцевину. По ней за счет последовательных и полных отражений распространяется свет. При этом сердцевина имеет высочайший уровень преломления, а оболочка – низкий,
• оптический модуль – это центральная полимерная или металлическая трубка, в которой заключены хрупкие оптические волокна,
• центральный силовой элемент из стеклопластика, стального каната, проволоки или стренги присутствует в многомодульных магистральных марках кабеля,
• наружная защитная оболочка.

Кроме того, в конструкцию оптоволоконного изделия могут включаться:

• армирующие арамидные нити, гофростальная или проволочная броня,
• демпфирующие амортизаторы,
• заполнители типа гидрофобных гелей или водоблокирующих нитей,
• металлические проводники.

Также существуют марки оптического кабеля с тросо

Типы кабелей связи. Расшифровка, конструкция и назначение.

Каждый кабель связи согласно ГОСТу имеет условное обозначение или марку, состоящую из букв и цифр.

Маркировка характеризует назначение кабеля и его конструкцию. По ней можно узнать, какая скрутка у этого кабеля, какой наружный защитный покров (при его наличии), сколько пар или четверок в кабеле, каков диаметр жил.
Марки городских телефонных кабелей начинаются с буквы Т (телефонный). Последующая буква характеризует покров или отсутствие его. Например, марка ТГ означает телефонный голый кабель, т. с. без брони поверх свинцовой оболочки, ТБ — с броней из стальных лент и т. д. Буквами обозначают также виды скруток и назначение кабеля, например, буква 3 означает, что кабель имеет звездную скрутку. Цифры в марке кабеля указывают его емкость, т. е. количество жил и их диаметр, а также вид скрутки, например, ТГ 100X2X0,5 означает: телефонный кабель парной скрутки со свинцовой оболочкой емкостью в 100 пар жил диаметром 0,5 мм.

Кабели магистральные низкочастотные:

Для устройства соединительных линий между РАТС, а также между РАТС и междугородней телефонной станцией МТС служат низкочастотные кабели со звездной скруткой и бумажно-кордельной изоляцией. Изоляция жил одной пары в любой четверке кабеля со звездной скруткой имеет красный и желтый (натуральный) цвет, а другой пары — синий и зеленый. Каждая четверка обмотана по спирали хлопчатобумажной пряжей. В каждом повиве имеется контрольная четверка жил, отличающаяся от остальных четверок цветом. Диаметр жил: 0,8; 0,9; 1,0; 1,2; 1,4 мм.

Кабели со звездной скруткой выпускают следующих марок:

• ТЗГ — в свинцовой оболочке, голый, предназначен для прокладки телефонной канализации;
• ТЗБ — в свинцовой оболочке, бронированный-стальными лентами, поверх которых имеется джутовый покров, предназначен для прокладки в земле;
• ТЗБГ — в свинцовой оболочке, бронированный стальными лентами, с противокоррозионной защитой, предназначен для прокладки в агрессивных грунтах;
• ТЗК — в свинцовой оболочке, бронированный круглыми стальными оцинкованными проволоками, с защитным наружным покровом из джута, предназначен для прокладки через водные преграды.

Например, маркировка кабеля ТЗГ 7X4X0,8, означает телефонный кабель звездной скрутки со свинцовой оболочкой с бумажно-кордельной изоляцией, емкостью в семь четверок жил диаметром 0,8 мм.

Кабели телефонные:

Для прокладки в подземных сооружениях, по стенам зданий и подвески на воздушных линиях связи чаще всего применяют кабель ТГ с диаметром жил 0,4; 0,5 и 0,7 мм; жилы изолированы сплошным слоем бумажной массы или бумажной лентой, наложенной по спирали с перекрытием одного витка другим на 20%, и скручены в пары с шагом не более 250 мм. Две изолированные жилы, образующие одну пару, обмотаны хлопчатобумажной нитью, что облегчает разборку кабеля по парам во время монтажа.
В каждой паре изоляция одной жилы желтого цвета, а другой — красного или синего. В каждом повиве имеется одна контрольная пара, изоляция которой отличается от других жил цветом. Повив от повива отделяется хлопчатобумажной пряжей. Кабель выпускают емкостью от 10 до 1200 пар кусками длиной не менее 100 м, называемой строительной.

На городских и сельских телефонных сетях используют кабели с пластмассовой изоляцией и оболочкой, причем оболочка может быть как полиэтиленовая ТПП, так и поливинилхлоридная ТПВ, а изоляция жил только полиэтиленовая. Жилы кабеля медные диаметром 0,32; 0,4; 0,5; 0,7 мм. Скрутка жил бывает парная и четверочная, а сердечника — повившая и пучковая. Поверх скрученного сердечника накладывают поясную изоляцию из полиэтиленовых лент, затем алюминиевую ленту (экран), под которой прокладывают луженую проволоку диаметром 0,5 мм. Кабели ТПВ и ТПП выпускают емкостью от 5 до 600 пар или от 5 до 300 четверок.

Маркировка телефонных кабелей следующая:

• ТПП — телефонный с полиэтиленовой изоляцией жил и в полиэтиленовой оболочке, предназначен для прокладки в канализации, внутри и снаружи зданий, а также для подвески на опорах;
• ТПВ — телефонный с полиэтиленовой изоляцией и в поливинилхлоридной оболочке, предназначен для прокладки внутри и снаружи зданий,

Кабель ТПП, предназначенный для прокладки в грунте, бронируется стальными лентами и имеет маркировку ТППБ. Поверх брони для защиты от коррозии наложен ДЖУТОВЫЙ покров.
Для подвески на воздушных линиях связи можно использовать кабель ТППт, который по конструкции аналогичен кабелю ТПП, по в отличие от него имеет самонесущий трос, опрессованный вместе с сердечником в общую полиэтиленовую оболочку и выполненный из семи стальных оцинкованных проволок. Кабель выпускают с диаметром жил 0,5 и 0.7 мм, скрутка которых парная, а сердечника— пучковая. Па сердечник наложен экран из гофрированной алюминиевой ленты. Емкость кабеля от 5 до 100 пар или от 5 до 50 четверок.

Кабели парной скрутки ТБ, ТВГ и ТК аналогичны по конструкции кабелю ТГ, но в зависимости от назначения имеют различные броневые покровы:

• ТБ — в свинцовой оболочке, бронированный двумя стальными лентами, с наружным джутовым покровом, предназначен для прокладки в земле;
• ТБГ — в свинцовом оболочке, бронированный двумя стальными лентами, покрытыми вязким компаундом или лаком, предназначен для укладки в шахтах и туннелях;
• ТК — в свинцовой оболочке, бронированный стальными оцинкованными круглыми проволоками с наружным покровом, предназначен для прокладки через водные преграды.

Кабели магистральные высокочастотные:

На телефонных сетях, где применяется аппаратура высокочастотного уплотнения цепей, используют высокочастотные кабели типа МКС с кордельно-полистрольной изоляцией в свинцовой, алюминиевой или стальной гофрированной оболочке емкостью четыре и семь четверок. Кроме того, выпускают одночетверочные в алюминиевой оболочке.
Кабели в свинцовой оболочке могут иметь сигнальные жилы диаметром 0,9 мм: при емкости 4X4 — 5 жил, при 4X7 — 7 жил. Сердечник кабелей состоит из звездных четверок с медными жилами диаметром 1,2 мм. Две жилы в четверке, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой нары четверки красного и желтого цвета, второй пары — синего и зеленого.
Конец кабеля, у которого цвета изоляции жил в четверке чередуются по часовой стрелке — красный, зеленый, желтый, синий, называется концом А. На барабане он является верхним.
Под лентами поясной изоляции или между ними проложена мерная лента из кабельной бумаги, на которой через 200 мм нанесены товарный знак предприятия-изготовителя, год изготовления кабеля и деления с цифрами, указывающими длину кабеля.

Маркировка магистральных кабелей следующая:

• МКСГ — магистральный кабель связи в свинцовой оболочке, голый:
• МКСБ — то же, но бронированный стальными лентами с защитным наружным слоем;
• МКСБГ — то же, бронированный стальными лентами с противокоррозионной защитой;
• МКСК — то же, бронированный стальными круглыми оцинкованными проволоками с защитным наружным слоем;
• МКСБВ — то же, в свинцовой оболочке со слоем полихлорвинилового пластиката, бронированный стальными лентами с защитным наружным слоем;

Например, маркировка кабеля МКСБ 7X4X1,2 означает: магистральный кабель с семью четверками и токопроводящими жилами диаметром 1,2 мм. Кабели типа МКС в алюминиевой оболочке, покрытой полиэтиленовым шлангом, маркируют МКСЛШп или МКСАБп (бронированный стальными лентами с наружным джутовым покровом), в стальной гофрированной оболочке — МКССШп.

Кабели магистральные коаксиальные:

На ГТС в качестве соединительных межстанционных линий применяют стандартизированный коаксиальный кабель следующих марок:

• КМГ-4 — в свинцовой оболочке;
• КМБ-4 — то же, но бронированный двумя стальными лентами;
• КМК-4 — то же, бронированный круглыми стальными оцинкованными проволоками.

Кабель КМ-4 состоит из четырех коаксиальных пар типа 2,6/9,4 и пяти четверок звездной скрутки. Каждая коаксиальная пара, состоящая из медного проводника диаметром 2,6 мм и внешнего проводника в виде медной трубки диаметром 9,4 мм с одним швом «молния», изолирована полиэтиленовыми шайбами толщиной 2,2 мм, расстояния между которыми 25 мм. На внешний проводник накладывают экран в виде двух стальных лент толщиной 0,15— 0,2 мм, я затем два слоя кабельной бумаги. Служебные четверки имеют медную токопроводящую зюйду диаметром 0,9 мм, изоляция которой воздушно-бумажная или полиэтиленовая.

В нашей фирме, которая находится в Москве, Вы можете купить следующие кабели связи по выгодной цене с доставкой по России:

Высокочастотные кабели местной связи: ЗКП, ЗКПБ, ЗКПБм, ЗКПЗ, КСПЗП, КСПП, КСППБ.
Кабели магистральные высокочастотные: МКПАБп, МКПАШп, МКПпАБп, МКПпАБпШп, МКПпАШп, МКСАБп, МКСАБпШп, МКСАШп, МКСБ, МКСБГ, МКСБл, МКСБлГ, МКСБпШп, МКСБШп, МКСГ, МКСГШп.
Кабели магистральные коаксиальные: КМБ-4, КМБл-4, КМГ-4, КМГШп-4, МКТСБ-4, МКТСБл-4, МРМПэ.
Кабели магистральные низкочастотные: ТЗАБп, ТЗАШп, ТЗБ, ТЗБГ, ТЗБл, ТЗБлГ, ТЗГ, ТЗПАБп, ТЗПАБпШп, ТЗПАШп.
Кабели телефонные: П-296, ТБ, ТБГ, ТГ, ТПП, ТППэп, ТППэпБ, ТППэпЗ, ТППэпЗБ, ТППэпЗБбШп.

Перейти в каталог

классификация и маркировка, специальные и нестандартные

Содержание статьи:

Электротехническая промышленность предлагает клиентам широкий выбор проводников для создания электропроводки, подключения приборов к электросети. Все изделия (провода, шнуры, кабели) имеют свои технические характеристики, условия эксплуатации и назначение. Чтобы уметь разбираться в многообразии товаров и выбирать наилучший вариант для работ, нужно понимать, какие бывают провода и правильно расшифровывать маркировку.

Основные понятия

Строение кабеля

Провод – это изделие, которое состоит из нескольких частей, проводящее электрический ток. Проводники используются для подключения приборов к точке питания. К основным частям относятся ведущие жилы и изоляционный слой.

Под жилой понимают проволоку из металла, которая проводит электрический ток. Ее важнейшими характеристиками являются материал изготовления, количество тонких проволок и площадь поперечного сечения. Провода можно поделить на однопроволочные (монолитные) и многопроволочные. От количества жил зависит гибкость проводника – она увеличивается с ростом числа проволок. От площади сечения зависит то, какое количество тока может провести провод. Каждый материал может пропускать разный ток при равном сечении. Чтобы выбрать провод, нужно воспользоваться специальными таблицами, в которых указана максимальная нагрузка при определенной площади сечения.

Изоляция – это диэлектрический защитный слой, который помогает обезопасить человека от прямого контакта с проводником тока. Кроме этого изоляция позволяет размещать несколько жил рядом без риска возникновения короткого замыкания между нулем и фазой, а также защищает провод от негативного воздействия окружающей среды. Обычно изоляционный слой делается из ПВХ, резины, полиэтилена и других материалов.

Нередко делается несколько слоев изоляции. Дополнительные защитные слои необходимы при прокладке провода в сложных условиях, нестабильных грунтах, под дорогами. Также в состав входит броня, внешний и наружный защитный слои.

Информацию о материале провода и изоляции, площади сечения можно узнать в буквенно-цифровой маркировке. Она регламентирована правилами и является единой для проводов и кабелей разного назначения. Буквами указывается тип проводника, материал выполнения, гибкость и другие характеристики. Цифры показывают сечение и количество жил.

Различие проводников по материалу

Главными материалами, из которых создаются разные типы проводов, являются медь и алюминий. Реже жилы делаются из стальной проволоки. Виды кабелей и проводов и их назначение зависят от свойств, характеристик и положительных качеств того или иного материала.

Алюминий

Кабель с алюминиевыми жилами

Жилы, выполненные из алюминия, стали настоящим открытием в электротехнике. Алюминий является четвертым материалом по уровню электропроводности после серебра, меди и золота. Это позволило удешевить производство кабелей и сделать электрификацию проще.

К преимуществам можно отнести:

• дешевизну;
• химическую устойчивость;
• малый вес.

Недостатки:

• хрупкость;
• разрушение защитной оксидной пленки под действием температуры;
• сложность пайки;
• ухудшение электропроводности из-за наличия примесей;
• небольшой срок службы.

Алюминий требует регулярного обслуживания, поэтому такая проводка со временем обойдется дороже медной. К тому же невысокий срок службы и хрупкость делают невыгодным долгосрочное применение алюминия. По этой причине и соображениям безопасности алюминиевые провода запрещено использовать в прокладке новых силовых линий.

Медь

Медные жилы в кабеле

Медные проводники отличаются высокой электропроводностью. Другие преимущества:

• высокая гибкость;
• эластичность;
• Надежность;
• стойкость;
• легкость пайки и сварки;
• долгий срок службы.

Недостатки:

• стоимость;
• большой вес из-за высокой плотности;
• окисление контакта на воздухе – необходимо смазывать поврежденное место специальными средствами.

Медь является более выгодной в использовании. Это связано с ее характеристиками, длительностью работы и простотой монтажа. Именно медные проводники используются во всех видах электропроводки.

Основные виды проводов

Важнейшим фактором при выборе электрического провода является мощность подключаемого бытового прибора. В быту чаще всего используются виды электропроводов ПУНП, ППВ, ПВС, ШВВП и другие.

Плоские провода

Провод ПУНП нестандартного белого цвета

Все кабели из этой группы имеют схожие характеристики и предназначение.

• ПУНП – плоский проводник с защитой и медными однопроволочными жилами марки ПБПП (также может называться ПУНП) имеет сечение от 1,5 кв.мм до 6 кв.мм. В качестве наружной и внутренней изоляции используется ПВХ. Рабочие температуры – от -15° до +50°С. Минимальный радиус изгиба составляет 10 диаметров. Работает при напряжении до 250 В и частоте 50 Гц. Основное использование – осветительная группа, розетки.
• ПБППг – Уже по названию можно понять отличительную черту данного проводника – это его гибкость. Многожильная структура позволяет уменьшить радиус изгиба до 6 диаметров. Остальные характеристики аналогичны ПБПП.
• АПУНП – Провод с обозначением АПУНП является однопроволочным алюминиевым проводником. Сечение 2,5 – 6 кв.мм. Остальные характеристики аналогичны проводу ПУНП. Кабель используется редко, так как запрещен по положениям ПУЭ. Имеет низкую стоимость.

Все перечисленные плоские провода могут использоваться только в освещении. Для остальных целей лучше приобретать другие проводники.

С перемычками

Основные представители этой группы – ППВ, АППВ. ППВ легко определить по характерным перемычкам между жилами, которые выполнены из ПВХ, как и изоляционный слой. Состоит из 2-3 однопроволочных жил с сечением 0,75 -6 кв.мм. Работает при напряжении 450 В и частоте до 400 Гц. Рабочие температуры от -50°С до +70°С. Изоляция устойчива к горению, щелочам и кислотам. Может использоваться при влажности 100%. Минимальный радиус изгиба составляет 10 размеров диаметров.

Аналогом описанного проводника является АППВ с алюминиевыми жилами. Сечение начинается от 2,5 кв.мм. Эти типы проводов подходят для осветительной и силовой группы.

Одножильные

Провода АПВ

АПВ выполняется из алюминия и является одножильным проводником с сечением от 2,5 кв.мм. до 16 кв.мм. однопроволочный и 25-95 кв.мм. для многопроволочной структуры. В качестве изоляции используется ПВХ, позволяющий работать при 100% влажности и температурах от -50°С до +70°С. Ограничений в использовании нет.

Также представителями одножильных электромонтажных изделий являются ПВ1 и ПВ3. Цифры в маркировке указывают на класс гибкости. В качестве провода применяется однопроволочная медная жила с сечением 0,75-16 кв.мм. или многопроволочная с сечением 16-95 кв.мм. Мягкий провод ПВ3 активно используется в местах, где требуются частые изгибы и переходы.

Проводники для электрошнуров

Пример маркировки провода ПВС

ПВС – медный провод с многожильной структурой, имеющий сечение 0,75-16 кв.мм. Изоляция разноцветная для удобства работы мастера, оболочка белого цвета. Работает на частоте 50 Гц и напряжении 380 В. Имеет высокий уровень гибкости. Рассчитан примерно на 3000 сгибаний и более. Диапазон рабочих температур от -25°С до +40°С. Модификация ПВСУ применяется от -40°С до +40°С.

ШВВП – это медный многожильный проводник для соединения, состоящий из двух-трех многопроволочных жил. Сечение составляет 0,5-0,75 кв.мм. Не используется в прокладке электропроводки внутри стен. Основное применение – осветительная группа и маломощные бытовые приборы.

Силовые кабели

Кабель ВВГ различного сечения

Для внутренней и наружной прокладки электропроводки используются обжимные силовые кабели. Самым распространенным является отечественный ВВГ. Он используется для передачи тока напряжением до 1000 В. Есть разные модификации проводов с однопроволочными и многопроволочными жилами с сечением до 240 кв.мм. Внешняя и внутренняя изоляция выполнены из ПВХ. Максимальная рабочая температура +40°С, влажность 98%. К наиболее популярным модификациям относят АВВГ (из алюминия с однопроволочными жилами), ВВГнг (негорючий), ВВГз (с заполнением между изоляциями из резиновой стружки или нитей ПВХ). Минимальный радиус изгиба для всех модификаций составляет 10 диаметров.

NYM

Европейским аналогом ВВГ является NYM. Он более надежен, так как выполнен из высококачественных материалов и прошел более строгую проверку. По назначению является бытовым кабелем для розеток или освещения. Максимальное напряжение 660 В. Радиус изгиба составляет 4 диаметра. Диапазон рабочих температур от -40°С до +70°С. Нельзя использовать NYM при воздействии прямых солнечных лучей и прокладывать напрямую в бетон.

Гибкий кабель КГ состоит из 1-6 многопроволочных жил из меди. Он рассчитан на работу на напряжении до 660 В и частоту не более 400 Гц. Для внутренней и наружной изоляции используется резина, придающая проводу дополнительную гибкость. Работает при температурах от -60°С до +50°С. Область применения – подключение мощных установок (сварочная машина, нагреватель, генератор). Является дорогим, поэтому в быту чаще применяются кабели ВВГ.

ВББШв – медный проводник с одно- или многопроволочными жилами. Имеет сечение до 240 кв.мм. Изоляция выполнена из ПВХ материала. Под нижней оболочкой создана броня из двух лент из металла. Может выдерживать нагрузки до 1000 В и температуры от -50°С до +50°С. Обычно используют следующие модификации – АВББШв (из алюминия), ВББШвнг (не горючий), ВББШвнг-ls (нет выделения дыма и едкого газа при тлении).

Проводники для передачи информации

Антенный кабель РК75

Подключение телефонов, компьютеров, телевизионных антенн производится с помощью специальных кабелей для передачи информации.

Антенный кабель РК75 состоит из медной одно- или многопроволочной жилы. Сечение составляет 1 кв.мм. Изоляционный слой выполняют из полиэтилена и экранирующей оплетки. Наружная изоляция сделана из кембрика. Применяется для передачи слаботочных сигналов высокой частоты.

Компьютерная витая пара применяется для подсоединения ПК к локальной сети. Представляет собой 4 или 8 проводов, которые переплетаются друг с другом попарно. Для дополнительной защиты устанавливается разрывная нить. Есть разные виды кабелей с наличием и отсутствием экранирования, которые применяются для различных целей.

Телефонные провода являются слаботочными. Они позволяют монтировать телефонные линии в доме или прокладывать их между подстанциями.

Специализированные кабели

ВПП

Для работы в нестандартных условиях применяются проводники с особыми характеристиками. К ним относится нагревательный провод ПНСВ. Делается из стали и покрывается оцинковкой. Для изоляции выбирается термостойкий ПВХ или полиэтилен, сохраняющие свои свойства в диапазоне температур от -50°С до +80°С. Работают на нагрузке 220-380 В. Основная сфера применения – создание теплых полов.

ВПП – медный кабель с сечением до 25 кв.мм. имеет двойную изоляцию из полиэтилена или ПВХ. Работает до 660 В. Способен работать при резких скачках давления и температурах от -40°С до +80°С. Обычно применяется для запитывания насосов, которые опускаются в скважины.

РКГМ – медный одножильный силовой термоустойчивый монтажный кабель. Сечение достигает 120 кв.мм. Работает при напряжении до 600 В. В качестве материала изоляции применяют кремнийорганическую резину. Наружная оболочка выполнена из стекловолокна. Свойства сохраняются при температуре от -60°С до +180°С. Сфера применения – места с повышенными температурами (бани, сауны, электропечи).

назначение и характеристики основных элементов / Статьи и обзоры / Элек.ру

Бытовые приборы, электроинструменты, промышленное оборудование, осветительная техника — это и многое другое требует применения кабельной продукции для подключения к источнику питания или передачи сигнала.

Для того, чтобы работа осуществлялась наиболее эффективно, существуют разные конструкции монтажных, силовых, сигнальных проводов и кабелей, каждая из которых применима в определённых условиях. Рассмотрим основные составляющие.

Конструкция кабеля

Кабель — это гибкое электротехническое изделие, предназначенное для передачи электроэнергии или радиосигнала от одного элемента сети к другому. Главное отличие кабеля от провода — наличие собственных изоляционных оболочек у каждой из жил, а вся конструкция заключена в общий слой из плотного материала.

Токопроводящие жилы силового многожильного кабеля

Для изготовления используется проволока из меди, стали, алюминия, а также сплавов с низким или высоким сопротивлением. Диаметр жилы кабеля бывает от 1 до 10 миллиметров. Основным требованием к элементу является хорошая электропроводность, которая влияет на допустимый ток нагрузки или коэффициент потери сигнала (в информационных кабелях). Именно электропроводность определяет выбор сечения и количество жил.

Самые популярные материалы внутренних компонентов силового гибкого кабеля:

• Медь
  Обладает наибольшей проводящей способностью среди всех металлов, кроме серебра. Податливость обработке позволяет получить проволоку любой толщины и длины методом машинной прокатки. Для защиты от коррозии медь покрывают лужением.
• Алюминий
  Занимает третье место после серебра и меди по показателям электропроводности. Из-за сравнительно невысокой стоимости и практически неиссякаемых запасов в природе алюминий часто заменяет дефицитный красный металл в кабельной продукции. Минус, который ограничивает область применения, — недостаточная устойчивость к повреждениям вследствие перегибов.

Цена силового медного кабеля намного выше, чем у алюминиевого. Это объясняется широкой сферой применения, дефицитностью металла, высокой надёжностью и долговечностью.

Изоляционная оболочка

Покрытие предназначено, во-первых, для создания диэлектрического промежутка в простых и силовых кабелях с медными, алюминиевыми жилами. Во-вторых, выполняет функцию стабилизации геометрических размеров — это важно для радиочастотных изделий. Стоит отметить, что материал, толщина и плотность изоляции влияют на предельное значение рабочего напряжения.

Виды материалов:

• поливинилхлорид;
• диэлектрическая резина;
• кабельная бумага, пропитанная специальным составом;
• полиэтилен.

Самый распространённый материал для изоляционной оболочки в продукции общепромышленного применения — ПВХ.

Электрические экраны

Экранированный силовой кабель — изделие, защищённое от помех, создаваемых работающими электроприборами. Экраны изготавливают в виде оплётки из алюминиевой проволоки, ленты или фольги. Элемент снижает воздействие электромагнитного поля и способствует повышению качества передаваемого сигнала.

Внешний защитный покров

Прежде чем купить силовой кабель, стоит подробно рассмотреть варианты исполнения внешней изоляционной оболочки, так как этот параметр определяет сферу использования и влияет на выбор способа монтажа.

Различают следующие виды материалов изоляции:

• Металл — обеспечивает полную долговременную защиту от влаги.
• Полимерный пластикат — временно препятствует проникновению воды внутрь конструкции. В процессе эксплуатации жидкость постепенно диффундирует через пластик, что приводит к снижению сопротивления.
• Резина и ПВХ — по эффективности соответствуют металлу.

Существует специализированная продукция, оболочки которой выполнены из технологичных материалов, например, силовой кабель ВВГнг и ВВГнг LS. Особенность заключается в том, что при превышении максимально допустимой температуры изделие не горит, не плавится, не выделяет едкий дым и отравляющий газ. Силовой огнестойкий кабель прокладывают в стратегически важных объектах: на атомных станциях, в аэропортах, медучреждениях и других зданиях, где важно исключить задымление при аварии.

Конструкция провода

Провод может состоять как из одной, так и из нескольких жил, бывает как оголённый, так и с изоляцией. Жилы провода уложены параллельно друг к другу и скручены в пучок. Силовой медный провод часто встречается в составе электрических линий в помещениях, а оголённые варианты используются для передачи энергии в ЛЭП и прокладываются по воздуху.

Конструкция провода напоминает кабельную, однако здесь всё намного проще.

Токопроводящая жила

Выполняет функцию проведения тока. Основные требования: минимальный нагрев, гибкость, устойчивость к поражению коррозией, хорошая электропроводность и невысокая стоимость. Жила гибкого силового провода выполнена в виде проволоки из алюминия или меди, которая характеризуется классами от 1 до 6. Чем выше уровень, тем лучше изделие выдерживает нагрузку на изгиб.

Внешняя изоляционная оболочка

Чтобы купить подходящий силовой провод, стоит заранее определить условия эксплуатации. Продукция без изоляции подходит для прокладки только по воздуху. Наличие оболочки допускает установку в помещениях как открытым, так и закрытым способом.

Внешний слой изготавливается из тех же материалов, что и у кабелей. Стоит отметить, что, независимо от вида оболочки, провода не обладают достаточной герметичностью для размещения в земле или под водой.

Типы и характеристики сетевых кабелей

В этом руководстве подробно объясняются типы сетевых кабелей, используемых в компьютерных сетях. Изучите спецификации, стандарты и особенности коаксиального кабеля, кабеля витой пары и оптоволоконного кабеля.

Для соединения двух или более компьютеров или сетевых устройств в сети используются сетевые кабели. Есть три типа сетевых кабелей; коаксиальный, витая пара и оптоволоконный.

Коаксиальный кабель

Этот кабель содержит проводник, изолятор, оплетку и оболочку.Оболочка покрывает оплетку, оплетка покрывает изоляцию, а изоляция покрывает провод.

На следующем изображении показаны эти компоненты.

Ножны

Это внешний слой коаксиального кабеля. Он защищает кабель от физических повреждений.

Плетеный щит

Этот экран защищает сигналы от внешних помех и шума. Этот щит сделан из того же металла, что и сердечник.

Изоляция

Изоляция защищает сердечник.Он также удерживает сердечник отдельно от плетеного экрана. Поскольку и сердечник, и плетеный экран используют один и тот же металл, без этого слоя они будут касаться друг друга и создавать короткое замыкание в проводе.

Проводник

Проводник передает электромагнитные сигналы. По проводнику коаксиальный кабель можно разделить на два типа; одножильный коаксиальный кабель и многожильный коаксиальный кабель.

В одножильном коаксиальном кабеле используется один центральный металлический (обычно медный) проводник, а в многожильном коаксиальном кабеле используется несколько тонких металлических жил.На следующем изображении показаны оба типа кабеля.

Коаксиальные кабели в компьютерных сетях

Коаксиальные кабели изначально не предназначались для компьютерных сетей. Эти кабели были разработаны для общих целей. Они использовались еще до появления компьютерных сетей. Они все еще используются, даже если их использование в компьютерных сетях полностью прекращено.

На заре создания компьютерных сетей, когда для компьютерных сетей не было выделенных медиа-кабелей, сетевые администраторы начали использовать коаксиальные кабели для построения компьютерных сетей.

Из-за низкой стоимости и длительного срока службы коаксиальные кабели использовались в компьютерных сетях почти два десятилетия (80-е и 90-е годы). Коаксиальные кабели больше не используются для построения компьютерных сетей любого типа.

Технические характеристики коаксиальных кабелей

Коаксиальные кабели используются в течение последних четырех десятилетий. За эти годы на основе нескольких факторов, таких как толщина оболочки, металл проводника и материал, используемый для изоляции, были созданы сотни спецификаций, определяющих характеристики коаксиальных кабелей.

Из этих спецификаций только некоторые из них использовались в компьютерных сетях. В следующей таблице перечислены их.

Тип	Ом	AWG	Проводник	Описание
RG-6	75	18	Сплошная медь	Используется в кабельной сети до предоставляем услуги кабельного Интернета и кабельного телевидения на большие расстояния.
RG-8	50	10	Сплошная медь	Используется в самых ранних компьютерных сетях. Этот кабель использовался как магистральный кабель в топологии шины. В стандартах Ethernet этот кабель обозначен как кабель 10base5 Thicknet.
RG-58	50	24	Несколько тонких медных жил	Этот кабель тоньше, легче в обращении и установке, чем кабель RG-8. Этот кабель использовался для соединения системы с магистральным кабелем.В стандартах Ethernet этот кабель обозначен как кабель 10base2 Thinnet.
RG-59	75	20-22	Сплошная медь	Используется в кабельных сетях для предоставления услуг на короткие расстояния.

• Коаксиальный кабель использует рейтинг RG для измерения материалов, используемых для экранирования и проводящих жил.
• RG — это радиогид. Коаксиальный кабель для передачи в основном использует радиочастоты.
• Импеданс — это сопротивление, управляющее сигналами.Выражается в омах.
• AWG — это американский калибр проводов. Он используется для измерения размера сердечника. Чем больше размер AWG, тем меньше диаметр жилы.

Кабели витой пары

Кабель типа витая пара был разработан в первую очередь для компьютерных сетей. Этот кабель также известен как кабель Ethernet . Практически все современные компьютерные сети LAN используют этот кабель.

Этот кабель состоит из пар изолированных медных проводов с цветной маркировкой.Каждые два провода скручены друг с другом, образуя пару. Обычно бывает четыре пары. Каждая пара имеет один однотонный провод и один цветной провод с изоляцией. Сплошные цвета — синий, коричневый, зеленый и оранжевый. В полосатом цвете сплошной цвет смешивается с белым цветом.

В зависимости от того, как пары обнажены в пластиковой оболочке, существует два типа витых пар; UTP и STP.

В кабеле UTP ( неэкранированная витая пара ) все пары заключены в одну пластиковую оболочку.

В кабеле STP (, экранированная витая пара, ) каждая пара обернута дополнительным металлическим экраном, а затем все пары обернуты в единую внешнюю пластиковую оболочку.

Сходства и различия между кабелями STP и UTP

• И STP, и UTP могут передавать данные со скоростью 10 Мбит / с, 100 Мбит / с, 1 Гбит / с и 10 Гбит / с.
• Поскольку кабель STP содержит больше материалов, он дороже кабеля UTP.
• Оба кабеля используют одинаковые модульные разъемы RJ-45 (зарегистрированный разъем).
• STP обеспечивает большую устойчивость к шумам и электромагнитным помехам, чем кабель UTP.
• Максимальная длина сегмента для обоих кабелей составляет 100 метров или 328 футов.
• Оба кабеля могут поддерживать до 1024 узлов в каждом сегменте.

На следующем изображении показаны оба типа кабеля витая пара.

Чтобы узнать, как кабели витой пары используются в сети LAN, вы можете проверить это руководство.

Кабельная проводка с витой парой

В этом руководстве объясняется, как работает кабель витой пары и как он используется для подключения различных сетевых устройств в сети.

TIA / EIA определяет стандарты для кабеля витой пары. Первые стандарты были выпущены в 1991 году и известны как TIA / EIA 568 . С тех пор эти стандарты постоянно пересматривались, чтобы охватить новейшие технологии и разработки средств передачи.

TIA / EIA 568 делит кабель витой пары на несколько категорий. В следующей таблице перечислены наиболее распространенные и популярные категории кабеля витая пара.

Категория / название кабеля	Максимальная поддерживаемая скорость	Полоса пропускания / скорость сигналов поддержки	Стандарт Ethernet	Описание
Cat 1	1 Мбит / с	1 МГц	Не используется для передачи данных	Этот кабель содержит только две пары (4 провода).Этот кабель использовался в телефонной сети для передачи голоса.
Cat 2	4 Мбит / с	10 МГц	Token Ring	Этот кабель и все остальные кабели имеют не менее 8 проводов (4 пары). Этот кабель использовался в сети Token-Ring.
Cat 3	10 Мбит / с	16 МГц	10BASE-T Ethernet	Это первый кабель Ethernet, который использовался в сетях LAN.
Cat 4	20 Мбит / с	20 МГц	Token Ring	Этот кабель использовался в продвинутых сетях Token-Ring.
Cat 5	100 Мбит / с	100 МГц	100BASE-T Ethernet	Этот кабель использовался в современных (быстрых) сетях LAN.
Cat 5e	1000 Мбит / с	100 МГц	1000BASE-T Ethernet	Этот кабель / категория является минимальным требованием для всех современных сетей LAN.
Cat 6	10 Гбит / с	250 МГц	10GBASE-T Ethernet	В этом кабеле используется пластиковый сердечник для предотвращения перекрестных помех между витой парой.Также используется огнестойкая пластиковая оболочка.
Cat 6a	10 Гбит / с	500 МГц	10GBASE-T Ethernet	Этот кабель снижает затухание и перекрестные наводки. Этот кабель также потенциально снимает ограничение по длине. Это рекомендуемый кабель для всех современных сетей Ethernet LAN.
Cat 7	10 Гбит / с	600 МГц	Еще не разработан	Этот кабель закладывает основу для дальнейшего развития.В этом кабеле используется несколько витых пар, и каждая пара экранирована пластиковой оболочкой.

• Категории 1, 2, 3, 4, 5 устарели и не используются ни в одной современной сети LAN.
• Cat 7 по-прежнему является новой технологией и широко не используется.
• Cat 5e, 6, 6a — это обычно используемые кабели с витой парой.

Волоконно-оптический кабель

Этот кабель состоит из сердечника, оболочки, буфера и оболочки. Ядро сделано из тонких нитей стекла или пластика, которые могут передавать данные на большие расстояния.Сердечник заворачивается в оболочку; Облицовка оборачивается буфером, а буфер — оболочкой.

• Ядро передает сигналы данных в виде света.
• Облицовка отражает свет обратно к сердцевине.
• Буфер защищает свет от утечки.
• Оболочка защищает кабель от физических повреждений.

Оптоволоконный кабель полностью невосприимчив к EMI и RFI. По этому кабелю можно передавать данные на большое расстояние с максимальной скоростью.Он может передавать данные на расстояние до 40 километров со скоростью 100 Гбит / с.

Волоконно-оптический кабель использует свет для передачи данных. Он отражает свет от одной конечной точки к другой. В зависимости от того, сколько лучей света передается в данный момент времени, существует два типа волоконно-оптических кабелей; SMF и MMF.

SMF (одномодовое волокно) оптический кабель

Этот кабель передает только один луч света. Он более надежен и поддерживает гораздо более высокую пропускную способность и большие расстояния, чем кабель MMF.Этот кабель использует лазер в качестве источника света и излучает свет с длиной волны 1300 или 1550 нанометров.

MMF (многомодовое волокно) оптический кабель

Этот кабель переносит несколько лучей света. Из-за наличия нескольких лучей этот кабель передает гораздо больше данных, чем кабель SMF. Этот кабель используется на меньших расстояниях. В этом кабеле в качестве источника света используется светодиод, который излучает свет с длиной волны 850 или 1300 нанометров.

Это все для этого руководства. В следующей части этой статьи мы разберемся с типами разъемов, которые используются для подключения кабелей к сетевым устройствам.Если вам нравится это руководство, не забудьте поделиться им с друзьями в любимом социальном канале.

.

типов кабелей и их практическое применение в реальной жизни

Что такое электрический кабель?

Кабель, который используется для передачи и распределения электроэнергии, известен как силовой кабель. Он используется для передачи высокого напряжения в местах, где использование воздушных линий нецелесообразно.

Силовой кабель состоит из трех основных компонентов: проводника, диэлектрика и оболочки. Токопроводящий путь в кабеле обеспечивается проводником.Изоляция или диэлектрик выдерживает рабочее напряжение и изолирует токоведущий провод от других объектов. Оболочка не пропускает влагу и защищает кабели от всех внешних воздействий, таких как химическое или электрохимическое воздействие и огонь.

Типы электрических кабелей

Различные типы кабелей используются повсеместно для различных целей. Не все кабели подходят для одного и того же приложения. Функция кабеля зависит от типа кабеля.Электрические кабели изготовлены из алюминиевых или медных проводов, защищенных изоляционным покрытием, которое может быть изготовлено из синтетических полимеров.

Кабели подразделяются на 5 типов в зависимости от их назначения:

• Ленточные электрические кабели

  Он состоит из нескольких изолированных проводов, проложенных параллельно друг другу, и используется для одновременной передачи нескольких данных. Например, он используется для соединения ЦП с материнской платой и обычно используется для соединения сетевых устройств.

• Экранированные кабели

  Он состоит из 1 или 2 изолированных проводов, покрытых плетеным экраном или алюминиевой майларовой фольгой для лучшей передачи сигнала и устранения отклонений частоты мощности и внешних помех в радио. Эти кабели передают электрический ток высокого напряжения и защищены экраном.

• Кабели витой пары

  Он имеет два или более изолированных медных провода, скрученных друг с другом и имеющих цветовую маркировку.Эти типы проводов обычно используются в телефонных кабелях, и устойчивость к внешним помехам можно измерить количеством проводов.

• Коаксиальные кабели

  Он состоит из сплошного медного или стального проводника, покрытого медью, который заключен в металлическую оплетку и металлическую ленту. Он полностью покрыт изолированной защитной внешней оболочкой. Этот тип кабелей используется для компьютерных сетей и аудио-видео сетей.

.

Типы проводов и кабелей для электроники »Примечания к электронике

— обзор различных типов электронных кабелей и проводов, используемых в электронном оборудовании.

---

Учебное пособие по кабелям и проводам Включает:

Типы проводов / кабелей Соединительный провод

---

Существует много различных типов кабелей для электроники, которые можно использовать в электронном оборудовании. По большей части он представляет собой одиночный провод, покрытый изоляцией, но другие типы проводов также используются в больших количествах.

Тип необходимого кабеля или провода для электроники зависит от области применения. Некоторым может потребоваться экранирование, тогда как другим может потребоваться несколько параллельных проводов для передачи шины данных. Конечно, есть также много других типов проводов, которые можно использовать в зависимости от области применения.

Виды проволоки

Существует несколько типов кабелей или проводов для электроники, которые можно использовать в производстве электроники. Некоторые из основных типов описаны ниже:

• Соединительный провод
• Коаксиальный фидер RF
• Экранированный кабель
• Ленточный кабель
Кабель для передачи данных

Каждый из этих типов кабелей или проводов для электроники используется в разных приложениях.Используя правильный тип кабеля для электроники, часто можно сэкономить значительное количество времени на этапе создания электроники в проекте или обеспечить получение правильных характеристик.

Провод соединительный для электроники

Этот тип провода обычно рассматривается как одиночный провод, покрытый какой-либо изоляцией. Обычно он используется для соединений точка-точка, или для разных соединений могут использоваться различные провода. В этих условиях провода могут быть связаны в жгут проводов.

Дополнительные сведения о типах проводов, которые могут использоваться, можно найти на странице «Соединительный провод для электроники», к которой можно получить доступ через список «Сопутствующие статьи», который находится под главным меню в левой части этой страницы. .

RF Коаксиальный фидер

Коаксиальный кабель RF

используется для передачи радиочастотных сигналов. Кабель разработан специально для радиосигналов, и его свойства позволяют передавать их с минимальными потерями.

Как следует из названия, коаксиальный или коаксиальный фидер состоит из концентрических круговых слоев.Самый внутренний слой представляет собой проводник круглого сечения. Снаружи находится изолирующий диэлектрик, который отделяет внутренний проводник от внешнего экранирующего проводника. Обычно это в виде косы. Самый внешний слой — это защитная оболочка.

Коаксиальный кабель передает радиочастотные сигналы из одного места в другое с минимальным уровнем потерь. Сигнал распространяется по кабелю и ограничивается внешним проводником, который обычно представляет собой оплетку. Таким образом не может быть сброшено ни электричество, ни дополнительные сигналы.

Коаксиальный кабель

— наиболее широко используемый вид фидера для радиочастотных сигналов. Хотя в некоторых случаях используются другие формы фидера, коаксиальный кабель очень удобен и прост в использовании, а также допускает попадание в различные среды.

ВЧ-фидер имеет так называемый характеристический импеданс — это импеданс, который источник увидел бы, если бы подавал свою мощность на бесконечно большую длину фидера. Чтобы получить максимальную передачу мощности, полное сопротивление источника генератора, характеристическое сопротивление фидера и сопротивление нагрузки должны быть одинаковыми.Наиболее распространенные значения импеданса коаксиального ВЧ-кабеля составляют 50 Ом (используется для коммерческих / промышленных РЧ-приложений, а также для CB и любительского радио) и 75 Ом, что является стандартом для домашних телевизионных и Hi-Fi антенных систем.

Экранированный кабель

Экранированный кабель по своим свойствам сильно отличается от коаксиального кабеля. Его нельзя использовать для передачи радиочастотных сигналов, так как его свойства не соответствуют этому применению.

Обычно экранированный кабель используется в тех случаях, когда один или несколько проводов должны иметь экран для защиты от паразитного излучения.Он широко используется для звука низкого уровня и может использоваться для микрофонов и даже для соединений между фонокорректорами аудиосистем.

Для некоторых аудиоприложений можно использовать два провода для обеспечения сбалансированной системы, где ни один из проводов не заземлен. Это дополнительно помогает снизить вероятность захвата. Если какие-либо сигналы будут обнаружены, они появятся на обеих линиях, и вход усилителя не увидит их — он должен реагировать только на любые различия между двумя линиями.Однако дополнительный экран обеспечивает максимальную защиту от случайного захвата.

---

Кабель передачи данных

В связи с широким использованием компьютеров и компьютерной техники возрастает потребность в передаче данных из одной точки в другую. Используется много типов кабелей для передачи данных.

Основным требованием к кабелю для передачи данных является то, что он должен иметь возможность передавать данные по всей длине с минимальным количеством ошибок данных на принимающей стороне. Это означает, что должен быть минимум излучения сигнала и захвата помех, а также форма волны должна оставаться неизменной.Для этого обычно используется формат витой проволоки. Это защищает провод от случайного захвата и излучения, в то же время позволяя волновой форме перемещаться по нему в неизменном виде.

Разнообразные формы сборки кабеля для передачи данных можно купить в готовом виде. Кабели RS232 часто доступны вместе с другими типами. Возможно, наиболее широко используемый в наши дни кабель — для приложений в стиле Ethernet, и форматы «Cat 5» или «Cat 5e» легко доступны при очень конкурентных условиях. Эти кабели можно использовать для многих соединений в стиле компьютерной сети.

Обзор кабелей

Видно, что существует большое количество различных типов кабелей для электроники. Каждый тип предназначен для разного использования и может быть использован с большим преимуществом в разных приложениях. Хотя основной соединительный провод, вероятно, является наиболее широко используемым, коаксиальный кабель, экранированный кабель, ленточный кабель, кабели данных и другие типы действительно подходят для их конкретных приложений.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор FET Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

.

Типы и описания компьютерных кабелей — БОЛЬШЕ НЕ ИСПОЛЬЗУЕТСЯ

При таком большом количестве типов кабелей трудно найти единственный источник информации, который подчеркивал бы важные различия между ними. Вот обзор наиболее распространенных типов компьютерных кабелей, с которыми вы можете столкнуться при работе с компьютерами.

1. Кабель VGA

Также известен как кабель D-sub, аналоговый видеокабель

Подключите один конец к: монитору компьютера, телевизору (входной порт ПК)

Подключите другой конец к: порту VGA на компьютере (см. Изображение ниже)

2.Кабель DVI

Подключите один конец к: монитору компьютера

Подключите другой конец к: порту DVI на компьютере (см. Изображение ниже)

Однако есть 2 типа DVI, DVI-I и DVI-D.
DVI-D не имеет дополнительных контактов вокруг длинного контакта, это также чистый цифровой сигнал по DVI-I.

3. Кабель HDMI

Подключите один конец к: монитору компьютера, телевизору

Подключите другой конец к: порту HDMI на компьютере (см. Изображение ниже)

Примечание. Если вы подключаете телевизор к компьютеру, мы рекомендуем использовать кабель HDMI в качестве кабеля для подключения к ПК, поскольку он может передавать как изображение, так и звук. Таким образом, вы можете использовать не только экран телевизора. в качестве монитора, но также можно использовать динамики телевизора для воспроизведения звука с ПК.

4. Кабель PS / 2

Подключите один конец к: клавиатуре PS / 2, мыши PS / 2

Подключите другой конец к: портам PS / 2 на компьютере (см. Изображение ниже)

• Фиолетовый Порт PS / 2: клавиатура
• Зеленый Порт PS / 2: мышь

5. Кабель Ethernet

Также известен как кабель RJ-45

Подключите один конец к: маршрутизатору, сетевому коммутатору

Подключите другой конец к: порту Ethernet на компьютере (см. Изображение ниже)

6.Аудиокабель 3,5 мм

Также известен как телефонный разъем (поскольку разъемы 3,5 мм часто встречаются и на мобильных телефонах)

Подключите один конец к: компьютерным динамикам, наушникам 3,5 мм, микрофону 3,5 мм

Подключите другой конец к: аудиопортам на компьютере (на рисунке ниже используется зеленая розетка)

• Зеленый аудиопорт: компьютерные колонки или наушники
• Розовый аудиопорт: микрофон
• Синий аудиоразъем: MP3-плеер, CD-плеер, DVD-плеер, проигрыватель винила, электрогитара и т. Д. (Линейный порт для воспроизведения и записи звуков с вышеуказанных устройств)

7.Кабель USB

Для подключения USB-кабеля к компьютеру существует два популярных формата: USB 2.0 и более новый USB 3.0

Как отличить кабели USB 2.0 и 3.0 друг от друга: кабели USB 3.0 имеют синий наконечник, и иногда на нем можно встретить этикетку SS «Super Speed».

Поскольку USB был задуман как соединение с одним компьютерным кабелем, которое заменит их все, неудивительно, что возможные варианты использования порта USB весьма умопомрачительны. Для этого компьютерного кабельного кабеля мы перечислили наиболее распространенные способы его использования ниже:

Подключите один конец к: USB-устройству

• Запоминающие устройства: USB-накопитель, внешний жесткий диск, внешний оптический привод
• Устройства ввода: USB-клавиатура (проводная и беспроводная), USB-мышь (проводная и беспроводная), веб-камера, сканер, геймпад
• Устройства вывода: принтер, МФУ, USB-динамик
• Беспроводные адаптеры: сетевой адаптер (Wi-Fi), адаптер bluetooth, адаптер 3G
• Кабель для передачи данных (и зарядки) для мобильных устройств, таких как мобильный телефон, планшет, MP3-плеер

Подключите другой конец к: USB-портам на компьютере (см. Изображение ниже)

Как узнать USB 2.0 и 3.0 отдельно: порты USB 2.0 имеют черные наконечники, а порты USB 3.0 — синие наконечники. Смотрите изображение ниже:

USB 3.0 имеет обратную совместимость … это означает, что вы можете подключить устройство USB 2.0 к порту USB 3.0 и наоборот (но устройства USB 3.0, подключенные к порту USB 2.0, будут работать с пониженной скоростью)

Существуют также USB-кабели для подключения новых внешних накопителей резервного копирования (см. Ниже), они описаны как USB-A к Micro-B

8.Шнур питания компьютера (вилка чайника)

Подключите один конец к: розетке переменного тока

Другой конец подсоедините к: блоку питания (см. Изображение ниже), монитору компьютера

Примечание. Всегда выключайте блок питания (переключателем 1-0 на задней панели) перед подключением к нему кабеля питания.

9 . ThunderBolt / USB-C

Чаще всего используются на ноутбуках и Apple Mac. Эти кабели имеют высокую скорость и могут передавать данные, видео и другую информацию.

В настоящее время существует 2 типа Thunderbolt, более старая версия Thunderbolt 2 показана ниже, но ее также можно спутать с портами Mini Display, поскольку они выглядят одинаково, и только визуальная разница — это изображение рядом с портом. Thunderbolt 2 (слева) имеет символ молнии и передает данные и видео.

Порт мини-дисплея (справа) предназначен только для передачи видео.

и Thunderbolt 3, также известный как USB-C на Apple Mac.

10.Порт дисплея

Display Port лучше всего использовать, если вам требуется быстрое изображение с высоким разрешением.
Кабель имеет лучшее качество по сравнению с HDMI и является лучшим вариантом, если у вас есть этот интерфейс.

.

Типы кабелей, назначение, преимущества, недостатки, применение

Кабель — это физический носитель, через который осуществляется аналоговая и цифровая передача данных.

При выборе кабеля учитывались тип передачи данных, назначение, преимущества и недостатки.

Типы кабелей

Кабели классифицируются как

Кабели витой пары состоят из пар изолированных медных проводов с цветовой кодировкой, один провод передает сигнал, а другой используется для заземления.Каждые два провода скручены друг с другом, образуя пары, заключенные в пластиковую оболочку, каждый провод диаметром от 0,4 мм до 0,8 мм.

Количество пар зависит от типа кабеля. Больше витков на фут в паре проводов, меньше перекрестных помех.

Значение скручивания заключается в том, что оно уменьшает или устраняет помехи, такие как шум или перекрестные помехи, вызванные радиочастотными электромагнитными помехами.

Из-за скручивания проводов помехи или помехи одинаковы для обоих проводов.Поскольку приемник принимает только разницу между двумя проводами, эффективный шум подавляется.

Кабели витой пары бывают двух типов.

1. Экранированный витой кабель (STP)
2. Неэкранированный кабель витой пары (UTP).

Кабель экранированной витой пары (STP)

Как следует из названия, экранированная витая пара добавляет проводящий слой (обычно металлическую фольгу или сетку), окружающий каждую пару или весь кабель.

Назначение

Shield на витой паре обеспечивает более высокую скорость передачи.

Преимущества

• Простая установка.
• Имеет большую пропускную способность по сравнению с кабелем UTP.
• Он экранирован, что обеспечивает более высокую скорость передачи данных.

Недостатки

• Кабели большего диаметра дороже по сравнению с UTP или коаксиальным кабелем.

Приложения

• Используется в качестве измерительного кабеля в промышленных приложениях.
• Используется в суровых холодных и жарких условиях.
• Исследовательские приложения.

Неэкранированная витая пара (UTP)

Неэкранированная витая пара не требует дополнительного экранирования, такого как сетка или алюминиевая фольга, которые увеличивают объем.

Существуют разные типы неэкранированной витой пары, каждый из которых поддерживает разную полосу пропускания.

Категория 1: используется для телефонной линии с низкой скоростью передачи данных.

Категория 2: поддерживает скорость до 4 Мбит / с.

Категория 3: поддерживает скорость до 16 Мбит / с.

Категория 4: поддерживает скорость до 20 Мбит / с.

Категория 5: поддерживает скорость до 200 Мбит / с.

Назначение

Кабель

без витой пары используется для передачи голоса, низкоскоростных и высокоскоростных систем передачи данных и звука.

Преимущества

• Это дешевый по сравнению с коаксиальным или оптоволоконным кабелем.
• Используется в компьютерных сетях, таких как Ethernet, на короткие и средние расстояния.

Недостатки

• Этот кабель можно использовать на меньших расстояниях из-за ослабления сигнала.

Приложения

Коаксиальный кабель

Коаксиальные кабели также называют коаксиальными (сокращенно).

Коаксиальный кабель — это многослойный кабель.

Коаксиальные кабели имеют внутренний проводник, называемый сердечником, по которому передается радиочастотный сигнал. Сердечник может быть однопроволочным или многожильным скрученным кабелем. Он окружен диэлектрическим изолятором.

Диэлектрический изолятор разделяет внутренний проводник и внешнюю медную плетеную сетку.Диэлектрический изолятор покрыт медной сеткой (фольгой или оплеткой). Диэлектрический изолятор может быть из вспененного полиэтилена или ПТФЭ, который сводит к минимуму омические потери, возникающие при контакте с проводниками. Наружная оболочка предназначена для защиты кабеля от воздействия окружающей среды и механических повреждений. Обычный выбор — ПВХ.

И внутренний проводник, и провод в оплетке из проволочной сетки в кабеле имеют общую центральную ось, отсюда и термин коаксиальный. Коаксиальные кабели имеют номинальное сопротивление в Ом.Общие импедансы составляют 50 Ом, 75 Ом, 95 Ом.
Существует много типов разъемов для коаксиального кабеля.

Четыре обычных. Типы BNC, SMA, N, F. Коаксиальные кабели классифицируются в зависимости от типа передачи сигнала. Один — это основной диапазон, а другой — широкополосный кабель.

Кабель основной полосы частот

Это кабель с сопротивлением 50 Ом, способный к цифровой передаче. Используется на коротких расстояниях для оптимальной производительности.

Широкополосный кабель

Это кабель с сопротивлением 75 Ом, используемый для аналоговой передачи данных.Используется до 100 км.

В соответствии со стандартами Radio Gauge (RG) существует два типа коаксиальных кабелей:

Толстая и тонкая сетка

Thicknet: коаксиальный кабель RG 8, RG 9, RG 11 также известен как системы Thick Ethernet или 10Base5. 10 означает, что это скорость 10 Мбит / с, а 5 относится к расстоянию 500 метров между узлами или ретрансляторами. Где Base указывает, что тип передачи — «передача в основной полосе частот»

В кабелях

Thicknet используется коаксиальный кабель большего сечения, чем в Thinnet.

Thinnet: RG 58 Коаксиальный кабель используется в системах 10Base2. 10 означает скорость 10 Мбит / с, а 2 означает расстояние 200 метров между узлами или ретрансляторами.

Преимущества

• Коаксиальный кабель полезен как для аналоговой, так и для цифровой передачи данных.
• Он имеет более высокую пропускную способность, поэтому поддерживает смешанный набор услуг.
• Относительно дешевле по сравнению с оптоволоконным кабелем.

Недостатки

• Количество узловых подключений ограничено.
• Склонен к повреждениям от ударов молнии.

Приложения

• Широкополосный интернет, высокоскоростные компьютерные шины данных, кабельное телевидение, Ethernet.

Оптоволоконный кабель

Он также известен как оптоволоконный кабель, состоящий из прядей одного или нескольких волокон внутри корпуса, и его сборка аналогична электрическому кабелю.

Оптическое волокно состоит из трех частей

Ядро

Это внутренний слой, называемый сердечником, с показателем преломления n1.В этой части направляется свет. Сердечник будет иметь более высокий показатель преломления, чем оболочка.

Облицовка

, который окружает сердцевину, с показателем преломления n2. У кого показатель преломления меньше сердечника? Цель покрытия — сохранить световые отражения в сердцевине, а не быть отражениями.

Кожух

Это внешний слой для защиты кабеля от повреждений.

Существует два типа оптических волокон: стекло и пластик. Пластиковое волокно используется для короткого общения.Оптическое волокно передает данные в стекле со скоростью света.

Волоконно-оптический кабель для передачи данных использует световые импульсы вместо электрических. Потенциальная опасность инфракрасного красного света, используемого в телекоммуникациях, не видна невооруженным глазом.

Оптоволоконный кабель поставляется с одномодовым или многомодовым подключением.

Одномодовый

Одномодовый позволяет пропускать только один режим света за раз через ядро, что обеспечивает более широкую полосу пропускания.

Одномодовое оптоволокно, количество отражений света в сердечнике меньше, что приводит к низкому затуханию и позволяет данным перемещаться дальше и быстрее. Одномодовый обеспечивает наименьшие потери связи.

Многорежимный

Многомодовые соединения имеют больший диаметр жилы. Он позволяет передавать свет с несколькими длинами волн одновременно по нескольким путям.

Многомодовые соединения используются на более коротких расстояниях, поскольку затухание сигнала будет больше, скорость передачи данных низкая, так как количество отражений в ядре больше.

Преимущества

• Чрезвычайно высокая пропускная способность и скорость.
• Невосприимчив к электромагнитным помехам.
• Несколько километров оптоволоконного кабеля можно сделать дешевле, чем эквивалентная длина медного кабеля.
• Оптические волокна обычно имеют более длительный жизненный цикл, превышающий 100 лет.
• Потери сигнала в оптоволоконном кабеле намного меньше, чем в медном проводе.
• Меньший размер и вес по сравнению с аналогичным кабелем из медной проволоки.
• Можно объединить меньший вес.
• Оптическое волокно тоньше, и его можно протянуть до меньшего диаметра, чем из медной проволоки.

Недостатки

• Более опасно, чем повреждение по сравнению с медными проводами.
• Волоконно-оптические кабели не должны перекручиваться или сгибаться слишком сильно. Следуйте спецификации радиуса изгиба кабеля.

Приложения

• Используется в телефонной связи, интернет-связи, кабельном телевидении.

Источник: Передача данных и компьютерные сети группы ISRD, издание McGraw-Hill.

Автор: Р. Джаган Мохан Рао

Читать дальше:

Полное руководство по типам кабелей для монитора

Типы кабелей мониторов, используемых для подключения дисплеев к настольным и портативным ПК, за последние годы значительно изменились. Были улучшены пропускная способность и уменьшена задержка, а также введено множество новых функций. Там, где старые кабели могли передавать только аналоговое видео с низким разрешением, более современные кабели могут передавать цифровое видео и аудио.Некоторые могут даже управлять питанием, в то время как другие позволяют выполнять расширенное гирляндное соединение нескольких мониторов с помощью одной цепочки кабелей.

Если вы хотите купить новый дисплей с определенным разъемом или найти его на более старом экране, вот полное руководство по типам кабелей для монитора и их возможностям.

Какие бывают типы кабелей монитора?

Наиболее распространенные типы кабелей монитора, с которыми вы встретитесь:

HDMI — стандартный кабель для передачи аудио и видео, который уже более десяти лет преимущественно используется в потребительских телевизорах и мониторах, игровых консолях, DVD и Blu-Ray плеерах.В некоторых редких случаях он доступен в мини-форме.

DisplayPort — еще один кабель для передачи аудио и видео, который чаще встречается на настольных мониторах. Кабели DisplayPort традиционно обеспечивают большую пропускную способность, чем HDMI, хотя это не всегда так. Вы также найдете кабель Mini DisplayPort, который представляет собой миниатюрную версию полноразмерного порта, обычно используемого в ноутбуках.

DVI — Тип кабеля только для видео, который обычно используется в старых мониторах, настольных видеокартах и ​​ноутбуках.Обычно он используется в форматах DVI-D и DVI-I, а также какое-то время был доступен как Mini-DVI и Micro-DVI.

VGA — старый аналоговый стандарт видео кабеля, получивший известность в начале 90-х годов. Поскольку он заменен DVI, HDMI и DisplayPort, он обычно встречается только на старых мониторах.

USB-C — самый универсальный тип кабеля для монитора, USB-C может передавать аудио, видео и данные одновременно благодаря поддержке протокола DisplayPort Alt Mode.Мониторы USB-C в некоторых случаях могут также передавать питание на подключенные ноутбуки, в то время как портативные мониторы USB-C могут полностью получать питание от одного USB-C от главного устройства.

Thunderbolt — проприетарный тип кабеля монитора, который до недавнего времени был ограничен системами на базе Intel, в разных версиях Thunderbolt использовались разные разъемы. Thunderbolt 1 и 2 использовали Mini DisplayPort, а Thunderbolt 3 и 4 использовали USB-C. Он может поддерживать аудио, видео и данные и имеет одну из самых высоких пропускных способностей среди мониторных кабелей любого типа.

Компонент — Эти красные, зеленые и синие разъемы иногда включаются в состав мониторов, чтобы предложить тип аналогового видеоподключения, более мощный, чем VGA. Это может быть полезно для подключения старых DVD-плееров или кабельных приставок.

Composite — более старая альтернатива Component с более низким разрешением (хотя он может передавать как аудио, так и видео), этот тип кабеля монитора поставляется с красными, белыми и желтыми разъемами и в основном используется в старых игровых консолях, видеомагнитофонах и телеприставки.

Другие типы кабелей монитора, которые вы можете увидеть в комплекте с некоторыми дисплеями, включают устаревший оптический аудиоразъем или традиционные порты USB-A для использования монитора в качестве концентратора USB.

Какой кабель монитора мне нужен?

В зависимости от выбранного типа кабеля монитора вам также потребуется купить кабель монитора. Cable Matters предлагает большой выбор кабелей практически всех форматов, упомянутых до сих пор. Для более новых стандартов, таких как Thunderbolt, HDMI и DisplayPort, лучше всего выбрать новейшие и самые функциональные кабели для максимальной защиты будущего.

Кабель имеет значение Кабель DisplayPort 1.4

Кабель имеет значение Кабель HDMI 2.1

Кабель имеет значение Кабель Thunderbolt 4

Кабель имеет значение Кабель DVI

Кабель имеет значение Кабель VGA

Почему тип кабеля имеет значение для монитора

Существует ряд факторов, влияющих на выбор наилучшего типа кабеля монитора для подключения к дисплею.Вы будете ограничены вариантами физического порта на вашем дисплее и исходном устройстве, будь то игровая консоль, настольный ПК, ноутбук или что-то еще. Также необходимо учитывать ограничения полосы пропускания, которые могут повлиять на максимальное разрешение и частоту обновления, с которыми может работать ваш монитор, и дополнительные функции, такие как HDMI ARC и eARC, могут быть еще одним фактором, который следует учитывать.

Хотя все перечисленные выше типы кабелей монитора могут передавать видео на совместимые мониторы, все они имеют совершенно разные возможности, поэтому важно выбрать подходящий для того, что вы хотите смотреть или играть, и что вы смотрите или воспроизводите. .

Лучший тип кабеля для монитора для работы и игр

Лучший тип кабеля для игрового монитора

Для игр лучший тип кабеля монитора — тот, который совместим как с вашим монитором, так и с игровой системой (будь то консоль, ноутбук или настольный ПК) и предлагает максимально возможную пропускную способность. Это особенно верно, если вы ориентируетесь на высокую частоту кадров (100+ кадров в секунду) и сверхвысокое разрешение, например 4K.

Для игровых консолей нового поколения, таких как Xbox Series S / X и PlayStation 5, вы хотите использовать HDMI 2.1 кабель, подключенный к игровому монитору HDMI 2.1 или телевизору. Это дает вам всю необходимую полосу пропускания и открывает возможность использования eARC для уменьшения количества кабелей в настройках громкоговорителей объемного звука. Для настольных ПК и ноутбуков HDMI 2.1 по-прежнему остается отличным выбором, предоставляя вам всю полосу пропускания, необходимую для игр 4K с частотой до 144 Гц (или даже 240 Гц при использовании сжатия видеопотока ) .

Тем не менее, только видеокарты последнего поколения имеют поддержку HDMI 2.1, поэтому вам, скорее всего, будет лучше использовать кабель DisplayPort, поскольку он предлагает достаточную пропускную способность для обработки до разрешения 4K при частоте до 120 Гц и его можно найти на гораздо более широкий ассортимент видеокарт.

Если вы пытаетесь играть на гораздо более старом ПК и вам предоставляется выбор между VGA и DVI, выберите последний, поскольку он может передавать цифровой сигнал и обеспечивает поддержку большего разрешения.

Лучший тип кабеля для монитора производительности

Work предъявляет не те же требования, что и игры, поэтому вы можете обойтись более широким выбором типов кабелей для монитора. Однако это не означает, что использование современных кабелей более высокого класса, поддерживающих более высокую частоту обновления и разрешение, бесполезно.Работа с разрешением 1440p или 4K может означать больше места на экране и более качественные визуальные эффекты и видео, поэтому использование кабеля HDMI или DisplayPort последнего поколения может быть хорошей идеей.

В качестве альтернативы, для более компактной рабочей среды с меньшим количеством кабелей и большой пропускной способностью кабели USB-C и Thunderbolt могут быть лучшим вариантом. У вас будет более ограниченный выбор монитора, но эти кабели могут быть отличным решением для уменьшения беспорядка на столе, особенно если вы подключаете современный ноутбук к внешнему дисплею, где возможности вывода видео ограничены.

Современные и старые типы кабелей монитора

Более старые типы кабелей монитора, такие как VGA, передают только аналоговые, а не цифровые сигналы, требуя преобразования до и после передачи. Они также ограничены в разрешении и поддерживаемой частоте обновления. То же самое касается и старых типов цифровых кабелей, таких как DVI и Component, которые ограничены максимумом 1080p (1920 x 1080). Большинство из них ограничены передачей только видеосигнала, поэтому для обработки звука требуется дополнительный кабель.

Для сравнения, современные разъемы, такие как HDMI 2.1 и DisplayPort, могут выходить далеко за рамки этого, передавая как аудио, так и видео по одному соединению. Они также поддерживают высокую частоту кадров при разрешении 4K или более низкую частоту кадров даже при разрешении до 16K при использовании сжатия видеопотока. Они также могут обрабатывать современные стандарты изображения, такие как HDR, и современные аудиофункции, такие как Dolby Atmos.

USB-C и Thunderbolt 3 и 4 не имеют такой же пропускной способности, как новейшие стандарты HDMI и DisplayPort, но они невероятно универсальны, с их способностью обрабатывать аудио, видео и высокоскоростную передачу данных, а в некоторых чехлы передают питание и на подключенные портативные устройства — все по одному кабелю.Они даже могут делать это одновременно, что делает их гораздо более функциональными, чем любой из старых типов кабелей монитора, которые все еще встречаются на некоторых устаревших устройствах.

Типы кабелей

— Руководство по покупке Thomas

Кабели передают электроэнергию или электрические сигналы через проводящие металлы, такие как медь и алюминий, или, в случае волоконно-оптических кабелей, свет через стеклянные или пластиковые волокна. Электрические кабели отличаются от проводов тем, что кабели будут содержать несколько изолированных проводов в изолированных оболочках, тогда как провод будет иметь один провод, сплошной или многопроволочный, который изолирован.Таким образом, проволока используется для формирования кабеля. Термин «кабель» обычно подразумевает стационарно установленную конструкцию, в которой концевые заделки применяются во время установки, а материал поставляется навалом. Он отличается от кабельных сборок, которые имеют фиксированную длину с заранее установленными концевыми выводами, и шнуров, которые аналогичным образом снабжены концевыми муфтами и часто используются в особых случаях, например, в сушильных шнурах и удлинительных шнурах. Механические кабели, используемые для такелажа, растяжки, управления движением и т. Д.правильнее называть «тросами».

Некоторые современные кабели сочетают силовую проводку с проводами меньшего диаметра для сигнализации или заземления.

Основные типы обычно используемых кабелей:

• Кабели витой пары
• Кабели многожильные
• Коаксиальные кабели
• Кабели питания
• Волоконно-оптические кабели
• Ленточные кабели

Электрические кабели производятся в соответствии с рядом стандартов, которые обеспечивают единообразие габаритных и эксплуатационных характеристик и материалов.NFPA 79 — это электрический стандарт для промышленного оборудования, глава которого охватывает кабели, а NFPA 70 — это национальный электрический кодекс, регулирующий бытовую и коммерческую проводку. Кабели обычно имеют знак испытательной лаборатории, такой как UL. Кроме того, силовые кабели обычно имеют идентификационные знаки, относящиеся к:

• Количество жил
• Калибр провода
• Наличие заземляющего провода
• Максимальное номинальное напряжение при температуре
• Пригодность для использования под прямыми солнечными лучами и т. Д.

Кабели витой пары

Кабельная витая пара предназначена для минимизации электрических шумов в сигнальных кабелях и является основным кабелем, используемым в телефонных системах, компьютерных сетях и некоторых системах видеонаблюдения. Кабели витой пары доступны в экранированном и неэкранированном вариантах. Это самый дешевый вид кабеля, доступный для компьютерных сетей.

Многожильные кабели

Многожильные кабели используются в электронных, управляющих, звуковых и измерительных системах, а также в других низковольтных операциях для прокладки нескольких отдельных многожильных и одножильных проводов через здания и т. Д.с помощью обычного изолированного кабеля. Отдельные провода имеют цветовую маркировку. Имеются многожильные кабельные провода различных размеров, до шестидесяти проводников, упакованных в один кабель. Изоляционные оболочки доступны из неопрена, EPDM, термопласта и т. Д., А также устойчивы к ультрафиолетовому излучению для наружной установки. Доступны как экранированные, так и неэкранированные версии.

Коаксиальные кабели

Коаксиальный кабель используется для кабельного телевидения, передачи РЧ и СВЧ, приборов и т. Д.потому что его конструкция позволяет передавать сигналы очень малой мощности с небольшими внешними помехами от электромагнитных полей. Коаксиальный кабель состоит из одиночного, центрального, многожильного или сплошного проводника, окруженного диэлектрическим изолятором, металлической оболочкой из плетеного провода или фольги или того и другого, а также пластикового внешнего покрытия.

Кабели питания

Силовые кабели используются для передачи более высоких значений силы тока и напряжения, чем кабели, используемые для передачи электрических сигналов. Количество проводников также ограничено, обычно до одного, двух, трех или четырех.Существуют специальные силовые кабели, которые включают сигнальную проводку вместе с силовой проводкой, которая полезна для обеспечения питания и управления частотно-регулируемыми приводами и т.п.

Ленточные кабели

Плоские многожильные ленточные кабели используются в основном в компьютерах, принтерах и подобном электронном оборудовании и обычно стандартизированы для соответствия количеству контактов на так называемых разъемах IDC. Поскольку проводники расположены параллельно, меньше внимания следует уделять цветовому кодированию отдельных проводов, хотя такие ленточные кабели доступны.Другой аналогичный кабель — это кабель FFC или гибкий плоский контур, который заменяет тонкий провод ленточных соединителей проводниками, которые индивидуально ламинированы на несущей пленке, что позволяет создать кабель, способный выдержать множество циклов изгиба.

Волоконно-оптические кабели

Волоконно-оптические кабели вытеснили медные кабели в некоторых телефонных и кабельно-телевизионных системах. Вместо передачи электрических сигналов волоконно-оптические кабели действуют как трубы, которые отражают свет вдоль внутренних стенок специальных стеклянных волокон с очень низкими потерями по всей длине.Волоконно-оптические кабели доступны в одномодовом и многомодовом вариантах, а также в формате на пластиковой основе для небольших пробегов.

Другие кабели

Многие кабели идентифицируются по их конкретным функциям, например, кабели Ethernet, сварочные кабели и соединительные кабели. Некоторые из них, особенно последние два, могут не соответствовать определению кабеля в строгом смысле того, что он состоит из нескольких изолированных проводов, поскольку сварочный кабель обычно представляет собой одножильный многожильный провод. Здесь, вероятно, присутствует какой-то просторечный язык.Сварочная проволока продается в катушках для сварки MIG, поэтому было бы неправильно называть толстый провод, используемый для сварки штангой, «проволокой», хотя, строго говоря, это так. Кабельные перемычки часто содержат как положительные, так и отрицательные проводники в общей оболочке, но не всегда, поэтому они могут или не могут лучше соответствовать строгому определению кабеля. Во многих из этих случаев термин «сверхмощный» может применяться для обозначения кабелей с большей допустимой нагрузкой и т. Д.

Сводка

В этой статье представлен краткий обзор некоторых распространенных типов кабелей.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие кабельные изделия

Прочие «виды» изделий

Больше от компании Electric & Power Generation

Какие бывают типы кабелей? 16 типов

Без кабелей мы не смогли бы пользоваться современными удобствами. Вы не сможете зажигать ночью, смотреть телевизор и пользоваться всеми домашними гаджетами, которые делают вашу повседневную жизнь легкой и удобной.

В этой статье я опишу различные типы кабелей, включая назначение каждого типа. Какие бывают типы кабелей?

Вот 16 типов кабелей, которые играют очень важную роль в нашем современном обществе:

1. Одинарный кабель — Иногда используется для обозначения «провода».
2. Гибкие кабели — Эти кабели могут выдерживать изгиб, перекатывание и другие нагрузки.
3. Portable Cord — Гибкий кабель для гаджетов, которым нужен переменный ток.
4. Погружной кабель — Используется в подводных устройствах.
5. Коаксиальный кабель — Для приложений радиочастотных сигналов, таких как системы распределения для кабельного телевидения.
6. Парный кабель — с двумя отдельно изолированными проводниками, часто используемыми в приложениях постоянного или низкочастотного переменного тока.
7. Волоконно-оптический кабель — Кабели из тонких стеклянных нитей, которые могут оптически передавать данные.
8. Прямой подземный кабель — Водонепроницаемые и ударопрочные кабели, проложенные под землей.
9. Многожильный кабель — с более чем одним проводом и с крышкой оболочки кабеля.
10. Ленточный кабель — Предназначен для низкого напряжения и когда вам нужно несколько проводов. Их тоже можно легко согнуть.
11. Filled Cable — Кабели, заполненные гелеобразными веществами.
12. Кабель в металлической оболочке — Также называемый армированным кабелем, AC или BX.
13. Кабель в неметаллической оболочке — Также называется неметаллической строительной проволокой, NM или NM-B.
14. Структурированная кабельная разводка — Система кабелей, используемая в качестве проводной сети для передачи данных.
15. Heliax Cable — торговая марка различных видов электрических кабелей.
16. Экранированный кабель — разработан для чувствительных электронных схем и защищает высоковольтные приложения.

Прочтите, чтобы узнать больше об этих различных типах кабелей, которые влияют на нашу повседневную жизнь.

Какие бывают типы кабелей?

1. Однокабельный

Одножильный или одножильный кабель — это одножильный провод THHN, часто сделанный из меди или алюминия. В жилых домах этот тип кабеля широко используется при подключении электропроводки.

В жилых и офисных помещениях несколько из этих проводов можно легко соединить внутри кабелепровода. Мы используем одиночные кабели для подачи электричества к нашим бытовым приборам, светильникам и другим современным электрическим устройствам.

Эти провода хорошо пропускают электрический ток, что делает их предпочтительным материалом для бытовых целей. Одиночные кабели имеют жилы для очень высоких температур окружающей среды. Помимо того, что они являются хорошими электрическими проводниками, они также обладают высокой термостойкостью. Они не так легко горят или плавятся.

2. Гибкие кабели

Конструкция этого типа кабеля обеспечивает гибкость в любых сложных положениях. Приложение разумной силы к этим кабелям не составит труда, поскольку они легко гнутся.

Обычно существует четыре вида сложных положений, в которых используются эти провода: изгиб, изгиб (или тик-тук), переменный / случайный изгиб, изгиб при качении и изгиб при кручении.

Эти кабели можно использовать в различных приложениях, где присутствуют экстремальные напряжения изгиба и движения. Некоторые из этих приложений включают повторяющиеся напряжения изгиба и кручения, автоматизацию сетей, робототехнику, станки и микропроцессоры, включая компьютерные соединения, оборудование для обработки данных, сборочные линии и многое другое.

3. Переносной шнур

Переносной шнур — это кабель, имеющий несколько жил или проводов. У них также есть несколько розеток, к которым вы можете подключить электрические шнуры. Переносные шнуры удобны, когда вы временно подключаете прибор или гаджет к основным электрическим розеткам.

Вы можете использовать этот тип кабеля всякий раз, когда вам нужно временно расширить зону действия электричества в помещении или на улице. В основном портативные шнуры представляют собой удлинители питания для бытовой техники, небольшой техники, небольших электродвигателей и электроинструментов, среди прочего.

4. Погружной кабель

Погружной кабель — это подводящий провод, предназначенный для использования в погружном двигателе. Он водостойкий, гибкий и огнестойкий. Этот кабель часто используется для оросительного оборудования и погружных насосов, где всегда присутствует контакт с водой. Электропроводка обычно располагается у электродвигателя глубинного насоса и устьев водяных скважин.

5. Коаксиальный кабель

Коаксиальный кабель имеет медные провода в качестве внутреннего проводника электричества.Изоляция из пеноматериала также покрывает коаксиальные кабели. Эта изоляция симметрично обернута плетеным металлическим экраном. Пластиковая оболочка закрывает и всю сборку.

Эта конфигурация конструкции позволяет прокладывать кабельные трассы рядом с металлическими объектами. Примерами металлических объектов являются водопроводные трубы и водостоки без потерь мощности, которые возникают в других типах электрических проводов или линий электропередачи. Эти кабели обычно используются в аудио-видео сетях и компьютерных сетях.

6.Парный кабель

Парные кабели — это типы электропроводки, которые соединяют пользователей компьютеров и домашних компьютеров с их операторами телефонной связи. Эти кабели имеют два отдельных провода, скрученных вместе и идущих параллельно друг другу.

Такая конструкция снижает электромагнитную индукцию или перекрестные помехи между парами проводов. Количество жил увеличивает устойчивость кабеля к внешним помехам. Парные кабели в основном используются в качестве телефонных кабелей.

7. Волоконно-оптический кабель

Волоконно-оптические кабели состоят из пучка стеклянных нитей. Каждая нить кабеля может передавать информацию, модулированную световыми волнами. Таким образом, они могут передавать оптические данные от источника света на приемное устройство.

Конструкция и структура оптоволоконного кабеля сложны. Обычно он имеет внешний оптический кожух, который закрывает и улавливает свет внутри центрального сердечника. Ядро имеет две конфигурации: одномодовую или многомодовую.

Между двумя режимами может быть небольшая разница. Однако это различие приводит к значительному повышению эффективности использования и эффективности этих типов кабелей.

8. Прямой подземный кабель

Следующим в нашем списке «какие бывают типы кабелей» является проложенный под землей кабель. Типы кабелей, проложенных под землей, представляют собой специально разработанные жгуты оптоволоконных или коаксиальных кабелей. Они не требуют дополнительной изоляции, оболочки или трубопроводов перед тем, как быть закопаны под землю.

Типичная конструкция этого типа кабеля будет включать в себя сердечник из тяжелого металла, состоящий из нескольких слоев полосовой металлической оболочки, толстого резинового покрытия, амортизирующего геля и усиленной нитями ленты, обернутой водонепроницаемой оболочкой.

Эта сложная конструкция делает проложенные под землей кабели чрезвычайно устойчивыми к влаге, перепадам температуры и разрушающему воздействию элементов. Для коммуникационных и передающих установок часто требуется этот тип кабеля.

9.Многожильный кабель

Многожильные кабели имеют два или более жилы, отдельно изолированные друг от друга. Эти кабели предназначены для уменьшения шума, перекрестных помех и гудения. Другими словами, они защищают целостность сигнала.

Есть два основных пользователя многожильных кабелей: индустрия развлечений и промышленный сектор. Индустрия развлечений, которая охватывает концертные площадки, театры и другие развлекательные заведения, использует многожильные кабели. Более того, эти кабели полезны при обработке и передаче аудиовизуальных материалов, включая сигналы данных и мощности.Они также помогают избежать запутывания и перепутывания кабелей.

Многожильные кабели тоже хорошо проводят электричество. Эта функция необходима на многих промышленных объектах. Они могут поддерживать тяжелое промышленное оборудование и выдерживать большие электрические нагрузки.

10. Ленточный кабель

Ленточные кабели имеют несколько изолированных жил, идущих параллельно друг другу. Такая конструкция позволяет использовать их при одновременной передаче данных. Их основное использование — соединение сетевых устройств.Материнские платы компьютеров используют ленточные кабели для подключения их к процессорам.

Эти типы кабелей имеют плоскую форму, как ленты. Их также называют плоско-сдвоенными кабелями и многопроволочными плоскими электрическими кабелями. В книге «Основы оптических коммуникаций» говорится, что в типичном ленточном кабеле используется 4–12 проводов.

11. Заполненный кабель

В телекоммуникационной отрасли в основном используются кабели с наполнителем. Внутри оболочки или оболочки этих кабелей находятся негигроскопичные материалы или гелеподобные материалы, которые называются липкими.Эти гелеобразные вещества заполняют все пространство между внутренними частями кабеля.

Этот тип кабеля имеет конструкцию, которая предотвращает проникновение влаги в небольшие утечки в крышке оболочки. Если влага проникает во внутренние части кабеля, она может перейти к другим частям кабеля и повлиять на его эффективность при передаче данных.

12. Кабель в металлической оболочке

Кабели в металлической оболочке имеют защитные покрытия из металла.Эта металлическая крышка защищает электропроводящие провода от повреждений. Кабели с минеральной изоляцией являются одним из примеров этого типа кабеля. Другие рассматриваемые кабели с металлической оболочкой включают кабели Teck и кабели BX.

13. Кабель в неметаллической оболочке

Кабели с неметаллической оболочкой — это электрические провода, которые проходят внутри вашего дома и большинства жилых строений. Их также называют «Romex», что является товарным знаком одной из самых распространенных марок электрических проводов.

Наружные пластиковые оболочки закрывают гибкие кабели NM. Эта крышка защищает два или более изолированных провода и неизолированный медный заземляющий провод. Кроме того, кабель NM может быть «двухпроводным» или «трехпроводным». Это обозначение просто указывает количество изолированных проводов, находящихся внутри кабеля.

14. Структурированная кабельная система

Структурированная кабельная разводка относится больше к системе, чем к самому кабелю. Данные передаются по проводной сети. Структурированные кабели также соединяют пользователей, технологии и системы.Таким образом, структурированная кабельная разводка включает в себя оборудование, аппаратные средства, инструменты управления, рабочие зоны, пути, помещения и фактические кабели.

Они представляют собой систему, обеспечивающую проводную и беспроводную передачу информации. Эта система является стратегическим активом, обеспечивающим поток данных и совместное использование ИТ-ресурсов во всех областях организации.

15. Экранированный кабель

Этот тип кабеля разработан для чувствительных электронных схем. Экран в этом кабеле также может защитить приложения с высоким напряжением.Он имеет один или два изолированных провода, покрытых алюминиевым майларом, плетеный экран, слой непроводящей ленты или спиральную намотку из медной ленты без оплетки.

Эти покрывающие материалы улучшают способность кабеля передавать сигналы. Они устраняют внешние помехи в радио, а также отклонения частоты питания. Экранированные кабели обычно используются для передачи токов высокого напряжения.

16. Кабель Heliax Кабели

Heliax являются зарегистрированными кабелями и не относятся к типу кабельной конструкции.Этот тип кабеля производит американская компания Allied Wire and Cable, которая производит все виды электрических проводов. Эти кабели могут передавать радиосигналы AM / FM и телесигналы UHF / VHS, включая другие системы связи.

Эти кабели доступны с разными размерами проводов и конфигурациями, а также с различными материалами оболочки. Доступны кабели Heliax с очень тонкими электрическими проводами диаметром от 0,195 до 2 дюймов, которые можно использовать в различных приложениях.

Заключение — Какие бывают типы кабелей?

Итак, напомним, какие бывают типы кабелей? Различные типы кабеля, которые мы используем каждый день для работы или развлечений, следующие:

1. Одинарный кабель — Иногда используется для обозначения «провода».’
2. Гибкие кабели — выдерживают перекатывание, изгиб и другие нагрузки.
3. Portable Cord — Гибкий кабель для питания переменного тока в портативных устройствах.
4. Погружной кабель — Тип кабеля, используемого в подводных устройствах.
5. Коаксиальный кабель — для радиочастотных сигналов (например, в распределительных системах кабельного телевидения).
6. Спаренный кабель — состоит из двух отдельно изолированных проводов, обычно используемых в системах постоянного или низкочастотного переменного тока.
7. Волоконно-оптический кабель — Изготовлен из тонких стеклянных нитей, которые могут оптически передавать данные.
8. Кабель, проложенный прямо под землей — эти кабели водонепроницаемы и ударопрочные, проложенные под землей.
9. Многожильный кабель — состоит из нескольких проводов, покрытых оболочкой кабеля.
10. Ленточный кабель — полезен, когда требуется много проводов. Этот тип кабеля легко сгибается. Он также может работать с низкими напряжениями.
11. Кабель с заполнением — кабели, содержащие гелеобразные вещества.
12. Кабель в металлической оболочке — также называемый армированным кабелем переменного тока или BX.
13. Кабель с неметаллической оболочкой — также называется неметаллической строительной проволокой, NM или NM-B.
14. Структурированная кабельная разводка — система кабелей, используемая в качестве проводной сети для передачи данных.
15. Heliax Cable — торговая марка различных видов электрических кабелей.
16. Экранированный кабель — используется для чувствительных электронных схем. Он также защищает высоковольтные приложения.

Компьютерные кабели различных типов

Ключевое отличие: VGA, HDMI, USB, SATA и Ethernet — это лишь некоторые из различных типов компьютерных кабелей. У каждого из них есть свои собственные применения, и они необходимы для успешной работы любого компьютера.

Современный мир в электронном; несмотря ни на что, важно всегда быть на связи. Подключение означает, что вам нужно проверить все свое оборудование, а это значит, что все оборудование должно быть проверено и правильно подключено друг к другу с помощью кабелей. Эту задачу легче сказать, чем выполнить. Кажется, что для каждой части оборудования нужен свой провод, и это все, что можно сделать, чтобы не потерять рассудок, пытаясь во всем разобраться.

Вот некоторые из наиболее часто используемых проводов:

VGA (массив видеографики)

Это кабель, который часто используется для подключения ЦП к дисплею.Кабель имеет 15 контактов, расположенных в 3 ряда, по 5 контактов в каждом ряду. Каждая строка передает свой цветовой канал: красный, зеленый и синий.

VGA был впервые использован в 1980-х годах и использовал аналоговое соединение для передачи изображения. Он стал стандартным кабелем для подключения монитора к процессору. Однако, как это часто бывает, технологии развивались. Сейчас общепринято, что цифровое соединение — намного лучший способ передачи изображений, поэтому многие компьютеры имеют альтернативный порт, такой как DVI или HDMI.Тем не менее, процессоры по-прежнему часто имеют порт VGA, и многие люди все еще его используют.

DVI (цифровой визуальный интерфейс)

DVI был естественным продолжением передачи от VGA. В отличие от VGA, DVI использовал цифровой интерфейс для передачи изображений. Это означало, что DVI можно было использовать для подключения цифровых дисплеев, таких как ЖК-дисплеи, которые были намного лучше, четче и в целом лучшего качества, чем ЭЛТ, которые были предыдущей нормой.

Кроме того, DVI был обратно совместим, а это означало, что люди могли продолжать использовать его с технологией VGA, и, следовательно, не требовали полного пересмотра всего существующего оборудования.Разъемы DVI обычно бывают 3-х видов:

DVI-A: имеет обратную совместимость. Может передавать аналоговые сигналы.

DVI-D: передает новые цифровые сигналы.

DVI-I: Может передавать как аналоговый, так и цифровой формат.

В некоторых случаях можно использовать кабель-преобразователь VGA-to-DVI или DVI-to-VGA, если оборудование несовместимо. Это позволяет продолжать использовать старое оборудование с новым, не тратя деньги на приобретение нового совместимого оборудования.

HDMI (мультимедийный интерфейс высокой четкости)

VGA и DVI в конечном итоге уступили место HDMI. Хотя и VGA, и DVI продолжают использоваться, популярность HDMI постоянно растет. HDMI использует чисто цифровое соединение, однако преимущество HDMI заключается в том, что он передает как видео, так и аудиосигналы вместе, что делает его гораздо более универсальным, чем его предшественники. Он также обеспечивает лучшее качество среди трех. Однако HDMI не имеет обратной совместимости, что означает, что он не может быть полностью использован с предыдущими технологиями, но есть преобразователь HDMI-to-VGA, который едва справляется с этой задачей.

Разъемы HDMI

бывают 4 типов:

Тип A: имеет 19 контактов и является самым популярным разъемом HDMI. Совместим с одноканальным подключением DVI-D.

Тип B: имеет 29 контактов и, следовательно, больше. Совместим с двухканальным соединением DVI-D.

Тип C: также имеет 19 контактов и обычно используется с портативными устройствами, такими как видеокамеры и цифровые фотоаппараты.

Тип D: также имеет 19 контактов и похож на кабель micro-USB.

USB (универсальная последовательная шина)

USB можно назвать самым популярным кабелем в вычислительной технике.Он используется для подключения почти всех распространенных устройств, таких как мыши, клавиатуры, принтеры и камеры, а также флеш-накопители, беспроводные адаптеры и т. Д.

USB-накопители

бывают разных видов, включая микро-USB, мини-USB, стандартный USB-порт типа B и стандартный USB-порт типа A. Мини-USB является наиболее часто используемым, однако микро-USB приобрел большую популярность, главным образом потому, что это порт, который сегодня используется в большинстве смартфонов.

USB-накопители

прошли три основных версии: USB 1.0 / 1.1, USB 2.0 и USB 3.0. USB 1.0 — самый медленный из трех, а USB 3.0 — самый быстрый. В настоящее время наиболее популярной и часто используемой версией является USB 2.0; однако USB 3.0 набирает обороты и теперь используется специально для устройств хранения данных, чтобы быстро передавать данные.

IDE (интегрированная приводная электроника)

Кабели

IDE когда-то использовались для подключения устройств хранения к материнской плате. Однако сегодня их использование практически прекращено, и они используются редко.Порты IDE обычно имели 40 контактов в два ряда; однако меньший IDE имел 44 контакта.

SATA (Последовательное соединение с расширенными технологиями)

SATA — это то, что пришло на смену IDE. Сегодня SATA обычно используется для подключения жестких дисков к материнской плате. Кабель SATA имеет 7 контактов и имеет форму L. По сравнению со своим предшественником IDE, SATA обеспечивает более высокую скорость передачи данных.

eSATA (Дополнительное технологическое присоединение внешнего последовательного порта)

eSATA — это не что иное, как расширение SATA.Как и SATA, он используется для подключения жестких дисков к материнской плате. Однако eSATA обычно используется для подключения внешних жестких дисков и оптических приводов. И SATA, и eSATA обеспечивают более высокую скорость передачи данных по сравнению с альтернативами FireWire и USB.

FireWire

FireWire похож на USB и в основном используется для передачи данных. Однако он не так популярен, как USB; поэтому неудивительно, что большинство людей даже не слышали об этом. Тем не менее, FireWire обеспечивает скорость передачи данных намного выше, чем USB.Кабели FireWire бывают двух видов: 1394a, который имеет скорость передачи 400 Мбит / с, и 1394b, который имеет скорость передачи 800 Мбит / с, по сравнению с USB, который имеет скорость передачи от 12 Мбит / с (для USB 1.0) до 4,8 Гбит / с ( для USB 3.0)

Ethernet

И последнее, но не менее важное — это кабель Ethernet, который обычно используется для настройки локальных сетей. Это провод, который соединяет компьютер с роутером, а роутер с модемом. Если у вас есть Интернет, это связано с кабелем Ethernet.Существует три основных варианта кабеля Ethernet:

.

Cat 5: самый распространенный и самый популярный. Обеспечивает скорость 10 Мбит / с или 100 Мбит / с.

Cat 5e: означает Cat 5 Enhanced. Является преемником Cat 5. Обеспечивает более высокие скорости, то есть до 1000 Мбит / с.

Cat 6: Самый новый и быстрый из трех. Поддерживает скорость до 10 Гбит / с.

Это наиболее распространенные типы компьютерных кабелей. Почти каждый компьютер использует большинство из этих кабелей или, по крайней мере, их тип.

Изображение предоставлено: tweakandtrick.com, labnol.org

Кабели в сети, типы и спецификации

Прежде чем мы обсудим сетевые кабели, дайте нам знать, что на самом деле представляет собой сеть. Сеть — это соединение различных систем и устройств. В нашей повседневной жизни мы состоим из множества устройств, таких как настольные системы, мобильные устройства, ноутбуки, iPad и т. Д. Все они взаимосвязаны друг с другом для обмена, получения и извлечения информации с устройств.Мы можем отправить работу на принтер, распечатать копию, отправить потоковое видео другому пользователю системы, а также использовать его для совместного использования интернет-соединения.

Большинство пользователей сети понятия не имеют о взаимосвязи сети и о том, как она будет работать. Пока они получают необходимую информацию из Интернета, пользователей не волнует, как информация будет передаваться из одной системы в другую.

Для связи со всеми этими устройствами нам нужен разъем для соединения между устройствами, который называется кабелем.Поскольку мы используем его для соединения сетей, мы называем его сетевым кабелем.

Сетевые кабели используются для подключения нескольких устройств друг к другу и к одному центральному устройству. Центральное устройство называется выключателем.

Лучший пример сетевого кабеля — компьютерный класс. В компьютерном классе мы подключаем несколько компьютеров к одному центральному устройству, называемому коммутатором, с помощью сетевых кабелей. Огромное количество кабелей в компьютерном классе требует принятия определенных мер безопасности, чтобы снизить риск споткнуться или получить удар электрическим током.Промышленные этикетки IndustriTAG и другие аналогичные этикетки часто используются в крупных компьютерных лабораториях для определения типа используемого электрического кабеля, чтобы вы знали, как с ним безопасно обращаться.

В некоторых случаях компьютеры подключаются к настенной розетке, и эта настенная розетка снова подключается через другой кабель к шкафу или панели. Эти шкафы или панель затем снова подключаются к выключателю.

У нас есть выключатели и дома, но в большинстве домов нет розеток. Все устройства могут подключаться напрямую к коммутатору.

Когда дело доходит до соединения сетей, мы можем соединить их двумя разными способами

1. Проводное соединение
2. Беспроводное соединение

Для проводного подключения мы подключаемся через различные кабели, такие как витые пары, коаксиальные кабели, кабели Ethernet, оптоволоконные кабели и т. Д. Для проводного подключения существует гораздо больше кабелей.

Тогда как в беспроводном соединении он существует после проводного соединения. Мобильные устройства, радио используют беспроводные соединения.Обычно наиболее известным и лучшим примером беспроводного подключения является Wi-Fi.

Сетевые кабели

Сетевые кабели могут быть разных типов: медные кабели, оптоволоконные кабели. Медные кабели дешевле волоконных. И эти медные кабели в основном используются для связи на малых расстояниях.

Передача может осуществляться в виде электрических сигналов.

Медные сетевые кабели означают, что они подвержены влиянию внешних помех.

Если говорить о волоконно-оптических кабелях, это набор жгутов очков.Данные мы можем передавать по оптоволокну в виде световых сигналов. Волоконно-оптические кабели дороже медных сетевых кабелей.

В основном используется для дальней связи, так как стоит очень дорого. Основная причина, по которой большинство предпочитают оптоволоконные кабели, потому что на них не влияют внешние помехи во время передачи данных.

Сетевые кабели используют протокол Ethernet. Как известно, протокол состоит из набора правил. Кабели Ethernet состоят из множества разных частей.На физическом уровне он описывает различные кабели с указанием их скорости. На уровне доступа к среде он описывает, как данные передаются и форматируются.

Основная цель кабелей Ethernet заключается в том, что мы можем общаться даже по разным кабелям и на разных скоростях. Предположим, что пользователь A имеет скорость сети в один гигабит и хочет отправить сообщение пользователю B

.

, который имеет скорость 20 гигабит. Сообщение сначала перемещается в систему управления доступом к среде передачи, чтобы подготовить формат сообщения в соответствии с правилами управления доступом к среде передачи, и следует физическим правилам для отправки сообщения на другое сетевое устройство.После того, как сообщение получено на другом конце, оно декодирует сообщение на физическом уровне и отправляет его на устройство-получатель. Даже при разной скорости соединения мы можем доставлять информацию на стороне получателя сети. Стандарт, используемый для локальной сети Ethernet — 802.3, был разработан IEEE.

Различные типы сетевых кабелей

Кабель витая пара — это один из типов кабеля Ethernet. Они используются для подключения в локальных сетях. Кабели витой пары подключаются к локальному маршрутизатору или модему, чтобы мы могли обеспечить доступ в Интернет для локальных устройств.Один конец кабеля витой пары состоит из интерфейсной карты, а другой конец разъема подключается к маршрутизатору или модему.

На рисунке ниже представлен кабель витой пары.

Эти витые пары Ethernet делятся на два типа

1. Неэкранированные витые пары
2. Экранированные витые пары

Неэкранированные витые пары являются наиболее распространенным типом кабелей. Он состоит из четырех проводов с разной цветовой кодировкой, скрученных в пары.Итак, почему эти цвета искажаются? Чтобы предотвратить электромагнитные помехи и перекрестные помехи, неэкранированные витые пары скручены попарно. Кабели витой пары в основном используются в домах и во многих деловых целях.

Он аналогичен экранированным витым парам, основное различие между ними заключается в том, что экран из фольги наматывается на пары с цветовой кодировкой, аналогично неэкранированным витым парам. Он имеет дополнительный уровень защиты для предотвращения электромагнитных помех.Он в основном используется в промышленности.

Для кабелей витой пары нам просто нужно подключить разъемы RJ45 на обоих концах витых пар.

Разъемы для коаксиального кабеля

Все спецификации сетевых кабелей присутствуют на физическом уровне модели OSI. На рисунке ниже представлен коаксиальный кабель.

Он состоит из оболочки на внешнем покровном слое. Ножны изготовлены из огнестойкого пластика. Для уменьшения электромагнитных помех на внешних оболочках коаксиального кабеля установлена ​​оболочка.Под оболочкой он состоит из тефлонового изолятора, а в центре коаксиального кабеля находится медный проводник.

Коаксиальные кабели используются для передачи высокочастотных сигналов с меньшими потерями данных. Коаксиальные кабели в основном используются в телефонных системах, кабельных телевизорах и широкополосном соединении. У нас есть много спецификаций коаксиального кабеля, но в большинстве из них используется номер RG. RG — это радиогид. Каждый номер использует разные кабели для передачи данных. В коаксиальном кабеле также есть много типов разъемов.их

1. Разъемы BNC
2. Разъемы F-типа
3. Разъемы SMC
Разъемы
4. N

Разъемы BNC и F-типа также называются концевыми разъемами. Он может передавать информацию в виде микроволновых сигналов.

SMA обозначает Сверхминиатюрную версию. Он использует более высокочастотные микроволновые системы и системы Wi-Fi.

Разъемы

F-типа в основном используются для локальных подключений, таких как кабельное телевидение и кабельное подключение к Интернету.

Волоконно-оптические кабели

Волоконно-оптические кабели просто передают информацию в виде световых сигналов. Он требует высоких затрат на техническое обслуживание и намного дороже, чем медные сетевые кабели. Эти оптоволоконные кабели могут быть двух типов

1. одномодовый
2. многомодовый

На рисунке ниже представлена ​​структура коаксиального кабеля. Он состоит из сердечника, который окружает несколько защитных слоев. Внешний слой, который мы называем курткой, используется для защиты внутренних компонентов.

Второй слой оптоволоконных кабелей, который мы называем буфером, инкапсулирует один или несколько оптических кабелей для защиты их от физического повреждения. А слой вокруг оптоволоконной жилы мы называем оболочкой. Он изготовлен из стекла или пластика

.

Облицовка имеет два основных свойства. Он используется для защиты сердечника, отражение и отражение света позволяют волокну изгибаться по углам, не влияя на передачу сигналов.

Последний слой оптоволоконного кабеля — это кабель с центральной жилой, который изготовлен из стекловолоконных ламп. Светодиод может перемещаться по жилам.

Одномодовый

Одномодовый предназначен для передачи сигналов с одномодовым. Это означает, что световой сигнал может распространяться таким же образом и по той же схеме.

Одномодовый обеспечивает только один луч света. Он имеет высокую скорость передачи данных при междугородной связи.

Одномодовый имеет очень крошечный диаметр 9 микрон или микрометров и максимальный диапазон ширины 200 микрон. Жила оптического кабеля не видна без специального оборудования.Световые сигналы не проходят разными путями, как обычные сигналы. В основном одиночный режим широко используется для дальней связи. Лучшим примером является WAN-соединение. WAN означает глобальную сеть.

Многомодовое волокно

Многомодовое волокно в основном используется для связи на малых расстояниях. В кампусе или школе используется многоволоконная модель. Он отличается от одномодового, свет рассеивается в разных направлениях и проходит через сердцевину оболочки.Эти мультимедийные каналы используются со скоростью 100 гигабит в секунду.

В многомодовом оптоволокне

есть еще много дополнительных функций.

• Оно имеет больший диаметр, чем одномодовое волокно.
• Сгенерированные огни могут двигаться в разных направлениях. и оно имеет большее затухание, чем одномодовое волокно.

Прямой кабель

Для сети Ethernet необходимо построить два типа кабелей. их

1. Прямой кабель
2. Перекрестный кабель

Прямой кабель — это наиболее распространенный кабель, который мы используем для построения сети Ethernet.Он сопоставляет контакты непосредственно с другим концом, что означает, что один конец кабеля будет совпадать с другим концом кабеля. Точно так же разные контакты в кабеле выполняют один и тот же процесс передачи данных,

На рисунке ниже представлена ​​биграмма для прямого кабеля

.

Перекрестный кабель

Перекрестный кабель работает аналогично телефонному кабелю. Чтобы понять концепцию, давайте рассмотрим пример. Когда мы говорим через микрофон, подключенный к нашему телефону, эта информация отправляется на другую сторону динамика с использованием кроссового соединения.Контакты в перекрестном кабеле принимают разные контакты.

От маршрутизатора к маршрутизатору, от коммутатора к коммутатору, от одного ПК к другому ПК требуется перекрестный кабель, от ПК к маршрутизатору мы используем перекрестный кабель. Мы должны иметь возможность определить, какое кабельное соединение должно использоваться при передаче данных между различными устройствами.

На приведенной ниже схеме показано перекрестное кабельное соединение

Кабель с переворотом

На приведенной ниже схеме показан переключаемый кабель.Контактное соединение на одном конце перевернуто на другом. Первый вывод подключается к последнему выводу на другом конце устройства. Предположим, что если в переключаемом кабеле 8 контактов, первый контакт подключается к 8-му контакту на другом конце кабеля. Точно так же всем контактам отправляются данные в обратном порядке контактов.

Данные первого контакта принимаются последним контактом данных другого конца. Этот кабель Roll Over также можно назвать использованным кабелем, кабелем Cisco или консольными кабелями. Кабель Roll Over имеет голубой цвет.Мы используем Rollover-кабель для подключения настольных компьютеров к порту конфигурации маршрутизатора.

Различные типы кабелей Ethernet

Все кабели Ethernet используются в локальной сети. Мы обнаружили эти кабели Ethernet в соединении между устройством или маршрутизатором, устройством или коммутатором, а также устройством и модемом. Чтобы обеспечить доступ в Интернет для всех устройств, использовались кабели Ethernet. Разберем подробно каждый тип кабеля. Их

Кабель витая пара

Кабели витой пары состоят из разъемов RJ45 на обоих концах кабелей.Кабели витой пары снова делятся на два типа. Неэкранированные витые пары и экранированные витые пары. Неэкранированный скручивает цветные кабели для защиты от электромагнитных помех.

Экранированная витая пара состоит из дополнительного слоя для защиты внутренних кабелей от электромагнитных помех. Неэкранированные в основном используются для домашних и деловых целей. Но экранированные витые пары в основном используются в промышленных целях.

Прямой и перекрестный кабель

Перед передачей провода в кабелях располагаются в определенном порядке.Есть два типа расположения пт. Прямой кабель и перекрестный кабель.

Порядок подключения прямого и перекрестного кабеля отличается друг от друга. Мы используем два разных стандарта проводки, например 568A и 568B. Порядок подключения различается в зависимости от цвета. Если оба конца имеют одинаковое стандартное проводное соединение, мы называем его прямым кабелем. Он передает сигналы от конца до конца соединения.

Перекрестный кабель работает аналогично прямому кабелю, но отличается только одним.Передача данных осуществляется от одного конечного стандарта к другому конечному стандарту. Он содержит два разных стандарта передачи данных между двумя устройствами.

В дополнение к прямому и перекрестному кабелю, он также состоит из различных категорий, таких как CAT3, CAT5, CAT7, CAT6. Основное различие между этими категориями — их скорость. Каждая категория отличается своей скоростью. Цифры этой категории обозначают колготки проводов в каждом кабеле. Скорости различаются для каждой категории.CAT3 имеет низкоскоростной диапазон 10 Мбит / с, а CAT7 — высокоскоростной диапазон 10 гигабит в секунду.

Беспроводное соединение

• Данные могут передаваться через сигнал.
• В беспроводном соединении нет необходимости в кабелях для передачи данных
• В беспроводном соединении передача данных будет медленнее, чем в Ethernet-соединении.
• Задержка передачи данных и потеря данных может произойти в беспроводном соединении
• В основном используется для дальней связи.
• В беспроводном соединении скорость передачи данных ниже, чем у Ethernet-соединения

Подключение Ethernet

• В Ethernet-соединении данные могут передаваться с помощью кабелей.
• Мы не можем передавать данные в виде сигналов.
• Более быстрая передача данных в Ethernet-соединении
• Не будет задержки в данных, и во время передачи данных не будет потери данных.
• В основном используется для связи ближнего действия.
• Соединение Ethernet имеет более высокую скорость передачи данных, чем беспроводное соединение.

---

Второе объяснение сетевых кабелей

---

Прежде чем перейти к обсуждению различных типов кабелей в сети, позвольте мне сказать вам, что сетевые кабели используются для соединения двух или более устройств, таких как компьютер, принтер, сканер и т. Д., Для обмена данными, информацией и ресурсами друг с другом. В сети используются разные типы кабелей, которые используются для разных целей и для разных сред. В зависимости от физического уровня сети, топологии и размера используются разные типы кабельных сетей.Устройства можно подключать только на ограниченном расстоянии или до нескольких километров.

Для сетевых подключений используются различные типы технологий. Для соединений на короткие расстояния в офисах используются коммутационные кабели, для электрических соединений в зданиях используются витые или коаксиальные кабели, для дальней связи используются оптические кабели, требующие высокой пропускной способности. В некоторых домах и на производстве для подключения используются линии электропередач.

Типы кабелей в сети

В сети используются разные типы кабелей, а именно:

• Коаксиальный кабель
• Кабель витая пара
• Волоконно-оптический кабель
• патч
• Линии электропередачи

Коаксиальный кабель

Коаксиальный кабель

— это тип кабеля, у которого есть внутренний проводник, окруженный трубчатым изолирующим слоем, который используется в качестве магистральных телефонных линий, широкополосных сетей Интернет, передачи телевизионных сигналов и подключения радиопередатчиков и приемников к их антеннам.

В коаксиальных кабелях используются следующие компоненты: проводник, изолятор, экран в оплетке и оболочка. Структура подобна оболочке, покрывающей оплетку, и оплетка покрывает изолятор, а изолятор покрывает провод.

Оболочка : — Используется для предотвращения повреждения коаксиального кабеля. Внешняя часть сделана из ножен.

Плетеный экран : — I t защищает от шумов и других сигналов внешних помех. И сделаны из того же металла, что и сердечник.

Изоляция : — Сердечник защищен изолятором. Изоляция отделена от плетеного экрана, потому что сердечник и плетеная оплетка изготовлены из одного и того же металла, поэтому, если они соприкасаются друг с другом, они создают короткое замыкание. Чтобы этого не произошло, между ними используется изоляция.

Проводник : — Электромагнитные сигналы передаются проводником.

Центральная жила коаксиального кабеля состоит из одножильного или стандартного провода.Этот провод (обычно мы используем медь) также изолирован изолирующей оболочкой. И это снова прикрывается внешним проводником. Обычно это может быть металлическая фольга или тесьма, или это может быть комбинация двух вышеперечисленных. Они снова изолированы изолирующей оболочкой. Наконец, весь кабель закрыт пластиковой крышкой, которая защищает кабель.

Коаксиальные кабели разработаны для общих целей и не предназначены для компьютерных сетей. Они запускаются с помощью сетевых кабелей, когда для компьютерных сетей не используются носители.Поэтому администрация сети использует коаксиальный кабель для компьютерных сетей. Из-за невысокой стоимости и длительного срока службы они больше не используются.

Коаксиальный кабель

Толстый коаксиальный кабель

10BASE5 — это тип кабеля, также известный как толстый Ethernet или чаще. Название 10BASE5 происходит от нескольких характеристик физического носителя. В 10BASE5 10 обозначает его скорость передачи, которая составляет 10 Мбит / с, а BASE является сокращением для передачи сигналов в основной полосе частот, что противоположно широкополосной связи, а 5 обозначает максимальную длину сегмента 500 метров (1600 футов).

Тонкий коаксиальный кабель

10BASE2 — это тип кабеля, который также известен как более дешевая сеть, тонкий Ethernet и тонкий кабель. Название 10BASE2 происходит от нескольких характеристик физического носителя. В 10BASE2 10 соответствует максимальной скорости передачи 10 Мбит / с, а BASE является сокращением для передачи сигналов в основной полосе частот, а 2 относится к максимальной длине сегмента 200 метров.

Использование коаксиального кабеля

• Короткие коаксиальные кабели используются для реализации компьютерных сетей (толстый 10BASE5 и тонкий 10BASE2).
• Коаксиальный кабель для дальней связи использовался в 20 веке для соединения телевизионных сетей, радиосетей и сетей дальней телефонной связи.
• Микрокоаксиальные кабели используются в широком спектре военной техники, потребительских устройств, а также в оборудовании для ультразвукового сканирования.
• Коаксиальный кабель часто используется для передачи данных / сигналов от антенны к приемнику — от спутниковой антенны к спутниковому приемнику и от телевизионной антенны к телевизионному приемнику.

Кабель витой пары

Кабель витая пара — это еще один тип сетевого кабеля, который в первую очередь разработан в компьютерной сети.Он также известен как кабель Ethernet. Все локальные сети обрабатываются с помощью этой кабельной сети. Кабель состоит из двух разных проводов, которые скручены и скручены. Этот метод кабеля снижает помехи электромагнитного спектра, это помогает устройствам работать более плавно с низким уровнем шума от внешних устройств.

Кабель витой пары — это тип кабеля, в котором два проводника одной цепи скручены вместе с целью улучшения электромагнитной совместимости.Это уменьшает электромагнитное излучение от пары и перекрестные помехи между соседними парами, а также улучшает подавление внешних электромагнитных помех. Его изобрел Александр Грэм Белл.

Кабель витая пара

Существует два типа кабеля витая пара.

1. Неэкранированная витая пара (UTP)
2. Экранированная витая пара (STP)

Типы неэкранированной витой пары

Неэкранированная витая пара (UTP) — это наиболее распространенный кабель, используемый в компьютерных сетях в качестве кабеля Ethernet для передачи данных от одного устройства к другому.Он используется для соединений короткой и средней длины из-за его относительно более низкой стоимости по сравнению с оптоволоконным и коаксиальным кабелем.

Типы кабелей экранированной витой пары

Кабель витой пары также является одним из типов сетевого кабеля, и он экранирован для предотвращения электромагнитных помех. Экранирование обеспечивает электропроводящий барьер для ослабления электромагнитных волн, внешних по отношению к экрану, и обеспечивает путь проводимости, по которому индуцированные токи могут циркулировать и возвращаться к источнику через соединение заземления.

Разница между UTP и STP

Волоконно-оптический кабель

Оптоволоконный кабель — это самый продвинутый тип сетевого кабеля, также известный как «Оптоволоконный кабель». Он похож на электрический кабель, но содержит одно или несколько оптических волокон, которые используются для передачи света. Элементы оптического волокна обычно покрыты слоями пластика и содержатся в защитной трубке, подходящей для среды, в которой будет проложен кабель.

Волоконно-оптический кабель

Волоконно-оптический кабель содержит такие компоненты, как сердцевина, оболочка, буфер и оболочка. Ядро построено из стекла или пластика, которые могут передавать данные на большие расстояния. Сердцевина покрыта оболочкой. Облицовка покрыта буфером, а буфер покрыт оболочкой.

Ядро: — Ядро передает сигналы данных в виде света.

Облицовка: — свет отражается от сердцевины.

Буфер: — Буфер используется для защиты света от утечки.

Куртка: — и куртка используются для защиты от физических повреждений.

Оболочка или буфер на поясе заплаток часто имеют цветовую маркировку для идентификации типа используемого волокна.

Также прочтите…

Загрузите различные типы кабелей в сети в PDF

Чтобы загрузить типы кабелей в сети в PDF- Щелкните здесь.

Все типы интерфейсов (кабелей и разъемов), о которых вы должны знать (обновлено 2021 г.)

Ref: Modern Device, eBay, SOMI NETWORK, Polulu, Sparkfun, Adafruit

Введение

Разъемы можно найти почти в каждом электронном элементе.По определению, это устройство, используемое для соединения электрических проводников для создания цепи. Разъем обычно используется непостоянно, если в будущем его планируется отключить.

Почти каждый использует по крайней мере один электрический элемент каждый день, поэтому полезно знать, какие типы разъемов доступны для вашего продукта, для будущей замены или ремонта. Если вы увлекаетесь такими продуктами IoT, как Raspberry Pis или Arduinos, обладать этими знаниями будет еще более желательно.Мы не будем вдаваться в подробности о технических характеристиках каждого разъема в этой статье, но мы познакомим вас с большинством основных распространенных разъемов и некоторыми статьями, чтобы узнать о них больше, если вам интересно.

Примечание. В этой статье основное внимание будет уделено соединителям, используемым для проектов Интернета вещей.

Что покрывается?

В этом руководстве мы рассмотрим:

• Основные жаргоны
• Различные разъемы и их категории
• Пояснения к каждому разъему
• Какие разъемы выбрать для вашего приложения
• Сайты, рекомендованные для дальнейшего чтения.

Приступим.

Базовые разъемы Jargons

Вот некоторые из часто используемых жаргонов, которые используются для описания соединителей. Было бы хорошо узнать их, поскольку мы будем использовать эти жаргоны для объяснения разъемов.

Пол

Ссылка: AliExpress

Женский (слева) и Мужской (справа)

Пол относится к той части разъема, в которую он вставляется или вставляется. Как и знакомый нам пол, это обычно мужской или женский пол.Мужской относится к разъему, который вставляется, а розетка относится к разъемам, в которые вставляется. Однако бывают случаи, когда разъем может выглядеть как «мама», но называться «папа». В разделе объяснений позже мы укажем на это и объясним, почему.

Контакт

Ссылка: Поставщик разъемов

Контакты — это металлические части разъемов, которые контактируют друг с другом для образования соединения. Контакты могут загрязняться (окрашиваться) или окисляться (ржавчина), что делает их неспособными к дальнейшему функционированию.Пружинность, необходимая для удержания контакта, также может со временем исчезнуть, что также приведет к неисправности.

Полярность

Ссылка: AC Works

Разъемы

Electric Plug подразделяются на чувствительные к полярности и нечувствительные к полярности. Чувствительные к полярности разъемы предназначены для подключения в определенной ориентации, в то время как нечувствительные к полярности разъемы можно вставлять и отключать в любом направлении. Электрические штекерные соединители бывают трех основных видов: Два идентичных штекерных ножки, два неидентичных штекерных ножки и три штекерных ножки. Два неидентичных стержня вилки и три варианта стержней вилки могут быть вставлены только в одной ориентации, то есть они поляризованы. Вариант с двумя идентичными штекерами вилки может быть вставлен в двух разных ориентациях, что означает, что они не поляризованы. Вилки поляризованы для дополнительной безопасности, гарантируя, что контакт с горячим подключением всегда будет подключаться к стороне розетки с горячим подключением и наоборот, для нейтральной стороны и контакта.

Циклы соединения

Циклы сопряжения — это количество раз, когда разъем можно подключать и отключать, пока он не изнашивается.Соединители имеют ограниченный срок службы. Циклы спаривания обычно можно найти в таблицах данных. Циклы стыковки различаются для разных разъемов.

Шаг

Большинство разъемов состоят из набора контактов, расположенных в повторяющемся порядке. Шаг относится к расстоянию от центра одного контакта до центра другого. Это важно знать, так как многие разъемы имеют похожие контакты, но разные. Знание поля гарантирует, что вы купите правильный.

Крепление

«Крепление» в этом случае может означать несколько вещей.Способ монтажа разъема при использовании: свободное крепление, крепление на плате, на панели и т. Д. Какой угол разъема относительно крепления: прямой или прямой. Способ механического крепления: поверхностный монтаж, сквозное отверстие, паяльная пластина. Больше примеров будет дано в следующих разделах.

Устройство разгрузки от натяжения

Ссылка: Amazon

Разгрузка от натяжения относится к небольшому гибкому черному фитингу с прорезью на конце разъема. Это необходимо для снятия напряжения при любых силах, действующих на хрупкие электрические соединения.В следующих разделах будет больше примеров этого.

Таблица разъемов
Разъемы USB	USB-AUSB-BUSB-MiniUSB-MicroUSB 3.0 MicroUSB 3.0 MicroUSB-CReversible USB
Аудиоразъемы	Разъем для телефона (аудио)
Разъемы питания	IEC ConnectorBarrel connectorMolex ConnectorJST Connector
SMA Antenna connector	SMA ConnectorRP-SMA Connector
Pin Header Connectors	Standard 2.54-мм одинарный / двухрядный разъем Другие варианты
Plug and Play	GroveQwiicSTEMMA

USB-разъемы

USB — это самый разъем для подключения периферийного устройства к хосту. В стандарте USB есть разные типы USB, но у них есть некоторые общие характеристики.

• Полярность: USB-разъем обычно вставляется только в одной ориентации. Существуют более новые варианты двусторонних USB-разъемов.
• Экранирование: Разъемы USB экранированы. Металлический корпус (не являющийся частью электрической цепи) предназначен для сохранения целостности сигнала в электрически зашумленной среде.
• Надежное подключение к источнику питания: USB имеет контакты питания и линии передачи данных. Контакты питания подключаются перед линиями передачи данных, чтобы избежать подачи питания на устройство по линиям передачи данных.
• Четыре контакта: Все варианты USB имеют как минимум 4 контакта: питание, заземление и две линии передачи данных (D + и D-).Они могут передавать до 500 мА при 5 В. Некоторые варианты имеют еще больше контактов, о чем будет сказано ниже.
• Литой компенсатор натяжения: Все USB-кабели имеют пластиковую накладку на разъеме для предотвращения натяжения и обеспечения защиты.

Вот некоторые продукты USB, которые вы можете проверить:

Приложения

USB используется во многих различных периферийных устройствах и устройствах. Клавиатура, мыши, принтеры и большинство компьютерных периферийных устройств используют USB для подключения к компьютеру.Портативные диски также используют USB для подключения. Смартфоны также используют USB для зарядки и передачи данных. Вот несколько наглядных примеров.

Ссылка: Википедия

Портативный накопитель USB-A

Ссылка: YugaTech

Смартфон с портом зарядки USB-C

USB-A

Ссылка: BH Фотография

Мужской (слева) и Женский (справа)

USB-A есть практически во всех современных компьютерах. Это самый стандартный тип разъема для периферийных устройств.Многие устройства (например, мыши и клавиатуры) имеют встроенный кабель USB-A для подключения их к компьютеру. USB-A также используется для карт памяти, зарядных устройств и многих других электрических периферийных устройств.

Существует еще одна разновидность USB 3.0. Их можно определить по синему цветному наконечнику (вместо черного) в точке подключения «папа» и «мама». Он в 10 раз быстрее стандарта USB 2.0 (черный).

Ссылка: Кабель оптом

USB 3.0. Верх (мужчина) Низ (женщина)

USB-B

Ссылка: Adafruit Industries

Мужской (слева) Женский (справа)

USB-B встречается реже, чем USB-A. Это также стандарт для периферийных устройств. Он известен своей громоздкой, но прочной конструкцией. Обычно его можно найти на встроенных периферийных устройствах для надежности. Устройства с USB-B обычно поставляются со съемным разъемом для подключения USB-A. Это потому, что большинство компьютеров используют USB-A. Например, многие принтеры поставляются с портом USB-B (гнездовой) на самом принтере, а также кабелем USB-B (штекер) на USB-A (штекер) для подключения принтера к ПК.Кабели USB-B широко распространены и дешевы.

USB-Mini

Ссылка: Amazon

Мужской (слева) Женский (справа)

USB-Mini был первой попыткой уменьшить размер USB-разъемов для небольших устройств, таких как MP3-плееры и портативные игровые консоли. Обычно он использовался в качестве зарядного устройства для небольших устройств, а также для передачи данных. Гнездо, как правило, устанавливается на устройство, поэтому небольшой размер уступает место меньшей прочности. USB-Mini постепенно сокращается с появлением USB-Micro.

USB-Micro

Ссылка: RS Components

Штекер USB-Micro (слева) Штекер USB-A (справа)

USB-Micro — еще один стандарт, ориентированный на уменьшение размера разъема USB. Как и USB-Mini, он имеет небольшие размеры. USB-Micro добавляет дополнительный пятый контакт для низкоскоростной передачи сигналов, что позволяет использовать его в приложениях USB-OTG (On-the-go). USB-OTG позволяет USB-устройствам, таким как смартфоны, выступать в качестве хоста, позволяя подключать к ним другие USB-устройства.USB-Micro обычно используется в смартфонах и цифровых камерах в качестве порта для зарядки.

Кабель USB 3.0 Micro-B

Ссылка: Digikey

USB-A 3.0, вилка (слева) USB Micro-B (справа)

Кабели

USB 3.0 Micro-B похожи на кабели USB 2.0 Micro-B. Однако USB 3.0 Micro-B включает дополнительные контакты для передачи данных и питания в приложениях USB SuperSpeed. Его обычно можно найти в устройствах, которым требуется высокая скорость передачи данных, например, в портативных жестких дисках.

USB 3.1 C

Ссылка: Velocity Micro

Штекер USB Type-C (слева) Штекер USB-A 3.0 (справа)

USB Type-C (он же USB C) имеет 24 контакта в разъеме. Эта версия также обратима, в отличие от других вариантов USB. Конструкция USB Type-C обеспечивает ток более 500 мА для энергоемких устройств. Он маленький, но мощный. Многие периферийные устройства, которые использовали USB-A, переходят на USB-C. Это обеспечивает более высокую скорость передачи и большую мощность. Большинство смартфонов также переходят с USB-Micro на USB-C.

Реверсивный USB

Ссылка: Sparkfun

Реверсивный USB-A

Ссылка: Droid Life

Реверсивный USB-Micro

К счастью, благодаря развитию технологий компании производят двусторонние USB-разъемы. Это упрощает регулярное подключение и отключение разъемов USB, так как ориентация входа в них не требуется.

Стандарты USB

Существуют разные стандарты для разных типов USB.Не все типы USB имеют разные стандарты, но такие общие, как USB-A и USB-C, имеют. Вот таблица, различающая их:

Стандарт	Год выпуска	Типы разъемов	Макс. Скорость передачи данных	Макс. Длина кабеля
USB 1.1 (полноскоростной USB)	1998	USB-A, USB-B	12 Мбит / с	3 м
USB 2.0 (высокоскоростной USB)	2000	USB-A.USB-B, USB-Micro, USB Micro B, USB Mini, USB-C	480 Мбит / с	5 м
USB 3.2 Gen 1 (USB 3.0)	2008	USB-A, USB-B, USB-Micro B, USB-C	5 Гбит / с	3 м
USB 3.2 Gen 2 (USB 3.1)	2013	USB-A, USB-B, USB-Micro B, USB-C	10 Гбит / с	3 м
USB 3.2 Gen 2 × 2 (USB 3.2)	2017	USB-C	20 Гбит / с	3 м
USB 4 (USB4 Gen 2 × 2)	2019	USB-C	20 Гбит / с	0.8 м
USB 4 (USB4 Gen 3 × 2)	2019	USB-C	40 Гбит / с	0,8 м

Аудиоразъемы

Аудиоразъемы, как следует из названия, используются для передачи звука с одного устройства на другое. Обычно это от устройства до аудиопередатчика, такого как динамики или наушники. Два самых распространенных — это телефонные разъемы и разъемы RCA.

Приложения

Ссылка: Qoo10

Наушник с микрофоном и TRSS 3.Разъем 5мм

Ссылка: AVForums

Динамик 5.1 с разъемом RCA

Телефонные разъемы

Ссылка: Википедия

2,5 мм, TS 3,5 мм, TRS 3,5 мм, 6,35 мм

Телефонные разъемы, AKA audio jack, — это разъемы, которые очень часто используются для передачи звука. Они бывают трех разных размеров: 2,5 мм, 3,5 мм и 6,35 мм. Обычно они используются для передачи аналогового звука с одного устройства на другое.

2,5 мм наименее распространены в потребительских товарах, но по-прежнему регулярно используются в рациях двусторонней связи (рации) и некоторых видеокамерах.

3,5 мм выпускается в трех вариантах: TS, TRS и TRSS. TS могут воспроизводить только моно и несимметричные сигналы, а TRS — стерео. TRSS используется для аудиоустройств с подключенными микрофонами, таких как наушники со встроенным микрофоном.

Ссылка: Quora

TS против TRS против TRRS

6,35 мм используются во многих профессиональных музыкальных приложениях, таких как подключение электрогитары или бас-гитары через усилитель. Обычно они приходят в TRS, а не в TS.

Широкая доступность этих разъемов делает их подходящими для большинства обычных бытовых аудиопродуктов.

Разъемы RCA

Ссылка: ShowMeCable

Штекер RCA (слева) Штекер RCA (справа)

RCA был первоначально представлен для домашних фонографов. Обычно он состоит из трех заголовков: красный для правого аудио, белый / черный для левого аудио и желтый для видео. Он может передавать как видео, так и аудио сигналы. Он становится менее популярным из-за появления новых разъемов, таких как HDMI.Однако повсеместное распространение этих разъемов позволяет их по-прежнему находить во многих приложениях, в основном в домашних развлекательных системах.

Другие варианты

HDMI

Ref: Магазин компьютерного кабеля

HDMI-штекер (слева, справа)

HDMI — это обычный разъем для звука и видео. Обычно он встречается в телевизорах и мониторах. Все современные телевизоры и мониторы оснащены слотами HDMI для подключения других устройств для передачи аудио и видео.

Разъемы питания

Это разъемы, используемые специально для подачи питания на устройства.Есть много вариантов, но мы остановимся на наиболее распространенных.

Вот некоторые продукты, которые вы можете проверить:

Приложения

Ссылка: RS Components

Блок питания ПК с разъемом IEC

Ссылка: Grow Win Limited

Зарядное устройство для ноутбука с разъемом типа Barrel

Ссылка: Lazada

Вентилятор ЦП с разъемом Molex

Ссылка: Alibaba

Перезаряжаемый батарейный блок с разъемом JST

Разъемы IEC

Это самые распространенные разъемы питания, которые можно встретить в бытовых товарах и настольных ПК.Существует множество различных вариантов, таких как IEC 60309, 60320, 60906-1, 62196 и т. Д. Наиболее распространенными для потребительских товаров являются 60320. Из IEC 60320 также существуют различные варианты.

Ссылка: Википедия

МЭК 60320 C5

Разъемы

IEC используются в основном для входа переменного тока. Основным преимуществом является повсеместное распространение кабелей IEC-to-wall.

Цилиндрические разъемы (коаксиальный разъем питания)

Ссылка: Википедия

Бочкообразные соединители

(коаксиальный силовой соединитель AKA) обычно встречаются в недорогой электронике, которую можно подключить к розетке через настенные адаптеры переменного тока.Эти настенные адаптеры можно найти во многих местах, с разной номинальной мощностью и напряжением. Бочковые соединители обычно используются для портативных игровых консолей и зарядных устройств для ноутбуков.

Гнездовые цилиндрические соединители можно приобрести нескольких типов: для монтажа на печатной плате, для монтажа на кабеле или для монтажа на панели. Однако они обычно встроены в устройства. Некоторые из этих разъемов имеют дополнительные контакты, позволяющие устройству обнаруживать источник питания и использовать его питание вместо встроенного аккумулятора, чтобы продлить срок службы аккумулятора.

Разъемы типа «бочонок»

имеют разные разновидности, обычно определяемые их внутренним диаметром (диаметром штифта внутри домкрата) и внешним диаметром (диаметром гильзы на внешней стороне вилки).

Соединители Molex

Ссылка: Википедия

Разъем Molex, розетка

Большинство компьютерных приводов, оптических приводов, видеокарт, вентиляторов и других внутренних периферийных устройств получают питание через разъемы Molex, подключенные к внутреннему источнику питания.Разъемы Molex рассчитаны на большой ток: до 11 А на контакт. Очень часто приводят в действие машину с большой мощностью, такую ​​как станок с ЧПУ или 3D-принтер.

Распределение женщин и мужчин немного странно. Гнездо обычно находится на конце кабеля и подключается к штекерному разъему внутри пластикового корпуса. Штекерный разъем обычно встроен в блок питания или периферийные устройства. У них низкие циклы сопряжения, так как они предназначены только для нескольких подключений и отключений.

Разъемы

JST

Ссылка: IndiaMART

Разъем JST, розетка (слева) Разъем JST, вилка (справа)

Разъемы

JST обычно используются любителями и потребителями для аккумуляторных батарей, балансиров батарей, 3D-принтеров и радиоуправляемых сервоприводов. Подобно соединителям Molex, гнездовой соединитель обычно находится на конце кабеля, а штекеры — внутри пластикового корпуса.

Антенные разъемы SMA

Как следует из названия, они используются для антенн.Есть два разных типа: разъемы SMA (субминиатюрная версия A) и разъемы RP-SMA. RP означает обратную полярность.

SMA: Коаксиальные радиочастотные разъемы, разработанные в 1960 году.

RP-SMA: вариант, который меняет пол интерфейса

Ссылка: Gearbest

Разъемы

SMA использовались для WiFi-устройств долгое время. Однако потребители подключали антенны SMA к маршрутизаторам Wi-Fi, чтобы получить дополнительную прибыль, нарушая национальные правила.Поэтому в устройствах WiFi стали использоваться разъемы RP-SMA.

Разъемы SMA

(не RP) также имеют разные вариации. К ним относятся разъем 3,5 мм (до 34 ГГц) и 2,92 мм (до 46 ГГц).

Единственное отличие от разъемов RP-SMA — это центральный штырь, меняющий полярность подключения, формирующий «новый стандарт».

Существуют адаптеры SMA-RP-SMA и наоборот, которые можно купить. Вот пример: RF Adapter RP-SMA Jack to SMA Plug

Разъемы для штырей

Разъемы

Pin Header широко используются в электронике или приборостроении печатных плат.Он функционирует как мост между двумя печатными платами. Обычно одна сторона припаяна к печатной плате либо под прямым углом (прямо), либо параллельно поверхности платы.

Seeed’s Seeeduino V4.2 (ATMEGA328P) с однорядными и двухрядными разъемами 2,54 мм

Наиболее распространенными контактными разъемами являются одно- или двухрядные разъемы 2,54 мм, как показано на рисунке выше. Это стандартный питч, совместимый с макетной платой, и они бывают мужскими и женскими версиями. Эти разъемы используются для подключения плат и экранов Arduinos, а также для подключения перемычек к макетным платам.

Есть и другие варианты шага, которые не редкость: XBee Chip Antenna использует версию с шагом 2,0 мм.

Обычно к этим контактным разъемам подключаются кабели двух типов: индивидуальные кабели записи с обжимными разъемами или ленточные кабели с разъемами смещения изоляции. Кабели обычно женского пола.

Ссылка: Jae

Разъемы обжимного типа

Ссылка: Tag-Connect

Ленточный кабель

Plug-and-Play

Роща

Seeed Studio’s Grove — старейшая и наиболее устоявшаяся система plug-and-play.Популярный среди любителей, Grove использует строительный блок для сборки электроники. Система Grove состоит из базового блока (штанги) и различных модулей (веток) со стандартными разъемами. Базовый блок, обычно микропроцессор, позволяет легко подключать любые входы или выходы модулей Grove. Базовый блок не нужен, так как есть адаптер (преобразователь Grove to Pin Header) для запуска контактов на Raspberry Pi или Arduino to Grove Connectors.

Преобразователь Grove в Pin Header

Имея доступ к разъемам Grove, вы можете легко и удобно подключить любой из датчиков Grove к Raspberry Pi или Arduino.Есть датчики, такие как акселерометр, барометр, датчик газа, датчик освещенности и многие другие.

Grove имеет только один тип кабеля, но этот кабель может подключать I2C, аналоговый, цифровой и UART. Grove также имеет ответвительный кабель, который позволяет последовательно подключать несколько устройств Grove к экрану Grove.

Универсальный 4-контактный кабель Grove

Кабель марки Grove

Grove имеет плату расширения для Arduinos и Raspberry Pis с разъемом Grove для подключения модулей Grove.Существуют платы Seeeduino от Seeed, которые являются платами, совместимыми с Arduino, с изменениями оборудования. Платы Seeeduino поставляются со встроенным разъемом Grove и совместимы с программным обеспечением Arduino, шилдами и IDE.

Seeeduino V4.2 на базе микроконтроллера Arduino ATmega328P

Grove Base Shield V2.0 для Arduino

Вы можете узнать больше о Grove здесь, а также ознакомиться с продуктами Grove на нашем веб-сайте!

Qwiic

Qwiic — это система прототипирования I2C от SparkFun.Отключите Grove, он используется только для устройств I2C. Подобно Grove, здесь также используется только один кабель — 4-контактный разъем JST SH. У Qwiic также есть адаптеры для подключения устройств Qwiic к контактным разъемам Arduinos. Qwiic также поддерживает последовательное соединение, поскольку большинство устройств Qwiic имеют несколько разъемов Qwiic, что позволяет использовать несколько устройств. У Qwiic также есть щиты и шляпы для Arduinos и Raspberry Pis. Точно так же Sparkfun также имеет совместимые с Arduino платы с разъемами Qwiic.

Ссылка: SparkFun

Qwiic Cable — перемычка макетной платы

Ссылка: SparkFun

Qwiic Shield для Arduino

Ссылка: SparkFun

SparkFun Qwiic Pro Micro (ATmega32U4)

Вы можете узнать больше о системе Qwiic SparkFun здесь!

STEMMA

STEMMA — это подход Adafruit к системе plug-and-play.Основное различие между STEMMA по сравнению с Grove и Qwiic заключается в том, что STEMMA имеет три разных типа разъемов: 3- и 4-контактные разъемы STEMMA JST PH и 4-контактные разъемы STEMMA QT JST SH. STEMMA 3-контактный JST PH используется для ШИМ, аналогового и цифрового. STEMMA 4 pin JST PH — это большие разъемы с шагом 2,0 мм для использования I2C. STEMMA QT 4 Pin JST SH — это разъемы меньшего размера с шагом 1,0 мм для использования I2C, а также, когда разъемы JST PH большего размера не подходят для платы меньшего размера.

Ссылка: Adafruit

STEMMA 4-контактный JST PH

Ссылка: Adafruit

STEMMA 3-контактный JST PH

Ссылка: Adafruit

STEMMA QT, 4 контакта JST SH

Вы можете узнать больше о STEMMA здесь!

Кросс-совместимость

Несмотря на то, что эти три разъема производятся разными компаниями, они в некотором смысле перекрестно совместимы.

• Grove I2C Devices можно использовать с более крупными 4-контактными кабелями STEMMA и наоборот.
Контроллер
• Qwiic можно использовать также с устройствами STEMMA и STEMMA QT. Устройства Qwiic можно использовать и с контроллером STEMMA, если перемычка напряжения установлена ​​от 5 В до 3 В.
• Есть Qwiic Cable — адаптер Grove, позволяющий использовать системы Qwiic с устройствами Grove на базе I2C.

Сводка

Вот большинство распространенных разъемов, которые встречаются повсеместно.Это не все существующие разъемы, но вы можете узнать больше о разъемах здесь:

В конечном итоге то, как вы выбираете, какие соединители использовать, зависит от вашего приложения. Основными факторами, на которые следует обратить внимание, являются:

• Шаг
• Пол
• Крепление
• И использование.

Мы надеемся, что эта статья поможет вам лучше понять наиболее распространенные разъемы.

Следите за нами и ставьте лайки:

Продолжить чтение

.
