Виды амперметров: Амперметры. Виды и работа. Устройство и применение. Особенности

Содержание

Амперметры. Виды и работа. Устройство и применение. Особенности

Чтобы измерить силу тока в некоторой электрической цепи, существуют приборы, называемые амперметры. Они включаются в цепь по последовательной схеме. Внутреннее сопротивление амперметров очень мало, поэтому такое измерительное устройство не влияет на параметры электрического тока измеряемой цепи. Единицей измерения силы тока является ампер.

Шкалы приборов могут градуироваться в различных долях ампера: микроамперах, миллиамперах и т.д. Соответственно такие приборы называют микроамперметрами, миллиамперметрами и т.д. Чтобы расширить пределы измерений, амперметры включают в цепь с применением трансформатора, либо в параллели с шунтом. В этом случае только небольшая часть тока будет протекать через амперметр, а основная часть тока пойдет через шунт.

Для крепления шунта к амперметру применяются специальные гайки. Запрещается подключать шунт к амперметру при включенном питании электрической сети. Полярность прибора при подключении также имеет большое значение. Если перепутать полярность, то стрелка прибора будет уходить в другую сторону, а цифровой амперметр, покажет отрицательную величину.

Виды амперметров

Точность показаний прибора зависит от принципа действия и вида устройства.

Существует два основных вида амперметров:

Аналоговые.
Цифровые.

Первый вид в свою очередь делится на следующие устройства:

Магнитоэлектрические.
Электромагнитные.
Электродинамические.
Ферродинамические.

По виду измеряемого тока амперметры делятся:

Для переменного тока.
Для постоянного тока.

Существуют и другие специализированные приборы для измерения тока, которые применяются в узконаправленных областях, и не распространены так широко, как перечисленные выше.

Конструктивные особенности и работа

Магнитоэлектрические амперметры

Принцип действия такого вида прибора основывается на взаимодействии магнитного поля магнита и подвижной катушки, находящейся в корпусе прибора.

Достоинствами такого амперметра является низкое потребление электроэнергии при функционировании, высокая чувствительность и точность измерений. Все магнитоэлектрические амперметры оснащены равномерной градуировкой шкалы измерений. Это позволяет произвести измерения с высокой точностью.

К недостаткам магнитоэлектрического амперметра относится его сложность внутренней конструкции, наличие движущейся катушки. Такой прибор не является универсальным, так как он действует только для постоянного тока.

Несмотря на недостатки, магнитоэлектрический вид прибора широко применяется в различных областях промышленности, в лабораторных условиях.

Электромагнитные

Амперметры с электромагнитным принципом работы не имеют в своем устройстве движущейся катушки, в отличие от магнитоэлектрических моделей. Устройство их значительно проще. В корпусе находится специальное устройство и один или несколько сердечников, которые установлены на оси.

Электромагнитный амперметр имеет меньшую чувствительность, по сравнению с магнитоэлектрическим прибором. А значит, точность его измерений будет ниже. Преимуществами таких приборов является универсальность работы. Это означает, что они могут измерять силу тока как в цепи постоянного, так и переменного тока. Это значительно расширяет его сферу применения.

Электродинамические

Метод работы таких приборов заключается во взаимодействии электрических полей токов, которые проходят по электромагнитным катушкам. Конструкция прибора состоит из подвижной и неподвижной катушки. Универсальная работа на любом виде тока является основным достоинством электродинамических амперметров.

Из недостатков стоит выделить большую чувствительность, так как они реагируют даже на незначительные магнитные поля, расположенные в непосредственной близости к ним. Подобные поля способны создавать для электродинамических приборов большие помехи, поэтому такие амперметры применяют только в защищенном экраном месте.

Ферродинамические

Такие приборы, обладают наибольшей эффективностью и точностью измерений. Магнитные поля, расположенные рядом с прибором, не оказывают на него заметного влияния, поэтому нет необходимости в установке дополнительных защитных экранов.

Конструкция такого амперметра включает в себя замкнутый ферримагнитный провод, а также сердечник и неподвижную катушку. Такое устройство позволяет повысить надежность работы прибора. Поэтому ферродинамические виды амперметров чаще всего используются в военной промышленности и оборонных учреждениях. К его преимуществам также можно отнести удобство и простоту пользования, точность всех измерений, по сравнению с ранее рассмотренными видами приборов.

Цифровые

Кроме рассмотренных приборов, существует цифровой вид амперметров. В настоящее время они все шире используются в различных сферах производства, а также в бытовых условиях. Такая популярность цифровых приборов связана с удобством пользования, небольшими размерами и точными измерениями. Вес прибора также очень незначительный.

Цифровые модификации используют в различных условиях, он невосприимчив к вибрациям, в отличие от механических аналоговых приборов.

Цифровые приборы, не боятся незначительных механических ударов, которые возможны от работающего рядом оборудования. Расположение в вертикальной или горизонтальной плоскости прибора не имеет влияния на его работоспособность, так же как изменение температуры и давления. Поэтому такой прибор применяют в условиях внешней среды.

Измерение переменного и постоянного тока

Все рассмотренные приборы способны измерять постоянный ток. Однако иногда требуется измерить силу переменного тока. Если у вас для этого нет отдельного амперметра, то можно собрать элементарную схему.

Существуют и специальные приборы, измеряющие переменный ток. Оптимальным выбором прибора будет мультиметр, в котором имеется возможность измерения переменного тока.

Чтобы выполнить правильное измерение, необходимо определить вид тока, то есть, переменный ток в сети, или постоянный. В противном случае измерение будет ошибочным.

Общий принцип действия амперметра

Если рассматривать классический принцип работы амперметра, то его действие заключается в следующем.

На оси кронштейна вместе с постоянным магнитом расположен стальной якорь с закрепленной на нем стрелкой. Воздействуя на якорь, постоянный магнит передает ему магнитные свойства. В этом случае позиция якоря находится вдоль силовых линий, проходящих вдоль магнита.

Такая позиция якоря определяет нулевое расположение стрелки по градуированной шкале. При протекании тока от генератора или другого источника по шине, возле нее возникает магнитный поток. Силовые линии этого потока в точке расположения якоря направлены под прямым углом к силовым линиям магнита.

Магнитный поток, образованный электрическим током, действует на якорь, который стремится повернуться на 90 градусов. В этом ему мешает магнитный поток, образованный в постоянном магните. Сила взаимодействия двух потоков зависит от направления и величины электрического тока, протекающего по шине. На эту величину и происходит отклонение стрелки прибора от нуля.

Сфера применения

Цифровые и аналоговые амперметры, используются в различных отраслях промышленности и народного хозяйства. Особенно широко они применяются в энергетической отрасли промышленности, радиоэлектронике, электротехнике. Также их могут использовать в строительстве, в автомобильном и другом транспорте, в научных целях.

В бытовых условиях прибор также часто используется обычными людьми. Амперметр полезно иметь с собой в автомобиле, на случай выявления неисправностей электрооборудования в пути.

Аналоговые приборы до сих пор также применяются в различных областях жизни. Их преимуществом является то, что для работы не требуется подключение питания, так как они пользуются электричеством от измеряемой цепи. Также их удобство состоит в отображении данных. Многим людям привычнее смотреть за стрелкой. Некоторые устройства оснащены регулировочным винтом, который позволяет точно настроить стрелку на нулевое значение. Инертность работы прибора отрицательно влияет на его применяемость, так как для стрелки необходимо время для нахождения устойчивой позиции.

Как выбрать

Для более точных измерений следует выбирать прибор сопротивлением до 0,5 Ом. Лучше, если зажимы контактов будут покрыты специальным антикоррозийным слоем.

Корпус должен быть качественного изготовления, без повреждений, желательно герметичного исполнения, для предотвращения проникновения влаги. Это продлит его срок службы и повысит точность показаний.

Наиболее удобный вид амперметра – это цифровой. Хотя в настоящее время более популярными являются мультиметры, в состав которых также входит функция измерения тока.

Запрещается подключение амперметра в сеть напрямую без нагрузки, во избежание выхода его из строя. При измерениях нельзя прикасаться к неизолированным токоведущим элементам прибора, так как возможен удар электрическим током. При работе с амперметром следует соблюдать осторожность и внимательность.

Амперметр. Виды и работа. Применение и особенности

Амперметр применяется для снятия показания силы тока. Данный прибор может работать с любым потребителем, по которому осуществляется передача электричества. Непосредственное подключение в электроцепь осуществляется последовательно с тем отрезком, с которого нужно снять показания. Сила тока измеряется количеством электронов, способных пройти через проводник за определенное время. Устройство названо в честь единицы измерения принятой в физике – ампер. Прибор способен измерять раздробленные частицы данного показателя, такие как мкА – микроампер, мА – миллиампер и кА – килоампер.

Применяемые типы амперметров

Существует около десятка устройств амперметра действующих по различному принципу. Большинство из них слишком затратные для производства или не точны, поэтому не нашли своего применения. Фактически все амперметры можно разделить на аналоговые (механические) и цифровые. Среди аналоговых устройств, которые нашли широкое применение можно отметить:

Магнитоэлектрический.
Электромагнитный.
Термоэлектрические.
Электродинамический.
Ферродинамический.

Механические устройства требовательны к условиям хранения. Они не переносят встряски. Для получения точных данных корпус аналогового амперметра должен быть размещен правильно. Любые отклонения от нормы утяжелят стрелку, и она будет немного сдвигаться, давая неверные показатели.

Магнитоэлектрический амперметр

Данный тип устройств является одним из самых первых, которые были изобретены. Принцип их действия заключается в измерении взаимодействия между катушкой закрепленной неподвижно и магнитным полем, создаваемым постоянным магнитом, установленным в корпусе прибора.

Такие устройства отличаются минимальным потреблением мощности, что обеспечивает достаточный уровень чувствительности и минимальный коэффициент отклонения. Подобные амперметры оснащены равномерной шкалой, между отметками, которой всегда одинаковое расстояние. Длительное время такие приборы были самыми лучшими, но сейчас появились и более простые в изготовлении, поэтому магнитоэлектрические амперметры начали уступать.

Магнитоэлектрические амперметры могут работать только с постоянным током, поэтому их обычно применяют для измерения характеристик в электрооборудовании автомобилей и другой техники. Такие устройства нашли применение в лабораториях и на промышленных предприятиях, где применяется постоянный ток.

Электромагнитные амперметры

Данная категория приборов не имеет плавающей обмотки с сердечником как предыдущая. Электромагнитное устройство одно из самых простых. Внутри корпуса используется несложный механизм и сердечник, установленный на ось. В зависимости от силы тока сердечник, который фиксируется к стрелке, отодвигается в сторону, указывая на шкалу с цифровым отображением измерений. Низкая себестоимость таких приборов сделала их часто используемыми, но они обладают низкой точностью. Их обычно выбирают для сетей постоянного тока, а также переменного с частотой до 50 Гц.

Термоэлектрические амперметры

Применяются для цепей с высокой частотой тока. В корпусе приборов имеется магнитоэлектрический механизм, который состоит из проводки с припаянной термопарой. При прохождении тока происходит подогрев жил проводов. Чем сильнее сила, тем выше поднятие температуры. По данному показателю специальный механизм проводит перевод нагрева в показатель тока.

Электродинамические амперметры

Реагирует на взаимодействие полей тока, которые протекают по катушкам. Одна из них закреплена неподвижно, а вторая может двигаться. Устройство является универсальным, поэтому покупается довольно часто. Его можно встретить в лабораториях, где требуется очень точное измерение. Недостаток электродинамических амперметров заключается в чрезмерной чувствительности. Прибор буквально реагирует на любые магнитные поля. В результате помех точно определить силу тока без использования экранирования довольно сложно.

Электродинамические приборы используется для постоянных и переменных цепей, в которых частота доходит до 200 Гц. Обычно этот тип выбирают для проведения контрольной поверки других амперметров, в связи с высокой чувствительностью.

Ферродинамические амперметры

Амперметр данного типа является самым лучшим среди механических. Они обеспечивают максимальную точность и эффективность. Такие приборы не реагируют на сторонние источники магнитного поля. Благодаря этому нет необходимости в постоянной установке дополнительного экрана. Прибор состоит из ферримагнитного замкнутого провода. В корпусе находится закрепленная катушка и сердечник. Приборы данного типа самые дорогие, поэтому применяются не слишком часто.

Цифровые амперметры

Самыми современными и удобными являются цифровые амперметры. Они не имеют стрелок, которые постоянно колеблются. Такие устройства оснащаются дисплеем, на который выводятся цифры отображающие силу тока в амперах. При этом они дают вполне точные показания. К немаловажным преимуществом цифровых моделей относятся их нечувствительность к вибрациям и встряске, как в механических. Благодаря этому можно проводить измерение силы тока в автомобильной проводке на ходу, не останавливая машину. Многие цифровые модели оснащены влагозащитным и противоударным корпусом, что делает их более устойчивыми для эксплуатации в сложных условиях. Поскольку устройство не имеет стрелки, то его можно размещать горизонтально, вертикально или под углом. Направление прибора при снятии замеров никак не влияет на получаемый результат.

Правильное подключение амперметра для измерения

Для того чтобы снять показания силы тока необходимо подключить амперметр в цепь. Для этого участок, который нуждается в проведении измерения, должен быть сначала обесточен. Амперметр подключается специальными зажимами к проводам цепи. При этом требуется строго соблюсти полярность, поскольку в противном случае показания будут неверными.

Для точного измерения нужно провести подключение в обход определенного участка цепи с нагрузкой, которую создает шунт. После того как амперметр будет подключен к цепи шунтом и полярность будет проверена, можно подключить ранее обесточенное питание. После получения измерительных данных питание отключается и проводится отсоединение проводов.

Следует всегда помнить, что запрещено подключение амперметра в сеть без создания нагрузки. Если просто включить устройство напрямую, как вольтметр, то его можно испортить и даже вызвать короткое замыкание.

Область использования

Область использования амперметров очень обширна. Данные приборы незаменимы во многих сферах. Их устанавливают на автомобилях с целью контроля эффективности работы генератора. По показателям амперметра можно определить, что аккумуляторная батарея недополучает заряд или он проходит с избытком. Также данное устройство устанавливается в самолетах и прочей технике, оснащенной электрическими элементами.

Следует учитывать, что каждый амперметр имеет сопротивление. Если требуется получение точных данных с минимальной погрешностью, то рекомендовано выбирать прибор с сопротивлением до 0,5 ом. Также следует учитывать, что если прибор предназначен для измерения амперов в мкА, то его нельзя подсоединять к сетям с высокой силой тока, поскольку это приведет к перегоранию. Диапазон работы устройства должен полностью соответствовать сети, в которой требуется проведения измерения.

Особенности эксплуатации

Кроме того, что прибор должен соответствовать сети, в которой работает, он весьма требователен к условиям хранения. Особенно если это механический амперметр. Для аналоговых приборов не допускается встряска удары или падения. После неблагоприятного воздействия вполне вероятным является появление погрешности. Зачастую к механическим устройствам прилагается паспорт, в котором указываются оптимальные условия влажности и температуры для хранения. Электрические приборы существенно проще в эксплуатации. Их можно трясти и ронять, без риска получить погрешность, в пределах разумного. При значительных повреждениях прибор несомненно будет сломан, как и любой другой механизм.

Имеющиеся на рынке модели амперметров отличаются между собой не только по принципу действия, но и по способу исполнения. В частности, предлагаются компактные переносные устройства, которые позволяют подключиться к различным источникам для проведения измерений. Также существуют амперметры модульного исполнения, которые предназначены для закрепления в посадочные места в силовом щитке. Бывают и компактные устройства, которые фиксируются на панели автомобиля с помощью специального держателя. Они применяются в тех случаях, когда требуется провести контроль заряда аккумулятора при отсутствии в комплектации автомобиля собственных приборов.

что измеряют и как ими пользоваться? Схемы подключения и принцип работы. Класс точности стрелочных, щитовых и других амперметров

Очень часто нам по различным причинам требуется осуществить измерить определенный параметр или характеристику в какой-то электрической цепи – дома, на работе или в автомобиле. Если речь идет о силе тока, то для вычисления данной характеристики требуется использовать специальное устройство, которое имеет название амперметр. Оно называет так, по причине того, что единицей измерения данной величины является ампер. Попробуем разобраться, что это за прибор, какими они бывают и как правильно их использовать, дабы измеряемый параметр был точным.

Что это и для чего нужен?

Амперметр – прибор, главным назначением которого является замер силы тока в электросетях. Причем речь идет о токе постоянного и переменного характера. Устройство подключается последовательно к части электроцепи, где осуществляется поверка. Учитывая, что замеряемый ток будет сильно зависеть от сопротивления частей электроцепи, внутреннее сопротивление самого прибора должно быть низким. Это дает возможность существенно уменьшить влияние самого прибора на цепь, что замеряется, и увеличить точность самих показаний.

Обычно шкала прибора содержит такие обозначения, как мкА, мА, а и кА. В зависимости от необходимой точности и измерительного предела и следует выбирать подходящее устройство.

Увеличения силы, которую требуется измерить, можно добиться благодаря включению в электроцепь усилителей магнитного типа, шунтов, а также токовых трансформаторов. Это позволит существенно повысить предел величины измерений.

Устройство и принцип работы

Устройство этого прибора разберем на примере электродинамического амперметра, ведь в разных моделях оно может существенно различаться. Одними из элементов, из которых состоит амперметр, являются катушки – движущаяся и неподвижная, что могут соединяться одна с другой как параллельно, так и последовательно.

Токи, идущие по ним, осуществляют взаимодействие, следствием чего становится отклонение подвижной детали. Именно с ней и соединена стрелка прибора, которая и показывает значение токовой силы. При включении в электрические контуры происходит последовательное соединение рассматриваемого прибора с нагрузкой. Если известно, что сила тока очень велика либо напряжение крайне высокое, то соединение осуществляется при помощи трансформатора.

Если говорить о принципе функционирования, то работает устройство по следующей схеме. Параллельно с магнитом постоянного типа на кронштейновой оси монтируется якорь со стрелкой, выполненный из стали. Упомянутый магнит оказывает воздействие на якорь и тем самым придает ему определенные магнитные характеристики. Расположение самого якоря проходит вдоль силовых линий, что также идут вдоль магнита. Это положение якоря соответствует 0 на показательной шкале. Если ток батареи либо генератора проходит через шину, у нее формируется поток магнитного типа.

Его силовые линии в зоне нахождения якоря будут перпендикулярны с такими линиями в магните постоянного типа.

Магнитный поток, что формируется током, осуществляет воздействие на якорь, что будет пытаться совершить 90-градусный поворот. Но относительно исходного положения он не сможет этого сделать по причине потока, что образовывается в магните постоянного типа

. Именно от типа величины и направления тока, что проходит через шину, и будет зависеть степень взаимодействия 2 потоков магнитного типа. Естественно, что на такую величину будет осуществляться и крен стрелки от ноля по шкале.

А в случае с цифровым аналогом суть будет такова, что аналого-цифровой преобразователь будет трансформировать значение силы тока в замеры цифрового характера, что будут выводиться на экран прибора.

Вывод результатов будет зависеть от частоты процессора, что отвечает за передачу соответствующих данных на дисплей.

Класс точности

Чтобы пользование амперметром было действительно эффективным, следует знать погрешность, с которой он осуществляет измерения. В основные характеристики такого прибора входит понятие «класс точности». Данная величина определяется несколькими погрешностями. А если говорить точнее – их границами. Этот параметр еще часто называют приведенной погрешностью.

Согласно этому критерию амперметры, да и другие измерительные устройства, могут быть следующих классов:

0,05;
0,1;
0,2;
0,5;
1;
1,5;
2,5;
4.

Устройства, что относятся к первым 4 классам называют прецизионными или точными. Их показания будут иметь максимальную точность. А вот приборы, что относятся к другим четырем группам, называют техническими. Если же случилось так, что пометки на устройстве нет, то оно считается внеклассным. Это значит, что его погрешность в измерениях будет даже больше 4%.

В случае с амперметрами классы точности предназначены для понимания границ абсолютной погрешности прибора. И это не будет гарантией, что в показания не будут внесены коррективы из-за других факторов, среди которых можно назвать частоту переменного тока, действие магнитных полей или температурных перепадов.

Отдельно следует сказать, что маркировка амперметров в вопросе классов точности осуществляется согласно ГОСТ.

Обзор видов

Теперь немного расскажем о категориях амперметров, ведь от этого, а также принципа работы будет зависеть точность полученных результатов. Как уже говорилось, есть 2 основные группы устройств:

цифровые;
аналоговые.

Модели из последней категории могут быть:

электродинамические;
электромагнитные;
магнитоэлектрические;
ферродинамические.

Кроме того, рассматриваемые устройства подразделяются по типу замеряемого тока на:

предназначенные для постоянного;
для переменного тока.

Кроме того, есть и иные спецприборы для токозамеров, что применяются в определенных узких сферах и не столь часто, что упомянутые выше. Скажем об упомянутых устройствах чуть подробнее. Аналоговый чаще всего бывает стрелочный. О нем уже говорилось выше. Как говорилось выше и о цифровых аналогах, которые преобразуют входной сигнал в информацию на табло при помощи специального аналого-цифрового преобразователя.

Иногда такой прибор еще называют электронным.

Цифровые устройства все более активно используются в различных сферах жизни. Они довольно невелики, удобны в использовании и отличаются точными измерениями.

Кроме того, они мобильны, по причине небольшой массы. Они невосприимчивы к механическим ударам и вибрациям. Они еще и невосприимчивы к расположению в различных плоскостях. Еще одна категория устройств, о которой нужно сказать – магнитоэлектрические. Принцип действия этой категории основан на взаимодействии поля магнита и движущейся катушки, что располагается в корпусе.

Преимуществами будет малое потребление электрической энергии при работе, высочайшая точность и чувствительность замеров. Такие устройства имеют специальную равномерную градуировку измерительной шкалы. Они предназначены для проведения замеров, где требуется максимально возможная точность. Минусами таких амперметров будет сложность конструкции и наличие катушки, что движется. Такой прибор также может использоваться лишь с током постоянного типа. Несмотря на эти минусы, магнитоэлектрические устройства применяются в разных промышленных сферах.

Второй тип – электромагнитный. Эти аналоги не оснащены перемещающейся катушкой, в отличие от вышеупомянутых устройств. Они сделаны намного проще. В корпусе обычно расположено специальное устройство, а также один либо пара сердечников, смонтированных на оси. Чувствительность таких амперметров будет несколько меньше, чем у вышеупомянутых приборов. Естественно, что и измерительная точность окажется ниже. Если говорить о сильных сторонах этой категории устройств, то следует назвать главной их универсальность. Они могут применяться, как в электрических цепях с различным типом тока. А это позволяет существенно увеличить сферу его использования.

Третья категория – электродинамические. Они работают благодаря взаимодействию токовых полей, проходящих по катушкам. В конструкции этих устройств присутствуют как неподвижные, так и подвижные части. Они универсальны, ведь могут применяться для замеров как постоянного, так и переменного тока. Минусом можно назвать очень высокую чувствительность, из-за чего на них воздействуют даже на слабые магнитные поля, если они располагаются рядом.

А они могут стать причиной помех. Потому электродинамические амперметры применяются лишь в экранированных местах.

Ферродинамические амперметры – следующая категория. Их эффективность и точность измерений является наиболее высокой среди всех существующих категорий. Магнитные поля, что располагаются неподалеку от прибора, какого-то особого влияния оказывать не будут, из-за чего нет смысла устанавливать какие-то защитные экраны. Такой амперметр будет состоять из трех элементов:

неподвижной катушки;
провода ферромагнитного типа;
сердечника.

Подобная конструкция дает возможность существенно увеличить надежность работы прибора. По этой причине ферродинамические амперметры обычно применяются в оборонной и военной сферах. Плюсами такого амперметра еще будут простота применения, а также удобство применения, высокая измерительная точность.

Еще одна категория рассматриваемых приборов – термоэлектрические. Их используют исключительно для электроцепей с высокой токовой частотой. В корпусе этой группы приборов имеется специальный механизм магнитоэлектрического типа, состоящий из проводки с припаянной термопарой. Когда ток проходит здесь, то осуществляется нагревание проводных жил. Чем больше будет сила тока, тем нагрев будет сильнее. Именно по этому моменту специальная система осуществляется перевод нагревания в токовый показатель.

Тут необходимо еще назвать, что по конструкции и методике транспортировки амперметр может быть:

щитовой, что может крепиться на DIN-рейку в специальном шкафу;
переносной;
стационарный.

Кроме того, они бывают разные и по фазам. Чаще всего на рынке можно встретить однофазный или трехфазный амперметр. Последний, кстати, используется довольно редко. Также в последнее время часто стали продаваться устройства, которые могут заряжаться через специальный порт USB, что позволяет при необходимости найти для них быстро зарядку. Ведь подойдет даже блок питания от мобильного телефона.

Советы по выбору

Немного следует сказать об особенностях, которые позволят выбрать максимально эффективное устройство для определенных нужд. Например, чтобы измерения были максимально точны, следует выбирать устройство с сопротивлением до полуома. Кроме того, будет отлично, если у прибора зажимы контактов будет иметь специальный антикоррозийный слой – так он прослужит дольше. Кроме того, корпус должен быть выполнен из максимально качественных материалов, не иметь повреждений и деформаций, по возможности быть герметичным, чтобы влага не попадала внутрь. Это продлит срок службы устройства и окажет существенное влияние на точность показаний.

Лучше всего приобретать цифровые устройства, которые не имеют таких недостатков, как стрелочные. Еще один совет состоит в том, что ни в коем случае нельзя подключать амперметр в сеть напрямую при отсутствии нагрузки. Иначе он просто сломается. Кроме того, во время проведения измерений нельзя прикасаться к токоведущим частям устройства, которые не имеют изоляции, из-за вероятности удара током. Если имеется механический амперметр, то он полностью должен соответствовать по характеристикам сети, для которой его будут использовать.

Подобные приборы ни в коем случае нельзя бросать или трясти. Это может негативно сказаться на точности данных.

Как пользоваться?

Теперь поговорим о том, какие нужно совершить действия, чтобы правильно воспользоваться амперметром и осуществить измерение показаний. Его следует подключать только между источником электричества и нагрузкой. Кроме того, следует точно знать, какой тип напряжения присутствует в источнике электропитания. Применять нужно только соответствующий амперметр под него, в противном случае он сломается. Если говорить именно об алгоритме действий, то он будет выглядеть так:

сначала выбираем нужный шунт, максимальный ток которого будет меньше, чем замеряемая величина;
амперметр следует подключить к шунтам при помощи специальных гаек, что располагаются на самом устройстве;
подключение прибора следует делать лишь после того, как прибор, что будет измеряться, обесточат;
теперь нужно включить амперметр в электроцепь с шунтом;
следует правильно соединить элементы, дабы была полностью соблюдена полярность, чтобы данные отображались правильно;
включаем электропитание, и проверяем результаты замеров на амперметре.

Следует добавить, что перед началом проведения всех измерений, необходимо проверить исправность амперметра по причине того, что его условия хранения могут быть неправильными. Вследствие это может повыситься погрешность измерений, либо устройство может просто поломаться. Кроме того, ни в коем разе не следует подключаться амперметр в розетку при отсутствии какой-либо нагрузки.

Из-за того, что у него имеется крайне маленькое входное сопротивление, в случае такого подключения он просто поломается.

Возможные неисправности

Главной и наиболее распространенной неполадкой любого рассматриваемого типа прибора являются неверные показатели полученный силы тока. Поэтому во время использования амперметр требуется иногда проверять на возникновение неполадок. Для этого просто необходимо сравнивать его данные с замерами контрольного устройства. Проверяемый прибор следует соединить последовательно с контрольным устройством, аккумулятором и реостатом. Если применяется такая схема, то можно применять устройства КИ 1093 либо ГАРО 531. Если используется последний вариант, то он будет работать в качестве эталонного устройства с шунтом наружного типа. Кнопку переключения типа проверок устанавливают в нужное положение. Если этот процесс осуществляется на автомобиле, то наружный шунт подключается последовательно с амперметром автомобиля.

Тогда следует отсоединить кабель от аккумулятора и в разрыв включить шунт. Как нагрузку можно использовать электрическое оборудование автомобиля. Если амперметр исправен, то расхождение его замеров с цифрами контрольного устройства должно оказаться в допустимых пределах. Если амперметр проверяется на ГАРО 531, то в электроцепь, что будет состоять из аккумулятора, проверяемого прибора и реостата нагрузки требуется последовательно включить наружный шунт. А выводы от него следует присоединить к разъемам 1 и 2. Вместо реостата нагрузки, можно применить нагревательное устройство. Замер величины тока осуществляется по микроамперметру прибора, после чего его результаты сравниваются с результатами проверяемого устройства.

В следующем видео вас ждет расчет шунта для амперметра.

устройство и виды приборов, принцип действия, проведение измерения

Амперметр — прибор, предназначенный для измерения силы тока в электрической цепи. Подключение измерительного устройства в схему проводится последовательно с участком, который необходимо замерить. Чем ниже внутреннее сопротивление прибора, тем меньше погрешность измерения. Амперметр нельзя подключать как вольтметр, то есть непосредственно к источнику питания, так как произойдет короткое замыкание.

Конструктивные особенности

Существует несколько видов приборов, которые конструктивно отличаются друг от друга. Служат они для измерения переменного и постоянного тока. По своему принципу действия амперметры бывают:

электромагнитными;
магнитоэлектрическими;
тепловыми;
электродинамическими;
детекторными;
индукционными;
фото- и термоэлектрическими.

Из всех видов наиболее точными считаются электромагнитные и магнитоэлектрические приборы. Основу магнитоэлектрических устройств составляет постоянный магнит. При прохождении тока через обмотку рамки, между ним и магнитом создается крутящий момент.

С рамкой соединена стрелка, которая перемещается по шкале амперметра и показывает значение силы тока. В электродинамическом приборе основными деталями считаются подвижная и неподвижная катушки. Они могут быть соединены между собой как последовательно, так и параллельно.

Проходящие через них токи взаимодействуют между собой, и подвижная катушка, соединенная со стрелкой, отклоняется. Если с помощью амперметра измеряется большая сила тока, то его соединяют через трансформатор.

Принцип работы

Первый прибор в начале XIX века изобрел Швейгер, но он тогда назывался гальванометром. Рисунок простейшего амперметра выглядит так. На оси кронштейна расположен якорь из стали со стрелкой. Эта конструкция расположена параллельно постоянному магниту, который воздействует на якорь и придает ему магнитные свойства.

Вдоль магнита и стрелки проходят силовые линии, что соответствует нулевому положению на шкале. Как только начнет проходить электрический ток по шине, то произойдет образование магнитного потока. Его силовые линии будут расположены перпендикулярно линиям постоянного магнита.

Под таким воздействием якорь будет стараться повернуться на 90°, а магнитный поток воспрепятствует его возвращению в исходное положение. От величины и направления тока, который проходит по шине, зависит взаимодействие магнитных потоков. Соответственно этой величине стрелка отклонится от нуля по шкале.

Применение приборов

Электромагнитные типы устройств обычно применяются в электрическом оборудовании, работающего в сетях переменного тока с частотой 50 Гц. Магнитоэлектрические приборы фиксируют малые значения силы постоянного тока. Все амперметры по отсчетным устройствам бывают:

со стрелочным указателем;
с записывающим механизмом;
электронные;
с цифровым показанием.

Для измерения силы тока в электрических сетях высоких частот применяются термоэлектрические устройства, в которых роль датчика играет термопара. Она фиксирует степень нагрева проводника, при протекании по нему тока. Рамка реагирует на температуру, которая пропорциональна силе тока.

Электродинамические приборы используются для замера силы тока в цепях частотой до 200 Гц. Отличаются чувствительностью к перегрузкам и посторонним электромагнитным волнам. Благодаря точности замеров, применяются в качестве контрольных приборов для проверки остальных устройств для измерения силы тока.

Более современными моделями считаются цифровые амперметры, которые по физическим показаниям сочетают преимущества аналоговых приборов. Пользователи могут делать замеры с их помощью в любых условиях, так как они не боятся тряски, вибрации и т. д.

К бесконтактным устройствам относятся клещи для измерения тока. Устроены они из головки трансформатора. С их помощью могут определяться значения в любых участках электрической цепи. Для этого следует клещами охватить замеряемый кабель или провод.

Процесс измерения

На практике амперметр используется гораздо реже, но иногда все-таки существует необходимость сделать замеры тока. Обычно такая процедура применяется для определения мощности электрического прибора, если нет соответствующих обозначений. Очень важно, что при измерении тока величина напряжения, приложенного к электрической цепи, не имеет значения. Замер прибором можно проводить, разорвав цепь в любом месте.

Источником может быть простая батарейка на 1,5 В, аккумулятор на 12 В или однофазная сеть 220 В. Перед началом измерений пользователи подготавливают оборудование, переводя ручки настройки в соответствующее начальное положение. Если примерное значение тока неизвестно, то переключатели устанавливаются на максимальное значение.

Когда все будет подготовлено, в одну из розеток подключается электрический прибор, а в другую провода амперметра. Если это бытовая сеть, то на измерительном устройстве следует выставить переменный ток и максимальное его значение. При измерении стрелочными приборами часто допускаются ошибки, так как сам процесс с ними проводить не очень удобно.

В этом случае гораздо удобнее использовать цифровые измерительные устройства. Очень популярны мультиметры M890G, в которых есть два диапазона для измерений как переменного, так и постоянного тока. Опытные электрики обычно примерно знают параметры электрической сети, поэтому они сразу устанавливают переключатели в нужное положение.

Если они не знают значения измеряемого тока, то устанавливают на мультиметре предельное значение равное 10 А. Далее, прибор перенастраивается на меньшее значение, соответствующее току сети.

Следует помнить, что переключение осуществляется при обесточивании проверяемой электрической цепи. Используя универсальный прибор, который выполняет задание вольтметра и амперметра, косвенно измеряют сопротивление подключенного прибора. Для этого дополнительно проводят расчеты, связанные с законом Ома.

Принцип работы и виды амперметров

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора. В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют. Поэтому, чем ниже внутреннее сопротивление амперметра (в идеале — 0), тем меньше будет влияние прибора на исследуемый объект, и тем выше будет точность измерения.

Для увеличения предела измерений амперметр снабжается шунтом (для цепей постоянного и переменного тока), трансформатором тока (только для цепей переменного тока) или магнитным усилителем (для цепей постоянного тока). Комплектное устройство из токоизмерительной головки и трансформатора тока специальной конструкции называется «токоизмерительные клещи».

Очень опасно пытаться использовать амперметр в качестве вольтметра (подключать его непосредственно к источнику питания), что может привести к коротким замыканиям!

Общая характеристика

По конструкции амперметры делятся:

со стрелочной измерительной головкой без электронных схем;
со стрелочной измерительной головкой с использованием электронных схем;
с цифровым индикатором.

Приборы со стрелочной головкой

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол крена, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.

Приборы со стрелочной головкой могут снабжаться дополнительными электронными схемами для усиления сигнала, подаваемого на головку (для измерения токов, существенно меньших чем ток полного отклонения головки, который для большинства магнитоэлектрических приборов составляет 50 мкА и более), защиты головки от перегруза и прочее.

Приборы с цифровым индикатором

В последнее время приборы со стрелочной измерительной головкой стали вытесняться приборами с цифровым индикатором на основе жидких кристаллов и светодиодов.

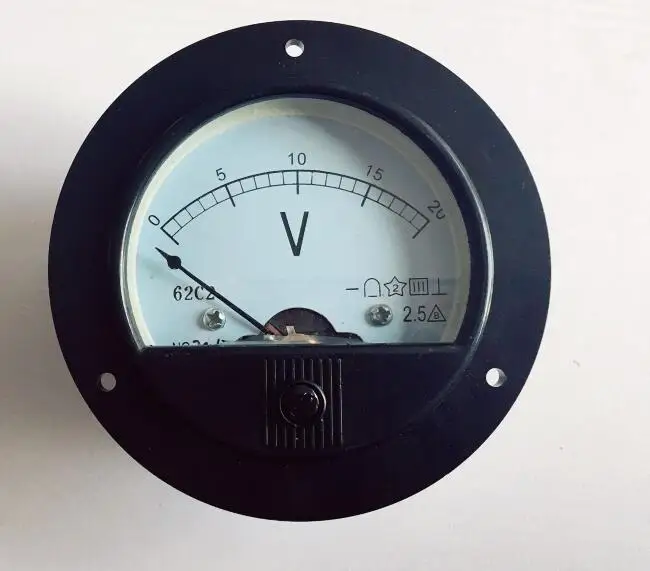

Принцип действия стрелочной измерительной головки

Принцип действия самых распространённых в амперметрах систем измерения:

В магнитоэлектрической системе прибора крутящий момент стрелки создаётся благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки (вращающий момент). С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки устанавливается при равенстве вращающего момента и момента пружины.
В электромагнитной системе прибора вращающий момент стрелки создаётся между катушкой и подвижным ферромагнитным сердечником, к которому прикрепляется указательная стрелка.
В электродинамической системе измерительная головка состоит из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействие между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки.

Во всех вышеуказанных системах угол поворота стрелки устанавливается при равенстве вращающего момента и момента сопротивления пружины.

Включение амперметра в электрическую цепь

В электрической цепи амперметр соединяется последовательно с нагрузкой, а при больших токах — через трансформатор тока, магнитный усилитель или шунт. Для измерения токов может также применяться милливольтметр и калиброванный шунт (первичные токи шунтов могут быть выбраны из стандартного ряда, вторичное напряжение стандартизировано — чаще всего 75 мВ). При высоких напряжениях (выше 1000 В) — в цепях переменного тока для гальванической развязки амперметров также применяют трансформаторы тока, а цепях постоянного тока — магнитные усилители.
