Мегаомметр или мегомметр как правильно говорить? Такой вопрос возникает у многих. С точки зрения русского языка правильно мегомметр, без идущих друг за другом гласных. Но если посмотреть с профессиональной стороны, то правильно будет мегаомметр, «мега» приставка, показывающая диапазон измерения прибора на высоком напряжении, и «Ом» единица сопротивления, то есть то, что измеряет прибор, ведь не зря во многих рабочих журналах проверок средств защиты пишут именно мегаомметр. Слово «метр» означает измеряю.

Прибор используется для определения большого значения сопротивления, отключенных от электропитания, электрических цепей и диэлектриков, применяемых для изоляции кабельной продукции, изолированных проводов, двигателей, трансформаторных и электротехнических устройств, установок телекоммуникаций и прочих электрических машин.

Прибор также осуществляет измерительные действия по определению поверхностных и объемных сопротивлений изоляции, определяющей состояние безопасности установки.

Безопасное пользование мегаомметром

Пользоваться мегаомметром можно только согласно правилам техники безопасности, измерения могут производить только два квалифицированных специалиста один из которых должен иметь группу допуска по электробезопасности IV. Не подготовленный пользователь не может пользоваться прибором, это чревато поражением электрическим током.

Мегаомметр принцип работы и его схема

Работу c мегаомметром рассмотрим на примере самого распространенного прибора с маркировкой ЭС0202/2Г. Прибор произведенный еще в советское время, на Уманском приборостроительном заводе, мегаомметр получил распространение по территории всего Советского Союза и успешно работает в настоящее время. Надежность, неприхотливость, а что самое важное, точность измерений зарекомендовали этот прибор с положительной стороны. В России прибор под этой маркировкой производится в Белгороде и на многих других приборостроительных заводах.

Прибор предназначен для проведения измерений с большими величинами сопротивлений, и рекомендуется для проверки высоковольтного оборудования, рассчитанного на большую мощность, а также для силовых кабелей большого сечения или раскинутых на значительное расстояние.

Рис №1: Внешний вид мегаомметра

Мегаоомметр этого типа относится к индукторным устройствам, работает за счет встроенного в конструкцию генератора, что позволяет прибору работать без постороннего источника питания, и без аккумуляторных батарей.

Принцип работы построен на использовании принципиальной схемы логарифмического измерительного устройства отношений. В измерительном процессе задействованы: электромеханический генератор напряжения, преобразователь и электронный измеритель.

Для работы рекомендуется использовать прерывистый режим, в котором 1 минута отводится на измерение, 2 минуты – пауза. При первом ознакомлении прибором внимательно изучите мегаомметр и инструкцию по эксплуатации.

Рис №2. Принципиальная схема мегаомметра ЭС0202/2Г

Как проверить мегаомметр

Перед началом измерительных работ выполняется операция по проверке исправного состояния прибора и его поводков, для этого, провода, подсоединенные к прибору замыкают накоротко, и вращают ручку генератора, стрелка должна показать «0» короткое замыкание в положении переключателя «I». При проверке, во время замыкания проводов, нельзя касаться их голыми руками, можно получить удар током.

Как пользоваться мегаомметром или последовательность проведения измерительных работ:

1. Присоединение мегаомметра к гнездам измерения сопротивления.
2. Присоединение заземляющего проводника к гнезду экрана (кожуха).
3. Установка переключателя в нужный предел проведения измерения, всего их два, чем выше мощность оборудования, тем больше диапазон измерения.
4. Проверяем работу прибора замкнув измерительные щупы, одновременно вращая ручку.
5. После присоединения измерительных шнуров вращаем ручку мегаомметра (генератора питания), скорость должна быть не менее 120 об в мин.
6. Установление стрелки измерения в определенное положение является началом отчета измерения.
7. Чтобы понизить время измерения сопротивления мегаомметром по II шкале гнезда сопротивления закорачиваем (перед началом замера) и вращаем ручку прибора примерно 5 сек.
8. После применения мегаомметра переключатель устанавливаем в нейтральное положение.



Рис №3. Схема присоединения мегаомметра

Допустимая погрешность в работе мегаомметра составляет 0,05 Мом +-15%. Предел дополнительной погрешности связанный с наличием в цепи измерения токов с промышленной частотой в виде помех, составляет около 500 мкА. Прибор может эксплуатироваться при температуре в границах от 30 до +50^оС. На зажимах присутствует измерительное напряжение мегаомметра от 500 до 2500В, в зависимости от диапазона используемого измерения, поэтому по окончании измерения необходимо разрядить генератор, касаясь измерительными щупами «земли» или закоротить их на секунду, между собой, до электрического разряда.

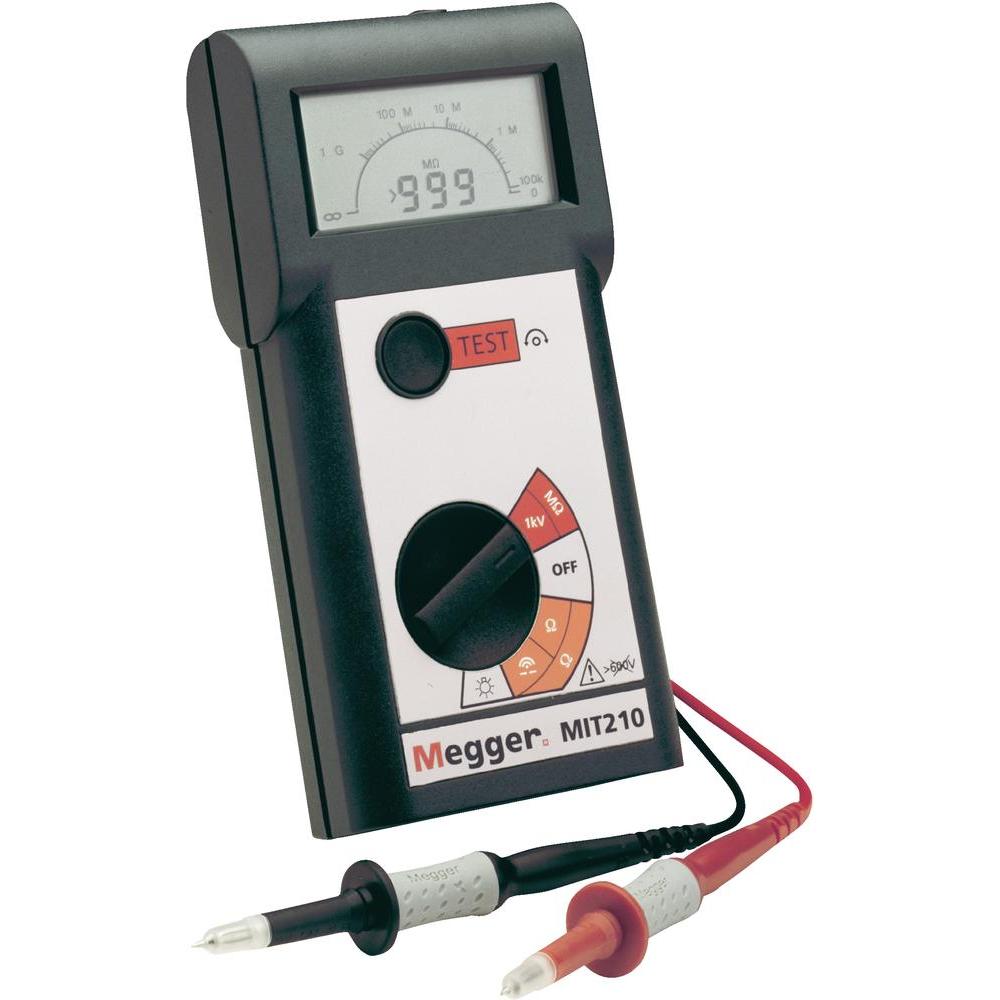

Современные мегаомметры

В настоящее время наряду с традиционными, но все еще работоспособными и надежными мегаомметрами, используются электронные аналоговые и цифровые приборы. Они имеют источники тока, это аккумуляторы или гальванические батареи. Использование цифрового табло позволяет более точно проводить измерения и фиксировать их. Многие модели оснащаются немало важными функциями такими как, например: автоматическое определение коэффициентов абсорбции и поляризации. Кроме этого, для большего удобства эксплуатации они конструируются с возможностью подсветки экрана, и сохранения измеренных показаний в память прибора с последующей передачей на компьютер, для отслеживания динамики измерений.

Например, цифровой мегаомметр ЦС202-2 может фиксировать в своей памяти до 10 последних измерений. Кроме измерения изоляции, им можно автоматически выполнить определение коэффициента абсорбции. Диапазон замера этим прибором равен от 0 до 200 ГОм.

устройство прибора, описание принципа действия электронного агрегата megger

Мегаомметр является прибором для замеров электрического сопротивления. Единицей изменения выступают мегаомы. Приспособление используется при работе с электрическими цепями, отсоединенными от питания, диэлектрической изоляцией, которая часто встречается в электродвигателях, проводах, кабелях, трансформаторах.

Прибор в применении

В основу принципа работы мегаомметра положен закон Ома для отдельного участка цепи. Измерение осуществляется за счет элементов, помещенных в единый корпус. Основа — источник напряжения, имеющий откалиброванную постоянную величину. Дополнением выступают выходные клеммы, непосредственно определитель тока.

Модели от разных производителей кардинально отличаются по конструкции источника, но имеют одно назначение. В бюджетных вариантах и выпущенных в годы СССР агрегатах присутствуют обыкновенные динамомашины ручного типа. Усовершенствованные аналоги оснащены встроенными или внешними источниками. Выходная мощность генератора и его напряжение изменяется в широких диапазонах или же остается в неизменном фиксированном состоянии. К клеммам описываемого устройства подводятся провода, встроенные в измеряемую цепь. Для обеспечения более надежного контакта задействуются зажимы, называемые «крокодилами».

В электрической обозначенной схеме обязательно присутствует амперметр, который определяет величину тока по цепи. Напряжение отображается в точном значении, соответственно, и шкала на измерительном приборе размечается в необходимых единицах сопротивления — килоомах или мегаомах. Существуют мегаомметры с табло, на котором одновременно отображаются оба значения, выводимых на удобный дисплей.

Особенности устройства

Устройство мегаомметра стандартного типа представлено генератором, переключателем, выставляемым на необходимые пределы измерения, измерительной головкой, токоограничивающими резисторами.

Перечисленные детали правильно удерживаются в прочном диэлектрическом корпусе, оснащенном ручкой для удобства перемещения, генераторной рукояткой складывающегося типа. Для начала выработки напряжения она изначально раскладывается и раскручивается. Корпус оснащен тумблером с клеммами выходного типа, к ним и подводятся соединительные провода.

Выделяется три выхода со значением на экран (Э), линию (Л), землю (З):

• Что касается клемм на электронном мегаомметре с обозначением «Л «и «З», они задействуются в ходе работы всегда при необходимости замера изоляционного сопротивления относительно контура земли.
• Вывод «Э» предназначается для нейтрализации действия токов утечки во время проведения измерения между параллельными жилами, аналогичными им токоведущими частями. Данная клемма функционирует в паре с измерительным устройством с экранированными концами, соединяется с экраном или кожухом. Она помогает выполнить самые точные замеры.

Если рассматривать специфику работы изделий с внешними и внутренними источниками, они практически ничем не отличаются от конструкций, оснащенных ручкой. Выдача напряжения на схему запускается нажатием соответствующей кнопки с последующим ее удерживанием. Некоторые модели устройств способны одновременно подавать различные комбинации напряжения, для чего нужно одновременно работать с несколькими пусками.

Модернизированные модели мегера представлены многоступенчатым внутренним наполнением. Если рассматривать напряжение, которое исходит от генераторов нескольких конструкций, оно представлено примерно таким рядом величин: 100, 250, 500, 700, 1000, а также 2500 вольт. Одни модели устройств функционируют в пределах только обозначенного диапазона, другие — одновременно в нескольких.

Мегаомметры различны по описанию, выходной мощности. С помощью одних устройств диагностируется изоляция на высоковольтном оборудовании. Другие приборы уместны для работы (проверить изоляцию) только с бытовой проводкой. Соответственно, такие изделия отличаются по размерам, общим масштабам.

Повышенное напряжение на агрегате

Работа с помощью мегаомметра определяется особенностями, которые должны учитываться. Первое, на что нужно обратить внимание, это напряжение устройства. Дело в том, что генератор встроенного типа выдает выходную мощность, которой хватает не только для качественной проверки изоляции, но и для серьезного травматизма. Следовательно, использовать измерительные агрегаты должны специально обученные специалисты.

При эксплуатации завышенное напряжение распространяется на обрабатываемый участок вместе с соединительными проводами и клеммами. Надлежащую защиту создадут щупы с усиленным изолированным покрытием. Что касается краев таких приспособлений, они ограничиваются запретной зоной через предохранительные кольца. Это необходимо для предотвращения контакта с ними открытых частей тела.

Щупы имеют рабочую зону, которая задействуется при выполнении измерения. Вот за обозначенный участок человек смело может браться руками. Что касается подключения в общую схему, оно производится посредством специальных зажимов «крокодилов» с достаточной изоляцией. Недопустимо применение другого вида щупов, проводов.

Когда проводятся мероприятия с помощью мегаомметра, в пределах обследуемой зоны не должны присутствовать люди. Особенно актуален этот вопрос при работе на длинномерных кабелях.

Наведенный ток

Электроэнергия, присутствующая в проводах ЛЭП, характеризуется существенным магнитным полем, которое изменяется согласно синусоидальному закону. В результате металлические проводники приобретают ток I2 и вторичную электродвижущую силу. Если рассматривать ощутимую протяженность кабеля, вырастает и величина наведенного напряжения.

Этот фактор следует учитывать, т. к. он сказывается на точности проводимых замеров. Сложность заключается в том, что величина и направление электротока, протекающего через используемый прибор, остаются неизвестными. Подобный ток образует наведенное напряжение, а его показатели накладываются на значения мегаомметра. В результате получается сумма из токовых величин неизвестного диапазона, поэтому метрологическую задачу будет сложно разрешить. Специалисты указывают на тот факт, что измерительные мероприятия на изоляции бессмысленно проводить в случае присутствия малейшего напряжения в сети.

Остаточное явление в действии

Когда генератор описываемого устройства вырабатывает напряжение, поступающее впоследствии в измеряемую сеть, образуется разность потенциалов между контуром заземления и проводом. Впоследствии создается емкость, в которой присутствует определенный заряд.

При отключении измеряющего провода имеющаяся в мегаомметре цепь разрывается. Но частичному сохранению подлежит потенциал из-за появления емкостного заряда в шине, проводе. Контакт человека с подобным участком приведет к электротравме токовым зарядом, который пройдет через тело. Избежать такой опасности поможет переносное заземление с обязательной изоляцией его рукоятки для безопасного устранения емкостного напряжения.

Прежде чем включать мегаомметр для работы, следует убедиться в отсутствии в проверяемой схеме напряжения остаточного заряда. В этом случае рекомендуется воспользоваться вольтметром, специальными индикаторами, подающими необходимый сигнал. Описываемый прибор дает возможность выполнять ряд процедур, в частности это:

• проверка изоляции десятижильного кабеля по отношению к земле;
• проведение необходимых замеров в каждой жиле относительно друг друга;
• определение качества изоляции между жильными проходами.

В любом случае обязательно должно использоваться переносное заземление. Для обеспечения правильной и безопасной работы предварительно заземляющий проводник замыкается с контуром на грунте. В таком состоянии он находится до завершения всех мероприятий. Другим концом проводник соединяется с изоляционной штангой, с помощью которой и обеспечивается заземление для последующего устранения остаточного заряда.

Безопасное использование

Приступая к выполнению измерения, нужно убедиться в полной исправности устройства. Более того, оно должно проверяться перед эксплуатацией в лабораторных условиях на предмет исправности комплектующих деталей, собственной изоляции. В ходе проводимых испытаний обычно задействуется высокое напряжение, а по окончании проверки мегаомметр получает разрешение на работу. Определяется класс точности агрегата, а после контрольных замеров на корпус наносится клеймо, подлежащее сохранности на протяжении всего времени применения прибора.

Безопасность при использовании мегаомметра определяется и правильной областью его использования. Каждому замеру предшествует определение величины выходного напряжения. Перед испытанием изоляции в проверяемой зоне специально задаются экстремальные условия, т. е. подается не номинальное, а завышенное напряжение. Так выявляются дефекты, предотвращается их недопущение в будущем.

В каждой схеме, проходящей проверку, имеются особенности, угрожающие безопасной работе измерительного агрегата. Важно перед работой устранить все неисправности, поломки в цепи. В современной технике присутствует множество:

• конденсаторов;
• полупроводников;
• микропроцессоров и пр.

Такие детали не рассчитаны на экстремальное напряжение, выдаваемое генератором в мегаомметре. Их рекомендуется перед проверкой изоляции шунтировать, полностью извлекать из общей схемы.

Измерение сопротивления в изоляции

Поняв, как работать мегаомметром, перед его использованием стоит ознакомиться со схематическими особенностями, убедиться в исправности и надлежащем обеспечении защиты. Обрабатываемая зона выводится из эксплуатации. Прибор на предмет исправности проверяется следующим образом:

• края измерительного провода между собой закорачиваются;
• далее генератором на них подается напряжение;
• если устройство полностью исправно, в закороченной цепи показатели измерения равняются нулю;
• следующий шаг — разъединение проводов, отведение их в стороны с проведение повторного замера;
• в норме на стрелочной шкале megger высвечивается сигнал безопасности.

Процедура проверки изоляции осуществляется в строго обозначенной последовательности. Заземление переносного типа подводится к контуру, на участке полностью исключается наличие напряжения. После этого создается измерительная схема. В нее подается напряжение калиброванного типа до момента выравнивания емкостного заряда. Следующим этапом фиксируется отсчет и вырабатываемая генератором энергия выравнивается. Остаточный заряд нейтрализуется переносным заземлением.

Сопротивление изоляции проверяется мегаомметром при самом высоком пределе МΩ. Принцип действия некоторых моделей основан на прерывистом режиме. Следовательно, в течение 1 минуты подается напряжение, создается пауза в 2−3 минуты.

Узнав, для чего нужен мегаомметр и как он работает, следует разобраться в простых нюансах. Модели со стрелочным корпусом должны ориентироваться на горизонтальное размещение во время работы. В противном случае дополнительных погрешностей не избежать. Что касается усовершенствованных установок, они работают в любом положении с максимальной точностью.

Мегаомметр — это.

.. Что такое Мегаомметр?

Мегаомметр (от мега- ом и метр) — прибор для измерения больших значений сопротивлений. Отличается от омметра тем, что измерение сопротивления производятся на высоких напряжениях, которые прибор сам и генерирует (обычно 500,1000 или 2500 Вольт).

В приборах старых конструкций, для получения напряжений обычно используется встроенный механический генератор, работающий по принципу динамомашины. В настоящее время, мегаомметры также выполняются в виде электронных устройств, работающих от батарей.

Наиболее часто применяется для измерения сопротивления изоляции кабелей.

Мегаомметр используется для измерения высокого сопротивления изолирующих материалов (Диэлектриков) проводов и кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов. По этим значениям вычисляют коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции).

Измерение мегаомметром сопротивления изоляции

Сопротивление изоляции характеризует ее состояние в данный момент времени и не является стабильным, так как зависит от целого ряда факторов, основными из которых являются температура и влажность изоляции в момент проведения измерения.

В ГОСТ 183-74 нормы сопротивления изоляции не определены, так как абсолютных критериев минимально допустимого сопротивления изоляции не существует. Они могут быть установлены в стандартах на конкретные виды машин или в ТУ с обязательным указанием температуры, при которой должны проводиться измерения, и методов пересчета показаний приборов, если измерения проводились при иной температуре обмоток.

Измерение сопротивления изоляции обмоток преследует цель установить возможность проведения ее испытаний высоким напряжением без повышенного риска повреждения хорошей, но имеющей большую влажность изоляции.

Измерения проводятся мегаомметром, номинальное напряжение которого выбирается в зависимости от номинального напряжения обмотки. Для обмоток • с номинальным напряжением до 500 В (660) В применяют мегаомметры на 500 В, для обмоток с напряжением до 3000 В — мегаомметры на 1000 В, для обмоток с номинальным напряжением 3000 В и более — мегаомметры на 2500 В и выше.

Степень увлажненности изоляции определяется не только по показаниям прибора в момент отсчета, но и характером изменения показания мегаомметра в процессе измерения, которое проводят в течение 1 мин. Запись показаний прибора делают через 15 с (обычное время установления показаний) после начала измерения (R15″) и в конце измерения — через 60 с после начала (R60″). Отношение этих показаний KA = R60″/R15″ называют коэффициентом абсорбции. Его значение определяется отношением тока поляризации к току утечки через диэлектрик — изоляцию обмотки. При влажной изоляции коэффициент абсорбции близок к 1. При сухой изоляции R60 на 30-50 % больше, чем R15.

Мегаомметром измеряется также сопротивление изоляции термопреобразователей, заложенных в машины, и проводов, соединяющих термопреобразователи с доской выводов.

Сопротивление этой изоляции измеряется по отношению к корпусу и к обмоткам машины. Она не рассчитана на работу при высоких напряжениях, поэтому измерение ее сопротивления должно проводиться прибором с номинальным напряжением не выше 250 В.

Помимо сопротивления изоляции обмоток при проведении испытаний на месте установки машины измеряют также сопротивление изоляции подшипников, которая устанавливается для предотвращения протекания подшипниковых токов в машинах со стояковыми подшипниками.

Таким образом, сопротивление изоляции разных обмоток одной и той же машины, имеющих разное номинальное напряжение, например обмоток статора и ротора синхронного двигателя, нужно измерять разными мегаомметрами с различными номинальными напряжениями.

Ссылки

Как пользоваться мегаомметром: замер сопротивления

Измерение электрического сопротивления может выполняться разными приборами. Среди них довольно часто применяется мегаомметр, название которого состоит из трех частей. «Мега» означает миллион или 106, «ом» – соответствует сопротивлению, а частица «метр» эквивалентна слову «измерять». Таким образом, диапазоном измерений этого прибора служат мегаомы. Начинающим электрикам рекомендуется, прежде чем пользоваться мегаомметром, изучить принцип работы, устройство и технические характеристики данного измерительного прибора.

Принцип действия мегаомметра

Работа мегаомметра основана на законе Ома для участка цепи, отображаемого в виде формулы I=U/R. Для измерения необходимы элементы, расположенные в корпусе устройства. Прежде всего, это источник напряжения с постоянной, откалиброванной величиной. Кроме того, мегаомметр дополняется измерителем тока и выходными клеммами.

В разных моделях конструкция источника напряжения может существенно изменяться. В старых мегаомметрах установлены простые ручные динамо-машины, а в новых применяются внешние или встроенные источники. Значение выходной мощности генератора и его напряжения могут изменяться в различных диапазонах или оставаться в фиксированном виде. К клеммам мегаомметра подключены соединительные провода, скоммутированные в измеряемую цепь. Надежный контакт обеспечивается зажимами – «крокодилами».

Амперметр, включенный в электрическую схему, измеряет величину тока, проходящего по цепи. Благодаря точному значению напряжения, шкала на измерительной головке размечена сразу в нужных единицах сопротивления. Это могут быть мегаомы или килоомы. Некоторые приборы оборудованы шкалой, показывающей оба значения. Новые модели мегаомметров, использующие цифровые сигналы, отображают полученные данные на дисплее.

Что это такое

Мегаомметр является специальным измерительным прибором, используемым профессиональными электриками, для того чтобы вычислять электросети и электроприборы. Отличается от омметра работой с высоким напряжением. Напряжение генерируется самостоятельным образом встроенным механическим генератором или батареей. Величина его равна 100-2500 вольт. Выпускается в двух вариантах — в виде индукторного и безындукторного аппарата.

Мегаомметр в помощь электрикам

Он является универсальным переносным электродвигательным устройством, который бывает как ручным, цифровым, аналоговым или электронным, так и механическим и высоковольтным.

Обратите внимание! Стоит указать, что первая модель была изобретена с ручкой. Сегодня самыми стильными являются электронные измерительные модели.

Полное понятие из области электродинамики

Устройство мегаомметра

Типовой мегаомметр состоит из генератора постоянного тока, измерительной головки, тумблера-переключателя и токоограничивающих резисторов. Работа измерительной головки основана на взаимодействии рабочей и противодействующей рамок. Тумблер может выставляться на определенные пределы измерения. Он осуществляет коммутацию различных резисторных цепочек, изменяющих выходное напряжение и режим работы головки.

Все элементы заключены в прочный, герметичный диэлектрический корпус, оборудованный ручкой для более удобной переноски. Здесь же располагается портативная складывающаяся генераторная рукоятка. Чтобы начать вырабатывать напряжение, она раскладывается и вращается. На корпусе имеется рычаг управления тумблером и выходные клеммы, в количестве трех, к которым подключаются соединительные провода. Каждый выход имеет собственное обозначение: «З» – земля, «Л» – линия и «Э» – экран.

Клеммы «З» и «Л» применяются во всех случаях, когда требуется измерить сопротивление изоляции по отношению к контуру заземления. Вывод «Э» необходим для устранения воздействия токов утечки при измерение между кабельными жилами, расположенными параллельно или похожими токоведущими частями. Клемма «Э» работает совместно со специальным измерительным проводом, имеющим экранированные концы. Обычно она подключается к кожуху или экрану. С помощью этой клеммы производятся наиболее точные измерения. В некоторых моделях клеммы «Л» и «З» обозначаются соответствующей маркировкой «rx» и «-».

Оценка результатов испытаний и их периодичность

Значение контролируемых параметров определяется особенностью исследуемого объекта и его функциональным назначением. Согласно требованиям ПУЭ, сопротивление изоляции для низковольтных (до 0,4 кВ) кабельных линий и проводки электродвигателей не должно быть менее 0,5 МОм.

Тот же параметр для высоковольтного оборудования (более 1000 Вольт) составляет 1 Мом, а для воздушных кабельных линий он не может быть менее 10-ти Мом. Для сравнительной оценки состояния изоляции обычных кабельных трасс можно воспользоваться приводимой ниже таблицей.

Оценка состояния изоляции

Указанные величины нормируемых показателей справедливы для любых погодных условий. Периодичность проведения испытательных процедур определяется действующими нормативами и зависит от характеристик и состояния обследуемого объекта. Все вопросы, касающиеся самих испытаний (предельные напряжения, порядок и сроки проведения измерений), а также оценки их конечных результатов подробно рассмотрены в ПТЭЭП.

Согласно этим нормативам, качество изоляции кабелей осветительного, кранового и лифтового оборудования должно проверяться не реже одного раза в год. Те же процедуры для переносных сварочных агрегатов и электродвигателей полагается организовывать каждые полгода.

Любые нарушения определённой нормативами периодичности проверки могут привести к нарушению нормального режима работы кабельных или проводных линий, и, как следствие, вызвать повреждение подключённого к ним оборудования.

Опасность повышенного напряжения устройства

В работе с мегаомметром существуют специфические особенности, на которые следует обращать пристальное внимание. В первую очередь это связано с повышенным напряжением прибора. Встроенный генератор обладает выходной мощностью, достаточной не только для проверки изоляции, но и для получения серьезной электротравмы. Поэтому, в соответствии с правилами электробезопасности, использовать мегаомметр могут только подготовленные и обученные специалисты, не менее чем с 3-й группой допуска.

В процессе замеров повышенное напряжение охватывает проверяемый участок, а также клеммы и соединительные провода. Защита от этого обеспечивается щупами, имеющими усиленную изолированную поверхность. Они предназначены для установки на измерительные провода. Концы щупов ограничены запретной зоной с помощью предохранительных колец. Таким образом, предупреждается касание к ним открытых частей тела.

Для выполнения измерения на измерительных щупах предусмотрена специальная рабочая зона, за которую можно смело браться руками. Непосредственное подключение к схеме осуществляется зажимами «крокодил» с хорошей изоляцией. Запрещается использование других типов проводов и щупов. При выполнении измерительных работ, людей не должно быть на всем проверяемом участке. Данный вопрос особенно актуален в тех случаях, когда сопротивление изоляции измеряется в длинномерных кабелях, протяженностью до нескольких километров.

Как выполнить измерение сопротивления изоляции

Технологический процесс рекомендуется разделить на три основных этапа:

1. подготовительную часть
2. выполнение измерений
3. заключительный этап

Во время подготовки необходимо:

• решить организационные мероприятия, определиться с исполнителями и их квалификацией;
• ознакомиться со схемой электроустановки и предусмотреть меры, исключающие поломки ее составных частей;
• подготовить защитные средства и исправные приборы измерения;
• вывести участок электрооборудования из работы.

Перед началом работы с мегаомметром важно убедиться в его исправности. Для этого подключают к его выводам измерительные провода и закорачивают их выходные концы между собой. Затем подают напряжение от генератора и контролируют показание. Исправный прибор должен измерить закороченную цепь и показать результат — 0. Затем концы разъединяют, отводят в стороны и выполняют повторный замер. На шкале должна отобразиться уже другая величина — ∞. Это сопротивление изоляции воздушного промежутка между разомкнутыми концами мегаомметра. На основании этих двух показаний делается вывод о технической исправности прибора, целостности соединительных проводов и готовности к работе.

Выполнение непосредственного измерения сопротивления изоляции одного провода сводится к строгой последовательности действий:

1. подсоединение переносного заземления к контуру земли;
2. проверка и обеспечение отсутствия напряжения на испытуемом участке;
3. установка переносного заземления на время подключения прибора;
4. сборка схемы измерения мегаомметра;
5. снятие переносного заземления;
6. подача калиброванного напряжения на схему до момента выравнивания емкостного заряда и фиксация отсчета с последующим снятием напряжения;
7. наложение переносного заземления для снятия остаточного заряда;
8. отключение соединительного провода прибора со схемы;
9. снятие переносного заземления.

Замер сопротивления выполняется при наибольшем пределе МΩ. Когда его величина становится недостаточной, то переходят на более точный диапазон.

На всех последующих цепочках измерения эта последовательность должна строго соблюдаться. У некоторых моделей мегаомметров предусмотрен прерывистый режим, когда напряжение выдается в течение 1 минуты и после этого должна выдерживаться двухминутная пауза. Пренебрегать этим ограничением нельзя.

Электродинамический мегаомметр со стрелочным индикатором предназначен для замеров при горизонтальной ориентации корпуса. Если нарушить это требование, то возникает дополнительная погрешность. Большинство цифровых современных мегаомметров лишены этого недостатка.

Все замеры записывают в заранее подготовленный протокол и скрепляют подписями ответственных работников. В нем отображаются условия проведения работы и мегаомметр, вернее его заводской номер.

Заключительный этап

Все разобранные цепочки должны быть восстановлены. Шунты и закоротки, установленные для безопасного выполнения измерений, снимаются. Схема приводится в готовность к подаче рабочего напряжения для ввода в работу. На заключительном этапе заканчивается документальное оформление результатов измерения сопротивления изоляции.

Внимание! Материал статьи носит рекомендательный характер и предназначен для ознакомительных целей начинающим специалистам. Более точная трактовка правил пользования мегаомметрами изложена в соответствующей технической документации и действующих нормативах. Знание и выполнение их требований — профессиональная обязанность каждого электрика.

Читайте по этой теме:

Мультиметр, базовые функции. Выбор мультиметра.

Частотомер. Назначение, применение, классификация.

Влияние наведенного напряжения

Электрическая энергия, проходящая по проводам ЛЭП, создает значительное магнитное поле. Оно изменяется в соответствии с синусоидальным законом и способствует наведению в металлических проводниках вторичной электродвижущей силы и тока I2. В случае большой протяженности кабеля, наведенное напряжение достигает значительной величины.

Данный фактор оказывает существенное влияние на точность проводимых измерений. Дело в том, что в этом случае неизвестна величина и направление электрического тока, протекающего через измерительный прибор. Данный ток появляется под влиянием наведенного напряжения и его значение добавляется к собственным показаниям мегаомметра, полученным через калиброванное напряжение генератора. В итоге образуется сумма двух неизвестных токовых величин, и данная метрологическая задача становится неразрешимой. Поэтому измерение сопротивления изоляции сетей при наличии любого напряжения является совершенно бессмысленным занятием.

Действие остаточного напряжения

При выдаче генератором мегаомметра напряжения, поступающего в измеряемую сеть, между проводом и контуром заземления возникает разность потенциалов. Это приводит к образованию емкости, наделенной определенным зарядом.

После того как измерительный провод отключается, цепь мегаомметра становится разорванной. За счет этого потенциал частично сохраняется, поскольку в проводе или шине создается емкостной заряд. В случае касания этого участка, человек может получить электротравму от разряда тока, проходящего через тело. Для того чтобы избежать подобных неприятностей, следует использовать переносное заземление. Его рукоятка должна быть заизолирована, что дает возможность безопасно снимать емкостное напряжение.

Перед тем как подключать мегаомметр для замеров изоляции, необходимо чтобы в проверяемой схеме отсутствовал остаточный заряд или напряжение. Для этого существуют специальные индикаторы или вольтметр с соответствующим номиналом. С помощью мегаомметра можно выполнять самые разные замеры. Например, изоляция в десятижильном кабеле вначале проверяется относительно земли, а затем измеряется каждая жила. Качество изоляции определяется по очереди между всеми жилами. Во время каждого измерения следует использовать переносное заземление.

Чтобы обеспечить быструю и безопасную работу, заземляющий проводник изначально одним концом соединяется с контуром заземления. В таком положении он остается до конца работ. Другим концом проводник контактирует с изоляционной штангой. Именно при ее непосредственном участии накладывается заземление, чтобы снять остаточный заряд.

Особенности приборов разных видов

Высокое испытательное напряжение в приборах традиционной конструкции получали с помощью магнитоэлектрического генератора (динамо-машины) постоянного тока. Внутри мегаомметра закреплена небольшая динамо-машинка, а сбоку корпуса есть рукоять. Так как для нормальной работы динамо-машины требуется, чтобы якорь вращался с высокой скоростью, рукоять связана с якорем через шестерёнчатый повышающий редуктор.

Учитывая, что измерения проводятся на протяжении нескольких минут, это нелёгкая работа. Кроме того, корпус прибора не всегда удаётся хорошо закрепить, и стрелка прибора колеблется, затрудняя считывание показаний. Всё это приводит к тому, что пользоваться прибором с ручным приводом непросто. Но у мегаомметров этого типа есть неоспоримое преимущество: они не требуют ни батареек, ни аккумуляторов. Измерения можно производить буквально «в чистом поле».

Позднее появились мегаомметры с возможностью подключения внешнего источника испытательного напряжения. Такие приборы удобно использовать в комплекте передвижных испытательных лабораторий — «летучек». При испытаниях к линии подключают мегаомметр и отдельный источник высокого напряжения. Стабильность внешнего источника позволяет производить продолжительные и точные измерения.

Гораздо удобнее проверять состояние электрооборудования с помощью современных приборов, питающихся от аккумулятора.

Цифровые индикаторы облегчают считывание результата измерения. Микропроцессорный блок не только запоминает результаты, но и позволяет сразу вычислить дополнительные параметры качества изоляции и сопоставить их с таблицами допустимых величин. Даже величина испытательного напряжения задаётся простым поворотом ручки или вводом с клавиатуры.

Безопасная эксплуатация мегаомметра

Любые измерения следует производить только исправным мегаомметром. Устройство должно быть испытанным в лаборатории, где проверяется его собственная изоляция и все комплектующие части. Для испытаний применяется повышенное напряжение, после чего мегаомметру выдается разрешение на работу в течение определенного, ограниченного срока.

С целью поверки мегаомметр направляется в метрологическую лабораторию, где специалисты определяют его класс точности. Прохождение контрольных замеров подтверждается клеймом, наносимым на корпус прибора. В процессе дальнейшей эксплуатации должна соблюдаться сохранность и целостность клейма, особенно даты и номера специалиста, проводившего поверку. В противном случае устройство автоматически попадет в категорию неисправных.

Правильная область применения также гарантирует безопасность при работе с мегаомметром. Перед каждым замером определяется величина выходного напряжения. В первую очередь устройство применяется для испытаний изоляции. С этой целью для проверяемого участка создаются экстремальные условия, когда производится подача не номинального, а завышенного напряжения. Временной период также довольно продолжительный. Это способствует своевременному выявлению возможных дефектов и недопущение их в последующей эксплуатации.

Где используется

Изоляция, подобно любому материалу, со временем и в связи с погодными условиями портится и изнашивается. Чтобы своевременно обнаружить изоляционный дефект, применяется мегаомметр. Он нужен, чтобы измерять изоляционное сопротивление силового кабеля, электроразъема, трансформаторной межобмотки, электромашины. Также он необходим, чтобы измерять поверхностные и объемные диэлектрики. Достоинство прибора в полной автономности, независимости от источников питания и автоматическом вычислении абсорбционного и резисторного процесса.

Применение в условиях промышленности как основная сфера

Измерение сопротивления изоляции мегаомметром — как это делаетя?

Мегаомметр – прибор для измерения больших сопротивлений, а точнее для измерения сопротивления изоляции. Мегаомметр состоит из генератора напряжения, измерителя электрической величины, специальных выходных клемм. В комплект прибора входят соединительные провода со щупами. Иногда для удобства измерений на щупы надеваются зажимы типа «крокодил».

Генератор напряжения мегаомметра приводится в действие либо специальной вращающейся рукояткой, либо работает от внешнего или внутреннего источника питания и генерирует напряжение при нажатии специальной кнопки. Всё зависит от вида мегаомметра.

Напряжение, которое способен генерировать мегаомметр, имеет стандартную величину. Обычно это 500В, 1000В, 2500В. Также есть мегаомметры с испытательным напряжением 100В и 250В.

Суть работы мегаомметра заключается в следующем. При вращении рукоятки обычного мегаомметра или при включении кнопки электронного мегаомметра на выходные клеммы прибора подаётся высокое напряжение, которое через соединительные провода прикладывается к измеряемой цепи или к электрооборудованию. В процессе замера на приборе можно наблюдать значение измеряемого сопротивления. При измерении значение сопротивления может достигать нескольких килоОм, мегаОм или равняться нулю.

Техника безопасности при работе с мегаомметром

Т.к. мегаомметры способны генерировать напряжение до 2500В, то к работе с ними допускаются только подготовленные и хорошо обученные правилам техники безопасности работники.

• Допускается пользоваться только исправными и поверенными приборами. Во время измерения сопротивления изоляции запрещается прикасаться к выходным клеммам мегаомметра, к оголённой части соединительных проводов (концы щупов) и к неизолированным металлическим частям измеряемой цепи (оборудования) т.к. эти узлы во время измерения находятся под высоким напряжением.
• Измерение сопротивления изоляции запрещается производить, если не проверено отсутствие напряжения, к примеру, на жилах электрического кабеля или на токоведущих частях электроустановки. Проверку наличия или отсутствия напряжения выполняют индикатором, тестером или указателем напряжения.
• Также не разрешается производить измерения, если не снят остаточный заряд с электрооборудования. Остаточный заряд можно снимать при помощи изолирующей штанги и специального переносного заземления путём кратковременного его присоединения к токоведущим частям. В процессе измерений необходимо снимать остаточный заряд после каждого замера.

Проверка работоспособности мегаомметра

Даже если используемый мегаомметр прошёл испытания и поверку, необходимо произвести проверку его работоспособности непосредственно перед работами по замеру сопротивления изоляции. Для этого сначала подключаются соединительные провода к выходным клеммам. Затем эти провода закорачивают и проводят измерение.

При закороченных проводах значение сопротивления должно равняться нулю. Это будет видно на шкале или на дисплее, в зависимости от вида прибора. При закороченных соединительных проводах также проверяется целостность этих проводов.

Далее производится замер при раскороченных проводах. Если прибор исправен, то величина сопротивления изоляции в этом случае будет равняться «бесконечности» (если мегаомметр старого образца), или будет принимать пусть и большое, но фиксированное значение (если прибор электронный с цифровым дисплеем).

Изучение проверяемой схемы измерения

Перед тем, как выполнять измерение мегаомметром, необходимо изучить электрическую цепь, в которой будут производиться замеры. В электрической цепи могут присутствовать электрические приборы, электрические аппараты и другое электрическое и электронное оборудование, которое не рассчитано на выходное напряжение, которое генерирует мегаомметр. По этой причине необходимо данное оборудование защитить от воздействия напряжения мегаомметра. Для этого нужно выполнить действия по заземлению, отключению или извлечению оборудования из схемы измеряемой цепи.

Измерение мегаомметром

В настоящее время наряду с современными цифровыми мегаомметрами часто используются приборы старого образца, выпущенные ещё в советское время. Работа и с тем и с другим видом приборов в принципе мало чем отличается, хотя и присутствуют некоторые отличия в работе.

Общее то, что изначально подключаются соединительные провода к выходным клеммам (зажимам) мегаомметра. Затем выбирается величина испытательного напряжения. Для этого на приборах старого образца переключатель выходного напряжения ставится в положение 500В, 1000В или 2500В.

Стоит отметить, что некоторые приборы способны генерировать только одно значение напряжения.

На цифровых мегаомметрах необходимое испытательное напряжение выбирается специальными клавишами на дисплее.

Следующее действие – подсоединение соединительных проводов к измеряемой цепи (электрический кабель, электродвигатель, ошиновка, силовой трансформатор) и непосредственно замер сопротивления изоляции. Замер производится в течение одной минуты.

Некоторые отличия при работе с приборами разного вида:

1.  В отличие от цифрового прибора обычный мегаомметр при замерах должен устанавливаться горизонтально на ровной поверхности. Это требуется для того, чтобы при вращении ручки мегаомметра не было большой погрешности, а стрелка прибора показывала только истинное значение.
2. Снятие показаний на обычном мегаомметре происходит по положению стрелки на шкале, у цифрового мегаомметра для этого есть цифровой дисплей.

Документальное оформление результатов измерений

В процессе измерения сопротивления изоляции все измеренные значения фиксируются и затем заносятся в специальный протокол измерений и испытаний, который подписывается и скрепляется печатью.

работа с мегаомметром. Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания

Мегаомметр – это прибор для измерения сопротивления изоляции, который подает постоянное напряжение величиной 100, 250, 500, 1000, 2500, 5000В. Это универсальный переносной прибор, предназначенный также для испытаний повышенным напряжением. Мегаомметром испытывают обмотки электродвигателей, силовые кабельные линии, обмотки турбогенераторов и прочее электрооборудование. В общем, везде где есть изоляция, применяют мегаомметр. Данные приборы бывают ручные, цифровые, аналоговые, электронные, механические, высоковольтные.

Сопротивление изоляции, физика процесса

Наиболее часто встречающимся видом измерения в моей практике является измерение сопротивление изоляции. Данный вид измерения можно производить на кабеле (до и после ), обмотке , электродвигателе, трансформаторе, даже в релейной защите мегерить цепи приходится постоянно. В общем, на любом электрооборудовании, которое имеет изоляцию, необходимо следить за её величиной и выявлять возможные несоответствия для предотвращения возможных неблагоприятных для оборудования последствий.

Поговорим о физической модели сопротивления изоляции. Более подробно о классах и видах изоляции будет написано в отдельной статье. Уточним же, что факторами, портящими изоляцию являются токи, протекающие в оборудовании и сверхтоки (пусковые, токи кз). В этом материале я остановлюсь на схеме замещения изоляции. Это будет схема, состоящая из двух активных сопротивлений и двух емкостей. Значит, что мы имеем:

• С1 — геометрическая емкость
• С2- абсорбционная емкость
• R1 – сопротивление изоляции
• R2 – сопротивление, потери в котором вызываются абсорбционными токами

Зачем Вам это знать? Ну, я не знаю, возможно, покрасоваться перед не знающими эти основы людьми. Или же, чтобы понять характер прохождения постоянного тока через изоляцию.

Первая цепь состоит из емкости С1. Эта емкость называется геометрической, она характеризуется геометрическими характеристиками изоляции, её расположения относительно земли. Эта емкость разряжается мгновенно, при заземлении изоляции после испытания. Та самая бдыщ, искра при поднесении заземления к испытуемой фазе после опыта.

Вторая цепь имеет в своем составе два элемента – емкость С2 и активное сопротивление R2. Эта цепь имитирует потери при подаче на изоляцию переменного напряжения. R2 характеризует строение и качество изоляции. Чем более изоляция потрепана, тем меньшая величина R2. Емкость С2 называется абсорбционной емкостью. Эта емкость заряжается, при подаче постоянного напряжения, не мгновенно, а за время пропорциональное произведению R2 на С2. Чем лучше диэлектрические свойства изоляции, тем дольше будет заряжаться емкость С2, потому что величина R2 будет больше у здоровой изоляции. В общем, эта емкость отвечает на вопрос, почему после искры надо держать заземление еще пару минут на испытуемой жиле. Она разряжается медленно и заряжается не мгновенно.

Третья ветка состоит из активного сопротивления R3, которое характеризует ток утечки изоляции и потери. Ток возрастает при увлажнении изоляции, пропорционален площади изоляции и обратно пропорционален толщине изоляции. Вот такая электрическая модель изоляции.

История развития мегаомметра

Поговорим про историю развития мегаомметров. Откуда взялось такое название? Вероятно из-за названия измеряемой величины. Кстати, также мегаомметр называют мегер, или говорят промегерить цепь. Знакомо? Оказывается, и возможно, вы это знали, это название происходит от названия древнейшей фирмы по производству измерительного оборудования под названием «Megger». Эта компания появилась еще в 19 веке, а первые тестеры выпускали еще в 1951 году.

Первые мегаомметры, тогда еще мегомметры, были с ручками. Ты крутишь ручку, вырабатывается постоянное напряжение, и ты производишь испытания. Крутить надо было с частотой 120 об/мин. Однако, долго крутить могли не все. Ведь измерения необходимо производить одну минуту, для определения коэффициента абсорбции. Поэтому наука шагнула вперед, и появились аналогичные мегаомметры, но с питанием от сети и кнопкой подачи напряжения. Держать кнопку куда удобнее, чем крутить ручку. Однако тут встает неудобство в том плане, что необходимо найти .

Однако и на этом прогресс не остановился, и появились электронные мегаомметры. Они уже с подсветкой, не обязательно держать кнопку подачи напряжения на протяжении всего испытания, однако, при испытании кабеля, остаточная емкость может спалить прибор (ну я не проверял, но так говорят некоторые инженера).

Как правильно мегаомметр, мегометр, мегомметр, мегаометр или еще как?)

Внимание, говорю правду. Подробнее об этом писал вот , но повторюсь еще раз. Правильно прибор для измерения мегаОмов называется мегаомметр. Ранее он назывался мегомметр (например, в книге 1966 года он так и именуется). Новые времена, новые правила. Правильно называть его мегаомметр, так давайте же и будем использовать это название в своей электротехнической жизни. И если мегомметр — это название устаревшее, то прочие интерпретации являются просто неправильными и неграмотными. Хотя можно, например, старые приборы с ручкой, выпущенные в советском союзе называть мегомметры, а новые цифровые, например электронные типа Sonel именовать мегаомметрами. Но это моё личное мнение, скорее даже шутка, чем мнение.

Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)

Начнем с простеньких. Итак, первые участники сегодняшнего парада – украинские приборы и ЭСО 210/3Г. Буква «Г» говорит о том, что прибор работает от внутреннего генератора и имеет ручку. Модель без ручки работает от сети 220В и от кнопки. Они невелики по размеру и удобны в пользовании. Это верные помощники энергетиков. Ими удобно мегерить любое электрооборудование. А еще можно взять после испытания один из концов и разземлять им, ибо концы с обеих сторон имеют металлические наконечники. В моделях с ручкой в качестве источника напряжения выступает генератор переменного тока, в моделях с кнопкой — трансформатор, преобразующий переменное напряжение в постоянное.

Значит, пройдемся по настройкам прибора. Прибором можно испытывать, подавая постоянное напряжение величиной 500, 1000 или 2500 Вольт. Показания появляются на стрелочной шкале, которая имеет несколько пределов, которые переключаются выключателем. Это шкала «I», «II» и «IIx10».

Шкала «I» — нижние цифры верхней шкалы. Отсчет идет справа налево. Значения от 0 до 50 МОм.

Шкала «II» — верхние цифры верхней шкалы. Отсчет идет слева направо. Значения от 50МОм до 10 ГОм.

Шкала «IIx10» — аналогична шкале «II», однако, значения от 500МОм до 100 ГОм.

В приборе также имеется нижняя шкала от 0 до 600 В. Эта шкала имеется в приборе ЭСО-210/3 и при не нажатом положении кнопки подачи напряжения показывает напряжение на концах. В общем, поднесли концы мегаомметра к розетке, и стрелка поднялась до 220В. Но только правильно подключить их надо на измерение напряжения, а не сопротивления изоляции. Один на молнию, а второй на Ux.

При подаче напряжения загорается красная лампочка на шкале, что сигнализирует о наличии напряжения на концах прибора.

Как подсоединить щупы прибора? У нас имеется три отверстия для присоединения щупов – экран, высокое напряжение и третий измерительный (rx, u). Вообще два щупа спарены и один из них подписан. Ошибиться внимательному человеку непросто.

Шагнем далее и остановим свой взор на мощном польском приборе под названием Sonel – мегаомметр mic-2510. Этот мегаомметр является цифровым. Внешне он очень симпатичный, в комплект входит сумка, в которую складываются щупы типа крокодилы (достаточно мощные и надежные) и втычные. Кроме того, в комплект входит зарядное устройство. Сам же прибор работает на батарейке, что достаточно удобно. Не требуется подключение к сети и не требуется вращение ручки, как у старых моделей отечественных мегаомметров. Также имеется лента, для удобного расположения на шее. Вначале это казалось мне не очень удобно, но в итоге к этому привыкаешь и осознаешь все достоинства. Кроме надежной батарейки к плюсам можно отнести возможность подачи напряжения без поддержания кнопки. Для этого вначале нажимаешь старт, потом «энтер» и всё – следи за показаниями и не подпускай никого под напряжение.

Этим прибором можно измерять следующие величины двухпроводным способом и трехпроводным. Трехпроводный способ используется для измерений, где необходимо исключить влияние поверхностных токов – трансформаторы, кабели с экраном.

Также прибором можно измерять температуру с помощью термодатчиков, напряжение до 600 вольт, низкоомное сопротивление контактов.

Шкала прибора имеет значения 100, 250, 500, 1000, 2500 Вольт. Это достаточно широкий диапазон, который может удовлетворить нужды инженеров при проведении самых различных испытаний. От коэффициента абсорбции, до коэффициента поляризации. Максимально измеряемое сопротивление изоляции, которое способен измерить прибор составляет 2000 ГОм — впечатляющая величина.

Коэффициент поляризации характеризует степень старения изоляции. Чем он меньше, тем более изоляция изношена. Коэффициент поляризации на 2500В и замеряем сопротивление изоляции через 60 и 600с или через 1 и 10минут. Если он больше двух, то всё хорошо, если от 1 до 2 – то изоляция сомнительна, если же коэффициент поляризации меньше 1 – время бить тревогу. Западные шеф-инженеры не приветствуют высоковольтные испытания, тем же АИДом, а рады провести мегер-тест на 5кВ или 2,5кВ с измерением данного коэффициента.

Коэффициент абсорбции это отношения сопротивления изоляции через 60 и 15 секунд. Этот коэффициент характеризует увлажненность изоляции. Если он стремится к единице, то необходимо поднимать вопрос о сушке изоляции. Более подробно о его величине для разного типа оборудования описано в нормах испытания электрооборудования вашей страны.

В процессе работы я встречался и с другими приборами, но именно эти два показывают, как далеко шагнул прогресс в процессе производства мегаомметров. У каждого из увиденных мною приборов есть свои плюсы и минусы.

Как пользоваться мегаомметром

Как же производятся измерения сопротивления изоляции (самое популярное измерение, которое выполняют мегаомметром) у различного электрооборудования. Рассмотрим, как испытывать, на примере энергосистемы РБ. Хотя, нормы в принципе одни и те же, за минимальными различиями.

Замер сопротивления изоляции мегаомметром, прозвонка с помощью мегаомметра

Перед началом измерения необходимо проверить, что прибор рабочий, для этого необходимо произвести подачу напряжения при закороченных концах и замкнутых. При замкнутых мы должны получить «0», а в разомкнутом состоянии должны иметь бесконечность (так как мы меряем сопротивление изоляции воздуха). Далее сажаем один конец на землю (заземляющий болт, шина, заземленный корпус оборудования), а второй на испытываемую фазу, обмотку. Два человека производят испытания, один держит концы, а второй подает напряжение. Записывается показание через 15 секунд и через 60. По окончании заземляется жила, на которую подавалось напряжение и через минуту-другую (в зависимости от величины и времени подачи напряжения) снимаются концы и измерения производятся на другой жиле по аналогичной схеме.

Как же прозвонить что угодно с помощью мегаомметра, прозвонка это проверка на целостность цепи. Прозвонка – это первый прибор электрика, который он должен собрать сам из лампочки, батарейки и проводков. Как же прозвонить с помощью мегаомметра? Мегаомметр не совсем прозванивает, он показывает, что отсутствует связь между фазой и землей, то есть отсутствие замыкания обмотки на землю. Однако если подать большое напряжение, то вполне можно спалить обмотку реле или двигателя.

Замер сопротивления изоляции электродвигателей мегаомметром

Значит, подходим мы к электродвигателю, например это 380-вольтовый мотор какого-нибудь насоса. Снимаем крышку, отсоединяем питающий кабель. Далее подаем 500В и смотрим. Если в конце минуты сопротивление меньше 1МОм, значит, не соответствует нормам. Коэффициент абсорбции не нормируется для маленьких электродвигателей. Напряжение подается между одной фазой и землей. Две другие фазы соединяются с корпусом. По окончании испытания производится заземление испытанной жилы.

Замер сопротивления изоляции кабелей мегаомметром

Значит, имеем кабель. С одной стороны он, например, подключен к пускателю, а с другой стороны к электродвигателю или приводу, который пускает электродвигатель. Нам необходимо промегерить этот кабель. Мы отключаем его от пускателя и от электродвигателя. Ставим человека у электродвигателя, если он в другом помещении, чтобы не подпускал никого к открытым жилам, которые мы будем испытывать. Далее подаем напряжение между жилой и землей 2500 В в течение минуты. Величина сопротивления изоляции для кабелей напряжением до 1000В должна составлять не ниже 0,5 МОм. Для кабелей напряжением выше 1кВ величина сопротивления изоляции не нормируется. Если мегаомметр показывает ноль, значит, жила пробита и надо искать повреждение. Также измеряется сопротивление изоляции между жилами. Или объединяют три жилы и на землю и если величина неадекватная, то необходимо уже измерять каждую жилу на землю по отдельности.

Также в конце испытаний необходимо до снятия провода, по которому подавалось напряжение, повесить заземляющий провод на него. Чем больше напряжение подавалось, тем дольше необходимо ждать. Для высоковольтных кабелей это время достигает нескольких минут.

Безопасность при работе мегаомметром

Так как мегаомметр подает высокое напряжение, то он является потенциальным источником опасности как для тех, кто это напряжение подает, так и для тех, кто находится рядом с оборудованием, кабелем, на который это напряжение подается.

О чем же необходимо помнить, при работе с мегаомметром? Во-первых, необходимо правильно подсоединять концы к прибору, во-вторых надо надежно закреплять концы, по которым подается напряжение к электрооборудованию. Также не стоит забывать про заземление испытываемого оборудования, как до измерения, так и по окончании для снятия остаточного заряда.

Фокусы с мегаомметром

Про фокусы с мегаомметром могу только отметить, что есть у нас один работник, которого мы мегерили на 500 вольт, тут, как он говорит главное держать концы плотно и не отпускать. Внимание!!! Не советую вам это повторять!!! . Зрелище было стремное конечно. А теоретически ток небольшой и термическое воздействие не напрягает.

В общем, желаю вам удачи в вашей работе с мегаомметром, и будьте внимательны, ведь наша профессия не только очень интересная, но и достаточно опасная. ТБ превыше всего!!!

Последние статьи

Самое популярное

В электрических цепях важнейшую роль играет сопротивление изоляции. Особенно это важно для высоковольтных установок. Напряжение промышленного тока 230/400В (220/380В по устаревшим стандартам) можно без сомнений считать высоким с точки зрения безопасности. Поэтому проверка сопротивления изоляции электроустановок всегда выполняется:

• при вводе электроустановки в эксплуатацию;
• после окончания ремонтных работ;
• периодически, для профилактики.

Для таких испытаний используется специальный прибор — мегаомметр. Из его названия следует, что он измеряет сопротивление в миллионах Ом. Поэтому работа с мегаомметром проводится с использованием высокого напряжения. Иначе нельзя получить электрического поля, близкого к реальным условиям, и слабый ток утечки невозможно измерить существующими приборами.

Необходимо знать, как пользоваться мегаомметром, этот прибор требует группу допуска 3 и выше по электробезопасности. На выходных клеммах прибора в момент измерений присутствует высокое напряжение порядка 500-2500В. При измерении сопротивления изоляции мегаомметром кабельных и других линий, или когда измеряется коэффициент абсорбции, в проводнике накапливается существенный заряд, так как емкость длинных проводников может достигать нескольких мФ.

Изолирующий материал имеет диэлектрическую проницаемость, которая увеличивает емкость. Неосторожное прикосновение к такому проводнику ПОСЛЕ проверки изоляции может быть смертельно опасным! Так как не все, даже электрики, являются любителями и знатоками физики, то буквальное знание инструкций по работе с мегаомметром является обязательным и проверяется независимо от образования и квалификации у всех работников, получающих допуск на право проводить измерения.

Правила определяют, как измерить сопротивление изоляции в каждом конкретном случае. Измерение сопротивления изоляции мегаомметром — это действие, для которого он и предназначен. Например, измерение сопротивления изоляции электродвигателя или коэффициента абсорбции. С другой стороны, измерение сопротивления обмоток постоянному току предпочтительно проводить другим прибором (омметром, а лучше мостом постоянного тока), хотя мегаомметр может работать в диапазоне низких сопротивлений, результаты будут грубыми. Можно лишь прозвонить проводник мегаомметром — в этом случае он покажет нулевое сопротивление или очень близкое к нему.

Устройство мегаомметра

Современные мегаомметры имеют устройство, существенно отличающееся от приборов ранних образцов, однако, принцип их действия остается тем же: подача в измерительную цепь повышенного напряжение и измерение малых токов, которые протекают в этой цепи. Вместо динамо-машинки и стрелочного гальванометра, помещенных в массивный карболитовый корпус, современный прибор содержит импульсный высоковольтный генератор, выпрямитель, цифровой микроамперметр, управляющий контроллер и дисплей для вывода результатов измерений.

Для питания используются щелочные или литий-ионные элементы, общим напряжением 9-12 В. Именно такие приборы сейчас получили распространение. Приборы устаревших типов из-за физического старения могут просто не пройти поверку и не получат сертификата. Без этого документа измерения считаются недействительными.

Режимы и нормы измерений

Для бытовой проводки и электроустановок испытания сопротивления изоляции проводов производятся напряжением 500 В, а для промышленных напряжением 1-2,5 кВ. Минимальное сопротивление изоляции бытовых сетей и установок должно быть не менее 0.5 МОм, а промышленных не менее 1.0 МОм, отсюда такая разница в напряжениях, которые требуются для мегаомметра.

Изоляция кабелей и проводки

Измерение сопротивления изоляции кабеля выполняют между его проводниками и между отдельнымипроводниками и землей или экраном (кожухом), если он имеется. Если кабель имеет экран или оплетку, то ее присоединяют к клемме «Э» мегаомметра для компенсации токов утечки при измерении изоляции между проводниками. Если испытуемое устройство представляет шкаф, то с клеммой «Э» соединяется корпус. Экран кабеля, оплетка, кожух или корпус электроустановки всегда заземляются. Для подключения прибора применяют только изолированный провод. Трогать его руками во время измерений запрещается. Проверяемый проводник после испытаний заземляется проводником при помощи изолирующей штанги.

Изоляция электродвигателей и трансформаторов

Поскольку и электродвигатель и трансформатор считаются электрическими машинами, то существует много общего в том, как выполняется измерение сопротивления изоляции трансформатора и мотора. Электродвигатель (трансформатор) испытывается на сопротивление межобмоточной изоляции — изоляции между фазами, а также на сопротивление изоляции между каждой из обмоток и корпусом. В случае, если обмотки соединены в звезду или треугольник внутренним образом, то испытывается только сопротивление между обмотками и корпусом. В электродвигателях дополнительно могут проводиться испытания подшипниковой изоляции.

Безопасность при измерениях

Измерения мегаомметром всегда сообщают изолированным проводникам заряды, и чем лучше качество изоляции, тем дольше держится заряд. В целях безопасности обязательно снимают эти заряды при помощи проводов с изолированными рукоятками. Закорачивают точки подсоединения проводов от прибора и каждый из проводников дополнительно замыкают на землю. Цель одна — снять все остаточные заряды для безопасности людей.

Измерение изоляции электроустановок выполнить легче, чем линий и сетей, по причине сосредоточенности и близости к персоналу. Ниже приводится пошаговый порядок действий при измерениях на линиях.

Измерение изоляции на линиях

При подготовке к измерениям кабельных линий необходимо удалить из всех мест, где возможен доступ к проводникам, посторонних людей и животных. Вывесить предупреждающие таблички и поставить дежурных.

Линия должна быть полностью обесточена и отключена от всех нагрузок: автоматов, УЗО, вставок, должны быть вынуты все вилки из розеток и т. п. иначе померить сопротивление изоляции кабеля окажется невозможным, а некоторые приборы, оказавшиеся в нагрузке, могут быть повреждены.

Выбрав цепь для измерения сначала на некоторое время закорачивают ее проводники на землю или корпус (если уже известно, что сопротивление заземления корпуса в норме). Это требуется для снятия остаточных зарядов и точности измерений.

Измерительный прибор (мегаомметр) надежно подключается к выбранным точкам, между которыми испытывается изоляция. Экраны, оплетки и корпуса подключаются к клемме «Э». Изоляционный материал проводов мегаомметра должен быть целым по всей их длине.

Нажимают кнопку «Пуск» и в линию подается напряжение. Через 15 секунд автоматически делается первый отсчет сопротивления изоляции. Еще через 45 делается второй. Прибор рассчитывает коэффициент абсорбции. Это отношение второго отсчета к первому. Коэффициент абсорбции показывает меру влажности изоляции.

Коэффициент поляризации измеряют в течении 600 секунд. Это третий отсчет. Отношение третьего отсчета ко второму является коэффициентом поляризации. Это мера качества изоляции.

Проведенный измерительный процесс запоминается в мегаомметре и все данные можно вывести на дисплей или сохранить в памяти (это зависит от марки прибора).

Мегаомметр отключают, при помощи изолированных штанг и специального проводника разряжают линейные проводники по цепи измерения и на землю. Действия повторяют для всех необходимых цепей.

Оценка результатов

Для небольших объектов за сопротивление изоляции считают данные, полученные через 15 секунд. Экраном не пользуются, так как емкость невелика (например, электродвигатель, который не подключен к длинному кабелю.) Коэффициент абсорбции также не измеряют. Во всех остальных случаях, и для кабельных линиях сопротивлением изоляции считают данные, полученные после 60 секунд. Индекс поляризации измеряют при комплексных испытаниях электроустановок.

Читателям этой статьи, скорее всего, придется измерять небольшие объекты, где измерение изоляции производится по упрощенному варианту. Мегаомметры дают возможность выбирать требуемые режимы измерений в своем меню, поскольку все измерительные процедуры более-менее стандартизованы. Несмотря на это, нельзя ни на секунду забывать о соблюдении мер безопасности, которые перечислены в статье!

Как говорится “по многочисленным просьбам…” записал сегодня на видео пример измерения мегаомметром сопротивления изоляции токоведущих частей.

Мегаомметр- электромеханический, то есть с “крутилкой”, надо вращать ручку как на шарманке))

Лично мне такой больше по душе чем электронный, с тем у меня как то не сложились отношения…

На видео рассказываю как устроен мегаомметр, основные технические характеристики и правила применения- что куда подключать. как крутить и т.д.

Получилась своеобразная краткая инструкция по мегаомметру в видеоформате.

С видео опять у меня не очень… Когда уже начал просматривать- оказалось что стрелочный указатель совсем не видно. Эх, что ж делать, фотоаппарат у меня не справляется с поставленой задачей)))

В статье на фото все прекрасно видно- можно посмотреть.

У кого нет возможности смотреть видео- читайте статью.

Для чего предназначен мегаомметр? Для измерения сопротивления изоляции токоведущих частей. На выходе мегометра при вращении рукоятки появляется высокое напряжение и если изоляция плохая- ее начинает “прошивать”.

И чем хуже изоляция тем сильнее ее пробивает повышенным напряжением мегаомметра- тем ниже ее сопротивление.

Токоведущие части- это провода, шины и т.п. которые в нормальном режиме находятся под напряжением и по ним протекает электрический ток.

А вот как раз для того, что бы этот режим работы был нормальным, а не аварийным нам и надо иметь хорошую изоляцию токоведущих частей относительно земли, корпусов оборудования и всего того где не должно быть опасного потенциала.

Вообще в энергетике самый главный приоритет- это жизнь и здоровье человека. Железяку можно отремонтировать, заменить, а жизнь человека бесценна.

Электричество же представляет реальную угрозу здоровью, поэтому от него отделяются, отгораживаются- изолируются всеми возможными средствами.

В проводах это всевозможный нетокопроводящий материал, на подстанциях с высоким напряжением и громоздким оборудованием- соответствующий воздушный зазор, фарфоровая изоляция ну и т.д.

А вот что бы знать в каком состоянии у нас находится изоляция- и предназначен мегаомметр.

Все прекрасно знают и постоянно передают в новостях- сколько происходит пожаров от неисправной электропроводки- вот последствия нарушенной изоляции.

Параметры изоляции регламентируются в ПУЭ- правилах устройства электроустановок и измеряются естественно в Омах.

А так как сопротивление изоляции очень высокое и значения получаются иногда с девятью нулями то используют приставку МЕГА, то есть шесть нулей сокращается и значение например 9000000000 превращается в 9 тыс.МОм.

Это было небольшое вступление, а сейчас про мегаомметр.

Предназначен уже сказал для чего, технические характеристики кратко:

режим работы прерывистый, 1 мин. максимум можно измерять, 2 мин. перерыв и т.д.

режимы измерения повышенным напряжением 500, 1000, и 2500 Вольт

измерительная шкала- верхняя и нижняя.

По верхней измеряется очень высокое сопротивление от 50 до 10 тыс.МОм

По нижней- от 0 до 50 МОм

Скорость вращения рукоятки- 120-140 оборотов в минуту.

Рабочее положение- горизонтальное, при любом другом стрелочный индикатор будет давать погрешность измерения- немножко врать.

На корпусе имеется клемная колодка куда подключаются измерительные провода с щупами. Всего- три клеммы.

Клемма с буквой “Э” обозначает экран. Сюда подключается специальный третий провод из комплекта, идущего с мегаомметром.

Второй конец этого провода фиксируется на кожухе или экране. Это используется при измерении сопротивления изоляции между двумя токоведущими частями для устранения токов утечки, возникающих при этих измерениях.

Если же меряется изоляция относительно корпуса оборудования или “земли”- то подключать клемму “Э” не надо!

На одном из измерительных проводов на конце- две клеммы, одна- маркированная буквой “Э” подключается на на соответствующую клемму “Э” мегаомметра, вторая- на среднюю клемму.

Второй измерительный провод подключается на клемму со знаком минус.

Если экран не нужен- эту клемму провода просто не подключаем.

Как работать мегаомметром?

Для начала надо убедиться что токоведущие части где будем измерять отключены- проверяем отключенные автоматы, рубильники и т.п.

Затем заземляем токоведущие части и снимаем заземление только после подключения мегаомметра.

Измерительные щупы мегаомметра брать только за изолирующие рукоятки (при напряжении выше 1000Вольт кроме этого еще используют диэлектрические перчатки)

Когда измеряем- нельзя касаться токоведущих частей!

Делаем измерение изоляции и по окончании- снимаем заряд с токоведущих частей прикасаясь к ним кратковременно проводом заземления.

Снимаем заряд и с самого мегаомметра- прикасаемся измерительными щупами друг к другу.

Не забываем снять заземление с токоведущих частей! Иначе будет конкретное КЗ!

Основу вроде всю написал, если у вас есть что добавить- пишите в комментарии.

Узнайте первым о новых материалах сайта!

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

• ⚡ проверяете отсутствие напряжения на жилах кабеля
• ⚡ на длинных кабелях может быть наведенное или остаточное напряжение
  Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
• ⚡ отсоединяете кабель от подключенного оборудования.
  Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

• ⚡ подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
• ⚡ вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
• ⚡ замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

• ⚡ на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
• ⚡ Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
• ⚡ После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

Работа с мегаомметром М4100

1. первым делом проверяете отсутствие напряжения на кабеле
2. заземляете все жилы
3. прибор размещаете на ровную поверхность
4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Работа с электронным мегаомметром

Как часто проводится проверка изоляции кабеля мегаометром?

1. Первый замер делается на заводе изготовителе
2. Перед монтажом на объекте
3. После монтажа перед подачей напряжения
4. В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

• ⚡ некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
• ⚡ перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
• ⚡ измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
• ⚡ когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
• ⚡ если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
• ⚡ если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
• ⚡ при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Мегаомметр – крайне полезный прибор, используемый для измерения сопротивления изоляции электрических кабелей, обмоток трансформаторов, а также для проверки электроинструментов.

Параметры сопротивления изоляции имеют важнейшее значение для находящихся в эксплуатации электросистем и установок. Проверка данной характеристики входят в состав обязательных электроизмерений, проводимых для определения состояния, работоспособности и безопасности электрических сетей.

Виды и особенности мегаомметров

Сегодня на рынке представлены мегаомметры различных марок и типов, предназначенные для измерения изоляции с напряжением до 100, 500, 1000 и 2500 В, установленная величина напряжения генерируется самим измерительным устройством. На рисунке ниже представлена принципиальная схема мегаомметра ЭС0202.

Различаются между собой не только генерируемым напряжением, но также классом точности. К примеру, пользующийся большой популярностью у профессиональных специалистов прибор марки М4100, работает с погрешностью не более 1%. Для устройств Ф4101 нормальная погрешность составляет не более 2,5%. Чем выше значение исследуемой электросети или установки, тем более точным должен быть используемый для измерения мегаомметр. Питание измерительных средств может осуществляться от встроенных аккумуляторов или от сетей переменного тока напряжением 127-220 В.

Выбирать средство для испытаний электрической системы необходимо с учетом номинального сопротивления в сети, напряжения и других индивидуальных особенностей.

Чаще всего проводят испытания в сетях и устройствах с номинальным напряжением до 1000 В (электрические двигатели, цепи вторичной коммутации и другие). Для измерений в таких условиях необходимо использовать мегаомметры, рассчитанные на работу в цепях от 100 В до 1000 В. Если номинальные параметры сети выше 1000 В, необходимо использовать измерительные средства, работающие с напряжением до 2500 В.

Порядок проведения измерений

Измерения мегаомметром проводятся в несколько этапов. На рисунке ниже представлена схема подключения устройства в трехфазной цепи.

Сначала необходимо измерить сопротивление изоляции соединительных проводников, полученный результат должен соответствовать верхнему пределу измерительного устройства.

• установка наибольшего из возможных значений в случаях неизвестных параметров сопротивления изоляции;
• устанавливать предел измерений следует с учетом того, что наибольшая точность полученных результатов достигается за счет отсчета показаний в пределах рабочей шкалы устройства.

При испытаниях электрики обязательно следует убедиться в отсутствии напряжения на проверяемом участке электрической цепи.

Когда все предварительные работы и проверки выполнены, необходимо закоротить или отключить от цепи все элементы и устройства с пониженными значениями сопротивления изоляции и с пониженным напряжением, к примеру, полупроводники, конденсаторы и другие.

Цепь на время проведения электроизмерительных работ необходимо заземлить.

Теперь можно подключить устройство к исследуемой цепи. Испытания проводятся путем вращения ручки генератора мегаомметра с постоянной скоростью в 120 оборотов в минуту. Измерения длятся в течение 60 секунд, после чего можно записать результаты.

При проведении электроизмерительных работ на приборах и системах с большой ёмкостью, фиксировать показания мегаомметра необходимо после того, как стрелка полностью успокоится.

В целях безопасности, после проведения испытаний, перед отсоединением мегаомметра от электрической цепи, необходимо снять остаточный электрический заряд с устройства путем его кратковременного заземления. На рисунке ниже представлена схема подключения цифрового измерителя для проверки изоляции проводки.

При проведении электроизмерений следует учитывать, что результаты исследования могут быть искажены из-за различных внешних факторов, к примеру, из-за увлажнения изолированных частей электросети или электрической установки, что приводит к возникновению токов утечки. В этом случае на изоляцию необходимо наложить токоотводящий проводник, присоединив его к зажиму «Э» мегаомметра.

Правила соединения мегаомметра с цепью через зажим «Э»:

• при проверке изоляции электрического кабеля, изолированного от земли, зажим соединяют с броней провода через проводник;
• при проверке сопротивления изоляции между обмоток зажим «Э» соединяют с корпусом электрической машины;
• при измерении на обмотках трансформатора, зажим «Э» подключают к устройству под юбкой выходного изолятора.

Важно помнить, что измерение сопротивления изоляции в осветительных и силовых системах должно проводиться при включенных выключателях, отключенных электрических приемниках, отключенных плавких вставок и вывернутых лампах.

Ни в коем случае нельзя проводить испытания мегаомметром сетей, отдельные элементы которых располагаются в непосредственной близости от других электрических систем, находящихся под напряжением. Также запрещено проводить измерения на воздушных линиях электропередач при грозе.

Измерение сопротивления изоляции мегаомметром: пошаговая методика измерения

Несмотря на то, что мегаомметр считается профессиональным измерительным прибором, в некоторых случаях он может быть востребован и в быту. Например, когда необходимо проверить состояние электрической проводки. Использование мультиметра для этой цели не позволит получить необходимые данные, максимум, он способен — зафиксировать проблему, но не определить ее масштаб. Именно поэтому измерение сопротивления изоляции мегаомметром остается наиболее эффективным способ испытаний, подробно об этом рассказано в нашей статье.

Принцип действия мегаомметра

Работа мегаомметра основана на законе Ома для участка цепи, отображаемого в виде формулы I=U/R. Для измерения необходимы элементы, расположенные в корпусе устройства. Прежде всего, это источник напряжения с постоянной, откалиброванной величиной. Кроме того, мегаомметр дополняется измерителем тока и выходными клеммами.

В разных моделях конструкция источника напряжения может существенно изменяться. В старых мегаомметрах установлены простые ручные динамо-машины, а в новых применяются внешние или встроенные источники. Значение выходной мощности генератора и его напряжения могут изменяться в различных диапазонах или оставаться в фиксированном виде. К клеммам мегаомметра подключены соединительные провода, скоммутированные в измеряемую цепь. Надежный контакт обеспечивается зажимами – «крокодилами».

Амперметр, включенный в электрическую схему, измеряет величину тока, проходящего по цепи. Благодаря точному значению напряжения, шкала на измерительной головке размечена сразу в нужных единицах сопротивления. Это могут быть мегаомы или килоомы. Некоторые приборы оборудованы шкалой, показывающей оба значения. Новые модели мегаомметров, использующие цифровые сигналы, отображают полученные данные на дисплее.

Что это такое

Мегаомметр является специальным измерительным прибором, используемым профессиональными электриками, для того чтобы вычислять электросети и электроприборы. Отличается от омметра работой с высоким напряжением. Напряжение генерируется самостоятельным образом встроенным механическим генератором или батареей. Величина его равна 100-2500 вольт. Выпускается в двух вариантах — в виде индукторного и безындукторного аппарата.

Мегаомметр в помощь электрикам

Он является универсальным переносным электродвигательным устройством, который бывает как ручным, цифровым, аналоговым или электронным, так и механическим и высоковольтным.

Обратите внимание! Стоит указать, что первая модель была изобретена с ручкой. Сегодня самыми стильными являются электронные измерительные модели.

Полное понятие из области электродинамики

Устройство мегаомметра

Типовой мегаомметр состоит из генератора постоянного тока, измерительной головки, тумблера-переключателя и токоограничивающих резисторов. Работа измерительной головки основана на взаимодействии рабочей и противодействующей рамок. Тумблер может выставляться на определенные пределы измерения. Он осуществляет коммутацию различных резисторных цепочек, изменяющих выходное напряжение и режим работы головки.

Все элементы заключены в прочный, герметичный диэлектрический корпус, оборудованный ручкой для более удобной переноски. Здесь же располагается портативная складывающаяся генераторная рукоятка. Чтобы начать вырабатывать напряжение, она раскладывается и вращается. На корпусе имеется рычаг управления тумблером и выходные клеммы, в количестве трех, к которым подключаются соединительные провода. Каждый выход имеет собственное обозначение: «З» — земля, «Л» — линия и «Э» — экран.

Клеммы «З» и «Л» применяются во всех случаях, когда требуется измерить сопротивление изоляции по отношению к контуру заземления. Вывод «Э» необходим для устранения воздействия токов утечки при измерение между кабельными жилами, расположенными параллельно или похожими токоведущими частями. Клемма «Э» работает совместно со специальным измерительным проводом, имеющим экранированные концы. Обычно она подключается к кожуху или экрану. С помощью этой клеммы производятся наиболее точные измерения. В некоторых моделях клеммы «Л» и «З» обозначаются соответствующей маркировкой «rx» и «-».

Принцип работы мегаомметров, использующих внутренние или внешние источники питания генератора, такой же, как и у конструкций с ручкой. Для того чтобы выдать напряжение на проверяемую схему, необходимо нажать кнопку и удерживать ее в этом состоянии. Существуют приборы, способные выдавать различные комбинации напряжения путем сочетания нескольких кнопок.

Современные мегаомметры отличаются более сложным внутренним устройством. Напряжение, выдаваемое генераторами разных конструкций, составляет примерный ряд величин: 100, 250, 500, 700, 1000 и 2500 В. Одни мегаомметры могут работать лишь в одном диапазоне, а другие – сразу в нескольких.

Значение выходной мощности мегаомметра, способны проверять изоляцию на высоковольтном промышленном оборудовании, во много раз выше, чем этот же параметр у моделей мегаомметров, способных проверять лишь бытовую проводку. Их размеры также заметно различаются между собой.

Включение мультиметра в режим омметра и выбор пределов измерений

Управление мультиметром производится с помощью круглой поворотной ручки, вокруг которой расчерчена шкала, поделенная на секторы. Друг от друга они отделены линиями или просто надписи на них отличаются цветом. Чтобы включить мультиметр в режим омметра надо повернуть ручку в зону сектора, обозначенного значком «Ω» (омега). Цифры, которыми будет обозначаться режимы работы могут быть подписаны тремя способами:

• Ω, kΩ – x1, x10, x100, MΩ. Обычно такие обозначения используются на аналоговых устройствах, у которых то, что показывает стрелка еще надо переводить в привычные значения. Если шкала проградуирована, к примеру, от 1 до 10, то при включении каждого из режимов отображаемый результат надо домножать на указанный коэффициент.

• 200, 2000, 20k, 200k, 2000k. Такая запись применяется на электронных мультиметрах и показывает в каком диапазоне можно измерять сопротивление при установке переключателя в определенную позицию. Приставка «k» обозначает префикс «кило», что в единой системе измерений соответствует цифре 1000. Если выставить мультиметр на 200k и он покажет цифру 186 – это значит, что сопротивление равно 186000 Ом.
• Ω – Если на корпусе омметра есть только такой значок, значит мультиметр способен автоматически определять диапазон. Циферблат такого устройства обычно может отображать не только цифры, но и буквы, к примеру, 15 kОм или 2 MОм.

У первых двух способов подписи шкалы есть прямая зависимость точности отображения результатов и их погрешности. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет показано неправильно.

Щупы прибора надо воткнуть в соответствующие гнезда – черный в «COM», а красный в то, возле которого среди других обозначений есть значок «Ω».

Опасность повышенного напряжения устройства

В работе с мегаомметром существуют специфические особенности, на которые следует обращать пристальное внимание. В первую очередь это связано с повышенным напряжением прибора. Встроенный генератор обладает выходной мощностью, достаточной не только для проверки изоляции, но и для получения серьезной электротравмы. Поэтому, в соответствии с правилами электробезопасности, использовать мегаомметр могут только подготовленные и обученные специалисты, не менее чем с 3-й группой допуска.

В процессе замеров повышенное напряжение охватывает проверяемый участок, а также клеммы и соединительные провода. Защита от этого обеспечивается щупами, имеющими усиленную изолированную поверхность. Они предназначены для установки на измерительные провода. Концы щупов ограничены запретной зоной с помощью предохранительных колец. Таким образом, предупреждается касание к ним открытых частей тела.

Для выполнения измерения на измерительных щупах предусмотрена специальная рабочая зона, за которую можно смело браться руками. Непосредственное подключение к схеме осуществляется зажимами «крокодил» с хорошей изоляцией. Запрещается использование других типов проводов и щупов. При выполнении измерительных работ, людей не должно быть на всем проверяемом участке. Данный вопрос особенно актуален в тех случаях, когда сопротивление изоляции измеряется в длинномерных кабелях, протяженностью до нескольких километров.

Влияние наведенного напряжения

Электрическая энергия, проходящая по проводам ЛЭП, создает значительное магнитное поле. Оно изменяется в соответствии с синусоидальным законом и способствует наведению в металлических проводниках вторичной электродвижущей силы и тока I2. В случае большой протяженности кабеля, наведенное напряжение достигает значительной величины.

Данный фактор оказывает существенное влияние на точность проводимых измерений. Дело в том, что в этом случае неизвестна величина и направление электрического тока, протекающего через измерительный прибор. Данный ток появляется под влиянием наведенного напряжения и его значение добавляется к собственным показаниям мегаомметра, полученным через калиброванное напряжение генератора. В итоге образуется сумма двух неизвестных токовых величин, и данная метрологическая задача становится неразрешимой. Поэтому измерение сопротивления изоляции сетей при наличии любого напряжения является совершенно бессмысленным занятием.

Пристальное внимание к наведенному напряжению объясняется реальной возможностью электрического травматизма. Поэтому все работники должны строго соблюдать установленные правила безопасности.

Действие остаточного напряжения

При выдаче генератором мегаомметра напряжения, поступающего в измеряемую сеть, между проводом и контуром заземления возникает разность потенциалов. Это приводит к образованию емкости, наделенной определенным зарядом.

После того как измерительный провод отключается, цепь мегаомметра становится разорванной. За счет этого потенциал частично сохраняется, поскольку в проводе или шине создается емкостной заряд. В случае касания этого участка, человек может получить электротравму от разряда тока, проходящего через тело. Для того чтобы избежать подобных неприятностей, следует использовать переносное заземление. Его рукоятка должна быть заизолирована, что дает возможность безопасно снимать емкостное напряжение.

Перед тем как подключать мегаомметр для замеров изоляции, необходимо чтобы в проверяемой схеме отсутствовал остаточный заряд или напряжение. Для этого существуют специальные индикаторы или вольтметр с соответствующим номиналом. С помощью мегаомметра можно выполнять самые разные замеры. Например, изоляция в десятижильном кабеле вначале проверяется относительно земли, а затем измеряется каждая жила. Качество изоляции определяется по очереди между всеми жилами. Во время каждого измерения следует использовать переносное заземление.

Чтобы обеспечить быструю и безопасную работу, заземляющий проводник изначально одним концом соединяется с контуром заземления. В таком положении он остается до конца работ. Другим концом проводник контактирует с изоляционной штангой. Именно при ее непосредственном участии накладывается заземление, чтобы снять остаточный заряд.

Безопасная эксплуатация мегаомметра

Любые измерения следует производить только исправным мегаомметром. Устройство должно быть испытанным в лаборатории, где проверяется его собственная изоляция и все комплектующие части. Для испытаний применяется повышенное напряжение, после чего мегаомметру выдается разрешение на работу в течение определенного, ограниченного срока.

С целью поверки мегаомметр направляется в метрологическую лабораторию, где специалисты определяют его класс точности. Прохождение контрольных замеров подтверждается клеймом, наносимым на корпус прибора. В процессе дальнейшей эксплуатации должна соблюдаться сохранность и целостность клейма, особенно даты и номера специалиста, проводившего поверку. В противном случае устройство автоматически попадет в категорию неисправных.

Правильная область применения также гарантирует безопасность при работе с мегаомметром. Перед каждым замером определяется величина выходного напряжения. В первую очередь устройство применяется для испытаний изоляции. С этой целью для проверяемого участка создаются экстремальные условия, когда производится подача не номинального, а завышенного напряжения. Временной период также довольно продолжительный. Это способствует своевременному выявлению возможных дефектов и недопущение их в последующей эксплуатации.

Каждая схема, подлежащая проверке, имеет свои особенности, влияющие на безопасную работу мегаомметра. Поэтому перед подачей на нужный участок высокого напряжения, нужно исключить все неисправности и поломки составляющих элементов. Современное оборудование буквально насыщено полупроводниками, конденсаторами, измерительными и микропроцессорными приборами. Они не рассчитаны на высокое напряжение, создаваемое генератором мегаомметра. Перед проверкой все подобные устройства шунтируются или вовсе извлекаются из схемы. По окончании замеров схема восстанавливается и приводится в рабочее состояние.

Где используется

Изоляция, подобно любому материалу, со временем и в связи с погодными условиями портится и изнашивается. Чтобы своевременно обнаружить изоляционный дефект, применяется мегаомметр. Он нужен, чтобы измерять изоляционное сопротивление силового кабеля, электроразъема, трансформаторной межобмотки, электромашины. Также он необходим, чтобы измерять поверхностные и объемные диэлектрики. Достоинство прибора в полной автономности, независимости от источников питания и автоматическом вычислении абсорбционного и резисторного процесса.

Применение в условиях промышленности как основная сфера

Сопротивление изоляции: как правильно измерить

Перед измерением сопротивления нужно внимательно изучить схему электроустановки, подготовить средства защиты и сам прибор в исправном состоянии. Проверяемый участок должен быть заранее выведен из работы.

Проверка исправности мегаомметра происходит следующим образом. Выводы измерительных проводов закорачиваются между собой. После этого к ним от генератора подается напряжение. В случае исправности прибора результаты измерений закороченной цепи равны нулю. Далее концы проводов разъединяются, отводятся в стороны, после чего делается повторный замер. В норме на шкале отображается символ бесконечности, показывающий сопротивление изоляции в воздушном промежутке между измерительными концами.

Непосредственное измерение сопротивления изоляции выполняется в строго определенной последовательности. Прежде всего, переносное заземление нужно подсоединить к контуру. Напряжение на проверяемом участке должно отсутствовать. Далее собирается схема измерения прибора, а переносное заземление снимается.

На схему подается калиброванное напряжение до того момента, пока не выровняется емкостный заряд. Далее фиксируется отсчет, после чего напряжение снимается. Чтобы снять остаточный заряд, накладывается переносное заземление. По окончании замеров соединительный провод отключается от схемы, а заземление снимается.

Для замера сопротивления изоляции мегаомметром используется наибольший предел МΩ. Если данной величины недостаточно, необходимо воспользоваться более точным диапазоном. Все дальнейшие цепочки измерений должны выполняться в такой же последовательности. Некоторые конструкции мегаомметров могут работать в прерывистом режиме. В этом случае на протяжении одной минуты выдается напряжение, после чего в течение двух минут выдерживается пауза.

При наличии в измерительных приборах стрелочного индикатора, для всех замеров используется горизонтальная ориентация корпуса. Нарушение этого требования приводит к дополнительным погрешностям. Современные цифровые мегаомметры могут работать в любом положении.

Видеоуроки

Первым делом предоставляем к вашему вниманию инструкцию по эксплуатации стрелочного мегаомметра ЭС0202/2-Г:

Еще один популярный стрелочный измеритель, который является аналогом указанной выше модели — м4100. Пользоваться им тоже достаточно просто, в чем можно убедиться, просмотрев данное видео:

Цифровые мегаомметры с дисплеем еще проще в использовании. К примеру, выполнить измерение сопротивления изоляции кабеля современным измерителем UT512 UNI-T можно по такой технологии:

Ну и последняя инструкция касается еще одного популярного устройства — Е6-32. На видео ниже достаточно подробно показывается, как пользоваться мегаомметром для измерения сопротивления изоляции трансформатора, кабеля и даже металлосвязи:

Вот по такой методике осуществляют измерение сопротивления изоляции мегаомметром. Как вы видите, пользоваться данным прибором не сложно, однако нужно серьезно отнестись к технике безопасности и принять все необходимые меры защиты.

Будет интересно прочитать:

Megger — Типы Megger — Конструкция — Принцип работы — Тесты Megger — Применение Megger

мегомметр представляет собой электрический прибор , используемый для измерения сопротивлений цепей в мегаомах. Это портативный прибор . Он связан с внешним миром клеммы любой электрической цепи . Это генератор напряжения и производит напряжение, а затем измеряет сопротивление и проводит различные испытания в электрические схемы.Он также используется для тестирования огромных электрических цепей такие как испытания изоляции , испытание утечки на землю , короткое замыкание тест и др.

Строительство мегомметров

Megger состоит из генератора постоянного тока с ручным приводом. Это механизм сцепления , в котором якорь предназначен для движения с постоянной скоростью . Таким образом, частота вращения и напряжение генератора остаются постоянными. Напряжение генератора подается на фиксированное сопротивление и на отклоняющую катушку через ограничивающее ток сопротивление.Внешнее сопротивление подключено к клеммам тестирования. Эти две катушки состоят из вольтметра и амперметра с подвижной катушкой, объединенных в один прибор.

Предположим, что испытательные клеммы разомкнуты, и напряжение генератора приложено к катушке и протекает через нее. Возникающий крутящий момент начинает перемещать элемент Megger до тех пор, пока шкала не укажет на бесконечность через катушку. Внешний ток слишком велик для измерения прибором, когда испытательные клеммы замкнуты на расстоянии, а затем через отклоняющую катушку проходит большое количество тока.Отклоняющий крутящий момент затем создает противодействующий крутящий момент катушки и вращает подвижный элемент до тех пор, пока стрелка не будет указывать на ноль, а внешнее сопротивление станет слишком маленьким для измерения прибором.

Принцип работы Megger
Меггеры — это приборы с перекрестными катушками , которые показывают две катушки, жестко установленные под прямым углом друг к другу и свободно вращающиеся в магнитном поле. Когда в нем проходит ток, эти две катушки создают в нем крутящий момент в противоположном направлении.Крутящий момент первой катушки пропорционален I ₁ Cos Θ, а крутящий момент второй катушки пропорционален I2 Sin. Эти две катушки приходят в состояние равновесия на определенной стадии, когда два момента равны, но в противоположном направлении, тогда I ₁ Cos Θ = I ₂ Sin Θ или tan Θ = I ₁ / I ₂

Эти две катушки подключены к общему источнику напряжения, то есть , батарее, или любому другому источнику.Первая катушка подключается непосредственно к источнику напряжения и называется катушкой напряжения . Его ток I1 = V / R ₁ . Вторая катушка называется токовой катушкой , поскольку она подключена к источнику тока и ее ток I2 = V / R _2. Эти две катушки могут свободно вращаться в постоянном магнитном поле . Отклонение Θ инструмента пропорционально I1 / I2, которое равно Rr / R1. Если R1 зафиксирован, тогда шкала откалибрована для непосредственного считывания сопротивления.Значение напряжения остается постоянным и в большом количестве для получения подходящих токов с высоким сопротивлением, которое необходимо измерить.

Типы мегомметров

Обычно мегомметров бывает двух типов в зависимости от его функции или принципа работы. Эти меггеры разделены на две основные категории или типы.

• Ручной (с ручным приводом) Меггеры

1. Аналоговые мегомметры
2. Цифровые мегомметры

Аналоговые мегомметры

Аналоговые мегомметры это те мегомметры, которые состоят из указателя и шкалы .Эти мегомметры отклоняют указатель на своей шкале и показывают его показания. Оно работает в соответствии с тем же принципом работы, что и он, и используется для тестирования различных электрических цепей и для измерения большого количества сопротивлений из электрических цепей .

У этих мегомметров есть экран и показывает его рейтинги на цифровом экране . Эти мегомметры работают по одинаковому принцип работы, но некоторые электронные компоненты добавлены в цифровых мегомметры , чтобы отобразить его показания на цифровом экране.Эти мегомметры тоже используются для тех же целей, что и аналоговые мегомметры.

Электронный Тип мегомметры (с батарейным питанием)

Это мегомметры, которые состоят из электроники. Компоненты и эти мегомметры — это автоматические и с батарейным питанием . Эти имеет только два соединительных провода , через которые вырабатывается ток и напряжение . Эти мегомметры управляются кнопками, а не вручную.Это состоит из кнопки, с помощью которой он запускает и останавливает генерацию напряжения и Текущий.

Преимущества ручных мегомметров

Он также используется в крупных отраслях поскольку это устаревшая технология. Нет внешний источник требуется для работать.

Это дешево.

Преимущества электронных мегомметров

Он легко управляем.

Прекрасно работает.

Тесты Megger

Испытание сопротивления изоляции:

Испытание сопротивления изоляции является основным тестом для анализа электрических цепей.Этот тест включает в себя короткие испытание цепи, испытание сопротивления изоляции, испытание обрыва цепи , напряжение и испытание на падение и испытание трансформаторов и электродвигателей . Метод испытаний различных электрических цепей, таких как трансформаторов , электрических Электродвигатели , Схема подключения приведена ниже: Проверка сопротивления изоляции выполняется с помощью помощь меггера. Megger имеет два выходных провода, которые подключены к электрическому клеммы цепи.Когда мы начинаем двигать ручкой, мегомметр начинает производить высокие напряжения и его циферблат показывает его номинал в МОм . Если его чтение остается постоянным (10 МОм), тогда его изоляция правильная и ее изоляция сопротивление низкое и можно использовать. Если показание показывает до 25 МОм значит, изоляция электрической цепи плохая, и она также в плохом состоянии короткое замыкание и падение напряжения на этом номинальном значении.

Если циферблат мегомметра не может отображать при чтении его шкалы возникает разрыв цепи.

Приложения мегомметра

Меггер используется для измерения сопротивления цепь между нулем и бесконечностью. Это прибор для измерения высокого сопротивления . Невозможно точно измерить малые сопротивления с помощью меггер. Этот инструмент очень прост и очень удобен в эксплуатации. Что-нибудь из этого мегомметры не зависят от внешних источников питания для своей работы.

Источник изображения 1
Источник изображения 2
Источник изображения 3
Источник изображения 4

Что такое мегомметр? Принцип, преимущества, недостатки, применение

Что такое мегомметр?

Слово «Megger», образованное от слов «мегоммы» и «тестер», является эксклюзивной торговой маркой Evershed & Vignola’s Ltd.Мегомметр обычно называют мегомметром.

Может возникнуть несколько вопросов, например

• Почему омметры не называют мегомметрами?
• В чем разница между обычным омметром и мегомметром?

Омметр измеряет низкие значения сопротивления, а мегомметр измеряет более высокий диапазон в несколько мегом, подавая на него высокое напряжение.

Если мы хотим измерить сопротивление изоляции порядка 1 МОм с помощью мультиметра, у него есть батарея на 9 В, которая питает цепь, когда вы устанавливаете ручку для измерения сопротивления цепи.

I = V / R, I = 9/1000000 = 0,000009 ампер.

Невозможно измерить такой небольшой ток, который не сможет отклонить катушку гальванометра внутри мультиметра. Таким образом, это непрактично.

Мегомметр используется для измерения сопротивления изоляции и питается от встроенного генератора постоянного тока или батареи более высокого диапазона напряжения, он называется мегомметром.

Принцип

Megger работает по принципу электромагнитного притяжения.Когда первичная обмотка, по которой проходит ток, находится в непосредственной близости от магнитного поля, она испытывает силу.

Этот вид силы создает крутящий момент, который заставляет отклонять указатель устройства, которое дает некоторые показания.

Что такое изолятор?

В каждом электрическом оборудовании или аппарате используются «проводники» и «изоляторы». Проводник предназначен для обеспечения пути прохождения электрического тока, а изолятор — для предотвращения утечки тока по этому пути.

Величина изоляции выражается в ее электрическом сопротивлении в мегаомах.

Зачем проводить проверку сопротивления изоляции?

Сопротивление изоляции — это качество электрической системы, которое со временем уменьшается в зависимости от условий окружающей среды, таких как температура, влажность, влажность и частицы пыли.

Таким образом, возникает необходимость регулярно проверять сопротивление изоляции оборудования, чтобы избежать сильного поражения электрическим током, которое может быть смертельным.Это может быть признаком повреждения изоляции.

Конструкция Megger

Мегомметр состоит из генератора постоянного тока, его якорь приводится в действие вручную для генерации напряжения. Механизм сцепления используется для проскальзывания после достижения определенной заданной скорости.

Сопротивления R1, R2 соединены последовательно с двумя катушками, катушкой A и катушкой B, которые составляют один прибор, к которому прикреплен индикаторный указатель.

Постоянные магниты с северным и южным полюсами создают магнитное поле, отклоняющее указатель.Измерительные клеммы на X и Y используются для измерения сопротивления изоляции.

Работа Megger

Мегомметр сконструирован таким образом, что игла свободно плавает до тех пор, пока генератор не заработает. Когда генератор не работает, стрелка может остановиться в любой точке его шкалы.

Мегомметр используется для измерения большого сопротивления изоляции. Высокое сопротивление может быть между обмотками трансформатора или двигателя или между проводником в кабеле и кабелепроводом или оболочкой, окружающей кабель.

Если измерительные провода, подключенные к клеммам линии и заземления, разомкнуты и работает генератор с ручным пуском, стрелка перемещается в бесконечность. Бесконечное сопротивление означает, что оно слишком велико для измерения прибором.

Если измерительные провода подключены друг к другу при вращении рукоятки, указатель перейдет на ноль, указывая на отсутствие сопротивления между измерительными проводами.

Нулевой прогиб в вышеупомянутом испытании может означать, что тестируемый проводник касается оболочки или трубы, окружающей его.

Типы мегомметров

• Ручной
• Электронный с кнопкой тестирования

Электронный мегомметр питается от батареи. Индикация шкалы доступна как на аналоговом, так и на цифровом дисплее.

Процедура испытания сопротивления изоляции

Двигатель имеет три обмотки: красную (R), синюю (B) и желтую (Y), а также корпус.

Подключите щуп Megger один к линии (R), а другой к земле. После подключения датчиков нажмите кнопку ТЕСТ электронного мегомметра или проворачивая ручной мегомметр.

Если проблем нет, Megger должен показать бесконечное значение сопротивления изоляции. Если он показывает ноль, это означает, что сопротивление изоляции не может выдерживать большие токи.

Повторите процесс, подключив датчики к другим линиям синего (B), а затем желтого (Y). Проверьте значение сопротивления изоляции, чтобы мы могли узнать, хорошее ли сопротивление изоляции обмотки.

Преимущества

• Частое измерение мегомметров позволяет понять сопротивление изоляции электрического оборудования, такого как двигатель, трансформатор и т. Д.таким образом мы узнаем их здоровье.
• Можно идентифицировать физические повреждения, которые могут привести к поражению электрическим током из-за утечек.

Недостатки

• Ручной мегомметр менее предпочтителен по сравнению с электронным мегомметром, потому что для него требуется два человека. Один для запуска, а другой для тестирования.
• Точность зависит от запуска мегомметра.

Меры предосторожности

• Никогда не касайтесь проводов во время работы, соблюдайте безопасное расстояние.
• Изолируйте электрооборудование перед выполнением теста.
• Не используйте Megger, если какая-либо его часть повреждена, так как это небезопасно.
• Рекомендуется выключить мегомметр и вручную разрядить цепи по завершении тестов, прежде чем прикасаться к любому соединению или цепи.
• Измерительные провода, включая зажимы «Крокодил», должны быть в хорошем состоянии.

Приложения

• Проверка целостности
• Проверка изоляции
• Проверка заземления

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по КИП, электричеству, ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать дальше:

Об авторе

Инженер по реализации проекта в Инженеры и консультанты Tree-Tech | + сообщения

Проницательный профессионал с 25-летним стажем работы инженером по КИПиА начал карьеру в целлюлозно-бумажной промышленности. Со временем перешел на Электростанцию, Целлюлозный блок, Химические заводы (Сульфид углерода, Clo2 и Серная кислота), Нефть и Газ (Разведка и Добыча).

мегомметров | Электротехнические уроки | Повязки Mepits

Меггер

Megger — это измерительный прибор, используемый для измерения сопротивления изоляции электрической системы. Электрическая система ухудшает качество сопротивления изоляции со временем и различными условиями окружающей среды, включая температуру, влажность, частицы пыли и влажность. Даже механическое и электрическое напряжение влияет на сопротивление изоляции, что добавляет необходимости проверять сопротивление изоляции через регулярные промежутки времени, чтобы избежать фатальных ошибок или поражения электрическим током.Megger используется для измерения утечки тока в проводах, уровня электрической изоляции в генераторах, двигателях , и т. Д.

Тест меггера

Тест мегомметра выполняется следующими этапами:

1. В проверяемой цепи отключено питание. В цепи, когда проводятся эти типы высоковольтных испытаний, на нее не должно подаваться напряжение.
2. Все провода деинсталлированы, что предназначено для тестирования.Чтобы проверить сопротивление изоляции любого провода, его следует полностью снять и отключить от цепи с обоих концов. Кусок ленты используется для покрытия оголенных концов меди, чтобы избежать ударов. При проверке двигателей провода, питающие двигатель, должны быть полностью отключены.
3. Один вывод Megger подключен к заземлению или электрическому каркасу электрической системы. Этот вывод в случае обмоток двигателя подключается к металлической раме двигателя.
4. Другой вывод мегомметра подсоединен к одной из клемм двигателя или к неизолированному медному концу.Другой конец проверяемого провода должен быть покрыт изоляционной лентой или должен находиться на открытом воздухе.
5. Теперь включите счетчик. На образование высокого напряжения внутри обмоток двигателя или провода требуется от 2 до 5 секунд.
6. Теперь запишите показания счетчика. Значение считывания, превышающее 999 МОм, считается почти идеальным значением сопротивления в случае нового двигателя или нового провода. Могут возникнуть проблемы с использованными моторами или старыми проводами, когда значения сопротивления меньше 1.5 МОм. Считывание значения между этим диапазоном нормально, если нет никаких проблем.
7. Продолжите испытание с оставшимися клеммами двигателя или другими проводами. Провода или провода двигателя безопасны для использования при отключении источника высокого напряжения измерителя.

Конструкция Megger

Основными частями, задействованными в конструкции мегомметра, являются отклоняющая катушка, управляющая катушка, постоянные магниты, стрелка, шкала, генератор постоянного тока или подключение батареи, сопротивление катушки давления и сопротивление катушки тока.

1. Отклоняющая и управляющая катушка : Эти катушки расположены под прямым углом друг к другу и подключены к генератору параллельно. Эти катушки сохраняют свою полярность для создания крутящего момента в противоположном направлении.
2. Шкала : отмечает значение сопротивления изоляции от нуля до бесконечности и помещается на передней панели устройства, что помогает нам считывать значения.
3. Указатель : Позиция указателя представляет значение сопротивления изоляции, перемещающееся от нуля до бесконечности.Один конец указателя соединен с катушкой, а другой конец отклоняется по шкале.
4. Постоянный магнит : Эти магниты создают необходимое магнитное поле, используемое для отклонения указателя с помощью магнитного полюса Север-Юг.
5. Генератор постоянного тока или подключение батареи : Электронное зарядное устройство / зарядное устройство вырабатывает испытательное напряжение в случае мегомметра автоматического типа, тогда как ручной генератор постоянного тока используется для той же цели в мегомметре с ручным управлением.
6. Сопротивление катушки давления и сопротивление катушки тока : Это защищает мегомметр от любых повреждений из-за низкого внешнего электрического сопротивления, которое проверяется.

Принцип работы Megger

Испытательное напряжение, создаваемое вращением рукоятки ручного мегомметра и батареей в случае электронного мегомметра. Для тестирования диапазона до 440 В оборудование требует 550 В постоянного тока. Токовая катушка или отклоняющая катушка подключены последовательно и позволяют электрическому току проходить через тестируемую цепь.Управляющая и отклоняющая катушка имеет токоограничивающий резистор, подключенный последовательно, чтобы защитить внешнюю цепь в случае повреждений, вызванных очень низким сопротивлением. Испытательное напряжение создается за счет электромагнитной индукции в случае ручного мегомметра и от батареи в случае мегомметра электронного типа. Прогиб стрелки увеличивается с увеличением напряжения во внешней цепи, а также уменьшается с увеличением тока. То есть результирующий крутящий момент обратно пропорционален току и напрямую связан с напряжением.В то время как электрическая цепь, которая проверяется, разомкнута, результирующий крутящий момент, вызванный катушкой напряжения, является максимальным, а указатель отклонения показывает значение « бесконечность », что означает, что в цепи нет короткого замыкания, а сопротивление в цепи является максимальным. проверено. В случае короткого замыкания стрелка отклонения показывает «ноль», что указывает на «отсутствие» сопротивления в проверяемой цепи.

Типы мегомметров

Существует два типа мегомметров: —

1. Ручной тип Megger
2. Электронный тип Megger

Ручной мегомметр

Важными частями ручного мегомметра или ручного мегомметра являются аналоговый дисплей, ручная рукоятка и провода.Аналоговый дисплей расположен на передней панели тестера, который используется для регистрации значений ИК. Ручной кривошип используется для вращения, чтобы достичь желаемого числа оборотов в минуту, которое требуется для генерации напряжения, протекающего через электрическую систему. Количество выводов проводов в основном два для подключения мегомметра к проверяемой электрической системе.

Преимущества

1. Самый старый метод, используемый для расчета сопротивления изоляции, но все еще важный.
2. Для работы не требуются внешние источники
3. Дешевле и доступнее на рынке

Недостатки

1. Требование к труду, если больше, то есть 2. Одно для подключения мегомметра к электрической системе, которая должна быть проверена, а другое для вращения кривошипа
2. Уровень точности зависит от скорости вращения кривошипа
3. Аналоговый дисплей показывает результат
4. Использование оборудования требует высокой безопасности и осторожности.
5. Размещение оборудования на рабочих местах представляет собой проблему, поскольку для работы требуется стабильное положение, а нестабильное размещение влияет на результаты.

Электронный мегомметр

Важными частями электронного мегомметра являются цифровой дисплей, провода, селекторные переключатели , и индикаторы. Цифровой дисплей показывает значение сопротивления изоляции в цифровой форме. Количество выводов проводов — два, используемых для подключения мегомметра для тестирования электрической системы.Переключатели выбора используются для выбора диапазонов электрических параметров. Индикаторы используются для индикации различных состояний электрических параметров, то есть включения / выключения.

Преимущества электронного типа Megger

1. Уровень точности очень высокий.
2. Цифровой дисплей позволяет легко считывать значения сопротивления изоляции.
3. Работа с КИПиА может выполняться одним человеком.
4. Даже при использовании в перегруженном месте это устройство работает безупречно, очень удобно и безопасно.

Недостатки мегомметра электронного типа

1. Требуется внешний источник энергии, например, сухой элемент.
2. Это устройство дороже на рынке.

Megger (мегомметр) — Engineer-Educators.com

Megger, или мегомметр, представляет собой омметр высокого диапазона, содержащий генератор с ручным управлением.Он используется для измерения сопротивления изоляции и других значений высокого сопротивления. Он также используется для проверки заземления, целостности и короткого замыкания в системах электроснабжения. Основным преимуществом мегомметра перед омметром является его способность измерять сопротивление с высоким потенциалом или напряжение «пробоя». Этот тип испытаний гарантирует, что изоляция или диэлектрический материал не будет закорачиваться или протекать при потенциальном электрическом напряжении.

Мегомметр состоит из двух первичных элементов, оба из которых снабжены индивидуальными магнитными полями от общего постоянного магнита: (1) генератор постоянного тока с ручным приводом, G, который подает ток, необходимый для проведения измерения, и (2) ) приборная часть, на которой отображается значение измеряемого сопротивления.Инструментальная часть относится к типу встречной катушки. Катушки A и B установлены на подвижном элементе с фиксированным угловым соотношением друг к другу и могут свободно вращаться как единое целое в магнитном поле. Катушка B стремится перемещать указатель против часовой стрелки, а катушка A — по часовой стрелке. Катушки смонтированы на легкой подвижной раме, которая поворачивается в драгоценных подшипниках и может свободно перемещаться вокруг оси 0. [Рисунок 151]

Рисунок 151. Упрощенная схема мегомметра.

Катушка A подключена последовательно с R3, и необходимо измерить неизвестное сопротивление Rx.Последовательная комбинация катушек A, R3 и Rx подключена между + и — щетками генератора постоянного тока. Катушка B подключена последовательно с R2, и эта комбинация также подключена к генератору. На подвижном элементе инструментальной части мегомметра нет удерживающих пружин. Когда генератор не работает, указатель свободно плавает и может остановиться в любом положении на шкале.

Если клеммы разомкнуты, ток в катушке A не течет, и только ток в катушке B управляет движением подвижного элемента.Катушка B занимает положение напротив зазора в сердечнике (поскольку сердечник не может двигаться, а катушка B может), а стрелка указывает на бесконечность на шкале. Когда между выводами подключается сопротивление, в катушке A течет ток, стремящийся перемещать указатель по часовой стрелке. В то же время катушка B стремится перемещать указатель против часовой стрелки. Следовательно, подвижный элемент, состоящий из катушек и указателя, останавливается в положении, в котором две силы уравновешены. Это положение зависит от величины внешнего сопротивления, которое контролирует относительную величину тока катушки A.Поскольку изменения напряжения влияют на обе катушки A и B в одинаковой пропорции, положение подвижного элемента не зависит от напряжения. Если клеммы закорочены, указатель остается на нуле, потому что ток в A относительно велик. В этих условиях прибор не повреждается, поскольку ток ограничен резистором R3.

Существует два типа мегомметров с ручным приводом: с регулируемым давлением и с постоянным давлением. Скорость мегомметра переменного давления зависит от того, насколько быстро вращается рукоятка рукоятки.В мегомметре постоянного давления используется центробежный регулятор или фрикционная муфта. Регулятор становится эффективным только тогда, когда мегомметр работает со скоростью, превышающей скорость скольжения, при которой его напряжение остается постоянным.

МЕГГЕР ИЛИ МЕГОММЕТР | Морской почтовый ящик

Megger — самый портативный тестер изоляции. Он используется для измерения очень высокого сопротивления порядка мегаом.

Типы мегомметров

Это можно отделить в основном на две категории: —

1. Электронный Тип (с питанием от батареи)

2.Тип ручного управления (с ручным управлением)

Принцип

Этот прибор работает по принципу соотношения метр / омметр. Момент отклонения создается как напряжением системы, так и током. Из-за взаимосвязи между магнитными полями, создаваемыми напряжением и током, создается отклоняющий момент. Катушки расположены таким образом, что отклоняющий момент пропорционален соотношению.

Строительство

Это состоит из:

• С ручным приводом d.c. генератор.
• Движущийся элемент, который имеет 2 катушки, отклоняющую катушку (или токовую катушку) и управляющую катушку (или потенциальная катушка)
• Калиброванная шкала в МОм.
• Указатели и
• Постоянный магнит.

Катушки жестко закреплены под углом обзора друг к другу. Они прикреплены к небольшому генератору с ручным приводом. Катушки легко перемещаются в воздушном зазоре постоянного магнита. Для защиты катушек от короткого замыкания последовательно с катушками включен ограничительный резистор.

Эксплуатация

Измеряемое сопротивление подключено к измерительным клеммам, т. Е. Последовательно с отклоняющей катушкой и через генератор. Когда токи подводятся к катушкам, они имеют вращающий момент в противоположных направлениях.

Если измеряемое сопротивление велико, через отклоняющую катушку не будет протекать ток. Управляющая катушка установится перпендикулярно магнитной оси и, следовательно, установит указатель на бесконечность.

Если сопротивление, которое необходимо измерить, мало, через отклоняющую катушку протекает большой ток, и результирующий крутящий момент устанавливает стрелку на ноль.

Для промежуточных значений сопротивления, в зависимости от создаваемого крутящего момента, указатель устанавливается в точку между нулем и бесконечностью.

Генератор с ручным приводом представляет собой тип постоянного магнита, рассчитанный на выработку от 500 до 2500 вольт.

Проверка правильности работы

Укоротите щупы вместе и переключите на МОм, стрелка должна показывать приблизительно «0».

Megger используется для измерения сопротивления изоляции и других значений высокого сопротивления. Он также используется для проверки целостности заземления и короткого замыкания в системе электропитания.Основным преимуществом мегомметра перед омметром является его способность измерять сопротивление с высоким потенциалом или напряжение пробоя.

Сопротивление изоляции очень высокое. Мегомметр специально разработан для точного измерения больших сопротивлений. Обычный мультиметр предназначен для измерения меньших, более конечных импедансов. Следовательно, мегомметр более точен для приложения.

Испытания изоляции

• Расчет сопротивления изоляции является одним из лучших показателей состояния электрического оборудования.Сопротивление следует измерять между проводниками, находящимися в обращении, и землей, а также между проводниками.
• ИК-тестер мегомметра должен использоваться для проверки того, находится ли проверяемая цепь под напряжением. Переключите прибор на «МОм» и подключите щупы к парам клемм оборудования. НЕ нажимайте кнопку. Измеритель теперь покажет, находится ли цепь под напряжением. Если цепь не работает, можно безопасно нажать кнопку тестирования. Убедитесь, что надежно заземленное заземление достигается путем подключения зондов к двум отдельным точкам заземления на корпусе оборудования при проверке целостности цепи с низким сопротивлением.
• Для ИК-теста 3-фазной машины измерьте и запишите значения сопротивления изоляции между фазами. Следует рассчитать три показания как U-V, V-W, W-U.
• вычисляет и регистрирует значения сопротивления изоляции между фазой и землей. Следует рассчитать три показания как U-E, V-E, W-E.
• Изоляция становится более негерметичной при высокой температуре, то есть ИК уменьшается с повышением температуры, поэтому тестирование в горячем состоянии показывает реалистичное значение ИК при ее рабочей температуре или около нее.

Проверка непрерывности

Тестер изоляции (мультиметр) обычно также включает в себя устройство для проверки целостности цепи низкого напряжения.Это прибор с низким сопротивлением для измерения целостности проводов. Его следует использовать для измерения низкого сопротивления кабелей, обмоток двигателя, обмоток трансформатора, заземляющих лент и т. Д. Процедура следующая:

1. Подтвердите правильность работа прибора.
2. Изолировать и заблокировать оборудование, подлежащее тестированию.
3. Подтвердите оборудование на быть мертвым.
4. Переключите прибор на «Ω» или преемственность.
5. Подключите датчики к схема.
6. Включить тестовый выключатель и проверьте показания на шкале «Ω». Запишите все показания.

Мегаомметров | Тестеры изоляции | Инструменты AEMC

Почему выбирают мегомметры AEMC?

Полная линейка мегомметров

Мы знаем, что для вас очень важно иметь возможность правильно определять состояние изоляции проводов и обмоток двигателя, чтобы предотвратить повреждение дорогостоящего оборудования и незапланированные отключения, а также обеспечить личную безопасность.Вот почему мы предлагаем полную линейку мегомметров с испытательным напряжением от 10 В до 15 кВ (в зависимости от модели), способных измерять сопротивление изоляции от 1000 до 30 ТОм. Эти прочные, погодоустойчивые измерители точны, надежны и созданы для работы. Доступны модели с батарейным питанием, питанием от переменного тока и с ручным приводом.

Полный спектр испытаний сопротивления изоляции

Регулярное использование мегомметра для проверки как новых установок, так и в качестве программы технического обслуживания помогает обеспечить безопасность ваших цепей.Наши приборы предлагают испытания с высоким сопротивлением до 30 Ом. Мегомметры AEMC выполняют точечные, синхронизированные, ступенчатые и линейные испытания напряжения для измерения сопротивления, коэффициента диэлектрической абсорбции (DAR), индекса поляризации (PI) и диэлектрического разряда (DD).

Основные характеристики

• Более 125 лет опыта в разработке и производстве мегомметров — гарантия того, что у вас будет профессиональный надежный прибор
• Разработано в соответствии с последними стандартами безопасности — ваша защита превыше всего
• Автоматизированные функции тестирования и вычислений — исключают ошибки, экономят время и деньги
• Предлагает самый широкий спектр приборов для проверки изоляции — позволяет выбрать подходящий прибор для вашего применения
• Простой, простой в использовании, настройте и получите с первого раза правильно

Мощное и гибкое программное обеспечение для анализа данных

Наше мощное программное обеспечение DataView включено в комплект, чтобы предоставить ценную информацию о состоянии изоляции проводов, кабелей и обмоток двигателя.

Сравнение мегомметров

Мы создали следующие универсальные одностраничные сравнительные документы, чтобы помочь вам выбрать лучший мегомметр для ваших конкретных нужд.

СРАВНИТЕЛЬНАЯ ТАБЛИЦА мегомметра — (жесткий футляр)
СРАВНИТЕЛЬНАЯ ТАБЛИЦА мегомметра — (переносной)

Эксперт техподдержки

AEMC ^® обеспечивает полную техническую поддержку по нашей горячей технической линии 800-945-2362 (доб. 351), поговорите напрямую с одним из членов нашей группы технической поддержки.Или отправьте свои вопросы нашей технической команде по электронной почте. [email protected]

Отличное обслуживание клиентов

Наша компетентная и дружелюбная сервисная команда обеспечивает лучшую поддержку в отрасли. Мы стараемся с уважением и ответственно отреагировать на ваш запрос или отзыв. Наша цель в AEMC ^® — превзойти ваши ожидания.

Запросить демонстрацию

Есть вопросы по использованию мегомметров AEMC ^® ? Мы рады провести демонстрацию с нашими техническими экспертами.Свяжитесь с нами по телефону (800) 343-1391 или напишите нам по адресу [email protected]

Amazon.com: Megger MIT415 / 2 Мегомметр / Тестеры сопротивления изоляции

Megger MIT415 / 2 — Тестер изоляции и целостности цепи, разработанный для электрических и промышленных испытаний Испытание изоляции до 1000 В и диапазон 200 об. Тестер изоляции и целостности Megger MIT415 / 2 был разработан для электрических испытаний электриками, работающими в коммунальном, промышленном, коммерческом и бытовом секторах.Широкий диапазон испытательных напряжений делает серию MIT415 идеальным выбором для инженеров или техников, работающих с комбинированными приложениями как цепей связи, так и цепей питания, например, при обслуживании / ремонте лифтов и текущем техническом обслуживании. Низкие диапазоны испытательного напряжения изоляции также делают MIT415 идеальным для испытаний на электростатические разряды. Тестеры изоляции и целостности цепи MIT415 / 2 и MIT417 / 2 предназначены не только для электрического и промышленного применения, но и для исключительно широкого спектра применений, включая электроустановки и испытания кабелей. , моторные испытания, автомобилестроение, электростатические разряды, панельное строительство, авионика, техническое обслуживание и т. д.Проверка целостности цепи теперь выполняется значительно быстрее, и одна функция автоматического выбора диапазона от 0,01 Ом до 1,0 МОм заменяет диапазоны «Ом» и «кОм». Сохранились варианты тестирования 200 мА и 20 мА. Вместо оригинальных приборов MIT400 новые устройства имеют измененный корпус, заднюю подставку и 6-элементный батарейный отсек с отдельным доступом для предохранителей. Все инструменты имеют формованный кожух для повышенной защиты и имеют рейтинг защиты от атмосферных воздействий IP54. Применение в моделях Эти модели включают в себя все функции, необходимые для электриков, техников и инженеров, работающих в различных отраслях промышленности.Доступные функции выбраны, чтобы упростить и ускорить тестирование в различных ситуациях. Электротехническое обслуживание зданий / кампусов. Крупные и малые электрические установки. Периодические проверки и испытания электрических систем.
