Виды анкеров: правильный крепёж

Если говорить о надёжности крепежа для кирпича и бетона, то предпочтительней анкер, чем дюбель. Главной «удерживающей силой» для него служит не трение, а сопротивление материала разрушению. И включаются эти силы благодаря своеобразному якорю, который образуется за счёт ослабленного прорезями участка гильзы.

Анкерный болт с гайкой



Несмотря на название, по сути этот вид крепежа представляет собой резьбовую шпильку с клином в металлической гильзе. В центральной части гильзы есть уплотняющие наплывы и четыре «окошка» с прорезями до самого клина. А в качестве «движителя», приводящего анкер в рабочее состояние, используется гайка.



Размеры клина подобраны таким образом, что диаметр основания конуса равен внешнему диаметру гильзы, а «узкая часть» совпадает с диаметром шпильки.



Монтаж несложен:

· сверлят отверстие (диаметром чуть больше, чем у гильзы), и очищают его;

· вбивают анкерный болт до упора шайбы в основание;

· проворачивают гайку по часовой стрелке;

· шпилька движется наружу, а гильза остаётся неподвижной благодаря наплывам;

· клин втягивается внутрь гильзы и распирает прорезанные лепестки.



Так же работает анкер с потайной головкой. Роль гайки с шайбой выполняет полый цилиндр с внутренней резьбой, имеющий вид соответствующего винта под крестовую отвертку.

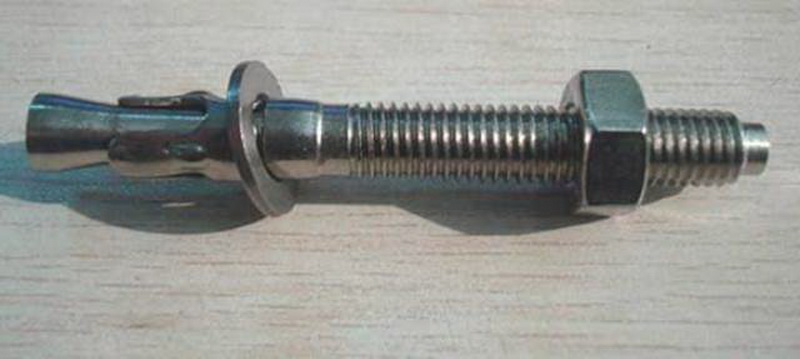

Клиновой анкер



В какой-то мере этот вид анкера напоминает предыдущий, но имеет короткую муфту, надетую на шпильку перед самым клином.



Принцип действия: гильза «сидит» плотно в отверстии, а при прокручивании гайки движется шпилька, которая втягивает клин и распирает лопасти гильзы.

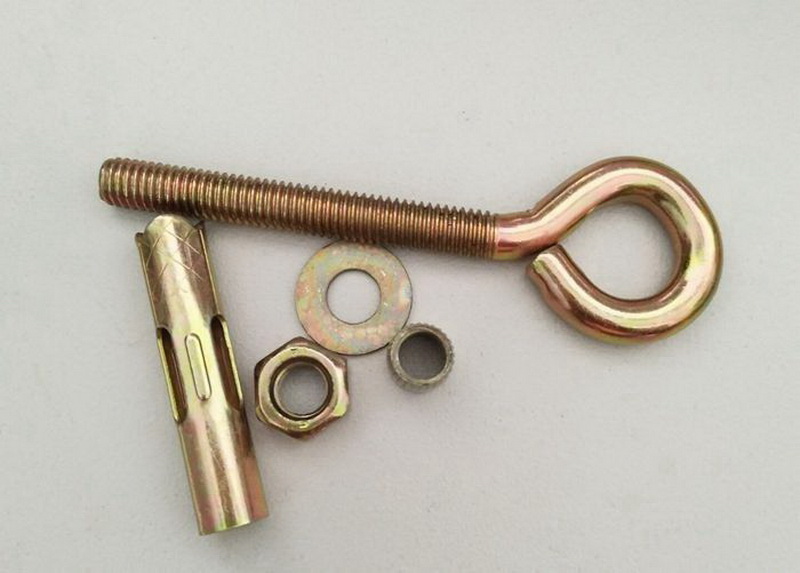

Потолочный анкер с кольцом (ушком)



Это разновидность клинового анкера. Отличие в том, что лепестки муфты раздвигаются не под действием вращения шпильки с клином, а при усилии на вырывание анкера из потолка.

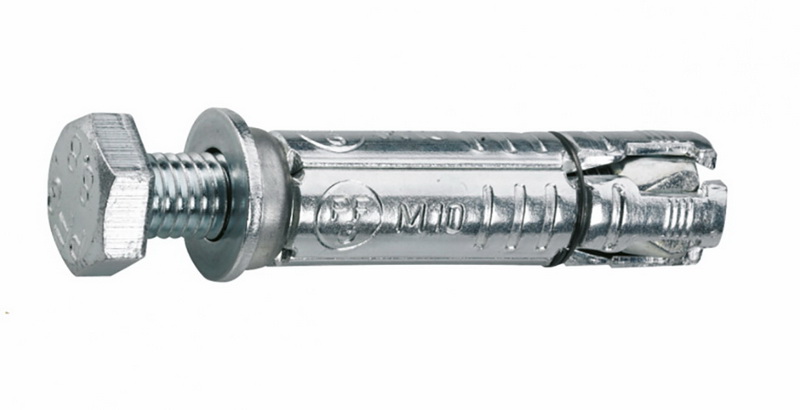

Анкерный болт



Металлическая муфта у этого вида имеет такое же устройство, как у анкерного болта с гайкой — полый цилиндр с четырьмя окошками и прорезями до клина. Но в качестве клина используется конусная гайка. Клин задвигается в муфту при прокручивании обычного болта с шестигранной головкой.



Помимо шестигранной головки под гаечный ключ у болта может быть крепёжный «хвостовик» в виде кольца или крюка.

Двухраспорный анкер



Это усиленный вариант анкерного болта.



Отличия:

· на металлический стержень (шпильку) с прорезью под шлиц надеты две муфты;

· короткая муфта входит в длинную конусом;

· при завинчивании гайки короткая муфта распирается конусной гайкой;

· длинная муфта наползает на короткую, которая служит для неё распирающим клином.

Помимо такого варианта, эти анкеры могут оканчиваться крепёжным крюком или кольцом.

Разжимной анкер



Гильза этого анкера сделана в виде полого цилиндра с четырьмя широкими прорезями на конце и стопорной плоской пружиной, удерживающей лепестки в начальном положении. Внутри гильзы находится четырёхгранный элемент, каждая грань которого входит в свою прорезь. А чтобы элемент не выпал из анкера до монтажа, каждый лепесток заканчивается небольшим бортиком.

Под гильзу подбирают тип и длину болта. Это может быть обычный болт с шестигранной головкой.



Шпилька с хвостовиком в виде крюка или кольца и гайкой.



При ввинчивании болта четырёхгранный элемент распирает сегменты гильзы.

Рамный анкер



Основное назначение — сквозное крепление к основе оконных рам и дверных блоков.



Гильза имеет прорези со стороны конической гайки и со стороны головки винта. При вкручивании винта происходит «якорение» анкера с двух сторон. А специальные рёбра не дают гильзе проворачиваться вместе с винтом.

Гвоздевые анкеры



Этот вид имеет форму полого гвоздя с прорезью, внутрь которого вбивается полукруглый клин.



Другая разновидность немного отличается — прорезей четыре, а клин сам имеет форму гвоздя.

Анкер забивной



Небольшая гильза с внутренней полостью «на конус» и резьбой. На конце четыре прорези с рифлёной поверхностью.



Анкер вбивают в отверстие с помощью специальной насадки, а затем вкручивают болт или винт.

Анкер винтовой



Специальный вид для крепления деталей в слабых основаниях (в строительных блоках с высокой пустотностью).

Гильза имеет ослабленные сверху и посередине прорези, на конце заканчивается гайкой.



При завинчивании винта в гайку гильза деформируется, ламели разжимаются насколько позволяет пустотность основания и образуют удерживающий «пояс».



http://www.rmnt.ru/ — сайт RMNT.ru

виды и особенности анкеров, применение, методика закручивания

Недавно для фиксации каких-либо элементов в стену применяли особые пробки из дерева – шпонки, которые вбивали в просверленные ранее каналы, чтобы обеспечить удержание крепежа в твёрдом основании.

Однако такие шканты характеризовались многими минусами, включая усыхание или разбухание. Всё это приводило к нарушениям прямой функции. Следующим «эволюционным» этапом стали пластиковые дюбели, обладающие компактностью, дешевизной и неплохим фиксирующим свойством.

Но им тоже присущи недостатки – отсроченная деформация со значительным ослабеванием распорного сдерживания. Особенно это проявлялось в монолитно-бетонных конструкциях, когда пластик лопался и дюбеля свободно выходили из канала.

Учитывая вышеизложенные недостатки, был придуман анкер – самый надёжный способ фиксации на сегодня. Он как якорь вцепляется в твёрдый материал, не позволяя различным факторам нарушить крепление.

Рассмотрим подробнее эту последнюю разработку в сфере крепёжно-удерживающих элементов.

Виды анкеровВиды анкеров

Часто применяемые виды анкеров

Изделия подразделяют по виду применения на:

— синтетический (химический) – имеет в конструкции капсулу с клеем, разрушающуюся при вкручивании болта. Клей вытекает и скрепляет стенки канала с болтом после высыхания состава. Недостатком является необходимость ожидания засыхания клея, после которого только можно «загружать» изделие. Достоинства неоспоримы – прочная фиксация и надёжное удерживание как в монолитных, так и в лёгких стеновых основаниях;

— металлический – более простой по структуре, состоит их металлической гильзы и вкрученного болта. В просверленный канал вводится анкер в раскрученном виде, а при накручивании болта на резьбу происходит расширение (распирание) гильзы с плотным вжатием её стенок в поверхности канала. Основные достоинства – прочность крепления, возможность создания малоглубинных креплений и осуществимость повторного использования. Недостаток – ценовая дороговизна.

Виды анкеровВиды анкеровКроме того, существует классификация по функциональному типу:

— зажимающий – действует по принципу раскрытия крепёжных лепестков и серединная деформация гильзы при закручивании болта. Помимо основного применения (толстые стены) используется для тонких конструкций, например, из гипсокартона;

— шниповой – конструкция предусматривает концевой шнип (или клин), раздвигающий стенки гильзы при вкручивании сердечника. Существует модификация со стержнем-бороздкой, расклинивающим гильзу. Затем он удаляется из резьбового прохода, а на его место вкручивается болт-сердечник. Этот вариант анкера требует точного соответствия размерных параметров отверстий и крепежа;

Виды анкеровВиды анкеров— распорный (дроблёный) – наиболее распространённая вариация. При закручивании конусоподобной втулки происходит распирание задней гильзовой части. Элемент не нуждается в строгом соблюдении размерности канала и гильзы. Используется для фиксаций на бетонные и кирпичные стены;

— вбиваемый – наиболее простой вариант, применяющийся без дополнительных сложностей. Гильза мягкая и при закручивании болта-сердечника начинает деформироваться с плотным упором в канальные стенки, что создаёт прочную фиксацию. Анкер используется для природного камня и монолитных стен.

Посмотрите видео о методах монтажа различных анкеров

Методика вкручивания анкера

Для выполнения качественного анкерного крепления, необходимо использовать металлические (сталь) элементы с антикоррозийным защитным покрытием, к примеру, М–30.

Кроме того, нужно осознавать, что все соединения характеризуются определёнными параметрами отверстия и нормами прикладываемой силы для закручивания.

Они зависят от свойств стены или покрытия. Так, для прочного бетона минимальная глубина заведения равна 8,0 см с нагрузкой менее 7,1 кН, а для материала тонкого эти значения вдвое меньше.

Виды анкеровВиды анкеровПроанализируем поэтапно правильную технологию фиксацию распорного (дроблёного) анкерного крепежа в стену из бетона.

Этап 1. Расчёт нужной длины болта

Очень часто стены имеют слой отделочного материала, например, штукатурку. Для добротного закрепления необходимо размещать болт в основание на глубину более 5,0 см. Поэтому длина анкерной гильзы должна иметь длину 5+толщина штукатурки.

Этап 2. Определение нужного диаметра (поперечник) отверстия и глубины канала

Необходимо внимательно контролировать диаметр канала для анкерного болта, поскольку от этого значения зависит параметр прикладываемой силы для закручивания. Гильза должна плотно и абсолютно перпендикулярно заходить в канал. Глубина просверленного отверстия должна превосходить длину анкера на 2,2–3,8 мм.

Этап 3. Разметка и сверление отверстия

Создание отверстия для анкера должно быть оптимально точным, поскольку болт после монтажа невозможно переместить. Разметка должна выполняться очень внимательно. Затем, нужным сверлом выполняется отверстие и канал вычищается от осколочных и пылевых частиц.

Рекомендация! Прочистить просверленный проход можно кисточкой, резиновой грушей или пылесосом. Последние два варианта предпочтительнее и удобнее!

Виды анкеровВиды анкеров

Этап 4. Забивание и вкручивание анкерного болта

В исполненный канал аккуратно забивается анкер обычным молотком. Заводить фиксирующий элемент нужно поступательно и медленно до момента достижения головкой гильзы или гайкой стеновой поверхности. Затем, можно приступать к закручиванию, причём выполнять его нужно с нарастающей силой прикладывания.

Внимание! Упаковочная коробка должна содержать информацию о количестве закручивающих оборотов, но если информации нет, нужно измерить параметры болта и посмотреть значение в нормативных таблицах, например, в интернете!

Этап 5. Контроль точности погружения

Довольно часто при вкручивании болта шапка или гайка погружаются в штукатурный слой. Для гайки это не страшно, а шапку лучше оставлять непосредственно у стеновой поверхности.

Предупреждение! В пенобетонные, кирпичные или тонкие стены анкер закручивать до упора не рекомендуется!

Заключение

Анкер – очень эффективный и качественный тип крепежа для любых строительных конструкций. Чтобы элемент надёжно выполнял свои функции необходимо осуществить правильный подбор и грамотную установку элемента. Только соблюдение правильной методики закручивания может гарантировать прочность и долговечность фиксации.

        Поделиться:

Виды анкеров

Главная страница > Крепеж и метизы > Анкеры и дюбели

Видов анкеров на самом деле не так много, поскольку все они объединены одним и тем же (в большинстве случаев) принципом действия. Поэтому иногда некоторые авторы описывают одновременно и дюбели, и анкеры, как один вид крепежа. Однако на самом деле дюбель (кроме дюбель-гвоздя) используется обычно только в комплекте с другим крепежом, приобретаемым отдельно (обычно это шурупы, саморезы различных типов и пр.), тогда как анкер – самостоятельный вид крепежа, состоящий из двух, иногда и трех, разных элементов. Как правило, элементы от одного вида анкера нельзя использовать с другим видом и/или модификацией того же диаметра и длины. Причем элементы эти иногда неразъемные, и отделить их от друга можно только грубым механическим способом. В магазинах отдельно друг от друга данные элементы не встречаются. В данной публикации мы разберем их все.

1. Клиновой анкер, или «анкер-шпилька» – довольно распространенный вид, в основном применяемый при наружных работах, чаще в промышленном строительстве. Клиновые анкера предназначены для производства сквозного монтажа через устанавливаемый на основание материал – таким способом крепят, например, стойки рекламных и газетных щитов к фундаментам, различные информационные носители – к стенам зданий и сооружений, осветительную арматуру разнообразных типов, консоли для складирования арматуры, профильной трубы и так далее. В быту данный вид может пригодиться при установке спортивных снарядов: боксерской груши, например, а также кронштейнов под тяжелую аппаратуру. Для установки нужно просверлить отверстие, забить в него анкер (лучше киянкой, чтобы не повредить резьбу), а затем затянуть гайку гаечным ключом, в процессе чего распорное кольцо на задней части разожмется. Различают электрооцинкованный тип, горячеоцинкованый тип, и кислотоупорный тип (КАН). Есть также и желтопассированный вариант изготовления.

2. Винтовые анкеры конструктивно очень схожи с клиновыми, однако вместо гайки имеется винт, который к тому же утапливается во втулку, что может быть удобно для осуществления полускрытого монтажа (окна, двери, перегородки). Различают электрооцинкованный тип и нержавеющий.

3. Забивной анкер-клин устроен несколько проще: это простая стальная шпилька со стопорной шляпкой и клин, в этой шляпке подвижно укрепленный. Бурим отверстие, вставляем туда анкер-клин и забиваем его молотком – клин передвигается вдоль шпильки, и происходит расклинивание. Примитивно, но действенно, да и устанавливается легко. Изготавливается оцинкованным.

4. Анкер с подрезкой применяется для крепления в твердые полнотелые основания: бетоны различных видов (в том числе т. н. «растянутая зона»), природный камень, бут и так далее. Выпускаются: нержавеющий тип, гальванизированный тип, оцинкованный тип. Принцип действия сходен с клиновыми анкерами.

5. Распорный анкер, распорник работает следующим образом: поместив его в отверстие, нужно начать закручивать головку болта (есть версии и с винтами), после чего распорное кольцо на задней части будет разжиматься. Предназначен для крепления в жестких полнотелых основаниях. Выпускаются оцинкованный и желтопассированный типы.

6. Анкер-гильза представляет собой металлическую гильзу с болтом, снабженную просечками. Когда вы закручиваете болт, гильза разжимается по просечкам, и анкер расклинивается в отверстии. Предназначен для установки в жесткие полнотелые основания (бетон, кирпич, бут, гранит и т. д.)

7. Складной пружинный анкер со шпилькой применяется для крепления в запреградном пространстве, например, внутри подшивного потолка (через стойку профиля), через глухую перегородку, или в пустотелых материалах, имеющих достаточные пустоты. Просверливается отверстие, в которое помещается пружинный анкер в сложенном виде. После того, как его лепестки проникают в пустоты, они раскладываются в них, удерживая деталь. Для окончательной фиксации необходимо затянуть гайку ключом.

8. Анкер со сменной пружиной предназначен для монтажа временных конструкций, например, при установке опалубки. Монтируется при помощи гайковерта, причем пружина служит средством расклинивания и может быть заменена на другую после выкручивания анкера. Выдерживает довольно большие нагрузки.

9. Анкер-крюк употребляется для создания подвесов и растяжек. Отличие его от других видов анкеров в том, что вместо болта или винта в него встроен крюк (прямой или качельный) или кольцо. Принцип действия: клиновой, рамный. Есть также интересные модификации, которые расклиниваются при приложении нагрузки (используется рубашка с просечками под углом), но они применяются редко. Данный вид выпускается оцинкованным, желтопассированным, нержавеющим.

10. Забивной анкер для газобетона исключительно прост в применении – он просто забивается молотком, и все. Предназначен для подвеса инженерного оборудования (водо- и газопроводы, обогреватели, кондиционеры и т. п.) в пористые бетоны.

11. Рамный анкер изготавливается из металла и представляет собой винт со шлицом и конусной гайкой, «упакованный» в разрезанную стальную тонколистовую втулку. При затягивании винта втулка распирается конусом вначале в основании, а затем и в прикрепляемой к нему конструкции. Подобные дюбели используются для крепления разнообразных листовых материалов и профиля; также можно производить на них монтаж дверей или окон, но из-за высокой степени деформации материала (нужно высверливать отверстия большого диаметра, забивать дюбель молотком) и сложности регулировки зазора между шляпкой винта и основанием, что часто весьма актуально при установке оконных и дверных коробок, такое применение не очень распространено.

12. Анкер-шуруп используется для непосредственного бездюбельного вкручивания в полнотелые основания – бетон, мрамор, природный камень, бут, дерево и так далее. Принцип действия его прост: сверлится отверстие, а затем вы берете анкер-шуруп и закручиваете его туда. Специальная конфигурация резьбы позволяет такому шурупу надежно расклиниться. Закручивать можно вручную, но при больших объемах лучше механизировать процесс, так как физическое усилие нужно немаленькое. В зависимости от типа передней части (головка бывает под шестигранник, под гаечный ключ или «звездочку», встречается и шпилька с гайкой, которую нужно затянуть при установке) монтаж ведется при помощи гайковерта, шуруповерта либо электродрели.

13. Анкер регулировочный по высоте (лифт регулировочный, анкер-домкрат, винтовая опора, компенсатор усадки) представляет собой специфическое крепежное изделие из двух сравнительно толстых (до 6 мм.) металлических пластин, насаженных на шпильку, снабженную метрической резьбой, с гайкой и шайбой. Собственно, он мало похож на другие виды анкеров, за исключением одного: принцип действия его аналогичный, а именно – расклинивание в процессе затягивания гайки.

Регулировочный анкер устанавливается под основания колонн, стропила и прочие элементы, а затем натяжением гайки регулируется зазор. Предназначена эта конструкция для компенсации усадки деревянных зданий и сооружений – с помощью регулировочных винтов можно как бы растягивать их в нужной пропорции.

14. Закладные анкеры устанавливаются в бетонные конструкции в процессе заливки. Они имеют шпильку (шток), которая с одной стороны оканчивается чашкой (также она может быть снабжена резьбой, как наружной, так и внутренней), а с другой – поперечиной, которая, собственно, и удерживает данный тип крепежа в стене или потолке. Используются такие конструкции для самых разных целей, например, для подвеса инженерных систем или коммуникаций. При крайней необходимости можно изготовить такую закладную самостоятельно при помощи электросварки. Существует усовершенствованная модификация этого вида под названием «анкерный болт», о чем рассказано ниже.

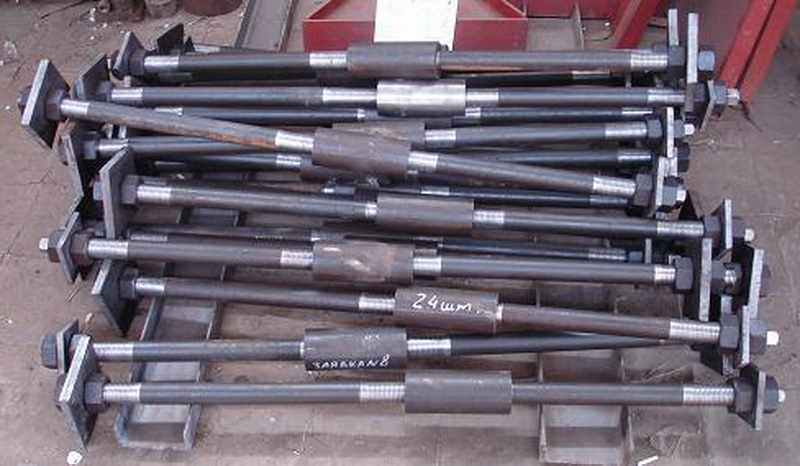

15. Анкер фундаментный (фундаментный болт, анкерный болт, болт с анкерной плитой) используется для закрепления различных конструкций на фундаментах зданий и сооружений. Используется практически во всех видах строительства, как в монолитном домостроении, так и в деревянном, при сооружении гражданских, промышленных и военных объектов. Представляет собой шпильку с резьбой по обеим сторонам (обычно внушительной длины и толщины), с одной стороны которой навинчена гайка, а с другой – т. н. «анкерная плита» (стальной квадрат).

Бывают также и другие модификации фундаментных болтов: например, на верхней части может быть две или даже три гайки с шайбами, посредством чего можно крепить, например, листовые материалы друг над другом в несколько уровней. Есть анкеры и без плиты – в этом случае шпилька в нижней части загнута Г-образно, и резьбы не имеет. Встречается также вариант и с L-образной шпилькой. Фундаментный анкер, как правило, закладывается в бетон на этапе заливки фундамента.

Мы рассмотрели в данной публикации 15 различных видов анкеров, используемых в самых разнообразных областях гражданского и промышленного строительства. При правильном подборе любой из них является чрезвычайно эффективным и долговечным типом крепежа как для легких, так и для тяжеловесных конструкций. Несколько отстоит от всего этого так называемый химический анкер, о котором будет особо рассказано в следующей статье.



виды, установка, плюсы и минусы применения

Краткое содержимое статьи:

Принцип работы и применение

В зонах крепежа с бетоном возникают разные напряжения: кручения, излом, смещение, скалывание, стягивание, отрыв.


Главные основы функционирования анкеров для бетона:
  • в период контактирования вещества основы и крепежа возникает F тр. – давление производится штифтами, железными приспособлениями;
  • иногда при анкеражевании вещество предоставляет противодействие развороту – за счет штуцера крепления, искривленного вида основы, увеличения;
  • усилие в участке сопряжения основы и крепления возмещается касающимися усилиями при замоноличивании или слипании – так действуют закладочные ровные, клейкие скобе.

Изготавливаются из особой стали по ГОСТу, обрабатываются оболочкой,  анти ржавчиной. Палка имеет D= 6-20 мл, L – до 220 мл.

Каждая скоба содержит подобные составляющие:

  • штырь;
  • тело с оболочкой нарезки в этом теле;
  • пробка с особыми выемками.

Болт фундаментный осуществляют главную роль в ситуациях монтажа плиточные конструкции, столпов, лоджиевых выступов, лестничных зон, облицовочных и настенных дорожек, технического оснащения, коммуникаций, вытяжек, верхних осветительных приборов и т.д.

С помощью их укрепляют на стены разное оборудование, навесную мебель.

Типы и виды анкеров и способы их крепления

Анкерное крепление по бетонным конструкциям бывают очень разнообразными, применять  единственную или множество влияющих сил – опора, молекулярное звено в стадии слипания, трение, излома, стягивания и т.д.

По предназначению виды анкерных болтов для бетон конструкций изготавливаются: рамковыми, потолочными, опорными и многофункциональными. По конфигурации – кривыми и прямыми, с монтажной или целостной системой. Вид анкера бывает волнистой или приглаженной.

По методу сборки болт фундаментный бывает  сквозного скрепления, вклинивания, вколачивания, ввертывания и т.п.

Значительный смысл содержит вещество, из которого произведен продукт. В случае стали, уровень крепости 6.8 и больше, обработанная средством против коррозии, тогда выдерживает она намного дольше. Латунь же не вынесет суровых отвесных напряжений.

Распорные

Распорный анкер строительного бетона довольно часто употребляются с гайками, в данном способе работает Fтр. Они похожи  на не очень большой стержень с нарезкой, колпачком в форме втулки и конуса.

Если крепежный элемент ввертывается в фундамент, он расходится и крепко удерживает элемент в бетонной глыбе.

Распорочные анкера, установленные в стены, в следующий раз применяться не смогут.

Распорочные анкеры так же являются гильзовыми и втулочными. Применяются для плотных оснований бетон-конструкций. Маленькая зона соприкосновения порой при малом калибре модели предоставляет вариант удерживать весомые перегрузки.

Анкерный болт с гайкой бывает электроцинкованным, горячецинкованным, и имеет кислотоупорное свойство. К этому причисляют винтообразные анкеры, выполненные из нержавеющей стали.

Забивные

Забивные анкеры подбирают для крепких бетонов.

Болт фундаментный монтируется с применением этого вида штырей – при сборке коробов, верхних воздухозаборников, размещении технического оснащения.

Предварительно перед забиванием скобы в каменную стену, буравят подходящую пробоину. Позже заколачивают металлоизделие, ободом разводят это, вворачивают стержень с резьбой требуемой протяженности. Подобный фундаментный болт, касаются стержень-нагель, верхний (на потолке) анкер.

Практично укреплять на них подвесы, опоры, потолки Армстронг. Обычно крепежный элемент используют в роли охраннопожарного либо против вандализма, так как штырь постоянный и снят его нельзя.

Рамные

Применяются для разъединения проемов, где ставиться оконные и дверные коробки. Пиноль сделана с разрезом по длине, незначительная рассоединяющая муфта в ходе стягивания эффективно подпирает проем системы, пройдя до подходящего места.

С целью защищенности от смещений и привертывания рядом своей точки наверху пиноли присутствует акценты.

Саморезы по бетону

Тут прочность установки происходит резьбой, сделанной по цельной протяжности штыря. В стадии ввертывания в бетонированную опору формируется массивное противодействие на отрыв или смещение механизма. При применении такого образца крепежного элемента бывает довольно большая несущая возможность (до 100 кг).

 Разжимные

Может использоваться для закрепления карнизов, стеллажей, источников света, полотен и прочих предметов в полые сооружения с малой несущей возможностью. Зажим на винте или штыре исполнен в качестве расходящейся юбочки, она в ходе ввинчивания штыря в фундамент вонзается во внутрь основы.

По наружной части зажима в арболит погружаются особые иглы, не позволяющие штырю сдвигаться или провертываться во время сборки.

Химический анкер

Данный анкерный болт по бетону представляет собой полужидкую часть, легко затвердевает. Как раз данной частью штифт вклинивается в глыбу бетона. Ввиду данного состава, получается гарантировать прочное сцепление основы и штыря с однородным порядком нагружаемости по полной протяженности крепежного материала.

Хим. анкера для строительного монолита не побуждают скрытой нагрузки, значительно понижая опасность развала и деструкций.

Размеры и характеристики анкерных болтов

Изначально перед выбором штыря, надо знать габариты, поскольку крепления бывают всякого габарита, калибра.

Группы анкеров по величине: маленькие – в разрезе до 8 мл/длина до 55; серединные – до 12/120 мл; большие – с наибольшими габаритами D=24 и L=220 мл.

Фундаментные штифты с различными габаритами, их параметры определяют 3 характеристики.

Расшифруем разметку М8 10/60-115: D нарезки – М8, наружный D= 10 (данный D совпадает с D сверла с помощью которого будет производится сверление отверстия), протяженность штифта – 115 мл, толстота детали – 60 мл.

Все эксплуатационные параметры анкеров указаны в табеле, это будет масса, предельный крутящийся и искривляющий период, наименьшая выдергивающая мощь, рациональные перегрузки. По соответствию с различными данными характеристиками подбирают необходимые модели и осуществляют добротное соединение к бетонным конструкциям штыря.

Плюсы и минусы применения

Главные достоинства анкеров:

  • прочность к растяжениям и ржавчине;
  • элементарность, легкость и большая быстрота установки;
  • устойчивость к активным и статическим перегрузкам различного вида.

Очевидных недочетов у такого образа крепежного материала не наблюдается.

Если только отдельные специфики: значение правильности нанесения метки, верного отбора сверла, установление расстояния дырки, важность применения конкретного комплекта приспособлений.

Инструкция по монтажу

Перед закреплением штыря, требуется собрать инструментарий. Потребуется: гайковый ключ, автопромпылесос, сверлила выполняющая роль дрифтера либо дрифтер, буравчик крепкий, колотило.

Сверление

Вначале основу бережно распределяют под зоны высверливания. Дальше по метке в бетоне буравят дыры требуемой протяженности (мерят по распорочной детали), ставя стопор на забурнике.

Дистанция от кромки стены обязательно в 2.5 раза обязана превосходить глубину дырки. После дырки требуется прочистить с помощью пылесоса. Когда убрать остатки пыли полностью не вышло, допускается сделать дыру глубже на 1-2 см.

Монтаж анкера с гайкой

Распорочный кусок штыря вводится в фундамент, забивается колотилом до глубокого ныряния в арболит (кромки – вровень со стенкой). Далее вводят штырь, гайку прибалчивают, и прокручивание позже реализовать стало не реальным. Изготовители назначают предельно старание ввинчивания – здесь потребуется силомерный ключ.

Затяжка до акцента в эксплуатации с отдельными основами (армогазобетон, армопенобетон) сможет являться обстоятельством изгибания и поломки вещества.

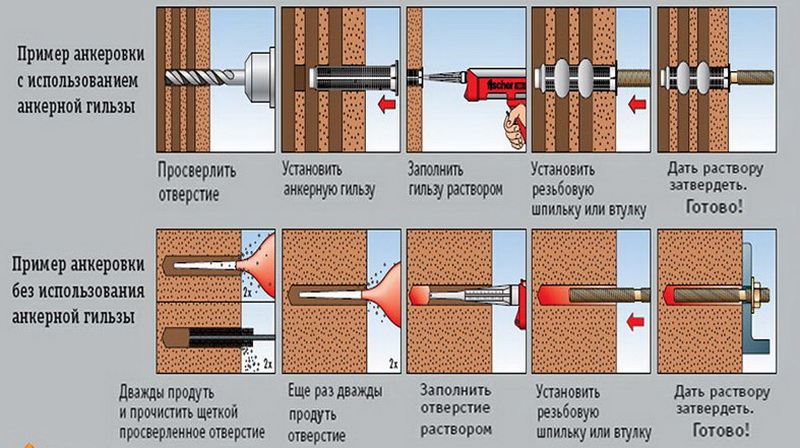

Монтаж химического анкера

При сборе хим. штыря, требуется немного иной ассортимент инструментариев:  дрифтер, гайковый ключ, стройпылесос, штифты с резьбой, спец. клей, сборный пистоль. Ради огромной доли крепежных деталей подбирают в основном клейстер.

Вначале наносят метки на основе, буравят и чистят дыры. До заливки в бетон склеивающего состава необходимо ввертеть ажурную пиноль, вследствие чего хим. материал зафиксируется в теле основания. После следует наполнить дырки на 2/3 спец. клеем, ставя штырь, помаленьку вворачивая его для ровного расположения склеивающего изделия. После высыхания спец. клея – завинчивают гайку ключом.

Для пенобетона

Пенобетон применяется в разных областях по причине низкой возгораемости, небольшой густоте, хорошо удерживает тепло и стойкий к изменениям степени нагретости вещества. Для монтажа применяются – болты, дюбеля, саморезы.

Очень большую степень прочности крепежа пеноблока гарантируют пластмассовые и хим. штыри.

Для газобетона

Для газобетона подбирают клин. штыри размером 10-15 см. Сходным расположением получается достигнуть наибольшей безопасности и крепости с условием губчатой конструкции вещества. Дополнительно крепкое фиксирование выполняет хим. анкер.

Как установить анкерный болт

Установка анкерных болтов несложное дело, основное – правильно произвести замеры. На эффект крепости монтажа оказывает свойства вещества основы, верно приготовление к установке. Когда стена покрыта пластами штукатурки, дыры делают поглубже.

Буравчик  берут на 0.5 мл мельче D задуманной дырки. Прочитайте руководство для анкеров, там указывают дозволенное давление и предельное количество вращений. Вворачивая штырь, не старайтесь это сделать до конца – произойдет разрушение блока.

Вечный крепеж

Анкерное крепление – дюбель – это распорочная деталь, по возможностям  индентичен с анкером. Для прочности установки зачастую выпускается с иголками.

Он применяется, где нет чрезмерно огромных давлений на бетон – держатель стеллажей, кронштейны, светильник и т.п. Бывают стержень-гвозди, применяются с автоматическими пистолетом. Крепежный элемент исполняют железным, похожий на пулю.

Нагель

Нагели – это шурупы, устанавливаются на крепежах около кромок бетонированной стенки. Тут не потребуется добавочного эксцентрика, ввинчивается в дырку, после заливки туда эпоксидклея. Буравить дырку не требуется. Вворачивают пневмошуруповертом – тогда нагель вывернуть назад нельзя.

Заключение

Болт фундаментный имеет большое многообразие – объемный набор предоставляет многие компании.

Подобрать вид штыря в согласовании с видом основы, допустимыми перегрузками, размером, конфигурацией, веществом и прочими характеристиками не трудно.

Поделитесь с друзьями 😉

Болт анкерный: виды, особенности установки

Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением. На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.

Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.
Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.

anker-s-gajkoj

Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.

anker-s-kryukom

Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.
Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.

anker-s-koltsom

Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.
При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.


Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.
Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.

anker-bolt-klinovoy

Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.


Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.


Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.

Как правильно выбирать анкерные болты

  1. Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.
  2. Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.
  3. Материал изготовления болта.
  4. Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.
  5. Тип крепления (гайка, крюк, кольцо и др.) выбирается в зависимости от того, что необходимо крепить.
  6. Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.
Таблица 1. Зависимость размеров анкерных болтов от нагрузок
Диаметр анкера,
мм
Максимальная нагрузка, кН Рекомендуемая нагрузка, кН Рекомендуемое расстояние от края, мм
На вырыв На срез На вырыв На срез На вырыв На срез
М8 22,2 10,1 7,3 5,8 80 100
М10 36,6 15,6 13,0 8,9 90 130
М12 50,5 23,1 17,7 13,2 110 150
М16 79,0 41,8 27,8 23,9 130 170
М20 101,3 66,8 35,5 38,2 150 190
М24 136,6 95,7 46,0 54,7 190 240
М30 237,1 123,0 82,4 69,3 300 350
Таблица 2. Материал изготовления анкеров
Зимняя температура наружного воздуха От -40°C и выше От -40°C до -50°C От -51°C до -65°C
Марка стали Ст20
ВСт3пс2
ВСт3кп2
10Г2С1-6
09Г2С-6
10Г2С1-8
09Г2С-8
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице.

Установка анкерного болта

Рассмотрим на примере распорного анкера для бетона с гайкой.

Рассверливание отверстия

Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.

Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм. Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.

Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.

Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.

Очистка отверстия от мусора

После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.

Установка крепления

Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.

После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.


Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .

Анкера: виды и предназначение

Стяжка пола полусухой технологией - до 300 метров идеально ровного пола за 1 деньСтяжка пола полусухой технологией - до 300 метров идеально ровного пола за 1 день

анкераанкераЗдравствуйте, уважаемый читатель блога прораба, данный элемент так необходим при проведении соответствующих работ. И прежде чем перейти непосредственно к видам анкеров, нужно рассмотреть основу классификации:

1) Для классификации играет роль техника ведения анкера: забивочные, винтовые, лепестковые и бурильные.
2) Значение также имеет заделка места для крепежа: трубчатые, с бурением, с расширением.
3) Роль отводиться также конструкционным признакам основного элемента: проволочные, цилиндрические, стержневые.
4) Деление также возможно по срокам эксплуатации: временные и постоянные.
Это основные положения относительно классификации анкеров. Однако следует рассмотреть некоторые отдельные типы более подробно.

Механические анкера

Данный вид характерен очень простой установкой анкерных болтов. Кроме того при использовании данного типа стоит учитывать напряжение, нагрузку и внутреннее давление. Механические анкера, в свою очередь, также имеют несколько подвидов.

Закладной анкер. Этот подвид устанавливается в каркасе перед тем, как, например, заливается бетон. Установка сложна, требует материальных затрат, однако рассчитана на высокие нагрузки и гарантирует достаточный уровень надежности.

Распорный анкер. Здесь роль играет конический элемент, за счет трения которого и осуществляется действия данного подвида. Применяется для очень мощных конструкций, например, бутонных или кирпичных. Существует также двухраспорный анкер, он создает еще больший уровень прочности и надежности.

1 Забивной анкер. В металлическую втулку вбивает стержень, очень помогает при работе с особенно прочными основаниями. Стержень может вбивать, как вручную, так и с помощью дополнительных устройств.

2 Клиновый анкер. Этот подвид подчиняет очень мощные сооружения и рассчитан на большую нагрузку. Путем трения в просверленное отверстие вбивается или вкручивается болт, что создает максимальное сопротивление.

3 Рамный анкер. Предназначается для крепежа пластиковых или иных нетяжелых конструкций. По принципу напоминает использование анкерного болта, который имеет специфическую форму головки, которая легко сравнивается с основанием.

4 Анкер фасадный. Отлично подходит для навесных фасадов. Имеет специальный шуруп, головка которого прижимает облицовку.

5 Анкер потолочный. Используется для подвесных конструкций и очень сход с клиновым видом анкеров.

6 Пружинный анкер. Используется в основном для конструкций с тонкими стенами. Разворачивание пружины – принцип действия данного подвида. Она проходит через отверстие, от чего и осуществляется крепление.

7 Анкер-шпилька. Чтобы затянуть соединение, необходима гайка. Применяется, когда нужно закрепить кабеля, антенны или какие-либо тяжеловесные конструкции.

Химические анкера





При использовании данного вида анкера речь пойдет о склеивание, с применением химических соединений. Такой вариант также может формировать крепления для тяжеловесных конструкций, создавая высокий уровень надежности. Достоинств у такого вида анкеров очень много, к ним относят следующие некоторые моменты.

1) Есть возможность создавать крепеж-монолит.
2) Подходит, как для наружных, так и для внутренних работ.
3) Лучшая степень надежности в тонкостенных и рыхлых конструкциях.
4) Компактность упаковки.
5) Высокая устойчивость к вибрации.
6) Долгосрочность.

Иные виды анкеров

1 Пластиковые анкеры. Данный вид применяется в основном только в землеустройстве. Производятся такие анкеры с помощью полимера и имеют цельный вид. Выглядят как стержни, длина которых доходит до ста двадцати сантиметров. В комплект такого вида анкеров входят сами анкера из пластмассы, а также пробойники, шнур и элемент для анкирования ячеек. В определенной сфере, а именно при землеустройстве, очень популярный вид анкеров.

2 Грунтовые анкеры. Одним из самых мощных анкеров. Они также представляют собой некий стержень, длина которого доходит до нескольких метров. Используются такие анкера обычно для того, чтобы обеспечить безопасность строительных работ, а также при укреплении откосов строительных котлованов и устройства подпорных стенок.

3 Регулировочный анкер. Данный вид подразумевает регулирование по высоте. Представляет собой стержень, гайки и шайбы, и именно этот набор позволяет зафиксировать горизонтальное положение конструкции.

С уважением Олег Клышко

Cтатьи похожей тематики:

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!



принцип работы, разновидности анкерных болтов и способы крепления

Анкерный болт с гайкойПри строительных работах появляется необходимость крепления различных конструкций, а также материалов к различным поверхностям: стенам, бетонному основанию, иногда даже непосредственно к грунту. Чтобы закрепить фанеру, достаточно иметь обыкновенный гвоздь. Намного сложнее проводить действия с бетоном: здесь крепёж должен быть более мощным. Для этих целей используется анкер, который свободно выдерживает высокие нагрузки.

Технология крепления строительных метизов

Чтобы крепить различные предметы к конструкциям из очень твёрдых материалов, строители используют анкеры для бетона. Их разновидности допускают применение в самых экстремальных условиях. Такой болт отличается мощной удерживающей силой, которая возникает благодаря нескольким важным факторам. К ним относятся:

  • сила трения;
  • специальный склеивающий состав;
  • наличие упорного элемента, который плотно взаимодействует с поверхностью отверстия.

Анкерное крепление к стене и потолку требует предварительной подготовки. Сначала делается отверстие нужного диаметра, по которому определяют, какой именно тип анкера необходимо использовать.

Классификация бетонного крепежа

Различные виды анкеров для бетона разбиты на несколько подгрупп. Разделение зависит от технологии использования. Для монтажа в поверхность основания устанавливают:

  • винтовые;
  • лепестковые;
  • бурильные;
  • забивные.

Крепёжные детали могут выглядеть по-разному: с расширением, с бурением или трубчатые. Отличаются анкеры также и своей конструкцией. Они могут быть:

  • цилиндрическими;
  • стержневыми;
  • изготовленными из пучка проволоки.

Разновидности крепёжных приспособлений

Чтобы знать, как пользоваться анкерными болтами, как правильно их устанавливать, необходимо ознакомиться с технологией их монтажа. От этого зависит дальнейшая надёжность такого крепежа. Каждый вид этого изделия предназначен для конкретной ситуации.

Анкерные болты: виды и методика закручивания

Монтаж закладного варианта осуществляется в каркасе здания перед началом строительства каменной стены. Болт способен выдержать очень большие нагрузки. Забивной рассчитан на соединение плотных оснований. Для установки применяется пневматический пистолет. Чтобы забить вручную такой болт, потребуются большие физические усилия.

Распорный применяется при крепеже тяжёлых конструкций, выполненных из твёрдого материала. Самым надёжным считается двухраспорный анкер. Соединение отличается высокой надёжностью и повышенной прочностью.

Клиновой болт отличается оригинальностью своей конструкции. В заранее заготовленное отверстие забивается анкер, снабжённый металлической муфтой. Операция продолжается до момента получения самого большого сопротивления, оказываемого силой трения. Приспособление рассчитано на работу в тяжёлых условиях.

Анкерный болт, снабжённый кольцом, предназначен для фиксации различных подвесных систем:

  • крепления тросов;
  • установки цепей;
  • монтажа шарнирных механизмов.

Рамный — специальный болт облегчённого типа для соединения различных материалов:

  • пластмассы;
  • оконных рам;
  • дерева;
  • кирпича;
  • бетона;
  • камня.

Главным отличием рамного анкера считается форма его головки. Она может сравняться с плоскостью основания. Для создания мощного соединения применяется металлическая цанга.

Для крепления анкерной шпильки применяется гайка. Такие детали устанавливаются при монтаже различных тяжёлых конструкций:

  • антенн;
  • мачт;
  • перегородок;
  • кабелей;
  • ограждений.

Фасадный вид используется при фиксации навесных фасадов. Деталь оснащена полиамидной муфтой и оцинкованным шурупом. Его головка благодаря имеющейся шайбе плотно прижимает фасадную облицовку.

Потолочный болт считается аналогом клинового анкера. Деталь оснащена специальным ушком для крепления любых подвесных конструкций.

Пружинный вариант отличается небольшим весом, предназначен для работы с тонкостенными конструкциями. Пружина проходит через отверстие и начинает разворачиваться, благодаря чему происходит мощное крепление конструкции.

Химические анкеры для строительных работ

Анкеры: расширительный болт винт для крепления к стене Чтобы установить бетонные анкеры, иногда используют полимерную смолу. Предварительно очищенное отверстие наполняют клеем примерно на две трети. Затем в него медленно вставляют болт поступательно-вращательными движениями. Для такой операции подходит шпилька, которую легко вкрутить в клей, а также любая аналогичная конструкция.

Когда клей полностью застынет, можно на анкер навешивать детали. Грамотная установка позволяет этому приспособлению выдерживать огромные нагрузки. Такой химический анкер стал незаменим, когда необходимо закрепить пористый материал, например пенобетон. Так как его основание обладает невысокой прочностью, механическое крепление использовать невозможно.

Химическая анкеровка в пол применяется для крепления резьбовых деталей:

  • арматурных прутьев;
  • болтов;
  • шпилек;
  • втулок.

Чтобы повысить прочность соединения, в состав клея вводят несколько добавочных компонентов, таких как цемент и высокореактивная смола.

Маркировка анкерного приспособления

Каждое изделие имеет своё обозначение, например, 8х6х60, где 8 — внешний диаметр, 6 — внутренний диаметр, 60 — общая длина.

По индивидуальным заказам выпускаются также нестандартные изделия. Их размеры и обозначения регулируются СНиП2.09.03.

Положительные и отрицательные свойства болтов

Анкерное соединение относится к специализированному крепежу. Эти приспособления обладают массой достоинств. Основными считаются:

  1. Способность выдерживать вибрацию, устойчивость к различным динамическим нагрузкам.
  2. Разнообразные конструкции.
  3. Для изготовления используется только прочная сталь с антикоррозионным покрытием.
  4. Длительный срок эксплуатации.
  5. Облегчённый монтаж.

Также к плюсам относится возможность использовать анкер для усиления имеющейся конструкции без её предварительного демонтажа.

Все основные недостатки этих деталей относятся к конструктивным особенностям, в частности, высокая стоимость из-за используемых материалов. Кроме того, болты не относятся к универсальному крепежу и имеют ограниченную сферу применения, а чтобы работать с такими деталями, требуются предварительно подготовленные отверстия с большим диаметром и глубиной.

Отправить ответ

avatar
  Подписаться
Уведомление о
