МОЩНЫЙ ИМПУЛЬСНЫЙ БЛОК ПИТАНИЯ НА 12В
Сейчас мало кто при построении мощных, на ток более 3-х ампер, блоков питания, ставит обычные железные трансформаторы на 50 Гц. Во-первых они слишком габаритные и тяжёлые, а во-вторых их просто нелегко (дорого) достать. Сами посудите, во сколько обоййдётся 5-10 амперный трансформатор. Поэтому когда потребовался импульсный блок питания, то собрал его на базе стандартного преобразователя TL494. Транзисторы выходные 2s2625.
Схема импульсного блока питания 12В 5А
За основу схемы взял с ИБП на драйвере SG6105D (или похожую IW1688). Фото готовой платы прилагаю. Многие опасаются связываться с подобными устройствами, но напрасно — если все правильно собрано, то запуск без проблем.
Предназначается данный ИБП для зарядного автомобильного аккумулятора, покупать готовое не стал — интереснее сделать своими руками.
После успешного запуска, гонял под нагрузкой 5 А. грелось не существенно — выходной диод и дроссель. Напряжение держалось стабильно 12 В. Силовые транзисторы еле теплые.
Так что повторяйте — схема рабочая, только не забывайте про технику безопасности с высоким напряжением, оно тут свыше 300 В. Если есть вопросы по блоку — на конференцию. Сборку и испытания проводил sterc.
Форум по ИБП
Обсудить статью МОЩНЫЙ ИМПУЛЬСНЫЙ БЛОК ПИТАНИЯ НА 12В
БЛОК ПИТАНИЯ НА 12 ВОЛЬТ 1 АМПЕР
Итак, потребовался мне блок питания на 12 в. К сожалению не нашёл подходящего по размерам, поэтому решил купить пластиковый корпус – для этого взял установочную коробку для автоматов. Она отлично подходит по размерам да и стоит копейки. Смотрится неплохо.
Трансформатор взял от видеомагнитофона, так как он мне больше всего подходил, дает на вторичке как раз необходимых 14.5 Вольт 1.5 Ампера, а вторую обмотку на 9 вольт просто не использовал.
Закрепил в корпусе будущего блока питания сетевой тумблер, для того, чтобы вилку каждый раз не дергать из розетки, а можно было с выключателя отключать и включать. Для индикации используем светодиод, подключенный к выходу выпрямителя через резистор в 3 кОм.
Трансформатор установил на рейку, чуть вырезав и приклеив. Далее смотрим принципиальную схему:
В качестве выпрямителя использовал диодный мостик КЦ405 — он как раз он рассчитан на 100 вольт и ток до одного ампера. Саму микросхему-стабилизатор можно выбрать по таблице.
Теплоотвод крепится полоской через болтики к свободному ушку трансформатора питания.
В качестве фильтра, после диодного моста, я использовал конденсатор на 3300 мкф 25 вольт — всё от того-же видеомагнитофона. Испытания показали, что уровень пульсаций на выходе очень незначительный, идеально подходит для питания даже чувствительной к наводкам радиоэлектроники.
Если вы планируете использовать блок питания под предельной нагрузкой длительное время, да и еще когда жарко на улице, то желательно для охлаждения элементов установить маленький вентилятор, который применяется в компьютерной технике. В общем собираем этот проверенный блок и радуемся результату! С Вами был тов. Vanesex.
Форум по блокам питания
Схемы блоков питания12 Вольт 6-8 Ампер блок питания, который приятно удивил.
В одном из своих обзоров я показал как сделать неплохой блок питания самому и жаловался, почему в продаже редко попадаются хорошие блоки питания. Этот блок питания мне понравился уже просто по картинке, но так как картинка бывает обманчива, я решил его рассмотреть поближе и испытать.Продолжение читайте под катом.
Мои читатели наверняка помнят обзор «12 Вольт 5 Ампер блок питания или как это могло быть сделано.» Этот блок питания мне напомнил тот, что делал я в конце обзора 🙂
Но тесты и проверки это конечно хорошо, но начну я как всегда с того как это ехало и как приехало.
Приехал блок питания не один, про второй товар я расскажу в другой раз, думаю он будет не менее интересным. Ехал быстро, по треку добрался за 8 дней.
Упаковка
Пришел заказ в обычном сером пакете, обмотанный поролоновой лентой.
Вот к такой упаковке у меня и были претензии. Упаковщик просто сложил два моих пакетика, обмотал лентой и склеил скотчем, но края остались открытыми.
В итоге пакетики и рулон ленты ехали отдельно. Очень повезло, что ехали недолго и сами по себе были упакованы в отдельные пакеты, иначе могли прорвать упаковку своими радиаторами и вылезти наружу.
Плата была упакована в привычный многим антистатический пакет, с не менее знакомой наклейкой.
Краткие характеристики:
Входное напряжение 85-265 Вольт
Выходное напряжение — 12 Вольт
Ток нагрузки — 6 Ампер номинальный, 8 Ампер максимальный.
Выходная мощность — 100 Ватт (максимальная)
Размеры платы не очень большие, 107х57х30мм.
Есть чертежик с более точными размерами, думаю он будет полезен.
Сама плата выглядит очень аккуратно, полностью соответствует фотографии в магазине, что меня приятно удивило.
На плате присутствуют довольно большие радиаторы, а сама плата выполнена в открытом исполнении, т.е. предназначена для установки в какое нибудь устройство и своего корпуса не имеет.
Брал я ее не просто так, а по делу 🙂 Есть идея переделки одного из моих устройств, но так как я был не уверен в качестве данного блока питания, то решил сначала заказать и попробовать только его, так что будет продолжение. Ну по крайней мере я надеюсь на это.
На плате присутствует входной фильтр, ограничитель пускового тока и безвинтовой клеммник по входу 220 Вольт.
На силовом трансформаторе есть наклейка DC12V-8.
Выходная обмотка трансформатора намотана в 5 проводов
Пайка очень аккуратная, выводы обкушены довольно коротко, ничего не торчит, флюс смыт полностью. Отсутствующих компонетов нет.
Но есть мелкое замечание, на каждом из радиаторов припаян только один крепежный вывод.
На мой взгляд это не очень хорошо. Что помешало припаять оба — непонятно.
Причем на фото магазина все абсолютно точно так же.
Отмечу то, что выходное напряжение измеряется в точке, максимально близкой к выходному разъему, за это плюс, влияет на точность удержания выходного напряжения.
Основные компоненты платы поближе.
Установлен ШИМ контроллер CR6842S, который является полным аналогом более известного контроллера SG6842
Силовой транзистор 600 Вольт 20 Ампер, 0.19 Ома SPW20N60S5 производства Infineon.
Еще одно мелкое замечание, слишком сильно закрутили крепежный винт и он вжал изолирующую втулку. Транзистор остался изолированным от радиатора, да и сам радиатор изолирован от других компонентов, но впечатление несколько подпортило.
Транзистор изолирован от радиатора пластинкой из слюды.
Немного отвлекусь, на фото виден мелкий электролитический конденсатор, судя по пайке его или впаивали потом или меняли, на работоспособность это никак не повлияло (ну или почти никак).
Дело в том, что при резком изменении нагрузки от нуля до 4 Ампер или более, БП может отключиться на 0.5 секунды. Я бы советовал заменить этот электролит на что нибудь типа 47мкФх50 В.
Если такие режимы не планируются, то можно оставить и так.
Выходная диодная сборка 100 Вольт 2х20 Ампер stps41h200ct производства ST.
Радиатор на самом деле ровный, это он на фото так вышел 🙂
Так же видно пару выходных конденсаторов 1000мкФ х 35 Вольт, дроссель выходного фильтра и светодиод индикации включения блока питания.
Здесь разъем уже установили обычный, винтовой.
Хотя как по мне, для встраиваемой платы разъемы вообще вещь лишняя.
Выходные конденсаторы установлены с хорошим запасом по напряжению, это очень хорошо.
Попутно я проверил емкость и ESR этих конденсаторов, вышло так же неплохо.
Прибор показал суммарную емкость и ESR, если пересчитать на каждый в отдельности, то будет примерно 1050мкФ и 30мОм.
Конденсаторы врядли фирменные, но характеристики вполне нормальные, порадовало рабочее напряжение в 35 Вольт, Я в своих БП обычно и то применяю конденсаторы на 25 Вольт.
Ну и «что бы два раза не бегать», проверил входной электролит.
Написано 82мкФ 400 Вольт 105 градусов.
Емкость почти в норме, ESR в норме.
Производитель конденсатора Taicon.

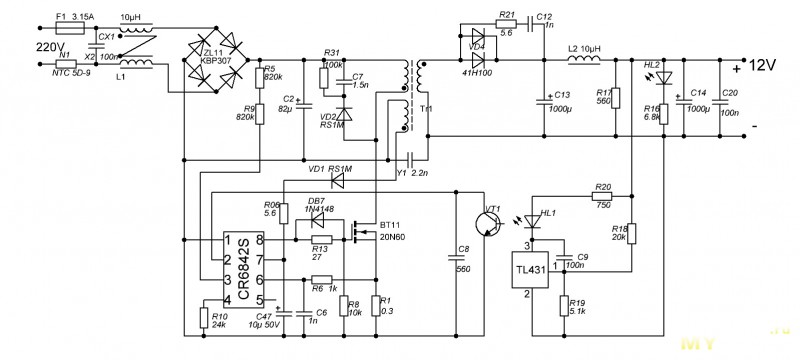

Ну и конечно начертил схему этого блока питания. Нумерация большинства компонентов соответствует печатной плате.
Для тестирования блока питания приготовил вот такую кучку всякого разного 🙂
Ничего необычного:
Нагрузочные резисторы 3 штуки 10 Ом и одна наборка дающая в сумме 3 Ома (5 шт по 15 Ом включенных параллельно) + вентилятор.
Мультиметр
Бесконтактный термометр
Осциллограф
Всякие соединители и провода.
Тестирование блока питания
Процесс тестирования включал в себя последовательное увеличение нагрузки, при этом после каждого повышения нагрузки я ждал около 15 минут, потом измерял температуру основных компонентов и переходил на следующий шаг увеличения нагрузки.Делитель осциллографа все это время был в положении 1:1.
1. Режим холостого хода. Напряжение 12.29 Вольта.
2. Подключен один резистор 10 Ом, Напряжение немного просело до 12.28 Вольта.
1. Подключено 2 резистора 10 Ом, напряжение 12.28 Вольта.
2. Подключено 3 резистора 10 Ом, напряжение 12.27 Вольта.
1. Подключена наборка сопротивлением 3 Ома + вентилятор, напряжение 12.27 Вольта
2. Наборка 3 Ома + резистор 10 Ом, напряжение 12.27 Вольта.
Небольшое замечание, при подключении нагрузки более 4 ампер БП может отключиться на 0.5 секунды и потом включится опять. Это происходит только при переходе из режима холостого хода, хотя бы небольшая нагрузка убирает этот эффект полностью.
1. Наборка 3 Ома + 2 резистора 10 Ом, напряжение 12.27 Вольта.
2. Режим максимальной нагрузки, наборка 3 Ома + 3 резистора 10 Ом, напряжение 12.27 Вольта.
Как я писал выше, в процессе тестирования я измерял температуры разных компонентов.
Измерялись температуры:
Силового транзистора
Трансформатора
Выходного диода
Первого по схеме выходного конденсатора.
Для более точных показаний измерялась температура непосредственно транзистора и диодной сборки, а не их радиаторов.
При мощности нагрузки 80 Ватт температуру измерил два раза, второе измерение было после дополнительного 10 минутного прогрева.
Резюме:
Плюсы
Качественная сборка
Довольно качественные компоненты с запасом.
Соответствие заявленным параметрам.
Отличная точность стабилизации выходного напряжения
Не вижу необходимости в доработке.
Низкая цена.
Минусы
Замечание к упаковке (минус магазину)
Не пропаяно по одному крепежному контакту на радиаторе.
Мое мнение.
Если честно, то мне этот БП понравился уже внешне на фотке магазина, и была уже некоторая уверенность в том, что я получу в итоге, но одно дело видеть, а другое — попробовать.
БП оставил положительные эмоции, отлично подойдет как встраиваемый в какое то из самодельных устройств.
Конечно не обошлось и без минусов, но они очень малы, в сравнении с плюсами.
Блок питания для обзора был предоставлен магазином banggood.
Надеюсь, что мой обзор будет полезен.
Конечно можно сказать, что я расхваливаю товар, но могу сказать, что блоками питания я занимаюсь около 15 лет, собрал за это время более 1000 штук, сколько отремонтировал и переделал, счет потерял. Потому нормальную вещь не похвалить не могу. Видел вещи и получше, особенно БП пром серии, но там и ценник другой.
Так же можно рассмотреть вариант такого БП, но на меньшую мощность.
Небольшое замечание китайским инженерам
Блок питания показал очень хорошие результаты, но есть небольшое замечание к конструкции, вернее к печатной плате.Трассировка некоторых цепей выполнена неправильно, и если бы была как надо, то уровень пульсаций можно было бы еще уменьшить.
Покажу на примере.
1. Как сделано в блоке питания, этот участок можно увидеть на плате, я его немного упростил для наглядности.
2. Как это можно сделать лучше без перемещения компонентов на плате
3. как сделать еще лучше, но уже с перемещением компонентов.
Дело в том, что в силовых цепях нежелательно иметь участки, где ток может течь в двух направлениях, так как это увеличивает уровень помех.
Ток должен течь только в одном направлении.
В исходном варианте по одним и тем же дорожкам сначала течет ток заряда конденсатора, потом через них же течет ток разряда.
Блок питания 12 Вольт 3 Ампера или как самому сделать бесперебойник
Вообще изначально данная статья писалась очень давно, более двух лет назад. Но в данном случае я решил, что информация из нее может быть полезна и использована на благо мастеров 3D печати.Суть данной статьи в том, чтобы превратить обычный блок питания в маленький бесперебойник с выходом примерно 11-13.5 Вольт.
В качестве примера будет БП с мощностью 36 Ватт, но практически без доработок схема применима к более мощным БП с топологией Флайбек и с доработками к двухтактным БП.
Но сначала просто миниобзор самого БП, сорри за качество фото, снималось на паяльник.
На торце указаны технические характеристики.
Характеристики меня немного запутали, обычно или указывают полный диапазон, или если есть выбор 110/220, то соответственно есть переключатель и внутри схема сетевого выпрямителя с переключением на удвоение. Здесь никакого переключателя не было. Позже посмотрим внимательнее что внутри.Размеры относительно небольшие.
С торца расположены клеммы подключения 220 Вольт, клемма заземления и клеммы выхода 12 Вольт. Так же здесь расположен светодиод, который показывает наличие выходного напряжения и подстроечный резистор для корректировки выходного напряжения.
После вскрытия моему взору предстала печатная плата данного блока питания.На плате распаян полноценный входной фильтр, конденсатор 33мкФ 400 В (вполне нормально для заявленной мощности), высоковольтная часть, сделанная по схемотехнике автогенератора (когда заказывал, то надеялся что будет стандартная UC3842), выходной фильтр из двух конденсаторов 470мкФ 25 Вольт и дросселя. Емкость выходного фильтра маловата, я бы поставил раза в 2 больше.
Силовой транзистор 5N60D — только в корпусе ТО-220.Выходной диод — stps20h200ct — аналогично в корпусе ТО-220.
Схема стабилизации и обратной связи сделана на TL431.
Обратная сторона платы.
Ничего необычного, пайка среднего качества, флюс смыт, довольно аккуратно.Но удивила маркировка на плате (она есть и с верхней стороны).
SM-24W, может изначально БП был 24 Ватта, потом решили что маловато будет и написали 36?
Эксперименты покажут.
Первое включение, ничего не бахнуло, уже неплохо.
Нагрузил блок питания классическими неубиваемыми советскими резисторами, 10 Ом 2 штуки параллельно.Ток около 2.5 Ампера.
Напряжение измерял после проводов к резисторам, потому немного просело.Оставил так, пошел попить чайку и покурить, ждал что рванет.
Не рвануло, даже почти не нагрелось, градусов 40, ну может 45, специально не измерял, по ощущениям немного теплый.
Догрузил еще на 0.22 А (не нашел ничего рядом подходящего), ничего не изменилось.
Решил на этом не останавливаться и повесил на выход еще один резистор 10 Ом.Напряжение просело до 10.05 Вольта, но блок питания продолжал упорно работать.
Дальше мне стало жалко разработчиков данного блока питания, сумевших настолько его упростить, и при этом добиться его работоспособности и я на этом этапе решил закончить стандартные эксперименты над ним.К слову я был настроен скептически по отношению к данному блоку питания, в основном из-за его схемотехники, как то вот привык работать с более дорогими блоками питания, где есть ШИМ контроллер, контроль тока и т.п. Практика показала, что такой вариант тоже вполне жизнеспособен.
Дальше я решил перейти к нестандартной части испытаний и попробовать добиться от него того, для чего я хотел его взять. Собственно постоянные читатели моих обзоров привыкли, что я люблю не только показать товар в обзоре, а и применить его, не буду вас расстраивать и в этот раз.
Допилинг
Началось все с того, что позвонил товарищ и спросил, можно ли сделать небольшой бесперебойничек для питания электромагнитного замка и контроллера. Живет он в частном секторе, свет иногда ненадолго, да пропадет. Аккумулятор у него уже был, остался от компьютерного бесперебойника, большой ток уже не тянет, а с замком вполне нормально справляется.
В общем накидал небольшую добавочную платку к этому блоку питания.
Платка, схема и небольшое описание процесса.
Схема.
И страссированная по ней плата.
Схема обеспечивает ограничение тока заряда (в моем случае настроено на 400мА), защиту от переразряда аккумулятора (настроено на 10 Вольт), простенькую защиту от переполюсовки аккумулятора (кроме случая если переполюсовать прямо на ходу), ну и собственно функцию подачи напряжения от аккумулятора на выход блока питания.Перенес платку на текстолит, покрыл припоем.
Подобрал детали.
Спаял плату, реле стоит другое, так как сначала не заметил что оно на 5 Вольт, пришлось поискать на 12.
Пояснения по схеме.С2 в принципе можно не ставить, тогда R5 и R6 заменяются одним на 9.1-10 кОм.
Он нужен для уменьшения ложных срабатываний при резком изменении нагрузки.
В идеале конечно лучше было бы домотать пару витков в дополнение ко вторичной обмотке, так как блок питания работает с перегрузом по напряжению в 20%. Испытания показали что работает все отлично, но лучше либо домотать немного вторичную обмотку, либо еще лучше — дорабатывать БП на 15 Вольт, а не на 12. В моем случае пришлось еще изменить номинал резистора в делителе обратной связи у блока питания, на схеме это R7, там стоят 4.7 кОм, я поставил 4.3 кОм, в случае применения БП на 15 Вольт, этого скорее всего делать не придется.
После сборки платы встроил ее в блок питания.
На плате обозначены точки подключения и видно место, где перерезана минусовая дорожка (над цифрой 3).
Плату обмотал скотчем, и уложил на более-менее свободное место.
После (на самом деле лучше до того как изолируем скотчем) выставил выходное напряжение блока питания 13.8 Вольта (это напряжение которое будет поддерживаться на аккумуляторе, обычно выставляется в диапазоне 13.8-13.85.
Вот вид собранного и настроенного устройства.
Подключил небольшую нагрузку и аккумулятор. Ток заряда 0.39А (может немного падать по мере прогрева).
Отключил блок питания от сети, нагрузка продолжает работать, на мультиметре ток нагрузки +ток потребления реле + ток потребления цепей измерения.
Товарищу надо было бесперебойник на ток 0.8-1 Ампер, я нагрузил немного больше.
После этого подключил питание 220 Вольт, на одном мультиметре напряжение на нагрузке (будет еще подниматься, аккумулятор не заряжен), на втором ток заряда (немного просел из-за прогрева).
В общем на мой взгляд переделка удалась, от такого БП можно питать небольшие нагрузки, до 1-1.5 Ампера. Больше не стал бы, так как БП в нештатном режиме. Если использовать БП на 15 Вольт, то ток можно поднять, но надо всегда учитывать ток заряда аккумулятора (он определяется резистором R1. 1.6 Ома дает тока заряда около 0.4 А, чем меньше сопротивление, тем больше ток и наоборот.Если кто то несогласен с настроенным током заряда, напряжением окончания заряда и авто отключения, то это все легко меняется, если надо, объясню как это сделать.
Вы конечно спросите, при чем здесь 3D принтеры и этот мелкий блок питания.
Все просто, как я писал в самом начале, можно взять мощный блок питания, применить более мощные компоненты в плате которую я делал и получить бесперебойник, который не имеет такого понятия как ‘время переключения’, т.е. фактически ‘онлайн’. А так как печать идет очень долго, то это может быть весьма полезно в плане бесперебойности работы. Кроме того КПД такой системы заметно выше чем у традиционных УПСов.
Для применения с большими токами надо заменить на моей плате диод VD1 на любой Шоттки с током более 30 Ампер (например выпаянный из компьютерного БП) и установить его на радиатор, Реле на любое с током контактов более 20 Ампер и обмоткой с током не более 100мА (а лучше до 80). Кроме того возможно понадобится увеличение тока заряда, это делается путем уменьшения номинала резистора R1 до 0.6-1 Ом.
Есть и промышленные БП с такой функцией, по крайней мере я знаю пару таких производства Meanwell, но:
1. Они очень дорогие
2. Выпускаются мощностью 55 и 150 Ватт, что не так много.
Вроде все, если есть вопросы, буду рад обсудить.
Блок питания собственной конструкции на 12 В 15 А
Нужен мощный БП на ток более 10 Ампер? Вот одна из самых простых схем источников питания, которую можно собрать предварительно протестировав и отрегулировав. Исходные предположения проекта: несложный блок питания предназначенный для питания нагрузки 55 Вт в течение многих часов каждый день.
Схема принципиальная блока 12 В 15 А
Многие имели дело с блоками питания на стабилизаторах LM317, поэтому было бы достаточно сделать стабилизирующую часть на микросхеме LM338. Не стоит брать мощные транзисторы, потому что по цене это будет дороже, чем готовые стабилизаторы, да и заметное усложнение электроники.
В качестве трансформатора использовался тороид 220 В / 12 В 150 Вт (он будет питать 2 отдельных источника питания с разной силой тока).
Стоит сразу 3 стабилизатора LM338, соединенных параллельно. Просматривая даташит производителей LM338 стало понятно, что 3 штуки дадут запас надежности даже в случае сильного нагрева воздуха в корпусе.
При первых тестах использовали диодный мост BR1010, но были в ужасе от его быстрого нагрева до высокой температуры, поэтому пришлось брать KBPC 2510 и установка большего радиатора. В качестве вспомогательных конденсаторов 2x 10000 мкФ, 10 мкФ и 1 мкФ для фильтрации нежелательных помех. Контрольные резисторы LM338 имеют сопротивление 240 Ом и 1,9 кОм.
Обратите внимание, что тороиды могут иметь первоначальное высокое потребление энергии от сети (бросок тока при включении) и, таким образом, может перегорать предохранитель, в несколько раз превышающий номинальное потребление тока, поэтому советуем использовать устройство плавного пуска для тороидальных трансформаторов.
Данные номиналов деталей
- C1, C2 = 10000 мкФ / 35 В
- C3 = 10 мкФ / 25 В
- C4 = 1 мкФ / 25 В
- U1, U2, U3 = LM338
- R1 = 240 Ом
- R2 = 1,9 кОм
На фото показана тестовая конструкция, собранная навесным монтажом чтобы проверить работает ли она вообще. Использовалась универсальная монтажная плата — это самый простой и быстрый способ сборки печатной платы без травления.
Хотя 3 элемента в корпусе TO220, 2 резистора и конденсатора, это можно успешно сделать вообще без такой большой универсальной платы. Отсутствие выравнивающих резисторов на выходах стабилизатора может быстро повредить их. Помните, что электронные компоненты не идеальны и имеют свои допуски. На практике это означает что один из стабилизаторов будет давать немного более высокое напряжение, которое примет на себя большую часть нагрузки. Выравнивающие резисторы (0,1 Ом 5 Вт) на выходе будут частично компенсировать это явление.
Что касается эффективности LM338, то в спецификации четко описывается коэффициент полезного действия 5 А, пиковое значение составляет даже 12 А. Поэтому такая схема обладает такой реальной эффективностью по мощности.
И не берите трансформаторы на слишком большие напряжения. После фильтрации если будет около 24 В, конечно возникнут большие потери, преобразованные в тепло под нагрузкой. Напряжение должно быть в пределах 14-16 В. Лучше всего чтобы разница напряжений до и после стабилизации составляла около 4-5 В.
Понадобился мне блок питания для самодельной мини-дрели, сделанной из моторчика на 17 Вольт. Пересмотрел много схем различных БП, но во всех использовался трансформатор, которого у меня нету, а покупать как-то неохота. Тогда решил поступить проще и собрать бестрансформаторный блок питания на данное напряжение — 17 Вольт. Схема довольно простая, на такой готовый блок питания нужно подавать 220 вольт переменного напряжения, короче питать схему от розетки, а на выходе мы получаем 17 вольт постоянного напряжения. Обычно источники питания такого типа применяют во всяких небольших бытовых вещах, например в фонарике с аккумулятором, в качестве зарядного, где нужен небольшой ток, до 150 mA или в электробритвах.Принципиальная схема бестрансформаторного блока питания
|
Схема блока питания, расчитанного на 12 Вольт и 360 Ватт с диодным мостом на 30 Ампер
В продолжение темы блоков питания я заказал еще один БП, но в этот раз мощнее предыдущего.Обзор будет не очень длинным, но как всегда, осмотрю, разберу, протестирую.
На самом деле данный обзор является лишь промежуточным шагом к тестам более мощных блоков питания, которые уже в пути ко мне. Но я подумал, что данный вариант также нельзя оставлять без внимания, потому и заказал его для обзора.
Буквально несколько слов об упаковке.
Обычная белая коробка, из опознавательных знаков только номер артикула, все.
При сравнении с блоком питания из предыдущего обзора выяснилось, что обозреваемый просто немного длиннее. Обусловлено это тем, что обозреваемый БП имеет активное охлаждение, потому при практически том же объеме корпуса мы имеем мощность в полтора раза больше.
Размеры корпуса составляют — 214х112х50мм.
Все контакты выведены на один клеммник. Назначение контактов выбито штамповкой на корпусе блока питания, такой вариант немного надежнее чем наклейка, но хуже заметен.
Крышка закрывается с заметным усилием и прочно фиксируется в закрытом состоянии. При открывании обеспечивается полный доступ к контактам. Иногда у БП встречается ситуация, когда крышка не открывается полностью, потому теперь я этот момент проверяю обязательно.
1. На корпусе блока питания присутствует наклейка с указанием базовых параметров, мощности, напряжения и тока.
2. Также присутствует переключатель входного напряжения 115/230 Вольт, который в наших сетях является лишним и не всегда безопасным.
3. Блок питания выпущен почти год назад.
4. Около клеммника присутствует светодиод индикации работы и подстроечный резистор для изменения выходного напряжения.
Сверху располагается вентилятор. Как я писал в предыдущем обзоре, мощность 240-300 Ватт является максимальной для блоков питания с пассивным охлаждением. Конечно есть безвентиляторные БП и на большую мощность, но встречаются они гораздо реже и стоят весьма дорого, потому введение активного охлаждения преследует цель сэкономить и сделать блок питания дешевле.
Крышка фиксируется шестью небольшими винтами, но при этом и сама по себе сидит плотно, корпус алюминиевый и также как у других БП выполняет роль радиатора.
В качестве сравнения приведу фото рядом с БП мощностью 240 Ватт. Видно что в основном они одинаковы, и по сути 360 Ватт Бп отличается от своего младшего собрата только наличием вентилятора и некоторыми небольшими коррективами связанными с большей выходной мощностью.
Например силовой трансформатор у них имеет одинаковый размер, а вот выходной дроссель у обозреваемого заметно больше.
Общая черта обоих БП — весьма свободный монтаж и если у БП с пассивным охлаждением это оправданно, то при наличии активного охлаждения размер корпуса можно было смело уменьшить.
Перед дальнейшей разборкой проверка работоспособности.
Исходно на выходе напряжение немного завышено относительно заявленных 12 Вольт, хотя по большому счету это не имеет никакого значения, меня больше интересует диапазон перестройки и он составляет 10-14.6 Вольта.
В конце выставляю 12 Вольт и перехожу к дальнейшему осмотру.
Как ни странно, но емкость входных конденсаторов совпадает с указанной на их корпусе 🙂
Емкость каждого из конденсаторов 470мкФ, суммарная около 230-235мкФ, что заметно меньше рекомендуемых 350-400 которые необходимы блоку питания мощностью 360 Ватт. По хорошему должны быть конденсаторы с емкостью хотя бы 680мкФ каждый.
Выходные конденсаторы имеют суммарную емкость в 10140мкФ, что также не очень много для заявленных 30 Ампер, но часто такую емкость имеют конденсаторы и у фирменных БП.
Транзисторы и выходные диоды прижаты к корпусу через теплораспределительную пластину, в качестве изоляции выступает только теплопроводящая резина.
Обычно в более дорогих БП применяется колпачок из более толстой резины, который полностью закрывает компонент и если для выходных диодов он особо не нужен, то вот для высоковольтных транзисторов явно не помешал бы. Собственно по этому я советую в целях безопасности заземлять корпус БП.
Теплораспределительные пластины прижаты к алюминиевому корпусу, но термопаста между ними и корпусом отсутствует.
После случая с одним из блоков питания я теперь всегда проверяю качество прижима силовых элементов. Здесь с этим проблем нет, впрочем обычно проблем со сдвоенными элементами и не бывает, чаще сложности когда мощный элемент один и прижат Г-образной скобой.
Вентилятор самый обычный, с подшипниками скольжения, но почему-то на напряжение 14 Вольт.
Размер 60мм.
Разбираем дальше.
Плата держится на трех винтах и элементах крепления силовых компонентов. Снизу корпуса присутствует защитная изолирующая пленка.
Фильтр довольно стандартен для подобных БП. Входной диодный мост имеет маркировку KBU808 и рассчитан на ток до 8 Ампер и напряжение до 800 Вольт.
Радиатор отсутствует, хотя при такой мощности уже желателен.
1. На входе установлен термистор диаметром 15мм и сопротивлением 5 Ом.
2. Параллельно сети присутствует помехоподавляющий конденсатор класса Х2.
3. Помехоподавляющие конденсаторы имеющие непосредственную связь с сетью установлены класса Y2
4. Между общим проводом выхода и корпусом БП установлен обычный высоковольтный конденсатор, но в этом месте его достаточно так как при отсутствии заземления он подключен последовательно с конденсаторами класса Y2, показанными выше.
ШИМ контроллер KA7500, аналог классической TL494. Схема более чем стандартна, производители просто штампуют одинаковые БП, которые отличаются только номиналами некоторых компонентов и характеристиками трансформатора и выходного дросселя.
Выходные транзисторы инвертора также классика недорогих БП — MJE13009.
1. Как я писал выше, входные конденсаторы имеют емкость 470мкФ и что интересно, если конденсаторы имеют изначально непонятное название, то чаще емкость указана реальная, а если подделка, например Rubicong, то чаще занижена. Вот такое вот наблюдение. 🙂
2. Магнитопровод выходного трансформатора имеет размеры 40х45х13мм, обмотка пропитана лаком, правда весьма поверхностно.
3. Рядом с трансформатором присутствует разъем для подключения вентилятора. Обычно в описании подобных БП указывают автоматическую регулировку оборотов, на самом деле ее здесь нет. Хотя вентилятор меняет обороты в небольших пределах в зависимости от выходной мощности, просто это скорее побочный эффект. При включении вентилятор работает очень тихо, а на полную мощность выходит при токе около 2.5 Ампера что составляет меньше 10% от максимальной.
4. На выходе пара диодных сборок MBR30100 по 30 Ампер 100 Вольт каждая.
1. Размеры выходного дросселя заметно больше чем у 240 Ватт версии, намотан в три провода на двух кольцах 35/20/11.
2. Как и ожидалось после предварительной проверки, выходные конденсаторы имеют емкость 3300мкФ, так как они новые, то в сумме показали не 9900, а 10140мкФ, напряжение 25 Вольт. Производитель, известный всем noname.
3. Токовые шунты для схемы защиты от КЗ и перегрузки. Обычно ставят одну такую «проволочку» на 10 Ампер тока, соответственно здесь БП 30 Ампер и три такие проволочки, но мест 7, потому предположу что есть похожий вариант но с током в 60 Ампер и меньшим напряжением.
4. А вот и небольшое отличие, компоненты отвечающие за блокировку при пониженном выходном напряжении перенесли ближе к выходу, хотя при этом сохранили даже позиционные месте согласно схеме. Т.е. R31 в схеме БП 36 Вольт соответствует R31 в схеме БП 12 Вольт, хотя находятся в разных местах на плате.
При беглом взгляде я бы оценил качество пайки на твердую четверку, все чисто, аккуратно.
Пайка довольно качественная, на плате в узких местах сделаны защитные прорезы.
Но «ложка дегтя» все таки нашлась. Некоторые элементы имеют непропай. Место особенно несущественно, важен сам факт.
В данном случае плохая пайка была обнаружена на одном из выводов предохранителя и конденсатора цепи защиты от снижения напряжения на выходе.
Исправить дело нескольких минут, но как говорится — «ложки нашлись, а осадочек остался».
Так как схему подобного БП я уже чертил, то в данном случае просто внес коррективы в уже существующую схему.
Кроме того я выделил цветом элементы, которые изменены.
1. Красным — элементы которые меняются в зависимости от изменения выходного напряжения и тока
2. Синим — изменение номиналов этих элементов при неизменной выходной мощности мне непонятно. И если с входными конденсаторами отчасти понятно, они были указаны как 680мкФ, но реально показывали 470, то зачем увеличили в полтора раза емкость С10?
С осмотром закончили, переходим к тестам, для этого я использовал привычный «тестовый стенд», правда дополненный Ваттметром.
1. Электронная нагрузка
2. Мультиметр
3. Осциллограф
4. Тепловизор
5. Термометр
6. Ваттметр
7. Ручка и бумажка.
На холостом ходу пульсации практически отсутствуют.
Небольшое уточнение к тесту. На дисплее электронной нагрузки вы увидите значения токов заметно ниже чем я буду писать. Дело в том, что нагрузка аппаратно умеет нагружать большими токами, но программно ограничена на уровне в 16 Ампер. В связи с этим пришлось сделать «финт ушами», т.е. откалибровать нагрузку на двукратный ток, в итоге 5 Ампер на дисплее равны 10 Ампер в реальности.
При токе нагрузки 7.5 и 15 Ампер блок питания вел себя одинаково, полный размах пульсаций в обоих случаях составил около 50мВ.
При токах нагрузки 22.5 и 30 Ампер пульсации заметно выросли, но при этом были на одном уровне. Рост уровня пульсаций был при токе около 20 Ампер.
В итоге полный размах составил 80мВ.
Отмечу очень хорошую стабилизацию выходного напряжения, при изменении тока нагрузки от нуля до 100% напряжение изменилось всего на 50мВ. Причем с ростом нагрузки напряжение растет, а не падает, что может быть полезным. В процессе прогрева напряжение не изменялось, что также является плюсом.
Результаты теста я свел в одну табличку, где показана температура отдельных компонентов.
Каждый этап теста длился 20 минут, тест с полной нагрузкой проводился два раза для термопрогрева.
Крышка с вентилятором вставлялась на место, но не привинчивалась, для измерения температуры я ее снимал не отключая БП и нагрузку.
В качестве дополнения я сделал несколько термограмм.
1. Нагрев проводов к электронной нагрузке при максимальном токе, также через щели в корпусе видно тепловое излучение от внутренних компонентов.
2. Самый большой нагрев имеют диодные сборки, думаю если бы производитель добавил радиатор как это сделано в 240 Ватт версии, то нагрев существенно снизился.
3. Кроме того большой проблемой был отвод тепла от всей этой конструкции, так как суммарная рассеиваемая мощность всей конструкции составила более 400 Ватт.
Кстати насчет отвода тепла. Когда я готовил тест, то больше боялся что нагрузке тяжело будет работать при такой мощности. Вообще я проводил уже тесты на такой мощности, но 360-400 Ватт это предельная мощность которую моя электронная нагрузка может рассеивать длительно. Кратковременно же она без проблем «тянет» и 500 Ватт.
Но проблема вылезла в другом месте. На радиаторах силовых элементов у меня установлены термовыключатели рассчитанные на 90 градусов. Один контакт у них припаян, а второй припаять не получилось и я применил клеммники.
При токе 15 Ампер через каждый выключатель эти контакты начинали довольно сильно нагреваться и срабатывание происходило раньше, пришлось принудительно охлаждать еще и эту конструкцию. А кроме того пришлось частично «разгрузить» нагрузку подключением к БП нескольких мощных резисторов.
Но вообще выключатели рассчитаны максимум на 10 Ампер, потому я и не ожидал от них нормальной работоспособности при токе в 1.5 раза больше их максимума. Теперь думаю как их переделать, видимо придется делать электронную защиту с управлением от этих термовыключателей.
А кроме того теперь у меня появилась еще одна задача. По просьбе некоторых читателей я заказал для обзора блоки питания мощностью 480 и 600 Ватт. Теперь думаю чем их лучше нагружать, так как такую мощность (не говоря о токах до 60 Ампер), моя нагрузка точно не выдержит.
Как и в прошлый раз я измерил КПД блока питания, этот тест я планирую проводить и в дальнейших обзорах. Проверка проходила при мощности 0/33/66 и 100%
Вход — Выход — КПД.
5.2 — 0 — 0
147,1 — 120,3 — 81,7%
289 — 241 — 83,4%
437,1 — 362 — 82,8%
Что можно сказать в итоге.
Блок питания прошел все тесты и показал довольно неплохие результаты. В плане нагрева есть даже заметный запас, но выше 100% я бы не советовал его нагружать. Порадовала весьма высокая стабильность выходного напряжения и отсутствие зависимости от температуры.
К тому что не очень понравилось я отнесу безымянные входные и выходные конденсаторы, огрехи пайки некоторых компонентов и посредственную изоляцию между высоковольтными транзисторами и радиатором.
В остальном блок питания самый обычный, работает, напряжение держит, сильно не греется.
На этом все, как обычно жду вопросов.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
