Стабилизатор напряжения на mosfet схема: MOSFET + TL431 = компенсационный стабилизатор напряжения – Стабилизатор напряжения для ламповых схем — Меандр — занимательная электроника

MOSFET + TL431 = компенсационный стабилизатор напряжения

LDO = low dropout = малое минимальное падение напряжения на проходном элементе

Идеальный стабилизатор напряжения 🙂

Для популярного трёх-выводного интегрального стабилизатора LM317 (datasheet) минимальное падение напряжения, при котором ещё нормируется его работа — 3 Вольта. Причём в документации этот параметр явно нигде не указан, а так, скромненько, в условиях измерений упоминается. В большинстве же случаев подразумевается, что падение на чипе 5 Вольт и более:
«Unless otherwise specified, VIN − VOUT = 5V».

Баба Яга — против! Жалко терять 3 Вольта на глупом проходном транзисторе. И рассеивать лишние Ватты. Популярное решение проблемы — импульсные стабилизаторы — здесь не обсуждаем по причине того, что они свистят

. С помехами можно бороться, но, как известно: кто не борется — тот непобедим! 😉

Идея
Идея данной схемки восходит к одному из многочисленных datasheet’ов на TL431. Вот, например, что предлагают National Semiconductor / TI:

Vo ~= Vref * (1+R1/R2)

Сам по себе такой регулятор не шибко интересен: на мой взгляд он ни чем не лучше, чем обычные трёхвыводные стабилизаторы 7805, LM317 и тому подобные. Минимальное падение на проходном дарлингтоне меньше 2 Вольт тут вряд ли удастся получить. Да к тому же никаких защит ни по току, ни от перегрева. Разве что транзисторы можно ставить на столько толстые, на сколько душа пожелает.

Недавно мне понадобилось-таки соорудить линейный стабилизатор с минимальным падением напряжения. Конечно, всегда можно извернуться, взять трансформатор с бОльшим напряжением на вторичке, диоды Шоттки в мост поставить, конденсаторов накопительных поболе… И всем этим счастьем греть трёхвыводной стабилизатор. Но хотелось-то изящного решения и с тем трансом, что был в наличии. Какой проходной регулятор может обеспечить падение близкое к нулю? MOSFET: у современных мощных полевиков сопротивление канала может быть единицы милли-Ом.

Простая замена дарлингтона на полевой транзистор с изолированным затвором и индуцированным каналом (т.е. самый обычный MOSFET) в схеме выше — не особо поможет. Так как пороговое напряжение затвор-исток будет Вольта 3-4 у обычных, и всё одно больше Вольта у «логических» MOSFET’ов — чем и будет задано минимальное проходное напряжение на таком стабилизаторе.

Интересно могло бы получиться при использовании полевика, работающего в режиме обеднения (т.е. со встроенным каналом), или с p-n переходом. Но к сожалению, мощные устройства этих типов нынче практически недоступны.

Спасает дополнительный источник напряжения смещения. Такой источник совсем не должен быть сильноточным — несколько миллиАмпер будет достаточно.

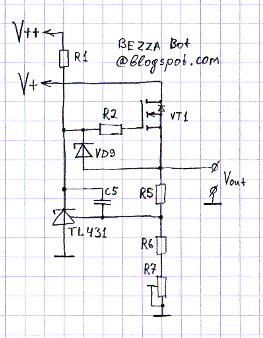

Схема — скелетик

Работает это всё очень просто: когда напряжение на управляющем входе TL431, пропорциональное выходному напряжению, падает ниже порогового (2.5V) — «стабилитрон» закрывается и «отпускает» затвор полевика «вверх». Ток от дополнительного источника через резистор «подтягивает» напряжение на затворе, а, следовательно, и на выходе стабилизатора.
В обратную сторону, при увеличении выходного напряжения, всё работает аналогично: «стабилитрон» приоткрывается и уменьшает напряжение на затворе полевика.
TL431 суть устройство линейное, никаких защёлок в ней нету:

TL/LM431 — эквивалентная блок-схема

Реальность
В схеме реального устройства я всё же добавил защиту по току, пожертвовав пол-Вольта падения в пользу безопасности. В принципе, в низковольтных конструкциях часто можно обойтись плавким предохранителем, так как полевые транзисторы доступны с огромным запасом по току и при наличии радиатора способны выдерживать бешеные перегрузки. Если же и 0.5 Вольта жалко, и защита по току необходима — пишите, ибо есть способы 😉

Низковольтный линейный стабилизатор напряжения с минимальными потерями
30 января 2012: Проверено 🙂 Работает отлично! При токах нагрузки примерно от 2А и выше — мощные диоды желательно усадить на небольшой радиатор. R8=0; C7=0.1 … 10мкФ керамика или плёнка.

При номиналах R5-R6-R7, указанных на схеме, диапазон регулировки выходного напряжения примерно от 9 до 16 Вольт. Естественно, реальный максимум зависит от того, сколько может обеспечить трансформатор под нагрузкой.

R4 необходимо использовать достойной мощности: PmaxR4 ~= 0.5 / R. В данном примере — двухватник будет в самый раз.

Где это может понадобиться
Например: в ламповой технике для питания накальных цепей постоянным током.
Зачем постоянный, да ещё так тщательно стабилизированный ток для питания нитей накала?

  1. Исключить наводки переменного напряжения в сигнальные цепи. Путей для просачивания «фона» из накальных цепей в сигнал несколько (тема для отдельной статьи!)
  2. Питать накал строго заданным напряжением. Есть данные, что превышение напряжения накала на 10% от номинального может сократить срок службы лампы на порядок. Нормы же допусков для напряжения питающей сети плюс погрешности исполнения трансформаторов и т.п. — 10% ошибки легко набежит.

Для 6-вольтовых накалов необходимо уменьшить R5: 5.6КОм будет в самый раз.

Что можно улучшить
Например, для питания нитей накала полезно добавить плавный старт. Для этого достаточно будет увеличить C4 скажем до 1000мкФ и включить между мостом и C4 резистор сопротивлением в 1КОм.

Немножко окололамповой мифологии
Позволю себе пройтись по поводу одного стойкого заблуждения, утверждающего, будто питание накала «постоянкой» отрицательно сказывается на «звуке».
Наиболее вероятный источник происхождения этого мифа, как водится — недостаток понимания и кривые ручки. Например: один трансформатор запитывает и аноды и накал. Номинальный ток накальной обмотки, скажем, 1А, который до этого питал накал ламп напрямую, и те потребляли чуть меньше этого самого 1А. Всё работало хорошо, может быть фонило чуток. Если теперь некий паяльщик-такелажник, мнящий себя «tube-guru», вдруг запитал те же лампы от той же обмотки но уже через выпрямитель/конденсатор/стабилизатор — всё, хана усилку! Объяснение простое, хотя не для всех очевидное:

  1. Во-первых, трансформатор теперь перегружен из-за импульсного характера тока заряда накопительной ёмкости (нужна отдельная статья!) Если вкратце: надо брать транс с номинальным током вторички примерно в 1.8 раза больше, нежели выпрямленный ток нагрузки.
  2. Во-вторых — ударные токи заряда накопительных емкостей в источнике питания накала ничего хорошего в анодное питание не добавят.



Здесь я не претендую на уникальность. Хоть и додумался я когда-то сам до этой полезной схемки, после мне уже доводилось встречать подобные решения ещё у нескольких серьёзных разработчиков. Просто хочу поделиться с вами, друзья, своими наработками, мыслями…

  • Вам было интересно? Напишите мне!

Друзья мои, собратья по интересам! Пишу и буду развивать этот блог — идей море и опыта уже накоплено предостаточно — есть чем поделиться. Времени как всегда мало. Что было бы интересно лично Вам?

Спрашивайте, предлагайте: в комментариях, или по e-mail (есть в моём профайле). Спасибо!

Всего Вам доброго!
— Сергей Патрушин.

P.S.: Продолжение темы ЗДЕСЬ: LDO прототип в бочке

Стабилизатор напряжения для ламповых схем — Меандр — занимательная электроника

При конструировании ламповых устройств мы часто сталкиваемся со значительной разницей между напряжением, поступающим от источника для питания анода, и фактическими требованиями схемы. Устранение этой разницы при использовании последовательно включенных резисторов имеет ряд недостатков — напряжение сильно зависит от нагрузки. Предлагаемая система способна обеспечить необходимое напряжение с допуском 4-5%, одновременно снижая пульсации.Принципиальная схема анодного стабилизатора напряжения показана на рисунке 1.

Рис. 1

Диод D1 подключен последовательно к входу для защиты схемы в случае ошибочного изменения полярности. Диоды D2, D3 и резистор R1 создают опорное напряжение. При выборе этих элементов определяется выходное напряжение. Опорное напряжение на входе и ​​будет приложено к T1 и T2. Использование полевых транзисторов (MOSFET) вместо биполярных вызвано отсутствием явления вторичного пробоя, которое ограничивало бы ток при высоких напряжениях. Использование двух транзисторов защищает схему от перегрева. Резистор R2 и конденсатор C2 предотвращают паразитные колебания. Резисторы R3 и R4 предназначены для преодоления различий в характеристиках между транзисторами T1 и T2. Резисторы R5 и R6 и транзистор T3 ограничивают выходной ток до установленного значения. Когда падение напряжения на R6 достаточно велико, чтобы открыть T3, истоки T1 и T2 замыкаются затворами, что ограничивает выходное напряжение, в результате чего возникает ток. Резистор R5 защищает базу T3 от повреждения чрезмерным током. Конденсаторы C1 и C3 предназначены для блокировки импульсных помех, которые в ламповых цепях крайне нежелательны.

Образец устройства собран на односторонней печатной плате 105 мм × 40 мм, схема сборки которой показана на рисунке 2.

Рис. 2

Используя блок питания до 20 Вт, вы можете отказаться от монтажа транзистора T2 и резистора R4. Перед пайкой резисторов R1 и R6 рассчитайте их сопротивления по закону Ома:

где: U1 — напряжение, поступающее в стабилизатор [V], U2 — сумма напряжений стабилитрона D2 и D3 [V], — Imax — максимальный выходной ток [A].

Для правильного напряжения на стабилитронах необходим ток не менее 5 мА. Максимальное выходное напряжение, которое может быть получено, ограничено напряжением сток-исток транзисторов T1 и T2, рабочим напряжением конденсаторов C1 … C3 и мощностью на вход и выход соответственно CON1 и CON2. Его значение определяется добавлением напряжения на  диоды Зенера D2 и D3 — в представленной схеме не рекомендуется превышать 300 В, что достаточно для предусилителей и других схем небольшой мощности. Стабилитроны следует устанавливать чуть выше платы из-за выделяемого тепла. Также необходимо использовать диоды с относительно высокой мощностью, чтобы они не перегревались.

Для выходных токов, превышающих 150 мА, используйте резисторы R3, R4 и R6 с более высокой допустимой мощностью потерь. Фактически достигнутые значения выходного напряжения и максимального тока могут отличаться от предполагаемых из-за допусков параметров отдельных элементов. В образцовой плате, адаптированной для питания около 260 В, выходное напряжение составляет около 220 В (200 В + 24 В диоды, соединенные последовательно), а максимальный выходной ток составляет около 70 мА. Транзисторы Т1 и Т2 — если оба используются, они должны быть идентичными. Это MOSFET с каналом N-типа  рассчитанным напряжением не менее 500 В. Этим требованиям отвечает, например, IRF820. Полевые транзисторы устанавливаются на радиаторы. Также можно использовать транзисторы с изолированным корпусом типа IRFIBC20G или аналогичные.

Номиналы деталей использованных в схеме представлены в таблице.

стабилизатор напряжения на мосфете | MyElectrons.ru

Несложная схемка, приведённая в статье про «идеальный» LDO стабилизатор с использованием мощного полевого МДП транзистора и TL431вызвала много откликов и вопросов. На некоторые вопросы я попытался ответить в комментариях к оригинальной статье. Здесь приведу несколько простейших вариаций на тему данного стабилизатора.Кстати, пока суть да дело я справился построить два 120-Ваттных блока питания, два «бочонка» со стабилизаторами собранным по обсуждаемой схеме.



Рабочий прототип

Окорпусение моих поделок всегда было проблемой. В этот раз, как мне кажется, я удачно выкрутился применив подставки для кухонной утвари из Икеи и кругляк, вырезанный из 6-миллиметровой плиты MDF.

120Ватт из бочонка

Ради чего весь сыр-бор?

Меня частенько называют сумасшедшим 🙂 И правда ведь: сегодня можно подобрать готовый импульсный источник питания практически под любые параметры. Стоить он будет возможно даже не дороже низкочастотного трансформатора, к тому же обычно оказывается и легче и компактней. Я же заплатил кучу деньгов за трансы и потратил несколько вечеров на сборку этих бочек. При том, что у меня уже были все необходимые источники. Итог: 7 импульсных коробочек были отправлены на хранение в подвал.

Открою секрет своего сумасшествия: это моя попытка уменьшить плотность электромагнитных полей в своём обиталище. К примеру микроволновка уже несколько лет тому назад была задарена людям, что выносят мусор из нашего подвала. Правда совесть немного всё же мучает: они ведь теперь облучаются и едят модифицированную пищу. Да и транс там был шикарный на 1килоВатт. 🙂

Вообще тема электромагнитных помех достойна диссера. Наверняка ещё не раз вернусь к ней в блоге…

Корпус «бочонок»: радиатор с вентилятором поместились

На картинки можно «кликнуть» для просмотра в более высоком разрешении.

Сетевой предохранитель & LDO регулятор
Распаяно «паутинкой» (МГТФ + Kynar)



Вариации на тему

Во всех приводимых ниже набросках сохранена нумерация элементов из оригинальной статьи.



Две вторичных обмотки + плавный старт

Вкратце я уже предлагал такую модификацию в предыдущей статье. Плавный запуск можно обеспечить добавлением всего лишь одного резистора R9.

Эффективный первичный источник — две вторичных обмотки

Примерный набор компонентов:

  • VD1, VD2 = диоды Шоттки  8A 40В
  • VD5-8 = 0.5A 200В  маленький мостик
  • C1 = 15000 мкФ  25 В
  • C2, C3 = 47 мкФ  25 В
  • C4 = 1000 мкФ  35 В
  • R9 = 1 кОм
  • C6 = 0.1 мкФ  керамика

Обратите внимание на увеличившуюся ёмкость C4. Совместно с R9 она обеспечивает плавное нарастание напряжения «V++» при включении устройства. Поскольку напряжение на выходе регулятора не может превышать V++ за вычетом порогового напряжения МДП транзистора, данная модификация обеспечивает так же и плавное нарастание выходного напряжения при старте.



Единственная вторичная обмотка + плавный старт

На схеме данной вариации от диодных мостов рябит в глазах 🙂 Спешу напомнить, что собственно умножитель остался без изменений: всё тот же маленький мостик и 3 конденсатора.

Удвоитель напряжения можно запитать от одной обмотки

В случае, когда в системе уже присутствует какой-либо другой источник положительного напряжения (на несколько вольт выше того, что необходимо получить на выходе данного регулятора) — разумно будет использовать его в качестве «V++». От источника «V++» регулятор потребляет всего лишь несколько миллиампер, что не должно быть слишком обременительно для другого источника. Таким образом можно запросто избавиться от умножителя.



Обойдёмся без ограничителя тока

Без ограничителя тока схема может работать с пренебрежимо малым напряжением падения на проходном транзисторе и по-прежнему обеспечивать большие токи нагрузки, что недоступно ни одному из известных мне на сегодня промышленных LDO регуляторов.

TL431+MOSFET = LDO регулятор

Примерный список номиналов см. ниже.

Пожалуйста, не экономьте на предохранителях. Лучше заменить копеечную стеклянную трубочку с проволочкой, нежели тушить дымящийся трансформатор.
Рекомендую поставить «медленный» предохранитель (с буквой «T» — time) сразу после вторичной обмотки трансформатора. Предохранитель должен быть рассчитан на ток, примерно вдвое больший номинального тока нагрузки. Настоятельно не советую полагаться на предохранитель, стоящий в сетевом проводе, особенно в случае, когда трансформатор имеет несколько вторичных обмоток от которых запитаны разные узлы устройства. В таком случае «дымный» сценарий может быть такой: одна вторичка перегружена и уже дымит, тогда как общее потребление остаётся в пределах нормы, например из-за отключения остальных узлов устройства.



Полная схема регулятора

Просто перерисованная так, чтобы легче читалось, я надеюсь.

LDO регулятор с ограничителем тока

Пример номиналов из моего прототипа:

  • R1, R6 = 2.2 кОм
  • R2, R3 = 470 Ом
  • R4 = 0.22 Ом  3Вт
  • R5 = 12 кОм
  • R7 = 2.2 кОм  многооборотный
  • C5 = 10 nF  керамика
  • VT1 = IRFZ40
  • VT2 = 2N2222
  • VD9 = 1N5244B (стабилитрон на 14В)



Тестируем!

Картинка замечательного устройства, выручавшего меня неоднократно при отладке аудио-усилителей. В этот раз с его помощью оттестировал мои «бочонки», рассчитанные на 12.6V 2A по стабилизированному выходу. Ограничитель тока установлен примерно на 2.5A.


Тестовая нагрузка:   8/4/2 Ом   30/60 Ватт



Дальнейшее развитие идеи

  1. Внешний контроль включения в сочетании с плавным стартом;
  2. Термо-регулируемый вентилятор;
  3. Термический предохранитель;
  4. Набор для самостоятельной сборки;
  5. Программируемый источник…

Так что заглядывайте почаще, а лучше — подпишитесь на рассылку 😉



Сетевой регулятор мощности на MOSFET-транзисторах с фазоимпульсным управлением — Меандр — занимательная электроника

В сетевых регуляторах мощности в основном применяют фазоимпульсное управление, когда момент открывания полупроводникового ключа (тиристора, симистора) задерживается относительно момента перехода сетевого напряжения через ноль, а закрывание происходит, когда ток через прибор становится меньше тока удержания. Особенность регулятора мощности, рассмотренного в этой статье, в том, что силовые ключи на MOSFET-транзисторах открываются при переходе сетевого напряжения через ноль, а закрываются после формирования временной задержки 555-м таймером.

С появлением мощных полевых высоковольтных транзисторов с изолированным затвором (MOSFET) появилась возможность разрабатывать схемы регуляторов с применением их в качестве полупроводниковых ключей. Одна из таких конструкций описана в [1]. Но в этой схеме не применяется фазоимпульсное управление.

В конструкции, предложенной в [2], рассмотрен сетевой регулятор на мощном триаке типа ВТ136-600Е с фазоимпульсным управлением. При сопоставлении этих двух схем возникла мысль взять самое лучшее из рассматриваемых конструкций и создать новую на мощных полевых транзисторах с фазоимпульсным управлением на 555-м таймере. В результате была разработана схема, показанная на рис.1.

Рис. 1

Схема управления ключами \/Т2 и \/ТЗ типа IRF840 взята из [2], только 555-й таймер в этой схеме обеспечивает не задержку включения, как в [2], а формирование времени включенного со­стояния полупроводниковых ключей VТ2 и VТЗ. Длительность включённого состояния транзисто­ров можно определить по формуле:

Твкл=1,1(R8+R9)-(С2+СЗ).

Диоды VD7 и VD8 — это двухсторонний диодный ограничитель напряжения на затворах полевых транзисторов VT2, VТЗ. Питание таймера DА2 ор­ганизованно так, как предложено в статье [3], с по­мощью ограничителя на стабилитроне VD10 и ре­зисторах R12, R1З и выпрямителя VD9, С5.

Конструкция и детали

В предлагаемой схеме необходимо использо­вать заведомо исправные радиоэлементы. По­стоянные резисторы типа МЛТ, не менее указанной на схеме мощностью. Переменный резистор типа СПЗ-4аМ. Элементы, обведенные на схеме пунк­тирной линией, относятся к схеме формирования импульса при переходе сетевого напряжения че­рез ноль. Схема выполнена на SMD-элементах ти­поразмера 1206, исключая оптрон DA1 и диоды мо­ста VD1-VD4, но вместо КД102Б в этих позициях можно использовать SMD-диоды типа GS1K.

Детали формирования импульса при переходе сетевого напряжения через ноль установлены на плате из одностороннего фольгированного стекло­текстолита размерами 36×36 мм (фото 1). Оптрон запаян в отверстия с обратной стороны этой платы.

Фото 1

Чертеж печатной платы формирователя и рас­положение деталей на ней показано на рис.2.

Рис. 2

Остальные элементы, исключая мощные транзи­сторы VТ2, VТЗ и элементы R14, НL1,VD11, разме­щены на второй плате из одностороннего фольги­рованного стеклотекстолита размерами 66×36 мм (фото 2).

Фото 2

Чертеж этой платы показан на рис.3, а расположение деталей на ней — на рис.4.

Рис. 3

Рис. 4

Конденсаторы С2 и СЗ типа К73-17 или К73-9. Электролитический конденсатор С5 импортный, например, фирмы НIТАNО. Диоды VD7, VD8 мож­но заменить отечественными типа КД522Б. Светодиод может быть любого цвета свечения, как им­портный, так и отечественный. Он устанавливается в отверстие на лицевой панели конструкции.

Полевые транзисторы можно применить типа КП707В или иные, импортные, с характеристика­ми, соответствующими применяемой нагрузке. Элементы R14 и VD11 монтируются непосред­ственно на выводах розетки устройства.

Внутри корпуса установлена общая плата из стеклотекстолита размерами 80×110 мм. На пла­те имеются отверстия для крепления радиатора. Радиатор использован от устройства регулировки температуры РТ-3. Размеры радиатора 70×40 мм. Радиатор имеет 8 ребер высотой 20 мм. На ради­аторе через изоляционные прокладки из слюды закреплены транзисторы VТ2, VТЗ. Выводы тран­зисторов соединены с платой (фото 3) проводом МГТФ. Силовые цепи выполнены двойным прово­дом этого типа. Плата формирования импульса при переходе сети через ноль смонтирована с обрат­ной стороны общей платы, напротив радиатора. Плата управления транзисторами установлена на втулки над переменным резистором R8. Монтаж внутри корпуса также выполнен проводом МГТФ. Вся конструкция расположена в корпусе устрой­ства регулировки температуры РТ-3.

Фото 3

Налаживание

При наличии осциллографа, контролируя на­пряжение на выводе 3 таймера, необходимо про­верить длительность импульса, при вращении руч­ки резистора R8. Длительность должна меняться в пределах от 2 мс до 9,8 мс, но ни в коем случае она не должна превышать 10 мс, что может нарушить правильность запуска схемы. Времязадающие ре­зисторы R8, R9 и конденсаторы С2, СЗ имеют раз­брос параметров. Поэтому при налаживании воз­никнет необходимость подбора R9, С2 и СЗ.

Все пайки и замены элементов необходимо производить только при извлеченной вилки сете­вого шнура из розетки бытовой сети. В противном случае, можно получить поражение электрическим током, так как элементы конструкции находятся под потенциалом сети.

При отсутствии осциллографа настрой­ку схемы можно провести, включив вместо нагрузки лампу накаливания мощностью 40… 100 Вт, контролируя накал нити нака­ла. При минимальном напряжении нить на­кала светит еле заметным темно-красным цветом. При полностью выведенной ручке регуляторе вправо лампа накаливания должна светить в полный накал. Впрочем, при желании, можно сузить диапазон ре­гулировки. Работа этого регулятора прове­рялась совместно с электроплиткой мощ­ностью 1 кВт.

Литература

  1. Белоусов О. Регулятор напряжения на МОSFЕТ-транзисторах // Электрик. — 2012. -№12-С.64-66.
  2. Белоусов О. Сетевой регулятор напряжения на 555-м таймере // Радиоаматор. — 2013. — №5 — С.26-28.
  3. Калашник В. Мощный коммутатор с опторазвязкой // Электрик. — 2013. — №5 — С.51, 52.

Автор: Олег Белоусов, г. Черкассы

Регулятор мощности на MOSFETах

электроника для дома

Регуляторы мощности переменного тока с фазоимпульсным управлением получили широкое распространение как в устройствах промышленной автоматики, так и в радиолюбительских конструкциях. Регулирующим элементом таких устройств является триодный тиристор, момент (угол) открывания которого регулируется подачей импульса или уровня напряжения на управляющий электрод,

а закрывание происходит в момент уменьшения тока, протекающего через тиристор, до нуля (при активной нагрузке — в момент перехода сетевого напряжения через ноль). Такое управление называется неполным, поскольку можно регулировать только угол открывания тиристора, а момент закрывания не регулируется. Разработанные в последние годы мощные полевые транзисторы с изолированным затвором (MOSFET) позволяют построить несложный ключ для коммутации переменного тока с полным управлением, т.е. открыванием и закрыванием ключа.

Схема регулятора мощности представлена на рис.1. Силовой ключ выполнен на транзисторах VT1, VT2, включенных встречно-последовательно. Наличие в каждом транзисторе внутреннего защитного диода, включенного параллельно каналу в обратной полярности (анодом к истоку, катодом к стоку), позволяет обеспечивать протекание тока в нагрузке при положительных и отрицательных полупериодах сетевого напряжения.

На трех логических элементах микросхемы DD1 выполнен генератор импульсов с регулируемой скважностью. Частота импульсов — около 2 кГц (значительно выше частоты сетевого напряжения). При наличии высокого уровня на выходе инвертора DD1.3 транзисторный ключ открыт, и ток протекает через нагрузку. При этом в положительный полупериод ток протекает через открытый канал транзистора VT1 и защитный диод транзистора VT2, а в отрицательный полупериод — наоборот, через защитный диод транзистора VT1 и открытый канал транзистора VT2. Если же на выходе DD1.3 — низкий уровень, то оба транзистора закрыты, и нагрузка обесточена. Временные диаграммы работы регулятора показаны на рис.2. Очевидно, что изменение скважности импульсов позволяет изменять мощность нагрузки от нуля до максимального значения, соответствующего полному напряжению сети.

Питание микросхемы DD1 производится от однополупериодного выпрямителя с параметрическим стабилизатором, собранным на элементах R2 VD3, VD4, С2 Следует обратить внимание, что стабилизатора напряжения соединен с истоками полевых транзисторов и с общим проводом микросхемы, поэтому напряжение на затворы транзисторов подается относительно их истоков

Преимущество данного способа регулирования мощности перед фазоимпульсным состоит в том, что коммутация нагрузки происходит со значительно большей частотой, чем в регуляторах на тиристорах, это позволяет регулировать мощность для малоинерционных нагрузок.

Указанные на схеме полевые транзисторы IRF840 имеют следующие параметры: ток стока — 8 А, максимальное напряжение между стоком и истоком — 500 В, сопротивление канала в открытом состоянии — 0,85 Ом, рассеиваемая мощность — 125 Вт. Эти транзисторы можно заменить на IRF740, IRFP450, IRFP460, IRFPC50, IRFPC60, IRFP350, IRFP360 BUZ80. Перед установкой в устройство следует убедиться, что транзистор имеет защитный диод (это легко сделать с помощью омметра). Максимальная мощность нагрузки определяется предельным током открытого транзистора, при этом мощность, выделяющаяся на открытом канале, не должна превышать предельно допустимую Частота генератора в случае необходимости может быть изменена подбором емкости С1.



Литература

1. Колдунов А Транзисторы MOSFET. — Радиомир, 2004, N4 С 26

2 Семенов Б.Ю Силовая электроника для любителеи и профессионалов — М. СОЛОН-Р 2001

А.ЕВСЕЕВ,

г.Тула.


МОЩНЫЙ БЛОК ПИТАНИЯ НА ПОЛЕВОМ ТРАНЗИСТОРЕ


   Используя в схеме стабилизатора мощный полевой транзистор, можно собрать простой стабилизатор, тем не менее имеющий очень хорошие параметры. В предлагаемом стабилизаторе БП стоит полевой транзистор IRLR2905. Он имеет в открытом состоянии сопротивление канала всего 0,02 Ома, а так-же обеспечивает ток до 30 А. Мощность, рассеиваемая транзистором, может превышать 100 Вт. Принципиальная схема одного из вариантов такого стабилизатора приведена на рисунке, клик — для увеличения.

Работа БП на ПТ

   Переменное напряжение поступает на выпрямитель и сглаживающий фильтр, и далее на сток полевого транзистора и через резистор R1 на затвор, открывая транзистор. Часть выходного напряжения через резисторный делитель подается на вход микросхемы, замыкая цепь ООС. Напряжение на выходе стабилизатора возрастает вплоть до того момента, пока напряжение на входе управления микросхемы DA1 не достигнет порогового, около 2,5 В. В этот момент микросхема открывается, понижая напряжение на затворе, таким образом, устройство входит в режим стабилизации. Чтобы получить плавную регулировку выходного напряжения (например для лабораторного блока питания) резистор R2 нужно заменить переменным.

Налаживание схемы

   Установить нужное выходное напряжение резистором. Проверить стабилизатор на отсутствие самовозбуждения с помощью осциллографа. Если самовозбуждение возникает, то параллельно конденсаторам CI, С2 и С4 следует подключить керамические конденсаторы емкостью 0,1 мкФ.

Детали стабилизатора

   Микросхема КР142ЕН19 заменима на более современную TL431. Конденсаторы любые малогабаритные. Параметры трансформатора, выпрямителя — диодного моста и электролитического конденсатора фильтра выбирают исходя из необходимого напряжения и тока. Транзистор обязательно посадить на эффективный теплоотвод. Возможно потребуется использование кулера.
