как обжать витую пару, способы интернет-подключения

Как обжать кабель rj 45Для организации локальной сети используются проводные сегменты. Они представляют собой разные кабели, на концах имеющие так называемые коннекторы. Для небольших офисных или домашних проводных сетей используют кабель rj 45. Обжать его можно и в домашних условиях, нужно только лишь иметь представление о некоторых тонкостях этой процедуры.

Схемы обжима rj 45

Коннекция элементов локальной сети друг с другом производится с помощью сетевых кабелей, именуемых «витая пара» с разъёмами на концах rg45. Главной отличительной чертой витых пар является плотная внешняя изоляция в виде полихлоридной плёнки, позволяющая уменьшить риск механических повреждений кабеля. Также выпускаются кабеля такого типа с фольгированным экраном, что уменьшает влияние на проходящий по жилам сигнал чужеродных электромагнитных полей.

Технология распиновки витой пары

Распиновка rj45 для ethernet требует определённых знаний и навыков. Важно помнить, что сама последовательность действий при обжиме витых пар остаётся неизменной, а чередуются только цвета подключаемых проводков кабеля.

Последовательность действий:

  1. Способы обжать витой кабельВначале срезается внешний изолирующий слой кабеля. Для удобства развода жил срез делается на удалении в 50 мм от края кабеля.
  2. Разматываются скрутки всех пар кабеля и располагаются так, чтобы отсутствовало их пересечение между собой.
  3. Выстраиваются разноцветные жилки в нужный цветовой ряд и обрезаются строго под углом 90 градусов на расстоянии 3 см от основания общего кабеля.
  4. Выполняется вставка жил в корпус вилки rj45. При этом сам пластиковый коннектор необходимо держать таким образом, чтобы зажимная клипса была расположена снизу. Каждая жилка должна попасть в соответствующий канал коннектора rj45 в нужной цветовой последовательности. Это важно, так как неправильная последовательность проводков при обжиме приведёт к неработоспособности участка сети с таким кабелем.
  5. С небольшим усилием кабель стоит прижать к коннектору, чтобы убедиться в плотном прижатии торцов проводков к краю вилки rg.
  6. Выполняется обжимка всех вставленных жил специальным приспособлением либо небольшой отвёрткой каждой жилки по очереди.

Результатом этой работы будет надёжное закрепление жил витой пары в вилке rj45. Можно проверить качество крепления проводков в коннекторе оттягиванием в противоположные стороны с усилием самого кабеля и закреплённой вилки.

Распиновка и монтаж розетки

Для распиновки розетки rj45 понадобятся те же инструменты, что и для опрессовки вилки. Главное, соблюсти правильность подсоединения проводящих жил по цвету.

Схема действий:

  1. Как правильно обжать витой кабельУдаляется внешняя обмотка витой пары на расстоянии 10 см от края для удобства работы.
  2. Разматываются скрутки и располагаются в один ряд в нужной цветовой последовательности. Также стоит добиться того, чтобы от края среза до кончиков проводков они не перекрещивались между собой.
  3. В зависимости от схемы подключения (комп к компу либо комп к свичу и т. д. ), выполняется распиновка кросс или стандарт. На rj45 розетках имеется соответствующая маркировка.
  4. Приложив основу оплётки к плате, вставляют проводки в дальние разъёмы. Расстояние от оплётки до разъёма не должно быть больше 30 мм.
  5. Вставленные жилы обжимают либо специальным инструментом или маленькими ножницами с таким усилием, чтобы послышался характерный щелчок.

При монтаже розетки на стену важно следовать правилу, по которому розеточные разъёмы должны быть направлены вниз. Причин такого расположения несколько:

  • во-первых, оно защищает от попадания пыли или влаги сверху;
  • во-вторых, при быстром и неаккуратном подключении к розетке с нижней позиции меньше шансов сорвать розеточное гнездо;
  • и, в-третьих, с точки зрения эстетики, такой вид монтаж не сильно бросается в глаза и меньше портит интерьер комнаты.

Правильная распиновка ethernet и удачный монтаж розетки позволит создать надёжную коннекцую в локальной сети на долгое время.

Интернет-подключение стандартным способом

Распиновка интернет кабеляПри подключении сетевой карты компьютера к интернету используется функционирование витых пар на приём и передачу информации. При этом выполняется распиновка rj45 по цветам для интернета. Используются 2 пары жил, подключённые к хабу и компу по принципу симметричной трансформаторной схемы. Такая распиновка позволяет избежать ошибок при монтаже или распайке витой пары и осуществляет неплохое подавление помех и наводок.

А если возникает необходимость в дополнительной линии или повреждены используемые пары, то без потери качества сигнала есть возможность увеличить количество линий в 2 раза или же перепрессовать коннектор с повреждённых пар на целые провода.

Распиновка интернет-кабеля 8 проводов не представляет собой особых трудностей. Необходима лишь внимательность и аккуратность. Для сокращения времени на монтаж локальной сети стоит использовать специальные инструменты и тестер для проверки правильности обжимки коннекторов витой пары.

Как обжать коннектор RJ45 простой отверткой своими руками

Проводное подключение через витую пару к домашним компьютерным сетям по-прежнему актуально. Таким кабелем можно подключить роутер, маршрутизатор и любое количество компьютеров у вас дома. Соединение таким кабелем происходит через коннектор RJ45.
Коннекторы такого типа представляют собой пластиковый наконечник с разъемами под медные провода. Их количество может быть разным – 2,4 или 8. Для удобства подключения все они различаются по цвету, а при подключении мастерами используется цветовая схема с нумерацией проводов относительно контактов коннектора.
Закрепляют коннектор RJ45 обычно специальными обжимными клещами. Однако инструмент не из дешевых, а пользоваться им приходится настолько редко, что возникает вопрос – а стоит ли его вообще покупать? Можно ли сделать обжим коннектора каким-нибудь подручным инструментом?

Что следует учесть при подключении коннектора RJ45


Для начала стоит разобраться что и к чему вы подключаете. Существует два основных вида подключения витой пары:
  • Прямой (патч-корд) – применяется для подводки кабеля домовой сети к самому роутеру, маршрутизатору, от роутера к компьютеру, ноутбуку или телевизору;
  • Кроссовый (кроссовер) – используется для соединения однотипного оборудования, например, нескольких компьютеров между собой.

Как обжать коннектор RJ45 простой отверткой

Обжимаем коннектор RJ45 подручным инструментом


Для работы нам понадобится плоская отвертка, малярный нож и плоскогубцы. Первым делом берем кабель, и снимаем наружную изоляцию. Сделать это можно малярным ножом отступив от края провода сантиметров 5-6. Старайтесь это сделать аккуратно, не надрезав изоляцию проводов внутри кабеля.
Как обжать коннектор RJ45 простой отверткой
Как обжать коннектор RJ45 простой отверткой
Как обжать коннектор RJ45 простой отверткой
Освободив контакты витой пары расправьте их от руки, чтобы можно было подобрать их по цветам для подключения.
Как обжать коннектор RJ45 простой отверткой
Как обжать коннектор RJ45 простой отверткой
Теперь соберите контакты по цветовой схеме, согласно вашему типу подключения коннектора.
Как обжать коннектор RJ45 простой отверткой
Выпрямите их последовательно в одной плоскости, и подравняйте края бокорезами или режущей частью плоскогубец. Длина контактов обычно около 1 см, и начинается от воротника коннектора.
Как обжать коннектор RJ45 простой отверткой

Кабель должен поместиться в коннекторе, а контакты дойти до клемм каждый по своей канавке. Для этого переворачиваем коннектор лицевой стороной вверх, и плотно засовываем кабель во внутрь коннектора, соблюдая очередность контактов по схеме.
Как обжать коннектор RJ45 простой отверткой
Как обжать коннектор RJ45 простой отверткой
Как обжать коннектор RJ45 простой отверткой
После этого берем плоскогубцы, и вдавливаем ими клеммы в корпус контактов. Дожимаем каждый из них плоской отверткой до тех пор, пока клеммы не прорежут изоляцию контактов. Через прозрачный корпус коннектора результат работы хорошо можно рассмотреть.
Как обжать коннектор RJ45 простой отверткой
Как обжать коннектор RJ45 простой отверткой
Как обжать коннектор RJ45 простой отверткой
Для исключения выпада контактов из клемм на коннекторе предусмотрена специальная перегородка. Она действует как зажим для кабеля, и ее мы тоже поджимаем плоской отверткой.
Как обжать коннектор RJ45 простой отверткой
Как обжать коннектор RJ45 простой отверткой

Как обжать коннектор RJ45 простой отверткой
Жесткость посадки можно проверить, попробовав высунуть кабель из разъема. Если он хорошо закреплен, это будет сложно сделать. Наш зажим готов!
Как обжать коннектор RJ45 простой отверткой
Вот так, с помощью простого ручного инструмента можно подключить коннектор RJ45, не прибегая к помощи специалистов.
Как обжать коннектор RJ45 простой отверткой

Смотрите видео


Обжим витой пары RJ45 в картинках

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель — витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Кримпер - инструмент для обжима RJ-45

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным — коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно. При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.


Прямой порядок обжима витой пары

Применяется в схемах «компьютер-свитч», когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

цветовая схема обжима RJ45 компьютер-свитч

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа «компьютер-компьютер». Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров. Меняются местами 2 пары: 1-2 на 3-6.

цветовая схема обжима RJ45 компьютер-компьютер



Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

цветовая схема обжима RJ45 компьютер-компьютер

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

Дата добавления: 6 лет назад цветовая схема обжима RJ45 компьютер-компьютер

Просмотров: 2.6k

Обжим сетевого кабеля RJ45. — Yvision.kz

Практически ни одна локальная сеть, будь она домашней или офисной, не обходится без проводных сегментов, где компьютеры подключаются к сети с помощью кабелей. Это и не удивительно, ведь такое решение для передачи данных между компьютерами до сих пор является одним из самых скоростных и надежных.

Схемы обжима и типы сетевого кабеля (витой пары)

Обжимом витой пары называют процедуру закрепления специальных разъемов на концах кабеля, в качестве которых используются 8-контактные коннекторы 8P8C, которые обычно называют RJ-45 (хотя это несколько неверно). При этом разъемы могут быть как неэкранированными для кабеля UTP, так и экранированными для кабелей FTP или STP.

Избегайте покупки, так называемых коннекторов со вставкой. Они предназначены для использования с мягкими многожильными кабелями и для их установки требуется определенная сноровка.

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх, защелкой к себе, а вход для кабеля будет смотерть на вас, то первый контакт будет располагаться справа, а слева – восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

При использовании схемы EIA/TIA-568A провода с первого по восьмой контакт укладываются в следующем порядке: Бело-зеленый, Зеленый, Бело-оранжевый, Синий, Бело-синий, Оранжевый, Бело-коричневый и Коричневый. В схеме EIA/TIA-568В провода идут так: Бело-оранжевый, Оранжевый, Бело-зеленый, Синий, Бело-синий, Зеленый, Бело-коричневый и Коричневый.

Для изготовления сетевых кабелей, используемых при коммутации между собой компьютерных устройств и сетевого оборудования в различных сочетаниях, применяется два основных варианта обжима кабеля: прямой и перекрестный (кроссовый). С помощью первого, самого распространённого варианта, изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и прочих клиентских устройств к коммутаторам или маршрутизаторам, а так же соединения между собой современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления кроссового кабеля, позволяющего через сетевые карты соединить напрямую между собой два компьютера, без использования коммутационного оборудования. Так же перекрестный кабель вам может понадобиться для объединения старых коммутаторов в сеть через порты up-link.

Что бы изготовить прямой сетевой кабель, необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

Стоит отметить, что для изготовления прямого сетевого кабеля совсем не обязательно использовать все четыре пары – будет достаточно и двух. В этом случае, с помощью одного кабеля «витая пара» можно подключить к сети сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Правда, учтите, что при этом, максимальная скорость обмена данными у такого кабеля упадет в 10 раз — c1 Гбит/с до 100 Мбит/c.

Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для обжима второго разъема, место Оранжевой пары занимает Коричневая, а место Зеленой — Синяя. При этом схема подключения к контактам сохраняется.

Для изготовления кроссового (перекрестного) кабеля необходимо один его конец обжать по схеме 568А, а второй – по схеме 568В.

В отличие от прямого кабеля, для изготовления кроссовера всегда требуется использовать все 8 жил. При этом перекрестный кабель для обмена данными между компьютерами на скоростях до 1000 Мбит/c изготавливается особенным способом.

Один его конец обжимается по схеме EIA/TIA-568В, а другой имеет следующую последовательность: Бело-зелёный, Зелёный, Бело-оранжевый, Бело-коричневый, Коричневый, Оранжевый, Синий, Бело-синий. Таким образом, видим, что в схеме 568А местами поменялись Синяя и Коричневая пары с сохранением последовательности.

Заканчивая разговор о схемах, резюмируем: обжав оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для соединения компьютера с коммутатором или роутером. Обжав один конец по схеме 568А, а другой по схеме 568В, получаем кроссовый кабель для соединения двух компьютеров без коммутационного оборудования. Особняком стоит изготовление гигабитного перекрестного кабеля, где требуется специальная схема.

Обжим сетевого кабеля (витой пары)

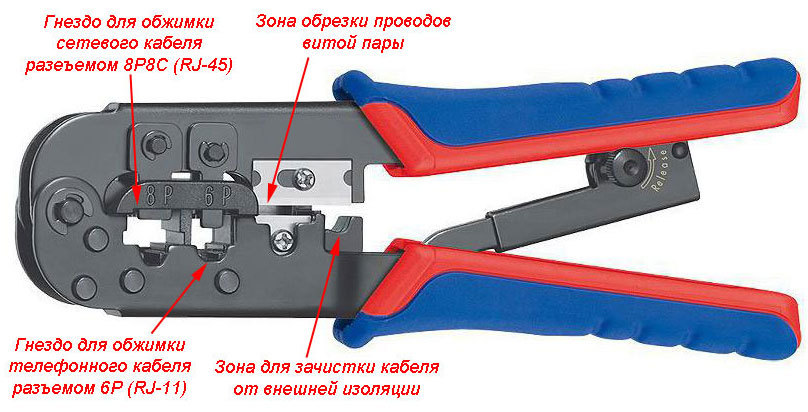

Для самой процедуры обжимки кабеля нам понадобится специальный обжимной инструмент, называемый кримпером. Кримпер представляет из себя клещи с несколькими рабочими областями.

В большинстве случаев, ближе к рукояткам инструмента, размещаются ножи для обрезания проводов витой пары. Здесь же в некоторых модификациях можно найти специальную выемку для зачистки внешней изоляции кабеля. Далее, в центре рабочей области, располагается одно или два гнезда для обжимки сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

Перед обжимкой разъемов, отрежьте под прямым углом кусок кабеля нужной длины. Затем с каждой его стороны снимите общую внешнюю изоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию проводников, находящихся внутри витой пары.

Далее начинаем процесс сортировки жил по цветам, согласно выбранной схеме обжима. Для этого, расплетите и выровняйте провода, после чего разложите их в ряд в нужном порядке, прижав, плотно друг к другу, а затем обрежьте концы ножом кримпера, оставив приблизительно 12-13 мм от края изоляции.

Теперь аккуратно одеваем коннектор на кабель, следя за тем, чтобы жилы не перепутались, и каждая из них вошла в свой канал. Проталкивайте жилы до конца, пока они не упрутся в переднюю стенку разъема. При правильной длине концов проводников, все они должны зайти в разъем до упора, а изоляционная оболочка должна обязательно оказаться внутри корпуса. Если это не так, то вытащите жилы и несколько укоротите их.

После того, как вы одели разъем на кабель, остается его только там зафиксировать. Для этого вставьте коннектор в соответствующее гнездо, расположенное на обжимном инструменте и до упора плавно сожмите рукоятки.

Конечно, хорошо, когда дома имеется кримпер, ну а что делать, если его нет, а обжать кабель очень нужно? Понятно, что снять внешнюю изоляцию можно с помощью ножа, а для обрезки жил использовать обычные кусачки, но как быть с самой обжимкой? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

Установите сверху на контакт отвертку и нажмите на нее так, что бы зубцы контакта врезались в проводник. Понятно, что проделать эту процедуру необходимо со всеми восемью контактами. В заключении продавите центральную поперечную часть для закрепления в разъеме изоляции кабеля.

И напоследок дам небольшой совет: Перед первой обжимкой кабеля и коннекторов купите с запасом, так как хорошо выполнить эту процедуру с первого раза получается далеко не у каждого.

схема для 4 и 8 жил, цветовая распиновка RJ45

Витая пара являет собой пару изолированных проводников, скрученных между собой. Данный тип кабеля также называют RJ-45 или Ethernet 10/100, о схеме обжима витой пары своими руками расскажем в материале.

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

После прокладки интернет кабеля, на его конце необходимо закрепить коннектор, чтобы была возможность его подключения. Для этого необходимо обжать кабель при помощи специального инструмента. После этого можно подсоединять его к сетевой карте и выполнять настройки подключения к сети интернет. В материале разберемся, как выполнить подключение витой пары к сетевой розетке и как самостоятельно обжать провод на 4 и 8 жил.

Что собой представляет витая пара

Название витой пары обусловлено тем, что кабель имеет 8 медных проводников, скрученных парами, имеющих разные цвета.

Скручивание осуществляется с целью снижения степени влияния внешних электромагнитных помех и взаимных наводок в процессе передачи сигналов.

При помощи витой пары можно создать соединение со скоростью передачи данных до 1 ГБ в секунду. Для создания высокоскоростной сети необходимо иметь кабель с 8 проводами, то есть 4 витые пары.  По данной причине рекомендуется обжимать все 8 проводов. Но имеются также кабели, предусмотренные на 4 жилы.

Схемы распиновки

Распиновка витой пары предполагает два типа подсоединения:

  • стандарт T568A;
  • стандарт T568B.

Для простоты понимания необходимо запомнить следующую цветовую схему распиновки: первый стандарт предполагает бело-оранжевый и оранжевый цвет, второй – бело-зеленый и зеленый.

vitaya-para

vitaya-para

Большей популярностью пользуется вторая схема обжима RJ45, однако при формировании внутренней сети можно выполнить обжим любым из указанных способов.

Технология обжимки

Приведем пошаговый порядок обжима 8-проводного кабеля:

  • удалите изоляцию и зачистите провод на 3 см;
  • разъедините жилы так, чтобы они были расположены отдельно друг от друга;
  • вставьте провода в коннектор;
  • при вставке проводов в коннектор ориентируйтесь на контактную группу. Стандартные способы обжима предполагают расположение цветов по схеме:
  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый;
  • после вставки всех проводов по схеме необходимо проверить, чтобы они были вставлены до упора. Далее при правильном подсоединении выполняется обжим интернет кабеля;
  • кабель с оголенным 3-сантиметровым концом подрезается, благодаря чему он надежно фиксируется в неподвижном состоянии;
  • затем проводочки вставляются в коннектор, и всё это помещается в клещи. Конструкцией предусмотрено единственно правильное положение коннектора, поэтому вы сразу поймете положение для установки. Надавите для вставки до упора, после этого процесс считается завершенным.

Прямой тип

Прямой тип обжима используется с целью соединения порта сетевой карты с сетевым оборудованием (свитчем или хабом):

  • по стандарту EIA/TIA-568A: компьютер — свитч, компьютер — хаб;

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?
  • по стандарту EIA/TIA-568В наиболее популярен и предполагает схему: Компьютер — свитч, компьютер — хаб.

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Перекрестный тип

При перекрестном типе обжима предполагается, что две сетевые карты соединяются напрямую друг с другом в соответствии с показанной цветовой схемой. Подходят для создания скорости 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб.

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Необходимо отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 внешних диаметров кабеля). При сильном изгибе могут увеличиваться внешние помехи и наводки на сигнал, также может разрушаться оболочка или экран кабеля.

Кабель на четыре жилы

Обжать витую пару на 4 жилы можно аналогично 8 жилам, разница состоит только в количестве проводов, которые используются для передачи данных.

Инструкция, как обжать 4-жильный кабель для интернета:

  • используются 1,2,3 и 6 каналы разъема RJ45. Первая пара жил вставляется в 1 и 2 каналы, вторая пара – в 3 и 6 каналы. Процедура выполняется с обеих сторон кабеля;
  • снимите несколько сантиметров изоляции;
  • расплетите и выпрямьте все жилы;
  • составьте их по цветам: бело-оранжевый, оранжевый, бело-зеленый, зеленый;
  • при других цветах необходимо правильно попасть первой и второй парой в соответствующие каналы, указанные выше;
  • коннектор RJ45 держите пластиковым фиксатором вниз;
  • затем на другом конце кабеля выполните аналогичные действия.

При помощи данной инструкции можно обжать кабель самостоятельно и получить максимальную скорость передачи данных до 100 Мбит/сек.

Обжим без инструмента

Выполнить обжим 8-жильной витой пары можно без специальных инструментов, а только при помощи следующих имеющихся в любом доме предметов:

  • с помощью обычной отвертки выполняется обжим коннектора RJ 45;
  • ножом можно выполнить зачистку витой пары на несколько сантиметров;
  • кусачки для подравнивания проводов. Можно использовать кусачки на плоскогубцах или ножницы.

Выполняется процедура двумя способами:

  • прямой обжим витой пары предполагает способы T568A и T568B, когда обжим витой пары выполняется аналогично с обоих концов кабеля;
  • также обжать провод можно по перекрестной схеме, он используется для соединения двух компьютеров без роутера.

Последовательность обжимки такова:

  • зачистить кабель при помощи ножа;
  • расправить проводки и вставить их согласно выбранным цветам так, чтобы они не переплетались;
  • кусачками подрежьте проводки и оставьте примерно 1 см;
  • проверьте правильность раскладки по схеме и вставьте их в коннектор, который необходимо держать защелкой от себя;
  • вставьте проводки до упора, чтобы они уперлись в переднюю стенку коннектора;
  • при помощи отвертки выполните обжим, то есть по очереди вдавливайте контакты с силой. Контакты должны немного быть вдавленными в корпус коннектора;
  • защелкните фиксатор шнура, вдавив его внутрь и прижав внешнюю изоляцию;
  • выполните аналогичные действия с другой стороны, после чего процедура обжима кабеля считается завершенной.

Итак, обжим кабеля для интернета на 8 или 4 жилы можно сделать самостоятельно в домашних условиях. Основная задача состоит в правильном подсоединении проводов в зависимости от категории кабеля, после чего выполняется обжим при помощи отвертки или специальных клещей.

последовательность действий, схемы расположения проводов, инструменты

Интернет давно и прочно вошёл в каждый дом. Доступ к нему осуществляется при помощи кабеля UTP 5e – «витая пара». Обжим витой пары, прокладку кабеля, его подключение к компьютеру и предварительную настройку сетевого соединения выполняют представители провайдера. Но что делать, если вам понадобилось перенести точку доступа в другую комнату, организовать их несколько штук или просто заменить развалившийся коннектор? В этом случае необходимо знать схему распиновки RJ-45 по цветам, какой нужен инструмент, как его использовать и можно ли обойтись без специального обжимника. На эти и некоторые другие вопросы ответит данная статья.

RJ 45 с обжатой в нём витой паройRJ 45 с обжатой в нём витой парой

Читайте в статье

Что такое обжим витой пары и зачем он нужен

Обжим или распиновка сетевого кабеля – это распределение отдельных проводов UTP кабеля в определённом порядке и их закрепление в коннекторе RJ-45. Существует несколько схем обжима витой пары и RJ-45: прямой, перекрестный, для 8 или 4 жил.

RJ-45 и контактная планкаRJ-45 и контактная планка

Важно! Даже если распиновка выполнена в соответствии с выбранной схемой, необходимо соблюдать правила разводки кабеля «витая пара». Их нарушение может привести к существенному снижению качества связи:

  • нельзя сильно сгибать кабель. Минимальный радиус для UTP 5e составляет 10 диаметров, то есть около 49 мм;
  • нельзя скручивать лишний кабель в «колечки» – это приведет к возникновению электромагнитных наводок;
  • категорически запрещается прокладывать витую пару возле электропроводки. Минимальное расстояние при горизонтальной прокладке – 50 мм, при вертикальной – 300 мм.
UTP пятой категорииUTP пятой категории

Какой нужен инструмент для обжима витой пары

Специальный инструмент, использующийся для обжима rj 45 – кримпер. Купить его можно в любом магазине электроники и в большинстве магазинов компьютерной техники, где есть отдел расходных материалов. Однако стоимость кримпера довольно высока и приобретать его только для одноразовой работы нецелесообразно. Существуют альтернативные варианты подключения коннектора с использованием обычной плоской отвёртки. Однако в этом случае рекомендуется приобрести несколько резервных коннекторов на случай, если забивка не получится с первого раза.

Внешний вид с указанием основных рабочих зон кримпераВнешний вид с указанием основных рабочих зон кримпера

Инструмент для обжима коннекторов rj-45 имеет несколько рабочих зон, применяя которые можно выполнить все необходимые действия с кабелем:

  1. Снятие внешней общей изоляции.
  2. Обрезка проводов до необходимой длины.
  3. Обжим.

Как обжать витую пару на 4 и 8 жил

Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.

Самообжимной коннектор позволяет обойтись без кримпераСамообжимной коннектор позволяет обойтись без кримпера

Обжим витой пары 8 жил – схема расположения цветов

Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B

Порядок расположения проводов по стандартам T568A и T568BПорядок расположения проводов по стандартам T568A и T568B

В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.

Обжим витой пары 4 жилы – схема расположения цветов

Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.

Схема распиновки прямого и кроссового (перекрестного) кабеля на 4 жилыСхема распиновки прямого и кроссового (перекрестного) кабеля на 4 жилы

Схемы распиновки витой пары

Существуют две основные схемы распиновки витой пары:

  1. Прямая.
  2. Перекрёстная (кроссовая).
Блок-схема возможности передачи данных между устройствами при прямой и перекрёстной схеме подключенияБлок-схема возможности передачи данных между устройствами при прямой и перекрёстной схеме подключения

Прямой обжим кабеля интернет

Прямая схема – применяется, если необходимо подсоединить ПК к концентратору (свитч) или маршрутизатору (роутер).

Распиновка интернет кабеля на 8 проводов по прямой схемеРаспиновка интернет кабеля на 8 проводов по прямой схеме

Перекрёстный обжим сетевого кабеля

Перекрёстная (кроссовая) схема – используется для соединения между собой двух однотипных устройств – компьютеров или маршрутизаторов.

Цветная схема распиновки витой пары на 8 проводов – перекрёстное расположение для связи между однотипным оборудованиемЦветная схема распиновки витой пары на 8 проводов – перекрёстное расположение для связи между однотипным оборудованием

Обжатие витой пары – последовательность действий

Последовательность проще всего показать в пошаговой инструкции.

Важно! Если величина вылета лезвия не настроена, то либо внешняя изоляция не прорежется, либо будет повреждена изоляция внутренних проводов.

Как обжать интернет-кабель в домашних условиях без специальных инструментов

Кримпер – довольно дорогой инструмент, и приобретать его для одного коннектора не стоит. Вполне можно обойтись обычной отвёрткой. Все действия вплоть до размещения жил в коллекторе остаются практически без изменений с той разницей, что для снятия изоляции применяется обычный нож для подрезания проводка и кусачки.

Использование отвёртки для вдавливания контактаИспользование отвёртки для вдавливания контакта

Конвектор с расположенными в нём проводами укладываем на стол защёлкой книзу. Прочно удерживая с двух сторон пальцами, нажимаем отвёрткой на один контакт, пока он полностью не входит в проводок, пробивая его изоляцию. Последовательно повторяем процедуру со всеми остальными проводами.

Выводы

Для получения доступа в интернет в любой точке квартиры идеальным вариантом является приобретение и подключение Wi-Fi роутера. Однако если для стационарного компьютера требуется сетевой кабель «витая пара» в установленном месте, то лучше всего выполнить его прокладку под слоем штукатурки или в специальном пластиковом коробе. Выведение точки подключения оформить в виде специальной розетки, а уже к ней подсоединить системный блок ПК через короткий патч-корд.

Обжим витой пары в домашних условиях от А до Я

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

RJ-45. Разводка. Обжим. — Andrew BLOG

Andrew | Posted on |

Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка

1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.



2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.

Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров.



Варианты разводки (разделки) восьмижильной витой пары

Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.

Внешний вид коннектора RJ-45 с нумерацией контактов

Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :





EIA/TIA-568A

первый

цвет провода

второй

1

бело-зеленый (TX+)

1

2

зеленый (TX-)

2

3

бело-оранжевый (RX+)

3

4

синий

4

5

бело-синий

5

6

оранжевый (RX-)

6

7

бело-коричневый

7

8

коричневый

8




EIA/TIA-568B

первый

цвет провода

второй

1

бело-оранжевый (TX+)

1

2

оранжевый (TX-)

2

3

бело-зеленый (RX+)

3

4

синий

4

5

бело-синий

5

6

зеленый (RX-)

6

7

бело-коричневый

7

8

коричневый

8

Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так :




Разводка кроссовера
первый цвет провода второй
1 бело-зеленый (TX+) 3
2 зеленый (TX-) 6
3 бело-оранжевый (RX+) 1
4 синий 4
5 бело-синий 5
6 оранжевый (RX-) 2
7 бело-коричневый 7
8 коричневый 8




Разводка кроссовера
первый цвет провода второй
1 бело-оранжевый (TX+) 3
2 оранжевый (TX-) 6
3 бело-зеленый (RX+) 1
4 синий 4
5 бело-синий 5
6 зеленый (RX-) 2
7 бело-коричневый 7
8 коричневый 8



Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.




Разводка кроссовера
первый цвет провода второй
1 бело-зеленый (TX+) 3
2 зеленый (TX-) 6
3 бело-оранжевый (RX+) 1
4 синий 7
5 бело-синий 8
6 оранжевый (RX-) 2
7 бело-коричневый 4
8 коричневый 5






Разводка кроссовера
первый цвет провода второй
1 бело-оранжевый (TX+) 3
2 оранжевый (TX-) 6
3 бело-зеленый (RX+) 1
4 синий 7
5 бело-синий 8
6 зеленый (RX-) 2
7 бело-коричневый 4
8 коричневый 5





P.S. В зависимости от производителя цвет провода может быть вместо оранжевого красным, а вместо коричневого — серым.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
