Домашний мультиметр A830L, дешево и сердито
Всем Здравия! Сегодня я расскажу о простеньком мультиметре A830L (MTQ 111), который отлично подойдет для измерений в быту ( «села ли батарейка?», «почему не работает электрочайник?»)Осмотр, разборка и сравнение с другими приборами под катом.
Технические характеристики
-ЖК экран (максимальное значение — 1999)-Кнопка фиксирования показаний и подсветка экрана
-Измерение постоянного и переменного напряжения, постоянного тока, сопротивления.
-1.5В тест батареи
-Функция прозвонки
-Тестирование диодов
-Транзистор hFE тест
-Индикатор низкого уровня заряда батареи
-Защита от перегрузки
-Работа от 9В батарейки( крона 6F22 )
Напряжение постоянного тока: 200mV/2 В/20 В/200 В/500 В ±0. 8%
Напряжение переменного тока: 200 В/500 В ±1. 2%
Постоянный ток: 2ма/20мА/200mA/10A ±1. 4%
Сопротивление: 200/2 К/20 К/200 К/2 м ±0. 8%
Размеры: 145х70х32мм
Вес с батарейкой: 144 гр
Распаковка и осмотр
Приходит в глянцевой, картонной коробке без наименования мультиметра. Весь комплект состоит из мультиметра, щупов и инструкции.Щупы очень и очень посредственного качества, но работают и ладно.
Инструкция
Сам мультиметр «малютка» хорошо лежит в руке, по бокам имеются выемки под пальцы, выполнен полностью из пластика. Пластиковая желтая окантовка имеет закос под ударопрочную резину.
Рассмотрим поподробнее.
Сверху располагается ЖК экран 40х21мм с подсветкой голубого цвета, цифры большие, под углом экран не выцветает. Под ним находятся кнопка «заморозки значений», кнопка включения подсветки (время работы около 10 сек) и разъем для проверки транзисторов.

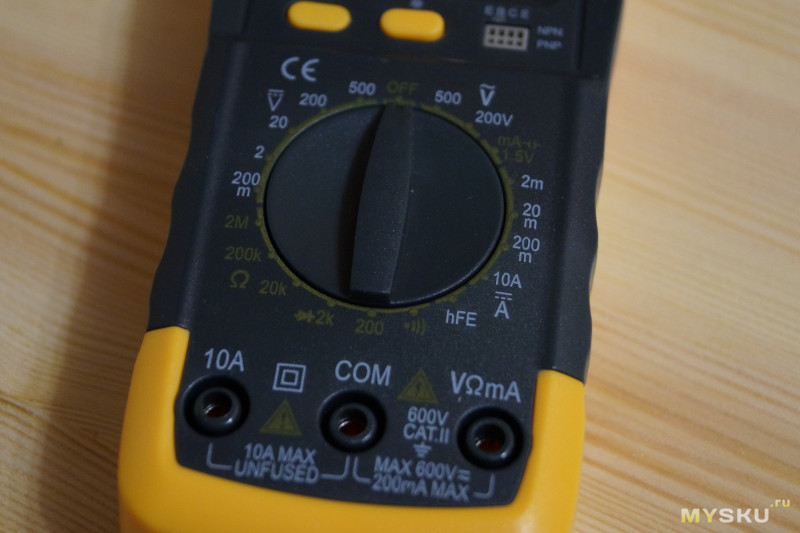

Рукоятка для ручного выбора режима. Имеет характерный треск при вращении. Надписи нанесенные зеленым цветом плохо читаемы.
Внизу расположились три разъема для подключения щупов, без цветовых обозначений. Щупы входят очень туго.
Размеры разъемов (не все щупы влезают, проверено)
Сзади крышка отсека под крону и откидываемая подставка. Прорезиненных ножек нет, катается по столу, как на льду.
Подключаем батарейку. Возможна замена кроны на другие элементы питания c помощью преобразователя MT3608.
Разборка

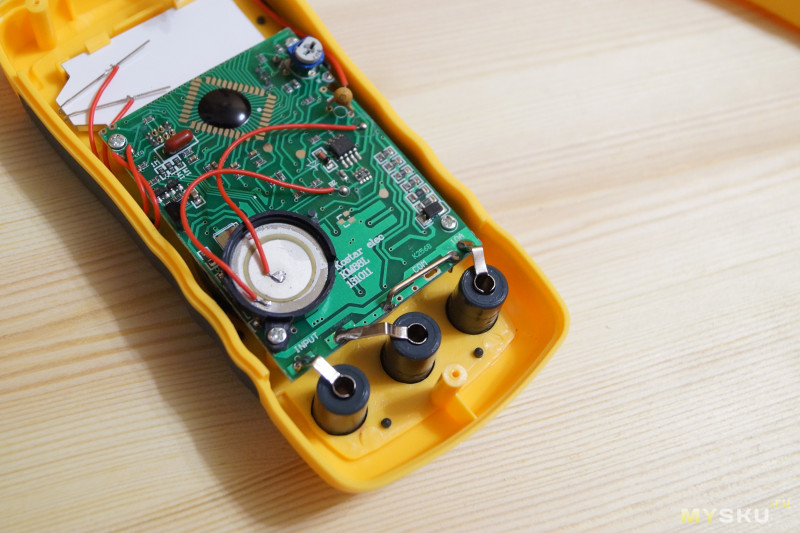

Простенькая плата от Kostar Electronic KM88L с залитым компаундом АЦП и одним регулировочным резистором.Под пищалкой скрывается место под предохранитель (экономия на безопасности)
С другой стороны контактные площадки для переключения режимов.
«Качественная пайка»
Светодиод с рассеивателем и анизотропная проводящая резина для контакта экрана с платой.
Переключатель с двумя шариками от подшипников для эффекта трещотки и удержания тумблера в заданном положении.
Измерения
Сделаем сравнительный тест данного мультиметра с другими приборами.В роли соперников: мультиметр mastech my 62, токовые клещи Uni-T ut 202 и клещи APPA 30R (Госреестр)
В качестве предметов для измерений: бытовая розетка 220В, аккумулятор Li-ion 18650 LG HE2, керамический резистор 4,7 Ом и USB вентилятор.
Напряжение в розетке.
Дабы не засорять обзор фотографиями, свел все данные в таблицу.
Проверка режима 1,5V test. Прибор показывает уровень зарядки батареи с помощью кратковременной нагрузки на батарею и выводит значение тока в мА.
На новой ААА 1,5В батарейке.
На полумертвой.
Тест на быстроту прозвонки.
Итог
Прибор вполне подойдет для использования дома, не надо ждать от него чего-то особенного за такую стоимость. В приборе не понравились, только ужасные щупы.Прошу оценивать обзор, а не товар. Всем спасибо за чтение.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Устройство и ремонт мультиметров серии М-830
Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.
Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50.60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр M832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра M832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.
Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.
Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.
В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули.
В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.
В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор C6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора C6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.
В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.
При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1.R6.
У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.
Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6.3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.
В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора C4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.
Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.
При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора C4 на конденсатор величиной 0,22…0,27 мкФ.
Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.
Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо COM, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 (минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде.
Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико.
Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.
Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.
У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.
Случается, что изготовители дешевых мультимет-ров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.
Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2.3 раза, плату высушивают и устанавливают в корпус.
В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.
При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.
Сергей Бобин. «Ремонт электронной техники» №1, 2003
СХЕМЫ МУЛЬТИМЕТРОВ
СХЕМЫ МУЛЬТИМЕТРОВ
На данный момент выпускается три основные модели цифровых мультиметров, это dt830, dt838, dt9208 и m932. Первой на наших рынках появилась модель dt830.
Цифровой мультиметр dt830
Постоянное напряжение:
Предел: 200мВ, разрешение: 100мкВ, погрешность: ±0,25%±2
Предел: 2В, разрешение: 1мВ, погрешность: ±0,5%±2
Предел: 20В, разрешение: 10мВ, погрешность: ±0,5%±2
Предел: 200В, разрешение: 100мВ, погрешность: ±0,5%±2
Предел: 1000В/600В, разрешение: 1В, погрешность: ±0,5%±2
Переменное напряжение:
Предел: 200В, разрешение: 100мВ, погрешность: ±1,2%±10
Предел: 750В/600В, разрешение: 1В, погрешность: ±1,2%±10
Частотный диапазон от 45Гц до 450Гц.
Постоянный ток:
Предел: 200мкА, разрешение: 100нА, погрешность: ±1,0%±2
Предел: 2000мкА, разрешение: 1мкА, погрешность: ±1,0%±2
Предел: 20мА, разрешение: 10мкА, погрешность: ±1,0%±2
Предел: 200мА, разрешение: 100мкА, погрешность: ±1,2%±2
Предел: 10А, разрешение: 10мА, погрешность: ±2,0%±2
Сопротивление:
Предел: 200Ом, разрешение: 0,1Ом, погрешность: ±0,8%±2
Предел: 2кОм, разрешение: 1Ом, погрешность: ±0,8%±2
Предел: 20кОм, разрешение: 10Ом, погрешность: ±0,8%±2
Предел: 200кОм, разрешение: 100Ом, погрешность: ±0,8%±2
Предел: 2000кОм, разрешение: 1кОм, погрешность: ±1,0%±2
Напряжение выхода на диапазонах: 2,8В
Тест транзистора hFE:
I, пост.: 10мкА, Uк-э: 2,8В±0,4В, диапазон измерения hFE: 0-1000
Тест диода
Ток теста 1,0мА±0,6мА, U теста 3,2В макс.
Полярность: автоматическая, Индикация перегрузки: «1» или «-1» на дисплее, Скорость измерений: 3 изм. в секунду, Питание: 9В. Цена — около 3уе.
Более совершенной и многофункциональной моделью цифрового мультиметра, стала dt838. Наряду с обычными возможностями, здесь добавили встроенный генератор синусоидального сигнала 1 кГц .
Цифровой мультиметр dt838
Количество измерений в секунду: 2
Постоянное напряжение U= 0,1мВ — 1000В
Переменное напряжение U~ 0,1В — 750В
Постоянный ток I= 2мA — 10A
Диапазон частот по перем. току 40 — 400Гц
Сопротивление R 0,1 Ом — 2 МОм
Входное сопротивление R 1 МОм
Коэффициент усиления транзисторов h31 до 1000
Режим прозвонки < 1 кОм
Питание 9В, Крона ВЦ
Цена — около 5 уе.
Внутренняя и внешняя начинка практически идентична модели dt830. Аналогичной особенностью является и невысокая надёжность подвижных контактов.
На настоящее время одной из самых продвинутых моделей является цифровой мультиметр m932. Особенности: автоматический выбор диапазонов и бесконтактный поиск статического электричества.
Цифровой мультиметр m932
Технические характеристики цифрового мультиметра m932:
ПОСТОЯННОЕ НАПРЯЖЕНИЕ Пределы измерений 600 мВ; 6; 60; 600; 1000 В
Погрешность ± (0.5 % + 2 е.м.р.)
Макс. разрешение 0.1 мВ
Вх. сопротивление 7.8 МОм
Защита входа 1000 В
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ Пределы измерений 6; 60; 600; 1000 В
Погрешность ± (1.2 % + 3 е.м.р.)
Макс. разрешение 1 мВ
Полоса частот 50 – 60 Гц
Измерение среднеквадратичных значений — 50 – 60 Гц
Вх. импеданс 7.8 МОм
Защита входа 1000 В
ПОСТОЯННЫЙ ТОК Пределы измерений 6; 10 А
Погрешность ± (2.5 % + 5 е.м.р.)
Макс. разрешение 1 мА
Защита входа Предохранитель 10 А
ПЕРЕМЕННЫЙ ТОК Пределы измерений 6; 10 А
Погрешность ± (3 % + 5 е.м.р.)
Макс. разрешение 1 мА
Полоса частот 50 – 60 Гц
Измерение среднеквадратичных значений — 50 – 60 Гц
Защита входа Предохранитель 10 А
СОПРОТИВЛЕНИЕ Пределы измерений 600 Ом; 6; 60; 600 кОм; 6; 60 МОм
Погрешность ± (1 % + 2 е.м.р.)
Макс. разрешение 0.1 Ом
Защита входа 600 В
ЁМКОСТЬ Пределы измерений 40; 400 нФ; 4; 40; 400; 4000 мкФ
Погрешность ± (3 % + 5 е.м.р.)
Макс. разрешение 10 пФ
Защита входа 600 В
ЧАСТОТА Пределы измерений 10; 100; 1000 Гц; 10; 100; 1000 кГц; 10 МГц
Погрешность ± (1.2 % + 3 е.м.р.)
Макс. разрешение 0.001 Гц
Защита входа 600 В
КОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ Диапазон измерений 0.1 – 99.9 %
Погрешность ± (1.2 % + 2 е.м.р.)
Макс. разрешение 0.1 %
ТЕМПЕРАТУРА Диапазон измерений — -20°С – 760°С (-4°F – 1400°F)
Погрешность ± 5°С/9°F)
Макс. разрешение 1°С; 1°F
Защита входа 600 В
ИСПЫТАНИЕ P-N Макс. ток теста 0.3 мА
Напряжение теста 1 мВ
Защита входа 600 В
ПРОЗВОН ЦЕПИ Порог срабатывания < 100 Ом
Тестовый ток < 0.3 мА
Защита входа 600 В
ОБЩИЕ ДАННЫЕ Макс. индицируемое число 6000
Линейная шкала 61 сегмент
Скорость измерения 2 в секунду
Автовыключение через 15 минут
Источник питания 9 В тип «Крона»
Условия эксплуатации 0°С – 50°С; отн. влажность: не более 70 %
Условия хранения -20°С – 60°С; отн. влажность: не более 80 %
Габаритные размеры 150 х 70 х 48 мм
О полезной доработке цифровых тестеров можно прочитать здесь. А документацию на несколько десятков других моделей ищите в разделе схем.
ФОРУМ по мультиметрам.
Схемы измерительных приборовДомашний мультиметр A830L, дешево и сердито
Всем Здравия! Сегодня я расскажу о простеньком мультиметре A830L (MTQ 111), который отлично подойдет для измерений в быту ( «села ли батарейка?», «почему не работает электрочайник?»)Осмотр, разборка и сравнение с другими приборами под катом.
Технические характеристики
-ЖК экран (максимальное значение — 1999)-Кнопка фиксирования показаний и подсветка экрана
-Измерение постоянного и переменного напряжения, постоянного тока, сопротивления.
-1.5В тест батареи
-Функция прозвонки
-Тестирование диодов
-Транзистор hFE тест
-Индикатор низкого уровня заряда батареи
-Защита от перегрузки
-Работа от 9В батарейки( крона 6F22 )
Напряжение постоянного тока: 200mV/2 В/20 В/200 В/500 В ±0. 8%
Напряжение переменного тока: 200 В/500 В ±1. 2%
Постоянный ток: 2ма/20мА/200mA/10A ±1. 4%
Сопротивление: 200/2 К/20 К/200 К/2 м ±0. 8%
Размеры: 145х70х32мм
Вес с батарейкой: 144 гр
Распаковка и осмотр
Приходит в глянцевой, картонной коробке без наименования мультиметра. Весь комплект состоит из мультиметра, щупов и инструкции.Щупы очень и очень посредственного качества, но работают и ладно.
Инструкция
Сам мультиметр «малютка» хорошо лежит в руке, по бокам имеются выемки под пальцы, выполнен полностью из пластика. Пластиковая желтая окантовка имеет закос под ударопрочную резину.
Рассмотрим поподробнее.
Сверху располагается ЖК экран 40х21мм с подсветкой голубого цвета, цифры большие, под углом экран не выцветает. Под ним находятся кнопка «заморозки значений», кнопка включения подсветки (время работы около 10 сек) и разъем для проверки транзисторов.
Мультиметр XL830L
Здравствуйте, в этот раз рассмотрим многофункциональный прибормультиметр также часто называют «мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока.
Комплектация:
1 x цифровой ЖК-мультиметр xl830l
1 x измерительные провода (красный, черный щуп)
1 x батарея 9В «крона»
1 x руководство пользователя
Функции:
— постоянное напряжение: 200мв/2В/20В/200в +- 0.5%, 600в +- 0.8%
— переменное напряжение: 200в/600в +- 1.2%
— постоянный ток: 200μa, 2 мА, 20 мА + — 1%, 200 мА + — 1.5%, 10а + — 3%
сопротивление: 200ohms,2kohms, 20kohms, 200kohms, 2mohms +- 0.8%
— рабочая температура: -0С до 40С
Прибор имеет защитный мягкий резиновый чехол.
Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.
На плате тестера видим плавки предохранитель 200ма/250В но как мне практика показывает он никогда еще не спасал тестер от неправильных действий.
Вот здесь замечу, минус данного тестера в том что корпус не имеет защитное прозрачное окошко, то есть, ЖК дисплей не защищен и имеет полный доступ (на сайте продавца явно видно на фото что на приборе имеется прозрачное сгеклышко).
Но можно заметить что паз под установку защитного окошка предусмотрен на корпусе тестера.
Перед тем как начать пользоваться мультиметром по полной программе — посмотрим на наш цифровой тестер поближе.
В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».
Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения).
Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные «щупы». Общий принцип здесь следующий:
Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш «плюс».
Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что будьте внимательны — не сожгите устройство!
Следующая позиция переключателя — 600 Вольт по шкале переменного тока. Она как нельзя лучше подходит для измерения напряжения в бытовой электросети (ток — переменный и значение шкалы — в несколько раз выше необходимого — 220-ти V.).
Порядок «щупов» в розетке роли не играет.
Следующим на шкале — «2m» (два миллиампера — две тысячных Ампера). Показатель встречается преимущественно в транзисторах. Далее — «200m» — аналогично, но отсчет начинается с двухсот миллиампер. Следующее положение переключателя — «10A» (максимальная сила тока — десять Ампер). Это — территория больших токов, будьте внимательны! Здесь нам нужно будет красный «щуп» включить в специальное гнездо, обозначенное на фото как «10ADC».
Значок акустической волны (прозвонка) линии на короткое замыкание.
Для того, чтобы замерять сопротивление, нам нужно повернуть крутилку на «измерение сопротивления». Это весь наш нижний левый ряд зеленого цвета.
Буковка «К» означает, что мы собираемся мерять Килоомы, а буковка «М» означает, что мы собираемся мерять Мегаомы.
До буковки показан предел измерения. Если у нас горит единичка на дисплее мультика, значит переключаем крутилку на более больший предел.
Коэффициент hfe маломощных транзисторов измеряется очень просто, для начала необходим мультиметр с возможностью измерения hfe, переводим прибор в необходимый режим измерения.
Затем, зная структура транзистора и его цоколевку, подключаем транзистор в специальное гнездо на панели мультиметра.
После подключения на дисплее появиться значение hfe. Если значение попадает в рамки указанные производителем, тогда такой транзистор можно считать рабочим.
Примечание: если перепутать полярность (к плюсу — минус, а к минусу — плюс) т.е. — поменять «щупы» местами — ничего страшного не произойдет, просто перед результатом на цифровом табло Вы увидите знак «минус». Сами значения измерений останутся верными.
На этом все, спасибо за внимание.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
