Lm311P применение в схемах – характеристики и описание принципа действия, использование схем сравнения напряжения

Содержание

Lm311n схема включения как работает

Lm311n схема включения как работает

Lm311n схема включения как работает

Lm311n схема включения как работает

LM311N(P) / LM311D — популярный компаратор напряжения. Имеет два выхода — с открытым коллектором и открытым эмиттером. Микросхема LM311N также выпускается минским объединением «Интеграл» с маркировкой IL311AN .

Микросхема LM311N(P) выпускается в пластиковом корпусе типа DIP-8, однако имеет ряд аналогов в 8-выводных металло-стеклянных корпусах (см. информацию ниже).

Примечание: Маркировка индекса микросхем LM311 N или LM311 P , обозначающих тип корпуса пластиковый DIP-8, отличается у разных производителей.

Компаратор LM311N осуществляет переключение выходного напряжения, когда изменяющийся входной сигнал становится выше или ниже определенного уровня. Компаратор принадлежит к классу формирователей, предназначенных для перехода от аналоговых сигналов к цифровым. Поэтому оконечные каскады компараторов обычно конструируют таким образом, чтобы выходное напряжение соответствовало бы принятым логическим уровням распространенных цифровым микросхем. Универсальный компаратор напряжения LM311N может питаться от разнообразных источников питания как от ±5..±15 В так и от однополярных, например, только от +5В или -30В. В связи с этим применение компаратора LM311N может быть разнообразным.

Компаратор LM311N имеет два выхода: открытый коллектор (вывод 7) и эмиттерный (вывод 1). Из-за приведенных особенностей он может подключаться к любым цифровым микросхемам умеренного быстродействия. Выходной ток LM311 также достаточен для подключения реле.

Lm311n схема включения как работает

* Вывод 1 (открытый эмиттер) обычно подключается к общему проводу, особенно в схемах с однополярным питанием.

Lm311n схема включения как работает

Эта статья содержит основную информацию о работе компараторов напряжения построенных на интегральных микросхемах и может быть использована в качестве справочного материала для построения различных схем.

В электронике, компаратор представляет собой устройство, которое сравнивает между собой два электрических сигнала и выводит цифровой сигнал, указывающий на увеличение одного входного сигнала над другим. Компаратор имеет два аналоговых входа и один цифровой выход.

Компаратор, как правило, построен на дифференциальном усилителе с высоким коэффициентом усиления. Компараторы широко используются в устройствах, которые измеряют и оцифровывают аналоговые сигналы, например, в аналого-цифровых преобразователях (АЦП)

Примеры работы компаратора приведены на основе микросхемы LM339 (счетверенный компаратора напряжений) и LM393 (сдвоенный компаратор напряжения). Эти две микросхемы по своему функционалу идентичны. Компаратор напряжения LM311 так же может быть использован в данных примерах, но он имеет ряд функциональных особенностей.

Структурная схема одного компаратора входящего в микросхему LM339 и LM393

Lm311n схема включения как работает

Компаратор напряжения — выход с открытым коллектором

Как правило, выход компаратора напряжения представляет собой выход с открытым коллектором.

Выход открытый коллектор имеет отрицательную полярность. Это означает, что на этом выходе не бывает положительного сигнала и нагрузка должна подключаться между этим выходом и источника питания.

В некоторых схемах к выходу компаратора подключают нагрузочный (подтягивающий) резистор для того, чтобы обеспечить сигнал высокого уровня поступающего на вход следующего элемента схемы.

Операционные усилители (ОУ), такие как LM324, LM358 и LM741 обычно не используются в радиоэлектронных схемах в качестве компаратора напряжения из-за их биполярных выходов. Тем не менее, эти операционные усилители могут быть использованы в качестве компараторов напряжения, если к выходу ОУ подключить диод или транзистор для того чтобы создать выход с открытым коллектором.

Ниже представлена логика работы компаратора имеющий выход с открытым коллектором:

Lm311n схема включения как работает

Ток будет течь через открытый коллектор, когда напряжение на входе (+) будет ниже, чем напряжение на входе (-). И соответственно ток не будет протекать через открытый коллектор, когда напряжение на входе (+) будет выше, чем напряжение на входе (-).

Схема эквивалента компаратора напряжения с однополярным источником питания

Lm311n схема включения как работает

Принципиальная схема «компаратор напряжения» эквивалентна работе операционного усилителя, например, LM358 или LM324, имеющим на выходе два транзистора типа NPN (см. выше). Таким образом, можно сделать все 4 выхода ОУ (LM339) с открытым коллектором. Каждый такой выход может выдерживать ток нагрузки 15 мА и напряжение до 50 вольт.

Выход включается или выключается в зависимости от относительных напряжений на плюсовом (+) и минусовом (-) входах компаратора. Входы компаратора крайне чувствительны и разница напряжения между ними всего лишь в несколько милливольт приводит к переключению его выхода.

Схема эквивалента компаратора напряжения с двухполярным источником питания

Компараторы напряжения LM339, LM393 и LM311могут работать с одно- или двухполярным источником питания до 32 вольт максимум.

При работе с двухполярным питанием, режим сравнения напряжения остается таким же, за исключением того, что для большинства схем эмиттер выходного транзистора подключается к отрицательной шине питания, а не к общей цепи. Исключением из этого правила является операционный усилитель LM311, имеющий изолированный эмиттер, который можно подключить как к минусу однополярного источника питания, так или к общему проводу двухполярного.

Lm311n схема включения как работает

При работе с двухполярным источником питания, входное напряжение может быть выше или ниже относительно общего провода блока питания. Кроме того, один из входов компаратора может быть подключен к общему проводу, таким образом создается детектор «пересечение нуля».

Описание работы компаратора

Следующий рисунок показывает простейшую конфигурацию для компаратора напряжения, а так же графическое изображение режима его работы. В этой схеме опорное напряжение составляет половину напряжения питания, а входное напряжение может меняться от нуля до напряжения питания. В теории опорное и входное напряжение могут иметь значение от нуля и до напряжения источника питания, но есть реальные ограничения, зависящие от конкретно используемого компаратора.

Lm311n схема включения как работает

Сигнал на выходе:

  1. Ток будет течь через открытый коллектор, когда напряжение на входе плюс (+) ниже, чем напряжение на входе минус (-).
  2. Ток не будет протекать через открытый коллектор, когда напряжение на входе плюс выше, чем напряжение на входе минус.

Входное напряжение смещения компаратора

Компараторы не являются совершенными устройствами, и их работа может иметь недостаток от последствий такого параметра, как входное напряжение смещения. Входное напряжение смещения для многих компараторов может составлять всего несколько милливольт и в большинстве схем может быть проигнорировано.

В основном проблема, связанная с входным напряжением смещения возникает, когда входное напряжение изменяется очень медленно. Конечным результатом входного напряжения смещения является то, что выходной транзистор не полностью открывается или закрывается, когда входное напряжение находится недалеко от опорного напряжения.

Следующая диаграмма иллюстрирует эффект смещения входного напряжения возникающий в результате медленного изменения входного напряжения. Этот эффект возрастает при увеличении выходного тока транзистора. Поэтому, для уменьшения этого эффекта, необходимо обеспечить максимальное сопротивление резистора R4.

Lm311n схема включения как работает

Последствия входного напряжения смещения можно уменьшить, добавив в схему гистерезис. Это приведет к тому, что опорное напряжение будет меняться, когда выход компаратора переходит на высокий или низкий уровень.

Входное напряжение смещения и гистерезис

Для большинства схем построенных на компараторах, величина гистерезиса является разностью напряжений входного сигнала, при котором выход компаратора либо полностью включен или полностью выключен. Гистерезис в компараторах, как правило, нежелателен, но он может потребоваться, когда необходимо уменьшить чувствительность к шуму или при медленном изменении входного сигнала.

Внешний гистерезис использует положительную обратную связь (ПОС) с выхода на неинвертирующий вход компаратора. В результате полученный триггер Шмитта обеспечивает дополнительную помехоустойчивость и более чистый выходной сигнал.

Эффект от использования гистерезиса в том, что при постепенном изменении входного напряжения, а опорное напряжение будет быстро изменяться в противоположном направлении. Это обеспечивает чистое переключение выхода компаратора.

Механический аналог гистерезиса может быть обнаружен в разнообразных тумблерах. Как только рукоятка тумблера перемещается мимо центральной точки, пружина в тумблере переводит контакты реле в гарантированное положение (открытое или закрытое).

Lm311n схема включения как работает

Гистерезис является неотъемлемой частью большинства компараторов составляющая всего несколько милливольт и он обычно влияет только на схемы, где входное напряжение поднимается или падает очень медленно или имеет скачки напряжения, известные как «шум»…

«>

Компараторы, как они работают? — Начинающим — Теория

Общие сведения.

Компаратор — это операционный усилитель без обратной связи с большим коэффициентом усиления.
Поэтому, если подать на один его вход (например инверсный) какой то постоянный уровень опорного напряжения, а на другой вход (прямой) изменяющийся сигнал — выходное напряжение у него изменится скачком, от минимального до максимального в тот момент, когда уровень входного сигнала превысит уровень сигнала опорного напряжения, установленного на другом входе, и наоборот.

Компараторы имеют два входа, прямой и инверсный, и в зависимости от желаемого результата, опорное и сравниваемое напряжения, могут подключаться к любому входу.
Если входное напряжение на прямом входе, превысит напряжение инверсного входа, выходной транзистор компаратора открывается, если станет ниже — закрывается. То есть компаратор сравнивает напряжения.
Вот мы и подошли к сути основного назначения компаратора — сравнивать между собой два напряжения (сигнала), и выдавать на выходе напряжение (сигнал) в том случае, когда сигнал на одном входе, стал больше или меньше уровня, установленного опорным напряжением другого входа.
На компараторах можно собирать различные устройства, такие как терморегуляторы, стабилизаторы, различные устройства автоматики — используя для изменения входного сигнала различные датчики, такие как, терморезисторы, фоторезисторы, индикаторы влажности и т.д. и т.п.

Выходные каскады компараторов рассчитаны таким образом, чтобы их выходное напряжение соответствовало бы входному логическому уровню многих цифровых микросхем, поэтому их ещё могу называть формирователями.
В принципе на любом операционном усилителе можно построить компаратор (но не наоборот).
Рассмотрим самый распространённый компаратор К554СА3, (зарубежные аналоги LM-111, LM-211, LM-311).
На выходе этого компаратора включен транзистор с открытыми коллектором и эмиттером, и в зависимости от необходимого результата на выходе, его можно подключать по схеме с общим эмиттером или эмиттерным повторителем.
Схема включения компаратора для одно-полярного питания изображена на рисунке 1, для двух-полярного питания на рисунке 2.

Рисунок 1.
Схема включения компаратора в одно-полярное питание.
а — с общим эмиттером; б — эмиттерным повторителем.
Напряжение питания +5 вольт указано для уровня логики ТТЛ микросхем.

Для согласования выхода с логическими уровнями КМОП микросхем, напряжение питания соответственно может быть 9-15 вольт.

Рисунок 2.
Схема включения компаратора в двух-полярное питание.
а — с общим эмиттером; б — эмиттерным повторителем.

В качестве нагрузки компаратора можно использовать любую нагрузку с током потребления не более 50 мА. Это могут быть непосредственно обмотки реле, резисторы, светодиоды индикации и оптронов исполнительных устройств, с ограничивающими ток резисторами. Индуктивные нагрузки желательно шунтировать диодами от обратного выброса напряжения.
Напряжение питания компаратора может быть 5 — 36 вольт одно-полярного (или сумма двух-полярного) напряжения.

Процессы переключения компараторов.

Если входной сигнал будет изменяться очень медленно, то при достижении уровня входного сигнала опорному, выход компаратора может многократно с большой частотой менять свое состояние под действием незначительных помех (так называемый «дребезг»).
Для устранения этого явления в схему компаратора вводят положительную обратную связь (ПОС), которая обеспечивает характеристике компаратора небольшой гистерезис, то есть небольшую разницу между входными напряжениями включения и отключения компаратора. Некоторые типы компараторов уже имеют встроенную, упомянутую выше ПОС.
Её можно так же ввести в схему компаратора при необходимости, например, как изображено на рисунке ниже.

Рисунок 3.
Схема включения в компаратор ПОС (гистерезиса).

На рисунке 3 приведена схема включения компаратора с открытым коллектором на выходе, переходная характеристика которой имеет гистерезис (рис. 3б).
Пороговые напряжения для этой схемы определяются по формулам;

Хотя гистерезис вносит небольшую задержку в переключении компаратора, но благодаря ему, существенно уменьшается или даже устраняется полностью «дребезг» выходного напряжения.

Для того, кто желает более полного и подробного знакомства с компараторами, рекомендую прочитать статью Б. Успенского в ВРЛ № 97 стр.49.



характеристики и описание принципа действия, использование схем сравнения напряжения

КомпараторВ электронных приборах часто можно встретить различные интегральные микросхемы. Одной из них является компаратор. Его применение очень обширно: начиная от сигнализационных датчиков и заканчивая промышленной и автомобильной электроникой. Зная, как работает компаратор, можно самостоятельно собрать различные интересные схемы, например, зарядное устройство, индикаторный узел или даже генератор.

Описание и схемотехника

Несмотря на кажущуюся простоту, компаратор — куда более интересное устройство, чем может показаться на первый взгляд. В электронике им называют логическую микросхему, предназначенную для сравнения между собой двух электрических сигналов, подающихся на его вход. В зависимости от результатов этого измерения изменяется режим работы прибора.

Виды компараторовТермин «компаратор» произошёл от латинского слова «comparare», что дословно переводится на русский язык как сравнивать. Конструктивно устройство может выпускаться в различных корпусах, например, DIP, SOIC, SSOP. Простейшего вида сравнивающий элемент имеет два аналоговых входа и один цифровой выход. В основе его работы лежит дифференциальный каскад, имеющий высокий коэффициент усиления. Поэтому компараторы широко используются в оборудовании, предназначенном для измерения или преобразования аналогового сигнала в цифровой (АЦП).

На схемах и в технической литературе графически устройство обозначается в виде равнобедренного треугольника с тремя выводами. С одной стороны выводы подписываются знаками «+» и «», соответственно обозначающими неинвертирующий вход и инвертирующий, а с другой — изображается выход, который маркируется символом Uout.

Когда на прямом входе («+») микросхемы уровень сигнала будет больше, чем на инверсном («»), то на её выходе образуется устойчивое значение. В зависимости от схемотехнического решения компаратора это значение может принимать вид логического ноля или единицы. В цифровой электронике за единицу считается сигнал, уровень напряжения которого составляет пять вольт, а за ноль принимается его отсутствие. То есть состояние выхода устройства определяется как высокое или низкое. Но на практике же за логический ноль принимается значение разности потенциалов до 2,7 В.

Один из входных сигналов, подаваемых на прибор, называется опорным или пороговым напряжением. Именно с этим значением и сравнивается величина сигнала на втором входе. Опорное напряжение может подаваться как на инверсный, так и прямой вход. В зависимости от этого компараторы называются инвертирующими или неинвертирующими. Когда прибор работает с одним опорным напряжением, его называют однопороговым, а если с разным — многовходовым.

Характеристики прибора

По сути, устройство можно рассматривать как простой вольтметр или АЦП. Компаратор, как и любой электронный прибор, имеет ряд технических характеристик, которые можно разделить на два вида: статические и динамические.

К статическим параметрам относятся следующие характеристики:

  1. Компаратор как работаетПредельная чувствительность обозначает пороговые величины сигнала, которые прибор идентифицирует на входе и изменяет потенциал своего выхода на логический ноль или единицу.
  2. Величина смещения определяется передаточным моментом устройства относительно идеального положения.
  3. Входной ток — максимальное его значение, которое может пройти через любой вывод, не повредив устройства.
  4. Выходной ток — значение тока, появляющееся на выходе при переходе устройства в состояние единицы.
  5. Разность токов — это величина, находимая при вычитании значений токов, протекающих при закороченных входах.
  6. Гистерезис — разность уровней входного сигнала, приводящая к изменению устойчивого состояния на выходе.
  7. Коэффициент снижения синфазного сигнала определяется отношением синфазного и дифференциального сигнала, приводящим к переключению режима работы компаратора.
  8. Входной импеданс — полное сопротивление входа.
  9. Минимальная и максимальная рабочая температура — диапазон, в котором технические параметры устройства не изменяются.

Схема компаратора

Важной же динамической характеристикой является время переключения tn. Она определяется интервалом времени от начала сравнения входного сигнала до момента, при котором на выходе компаратора наступает противоположное устойчивое состояние. Это время определяется при одном значении порогового напряжения и его скачке на противоположном входе. Этот интервал времени разделяется на две части — задержки и нарастания.

Все значимые параметры компаратора представляются в виде переходной характеристики. Это график в декартовой плоской системе координат, в которой по оси Х указывается время в наносекундах, а Y — входное и выходное напряжение в вольтах.

Устройство и принцип работы

Схемотехника устройства построена на базе дифференциального операционника с довольно большим коэффициентом усиления. Её различия с простым линейным усилителем заключаются в выполнении входного и выходного каскада.

Компаратор напряжения Вход устройства выдерживает сигнал в широком диапазоне до значений источника питания и полный интервал синфазных напряжений. Выход компаратора совместим с технологиями ТТЛ и ЭСЛ из-за возможности выполнения этого каскада на транзисторе с открытым коллектором. При работе устройства не используется отрицательная обратная связь как в операционном усилителе, а, наоборот, выход охватывается положительной связью, формирующей гистерезисную передаточную характеристику.

Двухпороговый компаратор называется триггером Шмита или троичным. Для сравнения в нём используется два напряжения. Сигналы в двоичном компараторе разделяются на три диапазона:

  1. Urf2 > Urf1;
  2. Uout1 = 0 при Uin < Uref1 или Uout1 = 1, если Uin > Uref1;
  3. Uout2 = 0 при Uin < Uref2 или Uout1 = 1, если Uin > Uref2.

Uref — напряжение нижнего и верхнего порогов переключения, Uout — уровень выходного сигнала, Uin — напряжение на входе прибора.

Что такое компараторВнутренняя схема устройства представляет собой усилитель, собранный на транзисторах VT1-VT2, который нагружен каскадом VT5-VT6, включённым по схеме с общим эмиттером. Через дополнительный ключ VT4 происходит управление коллекторным режимом работы входного сигнала. А через транзистор VT7, работающий в диодном режиме, контролируется уровень сигнала на VT8, что позволяет добиваться его независимости от изменений напряжения питания. Ключи VT5 и VT6 соединяются со стабилитроном VD1. Поэтому через повторитель VT8 входной сигнал поступает на выход с коллекторного вывода VT6.

Если входной сигнал не превышает один вольт, то транзистор VT6 закрыт, а VT5 находится в режиме насыщения. Выходной сигнал не сможет превысить четырёх вольт, так как при большей величине откроется диод. При обратном знаке VT6 насытится, и напряжение на выходе станет равным нулю. В современных устройствах используется стробирующий выход или триггеры-защелки, то есть элементы, контролирующие выход компаратора при обнаружении синхроимпульса. Результаты сравнения могут появляться в двух видах: во время строба или в паузах между импульсами.

Простые конструкции

На практике компараторы напряжения нашли широкое применение в радиоэлектронных схемах различного направления. В радиомагазинах можно встретить довольно большое количество различных микросхем. Но наиболее часто используемыми микросхемами среди радиолюбителей являются:

  • LM311;
  • К554СА3;
  • LM339;
  • MAX934.

Они доступны в продаже, а их стоимость более чем демократична. Такие компараторы отличаются широким диапазоном входного напряжения и могут работать при однополярном и двуполярном питании.

Компаратор это К выходу устройства может подключаться любая нагрузка с током потребления, обычно не превышающим 50 мА. Это может быть реле, резистор, светодиод, оптрон или любые исполнительные устройства, но с ограничивающими ток элементами. А также возможно подключить и индуктивную нагрузку, но она обычно в этом случае шунтируется диодами. Для работы устройства применяются источники питания с выходным напряжение 5−36 вольт.

Фотореле контроля

Такое реле собирается навесным монтажом. Его можно использовать в охранной системе или для контроля уровня освещённости. Работа схемы заключается в следующем. Входное напряжение поступает на делитель, состоящий из R1 и фотодиода VD3. Их общая точка соединения через ограничительные диоды VD1 и VD2 подключается к входам компаратора DA1. В результате этого разница потенциалов на входе устройства отсутствует, а значит, и чувствительность прибора максимальная.

Компаратор что это такое Для того чтобы сигнал на выходе инвертировался, понадобится создать разницу на входе всего в один милливольт. Из-за того, что к инверсному входу подключён конденсатор С1 и резистор R1, величина напряжения на нём будет возрастать с небольшой задержкой, равной времени заряда конденсатора.

Но этого времени хватит, чтобы на выходе появилась логическая единица, которая перестроит режим работы реле подключённого в качестве нагрузки. Как только освещение опять поменяется, ситуация повторится. Таким образом, направив фотореле на какое-то место, в случае изменения его освещённости на входах компаратора появится разность напряжения. Соответственно будет изменяться и работа реле, к которому может подключаться различного рода нагрузка.

Зарядный блок

Выполненный блок питания из исправных элементов начинает работать сразу. Его настройки сводятся лишь к установке номинального тока заряда и порогов срабатывания компаратора. При включении устройства загорается зелёный светодиод, обозначающий подачу питания. Во время зарядки должен же постоянно светиться красный светодиод, который потухнет, как только аккумулятор зарядится.

Как работает компараторПодаваемое напряжение от блока питания регулируется R2, а ток зарядки выставляется R4. Настройка происходит с помощью резистора на 150 Ом, включающегося параллельно контактам держателя батарейки. Сам аккумулятор в него не ставится. Транзистор VT1 устанавливается на радиатор, вместо него можно использовать аналог КТ814Б.

Такую схему придётся собирать на печатной плате, но в итоге её размер не должен превысить 50 х 50 мм.

Как работает компаратор схемаМожно собрать схему попроще, используя принцип работы стабилизатора тока. Подача опорного напряжения на вход LM358 происходит через стабилитрон. Второй вход микросхемы подключается после датчика тока. Если к выходу компаратора подключить разряженный аккумулятор, то в цепи начнёт возрастать ток, а часть напряжения упадёт на низкоомном резисторе.

Между двумя входами микросхемы возникнет разность напряжения. Схема начнёт компенсировать это различие, увеличивая силу тока на выходе. В процессе заряда аккумулятора напряжение на входе начнёт уменьшаться, что приведёт к снижению тока в цепи. Как только батарея зарядится, транзистор VT1 закроется и нагрузка отключится. Ток заряда же ограничивается с помощью изменения сопротивления R1.

Кварцевый генератор

Такой генератор прямоугольных импульсов, собранный по схеме на отечественном компараторе K544C3, работает на тактовой частоте 32768 Гц. Схема будет работоспособной в диапазоне входного напряжения от 7 до 11 вольт. Частота задаётся кварцем ZQ1, но для работы устройства свыше 50 кГц понадобится уменьшить сопротивление R5 и R6.

Компаратор напряжения схема

При замыкании второго вывода с нулевым проводом выход компаратора оказывается включённым по схеме с открытым коллектором, в которой R7 является нагрузкой. Подстройка частоты выполняется с помощью C1. За счёт резистора R4 происходит автозапуск генератора. Изменяя сопротивление R2, меняется скважность импульсов.

Подбирая ёмкости С1 и С2, генератор можно использовать как бесконтактный датчик жидкости. В качестве детектора для этого понадобится использовать микроконтроллер с программным обеспечением. Хотя можно применить и ещё один компаратор, который будет регистрировать изменения, выпрямленного диодами напряжения.

Таким образом, компаратор напряжения предназначен для сравнения уровней сигналов на своих входах. Если они начинают различаться, то в зависимости от этой разности выход устройства изменяет своё состояние. Этим их свойством и пользуются разработчики, конструируя различные электроприборы.

LM311 — Меандр — занимательная электроника

Идея подобного устройства возникла в процессе апгрейда усилителя на 4-х TDA2030A. Очень уж мне не нравился шум вентилятора. За музыкой его слышно конечно же не было но, когда музыка выключалась, было слышно довольно громкое жужжание вентилятора, обдувающего радиатор. В результате родилась такая вот схема на компараторе LM311.Для начала вспомним, что есть компаратор. Компаратор (от англ. …

Читать далее

Постоянная ссылка на это сообщение: http://meandr.org/archives/31606

Многие радиолюбители сталкиваются с проблемой автоматического регулирования, ограничения и поддержания температуры. Возникла эта проблема и у автора данной статьи. Это простое устройство применено для охлаждения  мощного импульсного блока питания на основе компьютерного БП с вентилятором. Устройство несложное и может быть изготовлено в течение одного веера даже начинающим радиолюбителем. Принципиальная схема термостабилизатора показана на рисунке. Его …

Читать далее

Постоянная ссылка на это сообщение: http://meandr.org/archives/18543

Тип Аналог Производитель аналога Назначение Отечественный  производитель  100ИВ165 MC10165 MOTOROLA Кодирующий элемент с приоритетом 15  100ИД161 MC10161 MOTOROLA Дешифратор низкого уровня (3 р) 15  100ИД162 MC10162 MOTOROLA Дешифратор высокого уровня (3 р) 15  100ИД164 MC10164 MOTOROLA Восьмиканальный мультиплексор 15  100ИЕ136 MC10136 MOTOROLA Универсальный двоичный счетчик (4 р) 24  100ИЕ137 MC10137 MOTOROLA Универсальный десятичный счетчик 24 …

Читать далее

Микросхема lm339n и ее применение схема

Эта статья содержит основную информацию о работе компараторов напряжения построенных на интегральных микросхемах и может быть использована в качестве справочного материала для построения различных схем.

В электронике, компаратор представляет собой устройство, которое сравнивает между собой два электрических сигнала и выводит цифровой сигнал, указывающий на увеличение одного входного сигнала над другим. Компаратор имеет два аналоговых входа и один цифровой выход.

Компаратор, как правило, построен на дифференциальном усилителе с высоким коэффициентом усиления. Компараторы широко используются в устройствах, которые измеряют и оцифровывают аналоговые сигналы, например, в аналого-цифровых преобразователях (АЦП)

Примеры работы компаратора приведены на основе микросхемы LM339 (счетверенный компаратора напряжений) и LM393 (сдвоенный компаратор напряжения). Эти две микросхемы по своему функционалу идентичны. Компаратор напряжения LM311 так же может быть использован в данных примерах, но он имеет ряд функциональных особенностей.

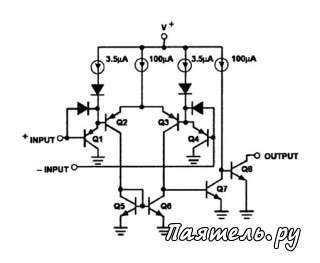

Структурная схема одного компаратора входящего в микросхему LM339 и LM393

Микросхема lm339n и ее применение схема

Компаратор напряжения — выход с открытым коллектором

Как правило, выход компаратора напряжения представляет собой выход с открытым коллектором.

Выход открытый коллектор имеет отрицательную полярность. Это означает, что на этом выходе не бывает положительного сигнала и нагрузка должна подключаться между этим выходом и источника питания.

В некоторых схемах к выходу компаратора подключают нагрузочный (подтягивающий) резистор для того, чтобы обеспечить сигнал высокого уровня поступающего на вход следующего элемента схемы.

Операционные усилители (ОУ), такие как LM324, LM358 и LM741 обычно не используются в радиоэлектронных схемах в качестве компаратора напряжения из-за их биполярных выходов. Тем не менее, эти операционные усилители могут быть использованы в качестве компараторов напряжения, если к выходу ОУ подключить диод или транзистор для того чтобы создать выход с открытым коллектором.

Ниже представлена логика работы компаратора имеющий выход с открытым коллектором:

Микросхема lm339n и ее применение схема

Ток будет течь через открытый коллектор, когда напряжение на входе (+) будет ниже, чем напряжение на входе (-). И соответственно ток не будет протекать через открытый коллектор, когда напряжение на входе (+) будет выше, чем напряжение на входе (-).

Схема эквивалента компаратора напряжения с однополярным источником питания

Микросхема lm339n и ее применение схема

Принципиальная схема «компаратор напряжения» эквивалентна работе операционного усилителя, например, LM358 или LM324, имеющим на выходе два транзистора типа NPN (см. выше). Таким образом, можно сделать все 4 выхода ОУ (LM339) с открытым коллектором. Каждый такой выход может выдерживать ток нагрузки 15 мА и напряжение до 50 вольт.

Выход включается или выключается в зависимости от относительных напряжений на плюсовом (+) и минусовом (-) входах компаратора. Входы компаратора крайне чувствительны и разница напряжения между ними всего лишь в несколько милливольт приводит к переключению его выхода.

Схема эквивалента компаратора напряжения с двухполярным источником питания

Компараторы напряжения LM339, LM393 и LM311могут работать с одно- или двухполярным источником питания до 32 вольт максимум.

При работе с двухполярным питанием, режим сравнения напряжения остается таким же, за исключением того, что для большинства схем эмиттер выходного транзистора подключается к отрицательной шине питания, а не к общей цепи. Исключением из этого правила является операционный усилитель LM311, имеющий изолированный эмиттер, который можно подключить как к минусу однополярного источника питания, так или к общему проводу двухполярного.

Микросхема lm339n и ее применение схема

При работе с двухполярным источником питания, входное напряжение может быть выше или ниже относительно общего провода блока питания. Кроме того, один из входов компаратора может быть подключен к общему проводу, таким образом создается детектор «пересечение нуля».

Описание работы компаратора

Следующий рисунок показывает простейшую конфигурацию для компаратора напряжения, а так же графическое изображение режима его работы. В этой схеме опорное напряжение составляет половину напряжения питания, а входное напряжение может меняться от нуля до напряжения питания. В теории опорное и входное напряжение могут иметь значение от нуля и до напряжения источника питания, но есть реальные ограничения, зависящие от конкретно используемого компаратора.

Микросхема lm339n и ее применение схема

Сигнал на выходе:

  1. Ток будет течь через открытый коллектор, когда напряжение на входе плюс (+) ниже, чем напряжение на входе минус (-).
  2. Ток не будет протекать через открытый коллектор, когда напряжение на входе плюс выше, чем напряжение на входе минус.

Входное напряжение смещения компаратора

Компараторы не являются совершенными устройствами, и их работа может иметь недостаток от последствий такого параметра, как входное напряжение смещения. Входное напряжение смещения для многих компараторов может составлять всего несколько милливольт и в большинстве схем может быть проигнорировано.

В основном проблема, связанная с входным напряжением смещения возникает, когда входное напряжение изменяется очень медленно. Конечным результатом входного напряжения смещения является то, что выходной транзистор не полностью открывается или закрывается, когда входное напряжение находится недалеко от опорного напряжения.

Следующая диаграмма иллюстрирует эффект смещения входного напряжения возникающий в результате медленного изменения входного напряжения. Этот эффект возрастает при увеличении выходного тока транзистора. Поэтому, для уменьшения этого эффекта, необходимо обеспечить максимальное сопротивление резистора R4.

Микросхема lm339n и ее применение схема

Последствия входного напряжения смещения можно уменьшить, добавив в схему гистерезис. Это приведет к тому, что опорное напряжение будет меняться, когда выход компаратора переходит на высокий или низкий уровень.

Входное напряжение смещения и гистерезис

Для большинства схем построенных на компараторах, величина гистерезиса является разностью напряжений входного сигнала, при котором выход компаратора либо полностью включен или полностью выключен. Гистерезис в компараторах, как правило, нежелателен, но он может потребоваться, когда необходимо уменьшить чувствительность к шуму или при медленном изменении входного сигнала.

Внешний гистерезис использует положительную обратную связь (ПОС) с выхода на неинвертирующий вход компаратора. В результате полученный триггер Шмитта обеспечивает дополнительную помехоустойчивость и более чистый выходной сигнал.

Эффект от использования гистерезиса в том, что при постепенном изменении входного напряжения, а опорное напряжение будет быстро изменяться в противоположном направлении. Это обеспечивает чистое переключение выхода компаратора.

Механический аналог гистерезиса может быть обнаружен в разнообразных тумблерах. Как только рукоятка тумблера перемещается мимо центральной точки, пружина в тумблере переводит контакты реле в гарантированное положение (открытое или закрытое).

Микросхема lm339n и ее применение схема

Гистерезис является неотъемлемой частью большинства компараторов составляющая всего несколько милливольт и он обычно влияет только на схемы, где входное напряжение поднимается или падает очень медленно или имеет скачки напряжения, известные как «шум»…

Рассчитываем свою первую схему, или Торжество закона Ома.

Расчет абсолютно бесполезного в большинстве случаев устройства рассмотрим ниже. Это индикатор напряжения на 12В аккумуляторе типа «Светодиодная линейка». Должен сказать, что мне для конкретного применения потребовался индикатор напряжения на аккумуляторе на 4 уровня — 10, 11, 12 и 13вольт. Имеется ввиду, что аккумулятор с напряжением 10вольт считается разряженным, а с 13вольт — заряженным. Да, измерения проводить этим устройством смысла нет, а вывести его на переднюю панель устройства — пусть глаз радует.

С чего начнем расчеты? Прежде всего, с выбора элементной базы. Очевидно, что в схеме должно быть некое устройство, чувствительное к изменению какого-то параметра и выдающее ответ типа «больше-меньше» — это компаратор. Как работает компаратор, мы уже рассматривали в Обучалке, я просто напомню:

Микросхема lm339n и ее применение схема

Общее правило компаратора: «если напряжение на неинвертирующем (+) входе больше, чем на инвертирующем (-), то выдать ответ ДА». Ответ ДА — это не что иное, как плюс питания компаратора. Ответ НЕТ — это минус питания, логично. Запомнить, нам пригодится.
Повесим компаратору на входы по батарейке, смотрим:
Напряжение на входе «+» равно 6 вольт
Напряжение на входе «-» равно 5 вольт
Значит, компаратор выдаст на своем выходе напряжение, равное своему питанию (12вольт) и у нас загорится светодиод VD2. VD1 будет погашен. Если нам обе батарейки поменять местами, то будет гореть светодиод VD1, а VD2 будет погашен.
Размышляем, приходим к выводу, что для индикации четырех уровней напряжения нам потребуются четыре компаратора.
Пошукав в загашниках, порывшись в коробочках, нахожу удивительно простой счетверенный компаратор LM339. Почитав даташит, рисую цоколевку:

Микросхема lm339n и ее применение схема

С левой стороны — входы компараторов. Инвертирующие входы обозначены кружочками, неинвертирующие — простые. С правой стороны — выходы (напротив инвертирующих входов) и лапки питания (лапка 3 — плюс питания, лапка 12 — минус питания).
У этой микры есть одна особенность — она не выдает ответ «ДА». То есть НЕТ она выдать может, а ДА — увы. Или НЕТ, или ничего. Почему? Смотрим структурную схему:

Микросхема lm339n и ее применение схема

Это один (любой) компаратор из LM339. Смотрите на транзистор Q8 — выходной транзистор. Если на входе «+» напряжение меньше, чем на «-«, Q8 открывается и на выходе «Output» формируется минус питания — ответ НЕТ. А такого же транзистора, только с плюса, у нее нет: значит, ДА она нам не выдаст. Видимо, не хватило места в микросхеме. Шутка. Такой выход называется «Выход с открытым коллектором» и довольно часто попадаются микросхемы, построенные именно так — это и логические схемы, и компараторы и дешифраторы и пр.
Но открытый коллектор не помешает нам пользовать микросхему так, как нам хочется. Давайте повесим на нее светодиоды.
Как мы уже поняли, у компараторов из LM339 только один транзистор может зажечь светодиод, и зажечь может, только подав на него минус. Значит, вторые лапки светодиодов должны идти на плюс. Иначе не загорятся.

Микросхема lm339n и ее применение схема

Поскольку схема будет питаться тем же напряжением, которое измеряет, а светодиоды таких напряжений не любят, включим их через токоограничивающие резисторы R1. R4.
Рассчитаем резисторы. Причем, используя один-единственный закон Ома. И не забывая о том, что ток измеряется в Амперах, напряжение в Вольтах, сопротивление — в Омах.

Светодиод D1 — зеленый, АЛ307Н — с этой буквой он самый яркий (6мкд). По справочнику максимальный ток 22мА при напряжении на диоде 2В. Гонять на максимальном токе мы его не будем, выберем поменьше, к примеру, 17мА. Загораться он будет при напряжении питания 13вольт. Резистор R1 должен погасить на себе лишнее напряжение (напряжение падения), равное
Uпад=13-2=11В
при токе через диод (впрочем, такой же, что и через резистор), равном
Iд=17мА,
значит его сопротивление будет равно
R=Uпад/Iд=11/0,017=647Ом.
Выберем резистор из ряда стандартных сопротивлений — 680Ом. Это, правда, уменьшит ток через диод, ну и ладно — дольше жить будет.

Со светодиодом D2 посложнее — он должен загораться при напряжении 12вольт, но должен гореть и при 13вольтах.
Выбираем желтый светодиод АЛ307Ж — те же 22мА при падении 2В. При напряжении питания 13В и токе 17мА, резистор, очевидно, будет таким же. А какой ток будет через диод на 12вольтах?
I=(12-2)/680=14,7мА
Что, впрочем, не уменьшает его яркость. Или уменьшает, но не намного.
Так же рассчитываем резисторы R3 и R4 для светодиодов D3 (АЛ307Ж) и D4 (АЛ307К):
R3=R2, так как светодиоды D3 и D2 одинаковые — желтые.
А у D4 ток уже не 22мА, а 20, поэтому выберем рабочий ток до 15мА и посчитаем резистор:
Uпад=13-2=11В
Iд=15мА
R=Uпад/Iд=11/0,015=733Ом.
Выберем штатный резистор 750Ом и посчитаем ток через диод при десяти вольтах питания (D4 должен зажечься при питании 10В):
Uпад=10-2=8В
R=750Ом
I=8/750=10,6мА
Здесь нам нужно поставить следственный эксперимент и проверить, как ярко горит красный светодиод на токе 10мА. Берем блок питания, выставляем у него напряжение 10вольт и подключаем к нему светодиод АЛ307К, включенный последовательно с резистором 750Ом.
Нормально?
А теперь увеличим напряжение до 13вольт и снова проверим.
Годится?
Замечательно. Эту часть схемы мы рассчитали, уфф! Она приобрела такой вид:

Микросхема lm339n и ее применение схема

Следующая часть расчетов — тепловая. Нам нужно проверить, как будут греться резисторы и выбрать их мощность. Формула для расчета мощности так же проста, как сам закон Ома:
P=UI
В нашем случае U это напряжение падения на резисторе, I — ток через него. Вообще просто. Итак, считаем мощность, выделяемую резистором R1 при зажигании светодиода.
Ток берем штатный, напряжение — самое тяжелое для резистора — при питании схемы максимальным напряжением:
P=Uпад*Iд=11*0,017=0,187Вт.
Это больше, чем допустимая мощность для самого мелкого резистора (0,125Вт), поэтому выберем резистор R1 чуток помощнее, типа МЛТ-0,25. Резисторы R2 и R3 будут такими же, ведь токи через них те же и максимальные напряжения такие же.
Резистор R4 посчитаем, давайте уж:
P=Uпад*Iд=11*0,015=0,165Вт.
Ну и его туда же. Все резисторы МЛТ-0,25.

Сделаем паузу, мы устали.

Снова ффперед!
Как компаратор определит, что измеряемое напряжение повысилось до какого-то уровня? Ему же надо его с чем-то сравнить, так ведь? То есть нам требуется какой-то источник напряжения, неизменного в пространстве и времени: Напряжения, которое не менялось бы при изменении питания устройства во всем диапазоне +9:+13В. Напряжение это должно быть стабилизировано: что же это? Правильно, стабилитрон! Про него опять же написано много слов, песен спето различных, блоков питания напаяно: но всё же напомню, что сие есть такое. Стабилитрон — это диод с нелинейной вольт-амперной характеристикой. Проще говоря, это такой диод, который держит постоянным напряжение на себе при изменении тока через него.
Поставим лабораторный опыт. Приобретем (или спаяем откуда-нибудь, роли не играет абсолютно никакой) стабилитрон КС147Г. Его параметры такие:
Напряжение стабилизации 4,2. 5,2В (номинальное 4,7В)
Ток стабилизации 1. 26мА
Всё это значит, что при изменении тока через него от 1 до 26мА напряжение на стабилитроне будет меняться от 4,2 до 5,2вольт. Как это понять и применить на практике?
Смотрим схему:

Микросхема lm339n и ее применение схема

Резистор R1 задает стабилитрону необходимый ток. Параллельно стабилитрону подключим вольтметр — он будет измерять напряжение стабилизации Uст. Регулируя напряжение на блоке питания 0. 12В, наблюдаем показания вольтметра:
0. 5В — вольтметр показывает нарастание напряжения до 4В
5. 12В — вольтметр показывает увеличение напряжения 4. 5В
Видали? Мы изменили напряжение на 7вольт, а получилось — всего на 1вольт! Давайте подумаем, в чем он нам может пригодиться и как из него вытащить пользу.
Корыстные мы, да. Напряжение, которое выдает нам стабилитрон, назовем опорным напряжением. Это для него оно — напряжение стабилизации, а для нас — опорное. Вот с этим самым опорным напряжением наши компараторы будут сравнивать измеряемое напряжение и выдавать диагноз — изменилось ли оно или нет, зажигать нам светодиоды или пущай тухнут.
Рассуждаем логически: поскольку светодиоды зажигаются на ответе компаратора «НЕТ», это значит, что сравниваемое напряжение поднялось выше опорного. Следовательно, опорное напряжение нам нужно подать на неинвертирующие входы компараторов. Входы можно соединять меж собой без вреда озоновому слою Земли и численности населения китайцев. Последствий не будет никаких. Так и сделаем:

Микросхема lm339n и ее применение схема

Неинвертирующие входы компараторов мы соединили и кинули стабилитрон на землю и резистор на плюс питания. Этот «плюс питания» у нас будет одновременно и питанием, и измеряемым напряжением, да и Бог с ним! Опорное напряжение будет стабилизировано.
Резистор R5 требует расчета, займемся им:
Максимальное напряжение схемы 13В
Напряжение стабилитрона 4,7В
Падение напряжения на резисторе R5 равно
Uпад=13-4,7=8,3В
Максимальный ток стабилизации стабилитрона Iд=26мА, но мы выберем поменьше, к примеру, 15мА. Тогда сопротивление резистора R5 посчитаем
R=Uпад/Iд=8,3/0,015=553Ом
Выберем резистор 560Ом из существующих в ряду стандартных сопротивлений.
Проверим, укладываемся ли мы в стабилизацию при минимальном питании:
Минимальное питание 10В
Сопротивление резистора R5 560Ом
Ток через стабилитрон посчитаем, предположив, что напряжение на стабилитроне не изменилось:
Iд=Uпад/R=(10-4,7)/560=9,4мА
Если бы напряжение стабилитрона упало ниже 4,7В (к примеру, до минимального 4,2В), ток стабилитрона все равно находился бы в диапазоне допустимых (выше 1мА), что нам и требуется. Принимаем R5 равным 560Ом.
Смотрим, что у нас получилось:

Микросхема lm339n и ее применение схема

Светодиоды я подписал, чтобы было нагляднее.
На свободные лапки компараторов нужно завести измеряемое напряжение, но как-то так, чтобы оно соответствовало зажигаемому светодиоду. Ну не напрямую же их соединять, так ведь?
Смотрим на самый нижний компаратор:
На его неивертирующем входе напряжение 4,7В. Чтобы зажечь светодиод D4 (то есть выдать ответ НЕТ), на инвертирующем входе должно быть напряжение больше 4,7В — это порог срабатывания при повышении входного напряжения до 10В. Нам нужно эти самые 10В завести на инвертирующий вход, но чтобы они выглядели на нем как 4,7В. Как-то надо поделить эти 10вольт до 4,7. Как? Очень просто — делителем напряжения.
Простейший делитель напряжения состоит из двух резисторов.

Микросхема lm339n и ее применение схема

Входное напряжение может быть любым, а выходное напряжение будет ровно в 2 раза меньше входного. Надо сказать, что делитель напряжения не выдает какой-либо мощности, то есть использовать его в блоках питания нельзя. Можно только получать маломощные, слаботочные напряжения в качестве сигналов управления, ослабить звук перед усилителем: много применений у делителя, но все они — ну никак не про мощность.
Значит, нам надо 10вольт поделить до 4.7. Будем думать.
На вход делителя мы подаем 10В, снимаем 4.7В. На нижнем резисторе (он называется «нижнее плечо делителя») мы видим 4,7В, на верхнем резисторе (верхнее плечо делителя) упадет разница между напряжениями, то есть 5,3В. Отношение 5,3/4,7 будет разницей между резисторами. 5,3/4,7=1,13 раза. В эти 1,13 раза будут отличаться сопротивления резисторов. То есть, если нижний резистор будет 10кОм, то верхний надо искать на 11,3кОм — в таком случае мы получим ровно 4,7В на выходе при входном 10В. Номинал 11,3кОм найти сложно, но можно удвоить оба резистора — соотношение между ними останется таким же — 1,13раза, а номиналы 20кОм и 22,6кОм искать легче — 22,6кОм можно заменить на 22, будет небольшая погрешность, ну и ладно. Нам это не страшно.

Конечно, сам делитель будет потреблять какой-то ток от источника входного напряжения, и нужно, чтобы тот источник входного напряжения мог обеспечить такой ток. Мы не будем рассчитывать всё до мелочей, я скажу только, что делитель с килоомными резисторами меньше потребляет ток, чем с омными резисторами, и плясать мы будем именно от килоомных резисторов.
Итак, мы определили 2 резистора для первого компаратора. Верхний резистор мы подключаем к плюсу питания, ведь оно у нас и питание, и измеряемое напряжение одновременно. Выходное напряжение подаем прямо на компаратор, на лапку 10. Точно так же рассчитаем все остальные делители:
Для компаратора, индицирующего порог «+11В»:
Входное напряжение 11В
Опорное напряжение 4,7В
Падение напряжения на верхнем плече делителя Uпад=11-4,7=6,3В
Отношение резисторов равно 6,3/4,7=1,34 раза
Если нижний резистор 10кОм, то верхний будет R=10*1,34=13,4кОм
Резистора 13,4кОм у нас нет, зато удвоенный резистор 13,4*2=26,8кОм можно заменить на 27кОм. В таком случае удвоим и нижний резистор — он будет не 10кОм, а 20.

Для компаратора «+12В»:
Входное напряжение 12В
Опорное напряжение 4,7В
Падение напряжения на верхнем плече делителя Uпад=11-4,7=7,3В
Отношение резисторов равно 7,3/4,7=1,55 раза
Если нижний резистор 10кОм, то верхний будет R=10*1,55=15,5кОм
Резистор 15,5кОм можно заменить на 15кОм. Это некритично. Нижний резистор остается прежним — 10кОм.

Для компаратора «+13В»:
Входное напряжение 13В
Опорное напряжение 4,7В
Падение напряжения на верхнем плече делителя Uпад=13-4,7=8,3В
Отношение резисторов равно 8,3/4,7=1,77 раза
Если нижний резистор 10кОм, то верхний будет R=10*1,77=17,7кОм
Существует номинал 18кОм, нам подойдет. Нижний резистор — 10кОм.
Наша схема снова немного преображается:

Микросхема lm339n и ее применение схема

Можно считать эту схему законченной — она будет работать, причем вполне сносно. Свои функции выполнять будет. Ее преимущество в том, что можно легко изменить пороги срабатывания каждого компаратора в отдельности, не мешая другим. Дальше мы рассмотрим, как можно немного упростить эту схему, и чуток ее доработаем.

Микросхема lm339n и ее применение схема

Схема индикатора температуры на счетверённом компараторе LM339N, предназначена для индикации нагрева теплоотводов в мощных усилителях низкой частоты, фазовых регуляторов мощности. Также его можно использовать для световой сигнализации перегрева электродвигателей, трансформаторов сварочных аппаратов, двигателей внутреннего сгорания с воздушным охлаждением.

Интегральная микросхема LM339N представляет собой счетверённый прецизионный компаратор напряжения. Микросхема выполнена в стандартном корпусе DIP-14, имеет широкий диапазон питающего напряжения — двуполярное от ±1 В до ±18 В, однополярное от 2 до 36 В. Функциональная схема одного компаратора микросхемы показана на рис. 2.

Микросхема lm339n и ее применение схема Используя эту микросхему, легко построить, например, различные узлы индикации со светодиодной шкалой.

В недалёком прошлом построение устройств со светодиодными шкалами вызывало определённые трудности, связанные с тем, что несколько одновременно включенных светодиодов потребляли от источника питания значительный ток, иногда достигающий сотен миллиампер.

В настоящее время, с появлением сверхярких светодиодов, которые достаточно ярко светят уже при токе менее 1 мА, можно создавать линейные светодиодные шкалы с простым управлением, потребляющие ток менее 20 мА при 10 и более одновременно включенных светодиодах.

В качестве датчика температуры работает терморезистор R1 с отрицательным ТКС — чем больше температура его корпуса, тем меньше сопротивление. Работает устройство следующим образом. Допустим, напряжение на входе «+», вывод 7 компаратора DA1.1 больше, чем на входе «-«, вывод 6 DA1.1. В этом случае на выходе компаратора, вывод 1 будет высокий уровень напряжения, светодиод HL1 не светится.

При нагреве корпуса терморезистора R1 напряжение на его выводах понижается, также понижается напряжение на выводе 7 DA1. Когда напряжение на входе «+» DA1.1 станет меньше напряжения на входе «-» DA1.1, на выходе этого компаратора высокий уровень напряжения сменится на низкий, светодиод HL1 зелёного цвета свечения засветится.

Если движки подстроенных резисторов R2 -R5 настроены так, что, начиная с R2, на движке каждого следующего подстроечного резистора напряжение меньше, чем у предыдущего, то при нагреве корпуса терморезистора светодиоды HL1-HL4 будут последовательно зажигаться. Сначала загорится светодиод зелёного цвета HL1, затем жёлтого HL2, красного HL3.

Светодиод HL4 красный мигающий, вспышки которого по замыслу должны сигнализировать критический нагрев контролируемого объекта. Стабилитрон VD1 уменьшает напряжение питания мигающего светодиода до безопасного для него уровня. Светодиод HL5 синего цвета свечения светит постоянно, он обозначает начало шкалы.

Конденсаторы С2, С3, С4 и дроссель L1 выполняют функцию фильтра питания микросхемы. Резисторы R10 — R13 осуществляют небольшую отрицательную обратную связь по постоянному напряжению, что позволяет наблюдать относительно плавное зажигание или погасание светодиодов при изменении температуры. Если вы желаете, чтобы светодиоды зажигались на полную яркость и погасали мгновенно, то резисторы R10 — R13 нужно исключить.

Вместо компаратора LM339N можно применить аналогичные LM339AN, LM239AN, LM239A, MC3302N, LM139N. Светодиоды можно взять любые доступные сверхяркие, например, из серий КИПД40, L-1513, L-1503, L-7104, L-7113, L-7143. Стабилитрон КС175А можно заменить на Д814А1, 2С175Ж, 2С483Г, 1N4737A.

При напряжении питания устройства менее 9 В этот стабилитрон можно не устанавливать. Оксидные конденсаторы — аналоги К50-35, К53-19. Неполярные — К10-17, К10-50, КМ-5. Дроссель L1 — любой малогабаритный маломощный.

При отсутствии можно заменить резистором сопротивлением 1,0. 2,2 Ом. Переменные резисторы — малогабаритные импортные в закрытом корпусе. Также подойдут высоконадёжные отечественные СП4-1 или малогабаритные многооборотные СПЗ-39. Терморезистор ММТ-1, ММТ-4 или другой малогабаритный сопротивлением 4,3. 10 кОм при 25 °С.

Чем меньше размер терморезистора, тем быстрее он будет реагировать на резкое изменение температуры контролируемого объекта. При отсутствии подходящего терморезистора его можно заменить сборкой из 8. 12 включенных параллельно германиевых точечных диодов серий Д9, Д18. Сопротивление резистора R1 подбирают так, чтобы при номинальной рабочей температуре напряжение на выводах терморезистора R1 было равным примерно половине от напряжения питания.

Светодиоды располагают в конструкции в виде шкалы, начинающейся со светодиода HL5, после которого последовательно установлены HL1 — HL4. Если последовательно с мигающим светодиодом HL4 вместо резистора R17 установить пьезокерамический или электромагнитный излучатель звука с встроенным генератором, например, НРА24АХ, то устройство, в такт со вспышками светодиода HL4 будет издавать прерывистый сигнал тревоги.

Индикатор температуры желательно питать стабилизированным напряжением. Если, например, в модернизированном усилителе отсутствует стабилизатор напряжения +12. +18 В, то его можно изготовить дополнительно, например, на микросхеме КР142ЕН8В, 7815. При напряжении питания +15 В и погашенных светодиодах HL1 — HL4 устройство потребляет от источника питания ток около 8 мА.

Активная система охлаждения силовых приборов

А. Анкудинов
E-mail ua3vvm (at) mail.ru

Поводом для написания данного материала явилась статья прочитанная на сайте www.ixbt.com . «Термоконтроль вентиляторов на практике». В основе статьи — проблема снижения шума от вентиляторов в ПК. Меня же заинтересовало построение системы охлаждения радиаторов различных устройств. При этом схема должна обладать саморегулирующими свойствами.

Базовая схема терморегулятора

Вначале всех экспериментов была повторена базовая схема первого варианта терморегулятора. Схема оказалась вполне работоспособна и вентилятор в ней оказался действительно малошумным и включался при определенном нагреве датчика температуры. Однако здесь же нашлись и недостатки, а именно сильный разогрев корпуса управляющего компаратора на LM311 и слабый воздушный поток от вентилятора. Ни то, ни другое меня не устраивало. Кроме того при постановке термоконтроллера в УКВ радиостанцию, оно включалось каждый раз при переводе станции на передачу.

Схема контроллера была несколько изменена путем подключения к выходу компаратора на LM311 буферного каскада на биполярном транзисторе КТ817. Входы компаратора были зашунтированы керамическими конденсаторами. Изменена логика сравниваемых напряжений на входе (из-за подключения буферного каскада на выходе). Конденсатор С2 удален, так как вызывал длительную задержку включения — выключения вентилятора. В результате схема стала быстрее реагировать на изменение температуры радиатора. При включении вентилятор сразу набирал обороты на максимальную мощность и давал эффективное охлаждение. Речь о тишине уже не шла!

Измененная схема терморегулятора

Отличие имелось и в отсутствии плавного регулирования скорости вращения. Работа по принципу включено — выключено. При напряжении +13,8 В терморегулятор так же работал устойчиво.

С полным описанием принципа работы схемы можно ознакомиться по вышеприведенной схеме. В модернизируемой схеме он не изменился.

В окончательном варианте устройство собрано на односторонней печатной плате на основе стеклотекстолита, размерами 45,72 х 29,21 мм. Если использовать планарный монтаж, то можно значительно уменьшить геометрические размеры. Устройство предназначено для работы в системе охлаждения мощных регулирующих транзисторов в блоках питания, выходных транзисторов в усилителях мощности ЗЧ, ВЧ, УВЧ, в том числе введения охлаждающей системы в автомобильные радиостанции различного класса (если вы умеете работать с паяльником и не боитесь «влезть» в импортную аппаратуру). Хотя любая аппаратура такого уровня греется «как хороший утюг». С подобной проблемой я столкнулся со своей Alinco DR-130.

Список используемых радиодеталей

R1 — 3,3 кОм
R2 — 20 кОм
R3 — 2 кОм
R4 — 2 кОм
R5 — 15 кОм
R6 — 10 кОм (подстр.)
R7 — 33 кОм
R8 — 330 кОм
R9 — 2,2 кОм
R10 — 5,1 кОм

С1 — 0,068 мкф
С2 — 1000 пф
С3 — 0,1 мкф
С4 — 0,068 мкф

VD1 — стабилитрон с Uстаб = 7,5 В
VT1 — КТ814
VT2 — КТ817

DA1 — LM311 (компаратор с буфером)

Примеры сборки схемы
Примеры модернизации радиостанции Alinco DR-130

Вид сверху Вид снизу

Тепловой датчик непосредственно монтируется на радиатор с внутренней стороны. Обязательно применение термопасты. Дополнительные электроизолирующие прокладки не используются. Плата свободно умещается в основном отсеке радиостанции. Особое внимание уделяется электрической изоляции платы от остальных узлов. Сама схема не требует налаживания, за исключением настройки на определенную температуру включения (регулировка от 40 до 80 градусов цельсия). Среднее положение движка подстроечного резистора соответствует комнатной температуре реакции схемы. Крайний поворот влево (если смотреть сверху) соответствует реакции схемы на нагрев до 80 градусов.

PS: После публикации статьи получен определенный отклик. Так Виталий (andreychenko73 [+] mail.ru) прислал улучшенный вариант схемы контроллера на данном компараторе. Изменения коснулись защиты от ВЧ-наводок как датчика температуры, так и электродвигателя. Изменена схема включения ключевого каскада на транзисторе КТ816 для удобства монтажа на общем теплоотводе (при большом количестве вентиляторов).

Используемые материалы:
  1. Управляем кулером
  2. Простой терморегулятор для вентилятора охлаждения
  3. Доработка блока питания АТ
Файлы:
  1. Схема в формате *.spl (программа RusPlan) и . Печатная плата в формате *.pcb (программа PCAD 2002)
  2. Документация на LM311

LM393 DIP Cдвоенный компаратор.

50 шт. LM393 DIP Cдвоенный компаратор. US $2.00

http://alielectronics.net/wp-content/uploads/2016/05/Bezimeni-1-300x292.jpg

Опрос: Изготавливали ли Вы что-нибудь своими руками? (Кол-во голосов: 1013)

Да, много чего

Да, было разок

Нет, пока изучаю для того, чтобы изготовить

Нет, не собираюсь

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

В электронике, компаратор представляет собой устройство, которое сравнивает между собой два электрических сигнала и выводит цифровой сигнал, указывающий на увеличение одного входного сигнала над другим. Компаратор имеет два аналоговых входа и один цифровой выход.

Компаратор, как правило, построен на дифференциальном усилителе с высоким коэффициентом усиления. Компараторы широко используются в устройствах, которые измеряют и оцифровывают аналоговые сигналы, например, в аналого-цифровых преобразователях (АЦП)

Примеры работы компаратора приведены на основе микросхемы LM339 (счетверенный компаратора напряжений) и LM393 (сдвоенный компаратор напряжения). Эти две микросхемы по своему функционалу идентичны. Компаратор напряжения LM311 так же может быть использован в данных примерах, но он имеет ряд функциональных особенностей.

http://www.joyta.ru/uploads/2014/12/komparator-opisanie-i-primenenie-chast-1-1.gif

Компаратор напряжения — выход с открытым коллектором

Как правило, выход компаратора напряжения представляет собой выход с открытым коллектором.

Выход открытый коллектор имеет отрицательную полярность. Это означает, что на этом выходе не бывает положительного сигнала и нагрузка должна подключаться между этим выходом и источника питания.

В некоторых схемах к выходу компаратора подключают нагрузочный (подтягивающий) резистор для того, чтобы обеспечить сигнал высокого уровня поступающего на вход следующего элемента схемы.

Операционные усилители (ОУ), такие как LM324, LM358 и LM741 обычно не используются в радиоэлектронных схемах в качестве компаратора напряжения из-за их биполярных выходов. Тем не менее, эти операционные усилители могут быть использованы в качестве компараторов напряжения, если к выходу ОУ подключить диод или транзистор для того чтобы создать выход с открытым коллектором.

Ниже представлена логика работы компаратора имеющий выход с открытым коллектором:

http://www.joyta.ru/uploads/2014/12/komparator-opisanie-i-primenenie-chast-1-2.gif

Ток будет течь через открытый коллектор, когда напряжение на входе (+) будет ниже, чем напряжение на входе (-). И соответственно ток не будет протекать через открытый коллектор, когда напряжение на входе (+) будет выше, чем напряжение на входе (-).

Схема эквивалента компаратора напряжения с однополярным источником питания

http://www.joyta.ru/uploads/2014/12/komparator-opisanie-i-primenenie-chast-1-3.gif

Принципиальная схема «компаратор напряжения» эквивалентна работе операционного усилителя, например, LM358 или LM324, имеющим на выходе два транзистора типа NPN (см. выше). Таким образом, можно сделать все 4 выхода ОУ (LM339) с открытым коллектором. Каждый такой выход может выдерживать ток нагрузки 15 мА и напряжение до 50 вольт.

Выход включается или выключается в зависимости от относительных напряжений на плюсовом (+) и минусовом (-) входах компаратора. Входы компаратора крайне чувствительны и разница напряжения между ними всего лишь в несколько милливольт приводит к переключению его выхода.

Схема эквивалента компаратора напряжения с двухполярным источником питания

Компараторы напряжения LM339, LM393 и LM311могут работать с одно- или двухполярным источником питания до 32 вольт максимум.

При работе с двухполярным питанием, режим сравнения напряжения остается таким же, за исключением того, что для большинства схем эмиттер выходного транзистора подключается к отрицательной шине питания, а не к общей цепи. Исключением из этого правила является операционный усилитель LM311, имеющий изолированный эмиттер, который можно подключить как к минусу однополярного источника питания, так или к общему проводу двухполярного.

http://www.joyta.ru/uploads/2014/12/komparator-opisanie-i-primenenie-chast-1-4.gif

При работе с двухполярным источником питания, входное напряжение может быть выше или ниже относительно общего провода блока питания. Кроме того, один из входов компаратора может быть подключен к общему проводу, таким образом создается детектор «пересечение нуля».

Описание работы компаратора

Следующий рисунок показывает простейшую конфигурацию для компаратора напряжения, а так же графическое изображение режима его работы. В этой схеме опорное напряжение составляет половину напряжения питания, а входное напряжение может меняться от нуля до напряжения питания. В теории опорное и входное напряжение могут иметь значение от нуля и до напряжения источника питания, но есть реальные ограничения, зависящие от конкретно используемого компаратора.

http://www.joyta.ru/uploads/2014/12/komparator-opisanie-i-primenenie-chast-1-5.gif

Сигнал на выходе:

  1. Ток будет течь через открытый коллектор, когда напряжение на входе плюс (+) ниже, чем напряжение на входе минус (-).
  2. Ток не будет протекать через открытый коллектор, когда напряжение на входе плюс выше, чем напряжение на входе минус.

Входное напряжение смещения компаратора

Компараторы не являются совершенными устройствами, и их работа может иметь недостаток от последствий такого параметра, как входное напряжение смещения. Входное напряжение смещения для многих компараторов может составлять всего несколько милливольт и в большинстве схем может быть проигнорировано.

В основном проблема, связанная с входным напряжением смещения возникает, когда входное напряжение изменяется очень медленно. Конечным результатом входного напряжения смещения является то, что выходной транзистор не полностью открывается или закрывается, когда входное напряжение находится недалеко от опорного напряжения.

Следующая диаграмма иллюстрирует эффект смещения входного напряжения возникающий в результате медленного изменения входного напряжения. Этот эффект возрастает при увеличении выходного тока транзистора. Поэтому, для уменьшения этого эффекта, необходимо обеспечить максимальное сопротивление резистора R4.

http://www.joyta.ru/uploads/2014/12/komparator-opisanie-i-primenenie-chast-1-6.gif

Последствия входного напряжения смещения можно уменьшить, добавив в схему гистерезис. Это приведет к тому, что опорное напряжение будет меняться, когда выход компаратора переходит на высокий или низкий уровень.

Входное напряжение смещения и гистерезис

Для большинства схем построенных на компараторах, величина гистерезиса является разностью напряжений входного сигнала, при котором выход компаратора либо полностью включен или полностью выключен. Гистерезис в компараторах, как правило, нежелателен, но он может потребоваться, когда необходимо уменьшить чувствительность к шуму или при медленном изменении входного сигнала.

Внешний гистерезис использует положительную обратную связь (ПОС) с выхода на неинвертирующий вход компаратора. В результате полученный триггер Шмитта обеспечивает дополнительную помехоустойчивость и более чистый выходной сигнал.

Эффект от использования гистерезиса в том, что при постепенном изменении входного напряжения, а опорное напряжение будет быстро изменяться в противоположном направлении. Это обеспечивает чистое переключение выхода компаратора.

Механический аналог гистерезиса может быть обнаружен в разнообразных тумблерах. Как только рукоятка тумблера перемещается мимо центральной точки, пружина в тумблере переводит контакты реле в гарантированное положение (открытое или закрытое).

http://www.joyta.ru/uploads/2014/12/komparator-opisanie-i-primenenie-chast-1-7.gif

Гистерезис является неотъемлемой частью большинства компараторов составляющая всего несколько милливольт и он обычно влияет только на схемы, где входное напряжение поднимается или падает очень медленно или имеет скачки напряжения, известные как «шум»…

Купить LM393 DIP Cдвоенный компаратор. за $2.00

Поделитесь с друзьями статьей: Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
