Делаем сами регулируемый блок питания на NE555
В статье рассказано и показано в фотографиях, как сделать своими руками простой регулируемый блок питания. Такое устройство пригодится для питания постоянным током различных устройств, например компьютерных кулеров, с возможностью регулировки оборотов. Регулировки освещённости ламп накаливания 12 вольт или светодиодных диммируемых ламп. И так далее.Для начала рассмотрим схему, которую нам предстоит собрать. Это схема шим регулятора на очень распространённой микросхеме NE555.
Схема регулятора
Ничего сложного и детали самые распространённые и дешёвые, особенно если их купить в Китае. Приготовим компоненты.
Нам понадобится:
R1 и R2 резисторы по 1 Ком, R3 — 100 Ом,
R4 потенциометр 4.7 Ком,
C1 конденсатор 1 Мkf 25 вольт, C2 — 10n,
VD1, VD2, VD3 — диоды например 1N4148 или любые подобные,
VT1 — транзистор IRF630 или подобный,
микросхема NE555 или аналог,
трансформатор 220 вольт на 12 вольт.
Мощность трансформатора подберите исходя из вашего желания, какую нагрузку вы будете ему давать. Транзистор IRF630 позволяет регулировать мощность до 10 ампер, если нужно больше, то подберите другой из этой серии. В зависимости от планируемой нагрузки, нужно использовать и провода, которые на схеме отмечены красным цветом.
Блок питания, который мы будем переделывать.
Я буду подключать к блоку питания один или два вентилятора и мощности в 1000 mA мне хватит.
Разбираем блок.
Как видите на фотографии, состоит он из трансформатора 220 вольт на 12 вольт, выпрямительного моста на четырёх диодах и сглаживающего конденсатора. Отпаиваем выпрямительный блок – он нам не понадобится. Поставим свой выпрямительный блок, вместе с регулятором, на одной плате.
Собирать устройство будем на монтажной плате (так удобнее и не нужно заморачиваться с изготовлением печатной платы, к тому же, её очень просто подогнать под нужные размеры, достаточно просто процарапать канцелярским ножом и отломить). Подгонкой платы для вставки её в корпус блока питания и нужно заняться в первую очередь.
Устанавливаем детали на плату, в соответствии со схемой, начиная с самых больших элементов. Это конденсатор и потенциометр. Размещаем их в корпусе и пробуем закрывать верхнюю крышку, если ни чего не мешает, то так они и будут стоять в готовом изделии. Припаиваем с помощью любого флюса и олова.
Далее устанавливаем следующие детали и припаиваем их. И так по очереди, сверяясь со схемой.
Лучше припаивать каждую деталь по очереди, сразу после установки на место и сверки со схемой.
В процессе сборки постоянно сверяйтесь со схемой и всё будет хорошо работать. Схема не нуждается в настройке и при исправных деталях и правильном монтаже без ошибок, начинает работать сразу после включения питания.
Кулер, подключенный к такому блоку питания, меняет обороты от ноля до максимума очень плавно с отличной линейностью.
Удачи вам в ваших делах.
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Схемы NE555 | Домашний электрик
Примером создания электронной схемы, небольшой, но достаточно полезной во многих случаях, является придумка еще в 1970-е годы микрочипа универсального таймера 555. Что это, шедевр электронной схемотехники?
Электронные интегральные схемы — такая отрасль нашей науки и техники, возможности которой еще далеко не исчерпаны. Видимо, это и есть ростки того самого искусственного интеллекта, о котором так много уже сказано. Причем, если наш природный интеллект строится на элементах — нейронах — которые можно назвать электронно-химическими, то созданные руками человека интегральные схемы в природе не встречаются. Это чистое изобретение человеческого разума. Оно получено в результате долгой работы по совершенствованию самых обыкновенных электроприборов, которые понадобились людям сразу после открытия электричества — выключателей, резисторов, конденсаторов, полупроводниковых приборов. Совершенствование шло как в направлении усложнения схем, так и в стремлении уместить большое количество элементов на ограниченной площади или в ограниченном объеме. А также создать из все тех же схемных примитивов нечто универсальное, долгоиграющее и омниполезное.
Таймер NE555
История изобретения этого таймера показывает, что настоящие шедевры делаются не всегда в самые лучшие для изобретателей времена, и часто даже в совершенно не высокотехнологичных условиях. Ганс Камензинд в свои 33 года кроме служебных обязанностей имел мечту. Это не всегда бывает по вкусу начальству, и ему пришлось уволиться. Свой шедевр он придумал, сидя в гараже в 1971 году, а через год микросхема на восьми ножках бойко пошла в производство и продажу. Схема простая и, как оказалась, полезная. Быть может, не последнюю роль в удаче сыграло и название, которое толком и объяснить не могут: почему NE — от названия фирмы Signetics? Почему 555 — потому что им полюбилась пятерка? Таймер? — да, но не такой, как обычные. Те, что всегда только безостановочно тикают импульсами, а этот может выдать очень точный интервал времени, и не в каких-то привычных в импульсной технике микросекундах, а в достаточно ощутимом интервале: взять и включить лампочку на несколько секунд.
Аналоговые — операционные усилители — усиливают сигнал до нужного стандарта (2 на входах (двухпороговый компаратор) и 1 на выходе). А в середине работает импульсный RS-триггер, который может как генерировать импульсы (мультивибратор), так и выдавать одиночный импульс заданной протяженности (одновибратор).
И все очень легко регулируется — практически, соотношением параметров двух резисторов и одной емкости, подключенных к микросхеме на входах, а также подачей других сигналов на входы.
Видимо, схема имеет какое-то неуловимо удачное соотношение простоты управления и простоты конструкции, что в сочетании с неожиданным многообразием работы элементов и придало ей популярности на протяжении стольких лет. Потому что перечисленные свойства, как следствие, выразились в совсем даже невысокой стоимости и в применимости в разных схемах — и ширпотребовских, и профессиональных. Они хороши для использования в детских игрушках, реле времени, кодовых замках, космических аппаратах. А ежегодные продажи исчисляются до сих пор миллиардами штук по всему миру. Причем за все время схема не претерпела практически никаких изменений. По какой причине слово «эволюция» под рисунком выше и взято в кавычки. Таймер 555 выпускают многие фирмы по всему миру. Известны и отечественные аналоги NE555 — микросхема КР1006ВИ1 и ее КМОП вариант КР1441ВИ1.
Функциональная схема и описание прибора
Функционально таймер состоит из 5 компонентов. Выводов у схемы больше, чем внутренних блоков, что и говорит о возможной гибкости включения в различные схемные решения с участием данной микросхемы.
Функциональная схема таймера NE555Входной внутренний делитель напряжения задает опорные напряжения для двух компараторов — верхнего и нижнего. RS-триггер принимает их сигналы и формирует выходной сигнал, который отправляет на усилитель мощности. Еще имеется дополнительный транзистор с выведенным наружу коллектором, который используется для подключения внешней времязадающей цепочки.
Выводы схемы расположены одинаково, независимо от исполнения микросхемы
С одной стороны с первого по четвертый (сверху вниз), с другой — с пятого по восьмой (снизу вверх).Описание выводов схемы
Приведенный ниже даташит содержит выводы и подаваемые на них сигналы, откуда становится немного понятной работа микросхемы. Хотя очень многое зависит от ее подключения.
Применение: варианты подключения NE555 (или NE555 аналогов)
Одновибратор
Самая простая схема подключенияЕмкость С и резистор R задают длительность импульса t, выдаваемого схемой в ответ на сигнал по входу Input (вывод 2). Напряжение питания влияет не на длительность, а на амплитуду выходного сигнала. При выдаче импульса изменение входного сигнала схемой не воспринимается. Через время t схема выдает задний фронт выходного сигнала и возвращается в исходное состояние, после чего готова снова реагировать на входной сигнал. Таким образом, она может выделять информативные всплески (низкого уровня) на фоне помех, так как сигнал на входе в общем случае аналоговый. Может работать как антидребезговая схема.
Генератор импульсов (мультивибратор)
Мультивибратору не нужно подавать на вход никаких сигналов, он начинает работать сразу после включения питания.
Вторая схема подключенияРазряженный в начале конденсатор С задает на вход низкий уровень, отчего таймер срабатывает, выдавая на выход высокий потенциал. Его длительность определяется зарядкой конденсатора C через резисторы R1 и R2. Далее происходит разрядка C через R2 и вход 7, что и определяет длительность паузы на таймере. После этого все повторяется, и на выходе получаются импульсы заданной напряжением питания амплитуды и длительностями t1 и t2, то есть частотой f
Формулаи скважностью S = T/t1. Скважность в данном простейшем подключении более 2 быть не может, так как время импульса t1 всегда > времени паузы t2.
Похожие статьи:Микросхема 555: применение
Микросхема интегрального таймера NE555 — это настоящий прорыв в области электроники. Она была создана в 1972 году сотрудником компании Signetics Гансом Р. Камензиндом. Изобретение не утратило своей актуальности и по сегодняшний день. Позднее устройство стало основой таймеров с удвоенной (IN556N) и счетверенной конфигурацией (IN558N).
Без сомнения, детище электронщика позволило занять ему свою видную нишу в истории технических изобретений. По уровню продаж данное устройство с момента своего появления превзошло любое другое. На второй год существования микросхема 555 стала самой покупаемой деталью.
Лидерство сохранялось и во все последующие годы. Микросхема 555, применение которой возрастало с каждым годом, продавалась очень хорошо. К примеру, в 2003 году было реализовано более чем 1 миллиард экземпляров. Конфигурация самого агрегата за это время не изменилась. Она существует свыше 40 лет.
Появление устройства стало неожиданностью для самого создателя. Камензинд преследовал цель сделать гибкую в использовании ИС, но, что она окажется столь многофункциональной, он не ожидал. Изначально она употреблялась как таймер или же генератор импульсов. Микросхема 555, применение которой увеличивалось быстрыми темпами, сегодня используется от игрушек для детей до космических кораблей.
Устройство отличает выносливость, поскольку оно построено на основе биполярной технологии, и для применения его в космосе специально предпринимать ничего не требуется. Только испытательные работы проводятся с особой строгостью. Так, при тесте схемы NE 555 для ряда приложений создаются индивидуальные пробные спецификации. При производстве схем не существует никаких различий, но подходы при выходном контроле заметно разнятся.
Появление схемы в отечественной электронике
Первое упоминание об инновации в советской литературе по радиотехнике появилось в 1975 году. Статью об изобретении опубликовали в журнале «Электроника». Микросхема 555, аналог которой был создан советскими электронщиками в конце 80-х годов прошлого столетия, в отечественной радиоэлектронике получила название КР1006ВИ1.
В производстве эту деталь употребляли при сборке видеомагнитофонов «Электроника ВМ12». Но это был не единственный аналог, так как многие производители во всем мире создавали подобное устройство. Все агрегаты имеют обячный корпус DIP8, а также корпус малых размеров SOIC8.
Технические характеристики схемы
Микросхема 555, графическое изображение которой представлено ниже, включает в себя 20 транзисторов. На блок-схеме устройства находятся 3 резистора с сопротивлением 5кОм. Отсюда и название прибора «555».
Основными техническими характеристиками изделия являются:
- напряжение питания 4,5-18В;
- максимальный показатель тока на выходе 200 мА;
- потребляемая энергия составляет до 206 мА.
Если его рассмотреть на выход, то это цифровое устройство. Он может находиться в двух положениях — низком (0В) и высоком ( от 4,5 до 15 В). В зависимости от блока питания может показатель достигать и 18 В.
Для чего нужно устройство?
NE 555 микросхема — унифицированное устройство с широким спектром применения. Его часто используют при сборке различных схем, и это только придает изделию популярность. Соответственно, повышается уровень спроса потребителя. Такая известность вызвала падение цены на таймер, что радует многих мастеров.
Внутреннее строение таймера 555
Что же заставляет это устройство функционировать? Каждый из выводов агрегата подсоединен к цепи, содержащей 20 транзисторов, 2 диода и 15 резисторов.
Удвоенный формат модели
Следует отметить, что NE 555 (микросхема) выпускается в удвоенном формате под названием 556. Она содержит два свободных IC.
Таймер 555 оснащен 8 контактами, тогда как модель 556 содержит 14 контактов.
Режимы работы устройства
Микросхема 555 обладает тремя режимами работы:
- Моностабильный режим микросхемы 555. Он работает как одноразовый односторонний. Во время функционирования выбрасывается импульс заданной длины как ответ на вход триггера при нажимании кнопки. Выход пребывает в низком напряжении до включения триггера. Отсюда он и получил название ждущий (моностабильный). Такой принцип функционирования сохраняет устройство в бездействии до включения. Режим обеспечивает включение таймеров, переключателей, сенсорных переключателей, делителей частоты и др.
- Нестабильный режим является автономной функцией устройства. Он позволяет схеме пребывать в генераторном режиме. Напряжение в выходе изменчиво: то низкое, то высокое. Эта схема применима при надобности задавания устройству толчков прерывистого характера (при недолговременном включении и выключении агрегата). Режим используется при включении ламп на светодиодах, функционирует в логической схеме часов и др.
- Бистабильный режим, или же триггер Шмидта. Понятно, что он работает по системе триггера при отсутствии конденсатора и обладает двумя устойчивыми состояниями, высоким и низким. Низкий показатель триггера переходит в высокий. При сбрасывании низкого напряжения система устремляется к низкому состоянию. Эта схема применима в сфере железнодорожного строительства.
Выводы таймера 555
Генератор микросхема 555 включает восемь выводов:
- Вывод 1 (земля). Он подсоединен к минусовой стороне питания (общий провод схемы).
- Вывод 2 (триггер). Он подает высокое напряжение на время (все зависит от мощности резистора и конденсатора). Эта конфигурация и является моностабильной. Вывод 2 контролирует вывод 6. Если напряжение в обоих низкое, то на выходе оно будет высоким. В противном случае, при высоком напряжении в выводе 6 и низком в выводе 2, выход на таймере будет низким.
- Вывод 3 (выход). Выходы 3 и 7 располагаются в фазе. Подавая высокое напряжение с показателем примерно 2 В и низкое с 0,5 В будет получаться до 200 мА.
- Вывод 4 (сброс). Подача напряжения на этот выход низка, несмотря на режим работы таймера 555. Во избежание случайных сбросов, следует производить подключение этого выхода к плюсовой стороне при использовании.
- Вывод 5 (контроль). Он открывает доступ к напряжению компаратора. Это вывод в российской электронике не применяется, но при его подключении можно достичь широких возможностей управления устройством 555.
- Вывод 6 (остановка). Входит в компаратор 1. Он противоположен выводу 2, применим для остановки устройства. При этом получается низкое напряжение. Это вывод может принимать синусоидальные и прямоугольные импульсы.
- Вывод 7 (разряд). Он подсоединяется к транзисторному коллектору Т6, а эмиттер последнего заземлен. При открытом транзисторе конденсатор разряжается до его закрытия.
- Вывод 8 (плюсовая сторона питания), которая составляет от 4,5 до 18 В.
Применение выхода Output
Выход 3 (Output) может пребывать в двух состояниях:
- Осуществляется подключение цифрового выхода прямо к входу другого драйвера на цифровой основе. Цифровой выход может осуществлять управление другими устройствами при посредстве нескольких дополнительных составляющих (напряжение источника питания равно 0 В).
- Показатель напряжения во втором состоянии высок (Vcc на источнике питания).
Возможности агрегата
- При понижении напряжения в Output ток направляется через устройство и осуществляет его подключение. Это и есть понижение, так как ток производится из Vcc и проходит сквозь агрегат до 0 В.
- При возрастании Output ток, проходя через прибор, обеспечивает его включение. Этот процесс можно назвать источником текущих. Электроэнергия в этом случае производится от таймера и идет через прибор до 0 В.
Возрастание и понижение могут функционировать вместе. Таким образом достигается поочередное включение и выключение прибора. Такой принцип применим при функционировании ламп на светодиодах, реле, двигателей, электромагнитов. К минусам такого свойства можно отнести то, что прибор надо подключать к Output разными способами, так как выход 3 может выступать как в роли потребителя, так и в роли источника тока до 200 мА. Используемый блок питания дожжен подать достаточный ток для обоих устройств и таймера 555.
Микросхема LM555
Микросхема 555 Даташит (LM555) обладает широкими функциональными возможностями.
Она используется от генераторов прямоугольных импульсов с изменяемым показателем скважности и реле и задержкой срабатывания до сложных конфигураций ШИМ генераторов. Микросхема 555 цоколевка и внутреннее строение отражены на рисунке.
Уровень точности приспособления равен 1% от расчетного показателя, что является оптимальным. На такой агрегат, как NE 555 микросхема даташит, не воздействуют температурные условия окружающей среды.
Аналоги микросхемы NE555
Микросхема 555, аналог которой в России был назван КР1006ВИ1, представляет интегральное устройство.
Среди рабочих блоков следует выделить RS-триггер (DD1), компараторы (DA1 и DA2), усилительный каскад на выходе, основанный на двухтактной системе и дополняющий транзистор VT3. Назначение последнего заключается в сбросе задающего время конденсатора при использовании агрегата в роли генератора. Сбрасывание триггера происходит при подаче логической единицы (Юпит/2…Юпит) на входы R.
В случае сброса триггера на выходе устройства (вывод 3) будет наблюдаться низкий показатель напряжения (транзистор VT2 открыт).
Уникальность схемы 555
При функциональной схеме устройства очень трудно понять, в чем же заключается ее необычность. Оригинальность устройства состоит в том, что оно обладает особым управлением триггера, а именно формирует управляющие сигналы. Их создание происходит на компараторах DA1 и DA2 (на один из входов, на который подано опорное напряжение). Для формирования управляющих сигналов на входах триггера (выходах компараторов) следует получить сигналы с высоким напряжением.
Как произвести запуск устройства?
Чтобы запустить таймер, на выход 2 надо подать напряжение с показателем от 0 до 1/3 Юпит. Этот сигнал способствует срабатыванию триггера, и при выходе создается сигнал с высоким напряжением. Сигнал выше предельного показателя не вызовет каких-либо изменений в схеме, так как опорное напряжение для компаратора равно DA2 и составляет 1/3 Юпит.
Остановить таймер можно при сбрасывании триггера. С этой целью напряжение на выходе 6 должно превышать показатель 2/3 Юпит (опорное напряжение для компаратора DA1 составляет 2/3 Юпит). При сбросе установится сигнал с низким напряжением и разряд конденсатора, задающего время.
Регулировать опорное напряжение можно посредством подключения дополнительного сопротивления или источника питания к выводу агрегата.
Подмотка спидометра на 555 микросхеме
В последнее время среди владельцев автомобилей стало модным сматывать на спидометре пройденный машиной километраж.
Многие интересуются, подмотка спидометра на 555 микросхеме выполнима ли самостоятельно?
Эта процедура не представляет особой трудности. Для его изготовления используется микросхема 555, которая может функционировать в качестве счетчика импульсов. Отдельные составляющие схемы можно брать с показателями, отклоняющимися на 10-15 % от расчетных значений.
Микросхема 555. Практика / Habr
Всем привет. В прошлой статье я писал про микросхему 555, но в статье совсем не было практических примеров. Так вот, этот топик будет полностью посвящен практическому применению таймера 555. Диапазон применений микросхемы 555 не имеет границ. Всё ограничивается исключительно Вашей фантазией. Основные режимы микросхемы 555 и их модификации позволяют нам применять её во многих устройствах. На микросхеме 555 можно сделать такие устройства как таймер, точный генератор, триггер Шмитта. А так же генератор временной задержки, широтно-импульсный модулятор, детектор импульсов, делитель частоты. Но сегодня мне бы хотелось познакомить Вас с такими устройствами как сигнализатор темноты, метроном и противоугонное устройство.Сигнализатор темноты
Перед Вами схема сигнализатора темноты. Данная схема будет издавать звуковой сигнал при наступлении темноты. Пока фоторезистор освещен, на выводе №4 установлен низкий уровень, а значит, таймер находится в режиме сброса. Если освещение отсутствует, сопротивление фоторезистора возрастает и на выводе №4 появляется высокий уровень и наш таймер запускается. При запуске таймер начнет издавать сигнал.
Метроном
Метроном — прибор, способный производить произвольное количество тактовых долей времени на слух. Чаще всего данное устройство используется музыкантами, но думаю многие помнят уроки физики, когда учитель включал это устройство. Метроном отсчитывает необходимый ритм, который может быть отрегулирован переменным резистором. Данная схема построена по схеме генератора прямоугольных импульсов. Частота нашего метронома определяется RC-цепочкой (R1, R2 и C1).
Противоугонное устройство
Это устройство представляет собой RS-триггер на основе интегрального таймера NE555 или просто 555. Для питания данного устройства нужно всего лишь 12 В, которые появляются при включении замка зажигания. Альтернативный способ питания это использование аккумулятора. Устройство можно подключить в любом месте, главное, чтобы было питание.
RS-триггер устанавливается в положение «включен» при первоначальном появлении низкого уровня на выводе 2 DA1 благодаря резистору R2 и конденсатору С2. Положительное напряжение на выходе 3 DA1 включает реле К1 в режим охраны и через резистор R1 начинает заряжать конденсатор С1. До тех пор, пока напряжение на конденсаторе С1 не поднялось до уровня открывания транзистора VT1, RS-триггер еще можно сбросить кнопкой управления SA1.
Но если VT1 открылся, то на входе 2 устанавливается низкий уровень, который запрещает сброс триггера. Напряжение на таймер подается через последовательный диод VD1. В качестве реле К1 можно применить реле с рабочим напряжением 9 В. Контакты К1.1 и К1.2 реле К1 можно включить на блокирование или разрыв любых цепей электропитания автомобиля. Снятие данного противоугонного устройства происходит путем прикладывания миниатюрного магнита к контакту SA1. Забыл сказать, что снятие можно произвести только в первое время (зависит от величин R1 и C1) после появления питания.
Конец
Не хочется Вас огорчать, но это конец данной статьи. В следующей статье я напишу про новые схемы, которые я сочту интересными. Пробуйте и у вас обязательно все получится. Спасибо за внимание.
Простой ночник на микросхеме NE555
Микросхема серии 555 (NE555, SE555, NA555, SA555 и их аналоги) представляет собой доступный и дешевый таймер – устройство для генерации импульсов с определенными временными характеристиками. На базе этих микросхем может быть построено множество простых устройств – от регулятора оборотов электродвигателя до реле времени и стабилизатора напряжения.В статье речь пойдет об одном из наиболее распространенных применений NE555 – диммере для регулировки яркости светодиодов, который можно приспособить под самодельный ночник.
Часть 1. Электроника.
Схема устройства представлена ниже:Диоды VD1 и VD2 можно брать любые, например 1N4148. R1 регулирует яркость светодиодов VD3-VD9. Переменный резистор можно взять совмещенный с выключателем, такой вариант будет хорошо смотреться в стилизации под старые керосиновые лампы, в которых яркость пламени контролировалась специальной ручкой. Если же вы не планируете менять яркость светильника, то подойдет любой подстроечный резистор, выставленный на подходящее значение. Конденсатор C3 может быть и меньшего номинала, либо его вообще может не быть – схема все равно запустится, однако в таком случае диммер будет издавать едва слышимый писк.
Плата в сборе:
Светодиоды разделены на две группы по 4 и 3 светодиода. Их, конечно же, может быть больше или меньше, но нужно помнить, что от количества и мощности светодиодов зависит выбор транзистора VT1. Для небольшого количества маломощных светодиодов, как у меня, подойдет любой NPN транзистор, даже КТ315 или его зарубежные аналоги. Для более “прожорливой” нагрузки (например, светодиодной ленты и мощных светодиодов) лучше выбрать транзистор типа EB13005, который можно найти в любой энергосберегающей лампе, или широко распространенный полевой транзистор IRFZ44N.
NE555 обладает широким диапазоном питающего напряжения, поэтому для схемы можно использовать любой подходящий блок питания (например от ноутбука) или зарядку от телефона. Питать диммер от батареек или акумуляторов не рекомендуется, так как схема включения светодиодов с ограничительными резисторами не предполагает достаточно высокого КПД, и источник питания быстро разрядятся.
От напряжения будет зависеть количество светодиодов и сопротивление их токоограничительных резисторов. Если вы знаете, как оно расчитывается, смело переходите к следующей части, если нет – потратьте пару минут на прочтение краткого руководства.
Итак, сопротивление вычисляется по формуле:
R = Uпит – Uсв / Iсв, где
R – сопротивление токоограничительного резистора;
Uпит – напряжение питания схемы;
Uсв – падение напряжения на светодиоде;
Iсв – ток питания светодиода.
Значения Uсв и Iсв различаются в зависимости от цвета и мощности светодиодов, его следует уточнять в документации к конкретной модели. Если же документации нет (что норма для подавляющего большинства китайской продукции), то можно воспользоваться усредненными значениями из таблицы:
Цвет и тип | Падение напряжения на светодиоде (вольт) | Ток питания светодиода (ампер) |
Красный 5 мм. | 1.8-2.1 | 0.02 |
Желтый 5 мм. | 1.9-2.3 | 0.02 |
Синий 5 мм. | 2.5-3.5 | 0.02 |
Зеленый 5 мм. | 2.5-3.5 | 0.02 |
Белый 5 мм. | 2.5-3.5 | 0.02, 0.05-0.07** |
Белый 1 Вт* | 3.2-3.4 | 0.3 |
Белый 3 Вт* | 3.2-3.4 | 0.7 |
* Для светодиодов 1 Ватт и более необходим радиатор для охлаждения.
** Ток в 0.05-0.07 А требуется для сверхярких белых светодиодов.
Представленные в таблице параметры приблизительны. Так, например, у 5-миллиметровых светодиодов ток питания может варьироваться в достаточно широком диапазоне – от 5 до 35 мА, однако при минимальном значении они будут светиться тускло, а при максимальном быстро перегреются и выйдут из строя.
Теперь воспользуемся приведенной выше формулой и рассчитаем сопротивление резистора для цепочки из четырех последовательно соединенных светодиодов: трех желтых и одного белого. Пусть напряжение питания схемы составляет 12 вольт.
Для начала узнаем падение напряжения на всей цепочке по формуле
Uсв = U1 + U2 + … + Un, где
U1, U2, Un – напряжение падения на каждом светодиоде цепочки.
Uсв = 1.9 + 1.9 + 1.9 + 2.5 = 8.2 вольт.
Ток при последовательном соединии не изменяется, то есть на всех элементах цепи его значение будет равно 0.02 А.
Переходим к расчету сопротивления:
R = 12 – 8.2 / 0.02 = 3.8 / 0.02 = 190 Ом.
Подбираем из стандартной линейки резистор, близкий к полученному результату – 200 Ом.
Заодно неплохо бы рассчитать и минимальную мощность резистора:
P = (Uпит – Uсв) * Iсв
P = (12 – 8.2) * 0.02 = 3.8 * 0.02 = 0.076 Вт
Ближайший по мощности – 0.125 Вт, но можно выбрать и с запасом – 0.25 Вт.
Резистор может быть и большего сопротивления (в разумных пределах). При сборке схемы я не нашел у себя резистор в 300 Ом и заменил его на 470 Ом, ограничив ток до 0.015 А. Благодаря тому, что соотношение ток/яркость у светодиодов носит нелинейный характер, такая замена не сильно сказалась на конечном результате.
Теперь вы знаете, как самостоятельно расчитать номиналы, подходящие под ваши нужды. Комбинируя различные цвета, можно получить красивые сочетания и оттенки, которые сделают ночник более “волшебным”. Так сочетание оранжевого и теплого белого дают приятный персиковый цвет, а из желтого и зеленого получится мягкий цвет “зеленой лужайки”.
Часть 2. Внешний вид.
Как известно, собранная и рабочая плата – это только половина устройства. Не менее важно и оформление, а с ним зачастую возникают проблемы. Хорошо, если у вас есть подходящий корпус от какого-нибудь китайского ночника за $1, но если нет, не нужно отчаиваться, простые и оригинальные решения могут найтись в самом неожиданном месте. Например, в ванной.Итак, нам понадобятся:
1. Пустая пластиковая банка (к примеру, от кондиционера для волос) – 1 шт.
2. Крышки от этой и еще одной такой же банки – 2 шт.
3. Матовая самоклейка с рисунком.
4. Кусочек наждачной бумаги.
5. Жидкость для снятия лака или ацетон.
1. Освобождаем банку от наклеенной бумажки. С помощью жидкости для снятия лака удаляем остатки клея. Не забывайте хорошо проветривать помещение! Избавившись от клея, промываем банку теплой водой с мылом и высушиваем ее.
2. Мелкой шкуркой матируем поверхность банки. Отрезаем кусочек самоклейки подходящей длины и ширины, обклеиваем им банку по окружности. Подбирайте такой рисунок, который будет хорошо и красиво рассеивать свет.
3. Теперь приклеиваем одну крышку к нижней части банки – это будет “дно” лампы. Вы можете предварительно окрасить крышки из баллончика, а можете оставить как есть – тогда они будут просвечиваться светодиодами, создавая дополнительный эффект.
4. Во второй крышке сверлим отверстие под провод питания (и, если нужно, под переменный резистор). Их расположение зависит от выбранной конструкции: в подвесном светильнике отверстие под провод лучше располагать в центре крышки, в настольном – сбоку. Кроме того, в настольном варианте плату удобнее располагать внизу светильника, то есть приклеенное “дно” окажется сверху, а прикручиваемая крышка с платой внутри – снизу, так как незаметно лежащий на столе провод выглядит эстетичнее, чем свисающий откуда-то сверху. Продеваем провод в отверстие и припаиваем его к плате. Не забудьте также про разъем для подключения к блоку питания и выключатель, их можно сделать навесными. Саму плату можно закрепить с обратной стороны крышки силиконовым клеем.
скачать плату
5. Прикручиваем верхнюю крышку.
Осталось только соорудить какое-нибудь крепление, если вы планируете делать ночник подвесным.
Светильник готов!
datasheet, устройства и применение роли генератора импульсов
Сразу стоит отметить при описании микросхемы NE 555, что она выпускается как в стандартной ТТЛ логике, так и КМОП, поэтому она может работать в широком диапазоне напряжений и использована во многих типах устройств в качестве генератора тактовых импульсов или универсального таймера. Микросхема может генерировать как одиночные, так повторяющиеся импульсы, что зависит от принципиальной схемы включения и выбора конкретного режима работы.
Разрабатывался первый вариант ИС еще в 1971 году знаменитой на то время компанией Signetics. По своим характеристикам и функциональным возможностям она является широко востребованной, свидетельством чего является ее активное применение в устройствах управления скоростью вращения двигателей и тиристорных регуляторах мощности.
Также, ее можно использовать для конструирования унифицированного генератора импульсов с регулируемой выходной частотой последовательностью импульсов. Для подробного описания характеристик микросхемы смотрите на ne 555 datasheet. В нем указаны не только основные характеристики, но также представлены диаграммы работы. А в этом описании ne 555 предоставим общую информацию, достаточную для разработки электронных устройств своими руками.
Предыстория создания ИС
В 70 гг. компания Signetics попала под влияние кризиса и вынуждена была сократить численность своего персонала как минимум на 50%, в число которых попал и разработчик представленной схемы. Поэтому она была создана буквально на коленках в гаражных условиях, а за основу была взята им же разработанная NE 566. Платформа будущей ИС уже состояла из основных, необходимых для работы функциональных блоков:
Существуют на ne 555 схемы включения разного типа для работы микросхемы достаточно было наличие внешней RC-цепи, которая являлась времязадающей. И внутренний делитель напряжения, пропорционально которому формировалась амплитуда выходного сигнала. После некоторого времени и внесения небольших доработок, в частности, замена встроенного генератора стабильного тока для зарядки внутреннего конденсатора на резистор, она поступила в серию.
Что касается структуры таймера, то в ней содержалось:
- 23 транзистора;
- 16 резисторов;
- 2 диода.
Аналоги микросхемы
Универсальный таймер вскоре обзавелся функциональными аналогами, которыми стали советские микросхемы из серии КР:
- 1006ВИ1;
- 1008ВИ1;
- 1087ВИ2;
- 1087ВИ3.
Также, микросхема ne555 аналог имеет, например, КР10006ВИ1, то стоит учесть тот факт, что вход сброса R по отношению к установке имеет приоритет. Этот момент почему-то упущен в техническом описании МС, что является немаловажным фактом при построении электронных схем. В других микросхемах выводы имеют приоритет вплоть до наоборот S над R.
Все выше представленные аналоги таймеров построены на стандартной ТТЛ-логике. Если захотите спроектировать устройства на ne555 с более экономичными показателями, то лучше применить МС из серии КМОП. Таковыми являются устройства:
- ICM 7555 IPA ;
- GLC 555;
- КР1441ВИ1.
Характеристики микросхемы
Функциональная схема представленной микросхемы достаточно проста и состоит из следующих блоков:
- делителя напряжения, который сравнивает сигнал на входе с двумя опорными уровнями;
- 2 высокоточных компараторов на высокий и на низкий уровень сигналов;
- триггера со встроенными RS -входами и дополнительным сбросом, выходной транзистор средней мощности биполярный или полевой в зависимости от технологии.
Также, аппаратно в конструкции микросхемы предусмотрен усилитель мощности, повышающий нагрузочную способность устройства и ее качество работы.
Микросхема является универсальной, как ни посмотри, со всех сторон. Например, базовая версия NE 555 рассчитана на напряжение питания в пределах от 4,5 до 16,5 В, что весьма упрощает процесс конструирования многих схем, так как отпадает необходимость придерживаться конкретной величины питания.
Но если необходимо запитать генератор импульсов от пониженного уровня порядка 2–3 В, то лучше использовать схемы на КМОП-логике. Они не только могут свободно функционировать на низком напряжении, но и обладают повышенными показателями устойчивости к помехам и нестабильности питания.
Также, выпускаются модификации устройств с повышенным порогом питающего напряжения, который может достигать 18 В. Эти МС могут применяться в импульсных устройствах и генераторах.
Согласно информации, которую предоставляет западный на ne555 datasheet потребляемый ток устройством зависит от величины входного импульса. Если она лежит на номинальном уровне порядка 5 В, то величина тока составляет не более 6 мА. Но если напряжение вырастет до 15В, то ток также растет до 15мА. Обычно устройства разрабатывают своими руками на средний показатель тока, который оставляет порядка 10 мА, что говорит о напряжении питания в пределах от 9 до 12 В. Но это характерно для ТТЛ-логики.
Микросхемы, сконструированные на основе КМОП-транзисторов, потребляют еще меньше – 100-200 мкА, что их делает еще более экономичными. Но максимальное значение потребляемого тока не превышает 100 мА. Если у вас она берет больше этого значения, это означает что устройство неисправно и требует замены.
Некоторые проблемы и особенности работы с микросхемой
8-пиновый корпус – идея хорошая, но из-за этого форм-фактора возникают некоторые трудности при работе с таймером. А именно, он лишен возможности независимого сравнения сигналов верхнего и нижнего порогов, что довольно часто требуется в устройствах преобразования, например, тех же АЦП. Чтобы реализовать такую возможность радиолюбители прибегают к использованию другой серии устройств, например, NE 521 или устанавливают на вход элементы 3И-НЕ, если это целесообразно.
В биполярных устройствах присутствует такой недостаток, как импульсный ток при включении и выключении, величина которого может достигать 400 мА, что может стать причиной пробоя выходного транзистора или других элементов схемы, в которую она была впаяна. Причиной такого явления является сквозной ток выходного каскада, возникающий из-за тех же высоких импульсов по питанию.
Чтобы устранить проблему, рекомендуется использовать специальный блокирующий конденсатор, подключаемый на входы 5 и общий (мину питания) емкостью порядка 0,01–0,1 мкФ. Благодаря заряду его обкладок внутренне напряжение в МС, поступающее на выходной каскад, сглаживается, что и исключает вероятность возникновения пробоя. Также он защитит внутренний делитель от помех извне, которые могут вызвать ложное срабатывание.
Также, как и в случае со многими другими микросхемами с ТТЛ-логикой, NE 555 рекомендуется шунтировать гасящим конденсатором с керамическим обкладками емкостью 1 мкФ.
Назначение и расположение выводов микросхемы
NE 555 в базовом исполнении имеет 8-выводной корпус DIP, но также выпускаются иные модификации, являющиеся аналогами. Поэтому ориентировать исключительно этого описания при построении устройств своими руками на ее основе не стоит. К каждой микросхеме необходимо просматривать свой даташит.
Схемное обозначение устройства отображается в виде надписи «G 1/ GN». В зарубежных справочниках эту надпись можно расшифровать как генератор одиночных и серий импульсов. Что касается расположения выводов и их назначения, то все однотипные МС являются стандартизированными и могут быть взаимозаменяемы без внесения каких-либо доработок.
В таблице ниже представлено расположение выводов в стандартном корпусе МС:
Режимы работы и применение микросхемы
Самой простой схемной реализацией, применяемой в различный цифровых устройствах, является одновибратор. На примере этой схемы можно также увидеть типовое включение с использованием гасящего и шунтирующего конденсаторов. Именно в таком исполнении наиболее чаще применяется эта микросхема. А работает она следующим образом:
По приходу сигнала с низким уровнем на вход МС под номером 2 начинает работать таймер в режиме счета времени. При этом на выходе устройства устанавливается высокий уровень на протяжении всей длительности временного промежутка. Это время можно устанавливать самостоятельно, подобрав необходимые внешние компоненты, которыми выступают резистор и конденсатор, подключаемые к плюсу питания и выводу под номером 6.
Определяется временная задержка по стандартной формуле с учетом корректирующей константы: t =1,1 RC. По окончании счета (разряда конденсатор) таймер возвращается в исходное состояние. А выходной сигнал изменяется на противоположный. Итак до следующего прихода входного импульса низкого уровня.
При этом, если на входе присутствует низкий уровень, то на выходе высокий. А при подаче импульса на вход сброса триггера таймер останавливает свой счет и уровень сигнала на выходе изменяется на противоположный.
Режим независимого генератора
Чтобы включить микросхему в режиме мультивибратора, имеется схема, показанная на рисунке ниже. Здесь так же все просто, как и в предыдущем варианте, но имеются некоторые особенности расчета элементом и характеристик последовательности выходного сигнала. Чтобы задать определенную частоту смены выходного сигнала и последующее переключение в противоположное устойчивое состояние, потребуется выводы 2 и 6 объединить и установить еще один резистор в делить, уменьшив ток заряда конденсатора, но при этом связав входной сигнал с входом установки триггера. А чтобы рассчитать параметры используемых элементом, необходимо будет воспользоваться следующими простыми формулами расчета:
- Временной промежуток в активном состоянии: t 1= ln 2(R 1+ R 2) C =0.693(R 1+ R 2) C.
- Длительность удержания выходного сигнала низкого уровня: t 2=0.693 R 2 C.
- Общее время или период следования череды импульсов: T =0.693(R 1+2 R 2) C.
Чтобы рассчитать генератор импульсов на микросхеме ne 555 частотой 3,4 Гц, потребуется использовать в схеме конденсатор с емкостью 47 мкФ, резистор R1=5 кОм, а сопротивление R2=2 кОм.
Изменение скважности выходного импульса
Нередко требуется применение микросхемы 555 с возможностью установки скважности выходного сигнала. Например, сделать ее больше 2, то для этого потребуется образовать дополнительную цепь между 7 и 6 выводами, подключив к ним диод. При этом анодный вывод контактирует с выводом 7 МС. Такое включение дополнительного компонента шунтирует резистор R 2, обеспечивая цепь заряда конденсатора через R 1. Тогда при расчете длительности высокого уровня сигнала на выходе будет происходить по формуле без учета R 2.
В обратном цикле разрядный ток будет протекать через R 2, а R 1 уже не участвует в процессе. И определяется по формуле, которая указывалась выше без изменений.
Генератор на базе таймера NE555
Микросхема интегрального таймера 555 была разработана 44 года назад, в 1971 году и до сих пор популярна. Пожалуй, ещё ни одна микросхема так долго не служила людям. Чего только на ней не собирали, даже поговаривают, что номер 555 — это число вариантов её применения 🙂 Одно из классических применений 555 таймера — регулируемый генератор прямоугольных импульсов.В этом обзоре будет описание генератора, конкретное применение будет в следующий раз.
Плату прислали запечатанной в антистатический пакетик, но микросхема очень дубовая и статикой её так просто не убить.
Качество монтажа нормальное, флюс не отмыт
Схема генератора стандартная для получения скважности импульсов ≤2
Даташит NE555
Красный светодиод подключен на выход генератора и при малой выходной частоте — мигает.
По китайской традиции, производитель забыл поставить ограничивающий резистор последовательно с верхним подстроечником. По спецификации, он должен быть не менее 1кОм, чтобы не перегружать внутренний ключ микросхемы, однако, реально схема работает и при меньшем сопротивлении — вплоть до 200 Ом, при котором происходит срыв генерации. Добавить ограничивающий резистор на плату затруднительно из-за особенности разводки печатной платы.
Диапазон рабочих частот выбирается установленной перемычной в одной из четырёх позиций
Частоты продавец указал неверно.
Реально измеренные частоты генератора при питающем напряжении 12В
1 — от 0,5Гц до 50Гц
2 — от 35Гц до 3,5kГц
3 — от 650Гц до 65кГц
4 — от 50кГц до 600кГц
On-Line расчёт цепей генератора (примерный)
Нижний резистор (по схеме) задаёт длительность паузы импульса, верхний резистор задаёт период следования импульсов.
Напряжение питания 4,5-16В, максимальная нагрузка на выходе — 200мА
Стабильность выходных импульсов на 2 и 3 диапазонах невысока из-за применения конденсаторов из сегнетоэлектрической керамики типа Y5V — частота сильно уползает не только при изменении температуры, но даже при изменении питающего напряжения (причём в разы). Рисовать графики не стал, просто поверьте на слово.
На остальных диапазонах стабильность импульсов приемлемая.
Вот что он выдаёт на 1 диапазоне
На максимальном сопротивлении подстроечников
В режиме меандр (верхний 300 Ом, нижний на максимуме)
В режиме максимальной частоты (верхний 300 Ом, нижний на минимум)
В режиме минимальной скважности импульсов (верхний подстроечник на максимуме, нижний на минимуме)
Для китайских производителей: добавьте ограничивающий резистор 300-390 Ом, замените керамический конденсатор 6,8мкФ на электролитический 2,2мкФ/50В, и замените конденсатор 0,1мкФ Y5V на более качественный 47нФ X5R (X7R)

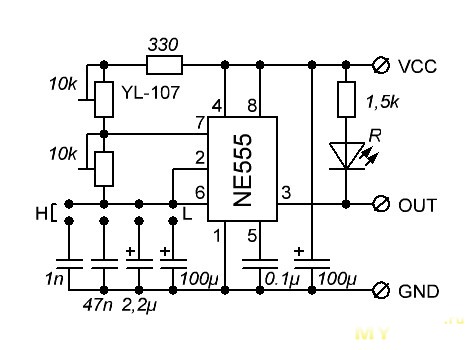

Вот готовая доработанная схема
Себе генератор не переделывал, т.к. указанные недостатки для моего применения не критичны.
Вывод: полезность устройства выясняется, когда какая-либо Ваша самоделка потребует подать на неё импульсы 🙂
Продолжение следует…
