Схемы включения транзистора. » Хабстаб

При любом включении транзистора в схему, через один из его выводов, будет течь входной и выходной ток, этот вывод называют общим.
Схемы включения транзистора.
Существуют три схемы включения биполярного транзистора:
  • с общим эмиттером;
  • с общим коллектором;
  • с общей базой;

Начнём со схемы, с общим эмиттером.
  • входной сигнал подаётся на базу;
  • выходной сигнал снимается с коллектора;

Схема с общим эмиттером обладает следующими свойствами:
  • большим коэффициентом усиления по току;
  • большим коэффициентом усиления по напряжению;

Схемы включения транзистора.
Давайте соберём нарисованную выше схему и посмотрим как будет изменяться выходной сигнал в зависимости от входного.
Схемы включения транзистора.

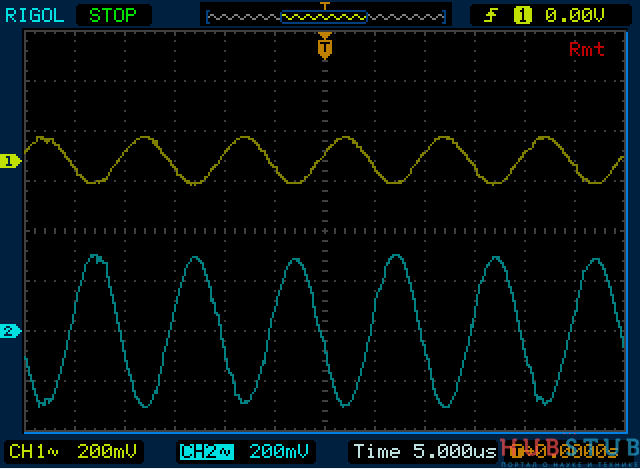

Во всех осциллограммах в статье первый канал — входной сигнал, второй канал — выходной сигнал. Входной сигнал берется после разделительного конденсатора, иначе конденсатор вносит сдвиг фазы.
На осциллограмме видно, что амплитуда выходного сигнала в несколько раз превышает амплитуду входного, при этом сигнал на выходе инвертирован относительно входного сигнала, это значит, что когда сигнал входе возрастает на выходе он убывает и наоборот. На схеме пунктирной линией изображен конденсатор, его можно подключить если надо увеличить коэффициент усиления. Давайте подключим его.
Схемы включения транзистора.
Видим, что выходной сигнал увеличился примерно на порядок, то есть в 10 раз. Такая схема включения транзистора применяется, в усилителях мощности.
При включении конденсатора входное сопротивление схемы уменьшилось, что привело к искажениям сигнала генератора, а следовательно и выходного сигнала.

Схема с общим коллектором.

  • входной сигнал подаётся на базу;
  • выходной сигнал снимается с эмиттера;

Схема с общим коллектором обладает следующими свойствами:
  • большим коэффициент усиления по току;
  •  напряжения входного и выходного сигнала отличаются примерно на 0,6 V;

Схемы включения транзистора.
Давайте соберём нарисованную выше схему и посмотрим как будет изменяться выходной сигнал в зависимости от входного.
Схемы включения транзистора.
На осциллограмме видно, что амплитуды сигналов равны потому, что осциллограф отображает только переменную составляющую, если включить осциллограф на отображение постоянной составляющей, то разница между сигналом на входе и выходе составит 0,6 V. Схема сигнал не инвертирует и применяется в качестве буфера или для согласования каскадов.
Под буфером в электронике понимается схема, которая увеличивает нагрузочную способность сигнала, то есть сигнал остается такой же формы, но способен выдать больший ток.

Схема с общей базой.

  • входной сигнал подаётся на эмиттер;
  • выходной сигнал снимается с коллектора;

Схема с общей базой обладает следующими свойствами:
  •  большим коэффициентом усиления по напряжению;
  •  близким к нулю усилением по току, ток эмиттера больше тока коллектора на ток базы;

Схемы включения транзистора.
Давайте соберём нарисованную выше схему и посмотрим как будет изменяться выходной сигнал в зависимости от входного.
Схемы включения транзистора.
На осциллограмме видно, что амплитуда выходного сигнала примерно в десять раз превышает амплитуду входного сигнала, также сигнал на выходе не инвертирован относительно входного сигнала. Применяется такая схема включения транзистора в радиочастотных усилителях. Каскад с общей базой обладает низким входным сопротивлением, поэтому сигнал генератора искажается, следовательно и выходной сигнал тоже.
Возникает вопрос, почему не использовать для усиления радиочастот схему с общим эмиттером ведь она увеличивает амплитуду сигнала? Все дело в ёмкости перехода база-коллектор, её ещё называют ёмкостью Миллера. Для радиочастот эта ёмкость обладает малым сопротивлением, таким образом, сигнал вместо того, чтобы течь через переход база-эмиттер проходит через эту ёмкость и через открытый транзистор стекает на землю. Как это происходит показано на рисунке ниже.
Схемы включения транзистора.
Пожалуй, это всё, что хотелось рассказать про схемы включения транзистора.

Усилительный каскад с общим коллектором

Добавлено 5 октября 2017 в 18:40

Сохранить или поделиться

Наш следующий в изучении тип включения транзистора немного проще для вычисления коэффициентов усиления. Так называемая схема с общим коллектором показана на рисунке ниже.

В схеме с общим коллектором и вход, и выход используют коллекторВ схеме с общим коллектором и вход, и выход используют коллектор (стрелками показаны направления движения потоков электронов)

Конфигурация этого каскада называется схемой с общим коллектором, потому что (игнорируя батарею источника питания) и источник сигнала, и нагрузка делят между собой вывод коллектора как общую точку (рисунок ниже).

Общий коллектор: входной сигнал подается на базу и коллектор, выходной сигнал берется со схемы эмиттер-коллектор
Общий коллектор: входной сигнал подается на базу и коллектор, выходной сигнал берется со схемы эмиттер-коллектор

Должно быть очевидно, что через резистор нагрузки, помещенный в цепь эмиттера, в схеме усилителя с общим коллектором протекают как ток базы, так и ток коллектора. Поскольку через вывод эмиттера транзистора протекает самое большое значение тока (сумма токов базы и коллектора, которые всегда объединяются вместе для формирования тока эмиттера), было бы разумным предположить, что этот усилитель буде иметь очень большой коэффициент усиления по току. Это предположение действительно правильное: коэффициент усиления по току усилителя с общим коллектором довольно большой, больше, чем в любом другом типе схемы транзисторного усилителя. Однако это не совсем то, что его отличает от других типов схем транзисторных усилителей.

Давайте сразу же перейдем к SPICE анализу этой схемы усилителя, и вы сможете сразу увидеть, что уникального в этом типе включения транзистора. Схема и список соединений приведены ниже.

Схема усилительного каскада с общим коллектором для SPICEСхема усилительного каскада с общим коллектором для SPICE
common-collector amplifier
vin 1 0
q1 2 1 3 mod1
v1 2 0 dc 15
rload 3 0 5k
.model mod1 npn
.dc vin 0 5 0.2
.plot dc v(3,0)
.end
Общий коллектор: напряжение на выходе меньше напряжения на входе на 0,7 В (на падение напряжения VБЭ)Общий коллектор: напряжение на выходе меньше напряжения на входе на 0,7 В (на падение напряжения VБЭ)

В отличие от усилительного каскада с общим эмиттером из предыдущего раздела, схема с общим коллектором создает выходное напряжение в прямой, а не в обратной пропорции к возрастающему входному напряжению. Смотрите рисунок выше. По мере увеличения входного напряжения увеличивается и выходное напряжение. Более того, тщательный анализ показывает, что выходное напряжение почти

идентично входному, отставая от него примерно на 0,7 вольта.

Это уникальная особенность усилительного каскада с общим коллектором: выходное напряжение, которое почти равно входному напряжению. При рассмотрении с точки зрения изменения выходного напряжения для заданного изменения величины входного напряжения, этот усилитель имеет коэффициент усиления по напряжению, равный почти единице (1), или 0 дБ. Это справедливо для транзисторов с любым значением β и для любых сопротивлений нагрузки.

Понять, почему выходное напряжение в схеме с общим коллектором всегда почти равно входному напряжению, очень просто. Обратившись к модели транзистора на базе диода и источника тока (рисунок ниже), мы увидим, что ток базы должен протекать через PN-переход база-эмиттер, который эквивалентен обычному выпрямляющему диоду. Если этот переход смещен в прямом направлении (транзистор проводит ток в активном режиме или режиме насыщения), падение напряжения на нем будет равно примерно 0,7 вольта (предполагаем, что транзистор кремниевый). Это падение 0,7 вольта во многом не зависит от реальной величины тока базы; таким образом, мы можем считать его постоянным.

Эмиттерный повторитель: напряжение на эмиттере повторяет напряжение на базе (меньше на величину падения напряжения база-эмиттер, 0,7 вольта)
Эмиттерный повторитель: напряжение на эмиттере повторяет напряжение на базе (меньше на величину падения напряжения база-эмиттер, 0,7 вольта) (стрелками показаны направления движения потоков электронов)

Учитывая полярности напряжений на PN-переходе база-эмиттер и на резисторе нагрузки, мы видим, что одни должны складываться вместе, чтобы в соответствии с законом напряжений Кирхгофа равняться входному напряжению. Другими словами, напряжение на нагрузке всегда будет примерно на 0,7 вольта меньше входного напряжения при всех условиях, когда транзистор проводит ток. Отсечка происходит при входном напряжении ниже 0,7 вольта, а насыщение – при входном напряжении выше напряжения батареи (источника питания) плюс 0,7 вольта.

Поэтому схема усилителя с общим коллектором также известна как повторитель напряжения или эмиттерный повторитель, поскольку напряжения на эмиттерной нагрузке почти повторяют напряжения на входе.

Применение схемы с общим коллектором для усиления сигналов переменного напряжения также требует использования «смещения» входного сигнала: постоянное напряжение должно быть добавлено к входному сигналу переменного напряжения, чтобы удерживать транзистор в активном режим в течение всего периода синусоиды входного сигнала. Когда смещение будет добавлено, в результате получится неинвертирующий усилитель, показанный на рисунке ниже.

Усилительный каскад с общим коллектором (эмиттерный повторитель)Усилительный каскад с общим коллектором (эмиттерный повторитель)
common-collector amplifier
vin 1 4 sin(0 1.5 2000 0 0)
vbias 4 0 dc 2.3
q1 2 1 3 mod1
v1 2 0 dc 15
rload 3 0 5k
.model mod1 npn
.tran .02m .78m
.plot tran v(1,0) v(3,0)
.end

Результаты моделирования SPICE на рисунке ниже показывают, что выходной сигнал повторяет входной. Амплитуда выходного сигнала такая же, как и у входного. Тем не менее, уровень постоянной составляющей смещается вниз на падение напряжения V

БЭ.

Схема каскада с общим коллектором (эмиттерный повторитель): выход V(3) повторяет вход V(1), но ниже на VБЭ = 0,7 вольтаСхема каскада с общим коллектором (эмиттерный повторитель): выход V(3) повторяет вход V(1), но ниже на VБЭ = 0,7 вольта

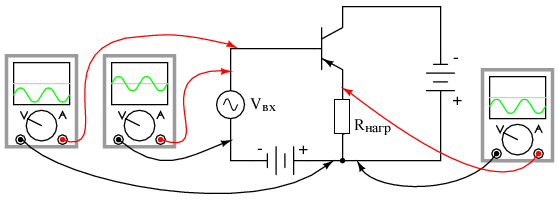

Вот еще один вид схемы (рисунок ниже) с осциллографами, подключенным к нескольким интересным точкам.

Коэффициент усиления по напряжению каскада с общим коллектором равен 1
Коэффициент усиления по напряжению каскада с общим коллектором равен 1

Поскольку эта конфигурация усилителя не обеспечивает никакого усиления по напряжению (на самом деле, коэффициент усиления по напряжению у нее чуть меньше 1), ее единственным усиливающим фактором является ток. Коэффициент усиления по току схемы усилителя с общим эмиттером, рассмотренной в предыдущем разделе, равен β транзистора, поскольку входной ток проходит через базу, а выходной ток (ток нагрузки) – через коллектор, а β – это и есть отношение тока коллектора к току базы. Однако в схеме с общим коллектором нагрузка расположена последовательно с эмиттером, и, следовательно, ток через неё равен току эмиттера. В схеме протекает два тока: ток от эмиттера к коллектору и ток базы. Через нагрузку в этом типе схемы усилителя протекают оба этих тока: ток коллектора плюс ток базы. Это дает коэффициент усиления по току, равный β плюс 1.

\[A_I = { I_{эмиттер} \over I_{база} }\]

\[A_I = { I_{коллектор} + I_{база} \over I_{база} }\]

\[A_I = { I_{коллектор} \over I_{база} } + 1\]

\[A_I =\beta + 1\]

Опять же, PNP транзисторы так же можно использовать в схеме с общим коллектором, как и NPN транзисторы. Расчеты усиления одинаковы, равно как и неинвертирование усиленного сигнала. Единственное различие заключается в полярностях напряжений и направлениях токов (рисунок ниже).

PNP версия усилительного каскада с общим коллекторомPNP версия усилительного каскада с общим коллектором

Популярное применение усилителя с общим коллектором – стабилизированные источники питания постоянного напряжения, где нестабилизированное (изменяющееся) постоянное напряжение источника фиксируется на заданном уровне для подачи стабилизированного (устойчивого) напряжения на нагрузку. Конечно, стабилитроны уже выполняют эту функцию по стабилизации напряжения (рисунок ниже).

Стабилизатор напряжения на стабилитроне
Стабилизатор напряжения на стабилитроне

Однако при использовании этой схемы стабилизатора непосредственно для питания нагрузки величина тока, которая может быть подана на нагрузку, обычно очень сильно ограничена. По сути, эта схема стабилизирует напряжение на нагрузке, поддерживая ток на последовательном резисторе на уровне достаточно высоком, чтобы на нем упало всё избыточное напряжение источника, при этом и стабилитрон, если необходимо, потребляет ток, чтобы напряжение на нем было постоянным. Для сильноточных нагрузок простой стабилизатор напряжения на стабилитроне должен будет пропускать через стабилитрон большой ток, чтобы эффективно стабилизировать напряжение на нагрузке в случае сильных изменений сопротивления нагрузки или напряжения источника.

Одним из популярных способов увеличения допустимой величины тока, подаваемого на нагрузку, в подобных схемах является использование транзистора, включенного по схеме с общим коллектором, для усиления тока нагрузки так, чтобы цепь стабилитрона работала только с той величиной тока, которая необходима для подачи на базу транзистора (рисунок ниже).

Применение схемы с общим коллектором: стабилизатор напряженияПрименение схемы с общим коллектором: стабилизатор напряжения (стрелками показаны направления движения потоков электронов)

Есть только одна оговорка: напряжение на нагрузке будет примерно на 0,7 вольта меньше напряжения стабилитрона из-за падения напряжения на PN переходе транзистора база-эмиттера. Так как эта разница в 0,7 вольта довольно постоянна в широком диапазоне токов нагрузки, в реальной схеме стабилитрон может быть выбран с номинальным напряжением на 0,7 вольта выше, чем необходимое выходное напряжение стабилизатора.

Иногда в конкретном приложении со схемой с общим коллектором бывает недостаточно высокого коэффициента усиления по току одиночного транзистора. Если это так, то несколько транзисторов могут быть объединены в популярную схему, известную как пара Дарлингтона, являющуюся просто расширением концепции схемы с общим коллектором (рисунок ниже).

NPN пара ДарлингтонаNPN пара Дарлингтона

Пары Дарлингтона, по сути, ставят один транзистор в качестве нагрузки другого транзистора по схеме с общим коллектором, тем самым перемножая их собственные коэффициенты усиления по току. Ток базы верхнего левого транзистора усиливается на эмиттере этого транзистора, который напрямую соединен с базой нижнего правого транзистора, где ток снова усиливается. Общий коэффициент усиления по току выглядит следующим образом:

Коэффициент усиления по току пары Дарлингтона:

\[A_I = (\beta_1 + 1)(\beta_2 + 1)\]

где

  • β1 – бета первого транзистора;
  • β2 – бета второго транзистора;

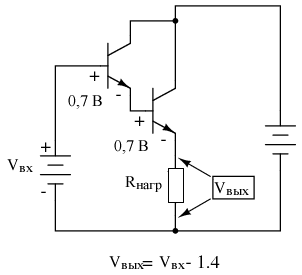

Если вся сборка включена по схеме с общим коллектором, коэффициент усиления по напряжению по-прежнему равен почти 1, хотя напряжение на нагрузке будет на 1,4 вольта меньше входного напряжения (рисунок ниже).

В схеме усилителя с общим коллектором на паре Дарлингтона теряется удвоенное напряжение VБЭ, падение напряжение на PN переходахВ схеме усилителя с общим коллектором на паре Дарлингтона теряется удвоенное напряжение VБЭ, падение напряжение на PN переходах

Пары Дарлингтона могут быть приобретены как отдельные устройства (два транзистора в одном корпусе) или могут быть собраны из пары отдельных транзисторов. Конечно, если требуется еще большее усиление по току, чем то, что может быть получено на паре, можно собрать и триплет, и квадруплет Дарлингтона.

Подведем итоги:

  • Усилительный каскад с общим коллектором называется так потому, что (игнорируя батарею источника питания) и источник сигнала, и нагрузка делят между собой вывод коллектора как общую точку.
  • Усилитель с общим коллектором также известен как эмиттерный повторитель.
  • Выходное напряжение усилителя с общим коллектором будет синфазно с входным напряжением, что делает каскад с общим коллектором неинвертирующим усилителем.
  • Коэффициент усиления по току у усилителя с общим коллектором равен β плюс 1. Коэффициент усиления по напряжению примерно равен 1 (на самом деле, чуть меньше).
  • Пара Дарлингтона представляет собой пару транзисторов, «переплетающихся» друг с другом так, чтобы эмиттер одного из них был источником тока для базы другого по схеме с общим коллектором. Результатом является общий коэффициент усиления по току равный произведению их собственных коэффициентов усиления по току (β плюс 1).

Оригинал статьи:

Теги

Биполярный транзисторКаскад с общим коллекторомКоэффициент усиления по напряжениюКоэффициент усиления по токуОбучениеПара ДарлингтонаЭлектроникаЭмиттерный повторитель

Сохранить или поделиться

Расчёт транзисторных каскадов по схемам с общей базой (ОБ) и общим коллектором (ОК)

Онлайн калькулятор номиналов элементов схем ОБ и ОК, построенных на
биполярных транзисторах.

Усилительные каскады, выполненные по схеме с общим эмиттером, мы рассмотрели на прошлой странице, осталось всего-то ничего: усилительный каскад с общей базой (ОБ) и каскад с общим коллектором (ОК) — он же эмиттерный повторитель, он же повторитель напряжения. .

1. Каскад на транзисторе с общей базой (ОБ).

Схема с общим эмиттеромСхема с общей базой
Схема с общей базойРис.1 Схема с общей базойРис.2

На Рис.1 изображена схема ОЭ с предыдущей страницы.
Если верхний вывод блокирующей ёмкости Сэ оторвать от эмиттера и подключить к базе транзистора, а входной сигнал через разделительный конденсатор Ср1 подать на освободившийся эмиттер (Рис.2), то каскад ОЭ преобразуется в классическую схему каскада с общей базой (ОБ).
Расчёт схемы с ОБ по постоянному току производится точно также, как мы это делали на предыдущей странице для каскада ОЭ:
1. Iб = (Uб — Uбэ)/[(Rэ + rэ) x (1 + β)] , где Uбэ фиксируется подбором номиналов резисторов делителя Rб1 и Rб2 ,
2. Iделит = (3…10)Iб ;
3. Iк = Iб x β ;
4. Uк = Eк — Iк x Rк ;
5. Rвых = Rк ll (rэ + rк ) ;
6. Uэ = (0,1…0,2)Eк — для достижения приемлемого эффекта термостабилизации.

А вот по переменному току каскады имеют существенные различия. Схема каскада с общей базой (ОБ), изображённая на Рис.2, обладает следующими характеристиками по переменному току:

7. Rвх = rэ , где rэ (Ом) = 25,6/Iэ (мА) — активное сопротивление эмиттера ;
8. Ki = β / (β +1) ;
9. Ku ≈ Rк x β / [rэ x (β +1)] ;

Итак, подытожим основные отличия данного каскада ОБ от каскадов ОЭ:
1. Усилительные каскады на транзисторе с общей базой не инвертируют сигнал;
2. Коэффициент передачи по току каскада c ОБ меньше единицы;
3. Входное сопротивление каскада ОБ значительно ниже входного сопротивления каскада ОЭ.

Крайне низкое входное сопротивление транзисторного каскада с общей базой Rвх (единицы — десятки Ом) уже не позволяет пренебрежительно относиться к выходному сопротивлению предыдущего каскада Rи. К тому же, если данный резистор выполнить внешним, появляется возможность гибкой регулировки усиления каскада.

Формула для коэффициента передачи схемы каскада ОБ с учётом выходного сопротивления источника сигнала (либо внешнего резистора), принимает следующий вид:

9. Ku ≈ Rк x β / [(rэ + Rи ) x (β +1)] ;

2. Каскад на транзисторе с общим коллектором (ОК) — эмиттерный повторитель.

Главным отличительным свойством каскада с ОК являются: высокое входное и низкое выходное сопротивления. Основная его область применения — согласование источника с высоким импедансом с низкоомной нагрузкой. Исходя из этого, было бы не очень правильно упускать из расчётов выходное сопротивление источника сигнала.
На Рис.3 изображена схема эмиттерного повторителя.

Схема с общим коллектором ОК, эмиттерный повторитель
Рис.3


Приведём формулы:
Rвх = [(Rэ + rэ) x (1 + β)] ll Rб1 ll Rб2 ;
Iб = (Uб — Uбэ)/[(Rэ1 + rэ) x (1 + β)] , где Uб
фиксируется подбором номиналов резисторов делителя Rб1 и Rб2, а Uбэ = 0,6…0,7В для кремниевого транзистора и 0,3…0,4 — для германиевого;
Uэ = Uб — Uбэ ;
Iделит = (3…10)Iб ;
Rвых = rэ +Rи / (1 + β) ;
Ku = Rэ / [ Rэ + rэ + Rи /(1 + β)] ;
Ki = β +1 .


Итак, что мы имеем? Эмиттерный повторитель не инвертирует сигнал, коэффициент передачи по напряжению каскада меньше единицы, усиление происходит только по току.
Ну и по традиции калькулятор.

РАСЧЁТ КАСКАДОВ ОБ и ОК НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ.

Коэффициент передачи тока h31э не постоянен и имеет сложную зависимость от частоты и тока коллектора. В зависимости от типа транзистора максимум коэффициента передачи может наступать при токах коллектора: от 1-2 мА для маломощных транзисторов, до нескольких сотен миллиампер — для мощных.

Расчёт разделительных ёмкостей Сp1 и Сp2, а также блокирующей емкости Сб производится точно также, как в случае с каскадами ОЭ.
Т.е. следует задаться номиналами их реактивных сопротивлений Xс = 1/2πƒС (на минимальной рабочей частоте), как минимум, в 10 раз (а лучше в 100) меньшими, чем значения приведённых ниже величин:
XCp1вх , где Rвх — входное сопротивление каскада, посчитанное в калькуляторе,
XCp2вх посл , где Rвх посл — входное сопротивление последующего каскада,
Xэ .

И ещё раз повторю калькулятор для расчёта характеристического сопротивления конденсатора.

Схема с общим коллектором ОК, эмиттерный повторитель



Обратная связь (биполярные транзисторы)

Добавлено 23 января 2018 в 04:43

Сохранить или поделиться

Если на вход усилителя подается некоторая часть его выходного сигнала, так что усилитель усиливает часть собственного выходного сигнала, то мы имеем так называемую обратную связь. Обратная связь бывает двух типов: положительная (так называемая регенеративная) и отрицательная (так называемая дегенеративная). Положительная обратная связь усиливает направление изменения выходного напряжения усилителя, а отрицательная – наоборот.

Известным примером обратной связи являются акустические системы, где кто-то держит микрофон слишком близко к громкоговорителю: возникают сильные «гудение» и «свист», поскольку усилительная аудиосистема обнаруживает и усиливает свой собственный шум. Это частный случай положительной или регенеративной обратной связи, так как любой звук, обнаруженный микрофоном, усиливается и превращается в громкий звук от динамика, который затем снова обнаруживается микрофоном, и так далее… Результатом является шум неуклонно увеличивающейся громкости, пока система не будет «насыщена» и не сможет больше увеличивать громкость.

Можно задаться вопросом, какая выгода возможна от обратной связи в схеме усилителя, учитывая такой раздражающий пример, как «гудение» электроакустической системы. Если мы вводим положительную (или регенеративную) обратную связь в схему усилителя, то у него появляется склонность к созданию и поддержанию колебаний, частота которых определяется значениями компонентов, обрабатывающих сигнал обратной связи с выхода на вход. Это один из способов создания схемы генератора для вырабатывания переменного напряжения от источника питания постоянного напряжения. Генераторы – это очень полезные схемы, и поэтому обратная связь имеет для нас определенное практическое применение. Смотрите «Фазосдвигающий генератор» в главе 9 в качестве практического применения положительной обратной связи.

С другой стороны, отрицательная обратная связь оказывает на усилитель эффект «затухания»: если выходной сигнал увеличивает амплитуду, сигнал обратной связи оказывает на вход усилителя понижающее влияние, что противодействует изменению выходного сигнала. В то время как положительная обратная связь ведет схему усилителя к точке неустойчивости (к колебаниям), отрицательная обратная связь ведет ее в противоположном направлении: к точке устойчивости.

Схема усилителя, снабженная отрицательной обратной связью, не только более стабильна, но и меньше искажает входной сигнал и, как правило, способна усиливать более широкий диапазон частот. Плата за эти преимущества (ведь должен же быть у отрицательной обратной связи недостаток?) – это уменьшение коэффициента усиления. Если часть выходного сигнала «подается обратно» обратно на вход, чтобы противодействовать любым изменениям выходного сигнала, то для получения такой же амплитуды выходного сигнала, что была раньше (без обратной связи), потребуется больший входной сигнал. Это уменьшает коэффициент усиления. Однако преимущества стабильности, меньших искажений и большей ширины полосы частот для многих приложений стоят того, чтобы заплатить путем уменьшения коэффициента усиления.

Давайте рассмотрим простую схему усилителя и посмотрим, как мы можем ввести в нее отрицательную обратную связь. Начнем с рисунка ниже.

Усилитель с общим эмиттером без обратной связиУсилитель с общим эмиттером без обратной связи

Схема усилителя, показанная здесь, представляет собой схему с общим эмиттером, со схемой смещения на делителе напряжения из резисторов R1 и R2. Конденсатор связывает источник Vвх с усилителем, чтобы на источник сигнала не поступало постоянное напряжение с делителя R1/R2. Резистор R3 служит для управления коэффициентом усиления по напряжению. Мы могли бы убрать его для получения максимального усиления по напряжению, но поскольку подобные ему резисторы базы в схемах усилителей с общим эмиттером распространены, мы оставим его.

Как и все усилители с общим эмиттером, этот усилитель при усилении инвертирует входной сигнал. Другими словами, увеличивающееся входное напряжение приводит к уменьшению выходного напряжения, а уменьшающееся – наоборот. Осциллограммы сигналов показаны на рисунке ниже.

Усилитель с общим эмиттером, без обратной связи, с предоставлением осциллограмм для сравненияУсилитель с общим эмиттером, без обратной связи, с предоставлением осциллограмм для сравнения

Поскольку выходной сигнал представляет собой инвертированное (или зеркально отраженное) воспроизведение входного сигнала, любое соединение между выходным выводом (коллектором) и входным выводом (базой) транзистора (как на рисунке ниже) создаст в результате отрицательную обратную связь.

Отрицательная обратная связь, коллекторная обратная связь, ослабляет выходной сигналОтрицательная обратная связь, коллекторная обратная связь, ослабляет выходной сигнал

Сопротивления R1, R2, R3 и Rобр.связи действуют вместе как схема смешения сигналов, поэтому напряжение, наблюдаемое на базе транзистора (относительно земли), является средневзвешенным значением входного напряжения и напряжения обратной связи, в результате чего на транзистор поступает сигнал уменьшенной амплитуды. Таким образом, схем усилителя на рисунке выше будет иметь пониженный коэффициент усиления по напряжению, но и улучшенную линейность (пониженные искажения) и увеличенную полосу частот.

Резистор, связывающий коллектор с базой, не является единственным способом введения в схему этого усилителя отрицательной обратной связи. Другой способ, с трудом понимаемый вначале, заключается в добавлении резистора между выводом эмиттера транзистора и землей на схеме, как показано на рисунке ниже.

Эмиттерная обратная связь: еще один способ введения в схему отрицательной обратной связиЭмиттерная обратная связь: еще один способ введения в схему отрицательной обратной связи

Этот новый резистор обратной связи понижает напряжение, пропорциональное току эмиттера через транзистор, и делает это таким образом, чтобы противодействовать влиянию входного сигнала на переход эмиттер-база транзистора. Давайте более подробно рассмотрим переход эмиттер-база и посмотрим, какие изменения вносит этот новый резистор, на рисунке ниже.

Без резистора обратной связи, соединяющего эмиттер с землей, на рисунке ниже (a) независимо от уровня входного сигнала (Vвх), проходящего через конденсатор связи и резисторную цепь R1/R2/R3 будет подаваться непосредственно на переход база-эмиттер как входное напряжение транзистора (VБ-Э). Другими словами, без резистора обратной связи VБ-Э будет равно Vвх. Поэтому, если Vвх увеличивается на 100 мВ, то VБ-Э увеличится на 100 мВ: изменение одного из них совпадает с изменением другого, поскольку оба напряжения равны друг другу.

Теперь рассмотрим эффект вставки резистора (Rобр.связи) между выводом эмиттера транзистора и землей, как показано на рисунке ниже (b)

Отсутствие обратной связи (a). Форма сигнала на коллекторе инвертирована относительно сигнала на базе.Эмиттерная обратная связь (b). Форма сигнала на коллекторе инвертирована относительно сигнала на базе. На (b) форма сигнала на эмиттере совпадает по фазе (эмиттерный повторитель) с сигналом на базе и не совпадает по фазе с сигналом на коллекторе. Следовательно сигнал на эмиттере вычитается из выходного сигнала на коллекторе.Отсутствие обратной связи (a) и эмиттерная обратная связь (b). Форма сигнала на коллекторе инвертирована относительно сигнала на базе. На (b) форма сигнала на эмиттере совпадает по фазе (эмиттерный повторитель) с сигналом на базе и не совпадает по фазе с сигналом на коллекторе. Следовательно, сигнал на эмиттере вычитается из выходного сигнала на коллекторе.

Обратите внимание, что сумма напряжения, падающего на Rобр.связи, и VБ-Э равна Vвх. С резистором Rобр.связи в контуре Vвх–VБ-Э напряжение VБ-Э больше не будет равно напряжению Vвх. Мы знаем, что Rобр.связи снизит напряжение пропорционально току эмиттера, который, в свою очередь, управляется током базы, который, в свою очередь, управляется напряжением, падающим на переходе база-эмиттера транзистора (VБ-Э). Таким образом, если Vвх будет увеличиваться в положительном направлении, это увеличит VБ-Э, вызывая больший ток коллектора (нагрузки), вызывающий больший ток эмиттера, и вызывающий большее напряжение обратной связи, падающее на Rобр.связи. Однако, это увеличение падения напряжения на резисторе обратной связи вычитается из Vвх, уменьшая VБ-Э, поэтому фактическое увеличение VБ-Э будет меньше, чем увеличение напряжения Vвх. Теперь увеличение Vвх на 100 мВ больше не приведет к увеличению VБ-Э на эти же 100 мВ, поскольку эти два напряжения не равны друг другу.

Следовательно, входное напряжение обладает меньшим влиянием на транзистор, чем раньше, и коэффициент усиления по напряжению у усилителя уменьшается: это именно то, чего мы ожидали от отрицательной обратной связи.

В практических схемах с общим эмиттером отрицательная обратная связь – это не просто излишество; она необходима для стабильной работы. В идеальном мире мы могли бы собрать и использовать усилитель на транзисторе с общим эмиттером без отрицательной обратной связи и подавать полную амплитуду Vвх на переход база-эмиттер транзистора. Это дало бы нам большой коэффициент усиления по напряжению. Однако, к сожалению, связь между напряжением база-эмиттер и током база-эмиттер изменяется с температурой, что можно предугадать, исходя из «диодного уравнения». По мере того, как транзистор нагревается, прямое падение напряжения на переходе база-эмиттер будет уменьшаться для любого заданного тока. Это создает для нас проблему, поскольку делитель напряжения R1/R2 рассчитан для обеспечения соответствующего неизменного тока через базу транзистора, чтобы тот работал в необходимом нам классе работы (в этом примере я показал усилитель, работающий в режиме класса A). Если у транзистора связь напряжение/ток изменяется с температурой, величина постоянного напряжения смещения, необходимого для требуемого класса работы, также изменится. Горячий транзистор будет потреблять больше тока смещения при том же напряжении смещения, что заставляет его нагреваться еще больше, потребляя еще больший ток смещения. В результате, если нет защиты, – тепловой разгон.

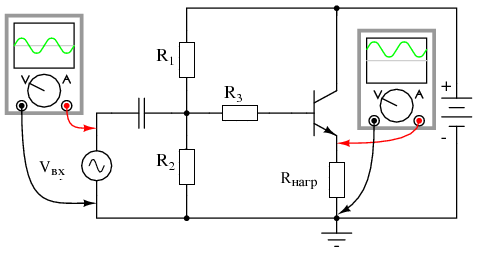

Усилители с общим коллектором (рисунок ниже) не страдают от теплового разгона. Почему? Ответ связан с отрицательной обратной связью.

Усилитель с общим коллектором (эмиттерный повторитель)Усилитель с общим коллектором (эмиттерный повторитель)

Обратите внимание, что усилитель с общим коллектором (рисунок выше) имеет резистор нагрузки, расположенный точно в том же месте, что и резистор Rобр.связи в последней схеме (рисунок выше (b)): между эмиттером и корпусом. Это означает, что напряжение, прикладываемое к переходу база-эмиттер транзистора, равно только разнице между Vвх и Vвых, что приводит к очень низкому усилению по напряжению (обычно около 1 для усилителя с общим коллектором). Для этого усилителя тепловой разгон невозможен: если ток базы увеличивается из-за нагревания транзистора, ток эмиттера также будет увеличиваться, уменьшая напряжение на нагрузке, которое, в свою очередь, вычитается из Vвх, что уменьшает напряжение, падающее на переходе база-эмиттер. Другими словами, отрицательная обратная связь, создаваемая установкой резистора нагрузки, автоматически решает проблему теплового разгона. В обмен на значительное снижение усиления по напряжению мы получаем превосходную стабильность и защиту от теплового разгона.

Добавляя резистор обратной связи между эмиттером и землей в схему усилителя с общим эмиттером, мы создаем усилитель, который чуть меньше похож на «идеальный» усилитель с общим эмиттером и чуть больше похож на усилитель с общим коллектором. Значение резистора обратной связи обычно выбирается немного меньше сопротивления нагрузки, минимизируя величину обратной связи и сохраняя достаточно высокий коэффициент усиления по напряжению.

Другим преимуществом отрицательной обратной связи, явно видимым в схеме с общим коллектором, является то, что она стремится сделать усиление по напряжению усилителя менее зависимым от характеристик транзистора. Обратите внимание, что в усилителе с общим коллектором коэффициент усиления по напряжению почти равен единице (1), независимо от β транзистора. Это означает, среди прочего, что мы могли бы заменить транзистор в усилителе с общим коллектором на другой, который обладает другим коэффициентом β, и не заметить каких-либо значительных изменений в усилении по напряжению. В схеме с общим эмиттером коэффициент усиления по напряжению сильно зависит от коэффициента β. Если бы мы заменили транзистор в схеме с общим эмиттером на другой, с другим коэффициентом β, коэффициент усиления по напряжению усилителя изменился бы значительно. В усилителе с общим эмиттером, снабженном отрицательной обратной связью, коэффициент усиления по напряжению по-прежнему в некоторой степени зависит от β транзистора, но не так сильно, как прежде, делая схему более предсказуемой, несмотря на изменение коэффициента β транзистора.

Тот факт, что мы должны вводить отрицательную обратную связь в усилитель с общим эмиттером, чтобы избежать теплового разгона, является не самым хорошим решением. Возможно ли избежать теплового разгона без необходимости подавлять изначально высокий коэффициент усиления по напряжению усилителя? Лучшее решение этой проблемы станет очевидным, если мы рассмотрим ее более внимательно: усиление по напряжению, которые мы должны уменьшить, чтобы избежать теплового разгона, – это усиление постоянного напряжения, а не переменного. В конце концов, к тепловому разгону транзистор подгоняется не входным сигналом переменного напряжения: транзистору для определенного класса работы требуется постоянное напряжение смещения: этот сигнал постоянного напряжения мы используем, чтобы «заставить» транзистор (по сути, устройство постоянного тока) усиливать сигнал переменного напряжения. Мы можем подавить усиление по постоянному напряжению без подавления усиления по переменному напряжению, если узнаем способ создания отрицательной обратной связи только по постоянному напряжению. То есть, если мы подадим с выхода на вход только инвертированный сигнал постоянного напряжения без инвертированного сигнала переменного напряжения.

Резистор эмиттера Rобр.связи обеспечивает отрицательную обратную связь, создавая падение напряжения, пропорциональное току нагрузки. Другими словами, отрицательная обратная связь достигается путем вставки импеданса в путь протекания тока эмиттера. Если мы хотим подавать обратно постоянное напряжение, а не переменное, нам нужен импеданс, который является высоким для постоянного тока и низким для переменного тока. Какая схема представляет высокий импеданс для постоянного тока и низкий импеданс для переменного тока? Конечно фильтр верхних частот!

Подключив конденсатор параллельно резистору обратной связи (рисунок ниже), мы сделаем как раз то, что необходимо: путь от эмиттера к земле, который для переменного тока проще, чем для постоянного.

Высокое усиление по переменному напряжению восстановлено с помощью добавления Cобхода параллельно Rобр.связиВысокое усиление по переменному напряжению восстановлено с помощью добавления Cобхода параллельно Rобр.связи

Переменный ток от эмиттера к корпусу «обходит» резистор через новый конденсатор, поэтому не будет происходить никакого значительного падения напряжения между эмиттером и землей, чтобы «подаваться обратно» на вход и подавлять усиление по напряжению. С другой стороны, постоянный ток не может проходить через конденсатор обхода, поэтому он должен проходить через резистор обратной связи, создавая падение постоянного напряжения между эмиттером и землей, которое уменьшает усиление по постоянному напряжению и стабилизирует отклик усилителя на постоянное напряжение, предотвращая тепловой разгон. Поскольку мы хотим, чтобы реактивное сопротивление этого конденсатора (XC) было как можно ниже, величина Cобхода должна быть относительно большой. Поскольку полярность на этом конденсаторе никогда не изменится, то для этой задачи безопасно использовать поляризованный (электролитический) конденсатор.

Другим подходом к проблеме снижения усиления по напряжению из-за отрицательной обратной связи является использование не однокаскадных, многокаскадных усилителей. Если ослабленного усиления одного транзистора недостаточно для поставленной задачи, мы можем использовать более одного транзистора, чтобы компенсировать это снижение. Пример схемы, показывающей отрицательную обратную связь в трехкаскадном усилителе с общим эмиттером, приведен ниже.

Обратная связь, охватывающая нечетное количество непосредственно соединенных каскадов, создает отрицательную обратную связьОбратная связь, охватывающая нечетное количество непосредственно соединенных каскадов, создает отрицательную обратную связь

Путь обратной связи от конечного выхода к входу осуществляется через один резистор Rобр.связи. Поскольку каждый каскад представляет собой усилитель с общим эмиттером (соответственно, инвертирующий), нечетное количество каскадов от входа до выхода инвертирует входной сигнал; обратная связь будет отрицательно (дегенеративной). В этом случае можно использовать относительно большую величину обратной связи, не жертвуя усилением по напряжению, поскольку три каскада усилителя изначально обеспечивают очень большое усиление.

Сначала такой подход к разработке схем может показаться неэлегантным и, возможно, даже контрпродуктивным. Разве это не достаточно грубый способ преодолеть снижение усиления, вызванное использованием отрицательной обратной связи, – восстановление усиления путем простого добавления каскад за каскадом? Какай смысл создавать огромное усиление по напряжению с помощью трех транзисторных каскадов, если мы собираемся их просто ослабить отрицательной обратной связью? Суть, хотя, возможно, и неочевидная поначалу, – это повышение предсказуемости и стабильности схемы в целом. Если три транзисторных каскада спроектированы так, чтобы обеспечить произвольно большое усиление по напряжению (десятки тысяч или более) без отрицательной обратной связи, можно обнаружить, что добавление отрицательной обратной связи приводит к тому, что общее усиление по напряжению становится менее зависимым от коэффициентов усиления отдельных каскадов и приблизительно равным простому отношению Rобр.связи/Rвх. Чем больше у схемы коэффициент усиления по напряжению (без обратной связи), тем ближе коэффициент усиления по напряжению будет соответствовать отношению Rобр.связи/Rвх после установки обратной связи. Другими словами, коэффициент усиления по напряжению этой схемы фиксируется значениями двух резисторов, и не более того.

Это является преимуществом для массового производства электронных схем: если усилители с предсказуемых коэффициентом усиления по напряжению могут быть построены с использованием транзисторов со значениями β в широком диапазоне, это облегчает выбор и замену компонентов. Это также означает, что коэффициент усиления усилителя слабо меняется при изменении температуры. Этот принцип стабильного управления усилением с помощью усилителя с высоким коэффициентом усиления, «прирученного» отрицательной обратной связью, возводится почти до уровня искусства в электронных схемах, называемых операционными усилителями (ОУ). Вы можете прочитеть об этих схемах в главе 8.

Подведем итоги:

  • Обратная связь – это соединение выхода усилителя с его входом.
  • Положительная (или регенеративная) обратная связь имеет тенденцию делать схему усилителя нестабильной, поскольку она вызывает колебания (переменное напряжение). Частота этих колебаний в значительной степени определяется компонентами схемы обратной связи.
  • Отрицательная (или дегенеративная) обратная связь имеет тенденцию делать схему усилителя более стабильной, поскольку его выходной сигнал меньше зависит от входного сигнала, чем без обратной связи. Это уменьшает коэффициент усиления усилителя, но имеет преимущество уменьшения искажений и увеличения полосы пропускания (диапазона частот, в котором может работать усилитель).
  • Отрицательная обратная связь может быть введена в схему с общим эмиттером путем соединения коллектора с базой или путем вставки резистора между эмиттером и землей.
  • Резистор обратной связи между эмиттером и корпусом обычно встречается в схемах с общим эмиттером как превентивная мера против теплового разгона.
  • Отрицательная обратная связь также обладает преимуществом, заключающемся в том, что коэффициент усиления по напряжению усилителя больше зависит от номиналов резисторов и меньше зависит от характеристик транзистора.
  • Усилители с общим коллектором обладают большой отрицательной обратной связью из-за размещения резистора нагрузки между эмиттером и корпусом. Эта обратная связь объясняет чрезвычайно стабильное усиления по напряжению усилителя, а также его устойчивость к тепловому разгону.
  • Коэффициент усиления по напряжению схемы с общим эмиттером может быть восстановлен без ущерба устойчивости к тепловому разгону путем подключения конденсатора обхода параллельно эмиттерному резистору обратной связи.
  • Если коэффициент усиления по напряжению усилителя произвольно высок (десятки тысяч и более), а отрицательная обратная связь используется для его уменьшения до разумного уровня, можно обнаружить, что коэффициент усиления примерно равен Rобр.связи/Rвх. Изменения в значениях β транзистора или других значений компонентов мало влияют на коэффициент усиления по напряжению при действующей обратной связи, что приводит к стабильности и простоте разработки.

Оригинал статьи:

Теги

Биполярный транзисторОбратная связьОбучениеОтрицательная обратная связьЭлектроника

Сохранить или поделиться

Включение транзистора с общим коллектором

Схема с общгш коллектором (о. к.) показана на рис. 6.7. Памятуя, что напря­жение базы и эмиттера никогда не отличается более, чем на 0,6 В, мы придем к выводу, что выходное напряжение такой схемы должно быть меньше вход­ного именно на эту величину. Это так и есть — схема с общим коллектором иначе называется «эмиттерный повторитель», поскольку выходное напряже­ние повторяет входное — за вычетом все тех же 0,6 В. Каков же смысл этой схемы?

Рис. 6.7. Схема включения биполярного транзистора по схеме с общим коллектором

Дело в том, что схема на рис. 6.7 усиливает сигнал по току (в количество раз, определяемое величиной Агь), что равносильно тому, что собственное входное сопротивление этой схемы ровно в л21э больше того сопротивле­ния, которое стоит в цепи эмиттера. Поэтому в этой схеме мы можем пода­вать на «голый» вывод базы напряжение без опасности сжечь переход база-эмиттер. Иногда это полезно само по себе, если не слишком мощный ис­точник (то есть обладающий высоким выходным сопротивлением) нужно согласовать с мощной нагрузкой (в главе 9 мы увидим, как это использует­ся в источниках питания). Кстати, схема с о. к. не инвертирует сигнал — в отличие от схемы с о. э.

Но главной особенностью схемы с общим коллектором является то, что ее характеристики исключительно стабильны и не зависят от конкретного тран­зистора — до тех пор, пока вы, разумеется, не выйдете за пределы возможно­го. Так как сопротивление нагрузки в эмиттере и входное напряжение схемы практически однозначно задают ток коллектора, то характеристики транзи­стора в этом деле никак не участвуют.

Для объяснения этого факта заметим, что ток коллектора и ток эмиттера, то есть ток через нагрузку, связаны между собой соотношением /„ = Л + /б, но ток базы мал по сравнению с током коллектора, потому мы им пренебрегаем и с достаточной степенью точности полагаем, что /„ = /к. Но напряжение на нагрузке будет всегда равно входному напряжению минус f/бэ, которое, как мы уже выучили, всегда 0,6 В, то есть ток в нагрузке есть (2Лх» и2ъУ2н, и окончательно получаем, что /к = (2вх~ Uqj)/Rh, Разумеется, мы ио ходу дела использовали два допущения (что /б« /к и что f/бэ есть в точности 0,6 В — и то, и другое не всегда именно так), но мы же давно договорились, что не бу­дем высчитывать характеристики схем с точностью до процентов!

Ограничение, которое накладывается транзистором, будет проявляться, толь­ко если мы попробуем делать /?„ все меньше и меньше: в конце концов, либо ток коллектора, либо мощность, на нем выделяемая (она равна (2пит~ 2вых)/к), превысят предельно допустимые значения и либо сгорит коллекторный переход, либо (если Л чем-то лимитирован) то же произойдет с переходом база-эмиттер. Зато в допустимых пределах мы можем со схе­мой эмиттерного повторителя творить что угодно, и соотношение /к = = (2вх ~ и&эУКн будет всегда выполняться.

Про такую схему говорят, что она охвачена стопроцентной отрицательной обратной связью по напряжению. Об обратной связи мы подробнее погово­рим в главе 12, посвященной операционным усилителям, а сейчас нам важно, что такая обратная связь ведет к стабилизации параметров схемы и их неза­висимости как от конкретного экземпляра транзистора, так и от температуры. Но ведь это именно то, чего нам так не хватало в классической схеме с об­щим эмиттером! Нельзя ли их как-то скомбинировать?

Включение транзистора по схеме с общим коллектором — Мегаобучалка



Схема с общим коллекторомпредставлена на рисунке 4. Принцип работы схемы с ОК состоит в следующем. Если на входе схемы действует приращение напряжения ЕС (например, положительное), то возникает приращение эмиттерного тока и напряжение на эмиттерном резисторе R4 увеличивается. Следовательно, выходное напряжение повышается почти так же, как и входное. Поэтому такая схема носит название эмиттерный повторитель, так как её коэффициент усиления близок к единице. Заметим, что резистор R3 в схеме может отсутствовать – коллектор непосредственно подключается к шине питания.

Входное сопротивление схемы с ОК совпадает с входным сопротивлением схемы с ОЭ, при наличии отрицательной обратной связи по току (6), если сопротивление R4 заменить на эквивалентное, определяемое параллельным сопротивлением резисторов R4 и RН. Особо нужно отметить достижение предельно возможного входного сопротивления. Из выражения (6) следует, что при увеличении сопротивления R4 входное сопротивление неограниченно возрастает. На самом деле, параллельно входному сопротивлению установлено конечное сопротивление делителя напряжения, задающего режим по постоянному току, поэтому часто входное сопротивление определяется цепями смещения. Даже в том случае, когда эмиттерный повторитель получает смещение от предыдущего каскада (делитель напряжения в цепи базы отсутствует), входное сопротивление ограничено дифференциальным сопротивлением коллектор-база транзистора.

Выходное сопротивление зависит не только от параметров транзистора, но и от внутреннего сопротивления источника сигна-ла RC:



.



Рис. 4. Усилительный каскад с включением транзистора по схеме с ОК

Коэффициент усиления по току KI = b+1 и в случае применения составных транзисторов может быть весьма большим – до 2500–5000.

Воспользовавшись общим для любого четырёхполюсника выражением для определения коэффициента передачи, найдём коэффициент передачи по напряжению KUэмиттерного повторителя:







где RЭКВ = R4 || RН– эквивалентное сопротивление нагрузки эмиттерного повторителя.

Коэффициент усиления по мощности, что вполне очевидно, определяется коэффициентом усиления тока базы:KP » b + 1.

Из приведённых выражений видно, что каскад на транзисторе, включённом по схеме с ОЭ, усиливает как ток, так и напряжение при относительно небольших входном и выходном сопротивлениях, то есть обладает самым большим коэффициентом усиления по мощности.

Схема с ОБ обладает очень низким входным и относительно высоким выходным сопротивлением, при этом имеет одинаковый (с точностью до знака) со схемой ОЭ коэффициент усиления по напряжению и не усиливает входной ток.

Схема с ОК обладает самым высоким входным и самым низким выходным сопротивлениями, близким к единице коэффициентом усиления по напряжению и примерно в b раз усиливает ток и мощность.

Простейшие способы установки рабочей точки в схеме с общим коллектором (ОК)



Упрощенная схема включения биполярного транзистора \(n\)-\(p\)-\(n\)-типа с общим коллектором (ОК) приведена на рис. 3.7. На рис. 3.8 представлены входные статические характеристики этой схемы. Ее выходные характеристики с учетом \(I_Э \approx I_К\) практически полностью совпадают с выходными характеристиками схемы с ОЭ (рис. 3.4,б).



Рис. 3.7. Упрощенная схема включения биполярного транзистора n-p-n-типа с ОК



Рис. 3.8. Семейство входных статических характеристик схемы с ОК



Из статических характеристик видно, что напряжение на коллекторном переходе \({U_{БК}}_0\), которое является входным для схемы с ОК, имеет большое влияние на ток базы \({I_Б}_0\) транзистора (но не наоборот) и почти совпадает (с учетом \({U_{БК}}_0 \gg {U_{ЭБ}}_0\)) с напряжением \({U_{ЭК}}_0\). В то же время выходной ток \({I_Э}_0\) оказывается значительно выше входного тока \({I_Б}_0\) и линейно от него зависит: \({I_Э}_0 \approx \beta {I_Б}_0\). Из этого следует важная особенность схемы с ОК: большое входное и низкое выходное сопротивление, что позволяет использовать ее как усилитель тока в различных цепях (при равенстве коэффициента усиления по напряжению единице схему с ОК принято называть эмиттерным повторителем).

На рис. 3.9 изображена схема задания смещения в транзисторном каскаде с ОК. Данная схема очень похожа на схему эмиттерно-базовой стабилизации, рассмотренную ранее для каскада с ОЭ, однако здесь мы стабилизируем напряжение на участке коллектор—база транзистора. Оказывается, что это также позволяет однозначно определить рабочую точку каскада (при заданном стабильном напряжении коллектор—база мы имеем стабильное значение тока базы и линейно от него зависящих токов эмиттера и коллектора транзистора).



Рис. 3.9. Схема задания смещения в каскаде с ОК



В схеме с ОК в цепи протекания тока базы \({I_Б}_0\) кроме перехода эмиттер—база транзистора \(VT1\) всегда оказывается также резистор \(R_Э\). Здесь данный резистор фактически играет роль нагрузки. Рассмотрим несколько подробнее его влияние на происходящие в каскаде процессы.

Итак, делитель на резисторах \(R1\), \(R2\) позволяет стабилизировать напряжение \({U_{БК}}_0\) на коллекторном переходе транзистора \(VT1\). Поскольку это напряжение очень близко по значению к напряжению \({U_{ЭК}}_0\), на долю участка база—эмиттер остается достаточно незначительный диапазон возможных значений, причем увеличение напряжения на эмиттерном переходе \({U_{ЭБ}}_0\) возможно только за счет снижения падения напряжения на резисторе \(R_Э\), т.е. при уменьшении тока эмиттера \({I_Э}_0\), и наоборот. Но само по себе уменьшение тока эмиттера должно вызывать не увеличение, а уменьшение напряжения на эмиттерном переходе транзистора. Действительно:

\({U_{ЭБ}}_0 = {I_Б}_0 r_Б + {I_Э}_0 r_Э \approx {I_Э}_0 r_Э\) .

Таким образом, в схеме имеет место отрицательная обратная связь по току нагрузки.

Заметим, что значение сопротивления \(R_Э\) в этой схеме не может быть ни слишком большим, ни слишком малым, поскольку, с одной стороны, оно определяет режим работы каскада по токам \({I_К}_0 \approx {I_Э}_0\), а с другой — является нагрузкой в цепи протекания выходного тока усилительного каскада (вспомним, что схема с ОК применяется именно как усилитель тока). Зачастую в реальных схемах резистора \(R_Э\) как такового и нет, его роль может выполнять входное сопротивление следующего за эмиттерным повторителем каскада.

В дальнейшем будет показано, что введение дополнительного сопротивления в эмиттерную цепь протекания тока транзистора может оказаться полезным и в каскаде с ОЭ. Там это сопротивление будет выполнять только роль элемента обеспечения ООС по току, поскольку нагрузка включается в коллекторную цепь.

Может показаться, что смещение каскада с ОК можно организовать и способом, аналогичным тому, который был использован в схеме с фиксированным током базы на рис. 3.5. Например, это могло бы выглядеть так, как показано на рис. 3.10, но это ошибочное решение. Дело в том, что здесь в цепи протекания тока \({I_Б}_0\) появляется резистор \(R_Э\), падение напряжения на котором зависит в основном от тока \({I_К}_0\), т.е. даже незначительные колебания (например, ввиду колебаний температуры) тока \({I_К}_0\) могут привести к изменению тока базы \({I_Б}_0\) транзистора и, соответственно, к значительному смещению рабочей точки каскада.



Рис. 3.10. Неправильный вариант схемы смещения в каскаде с ОК







< Предыдущая   Следующая >

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
