Трансформатор тесла схема: Схема трансформатора Тесла. Трансформатор Тесла — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

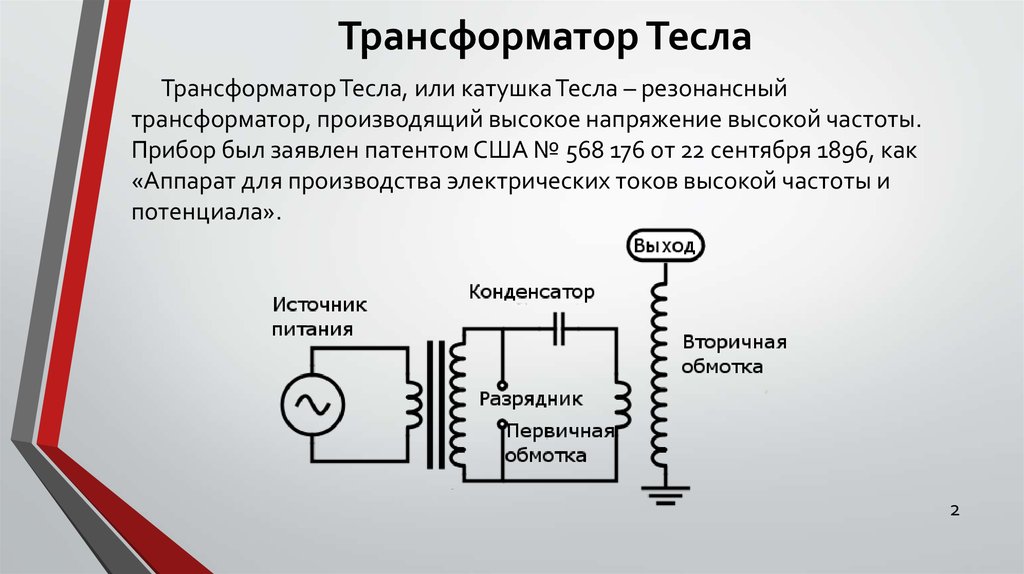

Схема трансформатора Тесла. Трансформатор Тесла

Катушка Тесла – это резонансный трансформатор, который создает высокое напряжение высокой частоты. Изобретен Теслой в 1896 году. Работа этого устройства вызывает очень красивые эффекты, подобные управляемой молнии, а их размеры и сила зависят от питаемого напряжения и электрической схемы.

В домашних условиях сделать катушку Тесла несложно, при этом эффекты ее очень красивые. Готовые и мощные такие приборы продаются в этом китайском магазине .

Не используя провода, с помощью предлагаемого высокочастотного трансформатора можно поддерживать свечение газонаполненных ламп (к примеру лампы дневного света). Кроме того, на конце обмотки формируется красивая высоковольтная искра, к которой можно прикасаться руками. Вследствие того, что входное напряжение на представленном генераторе будет невысоким, он относительно безопасен.

Техника безопасности при работе представленной схемы катушки Тесла

Помните, что нельзя включать это устройство около телефонов, компьютеров и других электронных аппаратов, так как они могут выйти из строя под действием его излучения.

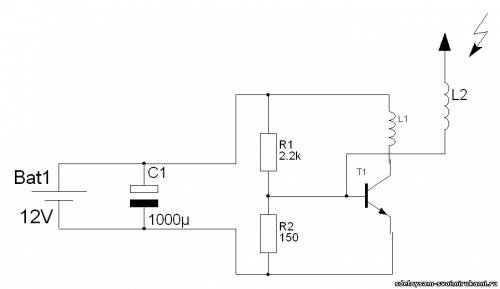

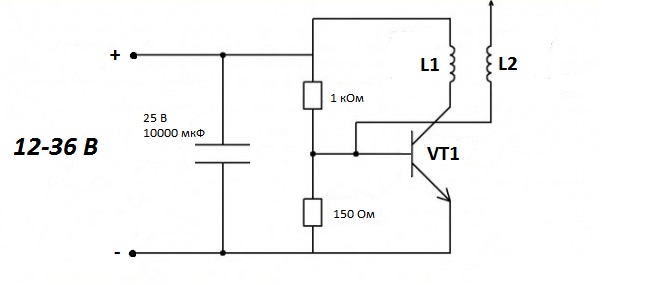

Простая схема генератора Теслы

Для сборки схемы необходимы:

1. Медный эмалированный провод толщиной 0,1-0,3 мм, длиной 200 м.

2. Пластиковая труба диаметром 4-7 cм, длиной 15 см для каркаса вторичной обмотки.

3. Пластиковая труба диаметром 7-10 cм, длиной 3-5 см для каркаса первичной обмотки.

4. Радиодетали: транзистор D13007 и охлаждающий радиатор для него; переменный резистор на 50 кОм; постоянный резистор на 75 Ом и 0,25 вт; блок питания напряжением на выходе 12-18 вольт и током 0,5 ампера;
5. Паяльник, оловянный припой и канифоль.

Подобрав нужные детали, начните с намотки катушки. Наматывать следует на каркас виток к витку без перехлёстов и заметных пробелов, примерно 1000 витков, но не менее 600. После этого нужно обеспечить изоляцию и закрепить намотку, лучше всего для этого использовать лак, которым покрыть обмотку в несколько слоёв.

Для первичной обмотки (L1) используется более толстый провод диаметром 0,6 мм и более, обмотка 5-12 витков, каркас для неё подбирается хотя бы на 5мм толще вторичной обмотки.

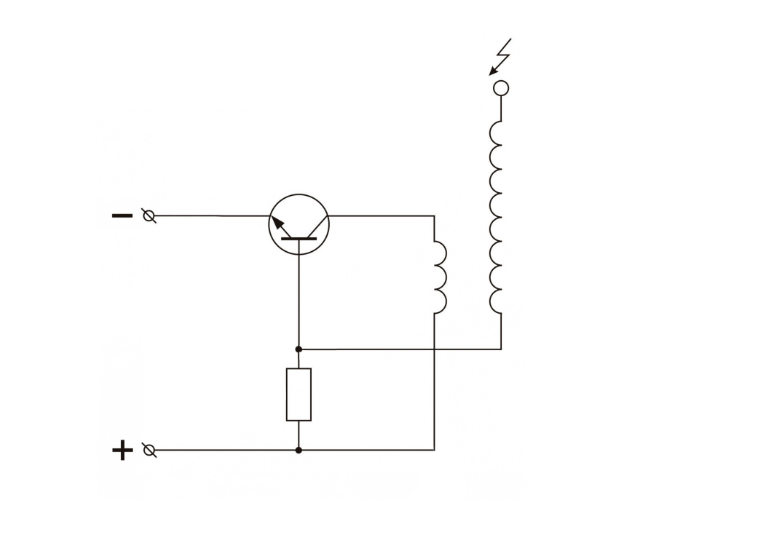

Далее соберите схему, как на рисунке выше. Транзистор подойдет любой NPN, можно и PNP, но в этом случае необходимо поменять полярность питания, автор схемы использовал BUT11AF, из отечественных, которые ничем не уступают, хорошо подходят КТ819, КТ805.

Для питания качера – любой блок питания 12-30В с током от 0,3 А.

Параметры авторской обмотки Тесла

Вторичная – 700 витков проводом толщиной 0,15 мм на каркасе 4 см.
Первичная – 5 витков проводом 1,5мм на каркасе 5 см.
Питание – 12-24 В с током до 1 А.

Видео канала “How-todo”.

Катушка Тесла представляет собой высокочастотный резонансный трансформатор без ферромагнитного сердечника, с помощью которого можно получить высокое напряжение на вторичной обмотке. Под действием высокого напряжения в воздухе происходит электрический пробой, подобно разряду молнии. Устройство изобретено Николой Теслой, и носит его имя.

По типу коммутирующего элемента первичного контура, катушки Тесла подразделяются на искровые (SGTC – Spark gap Tesla coil), транзисторные (SSTC – Solid state Tesla coil, DRSSTC – Dual resonant solid state Tesla coil). Я буду рассматривать только искровые катушки, являющиеся самыми простыми и распространенными. По способу заряда контурного конденсатора, искровые катушки делятся на 2 типа: ACSGTC – Spark gap Tesla coil, а также DCSGTC – Spark gap Tesla coil. В первом варианте, заряд конденсатора осуществляется переменным напряжением, во втором используется резонансный заряд с подведением постоянного напряжения.

Сама катушка представляет собой конструкцию из двух обмоток и тора. Вторичная обмотка цилиндрическая, наматывается на диэлектрической трубе медным обмоточным проводом, в один слой виток к витку, и имеет обычно 500-1500 витков. Оптимальное соотношение диаметра и длины обмотки равно 1:3,5 – 1:6. Для увеличения электрической и механической прочности, обмотку покрывают эпоксидным клеем или полиуретановым лаком. Обычно размеры вторичной обмотки определяют исходя из мощности источника питания, то есть высоковольтного трансформатора. Определив диаметр обмотки, из оптимального соотношения находят длину.

Далее подбирают диаметр обмоточного провода, так чтобы количество витков примерно равнялось общепринятому значению. В качестве диэлектрической трубы обычно применяют канализационные пластиковые трубы, но можно изготовить и самодельную трубу, при помощи листов чертежного ватмана и эпоксидного клея. Здесь и далее речь идет о средних катушках, мощностью от 1 кВт и диаметром вторичной обмотки от 10 см.

На верхний конец трубы вторичной обмотки устанавливают полый проводящий тор, обычно выполненный из алюминиевой гофрированной трубы для отвода горячих газов. В основном диаметр трубы подбирают равным диаметру вторичной обмотки. Диаметр тора обычно составляет 0,5-0,9 от длины вторичной обмотки. Тор имеет электрическую емкость, которая определяется его геометрическими размерами, и выступает в роли конденсатора.

Первичная обмотка располагается у нижнего основания вторичной обмотки, и имеет спиральную плоскую или коническую форму. Обычно состоит из 5-20 витков толстого медного или алюминиевого провода. В обмотке протекают высокочастотные токи, вследствие чего скин-эффект может иметь значительное влияние. Из-за высокой частоты ток распределяется преимущественно в поверхностном слое проводника, тем самым уменьшается эффективная площадь поперечного сечения проводника, что приводит к увеличению активного сопротивления и уменьшению амплитуды электромагнитных колебаний. Поэтому лучшим вариантом для изготовления первичной обмотки будет полая медная трубка, или плоская широкая лента. Над первичной обмоткой по внешнему диаметру иногда устанавливают незамкнутое защитное кольцо (Strike Ring) из того же проводника, и заземляют. Кольцо предназначено для предотвращения попадания разрядов в первичную обмотку. Разрыв необходим для исключения протекания тока по кольцу, иначе магнитное поле, созданное индукционным током, будет ослаблять магнитное поле первичной и вторичной обмотки. От защитного кольца можно отказаться, если заземлить один конец первичной обмотки, при этом попадание разряда не причинит вреда компонентам катушки.

Коэффициент связи между обмотками зависит от их взаимного расположения, чем они ближе, тем больше коэффициент. Для искровых катушек типичное значение коэффициента равно K=0,1-0,3. От него зависит напряжение на вторичной обмотке, чем больше коэффициент связи, тем больше напряжение. Но увеличивать коэффициент связи выше нормы не рекомендуется, так как между обмотками начнут проскакивать разряды, повреждающие вторичную обмотку.

На схеме представлен простейший вариант катушки Тесла типа ACSGTC.

Принцип действия катушки Тесла основан на явлении резонанса двух индуктивно связанных колебательных контуров. Первичный колебательный контур состоит из конденсатора С1, первичной обмотки L1, и коммутируется разрядником, в результате чего образуется замкнутый контур. Вторичный колебательный контур образован вторичной обмоткой L2 и конденсатором С2 (тор обладающий емкостью), нижний конец обмотки обязательно заземляется. При совпадении собственной частоты первичного колебательного контура с частотой вторичного колебательного контура, происходит резкое возрастание амплитуды напряжения и тока во вторичной цепи.

При достаточно высоком напряжении происходит электрический пробой воздуха в виде разряда, исходящего из тора. При этом важно понимать, что представляет собой замкнутый вторичный контур. Ток вторичного контура течет по вторичной обмотке L2 и конденсатору С2 (тор), далее по воздуху и земле (так как обмотка заземлена), замкнутый контур можно описать следующим образом: земля-обмотка-тор-разряд-земля. Таким образом, захватывающие электрические разряды представляют собой часть контурного тока. При большом сопротивлении заземления разряды, исходящие из тора будут бить прямо по вторичной обмотке, что не есть хорошо, поэтому нужно делать качественное заземление.

После того как размеры вторичной обмотки и тора определены, можно посчитать собственную частоту колебаний вторичного контура. Здесь надо учитывать, что вторичная обмотка кроме индуктивности обладает некоторой емкостью из-за немалых размеров, которую надо учитывать при расчете, емкость обмотки необходимо сложить с емкостью тора. Далее надо прикинуть параметры катушки L1и конденсатора C1первичного контура, так чтобы собственная частота первичного контура была близка к частоте вторичного контура.

Емкость конденсатора первичного контура обычно составляет 25-100 нФ, исходя из этого, рассчитывают количество витков первичной обмотки, в среднем должно получиться 5-20 витков. При изготовлении обмотки необходимо увеличить количество витков, по сравнению с расчетным значением, для последующей настройки катушки в резонанс. Рассчитать все эти параметры можно по стандартным формулам из учебника физики, также в сети есть книги по расчету индуктивности различных катушек. Существуют и специальные программы калькуляторы для расчета всех параметров будущей катушки Тесла.

Настройка осуществляется путем изменения индуктивности первичной обмотки, то есть один конец обмотки подсоединен к схеме, а другой никуда не подключается. Второй контакт выполняют в виде зажима, который можно перекидывать с одного витка на другой, тем самым используется не вся обмотка, а только ее часть, соответственно меняется индуктивность, и собственная частота первичного контура. Настройку выполняют во время предварительных запусков катушки, о резонансе судят по длине выдаваемых разрядов. Существует также метод холодной настройки резонанса при помощи ВЧ генератора и осциллографа или ВЧ вольтметра, при этом катушку запускать не надо. Необходимо взять на заметку, что электрический разряд обладает емкостью, вследствие чего собственная частота вторичного контура может немного уменьшаться во время работы катушки. Заземление также может оказывать небольшое влияние на частоту вторичного контура.

Разрядник является коммутирующим элементом в первичном колебательном контуре. При электрическом пробое разрядника под действием высокого напряжения, в нем образуется дуга, которая замыкает цепь первичного контура, и в нем возникают высокочастотные затухающие колебания, в течение которых напряжение на конденсаторе С1 постепенно уменьшается. После того как дуга гаснет, контурный конденсатор С1 вновь начинает заряжаться от источника питания, при следующем пробое разрядника начинается новый цикл колебаний.

Разрядник подразделяется на два типа: статический и вращающийся. Статический разрядник представляет собой два близко расположенных электрода, расстояние между которыми регулируют так чтобы электрический пробой между ними происходил в то время, когда конденсатор С1 заряжен до наибольшего напряжения, или немного меньше максимума. Ориентировочное расстояние между электродами определяют исходя из электрической прочности воздуха, которая составляет около 3 кВ/мм при стандартных условиях окружающей среды, а также зависит от формы электродов. Для переменного сетевого напряжения, частота срабатываний статического разрядника (BPS – beats per second) составит 100Гц.

Вращающийся разрядник (RSG – Rotary spark gap) выполняется на основе электродвигателя, на вал которого насажен диск с электродами, с каждой стороны диска устанавливаются статические электроды, таким образом, при вращении диска, между статическими электродами будут пролетать все электроды диска. Расстояние между электродами делают минимальным. В таком варианте можно регулировать частоту коммутаций в широких пределах управляя электродвигателем, что дает больше возможностей по настройке и управлению катушкой. Корпус двигателя необходимо заземлить, для защиты обмотки двигателя от пробоя, при попадании высоковольтного разряда.

В качестве контурного конденсатора С1 применяют конденсаторные сборки (MMC – Multi Mini Capacitor) из последовательно и параллельно соединенных высоковольтных высокочастотных конденсаторов. Обычно применяют керамические конденсаторы типа КВИ-3, а также пленочные К78-2. В последнее время намечен переход на бумажные конденсаторы типа К75-25, которые неплохо показали себя в работе. Номинальное напряжение конденсаторной сборки для надежности должно быть в 1,5-2 раза больше амплитудного напряжения источника питания. Для защиты конденсаторов от перенапряжения (высокочастотные импульсы) устанавливают воздушный разрядник параллельно всей сборке. Разрядник может представлять собой два небольших электрода.

В качестве источника питания для зарядки конденсаторов используется высоковольтный трансформатор Т1, или несколько последовательно или параллельно соединенных трансформаторов. В основном начинающие тесластроители используют трансформатор из микроволновой печи (MOT – Microwave Oven Transformer), выходное переменное напряжение которого составляет ~2,2 кВ, мощность около 800 Вт. В зависимости от номинального напряжения контурного конденсатора, МОТы соединяют последовательно от 2 до 4 штук. Применение только одного трансформатора не целесообразно, так как из-за небольшого выходного напряжения зазор в разряднике будет очень малым, итогом будут нестабильные результаты работы катушки. Моты имеют недостатки в виде слабой электропрочности, не рассчитаны для работы в длительном режиме, сильно греются при большой нагрузке, поэтому часто выходят из строя. Более разумно использовать специальные масляные трансформаторы типа ОМ, ОМП, ОМГ, которые имеют выходное напряжение 6,3 кВ, 10 кВ, и мощность 4 кВт, 10 кВт. Можно также изготовить самодельный высоковольтный трансформатор. При работе с высоковольтными трансформаторами не следует забывать о технике безопасности, высокое напряжение опасно для жизни, корпус трансформатора необходимо заземлить. При необходимости последовательно с первичной обмоткой трансформатора можно установить автотрансформатор, для регулировки напряжения зарядки контурного конденсатора. Мощность автотрансформатора должна быть не меньше мощности трансформатора T1.

Дроссель Lд в цепи питания необходим для ограничения тока короткого замыкания трансформатора при пробое разрядника. Чаще всего дроссель находится в цепи вторичной обмотки трансформатора T1. Вследствие высокого напряжения, необходимая индуктивность дросселя может принимать большие значения от единиц до десятков Генри. В таком варианте он должен обладать достаточной электропрочностью. С таким же успехом дроссель можно установить последовательно с первичной обмоткой трансформатора, соответственно здесь не требуется высокая электропрочность, необходимая индуктивность на порядок ниже, и составляет десятки, сотни миллигенри. Диаметр обмоточного провода должен быть не меньше диаметра провода первичной обмотки трансформатора. Индуктивность дросселя рассчитывают из формулы зависимости индуктивного сопротивления от частоты переменного тока.

Фильтр низких частот (ФНЧ) предназначен для исключения проникновения высокочастотных импульсов первичного контура в цепь дросселя и вторичной обмотки трансформатора, то есть для их защиты. Фильтр может быть Г-образным или П-образным. Частоту среза фильтра выбирают на порядок меньше резонансной частоты колебательных контуров катушки, но при этом частота среза должна быть намного больше частоты срабатывания разрядника.

При резонансном заряде контурного конденсатора (тип катушки – DCSGTC), используют постоянное напряжение, в отличии от ACSGTC. Напряжение вторичной обмотки трансформатора T1 выпрямляют с помощью диодного моста и сглаживают конденсатором Св. Емкость конденсатора должна быть на порядок больше емкости контурного конденсатора С1, для уменьшения пульсаций постоянного напряжения. Величина емкости обычно составляет 1-5 мкФ, номинальное напряжение для надежности выбирают в 1,5-2 раза больше амплитудного выпрямленного напряжения. Вместо одного конденсатора можно использовать конденсаторные сборки, желательно не забывая про выравнивающие резисторы при последовательном соединении нескольких конденсаторов.

В качестве диодов моста применяют последовательно соединенные высоковольтные диодные столбы типа КЦ201 и др. Номинальный ток диодных столбов должен быть больше номинального тока вторичной обмотки трансформатора. Обратное напряжение диодных столбов зависит от схемы выпрямления, по соображениям надежности обратное напряжение диодов должно быть в 2 раза больше амплитудного значения напряжения. Возможно изготовление самодельных диодных столбов путем последовательного соединения обычных выпрямительных диодов (например 1N5408, Uобр = 1000 В, Iном = 3 А), с применением выравнивающих резисторов.
Вместо стандартной схемы выпрямления и сглаживания можно собрать удвоитель напряжения из двух диодных столбов и двух конденсаторов.

Принцип работы схемы резонансного заряда основан на явлении самоиндукции дросселя Lд, а также применения диода отсечки VDо. В момент времени, когда конденсатор C1 разряжен, через дроссель начинает течь ток, возрастая по синусоидальному закону, при этом в дросселе накапливается энергия в виде магнитного поля, а конденсатор при этом заряжается, накапливая энергию в виде электрического поля. Напряжение на конденсаторе возрастает до напряжения источника питания, при этом через дроссель течет максимальный ток, и падение напряжения на нем равно нулю. При этом ток не может прекратиться мгновенно, и продолжает течь в том же направлении из-за наличия самоиндукции дросселя. Зарядка конденсатора продолжается до удвоенного значения напряжения источника питания. Диод отсечки необходим для предотвращения перетекания энергии от конденсатора обратно в источник питания, так как между конденсатором и источником питания появляется разность потенциалов равная напряжению источника питания. На самом деле напряжение на конденсаторе не достигает удвоенного значения, из-за наличия падения напряжения на диодном столбе.

Применение резонансного заряда позволяет более эффективно и равномерно передавать энергию на первичный контур, при этом для получения одинакового результата (по длине разряда), для DCSGTC требуется меньшая мощность источника питания (трансформатор Т1), чем для ACSGTC. Разряды приобретают характерный плавный изгиб, вследствие стабильного питающего напряжения, в отличии от ACSGTC, где очередное сближение электродов в RSG может приходиться по времени на любой участок синусоидального напряжения, включая попадание на нулевое или низкое напряжение и как следствие переменная длина разряда (рваный разряд).

Ниже на картинке представлены формулы для расчета параметров катушки Тесла:

Предлагаю ознакомиться с моим опытом постройки .

Знаменитый изобретатель Никола Тесла имеет немало заслуг перед наукой и техникой, но только одно изобретение носит его имя. Это резонансный трансформатор, известный также как« катушка Теслы».

Трансформатор Теслы состоит из первичной и вторичной обмоток, схемы, обеспечивающей питание первичной обмотки на резонансной частоте вторичной, и, опционально, дополнительной емкости на высоковольтном выходе вторичной обмотки. Острие, укрепленное на дополнительной емкости, повышает напряженность электрического поля, облегчая пробой воздуха. Дополнительная емкость снижает рабочую частоту, уменьшая нагрузку на транзисторы, и, по некоторым данным, повышает длину разрядов. В качестве каркаса вторичной обмотки используется кусок канализационной ПВХ-трубы. Вторичная обмотка состоит примерно из 810 витков эмалированного провода диаметром 0,45 мм. Первичная обмотка состоит из восьми витков провода сечением 6 мм2. Схема питания основана на принципе автоколебаний и построена на силовых транзисторах.

Суть изобретения Теслы проста. Если питать трансформатор током с частотой, равной резонансной для его вторичной обмотки, напряжение на выходе возрастает в десятки и даже сотни раз. Фактически оно ограничено электрической прочностью окружающего воздуха (или иной среды) и самого трансформатора, а также потерями на излучение радиоволн. Наиболее известна катушка в области шоу-бизнеса: она способна метать молнии!

Форма и содержание

Трансформатор выглядит весьма необычно — он словно специально сконструирован для шоу-бизнеса. Вместо привычного массивного железного сердечника с толстыми обмотками — длинная полая труба из диэлектрика, на которую провод намотан всего в один слой. Такой странный вид вызван необходимостью обеспечить максимальную электрическую прочность конструкции.

Кроме необычного внешнего вида, трансформатор Теслы имеет еще одну особенность: в нем обязательно есть некая система, создающая в первичной обмотке ток именно на резонансной частоте вторичной. Сам Тесла использовал так называемую искровую схему (SGTC, Spark Gap Tesla Coil). Ее принцип заключается в зарядке конденсатора от источника питания с последующим подключением его к первичной обмотке. Вместе они создают колебательный контур.

Емкость конденсатора и индуктивность обмотки подбираются так, чтобы частота колебаний в этом контуре совпадала с необходимой. Коммутация осуществляется с помощью искрового промежутка: как только напряжение на конденсаторе достигает определенного значения, в промежутке возникает искра, замыкающая контур. Часто можно увидеть утверждения, что «искра содержит полный спектр частот, так что там всегда есть и резонансная, за счет чего и работает трансформатор». Но это не так — без правильного подбора емкости и индуктивности действительно высокого напряжения на выходе не получить.

Решив сделать свой трансформатор Теслы, мы остановились на более прогрессивной схеме — транзисторной. Транзисторные генераторы потенциально позволяют получить любую форму и частоту сигнала в первичной обмотке.

Выбранная нами схема состоит из микросхемы драйвера силовых транзисторов, маленького трансформатора для развязки этого драйвера от питающего напряжения 220 В и полумоста из двух силовых транзисторов и двух пленочных конденсаторов. Трансформатор мотается на кольце из феррита с рабочей частотой не менее 500 кГц, на нем делается три обмотки по 10−15 витков провода. Очень важно подключить транзисторы к обмоткам трансформатора так, чтобы они работали в противофазе: когда один открыт, другой закрыт.

Нужная частота возникает за счет обратной связи со вторичной обмоткой (схема основана на автоколебаниях). Обратная связь может осуществляться двумя способами: с помощью или трансформатора тока из 50−80 витков провода на таком же ферритовом кольце, как и разделительный трансформатор, через которое проходит провод заземления нижней части вторичной обмотки, или… просто кусочка проволоки, которая выполняет роль антенны, улавливающей испускаемые вторичной обмоткой радиоволны.

Мотаем на ус

В качестве каркаса первичной обмотки мы взяли канализационную трубу из ПВХ диаметром 9 см и длиной 50 см. Для намотки используем эмалированный медный провод диаметром 0,45 мм. Каркас и катушку обмоточного провода размещаем на двух параллельных осях. В качестве оси каркаса выступал кусок ПВХ-трубы меньшего диаметра, а роль оси катушки с проводом выполнила завалявшаяся в редакции стрела от лука.

Существуют три варианта первичной обмотки: плоская спираль, короткая винтовая и коническая обмотка. Первая обеспечивает максимальную электрическую прочность, но в ущерб силе индуктивной связи. Вторая, напротив, создает наилучшую связь, но чем она выше — тем больше шансов, что произойдет пробой между нею и вторичной обмоткой. Коническая обмотка — промежуточный вариант, позволяющий получить наилучший баланс между индуктивной связью и электрической прочностью. Рекордные напряжения мы получить не рассчитывали, так что выбор пал на винтовую обмотку: она позволяет добиться максимального КПД и проста в изготовлении.

В качестве проводника взяли провод питания аудиоаппаратуры с сечением 6 мм², восемь витков которого намотали на отрезок ПВХ-трубы большего диаметра, чем у каркаса вторичной обмотки, и закрепили обычной изолентой. Такой вариант нельзя считать идеальным, ведь ток высокой частоты течет лишь по поверхности проводников (скин-эффект), так что правильнее делать первичную обмотку из медной трубы. Но наш способ прост в изготовлении и при не слишком больших мощностях вполне работает.

Управление

Для обратной связи мы изначально планировали использовать трансформатор тока. Но он оказался неэффективным при малых мощностях катушки. А в случае антенны сложнее обеспечить первоначальный импульс, который запустит колебания (в случае трансформатора через его кольцо можно пропустить еще один провод, на который на долю секунды замыкать обычную батарейку). В итоге у нас получилась смешанная система: один выход трансформатора был подключен к входу микросхемы, а провод второго не был ни к чему подключен и служил антенной.

Короткие замыкания, пробитие транзисторов и прочие неприятности изначально предполагались очень даже возможными, так что дополнительно был изготовлен пульт управления с амперметром переменного тока на 10 А, автоматическим предохранителем на 10 А и парой «неонок»: одна показывает, есть ли напряжение на входе в пульт, а другая — идет ли ток к катушке. Такой пульт позволяет удобно включать и выключать катушку, отслеживать основные параметры, а также дает возможность многократно снизить частоту походов к щитку для включения «выбитых» автоматов.

Последняя опциональная деталь трансформатора — дополнительная емкость в виде проводящего шара или тора на высоковольтном выходе вторичной обмотки. Во многих статьях можно прочесть, что она способна существенно удлинить разряд (кстати, это широкое поле для экспериментов). Мы сделали такую емкость на 7 пФ, собрав вместе две стальные чашки-полусферы (из магазина IKEA).

Сборка

Когда все компоненты изготовлены, конечная сборка трансформатора не составляет никакой проблемы. Единственная тонкость — заземление нижнего конца вторичной обмотки. Увы, не во всех отечественных домах есть розетки с отдельными контактами земли. А там, где есть, эти контакты не всегда реально подключены (проверить это можно с помощью мультиметра: между контактом и проводом фазы должно быть около 220 В, а между ним и нулевым проводом — почти нуль).

Если у вас такие розетки есть (у нас в редакции нашлись), то заземлять нужно именно с их помощью, используя для подключения катушки соответствующую вилку. Часто советуют заземлять на батарею центрального отопления, но это категорически не рекомендуется, поскольку в некоторых случаях может привести к тому, что батареи в доме будут бить током ни о чем не подозревающих соседей.

Но вот наступает ответственный момент включения… И сразу же появляется первая жертва молнии — транзистор схемы питания. После замены выясняется, что схема в принципе вполне работоспособна, хотя и на небольших мощностях (200−500 Вт). При выходе на проектную мощность (порядка 1−2 кВт) транзисторы взрываются с эффектной вспышкой. И хотя эти взрывы не представляют опасности, режим «секунда работы — 15 минут замены транзистора» не является удовлетворительным. Тем не менее с помощью этого трансформатора вполне можно почувствовать себя в роли Зевса-громовержца.

Благородные цели

Хотя в наше время трансформатор Теслы, по крайней мере в его исходном виде, чаще всего находит применение в разнообразных шоу, сам Никола Тесла создавал его для куда более важных целей. Трансформатор является мощным источником радиоволн с частотой от сотни килогерц до нескольких мегагерц. На основе мощных трансформаторов Теслы планировалось создание системы радиовещания, беспроводного телеграфа и беспроводной телефонии.

Но наиболее грандиозный проект Теслы, связанный с использованием его трансформатора, — создание глобальной системы беспроводного энергоснабжения. Как он считал, достаточно мощный трансформатор или система трансформаторов сможет в глобальном масштабе менять заряд Земли и верхних слоев атмосферы.

В такой ситуации установленный в любой точке планеты трансформатор, имеющий такую же резонансную частоту, как и передающий, будет источником тока, и линии электропередач станут не нужны.

Именно стремление создать систему беспроводной передачи энергии погубило знаменитый проект Wardenclyff. Инвесторы были заинтересованы в появлении только окупаемой системы связи. А передатчик энергии, которую мог бы неконтролируемо принимать любой желающий по всему миру, напротив, грозил убытками электрическим компаниям и производителям проводов. А один из основных инвесторов был акционером Ниагарской ГЭС и заводов по производству меди…

Катушка тесла

Разряды с провода на терминале

Трансформа́тор Те́сла — единственное из изобретений Николы Тесла , носящих его имя сегодня. Это классический резонансный трансформатор , производящий высокое напряжение при высокой частоте. Оно использовалось Теслой в нескольких размерах и вариациях для его экспериментов. «Трансформатор Тесла» также известен под названием «катушка Теслы» (англ. Tesla coil ). В России часто используют следующие сокращения: ТС (от Tesla coil ), КТ (катушка Тесла), просто тесла и даже ласкательно — катька. Прибор был заявлен патентом № 568176 от 22 сентября 1896 года, как «Аппарат для производства электрических токов высокой частоты и потенциала».

Описание конструкции

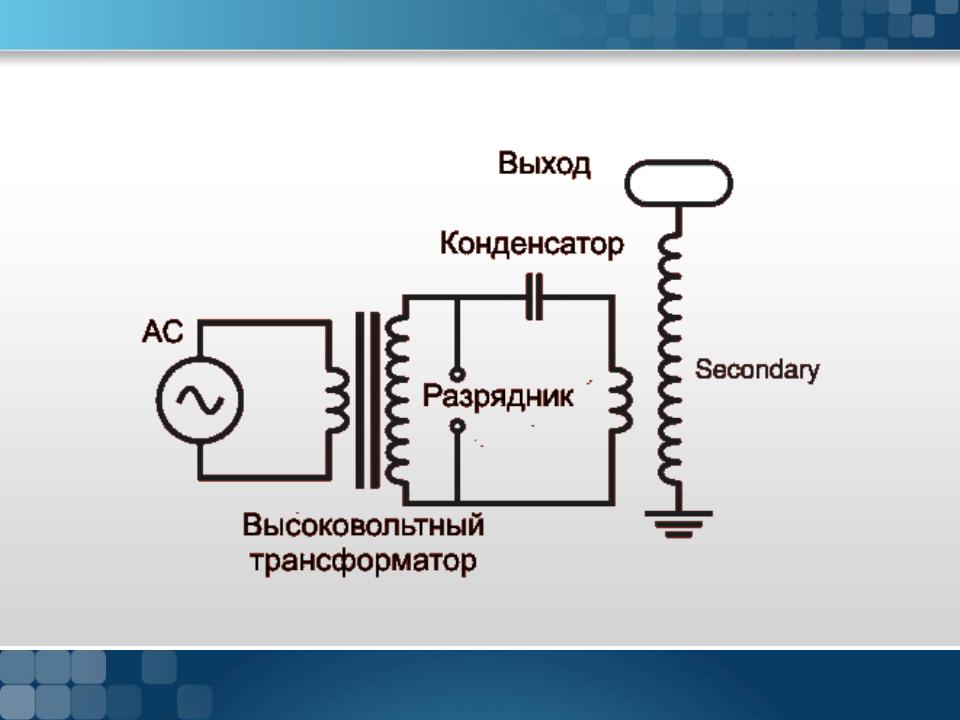

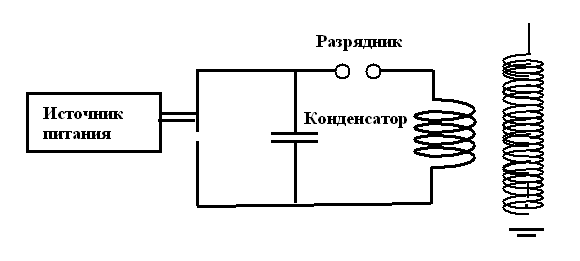

Схема простейшего трансформатора Теслы

В элементарной форме трансформатор Теслы состоит из двух катушек , первичной и вторичной, и обвязки, состоящей из разрядника (прерывателя, часто встречается английский вариант Spark Gap), конденсатора , тороида (используется не всегда) и терминала (на схеме показан как «выход»).

Первичная катушка построена из 5-30 (для VTTC — катушки Теслы на лампе — число витков может достигать 60) витков провода большого диаметра или медной трубки, а вторичная из многих витков провода меньшего диаметра. Первичная катушка может быть плоской (горизонтальной), конической или цилиндрической (вертикальной). В отличие от многих других трансформаторов , здесь нет никакого ферромагнитного сердечника. Таким образом, взаимоиндукция между двумя катушками гораздо меньше, чем у обычных трансформаторов с ферромагнитным сердечником. У данного трансформатора также практически отсутствует магнитный гистерезис , явления задержки изменения магнитной индукции относительно изменения тока и другие недостатки, вносимые присутствием в поле трансформатора ферромагнетика.

Первичная катушка вместе с конденсатором образует колебательный контур , в который включён нелинейный элемент — разрядник (искровой промежуток). Разрядник, в простейшем случае, обыкновенный газовый; выполненный обычно из массивных электродов (иногда с радиаторами), что сделано для большей износостойкости при протекании больших токов через электрическую дугу между ними.

Вторичная катушка также образует колебательный контур, где роль конденсатора выполняет ёмкостная связь между тороидом, оконечным устройством, витками самой катушки и другими электропроводящими элементами контура с Землей. Оконечное устройство (терминал) может быть выполнено в виде диска, заточенного штыря или сферы. Терминал предназначен для получения предсказуемых искровых разрядов большой длины. Геометрия и взаимное положение частей трансформатора Теслы сильно влияет на его работоспособность, что аналогично проблематике проектирования любых высоковольтных и высокочастотных устройств.

Функционирование

Трансформатор Теслы рассматриваемой простейшей конструкции, показанной на схеме, работает в импульсном режиме. Первая фаза — это заряд конденсатора до напряжения пробоя разрядника. Вторая фаза — генерация высокочастотных колебаний.

Заряд

Заряд конденсатора производится внешним источником высокого напряжения, защищённым дросселями и построенным обычно на базе повышающего низкочастотного трансформатора. Так как часть электрической энергии, накопленной в конденсаторе, уйдёт на генерацию высокочастотных колебаний, то ёмкость и максимальное напряжение на конденсаторе пытаются максимизировать. Напряжение заряда ограничено напряжением пробоя разрядника, которое (в случае воздушного разрядника) можно регулировать, изменяя расстояние между электродами или их форму. Типовое максимальное напряжение заряда конденсатора — 2-20 киловольт. Знак напряжения для заряда обычно не важен, так как в высокочастотных колебательных контурах электролитические конденсаторы не применяются. Более того, во многих конструкциях знак заряда меняется с частотой бытовой сети электроснабжения ( или Гц).

Генерация

После достижения между электродами разрядника напряжения пробоя в нём возникает лавинообразный электрический пробой газа. Конденсатор разряжается через разрядник на катушку. После разряда конденсатора напряжение пробоя разрядника резко уменьшается из-за оставшихся в газе носителей заряда. Практически, цепь колебательного контура первичной катушки остаётся замкнутой через разрядник, до тех пор, пока ток создаёт достаточное количество носителей заряда для поддержания напряжения пробоя существенно меньшего, чем амплитуда напряжения колебаний в LC контуре. Колебания постепенно затухают, в основном из-за потерь в разряднике и ухода электромагнитной энергии на вторичную катушку. Во вторичной цепи возникают резонансные колебания, что приводит к появлению на терминале высоковольтного высокочастотного напряжения !

В качестве генератора ВЧ напряжения, в современных трансформаторах Теслы используют ламповые (VTTC — Vacuum Tube Tesla Coil) и транзисторные (SSTC — Solid State Tesla Coil, DRSSTC — Dual Resonance SSTC) генераторы. Это даёт возможность уменьшить габариты установки, повысить управляемость, снизить уровень шума и избавиться от искрового промежутка. Также существует разновидность трансформаторов Теслы, питаемая постоянным током. В аббревиатурах названий таких катушек присутствуют буквы DC, например DC DRSSTC. В отдельную категорию также относят магниферные катушки Теслы.

Многие разработчики в качестве прерывателя (разрядника) используют управляемые электронные компоненты, такие как транзисторы, модули на MOSFET транзисторах, электронные лампы , тиристоры .

Использование трансформатора Теслы

Разряд трансформатора Теслы

Разряд с конца провода

Выходное напряжение трансформатора Теслы может достигать нескольких миллионов вольт . Это напряжение в резонансной частоте способно создавать внушительные электрические разряды в воздухе, которые могут иметь многометровую длину. Эти явления очаровывают людей по разным причинам, поэтому трансформатор Теслы используется как декоративное изделие.

Трансформатор использовался Теслой для генерации и распространения электрических колебаний, направленных на управление устройствами на расстоянии без проводов (радиоуправление), беспроводной передачи данных (радио) и беспроводной передачи энергии . В начале XX века трансформатор Теслы также нашёл популярное использование в медицине . Пациентов обрабатывали слабыми высокочастотными токами, которые протекая по тонкому слою поверхности кожи не причиняют вреда внутренним органам (см. Скин-эффект), оказывая при этом тонизирующее и оздоравливающее влияние. Последние исследования механизма воздействия мощных ВЧ токов на живой организм показали негативность их влияния.

В наши дни трансформатор Теслы не имеет широкого практического применения. Он изготовляется многими любителями высоковольтной техники и сопровождающих её работу эффектов. Также он иногда используется для поджига газоразрядных ламп и для поиска течей в вакуумных системах.

Трансформатор Теслы используется военными для быстрого уничтожения всей электроники в здании,танке,корабле.Создается на доли секунды мощный электромагнитный импульс в радиусе нескольких десятков метров.В результате перегорают все микросхемы и транзисторы,полупроводниковая электроника.Данное устройство работает совершенно бесшумно.В прессе появилось сообщение, что частота тока при этом достигает 1 Терагерц.

Эффекты, наблюдаемые при работе трансформатора Теслы

Во время работы катушка Теслы создаёт красивые эффекты, связанные с образованием различных видов газовых разрядов . Многие люди собирают трансформаторы Теслы ради того, чтобы посмотреть на эти впечатляющие, красивые явления. В целом катушка Теслы производит 4 вида разрядов:

Стримеры (от англ. Streamer ) — тускло светящиеся тонкие разветвлённые каналы, которые содержат ионизированные атомы газа и отщеплённые от них свободные электроны. Протекает от терминала (или от наиболее острых, искривлённых ВВ-частей) катушки прямо в воздух, не уходя в землю, так как заряд равномерно стекает с поверхности разряда через воздух в землю. Стример — это, по сути дела, видимая ионизация воздуха (свечение ионов), создаваемая ВВ-полем трансформатора.
Спарк (от англ. Spark ) — это искровой разряд . Идёт с терминала (или с наиболее острых, искривлённых ВВ частей) непосредственно в землю или в заземлённый предмет. Представляет собой пучок ярких, быстро исчезающих или сменяющих друг друга нитевидных, часто сильно разветвлённых полосок — искровых каналов. Также имеет место быть особый вид искрового разряда — скользящий искровой разряд.
Коронный разряд — свечение ионов воздуха в электрическом поле высокого напряжения. Создаёт красивое голубоватое свечение вокруг ВВ-частей конструкции с сильной кривизной поверхности.
Дуговой разряд — образуется во многих случаях. Например, при достаточной мощности трансформатора, если к его терминалу близко поднести заземлённый предмет, между ним и терминалом может загореться дуга (иногда нужно непосредственно прикоснуться предметом к терминалу и потом растянуть дугу, отводя предмет на большее расстояние). Особенно это свойственно ламповым катушкам Теслы. Если катушка недостаточно мощна и надёжна, то спровоцированный дуговой разряд может повредить её компоненты.

Часто можно наблюдать (особенно вблизи мощных катушек), как разряды идут не только от самой катушки (её терминала и т. д.), но и в её сторону от заземлённых предметов. Также на таких предметах может возникать и коронный разряд . Редко можно наблюдать также тлеющий разряд . Интересно заметить, что разные химические вещества, нанесённые на разрядный терминал, способны менять цвет разряда. Например, натрий меняет обычный окрас спарка на оранжевый, а бром — на зелёный.

Работа резонансного трансформатора сопровождается характерным электрическим треском. Появление этого явления связано с превращением стримеров в искровые каналы (см. статью искровой разряд), который сопровождается резким возрастанием силы тока и количества энергии, выделяющегося в них. Каждый канал быстро расширяется, в нём скачкообразно повышается давление, в результате чего на его границах возникает ударная волна. Совокупность ударных волн от расширяющихся искровых каналов порождает звук, воспринимаемый как «треск» искры.

Неизвестные эффекты трансформатора Теслы

Многие люди считают, что катушки Теслы — это особенные артефакты с исключительными свойствами. Существует мнение, что трансформатор Теслы может быть генератором свободной энергии и является вечным двигателем, исходя из того, что сам Тесла считал, что его генератор берёт энергию из эфира (особой невидимой материи в которой распространяются электромагнитные волны) через искровой промежуток. Иногда можно услышать, что с помощью «Катушки Теслы» можно создать антигравитацию и эффективно передавать электроэнергию на большие расстояния без проводов. Данные свойства пока никак не проверены и не подтверждены наукой. Однако, сам Тесла говорил о том, что такие способности скоро будут доступны человечеству с помощью его изобретений. Но впоследствии посчитал, что люди не готовы к этому.

Также очень распространён тезис о том, что разряды, испускаемые трансформаторами Теслы, полностью безопасны, и их можно трогать руками. Это не совсем так. В медицине также используют «катушки Теслы» для оздоровления кожи. Это лечение имеет положительные плоды и благотворно действует на кожу, но конструкция медицинских трансформаторов сильно разнится с конструкцией обычных. Лечебные генераторы отличает очень высокая частота выходного тока, при которой толщина скин-слоя (см. Скин-эффект) безопасно мала, и крайне малая мощность. А толщина скин-слоя для среднестатистической катушки Теслы составляет от 1 мм до 5 мм и её мощности хватит для того, чтобы разогреть этот слой кожи, нарушить естественные химические процессы. При долгом воздействии подобных токов могут развиться серьёзные хронические заболевания, злокачественные опухоли и другие негативные последствия. Кроме того, надо отметить, что нахождение в ВЧ ВВ поле катушки (даже без непосредственного контакта с током) может негативно влиять на здоровье. Важно отметить, что нервная система человека не воспринимает высокочастотный ток и боль не чувствуется, но тем не менее это может положить начало губительным для человека процессам. Также существует опасность отравления газами, образующимися во время работы трансформатора в закрытом помещении без притока свежего воздуха. Плюс ко всему, можно обжечься, так как температуры разряда обычно достаточно для небольшого ожога (а иногда и для большого), и если человек всё же захочет «поймать» разряд, то это следует делать через какой-нибудь проводник (например, металлический прут). В этом случае непосредственного контакта горячего разряда с кожей не будет, и ток сначала потечет через проводник и только потом через тело.

Трансформатор Теслы в культуре

В фильме Джима Джармуша «Кофе и сигареты » один из эпизодов строится на демонстрации трансформатора Теслы. По сюжету, Джек Уайт , гитарист и вокалист группы «The White Stripes » рассказывает Мег Уайт, барабанщице группы о том, что земля является проводником акустического резонанса (теория электромагнитного резонанса — идея, которая занимала ум Теслы многие годы), а затем «Джек демонстрирует Мэг машину Теслы».

В игре Command & Conquer: Red Alert советская сторона может строить оборонительное сооружение в виде башни со спиралевидным проводом, которая поражает противника мощными электрическими разрядами. Еще в игре присутствуют танки и пехотинцы, использующие эту технологию. Tesla coil (в одном из переводов — башня Тесла ) является в игре исключительно точным, мощным и дальнобойным оружием, однако потребляет относительно высокое количество энергии. Для увеличения мощности и дальности поражения можно «заряжать» башни. Для этого отдайте приказ Воину Тесла (это пехотинец) подойти и постоять рядом с башней. Когда воин дойдет до места, он начнет зарядку башни. При этом анимация будет как при атаке, но молнии из его рук будут желтого цвета.

Каждый человек, вероятнее всего, слышал о том, что такое трансформатор Тесла, который также зачастую называется катушкой Тесла. Эту катушку можно увидеть во многих фильмах, компьютерных играх и телевизионных передачах. Однако мало слышать о том, что существует нечто подобное. Если вас спросят, что именно делает трансформатор Тесла, сможете ли вы дать на этот вопрос ответ? Скорее всего, нет, а если и сможете, то вряд ли вы сумеете рассказать достаточно подробностей. Именно поэтому и существует данная статья. С ее помощью вы сможете узнать все о трансформаторе Тесла, о том, как он устроен, для чего используется, как функционирует и так далее. Естественно, если вы учились по физической специализации, то для вас эти данные не будут новостью, однако большинство людей все же не в курсе деталей, касающихся катушки Тесла. А ведь это очень интересные данные, которые позволят вам расширить кругозор. Как легко можно догадаться, изобретателем этого устройства стал великий ученый Никола Тесла, который запатентовал свое изобретение в 1896 году, описав его как устройство, предназначенное для производства электрических токов высокой частоты. По сути, именно этим катушка Тесла и является, и об этом вы, вероятнее всего, уже знали. Поэтому стоит взглянуть на более интересные и менее известные данные.

В чем суть?

Для начала необходимо объяснить суть работы катушки Тесла. Она может выглядеть по-разному, однако многие люди отмечают, что, так или иначе, она смотрится очень эффектно даже в режиме спокойствия. Что уж говорить о том, когда она приводится в действие, и вокруг нее образуются видимые разряды электричества. Но как именно это происходит? Трансформатор Тесла работает за счет резонансных электромагнитных волн, образующихся в двух обмотках катушки, первичной и вторичной. Первичная обмотка представляет собой часть искрового колебательного центра. Что касается вторичной, то ее роль исполняет уже прямая катушка провода. Когда частота колебаний первичного и вторичного контура совпадает, между концами катушки появляется высокое переменное напряжение, которое вы можете увидеть невооруженным взглядом. Если вам не очень понятно то, как работает трансформатор Тесла, то для примера можно взять обычные качели. С их помощью объяснить работу будет гораздо проще. Если вы раскачиваете качели с помощью принудительных колебаний, то амплитуда будет пропорциональна вашему усилию. Если же вы решите раскачивать качели в режиме свободных колебаний, каждый раз подталкивая качели в необходимый момент, то амплитуда возрастет в несколько раз. То же самое происходит и с катушкой Тесла: при резонансе колебаний двух обмоток возникает гораздо более сильный ток.

Конструкция трансформатора

Второй момент, который необходимо принять во внимание, когда рассматривается трансформатор Тесла, — схема. Как именно устроена катушка? На самом деле устройство этого трансформатора может быть самым разнообразным, поэтому сейчас вы узнаете о том, как устроена его простейшая версия, которую вы затем можете совершенствовать так, как вам будет этого хотеться. Итак, простейший трансформатор Тесла состоит из нескольких элементов, а именно из входного трансформатора, катушки индуктивности, включающей в себя первичную и вторичную обмотку, а также из разрядника, конденсатора и терминала. Собственно говоря, ток начинает свое движение от входного трансформатора, являющегося источником питания, откуда через разрядник и конденсатор попадает на катушку индуктивности, а оттуда передается на терминал уже в умноженном размере. Причем терминал зачастую выбирается таким, чтобы он лучше всего мог передать подобное напряжение, например, он может быть в форме шара или диска. Как вы понимаете, это самый простой трансформатор Тесла — схема является подтверждением этого. В катушке Тесла может быть больше элементов. Там может присутствовать, например, тороид, который не описан в этой схеме, так как он не является ключевым элементом. Что касается основных элементов, то они все были указаны.

Функционирование

Итак, теперь вы знаете, как устроен трансформатор Тесла. Принцип работы его вам также понятен в целом, но можно и углубиться в детали. Как именно он функционирует? Оказывается, он работает в импульсном режиме. Что это означает? Это значит, что сначала происходит заряд конденсатора до того момента, когда совершится пробой разрядника, и электричество пройдет на катушку индуктивности. Тогда начинается вторая фаза, в ходе которой генерируются высокочастотные колебания. Обратите внимание, что разрядник должен располагаться параллельно источнику питания, благодаря чему он замыкает цепь, когда на катушку поступает ток, тем самым исключая источник питания из цепи. Зачем это нужно? Если остается частью цепи, это может значительно снижать напряжение на выходе из трансформатора. Естественно, результат все равно будет, однако он при этом окажется далеко не самым впечатляющим. Вот так функционирует трансформатор Тесла. Принцип работы вам теперь полностью понятен, однако все еще остаются некоторые детали, которые могут вас заинтересовать.

Заряд для трансформатора

Как вы уже могли заметить, если вы планируете создать мощный трансформатор Тесла, то для этого потребуется учесть абсолютно все детали, так как любые отклонения от нормы будут приводить к тому, что выходное напряжение будет недостаточно высоким, из-за чего эффект будет менее впечатляющим. И особое внимание необходимо уделить стартовому заряду, то есть подбору источника питания. Именно в данном случае нужно подобрать правильный конденсатор, чтобы выходное напряжение было идеальным, а конденсатор себя не «закорачивал». Существует даже трансформатор Тесла с самозапиткой, так что разнообразию конструкций нет пределов. Так что вам стоит помнить, что в данном случае рассматривается самая простая конструкция катушки Тесла.

Генерация

Ну и последнее, на что стоит взглянуть более детально — это непосредственно сам процесс генерации высокочастотного тока. Итак, питание трансформатора Тесла происходит за счет выбранного источника питания, который передает заряд в конденсатор, где он накапливается до того момента, как происходит пробой, в результате которого конденсатор через разрядник разряжается на первичную катушку. Так как напряжение разрядника резко снижается, цепь замыкается, и, как уже было сказано выше, источник питания исключается из цепи. В это время на первичной катушке возникают высокочастотные колебания, которые затем передаются на вторичную катушку, из-за чего колебания становятся резонансными, и на терминале возникает ток высокого напряжения. Вот так работает самый простой трансформатор Тесла, однако существует большое количество самых разнообразных его модификаций.

Модификации

Для начала вам стоит узнать о том, что классический вариант катушки Тесла, который был описан выше, обозначается следующим образом — SGTC. Последние две буквы расшифровываются как Tesla Coil, что переводится непосредственно как «катушка Тесла». Эти две буквы будут присутствовать в каждом из сокращений, а меняются только первые две. В данном случае SG обозначает Spark Gap, то есть эта катушка Тесла работает на искровом промежутке, создаваемом разрядником. Однако далеко не всегда дела обстоят именно так, поэтому необходимо рассмотреть различные варианты, такие как трансформатор Тесла на транзисторах или на полупроводниках. Первая модификация, на которую можно обратить внимание — это RSGTC, то есть катушка, которая работает на роторном искровом промежутке. В данном случае для питания используется электродвигатель, который вращает диск с электродами. Есть также VTTC, которая известна как ламповая катушка Тесла, работающая за счет электронных ламп. Этот вариант не требует высокого напряжения, а также отличается тишиной работы. Следующий вариант — это SSTC, то есть катушка Тесла, которая работает за счет генератора, основанного на полупроводниках. Эта модификация является одной из самых интересных в плане эффектности, так как с помощью силовых ключей вы можете изменять форму разряда. Модификацией этой версии катушки Тесла является DRSSTC. В данном случае используется двойной резонанс, что дает гораздо более внушительные размеры разряда. Отдельно стоит взглянуть на QCW DRSSTC — эта катушка Тесла характеризуется «плавной накачкой», то есть плавным, а не резким нарастанием всех параметров. В каждом из этих случаев расчет трансформатора Тесла будет отличаться, точно так же, как и его конструкций и, соответственно, его схема.

Использование катушки Тесла

Но как же может быть использована энергия трансформатора Тесла? Этот вопрос задает себе каждый человек, который впервые видит работу этого устройства. Собственно говоря, любование невероятными разрядами, которые имеют огромные размеры и выглядят очень впечатляюще, и является одним из самых главных и популярных способов использования. Этот трансформатор позволяет устроить настоящее шоу, которое способно очаровать любого человека, ведь это не магия, а чистейшая наука. Так что смело можно сказать, что одна из главных ролей трансформатора Тесла является декорация и развлечение. Однако оказывается, что существуют и другие способы использования этой технологии. Например, изначально катушки Тесла использовались для радиоуправления, беспроводной передачи данные и для передачи энергии. Естественно, со временем появлялись более эффективные способы выполнения каждой из этих функций, поэтому постепенно использование катушки Тесла становилось все менее и менее актуальным. Также стоит отметить, что ее использовали в медицине. Дело в том, что высокочастотный разряд, когда его пропускали по коже, не оказывал негативного влияния на внутренние органы человека, но при этом тонизировал кожу человека. В современном мире катушка Тесла уже фактически не используется с практической точки зрения из-за трудностей поддержания постоянной ее работы. Иногда она используется для поджига газоразрядных ламп или же в вакуумных системах, где трансформатор помогает найти течи. Таким образом, применение трансформатора Тесла в современном мире все же в большинстве случаев является декоративным, развлекательным и познавательным.

Эффекты

Вы уже представляете себе устройство трансформатора Тесла, потому на эту тему нет смысла говорить что-то еще. Однако это не значит, что сама по себе тема катушки Тесла исчерпала себя. Например, можно взглянуть на то, какие именно разряды создаются в результате ее деятельности. Оказывается, они не являются случайными: всего выделяют четыре основных вида. Во-первых, вы можете увидеть стримеры, которые представляют собой тусклые разветвленные каналы, которые уходят от терминала в воздух. По сути, они представляют собой визуализацию ионизации воздуха. Во-вторых, вы можете заметить спарки — это искровые разряды, которые уходят с терминала прямо в землю. Отличить их можно за счет того, что они очень сильно выделяются внешне — это пучок ярких искровых каналов. В-третьих, существует коронный разряд — так называется свечение ионов непосредственно в поле высокого напряжения. Ну и, наконец, имеется еще и дуговой разряд, который возникает, если к трансформатору поднести какой-либо заземленный предмет. Этот прием используют многие, когда катушка Тесла применяется для развлекательных мероприятий.

Влияние на здоровье

Выше было указано, что после изобретения катушки Тесла ее использовали в медицинских целях, однако многие источники сообщают, что трансформатор Тесла является смертельно опасным. Кто же прав, а кто обманывает? В большинстве случаев высокое напряжение является для человека смертельным, так как оно ведет к образованию ожогов, а также к остановке сердца. Однако некоторые типы трансформаторов Тесла обладают так называемым скин-эффектом, который позволяет электричеству воздействовать лишь на поверхность предмета, а в данном случае — на кожу человека. Как уже было сказано выше, это тонизирует кожу и омолаживает ее. Опять же, медицинских подтверждений этого факта нет, однако об этом очень много писали в свое время.

Катушка Тесла как часть культуры

Даже если вы не увлекаетесь наукой, все равно, вероятнее всего, уже видели катушку Тесла, так как она используется в самых разнообразных сферах развлечений. В первую очередь ее можно увидеть во многих фильмах, которые выходили на экраны кинотеатров в самые разные годы. Одним из самых известных фильмов, в которых очень важную роль отыграл трансформатор Тесла, стала экранизация одноименного романа «Престиж». Также очень часто катушку Тесла можно встретить в компьютерных играх, где она чаще всего выступает в роли мощного оружия. Более того, вы можете встретить трансформаторы Тесла даже в музыкальном искусстве. Оказывается, вы можете изменять звучание электрического разряда, увеличивая и уменьшая частоту тока. И некоторые исполнители и музыкальные группы используют это, чтобы записывать музыку. А тот, кто не хочет все усложнять, прибегает к помощи катушки Тесла, чтобы создать реалистичные звуки разрядов молний, как это сделала, например, известная певица Бьорк. Таким образом, в современном мире трансформаторы Тесла используются очень широко, однако нельзя сказать, что они применяются по назначению. Свое время в качестве функционального устройства катушка Тесла уже отжила, и она, по сути, должна была кануть в Лету, как и большинство старых устройств. Однако благодаря визуальным эффектам, которые она создает, катушка Тесла смогла дожить до сегодняшнего дня, и ее продолжают использовать постоянно, пусть и в качестве предмета развлечения. Стоит также отметить, что она используется и в обучающих целях, так как именно на ней можно наглядно продемонстрировать начинающим физикам, как выглядит электрический разряд, как он себя ведет и так далее. Проще говоря, трансформатор Тесла — это устройство, которое просуществовало сто лет и не потеряло своей актуальности даже в двадцать первом веке, который всем известен своим невероятным прогрессом в области высоких технологий.

Трансформатор Тесла на транзисторах | Катушки Тесла и все-все-все

Первая построенная мной законченная и оформленная транзисторная катушка Тесла. Как оказалось, происходящие в них процессы гораздо легче для понимания, чем в ламповых или искровых, хотя последние намного проще сделать хотя бы как-то работающими просто за счёт копирования схемы.

Основная проблема же в построении SSTC — тонны нюансов и неочевидных для начинающего койлера свойств деталей, контуров и принципов их работы и взаимодействия, которые очень трудно узнать где-либо кроме как на собственном опыте, просто потому что все описания работающих транзисторных трансформаторов Тесла сделаны теми людьми, кто уже представляет себе эти нюансы на почти что интуитивном уровне и, как следствие, не считает достойными упоминания. Например, для меня таковыми являются осциллограммы, поэтому здесь их нету ни одной, хотя их вид — ключевой момент для понимания того, правильно ли работает катушка.

В общем случае типичная SSTC представляет собой устройство из нескольких основных блоков.

1. Силовая.

Основная часть катушки — силовая, возможные решения — полумост или мост (мост представляет собой просто два полумоста, соединённых так, чтобы раскачивать первичную обмотку с удвоенной амплитудой). Полумост представляет собой два последовательно соединённых полевых транзистора (MOSFET, далее просто фет), поочерёдно открывающихся и закрывающихся за счёт прямоугольного сигнала с драйвера. Вдаваться в теорию работы не буду, ей посвящены мегабайты текста в других местах. Для повышения выживаемости фетов последние обвязаны ультрабыстрыми диодами: один последовательно и один параллельно, и саппрессорами на нужное напряжение (для нас — 400 вольт, например, вполне пойдёт). Первичная обмотка располагается между средней точкой фетов и средней точкой из двух силовых плёночных конденсаторов, таким образом первичная обмотка качается от 0 до Vпит каждый такт работы. Недопущение открытия обоих транзисторов одновременно (такое зовётся словом «сквозняк» — по сути, закорачивание всей схемы через феты) обеспечивается т.н. дед-таймом, временем, когда оба фета закрыты. Также очень желательна обвязка фетов снабберами (RC-цепочка от стока к истоку, где характерный порядок R — 5-20 Ом, а C — 500-2000 пФ), каковые сильно увеличивают теплопотери и нагрев транзисторов, но зато весьма надёжно защищают их от бабахов — за надёжность платим нагревом.

Основное преимущество полумоста: нужно вдвое меньше деталей. Основное преимущество моста: вдвое большая возможная мощность.

В данной катушке использован полумост из соображений компактности. Но ничто не мешает расширить его до моста, что вскоре и будет сделано в следующей конструкции того же класса.

2. Управление (развязка сигналов).

Развязка необходима, чтобы гальванически отвязать друг от друга управление фетов. Применительно к катушке стоит говорить только о двух типах развязок: трансформаторная (GDT, gate-drive transformer) и оптическая (на оптронах). GDT представляет собой небольшое ферритовое кольцо, на котором максимально плотно друг к другу намотаны три (или пять для моста) обмотки: одна подключённая к драйверу и две (четыре) — к затворам-стокам соответствующих транзисторов силовой части. Оптрон — небольшая микросхемка, содержащая светодиод и фототранзистор, сигнал передаётся за счёт мерцания светодиода.

Преимущества GDT: минимум настройки, элементарное управление, значительно более низкая стоимость и простота изготовления, автоматическое формирование дед-тайма. Недостатки — необходимо отыскать хороший феррит и рассчитать и качественно намотать сам GDT — подробнее об этом писал BSVi в своей статье. Важно: при подключении необходимо

принцип работы, как собрать в домашних условиях, схема

О том, что физик Никола Тесла был гениальным изобретателем и значительно опередил свое время, слышали многие. К сожалению, по ряду причин большинство его изобретений так и не увидели свет. Но одно из самых неоднозначных – катушка Тесла, сохранилось до наших времен и нашло применение в медицине, военной отрасли и световых шоу.

Описание прибора

Если очень коротко, то катушка Тесла (КТ) – это резонансный трансформатор, создающий высокочастотный ток. Есть информация, что в своих экспериментах военные довели катушку до мощности в 1 Тгц.

Огромная катушка Тесла

Тут стоит затронуть такой вопрос – зачем Тесла ее изобрел? Согласно записям ученый работал над технологией беспроводной передачи электроэнергии. Вопрос крайне актуальный для всего человечества. В теории с помощью эфира две мощные КТ, размещенные в паре километров друг от друга, смогут передавать электричество. Для этого они должны быть настроены на одинаковую частоту. Также есть мнение, что КТ может стать своего рода вечным двигателем.

Внедрение данной технологии сделает все имеющиеся сегодня АЭС, ТЭС, ГЭС и прочие просто ненужными. Человечеству не придется сжигать твердые ископаемые, подвергаться риску радиационного заражения, перекрывать русла рек. Но ответ на вопрос, почему никто не развивает данную технологию, остается за конспирологами.

Настольная катушка Тесла, продающаяся сегодня в качестве сувенира

Принцип работы

Сегодня многие домашние электрики пытаются собрать КТ, при этом не всегда понимая принцип работы трансформатора Тесла, из-за чего терпят фиаско. На самом деле КТ недалеко ушла от обычного трансформатора.

Есть две обмотки – первичная и вторичная. Когда к первичной обмотке подводят переменное напряжение от внешнего источника, вокруг нее создается магнитное поле или, как его еще называют, колебательный контур. Когда заряд пробьет разрядник, через магнитное поле энергия начнет перетекать к вторичной обмотке, где будет образовываться второй колебательный контур. Часть накапливаемой в контуре энергии будет представлена напряжением. Ее величина будет прямо пропорциональна времени образования контура.

Таким образом, в КТ имеется два связанных между собой колебательных контура, что и является определяющей характеристикой при сравнении с обычными трансформаторами. Их взаимодействие создает ионизирующий эффект, из-за чего мы видим стримеры (разряды молний).

Устройство катушки

Трансформатор Тесла, схема которого будет представлена ниже, состоит из двух катушек, тороида, защитного кольца и, конечно, заземления.

Эскиз настольной КТ

Необходимо рассмотреть каждый элемент в отдельности:

первичная катушка располагается в самом низу. К ней подводится питание. Она обязательно заземляется. Делается из металла с малым сопротивлением;
вторичная катушка. Для обмотки используют эмалированную медную проволоку примерно на 800 витков. Таким образом витки не расплетутся и не поцарапаются;
тороид. Данный элемент уменьшает резонансную частоту, накапливает энергию и увеличивает рабочее поле.
защитное кольцо. Представляет из себя незамкнутый виток медного провода. Устанавливается, если длина стримера больше длины вторичной обмотки;
заземление. Если включить незаземленную катушку, стримеры (разряды тока) не будут бить в воздух, а создадут замкнутое кольцо.

Чертеж КТ

Самостоятельное изготовление

Итак, простейший способ изготовления катушки Теслы для чайников своими руками. Часто в интернете можно увидеть суммы, превышающие стоимость неплохого смартфона, но на деле трансформатор на 12V, который даст возможность насладиться включением светильника без использования розетки, можно собрать из кучи гаражного хлама.

Что должно получиться в итоге

Понадобится медная эмалированная проволока. Если эмалированной не найти, тогда дополнительно понадобится обычный лак для ногтей. Диаметр провода может быть от 0.1 до 0.3 мм. Чтобы соблюсти количество витков понадобиться около 200 метров. Намотать можно на обычную ПВХ-трубу диаметром от 4 до 7 см. Высота от 15 до 30 см. Также придется прикупить транзистор, например, D13007, пара резисторов и проводов. Неплохо было бы обзавестись кулером от компьютера, который будет охлаждать транзистор.

Теперь можно приступить к сборке:

отрезать 30 см трубы;
намотать на нее проволоку. Витки должны быть как можно плотнее друг к другу. Если проволока не покрыта эмалью, покрыть в конце лаком. Сверху трубы конец провода продеть через стенку и вывести наверх так, чтобы он торчал на 2 см выше поставленной трубы.;
изготовить платформу. Подойдет обычная плита из ДСП;
можно делать первую катушку. Нужно взять медную трубу 6 мм, выгнуть ее в три с половиной витка и закрепить на каркасе. Если диаметр трубки меньше, то витков должно быть больше. Ее диаметр должен быть на 3 см больше второй катушки. Закрепить на каркасе. Тут же закрепить вторую катушку;
способов изготовления тороида довольно много. Можно использовать медные трубки. Но проще взять обычную алюминиевую гофру и металлическую перекладину для крепления на выпирающем конце проволоки. Если проволока слишком хлипкая, чтобы удержать тороид, можно использовать гвоздь, как на картинке ниже;
не стоит забывать про защитное кольцо. Хотя если один конец первичного контура заземлить, от него можно отказаться;
когда конструкция готова, транзистор соединяется по схеме, крепится к радиатору или кулеру, далее нужно подвести питание и монтаж окончен.

Первую катушку можно сделать плоской, как на картинке

В качестве питания установки многие используют обычную крону Дюрасель.

Трансформатор Тесла своими руками, простейшая схема

Расчет катушки

Расчет КТ обычно производится при изготовлении трансформатора промышленной величины. Для домашних экспериментов достаточно использовать приведенные выше рекомендации.

Сам расчет подскажет оптимальное количество витков для вторичной катушки в зависимости от витков первой, индуктивность каждой катушки, емкость контуров и, самое важное, необходимую рабочую частоту трансформатора и емкость конденсатора.

Пример расчета КТ

Меры безопасности

Собрав КТ, перед запуском нужно принять некоторые меры предосторожности. Во-первых, нужно проверить проводку в помещении, где планируется подключение трансформатора. Во-вторых, проверить изоляцию обмоток.

Также стоит помнить, о простейших мерах предосторожности. Напряжение вторичной обмотки в среднем равняется 700А, 15А для человека уже смертельно. Дополнительно стоит подальше убрать все электроприборы, попав в зону работы катушки, они с большой вероятностью сгорят.

КТ – это революционное открытие своего времени, недооцененное в наши дни. Сегодня трансформатор Тесла служит лишь для развлечения домашних электриков и в световых представлениях. Сделать катушку можно самостоятельно из подручных средств. Понадобятся ПВХ труба, несколько сотен метров медного провода, пара метров медных труб, транзистор и пара резисторов.

Мини катушка Тесла своими руками | Лучшие самоделки своими руками

Трансформатор Теслы известен многим людям, с помощью него делают разные интересные эффекты и эксперименты с высоким напряжением, делают поющие катушки, зажигают люминесцентные лампы, заставляют волосы распушиваться и голова становится похожа на одуванчик. Но сделать такой трансформатор не всем под силу, он обычно большой и громоздкий и насчитывает много витков медного провода. Но вполне можно сделать самим мини катушку Тесла, то есть мини версию катушки Теслы, она совсем крохотная но способна на многое, например, зажечь люминесцентную лампу.
