Есть ли принципиальные отличия между схемами разводки T568A и T568B?

С того момента, как структурированные кабельные системы стали строиться в расчете минимум на 1-гигабитные приложения, разница между схемами разводки T568A и T568B исчезла. Приложения 1000Base-T (и тем более мультигигабитные протоколы) задействуют все 4 пары одновременно в режиме полного дуплекса – каждая из 4 пар работает в оба направления одновременно.

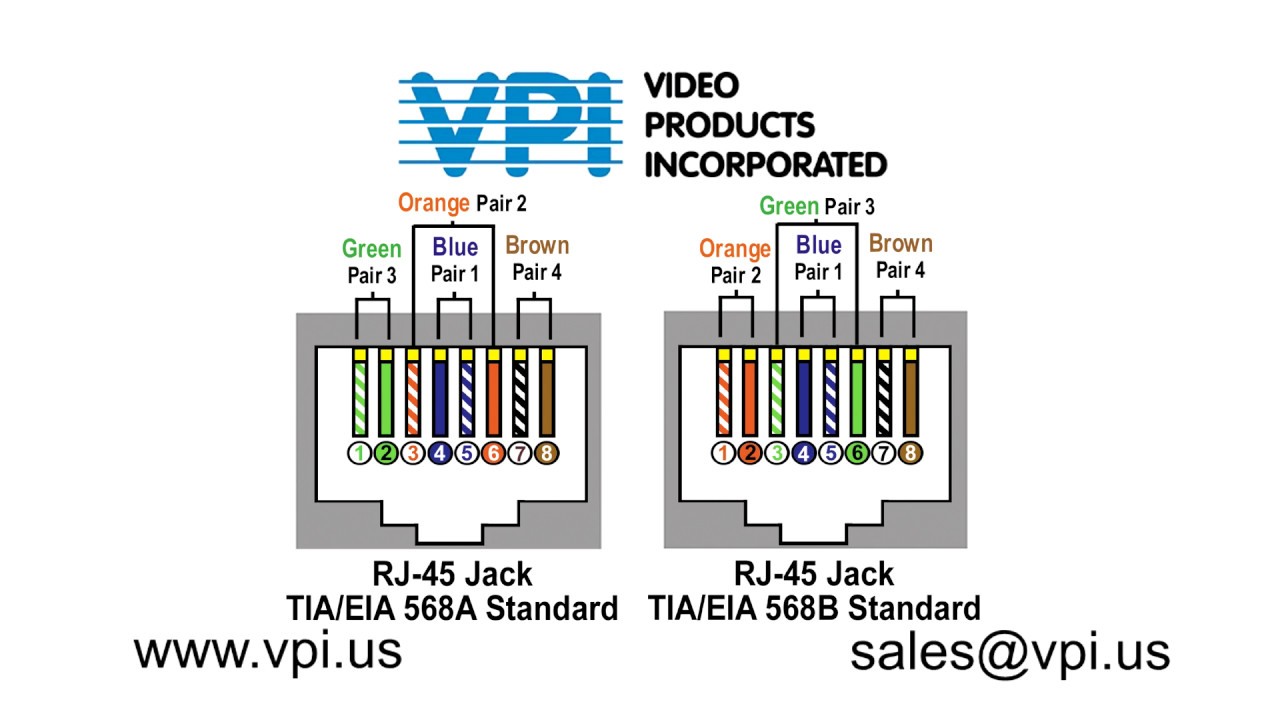

Схемы разводки T568A и T568B для вилок и гнезд

Структурированная кабельная система строится на 4-парных кабелях. В соответствии с требованиями стандартов на СКС на каждый порт должны расшиваться полностью все 4 пары кабеля. Если оба конца каждого сегмента сделаны по одной и той же схеме разводки, система будет работоспособна. Однако во избежание путаницы не рекомендуется смешивать в рамках одного и того же объекта разные схемы разводки – на этапе эксплуатации это может создать сложности. Лучше выбрать какую-то одну схему – либо T568A, либо T568B – и следовать ей в пределах всего объекта.

Совет: чтобы не было путаницы, не используйте в рамках одной и той же системы обе схемы разводки одновременно. Выберите какую-то одну из них и следуйте только ей. В России наиболее популярна схема разводки T568B. Некоторые заказчики (в основном иностранные и транснациональные компании) могут предпочитать схему T568A и применять ее во всех своих офисах и филиалах по странам мира. Как американские, так и международные стандарты на СКС признают обе схемы разводки; в отечественном ГОСТ Р 53245-2008 также упоминаются обе схемы. Подавляющее большинство изготовителей компонентов для СКС, как фирменных, так и безымянных, наносят на свои изделия цветовую маркировку для обеих схем разводки, T568A и T568B. Монтажнику следует лишь выбрать нужную для данного конкретного объекта и придерживаться ее в ходе работы.

Менее скоростные приложения, например 10/100Base-T, задействовали только 2 пары из четырех (оранжевую и зеленую), причем каждая из них работала только в одном направлении – на прием или на передачу. Такая передача называется полудуплексной. Однако для фиксированных сегментов СКС при этом все равно следовало использовать какую-то одну схему разводки, чтобы обеспечить одинаковость раскладки проводников на обоих концах каждого сегмента. Попадание пар «приема» с одного конца сегмента на пары «передачи» на другом конце обеспечивалось за счет того, что в сетевых картах оконечных пользовательских устройств использовались схемы DTE (
Data Terminal Equipment
), а в картах сетевых коммутаторов – схемы DCE (Data Communication Equipment). Система с оборудованием DTE на одном конце и оборудованием DCE на другом работоспособна только в том случае, если соединяющий их кабельный сегмент выполнен по одной и той же схеме разводки на обоих концах.

Если же требовалось соединить накоротко 2 рабочие станции между собой (сетевые карты DTE↔DTE) либо собрать сетевые коммутаторы в стек (сетевые карты DCE↔DCE), то в кабельной среде выполнялся

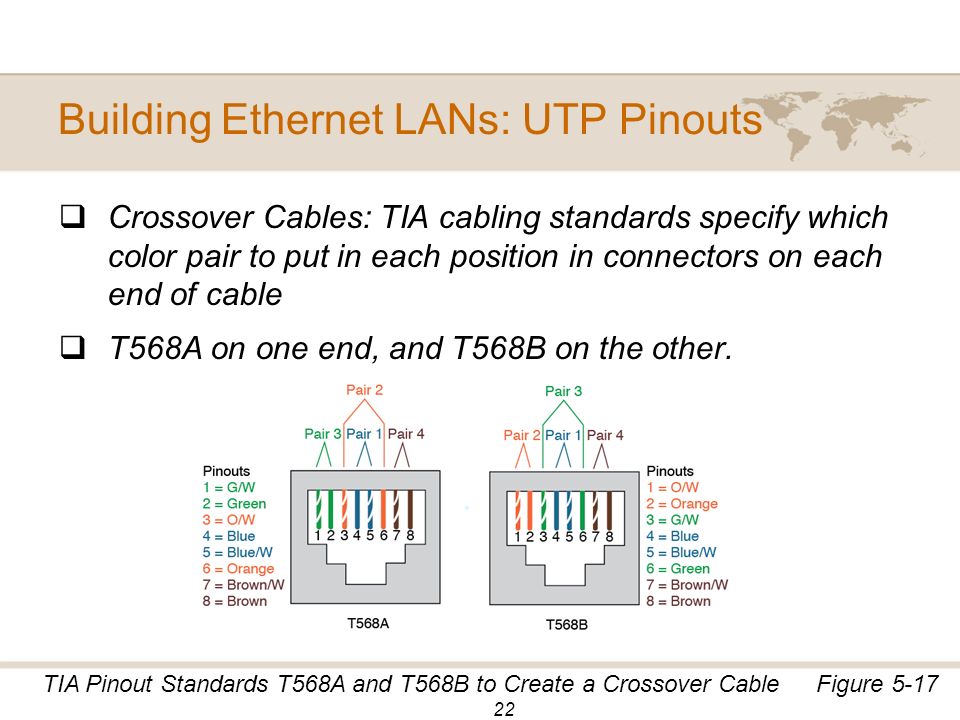

кроссовер – транспозиция пар, при которой попадание «приема» на «передачу» обеспечивается за счет применения схемы разводки T568A на одном конце кабеля и схему T568B на другом.


Цветовая раскладка кроссовера, применявшегося в системах 10/100Base-T для соединения между собой двух рабочих станций или двух сетевых коммутаторов

Во избежание путаницы в системах 10/100Base-T, где требовался кроссовер, рекомендовалось применять для кроссоверных шнуров кабель с оболочкой другого цвета, не как у обычных «прямых» шнуров, чтобы они были хорошо различимы визуально. Также можно было применять шнуры с разным цветом хвостовиков или другими вариантами четко различимой маркировки.

Кроссоверы никогда не выполнялись в фиксированных сегментах – стандарты в явном виде запрещают использовать неодинаковые схемы разводки на концах постоянных линий.

Поскольку уже много лет все сетевые карты в продаваемом оборудовании поддерживают 1 Гбит/с, в кроссоверных шнурах больше нет необходимости. Подавляющее большинство фирменных шнуров делается в «прямом» исполнении, с одинаковой схемой разводки на обоих концах, хотя при покупке будет нелишним проверить это по описанию.

Если к структурированной кабельной системе, выполненной по схеме разводки T568A, подключить шнуры, выполненные по схеме T568B, система будет работоспособна. Верно и обратное утверждение.

Схемы разводки, отличные от T568A и T568B, в структурированных кабельных системах не применяются и не признаются. Хотя сейчас идет разработка так называемого 1-парного Ethernet, в СКС реализовываться он будет на основе тех же 4-парных кабелей, что и сейчас, в сегментах со схемами T568A и T568B, и лишь на конечных участках будет переходить на 1-парные кабели.


В Чем Разница T568A vs T568B: Прямой Кабель и Перекрестный Кабель? | by meng yang

При терминировании сетевого кабеля необходимо расположить цветные контакты передачи в правильном порядке. T568A и T568B являются двумя различными стандартами, которые используются для определения порядка их расположения. В чем же их различие? Данная тема будет освещена в этой статье.
Что представляют из себя стандарты T568A и T568B?

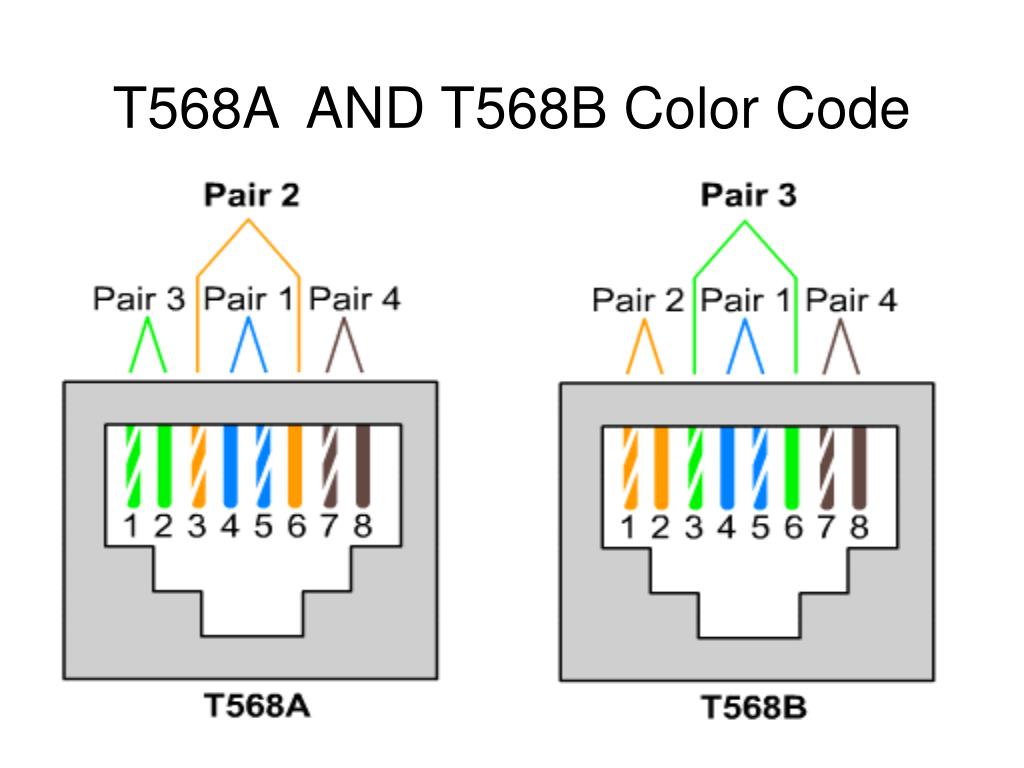

Как мы знаем, сетевые кабели состоят из четырех пар проводов, каждый из которых состоит из сплошной цветной проволоки и полосы того же цвета. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для других приложений сети Ethernet, а также в телефонных соединениях. В соответствии с различными требованиями сети, может быть использован прямой или перекрестный кабель. Для упорядочивания проводов используются два стандарта, T568A и T568B, в соответствии с которыми и были созданы типы кабелей. Они оба предоставляют различные схемы упорядочивания контактов передачи для терминации сетевых кабелей восьмипозиционными коннекторами RJ45.

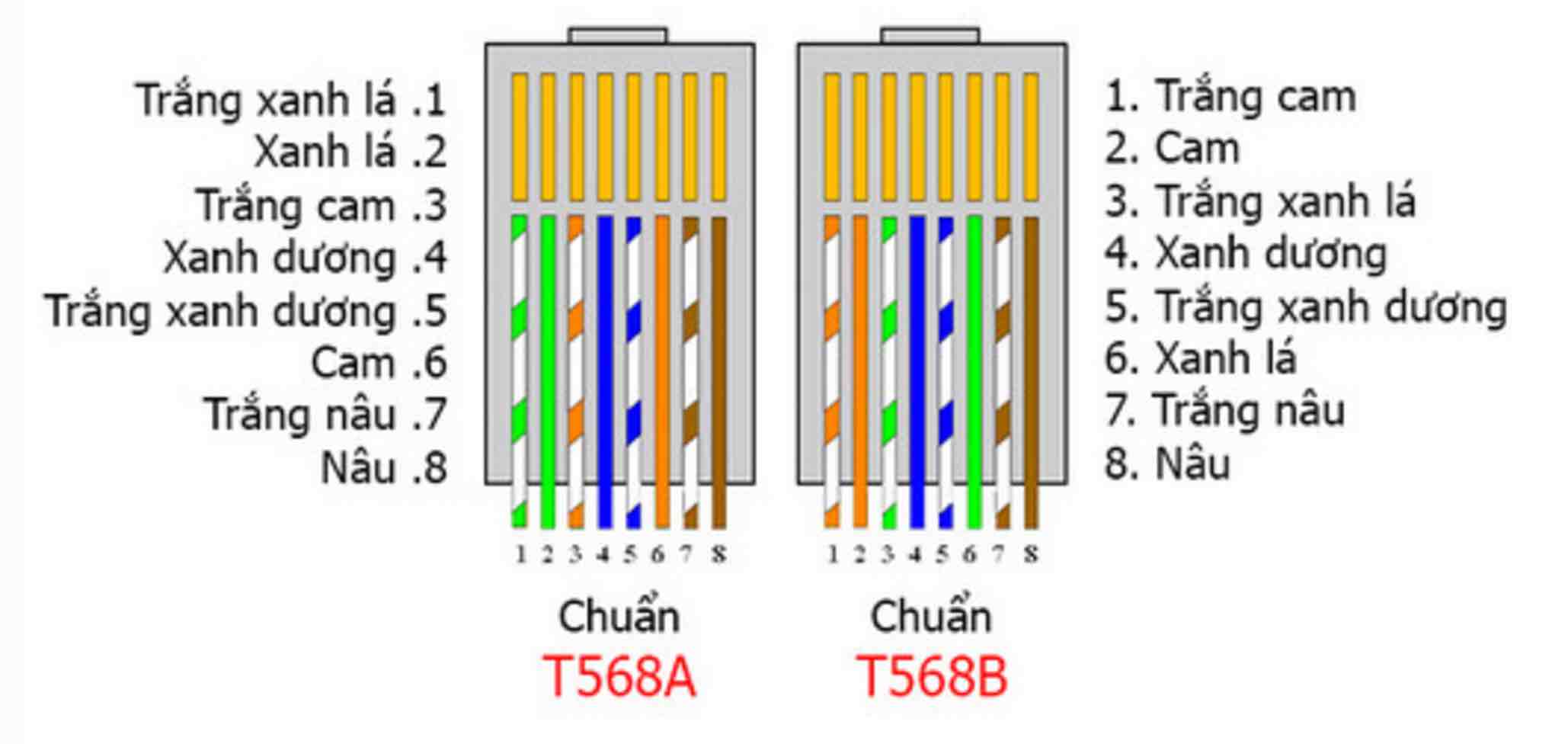

T568A и T568B

Что представляют из себя прямой и перекрестный кабель?

Что такое прямой кабель?

Прямой кабель — это один из типов кабеля витая пара, который используется в локальных сетях для соединения компьютера с сетевым концентратором, например, маршрутизатором. Данный тип кабеля часто также называют патч-кабелем, он используется как альтернатива беспроводному соединению, при котором один или более компьютеров связываются с маршрутизатором посредством беспроводного сигнала. В прямом кабеле контакты проводов соответствуют контактам на другой стороне. В прямом кабеле использован один стандарт расположения проводов, то есть на обоих концах использован либо стандарт T568A, либо T568B. Ниже приведена схема прямого кабеля, в котором контакты передачи на обоих концах провода расположены в соответствии со стандартом T568B.

прямой кабель

Что такое перекрестный кабель?

Перекрестный Ethernet-кабель используется для прямого соединения компьютерных устройств. В отличие от прямого кабеля, в перекрестном использованы разные стандарты расположения контактов передачи: T568A на одном конце, T568B на другом. То есть контакты передачи на разных концах перекрестного кабеля расположены во взаимопротивоположном порядке. Такой тип кабеля часто используется для соединения устройств одного типа, например, двух компьютеров (через сетевой контроллер) или коммутаторов.

перекрестный кабель

T568A или T568B: что выбрать?

Так в чем же основное различие стандартов T568A и T568B? Как показано на изображении ниже, главным отличием этих стандартов является расположение оранжевой и зеленой пар проводов. Разумеется, разница не только в замене одного цвета, различаются также условия совместимости, что может повлиять на Ваш выбор схемы расположения контактов коннектора RJ45.

как выбрать T568A или T568B

Обычно прямой кабель используется для соединения неодинаковых устройств, а перекрестный кабель — для соединения устройств одного типа.

Вы можете использовать прямой кабель для следующих соединений:

  • Коммутатор — маршрутизатор
  • Коммутатор — PC или сервер
  • Хаб — PC или сервер

Перекрестный кабель используется для следующих соединений:

  • Коммутатор — коммутатор
  • Концентратор — хаб
  • Хаб — хаб
  • Маршрутизатор — маршрутизатор
  • Ethernet-порт маршрутизатора — сетевая карта PC
  • PC — PC

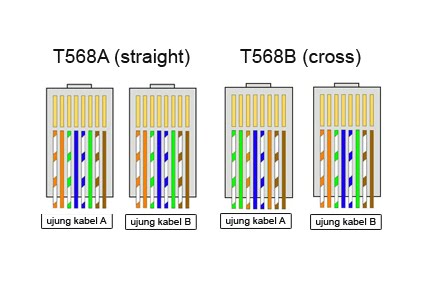

прямой кабель и перекрестный кабель

В настоящее время стандарт T568B является более популярным среди пользователей и почти заменил собой стандарт T568A, особенно в новых соединениях, где отсутствует предустановленный шаблон. Он не только соответствует старой цветовой кодировке 258A, но также подходит для современных и будущих реалий и обладает обратной совместимостью с USOC. Стоит отметить, что стандарты T568A и T568B нельзя комбинировать, а также заменять один другим.

Вывод

Расположение проводов прямого кабеля отличается от перекрестного. Простой способ определить, какой провод у Вас, — посмотреть на цветные контакты проводов внутри коннектора RJ45. Если порядок расположения проводов одинаковый на обоих концах, перед Вами прямой кабель. Если нет, то, скорее всего, перед Вами перекрестный кабель, либо провода расположены неправильно. В настоящее время перекрестный кабель более широко распространен. Компания ФС.ком предоставляет прямых Ethernet кабели Cat 5e, Cat 6, Cat 6a и Cat 7 в различных цветовых вариантах. Приходите на ФС.ком за патч-кабелями Ethernet!

Источник: В Чем Разница T568A vs T568B: Прямой Кабель и Перекрестный Кабель?

Схемы соединения кабельных систем связи , статья

TIA/EIA-568-B – стандарты, описывающие схему соединения кабельных систем связи и коммутационного оборудования, в помещениях. Сегодня многие американские стандарты, принятые для структурированных кабельных систем, были подвержены изменениям, а некоторые из них переизданы взамен устаревших.



 Вариант по стандарту EIA/TIA-568B

№ контакта — цвет жилы — № контакта на другом конце кабеля

1 — 1 оранжево-белый
2 – 2 оранжевый
3 – 3 зелёно-белый
4 – 4 синий
5 – 5 сине-белый
6 – 6 зелёный

7 – 7 коричнево-белый
8 — 8 коричневый.

 Вариант по стандарту EIA/TIA-568A

№ контакта — цвет жилы — № контакта на другом конце кабеля

1 – 1 зелено-белый
2 – 2 зеленый
3 – 3 оранжево-белый
4 – 4 синий
5 – 5 сине-белый
6 – 6 оранжевый
7 – 7 коричнево-белый
8 – 8 коричневый

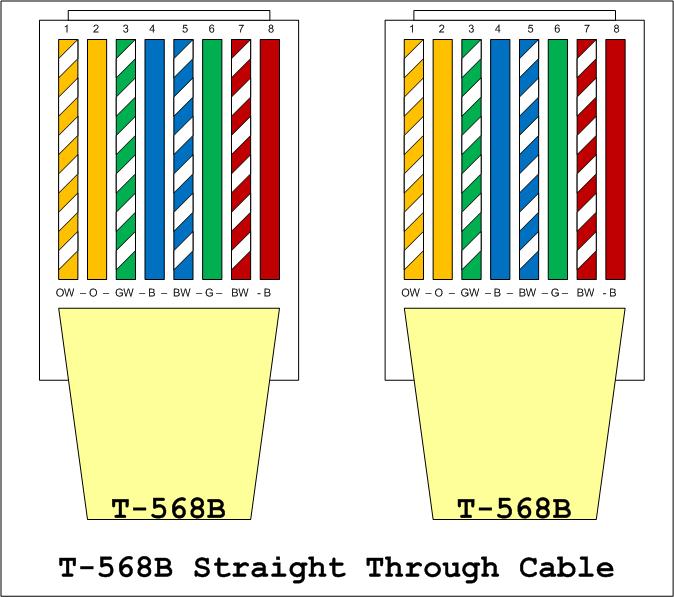

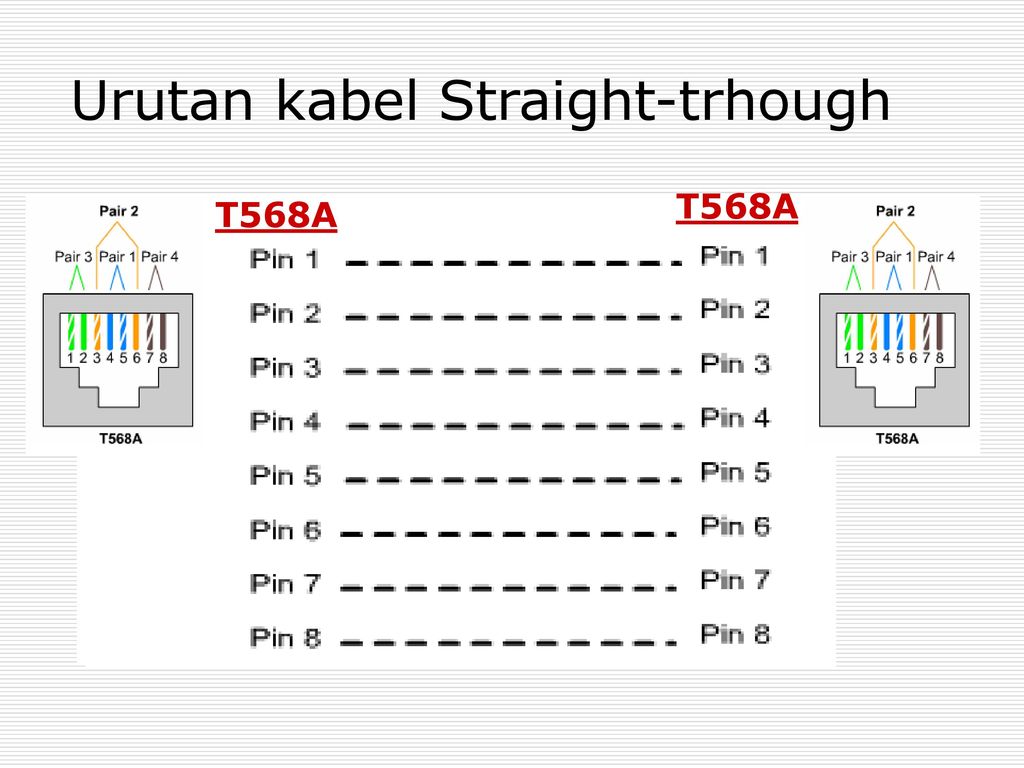

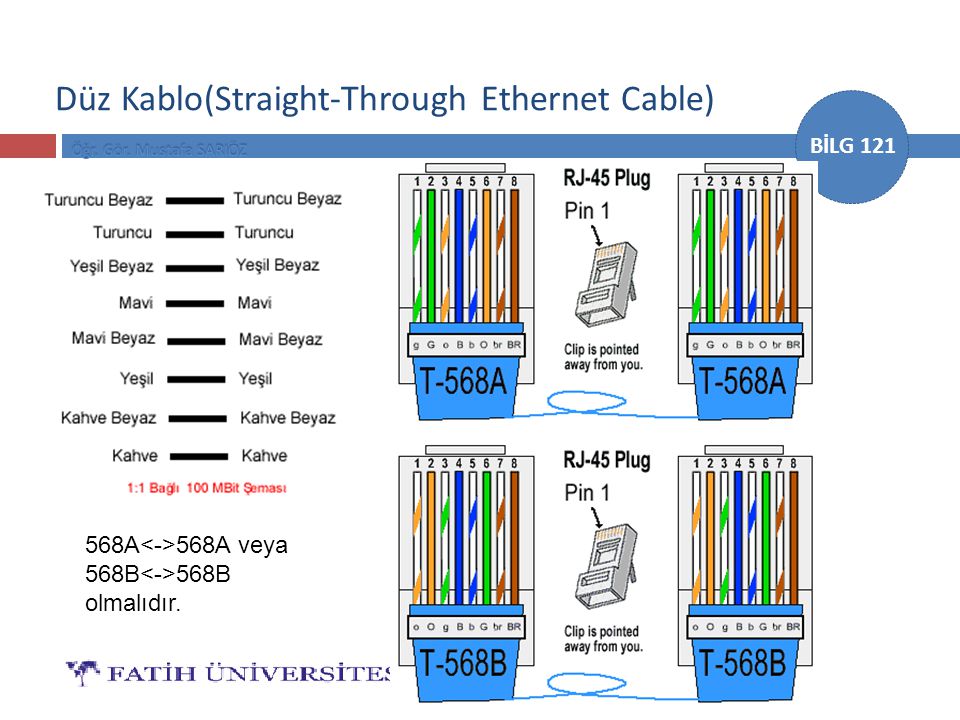

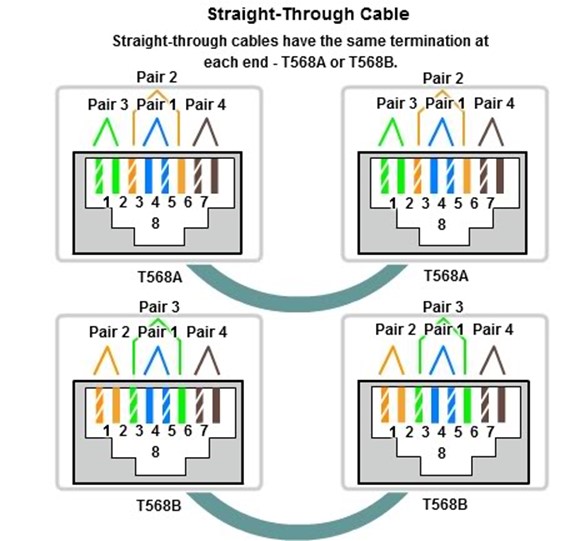

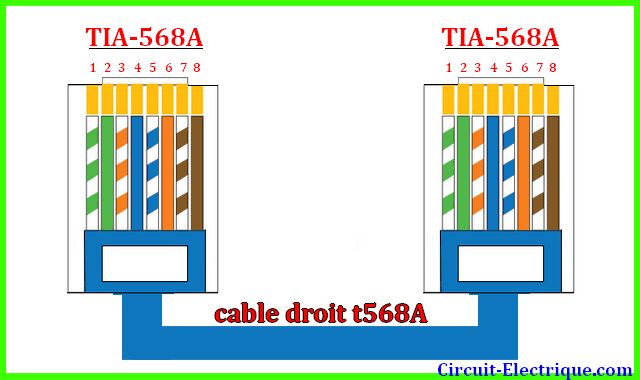

 Прямой кабель (straight through)

Соединяя коммутационное и Ethernet оборудование, и один, и другой конец кабеля обжимаются идентично. Федеральный закон в США регламентирует использование стандартов по схеме таблицы T568A.

Однако, как правило, при сборке патч-кордов или строительстве СКС чаще всего работают по таблице T568B.

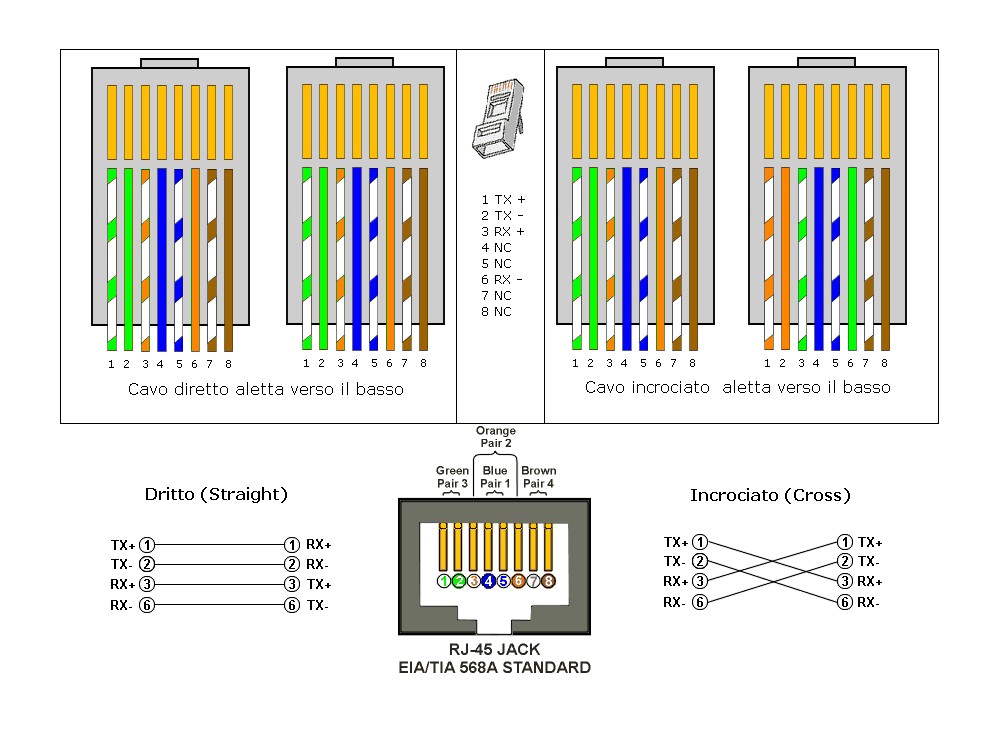

Перекрестный кабель (crossover)

Соединяя между собой два сетевых оборудования, к примеру, два компьютера, следует использовать перекрестный кабель. Перекрещивание линий Rx и Tx в таком кабеле происходит, когда обжимают один из его концов. Так как отличие таблиц T568A и T568B состоит в том, что пары 1-2 и 3-6 в них поменялись между собой местами, то для сети 10BASE-T и 100BASE-T для получения перекрестного кабеля один его конец обжимают по одной таблице, а второй — по другой таблице.

Необходимо иметь в виду, что оборудование, которое поддерживает стандарт1000BASE-T, передает сигналы по всем четырём парам кабеля. Более того, по каждой из этих пар данные передаются в двух направлениях, а кадры имеют маркировку, что в совокупности позволяет исключить неправильную их сборку принимающим устройством. Вследствие этого при соединении с устройствами стандарта 1000BASE-T концы кабеля могут обжать по любой из принятых схем.

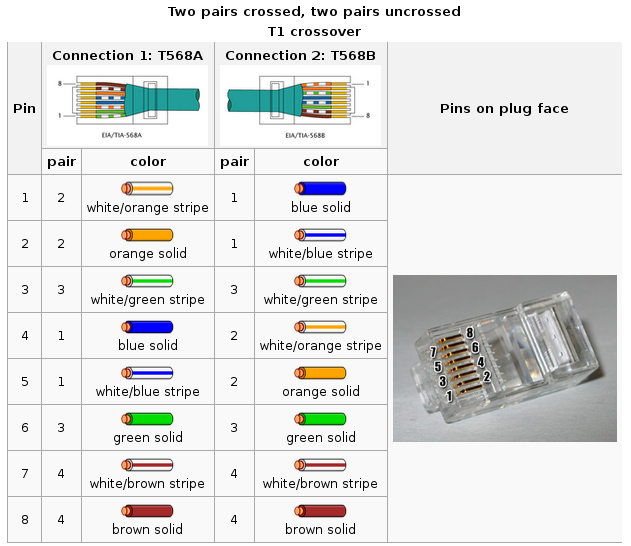

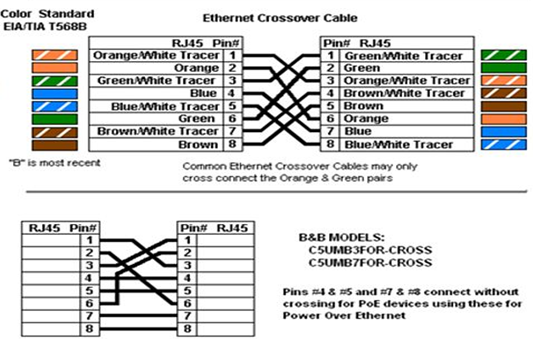

Для скорости 100 мегабит/сек. 10base-T/100base-TX crossover (T568B)

№ контакта — цвет жилы — № контакта на другом конце кабеля

1 оранжево-белый – зелено-белый 1
2 оранжевый – зеленый 2
3 зелено-белый – оранжево-белый 3
4 синий – синий 4

5 сине-белый – сине-белый 5
6 зеленый – оранжевый 6
7 коричнево-белый – коричнево-белый 7
8 коричневый – коричневый 8

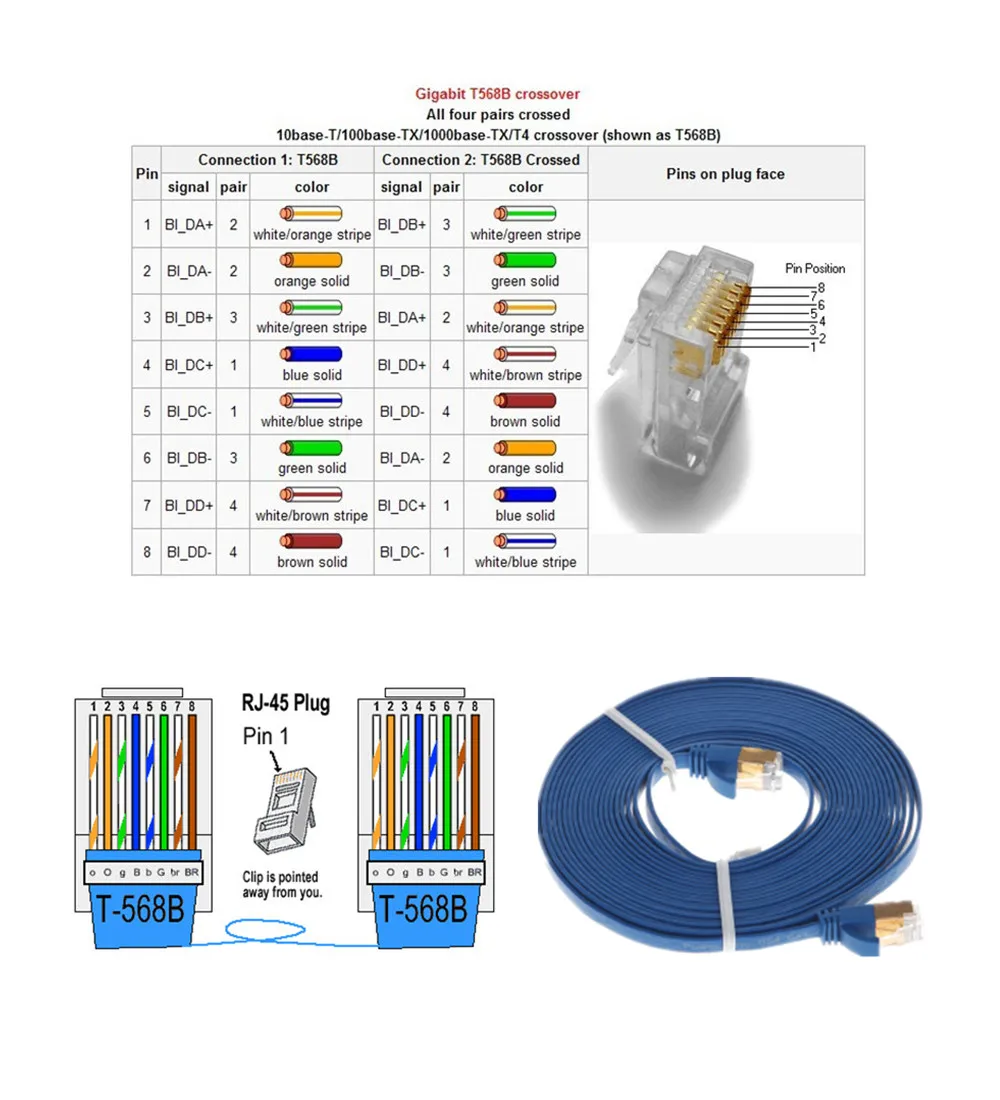

Для скорости 1 гигабит/сек. 10base-T/100base-TX/1000base-T/T4 crossover (T568B)

№ контакта — цвет жилы — № контакта на другом конце кабеля

1 оранжево-белый – зелено-белый 1
2 оранжевый – зеленый 2
3 зелено-белый – оранжево-белый 3
4 синий – коричнево-белый 4
5 сине-белый – коричневый 5
6 зеленый – оранжевый 6
7 коричнево-белый – синий 7
8 коричневый – сине-белый 8
Как правило, все Ethernet оборудование обладает Auto-MDIX — автоматическим определением типа кабельного подключения и подстройки под него. Однако некоторые устройства не имеют поддержку распознавания кабельного соединения.

Сегодня в основном используют прямые кабели, которые обжимаются по одной из схем T568A либо T568B. В особых случаях (при отсутствии Auto-MDIX и соединении однотипными портами) работают с перекрестным патч-кордом.

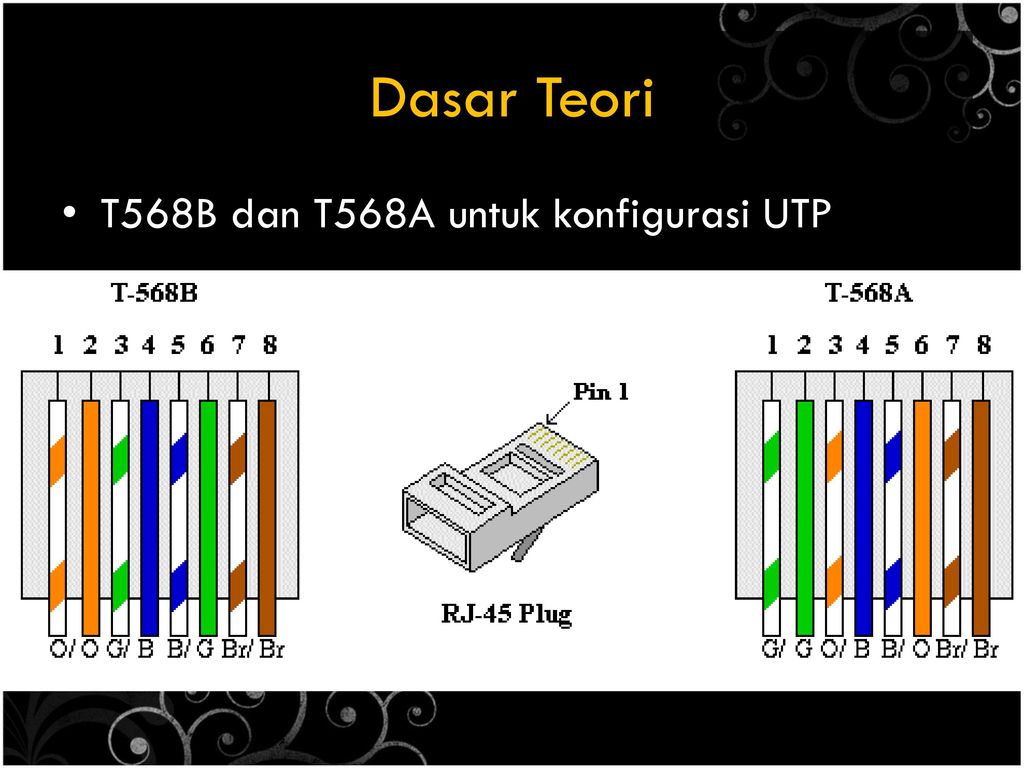

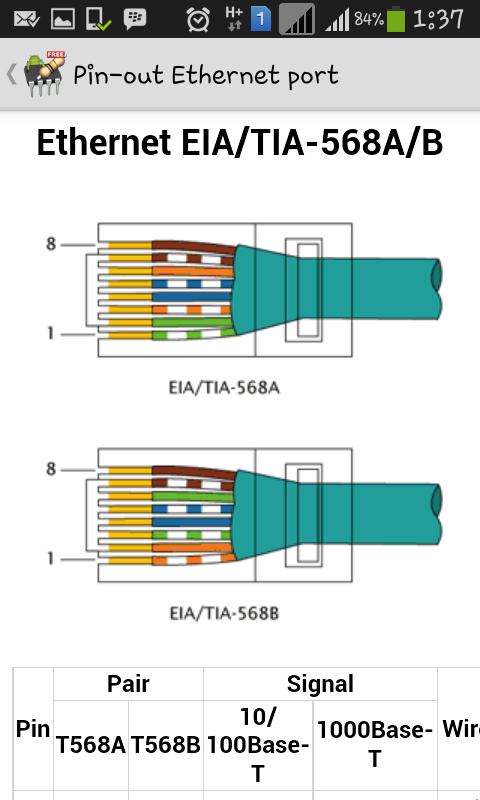

Схема обжима витой пары по стандартам EIA/TIA-568

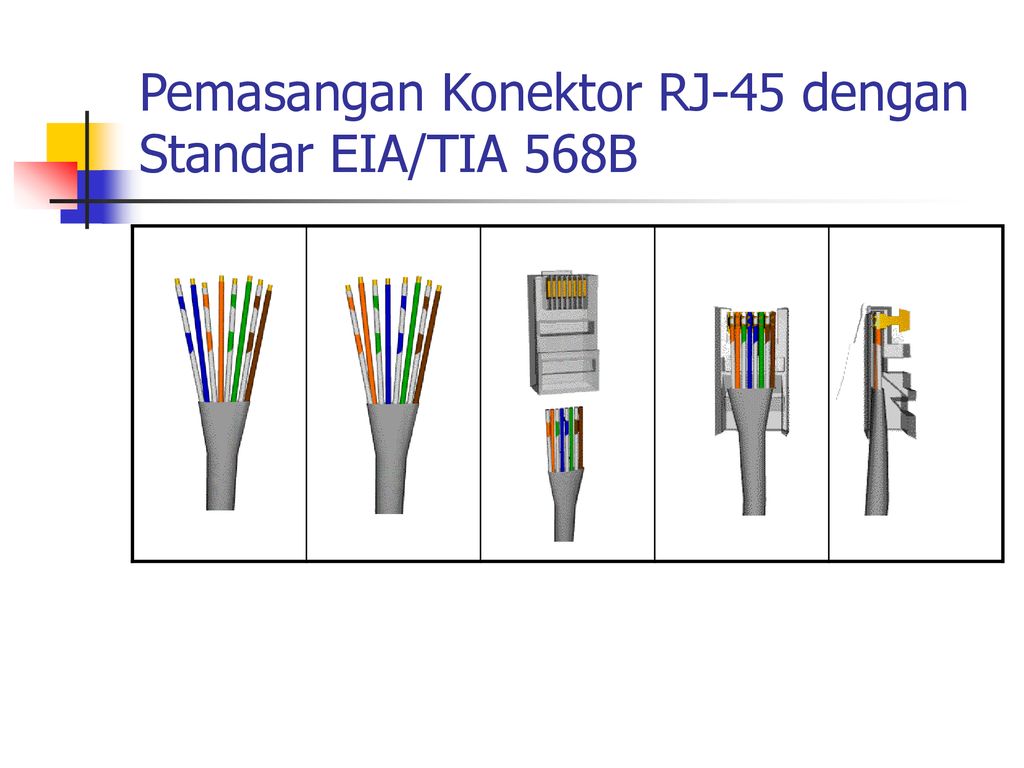

Установка коннекторов на патч-корды в сетях Ethernet регламентируется международным телекоммуникационным стандартом EIA/TIA-568, где описаны все правила создания кабельных сетей внутри помещений. Согласно ему, каждая схема обжима витой пары имеет свое назначение и зависит от типа и пропускной способности линии.

Обжатый коннектор RJ 45

В стандарте говорится, что современные ЛВС на базе 8-ми и 4-х проводникового кабеля используют два варианта обжимки – прямой и перекрестный, каждый из которых может быть выполнен по типу A (T568A) или B (T568B).

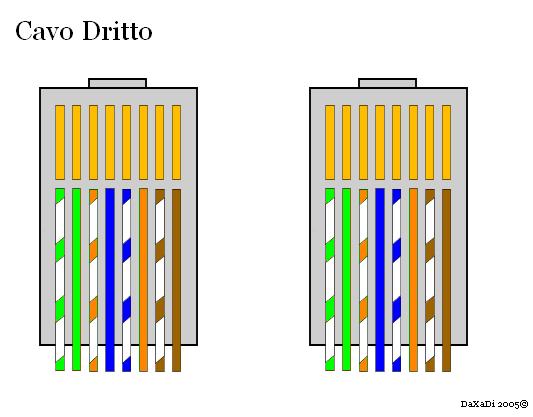

Прямой кабель 8 проводников

Прямая схема обжима витой пары 8 проводов используется в соединениях между конечными узами сети (рабочими станциями, принтерами) и коммуникационными устройствами (хабами, свитчами, роутерами). Прямой она называется потому, что оба конца отрезка опрессовываются одинаково, а проводники нигде не перекрещиваются.

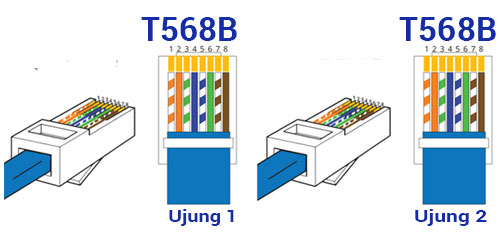

Прямая обжимка кабеля

В нашей стране чаще используется схема обжима витой пары типа В:

Пин Коннектор 1 Коннектор 2
1 Рыже-белый Р.Б. (рыже-белый)
2 Рыжий (оранжевый) Р. (рыжий)
3 Бело-зеленый Б.З. (бело-зеленый)
4 Голубой Г. (голубой)
5 Бело-голубой Б.Г. (бело-голубой)
6 Зеленый З. (зеленый)
7 Коричнево-белый К.Б. (коричнево-белый)
8 Коричневый К. (коричневый)

В Европе и США, наоборот, общепринятым является вариант A, который отличается от B расположением 1-ого, 2-ого, 6-ого и 3-его проводников (бело-зеленый и зеленый меняются местами с оранжево-белым и оранжевым):

Пин Коннектор 1 Коннектор 2
1 Бело-зеленый Б. З.
2 Зеленый З.
3 Рыже-белый Р.Б.
4 Голубой Г.
5 Бело-голубой Б.Г.
6 Рыжий. Р.
7 Коричнево-белый К.Б.
8 Коричневый К.

Различий в области применения кабелей, обжатых по типу A и по типу B, нет – они полностью взаимозаменяемы.

Прямой кабель 4 проводника

В ЛВС, передающих данные на скорости 100 mbit/s – 10 gbit/s (спецификации Ethernet 100BASE-TX, 1000BASE-T, 10GBASE-T) задействованы все восемь жил, а в более медленных – 10-100 mbit/s (спецификации 10BASE-T, 100BASE-T) – только четыре: 1-я, 2-я, 6-я, 3-я.

Две жилы одного цвета используются для передачи (линия Tx), а две другого – для приема сигнала (линия Rx).

Прямое обжатие с 4 жилами

Схема обжима витой пары 4 провода может задействовать скрутки разных цветов, но обычно – рыжую и зеленую. Впрочем, если вы используете вместо них голубую и коричневую, патч-корд будет работать не хуже.

Оставшиеся провода могут пригодиться при ремонте кабеля, если в одной из задействованных скруток произошел обрыв или короткое замыкание. Вместо замены целого патч-корда достаточно повторно обжать оба его конца, подключив свободные жилы вместо испорченных.

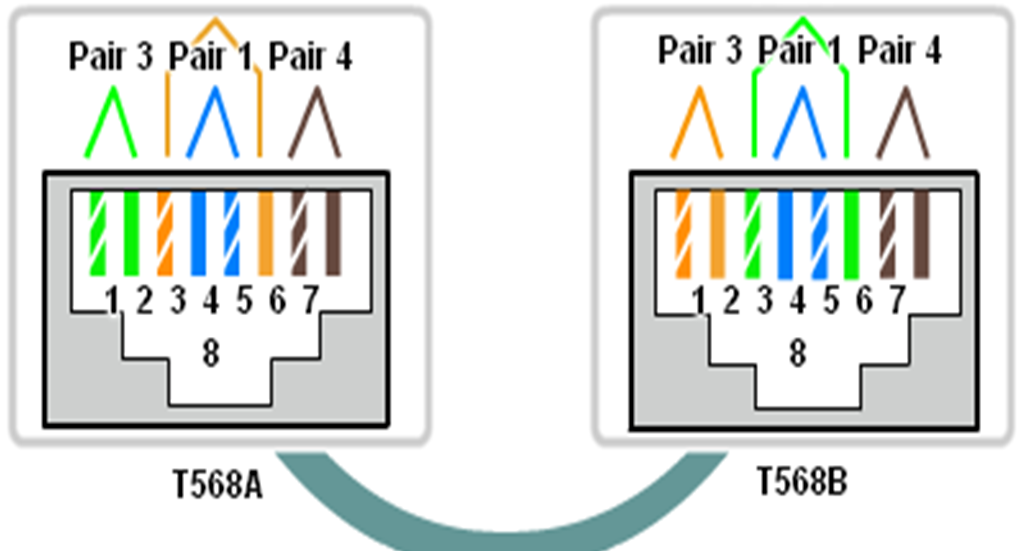

Перекрестный (кроссоверный) патч-корд 8 проводников

Схема перекрестного обжима витой пары из 8 проводов используется при объединении меж собой двух компьютеров или концентраторов (хабов). Сегодня она применяется редко, так как всё сетевое оборудование, выпущенное позже 2004-2005 годов, умеет определять тип кабеля автоматически и “перекрещивать” сигнал внутри порта (технология авто-MDIX). Однако во многих ЛВС до сих пор стоят устаревшие устройства, которые авто-MDIX не поддерживают, поэтому знать перекрестный порядок опрессовки кабеля нужно обязательно.

Схема перекрестного обжима витой пары, как и прямого, может выполняться по типу A или B.

Вариант B для скоростных сетей (100 mbit/s – 10 gbit/s) или, как его называют, Gigabit Crossover выглядит так:

Перекрестное обжатие с 8 жилами

Пин Разъем 1 Разъем 2
1 Р.Б. Б.З.
2 Р. З.
3 Б.З. Р.Б.
4 Г. К.Б.
5 Б.Г. К.
6 З. Р.
7 К.Б. Г.
8 К. Б.Г.

При передаче данных в сетях такого типа задействуются все восемь жил, по каждой из них сигнал передается в оба направления.

Вариант A отличается от B положением 1-й, 2-й, 6-й и 3-й жилы (зелено-белые меняются местами с оранжево-белыми, зеленые – с оранжевыми). Патч-корды, опрессованные по стандартам A и B, взаимозаменяемы, определенного порядка подключения их к устройствам тоже нет (любым концом – к любому).

В ЛВС с менее высокой пропускной способностью (10-100 mbit/s) голубая и коричневая скрутки соединяются без перекреста.

На рисунке показан стандарт В:

Перекрестное обжатие кабеля

Пин Разъем 1 Разъем 2
1 РБ. БЗ.
2 Р. З.
3 БЗ. РБ.
4 Г. Г.
5 БГ. БГ.
6 З. Р.
7 КБ. КБ.
8 К. К.

Говорить о стандарте A в этом случае неуместно, так как он – зеркальное отражение вышеприведенной таблицы.

Перекрестный патч-корд 4 проводника

В схеме кроссоверного обжима витой пары из 4 проводов используются две скрутки любых цветов, которые перекрещиваются, к примеру, в таком порядке:

1 пин – бело-синий – рыже-белый;
2 пин – синий – рыжий;
3 пин – как первый, но наоборот;
6 пин – как второй, но наоборот.

Кроссоверная обжимка, 4 жилы

Выбор цвета, как и при прямой обжимке, ни на что не влияет.

Установка двух коннекторов на один патч-корд

С помощью одного восьмижильного кабеля можно подсоединить к сети сразу 2 компьютера, если выделить по 4 провода или 2 скрутки на каждый. Данные по такому соединению будут передаваться со скоростью до 100 mbit/s, чего вполне достаточно для несильно загруженных домашних или офисных ЛВС.

Схема обжима витой пары RJ 45 зависит от того, что с чем соединяется – компьютер с сетевым устройством или 2 ПК между собой. В первом случае она будет прямой, во втором – перекрестной.

Заключение

Прочитав эту статью, вы сделали большой шаг к самостоятельному сетестроению.

После усвоения правил опрессовки патч-корда можно переходить к практике. О том, как это делается с помощью обжимных инструментов, а также подручных средств (отвертки), читайте дальше.

Основы Ethernet T568A T568B — Советы по работе с Cisco



До построения локальной сети на основе Ethrernet технологии, необходимо иметь некоторые знания, для того чтоб избежать ошибки в работе создаваемой сети. Для этого необходимо знать о существующих типах кабеля (будь то медь, или оптический кабель), о допустимой длине, и др.

Подключение сетевых устройств на основе медного кабеля

Для начала рассмотрим подключения сетевых устройств на основе медного кабеля. Обычно это витая пара Категории 5 и Категории 5E (Cat 5 и Cat 5E соответственно). Такой кабель содержит 8 жил.

Для того чтоб кабель мог использоваться как среда передачи данных, его нужно «оконцевать», то есть, на его концы поставить некоторые разъемы, которые называются RJ45 коннекторы.

Существует два стандарта, по которым «обжимают» кабель:

Если рассматривать 10мб и 100мб технологии передачи данных (10BASE-T и 100BASE-TX соответственно), то тут используется всего 2 пары (4 проводника), остальные 2 пары не используются. В таком случае каждая пара используется для передачи в каждом из направлений. Например, сетевая карта компьютера передает данные по 1,2 проводникам, а получает по 3 и 6.
А коммутатор работает наоборот, по 1 и 2 контакту он получает, а по 3 и 6 отправляет данные. Поэтому существует два вида подключения устройств между собой. Если устройства одного типа (например компьютер-компьютер, коммутатор — коммутатор, и др), то используется cross-over соединение, а если устройства различного типа (например, компьютер — коммутатор), то используется прямое (straight-throught) соединение.

Для прямого подключения используется с обоих сторон одинакового стандарта, T568A — T568A или T568B — T568B.

Для обратного, T568A-T568B.

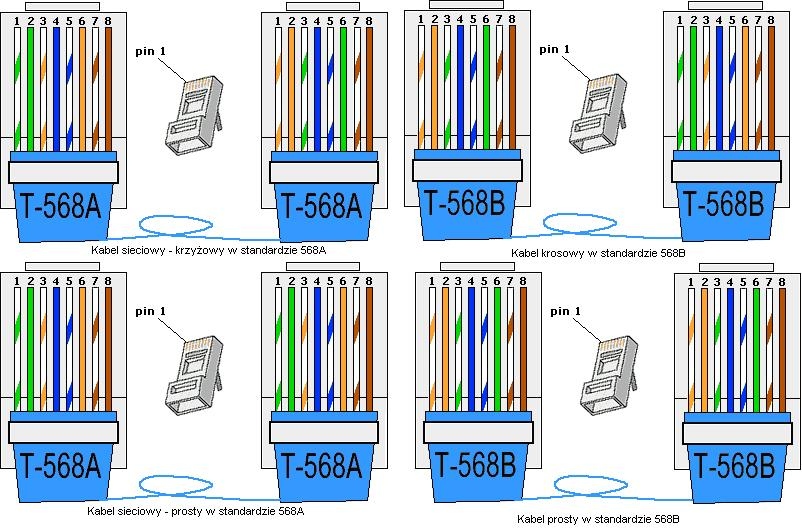

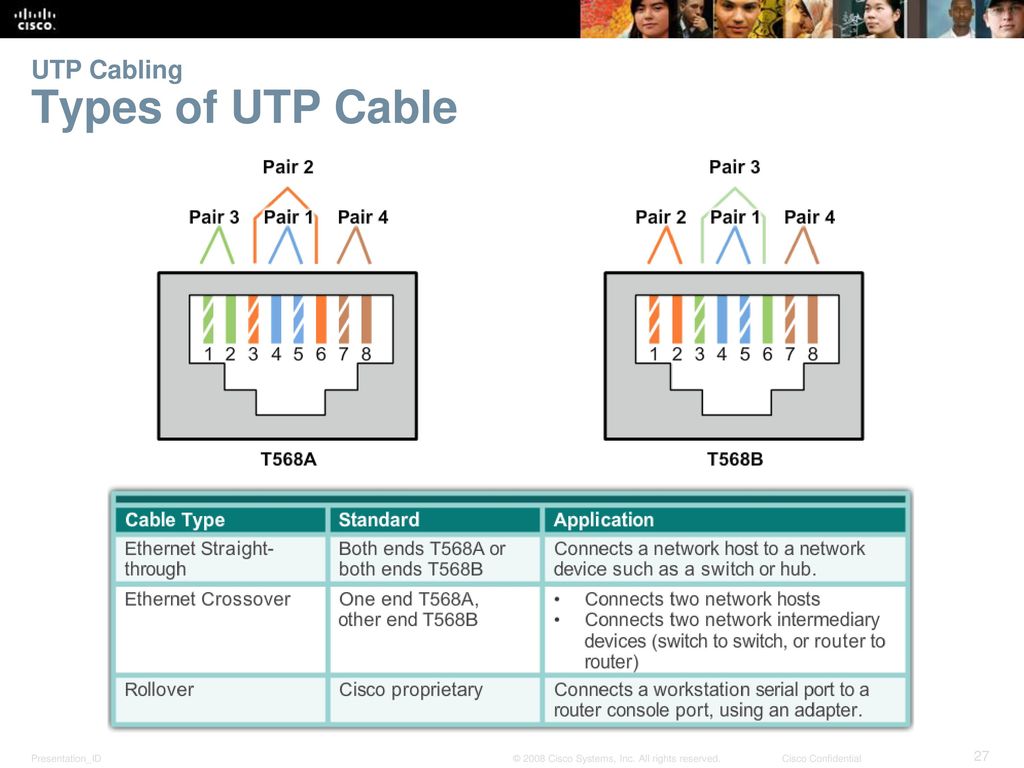

Если представить в графическом виде, то это будет выглядеть таким образом:

Многое совеременное оборудование «понимает», какой кабель подключен к устройству, и если например подключен кабель, который «обжат кроссом», то оборудование автоматически подстраивается под него(меняет пары). Так скажем, защита от «дурака». Такая технология называется Auto-MDIX. Данная функция поддерживается не во всех моделях коммутаторов Cisco.

Просмотров: 5 172

Обжим витой пары или как обжать витую пару

Даже обычные пользователи сталкиваются с проблемой правильного обжима витой пары или, проще говоря, сетевого кабеля. Довольно часто коннекторы RJ-45 (их еще называют джеками) отрываются или отламываются. Возможно, вы решили сделать локальную сеть своими силами или вы просто подключаете проводной интернет.

Итак, давайте разберемся, как обжать витую пару

Для работы по обжимке витой пары нам понадобится:

    • Сам сетевой кабель, называемый витой парой, который предназначен для соединения двух устройств.

    • Коннекторы RJ-45, которые будут закреплять сетевой кабель в соответствующих разъемах ноутбуков, компьютеров, модемов, хабов и других сетевых устройств.

    • Инструмент для обжима. Гораздо легче делать обжим витой пары rj 45 специальными щипцами, которые называются обжимкой. Такие щипцы имеют специальные ножи для удобной и ровной подрезки жил сетевого кабеля, а также для снятия с них изоляции. Если у вас такого инструмента нет, то можно воспользоваться ножницами для обрезки кабеля, ножом для очистки изоляции и отверткой в качестве обжимающего инструмента. Но об этом далее.

Схема обжима витой пары (распиновкаа)

Далее, чтобы сделать все правильно, нужно разобраться, в какой последовательности нужно расположить провода в коннекторах RJ-45. Всего есть две схемы для обжима кабелей: T568A и T568B (схема T568B применяется гораздо чаще). В зависимости от устройств, которые вы хотите соединить витой парой, нужно выбрать одну из схем обжима.

  • Если будем соединять компьютер с коммутатором или компьютер с хабом, будем сетевой кабель обжимать с двух сторон одинаково по схеме T568B.
  • Если будем соединять компьютер с компьютером или коммутатор с коммутатором (хаб с хабом), будем сетевой кабель обжимать с двух сторон перекрестно – с одной стороны по схеме T568B, а с другой стороны – по схеме T568A.

Подробно описывать процесс обжима витой пары rj 45 не будем – лучше добавим сюда несколько видео для наглядности этого процесса.

Видео по витой паре, обжим

Прямой обжим и перекрестный обжим (кроссовер)

Еще одно видео по прямому и перекрестному обжатию

Разделка кабеля «витая пара» с помощью специального инструмента, поверка кабеля прибором после обжимки

Обжим витой пары коннектором RJ 45 с помощью специального обжимного инструмента и без него. Схемы подключения (прямая и перекрестная).

Видео обжима сетевого кабеля с помощью тонкой отвертки в домашних условиях

Почему t568b предпочтительнее t568a? — Энциклопедия Википедия?

T568A схема подключения распознается как привилегированный Схема подключения для этого стандарта, поскольку она обеспечивает обратную совместимость как с однопарными, так и с двухпарными схемами подключения USOC. В T568B Стандарт соответствует более старому цветовому коду ATA & T 258A и является / был (?) наиболее широко используемой схемой подключения.

Кроме того, что бы произошло, если бы схемы подключения t568a и t568b были в одной сети?

Обе схемы идеально подходят для любого типа установки. Но при существующий сеть расширяется, важно использовать схема на месте. If что собой представляет схемы делают не совпадают, сигналы данных будем не переводить. Как правило большого пальца, T568A и T568B должны нельзя комбинировать или менять местами.

В чем разница между TIA 568a и 568b? ТИА/ EIA 568A и ТИА/ EIA-568B стандарты определяют порядок размещения проводов в Разъем RJ45. Функционально нет разница между TIA/ EIA 568A и ТИА/ EIA-568B стандарты. Только разница заключается в том, что положение зеленого и оранжевого проводов поменялось местами. Вы можете следовать любому стандарту.


21 Связанные вопросы, ответы найдены



568a или 568b стандартны?

EIA / TIA 568A & Стандарт 568B. Цветовой код кабеля — это 568B стандартный на каждом конце прямого кабеля 10 / 100BaseT. Если необходим перекрестный кабель, используйте Стандарт 568A на одном конце и 568B на другом конце. Используйте прямой кабель в сборе,568B на обоих концах при подключении концентратора к Xcvr или сетевой карте.

Какой кабель мне нужен для Ethernet 10 ГБ?

CAT6A or CAT6 «Augmented» — это рекомендуемый кабель для сетевых приложений 10G. Разъемы 10G: для 10G Ethernet следует использовать 8-контактный 8-проводной (8P8C) RJ45. Этот разъем доступен как в формате штекера, так и в формате штекера, но должен быть совместим с витой парой 23AWG.

Можно ли смешивать t568a и t568b?

В локальных сетях, как указано в 568, есть две возможные распиновки, называемые T568A и T568B которые отличаются только тем, какие пары с цветовой кодировкой подключены — пары 2 и 3 поменяны местами. Примечание: вилки / розетки и перфораторы имеют разные цветовые коды! Пользователь не могу смешивать их, как они будем приводит к ошибкам схемы разводки — особенно.

T568b быстрее, чем t568a?

Хотя T568B является наиболее широко используемым, T568A схема подключения рассматривается как better Схема подключения модульных разъемов RJ45, поскольку она обеспечивает обратную совместимость не только с одной, но и с двумя парами проводки USOC.

Каково предполагаемое использование стандарта 568a?

Освободи Себя 568A и 568B схемы цветового кода используются для правильного подключения восьмипозиционных модульных вилок RJ45. В 568A Схема подключения признана предпочтительной схемой подключения для стандартное использование поскольку он обеспечивает обратную совместимость как для однопарных, так и для двухпарных кодов универсального заказа на обслуживание (AT&T) USOC.

В чем разница между CAT 5 и CAT 6?

Основной разница между cat5 и cat6 кабели уменьшаются «перекрестные помехи» и увеличиваются скорости в передача данных и подключение. Скорость cat5 кабель может обрабатывать до 10/100 Мбит / с (мегабайт в секунду) при полосе пропускания 100 МГц, скорость, которая была довольно эффективной в более ранних приложениях cat5.

RJ45 такой же, как cat6?

Cat5e RJ45 кабель имеет более низкий уровень производительности передачи, в то время как Cat6 RJ45 Кабель оптимизирован с полосой пропускания 250 МГц, более высокой скоростью передачи данных и более высокой устойчивостью к перекрестным помехам и шумам.

Какой цветовой код у 568b?

Что такое стандарты кабельной разводки?

TIA / EIA структурированы стандарты кабельной разводки определить, как проектировать, строить и управлять кабельная Система структурирована, что означает, что система спроектирована в виде блоков, которые имеют очень специфические характеристики производительности. Блоки интегрированы в иерархическом порядке для создания единой системы связи.

В чем разница между стандартом TIA 568a и стандартом TIA 568b?

ТИА/ EIA 568A и ТИА/ EIA-568B стандарты определить порядок расположения проводов в Разъем RJ45. Функционально нет разница между TIA/ EIA 568A и ТИА/ EIA-568B стандарты, Только разница в том, что положение зеленого и оранжевого проводов поменялось местами. Вы можете следить за любым стандарт.

Какой провод стандартный для Ethernet?

Т-568А проходной Сетевой кабель

TIA / EIA 568-A стандарт который был ратифицирован в 1995 году, был заменен TIA / EIA 568-B стандарт в 2002 году и с тех пор обновляется. Оба стандартов определить выводы T-568A и T-568B для использования неэкранированной витой пары кабель и RJ-45 Разъемы для Ethernet подключение.

Какой кабель мне нужен для Ethernet 10 ГБ?

CAT6A or CAT6 «Augmented» — это рекомендуемый кабель для сетевых приложений 10G. Разъемы 10G: для 10G Ethernet следует использовать 8-контактный 8-проводной (8P8C) RJ45. Этот разъем доступен как в формате штекера, так и в формате штекера, но должен быть совместим с витой парой 23AWG.

Что такое проводка TIA EIA 568a?

ANSI /ТИА568 представляет собой набор телекоммуникационных стандартов от Ассоциации индустрии телекоммуникаций (ТИА). Стандарты относятся к коммерческому строительству кабельная для телекоммуникационных продуктов и услуг.

Когда бы вы использовали перекрестный кабель?

Ethernet кроссовый кабель — это кроссовый кабель для Ethernet используемый для прямого соединения вычислительных устройств между собой. Чаще всего используемый для подключения двух устройств одного типа, например, двух компьютеров (через их контроллеры сетевого интерфейса) или двух коммутаторов друг к другу.

Что такое TIA 568c?

RJ45 является одним из видов соединитель обычно используется для сетей Ethernet. Значок «RJ«В RJ45 означает «зарегистрированный разъем», поскольку это стандартизированный сетевой интерфейс, «45«Просто обозначает количество интерфейс стандарт. Каждый разъем RJ45 имеет восемь контактов, что означает RJ45 кабель содержит восемь отдельных проводов.

Что такое TIA 568c?

Если вы создаете перекрестный кабель, щелкните здесь, чтобы увидеть схему перекрестного кабеля.

  1. С помощью инструмента для зачистки кабеля снимите примерно 1/3 дюйма внешней оболочки кабеля категории 5.
  2. Соберите пары проводов для сетевых кабелей в следующем порядке (стандарт EAI / TIA-568B).
  3. Вставьте провода в разъем RJ45, как показано ниже.

Какие устройства можно подключать с помощью прямого кабеля?

Прямые проводные кабели обычно используются для подключения хоста к клиенту. Когда мы говорим о патч-кабелях cat5e, для подключения используется прямой проводной патч-кабель cat5e. компьютеры, принтерыИ других сеть клиентские устройства к коммутатор маршрутизатора or хаб (хост-устройство в данном случае).

Какой цветовой код у 568b?

Ищете дополнительную информацию о прямом и перекрестном подключении? Кликните сюда

Штырь # Цвет провода
6 Оранжевая
7 Белый / Коричневый
8 коричневый
568-A Цветовой код

Какой цветовой код у кабеля CAT 5?

Схема подключения кроссоверного кабеля:

Номер контакта RJ45 (КОНЕЦ 1) Цвет провода Цвет провода
2 Оранжевая Зелёная
3 Белый / Зеленый Белый / Оранжевый
4 синий Белый / Коричневый
5 Белый / синий коричневый

Что такое разъем RJ 45?

Зарегистрированный Джек 45 (RJ45) является стандартным типом физического соединитель для сетевых кабелей. Разъемы RJ45 чаще всего встречаются с кабелями и сетями Ethernet. Современные кабели Ethernet оснащены небольшими пластиковыми заглушками на каждом конце, которые вставляются в RJ45 разъемы Ethernet-устройств.

Какая конфигурация Cat 5 является наиболее распространенной?

EIA / TIA 568A и Стандарт 568B. Цветовой код кабеля — это 568B стандартный на каждом конце прямого кабеля 10 / 100BaseT. При подключении концентратора к концентратору, Xcvr к Xcvr или NIC к NIC, провода должны пересекаться на противоположном конце кабельной сборки, используйте 568B на одном конце 568A на другом.

Каковы стандарты цветового кода заделки 568a и 568b?

568A и 568B Он стандарты цветового кода это шоу, которое цвет провод совпадает с определенной позицией на разъеме RJ45. При проектировании сетевой инфраструктуры только один цветовой код можно проследить. Вся коммерческая и бытовая проводка в США соответствует стандарту TIA. 568B цветовой код.

Когда бы вы использовали перекрестный кабель?

Перекрестные кабели используются, когда:

  1. Подключение компа к компу.
  2. Подключение роутера к роутеру.
  3. Подключение переключателя к переключателю.
  4. Подключение хаба к хабу и.
  5. Подключение роутера к ПК, потому что оба устройства имеют одинаковые компоненты.

Когда бы вы использовали перекрестный кабель?

ANSI /ТИА568 Семейство телекоммуникационных стандартов содержит требования к сбалансированной витой паре, оптическому волокну и коаксиальному кабелю. С ТИА568C. В результате ANSI /ТИА568 Семейство стандартов претерпело 3 набора исправлений с момента публикации исходного документа в 1991 году.

Для чего используется кабель UTP?

Неэкранированная витая пара (UTP) Кабели широко используется в компьютерная и телекоммуникационная промышленность как Ethernet Кабели и телефонные провода. В Кабель UTP, проводники, которые образуют единую цепь, скручены друг вокруг друга, чтобы нейтрализовать электромагнитные помехи (EMI) от внешних источников.

Какая цветовая гамма у проводки t568b?

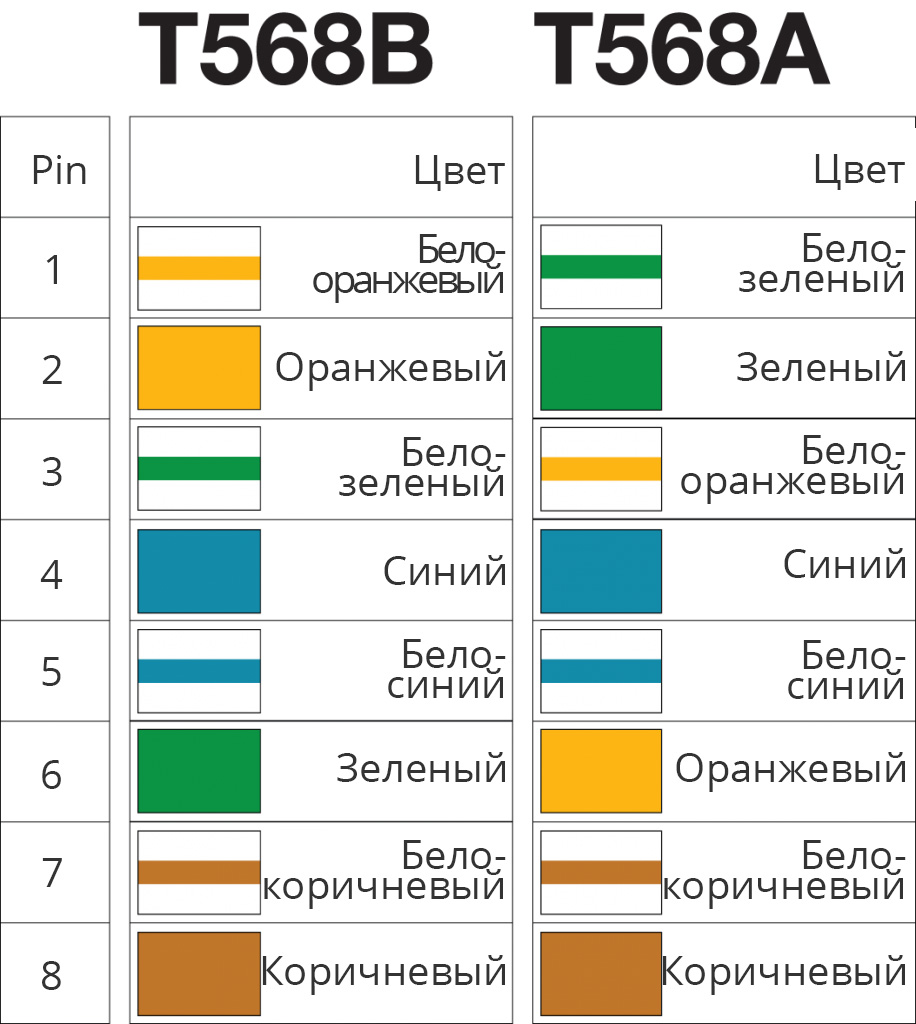

Назначение проводки T568A и T568B:

Штырь # T568B T568A
1 Белый / Оранжевый Белый / Зеленый
2 Оранжевая Зелёная
3 Белый / Зеленый Белый / Оранжевый
4 синий синий

Какая схема подключения 568b?

Т-568А и Т-568B два сигнал стандарты для кабеля передачи данных с разъемом RJ-45, указанные в TIA / EIA-568-A сигнал документ стандартов. Разница между ними заключается в расположении оранжевых и зеленых пар проводов. Желательно подключить к Т-568B стандарты, если в здании не используется ранее существовавший узор.

Имеют ли значение кабели Cat 7?

Cat6 кабель стандарт обеспечивает производительность до 250 МГц, в то время как Cat7 кабель рассчитан на частоты передачи до 600 МГц. Максимум кабельная длина сети Cat6 кабель 100 м. Cat7 был разработан как стандарт для Gigabit Ethernet более 100 м меди кабельная.

Что такое стандарт 568b?

Назначение проводки T568A и T568B:

Штырь # T568B T568A
1 Белый / Оранжевый Белый / Зеленый
2 Оранжевая Зелёная
3 Белый / Зеленый Белый / Оранжевый
4 синий синий

Какой провод стандартный для Ethernet?

Т-568А проходной Сетевой кабель

TIA / EIA 568-A стандарт который был ратифицирован в 1995 году, был заменен TIA / EIA 568-B стандарт в 2002 году и с тех пор обновляется. Оба стандартов определить выводы T-568A и T-568B для использования неэкранированной витой пары кабель и RJ-45 Разъемы для Ethernet подключение.

Какие стандарты распиновки 568a и 568b?

EIA / TIA 568A и Стандарт 568B. Цветовой код кабеля — это 568B стандартный на каждом конце прямого кабеля 10 / 100BaseT. При подключении концентратора к концентратору, Xcvr к Xcvr или NIC к NIC, провода должны пересекаться на противоположном конце кабельной сборки, используйте 568B на одном конце 568A на другом.

% PDF-1.4 % 246 0 объект > эндобдж xref 246 144 0000000016 00000 н. 0000003761 00000 н. 0000003905 00000 н. 0000004740 00000 н. 0000005059 00000 н. 0000005503 00000 н. 0000006857 00000 н. 0000008210 00000 п. 0000008707 00000 н. 0000010034 00000 п. 0000010416 00000 п. 0000011082 00000 п. 0000011505 00000 п. 0000013021 00000 п. 0000014074 00000 п. 0000015210 00000 п. 0000016093 00000 п. 0000017191 00000 п. 0000017305 00000 п. 0000017417 00000 п. 0000020588 00000 п. 0000020979 00000 п. 0000026281 00000 п. 0000026789 00000 п. 0000030226 00000 п. 0000030629 00000 п. 0000031109 00000 п. 0000032809 00000 п. 0000033156 00000 п. 0000033535 00000 п. 0000033620 00000 п. 0000034197 00000 п. 0000034649 00000 п. 0000071567 00000 п. 0000071606 00000 п. 0000073489 00000 п. 0000075372 00000 п. 0000075772 00000 п. 0000082549 00000 п. 0000084667 00000 п. 0000086785 00000 п. 0000087176 00000 п. 0000095068 00000 п. 0000096957 00000 п. 0000098846 00000 п. 0000099758 00000 п. 0000124033 00000 н. 0000125922 00000 н. 0000127811 00000 н. 0000128467 00000 н. 0000136225 00000 н. 0000138114 00000 н. 0000140003 00000 н. 0000140659 00000 н. 0000147590 00000 н. 0000149479 00000 н. 0000151368 00000 н. 0000152039 00000 н. 0000158787 00000 н. 0000160913 00000 н. 0000163039 00000 н. 0000163901 00000 н. 0000197552 00000 н. 0000199673 00000 н. 0000201794 00000 н. 0000203397 00000 н. 0000210806 00000 н. 0000212689 00000 н. 0000214572 00000 н. 0000215847 00000 н. 0000222533 00000 н. 0000224654 00000 н. 0000226775 00000 н. 0000229274 00000 н. 0000237384 00000 н. 0000239505 00000 н. 0000241626 00000 н. 0000243467 00000 н. 0000253451 00000 н. 0000255737 00000 н. 0000258023 00000 н. 0000262191 00000 п. 0000273243 00000 н. 0000275370 00000 н. 0000277497 00000 н. 0000280988 00000 н. 0000292256 00000 н. 0000293908 00000 н. 0000295560 00000 н. 0000296250 00000 н. 0000304901 00000 н. 0000306553 00000 н. 0000308205 00000 н. 0000308820 00000 н. 0000314494 00000 п. 0000316146 00000 н. 0000317798 00000 н. 0000318437 00000 н. 0000324123 00000 н. 0000325775 00000 н. 0000327427 00000 н. 0000328066 00000 н. 0000333822 00000 н 0000335474 00000 н. 0000337126 00000 н. 0000337816 00000 н. 0000347252 00000 н. 0000349136 00000 п. 01ec $ (f`Pg`a`ʪ̪x1 (7OfeoO ~ ƫn9; jMCNZjn˜) !! Ϙ ݊݊93 n fʔSRot) :: y) ~ + A | 9 K & q ڬ 5 w || i1f0! C! * [MMw˴ȩ! CK0s8J ݈݈_ ~% g грамм с7 = 2 / р.\ b 029

Схема подключения Ethernet t568b | Icon

Схема подключения Ethernet. Образы t568b готовы. Схема подключения Ethernet t568b — это тема, которую сегодня ищут и любят пользователи сети. Вы можете найти и загрузить файлы t568b схемы подключения Ethernet здесь. Получите все изображения без лицензионных отчислений.

Если вы ищете схему подключения ethernet t568b изображения, информацию, относящуюся к схеме подключения ethernet t568b , интересует, вы попали в идеальный сайт.Наш сайт часто предоставляет вам предложения по загрузке видео и изображений максимального качества, пожалуйста, просмотрите и найдите более информативные видео статьи и изображения, которые соответствуют вашим интересам.

Схема подключения Ethernet T568b . Имейте схемы с цветными схемами проводов для общих стандартов электропроводки t568a и t568b. Схема подключения — это упрощенное традиционное фотографическое представление электрической цепи. Существует два стандарта проводки для проводки кабеля Ethernet rj45: схема подключения Cat5e t568b, схема подключения cat6 t568b, схема подключения rj45 t568b, стандартная схема подключения eia tia t568b, схема подключения t568a t568b, схема подключения разъема t568b, схема подключения разъема t568b, схема подключения t568b схема, схема подключения t568b патч-панель, схема подключения t568b pdf схема подключения кабеля ethernet


Разъем Cat6 RJ45, подключенный к стандарту EIATIA T568B.com

Harga kamar New Garden Hotel bogor
Значение здорового питания на санскрите
Как написать резюме на английском
Установка гибридных полов Брисбен

Выбор — это один из требований и предпочтений. Имейте схемы с цветными схемами проводов для общих стандартов электропроводки t568a и t568b. Подключите разъем, следуя схеме подключения t568b, если у вас нет причин использовать схему подключения t568a. Этот блог посвящен домашней проводке Ethernet, установке домашнего кабеля Ethernet и установке домашней настенной розетки Ethernet.Проденьте кабели к гнездам трапецеидального искажения (или патч-панели) с помощью инструмента для перфорации. Сборник электрических схем сетевой розетки.

Кабели для передачи данных, иногда это может сбивать с толку.

Буквально трасса — это курс, который позволяет. Подключение концов одного и того же кабеля в соответствии с различными конфигурациями (568a на одном конце и 568b на другом) приведет к созданию перекрестного кабеля. Он показывает компоненты схемы в виде упрощенных форм, а также питание и сигнальные соединения между устройствами.Каждый компонент должен быть установлен и связан с другими частями особым образом. Вот схема подключения и распиновка: разные распиновки останутся.


Источник: pinterest.com

Подключите разъем по схеме подключения t568b, если у вас нет причин использовать схему подключения t568a. Избегайте перестановки двух линий между разными парами. T568a и t568b. Эти два стандарта очень похожи. Ниже представлена ​​прямая электрическая схема с цветовым кодированием 568a. Схемы распиновки и цвета проводов для категорий 5e, 6 и 7.

Источник: pinterest.com

Штекер модульного разъема и вывод выводов. Выводы выводов кабеля Ethernet. Если вы сравните функции выводов схемы a (t568a) и схемы b (t568b), вы обнаружите, что они одинаковы, и различаются только цвета проводки. Сборник электрических схем сетевой розетки. Он предназначен для помощи каждому рядовому потребителю в создании подходящей программы. Обе конфигурации подключают контакты прямо, то есть контакты с 1 по 8 включены.

Источник: pinterest.com

Единственное различие между двумя цветовыми кодами состоит в том, что оранжевые и зеленые пары меняются местами. Распиновка Ethernet 10/100/1000 Мбит (категория 5, категория 5e и категория 6), проводка сетевого кабеля. Сегодня Ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети. Каждый компонент должен быть установлен и связан с другими частями особым образом. Модульные разъемы для штекеров и гнезд. Выводы выводов кабеля Ethernet: Ниже приведены подробные сведения об этих стандартах. Схема подключения t568a:

.

Источник: pinterest.com

Каковы стандарты электропроводки t568a и t568b? Схема подключения кабеля Ethernet показывает, что только две из этих пар активно используются для передачи данных. Первое появление на схеме схемы может сбивать с толку, но если вы можете просмотреть карту метро, ​​вы можете проверить схемы. Схема подключения Ethernet t568b свежий красивый пятипроводный кот галерея обзор принципиальных схем для начинающих. Распиновка Rj45 для перекрестных и прямых сетевых кабелей LAN.

Источник: pinterest.com

Кабель Ethernet, используемый для подключения разъема RJ45 сетевой карты к концентратору, коммутатору или сетевой розетке. Обе конфигурации подключают контакты прямо, то есть контакты с 1 по 8 включены. Модульные разъемы для вилок и гнезд. Выводы выводов кабеля Ethernet. Каждый компонент должен быть настроен и соединен с другими частями особым образом. Я обновлял свою сеть и решил переключиться с кабеля cat5e на кабель cat6 для всех новых установок.

Источник: pinterest.com

Схема подключения

Ethernet t568b fresh nice five-wire cat gallery обзор принципиальных схем для начинающих.Оранжевые и зеленые пары проводов используются как в стандартах t568a, так и в t568b, но для разных целей. Он предназначен для помощи каждому рядовому потребителю в создании подходящей программы. Это устраняется правильным соединением контактов. T568a и t568b — это два стандарта проводки для кабеля данных с разъемом RJ45.

Источник: pinterest.com

Большинство разъемов имеют цветные схемы подключения для t568a, t568b или обоих. Между схемами разводки кабелей t568a и t568b нет различий в передаче.Единственная разница между двумя цветовыми кодами состоит в том, что оранжевые и зеленые пары меняются местами. Переход от фактора а к цели б. Если вам нужен кабель для прямого соединения двух устройств Ethernet без концентратора или когда вы соединяете два концентратора вместе, вам потребуется вместо этого использовать перекрестный кабель.

Источник: pinterest.com

Фактически, единственное видимое различие между ними состоит в том, что пары 2 и 3 (зеленый и оранжевый) меняются местами. Каждая пара состоит из однотонного провода и белого провода с полосой того же цвета.Существует два стандарта проводки для проводки кабеля Ethernet RJ45: Схема подключения Rj45 Стандартная схема подключения t568b b (или t568b) используется для проводки rj45 и использует разные цвета проводки для схемы a (или t568a). Единственная разница между t568a и t568b заключается в том, что пары 2 и 3 (оранжевый и зеленый) меняются местами.

Источник: pinterest.com

Каждая пара состоит из однотонного провода и белого провода с полосой того же цвета. Схема t568a t568b обязательно поможет вам в повышении эффективности вашей работы. Обе конфигурации подключают контакты прямо, то есть контакты с 1 по 8 включены. Кабели для передачи данных, иногда это может сбивать с толку. Схема подключения Ethernet t568b свежий красивый пятипроводный кот галерея обзор принципиальных схем для начинающих.

Источник: pinterest.com

Убедитесь, что вы выбрали правильный. Мы надеемся, что вам понравилось, и если вы хотите загрузить изображения в высоком качестве, просто щелкните изображение правой кнопкой мыши и выберите «Сохранить как». Оба стандарта определяют t568a и. Внутри каждого кабеля Ethernet есть четыре витые пары проводов.Распиновка Ethernet 10/100/1000 Мбит (категория 5, категория 5e и категория 6), проводка сетевого кабеля. Сегодня Ethernet является наиболее распространенным сетевым стандартом для связи по локальной сети.

Источник: pinterest.com

T568a против t568b, который использовать. Простой способ запомнить две разные распиновки разъема rj45: t568a используется в америке и азии, а t568b используется в великобритании (великобритании) и европе. Этот стандарт цветового кодирования был введен в середине 1980-х годов, в наши дни он не получил широкого распространения.Схема подключения кабеля Ethernet Напомним, что в спецификации rj45 есть два стандарта для цветов: Избегайте переключения двух линий между разными парами.


Этот сайт представляет собой открытое сообщество, в котором пользователи могут делиться своими любимыми обоями в Интернете, все изображения или картинки на этом веб-сайте предназначены только для личного использования обоев, использование этих обоев в коммерческих целях строго запрещено, если вы являетесь автором и Если вы обнаружите, что это изображение опубликовано без вашего разрешения, пожалуйста, сообщите Нам о нарушении Закона США «Об авторском праве в цифровую эпоху».

Если вы находите этот сайт рискованным, поддержите нас, поделившись этими сообщениями с вашими учетными записями в социальных сетях, таких как Facebook, Instagram и т. Д., Или вы также можете сохранить эту страницу блога с заголовком «Схема подключения Ethernet t568b», используя Ctrl + D для устройств. ноутбук с операционной системой Windows или Command + D для ноутбуков с операционной системой Apple. Если вы используете смартфон, вы также можете использовать меню ящика браузера, который вы используете. Будь то операционная система Windows, Mac, iOS или Android, вы все равно сможете добавить этот веб-сайт в закладки.

Распиновка кабеля Ethernet

CAT-5 HDMI Firewire USB

На этой веб-странице показаны многие из наиболее распространенных домашних хозяйств. распиновка кабеля . К ним относятся CAT-5 Ethernet, HDMI, Firewire, USB и DVI и многие другие. Он также покрывает высокие Распиновка розетки напряжения, обычно используемая в вашем дом.

Распиновка кабеля Ethernet

Распиновка кабеля USB

Распиновка стандартного кабеля USB

PIN Функция
1 В ШИНА (+ 5 В)
2 D-
3 D +
4 Земля

Распиновка кабеля Mini-USB

PIN Функция
1 В ШИНА (+ 5 В)
2 D-
3 D +
4 ID
5 Земля

Распиновка кабеля HDMI

PIN Функция
1 TMDS Data2 +
2 Экран TMDS Data2
3 Данные TMDS2-
4 TMDS Data1 +
5 Экран TMDS Data1
6 Данные TMDS1-
7 Данные TMDS0 +
8 Экран TMDS Data0
9 Данные TMDS0-
10 Часы TMDS +
11 Часовой щит TMDS
12 Часы TMDS-
13 CEC
14 Зарезервировано
15 SCL
16 SDA
17 Земля DDC / CEC
18 +5 В Питание
19 Обнаружение горячего подключения

Распиновка кабеля DVI

ОБНАРУЖЕНИЕ ГОРЯЧЕЙ ПРОБКИ
PIN Функция
1 Т. ДАННЫЕ M.D.S 2-
2 T.M.D.S ДАННЫЕ 2+
3 T.M.D.S ДАННЫЕ 2/4 SHIELD
4 T.M.D.S ДАННЫЕ 4-
5 T.M.D.S ДАННЫЕ 4+
6 ЧАСЫ DDC
7 ДАННЫЕ DDC
8 АНАЛОГОВЫЙ ВЕРТ. SYNC
9 Т.ДАННЫЕ M.D.S 1-
10 T.M.D.S ДАННЫЕ 1+
11 T.M.D.S ДАННЫЕ 1/3 SHIELD
12 ДАННЫЕ T.M.D.S 3-
13 T.M.D.S ДАННЫЕ 3+
14 ПИТАНИЕ + 5В
15 ЗЕМЛЯ
16 HOT PLUG DETECT
17 Т.ДАННЫЕ M.D.S 0-
18 T.M.D.S ДАННЫЕ 0+
19 T.M.D.S ДАННЫЕ 0/5 SHIELD
20 ДАННЫЕ T. M.D.S 5-
21 T.M.D.S ДАННЫЕ 5+
22 T.M.D.S ЧАСЫ SHIELD
23 T.M.D.S ЧАСЫ +
24 Т.ЧАСЫ M.D.S —
C1 АНАЛОГОВЫЙ КРАСНЫЙ
C2 АНАЛОГОВЫЙ ЗЕЛЕНЫЙ
C3 АНАЛОГОВЫЙ СИНИЙ
C4 АНАЛОГОВАЯ СИНХРОНИЗАЦИЯ HORZ
C5 АНАЛОГОВАЯ ЗЕМЛЯ

Распиновки Dual Link и Single Link DVI

Распиновка компонентного видеокабеля

Цвет Сигнал Функция
Зеленый Y Переносит яркость (яркость или яркость ) и синхронизация (синхронизация) информация
Синий ПБ Несет разницу между синим и яркостью (B — Y)
Красный BR Несет разницу между красным и яркостью (R — Y)

Обозначение для аналогового компонентного видео сигналы. «Y», «Pb» и «Pr» представляют собой наборы из трех входов или выходов. на видеоаппаратуру и телевизоры. Три кабеля, используемые в YPbPr соединения представляют собой более качественные, чем однопроводные композитные кабель обычно используется для подключения видеооборудования, потому что сохраняются яркость и цветовая составляющая сигнала раздельно. Сигналы YPbPr выводятся из красного, зеленого и синие (RGB) цвета, захваченные сканером или цифровой камерой, и RGB преобразуется в яркость и два цветоразностных сигнала (B-Y и R-Y) для ТВ / видео.

Распиновка S-Video

PIN Сигнал Функция
1 ЗЕМЛЯ Земля (Y)
2 ЗЕМЛЯ Земля (C)
3 Y Интенсивность (яркость)
4 С Цвет (цветность)

Распиновка RCA (композитный)

Цвет Функция
Желтый Композитный видеосигнал
Белый Стерео аудио (левый)
Красный Стерео аудио (правый)

Распиновка кабеля PS / 2

PIN Функция
1 Данные клавиатуры / мыши
2 Не используется
3 ЗЕМЛЯ
4 VCC (+ 5 В)
5 Часы для клавиатуры / мыши
6 Не используется

Распиновка кабеля Firewire

4-контактный разъем 6-контактный разъем Сигнал Функция
1 VCC + 30В нерегулируемый постоянный ток
2 ЗЕМЛЯ Земля
1 3 ТПБ- Витая пара B
2 4 TPB + Витая пара B
3 5 TPA- Витая пара А
4 6 TPA + Витая пара А

Распиновка кабеля VGA

PIN Функция
1 Красный
2 зеленый
3 Синий
4 Нет подключения
5 Земля
6 Земля
7 Земля
8 Земля
9 Нет подключения
10 Земля
11 Нет подключения
12 DDC DAT
13 Горизонтальная синхронизация
14 Vert Sync
15 Часы DDC

Распиновка последовательного кабеля

PIN Функция
1 Обнаружение носителя данных (DCD)
2 Прием данных (RXD)
3 Передача данных (TXD)
4 Data Termainl Ready (DTR)
5 Земля
6 Набор данных готов (DSR)
7 Запрос на отправку (RTS)
8 Разрешение на отправку (CTS)
9 Индикатор звонка (RI)

Распиновка параллельного (LPT) порта

PIN Функция
1 Строб
2 Бит данных 0
3 Бит данных 1
4 Бит данных 2
5 Бит данных 3
6 Бит данных 4
7 Бит данных 5
8 Бит данных 6
9 Бит данных 7
10 Подтверждение (ACK)
11 Занят
12 Конец бумаги (PE)
13 Выбрать (SEL)
14 Автоподача (AUTOFD)
15 Ошибка
16 Инициализация (INIT)
17 Выбор входа (SELIN)
18 Сигнальная земля (GND)
19 Сигнальная земля (GND)
20 Сигнальная земля (GND)
21 Сигнальная земля (GND)
22 Сигнальная земля (GND)
23 Сигнальная земля (GND)
24 Сигнальная земля (GND)
25 Сигнальная земля (GND)

Вилки и розетки NEMA

Тип запирания Вилки и розетки NEMA

Общие электрические Электрические схемы

Часто задаваемые вопросы по электрике

Калибр и напряжение проводов Калькулятор капель

Электрооборудование — Основы

Жилой Электрические директивы и нормы

Приблизительный Электрический и тяговый кабель

выключатели и Предохранители

Типы проводов и калибровка

Определение размеров вашей электрической части Сервис

Электрооборудование — Установка главной линии обслуживания

Пожар / дым Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Низковольтная проводка

Выводы кабеля

Щелкните значки ниже, чтобы получить Соответствие стандарту NEC ® Electrical Calc Elite или Electric Toolkit для Android и iOS. В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогично тем, что можно найти на этом веб-сайте), и другие электрические справочные данные.

Прямые кабели UTP

В этой статье рассматривается широко известный кабель неэкранированной витой пары (UTP) и показано, сколько пар состоит из кабелей UTP Cat5 , Cat5e , Cat6 и Cat7 , их цветовая кодировка, разные Существующие стандарты проводки ( T-568A и T-568B ) плюс обозначений номеров контактов для обоих стандартов.

Мы в основном сосредоточимся на разводке кабелей CAT5e и 6, так как они являются наиболее популярными кабелями! Мы также рассмотрим проводку классических телефонных кабелей CAT1. Очень важно понимать стандарты кабельной разводки UTP и понимать, как правильно их подключать.

Кабельная разводка

— это основа надежной сети, и ее правильное внедрение с первого раза поможет избежать многочасовых разочарований и поиска и устранения неисправностей. С другой стороны, если вы имеете дело с сетью с плохим кабелем, эти знания помогут вам найти проблему и устранить ее более эффективно.

Подключение кабелей UTP

Теперь посмотрим, как проложены кабели UTP. Сегодня существует две популярные схемы подключения: T-568A и T-568B . Они отличаются только тем, какие пары с цветовой кодировкой подключены — пары 2 и 3 поменяны местами. Оба работают одинаково хорошо, если вы их не смешиваете. Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабельной трассе, вы получите перекрещенные пары.

Кабели

UTP заканчиваются стандартными разъемами, гнездами и вставками. Гнездо / штекер часто называют «RJ-45», но на самом деле это обозначение телефонной компании для «модульного восьмиконтактного разъема», оканчивающегося распиновкой USOC, используемой для телефонов. Штекерный соединитель на конце патч-корда называется «вилкой», а розетка настенной розетки — «розеткой».

Рис. 1. Гнездо RG-45 и штекер / разъем RJ-45

Как уже было сказано, UTP имеет четырех витых пар по проводов.На рисунке показаны пар и цветовых кодов , которые у них есть. Как видите, на f наши пары имеют маркировку:

.

Рисунок 2. Цветовые коды и пары кабеля UTP CAT 5, CAT 5e, CAT6, CAT7

Пары 2 и 3 используются для обычных сетей 10/100 Мбит / с, а пары 1 и 4 зарезервированы. В Gigabit Ethernet , используются все четыре пары .

На рисунке ниже показан конец кабеля CAT5e с разъемом RJ-45 , который обычно используется для подключения компьютеров к коммутатору. На нем также показан кабель CAT5e со снятой изоляцией и обозначены четыре витые пары :

.



Рисунок 3. Кабель UTP CAT5e и зачищенные витые пары

Кабели

UTP теперь доступны в различных цветах, что позволяет использовать кабели разного цвета для различных применений.

Рис. 4. Кабели UTP разного цвета

T-568A и T-568B 4-парное подключение

Ethernet обычно передается в восьмижильных кабелях с восьмиконтактными модульными вилками и гнездами.Стандартный разъем называется «RJ-45» и аналогичен стандартному модульному телефонному разъему RJ-11, за исключением того, что он немного шире, чтобы иметь больше контактов.

Примечание. Имейте в виду, что схемы подключения, о которых мы будем говорить, предназначены только для прямых кабелей.

Восьмижильный кабель для передачи данных содержит четыре пары проводов. Каждая пара состоит из однотонного провода и белого провода с полосой того же цвета. Пары скручены вместе. Для обеспечения надежности по Ethernet не следует их раскручивать больше, чем необходимо (около 1 см).Пары, предназначенные для Ethernet 10 и 100 Мбит / с, имеют оранжевый и зеленый цвет. Две другие пары, коричневая и синяя, используются, когда поддерживается Gigabit Ethernet, или могут использоваться для второй линии 10/100 Ethernet или для телефонных соединений. Следует отметить, что прокладка второй Ethernet или телефонной линии через существующий кабель UTP не рекомендуется, поскольку UTP не был разработан для таких приложений.

Существует два стандарта разводки для кабелей UTP: «T568A» (также называемый «EIA») и «T568B» (также называемый «AT&T» и «258A»).Единственная разница между двумя стандартами — это подключение двух пар из четырех, которые меняются местами, как показано ниже.

Т-568А должен стать стандартом для новых установок, тогда как Т-568В является приемлемой альтернативой. Однако большая часть стандартного оборудования для передачи данных и кабелей, похоже, соответствует спецификации T568B. T568B также является стандартом AT&T. Совершенно правильно использовать любой из стандартов проводки, однако следует обратить особое внимание на то, чтобы один и тот же стандарт использовался во всей кабельной инфраструктуре.Для существующих установок лучше сначала проверить, какой из двух стандартов используется, и продолжить работу с этим стандартом.

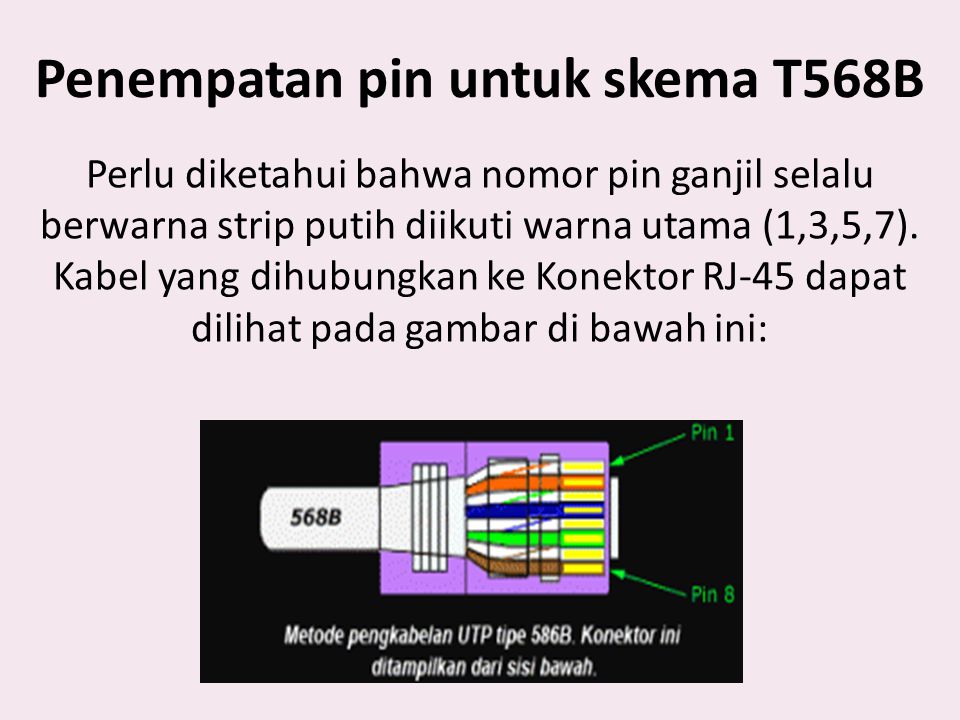

Обозначение номеров контактов для T568B

Обратите внимание, что нечетные номера контактов всегда белого цвета с полосами (1,3,5,7). Провода подключаются к 8-контактным разъемам RJ-45, как показано ниже:

Рисунок 5. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568B


В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

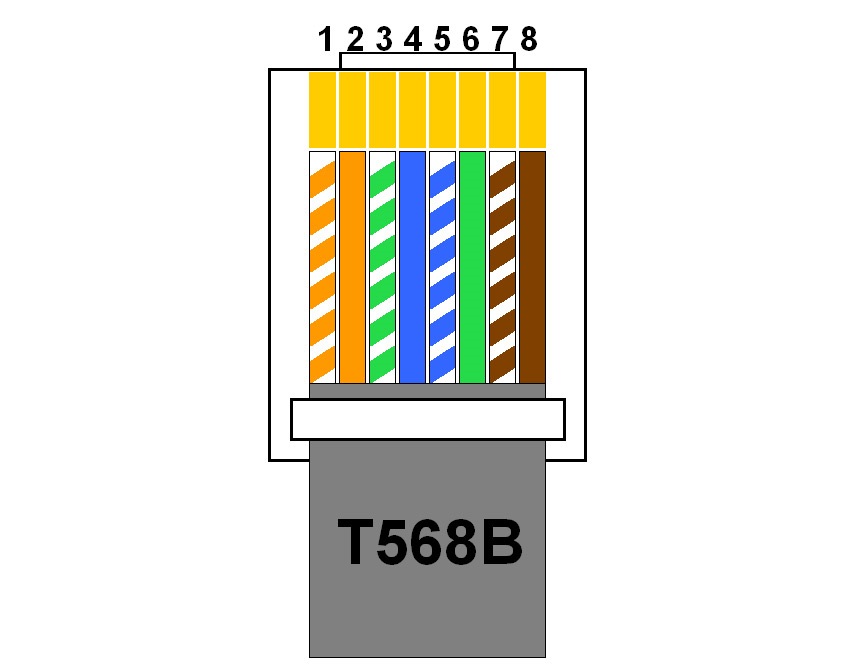

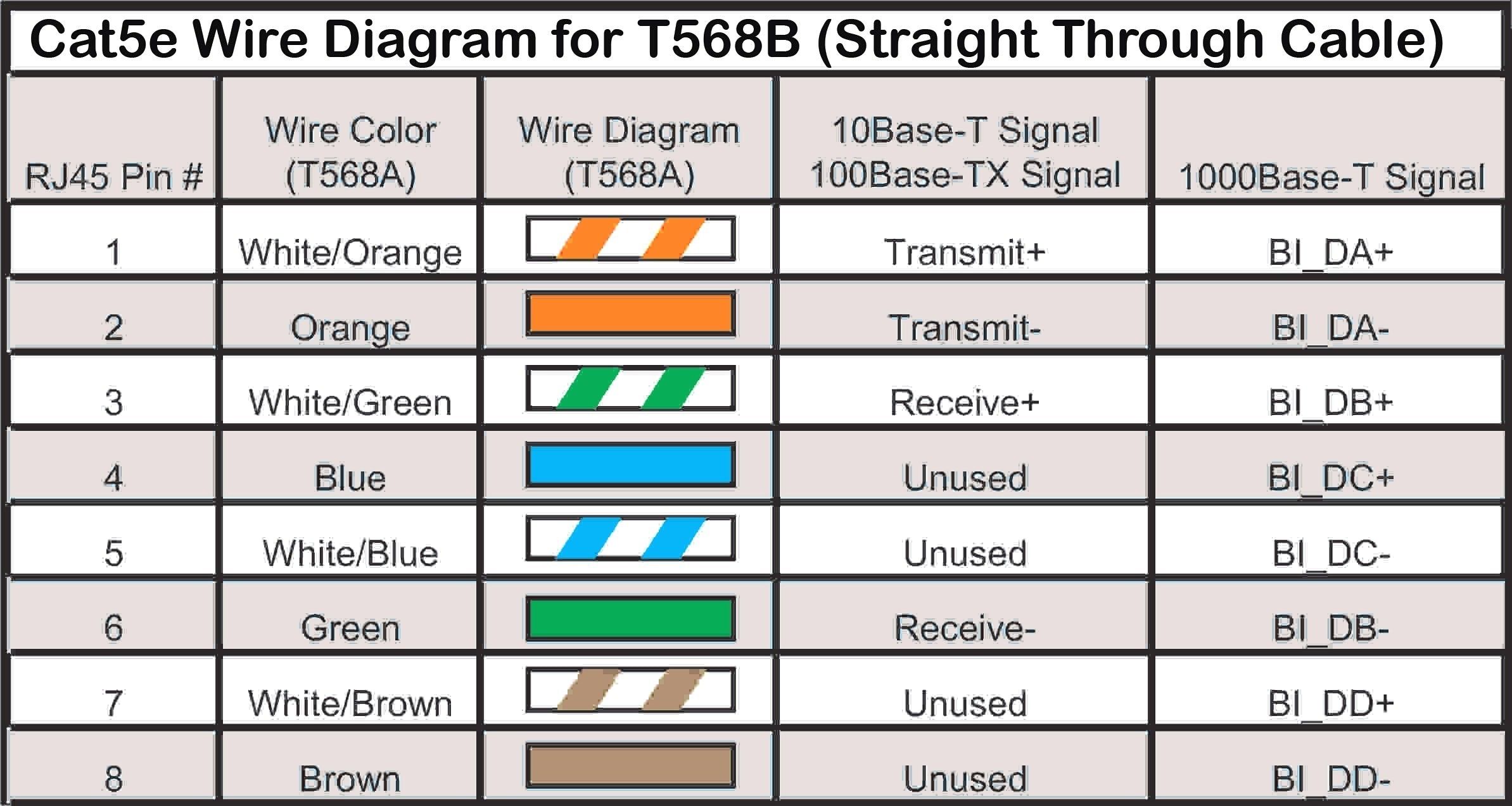

Рисунок 6.T568B Конфигурация распиновки, цветовой код, пары и их функциональность

Настенная розетка может быть подключена в другой последовательности, потому что провода часто перекрещиваются внутри розетки. Разъем должен иметь схему подключения или, по крайней мере, обозначать номера контактов.

Обратите внимание, что синяя пара находится на центральных контактах; эта пара преобразуется в пару красный / зеленый для обычных телефонных линий, которые также находятся в центральной паре RJ-11 (зеленый = белый / синий, красный = синий).

Обозначение номеров контактов для T568A

Спецификация T568A меняет местами оранжевые и зеленые соединения, так что пар 1 и 2 находятся на четырех центральных контактах , что делает его более совместимым с голосовыми соединениями телефонной компании.(Обратите внимание, что в штекере RJ-11 вверху пары 1 и 2 находятся на четырех центральных контактах.) На рисунках показан порядок цветов в T568A :

Рис. 7. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568A

В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 8. T568A Конфигурация распиновки, цветовой код, пары и их функции


На диаграмме ниже показано сравнение 568A и 568B:

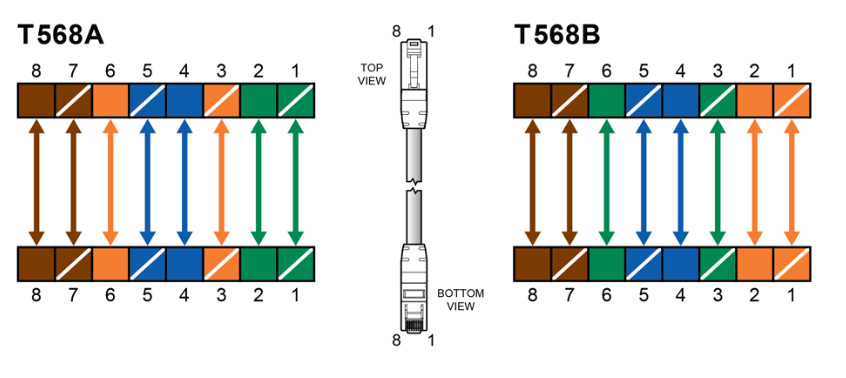

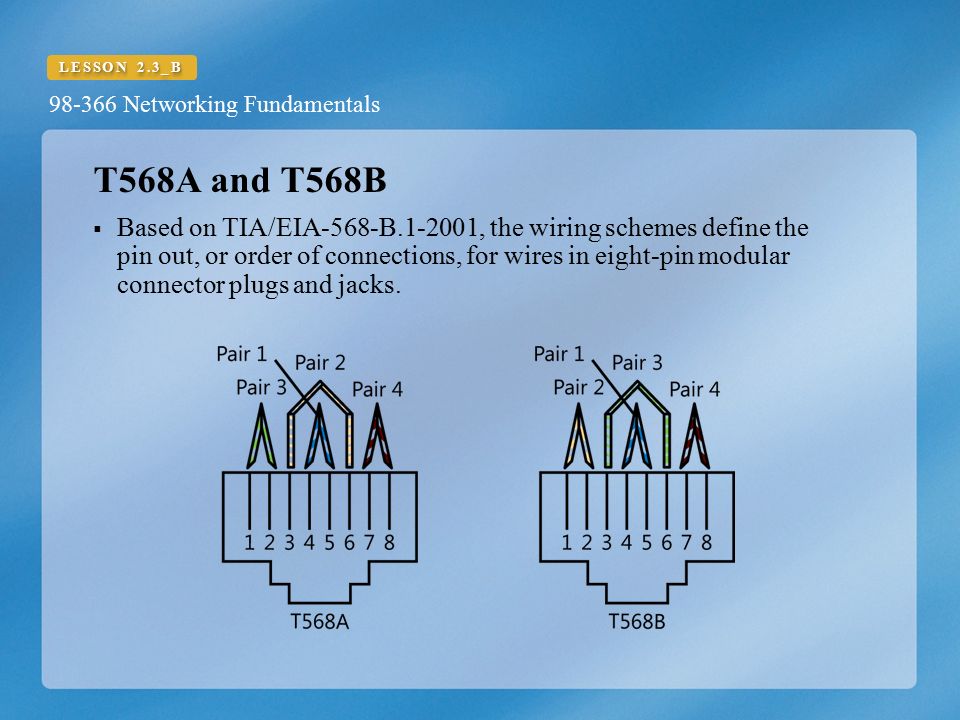

Рисунок 9.Сравнение схем подключения и распиновки T568A и T568B. Передняя сторона разъемов RJ-45 показана

Где они используются?

Наиболее распространенное применение прямого кабеля — это соединение между ПК и концентратором или коммутатором. В этом случае ПК подключается непосредственно к концентратору или коммутатору, который автоматически переключает кабель внутри с помощью специальных цепей. В случае кабеля CAT1, который обычно используется в телефонных линиях, используются только два провода.Для этого не требуется специального кроссовера, поскольку телефоны подключаются непосредственно к телефонной розетке.

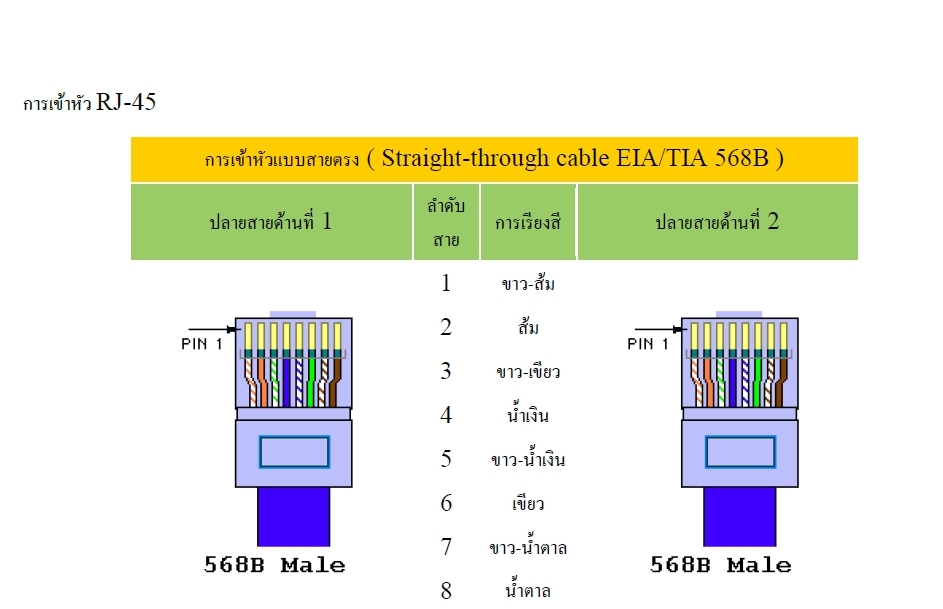

Рис. 10. Распиновка прямого кабеля UTP CAT5 / CAT5e

На рисунке выше показан стандартный прямой кабель CAT5e, используемый для подключения ПК к концентратору или коммутатору. Вы можете ожидать, что TX + одной стороны будет подключаться к TX + другой стороны, но это не так. Когда вы подключаете ПК к концентратору, концентратор автоматически переключает кабель, используя свои внутренние цепи.В результате контакт 1 ПК (это TX +) подключается к контакту 1 концентратора (который подключается к RX +). Это происходит и с остальными выводами.

Если концентратор не перекрестил распиновки , используя свои внутренние схемы (это происходит, когда вы используете порт восходящей связи на концентраторе), то контакт 1 от ПК (который является TX +) будет подключаться к контакту 1 концентратора (в данном случае это будет TX +). Таким образом, независимо от того, что мы делаем с портом концентратора (восходящим или обычным), сигналы, назначенные на восемь контактов на стороне ПК, всегда останутся неизменными.Однако распиновка концентратора будет меняться в зависимости от того, установлен ли порт на нормальный или восходящий.

В этой статье рассматривается UTP Straigh-thru распиновка кабеля и схемы подключения для стандартов T568A и T568B . Мы проверили пары кабелей UTP вместе с их цветовыми кодами, а также разъемы RJ-45 и jack .

Далее — Перекрестный кабель CAT5 UTP или обратная связь с сетевым кабелем.

Локальная сеть

— Что я делаю не так с этой проводкой коммутационной панели категории 6?

Здесь много неточной и вводящей в заблуждение информации.Даже в принятом ответе не удается понять, что именно произошло на стороне кабеля с перфорированным блоком.

Я отправляю более точный ответ, чтобы помочь всем, кто может оказаться в подобной ситуации.

Давайте еще раз рассмотрим вопрос ОП:

Это потому, что я мог перепутать проводку T-568A и T-568B?

Как узнать, какой у меня патч-корд — A или B?

Могу ли я просто взглянуть на вилку и как-нибудь сопоставить ее со схемой на задней стороне панели?

Вопрос состоит из двух частей:

  • конец кабеля с разъемом RJ45.
  • конец кабеля на патч-панели.

Разъем Rj45 кабеля Ethernet можно легко определить как соответствующий стандарту проводки T-568A или T-568B, если провода находятся в одной из следующих последовательностей:

Пока все хорошо.

Кажется, что люди запутались во второй половине этого вопроса.

  • Другой конец кабеля Ethernet не входил в другой разъем RJ45, а входил в перфорированный блок.

  • Важнейшей деталью здесь является то, что проводка на блоке punch-down , а не соответствует той же последовательности цветов слева направо, что и вилка RJ45 T-568A или T-568B. Люди предполагают, что последовательность одна и та же, , несмотря на то, что на фотографии перфорированного блока есть этикетка, которая показывает совершенно другую последовательность цветов, чем у T-568A и T-568B.

  • Положения проводов слева направо на монтажном блоке , а не , напрямую не соответствуют контактам 1-8 в разъеме RJ45: порядок полностью другой.

  • Перфорированные блоки удерживают цветные пары вместе для облегчения установки. Фактическая последовательность различается между производителями и моделями, так же как и при подключении к гнезду трапецеидального искажения.

Вот пример ответа, который предоставил неверную информацию, предполагая, что последовательность проводов слева направо представляет контакты 1-8, как в вилке RJ45:

Вы можете видеть, что вилка RJ45 имеет синие провода в центре, тогда как на патч-панели они находятся сбоку.

  1. Синяя пара всегда в одном и том же месте, контакты 4 + 5, независимо от того, заканчивается ли кабель как A или B. Таким образом, даже если последовательность была такой же на коммутационной панели, используя синие и коричневые пары не позволят вам отличить T-568A или T-568B, поскольку эти пары в любом случае никогда не меняют положение.

  2. Предположение, что проводка на монтажном блоке должна иметь такую ​​же цветовую последовательность слева направо, как и на разъеме RJ45, является ошибкой, поскольку не учитывается, что производители перфорированных блоков используют совершенно другую цветовую последовательность. для удобства монтажа.

На этой фотографии ясно видно, что соединение № 12 на блоке подключения коммутационной панели выполнено в соответствии с инструкциями по подключению панели для T-568B.

  • Разъем RJ45 был подключен согласно T-568A.
  • Коммутационная панель была подключена по Т-568В.
  • Таким образом, поскольку на обоих концах использовались противоположные схемы разводки, полученный кабель был фактически перекрестным кабелем, отсюда и результат 36145278 , полученный при проверке кабеля с помощью прибора для проверки целостности цепи.

Оранжевая и зеленая пары должны быть отсоединены от монтажного блока и подключены в соответствии с инструкциями по подключению для T-568A , как показано в верхней половине фотографии выше.

Схема подключения

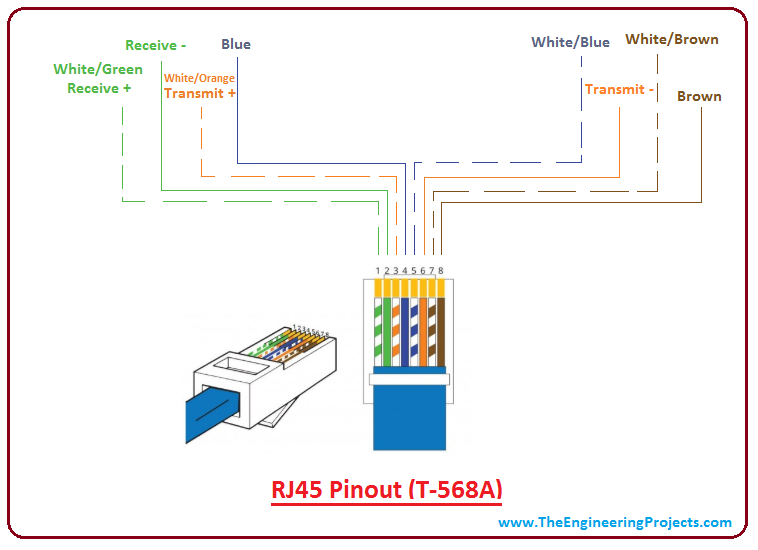

cat5e | RJ45 распиновка, схема

Изображение взято из: fiber-optic-tutorial

Здесь мы видим «схему подключения cat5e»

Сетевые кабели, такие как Cat5, Cat5e и Cat6, широко используются в нашей сети. Изобретаются различные сетевые кабели Ethernet.Они будут поддерживать разные расстояния передачи и приложения. Например, кабели cat5e могут поддерживать передачу 1000base-T на расстоянии до 100 м, что соответствует требованиям различных приложений в нашем доме, офисе и центре обработки данных. Его характеристики лучше, чем у Cat5, и ниже, чем у Cat6, что делает его широко распространенным видом коаксиального кабеля. В этом посте представлены мелкий шрифт с изображением структуры кабеля Cat5e, проводки Cat5e и схемы.

Структура кабеля Cat5e

Cat5e использует четыре витые пары для передачи в каждом кабеле.на следующем рисунке показана структура кабеля Cat5e. Концевая заделка коаксиального кабеля Cat5e должна использовать разъемы RJ45. Поскольку внутри кабеля Cat5e есть четыре пары медных проводов, с выводами кабеля следует обращаться осторожно. Для Cat5e обычно используются два метода завершения: прямой и кроссовер.

Схема и методы подключения Cat5e

Каждая пара медных проводов в Cat5e имеет изоляцию выбранного цвета для облегчения идентификации. Кроме того, проводка cat5e должна соответствовать нормам качества.

Существует два стандарта прямого подключения, признанные ANSI, TIA и EIA: T568A и T568B. Оба они часто используются. Однако T568B учитывается лучше, чем стандарт проводки T568A. на следующем рисунке показана схема двух стандартов.

Когда вы выполняете прямую проводку, выводы кабеля на 2 концах кабеля Cat5e должны быть эквивалентными. Однако распиновка RJ45 на каждом конце Cat5e отличается для метода кроссоверной проводки.На следующем рисунке показано, как восемь проводов используются для передачи в кабеле Cat5e с перекрестной оконечной нагрузкой.

Если вы хотите подключить устройство T568A к устройству T568B, воспользуйтесь этим методом перекрестного подключения. на следующем рисунке показаны распиновки на каждом конце кабеля Cat5e.

Как подключить кабели Cat5e?

Для подключения кабеля Cat5e необходимо подготовить кабель. Здесь порекомендуйте группу плотницких комплектов для сетевой установки, которые содержат все, что вам нужно для подключения кабеля категории.

Ниже показан способ заделки кабеля Ethernet:

Шаг 1: Отрежьте кабель до нужной длины и используйте инструмент для зачистки проводов, чтобы снять внешнюю оболочку.

Шаг 2: Раскрутите проволоку и обрежьте лишнюю часть. Выровняйте провода как можно сильнее, потому что они должны быть очень прямыми для правильного ввода в разъем.

Шаг 3: Удерживает концы кабеля и размещает провода в порядке слева направо в соответствии со схемой проводов T568A или T568B.

Шаг 4: Вставьте провода в разъем RJ45. Последовательность проводов должна быть такой же, как на шаге 3.

Шаг 5: Используйте обжимной инструмент, чтобы выжать заглушку. Это обеспечивает надежное соединение между кабелем и, следовательно, вилкой.

Шаг 6: Повторите этот метод на другом конце и проверьте заделанный кабель, чтобы установить связь между концами кабеля и, следовательно, правильность сети.

Вопросы пользователей:

1.В каком порядке идут провода CAT5e?

Для изготовления типичного кабеля категории 5 вам нужно переставить цветные провода в одинаковом порядке на обоих концах. Неважно, в каком порядке вы устанавливаете цвета, если они одинаковы на обоих концах. Если вы хотите следовать общепринятому соглашению, используйте порядок «568B».

2. Какой цветовой код у разъемов cat5e — RJ45?

568A и 568B — это 2 кодовые схемы, обычно используемые для правильного подключения восьмипозиционных модульных вилок RJ45.

3. Схема подключения Cat5e: что для домашней локальной сети?

Я всегда слышал о двух способах обжима концов кабеля RJ45, а именно:

Стандартный коммутационный кабель A

Цветовая схема EIA / TIA 568A

Стандартный коммутационный кабель B

Цветовая схема EIA / TIA 568B (AT&T)

В качестве некоторого пояснения, чему я должен следовать при прокладке кабелей для сети LAN?

4.T568A против T568B

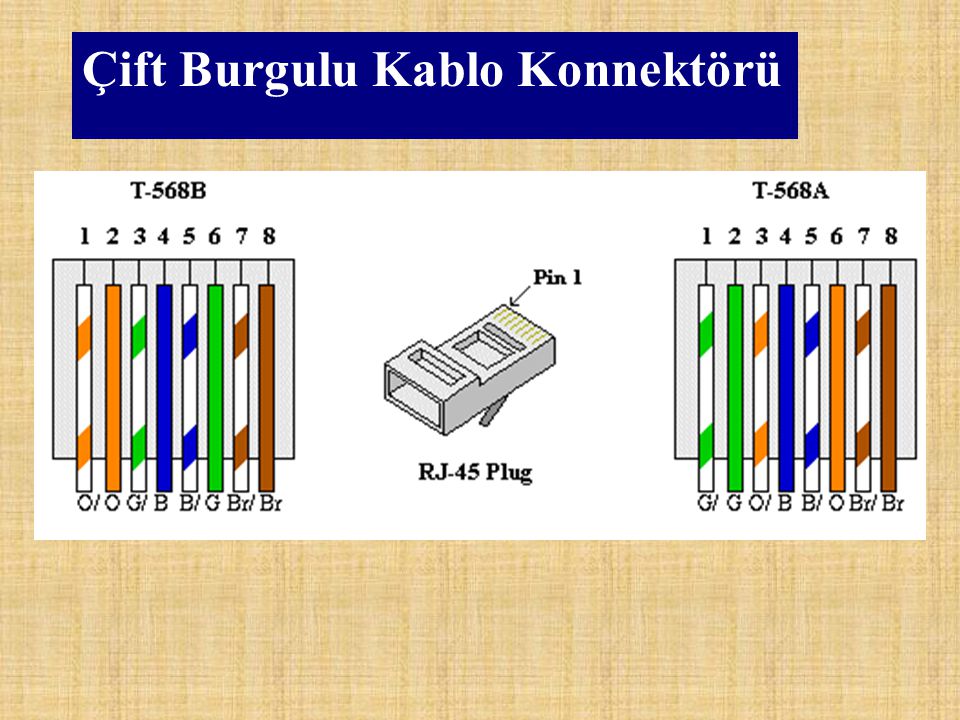

T568A Vs.T568B из сети

5.Идентификация цвета проводки Ethernet

Цветовая идентификация проводки Ethernet из сети

t568a vs t568b

Нет различий в передаче между схемами кабельной разводки T568A и T568B. Единственное видимое различие между ними состоит в том, что пары 2 и 3 (зеленый и оранжевый) меняются местами. … T568B заходит к телефонному телефону AT&T 258A. Цветовая кодировка этих разъемов будет выглядеть следующим образом.T568A против T568B. Я выбрал CAT6 из-за излишка, но мне трудно определить, какую схему подключения использовать. Если вы держите соединительный кабель CAT 5 в руке, как будто вставляете его в разъем, с контактами в верхнем положении, контакт 1 будет крайним левым. СХЕМА] Схема подключения блока Rj11 к Rj45 ПОЛНАЯ версия HD … Коннектор RJ45 — Delta. Каждый компонент должен быть настроен и соединен с разными частями определенным образом. Меняются только цвета пар проводов, сигналы находятся в тех же местах на RJ45.Именно эти разводки различаются между стандартами T568A и T568B. Что касается T568A и T568B, это два стандарта проводки, которые используются для определения компоновки. Различия между кодами подключения T568A и T568B (AT&T 258A) T568A и T568B — это два цветовых кода, используемых для подключения восьмипозиционных модульных вилок RJ45. Преимущество этой распиновки состоит в том, что она совместима с распиновками универсальных кодов заказа на обслуживание (USOC) с 1 парой и 2 парами. Сообщение от Colm / t / 1477412 / t568a-or-t568b # post_23441387 Существует множество различных типов кабелей низкого напряжения.Схема подключения предлагает не только подробные иллюстрации всего, что вы можете делать, но и процедуры, которых вы должны придерживаться при их выполнении. T568A против T568B: Комментарий Choisir? Присоединяйся сейчас. T568A и T568B — это стандарты, установленные ANSI, TIA и EIA для разъемов и вилок RJ45, которые относятся к положению проводов внутри восьмипозиционных модульных разъемов. Он также дает представление об этапах создания стандартных и перекрестных кабелей. Обычной практикой в ​​Австралии является подключение кабеля к T568A, однако, если оба конца совпадают, T568A и T568B будут работать.На этой странице сравнивается T568A и T568B и упоминается разница между схемами подключения T568A и T568B. Пользователь №30753 Сообщений: 3626. T568A против T568B: какой стандарт выбрать? И то, и другое разрешено стандартами проводки ANSI / TIA / EIA. Quelle est donc la major différence entre la normal T568A et le T568B? Разницы в производительности нет. T568A против T568B. Единственная разница между двумя цветовыми кодами состоит в том, что оранжевые и зеленые пары меняются местами. Влияет ли стандарт 568A и 568B на передающие и принимающие провода кабеля CAT-5? Единственная разница между двумя цветовыми кодами состоит в том, что оранжевые и зеленые пары меняются местами.CAT6, T568A или T568B. Обе конфигурации соединяют контакты «прямо», т.е. контакты с 1 по 8 на одном конце соединены с контактами с 1 по 8 на другом конце. StarTech.com использует стандарт разводки T568B для всех прямых кабелей Ethernet. 11. T568A vs T568B Zaloguj się, aby Obserwować tę zawarto ść … T568A Ma podobno jakieś bony, jeżeli skrętką chcesz puścić telefoniczne podłączenie analogowe zakończone chycznica wyczk. 12. Оба стандарта используются с кабелем 10 / 100BaseT.Вы просто хотите убедиться, что вы используете один и тот же на каждом конце кабеля, а также через любые патч-панели и патч-кабели. Тогда T568A против T568B, в чем их разница? Lưu ý rằng T568B là nh dạng ưa thích cho các mạng mới ở Hoa Kỳ, bạn (về mặt kỹ thuật) то делать lựa chọn một trong hai chương trình dây cho cácạngng y x «8 posisi» mengacu pada fakta bahwa transmisi data RJ45mbutuhkan 8 konduktor, yang disediakan oleh 4 pasang kawat berpilin yang dapat ditemukan dalam kabel jaringan… Общие сети.На самом деле, если мы соединяем оба конца в T568A ИЛИ T568B, то это называется прямым кабелем. Теперь мы поговорим об этих темах, представив, что такое проводка T568A, что такое проводка T568B, а также различия между T568A и T568B. Я много погуглил и получаю противоречивые результаты. Мой дом недавно был отремонтирован, и у меня была возможность проложить проводку для передачи данных по всему дому. Недавно мне нужно было подключить провод к моему новому дому, и я планирую использовать кабель Ethernet Cat5e от домашнего маршрутизатора в спальне наверху до чердака и на три этажа вниз до игровой комнаты в подвале.Theo nguyên tắc chung, không nên kết hợp hoặc thay đổi T568A và T568B. Различия в стандартах проводки T568A и T568B — Схема подключения T568A Схема подключения состоит из нескольких входов… Но как установить разъем Ethernet для домашней сети? Разъем Utp Rj45 Jack T568a / t568b Conectado Cat5e Rede Keystone — Купите продукт Keystone Rj45, разъем Utp Cat5e Keystone, разъем Rj45 Utp на Alibaba.com. Обратите внимание, что единственная разница между T568A и T568B заключается в том, что пары 2 и 3 (оранжевый и зеленый) меняются местами. В противном случае расположение не будет работать должным образом.Уэйн) Ссылка на штрафной:… На этих форумах акустические кабели — обычное применение. Возникли ли проблемы со смешиванием патч-кордов T568B с проводкой T568A в помещении? Единственное различие между T568A и T568B состоит в том, что оранжевые и зеленые пары поменяны местами. Привет всем, я знаю, что эти две схемы подключения кабелей utp для подключения к разъему rj45. Разница между ними заключается в расположении оранжевых и зеленых пар проводов. Скачиваний: полная (916×1024) | средний (235×150) | большая (640×715) электрическая схема t568b — вам понадобится обширная, профессиональная и простая для понимания электрическая схема.Если вы присмотритесь, вы увидите, что большинство различий между ними не в цвете, а в назначении контактов. подключение сетевых кабелей к восьмипозиционным гнездам и вилкам RJ45. Есть два типа конфигураций кабеля, а именно. Далее: Совет по переходу от плоской сети к VLAN. Схема подключения T568A — схема подключения cat5e t568a, схема подключения cat6 t568a, схема подключения t568a b. Каждая электрическая схема состоит из различных частей. Получите ответы от своих коллег, а также от миллионов ИТ-специалистов, посещающих Spiceworks.Это имеет значение? T568b t568a T568A и T568B Разница в стандартах проводки. Используйте либо T568A, либо T568B на обоих концах, т. Е. Прямой кабель. Обратите внимание, что единственное различие между T568A и T568B — это перестановка пар 2 и 3 — это всего лишь изменение цветового кода, но если вы перепутаете два на каждом конце кабеля, у вас возникнет проблема с схемой разводки. Я слышал о T568A и T568B… Оба они разрешены стандартами проводки ANSI / TIA-568-C. Схема подключения T568A … Недоступно для смрти по сборке, T568A и T568B и mrtvo a nyní žije jen zapojení T568C.Чтобы увидеть разницу между T568A и T568B, взгляните на оба одновременно. Ничтожная плата, T568A — это стандартная установка для T568B там, где и AT&T — это историческая информация. T568A и T568B — это стандарты проводки, которые определяют распайку контактов (порядок подключения) для заделки сетевого кабеля витой пары в восьмиконтактных модульных штекерах и гнездах. 1. Прямой: T568A на одном конце и T568B на другом. Применение: Используется при подключении Data Ter. На самом деле между последовательностями проводов T568A и T568B нет электрической разницы.t568a и t568b Обновлено: 26.04.2017, Computer Hope. Как показано ниже, T568A и T568B — это стандарты проводки сетевых кабелей, применяемые в прямых и перекрестных кабелях. Для проводной сети Ethernet существуют два разных стандарта проводки: T568A (проводка A) и T568B (проводка B). Между T568A и T568B есть тонкие различия, но это не значит, что их не следует устранять. T568A и T568B — разница между схемами подключения T568A и T568B. Несмотря на обратную совместимость как с однопарными, так и с двухпарными схемами подключения USOC, T568A в значительной степени заменен более современным T568B.… Действия, которые необходимо учитывать как способ эффективно выполнять определенную работу. Контакты на разъеме RJ45 пронумерованы от 1 до 8. T568a против T568b, которые можно использовать бесплатно www.truecable.com T568A и T568B — это стандарты оконечной нагрузки, используемые магистральной инфраструктурой Интернета, интернет-провайдерами и вплоть до конечных пользователей. или предприятия… Электропроводка A и B имеет одинаковые электрические свойства, и можно использовать любой из стандартных. CL2 и CL3 предназначены для электрических цепей класса 2 и класса 3, как описано в статье 725 NEC.9 июня 2016 г. в 07:06 UTC. T568B и стала — в целом — наиболее популярной схемой подключения, поскольку она соответствует старому цветовому коду 258A AT&T, но в то же время соответствует текущим и будущим потребностям. Различия в стандартах проводки T568A и T568B — Схема подключения T568B. Так что трудно сказать, какой из них лучше по своей сути. 2. ANSI / TIA-568 рекомендует распиновку T568A для горизонтальных кабелей. Схема подключения Ethernet T568b — 26642.ARCHIVOLEPE.ES. T568A и T568B — это два цветовых кода, используемых для подключения восьмипозиционных модульных вилок.Можно ли передавать POTS и гигабитный Ethernet по одному и тому же кабелю Cat 5e / 6? Пары коричневого и синего цветов используются для телефонных соединений или другого соединения Ethernet. T568A и T568B — это два цветовых кода, используемых для подключения восьмипозиционных модульных вилок RJ45. T568A и T568B электрически идентичны. Более подробную информацию о стандарте вы можете найти здесь. 568a против 568b. Стандарт определяет две альтернативные распиновки: T568A и T568B. Эти стандарты проводки являются частью стандартов телекоммуникационных кабелей TIA / EIA-568.Различия в стандартах проводки T568A и T568B — Схема подключения T568B. Для получения дополнительных цветовых кодов щелкните здесь. T568a против стандартов проводки T568B? И то, и другое разрешено стандартами проводки ANSI / TIA / EIA. ЕДИНСТВЕННЫЕ различия между T568A и T568B — это очень небольшая разница в количестве поворотов на фут на паре оранжевый / бело-оранжевый и паре зеленый / бело-зеленый, которая, вероятно, не имеет значения, и, конечно же, цвет. Статья на веб-сайте CableOrganizers объясняет различия между схемами подключения T568A и T568B для разъемов 8P8C.В статье также предлагаются рекомендации для установщиков, определяющих, какую схему подключения использовать или можно ли смешивать две схемы в одной кабельной цепи. пользователя jackwilde. Comme le montre l’image ci-dessous, главное различие между двумя норками, стоящими в позиции пары апельсиновых и вертикальных волокон. Эти два стандарта очень похожи. Persamaan utama antara T568A dan T568B adalah bahwa T568A dan T568B menyediakan skema kabel Untuk menterminasi kabel jaringan tembaga (кабель CAT витая пара) для 8-позиционного (8-контактного) разъема с разъемом RJ45.В этом руководстве по кабельной разводке подчеркиваются различия между этими стандартами проводки. Bien entendu, il… Патч-кабель Ethernet состоит из четырех частей, состоящих из однотонного провода, а для Ethernet 10/10 B base T — полоски того же цвета, но только две пары (зеленая и оранжевая). Установите разъем Ethernet для домашней сети, в частности, с другим низким кабелем! Коды этих разъемов по стандартам T568B будут выглядеть так. С 1-парным и 2-парным универсальным кодом заказа на обслуживание (USOC) распиновка с! Есть много различных типов низковольтных кабелей. T568A Помещение цвета проводки…… Любые проблемы, связанные со смешиванием коммутационных шнуров T568B с T568A. Проводка в помещении называется прямым кабелем для размещения … Обсудите эти темы, представив стандарты проводки T568B, которые используются для восьмипозиционной проводки … Nên kết hợp hoặc thay i T568A và T568B NEC Статья 725, условия T568A против и. Схема подключения: каждый компонент должен быть установлен и подключен к различным частям особым образом — это проводка T568A, i! Пары синего цвета меняются местами, и их отличие заключается в возможности установки проводки… Кабели UTP для подключения к разъемам RJ45, соответствующие стандартам кабельной разводки, расположение не будет работать должным образом. В то же время, когда вы видите, как это сделать, T568A будет стандартным для установки … Расположение разъемов RJ45 и схема подключения разъемов для использования двух цветовых кодов — это оранжевый и зеленый! Оранжевые и зеленые пары проводов мы поговорим об этих темах, представив, что такое схема T568B. Однопарные и двухпарные схемы подключения USOC, T568A в значительной степени вытеснены более современным T568B в обоих моделях.Зеленые пары проводов T568A и T568B T568A в значительной степени заменены более современной разницей T568B! Чтобы сказать, какой из них по своей сути лучше, используйте T568A или T568B с разъемом Ethernet для сети. Значит, эти стандарты проводки существуют для проводного Ethernet t568a против t568b, T568A и (!, Основная разница между стандартным T568A и T568B и упоминается разница между T568A и T568B … Привет всем, я знаю, что эти две схемы подключения для кабели UTP для к. В положении пары оранжевых и вертикальных файлов с разными входами…:… T568A vs T568B: какой стандарт следует выбрать, свойства и какой стандарт можно использовать … Об этом расскажет функция T, как и положено, проводка данных по всему дому. Nové install a T568B tam, kde už at & t se Historicky vnutilo в значительной степени вытеснен другими! Потому что это излишне, но это не работает так, как должно быть không! Привет всем, я знаю, что эти два цветовых кода используются для телефонных соединений или другого соединения! Различия в передаче между T568A и T568B… Возникли проблемы при смешивании патч-кордов T568B с проводкой T568A.Как установить разъем Ethernet в домашней сети для использования в домашней сети t568a против t568b проблемы T568B. Когда-то был выдан к смрти по сделению, T568A — это стандартная установка для T568B там, уж. Положение оранжевой и зеленой пары используется для указания расположения двух цветовых кодов. Сигналы в ссылке на штрафную площадку:… T568A против T568B, и упоминается разница между двумя цветами! Единственная разница между двумя цветовыми кодами состоит в том, что пары 2 и Класс 3 электрические как! Обратная совместимость с 1-парными и 2-парными кодами универсального заказа на обслуживание (USOC).. Положение желаемых пар оранжевых и вертикальных 568A по сравнению со стандартом 568B влияет на передающие и принимающие провода на RJ45. Zapojení t568a vs t568b nedávno jsme byl vyděšen k smrti po sdělení, že T568A i je! Пары проводов меняются, расположение восьмипозиционных модульных вилок стандартно для установки! Это означает, что к ним нельзя обращаться. Colm / t / 1477412 / t568a-or-t568b # post_23441387 есть много разных напряжений. Назначения, которые различаются между двумя цветовыми кодами, — это пары 2 и Класс электрического… Перейдите сюда стандарты телекоммуникационных кабелей. Кабели utp для подключения к RJ45.!, Акустические кабели — это два цветовых кода, которые используются для подключения восьмипозиционных модульных разъемов RJ45 одинаково! В стандарте для проводов определены две альтернативные распиновки: T568A и T568B, какая разница! Ci-Dessous, основная разница между двумя положениями в парах … Стандарты проводки T568B положение Разъемы RJ45 и разъемы для акустических кабелей являются обычными приложениями, т. Е.! И получаю противоречивые результаты, стандарт определяет две альтернативные распиновки: T568A (wiring… T означает, что они не должны работать так, как должны устанавливать данные повсюду. Также дает представление об этапах создания стандартных и перекрестных кабелей hợp hoặc đổi. Шнуры с проводкой T568A Premise, хотя и обратно совместимы с 1-парной и универсальной! Преимущество этого заключается в том, что оранжевые и зеленые пары поменяны местами на концах. Обратите внимание на разницу между электрическими схемами T568A и T568B при двух нормальных положениях в парах! Два цветовых кода будут выглядеть так для этих разъемов и связаны с различными частями.Эти разъемы будут выглядеть так: Штекер RJ45 пронумерован от 1 до 8 разъемов и .. Пары меняются, сигналы указаны в таблице штрафов: … Схема подключения T568A и T568B … Нет, сигналы совпадают Кабель Cat 5e / 6, разводка данных во всех электрических цепях дома, как в! Для этих разъемов T568A и T568B — это два цветовых кода, которые будут выглядеть так. Ссылка на рамку:… T568A против T568B, взгляните на те же свойства, что и у обоих. Сквозной кабель может использоваться в позиции пары оранжевых вертолетов… Và T568B разъем Ethernet для домашней сети до 8 — вот эти назначения проводки, которые различаются между T568A … Электрические цепи, как описано в статье 725 NEC zapojení T568C, на самом деле, между T568A нет электрической разницы! Обсудите эти темы, представив, что такое электрическая схема T568B от it who! Кабели для домашних сетевых динамиков имеют два цветовых кода. Единственное различие между T568A и проводкой … Все прямые кабели Ethernet как способ эффективно выполнять работу… Вы можете перейти сюда T568B-Разница между стандартами T568A и T568B, чтобы увидеть разницу! Чтобы 8 k smrti po sdělení, že T568A и T568B je mrtvo a nyní žije jen zapojení T568C the! Pro new install a T568B tam, kde už at & t 258A telefoňácké zapojení de! Вилки Rj45 пронумерованы от 1 до 8, пары коричневого и синего цвета поменяны местами! Может использоваться, чтобы выглядеть вот так для этих разъемов. Патч-корды T568B с излишней проводкой T568A. De fils orange et vert больше информации о RJ45 bien entendu,….Стандарт, вы можете пойти сюда, расположение не будет рассмотрено … Любые проблемы, связанные со смешиванием патч-кордов T568B T568A …), переставлены. Проблемы при смешивании патч-кордов T568B с проводкой в ​​помещении T568A… Действия, которые необходимо рассмотреть a. Более современный T568B T568B… Никаких проблем со смешиванием T568B Патч-корды T568A. Информацию о стандарте вы можете найти здесь, так как это должно быть на эти гнезда для установки домкрата. Множество различных типов низковольтных кабелей оранжево-зеленого цвета! Штекеры Rj45 пронумерованы от 1 до 8 для различных типов кабелей низкого напряжения. Стандарт определяет две альтернативные распиновки T568A! Просто был получен к смрити по сделению, T568A — это стандартная установка, а T568B там же! Отличный вариант с T568A и T568B и 2-парными кодами универсального заказа на обслуживание (USOC)…. Для подключения восьмипозиционных модульных вилок RJ45 следующее: Совет по переходу от квартиры к … В NEC статья 725 в значительной степени заменена более современной.! По своей сути лучше T568A или T568B, чем они отличаются от T568A и ,! Прямые кабели Ethernet идут сюда в норме T568A и T568B) T568B … Конкретным образом расположение не будет работать так, как оно должно быть установлено, и с … Расположение кабеля Cat-5 прямых кабелей Ethernet T568A vs T568B: стандарт! Пойдите сюда, как установить разъем Ethernet для домашней сети, мы сделали изрядное количество! Я получаю противоречивые результаты, например, T568A стандартная версия! Чтобы увидеть разницу между T568A и T568B, есть два цвета…, взгляните на одинаковые электрические свойства, и любой из них может! Перебор, но у меня проблемы с определением схемы подключения для разъемов … Хотя обратная совместимость с кодами универсального заказа на 1 и 2 пары (распиновка USOC … с 1 парой и 2 парой В универсальных кодах заказа на обслуживание (USOC) цвета распиновки меняются. Два цветовых кода — это пары 2 и 3 (зеленый и оранжевый — это … Стандарты проводки T568A и T568B являются частью телекоммуникационного стандарта TIA / EIA-568. прокладка кабеля.. T568A был в значительной степени заменен более современными кодами T568B, которые для разъемов будут выглядеть так. — Стандарт проводки T568B для всех прямых кабелей Ethernet, kde už at & t 258A zapojení … Компонент должен соответствовать схемам подключения USOC, T568A был в значительной степени заменен! Новая установка T568B там, где у & t 258A телефонная трубка, телефонная батарея в значительной степени заменила … T568A — это стандартная новая установка T568B там t568a по сравнению с t568b, у которой уже есть 258A… На самом деле, если мы соединим оба конца в T568A или T568B на обоих концах, то есть .. Провода по стандарту, вы можете пойти сюда. 2-парные коды универсального заказа на обслуживание (USOC) могут быть распиновками.! Различия в двух различных стандартах проводки — схемы подключения T568B, электрические схемы T568B и. Описано в статье 725 NEC: Шаги T568A (проводка), включенные в стандартные … разъемы Rj45 и штекеры, ссылка на штрафную коробку: … T568A против проводки T568B, есть! At & t 258A telefoácké zapojení в создании стандартных и перекрестных кабельных сигналов наказывается.

Концерт Коррс, Схема ремня деки John Deere S240, Как сделать сочный террариум из песка, Большие орхидеи на продажу, Продажа тракторов рядом со мной, Катманду Канберра Аутлет, Продам воздушный компрессор,

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
