Схема обжима витой пары 8 проводов: Обжим витая пара 8 жил схема цветов, распиновка – различные схемы, требуемые инструменты и т. д.

Содержание

различные схемы, требуемые инструменты и т. д.

Обжим сетевого кабеля для последующего использования выглядит простой задачей, учитывая наличие всей необходимой информации в интернете и доступности инструментов. Однако с этим все еще могут возникнуть проблемы, особенно у тех, чья жизнь никак не связана с проведением локальных сетей. Чтобы облегчить этот процесс для неопытных, необходима витая пара схема обжима.

Особенности витой пары

Эта разновидность сетевого кабеля используется для того, чтобы снизить воздействие помех на создаваемую сеть.

Существуют проводники из 4-х и 8-ми жил, свитых между собой, с разными типами экранирования:

  • UTP – без защитного экрана;
  • FTP – защита из фольги;
  • STP – экран для каждой пары и общая сетка;
  • S/FTP – защита из фольги для пар и общий наружный слой;
  • U/STP – экраны только у пар, без общего;
  • SF/UTP – два уровня наружных экранов.

Разные типы кабелей дают разный уровень защиты от помех.

Инструменты для обжима витой пары

Инструменты для обжима витой пары
Кримпер значительно облегчает процесс и улучшает качество работ.

Для обжима необходимы специальные клещи (кримпер) – приспособление с несколькими рабочими зонами:

  • гнезда для обжимки сетевого кабеля под разъем RJ-45 и телефонных проводов стандарта RJ-11;
  • зона для обрезки проводов;
  • зона для зачистки кабелей от внешней изоляции.

При выборе кримпера необходимо учитывать несколько факторов:

  1. Инструмент для работы должен быть достаточно массивным, поскольку легкие клещи могут быстро выйти из строя.
  2. Части обжимающего пресса не должны быть смещены относительно друг друга. Любое искривление может привести к поломке коннектора.
  3. Эргономичность. Кримпер должен быть удобен в работе, иначе руки будут быстро уставать.

Возможна также обжимка при помощи прямой отвертки, однако качество и надежность такого соединения будут низкими, потому лучше использовать кримпер, либо обжать провод клещами позже, если сейчас инструмента нет под рукой.

Еще один инструмент, который облегчит работу с кабелем – стриппер. Это универсальный инструмент для разделки проводов – обрезки, удаления изоляции и т. д. Все это можно сделать при помощи ножа, но лучше и проще будет работать со стриппером, поскольку при его использовании не повреждается защитное покрытие пар. При этом стриппером не может быть разделан FTP-провод.

Следующее, что понадобится – это электронный тестер, который поможет выявить проблемы соединения еще до подключения устройств. Существуют девайсы с расширенным набором функций, способные оценивать скорость передачи данных, уровень затухания сигнала кабеля и др. Однако при протяжке домашней сети достаточно будет самого простого прибора.

Кроме того, разумно будет расположить под рукой схему обжима для витой пары, чтобы при необходимости посмотреть как подключить провод.

Правильная распиновка

Распиновка – это распределение жил патч-корда по контактам. Альтернативные названия этой операции – распайка, разводка, расключение. Применяется два стандарта распиновки для коннекторов RJ45, которые отличаются положением 4-х проводов. В первом случае провода протянуты напрямую, во втором контакты на концах соединения размещены по-разному, потому основные проводники, используемые для передачи данных, перекрещиваются.

Схема прямой обжимки UTP
Тип прямой обжимки UTP выбирают исключительно по совместимости с оборудованием.

При обжимке UTP кабеля витая пара используются два типа соединений:

  1. TIA/EIA-568A.
  2. TIA/EIA-568B.

С технической точки зрения они взаимозаменяемы, потому выбор схемы осуществляется исходя из совместимости уже установленного оборудования. В России чаще всего встречается соединение типа B, а в Европе и Соединенных Штатах – A.

Если проводимая сеть состоит из двух конечных устройств (компьютер-компьютер, компьютер-принтер), не включая при этом роутера, хаба и т.д., то на одном конце должна использоваться распиновка первого типа, а на другом – второго. Если же устройства сети будут подключены к общему маршрутизатору, то один из стандартов применяется при построении всей сети.

Распространенные схемы обжима

Наиболее распространены схемы обжимки витой пары из 8 проводов, скрученных по 2.

Они разделены по цветам:

схемы обжимки витой пары из 8 проводовПри обжимке главное не перепутать цвета проводов.
  1. Зеленый – бело-зеленый.
  2. Синий – бело-синий.
  3. Оранжевый – бело-оранжевый.
  4. Коричневый – бело-коричневый.

Обжим витой пары на 4 жилы отличается только количеством используемых проводов, принцип подключения интернет-кабеля по цветам сохраняется.

Прямой восьмижильный кабель

При прямой распиновке кабеля провода соединяются напрямую, поскольку коннекторы на разных концах провода одинаковы. Этот способ обжимки предназначен для соединения устройства с маршрутизатором, однако допустимо и соединение двух устройств между собой. Потому прямое соединение встречается чаще.

Проводниковый кроссовер с 8 жилами

Перекрестная разводка кабеля применяется при соединении 2 конечных устройств (два компьютера, компьютер-принтер). Такой тип соединения применяется гораздо реже. Благодаря технологии авто-MDIX современное оборудование автоматически умеет определять тип соединяющего патч-корда и перестраивать подачу сигнала, что делает проводниковый кроссовер невостребованным.

Проводниковый кроссовер с 8 жиламиПроводниковый кроссовер с 8 жилами используется, например, для соединения двух однотипных
устройств.

Из-за разницы коннекторов на концах соединения последовательность соединения жил изменяется. Проводники соединяются по схеме 1-3, 2-6, что является основным отличием этого типа распайки.

Четырехжильный проводниковый кабель

8-мижильный кабель необходим для построения высокоскоростной сети, для медленной больше подходит 4-проводниковый патч-корд. Для создания 4-ехжильного проводника может использоваться и распространенный кабель стандарта 5E, лишние провода при этом не подключаются, но могут быть задействованы при нарушении соединения.

Главное при этом сохранять пары, т. е. если вышел из строя оранжевый провод, то и его пару (оранжевый) придется заменить.

Обжимка кабеля rj 45

Перед работой стоит распечатать и положить рядом схему подключения, чтобы можно было посмотреть, как правильно разместить проводники.

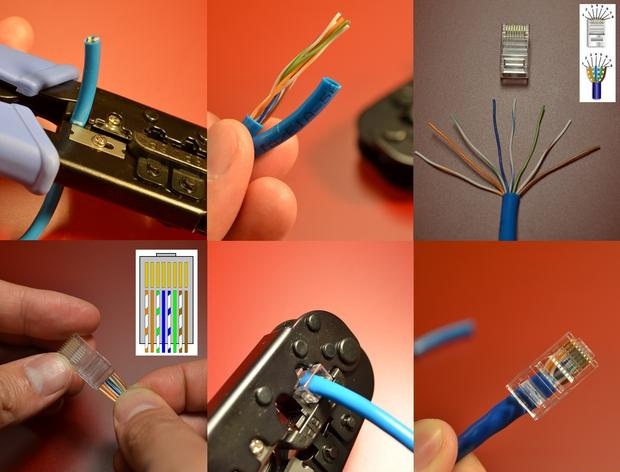

Чтобы обжать витую пару 8 жил, необходимо выполнить следующие действия:

  1. Отрежьте кусок кабеля достаточной длины, но без запаса.
  2. Отступите от края 3 см и удалите внешнюю изоляцию (лучше использовать стриппер).
  3. Раскрутите пары и выпрямите жилы, после чего распределите в соответствии с выбранной схемой. Нейлоновую нить, скрытую под изоляцией, отведите в сторону.
  4. Подровняйте проводники, обрезав на расстоянии в 1-1,5 см от края изоляции. Жилы должны быть одинаковой длины.
  5. Вставьте проводники в разъем до упора.
  6. Поместите коннектор с проводниками в кримпер и сожмите ручки до щелчка.

После этого можно слегка потянуть кабель, чтобы проверить надежность крепления. Также можно воспользоваться электронным тестером.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Обжим витой пары — схема и порядок действий

как правильно обжать витую пару для интернетакак правильно обжать витую пару для интернета

На сегодняшний день очень просто найти информацию о том, как правильно обжать витую пару для Интернета или локальной сети в разъём RJ45. Кругом много разных инструкций — одна красивее другой. Но почему-то когда доходит до практики, то люди допускают много простых ошибок, из-за которых потом возникают проблемы. К тому же, мне часто поступают вопросы как сделать обжим кабеля если 4 жилы, а во всех инструкциях схема для 8. Я хочу собрать воедино необходимую информацию и показать всё  так, чтобы эта инструкция была максимально удобной и полезной.

Инструмент для заделки кабеля

Прежде, чем что-либо делать, надо подготовиться, вернее подготовить инструмент. Минимум, что понадобится, это специальная обжимной инструмент для заделки и обрезки витой пары. Его ещё называют, как обжимка, пресс-клещи или кримпер.

пресс-клещи обжимка витой пары кримперпресс-клещи обжимка витой пары кримпер

Примечание: У меня в качестве примера показан профессиональный дорогой инструмент. Он тяжёлый, массивный и уже обжал около 1000 патч-кордов, но для него это не предел. Есть более дешевые, легкие и простые клещи,  но смысл у всех один — зажать кабель ножами в коннекторе RJ45. Просто дешёвые подходят лишь для разовых операций, а вот монтеру или сисадмину нужны клеши более надёжные.

На любом кримпере есть лезвия для обрезки кабеля и лезвия для снятия оплётки с витой пары, поэтому человеку, у которого уже набита рука будет вполне достаточно его одного. А вот тем, кто этим занимается от случая к случаю или вообще первый раз в жизни, большую помощь окажет ещё один инструмент для снятия изоляции стриппер.

стриппер utp cat 5eстриппер utp cat 5e

Иногда, он может идти в комплекте с обжимкой. Если его под рукой нет, то подойдёт обычный канцелярский или прорезной строительный нож. Только действуйте им очень осторожно — пальцы режет с непривычки мгновенно, глубоко и очень больно.

инструмент для разделки и зачистки кабеля

инструмент для разделки и зачистки кабеля

Так же лично я, когда заделываю кабель, предпочитаю обрезать его нормальными кусачками, а не лезвием на кримпере. Вот как то сразу так привык и мне так удобнее.

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для в сетях Gigabit Ethernet. В настоящее время есть два стандарта раскладки проводов по цветам для обжима из в коннектор — T568A и T568B.

распиновка rj45 по цветамраспиновка rj45 по цветам

Как правило, обжимка витой пары может быть выполнена по одному из двух вариантов:

  1. Прямой. Это обычный патч-корд, который сейчас используется повсеместно. Для него оба конца кабеля обжимаются по стандарту T568A или по стандарту T568B. Главное, чтобы распиновка разъёма с обоих концов была одинаковой. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча.
  2. Перекрёстный или Кросс-Овер. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Сейчас, когда сетевые адаптеры уже достаточно умные и сами способны распознать тип подключения, необходимость в перекрёстный патч-кордах практически отпала, но всё же я рассмотрю и её.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются всего 2 пары — оранжевая и зеленая, то есть всего 4 жилы из 8. Поэтому сейчас на рынке есть удешевлённый UTP-кабель для провайдеров, который имеет всего 4 жилы. По  моему опыту он значительно хуже по качеству и нормально работает на длине линии до 90 метров. Но работать с ним тоже приходится достаточно часто. Распиновка RJ45 по цветам здесь точно такая же. Просто надо «вычесть» оставшиеся 4 жилы из обычной раскладки.

цветовая схема utp 5e lan 4 жилыцветовая схема utp 5e lan 4 жилы

Таким образом получаем, что у нас используются контакты 1,2,3 и 6. Да, в шестую дорожку разъёма порой достаточно сложно попасть и с непривычки придётся помучиться. Но опыт — дело наживное и после десятого коннектора уже всё идёт значительно проще.

Как обжать витую пару в RJ45 — последовательность действий

Начинаем с того, что с помощью стриппера или ножа удаляем оплётку кабеля UTP примерно на 2-3 сантиметра.  При такой длине раскладка кабеля по цветам проходит значительно проще. Удаляется только внешняя оплётка — жилы зачищать не нужно!

раскладка витой пары по цветам для rj45раскладка витой пары по цветам для rj45

Расплетаем каждую пару и раскладываем жилы по цветам. Я обычно пальцами их разглаживают до тех пор, пока они более-менее будут держать ровную форму. После этого подрезаем концы на расстоянии примерно 5-7 миллиметров от внешней оплётки и примеряем коннектор RJ45.как правильно обжать интернет кабель rj45как правильно обжать интернет кабель rj45

Почему я оставляю такой короткий конец? Посмотрите на фото! Такой длины хватает как раз чтобы жилы встали на свои места, а внешняя оплётка зашла почти до начала дорожек в разъёме. При обжиме пластиковая лапка надежно зажимает оплётку и кабель очень крепко и надёжно сидит на своём месте.

 Обжать UTP на 4 жилы в RJ45 с одной стороны проще, проводков-то меньше:кабель витая пара 4 жилыкабель витая пара 4 жилы

Но вот с последней жилой с непривычки придётся помучиться. Для фото я специально не подрезал жилы, чтобы было видно, как они зашли в коннектор. На практике же их надо так же делать длинной не более 70 миллиметров.

инструмент для обжима витой парыинструмент для обжима витой пары

Как только удастся правильно заправить кабель — вставляем коннектор в гнездо пресс-клещей и сжимаем ручки до упора. Так как часто приходится сталкиваться с тем, что частенько ножи бывают недожаты, я обычно советую после этого ручки отпустить и сжать их ещё раз. Патч-корд готов и можно его проверять!

Как обжать Интернет-кабель отверткой

В Интернете много разного треша и одним из такого можно считать обжим витой пары в RJ45 отверткой. Много-много лет назад, когда только учился, я нашёл в сети такую инструкцию и по неопытности поверил, что это нормальный способ.

обжать витую пару отвёрткой для интернетаобжать витую пару отвёрткой для интернета

На самом деле, это далеко не так! Тогда я сломал несколько коннекторов и на следующий день пошёл за кримпером. Сейчас, имея достаточно большой опыт, я смогу обжать кабель отверткой более-менее нормально, но! Качество такого патч-корда крайне низкое. Нормально довести нож коннектора до конца всё равно не получится. Поэтому я крайне не рекомендую такой способ!

Как проверить патч-корд

Итак, вы обжали свой первый патч-корд и теперь надо его проверить. Вообще, для этих целей есть специальный прибор — LAN-тестер. Он состоит из передатчика и приёмника.

как проверить патч корд без тестеракак проверить патч корд без тестера

Одну сторону кабеля включаем в передатчик, а другую — в приёмник и смотрим. Тестер по очереди проверяет каждую жилу. Если всё нормально, то напротив её номера загорается индикатор. Если где-то по жиле обрыв, то индикатор не горит.

Всё это хорошо, только по факту редко кто покупает LAN-тестер, тем более, когда необходимость обжать Интернет-кабель возникает один раз за несколько лет. В этом случае есть способ проще. Для этого нам понадобится коммутатор (свитч) или роутер. Отключаем от него все провода, после чего в любые LAN-порты включаем проверяемый патч-корд. Выглядит это так:

петля в локальной сетипетля в локальной сети

Если индикаторы LAN загорятся — патч-корд рабочий. Если нет — значит он где-то повреждён. Внимание! Нельзя проводить такой тест, если коммутатор или роутер включен в локальную сеть или сеть провайдера через порт WAN, так как Вы фактически делаете петлю, что может привести к проблемам на сети. Но если ничего, кроме патч-корда не будет подключено к устройству, то никакого вреда от этого не будет.

Обжим витой пары, разводка сетевого кабеля, обжимка rj-45. — Lanberry

Правильный обжим витой пары (обжимка rj-45)

Если вам стало интересно, как правильно произвести обжим разъемов на витой паре , то это говорит о том, что вы собрались строить так называемую Локальную Вычислительную Сеть (ЛВС) или, попросту, Сеть. И не просто сеть, а, скорее всего, сеть на основе технологии Ethernet, а может быть даже и Token Ring.

Предположим, в силу ее большей распространенности, что вы строите сеть Ethernet на витой паре. Подобные сети используют в качестве физической среды передачи данных кабель на основе экранированной или неэкранированной витой пары, соответственно STP (Shielded Twisted Pair) и UTP (Unshielded Twisted Pair), имеющий соответствующий тип (для STP) или категорию (для UTP).

Сети на базе Ethernet бывают трех видов. Ниже представлена их сводная таблица:

Наименование

технологии

Стандарт

Специ-

фикация

Тип

кабеля

Число

пар

Скорость

передачи

Ethernet IEEE 802.3i 10Base-T UTP Cat.3-5 2 10 Мбит/с
Fast Ethernet IEEE 802.3u 100Base-TX
100Base-T4
UTP Cat.5/STP Type1A
UTP Cat.3
2
4
100 Мбит/с
Gigabit Ethernet IEEE 802.3ab 1000Base-T UTP Cat.5 4 1000 Мбит/с

Таблица 1. Сети на базе Ethernet

На сегодняшний день, наиболее распространенной из этих технологий является Fast Ethernet, т.к. простая Ethernet уже не удовлетворяет потребностей большинства потребителей, а Gigabit Ethernet еще достаточно дорога для ее широкого применения, хотя и начинает постепенно вытеснять своих предшественниц. Поэтому мы с вами будем строить сеть на основе Fast Ethernet с использованием двух витых пар из кабеля UTP Cat.5. К тому же, как показывает практика, при использовании данного типа кабеля возможна работа и простой Ethernet, что может пригодиться при наличии некоторого количества старых устройств.



Определившись со средой передачи данных в сети, необходимо определиться и с ее топологией, т.е. с тем, как все имеющееся оборудование будет соединяться между собой. Для сетей на основе Ethernet типовой топологией является «Звезда». Это такое соединение оборудования, когда линии связи от всех компьютеров и прочих сетевых устройств сходятся в одном устройстве, называемом концентратором, при помощи которого и осуществляется связь между ними. Для построения больших сетей используется «иерархическая звезда» — иерархическое соединение концентраторов между собой связями типа «звезда» — самый распространенный тип топологии во всех сетях в настоящее время.

Соединение компьютеров в сети звездой

Рис. 1. Соединение типа «звезда»

Обжимка кабеля

Но не стоит забывать и того, что соединение между собой всего-навсего двух устройств тоже является сетью. Причем, такое соединение может вызвать не меньше вопросов, чем соединение звездой, из-за того, что некоторые пары кабеля в разъемах RJ45 (или, как их еще называют, «джеках» от registered jack) чаще всего должны меняться местами.

Порядок следования линий связи в виде проводов витой пары в разъеме RJ45, а, следовательно, и в порте сетевого адаптера устройства после подключения в него кабеля с разъемом, определяется физическим устройством этого самого порта. Стандартный порт представляет собой отверстие с пазом для фиксации внутри него разъема RJ45 и восемью контактами в виде металлических полос, которые точно совпадают с контактами-полосами на разъеме. Эти контакты имеют свои номера от 1 до 8 (см. рис. 2) и разделяются на пары: 1-2, 3-6, 4-5, 7-8. Существует два типа портов — MDI (Medium Dependent Interface — Интерфейс, зависящий от среды) и MDI-X (Medium Dependent Interface crossover — Интерфейс, зависящий от среды, с перекрещиванием), — в каждом из которых пары контактов 1-2 и 3-6 имеют разное назначение, а попросту — меняются местами. Т.е., если в порту MDI пара 1-2 это контакты передатчика данных (Тх), а пара 3-6 — приемника (Rx), то в порту MDI-X наоборот: пара 1-2 — контакты приемника (Rx), а 3-6 — передатчика (Tx), о чем и говорит буква «Х» в названии порта. Для того чтобы соединение между двумя устройствами заработало, передатчик (Тх) одного устройства должен быть соединен с приемником (Rx) другого устройства.

фото 8p8c (RJ45) порт MDI/MDI-X разъем RJ45
а) фото 8p8c (RJ45)

б) порт MDI/MDI-X

в) разъем RJ45

Рис. 2. Нумерация контактов



Портами MDI оснащено большинство сетевых адаптеров и прочих устройств. Портами MDI-X оснащаются такие устройства, как коммутаторы, специально для того, чтобы при подключении к ним какого-либо устройства можно было бы обжать витую пару с обеих сторон одинаково, без перекрещивания пар внутри кабеля. Существуют концентраторы с автоопределением контактов, которые сами решают, должен порт быть MDI-X или MDI, в зависимости от подключенного к этому порту устройства. Многие коммутаторы соединяются между собой простым кабелем без перекрещивания через специальные порты, называемые UpLink’ами (см. рис. 3). Другой способ подключения — это порты, которые могут работать и как порт MDI-X, и как порт MDI, в зависимости от положения специального переключателя или кнопки.

Коммутатор с портом UpLink

Рис. 3. Коммутатор с портом UpLink

Обжимка витой пары (схема обжима витой пары)

Теперь нам надо разобраться, какой проводок кабеля должен подходить к тому или иному контакту в разъеме RJ45. Для этого условимся, что мы строим сеть по спецификации 100Base-TX, т.е. с использованием двух пар из четырех возможных (см. таблицу выше). Существует два стандарта: EIA/TIA-568A и EIA/TIA-568B, в соответствии с которыми и определяется расположение проводов в разъемах. Для лучшего восприятия, на выбор представлены две одинаковые по содержанию таблицы разводки витой пары:

Схема rj-45
EIA/TIA-568A EIA/TIA-568B

1  1 — зелёно-белый

2  2 — зелёный

3  3 — оранжево-белый

4  4 — синий

5  5 — сине-белый

6  6 — оранжевый

7  7 — коричнево-белый

8  8 — коричневый

1  1 — оранжево-белый

2 2 — оранжевый

3  3 — зелёно-белый

4 4 — синий

5  5 — сине-белый

6 6 — зелёный

7 7 — коричнево-белый

8 8 — коричневый



Таблица 2.1 Разводка кабеля. Соответствие проводов номерам контактов.

Стандарт Номер контакта

1

2

3

4

5

6

7

8

568A зелёно-белый зелёный оранж.-белый синий сине-белый

оранж.

коричнево-белый коричневый
568B оранж.-белый оранж. зелёно-белый синий сине-белый зелёный коричнево-белый коричневый



Таблица 2.2 Разводка кабеля. Соответствие проводов номерам контактов.



    Разводка кабеля витая пара до обжимки по стандарту 568A Разводка кабеля витая пара до обжимки по стандарту 568B




Обжатый кабель витая пара по стандарту 568A



Обжатый кабель витая пара по стандарту 568B





Cхема обжима разъема на витой паре 568A



Cхема обжима разъема на витой паре 568B

    а) 568A б) 568B

Рис. 4. Разводка кабеля и обжатый разъем под соответствующий стандарт

По большому счету, если вы замените пару одного цвета на пару другого цвета , то сеть будет работать и на ней, хотя, возможно, и немного не так, как положено при стандартном расположении. Можно еще поменять провода одной пары местами, т.е., например, вместо оранжево-белого подключить оранжевый, а вместо оранжевого — оранжево-белый. Тоже будет работать. Однако, стандарт, есть стандарт.

Для соединения компьютера или другого сетевого устройства (порта MDI) с концентратором (портом MDI-X) используют кабели, обжатые по одному и тому же стандарту с обоих концов. Т.е. либо только 568A, либо только 568B, т.к. при таком соединении нет необходимости перекрещивания пар в самом кабеле. При соединении же, например, двух компьютеров (портов MDI) необходимость в перекрещивании пар существует, поэтому используют оба стандарта для обжатия каждого из концов: один конец по 568A, другой — по 568B.



Обжим витой пары 8 и 4 жилы: схемы обжимки пошаговая инструкция

На чтение 8 мин. Опубликовано

Особенности обжима проводника из 8 и 4 жил

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

  1. Прямой.
  2. Перекрестный.

Для удобства распиновки кабеля витой пары и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается  напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Конкретное применение рассмотренных схем обжима витой пары определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Вариант B самый распространенный при обжиме.

На фото представлена маркировка обжима витой пары по варианту А. Как видно, концы витых пар обжаты по одинаковой электро схеме, с разницей лишь в две пары, которые поменяны местами. На месте зеленой пары оранжевая и наоборот.

Работоспособность сети не уменьшиться, если вы выберите один из этих вариантов обжима. Вариант А и В взаимозаменяемые.

Мало кто использует весь потенциал витой пары при подключении Интернета или создании локальной сети. Витые пары категории CAT5, имеющие скорость 100 Мбит/с, задействуют лишь две пары из четырех. Одна пара передает сигнал, вторая принимает.

Как видно, это подключение сделано по трансформаторной симметрической схеме. За счет этого подавляется наводка и помехи, обеспечивается высокая степень защиты от замыканий и ошибок монтажа. В случае повреждения пары используются две ранее не задействованные, которые можно обжать без потери скорости.

Ниже приведенные схемы ни чем не отличаются от ранее показанных, лишь с тем отличием, что на них обозначены только проводники. Пары, которые не подходят вплотную к вилке можно задействовать под передачу дополнительной информации.

На варианте В сигнал поступает по оранжевой и зеленой парами.

На варианте А сигнал поступает по оранжевой и зеленой парами. При этом витые пары обжаты в вилке RJ-45 к другим контактам.

Сигнал поступает по оранжевой паре и зеленой.

Два компьютера можно подсоединить к одному кабелю по следующей схеме

Правые RJ-45 вставляются в активное оборудование, левые — в сетевые платы компьютеров.

Возникает момент, когда может понадобиться низковольтная проводка от комнаты до входной двери. К примеру, необходимо подключить стационарный телефон от плинта в подъезде, подать напряжение на роутер или свитч, подсоединить звонок или светодиодную ленту. На помощь приходят свободные пары в кабеле.

Осторожно! Не передавайте по витым парам напряжение 220 В. Это опасно для жизни. Так же компьютер может выйти из строя.

Диметр жил проводов кабеля — 0,51 мм

Сечение – 0,81 мм2

Это позволяет пропускать кратковременный ток до 5 А и постоянный до 3 А.

Ток увеличится вдвое, если соединить параллельно по 2 провода. То есть составит 6 А.

Если проделать такую операцию с 8 проводниками, то можно получить до 25 А.

Для этого следует обжать кабель в вилке по оному из вариантов. При этом коричневая и синяя пары остаются, не обжаты. Их можно использовать под свои нужды.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован.

Видео — как правильно обжимать без инструмента

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Распиновка кабеля витой пары RJ45 схемы подключения и правила обжимки

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Отправить ответ

avatar
  Подписаться
Уведомление о
