СХЕМА ИНДУКЦИОННОЙ ПЛИТЫ

   Индукционная плита отличается от обычной тем, что разогревает металлическую посуду индуцированными вихревыми токами, создаваемыми высокочастотным магнитным полем. При работе с такой плиткой используют посуду, изготовленную из материала, который бы эффективно поглощал энергию вихревых полей. Например обыкновенная сталь, поэтому посуду для индукционных печей можно проверять магнитом. Но не бойтесь ошибиться в выборе материала — современные индукционные плиты автоматически распознают пригодную посуду и только в этом случае включают генератор.

   При этом никакого физического нагрева поверхности не происходит. Можно положить на плиту бумагу — она незагорится, или прикоснуться ладонью и не обжечься. В отличии от микроволновки, нагревающей сам продукт изнутри (жидкость, находящуюся в пище), индукционная плита греет только металл и металлическую посуду, которая, в свою очередь, передаёт тепло еде (что-то похожее на обычную электроплиту).

   Принцип работы индукционной плиты показан на рисунке.

1 — посуда,
2 — стеклокерамическая поверхность,
3 — изоляция,
4 — индукционная катушка,
5 — преобразователь частоты,
6 — блок управления.

   Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц. В днище посуды наводятся токи индукции, которые нагревают её, а заодно и помещенные в посуду продукты. В такой плите нагрев происходит быстрее, чем на газовой или на электрической плите — примерно в полтора раза.

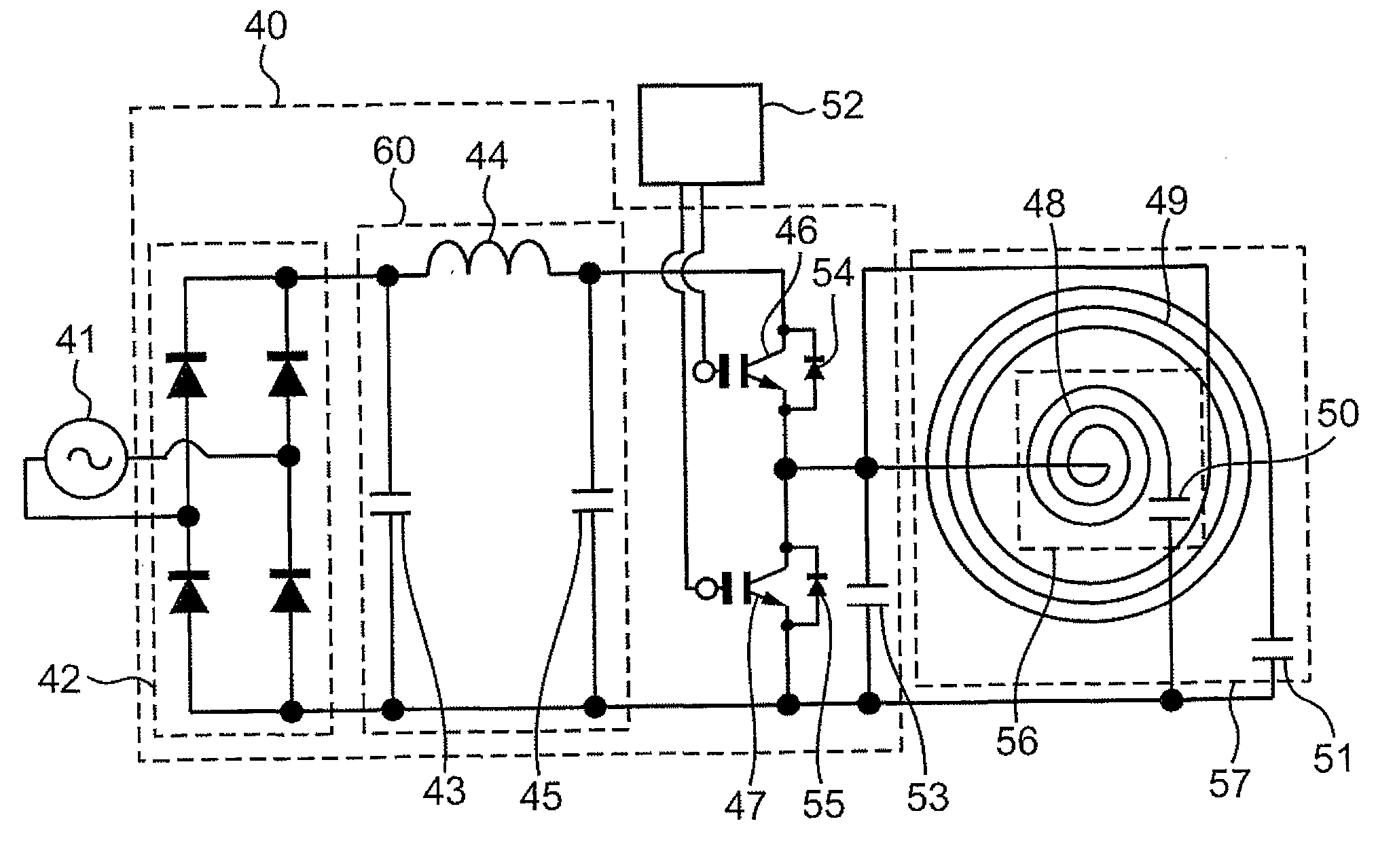

   Принципиальная схема индукционной плиты довольно сложная, и может существенно отличаться для различных моделей. Особенно блок электронного управления. Хотя основа — генератор, драйвер на транзисторах средней мощности и выходной биполярный транзистор с изолированным затвором, типа IGBT h30R1202 (IRGP 20B120), который управляет катушкой индуктора, одинакова у всех плит.

Несколько электросхем показаны ниже — клик для увеличения.

   Самый сложный элемент индукционной плитки — электронный блок управления. Он не просто включает или регулирует мощность генератора, а делает это по специальной программе — вначале на пару минут выведет плиту на максимальную мощность, а когда вода закипит, убавит мощность до заданного уровня. А ещё продвинутые модели имеют инфракрасные сенсоры, контролирующие процесс приготовления пищи. Они следят за температурой сковороды или кастрюли и снижают мощность нагрева по достижении заданной вами температуры. Жарка под термоконтролем исключает возможность воспламенения жира и повреждения сковороды вследствие перегрева. После снятия посуды — плита автоматически отключается.

   В настоящее время промышленность выпускает как отдельные небольшие индукционные одноконфорочные плитки, так и большие стационарные, встраиваемые четырёхместные поверхности.

Стоимость такой плиты несколько выше, чем обычной, но купив индукционную плиту вы существенно сэкономите на электроэнергии — до 50%, по отзывам людей. А также уменьшаете вероятность порчи посуды и продуктов.

Originally posted 2019-02-10 00:08:37. Republished by Blog Post Promoter

Cхема индукционной плиты и советы по изготовлению своими руками

Индукционная плита способна осуществлять разогрев металлической посуды посредством индуцированных вихревых токов от высокочастотного магнитного поля.

Стандартная схема индукционной плиты, как правило, представлена индукционной катушкой и частотным преобразователем, а также электронным блоком для управления, оснащенным температурными датчиками.

Введение

Индукционные плиты – оборудование относительно новое, но уже чрезвычайно популярное у отечественных потребителей.

Особенностью таких плит является способность выполнять нагрев только донной части кухонной посуды.

В обычных электрических плитах изначально происходит разогрев включенной конфорки.

Прежде чем остановить свой выбор на таком оборудовании, важно ознакомиться с преимуществами эксплуатации, а также принять во внимание некоторые конструктивные недостатки индукционной плиты.

Основные достоинства представлены:

  • более быстрым процессом нагревания и готовки, которые занимают в несколько раз меньше времени, чем при эксплуатации традиционной электрической плиты;
  • отсутствием подгорания пищи, которая может попасть на варочную панель в процессе готовки, что обусловлено низкой температурой конфорки;
  • снижением потребляемой электрической энергии благодаря очень быстрому нагреву используемой кухонной посуды;
  • удобством использования за счёт наличия возможности регулировать режим готовки на разных плитах.

К преимуществам также можно отнести безопасность эксплуатации, что особенно важно для семей с маленькими детьми, пенсионерами или людьми с ограниченными возможностями.

Индукционная плита на кухне

Недостатки эксплуатации в таком современном оборудовании также присутствуют и, несмотря на то, что они минимальны, их следует учитывать при выборе модели:

  • включение индукционного оборудования на полную мощность способно создавать повышенную нагрузка на электросеть;
  • для приготовления пищи на таком типе плиты должна использоваться только специальная кухонная посуда, имеющая ферромагнитную донную часть;
  • для некоторых моделей характерно наличие единого высокочастотного генератора, что неблагоприятно сказывается на уровне мощности при одновременном включении всех конфорок;
  • варочная поверхность отличается хрупкостью, поэтому в процессе всего периода эксплуатации необходимо соблюдать определенную осторожность.

Как показывает практика, эксплуатация моделей, относящихся к ценовой категории эконом-класс, часто сопровождается раздражающим шумом и своеобразным гудением.

Важно помнить, что индукционные плиты способны создавать достаточно высокое излучение электромагнитного типа и могут оказывать негативное воздействие на бытовые приборы, установленные на незначительном расстоянии.

Схема индукционной плиты

В соответствии со схемой нагрева, электрический ток, который поступает из электросети на катушку, претерпевает преобразование в магнитное поле, генерирующее вихревые потоки.

В результате взаимодействия ферромагнитного дна с индукционным током образуется контур, а возникающая тепловая энергия производит прогрев используемой кухонной посуды и ее содержимого.

Стеклокерамическая поверхность плиты покрывает индукционную катушку с протекающим электрическим током частотой в 50кГц. Стандартная схема оборудования относительно сложная, и может иметь весьма существенные отличия в зависимости от модели. Основа представлена генератором, драйвером на транзисторах средней силы мощности и выходным биполярным транзистором, имеющим изолированный затвор и управляющим индукторной катушкой.

Схема работы индукционной плиты отражается на правилах обслуживания и особенностях эксплуатации такого оборудования, а также должна в обязательном порядке учитываться при выборе кухонной посуды, которая должна быть изготовлена из особенных материалов с ферромагнитными свойствами.

Электрическая схема индукционной плиты

Наиболее сложным конструктивным элементом является электронный блок для управления, посредством которого не только включается, но и регулируется уровень мощности генератора.

Для современных моделей характерно наличие инфракрасного сенсорного устройства, эффективно контролирующего процесс готовки. После того, как кухонная посуда будет снята с варочной поверхности, происходит автоматическое отключение плиты.

Нельзя эксплуатировать медную, стеклянную, керамическую или алюминиевую посуду, а чистка поверхности индукционной плиты выполняется только посредством специальных средств, не обладающих абразивными эффектами.

Изготовление своими руками

Силовая схема стандартной индукционной плиты может существенно варьироваться в зависимости от конструктивных особенностей модификации, но чаще всего представлена:

  • ферритовым тором, который надет на сетевой провод и подавляет синфазные помехи;
  • стандартным предохранителем;
  • конденсатором, фильтрующим возникающие в процессе эксплуатации импульсные помехи;
  • резистором, срабатывающим после выключения сетевого питания;
  • выпрямителем, рассчитанным на показатели мощности и эффективно защищающим устройство от перенапряжения;
  • проводным шунтом;
  • фильтрующей системой на импульсные помехи;
  • конденсатором, позволяющим вернуть энергию с колебательно-индукторного контура на промежуточную часть с постоянными показателями тока;
  • резонансным конденсатором, обеспечивающим непрерывный ток после запора транзистора;
  • индукционным устройством, которое ориентировано на передачу тепла с поверхности на донную часть используемой кухонной посуды;
  • транзистором, преобразующим постоянный ток в переменные показатели;
  • резистором на фиксацию транзистора после отключения;
  • резистором на подавление высокочастотных показателей тока;
  • выпрямителем на напряжение в электрической сети;
  • контролером тока, предупреждающим возможное возникновение перегрузки;
  • контролером напряжения на коллекторе.

В бюджетных моделях присутствуют только основные конструктивные элементы, что отражается на функциональных возможностях такого устройства.

Самостоятельное изготовление простой индукционной плиты предполагает строгое соблюдение всех норм, что сделает эксплуатацию такого прибора полностью безопасной. Значительная сложность в процессе конструирования плиты возникает на стадии подбора качественного материала для создания основания варочной поверхности.

Индукционная плита своими руками – схема

Такой материал обязательно должен отличатся возможностью правильно проводить электромагнитное излучение, не проводить ток и выдерживать высокотемпературный режим.

Бытовое варочное оборудование заводского изготовления, к числу которого относятся и все современные индукционные плиты, выполнено с применением достаточно дорогостоящей керамики.

Именно по этой причине самостоятельное изготовление варочной индукционной плиты в домашних условиях сопряжено с определенными проблемами выбора достойной альтернативы керамической поверхности.

Тепловая пушка хороша тем, что быстро распределяет тепло. Тепловая пушка своими руками изготавливается довольно просто.

О том, как рассчитать теплопотери дома, вы узнаете из этой информации.

Рекомендации по изготовлению пеллетной горелки своими руками вы найдете здесь.

Заключение

Современные бытовые индукционные варочные панели имеют, как правило, стандартную схему, в соответствии с которой установленные магнитные катушки в процессе соприкосновения с ферромагнитным дном кухонной посуды осуществляют стабильный нагрев приготавливаемой пищи.

Управление такого бытового оборудования может осуществляться посредством механических переключателей и сенсорных кнопок, что делает эксплуатацию индукционной плиты очень удобной.

Котел отопления владелец частного дома может выбрать на свой вкус – газовый, электрический, твердотопливный. Индукционные котлы отопления пока не так популярны, но имеют свои преимущества.

Рекомендации по изготовлению теплогенератора своими руками вы можете почитать тут.

Видео на тему

краткое описание, правила подключения и возможные проблемы

Многофункциональные индукционные электроприборы длительное время использовались в металлургии и сварочной отрасли. Их производство относится к высоким технологиям. Усовершенствованная схема индукционной плиты активно используется в бытовой отрасли (создание электроплит). Даже если оборудование выходит из строя, это не является серьезной проблемой. Но специализированные сервисные центры требуют значительную плату за свои услуги. Чтобы сэкономить внушительную сумму, можно выполнить ремонт индукционной плиты своими руками.

Комплектующие элементы

Традиционная схема индукционной плитки состоит из нескольких ключевых деталей, каждая из которых предназначена для выполнения определенных функций. Слаженная работа агрегата достигается за счет наличия следующих элементов:

  • Первичная обмотка (катушка) представлена в виде массивного медного проводника, который плотно уложен в форме спирали.
  • Степень нагрева устройства непрерывно контролирует датчик. В критических случаях механизм отключает питание, за счет чего можно избежать поломки агрегата и возгорания.
  • Универсальная плата генератора переменного тока работает исключительно на высокой частоте. Деталь оснащена теплоотводом выходного каскада. Наличие вентилятора обеспечивает принудительное охлаждение всего механизма.
  • В корпусе изделия спрятаны ферриты, которые образуют ферромагнитный комплекс в сочетании с катушкой.
  • Генератор защищен мощным корпусом, не препятствующим эффективному обдуву всей системы.

Принцип работы

Схема индукционной плиты не такая уж и сложная, если перед использованием изделия разобраться с тем, как оно функционирует. Работа агрегата построена на электромагнитных импульсах – механизме протекания тока при изменении общего магнитного потока. По своему принципу работы изделие очень похоже на классический трансформатор. Мощная катушка индукционного типа спрятана под стеклокерамической поверхностью. В нормальных условиях механизм взаимодействует с током частотой от 20 до 200 кГц. В качестве первичной обмотки используется катушка, а вторичной является посуда, которую пользователь устанавливает сверху на конфорку.

Схема индукционной плиты основана на том, что после размещения кастрюли на рабочей поверхности в действие вступают токи, которые и выполняют нагревание. Стеклокерамическая поверхность изделия хорошо накаляется, но исключительно от посуды, а не от встроенных механизмов.

Приготовление пищи

Абсолютно все схемы управления платами индукционной плитки рассчитаны на определенную посуду с магнитным днищем. Варочная поверхность автоматически распознает подходящую конструкцию и мгновенно активизируется после поворота конфорки. Производители разрешают использовать следующую посуду:

  • Из нержавейки.
  • Чугунную.
  • Эмалированную, но только с плоским дном.

Если сама посуда изготовлена из стали, но сверху покрыта толстым слоем эмали, то и такое изделие можно использовать.

Выбор качественной модели

Схема настольной индукционной плитки построена таким образом, что все зависит от уровня напряжения в доме. Если показатели ниже требуемых значений, тогда будет регулярно выбивать главный предохранитель возле распределительного щитка, а также сгорит шнур питания.

Если потребитель понимает, что проблемы с напряжением все же присутствуют, тогда лучше изучить схему индукционной плитки Endever меньшей мощности, которая оснащена функцией самостоятельной регулировки требуемых показателей. Это самый простой и доступный вариант. Но скорость нагрева установленной емкости будет снижена. После покупки изделия нужно проложить самостоятельно кабель с соответствующим поперечным сечением. Для безопасности можно установить отдельный автоматический выключатель с подходящим номинальным током.

Виды неисправностей

В последнее время наибольшей популярностью пользуется индукционная плитка Galaxy GL 3054. Схема ремонта этого изделия отличается своей простотой и доступностью, за счет чего пользователям не нужно тратить большую сумму на восстановление работоспособности агрегата. К самым распространенным неисправностям относятся:

  • Отсутствует реакция на сенсорную панель. Если на поверхности присутствуют жировые загрязнения, то система может просто не распознавать касания человека. Для решения этой проблемы достаточно выполнить аккуратную очистку поверхности.
  • Не работает несколько конфорок. Нужно проверить подключение плиты к источнику питания. От перегрева может выйти из строя соединительный разъем индуктора.
  • Охлаждающий вентилятор не отключается. Причиной может служить неисправность датчика температуры.
  • Плита не реагирует на посуду. Для приготовления пищи можно использовать только те кастрюли и сковородки, которые изначально предназначены для таких варочных поверхностей. В противном случае нужно проверить блок питания и датчик температуры.
  • Не отображается показатель остаточного тепла. Чаще всего ситуация возникает на фоне поломки термодатчика. Во время замены устройства нужно проверять надежность подключения соединительной проводки, чтобы избежать возможного возгорания.

Восстановление работоспособности

В частных жилых помещениях и квартирах все чаще используются однокомфорочные индукционные плитки. Электрические схемы позволяют домашним мастерам самостоятельно проводить необходимые ремонтные работы. Первым делом всегда отсоединяют изделие от электросети. Только после этого демонтируют декоративную поверхность, чтобы получить полноценный доступ к деталям. Любые следы копоти, смена традиционной расцветки элементов, признаки плавления должны вызвать опасение.

Эксперты рекомендуют заранее подготовить схему электрической индукционной плитки, так как в этом случае все ремонтные работы будут проходить гораздо быстрее. Скачать необходимый документ можно на официальном сайте производителя изделия. С помощью мультиметра нужно проверить блок предохранителей, кабель и сами контакты. Обязательно осматривают спирали индукционных катушек. На изделиях не должно быть трещин, а также касаний между витками. Необходимо протестировать исправность соединительной проводки. Цепи проверяют мультиметром. Необходимо аккуратно извлечь проблемную конфорку вместе с платой генератора. Мастеру предстоит внимательно осмотреть элементную базу. Сгоревшие радиодетали видно невооруженным глазом. Когда проблема обнаружена, нужно заменить вышедшие из строя детали. В этом случае поможет схема индукционной плитки. Своими руками выполнить все необходимые манипуляции не так уж и сложно, если заранее подготовить необходимые инструменты.

Преимущества и недостатки

Современная схема индукционной плитки позволяет добиться максимальных показателей КПД, существенной экономии электроэнергии, а также минимальных рисков получения термического ожога. Изделие является отличным помощником на любой кухне. Агрегат выгодно отличается от всех газовых и электрических аналогов. Основные преимущества индукционной плиты заметны даже новичку.

Отдельного внимания заслуживает современный внешний вид изделия. Плита органично впишется в любой дизайн кухни, а ухаживать за ней сможет даже ребенок. Для очистки от накопившегося жира и других пятен нужно использовать обычную губку с моющим средством. Запрещено применять металлические ершики и другие изделия, которые могут повредить поверхность.

После снятия с плиты сковородки или кастрюли изделие автоматически отключается, за счет чего электричество не расходуется впустую. Пища ничем не отличается от той, которая была приготовлена на обычном газу. К дополнительным удобствам можно отнести возможность регулировки температурного режима и наличие нескольких программ для качественной готовки.

К недостаткам можно отнести тот факт, что пользователям нужно использовать определенную посуду, которая изготовлена на основе ферромагнитных материалов. Такие плиты реализуются не сразу, если сравнивать с основными конкурентами. Среднестатистический покупатель не всегда может позволить себе приобрести такое изделие.

Безопасность для человека

В последнее время ведется много различных дискуссий об уровне вреда индукционных плит. Принцип работы таких изделий построен на электромагнитных полях, о негативности которых прекрасно известно всем. Экспертами было доказано, что на расстоянии 2 см от плиты излучение всегда выше допустимой нормы. Если кастрюля смещена относительно центра конфорки, то указанная норма будет завышена в районе 15 сантиметров от варочной поверхности.

Рекомендации

Качественное подключение индукционных варочных панелей в жилых зданиях занимает много свободного времени. Прежде чем приступать к самостоятельному монтажу изделия, нужно учесть сечение, мощность фаз и количество проводов силового кабеля между варочной поверхностью и домашним распределительным устройством. После установки обязательно нужно придерживаться основных правил эксплуатации, а также регулярно очищать поверхность от загрязнений. За счет этого плита прослужит не один год.

Схема подключения платы управления индукционной плиты

Компания «Электро-Контакт» работает на рынке электроинсталяционного оборудования Украины с 2003года. За это время налажено сотрудничество с центрами сервисного обслуживания для импортного кухонного оборудования. У нас предпочитают купить конфорку для электроплиты ведущие украинские производители в сегменте профессионального кухонного оборудования.

Обширный ассортимент запчастей для электроплит

В нашем офисе в Киеве можно получить всю необходимую информацию по всем группам товаров или ознакомиться с каталогом на сайте компании. Мы предлагаем запчасти для электроплит и комплектующие с гарантией соответствия всем действующим стандартам и нормативам:
1. конфорки для электроплит промышленного назначения и модели для стеклокерамических поверхностей;
2. капиллярные и биметаллические терморегуляторы;
3. запчасти для электроплит со всеми необходимыми сертификатами;
4. различные образцы соленоидных клапанов;
5. важные для работы профессионального оборудования детали – кабеля, таймеры, термостаты и регуляторы мощности, термодатчики для духовки;
6. для установки на моделях любых производителей всегда в наличии лампочки, термометры, выключатели и розетки для электроплиты.

Большой востребованностью пользуются тэны для электроплиты и фритюрниц. Получить квалифицированные консультации от наших менеджеров и сделать заказ для оптовой или закупки можно по основным категориям продукции:
1. Электроинсталяционные материалы.
2. Комплектующие для технологического и бытового кухонного оборудования.
3. Продукция для эксплуатации с параметрами напряжения до 1000 В.
В нашем каталоге обязательно найдется то, что вы ищете. Мы быстро подберем необходимый товар и поможем оперативно оформить заявку на него.

Преимущества сотрудничества с торговой маркой Электроконтакт – ЭКК

Главным приоритетом нашей деятельности является обеспечение клиентам максимально комфортного и оперативного обслуживания, гибкий подход к вашим проблемам и соответствие продукции высоким стандартам качества. Обратившись к нам, чтобы купить любой товар, вы сможете оценить достоинства сервиса достойного уровня:
1. гарантия использования в процессе изготовления всех представленных моделей качественных материалов;
2. обязательное тестирование продукции на площадках производителя на соответствие требованиям безопасности;
3. возможность сделать оптовый заказ или приобрести любую модификацию из каталога в розницу;
4. наличие комплектующих для плит от ведущих производителей профессионального оборудования;
5. выгодная цена – следствие прямых контактов с поставщиками, гарантирующих отсутствие посреднических накруток;
6. удобная для клиентов форма оплаты и выполнение заказов строго в оговоренные сроки.
Для максимального удовлетворения запросов потребителей ведется постоянный мониторинг текущего состояния в этом сегменте рынка услуг, тщательный анализ пожеланий потенциальных покупателей и стремление сделать сотрудничество с вами взаимовыгодным и приятным.

У нас купить электроконфорку очень просто!

Вам нужна конфорка для электрической плиты? Требуются качественные запчасти для профессионального оборудования? Вы хотите купить запчасти для электроплит? Мы готовы в самые сжатые сроки решить эту проблему. Для этого потребуется сделать несколько простых шагов:

  1. 1. Позвонить по номеру контактного телефона или оставить заявку на сайте компании.
  2. 2. Получить консультации компетентных менеджеров.
  3. 3. Выбрать необходимый товар.
  4. 4. Оплатить заявку удобным для вас способом.

Купить запчасти для электроплит онлайн можно для следующих моделей: hansa (ханса), bosch (бош), мечта, ariston (аристон), gorenje (горенье или горение), zanussi (занусси), pyramida (пирамида), electrolux (электролюкс), ardo (ардо), сатурн, whirlpool (вирпул), asel (асель), indesit (индезит), smeg (смег), zigmund (зигмунд), samsung (самсунг), fagor (фагор), neff, krona (крона), candy (канди), siemens (сименс), gefest (гефест), kaiser (кайзер), korting (кертинг), beko, cata, delta (дельта), веко (беко), nardi (нарди), bompani, hotpoint (хотпоинт), teka (тека), shtain (штайн), kuppersberg или kuppersbusch (куперсберг), rainford, miele и многое другое.

Обращайтесь и приобретайте качественный товар по лучшим ценам!

Как сделать простую индукционную плиту 180 Вт

На самом деле индукционная плита является крайне простым устройством. Сделать полностью рабочий прототип под силу даже начинающему радиолюбителю. Вот отличный пример для повторения: простая схема, которая не содержит в своем составе ни микросхем, ни котроллеров. Всего два транзистора и несколько других деталей, позволят построить индукционную плиту с мощностью нагрева 180 Вт.

Детали, которые понадобятся:

Схема индукционной плиты

Схема классическая для простейших индукционных нагревателей с самовозбуждением.

Катушка плиты

Излучающая катушка плиты представляет из себя «улитку» намотанную виток к витку толстым изолированным проводом 1,5 кв.мм. и состоит из 18 витков с отводом от середины. Витки, чтобы не расходились, приклеены на клеящие полоски.

Изготовление индукционной плиты своими руками

Плата была изготовлена на заказ. Вы же можете собрать схему навесным монтажем, либо на универсальной плате.

Устанавливаем все детали на плату начиная с самых маленьких.

И заканчивая индуктивностью.

Запаиваем и обрезаем вывода.

Припаиваем провода питания, выходные транзисторы устанавливаем на небольшие радиаторы.

Подключаем излучающую катушку к выходу платы.

Подаем питание обязательно от мощного блока. При установке на катушку металлической посуды потребляемый ток должен существенно возрасти.

Через 10 минут вода закипит.

Мощность потребляемая плитой составляет 180 Вт, которая складывается из: 10 А ток потребления при 18 В. Эта мощность имеет более высокий КПД по сравнению с нагревательными элементами, так как легко концентрируется в нужном месте и не расходуется на теплопотери.

Смотрите видео

Еще один вариант простой индукционной плиты — https://sdelaysam-svoimirukami.ru/7031-kak-sdelat-prostuju-indukcionnuju-plitu-na-2-tranzistorah.html

Схема индукционной плиты. Устройство и принцип работы индукционной плиты

Всё в этом мире движется, растёт и развивается. Не обходит стороной прогресс и бытовую технику. Более того, это одна из тех отраслей, где развитие особенно заметно. Стиральные машины, кухонные комбайны, микроволновые печи и прочие чудеса современной бытовой техники не могут не удивлять и не восхищать человека.

И одним из таких приборов является индукционная плита. Когда-то даже представить было невозможно, насколько «умным», безопасным и удобным может стать простой атрибут кухни для приготовления еды . Дело даже не столько в привлекательном внешнем виде, который придаст интерьеру дополнительную изысканность, сколько в удобстве и безопасности. Ведь современная индукционная панель способна самостоятельно контролировать свою работу и даже руководить процессом готовки, регулируя температуру, что позволяет выдерживать заданный режим готовки.

Внешне инверторная (или индукционная) плита мало чем отличается от привычной нам электроплиты с панелью и сенсорным управлением. В действительности же объединяет их всего лишь внешнее сходство. Тогда что такое индукционная плита ? Это кухонная техника, позволяющая готовить еду, принцип работы которой основан на действии электромагнитного поля, что и делает её уникальной. Но, как и у любой технической новинки, есть у такой плиты и ряд своих минусов:

Несмотря на вышеперечисленные недостатки , если таковыми их можно назвать, куда больше у данного агрегата достоинств:

Любая современная техника, работающая на определённых принципах и предназначенная для определённых задач, имеет своего рода вариации, чтобы покрыть большую сферу человеческих потребностей. Инверторные плиты не исключение и тоже делятся на несколько видов, каждый из которых более предпочтителен в конкретно взятом случае:

Варочную панель плиты делают из немагнитного диэлектрического материала, наподобие стеклокерамики. Сразу под поверхностью располагается катушка индуктивности (поэтому и плита индукционная), имеющая хорошую электропроводность и цилиндрическую форму.

При включении по катушке проходит высокочастотный электрический ток, который, в свою очередь, возбуждает переменное магнитное поле. Выходя за пределы панели, магнитное поле захватывает и находящуюся на поверхности посуду, из материала с магнитными свойствами (чугун, железо). В ней возбуждается электрический ток, который испытывает сопротивление своему движению. Как результат происходит нагрев материала посуды. Проще говоря, нагревается сама кастрюля или сковорода, а не поверхность варочной панели.

Хочется обратить внимание, что если вы прикоснётесь рукой во время работы плиты к рабочей поверхности вблизи посуды, то она будет примерно комнатной температуры. А вот под сковородой или кастрюлей, температуры немного выше. Всё потому, что поверхность нагревается не сама по себе, а от той посуды, в которой мы готовим. Если, к примеру, сковороду снять, до довольно быстро панель станет нормальной комнатной температуры.

Все инверторные плиты оснащаются встроенным таймером, который достаточно многофункционален. Допустим, он позволяет не только ограничивать количество затрачиваемой энергии при приготовлении блюда, но и крайне точно задавать различные режимы готовки. Многие модели оснащены «режимом закипания», что даёт возможность после закипания блюда, дать ему заданное время ещё покипеть, после чего плита автоматически отключится.

Безусловно, столь «умные» приборы оснащаются электронным табло, на котором можно увидеть:

Конечно, в зависимости от марки и модели эти параметры могут быть значительно шире. Существуют такие модели, в которых реализованы и индукционные конфорки, и обычные электрические.

Хочется отметить некоторые особенности , которые могут быть интересны и полезны для более точного представления об инверторных плитах:

Понятно, что подобные вещи требуют знания некоторых моментов в плане установки:

Для такой техники нужна специализированная посуда. Конечно, можно приготовить и в обычной, но стоит знать, что плита не будет работать , если ваша посуда:

В остальном подойдёт любой материал, в составе которого находится металл, так что и чугун, и нержавеющая сталь вполне подойдут для приготовления еды на таких плитах.

Если вы выбираете посуду с расчётом использования и на «индукционках», то обращайте внимание на наличие специального значка, говорящего, что такая посуда пригодна для этих целей. Выглядит он как спираль с надписью внизу «Induction».

Все мы на протяжении многих лет пользуемся, ставшими уже привычными, газовыми и электрическими плитами. Однако, прогресс не стоит на месте и на место привычных плит начинают претендовать новые технологию. Одной из таких технологий и является индукция.

Собственно говоря, не такая уж это и новая технология, и известен данный физический процесс уже много лет, но вот использовать его в стационарных электроплитах или варочных поверхностях стали сравнительно недавно. Я не стану врать, что для меня использование подобного новшества – это рутинное занятие. Я даже честно признаюсь, что никогда в жизни не пользовался индукционной плитой, но понятие о том, что это такое и как это работает, я имею и постараюсь рассказать вам. Вдруг, кому-то интересно.

Недавно мне попалась красиво оформленная красочная презентация варочной поверхности фирмы Samsung. Используя наглядные пособия данной презентации, постараемся разобраться в технологии индукционной плиты и ее преимуществах по сравнению с привычными электроплитами.

Начнем с того, что технология индукции тоже не лишена некоторых недостатков:

Во-первых, для приготовления пищи на индукционной варочной поверхности подходит не всякая посуда.

На вышеприведенных рисунках мы видим, какую посуду можно использовать, а от какой придется отказаться.

Во-вторых, стоимость плиты с применением технологии индукции значительно выше, чем у её обычных коллег: керамических электроплит или газовых.
Как это работает?

На рисунке мы можем видеть две кастрюли, стоящие на работающей индукционной варочной поверхности. Левая кастрюля предназначена для использования с данной технологией и видно, что в ней кипит вода, а правая кастрюля изготовлена из стекла и вода в ней остается холодной.

Под стеклянной поверхностью плиты находится медная катушка, по которой протекает высокочастотный электрический ток. По законам, открытым Фарадеем, магнитное поле этого тока, пронизывая дно посуды, наводит в нем электрические токи. При этом, дно посуды представляет собой не длинную проволоку, а диск, поэтому токи в нем ходят по кругу, а не текут «по струнке». Именно эти, крутящиеся в дне кастрюли вихревые электрические токи и разогревают дно, а с ним, соответственно, и пищу.

Какие же преимущества имеет индукционная варочная поверхность?

Во-первых, скорость нагрева. Благодаря тому, что нагревается непосредственно дно посуды, а не поверхность плиты, передающая тепло посуде, нагрев происходит быстрее и экономит время для приготовления пищи.

Во-вторых, экономия электроэнергии. Потребление электроэнергии варочной индукционной поверхности значительно ниже, чем у обычных плит. И это логично, ведь ток расходуется не на разогрев какой-либо спирали, а только на создание магнитного поля в индукционной катушке. Кто знаком с основами электротехники, тот понимает, о чем я.

В-третьих, безопасность. Используя дома индукционную плиту, вы никогда не устроите пожар, забыв выключить конфорку, поскольку без стоящей на ней посуды ничего нагреваться не будет. Да и обжечься об поверхность с индукционными конфорками тоже не представляется возможным, поскольку сама эта поверхность даже во время работы остается холодной.

И, в-четвертых, легкая чистка. Используя индукционную поверхность вы можете не переживать если что-то на нее прольется. Поскольку она холодная, то будет достаточно просто протереть её мягкой тканью и от грязи не останется и следа.

Такая вот замечательная технология – индукционная плита. Остается надеяться, что, как и у всех новых технологий, её стоимость со временем станет доступной широким кругам населения.

Любому радиолюбителю понятен принцип работы индукционной электроплиты. Плита +сковорода представляют собой трансформатор. В плите имеется катушка, которая создает магнитное поле. Катушку обычно делают толстым медным проводом, чтобы уменьшить потери. Сердечником является сковорода или другая железная посуда, возникают вихревые токи. В обычных трансформаторах сердечники делают из тонких стальных пластин, чтобы уменьшить потери, представляющие собой нагрев сердечника. КПД трансформаторов бывает более 95%. А здесь наоборот используют тепло выделенное на сердечнике, поэтому надо использовать стальную или чугунную посуду с толстыми стенками. Если из трансформатора извлечь сердечник то ток через катушку резко возрастает, и автоматика ее отключает.

Еще один момент не освещен в статье.
Поверхность индукционных плит все-таки нагревается. Но это «обратный» эффект — т.е. поверхность нагревается не от нагревательных элементов, а от самого «предмета нагревания».
Естественно, что нагревается значительно слабже, чем зона нагрева обычных (неиндуктивных) варочных панелей, да и остывает значительно быстрее.

Регулирование мощности осуществляется, как правило, двояко: непрерывно и импульсно. Для последовательного инвертора с изменяемой частотой (variable-frequency invertor, VFI) это выглядит так. На максимальной мощности плита работает на наибольшей частоте (как правило, это 50-100 кГц). При снижении мощности частота понижается. Но ниже, чем до примерно 20 кГц, частоту не понижают, во избежание появления некомфортного для пользователей звука (частоты выше 20 кГц люди не слышат). Поэтому при задании мощности ниже той, при которой инвертор работает на частоте 20 кГц, конфорка переходит в режим прерывистого нагрева: раз в несколько секунд включается и выключается. Чем на меньшее время она будет включаться, тем меньше будет мощность. Большинство современных электрических плит с использованием резистивных нагревательных элементов работают так же (на любой мощности, кроме полной), но у индукционных плит из-за их малой инерционности при варке в посуде с тонким дном это способно иногда вызвать неприятный эффект «прерывистого кипения». Индукционные плиты высокого класса от этого избавлены: там применяются более сложные схемы, способные нагревать посуду непрерывно с практически сколь угодно малой мощностью.

А я где-то читала, что индукционные поверхности нельзя размещать над МЕТАЛЛИЧЕСКИМИ предметами, в том числе и над духовками. Так ли это??? Духовку ВООБЩЕ нельзя под варочную поверхность «засовывать» или просто надо какое-то расстояние выдержать????

Здравствуйте! Кто нибудь-встречался с такой проблемой, варочная панель начинает нагревать, но потом через какой-то короткий промежуток времени начинает отключаться, с ошибкой что не распознаёт посуду. И сразу включается, и так по несколько раз. А когда-то нормально нагревает, без каких-либо ошибок. У кого-нибудь были аналогичные случаи?

Меня, так же как и Олега и как Алексея очень беспокоит наличие электромагнитного поля. Ведь, как известно, переменное магнитное поле вызывает переменное электрическое поле…Закрывать на это глаза нельзя, оно очень вредное для здоровья человека. Ощущение такое, что этот ответ на этот вопрос замалчивается…
Очень хотелось бы получить грамотный ответ на вопрос насколько опасны излучения от индукционных электрических плит.

Но все-таки, ребята. А как же излучения? Ведь 1КВт излучений частотой 100КГЦ чего-то стоят!

В прошлом веке гэн Горбачёв решил что военные заводы должны выпускать кастрюли и сковородки. Директора заводов чтобы не убить производство «крутились как ужи на этих сковородках». В частности Иркутский авиазавод выпускал индукционные плитки «Илга». Внутрь заглядывать страшно — видимо «лепили» из того что было под рукой. Но работает как Советский танк! За двадцать с лишним лет, два раза менял силовые транзисторы (3 шт.). Естественно никаких сенсоров (они только появлялись) — простой переменник регулирует мощность, шесть светодиодов её показывают, «зуммер» пищит если не та посуда. Плиткой очень доволен, газа у нас нет, электроплита, микроволновка, а индукционная играет свою роль — быстрый нагрев, ноль инерции, регулировка как на газе. «Старушка» работает, однако подумал об обновлении — продавцы в нашем городке не знают что такое индукционная печь! А выбор конфорочных плиток большой.

В инструкции сказано, что при «холостом» ходе или в
промежутках между импульсами, потребление электроэнергии составляет 4 Ватта, а фактически оно составляет 380 Ватт. (2-х компфортная плтита
«CUISINE3400»).

Меня очень беспокоят вопросы безопасности. Насколько я знаю электромагнитное излучение больших мощностей очень опасно для здоровья. Меня интересует как осуществлена экранировка плиты от этого излучения. С магнитным полем все понятно!! А куда делось электромагнитное излучение на частоте 100кГц?

Я взял плиту работающую на индукцонном эффекте Kitfort-102 . Пока тест провел только на нагрев чайника и кастрюльки с пельмешами. Чайник разогрелся за 4 минуты, пельмени сварились за 14 минут. Результат отличный, особенно выдающийся он на фоне обычной электроплиты. Плюс удобство уборки. Буду дальше тестировать и отписываться о возможностях, который подарил нам Фарадей:)

Недавно мы купили в Suifenhe induction cooker model JYC-21FS33 фирмы JOYOUNG (её User Manual привожу во вложении). Инструкция этой модели допускает использовать посуду с диаметром дна от 12 до 26 сантиметров.

При тестировании данной модели выяснили, что данная плита хорошо подходит для варки в кастрюлях любого размера, для жарки и плоских сковородах малого размера. Жарить в сковородах выпуклого типа и в большой плоской сковороде на этой плите не получится.

Результаты тестирования ниже:

1. Режим варки с большим количеством воды. Для тестирования в этом режиме мы использовали кастрюли из магнитной нержавеющей стали с толстым дном диаметром от 16 до 24 сантиметров. Варить супы и прочие жидкие блюда хорошо, вода закипает очень быстро. Нагрев регулируется отлично и во всём диапазоне мощности. Если включить 2100 ватт, то быстро закипает и очень сильно кипит, но и если поставить мощность от 300 до 600 ватт, то кипение равномерное. Очень понравилось, лучше, чем на газе. Полагаем, что варить с большим количеством воды будет хорошо и в кастрюле с тонким дном.

2. Варка в малой кастрюле. Для тестирования в этом режиме мы использовали маленькую кастрюлю диаметром 12 сантиметров из нержавеющей стали с толстым дном и попробовали сварить в ней яйца. Хотя кастрюля была полностью наполнена водой, закипает очень быстро, но вот при варке выяснилось следующее: при наиболее подходящей для варки яиц в этой кастрюле на мощности 120 ватт плитка может работать только прерывистом импульсном режиме. То есть в момент вклю-чения вода мгновенно закипает во всей кастрюле с яйцами, а во время отключения кипение пре-кращается. На вкусе сваренных яиц это никак не отразилось.
Полагаю, что минимально возможная непрерывная мощность данной модели составляет 600 ватт, а для обеспечения меньшей мощности используется прерывистый импульсный режим.

3. Жарка в большой выпуклой сковороде. Для тестирования мы использовали входящую в комплект стальную сковороду с диаметром основания 13 сантиметров высотой 8 см и диаметром верха 32 см. Греется только дно сковороды. Продукты будут подгорать в центре, если непрерывно не мешать.
4. Жарка на малой плоской сковороде. Для тестирования использовали сковороду с антипригарным покрытием с толстым дном диаметром дна 16 сантиметров. На большой мощности блюдо быстро разогревается и равномерно. А вот в режиме малой мощности, когда нужно жарить медленно, обнаружили проблему, связанную с наличием только прерывисто импульсного режима в диапазоне малой мощности. Продукты слегка подгорают снаружи, не успев пропариться изнутри.

5. Жарка на большой плоской сковороде. Для тестирования использовали три сковороды:
— с антипригарным покрытием с толстым дном диаметром дна 26 сантиметров
— из нержавеющей стали с толстым дном диаметром 24 сантиметра
— массивную чугунную сковороду для блинов диаметром 26 сантиметра.
Выяснилась следующая неприятная особенность: в центре всех сковород продукты подгорают. Осо-бенно это заметно при приготовлении блинов. Центр блина диаметром примерно 10 см подгорает, в то время как края блина недожаренные.
Для эксперимента мы налили в массивную чугунную сковороду 5 мм воды и включили на макси-мальную мощность. Несмотря на толстое дно, вода в центре сковороды мгновенно закипела, в то время, как по краям сковороды можно спокойно держать палец в воде. Диаметр кипящего в центре слоя воды примерно 12 -14 см. Возможно, в этой модели диаметр катушки всего 12-14 сантиметров.
Странно, ведь производитель указывал максимально допустимый диаметр дна посуды 26 сантимет-ров.

При покупке индукционных плит рекомендуем выбирать плиту
1. С наличием непрерывного способа нагрева в режиме малой мощности.
2. Интересуйтесь диаметром индукционной катушки. Чем он больше, тем больше допустимый размер посуды. В некоторых дорогих моделях плит применяют двухконтурные катушки, каж-дый из которых автоматически включается в соответствии с поставленной посудой.
В ближайшее время планируем протестировать модели других производителей.
Интересно, как с жаркой справляются индукционки от маститых производителей?

Сейчас пытаюсь отремонтировать Аляску IC-1800/Китай.
Сгорел предохранитель 15 Ампер и Выходная микросхема(мощный транзистор с диодом,стоимость 6-8дол США).Цена этой плиты оптом 18$.Б\У купил за 10$/.
Под варочной поверхность-спец стекло,стоит датчик температуры.Определяет температуру 60-300 град Ц.
На все это дует вентилятор 30 ватт.
Микросхема и диодный мост на 20-25 Ампер,а греются за 10сек до 100 градусов,если не работает вентилятор-выходят из строя,пробой тепловой и сгорает предохранитель в течении 4-х сек.
Если слабая проводка или розетка-могут выгореть.нужно недалеку эту розетку защитить автоматическим выключателем 10 ампер ток несрабатывания,группы по КЗ-«В»(отключится около 40 Ампер за 0,1сек).
Мощность 1800 ватт-зачем? 8 Ампер на простую розетку,к которой неизвестно какие провода прикручены винтиками на 3мм?
Проверяйте всегда вилку-если теплая и тем более гарячая,необходимо проверять розетку и вилку,иначе может быть пожар.
Другие индукционные плиты и по 3 кВт и по 2,5кВт.
Это только для мощной электропроводки 2,5мм кв.по меди минимум.И спецрозетки,проверять все розетки на сопротивление петли фаза-нуль.Раз в 2 года.Лучше-ежегодно.
Если учесть стоимость ремонта(а это постоянно висит над Вами,),т.к. некоторые дорогие детали работают на пределе своих возможностей,вентилятор на 30 ватт,охлаждающий снизу схему плиты(не помогает греть воду в кастрюле),то пока не целесообразно покупать дешевые индукционные плиты.Через годик их доработают,да и дешевле будут.

Ludmila — первое — панель размещается над духовым шкафом с зазором в 5-10 см для обеспечения работы вентилятора индукционной панели (панель охлаждается принудительно), второе — конфорка включается при наличии посуды (с содержимым) с дном диаметром не менее 12 см
Glukovich — если включён режим (функция) «температура», то поддерживается постоянно то значение, что выбрано (1 или 2, или 3 и т.д.), если включена функция «мощность», то доведённая мощность до кипения автоматически выключается и при падении температуры ниже 100 град. снова включается и так всё время работает, как термостат. Поэтому вода то кипит, то «успокаивается»! Все эти премудрости присутствуют в описаниях к конкретной модели индукционной панели или конфорки. Главное, по-моему, — необходима посуда с толстым дном и с хорошими ферромагнитными свойствами этого самого дна!

Должно быть именно так или нет, если честно, не знаю. Как я и говорил, ни разу не пользовался индукционной плитой.

Glukovich, спасибо за дополнение.

А я от себя добавлю один, возможно, недостаток, а может и нет… не понял пока.

Когда кипятишь воду в кастрюле с тонким дном, она откровенно непонятно как кипятится.
Не знаю как у остальных поверхностей, но у нашей индукции она посылает волны с периодичностью.

То есть, на 1 волны идут редко и недолго, а на 9 волны иду постоянно.

Вот добиваюсь я закипания и перевожу на 5. И получается, что волны идут через каждые 2 секунды продолжительностью 1 секунда. И вода соответственно спокойная 2 секунды во время паузы, а кода идут волны, то вода кипит.

Любая хозяйка проводит на кухне много времени. Облегчить и ускорить процесс приготовления пищи может современная бытовая техника. Не является исключением и главный атрибут любой кухни — плита, которая еще должна быть безопасной и желательно красивой. Поэтому многие производители современной кухонной техники уделяют внимание техническим новинкам именно для создания новых видов варочных приборов. Самые новые разработки — это

Принцип действия индукционной панели

Электромагнитная индукция новым техническим решением не является. Она была открыта еще в XIX веке Майклом Фарадеем и в технике используется давно и успешно, в том числе и в быту. В кухонной технике бесконтактное наведение тока стали применять в последнем двадцатилетии двадцатого века. работает источником электрического тока. Напряжение подается на медную индуктивную катушку, которая находится под стеклокерамическим покрытием. Между катушкой и металлическим дном посуды возникает мощное на дне создаются которые сопровождаются выделением тепла, нагревающего и само дно, и стенки посуды, и еду, которая в ней находится. При этом не нагревается ни конфорка, ни поверхность плиты вокруг нее.

Поскольку тепловая энергия выделяется только в пространстве, ограниченном диаметром посуды, то расходуется она только на приготовление пищи, поэтому КПД индукционной варочной поверхности необычайно высок — больше 90 %, тогда как просто электрической — всего 50 %.

Вред индукционной панели

Индукционные панели в процессе работы создают электромагнитные поля и вихревые токи. Именно это вызывает множество толков и негативную реакцию со стороны домохозяек, ведь считается, что электромагнитное излучение для человека вредно.

Вопрос о вреде чаще всего задают на форумах в интернете пользователи, выбирающие индукционные варочные панели. Отзывы владельцев однозначны — вреда нет. Даже женщины, которые на протяжении всей беременности готовили на индукционных плитах, подтверждают, что ни на их состояние, ни на здоровье ребенка вихревые токи никакого влияния не оказали.

Магнитное поле, которое создается в процессе приготовления пищи, во-первых, низкочастотное, а во-вторых, действует не дальше тридцати сантиметров от поверхности.

Достоинства индукционной панели

Высокий КПД, минимальные энергозатраты, пожаробезопасность — главные достоинства, которыми отличаются индукционные панели. Поскольку не нагревается, о нее невозможно обжечься, и не пригорает еда, случайно попавшая на нее, что значительно облегчает уход за плитой. Удалить пятно можно даже бумажной салфеткой, не дожидаясь, пока блюдо приготовится и плита остынет.

Поскольку выделяется тепло в самой посуде, скорость нагрева очень высока. Кроме того, скоростью предварительного нагрева и дальнейшего приготовления блюда можно эффективно управлять с помощью современного электронного блока. Электроника очень точно регулирует мощность плиты с помощью функции Quick Rapid (или Par Boil, Heat Up в зависимости от производителя) на конфорке быстрого нагрева.

Привлекательный дизайн при таком внушительном перечне достоинств является уже просто приятным бонусом.

Недостатки индукционной панели

Индукционные панели, обладая весомыми достоинствами, отличаются и высокой ценой на фоне очень похожих внешне электрических варочных поверхностей из стеклокерамики.

Кроме того, встраиваемая индукционная панель не может монтироваться над металлической техникой, например над духовым шкафом или посудомоечной машиной, что для некоторых кухонь может оказаться критичным.

Зачастую неудобным оказывается и ограничение по использованию посуды. не будет работать со стеклянной, керамической, фарфоровой, медной или

Дополнительные функции индукционных панелей

Разные модели индукционных поверхностей имеют удобные дополнительные функции.

Например, могут изменять диаметр зоны нагрева в соответствии с диаметром дна посуды в пределах диаметра конфорки или подавать световой сигнал, если диаметр кастрюли намного меньше диаметра конфорки.

В некоторых моделях существует функция FlexInduction, когда вся поверхность индукционной плиты становится единой зоной нагрева. Это удобно в семьях, где еду готовят в больших емкостях (сковородах или овальных сотейниках).

Дополнительное удобство дает функция экспресс-нагревания PowerBoost для каждой отдельной конфорки, мощность которой можно увеличить в полтора раза за счет мощности другой конфорки, чтобы сократить время приготовления блюда.

Конфорки могут быть настолько мощными, что та, с которой передается энергия, может продолжать работать на остатке собственной мощности.

Многие модели снабжены функцией остановки и запуска Stop&Go.

Производители индукционных панелей

Сегодня все производители бытовой кухонной техники производят и индукционные варочные панели. Отзывы отмечают оптимальное соотношение цены и качества приборов компаний Bosch, Zanussi, Hansa, Electrolux, Hotpoint-Ariston и Gorenje.

Индукционная поверхность Bosch модели PIB651N14E запоминает и поддерживает температуру нагрева посуды, нужную хозяйке, с помощью функции регулировки постоянной температуры. Варочная поверхность снабжена для каждой зоны нагрева функцией PowerBoost, а функция DirectSelect задает уровень мощнойсти любой конфорки и активирует зону расширения овальной конфорки.

Боковые профили из нержавеющей стали и шлифованный передний край — встроенная индукционная панель Gorenje IT642AXC прекрасно выглядит в столешнице любой кухни.

Каждая из четырех конфорок снабжена таймером, на котором можно установить нужное время приготовления блюда. Установленный режим нагрева и весь прибор можно заблокировать. Конфорки распознают наличие посуды, могут приобретать дополнительную мощность. Плита может отключаться при перегреве конфорки, снабжена системой индикации ошибок.

Для варочной индукционной поверхности Hotpoint-Ariston KIO632CC интересным является избирательное функционирование. Магнитное поле не включается, если на поверхности находятся металлические предметы диаметром меньше 110 мм, то есть ничего не случится с забытой на ней большой ложкой. Три зоны нагрева могут автоматически отключаться по истечении заданного времени приготовления. Если в работе поверхности возникают какие-либо нарушения, подается

Оригинальные решения индукционных панелей

Индукционная поверхность Gorenje IT641KR необычного белого цвета с извивами линий на стекле вместо обычного обозначения четырех конфорок, каждая из которых снабжена своим отдельным таймером, кроме функций PowerBoost и Stop&Go, может оттаивать замороженные продукты, имеет блокировку от детей, звуковой сигнал и будильник.

Это недешевая, но популярная индукционная панель. Отзывы о ней отмечают в первую очередь шикарный дизайн, а затем уже очень быстрый нагрев, регулировку мощности отсутствие остаточного нагрева после отключения, как это свойственно электрическим плитам.

Индукционная варочная поверхность Hansa INARI BHI69307 выполнена из абсолютно черного стекла без каких-либо изображений на нем. В зоне сенсорного управления находятся углубления для пальцев в виде символов, позволяющие менять рабочие настройки прибора. В этой варочной поверхности использована функция «Мост», которая позволяет объединять в одну большую зону нагрева две. Еще одним полезным решением является функция поддержания тепла, которая позволяет сохранить блюдо теплым после приготовления.

Дорогая индукционная варочная поверхность премиум-класса Gaggenau CX 480 представляет собой сплошную зону нагрева, площадь которой — почти три квадратных метра.

Устанавливать на нее можно в любых местах одновременно четыре предмета посуды, размеры и форма которых значения не имеют. Посуда отображается на сенсорном большом TFT-дисплее, и на каждый предмет можно задать время приготовления и один из семнадцати уровней интенсивности нагрева.

Для каждой из зон, где стояла кастрюля или сковорода, есть индикация остаточного тепла поверхности. Предусмотрена защита от детей и защита дисплея для безопасности ухода за поверхностью.

В индукционной поверхности Neff T44T43N0 реализована функция FlexInduction: слева зоны нагрева объединены в одну, которые при необходимости могут работать отдельно. Кроме достаточно обычных функций PowerBoost и Power Management (экономное расходование электроэнергии), существует и режим Cleaning-пауза, когда работа нагревателей останавливается на 20 секунд, чтобы можно было убрать, например, рассыпавшуюся крупу.

Эта индукционная панель отличается необычной системой управления с помощью магнитного переключателя. Если его убрать с поверхности, панель отключается.

Одноконфорочные индукционные панели

Компактные индукционные плиты включают в себя единственную конфорку, но обладают всеми положительными качествами многоконфорочной индукционной панели.

По отзывам потребителей, лучшая варочная индукционная панель с одной конфоркой — OURSSON IP1200T/S. Ее обычно приобретают в дополнение к основной плите, но потом, как правило, используют вместо нее. Большой диапазон настроек позволяет выставлять различную температуру, начиная с 60 °C. Она быстро нагревает, легка в уходе и управлении, обладает возможностью защитного отключения.

Существует отечественная электрическая индукционная плитка «Дарина», она дешевле и проще, чем OURSSON. Она оснащена устройством защитного отключения, таймером с предварительной установкой и имеет семь режимов работы, включая универсальный, для кипячения воды и молока, приготовления супа, тушения, жарки, барбекю.

Сегодня индукционный нагрев — это самая передовая технология в каждодневном приготовлении пищи. Высокий КПД, безопасность, экономия времени и электроэнергии, легкий уход, широкий диапазон размеров и количества конфорок, привлекательный дизайн — преимущества индукционных варочных поверхностей, которые так органично смотрятся в современных кухонных интерьерах.

Собрать высокий урожай положительных эмоций и сэкономить финансовые средства – это первоочередная цель человека, обустраивающего кухонное помещение.

Среди наших сограждан набирают популярности индукционные плиты, благодаря своим конкурентным преимуществам и отличительным свойствам от других видов плит.

Принцип работы

Как работает такого типа плита? Весь процесс происходит следующим образом:

  1. Стеклянная или стеклокерамическая варочная поверхность скрывает под собой катушку, состоящую из медного провода.
  2. Когда электричество пронзает витки катушки, оно создает высокочастотное электромагнитное поле, которое в дальнейшем продуцирует индукционный ток.
  3. Поставленная на варочную поверхность посуда с магнитной проницаемостью закрывает контур, выступая своеобразным проводником.
  4. Электроны в донышке посуды приходят в активное движение, посредством чего и образуется тепловая энергия, нагревающая содержимое емкости.

Как работают – индукционные плиты мы разобрались. Какими же бывают они относительно своих размеров?

Настольные и встраиваемые плиты


Чтобы не сетовать на то, что огромная плита съедает полезное пространство в кухонном помещении можно приобрести настольную плиту.

Бытовая техника, которая не занимает много места, позволит с той же скоростью и эффективностью готовить любимые блюда. Компактные индукционные плиты идеально подойдут для небольшой кухни или дачи.

Производители предлагают выбрать настольную плитку с одной или двумя конфорками. Бытовые потребности среднестатистического человека такой прибор вполне удовлетворит.


Это, зачастую, профессиональная кухонная техника для ресторанов, кафе и других заведений, где необходимо много готовить. Обладает высокой производительностью. Имеет, в большинстве случаев четыре конфорки с массой регуляторов температурного режима таймерами и прочими эксплуатационными преимуществами.

Установить такую плиту можно и дома, если позволяют финансы, ведь стоит она дороже, чем небольшая индукционная плита настольная.

Какую посуду можно использовать?

Перед покупкой новой индукционной плиты нужно узнать об особенностях ее эксплуатации. Выбор кастрюль и сковородок теперь будет боле щепетильным, нежели для привычных электрических и газовых кухонных плит.

Это все объясняется тем, что не всякий материал реагирует на электромагнитное поле, которое запускает в движение электроны в днище посуды.

В многих людей, желающих купить плитку, которая работает на основе электромагнитной индукции часто возникает вопрос: можно ли оставлять старую посуду для варки пищи.

Керамические кастрюли, алюминиевые сковородки и другие емкости не подойдут для индукционных панелей. Использовать нужно только металлическую посуду. Проверить, какие емкости подойдут для варки пищи очень просто.

Нужно взять магнит и попробовать прицепить его к емкости. Если магнит пристал – посуда идеально подходит для использования на индукционных варочных поверхностях.

Самая подходящая посуда для индукционных плит производиться из нержавейки или чугуна. Рассмотрим материалы детальней:

Материал устойчив к коррозии и окисления. Пищевые продукты, приготовленные в емкости из нержавеющей стали сохраняют львиную часть полезных веществ.

Такую посуду можно ставить в холодильник. В ней не поменяется вкус и аромат пищи.

С холодильника нержавейку сразу ставят на индукционную плиту. Единственный недостаток этого материала – содержание никеля, который в некоторых людей вызывает аллергическую реакцию.

  • Эмалированная посуда производится из различных металлических сплавов.


Подходит для индукционных варочных покрытий. Покупать лучше кастрюльки с ровным днищем.


Хотя этот материал тяжелый и хрупкий, но часто используется для приготовления еды на индукционных плитах.

Также он незаменим для людей, которые предпочитают здоровое питание, ведь этот материал не искажает вкусовые характеристики пищи, а также позволяет сохранить максимально количество полезных элементов в приготовленной еде.

Как определить подойдет ли та или иная кухонная утварь для использования на индукционной панели?

Еще одно небольшое дополнение. Бортики и крышка кухонных принадлежностей не обязательно должны быть выполнены из материалов, реагирующих на магнитные волны.

Сейчас производители часто оснащают днище керамической, медной посуды и емкостей для варки из других материалов специальной накладкой из ферромагнитного метала. Такую кухонную утварь можно использовать на индукционных плитах.

Приведем практические советы, позволяющие максимально эффективно использовать индукционные плиты:

  • Хотя производители современной кухонной утвари все больше совершенствуют свои изделия, делают их пригодными для использования в различных условиях и на разных нагревательных элементах, но старую чугунную посуду не стоит выбрасывать на свалку. После приобретения индукционной плиты ее смело можно доставать из кладовки — она прослужит еще немало лет.
  • Специальная посуда для индукционных поверхностей идеально подойдет для использования на других нагревательных элементах: газовых и электрических.
  • Старые кастрюли и сковородки, прошедшие магнитную проверку не стоит сразу же ставить на индукционную панель. Необходимо проверить состояние днища. Оно может иметь неровности и дефекты от механических повреждений, которые могут поцарапать стеклокерамическую поверхность новой плиты. Погнутое днище может не обеспечить надлежащего контакта дна емкости с индукционной поверхностью.

Достоинства

Эта технологии сравнительно новая, поэтому она обладает целой вереницей достоинств. Имеет индукционная плита плюсы следующие:


Как и все электрические приборы, индукционная плита минусы имеет:


Покупать новую плиту или пользовать старой электрической или газовой решать вам. Если ваши знакомые задумались о покупке индукционной плиты – поделитесь с ними вышеупомянутой информацией.

Выбор варочной поверхности — один из тех вопросов, который приходится решать как счастливым новоселам, так и просто тем, чья старая плита пришла в негодность. Сегодня выбор делается, как правило, между электрическими и индукционными варочными поверхностями: газовые плиты тоже по-своему хороши, но во многие новостройки сейчас даже не проводят газ. И выбор этот, при всей его неизбежности, не слишком очевиден. Так какая же плита лучше — электрическая или индукционная?..

Я давно планировал написать статью о плюсах и минусах электрических и индукционных варочных поверхностей, но хотел сделать это с практических позиций, на что теперь имею полное право: шесть лет я готовил на электрической плите, которую недавно заменил на индукционную варочную поверхность Pyramida IFEA 640 B, и теперь могу рассказать о достоинствах и недостатках обоих решений из собственного опыта.

Чем индукционная плита отличается от электрической?

Перед тем, как дать ответ на вопрос, какая плита лучше — индукционная или электрическая, — разберемся, чем они отличаются. Начнем с электрических варочных поверхностей как более старых. Их принцип действия довольно прост: электрический ток проходит через резистор, тот выделяет тепловую энергию, а она, в свою очередь, передается размещенной на нагревательном элементе посуде. Современные электрические плиты в основном имеют поверхность, выполненную из стеклокерамики, но по своему устройству они ушли от стареньких электроплиток с металлическими конфорками не так уж и далеко.

Индукционная варочная панель действует по-другому: под каждой конфоркой размещен высокочастотный генератор, который создает в поставленной на конфорку металлической посуде вихревые индукционные токи. В этом случае посуда выступает в качестве проводника, и нагревается именно она, а не катушка или поверхность плиты — при условии, что посуда обладает проводящими свойствами. Если все это звучит для вас не очень понятно — не забивайте голову теорией, давайте лучше выясним, что это значит для нас на практике.

Итак, давайте сравним индукционные и электрические плиты по различным параметрам, а затем выведем итоговый счет. По каждому показателю обоим типам плит будет начисляться от 0 до 2 баллов в зависимости от того, насколько удачно они покажут себя в том или ином аспекте.

Подходящая посуда

Первое, что я сделал, став счастливым обладателем индукционной плиты — пошел в магазин и купил адаптер, вот этот стальной блин, который стоит намного дороже, чем можно предположить, глядя на его форму. Как уже сказано выше, индукционная плита способна нагревать только ту посуду, которая обладает ферромагнитными свойствами, каковой среди служивших мне верой и правдой сковородок и кастрюль оказалось на удивление мало.

Адаптер способен превратить индукционную плиту в обычную электрическую, нагреваясь и передавая свое тепло поставленной на него посуде, однако он лишает ее всех достоинств, о которых пойдет речь ниже. Если же вы поставите на индукционную конфорку неподходящую сковородку, она даже не включится.

Чтобы понять, подойдет ли посуда для индукционной плиты, приложите к ней магнит или просто переверните, на совместимой посуде обычно размещают вот такую пиктограмму:

Электрические плиты на первый взгляд лишены данного недостатка, однако на практике и они далеки от идеала. Электрическая варочная поверхность способна обеспечивать равномерный нагрев только в том случае, если посуда имеет идеально ровное дно, но даже у самой надежной кастрюли или сковороды с годами оно деформируется под воздействием сильного жара. По этой же причине на электрической плите неудобно или попросту невозможно готовить, используя обычный вок или казан со скругленными стенками и дном, придется использовать посуду, адаптированную специально для электрических варочных поверхностей.

Индукционная варочная поверхность — 0 баллов
Электрическая варочная поверхность — 1 балл

Удобство в использовании

Главная добродетель, которая понадобится вам при использовании электрической плиты — терпение. Конфорка нагревается достаточно быстро, почти моментально, однако для передачи ее тепла посуде нужно время. Много времени. На то, чтобы нагреть сковороду до температуры, подходящей для жарки, уходит минут 7, на то, чтобы довести до кипения кастрюлю воды для — минут 15-20.

С тем, чтобы изменить температуру уже нагретой посуды, тоже все непросто — быстро увеличить «огонь» с низкого до максимального просто не получится, а самый надежный способ быстро снизить нагрев — снять посуду с плиты. Пожалуй, это самый главный недостаток электрической варочной поверхности — она медленна, инертна, и это делает ее жутко неудобной.


С индукционной варочной поверхностью все не так. Источником тепла в ее случае является дно самой посуды, поэтому увеличение или уменьшение нагрева происходит в буквальном смысле моментально: если вашей предыдущей плитой была газовая, вы даже не заметите разницы.

Я специально провел эксперимент и засек время, которое потребовалось моей Pyramida IFEA 640 B для того, чтобы довести до кипения 2 литра воды в кастрюле без крышки. На это ушло 9,5 минут — в два с лишним раза меньше, чем я бы потратил, используя электрическую плиту. Кроме того, у индукционной варочной поверхности есть и другие плюсы, вытекающие из ее принципа действия.

Во-первых, это высокий КПД — тепловая энергия не уходит «в воздух», а почти полностью используется для нагрева пищи.

Во-вторых, ее экономичность — поскольку почти вся энергия используется по назначению, индукционная плита при прочих равных потребляет меньше электричества и обходится вам дешевле. Учитывая, что электрические и индукционные варочные поверхности стоят примерно одинаково, это крайне полезное по нынешним временам свойство.

В-третьих, плита автоматически выключится, если вы снимете с конфорки посуду, что также способствует экономии и природных ресурсов, и ваших денег. В общем, в плане удобства индукционная варочная панель заслуживает твердой пятерки (что по нашей шкале соответствует твердой двойке).

Шум

В процессе своей работы индукционная варочная поверхность издает различные звуки, что явилось для меня открытием, ведь электрическая плита абсолютно бесшумна. Про индукционную этого сказать нельзя, она негромко потрескивает, включает скрытый в ее недрах вентилятор для охлаждения катушки и радиатора транзистора, словом, живет своей жизнью.

Ни в коем случае не подумайте, что эти звуки раздражают, пугают или как-то мешают мне жить, но они есть, и после не издавшей за несколько лет ни малейшего звука электрической плиты это удивляет. К чести индукционной плиты могу заверить, что звуки эти довольно тихие, и замечать их перестаешь достаточно быстро.

Индукционная варочная поверхность — 1 балл
Электрическая варочная поверхность — 2 балла

Нагрев варочной поверхности

Принцип работы электрической плиты заключается в том, что тепло передается посуде путем контакта с разогретой конфоркой. Иными словами, электрическая плита просто обязана быть горячей, быстро нагреваться и не слишком быстро остывать, что влечет за собой несколько не самых приятных последствий.

Во-первых, такая плита представляет опасность ожогов, особенно для детей и домашних животных, а также пускай умеренную, но все же угрозу пожарной безопасности.

Во-вторых, остывая, плита отдает остаточное тепло в окружающий воздух, и если дело происходит жарким летом, а у вас к тому же нет кондиционера, можете сами вообразить, в какое пекло превращается кухня при одновременном приготовлении нескольких блюд.

В-третьих, любая жидкость, будто то соус или суп, капнув на нагретую конфорку, мгновенно превращается в едкий дым, оставаясь на поверхности трудноудаляемым черным пятном. Конечно, в продаже имеется широкий выбор средств для борьбы с такими загрязнениями, но сам факт появления неприятных запахов и дополнительной головной боли радовать не может.

Иное дело индукционная варочная поверхность! Как уже говорилось выше, она не нагревается сама, а порождает тепло непосредственно в размещенной на ней посуде — и одно это создает огромную пропасть между электрическими и индукционными плитами. Да, индукционная плита может нагреться, но это будет тепло поставленной на нее посуды, и если вы снимете кастрюлю с плиты, варочная поверхность быстро остынет. Не будет ожогов, не будет перегрева воздуха, а пятна, если и будут, оттираются с гораздо меньшим трудом. Словом, по этому параметру индукционная плита опережает электрическую с большим отрывом.

Индукционная варочная поверхность — 2 балла
Электрическая варочная поверхность — 0 баллов

Вердикт

Разумеется, я перечислил далеко не все различия между индукционными и электрическими плитами — но самые основные привел, так что пора подвести итог. Подсчитаем набранные баллы:

Индукционная варочная поверхность — 5/8
Электрическая варочная поверхность — 3/8

О чем это говорит? О том, что электрическая варочная поверхность вполне пригодна к использованию, что я доказал на собственном опыте, а вы можете проверить сами, ведь 99% рецептов с этого сайта за последние 6 лет приготовлены именно на электрической плите.

В свою очередь, индукционную плиту тоже нельзя назвать идеалом — и если на такую мелочь, как небольшой шум, вполне можно закрыть глаза, то несовместимость с большим количеством хорошей в остальном посудой печалит куда сильнее. Значит, технологиям есть куда расти, и мы можем надеяться на появление в обозримом будущем варочных поверхностей и плит без этих недостатков.

Однако на данный момент индукционная плита — это день сегодняшний, а электрическая — уже вчерашний. Значит ли это, что индукционная плита однозначно лучше электрической? Пожалуй, я готов ответить на этот вопрос утвердительно, ведь достоинства моей новой плиты Pyramida перевешивают ее недостатки, да и в посуде, подходящей для индукционных плит, недостатка не наблюдается.

Для тех же, кто успел обзавестись любимой посудой и не хочет отправлять ее на свалку истории вместе со старой плитой, есть вполне рабочие решения — уже упомянутый адаптер для индукционных плит или комбинированные варочные поверхности, часть конфорок которых является обычными электрическими, а остальные работают по индукционному принципу. Это позволит вам не расставаться с любимой посудой, но при этом приоткрыть дверь в будущее — коль скоро вы все еще боитесь открыть ее нараспашку.

Индукционная плита как обогреватель можно ли нагреть квартиру с помощью плиты

Как самому сделать индукционный котел

Теперь о том, как сделать индукционный котел своими руками. Если все делать самостоятельно, нужны немалые познания. Например, два электронщика возились больше полугода, перевели множество запчастей, истратили на них кучу денег. Рабочую установку, в конце концов, собрали, результатом очень довольны, но выложили только фото.

Вот что сотворили два электронщика

На сайтах производителей имеется только общая информация с демонстрацией принципов работы и никаких схем. Оно, в общем-то, и понятно.

Те модели, которые предлагают сделать: пластиковую трубу заполнить отрезками проволоки и сверху намотать проволоку, может, и работают, но явно недоделаны. Необходима серьезная защита: витки катушки оказываются сверху, а по ним бежит ток. Причем из сети 220В. К тому же нет никакого контроля температуры, что чревато: пластик ведь плавится. Требуется также расчет скорости движения теплоносителя и еще много чего. В общем, небезопасно это.

Это вся схема элементарного индукционного котла, который предлагают сделать своими руками

Ниже расположено видео, в котором представлен один из вариантов такого самодельного индукционного котла отопления. В исполнении он несложен:

  • В толстостенную пластиковую трубу (на видео — полипропилен с алюминиевым армированием) набиваются металлические элементы. В каких-то вариантах это небольшие куски металлической проволоки 5-7мм диаметра, в этом видео — проволока магнитного фехраля, которая не будет ржаветь, но магнититься.
  • С двух сторон на трубу надевается стека. Она не даст проваливаться металлическим элементам.
  • С обоих закрытых концов устанавливаются фитинги, при помощи которых котел (уже котел) устанавливаться будет в систему. Примерная схема установки изображена на рисунке.

Схема подключения индукционного котла в систему отопления

Обратите внимание на необходимость группы безопасности. По словам самого автора этого котла, вода греется слабо

Требуется большая мощность (у него порядка 1,8кВт а нужно 3кВт)

На саму трубу наматывается медная проволока. Желательно проволоку найти эмалированную. Витков нужно сделать 90-100, шаг желательно выдерживать. Ну и постарайтесь все-таки чем-то витки прикрыть. Например, так, как на предыдущем варианте из видео (он был забит кусочками проволоки).
После чего нужно котел встраивать в систему отопления, запускать циркуляцию и только потом подключать катушку к электросети. Без теплоносителя труба оплавится очень быстро.

По словам самого автора этого котла, вода греется слабо. Требуется большая мощность (у него порядка 1,8кВт а нужно 3кВт).

Принцип действия

В основе действия индукционных котлов и других нагревательных приборов этого типа лежит способность токопроводящих материалов нагреваться под действием вихревых токов, создаваемых в результате электромагнитной индукции.

Источником индукции служит высокочастотный переменный ток, проходящий по первичной обмотке нагревательного прибора, выполненной в виде катушки. Нагревательный элемент, помещенный внутрь катушки, играет роль вторичной короткозамкнутой обмотки. В нем происходит преобразование электромагнитной энергии в тепловую.

Вихревые токи возникают и при промышленной частоте 50 Гц, но эффективность нагревателя при этом будет невысока, а работа прибора будет сопровождаться сильным гулом и вибрацией. При повышении частоты до 10 кГц и выше шум исчезает, вибрация становится неощутимой, а нагрев усиливается.

Данная статья рассказывает о том, как сложить печи для дачи на дровах своими руками. Об особенностях эксплуатации дровяного котла с водяным контуром можно узнать здесь Об особенностях и преимуществах конструкции кирпичной печи с водяным контуром можно смотрите: http://gidpopechkam.ru/pechki/kirpichnaya-vodyanym-konturom.html

Еще один вариант

Для его изготовления понадобится пластиковая труба диаметром 63 мм и длиной 50 см, стальная проволока диаметром 3 мм, медный проводник сечением 2,5 мм 2 и длиной 11 метров.

  • Стальная проволока нарезается отрезками по 7 см. Она укладывается в отрезок пластиковой трубы.
  • В патрубок впаивается два переходника на резьбовое соединение 1″. С двух сторон прикручиваются фильтры грубой очистки через ниппели на 1″.
  • На поверхность трубки приклеиваются параллельные полоски из текстолита.
  • На них укладываются витки медного проводника. Расстояние между ними должно быть одинаковым. После этого они заливаются при помощи эпоксидной смолы.
  • Изделие монтируется в трубу системы отопления и подключается к источнику высокочастотного напряжения.

Количество витков, а также длину проводника, придется подбирать опытным путем, т. к. протяженность и вместимость системы у каждого разная. Стальная проволока, нагреваясь от индуктивных токов, будет отдавать температуру воде, которая будет проходить через патрубок. Такой вариант нельзя будет использовать как самостоятельное устройство, но оно будет отличным дополнением к основному источнику, что позволит сэкономить на расходе теплоносителя.

Преимущества и недостатки котлов из пластиковой трубы

Преимущества индукционных котлов:

  • Вода в системе отопления нагревается в два раза быстрее и имеет двойной нагрев.
  • Инерция намного меньше, чем при применении котлов на газу или другом топливе.
  • Магнитная индукция препятствует образованию накипи.
  • Бесшумная работа.
  • Отсутствует необходимость в чистке и обслуживании котла.

Как у всякого явления или конструкции, у индукционных котлов есть и свои недостатки:

  • Перед использованием необходимо убедиться, что сердечник полностью заполнен водой и в процессе работы уровень воды не должен понижаться, иначе пластик просто расплавится.
  • Котел можно использовать только в закрытой принудительной системе отопления.
  • Высокая стоимость промышленных образцов.

Мощность котла должна обеспечивать должный уровень отопления в помещении. Наиболее приемлемая формула: 1 кВт на 10 м 2 .

Индукционный котел – это прекрасная альтернатива другим отопительным приборам. Если есть возможность изготовить его дома, навыки работы с инструментами и сборки оборудования, умение монтировать отопительное оборудование, то можно изготовить такой прибор самостоятельно. Если же вы не уверены в себе, то лучше купить готовый котел и пригласить специалистов для его монтажа.

Посмотрите видео, в котором показано, как можно самостоятельно сделать индукционный электрокотёл:

https://youtube.com/watch?v=F6yIXht5gks

В этом видео показан процесс изготовления котла для индукционной плитки:

Механизм действия индукционного котла

По конструкционному исполнению такие котлы представляют собой своего рода электрические индукторы, в состав которых входит две короткозамкнутые обмотки.

Так, внутренняя обмотка отвечает за преобразование поступающей электрической энергии в специальные вихревые токи. В агрегате образуется электрическое поле, которое в дальнейшем поступает на вторичный виток. Последний одновременно выполняет функции нагревательного элемента отопительного агрегата и корпуса котла.

Схема индукционного вихревого агрегата для отопительной сети

Вторичная же обмотка отвечает за передачу образующейся энергии непосредственно на теплоноситель системы отопления. В качестве теплоносителя в подобных установках используются специальные масла, незамерзающие жидкости или чистая вода.

Внутренняя обмотка нагревателя подвергается воздействию электроэнергии. В результате появляется некоторое напряжение и образуются вихревые токи. Созданная энергия отдается вторичной обмотке, после чего начинается нагрев сердечника. По достижению нагрева всей поверхности, теплоноситель начнет давать тепло радиаторам, а они — обогреваемым помещениям.

Важные замечания по монтажу и использованию котла

Самодельные индукционные котлы предельно просты в сборке, установке и эксплуатации. Однако прежде чем начинать пользоваться подобного рода нагревателем вам нужно знать несколько важных правил, а именно:

самодельная индукционная нагревательная установка предназначена для использования только в системах обогрева закрытого типа, циркуляция воздуха в которых обеспечивается при помощи насоса;

Закрытая система отопления

разводка отопительных систем, которые будут работать в комплексе с рассмотренным котлом, должна быть выполнена из пластиковых либо пропиленовых труб;

Пластиковые трубы для отопления

для предотвращения появления разного рода неприятностей, устанавливайте нагреватель не вплотную к ближайшей поверхности, а на некотором удалении – не менее 30 см от стен и 80-90 см от потолка и пола.

Патрубок котла настоятельно рекомендуется оснастить подрывным клапаном. Через это простое приспособление вы сможете при необходимости избавлять систему от лишнего воздуха, нормализуя давление и обеспечивая оптимальные условия эксплуатации.

Клапан обратный подрывной

Таким образом, из недорогих материалов при помощи простейших инструментов вы можете собрать полноценную установку для эффективного обогрева помещений и нагрева воды. Следуйте инструкции, помните об особых рекомендациях и уже очень скоро вы сможете наслаждаться теплом в собственном доме.

Котел отопления из индукционной плитки

Но тем, кто хочет сделать индукционный котел, совсем необязательно собирать нагреватель самостоятельно. Все что нужно — купить индукционную бытовую плитку. Стоит она от 50$ и выше. Дальше идут варианты:

Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м 2 работала плитка, выставленная на 0,8 кВт. При -20 о С в комнате было +25 о С. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.

Нельзя сказать, что это котел, но отапливает комнату хорошо, а электричества «тянет» мало

Второй простой вариант. Сварить «котел» из металла. Просто емкость для воды. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. К одной из стенок прислонить все ту же плитку, которая и будет греть воду в емкости. Это работает. В доказательство — видео, расположенное ниже.

Такой вариант котла из индукционной плитки может сделать действительно любой

Только еще раз обращаем внимание. Чтобы жидкость или поверхность нагревалась, металл должен магнититься

Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются. Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

И еще одна модель котла на плитке. Тут другой подход, но идея та же.

Из представленных трех вариантов самодельных индукционных котлов отопления два — это не совсем котлы (или совсем не котлы — как посмотреть). Но при этом отапливать с их помощью помещения можно. Способы с индукционной плиткой проверяется элементарно, особенно это просто для тех, у кого такая плитка имеется. Для повышения теплоотдачи в варианте плитка + радиатор можно устроить обдув вентилятором (если нужно). Но насколько это работает нужно проверять на собственном опыте.

Когда целесообразнее самостоятельное изготовление

Делать котел своими руками целесообразно для домов с сезонным проживанием. Как правило, в таких зданиях устанавливается оборудование невысокой мощности, и нет нужды тратить огромные средства на покупку готовой модели. Затраты на изготовление прибора своими руками при этом минимальны.

Даже к самодельному агрегату легко подобрать дополнительные блоки автоматики, позволяющие устанавливать необходимые температурные параметры. Такое устройство позволит не просто задать нужные показатели на продолжительный срок, но и обеспечит удаленное управление всей системой отопления.

Вихревой индукционный котёл лучший способ уменьшения расходов на отопление

Вихревой нагреватель

Ещё одним плюсом использования электрообогрева является простота обслуживания систем отопления, смонтированных на основе электрокотлов. Однако удобство применения электроэнергии для отопления жилья становится всё более затратным способом получения тепла в доме – оплата счета за потребление электричества с каждым отопительным сезоном становится для многих непосильной.

Владельцы домов начинают искать альтернативу электрокотлам, основой конструкции которых является стандартный ТЭН.

Постепенно набирают популярность индукционные электрические котлы, также преобразующие электроэнергию в тепло, необходимое для обогрева помещений. Однако их конструкция позволяет использовать энергоноситель гораздо экономнее, что значительно уменьшает текущие расходы на содержание дома в отопительный сезон.

Экономия электроэнергии идет за счёт быстрого нагрева теплоносителя системы отопления. Это происходит благодаря индукционному устройству, заменившему в котле традиционный ТЭН.

Кроме уменьшения расходов на отопление у данных котлов имеется солидное количество преимуществ перед другими электрокотлами – высокий КПД, долгий срок службы (не менее 25 лет) и отсутствие накипи.

Индукционный котел своими руками

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками

Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.

Содержание пошаговой инструкции:

Самодельные индукционные котлы отопления

С темой об эффективности и экономичности индукционных котлов, чем дальше, тем все непонятнее. Обсуждение идет активно, и на многих форумах в том числе. Но вот открытыми и доступными остаются только те, в которых доказывается что экономия эта — выдумки нечистоплотных продавцов. Другие же становятся недоступными.

Основной довод противников использования индукционных котлов — закон сохранения энергии. Причем трактуется он так: на какой бы нагреватель не подали 1кВт электроэнергии, выработать он может только чуть меньше 1кВт тепловой энергии. Чуть меньше — за счет потерь и не стопроцентного КПД. Потому что ТЭН, что индукционный нагреватель потратит на выработку одного количества тепла одинаковое (или почти) количество электроэнергии. А так как индукционные котлы намного дороже, то и покупать их — тратить впустую деньги.

Экономит индукционный котел электроэнергию или нет? Вот в чем вопрос…

Нашлись и оппоненты. Их мало, но они есть. Теория эта не относится к разряду простых, и нужны глубокие знания. Но суть возражения такова: нагреватель при потреблении 1кВт электроэнергии производит 1кВт энергии, но не вся эта энергия тепловая. А по производству именно тепловой энергии индукционные нагреватели оказываются намного более продуктивными, чем традиционные ТЭНы. И прямое тому подтверждение — бытовые индукционные плитки. В них на нагрев того же количества воды требуется меньше электроэнергии. Это легко проверяется: берете две плитки одинаковой мощности — индукционную и со спиралью. Потом ставите две одинаковые кастрюли с водой, включаете и засекаете, сколько времени при одинаковой мощности уходит у каждого из агрегатов. Чем меньше время до закипания — тем меньше потрачено электроэнергии.

Простой вариант

Самый простой котел можно собрать в домашних условиях, обладая навыками работы со сварочным аппаратом, а также болгаркой. Перед тем как сделать котел, необходимо подготовить металлическую квадратную трубу размером 50×50 мм с толщиной стенок 2 мм. Процесс изготовления, вы можете увидеть в разделе Видео.

Размеры трубы и форма трубы могут отличаться, только толщина стенок не должна быть маленькой.

  • При помощи болгарки необходимо разрезать профильную трубу на отрезки, длиной в 50 см. Их понадобится 5‒6 штук (все будет зависеть от ширины используемой индукционной плитки).
  • Дополнительно нужно заготовить два элемента длиной в 25 или 30 см (все зависит от того, сколько секций было выбрано).
  • Части по 50 см свариваются между собой. Все они должны располагаться вертикально. Вначале их можно зафиксировать прихватками, а дальше хорошо проварить все стыки.
  • У двух дополнительных заготовок нужно срезать одну сторону, чтобы получился П-образный профиль.
  • К готовому модулю из 5 элементов на нижнюю и верхнюю часть наваривается два отрезка с одной удаленной стенкой. Их цель — объединить все отдельные секции в контур.
  • Далее необходимо герметично заварить образовавшиеся отверстия по бокам.
  • Выполняется врезка входящего и отводящего патрубка. Они должны быть расположены по диагонали, один снизу, другой сверху. Можно использовать трубу в ¾». К ним подваривается два отвода с резьбами для того, чтобы потом было легче монтировать в готовую систему отопления.
  • Все швы после сварки зачищаются при помощи болгарки. Готовая конструкция обезжиривается и покрывается краской.
  • Аппарат монтируется в установленный контур. Снизу подводится обратный ток теплоносителя, сверху – отходящая труба.
  • В роли нагревательного элемента выступает обычная индукционная плита. Приобретать плиту необходимо с возможностью регулировки силы тока и температуры.
  • Она располагается за котлом впритык к его задней стенке.
  • Вода, проходя через эту конструкцию, успевает прогреваться. В системе обязательно должен быть расширительный бачок, а также насос принудительной циркуляции.

Этот же вариант можно сделать и в горизонтальном исполнении. Для этого нам понадобится профильная труба 20×25 см. Два ее торца завариваются при помощи металлических заглушек, чтобы получился замкнутый сосуд. В верхней стенке прорезается два отверстия, в одно монтируется клапан сброса воздуха, в другое – труба, по которой вода будет уходить в систему. Сбоку врезается патрубок обратки.

Внутреннее устройство индукционного нагревателя и принцип его работы

Конструкция такого устройства, созданного для получения теплоэнергии, в простейшем виде аналогична трансформатору. Как и трансформатор, индукционный генератор состоит из короткозамкнутых обмоток – первичной и вторичной.

Первичная обмотка служит для преобразования электроэнергии в вихревые токи, создающие электромагнитное поле, направленное на вторичную обмотку. Вторичная обмотка одновременно является и корпусом индуктора, и нагревательным элементом, передающим полученную энергию в систему отопления. Теплоносителем может быть любая электропроводящая жидкость, начиная от обычной технической воды, до масла и антифриза.

Поскольку вихревой индукционный нагреватель (или просто вин) при работе не выделяет продукты разложения топлива, то он наиболее безопасен среди различных видов обогревательного оборудования, используемого для обеспечения теплом зданий различного назначения. Такая система отопления гарантирует благоприятный состав атмосферы, что означает сохранение её экологической чистоты.

Система отопления начинает работу сразу после подачи напряжения на внутреннюю обмотку. Возникающее электромагнитное поле направляет вихревые токи на поверхность сердечника, расположенную снаружи.

Их плотность практически моментально возрастает, нагревая поверхность сердечника, а затем и полностью весь элемент. Это тепло и служит для нагрева теплоносителя, циркулирующего в котле.

Следует иметь в виду, что устройство врезается в отопительную систему при помощи двух патрубков. Нижний из них служит для подачи охлаждённого теплоносителя. Он монтируется на входе в котёл, а через второй патрубок нагревшийся теплоноситель направляется в отопительную систему.

Подача нагретого теплоносителя осуществляется за счёт гидростатического напора. Поскольку теплоноситель постоянно циркулирует в системе, осуществляя отвод горячей жидкости в систему отопления, то возможность перегрева оборудования полностью исключена.

Самодельные варианты

Существует несколько вариантов конструкций, которые легко создать своими руками. В основе первого варианта лежит система из пластиковых труб и высокочастотный инвертор. Последний придется приобрести отдельно. Желательно, чтобы модель обладала функцией плавной регулировки тока. Минимальный показатель мощности — 15 ампер, но для качественного обогрева лучше выбирать более мощные варианты.

Нагреваемый элемент можно собрать из стальной катанки или проволоки диаметром 7 мм. Корпус индукционной катушки одновременно выполняет функцию части трубопровода и может изготавливаться из пластиковых толстостенных труб с внутренним диаметром около 50 мм.

К корпусу прикрепляются два патрубка. По одному из них к котлу подается холодный теплоноситель, а по другому отдается нагретая вода. Внутренняя часть корпуса полностью заполняется нагреваемым элементом. Торцы можно закрыть кусками стальной сетки.

Устройство в доме

Для того чтобы сделать индукционную катушку, пластиковую трубу тщательно обматывают медным проводом. После этого самодельное устройство монтируется в трубопровод. С этой целью просто вырезается кусок трубы, на место которого и будет вставлена катушка. Прежде чем подключать устройство, в систему необходимо залить теплоноситель — иначе корпус просто расплавится.

Еще один простой вариант, который легко сделать своими руками — это агрегат с трехфазным трансформатором. Две трубы свариваются между собой в форме кольца. Эта конструкция будет выполнять функцию нагревателя. На корпус наматывается обмотка. Подача и отвод теплоносителя, как и в предыдущем варианте, обеспечивается двумя патрубками. Всю конструкцию можно поместить в теплоизолирующий кожух, чтобы минимизировать потери тепла во время эксплуатации оборудования.

Индукционный котел обязательно должен быть заземлен. Устанавливать его можно только в закрытые сети отопления с принудительной циркуляцией. Он подходит для монтажа в системы с любым видом труб, включая пластиковые. При установке агрегата необходимо соблюдать расстояние не менее 30 см между котлом и стенами. От пола и потолка это расстояние должно быть не менее 80 см. Даже созданный своими руками индукционный котел можно оснастить дополнительной группой безопасности и автоматикой. Эта работа сложнее, но она обеспечит стабильное функционирование всей системы.

Установка индукционной варочной панели

Майкл Чотинер

Индукционные варочные панели

, которые нагревают кастрюли и сковороды магнитными полями вместо пламени или нагревательных катушек, были доступны с 1950-х годов, но они только сейчас завоевывают популярность среди ремонтников дома, которые стремятся создать современные кухни. Индукционные варочные панели обладают значительными преимуществами перед газовыми и электрическими моделями, поскольку они:

  • Готовьте еду быстрее
  • Более энергоэффективны
  • Позволяет более точный контроль температуры
  • Легче содержать в чистоте
  • Надежнее

Действительно, поварам в вашей семье придется изменить некоторые давние кулинарные привычки, научившись готовить еду с помощью индукционной плиты.Возможно, вам даже придется заменить свою любимую посуду на чугунные или магнитные кастрюли и сковороды из нержавеющей стали. Но установить индукционную варочную панель не сложнее, чем поставить электрическую варочную панель на стойку и подключить проводку.

Выбор индукционной варочной панели

При выборе индукционной варочной панели следует учитывать множество факторов, в том числе:

  • Количество, размеры и мощность варочных элементов
  • Конфигурация — некоторые модели предлагают комбинацию индукционных и стандартных элементов электрической катушки.
  • Цвет поверхности варочной панели (черный или нержавеющая сталь; отделка или без отделки)
  • Специальные функции, такие как возможность связывать элементы, чтобы вы могли использовать прямоугольные сетки увеличенного размера

Но при планировании установки имеют значение только основные размеры варочной панели.К ним относятся:

  • Габаритный или номинальный размер
  • Размер выреза
  • Глубина единицы под прилавком


Изображение предоставлено GE Appliances

Обычные модели с четырьмя или пятью элементами готовки, как правило, бывают только двух номинальных размеров: 30 дюймов и 36 дюймов. Здесь ваш выбор может быть основан на:

  • Если вы собираетесь заменить существующую варочную панель и хотите минимизировать время и усилия, необходимые для регулировки выреза в столешнице, выберите индукционную варочную панель той же марки и номинального размера.Некоторые модели (в частности, GE Profile CleanDesign PHP 900) предлагают комплекты отделки, которые красиво закрывают зазоры, когда существующий вырез слишком велик для выбранной новой варочной панели.
  • Если вы впервые устанавливаете индукционную варочную панель на ранее неразрезанную столешницу, подберите номинальный размер устройства к размеру основного шкафа, в который она будет вставляться. 30-дюйм. варочная панель должна поместиться в 30-дюйм. (или более широкий) шкаф; 36-дюйм. варочная панель должна поместиться в 36-дюйм.широкий (или более широкий) шкаф.

В дополнение к двум наиболее распространенным размерам индукционные варочные панели также доступны в меньших и нестандартных размерах. Европейские производители предлагают варочные панели номинальной шириной 23, 31 и 37 дюймов, а также можно найти 12, 15 и 24 дюйма. индукционные варочные панели на рынке. Что бы вы ни выбрали, не забудьте проверить размер выреза и общую глубину под варочной поверхностью, прежде чем делать окончательный выбор. Только некоторые индукционные варочные панели рекомендуются для установки над настенной духовкой в ​​базовом шкафу, поэтому, если это ваш окончательный план, убедитесь, что выбрали совместимую варочную панель и духовку.

Соблюдайте минимальные зазоры

При планировании установки индукционной варочной панели убедитесь, что установленный блок имеет достаточный зазор от горючих материалов сверху, снизу и с обеих сторон. У каждого производителя есть свои рекомендации, но на рисунках ниже, взятых из инструкций по установке индукционной варочной панели GE Profile, показаны основные зазоры, которые следует учитывать.


Изображение предоставлено GE Appliances

Требования к электрооборудованию

Для индукционных варочных панелей

требуется специальная заземленная цепь на 240 вольт, защищенная автоматическими выключателями на 40 или 50 ампер, которые оканчиваются утвержденной распределительной коробкой, установленной под стойкой на задней стенке шкафа или на стене за ней.Рекомендации производителей по оптимальному расположению распределительной коробки могут варьироваться в зависимости от того, входит ли кабель питания в корпус варочной панели слева или справа, но он должен быть примерно на 16 дюймов ниже нижней стороны столешницы, чтобы соединения внутри коробка не будет подвергаться чрезмерному нагреву.

  • Если вы просто заменяете старую электрическую варочную панель на новую индукционную единицу аналогичного размера и мощности, существующая цепь и розетка, вероятно, будут работать без изменений, но дважды проверьте спецификации производителя на общую силу тока, чтобы убедиться, что существующий автоматический выключатель имеет соответствующий номинал.Если вы не уверены, проконсультируйтесь с лицензированным электриком.
  • Если вы устанавливаете индукционную варочную панель в новом месте, попросите профессионального электрика определить, сможет ли существующая электрическая сеть вашего дома поддержать устройство, и проведет необходимую проводку.

Большинство производителей поставляют длинный гибкий армированный кабель для подключения варочной панели к домашней проводке в распределительной коробке, но я бы не сделал это сам без участия лицензированного профессионала. В существующей проводке и местных нормах и правилах слишком много потенциальных переменных, чтобы предоставить здесь исчерпывающие инструкции, например:

  • Питание 3- или 4-проводное?
  • Есть заземляющий провод?
  • Допускает ли ваш местный кодекс заземление через нейтраль?
  • Присутствует ли алюминиевая проводка, и если да, есть ли у вас подходящие гайки для подключения?

Мне повезло, что у хорошего друга есть профессиональный электрик, и я приглашаю его на барбекю, когда мне нужно подключить новый прибор.Если ваше барбекю не так хорошо, как у меня, возможно, вам придется нанять лицензированного профессионала.

Подготовка выреза в столешнице

В самом простом случае вы заменяете существующую варочную панель индукционным блоком того же номинального размера, а имеющийся вырез имеет примерно правильный размер. Если вы действительно умен (или ленивы), вы выбрали модель от того же производителя, что и старая варочная панель, которая поставляет комплекты отделки и наполнители, чтобы скрыть любые зазоры, если существующий вырез окажется немного завышенным.

Если существующий вырез слишком мал или если вы устанавливаете индукционную варочную панель на новую столешницу, вам придется вырезать. Стоит ли делать это самому?

  • Если вам нужно немного увеличить вырез в верхней части камня, вы можете сделать это с помощью угловой шлифовальной машины и карбидокремниевого или алмазного круга, но это будет неаккуратно. Заранее выясните, как контролировать пыль и воду. Не пытайтесь самостоятельно сделать новый вырез в камне; это слишком рискованно.
  • Если имеющаяся вершина имеет твердую поверхность, вы можете сделать это самостоятельно — если у вас есть мощный врезной фрезер и однозубое долото диаметром 3/8 дюйма с хвостовиком ½ дюйма. Обязательно оставьте углы выреза закругленными; не используйте лобзик.
  • Если существующий верх сделан из пластикового ламината, сделайте это, если у вас есть дрель с диаметром ½ дюйма. бит, переносная дисковая пила с твердосплавным полотном на 40 зубьев и лобзик.

Установка варочной панели

После того, как вы подготовили вырез в соответствии со спецификациями производителя, вы закончили с самой сложной частью.Для разных моделей от разных производителей требуются разные системы крепления. Важно четко следовать инструкциям производителя. Также неплохо выровнять края столешницы вокруг выреза светоотражающей алюминиевой лентой, чтобы заблокировать накопление тепла и предотвратить повреждение столешницы. Например, для индукционных варочных панелей Whirlpool используются специальные кронштейны (поставляемые с варочной панелью), которые крепятся к левой и правой сторонам выреза, как показано на рисунке ниже.Затем варочную панель опускают в подготовленное отверстие, где она фиксируется зажимами.


Крепежная система Whirlpool

Индукционные варочные панели

GE опускаются в подготовленный вырез и удерживаются на месте зажимами, которые крепятся к нижней части корпуса винтами. Будьте осторожны, чтобы не затянуть зажим слишком сильно, когда устанавливаете варочную панель на камень или поверхность с твердой поверхностью.


Система прижимных зажимов GE Appliances

После того, как варочная панель будет надежно закреплена на месте, вызовите профессионального электрика, имеющего лицензию, для подключения провода линии электропитания от варочной панели к цепи на распределительной коробке.Убедитесь, что питание цепи отключено на панели, прежде чем он начнет подключение.

А теперь наслаждайтесь своей новой индукционной варочной панелью!

Об авторе: Майкл Чотинер — эксперт по установке бытовой техники своими руками и пишет советы домовладельцам для Home Depot. Совет Майкла по индукционным варочным панелям основан на его многолетнем опыте работы плотником и генеральным подрядчиком. Чтобы просмотреть обширный выбор индукционных варочных панелей Home Depot, щелкните здесь.

кухонь — Безопасна ли эта индукционная плита для меня?

Нет, вы НЕ ДОЛЖНЫ запускать в кольцевой конечной цепи 30A или 32A.

Единственное, что может быть подключено к кольцевым оконечным цепям, — это розетки на 13 А (одинарные или двойные) или блок подключения с предохранителями на 13 А. Каждое соединение или устройство на кольце должно быть защищено макс. Патронный предохранитель на 13 А по BS1362.

Фиксированные нагрузки, питаемые от кольца, должны быть локально защищены плавким предохранителем. номиналом не более 13 А или автоматическим выключателем максимальной мощности 16 А.

https://www.tlc-direct.co.uk/Book/6.3.2.htm (в этой книге не цитируется последнее издание Wiring Regs, но условие остается в силе).

Безопасность кольцевой цепи (где отдельные «ножки» рассчитаны на 20 А) зависит от нагрузки, более или менее равномерно распределенной по кольцу. Установка нагрузки 30А в одной точке может серьезно перегрузить кольцо неравномерно.

Регламент 433-02-04 стандарта BS 7671 требует, чтобы установленная нагрузка распределялась по кольцу таким образом, чтобы ни одна часть кабеля не превышала его пропускную способность.(Этот ссылочный номер может быть не из последней редакции правил подключения, но условие все еще в силе).

При мощности 7 кВт этому устройству требуется выделенная цепь 30A или 32A от блока плавких предохранителей / блока потребителей.

Поскольку у вас есть плавкая вставка, в которой используются заменяемые или картриджные предохранители (на 30 А для кольцевой конечной цепи , предохранитель , а не на 32 А для MCB), маловероятно, что у вас есть УЗО (устройство защитного отключения, которое защищает от замыканий на землю) .Любая новая цепь должна быть защищена УЗО, если она не проложена в стальном кабелепроводе или кабеле с металлическим экраном. В бытовых установках это требование обычно указывает на необходимость модернизации плавкой вставки до современного потребительского блока.

Единственный способ запустить это устройство от кольцевой цепи через блок подключения с предохранителями (FCU) — это наличие меню настроек установщика, которое ограничит максимальную общую нагрузку до менее 3 кВт.

说明书 电磁灶 英文 2016.08.17

% PDF-1.5 % 1 0 объект > / OCGs [17 0 R 18 0 R 207 0 R 208 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток application / pdf

  • 说明书 电磁灶 英文 2016.08.17
  • 2016-09-01T11: 10: 36 + 08: 002016-09-01T11: 10: 36 + 08: 002016-08-17T11: 07: 56 + 09: 00Adobe Illustrator CS6 (Windows)
  • 256124JPEG / 9j / 4AAQSkZJRgABAgEBLAEsAAD / 7QAsUzaGhvdG9 + 0AAAAAABABLAAAAAEA AQEsAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAfAEAAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9U4q7FXYq7FXYq7FXYq7 FXMwVSzGgAqT7DFQEstPM2gXknpWl / DcSgA8Im5tQ9Nlriy4D5fMI76zh5P / AMi3 / wCacU8B8vmE PfazplhB9YvpxawF0jEswaNecjBEXkwAqzEADucV4D + CEoj / ADJ8gSR + onmCxaMK8nMToRwjRZHa teipIrHwBBxXgKMsfM / l + 5ge8t9QhmtZWLxzxuGRlRVViCOwbbFlKBoKw8y6ARUX8JG + / LwFT92L DgPl8wrWur6ddhjazi4CbMYgz0r48QcV4D5fMK / 1mPwf / kW // NOKeA + XzDa3EbMF + IE9OSste / cD FBiUqufOPlu2upLWa8C3ETcJIxHIxDA0pspxXhPcvtfNmgXU3o2916j1ptHLxFdt248QPcnFeA9y Y / W7X / fyf8EP64p8OXcXfW7X / fyf8EP64r4cu4qP6X0svIou4SYaiYiRKIQA1h4 + E8Wrv2xXw5Vd KY8w6AV5DU7QrStfXjpT / gsUcB7kV9btf9 / R / wDBD + uKeCXcXfW7X / fyf8EP64r4cu4uN3aAVM0Y A6nkP64r4cu4quLB2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVSu / wDeWb / Ub9RxZ4 / qHveFfoPzdH5g 1LUdE8yaHpkj3LvZBNLsklt0U0EBnaFXlQxOEZqhjQEEUZSGNsjttY / NeySSKTzBoV6xlJDXlvSa Md0P1e4tYyARt8PLfcnChH6f5h / Mt76Nbm98vXVnzRZI7eCeOSTnWkcbteTBXJXaqH6cVZ8HhAoL ZgPAIKb4q8k / NOTT49TsmuIjwh2j92RCBxZlB / vGU9 + xwlvy / Th4MVsf0Peu6pZQhouNVURk7V5M nBpOPQnw329g0JsnlWb00kTSneJviYrb1BFa / a4sKf2 / Sqnun2stpGtPL7 + q61LwWsCAr8mtpG / H 8MVZR5VidtSileyezIDCkkKIT8H8yW0A7 / z / AEd8WUeR / HV5v5xjhbzXqYdL0 / vpayRTcVA5E / AD Io2J6UH8cVlzSuyklFzwjt7szMpDCSVRHVfiJ / eS8QfDf5YsWQWV9d2 / GmkI88JDidrpFepJKkFL pVqOPbptirP9C1mG7iiU2t + 19RWmhS9jmHJKcmWl09E5Hv1xVKL3TtJ07StbT0prOKeW4EpjZmdm eV0jZeAZ96qN1LcaUqvHC3x / uyxPTtLtDcypo3mK8jBDO0Fva6m7mNWPAOweIOaNT7IFT0wNDJtM l1KwUU1y7upahme507XZa0ao + D1goHbpviqdQea9UBHr3asN6hND1VT7dWb6cVTrTdUl1CzunMnN I0KkNaXNm3IgmtLjdhTwGLLH9Q96dYsXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FVK7 / wB5Zv8AUb9R xZ4 / qHveF3LgarJ6OtCsM7tZtLqdCqgjixDyoEYqtCp6dCMWCY6ZFDdIv1vzk9mzUpz1NZU + yW5G l0rDfanHwPjRVlOmWvlmFY0fzs9xM7ch / uRQht6AAF2btTY4qyi1uNA + tB4dTEszN8MZvGkBZvhA EZcr1bYU64q8 / wDzJWR9VtwFZ419csscscLV5LQ1khuBTY7CmEt + b6Y + 5LtJhB5T2FvfSNRQxSOz n4OmwCk2b0PidsDQnVrqPmqCMQ28eq21vHsqRw2YUFqnZRY167mmKqra15y4hq6qOXb07QcQO5Js qCvucVTzy1f + YJ76KLUI7swqvIzXPoKOTKSopFBAeQFR7d8WUeR936Qw / wA16T5R / TN697YRy3Us 8pZ3jYjkeJHJkuVH + VVlHXp3xWfP5fcoL5b / AC1MYj9awb4iWrb3pIY7lf73fxpixbHlb8u5SkET WLTyKkaoIL4uGPThR6klq02xVPovJX5XMoeOwl9ROQaSOG82agruVNOO2KoK8sri08u6w5sLe09S YzW9vFEY4XT4KOIZGjCuWr16nenbC3x / uz72JxareSTSz3FlamRoxGR9ThVSFJb4V5utasQOSnau 4wNCY6ZqGruEhsbdZZYDRQLWKWTggHFw3F2pU038Pliqe21jrbRoZooFVijSRfo9w4G9VqLV1Db + BxVmWl3N1Nb3S3U0rSxxsPSdKJxps4c29tU9RQVGLLH9Q96fYsXYq7FXYq7FXYq7FXYq7FXYq7FX Yq7FVK7 / AN5Zv9Rv1HFnj + oe94e135QttRka2XWLVmmcThJpozHTfYGKp + yBStdvliwTE6v5LKhz q3mVKqKJ6lxvQEE1Ne6 / j9yqc6ZpOmazEJbCfzJ6QqQ7XLxAlTxoPWkG4Zfv9sVZjbMbV2dNNv2q or6ksco2Fdg87b9tsVYB57udTlvwtrdfotpIbhp4ppBGzorfYPBLhTXwqB9OEt + X6Y + 5gdtcag7 + hHqECNJvWS5to1 + ySKs8SpvU0J + jA0Mk0XTfN7xmK3uLaT12 + HhLpt1zBoQoLx8v2agb4qzGI / mq OCMzEn7cjraUFWPZB0Ap2xVN / L0nnBr5BrqFYRUREeiAX4uasIwT026gex6hZR5H8dWMeZvLsK65 Jq0enahdfV53uZbu2a0VYpAHFU9VlkVlVvtKDsSPkrPn8vuSoea9HjYxyalrDGMNFKtT8 / 8AfZps N6bYsVWw8y2t7fiCxl8w3JJo8sZqqtRmVWb0wRspptirJbfSdfmS1uEm1ZojxlcG8hUSoVrxoSGS pIPj2xVZ51VI / K0snqNEJLeKRvrkxk4lnB4M7mQe3gT7YXIj / dn3 / qeWTX1sLiKR7qGWaCoWSSSN XqwIYVAqN99u5OBx080O802RY0VbeONgI2kW1t7pkoPT48tiymlfGm3WuKp9aRpNHLLZIzxNJyYQ aRbuObirGqswrSlamuKsq8sRzpBemSKdGaNi7yWsFojbArUIS7MKtv03PfFlj + oe9keqanZ6Xp8 + oXr + na268pXArQVp0HzxYsUX84fIjRtIL1uKgE / u25UYkCi / aPTwxVEp + aHlNrWS6Eswt4kMjyNC 6DgBy5DkBUUHbFVOb82fJEKc3vaitPgXmfuUk4qjYfzA8uyqjI8vGShUmNhsfEHfFWR4q7FXYq7F XYq7FXYq7FVK7 / 3lm / 1G / UcWeP6h73h9v5geK6lSBbgxszxrcSXGopJJxJPxFWjj + EN4ilfhG5xY I + 216KOQidLyWILskWpX8Zr2oWmcU9vxxVMIfMOlBgskGrKlWD8dVvGIpvsC69Pn0xVGnW / KQJUz a6WI5VF9c1AK1rtcU98VSnzfHp7SWaNBLPbmOYR3DXchnRmb9t1Z / V4nqC / Xv4kt + X6Y + 5LIPKtx bAus0dDyT0ZLyMgHiKni0vEdaePtgaEQNCv7dm4zQK4AKcLuCOo5Blb7YPYMNsVTE + SPMkpaQ2jI zcjwDRBfskrQq56n2AxVmHlh / NURhtdZgZog7GG5d0LgCM0Vwhatanevb5Yso8j + OrD / AD1pWjal 5iIl1qOyvkWeP6m8UrMwmVlB + FTXsRTFZ8 / l9yR6V + V9rNHPeW2vaXeW5oSZgSFNXpzUkFNwR77 / AELFNI / yduHeSdZtHKRFwkyQyVUVBKsQ1B9leW / viqZR + Q9UQh5dX08W6rzk4q4oo2J5F6Acge2K pl5uim07yrbwIn1h7a1t4CyNwrxYR + orBZaePTp4Y9HIj / dn3sQ0fUNYuZoL250zUb60hDwn07m5 epZAQG4QAmnLffr92C2ikfP5l8tUa2l0i + SRWeKS3FzdCrK4bei1LclPb + xtaW2XnDytK3M6bqAt 2oJSLm9ai1PRGVK05mm / fDaKZJYeePLhW6jsbfU5XkjZ5TIksoVVU1cl3biBXc42zxj1D3sj842X 13yvqVt9YFoGhZmuSGIRU + NmohDdF7YsHjusaPo140M3 + NI7S1s4Y4PQf6x6oRCSKI9Hpxbb4Tiq Is7LQH0fVdOsPOaenewSRyiZplAV43H7SqzqATUb / jiqQy + QPKlqvry + b7CSNSvKNUlkJqQo + GJi / XuOnXFLI9I8r6ZHxvrbXdPW1l4OzCK5QlEr0V3 + ​​Hbpt74oe24q7FXYq7FXYq7FXYq7FVK7 / AN5Z v9Rv1HFnj + oe94HNeW8mpykXskazTtIEWwnPAua8UBmAABoBv9GLBPdE8wW80lvaTarqbM3FIo7a B7dVRVKheTysgptViBsOnfFWa / pmCPkn6RuWCiiOW0v4um4JIrtvv2xV0euQPIqfpCdFIo0jNpZC 1YfESGPSvhirFPzB1GCwtzdS6jcLb23KY3MMixB2DMFBYSW8AJOwJp8xhLfl5R9zDdJ1XQ7qJo7a 5la1t3MQuedtOm7L6VClzK3771P3YIrtuB8NQ0EJ5p / nGwsla0ige31ExLILAymO5npHyqEjvQle QZKkhaqafD8WKo9fzHC6hNpvG4edY0ljj9eT1XikcK0qqbzmEianMlVruEqdsVZd5V12y1K6iWO5 M9zHMyTRLLct6NYC6pMkhkTmVo32q0NaYso8j + OrF / zFtrO11I3treKt9eSlLqGSNplRIzQNxjHI A / D + OKz5 / Afcx / S + Rvm + vXFtLCsPICSO5CkqACpMRZ / h + Kny8MWLM9N8xx2nA2S6VC8kYjU + lees 9aV5cow7VZd67 + O + KppbeZdcuYhJHdaIENaB5JUag6 / A5DDp3GKobzO + p32iFTdW3115LZRJZoZ4 kBuEIHFln51Q1 + x0PTvieTkQ / uyw2X / E1pAIpbyHeSoWTT4RxZoYGageGJB1p8Ff1Ehped6jc3UW p38cptWdLidZXNtGlWWRq0U8eNSPAfRihO7e8vZIKiLT3YEAldLgABHUbQN06YqmFhcakkpQW1ty ljPxQ2MMJ9Mg8zy + rK3w8TuGG4xZ4 / qHve8 + YFZtB1JU5FzazhQjcGqY2pxcg8T702wtbwC7tdSs 9RRYdO1u64rFJFLBqMRCngrKC3oj4kLeANPfFU5t7TzPc6RczS22rgfV5JI5LjXo12lVgV9FU + Jl 4VIYDZqV3OKoY6P + aLIymXUKnYf7mYCO9ajlviqZxH8x0tZI7mS8k5x8DzvLcqhpRt0kUsN + tMVe 14q7FXYq7FXYq7FXYq7FVK6 / 3lm / 1G / UcWUPqDH5PJ / kuZi7QxkNU0WZwtCa0ADUA36DFfDl3Ll8 o + UFj9MIOJZXP79x8SDiG2bY / LFfDl3FfaeV / KlpJ6tqohlow9RJ3ViGFCCwavy8O2K + HLuKcCSw ChfUjIFOrKTt88U + HLuLzvz5Y + aLxinljUIrK5EqyESNOqSJG7MKG2aN6B + AappxJHE1phLdliaj t0Y23lT8yp2kfUdZivG4zQKsF1qNkjxNEDGxVPVVW9Xkp2JoVcEFOJFNPAe4pnp / lrze91HHf6v6 Fikhkie2ur1pYwn90jKUj9UNVuQLBV2UK1OWK + HLuKNt / KGvwXXrJ5uJSJpJrWJ7S7kAmcEKZvUu WWaNPUakfEAfDx48RjS8Eu4ss0pL36zafW9R + vXAkJcJbrBHQQuK / Z5faO3xd8UiJANhhX5heXH / AEjJqUQurxruVkltLRyCiqKfEvNQK8Qa + / turKJPId33JRD5f80QtMbOz1C05EmqX8YJXbinIXIJ CjFjwS7mTWF5r1vD6d3o + o3sxJJl / SUUYBIqECrKBt3Nf6Yr4cu4pza3 + p28glTR5GJU7S6mJF + R VywrivBLuKF82Xdtd6P6mq2SJD6lt9YtC7SrxFyh4aBJG99lOJ5ORCJ8M7PL9Qs / JD6kJFsYxEPS RkEV0ykCKPkQW0uY1JrXdfZcFNJhLuLG7jTtLk1e7ex0 / wCr2L3M31YCO4CLGXYLs1kz8adiKkYr wS7imUPlkhYxHe26qVooreLQHbeunjj9OK + HLuKeaBpNnardSzyRXDmN1jjW4uo1qVoh9M2MRdlN SKvQ9 / HFljhLiGx5voHC0uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KrHggduTxqzeJUE / jiyEiORea2 WpX73DWh2iae5L8EdUgVI6Px + MxrcFqqwNeKjsKt8OG22WaQJ3TfT9XuI7ltMu9Hnv7y3Derc2jp xbi4UmkrW9OPLfudmC0Zai2PjS72Q6na2NrYSXBjZRHxL8OTuF5ANxUcqmnTDa + PPvY6t1KurSRT N / uOiWR / VjBaRuNCqrRSpND2 + 10FOO6vjz72P + d / MF5o5spoJzB6pYyRqLejGg + 0Zjz + XE4luyZJ ADfok8PnrXZlPpxOQ / FUkh2YjkNjRvU40O + / QY20 + NPvTPQ / MmuXnqO9tdXAjqGihSPkK0KtVElF DQjffG18efeyXShNcwyyXz39kyMQieiJCy7fFtbD + b9eNr48 + 9OLS0nOpQzR8X0qSNVCzRuk3qqJ Axo3HY8Qd0 + WKRlkQd2B + a / M1raeZb23MsiRo6KIYLpYONFCs3ExyVqQKDbFByyAG6caFZR6qGaC bVzGkgj9f1YKUIB5MrcSOtaANtjaPGl3p7P5fj0 + BSdRvnjZ6M3BJyooTU0iZgPhpXoMbT40u9If J / nbyNr + r / ULDVrm5uitY7a6h9ASArz5IfTjJ + h5hvuNxXBa + NPvTDz5Hc2mnv8AotGF0wQR + mks rir / ABELH8fQf1wtoySMCb6sO0mbzPLIpmGpL6dDI31a4pWh4EcnAN8QG3L78bafGl3ssS5VuEYh 1oueI5i1hUVP + stB1xtPjz707tNIuTAXDSCQuKx3yxk8QDXj9WZQOVepJ + WC18afe8fsfzG / Ne0 / MFNA1zyjBJZ3rSmOCyFys9nArqqXElw5e1nThUkIev7S0442zjlkSN3vP1S1 / wB8p / wI / pi1eJLv KqqqoCqAAOgGwxYEuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KsM1bR7B5tN + q2cltdOFZrm3gRgJJl + Ey8ZI2qPSPxEELsaggMFnP6j70iu7PS1t4NR1y8vrkOAPrqW0scru6isjJHI8PxLBRgkQWnanGiw TC / 85eXdR8uXOnXcuqRK49Ga4ks2Mq1c8eXFDHvwI6fjiqK8i6B5Rt1jmsbOWS7YfXIb69t1jnCz AUCsEQ0o3T51xVKvPttqU19GbK7 + q8WlWSksMfLmwC7S9aeI6YW / N9Mfck0UHmdWdjqVmjMqMWca b9tSGBACGre5G4 + jA0J75c1jzBpc88l + trffWOMk8olsoJVFQFJMRRWHxVHIdxvirN9P17TL3isc 8azuSFtzLE0hpv0jdwdvfFUIJrg + apIGaVYFiidI3AMTFllBaNlJK04AEMN + o2xZR5h4fpDG / M / k uG81O4vEe / uriR / itLL9HqVTgPipdel3bryOKy5D8dUI3kTREt4DLq + owvczx2 / 1UJbzvDcypURS / V4plTiCOTcuOw + Km + LFhmm + cfLSAmxuPNkLSekr + lbWsfIstU6eINcFppObP80fL9rOWgTzMZrh UJkkt4JTIrsUj + 2zD9g02rT2xtaR9z5qtfOugXf6MW5tzbARyzami2pJAZw4KOigdNwQMIbwP3Z9 6QPY + eojIr67KGjWpUX8oA4051rdfsk8RTr + GLjpjp9 / 5ljjER1OSRiK1lvSOh43kmVl3SlDvQ / L FU30tNYu / UF95iGn8AvA / XFl57EH7M21CKnxrtTFWV6boN9YrPcXOrT36GArHG7MUqRVnILNX / J8 B49cWWP6h72Q4sXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq8R1DW9NvJwL + 4mmuLQkWsslj6oqp2 VZGpReS + HucWU / qLrTS / Kl3BEY41EbHhGXsLWMKQpX4 / UkTjXtyp7V64sWZaRoHkR7eaLUY7OSed w8hkMEYbmKqqrHI9QvKnxE / dTFU80my8j6ROj6YLK1nu1ZEaJ05SKhBalCahTSuKsI886jaXEaXc N7FbwXJpHcOschZJJOHwKySt / uwPyQbAh3qS35fpj7mI3mtXNjcS2Zv4p + EjATRppkkDBtuSMV + H p4D6KYGhF6N57ltLlpPXkETcBxhTSoujCvqMsLVFd9hUbYqzXT / O + o3E7S2Vtd6hDC5VhGYGU + zG K3NPobFU60bVm1PXVuLvTJ9PuY4xDA0sspVkcSO4ELKkan4B8YBJ6Eigqso8j + OoW + YdO1a5l1Et etFpKBJZElFm0I9NA7VWa2nbYqpqT79viVlyh56sU8y + cNX8t21m7X97ew3IZYV036hKsaxqprJy s04Dif7MWKQ2X56yyTqXh2xY3BH7yC14Ky9a + nas9cFppMrT86knWJvT1OP1geIkhTb4S1TwtG7b 7Y2tK + o + Z28y + S7m / gS5ciURencxLy + Aq + 68bUcN61yTdH + 7PvYlZaNBdPGklparKwPh5UhUACtH aR2qeu5b + GBoTaLyoqvGIrWxYIfUZRLZmvEVJYF2DAAU32p264qyrStb8w2EUMES2h2RB6Yiea0S JaEElBC0ZWgPTfFU103zZrVzc / Vr + OxjtpUdOcM8RcNxPABRK5NW2oBiyx / UPezXFi7FXYq7FXYq 5a0FevenjirsVdirsVdirsVdirsVdir56OvXsV7cor2MsQd4lRhb1HGQ04 / uFNQGG9cWU + ZTzR9b 0i4nSK7vrK0gRQOZtYJnLEqPTPFDUn4qNTt0xYshsVsUvlS1120ivAxWNv0akRU0o1WZBTao64qn im / jkSWXzTZ8dwoMVuDRlBPFqjehB6eG1MVYl541 / UtE + praXyw8xIJGtktlRgGUxlVnLUFAacdv wwlvy / Th4IPTPPr3MSLJq80ExArzk0tVLcgGJLW7061CqW22wNDMbRZmDfW / NEcPLePg + nSeI2Jt Y / 1HFUxha1tQ8MvmjlKH + IubBGUjYqQsSjr4iuKqlkvq6vFOzLqMMagWmqfuSymRZBNFWNUFP3aH avXftiyjyP46pH5yh0K58wWia9YLd6bHHcoWlQsA8yQfY6fFROoOwr02xWXIfjqWK3 / li3XyX5gv 7JrtdEvTEdN0 + yCcPRa5Qo0St8QZevwsooehYVxYsk / KfSbWXybBbXkLyfUrqX01uFKODxU / HGWd h9qpDkmu / hirMJvL2kzcOcP2QQQGYBqrwJcA0c8RT4q4qk3nmK3axmEwPppCh3PE1RiRuflhb4 / 3 Z97ziz8xahpnxafZq / As0MrtC0gLrxqC1uSP + CwNCYaz + Y2s2T6clvdGaS9uba3lT0YWEKTTtE8j sI9gqDkOSjFWS6NrWs3 / AKgMt6vCza6SSS1toYJXUIaRTcZaqefXj74qq + XfNem6tqmo6UmoNcan p1qk15acFdIhOtRynjt4oqnYrxlPIb0oMWcPqHvZviwdirsVdirsVdirsVdirsVdirsVdirsVcSA KnYDqcVeIrp + r8mDa / aUPBgp1q5V1UGtNkKjY / yn2xZT5lE2Wi6zI / GXzNbxeq37r0tVmcvIwoB0 j6kr398WKdaLpfmDV7eOZNcdLKYsC7NcJOPh + EGGZY2HUGh6g13FMVRUelSfVFuV85R / V1bgJeYa MPQHjUy0NBvTtirHvN1nfxT2dsNR9QRQzNPcn0y03xgqKSCQsreHL78Lfl + mPuSzT4ddu4g5uLNV bipkkTTeQMS8ONJERqVHhgaE4gt7wQk3kkLXFdyjaOvLlUggG3em1K8m + XhiqqgufWExkCSqS / qi bRC5cEsGqbfrXvirOvLVxeXGn28t3K80plZS7NbuDRG3VrZUT8K4so8j + OoeffmL5n1nT / Nd1bWc tzHEEhNI5biNORQEkCON1O2x3xWXIMaj84eZfXEgur0llNEN1dsBRTSo9Pj8zixTbT / zG1ON4Fv7 eSSKQfFIbrUomp05lhGy0Dfa4qe + Ks50vXdTjb1xp0hheOsfO51KataEfBLZihPz2 + k4qs80a1dH R7m + NkjSQqo + rSrO0brzHIurRRSFaMa8V + nC5Ef7s + / 9TBLHWYbshpfLmiISK7WsrUAXqwJVgFWh pQ4HHTGXy9qF3WfSntrC1mMUhTTrW8ERnt3VkmX92y8laOm3av7W + Kslh2DzTDBHC6WrW8EBt0Bt dQB4UUfG3Adk6gYqv0q0vBqtzdx6dZQS3UfqajepBdRyyenGY15STBObBW4ryrQHFlD6gzrFi7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXgy3 + i3DyTT6dMBBB6BktkmTgjTM9GeSKZqs3AVDU + jYLKf Mprp0ERuFu7LSNVhuI2R0npIh + GvBa / VhyjXkTw + z9JxYo7RdKhsbzTpf0NqLRWHqrbLdSSSRqZV + PmghZjvShI / VirKY9H8tr5emkvLSa3tlYtPIst61wq8hU + qwjueAFKgfCBXtiqQeeb7Tls7 / SPR Ci / tnW3vbeWOOaFA3HlDVW3HIFSPn2wlvy8o + 5ItJ8tXskdXuLtLeQr6bzwes7IaAOjC1kqONOIq MDQpjyJqfGQvf3c7yxmNnMU9Q5dWLg / Vh8QCcevc4qjNE8qy6frVvqgubi5SFyY7GRJvTZ1Z2T4v qpJohr47Anpir1W3lmlhtZJoRBI7sTGpLADi9DUqh4FDuoxZR5h4fpDBfOXkLzDrmu3N5YXMEVuw iTjK0wcMiCtOBAA3xWXIJPJ + U / m5ioS8tQiV9MNJcmlQB8VCvI7d8WKaW35Xa5wiafUrQvs8kbWs jCp3dSyzoWqT16 + FMVZTH5e1dYgh2ActqlWvQNh3h2on8cVQHmi4 / R2nPLqzC4gjSNH9GOWpRpAg DAPLI25 + Ig9MLkR / uz + O55hc3emL5a0ZEFy1 + q3MV9dNBLF9YkX0z6nwAbUk + yu29KdMDjuW11IL WGx1IKw24Q3wBqKH9noQfxxVE2ja3YswtbfVYJGB5vFFfAkHYBgF + dMVZNp8N40AnfXdVE3pMXtp La / 4hzGaoXlBioDtyIpiyh9QeoYsXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqxv / AJV95cJqySs1 ApLSMdgKfqxZmQPT70XD5S0OGMRrbowFd3jjdtzX7TITijiHcPtVW8taO1A1vEQOg9KHwA / k9sV4 h4D7f1qlvoOnWzl7eJInI4lkjiUkVBpsniMV4h4D7f1oDUvJWjancCa + V5SgYKA3EUYg7gADY1p8 8Wcsl1shP + Va + WPWSXjcckVlVfXk40alarXiT8IoSKjt1NVhxDuTP / Cmh8Qv1aOg2H7uKvSnXhXF eIdw + 39aZehIP93v9yf804p4h4D7f1oH / D9mdY / SsjNJcBUCg8aVQOOVABvR6V9sUcXkjRbuJJHE 7gSMG4gJQUULQVUn9muKeLbk36Mn + / 3 + 5P8AmnFeIdw + 39bvRk / 3 + / 3J / wA04rxDuh3 / rd6Mn + / 3 + 5P + acV4h4D7f1pZrfl6w1iJrHUC81vMnxiqj + 6kV16L44WYn6SKSxPyz8rRqiwwtCEBX90Ik5VH Gr8UHMgdC3TqN8DXxDuXf8q48v8A89yfnLX / AI1xWx3O / wCVb + Xv5rj / AJGD / mnFbHcjLXyfplrA 0NvJIgYMC5ELP8SlT8bRlujEdcUiVdE9xYOxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KpfrWrS6bFbSR2FzqBuLmK2ZLRVdollahmk5MtI4 + rHFUv1WTUV85aEkJvxYvFefWhBHG1iWCL 6f1p2 / eI3X0 + PU9cVZBirsVdirsVdirsVa4ryDU + IAgh3NK / qxTbeKHYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqlnmf9Df4d1L9N8v0R9Wk + v + n6vP0OJ58fQ / e14 / yfF4Yq jbH6t9St / qtfq3pJ6FeVfT4jjXn8XTx3xVWxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V // Z
  • uuid: 32a31a69-00b3-48cf-9172-1df735f6735fxmp.сделал: 3ECB7EC92764E61184CAF428D79A51BDuuid: 5D20892493BFDB11914A8590D31508C8proof: pdfuuid: a063437b-9c38-4edc-8564-ee9ebfbade16xmp.did: D60D0AC128C6E511A59881BD7A4BBE6Duuid: 5D20892493BFDB11914A8590D31508C8proof: pdf
  • savedxmp.iid: 886E68DA18E2E311BD538F08B7A707E62014-05-23T09: 23: 32 + 08: 00Adobe Illustrator CS6 (Windows) /
  • savedxmp.iid: 3ECB7EC92764E61184CAF428D79A51BD2016-08-17T11: 07: 52 + 08: 00 Adobe Illustrator CS6 (Windows) /
  • PrintFalseFalse1297.000132419.999859Миллиметры
  • ArialMTArialRegularОткрытый тип Версия 5.20Falsearial.ttf
  • Arial-BoldMTArial MTBold, открытый тип 001.001Falsearial-boldmt.otf
  • DigifaceWideDigifaceWideRegularTrueType Из профессиональной коллекции шрифтов WSIFalsedigifaw.ttf
  • Dutch801BT-RomanDutch801 Rm BTRomanTrueTypemfgpctt-v1.50 Четверг, 24 декабря 1992 г., 10:39:03 (EST) Falsedutch.ttf
  • Голландский 801BT-ExtraBoldDutch801 XBd BTExtra BoldTrueTypemfgpctt-v1.52 Вторник, 26 января 1993 г. 14:38:15 (EST) Falsedutcheb.ttf
  • VerdanaVerdanaRegularОткрытый тип Версия 5.05Falseverdana.ttf
  • Verdana-BoldVerdanaBold Открытый тип Версия 5.03Falseverdanab.ttf
  • SimSun 宋体 RegularTrueTypeVersion 5.03Falsesimsun.ttc
  • AdobeSongStd-LightAdobe 宋体 StdLOpen TypeVersion 5.016; PS 5.002; hotconv 1.0.67; makeotf.lib2.5.33168FalseAdobeSongStd-Light.otf
  • Голубой
  • пурпурный
  • Желтый
  • Черный
  • 默认 色板 组 0
  • 白色 CMYKPROCESS0.0000000.0000000.0000000.000000
  • 黑色 CMYKPROCESS0.0000000.0000000.000000100.000000
  • CMYK 红 ПРОЦЕСС CMYK0.000000100.000000100.0000000.000000
  • CMYK 黄 ПРОЦЕСС CMYK 0,0000000,000000100,0000000,000000
  • CMYK 绿 CMYKPROCESS 100.0000000.000000100.0000000.000000
  • CMYK 青 CMYKPROCESS 100.0000000.0000000.0000000.000000
  • CMYK 蓝 CMYKPROCESS100.000000100.0000000.0000000.000000
  • CMYK 洋红 ПРОЦЕСС CMYK 0,000000100,0000000,0000000,000000
  • C = 15 M = 100 Y = 90 K = 10CMYKPROCESS14.999998100.00000090.00000410.000002
  • C = 0 M = 90 Y = 85 K = 0CMYKPROCESS0.00000090.00000484.9999960.000000
  • C = 0 M = 80 Y = 95 K = 0CMYKPROCESS0.00000080.00000194.9999990.000000
  • C = 0 M = 50 Y = 100 K = 0CMYKPROCESS0.00000050.000000100.0000000.000000
  • C = 0 M = 35 Y = 85 K = 0CMYKPROCESS0.00000035.00000284.9999960.000000
  • C = 5 M = 0 Y = 90 K = 0CMYKPROCESS5.0000010.00000090.0000040.000000
  • C = 20 M = 0 Y = 100 K = 0CMYKPROCESS19.9999990.000000100.0000000.000000
  • C = 50 M = 0 Y = 100 K = 0CMYKPROCESS50.0000000.000000100.0000000.000000
  • C = 75 M = 0 Y = 100 K = 0CMYKPROCESS75.0000000.000000100.0000000.000000
  • C = 85 M = 10 Y = 100 K = 10CMYKPROCESS84.99999610.000002100.00000010.000002
  • C = 90 M = 30 Y = 95 K = 30CMYKPROCESS90.00000430.00000194.99999930.000001
  • C = 75 M = 0 Y = 75 K = 0CMYKPROCESS75.0000000.00000075.0000000.000000
  • C = 80 M = 10 Y = 45 K = 0CMYKPROCESS80.00000110.00000244.9999990.000000
  • C = 70 M = 15 Y = 0 K = 0CMYKPROCESS69.99999914.9999980.0000000.000000
  • C = 85 M = 50 Y = 0 K = 0CMYKPROCESS84.99999650.0000000.0000000.000000
  • C = 100 M = 95 Y = 5 K = 0CMYKPROCESS100.00000094.9999995.0000010.000000
  • C = 100 M = 100 Y = 25 K = 25CMYKPROCESS100.000000100.00000025.00000025.000000
  • C = 75 M = 100 Y = 0 K = 0CMYKPROCESS75.000000100.0000000.0000000.000000
  • C = 50 M = 100 Y = 0 K = 0CMYKPROCESS50.000000100.0000000.0000000.000000
  • C = 35 M = 100 Y = 35 K = 10CMYKPROCESS35.000002100.00000035.00000210.000002
  • C = 10 M = 100 Y = 50 K = 0CMYKPROCESS10.000002100.00000050.0000000.000000
  • C = 0 M = 95 Y = 20 K = 0CMYKPROCESS0.00000094.99999919.9999990.000000
  • C = 25 M = 25 Y = 40 K = 0CMYKPROCESS25.00000025.00000039.9999980.000000
  • C = 40 M = 45 Y = 50 K = 5CMYKPROCESS39.99999844.99999950.0000005.000001
  • C = 50 M = 50 Y = 60 K = 25CMYKPROCESS50.00000050.00000060.00000225.000000
  • C = 55 M = 60 Y = 65 K = 40CMYKPROCESS55.00000160.00000264.99999839.999998
  • C = 25 M = 40 Y = 65 K = 0CMYKPROCESS25.00000039.99999864.9999980.000000
  • C = 30 M = 50 Y = 75 K = 10CMYKPROCESS30.00000150.00000075.00000010.000002
  • C = 35 M = 60 Y = 80 K = 25CMYKPROCESS35.00000260.00000280.00000125.000000
  • C = 40 M = 65 Y = 90 K = 35CMYKPROCESS39.99999864.99999890.00000435.000002
  • C = 40 M = 70 Y = 100 K = 50CMYKPROCESS39.99999869.999999100.00000050.000000
  • C = 50 M = 70 Y = 80 K = 70CMYKPROCESS50.00000069.99999980.00000169.999999
  • AutoCAD ColorPROCESS100.000000CMYK75.02099967.96829767.02219890.164000
  • PANTONE Холодный серый 1 CSPOT100.000000LAB86.6666950 1
  • PANTONE 185 USPOT100.000000LAB59.21569865 30
  • PANTONE 428 CSPOT100.000000LAB79.607796-1 -2
  • 灰色 1
  • C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000
  • C = 0 M = 0 Y = 0 K = 90CMYKPROCESS0.0000000.0000000.00000089.999402
  • C = 0 M = 0 Y = 0 K = 80CMYKPROCESS0.0000000.0000000.00000079.998797
  • C = 0 M = 0 Y = 0 K = 70CMYKPROCESS0.0000000.0000000.00000069.999701
  • C = 0 M = 0 Y = 0 K = 60CMYKPROCESS0.0000000.0000000.00000059.999102
  • C = 0 M = 0 Y = 0 K = 50CMYKPROCESS0.0000000.0000000.00000050.000000
  • C = 0 M = 0 Y = 0 K = 40CMYKPROCESS0.0000000.0000000.00000039.999402
  • C = 0 M = 0 Y = 0 K = 30CMYKPROCESS0.0000000.0000000.00000029.998803
  • C = 0 M = 0 Y = 0 K = 20CMYKPROCESS0.0000000.0000000.00000019.999701
  • C = 0 M = 0 Y = 0 K = 10CMYKPROCESS0.0000000.0000000.0000009.999102
  • C = 0 M = 0 Y = 0 K = 5CMYKPROCESS0.0000000.0000000.0000004.998803
  • 明亮 1
  • C = 0 M = 100 Y = 100 K = 0CMYKPROCESS0.000000100.000000100.0000000.000000
  • C = 0 M = 75 Y = 100 K = 0CMYKPROCESS0.00000075.000000100.0000000.000000
  • C = 0 M = 10 Y = 95 K = 0CMYKPROCESS0.00000010.00000294.9999990.000000
  • C = 85 M = 10 Y = 100 K = 0CMYKPROCESS84.99999610.000002100.0000000.000000
  • C = 100 M = 90 Y = 0 K = 0CMYKPROCESS100.00000090.0000040.0000000.000000
  • C = 60 M = 90 Y = 0 K = 0CMYKPROCESS60.00000290.0000040.0030990.003099
  • Библиотека Adobe PDF 10.01 конечный поток эндобдж 3 0 obj > эндобдж 20 0 объект > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 213 0 R / TrimBox [0.dKr.UFKI (rȶ | \ Ͻ | n ~? N, gWg * g_’g6uGvM-WO_ | Ox2.p) D & nu,; iFs; ‘XDvLO ڑ «*’ oIEsy, d S} eMϙ6S = E3z̓ ** 2s 礰 sj

    Нужна ли особая проводка для индукционных варочных панелей?

    Последнее обновление 4 декабря 2018 г.

    Индукционные плиты стали очень популярными, поскольку они быстрее готовят пищу и являются более энергоэффективными. Однако их купить дороже, потому что они передают тепло непосредственно сковороде, чем варочная поверхность. Это означает, что вы можете прикасаться к варочной поверхности, не обжигая руки. Кроме того, они более дорогие, поскольку на индукционных плитах можно использовать только посуду, содержащую железо.Сковороды, совместимые с индукционными варочными панелями, легко доступны в магазинах. Этот тип варочных панелей более предпочтителен, поскольку их легко чистить, поскольку поверхность не нагревается.

    Эти варочные панели мгновенно отражают изменения энергии по сравнению с газовыми варочными панелями.

    Как работает индукционная готовка

    Индукционное приготовление пищи заключается в нагреве посуды с помощью магнитной индукции вместо теплопередачи. Индукционные варочные панели имеют медную катушку, расположенную под сковородой. Электричество проходит по медному проводу, создавая электромагнитную энергию.Затем энергия проходит через варочную панель к сковороде, образуя ток, который обеспечивает тепло.

    Если сковорода не находится на варочной панели, тепло не выделяется, а поверхность для приготовления пищи остается холодной.

    Энергетические характеристики

    Индукционные варочные панели требуют много энергии и поэтому требуют специальных силовых подключений. Индукционным варочным панелям может потребоваться соединение 32A или 42A, которое требует подключения профессионального электрика.

    Индукционные варочные панели

    также требуют определенных измерений во время установки, что является дополнительной платой.Это связано с тем, что варочной панели необходимо отводить большое количество тепла. Поэтому индукционные варочные панели нуждаются в надлежащей вентиляции. Большинство индукционных варочных панелей имеют вентиляторы для рассеивания выделяемого тепла. Эти вентиляторы издают жужжащий звук, который вы можете заметить.

    Когда люди думают о приобретении индукционных варочных панелей, они либо строят новый дом, либо делают ремонт на кухне. Имеющаяся в новом доме проводка позволит легко установить варочные панели.

    Индукционные варочные панели бывают двух основных видов; встроенные стационарные и переносные блоки для включения в электрическую розетку.

    https://www.youtube.com/watch?v=UgC0pJ62Uuo

    Столешницы

    , разработанные для дома, имеют ограничения по уровню мощности обычно от 1,3 кВт до 1,8 кВт. Мощность контура дома определяет тип варочной панели, которую может установить человек.

    Для индукционных варочных панелей может потребоваться специальная проводка для увеличения напряжения в доме. Однако эта дополнительная проводка очень дорога.

    Люди часто хотят иметь максимальное напряжение, которое они могут себе позволить. Им необходимо проконсультироваться со своими электриками о разнице в стоимости при разной силе тока и о влиянии более высокого напряжения на электропроводку дома.

    Многие производители индукционных варочных панелей не указывают требуемую силу тока. Обычно в них указывается номинальная единица мощности. Они определяют максимальные напряжения, высокое и низкое. Домохозяйства не должны игнорировать технические требования производителей, если таковые имеются, при попытках повысить напряжение в своих домах.

    Домовладельцы должны собрать как можно больше информации либо у производителя, либо у электрика, прежде чем принимать какие-либо решения по подключению индукционных варочных панелей. Индукционным варочным панелям иногда могут потребоваться отдельные цепи, поскольку они потребляют большое количество энергии.

    Для индукционных варочных панелей требуется цепь на 240 В, защищенная автоматическими выключателями на 40 или 50 тока. Лучшее место для разветвительной базы можно определить по тому, идет ли кабель питания, идущий от дома, слева или справа. Они рекомендуют владельцам устанавливать распределительную коробку в нижней части варочной панели, чтобы избежать воздействия избыточного тепла.

    Единственный недостаток индукционных варочных панелей в том, что когда-то они были дорогими, но теперь цена существенно снизилась. Следовательно, индукционные варочные панели нуждаются в специальной проводке при рассмотрении вопроса о ремонте или установке встроенной индукционной варочной панели.

    Это необходимо для того, чтобы на варочную панель было подано максимально высокое напряжение, не повреждая электропроводку в доме.

    Дополнительные ресурсы

    индукционный% 20cooker% 20circuit% 20diagram техническое описание и примечания по применению

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2024 © Все права защищены.
    Векторное управление машинами переменного тока. Питер Вас. Оксфорд

    Реферат: данные обмотки статора асинхронного двигателя переменного тока Векторное управление машинами переменного тока Петр Васильевич. Оксфордское векторное управление машинами переменного тока ». Питер Вас. Oxford DIRECT TORQUE CONTROL асинхронный двигатель dtc прямое управление крутящим моментом асинхронного двигателя с использованием синхронного реактивного электродвигателя PI.
    Текст: нет текста в файле


    Оригинал
    PDF TMS320C32 Векторное управление машинами переменного тока.Питер Вас. Оксфорд данные обмотки статора асинхронного двигателя переменного тока Векторное управление машинами переменного тока Петр Васильевич. Оксфорд Векторное управление машинами переменного тока «. Питер Вас. Оксфорд. ПРЯМОЙ КОНТРОЛЬ МОМЕНТА асинхронный двигатель dtc прямое управление крутящим моментом асинхронного двигателя с помощью PI синхронный реактивный двигатель SKHI22 наблюдатель крутящего момента асинхронного двигателя
    2000 — регулировка скорости двигателя постоянного тока с помощью GSM

    Аннотация: серводвигатель управления положением радара тихоокеанский научный бесщеточный двигатель управление скоростью двигателя постоянного тока с использованием управления скоростью асинхронного двигателя gsm с использованием оценки gsm с расширенным фильтром Калмана мини-проект с использованием управления скоростью энкодера двигателя постоянного тока с использованием dtmf motorola 5600x XC56303PV100D
    Текст: нет текста в файле


    Оригинал
    PDF SG146 / D DSP56800 DSP56300 16-битный регулировка скорости двигателя постоянного тока с помощью GSM серводвигатель управления положением радара тихоокеанский научный бесщеточный двигатель регулировка скорости двигателя постоянного тока с использованием GSM регулировка скорости асинхронного двигателя с помощью GSM оценка с расширенным фильтром Калмана мини-проект с использованием кодировщика регулирование скорости двигателя постоянного тока с помощью dtmf моторола 5600x XC56303PV100D
    код двигателя с нечеткой логикой

    Аннотация: ПИД-регулятор IC 74245 для управления асинхронным двигателем базовая электрическая схема двигателя переменного тока в обратном направлении и прямая электрическая схема ПИД-регулятор трехфазного асинхронного двигателя Передаточная функция трехфазного асинхронного двигателя fpga 74245 verilog-код для оценки параметров асинхронного двигателя постоянного тока Управление скоростью двигателя постоянного тока с использованием нечеткой логики
    Текст: нет текста в файле


    Оригинал
    PDF
    2010 — Фотометрические данные светильника

    Реферат: индукционная лампа балласт индукционной лампы балласт для индукционной лампы DMVIG2C085GP фотометрические данные лампы VMVIG2A055GP T2D 96 диод QM25 диод t2d
    Текст: нет текста в файле


    Оригинал
    PDF RD739 DMVIG165G RA739 Фотометрические данные светильника индукционная лампа балласт индукционной лампы балласт для индукционной лампы DMVIG2C085GP лампы для фотометрических данных VMVIG2A055GP Диод T2D 96 QM25 t2d диод
    2004 — регулирование скорости асинхронного двигателя методом ШИМ

    Аннотация: спецификация 3-фазного асинхронного двигателя с регулируемой частотой вращения. Управление скоростью фазного асинхронного двигателя. Защита цепей управления скоростью асинхронного двигателя. Дистанционное управление трехфазным асинхронным двигателем. Спецификация асинхронного двигателя переменного тока. SG40N 8300ACIMTD 56F8346.
    Текст: нет текста в файле


    Оригинал
    PDF 56F8300 56F8300 16 бит 8300ACIMTD 56F8100 56F8367EVM 56F8346, г. 56F8357 56F8367 регулирование скорости асинхронного двигателя методом ШИМ спецификация трехфазного асинхронного двигателя регулировка скорости с регулируемой частотой и индукцией фазы схемы управления скоростью асинхронного двигателя защита асинхронного двигателя дистанционное управление трехфазным асинхронным двигателем спецификация асинхронного двигателя переменного тока SG40N 8300ACIMTD 56F8346
    2004 — спецификация трехфазного асинхронного двигателя

    Реферат: дистанционное управление 3-фазным асинхронным двигателем Управление скоростью асинхронного двигателя с помощью метода ШИМ от перенапряжения 3-фазный асинхронный двигатель Данные о неисправности 3-фазного асинхронного двигателя Защита от перенапряжения 3-фазного асинхронного двигателя Конструкция преобразователя частоты для защиты асинхронного двигателя переменного тока привод скорости двигателя
    Текст: нет текста в файле


    Оригинал
    PDF 56F8300 16 бит 8300ACIMTD 56F8100 56F8367EVM 56F8346, г. 56F8357 56F8367 спецификация трехфазного асинхронного двигателя дистанционное управление 3-х фазным асинхронным двигателем регулирование скорости асинхронного двигателя методом ШИМ 3-фазный асинхронный двигатель перенапряжения Данные о неисправности трехфазного асинхронного двигателя 3-х фазный асинхронный двигатель защита от перенапряжения трехфазного асинхронного двигателя конструкция частотно-регулируемого привода для асинхронного двигателя переменного тока защита асинхронного двигателя привод скорости двигателя
    2010 — схема индукционной плиты

    Аннотация: схема управления индукционной плиты схема индукционной плиты индукционная тепловая цепь индукционная плита конструкция катушки индукционной плиты igbt схема индукционной плиты bosch схема индукционной плиты индукционная плита тепловой датчик индукционная плита с IGBT
    Текст: нет текста в файле


    Оригинал
    PDF
    1998 — относительная магнитная проницаемость

    Аннотация: кривая bh из железа магнитный расходомер магнитная проницаемость приложение индукции кривой b-h кривая BH постоянная намагниченность постоянного магнита
    Текст: нет текста в файле


    Оригинал
    PDF
    генератор однофазный синусоидальный ШИМ

    Аннотация: Синусоидальная ШИМ-схема инвертора постоянного и переменного тока Принципиальная схема трехфазного генератора Принципиальная схема индукционного микроконтроллера на основе однофазной индукции переменного тока Программируемый индукционный генератор синусоидальной волны C508 B6435 Схема индукции
    Текст: нет текста в файле


    Оригинал
    PDF AP082211 AP082211 20 кГц AP0822 однофазный синусоидальный генератор ШИМ Синусоидальные схемы инвертора PWM постоянного тока в переменный ток Трехфазный генератор принципиальная схема индукции однофазный индукционный переменный ток на базе микроконтроллера программируемый генератор синусоидальной волны индукция C508 B6435 диаграмма индукции
    2002 — обратное преобразование Кларка

    Аннотация: преобразование Парка и Кларка DSP56F803EVMUM Преобразование Парка дискретный PWM Исходный код Matlab iGBT pid-контроллер Исходный код MATLAB ПРОСТРАНСТВЕННАЯ ВЕКТОРНАЯ МОДУЛЯЦИЯ исходный код для преобразования Парка и Кларка преобразование реального Кларка с использованием Matlab для решения преобразования Лапласа
    Текст: нет текста в файле


    Оригинал
    PDF AN1930 / D обратное преобразование Кларка трансформация парка и кларка DSP56F803EVMUM Преобразование парка дискретный PWM исходный код Matlab iGBT исходный код Matlab контроллера pid ПРОСТРАНСТВЕННАЯ ВЕКТОРНАЯ МОДУЛЯЦИЯ исходный код для преобразования Парка и Кларка в реальность трансформация Кларка использование Matlab для решения преобразования Лапласа
    феррит Сименс Холла

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    OCR сканирование
    PDF
    2010 — Плавный пуск симистора

    Аннотация: BTA08 ST светорегулятор принципиальная схема индукционная микроволновая печь трансформатор индукционная лампа источник питания для магнетрона галогенный трансформатор симистор схема привода импульсный трансформатор микроволновая печь магнетрон цепь управления скоростью двигателя переменного тока с симистором
    Текст: нет текста в файле


    Оригинал
    PDF AN441 Плавный пуск симистора Схема светорегулятора BTA08 ST принципиальная схема индукции микроволновая печь трансформатор индукционная лампа блок питания для магнетрона галогенный трансформатор импульсный трансформатор схемы привода симистора микроволновая печь магнетрон Схема управления скоростью двигателя переменного тока с симистором
    1997 — относительная магнитная проницаемость

    Резюме: железная кривая bh магнитная проницаемость квадратная петля тороид применение магнитного расходомера кривой b-h
    Текст: нет текста в файле


    Оригинал
    PDF
    2006 — ШИМ ИНВЕРТОР 3-фазный двигатель переменного тока

    Аннотация: Контроллер затвора IGBT MC68HC908MR32 Схема цепи управления скоростью двигателя переменного тока с IGBT 230 В схема привода двигателя постоянного тока Использование igbt для 3-фазного асинхронного двигателя Спецификация 3-фазного асинхронного двигателя 3-фазные инверторы Асинхронный двигатель переменного тока Защита асинхронного двигателя ШИМ Источник напряжения 3-фазного двигателя переменного тока асинхронный двигатель с инверторным управлением
    Текст: нет текста в файле


    Оригинал
    PDF AN3000 MCF523x MCF523x ШИМ ИНВЕРТОР 3-фазный двигатель переменного тока Контроллер затвора IGBT MC68HC908MR32 Схема управления скоростью двигателя переменного тока с IGBT Принципиальная схема привода двигателя постоянного тока 230 В используйте igbt для трехфазного асинхронного двигателя спецификация трехфазного асинхронного двигателя 3 фазные инверторы асинхронный двигатель переменного тока защита асинхронного двигателя ШИМ 3-фазный двигатель переменного тока индукционный двигатель с инверторным приводом
    2006 — схема стиральной машины

    Аннотация: электрическая схема стиральной машины электрическая схема управления двигателем стиральной машины микроконтроллер управление скоростью электродвигателя переменного тока базовый электродвигатель переменного тока обратное прямое электрическая схема универсальный электродвигатель стиральной машины схема контроллера двигателя стиральной машины схема управления скоростью электродвигателя переменного тока с симисторным электродвигателем переменного тока схема управления переменной скоростью центробежный принцип работы стиральной машины
    Текст: нет текста в файле


    Оригинал
    PDF AN3234 MC56F8013 электрическая схема стиральной машины электрическая схема стиральной машины электрическая схема управления двигателем стиральной машины микроконтроллерное управление скоростью двигателя переменного тока электрическая схема основного двигателя переменного тока обратного хода вперед универсальный мотор стиральной машины схема контроллера мотора стиральной машины Схема управления скоростью двигателя переменного тока с симистором электрическая схема управления переменной скоростью двигателя переменного тока принцип работы центробежной стиральной машины
    1998 — ЭКВИВАЛЕНТ 9974 GP

    Аннотация: преобразование dq «пространственный вектор» tms320 3-фазное преобразование d-q trzynadlowski SPRA284A 17417 диаграмма индукции U300 DZ 120-5 Dynamic Controls
    Текст: нет текста в файле


    Оригинал
    PDF TMS320C240 SPRA284A ЭКВИВАЛЕНТ 9974 GP преобразование dq «космический вектор» tms320 3-фазное преобразование в d-q Trzynadlowski SPRA284A 17417 диаграмма индукции U300 DZ 120-5 Динамическое управление
    электрическая схема управления переменной скоростью двигателя переменного тока

    Аннотация: управление скоростью однофазного двигателя переменного тока управление скоростью однофазного асинхронного двигателя преобразование однофазного в трехфазное ic управление скоростью с регулируемой частотой однофазного асинхронного двигателя принципиальная схема схема привода переменной частоты 3-фазный двигатель переменного тока схема управления переменной скоростью d однофазный асинхронный Управление скоростью двигателя переменного тока 3 фазы переменного тока Регулятор скорости асинхронного двигателя ic Схема управления скоростью однофазного двигателя переменного тока
    Текст: нет текста в файле


    Оригинал
    PDF HT46R14A D / NHA0095E HT46R14 HT46R14A.электрическая схема управления переменной скоростью двигателя переменного тока однофазное управление скоростью двигателя переменного тока регулирование скорости однофазного асинхронного двигателя однофазное преобразование в трехфазное ic частотно-регулируемое управление скоростью однофазного асинхронного двигателя, принципиальная схема принципиальная схема частотно-регулируемого привода Цепь управления переменной скоростью трехфазного двигателя переменного тока d управление скоростью однофазного асинхронного двигателя переменного тока 3 фазы переменного тока регулятор скорости асинхронного двигателя ic цепь управления скоростью однофазного двигателя переменного тока
    2004 — преобразование альфа-бета-версии кода MATLAB в преобразование dq

    Аннотация: преобразование Кларка 3-фазное преобразование d-q 3-фазное векторное управление асинхронным двигателем переменного тока с использованием 3-фазного контроллера ослабления поля драйвера двигателя BLDC 230 В Преобразование dq Конденсатор 470 мкФ — 400 В обратное преобразование Кларка ротор статора асинхронного двигателя
    Текст: нет текста в файле


    Оригинал
    PDF 56F80x, 56F8100 56F8300 56F80x AN1930 Преобразование альфа-бета-версии кода MATLAB в dq трансформация Кларка 3-фазное преобразование в d-q Векторное управление трехфазным асинхронным двигателем переменного тока с помощью Драйвер 3-фазного двигателя 230 В BLDC Контроллер ослабления поля преобразование dq Конденсатор 470 мкФ — 400в обратное преобразование Кларка ротор статора асинхронного двигателя
    2003 — 56Ф8346ЭВМ

    Аннотация: Схема управления переменной скоростью 3-фазного двигателя переменного тока d дистанционное управление 3-фазным асинхронным двигателем Управление скоростью двигателя переменного тока 115 В Управление скоростью асинхронного двигателя с помощью метода ШИМ 3-фазный асинхронный двигатель спецификация 3-фазного асинхронного двигателя Конструкция преобразователя частоты для индукционного ПК Управление скоростью двигателя постоянного тока с помощью ПК 3-фазный привод переменного тока руководство по обслуживанию
    Текст: нет текста в файле


    Оригинал
    PDF 56F8346 56F8346 8346ACIMTD / D 56F8346EVM Цепь управления переменной скоростью трехфазного двигателя переменного тока d дистанционное управление 3-х фазным асинхронным двигателем Управление скоростью двигателя переменного тока 115 В регулирование скорости асинхронного двигателя методом ШИМ 3-х фазный асинхронный двигатель спецификация трехфазного асинхронного двигателя конструкция частотно-регулируемого привода переменного тока для индукционного Управление скоростью двигателя постоянного тока на базе ПК с помощью ПК Руководство по обслуживанию трехфазного привода переменного тока
    2003-3-фазный асинхронный двигатель

    Аннотация: Схема управления переменной скоростью трехфазного двигателя переменного тока d спецификация трехфазного асинхронного двигателя управление скоростью асинхронного двигателя с помощью метода ШИМ дистанционное управление скоростью двигателя переменного тока 3-фазный ИНВЕРТОР ПРИНЦИП 3-фазного переменного тока регулятор скорости асинхронного двигателя ic 3-фазный индукционный генератор дистанционного управления 3-фазным асинхронный двигатель 3-х фазный инвертор
    Текст: нет текста в файле


    Оригинал
    PDF 56F805 56F805 805ACIMTD / D 56F805EVM 3-х фазный асинхронный двигатель Цепь управления переменной скоростью трехфазного двигателя переменного тока d спецификация трехфазного асинхронного двигателя регулирование скорости асинхронного двигателя методом ШИМ дистанционное управление скоростью двигателя переменного тока ПРИНЦИП 3-ФАЗНОГО ИНВЕРТОРА Регулятор скорости асинхронного двигателя трехфазного тока ic 3-х фазный индукционный генератор дистанционное управление 3-х фазным асинхронным двигателем 3-х фазный инвертор
    Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF
    2005-3-фазный асинхронный двигатель fpga

    Аннотация: ПИД-регулятор трехфазного асинхронного двигателя передаточная функция ПИД-регулятор для управления асинхронным двигателем ПИ-регулирование ПИД-регулятор скорости двигателя постоянного тока КОНТРОЛЛЕР СКОРОСТИ ДВИГАТЕЛЯ в схеме fpga схема управления двигателем с плавным пуском двигателя переменного тока Скорость двигателя переменного тока и плавный пуск ПИД-регулятор для управления асинхронным двигателем с использованием ДИАГРАММА ПОТОКА fpga для генерации синусоидальной волны pic
    Текст: нет текста в файле


    Оригинал
    PDF XAPP808 3-фазный асинхронный двигатель fpga Передаточная функция трехфазного асинхронного двигателя с ПИД-регулированием ПИД-регулятор для управления асинхронным двигателем ПИ-регулирование PIC bldc регулирование скорости двигателя КОНТРОЛЛЕР СКОРОСТИ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА в fpga принципиальная схема управления двигателем схема управления двигателем плавного пуска Скорость двигателя переменного тока и плавный пуск ПИД-регулятор для управления асинхронным двигателем с помощью fpga ДИАГРАММА ПОТОКА ДЛЯ ГЕНЕРАЦИИ синусоиды
    1997 г. — 3 этап 7.Схема обмотки асинхронного двигателя 5 л.с.

    Реферат: данные обмотки статора асинхронного двигателя переменного тока схема цепи искусственной нейронной сети индукционного нагрева схема цепи управления индукционным нагревом цепи индукционного нагрева 3 фазы 7,5 л.с. обмотка асинхронного двигателя переменного тока 3 фазы асинхронного двигателя данные обмотки статора ELGAR большой реферат для проекта робототехники
    Текст: нет текста в файле


    Оригинал
    PDF TMS320C30 SPRA333 Nature323: 3 этап 7.Схема обмотки асинхронного двигателя мощностью 5 л.с. данные обмотки статора асинхронного двигателя переменного тока индукционный нагревательный контур принципиальная схема искусственной нейронной сети электрическая схема управления индукционным нагревом контуры индукционного нагрева Обмотка трехфазного асинхронного двигателя мощностью 7,5 л.с. Данные обмотки статора трехфазного асинхронного двигателя переменного тока ЭЛГАР большой аннотация для проекта робототехники
    1998 — электрическая схема управления переменной скоростью двигателя переменного тока

    Аннотация: AC 220 В управление скоростью двигателя вентилятора Схема управления двигателем постоянного тока 220 В постоянного тока Различные типы методов ШИМ различные методы ШИМ Управление скоростью трехфазного асинхронного двигателя переменного тока Управление скоростью двигателя переменного тока с помощью метода ШИМ v / f метод управления скоростью асинхронного двигателя пространственно-вектор ШИМ с использованием блок-схемы dsp индукционного нагрева
    Текст: нет текста в файле


    Оригинал
    PDF TMS320C240 SPRA284A электрическая схема управления переменной скоростью двигателя переменного тока Регулировка скорости двигателя вентилятора переменного тока 220 В Схема управления двигателем постоянного тока 220 В постоянного тока Различные типы методов ШИМ различные техники ШИМ регулировка скорости трехфазного асинхронного двигателя переменного тока регулировка скорости двигателя переменного тока методом ШИМ v / f метод регулирования скорости асинхронного двигателя пространственно-векторная ШИМ с использованием dsp блок-схема индукционного нагрева
