принципиальная схема электрооборудования и схема холодильного агрегата

Холодильник Стинол-101 является одной из младших моделей среди бытовых двухкамерных аппаратов, выпускающихся под этой торговой маркой. Относительно простой однокомпрессорный холодильный агрегат с двумя испарителями обеспечивает охлаждение воздуха сразу в двух камерах.
Электрооборудование холодильника реализовано по классической, для аппаратов этого класса, схеме, отличающейся простотой и надежностью.

Принципиальная схема электрооборудования холодильника Стинол-101

L — Фаза
N — Нейтраль
ТН1 — терморегулятор
Rh2 — тепловое реле компрессора
RA1 — пусковое реле компрессора
SL1 — индикаторная лампа
IL1 — выключатель лампы освещения холодильной камеры

L1 — лампа освещения холодильной камеры
CO1 — компрессор

Схема холодильного агрегата холодильника Стинол-101

1 — компрессор
2 — нагнетательный трубопровод
3 — конденсатор
4 — фильтр-осушитель
5 — капиллярная трубка
6 — испаритель холодильной камеры
7 — испаритель морозильной камеры
8 — всасывающий трубопровод

Дополнительная информация по теме этой страницы есть в следующих статьях:

Запомнить эту страницу в:

принципиальная схема электрооборудования и схема холодильного агрегата

Одной из самых популярных моделей Стинола оказалась 110-я. В ней удачно сочетается холодильное отделение большого объема и относительно скромная морозильная камера, оснащенная системой автоматической разморозки испарителя (No Frost). Холодильный агрегат данной модели, построенный по однокомпрессорной схеме, снабжен двумя испарителями (по числу камер), соединенными последовательно.

Электрическая принципиальная схема 110-й модели составлена по классическому для Стинолов принципу - электромеханический таймер управляет нагрузками, обеспечивая циклическую работу системы No Frost.

Принципиальная схема электрооборудования холодильника Стинол-110

L — Фаза
N — Нейтраль
ТН1 — терморегулятор
Rh2 — тепловое реле компрессора
RA1 — пусковое реле компрессора

SL1 — индикаторная лампа
IL1 — выключатель лампы освещения холодильной камеры
L1 — лампа освещения холодильной камеры
TIM — таймер
TR — тепловое реле электронагревателя испарителя
IMV — выключатель вентилятора
MV — вентилятор
TF — тепловой плавкий предохранитель
CO1 — компрессор
R1 — электронагреватель испарителя
R2 — электронагреватель поддона испарителя

Вариант схемы холодильника Стинол-110, представленный в технической заводской документации 2000 года М — электродвигатель вентилятора
SK1 — терморегулятор
КТ — таймер
КК, SК — реле тепловое с термовыключателем
SB1, SB2 — выключатель кнопочный
СО — компрессор
HLG — лампа индикаторная
ЕL — лампа освещения
ЕК1 — нагреватель испарителя
ЕК2 — нагреватель поддона каплепадения

На схеме условно показано:
Положение контактов кнопочных выключателей SB1, SB2 — при открытых дверях морозильной и холодильной камер.

Положение термочувствительных контактов терморегулятора SK1 — при достижении температуры отключения.

Схема холодильного агрегата холодильника Стинол-110

Дополнительная информация по теме этой страницы есть в следующих статьях:

Запомнить эту страницу в:

принципиальная схема электрооборудования и схема холодильного агрегата

Процесс производства исскуственного холода в холодильнике Стинол-107 возложен на однокомпрессорный холодильный агрегат, имеющий два испарителя, соединенных последовательно. В морозильном отделении установлен специальный испаритель системы No Frost, выполненный в виде компактного блока с развитым оребрением. В холодильной камере применен классический для Стинолов испаритель плачущего типа.

Принципиальная схема электрооборудования холодильника Стинол-107

TR — тепловое реле электронагревателя испарителя
IMV — выключатель вентилятора
MV — вентилятор
TF — тепловой плавкий предохранитель
CO1 — компрессор
R1 — электронагреватель испарителя
R2 — электронагреватель поддона испарителя

Вариант схемы холодильника Стинол-107, представленный в технической заводской документации 2000 года М — электродвигатель вентилятора
SK1 — терморегулятор
КТ — таймер
КК, SК — реле тепловое с термовыключателем
SB1, SB2 — выключатель кнопочный
СО — компрессор
HLG — лампа индикаторная
ЕL — лампа освещения
ЕК1 — нагреватель испарителя
ЕК2 — нагреватель поддона каплепадения

На схеме условно показано:
Положение контактов кнопочных выключателей SB1, SB2 — при открытых дверях морозильной и холодильной камер.
Положение термочувствительных контактов терморегулятора SK1 — при достижении температуры отключения.

Схема холодильного агрегата холодильника Стинол-107

Дополнительная информация по теме этой страницы есть в следующих статьях:

Запомнить эту страницу в:

Стинол 107 ремонт своими руками

Самое подробное описание: стинол 107 ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

В холодильнике Стинол-107 реализована система автоматического оттаивания испарителя морозильной камеры (No Frost). Благодаря этому, холодильник Стинол-107 является полностью автоматическим аппаратом и не требует периодических ручных разморозок испарителя морозильной камеры. По сравнению с классичеcкими двухкамерными моделями, выпускающимися заводом “Стинол” (Стинол-101, Стинол-103 и т.п.), электрическая схема электрооборудования холодильника Стинол-107 значительно сложнее.
Процесс производства исскуственного холода в холодильнике Стинол-107 возложен на однокомпрессорный холодильный агрегат, имеющий два испарителя, соединенных последовательно. В морозильном отделении установлен специальный испаритель системы No Frost, выполненный в виде компактного блока с развитым оребрением. В холодильной камере применен классический для Стинолов испаритель плачущего типа.

Для получения дополнительной информации о схемах систем No Frost ознакомьтесь со следующими статьями:
Варианты схем системы No Frost
Реле задержки вентилятора в системе No Frost

Нет видео.

Видео (кликните для воспроизведения).

L – Фаза
N – Нейтраль
ТН1 – терморегулятор
Rh2 – тепловое реле компрессора
RA1 – пусковое реле компрессора
SL1 – индикаторная лампа
IL1 – выключатель лампы освещения холодильной камеры
L1 – лампа освещения холодильной камеры
TIM – таймер
TR – тепловое реле электронагревателя испарителя
IMV – выключатель вентилятора
MV – вентилятор
TF – тепловой плавкий предохранитель
CO1 – компрессор
R1 – электронагреватель испарителя
R2 – электронагреватель поддона испарителя

Вариант схемы холодильника Стинол-107ER, представленный в технической заводской документации 2000 года.

М – электродвигатель вентилятора
SK1 – терморегулятор
КТ – таймер
КК, SК – реле тепловое с термовыключателем
SB1, SB2 – выключатель кнопочный
СО – компрессор
HLG – лампа индикаторная
ЕL – лампа освещения
ЕК1 – нагреватель испарителя
ЕК2 – нагреватель поддона каплепадения

На схеме условно показано:
Положение контактов кнопочных выключателей SB1, SB2 – при открытых дверях морозильной и холодильной камер.
Положение термочувствительных контактов терморегулятора SK1 – при достижении температуры отключения.

1 – компрессор
2 – нагнетательный трубопровод
3 – конденсатор
4 – фильтр-осушитель
5 – капиллярная трубка
6 – испаритель холодильной камеры
7 – испаритель морозильной камеры
8 – всасывающий трубопровод

Холодильники Стинол – детище перестройки. Новолипецкий завод начал выпуск продукции в 1993 году, в 1995 году была введена линия с электронной системой управления. Позже на этой же площади организовали производство холодильников другого итальянского бренда Indesit, но запчасти для Стинол продолжают выпускать. Это актуально, холодильники отработали больше 10 лет, узлы требуют замены.

Все аппараты имеют стандартный металлический корпус и внутреннюю камеру. Между ними проложен теплоизоляционный слой пенополиуретана. Здесь же проходит капиллярный трубопровод и установлен фильтр-осушитель. Система зависима от влажности и загрязнения. Возможные неисправности холодильника Стинол часто связаны с этим обстоятельством.

Количество компрессоров – 1 или 2. Используется вертикальный вал. Статические испарители выполнены в виде трубок, прикрепленных к полкам. Система Ноу Фрост расположена за камерами, теплопередача ведется потоком воздуха, направляемым вентилятором.

Характеризуют нормальную работу любого холодильника Стинол, соотношение температуры в морозилке, близко к задней стенке шкафа и потребляемая мощность. Для обнаружения неисправности двухкамерного холодильника Стинол 102 необходимо обследовать его на коррозионный износ и целостность корпуса. Герметичность и прочность крепления узлов предотвратит вибрацию, а значит разрушение габаритных конструкций. Для серии 102 с двумя компрессорами частой неисправностью является выход из строя термореле ТН1 и ТН2.

Неисправности в электрической схеме и автоматике в любых моделях, в том числе и на холодильнике Стинол RF 305A 008 устраняются после дефектовки – поиска причин отказа оборудования. RF 305A 008 -однокомпрессорная модель с двумя испарителями. Характерной поломкой аппарата является утечка хладагента в контуре обогрева двери. Ремонт заключается в прокладке нового контура, взамен изношенного.

Известно, за год работы из системы улетучивается часть хладона. После многолетней эксплуатации двухкамерного холодильника Стинол – гарантированной неисправностью станет нехватка хладагента. Переизбыток его также вреден, как недостаток. При появлении в медных трубках или в испарителе свища, видно масляное пятно с месте утечки.

Серия двухкамерных холодильников Стинол 101 имеет один компрессор для холодного шкафа и морозильной камеры. Если холодильник не включается, возможны причины:

неисправность в электропроводке или отсутствие питания в сети;
обрыв цепи плавкого предохранителя;
не работает компрессор;
низкое напряжение в сети.

Убедиться, в отсутствии напряжения можно, если не включаются индикаторы, не горит внутренний свет при открытой двери холодильника.

Если плохо работает один из шкафов холодильника Стинол 101, причина в неисправности:

терморегулятора одного шкафа;
недостатка хладагента;
подсоса воздуха в камеру;
заедании кнопки быстрой заморозки( холодильник морозит).

Морозильный шкаф расположен внизу, при недостатке фреона в нем сохраняется минусовая температура, в холодильнике она повышается.

Используется капельная система разморозки холодильной камеры, если забито сливное отверстие может собираться вода. Морозильник требуется размораживать регулярно. При наростах льда, температура начнет повышаться, растет расход электроэнергии.

Холодильники Стинол 102 и 103 сходны по конструкции, имеют 2 компрессора, электронное управление и капельную разморозку для холодного шкафа, морозилка очищается от наледи вручную.

Характерной причиной неисправности холодильника Стинол 103 после 5-7 лет работы становится выход из стоя терморегуляторов ТН1 и ТН2. Производитель заложил в эти узлы 5-летний ресурс. Признаками неисправности термостата двухкамерного рефрижератора считают:

компрессор не включается при любом положении регулятора, при переводе в положение «выкл.» отсутствует щелчок реле;
мотор постоянно работает, при любом переключении и выключении терморегулятора;
температура в камере не снижается даже при максимальном задании.

Замена терморегулятора в этом случае – единственный способ восстановить работу камеры.

Зачастую причиной отказа работы одной из камер холодильника Стинол может стать неисправность компрессора. Если после пуска энергетический блок тотчас выключается, нужно проверить состояние обмотки мотора, пусковое реле. Устранют проблему заменой мотокомпрессора. После потребуется проверить систему на герметичность и заполнить ее фреоном.

Модель холодильника Стинол 104 КШТ-305 (NF3304T) трехкамерная, к холодильнику и верхней морозилке добавлен выдвижной ящик. Разморозка Ноу Фрост используется только для верхней камеры. Система охлаждения имеет один компрессор, независимые испарители для камер.

К характерным неисправностям холодильника относят:

Нет видео.

Видео (кликните для воспроизведения).

Утечку фреона из контура агрегата с сопутствующими признаками – намерзанием льда в верхнем углу холодильника, повышении температуры, безостановочной работе компрессора и холодному конденсатору.
Засорение капиллярного трубопровода холодильника даст знать схожими признаками с утечкой фреона, но первое колено конденсатора будет горячим, остальные нагреваются до комнатной температуры. Если холодильник выключить в первые секунды снизится температура фильтра-осушителя.
Засорился фильтр-осушитель – признаки такие же, как если в системе нет хладагента – он не проходит.
Компрессор может работать вхолостую, не сжижая газ, признаки этой неисправности в повышении температуры в холодной камере, на морозильник остаточного ресурса может быть достаточно.
Неисправный терморегулятор — в камерах не держится температура, корректировка режима остается без последствий, компрессор работает без остановки или не включается.

Определить неисправность, выполнить диагностику должен мастер, пользуясь приборами, снимая декоративные панели. Самостоятельно можно поменять лампочку, прочистить сливное отверстие для конденсата или заменить уплотнение на двери.

Холодильник однокомпрессорный, двухкамерный с Ноу Фрост для морозильника и «плачущей» стеной для холодного шкафа. Агрегат имеет сложную электрическую схему в виду использования двух систем разморозки.

Диагностика неисправностей холодильника Стинол 107L и создание условий для их устранения. Температура в рефрижераторе зависит от термодинамического баланса системы, в которую входят компоненты системы двухагрегатного хладагента. Баланс измениться, если произойдет:

Утечка фреона из холодильного агрегата.
Засорение капиллярного трубопровода холодильного агрегата –проблема для всех холодильников этого бренда.
Засорение фильтра – осушителя.
Потеря производительности мотора компрессора.

Характерно, контур горячего хладагента вокруг двери выполнен из ржавеющей стали. Через годы проблема проявляется утечкой фреона, при ремонте создают новый контур. Промыть капиллярные трубки, определить работоспособность узлов и произвести ремонт должны специалисты.

В системе Ноу Фрост может возникнуть неисправность или обрыв в цепи оттайки испарителя, дефект вентилятора. Неправильная работа таймера и засорение сливного отверстия могут привести к обмерзанию поверхностей и нарушению температурного режима в камерах. Дефекты находит и исправляет мастер.

Причиной некорректной работы холодильника Стирол 107L может быть выход из строя терморегуляторов. Это одна из самых распространенных неисправностей. Отказ датчика сопровождает и похож по признакам на отсутствие фреона, неисправный ТЭН Ноу Фрост, неисправность компрессора. Предварительно определить неисправность датчика температуры можно самостоятельно, прибор не реагирует на команды, нет щелчка при установке режима «выкл».

Предлагаем посмотреть видео о неисправностях и их устранении в холодильниках Стинол 107L.

Модель холодильников Стинол 110 с верхним расположением морозильной камеры оказалась самой надежной из всей линейки. Один компрессор прогоняет хладагент по двум испарителям, терморегулятором является электромеханический таймер, обеспечивая режим и включение нагревателя между циклами.

Частой причиной неисправности в холодильнике Стинол 110, после многолетней эксплуатации, мастера определяют засор капиллярных трубок. В результате в холодильной камере температура высокая. Характерный признак — агрегат отключается самопроизвольно, включать приходится принудительно. По этой же причине может образовываться «шуба». Устранить проблему может специалист, ликвидировав пробку.

Выход из строя термостата – основная причина отказов оборудования. Именно этой причиной можно объяснить постоянный аварийный сигнал на панели управления. Лампочка горит, потому что в одной из камер недостаточно низкая температура. Причиной может быть неисправный термостат. Как следствие, изменяется цикл работы компрессора.

Холодильники Стинол 110 почтенного возраста, последний был выпущен в 2005 году. Поэтому недержание температуры может зависеть от уплотнения, его нужно отмыть кипятком или заменить – эластичность и плотность прилегания потеряны. Если вокруг уплотнения есть следы ржавчины, вскоре потребуется замена контура из-за утечки фреона через микротрещины трубок.

Холодильники отечественного бренда Stinol с итальянским происхождением – надежная техника европейского уровня с отличными характеристиками. Пользователи отмечали у этих бытовых приборов такие отличительные особенности, как качественную сборку, надежность, долговечность и демократическую цену. Несмотря на то, что устройства этого бренда уже не выпускаются, во многих российских семьях еще работают агрегаты компании Stinol. Но даже при бережной эксплуатации с течением времени возникают различные неисправности у холодильника Стинол. В данном обзоре рассмотрим, с какими трудностями сталкиваются владельцы разных моделей этих кухонных агрегатов.

Холодильники этого бренда состоят из металлического шкафа стандартной прямоугольной формы с встроенной внутренней камерой. Морозилка произведена из прочного полистирола. Между двумя блоками заполнен пенополиуретан, который является мощным теплоизоляционным материалом. Капиллярный трубопровод выполняет в схеме роль дросселирующего прибора. Благодаря этой детали холодильник становится чувствительным к повышенной влажности и загрязнениям.

В зависимости от линейки модельного ряда в технике установлены 1-2 компрессора, которые имеют вертикальную ось вращения. Деталь располагается в нижнем блоке шкафа. Устройство представляет собой змеевик из стальной трубки, зафиксированный в металлические пластинки.

Существуют два вида испарителя:

Статический прибор. Он располагается на полках.
Система NoFrost. Она расположена в специальном отсеке.

Чтобы выяснить возможную причину неполадки, необходимо тщательно обследовать агрегат на рабочее состояние элементов:

проверить основные узлы на коррозию деталей, деформацию, механические повреждения компонентов, нарушение защитных покрытий;
исследовать аппарат на герметичность, прочность крепления деталей и устройств автоматики;
проверить 3 функциональных параметра устройства: температуру в морозилке и возле задней стенки шкафа, потребляемую мощность.

Вся модельная линейка холодильных агрегатов отличается надежностью, функциональностью и высоким качеством сборки. Однако они, как и кухонная техника других брендов, не застрахованы от возникновения различных поломок. Рассмотрим типовые неисправности, характерные для линейки Stinol.

Если шкаф неисправный, то на статическом испарителе накапливается тонкий слой инея. В результате в контейнере для сбора конденсата скапливается значительное количество жидкости.

Дефекты этого состояния холодильника объясняются нарушением герметичности камеры вследствие:

разрыва или неплотного прилегания уплотнителя;
деформации конструкции холодильного агрегата;
наличия щелей между резиновыми уплотнителями двери и поверхностями морозильного шкафа.

Возможные неисправности с уплотнительной резиной восстанавливаются при помощи фена для сушки и укладки волос мощностью в 1-1,5 кВт. Для этого нужно разогреть горячей струей резиновый уплотнитель в месте прилегания. Потом растянуть его, чтобы форма детали изменилась. После манипуляции дверь необходимо закрыть. Холодильный аппарат можно использовать после того, как остынет уплотнитель. Если защитный слой порвался, его следует заменить.

Неплотное прилегание уплотнителя

Очень частые поломки возникают с устройствами автоматики и компонентами электрической цепи. К ним относят:

неисправное пусковое или тепловое реле;
поломки компрессора, вентилятора и других составных компонентов;
снижение сопротивления изоляции электрической схемы;
неисправность термопредохранителя или нагревателя оттайки в технике с системой «Ноу Фрост»;
дефект морозилки, таймера;
поломку нагревателя поддона испарителя;
засорение мелкими частицами дренажной системы.

Устранение неисправностей автоматики в холодильнике Stinol состоит в выявлении дефектного элемента, ремонте, а в случае невозможности отремонтировать поломку – замене детали на новую запчасть.

Если завышен объем хладагента при заправке устройства, то в морозилке температура держится менее -18 0 С, холодильная камера холодная, обратная трубка покрывается конденсатом или слоем инея. Чтобы нормализовать рабочий процесс устройства, после двухчасовой обкатки корректируют дозу хладона.

В том случае, если заправочная дозировка, наоборот, занижена, холодильный шкаф теплый и температура снижена более чем на -25 0 С. При этом на задней стенке может частично образовываться иней. Так же, как и в предыдущем случае, необходимо дозировать недостаток хладагента до нормы.

Если произошла утечка хладона, в этих местах появляются маслянистые пятна. Устранение этой проблемы состоит в заправке агрегата хладоном или в замене сборочного компонента на новую деталь.

Предупреждение! Пары хладона – ядовитый газ, поэтому из холодильника он отбирается специальные в хладоприемники. После любых работ с хладагентом помещение проветривается не менее 15 минут.

Существуют несколько типовых поломок агрегатов Стинол, которые проявляются по определенным признакам. В таблице рассмотрим основные проблемы с холодильниками этой марки, и как они проявляются:

обрыв обмоток компрессора;

не функционирует терморегулятор или пускозащитное реле;

обрыв цепи термоплавкого предохранителя;

заклинивание таймера в режиме оттаивания;

произошло нарушение контактов в соединении электросхемы из-за окисления

не функционируют биметаллическая пластина защитного реле или катушка пускового реле

резина уплотнителя потеряла эластичность и форму;

компрессор снизил производительность;

произошло засорение капиллярного трубопровода или фильтра-сушителя;

нарушена целостность электроцепей

не отрегулирована ручка терморегулятора

произошла разгерметизация системы

засорение отводящей трубки мелкими частицами

Рассмотрим наиболее частные неисправности некоторых моделей

Двухкамерный холодильный прибор Стинол 102.

Стинол 103. У холодильных аппаратов этой модели типичная проблема – выход из строя регулятора температуры. Это связано с техническими характеристиками термоэлементов, которые рассчитаны на пятилетний срок эксплуатации. Из-за этого дефекта может быть завышена температура в двух камерах, в результате чего агрегат будет вести себя нестабильно. Со временем может быть нарушены соединения электросхемы из-за окисления или подгорания контактов, различных обрывов и других поломок.

Если вышел из строя пусковое или тепловое реле, то не включается компрессор.

Стинол 110 – наиболее распространенная модель. Холодильники состоят из вместительного холодильного отделения и небольшой морозилки, которая оснащена системой NoFrost. Типовые поломки этого агрегата ничем не отличаются от неисправностей 102-й модели. Может быть неисправен терморегулятор Т1, таймер ТИМ-0.

Часто выходит из строя регулятор температуры. Это связано с тем, что у терморегулятора немецкой фирмы Ranko, которые устанавливались в холодильнике, малый рабочий ресурс – примерно 5-6 лет. При неработающем регуляторе температуры в холодильнике будет не запускаться компрессор. Чтобы исключить другие поломки, необходимо проверить исправность этой детали.

В домашних условиях трудно проверить, работает или нет устройство. Однако существует 2 способа для определения рабочего состояния.

Контакты регулятора под номерами 3 и 4 (на схеме 103-й модели они обозначены как TH 1 или TH 2) должны быть замкнутыми. Благодаря этому поддерживается целостность электроцепи и подача напряжения сети на вход компрессора (в схеме CO 1 или CO 2). Необходимо определить, идет ли питающее напряжение на контакты регулятора. Если его нет, то проверяется целостность всей цепи от розетки электрической сети, если есть – отключается питание и прозваниваются контакты. В случае их обрыва деталь нужно заменить.
Можно также замкнуть перемычкой входные контакты термостата. Если компрессор заработает, значит, регулятор неисправен. В противном случае поломка произошла не с ним. Неисправность определяется также на слух: при механическом повороте переключателя терморегулятора происходит щелчок. Если его нет, то высока вероятность неисправности запчасти.

Любые неисправности холодильного агрегата, чей срок эксплуатации более 10-15 лет, требуют тщательного осмотра специалистом. Ремонт холодильников Stinol чаще всего заключается в замене износившейся детали. Если купить качественные оригинальные запчасти и есть опыт в электромонтажных работах, можно заменить запчасть своими руками. Если поломки возникают слишком часто, стоит задуматься над покупкой более современного варианта холодильного прибора.

«Стинол» — это завод, расположенный в Липецке. Предприятие занимается производством холодильников и морозильных камер.

Устройство холодильника от данного производителя отличается в зависимости от выбранной модели:

Холодильник Stinol 107. Он оснащен морозильной камерой, которая расположена в нижней части холодильного устройства. Система управления — электромеханическая, с 1 компрессором, 2 камерами и 2 дверьми. У данной модели есть опция No Frost (оттаивание испарителя морозильной камеры в автоматическом режиме).

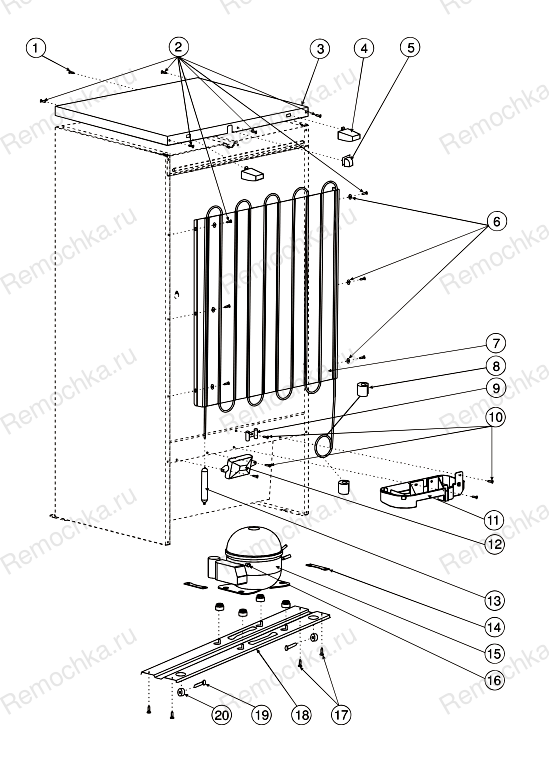

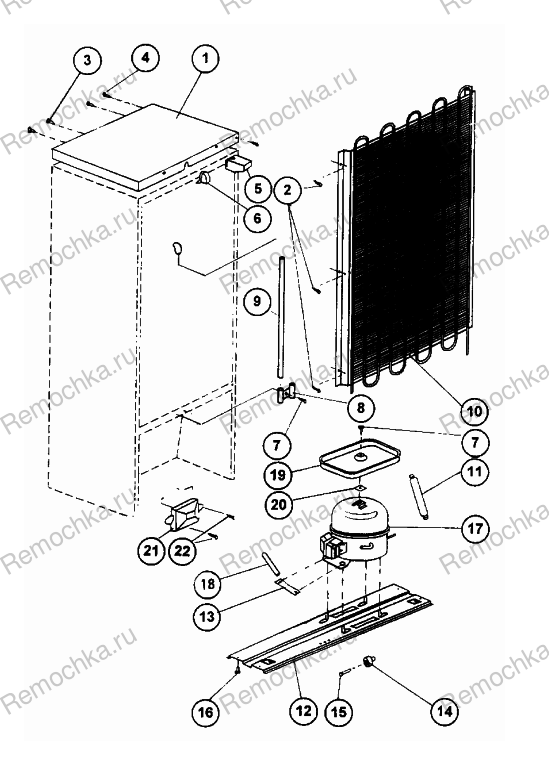

Схема холодильника Стинол 102 включает в себя такие элементы, как: опоры, цоколь, направляющие, предназначенные для стока лишней жидкости, панель управления, приборы освещения, компрессор, всасывающая и капиллярная трубы, испаритель, конденсатор, фильтр. Общий объем холодильного устройства равен 320 л, из которых 200 л — шкаф, а 120 л — морозилка.
Стинол 110. Это двухкамерный холодильник белого цвета с 2 дверьми и 1 компрессором. Класс потребления электроэнергии — C. Здесь установлена капельная система разморозки камеры, есть опция суперзаморозки. Внутри находятся 4 полки и 2 непрозрачных контейнера для хранения овощей и фруктов. Габариты — 0,6х0,6х1,85 м.
Стинол 103. Это холодильник, общий объем которого составляет 340 л. Морозильная камера расположена в нижней части корпуса, размораживание — ручное (капельная система разморозки). Во внутренней части на дверце есть 3 полки, а в основную часть входит 4 полки и 2 контейнера, выполненные из прозрачного пластика.

Если холодильник Стинол вышел из строя, необходимо провести его диагностику, чтобы выявить причину неполадок.

Провести осмотр основных узлов на наличие коррозий основных элементов устройства, а также повреждений механического типа, деформации, проверить целостность защитного покрытия.
Протестировать 3 показателя холодильного аппарата, такие как: температурный режим в морозильной камере, температура около задней поверхности шкафа, уровень потребляемой мощности.
Проверить устройство на герметичность, прочность крепежных болтов и устройств автоматической системы.
Провести диагностику системы на наличие утечки. В случае необходимости провести перезаправку фреоном.

Для проверки на герметичность понадобится течеискатель. Процедура проводится следующим образом:

На отключенном агрегате проверка проводится со стороны низкого давления.
На включенном оборудовании проверка осуществляется со стороны высокого давления.

Также нужно проверить состояние электрических цепей:

Проверить сопротивление при помощи мегаомметра.
При помощи трехкратного включения при пониженном на 10% напряжении нужно проверить надежность запуска.
Измерить сопротивление обмоток системы запуска компрессорной части при помощи омметра. Оно не должно превышать максимальный показатель, прописанный в инструкции.

Существует 3 способа проверки терморегулятора в холодильном устройстве:

Контакты термостата № 3 и 4 нужно замкнуть напрямую. Это помогает поддерживать целостность электрической цепи и подачу напряжения сети на вход компрессора. Если питающее напряжение не идет на контакты компрессора, то нужно провести осмотр всей цепи (начиная от розетки электросети). Если питающее напряжение доходит до контактов, то питание отключается, а контакты пронизываются. В случае неисправности поврежденную деталь следует заменить.
Замкнуть при помощи перемычки входные контакты регулятора. Если при этом компрессорное устройство начнет функционировать, значит, причина сбоя кроется в регуляторе, который нужно заменить. Если во время механического поворота выключателя не слышен щелчок, то проблема в компрессоре термостата.
Нужно демонтировать термостат и проверить его тестером. Прибор необходимо перевести в режим прозвонки электрических цепей. Перед проведением процедуры терморегулятор нужно поместить в стакан с прохладной водой на 1 минуту. После этого можно начинать процедуру прозвонки. Если на мониторе тестирующего устройства появилась цифра 1, значит, деталь сломана и ее нужно заменить.

Если не поменять износившийся термостат, то в холодильнике перестанет запускаться компрессор, что может привести к другим поломкам.

основная задача устранить проблемы в работе вашего холодильника качественно, в кратчайший срок и по приемлемой цене

L – фаза, N- нейтраль, Th2- терморегулятор холодильника, Rh2 – тепловое реле компрессора, RA1 – пусковое реле компрессора, SL1- индикаторная лампа, IL1 – выключатель лампы, L1- лампа освещения холодильного отделения, TIM – таймер, TR – тепловое реле тэна испарителя, TF- плавкий предохранитель, CO1- компрессор, R1- тэн испарителя, R2- тэн поддона каплепадения

Дефекты системы NO FROST
Дефект представлен на одном холодильнике – сначала произошло произошло отслоение тэна каплепадения, тэн прожег теплоизоляцию, перемерз канал слива конденсата,

накопившимся

Не секрет, что холодильники марки STINOL получили широкое распространение в России. Высокие технические и потребительские характеристики, а также низкая цена сделали эту марку поистине народной. Однако опыт эксплуатации подобных холодильников показывает, что уже спустя 5-7 лет в них выходят из строя регуляторы температуры (или терморегуляторы). Наиболее частой причиной этого является нарушение герметичности сильфона (термочувствительного элемента в составе регулятора). Причина в том, что ресурс этих приборов, выпускаемых немецкой фирмой RANCO, составляет около 5 лет. В этой статье мы остановимся на выявлении неисправностей терморегуляторов серии «К» в холодильниках «Stinol-101/103», а также порядке их замены.

Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры

2. Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.

3. Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

На примере холодильника «Stinol-103» рассмотрим порядок замены терморегулятора ХК типа К-59 (маркировка типа и номеров выводов нанесена на его корпусе). Этапы замены показаны на рис. 3-9.

С помощью шила или тонкой отвертки поддевают ручки регуляторов температуры и снимают их (на рис. 3 показана левая ручка).

В холодильнике «Stinol-101» имеется только одна ручка регулятора температуры.

Затем снимают декоративную накладку 2. Накладка имеет 6 выступов, которые удерживают ее в приборной панели управления. Два выступа находятся по бокам накладки и по два (снизу и сверху) на расстоянии 17 см от ее краев. Так как накладка выполнена из хрупкого материала, при ее демонтаже соблюдают осторожность. Сняв накладку, отворачивают гайки 1 крепления регуляторов температуры (рис. 4). Затем отворачивают шестигранные винты крепления приборной панели управления. Следует учесть, что при снятии панели последними отворачивают винты крепления навески двери 1 (рис. 5). Дверь при этом необходимо поддерживать. Отвернув все винты, приподнимают панель и снимают дверь. Затем на задней части холодильника отворачивают винты крепления и снимают верхнюю крышку.

Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители. Чтобы не перепутать соединители при

подключении нового регулятора, их следует промаркировать.

В ХК отворачивают пластмассовую накладку 1 (рис. 7) и освобождают капиллярную трубку 2. Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт. Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2.

Устанавливают и подключают новый терморегулятор. При этом обращают особое внимание на то, чтобы не повредить капиллярную трубку. На конце трубки есть участок, где отсутствует изоляционный материал. При монтаже трубки следят за тем, чтобы этот конец был полностью скрыт под декоративной накладкой 1 (рис. 7). Чтобы сохранить герметичность ХК, закрывают отверстие на задней части холодильника, образовавшееся при монтаже/демонтаже капиллярной трубки, пластической массой 1 (рис. 9). Так как длина капиллярной трубки значительно больше необходимой, ее аккуратно укладывают в свободные полости под верхней крышкой холодильника.

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1 (см. в начале статьи), замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.

Следует отметить, что терморегуляторы имеют настроечные винты. Они, как правило, закрашены краской и их регулировка без специального оборудования не рекомендуется.

В таблице приведены технические характеристики терморегуляторов серии «К».

Двухкамерный Стинол 110L с No Frost и капельной системой. Сигнальная лампочка на верхней панели рядом с терморегулятором горит, но сам холодильник не реагирует, работал исправно, помогите пожалуйста.

Если горит сигнальный индикатор – это означает недостаточную температуру в одной из камер, неисправность может быть в утечке фреона из системы или поломке термостата.

У меня холодильник Стинол 205. Что может быть? Морозильная камера работает, а в самом хол-ке тепло.

Для начала проверьте, плотно ли закрыта дверца в холодильной камере и в каком состоянии находится уплотнитель. Если уплотнитель поврежден или дверь не плотно закрыта, то в такую жаркую погоду хол. камера плохо работает. В Вашем случае неисправности могут быть следующие: Сгорел мотор-компрессор для моделей с 2-мя компрессорами; Неисправен термостат (терморегулятор) холодильной камеры; Неправильно установлен температурный режим. Для агрегатов с термостатами (механическое управление), норма это установленные регуляторы в положение между
делениями 3 и 4.

Холодильник Стинол-110 1995 года. После замены компрессора, термостата, фильтра осушителя, замены фреона хол-к работает трое суток. В холодильной камере температура нормальная, а в морозильной стрелка стоит ровно посередине (между красным и синим), и продукты не замораживаются (охлаждённые). Сзади трубка, идущая к компрессору, она вся во льду. Мастер говорит, что залил фреона больше и надо немного стравить, и всё восстановится. Стравил понемногу (секунд 5) раза четыре в течение суток. Боюсь стравить весь. Наледи на трубке стало меньше, но температура в морозилке пока не опускается. Может ещё подождать или тут другая проблема?

Если обмерзает “обратка” (задняя трубка), точно происходит засор льдом, точно много фреона залито и необходимо не просто стравливать, а перезаправлять заново. Фреона много и он замерзает не там, где должен.

Подскажите, пожалуйста, возможные причины поломок у однокамерного холодильника Стинол 205. Хол. камера работает очень плохо, но морозилка морозит хорошо. При этом очень быстро набирает шубу. По задней и по боковой стороне, и вверху и внизу, даже продукты все в снегу, а сама дверца морозилки покрывается льдом. Разморозка не помогла. Лампочка осветительная горит. Мотор хоть и тарахтит громко, но отключается и включается, как и раньше.

Если не работает хол. камера, то возможны следующие неисправности: Утечка фреона в системе. Косвенным признаком утечки является громкий звук работы компрессора; Засор капиллярной системы; Выход из строя термостата.

Как разморозить двухкамерный холодильник Стинол 116 EL?

Холодильник Стинол 110 (с одним компрессором, 8-10 лет) в верхней части (2/3) ХК стала образовываться «шуба», контур обмерзания четкий. Был сделан ремонт – замена термореле, удаление контура, заправка 134А. После ремонта «шуба» также образуется на том же месте, температура в ХК сохраняется +2 градуса при любом положении терморегулятора (от 1 до 5). Около задней стенки -8. Какова может быть причина и как это устранить все эти неисправности? Мастер собирается опять менять термореле.

Причина того, что, после ремонта опять образуется шуба, может быть в бракованном реле. Но, так же, может быть и засор в капиллярной системе. Необходимо более четкая диагностика от мастера. Засор можно определить, только вскрыв систему.

Холодильник Stinol 110 ER Ноу Фрост работает в режиме часов 10-12 потом отключается, дальше приходиться включать принудительно через таймер. Почему срабатывает защита?

Если агрегат выключается в течение 10-12 часов, то необходимо проверить его на засор в капиллярной системе и утечке фреона. Утечка проверяется выключением х-ка на сутки. Если после этого обе камеры не заработают, то это утечка фреона.

У меня двухкамерный холодильник Стинол 116 EL c одним мотором-компрессором перестал выключаться. После замены терморегулятора агрегат отключился только через 14 часов непрерывной работы (в хол. камере на задней стенке все капли замерзли). Неужели я купил бракованный терморегулятор, или что можно ещё проверить? Подскажите, пожалуйста.

Смотря, какой термостат Вы установили. Если установлен термостат для минусовых температур, то причина может быть именно в этом. Если Вы установили термостат ТАМ-133 или аналог, то у Вас кроме поломки термостата может быть и утечка фреона из системы. Если задняя стенка хол. камеры покрывается инеем полностью и компрессор не отключается, то, скорее всего, проблемы с терморегулятором.

Хол-к stinol 116 er, две камеры. В морозилке минус 22, холодильник теплый. Компрессор не отключается вообще. Лампочка в нем не горит (спираль целая), лампочка рядом с температурным регулятором тоже не горит. Помогите советом, что разобрать?

Произошла утечка фреона. Самим этот дефект не устранить. По поводу света – виноват выключатель ВОК.

Двухкамерный холодильник Stinol 205 E с одним мотором-компрессором, морозилка работает, а холодилка нет.

Скорее всего, произошла утечка фреона из системы. На морозильную камеру фреона еще хватает, а на холодильную уже нет.

Холодильник Стинол 110 L c одним компрессором, в морозильной камере температура -20, -25, в х-ке +15, +20, работает постоянно, без отключения. 3 мастера не могут найти причину неисправности. Морозилка вверху.

Либо засор в капиллярной системе, либо утечка фреона.

Х-к Стинол 116 периодически начинает “рычать”. Если пристукнуть кулаком – прекращает. Холодильник трехкамерный, год выпуска приблизительно 2001 г. Что делать? Сколько ему осталось работать? Можно ли отремонтировать или не стоит трогать?

Если в агрегате периодически происходят сильные звуки, то причина может быть в том, что компрессор задевает за одну из трубок, или испаритель внутри дергается и задевает за ссохшуюся пену. Это никак не влияет на работу агрегата.

Холодильник stinol 205 однокомпрессорный. После включения работает около 20 минут, и больше компрессор не включается. Заменил терморегулятор – не помогло. Может ли влиять реле, находящееся на компрессоре?

Реле, которое установлено на компрессоре, пускозащитное. Ломается оно очень редко из-за своей простой конструкции. Скорее всего, речь идет, либо о неисправности самого компрессора, либо выходе из строя термостата.

Какой термостат нужен для холодильника Stinol 110l No Frost? Термостат Ranco K59-L1275 или K59-L1955?

Холодильник Стинол 116 er. Работал больше 10 лет как часы. Но ни с того, ни с сего перестал морозить. Выключала из сети. При включении свет в нем загорается, начинает гудеть 5-10 секунд и все, дальше тишина. Что с ним?

Если агрегат включается на 5-10 секунд и выключается, то сгорел мотор компрессор.

Как заменить лампочку индикатора на Стинол 110?

Открутить саморез, который крепит плафон, закрывающий лампу освещения хол. камеры. Выкрутить лампу и заменить её.

Сломался холодильник Стинол 205. Выключил его на разморозку, потом включил, а он не работает, но свет в нем горит.

В Вашем случае возможные неполадки – термостат, мотор-компрессор или утечка фреона. Потрогайте сзади конденсатор (черную решетку), если она горячая, то неисправность в моторе, если холодный, то возможна поломка термостата.

Возможные неполадки

Починка холодильника марки Stinol может оказаться задачей более трудоемкой, чем ремонт техники других марок. Одна из причин – система охлаждения No Frost, кардинально отличающаяся от прочих систем охлаждения.

Характерные неисправности – Выход из строя термостата. Неисправности в системе No Frost. Неполадки датчиков холодильной камеры. Утечка хладагента в результате нарушения герметичности элементов контура циркуляции хладагента. Повреждение компрессора. Износ резинового уплотнителя двери. В морозильных камерах с системой no frost, бывают случаи когда перегорают оттайки испарителя и каплепада, реже выходит из строя вентилятор, таймер или предохранитель оттайки.

Причиной ремонта может стать временное отключение от электросети. Повторное включение в сеть допускается не раньше, чем через 4-5 мин после отключения. Это время необходимо для конденсации и спада давления хладагента. В противном случае пусковая нагрузка на двигатель компрессора слишком велика, что вызывает перегрев его обмоток. Именно в этой ситуации отказ двигателя наиболее вероятен. В таких случаях необходимо автоматически задерживать включение х-ка приблизительно на 5 мин после восстановления напряжения в сети. Такую функцию может выполнить таймер задержки включения.

Стоит отметить что для профилактики ремонта следует 2-3 раза в год мыть и чистить агрегат с помощью тряпочки и теплой воды с небольшим количеством моющего средства. Ни в коем случае не стоит применять химические вещества, так же как и мыло.

Перестала холодить верхняя камера Стинол 116. Что делать?

Если компрессор хол. камеры работает не отключаясь, а холода нет, то по всей видимости произошла утечка хладагента. В этом случае потребуется устранение утечки, либо установка нового испарителя хол. камеры с последующей заменой осушительного патрона и заправкой агрегата хладагентом. Если компрессор не работает, то скорее всего это неисправность терморегулятора, и требуется его замена.

Что делать, если на задней стенке образовывается наледь?

Возможно, плохо закрыта дверь или проблема с уплотнительной резиной. При работающем компрессоре, образование льда на задней стенке вполне нормально, если достаточно холода в хол. камере.

Холодильник Стинол 205. После замены термостата К-59, работает без отключения. В морозильной камере -30, а в основной камере -0 градусов, это при минимальном положении ручки термостата.

Возможно, попался бракованный термостат или он не правильно подключен.

На задней стенке намерзает “шуба”, компрессор не отключается, постоянно работает.

Если управление механическое, возможно вышел из строя термостат. Если электронное управление, то вероятнее всего вышел из строя датчик температуры или электронный модуль управления, либо происходит микроутечка хладагента.

Стинол, в эксплуатации 8 лет, после разморозки за двое суток отключался всего два раза по 20 минут. На задней стенке шуба. Что сделано не правильно во время разморозки?

Возможно, во время разморозки повредили камеру – это стало причиной появления шубы. При этом температура в камере может повыситься. Необходима диагностика.

Какой-то странный шум, гудящий с шипением. Обмерзло в верхнем отделении, компрессор работает, горячий, но шум не прекращается. Примерно месяц он работал на цифре 4, выключил регулятор и через некоторое время включил на цифру 1, шума не было минут 10, потом снова появился. Система no frost. Подскажите неисправность?

Данная проблема может быть связана с неисправностью компрессора. Также возможна микроутечка хладагента с попаданием воздуха в систему охлаждения, которая вызывает посторонний шум в работе х-ка.

Морозильник работает почти беспрерывно, компрессор отключается только на 10 минут, вентилятор работает без остановки, температура внутри – 24. В чем причина поломки?

Скорее всего, причина в сломанном датчике температуры. Необходимо заменить датчик.

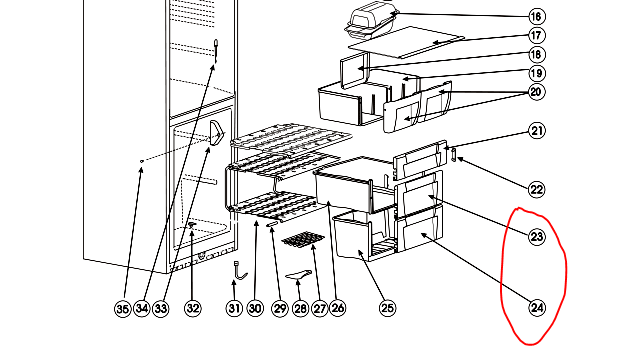

Скажите, пожалуйста, возможно ли замена уплотнительной резинки на нижней двери холодильника в модели 110 (размер 57х110)?

Уплотнитель на нижнюю дверь данной модели заменить можно.

Какие неисправности бывают в данных моделях?

В морозильной камере отсутствует холод. Одной из причин дефекта может быть утечка хладагента. Иногда проблема решается заменой терморегулятора. Разрыв резины уплотнителя. Это механическое повреждение, которое появляется, когда неаккуратно пользуются дверцей. Чтобы открыть агрегат, нужно пользоваться специальной ручкой, а не тянуть за уплотнитель. Если появился разрыв резины, то уплотнитель следует заменить. Лучше всего эту работу сделает специалист. Крайне мало холода в морозильной камере. Такую проблему может спровоцировать не закрытая полностью, дверца камеры. Вторым возможным вариантом объяснения недостатка может служить то, что сгорели нагреватели системы оттайки. В результате на испарителе морозильной камеры не происходит оттаивания снежной «шубы». Иногда источником недостатка является засор дренажной системы. Эту неполадку можно достаточно быстро устранить.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.5 проголосовавших: 13

Неисправности холодильника Стинол — основные поломки и их устранение

Неисправности холодильников Стинол и способы их устранения

Не включается холодильник Стинол 101 – устранение неисправности

неисправность в электропроводке или отсутствие питания в сети;
обрыв цепи плавкого предохранителя;
не работает компрессор;
низкое напряжение в сети.

Если плохо работает один из шкафов холодильника Стинол 101, причина в неисправности:

терморегулятора одного шкафа;
недостатка хладагента;
подсоса воздуха в камеру;
заедании кнопки быстрой заморозки( холодильник морозит).

Двухкамерный холодильник Стинол 103 — неисправности

компрессор не включается при любом положении регулятора, при переводе в положение «выкл.» отсутствует щелчок реле;
мотор постоянно работает, при любом переключении и выключении терморегулятора;
температура в камере не снижается даже при максимальном задании.

Замена терморегулятора в этом случае – единственный способ восстановить работу камеры.

Неисправности холодильников Стинол 104

К характерным неисправностям холодильника относят:

Утечку фреона из контура агрегата с сопутствующими признаками – намерзанием льда в верхнем углу холодильника, повышении температуры, безостановочной работе компрессора и холодному конденсатору.
Засорение капиллярного трубопровода холодильника даст знать схожими признаками с утечкой фреона, но первое колено конденсатора будет горячим, остальные нагреваются до комнатной температуры. Если холодильник выключить в первые секунды снизится температура фильтра-осушителя.
Засорился фильтр-осушитель – признаки такие же, как если в системе нет хладагента – он не проходит.
Компрессор может работать вхолостую, не сжижая газ, признаки этой неисправности в повышении температуры в холодной камере, на морозильник остаточного ресурса может быть достаточно.
Неисправный терморегулятор — в камерах не держится температура, корректировка режима остается без последствий, компрессор работает без остановки или не включается.

Неисправности и ремонт холодильников Стинол серии 107L

Утечка фреона из холодильного агрегата.
Засорение капиллярного трубопровода холодильного агрегата –проблема для всех холодильников этого бренда.
Засорение фильтра – осушителя.
Потеря производительности мотора компрессора.

Предлагаем посмотреть видео о неисправностях и их устранении в холодильниках Стинол 107L.

Характерные неисправности холодильников Стинол 110

Пускозащитное реле холодильника Атлант, Стинол, Бирюса

Пускозащитное реле внедряется в схему холодильника Атлант (Стинол, Бирюса, Индезит) для включения/отключения электропитания, передающегося на дополнительную обмотку компрессора для запуска двигателя. Как только электричество доходит до этой цели его потребление возрастает в несколько раз, так как холодильная установка начинает функционировать.

Эффективность процесса обуславливается прохождением электрического тока через катушку пускозащитного реле. В результате замыкаются контакты пусковой обмотки процессора, которые возвращаются в первоначальное положение только резкого снижения тока.

Пускозащитное реле

Пускозащитное реле играет две важные функции. Во-первых, защищает электродвигатель агрегата от перегрева. Во-вторых, регулирует количество оборотов мотора. Если они превышают допустимый предел (75%), то происходит остановка, посредством которой холодильник предохраняется от перенапряжения.

Данная деталь состоит из пусковой обмотки, якоря, двух контактов и катушки (соленоида). Пускозащитное реле имеет несколько разновидностей. Подбирать подходящий элемент следует, исходя из модели холодильника (Стинол, Бирюса, Атлант, Индезит) и его технических показателей.

Принцип действия

Холодильная установка начинает работать от подключения к электричеству. Ток короткого замыкания вызывает разгон мотора благодаря перемещению по обмотке электродвигателя, катушки пускового реле и цепи, входящей в схему защитного.

Работа компрессора будет бесперебойной до тех пор, пока цепь остается замкнутой, а пластинка теплового реле не перегревается, вызывая размыкание контактов. Поэтому преувеличить важность пускозащитного реле в функционировании холодильника невозможно.

Наиболее частые причины поломок

Для того, чтобы понять, почему пускозащитное реле вышло из строя, необходимо знать к какой разновидности оно относится. Поэтому следует ознакомиться со схемой. Если реле полупроводниковое, то проблема может быть в таблетке (происходит обрыв цикла при запуске компрессора) или той части механизма, что отвечает за защиту от перегрева (определение невозможно без использования тестера).

Мотор-компрессор в холодильнике

Пускозащитное реле, относящееся к катушечному типу, часто страдает от обрыва соленоида (проверяется тестером), неполадок в защитном механизме и проблем с пусковым толкателем (холодильник попросту не включается).

Выявление неполадок в пускозащитном реле

Диагностика проводится следующим образом:

Проверяем контакты. Причина «недомогания» холодильника может быть вызвана их загрязненностью или процессом окисления. Избавиться от данных симптомов поможет наждачная бумага.
Осматриваем шток. Для этого необходимо поднять пластинку, на которой расположены контакты. Чтобы деталь успевала за определенный период времени ее нужно обработать антикоррозионным составом. Он уничтожит загрязнения и ржавчину, что позволит штоку двигаться плавно и с необходимой скоростью.
Проверить вспомогательную обмотку компрессора. Пускозащитное реле снимается, а контакты электродвигателя тестируют парами.
Анализируем состояние реле в целом. Сделать это реально, используя тестер. Если даже в этом случае нарушения найдены не будут, то скорее всего холодильник перестал работать из-за термостата.

Существует простой способ определения области поражения. В тот момент, когда агрегат перешел в стадию покоя его следует отключить от сети. Далее необходимо поработать с температурным реле, его контакты нужно разъединить посредством перемычки. После надо включить холодильник. Если он функционирует, проблема локализуется в температурном датчике, а если нет, то в пускозащитном реле.

Пусковое реле в холодильнике

Замена этой детали в полном объеме требуется не всегда. Иногда достаточно очистить поверхность ее составляющих от пыли и коррозии, в крайнем случае можно использовать наждачную бумагу. Если после холодильник не заработает, то придется покупать новое пускозащитное реле. При наличии на корпусе реле и гнездах, через которые проводится ток, следов подгорания замена пускозащитного механизма – единственный выход из ситуации. Далее все будет зависеть только от правильного выбора и грамотной установки сменной детали от Danfoss.

Демонтаж пускозащитного реле

Этот процесс начинается с отключения холодильника Стинол (Бирюса, Атлант, Индезит) от сети. В противном случае существует риск получить удар током. Профессионалы советуют перед началом работ отметить провода и места их присоединения одинаковыми метками. Это поможет не запутаться при сборке.

Пусковое реле

Далее необходимо следовать инструкции:

Контакты пускозащитного реле холодильника Атлант (Стинол 101) освобождаются от проводов (их концы нужно аккуратно отсоединить).
Отделяется скоба, посредством которой происходит крепление реле к компрессору.
Изношенный механизм извлекается плавными движениями.
На его место устанавливается новое пускозащитное реле от Danfoss или другой фирмы.
Вновь крепится скоба, и выводные провода возвращаются к обозначенным клеммам.

Во время демонтажа холодильника Стинол 101 необходимо руководствоваться схемой. Все описанные этапы изображены на фото.

Схема подключения реле

Самостоятельная починка пускозащитного реле

Устранить нарушения в работе холодильника несложно, если имеются соответствующие навыки и понятие о том, как работает агрегат. Но непосредственно ремонт – это последний пункт плана. Ему должна предшествовать точная диагностика проблемы и подбор пускозащитного реле, подходящего по всем параметрам.

Сложность в том, что сегодня на рынке бытовой техники присутствует множество моделей. Конструкция каждой из них имеет свои особенности, это обусловлено повышенной функциональностью, которая порой отрицательно влияет на производительность и долговечность.

Починка пускового реле

А детали, в частности, пускозащитное реле компрессора, не универсальны. Найти элемент, полностью соответствующий вашему холодильнику Атлант, трудно, если ни разу не сталкивался с ремонтом подобных агрегатов или не разбираешься в их устройстве.

Если будет допущена хоть одна неточность, то шансы на успешное завершение ремонта не очень велики. Результат может быть даже плачевным, ведь холодильник из-за неправильно проведенной установки (даже если она идет по схеме) часто выходит из эксплуатации навсегда.

Поэтому не стоит рисковать. Экономия на услугах мастера не перекроет стоимости нового холодильника. Профессионал же без проблем и за приемлемую плату починит данный бытовой прибор, и он прослужит еще долгие годы.

Второй вариант схемы No Frost с обратной связью

Система находится в режиме первоначального набора холода, таймер подает питание на компрессор и вентилятор. Однако, испаритель еще недостаточно охладился, поэтому контакты дефрост-термостата разомкнуты и двигатель таймера обесточен.
Система работает в таком режиме недолго, около 10 минут. Обычно, этого времени хватает, чтобы испаритель достаточно охладился и контакты дефрост-термостата замкнулись.

Система находится в режиме охлаждения, таймер подает питание на компрессор и вентилятор. Испаритель уже достаточно охладился, поэтому контакты дефрост-термостата замкнуты, а на двигатель таймера подается питание.
Большую часть рабочего времени система проводит именно в этом режиме. Его продолжительность может составлять от 6 до 12 часов. В этом режиме воздух и продукты внутри холодильника охлаждаются, а испаритель постепенно покрывается стоем инея.

Система перешла в режим оттайки. Таймер снял питание с компрессора и вентилятора и подал его на нагреватель оттайки. Испаритель пока имеет низкую температуру, поэтому контакты дефрост-термостата замкнуты.
Обратите внимание на то, что двигатель таймера обесточен пока контакты дефрост-термостата замкнуты.
Продолжительность работы в этом режиме зависит от количества инея на испарителе и обычно составляет 10. .15 минут. За это время нагреватель успевает расплавить весь иней, находящийся на поверхности испарителя.

Под действием нагревателя испаритель прогрелся выше температуры плавления инея и контакты дефрост-термостата разомкнулись, сняв питание с нагревателя. Таймер все еще находится в режиме оттайки, но на его двигатель теперь подается питание, поэтому через некоторое время он переключит свои контакты и перейдет в режим набора холода.
В этом режиме питание таймера осуществляется не непосредственно, а через нагреватель и обмотку компрессора. Это возможно благодаря тому, что нагреватель и обмотка компрессора имеют крайне малое сопротивление по сравнению с сопротивлением двигателя таймера.
Продолжительность работы в этом режиме зависит от модели используемого таймера и обычно составляет от 1 до 7 минут.

Холодильник Стинол: 1

Стинол РФ 345 ВК холодильник с морозильной камерой (60.00×60.00×185. 00 см, 345.00 л) способ разморозки холодильника: капельная система объем холодильной камеры (л): 240.00 объем морозильной камеры (л): 105.00 общий объем холодильника (л): 345.00 расположение холодильника: стоит отдельно расположение морозильной камеры: снизу количество дверей: 2 количество компрессоров: 1 количество камер: 2 охлаждающая жидкость: r134a (hfc) дополнительные опции: super замораживание энергетический класс: класс b уровень шума (дБ): 40 больше информации…	Стинол РФ 370 ВК холодильник с морозильной камерой (60.00×61.00×200.00 см, 370.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 240.00 объем морозильной камеры (л): 130. 00 общий объем холодильника (л): 370.00 расположение холодильника: отдельно стоящий количество компрессоров: 1 энергетический класс: класс а уровень шума (дБ): 38 больше информации…	Холодильник с морозильной камерой Stinol RFNF 345 BK (60.00×60.00×185.00 см, 320.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 240.00 объем морозильной камеры (л): 80.00 общий объем холодильника (л): 320.00 расположение холодильника: отдельно стоящий количество компрессоров: 1 энергетический класс: класс b уровень шума (дБ): 43 больше информации…
Stinol RFC 340 BK холодильник с морозильной камерой (60. 00×60.00×185.00 см, 340.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 200.00 объем морозильной камеры (л): 140.00 общий объем холодильника (л): 340.00 расположение холодильника: стоит отдельно количество компрессоров: 2 количество камер: 2 энергетический класс: класс b уровень шума (дБ): 42 больше информации…	Стинол РФ 305 ВК холодильник с морозильной камерой (60.00×60.00×167.00 см, 305.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 200.00 объем морозильной камеры (л): 105.00 общий объем холодильника (л): 305.00 расположение холодильника: стоит отдельно расположение морозильной камеры: ниже количество дверей: 2 количество компрессоров: 1 количество камер: 2 энергетический класс: класс b уровень шума (дБ): 40 больше информации. ..	Stinol RFC 370 BK холодильник с морозильной камерой (60.00×60.00×200.00 см, 370.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 240.00 объем морозильной камеры (л): 130.00 общий объем холодильника (л): 370.00 расположение холодильника: отдельно стоящий количество компрессоров: 2 энергетический класс: класс b уровень шума (дБ): 42 больше информации…
Stinol RFCNF 340 холодильник с морозильной камерой (60.00×60.00×185.00 см, 320.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 200.00 объем морозильной камеры (л): 120.00 общий объем холодильника (л): 320.00 расположение холодильника: отдельно стоящий количество компрессоров: 2 энергетический класс: класс c уровень шума (дБ): 43 больше информации…	Стинол RFNF 305 холодильник с морозильной камерой (60.00×60.00×167.00 см, 280.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 200.00 объем морозильной камеры (л): 80.00 общий объем холодильника (л): 280.00 расположение холодильника: отдельно стоящий количество компрессоров: 1 энергетический класс: класс c уровень шума (дБ): 43 больше информации…	Стинол RFNF 345 холодильник с морозильной камерой (60.00×60.00×185.00 см, 320.00 л) способ разморозки холодильника: no frost объем холодильной камеры (л): 240.00 объем морозильной камеры (л): 80.00 общий объем холодильника (л): 320.00 расположение холодильника: стоит отдельно количество дверей: 2 количество компрессоров: 2 количество камер: 2 энергетический класс: класс b уровень шума (дБ): 43 больше информации…
Stinol C 132 NF холодильник с морозильной камерой (60.00×66.50×167.00 см, 280.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 200.00 объем морозильной камеры (л): 80.00 общий объем холодильника (л): 280.00 расположение холодильника: стоит отдельно количество компрессоров: 1 количество камер: 2 энергетический класс: класс c больше информации…	Stinol C 138 NF холодильник с морозильной камерой (60.00×66.50×185.00 см, 320.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 240.00 объем морозильной камеры (л): 80.00 общий объем холодильника (л): 320.00 расположение холодильника: стоит отдельно расположение морозильной камеры: ниже количество дверей: 2 количество компрессоров: 1 количество камер: 2 энергетический класс: класс b больше информации…	Stinol C 236 NF холодильник с морозильной камерой (60.00×66.50×185.00 см, 320.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 200.00 объем морозильной камеры (л): 120.00 общий объем холодильника (л): 320.00 расположение холодильника: стоит отдельно расположение морозильной камеры: ниже количество дверей: 2 количество компрессоров: 2 количество камер: 2 дополнительные опции: суперзамораживание энергетический класс: класс c больше информации…
Stinol RFC 340 холодильник с морозильной камерой (60.00×60.00×185.00 см, 340.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 200.00 объем морозильной камеры (л): 140.00 общий объем холодильника (л): 340.00 расположение холодильника: стоит отдельно количество компрессоров: 2 количество камер: 2 энергетический класс: класс b уровень шума (дБ): 42 больше информации…	Stinol RFC 370 холодильник с морозильной камерой (60.00×60.00×200.00 см, 370.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 240.00 объем морозильной камеры (л): 130.00 общий объем холодильника (л): 370.00 расположение холодильника: стоит отдельно расположение морозильной камеры: ниже количество дверей: 2 количество компрессоров: 2 количество камер: 2 энергетический класс: класс b уровень шума (дБ): 42 больше информации…	Stinol R 36 NF холодильник с морозильной камерой (60.00×66.50×185.00 см, 325.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 245.00 объем морозильной камеры (л): 80.00 общий объем холодильника (л): 325.00 расположение холодильника: стоит отдельно количество компрессоров: 1 количество камер: 2 энергетический класс: класс c больше информации…
Стинол РФ 305 холодильник с морозильной камерой (60.00×60.00×167.00 см, 241.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 157.00 объем морозильной камеры (л): 84.00 общий объем холодильника (л): 241.00 расположение холодильника: стоит отдельно расположение морозильной камеры: ниже количество дверей: 2 количество компрессоров: 1 количество камер: 2 хладагент: r134a (hfc) класс энергии: класс b уровень шума (дБ): 40 больше информации…	Стинол РФ 345 холодильник с морозильной камерой (60.00×60.00×185.00 см, 345.00 л) способ разморозки холодильника: капельная система объем холодильной камеры (л): 240.00 объем морозильной камеры (л): 105.00 общий объем холодильника (л): 345.00 расположение холодильника: стоит отдельно расположение морозильной камеры: снизу количество дверей: 2 количество компрессоров: 1 количество камер: 2 охлаждающая жидкость: r134a (hfc) дополнительные опции: super замораживание энергетический класс: класс b уровень шума (дБ): 40 больше информации…	Стинол РФ 370 холодильник с морозильной камерой (60.00×61.00×200.00 см, 370.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 240.00 объем морозильной камеры (л): 130.00 общий объем холодильника (л): 370.00 расположение холодильника: стоит отдельно расположение морозильной камеры: ниже количество дверей: 2 количество компрессоров: 1 количество камер: 2 энергетический класс: класс а уровень шума (дБ): 38 больше информации…
Stinol CA 140 холодильник с морозильной камерой (60.00×66.50×200.00 см, 370.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 240.00 объем морозильной камеры (л): 130.00 общий объем холодильника (л): 370.00 расположение холодильника: стоит отдельно расположение морозильной камеры: выше количество дверей: 2 количество компрессоров: 1 количество камер: 2 энергетический класс: класс а больше информации…	Stinol 131 Q морозильный шкаф (60.00×60.00×167.00 см, 275.00 л) объем морозильной камеры (л): 275,00 общий объем холодильника (л): 275,00 расположение холодильника: отдельно стоящий количество дверей: 1 количество компрессоров: 1 количество камер: 1 дополнительные опции: суперзамораживание энергетический класс: класс b уровень шума (дБ): 44 больше информации…	Стинол 232 Q холодильник с морозильной камерой (60.00×60.00×125.00 см, 225.00 л) способ разморозки холодильника: капельная объем холодильной камеры (л): 197.00 объем морозильной камеры (л): 28.00 общий объем холодильника (л): 225.00 расположение холодильника: стоит отдельно расположение морозильной камеры: над количество дверей: 1 количество компрессоров: 1 количество камер: 1 энергетический класс: класс а уровень шума (дБ): 43 больше информации…

Схема термостата холодильника. Электрические схемы бесплатно

Датчик температуры позволяет поддерживать необходимое количество холода в холодильнике. Включает компрессор, когда требуется, наполняет технику холодом. И такие «выбросы» создают внутри холодильной камеры четко запрограммированные условия. Слишком жарко? Компрессор включается. Холодно? Выключает.

Он основан на том, что давление в деталях меняется в зависимости от температуры.Он соединяет или соответствует им, регулируя работу компрессора. Так происходит постоянное поддержание нужного количества холода. Однако нарушение работы может допускать компрессор слишком или не хватать.

Признаки того, что пора менять термодатчик

Товар важный, поэтому признаки поломки будут более чем серьезными и заметными. У них точно не будет сомнений, что пора его заменить. Поэтому проблем с проверкой и последующей заменой термостата холодильника вам не доставит.Признаки поломки:

Техника начала превращать продукты в лед. Да, это очень легко заметить. Мы уверены, что он точно не пройдет мимо ваших глаз и моментально заставит задуматься о ремонте. Также такая поломка может проявиться в образовании льда на стенах техники.
Продукты недостаточно остывают. Понятно, что к ним это приведет.
Вы слишком или недостаточно слышите работу компрессора. Да, за время работы методики вы наверняка привыкли к шуму, однако изменение частоты может свидетельствовать о поломке.
Утечки также свидетельствуют о нарушении техники. Лед тает из-за отсутствия холода, что не позволяет сломать термостат.

Инструкция по замене термостата

1. Проверьте расположение детали

В старых холодильниках он есть внутри, а в новых — снаружи. Разберем случай с его нахождением на дверце, но метод подходит для любого холодильника.

2. Откручиваем болты и снимаем дверцу

Могут закрываться резиновой накладкой.Сначала демонтируем ее, потом дверь.

3. Снимите заднюю дверь

Скорее всего, держится на винтах с шестигранной головкой.

4. Снимите ручку регулировки температуры

Для этого достаточно открутить его от основного корпуса.

5. Снимите скобу и вытащите термостат

Запомните тип подключения! Точно так же новый надо подключить.

Термостат для холодильника своими руками

Все началось с того, что вернувшись с работы, открыв холодильник, нашла там тепло.Вращение регулятора термостата не помогло — холода не появилось. Поэтому решил не покупать новый блок, что тоже редкость, а сделать сам электронный термостат на attiny85. С оригинальным терморегулятором разница в том, что датчик температуры лежит на полке, а не спрятан в стене. Вдобавок появилось 2 светодиода — сигнализируют о том, что агрегат включен или температура выше верхнего порога.

Схема устройства:

Для подключения нужно было вывести второй провод 220 В (взят от осветительной лампы) для питания трансформатора.

Разъем, к которому подключается потенциометр, одновременно является разъемом программирования ISP.

Плата защищена от влаги специальным лаком для печатных плат.

Трансформатор здесь на 6 В. был выбран таким, чтобы минимизировать потери на микросхеме 7805.

Реле здесь можно поставить на 12 В. Если подать на него напряжение до стабилизатора. Для снижения затрат можно было бы создать боевую единицу, хотя есть сторонники и противники такого решения (электробезопасность).Другое снижение затрат — исключение. Микроконтроллер AVR. Есть термометры Далласа, которые также могут работать в режиме термостата.

Вот конструкция термостата для холодильника, который работает более 2-х лет. Все началось с того, что, вернувшись с работы и открыв холодильник, там обнаружилось тепло. Вращение регулятора термостата не помогло — холода не появилось. Поэтому решил не покупать новый блок, что тоже редкость, а сделать сам электронный термостат на attiny85.С оригинальным терморегулятором разница в том, что датчик температуры лежит на полке, а не спрятан в стене. Вдобавок появилось 2 светодиода — сигнализируют о том, что агрегат включен или температура выше верхнего порога.

Контур термостата холодильника на МК

Фото Оригинальный термостат и самодельный

Для подключения нужно было вывести второй провод 220 В (взят от осветительной лампы) для питания трансформатора.
Разъем, к которому подключается потенциометр, одновременно является разъемом программирования ISP.

Плата защищена от влаги специальным лаком для печатных плат.

Термостат на данный момент работает без проблем, и что главное — он стоит примерно в 10 раз дешевле оригинала.

Трансформатор здесь на 6 В. был выбран таким, чтобы минимизировать потери на микросхеме 7805.

Реле здесь можно поставить на 12 В.Если подавать напряжение на него до стабилизатора. Для снижения затрат можно было бы создать боевую единицу, хотя есть сторонники и противники такого решения (электробезопасность). Еще одно снижение стоимости — исключение микроконтроллера AVR. Есть термометры Далласа, которые также могут работать в режиме термостата.

Трудно представить свою жизнь без бытовой техники. Есть устройства, без которых можно было бы обойтись, и есть такие, без которых обустройство жилого пространства вполне разумно быть дефектным.Один из таких жизненно важных предметов — холодильник. Согласен?

Ремонт бытовой техники своими руками — хорошее подспорье для семейного бюджета. При желании можно освоить множество ремонтных операций. Например, заменить термостат для холодильника не так уж и сложно. Стоит только разобраться в особенностях конструкции и принципах работы устройства.

Расскажем, как определить неисправность термостата. В предлагаемой статье подробно рассказывается, как его заменяют при ремонте холодильника марки Стинол.Информация сопровождает тематическую подборку фото и видео материалов с советами специалистов.

Термостат или термостат — один из основных элементов, без которого невозможна нормальная работа холодильника. Он записывает показания датчиков температуры в холодильной и морозильной камерах и подает сигнал на реле запуска компрессора.

В соответствии с этими сигналами компрессор включается, если в камере не холодно, и выключается, когда температура достигает заданного уровня.Технически термостат представляет собой реле, на одном конце которого находится герметичная трубка, заполненная фреоном.

С другой стороны, контакты, размыкание и подключение которых получат сигнал на компрессор. Конец трубки с фреоном, его еще называют капиллярной трубкой, крепится к испарителю.

Помещенный внутрь хладагент чутко реагирует на нагрев и охлаждение. При понижении или повышении температуры изменяется уровень давления внутри трубки, в результате чего контакты реле замыкаются или размыкаются.

Движение контактов контролирует небольшая пружина. Он используется для установки уровня температуры, которая должна быть внутри холодильника. Ручка регулировки пружины прикреплена к пружине. При повороте этой ручки степень натяжения пружины изменяется.

В результате для замыкания и размыкания контактов необходимо прикладывать большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, в которой срабатывают контакты.

Термостат — это небольшое устройство, оснащенное герметичной трубкой с датчиком, заполненным хладагентом.В зависимости от изменения температуры испарителя реле включает или выключает компрессор.

Так регулируется охлаждение воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно тем же: желаемый уровень температуры устанавливается на основе реальных показателей, которые фиксирует капиллярная трубка.

Но в таких моделях используется электронный модуль управления, который может одновременно контролировать данные с нескольких датчиков.Такой термостат починить или заменить в домашних условиях может не всегда. Для работы со сложной электроникой необходимы знания и специальное оборудование.

Обычно термостат устанавливается внутри или снаружи холодильника. Перед тем как приступить к ремонту, не помешает изучить паспорт прибора. Может быть много полезной информации По конкретной модели устройства Термостат, а также о его расположении.

Обычно терьера располагают рядом с ручкой для установки температурного режима.Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный футляр.

Ручка регулировки находится прямо на нем. Чтобы снять терморель, нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

В более современных моделях терьера размещают вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

Но для поиска термостата нужна еще и ручка управления, обычно под кожухом холодильника где-то наверху.Ручку просто тоже снимаем, откручиваем крепления и находим нужную защитную панель.

Способы выявления проблемы

Если термоэлемент сломался, это не значит, что сразу перестанет работать весь холодильник. Но отсутствие верной информации о текущей температуре скажется на его работе.

Вариант №1 — Проверка работоспособности техники

Признаками неправильного холодильного оборудования могут быть:

компрессор работает без перебоев или с очень короткими и редкими перерывами;
температура внутри холодильной камеры опускается до нуля, а иногда и ниже;
на стенах появляется большое количество инея или даже льда;
внутри холодильника слишком тепло;
холодильник не включается после отключения и т. Д.

Конечно, эти приметы могут быть связаны не только с поломками терорере, но и с неисправностями других элементов.

Чтобы правильно определить причину выявленных проблем при работе бытового холодильника, потребуется провести небольшую диагностику. Это можно сделать самостоятельно.

Вариант №2 — Диагностика с помощью термометра

Для этого нужно полностью отключить холодильник от источника питания, а затем провести его полную разморозку в соответствии с инструкцией.Конечно, контент придется удалить.

После этого необходимо включить прибор в сеть и перевести ручку управления в положение, позволяющее получить минимально возможную температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется его использовать.

Для проверки работы тер. Необходимо освободить холодильник от всех продуктов, поместить термометр внутрь камеры и через несколько часов проверить его показания

В холодильной камере посередине он находится необходимо поставить градусник, предназначенный для измерения температуры воздуха.Лучше использовать прибор, позволяющий делать замеры и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания градусника.

Если в холодильной камере температура примерно в этот момент снизилась примерно до шести градусов, то с термостатом проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термостат придется заменить.

Вариант №3 — визуальный осмотр холодильной камеры

Если внутри камеры образуется так называемая снежная шапка, первичную диагностику обслуживания термостата можно провести очень просто.

Появление снежной шубы в холодильной камере практически всегда означает, что термостат работает некорректно, необходимо диагностировать его состояние

Для этого в момент работы компрессора ручка регулировки находится в начал нагреваться до температуры внутри камеры. Если реле исправно, в определенный момент датчики зафиксируют желаемый уровень температуры, после чего компрессор выключится. Если двигатель продолжает работать — нужно менять термостат.

После такой диагностики и с помощью хорошего термостата рекомендуется удалить все содержимое из камеры и дать прибору поработать в течение шести часов. В этот период нужно обращать внимание на продолжительность перебоев в работе компрессора.

Если около 40 минут, все в порядке, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или редко, нужно попробовать отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется ставить новый термостат.

Правила терминала Termorelay

Если холодильник вообще не включается, описанная выше диагностика будет невозможна. Вероятной причиной поломки можно назвать поломку электриков этого элемента.

Но проблема может быть и, например, в сгоревшей обмотке двигателя. Чтобы понять, нужна ли замена термостата, придется вынуть его из холодильника для исследования.

Обычно термостат располагается рядом с регулировочной ручкой, с помощью которой выставляется температура воздуха в холодильной камере.Двухкамерные модели комплектуются комплектом из двух таких ручек.

Для начала нужно отключить холодильник от сети. Теперь вы должны определить место, где он находится, как описано ранее. Обычно нужно снять регулировочную ручку, снять крепеж и снять защитные элементы.

Затем нужно внимательно осмотреть устройство, обращая пристальное внимание на провода, по которым подключен блок питания.

Все они имеют разную цветовую этикетку в зависимости от места назначения.Обычно для заземления берут желтый провод с зеленой полосой. Этот кабель нужно оставить в покое, а все остальные должны быть отключены и замкнуты друг с другом.

Сейчас холодильник снова включен в сеть. Если прибор все равно не включается, вероятно, термостат исправен, а вот с компрессором есть серьезные проблемы.

Если холодильник вообще не включается, то причиной может быть не только неисправность теплового, но и поломка компрессора, например, обмотки перегонного двигателя

Если двигатель заработал, можно сделать четкий вывод, что реле необходимо заменить.Перед началом работы не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. Эти изображения могут быть очень полезны при установке нового тепловизора, особенно для новичков.

Необходимо четко помнить, какие жилы кабеля использовались для каких целей. Обычно для соединения термореля с электродвигателем используют черный, оранжевый или красный провод. Коричневый живет на нуле, желто-зеленый провод обеспечивает заземление, а к световому индикатору подключается чисто желтый, белый или зеленый.

Для подключения термостата используются провода с разной цветовой маркировкой, нужно помнить назначение каждого провода, чтобы не перепутать при обратной сборке

Иногда снять испорченный регулятор непросто, особенно когда он на открытом воздухе. Например, в некоторых моделях холодильников «Атлант» необходимо полностью снимать дверцу камеры с петлями. Для этого необходимо снять накладку, которая установлена над верхней петлей, и открутить спрятанные под ней болты.

Перед снятием ручки регулировки также необходимо снять заглушку и открутить крепеж. Все эти операции нужно делать аккуратно. Элементы крепления и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно, термостат обычно прикручивается к кронштейну, его нужно аккуратно снять, отсоединить и снять.

Если термостат расположен внутри холодильника, он обычно скрывается под пластиковым кожухом, в котором также может быть установлена осветительная лампа.

На его место устанавливается новый термостат, соблюдая порядок сборки в обратном порядке.Иногда поломка термостата связана с неисправностью так называемой капиллярной трубки или сильфона. Если можно заменить только этот элемент, реле можно оставить.

Для выполнения этой процедуры вам нужно будет снять терморель, придерживаясь метода, описанного выше. Сильфон необходимо отсоединить от испарителя и аккуратно вынуть из корпуса устройства. Теперь устанавливают новую капиллярную трубку, прикрепляют к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Замена на примере холодильника Стинол

Поломка реле — довольно частое явление, особенно после пяти-семи лет эксплуатации.

Здесь чаще всего встречается горькая трубка, так как именно такой вариант закладывается производителем данного элемента. В модели Стинол-101 компрессор всего один, а в Стинол-103 их два: отдельно для холодильного и морозильного.

Это схема контактов термореля типа Т-59, позволяющая составить представление о том, какие провода следует подключать.Цветовая маркировка может отличаться, сохранить информацию поможет фото на телефоне, такую схему тоже можно нарисовать самостоятельно

Автоматика разные модели Немного отличается, что отражается в соответствующих электрических схемах, в остальном эти холодильники очень похожи, поэтому имеет смысл одновременно продумать порядок их ремонта.

Чтобы понять, что холодильник «Стинол» нуждается в ремонте или замене термостата, нужно обратить внимание на следующие признаки:

компрессор работает без остановки и не реагирует на выключение регулятора;
при переводе регулировочной ручки, но неправильная кнопка не характерный щелчок;
температура в камерах холодильника значительно превышает параметры, заданные регулировкой.

В холодильнике Стинол-103 применяется термалин к-59, проверить этикетку несложно, она указана на корпусе. Для снятия регулировочных ручек нужно использовать тонкий сиквел. Их нужно просто поддеть и удалить. В модели Стинол-101 всего одна ручка регулировки, а в Стинол-103 — две, по одной на каждый компрессор.

Чтобы снять ручку регулировки холодильника Stinol (1), необходимо использовать какой-нибудь острый предмет, например, доску. Затем снимите декоративную накладку (2), удерживающую четыре выступа.

После снятия ручки необходимо снять декоративную накладку, имеющую шесть выступов.Это хрупкий элемент, действовать следует осторожно, чтобы не повредить его. Под накладкой находятся гайки, которые следует отвернуть. После этого нужно открутить винты, фиксирующие панель управления.

Под декоративной накладкой находятся крепежные винты (1), которые удерживают терморель в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента

Винты, удерживающие дверцу дверцы холодильника, лучше снимать последний. Во избежание возможных повреждений дверь необходимо придерживать.Теперь можно поднять панель и снять дверцу с петлями.

Следующим шагом будет снятие верхней крышки холодильника.

Крепежные элементы, фиксирующие панель управления и защелку дверцы (1) холодильника Стинол, необходимо откручивать, двигаясь к двери, а не от нее.

Необходимые крепежные элементы находятся на задней стороне. Откручиваем и снимаем крышку. Таким образом будет получен свободный доступ к термостату.

Сначала необходимо отключить контактные разъемы реле, после чего можно снять элемент с панели управления холодильника.

После того, как будут сняты дверцы и верхняя панель холодильника Стинол, можно аккуратно снять терморель для осмотра и диагностики.

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы удалить изношенную капиллярную трубку, следует снять пластиковую накладку.

Теперь нужно открутить винт крепления и снять блок освещения. Трубка снимается через предназначенное для этого отверстие.

Для продолжения замены термостата в холодильнике «Стинол» необходимо снять облицовку (1) в холодильной камере и снять капиллярную трубку (2).

Новый элемент устанавливается так, чтобы неизолированная зона в его нижняя часть надежно скрыта под накладкой.Отверстие закрывается пластиковой заглушкой для восстановления герметичности камеры.

Обычно капиллярная трубка выходит за пределы термостата. Ее нужно аккуратно положить под верхнюю крышку холодильника, там достаточно места.

Чтобы снять капиллярную трубку (2) и заменить ее, сначала необходимо отсоединить блок освещения, который фиксируется винтом, утопленным в его упаковке.

Теперь вам нужно перевернуть узел термореля и холодильника: подключить все необходимые соединения, установить и закрепить крышку холодильника, повесить дверцу.

И снова завинчивание крепежа дверных образцов производим, когда остальные такие же саморезы уже установлены.

Отверстие, которое образуется на задней панели в процессе ремонтных работ, следует зарубить пластиком для восстановления герметичности холодильной камеры

Проверить состояние термостата холодильника стинол в домашних условиях можно простым диагностика. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

Если после их соединения перемычкой компрессор включился, термостат неисправен, требуется его замена. Если выбиты настройки термостата, их можно исправить, повернув регулировочные винты, но при этом следует сервисный центр с необходимым оборудованием.

Не менее важный функциональный узел Конструкция холодильника, с устройством, назначением и методами ремонта которого познакомит рекомендуемый нами товар.

Процедуру замены термостата нельзя назвать слишком сложной.Однако при неправильном обращении с этим элементом можно только усугубить ситуацию. Детальная проработка процедуры ремонта и внимание к деталям поможет восстановить работоспособность холодильника.

Расскажите, как был выбран термостат для восстановления работоспособности холодильника. Делитесь полезной информацией и ценной информацией по теме статьи, которая может быть полезна посетителям сайта. Пожалуйста, оставляйте комментарии, публикуйте фото и задавайте вопросы под блоком ниже.

Современные холодильники считаются надежной бытовой техникой.Таким образом, в них практически нет сложной электроники и минимум деталей. Самая частая поломка холодильника — это выход из строя термостата. В механической схеме управления холодильника он участвует в работе компрессорного двигателя. Термостат устанавливается в камере или на передней панели агрегата.

В холодильных приборах последнего поколения замененный терморегулятор точнее справляется со своими обязанностями.В этой статье мы постараемся разобраться, как проверить термостат холодильника.

Общая схема холодильной установки

Как известно, охлаждение и работа на фреоне. Пока это единственный газ, который не опасен и благодаря особым свойствам может изменять агрегатное состояние. Он движется по системе охлаждения с мотором компрессора. Сначала на задней стенке агрегата создается повышенное давление, а испаритель — низкий. В результате фреон, находящийся с обратной стороны охладителя, сжижается, и на испарителе начинается испарение, что подтверждает прилагаемую к инструкции схему холодильника.

Устройство устройства регулирования температуры

Термостат представляет собой довольно простое устройство. Даже в современных холодильных камерах и холодильниках есть простая контактная группа. Он контролирует манометр с капиллярной трубкой, конец которой находится в камере, и измеряет температуру. Сегодня в холодильниках есть два типа регуляторов температуры: механические и электронные.

Современный термостат состоит из двух основных элементов. Это коробка, в которой расположены менеджеры и исполнительные механизмы, а в трубке вытянутый капилляр.Коробка — сильфон (герметичная трубчатая пружина). От точности определяемых показателей зависит его герметичность. Сжатие и растяжение сильфона регулирует пружину, оптимизируя ее с помощью индикаторов давления. Современные могут иметь несколько пружин. Это зависит от назначения: холодильник или морозильник.

Более надежный и позволяющий плавно регулировать работу всей холодильной системы — электронный термостат для холодильника. Цена этого устройства значительно выше механической и колеблется в пределах двух тысяч рублей (в то время как механика стоит до тысячи).В электронном термостате за чувствительность отвечает тиристор, иногда резистор.

В холодильниках с повышенным энергопотреблением такие терморегуляторы быстро выходят из строя. В холодильных установках класса «А +» с линейными компрессорами электронные регуляторы температуры требуют замены значительно реже. Поэтому большинство производителей такого оборудования сегодня переходит на линейные компрессоры с электронными терморегуляторами.

Принцип работы прибора

Непосредственным назначением термостата в холодильной установке является поддержание температурно-заданного температурного режима.В компрессорных холодильниках термостат включает и выключает компрессорный двигатель, а в абсорбционных — нагреватель. Устройство, регулирующее температуру в холодильных камерах, рассчитано на конструкции манометров. Это означает, что работа агрегата зависит от нестабильности давления его наполнителя (обычно газа) при колебаниях температуры.

Механический термостат — это рычаг, в котором находится силовой рычаг и контактная цепь. Упругий элемент (трубчатый сильфон) термостатической системы и пружина воздействуют на силовой рычаг.Электрическая часть устройства отделена от механических частей электроизоляционной прокладкой.

Условия работы для фреона — концентрированного пара, давление которого зависит от температурного режима. В конце трубки уже скапливается сжиженный газ. Отрезок трубки, в котором происходит сечение парообразного фреона и жидкости, реагирует на колебания температуры. Именно этот сегмент находится в зоне охлаждения.

Расположение термостата

Режим всегда связан с ручкой, которая переключает температурные режимы.В моделях поколений прошлых лет терьер находится под пластиковой крышкой внутри холодильника. Для его замены вам понадобится плоская отвертка, чтобы поднять переключатель режимов, снять его, затем демонтировать пластиковую крышку.

В моделях последних лет из прилагаемой инструкции (схемы холодильника) можно узнать, где термостат находится в холодильнике. Чаще всего его размещают над дверью. Чтобы добраться до него, нужно демонтировать переключатель режимов и пластиковую конструкцию, закрывающую терморель.

Возможные проблемы

С термостатом может быть связано несколько поломок. Например, холодильник замерзает, но очень слабо. В этом случае нужно попробовать отрегулировать регулятор температуры или заменить его. Перед проверкой термостата холодильника нужно убедиться, что дверца закрывается достаточно плотно, а компрессор работает на заданной мощности.

Бывает, что устройство начало течь или компрессор работает без остановки. Необязательно, чтобы в каждом из этих случаев был термостат.Вполне вероятно, что причина может быть в другой, но сначала нужно проверить терморегулятор.

Возможные поломки терморегулятора

Самая частая причина выхода из строя термостата — физический износ. Почему это происходит? Неисправности термостата холодильника могут быть связаны с потерей герметичности, вздутием живота или окислением. Случаи бракованного устройства есть, но это редко. Поэтому ремонтировать такую систему не имеет смысла. Более дешевый заменит термостат в холодильнике.

Как проверить термостат самостоятельно

Способов, как проверить термостат холодильника, несколько:

Самым надежным, считают специалисты, проверить тестер. Он покажет, есть ли сопротивление. Для этого термостат демонтируется (после отключения холодильника от сети). Его расположение можно найти в прилагаемой к холодильнику инструкции. Но почти всегда он находится под переключателем температуры. Если тестер аналоговый, его нужно перевести в режим измерения сопротивления и установить точку отсчета.Затем провести калибровку (подключить щуп и одновременно установить стрелку на «ноль»). Цифровой тестер нужно перевести в положение «200» или «Цепь». Перед измерением необходимо предварительно выдержать термостат в ледяной воде. Так что показатели будут точными.

Как проще проверить термостат холодильника? Вам нужно выключить агрегат. С термостата необходимо снять клеммы и сразу замкнуть провода небольшим отрезком провода.Далее следует включить холодильник и прислушаться, запустился ли компрессор. Дальше все просто: если компрессор молчит, значит, нужно продолжить поиск неисправности. Возможно, это проблемы с пусковым механизмом или самим компрессором. Если последнее заработало, значит термостат нужен в холодильнике.

Неисправность термостата в холодильнике «Стинол»

Эта марка холодильников очень популярна в нашей стране.Практически единственный минус таких агрегатов — очень быстро выходит из строя термостат (после 5-6 лет работы). Причина поломки — небольшой рабочий ресурс этого устройства, поставляемого немецкой компанией Ranco (5 лет). Нарушена герметичность сильфона термостата, чувствительного к колебаниям температуры.

Дефекты, указывающие на неисправность термостата холодильника:

Стинол не запускается при повороте переключателя в положение «Выкл.» (Без щелчка).
Выше нормы даже при установке регулятора «Максимум».
Компрессор устройства работает без остановки, даже если ручка ручки находится в положении «Выкл.».

В домашних условиях точно определить неисправность термостата холодильника стинол невозможно. Но если при замкнутых контактах перемычки компрессор включен, значит, неисправен терморегулятор, в связи с чем необходимо обращаться в фирму, производящую срочный ремонт холодильников.

Срочное устранение неисправностей

Поломка холодильника из-за выхода из строя термостата, особенно в жаркое время года, выглядит концом света.Продукты отсутствуют, нет возможности охладить напитки, может произойти протечка, которая повредит наружное покрытие. Естественно, мастеров вызывать надо.

Необходимо учитывать, что срочный ремонт холодильников всегда дома. Но профессиональный мастер, имеющий большой опыт работы, по названным признакам легко определяет неисправность и звонит с необходимым комплектом запчастей.

Самостоятельно отрегулировать работу термостата можно

После замены терморегулятора или при длительном разрешении в холодильнике могут произойти незначительные изменения.Причин может быть несколько, но чаще всего это не до конца отрегулированный термостат. Как это исправить?

Настройка термостата холодильника — процесс трудоемкий и долгий. Затраченное время зависит от продолжительности циклов между включением и отключением этого устройства. Если время ограничено, можно отладить терморегулятор, используя измерения температуры в морозильной или холодильной камере. В этом случае нет необходимости изменять температуру окружающей среды.

Основы отладки термостата

Регулировка заключается в натяжении или ослаблении силовой пружины. Для этого необходимо выяснить, где расположен винт силовой пружины, в каком направлении поворот будет ослаблять температуру, а в какой — увеличиваться для конкретной модели холодильника. Обычно поворот винта на пружине по часовой стрелке увеличивает температуру, а против часовой стрелки — понижает (один оборот составляет примерно 5-6 ° C).

Перед началом работ необходимо натянуть прокладку между сильфоном и стенкой камеры (после регулировки регулировки прокладка должна вернуться на место).Затем измеряется температура на полке испарителя в температурном режиме двигателя, компрессора и среднего двигателя. Через 3-3,5 часа снова измеряют температуру. После сравнения начальной и конечной температур необходимо ослабить или подтянуть силовую пружину (предварительно отключив холодильник от электрической сети).

Холодильник «Стинол» двухкамерный — это отличное решение для дома

Кухня в доме всегда играет важную и особую роль, ведь это место сбора всей семьи за чудесным завтраком, обедом или ужином.Оригинальным дополнением к этому месту являются мебель, различные кухонные принадлежности и техника. От такой красивой обстановки точно не оторвать глаз. Но все же необходимо подумать о самом главном, где хранится вся еда. Этот холодильник представляет собой двухкамерный или однокамерный холодильник — наиболее популярную бытовую технику.

Это самая необходимая вещь на кухне. Сегодня холодильники существуют совершенно разных размеров: от простых до маленьких, до величественных огромных, даже громоздких.Они могут удовлетворить вкус любого человека и прекрасно вписаться в любой интерьер.

Как правильно выбрать холодильник, который подошел бы вам по всем критериям? Все очень просто. Для начала нужно определиться: покупать однокамерные или двухкамерные, учесть вместимость холодильника и морозильника в зависимости от количества человек в вашей семье и того, сколько нужно хранить продуктов. Во-вторых, количество наледи и снега в морозилке. В-третьих, важна компания-производитель, сборка и страна сборки, то есть необходимо узнать все о качестве и надежности этой техники.Гарантия тоже очень важна. Напоследок нужно посмотреть на внешний вид техники, как она вписывается в интерьер кухни. Идеальным решением по качеству, вместительности и внешнему виду является холодильник «Стинол» двухкамерный.

На данный момент существует множество моделей такой техники. Но самый распространенный и популярный холодильник — двухкамерный «Стинол». Эта модель очень проста и удобна в эксплуатации. Имеется автоматическое размораживание и размораживание по мере необходимости, установлена система No Frost, то есть испаритель морозильной камеры оттаивает автоматически.Это все, что нужно для хорошей работы этой техники. Холодильник «Стинол» двухкамерный получил хорошие отзывы об использовании. Он самый прочный.

Эта кухонная техника заняла лидирующее место в списке самых покупаемых товаров благодаря надежной сборке, качественным деталям, продуманной системе охлаждения, достаточно простому ремонту и, конечно же, изысканному внешнему виду. Также холодильник «Стинол» двухкамерный имеет полную автоматизацию и не требует размораживания испарителя морозильной камеры своими силами.Холодильная установка, которая имеет два испарителя и состоит из одного компрессора, занимается производством холода в этой технике. Используется испаритель плачущего типа.

Холодильник «Стинол», цена на который на сегодняшний день не слишком высока, продается во всех магазинах, занимающихся торговлей подобным оборудованием. Холодильник — важнейшая техника на кухне, и нельзя пренебрегать его качеством. При выборе и покупке нужно подойти к делу со всей серьезностью и ответственностью.Именно там вы будете хранить то, что будете есть, и за едой нужно внимательно следить. В холодильниках этой компании продукты надолго сохранят свежесть, витамины и вкусовые качества.

Как проверить термостат холодильника? Схема холодильника и срочный ремонт

Современные холодильники считаются надежной бытовой техникой. В них практически нет сложной электроники, поэтому и деталей, которые выходят из строя, минимум. Самая частая поломка холодильника — это выход из строя термостата.В схеме механического управления холодильником он участвует в работе двигателя-компрессора. Монтируется терморегулятор в камере или на передней панели агрегата.

В холодильном оборудовании последнего поколения термостат заменен термистором. Этот прибор точнее справляется со своими обязанностями. В этой статье мы постараемся разобраться, как проверить термостат холодильника.

Общая схема работы холодильной установки

Как известно, холодильники и морозильники работают на фреоне.Пока это единственный газ, который не опасен и благодаря своим особым свойствам способен изменять агрегатное состояние. Он движется по системе охлаждения с помощью мотор-компрессора. Сначала на задней стенке агрегата создается повышенное давление, а на испарителе — пониженное. В результате фреон, находящийся на обратной стороне охладителя, сжижается, и на испарителе начинается испарение, что подтверждается схемой холодильника, прилагаемой к инструкции.

Устройство контроля температуры

Термостат — довольно простое устройство. Даже в современных холодильниках и холодильниках это простая контактная группа. Он контролируется манометрическим прибором с капиллярной трубкой, конец которой находится в камере и измеряет температуру. Сегодня в холодильниках есть два типа регуляторов температуры: механические и электронные.

Современный термостат состоит из двух основных элементов. Это коробка, в которой находятся управляющие и исполнительные механизмы, а также вытянутый в трубку капилляр.Коробка — сильфон (герметичная трубчатая пружина). От точности определяемых параметров зависит его герметичность. Сжатие и растяжение сильфона регулирует пружину, оптимизируя ее с помощью индикаторов давления. Современные механические термостаты могут иметь несколько пружин. Это зависит от назначения: холодильная камера или морозильная камера.

Более надежным и плавно регулируемым работой всей холодильной системы является электронный термостат для холодильника. Цена на это устройство намного выше механического и колеблется в пределах двух тысяч рублей (в то время как механика стоит до тысячи).В электронном термовыключателе за чувствительность отвечает тиристор, иногда резистор.

В высокоэнергетических холодильниках такие термостаты быстро выходят из строя. В холодильных установках класса A + с линейными компрессорами электронные регуляторы температуры требуют замены гораздо реже. Поэтому большинство производителей такого оборудования сегодня переходят на линейные компрессоры с электронными термостатами.

Принцип работы прибора

Прямое назначение термостата в холодильном агрегате — удержание заданной потребителем температуры.В компрессорных холодильных установках термостат включает и выключает двигатель компрессора, а в абсорбционных охладителях — нагреватель. Устройство, регулирующее температуру в охлаждающих камерах, называется измерительными конструкциями. Это означает, что работа агрегата зависит от нестабильности давления его наполнителя (обычно газа) при колебаниях температуры.

Механический термостат — это рычажное устройство с силовым рычагом и схемой контактов. Эластичный элемент (трубчатый сильфон) термостатической системы и пружина действуют на силовой рычаг.Электрическая часть устройства отделена от механической электроизоляционной прокладки.

Условия работы для фреона — концентрированного пара, давление которого зависит от температурного режима. В конце трубки уже скапливается сжиженный газ. Кусок трубки, в которой разделяются пары фреона и жидкости, реагирует на колебания температуры. Этот сегмент находится в зоне охлаждения.

Расположение термостата

Регулятор температуры всегда связан с температурными условиями переключения ручки.В поколениях прошлых лет тепловое реле находится под пластиковой крышкой внутри холодильной камеры. Для его замены нужно поднять переключатель режимов плоской отверткой, снять его, затем снять пластиковую крышку.

В моделях последних лет из прилагаемой инструкции (схемы холодильника) можно узнать, где находится термостат в холодильнике. Чаще всего его размещают над дверью. Чтобы добраться до него, нужно демонтировать переключатель режимов и пластиковую конструкцию, закрывающую термовыключатель.

Возможные проблемы

Может быть несколько неисправностей, связанных с поломками термостата. Например, холодильник замерзает, но очень слабо. В этом случае следует попробовать отрегулировать регулятор температуры или заменить его. Перед проверкой термостата холодильника нужно убедиться, что дверца закрывается достаточно плотно, а компрессор работает на заданной мощности.

Бывает, что аппарат начал негерметично или компрессор работает без остановки. Необязательно, чтобы в каждом из этих случаев выходил из строя термостат.Вполне вероятно, что причина может быть в другой, но сначала необходимо проверить терморегулятор.

Возможный выход из строя терморегулятора

Самая частая причина выхода из строя термостата — физический износ. Почему так происходит? Неисправности термостата холодильника могут быть вызваны потерей герметичности, вздутием или окислением. Бывают случаи бракованного устройства, но это редко. Поэтому ремонтировать такую систему нет смысла. Дешевле будет заменить термостат в холодильнике.

Как проверить термостат самостоятельно

Есть несколько способов проверить термостат холодильника:

Самый надежный, по мнению экспертов, — это провести проверку тестером. Он покажет, есть ли сопротивление. Для этого снимаем термостат (предварительно отключив холодильник от сети). Его расположение можно найти в прилагаемой к холодильнику инструкции. Но почти всегда он находится под переключателем температуры. В случае, если тестер аналоговый, его необходимо переключить в режим измерения сопротивления и установить начальную точку.Затем откалибруйте (подключите щупы и одновременно установите стрелку на «ноль»). Цифровой тестер нужно перевести в положение «200» или «Звонок цепи». Перед тем, как произвести измерение, необходимо сначала подержать термостат в ледяной воде. Так что цифры будут точными.

Как проверить термостат холодильника более простым способом? Надо выключить агрегат. С термостата необходимо снять клеммы и сразу замкнуть провода небольшим кусочком проволоки.Далее включаем холодильник и слушаем, запустился ли компрессор. Дальше все просто: если компрессор молчит, то нужно продолжить поиск неисправности. Возможно, это проблема триггера или самого компрессора. Если последний исправен, значит, необходимо заменить термостат в холодильнике.

Неисправность термостата в холодильнике «Стинол»

Эта марка холодильников очень популярна в нашей стране. Практически единственный минус таких агрегатов — термостат очень быстро (через 5-6 лет работы) выходит из строя.Причина поломки — небольшой срок службы этого устройства, поставляемого немецкой компанией RANCO (5 лет). Термостат нарушает герметичность сильфона, который чувствителен к колебаниям температуры.

Дефекты, свидетельствующие о неисправности термостата холодильника:

«Стинол» не запускается при переводе переключателя в положение «выключено» (без щелчка).
Температурный режим в холодильнике выше нормального, даже когда регулятор установлен на «максимум».
Компрессор устройства работает без остановки, даже если ручка регулятора находится в положении «выключено».

В домашних условиях точечная неисправность терморегулятора холодильника «Стинол» невозможна. Но если компрессор включается при замыкании контактов перемычкой, значит, велика вероятность неисправности терморегулятора, а потому необходимо обращаться в фирму, производящую срочный ремонт холодильников.

Срочный поиск неисправностей

Поломка холодильника из-за выхода из строя термостата, особенно в жаркое время года, выглядит концом света. Пропадают продукты, нет возможности охладить напитки, может быть протечка, которая повредит пол. Естественно, необходимо вызвать мастера.

Необходимо учитывать, что срочный ремонт холодильников всегда проводится на дому. Но профессиональный мастер, имеющий большой опыт, легко определит неисправность по вышеперечисленным признакам и подойдет к задаче с необходимым комплектом запчастей.

Вы можете отрегулировать работу термостата самостоятельно

После замены терморегулятора или длительной эксплуатации в холодильнике возможны незначительные изменения. Причин может быть несколько, но чаще всего это не полностью регулируемый термостат. Как это исправить?

Настройка термостата холодильника — процесс кропотливый и длительный. Прошедшее время зависит от продолжительности циклов между включением и выключением этого устройства. Если время ограничено, термостат можно отладить, замерив температуру в морозилке или холодильнике.В этом случае нет необходимости корректировать температуру окружающей среды.

Основы отладки термостата

Регулировка заключается в натяжении или ослаблении силовой пружины. Для этого необходимо выяснить, где находится винт силовой пружины, в какую сторону поворот будет ослаблять температуру, а в какую — увеличиваться для конкретной модели холодильника. Обычно при повороте винта на пружине по часовой стрелке температура повышается, а при повороте против часовой стрелки — понижается (один оборот составляет примерно 5-6 ° C).

Перед началом работы необходимо вытащить прокладку между сильфоном и стенкой камеры (после завершения регулировки прокладка должна вернуться точно на место). Затем измеряется температура на полке испарителя при работающем мотор-компрессоре и в среднем температурном режиме. Через 3-3,5 часа снова измеряют температуру. После сравнения начальной и конечной температур необходимо ослабить или подтянуть силовую пружину (после отключения холодильника от сети).

Какой должна быть температура в холодильнике, как определить

Чтобы продукты оставались свежими, температура в холодильнике должна быть оптимальной. Поэтому в упаковках есть рекомендации по хранению, а в отсеках предусмотрены разные зоны. Какая температура в камерах? Рассмотрим подробнее этот вопрос.

Содержание материала:

1 Сколько градусов должно быть в домашнем холодильнике
2 Температурный режим в холодильной камере
- 2.1Зона свежести
- 2.2 Средние полки
- 2.3 Контейнеры для овощей и фруктов
- 2.4 Полки дверные
3 Индикация в морозильной камере
4Сколько стоит рабочая температура в холодильниках разных марок
5 Как определить и установить необходимые метрики

Сколько градусов должно быть в домашнем холодильнике

Стандартная температура в холодильной камере + 3-5 ° С.Норма для морозильной камеры: -18-24 градуса.

Однокамерные или оборудованные морозильной камерой или холодильником. Комбинированные модели могут иметь морозильную камеру. Оборудован дверцей, климат в ней регулируется отдельно. Двухкамерные холодильники «Индезит» Стинол «Бош» имеют раздельные камеры.

Как происходит охлаждение:

Электронная плата посылает сигнал на включение компрессора.
Двигатель создает давление, перегоняя хладагент в конденсатор, а затем в испаритель.
В испарителе остывает.
Если холодильники LG, Ariston, Electrolux оснащены системой Noë Frost, вентилятор продувает холодный воздух через камеру.
Когда система достигает температуры отключения, компрессор выключается.
В испарителе срабатывает таймер и запускает нагреватель оттайки.
Решетки оттаивают ото льда, влага сбрасывается в раковину. Затем цикл повторяется.

О системах охлаждения холодильника читайте в отдельной статье.

Температурный режим в холодильной камере

Рассмотрим средние показатели. Они могут различаться в той или иной модели — все зависит от удаленности места хранения от морозильной камеры.

Зона свежести

Обычная температура здесь от нуля до +1 градуса.

Отделение — находка для правильного хранения мяса и рыбы. Благодаря такому подходу заготовки не портятся, сохраняя свои вкусовые качества и внешний вид.Подробнее на странице «Правильное хранение продуктов в холодильнике».

Продукты необходимо упаковать в пленку или положить в тару. В отделе свежести можно указать:

Свежее мясо и рыбные продукты.
Полуфабрикаты.
Колбаса.
Молочная.
Зелень.
Фрукты и овощи.

Далее зона с температурой хранения + 2-4 градуса. Отличное место для мясных продуктов, которые в ближайшее время будут готовить.В «Атланте» здесь размещены лотки для яиц.

Для поддержания оптимальных условий необходимо:

Хорошо закрыть дверцу.
Не ставьте горячую посуду.
Не забивайте камеру продуктами.

Средние полки

Какие показатели на этом уровне? Максимум: +6 градусов, минимум: +3.

Можно выложить готовые блюда: борщ, каши, соусы.

Контейнеры для овощей и фруктов

Они находятся в самом низу, поэтому показатели там +8 градусов.

Важно! При загрузке продуктов правильно распределите их по зонам. В противном случае они быстро портятся в неподходящих условиях.

Полка на дверь

Это место самое теплое: + 5-10 ° С. При открытии двери создается постоянный переход от холода к теплой среде. Поэтому не рекомендуется класть на дверь яйца и молочные продукты. Лучше добавлять соусы, масла, приправы.

Показание в морозилке

Здесь самая высокая температура: -18 ° С.Самый низкий -24 ° С. Если установлен режим «Super Frost», то значения уменьшаются до -30 ° C.

Режим -30 градусов подходит для быстрой заморозки ягод, полуфабрикатов и мясных продуктов.

Продукты в морозильной камере хранятся дольше, но не должны лежать более месяца: они теряют вкусовые и питательные качества.

Зачем нужно следить за показаниями в камере? Чтобы знать, когда повышать или понижать температуру. Регулировка в бытовом холодильнике осуществляется с помощью термостата или на электронном пульте.

Сколько стоит рабочая температура в холодильниках разных марок

В инструкции каждый прибор указан с идеальными значениями.

«Индезит». Холодильная камера: + 3-8 ° С. Замерзание: -18 ° С, во время «Суперзаморозки» -24 ° С.
Samsung. Базовый диапазон + 3-7 ° C, зона свежести от -1 до +3 градусов. Замораживание производится при -18-25 ° С.

Показатели «Бош» такие же, как и у «Самсунг».
Правильная работа «Либхер» возможна при + 8 ° C при охлаждении и -25 ° C при замораживании.

Для правильной настройки режима работы нужно учитывать рекомендации производителя и обращать внимание на климатический класс оборудования. Это напрямую влияет на срок службы.

Как определить и установить необходимые метрики

Если вы решили узнать температуру в отделении, то:

Вы не уверены в правильной работе прибора (нужно уменьшить или увеличить значения).
Вы хотите проверить его работоспособность.
Вы хотите измерить температуру и убедиться, что вы правы, когда добавляете продукты в закладки.

Возможно, в холодильнике стали плохо обслуживаться продукты, они быстро портятся.

Размер одинаковый у всех марок: «Бирюса», Атлант, «Аристон» и другие.

Возьмите обычный термометр (от -20 ° C до + 30 ° C).
Поставить на полку (там продукты портятся).

Если измерения проводить в морозильной камере, нельзя мочить градусник в воде, иначе он испортится.

Возникли проблемы с поддержанием температуры, не соответствует норме? Установить значения не составит труда.

После загрузки продуктов на панель мигает индикатор? Таким образом, техника еще не достигла нужной температуры. Как только это произойдет (через 20-30 минут), индикация погаснет.

Для электромеханических моделей управление осуществляется поворотом ручки: установите ее на желаемое значение. Некоторые пользователи совершают ошибку, занижая цифры во время жары. Это приводит к быстрому износу мотора-компрессора, так как он постоянно отталкивает холода.

Современные модели оснащены электронной панелью. Регулировка осуществляется нажатием кнопок или прикосновением к сенсору. На дисплее отображаются все настройки. Датчик температуры сообщает плате о достижении заданного значения.

Посмотрите видео об управлении холодильником Атлант:

Теперь вы знаете, как правильно обращаться с техникой и каких правил работы придерживаться.

Электронный термостат для холодильника своими руками. Термостат для холодильника

Начнем с того, что термостат в холодильнике служит для включения / выключения холодильного компрессора. При первоначальном включении работающего холодильника контакты термостата замыкаются и отправляется команда на включение компрессора.Установить температуру в холодильнике можно поворотом ручки — степень охлаждения варьируется, как правило, от +8 градусов до 0 градусов Цельсия, более низкая температура достигается поворотом ручки термостата по часовой стрелке до упора.

Чтобы понять, какие неисправности могут быть в термостате (терморегуляторе) холодильника, необходимо разобраться в его устройстве.

Устройство термостата холодильника

Механизм термостата — это рычажная система, управляющая электрическими контактами.Внешне термостат представляет собой небольшую коробку с ручкой, с одной стороны которой находится трубка, наполненная фреоном, а с другой — контакты для подключения к электрической цепи.

Количество контактов может варьироваться от 2 до 6, а длина трубки, заполненной фреоном, может составлять от 0,8 до 2,5 метров. Это зависит от дополнительных функций термостата, температурного режима и количества подключаемых модулей холодильника (свет, размораживание, индикация). Не рекомендуется разбирать рабочий термостат для изучения внутреннего устройства.

Принцип действия

Принцип работы термостата довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и присоединяется к испарителю холодильника. Находящийся в коробке рычажный механизм термостата воздействует на контактную группу при охлаждении — термостат открывается. При повышении температуры термостат возвращается в исходное положение — силовые контакты замыкаются.

Неисправности

Внешне поломка термостата (датчика температуры) проявляется двояко.Это может быть банальное отключение компрессора холодильника от электросхемы (компрессор не включается, звуков нет, в холодильнике горит), а может быть изменение температурного режима в холодильнике (замораживание или высокая температура).

В первом случае велика вероятность повреждения оцинкованной капиллярной трубки термостата, подверженной коррозии в водной среде, в результате чего рычажный механизм термостата просто перестает работать.Во втором необходимо понимать, что именно послужило причиной нарушения температурного режима — коррозия, залипание контактов термостата или нарушение внутренних заводских настроек датчика. Ответ может дать только специалист — мастер по ремонту холодильников.

Место установки

Неисправный термостат требует замены. Заменить сломанный термостат самостоятельно довольно просто, если вы доберетесь до места его установки. Вот тут и возникают трудности.

В современных холодильниках регулировка термостата, как правило, вынесена на переднюю панель и находится в верхней части холодильника, но может располагаться и внутри. Модуль охлаждения холодильника (испаритель) скрыт под пластиковым кожухом и расположен сзади.

Чтобы установить новый термостат самостоятельно, необходимо демонтировать сломанный термостат.

Для этого отключите холодильник от электросети, вынув шнур питания из розетки.
В зависимости от модели холодильника снимите пластиковую крышку, на которой находится сломанный термостат.
Отметьте электрическую схему маркером.
Снимите с места крепления (размещения) капиллярную трубку сломанного термостата.

Установите новый термостат в обратном порядке.

Особенности подключения

Не путайте разные термостаты, похожие друг на друга. Одни могут работать только при положительных температурах, другие рассчитаны только на морозильники.Использование термостата, не предназначенного для работы холодильника (морозильника), может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).

Поэтому обязательно проверьте подключенные провода к термостату. Одно дело, если вы найдете замену своему термостату того же производителя или бренда, другое дело, если вы воспользуетесь аналогом.

Кстати, провода подходящие к термостату имеют следующее назначение:

оранжевый, красный или черный — подключает термостат к компрессору;
коричневый — фазный провод к розетке;
белый, желтый или зеленый — загорается свет, указывающий на то, что холодильник включен;
полосатая желто-зеленая — земля.

Исходя из размеров контактов, расположения, термостаты могут различаться настройкой групп контактов (силовые или слаботочные) и назначением (среднетемпературные или морозильные). Например, использование внешне похожего датчика температуры К57-2,5 вместо К59-2,5 приведет к замерзанию холодильной камеры задней стенки и изменению температурного режима холодильника.

Вот конструкция термостата для холодильника, который эксплуатируется более 2-х лет.А началось все с того, что, вернувшись с работы и открыв холодильник, он обнаружил, что там тепло. Поворот ручки термостата не помог — холода не появлялось. Поэтому решил не покупать новый блок, что тоже редкость, а сделать себе электронный термостат на ATtiny85. С оригинальным терморегулятором разница в том, что датчик температуры находится на полке, а не спрятан в стене. Вдобавок появилось 2 светодиода — сигнализируют о том, что агрегат включен или температура выше верхнего порога.

Схема термостата холодильника

МК

Фото оригинального термостата и самоделки

Для подключения требовалось провести второй провод 220 В (взятый от осветительной лампы) для питания трансформатора.
Разъем, к которому подключается потенциометр, также является разъемом программирования ISP.

Плата защищена от влаги специальным лаком для печатных плат.

Термостат на данный момент работает без проблем, а главное стоит примерно в 10 раз дешевле оригинала.

Трансформатор здесь на 6 В. Он выбран так, чтобы минимизировать потери на микросхеме 7805.

Реле здесь можно поставить на 12 В. Если подать напряжение на него до стабилизатора. Для снижения затрат можно было бы создать бестрансформаторный блок питания, хотя есть сторонники и противники такого решения (электробезопасность).Еще одно сокращение затрат — исключение микроконтроллера AVR … Есть термометры Dallas, которые также могут работать в режиме термостата.

Сложно представить свою жизнь без бытовой техники … Есть устройства, без которых можно было бы обойтись, а есть такие, без которых обустройство жилого пространства по праву считается неполноценным. Один из таких жизненно важных предметов — холодильник. Ты согласен?

Ремонт бытовой техники своими руками — хорошее подспорье для семейного бюджета.При желании можно освоить множество ремонтных операций. Например, заменить термостат в холодильнике не так уж и сложно. Стоит только разобраться в конструктивных особенностях и принципах работы устройства.

Подскажем, как найти неисправность термостата. В предложенной нами статье подробно рассказывается, как его заменяют при ремонте холодильника марки Стинол. Информация сопровождается тематической подборкой фото и видео материалов с советами специалистов.

Термостат или термостат — один из основных элементов, без которого нормальная работа холодильника невозможна. Он записывает показания датчиков температуры в холодильной и морозильной камерах и подает сигнал на реле запуска компрессора.

По этим сигналам компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает установленного уровня. Технически термостат представляет собой реле, на одном конце которого находится герметичная трубка, заполненная фреоном.

С другой стороны, установлены контакты, размыкание и включение которых подает сигнал на компрессор. К испарителю крепится конец трубки с фреоном, также называемый капиллярной трубкой.

Хладагент внутри чувствителен к нагреванию и охлаждению. При понижении или повышении температуры изменяется уровень давления внутри трубки, в результате чего контакты реле замыкаются или размыкаются.

Движение контакта контролируется небольшой пружиной.Он используется для установки уровня температуры, которая должна быть внутри холодильной камеры. Ручка регулировки температуры прикреплена к пружине. Вращение этой ручки изменяет натяжение пружины.

В результате требуется большее или меньшее усилие для размыкания и замыкания контактов. Это влияет на уровень давления в капиллярной трубке, при котором срабатывают контакты.

Термостат представляет собой небольшое устройство, которое снабжено герметичной трубкой с датчиком, заполненным хладагентом.В зависимости от изменений температуры испарителя реле включает или выключает компрессор.

Регулирует степень охлаждения воздуха в холодильнике. При использовании электронного контроллера этот процесс осуществляется несколько иначе, но принцип остается примерно тем же: желаемый уровень температуры устанавливается на основе реальных показателей, которые фиксируются капиллярной трубкой.

Но в таких моделях используется электронный модуль управления, который может одновременно управлять данными с нескольких датчиков.Отремонтировать или заменить такой термостат в домашних условиях не всегда удается. Работа со сложной электроникой требует знаний и специального оборудования.

Обычно термостат устанавливается внутри или снаружи холодильной камеры. Перед тем, как приступить к ремонту, не помешает изучить технический паспорт устройства. Может быть много полезной информации по термостату конкретной модели устройства, а также по его расположению.

Обычно термостат располагается рядом с ручкой установки температурного режима.Внутреннее устройство типично для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный футляр.

Ручка регулировки находится прямо на нем. Чтобы снять термореле, нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

В более современных моделях термостат размещается вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами.

Но вам также нужно искать термостат рядом с ручкой управления, обычно под корпусом холодильника где-то вверху. Таким же образом снимается ручка, откручиваются крепления и за защитной панелью находится нужный.

Способы обнаружения проблемы

Если термостат сломается, это не означает, что сразу перестанет работать весь холодильный агрегат. Но отсутствие верной информации о текущей температуре скажется на его работе.

Вариант №1 — проверка работоспособности оборудования

Признаки неправильной работы холодильного оборудования могут быть следующими:

компрессор работает без перебоев или с очень короткими и редкими перебоями;
температура внутри холодильной камеры падает до нуля, а иногда и ниже;
на стенах появляется большое количество инея или даже льда;
внутри холодильника слишком тепло;
холодильник не включается после выключения и т. Д.

Конечно, эти признаки могут быть связаны не только с поломками теплового реле, но и с неисправностями других элементов.

Чтобы правильно определить причину выявленных проблем в процессе функционирования бытового холодильника, потребуется провести небольшую диагностику. Можно сделать самостоятельно

Вариант №2 — диагностика термометром

Для этого нужно полностью отключить холодильник от электросети, а затем провести его полную разморозку в соответствии с инструкцией.Конечно, содержимое придется удалить.

После этого необходимо включить прибор в сеть и повернуть ручку регулировки термостата в положение, которое позволит получить минимально возможную температуру. Если в модели холодильника есть режим заморозки, рекомендуется его использовать.

Для проверки работы термостата необходимо освободить холодильник от всех продуктов, поставить термометр внутрь камеры и через несколько часов проверить его показания

В холодильной камере примерно посередине нужно поставить градусник, предназначенный для измерения температуры воздуха.Лучше использовать прибор, позволяющий проводить измерения ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания градусника.

Если к этому времени температура в холодильнике упала примерно до шести градусов, с термостатом проблем нет. Но когда внутри этого уровня станет заметно теплее или холоднее, термостат придется заменить.

Вариант №3 — визуальный осмотр холодильной камеры

Если внутри камеры очень быстро образуется так называемая снежная шапка, первоначальную диагностику исправности термостата можно провести очень просто.

Появление снежного налета в холодильнике практически всегда означает, что термостат работает некорректно, необходимо провести диагностику его состояния

Для этого в момент работы компрессора начинает вращаться ручка регулировки в сторону увеличения температуры внутри камеры. Если реле исправно работает, в определенный момент датчики зафиксируют необходимый уровень температуры, после чего компрессор отключится. Если двигатель продолжает работать, необходимо заменить термостат.

После такой диагностики и при исправном термостате рекомендуется удалить все содержимое из камеры и дать устройству поработать около шести часов на холостом ходу. В этот период нужно обращать внимание на продолжительность перебоев в работе компрессора.

Если около 40 минут, все в порядке, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или нечасто, следует попробовать отрегулировать этот момент с помощью настроек реле.Если это не удастся, вам, скорее всего, придется установить новый термостат.

Правила демонтажа теплового реле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятная причина поломки — электрическая неисправность этого элемента.

Но перегоревшая обмотка двигателя, например, тоже может стать проблемой. Чтобы понять, нужно ли менять термостат, его придется вынуть из холодильника для исследования.

Обычно термостат располагается рядом с ручкой регулировки, с помощью которой устанавливается температура воздуха в холодильнике. Двухкамерные модели комплектуются комплектом из двух таких ручек

Для начала необходимо отключить холодильник от сети. Теперь вы должны найти место, где он находится, как описано ранее. Обычно нужно снять регулировочную головку, снять крепеж и снять защитные элементы.

Затем нужно внимательно осмотреть устройство, обращая пристальное внимание на провода, по которым подается питание.

Все они имеют разную цветовую кодировку в зависимости от назначения. Обычно за заземление берут желтый провод с зеленой полосой. Этот кабель следует оставить в покое, а все остальные отключить и замкнуть друг на друга.

Холодильник снова включен. Если прибор по-прежнему не включается, возможно, термостат исправен, но с компрессором возникли серьезные проблемы.

Если холодильник вообще не включается, причиной может быть не только неисправность теплового реле, но и поломка компрессора, например, сгоревшая обмотка двигателя

Если двигатель работает , можно сделать однозначный вывод о необходимости замены реле.Перед началом работы не помешает вооружиться смартфоном или фотоаппаратом, чтобы стабильно записывать все операции. Эти изображения могут быть очень полезны при установке нового теплового реле, особенно для новичков.

Необходимо четко помнить, какая жила кабеля использовалась для каких целей. Обычно для подключения теплового реле к электродвигателю используют черный, оранжевый или красный провод. Коричневый провод ведет к нулю, желто-зеленый провод обеспечивает заземление, а чистый желтый, белый или зеленый провод подключается к световому индикатору.

Для подключения термостата используются провода с разной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать при повторной сборке

Иногда бывает сложно снять поврежденный регулятор, особенно когда он находится снаружи. Например, в некоторых моделях холодильников Атлант необходимо полностью снимать дверцу камеры с петель. Для этого нужно снять крышку, которая установлена над верхним шарниром, и открутить спрятанные под ней болты.

Перед снятием ручки регулировки также необходимо снять заглушки и открутить крепеж. Все эти операции нужно делать аккуратно. Крепеж и планку лучше всего хранить в небольшом контейнере, чтобы они не потерялись. Сам термостат обычно прикручивается к кронштейну; его нужно аккуратно снять, расстегнуть и снять.

Если термостат находится внутри холодильной камеры, он обычно скрывается под пластиковым кожухом, в котором также может быть установлена лампа для освещения.

На его место устанавливается новый термостат, соблюдая обратный порядок сборки. Иногда поломка термостата связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Для выполнения этой процедуры вам необходимо снять термостат, следуя методу, описанному выше. Сильфон необходимо отсоединить от испарителя и осторожно снять с корпуса устройства. Теперь установлена новая капиллярная трубка, подключенная к испарителю, и реле установлено на прежнее место, а отсоединенные провода подключены.

Замена на примере холодильника Стинол

Для реле поломка — довольно частое явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, так как именно такой вариант заложен производителем данного элемента. У модели «Стинол-101» всего один компрессор, а в «Стинол-103» их два: отдельно для холодильника и морозильника.

Это схема контактов теплового реле типа К-59, которая позволяет получить представление о том, какие провода следует подключать куда.Цветовая кодировка может отличаться, фотографии на телефоне помогут сохранить информацию, вы также можете нарисовать подобную схему самостоятельно

Автоматика разных моделей немного отличается, что отражено в соответствующих электрических схемах, в остальном эти холодильники очень похожи, так что есть смысл продумать порядок их ремонта одновременно.

компрессор работает без остановок и не реагирует на выключение регулятора;
при перемещении ручки регулировки кроме отметки OFF характерного щелчка нет;
температура в холодильных камерах заметно превышает параметры, установленные при регулировке.

В холодильной камере Стинол-103 применяется термостат К-59, маркировку проверить несложно, она указана на корпусе. Для снятия регулировочных ручек необходимо использовать тонкое шило. Вам просто нужно их приподнять и снять. У Stinol-101 есть только одна ручка управления, а у Stinol-103 — две, по одной на каждый компрессор.

Чтобы снять регулировочную ручку холодильника Стинол (1), воспользуйтесь острым предметом, например, шилом. Затем снимите декоративную планку (2), удерживаемую четырьмя выступами.

После снятия ручки необходимо удалить декоративную планку, имеющую шесть выступов.Это хрупкий элемент, будьте осторожны, чтобы не повредить его. Под крышкой есть гайки, которые необходимо открутить. После этого нужно открутить винты, которыми крепится панель управления.

Под декоративной крышкой находятся крепежные винты (1), которые удерживают термостат в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента

Винты, удерживающие петлю дверцы холодильника, лучше всего вывернуть в последнюю очередь . Чтобы избежать возможных повреждений, дверь необходимо подпереть.Теперь вы можете поднять панель и снять дверцу с петель.

Следующим шагом будет снятие верхней крышки холодильника.

Крепеж, фиксирующий панель управления и дверную петлю (1) холодильника Стинол, необходимо откручивать, двигаясь к двери, а не от нее.

Необходимый крепеж находится с тыльной стороны. Их откручивают и снимают крышку. Таким образом будет получен свободный доступ к термостату.

Сначала необходимо отсоединить контактные разъемы реле, после чего можно снимать предмет с панели управления холодильника.

После снятия дверок и верхней панели холодильника Стинол можно осторожно снять термостат для осмотра и диагностики.

На этом этапе вам нужно запомнить или записать цветовую кодировку отдельных проводов. Чтобы удалить изношенную капиллярную трубку, снимите пластиковую крышку.

Теперь нужно открутить винт крепления и снять блок освещения. Трубка снимается через предусмотренное для этого отверстие.

Для продолжения замены термостата в холодильнике Стинол необходимо снять крышку (1) в холодильнике и снять капиллярную трубку (2).

Новый элемент установлен таким образом, чтобы неизолированная секция в его нижняя часть надежно скрыта под накладкой.Отверстие закрывается пластиковой заглушкой для восстановления герметичности камеры.

Обычно капиллярная трубка выступает за пределы термостата. Ее нужно аккуратно положить под верхнюю крышку холодильника, там достаточно места.

Чтобы снять капиллярную трубку (2) и заменить ее, сначала необходимо отсоединить осветительный блок, который закреплен винтом, утопленным в его корпусе

Теперь вам нужно собрать термостат и холодильник: подключить все необходимые соединения, установить и закрепить крышку холодильника, повесить дверцу.

И снова вкручивание креплений петель двери выполняется в последнюю очередь, когда остальные аналогичные саморезы уже установлены.

Отверстие, образующееся на задней панели при ремонтных работах, следует заделать пластиком для восстановления герметичности холодильной камеры.

Для проверки исправности термостата холодильника Стинол в домашних условиях можно использовать простую диагностику. Контакты 3 и 4 такого устройства при комнатной температуре должны оставаться замкнутыми.

Если после их соединения перемычкой компрессор включился, вышло из строя тепловое реле, его необходимо заменить. Если настройки термостата утеряны, их можно исправить, повернув регулировочные винты, но делать это нужно в сервисном центре с необходимым оборудованием.

Не менее важным функциональным элементом в конструкции холодильника является устройство, назначение и способы ремонта которого будут представлены в рекомендуемой нами статье.

Процедуру замены термостата нельзя назвать слишком сложной.Однако при неправильном обращении с этим элементом ситуация может только ухудшиться. Детальная проработка процедуры ремонта и внимание к деталям поможет восстановить работоспособность холодильника.

Расскажите, как вы выбрали термостат для восстановления работоспособности холодильника. Делитесь полезной и ценной информацией по теме статьи, которая может быть полезна посетителям сайта. Пожалуйста, оставляйте комментарии, размещайте фото и задавайте вопросы в блоке ниже.

Описанная электрическая схема. Электронный термостат для холодильника изменяет время паузы в работе компрессора, которое зависит от внутренней температуры.

Описание термостата для холодильника

Электрическая схема (рис. 1.35) содержит генератор на микросхеме DD1, ключи на радиоэлементах DD2.2, DD2.3 и инвертор на элементе DD2.1.

Генератор на микросхеме К176ИЕ5 имеет переключаемые RC-цепи (Rl, R3, Cl и R2, R4, C2). модификация схем тайминга выполнена ключами на микросхеме К561КТ3. Управление ключами начинается с сигналов с пятнадцатразрядного выхода (вывод 5) делителя сигналов DD1.

При высоком напряжении на выходе 5 на внутренний лог. элементы микросхемы DD1 подключены к одной RC-цепи (R2, R4, C2). При низком напряжении электрический сигнал переключается инвертором на элементе DD2.1 и через ключ DD2.2 подключается другая электрическая цепь (R1, R3, Cl). Для смены терморегулятора холодильника сопротивление R4 может иметь значение 100 кОм и более.

При падении температуры в холодильнике до 0 градусов термистор ММТ4 с сопротивлением 220 кОм имел сопротивление 400 кОм.Поскольку термистор включен в цепь, определяющую продолжительность паузы, чем ниже температура в холодильной камере, тем больше момент паузы в компрессоре холодильника.

Следовательно, регулирование температуры осуществляется изменением длительности паузы в работе компрессора холодильника с сопротивлением R3. Управляющий импульс через ключ на транзисторе VT1 включает промежуточное электрическое реле Kl, которое включает более мощное реле.Промежуточное электрическое реле марок РЭС6, РЭС49.

Микросхема К561КТ3 может быть заменена на К176КТ1. Переключатель SA1 нужен для включения постоянной работы компрессора после разморозки холодильника. Печатная плата Электрическое реле показано на рисунке 1.36, а со стороны установки радиодеталей на рисунке 1.37.

Размеры платы ограничены габаритами электрического реле 220 В. На плате находятся выпрямительные диоды и емкости фильтров.Термистор R3 припаивается к тонкой проволоке марки МГТФ и помещается в морозильную камеру.

Резистор R4 и переключатель SA1 расположены рядом с пластиковой боковой крышкой реле. Напряжение переменного тока, идущее в электрическую цепь, должно быть таким, чтобы выпрямленное напряжение было не более 9 В. При более низком напряжении. Однако микросхема К176ИЕ5 может работать и с напряжением. более 9 В может не работать.

Если вам нужен сверхнизкочастотный генератор с раздельным контролем длительности высокого и низкого уровней, то сопротивление R3 можно заменить потенциометром до 3 МОм.Частота рассчитывается приблизительно по формуле F = 0,7 / RC.

При расчете длительности следует помнить, что момент работы или паузы будет равен половине расчетного, так как берется только часть периода — либо высокий уровень, либо низкий уровень.

Термостаты широко используются в современной бытовой технике, автомобилях, системах отопления и кондиционирования, на производстве, в холодильном оборудовании и при эксплуатации духовок.Принцип работы любого термостата основан на включении или выключении различных устройств при достижении определенных температурных значений.

Современные цифровые термостаты управляются кнопками: сенсорными или обычными. Многие модели также оснащены цифровой панелью, на которой отображается заданная температура. Группа программируемых термостатов самая дорогая. С помощью прибора можно предусмотреть изменение температуры по часам или заранее установить необходимый режим на неделю.Управлять устройством можно удаленно: через смартфон или компьютер.

Для сложного технологического процесса, например, сталеплавильной печи, изготовление термостата своими руками — довольно сложная задача, требующая серьезных знаний. А вот собрать небольшой прибор для кулера или инкубатора под силу любому домашнему мастеру.

Чтобы понять, как работает терморегулятор, рассмотрим простое устройство, которое используется для открытия и закрытия заслонки шахтного котла и срабатывает при нагревании воздуха.

Для работы устройства использовались 2 алюминиевые трубы, 2 рычага, возвратная пружина, цепь, идущая к котлу, и узел регулировки в виде кран-буксы. Все комплектующие были установлены на котел.

Как известно, коэффициент линейного теплового расширения алюминия составляет 22х10-6 0С. При нагревании алюминиевой трубы длиной полтора метра, шириной 0,02 м и толщиной 0,01 м до 130 градусов Цельсия происходит удлинение на 4,29 мм. При нагревании трубы расширяются, за счет этого смещаются рычаги, и заслонка закрывается.По мере остывания трубы они уменьшаются в длине, а рычаги открывают заслонку. Основная проблема при использовании этой схемы заключается в том, что очень сложно точно определить порог срабатывания термостата. Сегодня предпочтение отдается устройствам на основе электронных компонентов.

Схема работы простого термостата

Обычно для поддержания заданной температуры используются релейные схемы. Основные элементы, входящие в состав данного оборудования:

датчик температуры;
;
исполнительное или индикаторное устройство.

В качестве датчика могут использоваться полупроводниковые элементы, термисторы, термометры сопротивления, термопары и биметаллические термостаты.

Схема термостата реагирует на превышение параметра над установленным уровнем и включает исполнительное устройство. Самый простой вариант такого устройства — биполярный транзисторный элемент. В основе теплового реле лежит триггер Шмидта. Термистор действует как датчик температуры — элемент, сопротивление которого изменяется в зависимости от увеличения или уменьшения градусов.

R1 — потенциометр, который устанавливает начальное смещение на термисторе R2 и потенциометре R3. Благодаря регулировке исполнительный механизм срабатывает и реле К1 переключается при изменении сопротивления термистора. В этом случае рабочее напряжение реле должно соответствовать рабочему напряжению питания оборудования. Для защиты выходного транзистора от скачков напряжения параллельно включен полупроводниковый диод. Величина нагрузки подключенного элемента зависит от максимального тока электромагнитного реле.

Внимание! В Интернете можно увидеть картинки с чертежами терморегулятора для различного оборудования. Но довольно часто изображение и описание не совпадают. Иногда картинки могут просто представлять другие устройства. Поэтому запускать производство можно только после внимательного изучения всей информации.

Перед началом работ следует определиться с мощностью будущего термостата и температурным диапазоном, в котором он будет работать. Для холодильника потребуются одни элементы, а для обогрева — другие.

Термостат на трех элементах

Одним из простейших устройств, на примере которого можно собрать и понять принцип работы, является простой самодельный термостат, предназначенный для вентилятора в ПК. Все работы выполняются на макетной плате. Если есть проблемы с поддоном, то можно взять беспаечную плату.

Схема термостата в данном случае состоит всего из трех элементов:

силовой транзисторный полевой МОП-транзистор (канал N), можно использовать полевой МОП-транзистор IRFZ24N 12В и 10А или силовой полевой МОП-транзистор IFR510;
потенциометр 10 кОм;
Термистор NTC 10 кОм, который будет действовать как датчик температуры.

Датчик температуры реагирует на повышение градусов, из-за чего срабатывает вся цепь, и включается вентилятор.

А теперь перейдем к настройке. Для этого включите компьютер и отрегулируйте потенциометр, установив значение для выключенного вентилятора. В момент, когда температура приближается к критической, мы максимально уменьшаем сопротивление до того, как лопасти вращаются очень медленно. Регулировку лучше произвести несколько раз, чтобы убедиться в исправной работе оборудования.

Современная электронная промышленность предлагает элементы и микросхемы, существенно различающиеся по внешнему виду и техническим характеристикам … Каждое сопротивление или реле имеет несколько аналогов. Необязательно использовать только те элементы, которые указаны на схеме, можно взять другие, соответствующие параметрам с образцами.

Термостаты для отопительных котлов

При регулировке систем отопления важна точная калибровка прибора. Для этого потребуется измеритель напряжения и тока.Для создания работающей системы вы можете использовать следующую схему.

По данной схеме можно создать внешнее оборудование для управления твердотопливным котлом. Роль стабилитрона выполняет микросхема К561ЛА7. Работа устройства основана на способности термистора снижать сопротивление при нагревании. Резистор подключается к сети делителя напряжения электричества. Требуемую температуру можно установить с помощью переменного резистора R2. Напряжение подается на инвертор 2И-НЕ.Результирующий ток поступает на конденсатор С1. К 2И-НЕ подключен конденсатор, контролирующий работу одного триггера. Последний подключен ко второму курку.

Регулирование температуры происходит по следующей схеме:

при уменьшении градусов напряжение в реле увеличивается;
при достижении определенного значения вентилятор, подключенный к реле, выключается.

На слепыша лучше паять.В качестве аккумулятора можно взять любое устройство, работающее в пределах 3-15 В.

Осторожно! Установка самодельной техники любого назначения для систем отопления может привести к выходу оборудования из строя. Более того, использование таких устройств может быть запрещено на уровне служб, обеспечивающих связь в вашем доме.

Цифровой термостат

Чтобы создать полноценный термостат с точной калибровкой, вам не обойтись без цифровых элементов. Рассмотрим устройство для контроля температуры в небольшом овощехранилище.

Основным элементом здесь является микроконтроллер PIC16F628A. Эта микросхема обеспечивает управление различными электронными устройствами … Микроконтроллер PIC16F628A содержит 2 аналоговых компаратора, внутренний генератор, 3 таймера, модули сравнения КПК и обмен данными USART.

При работе термостата значение существующей и установленной температуры поступает на MT30361 — трехзначный индикатор с общим катодом. Для установки необходимой температуры используйте кнопки: SB1 — для уменьшения, SB2 — для увеличения.Если проводить настойку с одновременным нажатием кнопки SB3, можно установить значения гистерезиса. Минимальное значение гистерезиса для этой схемы составляет 1 градус. Подробный чертеж можно увидеть на плане.

При создании любого из устройств важно не только правильно спаять саму схему, но и подумать, как лучше разместить оборудование. Необходимо, чтобы сама плата была защищена от влаги и пыли, иначе не избежать короткого замыкания и выхода из строя отдельных элементов.Также следует позаботиться о том, чтобы изолировать все контакты.

Видео

При покупке холодильника на дом внутренних дефектов не обнаружено. Как проверить холодильник перед покупкой. Внешний осмотр холодильника

Холодильник — незаменимый агрегат, который есть в каждом доме. И самая главная его составляющая — компрессор. При поломке агрегат перестает работать, и помочь может только ремонт. Если модели устройства в доме старого образца уже не один десяток лет, то практически любой хозяин уже знает причины неисправностей, способы их устранения и даже как самостоятельно проверить работоспособность компрессора холодильника.Что касается ремонта новых устройств, то его можно провести без помощи мастера, обладающего определенными знаниями. Нужно только понимать, как устроены функции его составляющей и деталей.

За счет чего работает устройство и какое место в нем занимает компрессор?

Охлаждение в холодильнике происходит за счет фреона (вещества, которое может переходить из жидкого в газообразное состояние). В современных устройствах используются хладагенты, которые при сохранении целостности конструкции устройства не причиняют вреда окружающим.

Для поддержания нормального рабочего состояния устройства фреон перемещается по системе: конденсатор — фильтр-осушитель — капиллярный трубопровод — испаритель. Основное место в этой системе занимает мотор-компрессор, являющийся основным узлом в любом подобном устройстве. Он отвечает за циркуляцию хладагента в системе трубопроводов холодильной установки. Стоит отметить, что современный аппарат может комплектоваться как одним, так и двумя моторами — на холодильную и морозильную камеры.

Поскольку это устройство, без которого устройство не может работать правильно, нужно знать, как проверить компрессор холодильника, если он перестал работать. Наиболее частые причины поломок, особенно новых моделей — второстепенные. Определив неисправность, вы можете произвести ремонт своими руками, без вызова Матеры.

Как компрессор?

Его компоненты:

Электродвигатель с поршнями и системой клапанов.

Обмотка внутренняя.

Пусковое реле.

Реле запуска обмотки.

Завод электрокомпрессорный ОТ переменного тока. Он имеет три выхода, расположенные в форме треугольника, которые соединены в реле. Это устройство отвечает за включение двигателя.

По какой причине не включается мотор?

Причины могут быть разными:

Сбой пускового реле.

Сгорел двигатель.

Проложите соединительный кабель к сети.

Как проверить реле защиты от пуска?

Часто поломка устройства возникает именно из-за неисправности этого устройства.Поэтому, зная, как проверить реле компрессора холодильника, можно легко отремонтировать прибор самостоятельно. Система проста. В камере холодильника стоит датчик температуры, как только температура в камере начинает повышаться, он подает сигнал на реле, которое, в свою очередь, запускает двигатель. Как правило, при неисправности в этом устройстве устройство включается на несколько секунд, а затем отключается.

Диагностика двигателя холодильника

Как только холодильник перестал работать, первым делом нужно проверить подключение к сети.Если диагностика указывает на исправность кабеля, значит, требуется ремонт самого мотора. Как проверить ремонт компрессора холодильника? В первую очередь осматриваем терминалы, которые должны быть в надлежащем виде.

Проверить напряжение в сети, если качество хорошее, неисправности не может быть. Далее все манипуляции с агрегатом проводятся только при отключении его от электросети. Только после отключения начинается диагностика компрессора, для этого необходимо:

Вытащить мотор, для этого снимаем кожух и отсоединяем реле.

Проверить целостность обмоток компрессора. Перед тем как начать эту диагностику, необходимо отключить все гибкие провода и клеммы.

Проверка сопротивления прибором (тестером). Для этого нужно знать, как правильно проверить компрессор холодильника. Сначала замыкаются левый и верхний контакты, показатель должен быть — 20 Ом, затем верхний правый показатель 15 Ом, после левого и правого — показатель 30 Ом. Это данные полностью работающего компрессора.Если показатели отличаются от нормы — неисправен прибор.

Сопротивление необходимо проверять между методическими контактами с кожухом. В этом случае при исправном двигателе прибор покажет обрыв сети, если прибор стоит, то есть проблемы в компрессоре. В этой ситуации можно считать, что замкнулась одна из двух обмоток двигателя. Эта неисправность устраняется перемоткой. Изготовить его могут только профессионалы сервисного центра.

Как проверить компрессор холодильника по мультиметру и манометру?

Это универсальные измерительные приборы.Манометр — это прибор, с помощью которого можно проверить работу компрессора. Шланг манометра присоединяется к насосной арматуре, и давление измеряется компрессором. Двигатель работает, если нагнетать давление в 6 атмосфер.

В ситуации, когда двигатель работает, но причина может быть в утечке газа (фреон). Это может произойти при механическом повреждении системы. К сожалению, эту неисправность невозможно проверить самостоятельно, нужен специалист.

Самостоятельную проверку проводить только после диагностики поломки.В холодильниках старого образца внутренняя обмотка компрессора может выводить напряжение на блок холодильника, и можно получить серьезную травму от удара.

Чтобы быть уверенным в безопасности, нужно измерить напряжение между каждым из имеющихся контактов и корпусом. Стоит отметить, что правильные показатели будут только на том месте корпуса, на котором нет краски. На случай, если корпус полностью поцарапан. Краску нужно очистить.

Если мультиметр при проверке сопротивления покажет бесконечность, двигатель исправен.В случае, когда на приборе есть значение, нужно быть осторожным, так как дальнейшая проверка может быть опасной. Чтобы не получить серьезную травму, необходимо:

аккуратно снять крышку, закрывающую пусковое реле;
отключите реле;
проверить сопротивление.

Заключение

Это простой совет Предположим разобраться, как проверить компрессор холодильника. Если выяснилось, что мотор вышел из строя, его можно заменить самостоятельно — разобраться в схеме, по которой работает агрегат, и просчитать его возможности и возможности несложно.Если возникают сомнения, лучше обратиться в сервисный центр, так как часто бывает, что поломка небольшая, и после ремонта самодельными Мастерами придется менять сердце холодильника.

Холодильник

относится к такому виду бытовой техники, работоспособность которой полностью проверить в момент покупки просто невозможно. Но можно еще кое-что проверить.

Начну с того, что чаще всего проверить холодильник при покупке не представляется возможным в связи с тем, что вы увидите только образец на витрине, а ваш холодильник будет доставлен со склада.Таким образом, вы увидите его только в момент доставки. Это нормально. Главное, не спешить расписываться в анкете, которую вы навязываете подавать представителям магазина, грубо намекая, что они очень спешат. Не верьте, что, по их мнению, у вас есть 15 дней, чтобы проверить холодильник. Конечно, они есть — эти 15 дней по закону, но вернуть или обменять холодильник на этот срок можно только в том случае, если отсутствие неисправности возникло по вине производителя.То есть любые механические повреждения не будут считаться таким недостатком. Поэтому перед подтверждением своей подписью у вас нет претензий к вашей подписи, нужно внимательно и не спеша осматривать свою обновку.

А вот о том, как осмотреть холодильник, поговорим подробнее.

Первое: Осмотр внешних стенок холодильника

Осмотр наружных стенок холодильника: обязательно хорошее освещение. Ни в коем случае не делайте этого в полутемном подъезде или в коридоре, где зачастую освещение оставляет желать лучшего.Только при хорошем, лучшем дневном освещении.

Почему? — Спросите вы.

Да потому что не все недостатки можно учесть при плохом освещении. Причем на передней стенке, то есть на дверцах холодильника, могут быть небольшие вмятины, которые заметны только под определенным углом и при определенном падении световых лучей.

Итак, сначала внимательно осмотрите боковые стенки холодильника. После этого, если товар доставлен к вам домой, положите его на место, где он будет эксплуатироваться в будущем, и посмотрите на него с разных точек комнаты.Если вы сами берете холодильник из магазина, то найдите в торговом зале ярко освещенное место, поставьте туда холодильник и внимательно посмотрите на все стены под разными углами.

Обязательно внимательно осмотрите ручки на дверцах холодильно-морозильной камеры, особенно в местах крепления.

Трещины быть не должно, иначе ручка прослужит недолго, а новая будет стоить дорого.

Второй: осмотр компрессорного агрегата

Сразу хочу уточнить, что во многих современных холодильниках место установки компрессора скрыто производителем за специальной декоративной сеткой.Конечно, его можно удалить, но делать это или нет — зависит только от вас. Решетка крепится, как правило, на нескольких самостоятельных лестницах.

Прекрасно понимаю, что абсолютному большинству покупателей компрессорный блок ничего не даст. Понятно, мы не специалисты. Да, специалист по внешнему виду вряд ли сможет определить работоспособность системы охлаждения холодильника. Так зачем тогда проверять? Да, тогда для выявления механических повреждений, если они есть.

Например, компрессор после удара при транспортировке может вылететь из крепежа или сместиться.Это может привести либо к его выходу из строя, либо к более шумной работе во время работы. Тебе это надо?

Для наглядности хочу показать фото, сделанное в нашем торговом зале на холодильнике Bosch.

Обратите внимание на занимаемое место. При быстром и невнимательном осмотре вы, скорее всего, что-нибудь заметите.

Но давайте посмотрим поближе.

Сейчас хорошо видно порванную трубку. Контур охлаждения нарушен и при первом включении будет слышно, как со свистом выходит фреон.Следовательно, холодильник не будет выполнять свои функции. И самое печальное, что эта неисправность — механическое повреждение, а значит, не является гарантийным. Ремонт обойдется вам в кругленькую сумму.

Поверьте, такое механическое повреждение не исключительный случай и даже не редкость. Вам просто не приходилось смотреть, как вы загружаете, новые холодильники разгружают и перевозят …

Третий: внутренний осмотр холодильника

Итак. Если за пределами нашего нового холодильника мы не обнаружили никаких недостатков, это не значит, что их нет.Обязательно внимательно осмотрите холодильную и морозильную камеры внутри.

Откройте морозильную камеру и получите все коробки, если они, конечно, там есть. Осматриваем внутренние пластиковые стены на предмет повреждений или трещин. Обязательно осматриваем сами ящики, особенно в местах крепления основного ящика к лицевой декоративной панели. Эти застежки могут сломаться. Обратите внимание на фото, посмотрите что за фигня.

А вот.

Конечно, не хочу вас пугать, но почти уверен, что большинство производителей специально делают такие ненадежные крепления, чтобы их можно было ломать как можно чаще.Зачем? Потом потом продавать запчасти. Это потрясающая прибыль! Вот декоративная лицевая панель от морозильной камеры ящика. Стоит она от 500 до 1000 рублей.

Кстати, такие же насадки могут быть на лицевых панелях ящиков внутри холодильной камеры. Посмотрим тоже на фото.

Сразу хочу оговориться, что далеко не у всех моделей холодильников присутствуют подобные недостатки. Многие насадки сделаны прочными, а подобных декоративных панелей нет и вовсе.Но вы, как покупатель, готовы, все должно быть. Поэтому я акцентирую внимание на этом факте.

Я особо отметил то место на выемке коня, на которое нужно обращать внимание. Именно в этих местах часто повреждается пластик. Устранить такой недостаток практически невозможно, и это механическое повреждение, а значит, не является гарантийным. Конечно, на основной работе холодильника это никак не отразится, но, согласитесь, очень неприятно.

Ну и конечно не забудьте осмотреть и сам холодильник на предмет повреждений или трещин на пластике.

Кстати, когда посмотрите на холодильник внутри, понюхайте. Он должен быть проплавлен пластиком, а не какими-либо другими запахами. Внезапно ваш новый холодильник уже не новый, а когда-то уже был кому-то продан. Потом вернули, отремонтировали, и этот факт скрывают. Могу по опыту сказать, что запах продуктов, если они уже побывали в холодильнике, принести очень сложно. Если что-нибудь удастся химическим веществам, это средство оставит свой непривычный запах для нового холодильника.Будь осторожен!

На этом осмотр холодильника можно считать завершенным. Да, этот процесс может занять определенное время. Да, представители продавца могут выразить свое возмущение потерей этого времени. Но вы что-то «фиолетовое»! Вам самое главное, чтобы ваш новый холодильник был новым и без изъянов.

Осталось только проверить наличие всех необходимых документов:

Инструкция по эксплуатации на русском языке
Корпоративный гарантийный талон
Кассовый чек

Обратите внимание, если на гарантийном талоне бренда есть серийный номер, он обязательно должен совпадать с номером на специальной бирке, которая прикрепляется к внутренней стенке холодильной установки, обычно это выдвижной ящик.Но может в другом месте найдешь.

Да вот еще момент! Если вы приобретаете холодильник из витрины, то есть тот, что стоит в магазине в торговом зале, то можете попробовать проверить его работоспособность. В правилах продажи отдельных видов товара есть такой абзац:

«По желанию покупателя он должен быть знаком с устройством и действием товаров, которые должны быть продемонстрированы в собранном, технически исправном состоянии. Товары, не требующие специального оборудования для подключения, демонстрируются в текущем состоянии.»

Так что можете потребовать или попросить подключить холодильник к розетке. После этого прогуляйтесь по магазину минут двадцать и проверьте, не стало ли морозить. Конечно, за такое короткое время рабочую температуру Холодильнику не достать, но точно будет видно, замерзает он или нет. Если холодильник работает по системе nO-FROST, то на улице будет заметно холоднее. Если в капельной системе на задней стенке холодильного отделения начнет образовываться иней, то же самое и в морозильном отделении.Если через 20 минут вы не заметили никаких изменений, необходимо сработать кнопку «Опасно». Что-то не так! Подождите еще минут 20, а затем, если признаки работы не заметны, то смело откажитесь от такого холодильника.

Теперь вы знаете, как проверить холодильник при покупке или доставке.

Техника перестала включаться и работать? В первую очередь вы диагностируете мотор — этот пункт называется «сердце». Как проверить компрессор холодильника? Если вы не хотите обращаться в сервисный центр и платить мастеру, мы расскажем, как выполнить работу своими руками.

Работа холодильника любой модели («Атлант», «Индезит», «Стинол») в целом одинакова. На основе циркуляции хладагента (фреона) в системе. Изначально хладагентом является газ, давление, которое создает компрессор, способствует его попаданию в конденсатор. Там газ охлаждается, превращается в жидкость и перетекает в испаритель. Нагреваясь, жидкость переходит в исходное состояние и повторяет цикл.

Поэтому, если возникли проблемы с работой компрессора, он не создаст давления или его будет недостаточно для нормальной работы.

Степень охлаждения — это температура в камере — регулирует термостат. От него сигнал поступает на реле запуска двигателя, которое управляет всем процессом.

С задней стороны агрегата агрегат мотор-компрессор. Он закреплен в специальном масле и покрыт защитным кожухом, который вы видите на картинке.

Состоит из электродвигателя от пусковой установки и рабочей обмотки, а также реле.

К корпусу подключены три выхода, один из которых общий.Два других ведут к пусковой установке и рабочей обмотке. В последних моделях холодильников установлен регулятор мощности, которым можно регулировать обороты двигателя.

Проверка работоспособности

По каким причинам перестает работать компрессор:

Сгорел Это происходит в результате резкого скачка напряжения и большой нагрузки.
Сломалось праское-защитное реле.
Неисправность проводки.

Бывает, аппарат гудит и работает, а в камерах холода нет.Причина может заключаться в выходе газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит течь и вернет систему.

Чтобы узнать, работает прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно следить, чтобы корпус не пробил, иначе в нем может попасть ток. Чаще всего это бывает в старых холодильниках. Прикрепите щуп мультиметра к корпусу и каждый контакт поочередно. Если на дисплее отображается «∞» — значит, все в порядке.Если на табло появились цифры, неисправна обмотка.

Для дальнейшей диагностики нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

Отсоединить проводку от контактов.
Закуска моторной трубки, соединяющей его с другими частями.

Важно! Перед началом работы узнайте, какой хладагент используется в вашем холодильнике. Этот газ может быть взрывоопасным.

Откручиваем болты крепления кожуха и вылезаем из кожуха.
Отсоедините реле, закрутив винты.

Теперь возьмите прибор, чтобы проверить и измерить сопротивление между контактами.
Присоедините датчик к правому и левому выходному контакту. Обычно сопротивление составляет 30 Ом. Правый верхний показывает 15 Ом, а верхний левый — 20 Ом.

В зависимости от модели двигателя и самого холодильника значения могут отличаться на ± 5 Ом.

Если показания не совпадают, прибор неисправен.Если где-то показалась поломка — обычный или инверторный мотор подлежит замене или ремонту.

Компрессор выдержал испытание, но методика не работает? Итак, приступаем к дальнейшим испытаниям, но не тестером, а манометром.

Вам нужно измерить давление.
Подсоедините шланг с краном к насосному патрубку.
Запустите двигатель.
Измерьте давление.
Показания при хорошем аппарате должны быть 6 атм и повышаться.В этом случае нужно быстро отключить манометр, иначе он сломается.
Если давление не дотягивает до 6 атм, такой двигатель можно устанавливать в холодильники средних размеров. Показания достигают 4-5 атм, это означает, что мотор можно использовать в однокамерных холодильниках. Компрессор с давлением менее 4 атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Аппарат не все включается. В этом случае можно установить работоспособность двигателя при подключении напрямую, без реле стартера.

Важно! Подобные произведения Опасно для жизни. Провести такую диагностику сможет как мастер, так и опытный человек.

Все холодильное оборудование достаточно сложное и по этой причине его необходимо проверять еще при покупке, перед доставкой. Специалисты настоятельно рекомендуют проводить проверку работоспособности непосредственно в торговой точке.

Таким образом, можно не только обезопасить себя от необходимости немедленно обращаться в сервисный центр, но и избежать споров с производителем о возможности вашей вины в поломке.

Что нужно проверять прямо в магазине?

Конечно, основное предназначение холодильных агрегатов — это заморозка продуктов и их охлаждение. К сожалению, эти возможности, проверенные в магазине, не получатся, потому что для этого нужно будет положить любые продукты на полку любых продуктов и дождаться результата, а это не допустит ни один магазин.

Остается только визуальная оценка продукта, которую необходимо сделать основательно. Это связано с

факт, что любая царапина может указывать на то, что устройство подвергалось физическим нагрузкам.

При покупке следует внимательно осмотреть агрегат со всех сторон. Можно попросить менеджеров протереть агрегат от пыли, которая легко скроет мелкие царапины на лакокрасочном покрытии. Помимо прочего, все полки, ящики, ветки, ручки и прочие элементы должны быть целыми.

Особого внимания заслуживает уплотнительная резина, ведь именно она будет обеспечивать герметичность агрегата, а значит, напрямую влиять на его стабильную работу. Если пломба имеет дефекты, ее следует немедленно сообщить менеджерам и потребовать ее замены.

Когда визуальный осмотр подошел к концу, нужно проверить холодильник на работоспособность и уровень шума. Конечно, в магазине много людей, но если вы прислушаетесь, то легко поймете, как работает агрегат. Прежде всего, вы должны сравнить его шумность с другими моделями.

Для этого попросите менеджеров подключить к электросети 2 или 3 холодильника примерно с одинаковыми характеристиками. Если разница слишком очевидна, то вскоре появятся некоторые проблемы.

Заключительный этап — проверка морозильника и испарителя. Категорически запрещается сохранять даже небольшие царапины и едва заметные углубления, примеры которых можно увидеть на фото. При их обнаружении немедленно сообщите менеджеру, потому что данный агрегат сразу признается непригодным.

Помимо прочего, в некоторых магазинах можно сразу проверить холодильник на герметичность при помощи специальных ламп. Но, к сожалению, сегодня это пока большая редкость, и о утечке хладагента можно говорить только о некоторых симптомах неправильной работы.

Какую роль играют внешние мелкие дефекты?

Если при осмотре холодильника при покупке вы обнаружили на нем небольшие вмятины или царапины, к этому следует отнестись очень серьезно. Дело в том, что эти дефекты могли появиться в результате неправильной транспортировки при доставке или любого удара.

Чаще всего изначально они выражаются лишь в небольших внешних травмах, но со временем агрегату может потребоваться серьезный ремонт. Не бывает случаев, чтобы игнорирование того или иного внешнего дефекта было отправлено своему хозяину и верно ему служило.Но … только до истечения гарантийного срока.

Что касается мелких трещин на пластике и стекле. Не упустите его из виду. Если на стекле уже есть небольшая трещина, то, как только вы начнете использовать его по прямому назначению, то есть как полку, он быстро расколется на осколки. Если обратить внимание на пластиковые элементы, то под воздействием низких температур они станут еще более хрупкими, а значит, небольшая трещина превратится в птенца или причину полной поломки детали.

Как делать при обнаружении дефекта?

Если при проверке в магазине вы обнаружили любой, даже самый незначительный дефект, немедленно сообщите об этом менеджеру. Бывают случаи, когда сотрудники магазина уверяют покупателя, что все недостатки будут устранены в течение двух-трех дней, и делают все возможное, чтобы покупатель забрал товар. Дело в том, что если небольшие царапины или трещинки уже есть дома, покупателя можно обвинить в неправильной транспортировке при доставке или установке.

Именно по этой причине ни в коем случае нельзя поддаваться сертификации менеджеров, но нужно требовать документального подтверждения этих обещаний. В обязательном порядке необходимо составить акт брака, в котором указаны все возможные нюансы. Если у вас есть эти документы, вы сможете доказать вину производителя, если через какое-то время ваш холодильник просто перестанет нормально работать, а специалист сообщит вам, что основной причиной неисправности стал дефект, полученный несколько лет назад. .

Помимо прочего, не лишним будет поговорить со старшим менеджером торгового зала и поручить ему проверить эту ситуацию. В любом случае, получив документы и не обнаружив технических неисправностей, можно смело забирать агрегат домой, не забывая, что вы уже сообщили обо всех внешних дефектах, и у вас есть еще 2 недели на тщательную проверку работоспособности всех режимов и функций. . совокупный.

Важно помнить!

Роковая ошибка многих владельцев состоит в том, что они просто приносят агрегат домой, включают его в сеть и начинают использовать в штатном режиме, вместо того, чтобы проверять все его функции.
Также следует учитывать тот факт, что в течение 15 дней в соответствии с действующим законодательством покупатель имеет полное право передать или обменять агрегат. Но как только этот срок закончится, при обнаружении неисправности придется обращаться в соответствующий сервисный центр.
Помимо прочего, важно помнить, что пока действует гарантийный талон, агрегат строго разбирают или ремонтируют.

В противном случае он автоматически снимается с гарантийного обслуживания.Если речь идет о перестановке двери (на поддерживающих ее моделях), то этот процесс предоставляется по гарантии, но может проводиться бесплатно только один раз.

IN Интернет сегодня покупают все, и холодильное оборудование не исключение, ведь в интернет-магазинах это очень удобно и практично. Однако, покупая холодильник в Интернете, многие потребители не всегда внимательно изучают технические характеристики агрегата и получают не тот аппарат, который хотели бы видеть дома.

Всегда бывает досадно, когда не учтена какая-то мелочь, а именно она становится критичной в работе техники. Вернуть хороший агрегат обратно, конечно, можно, но это повлечет за собой непредвиденные денежные средства и временные расходы. Какие наиболее частые ошибки при покупке онлайн-холодильника?

Уровень шума не рассчитывать

Почти половина всех негативных отзывов о холодильных приборах связана с их шумной работой.Многие жалуются, что техника даже мешает спать и болит голова. Часто это следствие покупки «кота в мешке». Для большинства покупателей оценить реальный уровень шума довольно сложно, не слышно.

Тем не менее есть параметры шума холодильника, на которые нужно обращать внимание. И хотя эта информация не всегда указывается в спецификациях Техники на сайтах интернет-магазинов, вы можете найти ее на официальном ресурсе производителя.Комфортный максимальный уровень шума холодильника — 38 дБ. Кроме того, можно обратить внимание на такую косвенную закономерность — агрегаты с более высоким классом энергоэффективности работают тише, а оборудование с обычным компрессором шумит сильнее, чем с инвертором.

Шум от холодильника — выдающийся аспект при его выборе

«Влюбись» в дизайне

Производители

стараются полностью учесть все требования современных пользователей, выпуская оборудование не только максимально тихим в работе, но и привлекательным с точки зрения дизайна.Сегодня вы можете приобрести приспособление для любого кухонного интерьера. Широкий ассортимент холодильного оборудования позволяет выбрать модели необычной формы и самых разнообразных, порой непредсказуемых, цветовых решений.

Эстеты часто попадают в такую ловушку, буквально «влюбляясь» в дизайн холодильника. В принципе, ничего страшного в этом нет, а стильный агрегат только подчеркнет изысканный вкус своей обладательницы. Однако «терять голову» при выборе, ориентируясь исключительно на внешний вид модели, однозначно стоит.Следует учитывать и другие критерии, такие как объем, размеры, уровень шума и т. Д., Потому что каким бы ни был холодильник, если он не сможет удовлетворить ваши целевые потребности, польза от него будет небольшой.

Габариты не рассчитывать

Это довольно частая проблема при покупке оборудования в Интернете. Как правило, при установке оборудования отводится определенное место, где оно должно органично вписаться. Неправильные замеры ниши, ошибки при указании габаритов в карточке товара на сайте, а также банальная невнимательность могут привести к тому, что холодильник не поместится там, где его планировали поставить.

Случаев, когда при доставке агрегата, он не может попасть в дверной проем, не бывает, т. К. Размеры оборудования были указаны без учета ручек. Часто внимание не обращают на такой важный аспект, как возможность переключать дверцы в холодильнике. Приобретая автомат без такой опции, пользователь может столкнуться с нехваткой места для дверного проема.

Не узнать энергопотребление

И хотя электричество в нашей стране не такое дорогое, как в Европе, значительная часть его потребления приходится на холодильные устройства, так как закалочные устройства не отключаются.Не обращая внимания на этот фактор, можно приобрести оборудование, которое может значительно увеличить цифры в ежемесячных счетах за электроэнергию.

Сегодня практически все известные производители перешли на выпуск экономичного оборудования. Например, в Европе уже несколько лет запрещена продажа устройств с энергоэффективностью ниже A +, а предпочтение отдается моделям классов A ++ и A +++.

Интернет-магазин LB-MARKET.RU представляет широкий выбор холодильников Liebherr с высоким классом энергоэффективности.Агрегаты известного бренда также отличаются прекрасной функциональностью и прочностью.

Не учитывать будущие потребности семьи

Покупать холодильник необходимо с учетом предполагаемого наполнения, что в свою очередь зависит от кулинарных предпочтений каждого домочадца. Если в семье есть маленькие дети, необходимо сделать внушительные запасы кисломолочных продуктов — для этого в холодильнике должно быть достаточно места для хранения такого вида продуктов.

Также должны быть предусмотрены соответствующие ящики для мяса и рыбы. Отдельного внимания заслуживает объем морозильной камеры, что очень важно при длительном хранении мяса и свежемороженых фруктов. Чтобы полностью исключить ошибки при выборе бытовой техники, лучше всего выбрать несколько моделей онлайн, а потом найти время и посмотреть «вживую» на единицы в магазине вашего города.

Оставляйте свои советы и комментарии ниже.
