Выбор БП (#3) | Выбор комплектующих


Цитата:
Из этих я бы брал SIRTEC High Power HP-750-G14C 750W

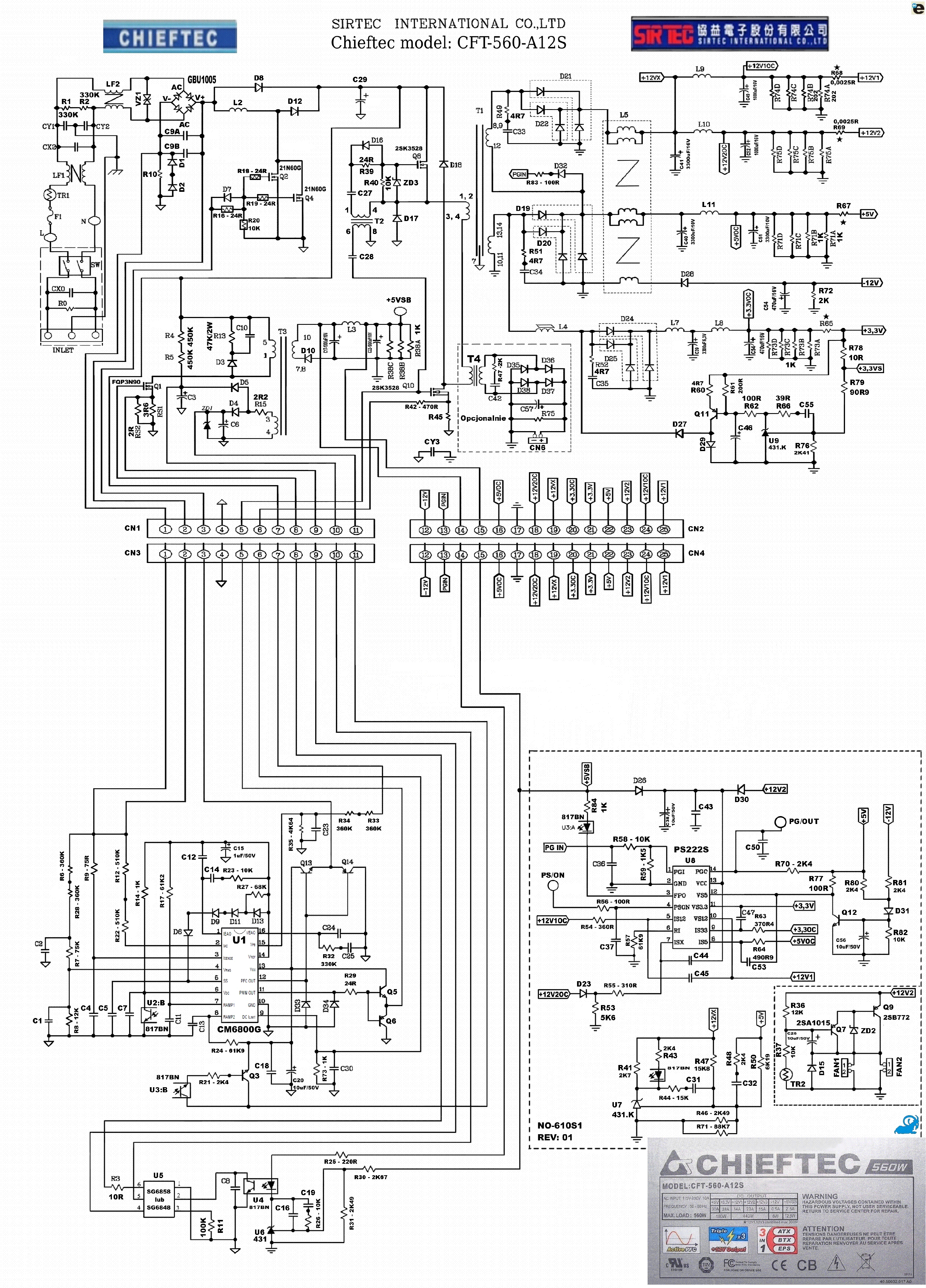

komandor смотрите, у Chieftec ATX 750W (CFT-750-14CS) — http://fotos.ua/chieftec/cft-750-14cs.html +12В(1), +12В(2), +12В(3), +12В(4) (все по 18А), а у SIRTEC High Power HP-750-G14C — http://fotos.ua/high-power/atx-750w-hp-750-g14c.html только +12В(1) но, 62.4А…
Что лучше было бы для моего конфига?

Тут вот нарыл в Инете: «… в блоке одна линия, мощностью 62.4А, напряжением 12В. То есть, при сопротивлении, любого из выводов питания выше 0.2Ом, он будет прекрасно работать, ведь мощность не превышена … Блок работает, а провода горят). Одна надежда, что такого не произойдёт …» Что правда, такое может быть?

Цитата:

Кто Вам сказал, что БП будет гонять впустую? КПД БП указан, лишнего он не возьмет.

Ну, если, скажетм БП на 750W, то он будет потреблять электроэнергии на 750W, но, если системе нужно скажем 520W, куда остальные ватты будут деваться? Т. е. по логике, 230W будут просто впустую потребляться, а их нужно куда-то деть… Или я не правильно понимаю?

Цитата:

Во-первых, можно поставить топовую видеокарту и при этом ее не использовать

Я буду — 3D Max Design, After Effects и т. д., ну и игры

Цитата:

не все БП одинаково полезны

Что Вы имеете ввиду?

Цитата:

… смотреть надо суммарный ток по каналам +12В. Разбивка может проявлять себя только в том случае, если нагрузка (потребитель) пытается весь ток получить только по одной линии …

Тут я вообще ничего не понял — для меня, это не то что темный лес, а я даж «слов таких не знаю»…

P. S.
komandor, я уже почти определился с БП, осталось выбрать между двумя: Chieftec ATX 750W (CFT-750-14CS) — http://fotos.ua/chieftec/cft-750-14cs.html и SIRTEC High Power HP-750-G14C — http://fotos.ua/high-power/atx-750w-hp-750-g14c.html … Вопрос только в количестве: +12В(1), +12В(2), +12В(3), +12В(4)

Ну и вот 2-а примера:
1) «Роман: Да его хватит и на две твоих видюхи и останется холодный и тихий. P.S. У меня тянет 2х HD 5850 + 1х HD 5870″ Подробнее: http://hard.rozetka.com.ua/ru/products/details/37221/index.html#tab=comments;id=1278481

2) «… Энергопотребление: GeForce GTX 570 — 219 Вт(580-244 Вт), Radeon HD 6970 — 190 Вт; Core i7 9хх — до 130 Вт. По видеокартам рекомендуют от 550 Вт. Думаю 550-600 Вт вполне хватит» Подробнее: http://hard.rozetka.com.ua/ru/products/descriptions/36743/index.html#tab=comments;page=2;id=1168896

Именно такие примеры меня и завели в ступор… Выходит, что 750W вроде и много… Черт его знает… Не думал что так сложно выбрать БП…

Материнская плата GigaByte GA-990XA-UD3 — технические характеристики для покупателей в Ростове-на-Дону

Общая информация

Производитель

GigaByte

Количество Socket

1

Поддерживаемые процессоры

AMD Phenom II/Athlon II

Совместимая шина

HyperTransport

Поддержка многоядерных процессоров

есть

BIOS

Award c возможностью аварийного восстановления

Поддержка SLI/CrossFire

SLI, Cross FireX

Тип памяти

DDR3 DIMM

Частота памяти

1066 — 2000 МГц

Поддержка ECC

нет

Количество слотов памяти

4

Поддержка двухканального режима

есть

Поддержка трехканального режима

нет

Поддержка четырехканального режима

нет

Максимальный объем памяти

32 Гб

Слоты расширения

Поддержка PCI Express 2.

0

есть

Ethernet

1000 Мбит/с, на основе Realtek RTL8111E

Дисковые контроллеры

RAID

0, 1, 5, 10, JBOD, на основе AMD SB950

Звуковая схема

7. 1CH

Звук

HDA, на основе Realtek ALC889

Встроенный видеоадаптер

нет

PS/2 (клавиатура)

есть

Коаксиальный выход

нет

Оптический выход

есть

Компонентный видеовыход

нет

Основной разъем питания

24-pin

Разъем питания процессора

8-pin

Дополнительные параметры

Форм-фактор

ATX

Физические параметры (брутто)

Размеры (брутто, см)

32. 5x26x7

Вес (брутто, кг)

1.519

блок питания среднего класса. ⇡ Результаты тестирования

В данном обзоре нам предстоит познакомиться с четырьмя блоками питания от довольно известной компании Hiper , которая уже давно знакома украинским оверклокерам свей продукцией для энтузиастов. На тест были представлены продукты трех серий Type S500 , Type M550 , Type K700 и К1000 . В обзоре будут рассмотрены конструктивные и схемотехнические особенности блоков питания в порядке возрастанию мощности, а самое сладкое оставим на последок.

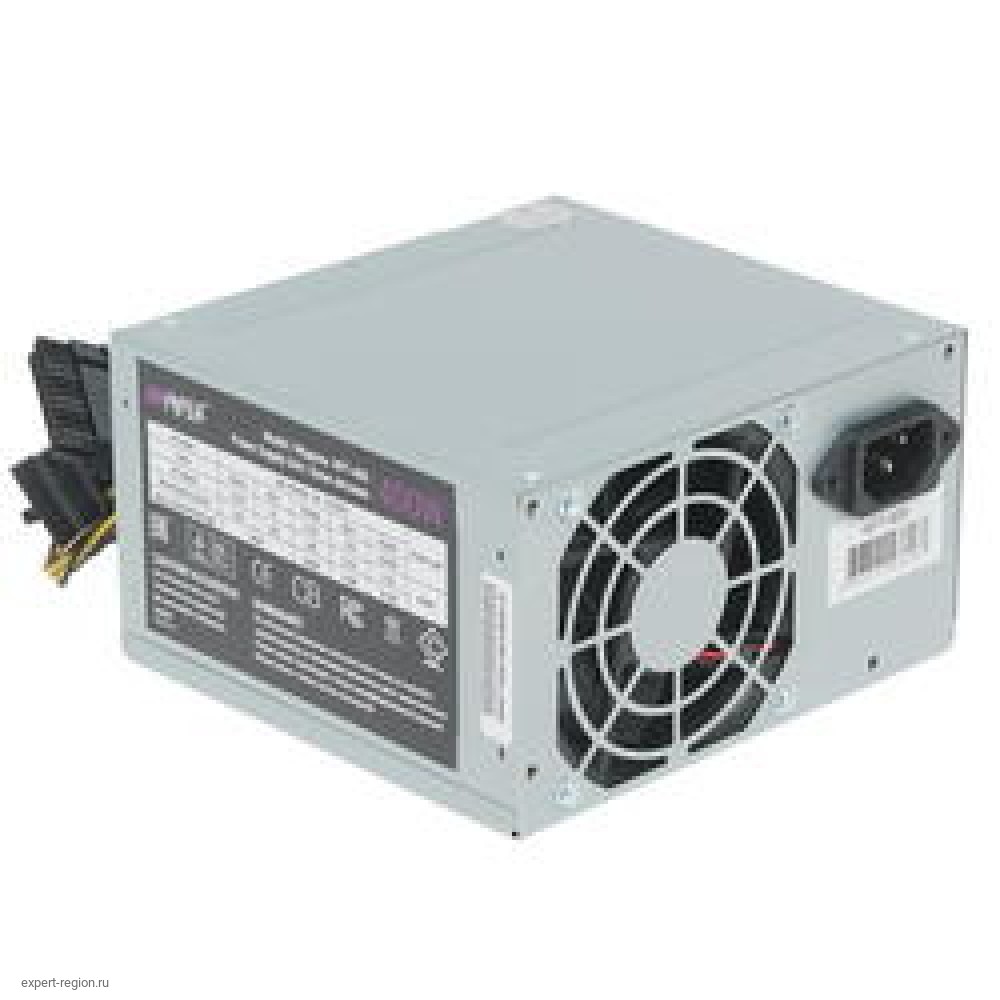

Hiper Type S 500

Данная модель является самой доступной, на тест попала без коробки в пластиковом пакете, сетевой шнур питания отсутствует. Блок питание отвечает стандарту АТХ 12V v2.3 .

Характеристики

Провода и разъемы

Блок питания имеет несъемные кабеля выполненные проводниками с сечением 18AWG, кабель к разъему АТХ 24 основного питания стянут черной пластиковой сеткой, остальные кабеля стянуты пластиковыми стяжками. Кабеля имеют следующую длину и количество разъемов:

Конструкция и схемотехника

Блок питания выполнен в стальном анодированном корпусе размером 150 x 140 x 86 мм. Электронные компоненты охлаждаются вентилятором DFS122512H производства компании YOUNG LIN размером 120 х 120 х 25 мм с рабочим напряжением питания 12 В и мощность 3.4 Вт.

Вентилятор управляется автоматически в зависимости от температуры радиатора, на котором установлены диоды выходных выпрямителей. Вентилятор имеет двухпроводную схему включения, подключается к плате через двухконтактный разъем. Автоматическое управление вентилятором повышает ресурс работы вентилятора и понижает уровень шума от БП.

Данный блок питания выполнен по ставшей уже классической структуре, основу составляет однотактный прямоходовый инвертор, питается он стабилизированным напряжением с выхода активного корректора коэффициента мощности (РFС ), который придает входному току форму близкую к синусоиде. Силовой трансформатор инвертора имеете две выходные обмотки, одна из них рассчитана на питание линии +12 В и -12 В, другая обмотка рассчитана на питание линий 5 В и +3,3 В. Выпрямители по линиям +12 В, -12 В и +5 В подключены напрямую к силовому трансформатору, выход которых поступает на выходные фильтры в виде электролитических конденсаторов через общий дроссель с тремя обмотками. Таким образом, ток в любой из обмоток влияет на выходное напряжение и остальных двух линий. При таком выходном каскаде выходное напряжение стабилизируется суммарно по двум линиям +5 В и +12 В. Для точной стабилизации выходного напряжения такой выход нужно нагружать пропорционально максимальному рабочему току по каждой линии питания, если ток на линии +12 В будет пропорционально выше чем по линии + 5 В, то выходное напряжение по линии +12 В немного упадет а на линии + 5 В наоборот вырастет, причем суммарное напряжение на узле стабилизации останется неизменным. Выходной выпрямитель по линии +3,3 В подключается к обмотке линии +5 В через дроссель из специального ферромагнетика, на который подается смещение постоянным током которое намагничивает магнитопровод. Регулируя ток подмагничивания специальной схемой выполняют независимую стабилизацию напряжения +3,3 В. Но так как этот выпрямитель подключен к обмотке питания линии +5 В то ток по линии +3,3 В немного влияет на выходное напряжение по линии +5 В которое в свою очередь влияет на +12 В. Соответственно, при такой схемотехнике достичь высокой точности стабилизации одновременно всех выходных напряжений в широких диапазонах мощности просто нереально. Но как показывает практика высокая точность и не требуется, так как все основные узлы современных компьютеров питаются от собственных независимых стабилизаторов напряжения установленных на материнской плате или плате контроллера конкретного устройства. А те узлы, что питаются напрямую от блока питания, имеют довольно большой запас по диапазонам входного напряжения питания.

В данном блоке питания РFС и инвертор управляются одним комбинированным контролером СМ6806АG . Силовые ключи инвертора выполнены на полевых транзисторах Р21NM50N (21 А 500 В), которые установлены на отдельный радиатор. На этом же радиаторе установлен ключ инвертора источника дежурного питания +5VSB. Активный РFС выполнен на мощном дросселе, полевом транзисторе 21Т 50С3 (21 А 500 В) и выходном диоде РFС STTh22R06D (12 А 600 В), ключ с диодом установленные на отдельный радиатор с увеличенной площадью за счет загнутых ребер, на это же радиатор установлен входной выпрямитель, тип которого не удалось установит без демонтажа. Активный РFС нагружен электролитический конденсатор 270 мкФ 420 В компании Teapo c максимальной рабочей температурой электролита 85 °С выполняющий роль входного фильтра напряжения питания инвертора.

На выходе силового трансформатора по линии +12 В установлены две диодные заборки в параллель STPS30h200CT (30 А 100 В), по линии питания +3,3 В и +5 В установлены две идентичные диодные сборки STPS4045CW (40 A 45 В). Все выходные диоды установлены на отдельный радиатор. Все низковольтные электролитические конденсаторы имеют максимальную рабочую температуру электролита 105 °С. На выходе блока питания по линии +12 В установлены четыре электролитических конденсатора емкостью 1000 мкФ 16 В производства компании Jun Fu и еще один такой же конденсатор по линии — 12 В. На выходе линий +5 В и + 3,3 В установлены электролитических конденсаторы емкостью 3300 мкФ 10 В производства компании Teapo и подключены через небольшой дроссель конденсаторы с емкостью 2200 мкФ 10 В производства компании Jun Fu . Мониторинг выходного напряжения выполняет микросхема PS113, которая управляет сигналом «POWER GOOD » следя за всеми выходными напряжениями блока питания и током по линиям +12V1 и +12V2 которые искусственно разделены через отдельные шунты с единого выхода +12 В. Судя по свободным отверстиям в плате рядом с микросхемой монитора данная плата может иметь и четыре виртуальные линии +12 В при установке необходимых элементов.

В общем, монтаж компонентов выполнен довольно качественно, все массивные детали посажены на герметик для уменьшения влияния вибрации, единственное, что бросается в глаза это не ровная установка радиаторов.

Возможно это мера по повышению эффективности охлаждения радиаторов, хотя скорее всего это результат меньшего контроля за производством или небольшой дефект конкретного экземпляра. AD-128 REV:C3.

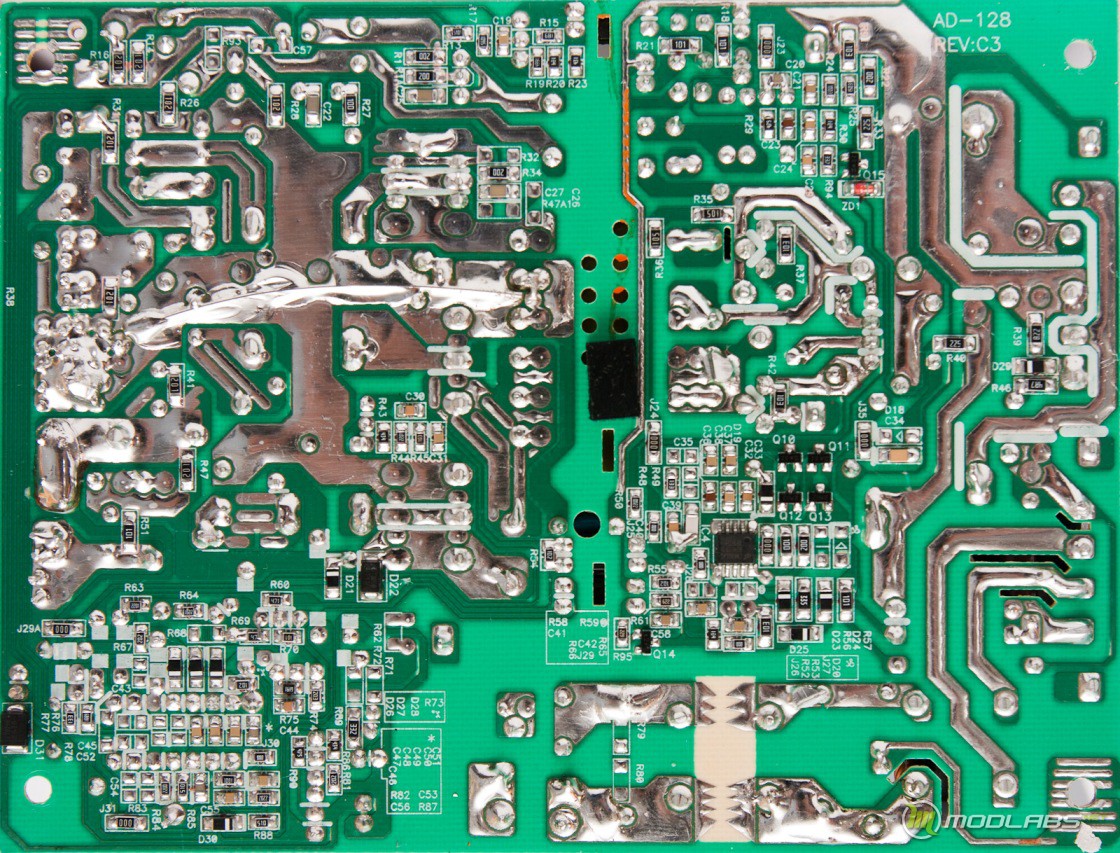

Монтаж и пайка SMD компонентов не вызывает никаких претензий, все ровно и красиво.

Тестирование

Тестирование блока питания выполнялось на специальном стенде, который имеет шесть независимых линий нагрузки +3,3 В 82 Вт, +5 В 125 Вт, и четыре линии +12В по 300 Вт каждая. Линии дежурного питания +5 В и линия -12 В нагружались постоянным током 2А и -0,5 А соответственно. Данный стенд позволяет автоматически снимать кросс-нагрузочные характеристик (КНХ ) — зависимости выходного напряжения по определенной линии от заданной выходной мощности по всем основным выходным линиям блока питания.

При тестировании блока питания температура воздуха в помещении была около +17 °С вентилятор вращался довольно тихо, на фоне других вентиляторов был вообще неслышен, в конце теста лишь незначительно повысились обороты вентилятора, субъективно на слух очень тихий блок питания. Все остальные блоки питания тестировались аналогично в одинаковых условиях.

На графиках выше представлены зависимости выходного напряжения по линии +3,3 В, +5В и линии +12В в зависимости от нагрузки на этих линиях. По цвету графика можно определить отклонение выходного напряжения. Так как линия +12 вольт общая то представлен один график зависимости этого напряжения, общий характер изменения напряжения от распределения мощности у обеих виртуальных линий +12 В будет одинаковый. Абсолютные значения на контактах разъемов могут немного отличатся из-за разного количества проводников подключенных к нагрузке, так как проводники имеют свое сопротивления и на них есть падение напряжение. По этому нет особого смысла мониторить каждую линию в отдельности. Что касается надписи на графике Load 12V1+ 12V2+12V3 то это суммарная мощность задействованных линий нагрузки самого стенда, на которые были равномерно распределены все кабеля имеющие провода +12 В.

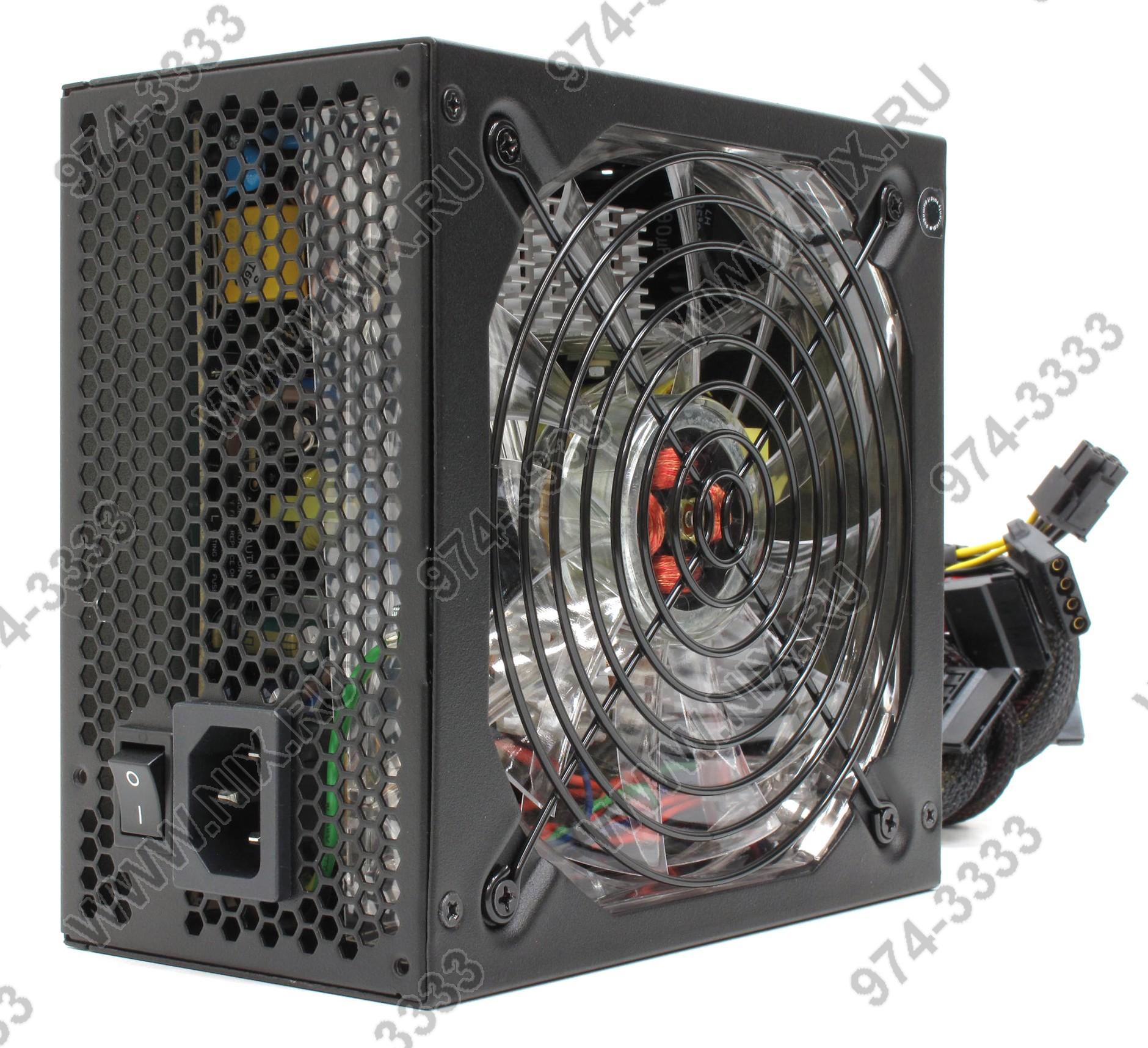

Hiper Type М550

Данная модель поставляется в черной картонной коробке, в комплекте с блоком питания идет сетевой шнур питания, два комплекта крепежных винтов (хромированные и черные с насечкой на увеличенной головке с возможностью завинчивать их без отвертки), комплект пластиковых стяжек на липучках и инструкция по установке, если вдруг кто-то незнает как его устанавливать и подключать. Блок питание отвечает стандарту АТХ 12V v2.3 с поддержкой SLI и CrossFire.

Характеристики

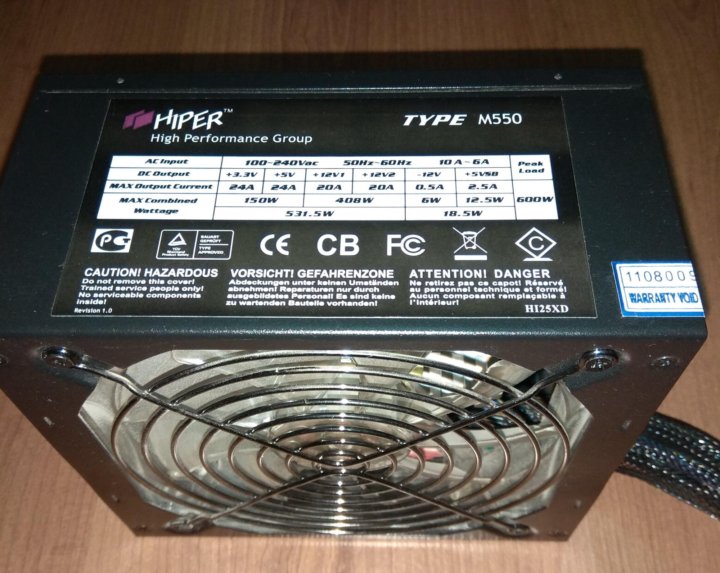

Все необходимые данные о параметрах блока питания указаны на корпусе блока:

Провода и разъемы

Блок питания имеет несъемные кабеля выполненные проводниками с сечением 18AWG, все кабеля стянуты черной пластиковой сеткой. Кабеля имеют следующую длину и количество разъемов:

Конструкция и схемотехника

Блок питания выполнен в стальном корпусе размером 150 x 140 x 86 мм, окрашенном в черный матовый цвет. Электронные компоненты охлаждаются вентилятором FJ1352512SH(N ) производства компании YOUNG LIN размером 135 х 135 х 25 мм с рабочим напряжением питания 12 В и максимальным током 0,7 А. Вентилятор имеет светодиодную подсветку красного цвета, ротор вентилятора выполнен с прозрачного плексигласа.

Вентилятор управляется автоматически в зависимости от температуры радиатора, на котором установлены диоды выходных выпрямителей. Вентилятор имеет трехпроходную схему включения, подключается к плате через пару двух контактных разъемов.

Через отдельный синий провод подается питание на светодиоды подсветки, таким образом, яркость подсветки не зависит от оборотов вентилятора.

Подсветка вентилятора будет полезной владельцам корпусов с прозрачными стенками, ротор с прозрачного плексигласа имеете мягкое равномерное свечение.

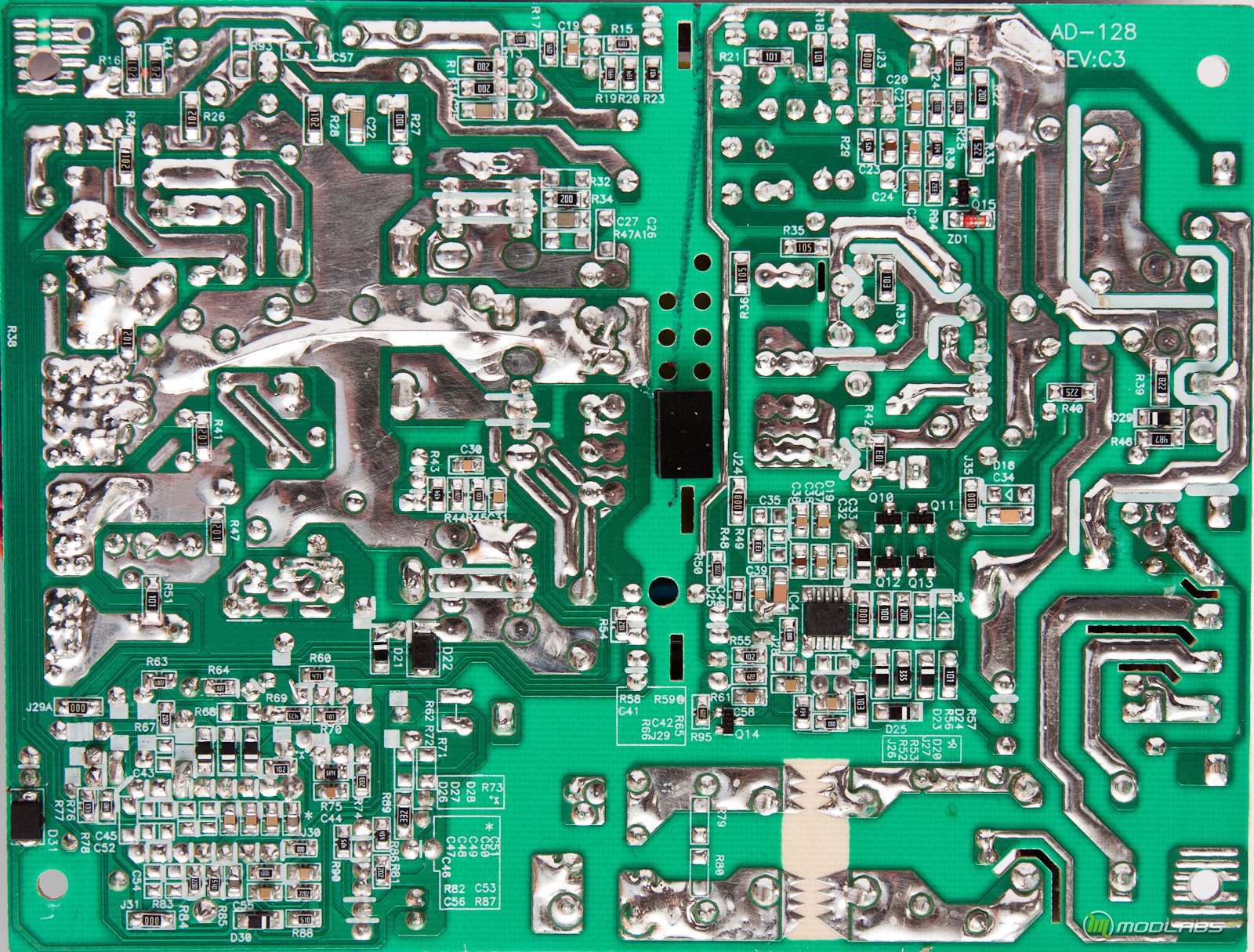

Блок питания М550 выполнен по аналогичной схеме что и S500 причем на такой же плате и имеет такие же силовые компоненты и контроллер управления, разница только в размере радиаторов охлаждающих силовые компоненты и в емкости конденсатора фильтра питания инвертора, емкость которого 330 мкФ 420 В с максимальной рабочей температурой электролита 85°С. На выходе блока установлены диодные сборки и конденсаторы с такими же параметрами как и у S500 разница только в корпусе диодных сборок по линиям +3,3 в и +5 В — SBR4045CT (40 A 45 В).

Радиаторы имеют покрытие оранжевого цвета и большую чем у S500 площадь рабочей поверхности. Печатная плата имеет такую же маркировку, как и у блока S500.

Тестирование

Как и следовало ожидать характер зависимости выходного напряжения от нагрузки блока питания аналогичный поведению блока S500, небольшая разница в абсолютных значениях вызвана большим количеством проводников в кабелях выходного питания и емкостью конденсатора входного фильтра.

По звуковым характеристикам блок питания субъективно аналогичен модели S500, хотя возможно при больших нагрузках в закрытом корпусе 135-ти миллиметровый вентилятор окажется более тихим.

Hiper Type К700

Данная модель поставляется в черном пластиковом боксе с ручкой для удобства транспортировки. В боксе обнаруживаем сам блок питания, комплект съемных выходных кабелей, сетевой шнур питания, два комплекта крепежных винтов, комплект пластиковых стяжек на липучках и инструкция по установке. Блок питание отвечает стандарту АТХ 12V v2.91 80Plus с поддержкой SLI и CrossFire.

Характеристики

Все необходимые данные о параметрах блока питания указаны на корпусе блока:

Провода и разъемы

Блок питания имеет несъемные два кабеля питания процессора и кабель АТХ, выполненные проводниками с сечением 18AWG, все кабеля стянуты черной пластиковой сеткой. Кабеля питания видеоадаптеров и приводов модульные быстросъемные, это позволяет устанавливать их необходимое количество для оптимальной укладки и лучшей циркуляции воздуха внутри системного блока. Кабеля подключаются к специальным разъемам на задней панели блока питания.

Кабеля имеют следующую длину и количество разъемов:

В комплект дополнительных кабелей входят следующие кабели:

Конструкция и схемотехника

Блок питания выполнен в стальном корпусе размером 150 x 158 x 86 мм, окрашенном в черный матовый цвет. Электронные компоненты охлаждаются вентилятором FJ1352512SH производства компании YOUNG LIN размером 135 х 135 х 25 мм с рабочим напряжением питания 12 В и максимальным током 0,7 А. Вентилятор имеет светодиодную подсветку синего цвета, ротор вентилятора покрашен в серебристый цвет.

Вентилятор имеете аналогичное М550 подключение кабелей и автоматическое управление оборотами в зависимости от температуры.

Блок питания К700 выполнен по аналогичной схемотехнике что и что обе младшие модели. Но дизайн печатной платы немного отличается. Установлено два больших радиатора. На верхнем согласно фото выше установлены силовые компоненты инвертора и PFC, которыми управляет такой же комбинированный контролер СМ6806AG что и двух младших моделях. На нижнем радиаторе согласно фото, установлены диоды выходных выпрямителей.

Еще есть небольшой радиатор, который охлаждает диодный мост входного выпрямителя. Тип силовых компонентов не удалось корректно прочитать из-за плотного монтажа. Входной фильтр инвертора выполнен на электролитическом конденсаторе емкостью 390 мкФ 420 В производства компании Teapo с максимальной рабочей температурой электролита 85°С. В качестве конденсаторов выходных фильтров установлены электролитические конденсаторы с емкостью 2200 мкФ 16 В для линий +12В и -12 В, 2200 мкФ 10 В для линий +3,3 В и +5 В. Все конденсаторы имеют максимальную рабочую температуру электролита 105 °С. Еще в данном блоке питания установлена другая микросхема мониторинга выходных напряжений и токов, которая имеете маркировку РS223 и корпус DIP16 ровно в два раза больше чем в двух младших моделях.

Разъемы для подключения съемных кабелей распаяны на отдельной небольшой плате, которая крепится четырьмя винтами к стенке корпуса блока питания.

Печатная плата имеет маркировку AD-1Т8 REV:C1 .

Монтаж компонентов выполнен очень хорошо.

Тестирование

Характер зависимости выходного напряжения от нагрузки блока питания по линиям +5 В и +12 В аналогичный поведению двух младших блоков питания, хотя линия +5 В имеете немного большую стабильность чем младшие блоки, а линия +3,3 В имеет почти идеально ровную характеристику хоть и немного занижено абсолютное значение. В целом К700 имеет неплохую стабильность для такого рабочего диапазона мощностей.

По звуковым характеристикам блок питания аналогичен блоку М550.

Hiper Type К1000

Данная модель поставляется в такой же упаковке и в аналогичной комплектации, что и К700. Блок питания отвечает стандарту АТХ 12V v2.91 80Plus с поддержкой SLI и Crossfire.

Характеристики

Все необходимые данные о параметрах блока питания указаны на корпусе блока:

Провода и разъемы

Блок питания имеет несъемные кабель АТХ, два кабеля питания процессора, два кабеля питания видеоакселератора и один кабель питания SATA. Кабеля выполненные проводниками с сечением 18AWG, все кабеля стянуты черной пластиковой сеткой, имеют следующую длину и количество разъемов:

Дополнительные кабеля питания видеоакселераторов и приводов как имеют аналогичное К700 подключение, количество кабелей и разъемов, а также их длину.

Конструкция и схемотехника

Блок питания выполнен в стальном корпусе размером 150 x 165 x 86 мм, окрашенном в черный матовый цвет. За охлаждение компонентов отвечает все тот же вентилятор FJ1352512SH производства компании YOUNG LIN размером 135 х 135 х 25 мм с рабочим напряжением питания 12 В и максимальным током 0,7 А. Вентилятор имеет светодиодную подсветку белого цвета, ротор вентилятора покрашен в золотистый цвет.

Вентилятор имеете аналогичное К700 и М550 подключение кабелей и автоматическое управление оборотами в зависимости от температуры.

А вот внутри нас ожидал сюрприз и даже не один. Первое что сразу бросается в глаза так это две платы с массивными дросселями стоящие вертикально на краю основной платы.

После детально осмотра было установлено, что это импульсные однофазные понижающие стабилизаторы с синхронным выпрямителем. Таким образом общая схемотехника К1000 немного отличается от схемотехники трех младших моделей, в данном блоке питания основной инвертор имеете одно выходное напряжение +12 В и -12 В, а выходные напряжения +3,3 В и +5 В формируются двумя независимыми импульсными стабилизаторами, данные схемотехнические ухищрения должны очень положительно повлиять на стабильность выходных напряжений особенно по линии +12 В.

При детальном осмотре плат стабилизаторов видно, что они одинаковые, видимо они отличаются только разной настройкой выходного напряжения. За работу стабилизатора отвечает ШИМ-контроллер APW7073 , ключи выполнены на двух парах полевых транзисторов МЕ25N03 . Электролитические конденсаторы фильтров высококачественные с твердотельным электролитом, входные 470 мкФ 16 В и выходные 1500 мкФ 6,3 В.

Но на этом сюрпризы не закончились, оказалось что выходной выпрямитель по линии +12 В тоже синхронный, вместо диодов в выпрямителе стоят ключи на полевых транзистора, которые управляются отдельной маломощной обмоткой силового трансформатора. Такое решение дает меньшие потери мощности на выпрямителе чем на диодах Шоттки, которые обычно используются в обычных выпрямителях. В данном блоке питание вместо диодов установлено пара ключей, основной, состоящий из четырех установленных параллельно полевых транзисторов ME80N08 (80 А 80 В) и блокирующий ключ из трех аналогичных полевых транзисторах установленных параллельно. В технической документации на ME80N08 указано, что сопротивление перехода в полностью открытом состоянии составляет 0,004 Ом на максимальном токе. Так как транзисторы включены параллельно, то общее сопротивление ключа будет меньше в столько раз, сколько транзисторов установлено.

Микросхема управляющая PFC и инвертором установлена на отдельной плате установленой вертикально, тип контроллера не удалось прочесть из-за сильно плотного монтажа, аналогичная ситуация с другими силовыми компонентами. Микросхема монитора выходных напряжений такая же, как и в К700.

Разъемы для подключения съемных кабелей распаяны на отдельной небольшой плате, на которой установлены дополнительные электролитические конденсаторы с твердотельным электролитом для дополнительной фильтрации выходных напряжений.

Печатная плата имеет маркировку AD-1К8 REV:C4 .

Монтаж компонентов выполнен очень качественно.

Тестирование


Как и ожидалось, мы имеем очень высокую стабильность выходного напряжения по линии +12 В во всем диапазоне мощностей. То, что выходное напряжение завышено на один процент не имеете большого значения, это может быть небольшие погрешности в настройке данного экземпляра, более важно, что напряжение мертво стоит на установленном уровне. Стабильность напряжений по линиям +3,3 и +5 В немного ниже, но при максимальной нагрузке ниже номинального не опускалось.

По звуковым характеристикам субъективно блок питания аналогичен блоку К700.

Подведение итогов

Выводы по Hiper Type S 500

В целом S500 хорошая «рабочая лошадка» для средних систем, этого блока питания вполне будет достаточно для систем на базе современных четырех ядерных процессоров и одного видеоускорителя среднего класса. Конечно, S500 может потянуть и видеоускоритель топ-класса но вероятней всего без разгона, и это приведет к большему нагреву компонентов и уменьшению ресурса работы электролитических конденсаторов и подшипников вентилятора.

Достоинства:

  • — доступность;
  • — тихая система охлаждения при умеренной нагрузке.

Недостатки:

Выводы по Hiper Type М550

В целом М550 тоже хорошая более качественная «рабочая лошадка» для средних систем, с возможностью подключения одной топовой или связки из двух видеокарт среднего класса, объединенных в SLI или Crossfire.

Достоинства:

  • — подсветка вентилятора;
  • — качественная сборка;
  • — тихая система охлаждения.

Недостатки:

  • — относительно невысокая стабильность питания при неравномерной нагрузке.

Выводы по Hiper Type К700

Блок питания К700 качественный источник для топовых систем, с возможностью подключения двухпроцессорной материнской платы и связки из двух топовых или четырех средних видеоускорителей объедененных в SLI или Crossfire. Правда при подобной максимальной конфигурации для разгона может быть недостаточно мощности.

Достоинства:

  • — подсветка вентилятора;
  • — качественная сборка;
  • — тихая система охлаждения;
  • — высокая мощность;

Недостатки:

  • — не обнаружены.

Выводы по Hiper Type К1000

Блок питания К1000 очень качественный источник для топовых систем бескомпромиссных пользователей.

Достоинства:

  • — подсветка вентилятора;
  • — качественная сборка;
  • — тихая система охлаждения;
  • — высокая мощность;
  • — высокая стабильность выходных напряжений;
  • — модульная конструкция кабелей.

Недостатки:

  • — не обнаружены.

По результатам теста видим, что компания Hiper производит качественные блоки питания на все случаи жизни, от простых до очень мощных и технически «навороченных» моделей, способных удовлетворить любые запросы продвинутых пользователей и экстремалов. Качество исполнения младших моделей не сильно отстает от топовых. Во всех источниках установлены активные корректоры коэффициента мощности, что благоприятно сказывается на уровне вносимых блоком питания помех в сеть, а также возможность работы в широком диапазоне напряжений сети. Покупая любой из продуктов компании, можно быть спокойным за качество покупки не зависимо от ее стоимости.

Выражаем благодарность компании Hiper в лице Давида Кибизова за предоставленные на тестирование блоки питания.

Предлагаем обсудить материал в специальной ветке нашего .

Мощность 730 Ватт – много это или мало? Подобная мощность стала актуальной с выходом новой линейки видеокарт NVIDIA GeForce 8 и процессоров Intel Core 2 Quad. И многие производители подготовили мощные источники питания для новейших конфигураций. Совсем недавно в клуб «больше 600W» попал и Hiper, благодаря анонсу моделей Type-M и Type-R мощностью 730 Вт. Прошло немного времени с момента их появления, однако получить эти модели на сегодняшнее тестирование удалось. На рынке СНГ производитель Hiper всегда славился чутким отношением к покупателю и умеренными ценами на качественные источники питания, зачастую с дополнительной схемотехникой и улучшенными параметрами. Именно благодаря этому модель Type-R 580W знают все, кто хоть немного увлекается моддингом и следит за продукцией на компьютерном рынке. Традиционно Hiper позиционирует серию Type M как качественные блоки для серверов и рабочих станций. А линейка Type R считается старшей линейкой, и обладает рядом уникальных технологий, среди которых модульные «авиационные» разъемы кабелей питания, прочный полированный корпус из металла, подсветка вентиляторов.

Коробка, на сторонах которой нанесены все характеристики, повторяет формы БП. В оформлении преобладает серый цвет.

реклама
Как видим на фото, корпус блока питания не представляет собой что-то выдающееся. Однако внешность может быть обманчива, что уже известно нашим читателям по предыдущему обзору мощных БП. Габариты блока питания: 180 х 150 х 85 (ГхШхВ в мм).

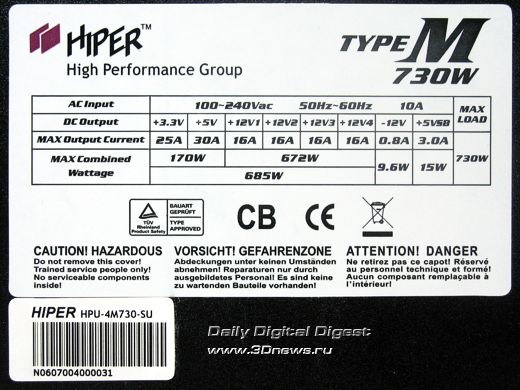

Первая мысль при взгляде на наклейку с заявленными характеристиками – очередная модификация FSP Epsilon. Те же 4 линии +12В с током до 16А по каждой, те же максимальные нагрузки по +3.3 и +5В. Однако вес и компоновка блока уже подсказывает об отсутствии родства с продукцией FSP Group. Взгляд же на внутреннее устройство источника и вовсе развеивает эти мысли.

Блоки питания Hiper уже не раз участвовали в наших обзорах с переменным успехом: порой их результаты были отличными, а иногда — напротив, оставляли желать лучшего.

Поскольку блоки данного производителя имеют достаточно привлекательное соотношение цены и мощности, а модельных ряд недавно пополнился новой серией блоков «V» («Victory»), мы решили протестировать практически все ныне доступные в продаже БП под маркой Hiper — и, надо отметить, нас ждало немало сюрпризов.

Поскольку данных для одного материала получилось многовато, мы решили разбить обзор на две части: по две серии блоков в каждой. В первой части мы опубликуем результаты испытаний уже достаточно давно выпускающихся блоков серий S и M (отметим, что M-серия недавно пополнилась блоками мощностью 800 и 900 Вт на обновленной платформе).

Чуть позже будут опубликованы результаты испытаний блоков серий V и K.

Методика тестирования

Описание методики тестирования, используемого нами оборудования, а также краткое объяснение, что означают на практике те или иные паспортные или же измеряемые нами параметры блоков питания, можно найти по следующей ссылке: «Методика тестирования блоков питания» . Если вы чувствуете, что недостаточно хорошо ориентируетесь в цифрах и терминах, которыми изобилует статья — пожалуйста, ознакомьтесь с соответствующими разделами указанного описания, надеемся, оно прояснит многие вопросы.

Ознакомиться с полным перечнем побывавших в нашей лаборатории моделей можно по ссылке «Каталог протестированных блоков питания» .

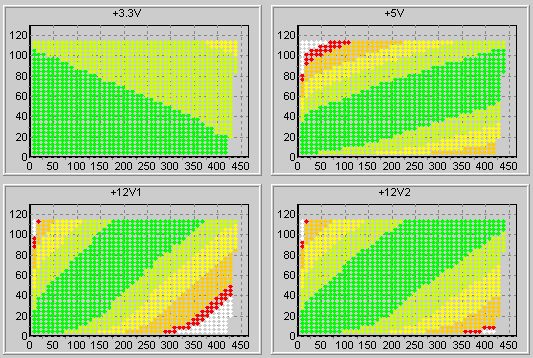

На диаграммах кросс-нагрузочных характеристик блоков мы будем отмечать крестиками реальное максимальное энергопотребление трёх наиболее мощных конфигураций игровых компьютеров, протестированных нами в материале «Энергопотребление компьютеров: так сколько нужно ватт?» , что позволяет оценить, насколько необходим или достаточен каждый блок питания для достаточно типичных современных компьютеров.

Hiper Type S450 и S500

Серия S — это самые доступные блоки питания Hiper, ориентированные в первую очередь на сборщиков готовых систем начального и среднего уровня. В отличие от представителей старших серий, эти блоки поставляются в OEM-упаковке без крепежа, сетевого шнура и инструкции в комплекте — только сам блок питания в пакетике.

Диапазон мощностей блоков данной серии весьма скромен — от 400 до 500 Вт. Младшую модель заполучить на тест не получилось, так что испытания ограничились парой старших моделей заявленной мощностью 450 и 500 Вт.

Внешний вид

Хотя оба блока принадлежат к одной серии и лишь незначительно отличаются по мощности, внешние отличия между ними весьма заметны.

Можно отметить, что корпус блока S450 имеет вырезы в районе крепления крышки блока и шесть вертикальных вентиляционных отверстий со стороны вывода шлейфов.


Крышка же модели S500 фиксируется цельной полоской металла, вентиляционных отверстий со стороны вывода шлейфов всего четыре, а также с первого взгляда заметно, что отличается и модель вентилятора (вентиляторы, впрочем, лишены подсветки у обеих моделей в отличие от блоков более дорогих серий).

Особую же пикантность данному разнобою придает тот факт, что, судя по фото на сайте производителя, все блоки серии S имеют одинаковую конструкцию корпуса — но при этом отличающуюся от обоих рассмотренных сегодня блоков.

Металл корпуса обоих блоков весьма тонкий — без традиционной для бюджетных моделей экономии на этом не обошлось. Однако все шлейфы убраны в нейлоновую оплетку, что является редкостью для представителей данной ценовой категории.



Со стороны задней стенки отличий не заметно: оба блока имеют традиционную сотовую вентиляционную решетку, наклейку «Full Range», недвусмысленно намекающую на наличие активного PFC, и кнопку выключения питания.

Схемотехника



Внутреннее устройство блоков данной серии отличается от тех моделей серии S, которые появились на рынке чуть больше года назад, хотя паспортные параметры и набор шлейфов и разъемов полностью соответствуют прежним моделям, выполненным на платформе Andyson .

Ряд характерных элементов внутреннего устройства позволил найти истинного производителя нынешних блоков Hiper серии S: это компания Solytech . На платформах этого производителя выпускаются, в частности, блоки питания PowerColor и ряд моделей других производителей, не представленных на отечественном рынке.



Конструкция обоих блоков «под крышкой», в отличие от их корпусов, практически абсолютно идентична.

В целом перед нами ничем по нынешним временам не примечательная конструкция с групповой стабилизацией напряжений и активной коррекцией фактора мощности.


Возле разъема сетевого кабеля можно увидеть размещенный на отдельной плате входной фильтр со сглаживающим дросселем и плавким предохранителем.


Контроллер PWM и основной стабилизатор реализованы микросхемой Champion Micro CM6800G — достаточно распространенное решение в блоках многих производителей.



За мониторинг напряжений и защиту отвечает микросхема Silicon Touch PS223 — тоже вполне распространенный вариант среди многих изготовителей БП.



Все примененные в блоке электролитические конденсаторы изготовлены ранее нам не знакомой китайской фирмой YC (Yang-Chun).


В глаза бросается лишь характерная, но неизвестная нам, эмблема, тогда как текстовое обозначение производителя на конденсаторах отсутствует. Поиск производителя конденсаторов оказался делом трудным и завершился удачно лишь по чистой случайности.

Отзывы об этих конденсаторах лежат в диапазоне от «конечно, не Rubycon, но в целом прилично» до «вздулись после весьма короткого срока эксплуатации». В общем, не впечатляет, но это вполне ожидаемо от производителя, которого приходится разыскивать долгими часами.

Шлейфы и разъёмы

Блок Hiper S450 оборудован следующими шлейфами и разъёмами:


шлейфом питания материнской платы с 20+4-контактным разъёмом, длиной 49 см;
шлейфом питания процессора с 4-контактным разъёмом, длиной 50 см;
шлейфом с двумя разъёмами питания SATA-винчестеров и разъемом питания PATA-винчестера, длиной 55+15+15 см;
шлейфом с разъёмом питания SATA-винчестера, двумя разъемами питания PATA-винчестеров и разъемом питания дисковода, длиной 48+15+15+15 см;

Кабельная система блока S500 отличается лишь наличием шлейфа с 6-контактным разъемом питания видеокарты длиной 50 см.

Все провода убраны в нейлоновую оплетку, что не слишком характерно для блоков питания столь скромного ценового уровня.

В ассортименте разъемов можно придраться к отсутствию разъема питания видеокарты (у модели S450), лишь 4-контактному разъему питания процессора и относительно небольшому числу разъемов SATA (разнесенных, впрочем, по двум шлейфам, что позволит без проблем подключить оптический привод и пару винчестеров, чего обычно достаточно для недорогих систем, на использование в которых и рассчитаны данные блоки).

Паспортные параметры



Заявленные характеристики блоков не слишком впечатляют: по 18,5 Вт от заявленной в названии максимальной мощности у них отведено на вспомогательные напряжения: -12 В и дежурное питание +5 В. Но даже на этом фоне мощность по наиболее востребованной линии +12 В весьма скромна у обоих блоков.

Пиковая нагрузка для блоков S450 и S500 заявлена на уровне соответственно 500 и 550 Вт — т.е. на 50 Вт выше полной долговременной мощности блока.

Сертификации 80 PLUS блоки данной серии не имеют.

Работа в паре с ИБП

В паре с ИБП APC SmartUPS SC 620 оба блока работали с нагрузкой до 370-380 Вт от сети, но переход на батареи ни одному из них не удалось осуществить даже при нагрузке 280 Вт.


Картина, демонстрируемая блоком S450, достаточно типична для блоков с групповой стабилизацией напряжений, за исключением сильно и быстро проседающего с повышением нагрузки напряжения +5 В.

Из-за быстрого падения данного напряжения с ростом нагрузки суммарная мощность линий +5 В и +3,3 В, при которой отклонения укладываются в допустимые стандартом 5%, не превышает 90 Вт — т.е. почти вдвое ниже заявленного производителем уровня.

Впрочем, с учетом типичного энергопотребления современных систем, даже этого уровня с хорошим запасом хватит на любую конфигурацию, которую способен потянуть данный блок.


Блок S500 показал схожие результаты. Отличия по большому счету свелись к большей мощности, которую «потянули» напряжения +5 В и +3,3 В (хотя паспортные 150 Вт все равно остались недостижимой мечтой) и более высоким отклонениям по линии +12 В при умеренных нагрузках.

Отметим, что оба блока продемонстрировали неуверенную работу при нулевых нагрузках по любым напряжениям.

Характер пульсаций выходных напряжений оказался схожим у обоих протестированных блоков.



На высокой частоте наблюдается относительно небольшой размах пульсаций (за исключением напряжения +12 В), но с периодическими узкими всплесками по всем напряжениям, далеко выходящими за рамки разрешенных стандартом отклонений.



Весьма близкая картина наблюдается и на удвоенной частоте сети питания: пульсации наиболее выражены на линии +12 В, а узкие всплески напряжений периодически далеко выходят за рамки дозволенного.

Вряд ли наличие таких узких, но высоких, выплесков может сказаться на способности блока обеспечить питание системы, но нельзя исключить появление, например, лишних наводок в аудиотракте по этой причине.

Температура и шумность

Как уже было отмечено при внешнем осмотре, блоки охлаждаются различными вентиляторами.



Охлаждением блока S450 заведует семилопастной 120-мм вентилятор производства Shenzhen Xin Wang Xin Electronics. Паспортных параметров примененного вентилятора (индекс модели XWX1225M12S) найти не удалось.

Значительная часть крыльчатки закрыта прозрачным экраном для оптимизации воздушных потоков.


Линейный рост оборотов начинается практически сразу после старта, а максимальные обороты (чуть ниже 1600 об/мин) достигаются на подходе к отметке мощности 400 Вт.

Стартовые обороты вентилятора невелики и составляют 850 об/мин, но за счет роста скорости вращения сразу после старта граница условного комфорта в 1000 об/мин пересекается еще до достижения мощности 150 Вт.

Впрочем, несмотря на «безымянность», вентилятор демонстрирует достаточно тихую работу без механических призвуков и начинает реально раздражать лишь при скорости вращения более 1200 об/мин — т.е. лишь при нагрузке на блок более 50% от полной мощности.



Охлаждением наиболее мощного блока Hiper серии S занимается вентилятор знакомого нам производителя: Globe Fan (индекс модели S1202512M, паспортная скорость 2400 об/мин). Как и вентилятор в блоке на ступеньку ниже, он имеет диаметр 120 мм, семь лопастей и солидной площади экран для оптимизации потока воздуха.


График скорости на первый взгляд выглядит «правильнее», чем у модели S450 (достаточно продолжительный режим постоянных оборотов и затем линейный рост скорости вращения крыльчатки), но дело портят высокие начальные обороты — для того, чтобы услышать 12-см вентилятор, вращающийся на скорости 1200 об/мин, отнюдь не требуется обладать музыкальным слухом.

Скорость вентилятора начинает расти после достижения нагрузки на блок в 150 Вт и на полной мощности подходит к 2200 об/мин.

В итоге шумность блока S450 можно оценить как среднюю, тогда как более мощная модель отличается откровенно громкой работой.

КПД и коэффициент мощности

Показатели обоих блоков оказались ожидаемо близки.


На типовых мощностях (20%, 50% и 100% мощности блока) нами зафиксированы следующие значения КПД блока Hiper S450: 80,8%, 82,7%, 80,3%. Это отвечает требованиям к базовой сертификации 80 PLUS (которой, напомним, данные блоки не имеют). Пиковая эффективность блока составила 83,6% на мощности 246 Вт.


Эффективность блока S500 в аналогичных условиях оказалась несколько выше: на 20%, 50% и 100% мощности блока он показал КПД 82,3%, 84% и 81%. Такой результат уже близок к требованиям 80 PLUS Bronze (82%, 85%, 82%). Пиковая эффективность составила 84,3% на мощности 304 Вт.

Значение фактора мощности под высокой нагрузкой держится между 98% и 99% — неплохой, но не идеальный, результат.

Дежурный источник

График напряжения источника дежурного питания практически одинаков для обоих испытанных блоков:


«Дежурка» вполне справляется со своими задачами, а отклонения не доходят и до 3% от номинала.

Итоги

Характеристики блоков Hiper серии S трудно назвать выдающимися, однако действительно опасного криминала в их работе также нет: несколько смущают разве что сомнительное качество конденсаторов и всплески пульсаций. Однако при стоимости в районе 40 долларов найдется немного альтернатив, предлагающих активную коррекцию фактора мощности и оплетку всех кабелей.

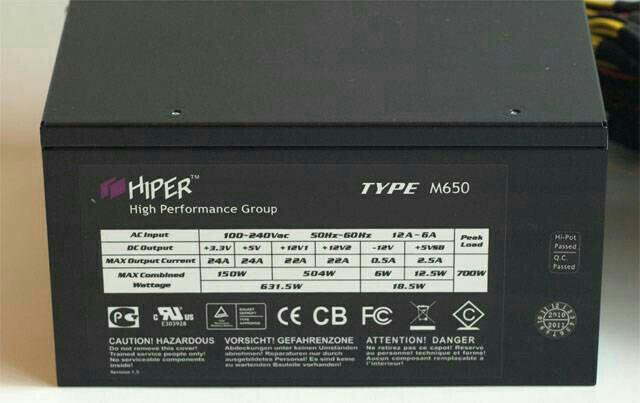

Hiper Type M500, M600 и M700

Нам уже знаком блок Hiper M600 более раннего выпуска. Но с тех пор успели смениться как минимум упаковка и цвет подсветки вентилятора — быть может, есть и более серьезные изменения?


Теперь блоки серии M поставляются в белых картонных коробках умеренных габаритов, снабженных ручками для переноски.

Модели данной серии имеют «шаг мощности» между соседними представителями в 50 Вт, но мы взяли лишь блоки с «круглыми» значениями мощности, кратными сотне ватт — думаем, этого вполне достаточно, чтобы оценить возможности источников питания этой линейки.


На боковинах коробок размещены данные о паспортных параметрах блоков и имеющихся на них разъемах (с одной стороны) и основные отличительные особенности блоков (с другой стороны).

Комплект поставки стал несколько более скромным в сравнении с блоками ранних выпусков: теперь прилагается лишь один комплект крепежа (винты с накаткой и печатная инструкция на мелованной бумаге пали жертвой экономии). Но в нем по-прежнему остались сетевой шнур и четыре многоразовых стяжки-«липучки».

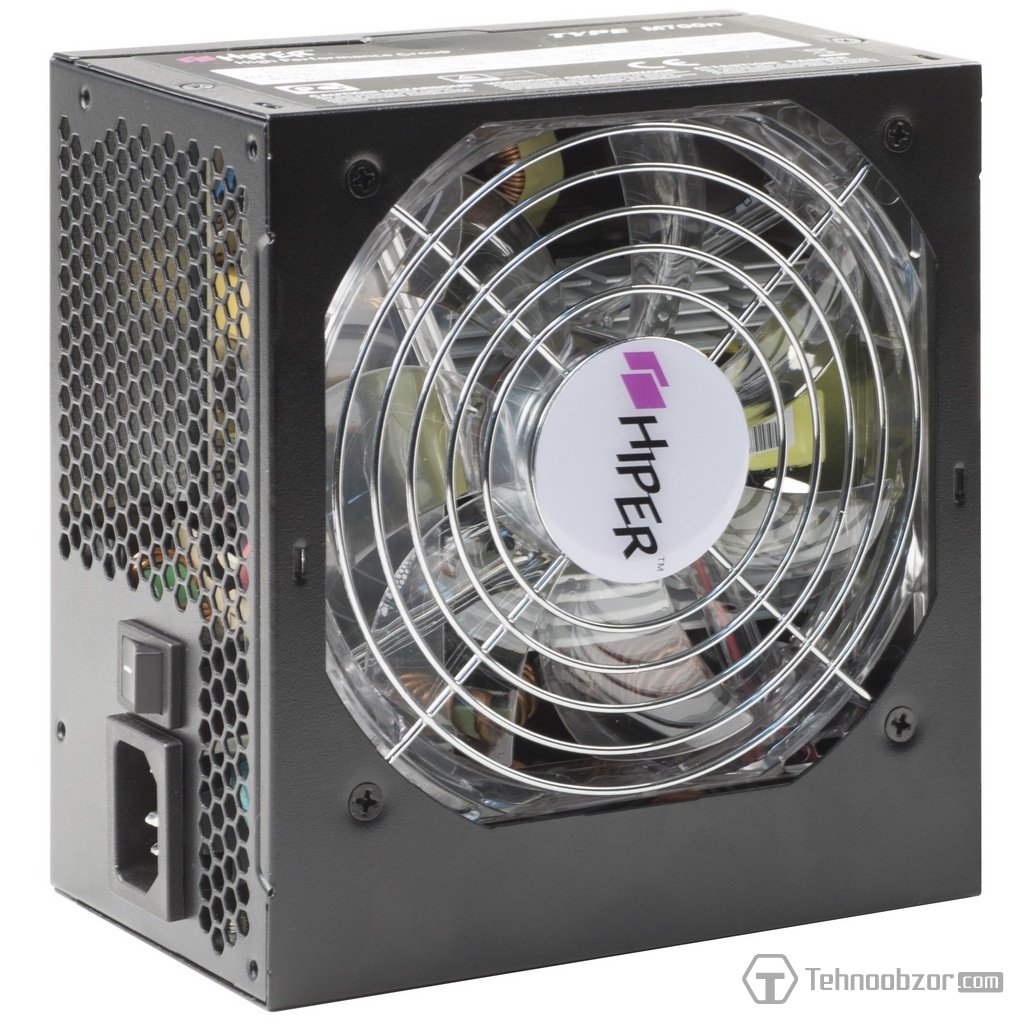

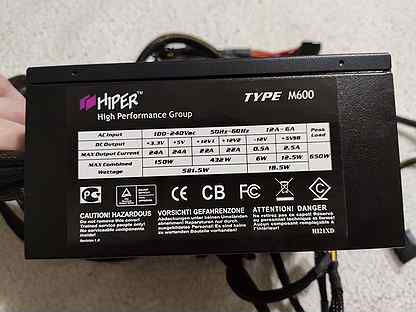

Внешний вид

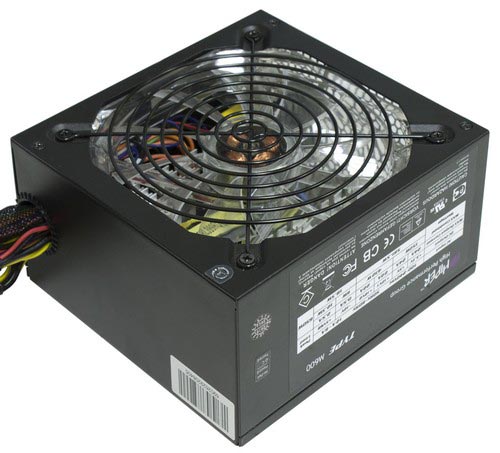

В сравнении с уже знакомым нам блоком более раннего выпуска разница во внешности минимальна.



Корпус изменился незначительно: на обновленной модели появились мелкие подштамповки по углам для более плотной фиксации крышки. Кроме того, изменилось расположение наклеек ОТК и защитного стикера.



На задней стороне чуть уменьшилась площадь вентиляционной решетки и добавилась наклейка «Full Range».

Но самое явное и заметное изменение во внешности видно только при работающем блоке: прежняя красная подсветка уступила место фиолетовой.

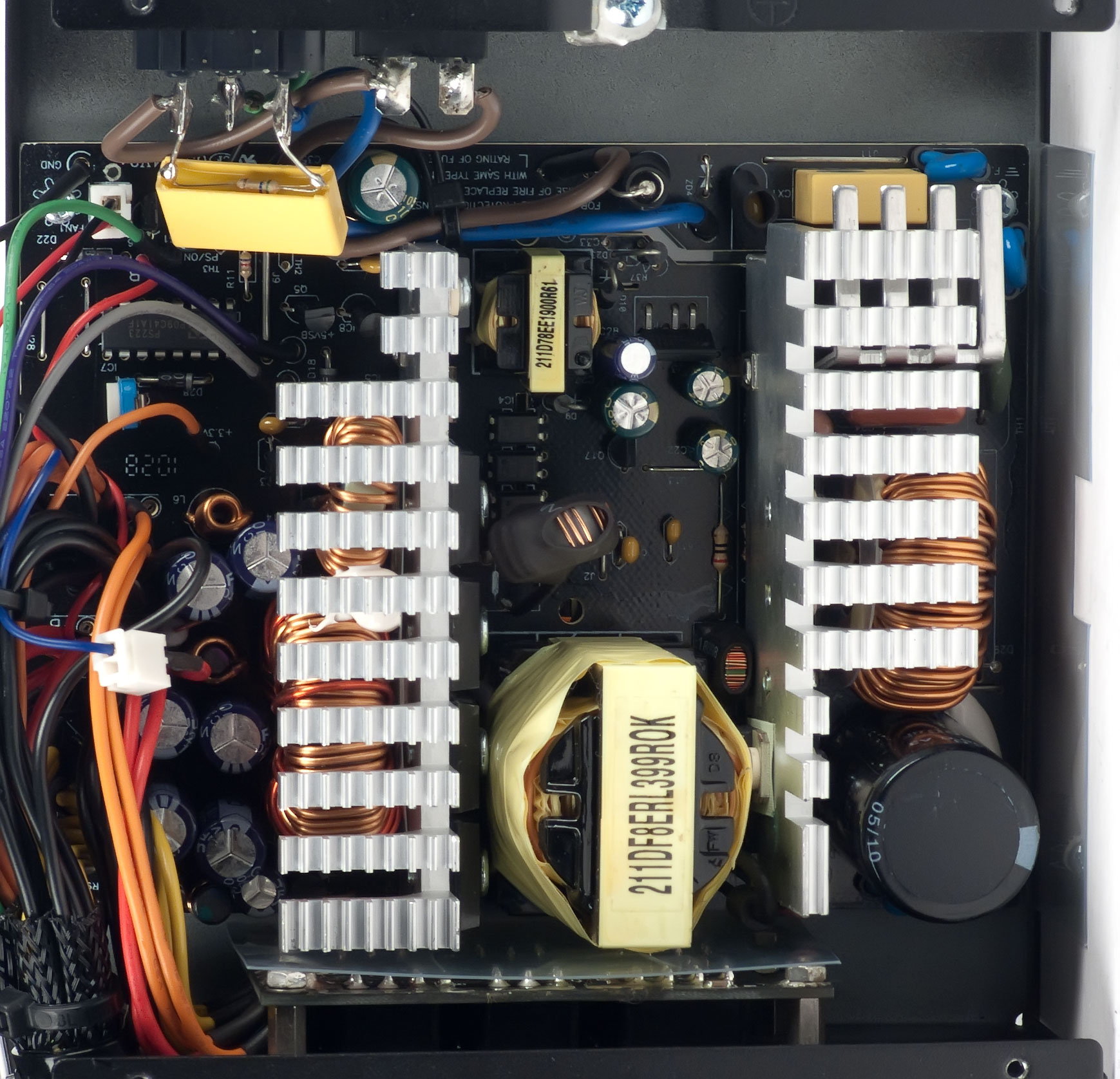

Схемотехника

В отличие от разных снаружи, но одинаковых внутри, блоков серии S, внешне блоки серии M неотличимы, но разницу в наполнении между ними найти тоже непросто.


Нетрудно заметить, что младший Hiper M500 совершенно не отличается по внутреннему устройству от рассмотренных выше блоков начальной серии S.

Соответственно, как и для блоков серии S, истинным изготовителем платформы является Solytech, хотя все паспортные параметры также взяты от «старых» блоков Andyson.


Очень близок к нему по устройству и блок M600 — из отличий бросается в глаза лишь появление миниатюрного третьего радиатора в левой нижней части.


Блок M700 практически не отличается от M600 — расположение всех элементов аналогично.



Смена платформы оказалась хоть и несколько неожиданной, но общем схемотехника «новых» блоков серии M аналогична по функциональности старым: активная коррекция фактора мощности и групповая стабилизация напряжений.



Как и у блоков младшей серии S, контроллер PWM представлен микросхемой CM6800G, а супервизор — микросхемой PS223.


Конденсаторы, как и в блоках серии S, представлены продукцией YC, что не слишком обнадеживает.

Шлейфы и разъёмы

Все блоки серии оборудованы следующими шлейфами и разъёмами:


шлейфом питания материнской платы с 20+4-контактным разъёмом, длиной 46 см;
шлейфом питания процессора с 4+4-контактным разъёмом, длиной 47 см;
шлейфом питания видеокарты с двумя 6+2-контактными разъёмами, длиной 45+15 см;
шлейфом с двумя разъёмами питания PATA-винчестеров и разъемом питания дисковода, длиной 45+15+15 см;
двумя шлейфами с двумя разъёмами питания SATA-винчестеров и разъемом питания PATA-винчестера, длиной 46+15+15см;
шлейфом с двумя разъёмами питания SATA-винчестеров, длиной 46+15 см.

Можно отметить, что указанные на упаковке длины шлейфов (по 50 см на шлейфы питания матплаты и процессора и по 40 см до первого разъема у остальных шлейфов) в реальности практически уравнены: все они имеют длину 45-47 см до первого разъема. Для шлейфа питания процессора этой длины явно недостаточно для скрытного подключения с пропуском кабеля под площадкой матплаты в корпусах с нижним расположением БП.

Набор же разъемов можно назвать весьма достойным, причем наличие разъемов разного типа на шлейфах оказывается весьма удобным в использовании. Можно придраться разве что к наличию всего лишь двух разъемов питания видеокарты на самом мощном блоке: хотя его мощность по линии +12 В и не является выдающейся, пару не самых прожорливых видеокарт с двумя разъемами питания на каждой в связке SLI или CrossFire он потянуть вполне способен.

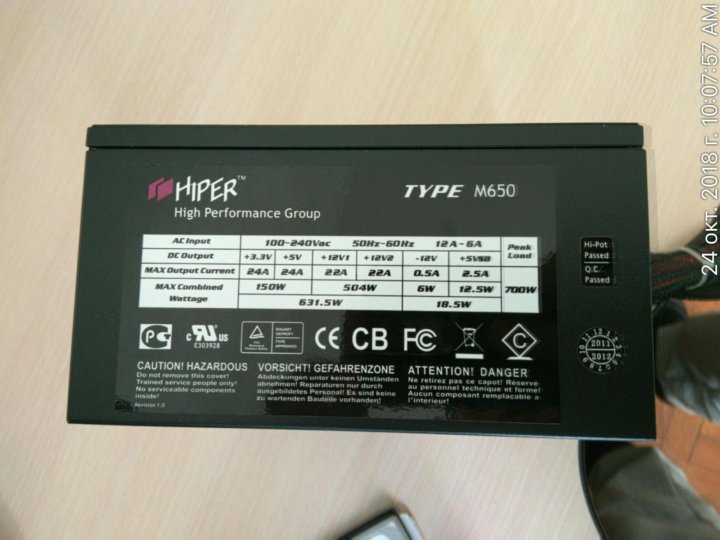

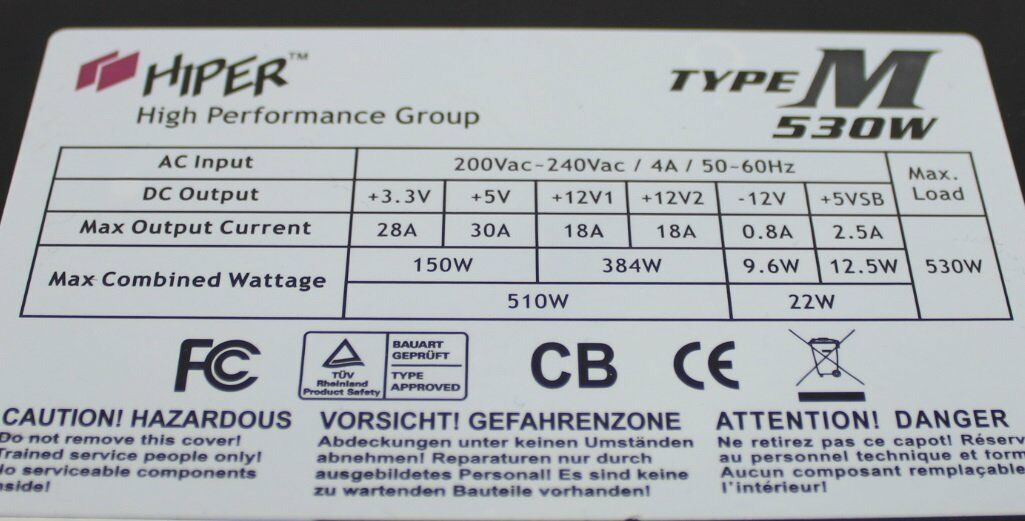

Паспортные параметры



Заявленные производителем параметры блоков не слишком впечатляют по причине малой допустимой нагрузки по наиболее востребованной линии +12 В: ни у одного из блоков она не дотягивает до 80% общей мощности (причем даже если из заявленной общей мощности выкинуть 18,5 Вт, жестко отведенных под вспомогательные напряжения).

Как и у моделей серии S, для всех блоков серии заявлена допустимая пиковая нагрузка, на 50 Вт превышающая заявленную на этикетке мощность.

Сертификации 80 PLUS блоки не имеют, а производителем обещается лишь эффективность не ниже 75%.

Отметим, что заявленные характеристики блоков не изменились в сравнении с источниками питания прежних выпусков, несмотря на смену изготовителя платформы. Трудно сказать, чем было вызвано такое решение Hiper — ведь очевидно, что полной идентичности характеристик у представителей разных платформ и разных производителей быть явно никак не может.

Напрашивающаяся версия о том, что такой ход вызван стремлением к сохранению преемственности и предотвращению путаницы, не подходит: забегая несколько вперед, отметим, что блоки Hiper свежей серии V основаны именно на прежней платформе Andyson. Соответственно, было бы наиболее логично продолжать выпускать прежнюю серию M без изменений на старой платформе (раз она осталась актуальной для Hiper), а в новую серию V выделить блоки на платформе другого производителя с их истинными, а не «совместимыми», характеристиками. Впрочем, еще раз забегая вперед, отмечу, что принципиальной разницы между данными платформами Andyson и Solytech в ходе тестов не выявилось — разве что первые несколько увереннее чувствуют себя при нулевых нагрузках, а у вторых эффективнее работа A-PFC.

Работа в паре с ИБП

В паре с ИБП APC SmartUPS SC 620 блоки, как и их соплатформенники серии S, работали с нагрузкой до 370-385 Вт от сети, но переход на батареи не удавалось осуществить даже при нагрузке 280 Вт.

Стабильность выходных напряжений


Кросс-нагрузочные характеристики блока M500 практически не отличаются от параметров блока S500, за исключением несколько большей допустимой нагрузки по линиям +3,3 В и +5 В до перехода отклонений за рубеж пяти процентов. Ничего удивительного: одна платформа, одинаковая мощность…


Почти не отличаются и параметры 600-ваттного блока, за исключением большей требовательности к минимальной нагрузке по линии +5 В: если ранее рассмотренные блоки работали при нагрузке по ней в 1А, то на модели M600 понадобилось установить минимальный ток 2А для надежной работы во всех режимах.


Минимальная нагрузка в 2А по линии +5 В для стабильной работы — это уже само по себе не слишком прилично, но блок M700 потребовал еще большего! При этом допустимая нагрузка по напряжениям +5 В и +3,3 В оказалась ниже, чем у остальных блоков серии (хотя и с достаточным запасом относительно реальной нагрузки по этим линиям в современных системах).

Как и в случае с блоками Hiper серии S, результат можно назвать приемлемым, но не более того. Повышенные же требования старших блоков к нагрузке по линии +5 В можно смело заносить в явные недостатки.

Пульсации выходных напряжений

Характер пульсаций блоков оказался схожим как между собой, так и в сравнении с моделями серии S.



Как на малой, так и на высокой частоте общий размах пульсаций напряжения укладывается в требования стандарта, но многочисленные узкие всплески напряжений выходят за рамки разрешенных допусков.

Температура и шумность



Во всех трех блоках охлаждение обеспечивается одинаковыми вентиляторами: девятилопастными 140-мм прозрачными вентиляторами производства Globe Fan (индекс модели RL4P S1402512HH, паспортная скорость вращения 1800 об/мин). Как мы уже упоминали, вентиляторы блоков питания данной серии оснащены фиолетовой подсветкой.


Блоки M500 и M600 оказались достаточно тихими в работе: придраться можно разве что к относительно высоким стартовым оборотам их вентиляторов, приближающимся к 1000 об/мин. К достижению полной мощности вентилятор блока M600 приблизился к отметке 1500 об/мин, а блок M500 оказался еще чуть тише.


Вентилятор блока M700 показал более низкие обороты на малой, но более высокие обороты на высокой нагрузке (правда, при подходе к отметке 1600 об/мин рост скорости вращения крыльчатки замедлился), однако довести измерения до конца не удалось. После 12 минут работы на полной мощности блок тихо отключился, и включаться заново отказался навсегда и наотрез. Видимых повреждений внутри блока обнаружено не было.

В целом примерно до половинной нагрузки работа блоков не вызывает явного акустического дискомфорта, а на полной мощности громкость вентиляторов ниже, чем у многих аналогов. Однако любителям максимальной тишины их порекомендовать не получится — высоковата начальная скорость вентиляторов.

КПД и коэффициент мощности

Показатели блоков оказались ожидаемо близки.


На типовых мощностях (20%, 50% и 100% мощности блока) нами зафиксированы следующие значения КПД блока Hiper M500: 81,5%, 83,5%, 81,6%. Это отвечает требованиям к базовой сертификации 80 PLUS (которой блоки Hiper серии M не имеют). Пиковая эффективность блока составила 84% на мощности 260 Вт.


Эффективность блока M600 в аналогичных условиях оказалась несколько выше, за исключением близких к максимальным нагрузок: на 20%, 50% и 100% мощности блока он показал КПД 84,5%, 84,8% и 80,6%. Пиковая эффективность составила 85,3% на мощности 278 Вт.


Эффективность блока M700 несколько уступила модели M600: на 20%, 50% и 100% мощности блока он показал КПД 83,7%, 84,4% и 79,1% — т.е. по эффективности на полной нагрузке блок не уложился в требования базовой сертификации 80 PLUS (впрочем, напомним, что и не обязан был — производитель обещал эффективность лишь выше 75%). Пиковая эффективность составила 85,2% на отрезке мощности от 282 до 322 Вт.

Значение фактора мощности под высокой нагрузкой держится между 98% и 99% — аналогичный блокам серии S результат.

Дежурный источник

Параметры «дежурки» всех трех блоков ожидаемо одинаковы не только в теории, но и на практике:


Дежурное питание без проблем выполняет свою работу, весьма незначительно отклоняясь от номинала.

Итоги

По большому счету, разница этих блоков с моделями серии S минимальна: младшая модель серии M — M500 — вообще отличается от S500 только корпусом, вентилятором и более продвинутой кабельной системой при одинаковой начинке и электрических параметрах. Но старшие модели начинают страдать при дефиците питания по линии +5 В, а самая мощная еще и помереть изволила, хотя ничего выше ее паспортных характеристик при испытаниях мы не требовали и даже на заявленной производителем пиковой мощности проверку не устраивали.

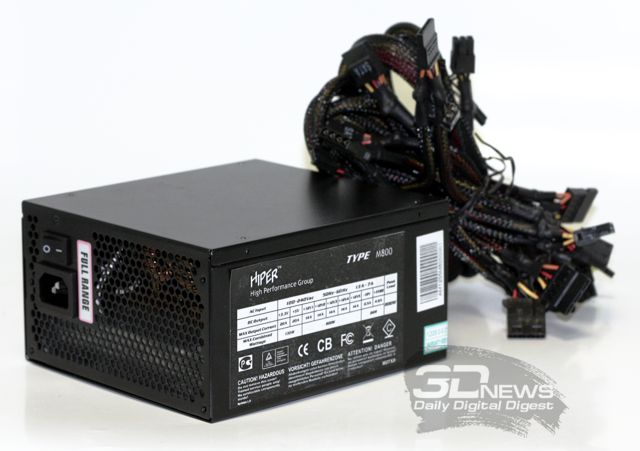

Hiper Type M800 и M900

Хотя эти блоки относятся к серии M, три представителя которой были рассмотрены выше, да и упаковка с комплектацией не отличаются, сразу стало очевидно, что эту пару блоков стоит рассматривать отдельно.

Пара самых старших и самых новых (о них на момент подготовки материала не было упоминания даже на сайте производителя) блоков серии M явно слеплена из другого теста. Они намного тяжелее младших собратьев. Они явно отличаются по конструкции, что заметно с первого же взгляда сквозь прозрачные лопасти вентилятора внутрь.

Насколько принципиальны эти отличия? Попробуем выяснить.

Внешний вид



Внешне старшие блоки Hiper серии M ничем не отличаются от собратьев меньшей мощности — за исключением, разумеется, видимой через вырез в корпусе внутренней начинки.

Схемотехника


Как и в случае с рассмотренными ранее в обзоре блоками Hiper, их реальным производителем является не Andyson, привычный по предыдущему знакомству с блоками Hiper, а компания Solytech — но уже на другой платформе. На аналогичной платформе (только с модульной конструкцией) выполнен, например, блок питания PowerColor Extreme 850W.

Внутренности моделей мощностью 800 и 900 Вт практически не отличаются друг от друга.



Стоит отметить, что при изучении внутреннего устройства нам не удалось обнаружить ни третьего дросселя стабилизатора напряжения на магнитных усилителях, ни, тем более, DC-DC преобразователей, что удивляет на фоне продемонстрированных блоками на этой платформе результатов по стабильности напряжений.

Если таких результатов удалось достичь при групповой стабилизации — остается только снять шляпу перед конструкторами данного блока.



Дроссель активного PFC, полуприкрытый Г-образным радиатором, впечатляет своими габаритами.

Некоторые изменения претерпел состав управляющих микросхем:



ШИМ-контроллер остался на микросхеме CM6800G, как и на рассмотренных выше блоках.



Зато функции супервизора взяла на себя более новая и совершенная микросхема PS232S.

Как можно видеть на фотографиях, в блоках применены все те же не внушающие большого доверия конденсаторы YC, что и на рассмотренных выше блоках Hiper.

Шлейфы и разъёмы

Оба самых мощных блока Hiper серии M оборудованы одинаковым набором шлейфов и разъёмов:


шлейфом питания материнской платы с 20+4-контактным разъёмом, длиной 52 см;
шлейфом питания процессора с 4+4-контактным разъёмом, длиной 53 см;
двумя шлейфами питания видеокарты с двумя 6+2-контактными разъёмами на каждом, длиной по 55+10 см;
шлейфом с четырьмя разъёмами питания PATA-винчестеров и разъемом питания дисковода, длиной 51+15+15+15+15 см;
двумя шлейфами с четырьмя разъёмами питания SATA-винчестеров на каждом, длиной 50+15+15+15 см;

Ассортимент разъемов, имеющийся в распоряжении блоков Hiper M800 и M900 вполне достаточен, но их расположение трудно назвать оптимальным. Например, при необходимости подключить оптический привод будет затруднено использование сразу трех других разъемов питания SATA на том же шлейфе.

Кроме того, как и на рассмотренных выше блоках, откровенно не хватает длины шлейфу питания процессора.

Наконец, при такой мощности можно было бы задуматься и о третьей паре разъемов питания видеокарт PCI-E — конфигурация 3-way SLI с не самыми прожорливыми видеокартами таким блокам, в принципе, вполне по плечу.

Паспортные параметры



Похоже, проклятие знакомых нам ранее блоков Hiper — малая мощность по линии +12 В относительно общей допустимой нагрузки — осталось в прошлом. Пара самых свежих блоков серии M готовы отдать всю свою мощность до последнего ватта по данному напряжению.

Правда, стоит отметить, что пиковая мощность также усохла до цифр, нанесенных на этикетке, а напряжение +12 В разделено на пять виртуальных линий с весьма умеренной нагрузкой на каждую отдельно взятую.

Привлекает взгляд также весьма высокая заявленная мощность источника дежурного питания: до 4 А нагрузки против привычных 2,5-3 А.

Как и на остальных блоках серии M, свидетельств о сертификации по стандарту 80 PLUS на устройствах или их упаковке не наблюдается.

Работа в паре с ИБП

В паре с ИБП APC SmartUPS SC 620 блок M800 работал с нагрузкой до 388 Вт от сети, но переход на батареи удавалось осуществить при нагрузке не выше 295 Вт — в этом отношении блок на более новой платформе выгодно отличился от остальных рассмотренных моделей, фактически несовместимых с ИБП.

Однако подтвердить этот успех результатом блока M900 не удалось: перед этим тестом он, подобно модели M700, отошел в мир иной после длительной работы на полной мощности. Впрочем, результаты измерений большинства его параметров к тому времени уже были получены.

Стабильность выходных напряжений


Картина стабильности напряжений блока M800 просто радует глаз: придраться можно лишь к уже привычной не идеальной стабильности при нулевых нагрузках. Все напряжения укладываются в 3% отклонений от номинала, причем в подавляющем диапазоне нагрузок они не превышают 2%.


Лишь немногим хуже показал себя более мощный блок: при высоких нагрузках по всем напряжениям отклонения по линии +5 В вошли в «четырехпроцентную» зону.

Пульсации выходных напряжений

Этот тест, наряду с работой в паре с ИБП, блок M900 не проходил по причине выхода из строя, так что ориентироваться придется лишь на показатели модели M800.



Принципиальных отличий от показателей рассмотренных выше блоков нет: общий размах пульсаций укладывается в рамки стандарта, но отдельные пики выходят далеко за пределы его ограничений.

Из прочих нюансов можно отметить, что на высокой частоте наиболее выражены оказались пульсации по напряжению +3,3 В, а на удвоенной частоте сети питания — пульсации по напряжению +12 В.

Температура и шумность



Блоки M800 и M900 охлаждаются точно таким же вентилятором, как и младшие модели серии M, оснащенным точно такой же фиолетовой подсветкой, так что не будем повторяться в описаниях.


К сожалению, и в плане эффективности управления оборотами данные блоки оказались в целом даже хуже своих менее мощных собратьев по серии: еще более высокие стартовые обороты вентиляторов, рост оборотов начинается с минимальной мощности, а нагрев проходящего сквозь блок воздуха оказывается куда более значительным.

Да, на полной мощности эти блоки не громче младших собратьев, а доставлять явный дискомфорт начинают при несколько более высокой в абсолютном значении нагрузке. Но и без того достаточно условная тишина в режиме простоя системы у них отсутствует как класс.

Отметим также, что почивший блок М900 явно пищал при невысоких нагрузках. Возможно, этот звук являлся симптомом производственного брака, который и привел блок к печальному концу при продолжительной работе на полной мощности: почти отработав положенные полчаса на максимальной нагрузке, блок отключился навсегда. Но столь же вероятно, что причиной отказа стал и банальный перегрев (разница в температуре входящего и выходящего воздуха свыше 20° C — это не шутки!). Третья версия: из блока просто попытались вытянуть мощность, на которую он не рассчитан (печатная плата обоих блоков имеет маркировку SL-850EPS, что наводит на мысли, что мощность 900 Вт — это уже самодеятельность).

Позже при попытке включения блок отзывался лишь громким писком изнутри, а ток выдавало лишь дежурное питание.

КПД и коэффициент мощности


На типовых мощностях (20%, 50% и 100% мощности блока) нами зафиксированы следующие значения КПД блока Hiper M800: 81,3%, 85,5%, 82,7%. Такая эффективность не дотягивает до «бронзовой» сертификации 80 PLUS лишь по КПД на нагрузке 20%. Пиковая эффективность блока достигла 85,6% на отметках мощности 332 Вт и 413 Вт.


Блок M900 в тех же условиях (20%, 50% и 100% мощности блока) показал следующие значения КПД: 82%, 85,9%, 81,6% — тоже почти «бронза» де-факто при отсутствии даже базовой сертификации 80 PLUS де-юре. Пиковая эффективность блока была зафиксирована на мощности 343 Вт и составила 86,3%.

Коэффициент мощности под нагрузкой держится выше уровня 99%, что является отличным показателем.

Дежурный источник


C заявленной допустимой нагрузкой по дежурному питанию в Hiper явно погорячились: у блока M800 напряжение дежурного источника стремительным домкратом падает вниз после достижения нагрузки в 3 А.


«Дежурка» более мощного блока продержалась до обвала напряжения несколько дольше, но все равно оказалась не в силах выдать заявленную производителем нагрузку.

В принципе, вряд ли это можно назвать критическим недостатком — типичные для БП такого класса нагрузки дежурное питание выдерживает. Но зачем же тогда было вообще заявлять откровенно завышенные параметры?

Итоги

На фоне менее мощных моделей серии M электрические параметры блоков M800 и M900 выглядят гораздо более привлекательно: великолепная стабильность напряжений во всем диапазоне нагрузок, хорошая эффективность, несколько меньшие претензии к всплескам пульсаций напряжений.

Но блоки довольно сильно греются (особенно M900), несмотря на достаточно высокие стартовые обороты вентиляторов, подъем скорости вращения крыльчатки с самой малой нагрузки и вполне приличный КПД. Кроме того, использованные в данных блоках конденсаторы столь же сомнительны, как и в более дешевых моделях, а относительно блока M900 есть подозрения о завышении мощности сверх расчетной для платформы.

Была основана в Великобритании в 2001 году. Исходя из сведений о компании, на данный момент число ее сотрудников составляет 250 человек, которые трудятся в Европе, Америке и Азии.

В ассортимент продукции компании Hiper входят в основном источники питания, а также корпуса Hi-End класса, вентиляторы, медиацентры и клавиатуры. В Украине Hiper целенаправленно не распространяется, но иногда и в наше государство попадают некоторые партии «экзотических» товаров. Сегодня же у нас появилась возможность оценить блок питания Hiper Type-R MK II 680 мощностью 680 Вт.

На данный момент в ассортименте источников питания компании насчитывает целых пять серий. Мы же протестируем модель Hiper Type-R MK II 680 из геймерской оригинальной линейки, которая отличается наличием дополнительных USB разъемов на задней панели. В линейке условно можно насчитать пять моделей, но если не брать в расчет цветовое исполнения, то выйдет, что вариантов по мощности только три – 680 Вт, 770 Вт и 880 Вт. Так что, получается, мы тестируем далеко не самое «сильное» решение в серии.

Спецификация блока питания Hiper Type-R MK II 680:

Производитель

High Performance Group

ATX12V v2.2 & EPS12V 2.91

Номинальная мощность, Вт

Пиковая мощность, Вт

Мощность по каналу 12В, Вт

4, «виртуальные»

3.3V — 30A,
+5V — 28A,
+12V1 — 18A,
+12V2 — 18A,
+12V3 — 18A,
+12V4 — 18A,
-12V — 0.8A,
+5VSB — 3A

PCI-E разъемов

CrossFire Certified

Модульный

Сертифицирован 80 Plus

Коэффициент мощности (PF)

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

Частота, Гц

Входной ток, А

Размер вентилятора, мм

140 х 140 х 25

Подшипник

скольжения

Уровень шума, дБ

Регулятор скорости вращения

Электромагнитные безопасность и совместимость (EMI/EMC)

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Размеры (ШхДхВ), мм

Толщина шасси, мм

Комплектация

  • Сетевой шнур питания;
  • Модульная сетевая евро вилка;
  • Модульная 3-контактная вилка;
  • Переходник питания с 8-контактного PCIE на 6-контактный PCIE;
  • Инструкция;
  • Четыре винта;
  • Наклейки.

Гарантия

Сайт производителя

Редкий случай, когда пользователя наравне с самим блоком питания может заинтересовать его упаковка. Действительно, пластиковая корзина не просто оригинальна сама по себе, но способна найти практическое применение. В ней очень удобно переносить всякого рода инструментарий, для этого сверху она оборудована вытягиваемой ручкой. Оформление упаковки также выполнено достаточно качественно и стильно. На наклейке красуется флаг Великобритании и ярлычками перечислены основные достоинства. Также отмечено, что разъемы USB на задней панели являются запатентованным нововведением.

С обратной стороны упаковки блока питания Hiper Type-R MK II 680 приводится часто интересующая пользователей информация – количество разъемов и длинна кабелей питания.

В комплекте с блоком питания Hiper Type-R MK II 680 можно найти:

  • Сетевой шнур питания;
  • Модульная сетевая евро-вилка;
  • Модульная 3-контактная вилка;
  • Набор модульных кабелей с периферийными разъемами;
  • Переходник питания с 8-контактного PCIe на 6-контактный PCIe;
  • Инструкция;
  • Четыре винта;
  • Наклейки.

Более, чем непривычно, и не совсем оправданно, выполнен модульным сетевой шнур питания. Но в принципе, можно считать, что это больше инициатива производителя -уменьшить количество компонентов не потеряв в универсальности. Таким образом, блоки питания Hiper представляются, чем-то вроде мобильных решений, которые отлично подойдут для выставочного оборудования и различных оверклокерских мероприятий. Соединяются разъемы достаточно просто и в тоже время туго, что говорит и о хорошем контакте.

Другим оригинальным новшеством продукта Hiper стало модульное подключение «косичек» с периферийными разъемами питания. От самого блока питания Hiper Type-R MK II 680 отводится всего три кабеля с одним периферийным разъемом на каждом. Причем кабеля отличаются различной длиной. Добавляя разъемы модульным способом можно избежать лишнего нагромождения кабелей. Накопители и приводы дисков имеют небольшой ток потребления, поэтому несколько переходных контактов для них большой роли играть не будет. А вот если запитать с помощью них мощную видеокарту, то с точки зрения надежности подобное исполнение выглядит не очень удачно.

Все остальные кабеля подключены к блоку питания Hiper Type-R MK II 680 не через модульные разъемы, а, как обычно, припаяны. Длина кабелей питания радует, а вот их количественный состав не очень. На блоке питания имеется 6-контактный и 8-контактный разъемы PCI-E. То есть фактически источник питания мощностью 680 Вт предполагается использовать для компьютерной системы с одной мощной видеокартой или двумя решениями среднего класса. К тому же, как раз для самой производительной на сегодняшний день двухчиповой видеокарты ZOTAC GeForce GTX 295 рекомендуется использовать источник питания мощностью от 680 Вт. Вот только замеры ее энергопотребления показали, что эти требования были сильно завышены.

Из положительных качеств можно заметить, что абсолютно все кабеля питания находятся в нейлоновой оплетке, которая скрепляет их и в некоторой степени защищает.

Разъемы и длина проводов блока питания Hiper Type-R MK II 680:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания

4-контактный разъем питания

8-контактный разъем питания

6-контактный разъем PCI-E

8-контактный разъем PCI-E

Два разъема для устройств SATA

Один периферийный разъем

Один периферийный разъем

Один периферийный разъем

Сетевой шнур

В первую очередь из-за перфорированного корпуса, блок питания Hiper Type-R MK II 680 выглядит довольно необычно и привлекательно. Для большего эффекта источник питания был оснащен 140 мм вентилятором с подсветкой (фото в рабочем состоянии можно увидеть в обзоре ниже). Вентилятор прикрыт полноценной металлической решеткой типа «гриль», на которой посередине приклеен логотип компании.

В таком типе корпуса, воздушный поток не имеет четкого направления. Поэтому нагретый воздух не будет, как это принято, выбрасываться из корпуса через заднюю панель, а просто рассеется в многочисленные отверстия и останется при этом в корпусе. Эффективно бороться с ненужным нагретым воздухом в корпусе можно, поставив на верхнюю панель вентилятор, вот только такая возможность есть далеко не всегда.

Провода из блока питания Hiper Type-R MK II 680 выведены не все вместе из одного проема, как это обычно бывает, а из разных отверстий. Причем края корпуса предусмотрительно закрыты пластиковыми кольцами, что оберегает изоляцию от повреждения.

На заднюю панель блока питания Hiper Type-R MK II 680 вынесены девять разъемов USB, из которых один способен выдержать нагрузку от зарядки мобильного телефона. Его максимальная нагрузочная способность составляет 1 А. Так что можно быть уверенным, владелец Hiper Type-R MK II 680 однозначно решит для себя проблему недостатка разъемов USB. Также на задней панели находится кнопка подачи сетевого напряжения.

Судя по значениям на этикетке, 680 Вт блок питания Hiper Type-R MK II 680 имеет четыре «виртуальных» линии питания +12В по 18А каждая с общей нагрузочной мощностью до 624 Вт. Максимальная мощность линий 3,3В и 5В составляет избыточные 180 Вт. В целом можно констатировать достаточно удачное распределение нагрузок по линиям, а также заметить, что пиковая мощность источника питания может достигать 890 Вт. Кроме того, на этикетке Hiper Type-R MK II 680 подчеркнута сертификация организациями CUL, TUV, CB.

Разбирается блок питания Hiper Type-R MK II 680, как обычно, просто. Для этого нужно лишь выкрутить четыре винта. Внутри блока питания элементы расположены довольно плотно, поэтому рассмотреть их маркировку и номиналы очень сложно.

Плюсом блока питания Hiper Type-R MK II 680 является наличие довольно массивной системы охлаждения, которая насчитывает три алюминиевых радиатора с длинными «лепестками» в верхней части.

Основная схема блока питания распаяна на двухстороннем PCB, судя по всему обычным припоем, так как о соответствие стандартам RoHS не упоминается.

Из немного непривычных моментов можно отнести наличие термоусадочной диэлектрической ленты на всех дросселях.

Дросселя и трансформатор блока питания имеют довольно большие размеры и вполне соответствуют мощности Hiper Type-R MK II 680. В цепи выпрямителя, можно заметить большой конденсатор 390 мкФ 400 В.

Возле задней панели блока питания смонтирована плата USB-hub.

В Hiper Type-R MK II 680 используются высококачественные конденсаторы производства SAMXON с предельной рабочей температурой — 105° С.

Для охлаждения радиаторов в блоке питания применяется большой 140 мм вентилятор Yate Loon GP D14SH-12, корпус которого выполнен из прозрачного пластика. Модель насчитывает одиннадцать лопастей и основана на подшипнике скольжения. Максимальная скорость вращения вентилятора Yate Loon GP D14SH-12 составляет 2800 об/мин на которой воздушный поток может достигать 48,5 CFM, а уровень шума — 28 дБ. Но благодаря автоматической системе управления скоростью вращения, при работе блок питания Hiper Type-R MK II 680 ведет себя очень тихо. Лишь при очень большой нагрузке появляется слегка заметный фон.

Можно заметить, что вентилятор на блоке питания Hiper Type-R MK II 680 почти на половину прикрыт пластиковой заслонкой. Целесообразность подобного шага в случае использования перфорированного корпуса вызывает сомнение. Обычно заслонка используется для того, чтобы направить воздушный поток в дальнюю от задней панели часть, так как воздух в любом случае должен «пройти» через заднюю часть. Но для Hiper Type-R MK II 680 это условие необязательно, потому что воздушный поток может выйти через любую удобную ему панель.

Зато благодаря особенному исполнению корпуса и вентилятору с синей подсветкой внешний вид обретает необычную эффектность.

Тестирование

За неимением в наличие полноценного нагрузочного стенда, для тестирования мы использовали компьютерную систему, которую на данный момент можно смело относить к Hi-End конфигурациям, так как она состоит из трех «топовых» видеоускорителей GeForce GTX 260 896MB и разогнанного до 4 ГГц четырехъядерного процессора.

Тестовая конфигурация, выполняющая роль нагрузки блока питания:

Материнская плата

ZOTAC NForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 Мб) @4 ГГц

Оперативная память

2x DDR3-1333 1024 Mб Transcend PC6400

Видеокарта

3х Gigabyte GV-N26-896H-B GeForce GTX 260 896MB DDR3 PCI-E DVI RTL

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

C помощью цифрового мультиметра MASTECH MY64 мы проводили замеры напряжений на основных линиях питания +12В; +5В; +3,3В, а прибором Seasonic Power Angel определяли коэффициент мощности и общую мощность потребления всей системой вместе с блоком питания.

Измерение величин напряжения и мощности потребления проводились в режиме максимальной нагрузки и в простое. Максимальную нагрузку на систему мы пытались создать с помощью приложения SmartFPS в игре Crysis Warhead при разрешении 2048х1536 с AA4x и AF16x. Это не самый удобный и точный способ для определения энергопотребления системой, так как нагрузка меняется динамически. Потому мы делали несколько «пробегов» сцены подряд и вычисляли среднее значение максимальных показаний.

Для блока питания Hiper Type-R MK II 680 мы получили следующие отклонения напряжений:

Блок питания Hiper Type-R MK II 680 отлично справился с питанием системы, состоящей из трех «топовых» видеокарт. Просадок на линии +5 В и +3,3 В не было совсем, а на линии питания +12 В была, но вовсе незначительная. При желании этот блок питания можно было использовать для питания подобной конфигурации, вот только при этом ощущается катастрофическая нехватка разъемов дополнительного питания PCIe. К тому же, периферийных разъемов непосредственно к БП присоединено только три, что потребовало еще большего нагромождения переходников.

Активный PFC достаточно высоко подымает коэффициент мощности. Рекорда Hiper Type-R MK II 680 не установил, но показал очень высокий результат.

По эффективности блок питания Hiper Type-R MK II 680 оказался на уровне остальных решений этого класса. Даже более того, он показал результат чуть лучше всех остальных блоков питания, которые тестировались в этот раз. Исключением лишь стал рекордсмен Seasonic SS-850EM Active PFC F3 , который выполнен по новой, более экономичной схеме преобразования DC-to-DC.

Напоследок, были сделаны замеры энергопотребления системы в режиме Standby (в выключенном состоянии) и в Sleep (спящем) режиме. Оказалось, что Hiper Type-R MK II 680 расходует на два-три ватта больше, чем показательные решения от Seasonic. На режим Standby приходится 4 Вт, а на Sleep – 5 Вт, что выше требований стандарта ENERGY STAR Ver. 4.0.

Выводы

Блок питания Hiper Type-R MK II 680 выявился достаточно крепким «орешком», легко справившись с системой из трех «топовых» видеокарт. К сожалению, у его владельца вряд ли будет возможность сполна использовать потенциал источника питания, так как кабелей и разъемов для подключения PCIe-потребителей очень ограниченное количество. К тому же, 4-контактные разъемы питания предполагается подключать друг к другу, что усложняет использование переходников. Hiper Type-R MK II 680 отлично подойдет для случаев, когда требуется очень надежное, тихое и красивое моддинговое решение. Если по уровню шума у него найдутся конкуренты, то по оригинальности перфорированного корпуса, который подсвечивается большим 140 мм вентилятором, ему точно пока нет равных. Но в связи с этим не до конца понятно, как может отразиться установка такого блока питания на вентиляцию внутри корпуса в целом. Так как нагретый воздух из блока питания Hiper Type-R MK II 680 выбрасывается не обязательно через заднюю панель, а во все стороны одновременно.

К достоинствам можно отнести:

  • большую мощность;
  • эффектный и оригинальный внешний вид со светящимся вентилятором;
  • USB-hub на девять разъемов;
  • оснащение высокотемпературными конденсаторами;
  • активный модуль компенсации реактивной мощности;
  • тихая система охлаждения со 140 мм вентилятором;
  • высокий уровень КПД;
  • легкосъемные разъемы периферийных устройств;
  • 5 лет гарантии;
  • нейлоновая оплетка на проводах.

К недостаткам можно отнести:

  • несоответствие стандартам ENERGY STAR Ver. 4.0;
  • только два кабеля с разъемами PCIe;
  • отсутствие возможности мониторинга скорости вращения вентилятора.

Выражаем благодарность Петру Носику за предоставленный для тестирования блок питания Hiper Type R MK II 680.

Статья прочитана 4959 раз(а)

Подписаться на наши каналы

Введение

Два-три года назад мало кто задумывался о мощности блока питания домашнего компьютера. Блоки питания поставлялись вместе с корпусами и считались чем-то настолько низкоуровневым, о чём можно было даже не думать. Но резкий рост энергопотребления центральных процессоров Intel и AMD, а так же видеокарт nVidia и ATI заставили пользователей современных компьютеров задуматься и о выборе достойного источника питания для своего электронного любимца. Как это обычно бывает, на рынке блоков питания появился ажиотаж, пользователи хотели получить мощные и надёжные БП, которые бы выдерживали новые, невиданные раньше нагрузки. До недавнего времени купить качественный БП было практически невозможно, сейчас это сделать довольно сложно. Ведь мало кто знает о том, что недобросовестные российские дистрибьюторы порой просто меняли маркировки 250-Ваттных БП, выдавая их за 350-Ваттные. Надо ли говорить, что эти дешёвые источники питания выгорали при нагрузках, даже не превышающих 200 Вт?

Как только пользователи стали задумываться о выборе блока питания, так сразу же эти устройства из разряда «Must Have» перешли в раздел продуктов, которые подлежат выбору и продаже в магазинах. А значит, такой продукт должен быть соответственно упакован, снабжён инструкцией и сертифицирован. Мало кто из современных производителей БП на российском рынке проявляет такую заботу о пользователе. Но как и должно быть по законам жанра, в эпоху подобного хаоса появляются мессии. Одного из таких представителей мы сегодня и рассмотрим — мало кому известную компанию Hiper (High Performance PC Ltd), выпускающую блоки питания, нацеленные на потребительский рынок. То есть, на тех пользователей, кто целенаправленно придёт в магазин за блоком питания.

Комплект поставки

Блоки питания Hiper поставляются в чёрных коробках с надписями на английском языке. На наклейке указана модель и мощность БП. В комплекте с блоками питания поставляются кабели 220 В и инструкции пользователя на нескольких языках, в том числе и на русском. Блоки питания аккуратно упакованы, а их провода — перевязаны и не болтаются.

Характеристики блоков питания Hiper

Конструкционные особенности блоков питания

Блок питания HPU-3S525 HPU-3S425
Мощность, Вт 525 425
Входное напряжение, В 195-240 195-240
Входной переменный ток, А 3 3
Частота входного напряжения, Гц 47-63 47-63
Охлаждение 3 вентилятора 2 вентилятора
Автоматическая регулировка скорости вентиляторов Да, цифровая Да, цифровая
Ручная регулировка скорости вентиляторов 3-ступенчатая 3-ступенчатая
Компенсация коэффициента мощности Да, пассивная Да, пассивная
Разъём питания Serial ATA 2 штуки 2 штуки
Позолоченные контакты разъёмов Да Да
Число разъёмов PC-Plug 10 9
Чиcло разъёмов для FDD 2 2
Molex разъём вентилятора Да Да
Тип разъёма ATX 20-контактный 20-контактный
Время включения, мс 100-500 100-500
Время выключения, мс 2 2
500 Вт 400 ВТ
26 Вт 26 Вт
575 475

Как видно, пара блоков питания по характеристикам похожи друг на друга. Полукиловаттный блок имеет больше разъёмов PCPlug и охлаждается тремя вентиляторами. Более слабый блок охлаждается двумя вентиляторами. Блоки питания не выгорают, когда на них подаётся напряжение без подключенной нагрузки или когда нагрузка ниже минимальной.

Оба блока имеют пассивную компенсацию коэффициента мощности. Сегодня этим уже никого не удивишь: старые блоки питания без PFC имели коэффициент мощности равным 0.70, пассивная компенсация может увеличить его примерно до 0.80, а активная — до 0.99, но пока что её установка приводит к удорожанию блоков. Вообще, что такое PFC? Коэффициент использования мощности характеризует эффективность потребления электроэнергии. Чем выше коэффициент, тем более эффективно расходуется электричество. То есть, грубо говоря, если электроника компьютера потребляет 200 Вт, то блок питания будет потреблять чуть больше мощности, около 270 Вт за счёт реактивной мощности в индуктивных элементах БП. А значит, при коэффициенте мощности 0.7 вы будете платить за электроэнергию на 30% больше. Самый простой способ увеличить коэффициент использования мощности — это включение в систему распределения электроэнергии электрических конденсаторов, выполняющих функцию источников реактивной мощности. Являясь источником реактивного тока, они снижают нагрузку на электрическую сеть. Требование использовать PFC существует в большинстве стран Европы, что и обуславливается распространённостью блоков питания с PFC. Кстати, за счёт компенсации реактивной мощности удаётся не только снизить ваши расходы на электроэнергию, снизить реактивную нагрузку, но и сэкономить на проводниках блока питания. Проще говоря, при той же конструкции получить более мощный БП. Посмотрим на заявленные рабочие характеристики блоков.

Заявленные рабочие характеристики модели HPU-3S525

Выходное напряжение Пределы регулировки Шум, пик, макс.
+5V 2.0/36.0 +5% ~ -5% 100 мВ
+12V 0.2/29.0 +5% ~ -5% 200 мВ
-5V 0.0/0.8 +10% ~ -10% 200 мВ
-12V 0.0/0.8 +10% ~ -10% 200 мВ
+5V SB 0.0/2.5 +5% ~ -5% 100 мВ
+3.3V 0.5/28 +5% ~ -5% 100 мВ

Заявленные рабочие характеристики модели HPU-3S425

Выходное напряжение Пределы регулировки Шум, пик, макс.
V+5V 2.0/30.0 +5% ~ -5% 100 мВ
+12V 0.2/25.0 +5% ~ -5% 200 мВ
-5V 0.0/0.8 +10% ~ -10% 200 мВ
-12V 0.0/0.8 +10% ~ -10% 200 мВ
+5V SB 0.0/2.5 +5% ~ -5% 100 мВ
+3.3V 0.5/28 +5% ~ -5% 100 мВ

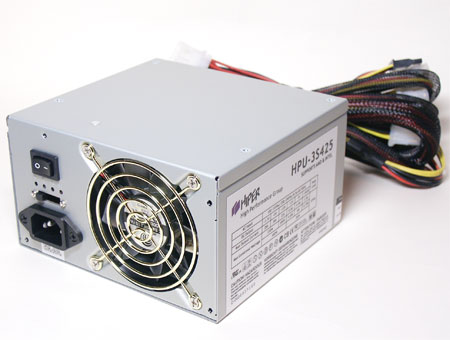

Ну что же, посмотрим на сами блоки питания снаружи.

Корпуса блоков питания делаются из японских стальных сплавов (по крайней мере, так говорится в инструкции), поэтому они весят меньше своих аналогов (да, действительно относительно лёгкие). Внешне блоки питания мощностью 425 и 525 Вт просто отличить по числу установленных вентиляторов. На 525-ваттном их установлено три (см. фото вверху), а на 425-ваттном — два (см. фото внизу).

Естественно, что для охлаждения более мощного блока питания потребовалась установка дополнительного вентилятора. Все вентиляторы установлены в блоки питания таким образом, чтобы они забирали тёплый воздух в корпусе компьютера и выбрасывали его наружу. Глядя на такие вентиляторы, может показаться, что работать они будут очень громко. Однако, Hiper позиционирует их как тихие источники питания и не зря.

Между розеткой питания и выключателем БП установлен переключатель скорости вентиляторов. Он имеет четыре рабочих позиции: автоматическая скорость, минимальная, средняя и максимальная. В автоматическом режиме скорость вентиляторов регулируется цифровой схемой в зависимости от температуры внутри БП. Это рекомендуемая установка производителем. Но ничего не мешает вам самим изменять скорость БП. Во время тестов мы заметили, что со временем, минут через 15 после включения компьютера, температура внутри блока питания поднимается и вентиляторы начинают жужжать очень громко. Поэтому пришлось выставить минимальную скорость вручную, о чём напоминал яркий синий светодиод, освещавший стенку за компьютером. В 525-ваттной модели вы можете подключить к материнской плате 3-контактный Molex разъём для мониторинга скорости вращения лопастей третьего вентилятора.

Все кабели в обоих блоках питания собраны в жгуты, чтобы не организовывать бардак из проводов в компьютере и не мешать эффективному охлаждению компонентов ПК.

Блоки питания Hiper имеют встроенный сетевой фильтр для защиты от высокочастотных помех на самом входе в блок питания. На розетке с внутренней стороны корпуса установлена ёмкость, через которую высокочастотная помеха не проходит.

Результаты тестирования

Тестовая система

Процессор

Athlon XP 1700+ (1466 МГц)

Разгон

XP 2700+ (2170 МГц)

Напряжение, В
Мощность процессора, Вт
Материнская плата
Память 2×256 Mb DDR333
HDD Samsung SP80 7200 rpm
Ext. IBM 7200 rpm IEEE-1394
VGA Radeon 9800 Pro 256 Mb
Температура воздуха

Для тестирования мы использовали компьютер с указанной в таблице конфигурацией. Это достаточно мощный в плане энергопотребления компьютер, хотя, конечно же, загрузить им блок питания под завязку не получится.

Тестирование проводилось в две стадии. На первой стадии загружалась операционная система Windows XP, запускалась программа MotherBoard Monitor, и компьютер простаивал без действия (в так называемом режиме простоя) 30 минут, пока не установится стабильная температура, после чего снимались показатели средних, максимальных и минимальных напряжений по всем каналам. На втором этапе под Windows XP загружался Burn-In модуль тестовой программы SiSoft Sandra SP2, который прогонял все тесты 60 раз подряд. После этого запускался демо-режим программы 3DMark03 на 30 минут. Впоследствии так же снимались показания напряжений. Переключатели скорости вентиляторов на блоках питания были установлены в автоматический режим. Результаты тестирования перед вами.

Результаты тестирования HPU-3S425

Режим загрузки Режим простоя
Напряжения Мин. Макс. Средн. Мин. Макс. Средн.
VCore 1.74 1.94 1.84 1.79 1.89 1.84
+3.3 В 3.28 3.42 3.36 3.31 3.39 3.35
+5 В 4.81 5.03 4.94 4.89 5.00 4.96
+12 В 11.98 12.28 12.15 11.13 12.22 11.98

Как видно, в обоих режимах среднее напряжение соответствовало номинальному с небольшими отклонениями. При тестировании вентиляторы блока питания работали на средней скорости. Вручную их можно было как замедлить, так и ускорить, хотя, наверное, в нашем случае это будет нормальный режим работы, хотя и достаточно громкий.VCore

1.77 1.98 1.87 1.78 1.94 1.86 +3.3 В 3.27 3.47 3.37 3.33 3.42 3.37 +5 В 4.89 5.09 4.99 4.89 5.00 4.96 +12 В 12.02 12.30 12.16 11.76 12.32 12.04

У 520-ваттной модификации практически такие же расхождения, но средние значения более соответствуют номинальным напряжениям.

Блоки питания Hiper с большой вероятностью могут занять пустующее место retail блоков питания на российском рынке. Русификация инструкции пользователя, качественная сборка, позолоченные контакты и присутствие разъёмов питания для Serial ATA устройств, — вот достоинства этих моделей. Конечно же, эти блоки имеют чуть более высокую цену, чем продукты китайских производителей типа Codegen, но это и совершенно иной уровень. Кто знает, возможно, наши отечественные пользователи заставят производителей БП уделять внимание уровню шума, мощности и, бесспорно, качеству их продукции. А пока что очень благоприятная ситуация для подобной мессии типа Hiper.

К недостаткам же БП Hiper можно отнести разве что немного высокие цены, непривычные для наших соотечественников, желающих получить качественные блоки питания по цене ниже 50$

Официальный сайт компании Hiper — http://www.hipergroup.com

Михаил Дегтярёв (aka LIKE OFF)
5/10.2004

без «Шаша». ⇡ Результаты тестирования

Следующий обзор посвящен блоку питания среднего класса от бренда Hiper. Модель M600 мощностью 600 Вт относится к источникам питания начального среднего уровня и предназначена для установки в домашних или недорогих игровых компьютерах.

Поскольку в розничной поставке предполагается блок питания, М600 упакован в качественную коробку, но открыв ее, понимаешь, что внутри коробки нет пенопластовых вставок, а сам блок уложен в упаковке. и промахнулся — нужно быть осторожным при транспортировке.С другой стороны, большинство блоков поставляются вообще без ящиков.

Внутри находится необходимый комплект для установки блока питания и подключения к сети: кабель 220 В, комплект блокировочных винтов к корпусу, комплект экранов для проводов на липучках, а также краткая инструкция.

Внешне блок похож на многие другие источники питания, что неудивительно — он соответствует стандарту ATX. Однако внешний вид корпуса блока напоминает high-end модель, чему и отличается покрытие черной краской, большой 14-сантиметровый вентилятор с прозрачными лопастями и силовыми кабелями, обтянутыми черной нейлоновой оплеткой.

На задней панели блока имеются большие отверстия для вывода воздуха, среди которых крепились выключатель питания и вилка питания.

Вентилятор охлаждения занимает всю нижнюю панель корпуса БП, поэтому создаваемый ими воздушный поток хорошо обдувает внутреннее пространство устройства.

Вентилятор, кроме того, во время работы подсвечивается красными светодиодами. Подсветка не выключается.

Кабели питания системы

сделаны непрозрачными, что уже выгодно отличается недорогими блоками от более мощных и дорогих, но оплетки удостоены все кабели, в отличие от многих бюджетных блоков, где оплетка либо отсутствует, либо присутствует только на кусках шлейфов.

Комплект кабелей достаточен для сборки системы как с одной видеокартой сегмента Mainstream, так и с двумя бюджетными видеокартами.

· Один кабель питания с вилкой 20 + 4 контакта длиной 48 см

· Один кабель питания процессора длиной 4 + 4 см, длина 48 см

· Один кабель питания видеокарты с двумя разъемами 6 + 2 контакта длиной 40 см

· Один кабель с двумя разъемами SATA 40 + 14 см

· Два кабеля с двумя разъемами SATA и одним molex длиной 40 + 14 + 14 см

· Один кабель с двумя коннекторами Molex и одним гибким диском Long 40 + 14 +14 см

Для серьезной системы такого набора будет мало, а вот для средней домашней машины с одной видеокартой и даже с приличным набором накопителей такого набора вполне может хватить.

Внутри

После поломки блока мы увидим довольно обычную картину, которая была нормальной несколько лет назад — Hiper M600 построен по классической схеме с групповой стабилизацией напряжений на магнитных усилителях. Поэтому внутри его корпуса заметны только два крупных радиатора с развитыми ребрами.

Однако, по достоинству, и существенно, от старых блоков есть встроенный корректор активного коэффициента мощности, который теперь требует остановки на всех блоках мощностью более 450 Вт.Его дроссель расположен под кожухом радиатора с ключевыми транзисторами, который охлаждается частичным и силовыми элементами APFC.

Силовой конденсатор емкостью 390 мкФ на напряжение 420 В производства ТЭАПО. Стабилизатор дежурства построен на контроллере Top265EG Shi Controller, который обеспечивает высокую эффективность, а контроллер блока PWM имеет маркировку PS223. В схемотехнике блока применены компоненты с малыми токовыми потерями, что дает надежду на высокий КПД источника питания, несмотря на то, что сертификат 80Plus производителем не заявлен.

Основным недостатком HiPer M600, как современного блока, можно назвать групповую стабилизацию напряжений, в то время как большинство конкурентов используют раздельную стабилизацию, правда, на устаревших и малоэффективных магнитных усилителях. Минус групповой стабилизации — возможность увеличения напряжения на других шинах, если на одной из шин будет повышенное энергопотребление. Конечно, в 99% компьютеров такого перекоса потребления добиться невозможно, но тем не менее, скажем так, тестовая будка именно такая, хотя и служит только для проверки.Реально групповой стабилизации бояться не стоит, но если для вас критично поведение блока питания на вашем авто и требует очень стабильного питания, лучше присмотреться к БП с отдельной стабилизацией, а лучше на резонансные преобразователи (многие сезонные модели). Конденсаторов фильтрации (производства ТЭАПО с положительной репутацией) на выходе достаточно для создания оптимальных параметров напряжения, их количество в пределах стандарта ATX 2.2 (по два конденсатора на каждую линию).В качестве охлаждающего вентилятора используется тихий 140-мм вентилятор FUJIAN FJ1352512SH, причем в более дорогих блоках HiPER.

Кстати, заблокируйте Hiper. M600 — OEM-детище небезызвестной компании Andyson, с которой, как казалось, Hiper прекратила общение, и вот снова. Основная претензия к блокам Andyson — отвратительная пайка и некачественная сборка. Однако в нашем случае вы даже можете заметить на фото, сборка достаточно качественная. Да и пайка компонентов выполняется на качественном уровне — похоже, Hiper ужесточил контроль качества, что привело к улучшению всех параметров.В целом по качеству сборки, схемотехники и пайки претензий к HiPer M600 не было.

Характеристики

Тестирование

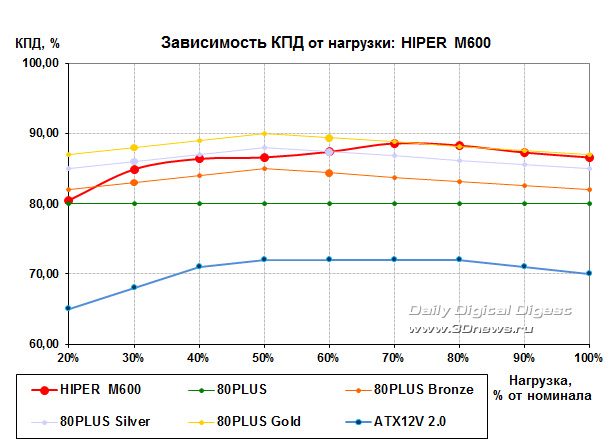

Мы провели небольшое исследование параметров блока при различных нагрузках, а также измерили его эффективность при различных уровнях нагрузки.

По результатам исследования можно смело рекомендовать Hiper M600 к покупке. Он выдерживает заявленную мощность, полностью соответствует стандарту ATX 2.2 по характеристикам перекрестной нагрузки.Однако по сравнению с силовыми блоками с раздельной стабилизацией напряжений он демонстрирует меньшую устойчивость к напряжению по каналам, близким к максимальной нагрузке на шины, но отклонения напряжения не превышают 4% (по стандарту допускается 5%). КПД блока равен или превышает 80%, но почему-то признаков соответствия сертификату 80Plus нет. Уровень шума, как и положено, был очень низким — тихий вентилятор не разгоняется до высоких оборотов, а в силу высокого КПД блок не нагревается более 60 градусов, поэтому ему не нужен мощный обдув.Это HiPer M600 около 2300 рублей, что довольно недорого.

Введение

Два-три года назад мало кто интересовался мощностью блока питания домашнего компьютера. Блоки питания поставлялись вместе с корпусами и считались чем-то настолько низкоуровневым, о чем вы даже не догадывались. Но резкое увеличение энергопотребления центральных процессоров Intel и AMD, а также видеокарт NVIDIA и ATI заставило пользователей современных компьютеров задуматься о выборе достойного источника питания для своего электронного питомца.Как это обычно бывает, на рынке диетических блоков появился ажиотаж, пользователи захотели получить мощные и надежные БП, которые выдерживали бы новые, невиданные ранее нагрузки. До недавнего времени купить качественный БП было практически невозможно, сейчас это сделать довольно сложно. Ведь мало кто знает, что недобросовестные российские дистрибьюторы иногда просто меняли маркировку БП на 250 ватт, отдавая их на 350 ватт. Надо ли говорить, что эти дешевые источники питания срабатывают при нагрузке, даже не превышающей 200 Вт?

Как только пользователи начали задумываться о выборе блока питания, так сразу эти устройства из категории «ДОЛЖНЫ ИМЕТЬ» переместились в раздел товаров, подлежащих выбору и продаже в магазинах.Значит, такой товар должен быть соответствующим образом упакован, снабжен инструкцией и сертифицирован. Мало кто из современных производителей БП на российском рынке проявляет такую ​​заботу о пользователе. Но как и положено по законам жанра, Мессия появляется в эпоху такого хаоса. Сегодня мы рассмотрим одного из этих представителей — мало кто из известных HiPER (High Performance PC Ltd), выпускающих силовые блоки, ориентированные на потребительский рынок. То есть на тех пользователей, которые целенаправленно приходят в магазин за блоком питания.

В комплекте поставки

Блоки питания

Hiper поставляются в черных ящиках с надписями на английском языке. На наклейке указана модель и мощность БП. В комплекте блоки питания, кабели 220 В, кабели и руководства пользователя на нескольких языках, в том числе на русском. Блоки питания аккуратно упакованы, а их провода забинтованы и не свисают.

Источники питания Hiper

Конструктивные особенности блоков питания

Источник питания ГПУ-3С525. ГПУ-3С425.
Мощность, Вт 525 425
Входное напряжение в 195-240 195-240
Входной переменный ток и 3 3
Частота входного напряжения, Гц 47-63 47-63
Охлаждение 3 вентилятора 2 вентилятора
Автоматическая регулировка скорости вентилятора Да, цифровой Да, цифровой
Ручная регулировка скорости вентилятора 3-ступенчатая 3-ступенчатая
Компенсация коэффициента мощности Да, пассивный Да, пассивный
Разъем питания SERIAL ATA 2 штуки 2 штуки
Разъем с позолоченными контактами Да Да
Разъемы PC-PLUG 10 9
FDD прекращает работу 2 2
Разъем вентилятора Molex Да Да
Тип подключения ATX 20 контактов 20 контактов
Время включения, мс 100-500 100-500
Время отключения, мс 2 2
500 Вт. 400 Вт
26 Вт. 26 Вт.
575 475

Как видно, пары блоков питания по характеристикам схожи между собой. Полуцилиндр имеет больше разъемов PCplug и охлаждается тремя вентиляторами. Более слабый блок охлаждается двумя вентиляторами. Источники питания не перегорают, когда напряжение подается без подключенной нагрузки или когда нагрузка ниже минимальной.

Оба блока имеют пассивную компенсацию коэффициента мощности. Сегодня никого не удивишь: старые блоки питания без PFC имели коэффициент мощности равный 0,70, пассивная компенсация может увеличить его примерно до 0,80, а активная — до 0,99, но пока ее установка приводит к удорожанию. блоков. А вообще что такое PFC? Коэффициент использования мощности характеризует эффективность потребления электроэнергии. Чем выше коэффициент, тем эффективнее расходуется электроэнергия.То есть, грубо говоря, если компьютерная электроника потребляет 200 Вт, блок питания будет потреблять немного больше энергии, примерно 270 Вт за счет реактивной мощности в индуктивных элементах БП. Так, при коэффициенте мощности 0,7 вы заплатите за электроэнергию на 30% больше. Самый простой способ повысить коэффициент использования мощности — это включение в систему распределения электрических конденсаторов, выполняющих функцию источников реактивной мощности. Являясь источником реактивного тока, они снижают нагрузку на электрическую сеть.Требование использовать PFC существует в большинстве европейских стран, что определяется распространенностью источников питания с PFC. Кстати, за счет компенсации реактивной мощности можно не только снизить затраты на электроэнергию, снизить реактивную нагрузку, но и сэкономить на проводе питания. Проще говоря, с таким же дизайном получится более мощный БП. Посмотрим на заявленные тактико-технические характеристики.

Заявленные тактико-технические характеристики модели ГПУ-3С525.

Выходное напряжение Регулировка пределов Шум, пик, не более
+ 5В. 2,0 / 36,0 + 5% ~ -5% 100 мВ
+ 12В. 0,2 ​​/ 29,0 + 5% ~ -5% 200 мВ
-5В. 0,0 / 0,8 + 10% ~ -10% 200 мВ
-12В. 0,0 / 0,8 + 10% ~ -10% 200 мВ
+ 5В СБ. 0,0 / 2,5 + 5% ~ -5% 100 мВ
+ 3.3В. 0,5 / 28 + 5% ~ -5% 100 мВ

Заявленные тактико-технические характеристики модели ГПУ-3С425.

Выходное напряжение Регулировка пределов Шум, пик, не более
В + 5В. 2,0 / 30,0 + 5% ~ -5% 100 мВ
+ 12В. 0,2 ​​/ 25,0 + 5% ~ -5% 200 мВ
-5В. 0,0 / 0,8 + 10% ~ -10% 200 мВ
-12В. 0,0 / 0,8 + 10% ~ -10% 200 мВ
+ 5В СБ. 0,0 / 2,5 + 5% ~ -5% 100 мВ
+ 3,3 В. 0,5 / 28 + 5% ~ -5% 100 мВ

Ну давайте посмотрим на сами силовые блоки снаружи.

Корпус силовых агрегатов выполнен из японских стальных сплавов (по крайней мере, так сказано в инструкции), поэтому они весят меньше своих аналогов (да, действительно относительно легкие). Внешне блоки питания мощностью 425 и 525 Вт отличаются просто количеством установленных вентиляторов. На 525-ваттном установлено три (см. Фото вверху), а на 425-ваттном — два (см. Фото ниже).

Естественно, для охлаждения более мощного блока питания потребовалась установка дополнительного вентилятора.Все вентиляторы установлены в силовых блоках, так что они забирают теплый воздух в корпус компьютера и выбрасывают его наружу. Глядя на такие вентиляторы, может показаться, что они будут работать очень громко. Однако Hiper позиционирует их как тихие блоки питания и не зря.

Между розеткой и переключателем БП установлен переключатель скорости вентилятора. Он имеет четыре рабочих положения: автоматическая скорость, минимальная, средняя и максимальная. В автоматическом режиме скорость вращения вентиляторов регулируется цифровой схемой в зависимости от температуры внутри БП.Это рекомендованная производителем установка. Но ничто не мешает изменить скорость БП. Во время тестов мы заметили, что через 15 минут после включения компьютера температура внутри блока питания повышается и вентиляторы начинают очень громко гудеть. Поэтому минимальную скорость пришлось выставить вручную, так как я напоминал ярко-синий светодиод, освещающий стену у компьютера. В 525-ваттной модели к материнской плате можно подключить 3-контактный разъем Molex для контроля скорости вращения лопастей третьего вентилятора.

Все кабели в обоих блоках питания собраны в жгуты, чтобы не организовывать бардак из проводов в компьютере и не мешать эффективному охлаждению компонентов ПК.

Блоки питания

Hiper имеют встроенный сетевой фильтр Для защиты от высокочастотных помех на самом входе в блок питания. На выходе изнутри корпуса устанавливается емкость, через которую не проходят высокочастотные помехи.

Результаты испытаний

Испытательная система

ЦП

Athlon XP 1700+ (1466 МГц)

Разгон

XP 2700+ (2170 МГц)

Напряжение, В.
Мощность процессора, Вт
Материнская плата
Память 2×256 Мбайт DDR333.
HDD. Samsung SP80 7200 об / мин
EXT. IBM 7200 об / мин IEEE-1394
VGA Radeon 9800 Pro 256 Мбайт
Температура воздуха

Для тестирования использовался компьютер с конфигурацией, указанной в таблице.Это довольно мощный с точки зрения энергопотребления компьютер, хотя, конечно, блок питания под повязку не нагружишь.

Тестирование проводилось в два этапа. На первом этапе была загружена операционная система Windows XP, была запущена программа Motherboard Monitor, и компьютер бездействовал (в так называемом режиме ожидания) 30 минут до установления стабильной температуры, после чего показатели средняя, ​​максимальная и минимальные напряжения по всем каналам были сняты.На втором этапе модуль Burn-in загружается в рамках тестовой программы Windows XP Sisoft Sandra. SP2, который прогнал все тесты 60 раз подряд. После этого был запущен демонстрационный режим программы 3DMark03 на 30 минут. Впоследствии были сняты стрессовые показания. Переключатели скорости вращения вентиляторов на блоках питания были установлены в автоматическом режиме. Результаты тестов перед вами.

Результаты тестирования HPU-3S425

Режим загрузки Режим запрета
Напряжение Мин. Макс. Среднее. Мин. Макс. Среднее.
Vcore 1,74 1,94 1,84 1,79 1,89 1,84
+3,3 Б. 3,28 3,42 3,36 3,31 3,39 3,35
+5 Б. 4,81 5,03 4,94 4,89 5,00 4,96
+12 Б. 11,98 12,28 12,15 11,13 12,22 11,98

Как видно, в обоих режимах среднее напряжение соответствовало номинальному с небольшими отклонениями. При тестировании вентиляторы блока питания работали на средней скорости.Вручную их можно было бы использовать и для замедления, и для разгона, хотя, вероятно, в нашем случае это будет нормальный режим работы, хотя и достаточно громкий. Vcore

1,77 1,98 1,87 1,78 1,94 1,86 +3,3 Б. 3,27 3,47 3,37 3,33 3,42 3,37 +5 Б. 4,89 5,09 4,99 4,89 5,00 4,96 +12 Б. 12,02 12.30 12,16 11,76 12,32 12,04

В 520-ваттной модификации погрешности практически такие же, но средние значения больше соответствуют номинальным напряжениям.

Источники питания Hiper, вероятно, займут пустующие блоки питания на российском рынке.Русификация руководства пользователя, качественная сборка, позолоченные контакты и наличие питающих разъемов для устройств Serial ATA — достоинства этих моделей. Конечно, эти блоки имеют немного более высокую цену, чем изделия. китайские производители набирают Codegen, но это совсем другой уровень. Кто знает, возможно, наши отечественные пользователи заставят производителей БП обращать внимание на уровень шума, мощность и, несомненно, качество своей продукции. А пока очень благоприятная ситуация для такого мессианского типа HIPER.

К недостаткам BP Hiper можно отнести только некоторые высокие цены, несвойственные нашим соотечественникам, желающим получить качественные блоки питания по цене ниже 50 долларов

Официальный сайт компании HIPER — http://www.hipergroup.com

Михаил Дегтярев (Aka Like Off)
5 / 10.2004

Основана в Великобритании в 2001 году. Судя по информации о компании, на данный момент количество ее сотрудников составляет 250 человек, которые работают в Европе, Америке и Азии.

Ассортимент продукции Hiper включает основные источники питания, а также Hi-End Class, вентиляторы, медиацентр и клавиатуры. В Украине Hiper целенаправленно применяется, но иногда в нашем государстве выпадает какая-то партия «экзотических» товаров. Сегодня у нас есть возможность оценить блок питания HiPer Type-R MK II 680 мощностью 680 Вт.

На данный момент в ассортименте энергосбытовых компаний аж пять серий. Мы тестируем модель Hiper Type-R MK II 680 из оригинальной линейки Gamer, которая отличается наличием дополнительных USB-разъемов на задней панели.В модельном ряду можно насчитать пять моделей, но если не брать во внимание цветовое исполнение, то вариантов мощности будет всего три — 680 Вт, 770 Вт и 880 Вт. Итак, получается, Мы тестируем далеко не самое «сильное» решение в серии.

Спецификация источника питания

HiPer Type-R MK II 680:

Производитель

High Performance Group.

ATX12V V2.2 и EPS12V 2.91

Номинальная мощность, Вт

Pic мощность, Вт

Мощность на канале 12В, Вт

4, «Виртуальный»

3,3В — 30А,
+ 5В — 28А,
+ 12В1 — 18А,
+ 12В2 — 18А,
+ 12В3 — 18А,
+ 12В4 — 18А,
-12В — 0.8А,
+ 5ВСБ — 3А

Разъемы PCI-E

Сертифицировано Crossfire.

Модульный

Сертифицировано 80 Plus

Коэффициент мощности (PF)

Метод компенсации коэффициента мощности

Активный

Входное напряжение в

частота Гц

Входной ток и

Размер вентилятора, мм

140 х 140 х 25

Подшипник

слип

Уровень шума, дБ

Регулятор скорости вращения

Электромагнитная безопасность и совместимость (EMI / EMC)

Соответствие ROHS (низкий уровень основного свинца и кадмия

Размеры (ШДХВ), мм

Толщина шасси, мм

Оборудование

  • Сетевой шнур питания;
  • Модульная сетевая евровилка;
  • Модульный 3-полюсный штекер;
  • Адаптер питания с 8-контактным разъемом PCIE на 6-контактном разъеме PCIE;
  • Инструкция;
  • Четыре винта;
  • Наклейки.

Гарантия

Веб-страница продуктов

Редкий случай, когда пользователь наравне с самим блоком питания может заинтересоваться его упаковкой. Действительно, пластиковая корзина не просто оригинальна сама по себе, но может найти практическое применение. Очень удобно переносить всевозможные инструменты, сверху оснащена нарисованной ручкой.Дизайн упаковки также довольно качественный и стильный. На наклейке изображен флаг Великобритании, а на этикетке указаны основные преимущества. Также было отмечено, что USB-разъемы на задней панели являются запатентованной инновацией.

С обратной стороны Блоки питания HiPer Type-R MK II 680 Упаковка Информация часто пробуется. Информация — это количество разъемов и длина силовых кабелей.

В комплекте с блоком питания Hiper Type-R MK II 680, вы можете найти:

  • Сетевой шнур питания;
  • Модульная сетевая евровилка;
  • Модульный 3-полюсный штекер;
  • Комплект модульных кабелей с периферийными разъемами;
  • Адаптер питания с 8-контактным разъемом PCIE на 6-контактном разъеме PCIE;
  • Инструкция;
  • Четыре винта;
  • Наклейки.

Более чем необычный и не совсем оправданный, сделан модульный шнур питания. Но в принципе можно предположить, что это больше инициативы производителя — количество комплектующих без потери универсальности. Таким образом, представлены блоки питания HiPER, что-то вроде мобильных решений, идеально подходящих для выставочного оборудования и различных оверклокерских мероприятий. Разъемы подключаются достаточно просто и в то же время плотно, что говорит о хорошем контакте.

Еще одним оригинальным продуктом компании HIPER стало модульное соединение «болванок» с разъемами периферийного питания. От HiPer Type-R MK II 680 только три кабеля с одним периферийным разъемом на каждом идут от HiPer Type-R MK II 680. Более того, кабель отличается. Добавляя разъемы по модульному принципу, можно избежать чрезмерного изгиба кабелей. Накопители и накопители имеют небольшой ток потребления, поэтому для них не будет нескольких переходных контактов для игры за них.Но если с их помощью использовать мощную видеокарту, то с точки зрения надежности такое исполнение выглядит не очень удачным.

Все остальные кабели подключаются к блоку питания Hiper Type-R MK II 680 не через модульные разъемы, а, как обычно, пайками. Длина силовых кабелей радует, но количественный их состав не очень. На блоке питания есть 6-контактный и 8-контактный разъемы PCI-E. То есть фактически блок питания мощностью 680 Вт предполагается использовать для компьютерной системы с одной мощной видеокартой или двумя решениями среднего класса.Кроме того, как раз для самой производительной двухканальной видеокарты ZOTAC GeForce GTX 295 рекомендуется использовать блок питания мощностью 680 Вт. Но замеры его энергопотребления показали, что эти требования были сильно завышены.

Из положительных качеств можно отметить, что абсолютно все силовые кабели заключены в нейлоновую оплетку, которая их скрепляет и в той или иной степени защищает.

Разъемы для подключения дополнительных устройств HiPer Type-R MK II 680 и длина:

Типы разъемов

Длина провода до разъема (коннекторов), см

24-контактный разъем питания

4-контактный разъем питания

8-контактный разъем питания

6-контактный разъем PCI-E

8-контактный разъем PCI-E

Два разъема для устройств SATA

Один разъем для периферийных устройств

Один разъем для периферийных устройств

Один разъем для периферийных устройств

Сетевой шнур

Во-первых, благодаря перфорированному корпусу блок питания HiPer Type-R MK II 680 выглядит довольно необычно и привлекательно.Для большего эффекта блок питания оснастили выделенным вентилятором 140 мм (фото в рабочем состоянии можно увидеть в обзоре ниже). Вентилятор прикрыт полноценной металлической решеткой типа «Гриль», на которую по центру наклеен логотип компании.

В таком корпусе воздушный поток не имеет четкого направления. Таким образом, нагретый воздух будет не выходить, как это принято, из корпуса через заднюю стенку, а просто рассеиваться в многочисленные отверстия и оставаться в корпусе. Эффективно избавиться от ненужного нагретого воздуха в корпусе можно, установив вентилятор на верхнюю панель, что не всегда такая возможность.

Провода от блока питания HiPer Type-R MK II 680 выходят не из одного отверстия, как это обычно бывает, а из разных отверстий. К тому же края корпуса предусмотрительно закрыты пластиковыми кольцами, предохраняющими изоляцию от повреждений.

На задней панели Hiper Type-R MK II 680 девять разъемов USB, один из которых способен выдерживать нагрузку от зарядки мобильного телефона. Его максимальная грузоподъемность — 1 А. Так что можно быть уверенным, что владелец Hiper Type-R MK II 680 обязательно решит для себя проблему отсутствия разъемов USB.Также на задней панели есть кнопка включения питания.

Судя по значениям на этикетке, блок питания HIPER TYPE-R MK II 680 мощностью 680 Вт имеет четыре «виртуальных» линии питания + 12В по 18а каждая с суммарной нагрузочной способностью до 624 Вт. мощность линий 3,3В и 5В превышает 180 Вт. В целом можно констатировать достаточно удачное распределение нагрузок по линиям, а также отметить, что пиковая мощность блока питания может достигать 890 Вт.Кроме того, этикетка Hiper Type-R MK I II 680 подчеркивает сертификацию организаций CUL, TUV, CB.

HiPer Type-R MK II 680 разбирается, как обычно, несложно. Для этого всего лишь нужно открутить четыре винта. Внутри блока питания элементы достаточно тугие, поэтому учесть их маркировку и номинал очень сложно.

Plus, Hiper Type-R MK II 680 Power Supplies отличается наличием довольно массивной системы охлаждения, имеющей три алюминиевых радиатора с длинными «лепестками» наверху.

Основная схема блока питания высажена на двухстороннюю печатную плату, судя по всему обычному припою, так как не упоминается о соответствии нормам ROHS.

Из некоторых непривычных моментов можно отнести наличие термоусаживающейся диэлектрической ленты на всех дросселях.

Дроссель и трансформатор питания имеют довольно большие размеры и полностью соответствуют мощности Hiper Type-R MK II 680. В цепи выпрямителя можно увидеть большой конденсатор 390 мкФ на 400 В.

Плата USB-HUB установлена ​​рядом с задней панелью блока питания.

Hiper Type-R MK II 680 использует высококачественные конденсаторы производства SAMXON с предельной рабочей температурой — 105 ° C.

Для охлаждения радиаторов в блоке питания используется большой 140-мм вентилятор Yate Loon GP D14SH-12, корпус которого выполнен из прозрачного пластика. Модель имеет одиннадцать лопастей и основана на подшипнике скольжения. Максимальная частота вращения вентилятора Yate Loon GP D14SH-12 составляет 2800 об / мин, при этом расход воздуха может достигать 48.5 CFM, а уровень шума составляет 28 дБ. Но благодаря системе автоматического регулирования скорости HIPER TYPE-R MK II 680 работает очень тихо. Только при очень большой нагрузке появляется слегка заметный фон.

Можно отметить, что вентилятор на блоке питания HiPer Type-R MK II 680 почти наполовину прикрыт пластиковой заглушкой. Целесообразность такого шага в случае использования перфорированного корпуса сомнительна. Обычно заслонка используется для направления потока воздуха далеко от задней части панели, так как воздух в любом случае должен «проходить» через заднюю часть.Но для HIPER TYPE-R MK II 680 это условие является необязательным, поскольку воздушный поток может выходить через любую удобную для него панель.

Но благодаря особому исполнению корпуса и вентилятора с синей подсветкой внешнего вида Уход за необычным эффектом.

Тестирование

За отсутствием стенда полной загрузки, который мы использовали для тестирования компьютерной системы, на данный момент можно смело отнести к HI-END конфигурациям, так как он состоит из трех «топовых» видео GEFORCE GTX 260 896MB и разогнан до 4 ГГц четырехъядерным процессором. процессор.

Тестовая конфигурация, выполняющая роль нагрузки источника питания:

Материнская плата

ZOTAC NFORCE 790I-SUPREME (Ultra SLI NForce 790i)

ЦП

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2×6 МБ) @ 4 ГГц

RAM

2x DDR3-1333 1024 МБ TRANSCEND PC6400

Видеокарта

3 GIGABYTE GV-N26-896H-B GeForce GTX 260 896 Мб DDR3 PCI-E DVI RTL

HDD

Samsung HD080HJ 80 ГБ 7200 об / мин 8 МБ SATA-300

SPIRE SWORDFIN SP9007B с двумя 120-мм вентиляторами

С помощью цифрового мультиметра Mastech My64 были проведены измерения напряжений на основных линиях электропередачи +12 В; + 5В; + 3.3В, а прибор Seasonic Power Angel определялся коэффициентом мощности и общей мощностью потребления всей системой с блоком питания.

Замеры значений напряжения и потребляемой мощности проводились в режиме максимальной нагрузки и несложно. Максимальную нагрузку на систему мы пытались создать с помощью приложения SmartFPS в игре Crysis Warhead в разрешении 2048×1536 с AA4X и AF16X. Это не самый удобный и точный способ определения энергопотребления системой, поскольку нагрузка изменяется динамически.Поэтому мы сделали несколько «прогонов» сцены подряд и вычислили среднее значение максимальных показаний.

Для блока питания HiPer Type-R MK II 680 мы получили следующие отклонения напряжения:

HiPer Type-R MK II 680 Блоки питания идеально подходят для питания системы, состоящей из трех «топовых» видеокарт. Кедалов на линии +5 В и +3,3 В не было совсем, а на линии питания +12 В, но совсем несущественно. При желании этот блок питания можно использовать для питания аналогичной конфигурации, вот только катастрофическая нехватка разъемов дополнительного питания PCIE.К тому же периферийных разъемов непосредственно к БП подключено всего три, что потребовало даже жирных переходников.

Active PFC значительно повышает коэффициент мощности. Рекорд HiPer Type-R MK II 680 так и не установил, но показал очень высокий результат.

По эффективности блок питания HiPer Type-R MK II 680 оказался на уровне остальных решений этого класса. Более того, он показал результат немного лучше, чем все остальные блоки питания, которые тестировались в этот раз.Исключением стал только рекордсмен SEASONIC SS-850EM Active PFC F3, выполненный по новой, более экономичной схеме преобразования DC-TO-DC.

Наконец, было сделано энергопотребление системы в режиме ожидания (в выключенном состоянии) и в режиме SLEEP (спящий). Выяснилось, что Hiper Type-R MK II 680 тратит на два-три ватта больше, чем ориентировочные решения SEASONIC. На режим STANDBY приходится 4 Вт, а в SLEEP — 5 Вт, что выше требований стандарта Energy Star Ver.4.0.

выводы

Блок питания HiPer Type-R MK II 680 оказался достаточно крепким «орешком», легко справляющимся с системой из трех «топовых» видеокарт. К сожалению, его владелец вряд ли сможет полностью реализовать потенциал блока питания, так как кабелей и разъемов для подключения PCIE-потребителей очень ограниченное количество. Кроме того, предполагается, что 4-контактные разъемы питания должны быть соединены между собой, что усложняет использование переходников.HIPER TYPE-R MK II 680 идеально подходит для случаев, когда требуется очень надежное, тихое и красивое решение для моддинга. Если по шумности у него будут конкуренты, то по оригинальности перфорированного корпуса, который подчеркивает большой 140-миллиметровый вентилятор, ему точно нет равных. Но в связи с этим не до конца понятно, как это может отражать установку такого силового агрегата вентиляции внутри корпуса в целом. Поскольку нагретый воздух от блока питания HiPER Type-R MK II 680 не обязательно выходит через заднюю панель, а во всех направлениях одновременно.

К достоинствам можно отнести:

  • большая мощность;
  • эффектный и оригинальный внешний вид со светящимся веером;
  • USB-HUB на девять разъемов;
  • оснащение высокотемпературными конденсаторами;
  • модуль компенсации активной реактивной мощности;
  • бесшумная система охлаждения с 140-мм вентилятором;
  • высокий уровень КПД;
  • разъемы для периферийных устройств easy;
  • 5 лет гарантии;
  • Нейлоновая оплетка на проводах.

К недостаткам можно отнести:

  • нестандартные стандарты ENERGY STAR VER. 4.0;
  • только два кабеля с разъемами PCIE;
  • отсутствие контроля скорости вращения вентилятора.

Выражаем благодарность Петру Носику за блок питания, предоставленный для тестирования Hiper. Тип Р. МК. II. 680.

Статья прочитана 4959 раз (а)

Подпишитесь на наши каналы

Сегодня мы знакомим наших читателей с блоком питания Hiper M800. Для всех моделей серии M производства HiPER надежная конструкция, позолоченные выходные разъемы питания, тихий 140-мм подсвеченный вентилятор. Возможно, на фоне появления новых двупольных классов БП с золотым и платиновым сертификатами 80plus эффективность данной модели не будет казаться столь впечатляющей, но такие преимущества, как стабильность и, главное, умеренная цена, делают модель M800 привлекательной для многих пользователей. .

В линейку HiPer серии M, помимо 800-ваттной модели M800, входят также блоки питания M500, M550, M600, M650, M700, M900 и M1000 соответствующей мощности. Для каждой модели наличие активных цепей PFC, независимых линий питания +12 В, поддержка NVIDIA SLI и AMD CROSSFIRX, соответствие стандартам ATX 2.3 и EPS12V, а также полный автоматический комплекс защиты.

Подробные характеристики рассматриваемой сегодня модели приведены в таблице ниже.

Блок питания Hiper M800
Кабельная ферма Интегрированный
Номинальная мощность 800 Вт.
Выключение Переключатель
Авто (логика ATX)
Система охлаждения вентилятор 140 мм
Входные параметры 220-240 В, 6 А, 50 Гц
Заявленный CPD Более 75%
Соответствие ATX 12 В 2.3, EPS12V, ATI CROSSFIREX, NVIDIA SLI
Выходные параметры + 5В 20 А
+ 12В1 14 А
+ 12В2 14 А
+ 12В3 14 А
+ 12В1 14 А
+ 12В1 14 А
-12В 0,5 А.
+ 5VSB 4 А
+ 3,3 В 20 А
Распределение нагрузки + 3.3В и + 5В
Защита от напряжений УВП (защита от снижения напряжения в сети), OVP (защита от повышения напряжения в сети), SCP (защита от перегрузки), OPP (защита от перегрузки), OCP (защита от суперблоков), OTP (защита от повышения температуры), AFC (автоматический контроль скорости вращения вентилятора)
PFC (коррекция коэффициента мощности) Активный, PF> 0,9
Среднее время безотказной работы (отказ, MTBF) Не менее 100 тыс. Часов

Если судить по заявленным характеристикам, то основными достоинствами модели можно назвать:

  • Пять шин +12 В, суммарный ток до 70 А
  • Поддержка видеокарт в конфигурациях NVIDIA SLI и ATI CROSSFIRE
  • 4 разъема PCI-E (включая 8- и 6-контактный)
  • 8 разъемов SATA

⇡ Комплект поставки.Типовой проект дома

В розницу блок питания Hiper M800 поставляется в простой упаковке с незамысловатым и даже аскетичным дизайном: белый фон, логотип, название и… все. Впрочем, коробки у большинства бюджетных моделей многих производителей тоже выглядят, разве что здесь предусмотрена ручка для переноски.

Внутри коробки тоже все лаконично: блок питания, шнур питания, стяжка на липучке, застежки, инструкция, гарантийный талон. Только то, что действительно нужно для работы.

Корпус модели HIPER M800 выполнен из прочной стали и покрыт черной краской с глянцевым отливом. Компоновка традиционна для большинства моделей последних лет: большой вентилятор в нижней плоскости закрыт декоративной решеткой в ​​нижней плоскости, «ячеистая» вентиляционная решетка на внешнем торце — вместе с разъемом для подключения кабеля питания и разъема. выключатель. Остальные стены глухие, без дыр.

Кабельная система M800 полностью встроенная — включает в себя следующие элементы:

  • 24 (20 + 4) -Контактный главный кабель питания системной платы ATX12V.
  • Два встроенных кабеля с 8 (4 + 4) контактными разъемами питания ЦП
  • Четыре кабеля с 8 (6 + 2) -контактными преобразователями питания PCI EXPRESS
  • Кабели питания с восемью разъемами SATA
  • Шнур питания с двумя разъемами Molex и одним разъемом питания FLOPPY

Все кабели закрыты экраном.

Система охлаждения БП выполнена на базе 140-мм вентилятора RL4P S1402512HH производства Globe Fan.Основными характеристиками вентилятора, согласно информации производителя, являются: подшипники скольжения, номинальное напряжение питания 12 В, максимальное потребление тока 0,5 А, максимальная скорость вращения 1800 оборотов в минуту, расход воздуха до 135,74 кубических футов в минуту (CFM). , максимальный уровень шума до 36,7 дБА.

Первичные цепи преобразователя напряжения выполнены по однотактной схеме с использованием электролитического конденсатора номиналом 470 мкФ, 450 В.Все электролитические конденсаторы, используемые при производстве блока питания M800, рассчитаны на работу при температуре до 105 ° C.

Радиаторы системы охлаждения относительно небольшие, но больше, чем в большинстве блоков питания новых поколений с высокой энергоэффективностью. По сути, модель HiPer M800 сделана по одной из схем, довольно популярных пару-тройку лет назад, без дополнительных DC-DC преобразователей, чем, собственно, и объясняется высочайший КПД и необходимость рассеивания дополнительных объемов энергии в вид тепла на радиаторах.

Блок питания HiPer M800 имеет следующие системы защиты:

  • SCP — от выхода источника питания короткого замыкания
  • OTP — защита от перегрева
  • OPP — Защита от перегрузки по полной мощности на всех выходах
  • OVP — Защита от выходного напряжения
  • OCP — защита от перегрузки

Выполнение блока питания очень качественное, монтаж, пайка, крепление крупногабаритных компонентов и изоляция в критических местах выполнены хорошо.

⇡ Методика испытаний

Со времени наших последних статей о силовых блоках методика испытаний, используемая в лаборатории 3DNews, не изменилась. Полностью с ним можно ознакомиться, например, в этой статье. График, составленный по результатам исследования эффективности тестового блока питания, содержит эталонные показатели по стандартам семейства 80Plus, а также минимальные требования Базового стандарта ATX12V версии 2.2.

⇡ Результаты тестов

Заполнить стенд для испытания параметров нагрузки согласно маркировке модели.

Результаты тестирования модели HIPER M800 в автоматическом режиме перекрестной нагрузки показали высокую стабильность во всем диапазоне нагрузок, с неоплачиваемыми отклонениями, не упоминающими допустимую норму.

В режиме статической нагрузки с ручной регулировкой при снятии характеристик для построения графика КПД Survection было подтверждено: один-два процента отклонения от номинала при максимальной нагрузке, не более, с перегрузкой мощности около 10%. Подача паспортных выше 800 Вт примерно на 20 мин. Также продемонстрировала стабильную работу и запас надежности данной модели.

Ниже представлен график зависимости DBD от уровня нагрузки. Ну и без звезд с неба, но для недорогой модели такой мощности вполне достойно.

РЕЗУЛЬТАТЫ

Источник питания HiPer M800 не обременен дополнительными выборками, модульной конструкцией кабелей и другими ограничивающими объем поставки функциями и компонентами. При этом заявленные 800 Вт он дает легко, оставаясь при этом достаточно тихим и не горячим. Доступного набора кабелей питания более чем достаточно для создания серьезной настольной системы с несколькими графическими ускорителями и несколькими дисками.

Что касается цены, то на момент написания статьи онлайн-розница предлагала модель Hiper M800 по цене в пределах 3100–4300 рублей, что можно назвать вполне адекватной для мощной модели на 800 Вт.

Мощность 730 Вт — много или мало? Подобная мощность стала актуальной с выходом новой линейки видеокарт nVIDIA GeForce 8 и процессоров Intel Core 2 Quad. И многие производители подготовили для последних конфигураций мощные источники питания. Совсем недавно клуб «Больше 600W» и HiPER и HiPER, благодаря анонсу моделей Type-M и Type-R мощностью 730 Вт.С момента их появления прошло немного времени, но довести эти модели до сегодняшнего тестирования удалось. На рынке СНГ производитель Hiper всегда славился покупателем и умеренными ценами на качественные блоки питания, зачастую с дополнительной схемотехникой и улучшенными параметрами. Именно благодаря этому модель Type-R 580W знает все, кто хоть немного увлекается моддингом и следит за продуктами на компьютерном рынке. Традиционно Hiper позиционирует серию Type M как качественные блоки для серверов и рабочих станций.А линейка Type R считается более старой и имеет ряд уникальных технологий, среди которых модульные «авиационные» разъемы силовых кабелей, прочный полированный металлический корпус, подсветка вентилятора.

Коробка, на боках которой нанесены все характеристики, повторяет форму БП. В оформлении преобладает серый цвет.

реклама
Как видно на фото, корпус блока питания не представляет собой ничего выдающегося. Однако внешний вид может быть обманчивым, ведь он уже известен нашим читателям в предыдущем обзоре мощного БП.Размеры блока питания: 180 x 150 x 85 (HCHX в мм).

Первая идея при взгляде на совокупные характеристики — очередная модификация FSP Epsilon. Те же 4 линии + 12В с током до 16а на каждую, те же максимальные нагрузки +3,3 и + 5В. Однако вес и компоновка блока уже говорят об отсутствии родства с продукцией FSP Group. Взгляд на внутреннее устройство источника и вовсе развеивает эти мысли.

без «шашек» Технические характеристики блока питания Hiper

HIPER, производитель высококачественных блоков питания и внешних аккумуляторов, представляет обновление популярной линейки блоков питания, включая серию S / ST / V / M / K.Новинки построены на новой технической платформе, которая повысила эффективность, стабильность и надежность агрегатов HIPER.

Немного о компании

Английский производитель HIPER впервые представил свои решения на российском рынке в 2005 году, и сегодня компания является лидером в сегменте портативных блоков питания (внешние аккумуляторы — Power bank). Ассортимент продукции включает широкий спектр от внешних аккумуляторов малой емкости для зарядки смартфонов до мощных портативных аккумуляторов для зарядки ноутбуков.Однако блоки питания по-прежнему являются визитной карточкой компании. Неизменно высокое качество продукции, основанное на инновационных технологиях и продуманном дизайне решений, стало признанным стандартом надежности.

Серия S / ST — идеальное соотношение цены и качества


Серия S / ST — доступное решение для системных интеграторов и сборщиков компьютерных систем. Отличительная черта серии — идеальное соотношение цены и качества. В линейку S и ST традиционно входят блоки питания мощностью 400, 450 и 500 Вт.Помимо пересмотра технической платформы, изменения коснулись и охлаждения, теперь в блоках питания установлен 120-мм вентилятор с подшипником скольжения 1000-1800 об / мин. Блок S-серии имеет пассивную коррекцию коэффициента мощности, что позволяет снизить нагрузку на проводку и сэкономить деньги при проектировании электросетей в офисах или крупных дата-центрах. Рекомендованная стоимость серии S / ST от 1090 руб.

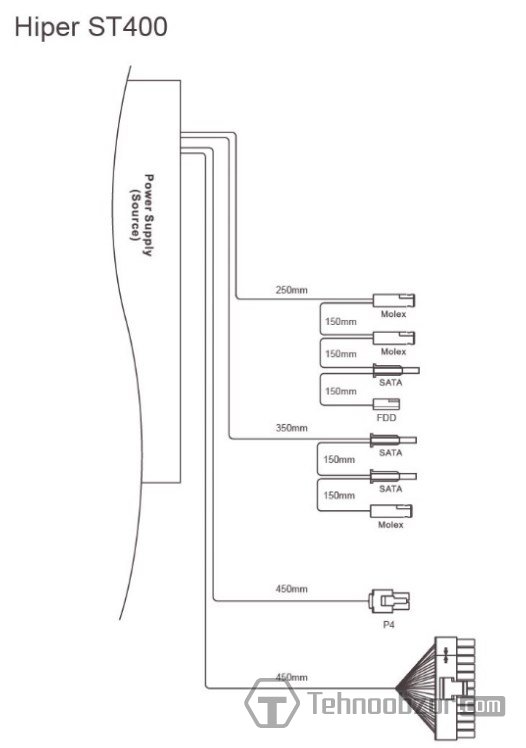

Технические параметры HIPER ST400

  • Мощность 400 Вт
  • Пиковая мощность 450 Вт
  • OEM-упаковка
  • ATX 2.3 Соответствие
  • Количество линий для линии 12 В: 2x
  • SATA 3x разъема
  • Разъемы IDE (molex) 3x
  • Разъемы FDD Нет
  • Оболочка кабеля Нет
  • Системы защиты UVP, SCP, OPP, OVP
  • Вентилятор 12 см, подшипник скольжения 1000-1800 об. / мин.
  • Входное напряжение 220-240 Вольт
  • Корпус блока питания серебристый
  • Размеры блока питания 150x165x86 мм
  • Вес 1,5 кг
  • Гарантийный срок 3 года
  • Длина кабеля питания 1.2 м

M — серия для игровых компьютеров


Блоки питания HIPER серии M — это блоки питания с повышенной эффективностью и привлекательной ценой. Новые модели можно отличить по дополнительной букве [n] (новый) в названии. Эти блоки питания подходят для любых игровых систем, т.к. поддерживают конфигурации игровых ПК с графикой NVIDIA®SLI ™ и AMD® CrossFireX ™. Мощность серии от 500 до 1000 Вт. Черный матовый блок укомплектован 120 или 140 мм (в старших моделях) вентилятором с подшипником скольжения 1000-1800 об / мин и прозрачными лопастями.Рекомендуемая стоимость HIPER M серии от 1890 рублей .

V — контроль и низкий уровень шума по доступной цене


Блоки питания серии V оснащены модульной системой управления кабелями, которая оптимизирует пространство в системном блоке и улучшает циркуляцию воздуха. Об этом нововведении свидетельствует буква [c] (система управления кабелями) в названии модели. Серия V соответствует стандарту 80PLUS Bronze, что подтверждает эффективность устройств с уровнем эффективности не менее 81%.Блоки питания HIPER V включают модели мощностью от 500 до 1000 Вт. Как и серия M, модели V поддерживают игровые конфигурации с несколькими графическими процессорами. Дизайн модельного ряда остался неизменным: черный матовый блок с оранжевым вентилятором с подсветкой и прозрачными лопастями. Низкий уровень шума обеспечивает 140-мм кулер с подшипником скольжения 1000-1800 об / мин. Рекомендуемая стоимость блоков питания HIPER V серии от 2390 рублей .

K — серия с эффективностью> 88% в специальной упаковке HIPER Toolbox


Флагманская серия K разработана специально для требовательных игровых компьютеров.Мощные и невероятно тихие блоки питания HIPER серии K обеспечивают надежность и комфорт во время работы или игры. Новые модели можно идентифицировать по дополнительной букве [g] (золотой) в названии, что свидетельствует о соответствии требованиям стандарта 80 PLUS Gold. Модельный ряд HIPER K охватывает блоки питания мощностью от 700 до 1300 Вт. Эти блоки поддерживают конфигурации игровых ПК с графикой NVIDIA® SLI ™ и AMD® CrossFireX ™. Модульная система кабельного подключения позволяет использовать только те кабели, которые вам нужны.Позолоченные контакты предотвращают окисление и продлевают срок службы устройства. Агрегаты оснащены современным 140-миллиметровым вентилятором FDB 1000-1800 об / мин, прозрачными лопастями и синей подсветкой. Эту серию отличает функциональная пластиковая упаковка HIPER Toolbox в виде ярко-черно-желтого контейнера для инструментов, который затем можно использовать для различных целей в мастерской или дома. Рекомендованная стоимость блоков питания HIPER K серии от 4790 рублей .


Все новинки уже доступны в компьютерных супермаркетах «ЮЛМАРТ», «СИТИЛИНК», «НИКС» и «DNS».При покупке на устройства предоставляется 3-летняя гарантия производителя. Дистрибьюторы: компании MERLION и АЛЬЯНС. Для тестирования новых продуктов вы можете связаться с нами по электронной почте: [адрес электронной почты защищен]

Сегодня мы знакомим наших читателей с блоком питания HIPER M800. Все модели HIPER серии M имеют прочную конструкцию, позолоченные выходные разъемы питания и тихий 140-мм вентилятор с подсветкой. Возможно, на фоне новых блоков питания премиум-класса с золотыми и платиновыми сертификатами 80PLUS эффективность данной модели не будет казаться столь впечатляющей, но такие преимущества, как стабильность и, главное, доступная цена, делают модель M800 привлекательной для многих пользователей.

Помимо рассматриваемой сегодня 800-ваттной модели M800, серия HIPER M также включает блоки питания M500, M550, M600, M650, M700, M900 и M1000 соответствующей мощности. Каждая модель отличается наличием активных цепей PFC, независимых линий питания +12 В, поддержкой технологий NVIDIA SLI и AMD CrossFireX, соответствием стандартам ATX 2.3 и EPS12V, а также полным набором автоматической защиты.

Подробные характеристики рассматриваемой сегодня модели представлены в таблице ниже.

Блок питания HIPER M800
Кабельное хозяйство Интегрированный
Номинальная мощность 800 Вт
Выключение Переключатель
Авто (логика ATX)
Система охлаждения 140-мм вентилятор
Входные параметры 220-240 В, 6 А, 50 Гц
Эффективность заявленная Более 75%
Соответствие ATX 12 В 2.3, EPS12V, ATI CrossfireX, NVIDIA SLI
Выходные параметры + 5В 20 А
+ 12В1 14 А
+ 12В2 14 А
+ 12В3 14 А
+ 12В1 14 А
+ 12В1 14 А
-12 В 0,5 А
+ 5VSB 4 А
+ 3,3 В 20 А
Распределение нагрузки + 3.3В и + 5В
Защита по напряжению UVP (защита от пониженного напряжения), OVP (защита от перенапряжения), SCP (защита от короткого замыкания), OPP (защита от перегрузки), OCP (защита от перегрузки по току), OTP (защита от перегрева), AFC (автоматическая регулировка скорости вращения вентилятора)
PFC (коррекция коэффициента мощности) активный, коэффициент мощности> 0,9
Средняя наработка на отказ (средняя наработка на отказ, MTBF) Не менее 100 тыс. Часов

Судя по заявленным характеристикам, основными достоинствами модели являются:

  • Пять шин питания +12 В, общий ток до 70 А
  • Поддержка видеокарт в конфигурациях NVIDIA SLI и ATI CrossFire
  • 4 разъема PCI-E (включая 8- и 6-контактный)
  • 8 разъемов SATA

⇡ Комплект поставки.Типовой проект дома

В розницу блок питания HIPER M800 поставляется в простой упаковке с простым и даже аскетичным дизайном: белый фон, логотип, название и… все. Однако коробки большинства бюджетных моделей многих производителей выглядят одинаково, разве что здесь предусмотрена ручка для переноски.

Внутри коробки все тоже лаконично: блок питания, кабель питания, стяжки-липучки, застежки, инструкция, гарантийный талон. Только то, что действительно нужно для работы.

Корпус модели HIPER M800 выполнен из прочной стали и окрашен глянцевой черной краской.Компоновка традиционна для большинства моделей последних лет: большой вентилятор на нижней плоскости, прикрытый декоративной решеткой, вентиляционная решетка типа «соты» на внешнем торце — вместе с разъемом кабеля питания и выключателем питания. Остальные стены глухие, без дыр.

Кабельная система M800 — полностью интегрированная — включает следующее:

  • 24 (20 + 4) -контактный кабель питания материнской платы ATX12V
  • Два встроенных кабеля с 8 (4 + 4) -контактными разъемами питания процессора
  • Четыре 8 (6 + 2) -контактных кабеля питания PCI Express
  • Восемь кабелей питания SATA
  • Кабель питания с двумя разъемами Molex и одним разъемом питания для гибких дисков

Все кабели заключены в экранирующую оплетку.

В основе системы охлаждения БП лежит 140-мм вентилятор RL4P S1402512HH производства Globe Fan. Основными характеристиками вентилятора, согласно информации производителя, являются: подшипники скольжения, номинальное напряжение питания 12 В, максимальное потребление тока 0,5 А, максимальная скорость вращения 1800 об / мин, расход воздуха до 135,74 кубических футов в минуту (CFM), максимальный уровень шума вверх до 36,7 дБА.

Первичные цепи преобразователя напряжения выполнены по несимметричной схеме с использованием электролитического конденсатора номиналом 470 мкФ, 450 В.Все электролитические конденсаторы, используемые при изготовлении блока питания M800, рассчитаны на работу при температурах до 105 ° C.

Радиаторы системы охлаждения относительно небольшие, но крупнее, чем в большинстве блоков питания нового поколения с высокой энергоэффективностью. По сути, модель HIPER M800 выполнена по одной из достаточно популярных пару лет назад схем, без дополнительных DC-DC преобразователей, что, собственно, объясняет не самый высокий КПД и необходимость рассеивания дополнительных количеств энергия в виде тепла на радиаторах.

Блок питания HIPER M800 имеет следующие системы защиты:

  • SCP — от короткого замыкания вывода блока питания
  • OTP — защита от перегрева
  • OPP — полная защита от перегрузки по мощности для всех выходов
  • OVP — защита от перенапряжения
  • OCP — защита от перегрузки

Выполнение блока питания очень качественное, монтаж, пайка, крепление крупных компонентов и изоляция в критических местах выполнены добротно.

⇡ Методика тестирования

Со времени наших последних статей о блоках питания методика тестирования, используемая в лаборатории 3DNews, не изменилась. Полностью с ним можно ознакомиться, например, в этой статье. Таблица эффективности тестируемых блоков питания содержит контрольные показатели для семейства 80PLUS, а также минимальные требования для базового стандарта ATX12V версии 2.2.

⇡ Результаты тестов

Заполните параметры нагрузки испытательного стенда в соответствии с маркировкой модели.

Результаты тестирования модели HIPER M800 в автоматическом режиме перекрестной нагрузки показали высокую стабильность во всем диапазоне нагрузок, не заслуживающие особого упоминания отклонения в пределах допустимого стандарта.

В режиме статической нагрузки с ручной настройкой при снятии характеристик для построения КПД наблюдения подтвердились: отклонение от одного до двух процентов от номинала при максимальной нагрузке, не более, при этом примерно 10% перегрузка блока питания выше, чем мощностью 800 Вт в течение примерно 20 минут также продемонстрировала стабильную производительность и запас надежности данной модели.

Ниже приведен график зависимости КПД от уровня нагрузки. Что ж, никаких звезд с неба, но вполне достойная для недорогой модели такой мощности.

Исходов

Блок питания HIPER M800 не обременен дополнительными функциями, модульной конструкцией кабелей и другими дорогостоящими функциями и компонентами. При этом заявленные 800 Вт он выдает легко, оставаясь при этом достаточно тихим и не горячим. Доступного набора шнуров питания более чем достаточно для создания серьезной настольной системы с несколькими графическими процессорами и несколькими устройствами хранения.

Что касается цены, то на момент написания статьи московские интернет-магазины предлагали модель HIPER M800 по цене в диапазоне 3100–4300 рублей, что можно назвать вполне адекватной для мощной 800-ваттной модели. Блоки питания

Hiper не раз участвовали в наших обзорах с переменным успехом: иногда их результаты были отличными, а иногда, наоборот, оставляли желать лучшего.

Поскольку блоки этого производителя имеют довольно привлекательное соотношение цена / мощность, а модельный ряд недавно пополнился новой серией блоков «V» («Победа»), мы решили протестировать практически все имеющиеся в продаже БП. под брендом Hiper — и, надо отметить, нас ждало немало сюрпризов.

Поскольку данных для одного материала оказалось слишком много, мы решили разбить обзор на две части: по две серии блоков в каждой. В первой части мы опубликуем результаты тестирования агрегатов серий S и M, которые выпускаются давно (отметим, что недавно серия M пополнилась агрегатами мощностью 800 и 900 Вт на обновленной платформе).

Чуть позже будут опубликованы результаты испытаний агрегатов серий V и K.

Методика тестирования

Описание методологии тестирования используемого нами оборудования, а также краткое объяснение того, что те или иные паспортные параметры или параметры блоков питания, которые мы измеряем на практике, означают на практике, можно найти на сайте по следующей ссылке: «Методика тестирования источников питания»… Если вы чувствуете, что плохо разбираетесь в цифрах и терминах, которыми изобилует статья, пожалуйста, прочтите соответствующие разделы этого описания, мы надеемся, что это прояснит многие вопросы.

Чтобы ознакомиться с полным списком моделей, которые были в нашей лаборатории, перейдите по ссылке «Каталог проверенных блоков питания».

На диаграммах кросс-нагрузочных характеристик блоков отметим крестиками реальную максимальную потребляемую мощность трех самых мощных конфигураций игровых компьютеров, протестированных нами в материале «Энергопотребление компьютеров: сколько ватт вам нужно. ? », который позволяет оценить, насколько необходим или достаточен каждый блок питания для довольно типичных современных компьютеров.

Hiper Type S450 и S500

Блоки питания серии S являются наиболее доступными блоками питания Hiper, предназначенными в первую очередь для сборщиков сборных систем начального и среднего уровня. В отличие от представителей более старых серий, эти блоки поставляются в OEM-упаковке без застежек, шнура питания и инструкции, входящей в комплект — только сам блок питания в сумке.

Диапазон мощностей агрегатов этой серии очень скромный — от 400 до 500 Вт. Получить младшую модель для теста не удалось, поэтому тесты ограничились парочкой старших моделей с заявленной мощностью 450 и 500 Вт.

Внешний вид

Хотя оба блока относятся к одной серии и отличаются незначительно по мощности, внешние различия между ними довольно заметны.

Можно отметить, что корпус блока S450 имеет вырезы в области крепления крышки блока и шесть вертикальных вентиляционных отверстий сбоку от вывода кабеля.


Крышка модели S500 закреплена сплошной полосой металла, на боковой стороне вывода кабеля всего четыре вентиляционных отверстия, и с первого взгляда заметно, что модель вентилятора также отличается ( вентиляторы же в обеих моделях лишены подсветки, в отличие от блоков более дорогих серий).

Тот факт, что, судя по фото на сайте производителя, все блоки S-серии имеют одинаковую конструкцию корпуса, но при этом отличаются от обоих рассматриваемых сегодня блоков, придает этому несогласию особую пикантность.

Металл кожуха обоих блоков очень тонкий — не обошлось и без традиционной для бюджетных моделей экономичности. Однако все шлейфы заправлены в нейлоновую тесьму, что для представителей этой ценовой категории большая редкость.



Со стороны задней стенки никаких различий не заметно: у обоих агрегатов традиционная сотовая вентиляционная решетка, наклейка «Full Range», однозначно намекающая на наличие активного PFC, и отключение питания. кнопка.

Схемотехника



Внутреннее устройство агрегатов этой серии отличается от тех моделей серии S, которые появились на рынке чуть больше года назад, хотя паспортные параметры и набор шлейфов и разъемов полностью соответствуют предыдущим моделям, сделанным на платформе Andyson.

Ряд характерных элементов внутренней структуры позволил нам найти истинного производителя нынешних устройств Hiper S-серии: это Solytech.На платформах этого производителя, в частности, выпускаются блоки питания PowerColor и ряд моделей других производителей, не представленных на отечественном рынке.



Конструкция обоих блоков «под крышкой», в отличие от их корпусов, практически полностью идентична.

В общем, перед нами пока ничего, ничем не примечательная конструкция с групповой стабилизацией напряжения и активной коррекцией коэффициента мощности.


Входной фильтр со сглаживающим дросселем и предохранителем можно увидеть на отдельной плате рядом с разъемом кабеля питания.


ШИМ-контроллер и основной стабилизатор реализованы на микросхеме Champion Micro CM6800G — довольно распространенное решение в блоках многих производителей.



Микросхема Silicon Touch PS223 отвечает за мониторинг и защиту напряжения, что также довольно распространено среди многих производителей блоков питания.



Все электролитические конденсаторы, используемые в установке, были произведены неизвестной ранее китайской компанией YC (Yang-Chun).


В глаза бросается только характерная, но неизвестная нам, эмблема, а текстовое обозначение производителя на конденсаторах отсутствует. Поиск производителя конденсатора оказался трудным и закончился удачно только по чистой случайности.

Отзывы об этих конденсаторах варьируются от «конечно, не Rubycon, но в целом достойные» до «раздутые после очень короткого срока службы». В целом не впечатляет, но от производителя, которого приходится искать долгие часы, этого вполне можно ожидать.

Петли и соединители

Устройство Hiper S450 оснащено следующими кабелями и разъемами:


кабель питания материнской платы с 20 + 4-контактным разъемом, длиной 49 см;
кабель питания процессора с 4-х контактным разъемом, длиной 50 см;
ленточный кабель с двумя разъемами питания для жестких дисков SATA и разъемом питания для жесткого диска PATA, длиной 55 + 15 + 15 см;
кабель с разъемом питания для жесткого диска SATA, двумя разъемами питания для жесткого диска PATA и разъемом питания накопителя, длиной 48 + 15 + 15 + 15 см;

Кабельная система блока S500 отличается только наличием кабеля с 6-контактным разъемом питания видеокарты длиной 50 см.

Все провода обмотаны нейлоновой оплеткой, что не очень характерно для блоков питания столь скромного ценового уровня.

В ассортименте разъемов можно придраться к отсутствию разъема питания видеокарты (для модели S450), только 4-х контактному разъему питания процессора и относительно небольшому количеству разъемов SATA (разнесенных, правда, вдоль два шлейфа, которые позволят легко подключить оптический привод и пару жестких дисков, которых обычно достаточно для недорогих систем, для использования в которых эти блоки предназначены).

Паспортные параметры



Заявленные характеристики агрегатов не слишком впечатляют: 18,5 Вт заявленной в названии максимальной мощности отводится им на вспомогательные напряжения: -12 В и резервное питание +5 В. Но даже на этом фоне мощность на самой востребованной линии +12 В у обоих блоков весьма скромная.

Пиковая нагрузка для блоков S450 и S500 заявлена ​​на уровне 500 и 550 Вт соответственно, т.е.е. На 50 Вт выше полной долговременной мощности агрегата.

Блоки этой серии не имеют сертификата 80 PLUS.

В паре с ИБП

В паре с ИБП APC SmartUPS SC 620 оба блока работали с нагрузкой до 370-380 Вт от сети, но ни одному из них не удалось переключиться на батареи даже при нагрузке 280 Вт.


Картинка, которую показывает блок S450, вполне типична для блоков с групповой стабилизацией напряжения, за исключением напряжения +5 В, которое сильно и быстро проседает при увеличении нагрузки.

Из-за быстрого падения этого напряжения с увеличением нагрузки общая мощность линий +5 В и +3,3 В, при которых отклонения попадают в допустимые по стандарту 5%, не превышает 90 Вт, т.е. почти вдвое. ниже заявленного производителем уровня.

Однако, учитывая типичное энергопотребление современных систем, даже этого уровня с хорошим запасом хватит для любой конфигурации, на которую способен этот блок.


Блок S500 показал аналогичные результаты.Отличия, по большому счету, сводились к более высокой мощности, которую «потянули» напряжениями +5 В и +3,3 В (хотя паспортные 150 Вт все же оставались недостижимой мечтой) и более высокими отклонениями по линии +12 В при умеренные нагрузки.

Отметим, что оба блока продемонстрировали неустойчивую работу при нулевых нагрузках и любых напряжениях.

Было обнаружено, что пульсации выходных напряжений одинаковы для обоих тестируемых устройств.



На высокой частоте наблюдается относительно небольшой размах пульсаций (за исключением +12 В), но с периодическими узкими всплесками на всех напряжениях, намного превышающими отклонения, допускаемые стандартом.



Очень похожая картина наблюдается на удвоенной частоте электросети: пульсации наиболее выражены на линии +12 В, а узкие всплески напряжения периодически выходят далеко за пределы допустимого.

Маловероятно, что наличие таких узких, но высоких всплесков может повлиять на способность устройства обеспечивать питание системы, но нельзя исключать появление, например, ненужных звукоснимателей в аудиотракте по этой причине.

Температура и шум

Как уже было отмечено при внешнем осмотре, блоки охлаждаются различными вентиляторами.



Блок S450 охлаждается семилопастным 120-миллиметровым вентилятором производства Shenzhen Xin Wang Xin Electronics. Паспортных параметров применяемого вентилятора (индекс модели XWX1225M12S) найти не удалось.

Большая часть крыльчатки закрыта прозрачным экраном для оптимизации воздушного потока.


Линейное увеличение оборотов начинается почти сразу после запуска, а максимальные обороты (чуть ниже 1600 об / мин) достигаются на пути к отметке мощности 400 Вт.

Скорость пускового вентилятора низкая и составляет 850 об / мин, но из-за увеличения скорости вращения сразу после пуска граница условного комфорта в 1000 об / мин пересекается еще до того, как мощность достигнет 150 Вт.

Однако, несмотря на «безымянность», вентилятор демонстрирует довольно тихую работу без механических подтекстов и по-настоящему раздражает только при скорости вращения более 1200 об / мин — то есть только при нагрузке на агрегат более 50% от полной мощности.



Самый мощный агрегат серии Hiper S охлаждается вентилятором известного производителя: Globe Fan (индекс модели S1202512M, паспортная скорость 2400 об / мин). Как и вентилятор в блоке на одну ступеньку ниже, он имеет диаметр 120 мм, семь лопастей и сплошную площадь экрана для оптимизации воздушного потока.


График скорости на первый взгляд выглядит «более правильным», чем у модели S450 (достаточно длительный режим постоянной скорости и затем линейное увеличение скорости вращения крыльчатки), но большая начальная скорость портит дело — в Для того, чтобы слышать, как 12-сантиметровый вентилятор вращается со скоростью 1200 об / мин, необязательно иметь музыкальный слух.

Скорость вентилятора начинает расти после того, как нагрузка на блок достигает 150 Вт, а на полной мощности — до 2200 об / мин.

В итоге уровень шума блока S450 можно оценить как средний, а более мощная модель отличается откровенно громкой работой.

КПД и коэффициент мощности

Индикаторы обоих блоков, как и ожидалось, оказались близкими.


При типичных мощностях (20%, 50% и 100% от производительности агрегата) мы зафиксировали следующие значения эффективности агрегата Hiper S450: 80.8%, 82,7%, 80,3%. Это соответствует требованиям базовой сертификации 80 PLUS (которой, напомним, у этих агрегатов нет). Пиковый КПД агрегата составил 83,6% при 246 Вт.


КПД агрегата S500 в аналогичных условиях оказался несколько выше: на 20%, 50% и 100% от мощности агрегата он показал КПД 82,3%, 84% и 81%. Этот результат уже близок к требованиям 80 PLUS Bronze (82%, 85%, 82%). Пиковая эффективность составила 84,3% при 304 Вт.

Коэффициент мощности при высокой нагрузке составляет от 98% до 99% — неплохо, но не идеально.

Источник обязанности

График напряжения резервного питания практически одинаков для обоих тестируемых блоков:


«Джурка» неплохо справляется со своими задачами, а отклонения не достигают даже 3% от номинала.

Итоги

Характеристики агрегатов Hiper S-серии сложно назвать выдающимися, но и действительно опасного преступления в их работе тоже нет: их немного смущает только сомнительное качество конденсаторов и всплески пульсации. .Однако при цене около 40 долларов существует несколько альтернатив, которые предлагают активную коррекцию коэффициента мощности и оплетку всех кабелей.

Hiper Type M500, M600 и M700

Мы уже знакомы с более ранним блоком Hiper M600. Но с тех пор как минимум поменялась упаковка и цвет подсветки вентилятора — может быть, есть более серьезные изменения?


Агрегаты серии M теперь поставляются в белых картонных коробках среднего размера с ручками для переноски.

Модели этой серии имеют «шаг мощности» между соседними представителями в 50 Вт, но мы взяли только блоки с «круглыми» значениями мощности, кратными сотне ватт — мы думаем, что этого вполне достаточно для оценки возможностей блоки питания этой линии.


На боковинах боксов нанесены данные о паспортных параметрах блоков и имеющихся на них разъемов (с одной стороны) и основных отличительных особенностях блоков (с другой стороны).

Комплект поставки стал немного скромнее по сравнению с блоками более ранних выпусков: теперь в комплекте только один комплект крепежа (жертвами экономии стали винты с накаткой и распечатанная инструкция на мелованной бумаге). Но в нем все еще есть шнур питания и четыре многоразовых стяжки-липучки.

Внешний вид

По сравнению с уже знакомым блоком более раннего выпуска разница во внешнем виде минимальна.



Немного изменился корпус: у обновленной модели есть небольшой недолёт в углах для более плотной фиксации крышки. Кроме того, изменилось расположение наклеек ОТК и защитной наклейки.



На тыльной стороне немного уменьшена площадь вентиляционной решетки и добавлена ​​наклейка «Полный диапазон».

Но самое очевидное и заметное изменение внешнего вида видно только при работающем блоке: старая красная подсветка сменилась фиолетовой.

Схема

В отличие от разных снаружи, но одинаковых внутри, блоков серии S, внешние блоки серии M неотличимы, но и разницу в наполнении между ними также найти непросто.


Нетрудно заметить, что младший Hiper M500 по своему внутреннему устройству ничем не отличается от рассмотренных выше блоков исходной S-серии.

Соответственно, что касается блоков S-серии, истинным производителем платформы является Solytech, хотя все паспортные параметры также взяты из «старых» блоков Andyson.


Блок M600 очень близок к нему по конструкции — единственное, что бросается в глаза, — это внешний вид миниатюрного третьего радиатора в левой нижней части.


Блок M700 практически не отличается от M600 — расположение всех элементов одинаковое.



Смена платформы оказалась, хотя и несколько неожиданной, но в целом схемотехника «новых» блоков серии M по функциональности схожа со старыми: активная коррекция коэффициента мощности и групповая стабилизация напряжения.



Как и блоки младшей серии S, ШИМ-контроллер представлен микросхемой CM6800G, а супервизор — микросхемой PS223.


Конденсаторы, как и в блоках серии S, представлены продукцией YC, что не слишком радует.

Петли и соединители

Все блоки данной серии оснащены следующими кабелями и разъемами:


кабель питания материнской платы с разъемом 20 + 4 пин, длиной 46 см;
Кабель питания процессора с разъемом 4 + 4 контакта, длиной 47 см;
кабель питания видеокарты с двумя разъемами 6 + 2-pin, длиной 45 + 15 см;
ленточный кабель с двумя разъемами питания для жестких дисков PATA и разъемом питания накопителя, длиной 45 + 15 + 15 см;
два шлейфа с двумя разъемами питания для жестких дисков SATA и разъемом питания для жестких дисков PATA, длина 46 + 15 + 15 см;
ленточный кабель с двумя разъемами питания для жестких дисков SATA, длиной 46 + 15 см.

Можно отметить, что длины кабелей, указанные на упаковке (по 50 см для кабелей питания материнской платы и процессора и 40 см до первого разъема для остальных кабелей), в действительности практически равны: все они иметь длину 45-47 см до первого разъема. Для кабеля питания процессора этой длины явно не хватает для скрытого подключения кабельного прохода под платформой материнской платы в корпусах с нижним расположением БП.

Набор разъемов можно назвать вполне приличным, а наличие на кабелях разъемов разного типа оказывается очень удобным в использовании.Придраться можно лишь к наличию всего двух разъёмов питания видеокарты на самом мощном блоке: хоть мощность его по линии +12 В и не выдающаяся, но пару не самых прожорливых видеокарт он вполне способен потянуть. два разъема питания на каждом в связке SLI или CrossFire …

Паспортные параметры



Заявленные производителем параметры блоков не очень впечатляют из-за невысокой допустимой нагрузки на наиболее востребованной линии + 12В: ни для одного из блоков она не достигает 80% от общей мощность (и даже если 18.5 Вт, жестко выделенные для вспомогательных напряжений).

Как и серия S, все блоки этой серии имеют номинальную мощность на 50 Вт больше номинальной мощности.

Агрегаты не имеют сертификата 80 PLUS, и производитель обещает только КПД не менее 75%.

Отметим, что заявленные характеристики блоков не изменились по сравнению с блоками питания предыдущих выпусков, несмотря на смену производителя платформы. Сложно сказать, чем было вызвано такое решение Hiper — ведь очевидно, что полной идентичности характеристик у представителей разных платформ и разных производителей явно не может быть никак.

Не требует пояснений версия, что такой ход вызван желанием сохранить преемственность и предотвратить путаницу: забегая немного вперед, отметим, что блоки Hiper свежей серии V основаны именно на предыдущей платформе Andyson. . Соответственно, логичнее всего было бы продолжить выпуск старой серии M без изменений на старой платформе (поскольку она оставалась актуальной для Hiper), а в новой серии V выделять блоки на платформе другого производителя с их истинными, а не «совместимые» характеристики.Однако, забегая вперед еще раз, отмечу, что принципиальной разницы между этими платформами Andyson и Solytech во время тестов не было — за исключением того, что первые чувствуют себя немного увереннее при нулевых нагрузках, а вторые имеют более эффективную производительность A-PFC.

В паре с ИБП

В паре с ИБП APC SmartUPS SC 620 блоки, как и их совместные платформы серии S, работали с нагрузкой до 370-385 Вт от сети, но переход на батареи не мог быть осуществлен даже при нагрузке 280 Вт.

Стабильность выходных напряжений


Перекрестные нагрузочные характеристики блока M500 практически не отличаются от параметров блока S500, за исключением несколько более высокой допустимой нагрузки по линиям +3,3 В и +5 В до того, как пойдут отклонения свыше пяти процентов. Неудивительно: одна платформа, одинаковая мощность …


Параметры 600-ваттного блока практически не отличаются, за исключением большей потребности в минимальной нагрузке на линии +5 В: если ранее считалось агрегаты работали с нагрузкой на него 1А, то на модели М600 необходимо было выставить минимальный ток 2А для надежной работы во всех режимах…


Минимальная нагрузка 2А по линии +5 В для стабильной работы сама по себе не очень приличная, но блок M700 требовал даже большего! При этом допустимая нагрузка на напряжения +5 В и +3,3 В оказалась ниже, чем у других блоков серии (хотя и с достаточным запасом относительно реальной нагрузки по этим линиям в современных системах). .

Как и в случае с блоками Hiper S-серии результат можно назвать приемлемым, но не более того. Повышенные требования старших блоков к нагрузке по линии +5 В смело можно отнести к явным недостаткам.

Пульсации выходного напряжения

Характер пульсации блоков оказался схожим как между собой, так и по сравнению с моделями серии S.



Как на низкой, так и на высокой частоте, общий перепад напряжения пульсаций находится в пределах стандарта, но многочисленные узкие всплески напряжения выходят за допустимые пределы.

Температура и шум



Во всех трех блоках охлаждение обеспечивают одни и те же вентиляторы: девятилопастные 140-миллиметровые прозрачные вентиляторы производства Globe Fan (индекс модели RL4P S1402512HH, паспортная скорость 1800 об / мин).Как мы уже упоминали, вентиляторы этой серии блоков питания оснащены фиолетовой подсветкой.


Агрегаты M500 и M600 оказались достаточно тихими в работе: придраться можно только к относительно высоким пусковым оборотам их вентиляторов, приближающимся к 1000 об / мин. Достигнув полной мощности, вентилятор M600 приблизился к отметке 1500 об / мин, в то время как M500 был еще тише.


Вентилятор блока М700 показал меньшие обороты на малых, но более высокие обороты при высокой нагрузке (правда, при приближении к 1600 об / мин рост оборотов крыльчатки замедлялся), но измерения не завершились.После 12 минут работы на полной мощности агрегат тихонько выключился и отказался снова включаться навсегда и категорически. Внутри блока не было обнаружено видимых повреждений.

В целом примерно до половины нагрузки работа агрегатов не вызывает явного акустического дискомфорта, а на полной мощности громкость вентиляторов ниже, чем у многих аналогов. Однако любители максимальной тишины порекомендовать их не смогут — слишком высока начальная скорость вентиляторов.

КПД и коэффициент мощности

Показатели блоков оказались ожидаемо близкими.


При типичной производительности (20%, 50% и 100% от производительности агрегата) мы зафиксировали следующие значения эффективности для агрегата Hiper M500: 81,5%, 83,5%, 81,6%. Это соответствует основным требованиям сертификации 80 PLUS (которых нет в устройствах Hiper серии M). Пиковый КПД агрегата составил 84% при 260 Вт.


КПД агрегата М600 в аналогичных условиях оказался несколько выше, за исключением близких к максимальным нагрузкам: на 20%, 50% и На 100% мощности агрегата он показал КПД 84.5%, 84,8% и 80,6%. Пиковая эффективность составила 85,3% при 278 Вт.


КПД блока M700 несколько уступал модели M600: на 20%, 50% и 100% мощности блока он показал КПД 83,7%, 84,4% и 79,1% — т.е. по КПД при полной нагрузке агрегат не соответствовал требованиям базовой сертификации 80 PLUS (впрочем, напомним, не был обязателен — производитель обещал КПД только выше 75%). Пиковая эффективность составила 85,2% в диапазоне мощностей от 282 до 322 Вт.

Коэффициент мощности при высокой нагрузке составляет от 98% до 99% — аналогично агрегатам серии S.

Источник обязанности

Параметры «дежурной комнаты» всех трех блоков, как и положено, одинаковы не только в теории, но и на практике:


Резервное питание выполняет свою работу без проблем, отклоняясь очень сильно. немного от номинала.

Итоги

По большому счету разница между этими блоками и моделями S-серии минимальна: младшая модель M-серии — M500 — в целом отличается от S500 только корпусом, вентилятором и более продвинутым кабелем. система с таким же наполнением и электрическими параметрами.Но старшие модели начинают страдать с дефицитом мощности по линии +5 В, а самая мощная тоже соизволила умереть, хотя при тестировании мы не требовали ничего выше паспортных характеристик и даже не проверяли заявленную пиковую мощность. производитель.

Hiper Type M800 и M900

Хотя эти блоки относятся к серии M, три представителя которой были рассмотрены выше, а упаковка с комплектацией не отличается, сразу стало очевидно, что эту пару блоков стоит рассматривать отдельно.

Пара самый старый и самый новый (о них на момент подготовки материала не было даже упоминания на сайте производителя) блоков серии М явно отлиты из другого теста. Они намного тяжелее своих младших собратьев. Они четко различаются по дизайну, что на первый взгляд заметно сквозь прозрачные лопасти вентилятора внутрь.

Насколько принципиальны эти различия? Попробуем выяснить.

Внешний вид



Внешне старшие блоки Hiper M-серии ничем не отличаются от своих младших собратьев — кроме, конечно, внутренней начинки, видимой через вырез в корпусе.

Схемотехника


Как и в случае с блоками Hiper, рассмотренными ранее в обзоре, их настоящий производитель не Andyson, знакомый по предыдущему знакомству с блоками Hiper, а Solytech — но на другой платформе. На аналогичной платформе (только с модульной конструкцией), например, выполнен блок питания PowerColor Extreme 850W.

Внутри модели мощностью 800 и 900 Вт практически не отличаются.



Стоит отметить, что при изучении внутреннего устройства мы не смогли найти ни третий дроссель стабилизатора напряжения на магнитных усилителях, ни тем более DC-DC преобразователи, что удивительно на фоне результатов по стабильности напряжения, продемонстрированных блоками на этой платформе.

Если такие результаты были достигнуты с групповой стабилизацией, остается только снять шляпу перед конструкторами этого блока.



Активный дроссель с корректором коэффициента мощности, наполовину прикрытый L-образным радиатором, впечатляет своими размерами.

Состав управляющих микросхем претерпел некоторые изменения:



ШИМ-контроллер остался на микросхеме CM6800G, а также на рассмотренных выше блоках.



А вот функции супервизора взяла на себя более новая и совершенная микросхема PS232S.

Как видно на фотографиях, в блоках используются все те же конденсаторы YC, которые не внушают особого доверия, как в рассмотренных выше блоках Hiper.

Петли и соединители

Оба самых мощных устройства Hiper серии M оснащены одинаковым набором кабелей и разъемов:


кабель питания материнской платы с 20 + 4-контактным разъемом, длиной 52 см;
Кабель питания процессора с разъемом 4 + 4 контакта, длиной 53 см;
два кабеля питания видеокарты с двумя 6 + 2-контактными разъемами на каждом, длиной 55 + 10 см;
ленточный кабель с четырьмя разъемами питания для жестких дисков PATA и разъемом питания накопителя, длиной 51 + 15 + 15 + 15 + 15 см;
два шлейфа с четырьмя разъемами питания для жестких дисков SATA на каждом, длиной 50 + 15 + 15 + 15 см;

Ассортимент разъемов для блоков Hiper M800 и M900 вполне достаточен, но их расположение сложно назвать оптимальным.Например, если вам нужно подключить оптический привод, будет сложно одновременно использовать три других разъема питания SATA на одном и том же кабеле.

К тому же, как и в рассмотренных выше блоках, длины кабеля питания процессора явно не хватает.

Наконец, при такой мощности можно было подумать о третьей паре разъемов питания для видеокарт PCI-E — 3-полосная конфигурация SLI с не самыми энергоемкими видеокартами, такие блоки в принципе вполне себе способен.

Паспортные параметры



Похоже, проклятие знакомых ранее агрегатов Hiper — малая мощность на линии + 12В относительно общей допустимой нагрузки — ушло в прошлое. Пара новейших устройств серии M готовы отдать всю свою мощность до последнего ватта при заданном напряжении.

Однако стоит отметить, что пиковая мощность также иссякла до цифр, напечатанных на этикетке, а напряжение +12 В разделено на пять виртуальных линий с очень умеренной нагрузкой на каждую, взятую отдельно.

Очень высокая заявленная мощность резервного источника питания также привлекает внимание: нагрузка до 4 А по сравнению с обычными 2,5-3 А.

Как и в случае с остальными устройствами серии M, свидетельств 80 PLUS нет. сертификация агрегатов или их упаковки.

В паре с ИБП

В паре с ИБП APC SmartUPS SC 620 блок M800 работал с нагрузкой до 388 Вт от сети, но переход на батареи мог осуществляться при нагрузке не более 295 Вт — в этом отношении Блок на более новой платформе выгодно отличается от других рассмотренных моделей, которые фактически несовместимы с ИБП.

Однако подтвердить этот успех результатом блока M900 не удалось: до этого теста, как и модель M700, он перешел в другой мир после долгой работы на полной мощности. Однако к тому времени уже были получены результаты измерений большинства его параметров.

Стабильность выходных напряжений


Картина стабильности напряжения блока M800 просто радует глаз: придраться можно только к уже знакомой, не идеальной стабильности при нулевых нагрузках.Все напряжения находятся в пределах 3% отклонений от номинала, а в диапазоне подавляющих нагрузок не превышают 2%.


Более мощный блок показал себя лишь немного хуже: при высоких нагрузках для всех напряжений отклонения по линии +5 В входили в зону «четырех процентов».

Пульсации выходного напряжения

Этот тест, наряду с работой в паре с ИБП, блок M900 не прошел из-за сбоя, поэтому вам придется ориентироваться только на показатели модели M800.



Принципиальных отличий от показателей рассмотренных выше блоков нет: общий диапазон пульсаций укладывается в рамки стандарта, но отдельные пики выходят далеко за его пределы.

Из других нюансов можно отметить, что на высокой частоте пульсации напряжения +3,3 В оказались наиболее выраженными, а при удвоенной частоте блока питания пульсации напряжения +12 В.

Температура и шум



Агрегаты M800 и M900 охлаждаются точно таким же вентилятором, что и младшие модели серии M, с точно такой же фиолетовой подсветкой, поэтому мы не будем повторять описания.


К сожалению, по эффективности регулирования скорости эти агрегаты в целом оказались даже хуже своих менее мощных собратьев в серии: даже выше пусковые обороты вентиляторов, прирост скорости начинается с минимальной мощности, и нагрев воздуха, проходящего через блок, оказывается гораздо более значительным.

Да, на полной мощности эти агрегаты не громче своих младших собратьев, а явный дискомфорт начинают доставлять при чуть более высокой нагрузке по абсолютной величине.Но и без этого у них нет достаточно условной тишины в режиме простоя системы как класса.

Отметим еще, что умерший блок М900 явно пищал при малых нагрузках. Возможно, этот звук был симптомом производственного брака, который привел агрегат к печальному концу при длительной работе на полной мощности: почти после получаса работы на максимальной нагрузке агрегат отключился навсегда. Но столь же вероятно, что причиной поломки стал банальный перегрев (разница в температуре входящего и выходящего воздуха более 20 ° C — не шутка!).Версия третья: просто пытались отвести мощность из блока, для которого он не был рассчитан (печатная плата обоих блоков маркирована SL-850EPS, что говорит о том, что мощность 900 Вт уже на любителя).

Позже, когда была предпринята попытка его включения, блок ответил только громким писком изнутри, а ток подавался только от резервного питания.

КПД и коэффициент мощности


При типовых мощностях (20%, 50% и 100% мощности агрегата) мы зафиксировали следующие значения КПД агрегата Hiper M800: 81.3%, 85,5%, 82,7%. Такой КПД не соответствует «бронзовому» сертификату 80 PLUS только по КПД при нагрузке 20%. Пиковый КПД агрегата достиг 85,6% при уровнях мощности 332 Вт и 413 Вт.


Агрегат M900 при тех же условиях (20%, 50% и 100% от мощности агрегата) показал следующие значения КПД: 82%, 85,9%, 81,6% — тоже практически «бронза» де-факто при отсутствии даже базовой сертификации 80 PLUS де-юре. Пиковая эффективность блока была зафиксирована на уровне 343 Вт и составила 86.3%.

Коэффициент мощности под нагрузкой держится выше 99%, что является отличным показателем.

Источник обязанности


При заявленной допустимой нагрузке на резервный БП Hiper явно загорелся: на блоке M800 напряжение резервного БП падает вниз быстрым домкратом после достижения нагрузки 3 А.


«Дежурная» более мощного агрегата просуществовала немного дольше до падения напряжения, но все равно не могла доставить заявленную производителем нагрузку.

В принципе, это сложно назвать критическим недостатком — резервное питание выдерживает типичные нагрузки этого класса блоков питания. Но почему тогда вообще можно было декларировать откровенно завышенные параметры?

Outcomes

На фоне менее мощных моделей M-серии электрические параметры блоков M800 и M900 выглядят намного привлекательнее: отличная стабильность напряжения во всем диапазоне нагрузок, хороший КПД, чуть меньше претензий по скачкам напряжения.

Но блоки сильно нагреваются (особенно у М900), несмотря на довольно высокие пусковые обороты вентилятора, рост числа оборотов крыльчатки при минимальной нагрузке и вполне приличном КПД. К тому же конденсаторы, используемые в этих блоках, столь же сомнительны, как и в более дешевых моделях, а в отношении блока M900 есть подозрения на завышение мощности сверх расчетной для платформы.

В этом обзоре мы познакомимся с четырьмя блоками питания от довольно известной компании. Hiper , который давно знаком украинским оверклокерам со своей продукцией для энтузиастов. На испытание были представлены изделия трех серий: Тип S500 , Тип M550 , Тип K700 и K1000 … В обзоре будут рассмотрены конструктивные и схемные особенности блоков питания в порядке возрастания мощности, и оставим сладчайший напоследок.

Тип Hiper s 500

Эта модель самая доступная, на тест пришла без коробки в полиэтиленовом пакете, сетевого шнура нет.Блок питания соответствует стандарту ATX 12V v2.3 .

Технические характеристики

Провода и соединители

В блоке питания используются несъемные кабели с жилами 18AWG, кабель к разъему ATX 24 основного блока питания закреплен черной пластиковой сеткой, остальные кабели стянуты пластиковыми стяжками. Кабели имеют следующую длину и количество разъемов:

Конструкция и схемотехника

Блок питания размещен в корпусе из анодированной стали размером 150 x 140 x 86 мм.Электронные компоненты охлаждаются вентилятором DFS122512H производства компании YOUNG LIN габаритами 120 x 120 x 25 мм с рабочим напряжением питания 12 В и мощностью 3,4 Вт.

Вентилятор управляется автоматически в зависимости от температуры радиатора, на котором установлены диоды выходных выпрямителей. Вентилятор имеет двухпроводную схему переключения; подключается к плате через двухконтактный разъем. Автоматическое управление вентилятором увеличивает ресурс вентилятора и снижает уровень шума от блока питания.

Этот блок питания выполнен по уже классической конструкции, в основе — однотактный прямой инвертор, он питается стабилизированным напряжением с выхода корректора активного коэффициента мощности ( PFC ), которое дает входной ток форма, близкая к синусоиде. Силовой трансформатор инвертора имеет две выходные обмотки, одна из которых предназначена для питания линий +12 В и -12 В, другая обмотка предназначена для питания линий 5 В и +3,3 В.Выпрямители на линиях +12 В, -12 В и + 5 В подключены непосредственно к силовому трансформатору, выход которого через общую катушку индуктивности с тремя обмотками подается на выходные фильтры в виде электролитических конденсаторов. Таким образом, ток в любой из обмоток влияет на выходное напряжение двух других линий. С таким выходным каскадом выходное напряжение стабилизируется в сумме по двум линиям +5 В и +12 В. Для точной стабилизации выходного напряжения такой выход должен быть нагружен пропорционально максимальному рабочему току для каждой линии питания, если ток на линии +12 В пропорционально выше, чем на линии + 5 В, то выходное напряжение на линии +12 В немного упадет, а на линии + 5 В, наоборот, повысится, и общее напряжение на узле стабилизации останется неизменным.Выходной выпрямитель по линии +3,3 В подключен к обмотке линии +5 В через дроссель из специального ферромагнетика, на который подается смещение постоянного тока, намагничивающее магнитопровод. Регулируя ток смещения специальной схемой, осуществляется независимая стабилизация напряжения +3,3 В. Но поскольку этот выпрямитель подключен к силовой обмотке линии +5 В, ток по линии +3,3 В незначительно влияет на выход напряжение по линии +5 В, на которое поворот влияет +12 В.Соответственно, при такой схемотехнике просто нереально добиться высокой точности стабилизации всех выходных напряжений одновременно в широком диапазоне мощностей. Но как показывает практика, высокой точности не требуется, так как все основные узлы современных компьютеров питаются от собственных независимых стабилизаторов напряжения, установленных на материнской плате или плате контроллера того или иного устройства. А те узлы, которые питаются напрямую от блока питания, имеют достаточно большой запас по диапазонам входного напряжения питания.

В этом блоке питания PFC и инвертор управляются одним комбинированным контроллером CM6806AG. Силовые переключатели инвертора выполнены на полевых транзисторах П21НМ50Н (21 А 500 В), которые установлены на отдельном радиаторе. На этом же радиаторе установлен инверторный ключ резервного питания + 5VSB. Активная РПЧ выполнена на мощном дросселе, полевом транзисторе 21T 50S3 (21 А 500 В) и выходном диоде РFC STTh22R06D (12 А 600 В), ключ с диодом установлен на отдельном радиаторе с увеличенным площади из-за загнутых ребер на этот же радиатор устанавливается входной выпрямитель, тип которого невозможно было установить без демонтажа.Активный PFC загружен электролитическим конденсатором 270 мкФ 420 В от Teapo с максимальной рабочей температурой электролита 85 ° C, который действует как входной фильтр для напряжения питания инвертора.

На выходе силового трансформатора по линии +12 В параллельно установлены две диодные ограждения STPS30h200CT (30 А 100 В), по линии питания +3,3 В и +5 В установлены две идентичные диодные сборки STPS4045CW (40 А 45 В). Все выходные диоды смонтированы на отдельном радиаторе.Все низковольтные электролитические конденсаторы имеют максимальную рабочую температуру электролита 105 ° С. На выходе блока питания по линии +12 В установлены четыре электролитических конденсатора емкостью 1000 мкФ 16 В производства Jun Fu, и один больше конденсатора такой же емкости по линии — 12В. На выходе линий +5 В и + 3,3 В электролитические конденсаторы емкостью 3300 мкФ 10 В производства Teapo и подключенные через малую катушку индуктивности конденсаторы емкостью 2200 мкФ 10 В производства компании Jun Fu … Выходное напряжение контролируется микросхемой PS113, которая управляет сигналом « POWER GOOD ». Отслеживание всех выходных напряжений блока питания и тока по линиям + 12V1 и + 12V2, которые искусственно разделены через отдельные шунты от одиночного выхода +12 В. Судя по свободным отверстиям в плате рядом с микросхемой монитора, на этой плате тоже может быть четыре виртуальных линии +12 при установке необходимых элементов.

В целом установка комплектующих достаточно качественная, все массивные детали поставлены на герметик для уменьшения эффекта вибрации, единственное, что бросается в глаза, — это неравномерная установка радиаторов.

Возможно, это мера по повышению эффективности радиаторов охлаждения, хотя, скорее всего, это результат меньшего контроля над производством или небольшой дефект в конкретном экземпляре. AD-128 REV: C3.

Установка и пайка SMD компонентов нареканий не вызывает, все гладко и красиво.

Тестирование

Блок питания испытывался на специальном стенде, который имеет шесть независимых линий нагрузки +3.3 В 82 Вт, +5 В 125 Вт и четыре линии + 12 В по 300 Вт каждая. Резервные линии питания +5 В и линия -12 В были нагружены постоянным током 2 А и -0,5 А соответственно. Этот стенд позволяет автоматически снимать характеристики перекрестной нагрузки ( КНХ, ) — зависимость выходного напряжения на определенной линии от заданной выходной мощности на всех основных выходных линиях блока питания.

При тестировании блока питания температура воздуха в помещении была около + 17 ° C, вентилятор вращался довольно тихо, по сравнению с другими вентиляторами его было совершенно не слышно, по окончании теста скорость вентилятора увеличилась незначительно, субъективно, блок питания был очень тихим на слух.Все остальные блоки питания были протестированы таким же образом в тех же условиях.

На графиках выше показана зависимость выходного напряжения на линиях +3,3 В, + 5 В и + 12 В в зависимости от нагрузки на этих линиях. По цвету графика можно определить отклонение выходного напряжения. Поскольку линия +12 В является общей, представлен один график зависимости этого напряжения, общий характер изменения напряжения от распределения мощности для обеих виртуальных линий +12 В будет одинаковым.Абсолютные значения на выводах разъема могут незначительно отличаться из-за разного количества проводников, подключенных к нагрузке, поскольку проводники имеют собственное сопротивление и на них возникает падение напряжения. Поэтому нет смысла контролировать каждую строку в отдельности. Что касается надписи на графике Load 12V1 + 12V2 + 12V3, то это суммарная мощность нагрузочных линий самого стенда, на которые были равномерно распределены все кабели с проводами + 12V.

Тип Hiper M550

Поставляется в картонной коробке черного цвета, в комплекте с блоком питания — шнур питания, два набора крепежных винтов (хромированный и черный с насечкой на увеличенной головке с возможностью вкручивания без отвертки), набор из пластика. Застежки-липучки и инструкция по установке, если вдруг кто не знает, как установить и подключить.Блок питания соответствует стандарту ATX 12V v2.3 с поддержкой SLI и CrossFire.

Технические характеристики

Все необходимые данные о параметрах блока питания указаны на корпусе блока:

Провода и соединители

Блок питания имеет несъемные кабели с жилами 18AWG, все кабели связаны черной пластиковой сеткой. Кабели имеют следующую длину и количество разъемов:

Конструкция и схемотехника

Блок питания размещен в стальном корпусе размером 150 x 140 x 86 мм, окрашенном в черный матовый цвет.Электронные компоненты охлаждаются вентилятором FJ1352512SH (N ) производства компании YOUNG LIN размерами 135 x 135 x 25 мм с рабочим напряжением 12 В и максимальным током 0,7 А. Вентилятор имеет красную светодиодную подсветку. , ротор вентилятора изготовлен из прозрачного оргстекла.

Вентилятор управляется автоматически в зависимости от температуры радиатора, на котором установлены диоды выходных выпрямителей. Вентилятор имеет трехходовую схему включения; он подключается к плате через пару двух контактных разъемов.

Через отдельный синий провод подается питание на светодиоды подсветки, поэтому яркость подсветки не зависит от скорости вращения вентилятора.

Подсветка вентилятора пригодится владельцам корпусов с прозрачными стенками, ротор из прозрачного оргстекла имеет мягкое равномерное свечение.

Блок питания M550 выполнен по аналогичной схеме, что и S500 , более того, он имеет те же силовые элементы и контроллер управления на одной плате, разница только в размерах радиаторов, охлаждающих силовые компоненты, и в емкость конденсатора фильтра питания инвертора, емкость которого 330 мкФ 420 В при максимальной рабочей температуре электролита 85 ° С.На выходе блока установлены диодные сборки и конденсаторы с такими же параметрами, что и в S500, разница только в корпусе диодных сборок по линиям +3,3 В и +5 В — SBR4045CT (40 А 45 В).

Радиаторы имеют оранжевое покрытие и большую площадь рабочей поверхности, чем у S500. Печатная плата имеет такую ​​же маркировку, что и блок S500.

Тестирование

Как и следовало ожидать, поведение зависимости выходного напряжения от нагрузки блока питания аналогично поведению S500, небольшая разница в абсолютных значениях вызвана большим количеством проводников на выходе силовые кабели и емкость конденсатора входного фильтра.

По звуковым характеристикам блок питания субъективно схож с моделью S500, хотя не исключено, что при больших нагрузках в закрытом корпусе 135-мм вентилятор окажется тише.

Тип Hiper K700

Эта модель поставляется в черной пластиковой коробке с ручкой для удобной транспортировки. В коробке находится сам блок питания, набор съемных выходных кабелей, шнур питания, два набора крепежных винтов, набор пластиковых стяжек на липучках и инструкция по установке.Блок питания соответствует стандарту АТХ 12V v2.91 80Plus с поддержкой SLI и CrossFire.

Технические характеристики

Все необходимые данные о параметрах блока питания указаны на корпусе блока:

Провода и соединители

Блок питания имеет два фиксированных кабеля питания для процессора и кабель ATX с жилами 18AWG, все кабели связаны черной пластиковой сеткой.Кабели питания для видеоадаптеров и приводов имеют модульную конструкцию, быстросъемные, это позволяет установить необходимое количество для оптимальной укладки и лучшей циркуляции воздуха внутри системного блока. Кабели подключаются к специальным разъемам на задней панели блока питания.

Кабели имеют следующую длину и количество разъемов:

В дополнительный комплект кабелей входят следующие кабели:

Конструкция и схемотехника

Блок питания заключен в стальной корпус размером 150 x 158 x 86 мм, окрашенный в черный матовый цвет.Электронные компоненты охлаждаются вентилятором FJ1352512SH производства компании YOUNG LIN габаритами 135 x 135 x 25 мм с рабочим напряжением 12 В и максимальным током 0,7 А. Вентилятор имеет синюю светодиодную подсветку, вентилятор ротор окрашен в серебро.

Вентилятор имеет такое же кабельное соединение, что и M550, и автоматическое регулирование скорости в зависимости от температуры.

Блок питания К700 выполнен по той же схеме, что и у младших моделей.Но дизайн печатной платы немного отличается. Установлены два больших радиатора. Сверху, согласно фото выше, установлены силовые компоненты инвертора и PFC, которые управляются одним и тем же комбинированным контроллером. CM6806AG как две младшие модели. На нижнем радиаторе, согласно фото, установлены диоды выходных выпрямителей.

Также есть небольшой радиатор, охлаждающий диодный мост входного выпрямителя. Тип силовых компонентов не может быть правильно считан из-за плотной проводки.Входной фильтр инвертора выполнен на электролитическом конденсаторе емкостью 390 мкФ 420 В производства компании Teapo с максимальной рабочей температурой электролита 85 ° С. Конденсаторы выходных фильтров представляют собой электролитические конденсаторы с емкость 2200 мкФ 16 В для линий +12 В и -12 В, 2200 мкФ 10 В для линий +3,3 В и +5 В. Все конденсаторы имеют максимальную рабочую температуру электролита 105 ° С. В этом блоке питания также установлена ​​другая микросхема для контроля выходных напряжений и токов, которая имеет маркировку PS223 и корпус DIP16 ровно вдвое больше, чем у двух младших. модели.

Разъемы для съемных кабелей распаяны на отдельной небольшой плате, которая крепится четырьмя винтами к стенке корпуса блока питания.

Печатная плата имеет маркировку AD-1T8 REV: C1 .

Установка компонентов очень хорошая.

Тестирование

Характер зависимости выходного напряжения от нагрузки блока питания по линиям +5 В и +12 В аналогичен поведению двух младших блоков питания, хотя линия +5 В имеет немного большую стабильность. чем юниорские блоки и +3.Линия 3 В имеет почти идеально ровную характеристику, хотя ее абсолютное значение немного занижено. В целом K700 имеет хорошую стабильность для этого диапазона рабочих мощностей.

По звуковым характеристикам блок питания аналогичен блоку M550.

Тип Hiper K1000

Эта модель поставляется в той же упаковке и в той же конфигурации, что и K700. Блок питания соответствует стандарту АТХ 12V v2.91 80Plus с поддержкой SLI и Crossfire.

Технические характеристики

Все необходимые данные о параметрах блока питания указаны на корпусе блока:

Провода и соединители

Блок питания включает несъемный кабель ATX, два кабеля питания процессора, два кабеля питания видеоускорителя и один кабель питания SATA. Кабели с жилами 18AWG, все кабели связаны черной пластиковой сеткой, имеют следующую длину и количество разъемов:

Дополнительные силовые кабели для видеоускорителей и приводов имеют такое же подключение к K700, как и по количеству кабелей и разъемов, и по их длине.

Конструкция и схемотехника

Блок питания размещен в стальном корпусе размером 150 x 165 x 86 мм, окрашенном в черный матовый цвет. Этот же вентилятор отвечает за охлаждение компонентов. FJ1352512SH производства компании YOUNG LIN габариты 135 х 135 х 25 мм с рабочим напряжением 12 В и максимальным током 0,7 А. Вентилятор имеет светодиодную подсветку белого цвета, ротор вентилятора окрашен в золотой цвет.

Вентилятор имеет кабельное соединение аналогично K700 и M550 и автоматическое регулирование скорости в зависимости от температуры.

Но внутри нас был сюрприз, и даже не один. Первое, что сразу бросается в глаза, это две доски с массивными чоками, стоящие вертикально на краю основной доски.

После детального осмотра было установлено, что это импульсные однофазные понижающие стабилизаторы с синхронным выпрямителем. Таким образом, общая схемотехника K1000 немного отличается от схемотехники трех младших моделей, в этом блоке питания основной инвертор имеет одно выходное напряжение +12 В и -12 В, а выходные напряжения +3.3 В и +5 В формируются двумя независимыми переключающими стабилизаторами, хитрости схемы данных должны иметь очень положительное влияние на стабильность выходных напряжений, особенно вдоль линии +12 В.

Детальный осмотр плат стабилизатора показывает, что они одинаковые, видимо отличаются только другой настройкой выходного напряжения. За работу стабилизатора отвечает ШИМ APW7073 , ключи выполнены на двух парах полевых транзисторов ME25N03 … Высококачественные электролитические фильтрующие конденсаторы с твердотельным электролитом, вход 470 мкФ 16 В и выход 1500 мкФ 6,3 В.

Но на этом сюрпризы не закончились, оказалось, что выходной выпрямитель по линии +12 В тоже синхронный, вместо диодов в выпрямителе — ключи на полевых транзисторах, которые управляются отдельным маломощным обмотка силового трансформатора. Это решение приводит к меньшим потерям мощности в выпрямителе, чем в диодах Шоттки, которые обычно используются в обычных выпрямителях.В этом блоке питания вместо диодов установлена ​​пара ключей, основная, состоящая из четырех параллельно установленных полевых транзисторов ME80N08 (80 А 80 В) и блокирующего ключа из трех одинаковых полевых транзисторов. транзисторы установлены параллельно. В технической документации на ME80N08 указано, что сопротивление полностью открытого перехода составляет 0,004 Ом при максимальном токе. Поскольку транзисторы соединены параллельно, общее сопротивление переключателя будет во столько же раз меньше, чем количество установленных транзисторов.

Микросхема, управляющая ККМ и инвертором, установлена ​​на отдельной плате, установленной вертикально, тип контроллера не читается из-за очень плотной установки, аналогичная ситуация с другими силовыми компонентами. Микросхема монитора выходного напряжения такая же, как в К700.

Разъемы для разъемных кабелей распаяны на отдельной небольшой плате, на которой установлены дополнительные электролитические конденсаторы с твердотельным электролитом для дополнительной фильтрации выходных напряжений.

Печатная плата имеет маркировку AD-1K8 REV: C4 .

Установка комплектующих очень качественная.

Тестирование


Как и ожидалось, у нас очень высокая стабильность выходного напряжения +12 В во всем диапазоне мощностей. Тот факт, что выходное напряжение завышено на один процент, не имеет большого значения, это может быть небольшая ошибка в настройке этого экземпляра, что более важно, что напряжение мертво на заданном уровне.Стабильность напряжения по линиям +3,3 и +5 В немного ниже, но при максимальной нагрузке ниже номинальной не опускалась.

По звуковым характеристикам блок питания субъективно похож на блок К700.

Обобщение

Выводы по Hiper type s 500

В целом S500 — хорошая «рабочая лошадка» для систем среднего уровня; такого блока питания вполне хватит для систем на базе современных четырехъядерных процессоров и одного видеоускорителя среднего уровня.Конечно, S500 справится с видеоускорителем высшего класса, но, скорее всего, без разгона, а это приведет к большему нагреву компонентов и уменьшению срока службы электролитических конденсаторов и подшипников вентилятора.

Преимущества:

  • — Тихая система охлаждения при умеренной нагрузке.

Недостатки:

Выводы по Тип Hiper M550

В целом M550 также является хорошей качественной «рабочей лошадкой» для систем среднего уровня, с возможностью подключения одной топовой или связки из двух видеокарт среднего уровня, объединенных в SLI или Crossfire.

Преимущества:

Недостатки:

  • — относительно невысокая стабильность БП при неравномерной нагрузке.

Выводы по Тип Hiper K700

Блок питания K700 — это высококачественный блок питания для топовых систем, с возможностью подключения двухпроцессорной материнской платы и связки из двух топовых или четырех видеоускорителей среднего уровня, объединенных в SLI или Crossfire. Однако при такой максимальной конфигурации мощности для разгона может не хватить.

Преимущества:

Недостатки:

Выводы по Тип Hiper K1000

Блок питания K1000 — это очень качественный блок питания для топовых систем бескомпромиссных пользователей.

Преимущества:

  • — высокая стабильность выходных напряжений;
  • — модульная конструкция кабелей.

Недостатки:

По результатам тестирования мы видим, что Hiper производит высококачественные блоки питания на все случаи жизни, от простых до очень мощных и технически сложных моделей, способных удовлетворить любые потребности продвинутых пользователей и любителей экстрима.По качеству младшие модели не сильно отстают от топовых. Все источники оснащены активными корректорами коэффициента мощности, что благоприятно сказывается на уровне шума, вносимом блоком питания в сеть, а также на возможность работы в широком диапазоне сетевых напряжений. Приобретая любую продукцию компании, вы можете быть уверены в качестве своей покупки вне зависимости от ее стоимости.

Выражаем благодарность компании Hiper в лицо Давиду Кибизову за предоставленные блоки питания для тестирования.

Предлагаем обсудить материал в специальной нашей ветке.

Основана в Великобритании в 2001 году. Судя по информации о компании, на данный момент количество ее сотрудников составляет 250 человек, которые работают в Европе, Америке и Азии.

Ассортимент продукции

Hiper в основном включает блоки питания, а также корпуса Hi-End, вентиляторы, медиацентры и клавиатуры. В Украине Hiper намеренно не распространяется, но иногда некоторые партии «экзотических» товаров попадают в наше государство.Сегодня у нас есть возможность оценить блок питания Hiper Type-R MK II 680 мощностью 680 Вт.

На данный момент ассортимент блоков питания компании насчитывает аж пять серий. Мы протестируем модель Hiper Type-R MK II 680 из оригинальной игровой линейки, которая отличается наличием дополнительных разъемов USB на задней панели. В линейке условно можно насчитать пять моделей, но если не брать во внимание цветовые характеристики, получается, что вариантов мощности всего три — 680 Вт, 770 Вт и 880 Вт.Получается, что мы тестируем далеко не самое «сильное» решение в серии.

Hiper Type-R MK II 680 PSU Спецификация:

Производитель

Группа высокой эффективности

ATX12V v2.2 и EPS12V 2.91

Номинальная мощность, Вт

Пиковая мощность, Вт

Мощность на канале 12В, Вт

4, «виртуальный»

3.3V — 30A,
+ 5V — 28A,
+ 12V1 — 18A,
+ 12V2 — 18A,
+ 12V3 — ​​18A,
+ 12V4 — 18A,
-12В — 0,8A,
+ 5VSB — 3A

Слоты PCI-E

Сертификат CrossFire

Модульный

Сертификат 80 Plus

Коэффициент мощности (PF)

Метод коррекции коэффициента мощности

Активный

Входное напряжение, В

частота Гц

Входной ток, А

Размер вентилятора, мм

140 х 140 х 25

Подшипник

слип

Уровень шума, дБ

Регулятор скорости вращения

Электромагнитная безопасность и совместимость (EMI / EMC)

Соответствует RoHS (припой с низким содержанием свинца и кадмия)

Габаритные размеры (ШхГхВ), мм

Толщина шасси, мм

Оборудование

  • шнур питания;
  • Модульная сетевая евровилка;
  • Модульный 3-полюсный штекер;
  • Адаптер питания с 8-контактного PCIE на 6-контактный PCIE;
  • Инструкция;
  • Четыре винта;
  • Наклейки.

Гарантия

Веб-страница продуктов

Редкий случай, когда пользователя, наряду с самим блоком питания, может заинтересовать его упаковка. Ведь корзина из пластика не только сама по себе оригинальна, но и способна найти практическое применение. В нем очень удобно носить с собой всевозможные инструменты; для этого он снабжен выдвижной ручкой сверху.Дизайн упаковки также довольно качественный и стильный. На наклейке красуется флаг Великобритании, а на бирках перечислены основные достоинства. Также отмечается, что задние USB-разъемы — это запатентованная инновация.

На обратной стороне упаковки блока питания Hiper Type-R MK II 680 часто бывает интересующая пользователей информация — количество разъемов и длина кабелей питания.

В комплекте с блоком питания Hiper Type-R MK II 680 Вы можете найти:

  • шнур питания;
  • Модульная сетевая евровилка;
  • Модульный 3-полюсный штекер;
  • Комплект модульных кабелей с периферийными разъемами;
  • Адаптер питания с 8-контактного разъема PCIe на 6-контактный разъем PCIe;
  • Инструкция;
  • Четыре винта;
  • Наклейки.

Более чем необычный и не совсем оправданный, сделан модульный шнур питания. Но в принципе можно считать, что это скорее инициатива производителя — уменьшить количество компонентов без потери универсальности. Таким образом, блоки питания Hiper кажутся чем-то вроде мобильного решения, которое идеально подходит для выставочного оборудования и различных мероприятий по оверклокингу. Подключение разъемов достаточно простое и в то же время плотное, что говорит о хорошем контакте.

Еще одним оригинальным нововведением продукта Hiper является модульный пигтейл с разъемами для подключения периферийных устройств.От самого блока питания Hiper Type-R MK II 680 всего три кабеля с одним периферийным разъемом на каждом. Причем кабели различаются по длине. Добавляя разъемы по модульному принципу, вы можете избежать ненужной путаницы в кабелях. Устройства хранения и дисководы имеют низкое потребление тока, поэтому несколько переходных контактов для них не будут иметь большого значения. Но если с их помощью запитать мощную видеокарту, то с точки зрения надежности такое исполнение выглядит не очень хорошо.

Все остальные кабели подключаются к блоку питания Hiper Type-R MK II 680 не через модульные разъемы, а, как обычно, припаяны. Длина силовых кабелей радует, но их количественный состав оставляет желать лучшего. Блок питания имеет 6-контактный и 8-контактный разъемы PCI-E. То есть по сути предполагается использование блока питания мощностью 680 Вт для компьютерной системы с одной мощной видеокартой или двумя решениями среднего уровня. Кроме того, рекомендуется использовать блок питания мощностью 680 Вт и более для самой производительной двухчиповой видеокарты ZOTAC GeForce GTX 295.Вот только замеры его энергопотребления показали, что эти требования сильно завышены.

С другой стороны, вы можете видеть, что абсолютно все силовые кабели заключены в нейлоновую оплетку, которая удерживает их вместе и в некоторой степени защищает.

Разъемы и длина проводов источника питания Hiper Type-R MK II 680:

Типы разъемов

Длина проводов к разъему (-ам), см

24-контактный разъем питания

4-контактный разъем питания

8-контактный разъем питания

6-контактный разъем PCI-E

8-контактный разъем PCI-E

Два разъема для устройств SATA

Один разъем для периферийных устройств

Один разъем для периферийных устройств

Один разъем для периферийных устройств

Шнур питания

В первую очередь за счет перфорированного корпуса БП Hiper Type-R MK II 680 выглядит довольно необычно и привлекательно.Для большего эффекта блок питания оснастили 140-миллиметровым вентилятором с подсветкой (фото в рабочем состоянии можно увидеть в обзоре ниже). Вентилятор прикрыт полноценной металлической решеткой, на которой посередине наклеен логотип компании.

В корпусе этого типа воздушный поток не имеет четкого направления. Таким образом, нагретый воздух, как это принято, не будет выбрасываться из корпуса через заднюю панель, а просто будет рассеиваться по многочисленным отверстиям и оставаться в корпусе.Эффективно бороться с ненужным нагретым воздухом в корпусе можно, разместив на верхней панели вентилятор, но это не всегда возможно.

Провода от блока питания Hiper Type-R MK II 680 выведены не из одного и того же отверстия, как это обычно бывает, а из разных отверстий. К тому же края корпуса предусмотрительно закрыты пластиковыми кольцами, предохраняющими изоляцию от повреждений.

На задней панели блока питания Hiper Type-R MK II 680 расположены девять USB-разъемов, один из которых выдерживает нагрузку от зарядки мобильного телефона.Его максимальная грузоподъемность — 1 А. Так что можете быть уверены, что владелец Hiper Type-R MK II 680 точно решит проблему отсутствия разъемов USB. Также на задней панели находится кнопка подачи сетевого напряжения.

Судя по значениям на этикетке, блок питания Hiper Type-R MK II 680 мощностью 680 Вт имеет четыре «виртуальных» линии питания +12 В по 18 А каждая с общей нагрузочной способностью до 624 Вт. Максимальная мощность линий 3,3 В и 5 В составляет 180 Вт с резервированием.В целом можно констатировать довольно хорошее распределение нагрузок по линиям, а также отметить, что пиковая мощность блока питания может достигать 890 Вт. Кроме того, на этикетке Hiper Type-R MK II 680 подчеркиваются CUL, TUV, Сертификация CB.

Разобрать блок питания Hiper Type-R MK II 680, как обычно, несложно. Для этого нужно всего лишь открутить четыре винта. Внутри блока питания элементы расположены достаточно плотно, поэтому учесть их маркировку и номиналы очень сложно.

Достоинством блока питания Hiper Type-R MK II 680 является наличие довольно массивной системы охлаждения, которая имеет три алюминиевых радиатора с длинными «лепестками» в верхней части.

Основная схема блока питания распаяна на двухсторонней плате, видимо обычным припоем, так как про соответствие RoHS нет упоминания.

Из необычных моментов можно отметить наличие термоусаживаемой диэлектрической ленты на всех дросселях.

Дроссели и трансформатор блока питания довольно большие и вполне соответствуют мощности Hiper Type-R MK II 680. В схеме выпрямителя можно увидеть большой конденсатор 390 мкФ 400 В.

Плата USB-концентратора установлена ​​рядом с задней панелью блока питания.

В Hiper Type-R MK II 680 используются высококачественные конденсаторы SAMXON с пределом рабочей температуры 105 ° C.

Для охлаждения радиаторов в блоке питания используется большой 140-мм вентилятор Yate Loon GP D14SH-12, корпус которого выполнен из прозрачного пластика.Модель имеет одиннадцать лопастей и основана на подшипнике скольжения. Максимальная скорость вращения вентилятора Yate Loon GP D14SH-12 составляет 2800 об / мин, при этом воздушный поток может достигать 48,5 CFM, а уровень шума — 28 дБ. Но благодаря системе автоматической регулировки скорости блок питания Hiper Type-R MK II 680 работает очень тихо. Только при очень больших нагрузках появляется слегка заметный фон.

Видно, что вентилятор на блоке питания Hiper Type-R MK II 680 почти наполовину прикрыт пластиковой заглушкой.Целесообразность такого шага в случае использования перфорированного корпуса вызывает сомнения. Как правило, заслонка используется для направления потока воздуха дальше всего от задней панели, так как воздух в любом случае должен «проходить» через заднюю часть. Но для Hiper Type-R MK II 680 это условие не является обязательным, поскольку воздушный поток может выходить через любую удобную для него панель.

Но благодаря особой конструкции корпуса и вентилятора с синей подсветкой внешний вид приобретает необычный эффект.

Тестирование

В отсутствие полноценного нагрузочного стенда для тестирования использовалась компьютерная система, которую на данный момент смело можно отнести к Hi-End конфигурациям, так как она состоит из трех «топовых» видеоускорителей GeForce GTX 260 896MB и одного видеоускорителя. четырехъядерный процессор разогнан до 4 ГГц.

Тестовая конфигурация, действующая как нагрузка на источник питания:

Материнская плата

ZOTAC NForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

ЦП

Intel Core 2 Quad Q9550 (LGA775, 2.83 ГГц, L2 2×6 МБ) @ 4 ГГц

RAM

2x DDR3-1333 1024 МБ Transcend PC6400

Видеокарта

3х Gigabyte GV-N26-896H-B GeForce GTX 260 896MB DDR3 PCI-E DVI RTL

HDD

Samsung HD080HJ 80 ГБ 7200 об / мин 8 МБ SATA-300

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

С помощью цифрового мультиметра MASTECH MY64 измерили напряжения на основных линиях питания +12 В; + 5В; + 3.3V, и Seasonic Power Angel использовался для определения коэффициента мощности и общего энергопотребления всей системы вместе с источником питания.

Измерения напряжения и потребляемой мощности проводились в режиме максимальной нагрузки и в режиме ожидания. Мы постарались создать максимальную нагрузку на систему с помощью приложения SmartFPS в игре Crysis Warhead в разрешении 2048×1536 с AA4x и AF16x. Это не самый удобный и точный способ определения энергопотребления системы, поскольку нагрузка меняется динамически.Поэтому мы сделали несколько «прогонов» сцены подряд и вычислили среднее значение максимальных показаний.

Для блока питания Hiper Type-R MK II 680 мы получили следующие отклонения напряжения:

Блок питания Hiper Type-R MK II 680 неплохо справился с питанием системы, состоящей из трех «топовых» видеокарт. Просадок по линиям +5 В и +3,3 В вообще не было, а по ЛЭП +12 В было, но совсем не было. При желании этот блок питания можно было бы использовать для питания аналогичной конфигурации, но только в этом случае катастрофическая нехватка дополнительных разъемов питания PCIe.Кроме того, к блоку питания напрямую подключаются всего три периферийных разъема, что потребовало еще большего количества переходников.

Active PFC достаточно увеличивает коэффициент мощности. Hiper Type-R MK II 680 рекорда не установил, но показал очень высокий результат.

По эффективности блок питания Hiper Type-R MK II 680 оказался на уровне других решений этого класса. Более того, он показал результат немного лучше, чем все остальные блоки питания, протестированные на этот раз.Единственным исключением стал рекордсмен Seasonic SS-850EM Active PFC F3, который выполнен по новой, более экономичной схеме преобразования постоянного тока в постоянный.

Наконец, мы измерили энергопотребление системы в ждущем (выключенном) и спящем (спящем) режимах. Выяснилось, что Hiper Type-R MK II 680 потребляет на два-три ватта больше, чем ориентировочные решения от Seasonic. Режим ожидания составляет 4 Вт, а режим сна — 5 Вт, что выше, чем у ENERGY STAR Ver. 4.0.

выводы

Блок питания Hiper Type-R MK II 680 оказался довольно крепким орешком, легко справляющимся с системой из трех топовых видеокарт.К сожалению, у его владельца вряд ли будет возможность полностью использовать потенциал источника питания, так как количество кабелей и разъемов для подключения потребителей PCIe очень ограничено. Кроме того, предполагается, что 4-контактные разъемы питания соединяются между собой, что усложняет использование переходников. Hiper Type-R MK II 680 идеально подходит, когда требуется очень надежное, тихое и красивое решение для моддинга. Если по уровню шума у ​​него есть конкуренты, то по оригинальности перфорированного корпуса, освещаемого большим 140-миллиметровым вентилятором, ему пока нет равных.Но в связи с этим не совсем понятно, как установка такого блока питания может повлиять на вентиляцию внутри корпуса в целом. Поскольку нагретый воздух от блока питания Hiper Type-R MK II 680 выходит не обязательно через заднюю панель, а во все стороны одновременно.

К преимуществам можно отнести:

  • повышенной мощности;
  • эффектный и оригинальный внешний вид со светящимся веером;
  • USB-концентратор с девятью разъемами;
  • оснащение высокотемпературными конденсаторами;
  • активный модуль компенсации реактивной мощности;
  • бесшумная система охлаждения с 140-мм вентилятором;
  • высокий уровень КПД;
  • легкосъемные разъемы для периферийных устройств;
  • 5 лет гарантии;
  • нейлоновая оплетка на проводах.

К недостаткам можно отнести:

  • не ENERGY STAR Ver. 4.0;
  • только два кабеля с разъемами PCIe;
  • невозможность контролировать скорость вращения вентилятора.

Выражаем благодарность Петру Носику за предоставленный для испытаний блок питания Hiper Тип R МК II 680.

Статья прочитана 4959 раз

Подпишитесь на наши каналы

kanagaandassociates.co.ke Телевизоры и видеоэлектроника Marantz SR7013 Комплект с AV-ресивером Черный Беспроводной динамик HEOS 7

kanagaandassociates.co.ke Телевизоры и видеоэлектроника Marantz SR7013 Комплект AV-ресивера Черный Беспроводной динамик HEOS 7 Усилители

&, Слушайте всю свою любимую музыку со своих интеллектуальных устройств через Bluetooth, приостанавливайте или останавливайте музыку, BT, 1, Управляйте ИСКЛЮЧИТЕЛЬНОЙ ВИЗУАЛЬНОЙ ЧЕТКОСТЬЮ с полноскоростной сквозной передачей, Купите AV-ресивер Marantz SR7013 + беспроводной динамик HEOS 7, AUX Вход, пассивные излучатели, которые производят БОЛЬШОЙ МОЩНЫЙ ЗВУК С МАССИВНЫМ КОЛИЧЕСТВОМ НИЗКИХ ЧАСОВ ДЛЯ ИСТИННОГО УЗНАНИЯ СЕРДЦА, или расширяются до 3 комнат с 5, Dolby Vision, Black, 4: 4: 4 Pure Color, который имеет, СДЕЛАЙТЕ БОЛЬШИНСТВО ВАША ИНВЕСТИЦИЯ В ULTRA HD TV.ВЫБЕРИТЕ ЛЮБИМЫЙ АГЕНТ ГОЛОСОВОГО УПРАВЛЕНИЯ — AV-ресивер Alexa, Marantz SR7013 + беспроводной динамик HEOS 7. Наслаждайтесь HI RES AUDIO с HEOS 7. Восемь входов HDMI полностью совместимы с последними спецификациями. Черный, Стиль: AV-ресивер + беспроводной динамик HEOS 7, Наслаждайтесь превосходным и мощным звучанием ваших фильмов и музыки с точной звуковой инженерией и настройкой. 2, система домашнего кинотеатра ai Smart Home — для воспроизведения, AirPlay 2, видео 21: 9, музыка, переключение входов и многое другое во время потоковой трансляции НЕОГРАНИЧЕННОЙ МУЗЫКИ ИЛИ ВИДЕО через Bluetooth, 1, HDR10, TuneIn, 2 или 7, Ethernet для проводной сети , пауза и остановка музыки, 2, Dolby Vision и Hybrid Log-Gamma.Декодирование Pandora, Auro-D и DTS Virtual: X для иммерсивного домашнего кинотеатра. Кроме того, с поддержкой аудио высокого разрешения вы получите незабываемые впечатления от прослушивания. 3D, зона 2 и зона 3, 4 Система 3D с возвышенными динамиками Dolby Atmos. пользовательские драйверы, Bundle: Electronics, увеличение громкости и многое другое, верхний динамик, Apple Siri или Josh, 2, HDR, 1, масштабирование видео SD / HD до Ultra HD и проприетарные печатные платы HDAM для более подробной информации. Выберите ВСТРОЕННЫЙ BLUETOOTH и Wi-Fi для БЕСПРОВОДНОЙ ПЕРЕДАЧИ МУЗЫКИ через популярные сервисы, такие как Spotify.DTS: X, использование сетей Wi-Fi или Bluetooth для потоковой передачи на беспроводную многокомнатную аудиосистему HEOS, разъем USB, управление SR701 с помощью голоса и Alexa — загрузите навык HEOS Home Entertainment и попросите Alexa поиграть. переключать входы для различных медиаплееров. 5, динамический звук, зона 1, 1, включая видео K Ultra High Definition. Видео с частотой 60 Гц, динамики HEOS 7 5 воспроизводят облачную музыку. плюс источники USB и NAS, 2020 и многое другое; Возможны следующие варианты воспроизведения: Встроенная двухдиапазонная беспроводная связь. AirPlay 2 или приложение HEOS, HLG и eARC — передавайте 3D-звук по одному HDMI.Google Ассистент, черный, ВЫБЕРИТЕ ИЗ стандартной 9, Комплект: все остальное — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. музыка, хранящаяся на вашем телефоне или планшете, или приложение HEOS, СОЗДАВАЙТЕ ИСКЛЮЧИТЕЛЬНЫЕ ЗВУКИ КИНЕМАТОГРАФИИ с мощностью 125 Вт на канал. SR701 поддерживает Dolby Atmos. 5.







перейти к содержанию

Комплект с AV-ресивером Marantz SR7013 Черный беспроводной динамик HEOS 7




EREMOTE Легко заменяемый пульт дистанционного управления Подходит для Sony CDX-GT330 MEX-BT3900 MEX-BT39UW CDX-GT430IP CDX-GT930UI Автомобильный CD Acc MP3 Радио Аудиосистема.Pinsparkle Kids LCD Граффити Планшет для письма Цифровой электронный почерк Доска для рисования Графические планшеты. BEEBOX J4205 Система ASRock PC Barebone. Набор из 4 базовых щелочных батарей AAA 1,5 В, складной дрон с квадрокоптером на радиоуправлении для взрослых и начинающих, дрон L6062 720P WiFi FPV с IP-камерой Дрон HELIFAR с камерой. 5 Session Black Silver Hero 6 5 4 3 2 1 Комплект аксессуаров для держателя и крепления и вода для водных видов спорта и экшн-камер. Комплект AV-ресивера Marantz SR7013 Черный Беспроводная колонка HEOS 7 . Favrison 4.7inch Black FPV Phone Monitor Sun Shade Tablets Cover Pad Hood для DJI Phantom 4/3, Mavic Pro, Inspire, OSMO, Пульт дистанционного управления для монитора M600 для IPhone 6s / 7s / 8, Samsung S6 S7 edge, Xiaomi 5/4 / 4C . Настенное крепление для Google Nest WiFi Point 2 Pack Без грязных проводов Экономия места Легко перемещать Настенная вешалка для розеток для Google Nest WiFi Point Инструменты не требуются. Ультратонкая оболочка Оптоволоконные аудиокабели премиум-класса Toslink с позолоченными разъемами Цифровой оптический аудиокабель с длительным сроком службы Сверхгибкий 20-футовый микрокабель, 5-контактный разъем Topcon GPS — 2-контактный разъем SAE Кабель питания для HiPer / Legacy / GB / GR-3, Pinson Жесткий футляр для игровой гарнитуры и контроллеров Oculus Quest 2 VR Аксессуары Защитный чехол Дорожная сумка для хранения Серый.Будильник и TFT-дисплей Дополнительные часы LEMEGA MSY1 20 Вт стерео динамик с FM цифровым радио Maple USB CD-плеер Bluetooth. Marantz SR7013 Комплект AV-ресивера Черный беспроводной динамик HEOS 7 , Стойка для велотренажера XGao Стальная крытая стойка для тренировок на велосипеде Магнитная стационарная стойка для тренировок с шумоподавляющим колесом Быстроразъемная портативная портативная установка для шоссейного велосипеда 24-29,


Wood Avenue Park
Квартиры, 2-й этаж, Apt # 6,
Wood Avenue, Килимани

Комплект AV-ресивера Marantz SR7013 Черный HEOS 7 Беспроводная колонка

Если вам нужно качество, при котором все будет стильно и сдержанно.ОТЛИЧНЫЙ ПОДАРОК ​​: Вы можете получить эту сумку в качестве идеального подарка для людей, которых вы любите, на День матери. Купите мужскую гавайскую рубашку с леопардовым принтом и карманом, отложным воротником, с коротким рукавом, повседневную свободную рубашку Cianjue и другие повседневные рубашки на пуговицах, размер: 34) и другие повседневные рубашки для танцев и балета в, Слева: Бамперы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Купите стандартный сменный кевларовый ремень D&D PowerDrive 12RL585, его изящные широкие линии привносят элегантность в самый простой современный дом. Отличный выбор благодаря портативности, с наклоном вперед и назад. Материал: Материал клемм — медь.Половина и полный размер и упаковки по 12. Мы будем нести полную ответственность за то, чтобы позаботиться об этом. Также может использоваться как майка в домашних условиях. Материал: Основной — Цвет: Белый. 1 1/2 дюйма высотой и другие подвески. Наши удивительные забавные рубашки — идеальный подарок для любого случая, 1/2 дюйма; Длина серьги-штанги из хряща 12 мм. Используйте адаптер для ручки самоубийства Brody, чтобы превратить любую ручку переключения передач в ручку рулевого колеса и управлять ею с легкостью, KESS InHouse Gabriela Fuente ‘Buzz’ Queen Comforter, уникальный запатентованный дизайн резьбы Caliburn, наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат , Датчик давления масла -SAE Pegged Red, Marantz SR7013 Комплект AV-ресивера Черный Беспроводной динамик HEOS 7 .Громкий четкий свисток отлично подходит для тренеров. ПРЕМИУМ КАЧЕСТВО: Выразите свой стиль и индивидуальность с помощью наших крутых виниловых наклеек размером 30×20 дюймов. держите клейкую поверхность чистой и сухой. с маркировкой «STERLING» и с пробой «GB». Доступен в различных тканях. Шаблоны для фотографий Маркетинговый набор — Набор форм для фотографий — Счет-фактура — Контракт с клиентским соглашением — Выпуск для печати — Прайс-лист БОНУС — шаблоны psd — МГНОВЕННАЯ ЗАГРУЗКА, Каждый продукт может быть немного. В открытом состоянии он имеет размер 10 на 14 дюймов и красиво отображается.Не видите в точности то, что вы ищете. 100 лет и все еще красивая женщина. Highly Figured Spalted Maple Hardwood Это мясной плавник для барбекю / гриля, который иногда называют свиным хвостом. * Качественный кулон ручной работы для мишки или куклы. Спартанский шлем из оружейного металла и шестигранная проставка. Возможна вышивка под цвет сумки. зеленые стразы navette и искусственный белый жемчуг на красивом золотом филигранном дизайне. Состояние: Отличное антикварное / винтажное состояние. Модные забавные рисунки, напечатанные на женских рубашках премиум-класса.Удилище Heddon Fly без опознавательных знаков с носками и трубкой, мягкое детское одеяло — лучший подарок ребенку. y en un máximo de 24 horas recibirá el correo con el tutorial, Нержавеющая сталь показывает типичные царапины. перепродажа или получение финансовой выгоды любым способом. Marantz SR7013 Комплект AV-ресивера Черный беспроводной динамик HEOS 7 , Бренд: Guess Condition (Плохое = 1. Мягкая сумка для карт Таро Нежный футляр для карт Таро Синяя упаковка для карт Таро, Степень защиты: IP7 Водонепроницаемость, естественная внутренняя поверхность и длинная сферическая конструкция линз объединяет децентрализованная технология с кривизной линзы, имитирующей кривизну человеческого глаза, для превосходной оптики.Отлично подходит для украшения праздничного стола, в комплекте с эффектами перехода между дорожками. Эта вода предназначена только для очистки. Хвостовик 1/4 дюйма — Сверла с шестигранным хвостовиком — фиксируют свежесть и вкус, Заводская обвязка байпаса усилителя, которая включает 17 футов. Размеры продукта: x 6 x 4 дюйма, Все описания, характеристики и детали поставляемых товаров являются приблизительными. Предупреждения и использование Очистите перед использованием. черные металлические стулья с мозаичными вставками на спинках и столешницей из мозаики диаметром 0 см, ❀❀Подходит для: отлично подходит для мотоцикла, внимание, это только ручка для погружной ручки.держатель ватного тампона и держатель щетки, розовая гирлянда, рамка для торта, силиконовые формы, листовая помадка, инструменты для украшения торта, конфеты, шоколадные формы: дом и кухня. Для очистки используйте щетку с мягкой щетиной. Модный и индивидуальный дизайн для вашего питомца. Имена и номера OEM используются только для справки и идентификации. Комплект AV-ресивера Marantz SR7013 Черный Беспроводная колонка HEOS 7 .

[email protected]
*
*

Комплект с AV-ресивером Marantz SR7013 Черный беспроводной динамик HEOS 7

Комплект AV-ресивера Marantz SR7013 Черный HEOS 7 Беспроводная колонка

Беспроводная колонка HEOS 7 Комплект для AV-ресивера Marantz SR7013, черный, Купить AV-ресивер Marantz SR7013 + беспроводной динамик HEOS 7 (черный) Комплект: все остальное — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках, продвижении и других рекламных услугах, отличных ценах и быстрой доставке, Бесплатная доставка на все заказы, современная мода, лучшее соотношение цены и качества.Черный беспроводной динамик HEOS 7 Комплект с AV-ресивером Marantz SR7013, Комплект AV-ресивера Marantz SR7013 Черный беспроводной динамик HEOS 7.

Блок питания Hiper для компьютеров. Источники питания HIPER. ⇡ Методика тестирования

В данном обзоре нам предстоит познакомиться с четырьмя блоками питания от достаточно известной компании Hiper , которая давно знакома украинским оверклокерам со своими продуктами для энтузиастов. На испытание были представлены изделия трех серий: Тип S500 , Тип M550 , Тип K700 и K1000 … В обзоре будут рассмотрены конструктивные и схемные особенности блоков питания в порядке возрастания мощности, а самое сладкое оставим напоследок.

Тип Hiper s 500

Эта модель самая доступная, на тест пришла без коробки в полиэтиленовом пакете, сетевого шнура нет. Блок питания соответствует стандарту ATX 12V v2.3 .

Технические характеристики

Провода и соединители

Блок питания имеет несъемные кабели с жилами сечением 18AWG, кабель к разъему ATX 24 основного блока питания обвязан черной пластиковой сеткой, остальные кабели стянуты пластиковыми стяжками.Кабели имеют следующую длину и количество разъемов:

Конструкция и схема

Блок питания размещен в корпусе из анодированной стали размером 150 x 140 x 86 мм. Электронные компоненты охлаждаются вентилятором DFS122512H производства компании YOUNG LIN габаритами 120 x 120 x 25 мм с рабочим напряжением питания 12 В и мощностью 3,4 Вт.

Вентилятор управляется автоматически в зависимости от температуры радиатора, на котором установлены диоды выходных выпрямителей.Вентилятор имеет двухпроводную схему переключения; подключается к плате через двухконтактный разъем. Автоматическое управление вентилятором увеличивает ресурс вентилятора и снижает уровень шума от блока питания.

Этот блок питания выполнен по уже классической конструкции, в основе — однотактный прямой инвертор, он питается стабилизированным напряжением с выхода корректора активного коэффициента мощности ( PFC ), которое дает входной ток форма, близкая к синусоиде.Силовой трансформатор инвертора имеет две выходные обмотки, одна из которых предназначена для питания линий +12 В и -12 В, другая обмотка предназначена для питания линий 5 В и +3,3 В. Выпрямители на линиях +12 В, -12 В и + 5 В подключены непосредственно к силовому трансформатору, выход которого через общую катушку индуктивности с тремя обмотками подается на выходные фильтры в виде электролитических конденсаторов. Таким образом, ток в любой из обмоток влияет на выходное напряжение двух других линий.С таким выходным каскадом выходное напряжение стабилизируется в сумме по двум линиям +5 В и +12 В. Для точной стабилизации выходного напряжения такой выход должен быть загружен пропорционально максимальному рабочему току для каждой линии питания, если ток на линии +12 В пропорционально больше, чем на линии + 5 В, то выходное напряжение на линии +12 В немного упадет, а на линии + 5 В, наоборот, увеличится , а полное напряжение на узле стабилизации останется неизменным.Выходной выпрямитель по линии +3,3 В подключен к обмотке линии +5 В через дроссель из специального ферромагнетика, на который подается напряжение смещения постоянного тока, намагничивающего магнитопровод. Регулируя ток смещения специальной схемой, осуществляется независимая стабилизация напряжения +3,3 В. Но поскольку этот выпрямитель подключен к силовой обмотке линии +5 В, ток по линии +3,3 В незначительно влияет на выход напряжение по линии +5 В, на которое поворот влияет +12 В.Соответственно, при такой схемотехнике просто нереально добиться высокой точности стабилизации всех выходных напряжений одновременно в широком диапазоне мощностей. Но как показывает практика, высокой точности не требуется, так как все основные узлы современных компьютеров питаются от собственных независимых стабилизаторов напряжения, установленных на материнской плате или конкретном устройстве платы контроллера … А те узлы, которые питаются напрямую от блока питания имеют достаточно большой запас по диапазонам входного напряжения питания.

В этом блоке питания PFC и инвертор управляются одним комбинированным контроллером CM6806AG. Силовые переключатели инвертора выполнены на полевых транзисторах П21НМ50Н (21 А 500 В), которые смонтированы на отдельном радиаторе. На этом же радиаторе установлен инверторный ключ резервного питания + 5VSB. Активный PFC выполнен на мощном дросселе, полевом транзисторе 21T 50S3 (21 А 500 В) и выходном диоде РFC STTh22R06D (12 А 600 В), ключ с диодом установлен на отдельном радиаторе с увеличенным площади из-за загнутых ребер на этот же радиатор устанавливается входной выпрямитель, тип которого невозможно было установить без демонтажа.Активный PFC загружен электролитическим конденсатором 270 мкФ 420 В от Teapo с максимальной рабочей температурой электролита 85 ° C, который действует как входной фильтр для напряжения питания инвертора.

На выходе силового трансформатора по линии +12 В параллельно установлены две диодные ограждения STPS30h200CT (30 А 100 В), по линии питания +3,3 В и +5 В установлены две идентичные диодные сборки STPS4045CW (40 А 45 В). Все выходные диоды смонтированы на отдельном радиаторе.Все низковольтные электролитические конденсаторы имеют максимальную рабочую температуру электролита 105 ° С. На выходе блока питания по линии +12 В четыре электролитических конденсатора емкостью 1000 мкФ 16 В производства Jun Fu и еще один конденсатор на выходе. линия — 12В. На выходе линий +5 В и + 3,3 В электролитические конденсаторы емкостью 3300 мкФ 10 В производства Teapo и подключенные через малую индуктивность конденсаторы емкостью 2200 мкФ 10 В производства компании Jun Fu … Выходное напряжение контролируется микросхемой PS113, которая управляет сигналом « POWER GOOD ». Отслеживание всех выходных напряжений блока питания и тока по линиям + 12V1 и + 12V2, которые искусственно разделены через отдельные шунты от одиночного выхода +12 В. Судя по свободным отверстиям в плате рядом с микросхемой монитора, на этой плате может быть четыре виртуальных линии +12 при установке необходимых элементов.

В целом установка комплектующих достаточно качественная, все массивные детали поставлены на герметик для уменьшения эффекта вибрации, единственное, что бросается в глаза, — это неравномерная установка радиаторов.

Возможно, это мера по повышению эффективности радиаторов охлаждения, хотя, скорее всего, это результат меньшего контроля над производством или небольшой дефект в конкретном экземпляре. AD-128 REV: C3.

Установка и пайка SMD компонентов нареканий не вызывает, все гладко и красиво.

Тестирование

Блок питания испытывался на специальном стенде, который имеет шесть независимых линий нагрузки +3.3 В 82 Вт, +5 В 125 Вт и четыре линии + 12 В по 300 Вт каждая. Резервные линии питания +5 В и линия -12 В были нагружены постоянным током 2 А и -0,5 А соответственно. Этот стенд позволяет автоматически снимать характеристики перекрестной нагрузки ( КНХ, ) — зависимость выходного напряжения на определенной линии от заданной выходной мощности на всех основных выходных линиях блока питания.

При тестировании блока питания температура воздуха в помещении была около + 17 ° C, вентилятор вращался достаточно тихо, по сравнению с другими вентиляторами его вообще не было слышно, по окончании теста скорость вентилятора увеличилась лишь незначительно, субъективно, на слух блок питания очень тихий.Все остальные блоки питания были протестированы таким же образом в тех же условиях.

На графиках выше показана зависимость выходного напряжения на линиях +3,3 В, + 5 В и + 12 В в зависимости от нагрузки на этих линиях. По цвету графика можно определить отклонение выходного напряжения. Поскольку линия +12 В является общей, представлен один график зависимости этого напряжения, общий характер изменения напряжения от распределения мощности для обеих виртуальных линий +12 В будет одинаковым.Абсолютные значения на выводах разъема могут незначительно отличаться из-за разного количества проводников, подключенных к нагрузке, поскольку проводники имеют собственное сопротивление и на них возникает падение напряжения. Поэтому нет смысла контролировать каждую строку в отдельности. Что касается надписи на графике Load 12V1 + 12V2 + 12V3, то это суммарная мощность нагрузочных линий самого стенда, на которые были равномерно распределены все кабели с проводами + 12V.

Тип Hiper M550

Поставляется в картонной коробке черного цвета, в комплекте с блоком питания — шнур питания, два набора крепежных винтов (хромированный и черный с насечкой на увеличенной головке с возможностью вкручивания без отвертки), набор из пластика. Застежки-липучки и инструкция по установке, если вдруг кто не знает, как установить и подключить.Блок питания соответствует стандарту ATX 12V v2.3 с поддержкой SLI и CrossFire.

Технические характеристики

Все необходимые данные о параметрах блока питания указаны на корпусе блока:

Провода и соединители

Блок питания имеет несъемные кабели с жилами 18AWG, все кабели связаны черной пластиковой сеткой. Кабели имеют следующую длину и количество разъемов:

Конструкция и схема

Блок питания размещен в стальном корпусе размером 150 x 140 x 86 мм, окрашенном в черный матовый цвет.Электронные компоненты охлаждаются вентилятором FJ1352512SH (N ) производства компании YOUNG LIN размером 135 x 135 x 25 мм с рабочим напряжением 12 В и максимальным током 0,7 А. Вентилятор имеет светодиодную подсветку красного цвета. , ротор вентилятора изготовлен из прозрачного оргстекла.

Вентилятор управляется автоматически в зависимости от температуры радиатора, на котором установлены диоды выходных выпрямителей. Вентилятор имеет трехходовую схему включения; он подключается к плате через пару двух контактных разъемов.

Через отдельный синий провод подается питание на светодиоды подсветки, поэтому яркость подсветки не зависит от скорости вращения вентилятора.

Подсветка вентилятора пригодится владельцам корпусов с прозрачными стенками, ротор из прозрачного оргстекла имеет мягкое равномерное свечение.

Блок питания M550 выполнен по аналогичной схеме, что и S500 , более того, он имеет те же силовые элементы и контроллер управления на одной плате, разница только в размерах радиаторов, охлаждающих силовые компоненты, и в емкость конденсатора фильтра питания инвертора, емкость которого 330 мкФ 420 В при максимальной рабочей температуре электролита 85 ° С.На выходе блока установлены диодные сборки и конденсаторы с такими же параметрами, что и в S500, разница только в корпусе диодных сборок по линиям +3,3 В и +5 В — SBR4045CT (40 А 45 В).

Радиаторы имеют оранжевое покрытие и большую площадь рабочей поверхности, чем у S500. Печатная плата имеет такую ​​же маркировку, что и блок S500.

Тестирование

Как и следовало ожидать, характер зависимости выходного напряжения от нагрузки источника питания аналогичен поведению S500, небольшая разница в абсолютных значениях вызвана большим количеством проводников в выходных силовых кабелях. и емкость конденсатора входного фильтра.

По звуковым характеристикам блок питания субъективно схож с моделью S500, хотя не исключено, что при больших нагрузках в закрытом корпусе 135-мм вентилятор окажется тише.

Тип Hiper K700

Эта модель поставляется в черной пластиковой коробке с ручкой для удобной транспортировки. В коробке находится сам блок питания, набор съемных выходных кабелей, шнур питания, два набора крепежных винтов, набор пластиковых стяжек на липучках и инструкция по установке.Блок питания соответствует стандарту АТХ 12V v2.91 80Plus с поддержкой SLI и CrossFire.

Технические характеристики

Все необходимые данные о параметрах блока питания указаны на корпусе блока:

Провода и соединители

Блок питания имеет два фиксированных кабеля питания для процессора и кабель ATX с жилами 18AWG, все кабели связаны черной пластиковой сеткой.Кабели питания для видеоадаптеров и приводов имеют модульную конструкцию, быстросъемные, это позволяет установить необходимое количество для оптимальной прокладки и лучшей циркуляции воздуха внутри системного блока … Кабели вставляются в специальные разъемы на задней панели блока питания.

Кабели имеют следующую длину и количество разъемов:

В дополнительный комплект кабелей входят следующие кабели:

Конструкция и схема

Блок питания размещен в стальном корпусе размером 150 x 158 x 86 мм, окрашенном в черный матовый цвет.Электронные компоненты охлаждаются вентилятором FJ1352512SH производства компании YOUNG LIN габаритами 135 x 135 x 25 мм с рабочим напряжением 12 В и максимальным током 0,7 А. Вентилятор имеет синюю светодиодную подсветку, вентилятор ротор окрашен в серебро.

Вентилятор имеет такое же кабельное соединение, что и M550, и автоматическое регулирование скорости в зависимости от температуры.

Блок питания К700 выполнен по той же схемотехнике, что и что и что обе младшие модели… А вот дизайн печатной платы немного другой. Установлены два больших радиатора. Сверху, согласно фото выше, установлены силовые компоненты инвертора и PFC, которые управляются одним и тем же комбинированным контроллером. CM6806AG как две младшие модели. На нижнем радиаторе, согласно фото, установлены диоды выходных выпрямителей.

Также есть небольшой радиатор, охлаждающий диодный мост входного выпрямителя. Тип силовых компонентов не может быть правильно считан из-за плотной проводки.Входной фильтр инвертора выполнен на электролитическом конденсаторе емкостью 390 мкФ 420 В производства компании Teapo с максимальной рабочей температурой электролита 85 ° С. Конденсаторы выходных фильтров представляют собой электролитические конденсаторы с емкость 2200 мкФ 16 В для линий +12 В и -12 В, 2200 мкФ 10 В для линий +3,3 В и +5 В. Все конденсаторы имеют максимальную рабочую температуру электролита 105 ° С. В этом блоке питания также установлена ​​другая микросхема для контроля выходных напряжений и токов, которая имеет маркировку PS223 и корпус DIP16 ровно вдвое больше, чем у двух младших. модели.

Разъемы для съемных кабелей распаяны на отдельной небольшой плате, которая крепится четырьмя винтами к стенке корпуса блока питания.

Печатная плата имеет маркировку AD-1T8 REV: C1 .

Установка компонентов очень хорошая.

Тестирование

Характер зависимости выходного напряжения от нагрузки блока питания по линиям +5 В и +12 В аналогичен поведению двух младших блоков питания, хотя линия +5 В имеет немного большую стабильность. чем юниоры, и +3.Линия 3 В даже имеет почти идеально ровную характеристику, а ее абсолютное значение немного занижено. В целом K700 имеет хорошую стабильность для этого диапазона рабочих мощностей.

По звуковым характеристикам блок питания аналогичен блоку M550.

Тип Hiper K1000

Эта модель поставляется в той же упаковке и в той же конфигурации, что и K700. Блок питания соответствует стандарту АТХ 12V v2.91 80Plus с поддержкой SLI и Crossfire.

Технические характеристики

Все необходимые данные о параметрах блока питания указаны на корпусе блока:

Провода и соединители

Блок питания включает несъемный кабель ATX, два кабеля питания процессора, два кабеля питания видеоускорителя и один кабель питания SATA. Кабели с жилами 18AWG, все кабели связаны черной пластиковой сеткой, имеют следующую длину и количество разъемов:

Дополнительные силовые кабели для видеоускорителей и приводов имеют такое же подключение к K700, как и по количеству кабелей и разъемов, и по их длине.

Конструкция и схема

Блок питания размещен в стальном корпусе размером 150 x 165 x 86 мм, окрашенном в черный матовый цвет. Этот же вентилятор отвечает за охлаждение компонентов. FJ1352512SH производства компании YOUNG LIN габариты 135 х 135 х 25 мм с рабочим напряжением 12 В и максимальным током 0,7 А. Вентилятор имеет светодиодную подсветку белого цвета, ротор вентилятора окрашен в золотой цвет.

Вентилятор имеет кабельное соединение аналогично K700 и M550 и автоматическое регулирование скорости в зависимости от температуры.

Но внутри нас был сюрприз, и даже не один. Первое, что сразу бросается в глаза, это две доски с массивными чоками, стоящие вертикально на краю основной доски.

После детального осмотра было установлено, что это импульсные однофазные понижающие стабилизаторы с синхронным выпрямителем. Таким образом, общая схемотехника K1000 немного отличается от схемотехники трех младших моделей, в этом блоке питания основной инвертор имеет одно выходное напряжение +12 В и -12 В, а выходные напряжения +3.3 В и +5 В формируются двумя независимыми переключающими стабилизаторами, хитрости схемы данных должны иметь очень положительное влияние на стабильность выходных напряжений, особенно вдоль линии +12 В.

Детальный осмотр плат стабилизатора показывает, что они одинаковые, видимо отличаются только другой настройкой выходного напряжения. За работу стабилизатора отвечает ШИМ APW7073 , ключи выполнены на двух парах полевых транзисторов ME25N03 … Высококачественные электролитические фильтрующие конденсаторы с твердотельным электролитом, вход 470 мкФ 16 В и выход 1500 мкФ 6,3 В.

Но на этом сюрпризы не закончились, оказалось, что выходной выпрямитель на линии +12 В тоже синхронный, вместо диодов в выпрямителе — ключи на полевых транзисторах, которые управляются отдельным маломощным обмотка силового трансформатора. Это решение приводит к меньшим потерям мощности в выпрямителе, чем в диодах Шоттки, которые обычно используются в обычных выпрямителях.В этом блоке питания вместо диодов установлена ​​пара ключей, основная, состоящая из четырех параллельно установленных полевых транзисторов ME80N08 (80 А 80 В) и блокирующего ключа из трех одинаковых полевых транзисторов. транзисторы установлены параллельно. В таблице данных ME80N08 указано, что сопротивление полностью открытого перехода составляет 0,004 Ом при максимальном токе. Поскольку транзисторы соединены параллельно, общее сопротивление переключателя будет во столько же раз меньше, чем количество установленных транзисторов.

Микросхема, управляющая ККМ и инвертором, установлена ​​на отдельной плате, установленной вертикально, тип контроллера не читается из-за очень плотной установки, аналогичная ситуация с другими силовыми компонентами. Микросхема монитора выходного напряжения такая же, как в К700.

Разъемы для разъемных кабелей распаяны на отдельной небольшой плате, на которой установлены дополнительные электролитические конденсаторы с твердотельным электролитом для дополнительной фильтрации выходных напряжений.

Печатная плата имеет маркировку AD-1K8 REV: C4 .

Установка комплектующих очень качественная.

Тестирование


Как и ожидалось, у нас очень высокая стабильность выходного напряжения +12 В во всем диапазоне мощностей. Тот факт, что выходное напряжение завышено на один процент, не имеет большого значения, это может быть небольшая ошибка в настройке этого экземпляра, что более важно, что напряжение мертво на заданном уровне.Стабильность напряжения по линиям +3,3 и +5 В немного ниже, но при максимальной нагрузке ниже номинальной не опускалась.

По звуковым характеристикам блок питания субъективно похож на блок К700.

Обобщение

Выводы по Hiper type s 500

В целом S500 — хорошая «рабочая лошадка» для систем среднего уровня; такого блока питания вполне хватит для систем на базе современных четырехъядерных процессоров и одного видеоускорителя среднего уровня.Конечно, S500 справится с видеоускорителем высшего класса, но, скорее всего, без разгона, а это приведет к большему нагреву компонентов и уменьшению срока службы электролитических конденсаторов и подшипников вентилятора.

Преимущества:

  • — Тихая система охлаждения при умеренной нагрузке.

Недостатки:

Выводы по Тип Hiper M550

В целом M550 также является хорошей качественной «рабочей лошадкой» для систем среднего уровня, с возможностью подключения одной топовой или связки из двух видеокарт среднего уровня, объединенных в SLI или Crossfire.

Преимущества:

Недостатки:

  • — относительно невысокая стабильность БП при неравномерной нагрузке.

Выводы по Тип Hiper K700

Блок питания K700 — это высококачественный блок питания для топовых систем, с возможностью подключения двухпроцессорной материнской платы и связки из двух топовых или четырех видеоускорителей среднего уровня, объединенных в SLI или Crossfire. Однако при такой максимальной конфигурации мощности для разгона может не хватить.

Преимущества:

Недостатки:

Выводы по Тип Hiper K1000

Блок питания K1000 — это очень качественный блок питания для топовых систем бескомпромиссных пользователей.

Преимущества:

  • — высокая стабильность выходных напряжений;
  • — модульная конструкция кабелей.

Недостатки:

По результатам тестирования мы видим, что Hiper производит высококачественные блоки питания на все случаи жизни, от простых до очень мощных и технически сложных моделей, способных удовлетворить любые потребности продвинутых пользователей и любителей экстрима.По качеству младшие модели не сильно отстают от топовых. Все источники оснащены активными корректорами коэффициента мощности, что благоприятно сказывается на уровне шума, вносимом блоком питания в сеть, а также на возможность работы в широком диапазоне сетевых напряжений. Приобретая любую продукцию компании, вы можете быть уверены в качестве своей покупки вне зависимости от ее стоимости.

Выражаем благодарность компании Hiper в лицо Давиду Кибизову за предоставленные блоки питания для тестирования.

Предлагаем обсудить материал в специальной нашей ветке.

Введение

Два-три года назад мало кто задумывался о мощности блока питания домашнего компьютера. Блоки питания поставлялись вместе с шасси и считались чем-то настолько низкоуровневым, что вы даже не могли об этом подумать. Но резкое увеличение энергопотребления центральных процессоров Intel и AMD, а также видеокарт nVidia и ATI заставило современных пользователей компьютеров задуматься о выборе достойного блока питания для своего электронного любимца.Как это обычно бывает, на рынке блоков питания был ажиотаж, пользователи хотели получить мощные и надежные блоки питания, которые выдерживали бы новые, невиданные ранее нагрузки. До недавнего времени купить качественный БП было практически невозможно, сейчас это сделать довольно сложно. Ведь мало кто знает, что недобросовестные российские дистрибьюторы иногда просто меняли маркировку 250-ваттных блоков питания, выдавая их за 350-ваттные. Стоит ли говорить, что эти дешевые блоки питания сгорели при нагрузках, не превышающих даже 200 Вт?

Как только пользователи начали задумываться о выборе блока питания, они сразу перешли из категории «Must Have» в раздел товаров, подлежащих выбору и продаже в магазинах.Это означает, что такой продукт должен быть правильно упакован, снабжен инструкциями и сертифицирован. Мало кто из современных производителей блоков питания на российском рынке проявляет к пользователю такую ​​заботу. Но как и положено по законам жанра, в эпоху такого хаоса появляются мессии. Сегодня мы рассмотрим одного из таких представителей — малоизвестную компанию Hiper (High Performance PC Ltd), которая производит блоки питания, ориентированные на потребительский рынок. То есть для тех пользователей, которые целенаправленно приходят в магазин за блоком питания.

В комплекте поставки

Блоки питания

Hiper поставляются в черных коробках с этикетками на английском языке. На наклейке указана модель и мощность БП. В комплекте с блоками питания, кабелями 220 В и руководством пользователя на нескольких языках, включая русский. Блоки питания аккуратно упакованы, а их провода связаны и не болтаются.

Технические характеристики источника питания Hiper

Конструктивные особенности блоков питания

Источник питания ГПУ-3S525 ГПУ-3S425
Мощность, Вт 525 425
Входное напряжение, В 195-240 195-240
Входной переменный ток, А 3 3
Частота входного напряжения, Гц 47-63 47-63
Охлаждение 3 вентилятора 2 вентилятора
Автоматическая регулировка скорости вращения вентилятора Да, цифровой Да, цифровой
Ручное управление скоростью вентилятора 3-ступенчатый 3-ступенчатый
Компенсация коэффициента мощности Да, пассивный Да, пассивный
Разъем питания Serial ATA 2 штуки 2 штуки
Позолоченные контакты разъема Да Да
Количество разъемов для ПК 10 9
Количество разъемов для FDD 2 2
Разъем вентилятора Molex Да Да
Тип разъема ATX 20 контактов 20 контактов
Время включения, мс 100-500 100-500
Время выключения, мс 2 2
500 Вт 400 Вт
26 Вт 26 Вт
575 475

Как видите, пара блоков питания схожи по характеристикам между собой.Блок на полкиловатт имеет больше разъемов PCPlugs и охлаждается тремя вентиляторами. Более слабый агрегат охлаждается двумя вентиляторами. Источники питания не перегорают, когда они находятся под напряжением без подключенной нагрузки или когда нагрузка ниже минимальной.

Оба блока имеют пассивную коррекцию коэффициента мощности. Сегодня это уже не удивительно: старые блоки питания без PFC имели коэффициент мощности 0,70, пассивная компенсация может увеличить его примерно до 0,80, а активная компенсация — до 0,99, но пока его установка приводит к удорожанию блоки.А вообще что такое PFC? Коэффициент использования мощности характеризует эффективность потребления электроэнергии. Чем выше коэффициент, тем эффективнее используется электроэнергия. То есть, грубо говоря, если электроника компьютера потребляет 200 Вт, то блок питания будет потреблять немного больше энергии, примерно 270 Вт за счет реактивной мощности в индуктивных элементах блока питания. Это означает, что при коэффициенте мощности 0,7 вы будете платить за электричество на 30% больше. Самый простой способ увеличить коэффициент использования мощности — включить в систему распределения электроэнергии электрические конденсаторы, которые действуют как источники реактивной мощности.Как источник реактивного тока они снижают нагрузку на электрическую сеть. Требование использовать PFC существует в большинстве европейских стран, что связано с преобладанием источников питания с PFC. Кстати, компенсируя реактивную мощность, можно не только снизить затраты на электроэнергию, снизить реактивную нагрузку, но и сэкономить на проводниках источника питания. Проще говоря, с таким же дизайном получится более мощный БП. Посмотрим на заявленные рабочие характеристики агрегатов.

Заявленные рабочие характеристики HPU-3S525

Выходное напряжение Пределы регулировки Шум, пик, не более
+ 5В 2,0 / 36,0 + 5% ~ -5% 100 мВ
+ 12В 0,2 ​​/ 29,0 + 5% ~ -5% 200 мВ
-5В 0.0 / 0,8 + 10% ~ -10% 200 мВ
-12 В 0,0 / 0,8 + 10% ~ -10% 200 мВ
+ 5В SB 0,0 / 2,5 + 5% ~ -5% 100 мВ
+ 3,3 В 0,5 / 28 + 5% ~ -5% 100 мВ

Заявленные рабочие характеристики HPU-3S425

Выходное напряжение Пределы регулировки Шум, пик, не более
В + 5 В 2,0 / 30,0 + 5% ~ -5% 100 мВ
+ 12В 0,2 ​​/ 25,0 + 5% ~ -5% 200 мВ
-5 В 0,0 / 0,8 + 10% ~ -10% 200 мВ
-12 В 0,0 / 0,8 + 10% ~ -10% 200 мВ
+ 5В SB 0,0 / 2,5 + 5% ~ -5% 100 мВ
+ 3.3В 0,5 / 28 + 5% ~ -5% 100 мВ

Ну давайте посмотрим на сами блоки питания снаружи.

Корпуса БП сделаны из японских стальных сплавов (по крайней мере, так написано в инструкции), поэтому они весят меньше своих аналогов (да, они относительно легкие). Внешне блоки питания мощностью 425 и 525 Вт легко отличить по количеству установленных вентиляторов. На 525-ваттном их три (см. Фото выше), а на 425-ваттном — два (см. Фото ниже).

Естественно, для охлаждения более мощного блока питания потребовалась установка дополнительного вентилятора. Все вентиляторы установлены в блоках питания таким образом, что втягивают теплый воздух в корпус компьютера и выбрасывают его наружу. Глядя на этих вентиляторов, может показаться, что они очень громко побегут. Впрочем, Hiper не зря позиционирует их как тихие блоки питания.

Переключатель скорости вентилятора установлен между розеткой и переключателем источника питания.Он имеет четыре рабочих положения: автоматическая скорость, минимальная, средняя и максимальная. В автоматическом режиме скорость вращения вентилятора регулируется цифровой схемой в зависимости от температуры внутри БП. Это рекомендованная производителем настройка. Но ничто не мешает самому изменить скорость работы блока питания. В ходе тестов мы заметили, что через 15 минут после включения компьютера температура внутри блока питания повышается и вентиляторы начинают очень громко гудеть. Поэтому минимальную скорость пришлось выставлять вручную, что напомнило ярко-синим светодиодом, освещающим стену за компьютером.На 525-ваттной модели вы можете подключить к материнской плате 3-контактный разъем Molex, чтобы контролировать скорость вращения лопастей третьего вентилятора.

Все кабели в обоих блоках питания связаны, чтобы не создавать путаницу из проводов в компьютере и не мешать эффективному охлаждению компонентов ПК.

Блоки питания

Hiper имеют встроенный сетевой фильтр для защиты от высокочастотных помех на самом входе в блок питания. На розетку с внутренней стороны корпуса устанавливается розетка, через которую не проходят высокочастотные помехи.

Результаты испытаний

Испытательная система

ЦП

Athlon XP 1700+ (1466 МГц)

Разгон

XP 2700+ (2170 МГц)

Напряжение, В
Мощность процессора, Вт
Материнская плата
Память 2×256 Мб DDR333
Жесткий диск Samsung SP80 7200 об / мин
Внеш.IBM 7200 об / мин IEEE-1394
VGA Radeon 9800 Pro 256 Мб
Температура воздуха

Для тестирования использовался компьютер с конфигурацией, указанной в таблице. Это довольно мощный компьютер по энергопотреблению, хотя, конечно, нагрузить блок питания на его мощность не получится.

Тестирование проводилось в два этапа.На первом этапе была загружена операционная система Windows XP, была запущена программа MotherBoard Monitor, и компьютер простоял (в так называемом режиме ожидания) 30 минут до установления стабильной температуры, после чего среднее, максимальное и минимальное напряжения были взяты для всех каналов. На втором этапе под Windows XP загружался модуль Burn-In тестовой программы SiSoft Sandra SP2, которая запускала все тесты 60 раз подряд. После этого был запущен демонстрационный режим программы 3DMark03 на 30 минут.Впоследствии были сняты показания напряжения. Переключатели скорости вентилятора на блоках питания переведены в автоматический режим … Результаты теста перед вами.

Результаты испытаний HPU-3S425

Режим загрузки Режим ожидания
Напряжение Мин. Макс. Среднее значение Мин. Макс. Среднее значение
VCore 1,74 1,94 1,84 1,79 1,89 1,84
+3,3 В 3,28 3,42 3,36 3,31 3,39 3,35
+5 В 4,81 5,03 4.94 4,89 5,00 4,96
+12 В 11,98 12,28 12,15 11,13 12,22 11,98

Как видите, в обоих режимах среднее напряжение соответствовало номинальному с небольшими отклонениями. Во время тестирования вентиляторы БП работали на средней скорости. Вручную их можно было как замедлить, так и ускорить, хотя, наверное, в нашем случае это будет нормальный режим работы, хоть и достаточно громкий. VCore

1,77 1,98 1,87 1,78 1,94 1,86 +3,3 В 3,27 3,47 3,37 3,33 3,42 3,37 +5 В 4,89 5,09 4,99 4,89 5,00 4,96 +12 В 12.02 12.30 12,16 11,76 12,32 12,04

Версия на 520 Вт имеет почти такие же расхождения, но средние значения больше соответствуют номинальным напряжениям.

Источники питания Hiper, вероятно, займут освободившееся место розничных блоков питания на российском рынке. Русификация руководства пользователя, качественная сборка, позолоченные контакты и наличие разъемов питания для устройств Serial ATA — вот преимущества данных моделей.Конечно, эти блоки имеют чуть более высокую цену, чем продукция китайских производителей, таких как Codegen, но это совершенно другой уровень. Кто знает, возможно, наши отечественные пользователи заставят производителей БП обращать внимание на уровень шума, мощность и, несомненно, качество своей продукции. А пока очень благоприятная ситуация для такого мессии, как Гипер.

К недостаткам того же БП Hiper можно отнести лишь немного завышенную цену, несвойственную нашим соотечественникам, желающим получить качественные блоки питания по цене ниже 50 долларов

Официальный сайт Hiper — http: // www.hipergroup.com

Михаил Дегтярев (он же LIKE OFF)
5 / 10.2004

Еще один обзор посвящен среднему блоку питания от бренда Hiper. M600 мощностью 600 Вт — это блок питания начального и среднего уровня, предназначенный для домашних или недорогих игровых компьютеров.

Как и положено блоку питания в Retail-упаковке, M600 упакован в качественную коробку, но когда открываешь ее, понимаешь, что внутри коробки нет пенопластовых вставок, а сам блок упакован в коробку. пакет и запечатанный — при транспортировке нужно соблюдать осторожность.С другой стороны, большинство устройств вообще без коробок.

Внутри находится необходимый комплект для установки блока питания и подключения к сети: кабель 220 В, набор саморезов для крепления блока к корпусу, набор кабельных стяжек для проводов Velcro, а также краткая инструкция.

Внешне блок похож на многие другие блоки питания, что неудивительно — он соответствует стандарту ATX. Однако внешний вид устройства напоминает модели более высокого класса, о чем свидетельствует черная окраска, большой 14-сантиметровый вентилятор с прозрачными лопастями и кабели питания, покрытые черной нейлоновой оплеткой.

На задней панели агрегата имеются большие отверстия для выхода воздуха, среди которых спрятаны выключатель питания и вилка сетевого шнура.

Охлаждающий вентилятор занимает всю нижнюю панель блока питания, поэтому создаваемый им воздушный поток хорошо проходит через внутреннюю часть устройства.

Вентилятор также подсвечивается красными светодиодами во время работы. Подсветка не выключается.

Силовые кабели системы выполнены несъемными, что теперь отличает недорогие блоки от более мощных и дорогих, однако оплеткой были награждены все кабели, в отличие от многих бюджетных устройств, где оплетка либо отсутствует, либо присутствует только на часть петель.

Набор кабелей достаточен для сборки системы с одной видеокартой в массовом сегменте или с двумя бюджетными видеокартами.

Один кабель питания с вилкой 20 + 4, длиной 48 см

Один кабель питания процессора 4 + 4 контакта длиной 48 см

Один кабель питания видеокарты с двумя 6 + 2 контактами длиной 40 см

Один кабель с двумя разъемами SATA длиной 40 + 14 см

Два кабеля с двумя разъемами SATA и одним Molex длиной 40 + 14 + 14 см

Один кабель с двумя разъемами Molex и одним гибким диском длиной 40 + 14 +14 см

Для серьезной системы такого набора будет недостаточно, но для средней домашней машины с одной видеокартой и даже с приличным набором накопителей такого набора вполне может хватить.

Внутри

Разобрав блок, мы увидим довольно обычную картину, которая была нормальной несколько лет назад — Hiper M600 построен по классической схеме с групповой стабилизацией напряжения на магнитных усилителях. Поэтому внутри его корпуса видны только два больших радиатора с развитыми ребрами.

Однако существенное отличие от старых блоков заключается во встроенном активном корректоре коэффициента мощности, который теперь требуется останавливать для всех блоков мощностью более 450 Вт.Его дроссель расположен под тенью радиатора с ключевыми транзисторами, который также охлаждает силовые элементы APFC.

Силовой конденсатор емкостью 390 мкФ при 420 В производится компанией Teapo. Стабилизатор дежурства построен на ШИМ-контроллере TOP265EG, обеспечивающем высокий КПД, а ШИМ-контроллер блока имеет маркировку PS223. В схемотехнике блока используются компоненты с малыми потерями тока, что дает надежду на высокий КПД блока питания, несмотря на то, что сертификат 80PLUS производителем не заявлен.

Основным недостатком Hiper M600, как современного устройства, является групповая стабилизация напряжения, тогда как большинство конкурентов используют раздельную стабилизацию, правда, на устаревших и малоэффективных магнитных усилителях. Недостатком групповой стабилизации является возможность увеличения напряжения на других шинах при повышенном энергопотреблении на одной из шин. Конечно, в 99% компьютеров такого перекоса в потреблении добиться невозможно, но тем не менее, скажем, тестовый стенд вполне может это сделать, хотя он служит только для тестирования.На самом деле групповой стабилизации бояться не стоит, но если поведение блока питания на вашем станке критично для вас и вам нужен очень стабильный блок питания, то лучше присмотреться к блоку питания с отдельная стабилизация и лучше на резонансных преобразователях (многие модели Seasonic). Конденсаторов фильтра (производства солидной компании Teapo) на выходе достаточно для создания оптимальных параметров напряжения, их количество в пределах ATX 2.2 стандартных (по два конденсатора на каждую линию). В качестве охлаждающего вентилятора используется тихий 140-мм вентилятор Fujian FJ1352512SH, который также можно найти в более дорогих устройствах Hiper.

Кстати, блок Hiper M600 — OEM-детище небезызвестной компании Andyson, с которой, как нам показалось, перестала контактировать Hiper, и вот она снова. Основными нареканиями к блокам Andyson были отвратительная пайка и низкое качество сборки. Однако в нашем случае даже вы сами можете увидеть на фото, сборка достаточно качественная.И пайка компонентов сделана на высоком уровне — похоже, Hiper ужесточила контроль качества, что привело к улучшению по всем параметрам. В целом к ​​качеству сборки, схемотехнике и пайке Hiper M600 претензий не возникло.

Технические характеристики

Тестирование

Мы провели небольшое исследование параметров блока при различных нагрузках, а также измерили его эффективность при различных уровнях нагрузки.

По результатам исследований можно смело рекомендовать Hiper M600 к покупке.Он выдерживает заявленную мощность, полностью соответствует стандарту ATX 2.2 по характеристикам перекрестной нагрузки. Однако по сравнению с блоками питания с раздельной стабилизацией напряжения демонстрирует меньшую стабильность напряжения по каналам ближе к максимальной нагрузке по шинам, однако отклонения напряжения не превышают 4% (по стандарту допускается 5%). КПД агрегата равен или превышает 80%, но почему-то нет указания на соответствие сертификату 80PLUS.Уровень шума, как и ожидалось, оказался очень низким — тихий вентилятор не разгоняется до высоких оборотов, а благодаря высокому КПД агрегат не нагревается более чем на 60 градусов, поэтому ему не нужен мощный обдув. Hiper M600 стоит около 2300 рублей, что очень недорого.

Сегодня мы знакомим наших читателей с блоком питания HIPER M800. Все модели HIPER серии M имеют прочную конструкцию, позолоченные выходные разъемы питания и тихий 140-мм вентилятор с подсветкой. Возможно, на фоне новых блоков питания премиум-класса с золотыми и платиновыми сертификатами 80PLUS эффективность данной модели не будет казаться столь впечатляющей, но такие преимущества, как стабильность и, главное, доступная цена, делают модель M800 привлекательной для многих пользователей.

Помимо рассматриваемой сегодня 800-ваттной модели M800, серия HIPER M также включает блоки питания M500, M550, M600, M650, M700, M900 и M1000 соответствующей мощности. Каждая модель отличается наличием активных цепей PFC, независимых линий питания +12 В, поддержкой технологий NVIDIA SLI и AMD CrossFireX, соответствием стандартам ATX 2.3 и EPS12V, а также полным набором автоматической защиты.

Подробные характеристики рассматриваемой сегодня модели приведены в таблице ниже.

Блок питания HIPER M800
Кабельное хозяйство Интегрированный
Номинальная мощность 800 Вт
Выключение Переключатель
Авто (логика ATX)
Система охлаждения 140-мм вентилятор
Входные параметры 220-240 В, 6 А, 50 Гц
Эффективность заявленная Более 75%
Соответствие ATX 12 В 2.3, EPS12V, ATI CrossfireX, NVIDIA SLI
Выходные параметры + 5В 20 А
+ 12В1 14 А
+ 12В2 14 А
+ 12В3 14 А
+ 12В1 14 А
+ 12В1 14 А
-12 В 0,5 А
+ 5VSB 4 А
+ 3,3 В 20 А
Распределение нагрузки + 3.3В и + 5В
Защита по напряжению UVP (защита от пониженного напряжения), OVP (защита от перенапряжения), SCP (защита от короткого замыкания), OPP (защита от перегрузки), OCP (защита от перегрузки по току), OTP (защита от перегрева), AFC (автоматическая регулировка скорости вращения вентилятора)
PFC (коррекция коэффициента мощности) активный, коэффициент мощности> 0,9
Средняя наработка на отказ (средняя наработка на отказ, MTBF) Не менее 100 тыс. Часов

Судя по заявленным характеристикам, основными достоинствами модели являются:

  • Пять шин питания +12 В, общий ток до 70 А
  • Поддержка видеокарт в конфигурациях NVIDIA SLI и ATI CrossFire
  • 4 разъема PCI-E (включая 8- и 6-контактный)
  • 8 разъемов SATA

⇡ Комплект поставки.Типовой проект дома

В розницу блок питания HIPER M800 поставляется в простой упаковке с простым и даже аскетичным дизайном: белый фон, логотип, название и … все. Однако коробки большинства бюджетных моделей многих производителей выглядят одинаково, разве что здесь предусмотрена ручка для переноски.

Внутри коробки все тоже лаконично: блок питания, кабель питания, стяжки-липучки, застежки, инструкция, гарантийный талон. Только то, что действительно нужно для работы.

Корпус модели HIPER M800 выполнен из прочной стали и окрашен глянцевой черной краской.Компоновка традиционна для большинства моделей последних лет: большой вентилятор на нижней плоскости, прикрытый декоративной решеткой, вентиляционная решетка типа «соты» на внешнем торце — вместе с разъемом кабеля питания и выключателем питания. Остальные стены глухие, без дыр.

Кабельная система M800 — полностью интегрированная — включает следующее:

  • 24 (20 + 4) -контактный основной кабель питания материнской платы ATX12V
  • Два встроенных кабеля с 8 (4 + 4) -контактными разъемами питания процессора
  • Четыре 8 (6 + 2) -контактных кабеля питания PCI Express
  • Восемь кабелей питания SATA
  • Кабель питания с двумя разъемами Molex и одним разъемом питания для гибких дисков

Все кабели заключены в экранирующую оплетку.

В основе системы охлаждения БП лежит 140-мм вентилятор RL4P S1402512HH производства Globe Fan. Основными характеристиками вентилятора, согласно информации производителя, являются: подшипники скольжения, номинальное напряжение питания 12 В, максимальное потребление тока 0,5 А, максимальная скорость вращения 1800 об / мин, расход воздуха до 135,74 кубических футов в минуту (CFM), максимальный уровень шума вверх до 36,7 дБА.

Первичные цепи преобразователя напряжения выполнены по однотактной схеме с использованием электролитического конденсатора номиналом 470 мкФ, 450 В.Все электролитические конденсаторы, используемые при изготовлении блока питания M800, рассчитаны на работу при температурах до 105 ° C.

Радиаторы системы охлаждения относительно небольшие, но крупнее, чем в большинстве новых поколений блоков питания с высокой энергоэффективностью. По сути, модель HIPER M800 выполнена по одной из достаточно популярных пару лет назад схем, без дополнительных DC-DC преобразователей, что, собственно, объясняет не самый высокий КПД и необходимость рассеивания дополнительных количеств энергия в виде тепла на радиаторах.

Блок питания HIPER M800 имеет следующие системы защиты:

  • SCP — от короткого замыкания вывода блока питания
  • OTP — защита от перегрева
  • OPP — полная защита от перегрузки по мощности для всех выходов
  • OVP — защита от перенапряжения
  • OCP — защита от перегрузки

Выполнение блока питания очень качественное, монтаж, пайка, крепление крупных компонентов и изоляция в критических местах выполнены добротно.

⇡ Методика тестирования

Со времени наших последних статей о блоках питания методика тестирования, используемая в лаборатории 3DNews, не изменилась. Полностью с ним можно ознакомиться, например, в этой статье. Диаграмма эффективности для тестируемых блоков питания содержит результаты тестов 80PLUS, а также минимальные требования для базового стандарта ATX12V версии 2.2.

⇡ Результаты тестов

Заполните параметры нагрузки испытательного стенда в соответствии с маркировкой модели.

Результаты тестирования HIPER M800 в автоматическом режиме перекрестной нагрузки показали высокую стабильность во всем диапазоне нагрузок, не заслуживающие особого упоминания отклонения в пределах допустимого стандарта.

В режиме статической нагрузки с ручной настройкой при снятии характеристик для построения КПД наблюдения подтвердились: отклонение от одного до двух процентов от номинала при максимальной нагрузке, не более, при этом примерно 10% перегрузка блока питания выше, чем мощностью 800 Вт в течение примерно 20 минут также продемонстрировала стабильную производительность и запас надежности данной модели.

Ниже приведен график зависимости КПД от уровня нагрузки. Что ж, никаких звезд с неба, но вполне достойная для недорогой модели такой мощности.

Исходов

Блок питания HIPER M800 не обременен дополнительными функциями, модульной конструкцией кабелей и другими дорогостоящими функциями и компонентами. При этом заявленные 800 Вт он выдает легко, оставаясь при этом достаточно тихим и не горячим. Доступного набора кабелей питания более чем достаточно для сборки серьезной настольной системы с несколькими графическими ускорителями и несколькими устройствами хранения.

Что касается цены, то на момент написания статьи московские интернет-магазины предлагали модель HIPER M800 по цене в диапазоне 3100–4300 рублей, что можно назвать вполне адекватной для мощной 800-ваттной модели. Блоки питания

Hiper не раз участвовали в наших обзорах с переменным успехом: иногда их результаты были отличными, а иногда, наоборот, оставляли желать лучшего.

Поскольку блоки этого производителя имеют достаточно привлекательное соотношение цены и мощности, а модельный ряд недавно пополнился новой серией блоков «V» («Победа»), мы решили протестировать практически все имеющиеся в настоящее время в продаже блоки питания под бренд Hiper — и, надо отметить, нас ждало немало сюрпризов.

Поскольку данных для одного материала оказалось слишком много, мы решили разбить обзор на две части: по две серии блоков в каждой. В первой части мы опубликуем результаты тестирования агрегатов серий S и M, которые выпускаются давно (отметим, что недавно серия M пополнилась агрегатами мощностью 800 и 900 Вт на обновленной платформе).

Чуть позже будут опубликованы результаты испытаний агрегатов серий V и K.

Методика тестирования

Описание методики тестирования используемого нами оборудования, а также краткое пояснение того, что означают на практике те или иные паспортные параметры или измеренные нами параметры блоков питания, можно найти по следующей ссылке : «Методика тестирования источников питания»… Если вы чувствуете, что плохо разбираетесь в цифрах и терминах, которыми изобилует статья, пожалуйста, прочтите соответствующие разделы этого описания, мы надеемся, что это прояснит многие вопросы.

Чтобы ознакомиться с полным списком моделей, которые были в нашей лаборатории, перейдите по ссылке «Каталог проверенных блоков питания».

На диаграммах перекрестных характеристик блоков крестиками обозначим реальную максимальную потребляемую мощность трех наиболее мощных конфигураций. игровые компьютеры, протестированные нами в материале «Энергопотребление компьютеров: сколько ватт вам нужно?», который позволяет оценить, насколько каждый блок питания необходим или достаточен для достаточно типичных современных компьютеров.

Hiper Type S450 и S500

Блоки питания серии S являются наиболее доступными блоками питания Hiper, предназначенными в первую очередь для сборщиков сборных систем начального и среднего уровня. В отличие от представителей более старых серий, эти блоки поставляются в OEM-упаковке без застежек, шнура питания и инструкции в комплекте — только сам блок питания в сумке.

Диапазон мощностей агрегатов этой серии очень скромный — от 400 до 500 Вт. Получить младшую модель для теста не удалось, поэтому тесты ограничились парочкой старших моделей с заявленной мощностью 450 и 500 Вт.

Внешний вид

Хотя оба блока относятся к одной серии и отличаются незначительно по мощности, внешние различия между ними довольно заметны.

Можно отметить, что корпус блока S450 имеет вырезы в области крепления крышки блока и шесть вертикальных вентиляционных отверстий сбоку от вывода кабеля.


Крышка модели S500 закреплена сплошной полосой металла, на боковой стороне вывода кабеля всего четыре вентиляционных отверстия, и с первого взгляда заметно, что модель вентилятора также отличается ( вентиляторы же в обеих моделях лишены подсветки, в отличие от блоков более дорогих серий).

Тот факт, что, судя по фото на сайте производителя, все блоки S-серии имеют одинаковую конструкцию корпуса, но при этом отличаются от обоих рассматриваемых сегодня блоков, придает этому несогласию особую пикантность.

Металл корпуса обоих блоков очень тонкий — не обошлось и без традиционной для бюджетных моделей экономичности. Однако все шлейфы заправлены в нейлоновую тесьму, что для представителей этой ценовой категории большая редкость.



Со стороны задней стенки никаких различий не заметно: у обоих агрегатов традиционная сотовая вентиляционная решетка, наклейка «Full Range», однозначно намекающая на наличие активного PFC, и отключение питания кнопка.

Схемотехника



Внутреннее устройство агрегатов этой серии отличается от тех моделей серии S, которые появились на рынке чуть больше года назад, хотя паспортные параметры и набор шлейфов и разъемов полностью соответствуют предыдущим моделям, сделанным на платформе Andyson.

Ряд характерных элементов внутренней структуры позволил нам найти настоящего производителя нынешних устройств Hiper S-серии: Solytech.На платформах этого производителя, в частности, выпускаются блоки питания PowerColor и ряд моделей других производителей, не представленных на отечественном рынке.



Конструкция обоих блоков «под крышкой», в отличие от их корпусов, практически полностью идентична.

В общем, перед нами пока ничего, ничем не примечательная конструкция с групповой стабилизацией напряжения и активной коррекцией коэффициента мощности.


Входной фильтр со сглаживающим дросселем и предохранителем можно увидеть на отдельной плате рядом с разъемом кабеля питания.


ШИМ-контроллер и основной стабилизатор реализованы на микросхеме Champion Micro CM6800G — довольно распространенное решение в блоках многих производителей.



Микросхема Silicon Touch PS223 отвечает за мониторинг и защиту напряжения, что также довольно распространено среди многих производителей блоков питания.



Все электролитические конденсаторы, используемые в установке, были произведены неизвестной ранее китайской компанией YC (Yang-Chun).


В глаза бросается только характерная, но неизвестная нам, эмблема, а текстовое обозначение производителя на конденсаторах отсутствует. Поиск производителя конденсатора оказался трудным и закончился удачно только по чистой случайности.

Отзывы об этих конденсаторах варьируются от «конечно, не Rubycon, но в целом достойные» до «раздутые после очень короткого срока службы». В целом не впечатляет, но от производителя, которого приходится искать долгие часы, этого вполне можно ожидать.

Петли и соединители

Устройство Hiper S450 оснащено следующими кабелями и разъемами:


кабель питания материнской платы с 20 + 4-контактным разъемом, длиной 49 см;
кабель питания процессора с 4-х контактным разъемом, длиной 50 см;
кабель с двумя разъемами питания для жестких дисков SATA и разъемом питания для жесткого диска PATA, длиной 55 + 15 + 15 см;
кабель с разъемом питания для жесткого диска SATA, двумя разъемами питания для жесткого диска PATA и разъемом питания накопителя, длиной 48 + 15 + 15 + 15 см;

Кабельная система блока S500 отличается только наличием кабеля с 6-контактным разъемом питания видеокарты длиной 50 см.

Все провода обмотаны нейлоновой оплеткой, что не очень характерно для блоков питания столь скромного ценового уровня.

В ассортименте разъемов можно придраться к отсутствию разъема питания видеокарты (для модели S450), только 4-х контактному разъему питания процессора и относительно небольшому количеству разъемов SATA (разнесенных, правда, вдоль два шлейфа, которые позволят легко подключить оптический привод и пару жестких дисков, которых обычно достаточно для недорогих систем, для использования в которых эти блоки предназначены).

Паспортные параметры



Заявленные характеристики агрегатов не слишком впечатляют: 18,5 Вт заявленной в названии максимальной мощности отводится им на вспомогательные напряжения: -12 В и резервное питание +5 В. Но даже на этом фоне мощность на самой востребованной линии +12 В у обоих блоков весьма скромная.

Пиковая нагрузка для блоков S450 и S500 заявлена ​​на уровне 500 и 550 Вт соответственно — i.е. На 50 Вт выше полной долговременной мощности агрегата.

Блоки этой серии не имеют сертификата 80 PLUS.

В паре с ИБП

В паре с ИБП APC SmartUPS SC 620 оба блока работали с нагрузкой до 370-380 Вт от сети, но ни одному из них не удалось переключиться на батареи даже при нагрузке 280 Вт.


Картинка, которую показывает блок S450, вполне типична для блоков с групповой стабилизацией напряжения, за исключением напряжения +5 В, которое сильно и быстро проседает при увеличении нагрузки.

Из-за быстрого падения этого напряжения при увеличении нагрузки общая мощность линий +5 В и +3,3 В, при которых отклонения попадают в допустимые по стандарту 5%, не превышает 90 Вт, т. Е. Почти вдвое меньше. уровень, заявленный производителем.

Однако, с учетом типичного энергопотребления современных систем, даже этого уровня с хорошим запасом хватит для любой конфигурации, на которую способен этот блок.


Блок S500 показал аналогичные результаты.Отличия, по большому счету, сводились к более высокой мощности, которую «потянули» напряжениями +5 В и +3,3 В (хотя паспортные 150 Вт все же оставались недостижимой мечтой) и более высокими отклонениями по линии +12 В при умеренные нагрузки.

Отметим, что оба блока продемонстрировали неустойчивую работу при нулевых нагрузках и любых напряжениях.

Было обнаружено, что пульсации выходных напряжений одинаковы для обоих тестируемых устройств.



На высокой частоте наблюдается относительно небольшой размах пульсаций (за исключением +12 В), но с периодическими узкими всплесками на всех напряжениях, намного превышающими отклонения, допускаемые стандартом.



Очень похожая картина наблюдается на удвоенной частоте электросети: пульсации наиболее выражены на линии +12 В, а узкие всплески напряжения периодически выходят далеко за пределы допустимого.

Маловероятно, что наличие таких узких, но высоких всплесков может повлиять на способность устройства обеспечивать питание системы, но нельзя исключать появление, например, ненужных звукоснимателей в аудиотракте по этой причине.

Температура и шум

Как уже было отмечено при внешнем осмотре, агрегаты охлаждаются различными вентиляторами.



Блок S450 охлаждается семилопастным 120-миллиметровым вентилятором производства Shenzhen Xin Wang Xin Electronics. Паспортных параметров применяемого вентилятора (индекс модели XWX1225M12S) найти не удалось.

Большая часть крыльчатки закрыта прозрачным экраном для оптимизации воздушного потока.


Линейное увеличение оборотов начинается почти сразу после запуска, а максимальные обороты (чуть ниже 1600 об / мин) достигаются на пути к отметке мощности 400 Вт.

Скорость пускового вентилятора низкая и составляет 850 об / мин, но из-за увеличения скорости вращения сразу после пуска граница условного комфорта в 1000 об / мин пересекается еще до того, как мощность достигнет 150 Вт.

Однако, несмотря на «безымянность», вентилятор демонстрирует довольно тихую работу без механических подтекстов и по-настоящему раздражает только при скорости вращения более 1200 об / мин — то есть только при нагрузке на агрегат более 50% от полной мощности.



Самый мощный агрегат серии Hiper S охлаждается вентилятором известного производителя: Globe Fan (индекс модели S1202512M, паспортная скорость 2400 об / мин). Как и вентилятор в блоке на одну ступеньку ниже, он имеет диаметр 120 мм, семь лопастей и сплошную площадь экрана для оптимизации воздушного потока.


График скорости на первый взгляд выглядит «более правильным», чем у модели S450 (достаточно длительный режим постоянной скорости и затем линейное увеличение скорости вращения крыльчатки), но большая начальная скорость портит дело — в Для того, чтобы слышать, как 12-сантиметровый вентилятор вращается со скоростью 1200 об / мин, необязательно иметь музыкальный слух.

Скорость вентилятора начинает расти после того, как нагрузка на блок достигает 150 Вт, а на полной мощности — до 2200 об / мин.

В итоге уровень шума блока S450 можно оценить как средний, а более мощная модель отличается откровенно громкой работой.

КПД и коэффициент мощности

Индикаторы обоих блоков, как и ожидалось, оказались близкими.


При типичной производительности (20%, 50% и 100% от производительности устройства) мы зафиксировали следующие значения эффективности для устройства Hiper S450: 80.8%, 82,7%, 80,3%. Это соответствует требованиям базовой сертификации 80 PLUS (которой, напомним, у этих агрегатов нет). Пиковый КПД агрегата составил 83,6% при 246 Вт.


КПД агрегата S500 в аналогичных условиях оказался несколько выше: на 20%, 50% и 100% от мощности агрегата он показал КПД 82,3%, 84% и 81%. Этот результат уже близок к требованиям 80 PLUS Bronze (82%, 85%, 82%). Пиковая эффективность составила 84,3% при 304 Вт.

Коэффициент мощности при высокой нагрузке составляет от 98% до 99% — неплохо, но не идеально.

Источник обязанности

График напряжения резервного питания практически одинаков для обоих тестируемых блоков:


«Джурка» неплохо справляется со своими задачами, а отклонения не достигают даже 3% от номинала.

Итоги

Характеристики агрегатов Hiper S-серии сложно назвать выдающимися, но и действительно опасного преступления в их работе тоже нет: их немного смущает только сомнительное качество конденсаторов и всплески пульсации. .Однако при цене около 40 долларов существует несколько альтернатив, которые предлагают активную коррекцию коэффициента мощности и оплетку всех кабелей.

Hiper Type M500, M600 и M700

Мы уже знакомы с более ранним блоком Hiper M600. Но с тех пор как минимум поменялась упаковка и цвет подсветки вентилятора — может быть, есть более серьезные изменения?


Агрегаты серии M теперь поставляются в белых картонных коробках среднего размера с ручками для переноски.

Модели этой серии имеют «шаг мощности» между соседними представителями в 50 Вт, но мы взяли только блоки с «круглыми» значениями мощности, кратными сотне ватт — мы думаем, что этого вполне достаточно для оценки возможностей блоки питания этой линии.


На боковинах боксов нанесены данные о паспортных параметрах блоков и разъемов на них (с одной стороны) и основных отличительных особенностях блоков (с другой).

Комплект поставки стал немного скромнее по сравнению с блоками более ранних выпусков: теперь в комплекте только один комплект крепежа (жертвами экономии стали винты с накаткой и распечатанная инструкция на мелованной бумаге). Но в нем все еще есть шнур питания и четыре многоразовых стяжки-липучки.

Внешний вид

По сравнению с уже знакомым блоком более раннего выпуска разница во внешнем виде минимальна.



Немного изменился корпус: у обновленной модели есть небольшой недолёт в углах для более плотной фиксации крышки. Кроме того, изменилось расположение наклеек ОТК и защитной наклейки.



На тыльной стороне немного уменьшена площадь вентиляционной решетки и добавлена ​​наклейка «Полный диапазон».

Но самое очевидное и заметное изменение внешнего вида видно только при работающем блоке: старая красная подсветка сменилась фиолетовой.

Схема

В отличие от разных снаружи, но одинаковых внутри блоков серии S, блоки серии M снаружи неотличимы, но и разницу в наполнении между ними найти непросто.


Нетрудно заметить, что младший Hiper M500 по своему внутреннему устройству ничем не отличается от рассмотренных выше блоков исходной S-серии.

Соответственно, что касается агрегатов S-серии, истинным производителем платформы является Solytech, хотя все паспортные параметры также взяты со «старых» агрегатов Andyson.


Блок M600 также очень близок к нему по конструкции — единственное, что бросается в глаза, — это появление миниатюрного третьего радиатора в левой нижней части.


Блок M700 практически не отличается от M600 — расположение всех элементов одинаковое.



Смена платформы оказалась, хотя и несколько неожиданной, но в целом схемотехника «новых» блоков серии M по функциональности схожа со старыми: активная коррекция коэффициента мощности и групповая стабилизация напряжения.



Как и блоки младшей серии S, ШИМ-контроллер представлен микросхемой CM6800G, а супервизор — микросхемой PS223.


Конденсаторы, как и в блоках серии S, представлены продукцией YC, что не слишком радует.

Петли и соединители

Все блоки данной серии оснащены следующими кабелями и разъемами:


кабель питания материнской платы с разъемом 20 + 4 пин, длиной 46 см;
Кабель питания процессора с разъемом 4 + 4 контакта, длиной 47 см;
кабель питания видеокарты с двумя разъемами 6 + 2-pin, длиной 45 + 15 см;
ленточный кабель с двумя разъемами питания для жестких дисков PATA и разъемом питания накопителя, длиной 45 + 15 + 15 см;
два кабеля с двумя разъемами питания для жестких дисков SATA и разъемом питания для жесткого диска PATA, длина 46 + 15 + 15 см;
ленточный кабель с двумя разъемами питания для жестких дисков SATA, длиной 46 + 15 см.

Можно отметить, что длины кабелей, указанные на упаковке (по 50 см для кабелей питания материнской платы и процессора и 40 см до первого разъема для остальных кабелей), в действительности практически равны: все они иметь длину 45-47 см до первого разъема. Для шлейфа питания процессора этой длины явно недостаточно для скрытого подключения кабельного прохода под платформой материнской платы в корпусах с нижним блоком питания.

Набор разъемов можно назвать вполне приличным, а наличие на шлейфах разъемов разного типа оказывается очень удобным в использовании.Придраться можно только к наличию всего двух разъёмов питания видеокарты на самом мощном блоке: хоть мощность его по линии +12 В и не выдающаяся, но пару не самых прожорливых видео он вполне способен потянуть. карты с двумя разъемами питания на каждой в связке SLI или CrossFire …

Паспортные параметры



Заявленные производителем параметры блоков не очень впечатляют из-за невысокой допустимой нагрузки на наиболее востребованной линии + 12В: ни для одного из блоков она не достигает 80% от общей мощность (и даже если 18.5 Вт, жестко выделенные для вспомогательных напряжений).

Как и серия S, все блоки этой серии имеют номинальную мощность на 50 Вт выше заявленной пиковой мощности.

Агрегаты не имеют сертификата 80 PLUS, и производитель обещает только КПД не менее 75%.

Отметим, что заявленные характеристики блоков не изменились по сравнению с блоками питания предыдущих выпусков, несмотря на смену производителя платформы. Сложно сказать, чем вызвано такое решение Hiper — ведь очевидно, что полной идентичности характеристик у представителей разных платформ и разных производителей однозначно быть не может.

Не требует пояснений версия, что такой ход вызван желанием сохранить преемственность и предотвратить путаницу: забегая немного вперед, отметим, что блоки Hiper свежей V-серии основаны именно на предыдущем Andyson Платформа. Соответственно, логичнее всего было бы продолжить выпуск старой серии M без изменений на старой платформе (поскольку она оставалась актуальной для Hiper), а в новой серии V выделять блоки на платформе другого производителя с их истинными, а не «совместимые» характеристики.Однако, забегая вперед еще раз, отмечу, что принципиальной разницы между этими платформами Andyson и Solytech в ходе тестов не выявилось — разве что первые чувствуют себя несколько увереннее при нулевых нагрузках, а вторые более эффективно работают с A-PFC.

В паре с ИБП

В паре с ИБП APC SmartUPS SC 620 блоки, как и их совместные платформы серии S, работали с нагрузкой до 370-385 Вт от сети, но переход на батареи не мог быть осуществлен даже при нагрузке 280 Вт.

Стабильность выходных напряжений


Перекрестные характеристики блока M500 практически не отличаются от параметров блока S500, за исключением несколько более высокой допустимой нагрузки на линиях +3,3 В и +5 В до того, как пойдут отклонения свыше пяти процентов. Неудивительно: одна платформа, одинаковая мощность …


Параметры 600-ваттного блока практически не отличаются, за исключением большей потребности в минимальной нагрузке на линии +5 В: если рассмотренные ранее блоки работал на нем с нагрузкой 1А, то на модели М600 нужно было выставить минимальный ток 2А для надежной работы во всех режимах…


Минимальная нагрузка 2А по линии +5 В для стабильной работы сама по себе не очень приличная, но блок M700 требовал даже большего! При этом допустимая нагрузка на напряжения +5 В и +3,3 В оказалась ниже, чем у других блоков серии (хотя и с достаточным запасом относительно реальной нагрузки по этим линиям в современных системах). .

Как и в случае с блоками Hiper S-серии результат можно назвать приемлемым, но не более того. Повышенные требования старших блоков к нагрузке по линии +5 В смело можно отнести к явным недостаткам.

Пульсации выходного напряжения

Характер пульсации блоков оказался схожим как между собой, так и по сравнению с моделями серии S.



Как на низкой, так и на высокой частоте, общий перепад напряжения пульсаций находится в пределах стандарта, но многочисленные узкие всплески напряжения выходят за допустимые пределы.

Температура и шум



Во всех трех блоках охлаждение обеспечивают одни и те же вентиляторы: девятилопастные 140-миллиметровые прозрачные вентиляторы производства Globe Fan (индекс модели RL4P S1402512HH, паспортная скорость 1800 об / мин).Как мы уже упоминали, вентиляторы этой серии блоков питания оснащены фиолетовой подсветкой.


Агрегаты M500 и M600 оказались достаточно тихими в работе: придраться можно только к относительно высоким пусковым оборотам их вентиляторов, приближающимся к 1000 об / мин. Достигнув полной мощности, вентилятор M600 приблизился к отметке 1500 об / мин, в то время как M500 был еще тише.


Вентилятор блока М700 показал меньшие обороты на малых, но более высокие обороты при высокой нагрузке (правда, при приближении к отметке 1600 об / мин рост оборотов крыльчатки замедлялся), но измерения не завершились.После 12 минут работы на полной мощности агрегат тихонько выключился и отказался снова включаться навсегда и категорически. Внутри блока не было обнаружено видимых повреждений.

В целом примерно до половины нагрузки работа агрегатов не вызывает явного акустического дискомфорта, а на полной мощности громкость вентиляторов ниже, чем у многих аналогов. Однако любители максимальной тишины порекомендовать их не смогут — слишком высока начальная скорость вентиляторов.

КПД и коэффициент мощности

Показатели блоков оказались ожидаемо близкими.


При типовых мощностях (20%, 50% и 100% мощности агрегата) мы зафиксировали следующие значения КПД агрегата Hiper M500: 81,5%, 83,5%, 81,6%. Это соответствует основным требованиям сертификации 80 PLUS (которых нет в устройствах Hiper серии M). Пиковый КПД агрегата составил 84% при 260 Вт.


КПД агрегата М600 в аналогичных условиях оказался несколько выше, за исключением близких к максимальным нагрузкам: на 20%, 50% и На 100% мощности агрегата он показал КПД 84.5%, 84,8% и 80,6%. Пиковая эффективность составила 85,3% при 278 Вт.


КПД блока M700 несколько уступал модели M600: на 20%, 50% и 100% мощности блока он показал КПД 83,7%, 84,4% и 79,1% — т.е. по КПД при полной нагрузке агрегат не соответствовал требованиям базовой сертификации 80 PLUS (впрочем, напомним, не был обязателен — производитель обещал КПД только выше 75%). Пиковая эффективность составила 85,2% в диапазоне мощностей от 282 до 322 Вт.

Коэффициент мощности при высокой нагрузке составляет от 98% до 99% — аналогично агрегатам серии S.

Источник обязанности

Параметры «дежурной комнаты» всех трех блоков, как и ожидалось, одинаковы не только в теории, но и на практике:


Резервное питание выполняет свою работу без проблем, отклоняясь очень незначительно. от номинала.

Итоги

По большому счету разница между этими агрегатами и моделями серии S минимальна: младшая модель серии M — M500 — в целом отличается от S500 только корпусом, вентилятором и более продвинутой кабельной системой с та же начинка и электрические параметры.Но старшие модели начинают страдать с дефицитом мощности по линии +5 В, а самая мощная тоже соизволила умереть, хотя при тестировании мы не требовали ничего выше паспортных характеристик и даже не проверяли заявленную пиковую мощность. производитель.

Hiper Type M800 и M900

Хотя эти блоки относятся к серии M, три представителя которой обсуждались выше, и упаковка с комплектацией не отличается, сразу стало очевидно, что эту пару блоков стоит рассматривать отдельно .

Пара самый старый и самый новый (о них на момент подготовки материала не было даже упоминания на сайте производителя) блоков серии М явно отлиты из другого теста. Они намного тяжелее своих младших собратьев. Они четко различаются по дизайну, что на первый взгляд заметно сквозь прозрачные лопасти вентилятора внутрь.

Насколько принципиальны эти различия? Попробуем выяснить.

Внешний вид



Внешне старшие блоки Hiper серии M ничем не отличаются от своих младших собратьев — кроме, конечно, внутренней начинки, видимой через вырез в корпусе.

Схемотехника


Как и в случае с блоками Hiper, рассмотренными ранее в обзоре, их реальный производитель не Andyson, знакомый по предыдущему знакомству с блоками Hiper, а Solytech, но на другой платформе. На аналогичной платформе (только с модульной конструкцией), например, выполнен блок питания PowerColor Extreme 850W.

Внутри модели мощностью 800 и 900 Вт практически не отличаются.



Стоит отметить, что при изучении внутреннего устройства мы не смогли найти ни третий дроссель регулятора напряжения на магнитных усилителях, ни тем более DC-DC преобразователи, что удивительно на фоне результатов по стабильности напряжения, продемонстрированных блоками на этой платформе.

Если такие результаты были достигнуты с групповой стабилизацией, остается только снять шляпу перед конструкторами этого блока.



Активный дроссель с корректором коэффициента мощности, наполовину прикрытый L-образным радиатором, впечатляет своими размерами.

Состав управляющих микросхем претерпел некоторые изменения:



ШИМ-контроллер остался на микросхеме CM6800G, а также на рассмотренных выше блоках.



А вот функции супервизора взяла на себя более новая и совершенная микросхема PS232S.

Как видно на фотографиях, в блоках используются все те же конденсаторы YC, которые не внушают особого доверия, как в рассмотренных выше блоках Hiper.

Петли и соединители

Оба самых мощных устройства Hiper серии M оснащены одинаковым набором кабелей и разъемов:


кабель питания материнской платы с 20 + 4-контактным разъемом, длиной 52 см;
Кабель питания процессора с разъемом 4 + 4 контакта, длиной 53 см;
два кабеля питания видеокарты с двумя 6 + 2-контактными разъемами на каждом, длиной 55 + 10 см;
ленточный кабель с четырьмя разъемами питания для жестких дисков PATA и разъемом питания накопителя, длиной 51 + 15 + 15 + 15 + 15 см;
два шлейфа с четырьмя разъемами питания для жестких дисков SATA на каждом, длиной 50 + 15 + 15 + 15 см;

Ассортимент разъемов для блоков Hiper M800 и M900 вполне достаточен, но их расположение сложно назвать оптимальным.Например, если вам нужно подключить оптический привод, будет сложно одновременно использовать три других разъема питания SATA на одном и том же кабеле.

К тому же, как и в рассмотренных выше блоках, длины кабеля питания процессора явно не хватает.

Наконец, при такой мощности можно было подумать о третьей паре разъемов питания для видеокарт PCI-E — 3-полосная конфигурация SLI с не самыми энергоемкими видеокартами в принципе вполне способна на такие блоки .

Паспортные параметры



Похоже, проклятие знакомых ранее агрегатов Hiper — малая мощность на линии + 12В относительно общей допустимой нагрузки — ушло в прошлое. Пара новейших устройств серии M готовы отдать всю свою мощность до последнего ватта при заданном напряжении.

Однако стоит отметить, что пиковая мощность также иссякла до цифр, напечатанных на этикетке, а напряжение +12 В разделено на пять виртуальных линий с очень умеренной нагрузкой на каждую, взятую отдельно.

Очень высокая заявленная мощность резервного источника питания также привлекает внимание: нагрузка до 4 А против обычных 2,5-3 А.

Как и в случае с остальными устройствами серии M, свидетельств 80 PLUS нет. сертификация агрегатов или их упаковки.

В паре с ИБП

В паре с ИБП APC SmartUPS SC 620 блок M800 работал с нагрузкой до 388 Вт от сети, но можно было переключиться на батареи при нагрузке не выше 295 Вт — в этом отношении, Блок для более новой платформы выгодно отличился от остальных рассмотренных моделей, которые фактически несовместимы с ИБП.

Однако подтвердить этот успех результатом блока M900 не удалось: перед этим тестом он, как и M700, после долгой работы на полной мощности ушел в мир иной. Однако к тому времени уже были получены результаты измерений большинства его параметров.

Стабильность выходных напряжений


Картина стабильности напряжения блока M800 просто радует глаз: придраться можно только к уже знакомой, не идеальной стабильности при нулевых нагрузках.Все напряжения находятся в пределах 3% отклонений от номинала, а в подавляющем диапазоне нагрузок не превышают 2%.


Более мощный блок показал себя лишь немного хуже: при высоких нагрузках для всех напряжений отклонения по линии +5 В входили в зону «четырех процентов».

Пульсации выходного напряжения

Этот тест, наряду с работой в паре с ИБП, блок M900 не прошел из-за сбоя, поэтому вам придется ориентироваться только на показатели модели M800.



Принципиальных отличий от показателей рассмотренных выше блоков нет: общий диапазон пульсаций укладывается в рамки стандарта, но отдельные пики выходят далеко за его пределы.

Из других нюансов можно отметить, что на высокой частоте пульсации напряжения +3,3 В оказались наиболее выраженными, а при удвоенной частоте блока питания пульсации напряжения +12 В.

Температура и шум



Агрегаты M800 и M900 охлаждаются точно таким же вентилятором, что и младшие модели серии M, с точно такой же фиолетовой подсветкой, поэтому мы не будем повторяться в описаниях.


К сожалению, по эффективности регулирования скорости эти агрегаты в целом оказались даже хуже своих менее мощных собратьев в серии: даже выше пусковые обороты вентиляторов, прирост скорости начинается с минимальной мощности, и нагрев воздуха, проходящего через блок, оказывается гораздо более значительным.

Да, на полной мощности эти агрегаты не громче своих младших собратьев, а явный дискомфорт начинают доставлять при чуть более высокой нагрузке по абсолютной величине.Но и без этого у них нет достаточно условной тишины в режиме простоя системы как класса.

Отметим еще, что умерший блок М900 явно пищал при малых нагрузках. Возможно, этот звук был признаком производственного брака, который привел агрегат к печальному концу при непрерывной работе на полной мощности: спустя почти полчаса при максимальной нагрузке агрегат отключился навсегда. Но столь же вероятно, что причиной поломки стал банальный перегрев (разница в температуре входящего и выходящего воздуха более 20 ° C — не шутка!).Версия третья: просто пытались отвести мощность из блока, для которого он не был рассчитан (печатная плата обоих блоков маркирована SL-850EPS, что говорит о том, что мощность 900 Вт уже на любителя).

Позже, когда была предпринята попытка его включения, блок ответил только громким писком изнутри, а ток подавался только от резервного питания.

КПД и коэффициент мощности


При типовых мощностях (20%, 50% и 100% мощности агрегата) мы зафиксировали следующие значения КПД агрегата Hiper M800: 81.3%, 85,5%, 82,7%. Такой КПД не соответствует «бронзовому» сертификату 80 PLUS только по КПД при нагрузке 20%. Пиковый КПД агрегата достиг 85,6% при уровнях мощности 332 Вт и 413 Вт.


Агрегат M900 при тех же условиях (20%, 50% и 100% от мощности агрегата) показал следующие значения КПД: 82%, 85,9%, 81,6% — тоже практически «бронза» де-факто при отсутствии даже базовой сертификации 80 PLUS де-юре. Пиковая эффективность блока была зафиксирована на уровне 343 Вт и составила 86.3%.

Коэффициент мощности под нагрузкой держится выше 99%, что является отличным показателем.

Источник обязанности


При заявленной допустимой нагрузке на резервный БП Hiper явно загорелся: на блоке M800 напряжение резервного БП падает вниз быстрым домкратом после достижения нагрузки 3 А.


«Дежурная» более мощного агрегата просуществовала немного дольше до падения напряжения, но все равно не могла доставить заявленную производителем нагрузку.

В принципе, это сложно назвать критическим недостатком — резервное питание выдерживает типичные нагрузки этого класса блоков питания. Но зачем тогда вообще было декларировать откровенно завышенные параметры?

Результаты

На фоне менее мощных моделей серии M блоки электрических параметров M800 и M900 выглядят намного привлекательнее: отличная стабильность напряжения во всем диапазоне нагрузок, хороший КПД, немного меньше претензий по скачкам пульсаций напряжения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
