Мой опыт изготовления своими руками прибора экономии электроэнергии

В последнее время Я часто стал встречать рекламу в интернете чудо прибора, который достаточно просто включить в розетку и он обеспечит 30-40 процентов экономии электроэнергии. И вот такой купил мой друг на рынке за 35$, но к своему удивлению он не смог заметить за несколько месяцев даже намека на экономию. Я его уговорил разобрать и посмотреть, что внутри. А там только схема питания для светодиодов, установленных в корпусе- в общем полный развод.

Долго пришлось ему рассказывать основы электротехники и про то, какие схемы действительно позволяют достичь экономии. Я даже поделился своим опытом самостоятельного изготовления схем для бытовых нужд  для своего дома. Более подробно про чудо приборы заводского изготовления читайте в конце статьи, а сейчас Я расскажу про основополагающие принципы и свой самостоятельный опыт изготовления устройств для экономии электроэнергии в своей квартире.

Как можно сэкономить электроэнергию.

Любая полная мощность состоит из полезной активной, которая производит работу и реактивной, от которой пользы нет. Она снижает эффективность всей энергосистемы.

Мы с вами по нашим электрическим счетчикам в домах, квартирах, гаражах и т. п. платим только за потребление активной энергии. А заводы и фабрики платят и за реактивную энергию, учет которой ведут специальные счетчики. Именно они ее кстати и производят при помощи оборудования с большой индуктивной составляющей.

Реактивная энергия берется из электросети для создания магнитного поля (в катушке, обмотках электродвигателя и т. п.) или электрического (в конденсаторе).

Говоря простыми словами — это электрическая энергия в электросети, которая у  потребителей не используется, поэтому и Мы с вами за неё не платим.  Реактивную составляющую электроснабжающие организации стараются максимально снизить с помощью конденсаторных установок так, как она снижает эффективность передачи электроэнергии.

Поэтому понятно  возникновение идеи преобразования в домашних условиях реактивной энергии в полезную активную. Это можно сделать с помощью разных схем с использованием конденсаторов, которых на просторах инернета можно найти очень много. Поиском и реализацией этих схем занимался Я и мои коллеги электрики, поэтому хочу поделится своим опытом.

Опыт использования различных схем устройств экономии электроэнергии.

Сразу хочу огорчить, что сэкономить не получилось, но за то вышло хорошее  устройство для подавления помех в домашней электропроводке и эффективная грозозащита. Если не верите проверьте на своем опыте.

Все подобные приборы используют в своей схеме накопители энергии или конденсаторы. Только предупреждаю, что в интернете  есть ошибочные схемы при реализации, которых  возможно возникновение короткого замыкания, вследствие чего может возникнуть возгорание вашего творения. Причем авторы статей утверждают, что им удалось добиться экономии до 50 процентов, всем

кто хорошо знает электротехнику просто становится смешно от такого бреда.

Новые электронные счетчики считают принципиально по-другому, поэтому самодельные схемы Вам не помогут, и даже могут повредить электронику устройства. Не так давно мой  друг  решил сделать своими руками и опробовать штуковину для экономии, которая проработала несколько минут пока не сгорела микросхема внутри счетчика.
Остановимся теперь на заводских приборах.

Приборы для экономии электроэнергии заводского изготовления.

Сейчас в средствах массовой информации и в интернете активно рекламируется чудо-прибор, который позволяет экономить до 30%

электроэнергии в домашних условиях. У него много разных названий SmartBox, Energy Saver, Экономыч и др. Но суть у них всех одна втыкаешь просто в розетку и значительно меньше платишь по счетам.

С более подробной информацией вы можете ознакомиться на официальном сайте-производителя.

По словам производителя они обладают  функциями по фильтрации помех, защиты от ударов молнии, перекоса  фаз и да же преобразуют реактивную электрическую энергию в активную. Но к сожалению реализовать это все в одном не большом приборе на современном этапе развития технологий не возможно. Да в промышленных масштабах возможно добиться экономии максимум 10-15 процентов с использованием дорогих и объемных устройств.

Все производители аппаратов для экономии электроэнергии в домашних условиях на самом деле жульничают и продают бесполезное барахло.

Использовать устройства для экономии электричества в домашних условиях лишено всякого смысла. Но есть другие эффективные методы, позволяющие сэкономить при чем значительно. Читайте о них в следующей нашей статье.

P.s. Современная электроника и бытовая техника конструктивно выпускается с возможностями по  компенсации реактивной энергии. Например, при производстве компьютерных блоков питания известные производители очень серьезно  подходят к подбору комплектующих, что позволяет  сократить реактивную составляющую и сэкономить от  5 до 10 % электроэнергии.

«Схемы» обнаружили возможные злоупотребления на государственном Харьковоблэнерго — новости Украины, ТЭК

АО «Харьковоблэнерго» завышало реальные объемы потребления электроэнергии для украинцев, которым поступали аномально высокие цифры в платежках. В то же время, крупным промышленным предприятиям – наоборот начисляли заниженные объемы от реально потребленных. Об этом идет речь в расследовании журналистов «Схем» (проекта Радио Свобода и UA:Перший), которые проанализировали хоздеятельность одного из крупнейших государственных энергетических предприятий Украины.

Подписывайтесь на LIGA.Бизнес в Telegram: только важное

Как отмечается в расследовании, компания Харьковэнергосбыт, которая собирает с потребителей деньги за поставленную Харьковоблэнерго электроэнергию, заметила аномальный рост объемов потребления бытовыми потребителями и занижение потребления крупными промышленными предприятиями.

Летом 2020 года тогдашний руководитель компании Игорь Тюпа обратился с письмом к главному акционеру Харьковоблэнерго – Фонду госимущества – с просьбой вмешаться и остановить возможное хищение электроэнергии.

Ориентировочный расчет убытков за этот период, по словам Тюпы, более 5 млн грн, но масштаб возможных злоупотреблений – больше.

«Статистически мы обнаружили, что где-то около 30 млн грн каждый месяц таким образом терялось или перераспределялось», – рассказал Тюпа журналистам.

Присоединяйтесь к Instagram LIGA.net – здесь только то, о чем вы не можете не знать

Согласно его письму, среди компаний, которые значительно занижали фактический объем потребления электроэнергии – концерн АВЭК и Ко семьи народного депутата от ОПЗЖ Александра Фельдмана; Харьковхолодмаш, совладельцем которого является семья бывшего заместителя министра по вопросам стратегических отраслей промышленности Виталия Немилостивого и фирмы сына и гражданской жены Геннадия Кернеса – Родиона Гайсинского и Оксаны Гайсинской. Эти компании, в частности, владеют недвижимостью и землей под торговыми площадками в районе станции метро «Героев труда» в Харькове.

В начале 2021 следователи Нацполиции провели обыски на Харьковоблэнерго. По словам представителя Харьковской областной прокуратуры Дмитрия Чубенко, тогда было установлено, что «должностные лица Харьковоблэнерго в сговоре с частными предпринимателями устроили такую схему, где по приборам потребления электроэнергии фиксировалось лишь 30% от фактически потребленной электроэнергии. То есть предприниматели имели возможность экономить на оплате электроэнергии».

Отдельно свою проверку провел регулятор – НКРЭКУ. По нескольким адресам в Харькове и области там обнаружили несправедливо начисленные многозначные суммы за электроэнергию. Регулятор оштрафовал Харьковоблэнерго – на 1,7 млн грн.

Фонд госимущества на письмо руководителя Харьковэнергосбыт не отреагировал. На запрос «Схем» пресс-служба Фонда ответила, что ФГИУ в этой ситуации уволил руководителей Харьковоблэнерго и Харьковэнергосбыт. На самом деле, уволили только начальника Харьковэнергосбыт, который и написал письмо о возможном хищении электроэнергии. А руководителем Харьковоблэнерго с марта прошлого года как был, так и остается Константин Логвиненко.

На начало сентября 65% акций Харьковоблэнерго принадлежало государству в лице ФГИУ, почти 25% – кипрской Smart Holding, конечным бенефициаром которой является внефракционный народный депутат Вадим Новинский и 10% – миноритарным акционерам.

Подписывайтесь на LIGA.Бизнес в Facebook: главные бизнес-новости

Юрий Тарасовский

Если Вы заметили орфографическую ошибку, выделите её мышью и нажмите Ctrl+Enter.

Как экономить электроэнергию, как сэкономить электричество?

Как экономить электроэнергию, как сэкономить электричество? «Всегда нужно искать инновационные технологические решения, ведь здесь очень многое зависит от подобранного оборудования, даже от схем размещения светильников. Большую роль играет и то, какие именно виды светильников используются. У нас еще устанавливают стандартные люминесцентные лампы. Мало того, что они уже давно запрещены к использованию, подобные светильники расходуют на 30% больше электроэнергии.

Мелочь? Уже нет… Еще недавно в России проблемам энергосбережения уделяли значительно меньше внимания, чем в Европе или США. В России вопрос энергосбережения никогда не поднимался всерьез. Во-первых, у нас дешевая энергия. Во-вторых, открывая магазины люди не думают о затратах, такое впечатление, что у многих просто лишние деньги. Да что говорить! У нас в регионах почти нигде не применяются электронные балласты: ради экономии закупаются электромагнитные, которые в Европе лет пять как запрещены. На нашем же рынке только-только начинается процесс замены пускорегулирующей аппаратуры на электронную. Многие ритейлеры полагали, что главное — купить и установить ТО и источники света. Задумываться о том, какие накладные расходы могут возникать при эксплуатации, считалось излишним. Сегодня ситуация изменилась. «Главные требования, которые предъявляются теперь к светильникам для торговых помещений, — не только высокие показатели мощности и современный дизайн, но и возможность с их помощью экономить электроэнергию», — отмечает Александр Титов, руководитель технического отдела компании «ЦЕНТР ТЕХНИЧЕСКОГО СВЕТА». С ростом цен на электричество коммерсанты стали при подсчетах учитывать статистику. По данным компании «Олекс Холдинг», всего в рядовом супермаркете потребляется в год около 2 млн. кВт электроэнергии. Освещение составляет 38% этой энергии, кондиционирование помещений — 5%, холодильные компрессоры — 28%, конденсаторы — 3%, прилавки — 15%, отдельные холодильники −4%. остальное — 7%.

Наиболее энергоэффективны люминисцентные и металлогалогенныелампы

Способы и варианты

Не секрет, что один из ключевых факторов, способствующих созданию благоприятной атмосферы и, как следствие, настроения посетителей для различных типов торговых помещений — именно продуманная система освещения. Поведение покупателей не всегда одинаково: они могут покупать лишь предметы первой необходимости либо поступать импульсивно и желать побаловать себя. Поэтому создание соответствующей обстановки и возможность выгодно представить товар, эффектно осветив его очень полезно для развития бизнеса и увеличения прибыли.

Компактные газоразрядные лампы высокого давления MasterColor CDM (Philips) с керамической горелкой позволяют выбрать необходимое освещение в соответствии с конкретными целями. Они могут использоваться для направленного освещения, расстановки акцентов, заливающего освещения стен, прожекторного и зонального освещения. Лампы обладают такой важнейшей характеристикой как УФ-блокировка, которая препятствует выцветанию товаров, одновременно позволяя существенно экономить Ватты. При этом энергосбережение не влияет на качество света: он остается ярким, искрящимся и белым, с отличной цветопередачей (RA) более 90 в течение всего срока службы. Что касается галогенных ламп, то в технологиях их производства достигнут качественный прорыв, позволяющий значительно экономить электроэнергию. В зависимости от выбранного типа ламп экономия может достигать 40-60%, что помогает также значительно снизить выбросы двуокиси углерода в воздух, а значит вносит огромный вклад в охрану окружающей среды.

Методы организации правильного освещения различных групп товаров

Простая замена стандартных галогенных ламп их энергосберегающими эквивалентами позволяет потреблять меньше мощности, поддерживая при этом такой же уровень освещенности. Реальная экономия электроэнергии до 66%.Если вы используете не галогеновую лампы и не лампы накаливания, вы уже применяете энергосберегающие технологии, будь то металлогалоген или люминесцентный светильник. Правда, бывает, что ритейлеры даже на экономичные лампы смотрят с недоверием: мол. очень уж много энергии тратится во время их включения. Если приравнивать 70-ваттную металлогалогеновую или люминесцентную лампу к лампочке накаливания, то понадобится 5 ламп накаливания соответствующей мощности. Для того чтобы добиться желаемого эффекта придется потратить в 5 раз больше обычных ламп и, соответственно, энергии. Суть в этом. А то, что у металлогалогена пусковые токи вдвое больше, то это на доли секунды, в момент включения. Благодаря усовершенствованным источникам света, экономия может осуществляться в разных направлениях: при очень высокой эффективности снижается количество излучаемого тепла — соответственно, и затраты на кондиционирование помещений падают. В этой области также предлагается много решений.

В комплексе комбинирование специальной лампы, типа отражателя и фильтра для определенной группы продуктов позволяет найти лучшее решение по освещению отдельного вида продуктов. Сегодня такой комплексный подход к внедрению на торговые объекты энергосберегающих технологий можно увидеть во многих крупных российских и европейских розничных сетях. таких как «Магнит», «Седьмой континент», «Рублевский», Metro, Spar, Globus. Wal-Mart и др. Чтобы гарантировать великолепную презентацию свежих быстропортящихся продуктов, таких как рыба и мясо, хлебобулочные и кондитерские изделия, их необходимо осветить особенным образом. Быстрое высыхание продукта, изменение цвета или состава часто спровоцированы неправильным освещением, которое приводит к порче продукта и приносит большие убытки магазину. То же касается и текстиля, товаров из кожи, косметики, мебели или ковров — неправильное освещение может привести к отрицательным изменениям в качестве товара. Новые технологии, применяющиеся при создании усовершенствованных источников света, эффективно защитят продукты. Cветодиоды постепенно начинают использоваться и для освещения магазинов

Светодиодные светильники

Использование светильников и прожекторов на основе светодиодных, или LED-технологий является, пожалуй, одним из наиболее перспективных направлений в освещении. Светодиоды — это следующий шаг в технологиях освещения. Конкуренции у них нет. 10-ваттная светодиодная лампа дает такой же эффект, как одна 75-ваттная галогенная. Правда, широкое применение таких ламп пока вопрос будущего. Сейчас уже выпускаются и прожекторы, и встраиваемые светильники, и модели для карнизов. Но техника данного класса пока еще далеко не всем по карману.

Одноваттный светодиодный встраиваемый светильник будет чуть менее ярким, чем 20-ваттная галогеновая модель. Если у обычных металлогалогеновых ламп срок службы — максимум 12-14 тыс. часов, то у светодиодных — от 50 до 100 тыс. Почему же магазины сплошь не осветить оборудованием с LED-технологией? Все упирается в цену вопроса. Галогеновая лампа с арматурой и трансформатором обойдется примерно в $10. А светодиодная головка стоит около $30 — 35. Средний 35-ваттный прожектор с металлогалогеновой лампой стоит в районе $140-150, светодиодный — $250-300- Переплачивать втрое готовы сегодня далеко не все. Ситуация как с мобильными телефонами: каждый год они дешевеют. Когда все производители наладят массовый выпуск светильников, когда на рынке появится широкий модельный ряд, LED-технологии будут доступны уже всем желающим. Снижения цен следует ожидать через год-два.

Дизайнеры уже сейчас используют и будут использовать светодиоды в жилых помещениях, скажем, закарнизный свет, подсветка аквариумов, настольные лампы и т. д. Но это все разовые заказы. Массовые поставщики не имеют возможности привезти большую партию светодиодов, поскольку на рынке света для коммерческих помещений на них пока низкий спрос. Практика многих светотехнических компаний показывает, что 98% заказов по освещению реализуется, по большому счету, с использованием люминесцентных ламп с электронным балластом и металлогалогеновых светильников. Что касается светодиодных источников света, есть заказы от тех кто хочет выделиться или старается идти, так сказать, впереди моды. Но эти случаи единичны. Сегодня никто не станет освещать весь магазин промышленными светодиодами. Речь идет только о подсветке малых форм или об акцентном освещении, когда нужна особая яркость. Основные потребители светодиодов — ювелиры: колье или браслеты, всевозможная бижутерия не нагревается в свете светодиодных ламп. Товар хоть можно взять в руки и показать покупателю, ведь привычной галогенной подсветке ювелирные изделия нагреваются до 60-70°С и выше.

Не только «железо»

Эксперты утверждают, что минимизировать расходы можно не только за счет усовершенствованного оборудования, но и с помощью современного программного обеспечения и грамотного проектирования света для магазинов. Наиболее простым примером здесь является подбор оборудования по графикам суточного распределения нагрузки на оборудование, а не по ее суммарному максимальному значению. При отсутствии таких данных проектная организация может предложить свой технологический процесс или использовать для расчета данные, полученные на основе анализа работы аналогичных объектов. Электронная пускорегулирующая аппаратура (ЭПРА) обеспечивает дополнительные удобства — контролируемый пуск, и экономию электроэнергии до 30%, а также увеличение срока службы лампы до 30% и защиту при перепаде напряжения. Сегодня в условия современной экономической ситуации приходится оптимизировать затраты везде, где только можно. Решения в области энергосбережения, способны снизить финансовые потери и более эффективно распределять денежные средства.

Отправьте нам заявку и получите проект освещения бесплатно

Мы на выгодных условиях сотрудничаем с архитекторами и дизайнерами, сетевыми магазинами, строительными и девелоперскими компаниями, проектными организациями и дилерами. Свяжитесь с нами, и мы обсудим детали сотрудничества на особых условиях



Спасибо, мы получили Ваше
обращение и перезвоним в
ближайшее время!

В рабочий день среднее время
ожидания не превышает 15 минут

Отправка заявки завершилась неудачей, пожалуйста, повторите попытку позднее


Понравилась статья? Поделитесь ей с друзьями!

Твитнуть

Поделиться

Плюсануть

Поделиться

Запинить

Теги: LED, Энергосбережение

Приборы для экономии электроэнергии

В этой статье ЭлектроВести расскажут вам, существуют ли приборы для экономии электроэнергии, или это просто миф.

Не так давно, на наших рынках, в интернете, в некоторых печатных изданиях и даже на телевидении, появилась реклама чудо-прибора, который, по словам рекламирующих, способен экономить до 30-35% электроэнергии. Что же это за прибор? Как он устроен? И неужели это правда, что он способен экономить столько энергии?

Примерно в одно время, в разных регионах, эти приборы появились под разными названиями. Вот примерные названия этих самых приборов: SberBox, smartBox, Energy Saver, Pover Saver, Saving-box, Powersave, Экономыч и т.д.

По словам производителей, и соответственно распространителей, прибор достаточно просто воткнуть в розетку, и он начинает работать, то есть, экономить наши кровные.

Стоимость данного девайса, в зависимости от региона распространения и «щедрости» продавцов, колебалась от 10$ до 70$. В самом простом исполнении, прибор рассчитан на 15 кВт нагрузки для однофазной сети, то есть на средний дом. Также существуют приборы и для трех фазных сетей. К примеру, такой прибор для экономии  электроэнергии, рассчитанный для работы в трех фазной сети, на нагрузку до 48 кВт, имеет размеры с обыкновенную пачку от стирального порошка.

Первое знакомство с описанием этого устройства для экономии электроэнергии вызывает у электротехников восторг, смешанный с ощущением собственной некомпетентности. Прибор имеет солидный перечень возможностей, реализованных с помощью загадочных, патентованных технических новаций.

Специалистам трудно представить, как можно реализовать в одном приборе такие функции, как компенсация реактивной мощности, фильтрация помех, защита от перекоса фаз и ударов молнии. Революционная возможность преобразования реактивной электрической энергии в активную энергию вообще не имеет аналогов. Такая перспектива сразу приводит энергетиков промышленных предприятий в состояние экстаза.

Давайте внимательно присмотримся к чудесному изделию и подумаем, можно ли реализовать все заявленные характеристики в одном приборе. И не слишком ли мало за него запрашивают? Ведь автоматические конденсаторные установки сравнимой мощности стоят в 4-6 раз дороже.

Стабилизаторы для выравнивания перекоса напряжений в фазах тоже не дешевы. Фильтры гармоник, громоздкие изделия, содержащие большое количество железа и меди, низкой ценой тоже не страдают. Совмещение возможностей всех этих устройств в одном изделии – это действительно впечатляющее достижение.

Энергосберегающее устройство Smart Boy

В рекламных статьях приведены великолепные фотографии внешнего вида прибора, схемы подключения. А вот изображений устройств с открытым корпусом практически невозможно найти. И можно понять почему: вместо заявленных 5 блоков и модулей, таких как программируемый контроллер и управляющий трансформатор, присутствует простейший, убогий набор деталей.

Итак, мы приобрели один из таких приборов, для того, чтобы попробовать разобраться с ним. Что же он из себя представляет. Это небольшая коробочка, напоминающая обыкновенное зарядное устройство, на передней панели находятся два светодиода.

Взяв на себя смелость, мы попробовали заглянуть внутрь этого чудо-прибора. Что мы увидели внутри? Внутри был диодный мостик, конденсатор неопределенной емкости и небольшой блок питания, от которого питались светодиоды.  И …. собственно все. Самой дорогой деталью является стильный корпус с вилкой подключения к сети. Общая стоимость комплектующих вряд ли превышает 3-4 долларов, а самая дешевая модель уже продается за 40. О какой экономии электроэнергии можно говорить при такой схеме?

Как Smart Boy позволяет экономить электроэнергию

Так все-таки за счет чего происходит экономия электроэнергии при использовании такого типа энергосберегающих приборов? А вот тут придется окунуться немного в теорию, без этого никуда. Попробуем изложить все простым, понятным языком.

Итак, энергия бывает активная и реактивная. Останавливаться на высших гармониках, помехах в электросети, сдвигами по фазе и прочих премудростях, мы не станем, рассмотрим лишь то, с чем действительно можно столкнуться в реальной жизни, в бытовых, так сказать, условиях.

Обыкновенные бытовые потребители электричества, то есть, мы с вами, платим за потребление активной энергии. Большие предприятия оплачивают еще и реактивную энергию. Для этого у них установлены специальные счетчики, которые подсчитывают этот самый реактив.

На самом деле они, предприятия, не потребляют, они ее производят. То есть, оборудование с большой индуктивной составляющей, выделяет реактивную энергию, которая дополнительно нагружает сети. Для того чтобы «разгрузить» электрические сети от негативной нагрузки, существуют специальные устройства- Компенсаторы Реактивной Мощности, то есть КРМ.

Эти самые КРМы, достаточно громоздкие и сложные устройства, причем, они изначально рассчитываются под определенную нагрузку. А этот чудо-прибор, о котором собственно сейчас и идет речь, если и может что-то сэкономить, теоретически, то только при строго определенной нагрузке. А подсчитать эту самую нагрузку практически нереально.

Многие современные приборы уже изначально оснащены приборами для компенсирования реактивной составляющей. Так, к примеру, практически все компьютерные блоки питания оснащены Passive PFC, что позволяет сократить потребляемую энергию на 5-10 %. Но в данном случае, номиналы емкости, дросселя и прочего железа, очень тщательно подсчитывалось, что и позволило сократить потребление электричества.

Из всего, что было написано выше, можно сделать вывод, что компенсировать, что-либо в домашних, бытовых условиях — бессмысленно.

Но, справедливости ради, проведенные нами эксперименты на производстве, показали, что, при применении трехфазного статического КРМ, дало некоторые результаты. А именно, позволило стабилизировать перекос по фазам на 10-15 %, то есть, равномерно распределить нагрузку между фазами. Но это на производстве, где нагрузки были относительно постоянные. Так что, выводы делайте сами.

Как чудо-прибор преобразует реактивную энергию в активную

Отдельно поговорим о преобразовании реактивной энергии в активную. Сейчас только энергосберегающее устройство Smart Boy декларирует подобную возможность. В электротехнике нет ни теоретических обоснований подобной возможности, ни практических реализаций устройств. Все попытки получить у дилеров более подробную техническую информацию об этой удивительной возможности оказались неудачными. Они или цитировали рекламные презентации, или ссылались на «ноу-хау» разработчиков.

Торжество современной техники или грандиозная афера?

То, что настораживает специалистов, совершенно непонятно остальному населению, далекому от электротехники. Ну, как можно устоять, когда на экране телевизора седоватый доктор технических наук (а доктор ли?) проникновенно описывает выгодность приобретения прибора, со скидкой для пенсионеров? Судя по размаху и длительности показа рекламных роликов, дела с продажами обстоят неплохо.

Ранее ЭлектроВести писали, что оператор системы передачи НЭК «Укрэнерго» впервые в течение лета 2020 на полтора часа ограничил генерацию электроэнергии из возобновляемых источников на общую мощность — 350 МВт.

По материалам: electrik.info.

Преобразователи частоты как способ экономии электроэнергии на производстве

В последние годы в нашей стране сложилась такая тенденция, что с каждым годом цены на электроэнергию существенно возрастают. Если говорить о производстве, то это в первую очередь, сказывается на себестоимости выпускаемых изделий. Если раньше в Украине ее практически не учитывали, то сейчас ситуация кардинально другая.

На многих предприятиях руководство ставит задачу главному энергетику по повышению энергоэффективности предприятия, а иногда за успешное ее выполнение начисляют даже премии.

На многих промышленных предприятиях основную долю потребления электроэнергии составляют производственные линии — станки, конвееры, вентиляция, ПТО и др.

В основу всего вышеперечисленного оборудование заложены обычные электродвигатели, поэтому при грамотном аудите энергопотребления первоочередной становиться задача снижения потребления электроэнергии за счет уменьшения ее потребления электродвигателями.

Наиболее эффективный способ уменьшения — применение преобразователей частоты. Давайте рассмотрим несколько типовых схем экономии электроэнергии за счет применения преобразователей частоты

Экономия электроэнергии в вентиляции и кондиционировании

При проектировании систем вентиляции и кондиционирования различных помещений за основу берется максимально необходимое количество воздуха, которую должна пропустить через себя система в единицу времени исходя из максимальной загрузки в цехе или при полной заполненности зала, если это офисное здание. На практике же они работают на полную мощность в лучшем случае 10-20%, а офисные помещения и того меньше. При этом система кондиционирования будет или выключена или работать на полную мощность.

Применение в данной системе преобразователей частоты позволит регулировать количество оборотов вентиляторов системы, тем самым существенно сокращая потребляемую ими электроэнергию. Из дополнительных плюсов такой системы — уменьшение уровня шума системы, снижение пусковых токов, повышение ресурса работы электродвигателей системы.

Наиболее подходящим частотником для применения в системах поддержания климата являются частотные преобразователи Schneider Electric Altivar 61

Экономия при использовании преобразователей частоты в насосах

Еще одна большая сфера применения электродвигателей в производстве — различные насосы. Применение частотных преобразователей позволяет существенно сократить потребление ими электроэнергии за счет уменьшение номинальных оборотов.

Использовании частотников в центробежных насосах и вентиляторах для снижения рабочей скорости вращения приводит к кубическому уменьшению энергопотребления двигателей. Например, уменьшение частоты электродвигателя с 50 Гц до 40 Гц приводит к уменьшению потребления электроэнергии вдвое.

В добавок к вышесказанному, преобразователи частоты позволяют избавится от гидроударов, а при использовании датчиков даже автоматизировать процесс — при уменьшении потребления рабочей жидкости, давление в трубопроводе будет увеличиваться, датчик это фиксирует и частотник автоматически уменьшает обороты двигателя. При увеличении потребления давление будет уменьшаться, а частотник соответственно будет увеличивать обороты двигателя, соответственно в системе будет поддерживаться постоянное давление, а в случае, когда двигатель на номинальных оборотах не способен поддержать нужное давление, преобразователь частоты может подать сигнал об этом на пульт или, в случае наличия дополнительного насосного оборудования автоматически его включать.

Так же существуют специальные «насосные» серии частотников, например, Altivar 212. В них как аппаратная, так и программная часть заточена под управление насосами — специальные режимы работы, законы управления и предустановки для быстрого и простого пуска существенно облегчают их внедрение в уже существующие системы



Конвееры и транспортировочные механизмы

Применение преобразователей частоты в конвеерах обусловливается прежде всего необходимостью плавного запуска и продвижения продукта вдоль линии конвеера. Например, возьмем обычный конвеер с бутылками под жидкость, если в ходе процесса произошла аварийная остановка и теперь необходимо вновь запустить конвеер, то при прямом пуске из-за рывка существует возможность схода части продукции с него (упадет и разобьется), плавный пуск с помощью частотного преобразователя позволит этого избежать.

Но даже в конвеерах возможна экономия электроэнергии за счет применения частотника. При его нагруженном пуске электродвигателю будет сложно мгновенно сдвинуть с места большую массу продукции, в следствии этого будут большие пусковые токи, а это приведет к появлению реактивной мощности, т.е. коэффициент мощности сети будет ниже, соответственно оборудование при той же мощности будет потреблять больше электроэнергии, если в цеху работают сразу несколько конвееров и по тех.процессу они периодически останавливаются — то применение частотных преобразователей существенно сократит потребление электроэнергии и увеличит ресурс работы всей системы.

В данной схеме работы оптимальным будет применение общепромышленных серий частотников, например Altivar 312, Altivar 32 или их более дешевых аналогов.

Подъемно-траспортное оборудование

Наиболее тяжелым режимом работы для электродвигателя, наверное, является режим ПТО — подъемные краны, лифты, различные лебедки. Это связано с тем, что по технологическому процессу электродвигатели постоянно вынуждены срывать с места тяжелые грузы, работая на максимальной мощности и частыми пусками и остановами.

Если анализировать этот режим работы с точки зрения энергозатрат, то это очень тяжелый режим, частые пуски приводят к броскам напряжения, работа на максимальной мощности приводит к увеличенному потреблению электроэнергии и износу оборудования.

Стандартные схемы по уменьшению оборотов двигателя частотником здесь непременимы, т.к. приведут к падению мощности установки. Но и в этом режиме есть возможности экономии.

При использовании частотников в подъемно-транспортном оборудовании можно применять режим рекуперации.

Режим рекуперации — это режим в котором вырабатывается электроэнергия при торможении высоконагруженных систем. Эта электроэнергия заряжает встроенные аккумуляторы и в дальнейшем может быть использована для питания электродвигателя.

В ПТО режим рекуперации включается при опускании груза. Когда груз за счет собственного веса может работать в режиме динамо-машины.

Процент экономии электроэнергии за счет рекуперации сильно зависит от режима работы, и целесообразность его применения необходимо просчитывать в каждом конкретном случае. Но в случае больших установок экономия электроэнергии при использовании преобразователей частоты с функцией рекуперации может составлять до 30%.

В ассортименте нашего магазина существует предложение для этого режима — частотные преобразователи серии Altivar 71. В стандартной поставки у них нет этого модуля, но по отдельному запросу возможен просчет и поставка Altivar 71 с модулем рекуперации





Экономия электроэнергии в квартире и частном доме

Экономия электроэнергии становится актуальным вопросом для всех слоев населения. Для его решения некоторые прибегают к использованию альтернативных источников электричества и тепловой энергии, однако большинству потребителей они недоступны из-за экономических и технических причин. Кроме того, источники экономии для частных домов и городских квартир могут быть различны.

Экономия электроэнергии: первые шаги и основные методы экономии в быту

Как сэкономить электроэнергию в квартире

Для начала, стоит пересмотреть используемые бытовые приборы. В современных устройствах производители используют весьма полезный для экономии средств пользователей режим «standbay», работающий благодаря наличию таймеров, часов, датчиков температуры или термостатов. Устройство любого бытового прибора предусматривает использование трансформаторов, предназначенных для уменьшения величины напряжения, необходимого для питания различных микросхем управления. Трансформатор, представляя собой электрическую машину, потребляет электроэнергию даже в режиме без нагрузки. Бытовые приборы класса А и выше используют более экономичные кольцевые трансформаторы, однако даже они в режиме холостого хода потребляют до 2% от своей номинальной мощности. Более дешевые бытовые приборы с Ш-образными трансформаторами более расточительны и способны потреблять до 7% мощности не производя полезной работы.

Светодиодные лампочки для дома

Для примера, кофеварка или микроволновая печь могут потреблять в режиме ожидания до 7 Вт мощности из электрической сети, а современные телевизоры – до 15 Вт. В итоговом счете за электроэнергию потребление подобными бытовыми приборами составляет от 5% до 8% от общего объема, который оплачивает потребитель.

Оптимизировать потребление электроэнергии в квартире достаточно просто. Для начала необходимо установить светодиодные лампочки во всех осветительных приборах, а сами источника света необходимо расположить таким образом, чтобы исключалось освещение углов без особой необходимости. Установка датчиков движения, которые управляют освещением в квартире, не всегда оправдана, так как собственная мощность потребления датчика может быть сопоставима с самим источником света. Для приборов, используемых в квартире в качестве «обслуги» (стиральная машина, микроволновая печь, чайник), необходимо руководствоваться правилом максимальной загрузки.

Экономия электроэнергии в домах

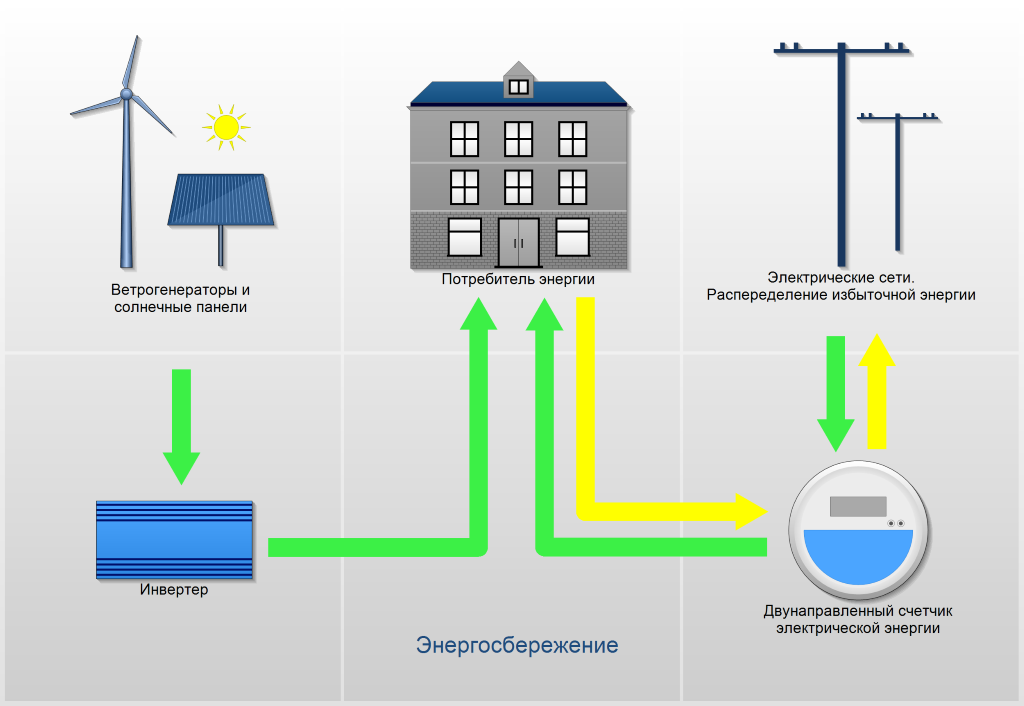

Схемы альтернативного энергоснабжения дома
Солнечные батареи — экономия или деньги на ветер

Особенностью систем электроснабжения частных домов является высокая нагрузка на систему благодаря использованию систем подогрева воды и отопления, использующих электрические котлы и нагревательные элементы. Поэтому экономия в этом случае должна начинаться с утепления стен, окон и перекрытий. Вторым шагом на пути экономии энергоресурсов может стать переход на альтернативные источники тепла и электричества. Стоимость единицы мощности энергии для альтернативных источников колеблется в широких пределах. В отличие от цен на энергоносители, поставляемых энергетическими компаниями и коммунальщиками, которые постоянно увеличиваются, стоимость «зеленой» энергии постоянно снижается, как и цена за единицу мощности. Однако использовать в современном доме систему автономного энергоснабжения с умной системой контроля расходуемой мощности весьма затратное удовольствие и пока является больше хобби, чем реальной возможностью сэкономить собственные средства.

Реле экономии электроэнергии » S-Led.Ru


Проблема экономии электроэнергии всегда стояла остро, но в настоящее время, когда тарифы на электроэнергию неустанно растут, она приобретает наибольшую актуальность. Одно из слабых мест, через которое «утекают» лишние киловат/часы, это, как и всегда, — туалетная комната, ванная комната, кладовка. То есть, помещения не имеющих окон, и поэтому, при входе в которое человек, уже инстинктивно, включает свет, но часто из-за забывчивости, эта лампочка остается включенной целыми сутками.

Устройство представляет собой реле времени, которое выключает свет с задержкой, такие реле обычно устанавливаются на лестничных клетках в подъездах многоквартирных домов. При нажатии на кнопку свет включается, и гаснет через некоторое время после её отпускания. В данном случае принцип действия почти такой, но с одним отличием, — имеется датчик запора двери изнутри помещения. Этот датчик представляет собой геркон, который управляется магнитом, укрепленным в деревянной рукоятке внутренней задвижки двери. Когда дверь заперта изнутри, контакты геркона замкнуты. Эти контакты подключены параллельно контактам кнопки управления реле.

В результате устройство работает следующим образом. Открыв дверь, человек нажимает на кнопку выключателя света в этом помещении. Свет включается. Если после этого дверь не будет заперта изнутри (может быть её оставили открытой или закрыли снаружи), то свет через 10-20 секунд погаснет автоматически. Если человек вошел в помещение, закрыл за собой дверь и запер её внутренней задвижкой, то это привело к замыканию геркона, подключенного параллельно кнопке включения. В течении всего времени, пока закрыта эта задвижка будет гореть свет в помещении. После того, как человек отопрет внутреннюю задвижку свет выключится примерно через 10-20 секунд. Таким образом, самое большое время бесцельного горения лампы, — это не более 20 секунд.

Принципиальная схема устройства показана на рисунке 1. Реле времени построено на КМОП-микросхеме К561ЛЕ5 (D1). Цепь R1-C1 задает требуемый временной интервал, в течении которого лампа светится после отпускания кнопки включения S1 или размыкания контактов геркона SG1. При нажатии на кнопку S1 происходит разрядка конденсатора С1 через контакты этой кнопки. Это приводит к тому, что постоянное напряжение на входах элемента D1.1 устанавливается равным напряжению питания микросхемы, то есть, логической единице. На вход триггера Шмитта D1.2-D1.3 поступает с выхода элемента D1.1 логический ноль и триггер переключается в нулевое состояние. Ноль с его выхода поступает на вход инвертора 01.4, и логическая единица с выхода D1.4 подается на базу транзистора VT1. Транзистор открывается и подает отпирающее напряжение на управляющий электрод тиристора VS1. Тот открывается и подает питание на осветительную лампу.

Триггер Шмитта в этой схеме нужен для того, чтобы исключить самовозбуждение элементов микросхемы при переходе напряжения на резисторе R1 через порог переключения логического элемента. В этот момент элемент D1.1 может превратиться в аналоговый усилитель, и уровень на его выходе будет балансировать где-то посредине между нулем и единицей.

При отпускании кнопки S1 начинается зарядка конденсатора С1 через резистор R1, и как только С1 зарядится до такого уровня, что напряжение на R1 станет меньше порога переключения на логический ноль, то напряжение на выходе D1. 1 примет уровень логической единицы. Триггер Шмитта переключится в единичное положение, на выходе D1.4 установится логический ноль и транзистор VT1 закроется, тиристор запрется, и лампа освещения будет выключена. Таким образом, зарядка конденсатора С1 начинается только после того как будет отпущена кнопка S1 и ее контакты разомкнутся. Пока конденсатор С1 закорочен, свет будет гореть неограниченное время.

Поэтому параллельно кнопке S1 подключен геркон SG1, замыкающийся при закрывании внутренней задвижки двери помещения. Таким образом, пока задвижка закрыта С1 заколочен и свет горит постоянно. После открывания задвижки свет выключается после того как С1 зарядится через R1, то есть через 10-20 сек.

Может быть два варианта подключения этого автомата. В первом случае, его подключают после основного выключателя лампы, а кнопку S1 можно и не устанавливать. При включении питания основным выключателем, в первый момент С1 будет разряжен и лампа включится. Затем, после зарядки С1 она выключается. Снова включить лампу, в этом случае, можно только если основным выключателем выключить питание, а затем его снова включить. Такой вариант интересен тем, что можно всю схему отключить от сети, но у него есть и недостаток — перед повторном включением нужно выждать время в несколько секунд после выключения основного выключателя, иначе выдержка времени, в течении которого будет светить лампа получится меньше из-за неполного разряда С1.

Второй вариант — по питанию автомат постоянно подключен к электросети, кнопка S1 заменяет основной выключатель (который нужно заменить кнопкой или переделать в кнопку). В этом случае устройство точно отрабатывает выдержку времени, но автомат нельзя отключить от сети.

Может быть и комбинированный вариант, когда сохранен и основной выключатель и кнопка S1. В этом случае, обычно пользуются кнопкой, а на длительное время автомат отключают основным выключателем.

Автомат смонтирован на печатной плате из одностороннего фольгированного стеклотекстолита. На ней все детали, кроме кнопки, геркона и тиристора. Устанавливая автомат необходимо защитить его от попадания в него влаги или испарений (если он размещается в ванной комнате, в этом случае лучше будет если его разместить вне ванной комнаты).

При управлении лампой мощностью не более 150 Вт никаких радиаторов для отвода тепла от тиристора или диодов выпрямительного моста не требуется. Диоды КД226 можно заменить на КД209 (но при этом мощность лампы не должна быть больше 100 Вт). Тиристор КУ202 с буквенными индексами К, Л, М, Н. Стабилитрон Д814Б можно заменить стабилитроном Д814 с любым буквенным индексом, кроме «Е».

Транзистор КТ645 можно заменить на КТ604, КТ815, КТ817. Резистор R5 составлен из двух параллельно включенных резисторов МЛТ-2 сопротивлением по 39 кОм. Резисторы соединены между собой скруткой, и установлены рядом с печатной платой, припаяны по месту положения R5 на монтажной схеме. Геркон — замыкающий, типа КЭМ-4.

Кроме реле времени существенно сэкономить электроэнергию можно, используя автоматизированные системы. На сайте http://efesgroup.ru/ подробно рассказано о главных особенностях, принципе работы и основных преимуществах автоматической системы управления освещением.

Автоматический выключатель управления энергопотреблением

Вход в автоматический выключатель управления энергопотреблением


Два года назад Eaton начал сотрудничать с EPRI, Исследовательским институтом электроэнергетики, для полевых испытаний революционного «выключателя управления энергопотреблением» (EMCB) в 12 региональных коммунальных предприятиях США, от Северной Каролины до Гавайев, начиная с осени. 2016 г. Eaton и EPRI разработали программу полевых испытаний, чтобы оценить, как эта новая технология для контроля и управления конечным потреблением энергии / нагрузки может помочь улучшить коммунальные услуги и оптимизировать сеть.

EMCB

Eaton является первым в отрасли: интеллектуальным выключателем нового поколения, который обладает функциями безопасности стандартного автоматического выключателя со встроенным облачным подключением и встроенным интеллектом. Это ошеломляющее преобразование технологии автоматических выключателей и предлагает коммерческий учет для ответвлений, возможности связи и удаленный доступ. Выключатель можно контролировать и управлять без ущерба для традиционных функций безопасности выключателя.

Справедливо сказать, что сравнение EMCB с автоматическим выключателем похоже на сравнение смартфона с телефоном с дисковым набором номера.EMCB сочетает в себе беспрецедентный опыт Eaton в области защиты цепей с функциональностью Интернета вещей (IoT) и переносит его непосредственно на панель нагрузки. На самом деле EMCB Eaton имеет много общего с iPhone и Nest.

В начале цикла разработки Eaton установила важное партнерство с Electric Imp, компанией с ведущей в мире платформой Интернета вещей, основанной Хьюго Файнсом. Файнс возглавил группу разработчиков аппаратного обеспечения, отвечающую за первые четыре поколения Apple iPhone, а затем продолжил разработку и архитектуру аппаратного обеспечения для термостата Nest. Уникальная архитектура подключения к Интернету вещей компании Electric Imp позволила Eaton быстро удовлетворить ключевые бизнес-требования и технические требования, предъявляемые поставщиками коммунальных услуг: безопасность, гибкость, масштабируемость и надежность.

Кроме того, EMCB были разработаны с учетом простоты установки. Они модернизируются в существующие центры нагрузки Eaton (как существующие, так и устаревшие) и следуют той же установке, что и обычный автоматический выключатель. Таким образом, нет необходимости в дополнительном оборудовании в панели или специальных шлюзах в доме.

Мощные возможности подключения EMCB решают основные проблемы, которые не позволяют программам реагирования на спрос, спонсируемым коммунальными предприятиями, полностью раскрыть свой потенциал.

Обзор энергосберегающего устройства

PowerVolt — Интеллектуальное устройство энергосбережения

Нью-Йорк, Нью-Йорк — (NewMediaWire) — 24 июля 2020 г. — Вам, должно быть, интересно, как сэкономить электроэнергию? С PowerVolt очень легко экономить электроэнергию. Просто подключите это маленькое устройство к своей электрической цепи, и оно снизит потребление электроэнергии на 90%.Вы можете использовать это устройство у себя дома, на заводе, в офисе или даже в подвале. Он работает бесшумно, чтобы снизить ваши счета за электроэнергию.

Так что не ждите, закажите PowerVolt сейчас! Экономьте энергию, экономьте деньги, а также спасайте нашу планету.

О программе PowerVolt Energy Saver

PowerVolt Energy Saver — это небольшое электронное устройство, которое может эффективно экономить электроэнергию. Достаточно просто подключить устройство к розетке, и потребление электроэнергии снизится на 80–90%.Это небольшое портативное устройство, которое можно носить с собой куда угодно и сократить расходы на электроэнергию. В этом приборе используется хорошо изученная технология, позволяющая снизить потребление энергии всеми вашими электрическими устройствами. Вы можете использовать устройство энергосбережения PowerVolt в домах, гостиницах, офисах, ресторанах и т. Д. Использование устройства простое и понятное. Никакой специальной установки не требуется. Устройство будет обеспечивать электроприборы только необходимой энергией и предотвращать потери энергии. Потери мощности будут меньше, а потребление электроэнергии будет больше.Это простое в использовании устройство, которое сэкономит вам много денег.

Характеристики энергосберегающего устройства PowerVolt

Устройство становится важной частью офиса и дома каждого человека в разных странах. Это сделано в первую очередь для людей, которые платят большие счета за электричество. Это поможет вам сэкономить с трудом заработанные деньги и энергию. Если вы воспользуетесь этим устройством, ваш счет за электричество сократится вдвое или даже больше. PowerVolt — лучшее устройство для снижения счетов за электроэнергию благодаря своим необычным характеристикам, которые приведены ниже:

  • Он имеет высокочастотный диапазон от 50 до 60 герц.
  • Для бесперебойной работы требуется входное напряжение от 25 до 90 вольт.
  • Обладает отличными характеристиками для контроля температуры. Это делает устройство пожаробезопасным и легковоспламеняющимся.
  • Это портативное и удобное устройство, которое можно брать с собой куда угодно.
  • Устройство просто загружается и работает самостоятельно.
  • Светодиодный индикатор мигает зеленым светом, когда устройство начинает работать правильно.
  • Диапазон действия электричества устройства составляет до 500 квадратных футов.
  • Устройство поддерживает безопасный и безопасный плагин.

Как работает энергосбережение PowerVolt?

PowerVolt не имеет сложных схем. Он использует простую, но эффективную рабочую систему. Это устройство уравновешивает колебания напряжения и сохраняет дополнительную энергию в вашей цепи. Затем он использует эту энергию во время потребности. Он также защищает ваши электроприборы от скачков входного тока. Таким образом, он обеспечивает высокую энергоэффективность устройств.

Вы легко вставляете двухконтактный прибор в розетку, и он начинает работать. Затем вы увидите зеленый свет на устройстве, что означает, что оно начало работать. Включите его на более длительное время, чтобы оптимизировать его работу. PowerVolt можно приобрести в этом магазине по сниженным ценам.

Как использовать PowerVolt Energy Saver

Этим энергосберегающим устройством очень легко пользоваться. Просто откройте коробку и внимательно прочтите инструкции, прежде чем использовать ее.Затем подключите небольшое устройство к специальной розетке. После завершения подключения включите его. Горит зеленый светодиодный индикатор, указывая на то, что устройство работает. Чтобы добиться наилучшего эффекта, держите его в положении «включено». Это будет оптимизировать с продолжительностью использования.

Преимущества использования PowerVolt Energy Saver

  • Это ценное устройство в офисах, комнатах, гостиницах и жилых домах.
  • Уменьшает счет за электроэнергию на 60–90%.
  • Устройство может снизить потребление энергии микроволновой печью, кондиционерами, вентиляторами, лампами и всеми другими электрическими приборами.
  • Защищает ваши электрические устройства от скачков напряжения.
  • На этот энергосберегающий прибор можно положиться вслепую, так как он оснащен противоударными и термостойкими датчиками.
  • PowerVolt позволяет контролировать потери электроэнергии.
  • Аппарат можно использовать долгое время без проблем и забот.
  • Вы можете получить пожизненную поддержку от специалистов, создавших устройство.

Покупка и цена

Купите энергосберегающее устройство PowerVolt на веб-сайте производителя, чтобы воспользоваться замечательными скидками, бесплатной доставкой и пожизненной гарантией.

Стоимость одного устройства PowerVolt составляет 39,98 долларов США.

  • Самое популярное предложение — на два устройства. Вы платите полную сумму за первую энергосберегающую батарею, а другую получаете за половину стоимости. Вы должны заплатить 59,97 долларов США из расчета 29,50 долларов США за устройство.
  • Если вы покупаете три устройства PowerVolt, вы платите за два и получаете одно устройство бесплатно. В этом предложении каждый будет стоить вам 26,33 доллара. Это самое выгодное предложение. Вы можете получить гарантию лучшей цены, когда купите больше устройств.
  • Если вы купите пять устройств PowerVolt, это будет стоить вам 149,93 доллара. Вы можете получить скидку 25%. Первоначальная цена $ 199,90.
  • Если вы купите десять устройств PowerVolt, вы получите скидку 30%. Вы платите 279,86 долларов, тогда как первоначальная стоимость составляет 399,80 долларов.
  • Если вы купите пятнадцать устройств PowerVolt, это будет стоить вам 389,81 доллара с учетом скидки в 35%. Фактическая стоимость составляет 599,70 долларов.
  • Если вы купите двадцать устройств PowerVolt, это будет стоить вам 479,76 долларов. Фактическая цена $ 799,60, и вы получите колоссальную скидку в 40%.
  • Компания предоставляет бесплатную доставку ваших заказов.

Гарантия возврата денег

Продавец предлагает 30-дневную гарантию возврата денег. Чтобы иметь право на возврат, вы должны сначала запросить возврат. Свяжитесь со службой поддержки компании и заполните заявку. Теперь верните купленные вами товары. Отправляемые вами товары должны быть в оригинальной упаковке. На посылке также должна быть расписка о получении заказа.

После отправки товара сообщите продавцу номер для отслеживания.После того, как продавец одобрит вашу посылку, он инициирует возврат. Вы получите деньги на свой банковский счет через несколько дней. PowerVolt можно приобрести по сниженным ценам в официальном магазине.

Часто задаваемые вопросы

Безопасен ли продукт в использовании?

Да, пользоваться устройством безопасно. Вы можете использовать продукт, не получив поражения электрическим током — материал устройства взрывобезопасен и пожаробезопасен. Он имеет защиту от внутренней утечки, что делает его безопасным и надежным.

Чем вам помогает PowerVolt?

PowerVolt помогает сократить потери энергии в вашем офисе или доме за счет улучшения системы электроснабжения.Это помогает ежемесячно значительно сокращать ваши счета за электроэнергию.

Сколько устройств вам следует купить, чтобы значительно снизить счет за электроэнергию?

Вам понадобится одно устройство на каждые 500 квадратных футов площади. Установите устройство в соответствии с площадью и получите меньший счет за электроэнергию.

Как быстро вы сможете увидеть результаты применения энергосберегающего устройства PowerVolt?

Вы можете увидеть большую разницу в своих счетах за электроэнергию всего за месяц или около того. Иногда это может зависеть от района, в котором вы живете.

Отзывы клиентов

Я был шокирован, увидев свой счет за электричество пару месяцев назад. Хотя было лето и я включил кондиционеры, счет оказался больше, чем я ожидал. Трудно было справиться с ростом платы за электроэнергию. Мой электрик порекомендовал мне PowerVolt для проживания. Поскольку моя квартира занимает площадь 1500 квадратных футов, у меня есть 3 устройства. В последующий месяц мой счет за электроэнергию уменьшился на 50%! Я был действительно счастлив сократить расходы на электроэнергию.Билл, 45 лет, Новый Орлеан.

Я давно пользуюсь приборами PowerVolt. В соответствии с рекомендациями производителей я установил одно устройство на каждые 500 квадратных футов. Это позволяет экономить электроэнергию в таких устройствах, как холодильники, телевизоры и кондиционеры. Хотя это неэффективно для экономии электроэнергии для нагревательных приборов, таких как электроплиты, это помогло мне сократить расходы на электроэнергию почти на 25%. Элизабет, 32 года, Филадельфия.

Я использую PowerVolt в своем универмаге последние три месяца, чтобы уменьшить счет за электроэнергию.Я должен сказать, что это потрясающе. Потребление электроэнергии снижено на 70%. Это также помогло стабилизировать напряжение и уравновесить ток. Его легко использовать, потому что вам нужно только подключить его к любой розетке. Само устройство не потребляет много электроэнергии, но помогает экономить электроэнергию, потребляемую всеми электроприборами. Теперь я купил 5 устройств PowerVolt для своего дома. Я рекомендую это. Питер, 40 лет, Нью-Йорк.

Заключение

Стоимость электроэнергии увеличилась более чем на 25% за последние 3 года.Счета за электроэнергию уходят в доход простого человека. Кроме того, мы используем много электроприборов, чтобы облегчить себе жизнь, поэтому общее потребление энергии также очень велико. Сколько раз вы думали о сокращении этого потребления электроэнергии, но не находили способа сделать это? Теперь, с энергосберегающим устройством PowerVolt, это очень просто. Это энергосберегающее устройство может сэкономить от 60% до 90% вашего потребления электроэнергии при большой нагрузке.

Самое лучшее в этом устройстве — это то, что в нем используется высококачественный и огнестойкий материал премиум-класса.Пользоваться им можно очень долго без нареканий. Одно энергосберегающее устройство PowerVolt работает на площади 500 квадратных футов. Использование энергосберегающих устройств PowerVolt не причинит вреда вашим электроприборам. Если вы хотите сократить свои счета за электроэнергию и сэкономить деньги, используйте энергосберегающее устройство PowerVolt в течение более длительного периода.

Энергоэффективность | CBI-electric (Производство автоматических выключателей)

Общая стоимость владения = покупная цена

+ убытки

+ эксплуатационные расходы

+ риск установки

+ риск для жизни

Станьте энергоэффективным

Энергоэффективность

Импеданс, сопротивление и стоимость

В чем разница между установкой гидромагнитного или термомагнитного прерывателя?

  • Стоимость продукта
  • Эксплуатационная стоимость — , все сводится к теплу.
  • Импеданс состоит из синфазной составляющей, называемой сопротивлением
  • .
  • И противофазный компонент, называемый реактивным сопротивлением
  • .
  • Сопротивление рассеивает мощность, а реактивное сопротивление возвращает мощность
  • Потери в автоматическом выключателе резистивные
  • Потери тепловые

Между термомагнитными выключателями и гидромагнитными выключателями существует значительная разница. Первое отличие состоит в том, что гидравлический магнитный выключатель имеет комбинированный чувствительный элемент: как перегрузочная, так и мгновенная части кривой временной задержки воспринимаются одним и тем же компонентом.

Это не относится к термомагнитным выключателям, в которых используется магнитный соленоид для обеспечения мгновенной части и нагрев биметаллического компонента для обеспечения части с обратнозависимой выдержкой времени. Помимо того, что у него гораздо больше компонентов (и, следовательно, больше возможностей для отказа), дополнительный чувствительный элемент имеет большее сопротивление (тепловая часть). Это сопротивление постоянно нагревается проводимым током, и это тепло в конечном итоге уходит в атмосферу. Однако электрическая энергия для нагрева этого компонента должна откуда-то поступать.Большинство выключателей низкого напряжения находятся «за» счетчиком, поэтому эти потери оплачиваются потребителями.

Повышение сопротивления

Сопротивление автоматического выключателя зависит от нагрева. Чем горячее устройство, тем большее электрическое сопротивление представляют проводящие элементы устройства. В конечном итоге количество рассеиваемой энергии равно количеству генерируемой тепловой энергии, и устройство достигает теплового равновесия. У термомагнитных устройств начальное (холодное) сопротивление выше, чем у гидромагнитных устройств, поэтому такие устройства больше нагреваются.Кроме того, различные свойства материала влияют на то, сколько энергии может рассеиваться в окружающей среде, и эти температуры повышаются, когда автоматические выключатели устанавливаются рядом друг с другом в распределительном щите. Существуют также другие факторы, увеличивающие общее сопротивление автоматических выключателей: например, качество контактного наконечника, сопротивление которого увеличивается по мере износа электрических контактов в процессе эксплуатации.

Так что это значит для вас?

Повышение сопротивления (25 А)

Операционные расходы

Автоматические выключатели, даже будучи пассивными устройствами, все же потребляют энергию в зависимости от их резистивного импеданса.Поэтому более резистивные автоматические выключатели менее эффективны по сравнению с менее резистивными устройствами того же номинала. Если посмотреть на стоимость электроэнергии, потребляемой этим компонентом (с поправкой на инфляцию), разница в эксплуатационных расходах между энергоэффективными и менее эффективными выключателями становится весьма значительной. Для электрического устройства с расчетным сроком эксплуатации более 25 лет разница в потреблении энергии превышает первоначальную закупочную цену автоматического выключателя.

Полная стоимость владения автоматическим выключателем состоит из покупной цены и эксплуатационных расходов, которые зависят от эффективности автоматического выключателя. Однако есть две скрытые затраты: первая — это риск для установки, который может возникнуть в случае установки дешевых не соответствующих требованиям автоматических выключателей. Эти устройства могут выйти из строя и воспламениться при нормальной нагрузке! Риск для установки также подразумевает риск для жизни тех, кто использует и занимает здания, в которых установлены эти несовместимые автоматические выключатели.

ЭНЕРГОЭФФЕКТИВНЫЙ

Схема маркировки

Единственный способ оценить количество энергии, потребляемой выключателем, — это проверить его. В зависимости от удельного сопротивления автоматического выключателя можно классифицировать потребление энергии и классифицировать продукт. Кроме того, можно определить количество электроэнергии, потребляемой устройством в течение десятилетия, и по этой величине можно оценить эксплуатационные расходы устройства.Устройства с более высоким сопротивлением дороже в эксплуатации.

ПОСМОТРЕТЬ ЭТОТ МАРКЕТ

Интеллектуальные автоматические выключатели для энергоэффективных домов

В будущем дома будут использовать электричество гораздо более разумно, чем сейчас: автоматически выключать свет, когда никого нет рядом; регулярное регулирование отопления в соответствии с распорядком дня домохозяина; убедиться, что электромобиль заряжается по непиковым тарифам; даже потребляя электроэнергию от автомобильного аккумулятора в случае отключения электросети.Некоторые из этих вещей уже могут выполнять различные подключаемые устройства. Тем не менее, в каждом доме, обычно в темном шкафу или внизу в подвале, скрывается скромное оборудование, которое, если немного подправить, могло бы заменить их все одним командным центром.

Соответствующее оборудование часто называют блоком предохранителей, хотя в настоящее время вряд ли будут использоваться настоящие предохранители — жилы проволоки, которые отключают ток путем плавления в случае скачка напряжения. Вместо этого в таких коробках находится панель электромеханических переключателей, называемых автоматическими выключателями.Обычно прерыватель содержит электромагнит, через который протекает ток. Если этот поток превышает установленный уровень, электромагнит получает достаточно энергии, чтобы включить механический переключатель, который разрывает цепь. Автоматический выключатель срабатывает быстрее, чем предохранитель, и его также можно сбросить вручную без необходимости замены.

Таким образом, автоматические выключатели необходимы для предотвращения электрических пожаров и защиты людей от поражения электрическим током. Но они также служат точкой распределения для всех проводов в доме, с выключателями, контролирующими освещение и розетки в разных комнатах, и отдельными выключателями, регулирующими работу некоторых отдельных приборов, таких как плиты и водонагреватели.Это делает коробку выключателя идеальным местом для управления энергопотреблением.

Однако, чтобы такое управление работало, выключатели должны стать «умными». Один из способов сделать это — добавить к ним электронику. Это то, что Eaton, многонациональная компания, пытается в ходе испытаний, проводимых в Америке с дюжиной коммунальных предприятий и Институтом исследований в области электроэнергетики, отраслевым органом. Модифицированные выключатели Eaton были установлены примерно в 80 зданиях, где они удаленно контролируют и контролируют источники питания.Выключатели, использующие зашифрованные интернет-соединения, также могут измерять каждую цепь отдельно. По словам Рона Томпсона, одного из руководителей проекта, это позволяет провести гораздо более широкий анализ энергопотребления здания и в будущем позволить коммунальным предприятиям предлагать разные тарифы для цепей, питающих разные устройства. Второй этап испытания начнется в следующем году, чтобы разработать больше приложений. Пока самые популярные управляют отоплением, кондиционированием, водонагревателями и подзарядкой электромобилей.

Шведская фирма Manetos Labs пошла еще дальше, разработав цифровой автоматический выключатель. Это стало возможным благодаря достижениям в области мощных полупроводников, которые позволяют создавать «твердотельные» выключатели без движущихся частей. Они будут действовать как прямая замена электромеханических.

Брейкер танцует

Цифровой прерыватель имеет несколько преимуществ. Отсутствие механических частей должно сделать его безопаснее и надежнее. По словам Труд Холмквиста, шведского предпринимателя в области информационных технологий, который помог основать Manetos, он может отключить цепь всего за 250 наносекунд, что значительно быстрее, чем у механической версии.Программы, которые он использует для управления, измерения и связи с приборами, могут обновляться через Интернет, позволяя добавлять новые функции по мере их разработки. И, как и в случае с большинством услуг в области интеллектуальной энергетики, ими можно управлять с помощью приложения для смартфона.

Уровень детализации, на который смотрят интеллектуальные выключатели, впечатляет. Г-н Холмквист говорит, что он может, например, измерить число оборотов компрессора в холодильнике в минуту. Это не только позволит приложению отслеживать, насколько сильно работает устройство, но и предупредить, если устройство вот-вот выйдет из строя.

В таком случае, полезное нововведение, но оно может быть реализовано, только если будет подходящая цена. С этой целью Manetos объединился с Flex, американской фирмой, которая является одним из крупнейших в мире контрактных производителей, чтобы решить, как сделать твердотельные выключатели как можно дешевле. Планируется объединить электронные схемы в единую микросхему, которую можно будет производить серийно за несколько долларов. По мнению Холмквиста, выключатели, использующие такие микросхемы, должны быть конкурентоспособными с механическими.

Другие фирмы используют другой подход к вопросу о цене, ища клиентов, готовых платить больше за достоинства твердотельного выключателя.Компания Atom Power из Северной Каролины нацелена на цифровые прерыватели, которые она разрабатывает, в коммерческих и промышленных зданиях, где, по ее мнению, их преимущества будут выше, чем в жилых домах.

Одно из преимуществ твердотельного выключателя состоит в том, что он устраняет риск возникновения дуговых вспышек — электрических разрядов, которые могут проходить по воздуху при нажатии переключателя. Такие искры особенно опасны, если вокруг есть горючие материалы, что более вероятно в промышленных условиях, чем в домашних условиях.

Немецкий электротехнический гигант Siemens считает, что цифровые выключатели «многообещающие», и приобрел долю в компании. Однако инженеры Атома не отказались от внутреннего рынка. Они надеются, что жилые версии станут практичными, когда объемы производства вырастут. Eaton также думает, что в какой-то момент настанет время цифровых прерывателей.

Однако есть еще одно препятствие, помимо цены, на пути внедрения отечественных цифровых прерывателей: регуляторы. Эти люди, от природы и разумно консервативные, склонны больше разбираться в механических, чем цифровых системах прерывания.Их сертификация необходима до того, как продукция поступит в продажу. Чтобы справиться с этой проблемой, у Манетоса есть хитрость в рукаве. Его первые цифровые прерыватели также будут включать в себя предохранитель старого образца. Используя это в качестве резервной копии, система должна успешно пройти существующие тесты. Однако г-н Холмквист уверен, что предохранитель никогда не понадобится. Manetos предложит пожизненную гарантию, что он не взорвется.

Эта статья появилась в разделе «Наука и технологии» печатного издания под заголовком «Отключение»

5 лучших энергосберегающих удлинителей

Если вы выросли со взрослыми, которые советовали вам отключать электроприборы для экономии электроэнергии, это Оказывается, они не были драматичными — эти приборы могут продолжать потреблять энергию, даже если вы их отключите.Чтобы избавить вас от высоких затрат на коммунальные услуги, лучшие энергосберегающие удлинители позволяют настраивать управление для отдельных розеток, поэтому вы платите только за то, что используете. Эти умные гаджеты бывают разных стилей с разными уровнями управления — от опций с поддержкой Wi-Fi до разветвителей питания с автоматическим распознаванием — так что вот несколько вещей, которые следует учитывать.

Когда дело доходит до управления функциями энергосбережения, некоторые опции полагаются исключительно на ручные переключатели включения / выключения, в то время как интеллектуальные разветвители питания имеют возможности Wi-Fi, которые позволяют подключаться к совместимому приложению или вашему умному домашнему помощнику, чтобы вы могли использовать голосовые команды или дистанционно управлять электрическими выходами.(Другими преимуществами удлинителей с поддержкой Wi-Fi являются возможность устанавливать таймеры и расписания и — в некоторых случаях — даже контролировать потребление энергии.) Для большего контроля над автоматическим отключением вы можете выбрать полосу с автоматическим определением тока. технология. Эта опция отключает питание периферийной электроники, подключенной к указанным энергосберегающим розеткам, каждый раз, когда устройство, подключенное к «контрольной» розетке, выключается или переходит в спящий режим. Они отлично подходят для развлекательных центров (питание динамиков и игровых консолей будет отключено при выключении телевизора) и рабочих настроек (питание будет отключено для принтеров и другой электроники, когда ваш компьютер перейдет в спящий режим).Вы также захотите отметить, можно ли управлять розетками переменного тока по отдельности или совместно, и есть ли постоянно включенные розетки, которые обеспечивают стабильный поток энергии для определенных устройств, например маршрутизаторов и будильников.

При совершении покупок у вас будет выбор между традиционными удлинителями, настольными кубиками и 360-градусной башней, которая может обеспечивать питание до 14 устройств и устройств. А для большей универсальности вы можете поискать модели, которые имеют как розетки переменного тока, так и USB-порты.Какой бы стиль вы ни выбрали, лучшие энергосберегающие удлинители имеют защиту от перенапряжения и обеспечивают надежное питание — но только тогда, когда оно вам нужно.

1. Лучшая башня для удлинителей

  • Технические характеристики: 10 розеток переменного тока, 4 порта USB, выдвижной удлинитель длиной 6,5 футов, управление мощностью на уровне
  • Оценки: Общий рейтинг 4,7 звезды, 13 000 + отзывы

Подробности: Каждый уровень этой вертикальной трехуровневой силовой башни имеет свою собственную независимую схему, поэтому вы можете группировать устройства вместе и управлять мощностью на каждом отдельном уровне, когда они не используются.Цепи управляются с помощью переключателя на каждом уровне, и у каждого из них есть зеленый светодиод, который светится, чтобы указать, когда потребляется питание. Поворачивающаяся на 360 градусов конструкция башни позволяет легко получить доступ к 10 портам переменного тока и четырем USB-портам с разных сторон, независимо от того, размещаете ли вы ее на столе, на столе или на полу. Ручка облегчает транспортировку, а прочный шнур длиной 6,5 футов убирается, что позволяет уберечь столы и пол от беспорядка и потенциальных опасностей споткнуться.

Полезный отзыв: «Мы купили это, чтобы организовать все наши семейные устройства, bluetooth-динамик и зарядные устройства Fitbit (мы кладем наши телефоны и планшеты спать каждую ночь из наших спален в центре города). Мне нравится, что мы можем используйте меньше энергии, отключив неиспользуемую розетку. Еще мне нравится, что в башне есть выдвижной шнур ».

2. Лучший интеллектуальный удлинитель

  • Технические характеристики: 6 розеток переменного тока, 3 порта USB, удлинитель длиной 3,2 фута, совместимость с приложениями и интеллектуальным помощником, отслеживает потребление энергии, розетки переменного тока можно контролировать индивидуально
  • Оценок: 4.Общий рейтинг 7 звезд, 3400+ отзывов

Подробности: Разветвитель питания Kasa с поддержкой Wi-Fi подключается к приложению и / или к вашему интеллектуальному помощнику Alexa или Google — это означает, что вы можете управлять устройствами удаленно с помощью телефона или с помощью голосовых команд, когда вы дома. Планка имеет три порта USB и шесть розеток переменного тока, последние из которых можно включать и выключать по отдельности. Для удобства каждая розетка может быть названа в честь конкретного устройства, подключенного к ней, что означает, что вы можете сказать своему помощнику по умному дому «включить вентилятор» или «выключить телевизор», не запоминая, к какой розетке он подключен.Помимо управления им по желанию, вы также можете устанавливать расписания и таймеры совместно или для одной розетки за раз. Приложение также предоставляет данные об использовании, которые могут помочь вам узнать о своем энергопотреблении и увидеть, сколько энергии потребляет определенная электроника и приборы.

Полезный отзыв: «Это потрясающий умный удлинитель. Использовал это для настройки таймера с управлением по Wi-Fi для моего рифового аквариума. Каждой вилкой можно управлять индивидуально и управлять ею с помощью приложения. Wi-Fi очень стабилен и прост в настройке.Дает мне возможность контролировать устройства, подключенные к удлинителю. Вы можете пометить каждый подключенный элемент, чтобы легко его идентифицировать ».

3. Лучшее с широко расположенными розетками

  • Технические характеристики : 8 розеток переменного тока, совместимые с более громоздкими вилками, удлинитель длиной 4 фута, розетки переменного тока, управляемые как группа
  • Оценка: Общая оценка 4,6 звезды рейтинг, 3700+ отзывов

Подробности: Восемь розеток на энергосберегающем удлинителе Belkin широко разнесены, чтобы в них можно было разместить большие вилки и более громоздкие батареи, поэтому вам не нужно оставлять некоторые розетки неиспользованными, чтобы получите достаточно места для плагинов.Полоса управляется двумя отдельными цепями: двумя постоянно включенными розетками, которые никогда не отключаются и могут быть зарезервированы для предметов, которые вы используете каждый день, таких как системы сигнализации или маршрутизаторы Wi-Fi; и набор из шести розеток, которыми можно управлять как группой с помощью прилагаемого пульта дистанционного управления или ручного переключателя. Индикаторы состояния сообщают вам издалека, какие розетки активны, а широкая плоская конструкция может быть размещена на плоской поверхности или прикреплена к стене.

Поскольку этот удлинитель с дистанционным управлением дает вам меньше индивидуального контроля, чем другие варианты в списке, он может лучше всего подходить для определенных сценариев, таких как рабочие настройки, при которых вам удобно отключать питание нескольких устройств после завершения рабочего дня ( компьютер, принтер, лампа и т. д.) или домашние развлекательные системы, которые включают в себя несколько элементов, таких как телевизор, игровая консоль и динамики.

Полезный обзор: «Они отлично подходят для экономии энергии, держите устройство подключенным, но питание не будет использоваться, пока переключатель не будет включен. на. Больше никаких подключений и отключений для экономии энергии ».

4. Лучший интеллектуальный блок питания

  • Характеристики: 3 розетки переменного тока, 3 порта USB, шнур длиной 4 фута, совместимость с приложениями и интеллектуальным помощником, розетки переменного тока могут управляться индивидуально
  • Оценки: 4.Общий рейтинг 5 звезд, 13 900+ отзывов

Если вы ищете компактный вариант, этот 4-дюймовый блок питания с поддержкой Wi-Fi имеет небольшие размеры и не займет много места на вашем столе. или прикроватную тумбочку — и это тоже доступно. Управлять питанием можно с помощью подключенного приложения или с помощью голосовых команд с помощью умного домашнего помощника, но имейте в виду, что ручной переключатель отключает питание всего блока. Тремя розетками переменного тока можно управлять индивидуально, а тремя портами USB можно управлять как группой, и вы можете устанавливать расписания и обратный отсчет на своем телефоне.Вы можете присвоить имя каждой из трех розеток, что упростит голосовое управление этой опцией, но в приложении нет функции, помогающей контролировать потребление энергии.

Полезный обзор: «Лучшая особенность этого устройства — кнопка. У меня есть это устройство на столе, и я использую его для питания мониторов компьютера и док-станции на работе из домашнего офиса. По окончании рабочего дня я включаю и выключаю свои устройства кнопкой. Также, если я забуду, я могу войти в приложение и выключить их удаленно.”

5. Лучший удлинитель с автоматической регулировкой

  • Технические характеристики: 7 розеток переменного тока, удлинитель длиной 3 фута, технология автоматического определения тока, энергосберегающие розетки, управляемые как группа
  • Оценка: Общий рейтинг 4,3 звезды, 850+ отзывов

Этот удлинитель с семью розетками не требует особого обслуживания, в котором используется технология измерения тока для отключения электричества в определенных розетках, когда они не используются. Выделенная «управляющая» розетка идеально подходит для электроники основного проигрывателя, такой как телевизор или компьютер, а четыре энергосберегающих розетки предназначены для периферийной электроники, такой как принтер или динамики.Затем, когда вы выключаете телевизор или компьютер (или позволяете ему перейти в спящий режим), питание периферийной электроники, подключенной к энергосберегающим розеткам, отключается. Существует регулируемый порог переключения, который позволяет вам изменять значение мощности, при котором отключаются четыре переключаемых розетки (низкий, средний, высокий), поэтому вы можете настроить его для устройств, которые вы подключили в любой момент. Наконец, есть две постоянно включенные розетки, которые можно использовать для предметов, которые вы хотите постоянно использовать, например, маршрутизатора или будильника.

Полезный отзыв: «Этот элемент работает точно так, как ожидалось. Я использую его в своем офисе, где у меня есть две компьютерные среды. Компьютер находится в управляющих розетках, а периферия — в коммутируемых. Когда элементы управления отключены, периферийные устройства полностью отключены. Я настоятельно рекомендую их и планирую использовать больше в моем развлекательном центре ».

Повысьте эффективность схемы! Непосредственно связано с энергосбережением! Устройства питания со сверхнизкими потерями.-IGBT-

Всем привет. Меня зовут Исида из Renesas Electronics. Я занимаюсь производством силовых устройств и оказываю техническую поддержку нашим клиентам уже почти 10 лет. Я знаю, что это внезапно, но знаете ли вы силовые устройства Renesas? В дополнение к микрокомпьютерам, аналоговым продуктам и ИС управления питанием (PMIC) Renesas также предлагает продукты с дискретным питанием, которые могут работать при высоких напряжениях и токах, такие как полевые МОП-транзисторы, IGBT, симисторы и тиристоры. Каждый из наших продуктов с дискретным питанием отличается превосходными характеристиками и функциями.Тем не менее, похоже, что многие клиенты не знали, что у Renesas также есть устройства питания, хотя есть много продуктов с привлекательными функциями, это бесполезная трата!

Итак, в этом блоге я несколько раз представлю линейку и особенности продуктов питания с дискретным выходом. На этот раз я расскажу о продуктах IGBT, за которые я отвечаю.

Между прочим, IGBT Renesas предназначены для автомобильного и промышленного применения. У нас есть линейка продуктов в основном для инверторов электромобилей для автомобильных приложений и оборудования для управления энергопотреблением для промышленных приложений, требующих высокой эффективности.В этом посте я собираюсь представить наши IGBT для промышленных приложений.

Для получения информации о продукте IGBT щелкните здесь.

Устройство питания играет роль в преобразовании энергии. Среди устройств питания, особенно IGBT, играет важную роль в приложениях большой мощности. Его эффективность напрямую связана с энергосбережением, что является серьезной проблемой в нашем обществе. Renesas расширил свою линейку IGBT за счет добавления 8-го поколения (G8H), которое эволюционировало из 7-го поколения (G7H), которое является нашим текущим основным продуктом.В серии G8H новейшие технологии «тонкой пластины» и «миниатюризации» улучшили компромисс между потерями проводимости и коммутационными потерями, реализовав беспрецедентно сверхнизкие потери. Не удовлетворившись этим, мы также разрабатываем новый процесс G9H, который позволяет еще больше сократить потери.

Узнайте больше о IGBT G8H здесь.

Вот приложения, которым Renesas уделяет особое внимание.

Мы стремимся внести свой вклад в область управления энергией, такую ​​как возобновляемые источники энергии (производство энергии ветра и солнечной энергии), энергосистема, оборудование для хранения и зарядки энергии (ИБП и зарядные устройства для электромобилей), которые, как ожидается, вызовут значительный спрос в будущем в чтобы реализовать экологическое общество.

Здесь представлена ​​линейка продукции.

Существует два типа форм продукта: вафельные и упаковочные. Для напряжения блокировки существует линейка от 600 В до 1250 В. Кроме того, мы также разрабатываем 1800 В для полупроводниковой продукции, предназначенной для более мощных ветроэнергетических установок и электрических сетей (производство планируется начать в ближайшее время). У нас есть продукты, которые можно оптимально подобрать в соответствии с разработкой заказчика.

Для получения подробной информации о линейке продуктов щелкните здесь.

Кроме того, давайте взглянем на нашу веб-страницу с результатами оценки эффективности оценочных плат, которая моделируется как схема каждого приложения, чтобы вы знали, что наши устройства также имеют хорошие характеристики в схеме приложения. Например, на рисунке ниже показана часть результатов оценки в цепи инвертора. Вы можете увидеть хорошую производительность Renesas IGBT по эффективности схемы, потерям мощности как продукта и рабочей форме волны.

IGBT

Renesas обеспечивают производительность, удовлетворяющую потребности клиентов, с низкими потерями и высокой эффективностью на самом высоком уровне в отрасли! Пожалуйста, примите это во внимание!

В будущем наша группа по производству дискретных силовых продуктов представит линейку продукции, такую ​​как МОП-транзисторы, симисторы, тиристоры и тепловые полевые транзисторы, в качестве вводной серии силовых устройств Renesas.

Пожалуйста, ждите этого с нетерпением.

Схема энергосберегающего автоматического контроллера светодиодного освещения

В сообщении обсуждается интересная конструкция энергосберегающей схемы освещения, которая включается только тогда, когда это логически необходимо, что помогает экономить электроэнергию, а также увеличивает срок службы всей системы.

Технические характеристики

Hello Swagatam,

Спасибо за ответ, подробности, которые вы просили, таковы:
1. Схема солнечного зарядного устройства для зарядки свинцово-кислотных аккумуляторов.
2. Мой проект требует, чтобы в комнате, если кто-то присутствует, всегда горели светодиоды.
3. Если естественное освещение хорошее, оно должно приглушить его.
4. Если в комнате никого нет, то через 1-2 минуты он должен выключиться.
5. Положение о закрытии в праздничные дни.
Все, что мне нужно, — это освещать мою кафедру во время учебы в колледже или после, если необходимо, с использованием солнечной энергии напрямую или от батареек.

Я действительно рассчитываю на тебя, У меня НЕТ НИКОГО, КТО МОЖЕТ ЭТОМУ МЕНЯ НАУЧИТЬ, И Я МНОГО ЭТО ПРОИЗВОДИЛ, НО НЕ РАБОТАЕТ.

Модель

AS по запросу следующая энергосберегающая интеллектуальная световая схема состоит из трех отдельных этапов, а именно: этап датчика PIR, этап светодиодного модуля и этап контроллера света PWM, состоящий из пары IC555.

Давайте разберемся с различными ступенями с помощью следующих пунктов:

Верхняя ступень, состоящая из модуля датчика PIR и связанной схемы, образует стандартный этап пассивного инфракрасного датчика.

В присутствии людей в указанном диапазоне датчик обнаруживает его, и его внутренняя схема преобразует его в разность потенциалов, так что он подается на базу первого транзистора NPN.

Вышеупомянутый триггер активирует оба транзистора, которые, в свою очередь, включают светодиоды, подключенные к коллектору TIP127.

Вышеупомянутый этап гарантирует, что свет будет включен только во время присутствия людей в непосредственной близости и выключен, когда вокруг никого нет. C5 гарантирует, что свет не выключается немедленно в отсутствие людей, а не через несколько секунд задержки.

Использование ШИМ

Далее мы видим два каскада IC 555, которые сконфигурированы как стандартные каскады нестабильного и ШИМ-генератора.C1 определяет частоту ШИМ, в то время как резистор R1 может использоваться для оптимизации правильного отклика схемы.

Выход ШИМ подается на базу транзистора TIP127. Это означает, что когда импульсы ШИМ состоят из более широких импульсов, транзистор остается выключенным в течение более длительных периодов времени, и наоборот.

Это означает, что с более широкими ШИМ светодиоды будут слабее с их интенсивностью, и наоборот.

Все мы знаем, что выход ШИМ от микросхемы 555 (как настроено в правой части) зависит от уровня напряжения, подаваемого на ее управляющий вывод №5.

При более высоких напряжениях, приближающихся к уровню питания, выход ШИМ становится шире, в то время как напряжение, приближающееся к нулевой отметке, делает ШИМ с минимальной шириной.

Каскад делителя потенциала, созданный с помощью R16, R17 и VR2, выполняет указанную выше функцию, так что ИС реагирует на внешние условия внешней освещенности и генерирует необходимые оптимизированные ШИМ для реализации функций затемнения светодиодов.

R16 — это фактически LDR, который должен получать ТОЛЬКО свет от внешнего источника, входящего в комнату.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
