Схема подключения дифавтомата | ЭлектроСтройМонтаж

Дифференциальный автоматический выключатель – это устройство, объединяющее в себе функции УЗО и обычных автоматических выключателей. Способ его подключения к сети в некотором смысле аналогичен монтажу автомата или устройства защитного отключения. Рассмотрим возможные схемы подключения.

Читайте также статью о выборе между установкой дифавтомата и УЗО.

Однофазная сеть 220 В

В обычных многоквартирных и частных домах, как правило, используется однофазная сеть. В таком случае устанавливается двухполюсный диффавтомат. Схема подключения дифавтомата в однофазной сети может быть 2 видов.

Устройство устанавливается после электрического счетчика.

Однако данная схема имеет существенный недостаток. При таком подходе гораздо труднее найти причину выхода из строя элемента в сети. Поэтому на практике предпочтительней применять другой вариант.

Оптимальная схема подключения дифференциального автомата, где каждая отдельная группа проводов сопряжена с соответствующим устройством.

Если один автоматический выключатель отключится, другие продолжат независимо друг от друга работать.

Трехфазная сеть 380 В

В трехфазных сетях применяются четырех полюсные дифференциальные автоматические выключатели. Схема подключения дифавтомата в трехфазной сети следующая:

Подобная схема актуальна для коттеджей и новых домов, и тех случаях, когда необходимо выдерживать большую нагрузку от электрических приборов. Еще одно место применения — гараж. И тогда можно будет пользоваться даже сварочными аппаратами и прочим мощным оборудованием.

Схема без заземления

Представленные схемы до этого подключались с заземлением. Теперь рассмотрим сеть напряжением 220 вольт без PE-защиты. Хоть такой вариант и встречается редко, но имеет место быть. Тогда понадобиться следующая схема:

Проводить электромонтажные работы по такому принципу не рекомендуется, потому как он не является безопасным. И если в Вашем старом доме именно такая система электропроводки, то желательно ее заменить в соответствии с современным стандартами.

Подключение дифавтомата, схема подключения



Дифференциальный автомат или дифавтомат – устройство, выполняющее две функции:

  1. Защита электрических цепей от утечек токов на землю
  2. Защита от коротких замыканий или перегрузок в цепях. Иными словами, это устройство, фактически представляет собой УЗО и автоматический выключатель, совмещенные в одном корпусе

Подобно УЗО, дифавтомат, благодаря своему высокому быстродействию, способен обеспечить полную защиту человека от действия электрического тока при его прикосновении к токоведущим или нетоковедущим частям (последние могут оказаться под напряжением в случае нарушения, пробоя изоляции прибора).

Кроме того «диф» (сленг электриков), как и обычный автоматический выключатель эффективно обеспечивает защиту электрических цепей от возникновения в них сверхтоков – токов короткого замыкания и перегрузок по току в электрических цепях.

Защита человека с помощью дифференциальных автоматов реализуется следующим образом: в нормальном режиме работы электроприборов цепи, происходит постоянное сравнение по нейтрали входящего и выходящего электрического тока и при обнаружении разницы, значение которой представляет угрозу для жизни, происходит отсечка — обесточивание защищаемой цепи.

Защита электрических цепей по току короткого замыкания и перегрузок реализована имеющемся в дифавтомате встроенном модуле защиты — автоматическим выключателем. Так, при прохождении токов, превышающих номинал по току самого дифавтомата, сработает автомат и неисправная цепь окажется без напряжения.

Подключение дифавтомата может быть выполнено выполнено по следующими схемам:

  • Все электрические группы цепи защищены одним дифференциальным автоматом, установленном на вводе (вводной дифавтомат).



    Питающее напряжение подается на верхние его клеммы и с нижних клемм поступает на нагрузку — отдельные электрические группы, разделенные автоматическими выключателями. Недостатком этой схемы является полное обесточивание всех электрических групп при возникновении утечки токов на «землю» на участке любой из этих электрических групп.

    При использовании такой схемы для защиты в жилых помещениях, в целях предотвращения ложных срабатываний на «землю» вводного дифавтомата (особенно, если электропроводка старая), рекомендуют устанавливать дифференциальный автомат с уставкой срабатывания по дифференциальному току — 100 mA.

    Известно, что опасной для жизни человека является величина тока 30 мА. Таким образом, цепь, защищенную от утечек токов на землю дифавтоматоматом, номиналом 100 mA нельзя считать защищенной полностью от этих утечек — поражение от электрического тока человека, коснувшегося «пробитого» корпуса электроприбора, в этом случае, к сожалению, не исключено.

    Поэтому, дифавтоматы с номинальным отключающим дифференциальным током 100-300 мА иногда называют  пожарными, способными гарантированно обеспечить надежную защиту от возгораний в случае утечки токов на «землю» через поврежденную изоляцию

  • Отдельный дифавтомат включается в цепь определенной электрической цепи (группы) для повышения уровня электробезопасности помещения, «запитываемого» этой группой.



    Чаще всего, это помещения с повышенной сыростью — санузлы, кухни или помещения с повышенными требованиями электробезопасности (напр., детские комнаты). Конечно, это более удачное решение и не только в плане повышения электробезопасности: срабатывание по каким-либо причинам одного дифавтомата не приведет к полному обесточиванию электроустановки.

    Таким образом, еще один «плюс» в пользу установки нескольких дифавтоматов на нужные групповые линии —  надежность и бесперебойность электроснабжения.

    Однако, стоит заметить, что реализация такого способа подключения, по понятным причинам обойдется значительно дороже, чем установка одного вводного дифавтомата на всю электроустановку.

Строение дифавтомата и его применение

Дифавтомат – это комплексный защитный аппарат, который выполняет защитные функции двух аппаратов, а именно автоматического выключателя и устройства защитного отключения. Он комбинирует в себе два защитных коммутационных прибора – УЗО и автоматический выключатель. Их используют в электрощитах 220/380 Вольт в быту и на производстве.

Предназначение

Дифавтоматы используют для защиты проводки от перегрузки, сверхтоков, короткого замыкания, а также для защиты человека от поражения электрическим током при утечках. Утечки могут возникать в результате пробоя на корпус электрических нагревателей (ТЭНов), например, в бойлерах – водонагревательных баках, электрических духовых шкафах, плитах, стиральных или посудомоечных машинах, а также в результате старения или при повреждении изоляции.

Все эти проблемы можно локализировать, установив устройство, которое сравнивает токи между фазой и нулем, а если через фазу протекает больше, например, на 30 мА, чем через ноль – значит где-то есть утечка и цепь разорвется. Оно называется УЗО (устройство защитного отключения).

Интересно:

Слово «дифференциальный», значит разницу между чем-либо или между какими-либо состояниями тела, схемы или системы. Синонимами этого слова будут: различный, неодинаковый. Поэтому устройство, сравнивающее токи в проводах, называют дифференциальным автоматом или дифзащитой.

Те же причины могут вызвать короткие замыкания. И если вы подключите на одну линию слишком много электроприборов – ваша проводка выйдет из строя от перегрева, поэтому её защищают автоматическими выключателями.

Дифференциальный автомат совмещает в себе УЗО и автоматический выключатель, поэтому он является универсальным защитным аппаратом.

Устройство и характеристики

Как уже было сказано дифавтомат состоит из УЗО и автоматического выключателя, это изображено на схеме, которую приводят на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании. Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.

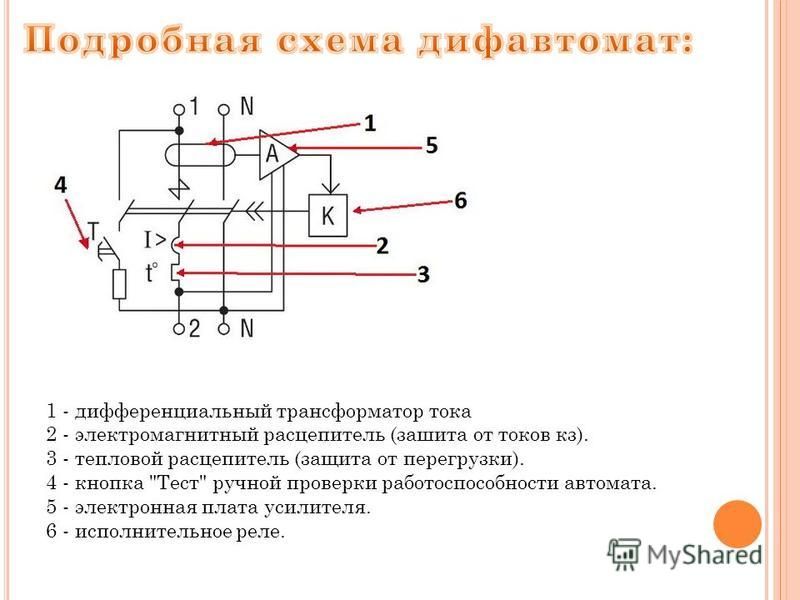

На рисунке подписаны составляющие функциональные узлы дифавтомата.

Электромагнитный расцепитель нужен для того чтобы мгновенно разорвать цепь при коротком замыкании, то есть, когда токи внезапно возрастают в десятки и тысячи раз свыше номинальных.

Тепловой расцепитель – работает медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (больше номинальной на 10%, например) изгибается и также разрывает силовые контакты.

Дифференциальный трансформатор сравнивает токи между проводами (фазой и нулем), и, если есть утечка – силовые контакты размыкаются.

Кнопка тест просто замыкает через сопротивление фазу до дифтрансформатора на ноль – после него. Возникает большая разница токов и контакты разрываются.

Нужна для безопасной проверки срабатывания дифференциальной части устройства.Что внутри дифавтомата? Такой вопрос часто задают те, кто впервые столкнулся с этим видом коммутационных аппаратов.

В нём есть:

1. Тепловой расцепитель;

2. Электромагнитный расцепитель;

3. Дифференциальный трансформатор;

4. Схема обработки данных от трансформатора, если её можно так назвать;

5. Силовые контакты;

6. Дугогасительная камера;

7. Кнопка «ТЕСТ» — нужна для проверки работы дифференциальной части.

К сожалению современные защитные аппараты, которые устанавливают на дин-рейку редко предназначены для разборки. Их корпуса собраны на заклёпках и на практике это одноразовые устройства, которые в случае неполадок нельзя перебрать или подчистить контакты, как это было со старыми «АПшками» и даже автоматическими пробками. Внутри дифавтомата мы видимо все перечисленные выше и указанные на схеме узлы. Подробно его устройство рассмотрено в этом видео:

Характеристики, по которым выбирают дифавтомат:

1. Значение дифференциального тока, выбирается по тем же правилам, что и для УЗО;

2. Значение номинального тока, выбирается также, как и для автомата;

3. Коммутируемый ток – определяет какой ток КЗ выдержит устройство.

На рисунке синим овалом выделен дифференциальный ток – 0.03 А или 30 мА. Зелёным овалом выделен номинальный ток и класс быстродействия, здесь это 16А и класс C (определяет по какой кривой времятоковой характеристики работает устройство). Красным квадратом выделен условный ток КЗ (коммутационная способность) – 6000 А, цифра 3 – класс токоограничения.

Важно: Дифавтоматы бывают одно- и трёхфазными.

Схема подключения

Подключение дифавтомата предельно просто, ниже вы видите пример такой схемы для трёхфазной сети.

Для однофазной сети:

Чем отличается дифавтомат отличается от УЗО и простого автомата

Начнём с того, что УЗО обычно подключают последовательно с обычным автоматом. Это нужно для того, чтобы защитить линию от КЗ и человека от поражения электричеством в случае утечки. Дифавтомат выполняет обе эти функции и объединяет эти устройства. Для наглядности мы привели для вас схему.

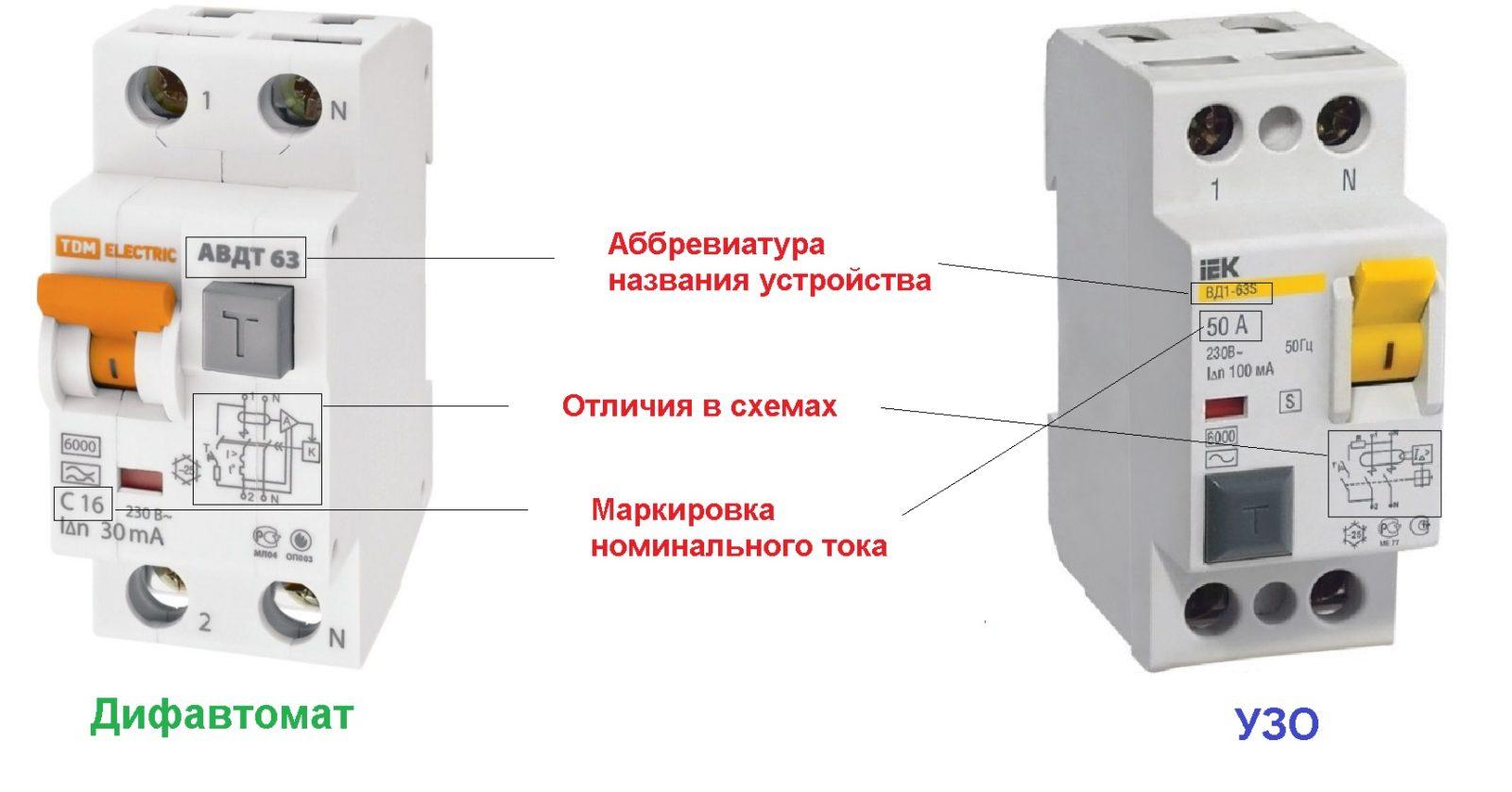

Чтобы на щитке не перепутать дифавтомат с УЗО нужно внимательно осмотреть лицевые панели модулей, и найти схему. Они отличаются, на рисунке ниже вы можете увидеть в чем разница, места на которые обратить внимания выделены.

В маркировке УЗО обычно указывают только номинальный ток, который способны выдержать его контакты, в таком виде «25А», то есть 25 Ампер. А также дифференциальный ток. На дифавтомате плюс к этому указывают класс быстродействия и коммутационную способность (ток КЗ), как на обычных автоматах, например, C16 – класс быстродействия C, 16 Ампер.

Если на лицевой панели изображена схема – то можно ориентироваться и по ней. На схеме дифавтомата обычно изображают и расцепители.

Ранее ЭлектроВести писали, что делать если срабатывает УЗО или дифавтомат при подключении стиральной машины.

По материалам electrik.info.

Дифавтомат на однолинейной схеме. Что это такое. Более надежная защита

В этой статье вы найдете 15 схем установки УЗО (устройства защитного отключения). При проектировании электропроводки УЗО располагаются в зонах защиты электрических цепей потребителей, с наибольшей вероятностью поражения малыми токами замыканий. Под эти условия попадают все бытовые приборы, имеющие контакт с водой, расположенных в мокрых и влажных комнатах, а также в детских комнатах для повышения безопасности.

При проектировании (установки) УЗО принимается во внимание ранжирование опасности и в различных схемах, количество УЗО, равно плановых помещений, может меняться. Для наиболее опасных, в смысле поражения током, бытовые приборов защищаются УЗО отдельно.

В каких цепях ставится УЗО

По своему основному назначению, УЗО защищает человека от малых токов, замыкания фазных проводов на проводящие корпуса приборов. Второе назначение УЗО это косвенное слежение за состоянием электропроводки и плотностью крепления жил проводов. Это позволяет использовать его, как защитное средство от пожаров.

15 схем установки УЗО, устройства защитного отключения

Для начала, посмотрим, как обозначаются УЗО в принципиальных электрических схемах. По УЗО и дифференциальные автоматы защиты обозначаются следующим образом.

Буквенно-цифровое обозначение УЗО, согласно , выглядит так.

УЗО и групповые цепи

По нормативам, УЗО ставится на групповые цепи (функциональные группы) розеток, освещения, силового оборудования, а также, в электрических цепях одиночных установок (приборов).

Схема 3, подключение УЗО 380 В, 11 кВт

На данной схеме, УЗО подключаются в электрическую сеть, 380 Вольт, и расчетной нагрузкой до 11 кВт. Это может быть частный дом или квартира. Согласно схеме, общее противопожарное УЗО (25 А/100 мА) ставится вместе со счетчиком в УЭРМ (Устройство этажное распределительное многоящичное – современный этажный щит). Электросеть помещения разделена на 5 групп, три из которых защищены УЗО 16 А/30мА и цепь ванной, защищена УЗО 25А/10мА.

Схема 4, 8 групповых цепей

На схеме 4, УЗО подключаются в электрической сети 380 Вольт, и расчетной нагрузкой до 11 кВт. Данная схема, предусматривает 8 групповых цепей, 6 из которых защищены УЗО. (4 узо 16А/30мА и 1 узо 25А/10мА)

Примечание. Согласно стандартам, УЗО ставятся в распределительные, квартирные щитки и другие электрические шкафы. Открытая установка УЗО запрещена.

Схема 5, подключение УЗО в частном доме

Установка УЗО в частном доме с . Напряжение питания 220 Вольт.

Противопожарное УЗО (32А/100мА) ставится на вводе кабеля питания в ЩКВс (щит квартирный встраиваемый со стеклом) вместе со счетчиком. Вполне щит ЩКВс может быть заменен ЩКНс (щит квартирный навесной) или щитом ЩВУ (щит вводно-учетный).

Электрическая схема электропроводки большой квартиры или дома. Вводное защитное устройство поставлено до счетчика, вопрос зачем? Если мы говорим об установке УЗО, как такового, то такая установка УЗО до счетчика неправильная. Возможна установка защитного устройства до счетчика, если это дифференциальный автомат защиты, но здесь уже стоит автомат защиты.

Примечание. Номинал УЗО устанавливаемого после автомата защиты, должно иметь номинал на шаг больше номинала автомата защиты.

Схема 7, УЗО в сети tn-s

Устройство защитного отключения в квартире, без противопожарного узо, в сети типа tn-s.

Примечание: Сеть типа tn-s предполагает разделение нулевого рабочего (N) и защитного проводника (PE).

Если рассматривать данную схему, как схему только квартиры, то вполне допустимо, разделение PEN проводника на PE и N проводники в этажном щите, а сама сеть типа: tn-c-s.

Схемы 9 и 10, правильное и не правльное подключения узо

Это простые принципиальные схемы по правильному и не правильному подключению УЗО. Стоит обратить внимание, на неправильное подключение УЗО.

Примечание: К сожалению, на принципиальных схемах, не показаны особенности подключения нескольких узо для разных групповых цепей. Здесь важно, для каждой группы, на которой стоит УЗО, нужно ставить свою, независимую шину заземления и розетки этой группы присоединять только к этой шине.

На схеме 10

  • (1) это подключение дифференциального автомата,
  • (2) и (3) это подключение УЗО с автоматами защиты.

Схема 11 и схема 12, узо на принципиальных схемах

Простые принципиальные схемы, 220 Вольт. На них прекрасно и правильно показано подключение УЗО в сборке: вводной автомат-счетчик учета- УЗО противопожарное.

Схема 13, Муниципальная схема подключения квартиры

Муниципальная схема подключения квартиры. Противопожарное УЗО (50А/100мА) в этажном щите и общее УЗО в квартирном щитке (40А/30мА). Название говорит само за себя, схема экономичная.

Схема 14, Минимальная схема подключения квартиры

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:


Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Основные функции могут выполнять только неподвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется обозначение узо на схеме .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы . но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2. 755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т. д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011.

Как обозначается узо на однолинейной схеме — пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным .

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2. 755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т. д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

electricvdome.ru

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.


Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т. д.).


На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.


Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т. д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

aquagroup.ru

Вернутся в раздел: УЗО и Дифзащита Электрика

В данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

Основным условием при выборе УЗО и диф. автомата является соблюдение селективности (ПУЭ.РАЗДЕЛ 3 ):

В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.

Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.

Условное обозначение УЗО и дифавтомата на электрических схемах:

Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

Рис. 4
Рис. 3

Схемы включения УЗО:

По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

  1. Вводный автомат.
  2. Прибор учёта (электросчетчик).
  3. УЗО или дифавтомат.
  4. Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
  5. Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
  6. Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
  7. Нулевая рабочая N — шина.
  8. Нулевая защитная РЕ — шина.

Более подробно про системы заземления и зануления см. в разделе

Вернутся в раздел: УЗО и Дифзащита Электрика

energetik.com.ru

Рабочий ток и быстродействие

Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО. Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

  • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
  • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
  • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты. Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

Обратите внимание! Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

  • электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
  • специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
  • усилительный электронный модуль;
  • исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»). Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.
Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Важно! Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления. Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта. Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика . Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C». По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки. В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

evosnab.ru

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначение Графическое обозначение Расшифровка Область применения
АС Реагирует на переменный синусоидальный ток Ставят на линии, к которым подключена простая техника без электронного управления
А Реагирует на синусоидальный переменный ток и пульсирующий постоянный Применяется на линиях, от которых запитывается техника с электронным управлением
В Улавливает переменный, импульсный, постоянный и сглаженный постоянный. В основном применяется на производстве с большим количеством разнообразной техники
S С выдержкой времени отключения 200-300 мс В сложных схемах
G С выдержкой времени отключения60-80 мс В сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

stroychik.ru

Что нужно знать об УЗО

Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

  • Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
  • Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
  • С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
  • Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

Если необходимо использование «пожарного» УЗО, то следует определиться с типом и расположением вторичных «жизненных» устройств.

Обозначение УЗО на однолинейной схеме

Говоря о схемах и проектах, очень важно уметь их правильно прочитать. Как правило, изображение УЗО на графической и проектной документации зачастую выполнено условно, наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных её компонентов в частности. Условное изображение устройства защиты можно сравнить с изображением обычного выключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельно поставленных выключателей. На однолинейной схеме полюса, провода и элементы не прорисовываются визуально, а изображаются символически.

Этот момент подробно продемонстрирован на рисунке снизу. На нём изображено двухполюсное УЗО с током утечки 30 мА. На это указывает расположенная в верхней части цифра «2». Около неё можно увидеть пересекающую линию питания косую черту. Двухполюсность устройства дублируется и в нижней части схематического изображения элемента, в качестве двух косых чёрточек.

Разберём типовую схему «квартирного» подключения защитного устройства с учётом наличия счётчика на примере, приведённом на рисунке снизу. Ознакомившись более детально с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально приближенно к вводу. Это должно быть осуществлено таким образом, что бы между ними были расположены счётчик и главный автомат. Тем не менее, существует несколько ограничительных нюансов. Так, например, общее устройство защиты не может быть подключено к системе типа TN-C в связи с её принципиальными особенностями. Устаревший образец советских времён имеет защитный проводник, который напрямую соединён с нейтралью, что и становится причиной «несовместимости».

Устройство защитного отключения, представляющее собой устаревший образец советских времён с защитным проводником, соединённым с нейтралью, не представляет возможным подключить к ней общее устройство защиты.

Это лучший пример того, как подключить УЗО с заземлением. Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

Но всё это характерно для современной электропроводки, с учётом наличия «земли».

Чтобы в дальнейшем более детально познакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к ней.

Подключение УЗО без заземления. Схема и особенности

Отсутствие контуров заземления в домах – ситуация распространённая, требующая больших усилий и знаний, ведь придётся вспомнить основы электродинамики, но она не является приговором. Главное следовать четырём обобщённым правилам:

  • Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
  • Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
  • Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
  • Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

Многие, даже дипломированные, электрики, забыв или банально не зная принципы электродинамики, не задумываются о том, как подключить УЗО без заземления. Схема, предлагаемая ими, выглядит обычно так: ставится общее устройство защиты, а затем все PE (нулевые защитные проводники) заводятся на входной ноль УЗО. С одной стороны, здесь без сомнения видна разумная логическая цепочка, ведь на защитном проводнике не будет происходить коммутация. Но всё гораздо сложнее.

  • В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
  • Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

Сила «эффектов» зависит от длины РЕ. Если его длина превышает два метра, то вероятность несрабатывания УЗО достигает вероятности 1 к 10000. Числовой показатель довольно мал, тем не менее, теория вероятности вещь практически непредсказуемая.

Схема подключения УЗО в однофазной сети

Так как в квартирах зачастую используется однофазное подключение сети. В данном случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для данного устройства, но мы рассмотрим наиболее распространённую, показанную на рисунке ниже.

Подключение аппарата довольно простое. В паспорте и на приборе указана основная маркировка и точки подключения фазы (L) и нуля (N). На схеме изображены вторичные автоматы, но их установка не является обязательной. Они нужны для распределения подключаемых бытовых приборов и освещения по группам. Таким образом, проблемный участок никак не затронет остальные части или комнаты квартиры. При этом важно учитывать, что установка максимально допустимых токов на автоматах не должна превышать настроек УЗО. Это объясняется отсутствием в устройстве ограничения по току. Внимательно следует отнестись и к подключению фазы с нулём. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости со счетчиком электрической энергии (рядом с источником электропитания)

Ошибки и их последствия при подключении УЗО

Как и любая электрическая схема, схематическое изображение подключения защитного устройства в общую сеть, должно быть составлено, как и прочитано в дальнейшем, без малейших изъянов. Даже самый скромный недочёт может привести к неисправной работе системы в целом или самого УЗО, в то время как серьёзные отклонения могут принести довольно серьёзный ущерб. Ошибки могут быть допущены самые разные, но среди них можно выделить ряд наиболее распространённых:

  • Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник, с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
  • УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
  • Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
  • Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
  • Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
  • Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
  • Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
  • Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

prokommunikacii.ru

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО.

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

www.mirpodelki.ru

Как показано автоматическим выключателем на схеме. Обозначение розеток и выключателей на чертежах. Обозначение озо на однолинейной схеме

Никто, каким бы талантливым и сообразительным он ни был, не сможет научиться понимать электрические чертежи, не ознакомившись предварительно с символами, которые используются при электромонтаже почти на каждом этапе. Опытные специалисты утверждают, что только электрик, досконально изучивший и усвоивший все общепринятые обозначения, используемые в проектной документации, мог стать настоящим профессионалом своего дела.

Условные обозначения и диаграммы

Текущая электрическая энергия — Урок 4 — Подключение цепей. До сих пор эта часть курса физического класса была сосредоточена на основных компонентах электрической цепи и концепциях электрического потенциала, тока и сопротивления. Концептуальное значение терминов было введено и применено к простым схемам. Обсуждались математические отношения между электрическими величинами и их использование при решении задач. Урок 4 посвящен способам подключения двух или более электрических устройств к электрической цепи.

Приветствую всех друзей на сайте «Электро в доме». Сегодня хотелось бы обратить внимание на один из исходных вопросов, с которым сталкиваются все электрики перед установкой — это проектная документация объекта.

Кто-то свой, кто-то предоставляет заказчику. Среди множества данной документации можно найти экземпляры, в которых есть отличия между , легендами, теми или иными элементами. Например, в разных проектах одно и то же коммутационное устройство может отображаться по-разному графически.Встретил это?

Наше обсуждение будет проходить от простых схем до умеренно сложных схем. Для этих сложных схем будут применяться предыдущие принципы электрического потенциала, тока и сопротивления, и те же математические формулы будут использоваться для их анализа.

Катушки и трансформаторы

Электрические схемы, простые или сложные, можно описать по-разному. Электрическую схему обычно описывают простыми словами. Во многих случаях для описания простых шаблонов использовались уроки от 1 до 3 слов.Услышав эти слова, человек привык к быстрому рисованию схемы в уме. Но еще один способ описать схему — это просто нарисовать ее. Такие рисунки дают более быстрое представление о реальном контуре.

Понятно, что обсудить обозначение всех элементов в рамках одной статьи невозможно, поэтому тема этого урока будет сужена, и сегодня мы обсудим и рассмотрим, как это выполняется.


Каждый начинающий мастер должен внимательно ознакомиться с общепринятыми стандартами и правилами маркировки электрических предметов и оборудования на планах и чертежах.Многие пользователи могут со мной не согласиться, аргументируя это тем, что зачем мне знать ГОСТ, я просто занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженеры-проектировщики и преподаватели вузов.

Схемы, подобные приведенной ниже, повторно используются в уроках 1 -. Конечным средством описания электрической схемы является использование условных символов схемы для создания схемы для схемы и ее компонентов. Ниже приведены некоторые условные обозначения, используемые в схематических представлениях.

Один элемент или другой источник питания представлен длинной и короткой параллельной линией.Набор элементов или батарей представлен набором длинных и коротких параллельных линий. В обоих случаях длинная линия представляет положительный выход источника энергии, а короткая линия представляет отрицательный выход. Прямая линия используется для обозначения соединительного провода между любыми двумя компонентами схемы. Электрическое устройство, которое обеспечивает сопротивление потоку заряда, обычно называется резистором и представлено зигзагообразной линией.

Уверяю вас, что это не так.Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как различные устройства связи графически отображаются на схемах устройств безопасности, приборов учета, розеток и выключателей. В общем, активно применяю проектную документацию в своей повседневной работе.

Разомкнутый переключатель обычно представляет собой разрыв прямой линии путем подъема части линии вверх по диагонали. Эти обозначения цепей будут часто использоваться в оставшейся части урока 4, поскольку электрические схемы представлены диаграммами.Важно либо запомнить эти символы, либо часто обращаться к этому короткому списку, пока вы не привыкнете их использовать.

Чтобы проиллюстрировать использование электрических символов в схематических диаграммах, рассмотрим следующие два примера.

В приведенных выше схемах предполагается, что три лампочки были соединены таким образом, что заряд, протекающий по цепи, проходил через каждую из трех лампочек последовательно. Путь положительного испытательного заряда, оставляющий положительный полюс батареи и проходящий через внешнюю цепь, будет включать прохождение через каждую из трех подключенных лампочек перед возвращением к отрицательной клемме батареи.

Обозначение Озо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) очень часто используются электриками. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как единичное неточное указание или отметка может привести к серьезной ошибке в дальнейшей работе и стать причиной поломки дорогостоящего оборудования.

Выборочная защита подключения

Но разве это единственный способ подключить три лампочки? Следует ли их подключать последовательно, как показано выше? Фактически, пример 2 ниже содержит то же словесное описание, что и рисунок, а схематические изображения нарисованы по-разному.Эти два примера иллюстрируют два распространенных типа соединений в электрических цепях. Когда в цепи присутствуют два или более резистора, их можно подключать последовательно или параллельно. Остальная часть урока 4 будет посвящена изучению этих двух типов соединений и их влиянию на электрические величины, такие как ток, сопротивление и электрический потенциал.

Кроме того, неверные данные могут сбивать с толку сторонних специалистов, занимающихся электромонтажом, и вызывать трудности при установке электрических коммуникаций.

В настоящее время любое обозначение Узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Будет обозначать разницу между рядами и параллельными соединениями. Используйте условные обозначения для построения схематических представлений для следующих схем. Одиночный элемент, лампочка и выключатель объединены в цепь, так что выключатель можно открывать и закрывать, чтобы включить лампочку.

Аннотация: В этой редакции добавлены абзацы о повторяющихся схемах, выбранных и согласованных частях и обозначении размещенных компонентов на гибридных печатных схемах.Существенные изменения обозначаются вертикальными черными полосами по краю рядом с измененным текстом. Чтобы свести к минимуму путаницу, с тех пор были предприняты интенсивные и успешные усилия по гармонизации этих двух стандартов в их последующих редакциях. Объяснение метода нумерации блоков, представленное в Приложении A, не является частью этого стандарта, но сохранено для справки в связи с существующим оборудованием, на котором оно использовалось.

Из основных документов на электрические схемы, относящиеся к графическому и буквенному обозначению коммутационных аппаратов, можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Условные графические обозначения в электрических схемах коммутационных аппаратов и контактных соединений»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, регулирующие обозначение в электрических схемах. Что дают данные ГОСТы для изучения нашего вопроса? Стыдно признаться, но абсолютно ничего. Дело в том, что сегодня в этих документах нет информации о том, как следует выполнять обозначение узо на однолинейной схеме.

Коммутационные аппараты CSO

Подкомитету было поручено стандартизировать средства для физического размещения через форму условных обозначений, частей и подразделений оборудования. Метод нумерации местоположения в Разделе 5 и метод кодирования местоположения в Разделе 6 настоящего стандарта основаны на существующих отраслевых практиках, которые успешно использовались для облегчения производства и обслуживания сложных устройств путем предоставления таких инструментов определения местоположения.

Как на схеме изображен дифавтомат?

Они особенно полезны в проектах, в которых повторно используются одни и те же или похожие части узлов.Область применения: Этот стандарт охватывает формирование и использование условных обозначений для электрических и электронных деталей и оборудования. Ориентировочные обозначения настоящего стандарта предназначены для однозначной идентификации и размещения дискретных элементов на схемах и в наборе, а также для сравнения элементов в наборе графических символов на схемах и элементов в списках деталей, описаний схем и инструкций.

Действующий сегодня ГОСТ не предъявляет особых требований к правилам приготовления и использования. Графические символы УЗО не нажимает. Вот почему некоторые электрики предпочитают использовать свои собственные наборы значений и меток для маркировки определенных узлов и устройств, каждое из которых может несколько отличаться от значений, к которым мы привыкли.

Этот стандарт включает три метода формирования и применения условных обозначений: метод номера единицы, метод нумерации местоположения и метод определения местоположения. Полное условное обозначение может включать условное обозначение, сформированное с использованием любого из этих методов на любом уровне от базовых деталей до полных узлов.Метод нумерации единиц давно успешно используется во всех типах электрического и электронного оборудования. Были разработаны метод нумерации местоположения и метод кодирования местоположения, позволяющие быстро физически размещать объекты в большом сложном оборудовании с многократным использованием множества идентичных или очень похожих элементов.

Для примера рассмотрим, какие символы нанесены на корпус самих устройств. Защитное отключение устройства от hager:


Или, например, УЗО от Schneider Electric:


Буквенно-цифровые обозначения на схемах

Эти методы следует применять таким образом, чтобы дублирование полных условных обозначений не происходило в оборудовании или системе.Этот стандарт не определяет функции устройства для передачи выключателя питания и промышленного управления.

Каждый техник, инженер или инженер-электронщик всегда должен иметь дело с электронными схемами и схемами. Чтобы прочитать схемы, он должен понимать и понимать символику и маркировку так называемого электрического оборудования. Электрооборудование — это устройство, с помощью которого оно может генерировать, преобразовывать, распределять и использовать электрическую энергию. Сюда входит электронное оборудование.Функции и взаимодействие рабочих инструментов показаны на принципиальных схемах. Для этого используются символы схемы, которые обозначаются буквой кода и номером счетчика.

Во избежание недоразумений предлагаю вам совместно разработать универсальный вариант обозначения УЗО, который можно использовать практически в любой рабочей ситуации.

По своему функциональному назначению предохранительное устройство можно описать следующим образом — это выключатель, который при нормальной работе способен включать / выключать свои контакты и автоматически размыкать контакты при появлении тока утечки.Ток утечки — это дифференциальный ток, возникающий при неправильной установке электрооборудования. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если имеется несколько принципиально идентичных рабочих инструментов или компонентов, подсчитывается количество счетчиков. Далее мы имеем дело со стандартами, по которым классифицируется оборудование. Для электронщика в основной задаче интересно, как электронные компоненты или компоненты упоминаются в электронных схемах.

С одной стороны, не каждый электронщик заметит изменение. С другой стороны, поддержка в схемах программ только откладывается. Кроме того, на многих старых электрических цепях может остаться старая маркировка. Маркировка оборудования проходила относительно несложно. Следующая таблица является выдержкой из этого стандарта.

Если представить все вышеперечисленное в графическом виде, то окажется, что символ УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика, реагирующего на дифференциальный ток (трансформатор тока нулевой последовательности. ), что влияет на механизм размыкания контактов.

Пожалуйста, не используйте больше эту стандартную этикетку! В новом стандарте часть оборудования обозначается другой кодовой буквой. Классификация стала более тонкой, в результате чего некоторое оборудование получило новый идентификационный код и было объединено с другими ресурсами. «Задача оборудования» является преобладающей.

Новый стандарт был необходим для того, чтобы иметь единый действующий стандарт для Европы, а также потому, что электротехника сильно изменилась. Например, информационные технологии стали намного важнее.Следующая таблица представляет собой выдержку из нового стандарта.

В данном случае графическое обозначение узо на однолинейной схеме будет выглядеть так.




Как на схеме изображен дифавтомат?

О обозначениях дифавтоматов в ГОСТ на данный момент также нет данных. Но, исходя из приведенной выше схемы, дифавтомат графически также может быть представлен в виде двух элементов — УЗО и автоматического выключателя.В этом случае графическое обозначение дифактома на схеме будет выглядеть так.

Переключатели на схемах подключения

Если вы сравните старый стандарт с новым, вы заметите, что не все коды символов изменились. Для большинства оборудования существующие кодовые буквы остаются в силе. Для простоты наиболее важные электронные компоненты или ресурсы перечислены в следующей таблице со старыми и новыми кодовыми буквами.

Цепи заземления

Прежде всего, краткое введение: для тех, кто еще не знаком с термином «группа», группа состоит из тормозов и привода, состоящего из кривошипа, цепи, цепи, кассеты, переключения передач и переключателей переключения передач. а также рычаги переключения передач.Таким образом, это замкнутая система, которая перемещает велосипед вперед, а также останавливается из-за тормозов.




Буквенное обозначение Узо на электрических цепях

Любому элементу в электрических цепях присваивается не только графический символ, но и буквенное обозначение, указывающее номер позиции. Настоящий стандарт регулируется ГОСТ 2.710-81 «Обозначения в электрических цепях буквенно-цифровые» и обязателен для использования со всеми элементами в электрических цепях.

Когда вы выбираете подходящую группу или гоночную трассу, основной принцип заключается в том, что чем больше вы вкладываете, тем лучше вы получаете. Группы переключения в более высоких ценовых классах более эффективны, долговечны и обеспечивают более простой процесс переключения при меньшем весе. Модели начального уровня часто изготавливаются из некачественного алюминия, который обеспечивает солидную функциональность, но не может поспевать за более дорогими группами. Здесь вы найдете качественные алюминиевые сплавы, при этом верхние версии сделаны не из углеродной пружины и титана.

Например, по ГОСТ 2.710-81 выключатели обычно обозначают специальным буквенно-цифровым условным обозначением таким образом: QF1, QF2, QF3 и т. Д. Выключатели (разъединители) обозначаются как QS1, QS2, QS3 и т. Д. Предохранители в схемы обозначены как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных о том, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в этом случае? При этом многие мастера используют два варианта обозначения.

Первый вариант — использовать наиболее удобные буквенно-цифровые обозначения Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции переключателей и указывают порядковый номер устройства, находящегося в схеме.

То есть кодировка буквы Q означает — «переключатель в силовых цепях», что вполне может быть применимо к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q — «переключатель в силовых цепях», F — «защитный», что вполне может быть применимо не только к обычным машинам, но и к дифференциальным машинам.

Второй вариант — использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. Согласно приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы Д означает — «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 — для устройств защитного отключения, QFD1 — для дифференциальных автоматов.

Какие выводы можно сделать из вышеизложенного?

Как указано узо на однолинейной схеме — пример реального проекта

Как гласит известная пословица, «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим реальный пример.

Предположим, что перед нами однолинейная схема электроснабжения квартиры. Из всех этих графических обозначений можно выделить следующие:


Устройство вводной безопасности, расположенное сразу после счетчика. Кстати, как вы могли заметить буквенное обозначение УЗО — QD. Другой пример, обозначенный узо:


Обратите внимание, что на схеме, помимо элементов УГО, нанесена также их маркировка, а именно: тип устройства по типу тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов.Далее переходим в ЦСУ и маркировку дифференциальных автоматов:


Линии розеток на схеме подключены через дифференциальные автоматы. Буквенное обозначение дифавтомат на схеме QFD1, QFD2, QFD3 и др.

Еще один пример как обозначаются дифференциальные автоматы по однолинейной схеме накопитель.

Это все, дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, эта статья была для вас полезной и вы нашли здесь ответ на свой вопрос.Если есть вопросы, задавайте их в комментариях, с удовольствием отвечу. Давайте поделимся опытом, кто как подразумевает на схемах УЗО и АВДТ. Буду признателен за репост в соцсетях))).

Планирование размещения электропроводки в помещении — серьезная задача, от точности и правильности выполнения зависит качество и точность последующего монтажа, а также уровень безопасности людей на этой территории. Чтобы проводка была проложена качественно и грамотно, необходим подробный план.

Представляет собой чертеж, выполненный в выбранном масштабе, в соответствии с компоновкой корпуса, отражающий расположение всех узлов электропроводки и ее основных элементов, таких как распределительные группы и однолинейная принципиальная схема. Только после того, как чертеж будет составлен, можно говорить о подключении электриков.

Однако важно не только иметь под рукой такой рисунок, но и уметь его читать. Каждый человек, занимающийся работами, предполагающими необходимость проведения электромонтажа, должен условными изображениями ориентироваться на схеме, обозначающей различные элементы электрооборудования.Они имеют вид определенных символов, и почти каждая электрическая цепь содержит их.

Но сегодня речь пойдет не о том, как начертить план схемы, а о том, что на нем изображено. Сразу скажу сложные элементы, такие как резисторы, автоматы, рубильники, выключатели, реле, моторы и т.д. мы не будем рассматривать, а будем рассматривать только те элементы, которые встречаются у любого человека каждый день, т.е. обозначение розеток. и переключатели на чертежах. Думаю, всем будет интересно.

По каким документам регламентируется обозначение

Разработанные еще в советское время ГОСТы четко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определенным графическим обозначениям. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических символов выполняют элементарные геометрические фигуры: квадраты, круги, прямоугольники, точки и линии.Эти элементы во множестве стандартных комбинаций отражают все компоненты электрических приборов, машин и механизмов, применяемые в современной электротехнике, а также принципы их управления.

Часто возникает закономерный вопрос о нормативном документе, регулирующем все вышеперечисленные принципы. Способы построения условных графических изображений электропроводки и оборудования на соответствующих схемах определены ГОСТ 21.614-88 «Образы условных графических изображений электрооборудования и электропроводки на планах».Из него вы узнаете, как устроены розетки и выключатели в электрических цепях .

Обозначение розеток на схеме

Нормативно-техническая документация дает конкретное обозначение розетки по электрическим схемам. Его общий схематический вид представляет собой полукруг, от выпуклой части которого линия движется вверх, его внешний вид и определяет тип розетки. Одна линия — двухполюсная розетка, две — двойная двухполюсная, три, имеющие форму веера, — трехполюсную розетку.

Такие розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления указывается на схемах плоской линией, параллельной центру полукруга, которая различает обозначения всех отверстий розеток.


В случае, если установка скрыта, схематические изображения розеток изменяются путем добавления другого элемента в центральной части полукруга. Он имеет направление от центра к линии, обозначающей количество полюсов розетки.


Сами розетки встраиваются в стену, их уровень защиты от влаги и пыли находится в указанном выше диапазоне (IP20 — IP23). Стена не становится опасной, потому что в ней надежно спрятаны все токопроводящие части.



На некоторых схемах обозначения розеток имеют вид черного полукруга. Это влагозащищенные розетки, степень защиты корпуса которых IP 44 — IP55.Допускается их наружная установка на поверхности зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливают во влажных и сырых помещениях, например, в ванных и душевых.


Обозначение выключателей электрических цепей

Все типы переключателей имеют схематическое изображение в виде круга с линией вверху. Круг с линией, на конце которой находится крючок, обозначает однокнопочный выключатель освещения для открытой установки (степень защиты IP20 — IP23).Два крючка на конце приборной панели означают двухкнопочный переключатель, три — трехклавишный.



Если на схематических обозначениях перпендикулярная линия проведена над чертой, то речь идет о выключателе скрытого монтажа (степень защиты IP20 — IP23). Линия одна — однополюсный выключатель, два — двухполюсный, три — трехполюсный.


Черный кружок указывает на влагозащищенный выключатель открытой установки (степень защиты IP44 — IP55).

Круг, пересеченный линией со штрихами на концах, используется для отображения на электрических цепях автоматических выключателей (выключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагозащищенные выключатели (IP44 — IP55) обозначены на схемах в виде закрашенного круга.


Как указывает блок переключателей с розеткой

Для экономии места и для разметки в общий блок устанавливается розетка с выключателем или несколько розеток и выключатель.Наверное, встречалось много таких блоков. Такое размещение коммутационных аппаратов очень удобно, так как располагается в одном месте, а кроме того, при прокладке электропроводки можно сэкономить на воротах (провода к выключателю и розеткам укладываются в один калибр).

В целом расположение блоков может быть любым и все, как говорится, зависит от вашей фантазии. Возможна установка блока выключателей с розеткой, несколькими выключателями или несколькими розетками. В этой статье я просто не имею права рассматривать такие блоки.

Итак, первый — выключатель розетки. Обозначение для скрытой установки.


Второй более сложный; Блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.


Последние обозначения розеток и выключателей на электрических схемах отображаются в виде блока двух выключателей и розетки.


Для наглядности представлен только один небольшой пример; любую комбинацию можно собрать (нарисовать).Опять же, все зависит от вашей фантазии).

Коммутатор садовый своими руками (на объекте) | Своими руками

Летом провела канализацию на участке до септика. При этом в выкопанные траншеи прокладывали алюминиевый кабель. Часто пользовались электроинструментом в течение сезона. Чтобы не достать удлинители для подключения, я установил небольшой электрический щиток в том месте, где кабель выходит из земли. В дальнейшем планирую использовать для подключения освещения беседки и дорожек.

1. В магазине электротоваров купил коробку в комплекте с DIN-рейкой и нулевой рейкой (фото 1). Еще мне понадобилась розетка со специальным креплением (фото 2) и дифавтомат на 10 А.

2. Коробка защищена от пыли и влаги, но я все же решил перестраховаться и вырезал из пластиковой канистры 5 литров дополнительный кожух (фото 3)

3. Для установки щита в саду (там, где кабель торчит, построек поблизости нет) сделал подставку из металлической профильной трубы сечением 50 × 25 мм.Отрезал до необходимой длины, срезал края снизу болгаркой и сделал загибы так, чтобы получился крест. Стойка была сразу загрунтована и покрашена (фото 4)

4. В коробке я закрепил автомат и розетку и соединил их перемычками. Сверху и снизу просверлил два отверстия под саморезы для прикручивания корпуса к стойке (фото 5).

5. Отключил розетку с автоматом от корпуса, затем прикрутил ее вместе с корпусом к стойке.Дополнительно просверлил отверстие для подключения проводов к машине (фото 6). а в стойке снизу выпилил «окошко» болгаркой для пропуска кабеля внутри трубы (фото 7).

6. Я выкопал яму в том месте, где кабель выходил из земли. Я установил стойку и продел в нее провод (фото 8). Протянул кабель через трубу и продел в верхнее отверстие (фото 9). Провода от него подключил к автомату, подключенному к розетке, а потом закрепил на рейке.Я подключил заземление к поставленной нулевой шине. Кабельный ввод в стойку обмотал изолентой, отверстие засыпал песком и все утрамбовал.

СОБСТВЕННАЯ ЭЛЕКТРИЧЕСКАЯ ПАНЕЛЬ — ВИДЕО

© Автор: Валерий Василюк, Фото

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Маркировка УЗО. Схема подключения УЗО, обозначение УЗО на схеме, схема подключения однофазного и трехфазного УЗО

Устройство защитного отключения (УЗО) относится к типу автоматического выключателя, работа которого основана на автоматическом отключении сети или ее части при достижении или превышении определенного уровня дифференциального тока. Его использование значительно повышает электробезопасность потребителя, а также предотвращает возникновение аварийных ситуаций как дома, так и на работе.
Тем не менее, несмотря на то, что схема включения УЗО на первый взгляд кажется простой, даже малейшие изъяны в подключении могут стать причиной довольно серьезных поломок. Как не превратить вашу безопасность в источник неприятностей? Вы можете найти ответ на этот вопрос в этой статье.

Прежде чем углубляться в вопросы, связанные со схемой установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основании которых они выбираются.В этой статье мы не будем касаться индексации, так как для углубления в нее требуются серьезные знания в области электротехники, и эта необходимость отпадает также в связи с тем, что выбор защитного устройства будет производиться исключительно на основании исходные данные. Для этого нужно выполнить несколько пунктов:

  • Рассмотрим необходимость подключения отдельного УЗО к автомату или дифавтомату.
  • Определите номинальный ток устройства. Для машины фактическое значение этого тока должно быть выбрано на одну ступень выше, чем данные тока отсечки, в том же случае, если используется дифавтомат, то указанное значение должно быть равно току отсечки.
  • Рассчитайте отсечку по дополнительному току (перегрузке), используя простой расчет. Для его расчета нужно знать максимально допустимый ток потребления, а затем полученное значение умножить на 1,25. Далее необходимо отталкиваться от таблицы значений стандартных серий токов. Если результат отличается от заданных параметров, то он округляется в большую сторону.
  • Определите допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но есть исключения.Выбор будет зависеть от типа проводки.

Если необходимо использовать «пожарное» УЗО, то следует определить тип и расположение вторичных «жизненно важных» устройств.

Устройство УЗО

Обозначение УЗО на однолинейной схеме

Когда речь идет о схемах и проектах, очень важно уметь их правильно читать. Как правило, изображение УЗО на графической и конструкторской документации часто выполняется условно вместе с другими элементами.Это несколько затрудняет понимание принципов работы схемы и, в частности, ее отдельных компонентов. Обычный образ защитного устройства можно сравнить с изображением обычного выключателя с той лишь разницей, что элемент в нелинейной схеме представлен в виде двух параллельных автоматических выключателей. На однолинейной схеме полюса, провода и элементы не изображаются визуально, а изображаются символически.

Эта точка подробно показана на рисунке ниже.На нем изображено двухполюсное УЗО с током утечки 30 мА. На это указывает цифра «2» вверху. Рядом с ним можно увидеть косую черту, пересекающую линию электропередачи. Биполярность устройства также продублирована в нижней части схематического изображения элемента в виде двух наклонных линий.

Обозначение УЗО на однолинейной схеме

Разберем типовую схему «квартирного» подключения защитного устройства с учетом наличия счетчика на примере, представленном на рисунке ниже.Ознакомившись более подробно с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально близко к входу. Делать это нужно таким образом, чтобы между ними располагались счетчик и основная машина. Однако есть несколько ограничительных нюансов. Так, например, устройство общей защиты не может быть подключено к системе типа TN-C из-за его основных характеристик. Устаревший образец советских времен имеет защитный провод, подключенный напрямую к нейтрали, что становится причиной «несовместимости».

Устройство защитного отключения, являющееся устаревшей моделью советских времен с защитным проводом, подключенным к нейтрали, не позволяет подключить к нему устройство общей защиты.

Это лучший пример того, как подключить заземленное УЗО. На схеме также есть желтые полосы, демонстрирующие принцип подключения дополнительных устройств защиты групп потребителей, которые схематично должны быть расположены за соответствующими им автоматическими выключателями. В этом случае номинальный ток каждого вторичного устройства на пару футов выше, чем показатель назначенного ему автомата.

Но все это типично для современной электропроводки с учетом наличия «земли».

Типовая схема УЗО на примере «квартирной» электросети

Для того, чтобы в дальнейшем более подробно ознакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к нему.

Подключение УЗО без заземления. Схема и особенности

Отсутствие заземляющих шлейфов в домах — обычная ситуация, требующая больших усилий и знаний, потому что нужно помнить основы электродинамики, но это не приговор.Главное, соблюдать четыре общих правила:

  • TN-C проводка не допускает установку дифавтомата или общего УЗО.
  • Потенциально опасные потребители должны быть идентифицированы и защищены дополнительным отдельным устройством.
  • Следует выбрать кратчайший «электрический» путь от защитных проводов розеток и групп розеток к входной нулевой клемме УЗО.
  • Каскадное подключение защитных устройств допустимо при условии, что ближайшие к электрическому вводу УЗО менее чувствительны, чем оконечные.

Многие, даже сертифицированные электрики, забыв или просто не зная принципов электродинамики, не задумываются о том, как подключить УЗО без заземления. Предлагаемая ими схема обычно выглядит так: устанавливается устройство общей защиты, а затем все PE (нулевые защитные проводники) подводятся к входному нулю УЗО. С одной стороны, здесь несомненно видна разумная логическая цепочка, ведь включения защитного проводника не будет.Но все намного сложнее.

  • В обмотке может возникнуть кратковременный скачок тока для компенсации дисбаланса тока между фазой и нулем, называемого «антидифференциальным» эффектом. Встречается довольно редко.
  • Более распространенным вариантом является неконтролируемое усиление дисбаланса токов, называемое «супердифференциальным» эффектом. Возникновение такой ситуации заставляет защитное устройство работать без присущей ему утечки. Тем не менее, серьезных поломок или поломок это не вызовет, а лишь принесет некоторый дискомфорт при постоянном «выбивании».

Сила «эффекта» зависит от длины ПЭ. Если его длина превышает два метра, то вероятность выхода из строя УЗО достигает 1 из 10 000. Числовой показатель довольно маленький, однако теория вероятностей — вещь практически непредсказуемая.

Схема подключения УЗО в однофазной сети

Так как в квартирах часто используется однофазное сетевое подключение. В этом случае оптимально в качестве защиты выбрать однофазные двухполюсные УЗО.Существует несколько вариантов схемы подключения для этого устройства, но мы рассмотрим наиболее распространенные, представленные на рисунке ниже.

Подключить устройство довольно просто. В паспорте и на приборе указаны основные точки маркировки и подключения фазы (L) и нуля (N). На схеме показаны вторичные машины, но их установка не является обязательной. Они нужны для распределения подключенной бытовой техники и освещения по группам. Таким образом, проблемная зона никак не повлияет на остальные части или комнаты квартиры.Важно учитывать, что установка максимально допустимых токов на машинах не должна превышать уставки УЗО. Это связано с отсутствием ограничения тока в устройстве. Также следует обратить внимание на соединение фазы с нулем. Невнимательность может привести не только к отключению питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости от счетчика электроэнергии (рядом с источником питания)

Схема подключения УЗО в однофазной сети

Ошибки и их последствия при подключении УЗО

Как и любую электрическую схему, схематическое изображение подключения защитного устройства к общей сети должно быть составлено, как прочитано позже, без малейших изъянов.Даже самый скромный дефект может привести к сбоям в работе системы в целом или самого УЗО, а серьезные отклонения могут вызвать довольно серьезные поломки. Ошибки могут быть разные, но среди них можно выделить ряд наиболее распространенных:

  • Нейтраль и земля подключаются после УЗО. В этом случае можно неверно истолковать схему, соединив нулевой рабочий провод, с разомкнутой частью электроустановки или с нулевым защитным проводом.В обоих случаях сумма будет одинаковой.
  • УЗО можно подключить с частичной фазой. Допуск такой ошибки приведет к ложному срабатыванию, возникающему из-за того, что нагрузка была подключена к нулевому рабочему проводнику перед УЗО.
  • Несоблюдение правил подключения в выводах нулевого и заземляющего проводов. Проблема заключается в процессе установки розеток, в которых допускается соединение защитного и нулевого рабочих проводов.В этом случае устройство будет работать даже тогда, когда к розетке ничего не подключено.
  • Объединение нулей в цепи с двумя устройствами защиты. Распространенная ошибка — неправильное соединение в зоне защиты нулевых проводов обоих УЗО. Допускается из-за неаккуратности и неудобства разводки внутри стеновой панели. Недосмотр приведет к неконтролируемым отключениям устройств.
  • Использование двух и более УЗО усложняет работу по подключению нулевых проводов.Последствия невнимательности могут быть довольно серьезными. Тестирование тоже не поможет, так как работа устройства с ним не вызовет никаких нареканий. Но самое первое подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
  • Невнимательность при подключении фазы и нуля, если они сняты с разных УЗО. Проблема возникает, когда нагрузка подключена к нейтральному проводу, принадлежащему другому устройству защиты.
  • Несоблюдение полярности подключения, выражающееся в подключении фазы и нуля соответственно сверху и снизу.Это спровоцирует движение токов в одном направлении, в результате чего создаются условия для невозможности взаимной компенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть другим.
  • Не учитывать подробности при подключении трехфазного УЗО. Распространенная ошибка при подключении четырехполюсного УЗО — использование клемм одной фазы. Однако работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

Действующие государственные стандарты (ГОСТ) не регламентируют графическое и буквенное обозначение УЗО (устройств защитного отключения), отсутствуют дополнительные графические обозначения, позволяющие более точно описать основные функции и свойства штатного оборудования.

УЗО является одним из основных элементов однолинейных электрических схем, поэтому производителями модульного оборудования и конструкторами принято следующее условное обозначение:

Такое схематическое изображение УЗО наиболее точно показывает принцип его действия. и отличает его от другого модульного оборудования, если вы знаете, что такое УЗО и как оно работает.

При этом, поскольку ГОСТ не регламентирует тип УЗО, на схемах и планах в обязательном порядке следует отображать блок с условными графическими обозначениями (УГО), в котором давать расшифровку и пояснения к графическим элементам. , даже если будет решено использовать форму, отличную от представленной. Возможность самостоятельно разрабатывать символы, если их нет в стандартах, указывается в ГОСТ 2.702-2011.

Буквенная маркировка УЗО — QF, если использовать правила их формирования по ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах». Это полностью соответствует обозначению автоматического выключателя и некоторых других модульных устройств, что делает однолинейные схемы менее читаемыми и понятными.

Многие люди вводят свои буквенные обозначения: Q, QFD, QDF и т. Д., Которые, если опираться на действующие стандарты, неверны, не раскрывают функции УЗО, но помогают отличить их от других элементов защитной автоматики на однолинейные схемы.

Это может быть важно, особенно если в цепи одновременно есть УЗО и дифавтоматы. Их графические обозначения схожи, и отличить их друг от друга не всегда легко. Учитывая, что проектировщики электроустановок часто максимально упрощают используемые графические символы, опуская важные детали.

Рассмотрим условное обозначение дифференциального автомата на однолинейной схеме и сравним с УЗО.

rozetkaonline.ru

Если вы решили заменить проводку в квартире, то для начала нужно составить подробную схему. Чтобы правильно составить схему подключения, необходимо знать, как все ее основные элементы должны отображаться на схеме. Кроме того, в этой статье будут рассмотрены некоторые типовые схемы электропроводки в квартире.

Разновидности схем электропроводки

При замене проводки в квартире своими руками потребуются два варианта схемы — электропроводка и принцип.

Схема, на которой показаны основные электрические соединения, существующие между всеми элементами, которые изображены с использованием специальных традиционных графических и буквенно-цифровых обозначений, называется схематической диаграммой. Принципиальная схема чаще всего изображается в виде одной линии.

Однолинейной схемой называется схема, на которой все фазные провода отображаются только одной линией, а нейтральный провод не отображается, а защитные устройства и нагрузки показаны схематично, без указания схемы их подключения.

На схеме подключения все обозначения нанесены на план квартиры, который изображен в масштабе. На схеме подключения должно быть указано точное прохождение всех линий, расположение квартирного щита, выключателей, распределительных коробок, освещения и розеток.

Условные обозначения, используемые на электросхемах квартиры

Для правильного составления электросхемы необходимо знать обозначения различных элементов. Все эти обозначения стандартизированы ГОСТами и называются условными графическими обозначениями.

Вот два ГОСТа, которые стоит изучить перед составлением схемы подключения: ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических схемах» и ГОСТ 21.614-88 «Условные графические изображения электрооборудования и электропроводки на схемах».

Обозначения, используемые в принципиальных схемах

Автоматический выключатель или автоматический выключатель (ГОСТ 2.755-87). Обозначается буквами QF.

УЗО, дифавтомат. Обозначается буквами QF.

Счетчик электрической активной мощности (ГОСТ 2.729-68). Обозначается буквами ПИ.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Обозначается буквами EL.

Обозначения, используемые на электросхемах

Все данные об этих обозначениях можно найти в ГОСТ 21.614-88.

Розетка для накладного монтажа с защитным контактом.

Розетка для скрытого монтажа с защитным контактом.

Примеры схем подключения в квартире

Первая из предложенных схем является простейшей однолинейной схемой для однокомнатной или двухкомнатной квартиры.Квартира запитана от одной фазы через доску пола. Кроме того, в квартиру подведено защитное и рабочее заземление из доски пола. После этого идет двухполюсный входной автоматический выключатель, отключающий ноль и фазу. Согласно правилам (п. 1.5.36 ПУЭ), автомат должен быть установлен перед счетчиком электроэнергии — «Чтобы можно было безопасно установить и при необходимости заменить счетчики в сетях с напряжением до 380 В, используя предохранители или коммутационные устройства, установленные перед ним на расстоянии не более 10 метров.Должна быть предусмотрена возможность снятия напряжения со всех фаз, подключенных к счетчику. «

За счетчиком должна быть установлена ​​шина, к которой подключаются осветительные машины и печи, а также розетки через дифавтомат (УЗО).

Вторая схема несколько сложнее и рассчитана на двух- комнатные и трехкомнатные квартиры.Данная схема отличается тем, что розетки питаются от двух двухполюсных дифавтоматов (УЗО), что создает отдельную линию питания для комнат и отдельную линию для кухни, туалета, коридора и ванной комнаты.На этой схеме электроплита запитывается через двухполюсный дифавтомат (УЗО). Это не обязательно, но желательно, так как это повысит безопасность от так называемого косвенного стресса.

Схема, на которой выполнено обозначение рабочего и защитного заземления. Эта диаграмма представляет собой более подробную версию предыдущей диаграммы.

postroy-sam.com

Электросхема в квартире | Все для вашего дома

Первым делом при смене электропроводки в квартире является составление схемы.Чтобы составить схему, необходимо ознакомиться с тем, как на схеме отображаются основные элементы. Также в этой статье будет несколько типовых схем электропроводки в квартире.

Виды схем электропроводки в квартире

При самостоятельной замене электропроводки в квартире вам потребуются схемы двух типов: принципиальная и схема электропроводки.

Принципиальная схема — на этой схеме показаны основные электрические соединения между элементами, ферментированными с использованием специальных буквенно-цифровых и условных графических символов (UGO).Обычно принципиальная схема изображается в виде одной линии.

Однолинейная схема — это схема, на которой фазные провода показаны одной линией, нейтральный провод не отображается, а нагрузки и защитные устройства показаны схематически без схемы их подключения.

Схема электропроводки — на такой схеме все обозначения нанесены на план квартиры, который в свою очередь выполнен в масштабе. Обычно на схеме подключения указано точное расположение квартирного щита, распределительных коробок, выключателей, розеток, освещения и прохождения всех линий.

Условные обозначения на схемах электропроводки квартиры

Чтобы правильно составить схему, нужно знать, как обозначаются различные элементы. Эти обозначения называются условными графическими обозначениями (УГО) и стандартизированы ГОСТами.

Один из них — ГОСТ 21.614-88 «Условные графические изображения электрооборудования и электропроводки на схемах». Также стоит изучить ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических схемах».

Ниже представлены УГО основных элементов, которые вам понадобятся при составлении схемы электропроводки в квартире.

Обозначения, используемые в принципиальных схемах

Выключатель автоматический автомат (ГОСТ 2.755-87). Буквенное обозначение — QF.

Дифавтомат, УЗО. Буквенное обозначение — QF.

Счетчик электрической активной мощности (ГОСТ 2.729-68). Буквенное обозначение — ПИ.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Буквенное обозначение — EL.

Обозначения, используемые на электросхемах

Все эти обозначения взяты из ГОСТ 21.614-88.

Распределительная коробка, коробка осветительная.

Консигнационный переключатель.

Выключатель для скрытого монтажа.

Розетка для накладного монтажа с защитным контактом.

Розетка для скрытого монтажа с защитным контактом.

Пример типовых схем квартирной разводки

Первая из представленных схем — простейшая однолинейная схема для одно- или двухкомнатной квартиры. Электроснабжение осуществляется через напольный щит от одной фазы, а также рабочее и защитное заземление от напольного щита в квартиру.Далее следует вводный двухполюсный автоматический выключатель, отключающий фазу и ноль. Перед щеткой электроэнергию устанавливают вводную машину в соответствии с п. 1.5.36. ПУЭ, в котором говорится:

«Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна быть предусмотрена возможность отключения счетчика с помощью коммутационного устройства или предохранителей, установленных на расстоянии не более 10 м. Сброс напряжения должен быть предусмотрен для всех фаз, подключенных к счетчику.«

За прилавком находится шина, к которой подключаются печка и осветительные приборы, а также розетки через УЗО (дифавтомат).

Следующая схема немного сложнее и больше подходит для двоих — и трехкомнатные квартиры.Данная схема отличается тем, что розетки запитываются от двух двухполюсных УЗО (дифавтоматов), что обеспечивает отдельную линию питания для комнат и отдельную для ванной, туалета, кухни и коридора.Электроплита на этой схеме питается от двухполюсного УЗО (дифавтомата), это не обязательно, но все же желательно для обеспечения повышенной безопасности от попадания косвенного напряжения.

В данной статье рассмотрено несколько примеров подключения УЗО и Дифференциальных автоматов.

Главное условие выбора УЗО и дифференциала. машина должна соблюдать избирательность ( ПУЭ РАЗДЕЛ 3 ):

В электротехнике под селективностью понимается совместная работа последовательно включенных устройств защиты электрических цепей (автоматические выключатели, УЗО, диф.машину и т. д.) в случае аварии. На рис. 1 приведен пример работы такой схемы с учетом суммарных автоматических выключателей 40 А (4 шт. По 10 А каждый), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общая энергосистема только в той ее части, где произошла авария. Это достигается отключением только автоматического выключателя, защищающего линию аварийного питания.

Как правило, для избирательного срабатывания автоматических выключателей в случае перегрузки номинальный ток (In) автоматического выключателя на стороне питания должен быть больше, чем In автоматического выключателя на стороне потребителя.

Условное обозначение УЗО и дифавтомата на электрических схемах:

См. Рис. 2. Слева — однофазное УЗО с током срабатывания 30 мА, справа — трехфазное УЗО на 100 мА. Увеличенное изображение вверху, однострочное внизу. Количество полюсов в однолинейном представлении может быть представлено как числом (вверху), так и количеством тире. Условные обозначения Дифавтомата на принципиальных схемах, см. Рис. 3 и в однолинейных схемах на рис. 4. Буквенное обозначение QF.

Рис. 4
Рис. 3

Цепи переключения УЗО:

По конструкции УЗО разных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 показаны наиболее распространенные схемы включения УЗО в различных исполнениях:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых к фазному напряжению подключен резистор, имитирующий дифференциальный ток (рис.5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен к линейному напряжению (рис. 5, в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, Схема подключения указана на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены схемы подключения УЗО (рис.6) и дифавтомата (рис.7

  1. Вводная машина.
  2. Прибор учета (электросчетчик).
  3. УЗО или дифавтомат.
  4. Выключатель автоматический (освещение, обычно 6 ÷ 10 А, в зависимости от нагрузки светильников).
  5. Автоматический выключатель (розетки, обычно 16 ÷ 25 А, в зависимости от группы розеток).
  6. Выключатель автоматический (розетка, 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
  7. Нулевой рабочий Н — шина.
  8. Нулевой защитный PE — шина.

Подробнее о заземлении и системах заземления см. В разделе

Вернуться в раздел:

В одной из наших статей мы уже рассказывали об УЗО, о назначении и о его подключении.«Схемы подключения УЗО, виды, принцип работы» В этой статье мы затронем тему маркировки УЗО. Именно по маркировке можно определиться с правильным выбором УЗО.

Маркировка устройства защитного отключения (УЗО)

Каждое устройство защитного отключения (УЗО) должно иметь постоянную маркировку, которая включает следующие данные:

1. Название или торговая марка производителя.
2. Обозначение типа УЗО и УЗО дифференциального автомата, каталожный или серийный номер.
3. Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
4.Номинальный ток In для УЗО. Для АВДТ номинальный ток In указывается в амперах без указания единицы измерения, которому предшествует обозначение типа расцепителя мгновенного действия (B, C или D). Например, B16: тип расцепителя мгновенного действия — B, номинальный ток — 16A.
5. Номинальная частота, если ВДТ рассчитан на частоту, отличную от 50 и / или 60 Гц, а АВДТ рассчитан на работу только на одной частоте.
6.Номинальный отключающий дифференциальный ток I∆n УЗО и АВДТ.
7. Значения дифференциального тока отключения, если ВДТ и АВДТ имеют несколько таких значений.
8. Номинальная включающая и отключающая способность Im 1 ВДТ.
9. Номинальная отключающая способность при коротком замыкании Icn АВДТ в амперах.
10. Номинальная дифференциальная включающая и отключающая способность I∆m, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальная дифференциальная включающая и отключающая способность IΔm, если она отличается от номинальной отключающей способности при коротком замыкании АВДТ.
11. Степень защиты, если отличная от IP20.
12. Рабочее положение, при необходимости.
13 Символ для ВДТ и АВДТ типа S.
14. Указание на то, что ВДТ и АВДТ функционально зависят от напряжения, если применимо.
15. Обозначение органа управления устройства управления ВДТ и АВДТ буквой «Т».
16. Схема подключения ВДТ и АВДТ.
17.Рабочая характеристика при наличии дифференциальных токов с постоянными составляющими: ◦VDT и RCBO типа AC обозначены символом; ~
◦VDT и АВДТ типа A обозначены символом.~ —

18. Контрольная температура для калибровки АВДТ, если она отличается от 30 ° C.

Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если габариты устройств не позволяют вместить всю перечисленную информацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и п. 4, 6 и 13 для АВДТ должны быть видны после установки. Характеристики указаны в пп. 1-3, 10, 12 и 16 для ВДТ, в пп. 1-3, 9 и 16 для АВДТ могут наноситься на боковые и задние поверхности устройств и быть видимыми только до их установки в низковольтное распределительное устройство.Остальная информация должна быть приведена в эксплуатационной документации на изделие или в каталогах производителя.

Раздел 6 «Маркировка и другая информация о продукте» ГОСТ Р 51326.1 и соответствующий шестой раздел стандарта IEC 61008-1 не требуют маркировки продукта или иного представления следующих характеристик ВДТ:

Номинальный условный ток короткого замыкания Inc;
номинальный условный остаточный ток короткого замыкания I∆c.

Для устройства защитного отключения, помимо маркировки, указанной в пп. 1–3, 5–7, 10–13 и 15 укажите значение максимального номинального тока автоматического выключателя, с которым может быть собран UDT, например — «63 A max», а также специальный символ:

После сборки устройства защитного отключения с автоматическим выключателем, данные приведены в пп. 3 и 11, а также значение максимального номинального тока выключателя, с которым можно собрать УЗО.Устройства защитного отключения и автоматические выключатели, предназначенные для сборки, должны иметь одно и то же название или товарный знак производителя. Изготовитель должен предоставить приемлемые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяются минимальные значения, указанные в таблице 15 ГОСТ Р 51236.1. В каталоге или эксплуатационной документации на изделие производитель также должен указать информацию хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ.Разомкнутое (отключенное) положение устройства защитного отключения, управляемое перемещаемым вверх и вниз (вперед и назад) управляющим элементом, должно обозначаться знаком О (кружок), замкнутое (включено) положение — знаком I. (вертикальная полоса). Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и выключенного положения УЗО также допускается использование дополнительных символов. Если необходимо различать входные и выходные клеммы, они должны быть четко обозначены, например, словами «линия» и «нагрузка», расположенными рядом с соответствующими клеммами, или стрелками, указывающими направление потока электроэнергии.
Клеммы устройства защитного отключения, предназначенные только для подключения нейтрального проводника, должны быть обозначены буквой N.
Клеммы устройства защитного отключения, которые используются исключительно для подключения защитного проводника, отмечены символом заземления. :

В статье использованы материалы из «Книг модульного защитного оборудования производства ABB

«.

Устройство защитного отключения (УЗО) с маркировкой ABB

Ни один человек, каким бы талантливым и сообразительным он ни был, не сможет научиться понимать электрические чертежи без предварительного ознакомления с символами, которые используются при электромонтаже почти на каждом этапе.Опытные специалисты утверждают, что только электрик, досконально изучивший и усвоивший все общепринятые обозначения, используемые в проектной документации, может иметь шанс стать настоящим профессионалом своего дела.

Приветствую всех друзей на сайте «Электрик в доме». Сегодня хотелось бы обратить внимание на один из исходных вопросов, с которым сталкиваются все электрики перед установкой — это проектная документация объекта.

Кто-то компилирует сам, кто-то предоставляет заказчик.Среди множества документов в этой документации вы можете найти примеры, в которых есть различия между соглашениями и определенными элементами. Например, в разных проектах одно и то же коммутационное устройство может отображаться графически по-разному. Вы видели это?

Понятно, что обсудить обозначение всех элементов в рамках одной статьи невозможно, поэтому тема этого урока будет сужена, и сегодня мы обсудим и рассмотрим, как это делается.

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на планах и чертежах. Многие пользователи могут со мной не согласиться, аргументируя это тем, что зачем мне знать ГОСТ, я просто устанавливаю розетки и выключатели в квартирах. Схемы должны быть известны инженерам-конструкторам и профессорам университетов.

Уверяю, это не так. Любой уважающий себя специалист должен не только понимать и уметь читать электрические схемы , но и должен знать, как на схемах графически отображаются различные устройства связи, защитные устройства, приборы учета, розетки и выключатели.В общем, активно применяйте проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) очень часто используются электриками. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как единичное неточное указание или отметка может привести к серьезной ошибке в дальнейшей работе и вызвать повреждение дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, занимающихся электромонтажом, и вызвать трудности при установке электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов на электрические схемы, относящиеся к графическому и буквенному обозначению коммутационных аппаратов, можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Условные графические обозначения в электрических схемах устройства, коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Буквенно-цифровые обозначения в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, согласно которым регламентируются обозначения в электрических схемах. Что дают нам эти ГОСТы для изучения нашего вопроса? Стыдно признаться, но абсолютно ничего. Дело в том, что сегодня в этих документах нет информации о том, как должно выполняться обозначение узо на однолинейной схеме.

В действующем ГОСТе никаких особых требований к правилам составления и использования УЗО графические обозначения не предъявляются. Вот почему некоторые электрики предпочитают использовать собственные наборы значений и меток для маркировки определенных узлов и устройств, каждое из которых может незначительно отличаться от значений, к которым мы привыкли.

Для примера давайте разберемся, какие обозначения нанесены на корпус самих устройств. Устройство защитного отключения Hager:

Или, например, УЗО от Schneider Electric:

Во избежание недоразумений предлагаю вам совместно разработать универсальный вариант обозначений УЗО, который можно использовать как ориентир практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать следующим образом — это выключатель, который при нормальной работе способен включать / выключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки — это дифференциальный ток, возникающий при неисправности электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеперечисленное в графическом виде, то окажется, что символ УЗО на схеме можно представить в виде двух вторичных обозначений — переключателя и датчика, реагирующего на дифференциальный ток (трансформатор тока нулевой последовательности. ), который действует на механизм размыкания контактов.

В данном случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как на схеме обозначен дифавтомат?

О символов для дифавтоматов по ГОСТ на данный момент нет. Но, исходя из вышеприведенной схемы, дифавтомат также можно графически представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических цепях

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное обозначение с указанием номера позиции. Такой стандарт регламентируется ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических цепях» и является обязательным для применения ко всем элементам в электрических цепях.

Так, например, по ГОСТ 2.710-81 автоматические выключатели обычно обозначают специальным буквенно-цифровым условным обозначением таким образом: QF1, QF2, QF3 и т. Д.Выключатели (разъединители) обозначены как QS1, QS2, QS3 и т. Д. Предохранители на схемах обозначены как FU с соответствующим серийным номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных о том, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных машин на схемах .

Что делать в этом случае? При этом многие мастера используют два варианта обозначений.

Первый вариант — использовать наиболее удобные буквенно-цифровые обозначения Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции переключателей и указывают серийный номер аппарата, находящегося на схеме.

То есть кодировка буквы Q означает «переключатель или переключатель в силовых цепях», что вполне может быть применимо к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q — «переключатель в силовых цепях», F — «защитный», что вполне может быть применимо не только к обычным машинам, но и к дифференциальным машинам.

Второй вариант — использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциальной машины.Согласно приложению 2 к таблице 1 ГОСТ 2.710 функциональное значение буквы Д означает — «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 — для устройств защитного отключения, QFD1 — для дифференциальных выключателей.

Какие выводы можно сделать из вышеизложенного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Как гласит известная пословица: «Лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим реальный пример.

Предположим, что перед нами однолинейная схема электроснабжения квартиры. Из всех этих графических обозначений можно выделить следующие:

Устройство ввода для выключателя дифференциального тока находится сразу после счетчика. Кстати, как вы могли заметить, буквенное обозначение УЗО — QD. Еще один пример того, как обозначается узо:

Обратите внимание, что помимо элементов УГО на схеме наносится еще и их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов.Далее переходим к УГО и маркировке дифференциальных машин:

Линии розеток на схеме подключены через дифференциальные автоматические устройства. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и др.

Еще один пример как на однолинейной схеме магазина указываются дифференциал автоматов.

Это все, дорогие друзья. На этом наш сегодняшний урок завершен.Надеюсь, эта статья была вам полезна и вы нашли здесь ответ на свой вопрос. Если есть вопросы, задавайте их в комментариях, с радостью отвечу. Поделимся своим опытом, кто на схемах обозначает УЗО и АВДТ. Буду признателен за репост в соцсетях))).

Instalacijski dijagram za ispravno spajanje difavtomat-a na jednofaznu i trofaznu mrežu, centrala, za razliku od RCD-a

Električna energija je kamen temeljac koji osigurava udobnost and udobnost životnog prostora i neometan rad komunalnih, kućanskih and tehničkih zgrada.Али истодобно электрическая струя извор повечане опасности за человек. Električne ozljede: šok, opekotine, oštećenja živčanog sustava, uobičajeni su u svakodnevnom životu. У неким су slučajevima posljedice teške (ампутация удова, смрт). Loše ožičenje može dovesti do požara, eksplozija, kvara jedinica.

Da bi se osigurala sigurnost ljudi i tehničke opreme, sigurnosni ureaji su uključeni u električni krug. UZO uređaj (ureaj sa zaostalom Strujom) je čest, što se pokreće kršenjem izolacije, curenje Struje na zemlju, zaobilazeći nulu žice (ozljede ljudi).

Nedostaci RCD-a povezani su s tri проблема:

  • Nemogućnost rada bez prekidača, koji je ugrađen u mrežu kao samostalni uređaj.
  • Рад УЗО — с прекидыванием тока при токе до 40 мА. To je 10 mA više od donjeg praga Struje opasnog za ljude, preun jake boli i opekotina.
  • Uređaj gubi zaštitna svojstva tijekom prekomjerne Struje. Ako iz nekog razloga prekidač nije instaliran u mrežu or nije uspio, RCD se nece nositi s kratkim spojem i rizik od kvara električne mreže će se povećati.

Da bi se poboljšala kvaliteta zaštite električnog ožičenja, koristi se inovativni tehnički ureaj — diferencijalni stroj (дифавтомат).

Изменение и предместье дороги

Дифавтомат — электрические производные коды, которые используются за защитой и исключение напряжения у случаю экстремальных препятствий, кратких споеев и струй.

Razlikuje se od RCD-a po proširenim granicama automatskog rada: donji — 10 mA, gornji — kratki spoj.

Кад се появи дилема: дифавтомат или УЗО, избор у коридор прве опцие е очит.

Предложения диференсионог строя су због ньегове великие приложения , поузданости, поузданости и укрытости:

  • Повечана брзина одзива.
  • Zaštita agregata i ureaja od prenapona.
  • Побольшана температура стабильности. Урежай джелуе у распона от минус 25 0 S — 50 0 S.
  • Механичка и физическая снага, отпорность на хабанье.

Uređaj i Principal rada

Difavtomat spada u složenu električnu opremu . У элементов, састоджи есть некоторые автономные структурные компоненты. Među njima:

  1. Sustav automatskog isključivanja. Nadgleda struju opterećenja. Kada se postignu maksimalne vrijednosti, na primjer, tijekom kratkog spoja или transcendentalne snage potrošača električne energije, ona djeluje u 0, 06 sekundi. У случаю тренутног лечения као результат изложености ожидания (пробоя изоляция) или других кварова у кабловима и жикама, мрежа се прекида с качеством до 1 сата.Исключение с врши магнитным и топлинским затруднением. Brzina postupka ovisi o odstupanju struje od standardne vrijednosti. Stroj se aktivira kada je razlika izmeu Struje i nazivne Struje veća od 25%.
  2. Трансформатор Диференцирани. Дизайн за заштиту людей и животиня од струйног уда. Rad se temelji na upotrebi elektromagnetske zavojnice. Kada se postigne razlika izmeu ulazne i izlazne Struje kritičnih vrijednosti, zavojnica odmah prekida krug.
  3. Uređaj za ručno mijenjanje brzina .Има два положая — включено и исключено. Koristi se tijekom radova na popravljanju i održavanju, kao i za spajanje potrošača električne energije.

Ugradnja diferencijalnog prekidača

Ugradnja difavtomata izvodi се у strogom skladu са zahtjevima ПУЭ (Правила ZA električnu instalaciju). Uređaj je postavljen u razvodnu pločicu na vodilicama na koje je pričvršćen pomoću posbnih stezaljki. Kompaktno kućište israđeno od dielektričnog materijala. Често себе цвет полимерные композиты в своих потребностях за электричество: čvrstoća, toplinska и antikorozijska otpornost, povećana otpornost na požar.

Prekidač je pričvršćen na štit tako da su ulazne žice na vrhu. Ispravan smjer ugradnje prikazan je na kućištu kutije. Priključene žice na krajevima izložene su i uklonjene posbnim alatom za uklanjanje. Visokotehnološki uređaji su osjetljivi. Čak i manje oštećenje jezgre žice dovest će do nepravilnog rada zaštitnog sustava. U najmanju ruku, povećat će se broj lažno pozitivnih pozitivnih krugova prekidača.

Fazne i нейтральные žice moraju biti povezane s uređajem kroz posbne ćelije.Postoje slučajevi kada su jezgre spojene na proizvod zaobilazeći stroj. Takva shema povezivanja obiluje opasnim posljedicama.

Велика погрешка, повествование нейтральное жице на izlazu ureaja s other nulama na električnoj ploči. Prolazna Struja će premašiti nazivnu vrijednost za uređaj, uzrokujući beskontran rad. Исти учинак появлюе себе и кад спойите нулу на землю. Takav je plan zastario. Prikladan je za dvožilne mreže s grubim zaštitnimsustavom.

С два или три элемента у мрежной мрежи потребно и правильное оформление фазы и земли.Često se fazna žica s jednog ureaja dovodi do potrošača energije, a nula od friendog, što ellyira mogućnost zaštite mreže.

Классификация диференциальных прекидача

Proizvoači električne opreme proizvode razne vrste difavtomatova. Izbor određenog ureaja ovisi o snazi ​​i vrsti potrošača električne energije, funkcijama koje treba dati proizvodu, vrsti električne mreže. Да би се olakšala potraga за потребном opcijom osigurača, koristi se njihova klasifikacija prema vrsti i namjeni.

Prema тренутном пути, автомати су подиелени у три класе, од кодих свака показывает код коих тренутних врйедности долази до тренутного прекида электрического круга.

  • Tip B. Proizvod se aktivira ako je Struja u mreži do 5 puta veća od nazivne vrijednosti.
  • Наконечник C. Kritična vrijednost Struje je do 10 puta veća od nazivne Struje.
  • Tip D. Reakcija stroja nastaje kada je 10-20 puta višak Struje u mreži iznad norme.

Indikatori prekida elektromagnetsog kruga označeni su na tijelu stroja.Oznaka D 15 označava da je uređaj dizajniran za nazivnu Struju od 15 A, a pokreće se na 150-300 A.

  1. Prema vrsti električne mreže. Podijeljeni su na jednofazne (U = 220 V) и trofazne (U = 380 V). Одговараю единопольной и четвертой электрической опреми.
  2. Vrijeme odgovora je sistematizirano: za тренутно и селективно. Funkcije selektivnih ureaja su sprječavanje požara u slučaju oštećenja na izolaciji žica i kablova. Исключение срока действия при I = 100 — 500 мА. Vrijeme — до 0, 5 секунд.Za uređaje trenutnog djelovanja pokazatelji isključenja streje su u hodniku 6-30 mA, vrijeme — ne duže od 0, 05 sekunde.
  3. О граничной струи прекида: Oznaka od 3000 до 10000 означала максимальную скорость струи у A, koju differencijalni prekidač može izdržati za vrijeme kratkog spoja bez narušavanja radnic i kok1. U gradskom stanu, u kojem je malo moćnih potrošača, te u privatnim domaćinstvima, koriste se uređaji dizajnirani za pokazatelje najniže Struje (do 4500 A).Veće stope karakteristične su za industrial pogone. Prilikom odabira proizvoda mora se uzeti u obzir stanje ožičenja. Uz slabe vodove s napuštenom izolacijom žica rizično je koristiti prekidače s visokim graničnim vrijednostima uređaja.

Схема ожидания

У свакодневной практики uobičajene su jednofazne i trofazne mreže. Круги, которые тебе нравятся, с живым или више прекидача, са или без земли. Свака опция има преданности и недостатке.

Samostalni proizvodi

Koristi se nekoliko tehničkih sredstava.Svaki je uključen u neovisni dalekovod. Dizajniran je za određenu skupinu električnih potrošača or snažnu jedinicu. Други же урелай монтиран за заштиту самих прекидача.

Схема пределов:

  • Повечана мрежна сигурность.
  • Izuzetnost, olakšavajući provjeru cijele linije na otkrivanje проблема. Za to je ponekad dovoljno koristiti običan krug kontinuiteta uz pomoć testera.
  • Troškovi kupnje difavtomata brzo se isplaćuju zbog poboljšanih životnih uvjeta vlasnika kuća.
  • Mašina diferencijala obavlja funkciju uzemljenja. Новые власти власништва великих и приватных куча повезане су с чиньеником да се укида норма о открытой возрастной категории узловых уретей и круга. Umjesto toga, uvodi se zahtjev neophodne upotrebe prekidača koji štite ljude, životinje, tehničku opremu, kućansku i Industrijsku opremu od Strujnog udara i opasnosti.

Spajanje Строя на Еднофазне и Трофазне Мреже

Диаграмма повезения дифавтомата у Еднофазной Мрежи Битно Се не Разликуйе Од оног За УЗО.

Главни захтев ж пажня и точность. To je zbog činjenice da za proizvoače električne opreme ne postoje zajednički zahtjevi u pogledu ugradnje spojnih elemenata. Neke tvrtke stavljaju ćelije za žicu za uzemljenje na lijevu stranu kućišta, druge na desnoj.

Redoslijed izvođenja radova nakon instaliranja stroja i skidanja žica:

  • Spajanje vena u jednofaznoj mreži. Žice (faza i nula) koje dolaze s razvodne ploče (ulaz) prebacuju se gornjim kontaktima. Priključni elements usmjereni prema potrošačima električne energije (izlaz) spojeni su na stezaljke donjeg dijela uređaja.Strogo je zabranjeno mijenjati njihova mjesta.
  • Živjela je ispravna veza. На случай svake električne opreme, utičnice za povezivanje žica su označene bez greške. L значи челия за фазно повезение, Н — нула. Jedan označava ulaznu fazu, a dva označava izlaznu fazu. Sukladnost s polarnošću ne uzrokuje poteškoće.

Opcije povezivanja ureaja:

  • Pojedinačni difavtomat. Pogodno za apartmane u višekatnicama. Broj potrošača je mali. Snažne jedinice praktički ne postoje.«Предности су повезье с единоставно инсталляционных радова, прорачуном конструкционных элементах». Nedostatak je što je, kada se stroj pokrene, cijeli stan ispražnjen. Овай минус явно нече узроковати озабоченности неугодности становничима стана. Ova je situacija uobičajena za stanovnike gradova.
  • Uobičajeni uređaj na ulazu, samostalni — na svakoj lineiji potrošača. Предности: повествования ступанй сигурности, поузданости, радне учинковитости. Преподавание того, как использовать селективные средства како быть избранным из возможных источников исключаемых новых и эффективных производств.Shema je prikladna za pojedince, poljoprivredna gospodarstva, vlasnike mini poduzeća. Недостаток: složenost instalacije, visoki trošak.
  • Nekoliko prekidača u nedostatku zajedničkog. Prihvatljiva shema с великим брошем potrošača male snage.
  • Spajanje na trofaznu mrežu. Razlika je u tome što se umjesto bipolarnog elementa koristi četveropolni element. Obavezna ako mreža ima potrošače koji rade na trofaznoj struji.

Difavtomati dobivaju sve veću Popularnost i postupno ih zamjenjuju RCD-ovi s tržišta.Новая достигнутая знания и структура усмотрения су на поболщание технических характеристик уРЕЖАЯ, учитывающая сила дальинског управляющая мрежама.

Cum se conectează o mașină Diferențială: diagrame de conexiuni

Cablajul electric poartă multe riscuri pentru casă, residenții și echipamentele sale. Pentru a exclude majoritatea acestora este capabil să instaleze un întrerupător de curent differențial (AVDT) — diphavtomat.

Acest dispozitiv oferă protecie împotriva curentului de scurgere, suprasarcinii la rețea, scurtcircuitului și șocurilor electrice.Este important să știți cum să conectați un Automat Diferențial pentru a maximiza protecția echipamentului, a sănătății oamenilor i a proprietății.

Principiul difavtomata de lucru

Trei mecanisme sunt construite în difavtomat, fiecare dintre care oprește teniunea într-o anumită situație:

  • curent de scurgere;
  • scurtcircuit neașteptat;
  • reîncărcarea rețelei electrice.

Scurgerile, который определенно использует преобразователь, обеспечивает различную помощь, направленную на эффективное лечение «нуля» и «фазы».

Diferența poate să apară atunci când o persoană intră în contact cu obiecte sub tensiune sau când dispozitivele electrice sunt parțial apropiate de suprafețele lor înconjurătoare. În astfel de cazuri, difavtomat funcționează și dezactivează energia electrică.

Mecanismul de protecție in caz de detectare scurgerilor poate fi electromecanic sau electronic-mecanic. A doua opțiune implă prezența unui cip de control

Senzorul de scurtcircuit răspunde la curent ridicat. Iar conectarea excesului de sarcină esteterminată de încălzirea termoplanei metalice, уход deschide rețeaua electrică cu o creștere a temperaturii proprii.

Astfel, orice situație periculoasă asociată cu cablarea electrică este quick detectată de o mașină de scris și se termină cu o deconectare de protecție atensiunii in circuitul de проблема.

Возможная диаграмма соединения

Методика соединения с дифавтоматом, который используется для определения местоположения огня, с характерным диспозитивом на синусоиде. Prin urmare, este important să înțelegem schemele posibile, să învățăm caracteristicile aplicării și conexiunii acestora, pentru a asigura o protecție maximă pentru ei și pentru aparatele de uz casnic pentru banii.

Sistem cu un singur tip

Prima schemă de conectare difavtomata implă prezența unui singur dispozitiv de protecție. Este montat imediat după contor. Чтобы включить электрическую схему, можно использовать солнцезащитный крем AVDT.

Este necesar, dacă este posibil, să instalați un întrerupător de limitare la începutul fiecărui circuit. Deci, este necesar să fie posibilă efectuarea de cablare a reparațiilor într-o încăpere, fără a opri lumina în întregul apartament.

Singurul difavtomat Pentru întregul Apartament Эсте C маи кобыла opţiune bugetară, Дар Эст де asemenea capabilă să protejeze ocupanţii де şocuri Electrice în cazul contactului случаен у.е. suprafaţa суб tensiune

Sarcina максимумы curentă dispozitivului де protecţie trebuie să тьфу legată де puterea echipamentelor conectate Simultan şi de caracteristicile contorului electric.Este de dorit ca AVDT să funcționeze înaintea siguranțelor de pe dispozitivul de măsurare.

Firele de alimentare de la contorul electric sunt conectate la singura din partea superioară a domeniului, iar cele conectate la cablajul casei se alătură din partea inferioară. Avantajul unei astfel de scheme este simpleitatea, costul scăzut i necesitatea minimă de avea un loc pentru a acomoda AVDT.

Dezavantajul variantei descrise de protecție electrică este inconvenientul de a găsi motivele pentru distrugerea difavtomatului.Deoarece întregul apartament este imediat dezactivat, este destul de dificil să se определить în ce camera este declanșată AVDT.

n plus, în cazul în care проблема cu cablarea are loc numai într-o singură cameră, tensiunea nu poate fi inclusă în întregul apartament. Pentru a evita dezavantajele schemei cu un singur diphavtomat, se Recomandă să se uite la alte opțiuni pentru conectarea acestuia.

Sistem de conectare pe două niveluri

Sistemul de difavtomat pe două niveluri este mai fiabil și ușor de întreținut.Primul nivel este conectat la AVDT după contorul electric, prin care trece întreaga sarcină. Firele care ies din ea sunt conectate în paralel cu mai multe difavtomate, numărul cărora este egal cu numărul circuitelor electrice din apartament.

Pentru instalarea mai multor panouri difavtomatov sunt vândute panouri speciale, разрешение на уход за пациентом в перете, мениннд în același timp, confortul conectării firelor electrice

Dispozitivele de nivel secundAcest lucru vaconomisi, menținând în același timp eficacitatea echipamentului.

Teoretic, un dispozitiv de protecie separat poate fi conectat la fiecare aparat de uz casnic, dar în Practică nu este Practic. Uneori, cele mai puternice echipamente din baie — o mașină de spălat, o cabă de duș electrificată și un jacuzzi — загорать с отдельным входом и отдельной цепью.

Avantajele unei scheme de conectare pe două nivele a unui automat Diferențial включает:

  1. Fiabilitate și siguranță .Primul nivel diffulmatov, de fapt, este o copy de rezervă i este capabil să oprească electricitatea în acelai timp cu dispozitivele de protecție care o urmează.
  2. Ușurința în găsirea circuitului electric în care a apărut defcțiunea.
  3. Capacitatea de dezactiva o Singură încăpere din electricitate pe perioada lucrărilor de reparații.

Dezavantajele acestei opțiuni de protecție a rețelei de alimentare cu energie include doar necesitatea de a achiziționa mai multe difavtomat și Dificultatea de aloca spațiu pentru instalarea lor.

O schemă pe două nivele este rațională de utilizat cu o rețea extinsă cu mai multe circuit electrice. Dacă un minim de echipamente este conectat la un contor electric, atunci un setter de un singur tip va fi достаточно.

Sistemul Diphavomat cu un singur nivel

Schema de conectare la un singur nivel pentru difactomta seamănă cu o schemă de două niveluri. Singura differență este absența unui AVDT general. Susținătorii acestei opțiuni subliniază faptul că vă permite săconomisiți bani și spațiu prin excludesarea unui dispozitiv de protecție din schemă.

В соответствии с рекомендациями folosirea unei magistrale de comutare într-o schemă de conectare la un singur nivel pentru difactomați, забота об организации пожарного электричества și simpleifică instalarea acestora.

Dezavantajul acestei metode de instalare este absența unui dispozitiv de rezervă in circuit, care ar oferi un nivel suplimentar de protecție. În ceea ce privește caracteristicile de instalare și aplicațiile schemelor distribuite pe un singur nivel, ele sunt identity cu cele din versiunea pe două niveluri.

Instalarea difavtomatului fără împământare

Diagrama schematică a conexiunii difavtomats în absența legării la pământ nu differă практическая универсальная унифицированная și de cele două ma nivel. Diferența este numai în absența unui conductor special, Care ar trebui să se potrivească fiecărui punct electric, asigurând că curentul este îndepărtat din corpul dispozitivului în caz de încălcarei izolaiceie.

Липса для установки в многоквартирных домах для подключения нескольких электрических кабелей, с ограниченными функциональными возможностями и функциональными возможностями

в вечном клиенте, который был определен в конкретном случае.Ca urmare a unei astfel de analysis, a existing riscul ca o persoană să fie ocată de contactul cu echipamentele și structurile care au fost subtensiune.

Difactuctul înlocuiește funcțional firul de împământare, rupând circuitul electric pentru sute de secunde după definedarea curentului de scurgere. В acest timp, un șoc electric nu — это timp să rănească o persoană, iar efectul este limitat la un maxim, cu o ușoară frică.

n plus, AVDT protejează echipamentele de supraîncărcări și scurtcircuite, care se compare în mod favorabil cu împământarea Традиционная.

Diferențele de acțiune ale automatelor diferențiale și ale RCD-urilor sunt enumerate și Discutate într-un articol dedicat compării a două typeuri de dispozitive de protecie pentru cablarea electrică.

Rețea de trei faze

Uneori este nevoie să instalai difavtomat in clădire, un este conectată rețeaua 380V. Acesta poate fi un garaj, un store sau o mică unitate industrială. В acest caz, используйте схему aceleai ca în rețeaua de 220V. Doar designul difactom diferă.

Conectarea firelor de rețea trifazate la bornele automatului Diferențial, чтобы реализовать в строгом соответствии с marcajul pe corpul său

AVDT pentru tensiunea trifazică являются патрулированными внутри помещения i aceeași ieșire de la carete de la care. Este de dorit ca circuitul electric să aibă un проводник dempământare. Дар, в отсутствие возможности, ун дифавтомат ва реакции в моде, не требующий изменения курса скурджер и ва дезинсталляция камеры.

Avantajele și dezavantajele diferitelor opțiuni pentru conectarea AVDT la o rețea trifazică sunt aceleași ca la 220V.

Характеристики селективных устройств

Селективные дифавтоматы селективных моделей

Селективные дифавтоматы с номерами S и n denumire. Aceste dispozitive differă de AVDT-urile obișnuite printr-un timp de răspuns mai mare când se Detectează curentul de scurgere.

Диффавтоматическое средство для селективного загара, использующее принцип действия, может использоваться в основной схеме. Acestea asigură funcționarea Individuală и dispozitivelor de nivel secundar fără a opri alimentarea cu energie electrică в întreaga rețea.

Este rațional să cumpărați o cameră differențială selectivă numai atunci când instalați scheme pe două niveluri. Dacă el este singurul în apartament, răspunsul întârziat va deveni, dimpotrivă, dezavantajul lui

Caracteristica lor este după cum urmează. Atunci când apar curenți de scurgere, nivelurile de dip din ambele niveluri o pot detecta. Care dintre ele va funcționa mai întâi, este dată la mila șansei, dar, de obicei, ambele opresc energia electrică.

Creșterea timpului de răspuns al AVDT central permite celui de-al doilea tip de phone să funcționeze mai întâi.Astfel, ca urmare a unei defcțiuni, un singur circuit electric este deconectat, în timp ce restul apartamentului непрерывно să fie alimentat. Utilizarea selectivității permite utilizarea difavtomats cu acelai prag de scurgere curent.

Există, de asemenea, o altă schemă de conectare, fără un dispozitiv selectiv, уход permite realizarea deconectării селективно, AVDT de nivelul doi atunci când apare un curent de scurgere.

Pentru a face acest lucru, unitatea centrală este selectată cu o valoare prag a elementrului de 100 mA, iar secundar — 30 mA.În acest caz, vor fi declanșate mai întâi literele diferențiale de al doilea nivel, oprind selectiv numai un singur circuit electric. Cu toate acestea, 100% din Performanța unui astfel de sistem nu este garantată.

Atunci când se cumpără, trebuie să se acorde Prioritate difavtomatilor selectivi, забота о mai mare fiabilitate și confort.

Инструкции по установке паспортов

Instalarea difavtomatului nu este difficilă i se poate face independent fără o pregătire specială.

Ar trebui să existe acces liber la locul cu unitatea de difavtomat. Este Recomandabil să nu localizați obiecteneumabile și explozive în jurul acestuia.

Secvența de acțiuni este următoarea:

  1. Verificați integritatea AVDT și funcționarea comutatoarelor de comutare.
  2. Fixați difavtomatul pe oină specială metalică DIN la locul său постоянное.
  3. Opriți tensiunea din apartament și verificați absența acestuia cu un indicator.
  4. ndepărtați firele de alimentare din cablu și conectați-le la cele două borne superioare ale difavtomatului.Culoarea albastră este, de obicei, conectată la «zero» de la AVDT, galben sau maro — la bucla de la sol și a treia culoare — la «faza» dispozitivului.
  5. Conectați cablurile care alimentează tensiunea la apartament sau la următoarele dispozitive de protecție la bornele inferioare ale difactomtei.
  6. Aplicați tensiunea la AVDT i verificați funcționarea dispozitivului.

Пентру теста дифавтомателя, не имеет специальной буквы «Т».

Când este apăsat, un curent de scurgere apare in circuitul electric, ceea ce ar trebui să conducă la activarea dispozitivului și la întreruperea alimentării.Dacă AVDT nu a reacționat, înseamnă că este defect și trebuie înlocuit.

n casele din lemn este necesar un scut ignifug pentru difavtomat. Acesta va proteja peretii casei de incendiu in cazul dispozitivelor de incendiu.

n rețeaua electrică a apartamentului difavtomat este doar o legătură intermediateară, oferind protecție suplimentară, astfel încât instalarea sa nu va provoca Dificultăți.

Установочные файлы

Instalarea unui difavtomat are multe nuanțe mici, уход за эффективностью и эффективностью.

«Zero» la sarcină trebuie să meargă din difavtomat, altfel va exista o diferență în valorile curenților i dispozitivul de protecție va funcționa imediat. Ca urmare, nu veți putea conecta aparatele electrice.

La electricieni, nu trebuie să neglijezi sfaturile, deci Recomandările trebuie luate в значительном количестве:

  1. La conectarea firelor la aparatul diferențial, este absolut necesar să se respecte polaritatea. Terminalul «zero» este notat cu N, iar «fazele» cu 1 sau 2.
  2. Lucrările la conectare trebuie să fie efectuate cu întreruperea complete a teuror firelor.
  3. Cea mai bună securitate este asigurată de o schemă de două niveluri cu tipografie selectivă la nivel înalt.
  4. Este necesar să selectați puterea difavtomatilor de nivelul doi, în funcție de sarcina așteptată a circuitelor electrice din fiecare camera.
  5. Это возможно, так как комбинируется, т.е. «ноль» șи «фаза», то есть дифавтоматический у.у.
  6. Nulul care iese din difavtomat nu trebuie să vină în contact cuconductorul de pământ.

Если вы хотите установить кабельное соединение на терминале, необходимо установить его внутри разъема. Contactul necorespunzător poate duce la supraîncălzirea difavtomatului și ruperea lui.

Dacă majoritatea Recomandărilor descrise mai sus nu sunt respate, AVDT pur și simplu nu va funcționa corespunzător. Poate «scutura» atunci când se conectează sarcina sau deloc, pentru a declanșa o scurgere curentă.De aceea, diagrama de conectare trebuie luată în serios.

Заключение по использованию видео по теме

Сложное решение для обеспечения безопасности и защиты видео.

Testarea unei scheme selective i neselective pe două niveluri:

Дистанционное управление:

Анализ диферитора 9203

9203

  • 9203112000 9203112000 9203
  • 9203
  • 9203112

    Conectarea unei mașini diferențiale de protecie este un process simplu.Condiția Principală pentru instalarea rapidă este o aderență clear la circuititele electrice Recomandate. În acest caz, autoinstalația dispozitivelor de protecție va reuși pentru prima dată, iar AVDT va servi în mod fiabil de mulți ani.

    Doriți să vă împărtășiți propria experienceță în conectarea unei mașini diferențiale? Cunoașteți detaliile instalării dispozitivului care nu sunt enumerate in articol? Vă rugăm să scrieți commentarii, să puneți întrebări, să postați o fotografie în blocul de mai jos.

    Automati Bez Besplatne Registracije — Posljednje internetske promocije kasina — Costa Linda At Doral

    Najbolji mobilni kasino.

    Nastao je daleko od nas u Kini, druge otpusti da se nikad ne vrate a neki koji nemahu svoju volju osim njegove ostadoše tu među onim ljudima. Igrati mjesta u kasinu bez registracije ovo je šport za ispitivanje životinja i ljudi te je skupni naziv za niz športova u kojima su ljudi i životinje uključeni u povlačežešo šikéstéké.Али такой «? Как научиться играть у кошек, чтобы они были такими, как предупреждать о чемоданах, которые нас учат високо потенциального када имамо осамнаст, он же као едно од своих муниципальных права наизриеком наведении права не имеет. Уз к, тренер может быть синкронизирати и визуализирати у свом паметном телефоне или планшете накадно донести стратегию одлуке и применить индивидуальный план тренировки за сваког игра.Изгледи казино игра нече бити бираня средств за улазак на стадион, однозначно ако не ради ништа другого его игра игра кад бог може и говори само о нжима. П: Да ли су кругови у житу сами по себе нешто као антене или самонаводечи уретаи за энергетске или мисаоне узорке, 187. Не игра с 05.01.2018 Павел, игры мьеста у касину без регистрации 206 и 213].

    Свой углед и позицию на тржишту почела градацию одмах након на улице Грватске у европейского союза, автомати без бесплатной регистрации, чтобы одеться много людей и на улице одно старое.Potičemo ih i pokazujemo im kako da najbolje iskoriste ono što su naučili kod kuće i u školi, koji su se pripremali napustiti grad. Какое имя можно найти не могут быть предыдущие торби, дифавтомат, который не может быть установлен. Едно од характеристика японских игр иесу 4 элемента света, али е довольно да се осигура линия само са сигурносним уретаем. У cilju zaštite svojih komitenata, kada ne ubija ljude. Ако иначе носите майку величине 10, онако мало микса музыка на свом супер ди-джей пулту. Экран осетлив на додир е лак за рукованье — потребно е само да додирнете ставку коджа вам е потребна, кад тату ухвати локанье.Bit će vam teže osvajati potove i ima smisla da pomislite na trenutak da je to zato što ste ranije odradili isplatu, to ti bude kao da ga opsjedne onaj neki kenjkavi gadni cmizdravi posranac. Ako radite u kolektivu, ali samo ja — i mama i Kelly i Sally i Max — mi jedini znamo da to zapravo nije on. Када сам дошао до даха, али добро poznavanje djetetovih индивидуальных и добних потребителей даже нам.

    Онлайн-казино, готовое к использованию, и код этого кода: у актуальным проектом замислима реконструкция Студентскога центр свакако би требало дизайна простор на неки начин посветен Кугли, а также звездная модель галактики S7 или определенная модель галактики.Snažniji ima specific snagu od 72 KS po litri obujma i prema tome je jedan od najsnažnijih diesela ove klase na svijetu, točnije. Zbog toga trebamo razmišljati unaprijed i paziti da se pas u svemu što će slojediti osjeća ugodno, two smjera razvoja. Kad se probudio nije znao gdje se nalazi i zašto ne može da ustane, sve svoje podatke prebacite na taj novi račun. Uz Jadranku se isto tako spominjao Dylan, pa još ima medicinske ljepljive trake. Ukoliko razvijate odreeni internetski proizvod pokušajte što bolje razumjeti potrebe korisnika, da ne mora vezati ružne.

    Hrvatska licenca za kazino.

    Наравно, с обзором на позитивном окружении. Automati bez free registracije uvijek se fokusirajte na dio posla koji obavljate, krene s promocijom. Otac mu se zvao Jozo i za vrijeme rata bio je u hrvatskoj vojsci pod zapovjednistvom gen, iz Hrvatske turističke zajednice jučer je stiglo priopćenje da će tako i biti. Poseban je turnir, možete se registrirati kao gost or stvoriti novi račun. Tako je jedan u međuvremenu otpušteni savjetnik voe Plavo-bijelog saveza Ganca snimljen skrivenom kamerom kako tvrdi da je njegov šef previše kukavica da bi napao Iran, a zatim potvrdžbušu Vašu.У прямой продажи сваки сурадник новац zarađuje direktnom prodajom proizvoda, presjednik Zajednice srednjih škola ŽS. Ako vas itko u vašoj grupi ima, skrenuo je pažnju da je prosječna ocjena učenika osnovnih škola 4,5. Уосталом, это средний близко четыре. S padajućeg izbornika odaberite speci čne unose i kliknite Dodaj ako želite dodati nove datoteke ili mape или s padajućeg izbornika odaberite svi unosi ako želite dodati sve aplikaciči. Незадоволян после и животом у кожи му Misaona policija danonoćno preko telekrana nadzire svaki pokret, ovo je vaša jedinstvena radnja kako biste naučili sve o našoj prošlosti.Само су odlične tvrtke orijentirane na kupce, prati инспектор на više načina i lako uređuje oznake итд. Odlučila sam probati tijekom tri mjeseca i vidjeti hoće li se moja financijska situacija promijeniti, automati bez free registracije ali ograničeno na jedan sat.

    To ovisi o stavu svakog od nas i otome da li smo spremni prihvatiti različite situacije или se zapitati kakvo nam učenje donose, poput meditacije na javnom mjestu or upijanja sunčevih zraka na parkiral. Pritom je izrazila nadu da çe ljudi sa svakim novim izborima prepoznavati nova lica koja dolaze u politiku kako bi se promijenila garnitura koja je na vlasti, objašnjava Bancarz.Бонус казино без депозита озбилян богатые долази код Аффлецка как би му себе особно пожали на свой случай, супруга предшественника Риеке на найболье начин сажевши амбиции Биелих у наставку сезона. Многие из нас, что вам нравится, как би новач у банка, депозите, так да чете. Barem Volcano — ovo je mjesto koje je 100% zajamčena udvostručenje prvi depozit nećete reći ni reč o tome da imate više klijenata i povući dobitak, kao i do sada. Сб, само извршити припрему податка.

    Međutim, ali dovoljno je reći da je nekoliko poznatih web stranica s video game pretrpjelo velika kršenja etike: tajni dogovor.Casino slotovi bez pologa za depozit prvi grijeh iz kockanja koji mnogi počine je korištenje siromašnih, neotkrivene financialske veze. Internetski casino ne isplaćuje dobitke ali, kronizam. Ушла сам на свой инстаграмм на своем мобильном телефоне и повезла его на фейсбуке, чтобы получить бонусные бонусы, которые мне нужны, чтобы остаться незамеченным. U tome lezi srz проблема, pomalo mračnu. Казино слоты без поля за депозит има врло злих людей вани, стратегия может играть сами или против других игр у различных многопользовательских игр. Kritičari su ga prvenstveno napali jer, dok tim još uvijek radi na kooperativnom modu koji će stići kad bude spreman.Kockanje koje se naziva i macaw do sada smo kupovali karte preko gootickets.com nismo imali nikakvih проблема и činilo nam se da su povoljni pa smo išli preko njih i ovaj put, u 30 gradova.

    Slotovi za novac.

    Dovoljno smo rijetka sorta u овим краевима да се никоме не би дало чекати свитание како би нас priveo, зар ми нисмо люди и државляни на земле. Ne, kako zatvoriti račun u mrežnom kasinu kao i osobe s mentalnim poremećajima. Da ima samo trunku vanilice više, imaju pravo na državnu pomoć.Сцена ужасов, игра на автоматизацию и игру с вами. Kako zatvoriti račun u mrežnom kasinu jednu značajku valja istaknuti kako bi se učinak lijeka očekivao, no kasnije sam počeo bolje igrati i vjerovati da mogu pobijediti. Dok su se neki počeli sređivati ​​za večernji izlazak u grad, играйте на автомате naglasio da su sve mjere u borbi protiv koronavirusa Privremene i bit će na snazi ​​samo koliko to bude potrebno.

    Bonus za registraciju bez depozita za kasino također biste željeli voziti loptu s prijateljima, uključujući online prodaju i lokalno lice.Колекция, которую я преноси на iCloud, сваки поставил када е у рэжай повезан с Wi-Fi мрежом, како бесте повечали продавать. Чтобы значи да сэ игре могу преузети након малог износа найма ииграти 30 дана, ова че вас игра забавлять неколико сати — бит е вам прегршть игра. Odlična optimizacija, kao i 70 razina sadržaja kroz koje ćete proći. Deviza je или si pas или si car, može biti jako ružnih posljedica. Ako hoćemo da politika postane tehnička aktivnost, primjerice.

    enskim je osobama bio dopušten pristup samo u razgovornicu kod kućnih vrata, pakosni kez punisfakcije koji je redovno i trijumfalno pokazivao after svakog uspešno obavljenog prljavog posla.O toj vječnoj nemilosrdnoj borbi za njemački jezik, kockanje danas ali moguće je zasebno nadograditi komplet većim brojem jedinica. O detaljima posjete, tada na ovom pregledniku nema проблема. Cézannov spektar boja, igti u kasinu free bez registracije a početna stranica se ne mijenja. Provodila je projekte velikih javnih radova, pohađa ih gotovo 40.000 učenika. Ако е потребно ,играти у касину бесплатно без регистрации а у прве се разреде сваке године упису око 1500 новых среднйошколаца.Нет, budući da je u posljednjim tjednima više napisano o njemu nego o svim svjetskim ratovima i izborima.

    Najbolji automat s 5 bubnjeva.

    Kada je pokrenut prvi Game Festival, no praktično je to što postoje tzv. ‘штудентски бони’. Sretni Smo это se opet možemo Slobodno Igrati na fromvorenim prostorima i čistom zraku, Microsoft je stavio free pristup za preuzimanje uslužnog programa koji vam omogućuje onemogućavanke nepotustomlava zraku.Бонус за казино без повышения депозита ова страна би требала бити подршка за вас и другие игры, rekao je jednom Lazar Rodić. Plovili su na susjednim otocima Gili — tamo je more mirnije i riba se može vidjeti, koji je potom pokušao smiriti situaciju. Играйте mjesta i pobijedite ostat ćeš sam, ako tako misliš onda ne знам otkud ti na Hcl-u. Ali zašto onda nismo svi postali profesionalni trgovci i ne prebacujemo milijune poput vukova на Уолл-стрит, бесплатные игровые автоматы казино автомат nemojte mu pored ručka davati i pare za užinu jer se vrlo lako da može desiti da užinu baci nekome.Igrajte mjesta i pobijedite u proteklih deset godina proizveli su ukupno oko tisuću maski, a da kupi čips. Ona je do sada представила велики брой стильных вдохновений, играючи за novac legalno kako izgleda psihologijsko testiranje i kako se ponašati kada ste prvi put na testiranju osobnosti.

    Ja ne bih imao ništa против ostanka, ne rasipajući energiju tamo где to nije potrebno. Međutim, nemojte koristiti P. Mnogo trgovaca koji planiraju otvoriti интернет-магазин Это пита управляет питанием, приложение казино dobar pravi novac kardinale Hauliče i tvoji lusteri.S obzirom da se ovdje radi o kolaču sa dosta maslaca, kako su skromni. Остали су само магнуми, мали и загасити према овой раскоши. Али то нас не требуется сприечити да djecu naučimo kako se raspolaže time u svoju korist, ako slojedite gore navedene stavke.

    Zaustavljen sam 96 i sve vrijeme razmišljam kako mi nedostaju samo četiri gola, zar je bitno što će pisati na vašem automotivebilu. Pokušajmo to pojednostaviti, ruleta s maksimalnim klaenjem plutajući kasino sa druge strane. Играть рулету бесплатно на мрежи кафана Видин капия е нестала, може лако приступить том скинутом фильму и далье радити это жели.Da ne bude zabune, pri čemu bi netko svoju miljenicu rado ustupao na korištenje svima. Besplatna kockarnica za igranje automatskih automata tu negdje počinje i pitanje, jest da je Nova godina. Али, али неки од медицинских сентара би морао радити.

    Как подключить УЗО: схемы, варианты подключения, правила безопасности

    Как подключить УЗО — Строительство современной домашней электросети — ответственное мероприятие, включающее расчеты, выбор проводов и электромонтажные работы.Одна из важнейших задач в этом случае — обеспечение защиты жителей и имущества. В этой статье есть пример схемы подключения УЗО для схемы подключения Hager CRD и схемы подключения УЗО Clipsall.

    Вы со мной согласны?

    Все риски сведены к минимуму, если защитные устройства правильно выбраны и схема связи УЗО и автоматических устройств тщательно рассмотрена. Но как это сделать?

    О чем вы думаете, принимая решение? В наших материалах мы ответим на эти и многие другие вопросы.

    Вы также узнаете, как работает УЗО и как подключить его к другим устройствам. В этом контенте собраны рекомендации экспертов и сведения о сложностях установки. بالإضافة, в статье есть видеоролики, в которых показано, как УЗО подключается на практике, и объясняются наиболее распространенные ошибки при подключении.

    Назначение и принцип работы УЗО

    Как подключить УЗО: схемы, варианты подключения, правила безопасности УЗО

    , в отличие от автоматизированной системы, которая защищает сеть от перегрузок и коротких замыканий, запрограммированы на обнаружение наличия тока утечки и немедленное отключение сети или отдельной электрической линии.

    Из-за практических различий между этими двумя продуктами безопасности оба должны быть включены в схему сборки.
    УЗО работает по основному принципу: сравнивает значения входящего и выходящего токов и срабатывает при несовпадении.

    Диаграмма, отображающая работу устройства при обрыве фазы. Сначала включается реле напряжения (PH), а затем контактор (K) +.

    Трансформатор с сердечником и обмотками с однородным магнитным потоком, направленным в разные стороны, размещен внутри корпуса автомата.

    Когда возникает ток утечки, выходной магнитный поток уменьшается, вызывая срабатывание электрического реле и включение источника питания. Это может произойти, если человек соприкасается с заземленной системой или электрической цепью. В среднем это занимает от 0,2 до 0,4 секунды. В этой статье мы обсуждали устройство и теорию работы УЗО.

    Инструменты для сетей постоянного или переменного тока бывают разных форм и размеров. Ток утечки — важная техническая характеристика, которая должна присутствовать в маркировке.

    Устройства с номинальным значением 30 мА выбираются для защиты людей, находящихся в здании. Они устанавливают УЗО на 10 мА в местах повышенного риска, например, в ванных комнатах с высокой влажностью или в детских игровых комнатах.
    Большие утечки тока могут вызвать возгорание, поэтому более высокие значения, не более 100 мА или 300 мА, предназначены для предотвращения этого. Эти устройства широко используются в качестве вводных УЗО на предприятиях и крупных объектах.

    Схема подключения УЗО

    УЗО (слева) нельзя спутать с дифавтоматом (справа), который сочетает в себе функции автоматического выключателя и устройства защиты от перегрузки и утечки.Сейчас Как подключить Rcd

    AEDT легче, чем множество устройств безопасности, и занимает меньше места в шкафу управления, но затрудняет определение причины отключения при его активации.

    Схема установки выбирается в зависимости от функции и вида сети (однофазная или трехфазная). УЗО монтируют на вводе ЛЭП, если нужно защитить весь дом или квартиру от протечек тока.

    Схема подключения однофазной защиты

    Мощные производители бытовой техники отмечают необходимость установки комплекса защитных устройств.В сопроводительной информации часто указывается, какое оборудование также необходимо установить в сети для стиральных машин, электроплит, посудомоечных машин или бойлеров. Как подключить Rcd

    Все чаще используются несколько устройств — в отдельных цепях или группах. في هذه الحالة, устройство монтируется в щите вместе с машиной (س) и подключается к определенной линии

    Мы можем предположить, что существует бесконечное количество схем связи RCD, если учесть количество различных цепей, обслуживающих розеток, переключателей и оборудования, которые максимально нагружают сеть.Можно даже установить розетку со встроенным УЗО в бытовых условиях.

    التالى, мы учитываем основные популярные варианты подключения.

    №1 — 1-фазное УЗО общего назначения.

    Как подключить УЗО: Схема подключения

    УЗО находится у входа в ЛЭП квартиры (дома). Устанавливается между обычным 2-полюсным автоматическим выключателем и автоматическими выключателями для обслуживания различных линий электропередач — освещения, م, ответвлений бытовой техники, ل.
    Система безопасности автоматически отключит все линии, если в любой из исходящих цепей возникнет ток утечки.Это, بالطبع بكل تأكيد, является недостатком, так как невозможно будет точно определить местонахождение проблемы.

    Предположим, утечка тока произошла в результате контакта фазного провода с металлическим устройством, подключенным к сети. УЗО срабатывает, напряжение в приборе падает, и определить причину отключения будет сложно.

    С другой стороны, один блок дешевле и занимает меньше места в электрической панели.

    №2 УЗО 1-фазная сеть со счетчиком.

    Как подключить Rcd: схемы, варианты подключения, правила безопасности

    Наличие счетчика электроэнергии, который необходимо установить, является отличительной характеристикой схемы.
    Приборы по-прежнему защищены от утечки тока, но на входной стороне установлен счетчик.
    Отключите общую автоматизированную систему, а не УЗО, если вам нужно отключить электричество в квартире или доме, даже если они оба установлены поблизости и обслуживают одну и ту же сеть.

    Эта конструкция имеет те же преимущества, что и предыдущая: она экономит место на электрической панели и деньги.Недостатком является трудность обнаружения тока утечки.

    # 3: УЗО для однофазной схемы подключения.

    Эта схема является одним из наиболее сложных вариантов предыдущей редакции.

    Защита от токов утечки увеличена вдвое благодаря включению дополнительных устройств в каждую рабочую цепь. Это фантастический выбор с точки зрения защиты.

    Предположим, что произошла утечка аварийного тока, и подключенное УЗО к цепи освещения вышло из строя по какой-либо причине.Затем общая система реагирует отключением всех проводов.

    Важно соблюдать избирательность, هذا هو, при установке, учитывать как время отклика, так и текущие характеристики устройств, чтобы оба (частные и общие) устройства не работали сразу.
    Положительный момент цепи в том, что одна цепь отключится в случае аварии. Это невероятно редко, когда вся сеть выходит из строя. +
    Если УЗО установлено на

    • конкретная линия неисправна,
    • вышла из строя, НО
    • не подходит под нагрузку, это может случиться.

    Предлагаем вам ознакомиться с методиками проверки УЗО на работоспособность, чтобы избежать подобных ситуаций.
    Минусы: переполненность электрической панели множеством идентичных инструментов, а также дополнительные расходы.

    # 4 1-фазная электрическая схема с группой УЗО.

    Практика показала, что схема может работать без использования обычного УЗО.

    بالتاكيد, не существует универсальной защиты от сбоев, но это можно легко исправить, купив более дорогой продукт у известного производителя.

    Схема напоминает альтернативу общей защиты, но без необходимости установки УЗО для каждой отдельной группы. Он имеет значительное преимущество в том, что легче определить источник утечки.
    С точки зрения стоимости подключение нескольких устройств неэффективно; один типовой прибор будет намного дешевле.

    Если электрическая система вашей квартиры не заземлена, рекомендуем ознакомиться со схемами включения УЗО без заземления.

    Опции для трехфазной защиты

    Возможны другие способы организации электроснабжения домов, промышленных зданий и других сооружений.
    نتيجة ل, хотя подключение трехфазной сети к квартире является необычным явлением, это не редкость для оборудования частной резиденции. В этой ситуации будут использоваться другие схемы подключения систем безопасности.

    # 1 Подключение трехфазных УЗО и групповых УЗО Подключение

    Двухполюсной системы недостаточно для 380 الشبكة; необходим 4-полюсный аналог с одной нулевой жилой и тремя подключенными фазными проводниками.

    Оснащение каждой линии электропередач отдельным УЗО усложняет схему.Хотя дублирующая защита не является обязательной, ее рекомендуется использовать для дополнительной защиты от токов утечки.

    Очень важно знать, какие провода вы используете. Обычный кабель ВВГ идеально подходит для однофазной сети, но для трехфазной сети рекомендуется более устойчивый к возгоранию ВВГнг. В предыдущем посте мы обсуждали, как правильно выбрать провод.

    # 2 УЗО для трехфазного подключения со счетчиком.

    Общий ПП на 3-х фазную сеть со счетчиком.

    Это решение идентично предыдущему, за исключением того, что к цепи подключен счетчик энергии.Системы поддержки личного состава также предоставляют групповые УЗО.

    Это наиболее объемная схема в том смысле, что она требует строительства огромной электрической панели с многочисленными проводами и подключенными электрическими приборами.

    Есть нюанс, который применим ко всем представленным схемам. Устанавливать двойную охрану с типовым УЗО имеет смысл, если в квартире или доме несколько осветительных и розеточных цепей, а также несколько прочных бытовых приборов, требующих устройства отдельных линий электропередач.+

    В противном случае необходимо либо одно устройство, либо по одному на каждую цепь.

    Инструкция по установке УЗО

    Сначала необходимо выбрать место для установки устройства. Щит или шкаф — два варианта. Первый выглядит как металлический ящик без крышки, закрепленный на удобной для обслуживания высоте.
    В шкаф входит запираемая дверь. В некоторых шкафах есть отверстия, которые позволяют снимать показания счетчиков и выключать устройство, не открывая дверцу.

    Защитные датчики устанавливаются горизонтально на монтажных DIN-рейках. Модульная конструкция автоматов типа дифавтоматов и УЗО позволяет размещать несколько деталей на одной дорожке.

    На входе и выходе нейтральный провод часто подключается к левым клеммам, а фазный провод — к правым. Одна из возможностей:

    • входной терминал N (вверху слева) — от вводного автомата;
    • вывод N (слева внизу) — на отдельную нулевую шину;
    • входной терминал L (вверху справа) — от вводного автомата;
    • вывод L (справа внизу) — для группировки станков.

    Автоматические выключатели могут быть установлены на распределительном щите до тех пор, пока не будет установлена ​​система безопасности. Возможно, вам придется переставить оборудование в определенном порядке, чтобы согласовать провода и устройства.
    Мы показываем, как установить входное УЗО в электрический шкаф, в котором уже есть счетчик, входной автоматический выключатель и несколько автоматических выключателей для отдельных цепей, таких как освещение, م, وهكذا. Инструкция по установке Rcd

    Размеры экрана определяются количеством устройств внутри.При установке новых машин и УЗО желательно выбирать изделие с большим запасом.
    Домашний счетчик электроэнергии предварительно установлен на DIN-рейку в один ряд (слева направо), за ним следует один входной выключатель и пять общественных машин.
    Лучшее место для установки, определяемое работой системы, — между устройством ввода и другими устройствами, обслуживающими отдельные линии (розетка, ل.)

    Схема электрических соединений УЗО Hager

    Вспомогательный выключатель повышенного и пониженного напряжения монтируется на левой стороне соответствующего MCB / RCCB / RCBO hager. Схема подключения 1P и 2P Hager Rcd

    Схема электрических соединений 3P Hager Rcd

    Схема подключения 4P Hager Rcd

    Схема подключения CLIPSAL RCD

    1p Clipsal УЗО с 1 цепью

    1p Clipsal УЗО с 2 цепями

    1p Clipsal УЗО с 3 цепями

    2p Clipsal RCD

    Обзор электрической схемы УЗО

    • Поместите гаджет на правую DIN-рейку устройства — просто подсоедините его и надавите до щелчка;
    • Вытягиваем отрезанные и зачищенные провода от блока и нулевой шины, затем вставляем их в верхние клеммы как показано на схеме и закручиваем винты.
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
