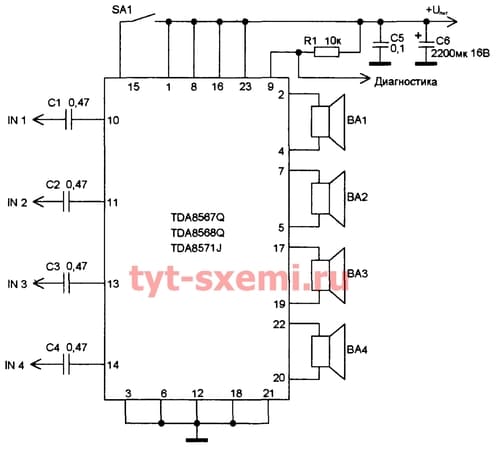

Усилитель звука на четыре канала

Четырехканальный усилитель мощности низкой частоты класса Hi – Fi, выполненный по мостовой схеме.
Усилитель на TDA8567


Перейти

Схема простого усилителя звука для начинающих

Максимальное усиление 12 дБ. Электронная регулировка громкости.
Усилитель на TDA8199
Перейти

Post Views: 1 123

Как научиться читать электрические (принципиальные) схемы начинающему

Рубрика: Статьи Опубликовано 28.01.2020   ·   Комментарии: 0   ·   На чтение: 10 мин   ·   Просмотры:

Post Views: 1 417

Принципиальные схемы — это основа радиолюбительства и электроники. Схемы помогают собирать устройства и разбираться в работе радиодеталей. Без них была бы полная неразбериха, если бы детали рисовали на схемах так, как они выглядят на самом деле.

Особенности чтения схем

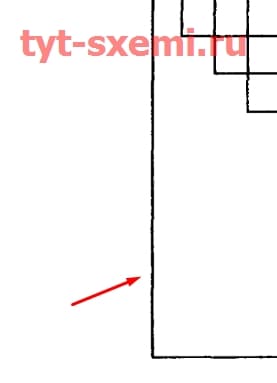

В принципиальных схемах проводники (или дорожки) обозначаются линиями.

Как читать схемы
Так обозначаются проводники, которые пересекаются, но они не имеют общего соединения и электрически друг с другом не связаны.
Чтение принципиальных схем

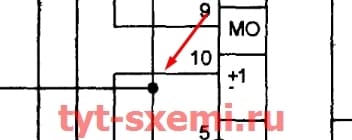

А вот так они выглядят, если между ними есть соединение. Черная точка — это узел в схеме. Узел — это соединение нескольких проводников или деталей вместе. Они электрически друг с другом связаны.

Как правильно читать схемы

Общая точка

Часто у начинающих радиолюбителей возникает вопрос — что это за символ на схеме?
Что такое общая точка
Это общая точка (GND, земля). Раньше ее называли общим проводом. Так обозначается единый провод питания. Обычно это минус питания. Раньше на схемах могли сделать общим проводом и плюс питания. В данном случае схема без общей точки выглядела бы вот так:Как правильно читать электрические схемы


Общая точка с однополярным питанием визуально лучше и компактнее выглядит, чем если просто сделать единую линию между ними.

Почему она может называться землей (GND)? Раньше в качестве общего провода могло использоваться шасси корпуса прибора. Из-за этого возникла путаница между заземлением и землей. Оно интерпретируется в контексте схемы. Та схема, что была разобрана выше — общая точка (земля) это просто минус питания. Другое дело это двуполярные источники тока и заземление.

Двуполярное питание и общая точка

В двуполярном питании общая точка — это средний контакт между плюсом и минусом.
Общая точка и двуполярное питание

Заземление

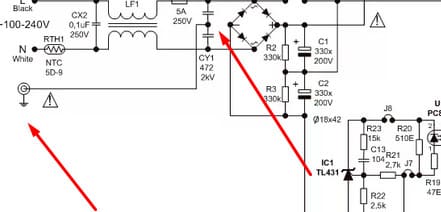

Примером заземления может послужить фильтр в компьютерных блоках питания.
Заземление и общая точка
С конденсаторного фильтра помехи идут на корпус блока питания. Это и есть заземление. А с блока питания они должны уходить в розетку, если у вас есть заземление, иначе сам корпус блока питания может быть под напряжением. Токи там не большие, они не опасны для жизни. Это делается с целью уменьшения импульсных помех в блоке питания и безопасности.
Иногда в блоках питания вместо корпуса помехи с конденсатора идут на общую точку. Это все зависит от конструкции и схемотехники. В этом случае помех будет больше, чем с заземлением.

Номиналы радиодеталей

Вообще, в этом плане есть разногласия. Согласно ГОСТУ на текущий момент, номиналы деталей на принципиальных схемах не указывается. Это сделано ради того, чтобы не нагромождать схему информацией.

К принципиальной схеме прилагается список деталей, монтажная и структурные схемы, а также печатная плата.

Есть еще один общепринятый стандарт. На схемах указываются номиналы некоторых деталей и их рабочие напряжения.

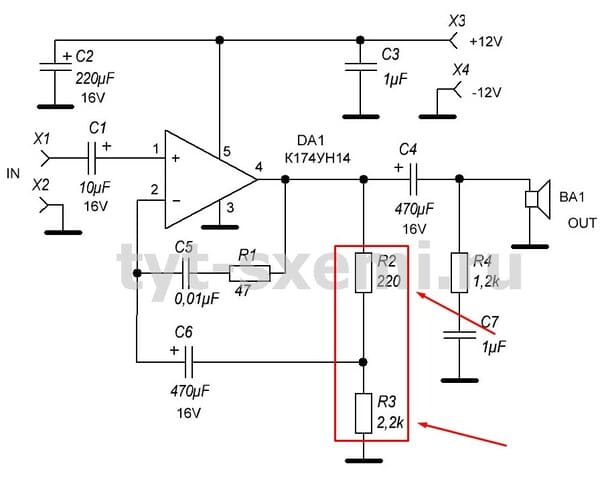

Например, на этой схеме есть два резистора.
Заземление и общая точкаПо умолчанию сопротивление без приставки пишется только числом. У R2 сопротивление равно 220 Ом. А у R3 после числа есть буква. Сопротивление этого резистора читается как 2,2 кОм (2 200 Ом).

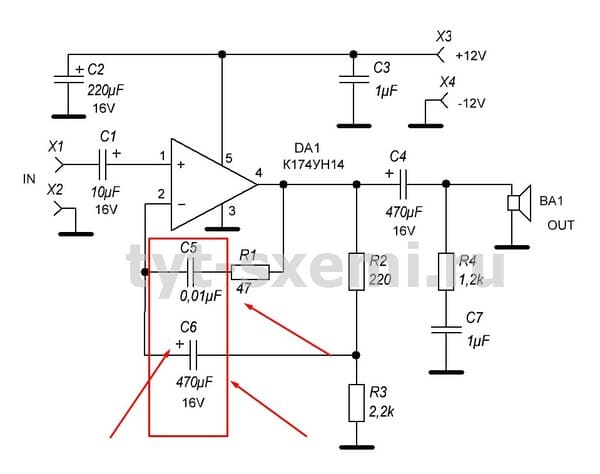

Рассмотрим на схеме два конденсатора.

Заземление и общая точка

В данном случае C5 это неполярный конденсатор с емкостью 0,01 мкФ. Микрофарады могут обозначаться как мкФ, так и uF. А конденсатор С6 полярный и электролитический. На это указывает знак плюс возле УГО. Емкость С6 равна 470 мкФ. Номинальное рабочее напряжение указывается в вольтах. Здесь для С6 это 16 В.

Нанофарады обозначаются как nF.

Если на схеме нет приставки микрофарад (мкФ, uF), или нанофарад (нФ, nF) то емкость этого конденсатора измеряется в пикофарадах (пФ, pF). Такое условие не общепринятое, поэтому тщательно изучите схему, которую вы собираетесь читать или собирать. В фарадах (F) емкостей мало, поэтому используются мкФ, нФ и пФ.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

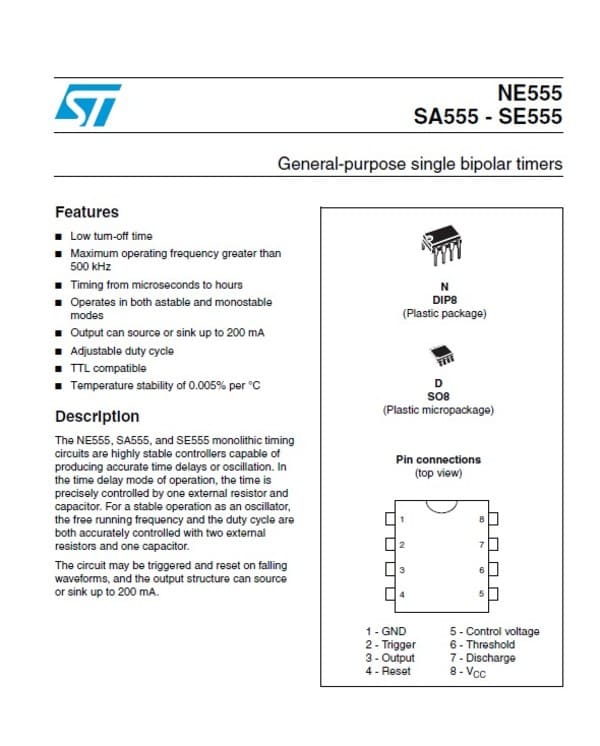

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.

Заземление и общая точка
Здесь подробно описывается микросхема, ее параметры и условия работы.
Заземление и общая точка

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.
Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Как научиться читать принципиальные схемы

На самом деле есть только несколько способов. Это теория и практика. Если вы выучите обозначение радиодеталей, это еще не значит, что вы выучили схемотехнику. Это все равно, что выучить азбуку, но без грамматики и практики вы не выучите язык.

Теория — это схемотехника, книги, описание принципа работы схемы. Практика — это сборка устройств, ремонт и пайка.

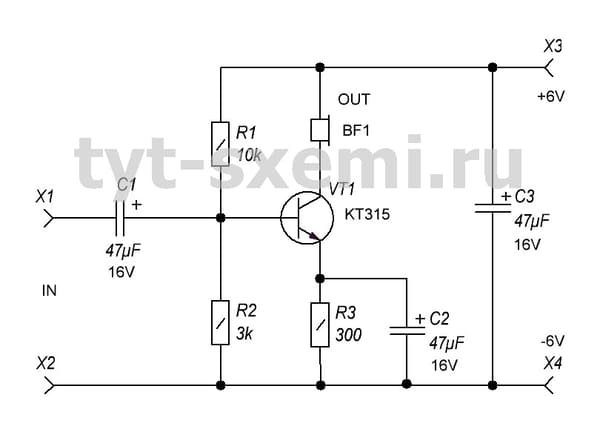

Например простая схема усилителя на одном транзисторе.
Как читать принципиальные схемы

Вход X1 плюс (левый или правый канал), X2 минус. Звуковой сигнал поступает на электролитический конденсатор C1. Он защищает транзистор VT1 от замыкания, поскольку транзистор VT1 постоянно открыт при помощи делителя напряжения на R1 и R2. Делитель напряжения устанавливает рабочую точку на базе транзистора VT1, и транзистор не искажает входной сигнал. Резистор R3 и конденсатор C2, которые подключены к эмиттеру транзистора VT1, выполняют функцию термостабилизации рабочей точки при повышении температуры транзистора. Электролитический конденсатор C3 накапливает и фильтрует питающее напряжение. Динамическая головка BF1 служит выходом звукового сигнала.

Можно ли это понять, только выучив обозначения радиодеталей без схемотехники и теории? Навряд-ли.

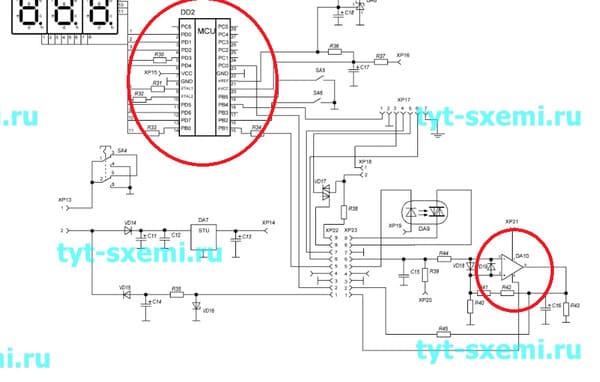

Еще сложнее дело обстоит с цифровой техникой.

Что это за микроконтроллер, какие он функции выполняет, какая прошивка и какие фьюзы в нем установлены? А вторая микросхема, какой это усилитель? Без даташитов и описания к схеме не получится понять ее работу.
Как научиться читать электронные схемыИзучайте схемотехнику, теорию и практику. Просто выучив название деталей не получится разобраться в схемотехнике. Обозначение радиодеталей выучиться само по себе по мере практики и накопления знаний. Еще все зависит от выбранной отрасли. У связистов одна схемотехника, у ремонтников мобильной техники другая. А те, кто занимается звуком, не очень поймут электриков. Как и наоборот. Чтобы понять другую отрасль, ее схемотехнику и принципы работы нужно в нее погрузиться.

Принципиальные схемы это своего рода язык, у которого есть разные диалекты.

Поэтому, не следует строить иллюзии. Изучайте схемотехнику и собирайте схемы.

Принципиальные схемы помогают собирать устройства, и при изучении теории, понимать работу устройства. Без знаний и опыта, схема это просто схема.

Обозначения радиодеталей на принципиальных схемах

УГО — это условно графическое изображения радиодетали на схеме. Некоторые УГО различаются друг от друга.

Например, в США обозначение резисторов отличается от СНГ и Европы.

Обозначения радиодеталей СНГ, Европа и США

Из-за этого меняется восприятие схемы.

Однако внешне и по обозначениям они похожи. Или например, транзисторы. Где-то они чертятся с кругами, а где-то без. Могут различаться размеры и угол стрелок. В таблице представлены УГО отечественных радиодеталей.

Обозначение биполярного n-p-n транзистора на схеме

Биполярный n-p-n транзистор

Обозначение биполярного p-n-p транзистора на схеме

Биполярный p-n-p транзистор

Обозначение однопереходного транзистора с n базой на схеме

Однопереходный транзистор с n базой

Обозначение однопереходного транзистора с p базой на схеме

Однопереходный транзистор с p базой

Обозначение обмотки реле на схеме

Обмотка реле

Обозначение заземления на схеме

Заземление

Обозначение диода на схеме

Диод

Обозначение диодного моста на схеме

Диодный мост

Обозначение диода Шотки на схеме

Диод Шотки

Обозначение двуханодного стабилитрона на схеме

Двуханодный стабилитрон

Обозначение двунаправленного стабилитрона на схеме

Двунаправленный стабилитрон

Обозначение обращенного диода на схеме

Обращенный диод

Обозначение стабилитрона на схеме

Стабилитрон

Обозначение туннельного диода на схеме

Туннельный диод

Обозначение варикапа на схеме

Варикап

Обозначение катушки индуктивности на схеме

Катушка индуктивности

Обозначение катушки индуктивности с подстраиваемым сердечником на схеме

Катушка индуктивности с подстраиваемым сердечником

Обозначение катушки индуктивности с сердечником на схеме

Катушка индуктивности с сердечником

Обозначение обмотки на схеме

Обмотка

Обозначение регулируемого сердечника на схеме

Регулируемый сердечник

Обозначение электролитического конденсатора на схеме Обозначение неполярного конденсатора на схеме

Неполярный конденсатор

Обозначение опорного конденсатора на схеме

Опорный конденсатор

Обозначение переменного конденсатора на схеме

Переменный конденсатор

Обозначение подстроечного конденсатора на схеме

Подстроечный конденсатор

Обозначение двухпозиционного переключателя на схеме

Двухпозиционный переключатель

Обозначение герконового переключателя на схеме

Герконовый переключатель

Обозначение размыкающего переключателя на схеме

Размыкающий переключатель

Обозначение замыкающего переключателя на схеме

Замыкающий переключатель

Обозначение полевого транзистора с каналом n типа на схеме

Полевой транзистор с каналом n типа

Обозначение полевого транзистора с каналом p типа на схеме

Полевой транзистор с каналом p типа

Обозначение быстродействующего плавкого предохранителя на схеме

Быстродействующий плавкий предохранитель

Обозначение инерционно-плавкого предохранителя на схеме

Инерционно-плавкий предохранитель

Обозначение плавкого предохранителя на схеме

Плавкий предохранитель

Обозначение пробивного предохранителя на схеме

Пробивной предохранитель

Обозначение термической катушки на схеме

Термическая катушка

Обозначение тугоплавкого предохранителя на схеме

Тугоплавкий предохранитель

Обозначение на схеме выключателя-предохранителя

Выключатель-предохранитель

Обозначение разрядника на схеме

Разрядник

Обозначение двухэлектродного разрядника на схеме

Разрядник двухэлектродный

Обозначение электрохимического разрядника на схеме

Разрядник электрохимический

Обозначение ионного разрядника

Разрядник ионный

Обозначение рогового разрядника на схеме

Разрядник роговой

Обозначение шарового разрядника на схеме

Разрядник шаровой

Обозначение симметричного разрядника на схеме

Разрядник симметричный

Обозначение трехэлектродного разрядника на схеме

Разрядник трехэлектродный

Обозначение трубчатого разрядника на схеме

Разрядник трубчатый

Обозначение угольного разрядника на схеме

Разрядник угольный

Обозначение вакуумного разрядника на схеме

Разрядник вакуумный

Обозначение вентильного разрядника на схеме

Разрядник вентильный

Обозначение телефонного гнезда на схеме

Гнездо телефонное

Обозначение разъема на схеме

Разъем

Обозначение разъема на принципиальной схеме

Разъем

Обозначение переменного резистора на схеме Обозначение подстроечного резистора на схеме

Подстроечный резистор

Обозначение резистора на схеме Обозначение резистора 0,125 Вт на схеме

Резистор 0,125 Вт

Обозначение резистора 0,25 Вт на схеме

Резистор 0,25 Вт

Обозначение резистора 0,5 Вт на схеме

Резистор 0,5 Вт

Обозначение резистора 1 Вт на схеме

Резистор 1 Вт

Обозначение резистора 2 Вт на схеме

Резистор 2 Вт

Обозначение резистора 5 Вт на схеме

Резистор 5 Вт

Обозначение динистора на схеме

Динистор проводящий в обратном направлении

Обозначение запираемого динистора на схеме

Динистор запираемый в обратном направлении

Обозначение диодного симметричного тиристора на схеме

Диодный симметричный тиристор

Обозначение тетродного тиристора на схеме

Тетродный тиристор

Обозначение тиристора с управлением по катоду на схеме

Тиристор с управлением по катоду

Обозначение тиристора с управлением по аноду на схеме

Тиристор с управлением по аноду

Обозначение тиристора с управлением по катоду на схеме

Тиристор с управлением по катоду

Обозначение тиристора триодного симметричного на схеме

Тиристор триодный симметричный

Обозначение запираемого тиристора с управлением по аноду на схеме

Запираемый тиристор с управлением по аноду

Обозначение запираемого тиристора с управлением по катоду на схеме

Запираемый тиристор с управлением по катоду

Обозначение на схеме диодной оптопары на схеме

Диодная оптопара

Обозначение фотодиода на схеме

Фотодиод

Обозначение фототиристора на схеме

Фототиристор

Обозначение фототранзистора на схеме

Фототранзистор

Обозначение резистивной оптопары на схеме

Резистивная оптопара

Обозначение светодиода на схеме

Светодиод

Обозначение тиристорной оптопары на схеме

Тиристорная оптопара

Это далеко не все детали. И зубрить их особого смысла нет. Такие таблицы пригодятся в виде справочника. Можно опознать что за деталь представлена на схеме во время ее изучения или сборки устройства.

Какими буквами обозначаются радиодетали на схемах

Буквенное обозначение на схемеРадиодеталь
RРезисторы (переменный, подстроечный и постоянный)
VDДиоды (стабилитрон, мост, варикап и т.д.)
CКонденсаторы (неполярный, электролитический, переменный и т.д.)
LКатушки и дроссели
SAПереключатели
FUПредохранители
FVРазрядники
XРазъемы
KРеле
VSТиристоры (тетродные, динисторы, фототиристоры и т.п.)
VTТранзисторы (биполярные, полевые)
HLСветодиоды
UОптопары

Post Views: 1 417

Радиосхемы для новичка,чайнику

Подробности



    Данные часы станут отличным подарком на новый год,и их легко можно сделать своими руками.

 Часы выполнены на адресных светодиодах, которые достаточно будет соединить последовательно, и подключить к ним ардуино.

Подробнее…

Подробности

тв глушилка     Тв глушилка-название говорит само за себя. Собрав и включив, телевизор сразу же станет показывать только радиошумы и все.И в этой статье рассмотрим схему Тв глушилка своими руками которая собирается из радиодеталей.

Подробнее…

Подробности

цветомузыка для авто Схема подойдет отлично для новичков. Для защиты от переплюсовки желательно поставить диод. К выходу Jack 3.5 подается звуковой сигнал. Там где LED подключаем светодиодную ленту. Так же собрав своими руками простая цветомузыка можно установить в автомобиль.

Подробнее…

Подробности

цветомузыка для авто  В статьях для начинающих разбирали уже и как обозначаются радиодетали, и как определить выводы микросхем. Но а теперь коснемся вопроса, что нужно для паяния, так как он всегда актуальный.

Подробнее…

Подробности

Квадрокоптер своими руками

цветомузыка для авто



В интернете не мало записей по запросу-квадрокоптер своими руками. И несколько раз вбивая,что только не находил. Но в основном это была всякая вода,вроде и обо всем,и ни о чем.Что бы что то собрать, нужно было прочитать что то на одном сайте,что то на другом.

И решил я написать статью,прочитав которую, без проблем можно собрать первый квадрокоптер, и минимизировав при этом затраты как денег,так и нервов.



Подробнее…

Подробности

Усилитель звука на транзисторах своими руками

цветомузыка для авто



У начинающего радиолюбителя часто возникает вопрос собрать несложный усилитель звука на транзисторах. Базовые параметры усилителя, исходят из надобности запитать его напряжением 12В (сад, дача, автономная электросеть), а так же, разумеется, обойтись без микросхем «подпаял кондер и работает». При подключении двух, небольших колонок по 4 Ома и mp3 — плеера на средней громкости, выдаёт «обычный» уровень прослушки, с коим, к примеру, можно слушать радиоприёмник внутри помещения.

Подробнее…

Подробности

Предварительный усилитель на 12 Вольт своими руками

цветомузыка для авто

За частую собирая схему для сигнализатора чего то, или имитатора, звук довольно тихий, тише чем нам нужно. Как быть, если нужно усилить звучание. Для этих целей подойдет нам предварительный простой усилитель УНЧ на микросхеме tda 2003.



















Подробнее…

Подробности

бегущая строка своими руками

Еще одна простая конструкция для начинающих радиолюбителей — бегущая строка на таймере 555. Микросхема включена по схеме генератора прямоугольных импульсов. Частота генерируемых импульсов порядка 2-3 герц, их можно регулировать подбором электролитического конденсатора (10мкФ) и регулировкой сопротивления переменного резистора.



Подробнее…

Подробности

Схема термометра для компьютера работающий от входа 3.5

бегущая строка своими руками



Большинство таких приставок-измерителей температуры подключаются к usb ПК, но мы рассмотрим более простой вариант, доступный для повторения начинающим радиолюбителям.

Здесь в качестве входа для считывания показаний будет использован микрофонный вход Mic. Можно взять для этого большой домашний ПК, ноутбук или планшет.

Подробнее…

Сторожевое устройство на одном транзисторе

Сторожевое устройство на одном транзисторе – самая простая схема, которую сможет собрать даже дошкольник.

В ваши владения часто вторгаются без спроса, а вы при этом занимаетесь важным делом?)

Сторожевое устройство на одном транзисторе

Пора забыть эти проблемы! Представляю вашему вниманию схему сторожевого устройства всего-то на ОДНОМ транзисторе! Благодаря этой схеме, вы сможете обезопасить свой дом и вовремя принять все необходимые меры по устранению возникших проблем!

Схема и принцип работы

А вот и схемка

Цоколевка (расположение выводов) транзистора КТ815Б выглядит вот так:

Сторожевое устройство на одном транзисторе

Принцип действия очень простой. При обрыве охранного провода, зуммер начинает пищать. Тонкий охранный провод можно натянуть через дверной проем.

Если точнее описать работу схемы, то это будет выглядеть так:

нарисуем схемку по ГОСТу для удобства восприятия

Пока у нас охранный провод цел, то в  цепи плюс батарейки—-резистор 100 К—-охранный провод будет течь ток. Весь ток будет течь именно через охранный провод, так как его сопротивление очень мало. Так как весь ток  будет течь через провод, этого не хватит, чтобы открыть транзистор. Транзистор открывается только тогда, когда его напряжение между базой и эмиттером будет 0,5-0,7 Вольт.

Но… как только охранный провод обрывается, на базе сразу же резко возрастает напряжение, то есть оно стает более, чем 0,5-0,7 Вольт и начинает течь ток через базу-эмиттер.  Так как ток течет через базу-эмиттер, то следовательно, транзистор открывается. А раз он открывается, значит через цепь  плюс батарейки—–зуммер—коллектор—-эмиттер начинает течь ток. Пока через зуммер течет ток, он орет, как ошпаренный.

Сборка и работа на практике

Схема состоит из транзистора КТ815 с любой буквой. Я взял вот такой:

Что за странная маркировка на транзисторе? Раньше именно так обозначали советские транзисторы. Бывалые радиолюбители сразу определят, что это транзистор КТ815Б. Для новичков советую скачать программку Транзистор v1.0 , которая позволит без труда определить советские транзисторы даже с цветовой маркировкой.

Вот пример транзистора, который я использую в схеме:

Сторожевое устройство на одном транзисторе

В схеме также есть  зуммер:

Зуммер – это звукоизлучатель. При подаче на него постоянного напряжения, он начинает пищать высокочастотным неприятным монотонным звуком. Брал я его на Алиэкспрессе за 0,7 бакса по этой ссылке.

Часто путают зуммеры с пьезоизлучателями (ниже на фото):

Сторожевое устройство на одном транзисторе

Если разобрать зуммер, то мы увидим на платке нехитрую схему генератора частоты, выполненного в SMD исполнении, а также сам пьезоизлучатель, подпаянный медными проводами к этой платке.

Так что если будете брать в радиомагазине зуммер, смотрите, чтобы продавец вам не подсунул обыкновенный пьезоизлучатель.

Вместо зуммера можно взять маломощную лампочку или какое-нибудь исполнительное устройство, которое будет включаться через реле. В этом случае не забудьте защитить транзистор, включив параллельно катушке реле защитный диод:

Ну а вот, собственно, и видео работы всей схемы. Оранжевый провод – это типа охранный проводок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
