Принципиальная схема датчик движения: СХЕМА И ПОДКЛЮЧЕНИЕ ДАТЧИКА ДВИЖЕНИЯ

Содержание

Схема подключения датчика движения с 3 проводами. Как подключить датчик движения к лампочке через выключатель? Принципиальная электрическая схема датчика движения

Установка датчика движения на освещение: три схемы правильного подключения, пошаговая инструкция, а также ответы на вопросы о времени срабатываниия. +ТЕСТ для самопроверки.

Подключив правильным образом к лампочке датчик, человек получит возможность избежать затрат на электроэнергию. Датчик движения очень удобен. Он включает и выключает свет без человека. Но для подключения стоит знать о нюансах, что нарушать не желательно.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией для самостоятельного подключения и настройки датчика, следует пройти небольшой тест:
  1. Чем отличается черный и красный провод внутри устройства?а) Красный следует подсоединять к фазному проводнику, а черный к системе нулевой проводник.
    б) Ничем, это одинаковые провода, имеющие разный окрас в зависимости от модели устройства.
  2. Разрешено ли монтировать датчик около окон?а) Да.
    б) Нет.
  3. Если внутри квартиры или частного дома имеется много окон, через которые внутрь проникает дневной свет, то датчик с каким регулятором следует приобретать?а) «Sence».
    б) «Lux».
  4. Что нужно делать, если купленный датчик, что оснащён регулятором «Sence» не срабатывает, когда человек проходит прямо мимо него?а) Повысить его чувствительность.
    б) Уменьшить чувствительность.

Правильные ответы:

  1. б) Провода отличаются своим цветом, они различаются в зависимости от выбранной модели датчика.
  2. б) Датчики нельзя устанавливать около окон, поскольку дневной свет будет мешать его работе и придется настраивать прибор под нужный уровень освещения.
  3. б) Если в доме много окон и источников дневного света, то необходим датчик «Lux». Он будет срабатывать, когда внутри помещения станет меньше света.
  4. а) Если датчик не сработал, когда человек прошел прямо перед ним, то следует увеличить уровень чувствительности прибора.

Принцип работы и 4 типа датчиков движения для освещения


Датчик движения улавливает расположение объекта и запускает после этого нужные действия. Если устройство подключить к электричеству, тогда в ответ на любые движения человека, прибор будет замыкать цепь и включать освещение.

Это осуществляется из-за изменений, происходящих в тепловом поле, поскольку температура повышается. Процесс происходит из-за колебаний воздуха в помещении.

Принцип действия будет отличаться в зависимости от вида оборудования.

  1. Инфракрасный прибор улавливает изменение теплового поля.
  2. Микроволновый и ультразвуковой работает при помощи звуковых колебаний.
  3. Ультразвуковой датчик наиболее современный, поскольку он сканирует движение даже через препятствия — сквозь стену.
  4. Комбинированный прибор способен уловить несколько разновидностей излучения сразу.

Стоит отметить, что для подключения освещения к

датчику движения будет достаточно 12v.

Чтобы прибор всегда начинал функционировать вовремя, надо подобрать верное место:

  1. Устройство желательнее всего смонтировать около потолка или дверного проема, так можно подавать ток, когда человек приходит из освещенной комнаты в темную.
  2. Противопоказан монтаж выбранного датчика по центру стены — дверь пропадет из зоны обзора.
  3. Следует располагать устройство дальше от окон, в ином случае датчик дополнительно придётся настраивать под оптимальную степень освещения.
  4. Когда в комнате несколько дверей, необходимо устанавливать несколько датчиков. Но есть вариант смонтировать один, в самом углу комнаты. Для этого следует покупать устройство с охватом пространства 120 градусов.
  5. При установке оборудования на лестничной площадке, желательнее всего крепить его к потолку и над лестницей, чтобы прибор улавливал колебания внизу и наверху лестницы.

В противном случае прибор станет работать вовсе не так, как ожидалось.

3 схемы подключения

Есть несколько способов правильно подключить прибор к электросети. Следовать необходимо по трем путям:



Для каждой конкретной ситуации понадобится выбирать один из этих способов подключения. Условия всегда разные и универсального варианта нет.

  1. ПУЭ 6.5.7;
  2. СНиП 23-05-95.

Как подключить датчик движения

8 шагов для подключения датчика


Осветительные приборы будут работать правильно только, если выполнить монтаж определённым способом:

  1. В том помещении, где устанавливается прибор, необходимо отключить электроэнергию. Это делается с помощью нажатия на тумблер, находящегося на электрическом щитке в доме. Если установка идет в многоэтажной квартире, то «коробка» располагается в коридоре.
  2. С задней части конструкции датчика следует аккуратно снять крышку, за которой будут находиться клеммы. Это делается при помощи отвертки. Внизу устройства будут располагаться маленькие винты. Их нужно открутить.
  3. Внутри датчика находятся несколько проводков, имеющих разный цвет. Коричневый необходимо подключить к фазному проводнику, что протягивается через распределительную коробку. Синий присоединяется к нулевому проводнику. Внутри устройства располагается красный или черный проводок. Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.
  4. Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Стоит отметить, что после монтажа они будут никому не заметны за оборудованием, поэтому за эстетический вид нет необходимости переживать.
  5. Тот провод, что станет торчать из стены, нужно просунуть в отверстие крышки, которую сразу же нужно присоединить к стене. Электропроводка должна располагаться исключительно вертикально, поскольку в ином случае ее легко повредить, когда станет осуществляться крепление.
  6. Питающий кабель следует укоротить, длина должна стать не больше 7 см – этого вполне хватит для правильного монтажа. С жил надо снять 5 мм изоляционного слоя. Это нужно для того, чтобы подсоединить кабель к прибору (клеммам).
  7. Провод, проводящий электрический ток, нужно соединить с L, N и LC клеммами, что расположены на приборе.
  8. Теперь корпус следует монтировать на выбранную зону. Клеммную колодку нужно поместить в нишу, которая находится на задней стенке.

Еще важно знать: При монтаже датчика, все провода следует аккуратно подогнуть, чтобы они не мешали сборе устройство.

Имеются ситуации, когда датчик необходимо подключить вместе с выключателем. Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

  1. Находится провод, что станет протягиваться от выключателя до лампочки.
  2. К нему нужно подключить еще один, что станет направляться к красному контакту.
  3. Берем провод, что расположен с другой стороны выключателя, и вставляем его в контакт, окрашенный в коричневый цвет. Он станет автоматически гасить свечение.
  4. Провод, что принадлежит лампе, необходимо протянуть к клемме датчика движения.

Подключение датчика движения для освещения

1 ошибка эксплуатации

Стоит отметить, что очень часто люди совершают ошибки при монтаже датчика. Нередко встречаются случаи, когда устанавливается плохой контакт у нулевого провода. Такое может произойти, если внутрь устройства и попадет какой-то строительный мусор, или клеммы плохо присоединены. Так образуется слой нагара, что способствует нагреву. Контакт исчезнет из-за окисления.

Еще важно знать: 2 нюанса о проводах.

Если датчик не работает, необходимо в первую очередь проверить все провода, очистить их от мусора и нагара, если это необходимо, а после качественно прижать. Если алюминиевые жилы деформируются или ломаются, тогда это приведет к неправильной работы всей системы. Чтобы проверить состояние, необходимо использовать вольтметр – щуп стоит положить к клеммам. Но встречаются такие ситуации, когда прибор не работает даже когда обнаруживается напряжение при помощи аппарата. Тогда лампу нужно заменить.

Может произойти так, что свет не гаснет, даже если оборудование полностью исправно. Чтобы решить эту проблему, необходимо проверить временной промежуток, который установлен на

датчике. Скорее всего, величина получилась чересчур большая и контакт, отвечающий за функционирование светильника, не может разомкнуться. Тогда надо поставить задержку времени на меньший период.

Ответы на 5 часто задаваемых вопросов об установке времени срабатывания

Часто люди задают вопросы о времени, которое следует установить на приборе. Обязательно нужно установить правильное время срабатывания.

  1. Датчик света, что ставится на лестницу, необходимо ставить на несколько минут, поскольку больше на площадке мало кто задерживается. Времени должно быть достаточно, чтобы, к примеру, найти ключи и открыть ими дверь.
  2. При установке в подсобном помещении следует ставить время в 15 минут, ведь в этой комнате нужно что-то найти, а после вынести.
  3. Необходимо установить задержку срабатывания после того, как датчик зафиксирует движение. Чтобы правильно установить эту величину, следует узнать скорость передвижения человека. К примеру, если хозяин квартиры быстро пересекает коридор, то следует составить сокращенный параметр, называемый «Time».
  4. Регулятор «Lux» необходимо отрегулировать так, чтобы прибор включался, когда освещения становится меньше.
    Если комната имеет очень много окон, через которые распределяется дневной свет, необходимо оснащать помещение исключительно тем датчиком, что имеет регулятор «Lux».
  5. Чувствительность устройства определяется параметром «Sense». На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. Поэтому в той ситуации, когда устройство срабатывает в неподходящий момент, необходимо понизить его чувствительность. О повышении нужно задумываться, когда датчик не срабатывает, когда человек проходит мимо него.

Toп 3

Есть много видов датчиков. Но выделяют трех производителей. Они гарантируют качество и надежность.

  1. Theben.
  2. Rev Ritter.
  3. Camelion.

Датчик движения — это сложное приспособление, что необходимо регулировать под индивидуальные особенности. Если игнорировать правила, то прибор не будет работать в положенном режиме. Нет никакой необходимости приобретать устройство по большой цене, поскольку в продаже имеются не слишком дорогие модели, что уже зарекомендовали себя на рынке в качестве надежного средства. Были указаны наиболее подходящие варианты. Именно их желательнее всего покупать для своего дома.

Следуя всем инструкциям, есть возможность настроить оборудование под свои индивидуальные потребности. В такой ситуации проблем с работой датчика получится грамотно избежать.

При возникновении неисправностей их довольно легко исправить самостоятельно.

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.


На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки


датчика движения включения света

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку , а второй конец, не забыв снять изоляцию , подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.


На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке . Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум .

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения . Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Пример установки датчика движения в квартире

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.


Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры .

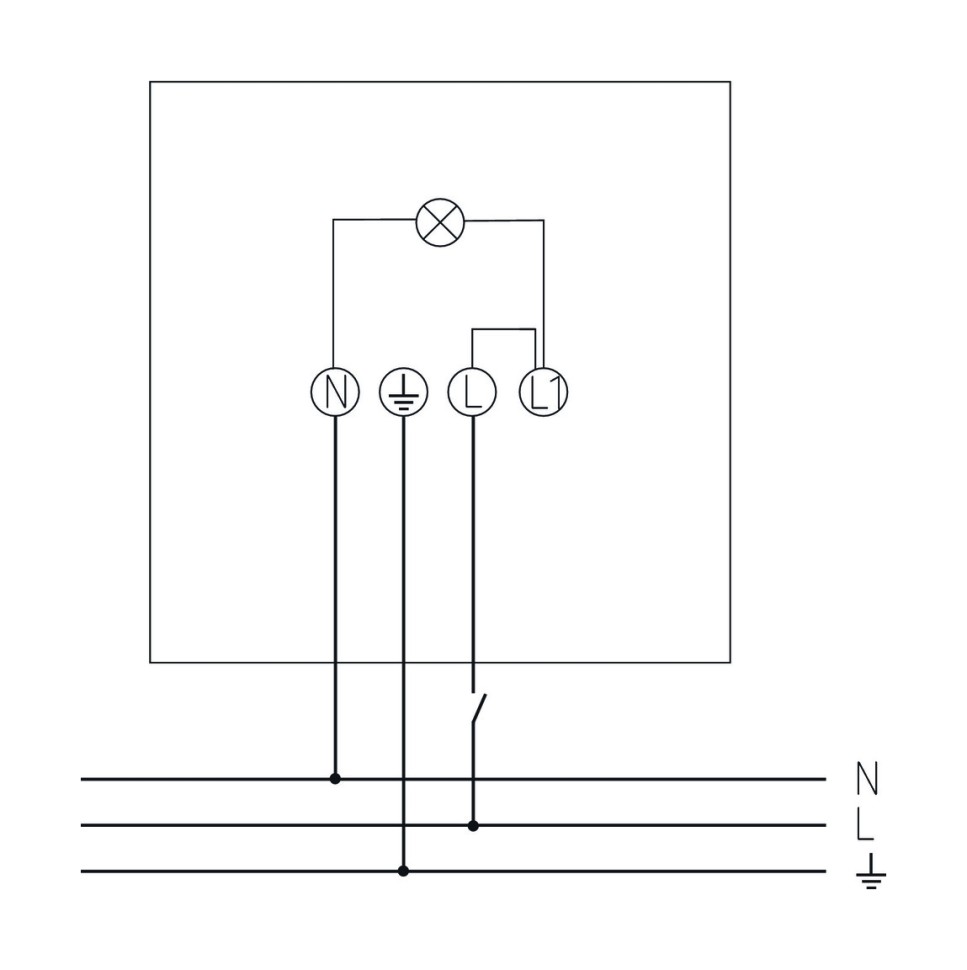

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N , подключается непосредственно к лампочке люстры, а фазный, который обозначается L , подключается ко второму выводу лампочки люстры через выключатель .

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.


Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Особенности подключение датчика движения включения света


в подъезде с лифтом

По электронной почте мне пришло письмо от Сергея из Санкт-Петербурга. Сергей профессиональный электрик и столкнулся с трудностями при установке датчиков движения в подъезде семиэтажного дома, оборудованного лифтом, и обратился ко мне за советом. Решил с согласия Сергея опубликовать нашу переписку.

Сергей:
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Ответ:
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно, влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же виновником ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 мФ на напряжение не менее 300 В.

Сергей:
Добрый день Александр, тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика — мах, едет лифт и всё равно включает свет — это значит, что датчик «видит» лифт. Убавили чувствительность — заработало всё как надо, но представитель от фирмы — производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Почему мигает энергосберегающая и светодиодная лампы


включенные после датчика движения?

По электронной почте мне пришло письмо от Анатолия из Приморско-Ахтарска.

Анатолий:
Я тоже немного электрик, сам поставил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу — при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Ответ:
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой .

При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.

При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Как отрегулировать датчик движения модели TDL-2012-AC

По электронной почте мне пришло письмо от Вячеслава с просьбой помочь разобраться с органами управления датчика движения модели TDL-2012-AC, в связи с тем, что изделие не комплектуется инструкцией по подключению и регулировке.

Вячеслав:
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Ответ:
Пиктограммы, буквы и цифры обозначают следующее:
— переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
— второй служит для выбора чувствительности к движению;
— остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение, 5, 40 сек. и 1, 4, 8 или 16 мин.

5 советов, или как подключить датчик движения на свет, 2 основные схемы и 2 способа монтажа датчика движения, 3 главных правила настройки освещения.

Датчики движения (ДД) — это интеллектуальная электроника, которую используют дома, в офисе, отеле. Это современное коммутационное устройство имеет гораздо больше функциональностей, чем традиционные выключатели света. Например, датчик движения с автоматической функцией включения освещения предоставляет человеку больше комфорта и свободы, чем обычный клавишный переключатель. В быту чаще всего это оборудование применяется для автоматического включения освещения в жилых помещениях и подъездах.

ТЕСТ:

Мини тест для определения эрудиции пользователя
  1. Какой переменный ток используется в жилых помещениях?

а) трехфазный;

б) однофазный.

  1. При подключении нескольких датчиков параллельно друг к другу какое соединение правильное?

а) отдельная фаза для каждого устройства;

б) одна фаза для всех устройств.

  1. Возможно ли встроить ДД в бетонный потолок?

Ответы:

Правильный ответ на 1 вопрос: однофазный переменный ток. Трехфазный производится в промышленных масштабах.

Правильный ответ на 2 вопрос: при присоединении нескольких устройств в одну цепочку необходимо все приборы подключать к одной фазе.

Правильный ответ на 3 вопрос: нет, встраиваемые модели устройств подходят для монтажа только в подвесные потолки.

Датчик движения – это электронное оборудование, помогающее выявить нарушителя при несанкционированном проникновении на контролируемую территорию.

Существует 3 вида ДД:

  • 2-х проводные;
  • 3-х проводные;
  • С 4-мя проводами.

По способу реагирования выделяют 5 видов детекторов:

  • Ультразвуковые, реагируют на звуковые высокочастотные волны;
  • Микроволновые, срабатывают на высокочастотные радиоволны;
  • Инфракрасные, функционируют при обнаружении теплового излучения;
  • Активные, работают при наличии передатчика и приемника инфракрасного излучения;
  • Пассивные, не используют в работе передатчик.

Инфракрасный датчик с 3-мя проводами

Наиболее популярны устройства с инфракрасным излучением. Принцип действия его очень прост. Сенсор ДД начинает работать тогда, когда на него попадают инфракрасные излучения, исходящие от живых объектов. Для этого устройство снабжается пиродетекторами, направляющимися в разные стороны, разделяя контролируемое пространство на узкие сегменты. Такое разделение осуществляет линза Френеля.

Когда человек смещается в зону ответственности прибора, срабатывает сигнал тревоги и происходят изменения в работе сенсоров. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Внутри датчика имеются три клеммы:

  • L — для подключения фазы;
  • N – для подключения к нулю;
  • A – для подключения к нагрузке.

Если вы не знаете, как подключить инфракрасный ДД к светильнику , то все можно понять, разобравшись с проводами. Фазный и нулевой провод, соединенные с клеммами L и N, осуществляют питание устройства. Выходное реле подключается между фазой L и кабелем нагрузки. Лампочка подключается между выводом А и нулем.

Как установить ДД для включения света: 2 основные схемы

Систему датчик – лампа рекомендуется устанавливать отдельно от общего освещения. Чтобы ДД для включения света работал вместо выключателя , монтируют отдельную линию, где будут работать только устройство и светильник. Но часто возникает необходимость включить в эту схему и выключатель. Это позволит отключать освещение при необходимости.


Схемы подключения: 4 примера

Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.


На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.

Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.

Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.


Важно: При таком монтаже все датчики подключаются от одной фазы, иначе возможно междуфазное короткое замыкание.

Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.

Как подключить датчик движения и выключатель

Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа

Производители сейчас предлагают пользователям два вида ДД : потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.

Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.

Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

  1. При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
  2. Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
  3. Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
  4. Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

Схема подключения с выключателем

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД .

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

  • Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
  • В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
  • Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

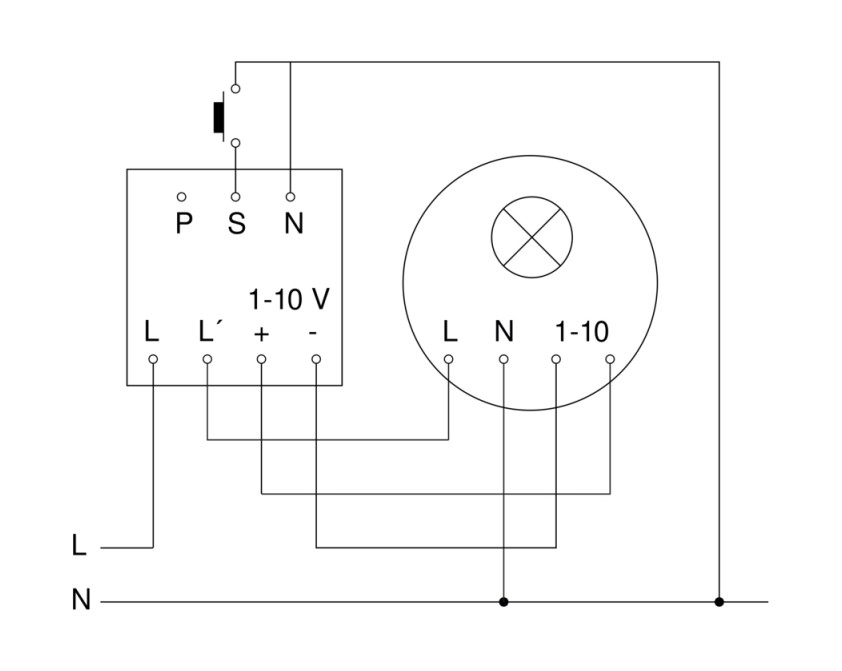

Разновидность 2 — ДД с плавным включением и выключением освещения

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля. Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Датчик дви-я для включения света своими руками: 3 элемента

Самодельный ДД проще сделать с инфракрасным или ультразвуковым сенсором. Такое устройство состоит из передатчика, приемника и блока питания. Блок питания берется любой на 12 В. Передатчик собирается по микросхеме NE 555, а передающий элемент — это диод LD 274 с углом обзора 10°.

В роли чувствительного элемента приемника выступает фототранзистор BPW40 и управляет всем реле BS-115C. При монтаже нужно учесть, что угол обзора фототранзистора составляет 20°. При такой сборке расстояние между передатчиком и приемником составит 5 метров.

2 варианта установки датчика

Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.


Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:

  1. К ДД приходит кабель питания и выходит на осветительный прибор.
  2. Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.

Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.

Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.

На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД , возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.

ДД для включения света: как совершить 3 ошибок

Самым подходящим местом для монтажа оборудования в квартирах является прихожая, куда ведут все межкомнатные двери. Место установки определяется на схеме квартиры, учитывая диаграмму работы лучей датчика.

В помещениях, где действие только настенного ДД малоэффективно, используют комбинированный монтаж и потолочного, и настенного оборудования.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Производители к каждому ДД прилагают инструкцию с рекомендациями, как правильно произвести монтаж. Пользователю нужно правильно соединить провода кабеля и ДД .

Но случается ситуация, когда один детектор не справляется с поставленными задачами и не охватывает всю площадь помещения. Тогда требуется установить дополнительное оборудование, подключающееся по следующей схеме.


Последовательность подключения дополнительного ДД такая же, как и основного. К датчику подключается фаза и ноль, фаза проходит через детектор и подключается к лампе, а от лампы второй конец уходит на ноль.

Как избежать 3 ошибок при установке

  1. Место монтажа. Устанавливать устройство нужно в то место, наиболее подходящее по техническим условиям. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе.
  2. Установка линз-масок. Эти шторки входят в комплект ДД и предназначаются для настройки зоны действия. Если их не снять после регулировки, то прибор не будет фиксировать движения.
  3. Неправильное положение выключателя. Если установить выключатель до датчика, то питание отключится и работа устройства станет невозможной.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

  • В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
  • На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
  • Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД , установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Топ 3-х лучших моделей ДД

Лидирующие позиции по мнению покупателей, которые оценивали качество и надежность, занимают следующие модели:

  • MrBeams MB980
  • Sapsan PIR-80
  • Redmond SkyGuard RG-G31S

Эти приборы отличаются высокими техническими характеристиками и долгим сроком службы.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

Типы датчиков движения
По месту расположения:
  • Периметрические, используются на улице.
  • Периферийные.
  • Внутренние.
По принципу действия:
  • Ультразвуковые – реакция на волны звука повышенной частоты.
  • Микроволновые – реагируют на радиоволны высокой частоты.
  • Инфракрасные – используют излучение теплоты.
  • Активные – оснащены приемником и передатчиком.
  • Пассивные – без передатчика.
По виду срабатывания:
  • Тепловые – срабатывают при изменении температуры.
  • Звуковые – действуют на колебания воздуха.
  • Колебательные – срабатывают на действие магнитного поля.
По конструкции:
  • 1-позиционные – оснащены передатчиком и приемником в одном корпусе.
  • 2-позиционные – приемник и передатчик в разных корпусах.
  • Многопозиционные – оснащены несколькими блоками.
По типу монтажа:
  • Многофункциональные.
  • Комнатные.
  • Наружные.
  • Накладные (настенные).
  • Потолочные (для подвесного потолка).
  • Врезные (для офисов).
Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым. Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере
Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:
  • Датчик движения.
  • Электрическая вилка.
  • Отвертка индикаторная для поиска фазы.
  • Электрический патрон.
  • Лампочка.
  • Винтовой зажим.
  • Провод.
  • Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:
  • После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
  • В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
  • Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
  • Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
  • Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы — разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:
  • Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т.д.).
  • Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
  • В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
  • По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
  • На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

  • Подать питание в распределительном щите и протестировать работу датчика движения. Если необходимо, то изменить расположение датчика, или перенастроить чувствительность и другие настройки.

При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.

На данное время наиболее распространенным и популярным устройством для обнаружения движения является объемный, пассивный, инфракрасный детектор движения .

Принцип его действия основан на приеме теплового излучения от любого объекта пироэлектрическим инфракрасным приемником. Этот элемент работает совместно с полевым транзистором, который выступает в качестве предварительного усилителя.

Для того чтобы диапазон тепловой волны излучаемой человеческим телом (5 – 14 МКМ) воспринимался фотоприемником, применяют специальные светофильтры

Для минимизации ложных срабатываний в конструкцию датчика включены два таких приемника подсоединенных по встречной схеме.

В зависимости от внешней засветки и температуры генерируются напряжения каждым датчиком в отдельности. Их сигналы вычитаются и компенсируются, при превышении пороговой величины срабатывает реакция устройства на движение.

Датчик движения LX01


Для примера возьмем детектор LX01. Устройство состоит из двух боксов: монтажного и аппаратного, которые соединены подвижным кронштейном, облегчающим настройку зоны сканирования.

В аппаратном боксе находиться плата управления, к которой присоединены сенсоры: пироэлектрический, распознающий движение, светочувствительный фоторезистор для определения уровня освещенности.

Сенсоры прикрывает светопроницаемая пластмассовая шторка с выдавленными по всей площади элементами линз Френеля.

На торце расположены рифленые ручки оперативных регуляторов, связанных с подстроечными резисторами.

На монтажной коробке имеются отверстия для вывода проводов и крепления корпуса осветительного прибора.

Прибор предназначен для коммутирования электрических цепей с общей нагрузкой до 1200 Вт. К устройству можно подключать лампы накаливания и другие осветительные элементы, рассчитанные на напряжение переменного тока 200 – 230 В.

В отличие от детекторов использующихся исключительно для систем тревожной сигнализации устройство имеет дополнительные параметры, регулирующие срабатывание.

Регулятор «TIME» – регулирует время по истечении, которого прибор выключает освещение, если человек продолжает находиться в зоне действия прибора то свет будет включен повторно.

В отличии от детекторов присутствия датчики движения при повторной коммутации полностью включают и выключают осветительный прибор в быстром темпе, что, при неправильной настройке периода срабатывания, приводит к мерцанию света.

Регулятор «DAYLIGHT» – устанавливает светочувствительность прибора и позволяет точно определить порог затмения автоматического включения освещения.

Регулятор «SENS» – устанавливает чувствительность пироэлектрического сенсора детектора обнаружения. С его помощью можно регулировать радиус зоны обнаружения.

Технические параметры датчика движения LX01

  • Угол зоны сканирования 120 0 .
  • Максимальная дальность обнаружения 12м.
  • Питание: переменный ток от 180 до 240В при 20мА.
  • Время отключения 5сек-600сек.
  • Светочувствительность в диапазоне 10-2000Лкс.

Устройство чувствительно к низким температурам окружающей среды и поддерживает работоспособность только до -10 0 С. Рекомендуется установка в помещениях на высоте от 2м до 4 м.

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения , а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход гасящего конденсатора (на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

Схемы подключения


Эта модель рассчитана на непосредственное подключение осветительных приборов запитанных от электросети с переменным током 220В, но ограниченна в мощности присоединяемых устройств не более 1 КВт.

Для дополнительного контроля освещения , который предусматривает, как автоматическое, так и ручное включение осветительного прибора используется следующая схема соединения датчика движения через распределительную коробку.

Возможно подключение нескольких детекторов движения для контроля одного осветительного прибора . Такие схемы используются для освежения лестниц или длинных коридоров, которые не могут в полной мере контролироваться одним детектором.

Для того чтобы увеличить максимальную нагрузку используют способ подсоединения датчика движения через промежуточное реле.

В этом случае максимальная мощность потребления будет ограничиваться только параметрами нагрузочной способности используемого промежуточного реле. Таким образом, можно подключать мощные галогенные прожектора с нагрузкой в несколько киловатт.

Применяя, в качестве осветительных элементов, ртутные лампы дневного света, следует помнить, что период между включениями должен соответствовать времени остывания лампы.

Правила установки датчика движения


На стабильность и эффективность функционирования системы тревожной сигнализации влияет место, выбранное для установки детектора движения.

При этом необходимо правильно выбрать не только общую схему, но и точку подключения в каждом помещении. Определяя ее необходимо свести к минимуму негативное влияние внешних факторов, которые могут привести к ложному срабатыванию системы сигнализации.

Следует избегать попадания в область срабатывания конвекционных и интенсивных воздушных потоков (кондиционеры и батареи отопления), а так же прямых солнечных лучей.

Кроме того, поверхность, на которую устанавливается датчик, не должна подвергаться дрожанию и вибрациям (от открывания двери или окна).

Традиционная установка детектора – в затененном углу комнаты на высоте не более 2,4-3м с направлением зоны сканирования на центр помещения.

Обозначения на схеме:
1. Датчик движения
2. Сенсор разбития стекла
3. Геркон
4. Детектор дыма

Датчик движения для освещения схема подключения. Как подключить выключатель с датчиком движения

Как правило, термином «датчик движения» в быту определяется электронное инфракрасное устройство, которое позволяет обнаруживать присутствие и перемещение человека и помогает коммутировать питание приборов освещения и других электрических приборов.
Если Вы хотите сделать свой дом безопаснее, покупайте датчики движения, которые станут для Вас не только удобными помощниками, но и помогут сэкономить электроэнергию, включая или отключая его при Вашем входе или выходе из помещения соответственно.
Датчик движения имеет несложный принцип действия – при появлении движения в зоне его чувствительности включаются все подключенные к нему приборы. Отключение всех приборов происходит тогда, когда цепь автоматически размыкается, а это происходит при отсутствии движения.
В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask 1403 имеющий угол обзора 180 гр.
Обычно датчик движения используют для включения освещения, но эти устройства могут использоваться и не только для этой цели. Хочу отметить, что существует датчики с углом обзора на 360 градусов.
То есть датчик, способен обнаружить какие либо перемещения с любой стороны. Поэтому если у вас есть магазин, офис или какой либо объект которому нужна сигнализация то в этом случае может применяться охранная сигнализация.

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.
Если вы не знаете, как подключить датчик движения схема подключения к светильнику обязательно должна прилагаться вместе с инструкцией по подключению. А качественные фирмы производители также изображают схему на корпусе самого датчика.
Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.
Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.
Далее расскажем об особенностях принципиальной схемы подключения датчика движения.
Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.
В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.
Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.
Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.
После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.
В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.
Разбираемся с проводами… У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.
Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.
Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного …
Покажу поближе как подключить датчик движения в коробке. Думаю разобраться с подключением не составит особого труда (если нет тогда пишите в комментариях будем разбирать). Теперь можно подавать питание.
Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Можно ли подключить датчик с выключателем

Часто бывает так, что датчик движения необходимо подключить к светильнику вместе с выключателем. Казалось бы два устройства которые предназначены практически для одной и той же задачи — включить освещение.
Действительно выключатель выключает лампу (светильник) и датчик движения при определенный обстоятельствах (обнаружении движения) выполняет такую же задачу — подает питание на светильник. Зачем эти два устройства подключать вместе многие не понимают. Поэтому давайте разберем, как подключить выключатель с датчиком движения и зачем это делать?
Если Вы хотите, чтобы у Вас на протяжении какого-то периода времени было включено освещение, вне зависимости от уровня освещенности и перемещений, попробуйте применить схему подключения датчика с выключателем, подключив обычный выключатель с одной клавишей в схему, параллельно датчику.
Благодаря такому подключению Вы сможете при включении выключателя удерживать включенным освещение в течение желаемого периода времени. В другое же время управление освещением должно полностью перейти к датчику, для чего выключатель следует отключить.

Подключение датчика движения с выключателем — как это сделать и зачем?

Выключатель, который подключен параллельно к датчику, может быть добавлен в схему для постоянной работы светильника в помещении вне зависимости от того, присутствует или отсутствует перемещение в помещении. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.
Расскажу свою ситуацию для которой мне необходимо подключить выключатель с датчиком движения. Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.
Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.
А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?
Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения. И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.
Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.
Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени — «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).
Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.
При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности — «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.
Рисунок на котором изображено как настроить датчик движения своими руками. Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.
Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.
Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика — «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.
Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.
И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Схема подключения датчика движения

Датчик движения – это устройство, обнаруживающий движение, каких-либо предметов. Такой датчик обычно устанавливают в «Умном доме». Какую функцию он осуществляет? Свет включается при входе человека в комнату автоматически, а когда тот выходит, свет выключится сам. Если вы хотите установить его самостоятельно, вам нужна схема подключения датчика движения.

Из этой статьи вам будет интересно посмотреть:

Рассмотрим, как можно самостоятельно реализовать такую идею.

Приготовьте датчик движения LX-01.Работает этот датчик следующим образом, когда он чувствует движение на территории обнаружения, датчик соединяет цепь, после чего включаются приборы, подсоединенные к нему.

Датчик движения можно настраивать, то есть отключать, воспользовавшись функцией временной интервал, а так же можно регулировать уровень чувствительности и освещенности. Уровень освещенности корректирует яркость света в дневное время. Выяснив уровень освещенности, датчик определяет, необходимо ли включать свет, или в комнате и так достаточно светло.

6 схем подключения датчика движения

Изменять последовательность подключения, изображенную на иллюстрации нельзя, так как при неправильном соединении к сети, можно сжечь датчик.

Схема подключения датчика движения, обозначения:

  • Синий провод (N) — ноль;
  • Коричневый провод (L) — фаза;
  • Красный провод — выходящая фаза.

Схема подключения датчика движения и одной лампочки

Итак, на фото справа схема подключения датчика и одной нагрузки (лампочки). На фазе до датчика установлен выключатель, так что датчик можно отключать при необходимости.

Чтобы было понятней, привожу ниже вспомогательную схему подключения датчика движения. Провод, уходящий в стену, уходит на лампочку, вместо него прорисованы два проводка (синий и красный).



Схема подключения двух датчиков движения к одной нагрузке

На схеме справа подключение двух датчиков движения к одной нагрузке, в нашем случае — к лампочке.

Схема датчика движения с принудительным включением

Если на первой схеме выключатель находился до датчика движения, то на этой схеме он расположен после него. С помощью выключателя можно включать лампу для постоянной работы, при этом сигналы датчика движения будут игнорироваться.

Схема подключения датчика движения и двух нагрузок

Эта схема подключения датчика движения подойдет для помещений, в которых необходимо не только включать свет, но и удалять загрязненный воздух, к примеру, для курительных комнат.

При включении датчика загарается свет и запускается вентилятор, при этом вентилятор работает на 5 минут дольше работы светильника.

Схема управления освещением с помощью диммера

На фото справа схема управления света с использованием диммера.

Схема подключения датчиков ванных комнат

А эта последня схема подключения датчиков движения подойдет для ванных комнат. Получается, что можно подключить к одной линии несколько датчиков и к ним несколько ламп.

Рекомендую посмотреть видео по схемам подключения датчиков движения, особенно, если на фото вам было что-то непонятно.

А это классное видео, на котором мастер объясняет, как выбирать датчики движения на примере онлайн магазинов. Кстати, в этом втором видео также есть схема подключения датчика движения, аналогичная первому варианту из этой статьи.

Помещение и расположение датчика движения

Внимание нужно уделить и расположению датчика движения. Обратите внимание на параметры комнаты, положение дверей и пути по которым обычно направляется человек. Обзор датчика не должны преграждать предметы, охраняемая территория должна хорошо просматриваться.

Устанавливать такой датчик в санузлы не рекомендуется, так как чтобы свет непрерывно горел во время вашего присутствия в данном помещении, необходимо будет постоянно махать руками у датчика, чтобы свет не выключался. Этот датчик лучше подойдет для установки в комнатах, где люди не задерживаются подолгу, например в коридоре.

Обзор датчика составляет сто двадцать градусов, поэтому его можно установить в угол помещения, откуда будет видно все необходимые области. Если установить его посередине стены, он может упускать какие-то части помещения.





Подключение и установка датчика движения

Чтобы произвести монтаж этого устройства, нужна схема подключения датчика движения. Если вы уже определились к нужно схеме, то можно переходить к работе.

Отключите все электричество в доме и соблюдите все правила техники безопасности во время следующей работы. Воспользовавшись тестером, проверьте проводку и найдите провод, который проходит к лампе от включателя. Далее потяните новый провод к красному контакту датчика. Возьмите провод, проходящий от осветительного прибора до включателя с другой стороны, то есть не со стороны включателя. Затем проведите контакт от этого провода к клемме, провод которого голубого цвета. Все оголенные участки необходимо заизолировать и проверить правильность подключения.

После проделанной работы можно приступить к сбору датчика и его установке на выбранном вами месте. Для этого нужно закрепить в углу металлический держатель датчика движения.

Теперь можно проконтролировать работу датчика движения. Для этого нужно войти в его зону видимости. В случае если свет сразу включился, значит, вы справились с работой и все правильно настроено. Далее можно установить необходимый промежуток включения света.



Светодиодные датчики движения, схема, принцип работы, область применения.

Бытует мнение, что: «Самым слабым звеном защитной системы является человек». Поэтому в системах безопасности используют датчики движения. Именно, благодаря их молниеносной реакции система видеонаблюдения реагирует на происходящее в доме. Датчик движения не устает, у него не болит голова, он не проспит главного движения и вовремя «растолкает» задремавшую охранную сигнализацию.

Датчики движения, немного интеллекта для частного дома

Стремительные темпы развития электронных и информационных технологий наполняют наше жилище разнообразными электрическими и электронными приборами. Среди многообразия интеллектуальных приборов датчики движения наиболее востребованы.

Датчики движения можно сравнить с неподкупным и не устающим наблюдателем, круглосуточно выполняющим возложенные на него функции. Тем более, что датчики, детекторы и видеодетекторы можно уверенно назвать перспективными видами обработки информации.


Начиная с элементарных устройств, преобразующих и формирующих выходной сигнал, связанный с входными сигналами устройств заданной функциональной зависимостью, датчики превосходно прижились не только в системах безопасности.

Немного интеллекта для вашего дома пока еще никому не навредило. Единственным условием является лишь одно, всеми этими приборами необходимо умело пользоваться и управлять для того, чтобы ответить на вопрос: «Какой датчик движения лучше».

Виды светодиодных датчиков

Следует различать светодиодные датчики по назначению и применению:

•       охранные датчики движения

•       бытовые.

охранные датчики движения

Охранные светодиодные приборы представляют собой датчики движения для сигнализации. Датчик движения является частью сигнализации. Назначением датчика является уведомление о перемене обстановки в частном доме.

принцип передачи сигнала и схема подключения

Беспроводной датчик движения инфракрасный представляет собой популярное устройство, не требующее прокладки кабеля. Утрировано, датчик сконструирован в виде миниатюрного прибора для обеспечения автоматизированного контроля безопасности территории дома, приусадебного участка и парковки.

Осуществление прохождения сигнала беспроводной связи происходи по защищенному каналу. Диапазон частоты передачи сигнала составляет от 433 до 868 МГц. Расстояние между датчиком беспроводным и блоком сигнализации находится в интервале 100-200 м.

Блок сигнализации снабжен GSM-модулем с sim –картой. Сигнал нарушения передается в виде sms сообщения на базовый телефон посредством модуля интерфейса Х10 и шлюза EIB.

Принципиальная схема подключения охранного датчика приводится в техпаспорте на изделие со стандартными обозначениями:

L – фаза

N – ноль

KM – нагрузка

LS – к нагрузке.


Следует различать активные и пассивные охранные датчики. Активный охранный датчик состоит из передатчика и приемника.

О чем молчит датчик движения

К какому бы виду светодиодного датчика не относился прибор, основной принцип работы заключается в действии замкнуть цепь при условии появления в пределах видимости движущегося объекта.

Основными техническими характеристиками любого датчика являются радиус и дальность обнаружения. Радиус обнаружения характеризуется углом обнаружения (охвата) объекта в градусах. Дальность обнаружения – расстоянием и скоростью обнаружения. Кроме того, во внимание берется такая характеристика, как коммутационные способности прибора.

Например, при напряжении 220-230 В переменного тока и соs f =1, коммутационные способности инфракрасного датчика будут равны 8,

при соs f =0,6 это будет 6,

при соs f = 0,3 способность коммутации составляет 3 АХ,

где: соs f это косинус угла обнаружения.

При выборе модели датчика движения, предназначенного для охранной сигнализации, рекомендуется обращать внимание на следующие параметры:

•        климатические (средняя температура, направление и сила ветра, туманность, интенсивность осадков и диапазон рабочих частот приемника).

•        ландшафтные (площадь, конфигурация периметра и особенности ландшафта).

В принцип работы инфракрасного датчика движения заложен анализ теплового излучения, исходящего от перемещаемого объекта. Известно, что тепловое (инфракрасное) излучение от человека находится в рабочем диапазоне спектра. Человеческий глаз не способен определить и обнаружить излучение. Но только не датчик движения, который улавливает инфракрасное излучение в заданном диапазоне.

Таким образом, датчик воспринимает тепловое излучение и анализирует температуру инфракрасной волны. Затем преобразователь полученный сигнал от пироэлемента (PIR-элемент) преобразует в цифровой и, в случае отклонения от заданной нормы, замыкает или размыкает контакт осветительного прибора.

Поэтому датчик движения ИК незаменим для следующих объектов:

•        систем освещения загородных домов, офисов и павильонов

•        бытового освещения улиц, приусадебных участков и садов

•        освещения агропромышленных хозяйств.

Основные рабочие параметры датчиков движения устанавливают программным путем или с помощью настройки. Датчик имеет два вида рабочих диаграмм с возможностью подстройки геометрии.

Осуществляется подстройка в процессе установки и размещения датчика. Установку приемопередающего устройства осуществляют на ограждении территории с использованием кронштейнов на высоте 50 см от окончания верха периметра  внутрь периметра.

Внутри помещения датчики располагают в параллельной плоскости относительно пола и монтируют на стене. В этом случае минимальный угол разворота должен достигать 180 град. Для контроля состояния дверей, окон и проходов датчики размещают на откосах проемов.

Бытовые светодиодные датчики

Среди бытовых приборов широкое распространение получили уличные датчики движения, используемые для световой сигнализации дачных участков и ночные датчики движения. Существует несколько схем подключения датчиков.

схема подключения датчика для освещения

Наиболее простой является схема подключения, по которой питание подключают к лампе путем прохождение через датчик. Датчик срабатывает и выключает свет. Через определенный отрезок времени датчик отключается автоматически.

Корпус датчика движения оснащен регулировочными винтами:

•        уровня освещенности

•        времени работы светильника

•        дальности срабатывания.

Что представляет собой светильник с датчиком движения показано в этом видео.

регулировка режимом срабатывания датчика

Необходимо помнить, что для любой серии светодиодных датчиков движения имеется настойка рабочего состояния. Это такие виды:

Sens — порог чувствительности датчика с двумя граничными состояниями (высокая – HIGH, низкая – LOW)

Time – время, на протяжении которого будет включен светодиодный прибор (интервал 5 с – 10 мин)

Lux – установка порога дневного освещения включения лампы или прожектора.

Собрать простой датчик движения можно своими руками.

Как это осуществить показано в видео.

Устройство датчика движения

Прудников Иван Алексеевич

бакалавр «НИУ МИЭТ»

г. Москва, Зеленоград

[email protected]

Устройство датчика движения

Аннотация: в статье описан принцип работы датчика движения на примере инфракрасного датчика LX – 02. Данная статья будет полезна при выборе датчика или его самостоятельной разработке.

Ключевые слова: датчик, датчик движения, LX – 02, схема датчика движения, принцип работы датчика движения, типы датчиков движения, устройство датчика движения.

Датчик движения LX – 02 является продуктом китайской фирмы Camelion. Существует ещё несколько моделей этой линейки датчиков: LX – 01 – отличается тем, что в нём отсутствует регулятор освещенности;LX– 03 – отличается от двух других лишь тем, что имеет высокую выходную мощность (а именно до 3 кВт) за счет использования более мощного реле на выходе. Описанные выше датчики имеют несущественные отличия, но принцип работы одинаковый.

Принцип работы

Работа подобных устройств основана на приеме и передаче импульсов, создаваемых колебаниями воздуха или, например, воды во время движения какого – либо объекта (будь то автомобиль, животное или человек). В зависимости от требований к датчику меняется и его функционал. Датчики движения разделяют на несколько типов:

  • Тепловые –реагируют на изменение температуры в досягаемом поле. Например, инфракрасный и лазерный датчики являются тепловыми и, в основном, используются в охранных системах.
  • Звуковые – реагируют на колебания воздуха от звуков. Сравнительно простой прибор, применяется для фиксации движения на открытых пространствах.
  • Колебательные – реагируют на колебания окружающей среды и изменение магнитного поля. Такие датчики чаще всего используются в квартирах и домах для автоматического управления освещением, звуком и прочего.

Более подробное описание принципа работы можно представить следующим образом: сигнал с пиродатчика (чаще всего применяется 1vy7015) поступает на усилитель, далее работает компаратор, с выхода которого сигнал через транзистор идет на катушку реле. Реле своими контактами включает или выключает нагрузку.

Устройство датчика движенияLX — 02

LX – 02 – это тепловой датчик и содержит в себе две части: подвижную и неподвижную. Неподвижная часть крепится к поверхности, а подвижная, в свою очередь, имеет две степени свободы и способна поворачиваться на 30 – 40 градусов в горизонтальной и вертикальной плоскостях.

В разобранном виде LX – 02 выглядит следующим образом:

Рисунок 1. Вид со стороны детали

Вид с обратной стороны:

Рисунок 2. Вид со стороны пайки

Основные детали:

  • Микросхема – LM324. Включает в себя четыре операционных усилителя
  • Датчик движения – PIRD203Sили 1VY7015
  • Транзистор – S9013. Биполярный средней мощности
  • Реле – SHD-24VDC-F-A.

Практически к любой детали существует описание (datashit), которое можно найти на многих интернет – ресурсах.

Схема датчика движения

Рисунок 3. Схема датчика движения

Список источников и литературы:

  1. (Abok. Некоммерческое партнерство инженеров. URL: http://www.abok.ru/for_spec/articles.php?nid=4452)
  2. (Asutpp. Автоматизация и электрика. URL: http://www.asutpp.ru/datchik-dvizheniya-svoimi-rukami.html)
  3. (Интернет – блог. URL: http://www.samelectric.ru/komponenty/sxema-datchika-dvizheniya.html)
  4. (Свободная энциклопедия. URL: https://ru.wikipedia.org)
  5. (URL: http://guarda.ru)

Принцип работы датчика движения | Полезные статьи

Датчик движения – устройство, получившее довольно широкое бытовое распространение в последние годы, перестав быть уделом промышленных отраслей. Главным образом заслуга в распространении лежит на PIR-датчиках (Passive infrared sensor), ввиду простоты их конструкции и, соответственно, низкой стоимости.

Принцип работы датчика движения аналогичен эхолоту (он же гидролокатор или сона́р), а в случае ультразвукового датчика не просто аналогичен, а практически идентичен. Сенсор регистрирует попадающие в него во́лны и по изменению их характера делает заключение о форме рельефа вокруг себя, а также о наличии либо отсутствии движения в контролируемом участке. Таким же методом ориентируется в темноте летучая мышь или дельфин: испуская ультразвук на частотах 14-100 кГц и 150 Гц-150 кГц соответственно, они по отражению волны от окружающих поверхностей могут ориентировать в полной темноте и следить за перемещением окружающих их объектов.

Работа датчика движения по типу действия подразделяется на две группы: пассивные и активные. Пассивные устройства только регистрируют внешние возмущения контролируемой среды, а активные сами испускают сигнал и контролируют наличие изменений при его возвращении после отражения.  Кроме того активные аппараты могут быть разделёнными (комбинированными) – когда излучатель и приёмник физически разделены по разным корпусам.

В зависимости от принципа действия сенсора датчики движения реагируют на разные типы раздражителей:

• инфракрасные

• ультразвуковые

• фотоэлектрические

• радиоволновые

• микроволновые (СВЧ-волна)

• комбинированные – объединяют в себе несколько указанных выше типов

Тем не менее, несмотря на обилие типов сенсоров, работа датчика движения не всегда идеальна даже в рекомендуемых условиях эксплуатации – довольно часто существует риск несработки как в условиях передвижения чего-либо по контролируемому периметру, так и ложной сработки в условиях отсутствия регламентированных оснований. Для того, чтобы понять, как работает датчик движения, следует рассмотреть принципы действия наиболее распространённых типов устройств.



Инфракрасный датчик – это аппарат, реагирующий на попадающие в него тепловые лучи и относящийся к пассивным устройствам. Работа основана на анализе эффекта Доплера. В роли фокусирующего элемента выступают сегментные параболические линзы или линзы Френеля, а сами тепловые лучи регистрируются пироэлекртическими сенсорами. Реже используются болометры и термопары. В результате фокусировки сенсор принимает и обрабатывает волны требуемого спектра, после чего строится диаграмма их направленностей, состояние которой меняется в зависимости от изменения углов отражения при перемещении чего-либо в контролируемой зоне. В зависимости от угла преломления происходит регистрация разного количества энергии инфракрасной волны и, в зависимости от интенсивности этого изменения, срабатывает исполнительный механизм устройства. Преимущественная сфера применения – безопасность, автоматизация систем освещения.



Радиоволновые датчики – занимают примерно ту же нишу, но обладают рядом особенностей, по отношению к вышеуказанным устройствам. Основными элементами являются передающая и приёмная антенны (микрополосковая или планарная «бабочка»), СВЧ-конвертер и диод Ганна. Из положительных моментов можно отметить отсутствие ложных сработок при засветах и отсутствие реакции на конвекционные потоки. Из отрицательных – невозможность работы в зонах мощного электромагнитного излучения. В свою очередь свойство сенсора контролировать движение через физические препятствия может носить как положительный, так и отрицательный характер – в зависимости от конкретной ситуации.



Ультразвуковой датчик – наиболее распространенный из активных устройств. В основе принципа его работы лежит обратный пьезоэффект и эффект деформации ферромагнитов. В аппарате устанавливаются преобразователи магнитострикционного вида – излучатели ультразвуковых колебаний и мембраны-приёмники. И тот, и другой элемент являются пьезоэлектриками. Такие датчики бывают с одной и двумя головками, последние – имеют значительно меньшую слепую зону. Преимущественная сфера применения – контроль расхода и уровня веществ в системах КИПиАСУТП, пожарная безопасность, медицина, робототехника.

Принципиальная схема работы датчика движения имеет следующий вид:

где BL1 – сенсорный блок

K1 – исполнительное реле

К1.1 – контактная группа исполнительного реле

1, 2, 3, 4 – клеммы в клеммной коробке устройства.

Питание устройства осуществляется от клемм «1» и «2». На сенсор BL1 воздействует контролируемый сигнал. При этом срабатывает зависимая от него катушка реле К1 и изменяет положение перкидной контактной группы К1.1. При воздействии сигнала на клемме «3» появляется напряжение. В некоторых устройствах также имеется клемма «4», на которой присутсвует напряжения в состоянии покоя, а при обнаружении движения – оно пропадает. С помощью конакта «4» можно собрать схему из нескольких устройств, соединяя эти клеммы по магистральной (шлейфом), а не радиальной схеме, что существенно поможет сэкономить проводник. При срабатывании любого из устройств сработает исполнительное устройство. Например, десять датчиков движения, подключенные к одной сирене: при сработке любого из датчиков сирена зазвучит.

схема. Датчик включения света. Собираем датчик движения для включения света Как сделать датчик движения домашних условиях

Датчики движения – невероятно удобная вещь, которая позволяет управлять светом в комнате или контролировать открытие и закрытие дверей, а также может оповестить вас о нежелательных гостях. В этой статье мы расскажем, как сделать датчик движения своими руками в домашних условиях и рассмотрим сферу возможного применения данных устройств.

Кратко о датчиках

Один из самых простых видов датчиков — концевой выключатель или самовозвратная кнопка (без фиксации).

Она устанавливается у двери и реагирует на ее открытие и закрытие. С помощью нехитрой схемы данный аппарат включает свет в холодильнике. Ей можно оснастить кладовку или тамбур прихожей, дверь в подъезде, дежурную светодиодную подсветку, использовать данный выключатель как сигнализацию, которая оповестит об открытии или закрытии двери. Недостатками конструкции могут являться сложности в установке, и порой непрезентабельный внешний вид.

Аппараты, на основе и магнита, можно заметить на дверях и окнах охраняемых объектов. Их принцип работы очень похож на работу кнопки. Геркон может размыкать или соединять контакты при поднесении к нему обычного магнита. Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Такая конструкция аккуратно выглядит и используется чаще, чем обычная кнопка. Недостаток устройств в узко специализированном применении. Для контроля открытых территорий, площадей, проходов они не годны.

Для открытых проходов существуют устройства, реагирующие на изменения в окружающей среде. К ним относятся фотореле, емкостные (датчики поля), тепловые (PIR), звуковые реле. Для фиксации пересечения определенного участка, контроля препятствия, наличия движения какого-либо объекта в зоне перекрытия, используют фото или звуковые эхо устройства.

Принцип работы таких датчиков основан на формировании импульса и его фиксации после отражения от объекта. При попадании в такую зону предмета, изменяется характеристика отраженного сигнала, и детектор формирует сигнал управления на выходе.

Для наглядности представлена принципиальная схема работы фотореле и звукового реле:

В качестве передающего устройства в оптических датчиках используются инфракрасные светодиоды, а в качестве приемника – фототранзисторы. Звуковые датчики работают в ультразвуковом диапазоне, поэтому их работа для нашего уха кажется бесшумной, однако каждый из них содержит маленький излучатель и улавливатель.

К примеру, замечательно снабдить детектором движения зеркало с подсветкой. Включение освещения будет происходить только в тот момент, когда человек будет находиться непосредственно возле него. Не желаете сделать такую самостоятельно?

Схемы сборки

Микроволновый

Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле. Принцип действия данного устройства заключается в измерении величины поглощения радиоволн. Каждый наблюдал или был участником этого эффекта, когда, приближаясь к работающему радиоприемнику, частота на которой он работает, сбивалась и появлялись помехи.

Поговорим о том, как сделать датчик движения микроволнового типа. Сердцем данного детектора является радио микроволновой генератор и специальная антенна.

На данной принципиальной схеме представлен простой способ сделать микроволновый датчик движения. Транзистор VT1 является высокочастотным генератором и по совместительству радио приемником. Детекторный диод выпрямляет напряжение, подавая смещение на базу транзистора VT2. Обмотки трансформатора Т1 настроены на разную частоту. В начальном состоянии, когда на антенну не воздействует внешняя емкость, амплитуды сигналов взаимно компенсируются и на детекторе VD1 нет напряжения.При изменении частоты, их амплитуды складываются и детектируются диодом. Транзистор VT2 начинает открываться. В качестве компаратора для четкой отработки состояний «включено» и «выключено», используется тиристор VS1, который управляет силовым реле на 12 Вольт.

Ниже предоставлена действенная схема реле присутствия на доступных компонентах, которая поможет собрать детектор движения своими руками или просто пригодится для ознакомления с устройством.

Тепловой

Тепловой ДД (PIR) самый распространенный сенсорный аппарат в хозяйственном секторе. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы.

Готовый аппарат можно купить в любом магазине электротоваров. Часто этим сенсором снабжаются светильники, устройства сигнализации и прочие контроллеры. Однако сейчас мы расскажем, как сделать тепловой датчик движения в домашних условиях. Простая схема для повторения выглядит следующим образом:

Специальный тепловой датчик В1 и фото элемент VD1 составляют автоматизированный комплекс управления освещением. Устройство начинает работать только после наступления сумерек, порог срабатывания можно выставить резистором R2. Датчик подключает нагрузку при попадании перемещающегося человека в зону контроля. Время встроенного таймера для отключения можно выставить регулятором R5.

Самоделка из модуля для Arduino

Недорогой сенсор можно сделать из специальных готовых плат для радио конструктора. Так можно получить довольно миниатюрное устройство. Для сборки нам понадобятся модуль датчика движения для микроконтроллеров Arduino и модуль одноканального реле.

На каждой плате распаян разъем из трех штырьков, VCC +5 вольт, GND -5 вольт, OUT выход на детекторе и IN вход на плате реле. Для того, чтобы сделать устройство своими руками, необходимо с источника питания подать на платы 5 Вольт (плюс и минус), например, от зарядки для телефонов, а out и in соединить вместе. Соединения можно проводить с помощью разъемов, но надежнее будет все спаять. Можно руководствоваться схемой ниже. Миниатюрный транзистор, как правило, уже встроен в модуль реле, поэтому дополнительно его ставить не нужно.

При перемещении человека модуль подает сигнал на реле, и оно открывается. Обратите внимание, что есть реле высокого и низкого уровня. Его необходимо подбирать исходя из того, какой сигнал выдает датчик на выходе. Готовый детектор можно поместить в корпус и замаскировать в нужном месте. Дополнительно рекомендуем просмотреть видео, в которых наглядно демонстрируются инструкции по сборке самодельных датчиков движения в домашних условиях. Если у вас останутся какие-либо вопросы, вы всегда можете задать их в комментариях.

Чтобы повысить комфорт при управлении автомобилем, производители транспортных средств оснащают свои машины множеством различных устройств. Еще двадцать лет назад нельзя было подумать, что дворники могут включаться автоматически с наступлением дождя, а свет фар — при наступлении темноты. что это — основная информация касательно таких устройств приведена ниже.

[ Скрыть ]

Описание датчика света

Итак, что такое датчик света, для чего он используется в автомобиле и в чем заключается его принцип работы? Для начала рассмотрим описание устройства.

Предназначение, местонахождение и принцип работы

Световые контроллеры предназначены для автоматической активации света оптики при наступлении темноты или движении по неосвещенным участкам дороги. Когда на улице становится темно, контроллер сам активирует габаритные они, а также ближнее освещение. То же самое касается и поездок в тоннеле — при въезде датчик включит фонари, а при выезде из тоннеля — отключит их.

Как работает датчик? В соответствии со схемой, принцип функционирования девайса довольно простой. В устройстве используется специальный фотоэлемент, предназначенный для измерения освещения вокруг транспортного средства.

Для обработки сигналов фотоэлемента используется управляющий модуль, а непосредственно функцию активации и отключения освещения выполняет реле. Фотоэлемент производит измерение света в двух зонах — вокруг транспортного средства, а также конкретно перед ним. Такой принцип позволяет исключить возможные ложные срабатывания.

При необходимости автовладелец в любой момент сможет произвести регулировку устройства, чтобы девайс активировал оптику при определенном снижении степени света. Иными словами, водитель может выставить определенный порог срабатывания. Сам по себе контроллер срабатывает вольно быстро — когда освещенность улицы снижается до указанного порога, для активации оптики потребуется не более двух секунд. Что касается отключения, то для этого требуется не меньше шести секунд.

Управляющий модуль, осуществляющий функцию обработки импульсов, при уменьшении освещенности на дороге передает соответствующий сигнал на реле. На модуле имеется специальный болт, использующийся для регулировки чувствительности контроллера. Само реле напрямую подключено к проводке управления оптикой. Что касается места расположения, то оно может отличаться в зависимости от авто. Как правило, устройства устанавливаются в салоне авто, под лобовым стеклом. Также его монтаж возможен на центральной консоли либо на зеркале заднего вида.

Фотогалерея «Место расположения контроллера»

Разновидности

В настоящее время производители выпускают множество моделей машины, которые изначально комплектуются контроллерами такого типа. Устройство может функционировать не всегда, так как при необходимости автовладелец может его отключить.

По разновидностям эти устройства можно разделить на два вида:

  1. Универсальные контроллеры. Их монтаж возможен в соответствии со схемой на любую модель транспортного средства в силу универсальности устройства и способе его подключения.
  2. Модели для определенных транспортных средств. То есть предназначенные для конкретной модели авто (автор видео — Евгений офф).

Что касается отличий, то их практически нет. Единственно различие заключается в том, что универсальные девайсы не комплектуются селектором с положением «Auto», который можно установить на подрулевой переключатель.

Однако следует отметить, что существуют и типы контроллеров:

  1. Для ближнего освещения, используются только для выполнения этой функции.
  2. Для активации габаритных огней, как правило, такие девайсы применяются для подсветки грузовиков. Они не будут функционировать в светлое время суток, а также при активации оптики. Но когда на улице станет темно, автомобиль сам начнет светиться.
  3. Устройства салонного типа. С помощью таких девайсов можно произвести регулировку уровня освещенности в салоне машины.

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе датчиков:

  1. Выход из строя фоточувствительного элемента. Такая ошибка приведет к неработоспособности девайса, а заменить сам чувствительный компонент может быть проблематично. Как правило, при таких неисправностях устройство просто меняется на новое.
  2. Выход из строя управляющего модуля. Также неприятная проблема, поскольку она чревата полной заменой блока управления, если его не удастся отремонтировать.
  3. Поломка реле. Наименее затратный вариант. Поскольку само реле не может работать вечно, рано ли поздно оно в любом случае выйдет из строя, для решения проблемы этот элемент нужно просто поменять.
  4. Повреждения проводки. При такой проблеме нужно прозванивать электроцепь и икать обрыв или пробой провода, поврежденные участки подлежат замене (автор видео — канал KingSyze911).

Инструкция по установке контроллера освещенности своими руками

Как установить датчик света своими руками (на пример Фольксваген Поло):

  1. В первую очередь, подбирается место для монтажа. Установка контроллера может быть произведена на лобовое стекло либо на центральной консоли, но учитывайте, что устройство не должно прикрываться.
  2. После установки девайса производится укладка проводки. Улаживать провода необходимо таким образом, чтобы они не висели и не мешали обзору водителя. Поэтому все кабеля укладываются под облицовкой салона. Конец провода при этом следует завести в саму консоль к месту монтажа селектора.
  3. Далее, извлекается селектор, от него следует отключить разъем с проводкой. К новому рычагу необходимо подключить управляющий модуль, а также разъем с проводами. Переключатель ставится на место, после чего можно проверить работоспособность контроллера.

Топовые комплектации ныне продаваемых автомобилей имеют в своем арсенале большой выбор всевозможных электронных опций. Все они направлены на то, чтобы обезопасить вождение и сделать его более комфортным. Не скажем о том, что большинство их них не заменимы, но иногда они все же могут облегчить наши каждодневные водительские будни. Так всевозможные датчики дождя и света способны включать в автоматическом режиме дворники или головной свет на машине. Датчик света, о котором мы хотим рассказать более подробно, может помочь водителю при проезде тоннелей или когда смеркается и свет пора бы уже включить. По принципу действия такой датчик срабатывает тогда, когда наступают условия недостаточной освещенности. Если у вас есть желание внедрить подобную функцию и в вашу машину, то мы расскажем о том, как это сделать.

Схема датчика света на машину

Само собой управляющим элементом в схеме является фоторезистор, то есть радиодеталь, которая изменяет свое сопротивление в зависимости от освещенности. Также в схему входит счетчик NE555, который в данном случае используется немного не по классическому применению. А вот силовой блок схемы реализован на транзисторе и реле, что в конечном счете и коммутирует питание на включение фар. А теперь об этом всем более подробно. Итак, взглянем на схему…

По сути NE555 генерирует логический ноль или единицу на своем выходе, ножке 3. Это зависит от того, что подается на вход микросхемы, ножку 4. Как только напряжение достигает определенного уровня на входе, то на выходе появляется логическая единица. Вы спросите почему нельзя было применить вместо микросхемы транзистор и подавать сигнал на его базу? Здесь все просто! Цифровая логика, а вернее выход с микросхемы меняется сразу и на всю величину, то есть это не аналоговый элемент. А в итоге срабатывание всей схемы будет четким. Сработало или не сработало, без возможных нарастаний сигнала и неустойчивой работы. Именно эти преимущества все же заставляют применять здесь микросхему. Далее с выхода микросхемы (ножка 3), сигнал поступает уже на транзистор. По сути в купе с реле, это силовая часть схемы. Как только транзистор открывается от потенциала на базе, через эмиттер -коллектор начинает протекать ток. Именно он и заставляет срабатывать реле. Само собой реле и включает фары. Если говорить об особенностях схемы, то внимание стоит обратить на фоторезистор, ведь именно от него будет зависеть сопротивление, а значит и порог срабатывания всей схемы. В нашем случае это фоторезистор 5516 с минимальным сопротивлением порядка 1500 Ом. Последовательно фоторезистору можно поставить подстрочный резистор, скажем на 1 кОм. Однако схема срабатывает в комфортном диапазоне освещенности для глаз, как нам кажется. Также для экономичности стоит установить максимально возможную величину сопротивления для резистора от ножки 3 до базы транзистора. Если у вас будет время, то проиграйтесь с этим резистором, дабы защитить микросхему от высоких токов проходящих через нее и уменьшить энергопотребление всей схемы.
Что касается светодиода и сопротивления, то фактически это визуальный индикатор того, что фары включились от вашего датчика света. Кроме того, светодиод помогает сгладить индукционный ток на реле, тем самым спасая от него как катушку реле, так и транзистор.

Как подключать датчик света на машине

Теперь пару слов о подключении. Фоторезистор необходимо установить на панель приборов под основание лобового стекла. То есть туда, где прямые солнечные лучи смогут попадать на него. Саму схему лучше подключить параллельно выключателю, который включает фары или противотуманные фары. То есть контакты реле должны коммутировать включение света параллельно подрулевому выключателю. Если вы захотите отключить работу датчика света, то можно поставить еще один тумблер на питание этой схемы. Тогда в любой момент и легко вы можете просто отключить такой датчик света.

Подводя итог…

Как видите, схема довольно простая и понятная. Надежность ее тоже очень высока. Если все смонтировать правильно и без ошибок, то настройка совсем будет не нужна или будет минимальна. Ну а на счет функциональности мы уже говорили. Это вполне жизненный вариант, как машине можно добавить опцию «датчик света».

Видео о датчике света своими руками

В настоящее время в современную квартиру или дом просто необходима установка датчиков движения. Они предназначены для автоматизации системы внутреннего и наружного освещения, это «умное» приспособление, которое включается в цепь освещения при появлении каких-либо движений в районе своего действия, а отключение цепи освещения происходит тогда, когда движущейся объект покинул область действия прибора.

Таким образом включение света происходит лишь тогда, когда это необходимо, и позволяет ощутить комфорт, вам не нужно будет идти, и в темной комнате нащупывать выключатель, все будет происходить автоматически. Такое устройство за счет автоматического включения и выключения освещения, поможет вам сократить затраты электроэнергии до 70 процентов, и мы без особых усилий сможем собрать его своими руками.

Классификация и виды

Устройство датчиков движения и их принцип работы не сложный, и основывается на том что, при появлении перемещающегося объекта в области действия, реле замыкается и подается сигнал на включение источника света.

Они подразделяют по возможности подключения на:

  • Потолочные, подразумевают собой приборы, устанавливающееся на потолке, плитах перекрытия, и детектирующий круговую зону.
  • Угловые и настенные, подразумевается их установка на стенке, и имеют угол обзора 180 градусов и ниже.

Датчики так же подразделяют по возможности установки:

  1. Внешние, для установки вне помещения
  2. Внутренние, для установки внутри помещения

По способу питания их подразделяют на:

  • Проводные – подключаемые к электрической сети;
  • Автономные – с собственным блоком питания.

Современные датчики кроме фотоэлемента оснащают прибором инфракрасного излучения и индикатором освещенности. Принцип работы прибора инфракрасного излучения основан на том что он реагируют на изменяющеюся тепловую среду, а если тепловая среда не изменяется в течении некоторого времени, то тот подает сигнал на отключение света.

Но следует понимать, что такие датчики не нужно ставить вблизи источников тепла, так как изменяющейся тепловой фон поспособствует его ложному срабатыванию. А индикатор освещенности анализирует освещенность помещения и поможет нам избежать включения освещения в светлое время суток, когда нам это не нужно.

Монтаж и подключение

После сборки, необходимо перейти к его монтажу, выбору схемы и электрическому
подключению. Датчики движения должны подключатся через автоматические выключатели либо через предохранители, т.е. цепи питания должны иметь постоянную защиту.

Теперь вам необходимо выбрать схему монтажа датчика, для этого рассмотрим возможные схемы подключения датчика:

  1. Стандартная схема: L — входная фаза, А — выходная фаза с датчика движения на источник света, N — ноль;
  2. Следующая схема подключения применима в тех случаях, когда выходная нагрузка превышает предельное значение. Необходимо добавить в схему контактор с напряжением катушки 220 вольт, или использовать два датчика на одну нагрузку.
  3. Можно использовать схему, включив в ней клавишный выключатель, это позволит нам включать свет вне зависимости от датчика движения, принцип работы этой схемы заключается в том, что мы помимо датчика даем нагрузку на светильник.

После выбора схемы и электрического подключения датчика нам необходимо его проверить и отрегулировать чувствительность, для этого нам следует: Поворотом винта регулировочного сопротивления производится регулировка чувствительности датчика, по часовой стрелке – увеличивается, против часовой стрелки – чувствительность уменьшается, после регулировки необходимо проверить его работу.

Подведем итог всего вышесказанного

Преимущества использования датчиков движения:

  • Экономия электроэнергии;
  • Увеличение ресурса источника освещения;
  • Удобство;
  • Высокая надежность;

Можно применить для обеспечения системы безопасности частной территории, принцип работы заключается в том, что при проникновении в зону действия датчика, включится свет, и что может поспособствовать к испугу нарушителя, и так же привлечет ваше внимание.

Монтаж необходимо производить на высоте приблизительно 2,4 метра, что позволит нам более эффективно использовать светильник.

Выбор места для монтажа необходимо выбирать там, где в зону его видимости не будут попадать ветки деревьев, автомобильные дороги, так как они будут включать свет в моменты, когда вам это не нужно. Монтаж устройства необходимо производить строго в той зоне, где выявление движение должно послужить сигналом на включение света.

Периодически прочищайте сенсор прибора, так как осевшая пыль или другая грязь может негативно сказаться на его работе. При изготовлении датчика своими руками, в качестве излучателя лучше всего поставить лазерную указку.

Автоматические помощники в электронной начинке автомобиля сегодня охватывают практически все функции его управления. Это в большей мере относится к системам обеспечения безопасности, но с появлением сенсорных чувствительных элементов охват интеллектуальных ассистентов значительно расширился. Так, все популярнее становится датчик света в автомобиле. Что это за устройство? Это своего рода детектор, который фиксирует пороговые значения освещения, при которых оптика может автоматически включаться или отключаться. В более развитых системах датчик также способен отслеживать условия освещенности в промежуточных состояниях, точнее настраивая автомобильное оборудование.

Что представляет собой датчик света?

Устройство датчика можно разделить на две части — это типовая электротехническая инфраструктура, благодаря которой устройство подключается к реле управления оптикой, и чувствительный компонент. Подключение к реле дает возможность датчику оперативно взаимодействовать с автомобильными огнями, своевременно активизируя их функцию. Главный же элемент прибора — это непосредственно детектор в виде фотоэлемента, реагирующего на параметры освещения. Наиболее распространен автономный датчик света в машине. Как работает эта модификация? Ее особенность заключается в независимости от основной электросети. То есть сигнал на реле поступает даже в случае сбоев на магистральной проводке. Разумеется, о гарантии работоспособности данной схемы можно говорить только при условии стабильного функционирования самой оптики и управляющего контроллера.

Принцип работы устройства

В процессе движения автомобиля датчик постоянно контролирует вверенную ему зону, оценивая параметры освещенности. Обычно это элементарная яркость света, на которую и реагируют фотоэлементы. При достижении предельных значений датчик посылает сигнал на вышеупомянутое реле. В свою очередь, контроллер дает команду оптике включиться или, наоборот, отключиться. Важно подчеркнуть, что система действует не только на включение. Такие системы относятся к средствам активной безопасности, поэтому активизация света в темном переулке, к примеру, является ключевой задачей устройства. Но также при фиксации пороговых значений яркости прибор отключает оптику. Стоит отметить и особенности обработки сигнала, который посылает датчик света в автомобиле. Как работает в этой схеме управляющий блок? Изначально микросхема программируется на работу по нескольким каналам, связанным с определенной оптикой — огнями, фарами, «противотуманками» и т. д. Также и датчики отвечают за конкретные зоны, условно связанные с этими каналами. Таким образом, в каждом случае задействуется та или иная группа оптических приборов машины.

Зоны охвата

Базовое разделение предполагает обработку сигналов от двух зон охвата. В первую очередь, это глобальная зона. Она относится к пространству непосредственно у автомобиля. Вторая зона — передняя. Она распространяется на участок дороги перед машиной. Современные модели датчиков способны различать эти зоны, посылая на реле соответствующие сигналы. Казалось бы, если в текущих условиях наблюдается пониженный уровень освещения, то активизироваться должны оптические устройства, соответствующие условиям движения. Но разница как раз заключается в особенностях работы ближних и дальних фар, за которые отвечает датчик света в автомобиле. Что это разделение значит на практике? В условиях отсутствия видимости активизироваться должны дальние фары, а днем — ходовые огни с ближним светом. Однако пограничные состояния между этими условиями освещенности не всегда доступны для фиксации электроникой. Поэтому желательно, чтобы в датчике предусматривалась и возможность отслеживания промежуточных характеристик освещенности.

Настройки датчика

Отчасти задачу разделения пограничных показаний освещенности можно решить с помощью базовых настроек. Как правило, предусматривается два режима эксплуатации устройства:

  • В сумерках. Свет активизируется при наступлении сумерек, когда ночь еще не наступила, но уже наглядно темнеет.
  • Ночью. Датчик включает фары при наступлении полной темноты.

В некоторых конфигурациях предусматривается и конкретное назначение фар, которые при тех или иных условиях включает датчик света в автомобиле. Что это такое с точки зрения обработки сигнала электроникой? Это программные параметры, которые логически обрабатываются в тех или иных условиях. Например, в первом режиме все еще будет работать ближний свет, а во втором — происходит активизация дальних фар.

Специальные версии датчика

Существуют модели датчиков, которые также отвечают за регуляцию света в салоне. В частности, они не просто включают, но и управляют параметрами яркости приборной панели. Собственно, вторая функция и является первостепенной, так как во время движения панель в любом случае работает. Но в таких системах при сильной нагрузке сигналами на реле возможны проблемы. Так, по словам пользователей, датчик света в автомобиле «Киа Рио» грешит некорректным управлением подсветкой той же приборной панели. Например, ночью система вполне оправдано активизирует работу дальнего света, но в салоне подсветка может включаться с максимальной яркостью, что доставляет водителю дискомфорт. Чаще всего подобные проблемы возникают из-за нарушений соединения проводки или ее повреждения — падает сопротивление, в результате чего и сигналы поступают неточные.

Монтаж своими руками

В первую очередь определяются места установки. Их может быть два — или за зеркалом заднего вида в зоне лобового стекла, или же на передней панели — тоже возле лобового стекла. В обоих случаях важно организовать свободное не прикрытое пространство, в котором будет работать датчик света в автомобиле. Своими руками выполнить монтаж несложно — в работе участвуют комплектные крепежные приспособления. В некоторых случаях достаточно выполнить клеевое крепление, а в других — реализовать механическую фиксацию метизами.

Отдельного внимания заслуживает проводка. Кабель желательно как можно короче делать на видимом месте и по возможности сразу от датчика заводить за приборную панель. Селектор станет конечным пунктом, к которому напрямую подсоединяется датчик света в автомобиле. Что это такое в схеме соединения детектора с реле управления? Селектор — это переходное звено, которое выполняет своего рода предобработку сигнала. Он может корректировать его параметры, определять те же каналы групп оптики и устранять помехи.

Заключение

Присутствие автоматического регулятора света вовсе не стоит воспринимать как гарантию безопасности — хоть и в одном аспекте управления. Есть и опасности, которые может нести собой датчик света в автомобиле. Что это значит для автомобилиста? Электроника в виде автоматических ассистентов дает ощущение стороннего контроля, но это впечатление обманчиво. Действительно, в большинстве случаев такие датчики оказываются полезными, но есть также и риск выхода электроники из строя. И тогда несвоевременное включение фар может обернуться трагедией. Стоит ли из-за этого риска отказываться от датчика света? Пожалуй, нет, но полагаться только на его функцию в управлении оптикой уж точно не следует.

Датчики движения и датчики присутствия

Датчики движения и датчики присутствия могут обнаруживать движение, а затем вызывать событие. Они обычно используются для обеспечения безопасности и экономии энергии.

Когда датчик охранного прожектора обнаруживает движение, он сообщает выключателю о закрытии, и включаются свет (и). Через определенное время переключатель откроется, и свет (ы) погаснет.Некоторые датчики движения и датчики присутствия имеют настройки, в том числе время, в течение которого свет остается включенным, не обнаруживая движения.

Датчики присутствия

Датчики присутствия обычно используются в офисах и классах. Их также можно использовать дома в шкафах, если обычно не горит свет.

Датчики присутствия могут заменить выключатели света или могут быть установлены на потолке. Они обнаруживают движение в помещении и автоматически управляют освещением. Если по прошествии определенного времени движения не обнаружено, свет выключается.Когда кто-то входит в комнату, датчик обнаруживает движение, а переключатель датчика замыкается, включая свет.

Свет можно включать и выключать вручную с помощью кнопки или переключателя на датчике.

Некоторые датчики присутствия могут регулировать, в том числе, как долго свет остается включенным без обнаружения движения.

Детекторы движения

Детекторы движения могут использоваться для множества различных приложений. При обнаружении движения включается свет или срабатывает сигнализация.Их можно использовать для:

  • Охранные прожекторы
  • Системы охранной сигнализации
  • Коридоры
  • Проходы супермаркетов
  • Склады (с использованием светодиодов с высокой яркостью освещения)

Этот человек сэкономил 90% на счетах за электроэнергию на своем складе, установив светодиоды и датчики движения.

Как Интернет может снизить ваши счета за электричество на 90%

Супермаркеты используют их в проходах и в морозильных камерах, чтобы включать свет, когда покупатель приближается, и выключать через определенное время.Это хорошо работает, если магазин открыт круглосуточно и в определенное время бывает очень мало покупателей.

Настенный датчик присутствия

Датчик присутствия на потолке

Схема подключения датчика присутствия 1

Каждый провод переключателя датчика присутствия имеет два черных провода (или один черный и один красный) и заземление (зеленый).

Один из черных проводов подключается к линейному напряжению от панели, другой черный (или красный) провод нагрузки подключается к лампам.Каждый черный провод может быть линией или нагрузкой. Красный всегда — провод нагрузки.

Для нормальной работы типичному датчику присутствия требуется хорошее заземление. В пластмассовой электрической коробке подключите зеленый провод заземления датчика к заземляющим проводам внутри коробки. В металлической распределительной коробке без проводов заземления подсоедините провод заземления датчика к меньшему резьбовому отверстию внутри коробки с помощью зеленого винта заземления.

Find Amazing Принципиальная схема датчика движения для усиленной безопасности

Добро пожаловать в комплексное расширенное решение.Принципиальная схема датчика движения Линия продуктов на Alibaba.com для усиления безопасности и улучшенного обнаружения. Это передовое и премиальное качество. Принципиальная схема датчика движения неизбежны, когда речь идет о непревзойденных протоколах безопасности, и могут использоваться в нескольких местах, требующих максимальной безопасности. Это высокочувствительное наблюдение. Принципиальная схема датчика движения , которые стоят каждой копейки и предлагаются ведущими поставщиками и оптовиками.

Независимо от того, какой уровень безопасности вам нужен, они оптимальны и эффективны.Принципиальная схема датчика движения может обнаруживать даже малейшие движения и мгновенно сообщать вам с помощью опций подачи нескольких листов. Эти. Принципиальная схема датчика движения прочные, долговечные и оснащены надежными передовыми функциями, обеспечивающими стабильное обслуживание. Вы можете получить доступ ко всем типам предотвращения и обнаружения. Принципиальная схема датчика движения на сайте, которые подкреплены прекрасным послепродажным обслуживанием и более длительными сроками гарантии.

Алибаба.com представляет вам эти обширные коллекции. Принципиальная схема датчика движения , которые доступны в различных вариантах, таких как инфракрасный, оптический, цифровой, датчик движения, ультразвуковой и многие другие. Эти. Принципиальная схема датчика движения доступны в различных моделях, размерах, памяти, питании и функциях в зависимости от требований. Вы можете разместить их точно и эффективно. Принципиальная схема датчика движения в вашем доме, офисе, магазине, на производстве и даже в автомобиле, чтобы обнаруживать и избегать ненужных помех.

Купите эти продукты по самым доступным ценам, изучая различные. Схема датчика движения Диапазоны на Alibaba.com. Эти продукты имеют сертификаты качества ISO, CE, CEE, RoHS, FCC, а также доступны как OEM-заказы. Услуги по установке и обслуживанию на месте также предоставляются после покупки.

Гибридная электрическая схема мощного датчика движения для разнообразного использования

Доступ к множеству вариантов мощных, надежных и эффективных. Схема освещения датчика движения на Alibaba.com для всех типов жилого и коммерческого использования. Эти. Схема световых схем датчика движения оснащены новейшими технологиями и обладают различной мощностью, чтобы с легкостью служить вашим целям. Вы можете выбрать из существующих. Схема освещения датчика движения Модели можно найти на сайте или приобрести полностью индивидуализированные версии этих продуктов. Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.

The. Схема освещения датчика движения Коллекции , найденные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и отображение любых ошибок, перенапряжения защита и так далее. Эти. Схема световой схемы датчика движения доступны с различными значениями напряжения, такими как 230 В переменного тока, 220 В / 230 В / 240 В для преобразователей и 100 В / 110 В / 120 В / 220 В / 230 В / 240 В для линейки инверторов.Эти. Схема световой схемы датчика движения также оснащены функциями защиты от обратной полярности входа.

Alibaba.com может помочь вам сделать выбор среди других. Схема освещения датчика движения с различными моделями, размерами, мощностью, потребляемой мощностью и многим другим. Эти умные. Схема световой схемы датчика движения позволяет экономить электроэнергию даже в самых суровых климатических условиях. У них также есть возможность быстрой зарядки.Вы можете использовать это. Схема освещения датчика движения в ваших домах, гостиницах, офисах или любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и критическим.

Просмотрите разнообразное. Схема освещения датчика движения Диапазон на Alibaba.com и покупка лучших из этих продуктов. Все эти продукты имеют сертификаты CE, ISO, RoHS и имеют гарантийный срок. OEM-заказы доступны для оптовых закупок с индивидуальными вариантами упаковки.

Pir — Цепь включения / выключения реле датчика движения

Pir — Схема включения / выключения реле датчика движения — Датчик PIR, также известный как пассивный инфракрасный датчик, представляет собой электронный датчик.

Измеряет инфракрасный свет, излучаемый объектами в вашем поле зрения. Чаще всего они используются в детекторах движения на основе ПЦР.

Распиновка датчика движения пир
Как работает датчик движения Pir

, когда датчик идеален, оба слота обнаруживают одинаковое количество ИК-излучения. Окружающее количество излучалось из комнаты.

, когда мимо проходит теплое тело, такое как человек или животное, первым перехватывает половину ИК-датчика, что вызывает положительное изменение разности между двумя половинами.

Узнайте, как использовать датчик движения для автоматизации вентиляторов ламп и других бытовых приборов.

Цепь реле датчика движения PIR
Работа датчика PIR

Когда датчик Pir подключен к цепи. цепь будет подключена к батарее, тогда инфракрасное излучение будет производиться датчиком движения.

, когда объект пересекает инфракрасное излучение, он создает положительный выходной сигнал на выходном контакте датчика.

, то положительный выходной контакт будет смещен транзистором, он откроет транзистор и сработает реле. Это общий принцип работы схемы.

Сборка датчика движения

Для сборки и пайки компонентов используйте макетную плату с точкой пайки, подобную той, что демонстрируется. и сделайте свою собственную печатную плату, используя схему, приведенную ниже, сначала припаяйте стабилизатор напряжения 7805 к плате.

Далее припаиваем провода 9-вольтовой батареи к контактам регулятора напряжения, как показано на схеме.

Определите единицы измерения для датчика движения PIR, чтобы изображение отображалось вверху страницы, или отметьте маркировку только Vcc, gnd и выходного сигнала.

Подключите датчики движения PR VCC и gnd к выходу 7805.

Затем подключите коллектор BC 547 к одному концу катушки реле. Подключите бас к выходному сигналу датчика движения PIR, а эмиттер к земле.

Другой конец катушки реле подключен к входному напряжению 9 вольт.

подключил диод 1N14007 своей картонкой на VCC и зверёк обнаружил эмиттер транзистора BC 547.

Диод используется для защиты переходного транзистора, предотвращая обратное напряжение с реле.

Наконец, подсоедините двухконтактный винтовой разъем возле реле. Штыри разъема припаяны до конца (NO), что означает нормально открытый контакт для силового 5-вольтового реле.

подключите двухконтактный винтовой разъем рядом с реле.Штыри разъема припаяны до конца (NO), что означает нормально открытый контакт для силового 5-вольтового реле.

Проверьте интересную электронную схему Hobby — Здесь

Система безопасности

с использованием датчика PIR

Охранная система с использованием PIR — это электронное устройство, позволяющее определять движение. Он используется для обнаружения движения вне зависимости от того, вошел ли человек в зону действия датчиков или вышел из нее. Датчики детектора движения небольшие, недорогие, маломощные и простые в использовании.Благодаря этим функциям они обычно используются в гаджетах и ​​приборах, используемых в домах или на предприятиях. Их часто называют PIR, «детектор движения», «пассивный инфракрасный», «пироэлектрический» или «инфракрасный датчик движения».

Датчики

PIR в основном состоят из пироэлектрического датчика, который может определять уровни инфракрасного излучения. Все излучает низкоуровневую радиацию, а что-то более горячее излучает больше. Датчик в PIR фактически разделен на две половины. Эти две половинки соединены так, что нейтрализуют друг друга.Одна половина видит меньше или больше ИК-излучения, чем другая, выходной сигнал будет низким или высоким.

Работа датчика PIR

Датчики PIR сложнее других датчиков. Эти датчики состоят из двух слотов, сделанных из специального материала, чувствительного к ИК-излучению. Линза Френеля используется для того, чтобы увидеть, что два паза PIR могут видеть на некотором расстоянии. В неактивном положении эти два слота воспринимают одинаковое количество IR. Окружающее количество излучается снаружи, от стен или комнаты и т. Д.

Когда мимо проходит какое-либо живое существо, например, человек или животное, оно перехватывает первый слот датчика PIR, что дает положительное изменение разности между двумя слотами. Когда человеческое тело или какое-либо животное покидает зону чувствительности, датчик генерирует отрицательное дифференциальное изменение между двумя потерянными. Сам ИК-датчик размещен в герметичном металлическом корпусе для улучшения влажности / температуры / шума или устойчивости.

Диапазон датчика PIR
  • Пассивный инфракрасный порт для помещений: расстояние обнаружения от 25 см до 20 м.
  • Внутренний занавес: расстояние обнаружения колеблется от 25 до 20 метров.
  • Наружный пассивный инфракрасный порт: Дальность обнаружения колеблется от 10 м до 150 м.
  • Открытый пассивный инфракрасный извещатель-занавес: расстояние от 10 до 150 метров

Цепь системы безопасности с использованием ИК-датчика

Мы узнали о датчике PIR выше, теперь мы изучаем простое применение датчика PIR. В данной схеме мы использовали датчик PIR в качестве схемы обнаружения движения.Когда что-либо или человек передает инфракрасную энергию или генерируемое излучение, инфракрасный датчик обнаруживает энергию и немедленно преобразует ее в электрические импульсы, которых достаточно, чтобы активировать транзистор BC547, который активирует реле.

Принципиальная схема системы безопасности с ИК-датчиком

PIR как система автоматического открывания дверей

Этот проект автоматически открывает и закрывает двери в местах, где присутствие человека обязательно, например, в отелях, торговых центрах, театрах и т. Д.этот проект датчика PIR очень полезен.

  • Охранная сигнализация на базе ИК-датчика
  • Робот для обнаружения людей с инфракрасным датчиком
  • Управление шаговым двигателем на основе ИК-датчика
  • Датчик

PIR может быть использован во многих других проектах, которые мы привели на примере некоторых известных проектов.

Урок Arduino — Датчик движения PIR «osoyoo.com

Содержимое
  1. Вступление
  2. Препараты
  3. О датчике движения PIR
  4. Примеры

Пассивный инфракрасный датчик ( PIR Motion sensor ) — это электронный датчик, который измеряет инфракрасный (ИК) свет, излучаемый объектами в его поле зрения.Чаще всего они используются в датчиках движения на основе PIR. Таким образом, он может обнаруживать движение на основе изменений инфракрасного света в окружающей среде. Он идеально подходит для определения того, вошел ли человек в зону действия датчика или вышел из нее. В этом уроке мы узнаем, как работает датчик PIR и как использовать его с платой Arduino для обнаружения движения.

Оборудование


  • Плата Osoyoo UNO (полностью совместима с Arduino UNO rev.3) x 1
  • Датчик движения PIR x 1
  • Реле x 1
  • Макетная плата x 1
  • Джемперы
  • Кабель USB x 1
  • ПК x 1

Программное обеспечение


  • Arduino IDE (версия 1.6.4+)

Обзор


Датчики движения PIR позволяют ощущать движение, почти всегда используются для определения того, вошел ли человек в зону действия датчиков или вышел из нее. Они маленькие, недорогие, маломощные, простые в использовании и не изнашиваются. По этой причине они обычно встречаются в бытовой технике и гаджетах, используемых в домах или на предприятиях. Их часто называют PIR, «пассивными инфракрасными», «пироэлектрическими» или «инфракрасными датчиками движения».

Используйте этот датчик движения Arduino для создания систем охранной сигнализации, систем домашней автоматизации или любого простого устройства, которое предотвращает проникновение людей в вашу комнату!

Технические характеристики


  • Рабочее напряжение: 4.От 5 В до 20 В
  • Выход: Высокий: 3,3 В, Низкий: 0 В
  • Угол обнаружения: Приблизительно 120 градусов
  • Диапазон: Регулируемый, до 7 м
  • Режимы триггера: L неповторимый триггер / H повторяемый триггер (по умолчанию)
  • Время задержки: (Время пребывания в рабочем состоянии) регулируется в пределах 5–300 секунд. –– его можно увеличить, увеличив значение конденсатора CY1-Timing на выводе 4 ИС.
  • Рабочая температура: -20 — +80 градусов C.
  • Размеры печатной платы : 33×25 мм, высота 14 мм без объектива; Объектив : высота 11 мм, диаметр 23 мм.
  • Вес: 6 г

PIR в основном состоят из пироэлектрического датчика (который вы можете видеть выше как круглая металлическая банка с прямоугольным кристаллом в центре), который может определять уровни инфракрасного излучения. Все излучает низкоуровневую радиацию, и чем горячее что-то, тем больше радиации испускается.Датчик в детекторе движения фактически разделен на две половины. Причина в том, что мы стремимся обнаруживать движение (изменение), а не средние уровни ИК-излучения. Две половинки соединены так, чтобы нейтрализовать друг друга. Если одна половина видит большее или меньшее ИК-излучение, чем другая, выходной сигнал будет колебаться в большую или меньшую сторону.

Затем этот датчик помещается за многогранной линзой (линзой Френеля), которая «разбивает» вид на мир на более мелкие конусы повышенной видимости и промежуточные области с меньшей видимостью, тем самым значительно расширяя полезный угол обзора / обнаружения.

Диаграмма угла срабатывания PIR:


Наряду с пироэлектрическим датчиком идет связка поддерживающих схем, резисторов и конденсаторов. Похоже, что большинство небольших датчиков для любителей используют BISS0001 («Микроэнергетический ИК-датчик движения») , несомненно, очень недорогой чип. Эта микросхема принимает выходной сигнал датчика и выполняет некоторую незначительную обработку, чтобы испустить цифровой выходной импульс от аналогового датчика.

Наши датчики движения PIR выглядели так:

Закрепить или управлять Функция
Регулировка времени задержки Устанавливает, как долго выходной сигнал остается высоким после обнаружения движения….Где угодно от 5 секунд до 5 минут.
Регулировка чувствительности Устанавливает диапазон обнаружения…. от 3 метров до 7 метров
Контакт заземления Земля ввод
Вывод цифрового выхода Низкий, когда движение не обнаружено. Высокий, когда обнаружено движение. Высокий — 3,3 В
Штырь питания От 4,5 до 20 В постоянного тока Вход питания

Как это работает?

Здесь мы используем датчик движения PIR.PIR расшифровывается как Passive InfraRed. Этот датчик движения состоит из линзы Френеля, инфракрасного детектора и вспомогательной схемы обнаружения. Линза на датчике фокусирует любое инфракрасное излучение, присутствующее вокруг нее, в направлении инфракрасного датчика. Наши тела генерируют инфракрасное тепло, которое улавливается датчиком движения. Датчик выдает сигнал 5 В в течение одной минуты, как только обнаруживает присутствие человека. Он предлагает ориентировочную дальность обнаружения около 6-7 м и очень чувствителен.

Когда датчик движения PIR обнаруживает человека, он выдает сигнал 5 В на Arduino. Таким образом срабатывает прерывание на Arduino. Мы определяем, что должна делать Arduino при обнаружении злоумышленника.

Регулировка чувствительности


Как уже упоминалось, диапазон регулировки составляет примерно от 3 до 7 метров. На рисунке ниже показана эта регулировка. Вы можете щелкнуть, чтобы увеличить иллюстрацию.

Регулировка времени задержки


Регулировка задержки времени определяет, как долго выходной сигнал модуля датчика PIR будет оставаться на высоком уровне после обнаружения движения.Диапазон составляет примерно от 5 секунд до пяти минут. На рисунке ниже показана эта регулировка.

Выбор режима триггера Деталь


Перемычка выбора режима запуска позволяет выбирать между однократным и повторяющимся запуском. Эта установка перемычки определяет, когда начинается отсчет времени.

  • SINGLE TRIGGER — Задержка начинается сразу после первого обнаружения движения.
  • REPEATABLE TRIGGER — Каждое обнаруженное движение сбрасывает временную задержку.Таким образом, временная задержка начинается с последнего обнаруженного движения.

5 секунд выключен по истечении времени задержки — ВАЖНО


Выход этого устройства будет низким (или выключенным) примерно на 5 секунд после завершения временной задержки. Другими словами, в течение этого трехсекундного периода все обнаружение движения блокируется.

Например:

  • Представьте, что вы находитесь в режиме однократного запуска (см. Ниже), и время задержки установлено на 5 секунд.
  • PIR обнаружит движение и установит его на 5 секунд.
  • Через пять секунд PIR установит низкий уровень выходного сигнала примерно на 3 секунды.
  • В течение трех секунд PIR не обнаруживает движения.
  • Через три секунды PIR снова обнаружит движение, и обнаруженное движение снова установит высокий уровень выходного сигнала, и выход останется включенным в соответствии с настройкой времени задержки и выбором режима триггера.

Светодиод управления датчиком движения PIR


В этом проекте вы собираетесь создать простую схему с датчиком движения Arduino и PIR, который может обнаруживать движение.Светодиод загорается при обнаружении движения.

Подключение


Соберите схему, как показано ниже:

Подключить PIR-датчики к микроконтроллеру действительно просто. PIR действует как цифровой выход, поэтому все, что вам нужно сделать, это прислушаться к переключению вывода: высокий (обнаружен) или низкий (не обнаружен).

Подайте питание на PIR 5 В и подключите заземление к земле. Затем подключите выход к цифровому выводу. В этом примере мы будем использовать контакт 2.

Код Программа


После завершения вышеуказанных операций подключите плату Arduino к компьютеру с помощью кабеля USB.Зеленый светодиодный индикатор питания (с надписью PWR ) должен загореться. Откройте Arduino IDE и выберите соответствующий тип платы и тип порта для вашего проекта. Затем загрузите следующий скетч на свой Arduino.

 int ledPin = 13; // выбираем вывод светодиода int inputPin = 2; // выбираем входной контакт (для датчика PIR) int pirState = LOW; // мы начинаем, предполагая, что движение не обнаружено int val = 0; // переменная для чтения статуса вывода void setup () {pinMode (ledPin, OUTPUT); // объявляем светодиод как выход pinMode (inputPin, INPUT); // объявляем датчик входным  Serial .begin (9600); } void loop () {val = digitalRead (inputPin); // считываем входное значение if (val == HIGH) {// проверяем, является ли вход HIGH digitalWrite (ledPin, HIGH); // включаем светодиод if (pirState == LOW) {// мы только что включили  Serial  .println ("Обнаружено движение!"); // Мы хотим печатать только при изменении вывода, а не состояние pirState = HIGH; }} еще {digitalWrite (ledPin, LOW); // выключаем светодиод if (pirState == HIGH) {// мы только что отключили  Serial  .println ("Движение закончилось!"); // Мы хотим печатать только при изменении вывода, а не состояние pirState = LOW; }}}

Этот код просто отслеживает, высокий или низкий уровень на входе вывода 2.Он также отслеживает состояние штифта, так что он распечатывает сообщение, когда движение началось и остановилось.

Рабочий результат


Через несколько секунд после завершения загрузки посмотрите на светодиодный индикатор 13-го контакта Arduino. Вы также можете открыть свой серийный монитор и установить скорость передачи 9600 бит / с, вы можете увидеть следующее:

Датчику PIR требуется несколько секунд для активности без движения , пока он делает «снимок» области обзора.Постарайтесь не двигаться, пока не погаснет светодиод 13-го контакта, затем помашите руками, прыгайте в воздух, сходите с ума!

Вы также заметите, что датчик движения имеет задержку после каждого обнаружения. В зависимости от датчика вы можете настроить эту задержку.

Реле управления датчиком движения PIR


В качестве примера для этого урока я создам схему, которая будет включать реле для управления некоторыми высоковольтными устройствами, когда датчик обнаруживает объект.

Подключение


Соберите схему, как показано ниже:

Выходной контакт датчика будет подключен к контакту № 2 на плате Arduino, и когда объект будет обнаружен, контакт № 3 активирует модуль реле, и загорится лампа высокого напряжения. Для получения более подробной информации о том, как работает релейный модуль, вы можете ознакомиться с приведенным ниже эскизом.

Код Программа


После завершения вышеуказанных операций подключите плату Arduino к компьютеру с помощью кабеля USB.Зеленый светодиодный индикатор питания (с надписью PWR ) должен загореться. Откройте Arduino IDE и выберите соответствующий тип платы и тип порта для вашего проекта. Затем загрузите следующий скетч на свой Arduino.

 int ledPin = 13; // выбираем вывод для светодиода int relayInput = 3; // выбираем контакт для реле int inputPin = 2; // выбираем входной контакт (для датчика PIR) int pirState = LOW; // мы начинаем, предполагая, что движение не обнаружено int val = 0; // переменная для чтения статуса вывода void setup () {pinMode (ledPin, OUTPUT); // объявляем светодиод как выход pinMode (inputPin, INPUT); // объявляем датчик входным pinMode (relayInput, OUTPUT); // объявляем реле как выход digitalWrite (relayInput, HIGH); // предполагаем, что реле выключено  Serial .begin (9600); } void loop () {val = digitalRead (inputPin); // считываем входное значение if (val == HIGH) {// проверяем, является ли вход HIGH digitalWrite (ledPin, HIGH); // включаем светодиод if (pirState == LOW) {// мы только что включили  Serial  .println ("Обнаружено движение!"); // Мы хотим печатать только при изменении вывода, а не состояние pirState = HIGH; digitalWrite (relayInput, LOW); // Релейный вход работает инверсно  Serial  .println («Включите лампу!»);  Serial  .println («Подождите 30 секунд»); задержка (30000); // задержка на 30 секунд digitalWrite (relayInput, HIGH); // Релейный вход положительный  Serial .println («Выключите лампу!»); }} еще {digitalWrite (ledPin, LOW); // выключаем светодиод if (pirState == HIGH) {// мы только что отключили  Serial  .println ("Движение закончилось!"); // Мы хотим печатать только при изменении вывода, а не состояние pirState = LOW; }}}

Вот код Arduino для этого примера. Все очень просто. Нам просто нужно определить контакт датчика PIR как вход, а контакт реле как выход. Используя функцию digitalRead (), мы будем считывать выходной сигнал датчика, и если он высокий или обнаружен объект, он активирует реле.Для активации модуля реле мы отправим низкий логический уровень, поскольку входной контакт реле работает в обратном порядке.

Рабочий результат


Через несколько секунд после завершения загрузки вы увидите следующее:

Обратите внимание, что после подачи питания на модуль датчика требуется около 20-60 секунд для «разогрева» для нормальной работы. Теперь, когда вы поднесете руку к датчику, реле активирует лампу. Но учтите, что даже если вы постоянно двигаете рукой, лампа выключится по истечении установленного времени задержки, потому что датчик PIR находится в режиме «неповторяемого триггера».Если перевести датчик с помощью перемычки в режим «повторяемый триггер» и постоянно двигать рукой, лампа также будет постоянно гореть и погаснет после того, как движение исчезнет и заданное время задержки истечет.

Имейте в виду, что если в этом примере вы используете высокое напряжение, вам следует быть очень осторожными.

Автоматические уличные фонари с использованием кода ИК-датчика и принципиальной схемы

(Последнее обновление: 9 апреля 2021 г.)

Автоматические уличные фонари. В сегодняшнем руководстве вы узнаете, как создать автоматическую систему управления уличным освещением, используя только датчик PIR.Датчик PIR — один из наиболее часто используемых датчиков для обнаружения движения. Вы также можете использовать лазерную систему обнаружения автомобилей. Но я буду использовать датчик PIR. Это вторая часть системы парковки автомобилей.

Первая часть была основана на системе мониторинга парковочных мест с помощью инфракрасных датчиков и компьютерном приложении, разработанном на vb.net. «Посмотрите этот учебник»

Несколько месяцев назад я загрузил два руководства по датчику PIR. В первом уроке я рассмотрел все основы, включая распиновку, назначение переменных резисторов и то, как использовать датчик PIR с Arduino.

Во втором уроке я использовал этот ИК-датчик с модулем GSM SIM900A и разработал систему безопасности. Ссылки даны в описании на случай, если вы захотите посмотреть эти уроки.

В этом руководстве мы не используем Arduino или какой-либо другой микроконтроллер. Мы будем использовать только датчик PIR для управления уличным освещением. В этом руководстве рассматривается

  1. изготовление
  2. Описание схемы
  3. Интерфейс и, наконец,
  4. Тестирование

Ссылки для покупок на Amazon:

Мини-датчик Pir:

Датчик PIR Arduino:

Суперяркие светодиоды:

Адаптер постоянного тока, 5 В, 2 А

2n2222 NPN транзистор

LM7805 Регулятор напряжения:

1n4007 диод:

10к Резистор:

2n2222 NPN транзистор

12V SPDT реле:

Одноканальный релейный модуль:

Адаптер 12 В:

Прочие инструменты и компоненты:

Лучшие датчики Arduino:

Супер стартовый набор для начинающих

Цифровые осциллографы

Переменная поставка

Цифровой мультиметр

Наборы паяльников

Переносные сверлильные станки для печатных плат

* Обратите внимание: это партнерские ссылки.Я могу получить комиссию, если вы купите компоненты по этим ссылкам. Буду признателен за вашу поддержку!

Принципиальная схема системы автоматического управления уличным освещением:

Это стабилизированный блок питания 5В на базе регулятора напряжения LM7805. Этот источник питания будет использоваться для питания модуля датчика PIR. J1 — гнездовой разъем питания постоянного тока. Конденсатор 10 мкФ подключен к входу регулятора напряжения 7805.Другой конденсатор 10 мкФ подключен к выходной стороне регулятора напряжения. Резистор на 330 Ом соединен последовательно со светодиодом 2,5 В. Это токоограничивающий резистор.

Провод от выхода регулятора напряжения соединяется с выводом Vcc модуля датчика PIR, а также убедитесь, что вы соединяете заземление регулятора напряжения с землей модуля датчика PIR. Вывод Out датчика PIR соединен с базой NPN-транзистора 2n2222 через резистор 10 кОм.эмиттер NPN-транзистора 2n2222 соединен с землей, в то время как сторона коллектора соединена с одной стороной катушки реле, а другая сторона катушки реле соединена с напряжением 12 вольт.

Это еще один регулируемый источник питания на 5 В, аналогичный описанному. Эти 5 вольт будут использоваться для включения светодиодов белого цвета. Эти 5 вольт передаются на светодиоды через это реле. Резисторы на 330 Ом подключены к анодным сторонам всех светодиодов. При этом катодные стороны всех светодиодов соединены с землей.Когда датчик PIR обнаруживает какое-либо движение, реле включается, поэтому общий контакт реле будет соединен с нормально разомкнутым контактом, который соединяет 5 вольт с анодной стороной светодиодов, и поэтому светодиод загорается.

Схема драйвера реле просто состоит из NPN-транзистора 2n2222 и резистора 10 кОм.

Сопряжение уличных фонарей :

Полную информацию о проектировании и изготовлении модели смотрите в видео-уроке, приведенном в конце этой статьи.

Посмотреть видеоурок:

ПИР Проект:

Как сделать самодельный светильник с датчиком движения | Датчик освещенности PIR | Автоматический выключатель света

Система сигнализации GSM с использованием Arduino и датчика PIR

Система камер видеонаблюдения для обработки изображений Arduino с использованием VB.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
