8. Транзисторы — Условные графические обозначения на электрических схемах — Компоненты — Инструкции


Транзистор (от английских слов tran(sfer) — переносить и (re)sistor — сопротивление) — полупроводниковый прибор, предназначенный для усиления, генерирования и преобразования электрических колебаний. Наиболее распространены так называемые биполярные транзисторы. Электропроводность эмиттера и коллектора всегда одинаковая (р или n), базы — противоположная (n или р). Иными словами, биполярный транзистор содержит два р-n-перехода: один из них соединяет базу с эмиттером (эмиттерный переход), другой — с коллектором (коллекторный переход).



 Буквенный код транзисторов — латинские буквы VT. На схемах эти полупроводниковые приборы обозначают, как показано на рис. 8.1 [5]. Здесь короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Об электропроводности базы судят по символу эмиттера: если его стрелка направлена к базе (см. рис. 8.1, VT1), то это означает, что эмиттер имеет электропроводность типа р, а база— типа n; если же стрелка направлена в противоположную сторону (VT2), электропроводность эмиттера и базы обратная.


 Знать электропроводность эмиттера базы и коллектора необходимо для того, чтобы правильно подключить транзистор к источнику питания. В справочниках эту информацию приводят в виде структурной формулы. Транзистор, база которого имеет электропроводимость типа n, обозначают формулой р-п-р, а транзистор с базой, имеющей электропроводность типа р, обозначают формулой n-р-n. В первом случае на базу и коллектор следует подавать отрицательное по отношению к эмиттеру напряжение, во втором — положительное.

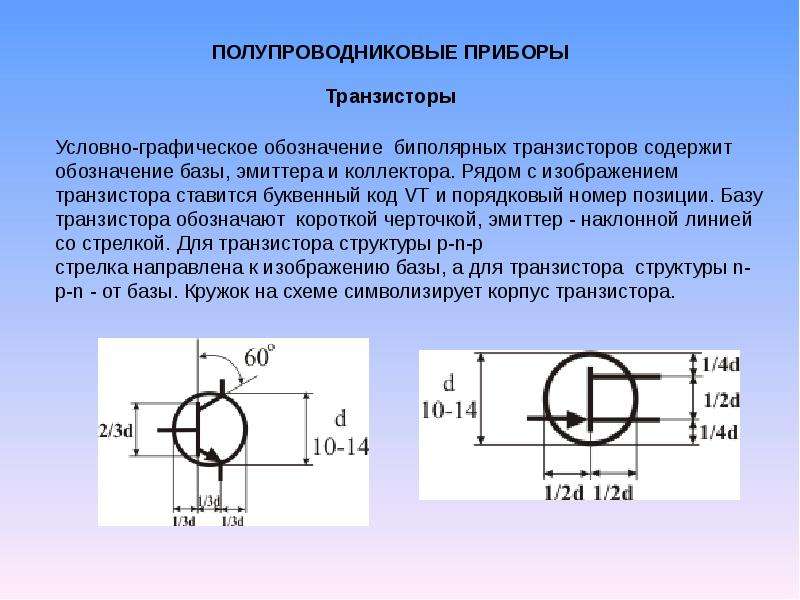

 Для наглядности условное графическое обозначение дискретного транзистора обычно помещают в кружок, символизирующий его корпус. Иногда металлический корпус соединяют с одним из выводов транзистора. На схемах это показывается точкой в месте пересечения соответствующего вывода с символом корпуса. Если же корпус снабжен отдельным выводом, линию-вывод допускается присоединять к кружку без точки (VT3 на рис. 8.1). В целях повышения информативности схем рядом с позиционным обозначением транзистора допускается указывать его тип.



 Линии электрической связи, идущие от эмиттера и коллектора проводят в одном из двух направлений: перпендикулярно или параллельно выводу базы (VT3—VT5). Излом вывода базы допускается лишь на некотором расстоянии от символа корпуса (VT4).


 Транзистор может иметь несколько эмиттерных областей (эмиттеров). В этом случае символы эмиттеров обычно изображают с одной стороны символа базы, а окружность обозначения корпуса заменяют овалом (рис. 8.1, VT6).


 Стандарт допускает изображать транзисторы и без символа корпуса, например, при изображении бескорпусных транзисторов или когда на схеме необходимо показать транзисторы, входящие в состав сборки транзисторов или интегральной схемы.



 Поскольку буквенный код VT предусмотрен для обозначения транзисторов, выполненных в виде самостоятельного прибора, транзисторы сборок обозначают одним из следующих способов: либо используют код VT и присваивают им порядковые номера наряду с другими транзисторами (В этом случае на поле схемы помещают такую, например, запись: VT1-VT4 К159НТ1), либо используют код аналоговых микросхем (DA) и указывают принадлежность транзисторов в сборке в позиционном обозначении (рис. 8.2, DA1.1, DA1.2). У выводов таких транзисторов, как правило, приводят условную нумерацию, присвоенную выводам корпуса, в котором выполнена матрица.


 Без символа корпуса изображают на схемах и транзисторы аналоговых и цифровых микросхем (для примера на рис. 8.2 показаны транзисторы структуры п-р-п с тремя и четырьмя эмиттерами).



 Условные графические обозначения некоторых разновидностей биполярных транзисторов получают введением в основной символ специальных знаков. Так, чтобы изобразить лавинный транзистор, между символами эмиттера и коллектора помещают знак эффекта лавинного пробоя (см. рис. 8.3, VT1, VT2). При повороте УГО положение этого знака должно оставаться неизменным.


 Иначе построено УГО однопереходного транзистора: у него один р-п-переход, но два вывода базы. Символ эмиттера в УГО этого транзистора проводят к середине символа базы (рис. 8.3, VT3, VT4). Об электропроводности последней судят по символу эмиттера (направлению стрелки).


 На символ однопереходного транзистора похоже УГО большой группы транзисторов с p-n-переходом, получивших название полевых. Основа такого транзистора — созданный в полупроводнике и снабженный двумя выводами (исток и сток) канал с электропроводностью п или р-типа. Сопротивлением канала управляет третий электрод — затвор. Канал изображают так же, как и базу биполярного транзистора, но помещает в середине кружка-корпуса (рис. 8.4, VT1), символы истока и стока присоединяют к нему с одной стороны, затвора — с другой стороны на продолжении линии истока. Электропроводность канала указывают стрелкой на символе затвора (на рис. 8.4 условное графическое обозначение VT1 символизирует транзистор с каналом п-типа, VT1 — с каналом p-типа).



 В условном графическом обозначении полевых транзисторов с изолированным затвором (его изображают черточкой, параллельной символу канала с выводом на продолжении линии истока) электропроводность канала показывают стрелкой, помещенной между символами истока и стока. Если стрелка направлена к каналу, то это значит, что изображен транзистор с каналом n-типа, а если в противоположную сторону (см. рис. 8.4, VT3) —  с каналом p-типа. Аналогично поступают при наличии вывода от подложки (VT4), а также при изображении полевого транзистора с так называемым индуцированным каналом, символ которого — три коротких штриха (см. рис. 8.4, VT5, VT6). Если подложка соединена с одним из электродов (обычно с истоком), это показывают внутри УГО без точки (VT1, VT8).


 В полевом транзисторе может быть несколько затворов. Изображают их более короткими черточками, причем линию-вывод первого затвора обязательно помещают на продолжении линии истока (VT9).


 Линии-выводы полевого транзистора допускается изг[цензура] лишь на некотором расстоянии от символа корпуса (см. рис. 8.4, VT2). В некоторых типах полевых транзисторов корпус может быть соединен с одним из электродов или иметь самостоятельный вывод (например, транзисторы типа КПЗ03).


 Из транзисторов, управляемых внешними факторами, широкое применение находят фототранзисторы. В качестве примера на рис. 8.5 показаны условные графические обозначения фототранзисторов с выводом базы (FT1, VT2) и без него (К73). Наряду с другими полупроводниковыми приборами, действие которых основано на фотоэлектрическом эффекте, фототранзисторы могут входить в состав оптронов. УГО фототранзистора в этом случае вместе с УГО излучателя (обычно светодиода) заключают в объединяющий их символ корпуса, а знак фотоэффекта — две наклонные стрелки заменяют стрелками, перпендикулярными символу базы.







 Для примера на рис. 8.5 изображена одна из оптопар сдвоенного оптрона (об этом говорит позиционное обозначение U1.1), Аналогично строится У ГО оптрона с составным транзистором (U2).



Обозначение транзисторов на принципиальных схемах. Маркировка транзисторов. Классификация транзисторов.

Различают транзисторы биполярные и полевые. Биполярный транзистор — трёхэлектродный полупроводниковый прибор. Электроды подключены к трём последовательно расположенным слоям полупроводника с чередующимся типом примесной проводимости. По этому способу чередования различают n-p-n и p-n-p транзисторы, n (negative) — электронный тип примесной проводимости, p (positive) — дырочный. В биполярном транзисторе основными носителями являются и электроны, и дырки. Схематическое устройство транзистора показано на рисунке 6.
Электрод, подключённый к центральному слою, называют базой, элек-троды, подключённые к внешним слоям, называют коллектором и эмитте-ром. На простейшей схеме различия между коллектором и эмиттером не видны. Главное отличие коллектора — большая площадь p-n перехода. Для работы транзистора абсолютно необходима малая толщина базы.

Рис. 6


Рис. 7

Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных).
Полевые транзисторы имеют большое входное сопротивление. Подразделяются на полевые транзисторы 1) с управляющим p-n переходом (рис. 7а) и 2) с изолированным затвором (рис. 7б).
Полевые транзисторы с изолированным затвором в свою очередь подразделяются на транзисторы 1) со встроенным каналом и 2) с индуцированным каналом.
Транзисторы, как правило, имеют три вывода. Вывод, от которого в канал приходят основные носители заряда, называется истоком. Вывод, к которому носители заряда приходят из канала, называется стоком.
Вывод, на который подается управляющее напряжение относительно истока или стока, называется затвором. Полевыми транзисторы называют потому, что управление током в выходной цепи транзистора осуществляется электрическим полем во входной цепи. Канальными транзисторы называют потому, что ток в выходной цепи транзистора протекает через его канал. Униполярными транзисторы называют потому, что в работе транзистора принимают носители одной полярности. В условных обозначениях полевых транзисторов на принципиальных схемах стрелка направлена к каналу n-типа, или от канала p-типа. Индуцированный (наведенный электрическим полем) канал, обозначается пунктиром (рис. 7в).


Рис. 8 Цветовая маркировка транзисторов

Рис. 9. Условное графическое обозначение биполярного транзистора струк-туры n-p-n

Рис. 10.Условное графическое обозначение биполярного транзистора структуры p-n-p

Рис. 11. Условное графическое обозначение полевого транзистора с p-n-переходом и каналом n-типа

Рис. 12. Условное графическое обозначение полевого транзистора с p-n-переходом и каналом p-типа

Рис.13. Условное графическое обозначение полевого транзистора со встро-енным p-каналом обедненного типа.

Рис. 14. Условное графическое обозначение полевого транзистора со встро-енным n-каналом обогащенного типа.

Рис. 15. Условное графическое обозначение полевого транзистора с индуцированным p-каналом обогащенного типа.

Рис. 16 — Условное графическое обозначение полевого транзистора с индуцированным n-каналом обогащенного типа.

Рис. 17. Обозначение транзистора с барьером Шотки (транзистор Шотки).

Рис. 18. Обозначение многоэмиттерного транзистора.
Транзистор с барьером Шотки и многоэмиттерный транзистор встречаются лишь в микроэлектронике.

Рис. 19. Условное графическое обозначение фототранзистора

БИПОЛЯРНЫЙ ТРАНЗИСТОР — это… Что такое БИПОЛЯРНЫЙ ТРАНЗИСТОР?

БИПОЛЯРНЫЙ ТРАНЗИСТОР

— транзистор с тремя чередующимися ПП областями электронного (м) или дырочного (р) типа проводимости, в к-ром протекание рабочего тока обусловлено носителями заряда обоих знаков (электронами и дырками). Различают Б. т.п — р — п- и р — п — р-типа (см. рис.). Средняя область Б. т. (её обычно делают очень тонкой — неск. мкм и менее) наз. базой, две другие — эмиттером и

коллектором. База отделена от эмиттера и коллектора рп-переходами, соответственно эмиттерными коллекторным. Принцип действия Б. т. осн. на управлении потоком неосн. носителей заряда, протекающим через базу. Эмиттерный переход смещён в прямом направлении и обеспечивает инжекцию неосн. носителей заряда, коллекторный — смещён в обратном направлении и обеспечивает собирание неосн. носителей, инжектированных эмиттером. Б. т. изготовляют гл. обр. на основе кремния и германия по планарно-эпитаксиальной технологии (см. Пла-нарная технология). Предназначен для усиления, преобразования и генерирования электрич. колебаний в широком диапазоне частот (до десятков ГГц). Выходная мощность Б. т. обычно до 100 Вт, миним. уровень шумов — до неск. дБ.

Схема включения биполярного транзистора: р — область с дырочной проводимостью; п — область с электронной проводимостью; i — сила тока; RH нагрузочный резистор

Большой энциклопедический политехнический словарь. 2004.

  • БИПЛАН
  • БИСКВИТ

Смотреть что такое «БИПОЛЯРНЫЙ ТРАНЗИСТОР» в других словарях:

  • биполярный транзистор — транзистор Полупроводниковый прибор с двумя взаимодействующими переходами и тремя или более выводами, усилительные свойства которого обусловлены явлениями инжекции и экстракции неосновных носителей заряда. Примечание Работа биполярного… …   Справочник технического переводчика

  • Биполярный транзистор — Обозначение биполярных транзисторов на схемах Простейшая наглядная схема устройства транзистора Биполярный транзистор  трёхэлектродный полупроводниковый прибор, один из типов транзистора. Электроды подключены к трём последовательно… …   Википедия

  • биполярный транзистор — Термин биполярный транзистор Термин на английском bipolar junction transistor Синонимы Аббревиатуры BJT Связанные термины полевой транзистор Определение Трёхэлектродный полупроводниковый прибор, один из типов транзистора.

    В биполярном (от слова… …   Энциклопедический словарь нанотехнологий

  • биполярный транзистор — dvipolis tranzistorius statusas T sritis radioelektronika atitikmenys: angl. bipolar transistor vok. bipolarer Transistor, m; Bipolartransistor, m rus. биполярный транзистор, m pranc. transistor bipolaire, m …   Radioelektronikos terminų žodynas

  • биполярный транзистор с изолированным затвором — Транзисторы, выполненные по специальной технологии, позволяющей сочетать все преимущества полевых и биполярных транзисторов. Характеризуются малой мощностью управляющего сигнала и возможностью коммутировать большие токи.… …   Справочник технического переводчика

  • Биполярный транзистор с изолированным затвором — Силовая сборка на IGBT IGBT (англ. Insulated Gate Bipolar Transistor биполярный транзистор с изолированным затвором) силовой электронный прибор, предназначенный в основном, для управления электрическими приводами. Выпускаются как отдельные IGBT… …   Википедия

  • Биполярный транзистор с общим эмиттером — Усилительный каскад по схеме с общим эмиттером на основе npn транзистора При схеме включения биполярного транзистора с общим эмиттером входной сигнал подаётся на базу, а снимается с коллектора. При этом фаза выходного сигнала отличается от… …   Википедия

  • Биполярный транзистор с общим коллектором — Эмиттерный повторитель на основе npn транзистора Используемая на практике схема усилителя на эмиттерном повторителе. Резисторы R1 и R2 задают начальный режим работы транзистора («смещение»), C1 и C2 устраняют постоянную составляющую входного и… …   Википедия

  • входной биполярный транзистор — dvipolis įėjimo tranzistorius statusas T sritis radioelektronika atitikmenys: angl. bipolar input transistor vok. bipolarer Eingangstransistor, m rus. входной биполярный транзистор, m pranc. transistor bipolaire d entrée, m …   Radioelektronikos terminų žodynas

  • Транзистор — Дискретные транзисторы в различном конструктивном оформлении …   Википедия

Полевые транзисторы

Полевые транзисторы — это полупроводниковые приборы, которые ста­новятся все более популярными в современной электронике. Их рабо­та основана на использовании полупроводникового токонесущего канала, сопротивление которого управляется электрическим полем.Тем самым обеспечивается управление величиной тока, протекающего по каналу.

Полевые транзисторы называют также униполярными транзисторами, поскольку перенос заряда в них осуществляется только основными носителями. Ток этих носителей протекает в полупроводнике только одного типа — или n-типа, или p-типа. В отличие от полевого работа обычного транзистора основана на переносе как неосновных, так и основных носи­телей заряда. Это связано с тем, что ток в них протекает через прямосмещенный переход база-эмиттер (основные носители) и обратносмещенный переход база-коллектор (неосновные носители). Поэтому обычные транзисторы называют биполярными транзисторами.

У полевого транзистора три электрода: исток s (source), затвор g (gate) и сток d (drain). Эти электроды соответствуют эмиттеру, базе и коллектору биполярного транзистора.

Полевые транзисторы малы по размерам и имеют очень высокое входное сопротивление.Они менее чувствительны к изменениям температуры по сравнению с биполярными транзисторами и поэтому менее склонны к тепловому пробою. Следует также отметить простоту разработки схем на основе полевых транзисторов, в которых используется меньше компонентов, чем в аналогичных схемах на биполярных транзисторах.

Полевые транзисторы просты в изготовлении и лучше подходят для использования в интегральных схемах, чем их собратья — биполярные транзисторы.

Существуют два типа полевых транзисторов: транзисторы с управляющим pn-переходом и транзисторы со структурой металл-оксид-полупроводник (МОП-транзистор).

Транзистор с управляющим pn-переходом



Рассмотрим канал из полупроводника n-типа (канал n-типа), к которо­му приложено постоянное напряжение VDD(рис. 26.1(а)). По каналу от тока к истоку будет протекать ток, называемый током стока Id. Если теперь внутри п-канала путем диффузии создать область      р-типа, называемую затвором (рис. 26.1(б)), то образуется рп-переход. Точно так же, как в случае обычного рп-перехода, в области перехода формируется слой, обедненный основными носителями заряда. Видно, что обедненный слой ограничивает протекание тока по каналу, уменьшая эффективную шири­ну последнего. Другими словами, он увеличивает сопротивление канала. Ширину обедненного слоя можно увеличить, т. е. еще больше ограничить протекание тока, если подать на переход напряжение VGS, которое сме­стит переход в обратном направлении (рис. 26.1(б)). Изменяя величину напряжения обратного смещения на затворе, можно управлять величи­ной тока стока ID. На рис. 26.2 показано поперечное сечение структуры полевого транзистора рассматриваемого типа.


Рис. 26.1. Принцип работы полевого транзистора с управляющим рп-переходом.

Рис. 26.2.   Поперечное сечение структуры

полевого транзистора с управляющим рп-переходом.

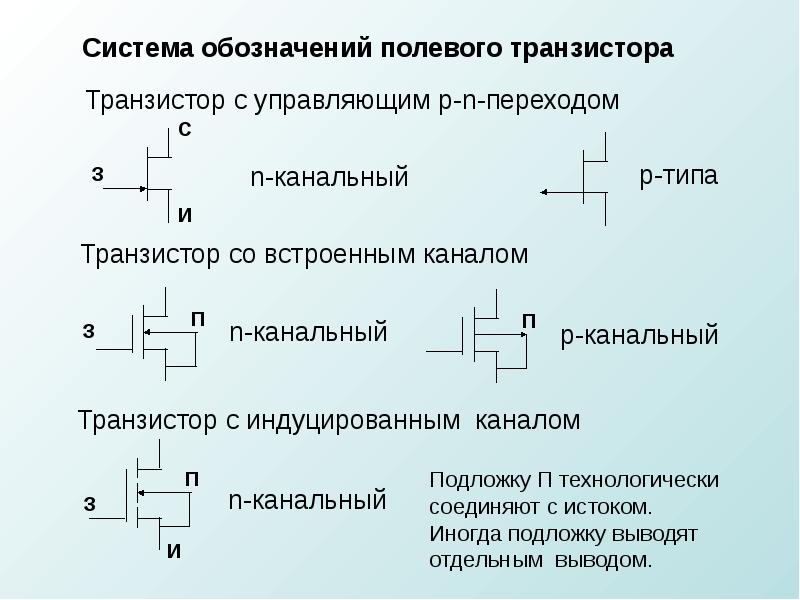

Рис. 26.3. Условные обозначения транзисторов

с управляющим рп-переходом.

Применяются также полевые транзисторы с каналом p-типа, питае­мые от источника отрицательного напряжения – VDD. Условные обозна­чения обоих типов транзисторов с управляющим pn-переходом приведены на рис. 26.3.



Выходные характеристики

Семейство выходных характеристик транзистора с управляющим рп-переходом в схеме с общим истоком показано на рис. 26.4. Они ана­логичны выходным характеристикам биполярного транзистора. Эти ха­рактеристики показывают зависимость выходного тока ID от выходного напряжения VDS(напряжения между стоком и истоком) для заданных Значений напряжения на затворе VGS(напряжения между затвором и истоком).

Диапазон изменения смещающего напряжения затвор-исток доволь­но велик (несколько вольт) в отличие от биполярного транзистора, где напряжение база-эмиттер практически постоянно.

Видно, что при увеличении (по абсолютной величине) напряжения на затворе ток стока уменьшается. Это уменьшение происходит до тех пор, пока расширяющийся обедненный слой перехода затвор-канал не пере­кроет весь канал, останавливая протекание тока. В этом случае говорят, что полевой транзистор находится в состоянии отсечки.

Напряжение отсечки

рассмотрим выходную характеристику для VGS= 0 (рис. 26.4). При уве­личении напряжения VDS(от нулевого значения) ток стока постепенно увеличивается, пока не достигает точки Р, после которой величина тока практически не изменяется. Напряжение в точке Р называется напря­жением отсечки. При этом напряжении обедненный слой, связанный с обратносмещенным переходом затвор-канал, почти полностью перекры­вает канал. Однако протекание тока IDв этой точке не прекращается, поскольку благодаря этому току как раз и создается обедненный слой. Все кривые семейства выходных характеристик имеют свои точки отсеч­ки: P1, P2 и т. д. Если соединить эти точки друг с другом линией, то правее ее лежит область отсечки, являющаяся рабочей областью полевого транзистора.



Усилитель на полевом транзисторе с общим истоком

Схема типичного усилителя ЗЧ на полевом транзисторе показана на рис. 26.5. В этой схеме через резистор утечки R1 отводится на шасси очень малый ток утечки затвора. Резистор R3 обеспечивает необходимое обратное смещение, поднимая потенциал истока выше потенциала затво­ра.



Рис. 26.4. Семейство выходных характеристик транзистора с управляющим рп-переходом.



Рис. 26.5. УЗЧ на п-канальном полевом транзисторе с управляющим рп-переходом.

Кроме того, этот резистор обеспечивает также стабильность режима усилителя по постоянному току. R2 – нагрузочный резистор, который может иметь очень большое сопротивление (до 1,5 МОм). Развязыва­ющий конденсатор С2 в цепи истока устраняет отрицательную обратную связь по переменному току через резистор R3. Следует отметить, что раз­делительный конденсатор С1 может иметь небольшую емкость (0,1 мкФ) благодаря высокому входному сопротивлению полевого транзистора.

При подаче сигнала на вход усилителя изменяется ток стока, вызы­вая, в свою очередь, изменение выходного напряжения на стоке транзи­стора. Во время положительного полупериода входного сигнала напря­жение на затворе увеличивается в положительном направлении, обратное напряжение смещения перехода затвор-исток уменьшается и, следовательно, увеличивается ток IDполевого транзистора. Увеличение ID приводит к уменьшению выходного (стокового) напряжения, и на выходе воспроизводится отрицательный полупериод усиленного сигнала. И на­оборот, отрицательному полупериоду входного сигнала соответствует по­ложительный полупериод выходного сигнала. Таким образом, входной и выходной сигналы усилителя с общим истоком находятся в противофазе.

Одно из преимуществ полевого транзистора – очень малый ток утечки затвора, величина которого не превышает нескольких пикоампер (10-12 A). Поэтому в схеме усилителя па рис. 26.5 затвор находится практически при нулевом потенциале. Ток полевого транзистора протекает от стока к истоку и обычно отождествляется с током стока ID (который, очевидно, равен току истока IS).

Рассмотрим схему на рис. 26.5. Полагая ID = 0,2 мА, вычисляем потенциал истока:           VS = 0,2 мА · 5 кОм = 1 В. Это величина напряжения обратного смещения управляющего    pn-перехода.

Падение напряжения на резисторе R2 = 0,2 мА · 30 кОм = 6 В.

Потенциал стока VD = 15 – 6 = 9 В.

Линия нагрузки

Линию нагрузки можно начертить точно так же, как для биполярного транзистора. На рис. 26.6 показана линия нагрузки для схемы па же. 26.5.

Если ID = 0, то VDS= VDD = 15 В. Это точка Х на линии нагрузки.

Если VDS= 0, то почти все напряжение VDDисточника питания па­дает на резисторе R2. Следовательно, ID = VDD / R2= 15 В / 30 кОм = 0,5 мА. Это точка Y на линии нагрузки. Рабочая точка Q выбирается таким образом, чтобы транзистор работал в области отсечки.

Выбранная рабочая точка Q (точка покоя) на рис. 26.6 определяется величинами:               ID = 0,2 мА, VGS= — 1 В, VDS= 9 В.

МОП-транзистор

В полевом транзисторе этого типа роль затвора играет металлический электрод, электрически изолированный от полупроводника тонкой пленкой диэлектрика, в данном случае оксида. Отсюда и название транзистора «МОП» — сокращение от «металл-оксид-полупроводник».

Канал п-типа в МОП-транзисторе формируется за счет притяже­ния электронов из подложки р-типа диэлектрическим слоем затвора (рис. 26.7). Ширину канала можно изменять, подавая на затвор электрический потенциал. Подача положительного (относительно подложки)



Рис. 26.6. Линия нагрузки усилителя на полевом транзисторе (рис. 26.5).

Рис. 26.7. Поперечное сечение МОП-транзистора.

потенциала приводит к расширению канала п-типа и увеличению тока через этот канал, подача отрицательного потенциала вызывает сужение канала и уменьшение тока. Для МОП-транзистора с каналом р-типа си­туация изменяется на обратную.

Существует два типа МОП-транзисторов: транзисторы, работающие в режиме обогащения, и транзисторы, работающие в режиме обедне­ния. Транзистор, работающий в режиме обогащения, находится в состоянии отсечки тока (нормально выключен), когда напряжение смеще­ния VGS= 0.



Рис. 26.8. Выходные характеристики МОП-транзистора с каналом п-типа, ра­ботающего в режиме обогащения, и условное обозначение этого транзистора.



Рис. 26.9. Выходные характеристики МОП-транзистора с каналом n-типа, ра­ботающего в режиме обеднения, и условное обозначение этого транзистора.

Протекание тока начинается только при подаче напряже­ния смещения на затвор. Выходные характеристики п-канального МОП-транзистора с каналом п-типа, работающего в режиме обогащения, и его условное обозначение показаны на рис. 26.8.

МОП-транзистор, работающий в режиме обеднения, проводит ток, ко­гда напряжение смещения на затворе отсутствует (нормально включен). Для МОП-транзистора с каналом    n-типа ток стока увеличивается при подаче на затвор положительного напряжения и уменьшается при подаче отрицательного напряжения (рис. 26.9).

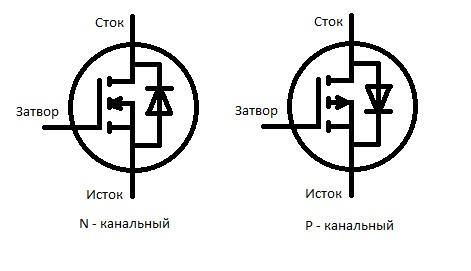

Условное обозначение МОП-транзистора с каналом р-типа показано на рис. 26.10. Заметим, что прерывающаяся жирная линия указывает на МОП-транзистор, работающий в режиме обогащения (нормально выключен).




Рис. 26.10. Условное обозначение МОП-транзистора с каналом         р-типа.




Рис. 26.11. Усилитель на МОП-транзисторе с каналом р-типа, рабо­тающий в режиме обеднения.

Сплошная линия используется для обозначения МОП-транзистора, работающего в режиме обеднения (нормально включен). Вывод подлож­ки обозначается буквой «Ь», обычно он соединяется с выводом истока. На рис. 26.11 схема типичного усилителя с общим истоком на МОП-транзисторе с каналом р-типа, работающего в режиме обеднения. Ис­пользуется источник питания с отрицательным напряжением. Положи­тельное напряжение смещения между затвором и истоком VGSсоздается обычным образом с помощью резистора R3 в цепи истока.
