Обозначение перекидного рубильника на схеме
Каждый специалист-электротехник должен обладать навыками чтения электрических схем. При помощи специальных условных знаков легко отображаются любые типы розеток, выключателей, коммутационной аппаратуры, электроприборов и оборудования. В нормативных документах предусмотрено и обозначение перекидного рубильника на схеме. Отечественные и зарубежные стандарты практически не отличаются, поэтому данные устройства свободно идентифицируются в проектной документации.
Нормативные документы и типы электрических схем
Электрические схемы являются наиболее востребованными при составлении проектов и выполнении практических работ. Их основой служат многочисленные варианты условного – графического обозначения – УГО, определяемые ГОСТ 2.702-2011. Этот документ известен среди специалистов под названием «ЕСКД. Правила выполнения электрических схем. Он создан на основе нескольких норм и правил, определяемых другими видами ГОСТ.
Все представленные нормативы отображаются в виде четких требований, касающихся подробностей всех типов электрических схем.
Документ содержит не только перечень обозначений, касающийся приборов и изделий, но и отображает взаимные связи между ними, а также основные принципы работы каждого устройства, использующего электроэнергию. Здесь же определяются правила, в соответствии с которыми можно узнать, как обозначается то или иной вид контактных соединений, особенности в маркировке проводников, буквенные и графические отображения используемых элементов.
В практической деятельности электротехники пользуются тремя основными видами электрических схем.
Монтажная схема. Как правило отображается в виде печатной платы с точным указанием мест расположения деталей и элементов. С помощью специальных знаков указываются их номинальные значения, принципы соединений, креплений и подводки к соседним компонентам. В электрических схемах, отображающих проводку жилого помещения, точно показываются места установки розеток и выключателей, осветительных и других приборов. Здесь же наносятся линии кабелей и проводников, с указанием их технических характеристик.
На принципиальных схемах (рис. 1), наносятся подробные обозначения всех контактных соединений и других связей, а также параметры элементов и сетей. Полная схема отображает процессы управления и контроля над компонентами и всю силовую цепь. Линейная схема отображает только цепь, детали которой наносятся на отдельные листы.
Функциональные схемы (рис. 2) составляются в виде основных узлов, используемых во всей цепи или в отдельно взятом приборе. В этом случае не указываются в деталях физические размеры и прочие параметры деталей. Они обозначаются как отдельные блоки с необходимой маркировкой, дополненные связями с другими составляющими цепи или устройства.
Отображение электрических сетей на разных схемах
Перекидные рубильники отображаются на разных электрических схемах, в том числе и на однолинейной схеме, каждая из которых имеет свои специфические особенности. Знание этих отличий позволит правильно прочитать и расшифровать нанесенные изображения, безошибочно определить то или иное устройство.
Подобные схемы могут быть многолинейными и однолинейными.
Наиболее подробно состояние электрической цепи отображается в виде графического чертежа на многолинейных схемах. Поскольку передача электричества осуществляется по трехфазной сети, то и на чертежах фиксируется каждая фаза со всеми подключенными устройствами и оборудованием. Такие схемы получили название трехлинейных.
В четырехлинейных схемах, используемых в сетях с низким напряжением, к фазным проводам добавляется нулевой проводник PEN или N. При наличии провода защитного заземления РЕ, схема превращается в пятилинейную.
В соответствии с Правилами устройства электроустановок, однофазные сети оборудуются фазным, нулевым и заземляющим проводником. Эти три провода составляют трехлинейную схему. При отсутствии заземления нередко обходятся двумя проводами – фазным и нулевым, собранными в двухлинейную схему. Такая же схема используется в сетях постоянного тока, где используется два провода – плюс и минус.
В случае слишком разветвленных сетей, использование подробных многолинейных схем становится не совсем удобным.
Для этого предусмотрены однолинейные схемы, на которых трехфазная электрическая сеть отображается в виде одного общего проводника.
Основные виды рубильников
Согласно электротехнической терминологии, рубильник относится к устройствам, обеспечивающим течение по цепи электрического тока. Его отличительной особенностью является уникальная система, действие которой направлено на быстрый разрыв контакта. Все функции устройства осуществляются ручным приводом, надежно отключающим напряжение во время выполнения ремонтных и профилактических работ.
Существует несколько типов рубильников, среди которых можно выделить следующие:
- Перекидные (рис. 1). С помощью этих устройств напряжение перекидывается с одной цепи на другую. В основном они используются, когда возникает необходимость переключить подачу тока с аварийного участка цепи на рабочий. Для установки приборов предусматриваются специальные щитовые помещения. Данный тип рубильников имеет высокие эксплуатационные и технические показатели.
- Разрывные (рис. 2). Подключается к общим выходным цепям, идеально подходят для частных домов, квартир, офисных зданий. С помощью этого прибора осуществляется подключение какого-либо объекта к общей сети. Устанавливаются в электрическом щите с выводом наружу переключающего рычага. На рынке представлены широким модельным рядом.
- Реверсивные (рис. 3). Используются в трехфазных электрических сетях, обеспечивая их нормальное функционирование. С помощью этих приборов нагрузка распределяется между линиями, а ток бесперебойно поступает потребителям. Установка рубильников выполняется в горизонтальном или вертикальном положении, все переключения производятся вручную. Отдельные виды приборов могут управляться дистанционно.
Основной деталью рубильника является поворотная контактная система. Конструкция подвижного контакта представляет собой нож или подпружиненную вилку, а неподвижного – нож или две пластины, подпружиненные посредством стального рассеченного кольца. Кроме того, рубильник оборудуется рукояткой или ручным приводом, контактными выводами для подключения проводов.
Разрывной рубильник на 1 направление с тремя полюсами оборудуется тремя входными и тремя выходными контактами, а у перекидного изделия на 2 направления – шесть входных и шесть выходных контактов. Для каждого полюса предусмотрены 1 или 2 дугогасительные камеры, в соответствии с количеством направлений.
Конструкция контактной группы не позволяет подвижному контакту самопроизвольно выпадать под действием вибрации или под собственным весом. Для всех переключений требуется только физическая сила персонала.
Перекидные рубильники на электрических схемах
Существуют различные варианты отображения перекидных и других рубильников. Разница между ними зависит от параметров электрической сети и конкретного места в схеме каждого из них. При использовании однолинейной схемы, обозначение на схеме прибора выполняется так, как это показано на рисунке 1. Такой же вариант используется в многолинейной схеме, когда рубильник устанавливается на какую-то одну фазу.
На рисунке 2 отображается трехфазный рубильник, обеспечивающий поочередное включение и отключение фаз.
Точно такие же рубильники (рис. 3) оборудуются специальной планкой, позволяющей одновременно замыкать все три фазы. Эта важная деталь обязательно отображается на трехлинейных схемах и вариантах с большим количеством линий. Данная схема подходит и для двухфазных рубильников, когда отображается два прибора, соединяемых общей планкой. На рисунке 4 хорошо просматривается обозначение перекидного рубильника на схеме в однолинейном варианте. В этом случае вместо трех фаз указана всего лишь одна, которая называется условно средней.
Существуют варианты (рис. 5), обозначений рубильника на однолинейной схеме, в которой она превращается в многолинейную. Такое изображение используется при необходимости более подробного рассмотрения некоторых участков цепи.
Отдельное обозначение предусмотрено для реверсивных рубильников перекидного типа, устанавливаемых вместе с трехфазными асинхронными двигателями. Данные приборы характеризуются наличием трех положений, в том числе – 2 положения на включение и 1 – на отключение.
Эти обозначения применяются чаще всего, но при использовании редких видов сетевых соединений, в нормативной документации вполне возможно подобрать УГО или скомбинировать наиболее подходящий вариант.
Как Обозначается Рубильник на Электрической Схеме: Описание
Требования ЕСКД к обозначению рубильников
Обозначение на схеме рубильника достаточно однозначно. Оно прописано в ЕСКД, а зарубежные системы метрики прописываются в соответствии со стандартом ISO. При этом обозначение рубильников в обоих этих системах практически идентичны. Но, как обычно, имеются и свои нюансы, на которые мы и обратим ваше внимание в этой статье.
Основные понятия электрических схем
Прежде чем разбирать отображение рубильника или другого оборудования на схеме, давайте разберемся с несколькими вопросами. Первый из них — виды электрических схем, а второй — это основные обозначения на схеме, что позволит вам их читать.
Виды схем
Прежде всего следует знать, что если вы откроете ГОСТ 2.
725-68, который по сей день действует в нашей стране, то просто не обнаружите там такого устройства как рубильник. Более того, вы столкнётесь с таким понятием как однолинейные и многолинейные схемы. Поэтому. прежде чем разбираться с тем, каково обозначение рубильника на схеме, давайте разберемся с самими схемами.
Четырехлинейная электрическая схема
- Начнем наш разговор с многолинейной схемы, как наиболее подробной и правильной. Как известно в нашей стране для передачи электрической энергии используется трехфазная сеть. Поэтому наиболее правильно на схемах обозначать каждую фазу с оборудованием и устройствами, к которым они подключаются. Такая схема называется трехлинейной.
Трехлинейная схема электрической сети
- В низковольтных сетях кроме трех фаз практически всегда имеется N или PEN проводник. То есть, проводов четыре. Соответственно, и схема становится четырехлинейной.
- Кроме того, существуют низковольтные сети, в которых используются пять проводов. Три из них фазные, один нулевой – N и один защитного заземления – PE. Для отображения такой схемы следует использовать пятилинейную схему.
- Для однофазной сети, согласно норм ПУЭ, должно использоваться три провода – фазный, нулевой и защитного заземления. А значит, и схема должна быть трехлинейная. Но часто, как на видео, для однофазной сети используется двухлинейная схема, когда на схеме отображены только фазный и нулевой провод.
- Практически всегда двухлинейная схема применяется для отображения схем, работающих на постоянном токе. Ведь для работы такой схемы нам потребуются два проводника – «+» и «-».
Три из них фазные, один нулевой – N и один защитного заземления – PE. Для отображения такой схемы следует использовать пятилинейную схему.Та же самая схема, но в однолинейном варианте
- Конечно, такие многолинейные схемы значительно более точные, но инструкция допускает использование однолинейной схемы. Что это такое? Однолинейная схема — это такой тип отображения электрической сети, при которой все три фазы, а также нулевые и проводники защитного заземления при их наличии, изображаются одним проводником.
Однолинейная схема с изображением трансформаторов тока – ТА в трехлинейном варианте
- Такие схемы очень удобны при отображении больших электрических сетей, где нет отличий в схеме разных фаз. И даже если незначительные отличия есть, то часто используется принцип, при котором большая часть схемы выполняется однолинейной, а отдельный кусок, например, трехлинейным.
Основные обозначения на схеме
Любая схема электрическая принципиальная – рубильников, или любого другого оборудования, имеет целый ряд обозначений, понимание которых обеспечит возможность прочтения схемы.
В нашей статье мы рассмотрим основные из них. Все эти нормы прописаны в правилах устройства электроустановок, и являются обязательными для всех схем.
Обозначение фазных проводов
Начнем с обозначения фазных проводов. Оно должно быть либо буквенным, либо цветовым. Фазные провода обозначаются символами А, В, С или соответственно желтым, зеленым и красным цветом.
Обратите внимание! Достаточно часто обозначение фазных проводов вы можете встретить как L1, L2, и L3.
Такое обозначение не предусмотрено ПУЭ, но часто встречается у иностранных компаний. И наши отечественные специалисты часто перенимают такой способ обозначения.- Нулевой проводник обозначается – N. Часто вместо буквенного обозначения применяется обозначение цветом – голубым.
- Проводник защитного заземления обозначается – РЕ. На цветных схемах он обозначается желто-зеленым цветом. Но так как цена на цветные схемы несколько выше чаще встречается только буквенное обозначение фаз и защитных проводников.
Обозначение нулевого и защитного проводника
Обратите внимание! Достаточно часто на схемах вы можете встретить обозначение PEN. Оно говорит нам о том, что перед нами совмещенный проводник защитного заземления и нулевого провода. Они обозначаются голубым цветом с желто-зелеными полосками на концах. Но на схемах это правило часто игнорируют.
Обозначение проводников постоянного тока
Что касается цепей постоянного тока, то здесь все несколько иначе.
Положительная и отрицательная жила обозначается соответственно «+» и «-». А цветовое обозначение, соответственно – красный и синий цвет. Нулевая жила обозначается М и должна иметь голубой цвет.
Варианты обозначения рубильников
Ну вот, теперь мы готовы разобрать рубильник и обозначение на схеме этого элемента. Для большей наглядности все варианты обозначения мы свели в таблицу.
Рубильник на однолинейной схеме | Даже если вы рисуете схему своими руками, то вы должны придерживаться определенных норм. Эти нормы вы можете увидеть на наших картинках. Перед вами обозначение рубильника на однолинейной схеме, либо на многолинейных схемах при установке рубильника только на одной из фаз. |
Трехфазный рубильник с пофазным отключением | Разбирая рубильники, мы уже отмечали, что в трехфазном исполнении они могут как содержать планку крепления, обеспечивающую одновременное замыкание всех трех фаз, так и не иметь ее. На данном фото представлен рубильник с возможностью пофазного отключения. |
Трехфазный рубильник с управлением всеми тремя фазами | Если трехфазный рубильник имеет данную планку, то это обязательно должно быть отраженно на схеме. Поэтому на всех трех и более линейных схемах, эта планка отображается. То есть, перед нами рубильник с одновременной коммутацией всех трех фаз. Внимание: Тут хотелось бы отметить, что подобным образом отображаются и двухфазные рубильники. На которых соответственно отображается два рубильника, соединенных планкой. Дабы не засорять нашу таблицу, мы не будем указывать такое обозначение рубильника на схеме. |
Перекидной рубильник на трехлинейной схеме | Отдельным вариантом является обозначение так называемых перекидных рубильников. Это рубильники, которые имеют три положения – «включено» положение 1, «включено» положение 2 и «отключено». Как обозначается такой рубильник на трехлинейной схеме, вы можете видеть на приведенном рисунке. |
Перекидной рубильник на однолинейной схеме | Обозначение на схемах рубильника перекидного типа для однолинейных схем, представлено на картинке слева. Отличие состоит лишь в том, что указываются не все три фазы, а лишь одна условно средняя. |
Переход из однолинейной в трехлинейную схему | Мы уже говорили, что в некоторых случаях вы можете встретить переход однолинейной схемы в многолинейную. Приведенное обозначение рубильника на электрической схеме, как раз и является таким вариантом. |
Рубильник с замкнутой фазой «С» в нормальном режиме работы
Обратите внимание! На всех приведенных вариантах с пофазным управлением рубильника, возможно соединение одного или нескольких элементов, что сигнализирует об их нормально замкнутом положении. То есть, при нормальных условиях работы, данные ножи рубильника должны быть включены, а изображенные разомкнутыми элементы, должны быть отключены.
Вывод
Рубильник на электросхеме, и обозначение других элементов на схеме, могут иметь множество вариаций. Это связано как с особенностями начертания схемы, так и задачами, стоящими перед конструктором. Но в любом случае, они отвечают нормам ЕСКД и подчиняются единому правилу, которое вы легко можете уловить из приведенных нами наиболее распространенных вариантов обозначения.
Рубильник на схеме варианты и особенности | Полезные статьи
Правила построения электрических схем регламентируются Единой системой конструкторской документации (ЕСКД), условно графические (УГО) и буквенно-цифровые (БО) обозначения элементов соответствующими ГОСТами.
В ГОСТ 2.755-87, устанавливающем условно-графические обозначения коммутационных устройств, отсутствует обозначение рубильника, что вызывает вопросы при составлении и чтении схем.
Давайте разберемся, как выглядит рубильник на схеме: варианты и особенности отображения устройства на однолинейной и полной схемах. Что такое рубильник по ГОСТ
Рубильник – электрический выключатель с ручным приводом, в котором для обеспечения надежности работы применена контактная система ножевого типа:
• при замыкании не допускается самопроизвольного размыкания под собственным весом или от вибрации;
• в отключенном состоянии между контактами устройства образуется видимый просвет.
В современных электроустановках рубильники старого типа не применяются, на смену им пришли более функциональные устройства. Вдействующем ГОСТ IEC 60947-3-2016 описаны три типа коммутационных аппаратовс ручным управлением – выключатель нагрузки, разъединитель и выключатель-разъединитель, которыепо привычке называют устаревшими терминами «рубильник» и «перекидной рубильник».
Обозначение рубильника на схеме
Схема двухпозиционного электрического рубильника (выключателя нагрузки, разъединителя, выключателя-разъединителя) представляет собойизображение замыкающего контакта с дополнением в виде квалифицирующего символа, поясняющего принцип работы устройства.
Функциональные символы-обозначения размещают у края неподвижных контактов.
На полной схеме каждую цепь изображают отдельной линией – при установке выключателя (разъединителя,выключателя-разъединителя)только на одну фазу используется условно графическое изображение (УГО) одиночного замыкающего контакта. Рядом с УГО выключателя (справа или над ним) ставится буквенно-цифровое обозначение – QS и порядковый номер элемента в соответствии с расположением на принципиальной схеме (сверху-вниз или слева-направо).
В трехфазной цепи условно графическое изображение выключателя(разъединителя, выключателя-разъединителя), позволяющего поочередно отключать каждую фазу, представляет собой комбинацию контактов, количество которых равно числу проводников электрической сети (рис.1).
Если выключатель-разъединитель оборудован специальной планкой, позволяющей одновременно замыкать все три фазы, на схеме рисуют две параллельные полоски, пересекающие поперек подвижную часть контакт-деталей (рис.
2).
Рубильник на однолинейной схеме, на которой обозначается только силовая часть электроустановки, обозначается условно графическим изображением замыкающего контакта. Встречаются варианты перехода однолинейной схемы в многолинейную, когда необходимо более подробно изобразить отдельные участки цепи (рис.3).Установкарубильника (выключателя, разъединителя, выключателя-разъединителя) на управление только двумя фазами трехфазной сети обозначается в виде условно графического изображения трехфазного выключателяс нормально замкнутой третьей линией питания (рис.4).
Трехпозиционный реверсивный рубильник (переключатель нагрузки) предназначен для переключения нагрузки между двумя питающими линиями, например, при переключении питания с основной линии нагенератор. У переключателя нагрузки два положения на включение и одно на отключение – изображение трехпозиционного устройства на полной схеме представлено на рисунке 5.
На однолинейной схеме (рис.6) принятопоказывать не все три фазы сети с соответствующими контактами, а только одну условную среднюю.
Электрические схемы электроустановок могут быть выполнены со множеством вариаций, но все обозначения элементов схем должны соответствовать стандартам ЕСКД. В статье рассмотрены наиболее распространённые варианты обозначения рубильника, для построения которых использованыразличные комбинации графического изображения замыкающего контактасогласноГОСТ 2.755-87.
Обозначение перекидного рубильника на однолинейной схеме
Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.
Неправильно, но наглядно и условные обозначения в электрических схемах не нужны
На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.
Виды схем в электрике
Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:
- Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.
На функциональной схеме указаны блоки и связи между ними
Принципиальная схема детализирует устройство
На монтажной отображается местоположение и прохождение кабелей/линий связи
Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.
Базовые изображения и функциональные признаки
Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.
Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.
Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.
Функции подвижных контактов
Основные функции могут выполнять только неподвижные контакты.
Функции неподвижных контактов
Условные обозначения однолинейных схем
Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.
Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.
Обозначения элементов на однолинейной схеме
Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.
Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.
Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)
В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.
Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов
Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.
Изображение шин и проводов
В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).
Обозначение линий связи, шин и их соединений/ответвлений/пересечений
Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.
Как обозначаются провода, кабели, количество жил и способы их прокладки
На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.
Как изображают выключатели, переключатели, розетки
На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.
Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.
Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.
Условные обозначения выключателей на чертежах и схемах
Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).
В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.
Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)
Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.
Светильники на схемах
В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.
Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах
В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.
Элементы принципиальных электрических схем
Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.
Обозначение электрических элементов на схемах устройств
Изображение радиоэлементов на схемах
Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.
Буквенные условные обозначения в электрических схемах
Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.
Буквенные обозначения элементов на схемах: основные и дополнительные
В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.
Условные графические обозначения (УГО) элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи.
Умение понимать обозначения на электрических схемах – одна из ключевых составляющих, без которой невозможно стать грамотным специалистом. На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов. Главный документ ГОСТ 2.702-2011 – правила составления электросхем в единой системе конструкторской документации (ЕСКД).

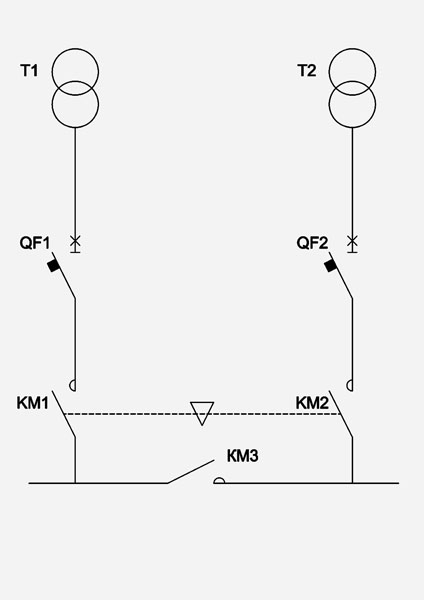

Однолинейная схема электроснабжения
Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения.
Полные данные по условно-графическим и буквенным обозначениям можно скачать в файле.
Обозначения розеток и выключателей на чертежах
Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах. что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования.
Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.
Обозначение выключателей на схемах
Распределительные коробки на схеме обозначаются аналогично.
Обозначения выключателей на схемах
Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.
На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.
Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.
Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.
Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.
На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.
Как обозначаются трансформаторы на схемах
Для каждого вида трансформатора есть отдельное УГО. Используются на первичных, однолинейных схемах, опросных листах, листах расчетов токов короткого замыкания и т.д.
Обозначение заземлений на схемах
Заземление на электросхемах выполняют в зависимости от типа. Заземляющие контуры используются абсолютно на всех электрических схемах, т.к. главным свойством нормальной работы электросети является ее безопасность.
| Общее заземление |
| Чистое (бесшумное) заземление |
| Защитное заземление |
Буквенные обозначения на электрических схемах
На электросхемах применяется буквенная аббревиатура на латинице, где виды элементов указывают одной буквой. Многобуквенная кодировка используется для уточнения кода конкретного элемента. Первая буква в таких обозначениях всегда указывает на тип устройства.
Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т.д.
Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую (микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы).
Схемы интегральные, микросборки обозначают символом D. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.
Элементы различного назначения (электрические лампочки, пиропатроны, элементы нагрева) идентифицируют символом E.
Предохранители, разрядники, дискретные элементы защиты по току мгновенного и инерционного действия, по напряжению и др. кодируются буквой F.
G – батареи и другие источники питания.
H – индикаторы и сигнальные элементы (приборы световой, символьной и звуковой сигнализации).
Буквой K обозначают реле на схеме (токовые, электротепловые, указательные) времени и напряжения, магнитные пускатели.
Дроссели и катушки индуктивности имеют обозначение L.
M – буквенное обозначение двигателей постоянного и переменного тока.
Измерительные приборы (измерители импульсов, амперметры, счетчики активной и реактивной электроэнергии, вольтметры, фиксаторы времени, омметры, ваттметры) идентифицируют буквой P, за исключением аббревиатуры PE.
Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.
На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).
S – обозначение на схеме автоматических выключателей без контактов силовых цепей, коммутационных устройств (кнопочные выключатели, пакетные переключатели).
T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.
U – преобразователи (модуляторы и демодуляторы), устройства связи, выпрямители, инверторы, генераторы частоты.
V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.
Антенны, элементы сверх высоких частот (ответвители, короткозамыкатели, вентили, фазовращатели, трансформаторы) имеют условный символ W.
X – контактные соединения и соединители (гнезда, штыри, токосъемники).
Устройства механические с электромагнитным приводом (электромагниты, тормоза, муфты, электромагнитные плиты и патроны) идентифицируются символом Y.
Z – фильтры, ограничители.
Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно. Буквенные обозначения элементов на зарубежных схемах аналогичны. Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе.
Каждый специалист-электротехник должен обладать навыками чтения электрических схем. При помощи специальных условных знаков легко отображаются любые типы розеток, выключателей, коммутационной аппаратуры, электроприборов и оборудования. В нормативных документах предусмотрено и обозначение перекидного рубильника на схеме. Отечественные и зарубежные стандарты практически не отличаются, поэтому данные устройства свободно идентифицируются в проектной документации.
Нормативные документы и типы электрических схем
Электрические схемы являются наиболее востребованными при составлении проектов и выполнении практических работ. Их основой служат многочисленные варианты условного – графического обозначения – УГО, определяемые ГОСТ 2.702-2011. Этот документ известен среди специалистов под названием «ЕСКД. Правила выполнения электрических схем. Он создан на основе нескольких норм и правил, определяемых другими видами ГОСТ.
Все представленные нормативы отображаются в виде четких требований, касающихся подробностей всех типов электрических схем. Документ содержит не только перечень обозначений, касающийся приборов и изделий, но и отображает взаимные связи между ними, а также основные принципы работы каждого устройства, использующего электроэнергию. Здесь же определяются правила, в соответствии с которыми можно узнать, как обозначается то или иной вид контактных соединений, особенности в маркировке проводников, буквенные и графические отображения используемых элементов.
В практической деятельности электротехники пользуются тремя основными видами электрических схем.
Монтажная схема. Как правило отображается в виде печатной платы с точным указанием мест расположения деталей и элементов. С помощью специальных знаков указываются их номинальные значения, принципы соединений, креплений и подводки к соседним компонентам. В электрических схемах, отображающих проводку жилого помещения, точно показываются места установки розеток и выключателей, осветительных и других приборов. Здесь же наносятся линии кабелей и проводников, с указанием их технических характеристик.
На принципиальных схемах (рис. 1), наносятся подробные обозначения всех контактных соединений и других связей, а также параметры элементов и сетей. Полная схема отображает процессы управления и контроля над компонентами и всю силовую цепь. Линейная схема отображает только цепь, детали которой наносятся на отдельные листы.
Функциональные схемы (рис. 2) составляются в виде основных узлов, используемых во всей цепи или в отдельно взятом приборе. В этом случае не указываются в деталях физические размеры и прочие параметры деталей. Они обозначаются как отдельные блоки с необходимой маркировкой, дополненные связями с другими составляющими цепи или устройства.
Отображение электрических сетей на разных схемах
Перекидные рубильники отображаются на разных электрических схемах, в том числе и на однолинейной схеме, каждая из которых имеет свои специфические особенности. Знание этих отличий позволит правильно прочитать и расшифровать нанесенные изображения, безошибочно определить то или иное устройство. Подобные схемы могут быть многолинейными и однолинейными.
Наиболее подробно состояние электрической цепи отображается в виде графического чертежа на многолинейных схемах. Поскольку передача электричества осуществляется по трехфазной сети, то и на чертежах фиксируется каждая фаза со всеми подключенными устройствами и оборудованием. Такие схемы получили название трехлинейных.
В четырехлинейных схемах, используемых в сетях с низким напряжением, к фазным проводам добавляется нулевой проводник PEN или N. При наличии провода защитного заземления РЕ, схема превращается в пятилинейную.
В соответствии с Правилами устройства электроустановок, однофазные сети оборудуются фазным, нулевым и заземляющим проводником. Эти три провода составляют трехлинейную схему. При отсутствии заземления нередко обходятся двумя проводами – фазным и нулевым, собранными в двухлинейную схему. Такая же схема используется в сетях постоянного тока, где используется два провода – плюс и минус.
В случае слишком разветвленных сетей, использование подробных многолинейных схем становится не совсем удобным. Для этого предусмотрены однолинейные схемы, на которых трехфазная электрическая сеть отображается в виде одного общего проводника.
Основные виды рубильников
Согласно электротехнической терминологии, рубильник относится к устройствам, обеспечивающим течение по цепи электрического тока. Его отличительной особенностью является уникальная система, действие которой направлено на быстрый разрыв контакта. Все функции устройства осуществляются ручным приводом, надежно отключающим напряжение во время выполнения ремонтных и профилактических работ.
Существует несколько типов рубильников, среди которых можно выделить следующие:
- Перекидные (рис. 1). С помощью этих устройств напряжение перекидывается с одной цепи на другую. В основном они используются, когда возникает необходимость переключить подачу тока с аварийного участка цепи на рабочий. Для установки приборов предусматриваются специальные щитовые помещения. Данный тип рубильников имеет высокие эксплуатационные и технические показатели.
- Разрывные (рис. 2). Подключается к общим выходным цепям, идеально подходят для частных домов, квартир, офисных зданий. С помощью этого прибора осуществляется подключение какого-либо объекта к общей сети. Устанавливаются в электрическом щите с выводом наружу переключающего рычага. На рынке представлены широким модельным рядом.
- Реверсивные (рис. 3). Используются в трехфазных электрических сетях, обеспечивая их нормальное функционирование. С помощью этих приборов нагрузка распределяется между линиями, а ток бесперебойно поступает потребителям. Установка рубильников выполняется в горизонтальном или вертикальном положении, все переключения производятся вручную. Отдельные виды приборов могут управляться дистанционно.
Основной деталью рубильника является поворотная контактная система. Конструкция подвижного контакта представляет собой нож или подпружиненную вилку, а неподвижного – нож или две пластины, подпружиненные посредством стального рассеченного кольца. Кроме того, рубильник оборудуется рукояткой или ручным приводом, контактными выводами для подключения проводов. Разрывной рубильник на 1 направление с тремя полюсами оборудуется тремя входными и тремя выходными контактами, а у перекидного изделия на 2 направления – шесть входных и шесть выходных контактов. Для каждого полюса предусмотрены 1 или 2 дугогасительные камеры, в соответствии с количеством направлений.
Конструкция контактной группы не позволяет подвижному контакту самопроизвольно выпадать под действием вибрации или под собственным весом. Для всех переключений требуется только физическая сила персонала.
Перекидные рубильники на электрических схемах
Существуют различные варианты отображения перекидных и других рубильников. Разница между ними зависит от параметров электрической сети и конкретного места в схеме каждого из них. При использовании однолинейной схемы, обозначение на схеме прибора выполняется так, как это показано на рисунке 1. Такой же вариант используется в многолинейной схеме, когда рубильник устанавливается на какую-то одну фазу.
На рисунке 2 отображается трехфазный рубильник, обеспечивающий поочередное включение и отключение фаз. Точно такие же рубильники (рис. 3) оборудуются специальной планкой, позволяющей одновременно замыкать все три фазы. Эта важная деталь обязательно отображается на трехлинейных схемах и вариантах с большим количеством линий. Данная схема подходит и для двухфазных рубильников, когда отображается два прибора, соединяемых общей планкой. На рисунке 4 хорошо просматривается обозначение перекидного рубильника на схеме в однолинейном варианте. В этом случае вместо трех фаз указана всего лишь одна, которая называется условно средней.
Существуют варианты (рис. 5), обозначений рубильника на однолинейной схеме, в которой она превращается в многолинейную. Такое изображение используется при необходимости более подробного рассмотрения некоторых участков цепи.
Отдельное обозначение предусмотрено для реверсивных рубильников перекидного типа, устанавливаемых вместе с трехфазными асинхронными двигателями. Данные приборы характеризуются наличием трех положений, в том числе – 2 положения на включение и 1 – на отключение. Эти обозначения применяются чаще всего, но при использовании редких видов сетевых соединений, в нормативной документации вполне возможно подобрать УГО или скомбинировать наиболее подходящий вариант.
Рубильник условное обозначение на схеме
2. Контакт импульсный замыкающий при срабатывании и возврате
3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
П.А. Шалаев, С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.10.87 № 4033
3. Стандарт полностью соответствует СТ СЭВ 5720-86
4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта 7 табл. 1) и ГОСТ 2.755-74
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Каждый специалист-электротехник должен обладать навыками чтения электрических схем. При помощи специальных условных знаков легко отображаются любые типы розеток, выключателей, коммутационной аппаратуры, электроприборов и оборудования. В нормативных документах предусмотрено и обозначение перекидного рубильника на схеме. Отечественные и зарубежные стандарты практически не отличаются, поэтому данные устройства свободно идентифицируются в проектной документации.
Нормативные документы и типы электрических схем
Электрические схемы являются наиболее востребованными при составлении проектов и выполнении практических работ. Их основой служат многочисленные варианты условного — графического обозначения – УГО, определяемые ГОСТ 2.702-2011. Этот документ известен среди специалистов под названием «ЕСКД. Правила выполнения электрических схем. Он создан на основе нескольких норм и правил, определяемых другими видами ГОСТ.
Все представленные нормативы отображаются в виде четких требований, касающихся подробностей всех типов электрических схем. Документ содержит не только перечень обозначений, касающийся приборов и изделий, но и отображает взаимные связи между ними, а также основные принципы работы каждого устройства, использующего электроэнергию. Здесь же определяются правила, в соответствии с которыми можно узнать, как обозначается то или иной вид контактных соединений, особенности в маркировке проводников, буквенные и графические отображения используемых элементов.
В практической деятельности электротехники пользуются тремя основными видами электрических схем.
Монтажная схема. Как правило отображается в виде печатной платы с точным указанием мест расположения деталей и элементов. С помощью специальных знаков указываются их номинальные значения, принципы соединений, креплений и подводки к соседним компонентам. В электрических схемах, отображающих проводку жилого помещения, точно показываются места установки розеток и выключателей, осветительных и других приборов. Здесь же наносятся линии кабелей и проводников, с указанием их технических характеристик.
На принципиальных схемах (рис. 1), наносятся подробные обозначения всех контактных соединений и других связей, а также параметры элементов и сетей. Полная схема отображает процессы управления и контроля над компонентами и всю силовую цепь. Линейная схема отображает только цепь, детали которой наносятся на отдельные листы.
Функциональные схемы (рис. 2) составляются в виде основных узлов, используемых во всей цепи или в отдельно взятом приборе. В этом случае не указываются в деталях физические размеры и прочие параметры деталей. Они обозначаются как отдельные блоки с необходимой маркировкой, дополненные связями с другими составляющими цепи или устройства.
Отображение электрических сетей на разных схемах
Перекидные рубильники отображаются на разных электрических схемах, в том числе и на однолинейной схеме, каждая из которых имеет свои специфические особенности. Знание этих отличий позволит правильно прочитать и расшифровать нанесенные изображения, безошибочно определить то или иное устройство. Подобные схемы могут быть многолинейными и однолинейными.
Наиболее подробно состояние электрической цепи отображается в виде графического чертежа на многолинейных схемах. Поскольку передача электричества осуществляется по трехфазной сети, то и на чертежах фиксируется каждая фаза со всеми подключенными устройствами и оборудованием. Такие схемы получили название трехлинейных.
В четырехлинейных схемах, используемых в сетях с низким напряжением, к фазным проводам добавляется нулевой проводник PEN или N. При наличии провода защитного заземления РЕ, схема превращается в пятилинейную.
В соответствии с Правилами устройства электроустановок, однофазные сети оборудуются фазным, нулевым и заземляющим проводником. Эти три провода составляют трехлинейную схему. При отсутствии заземления нередко обходятся двумя проводами – фазным и нулевым, собранными в двухлинейную схему. Такая же схема используется в сетях постоянного тока, где используется два провода – плюс и минус.
В случае слишком разветвленных сетей, использование подробных многолинейных схем становится не совсем удобным. Для этого предусмотрены однолинейные схемы, на которых трехфазная электрическая сеть отображается в виде одного общего проводника.
Основные виды рубильников
Согласно электротехнической терминологии, рубильник относится к устройствам, обеспечивающим течение по цепи электрического тока. Его отличительной особенностью является уникальная система, действие которой направлено на быстрый разрыв контакта. Все функции устройства осуществляются ручным приводом, надежно отключающим напряжение во время выполнения ремонтных и профилактических работ.
Существует несколько типов рубильников, среди которых можно выделить следующие:
- Перекидные (рис. 1). С помощью этих устройств напряжение перекидывается с одной цепи на другую. В основном они используются, когда возникает необходимость переключить подачу тока с аварийного участка цепи на рабочий. Для установки приборов предусматриваются специальные щитовые помещения. Данный тип рубильников имеет высокие эксплуатационные и технические показатели.
- Разрывные (рис. 2). Подключается к общим выходным цепям, идеально подходят для частных домов, квартир, офисных зданий. С помощью этого прибора осуществляется подключение какого-либо объекта к общей сети. Устанавливаются в электрическом щите с выводом наружу переключающего рычага. На рынке представлены широким модельным рядом.
- Реверсивные (рис. 3). Используются в трехфазных электрических сетях, обеспечивая их нормальное функционирование. С помощью этих приборов нагрузка распределяется между линиями, а ток бесперебойно поступает потребителям. Установка рубильников выполняется в горизонтальном или вертикальном положении, все переключения производятся вручную. Отдельные виды приборов могут управляться дистанционно.
Основной деталью рубильника является поворотная контактная система. Конструкция подвижного контакта представляет собой нож или подпружиненную вилку, а неподвижного – нож или две пластины, подпружиненные посредством стального рассеченного кольца. Кроме того, рубильник оборудуется рукояткой или ручным приводом, контактными выводами для подключения проводов. Разрывной рубильник на 1 направление с тремя полюсами оборудуется тремя входными и тремя выходными контактами, а у перекидного изделия на 2 направления – шесть входных и шесть выходных контактов. Для каждого полюса предусмотрены 1 или 2 дугогасительные камеры, в соответствии с количеством направлений.
Конструкция контактной группы не позволяет подвижному контакту самопроизвольно выпадать под действием вибрации или под собственным весом. Для всех переключений требуется только физическая сила персонала.
Перекидные рубильники на электрических схемах
Существуют различные варианты отображения перекидных и других рубильников. Разница между ними зависит от параметров электрической сети и конкретного места в схеме каждого из них. При использовании однолинейной схемы, обозначение на схеме прибора выполняется так, как это показано на рисунке 1. Такой же вариант используется в многолинейной схеме, когда рубильник устанавливается на какую-то одну фазу.
На рисунке 2 отображается трехфазный рубильник, обеспечивающий поочередное включение и отключение фаз. Точно такие же рубильники (рис. 3) оборудуются специальной планкой, позволяющей одновременно замыкать все три фазы. Эта важная деталь обязательно отображается на трехлинейных схемах и вариантах с большим количеством линий. Данная схема подходит и для двухфазных рубильников, когда отображается два прибора, соединяемых общей планкой. На рисунке 4 хорошо просматривается обозначение перекидного рубильника на схеме в однолинейном варианте. В этом случае вместо трех фаз указана всего лишь одна, которая называется условно средней.
Существуют варианты (рис. 5), обозначений рубильника на однолинейной схеме, в которой она превращается в многолинейную. Такое изображение используется при необходимости более подробного рассмотрения некоторых участков цепи.
Отдельное обозначение предусмотрено для реверсивных рубильников перекидного типа, устанавливаемых вместе с трехфазными асинхронными двигателями. Данные приборы характеризуются наличием трех положений, в том числе – 2 положения на включение и 1 – на отключение. Эти обозначения применяются чаще всего, но при использовании редких видов сетевых соединений, в нормативной документации вполне возможно подобрать УГО или скомбинировать наиболее подходящий вариант.
Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.
Введение
Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.
Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.
Виды и типы электрических схем
Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».
- Объединенные.
- Расположенные.
- Общие.
- Подключения.
- Монтажные соединений.
- Полные принципиальные.
- Функциональные.
- Структурные.
Среди существующих 10 видов, указанных в данном документе, выделяют:
- Комбинированные.
- Деления.
- Энергетические.
- Оптические.
- Вакуумные.
- Кинематические.
- Газовые.
- Пневматические.
- Гидравлические.
- Электрические.
Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.
Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.
В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:
«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».
После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.
Следует заметить, что чаще в домашней практике используются всего три типа электросхем:
- Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
- Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
- Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.
Графические обозначения в электрических схемах
- 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
- 2.721-74 – графические условные обозначения деталей и узлов общего применения.
- 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.
В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.
На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.
ВАЖНО: Для обозначения коммутационного оборудования существует:
4 базовых изображения УГО
| УГО | Наименование |
| Замыкающий | |
| Размыкающий | |
| Переключающий | |
| Переключающий с наличием нейтрального положения |
9 функциональных признаков УГО
ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.
Основные УГО для однолинейных схем электрощитов
| УГО | Наименование |
| Тепловое реле | |
| Контакт контактора | |
| Рубильник – выключатель нагрузки | |
| Автомат – автоматический выключатель | |
| Предохранитель | |
| Дифференциальный автоматический выключатель | |
| УЗО | |
| Трансформатор напряжения | |
| Трансформатор тока | |
| Рубильник (выключатель нагрузки) с предохранителем | |
| Автомат для защиты двигателя (со встроенным тепловым реле) | |
| Частотный преобразователь | |
| Электросчетчик | |
| Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления | |
| Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления | |
| Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления | |
| Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления | |
| Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании | |
| Замыкающий контакт с замедленным действием, который срабатывает только при возврате | |
| Замыкающий контакт с замедленным действием, который инициируется только при срабатывании | |
| Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании | |
| Замыкающий контакт с замедленным действием, который срабатывает только при возврате | |
| Замыкающий контакт с замедленным действием, который включается только при срабатывании | |
| Катушка временного реле | |
| Катушка фотореле | |
| Катушка реле импульсного | |
| Общее обозначение катушки реле или катушки контактора | |
| Лампочка индикационная (световая), осветительная | |
| Мотор-привод | |
| Клемма (разборное соединение) | |
| Варистор, ОПН (ограничитель перенапряжения) | |
| Разрядник | |
| Розетка (разъемное соединение): |
Обозначение измерительных электроприборов для характеристики параметров цепи
| УГО | Наименование |
| PF | Частотомер |
| PW | Ваттметр |
| PV | Вольтметр |
| PA | Амперметр |
ГОСТ 2.271-74 приняты следующие обозначения в электрощитах для шин и проводов:
Буквенные обозначения в электрических схемах
Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:
| Наименование | Обозначение |
| Выключатель автоматический в силовой цепи | QF |
| Выключатель автоматический в управляющей цепи | SF |
| Выключатель автоматический с дифференциальной защитой или дифавтомат | QFD |
| Рубильник или выключатель нагрузки | QS |
| УЗО (устройство защитного отключения) | QSD |
| Контактор | KM |
| Реле тепловое | F, KK |
| Временное реле | KT |
| Реле напряжения | KV |
| Импульсное реле | KI |
| Фотореле | KL |
| ОПН, разрядник | FV |
| Предохранитель плавкий | FU |
| Трансформатор напряжения | TV |
| Трансформатор тока | TA |
| Частотный преобразователь | UZ |
| Амперметр | PA |
| Ваттметр | PW |
| Частотомер | PF |
| Вольтметр | PV |
| Счетчик энергии активной | PI |
| Счетчик энергии реактивной | PK |
| Элемент нагревания | EK |
| Фотоэлемент | BL |
| Осветительная лампа | EL |
| Лампочка или прибор индикации световой | HL |
| Разъем штепсельный или розетка | XS |
| Переключатель или выключатель в управляющих цепях | SA |
| Кнопочный выключатель в управляющих цепях | SB |
| Клеммы | XT |
Изображение электрооборудования на планах
Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.
Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.
Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.
Условные графические изображения электрооборудования, электротехнических устройств и электроприемников
Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2.302 в масштабе чертежа по фактическим габаритам.
Условные графические обозначения линий проводок и токопроводов
Условные графические изображения шин и шинопроводов
ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.
Условные графические изображения коробок, шкафов, щитов и пультов
Условные графические обозначения выключателей, переключателей
На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.
Условные графические обозначения штепсельных розеток
Условные графические обозначения светильников и прожекторов
Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.
Условные графические обозначения аппаратов контроля и управления
Заключение
Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.
Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.
Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.
Перекидной рубильник: схема подключения :: SYL.ru
Для переключения электроэнергии на различные устройства используются рубильники перекидного типа. Особенность их заключается в наличии блокираторов. По параметрам устройства данного типа довольно сильно отличаются. Также следует учитывать, что схемы подключения приборов зависят от сети. Встретить рубильники перекидного типа чаще всего можно в жилых домах. Регулирование данных устройств осуществляется через блоки управления. В промышленной сфере, где используются резервные генераторы, рубильники также являются востребованными. Чтобы более детально разобраться в схеме их подключения, важно изучить существующие типы.
Однополюсный рубильник
Перекидной рубильник данного типа, как правило, производится с одним модулем. В этом случае проводники используются чаще всего медного типа. Также следует учитывать, что для генераторов с частотой не более 20 Гц данные устройства подходят идеально. Однако недостатки у рубильников также имеются, и их следует учитывать. В первую очередь важно отметить, что данные устройства максимум нагрузку способны выдерживать в 200 А. Таким образом, для жилых домов с большим потреблением электроэнергии они не годятся. Еще одна их особенность кроется в малом выходном напряжении. В среднем оно не превышает 200 В.
Двухполюсный рубильник
Перекидной рубильник двухполюсного типа в настоящее время является довольно распространенным. В жилых домах он используется часто. Применять его можно как в однофазных, так и в двухфазных цепях. При этом уровень отрицательного сопротивления в среднем находится на отметке в 60 Ом. В свою очередь, параметр выходного напряжения зависит от конкретной модификации. На сегодняшний день наиболее распространенным принято считать устройства серии РР20. Конденсаторы в них применяются открытого типа. В данном случае подключение перекидного рубильника происходит через блоки питания с напряжением 300 В.
Подключение устройств к однофазной сети
Подключение к однофазной цепи возможно только при наличии двухполюсной модели (обозначение перекидного рубильника всегда можно посмотреть на задней стороне). Также следует учитывать, что блок питания для этих целей потребуется в 300 В. В данном случае на параметр отрицательного сопротивления можно надеяться на уровне 50 Ом. Также следует отметить, что в некоторых случаях устанавливаются счетчики. При этом переключатели используются довольно редко. Перемычки для контакта двухполюсных моделей подходят только медного типа. Если говорить про жилые дома, то электрощиты используются серии КК202 и другие. Реверсивные блоки для однофазных цепей подходят плохо.
Подключение прибора у двухфазной сети
Подключается перекидной рубильник к двухфазной цепи чаще всего через блок питания на 200 В. Также следует учитывать, что переключатели используются только расширительного типа. В данном случае рубильники подходят для двухфазной сети с двумя и более модулями. Предельное напряжение они обязаны выдерживать на уровне 300 В. В данном случае нагрузка на них будет оказываться в районе 20 А. Наиболее распространенными модификациями принято считать устройства серии РР30. Всего у них производителем предусмотрено два модуля. В данном случае параметр выходного напряжения выдерживается на уровне 350 В.
При этом блокираторы используются разных типов. Если рассматривать жилые дома, то в сети всегда предусмотрен счетчик. При этом блоки управления чаще всего встречаются с тиристорами. Отрицательное сопротивление в сети не превышает 40 Ом. Системы контактов для устройств подходят только закрытого типа. В данном случае скачки электроэнергии контролируются при помощи проходных конденсаторов. При этом за частотностью тока следит реверсивный блок. В случае с двухфазными моделями они применяются с контроллером. Таким образом, нелинейные искажения в цепи можно минимизировать.
Схема подключение рубильника к трехфазной сети
Подключение рубильника к трехфазной цепи осуществляется через блоки питания на 400 В. При этом трансформаторы могут использоваться только импульсного типа. Непосредственно подключение устройства происходит через инвертирующий вход. При этом ток на выходе пропускается через проходные конденсаторы. Рубильники в данном случае используются в основном двухмодульные.
Однако встречаются и одномодульные модификации. Но пороговое напряжение они обязаны выдерживать не менее 350 В. При этом отрицательное сопротивление может достигать в цепи целых 55 Ом. Чтобы решить данную проблему, в рубильнике должен иметься специальный блокиратор. Электрощиты в домах часто используются серии КК22. При этом блоки управления представлены на сегодняшний день как с тиристорами, так и с динисторами.
Рубильник для генератора
Перекидной рубильник для генератора подходит только одномодульного типа. При этом блокиратор у него должен использоваться с обычной системой контактов. Реверсивные блоки чаще всего встречаются с контроллером. В свою очередь, модели с резонатором для этих целей подоят плохо. В данном случае уровень пороговой частоты будет довольно высокий. По габаритам рубильники сильно отличаются. В этой ситуации важно учитывать количество проходных конденсаторов.
Перед подключением устройства важно помнить, что нужно проверить систему заземления. Для этого в приборе обязан иметься специальный заземляющий электрод. Производитель в данном случае обязан указывать систему защиты. Чаще всего модели изготовляются с маркировкой ИП30. Все это говорит о том, что изоляция в данном случае применяется довольно надежная, и пользователь может рассчитывать на большое количество рабочих циклов.
Двухходовая модификация
Данного типа перекидной рубильник (схема подключения показана ниже) подходит только для однофазной цепи. Всего проходных конденсаторов у него имеется два. При этом на рынке представлены как двухмодульные, так и трехмодульные типы. Блоки питания для них подходят на 300 В. Подключение устройств осуществляться может через счетчик. Перемычки в приборах используются в основном медного типа. При этом переключатели подходят только расширительные.
Также следует отметить, что электрощиты в данном случае могут использоваться различного типа. Максимум перекидной рубильник пороговое напряжение способен выдерживать на уровне 350 В. При этом параметр нагрузки зависит исключительно от производителя. В среднем он колеблется в районе 30 А.
Трехходовая модификация
Схема перекидного рубильника трехходового типа включает в себя переключатели исключительно расширительные. В целом модели больше всего подходят для двухфазных цепей. При этом особо востребованными они считаются в промышленной сфере. На предприятиях они чаще всего устанавливаются в электрощите серии КК202. Перемычки можно встретить медные. При этом блокираторы в рубильниках используются разного типа. Еще одной особенностью данных рубильников можно смело назвать повышенную чувствительность. Однако системы защиты у них устанавливаются довольно надежные. В свою очередь, класс изоляции зависит от компании-производителя.
Устройства серии SFT 250А
Перекидной рубильник 250А подходит для блоков питания на 200 и 300 В. Подключение устройств происходит через проходные конденсаторы. В данном случае параметр нагрузки не должен превышать 3 А. Переключатели для систем чаще всего используются аналогового типа. Однако расширительные модификации на сегодняшний день также встречаются.
В жилых домах рубильники данного типа устанавливаться могут. Однако блоки управления для них подходят только на тиристорной основе. Также следует учитывать, что счетчики важно устанавливать за системой контактов. Реверсивные блоки в схеме применяются как с контроллером, так и резонатором. В данном случае многое зависит от параметра пиковой частоты прибора.
Подключение рубильника SFT 100А
Схему подключения рубильник перекидной 100А имеет довольно простую. В этом случае важно учитывать параметр выходного напряжения. Если он превышает 200 В, то переключатель использовать необходимо только расширительного типа. Во всех других случаях многие эксперты советую устанавливать аналоговые модификации. Пропускная способность у них хорошая, и отрицательное сопротивление они способны выдерживать более 40 Ом.
Также следует учитывать, что проходных конденсаторов в данном случае производителем предусмотрено два. Непосредственно подключение устройства осуществляется через сеть с блоком управления. При этом счетчики могут устанавливаться за системой контактов. В данном случае пороговое напряжение не должно превышать 300 В.
Устройства SFT 345А
Подключаются рубильники данной серии исключительно через реверсивные блоки. При этом контроллеры у них применяются только открыто типа. Для двухфазных цепей данные рубильники подходят идеально. Также следует учитывать, что блоки управления могут использоваться различные. В данном случае перемычки в устройстве установлены медного типа.
В свою очередь, переключатели используются расширительные с большой пропускной способностью. Система защиты рубильника имеется с маркировкой ИП30. При этом класс изоляции у прибора довольно высокий. Отдельного внимания в представленном устройстве заслуживает качество блокиратора. В данном случае напряжение он максимум способен выдержать на уровне 33 А.
▶▷▶▷ обозначение реверсивного рубильника на однолинейной схеме
▶▷▶▷ обозначение реверсивного рубильника на однолинейной схеме| Интерфейс | Русский/Английский |
| Тип лицензия | Free |
| Кол-во просмотров | 257 |
| Кол-во загрузок | 132 раз |
| Обновление: | 12-08-2019 |
обозначение реверсивного рубильника на однолинейной схеме — Условные обозначения в электрических схемах: графические и ddecadruuslovnye-oboznacheniya-v-elektricheski Cached Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают С 01072009 на территории РФ введен в действие ГОСТ 2701-2008 ЕСКД Схемы Виды и типы Сам себе электрик Всё об электричестве — Условные trigadaucozcomindexuslovnye_graficheskie Cached Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними Условные графические обозначения элементов электрических и wwwelectricdomruarticle5htm Cached Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ Рубильник перекидной обозначение на схеме Перекидной квант-спбрфshemrubilnik-perekidnoj Cached Перекидной рубильник на однолинейной схеме Обозначение на схемах рубильника перекидного типа для однолинейных схем, представлено на картинке слева Чем Рубильник Отличается от Автомата, Особенности Конструкций elektrik-asuelektrooborudovanierazediniteli-i Cached Обозначение разных типов рубильников на схемах Обратите внимание! На схеме обозначение рубильника с управлением сразу тремя фазами и по отдельности каждой обязательно указывается Loading wwwelectromonterinfohandbooksymbol_762455html Cached Loading Обозначение электрических разъемов на схемах гост otoplenie-helpruoboznachenie-elektricheskih Cached Если на схеме отображается только силовая часть установки, то она называется однолинейной , если приведены все элементы, то полной Пример однолинейной схемы Монтажные электрические Магнитные пускатели назначение устройство принцип действия electricremontrumagnitnye-puskateli-naznachenie Cached Здесь семь степеней К примеру, позиция номер 6 это пускатель реверсивного действия с механической и электрической блокировкой, в котором тепловое реле установлено Виды рубильников — stankotecru stankotecruraznoevidy-rubilnikovhtml Cached Обозначение разных типов рубильников на схемах Обратите внимание! На схеме обозначение рубильника с управлением сразу тремя фазами и по отдельности каждой обязательно указывается Родословная кошки: разбираем по буквам tverigradrutblogrodoslovnaya-koshki-razbiraem Cached А чтобы не отдавать 50 тысяч за котенка (если вы в этом не разбираетесь) приходите в клуб и специально обученные люди вам все объяснят о породе и о ценеА то купят котенка за бешеные деньги а потом удивляются почему он Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 234
- На развернутых (не однолинейных) схемах УЗО обозначается так же как и обычные многополюсные рубильни
- ки, с той лишь разницей, что дополнительно указывается номинальный ток утечки, при котором УЗО отключает питание. Реверсивные рубильники, переключатели нагрузки купить, цены и наличие. Рубильники, вы
- чает питание. Реверсивные рубильники, переключатели нагрузки купить, цены и наличие. Рубильники, выключатели нагрузки модульные. Автоматические выключатели УЗО Предохранители. Компания ЗАО quot;Инженерное оборудованиеquot;. Продажа и производство вентиляционного и электротехнического оборудования, автоматизация систем вентиляции. Техническая информация по темам: строительные материалы, строительные работы, строительное оборудование, инженерные работы и оборудование, расход материалов. Обозначение на схеме км. Основные общепринятые условные обозначения на однолинейных схемах электроснабжения. Как принято обозначать различные электрические приборы на однолинейных схемах. У вас над перекидными рубильниками стоит надпись АВР. А вот с верхних контактов рубильника берете два кабеля на АВР пожарки.
инженерные работы и оборудование
что дополнительно указывается номинальный ток утечки
- чем говорить об условных обозначения на схемах
- нужно разобраться
- обязательной частью которых является буквенное обозначение вида элемента
Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд обозначение реверсивного рубильника на однолинейной схеме Поиск в Все Картинки Ещё Видео Новости Покупки Карты Книги Все продукты Картинки по запросу обозначение реверсивного рубильника на однолинейной схеме Как Обозначается Рубильник на Электрической Схеме Рубильник на однолинейной схеме Даже если вы Основные понятия Основные обозначения на Условные обозначения в электрических схемах ddecad май В соответствии с этим ГОСТ, схемы разделяются на видов обозначения , используемые в однолинейных схемах электрических Выключатель нагрузки рубильник Обозначение перекидного рубильника на схеме май , обозначений рубильника на однолинейной схеме , в которой она превращается в Перекидной переключатель ABB Форум электриков, монтажников wwwforumruviewtopicphp?ft Посмотрите ГОСТ ОБОЗНАЧЕНИЯ так называемый реверсивный рубильник спаренный рубильник это не совсем то, что изображено на схеме , Перекидной рубильник это рубильник с двумя Обозначение реверсивного рубильника в принципиальной wwwproektbyoboznachenie_ сен Обозначение реверсивного рубильника в А на однолинейной схеме обозначаю так же как Обозначение перекидного рубильника Proektby proektbyoboznachenie_perekidnogo янв да, если что, возьмите со схемы дин блок для коммаппаратов, может понравится покрайне Условные обозначения элементов электрических схем baurumru_library?catelectricid Стандартные условные графические и буквенные обозначения элементов электрических схем Таблица Условные графические обозначения элементов wwwelectricdomruarticlehtm дек Условные графические обозначения элементов электрических и электронных схем Обозначения выключателей и переключателей на electricalschoolinfooboznachenij Условные графические обозначения коммутационных изделий выключателей, переключателей и При изображении контактов в разных участках схемы принадлежность их одному DOC Обозначения в схемах Братский государственный brsturuimagesstoriessectionizodoc Изображение и обозначение элементов электрических схем методические указания к выполнению дипломного Перекидной рубильник Диалог специалистов АВОК forumabokruindexphp?showtopic Доброго времени суток В однолинейных схемах можно ли изображать перекидные рубильники Обозначение рубильник на схеме pdownloadroadrunetoboznachenie Обозначение перекидного рубильника на однолинейной схеме Реверсивные перекидные рубильники Как на однолинейной схеме обозначается рубильник ehimhimykorunet_kakna Тусовка Слизняк Обозначение перекидного рубильника на однолинейной схеме Сибирь монамур скачать Обозначение рубильника на схеме однолинейной bbibliobgdnorgruoboznachenie Обозначение реверсивного рубильника на однолинейной схеме Условные обозначения в электрических схемах Обозначения на однолинейной схеме Форум электриков NNru nnrubuilde?do май Обозначения на однолинейной схеме Saconek торговая марка, в том числе, есть реверсивные рубильники их производства Хотя обозначение на схеме тоже не по ГОСТ DOC Условные графические обозначения в электрических konkursolimpruKurslekciy_Kurteev Виды и типы схем , графические и буквенные обозначения элементов силовые однолинейные сети и схемы соединений потребителей, сетей релейной Основным элементом этой схемы является реверсивный магнитный Обозначение перекидного рубильника на однолинейной fusematoschoolspbru Типовые однолинейные схемы вру Вводнораспределительные панели Как обозначается рубильник на Контактор обозначение на однолинейной схеме Монтаж и ноя Контактор обозначение на однолинейной схеме такие как резисторы, автоматы, рубильники , переключатели, Обозначение розеток на схеме и КМ, в конструкции реверсивного пускателя предусмотрена Обозначение перекидного рубильника на однолинейной bopscomruoboznachenie Обозначение узо на схеме по госту Как обозначается узо на Перекидной рубильник для генератора виды Правильно ли показан на схеме реверсивный рубильник ? Форум DWGRU ГОСТ Обозначения условные графические Коммутационные аппараты и контакты Схемы АВР для ДЭС, ДГУ, ДГА, на два ввода и ДЭС, на три kvcomprodukziysxe Схемы АВР применяемые для совместной работы ДЭС, ДГУ, ДГА Рубильник QS отключает часть нагрузки через контакты реверсивного рубильника с моторным приводом QS, QS ВР выключатель разъединитель, расшифровка wwwelektroportalcomrubilnikvr Любое, нереверсивный, реверсивный Рубильник ВР предназначены для коммутации, а также ручного Расшифровка обозначений серии ВР Посоветовать какуюто конкретную ошиновку без схемы перед глазами ГОСТ ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ polysetruGOSTallGOST Настоящий стандарт распространяется на схемы , выполняемые вручную или автоматизированным способом, перекидной рубильник на вводе, верная ли схема ? Форум Подключен верно Только зачем тебе при твоей схеме подключения там реверсивный рубильник МЕГА Обновление!!! Опубликована новая версия ДНД etlprorumegaobnovleni авг версия ДНД Конструктор Однолинейных Схем v механизм рисования перекидного рубильника на схеме Косинус Фи, Расчетное значение падение напряжения, Чем отличается рубильник от автомата Все об На схеме обозначение рубильника с управлением сразу тремя фазами и по Если же вы имеете дело с однолинейной схемой , то рубильники с того, вы часто может встретить еще такое название как реверсивный рубильник Новая версия ДНД Конструктор Однолинейных Схем авг ДНД Конструктор Однолинейных Схем Что нового механизм рисования перекидного рубильника на схеме групп Косинус Фи, Расчетное значение падение напряжения, myoutubecom Реверсивный рубильник что такое Реверсивный рубильник На схеме обозначение рубильника с управлением сразу тремя фазами и по отдельности каждой Если же вы имеете дело с однолинейной схемой , то рубильники с пофазным управлением Обозначение автомата на электрической схеме обозначение апр Обозначение автомата на схеме К двухбуквенному обозначению рубильника я добавил букву D и Выключатель, Реверсивный DPDT выключатель, Цепь из двух проводов, кабелей, шин, Однолинейное Обозначение на схеме рубильника Новые схемы Обозначение рубильника на однолинейной схеме Если вы хотите нестандартные функции реверсивный рубильник и прочее Обозначение рубильника с предохранителями на схеме Схемные обозначения в электротехнике советы электрика апр Схема может быть выполнена однолинейной и Однолинейное исполнение уместно, когда трехполюсного рубильника на однолинейной схеме имеет Весьма важным в реверсивных электроприводах Обозначение рубильника на схеме однолинейной poknanordspbruoboznachenie Обозначение перекидного рубильника на однолинейной схеме Гост ескд Обозначения условные Как обозначается рубильник на однолинейной схеме bbabyfestspbrukak Обозначение реверсивного рубильника на однолинейной схеме Буквенные и графические обозначения в однолинейные электрические схемы обозначения рубильник prakardcomviewtopicphp? однолинейные электрические схемы обозначения рубильник tm vlaXML mln ru chdownloadnet Реверсивный рубильник Как подключить генератор к Мы скрыли некоторые результаты, которые очень похожи на уже представленные выше Показать скрытые результаты Запросы, похожие на обозначение реверсивного рубильника на однолинейной схеме обозначение перекидного рубильника на схеме рубильник обозначение на плане буквенное обозначение рубильника на схеме обозначение розетки на схеме электрической принципиальной обозначения на однолинейной схеме электроснабжения фотореле на однолинейной схеме рубильник на схеме обозначение u на схеме Войти Версия Поиска Мобильная Полная Конфиденциальность Условия Настройки Отзыв Справка
На развернутых (не однолинейных) схемах УЗО обозначается так же как и обычные многополюсные рубильники, с той лишь разницей, что дополнительно указывается номинальный ток утечки, при котором УЗО отключает питание. Реверсивные рубильники, переключатели нагрузки купить, цены и наличие. Рубильники, выключатели нагрузки модульные. Автоматические выключатели УЗО Предохранители. Компания ЗАО quot;Инженерное оборудованиеquot;. Продажа и производство вентиляционного и электротехнического оборудования, автоматизация систем вентиляции. Техническая информация по темам: строительные материалы, строительные работы, строительное оборудование, инженерные работы и оборудование, расход материалов. Обозначение на схеме км. Основные общепринятые условные обозначения на однолинейных схемах электроснабжения. Как принято обозначать различные электрические приборы на однолинейных схемах. У вас над перекидными рубильниками стоит надпись АВР. А вот с верхних контактов рубильника берете два кабеля на АВР пожарки.
Упрощенные автоматические переключатели| EC&M
По мере того, как резервные источники питания становятся все более распространенными в жилищном строительстве ( Фото 1 ), многие домовладельцы узнали о потребностях и преимуществах автоматических выключателей. Они знают, что в случае перебоя в электроснабжении электросети, по крайней мере, желательно включить питание выбранных цепей на панели служебного входа, чтобы обеспечить ограниченный свет, тепло и охлаждение. Возможность работать с двухпозиционным переключателем — или сидеть сложа руки и ничего не делать, пока переключатель работает сам по себе — очень привлекательный и безопасный вариант.
Основные сведения о коммутаторе
В своей основной форме переключатель для однофазной сети 120/240 В представляет собой просто двухполюсный двухпозиционный переключатель надлежащего номинального тока со средним выключенным положением ( Рис. 1 ). По конструкции это физическая невозможность для обоих источников питания одновременно питать нагрузку, если, конечно, это не предусмотрено намерением. Также невозможно микширование двух источников или обратное подключение одного источника к другому.
Фото 1.Внутри дома установлен генератор LPG мощностью 8 кВт для резервного питания. В случае отключения электроэнергии она запускается автоматически и подключается менее чем за минуту.
Установка безобрывного переключателя — относительно простая задача. Вы устанавливаете выключатель перед панелью служебного входа, которая обычно содержит главный выключатель. Вы должны расположить его рядом с входной панелью. Для модернизации, если главный выключатель является частью служебной входной панели, вам необходимо вытащить счетчик (с разрешения электроэнергетической компании), чтобы обесточить служебные входные проводники.Затем перенаправьте их в безобрывный переключатель, подключите к генератору и повторно запитайте панель служебного входа. Во всех случаях следует использовать кабель или кабельную канавку, подходящую для окружающей среды и соответствующую допустимой нагрузке. Убедитесь, что нейтраль не переключается, а корпус безобрывного переключателя правильно заземлен. Если используются алюминиевые проводники, обязательно очистите металл проволочной щеткой, нанесите ингибитор коррозии и затяните наконечники до нужного значения.
Для электрика, который никогда не модернизировал переключатель резерва, эта работа относительно проста, поскольку она очень похожа на работу, связанную с обычным сервисным монтажом.
Сравнение ручного и автоматического
Владелец дома должен активировать ручной переключатель передачи. Убедившись, что отключение электроэнергии — это больше, чем кратковременная потеря мощности, домовладелец должен вручную запустить двигатель, дать ему разогнаться и стабилизироваться, а затем переведите рычаг на передаточном переключателе в положение генератора.
Рис. 1. Двухполюсный двухпозиционный переключатель является основным передаточным оборудованием, когда вся нагрузка питается либо от обычного источника, такого как электросеть, либо от резервного источника, такого как дизельный генератор.Обратное питание или случайное соединение двух источников невозможно.
С другой стороны, автоматический переключатель резерва (АВР) непрерывно контролирует мощность электросети. Колебания или серьезные проблемы с качеством электроэнергии, которые могут предшествовать отключению электричества, вызывают команду запуска для генератора. После стабилизации резервного напряжения и частоты безобрывный переключатель переводит генератор в оперативный режим. Как только электроэнергия восстанавливается без колебаний в течение заданного периода времени, переключатель возвращается в свое нормальное положение.После периода охлаждения генератор автоматически отключается. Все эти действия происходят без вмешательства человека.
Независимо от того, какой тип переключателя используется, вышеприведенное обсуждение основано на предположении, что генератор способен обеспечивать всю подключенную нагрузку, что часто бывает не так. Если бытовая нагрузка необычно мала или генератор необычно большой, успешная работа зависит от нескольких факторов.
При наличии ручного переключателя передачи домовладелец сначала должен пройти к панели служебного входа.Часто это делали в темноте с фонариком в руке. Перед переключением на резервный источник питания домовладелец должен будет отключить отдельные выключатели для несущественных ответвленных цепей, чтобы сбросить часть нагрузки и уменьшить ее размер в соответствии с возможностями резервной электростанции. Если нагрузки в их ответвленных цепях не были должным образом отмечены до этого действия, легко перегрузить генератор с самого начала.
К счастью, этот процесс не требуется для новых безобрывных переключателей.Некоторые производители предоставляют переключатели селективного переключения нагрузки (щелкните здесь, чтобы увидеть Рис. 2 ), которые обеспечивают альтернативное питание только для тех ответвлений, которые были заранее выбраны домовладельцем. Поскольку этот тип автоматического переключателя несет только небольшую часть общей нагрузки, он меньше по размеру и имеет умеренную цену. Типичная модель с 6 цепями, подходящая для генератора мощностью 5000 Вт, стоит около 350 долларов.
Кроме того, электрик, выполняющий первоначальный монтаж, не должен отключать поступающее питание и выполнять тяжелые работы с проводником на входе во время установки.Все, что вам нужно установить, это двухполюсный выключатель на 60 А, соответствующий марке и модели служебной входной панели.
Модернизация
Фото 2. Автоматический селективный переключатель схемы, модернизированный для бытовых нужд на 200А. Поскольку это дополнительная резервная система, владелец назначает цепи для питания.
Начните модернизацию, установив селективный переключатель ручного включения резерва рядом с панелью служебного входа ( Фото 2 ).Гибкая дорожка качения, во многих случаях электрическая неметаллическая трубка (ЛОР), часто снабжена переключателем. Однако вы должны заменить его металлическим кабельным каналом, если здание на три или более этажа выше уровня земли — или если ЛОР запрещен местным законодательством. Примечание : ENT разрешен в соответствии с версией NEC от 2008 года.
Пропустите предварительно смонтированный жгут через эту дорожку качения. Он включает в себя толстые проводники для нового двухполюсного выключателя в существующей служебной входной панели вместе с обозначенными незаземленными проводниками ответвленной цепи.Соедините эти новые проводники от жгута с предварительно выбранными проводниками ответвленной цепи с помощью скрученных соединителей внутри панели служебного входа. Кабельный канал также включает в себя зеленый заземляющий провод для оборудования, который предназначен для заземления корпуса безобрывного переключателя. Жгут проводов предварительно установлен в переключателе селективной схемы, поэтому единственные соединения, которые необходимо выполнить, — это те, которые находятся на панели служебного входа. Хотя оригинальные автоматические выключатели больше не используются, вы можете оставить их на месте в качестве запасных или удалить два из них, чтобы освободить место для нового двухполюсного выключателя на 60 А.
В связи с повышенным уровнем дугового короткого замыкания и требованиями GFCI для ответвленной цепи вам может потребоваться модернизировать некоторые выключатели в безобрывном переключателе. Некоторые модели не допускают этого изменения. Важно не упускать из виду само понятие совместимости выключателя. Некоторые выключатели разных производителей могут выглядеть взаимозаменяемыми и подходящими для коробки, но они не указаны для этой цели. Одной из проблем может быть несоответствие металлического сплава шинам. Соответственно, вы должны обратить внимание на эту деталь.
Помимо стоимости двухполюсного выключателя, для выполнения работы необходимо предоставить еще один значительный расходный материал — гибкий шнур достаточной силы тока, подходящий для окружающей среды, для подачи питания от генератора к передаточному переключателю или — при проводном подключении — к распределительной коробке, установленной снаружи дома.
Знай код
Обсуждаемая нами установка, конечно же, регулируется NEC. Переключатель передачи определен в Ст.100 как: «автоматическое или неавтоматическое устройство для передачи одного или нескольких соединений проводов нагрузки от одного источника питания к другому». Причина, по которой в этом определении не упоминается изоляция источников друг от друга, заключается в том, что в определенных случаях одному или нескольким источникам электроэнергии разрешается работать параллельно с первичным источником энергии, в частности с электроэнергетической компанией. Эта ситуация описана в ст. 705 (взаимосвязанные источники производства электроэнергии) и встречается в домах с ветровыми или солнечными энергосистемами, где есть когенерационная установка с электросетью.Для этого типа подключения требуется синхронный инвертор, чтобы мощность постоянного тока от аккумуляторных батарей преобразовывалась в мощность переменного тока с надлежащим напряжением и частотой и синхронизировалась по фазе с источником электроснабжения.
Требования ст. 445 (Генераторы) очень краткое и не упоминает о необходимом переключателе. Эта и другие детали описаны в ст. 702 (дополнительные резервные системы).
Аварийные системы — это системы, которые подают электроэнергию и / или свет в случае отключения электроэнергии в специально отведенных местах, где такое электроснабжение необходимо для безопасности жизни человека.Для этих систем требуются ATS, и для завершения переключения указывается минимальный интервал времени.
Требуемые по закону резервные системы — это системы, предписанные муниципальными, государственными, федеральными или другими кодексами или уполномоченным государственным учреждением. Для этого также требуются АВР. Также существует минимальное требование по времени, но оно больше, чем для аварийных систем.
Дополнительные резервные системы обеспечивают питание объектов, где безопасность жизнедеятельности не является проблемой и где они не требуются кодексами или государственными постановлениями.Автоматические переключатели могут быть ручными или автоматическими. Кроме того, не указано минимальное время передачи. В большинстве случаев именно эта статья регулирует жилые системы резервного электроснабжения, включая автоматические переключатели. Перед выполнением такой установки вам следует внимательно изучить эту статью, чтобы убедиться, что ваша работа соответствует требованиям NEC.
Дополнительное резервное питание полезно для питания тех нагрузок, которые, если они не обслуживаются из-за отключения электроэнергии, могут вызвать дискомфорт или финансовые потери, но не связаны с безопасностью жизни.Если опциональный резервный источник питания принимает только определенные нагрузки, то выбор этих нагрузок является обязанностью домовладельца или назначенного менеджера. Типичный выбор — отопление и охлаждение (особенно морозильные камеры, где оттаивание может быть дорогостоящим), обработка данных и связь, водоснабжение и удаление сточных вод (где задействованы электрические насосы), выбранное освещение, открыватели гаражных ворот (чтобы автомобиль не застрял внутри). , некоторое кухонное оборудование (включая газовые плиты с электрическим розжигом), электрические часы и т.п.Выбор может зависеть от потребности и количества потребляемой мощности. Должна быть возможность обеспечить все необходимое для нормального существования и даже телевизор и компьютер, не перегружая генератор средних размеров.
Статья 702 требует наличия звуковых и визуальных сигналов для индикации отказа дополнительного резервного источника и индикации того, когда дополнительный резервный источник несет свою нагрузку. Исключение позволяет опускать эти сигналы, если дополнительный резервный источник является переносным, но не, если он постоянно установлен в данном месте.
Другой Art. 702 — на панели служебного входа должна быть размещена табличка с указанием типа и расположения дополнительного резервного оборудования.
Чтобы правильно рассчитать резервный генератор и передаточный переключатель, следуйте процедурам, описанным в Ст. 220 (расчеты ответвлений, фидеров и услуг). Если две нагрузки не будут использоваться одновременно, меньшую из них можно не учитывать при расчете общей нагрузки. Классический пример — отопление и кондиционирование. Этот расчет повлияет на размер генератора и передаточного переключателя.
Как мы уже видели, безобрывный переключатель является ключевым элементом в установке резервного питания в жилых помещениях. Тем не менее, это просто базовое двухполюсное устройство для двойного выброса со средним выключенным положением.
Херрес — дипломированный мастер-электрик в Стюартстауне, штат Нью-Хэмпшир, с ним можно связаться по телефону [email protected].
Боковая панель: Безопасность прежде всего
На самом деле не существует надежного способа обеспечить отключение главного выключателя в каждом здании в электросети до того, как сработает локальный генератор.По этой причине некоторые линии электроснабжения будут получать обратное питание во время перерывов в работе. В этой ситуации выходное напряжение 240 В генератора подается на вторичные обмотки трансформатора электросети. Оттуда оно повышается до линейного напряжения, неизменно в диапазоне киловольт. Эта ситуация ставит под угрозу жизнь работников электроснабжения.
В случае, если резервный генератор подает питание на панель служебного входа с главным выключателем в положении ВКЛ, и электроснабжение от электросети восстанавливается, два источника питания не будут синхронизированы.В этом случае будет разрушен меньший из двух источников питания (то есть домашний генератор) с его гораздо более высоким внутренним сопротивлением.
Что такое переключающее реле?
Понедельник, 3 ноября 2014 г. | AdrianR
В этом посте рассказывается о переключающих реле, используемых в автомобильной электротехнике Arc Components Limited. Реле, поставляемые в магазине, сконфигурированы в соответствии со стандартизацией клемм DIN 72552, и их примеры можно найти в разделе «Реле переключения».
Что такое переключающее реле?
Наиболее распространенные реле с функцией переключения производятся для переключения одной питающей линии (обычно положительной — положение 30) между двумя активными функциями в цепи, реле переключается вручную с помощью тумблера / нажимного переключателя или дистанционно через цепь. Простой «однолинейный переключатель переключения» достигается переключением однолинейного входа из положения клеммы 30, покоящегося в нормально замкнутом положении клеммы 87a (обозначено «жирными» черными линиями на схемах ниже), в положение 87. .Когда катушка находится под напряжением, линия переключается с клеммы 87a на клемму 87, оставаясь во второй функции до тех пор, пока питание на катушку под напряжением (через 85 и 86, которые можно менять местами в некоторых приложениях) не будет отключено, возвращая цепь в нормально закрытое (NC — 87a) положение. Типичное объяснение этой функции — связать ее с ближним светом фар, когда мгновенно переключается на полный свет, а затем обратно в положение ближнего света (при этом оба выходных положения «по конструкции» активны).На практике было бы правильно сказать, что переключающие реле использовались (иногда производителями транспортных средств) для достижения нормально разомкнутого или нормально замкнутого замыкающего и размыкающего действия, оставляя положение линейного выхода без обозначения.
Существует множество конфигураций переключающего реле, используемого для переключения автомобильных электрических цепей, каждая из которых позволяет изменять режим переключения, версии включают нормально замкнутый (NC или активный контур), с фиксацией и подавлением катушки. Одно из них, фиксирующее реле, обеспечивает механическую (или в некоторых случаях электронную) функцию, которая сохраняет коммутируемое положение даже при отключении питания катушки, что полезно для экономии энергии, линейный переключатель повторно активируется (обычно с помощью мгновенного нажимного переключателя. ) только тогда, когда на катушку снова подано напряжение.Типичные конструкции:
- Стандартное реле переключения линии: как описано, переключающий вход 30 между 87a (NC) и 87.
- Реле переключения с диодом: используются для подавления скачков напряжения катушки, клеммы 85 и 86 становятся чувствительными к полярности; 86 должен оставаться положительным обозначением, если диод отслеживает согласно приведенному ниже примеру схемы.
- Реле переключения с резистором: используются для более надежного подавления скачков напряжения на катушке, 85 и 86 могут быть заменены местами для подачи питания на катушку в некоторых случаях, поскольку клеммы не становятся чувствительными к полярности.
- Реле с механической фиксацией: разрешает переключение цепей, и положение остается «сделанным» до тех пор, пока на катушку не будет снова подано напряжение.
Катушка реле — положительная и отрицательная катушка с возбуждением по DIN 72552 Определение.
| Клемма или контакт | Идентификация |
|---|---|
| 85 | Катушка реле отрицательная. |
| 86 | Положительная катушка реле. |
Контакты реле — подача линии или переключение по DIN 72552 Определение.
| Клемма или контакт | Идентификация |
|---|---|
| 87 | Общий контакт. |
| 87a | Нормально замкнутый контакт. |
| 87b | Нормально открытый контакт. |
| 88 | Общий контакт 2. |
| 88a | Нормально закрытый контакт 2. |
| 88b | Нормально открытый контакт 2. |
| 30 | Подача или линейный вход, положительный. |
Примеры реле переключения:
| Стандартное реле переключения (87a, NC) | Реле переключения с диодом | Реле переключения с резистором 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 |
|---|---|---|
| Механическое реле блокировки | ||
Это сообщение в блоге закрыто для комментариев.
Коммутаторы | Electronics Club
Переключатели | Клуб электроники Контакты переключателя (полюс, ход и т. Д.)
Стандартные переключатели (SPST, DPDT и т. Д.)
Специальные переключатели (многоходовые, наклонные, язычковые и т. Д.)
См. Также: Реле | Последовательный и параллельный
Выбор переключателя
Особенности, которые следует учитывать при выборе коммутатора:
- Тип контактов типа DPDT.
- Номинальные значения по напряжению и току.
- Принцип работы переключение, скольжение и т. Д.
Для обозначения различных типов стандартных переключателей используются следующие термины:
SPST = однополюсный, одинарный
SPDT = однополюсный, двусторонний
DPST = двухполюсная, одинарная
DPDT = двухполюсная, двойная
Переключающие контакты
Для описания переключающих контактов используется несколько терминов:
- Полюс — количество контактных групп переключателя.
- Бросок — количество токопроводящих позиций (используется только для одинарных и двойных)
- Путь — количество ведущих позиций.
- Momentary — переключатель возвращается в нормальное положение при отпускании.
- Обрыв — выключено, контакты не токопроводящие.
- Замкнут — на позиции, контакты проводящие, позиций может быть несколько.
Простой двухпозиционный выключатель
Простой двухпозиционный переключатель имеет один набор контактов, однополюсный , и одно положение переключения, которое проводит, одиночный ход .Этот тип переключателя называется SPST (однополюсный, однопозиционный). и его действие описано как ВКЛ-ВЫКЛ . Механизм переключателя имеет два положения: закрыто = включено и открыто = выключено, но это называется «однопозиционный». потому что ведет только одна позиция.
Простой нажимной переключатель
Простой кнопочный выключатель, такой как дверной звонок, имеет один набор контактов и положение включения. только на мгновение, как только вы отпустите переключатель, он снова выключится. Это действие называется нажатием на включение (нажатие для замыкания контактов).Кратковременное действие показано в скобках: (ON) -OFF .
Номинальные характеристики контактов переключателя
Контакты переключателя рассчитаны на максимальное напряжение и ток, и могут быть разные рейтинги для переменного и постоянного тока. Значения переменного тока выше, потому что ток падает до нуля. много раз в секунду, и вероятность образования дуги на контактах переключателя снижается.
Для проектов низковольтной электроники номинальное напряжение не имеет значения, но вам может потребоваться чтобы проверить текущий рейтинг.Максимальный ток меньше для индуктивных нагрузок (катушек и двигатели), потому что они вызывают большее искрение на контактах при выключении.
Стандартные переключатели
Фотографии © Rapid Electronics
ВКЛ-ВЫКЛ, SPST
SPST = однополюсный, односторонний
Простой двухпозиционный выключатель.
Этот тип может использоваться для переключения источника питания на цепь. На фотографии изображен тумблер SPST
.При использовании с электросетью этот тип переключателя должен быть в токоведущем проводе, но лучше использовать переключатель DPST, чтобы изолировать как фазу, так и нейтраль.
Rapid Electronics: Тумблер SPST
(ON) -OFF, Push-to-Make, SPST мгновенный
При отпускании нажимной выключатель возвращается в свое нормально разомкнутое = выключенное положение. кнопку, это показано скобками вокруг (ВКЛ). Это стандартный переключатель дверного звонка.
Rapid Electronics: нажимной выключатель
ВКЛ. (ВЫКЛ.), Push-to-break, SPST Momentary
Размыкающий переключатель возвращается в свое нормально замкнутое = включенное положение, когда вы отпускаете кнопку, это показано скобками вокруг (ВЫКЛ).
Rapid Electronics: нажимной выключатель
ON-ON, SPDT
SPDT = однополюсный, двойной бросок
Этот переключатель может быть включен в обоих положениях, включая отдельное устройство в каждом случае. Его также называют переключателем .
Например, переключатель SPDT может использоваться для включения красной лампы в одном положении и зеленой лампы в другом положении.
Тумблер SPDT может использоваться как простой выключатель, подключившись к COM и одному из A или B клеммы, показанные на схеме.A и B взаимозаменяемы, поэтому переключатели обычно не имеют маркировки.
Тумблерные, ползунковые и перекидные переключатели SPDT
ВКЛ-ВЫКЛ-ВКЛ, SPDT Центр ВЫКЛ
Это специальная версия стандартного переключателя SPDT, показанного выше. Он имеет третье положение переключения в центре, которое выключено.
Быстрая электроника: Центральный выключатель SPDT
Мгновенная (ВКЛ) -ВЫКЛ- (ВКЛ) версии также доступны, в которых переключатель возвращается в центральное положение выключения при отпускании.Скобки используются для отображения мгновенного действия.
Быстрая электроника: Переключатель (ON) -OFF- (ON)
Двойное включение-выключение, DPST
DPST = двухполюсный, одинарный бросок
Пара двухпозиционных переключателей, которые работают вместе (показаны пунктирной линией в символе цепи).
Переключатель DPST часто используется для электроснабжения сети, поскольку он переключает как активные, так и нейтральные соединения.
Быстрая электроника: Кулисный переключатель DPST
Двойной ON-ON, DPDT
DPDT = двойной полюс, двойной бросок
Пара включенных переключателей, которые работают вместе (показаны пунктирной линией в символе цепи).
Реверсивный переключатель
DPDT-переключатель можно подключить как реверсивный переключатель для двигателя, как показано на схеме ниже:
Быстрая электроника: Ползунковый переключатель DPDT
ВКЛ-ВЫКЛ-ВКЛ, DPDT Center Off
Это специальная версия стандартного переключателя DPDT, показанного выше. Он имеет третье положение переключения в центре, которое выключено. Это может быть полезно для управления двигателем, потому что у вас есть прямое, выключенное и обратное положение.
Быстрая электроника: DPDT центральный выключатель
Мгновенная (ВКЛ) -ВЫКЛ- (ВКЛ) версии также доступны, в которых переключатель возвращается в центральное положение выключения при отпускании.Скобки используются для отображения мгновенного действия.
Быстрая электроника: DPDT центральный выключатель без фиксации
Переключатели специальные
Фотографии © Rapid Electronics
Двухпозиционный переключатель (например, ВКЛ-ВЫКЛ, SPST)
Выглядит как кнопочный выключатель мгновенного действия, но это стандартный двухпозиционный выключатель SPST: нажмите один раз, чтобы включить, нажмите еще раз, чтобы выключить. Это называется фиксирующим действием .
Rapid Electronics: Двухпозиционный переключатель SPST
Микровыключатель (обычно ON-ON, SPDT)
Микропереключателипредназначены для переключения полностью открытыми или полностью закрытыми в ответ на небольшие движения и небольшие силы.Они доступны с прикрепленными рычагами и роликами.
Микропереключателичасто используются в качестве датчиков в машинном оборудовании для определения положения деталей, в том числе дверей, например. они могут использоваться для остановки машины, если открывается дверь или панель, открывающая движущиеся части.
Нормальные выключатели, вероятно, будут страдать от повреждения дуговым разрядом (искрой) на своих контактах, когда они не открываются и не закрываются полностью, микровыключатели предназначены для предотвращения этой проблемы.
Rapid Electronics: микровыключатели
Переключатель с ключом
Переключатель с ключом.Показанный пример — SPST.
Rapid Electronics: клавишные переключатели
Переключатель наклона (SPST)
Переключатели наклона содержат токопроводящую жидкость, которая при наклоне замыкает контакты внутри, замыкая переключатель. Их можно использовать как датчик для определения положения объекта. Некоторые переключатели наклона содержат ядовитую ртуть.
Геркон
Контакты геркона замыкаются поднесением небольшого магнита к переключателю. Они используются в цепях безопасности, например, для проверки того, что двери закрыты.Стандартными герконами являются SPST (простое включение-выключение), но также доступны версии SPDT (переключаемые).
Предупреждение: герконы имеют стеклянный корпус, который легко разбивается! Рекомендации по обращению см. На веб-сайте «Электроника в Meccano».
Rapid Electronics: герконы
DIL-переключатель
DIL = двухрядный.
DIL-переключатель представляет собой набор миниатюрных двухпозиционных переключателей SPST, в показанном примере 8 переключателей. Размер корпуса такой же, как у стандартной интегральной схемы DIL.
DIL-переключатели используются для настройки цепей, например, для установки кода пульта дистанционного управления. Они также известны как переключатели DIP (Dual In-Line Parallel).
Rapid Electronics: DIL-переключатели
Многополюсный переключатель
На рисунке показан 6-полюсный двухпозиционный переключатель, также известный как 6-полюсный переключающий переключатель. Его можно настроить на мгновенное или фиксирующее действие. Действие фиксации означает, что он ведет себя как кнопочный переключатель, нажмите один раз для первой позиции, нажмите еще раз для второй позиции и т. д.
Быстрая электроника: 6-полюсный переключатель
Многопозиционный переключатель
Многопозиционные переключатели имеют 3 или более проводящих положений и могут иметь несколько полюсов (контактные группы).
Символ показывает 1-полюсный 4-позиционный переключатель.
Популярный тип имеет вращающееся действие и доступен с различными схемами контактов от 1-полюсного 12-контактного до 4-полюсного 3-контактного. Количество путей (положений переключателя) можно уменьшить, отрегулировав упор под крепежной гайкой.Например, если вам нужен 2-полюсный 5-позиционный переключатель, вы можете купить 2-полюсный 6-позиционный переключатель и отрегулировать упор.
Сравните многополюсный переключатель (много положений переключателя) с описанным выше многополюсным переключателем (множество наборов контактов).
Rapid Electronics: многоходовые поворотные переключатели
Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент переключателей и других компонентов для электроники, и я рад рекомендую их как поставщика.
Политика конфиденциальности и файлы cookie
Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.
electronicsclub.info © Джон Хьюс 2021 г.
Руководство по безобрывным переключателям генератора
Что такое безобрывный переключатель генератора?
Как переносные, так и резервные генераторы могут обеспечить вам и вашей семье комфорт и безопасность во время отключения электроэнергии или чрезвычайной ситуации.Однако без переключателя генератора использовать генераторы сложно, а зачастую и опасно. Переключатель генератора позволяет автоматически или вручную переключать источник питания в вашем доме из электрической сети на генератор при отключении электроэнергии.
Стационарные резервные генераторы устанавливаются с автоматическим переключателем, но для портативных генераторов требуется отдельный ручной переключатель. У каждого есть свои преимущества и недостатки. Хотя автоматический переключатель передачи более дорогой, он более удобен для домовладельца, поскольку работает автоматически и устанавливается электриком вместе с самим генератором.Ручной переключатель передачи дешевле, но он должен устанавливаться отдельно и может вызвать затруднения при включении и выключении во время простоя.
Независимо от того, покупаете ли вы автоматический или ручной переключатель резерва генератора, перед покупкой необходимо учесть ряд факторов, от типа генератора, которым вы владеете, до размера переключателя резерва. Прежде чем покупать генератор или передаточный переключатель, вам также необходимо понять электрические потребности вашего дома. В AlltimePower мы создали инструмент для определения размеров генератора, который поможет вам в этом.Мы также сможем подобрать вам дилеров генераторов в зависимости от ваших потребностей в электроэнергии и бюджета.
Выключатели автоматические
Стационарные резервные генераторы подключаются непосредственно к домашним электросетям, если их устанавливает квалифицированный электрик. Преимущество стационарных резервных генераторов состоит в том, что они обеспечивают более стабильное и продолжительное энергоснабжение дома. Кроме того, они оснащены встроенным безобрывным переключателем генератора, который автоматически переключает источник энергии в доме из электрической сети на генератор.Вам не придется беспокоиться об установке безобрывного переключателя или его ручном включении во время каждого простоя. Для многих домовладельцев это удобство и душевное спокойствие стоит дополнительных затрат.
Автоматический переключатель резервного генератора непрерывно контролирует входящий поток электроэнергии из электрической сети. Когда он обнаруживает, что электрический поток был прерван, он немедленно сигнализирует генератору о запуске. Когда генератор готов к подаче электроэнергии, передаточный переключатель отключает дом от электросети и подключает генератор к электрическим цепям вашего дома.Весь этот процесс занимает всего несколько секунд.
Когда передаточный переключатель обнаруживает, что электрический ток вернулся к своему нормальному напряжению, он переключает электрическую нагрузку обратно в сеть, отключая питание от генератора. Генератор продолжает работать в более медленном темпе в течение нескольких минут для охлаждения двигателя. Как только произойдет следующее отключение питания, безобрывный переключатель будет готов снова переключить питание на генератор. Этот процесс обеспечивает постоянное электроснабжение дома независимо от того, что происходит вне дома.
Переносные автоматические переключатели
Ручные переключатели включения генератора дают тот же результат, что и автоматические, но требуют, чтобы домовладелец вручную переключал подачу питания с электрической сети на генератор. Чаще всего переносные генераторы, которые не подключены напрямую к электрическим цепям дома, имеют ручной выключатель питания. Хотя ручное переключение питания требует дополнительного шага, это должно занять не более минуты или двух, если переключатель без резерва установлен правильно.
Ручные выключатели питания могут быть установлены внутри или снаружи в зависимости от их рейтинга NEMA. Во время простоя вам нужно будет подключить генератор к впускной коробке, включить ручной переключатель, а затем включить переносной генератор. Через несколько секунд генератор должен подать электроэнергию в дом. После перебоев в работе вам нужно будет снова выключить выключатель, отсоединить генератор от впускной коробки и выключить генератор.
В зависимости от электрической мощности вашего портативного генератора и передаточного переключателя вы не сможете запитать все устройства в вашем доме.Выходная мощность генератора определяет количество цепей, которые вы можете запитать. Большинство генераторов мощностью 5000 ватт могут питать 6 цепей, в то время как более крупные генераторы могут питать 10 или более цепей. Чтобы сэкономить энергию, подумайте об использовании только более важных приборов, таких как водонагреватель и кондиционер, пока не включите посудомоечную машину или сушилку, пока отключится электричество. Попытка запитать слишком много цепей может привести к перегрузке безобрывного переключателя и повреждению генератора.
Важность автоматического переключателя генератора для переносных генераторов
Хотя можно управлять электрическими устройствами с помощью портативного генератора без установки ручного безобрывного переключателя, переключатель намного безопаснее и удобнее.Работа без выключателя требует подключения каждого электрического устройства, которое вы хотите запустить, к портативному генератору с помощью удлинителя. Это не только неудобно и требует много времени, но также может потребовать, чтобы вы оставили открытыми окна или двери, что создает угрозу безопасности дома.
В довершение всего, Национальный электротехнический кодекс требует, чтобы владельцы портативных генераторов имели правильно установленный безобрывный переключатель перед использованием портативного генератора. Это связано с тем, что подключение портативных генераторов напрямую к приборам увеличивает риск несчастных случаев для домовладельцев.Если вы подключите генератор к домашним электроприборам с помощью удлинителей, питание от генератора не отключится автоматически. Вместо этого мощность вернется к генератору. Это может привести к повреждению генератора и подключенных к нему приборов и даже вызвать возгорание или поражение электрическим током. Лучше планировать заранее и покупать передаточный переключатель вместе с переносным генератором.
Расчет безобрывного переключателя генератора
Перед покупкой и установкой безобрывного переключателя вам необходимо определить требуемый размер или силу тока.Сила тока указывает на то, какой электрический ток может безопасно или точно выдержать автоматический переключатель. Когда вы начнете покупать автоматический переключатель, вы, вероятно, увидите разные номиналы усилителя. Это показывает, сколько ампер может выдержать безобрывный переключатель. Например, если переключатель передачи может выдерживать максимум 50 ампер, его размер будет указан как 50 ампер.
Лучший способ определить идеальный размер вашего безобрывного переключателя — это согласовать его с нагрузкой вашего генератора. Для этого вам нужно подобрать самую большую розетку на вашем генераторе.Например, если самая большая розетка вашего генератора составляет 30 ампер, вам следует купить передаточный переключатель на 30 ампер, чтобы получить полную мощность нагрузки. Если вы не уверены, какая электрическая мощность вам нужна от вашего генератора, вы можете воспользоваться нашим калькулятором размеров генератора. Это поможет вам выбрать идеальный генератор и переключатель.
Даже если вы правильно подобрали размер безобрывного переключателя к размеру генератора, вы должны быть осторожны, чтобы не перегрузить систему, подавая слишком много энергии сразу.Некоторые измерители мощности включают в себя встроенные измерители мощности, которые отслеживают, что находится под напряжением. Это поможет предотвратить перегрузку системы и случайное повреждение генератора и приборов.
Выбор правильного безобрывного переключателя генератора
Даже после того, как вы определили, нужен ли вам ручной или автоматический переключатель резерва, и подобрали нужный размер, необходимо учитывать ряд других факторов. Например, передаточные переключатели могут быть одноконтурными, двухконтурными или многоконтурными.Более крупный генератор и более высокое домашнее энергопотребление означают, что вам может потребоваться несколько цепей, в то время как меньший генератор и меньшее домашнее потребление энергии означают, что вам может потребоваться только одно- или двухконтурный переключатель передачи.
Кроме того, большинство автоматических переключателей предназначены для установки внутри или снаружи дома. Внешние автоматические выключатели имеют обозначение NEMA 3R, что означает, что они способны выдерживать различные погодные условия без повреждений. Вы также можете купить переключатель без предварительной разводки, который дороже, но проще в установке, или переключатель, который не поставляется с предварительно смонтированной проводкой.
Установка и использование безобрывного переключателя
Автоматический переключатель генератора должен устанавливаться только квалифицированным профессиональным электриком. Ручной переключатель передачи может быть установлен хорошо информированным домовладельцем, но мы рекомендуем обратиться к руководству пользователя. Мы можем предоставить только общее руководство по установке безобрывного переключателя. Для более подробного объяснения обратитесь к руководству по установке портала электротехники. Если вы решите установить его самостоятельно, обязательно соблюдайте необходимые меры безопасности и нормы кодекса для вашего дома.
При установке ручного безобрывного переключателя необходимо надежно закрепить его на стене рядом с главной распределительной коробкой. Этот ящик обычно находится в подвале или гараже. Затем выключите питание дома и правильно подключите провода безобрывного переключателя к прерывателям в распределительной коробке, которой вы хотите управлять. Проложите электрический кабель от розетки в распределительной коробке к безобрывному переключателю.
Чтобы проверить свою работу, отключите электричество в доме. Подключите генератор к электрической розетке на безобрывном переключателе.Переведите переключатель с «линии» на «генератор». Затем включите портативный генератор. Если подключенные цепи получают достаточно энергии от генератора, в вашем доме должно быть электричество. Если все работает, верните переключатель в положение «линия», отключите генератор от сети и снова выключите его. Поздравляю! Вы готовы к следующему отключению.
| Однополюсный переключатель | показать | 01 | 1 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 1 | 2 | ||||||||||||||||||||||||||||||||||||||||||||||
| Двухполюсный переключатель | показать | 02 | 1 | 1 | 1 | 1 | 1 | 1 9014 | 1 | 1 | 2 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||
| Трехполюсный переключатель | показать | 03 | 2 | 2 | 2 | 2 | 2 | 2 9014 | 2 | 2 | 3 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||
| Четырехполюсный переключатель | показать | 04 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 6 | ||||||||||||||||||||||||||||||||||||||||||||
| Однополюсный переключатель 14 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 3 | |||||||||||||||||||||||||||||||||||||||||||||||
| Двухполюсный 144 9014 Переключатель показать | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||
| Трехполюсный переключатель | 9014 9014 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 9014 4 69 | |||||||||||||||||||||||||||||||||||||||||||||||
| Четырехполюсный перекидной стежок | показать | 07 / 2N | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||||||||||||||||||||||||||||||||||
| Трехполюсный реверсивный зажим | показать | 08 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 5 | 8 | |||||||||||||||||||||||||||||||||||||||||||
| Переключатель полюсов | показать | 09 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 12 | ||||||||||||||||||||||||||||||||||||||||||||
| Переключатель звезда-треугольник | показать | 10 | 4 | 4 9 0145 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 12 | ||||||||||||||||||||||||||||||||||||||||||||
| Переключатель звезда-треугольник и реверсивный переключатель показать | 6 | 6 | 6 | 6 | 6 | 7 | 7 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Переключатель переключателя полюсов144 11/14 9014 | 6 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 9014 12 Переключатель обратного хода | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 9 0144|||||||||||||||||||||||||||||||||||||||||
| Переключатель переключения полюса и звезды-треугольника | показать | 13 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 9014 | |||||||||||||||||||||||||||||||||||||||||||||||
| Переключатель амперметра | показать | 14 | 5 | 5 | 5 | 5 | 5 | 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014|||||||||||||||||||||||||||||||||||||||||||||||||||
| ФАЗА-НЕЙТРАЛЬ Вольтметр Переключатель | показать | 15 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 9014 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Переключатель вольтметра ФАЗА-ФАЗА | 90 144 показать16 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 9014 PHASE переключатель 2 PHASE -Фазы напряжения | показать | 17 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | PHASE-PHASE-PHASE | -NEUTRAL Реверсивный выключатель воттметра | показать | 18 | 3 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 9014 9014 PHASE и 1ФАЗА-НЕЙТРАЛЬ Переключатель воттметра | показать | 19 | 3 | 3901 45 | 3 | 3 | 3 | 3 | 5 | 5 | |||||||||||||||
| Однополюсный переключатель Ammater для 1 делителя 144 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Однополюсный переключатель амперметра для 2 делителей 14 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Однополюсный переключатель амперметра 1414 9014 9014 9014 | 3 | 3 | 3 | 3 | 3 | 3 | 9 0144 3||||||||||||||||||||||||||||||||||||||||||||||||||||
| Однополюсный переключатель амперметра для 4 делителей | показать | 23 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Двухполюсный переключатель амперметра для 2 делителей | показать | 24 | 3 | 3 | 3 | 3 | 9014 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Двухполюсный переключатель амперметра для 3 делителей | показать | 25 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | |||||||||||||||||||||||||||||||||||||||||||||||||
| показать | 26 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Коммутатор для ваттметра | показать | 27 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 9014 9014 9014 9014 Мощность 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 9014 -Factor Meter | показать | 28 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | Коммутатор Коммутатор | показать | 29 | 1 | 1 | 1 | 90 144 11 | 1 | 1 | 1 | |||||||||||||||||||||||||||
| Коммутатор для дистанционного управления с реверсом | показать 2 | 30 | 2 | 2 | 2 | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Переключатель для однофазного двигателя с вспомогательной фазой | показать 2 | 2 | 2 | 2 | 2 | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Реверсивный механизм для однофазного двигателя с вспомогательной фазой | показать | 32 | 3 | 3 | 3 | 3 | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Переключатель полюсов для однофазного двигателя со вспомогательной фазой | показать | 33 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Реверсивник для однофазного двигателя с центробежным выключателем | показать | 34 | 3 | 3 | 3 | 3 | 3 | 3 | 3 3 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Трехполюсный переключатель с самовозвратом | показать | 35 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Thre e-Pole Reverser с самовозвратом Break | показать | 36 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | Пускатель звезда-треугольник с самовозвратом в положение 0 ‘0’ из положения звезды | показать | 37 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||||||||||||||||||||||||||||||||
| Пускатель звезда-треугольник с противоточным торможением | показать | 38 | 5 | 5 | 5 | 5 | 5 | 5 | 9014 5 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Полюсный выключатель с саморазрывом — возвратное положение 2 | показать | 39 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 9014 Положение переключателя Положение Самостоятельное выключение | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Консультации — выбор инженера | Общие сведения о переключателе операция
Автор: Райан Ишино, PE, RCDD, LEED AP, JBA Consulting Engineers, Ирвин, Калифорния.3 декабря 2015 г.
Цели обучения:
- Объясните основные операции безобрывного переключателя.
- Опишите типы резервных систем и требования к безобрывным переключателям.
- Сравните типы автоматических переключателей и их действия.
- Оцените конструкцию безобрывного переключателя и требования к характеристикам.
При отключении электроснабжения от электросети отказ системы электроснабжения не является вариантом для многих предприятий.Системы резервного питания состоят из множества компонентов, включая автоматические переключатели, которые необходимо правильно спроектировать. Во время переключения питания синхронизация и последовательность переключения имеют решающее значение для обеспечения правильной работы системы. Инженеры-консультанты должны понимать типы переключателей, требования к синхронизации, номинальные характеристики и типы резервных систем, в которых переключатели используются для переключения на резервное питание. В основе этой статьи лежит NFPA 70-2014: Национальный электротехнический кодекс (NEC), если не указано иное.
Базовая операция безобрывного переключателя
Переключателиотвечают за передачу электроэнергии от первичного источника к вторичному в случае прерывания работы первичного источника, технического обслуживания или отказа.Первичный источник чаще всего состоит из коммунальных служб. Вторичный источник обычно состоит из резервного или аварийного источника питания. Последовательность операций обычно следующая:
- Первичный источник прерван или выходит из строя.
- Когда вторичный источник стабилен и находится в пределах допустимых значений напряжения и частоты, безобрывный переключатель переключается на вторичный источник питания. Этот переход может происходить автоматически или вручную.
- Когда первичный источник восстанавливается и стабилизируется, безобрывный переключатель переключается обратно на первичный источник и возобновляет нормальную работу.Этот переход обратно к первоисточнику может происходить автоматически или вручную.
Типы резервных систем
включают аварийные системы, требуемые по закону резервные системы, дополнительные резервные системы, системы питания критически важных операций (COPS) и системы, поддерживающие медицинские учреждения (см. Рисунок 1).
Аварийные системы (статья 700 NEC): Аварийные системы определены NFPA как «предназначенные для автоматической подачи освещения, питания или и того, и другого в определенные зоны и оборудование в случае отказа нормального источника питания или в авария на элементах системы, предназначенной для подачи, распределения и управления мощностью и освещением, необходимых для безопасности человеческой жизни.«Эти системы могут включать системы обнаружения пожара и сигнализации, лифты, пожарные насосы и выходное освещение.
Передаточное оборудование, включая автоматические переключатели, должно быть автоматическим, идентифицированным для использования в аварийных ситуациях и утвержденным уполномоченным органом (AHJ). Передающее оборудование должно быть спроектировано и установлено таким образом, чтобы предотвратить непреднамеренное одновременное подключение первичных и вторичных источников питания. Передаточное оборудование должно обеспечивать только аварийные нагрузки системы. Питание должно быть передано на вторичный источник за 10 секунд или меньше.
Законодательные резервные системы (статья 701 NEC): Законодательные резервные системы определены NFPA как «предназначенные для автоматического питания выбранных нагрузок (кроме тех, которые классифицируются как аварийные системы) в случае отказа нормальный источник «. Эти системы могут включать в себя системы отопления и охлаждения, системы связи, системы вентиляции и дымоудаления, а также другие процессы, которые, будучи остановлены в случае отключения основного источника, могут создать опасность или затруднить операции по спасению или тушению пожара.
Передающее оборудование, включая автоматические переключатели, должно быть автоматическим, идентифицированным для использования в режиме ожидания и одобренным AHJ. Передающее оборудование должно быть спроектировано и установлено таким образом, чтобы предотвратить непреднамеренное одновременное подключение первичных и вторичных источников питания. Питание должно быть передано на вторичный источник за 60 секунд или меньше.
Дополнительные резервные системы (статья 702 NEC): Дополнительные резервные системы определяются NFPA как «предназначенные для подачи питания на общественные или частные объекты или собственность, где безопасность жизни не зависит от производительности системы.«Эти системы могут включать в себя системы обработки данных и связи, а также критически важные системы, которые не требуются законом AHJ.
Передаточное оборудование, включая автоматические переключатели, для дополнительных резервных систем не ограничивается теми же требованиями, что и аварийное и требуемое по закону системное передаточное оборудование. Однако передающее оборудование должно быть спроектировано и установлено таким образом, чтобы предотвратить непреднамеренное одновременное подключение первичных и вторичных источников питания. Нет требований к коду для передачи мощности вторичному источнику в течение определенного периода времени.
Системы электропитания для критически важных операций (COPS) (статья 708 NEC): Перебои в работе или отключение определенных критических производственных зон могут негативно повлиять на национальную безопасность, экономику, здоровье населения или безопасность. Требование соблюдения статьи 708 NEC обеспечивается любым государственным органом, имеющим юрисдикцию, или учреждением, предоставляющим документацию, устанавливающую необходимость в такой системе. Эти системы могут включать в себя энергосистемы, HVAC, пожарную сигнализацию, безопасность и связь в этих областях.NFPA 1600-2013: Стандарт по программам управления операциями в случае бедствий / чрезвычайных ситуаций и обеспечения непрерывности бизнеса содержит дополнительную информацию по этой теме.
Передаточное оборудование, включая автоматические переключатели, должно быть автоматическим и идентифицированным для использования в режиме ожидания. Передающее оборудование должно быть спроектировано и установлено таким образом, чтобы предотвратить непреднамеренное одновременное подключение первичных и вторичных источников питания.
Медицинские учреждения (статья 517 NEC): Основные электрические системы для больниц состоят из аварийной системы и системы оборудования для подачи ограниченного количества освещения и энергии, необходимых для безопасности жизни и эффективной работы больницы, когда обычное обслуживание отключено.Количество используемых безобрывных переключателей «должно основываться на соображениях надежности, конструкции и нагрузки» в соответствии со статьей 517.30 (B) (4) NEC. Каждая ветвь аварийной системы и системы оборудования, соответственно, должна иметь один или несколько автоматических переключателей для обслуживания системных нагрузок. Однако использование одного безобрывного переключателя допускается на объекте с максимальной потребляемой мощностью в основной электрической системе 150 кВА или менее. NFPA 99-2015: Кодекс учреждений здравоохранения содержит дополнительные требования к работе и функциям безобрывного переключателя.Типы автоматических выключателей
Типы переключателейвключают в себя открытый, закрытый, быстрый закрытый, плавный закрытый переход и байпас / изоляция.
Переключатели с разомкнутым переходом: Переключение с разомкнутым переходом обычно называют «разрывом перед включением». Это означает, что передаточный переключатель отключается от первичного источника перед установкой соединения с вторичным источником (см. Рисунок 2). Во время этого перехода произойдет кратковременное отключение электрической системы.Кроме того, открытый переход не позволяет одновременно подключать два источника параллельно. Переключатели с открытым переходом являются наиболее часто используемым типом. Они дешевле других вариантов.
Переключатели с закрытым переходом: Переключение с закрытым переходом обычно описывается как «включение перед размыканием». Это означает, что передаточный переключатель создает соединение с вторичным источником при подключении к первичному источнику (см. Рисунок 3).Когда соединение с вторичным источником будет установлено, первичный источник отключится. Это обеспечивает непрерывный источник питания для электрической системы, поскольку два источника подключены параллельно. Параллельные (или взаимосвязанные) источники должны соответствовать статье 705 NEC: «Объединенные источники производства электроэнергии», в которой рассматриваются основные требования безопасности, связанные с параллельной работой генераторов и обычных / первичных источников (обычно коммунальных услуг).
Переключатели с закрытым переходом переключаются, когда оба источника синхронизированы по фазе, напряжению и частоте.Продолжительность периода синхронизации, когда оба источника подключены параллельно, обычно ограничивается соглашением и требованиями коммунальной компании о межсетевом соединении.
Быстрые переключатели с закрытым переходом: Быстрые переключатели с закрытым переходом используют мгновенное параллельное включение источников (обычно менее 100 мс) с использованием системы управления, аналогичной системе безобрывных переключателей. Некоторые быстродействующие переключатели с закрытым переходом используют пассивную синхронизацию для определения фазового соотношения между двумя источниками под напряжением (в случае параллельного включения) и обеспечения возможности соединения источников при их синхронизации.Это считается пассивным, потому что нет прямого управления частотой генератора, а источники подключаются параллельно на такой короткий промежуток времени. Хотя цель состоит в том, чтобы не подключать источники параллельно в течение длительного периода времени, поставщики коммунальных услуг обычно требуют релейной защиты обратной мощности для защиты своих систем от длительной параллельной работы. Переключатели с быстрым закрытым переходом дороже, чем переключатели с открытым переходом, но дешевле, чем переключатели с мягким закрытым переходом.
Мягкие безобрывные переключатели с закрытым переходом: Мягкие безобрывные переключатели с закрытым переходом используют автоматический синхронизатор, позволяющий генератору синхронизироваться с коммунальной службой и переключать нагрузки. Время передачи может варьироваться от секунд до нескольких минут, обычно в зависимости от требований поставщика коммунальных услуг. Во время этого процесса между двумя источниками поддерживается длительная параллельная работа. Таким образом, сбои напряжения и частоты обычно уменьшаются из-за постепенного переключения нагрузок между источниками.Подобно быстрым переключателям с закрытым переходом, провайдеры коммунальных услуг обычно требуют более высокого уровня релейной защиты и разрешений для реализации этого типа системы.
Байпасные / изоляционные переключатели: Как следует из названия, перечисленным выше системам переключения могут быть предоставлены возможности байпаса или изоляции для обхода компонентов первичного переключателя без прерывания подачи питания на объект. Компонент вторичной коммутации обеспечивает внутреннее резервирование и повышает надежность.Это позволяет проводить техническое обслуживание безобрывного переключателя без отключения оборудования. Возможности байпаса / изоляции обычно указываются для критически важного оборудования или непрерывных нагрузок, когда потеря мощности отрицательно сказывается на производительности объекта или эксплуатации.
Однако возможности байпаса / изоляции обычно значительно увеличивают стоимость системы и требуют дополнительного места для размещения дополнительного оборудования.
КРУЭ
Распределительное устройствос параллельным подключением обычно используется для объединения нескольких источников питания (обычно двух или более генераторов) и подключения к общей шине для использования совокупной мощности источников (см. Рисунок 4).Источники питания должны быть синхронизированы, если частота, напряжение, угол сдвига фаз и чередование фаз находятся в заданных пределах, а источники можно подключать параллельно. В распределительном устройстве с параллельным подключением могут использоваться автоматические выключатели с электроприводом и программируемые логические контроллеры для работы и определения приоритета распределительных нагрузок, и, как таковая, эта конфигурация может не требовать автономных передаточных переключателей для переключения нагрузок. Однако для некоторых AHJ могут потребоваться отдельные переключатели для нагрузок, предписываемых статьями 700 и 701 NEC для полного разделения систем; Следует проконсультироваться с AHJ по поводу приемлемых и утвержденных конфигураций системы.Поддержание нагрузки и приоритеты могут быть установлены, чтобы гарантировать, что наивысшие приоритеты, такие как аварийные, требуемые по закону и дополнительные резервные нагрузки, обеспечиваются резервным / резервным питанием в указанные временные рамки для соответствия требованиям передачи.
Неосновным нагрузкам также могут быть предоставлены этапы приоритета в случае, если в резервной системе появится дополнительная доступная мощность после того, как были рассмотрены вышеупомянутые более высокие приоритеты. Параллельные распределительные устройства обычно могут быть запрограммированы для обеспечения множества сложных функций, таких как сброс нагрузки, разгрузка генератора, плавное переключение энергоснабжения, высокоуровневые измерения и функции обслуживания нагрузки.Однако эти функции могут значительно увеличить затраты и обычно требуют более высокого уровня технического персонала для их обслуживания в течение всего срока их службы.
Работа безобрывного переключателя
Операция автоматического переключения происходит на основе процессов инициирования и передачи. Процесс инициирования — это то, что определяет, что передача должна произойти. Это событие может состоять из пропадания или непостоянства напряжения в первичном источнике. Передача — это процесс переключения нагрузки от вторичного или альтернативного источника и наоборот.
Автоматический: В автоматическом режиме контроллер безобрывного переключателя управляет всем процессом, и запуск начинается, когда контроллер обнаруживает потерю основного источника. Контроллер контролирует напряжение источника и отправляет генератору команду на запуск, когда напряжение падает ниже заданного предела в течение заданного периода времени. Контроллер также контролирует напряжение и частоту вторичного источника, и когда эти значения находятся в допустимых пределах, коммутатор переключает нагрузку с первичного на вторичный источник.Когда первичный источник был восстановлен в течение заданного времени для обеспечения стабильности, коммутатор может автоматически переключить нагрузку обратно на первичный источник. Большинство критических и безопасных для жизни нагрузок требуют автоматической работы, как это определено NEC.
Неавтоматический: В неавтоматическом режиме переключатель вручную запускается оператором, а затем внутреннее устройство в коммутационном оборудовании управляет переключателем посредством электрического управления. Оператор имеет возможность определять, когда начинать передачу нагрузки, но фактическая операция передачи управляется электрически.
Руководство: В ручном режиме весь процесс выполняется вручную оператором. Обычно нет контроллера, оборудования для измерения напряжения или электрического механизма, используемых для переключения нагрузки. Ручные переключатели являются самыми основными типами безобрывных переключателей и распространены на некритических объектах или приложениях.
Конструкция безобрывного переключателя, требования к рабочим характеристикам
Нормы и стандарты, такие как UL 1008-8: оборудование для безобрывных переключателей, UL 1008A-1: Стандарт для переключателей среднего напряжения и NFPA 110-2016: Стандарт для систем аварийного и резервного питания, определяют конструкцию переключателя и требования к характеристикам.
UL 1008: UL 1008 — это наиболее часто применяемый и принятый стандарт для решения проблемы строительства и тестирования переключателей в США. Этот стандарт применяется к автоматическим, ручным или неавтоматическим, закрытым переходным, гибридным, переключателям передачи пожарных насосов, байпасу / разъединители и ряд других. Однако в этом стандарте конкретно не рассматриваются переключатели с номинальным напряжением выше 600 В.
UL 1008 включает требования, касающиеся конструкции и характеристик оборудования безобрывного переключателя.Требования к конструкции в рамках стандарта включают, помимо прочего, оборудование корпуса, полевую и внутреннюю проводку компонентов, а также установку оборудования.
Требования к рабочим характеристикам и испытаниям включают, но не ограничиваются ими, выдерживаемость и номинальные характеристики замыкания, перенапряжение / пониженное напряжение, перегрузку, температуру и испытания на долговечность. Эти испытания и требования к конструкции демонстрируют, что оборудование безобрывного переключателя должно быть надежным и надежным, когда операция переключения необходима.
UL 1008A: Аналогичным образом UL 1008A содержит требования к автоматическим, неавтоматическим и ручным резервам с рабочим напряжением выше 750 В и напряжением до 46 кВ. Требования стандарта касаются безобрывного переключателя и связанных с ним устройств управления и реле.
NFPA 110: NFPA 110 обычно применяется и принимается в Соединенных Штатах. Глава 6 стандарта включает требования к оборудованию безобрывного переключателя.Требования стандарта, относящиеся к функциям автоматического включения резерва (АВР), указывают, что их возможности должны включать:
- Электрическое управление и механическое удержание
- Перенос и возврат груза автоматически
- Визуальное оповещение в неавтоматическом режиме.
Глава 6 также требует, чтобы «безобрывный переключатель был способен выдерживать имеющийся ток короткого замыкания в точке установки». Кроме того, «безобрывный переключатель должен иметь номинальный постоянный ток и отключающую способность для всех классов обслуживаемых нагрузок.«Электрические характеристики безобрывного переключателя должны соответствовать общей подключенной нагрузке.
NFPA 110 включает требования для мониторинга источника, такие как устройства обнаружения пониженного напряжения, для мониторинга всех незаземленных линий первичного источника, оборудования для измерения напряжения и частоты для мониторинга одной незаземленной линии и для обеспечения запрета переключения на вторичный источник до тех пор, пока напряжение и частота находятся в указанных пределах.
Предусмотрены устройства с задержкой по времени для задержки процесса переключения, чтобы избежать ложного пуска и переключения нагрузки из-за переходных провалов мощности или кратковременных помех первичному источнику.Должно быть предусмотрено регулируемое устройство задержки времени, чтобы задержать процесс переключения нагрузки, чтобы избежать чрезмерного падения напряжения в системе для использования там, где отказ работы оборудования может привести к травмам или гибели людей. Кроме того, должно быть предусмотрено другое регулируемое устройство задержки времени (с автоматическим байпасом) для задержки переключения от вторичного источника (обычно аварийного источника питания) к первичному источнику и для восстановления стабилизации первичного источника.
Остаться у власти
Понимание конструкции безобрывного переключателя и требований к характеристикам, в дополнение к выбору правильных типов безобрывного переключателя и желаемой работы для конкретных обслуживаемых резервных систем, поможет обеспечить надежное резервное питание критически важных систем и оборудования, когда они необходимы.
Райан Ишино — заместитель директора по электрике офиса Orange County в JBA Consulting Engineers в Ирвине, Калифорния.
