Электронный конструктор «Схемотехника и электроника»

Электронный конструктор «Схемотехника и электроника» предназначен для изучения основ хранения и использования электроэнергии. Работа с конструктором позволит ученикам не только приобрести знания о схемотехнике и электронике, но и реализовать на основе изученных технологий и комплектующих конструктора собственные проекты.

Практические занятия с применением конструктора формируют необходимые для реализации будущих проектов профессиональные компетенции и так называемые soft skills, например, умение выявлять проблему, ставить цель и разделять ее на задачи, умение работать в команде, стремление узнавать и создавать новое.

Используя данный конструктор, ученики могут ознакомиться с принципами работы солнечной панели и аккумуляторной батареи, а также с их совместным использованием. В частности, в качестве проекта учащиеся могут построить электрическую схему гибридного электромобиля, работающего от солнечной панели.

Одной из опций конструктора является изучение существующих технических решений передачи информации и способов ее шифровки (к примеру, азбука Морзе). В рамках проекта, ученики могут разработать свой способ шифровки информации, а также попробовать расшифровать сообщения, закодированные другими обучающимися.

Также конструктор применим для изучения систем автоматики и робототехники с использованием платформы Arduino, что позволяет научиться как основам цифровой электроники, так и программирования.

Еще один вариант применения конструктора, представляющий интерес для юных изобретателей — опция DIY (Do It Yourself), ориентированная на создание новых элементов электрических схем. Данная опция дает возможность ознакомиться с основами пайки и принципами соединения отдельных элементов в электрическую схему. Имея в своем распоряжении отдельные электронные компоненты (лампочки, резисторы, конденсаторы и т.п.), ученики могут спаять их в уникальный элемент, который можно использовать с остальными элементами конструктора для составления собственных схем.

Возможность задействовать в качестве основы собственные радиотехнические устройства и, используя полученные знания и навыки, дополнять их новыми функциями или заменять системы их управления также входит в опцион конструктора.

Конструктор предназначен для занятий как в рамках общего, так и дополнительного образования детей от 12 лет и старше.

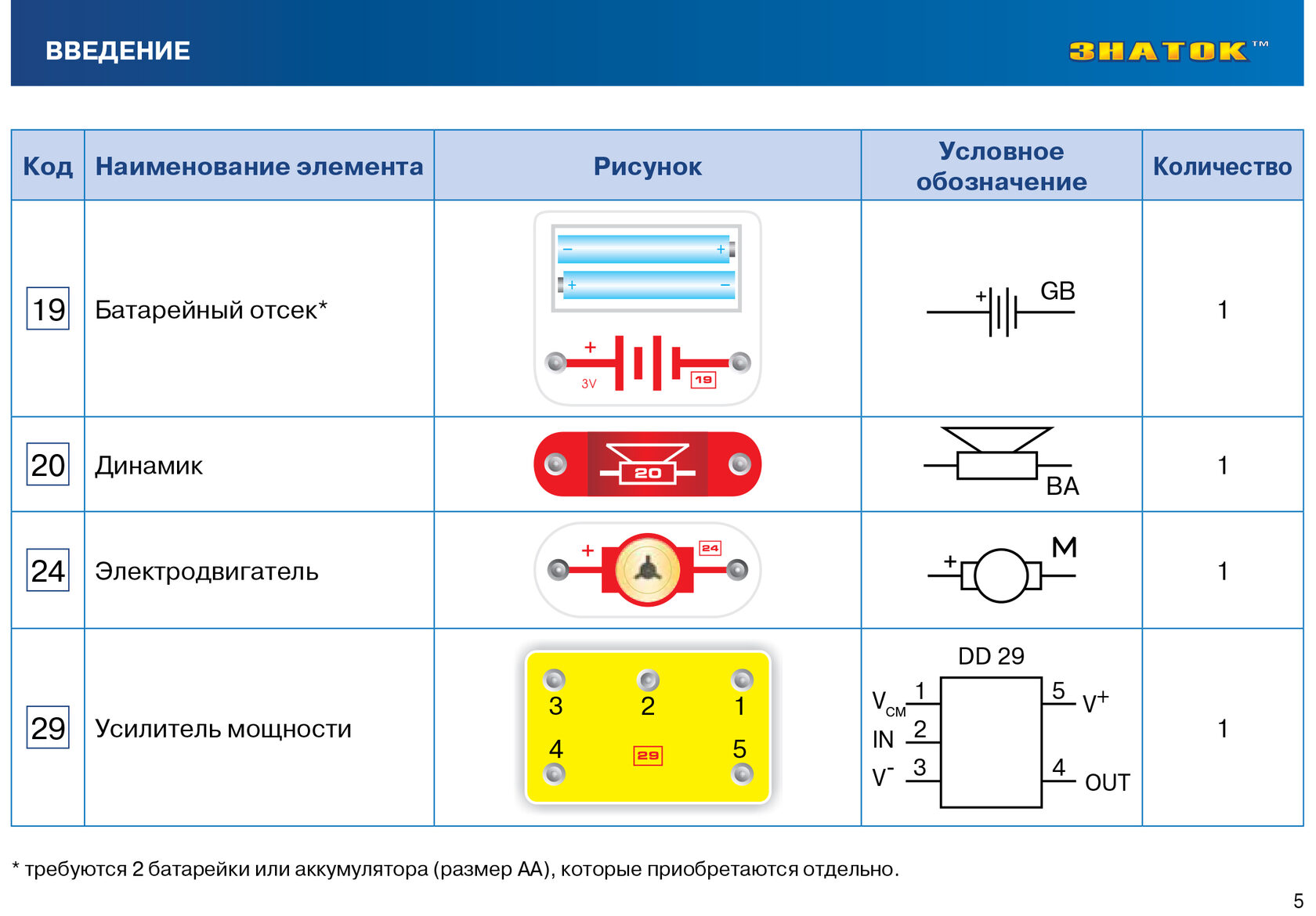

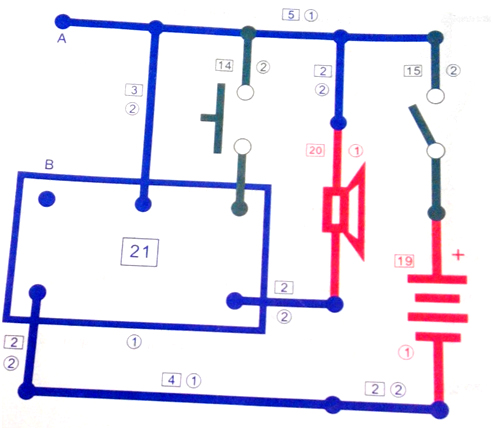

Примеры электронных компонентов, содержащихся в конструкторе:

• Соединительные элементы для совместного использования элементов конструктора
• Базовые элементы: кнопка, переключатель, аккумулятор, а также элемент «Общий провод», служащий для замыкания цепи
• Набор резисторов нескольких номиналов
• Набор конденсаторов нескольких номиналов
• Набор катушек нескольких номиналов
• Диоды
• Антенна и аудиоэлементы, предназначенные для передачи электромагнитных волн и преобразования сигналов
• Реле и транзисторы
• Солнечная панель
• Датчик движения
• Вентилятор, используемый в качестве потребителя электроэнергии
• Микроконтроллер Arduino NANO
• Элемент с функцией дисплея для отображения цифровых данных, получаемых от платы
• Потенциометры
• Набор комплектующих для изготовления собственных элементов

Эмуляторы электронных схем на русском

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас.

Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

1. EasyEDA – дизайн электронной цепи, моделирование цепи и PCB дизайн:

EasyEDA – удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему. EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебя сам проектировать схему. Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением.

Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями. Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в .PNG или .SVG. Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

Circuit Sims

2. Circuit Sims: Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчикам не удалось повысить качество и увеличить графический интерфейс пользователя.

DcAcLab

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

EveryCircuit

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему. Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна. Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

DoCircuits

5.DoCircuits: Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

PartSim

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

123DCircuits

7. 123DCircuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

TinaCloud

8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

Spicy schematics

9.

Spicy schematics является программой формы cross-plat, все формы платформы можно поддерживать, в том числе iPad.

Gecko simulations

10. Gecko simulations представляет собой программу моделирования, специализирующуюся на открытом исходном коде и питания цепей. С помощью этой программы вы также можете измерить потребляемую энергию схемы. Это программа является клоном программы ETH (ETH Zurich).

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

1. EasyEDA – дизайн электронной цепи, моделирование цепи и PCB дизайн:

EasyEDA – удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему. EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей.

Программная среда позволяет тебя сам проектировать схему. Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением.

Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями. Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в .PNG или .SVG. Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

Circuit Sims

2. Circuit Sims: Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчикам не удалось повысить качество и увеличить графический интерфейс пользователя.

DcAcLab

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

EveryCircuit

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему. Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна. Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

DoCircuits

5.DoCircuits: Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

PartSim

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

123DCircuits

7. 123DCircuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

TinaCloud

8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

Spicy schematics

9. Spicy schematics является программой формы cross-plat, все формы платформы можно поддерживать, в том числе iPad.

Gecko simulations

10. Gecko simulations представляет собой программу моделирования, специализирующуюся на открытом исходном коде и питания цепей. С помощью этой программы вы также можете измерить потребляемую энергию схемы. Это программа является клоном программы ETH (ETH Zurich).

Qucs – удобный симулятор для радиолюбителей

Симулятор с дружелюбным интерфейсом для разработки и расчета электронных цепей и контуров.

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.

Конструктор схем Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные (резисторы, конденсаторы и др), нелинейные (транзисторы и диоды), цифровые (базовые цифровые устройства и логические вентили) и другие (источники, измерители). Особый интерес представляют рисунки и диаграммы.

Qucs может настраиваться на множество языков, включая русский.

Программа функционирует на Mac OS, Linux и Windows XP, Vista, 7 и 8.

Симулятор – конструктор электронных схем “Начала электроники”

Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Называется программа “Начала электроники”. Ссылка на нее внизу страницы, видео канала Михаила Майорова.

Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.

Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистка макетной платы, получить мультиметр, получить осциллограф, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), небольшой список лабораторных работ для самостоятельного их проведения, инструкция по пользованию симулятором, информация об авторах, выход из программы.

На видео о том, как работает симулятор цепи.

Что можно собрать на симуляторе схем?

На этом простом симуляторе можно собрать довольно много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками. Ну и какой же фонарик без выключателя и лампочки?

Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная.

Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Почему? Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем. Лампочка благополучно светится.

Теперь берем вольтметр. Вот у него загораются “ладошки”. Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. На мониторе показывает 2,97 вольта. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер.

Практически как на настоящем мультиметре, можно измерить множество параметров. Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое. К сожалению, в данном симуляторе нет транзисторов.

Выводы по программе “Начала электроники”

Для начинающих радиолюбителей это просто замечательная программа, простая и написанная на русском языке, на которой можно научиться многим операциям со схемами, мультиметром и осциллографом. Пригодится она и для разработки оптимальных решений для электрических плат. Скачать программу “Начала электроники”

Для продвинутых задач нужны другие программы, которые также есть в интернете. Одна из популярных – Workbench Electronic.

Logisim – бесплатная программа для создания и имитации цифровых логических схем

Logisim отличается наличием русским языка, у нее несложный графический интерфейс. Прежде всего предназначена для обучения. Приложение включает: панель инструментов, строку меню, панель проводника (со списком схем и инструментов загруженных библиотек), таблицу атрибутов выделенного компонента или инструмента и рабочее окно с компонентами схемы.

Интересной способностью программы Logisim является создание подсхем для решения задачи повторного применения ранее спроектированных частей и облегчения хода отладки. Имеется редактор векторной графики, способный менять внешний вид и расположение контактов подсхем при их добавлении в другие схемы.

Программа Logisim бесплатная. Официальный сайт: http://cburch.com

Multisim – конструктор электрических схем

Multisim – одна из продвинутых программ для профессионалов и просто людей, которые увлекаются радиотехникой. Программа может сконструировать огромный набор видов электросхем. Если вы стремитесь смоделировать свои электронные задумки и проверить их работоспособность, то скачивайте программу Multisim. В интернете есть варианты на русском языке.

1. Автоматическая проверка схемы. Возможность анализировать схему и показывать радио-мастеру информацию о вероятных сбоях.
2. Можно импортировать и экспортировать данные в стороннее программное обеспечение.
3. Большая база компонентов. Формирование электронных соединений перетягиванием радиодеталей, создание платы.
4. Мощная поддержка на форумах, огромное количество пользователей готовы помочь с проблемами.

Знакомство с Multisim

Использование программ моделирования электронных схем для организации лабораторных работ в режиме дистанционного обучения.

Использование программ моделирования электронных схем для организации лабораторных работ в режиме дистанционного обучения.

Автор: Павлов Александр Викторович, преподаватель методической цикловой комиссии естественно-математических дисциплин. ГПОУ ЯО Угличский индустриально-педагогический колледж

Аннотация. В работе рассматриваются вопросы внедрения программ моделирования электронных схем в учебный процесс для организации лабораторных работ по физике и спецдисциплинам в дистанционном режиме.

В марте 2020 г. в России было принято решение о переводе образовательных учреждений на дистанционный формат работы в связи с необходимыми мерами по предотвращению распространения коронавирусной инфекции. С трудностями организации работы в удаленном режиме столкнулись все участники образовательного процесса. Для преподавателей, школьников и студентов экстренный перевод учебного процесса в дистанционную форму стал полной неожиданностью. Всем педагогическим работникам пришлось максимально быстро адаптироваться к новой форме обучения, осваивать новые технологии, корректировать программы и учебные планы. Учебным заведениям в срочном порядке пришлось внедрять учебные платформы для организации дистанционного обучения с помощью средств информационно-коммуникационных технологий.

В Угличском индустриально — педагогическом колледже применяется платформа Moodle. Платформа широко известна и для организации дистанционного обучения является, пожалуй, одной из лучших. Её успешно используют многие учебные заведения. Существует большое количество сайтов, где описываются возможности и принципы работы с ней, а также имеется дистанционная поддержка. Все преподаватели колледжа в срочном порядке прошли краткосрочные курсы по работе с Moodle. Из числа сотрудников колледжа наиболее хорошо освоивших работу с платформой были назначены консультанты и составлен график их работы, таким образом, чтобы в любое время можно было бы получить ответы на вопросы в случае каких либо трудностей.

Но, вместе с тем, есть целый ряд дисциплин, для которых перевод в дистанционный формат оказался наиболее болезненным.

Автор этой статьи работает в Угличском индустриально — педагогическом колледже преподавателем физики и спецдисциплин таких, как основы электротехники, прикладная электроника, цифровая схемотехника, изучаемых на специальности «Компьютерные системы и комплексы». Проблема в том, что учебными планами по данным дисциплинам предусматривается выполнение большого количества лабораторных работ.

Данные работы обычно проводились в специальной лаборатории, оснащенной специализированным оборудованием и стендами. В режиме дистанционного обучения все это стало недоступным. Выходом из данной ситуации явилось внедрение в учебный процесс виртуальных лабораторных работ с использованием программ компьютерного моделирования электронных схем.

В настоящее время имеется большое количество таких программ как платных, так и бесплатных. Наиболее известные это Proteus, Micro-Cap, Multisim, Qucs , TINA-TI, Electronic Workbench, LabVIEW, EasyEDA. (ссылка на  скачивание программ дана в конце статьи)

Проведя анализ имеющихся программ, были выбраны наиболее оптимальные по возможностям, простоте освоения, доступности.

Для работ по физике наиболее подходящей является программа — конструктор электронных схем «Начала электроники», которая представляет собой несложный симулятор для монтажа электрических схем и работы с измерительными приборами. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетной плате простые принципиальные схемы и выполнить необходимые измерения. Интерфейс выглядит следующим образом.

Рис 1. Интерфейс программы «Начала электроники»

Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистить макетную плату, выбрать мультиметр, осциллограф, источник питания, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), инструкция по пользованию симулятором. Справа находиться панель с компонентами, доступными для монтажа. Сборка схемы производится на макетной плате путем переноса с помощью мыши нужных деталей на плату. Программа бесплатна, проста в освоении, имеет простой и понятный интерфейс. С помощью данной программы студенты 1 курса успешно выполнили следующие лабораторные работы из курса физики:

 Исследование сопротивлений проводников при параллельном и последовательном соединении.

Исследование сложных цепей постоянного электрического тока

ЭДС и внутреннее сопротивление источников постоянного тока. Закон Ома для полной цепи.

Мощность в цепи постоянного тока.

Элементы цепей переменного тока. Емкостное и индуктивное сопротивления, их зависимость от частоты переменного тока и параметров элементов.

Явление резонанса в цепи переменного тока

Большим плюсом данной программы является наличие приложения с методическими указаниями по выполнению данных работ, содержащих теоретическую часть, инструкцию по сборке схемы и проведению измерений, контрольные вопросы.

Для организации виртуальных лабораторных работ по электротехнике и прикладной электронике, использовалась более продвинутая программа Electronics Workbench (EWB) – разработка канадской компании Interactive Image Technologies. В этой программе студент может собрать сложную электронную схему из нескольких сотен типов радиодеталей, по своему усмотрению изменять исходные параметры опытов, наблюдать, как изменяется в результате само явление, анализировать увиденное, делать соответствующие выводы.

Особенностью программы является наличие в ней контрольно-измерительных приборов, по внешнему виду, органам управления и характеристикам максимально приближенных к их промышленным аналогам, что способствует одновременно и приобретению практических навыков работы с наиболее распространенными приборами: мультиметром, осциллографом, измерительным генератором и др.

Рис 2. Интерфейс программы Electronics Workbench

При создании схемы Electronics Workbench позволяет:

 выбирать элементы и приборы из библиотек,

перемещать элементы и схемы в любое место рабочего поля,

поворачивать элементы и их группы на углы, кратные 90 градусам,

копировать, вставлять или удалять элементы, фрагменты схем,

изменять цвета проводников,

выделять цветом контура схем,

одновременно подключать несколько измерительных приборов и наблюдать их показания на экране монитора,

присваивать элементам условные обозначения,

изменять параметры элементов.

Построив модель, можно убедиться в работоспособности электронной схемы, измерить основные параметры, подобрать подходящие электронные компоненты. Компьютерная модель дополняет и углубляет модель разработчика, порой избавляя от многочисленных экспериментов и сложных расчетов, позволяет обнаружить как грубые ошибки, так и некоторые нюансы. Так, например, если схема разработана с ошибками, при её монтаже и включении возможна неправильная работа устройства и даже выход из строя отдельных узлов. На этапе моделирования всего этого можно избежать.

Рис 3. Модель электронной схемы.

Для организации проведения лабораторных работ были разработаны методические указания по следующим темам, которые были выложены на онлайн платформе колледжа.

 Исследование полупроводникового диода.

Исследование биполярного транзистора.

Исследование однополупериодного выпрямителя

Исследование мостового выпрямителя

Исследование умножителей напряжения

Исследование LC и RC электронных фильтров.

Исследование мультивибратора.

Исследование генераторов прямоугольных и треугольных импульсов.

Исследование генератора синусоидального сигнала.

Исследование усилителя низкой частоты.

Перед началом выполнения работ со всеми группами проводились видеоконференции, где студенты получили указания об особенностях установки и работы программ моделирования, порядке выполнения и защиты лабораторных работ.

Через онлайн платформу каждый студент получил индивидуальные задания ко всем лабораторным работам и назначен график защиты, которая также проходила в режиме видеоконференции. Выполнение работ осуществлялось в свободном временном режиме.

На защите в течение 5-8 минут студент должен был продемонстрировать собранную схему, заполненную таблицу с результатами измерений и расчетами, оценить погрешности измерений, ответить на контрольные вопросы и сделать выводы по работе. По итогам защиты ставилась оценка.

В целом, организация лабораторных работ в виртуальном режиме с использованием программ моделирования электронных схем в условиях карантинных ограничений оказалась успешной. Студенты получили навыки сборки схем различной сложности, работы с измерительными приборами, познакомились с правилами представления полученных результатов и оценки погрешностей. Конечно, виртуальные лабораторные работы не могут полностью заменить реальный эксперимент. Необходимо научить школьников и студентов работать с реальными контрольно — измерительными приборами, собирать и настраивать схемы, пользоваться паяльником и другими электромонтажными инструментами. Поэтому после отмены карантина, со студентами были проведены несколько занятий, где они применили навыки, полученные в виртуальном режиме, к работе с реальным оборудованием.

Можно сделать вывод, что кризис, выведший учебный процесс в дистанционный режим, стал мотивом для пересмотра отношения к средствам и инструментам информационных технологий, поискам новых форм организации занятий, в том числе лабораторных работ, способствовал внедрению новых способов взаимодействия участников образовательного процесса.

Информационные источники

 Руководство по использованию виртуальной лаборатории Electronics Workbench. Методическое пособие /Сост. Королева О.В. – Комсомольск-на-Амуре: КГА ПОУ ГАССК МЦК, 2017. – 46 с.

Работа с Electronics Workbench [Электронный ресурс]:– URL: http://www.mini-soft.ru/document/rabota-s-electronics-workbench

Ссылка на бесплатное скачивание программ моделирования электронных схем [Электронный ресурс]:–URL: https://volt-index.ru/podelki-dlya-avto/programmyi-dlya-radiolyubiteley-2.html

Подробное руководство по работе с программой Electronics Workbench [Электронный ресурс]:– URL: http://www.bourabai.kz/toe/chapter16.htm



онлайн-редактор схем и печатных плат

В поисках простой рисовалки электрических схем с возможностью экспорта в SVG набрел на весьма интересный проект — EasyEDA.

EasyEDA — это мощная бесплатная, не требующая инсталляции облачная платформа для рисования и симуляции схем, разводки печатных плат и не только. Она может использоваться на любом железе и работать под любой операционной системой — Linux, Windows или Mac OS. Все, что ей требуется — любой HTML5-совместимый браузер: Chrome, Firefox, IE, Opera, или Safari. EasyEDA — результат работы небольшой команды хакеров. Сейчас она имеет богатую библиотеку из тысяч электронных компонент (как для схем и печатных плат, так и для моделирования) и десятки тысяч примеров схем! И любой желающий может пользоваться этой библиотекой и расширять ее.

Система выглядит более-менее стабильной и легка в освоении. Пользовательский интерфейс вполне отзывчив в работе. Зарегистрировавшись в системе, вы можете хранить все свои схемы и компоненты в облаке. А можно экспортировать схему в файл и сохранить у себя на компьютере.

Возможности EasyEDA

Редактор схем

Удобный интерфейс с кучей библиотек. Умеет импортировать файлы из LTSpice, Altium Designer и Eagle

Редактор печатных плат

Позволяет развести печатную плату из схемы. Возможность экспорта в gerber. Имеет неплохой автороутер

Spice-симулятор

Умеет работать с цифровыми, аналоговыми и смешанными сигналами, облачные сервисы обеспечивают быстрое моделирование

Редактор блок-схем

Может, кому-нибудь пригодится

Горячие клавиши

Множество операций удобно выполнять горячими клавишами, которые можно настроить — всего 64 комбинации

Экспорт

Печатные платы — Protel, Kicad, PADS
рисунки — PDF, SVG, PNG
умеет экспортировать схемы и платы в JSON-формат

Импорт

Altium/ProtelDXP Ascii Schematic/PCB
Eagle схемы, печатные платы и библиотеки
библиотеки и модули Kicad
Spice — модели

Окно редактора схем выглядит следующим образом:

Центральная область экрана отображает схему или печатную плату. Причем, одновременно можно держать открытыми множество схем/плат — такой возможности нет даже в Eagle! На панели слева можно выбирать компоненты из библиотеки EasyEDA или своих собственных. Чтобы перенести компонент на схему, надо кликнуть по нему и курсор мыши примет вид этого компонента. Затем, если кликнуть по схеме, компонент будет помещен в место клика. Также, в левой панели можно осуществлять навигацию между своими проектами.

Чтобы соединять элементы между собой, есть плавающее окно «Wiring Tools». Окно «Drawing Tools» позволяет добавлять пояснительные надписи, фигуры и рисунки. А кликнув по элементу можно редактировать его свойства в правой панели.

Этот интересный проект доступен по адресу http://easyeda.com

Небольшая видеодемонстрация с сайта EasyEDA наглядно демонстрирует возможности системы:

После некоторого опыта использования продукта можно сказать, что он вполне юзабелен, хоть и всё ещё сыроват. До тех пор, пока у Eagle CAD были ограничения на размер платы, имело смысл осваивать EasyEDA привыкая к его особенностям и некритичным багам. Но, после того, как Eagle был куплен Autodesk-ом и ограничение на максимальный размер платы в бесплатной версии было снято, EasyEDA, как мне кажется, ощутимо утратил свою актуальность.

Заказ печатных плат

В завершение, несколько слов о заказе печатных плат. Разработанные платы можно заказать прямо в системе по сравнительно гуманным ценам. Вообще, хитрые китайские маркетологи в разы завышают стоимость доставки, выставляя при этом цену за сами платы как символические $2 (для десятка плат с размерами не более 10х10 см). По факту же, цена с доставкой за десяток мелких платок у EasyEDA обычно выходит дороже, чем у других китайских контор. И это при том, что если выбрать паяльную маску цвета, отличного от зелёного, то цена сразу подскакивает ещё на $10..$20! И это тоже чисто маркетинговый ход — сами EasyEDA платы не производят, и заказывают их на фабрике, где цена от цвета маски не зависит. Опять же, в Китае есть достаточно мест, где можно заказать платы с любым цветом маски (кроме, разве что фиолетового и матовых масок) без наценок за цвет.

Вообщем, если надо заказать десяток небольших плат, то лично я бы делать это в EasyEDA не стал. Но, если нужна большая партия, и/или размеры этих плат превышают 10х10 см, то тут я альтернативы EasyEDA пока не встречал.

По срокам производства — раньше платы от них приходили где-то за три недели с момента заказа. Но с некоторых пор, всё стало хуже и этот время доставки выросло раза в два. Причём, сама почта Сигнапура работает очень быстро, но платы по несколько недель лежат на складе производителя ожидая отправки (хотя, всё это время заказ числится в системе как отправленный, он не трекается).

Качество производимых плат — хорошее (но не отличное). На маске могут быть небольшие дефекты и неровности, шелкография (особенно мелкая) может быть смазана и немного смещена относительно отверстий. Но Качество дорожек никаких нареканий не вызывает — брака с залипаниями или разрывами замечено не было.

Как быстро нарисовать схему в EasyEDA

Это пошаговое руководство с большим количеством скриншотов рассчитано, в первую очередь на тех, кто только начинает знакомится с электроникой, либо не использовал EasyEDA ранее, однако, надеюсь, что и профи смогут почерпнуть что-то полезное. Все скриншоты уменьшены для удобства чтения статьи с мобильных устройств, но кликабельны для отображения в бОльшем размере. Это не перевод оригинального туториала, а лишь скромная попытка автора поделиться своими собственными первыми шагами в освоении EasyEDA.

Какие возможности предоставляет EasyEDA

Чем еще примечателен сервис EasyEDA

С чего начать работу в EasyEDA

Переключение интерфейса на русский язык в EasyEDA

Создание нового проекта в EasyEDA

Создание новой схемы в проекте EasyEDA

Основные приемы редактирования схем в EasyEDA

Добавление компонентов в схему EasyEDA

Различные подходы в проектировании схем

Соединение компонентов схемы

Сохранение схемы в EasyEDA

Как поделиться своим проектом с другими

Как скопировать чужой публичный проект себе в EasyEDA

Предоставление доступа к проекту в EasyEDA

Заключение

---

Какие возможности предоставляет EasyEDA

EasyEDA – это кроссплатформенный комплекс, предназначенный для разработки электрических принципиальных схем, автоматизированной разводки печатных плат и предоставляет возможность осуществить заказ на изготовление ваших плат. Возможно, что вас заинтересует и симулятор электронных схем, который тоже входит в список бесплатных услуг, предоставляемых EasyEDA. В состав EasyEDA входит:

• редактор электрических схем, компонентов и готовых модулей с обширной автоматически обновляемой библиотекой, содержащей сотни тысяч комплектующих, символы компонентов как в американском, так и в привычном нам, европейском форматах. Вы можете как создавать собственные компоненты и модули, так и редактировать существующие
• трассировщик, редактор топологии (проводящего рисунка) печатных плат
• симулятор схем (модули ESP8266, конечно же, не поддаются симуляции), движок симулятора от ngspice
• просмотрщик файлов формата Gerber
• изготовление печатных плат по демократичным ценам (9,8$ за 10шт. +доставка в РФ — 6,6$ (получается 1,64$ за 2-х стороннюю плату размером 50×50мм с учетом доставки — для меня уж лучше подождать доставку, чем возиться с химией, да и качество ЛУТ уже не устраивает)

Заказ плат на EasyEDA не является обязательным условием использования этого сервиса и вы вполне можете либо не заказывать платы вообще, либо заказать их у любого изготовителя по вашему выбору (есть бесплатный экспорт плат в формате Gerber).

Сервис бесплатный (техподдержка отвечает в течение 48 часов по email на английском), с возможностью получить более быструю техподдержку (время ответа до 24 часов по электронной почте, и техподдержка по телефону) и скидку до 10% на заказ плат при использовании платной подписки.

Кроме того, представитель EasyEDA обещает отвечать на вопросы наших пользователей (к сожалению, только на английском языке), касающихся выполнения заказов на изготовление плат на нашем форуме в специальном разделе.

Бесплатный тариф не накладывает ограничений на размеры платы, количество слоев или контактных площадок.

Для подавляющего большинства пользователей вполне будет достаточно возможностей, предоставляемых на бесплатном тарифе. Более подробно с тарифами вы можете ознакомиться здесь.

В настоящий момент EasyEDA русифицирован примерно на 90%, что позволяет вполне комфортно работать людям, предпочитающим локализованные версии. Неполная русификация, видимо, объясняется тем, что перевод на русский язык был осуществлен некоторое время назад и новые, либо переделанные фичи оказались на английском. Для меня это даже хороший знак — это показывает, что сервис не умирает и хозяева его не бросили, раз он развивается. А десяток-другой английских фраз мы можем и потерпеть.

Очень важной считаю возможность использования сервиса в коммерческих проектах и совместной работе над одним проектом командой разработчиков, которая предоставляется даже на бесплатном тарифе. Можно предоставить и read-only доступ, например, студент может предоставить доступ на просмотр своего проекта своему преподавателю, оставляя свой проект недоступным для других пользователей.

Количество проектов (как приватных так и публичных) на бесплатном тарифе не лимитируется, что меня тоже очень порадовало.

Форум проекта живой, и на нем реально получить помощь (жаль, что нет русскоязычной техподдержки). Разработчики отвечают на багрепорты и предложения по расширению функционала (на английском и китайском языках).

Меня впечатлила возможность вставлять в свои сообщения на форуме скриншоты прямо из буфера обмена (эта фича работает только в хроме), что очень удобно для общения с техподдержкой.

Чем еще примечателен сервис EasyEDA

EasyEDA — это не программа на вашем компьютере, а облачный сервис в интернете, а это значит что вы можете его использовать на компьютере с любой операционной системой. Соответственно, для работы не нужно устанавливать какие-либо программы и библиотеки — необходим только браузер и доступ в интернет (разработчики EasyEDA обещают выпустить программу для работы оффлайн, которая не будет требовать подключения к сети интернет).

Ваши проекты будут хранится в облаке (бесплатно) и вы сможете получить к ним доступ из любой точки земного шара с любого компьютера или даже смартфона или планшета.

EasyEDA работает в большинстве популярных браузеров, но максимальные возможности вы получите, если будете использовать Google Chrome. Разумеется, что Firefox тоже поддерживается (кстати, скриншоты к этой статье я делал как в хроме, так и Firefox). На Safari существуют определенные проблемы, поэтому инженеры EasyEDA рекомендуют пользователям MAC и iPhone использовать хром при работе с их сервисом.

Скорость прорисовки схем и плат в браузере меня тоже впечатлила — даже большие проекты прорисовываются без ощутимых тормозов. Разработчики сообщают, что максимальная скорость рендеринга обеспечивается в Chrome, а Firefox будет чуть медленнее, но показывает вполне приемлемые результаты.

С чего начать работу в EasyEDA

Начать лучше с регистрации, чтобы созданный проект был привязан к вашему аккаунту и никуда не потерялся. Регистрация проходит по типичному сценарию.

Переходим на сайт EasyEDA

Переходим на русскоязычную версию сайта EasyEDA и жмем кнопку Login (я уже писал, что перевод на русский язык осуществлен примерно на 90%)

Регистрационная форма EasyEDA

и заполняем регистрационную форму слева своими данными: ваш ник на сервисе, пароль не менее 6 символов и ваш адрес электронной почты. Галочка должна быть отмечена и означает что вы соглашаетесь с условиями использования сервиса. Term of Service на русский не переведено, но я почитал — там все стандартное: они никому не передают ваши данные, вам будет показана реклама и бла-бла-бла. Как все заполните — жмите Register. Понятно, что в последующем, для входа на сервис, вы заполняете уже форму справа теми же данными, что и при регистрации. Вход через Google работает с глюками, в настоящее время использовать не рекомендую. QQ — это китайский мессенджер, так что если вы в нем не зарегистрированы, то можете не обращать внимания.

Практически сразу на почту приходит письмо, в котором нужно кликнуть по ссылке для подтверждения вашего адреса электронной почты.

Письмо с подтверждением адреса электронной почты в EasyEDA

На этом этапе все — регистрация завершена.

Переключение интерфейса на русский язык в EasyEDA

Переключение интерфейса EasyEDA на русский язык

Переключения интерфейса EasyEDA на русский язык осуществляется непосредственно в редакторе. Можете перейти по прямой ссылке в редактор, кликнуть в правом верхнем углу по своему нику, в появившемся меню, в самом низу, выбрать Language, затем Russian

Создание нового проекта в EasyEDA

Проект в EasyEDA — это совокупность схем и данных о разметке вашей платы. Так что если вы планируете даже просто нарисовать схему, то вы должны создать новый проект и уже в нем создать новую схему. Это может показаться лишним действием, однако приучит вас к порядку раскладывать все по папочкам. У вас же не лежат все документы на рабочем столе без папок? Или все таки да 🙂

Новый проект можно создать «с нуля» или склонировать у кого-то уже существующий (как это сделать будет показано ниже). Также кто-то может предоставить вам доступ к своему проекту для совместной работы.

Создание вашего первого проекта в EasyEDA

Для создания вашего первого проекта «с нуля» нужно перейти в редактор и там создать новый проект кнопкой слева вверху. В дальнейшем вы можете создавать новые проекты прямо с главной страницы EasyEDA.

Создание нового проекта в EasyEDA

Далее вам предлагается ввести название проекта и указать: будет ли ваш проект публичным (проект будет доступе в поиске и кто угодно сможет его склонировать себе в редактор и производить над копией любые действия), либо ваш проект будет приватным и посторонние не получат к нему доступа до тех пор, пока вы этого не захотите. Публичность/приватность проекта можно менять в последующем неограниченное количество раз.

Задайте подробное описание вашего проекта в поле Description.

Выберите тип вашего проекта: приватный или публичный

Создание новой схемы в проекте EasyEDA

Создадим новую схему в нашем проекте — это можно сделать «с нуля» (ссылка справа на скриншоте), из шаблона (ссылка слева) или из внешнего файла (ищите импорт в меню). Тут вас ожидает приятный сюрприз: в системе уже есть шаблон схемы с минимальной обвязкой для модуля ESP8266 (ссылка слева на скриншоте). Вы можете создавать собственные шаблоны для последующего быстрого старта проектирования однотипных схем, что может оказаться весьма полезным.

Создание новой схемы в EasyEDA

При создании новой схемы по правой ссылке, вы создаете схему не совсем «с нуля», как я вам сообщил выше. Вам будет предложено нарисовать новую схему в рамке, по буржуйским стандартам

Новая схема в буржуйской рамке в EasyEDA

Возможность сделать рамку по ГОСТу, я думаю тоже есть, если самому нарисовать для нее собственный шаблон и начинать каждую новую схему уже с него. Может быть это уже кто-то и сделал, а вам осталось лишь «форкнуть» этот проект.

Схемы и библиотеки в проект можно импортировать из файлов на вашем компьютере, поддерживаются популярные форматы:

Импортирование схем и библиотек в EasyEDA

Мы, для примера, создадим новую схему из шаблона для ESP8266.

Основные приемы редактирования схем в EasyEDA

В редакторе схем EasyEDA отсутствуют полосы прокрутки (как горизонтальная, так и вертикальная). Вот так — совсем их нет (хотя в оригинальном туториале они присутствуют на скриншотах, значит были в предыдущих версиях движка). Если вы знаете как их включить сейчас — дайте мне знать, вдруг пригодится. Сначала я нашел отсутствие полос прокрутки очень неудобным, но быстро привык и теперь не замечаю их отсутствия.

Вы можете передвигать всю схему или только один выбранный компонент стрелками на клавиатуре. Мне показалось более удобным перетягивать всю схему мышью, зажав правую кнопку.

Мне очень понравилось плавное стократное (10000%) масштабирование схемы. Четко прорисованная, во всех деталях векторная графика масштабируется без потери качества. Впечатляет, что это реализовано прямо в браузере — респект разработчикам.

Масштабирование «по ширине листа», как в MS Word, можно сделать через верхнее меню, как мы привыкли, или нажатием горячей клавиши K в английской раскладке

Масштабирование (zoom) в EasyEDA

Увеличение любой области происходит легко: нужно сначала навести на эту область указатель мыши и прокрутить колесико скроллинга мыши вперед. Аналогично и уменьшение.

Добавление компонентов в схему EasyEDA

Подключим к ESP8266 светодиод. В качестве шпаргалки воспользуемся замечательным наглядным пособием Arduino Basic Connections — подключение всего в картинках v 2.0 Если вы новичок и еще не видели этот документ, то рекомендую сделать его вашей настольной книгой, чтобы избежать множества граблей, которые подстерегают начинающих радиолюбителей. Также хочу вам сообщить, что и ESP8266 и ATMEGA на Arduino являются микроконтроллерами и принципы подключения к ним периферии одни и те же, поэтому вы можете смело использовать рекомендации по Arduino для ESP8266, при этом не забывайте о том, что:

• Arduino бывают как 5-ти вольтовые, так и 3.3, а ESP8266 только 3,3
• Порты Arduino выдерживают ток до 40мА, а ESP8266 — только 12мА

Подключение светодиода к выходу микроконтроллера

Возьмем из шпаргалки левый вариант, где мы видим, что для подключения светодиода нам нужен резистор и питание. При низком уровне на выходе GPIO светодиод будет включаться, а при высоком выключаться.

Скопируем элемент VCC из левой части схемы: левый клик мышью на элементе (не промахнитесь — вам нужна и надпись VCC и «частичка провода»), затем Копировать на панели инструментов и там же Вставить — эта процедура абсолютно аналогична действиям в обычном текстовом редакторе. Вставляемый элемент «прилипнет» к указателю мыши и вы вставляете его в правую часть схемы в свободное место кликом мыши.

Копирование и вставка в EasyEDA

Добавим резистор из Библиотеки EasyEDA

Выбираем привычный нам «европейский» символ компонента в EasyEDA

Различные подходы в проектировании схем

Сейчас мы должны подключить все это к одному из GPIO нашего модуля ESP8266 и тут можно пойти разными путями. Можно сделать по-старинке и соединить на схеме наши светодиод и резистор с выходом GPIO модуля на левой части схемы — именно так раньше и делали (многие продолжают делать так и сейчас, и не только в России). Получаются вот такие схемы:

Схема радиоприемника Спидола-230

Но из зарубежья к нам пришло новое веянье — схемы, оформленные по-другому:

Схема Wemos D1 mini PRO 128Mbit (16 Мегабайт)

Такие схемы оформлены более модульно, не загромождены множеством соединительных линий от края до края. Соединение модулей производится через именованные электрические связи (проводники) с соответствующей маркировкой. Такие схемы менее привычны и некоторые радиолюбители считают, что они не позволяют увидеть сразу все детали. Попробуйте ответить на вопрос: какие элементы подключены к VCC на этой схеме? Можно легко упустить из виду какой-то модуль. Однако, если вы планируете выходить на международный рынок — не обязательно продавать что-либо, даже если вы просто размещаете свой проект в публичный доступ, то имеет смысл задуматься над выбором, и, возможно, сделать схему в современном виде, общепринятом в международном сообществе. Однако, это остается, безусловно, на ваше усмотрение.

Соединение компонентов схемы

Для соединения светодиода с одним из выводов ESP8266 (например, GPIO2) нужно перейти из режима отображения набора атрибутов элемента в режим Менеджер разработки

Кнопка перехода в режим менеджера разработки в EasyEDA

В менеджере (справа) нужно найти группу Nets и в ней GPIO2

Выбор проводника (цепи) в EasyEDA

при этом в левой части вашей схемы GPIO2 на ESP8266 станет выделен красным цветом — его нужно скопировать и вставить в правую часть схемы.

Осталось только соединить элементы между собой — для этого просто тянем за край контакта и соединяем линию со следующим элементом. В результате у вас должно получиться следующее:

Схема подключения светодиода к ESP8266

Сохранение схемы в EasyEDA

Сохранение схемы в EasyEDA

Сохранение схемы в EasyEDA

Как поделиться своим проектом с другими

Если вы сделали публичный проект, то сможете им поделиться с другими

Как поделиться проектом в EasyEDA

Начнем снизу: третья ссылка ведет на PNG файл вашей схемы — вы можете вставлять эту ссылку на форумах, посылать ее по электронной почте, вставлять в сообщения в социальных сетях. Вот ссылка на наш демо проект.

Вторая ссылка предназначена лично для вас — вы можете поместить ее в закладки браузера для быстрого перехода в режим редактирования этой схемы.

Самая верхняя, первая ссылка ведет на страницу проекта. Вот так выглядит наш проект для других пользователей

Публичный проект в EasyEDA

Как скопировать чужой публичный проект себе в EasyEDA

Поиск публичных проектов в EasyEDA

В разделе Ресурсы вы найдете множество публичных проектов, компонентов и модулей, которые вы можете скопировать себе, внести собственные правки и использовать в дальнейшем. На момент написания статьи поиск по проектам не работает, разработчики это уже знают и обещают исправить в ближайшее время (поиск по модулям и компонентам работает). Вы можете пользоваться поиском по популярным тегам (на скриншоте проекты с тегом Arduino Based)

Любой публичный проект вы можете скопировать себе («форкнуть») и он станет доступен для редактирования в вашем списке проектов в редакторе

Как форкнуть публичный проект в EasyEDA

Публичный проект уже в редакторе

Предоставление доступа к проекту в EasyEDA

По умолчанию все ваши проекты будут приватными (напоминаю, что в EasyEDA, в отличии от других, не существует ограничения на количество приватных проектов). Для совместной работы над проектом вы можете предоставить доступ своему коллеге (коллегам). Вы можете предоставить доступ только для чтения (read-only) или полный (read/write) конкретному пользователю, для этого нужно кликнуть правой кнопкой мыши по названию проекта и ввести адрес электронной почты, на который зарегистрирован аккаунт EasyEDA вашего коллеги.

Предоставление доступа к проекту EasyEDA

Предоставление доступа к проекту конкретному пользователю в EasyEDA

Заключение

Эта статья получилась слишком большой и я искренне благодарен тем, кто смог дочитать ее до конца. Даже в этом объеме мне не удалось рассказать о многих интересных возможностях EasyEDA. Возможно, это получится в следующих материалах.

В целом, впечатление от EasyEDA у меня сложилось очень положительное, несмотря на некоторые недостатки,  которые меня огорчили. Я вспоминаю те времена, когда я начал осваивать DeepTrace, и потратил намного больше времени на свою первую схему. Здесь же все оказалось много проще, при достаточно широких возможностях. Так что я плюсую EasyEDA.

Мне импонирует дух open source, которым пропитан сервис EasyEDA — это и публичные проекты и легкость их использования и открытый формат файлов выгрузки проектов, о котором мне не удалось рассказать в этой статье. Этакий гитхаб, только не для программ, а для плат. Кстати, поддержка контроля версий плат была бы очень кстати 🙂

P.S.

Не скрывая сообщаю, что EasyEDA оказали поддержку нашему сайту и форуму (частично компенсировали мои личные расходы на VDS на котором для вас работают этот сайт и форум), и, в качестве благодарности, я разместил ссылки на сервис EasyEDA на сайте и форуме esp8266.ru. Могу вас заверить, что данный факт никоим образом не повлиял на объективность данного материала и какой-либо другой информации, размещенной у нас о сервисе EasyEDA.com

Ваш IoT евангелист, Виктор Бруцкий aka 4refr0nt.

Обсуждение этой статьи на нашем форуме

▶▷▶▷ программы для проверки работоспособности электронных схем

▶▷▶▷ программы для проверки работоспособности электронных схем

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	24-03-2019

программы для проверки работоспособности электронных схем — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download CAD-программы для электроники cxemnet/software/soft_CADphp Cached SPICE-симулятор компании Texas Instruments, предназначенный для проектирования, симуляции и отладки различных схем электронных устройств Программа бесплатная Нормальные бесплатные симуляторы схем для электронщиков jaxik1narodru/indexfiles/softhtm Cached Программа для создания электронных схем Хороший удобный симулятор электронных схем В нём очень легко рисовать радиосхемы — интерфейс организован наипростейшим образом ПРОГРАММА ДЛЯ РАЗРАБОТКИ И ТЕСТИРОВАНИЯ СХЕМ radioskotru/publ/nachinajushhim/programma_dlja Cached Обсудить статью ПРОГРАММА ДЛЯ РАЗРАБОТКИ И ТЕСТИРОВАНИЯ СХЕМ СВЕТОДИОДЫ НА 12 ВОЛЬТ Вопросы подключения светодиодов для питающего напряжения 12 вольт в бортовой сети автомобиля Программа Для Проверки Работоспособности Электронных Схем concepttekstweeblycom/blog/programma-dlya-p Cached Всех достоинств программы не передать рисунками Может использоваться не только радиолюбителями, но и студентами для подготовки и проведения лабораторных работ в рамках учебного курса электротехники, электроники Схемотехническая программа моделирования электрических схем jaxik1narodru/indexfiles/soft3html Cached B2 Spice A/D 2000 v308 Пакет для разработки и моделирования цифровых и аналоговых электронных схем Программа для черчения электрических схем: какой выбрать etotdomcom/remont/programma-dlya-elektricheskix-sxem Cached Программа для электрических схем — это инструмент, используемый инженерами, для создания электронных схем с целью расчета и тестирования изделий на этапах проектирования, производства, а также эксплуатации Программа Для Моделирования Релейных Схем — letterexo letterexo887weeblycom/blog/programma-dlya Cached Пытался использовать Electronics Workbench для таких целей, программа интересная, но сложновата и больше подходит для моделирования электронных схем , ( для 10 лучших бесплатных онлайн симуляторов электроцепи wwwqrzru/reference/free_circuit_simulators Cached На сайте вы можете найти и использовать множество проектов и электронных схем , сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями Программы для построения схем скачать бесплатно softmydivnet/win/collections/show-Programm Cached Программы для построения различных схем и диаграмм Это могут быть схемы электрических цепей, компьютерных сетей, схемы построения различных конструкций и тд KTechLab — Программа для проектирования и симуляции pro-sporu/linuxsapr/1478-ktechlab Cached KTechLab — это бесплатная программа для разработки и проверки электронных схем Лицензия: GNU GPL (ознакомится с лицензионным соглашением на русском языке можно здесь) Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 27,400 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• программы
• для проверки работос
• ки работоспособности электронных схем

• но и студентами для подготовки и проведения лабораторных работ в рамках учебного курса электротехники
• потому что они являются публичными и открытыми аппаратными оснащениями Программы для построения схем скачать бесплатно softmydivnet/win/collections/show-Programm Cached Программы для построения различных схем и диаграмм Это могут быть схемы электрических цепей
• сделанные другими

программы для проверки работоспособности электронных схем — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 2 770 000 (0,43 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Все результаты CAD-программы для электроники — Сайт Паяльник cxemnet/software/soft_CADphp Сохраненная копия Похожие Популярное ПО, позволяющее моделировать электронные схемы и разводить печатные платы Простой наглядный интерфейс, мощные средства ‎ Proteus · ‎ Micro-Cap · ‎ Multisim · ‎ LTspice/SwitcherCAD Нормальные бесплатные симуляторы схем для электронщиков jaxik1narodru/indexfiles/softhtm Сохраненная копия Похожие Программа для создания электронных схем Хороший удобный симулятор электронных схем В нём очень легко рисовать радиосхемы — интерфейс 10 лучших бесплатных онлайн симуляторов электроцепи — QRZru Сохраненная копия Список бесплатных программ моделирования электронной цепи онлайн очень Программная среда позволяет тебя сам проектировать схему Видео 12:18 DCACLab — онлайн симулятор электрических схем Паяльник TV YouTube — 19 июл 2017 г 17:32 Моделирование электронных схем в Multisim sxemotehnikaru YouTube — 2 авг 2014 г 7:00 Простая программа для создание электрических схем skunkleko serg YouTube — 17 янв 2017 г Все результаты 3 симулятора работы электрических схем на русском языке Сохраненная копия Перейти к разделу Logisim – бесплатная программа для создания и имитации — Интересной способностью программы Logisim является создание ‎ Qucs – удобный · ‎ Симулятор “Начала · ‎ Что можно собрать на Программа DesignSoft Tina для моделирования электрических › Программы для выполнения расчетов Сохраненная копия Рейтинг: 3,7 — ‎3 голоса DesignSoft Tina 935047 SF-DS — моделирование электрических схем Позволяет собирать реальные схемы , проверять их работоспособность и Программы электрика — ЭлектроХобби Сохраненная копия QElectroTech — удобная и бесплатная программа для рисования электрических схем Скачать бесплатно QElectroTech — удобная и бесплатная Программа для моделирования электрических схем | Микросхема mikrocxemaru/opyt/programma-dlya-modelirovaniya-ehlektricheskikh-skhemhtml Сохраненная копия Похожие Отличная программа для моделирования электрических схем практически любой сложности, редактор схемотехники С помощью неё можно снять KTechLab — Программа для проектирования и симуляции pro-sporu/linuxsapr/1478-ktechlab Сохраненная копия Похожие KTechLab — это бесплатная программа для разработки и проверки эл Программа для проектирования и симуляции электрических схем KTechLab — это бесплатная программа для разработки и проверки электронных схем Обе утилиты любопытно исследовать, и обе весьма работоспособны Вероятно Програмы для черчения электрических схем wwwradio-magicru/programmu-dlya-radiolubitelej/programmu-mk-2 Сохраненная копия Похожие Ниже представлен список наиболее популярных программ для черчения Данный онлайн сервис позволяет проектировать электронные схемы и Проверка аналоговых, цифровых и смешанных схем с использованием Программа для электронных схем Система симуляции Сохраненная копия Бесплатные программы для разработки электронных схем Прежде чем начать симуляцию, TINA-TI производит проверку схемы на что пришло время собрать саму установку, проверяя ее работоспособность на каждом шаге 3 симулятора электрических цепей на Андроид — Diodnik diodnikcom › Архив › Обзоры › Программы Сохраненная копия Похожие 13 сент 2015 г — EveryCircuit очень эффективная программа с удобным и интуитивно понятным интерфейсом Отлично реализована автоматическая Список программ для создания электрических схем prorabkincom/electro/programmy-dlya-chercheniya-elektricheskih-shem Сохраненная копия 5 Программа для электрических схем : 4 лучших помощника Можно настроить режим исполнения проверки работоспособности Чтобы это сделать Программа для разработки и виртуальной проверке электрических wwwmygmanarodru/soft/engineers/pages/caspochtm Сохраненная копия Похожие Название файла, CASPOCrar Раздел, Программы для механиков Описание , Программа для разработки и виртуальной проверке электрических схем Онлайн Электрик: Симулятор электрических схем Сохраненная копия Инструкция: После запуска апплета появится анимированная схема или чистый бланк для создания схемы Зеленый цвет элемента схемы указывает Скачать программы по электронике — Электроника madelectronicsru/book/soft/indexhtm Сохраненная копия Похожие Electronic Lab (Three phase chains) – Программа для расчета трёхфазных в мире программ конструирования электронных схем , характеризуется Не найдено: работоспособности EasyEDA — Онлайн-инструмент создания схем и печатных плат Сохраненная копия Похожие EasyEDA — простой и бесплатный инструмент создания схем и плат, и их симуляции прямо в вашем браузере Симулятор электронных схем на русском — TINA-TI usilitelstaboru/simulyator-elektronnyih-shem-na-russkomhtml Сохраненная копия Симулятор электронных схем на русском — это обыкновенный SPICE- симулятор Данная программа работает без всякого лимита на количество Прежде чем начать симуляцию, TINA-TI производит проверку схемы на наличие Не найдено: работоспособности Приложения в Google Play – Quick Copper Создание и редактирование электронных схем непосредственно на Android устройстве Программа сочетает простоту в использовании и наиболее Программы Для Электронных Схем — pestdisgalo60726 Сохраненная копия 22 мар 2018 г — Программа для создания электронных схем Хороший Можно настроить режим выполнения проверки работоспособности Для этого Картинки по запросу программы для проверки работоспособности электронных схем Другие картинки по запросу «программы для проверки работоспособности электронных схем» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Система симуляции электронных схем и проектирования radiostoragenet/3865-sistema-simulyacii-ehlektronnyh-skhem-i-proektirovaniya-pech Сохраненная копия Рейтинг: 3 — ‎3 голоса Рис 1 EasyEDA — проектирование электронных схем , печатных плат и симуляция Все части программы могут быть запущены прямо в вашем браузере, Симулятор цепей — дает возможность выполнять проверку аналоговых, Программы для энергетика на андроид скачать бесплатно Energo energosoftinfo/soft_androidhtml Сохраненная копия Похожие На Energo Soft представлены для скачивания программы для энергетика, здесь можно В данной программе вы можете создать любую схему и тут же число всевозможных способов расчетов параметров электронных элементов номиналы всех элементов цепи и проверить ее на работоспособность Программа для создания виртуальных электрических схем и их freedigestnet//programma-dlia-sozdaniia-virtualnykh-elektricheskikh-skhem-i-ikh-t Сохраненная копия электрических принципиальных схем и их тестирования на работоспособность программа -конструктор электрических схем на виртуальной плате Программа (виртуальный электронный конструктор) имеет 2 языка Русский и Осваиваем систему моделирования TINA-TI Схема управления Сохраненная копия На примере ряда схем посмотрим, как это выглядит в программе TINA-TI моделирования, как хороший инструмент для проверки электрических схем А замена первого транзистора вернула работоспособность схемы при входной Электронный журнал Симулятор Arduino Tinkercad Эмуляторы и online IDE для ардуино › Программирование Arduino Сохраненная копия Самыми популярными представителями таких программ являются системы за поведением схемы, проверять и отлаживать ее работоспособность Если в Симулятор электронных схем , с помощью которого можно подключить Автоматическое устройство проверки электронных схем для Сохраненная копия автор: Т Фазли — ‎2017 — ‎ Похожие статьи 30 мая 2017 г — Осуществляется разработка электронной схемы устройства и Пакет программ для демонстрации работоспособности , [PDF] Компьютерное моделирование электронных схем Похожие автор: РСМ Копытов — ‎ Похожие статьи Компьютерное моделирование электронных схем : рабочая программа , проверка технического состояния и остаточного ресурса обору- дования математической модели и последующего анализа работоспособности элек- CircuitLab: создаем схемы в браузере / Хабр — Habr Сохраненная копия 5 мар 2012 г — CircuitLab: создаем схемы в браузере электронных схем , в виде Java апплета — falstadcom/circuit_ru/ Суровая программа Диалог специалистов АВОК Моделирование forumabokru › › ОБЩИЙ ФОРУМ › Автоматизация систем Сохраненная копия Похожие 23 мая 2007 г — 13 сообщений — ‎8 авторов ну есть же программы моделирования электронных схем , вот и Для проверки работоспособности программы используется софт для Программа для электрических схем: 4 лучших помощника tooran toorancomua/jelektrika/programma-dlja-jelektricheskih-shem-4-luchshihhtml Сохраненная копия 25 нояб 2016 г — Программа для электрических схем — это инструмент, Можно настроить режим исполнения проверки работоспособности Чтобы это Лучшие бесплатные программы для проектирования печатных shemuru/progi/485-soft-q Сохраненная копия Похожие 21 апр 2016 г — Программа с открытым исходным кодом для создания схем Бесплатное САПР приложения для разработки и производства электронных плат с поддержкой медной заливки и проверка дизайна на ошибки () Программа анализа схем — Энциклопедия по машиностроению XXL Сохраненная копия Программа включает проверку привода на устойчивость по критерию пока не достигнута область работоспособности , расчет выходных параметров Характеристики программ анализа нелинейных электронных схем [c121] Проверка работоспособности микросхем: диагностика wwweltmru › › Диагностика электронных устройств Сохраненная копия Похожие комплексного тестирования и отладки печатных плат и электронных Воссоздание принципиальной схемы и схемы соединений устройств на базе Ответы MailRu: Как называется программа для моделирования › Наука, Техника, Языки › Техника Сохраненная копия Придумал схему ,но она слишком большая что бы методом тыка есть такая функция- проверять правильность соединения элементов друг с другом [DOC] МИНОБРНАУКИ РОССИИ Государственное образовательное kmviscom/umkd/ist/yal_ppdoc Сохраненная копия СОЗДАЕМ ПРИНЦИПИАЛЬНУЮ ЭЛЕКТРОННУЮ СХЕМУ Кроме того, программа хорошо выполняет проверку работоспособности созданных схем [PDF] Программа TINA-TI и моделирование электрических схем Делай wwwreshaemnet/tasks/task_174522pdf вания и анализа работы электронных схем и может быть Производителем ПО заявлена работоспособность под Точно также проверка «ERC… Методика проверки работоспособности электрооборудования Сохраненная копия 25 июн 2011 г — Элементы схем , как реле, контакторы, пускатели, системы управления, электромагниты включения и отключения предварительно Система проектирования электронных устройств OrCAD Сохраненная копия Создание принципиальных электрических схем проектирования OrCAD и входившей в ее состав программы моделирования PSpice к разбросу параметров компонентов;; проверка работоспособности схемы при наихудшей [PDF] Нуракунов Алишер Тестирование цифровых устройств — Санкт Сохраненная копия автор: N Alisher — ‎2016 — ‎ Похожие статьи Моделирование и создание тест- программы на примере объ- екта контроля 32 Работа в QUARTUS II Создание электронной модели микро- схемы бования к качеству технического контроля работоспособности устройств ляющих осуществить проверку функциональности микросхемы и локали- [PDF] Анализ схем усилителей с помощью моделирования в — ОмГТУ Сохраненная копия Полная проверка работоспособности разработанного устройства и электронных устройств, корректировать принятые схемотехнические решения Для рисования в программе имеется графический редактор схем , достаточно [DOC] Практическая работа №3 Моделирование и анализ простейших wwwstgauru/company/personal/user//Практическая%20работа%202-3docx Сохраненная копия Похожие Цель занятия: научиться составлять электронные измерительные схемы с помощью компьютерной программы Electronics Workbench, проводить 3 Представить преподавателю собранную схему для проверки работоспособности [PDF] Проектирование практических электронных схем с repbsatuby:8080//Rzheuckij-V-YU-Proektirovanie-prakticheskih-ehlektronnyh-skhe автор: ВЮ Ржеуцкий — ‎2017 — ‎ Похожие статьи СХЕМ С ИСПОЛЬЗОВАНИЕМ ПРОГРАММЫ PROTEUS Ключевые работы схемы , проверять работоспособность спроектированных схем , а также Устройство для проверки электронных схем — Патентный поиск wwwfindpatentru/patent/213/2137148html Сохраненная копия Похожие 1 представлена блок-схема устройства для проверки электронных схем ; работающий по программе реализации алгоритма поиска дефектов, выдает sPlan 70 Русская версия Программа для черчения Электрических wwwsoft-majorru//1763-novyj-splan-70-besplatno-russkaya-versiya-programma-d Сохраненная копия 14 нояб 2011 г — sPlan 70 — Программа для профессиональной компоновки Электронных либо вирусов ибо Мы перед публикацией проводим проверку на Работоспособность Так В программе для черчения Электронных схем предумотренны все ГОСТ-ы для Онлайн сервисы для проверки на вирусы: Информатика — Страница 12 — Результат из Google Книги Е Баркова , ‎ Тамара Заборская — 2017 — ‎Technology Engineering Программы занесены в память при изготовлении и не могут быть элементов машины при включении; — проверка работоспособности всех аппаратных и операционной системы и тд; 5) контроллеры — это электронные схемы , СВЧ-электроника в системах радиолокации и связи Техническая Анатолий Белоус , ‎ Сергей Шведов , ‎ Мердан Мерданов — 2019 — ‎Technology Engineering Сравнивая возможности различных бесплатных версий программы Multitsim, недостаток – ограничение по числу элементов моделируемой схемы использовать для проверки работоспособности аналоговых устройств и Глава 6 — Программное обеспечение компьютеров bookkbsuru/theory/chapter6/1_6html Сохраненная копия Похожие В первом приближении все программы , работающие на компьютере, используемой информации;; проверка работоспособности устройств а то и просто невозможно, как, например, программа — электронный собеседник Программы для работы с файлами схем — eltrollru eltrollru/Softphp Сохраненная копия Похожие Программа sPlan — простой и удобный инструмент для черчения и просмотра электронных и электрических схем , она позволяет легко переносить Применение средств библиотеки QT5 для программирования Сохраненная копия 10 мая 2018 г — Программа Модели Электрических Цепей предназначена для обучения, проверки и получения новых В настоящее время считается эталонным решением в области моделирования электронных схем и устройств схемы можно собрать схему с проверкой на работоспособность схемы Вместе с программы для проверки работоспособности электронных схем часто ищут программа для моделирования электрических схем на русском симулятор электрических схем скачать лучший симулятор электронных схем симулятор электрических схем андроид dcaclab — онлайн симулятор электрических схем dcaclab скачать на русском программа для черчения электрических схем скачать бесплатно проверка электронной схемы Навигация по страницам 1 2 3 4 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

программы для проверки работоспособности электронных схем

Проект «Компьютерное моделирование электрических цепей»

Денисова Наталья Васильевна, преподаватель

ГАОУ АО «Котласский электромеханический техникум»

город Котлас Архангельской области

Компьютерное моделирование электрических цепей

Проблема: невозможность воспроизведения соответствующих демонстраций может привести к неправильному пониманию физических явлений и процессов.

Гипотеза: если заменить демонстрацию по электричеству компьютерным моделированием, то можно исследовать особенности работы схем подобно тому, как это происходит в результате эксперимента.

Цель: рассмотреть программы для компьютерного моделирования и расчета электрических цепей.

Современное образование невозможно без использования вычислительной техники, в частности, без компьютерного моделирования физических процессов. Традиционная форма лабораторной работы на физической (реальной) модели электрической цепи даёт студенту более обширное представление о процессах в промышленных устройствах. Она даёт ему также знания о сопутствующих этому процессу дополнительных физических явлениях (звуковые, световые явления, запахи, нагрев).

Однако известные ограничения (материальные, финансовые и ресурсные) в возможности наблюдения ряда процессов на реальных установках в рамках учебного процесса естественным образом привели к необходимости применения компьютерных лабораторных работ в учебном процессе.

Большое место в работе современного специалиста занимает компьютерное моделирование электрических цепей и схем.

 Схемы являются частью комплекта конструкторской документации. В них содержатся данные, необходимые для проектирования, производства, сборки, регулирования, использования прибора.

Когда нужны схемы?

1. Процесс проектирования. Они позволяют определить структуру разрабатываемого изделия.

2. Процесс производства. Дают возможность продемонстрировать конструкцию. На их базе разрабатывается технологический процесс, способ монтажа и контроля.

3. Процесс эксплуатации. При помощи схем можно определить причину поломки, правильный ремонт и техническое обслуживание.

 1. Конструктор электрических цепей

Назначение: создание простейших электрических схем с целью расчета и тестирования.

Удобства: если выбрать источник тока или резистор, то при подключении его к цепи активизируется линейка выбора эдс или сопротивления. Таким образом, значения этих физических величин можно изменять в достаточно широких пределах.

2. Начало электроники

Назначение: приложение представляет собой электронный конструктор, в котором учащийся может «собирать» различные электрические схемы и наблюдать за установившимся режимом их работы. Преимущества: максимальная имитация реального физпроцесса, изображения деталей и измерительных приборов представлены в «натуральном» виде, лампочки и электронагревательные приборы светятся и «сгорают», резисторы, конденсаторы и предохранители также могут «выходить из строя»,

Удобства: можно пользоваться современными измерительными приборами, в число которых входят цифровой мультиметр и двухканальный осциллограф; можно использовать схемы для постоянного и переменного тока

Программа для электрических схем — это инструмент, используемый инженерами, для создания электронных схем с целью расчета и тестирования изделий на этапах проектирования, производства, а также эксплуатации.

Компьютерные программы полезны, когда нужно смоделировать физические явления и процессы, проследить зависимость протекания этих процессов от различных параметров, особенно если реальное воспроизведение соответствующих демонстраций в условиях учебной лаборатории физики невозможно.

В результате применения информационных технологий повышается интерес к физике, растет качество образования, активизируется познавательная деятельность, формируется научное мышление, осуществляется индивидуальный и дифференцированный подход, происходит творческое развитие личности.

В результате использования компьютерного моделирования на уроках физики приведёт к тому, что выпускник, освоивший ППКРС, будет обладать общими компетенциями, включающими в себя способность: ОК 1. Понимать сущность и социальную значимость будущей профессии, проявлять к ней устойчивый интерес; ОК 4. Осуществлять поиск, анализ и оценку информации, необходимой для постановки и решения профессиональных задач, профессионального и личностного развития. ОК 5. Использовать информационно-коммуникационные технологии в профессиональной деятельности, и профессиональными компетенциями, соответствующими основным видам профессиональной деятельности по специальности 08.02.09. «Монтаж, наладка и эксплуатация электрооборудования промышленных и гражданских зданий» ПК 3.3. Участвовать в проектировании электрических сетей. ПК

10 Онлайн-симуляторы схем для работы с электронными проектами

Существуют некоторые веб-инструменты моделирования, которые помогают профессиональным инженерам и любителям учиться, а также проводить различные эксперименты, связанные с электрическими схемами. В этом посте мы собираемся рассказать о компиляции онлайн-симуляторов схем , которые очень помогают при работе с электронными проектами. Вы также можете обратиться к нашим предыдущим блогам о приложениях для электроники, программном обеспечении для проектирования схем и инструментах для проектирования печатных плат.

Здесь мы исследовали определенные инструменты и методы, которые могут быть чрезвычайно полезны при сборе необходимой информации в одном месте вместо поиска нескольких разных источников, что позволяет сэкономить много времени. Ниже представлен список из 10 онлайн-симуляторов схем, которые довольно популярны среди пользователей и могут считаться лучшими инструментами среди множества.

Это бесплатное образовательное облачное приложение, поддерживающее такие платформы, как Linux и PHP.Это идеальный инструмент для студентов, которые хотят учиться и разрабатывать схемы. Он предлагает как цифровые, так и аналоговые компоненты, причем первые включают логические вентили, триггеры, мультиплексоры, счетчики и т. Д., А вторая категория включает операционные усилители, соединительные устройства и измерительные инструменты.

С помощью этого симулятора студенты могут выполнять различные функции, такие как взаимодействие с логической схемой, переключатели, изменение входных данных и наблюдение за изменениями выходных данных для последовательных моделей.Более того, он может эффективно передавать знания о процессе проектирования логической схемы.

Стоимость

Circuits Cloud полностью бесплатен, и пользователи могут либо зарегистрироваться на веб-сайте, чтобы использовать этот симулятор, либо даже войти в систему через свои учетные записи Google / Facebook.

PartSim — это имитатор схем на основе браузера, который полностью идентичен веб-браузеру, который, в свою очередь, обеспечивает легкую навигацию по вкладкам, предоставляя доступ к его частям и датчикам.Он имеет простой макет, который работает так же, как и другие инструменты, с функцией перетаскивания для размещения компонентов. Кроме того, есть функция подключения одним щелчком мыши и тестового моделирования для тестирования образцов.

В рамках функций моделирования имеется полный механизм моделирования Spice, а также веб-инструмент для захвата схем и графический просмотрщик сигналов, который помогает контролировать уровни аналоговых и цифровых сигналов в схемах. Наконец, он интегрирован со спецификацией Dig-key BOM (Bill of Materials), которая позволяет пользователям назначать номера деталей компонентам, а затем искать их через дистрибьютора.

Стоимость

PartSim полностью бесплатен, и пользователи могут либо перейти на пробную версию без регистрации, либо зарегистрироваться на веб-сайте.

Это интересное приложение с открытым исходным кодом для пользователей, в котором они могут рисовать свои собственные проекты, а затем с легкостью моделировать их. Он предлагает простой в использовании редактор схем; моделирование аналоговых / цифровых схем; профессиональные PDF-файлы с электрическими схемами, электрическими схемами, графиками; и не требует установки.

Некоторые из уникальных функций включают уникальные URL-адреса схем, с помощью которых пользователи могут делиться своей работой, а также запрашивать онлайн-помощь и удобные для человека форматы, которые позволяют пользователю вводить значения так же, как если бы это работало на бумажных схемах. Кроме того, он оснащен мощным механизмом построения графиков, схемами качества презентации, технологией «Smart Wires» и многим другим.

Стоимость

CircuitLab Student Edition доступен для студентов после платной школьной подписки, согласно которой институты или колледжи должны платить 2400 долларов в год за лицензию на сайт.В дальнейшем выпуск Micro можно получить за 24 доллара в год, в то время как версия Hacker Life стоит 79 долларов в год.

DoCiruits — это простой в использовании облачный инструмент моделирования, предлагаемый Sparsh Technologies, который запускается в веб-браузере пользователя. 3 основные функции приложения: построение схемы, проведение испытаний и измерений и, наконец, обмен проектами с сообществом. Пользователь должен перетащить нужные компоненты на виртуальную макетную плату, а затем подключить их с помощью опции подключения щелчком.Также можно анализировать различные параметры, а затем менять макет.

Стоимость

Существует три версии инструмента, названные Hobbyist, Hacker и Geek, из которых только первая доступна бесплатно. Однако он ограничен использованием 10 компонентов на схему, 50 симуляций в месяц и 5 схем, сохраненных в облаке. Переход на версию Hacker (стоимостью 2,99 доллара в месяц) открывает неограниченное количество компонентов, а также 250 симуляций в месяц и 50 схем, сохраненных в облаке.Наконец, Geek (стоимостью 3,99 доллара в месяц) может получить неограниченный доступ ко всем элементам.

Этот симулятор схем претендует на то, чтобы представить реалистичный интерфейс для студентов и любителей, которые любят экспериментировать с электрическими схемами. Пользователи могут удобно проектировать цепи постоянного / переменного тока вместе с такими компонентами, как провода, батареи, резисторы, а затем вычислять напряжение, сопротивление и т. Д. Его также можно использовать для интерактивного обучения студентов использованию автоматического выключателя и тестирования конденсатора. , или обнаружив короткое замыкание.

Он включает в себя реалистичное поведение устройств и компонентов, таких как ток, перегорание и освещение. Кроме того, пользователи могут легко создавать, моделировать и измерять свои схемы, используя гибкие провода, и, наконец, есть возможность просматривать общие ресурсы, а также твитнуть созданные схемы. DC / AC Virtual Lab — это инструмент с простым пользовательским интерфейсом и быстрым механизмом моделирования.

Стоимость

Пробная версия полностью бесплатна, в то время как версии для студентов, любителей и аудиторий стоят 42, 84 и 234 доллара в год.Для всех этих вышеупомянутых редакций пользователь должен зарегистрироваться на веб-сайте.

TINA — это программный пакет для моделирования аналоговых, цифровых и смешанных схем, а также проектирования печатных плат, который можно использовать как в устанавливаемой, так и в облачной версиях. Это мощный, но доступный инструмент, предназначенный для тех, кто уже знаком со схемами. Его можно использовать для анализа и проектирования широкого спектра схем, таких как VHDL, MCU, оптоэлектронные приложения, а также приложения для микроконтроллеров.Еще одна полезная особенность заключается в том, что он работает на большинстве устройств и операционных систем.

Некоторые другие функции включают сверхбыстрый многоядерный процессор и простой в использовании элемент схемы, который позволяет пользователям проверять схемы на наличие ошибок с использованием расширенных функций ERC. Это также позволяет вам проверять свои знания, отслеживать прогресс и применять методы устранения неполадок. Кроме того, вы можете определить неизвестные значения определенных параметров и подготовить отдельные отчеты принципиальных схем.

Стоимость

Это программное обеспечение для облачного моделирования имеет различные версии, которые можно приобрести на веб-сайте. Существуют разные версии программного обеспечения для разных групп пользователей со стартовой ценой 129 евро.

MultiSim — это лучшая в своем классе среда моделирования SPICE от National Instruments, целью которой является обучение решениям для практической реализации проектирования, создания прототипов и испытаний электрических схем. Его подход позволяет сохранять прототипы и оптимизированные конструкции печатных плат на более ранних этапах процесса.

Существуют варианты для проверки конструкции, и пользователи получают гибкие макеты на выбор до 1400 дизайнов контактов; эта возможность применима даже к 4-слойным печатным платам. Существует две версии, первая из которых бесплатна и содержит базовые функции, а вторая — платная и выполняет такие функции, как уменьшение ошибок и увеличение потока интеграции от схемы к тестированию.

Стоимость

Его пробная версия доступна бесплатно, но для других версий, предназначенных для студентов, преподавателей, проектировщиков и исследователей схем, пользователи должны зарегистрироваться на веб-сайте, а затем выбрать план в соответствии со своими потребностями.

Этот инструмент от Auto Desk — еще одна платформа на основе браузера с открытым исходным кодом для моделирования схем, особенно для тех, кто заинтересован в работе с Arduino. Пользователи могут создавать свои собственные виртуальные схемы, используя смоделированную плату Arduino и макетную плату. У вас также есть возможность интегрировать светодиоды в проект, и позже его можно будет проверить, чтобы убедиться, что он работает правильно.

Список компонентов, доступных с этим инструментом, включает резисторы, конденсаторы, потенциометры и осциллографы.Кроме того, вы можете запрограммировать любой код Arduino в редакторе и использовать набор поддерживаемых библиотек Arduino. Также есть функция совместного редактирования, с помощью которой пользователи могут делиться своими проектами в режиме реального времени.

Стоимость

Это онлайн-симулятор, работающий в реальном времени, и за него не взимается никакая плата. Пользователи могут бесплатно зарегистрироваться, чтобы использовать этот симулятор.

PSIM — это пакет программного обеспечения для моделирования электронных схем, представленный Powersim в августе прошлого года.Первоначально он предназначался для моделирования силовой электроники и двигателя, но его также можно использовать для моделирования любых электронных схем. Он предлагает схематический интерфейс захвата и средство просмотра сигналов.

Он имеет множество модулей, а именно: Motor Drive, SimCoupler, Digital Control, Motor Control Design Suite, MagCoupler, ModCoupler, Processor-in-Loop и многое другое. Ключевые особенности этого инструмента моделирования можно упомянуть следующим образом -:

• Интуитивно понятный и простой в использовании

• Обширная библиотека приводов двигателей

• Анализ развертки переменного тока

• Быстрая скорость моделирования

Стоимость

Его демонстрационная версия бесплатна, в то время как версии для студентов, стандартные и профессиональные, можно получить, отправив форму, а цены зависят от схемы, выбранной пользователем.

Spectre — это имитатор схем от Cadence Design Systems с высокопроизводительным и мощным аналоговым и высокопроизводительным моделированием уровня SPICE. Он имеет удобный интерфейс, который может эффективно работать со сложными аналоговыми / цифровыми ИС, обеспечивая тем самым точность. Он также предлагает точное моделирование после компоновки с моделями S-параметров и линиями передачи с потерями.

Некоторые функции Spectre перечислены ниже:

• Расширенный статистический анализ

• Интерактивная установка для моделирования

• Поперечный зонд

• Постобработка результатов моделирования

• Повышенное качество дизайна

Стоимость

Он доступен бесплатно, и пользователи могут использовать этот симулятор после регистрации на веб-сайте Cadence.

Это список, иллюстрирующий 10 онлайн-симуляторов цепей , которым могут помочь как новички, так и профессионалы, чтобы использовать онлайн-решения для своих электронных проектов. Если вы хотите добавить к этому сборнику какой-либо другой инструмент моделирования, дайте нам знать о своих предложениях и отзывах в разделе комментариев ниже.

Вы можете прочитать наш блог и раздел статей, чтобы узнать больше об электронике, промышленности и технологиях.

---

Раздел: Технические статьи

---

Начните работу с лучшим программным обеспечением для проектирования электронных схем

Захария Петерсон

| & nbsp Создано: 9 ноября 2020 г.

Сегодня доступно множество вариантов программного обеспечения для проектирования электронных схем.Выбор лучшего программного обеспечения для проектирования электронных схем для вас, вашей команды и вашей организации может показаться сложной задачей. Ответ — найти унифицированное программное обеспечение для проектирования электронных схем, которое сможет удовлетворить все ваши потребности. Только Altium Designer объединяет все критически важные инструменты, необходимые для проектирования, моделирования, производства и многого другого, на одной платформе.

ALTIUM DESIGNER

Самое мощное, современное и простое в использовании приложение для проектирования печатных плат с полным набором конструктивных особенностей.

Учитывая, что на рынке так много различных пакетов для проектирования печатных плат, подумайте об этом, прежде чем переходить к программному обеспечению по самой низкой цене. Большинство программного обеспечения для проектирования не включает в себя все функции, необходимые для создания схем, моделирования и захвата на одной платформе. Вам нужны все инструменты, которые требуются отрасли, в одном месте; нет причин, по которым вам нужно переключаться между программами только для выполнения стандартных задач проектирования. С Altium Designer у вас есть доступ ко всем стандартным инструментам, необходимым в программном обеспечении для проектирования электронных схем.Вы сможете управлять всеми своими схемами и файлами проектирования печатных плат в единой среде проектирования.

Что такое программа для проектирования унифицированных печатных плат? Проще говоря, он дает вам все необходимое для проектирования электронных схем, моделирования и построения схем в одной программе. Программное обеспечение для проектирования печатных плат должно содержать базовые инструменты САПР для проектирования схем, служебную программу для создания схем и механизм моделирования. Инструменты управления библиотеками в программном обеспечении для проектирования электронных схем также помогают отслеживать данные о компонентах и ​​информацию об источниках.

Механизм проектирования, лежащий в основе вашего программного обеспечения для проектирования печатных плат, имеет решающее значение при навигации по нескольким конструктивным особенностям. Ваше программное обеспечение должно включать стандартные правила проектирования для любой схемы или печатной схемы, позволяя вам настраивать новые правила проектирования для вашего конкретного приложения. Мощный механизм проектирования, который объединяет ваши инструменты в единую платформу проектирования, является ключом к повышению продуктивности проектирования.

Единая среда проектирования в Altium Designer.

Все необходимое для проектирования электронных схем

Унифицированная среда проектирования предоставляет все необходимое в едином программном обеспечении для проектирования электронных схем. Другое онлайн-программное обеспечение для проектирования печатных плат, в том числе онлайн-программное обеспечение для проектирования печатных плат, не может предложить уровень интеграции, необходимый для внедрения схем в производство. Если у вас есть подходящие инструменты проектирования, вы можете создавать и моделировать все аспекты ваших схем и переходить к следующему этапу проектирования.

Множественное схематическое представление и проектирование в Altium Designer

Для проектирования ультрасовременной электроники требуется программное обеспечение для проектирования печатных плат с самыми передовыми инструментами, организацией компонентов и функциями.После того, как вы закончите проектирование схем и моделирование их поведения, вам нужно использовать инструмент захвата схем, чтобы перенести проекты схем в исходную компоновку. Когда вы работаете в унифицированной среде проектирования печатных плат Altium Designer, у вас будет доступ к инструменту захвата схем, который мгновенно переносит ваши схемы и упорядочивает компоненты в простую компоновку. Вам не нужно использовать отдельную программу, все, что вы ожидаете найти в другом программном обеспечении для компоновки плат, находится в одной программе.

Altium Designer объединяет необходимые вам расширенные инструменты проектирования

От инструментов интерактивной маршрутизации до инструментов анализа сигналов и MCAD — Altium Designer включает в себя все функции, необходимые для разработки печатных плат высочайшего качества. Унифицированный механизм объединяет проверку правил проектирования со всеми этими расширенными функциями. Вы можете определить индивидуальные правила проектирования для вашего конкретного приложения и убедиться, что ваша печатная плата будет соответствовать отраслевым стандартам.

После того, как вы закончите разводку, вам нужно проверить компоновку печатной платы на соответствие вашим правилам проектирования.Именно здесь платформа для проектирования интегральных схем действительно проявляет себя, и Altium лидирует в создании полностью унифицированной среды проектирования. По мере создания макета инструменты разводки печатных схем в Altium Designer автоматически проверяют макет на соответствие правилам проектирования. Вы можете быстро выявить любые ошибки в конструкции и исправить их до того, как подготовитесь к производству.

Автоматическая интерактивная маршрутизация в Altium Designer очень проста.

Одним из основных недостатков пакетов программного обеспечения для проектирования печатных плат является недостаточное внимание к управлению компонентами в процессе проектирования.Эта проблема может проявляться в виде ограниченной библиотеки компонентов, что означает, что необходимо потратить значительное время на поиск библиотек или их создание. Разработчики Altium знают, насколько важны ресурсы компонентов, и могут предоставить вам доступ к библиотекам компонентов напрямую от производителей.

Цикл разработки продукта включает проектирование схемы, компоновку, изготовление и тестирование вашей печатной платы. Хотя производство обычно передается на аутсорсинг, ваше программное обеспечение для проектирования электронных схем оказывает большое влияние на процессы изготовления и сборки.Лучший способ оптимизировать этот этап разработки — применить методы DFM во время проектирования. Как только вы подготовите материалы для вашего производителя, вы можете быть уверены, что ваша плата будет полностью технологичной.

Единая среда в Altium Designer

Когда вы будете готовы приступить к планированию производства, вам нужно будет использовать свои проектные данные для создания конкретных результатов для вашего производителя. Лучшее программное обеспечение для проектирования печатных плат объединяет эти функции в единый интерфейс.Онлайн-инструменты для проектирования печатных плат для спецификаций материалов, файлов Gerber и других материалов требуют экспорта и импорта вашего дизайна между программами. Это затрудняет ваш рабочий процесс и создает вероятность ошибок, а ваши инструменты могут даже не обмениваться данными.

Только Altium Designer прекрасно объединяет все эти важные инструменты проектирования печатных схем и создания результатов в единую интуитивно понятную программную платформу. Другие инструменты заставляют вас перемещаться между отдельными инструментами дизайна, несмотря на заявления об унификации.Вместо того, чтобы собирать вместе несколько программ, которые утверждают, что предлагают последовательный рабочий процесс, попробуйте работать с единственным программным обеспечением, которое дает вам доступ ко всем инструментам проектирования печатных схем, которые вам нужны, на единой платформе проектирования.

Независимо от того, являетесь ли вы ветераном отрасли из крупной компании или руководите новым стартапом, Altium будет рядом, чтобы направить вас на пути к успеху в проектировании печатных плат. Интуитивно понятный интерфейс Altium Designer позволяет новичкам приступить к работе с любой печатной схемой, которую они захотят сделать.Если вы опытный дизайнер, интерфейс будет достаточно знакомым, чтобы вы могли сразу погрузиться в свой первый дизайн. Ни один другой поставщик программного обеспечения ECAD не инвестирует в ваш успех.

Пришло время инвестировать в лучшее программное обеспечение для проектирования печатных плат: попробуйте Altium Designer. Altium Designer на Altium 365 обеспечивает беспрецедентную интеграцию с электронной промышленностью, которая до сих пор была отнесена к сфере разработки программного обеспечения, позволяя дизайнерам работать из дома и достигать беспрецедентного уровня эффективности.

Мы только прикоснулись к тому, что можно делать с Altium Designer на Altium 365. Вы можете проверить страницу продукта, чтобы получить более подробное описание функций или один из веб-семинаров по запросу.

Lushprojects.com — www.lushprojects.com — Симулятор схем

Этот симулятор электронных схем является интерактивным, дающим ощущение игры с реальными компонентами. Это очень полезно для экспериментов и визуализации.Лучше всего то, что благодаря мощности HTML5 не требуются плагины! Первоначальная реализация на Java принадлежит Полу Фалстаду, который любезно дал мне разрешение на создание этого порта.

Щелкните здесь, чтобы открыть симулятор в полном окне.

Как использовать

При запуске симулятора вы увидите анимированную схему простой цепи LRC. Зеленый цвет указывает на положительное напряжение. Серый цвет указывает на землю. Красный цвет указывает на отрицательное напряжение.Движущиеся желтые точки обозначают ток.

Чтобы включить или выключить переключатель, просто нажмите на него. Если вы наведете указатель мыши на любой компонент схемы, вы увидите краткое описание этого компонента и его текущего состояния в правом нижнем углу окна. Чтобы изменить компонент, наведите на него указатель мыши, щелкните правой кнопкой мыши (или щелкните, удерживая клавишу Control, если у вас Mac), и выберите «Изменить». Вы также можете получить доступ к функции редактирования, дважды щелкнув компонент.

Внизу окна есть три графика; они действуют как осциллографы, каждый из которых показывает напряжение и ток через определенный компонент.Напряжение показано зеленым цветом, а ток — желтым. Ток может быть не виден, если график напряжения находится поверх него. Также отображается пиковое значение напряжения в окне осциллографа. Наведите указатель мыши на один из видов осциллографа, и компонент, который он отображает, будет выделен. Чтобы изменить или удалить прицел, щелкните его правой кнопкой мыши и выберите в меню «Удалить». В этом контекстном меню также есть много других опций осциллографа. Чтобы просмотреть компонент в области видимости, щелкните правой кнопкой мыши над компонентом и выберите «Просмотр в области действия».

Меню «Схемы» содержит множество примеров схем, которые вы можете попробовать.

Некоторые схемы, например, Основы-> Потенциометр, содержат потенциометры или переменные источники напряжения. Их можно настроить с помощью ползунков, которые добавляются к правой панели инструментов, или путем наведения указателя мыши на компонент и использования колеса прокрутки.

Вот видео, которое поможет вам начать работу.

Схемы для рисования и редактирования

Вы можете получить пустую цепь, выбрав «Пустая цепь» в меню «Цепи».Вам нужно будет добавить хотя бы один источник напряжения для запуска симулятора.

Чтобы добавить компоненты или провод, выберите один из параметров «Добавить ….» в меню «Рисование». Обратите внимание, что общие компоненты имеют горячие клавиши для выбора режима добавления. В режиме добавления курсор меняется на «+». Щелкните и перетащите мышь, чтобы добавить компонент.

Компоненты можно перемещать и изменять их размер в режиме выбора. В режиме выбора курсор превращается в стрелку. Выберите «Select / Drag Sel» из меню «Draw» или нажмите «пробел» или нажмите «escape», чтобы перейти в режим выбора.При наведении указателя мыши на компонент он выделяется и отображается информация об этом компоненте в области информации. Щелчок и перетаскивание компонента перемещает компонент. Если вы щелкните и перетащите квадратные ручки или удерживайте клавишу ctrl, это изменит размер компонента и переместит клеммы.

Провода подключаются только на концах, а не посередине, поэтому каждый сегмент провода нужно рисовать отдельно. Если симулятор обнаруживает несвязанные точки, он думает, что вы намеревались соединить, он выделит их красным кружком.

Многие компоненты имеют настройки, которые можно выполнить с помощью функции редактирования. объяснено выше. Для резисторов, конденсаторов и катушек индуктивности вы можете удобно установить значение из диапазона E12, вращая колесико мыши при наведении курсора на компонент

.

Меню «Файл» позволяет импортировать или экспортировать файлы описания схемы. См. Примечания ниже о совместимости с браузером.

Кнопка сброса сбрасывает схему в разумное состояние. Если симуляция приостановлена, то двойное нажатие на кнопку «Сброс» перезапустит ее.Кнопка Run / Stop позволяет приостановить симуляцию. Ползунок Simulation Speed ​​позволяет регулировать скорость симуляции. Если моделирование не зависит от времени (то есть, если нет конденсаторов, катушек индуктивности или зависящих от времени источников напряжения), то это не будет иметь никакого эффекта. Ползунок «Текущая скорость» позволяет регулировать скорость точек, если токи настолько слабые (или сильные), что точки движутся слишком медленно (или слишком быстро).

Это видео демонстрирует некоторые из вышеперечисленных моментов.

Вот некоторые ошибки, с которыми вы можете столкнуться:

• Петля источника напряжения без сопротивления! — это означает, что один из источников напряжения в вашей цепи закорочен. Убедитесь, что на каждом источнике напряжения есть сопротивление.
• Конденсаторная петля без сопротивления! — не допускается наличие токовых петель, содержащих конденсаторы, но без сопротивления. Например, нельзя подключать параллельно конденсаторы; вы должны поставить резистор последовательно с ними.Допускаются закороченные конденсаторы.
• Сингулярная матрица! — это означает, что ваша схема несовместима (два разных источника напряжения подключены друг к другу) или что напряжение в какой-то момент не определено. Это может означать, что клеммы какого-то компонента не подключены; например, если вы создаете операционный усилитель, но еще ничего к нему не подключили, вы получите эту ошибку.
• Схождение не удалось! — это означает, что симулятор не может определить, в каком состоянии должна быть цепь.Просто нажмите «Сброс» и, надеюсь, это исправит. Ваша схема может быть слишком сложной, но иногда такое случается даже с примерами.
• Задержка линии передачи слишком велика! — задержка линии передачи слишком велика по сравнению с временным шагом симулятора, поэтому потребуется слишком много памяти. Сделайте задержку меньше.
• Нужно заземлить ЛЭП! — в этом симуляторе всегда должны быть заземлены два нижних провода линии передачи.

Требования к браузеру и компьютеру

Этот симулятор широко использует функции HTML5 и определенно нужен современный браузер.Он также выполняет множество вычислений в JavaScript. и скорость этого сильно варьируется в зависимости от браузера. В настоящее время Chrome похоже, имеет лучшую производительность и поддержку функций для этого приложения. Internet Explorer также хорошо работает с JavaScript, но, к сожалению, ему не хватает совместимости со всеми параметрами меню файлов.

Симулятор очень выигрывает от наличия достаточно быстрого компьютера. На моем ноутбуке Core i5 2012 года большинство схем работает нормально, поэтому это не обязательно должно быть новейшее и лучшее оборудование, но вы, вероятно, найдете производительность. разочаровывает на старых машинах.

Для возможности загрузки и сохранения файлов на локальный диск требуются функции HTML5, которые поддерживаются не всеми браузерами. Если приложение обнаруживает, что требуемые функции не поддерживаются, тогда некоторые файлы варианты будут недоступны. В настоящее время Chrome и Firefox поддерживают все необходимые функции.

Симулятор будет работать на планшетах и ​​даже телефонах, если у них есть подходящий браузер и должен нормально работать с сенсорными интерфейсами.

Simulation! = Реальная жизнь

Физические симуляции — это не реальная жизнь, и не предполагайте, что симуляция и реальность идентичны! Это моделирование идеализирует многие компоненты.Провода и выводы компонентов не имеют сопротивления. Источники напряжения идеальны — они попытаются обеспечить бесконечный ток, если вы им позволите. Конденсаторы и катушки индуктивности на 100% эффективны. Входы логических вентилей потребляют нулевой ток — неплохо в качестве приближения для логики CMOS, но не типично, например, для TTL 1980-х годов. В любом случае используйте этот симулятор для визуализации схем, но всегда проверяйте в реальности.

Извините, что нарушил это вам, ребята, но симулятор численно приближает модели компонентов, которые также являются приблизительными.Даже без учета каких-либо ошибок это всего лишь приблизительный ориентир на реальность. Этот симулятор может быть полезен для визуализации, но его неправильное использование может дать ложное ощущение безопасности. Некоторые люди не совсем понимают эту важную концепцию — у меня даже был один пользователь, обвинявший симулятор во «лжи», потому что он (или она) не учел идеализации компонентов и не понимал фактическую производительность симулятора. компоненты, которые они выбрали для использования. Ключевым моментом для всех инженеров-электронщиков является то, что они всегда должны быть полностью осведомлены о реальных характеристиках компонентов (и систем) и о том, чем они отличаются от любого конкретного симулятора, который они используют.Если вам нужны более точные модели реальных компонентов, тогда имитаторы на основе SPICE являются гораздо более подходящими инструментами, чем этот, но даже в этом случае вы должны знать об отклонениях от реальности. Как сказал великий разработчик аналоговых схем Боб Пиз: «Когда компьютер пытается смоделировать аналоговую схему, иногда он делает хорошую работу; но когда это не удается, все становится очень липким».

Одним из следствий использования идеальных компонентов является то, что симулятор не сводится к результату для цепей, которые не имеют определенного поведения — например, идеального источника напряжения, замкнутого накоротко идеальным проводом.Другая ситуация, которую невозможно смоделировать при этих предположениях, — это распределение тока между проводниками, если два идеальных проводника соединены параллельно. При использовании тренажера необходимо учитывать места, где настоящая электроника отличается от идеальной.

Датчики, преобразователи и взаимодействие с внешним миром

Электронные схемы не существуют изолированно — большинство схем имеют цель, которая включает взаимодействие с внешним миром. В моделировании мы добавили несколько общих типов ввода и вывода (например,г. переключатели и светодиоды), но существует множество типов преобразователей, и мы не моделируем их все. Мы также не моделируем все физические эффекты, которые происходят вне электронной области — например, как крутящий момент нагрузки может изменяться, когда двигатель перемещает механизм, что приводит к изменению электрических характеристик двигателя.

Если вы обнаружите, что хотите смоделировать схему с типом преобразователя, которого нет в модели, например термистор, вы можете просто использовать электрически эквивалентный компонент. Итак, для термистора просто используйте резистор и установите его на разные значения, чтобы представить разные температуры.Функция ползунков может быть особенно полезна для этой цели.

Использование в автономном режиме

См. Страницу Пола Фалстада для электронных версий симулятора и исходной версии Java, которую можно использовать в автономном режиме.

Высокочастотные цепи

Этот симулятор моделирует схему, используя серию коротких временных шагов. На каждом этапе изменения напряжений и токов в цепи рассчитываются на основе моделей компонентов и текущего состояния цепи. Чтобы этот процесс работал, используемые временные шаги должны быть значительно короче, чем продолжительность любого интересующего события в цепи.Или, если хотите, временные шаги должны быть значительно короче, чем период интересующего вас сигнала наивысшей частоты.

По умолчанию симулятор использует шаг 5 мкс. Это нормально для сигналов звуковой частоты, но не для радиочастотных сигналов или быстрых цифровых сигналов. Размер шага можно изменить в диалоговом окне «Другие параметры …» в меню параметров. Для сравнения, в примере линии передачи в приложении используется размер шага 5 пс.

Размер шага не следует путать с «Скоростью моделирования», управляемой ползунком на правой панели.Размер шага определяет продолжительность каждого шага (в смоделированном времени). Ползунок «Скорость моделирования» определяет, как часто (в реальном времени) компьютер вычисляет шаг.

Для разработчиков

Это приложение было разработано с разрешения компании Java. симулятор Пола Фалстада. Я всегда считал это отличным инструментом для визуализации схем и любил интерактивный характер по сравнению с обычным SPICE реализации. Однако мне никогда особо не нравилась Java в браузере и с недавними проблемами безопасности и последующими изменениями в безопасности политики производителей браузеров мне показалось, что будет много выгода от наличия версии, не требующей подключаемых модулей.

Для создания этой версии я модифицировал исходную Java для работы в Google Web Toolkit (GWT). Большая часть пользовательского интерфейса была переписана, но техническая часть симуляции практически не затронута. Общая работа над этим проектом заняла чуть больше месяца.

Благодаря любезному разрешению Пола Фалстада исходный проект для этой версии приложения теперь доступен на GitHub под лицензией GPLv2.

https://github.com/sharpie7/circuitjs1

Соответствие лицензии целям

Симулятор не предоставляется без поддержки или гарантии.Абсолютно никаких гарантий пригодности для каких-либо целей не предоставляется.

Это бесплатное программное обеспечение; вы можете распространять его и / или изменить его в соответствии с условиями Стандартной общественной лицензии GNU опубликовано Free Software Foundation; либо версия 2 Лицензии или (по вашему выбору) любой более поздней версии.

Эта программа распространяется в надежде, что она будет полезной, но БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ; без даже подразумеваемой гарантии КОММЕРЧЕСКАЯ ЦЕННОСТЬ или ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ.Увидеть Стандартная общественная лицензия GNU для более подробной информации.

Подробнее о лицензировании см. Http://www.gnu.org/licenses/.

Список лучших онлайн-симуляторов схем и платформ для проектирования

Платформы для моделирования схем

— это первое, что приходит нам в голову, когда мы хотим сделать проектирование очень быстрым. Это избавляет от необходимости собирать вместе реальные компоненты, чтобы увидеть, как это работает. Чтобы увидеть результаты дизайна, достаточно всего лишь нескольких нажатий клавиш и движений мыши. Сегодня мир выходит в онлайн, также как и платформы моделирования.Платформы онлайн-моделирования помогают проектировать и анализировать схемы на ходу, не устанавливая их на свой компьютер.

Итак, у онлайн-платформ есть преимущества, но их много, и вы могли запутаться, делая свой выбор. Помочь вам было единственной целью этой статьи, в которой я составил список из 9 лучших онлайн-симуляторов. Этот список был составлен после тестирования многих платформ, обсуждений на форумах и советов от нескольких экспертов.

Надеюсь, эта статья даст вам представление обо всем этом и поможет вам определиться с выбором.Итак, как обычно, давайте начнем список лучших онлайн-симуляторов снизу вверх.

ПЛЮСЫ: Интерактивный дизайн, простота использования, компоненты для захвата и опускания — очевидные плюсы. Он также имеет обширную цифровую библиотеку, что делает его хорошо подходящим, когда вы хотите опробовать цифровой дизайн.

Минусы: Вы можете разработать схему, не имея учетной записи, но для моделирования вам необходимо войти в систему. И эта платформа платная. Несмотря на то, что абонентская плата намного меньше по сравнению с другими платформами, она предлагает только ограниченное количество симуляций, что для меня плохая идея.

ЗА: Как и другие симуляторы, эта платформа довольно аккуратна и проста в использовании. Опробовать демоверсию можно без создания учетной записи — это плюс. Библиотеки компонентов этой платформы были разделены на категории на основе характеристик и поставщиков. Большое количество деталей от поставщиков делает его хорошим выбором, когда потребности в дизайне очень чувствительны по своей природе. Эта платформа полностью бесплатна для использования.

Минусы: Я не нашел в библиотеках никаких других микросхем, кроме множества операционных усилителей.Симуляция была менее мощной.

ЗА: Эта платформа хорошо построена с довольно обширной библиотекой, хорошо подходящей для использования как новичками, так и энтузиастами. Эта платформа обеспечивает моделирование с помощью графиков и может быть экспортирована для дальнейшего анализа. И экспорт выходных данных в виде файла CSV был интересной функцией. Также вы можете выбрать дизайн для тестирования из готовых примеров, что дает вам хорошее представление о том, как начать работу.

Минусы: Платформа не является полностью бесплатной.Моделирование могло быть лучше с интерактивным моделированием, помимо графического представления.

ЗА: Симуляция очень аккуратная и интерактивная. Подбирайте и бросайте детали, разноцветные платы делают проектирование чрезвычайно простым и привлекательным. Эта платформа довольно проста в использовании, и я считаю, что она идеально подойдет новичкам. Вы также можете опробовать эту платформу, не создавая в ней учетную запись.

МИНУСЫ: Библиотеки деталей очень ограничены.Подойдет только если вы новичок. Также поставляется с абонентской платой на случай, если вам нужно редактировать компоненты и бесплатно от рекламы. Также в бесплатную учетную запись входят осциллограф и мультиметр с ограниченной функциональностью.

ЗА: Эта платформа проектирования и моделирования стала довольно известной за пару лет. Первое, на что я обратил внимание, это то, что библиотека частей довольно обширна и есть из чего выбирать. Преобразование дизайна печатной платы из схемы на самом деле было довольно простым и без проблем.Стандартная версия этой платформы абсолютно бесплатна и имеет множество интересных функций. Я считаю, что стандартной версии хватит для энтузиастов и хватит для создания сложных дизайнов.

МИНУСЫ: Моделирование цепей определенно может быть лучше. Мне сложно проводить моделирование на этой платформе. Придется пройти через несколько руководств, чтобы смоделировать мою схему.

ЗА: Чрезвычайно простая веб-платформа, работающая в любом браузере. Уверен, вы непременно оцените простоту этой платформы.Симуляция чрезвычайно хороша при условии ее простоты. Множество заранее разработанных схем дадут вам представление о его функциональности. Эта платформа послужит идеальной платформой для новичков и для тех, кто хочет понять функциональность простых схем в электронике. Нет аккаунта, нет входа, просто забавные симуляторы 🙂

МИНУСЫ: Учитывая простоту этой платформы, я бы сказал, что минусов намного меньше. Но библиотеки деталей довольно ограничены и подходят только новичкам и энтузиастам.

ПРОФИ: Эта платформа довольно интересна с включением микроконтроллера PIC 16F877 в качестве имитирующего элемента. Это была единственная платформа, которую я видел, где MCU был включен в ее библиотеку. Он был основан на компиляторе MikroC, и вам предоставляется место для написания кода на C. Интерактивное моделирование довольно хорошее, а обширная доступность аналоговых / цифровых компонентов, безусловно, будет удобна для всех энтузиастов.

МИНУСЫ: Не могу назвать это недостатком, но, безусловно, добавление еще нескольких микроконтроллеров и значительных цифровых микросхем будет отличным решением.Может быть, этого стоит ожидать в будущем.

ПРОФИ: Этот онлайн-симулятор впечатляет и доступен на мобильных платформах Android и iOS. Симуляция и интерактивная анимация этого симулятора впечатляют и на шаг опережают своих конкурентов. Он также предлагает множество примеров предварительно разработанных схем. Создать схему легко, даже новые пользователи могут без проблем использовать ее.

МИНУСЫ: Это не бесплатная программа, ограниченная трасса рассчитана только на день, после чего вам придется заплатить 15 долларов.Или вам придется продолжать использовать их в ограниченной версии. Библиотека деталей довольно ограничена, и в ней доступны только дискретные компоненты. Многие полезные микросхемы отсутствуют в их библиотеках. Прежде всего, он работает только в браузере Chrome и не может использовать его в других браузерах (Firefox, IE и т. Д.).

ЗА: Я бы сказал, что этот симулятор, безусловно, стоит особняком. В отличие от других платформ, дизайн вывода легче интерпретировать и будет удобной справочной информацией при установлении соединений в режиме реального времени.Библиотеки деталей были огромными и впечатляющими, с множеством вариантов на выбор. Такие детали, как сенсорные модули и другие известные модули от различных дистрибьюторов, были отличным штрихом. Симуляция довольно крутая и удобная.

МИНУСЫ: Единственный недостаток, который я смог найти, — это сложность проектирования схем. Это может доставить вам немного боли, особенно если вы хотите быстро и легко разработать схему.

Надеюсь, эта статья послужила своей цели, дав вам представление о лучшем онлайн-симуляторе схем.Прокомментируйте, если я пропустил какую-либо хорошую платформу, спасибо за чтение.

Наши 10 лучших программ для проектирования печатных схем

Существует множество бесплатных или бесплатных программ для проектирования печатных схем, от этапа прототипирования до индустриализации. Как выбрать между бесплатным ПО для любителей DIY и сложным программным обеспечением стоимостью в десятки тысяч долларов?
На основе предпочтений клиентов Proto-Electronics мы составили 10 лучших программ САПР для электроники.

1. Орел

EAGLE — это программное обеспечение для проектирования печатных плат, разработанное немецкой компанией CadSoft Computer GmbH, созданной Рудольфом Хофером и Клаусом-Петером Шмидигером в 1988 году. Компания была приобретена Farnell в 2009 году и Autodesk в 2016 году, мировым лидером в области программного обеспечения с более чем 2 миллиардами евро. оборота. EAGLE — это простой в применении графический редактор макетов.

Autodesk EAGLE:

Программа доступна в 3-х версиях:

• EAGLE Free: ограниченная пробная версия для любителей DIY
• Стандарт EAGLE: 99 листов схем, 4 сигнальных слоя и площадь печатной платы 160 см²
• EAGLE Premium: профессиональная версия с 999 листами диаграмм, 16 сигнальными слоями и неограниченной площадью печатной схемы

Характеристики и характеристики

• Редактор схем (подключение к библиотеке, электрические правила, формирование списка подключений)
• Аннотация изменений между схемой и платой
• Иерархия диаграмм
• Компоновочная схема с расширенными функциями

EAGLE является одним из тяжеловесов программного обеспечения для проектирования печатных плат.При разумной стоимости в 500 долларов в год у него есть значительное сообщество, которое размещает учебные пособия в Интернете. Он также имеет обширную библиотеку компонентов и работает в среде Mac OS X или Linux.

Однако Джон Тил, эксперт по электронному дизайну в блоге PredictableDesigns.com, считает графический интерфейс EAGLE сложным и неудобным для пользователя.

2. Altium

Основанная в 1985 году как Protel Systems в Австралии, компания сменила название на Altium в 2001 году. В настоящее время американская компания является лидером в разработке программного обеспечения для моделирования печатных плат.Фирма имеет 6000 новых пользователей каждый год и планирует к 2020 году достичь товарооборота в 200 миллионов долларов.

Altium Designer

На веб-сайте Altium вы можете загрузить полную бесплатную пробную версию на 15 дней, включая виртуальные семинары.

Характеристики и характеристики

• Среда проектирования со схемами, компоновкой-маршрутизацией, документацией и моделированием
• Design for Manufacturing (DFM), гарантирующий функциональность, надежность и простоту изготовления ваших печатных плат
• Простая миграция данных с помощью мощных инструментов преобразования
• 3D гибко-жесткая конструкция
• Конструкция печатной платы
• Схема
• Выходной файл продукции

При начальной цене лицензии 7000 долларов, программный пакет Altium особенно подходит для инженеров-электронщиков, работающих в крупных промышленных группах или в Интернете вещей.Он также широко используется университетами и ведущими школами. С другой стороны, это требует длительного этапа обучения, который отпугнет любителей самодельных печатных плат.

Altium Design работает только в Windows в соответствии со спецификациями, доступными на их веб-сайте.

3. Протей

Электронное CAD-решение Proteus было разработано Labcenter Electronics Ltd., компанией, основанной Джоном Джеймсоном в 1988 году в Великобритании. Широко распространенный, Proteus продается более чем в 50 странах

Характеристики и характеристики

В этом пакете есть две основные программы:

• Proteus ISI: создание диаграмм и электрическое моделирование
• Proteus ARES: решение для прокладки печатных плат с автоматическим позиционированием компонентов

Другие доступные модули Proteus

Протей VSM

• Полный встроенный рабочий процесс
• Схема
• Моделирование
• Измерение и анализ
• Исправление ошибки
• Устранение неполадок

Proteus Программа для проектирования печатных плат

• Конструкция печатной платы, содержащая до 16 слоев меди
• В библиотеке 14 миллионов компонентов
• Интерактивная ручная трассировка

Proteus Visual Designer

В сочетании с Proteus VSM он предоставляет полное решение для редактирования блок-схем и галереи оборудования для встроенной среды разработки Arduino и Raspberry Pi.

4. KiCad

KiCad — это бесплатный пакет программного обеспечения для проектирования печатных схем с открытым исходным кодом. Оно было разработано Жан-Пьером Шаррасом из Grenoble IUT во Франции в 1992 году. Это программное обеспечение для проектирования включает в себя управление диаграммами, трассировку печатных плат и возможности трехмерного моделирования для инженеров-электронщиков.

Характеристики и характеристики

• Kicad: руководитель проекта
• Eeschema: редактор электрических схем
• Pcbnew: редактор печатных плат
• Cvpcb: утилита для выбора физических отпечатков компонентов, используемых на диаграмме
• Gerbview: программа просмотра файлов Gerber
• Pcbcalculator: вспомогательный инструмент для расчета значений сопротивления, ширины колеи и т. Д.

Создайте бесплатную учетную запись на Proto-Electronics.com
и получите расценки на PCBA в течение следующих 10 минут!

5. Cadence OrCAD PCB Designer

Компания Cadence Design Systems, родившаяся в 1988 году в результате слияния компаний SDA Systems и ECAD, в настоящее время является лидером на рынке программного обеспечения САПР для электроники. Базирующаяся в Сан-Хосе в Калифорнии, эта компания зарегистрирована на NASDAQ с оборотом около 2 миллиардов долларов.

Cadence издает Allegro PCB Designer и OrCAD.

Характеристики и характеристики

Схемы, расположение и разводка

• Интерактивная маршрутизация в реальном времени со встроенными ограничениями
• Автоматическое создание и обновление формы
• Автоматическая поддержка BGA

PSPice моделирование и анализ

• Повышение производительности и надежности при оптимизации затрат
• Автоматическая проверка цепи
• Электронная схема механического и электрического моделирования

Схемы OrCAD

• Редактор символов
• Встроенный поиск электронных компонентов
• Встроенные конструктивные ограничения

6.ДизайнSpark

DesignSpark — это электронная программа САПР, созданная в результате сотрудничества между ведущим мировым дистрибьютором компонентов RS Components и разработчиком программного обеспечения Number One Systems.

Характеристики и характеристики

• Схема входа
• Маршрутизация и автоматическое позиционирование компонентов
• Интерфейс проекта для организации файлов дизайна
• Средство 3D-просмотра
• Генерация напильников Gerber и Excellon

7.Протел

Некоторые люди до сих пор используют Protel, бывшую версию Altium Designer. Причины варьируются от одного пользователя к другому, и, как видно выше, оценки программного обеспечения могут быть очень субъективными:

• Последняя версия слишком дорого?
• Недостаточно новых функций, чтобы оправдать обновление?
• Не удобно и недостаточно просто в использовании?
• Трудности, с которыми сталкиваются некоторые пользователи при адаптации к новому графическому интерфейсу?

8. Cadstar

Cadstar — еще один инструмент для проектирования самых простых и сложных многослойных печатных плат.Первоначально разработанное Rascal-Redac, это программное обеспечение вошло в портфель Zuken, японской транснациональной компании, которая первой разработала программное обеспечение CAD для электроники, основанной в 1976 году в Иокогаме.

Cadstar — это полная среда проектирования печатных плат, от первоначального проектирования до производства продукта.

Характеристики и характеристики

• Топология печатных плат и маршрутизация
• Захват схемы
• Механическая интеграция для передачи данных с использованием STEP или ACIS
• Анализ, измерения и проверки (надежность, целостность сигнала)
• Управление библиотекой
• Анализ дизайна для руководителей проектов

9.Спринт-макет

Sprint-Layout — это программное обеспечение для проектирования электронных прототипов, опубликованное Abacom. Благодаря хорошей эргономике и возможностям, достойным профессионального программного обеспечения, в сочетании с очень конкурентоспособной ценой Sprint-Layout стал неизбежным для инженеров-электронщиков.

Характеристики и характеристики

• Автоматическая разводка печатной платы с двух сторон
• Обширная библиотека традиционных компонентов и компонентов CMS
• Создание нового компонента
• Генерация файлов Gerber и Excellon
• Сглаживание
• Проверка правил проектирования

10.ПЛАТЫ ПЕЧАТИ

PADS — еще одна программа для рисования, разработанная CADLOG, европейским лидером в области программного обеспечения для промышленной электроники. Базируется в Италии, председатель — Филиппо д’Агата, а штаб-квартира во Франции находится в Каннах.

Характеристики и характеристики

• Схема входа
• Библиотеки компонентов (интеграция ParQuest, интеграция с Digikey)
• Правила проекта
• Топология печатной платы (мощная интерактивная маршрутизация, проверки DFM и DFT, RF-модуль)
• Управление архивом

Топ-7 приложений Circuit Simulator для инженеров-электронщиков в 2021 году

Ищете приложение для моделирования схем для телефонов Android?

Почти 2.На данный момент в 2021 году в магазине Google Play доступно 9–3,0 миллиона приложений. В магазине Google Play можно легко найти 5000 приложений, связанных с электроникой и электрикой, для инженеров-электронщиков или любителей, поэтому решить, какое приложение для Android лучше, может быть немного запутанно. для тебя.

Мы перечислили популярные в 10 лучших приложениях-симуляторах схем для электронщиков / электротехников, энтузиастов и любителей.

В этот список включены как платные, так и бесплатные приложения для симуляторов схем для Android и IOS, и их позиция определяется на основе пользователей. Интерфейс, качество графики и различные технические параметры.

EveryCircuit — Приложение Circuit Simulator

Разработано Muse Maze Education

Обзоры- 46,690+

Версия

Бесплатно: Да (базовое моделирование)

Pro: Покупки из приложения

Рейтинг: 4.6 5

Установок: 100000+

Описание:

EveryCircuit — одно из популярных приложений-симуляторов схем для построения любых схем с помощью кнопки Tap-Play. Работает с динамическими анимациями напряжения, тока и заряда в реальном времени.Это дает вам представление о работе схемы, как ничто другое.

Вы можете настроить параметры схемы с помощью регулятора в процессе моделирования, и схема будет действовать, как вы.
Если вы новичок, вы должны попробовать его бесплатную версию симулятора схем.

Он самодостаточен для учащегося, и если вы привыкли к нему, вы можете купить обновление в приложении. Полная версия включает все функции и всю область экрана вашего планшета / телефона.

Он также часто обновляет библиотеку компонентов, что позволяет вам быть в курсе последних событий при проектировании любой аналоговой или цифровой схемы от простого резисторного уровня до уровня транзистора.

Простота, инновации и мощность в сочетании с мобильностью делают EveryCircuit незаменимым приложением для Android для студентов-физиков, студентов колледжей, изучающих электротехнику и электронику, производителей макетов и печатных плат (PCB) и любителей.

Характеристики:
+ Анимация форм напряжения и потоков тока
+ Анимация зарядов конденсаторов
+ Аналоговая ручка управления регулирует параметры схемы
+ Автоматическая прокладка проводов
+ Осциллограф
+ Бесшовное моделирование постоянного и переходного процессов

Поддерживаемые компоненты:
+ Источники, генераторы сигналов
+ Управляемые источники, VCVS, VCCS, CCVS, CCCS
+ Резисторы, конденсаторы, индукторы, трансформаторы
+ Вольтметр, амперметр, омметр
+ Двигатель постоянного тока
+ Потенциометр, лампа
+ Выключатели, SPST, SPDT
+ Кнопки, NO, NC
+ Диоды, стабилитроны, светодиоды (LED)
+ MOS-транзисторы (MOSFET)
+ Биполярные переходные транзисторы (BJT)
+ Идеальный операционный усилитель (opamp)
+ Цифровые логические вентили , AND, OR, NOT, NAND, NOR, XOR, XNOR
+ реле
+ таймер 555
+ счетчик
+ 7-сегментный дисплей и декодер

Загрузите из магазина воспроизведения.

Скачать apk файл в автономном режиме.

Droid Tesla — приложение Circuit Simulator

Разработано Владимиром Джокичем Djole Tools

Reviews- 4,741+

Версия- (данные отсутствуют)

8 (базовые компоненты: бесплатно) только)

Pro: Отдельное приложение Droid Tesla Pro! (покупки в приложении).

Рейтинг: 3.8 /5

Установок: 500000+

Описание:

Droid Tesla — это простое приложение-симулятор схем блока питания для любителей электротехники и электроники.

Идеально подходит для студентов, плохо знакомых с проектированием и конструированием электронных схем,
увлеченных людей и даже опытных профессионалов, которые хотят быстро выполнить расчеты проектирования электронных схем.
Этот симулятор может решить базовые резистивные схемы с использованием закона тока Кирхгофа и закона напряжения Кирхгофа
точно так же, как студент на бумаге.

Для нелинейных компонентов, таких как диод и BJT. Движок DroidTesla использует метод последовательного приближения (например, Ньютона-Рафсона) для построения окончательного решения, также называемый итерационным процессом для решения схем с нелинейными отношениями V / I.
Численные методы интегрирования включены для аппроксимации состояния реактивных элементов как функции времени для реактивных элементов, таких как конденсаторы и катушки индуктивности.

Его рейтинг значительно ниже, чем у оппонента. Надеюсь, его новая версия будет принята пользователями.

Характеристика:

-Резистор, конденсатор, индуктор, идеальный операционный усилитель, все типы диодов и источников переменного / постоянного тока, MOSFET, JFET, амперметр и вольтметр в базовой версии.
— Логические ворота и ИС покрываются в профессиональной версии.

Загрузить из игрового магазина

Загрузить apk файл в автономном режиме

ECStudio / Electric Circuit Studio

Разработано ECStudio SystemsEducation

Обзоры- 400+

(данные отсутствуют)

Бесплатно: Да

Pro: Отдельная профессиональная версия приложения ECStudio

Рейтинг: 4.6 / 5

Установок:

Описание:

Бесплатная версия содержит

бесплатных объявлений .В «профессиональной» версии нет рекламы с названием «ECStudio».
Это полезное и мощное приложение для всех любителей электроники, студентов или других людей, интересующихся электроникой.

Редактор схем и симулятор SPICE позволяют визуально представить результаты моделирования, так что смоделированные токи и напряжения можно перемещать в другое место в цепи.

Кроме того, величина и полярность напряжений и токов могут отображаться с помощью визуальных индикаторов, так что вы можете наблюдать за результатами.Все результаты отображаются на верхних графиках, где их можно легко изучить.

Он поддерживает анализ постоянного, переменного тока и переходных процессов. При анализе переменного тока он может отображать величину, действительное значение, мнимое значение и фазу токов и напряжений.

Моделирование можно запускать повторно (в переходном анализе), и результаты могут отображаться последовательно с контролируемой пользователем скоростью (во всех типах анализа), или все результаты моделирования отображаются немедленно. Когда результаты отображаются последовательно, вы можете управлять параметрами элементов схемы с помощью полосы поиска и видеть изменение результатов в режиме реального времени.

Характеристики:

Поддерживаемые компоненты: провод, заземление, резистор, конденсатор, поляризованный конденсатор, индуктор, источник постоянного напряжения, источник импульсов, синусоидальный источник, источник постоянного тока, текст, изображение, диод, стабилитрон, светодиод, транзисторы (NPN, PNP, NMOS, PMOS, NJFET, PJFET), логические элементы (NOT, AND, NAND, OR, NOR, XOR, XNOR), защелка SR, D-триггер, T-триггер, JK-триггер, операционный усилитель, таймер 555, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, потенциометр, трансформатор, переключатель SPST, переключатель SPDT, кнопка открытия, кнопка включения, реле SPST, реле SPDT, кроссовер.

Загрузить из игрового магазина

Загрузить apk файл в автономном режиме

Smart Logic Simulator — приложение для моделирования цепей

Разработано Wrapptec Education

Обзоры- 4290

)

Бесплатно: Да

Pro: покупок в приложении

Рейтинг: 4.5 / 5

Установок: 101,000+

Описание: Smart Simulator — это приложение-симулятор схем для Android, предназначенное только для цифровой электроники.

Он может создавать логические схемы, состоящие из логических вентилей, триггеров и счетчиков. Благодаря удобному интуитивно понятному интерфейсу он упрощает проектирование схем.
Вы можете масштабировать свои проекты с помощью функции интегральной схемы, которая позволяет собирать созданные схемы в один многократно используемый компонент и многократно импортировать его.

Существует множество различных входов и выходов. Также есть разные датчики, такие как датчик приближения, датчик освещенности и многое другое.

Характеристики:

Практически все, от FlipFlop до всех логических вентилей, семисегментный светодиодный дисплей, часы (0.2 Гц, 0,5 Гц, 1 Гц, 2 Гц, 5 Гц, 10 Гц) Семисегментный декодер дисплея, 5X7 светодиодный матричный дисплей, лампочка

Загрузить из игрового магазина

Загрузить apk-файл в автономном режиме

Logic Gates — Электронный симулятор и обучение

Разработано Cyfrogen Educational

Обзоры- 768+

Версия- (еще не обновлена)

Бесплатно: Да

Pro: покупок в приложении

8 Рейтинг: 0/5

Установок: 100,000+

Описание:

Это один из лучших бесплатных симуляторов схем для анализа логических вентилей и цифровой электроники.

Это помогает моделировать и изучать логические ворота!
Помогает изучить простые логические вентили, а именно. AND, OR, NOT, NAND, NOR, XOR и XNOR, а также различные другие электронные устройства.
Он также имеет интерактивную симуляцию игрового типа, которая содержит множество уровней, начиная с простых ворот и заканчивая универсальными воротами.
С помощью встроенного в игру конструктора схем вы можете создавать свои собственные электронные схемы и проверять свои знания и навыки.

Скачать из игрового магазина

Скачать apk-файл в автономном режиме

Circuit Jam

Разработано MuseMazeEducation

Обзоры — 9,795

Pro

Да : внутриигровые покупки

Рейтинг : 4.2/5

Устанавливает : 500,000+

Описание:

Meet Circuit Jam, удивительный симулятор нового типа головоломки от создателей EveryCircuit. Они геймифицировали круговое обучение, сделав его очень увлекательным и сложным.

В этом приложении используются технологии мирового класса для моделирования и графики, что делает электронные схемы удивительно интерактивными и доступными. Вам предстоит решить более 100 головоломок без каких-либо формул или уравнений.Вы узнаете о напряжении, токе, резисторах, конденсаторах и многом другом.

Основные компоненты, такие как резистор-конденсатор и т. Д., Можно разблокировать шаг за шагом, решая головоломки.

Характеристика:

• Испытайте себя, решив более 100 головоломок
• Откройте для себя 10 основных компонентов схемы
• Проверьте свои домашние задания, ответы
• Изобретите свои собственные схемы в песочнице

Загрузить из play-store

Загрузить файл apk офлайн

Quick Copper

Разработано Валентином Сафонниковым Производительность

Обзоры- 1,788

Версия

Бесплатно: Да

Покупки Рейтинг: 4.1/5

Установок: 100000+

Описание:

Мощный и простой в использовании редактор электронных схем с очень простой симуляцией, такой как KCL / KVL, с выдачей значений напряжения и тока в разных узлах.

Поставляется с двумя режимами офлайн и онлайн. Вы должны решить, хотите ли вы хранить все данные локально на мобильном телефоне или в онлайн-хранилище для целей резервного копирования. Он также может изменить свой режим в любое время в будущем.

Характеристики:

• Схемы современного качества с настраиваемыми символами
• Чертеж проводов с автоматическим определением пути
• Поделиться в формате PNG / JPEG / SVG / PD
• Базовый узел моделирования, например напряжения и т. Д.

Загрузить из магазина игр

Скачать apk-файл в автономном режиме

CircuitSafari SPICE Simulator

Разработано Logipipe, LLC Productivity

Обзоры — Na

Версия- Na

да 9000 Pro внутриигровые покупки

Рейтинг : Na / 5

Установок : 1000+

Описание:

CircuitSafari — это программа для интерактивного захвата электронных схем и моделирования смешанных сигналов с удобным интерфейсом .Он поддерживает осциллограф, который в бесплатной версии работает со схемами до 25 узлов. Добавлен последовательный порт и может подключаться к периферийным устройствам с протоколом UART через соединение Bluetooth LE.

Загрузить из игрового магазина

Загрузить apk-файл в автономном режиме

Если у вас есть новое или не указанное в списке приложение электронного симулятора, вы можете сообщить нам об этом в поле для комментариев, мы постараемся включить его в приведенный выше список.

Проектирование и моделирование схем: электроника и микроконтроллер

Группа инженеров по обучению

Команда квалифицированных инженеров, делящихся знаниями со всем миром

Группа инженеров по обучению

является ведущей командой в индустрии микроконтроллеров, насчитывает более 13 Годы опыта в обучении и выполнении практических проектов.

Мы стремимся использовать весь наш практический опыт на этих курсах. Вместо поверхностных знаний — мы углубимся в тему и дадим вам точный — пошаговый план того, как приручить простые, а также сложные темы в легких и легко усваиваемых видеороликах небольшого размера.

Эти реальные знания позволяют легко усваивать знания, и вы можете сразу же применять их в своей жизни и проектах.

Группа инженеров по обучению занимается программированием и микроконтроллерами с 2007 года .Мы участвовали во многих проектах. За эти годы мы получили хорошее представление о потребностях студентов и преподавателей. Мы стремимся делиться с вами всеми нашими коллективными знаниями. По состоянию на 2018 год мы уже обучили более 250 тысяч студентов, из них .

В настоящее время у нас более 100+ курсов по Удеми

Педагог и автор «Образовательной инженерии».

Ашраф — педагог, инженер мехатроники, любитель электроники и программирования, а также производитель .Он создает онлайн-видеокурсы на канале EduEng на YouTube (более 4 миллионов просмотров, более 20 тысяч подписчиков) и автор четырех книг о микроконтроллерах.

В качестве главного инженера по вопросам образования с 2007 года в компании Educational Engineering Team, которую он основал, миссия Ашрафа заключается в изучении новых тенденций и технологий, а также в обучении мира и улучшении его положения.

Педагогическая инженерия предлагает образовательные курсы и учебные курсы, статьи, уроки и онлайн-поддержку для любителей электроники, любителей программирования, любителей микроконтроллеров, студентов STEM и учителей STEM.

Эта команда также работает в качестве инженеров-фрилансеров, помогая многим студентам в их дипломных проектах и ​​предоставляя рекомендации и консультации многим студентам на протяжении многих лет, чтобы помочь им начать свою карьеру.

Основной навык Ашрафа заключается в пошаговом объяснении сложных понятий с помощью видео и текста. Обладая более чем 11-летним опытом преподавания в высших учебных заведениях, Ашраф разработал простой, но всеобъемлющий и информативный стиль обучения, который ценят студенты со всего мира.

Свою страсть к микроконтроллерам и программированию и, в частности, к миру Arduino, микроконтроллеров PIC, Rasberry Pi руководил своим личным развитием и своей работой через образовательную инженерию.

Онлайн-курсы Ashraf помогли более 250 000 человек со всего мира стать лучше и сделать отличную карьеру в отрасли.

Группа инженеров по обучению предлагает курс по

Проектирование схем, моделирование и изготовление печатных плат

Arduino, микроконтроллер PIC и Raspberry Pi

Программирование на C, Python и других языках программирования

Промышленное программирование и автоматизация ПЛК

3D-дизайн и моделирование

ESP и IoT World

Для получения дополнительной информации воспользуйтесь ссылками на странице профиля, чтобы подписаться на группу инженеров по обучению и последние инновации Ashraf.
