Символ |
Наименование |
|
Пожарная техника | |
|
Автоцистерна пожарная (цвет — красный) | |
|
Автонасос пожарный | |
|
Автолестница пожарная | |
|
Автоподъемник пожарный: коленчатый | |
|
Автоподъемник пожарный: телескопический | |
|
Автомобиль рукавный пожарный | |
|
Автомобиль связи и освещения пожарный | |
|
Автомобиль технической службы пожарный | |
|
Автомобиль дымоудаления пожарный | |
Станция автонасосная пожарная | |
|
Автомобиль пожарный со стационарным лафетным стволом | |
|
Автомобиль — передвижной лафетный ствол | |
|
Автомобиль аэродромный пожарный | |
|
Автомобиль пожарный пенного тушения | |
|
Автомобиль пожарный комбинированного тушения | |
|
Автомобиль пожарный водоаэрозольного тушения | |
|
Автомобиль пожарный порошкового тушения | |
|
Автомобиль пожарный углекислотного тушения | |
|
Автомобиль газоводяного тушения | |
|
Машина на гусеничном ходу | |
|
Пожарный танк (цвет — красный) | |
|
Автомобиль газодымозащитной службы | |
|
Автомобиль водозащитный пожарный | |
|
Автолаборатория пожарная | |
|
Автомобиль штабной пожарный | |
|
Прицеп пожарный (красный) | |
|
Корабль пожарный (красный) | |
|
Катер пожарный (красный) | |
|
Поезд пожарный (красный) | |
|
Самолет пожарный (красный) | |
|
Гидросамолет пожарный (красный) | |
|
Вертолет пожарный (красный) | |
|
Мотопомпа пожарная (красная): переносная | |
|
Мотопомпа пожарная (красная): прицепная | |
|
Прицеп пожарный порошковый (красный) | |
|
Приспособленный автомобиль для целей пожаротушения (контур синий, средняя полоса красная) | |
|
Другая приспособленная техника для целей пожаротушения (контур синий, средняя полоса красная) | |
|
ПТВ, специальный инструмент | |
|
Рукав пожарный напорный | |
|
Рукав пожарный всасывающий | |
|
Рукав пожарный напорный, уложенный: в скатку | |
|
Рукав пожарный напорный, уложенный: в «гармошку» | |
|
Водосборник рукавной | |
|
Разветвление рукавное двухходовое | |
|
Разветвление рукавное трехходовое | |
|
Разветвление рукавное четырехходовое | |
|
Катушка переносная | |
|
Катушка передвижная | |
|
Мостик рукавный | |
|
Гидроэлеватор пожарный | |
|
Пеносмеситель пожарный | |
|
Колонка пожарная | |
|
Ствол пожарный ручной (общее обозначение) | |
|
Ствол «А» | |
|
Ствол «Б»: — на 3 этаже; П — в подвале; Ч — на чердаке. | |
|
Ствол «Б» | |
|
Ствол для формирования тонкораспыленной водяной (водоаэрозольной) струи | |
|
Ствол для формирования водяной струи с добавками | |
|
Ствол для формирования пены низкой кратности (СВП-2, СВП-4, СВПЭ-2, СВПЭ-4, СВПЭ-8) | |
|
Ствол для формирования пены средней кратности (ГПС-200, ГПС-600, ГПС-2000) | |
|
Ствол для тушения электроустановок, находящихся под напряжением | |
|
Маневренный ствол | |
|
Звено ГДЗС со стволом «Б» в подвале | |
|
Ствол пожарный лафетный переносной | |
|
Ствол пожарный лафетный стационарный с водяными насадками | |
|
Ствол пожарный лафетный порошковый | |
|
Ствол пожарный лафетный стационарный с пенными насадками | |
|
Ствол пожарный лафетный возимый | |
|
Подъемник-пенослив | |
|
Подъемник пенный с гребенкой генераторов ГПС-600 | |
|
Дымосос пожарный: переносной прицепной | |
|
Лестница-палка | |
|
Лестница-штурмовка | |
|
Лестница пожарная выдвижная | |
|
Установки пожаротушения | |
|
Стационарная установка пожаротушения (общая и локальная защита помещения с автоматическим пуском) | |
|
Стационарная установка пожаротушения с ручным пуском | |
|
Установка пенного пожаротушения | |
|
Установка водяного пожаротушения | |
|
Установка водоаэрозольного пожаротушения | |
|
Станция пожаротушения | |
|
Станция пожаротушения диоксидом углерода | |
|
Станция пожаротушения прочим газом | |
|
Установка газоаэрозольного пожаротушения | |
|
Установка порошкового пожаротушения | |
|
Установка парового пожаротушения | |
|
| |
|
Огнетушитель: переносной (ручной, ранцевый) передвижной | |
|
Дымоудаление | |
|
Устройство дымоудаления (дымовой люк) | |
|
Устройство дымотеплоудаления | |
|
Ручное управление естественной вентиляцией |
|
|
Пункты управления и средства связи | |
|
Пост регулирования движения (регулировщик). | |
|
Радиостанции: подвижная | |
|
Громкоговоритель | |
|
Телефон | |
|
Прожектор | |
|
Место расположения штаба | |
|
Радионаправление (цвет — черный) | |
|
Радиосеть (цвет — черный) | |
|
Передвижение подразделений, разведка | |
|
Разведывательный дозор. С буквами: ХРД — химический разведывательный дозор (красный, буквы черные) | |
|
Пункт размещения свободного отряда (пожарной части) (контур красный, буквы черные) | |
|
Район размещения техники (Б — бульдозер, Э — экскаватор, К — кран, Т — тягач) (контур красный, буквы черные) | |
|
Выход сил с занимаемого рубежа (красный) | |
|
Места нахождения пострадавших (красный, цифры — черный, 3 — количество пострадавших) | |
|
Отряд первой медицинской помощи (красный) | |
|
Временный пункт сбора пострадавших (красный) | |
|
Обстановка на пожаре | |
|
Пожар внутренний (штрих красный) | |
|
Пожар наружный (штрих красный) | |
|
Загорающееся здание (штрих красный) | |
|
Зона задымления (штрих синий) | |
|
Пожар внутренний с зоной задымления (штрих красный и синий) | |
|
Пожар внутренний с зоной теплового воздействия (штрих красный) | |
|
Пожар наружный с зоной задымления (штрих красный, внешний контур — синий) | |
|
Место возникновения пожара — очаг (красный) | |
|
Отдельный пожар на местности и направление его распространения (красный) | |
|
Огневой шторм (красный) | |
|
Зона пожара и направление ее распространения (красный) | |
|
Направление развития пожара (контур красный) | |
|
Решающее направление действия сил и средств пожаротушения (черный) | |
|
Границы боевого участка (красный, обозначение — черный) | |
|
Границы зоны возможных разрушений (синий) | |
|
Обвал, завал, обрушение зданий и сооружений (синий) | |
|
Участок местности, зараженный СДЯВ (контур синий, зона — желтый) | |
|
Точка замера уровня радиации (синий) с указанием уровня радиации, времени и даты замера (черный) | |
|
Сооружения, коммуникации, водоисточники | |
|
Стационарная лестница у здания | |
|
Лестничная клетка в этаже | |
|
Лестничная клетка, сообщающаяся с подвалом | |
|
Лестничная площадка, сообщающаяся с чердаком | |
|
Печи | |
|
Вентиляционная шахта | |
|
Лифт | |
|
Нефтебаза, склад топлива | |
|
Резервуар | |
|
Убежище (черный) | |
|
Противорадиационное укрытие (черный) | |
|
Подвальное помещение | |
|
Полное разрушение здания (объекта, сооружения, дороги, газопровода и т.д.) | |
|
Одноколейная железная дорога | |
|
Двухколейная железная дорога | |
|
Переезд под железной дорогой | |
|
Переезд на одном уровне без шлагбаума | |
|
Переезд над железной дорогой | |
|
Переезд на одном уровне со шлагбаумом | |
|
Дорога | |
|
Трамвайная линия | |
|
Водопровод подземный | |
|
Водопровод наземный | |
|
Газопровод | |
|
Нефтепровод | |
|
Канализация | |
|
Мост на плавучих опорах | |
|
Паромная переправа | |
|
Металлическая ограда | |
|
Железобетонная ограда | |
|
Каменная ограда | |
|
Ограждение проезжей части дороги | |
|
Земляной ров (канава) | |
|
Земляная насыпь (обвалование) | |
|
Пожарный гидрант (номер, вид и диаметр сети, цвет синий) | |
|
Кольцевая водопроводная магистраль (цвет синий) | |
|
Тупиковая водопроводная магистраль (цвет синий) | |
|
Внутренний пожарный кран (номер, цвет синий) | |
|
Участок береговой полосы, где возможен забор воды пожарными машинами (40 — протяженность, м. Цвет красный, обозначение — черный, контур реки — синий) | |
|
Пруд (цвет синий) | |
|
Пожарный водоем (объем в м3, цвет синий) | |
|
Пирс (цвет черный; 3 — количество одновременно устанавливаемых пожарных машин) | |
|
Колодец (цвет синий, внешний контур черный) | |
|
Водонапорная башня (скважина), объем 5 м3 | |
|
8 |
Закрытый водоисточник (дебит 8 м3 в сутки) |
Условные графические обозначения — wiki-fire.org
Условные графические обозначения (пожарные) — система символов и знаков, предназначенных для наглядного изображения оперативной обстановки на месте пожара. Применяются при составлении схем расстановки сил и средств, документов предварительного планирования действий по тушению пожаров, исследовании пожаров, проведении разборов и в учебном процессе.
В документах пожарной охраны применяются условные графические обозначения, установленные ГОСТ 28130-89 «Пожарная техника. Огнетушители, установки пожаротушения и пожарной сигнализации. Обозначения условные графические» 1 ГОСТ 28130-89 «Пожарная техника. Огнетушители, установки пожаротушения и пожарной сигнализации. Обозначения условные графические» и ГОСТ 12.1.11482* «Пожарные машины и оборудование» 2.Условные графические обозначения широко используются:
Общие обозначения
Основные пожарные автомобили общего назначения
Основные пожарные автомобили целевого назначения
Специальные пожарные автомобили
Прочая техника
Робототехнические средства
Огнетушащие вещества
Пожарное оборудование
Ручные пожарные стволы
Лафетные пожарные стволы и пеноподъемники
Гидравлическое оборудование
Пожарные рукава
Пожарные лестницы
Газодымозащитная служба
Связь и освещение
Противопожарное водоснабжение
Зачастую, в практике, в различных гарнизонах и подразделениях цветовые схемы (цветовая гамма используемая применительно к каждому обозначению) могут отличаться друг от друга. При этом внешний вид обозначений в остальном не изменяется.Так, в одном гарнизоне пожарные автомобили могут обозначаться черным цветом, в другом же, красным. Например:
Одна и та же схема развертывания,
изображенная с использованием
различных цветовых схем
Одна и та же схема развертывания,
изображенная с использованием
различных цветовых схем
- ГОСТ 28130-89 «Пожарная техника. Огнетушители, установки пожаротушения и пожарной сигнализации. Обозначения условные графические»
- ГОСТ 12.1.184-82. Пожарные машины и оборудование. Обозначения условные графические
- Большая энциклопедия Кирилла и Мефодия. 2003.
- Пожарная безопасность. Энциклопедия. — М.: ФГУ ВНИИПО МЧС России, 2007
- В.В. Теребнев, «Справочник руководителя тушения пожара. Тактические возможности пожарных подразделений», Москва.:Пожкнига, 2004.
- В.П. Иванников, П.П. Клюс, «Справочник руководителя тушения пожара», Москва, Стройиздат, 1987.
- АИГС-ГраФиС — ГраФиС-Тактик
- М.И.Богданов, Г.Ф.Архипов, Е.И.Мястенков, «Справочник по пожарной тактике и технике», СПб.:2002
- Методические рекомендации по тактике применения наземных робототехнических средств при тушении пожаров, утв. 17.06.2015.
Пожарно-тактические схемы
Вверх
У данной страницы нет кураторов!
Пожарные условные обозначения
Главная → Статьи → Инструкции
Пожарные условные обозначения
Пожарные условные обозначения — это систематизированные указатели в виде обозначений, связанные с указанием на предмет так, что смысл второго представлен непосредственно только самим знаком и открывается только после расшифровки аббревиатуры. Далее в статье будут рассмотрены пожарные обозначения условные графические.
Условные обозначения пожарного оборудования
Вы, наверное, часто обращали внимание, что на одной из сторон многоэтажного строения расположена табличка, на которой находится надпись с буквенными и числовыми показателями («ПГ->25»). Данные символы обозначают направление, в котором находится пожарный гидрант, предназначенный для отбора воды, и указывает на приблизительное расстояние до данной емкости. Этот указатель является незаменимым для спасателей и пожарных.
Так же хотя бы раз многие наверняка замечали, что на придорожной местности расположен знак в форме треугольника небольшого размера с надписью — ПГ или ПВ-40, и скорее всего, задумывались об его предназначении? Так вот, он так же служит условным обозначением пожарного гидранта и водоемов для служб спасения. Когда нет возможности установить световые указатели на месте, в котором находятся пожарные гидранты, устанавливаются данные треугольники с соответствующим обозначением. Цифры на этом треугольнике указывают на объемные показатели подземной емкости с водой. Такой знак обязательно должен быть красного цвета.
Реже можно встретить колодцы с характерным обозначением на окрашенной в красный цвет крышке. В таком случае старайтесь не закрывать его своим автомобилем или другими помехами, ведь емкость с водой, представленная в виде колодца, может сыграть ключевую роль в тушении огня. В экстренных ситуациях на счету каждая секунда.
На машинах пожарных служб тоже расположенные буквенные и числовые обозначения, которые наносятся в обязательном порядке. Их вы увидите с обеих сторон на передних дверцах автомобиля, либо на кузове спасательной машины. Указательные символы на передних дверцах указывают на номер пожарной части и город, а на корпусе, с обеих сторон, расположено наименование автомобиля, объем автоцистерны и мощность насоса используемого для пожаротушения.
Научитесь расшифровывать и узнавать данные обозначения, ведь рано или поздно это может помочь в непредвиденных ситуациях. Рассмотрим схематические условные обозначения, где они используются и как выглядят.
Пожарные обозначения условные графические
Пожарные обозначение условные графические представляют собой набор, который составлен из условных символических значений. Данные значения применяются на различных схемах, а схемы обозначают тот или иной объект. Графические обозначения зачастую используются при учениях пожарно-тактического характера, при необходимости составить отчетные документы после пожара, при разработке ДППП. Эти знаки обязательно применяются на планах эвакуации размещенных в учреждениях, учебных заведениях и в закрытых помещениях с массовым скоплением людей.
Графические обозначения регламентируются следующими диктующими документами:
Общие обозначения |
Основные пожарные автомобили общего назначения |
Основные пожарные автомобили целевого назначения |
Специальные пожарные автомобили |
Прочая техника |
Робототехнические средства |
Огнетушащие вещества |
Ручные пожарные стволы |
Лафетные пожарные стволы и пеноподъемники |
Гидравлическое оборудование |
Пожарные рукава |
Пожарные лестницы |
Газодымозащитная служба |
Связь и освещение |
Противопожарное водоснабжение |
Статью прислал: lustre

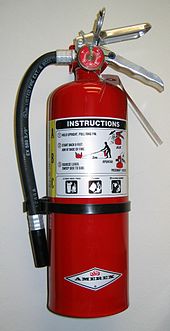

Порошковые огнетушители используются в качестве первичного средства тушения загорания пожаров класса А (твердых веществ), В (жидких веществ), С (газообразных веществ) и электроустановок, находящихся под напряжением до 1000 В. Огнетушители не предназначены для тушения загораний щелочных и щелочноземельных металлов и других материалов, горение которых может происходить без доступа воздуха. Порошковые огнетушители можно разделить на закачные и газогенераторные.
В зависимости от объема баллона огнетушители делятся на переносные и передвижные.Емкость баллона переносных огнетушителей составляет 1, 2, 3, 5, 10 литров. У передвижных — 50, 100 литров.
Огнетушители со встроенным газовым источником давления.
Огнетушитель состоит из корпуса 1, наполненного огнетушащим порошком. На горловине корпуса посредством накидной гайки закреплена головка6 с бойком. На головку установлен: источник газа — ИХГ поз. 2 (или газогенератор ГГУ поз. 9), сифонная трубка 4, рукоятка запуска 5. Огнетушитель оснащен гибким рукавом 7, пистолетом-распылителем 8, который состоит из ручки 12с подвижным подпружиненным штуцером, рассекателя 11 и сопла 10.
Принцип действия
Принцип действия огнетушителя основан на использовании энергии сжатого газа для аэрирования и выброса огнетушащего порошка.
Для приведения огнетушителя в действие необходимо:
-
Выдернуть опломбированную чеку.
-
Отвести вверх рукоятку запуска 5 (при этом боек приводит в действие источник газа 3 или 9, в результате чего рабочий газ через газоотводную трубку 2, при использовании ИХГ, или отверстия в корпусе 9 газогенератора ГГУ аэрирует порошок и создает внутри корпуса огнетушителя требуемое избыточное давление).
 |
3.Нажать кистью руки на ручку 12 пистолета-распылителя 8 (при этом огнетушащий порошок через гибкий рукав7 и пистолет-распылитель подается на очаг пожара). После окончания тушения необходимо нажать на ручку 3 и выбросить остаток порошка. Техническое обслуживание огнетушителей
|
Огнетушители порошковые закачные
ОП–1(з), ОП–2(з), ОП–3(з), ОП–4(з), ОП–8(з)
 |
Рисунок 3. Устройство огнетушителя ОП–4(з). 1 — корпус 2 — трубка 3 — рычаг клапан 4 — ручка для переноски 5 — чека 6 — ручка запуска 7 — индикатор давления |
Принцип действия
ринцип действия огнетушителя основан на использовании энергии сжатого газа (воздуха кл. 5 ГОСТ 17433) для выброса огнетушащего порошка.
Для приведения огнетушителя в действие необходимо:
-
Проверить наличие рабочего давления в корпусе по индикатору 7.
-
За ручку 4 поднести огнетушитель к месту пожара с наветренной стороны на расстояние не менее 3–4 м.
-
Выдернуть чеку 5 и направить сопло головки 8 на очаг пожара.
-
Нажать на ручку запуска 6.
После окончания тушения необходимо нажать на ручку запуска и выбросить остаток порошка, при этом сопло головки должно быть направлено в сторону от себя.
Эксплуатация и техническое обслуживание огнетушителей
-
Один раз в квартал необходимо проверять по индикатору соответствие величины рабочего давления газа в корпусе огнетушителя его установленному значению. Стрелка индикатора должна находиться в зеленом секторе шкалы.
-
Один раз в пять лет необходимо производить техническое освидетельствование огнетушителей на зарядных станциях (перезарядка) с отметкой о результатах освидетельствования в паспорте (журнале).
Огнетушитель порошковый передвижной ОП-50(з)-10А
В зависимости от типа порошка огнетушители предназначены для тушения пожаров следующих классов:
-
ПСБ-3 — классы В, С и Е;
-
ПФ — классы А, В, С и Е;
-
ПХК — классы В, С, Д и Е;
-
Пирант — классы А, В, С и Е.
Принцип действия
Огнетушитель порошковый закачной ОП-50(з) состоит из (рис. 5): герметичного корпуса 1, в горловине которого гайкой закреплена головка 3 запорно-пускового устройства с сифонной трубкой. На головке в кронштейне закреплена рукоятка 4 с эксцентричной поверхностью, воздействующая при ее повороте на шток и обеспечивающая открытие клапана запорно-пускового устройства. При этом под действием сжатого газа газопорошковая смесь выбрасывается через сифонную трубку, канал в горловине, шланг 2 с насадком на конце в виде расширяющейся струи на очаг пожара. Для прекращения истечения порошка рукоятку 4 следует повернуть в исходное положение. От случайного включения рукоятка удерживается чекой
Рисунок 5. Устройство огнетушителя ОП–50(з).
 |
1 — корпус 2 — шланг 3 — головка запорно-пускового устройства 4 — рукоятка 5 — манометр Для приведения огнетушителя в действие необходимо:
|
Эксплуатация и техническое обслуживание огнетушителей
-
Проверка давления рабочего газа — один раз в год;
-
Проверка состояния огнетушащего порошка — один раз в пять лет;
-
Переосвидетельствование баллона — через 5 лет.
Проверка давления газа производится визуально по индикатору (манометру) 5. Стрелка индикатора должна быть в зеленом секторе.
Огнетушитель порошковый ОП-100.01
В зависимости от типа порошка огнетушители предназначены для тушения пожаров следующих классов:
-
ПСБ-3 — классы В, С и Е;
-
П-2АП — пожары классов А, В, С и Е.
-
Пирант-АН — пожары классов А, В, С и Е.
Рисунок 6. Устройство огнетушителя ОП–100(з).
 |
1 — корпус 2 — баллон для рабочего газа 3 — выпускной клапан с насадком 4 — шланг 5 — устройство для перемещения (колеса) Баллон с рабочим газом 2 имеет запорную головку вентильного или рычажного типа. |
Принцип действия
Принцип работы огнетушителя основан на создании избыточного давления в корпусе огнетушителя углекислотой, которая подается из баллона с рабочим газом. Под этим давлением порошок поступает к выпускному клапану и через насадок при открывании выпускного клапана выбрасывается на очаг пожара.
В случае повышения давления воздуха в сосуде при закрытом выпускном клапане до 1,5 МПа (15 кгс/см2) сбрасывание давления будет происходить через предохранительный клапан, установленный на крышке сосуда.
Для приведения огнетушителя в действие необходимо:
-
Подвести огнетушитель к очагу загорания (на расстояние 5-10 м от очага) и установить его в вертикальное положение.
-
Снять выпускной клапан и размотать шланг. Убедиться в отсутствии на шланге перегибов и скручиваний.
-
Сорвать пломбу и повернуть рычаг запорной головки баллона с рабочим газом 2 до отказа (открыть вентиль баллона).
-
Через 3-5 с начать тушение, открыв выпускной клапан, с ближнего края очага пожара.
Подача порошка прекращается закрытием выпускного клапана.
В компании «Техно-Вид» можно купить огнетушитель.Обратная связь
Условные графические обозначения – это система символов и знаков, которые связаны с обозначаемой ими предметностью так, что смысл знака и его предмет представлены только самим знаком и раскрываются лишь через его интерпретацию. Как Вы уже поняли в нашей статье пойдет речь об условных и наглядных обозначениях в пожарной охране.
Графические условные пожарные обозначения для составления планов и карточек тушения пожара Вы можете скачать, нажав на соответствующую кнопку после статьи.
Существует множество обозначений их можно разделить на две категории: это физические или наглядные условные обозначения (применяются как правило на пожарной технике и пожарном оборудовании) и схематические или графические условные обозначения.
Напоминаем, приложение с условными графическими обозначениями доступно по кнопке «Скачать».
В нашей статье мы постараемся рассказать Вам о большинстве из них согласно приказу МЧС России № 444 от 16.10.2017 «Об утверждении Боевого устава пожарной охраны (БУПО), определяющего порядок организации тушения пожаров и проведения аварийно-спасательных работ».
К примеру, зачастую вы наверное обращали внимание как на углу дома горит табличка с надписью: «ПГ→30» – этот указатель указывает направление расположение пожарного гидранта для забора воды и ориентировочное количество метров до него, это очень нужные и незаменимые помощники для пожарных.
Рассмотрим еще один пример обозначения пожарных гидрантов и пожарных водоемов, уверен, что каждый в своей жизни встречал красный треугольник средних размеров, расположенный вблизи от дороги и задумывался для чего же он там стоит?
Так вот как раз при невозможности установки световых указателей местонахождение пожарного гидранта или водоема обозначают таким треугольником с надписью ПГ или ПВ-50 (где цифры будут означать объем емкости с водой, установленной под землей).
Более редким обозначением пожарного гидранта встречается окрашенная крышка колодца в красный цвет с аналогичной надписью их Вы можете встретить даже в придворовых территориях, если Вам попадется на глаза такой колодец, не загораживайте доступ к нему своим личным автомобилем, ведь при пожаре он может сыграть решающую роль, дорога каждая минута.
Наверное каждый видел пожарную машину, кто-то на картинке, а кто-то и в работе. На пожарных автомобилях тоже присутствуют обязательные условные обозначения, как правило на боковых передних дверях с обоих сторон указаны цифры, обозначающие номер пожарной части (иногда дополнительно указан город).
На корпусе автомобиля с обеих сторон наименование автомобиля, например, АЦ-8-40 (автоцистерна не менее 8 тонн воды и производительностью насоса 40 л/с) или АКП-50 (автоподъемник коленчатый пожарный).
Теперь рассмотрим графические условные обозначения, что они из себя представляют и где используются.
Графические обозначения – это наборы символов и знаков, применяемых на схемах для обозначения того или иного объекта. Такие знаки часто используются на схемах при проведении пожарно-тактических учений, составлении отчетных документов по пожару, разработке ДППП (документы предварительного планирования пожаротушения), касаемо коммерческой деятельности графические знаки применяются на планах эвакуации размещенных в учреждениях.
Графические обозначения регламентируются следующими документами:
Также Вы встретите данные обозначения практически во всех справочниках руководителя тушения пожаров, и в учебниках по пожарной тактике.
По определениям нормативных документов, касающихся технических, эксплуатационных требований и методик испытаний огнетушителей, ОП-10(з), ОП-10(б) являются переносными огнетушителями, в стальных корпусах которых после зарядки хранится 10±5% кг огнегасящих порошковых составов, что вытесняются наружу разными способами, соответствующими конструкции товарным маркам изделий:
- З – под высоким давлением воздуха, негорючего газа, закачанного в корпус изделия в процессе зарядки/перезарядки.
- Б – действием нейтрального газа, воздуха, подаваемого после приведения в действие пускового устройства из баллона высокого давления, смонтирован внутри корпуса.
Поэтому согласно нормативно утвержденной маркировки товарных изделий, ОП-10(з) – это порошковый огнетушитель закачного типа, ОП-10(б) – с баллоном высокого давления.
Назначение
Переносные ОП-10, вне зависимости от заводской конструкции, комплектующих в составе изделия, необходимы для локализации и полной ликвидации очагов пожаров тех классов, что соответствуют физическим свойствам огнетушащего порошка, которыми заряжены устройства:
- С порошковыми огнегасящими составами, что способны подавить очаги возгораний классов ABCE – горючих материалов, веществ, находящихся во всех трех агрегатных состояниях; различного производственного, бытового электрооборудования, запитанного от сетей энергоснабжения с рабочим напряжением до 1 тыс. В.
- Благодаря универсальности этих порошковых составов, позволяющих тушить очаги практически любых пожаров, основная часть изделий ОП-10 снаряжается такими огнегасящими смесями.
- С порошковыми составами общего назначения, предназначены для ликвидации очагов классов В, С, Е – горючих жидкостей, газо-воздушных смесей, электрических установок, оборудования; кроме тушения горючих материалов, находящихся в твердом состоянии.
Переносные средства пожаротушения ОП-10 – как закачного типа, так с газовыми баллонами высокого давления, не следует применять для устранения очагов возгорания химически активных при нормальных условиях металлов, а также тех веществ, материалов, что могут воспламеняться, поддерживать процесс горения без доступа О2 из воздуха.
Технические характеристики
Показатели | Модель огнетушителя переносного порошкового | |||
ОП-10 (з) | ОП-10 (б) | |||
ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ | ||||
| Способ вытеснения огнетушащего вещества | закачной | с баллоном сжатого газа | ||
| Марка огнетушащего вещества | ПСБ-3, ПФ, Пирант-АН или ПХК | П-2АП, ПСБ-3, ПФ, Пирант-А | П-2АП, ПХК | |
| Масса заряда огнетушащего вещества, кг | 10,0 | 9,5 (ПСБ-3) 8,0 (Пирант-А) 9,0 (ПФ) 7,0 (П-2АП) | 6,0 (не менее) | |
| Огнетушащая способность | 4А, 144В | 4А, 144В | 3А, 89В | |
| Рабочее давление, МПа | 1,6 | 1,0 | 1,0+0,2 | |
| Продолжительность подачи огнетушащего вещества, с | 13 (не менее) | 10 (не менее) | 14-2 | 20 |
| Длина струи огнетушащего вещества, м | 4,5 | 4,5 | 5,0 | 4,5 (не менее) |
| Диапазон рабочих температур, ° C | -40…+50 | -20…+50 | -30…+50 | -50…+50 |
| Полная масса, кг | 16,0 | 12-15,5 | 15,5 | 16,8 (не более) |
| Габаритные размеры, мм | 350х670 | нет данных | 200х430х420 | 700х165 |
| Средний срок службы, лет | 10 лет | |||
Важно: Технические характеристики представлены типовые, у каждого производителя они могут отличаться, поэтому необходимо сравнивать эти параметры перед окончательным выбором и покупкой огнетушителя.
Устройство
|
|
Конструкция ОП-10 двух типов (з) и (б) состоят из следующих основных частей:
- Стального корпуса, герметичного, рассчитанного на длительное воздействие высокого давления.
- Запорного/пускового устройства, подсоединяемого на резьбовом соединении к горловине корпуса, оснащенного выносным манометром.
- Гибкого резинового шланга с подсоединенным стволом-насадком, формирующим компактную струю порошкового огнегасящего состава.
В конструкцию ОП-10(б) также входит баллон с вытесняющим газом, устанавливаемый внутри корпуса изделия.
Полный нормативный срок службы обоих конструктивных типов ОП-10 до списания, утилизации огнетушителя – 10 лет; с необходимостью ежегодной выборочной проверки; испытания на прочность, герметичность, перезарядка огнетушителя порошками, замена баллонов – раз в пять лет.
ОП-10, которые применяются для комплектации любого вида транспорта – от легкового автомобиля до морского судна, должны проходить проверку ежегодно, при этом устройства, эксплуатируемые вне салона, кабины, рубки транспортных средств, необходимо перезаряжать ежегодно, остальные – 1 раз/два года.
Применение
ОП-10 любой конструкции используют для защиты:
- Производственных объектов, складов с наличием всех видов пожарной нагрузки.
- Автостоянок, паркингов.
- Предприятий энергетического комплекса.
- Общественных, административных зданий.
- Автомобильного, железнодорожного, морского/речного транспорта.
Приведение в действие
Поднести огнетушитель к очагу пожара на расстоянии в пределах 3-6 метров с учетом безопасного от теплового воздействия расстояния.
Выдернуть чеку, взять в руку шланг с насадком-распылителем и нажать на рычаг клапана.
Тушение производить только с наветренной стороны. Струю порошка направлять на горящую поверхность, подрезая пламя с покрытием всех поверхностей и созданием наибольшей концентрации порошка в зоне горения.
Тушение горючих жидкостей площадью более 5 м. и временем горения более одной минуты следует производить несколькими огнетушителями одновременно с привлечением нескольких человек.
Правила эксплуатации
Эксплуатируется в диапазоне температур от -20 до +50 °С. Гарантийный срок эксплуатации составляет 12 месяцев со дня продажи чepeз розничную торговую сеть, но не более 18 месяцев со дня изготовления, при условии соблюдения потребителем правил, изложенных в паспорте.
Запрещено устанавливать вблизи нагревательных приборов, температура нагрева которых превышает 50 °С. Он должен быть защищен от воздействия атмосферных осадков и солнечных лучей.
Подлежит ежегодной периодической проверке на специализированной станции перезарядки.
Руководство по эксплуатации (паспорт устройства) доступно для скачивания
по ссылке >>
Знаки пожарной безопасности должны соответствовать установленным стандартам. Разрабатывать указанный документ нужно по нормам. Очень важно, чтобы не только уполномоченный персонал, но и все сотрудники, посетители и т. д. знали все обозначения на плане эвакуации. Такой подход позволяет избежать смертей во время возгораний в зданиях и помещениях.
Содержание материала
Информация о схемах
План эвакуации здания — документ, который гарантирует необходимый уровень относительной безопасности при пожаре, его составление и оформление производится специальным уполномоченным лицом. В дальнейшем его используют для ознакомления всех сотрудников с разработанной схемой. Для этого организовывают специальные инструктажи.
Все это направлено на выработку определенной модели поведения у людей в случае возникновения непредвиденной ситуации, связанной с возгоранием и прочими негативными событиями. Если в здании случается пожар, то в зависимости от степени его распространения необходимо прибегать к определенным пунктам плана. Все схемы должны быть утверждены уполномоченным руководителем. Такой подход способствует реализации эффективных эвакуационных мероприятий.
План эвакуации является неотъемлемым помощником для спасателей при проведении операции по спасению людей, находящихся в огне. Существуют определенные виды планов:
- локальные;
- по секциям;
- по этажам;
- общие.
На локальной схеме эвакуации при пожаре отображается все здание. Если помещение разбито на секции, которые имеют непростую планировку, необходимо прибегнуть к составлению нескольких документов на отдельные секции. В зданиях с большим количеством этажей используют этажные схемы, которые составляют поэтажно, при этом на 1 этаже может быть размещено несколько дубликатов в каждом крыле. На общем плане эвакуации представляют данные по всему помещению. Такие схемы используют при проведении поисковых работ.
Лист, на котором представлен рассматриваемый план, должен соответствовать специальным размерам.
Кроме того, нужно исходить из количества знаков, которые требуется отобразить на схеме. Чертить план эвакуации здания можно на листе 600х400 мм. Такой формат оптимально подходит для помещений со сложной планировкой и большими масштабами. Если планируют создать локальную схему, то ее размер может быть 400х300 мм. Этого вполне достаточно, чтобы представить знаки безопасности для отдельных зданий, площадок и прочих конструкционных элементов.
План эвакуации должен соответствовать всем условиям государственных нормативно-правовых актов для каждого типа здания. В разработанных нормативах содержится перечень требований, который касается таких параметров:
- размер листа;
- используемый шрифт;
- допустимые знаки пожарной безопасности.
Разновидности знаков
На схемах пожарной безопасности представлены различные условные обозначения.
Они регламентированы специально разработанным государственным стандартом. В соответствии с имеющимися нормативами знаки пожарной безопасности разделены на 2 группы: с зеленым или красным оттенком.
Зеленые знаки относятся к категории направлений, по которым необходимо производить эвакуацию сотрудников здания.
Красные символы плана эвакуации дают возможность обозначить места, в которых располагают средства первичного тушения возгорания. С ними нужно ознакомиться в обязательном порядке каждому сотруднику.
Знаки пожарной безопасности, которые обозначают выход, устанавливают в особых местах. Их обычно рекомендуют крепить на стене, а рядом с ними размещают специальные стрелки. Такими указателями удается обозначить путь перемещения в случае возникновения пожара. Рассматриваемые условные обозначения принято помещать вблизи выходов или над самими дверями.
Стрелки показывающие направления движения при эвакуацииЕсли соблюдать все требования, то нужно возле выходов над знаками размещать специальную активную подсветку. С ее помощью удается сориентироваться в пространстве в случае задымленности помещения. Важными являются обозначения, которые отображают направление движения в процессе эвакуации. К ним относят знаки, которые указывают местонахождение (вы находитесь здесь), а также по ним можно сориентироваться и угадать путь до ближайшего выхода, помещения и прочих пунктов.
К особой группе относят знаки пожарной безопасности, указывающие движение по лестницам, в том числе запасным, которые не эксплуатируют в обычной обстановке. Существуют определенные обозначения, которые отображают место экстренного пункта сбора при возникновении пожара.
Стоит обратить внимание на знак, который информирует о направлении открытия двери. Эта информация очень важна, так как она позволяет выиграть драгоценное время во время возгорания. Разработана целая группа обозначений, в которых заложена информация о местонахождении средств тушения пожара в самостоятельном порядке. Их достаточно много, но можно выделить главные. К ним относят:
- огнетушитель;
- пожарный кран, размещенный в специальном ящике;
- другие средства для тушения пожара;
- гидрант;
- кнопка, посредством которой можно активировать систему тушения пожара на автоматическом уровне.
Требования к знакам
Обозначения, которые используют при создании схемы пожарной безопасности, должны в обязательном порядке содержать все элементы, которыми оснащена конструкция. Например, лифт, холл возле лифта, балкон, лестницы, клетки и т. д. Особое внимание при создании плана уделяют тем элементам, которые должны быть отображены на самом пути эвакуации. Именно такой порядок разработан специальными стандартами.
Все помещения имеют названия, которые должны быть отражены на схеме. Поэтому каждое обозначение имеет свое значение для конкретного здания. Они присутствуют на этажных схемах, при этом разработчик плана должен проставить специальные номера этажей, чтобы люди могли быстро сориентироваться в пространстве. Разъяснения к номерам размещают в специальных экспликациях, которые разрабатывают для каждого отдельного помещения.
Знаки пожарной безопасности, обозначающие двери, имеют особый вид. Двери изображают только в открытой позиции. Встречаются случаи, когда в зданиях отдельные двери не эксплуатируют, за счет чего они всегда закрыты. Это позволяет использовать обозначение закрытых дверей, но при этом нужно оснастить схему дополнительной информацией о месте хранения ключей.
Если здание оснащено пожарной наружной лестницей, в схеме нужно обязательно обозначить это специальным дверным знаком. Обозначение путей основного маршрута эвакуации проводят сплошной линией. Кроме того, на плане должен быть указан запасной маршрут, который отображают пунктирной линией.
Запасной путь рисуют специальным толстым зеленым пунктиром. А вот основной путь имеет направление, которое совпадает с направлением лестниц в здании.
Секционный план эвакуации при пожареЕсли все лестницы одинаково безопасны для эвакуации, на схеме можно указать именно ту, которая позволяет сделать путь кратчайшим. Чтобы знаки пожарной безопасности воспринимались лучше, в плане используют специальный красный контур. Это позволяет создать внешнюю границу. Однако красный контур можно заменить синим цветом, если нужно обозначить пожарный кран.
На схеме эвакуации в обязательном порядке отображают такие знаки: краны, ручные извещатели, огнетушители различных типов и т. д. Для них могут использовать специальные номера, которые должны быть расшифрованы. Данная информация находится внизу под схемой. Примеры таких планов можно скачать.
Вернуться к оглавлениюИнформационная наполненность плана
План эвакуации любого учреждения, предприятия, организации обладает двумя составляющими частями: графикой и текстом. В графической части находятся сведения о стандартных и резервных выходах.
При этом на плане должно присутствовать обозначение, по которому можно определить местонахождение самого плана. При наличии копий указывают их месторасположение, так как они позволяют сверить правильность направления. Обязательно на графике представляют места, которые не подвергаются задымлению. Нужно обозначить на схеме и пролеты внешних лестниц. При этом все условные обозначения на графике дополняют специальными кодами цифр.
А вот расшифровывать эту информацию можно посредством текстовой части, так как в соответствии с установленными правилами проводить расшифровку на схеме не положено.
В текстовой части должны быть отображены определенные пункты, которые делают график читабельным и понятным для восприятия. Обязательно там отображают информацию о порядке эвакуации людей. В отдельных случаях расписывают действия для персонала и посетителей отдельно.
Неотъемлемая часть текста — вызов пожарных, скорой помощи и других аварийных бригад. В плане указывают конкретного человека, который должен это сделать в критический момент. В отдельных случаях расписывают последовательность остановки процессов производства в экстренных ситуациях. Это касается и механизма обесточивания различных приборов и инструментов, используемых в технологическом цикле. При составлении плана эвакуации необходимо придерживаться установленных стандартов. Особое внимание нужно уделять условным обозначениям, их расшифровке, точности детализации всех конструкций.
Огнетушитель с хранением под давлениемОгнетушитель — это устройство, которое можно использовать для управления огнем. Огнетушители могут помочь устранить огонь и не дать ему гореть. В зависимости от размера, некоторые огнетушители можно носить с собой и управлять ими вручную. Существуют разные виды огнетушителей. Различные виды огня могут контролироваться различными веществами. Существуют цветовые коды, цвет которых указывает, для каких видов пожаров огнетушитель полезен:
Существуют также разные размеры огнетушителей.Большие огнетушители можно использовать дольше. Ручные огнетушители варьируются от 0,5 до 14 кг. Огнетушитель весом 2 кг работает примерно от двух до четырех секунд, а модель 12 кг — около восемнадцати секунд. Существуют также более крупные огнетушители, установленные на тележке или транспортном средстве. Например, они используются для борьбы с пожарами в аэропортах.
Чтобы быть полезным, огнетушители необходимо регулярно проверять. Обычно существуют законы об этой продолжительности, касающиеся огнетушителей в общественных зданиях.
-
Прозрачные огнетушители используются для обучения
 | Вода и пенаОгнетушители воды и пены тушат огонь, убирая тепловых элементов огненного треугольника. Пенные агенты также отделяют кислородный элемент от других элементов. Водные огнетушители предназначены только для пожаров класса A — их нельзя использовать при пожарах класса B или C.Выходящий поток может распространять легковоспламеняющуюся жидкость при пожаре класса B или создавать опасность поражения электрическим током при пожаре класса C. |
 | Двуокись углеродаУглекислотные огнетушители тушат пожар, убирая кислородный элемент огненного треугольника, а также удаляют тепло с очень холодным разрядом. Углекислый газ может использоваться при пожарах класса B и C.Они обычно неэффективны при пожарах класса А. |
 | Сухое химическое веществоСухое химическое вещество Огнетушители тушат пожар, главным образом, прерывая химическую реакцию треугольника огня. В настоящее время наиболее широко используемый тип огнетушителей — это многоцелевое сухое химическое вещество, которое эффективно при пожарах классов A, B и C. Этот агент также работает, создавая барьер между элементом кислорода и элементом топлива при пожарах класса А. Обычный сухой химикат предназначен только для пожаров класса B и C. Важно использовать правильный огнетушитель для типа топлива! Использование неправильного агента может привести к повторному возгоранию огня после успешного тушения. |
 | Wet ChemicalWet Chemical — это новый агент, который гасит огонь, удаляя тепло из треугольника огня, и предотвращает повторное воспламенение, создавая барьер между кислородом, и топливными элементами . Влажные химикаты огнетушителей класса K были разработаны для современных высокоэффективных фритюрниц в коммерческих кулинарных операциях. Некоторые из них также могут быть использованы при пожарах класса А на коммерческих кухнях. |
 | Чистый агентГалогенированные чистящие агенты или Чистый агент включают в себя агенты на основе галонов, а также более новые и менее озоноразрушающие галогенуглеродные агенты. Они тушат огонь, прерывая химическую реакцию и / или , удаляя тепло из треугольника огня. Чистящие средстваэффективны при пожарах классов A, B и C. Ручные огнетушители меньшего размера недостаточно велики, чтобы получить оценку 1А, и могут иметь только классы В и С. |
 | Сухой порошокОгнетушители с сухим порошком аналогичны сухим химическим веществам, за исключением того, что они тушат пожар, отделяя топливо от элемента кислорода или удаляя элемент тепла из треугольника огня. Однако порошковые огнетушители предназначены только для пожаров класса D или горючих металлов. Они неэффективны на всех других классах пожаров. |
 | Water MistОгнетушители Water Mist — это новейшая разработка, которая гасит огонь, убирая тепло элемента огненного треугольника. Они являются альтернативой чистящим средствам, где загрязнение вызывает беспокойство. Огнетушители водяного тумана в основном предназначены для пожаров класса А, хотя они безопасны и для пожаров класса С. |
 | Сухие химические вещества с картриджемСухие химические вещества с картриджем Огнетушители тушат пожар, главным образом, прерывая химическую реакцию огненного треугольника. Как и сухие химические огнетушители, хранящиеся под давлением, многоцелевой сухой химикат эффективен при пожарах классов A, B и C.Этот агент также работает, создавая барьер между кислородным элементом и топливным элементом при пожарах класса А. Обычный сухой химикат предназначен только для пожаров класса B и C. Важно использовать правильный огнетушитель для типа топлива! Использование неправильного агента может привести к возгоранию огня после успешного тушения. |
За этот сайт проголосовали: |
Перед использованием вашего Огнетушитель, обязательно прочитайте инструкцию, пока не стало слишком поздно.Хотя есть много разных типов огнетушителей, все они работают аналогичным образом. А Типичный огнетушитель содержит 10 секунд мощности пожаротушения. Это может быть меньше, если он уже частично разряжен. Всегда заранее прочитайте инструкцию к огнетушителю и ознакомиться с его частями. Настоятельно рекомендуется пожаром Специалисты по профилактике, которые вы проходите практическую подготовку перед началом пожара огнетушитель.Большинство местных пожарных служб предлагают эту услугу. Как только огонь вне, не уходи! Посмотрите на область в течение нескольких минут на случай, если она снова загорится. Перезарядите огнетушитель сразу после использования. Используйте эту аббревиатуру в качестве краткого справочника (это хорошая идея, чтобы распечатать эту справку и закрепить это рядом с вашим огнетушителем):
|
Руководство по огнетушителям
После близкого разговора в моей квартире — кто знал, что оливковое масло вредно для жаркого приготовления? — меня осенило, что я никогда не использовал огнетушитель. Я не начальник пожарной охраны, но учиться на лету, когда ваш детектор дыма гремит, кажется, неподходящее время, чтобы понять это.
К счастью, я снял курительную кастрюлю с огня, прежде чем что-то могло воспламениться, но этот опыт заставил меня вздрогнуть.
Не ждите, пока наступит жара, чтобы задуматься о огнетушителях.Вот что должны знать умные домовладельцы (и арендаторы).
Нужен ли огнетушитель?
Краткий ответ: Да.
Хорошо иметь хотя бы одного, хотя многие эксперты, такие как Национальная ассоциация противопожарной защиты, рекомендуют иметь огнетушитель на каждом этаже. Поставьте свой возле выхода, в легко доступном месте.
Огнетушитель может иметь большое значение в чрезвычайной ситуации, но он не может заменить ваши самые важные инструменты безопасности: рабочие дымовые сигнализации и план эвакуации при пожаре.
Что если я арендую?
Если вы арендуете, ваш арендодатель, как правило, несет ответственность за предоставление детекторов дыма в каждом блоке — но не обязательно огнетушителей. Это зависит от вашего штата и местных пожарных норм, поэтому попросите вашего арендодателя убедиться в этом. Если в итоге вы купите один, он, как правило, не сломает банк. Огнетушители обычно стоят от 20 до 70 долларов, в зависимости от типа.
Типы огнетушителей
Не все огни одинаковы, как и огнетушители.Буквы A, B и C на этикетке относятся к типам огня, который может потушить огнетушитель.
- Огнетушители класса A эффективны при пожарах в бумаге, дереве, текстиле и пластмассе. (Думайте «А» для «пепла».)
- Огнетушители класса B эффективны при пожаре, например, при использовании растительного масла, краски, бензина или керосина. (Думайте «B» для «бочки».)
- Огнетушители класса C эффективны при электрических пожарах и под напряжением.(Думайте «C» для «текущего».)
Лучший выбор для вашего дома — многоцелевой огнетушитель, такой как ABC, который можно использовать на всех типах. Вы можете выбрать одноразовую или перезаряжаемую модель. Перезаряжаемый огнетушитель наполнен водой или порошкообразным химическим веществом — проверьте этикетку вашего огнетушителя, чтобы узнать, чем можно заправить свою.
Обычно огнетушители продаются в канистрах по 2, 5 или 10 фунтов. Большие размеры дают больше возможностей, но выбирайте размер, который можно легко поднять.Если он слишком тяжелый, вы не делаете себе никаких одолжений.
Как использовать огнетушитель
Перво-наперво: если в вашем доме пожар любого размера, звоните 911. Помните, что огонь быстро распространяется — даже если вы в конечном итоге погасите огонь, неплохо было бы иметь профессионалов на пути к проверке вашей работы. ,
Если вам необходимо использовать огнетушитель, Национальная ассоциация противопожарной защиты использует удобную аббревиатуру PASS:
- P ULL PIN-код.Возьмите огнетушитель, направьте сопло в сторону от себя и отпустите запирающий механизм.
- A im low, направив огнетушитель на основание огня.
- S медленно и равномерно нажимайте на рычаг.
- S плач сопла из стороны в сторону.
Используйте свой огнетушитель на небольшом нерастущем огне — например, на огне в мусорной корзине. В борьбе с огнем держитесь спиной к свободному выходу, чтобы при необходимости можно было сбежать.Если комната наполняется дымом или огонь усиливается, немедленно уходите.
Если вы предпочитаете практический опыт обучения, позвоните в местное пожарное управление. Большинство предлагают обучение тому, как использовать огнетушитель.
Когда заменить огнетушитель
Огнетушители не вечны. Все модели могут терять давление со временем. В зависимости от модели, они длятся от 5 до 15 лет — даже если срок годности не указан.
Чтобы убедиться, что ваш огнетушитель находится в хорошем рабочем состоянии, ежемесячно проверяйте манометр.Если это в зеленом, это функционально. Если он в желтом или красном цвете, его нужно будет пополнить или обслужить. Замените ваш как можно скорее, если вы заметили что-либо из этого:
- Шланг или насадка треснуты, разорваны или застряли.
- Стопорный штифт распечатан или отсутствует.
- Ручка отсутствует или неустойчива.
- Инспекционная этикетка или сервисная запись отсутствуют.
Чтобы защитить свой дом в меру своих возможностей, ознакомьтесь с другими советами по безопасности от бывшего пожарного.
Также поговорите со специалистом по страхованию, таким как страховой агент Erie в вашем сообществе. Он или она может помочь убедиться, что в вашем доме есть подходящая страховка домовладельцев на случай пожара, несмотря на все ваши усилия по его предотвращению.
,
