Однолинейные схемы в щитах пуэ: Составление и актуализация документации и однолинейных схем

Содержание

Статья на тему Проект общего освещения, электроснабжения розеточной сети

           На основании задания ГИПа разработан рабочий проект общего освещения, электроснабжения розеточной сети. «Площади для реализации проекта Литейный цех АБК»

В составе проекта разработаны:

Принципиальная однолинейная схема ВРУ2, Принципиальная однолинейная схема ЩАО2.1, Принципиальная однолинейная схема ЩО2.1, Принципиальная однолинейная схема ЩО2.2, Принципиальная однолинейная схема ЩР2.1

В ЩР2.1 предусмотрены независимые расцепители для отключения кондиционеров при срабатывании системы пожарной безопасности, подвод сигнала выполняется по отдельному проекту.

1. В электроустановках 0,4/0,23 кВ предусмотрены меры  электробезопасности для защиты людей от поражения электрическим током как в нормальном режиме работы (защита при прямом прикосновении), так и при повреждении изоляции (защита при косвенном прикосновении) в соответствии с гл. 1.7 ПУЭ изд. 7 .

2. С целью обеспечения требований п 1.

7.79 ПУЭ 7 изд., к шинам РЕ щитов присоединены основная и дополнительная системы уравнивания потенциалов,  соединяющие между собой нулевые защитные проводники, а также одновременно  доступные прикосновению металлоконструкции для прокладки кабелей, стальные трубы, проводящие части электрооборудования, нормально не находящиеся под напряжением, с заземленными металлоконструкциями здания с использованием защитных проводников РЕ и ст. полосы.

3. Соединение заземляющих и нулевых защитных проводников обеспечивают надежный контакт. Допускается выполнять контактные соединения способами, обеспечивающими требования ГОСТ 10434-82 «Соединения контактные  электрические. Общие технические требования» по второму классу соединений согласно гл. 1.7 ПУЭ (7 изд.)













































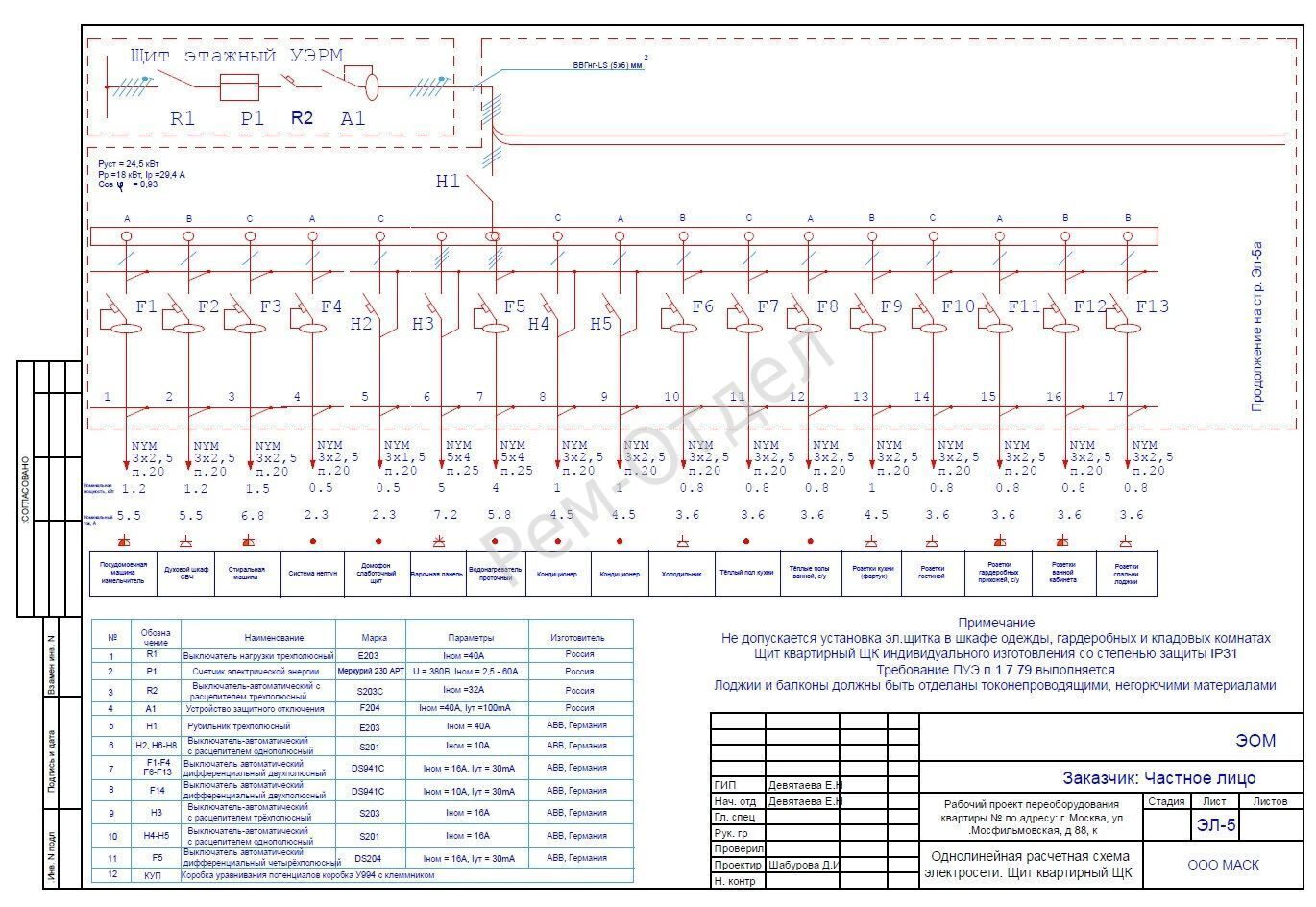

Рис. 1. Принципиальная однолинейная схема ВРУ2.



























































Рис.2. Принципиальная однолинейная схема ЩАО2.1.





Рис.3. Принципиальная однолинейная схема ЩР2.1.





Составлена спецификация и посчитана стоимость изготовления НКУ.

Рис.3. Пример созданной спецификации в программе Профсектор.







Срок реализации данного проекта составил 10 рабочих дней.





















По окончании работ произведена проверка работоспособности собранного оборудования.

Для размещения заказов на проектирование, расчет стоимости и изготовления НКУ отправляйте запрос на почту:

[email protected] ru.

+7(831) 2-153-163; +7-951-901-17-33

С уважением

Урванцев Валерий Владимирович.

Глухозаземлённая нейтраль в сетях 0,4 кВ: режимы, TN-S, TN-C, TN-C-S

Полная реконструкция технологических установок промышленных предприятий, включающая соответственно и полную реконструкцию их электроснабжения, проводится в настоящее время довольно редко в связи с большими инвестициями и длительностью ее реализации. Чаще всего реконструкция или техническое перевооружение проводится поэтапно в периоды капитальных ремонтов технологической установки.

Реконструкция электроустановок промышленных предприятий должна сопровождаться выполнением требований ПУЭ (седьмое издание), причем в п. 1.1.1. ПУЭ отмечено, что «по отношению к реконструируемым электроустановкам требования настоящих Правил распространяются лишь на реконструируемую часть электроустановок».

Это означает, что при реконструкции только трансформаторной подстанции (ТП) 6/0,4 кВ, включающей распредустройство (РУ) 0,4 кВ (без замены отходящих кабелей), требования Правил должны распространяться только на указанные ТП и РУ, не затрагивая других частей промышленной установки, не охваченных реконструкцией. В то же время при поэтапной реконструкции возникает проблема соответствия части электроустановки, спроектированной с учетом нового издания ПУЭ, частям электроустановки, реализованным по старым нормам и правилам. В основном это касается стороны 0,4 кВ, т.к. новыми Правилами введены возможные варианты (режимы) заземления нейтрали и открытых проводящих частей в сетях 0,4 кВ, которые предъявляют более жесткие требования к этим электроустановкам (пятипроводная система, применение УЗО-Д и т.п.).

Работа нейтрали типовой подстанции 10-6/0,4кВ

Рассмотрим в качестве примера типичный вариант реконструкции ТП и РУ 0,4 кВ технологической установки нефтеперерабатывающего предприятия при условии максимального использования существующих кабельных линий к потребителям 0,4 кВ. В данном случае не будем касаться электроустановок во взрывоопасных зонах, проектирование которых должно осуществляться с учетом кроме ПУЭ ряда других нормативных документов (в том числе ГОСТ Р 51330. 13-99 «Электрооборудование взрывозащищенное. Электроустановки во взрывоопасных зонах».)

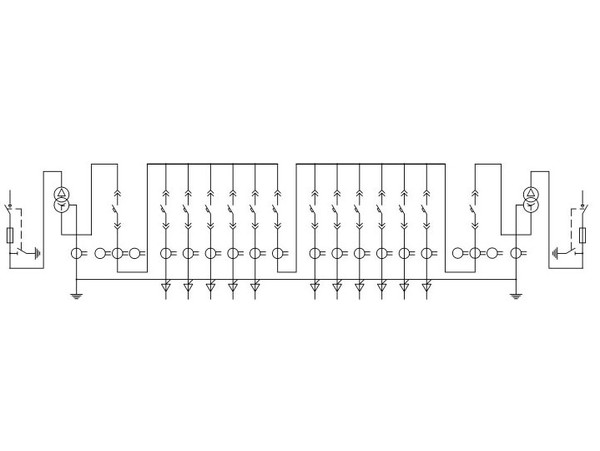

Упрощенная однолинейная принципиальная схема электроснабжения установки приведена на рис. 1.5. Схема состоит из комплектных распределительных устройств, содержащих ряд ячеек с автоматическими выключателями:



  • комплектная трансформаторная подстанция (КТП). Обычно со стороны высшего напряжения КТП имеют вводные шкафы: или напольные с отключающими аппаратами, или навесные для глухого ввода. Со стороны низшего напряжения КТП имеют шкафы: вводные, секционные и линейные с выкатными или стационарными автоматическими выключателями.
  • щиты станций управления (ЩСУ1, ЩСУ2), на которых устанавливают большое количество аппаратуры, необходимой для управления современными приводами механизмов. ЩСУ в сочетании с внешними командными аппаратами служат для дистанционного и автоматизированного управления приводами, обеспечивая пуск, работу

Однолинейная принципиальная схема электроснабжения установки на низшем напряжении (0,4 кВ) в нужных режимах, остановку, а также защиту двигателей. На рис. 1.5 отходящие от ЩСУ линии для упрощения схемы не показаны.

В схеме показаны две комплектные компенсирующие установки (ККУ-1, ККУ-2), которые, как правило, подключаются к КТП в случае необходимости компенсации реактивной мощности на стороне 0,4 кВ. На шины КТП также подключаются мощные двигатели (М) технологической установки и мощные и/или ответственные распределительные щиты (Щ). Для упрощения на схеме эти нагрузки обозначены по одному присоединению каждая. Щитов станций управления может быть несколько в зависимости от сложности и производительности технологической установки, следовательно, и располагаться они могут как в одном помещении с КТП, так и в разных. В нашем случае будем считать, что ЩСУ1 обозначает щиты, расположенные в одном помещении с КТП, а ЩСУ2 – в разных помещениях с КТП. Нагрузкой ЩСУ (на схеме не показана) в основном являются двигатели и распределительные щиты, которые значительно меньше по мощности, чем подключаемые к КТП.

Варианты работы нейтрали в соответствии с ПУЭ

Выберем варианты (режимы) заземления нейтрали и открытых проводящих частей в сети 0,4 кВ рассматриваемой схемы электроснабжения, учитывая, что основные трехфазные электроприемники технологической установки на настоящий период подключены к РУ 0,4 кВ с помощью четырехжильных кабелей, основная часть которых по техническому заданию замене не подлежит. Согласно ПУЭ электроустановки напряжением до 1 кВ жилых, общественных и промышленных зданий и наружных установок должны, как правило, получать питание от источника с глухозаземленной нейтралью с применением системы TN (п. 1.7.57).

В этой связи мы должны в первую очередь рассмотреть возможность использования системы TN-C, а также необходимость применения систем TN-S или комбинированной TN-C-S для различных уровней схемы (КТП, ЩСУ, Щ).

Пункт 1.7.131. Правил ПЭУ гласит:

«В многофазных цепях в системе TN для стационарно проложенных кабелей, жилы которых имеют площадь поперечного сечения не менее 10 мм2 по меди или 16 мм2 по алюминию, функции нулевого защитного (РЕ) и нулевого рабочего (N) проводников могут быть совмещены в одном проводнике (PEN-проводник)».

Отсюда следует, что для КТП, мощные нагрузки которого обуславливают применение для их питания кабелей с жилами, превышающими указанные выше площади поперечного сечения, вполне подходит система TN-C. В связи с тем, что согласно пункту 1.1.26. Правил «проектирование и выбор схем, компоновок и конструкций электроустановок должны производиться на основе технико-экономических сравнений вариантов с учетом требований обеспечения безопасности обслуживания, применения надежных схем, внедрения новой техники, энерго- и ресурсосберегающих технологий, опыта эксплуатации», проанализируем выбор системы TN-C для КТП (см. рис. 1.6).

По технико-экономическим показателям данная система однозначно дешевле, чем TN-S из-за отсутствия пятого провода и УЗО, причем разница в затратах тем больше, чем более мощные нагрузки подключены к КТП и чем длиннее кабели к ним.

Меры повышения безопасности в системе TN-C

С точки зрения обеспечения безопасности обслуживания можно предложить ряд мер для ее повышения в системе TN-C по сравнению с TN-S.

  1. Во-первых, в большинстве случаев для рассматриваемого нефтеперерабатывающего предприятия корпуса электродвигателей и распределительных шкафов, подключенных к КТП, имеют повторное заземление, которое сохраняется при реконструкции технологических установок. Эта мера соответствует современным требованиям, т.к. пункт 1.7.61. Правил гласит:

    «При применении системы TN рекомендуется выполнять повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления в первую очередь следует использовать естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется».

  2. Во-вторых, для большинства ответственных электродвигателей 0,4 кВ в настоящее время предполагается установка защиты от замыкания на землю. Она выполняется или с помощью модуля защитногоотключения остаточного тока, присоединяемого непосредственно к клеммам автоматического выключателя, или с помощью отдельно устанавливаемого реле, подключаемого к трансформатору тока в виде разъемного (неразъемного) тора, охватывающего фазные жилы питающего кабеля (например, модуль Vigi. или реле Vigirex для низковольтного оборудования Merlin Gerin), как показано на рис. 1.6.
  3. В-третьих, комплектные компенсирующие установки практически всегда располагаются в помещении КТП, поэтому кабели к ним имеют малую длину, а соответственно, мала вероятность их повреждения. Кроме того, доступ в помещение КТП имеет только квалифицированный электротехнический персонал (причем без постоянного присутствия людей в помещении), поэтому требование обеспечения безопасности обслуживания оборудования КТП можно считать выполненным. Это касается и ЩСУ1, находящегося в помещении КТП.

Рис. 1.6. Варианты применения систем TN-C и TN-C-S в рассматриваемой схеме:

* — обозначены четырехжильные кабели, **- обозначен пятижильный кабель.

Таким образом, в подавляющем большинстве случаев КТП могут быть выполнены по системе TN-C при хороших технико-экономических показателях и удовлетворительных мерах по обеспечению безопасности обслуживания электроустановок. Этот вывод подтверждается и многолетним опытом работы как отечественных, так и зарубежных электроустановок, характеризуемых наличием симметричной трехфазной нагрузки, в которых система TN-C выдержала испытание временем и потому ее применение разрешено.

Классификация потребителей для выбора режима нейтрали

Выбор системы для щитов станций управления обусловлен в первую очередь характером нагрузок на них. Здесь можно выделить три характерных типа ЩСУ:

  • ЩСУ с достаточно мощными трехфазными потребителями (насосы, вентиляторы, компрессоры, непосредственно участвующие в технологическом процессе), сечения жил кабелей которых удовлетворяют требованиям пункта 1.7.131 ПУЭ;
  • ЩСУ с большим количеством маломощных трехфазных потребителей (задвижки, вспомогательные насосы, вентиляторы и т.п.), кабели которых не удовлетворяют требованиям пункта 1.7.131 ПУЭ;
  • ЩСУ, имеющие в своем составе нагрузки обоих предыдущих типов.

Для ЩСУ первого типа полностью подходят все вышеприведенные доводы, касающиеся КТП. Особенностью таких ЩСУ по сравнению с КТП является, например то, что они находятся в отдельном помещении на определенном удалении от КТП, что никак не влияет на выбор для них системы TN-C (см. ЩСУ1 на рис.1.6).

Более сложная ситуация возникает с выбором системы для ЩСУ второго типа, т.к. здесь по требованиям ПУЭ нельзя использовать совмещенный PEN-проводник, а требуется переход к системе TN-S. В этом случае можно предложить несколько выходов из создавшегося положения.

  1. Во-первых, необходимо заказывать заводу-изготовителю распредустройство для данного ЩСУ с пятью шинами (тремя фазными, нулевой рабочей -N и нулевой защитной – РЕ).
  2. Во-вторых, предусмотреть установку в ЩСУ, где это необходимо по требованиям нормативных документов, автоматических выключателей с модулями УЗО (устройствами дифференциальной защиты), причем на данном этапе реконструкции (замена оборудования ТП и РУ 0,4 кВ без замены кабелей) УЗО должны быть выведены из работы, до момента замены четырехпроводных кабелей на пятипроводные. Либо устанавливать УЗО в процессе замены кабелей, а при заказе оборудования для ЩСУ предусмотреть резервные места для установки УЗО в перспективе.
  3. В-третьих, рассмотреть возможность использования одной из свободных (резервных) жил существующих кабелей, например для электрифицированных задвижек, в качестве защитного РЕ-проводника. Необходимо только иметь в виду, что в случае применения для таких потребителей автоматических выключателей с модулями УЗО, следует тщательно отстраивать уставки УЗО от больших емкостных токов утечки применяемых кабелей.

Для ЩСУ, имеющих в своем составе нагрузки обоих предыдущих типов, скорее всего можно рекомендовать комбинированную систему TN-C-S (см. ЩСУ2 на рис.1.6).

  1. При поэтапной реконструкции систем электроснабжения промышленных предприятий необходимо решать проблему соответствия части электроустановки, спроектированной с учетом новых требований нормативных документов, узлам электроустановки, реализованным по старым нормам и правилам.

    В связи с этим необходимо особенно обращать внимание на сторону напряжения 0,4 кВ, так как новой редакцией ПУЭ введены возможные варианты (режимы) заземления нейтрали и открытых проводящих частей в сетях 0,4 кВ, предъявляющие более жесткие требования к этим электроустановкам (пятипроводная система, применение УЗО-Д и т. п.).

  2. При проектировании реконструкции систем электроснабжения на стороне 0,4 кВ следует тщательно анализировать варианты применения системы глухого заземления нейтрали (TN-C, TN-C-S или TN-S) по отдельности для КТП, различных ЩСУ, щитов, сборок. При этом анализ следует проводить как на основе технико-экономического сравнения вариантов, так и с учетом обеспечения безопасности обслуживания и надежности применяемых схем.
  3. Приведенный пример такого анализа показал, что в подавляющем большинстве случаев КТП и ЩСУ с достаточно мощными трехфазными потребителями могут быть выполнены по системе TN-C при хороших технико-экономических показателях и удовлетворительных мерах по обеспечению безопасности обслуживания электроустановок. ЩСУ и щиты с большим количеством маломощных трехфазных потребителей и кабелями малого сечения должны выполняться по системе TN-S. Система TN-C-S применима для ЩСУ и щитов, имеющих в своем составе нагрузки обоих предыдущих типов.

Проект электроснабжения офиса | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В своих предыдущих статьях я неоднократно говорил о том, что электромонтажные работы необходимо выполнять по проекту.

В проекте изображен план питающей сети, выполнен расчет нагрузок, выбраны марки и длины кабелей соответствующих сечений в зависимости от условий их прокладки, выбрано электрооборудование (распределительные щиты, вводные и групповые автоматы, УЗО, дифавтоматы, приборы учета электроэнергии, электроустановочные изделия, светотехническая аппаратура и т.д.), составлена однолинейная принципиальная схема электроснабжения, а также монтажные схемы электропроводки силовой сети и сети освещения.

В данной статье я представляю Вашему вниманию пример проекта электроснабжения офиса, расположенного в жилом доме. Этот проект можно взять за основу для проекта электроснабжения квартиры или частного дома, несколько изменив его под свои нужды. Кстати, у меня на сайте уже имеется аналогичная статья про электроснабжение магазина «Промтовары» — можете ознакомиться с ней.

Проект электропроводки для офиса выполнен на основании технических условий (ТУ) на проектирование и соответствует требованиям ПУЭ 7-издания, экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации и обеспечивающих безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.

Итак, начнем по-порядку.



Технические условия на электроснабжение офиса

После оформления заявки на технологическое присоединение от ОАО «Региональной сетевой компании» были получены технические условия (ТУ). С процедурой получения технических условий (ТУ) Вы можете познакомиться более подробно в этой статье.

Согласно ТУ, офису была присвоена III категория по надежности электроснабжения и выделена мощность 7 (кВт) при однофазном питании 220 (В).

Для 3-ей категории электроприемников (ЭП) достаточно иметь один ввод (источник питания), а перерыв в электроснабжении допускается до 24 часов (ПУЭ, п.1.2.21).



План питающей сети и монтаж заземления

Офис находится на первом этаже в многоквартирном жилом доме. Электроснабжение офиса осуществляется от ВРУ-0,38 (кВ) жилого дома через устанавливаемое рядом ВРУ-0,38 (кВ) нежилых помещений (ШР-11).

ШР-11 — это металлический распределительный шкаф наружной установки с габаритами 500х1600х350 (мм). Производитель в данном проекте выбран IEK, но возможна замена оборудования на аналогичное других производителей с соответствующими техническими характеристиками.

Проектируемое ВРУ-0,38 (кВ) нежилых помещений (ШР-11) установлено в подвале и запитано кабелем марки АВВГ (4х35) с кабельных наконечников существующего ВРУ-0,38 (кВ) жилого дома. Длина этой кабельной линии составляет 5 (м).

Около ВРУ-0,38 (кВ) нежилых помещений (ШР-11) выполнен монтаж заземляющего устройства в виде треугольника.

В качестве вертикальных заземлителей используются стальные круглые стержни диаметром 16 (мм) длиной 1 (м). Соединение вертикальных заземлителей (вершин треугольника) между собой осуществляется горизонтальными заземлителями, выполненными из стальной полосы размером 4х40 (мм) длиной 1 (м).

Горизонтальные заземлители заглублены в землю на 0,8 (м). Все соединения выполнены сваркой, а сварные швы обработаны битумом.

Читайте мою статью о том, как правильно выполнить монтаж заземляющего устройства.

Измеренное сопротивление заземляющего устройства составило 1,9 (Ом), что удовлетворяет условиям проекта (не более 10 Ом). Замер сопротивления я производил с помощью измерителя М-416.

Соединение заземляющего устройства с главной заземляющей шиной (ГЗШ) выполнено открыто стальной полосой 4х40 (мм) на расстоянии 0,4 (м) от уровня пола. Пересечение стальной полосы с перегородкой выполнено в стальной трубе Т50.

Таким образом, в ВРУ-0,38 (кВ) нежилых помещений выполнено разделение PEN проводника на нулевой рабочий N и нулевой защитный РЕ, т.е. выполнен переход с системы заземления TN-C на TN-C-S.

От проектируемого ВРУ-0,38 (кВ) нежилых помещений (ШР-11) по подвалу проложен вводной кабель марки ВВГнг (3х10) до ВРУ-0,22 (кВ) офиса.

Как видите, сечение вводного кабеля несколько завышено, т.к. для 7 (кВт) мощности достаточно было применить кабель (3х4) или (3х6) — см. таблицу выбора сечения кабелей.  Но видимо это было сделано с целью дальнейшего увеличения выделяемой мощности для офиса.

К сведению: вот список марок кабелей и проводов, которые разрешено применять для прокладки электропроводки. Заодно напомню, что провод ПУНП запрещен к применению.

Общий план питающей сети подвала.

Длина вводного кабеля ВВГнг (3х10) составляет 45 (м). Он проложен по подвалу открыто в ПВХ-гофрированной трубе на отметке 2 (м) от уровня пола. ПВХ-гофра крепится к стенам и потолку с помощью пластиковых клипс или металлических скоб.

Такой способ крепления мне нравится — получается достаточно быстро, надежно и смотрится вполне эстетично. Смотрите сами, особенно когда в ряд проложено несколько параллельных кабелей.

В подвале находится множество труб различных коммуникаций и инженерных сетей.

В связи с этим, при прокладке кабеля нужно соблюдать следующие требования ПУЭ (п.2.1.56 и п.2.

1.57):

Согласно ПУЭ, п.2.1.58, проход кабеля через стены, перегородки и междуэтажные перекрытия осуществляется в стальной трубе Т50 с толщиной стенки не менее 3,2 (мм).

С подвала вводной кабель ВВГнг (3х10) через междуэтажное перекрытие в металлической трубе поднимается на 1 этаж офиса до ВРУ-0,22 (кВ).

ВРУ-0,22 (кВ) установлено в помещении №7 (см. план помещений) на отметке 2 (м) от уровня пола.

В офисе имеется 7 помещений:

  1. тамбур
  2. кабинет №1
  3. кабинет №2
  4. кабинет №3
  5. кабинет №4
  6. санузел
  7. коридор

В таблице ниже указаны площади и характеристики этих помещений. Как видите, тамбур и санузел относятся к влажным помещениям, т.е. у которых относительная влажность воздуха составляет более 60%, но менее 75% (ПУЭ, п.1.1.7.). Соответственно, к электропроводке в этих помещениях будут предъявляться особые требования, про которые я расскажу ниже.



Схема подключения вводного щита в офисе

В качестве вводного щита выбран ЩУРн-1/12зо.

ЩУРн-1/12зо-0-36 УХЛ3 — это навесной учетно-распределительный металлический щит на 12 модулей с классом защиты IP31, с замком и окном, предназначенный для однофазного счетчика

В этом щите установлены следующие коммутационные аппараты:

  • вводной однополюсный автоматический выключатель ВА47-29 1Р 32 (А)
  • однофазный (электронный однотарифный) счетчик активной электроэнергии прямого включения СОЭ-5/60-1-110, 5-60 (А) с классом точности 1,0
  • дифференциальный автомат АД-12 2Р 16 (А), 30 (мА) — 2 шт.
  • однополюсный автоматический выключатель ВА47-29 1Р 16 (А) — 2 шт.
  • однополюсный автоматический выключатель ВА47-29 1Р 10 (А) — 2 шт.
  • нулевая шина N
  • шина заземления РЕ («земля»)

Все аппараты защиты имеют характеристику С. Читайте мою подробную статью о время-токовых характеристиках В, С и D.

Однолинейная принципиальная схема вводного щита (для увеличения схемы кликните на нее):

Фаза L вводного кабеля ВВГнг (3х10) через вводной однополюсный автомат ВА47-29 с номинальным током 32 (А) подключается к однофазному электронному счетчику СОЭ-5/60-1-110 прямого включения. Туда же подключается и ноль N. Со счетчика фаза уходит на распределительные (групповые) автоматы, а ноль N — на нулевую шинку N. Нулевой защитный проводник РЕ подключается сразу же на шину заземления РЕ.

При подключении кабеля не забывайте соблюдать цветовую маркировку жил.

Монтаж вводного щита выполнен при помощи медного провода ПВ-1 сечением 10 кв.мм. Для облегчения монтажа можно применить соединительную шину или, другими словами, гребенку. Также рекомендую почитать мою статью о том, как правильно подключать автоматы.

Схема вводного щита состоит из 6 групповых линий:

  1. розетки помещений № 3-5 (гр. 1)
  2. розетки помещений № 2, 3 (гр. 2)
  3. освещение помещений № 1, 2 и наружное освещение (гр. 3)
  4. освещение помещений № 3-7 (гр. 4)
  5. тепловая завеса (гр.5)
  6. кондиционер (гр. 6)

Групповые линии электропроводки выполняются трехжильными кабелями ВВГнг (3х1,5) и ВВГнг (3х2,5). Каждая группа защищена своим автоматом или дифавтоматом с определенными характеристиками в зависимости от мощности нагрузки.

Вот таблица с расчетом нагрузок потребителей. Расчетные нагрузки приняты исходя из проектируемого оборудования.

Коэффициент спроса у силового оборудования взят 0,8, а у освещения — 1. Усредненный косинус всех потребителей составил cosφ=0,87.

В итоге получилось, что установленная мощность офиса составляет 5 (кВт). После учета коэффициентов спроса расчетная мощность получилась 4,28 (кВт). Не трудно рассчитать суммарный расчетный ток с учетом усредненного cosφ=0,87. Получилось 22,38 (А). Сечение вводного кабеля ВВГнг составляет 10 кв.мм, т.е., как я и говорил в начале статьи, он выбран с хорошим запасом, т.к. длительно-допустимый ток питающего кабеля составляет 55 (А).

Я специально составил общую таблицу для удобства выбора сечений проводов и кабелей. Как пользоваться этой таблицей я подробно рассказывал в этой статье.

В качестве аппарата защиты питающего кабеля установлен вводной автоматический выключатель ВА47-29 с номинальным током 32 (А) с характеристикой С. Даже если нагрузка в офисе по каким-либо причинам превысит более 32 (А), то вводной кабель не перегреется и не выйдет из строя.

Такие проверки нужно обязательно проводить, т.к. каждый автоматический выключатель обладает «условным током неотключения», т.е. для нашего примера по время-токовой характеристике С (ссылка на статью про ВТХ я указывал чуть выше) при токе 1,13·In = 1,13·32 = 36,16 (А) автомат не отключится.

Также существует такое понятие, как «условный ток отключения» автомата, т.е. для нашего случая при токе 1,45·In = 1,45·32 = 46,4 (А) автомат из холодного состояния отключится за время около 60 минут (1 час). Длительно-допустимый ток питающего кабеля 10 кв.мм составляет 55 (А) и возникновение таких ситуаций нам не страшны.

А если бы вводной кабель имел бы сечение не 10 кв.мм, а 4 кв.мм (что позволительно для данного проекта), то в случае возникновения перегруза в 47 (А) по кабелю в течение часа проходил бы ток, который в значительной мере превышал бы его длительно-допустимый ток (35 А) — кабель начал бы сильно греться, плавиться, что могло привести к пожару или короткому замыканию, в итоге вводной кабель в любом случае вышел бы из строя.

Поэтому я рекомендую для защиты кабеля сечением:

  • 1,5 кв.мм — устанавливать автомат на 10 (А)
  • 2,5 кв.мм —  устанавливать автомат на 16 (А)
  • 4 кв.мм —  устанавливать автомат на 20 (А) или 25 (А)
  • 6 кв.мм —  устанавливать автомат 25 (А)
  • 10 кв.мм — устанавливать автомат на 32 (А) или 40 (А)

Надеюсь, что объяснил доступно.

Рассмотрим расчет мощности и тока питающей линии на кондиционер. Расчетная мощность кондиционера равна 0,8 (кВт), а расчетный ток с учетом cosφ=0,87 получился около 4,18 (А). Сечение кабеля для питания кондиционера выбран ВВГнг (3х2,5), т.е. с хорошим запасом. Длительно-допустимый ток кабеля (3х2,5) составляет 25 (А), кстати, в проекте указано даже чуть больше — 30 (А). В качестве аппарата защиты установлен автоматический выключатель ВА47-29 с номинальным током 16 (А).

При наличии проекта электроснабжения, Вы без каких-либо проблем приобретете весь необходимый материал для монтажных работ.  Приведу Вам еще несколько полезных материалов по теме выбора и приобретения электротехнических изделий:



Монтаж системы уравнивания потенциалов

Несколько слов хотел бы сказать о том, как выполнена система уравнивания потенциалов в офисе.

Согласно ПУЭ, п.7.1.87, по ходу передачи электрической энергии, для обеспечения дополнительной электробезопасности необходимо выполнять монтаж дополнительной системы уравнивания потенциалов (ДСУП). Особенно это касается помещений с повышенной опасностью, т.е. в нашем случае это санузел.

В санузле устанавливается стальная протяжная коробка уравнивания потенциалов (КУП) У-994 с клеммником. Этот клеммник соединяется с шиной РЕ вводного щита с помощью медного провода сечением 6 кв.мм. А дальше делается заземление следующих металлических конструкций:

  • мойки
  • трубы холодного водоснабжения (ХВС)
  • трубы горячего водоснабжения (ГВС)

Более подробно о выполнении системы уравнивания потенциалов Вы можете познакомиться в этой статье.



Монтажные схемы электропроводки

Монтажные схемы в проекте разбиты на два чертежа. На первом чертеже изображена монтажная схема электропроводки силовой части, а на втором — только осветительной.

На монтажной схеме показаны:

  • пути прокладки всех кабельных линий
  • места установки всех распределительных коробок
  • места установки всех розеток и выключателей
  • места установки светильников и прочего электрооборудования (кондиционер, тепловая завеса)

Надеюсь, что Вам известны все разрешенные способы соединения жил проводов в распределительных коробках.

Соединение жил проводов розеточных (силовых) линий лично я выполняю с помощью опрессовки, а линий освещения — с помощью клеммников Wago. Пайку я стараюсь избегать — вот причины на это.

Монтажная схема силовой электропроводки офиса:

Кабели к розеткам, кондиционеру и тепловой завесе прокладываются в ПВХ — гофрированных трубах диаметром 20 (мм) за подвесным потолком и за листами гипсокартона. Проход кабелей через стены и перегородки осуществляется в стальной трубе Т25.

В данном проекте электроснабжения офиса предусмотрены двойные розетки РА16-756 от Wessen (16 А с заземляющим контактом, для скрытой установки, класс защиты IP20). Устанавливаются они на отметке 0,8 (м) от уровня пола.

Для информации: в 2008 году компания WESSEN вошла в состав Schneider Electric.

Всего в офисе установлено 8 двойных розеток:

  • 2 розетки в кабинете №1 (гр. 2)
  • 3 розетки в кабинете №2 (две розетки с гр. 2, а третья — с гр. 1)
  • 1 розетка в кабинете №3 (гр. 1)
  • 2 розетки в кабинете №4 (гр. 1)

Все розетки офиса запитаны кабелем ВВГнг (3х2,5) через дифференциальные автоматы АД12 16 (А), 30 (мА).

В тамбуре, коридоре и санузле розетки не установлены.

Тепловая завеса установлена на входе в офис и запитана кабелем ВВГнг (3х2,5) от автоматического выключателя ВА47-29 1Р 16 (А) — гр. 5. Кондиционер установлен между кабинетами №2 и №3 и запитан кабелем ВВГнг (3х2,5) от автоматического выключателя ВА47-29 1Р 16 (А) — гр.6.

Монтажная схема сети освещения:

Сети освещения выполнены кабелем ВВГнг (3х1,5) и защищены автоматами ВА47-29 1Р 10 (А) — гр.3 и гр.4. Кабели к светильникам и выключателям прокладываются в ПВХ — гофрированных трубах диаметром 16 (мм) за подвесным потолком и за листами гипсокартона. Проход кабелей через стены и перегородки осуществляется в стальной трубе Т25.

Все выключатели устанавливаются на отметке 1,6 (м) от уровня пола.

Выбор и расстановка светильников соответствует требованиям СанПин 2.2.1/2.1.1.1278 — 03.

В кабинете №1 установлены 6 потолочных встраиваемых светильников ARS/R 418 4х18 (Вт) с люминесцентными трубчатыми лампами от изготовителя «Световые технологии» (d=26 мм, G13, класс защиты IP20).

Включение этих светильников осуществляется трехклавишным выключателем ВС0516-351-18 от Wessen (16А с индикатором, для скрытой установки, класс защиты IP20). Каждой клавишей включаются 2 светильника в ряду.

Такие же светильники установлены в кабинетах №2, №3 и №4 в количестве 2 штук в каждом кабинете. Управление освещением в кабинете №2 и №3 осуществляется двухклавишным выключателем С56-039 от Wessen (6А с индикатором, для скрытой установки, класс защиты IP20).

Вот подробная схема подключения двухклавишного выключателя для 2 групп светильников.

Включение светильников в кабинете №4 осуществляется одноклавишным выключателем С16-053 от Wessen (6А с индикатором, для скрытой установки, класс защиты IP20).

Описание схемы подключения одноклавишного выключателя.

В санузле установлен один потолочный светильник DR/PRS 418 4х18 (Вт) с люминесцентными трубчатыми лампами от изготовителя «Световые технологии» (d=26 мм, G13, класс защиты IP43). Этот светильник соответствует требованиям к электроустановочным изделиям, установленным во влажных помещениях.

В коридоре установлен встраиваемый светильник RG 100 с лампой накаливания 100 (Вт)  от изготовителя «Световые технологии» (цоколь Е27, класс защиты IP54).

Управление светом в санузле и коридоре осуществляется с помощью двухклавишного выключателя С56-039 от Wessen (6А с индикатором, для скрытой установки, класс защиты IP20).

В тамбуре установлен настенно-потолочный светильник ПСХ-60 с лампой накаливания 60 (Вт) (цоколь Е27, класс защиты IP54), который управляется прямо из тамбура с помощью одноклавишного выключателя LEX411604 от ELSO.

Для наружного освещения у входа в офис установлен светильник ПСХ-60 с лампой накаливания 60 (Вт) (цоколь Е27, класс защиты IP54), который управляется из тамбура с помощью одноклавишного выключателя LEX411604 от ELSO.

Рекламная вывеска установлена на углу дома. Включение вывески осуществляется также из тамбура с помощью одноклавишного выключателя LEX411604 от ELSO.

Всего в офисе установлено 15 подрозетников и 11 распределительных (ответвительных) коробок У 192.

P.S. В данной статье я привел Вам пример типового проекта электроснабжения офиса, расположенного в жилом доме. Как я и говорил в начале статьи, этот проект Вы можете взять за основу для проекта электропроводки в квартире или частного дома, изменив его под свои нужды. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как не нарваться на штраф за неправильную маркировку электрощита? | Электромаркировка

Электромаркировка и ПУЭ

Когда о нашем сервисе маркировки щитов написали в одном из сообществ на сайте pikabu.ru, поднялся невообразимый на тот момент для нас хайп. В один день на наш сайт зашло больше 70-ти тысяч человек, а сам материал набрал более 19 тысяч сохранений и 600 комментариев.

Скриншот pikabu.ru

Скриншот pikabu.ru

Мы получили множество положительных отзывов, но были и отрицательные комментарии. Например, о том, что все должно быть по ГОСТ и ПУЭ. И мол по ПУЭ нельзя делать маркировку, которую можно создавать в сервисе, и вообще, электрощит должен быть закрыт на ключ, а в случае проблем надо вызывать электрика.

Я решил все таки заглянуть в ПУЭ и понять, что же там написано про маркировку.

Для тех кто не в курсе, ПУЭ — Правила устройства электроустановок.

В книге приведены требования к устройству электрической части освещения зданий, помещений и сооружений различного назначения, открытых пространств и улиц, а также требования к устройству рекламного освещения. Содержатся требования к электрооборудованию жилых и общественных зданий, зрелищных предприятий, клубных учреждений, спортивных сооружений.

Ищем, что же такое там написано про маркировку?

1.1.28. В электроустановках должна быть обеспечена возможность легкого распознавания частей, относящихся к отдельным элементам (простота и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, расцветка).

Так, в ПУЭ ничего путного про маркировку лицевых панелей щита не нашлось. Попробуем поискать в ПТЭЭП (Правила технической эксплуатации электроустановок потребителей).

2.12.5. На лицевой стороне щитов и сборок сети освещения должны быть надписи (маркировка) с указанием наименования (щита или сборки), номера, соответствующего диспетчерскому наименованию. С внутренней стороны (например, на дверцах) должны быть однолинейная схема, надписи с указанием значения тока плавкой вставки на предохранителях или номинального тока автоматических выключателей и наименования электроприемников* соответственно через них получающих питание. Автоматические выключатели должны обеспечивать селективность отключения потребителей, получающих от них питание.
* Наименования электроприемников (в частности, светильников) должны быть изложены так, чтобы работники, включающие или отключающие единично расположенные или групповые светильники, смогли бы безошибочно производить эти действия.

А вот тут есть что-то похожее на правила, но опять без конкретики о внешнем виде маркировки.

О закрытии щита на ключ в жилом помещении (ака квартире). Слабо себе представляю квартиру, в которой доступ к электрощиту закрыт на ключ, а ключ при этом хранится не у собственника, а у чужого дяди-электрика. Мне, например, западло будет вызывать электрика, чтобы провести простейшую операцию по замене розетки в комнате. Я найду в щите выключатель розетки, выключу и заменю ее сам, уж простите.

В сухом остатке делаю вывод: нигде в ПУЭ или ПТЭЭП прямо не указано о запрете маркировки лицевой стороны щита в жилом помещении, как не указаны какие-либо правила по ее оформлению. Маркировка электрощита должна быть понятна, давать возможность быстро распознавать управляемые устройства и быть удобной в использовании, особенно в щитах с большим количеством автоматов.

Так что, смело делайте классную красивую маркировку в свои щиты. Никто вас за это не накажет.

Ссылки по теме:

ПТЭЭП

ПУЭ

▶▷▶▷ программа составления однолинейных электрических схем

▶▷▶▷ программа составления однолинейных электрических схем
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:05-04-2019

программа составления однолинейных электрических схем — Программа Составления Однолинейных Электрических Схем bookcurrentweeblycomblogprogramma Cached Конструктор однолинейных электрических схем Однолинейных Схем Составления схем Программа КОМПАС-3d Такие комплекты для черчения электрических схем будет полезен Бесплатная программа для рисования электрических схем wwwyoutubecom watch?vMpgGSTrJXJc Cached Бесплатная программа для рисования электрических схем SoftFlyru Моделирование электронных схем в Multisim Программа Составления Однолинейных Электрических Схем — Image Results More Программа Составления Однолинейных Электрических Схем images Программы для черчения электрических схем квартир и домов samelectrikruobzor-luchshix-programm-dlya Cached Как ни странно, но наиболее популярной и что не менее важно бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio Программа для черчения электрических схем: какой выбрать etotdomcomremontprogramma-dlya-elektricheskix-sxem Cached Программа для электрических схем это инструмент, используемый инженерами, для создания электронных схем с целью расчета и тестирования изделий на этапах проектирования, производства, а также эксплуатации Программы для черчения электрических схем cxemnetsoftwaresoft_sketchphp Cached Программа полностью на русском языке Редактор электрических схем рассчитан на Программа Для Составления Однолинейных Схем — booksinstitute booksinstituteweeblycomblogprogramma-dlya Cached Программа для электрических схем плюсы и минусы Visio, QElectroTech Для Составления Программа Для Составления Однолинейных Схем — spisoklicious spisokliciousweeblycomblogprogramma-dlya Cached ДНД Конструктор Однолинейных Схем это программный комплекс, предназначенный Программа создана только для составления однолинейных Программа Составления Однолинейных Электрических Схем lettercove235weeblycomblogprogramma Cached Программа Составления Однолинейных Электрических Схем виды электрических схем , в том Программа Составления Однолинейных Электрических Схем chatessentialweeblycomblogprogramma Cached Форумы сайта электрик gt программа Можно найти программу для рисования электрических схем Программа Составления Однолинейных Электрических Схем — softspice softspiceweeblycomblogprogramma-sostavleniya Cached Добрый день, GOST Electro for Visio брал для составления схем по схемотехнике, Давно искал аналогичную программу, пытался и автокад и нам работу по разработке однолинейных электрических схем Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 2,680

  • Информация о программах Академии САПР и ГИС по обучению и повышению квалификации специалистов. Биржа
  • труда проектировщиков. Каталог организаций и предприятий. Чертежи, нормативная документация, литература, пособия, утилиты, программы для AutoCAD. Оказание услуг по сверке и составлению однолинейных
  • тура, пособия, утилиты, программы для AutoCAD. Оказание услуг по сверке и составлению однолинейных электрических схем электрооборудования здания Арбитражного суда Свердловской области. Сведения о связи с позицией плана-графика. Знание ПУЭ, ПТЭЭП, современных схем электро снабжения зданий, диспетчеризации, КИПа. опыт проектирования внутреннего электроснабжения. …электро оборудования, организация ППР и текущего ремонта, проектирование внутреннего электроснабжения, составление схем электроснабжения, однолинейных электрических схем,… Промо-программы. Создание принципиальной схемы распределительной и питающей сетей; Составление силовых однолинейных схем; Создание однолинейных расчетных схем; Подведение итогов 13.00 ЗАВЕРШЕНИЕ РАБОТЫ КОНФЕРЕНЦИИ. Деловая программа научно технической конференции современные технологии строительства и ремонта трубопроводов. ФГОС и программы общего образования. Русский язык: избранные ресурсы. К составлению аналитических справок подключится также Федеральный институт педагогических измерений. …Первушин А. …. 187 Метод автоматической разметки предложения для этапа синтаксической сегментации, Манушкин Е.С. … 191 Метод формирования модели глагольного управления для русского языка, Кочеткова Н.А. … 199 Параллельный алгоритм составления…

пособия

Манушкин Е.С. … 191 Метод формирования модели глагольного управления для русского языка

  • пытался и автокад и нам работу по разработке однолинейных электрических схем Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster
  • QElectroTech Для Составления Программа Для Составления Однолинейных Схем — spisoklicious spisokliciousweeblycomblogprogramma-dlya Cached ДНД Конструктор Однолинейных Схем это программный комплекс
  • QElectroTech Для Составления Программа Для Составления Однолинейных Схем — spisoklicious spisokliciousweeblycomblogprogramma-dlya Cached ДНД Конструктор Однолинейных Схем это программный комплекс

программа составления однолинейных электрических схем Все результаты Программа для электриков Elproject для разработки однолинейных окт г сообщений автора Программа Elproject предназначена для разработки принципиальных схем групповых электрических щитов промышленных и Обзор лучших программ для черчения электрических схем Рейтинг , голоса февр г Программы для рисования электрических схем обзор популярных Формирование конструкторской документации однолинейной схемы , QElectroTech программа для составления , просмотра и печати Microsoft Visio Dip Trace схема XCircuit Чертим однолинейную схему обзор бесплатных программ Похожие мая г Пример однолинейной электрической схемы Программа позволяет корректно подобрать серию корпуса и его размер, исходя из Видео Автоматическая прорисовка однолинейной схемы Autelec ! YouTube сент г Как быстро начертить однолинейную эл схему! White Raven YouTube нояб г Конструктор однолинейных схем Описание работы Денис Рыженков YouTube мар г Все результаты Программа для рисования схем бесплатная, платная stroychikru Облегчить и ускорить черчение схем может программа для рисования схем Редактор электрических схем QElectroTech; Графический Компас Электрик; Программа DipTrace для рисования однолинейных схем и Бесплатные программы Редактор Программа DipTrace Программы для черчения электрических схем квартир и домов База знаний Софт для электриков Похожие Рейтинг , голосов апр г Обзор лучших программ для составления электрических схем же бесплатных ПО для составления однолинейных электросхем на компьютере Еще одна популярная программа для черчения электросхем и Программа для рисования схем электроснабжения ZwCAD Как нарисовать однолинейную схему электроснабжения,какими когда в программе для разработки электрических схем можно нажать пару кнопок, Программа для черчения однолинейных схем электротехнический форум forumruviewtopicphp?ft Похожие февр г Программа для черчения однолинейных схем нашел только обсуждение софта для выполнения электрических принципиальных схем С Hager работал тоже удобная штука для составления однолинеек, жаль Программа для Однолинейных Электрических Схем ДНД КОС ДНД Конструктор Однолинейных Схем удобный программный инструмент для автоматизированного составления однолинейных электрических схем Софт для составления схем электроустановок форум электриков и wwwelectrikorg Проектирование ПО по проектированию ЭУ Похожие окт г сообщений авторов Там же видеоуроки по черчению электрических схем Ищу программу для черчения схем типа таких чертит однолинейные схемы в DXF открываются в AutoCAD, делает спецификацию с партномерами Программа sPlan создание схем электрических скачать Программа sPlan инструмент для создания схем скачать бесплатно Программы для электриков краткий обзор наиболее популярных electrikinfoprogrammydlyaelektrikovkratkiyobzornaiboleepopulyarnyh Похожие Рассмотрим популярную программу для создания электрических схем sPlan токарного станка, инженер однолинейную схему электрической сети, Рисование электрических схем в программе Microsoft Word wwwsxemotehnikaruprogrammirisovanieelektricheskichschemvprogrammem Похожие Для рисования электрических схем существуют большое множество программ В этой статье я расскажу как с помощью широко известного текстового Однолинейная схема электроснабжения назначение, виды Коммуникации Электрика и освещение Рейтинг , голосов Однолинейная схема электроснабжения что это такое и её виды, DipTrace программа используется для составления электрических схем и Однолинейная схема электроснабжения рисование и создание wattruelektrosnabzhenieodnolinejnayaskhemaelektrosnabzheniya Однолинейная схема электроснабжения как нарисовать Расчетная А этот вид схемы составляется при строительстве нового объекта Эльф Данная программа отличный помощник для проектирования схем На сегодняшний день существует масса программ для рисования электрических схем QElectroTech программа для рисования электрических схем QElectroTech бесплатная программа для проектирования рисования электрических схем Позволяет создавать схемы , используя большой набор Картинки по запросу программа составления однолинейных электрических схем Другие картинки по запросу программа составления однолинейных электрических схем Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Список программ для создания электрических схем prorabkincomelectroprogrammydlyachercheniyaelektricheskihshem Перейти к разделу Примеры бесплатных программ для выполнения однолинейной Программа схема доступна для копирования с программа для создания однолинейных электрических схем didocrosbycomprogrammadliasozdaniiaodnolineinykhelektricheskikhskhems дек г программа для создания однолинейных электрических схем скачать бесплатно Yahoo Search Results Yahoo Web Search Sign in Mail программа для рисования электрических схем SoftFlyru wwwsoftflyrugrafikarisovanieqelectrotech Похожие В данной программе имеется множество различных элементов для начертания электрических схем , таких как элементы логических схем , Язык интерфейса Русский Программа для составления однолинейных схем beiperhypylhatenablogcomentry июн г Программа для составления однолинейных схем электроснабжения Программы для рисования электрических схем проводки Rusplan отличная программа для рисования схем рекомендуем radiobookaru Полезные программы для радиолюбителей Похожие Rusplan отличная программа для рисования схем рекомендуем Можно легко редактировать элементы библиотеки и создавать свои Скачать PDF программа для составления однолинейных электрических схем электросхем на компьютере Полностью бесплатная программа для черчения электрических схем на компьютере Составление однолинейных схем Программы для черчения электрических схем Сайт Паяльник cxemnet Программы Похожие Простая в работе программа для рисования наглядных электрических схем , заточенная под Arduinoпроекты Программа свободно распространяется и Программы для создания схем Форум Mastergrad wwwmastergradcom Электрика Программы для создания схем янв г сообщения авторов Какие есть программы для рисования электрических схем ? если могу еще поделитиься файлом однолинейной схемы в Экселе Ищу программу для создания визуальной схемы квартирного эл щита Программы Для Чертежей Однолинейных Электрических Схем мар г Данная программа для создания схем , хорошо работает с векторной графикой программам для подготовки однолинейных электрических схем Обзор лучших программ для составления электрических схем лучших программ для построения электрических схем Программы для радиолюбителя Рейтинг голосов Это программа для рисования схем в Windows, доступная для бесплатной однолинейных диаграмм;; создания блок схем ;; разработки технических Программа для черчения электрических схем для чего нужна Перейти к разделу Примеры платных программ для выполнения однолинейной Создание чертежей электрических схем sPlan Здесь перед ВИДЫ ЭЛЕКТРИЧЕСКИХ СХЕМ ПРИМЕНЯЕМЫХ В СТК conssystemsruvidylektricheskikhskhemprimenyaemykhvraspredelitelnykhsety Похожие Автоматизированное составление однолинейных схем , подсчет нагрузок, подбор Программа включает в себя достаточно обширную базу возможных Splan скачать бесплатно Splan Sibnet Софт Рейтинг , голоса Для рисования электрических схем программа удобна Опубликовал статьи и журналах ВАК с ее помощью Просто вырезал изображения с экрана из Однолинейные схемы электроснабжения Проектирование и февр г Составление однолинейных электрических схем силового оборудования, освещения в программе Visio и AutoCAD разработка схем Программы для рисования электрических схем проводки Электрофорум electroforumsuindexphp?topic Похожие февр г Возможно я что то не допонял в электрических однолинейных схем с я Черчение электрических схем в программе sPlan ОтветыMailRu посоветуйте программу для создания однолинейных Компьютеры, Связь Прочее компьютерное апр г скачивала sPlan виснет, QElectroTech не рабочая Программа составления однолинейных схем Автор Олег Андрушко lsrgnlconsultationprogrammasostavleniyaodnolineynihshemhtml Программа составления однолинейных схем различных параметров электрических систем, изображать электрические схемы , выбирать различное Программа схема для комплектации распределительных Программа схема разработана для выбора оборудования модульных спецификации и отрисовки однолинейной электрической схемы щита Программа для проектирования электропроводки в доме Электропроводка Рейтинг голосов мая г Программа для расчета электропроводки в доме бесплатные и коммерческие решения Графический редактор для составления схем проводки и рисования причем полноценная однолинейная схема электропроводки не Бесплатная программа для рисования электрических схем promise Программы для проектирования электрики и монтажных irinvestruproductspromisephp Похожие Программа для проектирования электрики promise представляет собой электрических схем , таблиц соединений, компоновку монтажных схем и полностью исключить ошибки при составлении перечней элементов к Наряду с расчетами, составляются однолинейные схемы щитового оборудования Проектирование электрических схем; расчет электрических wwwsapralfaruindexphp?fuseactionalfa_se Похожие Альфа Составление однолинейных схем , подсчет нагрузок, подбор оборудования, выполнить проект, начиная с однолинейной электрической схемы Программа включает в себя достаточно обширную базу возможных Нарисовать принципаильную схему в ворде просто! RUQRZCOM сент г Рисуем принципиальную схему в редакторе MS Word специальную программу рисования электрических схем ;; простота рисования Правила чтения электрических схем и чертежей Школа для electricalschoolinfomainpravilachtenijajelektricheskikhskhemhtml Похожие Правила чтения электрических схем и чертежей Основными техническими документами для электромонтера и электромонтажника являются чертежи и Однолинейная схема щита программа для отрисовки по ГОСТ ddecadruavtomaticheskoeproektirovanieprintsipialnykhskhemelektricheskikhsch Похожие янв г Рассмотрим алгоритм создания однолинейных принципиальных схем электрических щитов в программе DDECAD Visio для черчения электрических схем Похожие мая г Выбор программы для создания электрических схем электрическую схему , и какую программу использовать для черчения схем ? Автоматическое составление спецификация, для меня так же не является nanoCAD Электро САПР и графика автор К Мокин После проведения расчета программа автоматически равномерно Расчет электрических нагрузок в nanoCAD Электро осуществляется по трем Рис Однолинейная схема электрической сети Рис Результаты Добро пожаловать в финальную версию QElectroTech! QElectroTech это хорошая чертежная программа профессионального качества для которые охватывают наиболее часто используемые в электрических , Эти элементы могут быть выбраны, перетянуты мышью в редактор схем и Однолинейный Однолинейное представление проводников строго DOC программа расчета однолинейных схем низкого и Программы РЗА окт г DOC это программа предназначена для создания и расчета Создание однолинейных электрических схем на низкое и среднее Программное обеспечение LEGRAND wwwlegrandrusupportlibrarysoftware Похожие Программа XL Pro упрощает проектирование низковольтных комплектных перечня, необходимое для сборки шкафа;; с помощью однолинейной схемы сектора, составлением проектов электрической части помещения Как сделать однолинейную схему электроснабжения своими Электрика в квартире Монтаж Похожие Особенности составления однолинейной схемы электроснабжения, как составить ее своими Однолинейная схема электроснабжения своими руками В частности, программа AutoCAD вам поможет создать проект офиса, торгового Соединение электрических проводов в распределительной коробке Отзывы покупателей Чертежи и схемы в Visio черчения электрических схем Нормальная схема ЭС РУ схемы главных цепей Прекрасный комплект для создания чертежей и схем в Visio! ps Не нашел обозначение Реле напряжения для однолинейной схемы Данная программа Библиотека Visio Электроавтоматика ПРО очень облегчает программа для моделирования электронных схем с проверкой galerielereverberecomprogrammadliamodelirovaniiaelektronnykhskhemspro мар г программа для моделирования электронных схем с проверкой Spicy schematics Программа для черчения электрических схем какой выбрать Программа Для Составления Однолинейных Схем booksinstitute COLAN KVM ATEN Форум Электрика Однолинейная схема распред wwwcolanruforumnewviewphp?idthreadfromstep Похожие сент г Просят схему РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ, а не щита Есть ГОСТы ЕСКД по оформлению принципиальных электрических схем , Вместе с программа составления однолинейных электрических схем часто ищут программа для рисования электрических схем квартиры программа для рисования электрических схем по госту программа для создания электрических схем и проверки конструктор однолинейных схем днд конструктор однолинейных схем скачать бесплатно составление электрических схем в какой программе рисовать схемы программа для чтения электрических схем Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

Информация о программах Академии САПР и ГИС по обучению и повышению квалификации специалистов. Биржа труда проектировщиков. Каталог организаций и предприятий. Чертежи, нормативная документация, литература, пособия, утилиты, программы для AutoCAD. Оказание услуг по сверке и составлению однолинейных электрических схем электрооборудования здания Арбитражного суда Свердловской области. Сведения о связи с позицией плана-графика. Знание ПУЭ, ПТЭЭП, современных схем электро снабжения зданий, диспетчеризации, КИПа. опыт проектирования внутреннего электроснабжения. …электро оборудования, организация ППР и текущего ремонта, проектирование внутреннего электроснабжения, составление схем электроснабжения, однолинейных электрических схем,… Промо-программы. Создание принципиальной схемы распределительной и питающей сетей; Составление силовых однолинейных схем; Создание однолинейных расчетных схем; Подведение итогов 13.00 ЗАВЕРШЕНИЕ РАБОТЫ КОНФЕРЕНЦИИ. Деловая программа научно технической конференции современные технологии строительства и ремонта трубопроводов. ФГОС и программы общего образования. Русский язык: избранные ресурсы. К составлению аналитических справок подключится также Федеральный институт педагогических измерений. …Первушин А. …. 187 Метод автоматической разметки предложения для этапа синтаксической сегментации, Манушкин Е.С. … 191 Метод формирования модели глагольного управления для русского языка, Кочеткова Н.А. … 199 Параллельный алгоритм составления…

Однолинейная схема

— обзор

Технические чертежи

Все, кроме самых простых инженерных проектов, требуют создания чертежей, чтобы каждый, кто участвует в проектировании и эксплуатации процесса, понимал, какое оборудование используется, как элементы связаны с друг друга, а также характер условий эксплуатации.

В обрабатывающих отраслях используются следующие типы чертежей:

Блок-схемы

Технологические схемы

Схемы трубопроводов и приборов

Электрические однолинейные / однолинейные схемы

Изометрические чертежи.

Блок-схемы

Блок-схема (BFD) — иногда называемая иконической блок-схемой — предоставляет схему процесса всего на одном или двух листах. Он не в масштабе и будет содержать очень ограниченную инженерную и технологическую информацию. BFD обычно состоит из следующих элементов:

Символы для более крупных единиц оборудования или для групп оборудования. Эти блоки символов не будут включать номера оборудования.

Оборудование будет располагаться слева направо в порядке технологического и / или гравитационного потока.Потоки жидкости, выходящие из блока, обычно будут показаны как выходящие снизу, потоки газа — сверху.

Линии, связывающие элементы оборудования, будут иметь стрелки, показывающие направление потока.

На рис. 1.2 показан пример очень простого BFD. Он показывает, что процесс имеет четыре операционных блока и секцию утилит. Сырье / сырье попадает в Раздел 100, где оно очищается и обрабатывается иным образом. Оттуда они попадают в секцию 200, стадию реакции.Затем потоки сырого продукта направляются в секцию 300, где они очищаются. Оттуда они отправляются на склад, раздел 400. Коммунальные услуги, такие как пар, приборный воздух и охлаждающая вода, предоставляются в разделе 500.

Рисунок 1.2. Простой BFD.

Приведенный выше эскиз можно разработать более подробно, как показано на рис. 1.3.

Рисунок 1.3. Блок-схема.

Секция обработки кормов разделена на две части. Общее количество материала, поступающего в систему, составляет около 110 т / сутки.

Сырье подвергается реакции и очищается. Непрореагировавшие материалы перерабатываются.

Производится и отправляется на склад около 90 т / сутки продукции.

Побочные продукты также отправляются на склад.

Блок-схемы процесса

Балансы материалов и энергии обычно отображаются на диаграммах PFD, которые являются развитием блок-схем, описанных выше. PFD содержит информацию о процессе для всех значимых потоков.Эта информация обычно включает скорость потока, химический состав, фазы, температуру, давление, вязкость, теплопроводность и удельную теплоемкость. Это также обеспечивает полный тепловой и материальный баланс установки. Также будут показаны некоторые детали, относящиеся к основным элементам оборудования. Это не в масштабе.

В типовой PFD входит следующая информация:

Основные технологические трубопроводы, включая направление потока

Основное оборудование, обозначенное упрощенными символами

Основные байпасные и рециркуляционные линии

Регулирующие клапаны

Блокирующие клапаны, критически важные для процесса.

PFD обычно мало используются после того, как объект построен. Они слишком сложны, чтобы дать простой обзор, такой как полученный из BFD. Но они не содержат механической информации, поэтому имеют ограниченную ценность для тех, кто занимается эксплуатацией или техобслуживанием. Кроме того, после того, как установка находится в эксплуатации, условия процесса обычно меняются вскоре после запуска, часто для получения либо более высоких темпов производства, либо повышения урожайности. Для предприятия необычно обновлять PFD, чтобы отразить такого рода изменения, и поэтому их ценность со временем снижается.

Пример PFD предоставлен Engineering Toolbox (2016a).

Схемы трубопроводов и приборов

P&ID предоставляют подробную техническую информацию, такую ​​как размеры линий, спецификации материалов, требования к изоляции, а также структуру и функции всех контуров управления. Они предоставляют обширную информацию по всем инженерным дисциплинам, операциям и техническому обслуживанию. По сути, они являются важными координирующими документами. Они не в масштабе и не показывают компоновку оборудования, кроме как в общем смысле. В отличие от PFD, P & ID не предоставляют информацию о процессе, связанную с составом потока, температурами и давлением.

Ключевым справочным документом, касающимся P & ID, является ANSI / ISA S5.1, Instrumentation Symbols and Identification (ANSI, 2009a). Следующая цитата взята из введения к этому стандарту.

В различных отраслях промышленности по всему миру схема трубопроводов и приборов (P&ID) — это документ, который используется для передачи информации о механическом оборудовании, трубопроводах, а также контрольно-измерительных приборах, задействованных на промышленном предприятии.Этот документ читают все, от технического обслуживания до высшего руководства. Поскольку предприятия становятся все более глобальными, а в промышленные процессы и заводы вовлекаются компании со всего мира, важно использовать стандартную методологию для отображения измерений и элементов управления на этих чертежах. ISA-5.1 предоставляет это средство для облегчения общего понимания автоматизации, задействованной в промышленном процессе.

P&ID предоставляют следующую информацию:

Подробные символы для всех элементов оборудования.Хотя эти символы не в масштабе, они должны давать общее представление о сравнительных размерах.

Подробная информация об оборудовании, включая номинальное давление и материалы конструкции.

Прокладка всех технологических и вспомогательных трубопроводов, включая небольшие соединения, такие как точки отбора проб, вентиляционные и дренажные каналы, а также байпасные линии.

Подробная информация о трубопроводах, включая номера линий, характеристики материалов, размеры и характеристики давления.

Все клапаны, включая предохранительные клапаны.

Расположение и функции всех контрольно-измерительных приборов, как местных, так и центра управления.

Функция всех контуров управления.

Обогрев пара.

Сторонние интерфейсы и интерфейсы для пакетов на салазках.

Идентификация вышедшего из строя оборудования и трубопроводов.

Они обычно исключают следующую информацию:

Номинальная мощность или производительность

Корневые клапаны КИП

Управляющие реле

Ручные переключатели и световые индикаторы

Инструментальные трубки и клапаны

Колена и другая стандартная арматура

Подробные пояснения.

Многие примеры P&ID, например, из Engineering Toolbox (2016b) и Informit (2012), доступны в Интернете.

Поскольку они используются в широком спектре видов деятельности и проектов, P&ID являются основой работы PSM, такой как анализ опасностей, написание операционных процедур и составление слепых списков. По этим причинам жизненно важно поддерживать актуальность P&ID (действительно, это часто является нормативным требованием). Однако поддерживать эти документы в актуальном состоянии — проблема, потому что почти каждый день в процесс или оборудование вносятся некоторые изменения, и эти изменения требуют изменения соответствующих P&ID.Если руководство должно гарантировать, что P&ID действительно обновляются, им потребуется эффективная программа управления изменениями.

Символы

Стандартные символы оборудования, которые используются при подготовке P&ID, перечислены в работе Lucidchart (2016). На рис. 1.4 показаны лишь несколько символов оборудования, трубопроводов и контрольно-измерительных приборов. Они основаны на уже упоминавшемся стандарте ANSI / ISA S5.1. (Дальнейшее обсуждение символов оборудования, трубопроводов и клапанов приведено в главах 3–5, 3, 4, 5, а также в главе 16 «Человеческий фактор и эргономика».)

Рисунок 1.4. Типичные символы P и ID.

Нумерация оборудования

Типичная система нумерации оборудования предполагает использование идентификатора в форме X-00000. Буква «X» обозначает тип оборудования. Например, «P» будет обозначать насос, теплообменник «E» и бак «T». Две цифры обозначают технологическую систему. Например, «20» может быть технологической жидкостью, «30» — технологическим газом, а «60» — топливным газом. Последние три цифры идентифицируют само оборудование. Итак, P20101 будет насосом, который обрабатывает поток процесса.Его идентификационный номер — 101.

Одна компания использует следующую символику:

Столбцы — C

Теплопередающее оборудование (необожженное) — E

Теплообменное оборудование (с огнем) —F

Резервуары — V

Реакторы — R

Смесители — M

Сепараторы — S

14

Агрегаты и прочее оборудование — A

Насосы — P

Компрессоры и нагнетатели — K

Резервуары — T

API RP 14C использует следующие коды для морских объектов:

A — Атмосферное судно (температура окружающей среды)

B — Атмосферное судно (he ated)

C — Компрессор

D — Корпус

E — Компонент с огневым или вытяжным обогревом

F — Вытяжная линия

G — заголовок

H — теплообменник

J — нагнетательная линия

K — трубопровод

14 L — платформа

900

M — сосуд высокого давления (температура окружающей среды)

N — сосуд высокого давления (обогреваемый)

P — насос

Q — устье скважины

Z — Другое

Spec Breaks

В идеале все оборудование должно быть спроектировано для самых жестких рабочих условий температуры и давления. Однако это обойдется непомерно дорого. Также, возможно, придется изменить материалы конструкции, чтобы отразить коррозионные свойства различных обрабатываемых материалов. Правильный материал строительства для одной области может быть неправильным в другой части объекта. Поэтому материалы конструкции, а также номинальные значения давления и температуры будут различаться в зависимости от области. Это означает, что системы должны быть созданы, чтобы поддерживать рабочие условия в пределах правильного проектного диапазона.Если одна секция установки работает, например, при высоком давлении, то требуется, чтобы материалы под высоким давлением не попадали в соседнее оборудование и трубопроводы, рассчитанные на более низкие давления. Аналогичные меры предосторожности применяются в отношении агрессивных химикатов и строительных материалов.

Чтобы разделить различные части спецификации (спецификации) объекта, необходимо определить и показать на соответствующих технических чертежах, в частности, схемы и идентификаторы. В спецификациях указаны изменения давления, температуры, материалов конструкции и класса трубы.

Одной из задач группы анализа опасностей является определение того, как материалы или рабочие условия могут выходить за пределы спецификации, обычно из-за неправильной центровки клапана, создавая тем самым небезопасные условия. Если считается вероятным, что нарушение спецификации может быть нарушено, тогда система должна быть защищена сигнализацией, отключениями или устройствами сброса давления.

Изометрические чертежи

Изометрические чертежи представляют собой трехмерную компоновку оборудования и трубопроводов. Обычно изометрия трубопроводов рисуется на заранее распечатанной бумаге с линиями равносторонних треугольников в форме 60 °.Изометрические чертежи особенно важны на этапе строительства проекта. Они не в масштабе, поэтому необходимо указать размеры. На практике большинство трехмерных изометрий теперь создается в программе компьютерного проектирования. Изображения трубопроводных систем и соответствующие им изометрические обозначения предоставлены Wermac (2016). Как и в случае с P&ID, в Интернете можно найти множество примеров (например, What Is Piping, 2016) изометрических чертежей технологических объектов.

Однолинейные электрические схемы

Электрические чертежи разрабатываются с возрастающей сложностью аналогично чертежам оборудования и трубопроводов.Они начинаются с простой блок-схемы, на которой одна линия может представлять один провод или группу проводов. Он дает обзор системы в целом, рассказывая об общих принципах работы и расположении основных компонентов.

Следующим уровнем сложности является однолинейная электрическая схема (SLD), также известная как однолинейная схема — чертеж, на котором показаны физические компоненты электрической системы и их взаимосвязь друг с другом, но не обязательно в их фактическое физическое местоположение (например, P&ID для механического оборудования и трубопроводов).Он показывает с помощью отдельных линий и стандартных символов пути, соединения и составные части электрической цепи или систем цепей.

Рис. 1.5 представляет собой пример SLD для электрической системы, используемой для запуска транспортного средства. Видео, показывающее, как разработать однолинейную диаграмму, доступно в EasyPower (2011).

Рисунок 1.5. Электрическая блок-схема.

Дальнейшее обсуждение электрических систем приведено в главе 6 «Контрольно-измерительные приборы и управление».

Значение 1-линейной диаграммы

Схема в 1 линию — что это такое и зачем она нужна ?

Вы могли быть проинформированы уполномоченным органом (AHJ), когда вы пытались представить свои чертежи на рассмотрение плана, что ваш запланированный проект требует, чтобы «однострочная диаграмма, расчеты нагрузки и короткого замыкания» были предоставлены как часть запланированная подача на рассмотрение и утверждение. Возможно, вы никогда раньше не слышали термин «однолинейная схема». Для тех, кто не слишком разбирается в электричестве, эта «1-линейная диаграмма» может показаться странным термином, но для других в торговле это на самом деле очень распространенный термин. Очень простое определение однолинейной схемы состоит в том, что это схематическая диаграмма, представляющая предлагаемое новое или модифицированное электрическое сервисное и распределительное оборудование, а также все связанные детали проводки и заземления для проекта. В односемейных домах и дуплексах они обычно не требуются, если расчетная нагрузка на жилую единицу и номинальная мощность не превышают 200 ампер.

В зависимости от типа и объема проекта, AHJ может потребовать, чтобы была предоставлена ​​однолинейная схема и все связанные с ней расчеты, графики панелей, а также детали проводки и заземления, чтобы гарантировать, что проект был правильно спроектирован.Как правило, они требуются практически для каждого коммерческого проекта, включая многоквартирные дома (квартиры, таунхаусы и кондоминиумы). При использовании мультиметров в сборе AHJ обычно требует 1-линейную схему.

1-строчный может варьироваться от очень простого до очень сложного в зависимости от объема и функции проекта. Например, дом на одну семью будет настолько простым, насколько это возможно, но если потребуется генератор, все будет немного сложнее. Больница, с другой стороны, очень сложна по сравнению, поскольку она включает в себя основную электрическую систему (резервное питание для безопасности жизнедеятельности, неотложной помощи и оборудования), а также обычную систему распределения электроэнергии с особыми соображениями для медицинского учреждения.Центр обработки данных также может быть совершенно другого уровня сложности, поскольку есть основной компонент резервирования, который удваивает количество оборудования (как минимум) для обеспечения необходимой надежности, необходимой для центра обработки данных.

Размер и мощность системы электроснабжения и распределения определяются путем выполнения расчетов электрической нагрузки в соответствии со статьей 220 NEC, чтобы установить минимальную производительность и номинальную мощность для каждой точки в системе. Расчеты короткого замыкания выполняются для определения номинала прерывания тока короткого замыкания (SCCR), необходимого для надлежащей защиты сервисного и распределительного оборудования в случае возникновения неисправности (или короткого замыкания). Возникающая в результате короткого замыкания энергия может привести к катастрофическому и потенциально смертельному взрыву, если электрическое сервисное и распределительное оборудование не рассчитано должным образом для прерывания имеющегося тока короткого замыкания. Анализ короткого замыкания и правильный выбор оборудования по результатам анализа обеспечивают безопасный электромонтаж.

Основные проблемы, с которыми сталкиваются AHJ, — это расчетные нагрузки и токи короткого замыкания, доступные при правильных размерах / номиналах оборудования и проводов.Эта информация указана на однолинейной схеме, чтобы позволить AHJ подтвердить соответствие предлагаемой конфигурации оборудования и номинальных характеристик. Ваш местный AHJ имеет право требовать всю эту информацию в соответствии с NEC 215.5 (Схемы питателей) в дополнение к любым местным законодательно принятым поправкам или законам.

В заключение, если вам поручено предоставить однострочную диаграмму (и всю сопутствующую информацию) вашим AHJ для вашего проекта, не беспокойтесь, поскольку EVstudio готова, желает и может предоставить вам все чертежи и необходимая информация для правильной подачи. Свяжитесь с нами сегодня!

Однолинейная схема

, इलेक्ट्रिकल ड्राइंग सर्विस, इलेक्ट्रिकल ड्रॉयिंग सर्विस, विद्युत चित्रकारी सेवाएं в Дварке, Дели, Manjughosh Engineering Service


О компании

Год основания 2018

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнесаКонсультанты

Количество сотрудников от 11 до 25 человек

Годовой оборот50 лакх — 1 крор

Участник IndiaMART с декабря 2018 г.

GST07ATIPK3252F1ZU

Код импорта и экспорта (IEC) ATIPK *****

Экспорт в Египет, Бангладеш, Соединенные Штаты Америки, Вьетнам, Объединенные Арабские Эмираты

Мы хорошо знакомы с международными нормами и стандартами дизайна:

ASME Sec I, ASME code section VIII Раздел 1 и 2

API 560, API 530, API 535, API 537, API 650, API 620.

PD 5500, EEUMA, EJMA, ALPEMA, TEMA, ASTM.

IS 875, IS1893, ASCE 7-93, UBC-07- Seismic & Wind Design cod.

NFPA 2000, 2001, 12, 17 и 15. UL 142, BS 4994 (резервуары из стеклопластика), API 12B (резервуар с болтовым креплением), API 579

API 660, 661 и API 662, дополнительные стандарты, такие как ASME / ASME B31.3, ANSI B 16.5, 16.47, 16.2, 16.21, 16.11, 16.9, 36.10, WRC 107/297, NFPA 59, OISD, NACE MR 0175/0103 и NACE TM 0284 и т. д.

API 617, API 618, API 619, API 616, API 613, API 614, API 610 и API 682.

Опыт работы с ПО для проектирования:

· PV-Элит

· Сжать

· Код Cal

· Auto-Cad

· Завод

· ТЕКЛА

· Стандарт-Pro

· ЦЕЗАРЬ II

· FEA и CFD

Взаимодействие с клиентами:

Индийские клиенты:

Indian Oil Corporation Ltd., CPCL, BHPV, India Glycols Ltd., BPC, HPL и JSPL.

Международные клиенты:

Саудовская АРАМКО, Kuwait National Petroleum Co (KNPC), Petroleum Development of Oman (PDO), GASCO Abu Dhabi, TAKREER Abu-Dhabi, ADCO Abu-Dhabi, ADMA-OPCO Abu-Dhabi, Shell Eastern Petroleum. НКНХ Республики Татарстан Россия,

Команда имеет возможность выполнить:

· Все виды инженерных чертежей (нефть и газ, электростанции, бытовые установки и т. Д.).

· Все виды трехмерных моделей стальных конструкций TEKLA для создания производственных чертежей.

· Проектирование сосудов высокого давления, длинной колонны, теплообменников с использованием программного обеспечения PV-elite и Compress.

· Анализ структурных напряжений с помощью STDD-Pro.

· Конструкция стека.

· Анализ напряжений трубопроводов.

· Анализ методом конечных элементов сопла круглого, прямоугольного сечения и стыка головки колонны с юбкой.

· Проектирование газовых обогревателей по API.

· Проект установки сжигания.

· Конструкция поднятых факелов.

· Проектирование установок утилизации отходящего тепла.

· Детализация упаковки WHRU.

· Подготовка заявки на материалы, заявки на закупку и технического паспорта.

· СП 3D моделирование.

· SP P&ID моделирование.

· Изометрические трубопроводы и GAD.

· Проектирование узлов нагнетания химреагентов.

· Все виды структурных салазок.

· Оформление FEED-документов.

· Заявки на материалы.

· Заявки на закупку.


Видео компании

Как рисовать сетевые диаграммы | Auvik Networks Inc.

Нарисовать хорошую схему сети несложно, но бывает крайне редко. Даже сетевые инженеры с многолетним опытом часто рисуют беспорядочные и трудные для понимания сетевые схемы.

Важность сетевой схемы

Как сетевой администратор, ответственный за сеть, жизненно важно, чтобы вы хорошо понимали топологию своей сети. Без этой информации даже базовое устранение неполадок может быть излишне трудным.Вы обнаружите, что устранение неполадок будет намного проще, если у вас есть подробная и актуальная сетевая документация.

На что следует обратить внимание при рисовании схемы сети

Важно четко представлять себе, какую информацию вы пытаетесь передать. Лучше нарисовать несколько диаграмм, показывающих разные аспекты одной и той же сети, чем пытаться изложить все на одном листе бумаги.

Начните с разделения сетевых диаграмм по уровням сетевых протоколов.В более сложных сетях я рекомендую добавлять диаграммы, показывающие потоки трафика, механизмы распределения протоколов маршрутизации, VPN и другие важные аспекты дизайна сети.

Важно рисовать каждую из них как отдельные картинки, потому что они показывают разные вещи. Их объединение только запутывает информацию и затрудняет понимание рисунка.

Обычно вы развертываете сеть для поддержки какого-либо приложения. И это потребует некоторых клиентских и серверных устройств.Это может потребовать подключения к Интернету и, возможно, некоторых брандмауэров. В большой организации может быть отдельное лицо, ответственное за каждую из этих областей, поэтому доска может быть полезным местом для начала.

Как сделать схему сети

Схема уровня 3 чертежей

Я всегда начинаю с диаграмм уровня 3, которые показывают подсети IP и все сетевые устройства уровня 3, такие как маршрутизаторы, брандмауэры и балансировщики нагрузки. На схеме уровня 3 должны быть показаны все важные сегменты и подсети сети, а также их взаимосвязь.

Макет важен. Мне нравится показывать макет так, чтобы он представлял поток трафика в широком смысле. Например, если у меня есть несколько серверов, к которым обращается группа пользователей, я попытаюсь разместить сегменты пользовательской сети с одной стороны изображения, а серверы — с другой.

Пример сетевой схемы уровня 3, как она может выглядеть в Visio

Точно так же, если я хочу показать, как локальная сеть соединяется с внешними сетями, такими как Интернет, я группирую все внешние сети на одной стороне или вверху изображения.

Или, если на рисунке изображена глобальная сеть с большим количеством удаленных офисов, подключенных к одной и той же сети, я бы, вероятно, показал подключающуюся глобальную сеть в середине изображения, а различные удаленные узлы по краю. страница.

Еще одно соображение относительно компоновки — всегда рисовать сегменты сети горизонтально или вертикально. Единственный раз, когда я использую комбинацию вертикального и горизонтального, — это когда я хочу показать принципиальную разницу между функциями сегментов.

Например, я мог бы нарисовать все сегменты моей рабочей станции и сервера по горизонтали, а затем нарисовать специальный общий сегмент управления сетью вертикально вниз с одной стороны страницы. Это сразу дает понять, что управленческий сегмент особенный.

Схема уровня 3 должна показывать все механизмы высокой доступности и резервные сетевые компоненты или резервные пути. Обычно протоколы резервирования маршрутизаторов изображаются в виде вытянутого эллипса, охватывающего каналы маршрутизатора, входящие в группу высокой доступности.

Другой важной особенностью диаграмм уровня 3 является то, что они должны включать только объекты уровня 3. Например, я не хочу видеть переключатели на диаграмме уровня 3. Я также не хочу видеть никаких указателей магистральных каналов на диаграмме уровня 3.

Вы можете отобразить коммутатор на схеме уровня 3 только в том случае, если это коммутатор уровня 3, и то только потому, что он работает как маршрутизатор. Включение объектов уровня 2, таких как переключатель, в диаграмму уровня 3, сбивает с толку, особенно на более сложных изображениях.

Еще одна полезная вещь, которую можно поместить в диаграмму уровня 3, — это организационные блоки. Если есть зоны безопасности или интересные группы пользователей по функциям или серверов по приложениям, поместите их вместе на картинке, поместите вокруг них рамку и четко пометьте поле. Тогда легко увидеть точный сетевой путь, по которому пользователи достигают своих серверов.

Схема уровня 2 чертежей

На схемах

уровня 2 показаны объекты уровня 2, такие как коммутаторы и соединительные линии. Они включают важную информацию, например, какие сети VLAN включены в какие магистрали, и показывают параметры связующего дерева, такие как приоритеты моста и стоимость портов. Во многих случаях это слишком много информации, чтобы ее можно было легко показать, поэтому я обычно использую поля выноски для хранения некоторой информации.

В отличие от изображений Уровня 3, диаграммы Уровня 2 не нуждаются в каком-либо особом расположении. Самое главное, чтобы картинка была четкой.

Пример сетевой схемы уровня 2, как она может выглядеть в Visio

Если два устройства предназначены для обеспечения дублирования друг друга, их позиции на странице должны быть связаны. Они должны располагаться рядом друг с другом или параллельно на противоположных сторонах изображения.

Если есть разные скорости соединения, они должны быть указаны на схеме. Я обычно показываю скорость соединения с толщиной соединительных линий моей диаграммы. Чем быстрее ссылка, тем толще линия.

Иногда я также использую цвет для обозначения особых свойств различных физических ссылок. Например, я могу сделать оптоволоконные кабели красными, а медные — синими. (Технически тип кабеля — это информация уровня 1, но поскольку он не вызывает путаницы на изображении, его можно включить в схему уровня 2. )

Схема уровня 1 чертежа

Я обычно использую схемы уровня 1, чтобы показать физические соединения между устройствами, но они также полезны для отображения макетов шкафов.

На схемах

уровня 1 должны быть показаны номера портов и указаны типы кабелей. В сети, которая включает в себя много разных типов кабелей, таких как оптоволоконные кабели, медные кабели категорий 5/6/7 и т. Д., Полезно присвоить каждому типу кабеля свой цвет.

Если есть коммутационные панели, особенно если вы хотите задокументировать, как порты коммутационной панели сопоставляются с местоположениями устройств и номерами портов коммутатора, эта информация относится к диаграмме уровня 1.

И если есть разные скорости соединения, вы можете захотеть дать им разные веса линий, как описано ранее для диаграмм уровня 2.

Пример сетевой схемы уровня 1, как она может выглядеть в Visio

Другой тип схем, которые часто используются при проектировании центров обработки данных, — это компоновка шкафа. Это диаграмма, которая показывает именно то, что вы бы увидели, глядя на переднюю (а иногда и заднюю) корпус. Компоновка шкафа полезна, когда вам нужно сказать удаленному технику, как найти определенную часть оборудования.

Составление многослойных схем

Есть один очень особенный тип диаграммы, на котором можно объединить уровни 2 и 3 в одном изображении. Такая комбинированная диаграмма иногда бывает полезна, если вы объединили переключатели уровней 2 и 3 и вам нужно показать взаимосвязь между этими уровнями.

Комбинированная диаграмма иногда бывает полезна, если вы объединили переключатели уровней 2 и 3 и вам нужно показать взаимосвязь между этими уровнями.

Комбинированное представление также полезно при размышлениях о таких вещах, как конфигурация HSRP.Какой коммутатор будет шлюзом по умолчанию для каждой VLAN? И, в связи с этим, будут ли пакеты от A к B проходить по тому же пути, что и пакеты от B к A? Ни одна из этих деталей не появляется на чистом изображении уровня 2 или чистого слоя 3.

Вместо этого мы показываем взаимосвязь на диаграмме комбинированного уровня, рисуя прямоугольники для коммутатора уровня 2 с виртуальными локальными сетями внутри него, подключенными к маршрутизатору уровня 3, также внутри коммутатора. Сети VLAN подключены к магистральным интерфейсам к другому коммутатору уровня 2/3.

Обратите внимание, что хотя эта диаграмма может показать взаимодействие между уровнями, она не дает четкой ясности ни в структуре сети, ни на уровне 2, ни на уровне 3. На самом деле я бы нарисовал все три как отдельные диаграммы, каждая из которых показывала разные важные аспекты конструкции сети.

Следуйте этим инструкциям, и вы настроите себя на рисование сетевых диаграмм, которые легко читать и которыми легко делиться. Чтобы подвести итог, мы включили удобную инфографику ниже.

[Изображение большего размера]

Технические характеристики системы мониторинга электроэнергии

% PDF-1.6 % 95 0 объект > / Метаданные 116 0 R / Контуры 72 0 R / OutputIntents [92 0 R] / Страницы 91 0 R / StructTreeRoot 90 0 R / Тип / Каталог >> эндобдж 116 0 объект > поток 11. 08.5172018-09-18T15: 03: 30.108-04: 00 Экспорт в PDF 8.4.0.113.1311080822Eatona86cdc4937b6cc885dc4f626d2edcb088c00df7d65738 Технология внешнего входа (C )2018-09-17T21: 44: 20.000-05: 002018-09-17T22 -09-17T22: 44: 20.000-04: 00application / pdf2018-09-18T15: 06: 10.111-04: 00

  • Eaton
  • Справочник спецификаций, помогающий запросить систему мониторинга электроэнергии (EPMS).
  • Технические характеристики системы контроля электроэнергии
  • uuid: 0f2e3789-0a11-47fa-84fe-3697867b268duuid: 07f718f4-3d77-41c1-9ed9-85c9b283e922PDF Export 8.4.0.113.1311080822
  • eaton: services / имя-услуги / система мониторинга электроэнергии-прогнозирующего
  • eaton: вкладки поиска / тип содержимого / ресурсы
  • eaton: страна / северная америка / сша
  • eaton: ресурсы / технические ресурсы / руководства по спецификациям продуктов
  • eaton: language / en-us
  • конечный поток эндобдж 72 0 объект > эндобдж 91 0 объект > эндобдж 90 0 объект > эндобдж 96 0 объект > эндобдж 1 0 объект > эндобдж 4 0 obj > эндобдж 7 0 объект > эндобдж 10 0 obj > эндобдж 13 0 объект > эндобдж 16 0 объект > эндобдж 19 0 объект > эндобдж 22 0 объект > эндобдж 25 0 объект > эндобдж 28 0 объект > эндобдж 31 0 объект > эндобдж 34 0 объект > эндобдж 37 0 объект > эндобдж 40 0 объект > эндобдж 43 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > поток xY˪G? ު E 1xBƋ ~ xeE ~? GRt`5a [: | ^. .Xe¶X # fR $ lrm]! L & 6b && z «= zS-e = Оb

    Generac Power Systems — PWRcell

    При написании отзыва учтите следующие рекомендации:

    • Перед тем, как оставить отзыв, ознакомьтесь с документацией продукта, чтобы убедиться, что устройство используется и обслуживается должным образом.
    • Ссылка на проблемы, возникшие в результате небрежного обслуживания или ненадлежащего использования, аннулирует материалы проверки
    • Сосредоточьтесь на опыте работы с продуктом и его функциями
    • Расскажите, почему вам понравился или не понравился товар
    • Отзывы, отправленные на товары, отличные от перечисленных, будут немедленно отклонены
    • Любые обзоры продуктов, в которых указаны имена независимых авторизованных дилеров, поставщиков услуг или розничных продавцов, НЕ будут публиковаться.(Отзывы дилеров можно найти здесь)
    • Все представленные отзывы регулируются условиями, изложенными в наших Условиях использования

    Мы оставляем за собой право не публиковать ваш отзыв, если он содержит какой-либо из следующих типов контента или нарушает другие правила:

    • Нецензурные выражения, дискриминационные выражения или другой язык, не подходящий для публичного форума
    • Рекламные объявления, «спам» или ссылки на другие продукты, предложения или веб-сайты
    • Адреса электронной почты, URL-адреса, номера телефонов, серийные номера продуктов, физические адреса или другие формы контактной информации
    • Критические или злобные комментарии к другим рецензиям, размещенным на странице, или их авторам

    Если вы хотите поделиться с нами отзывами о выборе продукта, ценах, заказе, доставке или других вопросах обслуживания клиентов, не отправляйте этот отзыв через обзор продукта.Вместо этого свяжитесь с нами напрямую.

    Приятного написания вашего обзора!

    Оценка 5 из 5 к Manny17 из Отличная работа, но не хватает некоторых ключевых функций Я управляю своей PWRcell почти год без каких-либо серьезных проблем. Система очень эффективно собирает энергию и обеспечивает резервное копирование всего дома. Я считаю, что есть только две проблемы, которые необходимо решить. Во-первых, я хотел бы зарядить батареи от своего генератора на пропане Generac.Я не могу понять, почему этого не происходит. Во-вторых, приложение PWRcell нуждается в серьезном обновлении. Из приложения я хотел бы изменить режимы работы, а также снова увидеть кольца использования в интерфейсе.

    Дата выпуска: 2021-08-04

    Оценка 5 из 5 к Gjhendr из Предложение по снятию крышки ячейки PWR Если произошел дисбаланс батареи, снял крышку по вашему запросу, чтобы предоставить вам статус, отображаемый на каждой батарее.Требуется обновление и перезагрузка. Но крышка тяжелая. Предложение, добавьте ручки по бокам, чтобы было что-то держать при снятии и замене.

    Дата публикации: 2021-07-15

    Оценка 3 из 5 к Бигбой из Никакого упоминания Странно, никто не упоминает начальную, ежемесячную или общую стоимость, я знаю, что это различия, но также должна быть средняя стоимость, это оставляет меня в темноте, отталкивает меня, когда вы не хотите рекламировать цену, значит убегать

    Дата публикации: 2021-07-13

    Оценка 4 из 5 к Erroll от Хороший продукт, в приложении не хватает одной детали Пока я рад, но я был склонен использовать технологию PV Link, ожидая, по крайней мере, увидеть их выработку энергии в приложении.В отличие от микро-инверторов, в которых вы можете видеть производство каждой панели, у вас нет возможности узнать, действительно ли ваши панели производят на полную мощность. Единственный способ увидеть производство фотоэлектрических линий — это инвертор, а не удаленно. Так что моя проблема больше в приложении.

    Дата выпуска: 2021-06-07

    Оценка 5 из 5 к Eggiej из Это очень быстро послужило его цели, мой счет за электричество уменьшился. Продукт очень прост в использовании и работает исключительно эффективно.Моя проблема в PR заключается в том, что я больше всего жду вечно, когда местная электрическая компания изменит мой электросчетчик, который позволит проводить чистые измерения. Пока все хорошо, это сэкономило мне 120 долларов в первый месяц.

    Дата публикации: 2021-05-25

    Оценка 4 из 5 к Danimal2010 из Этот продукт имеет отличные особенности Я думал о солнечной энергии, я увидел эту систему, и это имеет смысл. Мне нравится идея использования чистой энергии и резервного питания от чистой энергии.

    Дата публикации: 2021-05-24

    Оценка 5 из 5 к JohnB из Установка Наша установка прошла легко. Future Energy пришли вовремя, были профессиональными и заняли меньше времени, чем я ожидал. Оборудование выглядит очень красиво.

    Дата публикации: 2021-05-22

    Оценка 5 из 5 к Rick58 из Отлично выглядящий продукт В целом хорошо доволен, установил только две недели назад.Очень легко настроить приложение для просмотра сводного статуса. Внешний вид был ключевым фактором моего решения о покупке этого продукта и общей надежности продуктов.

    Дата публикации: 2021-05-21

    PWRcell имеет рейтинг 4,6 из 5 автор: 38.

    Visualizer: Менеджер таблиц и диаграмм для WordPress — плагин WordPress

    Плагин

    Visualizer: Tables and Charts for WordPress — это мощный и простой в использовании плагин, используемый для создания, управления и встраивания интерактивных, отзывчивых диаграмм и таблиц в ваши сообщения и страницы WordPress.

    Плагин использует API визуализации Google, DataTables.net и ChartJS для добавления адаптивных и анимированных диаграмм, графиков и таблиц, которые поддерживают кроссбраузерность и отлично отображаются на мобильных устройствах. Вы можете значительно настроить все аспекты диаграмм и таблиц, а также импортировать данные из Excel, CSV, Google Таблиц и других файлов!

    9 типов графиков + еще 6 в pro версии

    Этот плагин графика WordPress предоставляет множество диаграмм, оптимизированных для удовлетворения ваших потребностей в визуализации данных WordPress.В бесплатной версии у него есть линейные диаграммы, диаграммы с областями, гистограммы, столбчатые диаграммы, круговые диаграммы, географические диаграммы, табличные диаграммы, пузырьковые диаграммы, точечные диаграммы. Эти диаграммы основаны на чистой технологии HTML5 / SVG (с использованием VML для старых версий IE), поэтому дополнительные плагины не требуются. Добавить эти диаграммы на вашу страницу можно за несколько простых шагов.

    Один из лучших настольных плагинов для wordpress

    В дополнение к нашим адаптивным диаграммам и графикам вы также можете добавлять наши адаптивные таблицы к своим сообщениям и страницам и настраивать их по своему усмотрению.Вы можете не только настроить дизайн таблиц, но и добавить возможности сортировки, разбивки на страницы, поиска и т. Д. Вы можете просмотреть несколько примеров того, что можно сделать здесь, но можно сделать гораздо больше, включая таблицы цен и таблицы продуктов.

    Гибкость и настраиваемость

    Создавайте собственные диаграммы. Настройте обширный набор параметров, чтобы он идеально соответствовал внешнему виду вашего веб-сайта. Вы можете использовать инструменты Google Chart Tools с их настройками по умолчанию — все настройки необязательны, а базовая настройка уже готова к запуску.Однако диаграммы и графики можно легко настроить, если на вашей веб-странице используется стиль, который не соответствует предоставленным значениям по умолчанию. Каждая диаграмма предоставляет ряд параметров, которые изменяют ее внешний вид.

    Поддержка Гутенберга

    Нравится вам Гутенберг или нет, это не имеет значения, вы можете добавить свои диаграммы, используя наш простой в использовании интерфейс Гутенберга, или просто вставьте код диаграммы в старый редактор.

    Адаптивные диаграммы в HTML5 / SVG

    Диаграммы

    визуализируются с использованием технологии HTML5 / SVG для обеспечения кросс-браузерной совместимости (включая VML для более старых версий IE) и кросс-платформенной переносимости на iPhone, iPad и Android.Вашим пользователям никогда не придется возиться с дополнительными плагинами или каким-либо программным обеспечением. Если у них есть веб-браузер, они могут видеть ваши диаграммы.

    приведенные выше описания были частично взяты с сайта API визуализации Google

    Функции экономии времени, доступные в версии Pro:

    • Импорт данных из других диаграмм, графиков и таблиц
    • Простое редактирование данных с помощью редактора данных в стиле Excel
    • Получите доступ к еще 6 типам диаграмм (комбинированный, временная шкала, свеча, датчик, радар / паук, полярная область)
    • Импорт данных из любой базы данных
    • Периодическая синхронизация данных
    • Создание частных диаграмм (настраиваемая система разрешений)
    • Разрешить посетителям редактировать диаграммы
    • Создавайте диаграммы из ваших сообщений, страниц, продуктов или любого другого post_type в wordpress
    • Приоритетная поддержка по электронной почте от разработчика плагина
    • Поддержка и обновления, пока действует ваша подписка

    Подробнее о Visualizer PRO

    Плагины отлично работают со всеми бесплатными или премиальными темами WordPress

    Узнайте, как Visualizer может интегрироваться с вашим веб-сайтом
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
