Содержание

обозначения на схеме. Узнаем как читать обозначения радиодеталей на схеме?

В статье вы узнаете о том, какие существуют радиодетали. Обозначения на схеме согласно ГОСТу будут рассмотрены. Начать нужно с самых распространенных — резисторов и конденсаторов.

Чтобы собрать какую-либо конструкцию, необходимо знать, как выглядят в реальности радиодетали, а также как они обозначаются на электрических схемах. Существует очень много радиодеталей – транзисторы, конденсаторы, резисторы, диоды и пр.

Конденсаторы

Конденсаторы ­– это детали, которые встречаются в любой конструкции без исключения. Обычно самые простые конденсаторы представляют собой две пластины из металла. И в качестве диэлектрического компонента выступает воздух. Сразу вспоминаются уроки физики в школе, когда проходили тему о конденсаторах. В качестве модели выступали две огромные плоские железки круглой формы. Их приближали друг к другу, затем отдаляли. И в каждом положении проводили замеры. Стоит отметить, что вместо воздуха может использоваться слюда, а также любой материал, который не проводит электрический ток. Обозначения радиодеталей на импортных принципиальных схемах отличается от ГОСТов, принятых в нашей стране.

Обратите внимание на то, что через обычные конденсаторы не проходит постоянный ток. С другой же стороны, переменный ток через него проходит без особых трудностей. Учитывая это свойство, устанавливают конденсатор только там, где необходимо отделить переменную составляющую в постоянном токе. Следовательно, можно сделать схему замещения (по теореме Кирхгофа):

  1. При работе на переменном токе конденсатор замещается отрезком проводника с нулевым сопротивлением.
  2. При работе в цепи постоянного тока конденсатор замещается (нет, не емкостью!) сопротивлением.

Основной характеристикой конденсатора является электрическая емкость. Единица емкости – это Фарад. Она очень большая. На практике, как правило, используются конденсаторы, емкость которых измеряется в микрофарадах, нанофарадах, микрофарадах. На схемах конденсатор обозначается в виде двух параллельных черточек, от которых идут отводы.

Переменные конденсаторы

Существует и такой вид приборов, у которых емкость изменяется (в данном случае за счет того, что имеются подвижные пластины). Емкость зависит от размеров пластины (в формуле S – это ее площадь), а также от расстояния между электродами. В переменном конденсаторе с воздушным диэлектриком например, благодаря наличию подвижной части удается быстро менять площадь. Следовательно, будет меняться и емкость. А вот обозначение радиодеталей на зарубежных схемах несколько отличается. Резистор, например, на них изображается в виде ломаной кривой.

Одна из разновидностей переменных конденсаторов – подстроечные. Они активно применяются в схемах, в которых имеется сильная зависимость от паразитных емкостей. И если установить конденсатор с постоянным значением, то вся конструкция будет работать неправильно. Следовательно, нужно установить универсальный элемент, который после окончательного монтажа можно настроить и зафиксировать в оптимальном положении. На схемах обозначаются точно так же, как и постоянные, но только параллельные пластины перечеркнуты стрелкой.

Постоянные конденсаторы

Эти элементы имеют отличия в конструкции, а также в материалах, из которых они изготовлены. Можно выделить самые популярные типы диэлектриков:

  1. Воздух.
  2. Слюда.
  3. Керамика.

Но это касается исключительно неполярных элементов. Существуют еще электролитические конденсаторы (полярные). Именно у таких элементов очень большие емкости – начиная от десятых долей микрофарад и заканчивая несколькими тысячами. Кроме емкости у таких элементов существует еще один параметр – максимальное значение напряжения, при котором допускается его использование. Данные параметры прописываются на схемах и на корпусах конденсаторов.

Стоит заметить, что в случае использования подстроечных или переменных конденсаторов указывается два значения – минимальная и максимальная емкость. По факту на корпусе всегда можно найти некоторый диапазон, в котором изменится емкость, если провернуть ось прибора от одного крайнего положения в другое.

Допустим, имеется переменный конденсатор с емкостью 9-240 (измерение по умолчанию в пикофарадах). Это значит, что при минимальном перекрытии пластин емкость составит 9 пФ. А при максимальном – 240 пФ. Стоит рассмотреть более детально обозначение радиодеталей на схеме и их название, чтобы уметь правильно читать технические документации.

Соединение конденсаторов

Сразу можно выделить три типа (всего существует именно столько) соединений элементов:

  1. Последовательное – суммарная емкость всей цепочки вычислить достаточно просто. Она будет в этом случае равна произведению всех емкостей элементов, разделенному на их сумму.
  2. Параллельное – в этом случае вычислить суммарную емкость еще проще. Необходимо сложить емкости всех входящих в цепочку конденсаторов.
  3. Смешанное – в данном случае схема разбивается на несколько частей. Можно сказать, что упрощается – одна часть содержит только параллельно соединенные элементы, вторая – только последовательно.

И это только общие сведения о конденсаторах, на самом деле очень много о них можно рассказывать, приводить в пример занимательные эксперименты.

Резисторы: общие сведения

Эти элементы также можно встретить в любой конструкции – хоть в радиоприемнике, хоть в схеме управления на микроконтроллере. Это фарфоровая трубка, на которой с внешней стороны проведено напыление тонкой пленки металла (углерода – в частности, сажи). Впрочем, можно нанести даже графит – эффект будет аналогичный. Если резисторы имеют очень низкое сопротивление и высокую мощность, то используется в качестве проводящего слоя нихромовая проволока.

Основная характеристика резистора – это сопротивление. Используется в электрических схемах для установки необходимого значения тока в определенных цепях. На уроках физики проводили сравнение с бочкой, наполненной водой: если изменять диаметр трубы, то можно регулировать скорость струи. Стоит отметить, что от толщины токопроводящего слоя зависит сопротивление. Чем тоньше этот слой, тем выше сопротивление. При этом условные обозначения радиодеталей на схемах не зависят от размеров элемента.

Постоянные резисторы

Что касается таких элементов, то можно выделить наиболее распространенные типы:

  1. Металлизированные лакированные теплостойкие – сокращенно МЛТ.
  2. Влагостойкие сопротивления – ВС.
  3. Углеродистые лакированные малогабаритные – УЛМ.

У резисторов два основных параметра – мощность и сопротивление. Последний параметр измеряется в Омах. Но эта единица измерения крайне мала, поэтому на практике чаще встретите элементы, у которых сопротивление измеряется в мегаомах и килоомах. Мощность измеряется исключительно в Ваттах. Причем габариты элемента зависят от мощности. Чем она больше, тем крупнее элемент. А теперь о том, какое существует обозначение радиодеталей. На схемах импортных и отечественных устройств все элементы могут обозначаться по-разному.

На отечественных схемах резистор – это небольшой прямоугольник с соотношением сторон 1:3, его параметры прописываются либо сбоку (если расположен элемент вертикально), либо сверху (в случае горизонтального расположения). Сначала указывается латинская буква R, затем – порядковый номер резистора в схеме.

Переменный резистор (потенциометр)

Постоянные сопротивления имеют всего два вывода. А вот переменные – три. На электрических схемах и на корпусе элемента указывается сопротивление между двумя крайними контактами. А вот между средним и любым из крайних сопротивление будет меняться в зависимости от того, в каком положении находится ось резистора. При этом если подключить два омметра, то можно увидеть, как будет меняться показание одного в меньшую сторону, а второго — в большую. Нужно понять, как читать схемы радиоэлектронных устройств. Обозначения радиодеталей тоже не лишним окажется знать.

Суммарное сопротивление (между крайними выводами) останется неизменным. Переменные резисторы используются для регулирования усиления (с их помощью меняете вы громкость в радиоприемниках, телевизорах). Кроме того, переменные резисторы активно используются в автомобилях. Это датчики уровня топлива, регуляторы скорости вращения электродвигателей, яркости освещения.

Соединение резисторов

В данном случае картина полностью обратна той, которая была у конденсаторов:

  1. Последовательное соединение – сопротивление всех элементов в цепи складывается.
  2. Параллельное соединение – произведение сопротивлений делится на сумму.
  3. Смешанное – разбивается вся схема на более мелкие цепочки и вычисляется поэтапно.

На этом можно закрыть обзор резисторов и начать описывать самые интересные элементы – полупроводниковые (обозначения радиодеталей на схемах, ГОСТ для УГО, рассмотрены ниже).

Полупроводники

Это самая большая часть всех радиоэлементов, так как в число полупроводников входят не только стабилитроны, транзисторы, диоды, но и варикапы, вариконды, тиристоры, симисторы, микросхемы, и т. д. Да, микросхемы – это один кристалл, на котором может находиться великое множество радиоэлементов – и конденсаторов, и сопротивлений, и р-п-переходов.

Как вы знаете, есть проводники (металлы, например), диэлектрики (дерево, пластик, ткани). Могут быть различными обозначения радиодеталей на схеме (треугольник – это, скорее всего, диод или стабилитрон). Но стоит отметить, что треугольником без дополнительных элементов обозначается логическая земля в микропроцессорной технике.

Эти материалы либо проводят ток, либо нет, независимо от того, в каком агрегатном состоянии они находятся. Но существуют и полупроводники, свойства которых меняются в зависимости от конкретных условий. Это такие материалы, как кремний, германий. Кстати, стекло тоже можно отчасти отнести к полупроводникам – в нормальном состоянии оно не проводит ток, но вот при нагреве картина полностью обратная.

Диоды и стабилитроны

Полупроводниковый диод имеет всего два электрода: катод (отрицательный) и анод (положительный). Но какие же существуют особенности у этой радиодетали? Обозначения на схеме можете увидеть выше. Итак, вы подключаете источник питания плюсом к аноду и минусом к катоду. В этом случае электрический ток будет протекать от одного электрода к другому. Стоит отметить, что у элемента в этом случае крайне малое сопротивление. Теперь можно провести эксперимент и подключить батарею наоборот, тогда сопротивление току увеличивается в несколько раз, и он перестает идти. А если через диод направить переменный ток, то получится на выходе постоянный (правда, с небольшими пульсациями). При использовании мостовой схемы включения получается две полуволны (положительные).

Стабилитроны, как и диоды, имеют два электрода – катод и анод. В прямом включении этот элемент работает точно так же, как и рассмотренный выше диод. Но если пустить ток в обратном направлении, можно увидеть весьма интересную картину. Первоначально стабилитрон не пропускает через себя ток. Но когда напряжение достигает некоторого значения, происходит пробой, и элемент проводит ток. Это напряжение стабилизации. Очень хорошее свойство, благодаря которому получается добиться стабильного напряжения в цепях, полностью избавиться от колебаний, даже самых мелких. Обозначение радиодеталей на схемах — в виде треугольника, а у его вершины — черта, перпендикулярная высоте.

Транзисторы

Если диоды и стабилитроны можно иногда даже не встретить в конструкциях, то транзисторы вы найдете в любой (кроме детекторного приемника). У транзисторов три электрода:

  1. База (сокращенно буквой «Б» обозначается).
  2. Коллектор (К).
  3. Эмиттер (Э).

Транзисторы могут работать в нескольких режимах, но чаще всего их используют в усилительном и ключевом (как выключатель). Можно провести сравнение с рупором – в базу крикнули, из коллектора вылетел усиленный голос. А за эмиттер держитесь рукой – это корпус. Основная характеристика транзисторов – коэффициент усиления (отношение тока коллектора и базы). Именно данный параметр наряду с множеством иных является основным для этой радиодетали. Обозначения на схеме у транзистора – вертикальная черта и две линии, подходящие к ней под углом. Можно выделить несколько наиболее распространенных видов транзисторов:

  1. Полярные.
  2. Биполярные.
  3. Полевые.

Существуют также транзисторные сборки, состоящие из нескольких усилительных элементов. Вот такие самые распространенные существуют радиодетали. Обозначения на схеме были рассмотрены в статье.

Обозначение элементов на электронных схемах. Обозначения радиодеталей. Самостоятельное применение принципиальных схем шаг за шагом

Для того, чтобы собрать схему какие только радиодетали и не понадобятся: резисторы (сопротивления), транзисторы, диоды, конденсаторы и т.п. Из многообразия радиодеталей надо уметь быстро отличить по внешнему виду нужную, расшифровать надпись на её корпусе, определить цоколёвку. Обо всём об этом и пойдёт речь ниже.

Конденсатор.

Эта деталь практически встречается в каждой схеме радиолюбительских конструкций. Как правило, самый простой конденсатор — это две металлические пластинки (обкладки) и воздух между ними в качестве диэлектрика. Вместо воздуха может быть фарфор, слюда или другой материал, не проводящий ток. Через конденсатор постоянный ток не проходит, а вот переменный ток через конденсатор проходит. Благодаря такому свойству конденсатор ставят там, где нужно отделить постоянный ток от переменного.

У конденсатора основной параметр — это

ёмкость .

Единица ёмкости — микрофарада (мкФ) взята за основу в радиолюбительских конструкциях и в промышленной аппаратуре. Но чаще употребляется другая единица — пикофарада (пФ), миллионная доля микрофарады (1 мкф = 1 000 нф = 1 000 000 пф). На схемах вы встретите и ту, и другую единицу. Причем емкость до 9100 пФ включительно указывают на схемах в пикофарадах или нанофарадах (9н1) , а свыше — в микрофарадах. Если, например, рядом с условным обозначением конденсатора написано «27», «510» или «6800», значит, емкость конденсатора соответственно 27, 510, 6800 пФ или n510 (0,51 нф = 510 пф или 6н8 = 6,8 нф = 6800пф). А вот цифры 0,015, 0,25 или 1,0 свидетельствуют о том, что емкость конденсатора составляет соответствующее число микрофарад (0,015 мкф = 15 нф = 15 000 пф).

Типы конденсаторов.

Конденсаторы бывают постоянной и переменной емкости.

У переменных конденсаторов ёмкость изменяется при вращении выступающей наружу оси. При этом одна накладка (подвижная) находит на не подвижную не соприкасаясь с ней, в результате увеличивается ёмкость. Кроме этих двух типов, в наших конструкциях используется еще одна разновидность конденсаторов — подстроечный. Обычно его устанавливают в то или иное устройство для того, чтобы при налаживании точнее подобрать нужную емкость и больше конденсатор не трогать. В любительских конструкциях подстроечный конденсатор нередко используют как переменный — он более дешевле и доступнее.

Конденсаторы отличаются материалом между пластинами и конструкцией. Бывают конденсаторы воздушные, слюдяные, керамические и др. Эта разновидность постоянных конденсаторов — не полярные. Другая разновидность конденсаторов — электролитические (полярные). Такие конденсаторы выпускают большой ёмкости — от десятой доли мкф до несколько десятков мкФ. На схемах для них указывают не только ёмкость, но и максимальное напряжение, на которое их можно использовать. Например, надпись 10,0 x 25 В означает, что конденсатор емкостью 10 мкФ нужно взять на напряжение 25 В.

Для переменных или подстроечных конденсаторов на схеме указывают крайние значения ёмкости, которые получаются, если ось конденсатора повернуть от одного крайнего положения до другого или вращать вкруговую (как у подстроечных конденсаторов). Например, надпись 10 — 240 свидетель­ствует о том, что в одном крайнем положении оси емкость конденсатора составляет 10 пФ, а в другом — 240 пФ. При плавном повороте из одного положения в другое ёмкость конденсатора будет также плавно изменяться от 10 до 240 пФ или обратно — от 240 до 10 пФ.

Резистор.

Надо сказать, что эту деталь, как и конденсатор, можно увидеть во многих самоделках. Представляет собой фарфоровую трубочку (или стержень), на которую снаружи напылена тончайшая пленка металла или сажи (углерода). На малоомных резисторах большой мощности сверху наматывается нихромовая нить. Резистор обладает сопротивлением и используется для того, чтобы установить нужный ток в электрической цепи.

Вспомните пример с резервуаром: изменяя диаметр трубы (сопротивление нагрузки), можно получить ту или иную скорость потока воды (электрический ток различной силы). Чем тоньше пленка на фарфоровой трубочке или стержне, тем больше сопротивление току.

Резисторы бывают постоянные и переменные.

Из постоянных чаще всего используют резисторы типа МЛТ (металлизированное лакированное теплостойкое), ВС (влагостойкое сопротивление), УЛМ (углеродистое лакированное малогабаритное), из переменных — СП (сопротивление переменное) и СПО (сопротивление переменное объемное). Внешний вид постоянных резисторов показан на рис. ниже.


Резисторы различают по сопротивлению и мощности. Сопротивление, измеряют в омах (Ом), килоомах (кОм) и мегаомах (МОм). Мощность же выражают в ваттах и обозначают эту единицу буквами Вт. Резисторы разной мощности отличаются размерами. Чем больше мощность резистора, тем больше его размеры.

Сопротивление резистора проставляют на схемах рядом с его условным обозначением.

Если сопротивление менее 1 кОм, цифрами указывают число ом без единицы измерения. При сопротивлении 1 кОм и более — до 1 МОм указывают число килоом и ставят рядом букву «к». Сопротивление 1 МОм и выше выражают числом мегаом с добавлением буквы «М». Например, если на схеме рядом с обозначением резистора написано 510, значит, сопротивление резистора 510 Ом. Обозначениям 3,6 к и 820 к соответствует сопротивление 3,6 кОм и 820 кОм соответственно. Надпись на схеме 1 М или 4,7 М означает, что используются сопротивления 1 МОм и 4,7 МОм.

В отличие от постоянных резисторов, имеющих два вывода, у переменных резисторов таких выводов три. На схеме указывают сопротивление между крайними выводами переменного резистора. Сопротивление же между средним выводом и крайними изменяется при вращении выступающей наружу оси резистора. Причем, когда ось поворачивают в одну сторону, сопротивление между средним выводом и одним из крайних возрастает, соответственно уменьшаясь между средним выводом и другим крайним.

Когда же ось поворачивают обратно, происходит обратное явление. Это свойство переменного резистора используется, например, для регулирования громкости звука в усилителях, приемниках, телевизорах и т.п.

Полупроводниковые приборы.

Их составляет целая группа деталей: диоды, стабилитроны, транзисторы. В каждой детали использован полупроводниковый материал, или проще полупроводник. Что это такое? Все существующие вещества можно условно разделить на три большие группы. Одни из них — медь, железо, алюминий и другие металлы — хорошо проводят электрический ток — это проводники. Древесина, фарфор, пластмасса совсем не проводят ток. Они непроводники, изоляторы (диэлектрики). Полупроводники же занимают промежуточное положение между проводниками и диэлектриками. Такие материалы проводят ток только при определенных условиях.

Диоды.

У диода (см. рис. ниже) два вывода: анод и катод. Если подключить к ним батарею полюсами: плюс — к аноду, минус — к катоду, в направлении от анода к катоду потечет ток.

Сопротивление диода в этом направлении небольшое. Если же попытаться переменить полюсы батарей, то есть включить диод «наоборот», то ток через диод не пойдет. В этом направлении диод обладает большим сопротивлением. Если пропустить через диод переменный ток, то на выходе мы получим только одну полуволну — это будет хоть и пульсирующий, но постоянный ток. Если переменный ток подать на четыре диода, включенные мостом, то мы получим уже две положительные полуволны.

Стабилитроны.

Эти полупроводниковые приборы также имеют два вывода: анод и катод. В прямом направлении (от анода к катоду) стабилитрон работает как диод, беспрепятственно пропуская ток. А вот в обратном направлении он вначале не пропускает ток (как и диод), а при увеличении подаваемого на него напряжения вдруг «пробивается» и начинает пропускать ток. Напряжение «пробоя» называют напряжением стабилизации. Оно будет оставаться неизменным даже при значительном увеличении входного напряжения. Благодаря этому свойству стабилитрон находит применение во всех случаях, когда нужно получить стабильное напряжение питания какого-то устройства при колебаниях, например сетевого напряжения.

Транзисторы.

Из полупроводниковых приборов транзистор (см. рис. ниже) наиболее часто применяется в радиоэлектронике. У него три вывода: база (б), эмиттер (э) и коллектор (к). Транзистор — усилительный прибор. Его условно можно сравнить с таким известным вам устройством, как рупор. Достаточно произнести что-нибудь перед узким отверстием рупора, направив широкое в сторону друга, стоящего в нескольких десятках метров, и голос, усиленный рупором, будет хорошо слышен вдалеке. Если принять узкое отверстие за вход рупора-усилителя, а широкое — за выход, то можно сказать, что выходной сигнал в несколько раз больше входного. Это и есть показатель усилительных способностей рупора, его коэффициент усиления.

Сейчас разнообразие выпускаемых радиодеталей очень богатое, поэтому на рисунках показаны не все их типы.

Но вернемся к транзистору. Если пропустить через участок база — эмиттер слабый ток, он будет усилен транзистором в десятки и даже сотни раз. Усиленный ток потечет через участок коллектор — эмиттер. Если транзистор прозвонить мультиметром база-эмиттер и база-коллектор, то он похож на измерение двух диодов. В зависимости от наибольшего тока, который можно пропускать через коллектор, транзис­торы делятся на маломощные, средней и большой мощности. Кроме того, эти полупроводниковые приборы могут быть структуры р-п-р или n-р-п. Так различаются транзисторы с разным чередованием слоев полупроводниковых материалов (если в диоде два слоя материала, здесь их три). Усиление транзистор не зависит от его структуры.

При изготовлении радиоэлектронных устройств, у начинающих радиолюбителей могут возникнуть трудности с расшифровкой обозначений на схеме различных элементов. Для этого был составлен небольшой сборник самых часто встречающихся условных обозначений радиодеталей. Следует учесть, что здесь приводится исключительно зарубежный вариант обозначения и на отечественных схемах возможны отличия. Но так как большинство схем и деталей импортного происхождения — это вполне оправдано.

Резистор на схеме обозначается латинской буквой «R», цифра — условный порядковый номер по схеме. В прямоугольнике резистора может быть обозначена номинальная мощность резистора — мощность, которую он может долговременно рассеивать без разрушения. При прохождении тока на резисторе рассеивается определенная мощность, которая приводит к нагреву последнего. Большинство зарубежных и современных отечественных резисторов маркируется цветными полосами. Ниже приведена таблица цветовых кодов.


Наиболее часто встречающаяся система обозначений полупроводниковых радиодеталей — европейская. Основное обозначение по этой системе состоит из пяти знаков. Две буквы и три цифры — для широкого применения. Три буквы и две цифры — для специальной аппаратуры. Следующая за ними буква обозначает разные параметры для приборов одного типа.

Первая буква — код материала:

А — германий;
В — кремний;
С — арсенид галлия;
R — сульфид кадмия.

Вторая буква — назначение:

А — маломощный диод;
В — варикап;
С — маломощный низкочастотный транзистор;
D — мощный низкочастотный транзистор;
Е — туннельный диод;
F — маломощный высокочастотный транзистор;
G — несколько приборов в одном корпусе;
Н — магнитодиод;
L — мощный высокочастотный транзистор;
М — датчик Холла;
Р — фотодиод, фототранзистор;
Q — светодиод;
R — маломощный регулирующий или переключающий прибор;
S — маломощный переключательный транзистор;
Т — мощный регулирующий или переключающий прибор;
U — мощный переключательный транзистор;
Х — умножительный диод;
Y — мощный выпрямительный диод;
Z — стабилитрон.

Первый транзистор

На фото справа вы видите первый работающий транзистор, который был создан в 1947 году тремя учёными – Уолтером Браттейном, Джоном Бардином и Уильямом Шокли.

Несмотря на то, что первый транзистор имел не очень презентабельный вид, это не помешало ему произвести революцию в радиоэлектронике.

Трудно предположить, какой бы была нынешняя цивилизация, если бы транзистор не был изобретён.

Транзистор является первым твёрдотельным устройством, способным усиливать, генерировать и преобразовывать электрический сигнал. Он не имеет подверженных вибрации частей, обладает компактными размерами. Это делает его очень привлекательным для применения в электронике.

Это было маленькое вступление, а теперь давайте разберёмся более подробно в том, что же представляет собой транзистор.

Сперва стоит напомнить о том, что транзисторы делятся на два больших класса. К первому относятся так называемые биполярные, а ко второму – полевые (они же униполярные). Основой как полевых, так и биполярных транзисторов является полупроводник. Основной же материал для производства полупроводников — это германий и кремний, а также соединение галлия и мышьяка — арсенид галлия (GaAs ).

Стоит отметить, что наибольшее распространение получили транзисторы на основе кремния, хотя и этот факт может вскоре пошатнуться, так как развитие технологий идёт непрерывно.

Так уж случилось, но вначале развития полупроводниковой технологии лидирующее место занял биполярный транзистор. Но не многие знают, что первоначально ставка делалась на создание полевого транзистора. Он был доведён до ума уже позднее. О полевых MOSFET-транзисторах читайте .

Не будем вдаваться в подробное описание устройства транзистора на физическом уровне, а сперва узнаем, как же он обозначается на принципиальных схемах. Для новичков в электронике это очень важно.

Для начала, нужно сказать, что биполярные транзисторы могут быть двух разных структур. Это структура P-N-P и N-P-N. Пока не будем вдаваться в теорию, просто запомните, что биполярный транзистор может иметь либо структуру P-N-P, либо N-P-N.

На принципиальных схемах биполярные транзисторы обозначаются вот так.

Как видим, на рисунке изображены два условных графических обозначения. Если стрелка внутри круга направлена к центральной черте, то это транзистор с P-N-P структурой. Если же стрелка направлена наружу – то он имеет структуру N-P-N.

Маленький совет.

Чтобы не запоминать условное обозначение, и сходу определять тип проводимости (p-n-p или n-p-n) биполярного транзистора, можно применять такую аналогию.

Сначала смотрим, куда указывает стрелка на условном изображении. Далее представляем, что мы идём по направлению стрелки, и, если упираемся в «стенку» – вертикальную черту – то, значит, «Прохода Н ет»! «Н ет» – значит p-n -p (П-Н -П ).

Ну, а если идём, и не упираемся в «стенку», то на схеме показан транзистор структуры n-p-n. Похожую аналогию можно использовать и в отношении полевых транзисторов при определении типа канала (n или p). Про обозначение разных полевых транзисторов на схеме читайте

Обычно, дискретный, то есть отдельный транзистор имеет три вывода. Раньше его даже называли полупроводниковым триодом. Иногда у него может быть и четыре вывода, но четвёртый служит для подключения металлического корпуса к общему проводу. Он является экранирующим и не связан с другими выводами. Также один из выводов, обычно это коллектор (о нём речь пойдёт далее), может иметь форму фланца для крепления к охлаждающему радиатору или быть частью металлического корпуса.

Вот взгляните. На фото показаны различные транзисторы ещё советского производства, а также начала 90-ых.

А вот это уже современный импорт.

Каждый из выводов транзистора имеет своё назначение и название: база, эмиттер и коллектор. Обычно эти названия сокращают и пишут просто Б (База ), Э (Эмиттер ), К (Коллектор ). На зарубежных схемах вывод коллектора помечают буквой C , это от слова Collector — «сборщик» (глагол Collect — «собирать»). Вывод базы помечают как B , от слова Base (от англ. Base — «основной»). Это управляющий электрод. Ну, а вывод эмиттера обозначают буквой E , от слова Emitter — «эмитент» или «источник выбросов». В данном случае эмиттер служит источником электронов, так сказать, поставщиком.

В электронную схему выводы транзисторов нужно впаивать, строго соблюдая цоколёвку. То есть вывод коллектора запаивается именно в ту часть схемы, куда он должен быть подключен. Нельзя вместо вывода базы впаять вывод коллектора или эмиттера. Иначе не будет работать схема.

Как узнать, где на принципиальной схеме у транзистора коллектор, а где эмиттер? Всё просто. Тот вывод, который со стрелкой – это всегда эмиттер. Тот, что нарисован перпендикулярно (под углом в 90 0) к центральной черте – это вывод базы. А тот, что остался – это коллектор.

Также на принципиальных схемах транзистор помечается символом VT или Q . В старых советских книгах по электронике можно встретить обозначение в виде буквы V или T . Далее указывается порядковый номер транзистора в схеме, например, Q505 или VT33. Стоит учитывать, что буквами VT и Q обозначаются не только биполярные транзисторы, но и полевые в том числе.

В реальной электронике транзисторы легко спутать с другими электронными компонентами, например, симисторами, тиристорами, интегральными стабилизаторами, так как те имеют такие же корпуса. Особенно легко запутаться, когда на электронном компоненте нанесена неизвестная маркировка.

В таком случае нужно знать, что на многих печатных платах производится разметка позиционирования и указывается тип элемента. Это так называемая шелкография. Так на печатной плате рядом с деталью может быть написано Q305. Это значит, что этот элемент транзистор и его порядковый номер в принципиальной схеме – 305. Также бывает, что рядом с выводами указывается название электрода транзистора. Так, если рядом с выводом есть буква E, то это эмиттерный электрод транзистора. Таким образом, можно чисто визуально определить, что же установлено на плате – транзистор или совсем другой элемент.

Как уже говорилось, это утверждение справедливо не только для биполярных транзисторов, но и для полевых. Поэтому, после определения типа элемента, необходимо уточнять класс транзистора (биполярный или полевой) по маркировке, нанесённой на его корпус.


Полевой транзистор FR5305 на печатной плате прибора. Рядом указан тип элемента — VT

Любой транзистор имеет свой типономинал или маркировку. Пример маркировки: КТ814. По ней можно узнать все параметры элемента. Как правило, они указаны в даташите (datasheet). Он же справочный лист или техническая документация. Также могут быть транзисторы этой же серии, но чуть с другими электрическими параметрами. Тогда название содержит дополнительные символы в конце, или, реже, в начале маркировки. (например, букву А или Г).

Зачем так заморачиваться со всякими дополнительными обозначениями? Дело в том, что в процессе производства очень сложно достичь одинаковых характеристик у всех транзисторов. Всегда есть определённое, пусть и, небольшое, но отличие в параметрах. Поэтому их делят на группы (или модификации).

Строго говоря, параметры транзисторов разных партий могут довольно существенно различаться. Особенно это было заметно ранее, когда технология их массового производства только оттачивалась.

Полярность цилиндрической батарейки Условное графическое обозначение
и условное графическое обозначение. батарейки на схеме в соответствии с ГОСТ.

Обозначение батарейки на электрических схемах содержит короткую черту, обозначающую отрицательный полюс и длинную черту – положительный полюс. Одиночную батарейку, используемую для питания прибора, на схемах обозначают латинской буквой G, а батарею, состоящую из нескольких батареек буквами GB.

Примеры использования обозначения батареек в схемах.

Самое простое условное графическое обозначение батарейки или аккумулятора в соответствии с ГОСТ использовано в схеме 1. Более информативное обозначение батареи в соответствии с ГОСТ использовано в схеме 2, здесь отражено количество батареек в составе групповой батареи, указано напряжение батареи и положительный полюс. ГОСТ допускает использовать обозначение батареи, примененное в схеме 3.

Часто в бытовой технике встречается использование нескольких цилиндрических батареек. Включение различного количества последовательно соединенных батареек позволяет получать источники питания, обеспечивающие различное напряжение. Такой батарейный источник питания дает напряжение равное сумме напряжений всех входящих батареек.

Последовательное соединение трех батареек с напряжением 1,5 вольта обеспечивает напряжение питания прибора величиной 4,5 вольта.

При последовательном включении батареек, ток, отдаваемый в нагрузку, сокращается из-за возрастающего внутреннего сопротивления источника питания.

Подключение батареек к пульту дистанционного управления телевизором.

Например, мы сталкиваемся с последовательным включением батареек при их замене в пульте управления телевизором.
Параллельное включение батареек используется редко. Преимущество параллельного включения состоит в увеличении тока нагрузки, собранного таким образом источника питания. Напряжение включенных параллельно батареек остается прежним, равным номинальному напряжению одной батарейки, а ток разряда увеличивается пропорционально количеству объединенных батарей. Несколько слабых батареек можно заменить на одну более мощную, поэтому для маломощных батареек использовать параллельное включение бессмысленно. Параллельно включать есть смысл только мощные батарейки, из-за отсутствия или дороговизны батарейки с еще большим током разряда.


Параллельное включение батареек.

Такое включение имеет недостаток. Батарейки не могут иметь точно совпадающее напряжение на контактах при отключенной нагрузке. У одной батарейки это напряжение может составлять 1,45 вольта, а у другой 1,5 вольта. Это вызовет протекание тока от батарейки с большим напряжением к батарейке с меньшим. Будет происходить разряд при установке батареек в отсеки прибора при отключенной нагрузке. В дальнейшем при такой схеме включения саморазряд происходит быстрее, чем при последовательном включении.
Комбинируя последовательное и параллельное соединение батареек можно получить различную мощность источника батарейного питания.

Чтобы можно было собрать радиоэлектронное устройство, необходимо знать обозначение радиодеталей на схеме и их название, а также порядок их соединения. Для осуществления этой цели и были придуманы схемы. На заре радиотехники радиодетали изображались трехмерными. Для их составления требовались опыт художника и знания внешнего вида деталей. Со временем изображения упрощались, пока не превратились в условные знаки.

Сама схема, на которой нарисованы условные графические обозначения (УГО), называется принципиальной. Она не только показывает, каким образом соединяются те или иные элементы схемы, но и объясняет, как работает все устройство, показывая принцип его действия. Чтобы добиться такого результата, важно правильно показать отдельные группы элементов и соединение между ними.

Помимо принципиальной, существуют и монтажные. Они предназначены для точного отображения каждого элемента относительно друг друга. Арсенал радиоэлементов огромен. Постоянно добавляются новые. Тем не менее УГО на всех схемах почти одинаково, а вот буквенный код существенно отличается. Существует 2 вида стандарта:

  • государственный, в этот стандарт может входить несколько государств;
  • международный, пользуются почти во всем мире.

Но какой бы стандарт ни применялся, он должен четко показать обозначение радиодеталей на схеме и их название. В зависимости от функционала радиодетали УГО могут быть простыми или сложными. Например, можно выделить несколько условных групп:

  • источники питания;
  • индикаторы, датчики;
  • переключатели;
  • полупроводниковые элементы.

Этот перечень неполный и служит лишь для наглядности. Чтобы легче было разобраться в условных обозначениях радиодеталей на схеме, необходимо знать принцип действия этих элементов.

Источники питания

К ним относятся все устройства, способные вырабатывать, аккумулировать или преобразовывать энергию. Первый аккумулятор изобрел и продемонстрировал Александро Вольта в 1800 году. Он представлял собой набор медных пластин, проложенных влажным сукном. Видоизмененный рисунок стал состоять из двух параллельных вертикальных прямых, между которыми стоит многоточие. Оно заменяет недостающие пластины. Если источник питания состоит из одного элемента, многоточие не ставится.

В схеме с постоянным током важно знать, где находится положительное напряжение. Поэтому положительную пластину делают выше, а отрицательную ниже. Причем обозначение аккумулятора на схеме и батарейке ничем не отличается.

Также нет отличия и в буквенном коде Gb. Солнечные батареи, которые вырабатывают ток под влиянием солнечного света, в своем УГО имеют дополнительные стрелки, направленные на батарею.

Если источник питания внешний, например, радиосхема питается от сети, тогда вход питания обозначается клеммами. Это могут быть стрелки, окружности со всевозможными добавлениями. Возле них указывается номинальное напряжение и род тока. Переменное напряжение обозначается знаком «тильда» и может стоять буквенный код Ас. Для постоянного тока на положительном вводе стоит «+», на отрицательном «-«, а может стоять знак «общий». Он обозначается перевернутой буквой Т.

Полупроводники, пожалуй, имеют самую обширную номенклатуру в радиоэлектронике. Постепенно добавляются все новые приборы. Все их можно условно разделить на 3 группы:

  1. Диоды.
  2. Транзисторы.
  3. Микросхемы.

В полупроводниковых приборах используется р-п-переход, схемотехника в УГО старается показывать особенности того или иного прибора. Так, диод способен пропускать ток в одном направлении. Это свойство схематически показано в условном обозначении. Оно выполнено в виде треугольника, у вершины которого стоит черточка. Эта черточка показывает, что ток может идти только по направлению треугольника.

Если к этой прямой пририсован короткий отрезок и он обращен в обратную сторону от направления треугольника, то это уже стабилитрон. Он способен пропускать небольшой ток в обратном направлении. Такое обозначение справедливо только для приборов общего назначения. Например, изображение для диода с барьером Шоттки нарисован s-образный знак.

Некоторые радиодетали имеют свойства двух простых приборов, соединенных вместе. Эту особенность также отмечают. При изображении двустороннего стабилитрона рисуются оба, причем вершины треугольников направлены друг к другу. При обозначении двунаправленного диода изображаются 2 параллельных диода, направленных в разные стороны.

Другие приборы обладают свойствами двух разных деталей, например, варикап. Это полупроводник, поэтому он рисуется треугольником. Однако в основном используется емкость его р-п-перехода, а это уже свойства конденсатора. Поэтому к вершине треугольника пририсовывается знак конденсатора — две параллельные прямые.

Признаки внешних факторов, влияющих на прибор, также нашли свое отражение. Фотодиод преобразует солнечный свет в электрический ток, некоторые виды являются элементами солнечной батареи. Они изображаются как диод, только в круге, и на них направлены 2 стрелки, для показа солнечных лучей. Светодиод, напротив, излучает свет, поэтому стрелки идут от диода.

Транзисторы полярные и биполярные

Транзисторы также являются полупроводниковыми приборами, но имеют в основном два p-n-p-перехода в биполярных транзисторах. Средняя область между двумя переходами является управляющей. Эмиттер инжектирует носители зарядов, а коллектор принимает их.

Корпус изображен кружком. Два p-n-перехода изображены одним отрезком в этом кружке. С одной стороны, к этому отрезку подходит прямая под углом 90 градусов — это база. С другой стороны, 2 косые прямые. Одна из них имеет стрелку — это эмиттер, другая без стрелки — коллектор.

По эмиттеру определяют структуру транзистора. Если стрелка идет по направлению к переходу, то это транзистор p-n-p типа, если от него — то это n-p-n транзистор. Раньше выпускался однопереходный транзистор, его еще называют двухбазовым диодом, имеет один p-n-переход. Обозначается как биполярный, но коллектор отсутствует, а баз две.

Похожий рисунок имеет и полевой транзистор. Отличие в том, что переход у него называется каналом. Прямая со стрелкой подходит к каналу под прямым углом и называется затвором. С противоположной стороны подходят сток и исток. Направление стрелки показывает тип канала. Если стрелка направлена на канал, то канал n-типа, если от него, то p-типа.

Полевой транзистор с изолированным затвором имеет некоторые отличия. Затвор рисуется в виде буквы г и не соединяется с каналом, стрелка помещается между стоком и истоком и имеет то же значение. В транзисторах с двумя изолированными затворами на схеме добавляется второй такой же затвор. Сток и исток взаимозаменяемые, поэтому полевой транзистор можно подключать как угодно, нужно лишь правильно подключить затвор.

Интегральные микросхемы

Интегральные микросхемы являются самыми сложными электронными компонентами. Выводы, как правило, являются частью общей схемы. Их можно разделить на такие виды:

  • аналоговые;
  • цифровые;
  • аналого-цифровые.

На схеме они обозначаются в виде прямоугольника. Внутри стоит код и (или) название схемы. Отходящие выводы пронумерованы. Операционные усилители рисуются треугольником, выходящий сигнал идет из его вершины. Для отсчета выводов на корпусе микросхемы рядом с первым выводом ставится отметка. Обычно это выемка квадратной формы. Чтобы правильно читать микросхемы и обозначения знаков, прилагаются таблицы.

Прочие элементы

Все радиодетали соединяются между собой проводниками. На схеме они изображаются прямыми линиями и чертятся строго по горизонтали и вертикали. Если проводники при пересечении друг с другом имеют электрическую связь, то в этом месте ставится точка. В советских схемах и американских, чтобы показать, что проводники не соединяются, в месте пересечения ставится полуокружность.

Конденсаторы обозначаются двумя параллельными отрезками. Если это электролитический, для подключения которого важно соблюдать полярность, то возле его положительного вывода ставится +. Могут встречаться обозначения электролитических конденсаторов в виде двух параллельных прямоугольников, один из них (отрицательный) окрашивается в черный цвет.

Для обозначения переменных конденсаторов используют стрелку, она по диагонали перечеркивает конденсатор. В подстроечных вместо стрелки используется т-образный знак. Вариконд — конденсатор, меняющий емкость от приложенного напряжения, рисуется, как и переменный, но стрелку заменяет короткая прямая, возле которой стоит буква u. Емкость показывается цифрой и рядом ставится мкФ (микроФарада). Если емкость меньше — буквенный код опускается.

Еще один элемент, без которого не обходится ни одна электрическая схема — это резистор. Обозначается на схеме в виде прямоугольника. Чтобы показать, что резистор переменный, сверху рисуют стрелку. Она может быть соединена либо с одним из выводов, либо являться отдельным выводом. Для подстроечных используют знак в виде буквы т. Как правило, рядом с резистором указывается его сопротивление.

Для обозначения мощности постоянных резисторов могут использоваться знаки в виде черточек. Мощность в 0,05 Вт обозначается тремя косыми, 0,125 Вт — двумя косыми, 0,25 Вт — одной косой, 0,5 Вт — одна продольная. Большая мощность показывается римскими цифрами. Из-за многообразия невозможно провести описание всех обозначений электронных компонентов на схеме. Чтобы определить тот или иной радиоэлемент, пользуются справочниками.

Буквенно-цифровой код

Для простоты радиодетали разделяются на группы по признакам. Группы делятся на виды, виды — на типы. Ниже приведены коды групп:

Для удобства монтажа на печатных платах указываются места для радиодеталей буквенным кодом, рисунком и цифрами. У деталей с полярными выводами у положительного вывода ставится +. В местах для пайки транзисторов каждый вывод помечается соответствующей буквой. Плавкие предохранители и шунты отображаются прямой линией. Выводы микросхем маркируются цифрами. Каждый элемент имеет свой порядковый номер, который указан на плате.

Как научиться читать электрические (принципиальные) схемы начинающему

Рубрика: Статьи обо всем Опубликовано 28.01.2020   ·   Комментарии: 0   ·   На чтение: 10 мин   ·   Просмотры:

Post Views: 3 824

Принципиальные схемы — это основа радиолюбительства и электроники. Схемы помогают собирать устройства и разбираться в работе радиодеталей. Без них была бы полная неразбериха, если бы детали рисовали на схемах так, как они выглядят на самом деле.

Особенности чтения схем

В принципиальных схемах проводники (или дорожки) обозначаются линиями.


Так обозначаются проводники, которые пересекаются, но они не имеют общего соединения и электрически друг с другом не связаны.

А вот так они выглядят, если между ними есть соединение. Черная точка — это узел в схеме. Узел — это соединение нескольких проводников или деталей вместе. Они электрически друг с другом связаны.

Общая точка

Часто у начинающих радиолюбителей возникает вопрос — что это за символ на схеме?

Это общая точка (GND, земля). Раньше ее называли общим проводом. Так обозначается единый провод питания. Обычно это минус питания. Раньше на схемах могли сделать общим проводом и плюс питания. В данном случае схема без общей точки выглядела бы вот так:
Общая точка с однополярным питанием визуально лучше и компактнее выглядит, чем если просто сделать единую линию между ними.

Еще общей точкой ее называют потому, что относительно нее можно измерять любые остальные точки на схемах. Например, ставите щуп мультиметра на общую точку, а вторым щупом можете проверить любую часть цепи на схеме.

Почему она может называться землей (GND)? Раньше в качестве общего провода могло использоваться шасси корпуса прибора. Из-за этого возникла путаница между заземлением и землей. Оно интерпретируется в контексте схемы. Та схема, что была разобрана выше — общая точка (земля) это просто минус питания. Другое дело это двуполярные источники тока и заземление.

Двуполярное питание и общая точка

В двуполярном питании общая точка — это средний контакт между плюсом и минусом.

Заземление

Примером заземления может послужить фильтр в компьютерных блоках питания.

С конденсаторного фильтра помехи идут на корпус блока питания. Это и есть заземление. А с блока питания они должны уходить в розетку, если у вас есть заземление, иначе сам корпус блока питания может быть под напряжением. Токи там не большие, они не опасны для жизни. Это делается с целью уменьшения импульсных помех в блоке питания и безопасности.

Иногда в блоках питания вместо корпуса помехи с конденсатора идут на общую точку. Это все зависит от конструкции и схемотехники. В этом случае помех будет больше, чем с заземлением.

А вообще, на схемах есть разные заземления. Например, в цифровой технике разделяют аналоговую землю и цифровую. чтобы не нарушать режимы работы схемы. Импульсные помехи могут повлиять на аналоговую часть схемы.

Номиналы радиодеталей

Вообще, в этом плане есть разногласия. Согласно ГОСТУ на текущий момент, номиналы деталей на принципиальных схемах не указывается. Это сделано ради того, чтобы не нагромождать схему информацией.

К принципиальной схеме прилагается список деталей, монтажная и структурные схемы, а также печатная плата.

Есть еще один общепринятый стандарт. На схемах указываются номиналы некоторых деталей и их рабочие напряжения.

Например, на этой схеме есть два резистора.
По умолчанию сопротивление без приставки пишется только числом. У R2 сопротивление равно 220 Ом. А у R3 после числа есть буква. Сопротивление этого резистора читается как 2,2 кОм (2 200 Ом).

Рассмотрим на схеме два конденсатора.

В данном случае C5 это неполярный конденсатор с емкостью 0,01 мкФ. Микрофарады могут обозначаться как мкФ, так и uF. А конденсатор С6 полярный и электролитический. На это указывает знак плюс возле УГО. Емкость С6 равна 470 мкФ. Номинальное рабочее напряжение указывается в вольтах. Здесь для С6 это 16 В.

Нанофарады обозначаются как nF.

Если на схеме нет приставки микрофарад (мкФ, uF), или нанофарад (нФ, nF) то емкость этого конденсатора измеряется в пикофарадах (пФ, pF). Такое условие не общепринятое, поэтому тщательно изучите схему, которую вы собираетесь читать или собирать. В фарадах (F) емкостей мало, поэтому используются мкФ, нФ и пФ.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.

Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Как научиться читать принципиальные схемы

На самом деле есть только несколько способов. Это теория и практика. Если вы выучите обозначение радиодеталей, это еще не значит, что вы выучили схемотехнику. Это все равно, что выучить азбуку, но без грамматики и практики вы не выучите язык.

Теория — это схемотехника, книги, описание принципа работы схемы. Практика — это сборка устройств, ремонт и пайка.

Например простая схема усилителя на одном транзисторе.

Вход X1 плюс (левый или правый канал), X2 минус. Звуковой сигнал поступает на электролитический конденсатор C1. Он защищает транзистор VT1 от замыкания, поскольку транзистор VT1 постоянно открыт при помощи делителя напряжения на R1 и R2. Делитель напряжения устанавливает рабочую точку на базе транзистора VT1, и транзистор не искажает входной сигнал. Резистор R3 и конденсатор C2, которые подключены к эмиттеру транзистора VT1, выполняют функцию термостабилизации рабочей точки при повышении температуры транзистора. Электролитический конденсатор C3 накапливает и фильтрует питающее напряжение. Динамическая головка BF1 служит выходом звукового сигнала.

Можно ли это понять, только выучив обозначения радиодеталей без схемотехники и теории? Навряд-ли.

Еще сложнее дело обстоит с цифровой техникой.

Что это за микроконтроллер, какие он функции выполняет, какая прошивка и какие фьюзы в нем установлены? А вторая микросхема, какой это усилитель? Без даташитов и описания к схеме не получится понять ее работу.
Изучайте схемотехнику, теорию и практику. Просто выучив название деталей не получится разобраться в схемотехнике. Обозначение радиодеталей выучиться само по себе по мере практики и накопления знаний. Еще все зависит от выбранной отрасли. У связистов одна схемотехника, у ремонтников мобильной техники другая. А те, кто занимается звуком, не очень поймут электриков. Как и наоборот. Чтобы понять другую отрасль, ее схемотехнику и принципы работы нужно в нее погрузиться.

Принципиальные схемы это своего рода язык, у которого есть разные диалекты.

Поэтому, не следует строить иллюзии. Изучайте схемотехнику и собирайте схемы.

Принципиальные схемы помогают собирать устройства, и при изучении теории, понимать работу устройства. Без знаний и опыта, схема это просто схема.

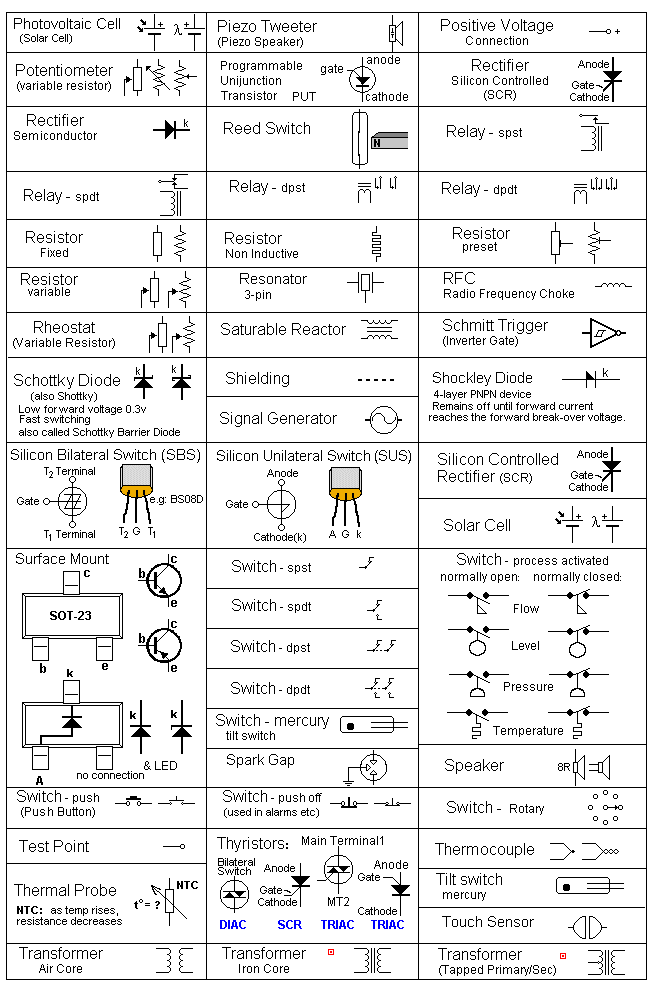

Обозначения радиодеталей на принципиальных схемах

УГО — это условно графическое изображения радиодетали на схеме. Некоторые УГО различаются друг от друга.

Например, в США обозначение резисторов отличается от СНГ и Европы.

Из-за этого меняется восприятие схемы.

Однако внешне и по обозначениям они похожи. Или например, транзисторы. Где-то они чертятся с кругами, а где-то без. Могут различаться размеры и угол стрелок. В таблице представлены УГО отечественных радиодеталей.

Биполярный p-n-p транзистор

Однопереходный транзистор с n базой

Однопереходный транзистор с p базой

Обмотка реле

Заземление

Диод

Диодный мост

Диод Шотки

Двуханодный стабилитрон

Двунаправленный стабилитрон

Обращенный диод

Стабилитрон

Туннельный диод

Варикап

Катушка индуктивности

Катушка индуктивности с подстраиваемым сердечником

Катушка индуктивности с сердечником

Обмотка

Регулируемый сердечник

Опорный конденсатор

Переменный конденсатор

Подстроечный конденсатор

Двухпозиционный переключатель

Герконовый переключатель

Размыкающий переключатель

Замыкающий переключатель

Полевой транзистор с каналом n типа

Полевой транзистор с каналом p типа

Быстродействующий плавкий предохранитель

Инерционно-плавкий предохранитель

Плавкий предохранитель

Пробивной предохранитель

Термическая катушка

Тугоплавкий предохранитель

Выключатель-предохранитель

Разрядник

Разрядник двухэлектродный

Разрядник электрохимический

Разрядник ионный

Разрядник роговой

Разрядник шаровой

Разрядник симметричный

Разрядник трехэлектродный

Разрядник трубчатый

Разрядник угольный

Разрядник вакуумный

Разрядник вентильный

Гнездо телефонное

Разъем

Разъем

Подстроечный резистор

Резистор 0,125 Вт

Резистор 0,25 Вт

Резистор 0,5 Вт

Резистор 1 Вт

Резистор 2 Вт

Резистор 5 Вт

Динистор проводящий в обратном направлении

Динистор запираемый в обратном направлении

Диодный симметричный тиристор

Тетродный тиристор

Тиристор с управлением по катоду

Тиристор с управлением по аноду

Тиристор с управлением по катоду

Тиристор триодный симметричный

Запираемый тиристор с управлением по аноду

Запираемый тиристор с управлением по катоду

Диодная оптопара

Фотодиод

Фототиристор

Фототранзистор

Резистивная оптопара

Светодиод

Тиристорная оптопара

Это далеко не все детали. И зубрить их особого смысла нет. Такие таблицы пригодятся в виде справочника. Можно опознать что за деталь представлена на схеме во время ее изучения или сборки устройства.

Какими буквами обозначаются радиодетали на схемах

Буквенное обозначение на схеме Радиодеталь
R Резисторы (переменный, подстроечный и постоянный)
VD Диоды (стабилитрон, мост, варикап и т.д.)
C Конденсаторы (неполярный, электролитический, переменный и т.д.)
L Катушки и дроссели
SA Переключатели
FU Предохранители
FV Разрядники
X Разъемы
K Реле
VS Тиристоры (тетродные, динисторы, фототиристоры и т.п.)
VT Транзисторы (биполярные, полевые)
HL Светодиоды
U Оптопары

Post Views: 3 824

Обозначение цепей питания в иностранных материалах

РадиоКот >Статьи >

Обозначение цепей питания в иностранных материалах

Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.



VCC, VEE, VDD, VSSоткуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему. Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают VC, VE и VB. Резисторы подключенные к выводам транзистора обозначим RC, RE и RB. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают VCC, VEE и VBB. На практике, например для NPN транзистора включенного по схеме с общим эмиттером, VCC соответствуют плюсу, а VEE минусу источника питания. Соответственно для PNP транзисторов будет наоборот.

Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений VDD и VSS (D — drain, сток; S — source, исток): VDD — плюс, VSS — минус.

Обозначения напряжений на выводах вакуумных ламп могут быть следующие: VP (plate, anode), VK (cathode, именно K, не C), VG (grid, сетка).



Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (VCC — плюс, VEE — минус), а Vdd и Vss для схем на полевых транзисторах (VDD — плюс, VSS — минус). Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов. Например, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Тем не менее, это традиционное устоявшее обозначение для цепей питания независимо от типа проводимости используемых транзисторов.

Для схем с двух полярным питанием VCC и VDD могут интерпретироваться как наибольшее положительное, а VEE и VSS как самое отрицательное напряжение в схеме относительно земли.

Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.



Вот перечень некоторых обозначений (далеко не полный).

Обозначение

Описание

Заметки

GND

Земля (минус питания)

Ground

AGND

Аналоговая земля (минус питания)

Analog ground

DGND

Цифровая земля (минус питания)

Digital ground

Vcc
Vdd
V+
VS+

Плюс питания
(наибольшее положительное напряжение)



Vee
Vss
V-
VS−

Земля, минус питания
(самое отрицательное напряжение)



Vref

Опорное напряжение
(для АЦП, ЦАП, компараторов и др.)

Reference (эталон, образец)

Vpp

Напряжение программирования/стирания

(возможно pp = programming power)

VCORE
VINT

Напряжение питания ядра
(например, в ПЛИС)

Core (ядро)

Internal (внутренний)

VIO
VCCIO

Напряжение питания периферийных схем
(например, в ПЛИС)

Input/Output (ввод/вывод)



Как видно, часто обозначения образуются путём добавления слова, одной или нескольких букв (возможно цифр), которые соответствуют буквам в слове отражающем функцию цепи (например, как Vref).

Иногда обозначения Vcc и Vdd могут присутствовать у одной микросхемы (или устройства), тогда это может быть, например, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой или периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.

Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют VCC вместе с VSS или VDD вместе с VEE, но смысл, обычно, сохраняется — VCC > VSS, VDD > VEE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др., обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.

Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.



Информация собрана из различных источников в сети Интернет.
Специально для сайта radiokot.ru


Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Маркировка радиодеталей. Справочник по цветной и кодовой маркировке радиодеталей и компонентов

Статьи

Главная › Новости

Опубликовано: 06.09.2018

Обозначение радиодеталей на схеме

В радиолюбительском деле могут оказаться полезными справочные сведения по расшифровке номинала и типа различных радиодеталей: резисторы, транзисторы, конденсаторы, диоды, дроссели и индуктивности, а также различных smd электронных компонентов.


В соответствии с правилами международного стандарта, номиналы сопротивление резисторов маркируется цветными полосами. Маркировка с тремя полосками применяется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Если применена шестиполосная система, при маркировки резистора то последний цвет кодирует температурный коэффициент сопротивления (ТКС).


Начинающим Маркировка конденсаторов и резисторов

Маркировка конденсаторов

Отличный справочник для определения параметров и номиналов емкостей, в соответствии с их цветовой международной маркировкой

Маркировка радиодеталей — транзисторы


обозначение радиодеталей, радиоэлементов на плате

Каждый полупроводниковый прибор, в том числе и транзистор, имеет свое уникальное обозначение или маркировку, по которой можно его идентифицировать из кучи других радиокомпонентов.

Маркировка радиодеталей — диоды

Маркировка современных диодов учитывает технические свойства и особенности полупроводника. Материал, из которого изготавливается полупроводник, также обозначается соответствующими буквенными обозначениями. Эта маркировка проставляется вместе с типом, назначением, свойствами полупроводникового прибора и иногда его условным обозначением. Это помогает, правильно подсоединить диод в схему. Выводы катода и анода обозначаются стрелкой или знаками минус или плюс. Цветовая и кодовая маркировка в виде полосок или точек, наносится возле плюсового вывода. Все эти обозначения и цветовая маркировка диода позволяют быстро определить тип полупроводника и правильное его применение в радиолюбительских схемах.

Маркировка радиодеталей — стабилитроны

Маркировка современных стабилитронов должна учитывать технические свойства и особенности этого полупроводника. Зарубежные стабилитроны маркируются и обозначаются в основном по европейской системе PRO ELECTRON и американской JEDEC. Маркировка отечественных стабилитронов и стабисторов.

Маркировка радиодеталей — дросселей и индуктивностей

Предлагаемые справочные сведения по маркировке дросселей и индуктивностей будут особенно полезны радиолюбителям и электронщикам при ремонте радиоприемников и аудиотехники. Да и в других электронных устройствах они не редко встречаются.

Цветовая и кодовая маркировка электронных компонентов отечественных и зарубежных

Копия в djvu формате, справочника И.И. Нестеренко по цветному и кодовому обозначению популярных радиоэлементов.

Маркировка зарубежных компонентов

Отличная радиолюбительская подборка неизвестного автора по различным типам почти всех радио компонентов

Новости

Реактивная мощность электроустановок Реактивная мощность электроустановок — это своего рода качественный показатель работы электроустановки. Соответственно, чем больше реактив, тем хуже это сказывается на энергосистеме в целом, происходитОбщая методика выбора устройств компенсации реактивных нагрузок Выбор типа, мощности, места установки и режима работы компенсирующих устройств должен обеспечивать наибольшую эконо­мичность при соблюдении всех технических требований. 2. Компенсирующие устройства выбираютсяПерсональный сайт Инвертор реактивной мощности Устройство предназначено для питания бытовых потребителей переменным током. Номинальное напряжение 220 В, мощность потребления 1-5 кВт. Устройство может использоватьсяИспользование конденсаторов для компенсации реактивной мощности коммунально-бытовых нагрузок Среди многочисленных факторов, оказывающих влияние на эффективность работы системы электроснабжения (СЭС), одно из приоритетных мест занимает вопрос компенсации реактивной мощности (КРМ). Однако, в распределительныхГенератор реактивной мощности 2 кВт Устройство предназначено для отмотки показаний индукционных электросчетчиков без изменения их схем включения. Применительно к электронным и электронно-механическим счетчикам, в конструкцию которых заложенаГенератор реактивной мощности 1 Квт Устройство предназначено для отмотки показаний индукционных электросчетчиков без изменения их схем включения. Применительно к электронным и электронно-механическим счетчикам, в конструкцию которых заложенаГенератор реактивной мощности 1 Квт — Разное — СХЕМЫ — Статьи — Радиолюбитель RA4A Генератор реактивной мощности 1 Квт Внимание! Схема выложена для ознокомления. Использование данной схемы противозаконно. Генератор реактивной мощности 1 Квт Устройство предназначеноЭлектронная схема устройства чтобы остановить счётчик электроэнергии Устройство предназначено для остановки индукционных электросчетчиков без изменения их схем включения, Схема подходит к современным электронным и электронно-механическим электросчётчикам. Устройство позволяетГенератор реактивной мощности 1 Квт — Способы экономии электроэнергии — Статьи — Сайт промщиков-радиолюбителей Устройство предназначено для отмотки показаний индукционных электросчетчиков без измене-ния их схем включения. Применительно к электронным и электронно-механическим счетчикам, в кон-струкцию которых заложена неспособностьКомпенсация реактивной мощности и индуктивности линий. [Разделы] [Оглавление раздела] [Главная страница СПЭТ] [Назад] [Дальше] Компенсация реактивной мощности и индуктивности линий. Общие положения. Как известно, значительная часть

Радиодетали — условные обозначения на схеме. Как прочитать обозначение радиодеталей в схеме?

В статье вы узнаете о том, какие радиодетали существуют. Обозначения на схеме по ГОСТу будут учтены. Начать нужно с самых распространенных — резисторов и конденсаторов.

Для сборки конструкции необходимо знать, как на самом деле выглядят радиодетали, а также как они обозначены на электрических схемах. Радиодеталей очень много — транзисторы, конденсаторы, резисторы, диоды и т. Д.

Конденсаторы

Конденсаторы — это части, которые встречаются в любой конструкции без исключения. Обычно самые простые конденсаторы представляют собой две металлические пластины. А в качестве диэлектрической составляющей выступает воздух. Сразу вспомню уроки физики в школе, когда обсуждалась тема конденсаторов. В качестве модели было два огромных плоских круглых сальника. Они подошли друг к другу, затем удалились. И в каждой позиции производились замеры. Следует отметить, что вместо воздуха можно использовать слюду, а также любой материал, не проводящий электрический ток.Обозначение радиодеталей на импортных концепциях отличается от ГОСТов, принятых в нашей стране.

Обратите внимание на то, что через обычные конденсаторы не проходит постоянный ток. С другой стороны, переменный ток проходит через него без особого труда. Учитывая это свойство, конденсатор устанавливают только там, где необходимо разделить переменную составляющую на постоянном токе. Поэтому можно составить схему замены (по теореме Кирхгофа):

  1. При работе на переменном токе конденсатор заменяется отрезком проводника с нулевым сопротивлением.
  2. При работе в цепи постоянного тока конденсатор заменяется (нет, не емкостным!) На сопротивление.

Основная характеристика конденсатора — электрическая емкость. Единица вместимости — Фарад. Он очень большой. На практике, как правило, используются конденсаторы, емкость которых измеряется в микрофарадах, нанофарадах, микрофарадах. На схемах конденсатор обозначен двумя параллельными черточками, от которых проведены изгибы.

Конденсаторы переменной емкости

Есть еще такое устройство, у которого изменяется емкость (в данном случае из-за того, что есть подвижные пластины).Емкость зависит от размера пластины (в формуле S — ее площадь), а также от расстояния между электродами. В конденсаторе переменной емкости с воздушным диэлектриком, например, благодаря наличию подвижной части можно быстро изменять площадь. Следовательно, изменится и емкость. А вот обозначение радиодеталей на зарубежных схемах несколько иное. Резистор, например, изображен на них ломаной кривой.

Одна из разновидностей конденсаторов переменной емкости -трим.Их активно используют в схемах, в которых есть сильная зависимость от паразитных емкостей. А если установить конденсатор постоянного номинала, вся конструкция не будет корректно работать. Поэтому необходимо установить универсальный элемент, который после окончательной установки можно будет отрегулировать и зафиксировать в оптимальном положении. Диаграммы обозначены так же, как и константы, но только параллельные пластины перечеркнуты стрелкой.

Конденсаторы постоянной

Эти элементы имеют отличия в конструкции, а также в материалах, из которых они изготовлены.Можно выделить наиболее популярные типы диэлектриков:

  1. Air.
  2. Слюда.
  3. Керамика.

Но это касается исключительно неполярных элементов. Есть еще конденсаторы электролитические (полярные). Именно эти элементы обладают очень большой емкостью, от десятых долей микрофарад до нескольких тысяч. Помимо емкости таких элементов есть еще один параметр — максимальное значение напряжения, при котором его использование разрешено. Эти параметры прописаны на схемах и на корпусах конденсаторов.

Обозначения конденсаторов в схемах

Стоит отметить, что в случае использования настраиваемых или переменных конденсаторов указываются два значения: минимальная и максимальная емкость. На самом деле на корпусе всегда можно найти диапазон, в котором изменится емкость, если повернуть ось устройства из одного крайнего положения в другое.

Предположим, имеется переменный конденсатор емкостью 9–240 (значение по умолчанию в пикофарадах). Это означает, что при минимальном перекрытии пластин емкость составляет 9 пФ.А на максимуме — 240 пФ. Стоит более подробно рассмотреть обозначение радиодеталей на схеме и их название, чтобы иметь возможность правильно читать техническую документацию.

Соединение конденсаторов

Сразу можно выделить три типа (а их столько) соединений элементов:

  1. Последовательное — общую емкость всей цепочки легко подсчитать. В этом случае он будет равен произведению всех мощностей элементов, деленному на их сумму.
  2. Параллельный — в этом случае еще проще подсчитать общую мощность. Необходимо добавить конденсаторы всех конденсаторов, которые входят в цепочку.
  3. Смешанная — в этом случае схема разбита на несколько частей. Можно сказать, что он упрощен — одна часть содержит только параллельные элементы, вторая — только последовательно.

И это только общие сведения о конденсаторах, собственно о них можно много рассказать, привести пример занимательных экспериментов.

Резисторы: общая информация

Эти элементы также можно найти в любом исполнении — даже в радио, даже в цепи управления на микроконтроллере. Это фарфоровая трубка, на которую снаружи напыляется тонкая пленка металла (углерода, в частности, сажи). Впрочем, можно нанести даже графит — эффект будет аналогичный. Если резисторы имеют очень низкое сопротивление и большую мощность, то в качестве токопроводящего слоя используется нихромовая проволока.

Основная характеристика резистора — сопротивление.Используется в электрических цепях для установки необходимого тока в определенных цепях. На уроках физики проводилось сравнение с бочкой, наполненной водой: если изменить диаметр трубы, можно было контролировать скорость струи. Стоит отметить, что толщина токоведущего слоя зависит от сопротивления. Чем тоньше этот слой, тем выше сопротивление. При этом обозначения радиодеталей на схемах не зависят от габаритов элемента.

Постоянные резисторы

Из таких элементов можно выделить наиболее распространенные типы:

  1. Металлизированные лакированные термостойкие — сокращенно МЛТ.
  2. Влагостойкость — Солнце.
  3. Карбон лакированный малый — ULM.

Резисторы имеют два основных параметра — мощность и сопротивление. Последний параметр измеряется в омах. Но эта единица измерения крайне мала, поэтому на практике чаще можно встретить элементы, в которых сопротивление измеряется в мегаомах и киломах. Мощность измеряется исключительно в ваттах. А размеры элемента зависят от мощности. Чем он больше, тем крупнее элемент. А теперь о том, что такое обозначение радиодеталей.На схемах импортных и отечественных устройств все элементы могут быть маркированы по-разному.

На отечественных схемах резистор представляет собой небольшой прямоугольник с соотношением сторон 1: 3, его параметры задаются либо сбоку (если элемент расположен вертикально), либо сверху (при горизонтальном расположении). Сначала указывается латинская буква R, затем порядковый номер резистора в цепи.

Переменный резистор (потенциометр)

Постоянное сопротивление имеет всего два вывода.Но переменных три. На электрических цепях и на корпусе элемента указано сопротивление между двумя концевыми контактами. Но между серединой и любым крайним сопротивлением будет меняться в зависимости от положения, в котором находится ось резистора. В этом случае, если подключить два омметра, можно увидеть, как показание одного изменится в меньшую сторону, а второго — в большую. Необходимо понимать, как читать схемы электронных устройств.Обозначения радиодеталей тоже не будут лишними.

Общее сопротивление (между крайними клеммами) остается неизменным. Для регулировки усиления используются переменные резисторы (с их помощью можно изменять громкость в радиоприемниках, телевизорах). Кроме того, в автомобилях активно используются переменные резисторы. Это датчики уровня топлива, регуляторы скорости электродвигателей, яркости освещения.

Подключение резисторов

В этом случае картина полностью такая же, как у конденсаторов:

  1. Последовательное соединение — сопротивление всех элементов в цепи складывается.
  2. Параллельное соединение — произведение сопротивлений делится на сумму.
  3. Смешанная — вся схема разбита на более мелкие цепочки и рассчитывается пошагово.

На этом обзор резисторов можно закончить и приступить к описанию самого интересного элемента — полупроводника (радиодетали на схемах, ГОСТ на УГО, обсуждаются ниже).

Полупроводники

Это самая большая часть всех радиоэлементов, так как в числе полупроводников есть не только стабилитроны, транзисторы, диоды, но и варикапы, вариконды, тиристоры, симисторы, микросхемы и т. Д.Да, микросхемы — это один кристалл, на котором может быть великое множество радиоэлементов — и конденсаторы, и сопротивления, и pn переходы.

Как известно, бывают проводники (например, металлы), диэлектрики (дерево, пластик, ткань). На схеме могут быть различные обозначения радиодеталей (треугольник — это, скорее всего, диод или стабилитрон). Но стоит отметить, что треугольник без дополнительных элементов обозначает логическое заземление в микропроцессорной технике.

Эти материалы либо проводят ток, либо нет, независимо от их агрегатного состояния.Но есть также полупроводники, свойства которых меняются в зависимости от конкретных условий. Это такие материалы, как кремний, германий. Кстати, стекло тоже можно отнести к полупроводникам отчасти — в нормальном состоянии оно не проводит ток, а здесь при нагреве полностью обратный.

Диоды и стабилитроны

Полупроводниковый диод имеет только два электрода: катод (отрицательный) и анод (положительный). Но каковы особенности этой радиокомпоненты? Символы на схеме можно увидеть выше.Итак, вы подключаете плюс питания к аноду и минус к катоду. В этом случае электрический ток будет течь от одного электрода к другому. Стоит отметить, что элемент в этом случае имеет очень небольшое сопротивление. Теперь можно провести эксперимент и снова подключить аккумулятор, тогда сопротивление току увеличивается в несколько раз, и он перестает двигаться. А если пропустить через диод переменный ток, то на выходе вы получите постоянный выход (хотя и с небольшими пульсациями).При использовании мостовой схемы получаются две полуволны (положительные).

Стабилитроны, как и диоды, имеют два электрода — катод и анод. При прямом подключении этот элемент работает так же, как и вышеуказанный диод. Но если пустить ток в обратном направлении, можно увидеть очень интересную картину. Изначально стабилитрон не пропускает ток через себя. Но когда напряжение достигает определенного значения, происходит пробой, и элемент проводит ток. Это напряжение стабилизации.Очень хорошее свойство, благодаря которому получается добиться стабильного напряжения в цепях, полностью избавиться от колебаний, даже самых мелких. Обозначение радиодеталей на схемах выполнено в виде треугольника, а вверху проходит линия, перпендикулярная высоте.

Транзисторы

Если диоды и стабилитроны иногда даже не встречаются в конструкциях, то транзисторы вы найдете в любых (кроме приемника детектора). Транзисторы имеют три электрода:

  1. Base (обозначается сокращенно «B»).
  2. Коллектор (К).
  3. Излучатель (E).

Транзисторы могут работать в нескольких режимах, но чаще всего они используются в усилительном и ключевом (в качестве переключателя). Можно сравнить с рогом — крикнула база, с коллектора послышался усиленный голос. А за эмиттер держите за руку — это тот случай. Основная характеристика транзисторов — коэффициент усиления (соотношение коллекторного тока и базы). Именно этот параметр, наряду со многими другими, является основополагающим для данного радиокомпонента.Обозначения на схеме транзистора — это вертикальная линия и две линии, которые приближаются к нему под углом. Можно выделить несколько распространенных типов транзисторов:

  1. Полярный.
  2. Биполярный.
  3. Поле.

Также существуют транзисторные сборки, состоящие из нескольких усилительных элементов. Вот самые распространенные там радиодетали. Обозначения на схеме были рассмотрены в статье.

p>

Обозначения в радиоэлектронике.Условные графические и буквенные обозначения электрорадиоэлементов. Примеры построения обозначений транзисторов

Приветствую вас, дорогие друзья! Сегодня мы сосредоточимся на биполярных транзисторах и информация будет полезна в первую очередь новичкам. Итак, если вам интересно, что такое транзистор, принцип его действия и вообще с чем его едят, то берем стул для удобства и подходим поближе.

Продолжим, а контент у нас есть, по статье будет удобнее

Типы транзисторов

Существует два основных типа транзисторов: биполярные транзисторы и полевые транзисторы.Конечно, в одной статье можно было бы рассмотреть все типы транзисторов, но я не хочу варить кашу в голове. Поэтому в этой статье мы будем рассматривать исключительно биполярные транзисторы, а о полевых транзисторах я расскажу в одной из следующих статей. Не будем смешивать все в одну кучу, но уделим внимание каждому индивидуально.

Транзистор биполярный

Биполярный транзистор является потомком ламповых триодов, используемых в телевизорах 20-го века.Триоды ушли в небытие и уступили место более функциональным собратьям — транзисторам, а точнее биполярным транзисторам.

Триоды, за редким исключением, используются в аппаратуре меломанов.

Биполярные транзисторы могут выглядеть так.

Как видите, у биполярных транзисторов три вывода, и они могут выглядеть совершенно по-разному по конструкции. Но на электрических схемах они выглядят просто и всегда одинаково. И все это графическое великолепие выглядит примерно так.

Это изображение транзисторов также называется УГО (Условное графическое обозначение).

Причем биполярные транзисторы могут иметь разную проводимость. Существуют транзисторы типа NPN и PNP.

Разница между транзистором n-p-n и транзистором p-n-p заключается в том, что он является «носителем» электрического заряда (электронов или «дырок»). Те. для pnp-транзистора электроны движутся от эмиттера к коллектору и движутся базой. В npn-транзисторе электроны переходят от коллектора к эмиттеру и управляются базой.В итоге приходим к выводу, что для замены в схеме транзистора одного типа проводимости на другой достаточно изменить полярность приложенного напряжения. Или глупо менять полярность источника питания.

Биполярные транзисторы имеют три вывода: коллектор, эмиттер и базу. Думаю, по UGO запутаться будет сложно, но в реальном транзисторе запутаться проще простого.

Обычно где какой вывод определяется директорией, а можно просто.Выводы транзистора кольцо как два диода, соединенных в общей точке (в районе базы транзистора).

Слева — изображение транзистора типа p-n-p, при наборе номера кажется, что (по показаниям мультиметра) перед вами стоят два диода, которые соединены в одной точке своими катодами. Для транзисторов диоды n-p-n типа в базовой точке соединены своими анодами. Думаю после экспериментов с мультиметром будет понятнее.

Принцип работы биполярного транзистора

А теперь попробуем разобраться, как работает транзистор. Я не буду вдаваться в подробности внутреннего устройства транзисторов, так как эта информация только сбивает с толку. Лучше взгляните на эту картинку.

Это изображение лучше всего объясняет, как работает транзистор. На этом изображении человек через реостат управляет током коллектора. Он смотрит на ток базы, если ток базы повышается, то человек тоже увеличивает ток коллектора с учетом коэффициента усиления транзистора h31E.Если базовый ток упадет, то и коллекторный ток уменьшится — человек поправит это с помощью реостата.

Эта аналогия не имеет ничего общего с реальной работой транзистора, но упрощает понимание принципов его работы.

Для транзисторов правила могут быть записаны, чтобы облегчить понимание. (Эти правила взяты из книги).

  1. Коллектор имеет более положительный потенциал, чем эмиттер
  2. Как я уже сказал, схемы база-коллектор и база-эмиттер работают как диоды.
  3. Каждый транзистор имеет ограничения, такие как ток коллектора, ток базы и напряжение коллектор-эмиттер.
  4. В случае соблюдения правил 1-3 ток коллектора Ik прямо пропорционален базовому току Ib. Это соотношение можно записать в виде формулы.

Из этой формулы можно выразить главное свойство транзистора — малый ток базы управляет большим током коллектора.

Текущее усиление.

Он также упоминается как

Исходя из вышесказанного, транзистор может работать в четырех режимах:

  1. Режим отсечки транзистора — в этом режиме переход база-эмиттер закрыт, это может произойти при недостаточном напряжении база-эмиттер.В результате отсутствует базовый ток и, следовательно, ток коллектора.
  2. Активный режим транзистора — это нормальный режим работы транзистора. В этом режиме напряжения база-эмиттер достаточно для размыкания перехода база-эмиттер. Базовый ток достаточен, и ток коллектора также доступен. Ток коллектора равен току базы, умноженному на коэффициент усиления.
  3. Режим насыщения транзистора — транзистор переключается в этот режим, когда базовый ток становится настолько большим, что мощности источника питания просто недостаточно для дальнейшего увеличения тока коллектора.В этом режиме ток коллектора не может увеличиваться после увеличения тока базы.
  4. Режим обратного транзистора — этот режим используется крайне редко. В этом режиме коллектор и эмиттер транзистора меняются местами. В результате таких манипуляций сильно страдает усиление транзистора. Транзистор изначально не предназначался для работы в таком особом режиме.

Чтобы понять, как работает транзистор, нужно рассмотреть конкретные примеры схем, поэтому давайте рассмотрим некоторые из них.

Транзистор в ключевом режиме

Транзистор в режиме переключения — один из корпусов транзисторных схем с общим эмиттером. Транзисторная схема в ключевом режиме используется очень часто. Эта транзисторная схема используется, например, когда необходимо управлять мощной нагрузкой с помощью микроконтроллера. Нога контроллера не способна тянуть мощную нагрузку, а вот транзистор может. Получается, что контроллер управляет транзистором, а транзистор управляет мощной нагрузкой.Ну обо всем по порядку.

Суть этого режима в том, что ток базы управляет током коллектора. Причем ток коллектора намного выше, чем ток базы. Здесь невооруженным глазом видно, что сигнал тока нарастает. Это усиление осуществляется за счет энергии источника питания.

На рисунке представлена ​​схема работы транзистора в ключевом режиме.

Для транзисторных схем напряжения не играют большой роли, важны только токи.Следовательно, если отношение тока коллектора к току базы меньше, чем коэффициент усиления транзистора, то все в порядке.

В этом случае, даже если на базу подать напряжение 5 вольт и в цепь коллектора 500 вольт, то ничего страшного не произойдет, транзистор послушно переключит высоковольтную нагрузку.

Главное, чтобы эти напряжения не превышали предельных значений для конкретного транзистора (задаются в характеристиках транзистора).

Насколько нам известно, текущее значение является характеристикой нагрузки.

Нам неизвестно сопротивление лампы, но мы знаем, что рабочий ток лампы составляет 100 мА. Для того, чтобы транзистор открылся и обеспечил протекание такого тока, нужно подобрать соответствующий базовый ток. Мы можем отрегулировать базовый ток, изменив номинал базового резистора.

Поскольку минимальное значение усиления транзистора равно 10, базовый ток должен быть 10 мА, чтобы транзистор открывался.

Нужный нам ток известен. Напряжение на базовом резисторе будет равно. Это значение напряжения на резисторе было получено из-за того, что 0,6–0,7 В выпадает на переход база-эмиттер, и это не следует забывать учитывать.

В результате вполне можем найти сопротивление резистора

Осталось выбрать конкретное значение из ряда резисторов и дело в шляпе.

Теперь вы наверное думаете, что транзисторный ключ заработает как надо? Что при подключении базового резистора к +5 В свет загорается, когда свет гаснет? Ответ может быть, а может и нет.

Дело в том, что здесь есть небольшой нюанс.

Индикатор гаснет, когда потенциал резистора равен потенциалу земли. Если резистор просто отсоединить от источника напряжения, то здесь все не так просто. Напряжение на базовом резисторе может чудесным образом возникнуть в результате помех или какого-то потустороннего зла 🙂

Чтобы этого не произошло, сделайте следующее. Другой резистор Rbe включен между базой и эмиттером.Этот резистор выбран с номиналом как минимум в 10 раз больше резистора базы Rb (в нашем случае мы взяли резистор 4,3 кОм).

Когда база подключена к какому-либо напряжению, то транзистор работает как надо, резистор Rbe ему не мешает. Этот резистор потребляет лишь небольшую часть тока базы.

В случае, когда на базу не подается напряжение, база подтягивается до потенциала земли, что избавляет нас от всех видов помех.

Здесь мы в принципе разобрались с работой транзистора в ключевом режиме, и как вы могли убедиться, ключевой режим работы — это своего рода усиление сигнала напряжения.В конце концов, мы контролировали напряжение 12 В с помощью низкого напряжения 5 В.

Эмиттерный повторитель

Эмиттерный повторитель является частным случаем транзисторных схем с общим коллектором.

Отличительной особенностью схемы с общим коллектором от схемы с общим эмиттером (вариант с транзисторным переключателем) является то, что эта схема не усиливает сигнал напряжения. То, что проходило через базу, выходило через эмиттер с тем же напряжением.

Действительно, допустим, мы подали 10 вольт на базу, хотя мы знаем, что на переходе база-эмиттер где-то между 0.Делается 6-0,7В. Получается, что на выходе (на эмиттере, на нагрузке Rн) будет напряжение базы минус 0,6В.

Получилось 9,4В, одним словом почти столько же включили и оказалось. Мы позаботились о том, чтобы эта схема не увеличивала сигнал к нам по напряжению.

«Какой тогда смысл в таком включении транзистора?» — ты спрашиваешь. Но оказывается, что у этой схемы есть еще одно очень важное свойство. Схема переключения транзистора с общим коллектором усиливает сигнал по мощности.Мощность — это произведение тока и напряжения, но поскольку напряжение не меняется, мощность увеличивается только за счет тока ! Ток нагрузки — это сумма базового тока и тока коллектора. Но если сравнить ток базы и ток коллектора, то ток базы очень мал по сравнению с током коллектора. Оказывается, ток нагрузки равен току коллектора. И результат — вот эта формула.

Теперь мне кажется понятно, в чем суть схемы эмиттерного повторителя, но это еще не все.

Эмиттерный повторитель имеет еще одно очень ценное качество — высокое входное сопротивление. Это означает, что эта транзисторная схема почти не потребляет ток входного сигнала и не нагружает схему источника сигнала.

Чтобы понять принцип работы транзистора, этих двух схем транзистора будет вполне достаточно. А если вы все-таки поэкспериментируете с паяльником в руках, то прозрение просто не заставит вас ждать, ведь теория есть теория, а практика и личный опыт в сотни раз ценнее!

Где купить транзисторы?

Как и все другие радиодетали, транзисторы можно купить в любом ближайшем магазине радиодеталей.Если вы живете где-то на окраине и не слышали о таких магазинах (как я раньше), то остается последний вариант — заказать транзисторы в интернет-магазине. Сам часто заказываю радиодетали через интернет-магазины, потому что в обычном офлайновом магазине чего-то может просто не оказаться.

Однако, если собираешь устройство чисто для себя, то можно не париться, а получить от старого, и так сказать вдохнуть новую жизнь в старую радиодеталь.

Ну друзья, это все для меня.Сегодня я рассказал вам все, что планировал. Если есть вопросы, то задавайте их в комментариях, если нет, то все равно пишите комментарии, мне всегда важно ваше мнение. Кстати, не забывайте, что каждый, кто оставит комментарий впервые, получит подарок.

Также обязательно подписывайтесь на новые статьи, ведь дальше вас ждет много интересного и полезного.

Желаю удачи, успехов и солнечного настроения!

В н / д Владимир Васильев

стр.С. Друзья, обязательно подписывайтесь на обновления! Оформив подписку, вы будете получать новые материалы прямо на вашу почту! И, кстати, полезный подарок получит каждый подписавший!

Обозначение радиоэлементов. Фотографии и заголовки

Обозначение Имя Фото Описание
Заземление Защитное заземление — защищает людей от поражения электрическим током в электроустановках.
Аккумулятор — это гальванический элемент, в котором химическая энергия преобразуется в электрическую.
Солнечный элемент используется для преобразования солнечной энергии в электрическую.
Вольтметр — измерительный прибор для определения напряжения или ЭДС в электрических цепях.
Амперметр — прибор для измерения силы тока, шкала откалибрована в микроамперах или в амперах.
Выключатель — это переключающее устройство, предназначенное для включения и выключения отдельных цепей или электрического оборудования.
Тактовая кнопка — это механизм переключения, который замыкает электрическую цепь, когда на толкатель оказывается давление.
Лампы накаливания общего назначения, предназначены для внутреннего и наружного освещения.
Мотор (мотор) — устройство, преобразующее электрическую энергию в механическую работу (вращение).
Пьезодинамика (пьезоизлучатели) используются в технике для уведомления об инциденте или событии.
Резистор — это пассивный элемент электрических цепей с определенным значением электрического сопротивления.
Переменный резистор предназначен для плавного изменения тока путем изменения собственного сопротивления.
Фоторезистор Фоторезистор — это резистор, электрическое сопротивление которого изменяется под действием световых лучей (освещения).
Термистор Термисторы или термисторы — это полупроводниковые резисторы с отрицательным температурным коэффициентом сопротивления.
Предохранитель — это электрическое устройство, предназначенное для отключения защищенной цепи путем ее разрушения.
Конденсатор служит для хранения заряда и энергии электрического поля. Конденсатор быстро заряжается и разряжается.
Диод имеет разную проводимость. Назначение диода — проводить электрический ток в одном направлении.
Светоизлучающий диод (LED) — это полупроводниковое устройство, которое создает оптическое излучение при передаче электричества.
Фотодиод — это приемник оптического излучения, который преобразует свет в электрический заряд за счет процесса в p-n-переходе.
Тиристор — это полупроводниковый переключатель, то есть устройство, предназначенное для замыкания и размыкания цепи.
Назначение стабилитрона — стабилизация напряжения на нагрузке при изменении напряжения во внешней цепи.
Транзистор — это полупроводниковое устройство, предназначенное для усиления и управления электрическим током.
Фототранзистор — это полупроводниковый транзистор, чувствительный к световому потоку (освещению), который его излучает.

xn — 18-6kcdusowgbt1a4b.xn — p1ai

Для начинающих О радиодетали | Мастер Cog. Сделай сам!

Для того, чтобы собрать схему, какие радиодетали не нужны: резисторы (сопротивления), транзисторы, диоды, конденсаторы и т.д. Из всего разнообразия радиодеталей нужно уметь быстро отличить нужный по внешнему виду , расшифруйте надпись на его корпусе, определите распиновку. Обо всем этом и пойдет речь ниже.

Эта деталь присутствует практически во всех схемах радиолюбительских схем. Как правило, самый простой конденсатор представляет собой две металлические пластины (пластины) и воздух между ними в качестве диэлектрика. Вместо воздуха может быть фарфор, слюда или другой непроводящий материал. Постоянный ток не проходит через конденсатор, но переменный ток проходит через конденсатор. Благодаря этому свойству конденсатор размещается там, где необходимо отделить постоянный ток от переменного тока.

Для конденсатора основным параметром является емкость.

Единица емкости — микрофарад (мкФ) принята за основу в радиолюбительских конструкциях и в промышленном оборудовании. Но чаще используется другая единица измерения — пикофарад (пФ), одна миллионная микрофарада (1 микрофарад = 1000 нф = 1000000 пФ). На схемах вы найдете и тот, и другой блок. Причем емкости до 9100 пФ включительно указаны на схемах в пикофарадах или нанофарадах (9n1), а выше — в микрофарадах.Если, например, рядом с символом конденсатора написано «27», «510» или «6800», то емкость конденсатора будет соответственно 27, 510, 6800 пФ или n510 (0,51 нФ = 510 пФ или 6n8 = 6,8 nF = 6800pf). Но числа 0,015, 0,25 или 1,0 указывают на то, что емкость конденсатора равна соответствующему количеству микрофарад (0,015 мкФ = 15 нФ = 15000 пФ).

Типы конденсаторов.

Конденсаторы бывают постоянной и переменной емкости.

В конденсаторах переменной емкости емкость изменяется при вращении выступающей наружу оси.В этом случае одна площадка (подвижная) находит ее неподвижной, не соприкасаясь с ней, в результате емкость увеличивается. Помимо этих двух типов, в наших конструкциях используется еще один тип конденсатора — подстроечный. Обычно его устанавливают в то или иное устройство, чтобы при настройке точнее подобрать необходимую емкость и больше не касаться конденсатора. В любительских конструкциях в качестве конденсатора переменной емкости часто используют подстроечный конденсатор — он дешевле и доступнее.

Конденсаторы различаются материалом между пластинами и конструкцией.Бывают конденсаторы воздушные, слюдяные, керамические и др. Этот тип постоянных конденсаторов не является полярным. Другой тип конденсатора — электролитический (полярный). Такие конденсаторы имеют большую емкость — от десятых долей микрофарад до нескольких десятков микрофарад. На схемах к ним указана не только емкость, но и максимальное напряжение, при котором их можно использовать. Например, надпись 10,0 х 25 В означает, что конденсатор емкостью 10 мкФ нужно брать на напряжение 25 В.

Для переменных или подстроечных конденсаторов на схеме указаны предельные значения емкости, которые получаются, если ось конденсатора поворачивается из одного крайнего положения в другое или вращается по кругу (как в подстроечных конденсаторах).Например, надпись 10 — 240 указывает на то, что в одном крайнем положении оси емкость конденсатора составляет 10 пФ, а в другом — 240 пФ. При плавном повороте из одного положения в другое емкость конденсатора также будет плавно изменяться от 10 до 240 пФ или наоборот — от 240 до 10 пФ.

Надо сказать, что эту деталь, как и конденсатор, можно увидеть во многих самоделках. Это фарфоровая трубка (или стержень), на которую снаружи напыляется тончайшая пленка металла или сажи (угля).Поверх маломощных резисторов большой мощности наматывается нихромовая нить. Резистор имеет сопротивление и используется для установки желаемого тока в электрической цепи. Рассмотрим пример с резервуаром: изменяя диаметр трубы (сопротивление нагрузки), можно получить тот или иной расход воды (электрический ток разной силы). Чем тоньше пленка на фарфоровой трубке или стержне, тем больше сопротивление току.

Резисторы бывают постоянными и переменными.

Из постоянных наиболее часто используются резисторы МЛТ (металлизированные лакированные термостойкие), VS (влагостойкие), ULM (малогабаритные угольные лакированные), из переменных — SP (переменное сопротивление) и SPO (переменное сопротивление). объемное сопротивление).Внешний вид постоянных резисторов показан на рис. Ниже.

Резисторы различают по сопротивлению и мощности. Сопротивление, как вы уже знаете, измеряется в омах (Ом), килоомах (кОм) и мегаомах (мегаомах). Мощность выражается в ваттах и ​​обозначается буквой W. Резисторы разной мощности различаются по размеру. Чем выше мощность резистора, тем больше его размер.

Сопротивление резистора указано на диаграммах рядом с его символом.Если сопротивление меньше 1 кОм, цифры указывают количество Ом без единицы измерения. При сопротивлении 1 кОм и более — до 1 МОм укажите количество килоом и поставьте рядом букву «к». Сопротивление 1 МОм и выше выражается количеством МОм с добавлением буквы «М». Например, если на схеме рядом с резистором написано обозначение 510, то сопротивление резистора составляет 510 Ом. Обозначения 3,6 кОм и 820 кОм соответствуют сопротивлениям 3.6 кОм и 820 кОм соответственно. Надпись на схеме 1 МОм или 4,7 МОм означает, что используются сопротивления 1 МОм и 4,7 МОм.

В отличие от постоянных резисторов с двумя выводами, переменные резисторы имеют три таких вывода. На схеме указано сопротивление между крайними выводами переменного резистора. Сопротивление между средним и крайним выводами изменяется при вращении выступающей наружу оси резистора. Более того, когда ось поворачивается в одном направлении, сопротивление между средним выводом и одним из крайних увеличивается, соответственно, уменьшаясь между средним выводом и другим крайним.Когда ось повернута назад, происходит обратное. Это свойство переменного резистора используется, например, для регулировки громкости звука в усилителях, приемниках, телевизорах и т. Д.

Полупроводниковые приборы.

Они состоят из целой группы частей: диодов, стабилитронов, транзисторов. В каждой части используется полупроводниковый материал или, проще говоря, полупроводник. Что это? Все существующие вещества можно условно разделить на три большие группы. Некоторые из них — медь, железо, алюминий и другие металлы — хорошо проводят электрический ток — это проводники.Дерево, фарфор, пластик вообще не проводят электричество. Это непроводники, изоляторы (диэлектрики). Полупроводники занимают промежуточное положение между проводниками и диэлектриками. Такие материалы проводят ток только при определенных условиях.

Диод (см. Рисунок ниже) имеет два вывода: анод и катод. Если подключить к ним аккумулятор полюсами: плюс — к аноду, минус — к катоду, ток будет течь по направлению от анода к катоду. Сопротивление диода в этом направлении невелико.Если попробовать поменять полюса батарей, то есть включить диод «наоборот», то через диод ток не потечет. В этом направлении диод имеет высокое сопротивление. Если пропустить через диод переменный ток, то на выходе у нас будет только одна полуволна — это будет пульсирующий, но постоянный ток. Если подать переменный ток на четыре диода, соединенные мостом, то мы уже получим две положительные полуволны.

Эти полупроводники также имеют два вывода: анод и катод.В прямом направлении (от анода к катоду) стабилитрон работает как диод, позволяя току течь беспрепятственно. Но в обратном направлении он сначала ток не пропускает (как диод), а при повышении подаваемого на него напряжения внезапно «пробивается» и начинает пропускать ток. Напряжение пробоя называется напряжением стабилизации. Он останется неизменным даже при значительном увеличении входного напряжения. Благодаря этому свойству стабилитрон используется во всех случаях, когда необходимо получить стабильное напряжение питания какого-либо устройства при колебаниях, например, сетевого напряжения.

Из полупроводниковых приборов транзистор (см. Рисунок ниже) чаще всего используется в электронике. У него три выхода: база (b), эмиттер (e) и коллектор (k). Транзистор — это усилительное устройство. Его условно можно сравнить с таким известным вам устройством как рог. Достаточно сказать что-то перед узким отверстием рожка, направив широкий в сторону друга, стоящего в нескольких десятках метров, и голос, усиленный рожком, будет отчетливо слышен на расстоянии.Если взять узкое отверстие в качестве входа рупорного усилителя, а широкое — в качестве выхода, то можно сказать, что выходной сигнал в несколько раз больше входного. Это показатель усилительной способности динамика, его коэффициента усиления.

Сейчас ассортимент выпускаемых радиодеталей очень богат, поэтому на рисунках показаны не все их типы.

Но вернемся к транзистору. Если через участок база-эмиттер пропустить слабый ток, он будет усилен транзистором в десятки и даже сотни раз.Усиленный ток будет протекать через секцию коллектор-эмиттер. Если транзистор прозвонит мультиметром базу-эмиттер и базу-коллектор, то это аналогично измерению двух диодов. В зависимости от максимального тока, который может пройти через коллектор, транзисторы делятся на маломощные, средние и высокомощные. Кроме того, эти полупроводниковые устройства могут иметь структуру p-p-p или n-p-p. Так различаются транзисторы при разном чередовании слоев полупроводниковых материалов (если в диоде два слоя материала, их три).Коэффициент усиления транзистора не зависит от его структуры.

Литература: Б.С. Иванов, «ЭЛЕКТРОННЫЕ СДЕЛКИ»


П О П У Л Р Н О Е:

>>
ПОДЕЛИТЬСЯ ДРУЗЬЯМ:

Популярность: 29 094 просмотра.

www.mastervintik.ru

РАДИОЭЛЕМЕНТЫ

В справочном материале приведен внешний вид, наименование и маркировка основных зарубежных радиодеталей — микросхем различных типов, разъемов, кварцевых резонаторов, индукторов и т. Д.Информация действительно полезная, так как многие хорошо знакомы с отечественными запчастями, а вот с импортными мало, а ведь именно они установлены во всех современных схемах. Приветствуется минимальное знание английского языка, так как все надписи не на русском языке. Для удобства детали сгруппированы вместе. Не обращайте внимания на первую букву в описании, например: f_Fuse_5_20Glass — означает стеклянный предохранитель 5х20 мм.

диаграммы — см. справочную информацию по этому вопросу в другой статье.

Запчасти Forum

Обсудить статью РАДИОЭЛЕМЕНТЫ

radioskot.ru

Графические и буквенные обозначения радиодеталей на схемах

Выходной трансформатор
AM амплитудная модуляция
AFC автоматический регулятор частоты
АПЧГ автоматическая регулировка частоты гетеродина
APCHF автоматическая регулировка частоты и фазы
AGC автоматическая регулировка усиления
АРЯ автоматическая регулировка яркости
AS акустическая система
ВСУ антенно-фидер
АЦП аналого-цифровой преобразователь
Амплитудно-частотная характеристика АЧХ
BGIMS большая гибридная интегральная схема
НОМЕР беспроводной пульт дистанционного управления
BIS большая интегральная схема
Биологическая обратная связь блок обработки сигналов
Б.П. блок питания
BR сканер
DBK блок радиоканалов
BS информационный блок
БТК блокировка трансформатора кадрового
BTS трансформатор блокирующий строчный
БОО Блок управления
BC цветовой блок
BCI интегрированный блок цветности (на микросхемах)
VD видеодетектор
VIM импульсная модуляция времени
WU видеоусилитель; устройство ввода (вывода)
HF высокая частота
G гетеродин
GW воспроизводящая головка
MHF высокочастотный генератор
MHF сверхвысокая частота
GZ пусковой генератор; записывающая головка
ГИР индикатор гетеродинного резонанса
ГИС гибридная интегральная схема
ГКР рамный генератор
ГКЧ Генератор качающейся частоты
GMV генератор метровых волн
GPA генератор плавного диапазона
GO генератор конвертов
HS генератор сигналов
GSR Генератор строчной развертки
gss генератор стандартных сигналов
гг тактовый генератор
ГУ универсальная головка
ПИСТОЛЕТ Генератор, управляемый напряжением
D детектор
дв длинные волны
dd фракционный детектор
день делитель напряжения
дм делитель мощности
ДМВ дециметровых волн
ДУ пульт дистанционного управления
ДШПФ фильтр динамического шумоподавления
EASC единая автоматизированная сеть связи
ЕСКД проектная документация на одну систему
час генератор звуковой частоты; задающий генератор
н.с. тормозная система; звуковой сигнал; пикап
ЗЧ звуковая частота
И интегратор
iqm импульсная кодовая модуляция
ИКУ измеритель квазипикового уровня
ims интегральная схема
ini измеритель линейных искажений
инк. инфранизкая частота
и он источник опорного напряжения
сп блок питания
ихх измеритель частотной характеристики
Кому переключатель
КБВ Коэффициент бегущей волны
кв короткие волны
кв / ч чрезвычайно высокая частота
kzv канал записи-воспроизведения
Ким импульсная кодовая модуляция
кк Дефлектор барабана рамы
км матрица кодирования
сщ чрезвычайно низкая частота
КПД КПД
KS линия отклонения катушки
CSV коэффициент стоячей волны
ксвн коэффициент стоячей волны напряжения
КТ КПП
CF фокусирующая катушка
TWT лампа бегущей волны
lz линия задержки
рыбалка лампа обратной волны
л / д лавинный диод
lppt ламповый полупроводниковый телевизор
м модулятор
MA магнитная антенна
МБ метровые волны
мдп структура металл-диэлектрик-полупроводник
МНП структура металл-оксид-полупроводник
мс микросхема
MU микрофонный усилитель
или нелинейные искажения
LF низкая частота
О КОМПАНИИ общая база (включение транзистора по схеме с общей базой)
овчина очень высокая частота
или общий исток (включение транзистора * по схеме с общим истоком)
ОК общий коллектор (включение транзистора по схеме с общим коллектором)
вперед очень низкая частота
oos отрицательный отзыв
ОС отклоняющая система
ОУ операционный усилитель
OE общий эмиттер (включение транзистора по схеме с общим эмиттером)
ПАВ поверхностные акустические волны
пдс двухголосный префикс
Пульт дистанционного управления пульт дистанционного управления
уп. код-преобразователь напряжения
pnc преобразователь напряжения в код
pnch преобразователь частоты напряжения
поз. положительных отзывов
ППУ устройство подавления
пч промежуточная частота; преобразователь частоты
птк переключатель телеканалов
Оч. полный ТВ сигнал
ПТУ телевизор промышленный
УЕ предварительное усилие
PUV предусилитель воспроизведения
BLS записывающий предусилитель
ПФ полосовой фильтр; пьезофильтр
nx передаточная характеристика
пкт. полноцветный телевизионный сигнал
Радар линейный регулятор линейности; радиолокационная станция
RP регистр памяти
Rhcg ручная регулировка частоты гетеродина
РРС Регулятор размера ряда
ПК регистр сдвига; регулятор смешивания
РФ узкий или блочный фильтр
CEA электронное оборудование
СБДУ беспроводная система дистанционного управления
СБИС сверхбольшая интегральная схема
SV средние волны
swp сенсорный выбор программы
Микроволновая печь сверхвысокая частота
кр генератор сигналов
SDV сверхдлинные волны
SDU установка динамического освещения; система дистанционного управления
SC переключатель каналов
SLE всеволновый селектор каналов
sk-d Селектор каналов дециметрового диапазона
СК-М Селектор каналов метрового диапазона
CM смеситель
энч сверхнизкая частота
Совместное предприятие сигнал ячеистого поля
н.с. синхросигнал
SSI строчный синхроимпульс
SU селекторный усилитель
середина средняя частота
телевизор тропосферных радиоволн; Телевизор
телевизоры линия
твз преобразователь выходного аудиоканала
твк выходной трансформатор
Титу Таблица испытаний телевизора
ТКЕ температурный коэффициент емкости
переплетений температурный коэффициент индуктивности
ткммп температурный коэффициент начальной проницаемости
tcns температурный коэффициент стабилизации напряжения
ткс температурный коэффициент сопротивления
м.ф. сетевой трансформатор
торговый центр телецентр
тпк таблица цветных полос
ТУ технические условия
Есть усилитель
HC усилитель воспроизведения
УВС видеоусилитель
УВХ устройство извлечения-хранения
УВЧ усилитель высокочастотного сигнала
УВЧ УВЧ
UZ усилитель записи
УЗЧ усилитель звука
УКВ ультракоротких волн
ULPT телевизор унифицированный полупроводниковый
ULCT унифицированный ламповый полупроводниковый цветной телевизор
ULT телевизор унифицированный
УМЗЧ усилитель мощности звука
CNT унифицированный телевизор
ULF усилитель низкой частоты
УООН усилитель, управляемый напряжением.
UTP усилитель постоянного тока; унифицированный полупроводниковый телевизор
ЦЭКБ усилитель промежуточной частоты
УПЧЗ усилитель промежуточной частоты звука?
УПЧИ image Усилитель промежуточной частоты
URCH усилитель радиочастоты
США интерфейсное устройство; устройство сравнения
УВЧ СВЧ-усилитель
OSS усилитель строчной синхронизации
УрГУ универсальное сенсорное устройство
Uu устройство управления (узел)
УП электрод ускоряющий (управляющий)
УЭИТ универсальная электронная тестовая таблица
PLL фазовая автоподстройка частоты
HPF фильтр верхних частот
FD фазовый детектор; фотодиод
FIM фазово-импульсная модуляция
FM фазовая модуляция
ФНЧ фильтр нижних частот
FPF фильтр промежуточной частоты
ФПЧЗ звуковой фильтр промежуточной частоты
FPCI фильтр ПЧ изображения
ФСИ Фильтр сосредоточенной селективности
ФСС фильтр концентрированной селекции
футов фототранзистор
PFC ФАЧ
ЦАП цифро-аналоговый преобразователь
Цифровая вычислительная машина цифровая вычислительная машина
CMU цветомузыкальная инсталляция
CT центральное телевидение
BH частотный детектор
ЧИМ частотно-импульсная модуляция
ЧМ частотная модуляция
регулировочная шайба широтно-импульсная модуляция
ШС шумовой сигнал
ev электрон-вольт (э В)
КОМПЬЮТЕР. электронная вычислительная машина
ЭДС электродвижущая сила
экв электронный переключатель
CRT электронно-лучевая трубка
ЭМИ электронный музыкальный инструмент
emos электромеханическая обратная связь
ЭДС фильтр электромеханический
EPU игровое устройство
Электронная вычислительная машина электронно-цифровая вычислительная машина

www.radioelementy.ru

Радиодетали — это … Что такое радиодетали?

Радиодетали Обозначение радиодеталей на схемах

Радиодетали — это разговорное название электронных компонентов, используемых для производства цифровых и аналоговых электронных устройств (инструментов).

На появление названия повлиял тот исторический факт, что в начале 20 века радио стало первым повсеместным и в то же время технически сложным для обывателя электронным устройством.Первоначально термин «радиодетали» означал электронные компоненты, используемые для производства радиоприемников; затем повседневно, с некоторой долей иронии, название было расширено на остальные электронные компоненты и устройства, которые больше не имеют прямого соединения с радио.

Классификация

Электронные компоненты подразделяются на активные и пассивные по принципу действия в электрической цепи.

Пассивный

Базовыми элементами, доступными почти во всех электронных схемах радиоэлектронного оборудования (РЭА), являются:

Использование электромагнитной индукции

На основе электромагнитов:

Кроме того, для создания схемы используются все виды соединителей цепи и используются разъединители — ключи; для защиты от перенапряжения и короткого замыкания — предохранители; для восприятия сигнала человеком — лампочки и динамики (динамическая головка громкоговорителя), для генерации сигнала — микрофон и видеокамера; для приема аналогового сигнала, передаваемого в эфире, приемнику необходима антенна, а для работы вне сети электрического тока — аккумуляторы.

Актив
Вакуумные устройства

С развитием электроники появились вакуумные электронные устройства:

Полупроводниковые устройства

Позже получили распространение полупроводниковые устройства:

и более сложные комплексы на их основе — интегральные схемы

По установке метод

Технологически, по способу установки радиодетали можно разделить на:

см. также

Ссылки

dic.Academy.ru

обозначений на схеме. Как читать обозначения радиодеталей на схеме?

Technologies 4 июня 2016 г.

Из статьи вы узнаете о том, какие радиодетали существуют. Обозначения на схеме по ГОСТу будут учтены. Начать нужно с самых распространенных — резисторов и конденсаторов.

Чтобы собрать любую конструкцию, нужно знать, как радиодетали выглядят на самом деле, а также как они обозначены на электрических схемах.Есть много радиодеталей — транзисторы, конденсаторы, резисторы, диоды и т.д.

Конденсаторы — это детали, которые встречаются в любой конструкции без исключения. Обычно самые простые конденсаторы представляют собой две металлические пластины. А воздух действует как диэлектрическая составляющая. Сразу вспоминаю уроки физики в школе, когда обсуждалась тема конденсаторов. В качестве модели использовались две огромные плоские круглые сальники. Их приблизили друг к другу, затем отдалили. И измерения проводились в каждой позиции.Стоит отметить, что вместо воздуха можно использовать слюду, а также любой материал, не проводящий электрический ток. Обозначение радиодеталей на импортных принципиальных схемах отличается от ГОСТов, принятых в нашей стране.

Обратите внимание, что через обычные конденсаторы не протекает постоянный ток. С другой стороны, переменный ток проходит по нему без особого труда. Учитывая это свойство, конденсатор устанавливается только там, где необходимо разделить переменную составляющую постоянного тока.Следовательно, можно составить эквивалентную схему (согласно теореме Кирхгофа):

  1. При работе от переменного тока конденсатор заменяется отрезком проводника с нулевым сопротивлением.
  2. При работе в цепи постоянного тока конденсатор заменяется (нет, не конденсатором!) На сопротивление.

Основной характеристикой конденсатора является его электрическая емкость. Единица вместимости — Фарад. Он очень большой. На практике, как правило, используются конденсаторы, емкость которых измеряется в микрофарадах, нанофарадах, микрофарадах.На схемах конденсатор обозначен в виде двух параллельных линий, от которых идут отводы.

Конденсаторы переменной емкости

Есть еще такой тип устройств, у которых емкость изменяется (в данном случае из-за того, что есть подвижные пластины). Емкость зависит от размера пластины (в формуле S — ее площадь), а также от расстояния между электродами. В конденсаторе переменной емкости с воздушным диэлектриком, например, за счет наличия подвижной части возможно быстрое изменение площади.Следовательно, изменится и емкость. А вот обозначение радиодеталей на зарубежных схемах несколько иное. На них, например, изображен резистор в виде ломаной кривой.

Видео по теме

Конденсаторы постоянной емкости

Эти элементы различаются по конструкции, а также по материалам, из которых они изготовлены. Можно выделить самые популярные типы диэлектриков:

  1. Air.
  2. Слюда.
  3. Керамика.

Но это касается исключительно неполярных элементов.Есть еще конденсаторы электролитические (полярные). Именно эти элементы обладают очень большой емкостью — от десятых долей микрофарад до нескольких тысяч. Помимо емкости, у таких элементов есть еще один параметр — максимальное значение напряжения, при котором допускается его использование. Эти параметры записаны на схемах и на корпусах конденсаторов.

Обозначения конденсаторов на схемах

Стоит отметить, что в случае использования подстроечных или переменных конденсаторов указываются два значения — минимальная и максимальная емкость… На самом деле на корпусе всегда можно найти некий диапазон, в котором емкость будет меняться, если повернуть ось устройства из одного крайнего положения в другое.

Допустим, у вас есть переменный конденсатор емкостью 9–240 (значение по умолчанию в пикофарадах). Это значит, что при минимальном перекрытии пластин емкость будет 9 пФ. А на максимуме — 240 пФ. Стоит более подробно рассмотреть обозначение радиодеталей на схеме и их названия, чтобы иметь возможность правильно читать техническую документацию.

Подключение конденсатора

Сразу можно выделить три типа (их просто так много) составов элементов:

  1. Последовательные — общую емкость всей цепи легко вычислить. В этом случае она будет равна произведению всех мощностей элементов, деленному на их сумму.
  2. Параллельный — в этом случае вычислить общую емкость еще проще. Необходимо сложить емкости всех конденсаторов, включенных в цепочку.
  3. Смешанная — в данном случае схема разбита на несколько частей. Можно сказать, что он упрощается — одна часть содержит только элементы, соединенные параллельно, вторая — только последовательно.

И это только общие сведения о конденсаторах, на самом деле о них можно много говорить, приводить занимательные эксперименты в качестве примера.

Резисторы: общая информация

Эти элементы также можно найти в любой конструкции — даже в радиоприемнике, даже в цепи управления на микроконтроллере.Это фарфоровая трубка, на которую снаружи напыляется тонкая пленка металла (углерода, в частности, сажи). Впрочем, можно даже нанести графит — эффект будет аналогичным. Если резисторы имеют очень низкое сопротивление и большую мощность, то в качестве токопроводящего слоя используется нихромовая проволока.

Основная характеристика резистора — сопротивление. Используется в электрических цепях для установки необходимого значения тока в определенных цепях. На уроках физики проводилось сравнение с бочкой, наполненной водой: если вы измените диаметр трубы, вы можете отрегулировать скорость струи.Следует отметить, что сопротивление зависит от толщины проводящего слоя. Чем тоньше этот слой, тем выше сопротивление. При этом условные обозначения радиодеталей на схемах не зависят от размеров элемента.

Постоянные резисторы

Из таких элементов можно выделить наиболее распространенные типы:

  1. Металлизированные лакированные термостойкие — сокращенно МЛТ.
  2. Влагостойкость — BC.
  3. Малогабаритный лакированный карбон — ULM.

Резисторы имеют два основных параметра — мощность и сопротивление. Последний параметр измеряется в Ом. Но эта единица измерения чрезвычайно мала, поэтому на практике часто можно встретить элементы, у которых сопротивление измеряется в мегомах и килоомах. Мощность измеряется исключительно в ваттах. Причем габариты элемента зависят от мощности. Чем он больше, тем крупнее элемент. А теперь об обозначении радиодеталей. На схемах импортных и отечественных устройств все элементы могут обозначаться по-разному.

На отечественных схемах резистор представляет собой небольшой прямоугольник с соотношением сторон 1: 3, его параметры пишутся либо сбоку (если элемент расположен вертикально), либо сверху (в случае горизонтального расположения). Сначала указывается латинская буква R, затем порядковый номер резистора в цепи.

Переменный резистор (потенциометр)

Постоянные сопротивления имеют только два вывода. Но переменных три. На электрических цепях и на корпусе элемента указано сопротивление между двумя крайними контактами.Но между средним и любым из крайних значений сопротивления будут меняться в зависимости от положения, в котором находится ось резистора. В этом случае, если подключить два омметра, можно увидеть, как показание одного изменится в меньшую сторону, а второго — в большую. Нужно понимать, как читать схемы электронных устройств. Не лишним будет узнать обозначения радиодеталей.

Общее сопротивление (между крайними выводами) останется неизменным.Для регулировки усиления используются переменные резисторы (с их помощью вы меняете громкость в магнитолах, телевизорах). Кроме того, в автомобилях широко используются переменные резисторы. Это датчики уровня топлива, регуляторы скорости электродвигателя, яркости освещения.

Присоединительные резисторы

В данном случае картина полностью противоположна той, что у конденсаторов:

  1. Последовательное соединение — добавляется сопротивление всех элементов в цепи.
  2. Параллельное соединение — произведение сопротивлений делится на сумму.
  3. Смешанная — вся схема разбивается на более мелкие цепочки и рассчитывается поэтапно.

На этом можно закрыть обзор резисторов и приступить к описанию самого интересного элемента — полупроводника (обозначения радиодеталей на схемах, ГОСТ для УГО обсуждаются ниже).

Полупроводники

Это самая большая часть всех радиоэлементов, поскольку в число полупроводников входят не только стабилитроны, транзисторы, диоды, но и варикапы, вариконды, тиристоры, симисторы, микросхемы и т. Д.Да, микросхемы — это один кристалл, на котором может быть великое множество радиоэлементов — и конденсаторы, и сопротивления, и pn-переходы.

Как известно, бывают проводники (например, металлы), диэлектрики (дерево, пластик, ткани). На схеме могут быть разные обозначения радиодеталей (треугольник, скорее всего, диод или стабилитрон). Но стоит отметить, что треугольник без дополнительных элементов обозначает логическое заземление в микропроцессорной технике.

Эти материалы либо проводят ток, либо нет, независимо от того, в каком агрегатном состоянии они находятся. Но есть также полупроводники, свойства которых меняются в зависимости от конкретных условий. Это такие материалы, как кремний, германий. Кстати, стекло тоже отчасти можно отнести к полупроводникам — в обычном состоянии оно не проводит ток, а вот при нагревании картина прямо противоположная.

Диоды и стабилитроны

Полупроводниковый диод имеет только два электрода: катод (отрицательный) и анод (положительный).Но каковы особенности этой радиокомпоненты? Вы можете увидеть обозначения на схеме выше. Итак, вы подключаете блок питания плюсом к аноду и минусом к катоду. В этом случае электрический ток будет течь от одного электрода к другому. Следует отметить, что элемент в этом случае имеет крайне низкое сопротивление. Теперь можно провести эксперимент и подключить аккумулятор реверсом, тогда сопротивление току увеличивается в несколько раз, и он перестает течь. А если через диод пропускать переменный ток, то будет получен постоянный выходной сигнал (хотя и с небольшими колебаниями).При использовании мостовой схемы переключения получаются две полуволны (положительные).

Стабилитроны, как и диоды, имеют два электрода — катод и анод. При прямом подключении этот элемент работает так же, как рассмотренный выше диод. Но если направить ток в обратном направлении, можно увидеть очень интересную картину. Изначально стабилитрон не пропускает ток через себя. Но когда напряжение достигает определенного значения, происходит пробой, и элемент проводит ток.Это напряжение стабилизации. Очень хорошее свойство, благодаря которому можно добиться стабильного напряжения в цепях, полностью избавиться от колебаний, даже самых мелких. Обозначение радиодеталей на схемах выполнено в виде треугольника, а на его вершине проведена линия, перпендикулярная высоте.

Если диоды и стабилитроны иногда даже не встречаются в конструкциях, то транзисторы вы найдете в любом (кроме детекторного приемника).Транзисторы имеют три электрода:

  1. Base (сокращенно буквой «B»).
  2. Коллектор (К).
  3. Излучатель (E).

Транзисторы могут работать в нескольких режимах, но чаще всего они используются в усилителе и ключе (например, переключателе). Можно сравнить с мегафоном — кричали в базу, усиленный голос вылетал из коллектора. И держитесь за излучатель рукой — это тот случай. Основная характеристика транзисторов — коэффициент усиления (отношение тока коллектора к току базы).Именно этот параметр, наряду со многими другими, является основным для данного радиокомпонента. Обозначения на схеме для транзистора представляют собой вертикальную линию и две линии, подходящие к ней под углом. Существует несколько наиболее распространенных типов транзисторов:

  1. Polar.
  2. Биполярный.
  3. Поле.

Также существуют транзисторные сборки, состоящие из нескольких усилительных элементов. Это самые распространенные радиодетали. Обозначения на схеме обсуждались в статье.

Если вы только начали разбираться в радиотехнике, я расскажу об этом в этой статье, , как на схеме обозначены радиодетали, как они называются на ней и какой у них внешний вид .

Здесь вы узнаете, как обозначаются транзистор, диод, конденсатор, микросхема, реле и т.д.

Щелкните для получения более подробной информации.

Как обозначается биполярный транзистор

Все транзисторы имеют три вывода, и если он биполярный, то есть два типа, как видно из изображения перехода PNP и перехода PNN.И три контакта называются эмиттером, k-коллектором и b-базой. Где какой пин на самом транзисторе ищется в справочнике, или введите название транзистора + пины в поиске.

Транзистор имеет следующий вид, и это лишь малая часть их внешнего вида, существующие номиналы полны.

Как обозначается полярный транзистор

Уже есть три пина, которые имеют следующие названия, это s-shutter, i-source, s-сток

Но внешний вид визуально мало отличается, а точнее может иметь одинаковую базу.Вопрос в том, как узнать, что это за база, а это уже из справочников или Интернета по написанному на базе обозначению.

Как обозначается конденсатор

Конденсаторы бывают полярными и неполярными.

Отличие их обозначений в том, что одна из клемм обозначена на полярной знаком «+», а емкость измеряется в микрофарадах «микрофарадах».

А у них такой вид, следует учитывать, что если конденсатор полярный, то на базе на одной из сторон ножек указывается вывод, только на этот раз это в основном знак «-«.

Как обозначаются диод и светодиод

Обозначение светодиода и диода на схеме отличается тем, что светодиод заключен в корпус и выступают две стрелки. Но их роль иная — диод служит для выпрямления тока, а светодиод уже для излучения света.

А у светодиода такой вид.

А это вроде обычные выпрямительные и импульсные диоды например:

Как обозначена микросхема.

Микросхемы

— это уменьшенная схема, выполняющая ту или иную функцию, при этом они могут иметь большое количество транзисторов.

А у них такой вид.

Обозначение реле

В первую очередь, думаю, о них слышали автомобилисты, особенно водители «Жигулей».

С тех пор, как не было форсунок и транзисторы не получили широкого распространения, фары, прикуриватель, стартер и все в нем почти включались и управлялись через реле в автомобиле.

Вот простая схема реле.

Здесь все просто, на электромагнитную катушку подается ток определенного напряжения, который, в свою очередь, замыкает или размыкает участок цепи.

На этом статья завершается.

Если хотите, какие радиодетали вы хотите увидеть в следующей статье, пишите в комментариях.

Обозначение радиодеталей на схеме

В данной статье приведен внешний вид и схематическое обозначение радиодетали

Наверное, каждый начинающий радиолюбитель видел и внешне радиодетали, и, возможно, схемы, но что на схеме надо долго думать или искать, и только где-то он может прочитать и увидеть новые для себя слова типа резистор, транзистор, диод и тд.они обозначены. Разберем в этой статье. И так поехали.

1. Резистор

Чаще всего резистор можно увидеть на платах и ​​схемах, так как на платах их больше всего.

Резисторы бывают как постоянные, так и переменные (сопротивление можно регулировать ручкой)

Одна из картинок постоянного резистора ниже и обозначения , постоянного постоянного и переменного на схеме.

А где же переменный резистор выглядит? Это все еще картинка ниже. Прошу прощения за написание этой статьи.

2. Транзистор и его обозначение

Об их функциях написано много информации, но поскольку речь идет о нотации, давайте поговорим о нотации.

Транзисторы бывают биполярными и полярными, с переходами PNP и NPN. Все это учитывается при пайке как на плату, так и в схемах.Посмотрите картинку, вы поймете

Обозначение транзистора npn переход npn

Это эмиттер , К этому коллектор , а В это база Транзисторы pnp переходов будут отличаться тем, что стрелка будет не от базы, а на базу. Для подробностей еще одно фото


Есть еще биполярные и полевые транзисторы, обозначения на схеме полевых транзисторов аналогичны, но разные, так как нет базы эмиттера и коллектора, но есть C — сток, I — исток, Z — выход


И напоследок про транзисторы, как они выглядят на самом деле


В общем, если деталь имеет три ножки, то процентов 80 то что это транзистор.

Если у вас есть транзистор и вы не знаете, что это за переход и где находится коллектор, база и вся остальная информация, то загляните в справочник транзисторов.

Конденсатор, внешний вид и обозначение

Конденсаторы бывают полярные и неполярные, в полярных на схеме добавляют плюс, так как он для постоянного тока, и неполярные, соответственно, для переменного тока.

Они имеют определенную емкость в мкФ (микрофарадах) и рассчитаны на определенное напряжение в вольтах.Все это можно прочитать на корпусе конденсатора

.

Микросхемы , внешнее обозначение на схеме

Уфф уважаемые читатели, таких в мире просто огромное количество, начиная от усилителей и заканчивая телевизорами

.

Первый транзистор

На фото справа вы видите первый рабочий транзистор, который был создан в 1947 году тремя учеными — Уолтером Браттейном, Джоном Бардином и Уильямом Шокли.

Несмотря на то, что первый транзистор был не очень презентабельным, это не помешало ему произвести революцию в электронике.

Трудно представить, какой была бы нынешняя цивилизация, если бы не был изобретен транзистор.

Транзистор — первое твердотельное устройство, способное усиливать, генерировать и преобразовывать электрический сигнал. Он не имеет подверженных вибрации деталей и имеет компактные размеры. Это делает его очень привлекательным для применения в электронике.

Это было небольшое введение, но теперь давайте подробнее рассмотрим, что такое транзистор.

Во-первых, стоит вспомнить, что транзисторы делятся на два больших класса.К первому относятся так называемые биполярные, а ко вторым — полевые (они же униполярные). Основа как полевых, так и биполярных транзисторов — полупроводник. Основным материалом для производства полупроводников является германий и кремний, а также соединение галлия и мышьяка — арсенид галлия ( GaAs, ).

Стоит отметить, что кремниевые транзисторы получили наибольшее распространение, хотя этот факт может скоро пошатнуться, так как развитие технологий продолжается.

Так уж сложилось, но в начале развития полупроводниковой техники биполярный транзистор занял ведущее место. Но не многие знают, что изначально ставка была сделана на создание полевого транзистора. Он был доведен до ума только позже. Прочтите о полевых МОП-транзисторах.

Не будем вдаваться в подробное описание устройства транзистора на физическом уровне, а сначала выясним, как это обозначено на принципиальных схемах. Для новичков в электронике это очень важно.

Для начала нужно сказать, что биполярные транзисторы могут быть двух разных структур. Это структура P-N-P и N-P-N. Хотя мы не будем углубляться в теорию, просто помните, что биполярный транзистор может иметь структуру типа P-N-P или N-P-N.

На принципиальных схемах биполярные транзисторы обозначены так.

Как видите, на рисунке показаны два условных графических символа. Если стрелка внутри круга направлена ​​на центральную линию, то это транзистор P-N-P.Если стрелка направлена ​​наружу, значит, она имеет структуру N-P-N.

Небольшой совет.

Для того, чтобы не запоминать символ, а сразу определить тип проводимости (p-n-p или n-p-n) биполярного транзистора, можно применить эту аналогию.

Во-первых, давайте посмотрим, куда указывает стрелка на обычном изображении. Далее, мы представляем, что идем в направлении стрелки, и если мы натолкнемся на «стену» — вертикальную линию — тогда это означает: «Пройдите H em»! « H em» — значит п- н -п (п- H -NS).

Ну а если идти и не наезжать на «стенку», то на схеме изображены структуры npn транзисторов … Аналогичная аналогия может быть использована в отношении полевых транзисторов при определении типа канала (n или p ). Об обозначении различных полевых транзисторов читайте на схеме

.

Обычно дискретный, то есть отдельный транзистор имеет три вывода. Раньше его даже называли полупроводниковым триодом. Иногда он может иметь четыре контакта, но четвертый используется для подключения металлического корпуса к общему проводу.Он является экранирующим и не связан с другими выводами. Также один из выводов, обычно коллектор (о нем поговорим позже), может быть в виде фланца для крепления к радиатору охлаждения или быть частью металлического корпуса.

Взгляните. На фото представлены различные транзисторы советского производства, а также начала 90-х годов.

Но это современный импорт.

Каждый из выводов транзистора имеет свое назначение и название: база, эмиттер и коллектор.Обычно эти имена сокращаются и записываются просто B ( Base ), NS ( Emitter ), TO ( Collector ). На зарубежных схемах вывод коллектора обозначен буквой C , это от слова Collector — «коллектор» (глагол Collect — «собрать»). Базовый вывод обозначен как B , от слова Base (от английского Base — «основной»). Это управляющий электрод. Ну а выход эмиттера обозначается буквой E , от слова Emitter — «эмитент» или «источник выбросов».В этом случае эмиттер служит источником электронов, так сказать поставщиком.

Для электронной схемы

В выводы транзисторов необходимо припаять, строго соблюдая распиновку. То есть вывод коллектора припаивается именно к той части схемы, где он должен быть подключен. Нельзя паять вывод коллектора или эмиттера вместо вывода базы. В противном случае схема работать не будет.

Как узнать, где на схеме у транзистора коллектор, а где эмиттер? Это просто.Выход со стрелкой всегда является эмиттером. Тот, который нарисован перпендикулярно (под углом 90 0) к центральной линии, является штифтом основания. А тот, что остался, — это коллекционер.

Также на принципиальных схемах транзистор обозначен символом VT или Q … В старых советских книгах по электронике можно встретить обозначение в виде буквы V или T . .. Далее указывается порядковый номер транзистора в схеме, например Q505 или VT33.При этом следует учитывать, что буквы VT и Q обозначают не только биполярные транзисторы, но и полевые транзисторы.

В реальной электронике транзисторы легко спутать с другими электронными компонентами, например симисторами, тиристорами, встроенными стабилизаторами, поскольку они имеют одинаковые корпуса. Особенно легко запутаться, когда на электронных компонентах нанесена неизвестная маркировка.

В этом случае необходимо знать, что на многих печатных платах обозначено расположение и указан тип элемента.Это так называемая шелкография. Вот так Q305 можно написать на печатной плате рядом с деталью. Это означает, что данный элемент является транзистором и его порядковый номер на принципиальной схеме 305. Также бывает, что название электрода транзистора указано рядом с выводами. Итак, если рядом с выводом стоит буква Е, то это эмиттерный электрод транзистора. Таким образом, можно чисто визуально определить, что на плате установлено — транзистор или совершенно другой элемент.

Как уже было сказано, это утверждение верно не только для биполярных транзисторов, но и для полевых транзисторов. Поэтому после определения типа элемента необходимо уточнить класс транзистора (биполярный или полевой) по нанесенной на его корпусе маркировке.


Полевой транзистор FR5305 на печатной плате прибора. Рядом указан тип элемента — VT

Любой транзистор имеет свой тип или маркировку.Пример маркировки: КТ814. По нему можно узнать все параметры элемента. Как правило, они указываются в даташите. Это также справочный лист или техническая документация. Также могут быть транзисторы одной серии, но с немного разными электрическими параметрами. Тогда имя содержит дополнительные символы в конце или, реже, в начале разметки. (например, буква А или Д).

Зачем заморачиваться со всякими дополнительными обозначениями? Дело в том, что в процессе производства очень сложно добиться одинаковых характеристик для всех транзисторов.Всегда есть некая, пусть небольшая, но разница в параметрах. Поэтому они делятся на группы (или модификации).

Строго говоря, параметры транзисторов разных партий могут довольно существенно различаться. Особенно это было заметно раньше, когда технология их массового производства только совершенствовалась.

D1. Графическое обозначение радиодеталей на схемах

Как научиться читать схемы

У тех, кто только начинает изучать электронику, возникает вопрос: «Как читать принципиальные схемы?». Умение читать принципиальные схемы необходимо для самостоятельной сборки электронного устройства и не только.Что такое принципиальная схема? Принципиальная схема — это графическое представление набора электронных компонентов, соединенных токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы.

Именно на принципиальной схеме показано, как именно нужно подключать радиодетали, чтобы в конечном итоге получить готовое электронное устройство, способное выполнять определенные функции. Чтобы понять, что изображено на принципиальной схеме, сначала нужно знать условные обозначения тех элементов, которые составляют электронную схему… Любая радиодеталь имеет собственное условное графическое обозначение — UGO . … Обычно это структурное расположение или назначение. Так, например, условное графическое обозначение динамика очень точно передает реальное устройство динамика. Так на схеме обозначен динамик.

Согласитесь, очень похоже. Так выглядит символ резистора.

Обычный прямоугольник, внутри которого может быть указана его мощность (в данном случае резистор B мощностью 2 Вт, о чем свидетельствуют две вертикальные линии).А так обозначается обычный конденсатор постоянной емкости.

Это довольно простые элементы. Но полупроводниковые электронные компоненты, такие как транзисторы, микросхемы, симисторы, имеют гораздо более изощренный образ. Так, например, у любого биполярного транзистора минимум три вывода: база, коллектор, эмиттер. На условном изображении биполярного транзистора эти выводы показаны особым образом. Чтобы отличить резистор от транзистора на схеме, во-первых, необходимо знать условное изображение этого элемента и, желательно, его основные свойства и характеристики.Поскольку каждый радиокомпонент уникален, определенная информация может быть графически зашифрована в обычном изображении. Например, известно, что биполярные транзисторы могут иметь разную структуру: p-n-p или n-p-n … Поэтому транзисторы UGO разной конструкции несколько отличаются. Взгляните …

Поэтому, прежде чем начинать разбираться в принципиальных схемах, желательно ознакомиться с радиодетелями и их свойствами.Так будет легче разобраться, что все же показано на схеме.

На нашем сайте уже было рассказано о многих радиодетали и их свойствах, а также их условном обозначении на схеме. Если забыли — добро пожаловать в раздел «Старт».

Помимо обычных изображений радиодеталей, на принципиальной схеме указана другая уточняющая информация. Если вы внимательно посмотрите на схему, то заметите, что рядом с каждым условным изображением радиодетали есть несколько латинских букв, например, VT , BA , С и др.Это сокращенное буквенное обозначение радиокомпонента. Это сделано для того, чтобы при описании работы или настройке схемы можно было ссылаться на тот или иной элемент. Нетрудно заметить, что они тоже пронумерованы, например, так: VT1, C2, R33 и т.д.

Понятно, что однотипных радиодеталей в схеме может быть сколько угодно. Поэтому, чтобы все это упростить, применяется нумерация. Нумерация однотипных деталей, например резисторов, осуществляется на принципиальных схемах по правилу «И».Это, конечно, просто аналогия, но довольно показательная. Взгляните на любую диаграмму, и вы увидите, что радиодетали одного типа нумеруются, начиная слева. в верхнем углу, затем по порядку нумерация идет вниз, затем снова нумерация начинается сверху, затем вниз и так далее. Теперь вспомните, как вы пишете букву «Я». Думаю, с этим все понятно.

Что еще сказать о принципиальной схеме? Вот что. На схеме рядом с каждым радиокомпонентом указаны его основные параметры или типовой тип.Иногда эту информацию помещают в таблицу, чтобы облегчить понимание концепции. Например, рядом с изображением конденсатора, как правило, указывается его номинальная емкость в микрофарадах или пикофарадах. При необходимости также может быть указано номинальное рабочее напряжение.

Рядом с УГО транзистора обычно указывается размер транзистора, например КТ3107, КТ315, ТИП120 и т.д. указывается тип, который предполагается использовать в схеме.

Для резисторов обычно указывается только их номинальное сопротивление в килоомах, омах или мегаомах. Номинальная мощность резистора зашифрована наклонными линиями внутри прямоугольника. Также мощность резистора на схеме и на его изображении может не указываться. Это означает, что мощность резистора может быть любой, даже самой маленькой, поскольку рабочие токи в цепи незначительны, и даже самый маленький резистор, доступный в отрасли, может их выдержать.

Вот перед вами простейшая схема двухкаскадного усилителя звуковой частоты… На схеме изображено несколько элементов: аккумулятор (или просто аккумулятор) GB1 ; постоянные резисторы R1 , R2 , R3 , R4 ; выключатель питания SA1 , конденсаторы электролитические C1 , C2 ; конденсатор постоянной емкости C3 ; динамик с высоким сопротивлением BA1 ; биполярные транзисторы VT1 , VT2 структур н-п-п … Как видите, я говорю о конкретном элементе схемы латинскими буквами.

Что мы можем узнать, глядя на эту диаграмму?

Любая электроника работает от электрического тока, поэтому в схеме должен быть указан источник тока, от которого схема запитана. Источником тока может быть как аккумулятор, так и сеть переменного тока или источник питания.

Итак. Поскольку схема усилителя питается от аккумулятора постоянного тока GB1, то, следовательно, и аккумулятор имеет полярность: плюс «+» и минус «-».На условном изображении аккумулятора мы видим, что полярность указана рядом с его выводами.

Полярность. Об этом стоит упомянуть отдельно. Например, электролитические конденсаторы С1 и С2 имеют полярность. Если взять настоящий электролитический конденсатор, то на его корпусе указано, какой из его выводов положительный, а какой отрицательный. А теперь самое главное. При самостоятельной сборке электронных устройств необходимо соблюдать полярность подключения электронных деталей в цепи.Несоблюдение этого простого правила приведет к неработоспособности устройства и, возможно, другим нежелательным последствиям. Поэтому не поленитесь время от времени заглядывать в принципиальную схему, по которой вы собираете устройство.

На схеме видно, что для сборки усилителя потребуются постоянные резисторы R1 — R4 мощностью не менее 0,125 Вт. Это видно по их обозначению.

Также можно заметить, что резисторы R2 * и R4 * отмечен звездочкой * … Это означает, что номинальное сопротивление этих резисторов должно быть выбрано для обеспечения оптимальной работы транзистора. Обычно в таких случаях вместо резисторов, номинал которых необходимо подбирать, временно устанавливается переменный резистор с сопротивлением немного большим, чем номинал резистора, указанного на схеме. Для определения оптимальной работы транзистора в этом случае в обрыв коллектора подключают миллиамперметр. Место на схеме, где нужно подключить амперметр, указано на схеме вот так.Также указывается ток, что соответствует оптимальной работе транзистора.

Напомним, что для измерения силы тока амперметр включается в разрыв цепи.

Далее включаем схему усилителя переключателем SA1 и начинаем менять сопротивление переменным резистором R2 * … При этом следят показания амперметра и миллиамперметр показывает ток 0,4 — 0,6 миллиампер (мА). На этом настройка режима транзистора VT1 считается завершенной.Вместо переменного резистора R2 *, который мы установили в схеме при настройке, установлен резистор с таким номинальным сопротивлением, которое равно сопротивлению переменного резистора, полученному в результате настройки.

Какой вывод из всей этой длинной истории о том, как работает схема? И напрашивается вывод, что если на схеме вы видите какой-либо радиокомпонент со звездочкой (например, R5 * ), это означает, что в процессе сборки устройства по данной принципиальной схеме необходимо будет установить работа определенных участков схемы.Как правило, о том, как наладить работу устройства, говорится в описании самой принципиальной схемы.

Если посмотреть на схему усилителя, то можно также заметить, что на ней есть такой символ.

Этим обозначением обозначается так называемый общий провод … В технической документации он называется корпусом. Как видите, общий провод в показанной схеме усилителя — это провод, который подключен к отрицательной «-» клемме батареи GB1. Для других схем общим проводом также может быть провод, подключенный к плюсу источника питания.В схемах с биполярным питанием общий провод указывается отдельно и не подключается ни к положительной, ни к отрицательной клемме источника питания.

Почему на схеме обозначен «общий провод» или «корпус»?

Все измерения в схеме выполняются относительно общего провода, за исключением тех, которые согласовываются отдельно, а также подключаются к нему периферийные устройства … По общему проводу проходит общий ток, потребляемый всеми элементами схема.

На самом деле общий провод схемы часто подключается к металлическому корпусу электронного устройства или металлическому шасси, на котором установлены печатные платы.

Следует понимать, что общий провод не совпадает с «массой». « Земля » — это заземление, то есть искусственное соединение с землей посредством заземляющего устройства. На схемах это обозначено следующим образом.

В некоторых случаях общий провод устройства заземляется.

Как уже было сказано, все радиокомпоненты на принципиальной схеме соединены с помощью токоведущих проводов. Токоведущий провод может быть медным проводом или дорожкой из медной фольги на печатной плате. Токоведущий провод на принципиальной схеме обозначен правильной линией. Нравится.

Места пайки (электрического соединения) этих проводов между собой или с выводами радиодеталей выделены жирным шрифтом. Нравится.

Следует понимать, что на принципиальной схеме точка обозначает только соединение трех и более проводов или клемм. Если на схеме показано соединение двух проводников, например, вывод радиодеталей и проводника, то схема будет перегружена ненужными изображениями и при этом потеряна ее информативность и лаконичность. Поэтому следует понимать, что в реальной схеме могут быть электрические соединения, которые на принципиальной схеме не показаны.

В следующей части рассматриваются соединения и соединители, повторяющиеся и механически соединенные элементы, экранированные части и проводники. Нажмите « Далее » …

ИЗ где начинается практическая электроника? Конечно с радиодетали! Их разнообразие просто поражает. Здесь вы найдете статьи про всевозможные радиодетали, познакомитесь с их назначением, параметрами и свойствами. Узнайте, где и в каких устройствах используются определенные электронные компоненты.

Чтобы перейти к интересующей статье, щелкните ссылку или уменьшенное изображение, расположенное рядом с кратким описанием материала.

Как купить радиодетали через интернет? Этот вопрос задают многие радиолюбители. В статье рассказывается, как можно заказать радиодетали в интернет-магазине радиодеталей с доставкой по почте.

В этой статье я расскажу, как купить радиодетали и электронные модули в одном из крупнейших интернет-магазинов AliExpress.com за совсем небольшие деньги 🙂

Помимо широко распространенных в электронике плоских SMD-резисторов, используются MELF-резисторы в цилиндрическом корпусе.В чем их преимущества и недостатки? Где они используются и как определить их мощность?

Размеры пакетов резисторов SMD стандартизированы, и они наверняка многим известны. Но так ли все просто? Здесь вы узнаете о двух системах кодирования размеров SMD-компонентов, узнаете, как определить реальный размер чип-резистора по его размеру и наоборот. Познакомьтесь с самыми маленькими представителями SMD резисторов, которые существуют сейчас. Кроме того, представлена ​​таблица типоразмеров SMD резисторов и их сборок.

Здесь вы узнаете, что такое температурный коэффициент сопротивления резистора (TCR), а также какие TCR имеют различные типы постоянных резисторов. Приводится формула расчета TCS, а также пояснения к иностранным обозначениям, таким как T.C.R и ppm / 0 С.

Помимо постоянных резисторов в электронике активно используются переменные и подстроечные резисторы. Как устроены переменные и подстроечные резисторы, об их разновидностях и пойдет речь в этой статье.Материал подкреплен большим количеством фотографий различных резисторов, что обязательно понравится начинающим радиолюбителям, которые смогут более легко сориентироваться во всем многообразии этих элементов.

Как и любой радиокомпонент, переменные и подстроечные резисторы имеют базовые параметры. Оказывается, их не так уж и мало, и начинающим радиолюбителям не помешает познакомиться с такими интересными параметрами переменных резисторов, как ТКС, функциональные характеристики, долговечность и т. Д.

Полупроводниковый диод — один из самых популярных и распространенных компонентов в электронике. Какие параметры у диода? Где это используется? Какие его разновидности? Это будет тема данной статьи.

Что такое индуктор и почему он используется в электронике? Здесь вы узнаете не только о параметрах индуктора, но и о том, как разные индукторы обозначены на схеме. В статье много фотографий и изображений.

В современной импульсной технике активно применяется диод Шоттки.Чем он отличается от обычных выпрямительных диодов? Как это обозначено на схемах? Каковы его положительные и отрицательные свойства? Обо всем этом вы узнаете из статьи про диод Шоттки.

Стабилитрон

— один из важнейших элементов современной электроники. Ни для кого не секрет, что полупроводниковая электроника очень требовательна к качеству блока питания, а точнее к стабильности питающего напряжения. Здесь на помощь приходит полупроводниковый диод — стабилитрон, который активно применяется для стабилизации напряжения в узлах электронной аппаратуры.

Что такое варикап и где его применяют? В этой статье вы узнаете об удивительном диоде, который используется в качестве переменного конденсатора.

Если вы занимаетесь электроникой, то наверняка сталкивались с задачей подключения нескольких динамиков или динамиков. Это может потребоваться, например, при самостоятельной сборке громкоговорителя, подключении нескольких громкоговорителей к одноканальному усилителю и так далее. Рассмотрены 5 наглядных примеров. Много фото.

Транзистор — это основа современной электроники.Его изобретение произвело революцию в радиотехнике и послужило основой для миниатюризации электроники — создания микросхем. Как транзистор обозначен на принципиальной схеме? Как впаять транзистор в печатную плату? Ответы на эти вопросы вы найдете в этой статье.

Составной транзистор или транзистор Дарлингтона — одна из модификаций биполярного транзистора. О том, где используются составные транзисторы, об их особенностях и отличительных свойствах, вы узнаете из этой статьи.

При выборе аналогов МДП полевых транзисторов необходимо обращаться к технической документации с параметрами и характеристиками конкретного транзистора. В этой статье вы узнаете об основных параметрах силовых MOSFET-транзисторов.

В настоящее время полевые транзисторы все чаще используются в электронике. На принципиальных схемах полевой транзистор обозначается иначе. В статье описано условное графическое обозначение полевых транзисторов на принципиальных схемах.

Что такое транзистор IGBT? Где он используется и как работает? В этой статье вы узнаете о преимуществах транзисторов IGBT, а также о том, как обозначен данный тип транзисторов на принципиальных схемах.

Среди огромного количества полупроводниковых приборов есть динистор. Вы можете узнать, чем динистор отличается от полупроводникового диода, прочитав эту статью.

Что такое глушитель? Защитные диоды или супрессоры все чаще используются в электронном оборудовании для защиты его от высоковольтных импульсных помех.О назначении, параметрах и способах использования защитных диодов вы узнаете из этой статьи.

Самовосстанавливающиеся предохранители все чаще используются в электронном оборудовании. Их можно найти в устройствах автоматизации безопасности, компьютерах, портативных устройствах … По-иностранному самовосстанавливающиеся предохранители называются самовосстанавливающимися предохранителями. Каковы свойства и параметры «бессмертного» предохранителя? Об этом вы узнаете из предложенной статьи.

В настоящее время твердотельные реле все чаще используются в электронике.В чем преимущество твердотельных реле перед электромагнитными и герконовыми реле? Устройство, особенности и типы твердотельных реле.

В литературе по электронике кварцевый резонатор незаслуженно обделен вниманием, хотя этот электромеханический компонент чрезвычайно сильно повлиял на активное развитие технологий радиосвязи, навигации и вычислительных систем.

Помимо хорошо известных алюминиевых электролитических конденсаторов в электронике, используется большое количество всевозможных электролитических конденсаторов с разными типами диэлектрика.Среди них, например, танталовые конденсаторы smd, неполярные электролитические и танталовые выходные конденсаторы. Эта статья поможет начинающим радиолюбителям распознать среди всевозможных радиоэлементов различные электролитические конденсаторы.

Электролитические конденсаторы наряду с другими конденсаторами обладают некоторыми специфическими свойствами, которые необходимо учитывать при их использовании в самодельных электронных устройствах, а также при ремонте электроники.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов.Большинство из них стандартизированы и описаны в нормативных документах. Большинство из них было опубликовано в прошлом веке, а в 2011 году был принят только один новый стандарт (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), поэтому иногда новую элементную базу обозначают по принципу «как кто это придумал». И в этом сложность чтения схем новых устройств. Но в основном условности в электрических схемах описаны и многим хорошо известны.

На схемах часто используются два типа обозначений: графические и буквенные, также часто проставляются номиналы.По этим данным многие сразу могут сказать, как работает схема. Этот навык развивается с годами практики, но сначала вам нужно понять и запомнить символы в электрических цепях. Затем, зная работу каждого элемента, можно представить конечный результат работы устройства.

Для составления и чтения разных диаграмм обычно требуются разные элементы. Типов цепей много, но в электротехнике обычно используются:


Есть много других типов электрических цепей, но они не используются в бытовой практике.Исключение составляет трасса прохождения кабелей по участку, подача электричества в дом. Этот тип документа определенно будет нужен и полезен, но это скорее план, чем диаграмма.

Основные изображения и функциональные знаки

Коммутационные аппараты (переключатели, контакторы и др.) Основаны на контактах разной механики. Есть NO, NC, переключающие контакты. Замыкающий контакт в нормальном состоянии разомкнут, когда он переведен в рабочее состояние, цепь замкнута.Нормально открытый контакт замкнут, но при определенных условиях срабатывает для размыкания цепи.

Переключающий контакт может быть двух- или трехпозиционным. В первом случае работает одна цепочка, потом другая. Второй занимает нейтральную позицию.

Кроме того, контакты могут выполнять разные функции: контактор, разъединитель, выключатель и т. Д. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты.Они показаны на фото ниже.

Только фиксированные контакты могут выполнять основные функции.

Условные обозначения однолинейных схем

Как уже было сказано, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, выключатели, выключатели и т.д. и соединения между ними. Обозначения этих условных элементов можно использовать на схемах электрических щитов.

Основная особенность графических обозначений в электрических схемах заключается в том, что схожие по принципу действия устройства отличаются некоторой мелочью.Например, автоматический выключатель и автоматический выключатель отличаются только двумя небольшими деталями — наличием / отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, отображающего функции этих контактов. Контактор отличается от обозначения выключателя только формой значка на неподвижном контакте. Разница очень небольшая, но устройство и его функции разные. Все эти мелочи нужно смотреть и запоминать.

Также есть небольшая разница между обозначениями УЗО и дифференциального автомата.Это тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело с катушками реле и контактора. Они выглядят как прямоугольник с небольшими графическими дополнениями.

В данном случае это легче запомнить, так как есть довольно серьезные отличия во внешнем виде дополнительных иконок. С фотореле все так просто — лучи солнца ассоциируются со стрелками. Импульсное реле также довольно легко отличить по характерной форме знака.

Немного проще с лампочками и подключениями. У них разные «картинки». Разъемное соединение (например, розетка / вилка или розетка / вилка) выглядит как два кронштейна, а разборное (например, клеммная колодка) выглядит как круги. Причем количество пар галочек или кружков указывает на количество проводов.

Изображение шин и проводов

В любой схеме подходят подключения и в большинстве своем они проводные. Некоторые соединения представляют собой шины — более мощные токопроводящие элементы, от которых могут выходить отводы.Провода обозначены тонкой линией, а места ответвлений / соединений обозначены точками. Если точек нет, это не соединение, а перекресток (нет электрического соединения).

Есть отдельные изображения для автобусов, но они используются, если вам нужно графически отделить их от линий связи, проводов и кабелей.

На схемах подключения часто бывает необходимо указать не только, как проходит кабель или провод, но и его характеристики или способ прокладки.Все это тоже отображается графически. Это также необходимая информация для чтения чертежей.

Как изображены выключатели, выключатели, розетки

Некоторые типы этого оборудования не имеют изображений, утвержденных стандартами. Так, диммеры (диммеры) и кнопочные переключатели остались без обозначения.

Но все остальные типы переключателей имеют свои символы в электрических схемах. Они бывают в открытых и скрытых установках, соответственно также есть две группы иконок.Отличие заключается в положении линии на ключевом изображении. Чтобы понять на схеме, какой тип переключателя имеется в виду, это необходимо помнить.

Есть отдельные обозначения для двухкнопочных и трехкнопочных переключателей. В документации они называются «двойными» и «тройными» соответственно. Есть отличия для корпусов с разной степенью защиты. В помещениях с нормальными условиями эксплуатации устанавливаются выключатели со степенью защиты IP20, возможно, до IP23. Во влажных помещениях (ванная, бассейн) или на открытом воздухе степень защиты должна быть не ниже IP44.Их изображения отличаются тем, что кружки закрашены. Так что их легко отличить.

Есть отдельные изображения для переключателей. Это переключатели, позволяющие управлять включением / выключением света с двух точек (их тоже три, но без стандартных изображений).

В обозначении розеток и групп розеток прослеживается та же тенденция: розетки одинарные, розетки двойные, есть группы по несколько штук. Продукция для помещений с нормальными условиями эксплуатации (IP 20–23) имеет неокрашенный центр, для влажных помещений с корпусом повышенной защиты (IP44 и выше) центр окрашен в темный цвет.

Обозначения в электрических цепях: розетки разного типа, установка (открытые, скрытые)

Разобравшись в логике обозначения и запомнив некоторые исходные данные (в чем разница между условным изображением розетки открытого и скрытого монтажа, например), через некоторое время можно уверенно ориентироваться в чертежах и схемах.

Лампы на схемах

В этом разделе описаны символы на электрических схемах различных ламп и светильников.Здесь лучше обстоят дела с обозначениями новой элементной базы: есть даже таблички для светодиодных ламп и ламп, компактных люминесцентных ламп (экономки). Также хорошо, что изображения ламп разных типов существенно различаются — их сложно спутать. Например, лампы с лампами накаливания изображают в виде круга, с длинными линейными люминесцентными лампами — в длинном узком прямоугольнике. Разница в изображении линейной люминесцентной лампы и светодиодной лампы не очень большая — только штрихи на концах — но тут можно вспомнить.

Стандарт даже содержит символы в электрических схемах потолочного и подвесного светильника (держателя). Также они имеют довольно необычную форму — кружочки небольшого диаметра с черточками. В целом, в этом разделе легче ориентироваться, чем в других.

Элементы основных электрических цепей

Принципиальные схемы устройств содержат различную элементную базу. Также изображены линии связи, клеммы, разъемы, лампочки, но, кроме того, присутствует большое количество радиоэлементов: резисторы, конденсаторы, предохранители, диоды, тиристоры, светодиоды.Большинство условных обозначений в электрических схемах этой элементной базы показано на рисунках ниже.

Более редкие придется искать отдельно. Но большинство схем содержат эти элементы.

Буквенные обозначения в электрических цепях

Кроме графических изображений подписываются элементы на схемах. Это также помогает читать диаграммы. Рядом с буквенным обозначением элемента часто бывает его порядковый номер. Это сделано для того, чтобы потом можно было легко найти тип и параметры в спецификации.

В приведенной выше таблице показаны международные обозначения. Есть еще отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблицей ниже.

Транзистор (от английских слов transfer) — передавать и (re) sistor — сопротивление) — полупроводниковый прибор, предназначенный для усиления, генерации и преобразования электрических колебаний. Наиболее распространены так называемые биполярные транзисторы … Электропроводность эмиттера и коллектора всегда одинакова (p или n), база — противоположная (n или p).Другими словами, биполярный транзистор содержит два pn перехода: один из них соединяет базу с эмиттером (эмиттерный переход), другой — с коллектором (коллекторный переход).

Буквенный код транзисторов — латинские буквы VT. На схемах эти полупроводниковые приборы обозначены, как показано на рис. 1. Здесь короткая черта с линией от середины символизирует основание, две наклонные линии, проведенные к его краям под углом 60 ° — эмиттер и коллектор. . Об электропроводности базы судят по условному обозначению излучателя: если его стрелка направлена ​​на базу (см. Рис.1, VT1), то это означает, что эмиттер имеет тип электропроводности p, а база имеет тип n, если стрелка направлена ​​в противоположную сторону (VT2), то электропроводность эмиттера и базы меняется на противоположную.

Рис. 1. Условное обозначение транзисторов

Знание электропроводности базового эмиттера и коллектора необходимо для правильного подключения транзистора к источнику питания. В справочниках эта информация представлена ​​в виде структурной формулы.Транзистор, база которого имеет проводимость n-типа, обозначается формулой pnp, а транзистор с базой, имеющей электрическую проводимость pnp-типа … В первом случае на базу должно быть подано отрицательное напряжение по отношению к эмиттеру. и коллектор, во втором — положительный.

Для наглядности условное графическое обозначение дискретного транзистора обычно помещается в кружок, символизирующий его корпус. Иногда к одному из выводов транзистора подключают металлический корпус.На схемах это показано точкой на пересечении соответствующей булавки с символом рамки. Если корпус оборудован отдельным выходом, выходную линию можно соединить в круг без точки (VT3 на рис. 1). В целях повышения информативности схем допускается указывать его тип рядом с позиционным обозначением транзистора.

Линии электрической связи от эмиттера и коллектора проходят в одном из двух направлений: перпендикулярно или параллельно клемме базы (VT3-VT5).Излом штифта основания допускается только на определенном расстоянии от обозначения кузова (VT4).

Транзистор может иметь несколько эмиттерных областей (эмиттеров). При этом условные обозначения излучателей обычно изображаются на одной стороне базового символа, а круг обозначения корпуса заменяется овалом (рис. 1, VT6).

Стандарт позволяет изображать транзисторы без символа корпуса, например, при изображении неупакованных транзисторов или когда необходимо показать транзисторы, которые являются частью сборки транзисторов или интегральной схемы на схеме.

Поскольку буквенный код VT предназначен для обозначения транзисторов, выполненных в виде независимого устройства, транзисторы сборок обозначаются одним из следующих способов: либо использовать код VT и присваивать им порядковые номера вместе с другими транзисторами (в В этом случае такую ​​запись ставят на поле схемы: VT1-VT4 К159НТ1), либо используют код аналоговых микросхем (DA) и указывают принадлежность транзисторов в сборке в условном обозначении (рис.2, DA1.1, DA1.2). Выводам таких транзисторов, как правило, дается условная нумерация, присвоенная выводам корпуса, в котором сделана матрица.

Рис. 2. Условное обозначение транзисторных сборок

Без условного обозначения корпуса на схемах также изображены транзисторы аналоговых и цифровых микросхем (например, на рис. 2 показаны структуры транзисторов n-p-n с тремя и четырьмя эмиттерами).

Графические символы для некоторых разновидностей биполярных транзисторов получаются путем введения специальных символов в основной символ.Так, чтобы изобразить лавинный транзистор, знак эффекта лавинного пробоя помещается между символами эмиттера и коллектора (см. Рис. 3, VT1, VT2). При повороте обозначения транзистора на схеме положение этого знака должно оставаться неизменным.

Рис. 3. Обозначение лавинных транзисторов

Обозначение однопереходного транзистора устроено иначе: у него один p-n-переход, но два базовых выхода. Обозначение эмиттера в обозначении этого транзистора проводится до середины символа базы (рис.3, VT3, VT4). Об электропроводности последнего судят по символу излучателя (направление стрелки).

Обозначение однопереходного транзистора аналогично обозначению большой группы транзисторов с pn-переходом, называемой полевой … Основой такого транзистора является канал с n- или p-типом электропроводности, созданный в полупроводнике. и оборудован двумя выводами (исток и сток). Сопротивление канала контролируется третьим электродом — затвором.Канал изображен так же, как база биполярного транзистора, но помещен в середину круглого корпуса (рис.4, VT1), к нему с одной стороны подключены символы истока и стока. , затвор — с другой стороны на продолжении исходной строки. Электропроводность канала указана стрелкой на символе затвора (на рис. 4 условное графическое обозначение VT1 символизирует транзистор с каналом n-типа, VT2 — с каналом p-типа).

Фиг.4. Условное обозначение полевых транзисторов

В условном графическом обозначении полевых транзисторов с изолированным затвором (изображается штрихом, параллельным обозначению канала с выходом на продолжении линии истока), электропроводность канала показана как стрелка, помещенная между символами истока и стока. Если стрелка направлена ​​на канал, это означает, что транзистор изображен с каналом n-типа, а если в обратном направлении (см.рис.4, VT3) — с каналом р-типа. То же самое проделайте при наличии вывода с подложки (VT4), а также при отображении полевого транзистора с так называемым индуцированным каналом, символ которого — три коротких черточки (см. Рис. 4, VT5, VT6). Если подложка подключена к одному из электродов (обычно к источнику), это отображается внутри обозначения без точки (VT7, VT8).

Полевой транзистор может иметь несколько вентилей. Они обозначены более короткими черточками, а выходная линия первого затвора должна быть размещена на продолжении исходной линии (VT9).

Линии-выводы полевого транзистора разрешается загибать только на определенном расстоянии от обозначения корпуса (см. Рис. 4, VT1). В некоторых типах полевых транзисторов корпус может быть подключен к одному из электродов или иметь независимый вывод (например, транзисторы типа КП303).

Из транзисторов, управляемых внешними факторами, широко используются фототранзисторы , … В качестве примера на рис. 5 приведены условные графические обозначения фототранзисторов с базовым выводом (VT1, VT2) и без него (VT3).Наряду с другими полупроводниковыми приборами, действие которых основано на фотоэффекте, фототранзисторы могут входить в состав оптронов. В этом случае обозначение фототранзистора вместе с обозначением излучателя (обычно светодиода) заключено в объединяющий их символ корпуса, а знак фотоэффекта — две наклонные стрелки заменены стрелками, перпендикулярными к базовый символ.

Рис. 5. Условное обозначение фототранзисторов и оптопар

Например, на рис.5 показан один из оптронов сдвоенного оптопара (обозначен условным обозначением U1.1). Аналогично строится обозначение оптопары с составным транзистором (U2).

Умение читать электрические схемы — важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик должен знать, как указываются розетки, выключатели, коммутационные устройства и даже счетчик электроэнергии на проекте электромонтажа по ГОСТу.Далее мы предоставим читателям сайта обозначения в электрических схемах, как графические, так и буквенные.

Графический

Что касается графического обозначения всех элементов, используемых на схеме, то мы предоставим этот обзор в виде таблиц, в которых товары будут сгруппированы по назначению.

В первой таблице вы можете увидеть, как электрические коробки, платы, шкафы и консоли обозначены на схемах подключения:

Следующее, что следует знать, это условное обозначение розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается осветительных элементов, то лампы и лампы по ГОСТу указывают:

В более сложных схемах, где используются электродвигатели, такие элементы как:

Также полезно знать, как трансформаторы и дроссели графически обозначены на принципиальных схемах подключения:

Электроизмерительные приборы по ГОСТ на чертежах имеют следующие графические обозначения:

А вот, кстати, полезная для начинающих электриков таблица, где показано, как на схеме разводки выглядит контур заземления, а также сама линия питания:

Кроме того, на диаграммах можно увидеть волнистую или прямую линию, «+» и «-», которые обозначают тип тока, напряжение и форму импульса:

В более сложных схемах автоматизации можно встретить непонятные графические символы, например, контактные соединения.Запомните, как эти устройства обозначены на схемах подключения:

Кроме того, следует знать, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условные графические обозначения в электрических схемах силовых цепей и освещения. Как вы уже убедились, компонентов довольно много, и вы можете вспомнить, как каждый назначается только с опытом. Поэтому все эти таблицы рекомендуем сохранить при себе, чтобы при чтении проекта схемы разводки дома или квартиры можно было сразу определить, какой элемент схемы находится в определенном месте.

Интересное видео

Узнайте, как установить автомобильное радио

Мне нравится мой новый Ford Mustang Coupe 2005 года выпуска, но плоский, безбасовый звук и искажения на большой громкости штатной магнитолы заставили во мне энтузиаста аудио хотеть большего. Конечно, я мог бы выбрать модернизацию у дилера, когда покупал автомобиль, но я хотел выбрать свои собственные компоненты, а не оставлять решение на усмотрение Ford.

Я хотел, чтобы моя приборная панель выглядела как консоль от Starship Enterprise.

Я хотел окунуться в кристально чистый звук с четкими высокими и полными средними тонами.

Мне нужен был богатый, дрожащий по земле бас, который сотрясал тротуар, когда я ехал с включенной громкостью.

Чего я не хотел, так это счета на 500 долларов от специалиста по автомобильной аудиотехнике, который установил мою новую сложную систему (а затем еще один счет на 500 долларов на извлечение моих компонентов, если я продам машину). Итак, вопреки здравому смыслу экспертов в области звука, с которыми я консультировался, я решил установить сложную автомобильную аудиосистему — в комплекте с GPS-навигацией, DVD-плеером, соединением для iPod и комплектом мобильного телефона громкой связи Blue Tooth. все управляется 7-дюймовым сенсорным экраном — я сам.

Это выглядело сложной задачей, но я узнал, что модернизация автомобильной стереосистемы не так сложна, как кажется. Если вы последуете моему совету, основанному на моих ошибках, вы можете избежать того, чтобы закончить, как я, разочарованным, вспотевшим, без проводов динамика и почти без терпения.

СОЗДАТЬ ПЛАН

Перед тем, как вы начнете поворачивать отвертку и копаться в приборной панели, выделите время, чтобы спланировать весь процесс установки. Только когда я взглянул на разноцветную горсть штатных радиопроводов — без схемы соединений для справки — я понял, что моя уверенность — эээ, поспешность — никуда меня не приведет (оказывается, что 50 футов провода динамика, как я предполагал, будет более чем достаточно для крошечного Мустанга, примерно на три фута короче, когда вы закончите все сращивания, что означает, что мне пришлось повторно проложить всю проводку.

Я не шучу по этому поводу. Если есть один совет, которому вы должны следовать, то это: прочтите инструкции каждого компонента, чтобы создать общий план установки. Знайте, что у вас есть, куда будет идти каждая деталь и какие дополнительные инструменты потребуются, чтобы все соединить. Убедитесь, что вы уверены, что, разобрав свою приборную панель, вы сможете снова собрать ее вместе. Изучите литературу по вашему автомобилю, чтобы убедиться, что вам не нужны дополнительные адаптеры, такие как специальная лицевая панель радиоприемника, или, особенно для старых или импортных автомобилей, чтобы убедиться, что за радиоприемником нет нестандартных компонентов (например, отдельного усилителя). спрятан глубоко в консоли), что может значительно усложнить процесс.Наконец, возьмите большой лист бумаги и нарисуйте схему с подробным описанием каждого провода. Это упорядочит ваши мысли и раскроет любые потенциальные проблемы.

В дополнение ко всему новому оборудованию вам понадобятся кусачки, черная лента, клещи, плоскогубцы, отвертки, резиновый молоток, дрель, дремель, набор для трещотки, фонарик, проволочная трубка, двусторонний скотч и проволока. шины для работы.

ШАГ 1. Замена головного устройства

При покупке головного устройства (встроенного в приборную панель радио, которое управляет вашей системой), убедитесь, что вы выбрали подходящий размер для вашего автомобиля.Головные устройства имеют размер single-din (панель 180 x 50 мм) или double-din (панель 180 x 100 мм), и вы часто можете приобрести переходную пластину для установки блока single-din в свой автомобиль с double-din. В моей машине все было наоборот: я установил головное устройство с 7-дюймовым сенсорным экраном, Kenwood DDX-6019, которое можно найти на сайте www.Kenwood.com. Имейте в виду, что глубина, хотя в основном стандартная, может варьироваться, поэтому обратите внимание на то, сколько у вас места.

Чтобы упростить установку, вам также следует приобрести жгут проводов, разработанный специально для марки и модели вашего автомобиля.Это избавит вас от необходимости перерезать провода внутри приборной панели, и, поверьте мне, это стоит тех 20 долларов, которые вы должны заплатить за подвеску. Прежде чем приступить к разборке приборной панели, вы можете соединить новый жгут проводов с новым радио, сопоставив цвета и описания проводов. Также прикрепите дополнительный интерфейс управления Ipod Kenwood (KCA-iP500) и систему навигации (KNA-G510), следуя простым инструкциям к продукту. После подключения ремня остальная работа выполняется автоматически. Вы можете найти подходящие ремни безопасности и инструкции на сайте www.Crutchfield.com.

Вооружившись своим генеральным планом, осторожно снимите компоненты приборной панели, окружающей радиостанцию, удалив все установочные винты или болты с шестигранной головкой, крепящие обтекатель, и осторожно вытащив компонент из автомобиля. Вы должны увидеть пару установочных винтов, удерживающих штатную магнитолу. Удалите их и вытащите старое головное устройство.

Непонятный набор разноцветных проводов должен следовать за штатной магнитолой. Отсоедините их, осторожно отсоединив разъем жгута проводов, который соединяет штатную магнитолу с автомобилем.Ремни может быть трудно разобрать, но, если немного пошевелить, они со временем разойдутся. Отключите антенное соединение радио и отложите старое головное устройство в сторону (не выбрасывайте его — если вы хотите сохранить новую систему при продаже автомобиля, вам в конечном итоге придется переустановить старую магнитолу).

Я решил установить комплект громкой связи Parrot 3200 LS-COLOR, что лучше всего делать при переустановке магнитолы. Это подключает мой сотовый телефон с bluetooth к звуковой системе. Я могу слышать звонки через динамики и разговаривать с помощью прилагаемого микрофона.Он автоматически отключает музыку при входящем вызове и взаимодействует с головным устройством через другой жгут проводов, что упрощает установку.

Затем подключите антенный кабель и вставьте новое головное устройство. Но прежде чем начинать прикручивать магнитолу на место, включите машину и проверьте свои соединения. Если вы не слышите звука, или радио отказывается включаться, или звук меняется на противоположный (правые динамики воспроизводят левую дорожку, или передние динамики воспроизводят заднюю дорожку и т. Д.), Скорее всего, виновником является неисправное соединение. жгут проводов.Вытащите радио и перепроверьте свои соединения.

Если все, что вы делаете, это меняете радио, следуйте инструкциям вашей системы, чтобы полностью закрепить головное устройство и собрать приборную панель. Готово. Наслаждайтесь своей новой системой.

Пусть вас не пугает путаница с проводами.

Если вы планируете установку, вам не придется перерезать ни один провод в машине! Это просто — подключи и работай.

При установке новой магнитолы используйте жгут проводов.

Вот крупный план ремня безопасности (слева) и ремня радио (справа).

Чтобы подсоединить жгут проводов вторичного рынка к новому радио, совместите четко обозначенные провода с проводами на жгуте, затем скрутите и обожмите.

Справа показано, как должны выглядеть ваши соединения, когда все провода правильно обжаты.

ШАГ 2: Питание вашей системы
Легкая часть окончена — скоро все станет еще сложнее. Вот где ваша схема установки имеет решающее значение. Вся ваша аудиосистема будет получать питание через ваш усилитель, поэтому убедитесь, что вы выбрали ту, которая имеет достаточно мощности и поддерживает столько каналов, сколько требуется вашей системе. Усилитель Mean-Machine MM 8000.5 — это то место, где я буду производить все подключения вручную — здесь не нужно никаких проводов и быстрых решений Plug and Play. Выберите место для установки усилителя, до которого можно легко дотянуться обеими руками.Усилитель должен дышать, поэтому, хотя его можно установить практически в любом месте, лучшее место — это ствол — и никогда не устанавливайте усилитель вверх ногами. Чтобы упростить задачу, приобретите комплект для установки усилителя — это комплексный пакет для включения вашего усилителя.

Приступим. Основной шнур питания усилителя необходимо подключить непосредственно к батарее. Из соображений безопасности отсоедините отрицательный провод аккумулятора от его клеммы. Затем, используя входящую в комплект кольцевую клемму, подсоедините провод питания (обычно синий, если используется комплект послепродажного обслуживания) с держателем предохранителя непосредственно к положительной клемме аккумулятора.Оставьте предохранитель, пока установка не будет завершена и не будет готов к тестированию. Пропустите силовой провод через противопожарную перегородку (ищите уже существующие отверстия или проложенные провода, по которым можно провести его). Электропитание должно подаваться на противоположную сторону сигнальных (RCA) кабелей, чтобы предотвратить шум сигнала, который на фоне музыки звучал бы как дрель стоматолога. Если в вашей брандмауэре нет дыры и вам нужно просверлить отверстие, избегайте любых жизненно важных компонентов вашего автомобиля.

Затем подключите усилитель к предварительным выходам головного устройства (входы RCA), расположенным на задней панели.На колоде Kenwood было три предвыхода: передний, задний и саб. Подключите, следуя стандартным цветовым кодам (красный для левого и белый для правого). Пока вы подключаете предварительные выходы, также подключите провод включения усилителя. Провод включения выполняет именно то, что следует из названия — это переключатель включения / выключения усилителя, который включает усилитель каждый раз, когда используется приемник.

Чтобы провести провода к усилителю, свяжите их и заправьте под пороги дверей и задние сиденья, вплоть до багажника. Используйте проволочные стяжки и изоленту, чтобы прикрепить жгут к любым уже имеющимся проводам по пути.

Включено для подключения заземления усилителя. Провод заземления короткий и такого же калибра, как и провод питания. Он должен быть подключен к голому металлу шасси или рамы. Найдите поблизости болт и отшлифуйте или соскребите краску. Закрепите заземляющий провод с помощью кольцевой клеммы, входящей в комплект усилителя. Если вам нужно использовать винт, следите за тем, куда вы идете, и используйте короткий винт — вы не хотите задеть свой бензобак.

В целях безопасности отключите отрицательную клемму аккумуляторной батареи перед подключением кабеля питания усилителя.

Найдите уже существующие отверстия, через которые можно пропустить провод питания усилителя через межсетевой экран.

Четко обозначенные предвыходы на задней панели магнитолы подключаются к усилку (в багажнике).

Заправляя провода под обшивку двери, можно скрыть нишу для проводов.

RCA-кабели от магнитолы подключаются к левой стороне усилителя.

Провод массы подключается к болту в багажнике через гайку и стопорную шайбу. Не забудьте отшлифовать лунку — земля должна касаться голого металла.

ШАГ 3. Установите динамики и сабвуфер

Динамики (и сабвуфер) составляют систему. Отличный набор может заставить звучать даже штатное радио, но выбор хорошего набора требует большего, чем просто сравнение характеристик. Выйдите в выставочные залы и найдите комплект, соответствующий вашим акустическим предпочтениям — сейчас не время останавливаться на достигнутом.

После многих часов тестирования в магазине я выбрал линейку MB Quart от Maxxonics. MB Quart занимается разработкой и производством акустических систем более 30 лет, и за это время они кое-что узнали о производстве звука — они превратили мою машину в мир звука. Вот характеристики:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* Передние / задние динамики, модель #QSD 213

* Низкочастотные динамики с корпусом из литого под давлением алюминия

* и полипропиленовый диффузор с покрытием WPC с неодимовым магнитом

* 1-дюймовые твитеры с двухкомпонентным титановым куполом в металлическом корпусе с неодимовым магнитом

* Q кроссовер с отборным качественным

* компонентов и регулируемый четырехуровневый выход твитера

* Двухпроводное соединение и двухполосное усиление разрешены

При выборе акустических систем учитывайте следующее: вы просто заменяете штатную систему или хотите выполнить индивидуальную работу? Я выбрал кастомную систему 4×1, потому что не хотел ломать двери, чтобы заменить заводские динамики.Чтобы решить эту проблему, я использовал корпуса динамиков Q-Forms Kick Panel от Q-Logic, которые незаметно и ненавязчиво удерживают передние 5-1 / 4-дюймовые динамики QSD 213 MB Quart на ногах водителя и пассажира, направляя звук в нужном направлении. Q-Forms доступны для более чем 500 различных моделей автомобилей, представлены в нескольких цветах, чтобы соответствовать вашему интерьеру, и неотличимы от заводской отделки. Q-Logic также изготовила специальный корпус для сабвуфера, который идеально подходит для DWG 304 12-дюймового MB Quart.Он аккуратно убирает низкочастотный динамик в задний отсек со стороны пассажира, экономя грузовое пространство, что в спортивном автомобиле особенно ценно.

Когда динамики и сабвуфер на месте, проложите провода обратно к усилителю. Для передних динамиков проложите провода с той же стороны, что и сигнальные кабели и провод включения, которые вы проложили ранее. Убедитесь, что провода для задних динамиков спрятаны где-нибудь в багажнике, поскольку это единственные компоненты, которые подключаются сами по себе.

Для лучшего звучания колонки MB Quart поставлялись с кроссоверами.Кроссовер — это устройство, которое ограничивает и разделяет диапазон частот, передаваемых на динамик. Я установил четыре кроссовера (по одному на динамик) в багажнике рядом с усилителем для облегчения подключения. Подключите терминалы низкочастотного и высокочастотного динамиков (+/-) каждого динамика к соответствующим выходным разъемам на кроссовере. Теперь подключите выходные клеммы усилителя к INPUT на каждом кроссовере. Это может показаться сложным, но если вы внимательно следуете инструкциям производителя, улучшение звука стоит потраченного времени, труда и дополнительных проводов динамика.После того, как провода проложены, громкоговорители установлены и сабвуфер находится на месте, следуйте схеме, прилагаемой к усилителю, для правильного подключения.

Наконец, как можно лучше спрячьте всю проводку. Используйте изоленту, проволочные стяжки и трубки, чтобы скрыть свою работу. И пока не избавляйтесь от этой диаграммы — положите ее в безопасное место в машине. Если позже у вас возникнет проблема, ее будет легче вытащить, чем пытаться вспомнить! Теперь установите предохранитель, включите машину и посмотрите, как она звучит.

ШАГ 4, ЗАКЛЮЧИТЕЛЬНЫЙ ШАГ: отправляйтесь в путь, настройтесь на любимую станцию ​​и увеличивайте громкость

После нескольких дней пота, небольших порезов и небольшого ухудшения я наконец закончил. Каждый раз, когда я еду на своем «Мустанге», мне напоминают, что усилия того стоили, хотя мне потребовалось гораздо больше времени, чем я ожидал — если вы правильно спланируете свой проект, на его выполнение должно уйти от восьми до десяти часов.

Оригинальная панель держалась на зажимах.Один буксир — и все пошло.

Провода динамика проложены под порогом двери и через панель Q-logic. Примечание: есть 2 комплекта — один для вуфера, а другой — для твитера.

МБ КВАРТ сидит симпатично. Обе стороны были выполнены за 20 минут.

Дополнительный бокс Q-logics custom помещается в правой части задней колесной арки багажника.

Комбинация сабвуфера MB Quart и суббокса Q-logics не только хорошо выглядит, но и сохраняет пространство в багажнике.

Кроссоверы имеют 3 набора проводов: один подключается к низкочастотному динамику, один — к высокочастотному динамику, а последний — к усилителю.

Очистите проводку, используя электрическую ленту, проволочную трубку и стяжки.

Не устанавливайте предохранитель, пока не будете готовы проверить систему.

Вот правая сторона усилителя с подключенными проводами.

Полностью подключенный усилитель устанавливается поверх съемной половой доски / крышки запасного колеса.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

СХЕМА И ЛОГИЧЕСКИЕ СХЕМЫ




Изучив этот раздел, вы сможете:

— Используйте символы в принципиальных схемах.

— Перечислите качества хорошей схемы и нарисуйте схему.

— Работа по инженерному эскизу.

— Ссылка на компонент на схеме.

— Нарисуйте логическую схему и интерпретируйте логические символы.

— Знать функции логических элементов AND, OR, NAND, NOR и INVERTER.

В этом разделе вы будете изучать два похожих рисунка: схематический и логические схемы. Эти рисунки обычно приходят после предварительного чертежи, блочная и однолинейная схема.

СХЕМЫ

Схематический чертеж является символическим представлением данных и компонентов. используется в электронной схеме.Вы узнаете, как в схеме используются символы из электронного языка. Сервис, продажа, производство, и инженеры не могут адекватно общаться по электронике устройство без помощи схематического или логического рисунка. Путь подключенные компоненты информируют читателя об их функциях. В функция будет дополнительно объяснена, когда вы добавите значения, рейтинги, допуски, и каталожные номера компонентов, фиг. 1.

Инженеры и руководители проекта предоставят вам эскизы схемы. с которого работать.Эскизы, данные вам как начинающему рисовальщику будут официально выложены. Затем по мере роста ваших навыков и знаний, эскизы будут только приблизительными схемами схемы, РИС. 2. Схема рисунок можно выложить разными способами. Никакие два составителя не будут организовывать рисунок точно так же. Однако им следует придерживаться некоторых основных принципы. Эти принципы будут обсуждаться позже в этом разделе.


РИС. 1. A — Схема транзисторного усилителя.B — добавить дополнительную информацию. главным образом, чтобы помочь техническому специалисту найти неисправность в цепи.


РИС. 2. A — Формальный инженерный вклад разработчику. B — Инженерное дело ввод представлен в виде чернового наброска.

РАЗРАБОТКА СХЕМ

При составлении схемы ваши обязанности:

1. Организовать схему в соответствии с указанным форматом бумаги. Часто схемы должны вписываться в книги. Это требует, чтобы вы набросали свои рисунки до размера, который поместится в книге, или может быть уменьшен соответствующим образом, чтобы соответствовать размеру книги. книга.

2. Нанести соответствующие символы и справочные данные для каждого компонента. Этот будет достигнуто за счет понимания американского национального Стандарт института стандартов (ANSI) Y32. 1 6 Условные обозначения для электрических и электроника, Y32.2 Графические символы для электротехники и электроники Диаграммы и логические схемы Y32.14, графические символы (AIEE / IEEE91).

3. Для создания общих заметок, легенд или подробных заметок, объясняющих особенности схемы.

4. Соблюдать общие правила при составлении схемы.

ПРАВИЛА РАЗРАБОТКИ СХЕМЫ

Все чертежи имеют общие правила создания. Схема следует рисовать по следующим правилам:

1. Нормальный поток сигналов должен идти слева направо, сверху вниз. An Примером может служить радиосхема, фиг. 3. Антенна (вход) должна быть в верхнем левом углу бумаги.Динамик (выход) должен быть включен правая сторона.

2. Линии должны располагаться на расстоянии не менее 10 мм (3/8 дюйма) друг от друга.

3. Высота надписи должна составлять 5/32 дюйма (4 мм). Это требование необходимо для микрофильмирования и

фото-редукции рисунков.

4. Линии между компонентами должны проходить по кратчайшему пути.

5. Соединительные линии должны иметь минимум пересечений и изгибов, ИНЖИР. 4 А и Б.

6. Длинные параллельные линии следует располагать группами, желательно по три группе, фиг. 4 B и C.

7. Избегайте четырехсторонних связующих точек или четырехсторонних соединений, РИС. 5.

8. Источники питания должны подниматься вверх, а линии заземления должны опускаться, как показано на рисунке. на фиг. 6.

9. Все линии будут проходить горизонтально или вертикально и соединяться под углом 90 градусов. углы, фиг. 7. Единственное исключение — триггер или кроссовер. к этому правилу.


РИС. 3. Схема, показывающая поток сигналов слева направо. Сигнал путешествует от антенны к динамику справа.


РИС. 4. Пример того, как справиться с бегом трусцой, кроссовером и параллелью. линий. A — Глаз не может легко следить за линией. B — перегруппировка и периодическая интервал помогает. C — Периодические толстые линии — один из распространенных методов улучшения читаемость.


РИС. 5. Соединения и методы кроссовера, используемые на схемах.A — устаревший метод. B — Метод без точки делает только одно соединение в заданном месте. C — Наиболее предпочтителен метод, использующий одинарное соединение с точкой. Это помогает путешествовать взгляд читателя, когда он сканирует строку. D — Избегайте четырехсторонних связующих точек на случай вы забываете точку.


РИС. 6. A — Пример источников питания вверху и линий заземления вниз. Некоторые инженеры предпочитают тяжелые автобусные линии для заземления и силовых линий. B — Когда многие линии будут пересечены, используйте общий символ заземления и символ питания.Примечание: + 5В нижней цепи не идет на верхнюю часть листа. Он просто идет вверх. Это сохраняет пересекающиеся линии и упрощает рисование. читать.


РИС. 7. A — Пример нормальных линий. Все рисуются горизонтально или вертикально с соединениями, выполненными под прямым углом. B — схема триггера это исключение. Для отображения функции кроссовера используются диагональные линии.

ОБОЗНАЧЕНИЯ

Условные обозначения представляют собой комбинации букв и цифр.ИНЖИР. 8. Они используются для идентификации компонентов, показанных на схеме. Ссылка обозначение должно располагаться как можно ближе к графическому обозначению.


РИС. 8. A — Пример компонентов и их условные обозначения. B — Как правильно пронумеровать компоненты.

Нумерация компонентов должна быть последовательной, начиная с вверху слева и слева направо, сверху вниз. Когда предметы исключены из-за изменений чертежей, остальные элементы не перенумерован.Но вы создаете таблицу, чтобы показать недостающие или иногда забытые десять чисел, фиг. 9.

Размещение ссылок будет продиктовано разработкой каждой компании. стандарт. Большинство компаний будут следовать методам, показанным на фиг. 10. К сэкономьте место на переполненной схеме, некоторые компании предпочитают метод1. Когда схема переполнена, и линии должны располагаться на минимальном расстоянии кроме того, метод (B) является предпочтительным способом ссылки на компоненты.


РИС. 12. Последовательные и параллельные схемы. Потенциал изменится в каждый перекресток. Обратите внимание на цифры в примерах. Каждое число представляет новый или другой потенциал.

ЛОГИЧЕСКИЕ СХЕМЫ

Логические чертежи — это схемы, представляющие логические элементы и их взаимосвязи. Чаще всего они не отображают элементы компонента. или внутренние детали. Они будут использовать символы и дополнительные данные для описать функцию каждого элемента.Символы для логических схем: описаны в графических символах для логических диаграмм (устройства с двумя состояниями) ANSI Y32.14.

ВИДЫ ДИАГРАММ

Есть два основных типа логических схем, базовая и подробная схема, ИНЖИР. 15. На базовой схеме показаны логические функции и их взаимосвязь. отправляется без привязки к физическим отношениям. Он использует логические символы показать основную концепцию схемы. Подробные схемы берут базовые информацию и добавить специфические или нелогические данные.Эти данные могут включать номера контактов, контрольные точки и другие необходимые физические элементы.

ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ

В логических схемах используется несколько элементов. Это: AND, NAND, ИЛИ, ИЛИ и ИНВЕРТОРНЫЕ ВОРОТА, а также операционные усилители, триггеры, Триггеры Шмитта, декодеры, счетчики, регистры сдвига и генераторы. Это одни из наиболее часто используемых элементов.


РИС. 13. Влияние последовательной цепи и параллельной цепи.A — Лампы в серии. B — При последовательном включении все лампы погасли. C — Лампы в параллели. D — горит гирлянда ламп, за исключением параллельной перегоревшей лампы. схема.


РИС. 14. Параллельно-последовательная схема, показанная до А и после составителя. переставил. В примере B компоненты выровнены так, чтобы надписи могли делаться на общей линии, что упрощает чтение схемы.


РИС. 15. Две наиболее часто используемые логические схемы.A — Базовая логика диаграмма. B — Подробная логическая схема.


РИС. 16. Символ логического элемента И, его схема и таблица истинности.

УСЛОВИЯ ЛОГИКИ

Логический элемент И — схема затвора с более чем одним входным выводом, фиг. 16. Выходной сигнал не будет производиться, если на все входы не будет подан импульс. одновременно. В двоичных схемах все входы должны быть равны «1», чтобы получить выход. «1». Если какой-либо из входов равен нулю, выход будет равен нулю.

вентиль ИНВЕРТОРА — схема, которая принимает положительный входной сигнал и помещает выводит отрицательный сигнал или наоборот, фиг. 17. Имеет один вход и один выход. Его часто называют схемой НЕ, поскольку она производит обратное входа.

вентили И-НЕ — комбинация функций НЕ и И, фиг. 18. Имеет два или более входа и один выход. На выходе будет логический «0», если все входы равны «1». Если какой-либо вход переходит в «0», выход переходит в «1».С участием логика противоположной полярности, вентиль этого типа становится вентилем ИЛИ-НЕ.

вентиль ИЛИ. Схема ИЛИ выполняет функцию создания выходного сигнала. всякий раз, когда на какой-либо один (или несколько) его входов подается питание, фиг. 19.

вентиль ИЛИ-НЕ — комбинация функций ИЛИ и НЕ, фиг. 20. Будет выход «0», если какой-либо вход является логической «1» и логической «1», только если все входы — логический «0». С противоположной логической полярностью этот вентиль может стать воротами NAND.

Операционный усилитель

(операционный усилитель) — усилитель, выполняющий различные математические функции. операции. Их можно использовать для сложения, вычитания, усреднения, интегрирования и дифференцировать. Он может иметь один вход и выход, фиг. 21.


РИС. 17. Символ ИНВЕРТОРА (НЕ), его схема и таблица истинности.


РИС. 18. Логический элемент И-НЕ, его схема и таблица истинности.


РИС. 19. Логический элемент ИЛИ со схемой и таблицей истинности.


РИС. 21. Операционный усилитель с двумя входами (ОУ) с внешними резисторами. добавлен к символу.


РИС. 20. Символ NOR, его схема и таблица истинности.


РИС. 22. A — Символ триггера и схема функции триггера. B — Другой тип триггера.

Триггер — триггер, фиг. 22, это устройство, устойчивое в любом двух государств. При срабатывании входного или тактового импульса триггер переходит из одного стабильного состояния в другое.Например, если один из выходы, называемые Q, начинаются с 1, после входного импульса он будет равен 0.

Самым распространенным триггером является тип JK. Другой тип — установка-сброс (RS) триггер. Для некоторых типов требуется как входной импульс, так и «разрешение». пульс.

Триггер Шмитта — бистабильный генератор импульсов, в котором выходной импульс постоянного уровня существует только до тех пор, пока вход постоянен, фиг. 23.


Фиг.23

Декодер — устройство для преобразования комбинации сигналов в один сигнал. Часто используется для извлечения информации из сложного сигнала или закодированного сигнала. сигнал, фиг. 24.


РИС. 24. Декодер с четырьмя входами и десятью выходами.


РИС. 25. Обозначение схемы счетчика. Устройство может считать вверх или вниз Счетчик — логическое устройство, которое подсчитывает входные импульсы, фиг. 25. Это может считаться входящие импульсы, а затем выходящие после получения заранее определенного количества.Счетчик может считать в большую или меньшую сторону. Регистр сдвига — схема, которая может переносить информацию с одного триггера в цепочку на соседний триггер. провал при приеме тактового импульса, фиг. 26.

Генератор — электронное устройство, вырабатывающее переменный ток заданные частоты,


РИС. 26. A — символ регистра сдвига. Устройство используется для передачи данных. B — Четыре триггера, используемые в качестве четырехступенчатого регистра сдвига.


РИС.27. Схема генератора предназначена для приема импульсов напряжения. и производят ток, который периодически меняет направление на противоположное. Как правильно рисовать осцилляторы и другие элементы правильно в логической схеме, вы должны следовать некоторым основные правила.

Правила построения логических схем

1. Нарисуйте каждое устройство так, чтобы вход находился слева или сверху элемента.

2. Выходы логических элементов должны идти вправо или вниз.

3.Основные правила для схем применимы также к логическим схемам.

4. Нумерация логических элементов будет по физическим позициям в оборудование. Это правило будет отличаться от пронумерованной схемы. слева направо и сверху вниз, независимо от физического положения.

ВОПРОСЫ НА ОБЗОР

1. Длинные параллельные линии должны быть расположены группами по _____ (сколько).

2. Перечислите обязанности составителя чертежа при рисовании схемы.

3. В каком направлении должен течь сигнал схемы?

4. Почему нам следует избегать четырехсторонних связующих точек?

5. Что такое условные обозначения?

6. В каком символе можно использовать диагональные линии разводки?

а. И

г. Операционный усилитель.

г. NOR

г. Резкий поворот.

7. Что такое параллельная цепь? Набросайте один.

8. Какой стандартный источник символов для логических схем?

9.Каковы два основных типа логических схем?

10. Перечислите основные логические элементы.

ПРОБЛЕМЫ

PROB. 1. Нарисуйте формальную схему установленных на панели компонентов для радиоприемник AM-FM, показанный на фиг. 28. Нарисуйте пергамент размера «А». Добавить ссылку обозначения и внесите соответствующие изменения в символы.

PROB. 2. Подготовьте схему передатчика AM, показанного на фиг. 2 9. Сделайте набросок схемы перед тем, как перейти к окончательному чертежу.

PROB. 3. Нарисуйте схему транзисторного усилителя, показанного на фиг. 30. Добавьте правильные ссылочные обозначения для всех компонентов.


РИС. 27. Регулятор частоты генератора устанавливает его частоту.

PROB. 4. Создайте формальную схему двухтактного усилителя, показанного на фиг. 31.

PROB. 5. Нарисуйте схему генератора, показанного на фиг. 32. ПРОБ. 6. Создайте логический чертеж частичной схемы, показанной на фиг.33.

PROB. 7. На листе размером «А» нарисуйте логическую схему. показанный на фиг. 34.


РИС. 28. Нарисуйте схему компонентов радиоприемника AM-FM, монтируемых на панели.


РИС. 29. Нарисуйте схему передатчика AM.


РИС. 30. Нарисуйте схему транзисторного усилителя.


РИС. 31. Нарисуйте схему двухтактного усилителя.


РИС. 32. Нарисуйте схему генератора.


РИС. 33. Нарисуйте часть логической схемы.


РИС. 34. Перерисуйте логическую схему, имеющую различные операционные усилители и выход. модули.

Домашнее радио — Nature Community

Я называю свой самодельный радиоприемник «Homestead Radio», потому что после того, как он построен, он может предоставлять развлечения и информацию на неопределенный срок, с без эксплуатационных расходов. Кроме того, это идеальный приемник для использования вне помещений — или в экстренных ситуациях — где угодно… Так как это исключает любую зависимость от электроэнергии или аккумуляторов коммунальной компании.

Homestead Radio на самом деле представляет собой модифицированный кристаллический приемник. Такие устройства, которые были распространены в 1920-х годах, позже уступили место более сложным современным приборам, которые требуют доступа к источникам электроэнергии в обмен на их превосходство. В глазах большинства людей новые устройства стоят больше, потому что они предлагают селективность (степень, в которой приемник позволяет слышать желаемые сигналы и отклоняет мешающие сигналы) и чувствительность (способность усиливать слабые, удаленные радиопередачи и сигналы). для «точной настройки» ближайших станций).Но хотя в моем самодельном устройстве нет ни усилителей, ни селективных схем, у него есть то преимущество, что он способен забирать всю мощность, которую он требует, от тех самых радиоволн, которые он принимает!

Кроме того, некоторые детали, необходимые для сборки , обычно доступны в Radio Shack или других магазинах электронного оборудования по цене от 5 до 8 долларов. [ПРИМЕЧАНИЕ РЕДАКТОРА: переменные настроечные конденсаторы емкостью 365 пФ, которые не всегда можно найти в других местах, можно заказать в All Electronics Corp.). Напишите или позвоните, чтобы узнать цены.] А еще лучше, если вы найдете одну или две «ненужных» радиоприемника, вы, вероятно, сможете собрать приемник, как это сделал я, из в основном переработанных компонентов. Для завершения проекта требуется небольшая пайка, а время строительства составляет всего около двух часов.

Пожалуйста, прочтите все указания перед тем, как начнете сборку радиоустройства , и не беспокойтесь, если электрические элементы, которые вы приобретаете, будут немного отличаться от тех, которые я описываю. Пока детали соответствуют обозначениям, приведенным в списке, их внешний вид не будет иметь никакого значения!

Хотя создание змеевика — наиболее трудоемкая часть этого проекта, это действительно не сложная задача.Начните с сбора материала, который послужит основой радиоприемника (у меня ДВП толщиной 1/8 дюйма) и пластикового контейнера примерно тех размеров, которые указаны в списке материалов (я использовал цилиндрическую коробку для таблеток).

Удалите крышку крышки контейнера и отцентрируйте крышку сверху вниз на расстоянии примерно 1 дюйма от одного конца доски. Теперь просверлите небольшое отверстие как в центре крышки, так и в доске, затем скрепите их вместе с помощью маленькой гайки и болта.

Затем вы захотите использовать плоскогубцы, чтобы нагреть иглу в пламени, и осторожно протолкните ее через пластиковый контейнер, чтобы проделать еще три отверстия в вашей основе, которые мы назовем Отверстие 1, Отверстие 2 и Отверстие 3. .(Пока отверстия расположены рядом с горловиной контейнера и на расстоянии примерно 3/16 дюйма друг от друга, их точное расположение не имеет решающего значения.)

После этого пропустите свободный конец медного провода № 24 через отверстие 2 (снаружи внутрь) и выведите его обратно через отверстие 1, чтобы он выступал примерно на 6 дюймов. Теперь медленно намотайте 25 витков проволоки по часовой стрелке (если смотреть со стороны «открытого» конца флакона) вокруг пластика. Убедитесь, что каждая катушка с проволокой плотно прилегает к предыдущей, но ни в коем случае не позволяйте проволоке перекрещиваться.

Сделав 25 петель, обрежьте проволоку примерно в 6 дюймах от конца последнего витка. Держите одну руку на катушке (чтобы она не разматывалась) и сделайте отверстие 4. Пропустите оставшиеся 6 дюймов проволоки, просто разрезав, через это отверстие и вытащите обратно через отверстие 3.

Затем используйте нагретую иглу, чтобы сформировать отверстия 5, 6 и 7 на линии примерно на 3/16 дюйма выше ранее намотанной катушки. Поместите один конец свежего отрезка медного провода через отверстие 5 и вытащите отверстие 6 так, чтобы — опять же — примерно на 6 дюймов выступало из этого отверстия.Намотайте еще 25 витков проволоки и обрежьте ее … оставив еще около 6 дюймов лишнего провода.

Затем, снова удерживая провод туго натянутым, чтобы не потерять витки, проделайте отверстия 8, 9. и 10. Пропустите незакрепленный 6-дюймовый кусок провода через отверстие 8 и вытащите его через отверстие 9.

Ваш следующий шаг — пропустить конец неиспользованного провода через отверстие 10 и обратно через отверстие 9. (Теперь у вас должны быть два провода , выходящие из отверстия 9, оба примерно 6 дюймов в длину.)

Продолжайте наматывать оставшийся провод, пока не завершите 50 или 60 витков, начиная с отверстия 10. Как и раньше, обрежьте провод на расстоянии 6 дюймов от завершения последнего витка и, удерживая катушку, сделайте отверстие 11 . Пропустите последние 6 дюймов проволоки через новое отверстие и вытащите обратно через отверстие 7.

Чтобы закончить, оберните кусок ленты (электрической, если она у вас есть) один или два раза вокруг нескольких верхних витков катушки, чтобы они не соскользнули с верхней части формы и не повредили вашу работу, и соедините завернутый контейнер до крышки.



Прочие компоненты

Следующим шагом является просверливание двух отверстий в монтажной плате … по одному для антенного столба и заземляющего столба. Найдите каждое отверстие диаметром 1/8 дюйма примерно в 1 дюйме перед катушкой и примерно в 5/8 дюйма от края платы.

Обрежьте провода, выходящие из отверстий 1 и 3, до примерно 3 1/4 дюйма в длину и используйте наждачную бумагу среднего размера, чтобы удалить эмалевую изоляцию примерно с последнего дюйма каждого. Возьмите один из этих проводов и оберните неизолированную часть вокруг резьбовой части 5-стороннего зажимного стержня; проденьте резьбовую часть в одно из только что просверленных отверстий; и закрепите стойку на месте маленькой шестигранной гайкой.(Повторите эту процедуру для другого провода, отверстия и стойки.)

Теперь укоротите два провода, выходящие из отверстия 9, примерно до 4 дюймов каждый и снимите изоляцию с последнего дюйма каждого. Просверлите еще одно отверстие диаметром 1/8 дюйма примерно в 1 дюйме перед катушкой и посередине между двумя стойками. Возьмите один из зажимов Фенстока и проденьте через него небольшой болт … затем оберните оба конца неизолированных частей проводов, идущих из отверстия 9 вокруг резьбы болта.

На этом этапе выньте вилку из конца шнура транзисторного наушника и осторожно отделите около 4 дюймов двойного провода, не повреждая изоляцию.Затем, используя кусачки или устойчивый перочинный нож, снимите изоляцию с последнего дюйма каждой из частей с резиновым покрытием.

Теперь нужно просверлить еще одно отверстие диаметром 1/8 дюйма, примерно в 2 дюймах от катушки и на 3/4 дюйма от левой стороны платы (если смотреть с отверстиями катушки , обращенными к вам). Соберите другой зажим и болт Fahnestock и прикрепите один из неизолированных проводов наушников к зажиму таким же образом, как вы прикрепляли провода от отверстия 9 к другому крепежу .

Теперь, нажав на конец зажима Fahnestock, вы можете вставить один конец диодного провода через крючок в центре зажима. (Повторите этот процесс с другим концом диода и другим зажимом, убедившись, что наконечник диода с цветной полосой на нем находится ближе всего к зажиму, который находится на расстоянии от катушки.)

Затем установите угловой кронштейн … на том же расстоянии от катушки, что и передний зажим Fahnestock, и на противоположной стороне платы.После снятия двух шестигранных гаек с хвостовика настроечного конденсатора вставьте этот вал в отверстие в угловом кронштейне и снова затяните две гайки. (Если вы хотите это сделать, сейчас самое время установить ручку на конец вала настройки.)

Обрежьте каждый из оставшихся двух проводов, выходящих из отверстий 6 и 7, примерно на 4 3/4 дюйма, снимите изоляцию с последних 1 1/4 дюйма каждого и оберните неизолированную часть оставшегося провода наушников вокруг левый вывод настроечного конденсатора.(Если у вашего конденсатора обе клеммы на одной стороне, не имеет значения, какая из них используется.) Теперь обведите клемму неизолированной частью провода от отверстия 7, образуя двойной слой проводов. (Эмалированный провод будет удерживать оба слоя на месте без посторонней помощи. Однако для дальнейшей стабилизации обмотки можно использовать либо припой , либо ленту .)

Наконец, оберните провод «Отверстие 6» вокруг другого вывода тюнера и обожмите оба соединения , используя плоскогубцы.Завершите сборку вашего Homestead Radio, прикрепив две небольшие деревянные скобы к нижней стороне монтажной платы.

Радиоантенна в сборе

Чтобы добиться максимальной производительности от вашего самодельного радиоприемника, вам необходимо подключить его к хорошей системе антенна-земля. Чтобы подготовиться к такому подключению, лучше всего прикрепить отрезки провода с защитным покрытием, каждая длиной от 40 до 80 дюймов, к антенному столбу и заземляющему столбу. Также было бы удобно, хотя и не обязательно, прикрепить зажимы из крокодиловой кожи к концам обоих этих проводов.

Если вы живете в городе или рядом с ним, где есть радиостанция, вы можете просто подключить антенну к металлическому упору на телефоне и использовать провода Ма Белл в качестве антенны. Если, однако, у вас нет телефона или если вы проживаете далеко за городом, необходимо подключить наружную антенну . (Опять же, провод № 24 подойдет.)

В идеале антенна должна иметь длину от 80 до 115 футов и максимально возможную высоту. Для оптимальной работы вы должны изолировать каждый конец антенны от соответствующего крепления и подключить радиостанцию ​​к антенне с помощью самого короткого отрезка провода с резиновым покрытием.В последнюю очередь прикрепите провод заземления к водопроводной трубе (или к металлическому стержню, вбитому в землю).

После того, как все эти подключения будут выполнены, вы сможете снимать станции, просто отрегулировав положение конденсатора переменной настройки.

Что вы получите

Теперь у вас есть радио, которое не перестанет играть, пока есть сигнал достаточно близко, чтобы оно могло уловить, и радио, которое не требует обслуживания , , если вы не играете с ним во фрисби.

Не удивляйтесь, если время от времени вы слышите довольно странные звуки, исходящие из наушников. Радиоприемник, который я построил, принимает станции во всем диапазоне AM, а также некоторые сигналы на нижнем конце коротковолнового диапазона. Я даже могу принимать радиопередачи с маяка ЛОРАН, который обеспечивает навигационную помощь кораблям в море.

И, даже если вы редко используете самодельный приемник , вы будете рады узнать, что всегда будет иметь источник радиоприема, что бы ни случилось, и что устройство будет играть почти вечно, ибо бесплатно!


Перечень материалов


Первоначально опубликовано: март / апрель 1981 г.

MyGIG Radios — Запчасти, программное обеспечение и аксессуары

4.Обновления программного обеспечения и прошивки для навигационных радиостанций RER / REW / REP:

RER = Северная Америка
REW = Европа
REP = Южная Африка, Ближний Восток «GCC», Австралия и Новая Зеландия

ПРИМЕЧАНИЕ. Не включает обновления карт. Для обновлений карты см. Раздел 9 ниже.

Поскольку радиомодули MyGIG хранят программное обеспечение для картографии на встроенном жестком диске, автомобили, которые поставляются с завода с радиостанциями MyGIG, больше не имеют навигационного DVD-диска.Будущие обновления будут выпущены либо на компакт-диске (небольшие обновления), либо на DVD (основные обновления). Все версии выпусков MyGIG перечислены справа.

Журнал изменений для обновления v8.044 REW (07MY, выпущено в декабре 2006 г.):
UConnect и распознавание голоса отключены
База данных навигации 1 квартал 2006 г. (март 2006 г.)
Gracenote август 2006 г.

Список изменений для обновления v9.041 RER (07MY, выпущено в марте 2007 г.):
(запущено на Nitro, Wrangler и Sebring / Avenger)
База данных навигации 1 квартал 2006 г. (март 2006 г.)
Gracenote август 2006 г.

Список изменений для обновления v9.556 RER / REW / REP (08MY v1.0, выпущен в июле 2007 г.):
Устранение ошибок радиостанций, застрявших на испанском или французском языках (Wrangler)
Устранение ошибок радиостанций, застрявших в демонстрационном режиме
Без изменений в базе данных Navigation или Gracenote

Журнал изменений для обновления v9.561 RER / REW / REP (08MY v2.0, выпущен в октябре 2007 г.):
5-секундный таймер на экране принятия (он же Nag Screen)
Добавлена ​​поддержка iPhone Uconnect
Сохраняет громкость навигационной подсказки до 0 в течение цикла IGN
Устраняет потерю предустановок SAT
Без изменений в базе данных Navigation или Gracenote

Список изменений для обновления v9.665 RER / REW / REP (08MY v2.1, выпущен в январе 2008 года только для новых производственных единиц):
Графический ускоритель для более быстрой 3D-карты
Наложение скорости и потока Sirius на карту в трех цветах: КРАСНОМ, ЖЕЛТОМ и ЗЕЛЕНОМ
Обновление драйверов Bluetooth UConnect для телефонов Verizon (например, Motorola V3)
Более быстрый поиск POI
Улучшенный процесс обновления программного обеспечения с помощью проверки ошибок CRC
Без изменений в базе данных Navigation или Gracenote

Список изменений для обновления v9.713 RER / REW / REP (08MY v2.2, выпущен в марте 2008 г.):
Включить микрофон Wrangler для UConnect и Voice Recognition Обновление прошивки жесткого диска
для предотвращения повреждения жесткого диска Master Cylinder
Возможность воспроизводить импортированную сжатую музыку из того же альбома в порядке номеров треков
База данных навигации улучшенное обновление программного обеспечения
SAT предварительно настроен на новые значения по умолчанию
Без изменений в базе данных Navigation или Gracenote
Примечание — номер детали Mopar 1-CDL1h211

Список изменений для обновления v9.807 RER / REW / REP (то же, что и 1.055 в радиостанциях 2009 модельного года):
Добавлено больше телефонов, совместимых с Bluetooth — Многие новые телефоны, включая Motorola Q)
Человеко-машинный интерфейс (HMI) — Улучшения
Перемещена вкладка JB (Juke Box) в ИЗБРАННОЕ на жестком диске загрузка музыки
Изменены некоторые значки POI на карте (удален желтый фон)
Добавлен значок статуса загрузки телефонной книги под экраном UConnect.
Повышена надежность загрузки обновлений карт, Gracenote и приложений

Добавлен альфа-переход в списки жестких дисков — функция альфа-перехода позволяет искать нужного исполнителя в списке воспроизведения, нажимая первую букву имени исполнителя на сенсорном экране.)

Новая функция UConnect — поддержка загрузки телефонной книги с совместимых телефонов Bluetooth Hands Free. Сопряженный телефон автоматически загрузит номера телефонов в адресную книгу MyGIG. Радио обеспечивает распознавание голоса для всех имен в этой загрузке. Пользователь может вручную сохранять отдельные имена в постоянной адресной книге. Как только телефон будет подключен через Bluetooth, начнется загрузка телефонной книги. Будет загружено не более 1000 записей на телефон.

Функция трафика, скорости и потока в реальном времени принимает сообщения о дорожной обстановке с помощью спутникового радиоприемника.Для использования этой функции требуется подписка на Sirius. Информация о транспортном потоке поступает в систему SIRIUS от дорожных датчиков, которые контролируются и обслуживаются местными транспортными агентствами. Прозрачные зеленые, желтые и красные линии обозначают скорость движения на поддерживаемых основных дорогах.

Revised Vehicle Entertainment Screen (VES) — Включает расширенные улучшения отображения звука, мультимедиа и источника входного сигнала.

Основные исправления ошибок для 9.807:

Экран приема не выходит из строя
Дополнительные телефоны, поддерживаемые для использования с HFM
Сбои звука при воспроизведении аудиодиска DVD
Отключение звука
Блокируется режим CD / DVD
Отсутствует значок состояния по умолчанию
Диск застрял в радио
Дисплей не открывается, пока нажатие кнопки «Открыть / закрыть» несколько раз
Отображение едва различимо, когда радио вручную настроено на уровень яркости 1
Подсказка навигации не остается ВКЛ / ВЫКЛ в том же состоянии после нажатия клавиш
IPhone не может подключиться
Левый динамик постоянно отключен после адаптивного круиз-контроля Предупреждение
Навигация отображает предстоящий поворот как текущий поворот
Точка на карте неточная
Предустановка чередуется между 1 и 12
Предустановленные станции не распознают водителя 1 или водителя 2 отзывают
Предустановки пропущены при использовании дистанционного управления
Радио позволяет выбрать LW (радио REP )
Радио показывает «Ошибка модуля»
Радио не проходит мимо сообщения «Активизируется навигация…».”Экран, музыка на жестком диске недоступна, а емкость жесткого диска показывает 0
Радио не возвращается в нормальный режим после отключения от вызова в режиме громкой связи
Радио застревает в“ Демо-режиме ”
Список каналов SDARV не отображается
Функция поиска SDARV inop
Строка состояния не отображается
Радиопереключатели на рулевом колесе не работают для объема HFM
Информация о дорожном движении (скорость и поток) и значки дорожных происшествий медленно исчезают с экрана
Невозможно изменить язык
Использование функции громкой связи, близко и далеко конец не слышен
VES воспроизводит файлы с жесткого диска в произвольном порядке
Просмотр DVD через дисплей радио выглядит искаженным
Уровень громкости подсказки подсказок не остается
Кнопка VR не работает в режиме интеллектуальных аксессуаров
VR недоступна в режиме AUX

Примечание. Поддержка iPod сегодня доступна только через радиомодули 2009 модельного года через последовательный порт на задней панели радиоприемника.В настоящее время это не обновление для радиоприемников 2007 и 2008 модельного года.

Список изменений для обновления v1.220 RER / REW / REP (выпущен в январе 2009 г.):
Несколько исправлений ошибок Bluetooth для Blackberry 8700, V3m RAZR и LG VX8550
Исправление ошибки зарядки iPod, которое не требует отключения iPod. «HOME» отсутствовал и исправлен.
Извлечение диска при отключении питания. Исправление ошибки.
База данных навигации для обновлений радио MY07 с RS6 или более раннее исправление ошибки.
Несколько исправлений ошибок после обновления базы данных Nav, блокировки сенсорного экрана и POI по городу.
Несколько UConnect. исправлены ошибки — Радио не выходит из UConnect после перевода вызова, нет звонка при входящем телефонном звонке, список телефонной книги пуст, HMI заморожен и не может получить доступ к UConnect
Исправление ошибки для блокировки речевой диалоговой системы
Несколько проблем с навигацией / картой отображение на карте, добавление остановки во время движения, сброс из-за объезда и уклонения от поворота
Исправление ошибки для записи MEMO
Фиксированная кнопка дилера на аварийном экране
Некорректная информация о скорости и расходе
Исправление ошибки на рад. Сброс io при копировании большого mp3-файла с диска
Исправлена ​​черная карта после обновления ПО

Список изменений для обновления v2.043 / 2.045 RER / REW / REP (выпущен в октябре 2009 г.):
Добавлена ​​кнопка свертывания для скрытия / отображения всех кнопок на карте
Реализован выпуск PDO для ПАРАМЕТРОВ НАВИГАЦИИ, как в движении, так и в статике
Изменение всех дополнительных экранов после жесткого диска ДОСТУПНЫЕ КАТЕГОРИИ для чтения «ВЫХОД» вместо «ОТМЕНА»
Добавлена ​​кнопка паузы / воспроизведения на жесткий диск и диск для каждой версии PDO
Дизель Бензин Категория POI
Всплывающее окно, чтобы уведомить пользователя, что треки X были успешно скопированы из треков Y
Редизайн POI
Новый логотип запуска и связанные с ним изменения для типа транспортного средства «Sterling» (DA)
Добавлена ​​поддержка режима экономии топлива в HS HEV (новый сигнал FUEL_SA_MD_ACT в CAN VMM820b).Продолжить использовать CYL_DEACT для LS
Несколько исправлений ошибок для перечисления POI — алфавитный порядок, избранное и поиск ближайших POI
Исправление ошибки для телефонного звонка Неисправность баржи VR
Исправление ошибки неправильной громкости после звонка
Исправление ошибки без опции часов для +9,5 и +10,5 часовых поясов
Исправление ошибки для синего экрана при прокрутке в области строительства
Исправление громкости навигации во время телефонного звонка
Исправление блокировки диска при попытке добавить изображение с диска
Исправление ошибки для всплеска звука при поиске в режиме FM
Исправление для главного меню навигации, отсутствующего SK
Исправление ошибки для синих квадратов, отображаемых на карте
Исправление ошибки, при котором информация GPS не заполнялась

Список изменений для обновления v2.107 RER / REW / REP (выпущен в мае 2010 г.):
Исправление ошибки для жанра, отображаемого в виде числового значения
Исправление ошибки для вспышек в кластере после операции следующей дорожки жесткого диска
Исправление ошибки для блокировки времени GPS
Добавлена ​​поддержка нового транспортного средства матрица сообщений 911
Полная реализация аудио эквалайзера 11.0

Журнал изменений для обновления v2.302 RER / REW / REP (выпущено в июле 2010 г.):
Обновлены все графические изображения логотипа и используются VEH_BRAND и специальный пакет для MY11 и последующих

Список изменений для обновления v2.401 RER / REW / REP (выпущено в январе 2011 г.):
Исправления ошибок:
Периодическое отсутствие звука из аудиосистемы при использовании удаленного запуска
Радио может зависнуть при завершении вызова U-Connect, это может привести к разрядке батареи
Повторяется «Обновление» Каналы »в режиме спутникового радио

Журнал изменений для обновления v2.402 RER / REW / REP (выпущен в феврале 2011 г.):
Исправлены ошибки:
iPhone4 (4.2.1) периодически теряет соединение Bluetooth и не отображает точную информацию об идентификаторе вызывающего абонента при использовании UConnect

Список изменений для обновления v2.403 RER / REW / REP (выпущен в феврале 2012 г.):
Исправлены ошибки:
Объявления о трафике, обновление списка телефонов Uconnect

Декабрь 2006 г.
Версия приложения: NTG4_8.044 Март 2007 г.
Версия приложения: NTG4_9.041 Июль 2007 г.
Версия приложения: NTG4_9.556 Октябрь 2007 г.
Версия приложения: NTG4_9.561 Январь 2008 г. Версия приложения: NTG4_9.665 Февраль 2008 г.
Версия приложения: NTG4_9.668

март 2008 г.
Версия приложения: NTG4_9.713
Диск Mopar p / n 68043349AC Рекомендуемая производителем розничная цена 11,35 долл. США

Май 2008 г.
Версия приложения: NTG4_9.715

июль 2008 г.
Версия приложения: NTG4_9.717
(только исправление восстановления жесткого диска)
Диск Mopar, каталожный номер 68054781AA Рекомендуемая производителем розничная цена 11,35 долл. США

Август 2008 г.
Версия приложения: NTG4_9.807
Диск Mopar, номер по каталогу 68056387AA Рекомендуемая производителем розничная цена 11,35 долл. США
(Примечание: окончательный выпуск «9.xxx ”)

июль / август 2008 г.
Версия приложения: NTG4_1.055
(То же, что и 9.807)
Начало новой системы нумерации, впервые использованной в заводских радиостанциях ’09 модельного года

Январь 2009 г.
Версия приложения: NTG4_1.220
Диск Mopar p / n 68056387AB Рекомендуемая производителем розничная цена 11,35 долл. США

июнь 2009 г.
Версия приложения: NTG4_2.042 (бета)

Октябрь 2009 г.
Версия приложения: NTG4_2.043 / 2.045

Май 2010 г.
Версия приложения: NTG4_2.107

Июль 2010 г.
Версия приложения: NTG4_2.302

Январь 2011 г.
Версия приложения: NTG4_2.401
Диск Mopar p / n 68104289AA Рекомендуемая производителем розничная цена 11,00 $

Февраль 2011 г.
Версия приложения: NTG4_2.402
Диск Mopar p / n 668141348AA Рекомендуемая производителем розничная цена 11,00 $

Февраль 2012 г.
Версия приложения: NTG4_2.403

Январь 2013 г.
Версия приложения: NTG4_2.404

8.Обновления карт для радиостанций MyGIG RER (только для Северной Америки): Обновления выпущены на DVD. Последние версии обновлений карты перечислены справа.

Примечание. Обновления требуют номера VIN автомобиля для проверки и установки.

2008 Версия приложения: U0035-0070-801
Эта версия содержит новое и расширенное подробное покрытие в 121 городе, мегаполисах и сельских районах США, включая (Частичный список):

Анкоридж, Джуно — AK
Себастьян — AR
Бьютт Каунти, Фресно, Империал, Керн, Кингз, Мадера, Невада, Сан-Диего, Санта-Барбара — Калифорния
Клир-Крик Каунти, Игл, Гилпин, Питкин, Саммит-CO
Бэй, Citrus, Hernando, Highlands, Marion, Okaloosa-FL
Adams County, Coles, Jackson, Kankakee, Know, La Salle-IL
Monroe- IN
Kennebec County-ME
Allegan, Bay, Berrien, Calhoun- MI
Missoula- MT
Allamance, Catawba, Davidson-NC
Dona Ana- NM
Cayuga County, Ontario-NY
Clark, Stark, Warren-OH
Franklin, Lawrence, Lycoming-PA
Greenville- SC
Angelina, Bowie, Brazoira, Gregg, Hunt , Jefferson, Johnson-TX
Washington-UT
Augusta, Emporia, Greensville, Harrisonburg, Montgomery, Northampton-VA
Rutland-VT
Spokane-VA
Eau Clarie-WI

Характеристики:

Более 6.1 миллион миль дорог
475 734 ресторана
70 909 отелей
121 193 банкоматов
104 583 заправочных станций

2009 Версия приложения: U0035-0070-901
Эта версия содержит новое и расширенное подробное покрытие в 34 городах, мегаполисах и сельских районах США, включая:

Талладега AL
Джефферсон и Себастьян AR
Коконино, Мохаве, Явапай и Юма, Аризона
Лейк, Мадера, Гумбольдт, Империал, Кингс, Моно, Туларе и Фресно, Калифорния
Клатсоп, Линн, Ямхилл и Бентон, ИЛИ
Юнион, Миффлин и штат Пенсильвания
Norfolk, Prescott, Russell, Stormont ON

Характеристики:

Более 6.1 миллион миль дороги
476685 ресторанов
71410 отелей
127 918 банкоматов
103 409 заправочных станций

2010 Версия приложения: U0035-0070-001

Это новое обновление карты DVD охватывает континентальную часть США, Виргинские острова США, Пуэрто-Рико, Гавайи, Аляску и Канаду. Этот выпуск содержит 63 категории точек интереса из 2 267 517 отдельных точек интереса.

Характеристики:

Более 6.1 миллион миль дороги
493 873 ресторана
74 791 гостиница
128 252 банкомата
105 807 заправочных станций

2014 Версия приложения: U3540-0075-307

На этой новой карте на DVD представлены новые подробные сведения о континентальной части США, Аляске, Гавайях, Пуэрто-Рико, Виргинских островах США и Канаде. Этот выпуск содержит более 7 миллионов миль дорожного покрытия и 65 категорий POI, всего 2 485 419 отдельных точек интереса.

Характеристики:

Более 7 миллионов миль дорог
504 273 ресторана
76 675 отелей
134 088 Банкоматы
113 682 заправочные станции

июль 2007 г.
Версия приложения: (не назначена)
База данных: RS6-N 1060 6.4.2
(эта версия дебютировала в начале 2008 модельного года) июль 2008 г.
Версия приложения: U0035-0070-801
База данных: 2070 8.0.7
(Mopar p / n 82211669 MSRP $ 210.00) Март 2009 г.
Версия приложения: U0035-0070-901
База данных: 0849 3.0.3 июнь 2010
Версия приложения: U0035-0070-001
База данных: N209 1004 3.3.3 Spring 2011
Версия приложения: U0035-0070-101
База данных: N210 1051 3.4.0 Spring 2012
Версия приложения : U0035-0070-201
База данных:?

Начало 2013 г.
Версия приложения: U3540-0075-203
База данных: N311 1214 3.5.0

ПРИМЕЧАНИЕ. Использование этого обновления карты с программным обеспечением радио версии 2.404 приведет к тому, что Sirius Traffic не будет работать.Эта проблема, возможно, была исправлена ​​в обновленном выпуске карты за ноябрь 2013 г.

Ноябрь 2013 г.
Версия приложения: U3540-0075-307
База данных: N212 1245 3.7.0

9. Обновления программного обеспечения Gracenote для радиостанций MyGIG:

База данных Gracenote идентифицирует музыкальные треки и предоставляет информацию о песнях, исполнителе и жанрах вашей музыки, хранящейся на жестком диске MyGIG или воспроизводимой с MyGIG CD / DVD.Обновления выпускаются на DVD. Последние версии программного обеспечения MyGIG Gracenote перечислены справа.

Обновленная информация Gracenote (январь 2012 г.):

Радиостанции

RHR, RHW, RHP, RER, REW, REP, RHB, RBZ, RB5, RE2, RB6 и RE6 оснащены функцией отображения обложек альбомов на экране радиоприемника. Эта функция работает для музыки, воспроизводимой через удаленный порт USB, слот для SD-карты, компакт-диска или музыки, сохраненной на жестком диске (не все радиостанции оснащены удаленными USB-портами, слотами для SD-карт или жестким диском).Эта функция недоступна при использовании функции потокового аудио Bluetooth или при воспроизведении музыки в режиме AM, FM или спутникового радио. В радиоприемник встроено программное обеспечение Gracenote, которое используется для идентификации песни и отображения обложек альбомов.

Программное обеспечение Gracenote проверяет название песни, имя исполнителя, название альбома и продолжительность песни, чтобы определить, какие обложки альбома отображать. Если какие-либо из этих элементов музыкального файла каким-либо образом отличаются, песня не будет идентифицирована.Когда клиенты загружают музыку с сайтов с общим доступом, очень часто эта информация либо отсутствует, либо изменяется, что приводит к тому, что песня не распознается. Если источником музыкального файла является купленный в магазине компакт-диск, программное обеспечение будет отображать обложку альбома в большинстве случаев. По-прежнему существуют обстоятельства, при которых программное обеспечение Gracenote не распознает песню, даже если она поступает с компакт-диска, приобретенного в магазине.

Вот несколько примеров того, почему программное обеспечение Gracenote не распознает песню:

1) Песня была создана / выпущена после выпуска клиентской версии программного обеспечения Gracenote.

2) Не все песни включены в программное обеспечение Gracenote, которое Chrysler использует в своих системах Uconnect. они делают все возможное, чтобы включить большинство популярных песен, но есть ограничение на место для программного обеспечения. По этой причине некоторые из редких музыкальных произведений и / или менее популярные альбомы не будут идентифицированы.

3) Название песни, имя исполнителя, название альбома или продолжительность песни не соответствуют информации в базе данных Gracenote.

Клиенты могут также заметить, что их медиаплеер может определять обложку альбома, а их радио — нет.Они также могут заявить, что их медиаплеер показывает другую версию обложки альбома, чем радио. Радио не загружает обложки альбомов из медиаплеера; он ищет изображения в программе Gracenote по названию песни, имени исполнителя, названию альбома и продолжительности песни.

В настоящее время доступно ограниченное количество обновлений для базы данных Gracenote. В прошлом Mopar предлагала диск с обновлением для радио RER, но его производство было прекращено, потому что было продано очень небольшое количество дисков.Chrysler пытается разместить программное обеспечение на веб-сайте, где клиенты могут загрузить базу данных и самостоятельно обновить радио. Нет времени, когда это будет доступно.

США / Канада / Мексика Февраль 2008 г.
Версия приложения: Gracenote v881 (872 МБ) октябрь 2008 г.
Версия приложения: Gracenote v1120 (836 МБ) март 2009 г.
Версия приложения: Gracenote v1287 (823 МБ) декабрь 2009 г.
Версия приложения: Gracenote v2057 (827 МБ)

Май 2010 г.
Версия приложения: Gracenote v2064 (870 МБ)

март 2011 г.
Версия приложения: Gracenote v3373 (855 МБ)

март 2012 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
