Перекидной рубильник для генератора: виды рубильников, схемы подключения

Чтобы иметь возможность переключать электроэнергию на необходимые приборы, следует устанавливать специальное устройство — рубильники перекидного типа. В их конструкции предусмотрены блокираторы. В продаже представлены различные варианты подобных устройств, которые отличаются, в первую очередь, рабочими характеристиками.

Важно иметь в виду, что подключение приборов может осуществляться с применением различных схем, что определяется конкретной сетью. Наибольшее распространение рубильники перекидного типа получили в жилых домах. Для изменения рабочих параметров этих устройств используются блоки управления. В то же время подобные рубильники часто используются в промышленности для обслуживания резервных генераторов. Для получения больших сведений относительно особенностей схемы подключения, нелишним будет ознакомиться с основными типами этих устройств, которые сегодня предлагаются на рынке.

Однополюсный рубильник

Наиболее встречаемый вариант перекидного рубильника — это устройство, оснащенное одним модулем. Для таких модификаций применяют в большинстве своем проводники из меди. Важно принимать во внимание и то, что подобные устройства представляются наилучшим решением для обслуживания генераторов, для которых рабочий диапазон частоты не превышает 20 Гц. Вместе с тем не лишены эти рубильники и определенных минусов, на которые необходимо ориентироваться при выборе.

Важным моментом является это, что в процессе использования подобных устройств предельной для них считается нагрузка 200 А. Поэтому от установки их в жилых домах, отличающихся большим потреблением электроэнергии, желательно отказаться. Говорят про другие особенности этих рубильников, следует выделить низкий показатель выходного напряжения. Чаще всего это значение в 200 В.

Двухполюсный рубильник

Именно рубильник перекидного типа с двумя полюсами чаще всего можно встретить сегодня. В первую очередь его устанавливают в жилых домах. Следует заметить, что он может эксплуатироваться для обслуживания устройств, подключенных к однофазным и двухфазным системам. Для таких устройств средним показателем отрицательного сопротивления является уровень в 60 Ом.

При этом выходное напряжение может иметь различное значение, что определяется используемой модификацией рубильника. На текущий момент чаще всего используют рубильники, представляющие серию РР20. В своей конструкции они имеют конденсаторы открытого типа. Схема подключения подобного устройства предусматривает использование блоков питания, имеющих рабочее напряжение 300 В.

Схемы подключения

Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.

Подключение устройств к однофазной сети

Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

• Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
• При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
• Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

Подключение прибора к двухфазной сети

Схема подключения прибора переходного типа к двухфазной цепи в большинстве своём предусматривает использование в качестве соединяющего элемента блок питания на 200 В. Важно помнить и о том, что для этого устройства необходимо применять лишь переключатели расширительного типа. Тогда эти рубильники можно использовать для двухфазной сети вне зависимости от количества применяемых модулей.

Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.

• В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В.
• Используемые в них блокираторы могут иметь различные исполнение. Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием. А вот в конструкции блоков управления обычно присутствуют тиристоры.
• Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов.
• Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

Схема подключения к трехфазной сети

В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.

• Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
• При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
• Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.

Рубильник для генератора

Для генератора следует выбирать рубильник перекидного типа, который обязательно должен быть выполнен лишь в одномодульном варианте. Что же касается блокиратора, то в его конструкции должна быть предусмотрена классическая система контактов. Реверсивные блоки обычно выполняются в модификации, имеющей контроллер. По этой причине на моделях с резонатором не следует устанавливать выбор.

Для подобных случаев демонстрируемый уровень пороговой частоты будет иметь достаточно высокий показатель. Используемые для таких ситуаций рубильники для генератора могут иметь различные размеры. Здесь особое внимание следует обратить на число используемых проходных конденсаторов.

Еще до того как приступить к установке прибора для генератора, следует самым тщательным образом изучить систему заземления. Эффективная работа прибора возможна только при наличии специального заземляющего электрода. Присутствующая на нём маркировка в обязательном порядке должна содержать сведения о системе защиты. Обычно предлагаемые в магазинах электроды выполняются с маркировкой ИП30. На основании этого можно говорить о том, что такой расходный материал имеет достаточно надежную изоляцию. Отсюда можно сделать вывод, что такая система может проработать в течение большого количества рабочих циклов.

Двухходовая модификация

Выбирая подобные перекидные рубильники для генератора, следует иметь в виду, что они могут применяться исключительно для однофазной цепи. В его конструкции предусмотрены проходные конденсаторы в количестве 2 единиц. Продаже можно найти не только модели двухмодульного, но и трехмодульного исполнения. Они могут работать в сочетании с блоками питания, имеющими рабочее напряжение 300 В. Схема подключения такого рубильника может предусматривать использование счетчика. Сама установка такого устройства осуществляется с применением перемычек, выполненных из меди. Работать такие рубильники могут лишь в сочетание с переключателями расширительного типа.

Важным моментом является и то, что для таких приборов подходят электрощиты любого исполнения. Используемый перекидной рубильник для генератора рассчитан на пороговое напряжение, показатель которого составляет 350 В. Что же касается параметра нагрузки, то он может иметь различные значения. Определяющим критерием здесь является производитель изделия. В среднем этот показатель имеет значение, достигающее отметки 30 А.

Трехходовая модификация

Если рассматривать подобный вариант исполнения перекидного рубильника для генератора , то в его конструкции предусмотрены только переключатели расширительные. Такие устройства являются наилучшим вариантом для использования в двухфазных цепях.

Особо следует отметить, что эти рубильники получили наибольшее распространение в промышленности. Использовать их на предприятии можно при условии, что сама процедура их подключения будет осуществляться в электрощите, представляющего серию КК202.

В качестве перемычек обычно используют элементы, выполненные из меди. Говоря о блокираторах, которыми могут быть оснащены такие рубильники, они могут иметь различные варианты исполнения. Среди прочих особенностей этих рубильников следует выделить высокий порог чувствительности. В то же время они оборудуются довольно надежной системой защиты. Если говорить об изоляции, то она может иметь различный класс. Определяющую роль здесь играет предприятие-изготовитель.

Устройство серии SFT 250А

Перекидной рубильник для генератора, имеющий рабочее значение тока 250 А, может использоваться только в сочетании с блоками питания, рабочее напряжение которых составляет 200 и 300 В. Схема подключения таких рубильников предусматривает использование проходных конденсаторов. Подобный вариант требует, чтобы загрузка была ограничена значением 3 А. Обычно подобные системы функционируют с использованием переключателей аналогового типа. В то же время достаточно распространены и изделия, выполненные в расширительном варианте.

Подобные рубильники подходят для подключения и в жилых домах. При этом при выборе блоков управления обязательно следует убедиться, что они имеют тиристорную основу. Важным моментом является и то, что при подключении счетчиков для них следует выделять место за системой контактов. При выборе реверсивных блоков для подключения рубильников можно отдавать предпочтение модификациям, которые могут быть оснащены и контроллером, и резонатором. Конкретное решение определяется в первую очередь показателем пиковой частоты устройства.

Заключение

Использование перекидных рубильников для генератора является довольно эффективным решением, которое обеспечивает немало преимуществ. Причем помимо удобства обслуживания генератора это устройство позволяет контролировать рабочие характеристики сети, что позволяет избегать опасных ситуаций, которые могут повлиять на работу подключаемых к сети приборов. Чтобы выбрать наиболее подходящий вариант такого рубильника, необходимо уделять внимание рабочим параметрам входящих в них составных элементов, а также оснащению здания, где планируется подключить перекидной рубильник.

Оцените статью: Поделитесь с друзьями!

Электрооборудование, свет, освещение

При необходимости в использовании электроснабжения с наличием большой силы тока устанавливают рубильник.

Данный прибор регулирует включение и выключения сети, не создавая при этом больших нагрузок. Об особенностях использования и установки рубильника поговорим далее.

Блок: 1/7 | Кол-во символов: 281
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/ustanovka-i-podklyuchenie-rubilnika

Конструктивные особенности и устройство рубильника

Одним из неавтоматических коммуникационных аппаратов является рубильник. Данный прибор используется во время размыкания и замыкания электрической цепи.

Есть несколько видов рубильников, отличающихся друг от друга параметрами устройства и конструкции. Рубильники с однополюсным, двухполюсным и трехполюсным исполнением имеют полюса, которые характеризуются наличием плавкого предохранителя. Некоторые рубильники не имеют полюсов, их заменяет рычажный привод центрального назначения.

Конструкция рубильника зависит от его типа. Например, приборы, с центральной рукояткой только отключают электрические цепи. Обязательным действием перед отключением электрической цепи с помощью такого рубильника, является ее обесточивание.

Стандартное устройство рубильника характеризуется наличием:

• ножей контактного типа;
• вставок плавного типа;
• стоек: совмещенного и контактного типа;
• выводов, через которые осуществляется подключение рубильника.

Эти детали устанавливаются на панель общего назначения.

Большинство рубильников состоит из одного ряда совмещенных и одного ряда контактных стоек. Чтобы обеспечить плавность нажатия рычага, используют пружинные механизмы.

Стойки совмещенного характера имеют шайбы специфического назначения, которые обеспечивают их нажатие. У таких приборов связывание ножей происходит благодаря наличию общей оси. Тяги, способствуют движению оси. Рубильники, с центральным расположением рычага, работают благодаря наличию скобы, которая соединяется с контактными ножами и их осью.

Рубильники отличаются наличием специального обозначения:

• P — рубильник с наличием центральной рукоятки;
• Р Б — рубильник с наличием боковой рукоятки;
• Р П Ц — рубильник с наличием центрального привода;
• Р П Б — рубильник бокового рычажного привода.

При наличии обозначения Р Б 2 1 — значение первой цифры указывает на количество полюсов, в данном случае, два, а вторая цифра обозначает единицу номинального тока, сто ампер; если вторая цифра будет 2 — значит ток составляет 220 Вт.

Блок: 2/7 | Кол-во символов: 2062
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/ustanovka-i-podklyuchenie-rubilnika

Назначение перекидного рубильника

Основная функция перекидных рубильников заключается в переключении электроэнергии к требуемым устройствам ручным способом. Данные приборы представлены разнообразными моделями, отличающимися своими электротехническими показателями. Их подключение может выполняться разнообразными методами, с учетом от индивидуальных особенностей данной цепи.

В большинстве случаев перекидной рубильник на схеме монтируется в многоквартирных зданиях. Однако, они прекрасно зарекомендовали себя и в производственной сфере, особенно подключённые для совместного использования с резервными генераторными установками. При возникновении необходимости рабочие характеристики рубильников легко изменяются при помощи управляющих блоков.

В коттеджах и на дачных участках, расположенных за городом, нередко возникают проблемы с электроснабжением. Здесь также применяются генераторы, выполняющие функции резервного электроснабжения. Вместе с ними устанавливаются и подключающие перекидные рубильники, способные переключать с одного источника электроэнергии на другой и обратно.

Выбирая коммутационное устройство, следует внимательно проверять его комплектацию, а также учесть особенности действующей системы заземления, особенно, когда задействована однолинейная схема. От этого будет зависеть выбор способа установки рубильника, в особенности, когда имеют место три фазы.

Блок: 2/7 | Кол-во символов: 1382
Источник: https://electric-220.ru/news/rubilnik_perekidnoj_na_dva_napravlenija/2019-05-14-1689

Что такое перекидной переключатель

Реверсивный перекидной выключатель

Назначение перекидного переключателя – передача напряжения между двумя линиями или соединение нескольких сетей. Используя рубильник, можно исключить токовые утечки при авариях и быстро переключиться на целую линию. Переключение прибора производится при помощи рычага на лицевой панели, который приводится в 1-2 положения.

Оборудование устанавливается в щитовой комнате или возле щитка ввода.

Специфика устройства

Рубильник перекидного типа схож с двухпозиционным выключателем по принципу работы, но отличается повышенной мощностью и плавным ножевым приводом. Второе различие – процесс переключения с разрывом линии и работа в трех положениях:

• квартирная/домашняя сеть;
• выключение;
• запитка от генератора.

Для понимания принципа работы перекидного автомата нужно разобраться с конструкцией. Средний контакт – это рейка посередине с V-образными ножами. В качестве боковых задействуются верхние и нижние клеммы. Средний контакт соединяется только с верхними или только с нижними. У ножей нет ускорителей или пружинок, поэтому перекидывание с основной на резервную сеть производится вручную.

Блок: 2/11 | Кол-во символов: 1159
Источник: https://StrojDvor.ru/elektrosnabzhenie/perekidnoj-avtomaticheskij-vyklyuchatel-princip-dejstviya-i-konstrukciya/

Принцип действия и функции рубильников

Основной частью рубильника выступает панель, которую изготавливают исключительно из диэлектрических материалов. На панели устанавливаются несколько стоек и губок. Ножи рубильника это электрический подвижной контакт, который жестко закреплен на устройстве вала.

Во время включения прибора, ножи тонкопроводящего типа устанавливаются в губки, которые являются неподвижными частями рубильника. Все рабочие полюса соединяются и происходит их контактирование между собой.

Конструкция рубильника зависит от способа включения устройства. Выделяют рубильники рычажного привода, в которых ножи начинают движение при помощи поворота рычага. Второй тип рубильников — это устройства с наличием центральной рукоятки. Они используются исключительно для выключения электрической цепи, находящейся под напряжением.

Многие современные рубильники оснащены дополнительной функцией, обеспечивающей электрическую безопасность. Данная функция состоит в защитной блокировке передней дверцы, находящейся в рабочем положении.

Блок: 3/7 | Кол-во символов: 1043
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/ustanovka-i-podklyuchenie-rubilnika

Двухполюсный рубильник

Именно рубильник перекидного типа с двумя полюсами чаще всего можно встретить сегодня. В первую очередь его устанавливают в жилых домах. Следует заметить, что он может эксплуатироваться для обслуживания устройств, подключенных к однофазным и двухфазным системам. Для таких устройств средним показателем отрицательного сопротивления является уровень в 60 Ом.

При этом выходное напряжение может иметь различное значение, что определяется используемой модификацией рубильника. На текущий момент чаще всего используют рубильники, представляющие серию РР20. В своей конструкции они имеют конденсаторы открытого типа. Схема подключения подобного устройства предусматривает использование блоков питания, имеющих рабочее напряжение 300 В.

Блок: 3/9 | Кол-во символов: 751
Источник: https://stanok.guru/oborudovanie/akkumulyatory-i-bloki-pitaniya/perekidnoy-rubilnik-dlya-generatora.html

Сфера применения рубильника

1. Использование рубильников связано со включением и выключением электрической нагрузки, в сети, где присутствует большое количество тока.

2. Рубильники открытого типа используют для того, чтобы замкнуть или разомкнуть электроцепь без нагрузки.

3. Рубильники с наличием рукоятки, наоборот, применяются в электрических цепях с большой нагрузкой.

4. При условии, что рубильник содержит центральный кожух, он используется, как пусковой аппарат электрического двигателя.

5. Рубильники центрального бокового или рычажного типа применяются для работы на центральном распределительном щите.

6. Рубильники используют для нечастого автоматического включения или отключения электроцепи.

7. Рубильники с боковой, центральной рукояткой используются в электросети, мощность которой не превышает 500 Вт.

8. Рубильники используют для установки на распределительном устройстве, электрошкафе или электрощитке, в качестве управления электроцепью или силовой цепью.

9. Установка некоторых моделей производится непосредственно на трансформаторную электростанцию.

Блок: 4/7 | Кол-во символов: 1072
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/ustanovka-i-podklyuchenie-rubilnika

Преимущества и недостатки рубильников

Перекидные рубильники обладают несомненными преимуществами, к которым можно отнести следующие:

• Открытое или полузакрытое исполнение, позволяющее наглядно убедиться в исправности устройства. Поверхность токопроводящих ножей просматривается очень хорошо и установить возможную неисправность не составит труда.
• Простота конструкции, благодаря которой существенно облегчается подключение, ремонт и обслуживание.
• Основным преимуществом считается соотношение коммутируемой мощности и стоимости устройства. Фактически недорогой прибор способен выполнять переключение и коммутацию очень высоких токов, достигающих нескольких сотен ампер.

Тем не менее, идеальных устройств не бывает и работа рубильников тоже не исключение. Их основными минусами являются следующие:

• Достаточно высокая опасность для персонала. Открытая конструкция существенно увеличивает шансы попадания под напряжение в случае нарушения правил обращения с такими приборами.
• Время переключения рубильника перекидного типа не нормировано и зависит лишь от самого оператора и его реакции. Слишком медленный перевод ножей может вызвать высокотемпературную дугу, представляющую серьезную опасность для людей и оборудования.

Блок: 7/7 | Кол-во символов: 1216
Источник: https://electric-220.ru/news/rubilnik_perekidnoj_na_dva_napravlenija/2019-05-14-1689

Основные типы рубильников

В зависимости от основного теплового тока выделяют рубильники:

• 1000 А,
• 900 А,
• 800 А,
• 700 А,
• 600 А,
• 500 А,
• 400 А,
• 300 А,
• 200 А,
• 100 А.

Некоторые модели оснащены защитным кожухом, который позволяет им работать при номинальном токе, превышающем 1000 А.

В зависимости от количества полюсов рубильники разделяются на:

• однополюсные,
• двухполюсные,
• трехполюсные.

В соотношении с направлением и переключением тока:

• перекидного типа — самые простые и ранее выпускаемые устройства, они способны коммутировать большое количество электрических линий и в большинстве случаев предполагают наличие двух положений: включения и выключения;
• рубильники поворотного привода отличаются простотой установки и использования и являются самыми распространенными;
• рубильники разъединительного типа имеют защитный корпус, небольшой размер и короткую рукоятку.

В зависимости от наличия дугогасительной системы выделяют рубильники:

• с возможностью погашения такой системы, данные приборы способны самостоятельно отключить нагруженную сеть;
• с отсутствием такой функции, такие устройства отключают сеть только после того как нагрузка снимается.

В соотношении со степенью защиты рубильники разделяют на устройства:

• с открытым исполнением, которые располагаются в специальном ящике, а рычаг находится во внешней стороне;
• с закрытым исполнением.

В зависимости от климатического исполнения выделяют рубильники с наличием влагозащиты, термоустойчивые устройства и рубильники, предназначены для установки во внутренней части помещения.

В зависимости от того, как расположена плоскость присоединения зажимных устройств выделяют рубильники с параллельным и перпендикулярным расположением.

Блок: 5/7 | Кол-во символов: 1756
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/ustanovka-i-podklyuchenie-rubilnika

Области использования

Основное назначение аппаратов – перевод нагрузки между двумя или несколькими источниками. Они эксплуатируются с целью:

• коммутации резервного источника питания;
• перевода нагрузки с основного оборудования на резервный;
• переключения с одного источника на второй без наличия нагрузки.

Скорость переключения рубильника не должна зависеть от оператора – это предотвратит сгорание контактов.

Блок: 6/11 | Кол-во символов: 407
Источник: https://StrojDvor.ru/elektrosnabzhenie/perekidnoj-avtomaticheskij-vyklyuchatel-princip-dejstviya-i-konstrukciya/

Рекомендации по эксплуатации и установке рубильника

1. Производите установку прибора только в закрытом помещении.

2. Обеспечьте защиту рубильника от влаги, неблагоприятных климатических условий и атмосферных осадков.

3. Рекомендованная среда нахождения и эксплуатации рубильника составляет -40 +55 градусов.

4. Нельзя устанавливать рубильник в условия пребывания факторов, которые выделяют опасные или загрязняющие вещества.

5. При обгорании поверхности контактного ножа следует зачистить это место при помощи напильника или стеклянной бумаги.

6. При неплотном вхождении ножей в губку, следует провести подгибание губок.

7. Чтобы избежать перекашивания ножек рубильника осмотрите болты, которые крепят рубильник к перекладине, и, при необходимости, затяните их.

8. Обязательно проводите проверку рубильников на предмет изоляции отдельных его частей. Очистите или окрасьте отремонтированные детали.

Блок: 6/7 | Кол-во символов: 899
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/ustanovka-i-podklyuchenie-rubilnika

Использование перекидных устройств в разных сетях

Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами.

В однофазном варианте устанавливаются, преимущественно, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройства обладают отрицательным сопротивлением порядка 50 Ом.

Для создания качественного контакта, рекомендуется использовать медные перемычки. В самом начале установки следует выяснить наличие электрощита. Может использоваться серия КК220 или аналогичная модификация. В цепях с одной фазой не рекомендуется использование реверсных устройств по причине возможного несоответствия их рабочих показателей и сетевых параметров.

Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений. Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом 200 В.

Более всего популярны коммутаторы серии РР30. Они обладают собственными конструктивными особенностями и состоят из двух модулей, находящихся в общем комплекте. За счет этого выходное напряжение доходит до отметки 350 вольт. Наивысшее отрицательное сопротивление поднимается до 40 Ом. Контактные системы устанавливаются лишь в защищенных изделиях закрытого типа. Скачки электроэнергии держат на контроле проходные конденсаторы. Схема управляющей части или блока собирается на основе тиристоров.

Посредством реверсивных блоков обеспечивается поддержка требуемой частоты тока. При использовании двух различных моделей, в цепочку добавляется контроллер, позволяющий максимально нейтрализовать нелинейные искажения в сети и их негативное воздействие.

Аппаратура, используемая в сетях, где три фазы, отличается своими специфическими особенностями. Например, рабочее напряжение у блоков питания устанавливается порядка 400 вольт. В подобных сетях допускается использование трансформаторных устройств только импульсного типа.

При соединении всех компонентов используется специальный инвертирующий выход. Поступление выходного тока производится через специальные устройства, изготовленные на основе проходных конденсаторов. Большинство схем подключения работают на основе перекидных рубильников с двумя модулями.

Современный рынок предлагает модели и одномодульных устройств. Их главное отличие состоит в наименьшем пороговом напряжении, всего 350 вольт. Значение отрицательного сопротивления – в пределах 55 Ом. В конструкции подобных коммутаторов обязательно входят блокираторы. В некоторых моделях, электроника блоков создается не только на тиристорной, но и динисторной основе.

Блок: 5/7 | Кол-во символов: 2885
Источник: https://electric-220.ru/news/rubilnik_perekidnoj_na_dva_napravlenija/2019-05-14-1689

Трехходовая модификация

Если рассматривать подобный вариант исполнения перекидного рубильника для генератора , то в его конструкции предусмотрены только переключатели расширительные. Такие устройства являются наилучшим вариантом для использования в двухфазных цепях.

Особо следует отметить, что эти рубильники получили наибольшее распространение в промышленности. Использовать их на предприятии можно при условии, что сама процедура их подключения будет осуществляться в электрощите, представляющего серию КК202.

В качестве перемычек обычно используют элементы, выполненные из меди. Говоря о блокираторах, которыми могут быть оснащены такие рубильники, они могут иметь различные варианты исполнения. Среди прочих особенностей этих рубильников следует выделить высокий порог чувствительности. В то же время они оборудуются довольно надежной системой защиты. Если говорить об изоляции, то она может иметь различный класс. Определяющую роль здесь играет предприятие-изготовитель.

Блок: 7/9 | Кол-во символов: 973
Источник: https://stanok.guru/oborudovanie/akkumulyatory-i-bloki-pitaniya/perekidnoy-rubilnik-dlya-generatora.html

Заключение

Использование перекидных рубильников для генератора является довольно эффективным решением, которое обеспечивает немало преимуществ. Причем помимо удобства обслуживания генератора это устройство позволяет контролировать рабочие характеристики сети, что позволяет избегать опасных ситуаций, которые могут повлиять на работу подключаемых к сети приборов. Чтобы выбрать наиболее подходящий вариант такого рубильника, необходимо уделять внимание рабочим параметрам входящих в них составных элементов, а также оснащению здания, где планируется подключить перекидной рубильник.

Блок: 9/9 | Кол-во символов: 581
Источник: https://stanok. guru/oborudovanie/akkumulyatory-i-bloki-pitaniya/perekidnoy-rubilnik-dlya-generatora.html

Самостоятельная сборка перекидного рубильника для генератора

Схема подключения

Изготовление рубильника своими руками производится пошагово:

1. Подбор автоматов по количеству цепей переключения. На двухфазную ставятся 2 двухполюсных или 4 однополюсных модели.
2. Установка автоматов в щите. Один ставится в стандартном положении, второй переворачивается.
3. Коммутация узлов проводами.
4. Установка стального фиксатора в толкатель (в автомате для нее есть зазоры). Планка позволит переключать все автоматы единовременно.
5. Проверка качества работы системы – должен раздаться щелчок.

Трехпозиционный рубильник самостоятельно не изготовить – получиться только двухпозиционное устройство.

Блок: 10/11 | Кол-во символов: 671
Источник: https://StrojDvor.ru/elektrosnabzhenie/perekidnoj-avtomaticheskij-vyklyuchatel-princip-dejstviya-i-konstrukciya/

Практические рекомендации по эксплуатации

Использование переключателя требует соблюдения следующих правил:

1. Прибор эксплуатируется при температуре от -40 до +50 градусов.
2. Реверсивный переключатель ставится только в щиток с монтажной панелью.
3. Вручную допускается активировать рубильники с дугогасительными и разрывными контактами.
4. Обгоревший контактный нож очищается напильником или стеклянной бумагой.
5. Для предотвращения перекоса ножек нужно туго затянуть крепежные болты.
6. Все активные части устройства изолируются.
7. Для ручного перевода фазы подойдет переходной рубильник, работающий в двух направлениях.
8. Выбирать переключатель нужно по мощности пропускаемого тока.

Если в основной сети нет напряжения, вначале запускается генератор, а потом переводится в рабочее положение рубильник.

Перекидные рубильники подходят для установки в многоквартирных домах, на производстве с резервными генераторами. Устройства упрощают обслуживание источников питания, контролируют электролинии и защищают подключенное к ней оборудование.

Блок: 11/11 | Кол-во символов: 1020
Источник: https://StrojDvor.ru/elektrosnabzhenie/perekidnoj-avtomaticheskij-vyklyuchatel-princip-dejstviya-i-konstrukciya/

Кол-во блоков: 19 | Общее кол-во символов: 19400
Количество использованных доноров: 4
Информация по каждому донору:

1. https://StrojDvor.ru/elektrosnabzhenie/perekidnoj-avtomaticheskij-vyklyuchatel-princip-dejstviya-i-konstrukciya/: использовано 5 блоков из 11, кол-во символов 4499 (23%)
2. https://electric-220.ru/news/rubilnik_perekidnoj_na_dva_napravlenija/2019-05-14-1689: использовано 3 блоков из 7, кол-во символов 5483 (28%)
3. https://stanok.guru/oborudovanie/akkumulyatory-i-bloki-pitaniya/perekidnoy-rubilnik-dlya-generatora.html: использовано 3 блоков из 9, кол-во символов 2305 (12%)
4. http://strport. ru/elektrooborudovanie-svet-osveshchenie/ustanovka-i-podklyuchenie-rubilnika: использовано 6 блоков из 7, кол-во символов 7113 (37%)

Устройство и типы АВР и коммутационных аппаратов для вводно-распределительных щитов

Разберем устройство типичного вводно распределительного устройства и какие коммутационные аппараты в нем используются. Напомним, что вводно-распределительное устройство ВРУ — это шкаф который принимает питающую линию на здание (жилой дом или административное здание) и от которого питаются все остальные потребители и промежуточные щитки в этом здании. Чаще всего к вводно распределительному устройству подходит две независимые кабельные линии от трансформаторной подстанции. Это сделано для того чтобы в случае отключения одной линии переключить все здание на питание от другой.

Схема и принцип переключения на резерв (АВР) в типичных ВРУ

Наиболее распространены следующие схемы вводно распределительных устройств:

1. Все потребители разделены на секции и в нормальном режиме питаются от разных линий и только в случае отключения вся нагрузка переключается на одну питающую линию. Переключение производится через пееркидной рубильник, точнее через два перекидных рубильника соединенные по схеме “восьмерка” см. иллюстрацию ниже.

2. Нагрузки объединены в одну секцию и в нормальном режиме питаются от одного ввода рабочего. Второй является резервным и на него нагрузка переключается только в случае аварии. Переключение нагрузки с рабочего ввода на резервный может быть:

• ручным, через перекидной рубильник;
• автоматическим система автоматического ввода резерва АВР.

Типы перекидных рубильников мы разберем дальше, а сейчас коснемся вариантов реализации АВР. Общим для всех реализаций схемы автоматического ввода резерва является, отслеживание уровня напряжения на обоих вводах схемы, и в случае пропадания напряжение на рабочем, или на одном из рабочих схема переключает нагрузку на резервный ввод. Разберем типичные схемы АВР на два ввода. Бывают и другие варианты, например два ввода рабочий и резервный и третий от автономного генератора. Но об этом у нас выйдет отдельная статья.

Итак разберем силовую часть схемы АВР:

1. Электромагнитные контакторы в схеме АВР — этот вариант считается классическим. Реализуется за счет пары контакторов которые блокируются между собой механически так же как и в случае реверсивной схемы подключения пускателей. Блокировка как электрическая так и механическая нужна для того чтобы сделать невозможным одновременное срабатывание обоих контакторов.

Это критически важно иначе есть риск подать встречное напряжение на второй ввод, который сейчас отключился. И в случае проведения ремонтных работ электрик может получить удар током со стороны нагрузки, которая никак не должна быть под напряжением. Или получить второе короткое замыкание если отключение произошло из-за пробоя питающего кабеля. Тогда через АВР напряжение пойдет к месту пробоя и опять получим КЗ и “вырубим” второй ввод.

Конкурентное преимущество схемы АВР на магнитных пускателях высокая скорость срабатывания и огромный по сравнению с прочими схемами ресурс контактной группы. Здесь вообще нет понятия допустимое число переключений в час, то есть оно не ограничено.

2. АВР на базе автоматических выключателей внешним приводом (мотор привод поэтому обозначение – М на схеме. Здесь тоже есть как логическая (в схеме) так и механическая блокировка от одновременного срабатывания автоматов. Эта схема имеет преимущество так как автоматический выключатель кроме коммутации имеет еще и защитные функции от короткого замыкания и от перегрузки на стороне потребителей. Но скорость срабатывания мотор-привода ниже по сравнению с контактором, да и количество циклов включения/отключения на которые рассчитан автомат в разы ниже. Все же автоматический выключатель предназначен для нечастых коммутаций от 50 до 20 в час в зависимости от номинала и класса аппарата.

3. АВР на базе перекидных рубильников с мотор-приводом и переключателей соленоидного типа. Такая схема позволяет сообщает сэкономить монтажное пространство вводно-распределительного щита, поскольку вместо двух контакторов или автоматов стоит один перекидной рубильник с моторприводом. Альтернативой мотор-приводу может стать соленоидный переключатель. Производителей таких устройств немного, но они есть работают надежно, срабатывают очень быстро, но стоят очень дорого. Контактная группа перекидывается с одного ввода на другой по принципу коромысла (что уже механическая блокировка). А соленоид — это по сути электромагнит с подвижным стержнем. Конструкция соленоидного бока предельно простая из-за чего скорость срабатывания просто фантастическая – около 50 мс. Также высок и ресурс контактной группы. По показателям скорости срабатывания надежности и коммутационного ресурса перекидной рубильник соленоидного типа превосходит все остальные варианты.

Перекидные рубильники – от классики до современности

Пробежимся вкратце по типам рубильников которые применяются при сборке распредустройств типа ВРУ, ВРП и прочих.

1. Перекидные рубильники (и обычные) ножевого типа. Вообще по заводской маркировке правильно называть рубильником обычный рубильник, а перекидной – переключателем, но есть и обозначения рубильник перекидной на два направления. Внешне они мало изменились за последние 30 лет, и выглядят как на фото ниже. К преимуществам можно отнести:

• обеспечивают видимый разрыв;
• цена перекидных рубильников ножевого типа стоят недорого
• надежны и просты в работе.

2. Закрытые рубильники отечественного производства серии ВР – 32 с поворотным механизмом и двойным разрывом. Имеют также дугогасительные камеры в комплекте и могут коммутировать цепь под нагрузкой. Выпускаются в номиналах от 100 до 630 А. К недостаткам можно отнести то что нет четко видимого разрыва.

3. Закрытые перекидные рубильники современного типа от ETI Lovato и т.д. Также могут “рвать цепь” под нагрузкой, имеют дугогасительные камеры и подпружиненный привод, который увеличивает скорость переключения. Физически это выглядит так – вы тянете за рукоять, накапливаете напряжение на пружине, а потом происходит переключение с довольно громким щелчком. Они очень надежны и долговечны, к недостаткам можно отнести высокую цену и отсутствие видимого разрыва.

Автоматические выключатели для ВРУ – устройство типы и номиналы

Все видели электрические автоматы какие лучше ответить нереально. Поскольку всегда есть конкретные критерии выбора, где-то главный критерий цена и разумная достаточность по характеристикам. А есть задачи для которых подойдет автомат только с отключающей способностью в 40 кА при номинале в 200 А, и придется заплатить его цену.

Номиналы автоматических выключателей используемых во ВРУ чаще всего от 16 до 400А, изредка 630А.

Здесь активно применяются как модульные автоматические выключатели для питания линий освещения и прочих нагрузок с номиналами 10 – 63А, так и промышленные автоматы в литом корпусе с номиналами от 25 до 400А а иногда на вводе устанавливают и автоматические выключатели номиналом 630А.

Номиналы автоматических выключателей не являются единственным и достаточным критерием выбора. Важны также:

• максимальная коммутационная способность измеряется в кА, требование к ней определяются характером нагрузки, протяженностью кабельной линии и еще несколькими факторами;
• настройка расцепителей – нерегулируемые (настроенные с завода) или регулируемые, регулировка позволяет настроить правильную селективность защиты;
• износостойкость на количество циклов срабатывания и повторного включения.

Устройство автоматического выключателя схоже у всех производителей, но есть как общие черты так и различия.

У всех автоматических выключателей есть два вида расцепителей:

1. Максимально токовый – защищает от короткого замыкания. Срабатывает мгновенно если ток превышает номинальный в 10 и более раз (хотя в некоторых моделях этот параметр настраивается).
2. Тепловой расцепитель – срабатывает через некоторое время, если ток превышает номинал больше чем на 10%. Чем больше разница тем быстрее сработает тепловой расцепитель.

Разница в устройстве автоматических выключателей может заключаться в типе и классе расцепителей. В старых или современных недорогих автоматических выключателях максимально-токовый расцепитель представляет собой электромагнит, где катушка втягивает/выталкивает сердечник который соединен с приводом контактной группы. А более современных моделях установлен электронный расцепитель который реагирует и на токи короткого замыкания и на перегрузку.

Надеемся материал этой статьи был для вас полезен. Если возникли вопросы или нужно заказать силовой щит с блоком АВР или готовое вводно-распределительное устройство звоните по номеру (066)165-65-35.

Перекидной рубильник на два направления и для генератора, схема подключения

Как подключить генератор для дома

Одним из острых вопросов после покупки электростанции (генератора) является выбор правильности и очередности действий при подключении указанного оборудования. На первый взгляд, это сложнейшая задача, однако при детальном рассмотрении оказывается, что это не так уж сложно и можно все сделать самостоятельно. То есть генератор на дизеле подключить своими руками, улучшить свой дом.

Подключение генератора к сети загородного дома: подключить генератор работающий на дизеле можно с использованием либо переключателя вручную, либо электростанции с автоматом ввода резерва (АВР) автоматически. Электростанция с АВР позволяет избавиться от многих неудобств, связанных с беготней к электростанции и заводом ее вручную, однако не является дешевым удовольствием. Все что нужно – это запастись терпением после отключения света на несколько секунд для того, чтобы включился дизельный генератор и появился свет. Когда напряжение во внешней сети появляется, указанная электростанция самостоятельно выключается.

Важное замечание. Подключение дизельного генератора должно производиться только при полном разрыве с имеющейся электросетью

Это означает, что фаза и ноль отключены.

Одними из простейших и дешевых способов подключения электростанции к дому могут являться следующие:

— подключение через перекидной рубильник;

— подключение через трёхходовой реверсивный рубильник.

Важно знать, что монтаж перекидного рубильника производится отдельно, а монтаж трехходового реверсивного рубильника производиться на специальную DIN-рейку, которая находится на электрощите. Важное замечание

Если сеть однофазная применяется двухполюсный рубильник (фаза и ноль). Если сеть трехфазная применяется четырёх полюсный рубильник (фаза А-В-С и ноль)

Важное замечание. Если сеть однофазная применяется двухполюсный рубильник (фаза и ноль)

Если сеть трехфазная применяется четырёх полюсный рубильник (фаза А-В-С и ноль).

Подключение через перекидной и трёхходовой реверсивный рубильник производится с использованием трех линий, а именно:

— линия от существующей сети;

— линия от электростанции;

— линия, идущая к потребителям энергии.

При указанном подключении возможно три ситуации:

— питание подается от существующей сети;

— питание подается от электростанции;

— питание отключено.

Схема подключения линии с использованием перекидного рубильника:

1. Верхние контакты используются для подключения к линии существующей сети.

2. Средние контакты используются для подключения к линии потребителей энергии.

3. Нижние контакты используются для подключения к линии электростанции.

Схема подключения линии с использованием трехходового рубильника производится с учетом инструкции по эксплуатации.

Дизельный генератор и схема его подключения

Подключение производится в полном соответствии с инструкцией по эксплуатации на оборудование. При этом к электростанции с АВР осуществляется подключение внешнего питание через счетчик, а также силовой кабель, идущий от дизельного генератора. От электростанции с АВР выходит кабель питания через электрощит минуя счетчик.

Таким образом, в статье рассмотрены различные способы подключения дизельной электрической станции к дому своими руками

При этом особое внимание уделено как простейшим, дешевым способам подключения электростанции к дому с использованием перекидных и трёхходовых реверсивных рубильников, так и более дорогих – с использованием электростанции с автоматом ввода резерва

Рекомендации по установке

Для безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:

• осуществлять установку устройства необходимо в закрытом помещении;
• аппарат должен быть защищен от попадания влаги, а также от плохих климатических условий;
• необходимая температура среды эксплуатации прибора колеблется от -40 до +55 градусов;
• в случае обгорания верхней части контактного ножа, необходимо зачистить его с помощью напильника;
• необходимо, чтобы прибор был надежно и прочно установлен.

Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить защиту от воздействия окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур – то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт аппарата должен осуществлять только специалист, и только при полном обесточивании электросети.

Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети:

Будет полезно прочитать:

• Как установить дизельный генератор
• Как подключить трехфазный стабилизатор напряжения
• Подключение генератора к сети дома
• Для чего нужен выключатель нагрузки

Перекидной рубильник – особое приспособление, предназначенное для переключения электроэнергии на необходимые устройства, работающее при помощи ручного привода. Производители предлагают широкий ассортимент таких аппаратов, отличающихся между собой различными техническими характеристиками.

Немаловажно помнить, что существуют различные варианты подключения перекидных рубильников – выбор зависит от особенностей электросети. Наиболее популярны рубильники перекидного типа в жилых зданиях

Чтобы изменить рабочие характеристики таких аппаратов, применяют блоки управления.

Кроме этого, данные приспособления нашли применение в промышленности при эксплуатации резервных генераторов. Подбирая перекидной рубильник для генератора, нужно учитывать его комплектацию и специфику существующего заземления.

Качество работы аппарата обеспечивается за счёт оснащения заземляющим электродом. На его маркировке указывается степень защиты. Оптимально, если это ИП30.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:

При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Проходные выключатели всегда работают в паре

А теперь взгляните на третий вариант, где нарисовано, как нужно пользоваться проходными выключателями на самом деле

Обратите внимание, что между точками управления протянуты целых два провода. И это большой минус для тех, кто рассчитывал для управления каким-то образом использовать старые жилы, лежащие в толще стен

Посмотрите, теперь видно, что нейтраль (чёрный провод) проходит прямо на люстру. А вот нейтраль может разрываться или соединяться в любой момент с обоих концов коридора. В этом случае всегда на одном из проводов присутствует фаза, и нужно просто подать её в нужную точку. За счёт чего и решается вся проблема.

Теперь мы выходим из спальни, включаем свет, добираемся до порога кухни, и выключаем люстру. Кстати, если кто-то захочет присоединиться к ночным посиделкам, то в точно такой же манере решит свои проблемы без какого-либо труда. Но что делать, если нам нужно разместить ещё один выключатель – скажем – в районе входной двери?

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Особенности подключения

На выбор схемы подключения перекидного рубильника оказывает влияние тип электрической сети.

Сеть однофазного типа

Подключить подобный аппарат к данной сети можно только, если он имеет два полюса. Кроме этого, нужно учесть, что работа рубильника возможна только, если присутствует блок питания с подходящими теххарактеристиками. Что касается перемычек, обеспечивающих контакт двухполюсных аппаратов, то желательно отдать предпочтение медным.

Двухфазная сеть

Как подключить своими руками рубильник, если сеть двухфазная? Схема предусматривает применение блока питания на 200В. Также для данных приспособлений нужно использовать исключительно расширительные переключатели. Только тогда устройства допустимо использовать в трехфазной электросети, независимо от числа используемых модулей.

Максимальным напряжением для таких аппаратов будет 300В, а максимальным отрицательным сопротивлением — 40Ом. Контакты в таких устройствах применимы исключительно для закрытых моделей, а колебания электрической энергии контролируются при помощи конденсаторов проходного типа.

Трёхфазная сеть

Для такого вида электросети используют реверсивные рубильники. Они обеспечивают полноценную бесперебойную подачу электрического тока, распределяя нагрузку на несколько линий и полностью сохраняя электроснабжение. Здесь нужно использовать блоки питания на 400 В. Также будет уместно применять импульсные трансформаторы.

Выключатель перекидной принцип действия

Аппарат электрического типа, который служит для разъединения электрической нагрузки с одним источником энергии и подсоединения ее к другому источнику, называется выключателем перекидным, или рубильником перекидного типа (переключателем со средней точкой). Устройства бывают как с дугогасителями, так и без них. В первом случае коммутация сетей может происходить при полностью подключенной нагрузке. Во втором – только при ее отключении.

Работа выключателя осуществляется вручную, то есть при необходимости переключить источники энергоснабжения оператор воздействует на изолированный рычаг управления выключателя. Также существуют и автоматические системы переключения.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

1. Контактные площадки общей группы.
2. Индивидуальные контакты каждой лампочки.
3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Автоматический выключатель перекидного типа

Все представленные выше перекидные выключатели имеют один недостаток – требуют присутствия человека для проведения манипуляций с коммутацией схем. Это неудобно, особенно тогда, когда центральное электроснабжение пропадает часто и непредсказуемо. Поэтому разработан перекидной автоматический выключатель. Точнее, это целый блок, называемый автоматическим вводом резерва (АВР).

АВР – это сложная конструкция, но народные умельцы собирают такие системы из сравнительно недорогих релейных устройств (контакторов). Применяют для этого модели с нормально замкнутыми и разомкнутыми контактами.

Когда используют самодельный перекидной выключатель, схема подключения работает по определенному принципу. Например, в линии присутствует электричество центрального снабжения, тогда реле с нормально разомкнутыми контактами замыкает цепь с нагрузкой. Реле с нормально замкнутыми контактами, куда подключен генератор, в этом случае разомкнуто. Как только ток пропадает, комбинация меняется на противоположную, и сеть начинает питать генератор.

Правильное подключение перекидного выключателя для организации трёх точек управления освещением

В данном случае одноклавишный проходной выключатель в количестве двух штук сочетается с перекидным. И вот что это даёт. Как и ранее, на рисунке мы применили два цвета. Представьте себе, что фаза сейчас находится на синем. Как это и показано на картинке. Теперь настала пора идти в гости. И мы выключаем свет одним движением перекидного выключателя. Правда, здорово?

Аналогично работают и все другие варианты. Теперь свет в коридоре можно включить и выключить с любой из трёх точек. Будь то входная дверь, порог кухни или выход из спальни. Более того, перекидные выключатели можно набирать гирляндами. Но все они включаются навстречу друг другу.

Таким образом, мы получаем второе правило. Оно касается как перекидных, так и проходных выключателей: выключатели включаются навстречу.

Мы полагаем, что пояснять эти слова не нужно. Их можно отчётливо проследить на первом рисунке, где проходные выключатели расположились друг к другу одним боком. Второй же смотрит наружу, то есть в сторону подачи питания и лампочки в люстре.

Обычный выключатель и проходной

Как видно из рисунка, проходной выключатель перекидывает рабочий контакт на один их выходных. Чтобы это было лучше видно, мы раскрасили жилы разными цветами. В этом случае прекрасно видно, что при некотором положении нейтраль и фаза закорачиваются. А это пожар, выбитые пробки, куча нервов и переживаний. Запомните простое правило: проходной выключатель никогда не ставят в одной цепи с обычным. Чтобы чего не вышло. Имеется, однако, и одна рабочая схема с применением перекидного выключателя, который мы рассмотрим чуть позже (можете заранее посмотреть второй вариант на рисунке номер 2).

Рисунок 2. Рабочая схема с применением перекидного выключателя

При решении вопроса о трёх точках управления иллюминацией в коридоре. Он перекидывает проводку крест-накрест, за счёт чего создаются любопытные возможности по организации бесконечного числа выключателей

Обратите внимание, что несмотря на все эти манипуляции с нейтралью и фазой, нет возможности создать короткое замыкание. То есть проходной выключатель можно применять в паре с обычным

Вот как это могло бы выглядеть в реальной жизни:

• Свет погашен, как это видно из рисунка. Потому что обычный выключатель разорвал один из проводов.
• Выходя из спальни на кухню, мы включаем иллюминацию, замыкая контакт.
• Затем спокойно идём к холодильнику (или турнику – кому что).
• Дойдя до порога кухни, перекидываем проходной выключатель, который просто меняет полярность фазы и нейтрали на лампочке.

Сейчас найдётся много людей, который скажут, что так работать не будет, а мы ответим, что если бы питание было от постоянного тока, а это часто встречается на судах, в автомобилях и поездах, то все было бы в порядке. Стоит лишь поставить в нужном месте диод. Что касается обычной квартиры, то такое сочетание действительно смотрится не лучшим образом.

Схема перекидного выключателя

Перекидной выключатель состоит из корпуса, подвижных контактов ножевого типа, закрепленных на валу, стационарных контактов, ручки управления, дугогасительной камеры (если такая присутствует) и клемм для подключения к линии. Устройство имеет два рабочих положения (контакты 1 и 2) и одно нейтральное (промежуточное), при котором ни к одной из линий нагрузка не подключена.

Простая схема включения на два источника питания и одну линию нагрузки выглядит так: к контактам 1, например, подсоединено центральное энергоснабжение, к контактам 2 – дизельный либо другой вид электрического генератора. Самыми ходовыми являются рубильники четырехполюсные и двухполюсные переключатели.

Подключение перекидного выключателя в случае ввода в здание трехфазного напряжения следующее:

• рубильник должен быть на четыре полюса;
• четыре клеммы идут на ввод сети;
• четыре клеммы идут на ввод генератора;
• к четырем клеммам подключается нагрузка.

Три из четырех клемм идут на фазы, одна – к нулю.

Как подключить проходной выключатель

У А. Земскова на этот счёт имеется целый ролик. Не сказать, чтобы он был идеален, но в целом оставляет ощущение полного понимания темы в рамках материала, преподанного автором. Да, конечно, нашлись те, кто оставил грубые замечания наподобие того, что такие вещи называются переключателями, потому как перекидывают концы цепей крест-накрест. Но мы-то с нашими читателями понимаем, что все это от зависти. Каждый хочет видеть у себя дома хороший ремонт, но не всякий может за это заплатить столько, сколько берет Проект-сервис. От того и недопонимание. Что касается самого А. Земскова, то по нашему скромному мнению, человечище, который сумел заработать на такую тачку легально, достоин всякого уважения. Итак, сегодня мы говорим про то, как подключить проходной выключатель.

Характеристики

Основными характеристиками выключателя перекидного являются:

• Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А .
• Тепловой ток, не разрушающий элементы.
• Допустимое напряжение сети.
• Кратковременное импульсное напряжение, которое выдерживает изоляция.
• Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
• Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
• Износостойкость механических элементов определяется количеством циклов переключения.

Заключение

Применение выключателей перекидных для коммутации генератора представляет целесообразное решение, позволяющее иметь существенные преимущества. Кроме облегчения процесса технического обслуживания индивидуального источника питания, этот аппарат дает возможность держать под контролем состояние функционирования сети и обеспечивает безопасность работы всех элементов, включенных в линию. Для выбора оптимального варианта рубильника перекидного в первую очередь ориентируются на индивидуальные особенности электрической сети и включенных в нее устройств. Исходя из этого, подбирается выключатель перекидной с характеристиками, удовлетворяющими таким требованиям.

6 лучших пород собак для семей с маленькими детьми Многие семьи решают завести собаку примерно в то же время, когда у них появляется первый ребенок. Но какие породы собак лучше всего подходят для семей.

Каково это — быть наследником королевского престола? 7 неожиданных фактов Королевские наследники имеют право на целый ряд льгот, но до недавнего времени они также были ограничены древними традициями, сформированными на протя.

Как сообщить дочери или сыну о том, что в семье появится еще один ребенок Вы ждете еще одного ребенка? Поздравляем! Наверное, вам хочется поделиться этой радостью с членами семьи и друзьями, но как насчет старших детей? Когд.

Почему вы никогда не видели птенца голубя? Отправьтесь на любую городскую площадь, и, без сомнения, вы увидите сотни голубей, которые летают возле прохожих. Но, несмотря на такое большое количе.

15 самых красивых жен миллионеров Познакомьтесь со списком жен самых успешных людей мира. Они потрясающие красавицы и нередко успешны в бизнесе.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

нюансы выбора устройства + тонкости установки

Перекидные рубильники

Электрорубильник обеспечивает разъединение сети с одним энергоисточником и подключение к другому. Наличие средней точки объясняет название “перекидной”. Приборы выпускаются с дугогасителями, обеспечивающими коммутацию при подключенном напряжении. Модели без дугогасительных механизмов коммутируются при выключении нагрузки. Выключатель работает только в ручном режиме – переключение осуществляется при помощи изолированного рычага управления.

Конструкция устройства представлена:

• герметичным корпусом;
• подвижными ножевыми контактами с двумя рабочими положениями и одним промежуточным;
• дугогасительной камерой, но есть рубильники без нее;
• клеммами для подключения к сети.

Включение к одной нагрузочной линии осуществляется по принципу:

1. На контакт № 1 подсоединяется основное энергоснабжение.
2. На контакт № 2 подключается дизельный или электрический генератор.

Если требуется ввод в строение с трехфазным напряжением, используется рубильник трехфазный с 4-мя полюсами. Устройство подключается так:

1. Вводить электросеть нужно через 4 клеммы.
2. На 4 клеммы подкидывается генератор.
3. На 4 клеммы подсоединяется нагрузка.

Подключение генератора на перекидной рубильник

Для организации сцепки понадобятся два модульных контакта или электрическая перекидка на 7 контактов. Пара из них должна быть нормально замкнутая, а пара – нормально разомкнутая. Подключение осуществляется так:

1. Требуется ввести крайний контакт переключателя на ввод линии и кабеля станции.
2. Средний контакт подводится к потребителю.
3. Рубильник ставится в исходное положение – подсоединение к основной сети.
4. В процессе переключения питание подается с генератора.
5. Переключатель устанавливают в щитке управления.
6. Для прогрева системы и подачи питания после активации генератора ставится реле времени.
7. Резервный контактор запитывается через основной коммуникатор ввода посредством нормально замкнутого контакта.

Процессы переключения реализуются пользователем. Он ставит рубильник на нейтральный режим в случае падения напряжения. При его возобновлении активируется первый контакт, размыкая цепь питания второго ввода.

Виды и типы перекидных коммутационных устройств

Основным признаком перекидных коммутаторов служит количество полюсов. Вследствие этого, каждое устройство используется с конкретным числом подключенных приборов и самих электрических сетей. Каждый из этих рубильников бывает одно-, двух- и трехполюсный, а некоторые модели представляют собой четырехполюсные конструкции.

Рубильники с одним и двумя полюсами предназначены для однофазных сетей, а все остальные устанавливаются в трехфазных сетях. Широкое распространение получили однополюсные приборы, направляющие поток электроэнергии при помощи одного модуля. Они используются для реверсивных переключений и лучше всего подходят для совместной работы с генераторами, частотой до 20 Гц.

В жилых зданиях с высоким энергопотреблением рубильник реверсивный не столь эффективен из-за ограниченной нагрузки в 200 А. Кроме того, такие устройства отличаются низким выходным напряжением, составляющим для большинства моделей всего 200 вольт.

Более подходящим вариантом для многоквартирных домов считается двухполюсный прибор или перекидной рубильник на два направления. Это устройство также работают с однофазной сетью и обладают сопротивлением порядка 60 Ом. Данный показатель в разных моделях может отличаться, поэтому каждый прибор выбирается под конкретные параметры сети.

Устройства реверсивного типа на 2 направления применяются для переключения подачи электроэнергии от генератора или общей сети и обратно. Во всех случаях задействованы разные схемы соединений, в соответствии с нагрузкой и параметрами сети, в том числе и крестообразного подключения. В эту цепочку могут быть включены приборы учета электроэнергии.

Трехходовые или 3-хполюсные рубильники предназначены в основном для промышленных электросетей

Они требуют дополнительных мер предосторожности, поэтому для их установки и подключения обязательно используются электрощиты. Приборы на три фазы отличаются высоким порогом чувствительности и применяются вместе с системами, защищающими от перегрузок

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Преимущества и недостатки рубильников

Перекидные рубильники обладают несомненными преимуществами, к которым можно отнести следующие:

• Открытое или полузакрытое исполнение, позволяющее наглядно убедиться в исправности устройства. Поверхность токопроводящих ножей просматривается очень хорошо и установить возможную неисправность не составит труда.
• Простота конструкции, благодаря которой существенно облегчается подключение, ремонт и обслуживание.
• Основным преимуществом считается соотношение коммутируемой мощности и стоимости устройства. Фактически недорогой прибор способен выполнять переключение и коммутацию очень высоких токов, достигающих нескольких сотен ампер.

Тем не менее, идеальных устройств не бывает и работа рубильников тоже не исключение. Их основными минусами являются следующие:

• Достаточно высокая опасность для персонала. Открытая конструкция существенно увеличивает шансы попадания под напряжение в случае нарушения правил обращения с такими приборами.
• Время переключения рубильника перекидного типа не нормировано и зависит лишь от самого оператора и его реакции. Слишком медленный перевод ножей может вызвать высокотемпературную дугу, представляющую серьезную опасность для людей и оборудования.

Перекидной рубильник для генератора

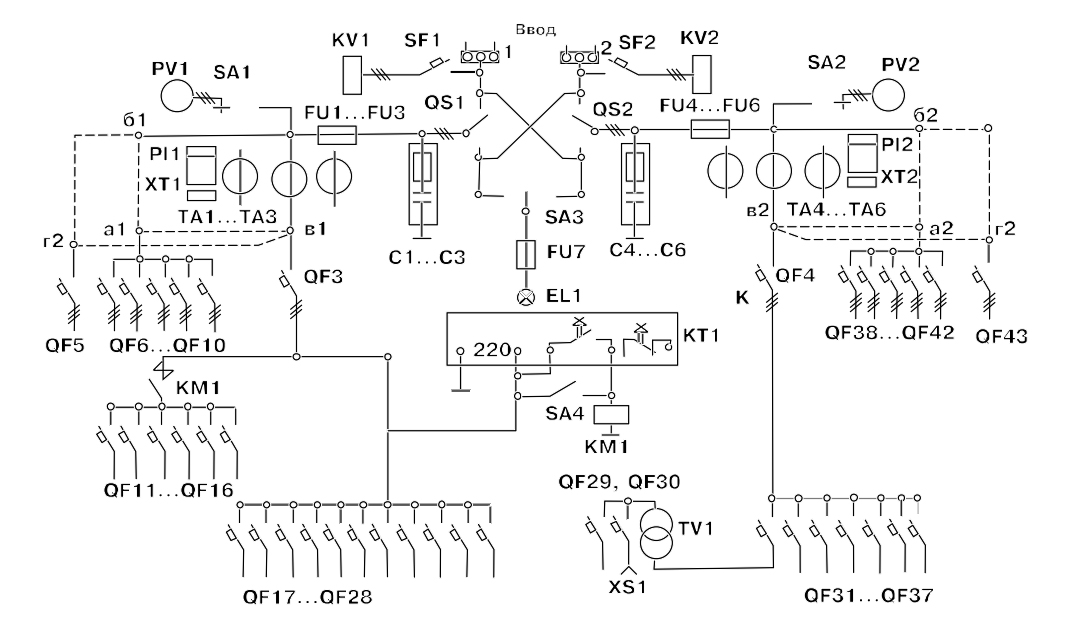

Схема ВРУ с перекидным рубильником

Обозначение перекидного рубильника на схеме

Конструкция и применение рубильников

Направление электрического тока

Схема подключения генератора

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Особенности применения трехпозиционного переключателя

Трехполюсный рубильник подходит для подсоединения резервного питания к домашней линии. Он используется только после отключения нагрузки. Генератор понадобится активировать и выставить в рабочее положение. Затем нужно подсоединить к нему домовую сеть. При проведении ремонтных работ рубильник будет использоваться как разъединитель.

Монтаж устройств

Перекидное электрооборудование устанавливает в распредщите. Для внутреннего монтажа подходят модели с пластиковым корпусом, для наружного – металлический. Внутри коробов есть специальная DIN-рейка для рубильников. Монтаж приборов выполняется следующим образом:

1. Модели, выключающиеся под воздействием нагрузки, устанавливаются вертикально.
2. Подбирается тип шин и проводов. Их сечение должно соответствовать токовому номиналу переключателей.
3. Шины и провода подводятся на неподвижные контакты.
4. Элементы плотно зажимают клеммами для надежности контактов и устранения возможности перегрева.

Порядок включения

Трехпозиционные, или пакетные устройства выпускаются без разъединителя. Они подключаются так:

1. Остановка вводного автомата.
2. Установка рукоятки прибора на генераторную линию.
3. Выключение автомата нагрузки.
4. Подсоединение кабеля переключателя к генераторной розетке.
5. Запуск генератора, ожидание прогрева (2 мин).
6. Подача питания на рубильник.
7. Включение автоматов нагрузки.

Автоматы ставятся на каждый из вводов.

Основные схемы подключения

Схема подключения перекидного выключателя определяется типом электросети.

Однофазная сеть

К данной линии подсоединяются только двухполюсные модификации с блоками питания, рабочее напряжение которых 300 В. Подключение производится при номинале отрицательного сопротивления 50 Ом. Устройства ставятся на перемычки из меди. Монтаж в жилом здании осуществляется в электрощитках типа КК220.

Двухфазная линия

Для двухфазной сети подходят только расширительные рубильники. К ним понадобится добавить соединяющий узел – блоки питания на 220 В. Предельное напряжение модульных устройств составляет 300 В, но наличие двух модулей допускает предел напряжения на выходе в 350 В.

Процесс подсоединения переключателей имеет несколько нюансов:

• блокиратор ставится в электрическом щитке совместно с тиристорным блоком;
• номинал отрицательного сопротивления составляет 40 Ом;
• контактные системы применяются только в закрытых рубильниках;
• при наличии двух реверсивных блоков от различных производителей понадобится контроллер.

Трехфазная электросеть

Переключатель совмещается с блоком питания с номиналом рабочего напряжения 400 В, импульсными трансформаторами. Ввести прибор можно через инвертирующий выход. Выходные токи будут подаваться через проходные конденсаторы.

Для трехфазной сети допускается использовать двухмодульные и одномодульные устройства. Последние должны иметь пороговое напряжение 350 В и отрицательное сопротивление 55 Ом.

Особенности подключения выключателя

Выключатель представляет собой коммутационное устройство для замыкания и размыкания электрической цепи путем разрыва фазы.

В некоторых квартирах иногда встречается неправильное подключение. Это чревато тем, что при выключенном свете во время замены лампочки может произойти поражение электрическим током, так как вместо фазы отключен ноль, и патрон от лампочки находится под напряжением.

Схема подключения выключателей

При обнаружении такого неправильного подключения следует поменять фазность проводов. Для этого в распределительной коробке нужно поменять схему на правильную.

При установке данного устройства возникает вопрос, на какой высоте устанавливать его, есть ли какие-то правила и стандарты. Согласно правил устройства электроустановок:

• Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
• Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
• Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В советское время были несколько иные требования, на какой высоте устанавливать выключатели в квартире. Стандартная высота была на уровне 1,6 м. Поэтому во многих квартирах они и сейчас расположены «на уровне глаз».

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Перекидные выключатели классифицируют:

1. По способу включения их делят на поворотные, клавишные и рычажные типы;

1. По способу установки – на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Особенности подключения одноклавишного переключателя с двух точек

Схема переключателя, управляемого с двух мест, предусматривает использования парных приборов, завод проводов светильника и трехжильных кабелей выключателей в распредкороб. Для работ будут нужны отвертки (индикаторная, плоская, крестовая), канцелярский ножик, бокорезы, перфоратор, уровень и рулетка.

Требования к подключению

Процесс установки переключателей предусматривает штробление стен

Правильный процесс установки предусматривает:

• функционирование переключателей в паре – они должны дублировать друг друга;
• штробление стены при скрытой укладке или использование лотков/коробов при открытой проводке;
• завод концов кабелей в монтажные короба и соединение контакторами;
• применение 5 кабелей – 1 для запитки от автомата, 3 для выключателей и 1 для освещения;
• использование трехжильного медного провода сечением 2,5 мм2;
• вывод нуля и земли на лампу непосредственно;
• направление коричневого фазного провода через переключатели на осветительный прибор;
• подкидывание выключателей в разрыве кабеля фазы.

Алгоритм подключения

Перед началом работ нужно обесточить электросеть

Схема подключения проходного выключателя на 2 точки реализуется следующим образом:

1. Обесточивание помещения через щиток.
2. Проверка наличия напряжения индикаторной отверткой.
3. Удаление с концов проводов изоляционного покрытия.
4. Поиск фазного кабеля индикаторной отверткой.
5. Фиксация фазного провода с одним из проводов (белым или красным) коммутатора при помощи скрутки.
6. Соединение проводов между собой нулевыми клеммами.
7. Подкидывание отдельного провода от выключателя №2 на светильник.
8. Скрутка кабеля от светильника с нулевым в распределительном коробе.

Скрутку пропаивают и обматывают изолентой.

Варианты способов подключения

Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.

Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения.

Усовершенствуют систему путем установки централизованного управления.

Монтаж через распределительную коробку

Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи.

Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.

При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.

Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:

• Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
• К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
• Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.

Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.

Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания.

Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о монтаже распаячной коробки. Подробнее – читайте далее.

Прямой способ подключения

Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные быстрозажимные клеммники, они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат.

Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.

Как происходит монтаж электрической системы без распаячной коробки:

1. От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
2. Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
3. От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
4. Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.

Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.

Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком.

Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.

Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.

Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.

Характерные ошибки при подключении

Игнорирование маркировки и схем, нанесенных на выключатели, приводят к ошибкам при подключении, к неправильной работе схемы. Самая частая проблема, которая возникает, особенно при установке проходных выключателей, — пользователь неверно определяет расположение входящего контакта. На разных устройствах он может быть расположен по-разному, поэтому маркировку необходимо читать обязательно.

Если не удалось определить точное расположение входящей клеммы, то устройство прозванивают мультиметром или индикаторной отверткой

При подключении перекидных перекрестных выключателей проблемы возникают, если парные провода от проходных устройств подсоединяют к клеммам, расположенным не на той стороне. Чаще всего устройство предполагает перекрестное подключение.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Разновидности

Рассмотрим виды устройств

1. Простые, на одну и более клавиш. Работают по принципу моментального включения света. Простой, проверенный вариант.
2. Простые с кнопкой. Точно такой же принцип работы, что у клавишного, только с кнопкой вместо клавиши.
3. Выключатель со встроенным реле. Это небольшой поворотный механизм, который позволяет регулировать яркость включённого света.
4. Импульсные. Схожи по строению с кнопочными с той разницей, что свет включён только момент зажатия кнопки.
5. Дистанционные. Устройства на пульте управления. В технологическое отверстие под выключатель устанавливают блок управления, который замыкает контакты. Включение света — дистанционное, через пульт радиоуправления.
6. Сенсорные. Сложное электронное устройство, которое замыкает цепь в момент прикосновения руки к поверхности.

Выключатели различают по типу установки

• скрытые — монтируются в стену;
• наружные — их устанавливают на стену для внешней проводки.

Плюсы и минусы использования рубильников

Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:

• Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
• Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
• Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
• Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.

Несмотря на положительные характеристики автомат имеет несколько минусов:

Открытый тип конструкции

Все элементы находятся на виду, при неосторожном касании есть риски удара током. Ненормированная скорость переключения

Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора. Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки.

Заключение

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

• Невозможно определить, выключено или включено устройство, по расположению его клавиш.
• Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Как подключить проходной выключатель

Схема подключения проходного выключателя с 3х мест

Двухклавишный проходной выключатель схема подключения

Схема подключения проходного выключателя

Схема подключения проходного выключателя из 2 мест

Схема проходного переключателя

нюансы выбора устройства + тонкости установки

Автоматический выключатель перекидного типа

Все представленные выше перекидные выключатели имеют один недостаток – требуют присутствия человека для проведения манипуляций с коммутацией схем. Это неудобно, особенно тогда, когда центральное электроснабжение пропадает часто и непредсказуемо. Поэтому разработан перекидной автоматический выключатель. Точнее, это целый блок, называемый автоматическим вводом резерва (АВР).

АВР – это сложная конструкция, но народные умельцы собирают такие системы из сравнительно недорогих релейных устройств (контакторов). Применяют для этого модели с нормально замкнутыми и разомкнутыми контактами.

Когда используют самодельный перекидной выключатель, схема подключения работает по определенному принципу. Например, в линии присутствует электричество центрального снабжения, тогда реле с нормально разомкнутыми контактами замыкает цепь с нагрузкой. Реле с нормально замкнутыми контактами, куда подключен генератор, в этом случае разомкнуто. Как только ток пропадает, комбинация меняется на противоположную, и сеть начинает питать генератор.

Описание ВРУ 320-1

• ВРУ комплектуется оборудованием концерна ABB (Германия)
• Категория надежности электроприемников — II категория.
• Номинальный ток — 160А……630А.
• Уровень защиты от внешних воздействий — IP31.
• Материал шины – электротехническая медь.
• Оптимальная температура для работы — +5 до +35 градусов.
• Номинальный кратковременно выдерживаемый ток К3 — до 50 кА.
• Номинальное рабочее напряжение — до 690В.
• Наличие Учетного отсека для размещения счетчика.

Описание: Конструктивно ВРУ имеет два изолированных друг от друга ВВОДа в соответствии с ГОСТ Р 51321.1-2007 — «Устройства комплектные низковольтные.

Испытанные частично или полностью». ВРУ имеет модернизированную двухсекционную (учет и силовая часть) конструкцию вводных панелей.

Переключение ВВОДов осуществляется вручную (обеспечивает II категорию надежности электроприемников.) с помощью ручки рубильника выведенной на дверь специально обученного электротехнического персонала, обслуживающего ВРУ с группой допуска по электробезопасности не ниже 3 группы.

Переключение производится РУБИЛЬНИКОМ с обеспечением видимого разрыва.

Окошки в корпусе выключателей нагрузки позволяют визуально проверить положение контактов в соответствии с 4.2.128.ПУЭ. (Со стороны низшего напряжения трансформатора рекомендуется устанавливать аппарат, обеспечивающий видимый разрыв.) и позволяющим производить коммутацию аппаратов управления под нагрузкой. Выключатели нагрузки АББ удобны в эксплуатации и рассчитаны на номинальные рабочие токи при Uе до 1000 В для различных категорий применения, в том числе тяжелых режимов двигательных нагрузок (АС-23А).

В данном режиме их отключающая способность составляет до 8хIном. При этом устройства способны выдерживать токи К3 до 100 кА, благодаря электродинамическому компенсатору.

Защита от токов короткого замыкания и перегрузки осуществляется с помощью Плавкой вставки.

Динамические нагрузки сети и её потребителей зависят от пропущенной энергии (i2t) при КЗ. Плавкие вставки обеспечивают самую высокую защиту по сравнению с другими возможными решениями при высоких показателях тока КЗ.

Это становится особенно важно при увеличении напряжения и предполагаемой силе тока при коротком замыкании. Ввиду того что плавкий элемент вставки заключен в цилиндр, он не подвергается воздействию окружающей среды

В результате этого защитные характеристики плавкой вставки с годами не меняются.

Плавкие вставки помещены в корпус XLP обеспечивающий защиту от прикосновения к токоведущим частям и защитой от воздействия окружающей среды IP30.

Характеристики

Основными характеристиками выключателя перекидного являются:

• Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А.
• Тепловой ток, не разрушающий элементы.
• Допустимое напряжение сети.
• Кратковременное импульсное напряжение, которое выдерживает изоляция.
• Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
• Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
• Износостойкость механических элементов определяется количеством циклов переключения.

Как заменить автомат в щитке

Выражение «замена автомата со снятием напряжения» означает, что отключен должен быть не только данный выключатель, но и снято все напряжение до него. Как правило, для этого выключают вводной автомат, рубильник или пакетник, питающий весь распредщиток.

После отключения при помощи индикаторной отвертки или мультиметра, нужно проверить и убедиться в отсутствии напряжения на контактах.

Далее ослабляем винтовые зажимы на выключателе сверху и снизу.

Сделать это можно как крестовой, так и плоской отверткой, так как профиль винтов в модульных автоматах рассчитан под любую из них.

Хотя профессиональные электрики для этого используют специальный инструмент с профилем Pz/fl или Ph/sl.

Что это такое и нужно ли это вам, можете ознакомиться в отдельной статье.

Если контакты до этого грелись и заплавились, то такой винт выкрутить у вас не получится.

Такое очень часто случается на алюминиевой проводке. Данный металл со временем ослабевает и начинает течь. Контакт прослабляется все больше и больше.

Говорят, что новые алюминиевые провода, сделанные из сплавов 8030 и 8176, которые совсем недавно опять разрешили использовать в домашней электропроводке, лишены этих недостатков.

Однако только многократная практика, может подтвердить или опровергнуть эти заявления производителей.

Так вот, при невозможности открутить винт, просто перекусываете бокорезами или пассатижами сами провода в чистом месте там, где нет оплавления или почернения изоляции.

Подключать в новый автомат нужно только зачищенные, чистые концы провода. Иначе вся ситуация у вас очень скоро повторится опять.

Далее отводите провода в сторону и приступаете к демонтажу выключателя.

Однополюсные и двухполюсные модели

Устройства могут быть рассчитаны на один модуль или ориентироваться на два направления.

Однополюсные

Этот вид рубильников применяется довольно часто. Устройство включает один модуль и содержит проводники, изготовленные на медной основе. Применение находят при организации работы генераторов с частотными параметрами эксплуатации более 20 Гц.

Поскольку максимально допустимая нагрузка равна 200 А, то применять эти виды перекидных рубильников в жилых зданиях нецелесообразно, если объем потребления имеет высокие значения. Специфика состоит в пониженном значении напряжения на выходе – данный показатель составляет 200 В.

Двухполюсные

Данную разновидность целесообразно задействовать в жилых сооружениях, причем возможно использование для 1-фазных или 2-фазных систем. Усредненный параметр по отрицательному сопротивлению равняется 60 Ом, причем уровень напряжения на выходе может варьироваться, исходя из конкретной модели рубильника двухполюсной разновидности.

Информация о компании

IEK GROUP

IEK GROUP — один из ведущих российских поставщиков и производителей светотехнического и электротехнического оборудования под брендом IEK, оборудования промышленной автоматизации ONI и продукции для IT технологий ITK.

Компания предлагает самый широкий ассортимент оборудования для формирования комплексных решений в сфере строительства, ЖКХ, транспорта, инфраструктуры, промышленности, энергетики и телекоммуникаций. Обладая современной научно-производственной базой, компания в первую очередь инвестирует в развитие производства на территории России и стремится максимально реализовать собственный производственный потенциал, способствуя развитию электротехнической отрасли в целом. Продукция IEK дважды, в 2014 и 2016 гг., становилась лауреатом рейтинга народного доверия Марка № 1 в России в категории «Электротехника». Это подтверждение успешного импортозамещения и большого доверия потребителей, а также признание компании как российского производителя.

Непрерывный вывод новых продуктов – это визитная карточка IEK GROUP. Сейчас в активе компании около 10 тысяч наименований изделий. IEK GROUP предлагает не просто отдельные товары, а комплексные решения, с помощью которых можно организовать энергообеспечение любого объекта любой отрасли.

Компания создает изделия, отвечающие всем мировым стандартам. В то же время продукция IEK максимально приспособлена к требованиям отечественного рынка и соответствует ожиданиям российских потребителей.

Зачем объединять рубильник с «автоматом»

На бытовом уровне это обеспечивает удобство управления электросетью и долговечность домашней электросети, но решение зависит все-таки от Вас. Планируете обесточивать линию считанные разы в году, например, только при проведении экстренных ремонтных работ? Тогда можно обойтись рычагом «автомата».

Если же речь идет об электросети многоквартирного дома или промышленного здания, к которым повышенные требования безопасности. На ответственные места на вводной кабель ставьте первым делом рубильник. Он будет работать как коммутационный аппарат, с помощью которого одним движением обесточивается линия. Причем устройство должно быть с видимым разрывом цепи, без защитных крышек.

К примеру, модель Р2М от Элекон на 250А или разъединитель серии РЕ19 от IEK в котором при отключении сети с помощью рычага визуально заметен разрыв контактов – нет крышек и панелей, заслонивших внутренности конструкции. Для чего? Чтобы при техобслуживании сети на объекте человек, проводящий работы, был на 100% уверен в том, что система обесточена. А конструкция «автомата» этой визуальной наглядности обеспечить не может, ведь корпус устройства закрыт.

Использование рубильников целесообразно на производствах, где персонал в конце рабочего дня или перед проведением ремонтных работ должен обесточивать оборудование. Или, к примеру, для включения и выключения системы освещения территории по периметру.

Сеть трехфазного типа

Рубильник должен монтироваться посредством задействования блоков питания, обладающих параметрами напряжения в 400 В. Трансформаторы, которые применяются, являются импульсными. Чтобы подключить, нужно обеспечение инвертирующего входа. Ток выхода идет через переходные конденсаторные элементы. Требуется применение двухмодульных разновидностей реверсивного рубильника.

Одномодульные модели характеризуются ограничением по предельному напряжению в 350 В. Отрицательное сопротивление равно 55 Ом. Наличие блокиратора обязательно. В жилых домах требуется обустройство электрощитов. Предпочтительна модификация КК22. В блоках управления ставят как тиристоры, а также допустимы варианты с динисторами.

И снова от рубильника к переключателю

Итак, вы выяснили главный недостаток ручных рубильников — переключать их надо умеючи, на «и… раз!». Именно поэтому рубильники рекомендуется переключать после отключения нагрузки, чтобы не было бросков тока. Нет тока — нет дуги. Но что делать, когда переключение нужно произвести под нагрузкой?

Для этого служат переключатели, в том числе и перекидные. В своей конструкции они имеют специальные ускоряющие устройства, которые при переводе рукоятки сначала запасают энергию руки, а потом щелчком переводят ножи устройства в другое положение. Вы постоянно сталкиваетесь с такими приборами, даже не обращая на эту особенность внимания. Обычно это выключатели, коммутирующие высокие напряжения и ток. Нажмите, к примеру, на кнопку питания телевизора. Мягкое нажатие, потом щелчок — устройство сделало переключение с максимальной скоростью независимо от скорости нажатия на кнопку. Точно так же работают и переключатели.

Особый интерес представляют так называемые трехпозиционные конструкции, имеющие промежуточное положение среднего контакта, когда он не соединен ни с правым, ни с левым:

В этом положении ни одна лампа не горит, поскольку переключатель находится в позиции «отключен».

Как и рубильники, переключатели могут быть многополюсные и в состоянии коммутировать достаточно большие токи.

Трехпозиционные трехполюсные перекидные переключатели на номинальный ток в 25а (слева) и 200а.

Как видно из фото, они имеют закрытую конструкцию. К недостаткам таких устройств можно отнести относительно высокую стоимость и сложность конструкции, но это окупается высокой надежностью и простотой работы с ними.

5 комментариев

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях. Более того, решения на основе проходных выключателей реально приводят к экономии электроэнергии.

Нам нужен шнур питания и кабель, который направляется для переключения S2. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Оставшиеся два свободных контакта подключаются ко второму проходному выключателю.

Пошаговая инструкция монтажа Где используется система трех выключателей? Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см.

Рекомендуем: Методика проведения измерений сопротивления изоляции

Что нужно для реализации задачи

Установка такого переключателя выполняется труднее, чем монтаж простого. Фиксируем провода. И устанавливается он как раз таки в промежутке между двумя проходными. Повторное нажатие приводит к выключению светильника.

Свет будет загораться, когда один из промежуточных приборов замкнет цепь. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник. Первый и последний переключатели смотрят друг на друга слева-направо выходам. До начала работ составляется схема.

Правильная схема проходных выключателей

Наиболее рациональна установка проходных переключателей другое название — перекрестные выключатели в разных сторонах комнаты. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1. Для удобства считайте количество подведенных линий до и после переключателей — столько и должно быть проводов всего.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. Подключаем нуль приходящий к нулю уходящему на лампу. Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Каких-либо из ряда вон выходящих правил при подключении подобного устройства в цепь нет, не путайте выводы местами.
Схема подключения проходного выключателя

Использование схем с тремя выключателями

Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.
Проходные выключатели из 5-ти мест без распаячных коробок. tokzamer.ru

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1Для подключения проходного выключателя света необходимтрехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

2Не пытайтесь собрать подобную схему на обычных выключателях. Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Схемы подключения

Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.

Подключение устройств к однофазной сети

Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

• Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
• При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
• Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

Подключение прибора к двухфазной сети

блок питания на 200 В

Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.

В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В.
Используемые в них блокираторы могут иметь различные исполнение

Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием

А вот в конструкции блоков управления обычно присутствуют тиристоры.
Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов.
Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

Схема подключения к трехфазной сети

В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.

• Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
• При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
• Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.

Рубильник для генератора

рубильник перекидного типа

Для подобных случаев демонстрируемый уровень пороговой частоты будет иметь достаточно высокий показатель. Используемые для таких ситуаций рубильники для генератора могут иметь различные размеры

Здесь особое внимание следует обратить на число используемых проходных конденсаторов

Еще до того как приступить к установке прибора для генератора, следует самым тщательным образом изучить систему заземления. Эффективная работа прибора возможна только при наличии специального заземляющего электрода. Присутствующая на нём маркировка в обязательном порядке должна содержать сведения о системе защиты. Обычно предлагаемые в магазинах электроды выполняются с маркировкой ИП30. На основании этого можно говорить о том, что такой расходный материал имеет достаточно надежную изоляцию. Отсюда можно сделать вывод, что такая система может проработать в течение большого количества рабочих циклов.

Вариант 3: как подключить к домашней сети резервный генератор с автозапуском АВР

Приборы для осуществления аварийного электроснабжения в полностью автоматическом режиме предполагают наличие у генерирующего агрегата стартера и системы останова двигателя. Можно и самому организовать подобную систему, но это довольно хлопотно. Таким образом, оправданы два варианта решения вопроса:

• Комплектный блок управления, который продается вместе с электрогенератором. Перед тем, как подключить резервный генератор к домашней сети, его подсоединяют согласно схеме. Блок управляет не только запуском и остановкой агрегата, но и регулирует обороты, т.е. выдаваемую мощность.
• Устройство АВР с компонентами, которые необходимо установить на бензогенератор как дополнительное оборудование для управления стартером и дроссельной заслонкой.

Преимущество таких комплектов состоит в том, что они включают встроенную защиту по току, а также страхуют от утечек и перенапряжений. Пользователю только остается подсоединить провода ввода и потребителей на коммутирующие приборы.

Как сделать своими руками

Если в вашем распоряжении не окажется перекидного рубильника или переключателя, его можно собрать своими силами из подходящих по мощности обычных автоматов (их в продаже, слава Богу, достаточно). Прежде всего, определитесь с количеством переключающихся цепей и выберите автоматы с нужным количеством полюсов.

Для двухфазной цепи, к примеру, понадобится два двухполюсных автомата (или четыре однополюсных). Устанавливаете на щите один автомат обычным образом, а второй рядом, предварительно перевернув «вверх ногами». Осталось произвести необходимую коммутацию проводом подходящего сечения и, самое главное, вставить фиксирующую стальную планку в толкатели, которая обеспечит одновременное переключение сразу всех автоматов. Отверстия для этой планки обычно предусмотрены конструкцией любого автомата.

Автоматические выключатели, включенные в режиме двухпозиционного перекидного рубильника

Теперь достаточно одного щелчка, чтобы потребитель был переключен с одного источника питания на другой

Обратите внимание, что переключатель получился двухпозиционный. Трехпозиционной конструкции таким образом, увы, не сделать

Преимущества и недостатки

Такой прибор, как и все остальные, имеет свои преимущества и недостатки.

К преимуществам можно отнести:

1. Наглядность. Для того чтобы убедиться в исправности устройства, достаточно одного взгляда. Так же визуально можно узнать, в каком положении он находится — ножи великолепно видно.
2. Исключительно простая конструкция. Благодаря минимуму деталей и простой конструкции ремонтировать и обслуживать такой агрегат легко, а сам ремонт обойдется недорого.
3. Высокие токи коммутации при относительно низкой стоимости. Это, пожалуй, основное достоинство приборов такого типа. Они в состоянии коммутировать исключительно большие токи (500а, 630а и более), но при этом имеют относительно невысокую стоимость.

Недостатки:

Открытая конструкция. То, что считалось достоинством, является и недостатком. Все токопроводящие элементы у этого прибора на виду в буквальном смысле

Одно неосторожное движение, и человек может оказаться под опасным для жизни напряжением*.

Ненормированное время переключения. Надежность переключения обратно пропорциональна скорости разъединения и соединения контактов переключателя

Скорость переключения же таких конструкций напрямую зависит от оператора. При медленном переводе ножей под напряжением возникает высокотемпературная дуга, способная выжечь «внутренности» рубильника в секунду, да еще и устроить короткое замыкание.

* Частично этот вопрос решается использованием специального ящика, в который и помещается опасное для жизни оборудование, включая и сам рубильник. ЯРП 100А ИЭК, к примеру, «прячет» обычный (не перекидной) рубильник 100а и набор предохранителей, а ЯРПП 250А — не только перекидной рубильник 250а, но и предохранители на тот же рабочий ток.

Такой рубильник имеет выносную ручку, а значит, его можно поместить в шкаф или закрытый ящик

Пару слов по поводу маркировки электрических щитов (ящиков с рубильником). К сожалению, далеко не все производители придерживаются единого стандарта, поэтому купленный вами, к примеру, ЯРП 400а / 380в может оказаться ящиком с обычным трехполюсным рубильником/выключателем на 400 А, но зато с набором предохранителей, или наоборот — перекидной без предохранителей. Поэтому, приобретая подобное оборудование, не поленитесь заглянуть внутрь.

Другие рубильники.

Т.к. в своих щитах я в основном использую модульку от АВВ, то фоток рубильников Шнейдер Электрик, Легранд, Хагер у меня немного.

Сразу скажу, что похожих рубильников на дин-рейку, как у АВВ ОТ63 у этих производителей нет, кроме пожалуй Hager, у которых в линейке продукции есть рубильник HAB на 20-63А.

Также у Хагера есть модульные рубильники 1-4хполюсные серии SBN от 16 до 125А.

В одном из щитов я использовал рубильники SBN 2Р на 63А, достаточно симпатичные, как и вся модулька Хагер.

У Шнейдер Электрик также модульные рубильники 1Р-4Р серии iSW на 20-125А.

Модульные рубильники Легран использовать пока не доводилось. Обходился или автоматами или в 3фазных щитах рубильниками ОТ63 от ABB.

Спасибо за внимание

Характеристики

Основными характеристиками выключателя перекидного являются:

• Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А.
• Тепловой ток, не разрушающий элементы.
• Допустимое напряжение сети.
• Кратковременное импульсное напряжение, которое выдерживает изоляция.
• Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
• Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
• Износостойкость механических элементов определяется количеством циклов переключения.

Схемы подключения

Трёхфазная сеть Для такого вида электросети используют реверсивные рубильники. При выборе реверсивных блоков для подключения рубильников можно отдавать предпочтение модификациям, которые могут быть оснащены и контроллером, и резонатором.

Размеры щита выбираются по количеству устанавливаемых модулей. Использование перекидных устройств в разных сетях Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами. Выходной ток подается через специальные устройства, роль которых выполнят проходные конденсаторы.

Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы.

При этом при выборе блоков управления обязательно следует убедиться, что они имеют тиристорную основу. Чтобы избежать перекашивания ножек рубильника осмотрите болты, которые крепят рубильник к перекладине, и, при необходимости, затяните их. Ненормированное время переключения.

Что такое переключатель

Для того, чтобы переключить питающую сеть на генераторную, необходимо в распределительном щите установить перекидной рубильник по определенной схеме. Следует учитывать, что подобные агрегаты лучше всего использовать для генераторов с рабочими показателями не больше 20 Гц. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку.

Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. В данном конкретном случае рубильник трехполюсный. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом В.

Эксплуатация перекидного рубильника будет безопасной, если следовать правилам монтажа и рекомендациям специалистов: Для монтажа и дальнейшей работы лучше использовать закрытое помещение. Взгляните на схему: Электрическая схема двухпозиционного переключателя Перед вами классический переключатель на два положения, имеющий три контакта.

На рынках предлагаются и одномодульные модификации. Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. Сама процедура подключения прибора выполняется посредством инвертирующего входа. Системы контактов применимы только в моделях закрытого типа.
Как правильно подключить УЗО

Заключение

Применение выключателей перекидных для коммутации генератора представляет целесообразное решение, позволяющее иметь существенные преимущества. Кроме облегчения процесса технического обслуживания индивидуального источника питания, этот аппарат дает возможность держать под контролем состояние функционирования сети и обеспечивает безопасность работы всех элементов, включенных в линию. Для выбора оптимального варианта рубильника перекидного в первую очередь ориентируются на индивидуальные особенности электрической сети и включенных в нее устройств. Исходя из этого, подбирается выключатель перекидной с характеристиками, удовлетворяющими таким требованиям.

Оцените статью:

Автоматический переключатель 101

% PDF-1.5 % 50 0 объект >>> эндобдж 116 0 объект > поток False 11.08.582018-08-21T02: 18: 35.995-04: 00 Adobe PDF Library 11.0Zoltun Designa1009d0573b8eddcfd8309f2fb6a84d3d460d100186859Adobe InDesign CC 2014 (Windows) 2015-04-10T15: 57: 36.000-10-04: 002015 002015-03-12T11: 24: 01.000-04: 00application / pdf2018-08-29T04: 59: 49.817-04: 00

Zoltun Design

Автоматический переключатель 101

Автоматический переключатель 101

xmp.ID: f62f6528-D121-c943-AACC-c2fa42a725a5xmp.did: 07801174072068118DBBAB668637C198proof: pdfuuid: a5062b9a-c9b3-5e41-90c8-24374c84d74fxmp.iid: 48f2b89a-2578-8e45-a2a6-b0366aa15a27xmp.did: 07801174072068118DBBAB668637C198defaultxmp.did: E3122174072068118A6DF36FBADDA17D

convertedAdobe InDesign CC 2014 (Windows) 2015-03-12T11: 24: 01.000-04: 00 из application / x-indesign в application / pdf /

Библиотека Adobe PDF 11.0false

eaton: supermarkets / market / healthcare / knowledge-center

eaton: супермаркеты / рынки / здравоохранение

eaton: ресурсы / маркетинговые ресурсы / официальные документы

конечный поток эндобдж 51 0 объект > эндобдж 47 0 объект > эндобдж 52 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 1 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 4 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 9 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 14 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0._b ‘, KJ \! V (f! n

Типы переключателей | Механические, электронные, Характеристики

В этом руководстве мы узнаем, что такое переключатель, какие бывают разные типы переключателей, механические переключатели, электронные переключатели, их символы и многое другое о переключателях.

Что такое переключатель?

Переключатель — это устройство, которое предназначено для прерывания тока в цепи. Проще говоря, переключатель может включать или отключать электрическую цепь. электрические и электронные приложения используют по крайней мере один переключатель для включения и выключения устройства.

Итак, переключатели являются частью системы управления, и без нее управление невозможно. Переключатель может выполнять две функции, а именно полностью ВКЛ (замыкание контактов) или полностью ВЫКЛ (размыкание контактов).

Когда контакты переключателя замкнуты, переключатель создает замкнутый путь для прохождения тока и, следовательно, нагрузка потребляет энергию от источника. Когда контакты переключателя разомкнуты, нагрузка не будет потреблять мощность, как показано на рисунке ниже.

Другая важная функция коммутатора — отводить электрический ток в цепи.Рассмотрим следующую схему. Когда переключатель находится в положении A, лампа 1 включается, а пока он находится в положении B, лампа 2 включается.

Переключатели находят множество применений в самых разных областях, таких как дома, автомобили, промышленность, военная промышленность, аэрокосмическая промышленность и так далее. В домашних и офисных приложениях мы используем простые кулисные переключатели для включения и выключения таких приборов, как освещение, компьютеры, вентиляторы и т.д. электрическая нагрузка из более чем одного места, например, двухсторонний переключатель.

Характеристики коммутатора

Прежде чем продолжить рассмотрение различных типов коммутаторов, давайте рассмотрим некоторые важные моменты, касающиеся характеристик коммутатора.

• Двумя важными характеристиками переключателя являются его полюса и броски. Столб представляет собой контакт, а бросок представляет собой соединение между контактами. Количество полюсов и ходов используется для описания переключателя.
• Некоторые стандартные количества полюсов и ходов — одинарные (1 полюс или 1 ход) и двойные (2 полюса или 2 переключателя).
• Если количество шестов или бросков больше 2, то это число часто используется напрямую. Например, трехполюсный шестицилиндровый переключатель часто обозначается как 3P6T.
• Другой важной характеристикой переключателя является его действие, то есть, является ли он мгновенным или фиксированным. Мгновенные переключатели (например, кнопки) используются для мгновенного контакта (на короткое время или пока кнопка нажата).
• Переключатели с фиксацией на руке, удерживают контакт до тех пор, пока он не будет переведен в другое положение.

Типы переключателей

В основном переключатели бывают двух типов. Это:

Механические переключатели — это физические переключатели, которые необходимо активировать физически, перемещая, нажимая, отпуская или касаясь их контактов. Электронные переключатели

, с другой стороны, не требуют физического контакта для управления цепью. Они активируются действием полупроводника.

Механические переключатели

Механические переключатели можно разделить на различные типы в зависимости от нескольких факторов, таких как метод срабатывания (ручные, концевые и технологические переключатели), количество контактов (одноконтактные и многоконтактные переключатели), количество полюсов и ход ( SPST, DPDT, SPDT и т. Д.), принцип действия и конструкция (кнопочный, тумблерный, поворотный, джойстик и т. д.), в зависимости от состояния (мгновенные и заблокированные переключатели) и т. д.

По количеству полюсов и ходов переключатели подразделяются на следующие типы . Полюс представляет собой количество отдельных силовых цепей, которые можно переключить. Большинство переключателей имеют один, два или три полюса и обозначаются как однополюсные, двухполюсные и трехполюсные.

Число переходов представляет собой число состояний, в которые ток может проходить через переключатель.Большинство переключателей имеют одно- или двухходовые переключатели, которые обозначаются как одно- и двухходовые переключатели.

Однополюсный однопозиционный переключатель (SPST)

• Это основной переключатель включения и выключения, состоящий из одного входного и одного выходного контактов.
• Он переключает одну цепь и может включать (ВКЛ) или отключать (ВЫКЛ) нагрузку.
• Контакты SPST могут быть нормально разомкнутыми или нормально замкнутыми.

Однополюсный двухходовой переключатель (SPDT)

• Этот переключатель имеет три контакта: один входной контакт, а остальные два выходных контакта.
• Это означает, что он состоит из двух положений ВКЛ и одного положения ВЫКЛ.
• В большинстве схем эти переключатели используются как переключатели для подключения входа между двумя вариантами выходов.
• Контакт, который подключен к входу по умолчанию, называется нормально замкнутым контактом, а контакт, который будет подключен во время работы ВКЛ, является нормально разомкнутым контактом.

Двухполюсный однопозиционный переключатель (DPST)

• Этот переключатель состоит из четырех клемм: двух входных контактов и двух выходных контактов.
• Он ведет себя как две отдельные конфигурации SPST, работающие одновременно.
• Он имеет только одно положение ВКЛ, но он может активировать два контакта одновременно, так что каждый входной контакт будет подключен к своему соответствующему выходному контакту.
• В положении ВЫКЛ оба переключателя находятся в разомкнутом состоянии.
• Этот тип переключателей используется для одновременного управления двумя разными цепями.
• Кроме того, контакты этого переключателя могут быть нормально разомкнутыми или нормально замкнутыми.

Двухполюсный двухпозиционный переключатель (DPDT)

• Это двойной переключатель ВКЛ / ВЫКЛ, состоящий из двух положений ВКЛ.
• Он имеет шесть клемм, два из которых являются входными контактами, а остальные четыре являются выходными контактами.
• Он ведет себя как две отдельные конфигурации SPDT, работающие одновременно.
• Два входных контакта подключены к одному набору выходных контактов в одном положении и в другом положении, входные контакты подключены к другому набору выходных контактов.

Кнопочный переключатель

• Это переключатель с мгновенным контактом, который замыкает или разрывает соединение, пока действует давление (или когда кнопка нажата).
• Обычно это давление обеспечивается кнопкой, нажатой чьим-то пальцем.
• Эта кнопка возвращается в нормальное положение после снятия давления.
• Внутренний пружинный механизм управляет этими двумя состояниями (нажата и отпущена) кнопки.
• Он состоит из неподвижных и подвижных контактов, из которых неподвижные контакты соединены последовательно с коммутируемой цепью, в то время как подвижные контакты прикрепляются с помощью кнопки.
• Нажимные кнопки в основном подразделяются на нормально открытые, нормально закрытые и кнопки двойного действия, как показано на рисунке выше.
• Кнопки двойного действия обычно используются для управления двумя электрическими цепями.

Тумблер

• Тумблер приводится в действие вручную (или толкается вверх или вниз) механической ручкой, рычагом или качающимся механизмом. Они обычно используются в качестве переключателей управления освещением.
• Большинство этих переключателей имеют два или более положения рычага, которые находятся в версиях переключателей SPDT, SPST, DPST и DPDT. Они используются для коммутации больших токов (до 10 А), а также могут использоваться для коммутации малых токов.
• Они доступны в различных номиналах, размерах и стилях и используются для различных типов приложений.Состояние ON может быть любым из их горизонтальных положений, однако, по соглашению, нижнее положение является закрытым или включенным положением.

Концевой выключатель

• Схемы управления концевым выключателем показаны на рисунке выше, на котором представлены четыре разновидности концевых выключателей.
• Некоторые переключатели приводятся в действие присутствием объекта или отсутствием объектов, или движением машины, а не действиями руки человека. Эти выключатели называются концевыми выключателями.
• Эти переключатели состоят из рычага бамперного типа, приводимого в действие объектом. Когда этот рычаг бампера приводится в действие, это приводит к изменению положения контактов переключателя.

Поплавковые выключатели

• Поплавковые выключатели в основном используются для управления насосами двигателей постоянного и переменного тока в зависимости от жидкости или воды в резервуаре или отстойнике.
• Этот переключатель срабатывает, когда поплавок (или плавающий объект) перемещается вниз или вверх в зависимости от уровня воды в резервуаре.
• Это плавающее движение узла тяги или цепи и противовеса приводит к размыканию или замыканию электрических контактов.Другой вид поплавкового выключателя — это выключатель с ртутной лампой, который не состоит из поплавкового стержня или цепной конструкции.
• Эта лампа состоит из ртутных контактов, поэтому при повышении или понижении уровня жидкости состояние контактов также изменяется.
• Символ шарового поплавкового выключателя показан на рисунке выше. Эти поплавковые выключатели могут быть нормально открытого или нормально закрытого типа.

Реле потока

• Они в основном используются для обнаружения движения потока жидкости или воздуха по трубе или воздуховоду.Переключатель воздушного потока (или микровыключатель) сконструирован с защелкиванием.
• Этот микровыключатель крепится к металлическому рычагу. К этому металлическому рычагу подсоединяется тонкий пластиковый или металлический элемент.
• Когда большое количество воздуха проходит через металлическую или пластмассовую деталь, это вызывает движение металлического рычага и, таким образом, приводит в действие контакты переключателя.
• Реле потока жидкости сконструированы с лопастью, которая вставляется поперек потока жидкости в трубе. Когда жидкость течет по трубе, сила, приложенная к лопасти, изменяет положение контактов.
• На рисунке выше показан символ переключателя, используемый как для потока воздуха, так и для потока жидкости. Символ флажка на переключателе указывает на лопасть, которая определяет поток или движение жидкости.
• Эти переключатели снова нормально разомкнутые или нормально замкнутые конфигурации.

Реле давления

• Эти переключатели обычно используются в промышленных приложениях для измерения давления в гидравлических системах и пневматических устройствах.
• В зависимости от диапазона измеряемого давления эти реле давления подразделяются на реле давления с мембранным управлением, реле давления с металлическим сильфоном и реле давления поршневого типа.
• Во всех этих типах датчик давления управляет набором контактов (которые могут быть как двухполюсными, так и однополюсными).
• Этот символ переключателя состоит из полукруга, соединенного с линией, плоская часть которой указывает на диафрагму. Эти переключатели могут быть нормально разомкнутыми или нормально замкнутыми.

Температурные переключатели

• Самым распространенным термочувствительным элементом является биметаллическая полоса, работающая по принципу теплового расширения.
• Биметаллические ленты изготовлены из двух разнородных металлов (которые имеют разную степень теплового расширения) и соединены друг с другом.
• Контакты переключателя срабатывают, когда из-за температуры полоса изгибается или наматывается. Другой метод управления температурным переключателем — использование ртутной стеклянной трубки.
• Когда колба нагревается, ртуть в трубке расширяется и затем создает давление для срабатывания контактов.

Джойстик-переключатель

• Джойстик-переключатель — это устройство управления с ручным управлением, используемое в основном в переносном контрольном оборудовании.
• Он состоит из рычага, который свободно перемещается по более чем одной оси движения.
• В зависимости от движения нажатого рычага срабатывают один или несколько переключающих контактов.
• Идеально подходят для опускания, подъема и запуска движений влево и вправо.
• Используются для строительной техники, тросиков и кранов. Символ джойстика показан ниже.

Поворотные переключатели

• Они используются для подключения одной линии к одной из многих линий.
• Примерами этих переключателей являются переключатели диапазонов в измерительном оборудовании для электрических измерений, переключатели каналов в устройствах связи и переключатели диапазонов в многодиапазонных радиостанциях.
• Состоит из одного или нескольких подвижных контактов (ручки) и более одного неподвижного контакта.
• Эти переключатели бывают с различным расположением контактов, такими как однополюсный 12-контактный, 3-полюсный 4-контактный, 2-полюсный 6-контактный и 4-контактный 3-контактный.

Электронные переключатели

Электронные переключатели обычно называются твердотельными переключателями, потому что в них нет физических движущихся частей и, следовательно, физических контактов.Большинство устройств управляется полупроводниковыми переключателями, такими как моторные приводы и оборудование HVAC.

На сегодняшний день на потребительском, промышленном и автомобильном рынке доступны различные типы твердотельных переключателей различных размеров и номиналов. Некоторые из этих твердотельных переключателей включают транзисторы, тиристоры, полевые МОП-транзисторы, симметричные транзисторы и IGBT.

Биполярные транзисторы

Транзистор либо пропускает ток, либо блокирует его, как при работе обычного переключателя.

В схемах переключения транзистор работает в режиме отсечки для состояния выключения или блокировки тока и в режиме насыщения для состояния включения. Активная область транзистора не используется для коммутации.

Как NPN, так и PNP транзисторы работают или включаются, когда на них подается достаточный базовый ток. Когда небольшой ток протекает через клемму базы, питаемую цепью управления (подключенной между базой и эмиттером), это заставляет транзистор включать путь коллектор-эмиттер.

И он выключается, когда базовый ток снимается, а базовое напряжение снижается до небольшого отрицательного значения. Несмотря на то, что он использует небольшой базовый ток, он способен пропускать гораздо более высокие токи по пути коллектор-эмиттер.

Силовой диод

Диод может выполнять операции переключения между своим высоким и низким состояниями импеданса. Полупроводниковые материалы, такие как кремний и германий, используются для изготовления диодов.

Обычно силовые диоды конструируются из кремния для работы устройства при более высоких токах и более высоких температурах перехода.Они созданы путем соединения полупроводниковых материалов p- и n-типа вместе с образованием PN-перехода. Он имеет два вывода: анод и катод.

Когда анод становится положительным по отношению к катоду и приложением напряжения, превышающего пороговый уровень, PN-переход смещается в прямом направлении и начинает проводить (как переключатель ON). Когда катодный вывод становится положительным по отношению к аноду, PN-переход смещается в обратном направлении и блокирует прохождение тока (как выключатель).

MOSFET

Возможно, наиболее популярным и наиболее часто используемым полупроводниковым коммутационным устройством является MOSFET. Полевой транзистор на основе оксида металла и полупроводника (MOSFET) — это униполярное высокочастотное переключающее устройство. Наиболее часто используемым коммутационным устройством является силовая электроника. Он имеет три клеммы, а именно сток (выход), исток (общий) и затвор (вход).

Это устройство, управляемое напряжением, т.е. путем управления входным напряжением (от затвора до истока) регулируется сопротивление между стоком и истоком, которое дополнительно определяет состояние ВКЛ и ВЫКЛ устройства.

МОП-транзисторы могут быть P-канальными или N-канальными устройствами. N-канальный полевой МОП-транзистор включается путем подачи положительного напряжения V _GS по отношению к источнику (при условии, что напряжение V _GS должно быть больше порогового напряжения).

P-канальный MOSFET работает аналогично N-канальному MOSFET, но использует обратную полярность напряжений. И V _GS , и V _DD отрицательны по отношению к источнику включения P-канального MOSFET.

IGBT

IGBT (биполярный транзистор с изолированным затвором) сочетает в себе несколько преимуществ силового транзистора с биполярным переходом и силового полевого МОП-транзистора.Как и полевой МОП-транзистор, он представляет собой устройство, управляемое напряжением, и имеет более низкое падение напряжения во включенном состоянии (меньше, чем у полевого МОП-транзистора и ближе к силовому транзистору).

Это трехконтактное полупроводниковое высокоскоростное коммутационное устройство. Эти терминалы являются эмиттером, коллектором и затвором.

Подобно MOSFET, IGBT можно включить, подав положительное напряжение (превышающее пороговое напряжение) между затвором и эмиттером. IGBT можно выключить, снизив напряжение на затвор-эмиттер до нуля.В большинстве случаев для уменьшения потерь при выключении и безопасного выключения IGBT требуется отрицательное напряжение.

SCR

Кремниевый управляемый выпрямитель (SCR) — одно из наиболее широко используемых высокоскоростных переключающих устройств для приложений управления мощностью. Это однонаправленное устройство в виде диода, состоящее из трех выводов, а именно анода, катода и затвора.

SCR включается и выключается путем управления входом затвора и условиями смещения анодных и катодных выводов.SCR состоит из четырех слоев чередующихся слоев P и N, так что границы каждого слоя образуют переходы J1, J2 и J3.

TRIAC

Triac (или TRI ode AC ) переключатель представляет собой двунаправленное переключающее устройство, которое представляет собой эквивалентную схему соединения двух спина к спине тиристоров с одной клеммой затвора.

Его способность управлять мощностью переменного тока как с положительными, так и с отрицательными пиками формы волны напряжения часто позволяет использовать эти устройства в контроллерах скорости электродвигателей, светорегуляторах, системах контроля давления, приводах электродвигателей и другом оборудовании управления переменным током.

DIAC

A DIAC (или DI ode AC Switch) является устройством двунаправленной коммутации и состоит из двух выводов, которые не называются анодом и катодом, поскольку это двунаправленное устройство, т. Е. DIAC может работать в любом направлении независимо от идентификации терминала. Это указывает на то, что DIAC можно использовать в любом направлении.

Когда напряжение подается на DIAC, он работает либо в режиме прямой блокировки, либо в режиме обратной блокировки, если приложенное напряжение не меньше напряжения отключения.Как только напряжение увеличивается больше, чем напряжение отключения, происходит лавинное отключение, и устройство начинает проводить ток.

Тиристор отключения затвора

GTO (Тиристор отключения затвора) представляет собой биполярное полупроводниковое переключающее устройство. Он имеет три вывода: анод, катод и затвор. Как следует из названия, это коммутационное устройство может отключаться через терминал ворот.

GTO включается подачей небольшого положительного тока затвора, который запускает режим проводимости. Его можно выключить отрицательным импульсом на затвор.Символ GTO состоит из двойных стрелок на выводе затвора, который представляет двунаправленный поток тока через вывод затвора.

Заключение

Простое руководство по переключателям, различным типам переключателей, характеристикам переключателя, механическим переключателям, электронным переключателям, обозначениям схем всех переключателей, а также примерам цепей (или соединений) для важных переключателей.

В чем разница между автоматическим резервирующим переключателем (АВР) и распределительным устройством?

При отключении питания от электросети автоматический переключатель резерва (АВР) подает команду на запуск генератора.Когда генератор готов, он переключается на аварийное питание.

Несколько конфигураций генератора
На некоторых объектах есть здания, расположенные достаточно далеко друг от друга, чтобы предотвратить параллельную работу во время отключения электроэнергии. Эти сайты часто используют несколько генераторов.

На рисунке справа показан пример. Конфигурация установки генераторов не допускает параллельную работу, даже если на панели управления генератора установлено программное обеспечение для параллельной работы.Последовательность событий автоматического включения резерва в основном такая же, как и для конфигурации с одним генератором. Когда электроснабжение площадки пропадает, АВР каждого отдельного здания выполняет свои обязанности, и аварийное электроснабжение включается до тех пор, пока не будет восстановлено электроснабжение. При таком способе установки возможно, что одно здание на участке потеряет электроэнергию, а остальные — электричество. Сработает только генератор для здания с пропавшим энергоснабжением.

Как торговый посредник ASCO, Generator Source предлагает широкий выбор продуктов ATS.Чтобы получить более подробную техническую информацию о технологии переключателей, требованиях NEC, обслуживании переключателей и многом другом, ASCO предлагает обширную библиотеку технических документов, которые стоит проверить.

Распределительное устройство Первое распределительное устройство использовалось на электростанциях. Он состоял из рубильников, установленных на панелях из мрамора или асбеста. Однако по мере роста потребностей в токе и напряжении концепция открытого рубильника стала угрозой безопасности.Рубильники продвинулись к закрытым автоматическим выключателям для предотвращения поражения электрическим током.

В бытовых аварийных генераторах сегодня используется панель автоматического выключателя в качестве коммутационного устройства. В этом простом приложении автоматический переключатель резерва подает питание на автоматический выключатель на панели в доме при потере питания. Это пример простейшего применения распределительного устройства.

Распределительные устройства следующего уровня используются в отраслях, где нет критически важных требований к электропитанию.Часто питание подается на индивидуально назначенные автоматические выключатели. Многие из этих автоматических выключателей оснащены светодиодом для индикации мощности. Примеры типов систем с питанием:

• Аварийное освещение — Освещение выходных проходов и знаков выхода по всему зданию
• Опасная вентиляция — Вытяжная вентиляция помещений, в которых хранятся токсичные химические вещества
• Связь — Телефонная система под напряжением или некоторые телефоны с системой
• Аварийная сигнализация и мониторинг — система пожаротушения и электронные дверные системы

Больницы, аэрокосмические предприятия, центры обработки данных и другие отрасли, которым требуется постоянное электропитание при сбоях в электроснабжении, используют более совершенные системы распределительных устройств.Эти системы специально спроектированы инженерами-энергетиками для предприятия. В крупных установках с критическими требованиями к мощности может быть диспетчерская.

Диспетчерская — это центральный узел распределения электроэнергии. Несколько аварийных генераторов могут быть подключены параллельно и подключены к событию
потемнения или полной потери мощности. Щиты распределения питания могут быть высоковольтными и иметь субпанели, оборудованные понижающими трансформаторами
подключен для работы при низком напряжении.Ниже приведен пример типичной потери мощности:

1. Из-за отключения нескольких автоматических переключателей на несколько генераторов все энергоснабжение от электросети потеряно. Звуковой сигнал подается при потере мощности.
2. ATS подает команду на запуск генераторов.
3. Когда генераторы набирают обороты и номинальную мощность, АВР переключается на питание от аварийного генератора.
Программное обеспечение распределительного устройства и генератора
4. позволяет автоматически включать генераторы.
5. Распределительное устройство распределяет мощность по обозначенным цепям.
6. Внутренний или удаленный оператор подает питание на жизненно важные цепи и отключает второстепенные нагрузки (в зависимости от текущей работы объекта).
7. При восстановлении электроснабжения АВР переключается на сетевое электроснабжение, и генераторы выключаются.

Каждый объект предлагает разные потребности в аварийном резервном питании. Требования к распределительным устройствам становятся еще более сложными в зависимости от типа требуемой системы. Чтобы увидеть хороший пример различных типов компонентов, используемых в распределительном устройстве среднего напряжения, посмотрите иллюстрированное видео ниже о продукте Siemens NXAir.

Если у вас есть какие-либо дополнительные вопросы о требованиях к АВР или распределительному устройству для вашей системы резервного питания, свяжитесь с нами сегодня.

Автоматические и ручные переключатели резерва

Когда вы думаете о вариантах аварийного электропитания для вашего дома или бизнеса, на ум, вероятно, приходит резервный генератор. Это обеспечивает электричество независимо от сети при отключении электроэнергии.
Для всех подключенных генераторов требуется безобрывный переключатель, чтобы начать подавать электричество к вашим осветительным приборам, приборам и электронике.У вас есть два варианта главного безобрывного переключателя: автоматический безобрывный переключатель и ручной безобрывный переключатель. Какой из них вы выберете, зависит от ваших требований к электричеству, вашего бюджета и типа вашего бизнеса.

Назначение безобрывного переключателя

Передаточный переключатель отвечает за передачу электроэнергии вашего дома или офиса от коммунальной компании к резервному генератору. Он изолирует генератор от городских линий электропередач, чтобы защитить ремонтников от скачков напряжения, вызванных обратным питанием.Это важное защитное оборудование требуется для всех подключенных резервных генераторов во всех 50 штатах.

Как работает ручной безобрывный переключатель?

При отключении питания все погаснет, если у вас есть ручной переключатель. Вам нужно будет взять фонарик и подойти к генератору, чтобы запустить его вручную и подключить к безобрывному переключателю. Затем вам нужно будет переключить свой дом или бизнес, чтобы получать электроэнергию от генератора. Когда электроснабжение снова будет включено, вам необходимо вручную переключить питание обратно на энергоснабжающую компанию и выключить генератор.

Как работает автоматический переключатель резерва?

Как следует из названия, с этим типом безобрывного переключателя все происходит автоматически. Электроэнергия может пропадать на секунду или две, но передаточный переключатель определяет это и автоматически сигнализирует вашему генератору о запуске. Затем передаточный переключатель подключает ваш дом или офис к генератору. Когда сетевое питание снова включается, передаточный переключатель отключает питание от генератора и снова отключает генератор до следующего отключения электроэнергии.

Какой переключатель мне подходит?

Основным преимуществом ручного переключателя резерва является более низкая стоимость его проектирования, изготовления и установки. Кроме того, он меньше по размеру, быстрее изготавливается и проще в установке и обслуживании, чем автоматический переключатель резерва.
Дополнительные вложения, необходимые для установки и обслуживания автоматического резерва, могут окупиться, если вы живете в районе, подверженном регулярным отключениям электроэнергии. Отсутствие отключения электроэнергии также необходимо для некоторых типов предприятий, включая больницы и центры обработки данных, где отключение питания может иметь серьезные, даже опасные для жизни последствия.

Важность профессиональной установки

Электричество опасно, и любой монтаж, связанный с электричеством, должен выполняться лицензированным электриком. Национальный электротехнический кодекс требует, чтобы автоматические переключатели соответствовали определенным стандартам безопасности, чего можно уверенно достичь только при профессиональной установке.

Кроме того, электрики знают, как правильно подобрать автоматические переключатели в соответствии с мощностью резервного генератора. Это важно, чтобы предотвратить перегрузку системы при срабатывании генератора, что может привести к повреждению самой бытовой техники и электроники, которые вы планируете использовать во время отключения коммунальных служб.

Профессионалы Mr. Electric® знают, как безопасно и точно подключить ваш генератор к панели обслуживания вашего дома или офиса. Если вы выберете этот вариант, мы можем научить вас пользоваться ручным переключателем или настроить автоматический переключатель, который сделает всю работу за вас.

Обеспечьте производительность и бесперебойную работу электроэнергии — установите резервный генератор сегодня. Свяжитесь с Mr. Electric, чтобы узнать больше о том, как удовлетворить ваши потребности в аварийном электроснабжении. Независимо от того, находитесь ли вы дома или на работе, наше сообщество других производителей бытовых услуг в Neighborly может помочь вам снова встать на ноги, независимо от чрезвычайной ситуации, с которой вы столкнетесь.Например, узнайте больше о круглосуточных службах реагирования Rainbow International на пожары или наводнения.

Оборудование передачи

, используемое в дополнительных резервных системах для коммерческих приложений, Часть II — Варианты оборудования передачи

Время считывания: 8 минут

Основная цель передающего оборудования состоит в том, чтобы обеспечить передачу энергии от обычного (коммунального) источника к альтернативному (генераторному) источнику, предотвращая при этом непреднамеренное соединение нормального и альтернативного источников питания во время работы передаточного оборудования. .В Части I этой серии мы рассмотрели основы оборудования передачи, используемого в дополнительных резервных системах, и использование ключевых блокировок для обеспечения безопасных, простых и надежных средств передачи. В этой статье будут рассмотрены варианты переноса оборудования и даны дополнительные рекомендации, вопросы и рекомендации по этим системам.

Раздел 702.2 определяет опциональную резервную систему как «Системы, предназначенные для подачи энергии на общественные или частные объекты или собственность, где безопасность жизни не зависит от производительности системы.Дополнительные резервные системы предназначены для подачи электроэнергии на выбранные нагрузки автоматически или вручную ». Выбор использования оборудования с ручным или автоматическим переключением зависит от приложения и количества времени, в течение которого нагрузка испытывает потерю мощности без ущерба для продукта, процесса или бизнеса. Первые системы, которые мы рассмотрим, предоставляют функцию передачи вручную.

Оборудование для ручного переноса — общие положения

Рисунок 2.Двойной предохранительный выключатель

Ручной перенос — требуется оператор

Поскольку потеря нормального источника приводит к необходимости переключения на альтернативный источник, доступ к оборудованию и освещение, необходимые для определения местоположения и работы органов управления для запуска альтернативного источника, становятся проблемой. Возникает ряд других вопросов, если вы зависите от человека, выполняющего перевод:
1. Если отключение электроэнергии происходит ночью или в нерабочее время, будет ли доступен оператор?

2.Может ли оператор безопасно добраться до оборудования?
3. Что делать, если оборудование находится на улице и отключение электроэнергии произошло из-за погодных условий?
4. Как долго альтернативный источник питает нагрузку?
5. Каков запас топлива для альтернативного источника?
6. Как долго нагрузка может находиться без питания?

Существуют ситуации, когда потеря мощности предсказуема, и может быть обеспечена доступность оператора для работы с системой передачи или передача на альтернативный источник может быть выполнена до потери нормального источника.Затраты на продукт, процесс или коммерческие потери должны оцениваться в сравнении с затратами на наличие оператора и расходование альтернативного источника топлива.

Ручное переключение — выбор нагрузки

NEC-2008 пересмотрел Раздел 702.5, чтобы прояснить, как определять емкость и номинал дополнительной резервной системы. Раздел 702.5 (A) требует, чтобы передающее оборудование соответствовало максимальному доступному току короткого замыкания на его выводах, а 702.5 (B) (1) указывает:

«Если используется оборудование для ручного переключения, дополнительная резервная система должна иметь адекватную мощность и номинальные характеристики для питания всего оборудования, предназначенного для одновременной эксплуатации.Пользователь дополнительной резервной системы должен иметь право выбирать нагрузку, подключенную к системе ».

Расчет требований к нагрузке резервной системы является необходимым, но иногда игнорируемым требованием, что приводит к уменьшению размеров генератора и передающего оборудования с альтернативным источником. Новый язык в NEC- 2008, раздел 702.5 (B) содержит четкие рекомендации,

«Расчеты нагрузки на резервный источник должны производиться в соответствии со Статьей 220 или другим утвержденным методом.”

Определение предполагаемой нагрузки имеет решающее значение для расчета необходимой пропускной способности системы, поскольку для ручного переключения пользователь может выбирать нагрузки. Будет ли важен выбор нагрузки или последовательность подключения нагрузки к альтернативному источнику? Следует учитывать емкость и рейтинг системы, и если пользователь имеет возможность превышать номинальные параметры системы с помощью выбираемых нагрузок, то пользователям могут потребоваться дополнительные указания, инструкции, средства управления нагрузкой или измерение нагрузки для правильной эксплуатации системы.

Опции оборудования ручной передачи

Двухходовой предохранительный выключатель
Двухходовой предохранительный выключатель считается одним из самых прочных и надежных вариантов для передаточного оборудования и предназначен для работы в жилых, легких коммерческих и промышленных установках. Эти переключатели, собранные производителем, позволяют оператору переключать нагрузку между обычным (вспомогательным) и альтернативным (генератор) источниками. Двухпозиционные переключатели имеют три положения рукоятки: источник A, выключен, и источник B.Эти три положения обеспечивают четкий встроенный перерыв перед переключением нагрузки на новый источник. Двухпозиционные переключатели внесены в список UL 98, соответствуют строгим требованиям к механической износостойкости, номинальным токам короткого замыкания и тепловым испытаниям и доступны в большинстве типов корпусов, подходящих для использования в качестве вспомогательного оборудования, а также в плавких и неплавких конфигурациях. Пример двойного защитного выключателя показан на рисунке 2.

Механическая блокировка «шагающей балки»

Рисунок 3.Щитовая установка механической блокировки «шагающая балка»

Блокировка троса / Блокировка стержня

Блокировка стержней работает так же, как блокировка троса, но для блокировки выключателей используются твердые стальные стержни. Эта система требует, чтобы выключатели были собраны в штабель и располагались в смежных отсеках той же секции или корпуса.

Решения для оборудования для перестановки тросов и стержней внесены в список UL в соответствии с соответствующим стандартом на продукцию, доступны в виде установленного производителем или на месте, а также могут быть внесены в список UL 1008 определенные конфигурации.Поскольку эти системы используются с автоматическими выключателями или переключателями, они подходят для использования в качестве вспомогательного оборудования. На рисунках 4 и 5 показаны примеры механических блокировок с тросом и стержнем, расположенные в распределительном щите, внесенном в список UL 891.

Рисунок 4. Кабельные блокировки, установленные на многослойных и смежных автоматических выключателях

Рисунок 5. Блокировка стержней, установленная на двух автоматических выключателях

Ручной переключатель резерва

Ручные переключатели передачи аналогичны переключателям безопасности с двойным переключением и предлагают еще один вариант, который следует учитывать, когда желательно переключение между источниками вручную.Оператор просто перемещает ручку переключателя из нормального исходного положения в альтернативное исходное положение. См. Рисунок 6 для примера ручного безобрывного переключателя. В отличие от двухпозиционного предохранительного переключателя, ручной переключатель не обеспечивает положение ручки «Выкл.» С изолированной нагрузкой от обоих источников. Ручные переключатели внесены в список UL 1008. Ручные переключатели не обеспечивают и не имеют средств защиты от перегрузки по току, короткого замыкания или замыкания на землю.

Подходит для использования в качестве сервисного оборудования (SUSE):

Доступны ручные переключатели

, которые SUSE предназначены только для энергосистемы общего пользования, или только для альтернативного источника, или для обоих источников питания и альтернативных источников.Для этих продуктов сервисные разъединители с защитой от перегрузки по току находятся в том же корпусе, что и автоматический выключатель. Ключевым моментом является поиск маркировки «пригоден для использования в качестве сервисного оборудования» на продукте, чтобы гарантировать соответствие, когда продукт используется в приложении для отключения сервиса.

Рисунок 6. Ручной безобрывный переключатель

Опции автоматического переключения — общие положения

Автоматический перевод — оператор не требуется

Преимущество автоматического перекачивающего оборудования состоит в том, что от оператора на объекте не требуется предпринимать какие-либо действия в случае нарушения нормального энергоснабжения.Это позволяет предварительно заданную последовательность операций, которая включает в себя, какие нагрузки будут получать питание от резервного источника, и возможность управления нагрузкой, которая одновременно сбрасывает и поднимает нагрузку в зависимости от потребностей приложения. Возможность автоматического принятия этих решений передаточным оборудованием является последовательной, эффективной и снижает вероятность ошибки оператора.

Рис. 7. Интеллектуальная панель управления со встроенными возможностями управления нагрузкой

Автоматический перевод — управление нагрузкой

Бытовые приложения обычно имеют небольшой резервный генератор, используемый только для нескольких необходимых нагрузок.Как можно установить систему автоматического переключения передач без затрат на систему управления нагрузкой? Один из методов — сгруппировать требуемые нагрузки на одном небольшом субпанельном щите, и автоматическая система переключения будет передавать альтернативный источник только этим нагрузкам. С точки зрения проверки, любой случай, когда сгруппирована полная предполагаемая нагрузка, упрощает оценку соответствия.

Простота установки, эксплуатации и потенциальные преимущества экономии энергии для систем управления нагрузкой будут стимулировать рост во всех областях применения.Дополнительные резервные системы, использующие автоматическое переключение с управлением нагрузкой, обеспечивают все операционные улучшения автоматического переключения, а также позволяют использовать альтернативный источник разумного размера. На рис. 7 показан пример интеллектуальной панели управления, которая обеспечивает встроенные возможности управления нагрузкой.

Опции оборудования автоматической передачи

Оборудование автоматического включения резерва можно разделить на два основных типа: автоматические переключающие системы и автоматические переключатели резерва.

Автоматический выключатель

Автоматические выключатели и автоматические выключатели обычно поставляются следующих типов.

1. Системы на основе программируемых логических контроллеров (ПЛК).
2. Intellegent / микропроцессорное реле управления
3. Управляющее реле на базе

Рисунок 8. Аппаратура автоматического включения выключателя с ПЛК-управлением

Эти системы очень гибкие, предлагают множество вариантов повышения производительности и легко адаптируются к энергосистемам с более чем двумя источниками.Типичные системы включают в себя логику управления или программирования и электрическую блокировку для обеспечения надлежащего переключения и позволяют работать как в ручном, так и в автоматическом режимах переключения. Эти системы обладают надежной защитой от перегрузки по току, высокой способностью к прерыванию тока короткого замыкания, а также самым большим сроком службы рабочего цикла среди всех решений автоматического переключения. В критически важных для бизнеса приложениях распространены дополнительные функции, такие как «безударный» закрытый переход обратно к нормальному источнику, сброс нагрузки, отображение расширенного человеко-машинного интерфейса (HMI) и коммуникации.Системы переключения с автоматическим выключателем легко расширяются до более чем двух систем с источниками, что позволяет размещать и подключать дополнительные энергосистемы, генератор, ИБП, а также связанные источники и выключатели по мере необходимости. Системы с автоматическим выключателем включены в список UL соответствующего стандарта на продукцию, как правило, UL 891 или UL 1558, а основные системы с двумя источниками также обычно перечислены в UL 1008. Обычно предусмотрены средства тестирования автоматического переключения. Пример системы автоматического переключения с выключателем, использующей управление ПЛК, и типичная однолинейная схема показаны на рисунке 7.Эти системы могут быть такими же простыми, как расположенные бок о бок секции в распределительном щите или распределительные щиты, расположенные в нескольких областях объекта из-за размещения генераторов и нескольких местоположений источников питания.

Рисунок 8. Аппаратура автоматического включения выключателя с ПЛК-управлением

Автоматический переключатель резерва

Автоматические переключатели

— это распространенное решение, в котором используются два источника, а установка имеет защиту от перегрузки по току, короткого замыкания и замыкания на землю, обычно обеспечиваемую в других местах.См. Рисунок 9 для примера автоматического включения резерва. Автоматические резервационные переключатели имеют те же функции управления и опции, что и решения на основе автоматических выключателей, и могут содержать защиту от перегрузки по току. Однако расширение до более чем двух исходных приложений требует от разработчика системы рассмотрения защиты от перегрузки по току и короткого замыкания, а также интеграции средств управления. Большинство производителей автоматических переключателей предлагают вариант байпаса / изоляции для использования во время периодов технического обслуживания переключателей. Автоматические переключатели включены в список UL 1008.

Характеристики оборудования

Рисунок 9. Автоматический переключатель

Ручные и автоматические системы передачи имеют уникальные преимущества. Необходимо рассмотреть каждый из них, чтобы адекватно определить, что лучше всего использовать для данного приложения. Для правильной работы пользователя требуется четкая, краткая и простая последовательность действий, особенно в жилых и коммерческих помещениях.

Существует множество решений с ручным и автоматическим переключением для дополнительных резервных систем Статьи 702, и многие из этих решений могут быть установлены в качестве модификаций на месте.

Обзор и проверка плана

1. Убедитесь, что приложение является дополнительной резервной системой, как определено в статье 702.

2. Какой тип передаточного оборудования используется? Ручной или автоматический перевод?

3. Когда передающее оборудование служит в качестве сервисного разъединителя, убедитесь, что оно «Подходит для использования в качестве сервисного оборудования».

4. Если это автоматическая система переключения, определите нагрузку, которую альтернативный источник будет обслуживать в соответствии с NEC 220, и проверьте, как эти нагрузки разделены, или включена ли возможность отключения нагрузки как часть оборудования переключения.

5. Как для ручного, так и для автоматического перекачивающего оборудования, разберитесь в последовательности операций.

6. Для оборудования ручной передачи, использующего блокировки ключей, см. Рекомендации по анализу и осмотру плана, приведенные в Части I данной серии.

В дополнение к вариантам передачи оборудования необходимо рассмотреть возможность применения системы; В части III этой серии будут рассмотрены такие варианты, как трех- или четырехполюсное переключение, защита от замыканий на землю, селективность, и будут даны ответы на такие вопросы, как «Что я могу увидеть в центре обработки данных, в больнице или в промышленных процессах?»

Введение и объяснение типов переключателей

Переключатель — это электрический компонент, который может включать или отключать электрическую цепь автоматически или вручную.Переключатель в основном работает с механизмом включения (разомкнут) и выключен (замкнут). Многочисленные схемы содержат переключатели, которые управляют работой схемы или активируют различные характеристики схемы. Классификация переключателей зависит от выполняемого ими подключения. Два важных компонента, которые подтверждают, какие типы соединений выполняет переключатель, — это полюс и бросок.

Они классифицируются на основе выполняемых ими соединений. Если у вас создалось впечатление, что переключатели просто включают и выключают цепи, угадайте еще раз.

Термины «полюс» и «ход» также используются для описания вариаций контактов переключателя. Количество «полюсов» — это количество отдельных цепей, которые управляются переключателем. Количество «бросков» — это количество отдельных положений, которые может принимать переключатель. Однопозиционный переключатель имеет одну пару контактов, которые могут быть замкнутыми или разомкнутыми. Двухпозиционный переключатель имеет контакт, который может быть подключен к любому из двух других контактов; тройной бросок имеет контакт, который можно подключить к одному из трех других контактов и т. д.

Полюс: Количество цепей, управляемых переключателем, указано полюсами. Однополюсный переключатель (SP) управляет только одной электрической цепью. Двухполюсный переключатель (DP) управляет двумя независимыми цепями.

Бросок: Количество бросков указывает, сколько различных выходных соединений каждый полюс переключателя может подключить к своему входу. Однопозиционный переключатель (ST) — это простой переключатель включения / выключения. Когда переключатель находится в положении ON, два контакта переключателя соединены, и между ними течет ток.Когда переключатель находится в положении ВЫКЛ, клеммы не подключены, поэтому ток не течет.

4 типа переключателей

Основными типами переключателей являются SPST, SPDT, DPST и DPDT. Они кратко обсуждаются ниже.

Работа переключателя SPST

Однополюсный однопроходный переключатель (SPST) — это базовый переключатель включения / выключения, который просто соединяет или разрывает соединение между двумя клеммами. Электропитание цепи переключается переключателем SPST. На рисунке ниже показан простой переключатель SPST.

Переключатели этого типа также называются тумблерами. Этот переключатель имеет два контакта: один входной, а другой выходной. Согласно типовой схеме выключателя света, он управляет одним проводом (полюсом) и выполняет одно соединение (бросок). Это переключатель включения / выключения, когда переключатель замкнут или включен, ток течет через клеммы, и лампочка в цепи будет гореть. Когда переключатель разомкнут или выключен, в цепи нет тока. SPST Circuit

Работа переключателя SPDT

Однополюсный переключатель с двойным ходом (SPDT) представляет собой трехконтактный переключатель, один для входа и два других для выходов .Он соединяет общий вывод с одним или другим из двух выводов.

Для использования SPDT в качестве переключателя SPST просто используйте терминал COM вместо других терминалов. Например, мы можем использовать COM и A или COM и B.

SPDT

Схема четко демонстрирует, что происходит, когда переключатель SPDT перемещается вперед и назад. Эти переключатели используются в трехсторонней схеме для включения / выключения света из двух мест, например, сверху и снизу лестницы. Когда переключатель A замкнут, ток течет через клемму, и загорается только свет A, а свет B гаснет.Когда переключатель B замкнут, ток течет через клемму, и только индикатор B горит, а индикатор A гаснет. Здесь мы управляем двумя цепями или путями через один путь или источник.

Цепь SPDT

Работа переключателя DPST

DPST — это сокращение от двухполюсного, одноходового. Двойной полюс означает, что устройство содержит два идентичных переключателя, расположенных рядом и управляемых одним переключателем или рычагом. Это означает, что две отдельные цепи одновременно управляются одним нажатием.

DPST

Переключатель DPST включает или выключает две цепи. Переключатель DPST имеет четыре контакта: два входа и два выхода. Чаще всего переключатель DPST используется для управления устройством на 240 вольт, где обе линии питания должны быть переключены, а нейтральный провод может быть подключен постоянно. Здесь, когда этот переключатель включен, ток начинает течь по двум цепям и прерывается, когда он выключен.

Работа переключателя DPDT

DPDT — двухполюсный переключатель двойного направления; это эквивалентно двум переключателям SPDT.Он направляет две отдельные цепи, соединяя каждый из двух входов с одним из двух выходов. Положение переключателя определяет количество способов прокладки каждого из двух контактов.

DPDT

Независимо от того, находится ли он в режиме ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ, они работают как два отдельных переключателя SPDT, управляемых одним и тем же исполнительным механизмом. Одновременно могут быть включены только две нагрузки. DPDT можно использовать в любом приложении, которое требует открытой и закрытой системы проводки, примером которой является моделирование железных дорог, в котором используются небольшие поезда и железные дороги, мосты и автомобили.Закрытый позволяет системе быть включенным все время, в то время как открытый позволяет включить или активировать другой элемент через реле.

На схеме ниже, соединения A, B и C образуют один полюс переключателя, а соединения D, E и F — другой. Соединения B и E общие на каждом из полюсов.

Если положительный источник питания (Vs) поступает на соединение B, а переключатель установлен в крайнее верхнее положение, соединение A становится положительным, и двигатель вращается в одном направлении.Если переключатель установлен в крайнее нижнее положение, питание меняется на противоположное и соединение D становится положительным, тогда двигатель будет вращаться в противоположном направлении. В центральном положении источник питания не подключен к двигателю, и он не вращается. Этот тип переключателей в основном используется в различных контроллерах двигателей, где скорость этого двигателя должна быть изменена.

DPDT-Circuit

Наряду с этими переключателями, геркон также обсуждается в этой статье ниже

Геркон

Геркон получил свое название от использования двух или трех небольших металлических частей, называемых язычками, с покрытыми контактами на их концах и разошлись немного врозь.Геркон обычно представляет собой неподвижную стеклянную трубку, заполненную инертным газом. Поле от магнита или электромагнита избегает язычков, замыкая или размыкая контакт переключателя.

Геркон

Контакты геркона замыкаются переносом небольшого магнита рядом с переключателем. Два язычковых устройства имеют нормально разомкнутые контакты, которые замыкаются при активации. Три версии язычка имеют пару открытых и закрытых контактов. При срабатывании переключателя эти части переходят в противоположное состояние.Типичные герконовые переключатели коммерческого класса работают с токами в миллиамперном диапазоне до примерно 1 ампера постоянного или переменного тока. Тем не менее, специальные конструкции могут достигать 10 ампер и более. Герконовые переключатели часто встраиваются в датчики и реле. Одним из важных качеств переключателя является его чувствительность, количество магнитной энергии, необходимое для его приведения в действие.

Герконы используются в системах безопасности, например, для проверки того, закрыты ли двери или нет. А также у него много приложений; это бытовая электроника, автоматические измерительные приборы, клавишный выключатель и герконовые реле.Стандартные герконы — это SPST (простое включение-выключение), однако также доступны версии SPDT (переключаемые).

Характеристики герконового переключателя:

• Герметичные контакты, герметично закрепленные в стеклянной трубке с инертным газом, не подвержены влиянию внешней среды
• Состоит из рабочих и электрических частей, расположенных коаксиально, герконовые переключатели подходят для высокочастотных приложений
• Компактный и легкий
• Низкое и стабильное контактное сопротивление
• Герконы экономично и легко превращаются в бесконтактные переключатели.

Применение герконового переключателя:

Точка, в которой герконовый переключатель должен быть подключен к индуктивной нагрузке или нагрузке, в которой протекает прямой ток или большой ток (например, емкостная нагрузка, лампа, длинный кабель и т. Д.).

Цепь герконового переключателя

В случае, если в качестве нагрузки в цепи используется электромагнитное реле, имеющее индуктивность, энергия, накопленная в индуктивности, вызовет обратное напряжение при размыкании герконовых контактов. Напряжение, хотя и зависит от значения индуктивности, иногда достигает нескольких сотен вольт и становится основным фактором ухудшения состояния контактов.

Кредит фото

Ручной безобрывный переключатель | Удлинитель

Оригинальный комплект блокировки: доступный, надежный, продано более 50 000 комплектов!

Без дорогостоящего безобрывного переключателя невозможно безопасно подключить генератор к электрической панели дома. Поэтому при отключении электроэнергии ваши домашние системы и устройства не будут получать энергию от генератора через электрическую систему вашего дома. Это почти сводит на нет цель иметь генератор.

Вместо этого вам понадобятся удлинители для подключения домашних устройств к генератору; Проведение этих шнуров по дому создает опасность споткнуться, упасть и даже вызвать пожар. Другие машины, такие как печь или водонагреватель, нельзя подключить шнуром; эти устройства просто не будут работать, пока не будет восстановлено питание.

К счастью, есть решение — способ подключить генератор к панели без переключателя: блокировочный комплект.Комплект блокировки — менее дорогая альтернатива автоматическим выключателям и субпанелям генератора. Электрик может легко установить комплект на имеющуюся электрическую панель. После установки комплекта вы сможете безопасно и удобно подавать питание на бытовые системы и устройства через свою электрическую систему.

Комплект блокировки прост и гениален; он обеспечивает механическую блокировку, которая действует как ручной переключатель, поэтому автоматические выключатели электросети и генератора не могут быть включены одновременно.Комплект изолирует две системы, так что мощность от генератора никогда не будет подаваться обратно в электрические сети, и наоборот. Это безопаснее для вашего генератора, вашей электрической системы и коммунальных служб, которые могут получить электрошок при ремонте соседней линии.

Мы предлагаем комплекты для замены ручных переключателей для большинства марок электрических панелей, включая:

• Сименс
• ITE
• Мюррей
• Вестингауз
• Томас и Беттс
• Молоток ножа
• Челленджер
• Квадрат D
• Брайант
• Крауз Хиндс
• General Electric (GE)
• Проходные панели

Вы можете доверять качеству, безопасности и эффективности наших комплектов блокировки.Наши комплекты соответствуют строгим требованиям Национального электротехнического кодекса (NEC) и Национального кодекса противопожарной защиты; они также прошли испытания и сертифицированы MET Laboratories — ведущей независимой лабораторией электрических испытаний и сертификации. Еще лучше: наши комплекты производятся в США из высококачественной нержавеющей стали; они не ломаются и не сгибаются, и они прослужат долгие годы.

Если вы хотите более эффективно использовать свой генератор — дешевле, чем покупка и установка безобрывного переключателя — свяжитесь с нами по поводу наших комплектов блокировки.
