Функция упреждения при выключении питания реализуется следующим образом.

При выключении блока из сети сразу же перестает поступать выпрямленное напряжение со вторичной обмотки 3-4-5 TL и схемы выпрямления D5, D6. Поэтому компаратор 2 сразу переключается, его выходной транзистор закрывается. Далее начинает заряжаться от Uref через R29 емкость задержки С21. Этим предотвращается срабатывание схемы при случайных кратковременных провалах сетевого напряжения. Когда С21 зарядится до половины напряжения Uref, компаратор 1 переключится. Его выходной транзистор закроется. Тогда откроется транзистор Q3 током базы, протекающем по цепи: +12В — R38 — R31 -D21 — б-э Q3 — «корпус».

Емкость второй задержки С23 быстро разряжается через Q3 и ускоряющий диод D20 по цепи: (+)

Потенциал инвертирующего входа компаратора 3 станет быстро уменьшаться со скоростью разряда С23. Поэтому компаратор 3 переключится, выходной транзистор его закроется, и базовый делитель для Q4 оказывается запитан с шины

Рис. 51. Схема образования сигнала PG в ИБП «Appis».

Uref. Поэтому Q4 откроется до насыщения, а сигнал PG станет L-уровня, предупреждая цифровую часть системного блока о предстоящем исчезновении питающих напряжений.

Таким образом, в данной схеме датчиком состояния блока (включен/выключен) является наличие или отсутствие трансформированного сетевого напряжения (через трансформатор Т1), а схема является двухфункциональной.

В блоке питания KYP-150W применена схема выработки сигнала PG с применением двух компараторов микросхемы LM339N (рис. 52).

В данной схеме датчиком состояния блока является уровень вспомогательного напряжения питания Upom микросхемы TL494.

Схема работает следующим образом. При включении ИБП в сеть срабатывает схема пуска, в результате чего на шине Upon появляется напряжение, которым запитывается управляющая микросхема TL494. Как только Upom достигнет уровня порядка +7В, микросхема запускается и на выводе 14 ее появляется выходное напряжение внутреннего опорного источника Uref=+5B. Выходные напряжения блока еще отсутствуют. Микросхема IC2 (LM339N) запитывается напряжением Uref по выводу 3.

Когда Upom достигнет уровня около +12В, «пробивается» стабилитрон ZD1, и на резисторе R34 появляется падение напряжения, которое увеличивается с ростом Upom. Когда падение на R34 достигнет уровня опорного напряжения на резисторе R48 делителя R51, R48 в цепи Uref, компаратор 2 микросхемы IC2 установится в состояние Н-уровня по выходу (выходной транзистор его закроется). Поэтому окажется заперт диод D22. Начинается заряд задерживающей емкости С15 по цепи: Uref — R49 — С15 -» корпус»

Этот процесс вносит задержку «опрокидывания» компаратора 1 микросхемы IC2 и появления разрешающего сигнала PG Н-уровня. За это время успевает произойти процесс «мягкого» запуска, и выходные напряжения блока появляются в полном объеме, т.е. блок надежно выходит в номинальный режим. Как только напряжение на С15 достигнет опорного уровня на резисторе R48, «опрокинется» компаратор 1. Его выходной транзистор откроется, и поэтому транзистор Q7 окажется

Рис. 52. Схема образования сигнала PG в ИБП KYP-150W (TUV ESSEN FAR EAST CORP.).

При выключении блока из сети первым начинает исчезать напряжение Upom, т.к. накопительные конденсаторы, поддерживающие напряжение на шине Upom, имеют небольшую емкость.

Как только падение напряжения на резисторе R34 станет ниже опорного уровня на резисторе R48, компаратор 2 микросхемы IC2 переключится.

Выходной транзистор его откроется, и через него и диод D22 быстро разрядится емкость задержки С15.

Разряд происходит почти мгновенно, т.к. в цепи протекания тока разряда отсутствует ограничительное сопротивление. Сразу вслед за этим переключится и компаратор 1 микросхемы IC2. ПОС через диод D21, охватывающая компаратор 1, обуславливает наличие гистерезиса на переходной характеристике компаратора.

Рис. 53. Схема образования сигнала PG в ИБП GT-150W.

Выходной

Таким образом, данная схема является двухфункциональной.

В ИБП GT-150W используется схема выработки сигнала PG, реализующая только функцию задержки при включении (рис. 53).

После включения ИВП и срабатывания схемы пуска на выходных шинах блока начинают появляться напряжения. Конденсатор С23 начинает заряжаться по цепи: шина +5В — С23 — R50 — б-э Q7

Этим током открывается до насыщения транзистор Q7, с коллектора которого снимается сигнал PG. Поэтому сигнал PG будет L-уровня почти все время зарядки С23. Как только напряжение на шине +5В перестанет увеличиваться, достигнув номинального уровня, ток зарядки С23 перестает протекать. Поэтому Q7 закроется, и сигнал PG станет сигналом Н-уровня.

Таким образом схемы образования сигнала PG можно классифицировать по физическому принципу, заложенному в основу их построения:

• схемы, построенные на основе контроля выходного напряжения внутреннего усилителя ошибки по напряжению DA3 управляющей микросхемы или (что то же самое) контролирующие

• схемы, построенные на основе контроля уровня и наличия переменного напряжения сети на входе блока;

• схемы, построенные на основе контроля уровня вспомогательного напряжения питания управляющей микросхемы Upom.

• схемы, построенные на основе контроля наличия импульсного переменного высокочастотного напряжения на вторичной стороне силового импульсного трансформатора.

Рассмотрим один из вариантов реализации схемы последнего типа, которая используется, например, в схеме ИБП HPR-200 (рис. 54). В основу построения этой схемы заложена идея контроля за наличием переменного импульсного напряжения на вторичной обмотке силового импульсного трансформатора Т1. Схема работает следующим образом.

При включении ИБП в сеть сглаживающие конденсаторы шины выходного напряжения +5В С4, С5 большой емкости (2

Как только уровень потенциала шины +5В превысит минимально допустимый уровень питающего для микросхемы IC1 напряжения (+2В), микросхема начнет функционировать. Напряжение с конденсатора С1 подается на резистивный делитель R2, R3. Часть этого напряжения снимается с R3 и подается на неинвертирующий вход компаратора А (вывод 9 микросхемы IC1), а также на делитель R4, R6, С2. Поэтому параллельно с ростом потенциала шины +5В происходит заряд

К моменту, когда потенциал шины +5В достигает минимального уровня питания микросхемы IC1 (+2В), этот конденсатор окажется заряженным. Поэтому компараторы микросхемы устанавливаются в следующее состояние:

• компаратор А — выходной транзистор закрыт, т.к. потенциал неинвертирующего входа выше потенциала на инвертирующем входе;
• компаратор В — выходной транзистор открыт, т.к. потенциал неинвертирующего входа ниже потенциала на инвертирующем входе.

Такое распределение потенциалов обусловлено номиналами резисторов, подключенных ко входам компараторов.

Сигнал PG, снимаемый с коллекторной нагрузки R11 выходного транзистора компаратора В, равен 0В и запрещает запуск процессора. Тем временем идет процесс подзаряда накопительных конденсаторов С4, С5 и потенциал шины +5В растет. Поэтому протекает ток заряда конденсатора СЗ по цепи: шина +5В — R9 — R8 — СЗ — «КООПУС».

Напряжение на конденсаторе СЗ, а значит, и на неинвертирующем входе компаратора В, растет.

Это возрастание происходит до тех пор, пока потенциал неинвертирующего входа компаратора В не начнет превышать потенциал его инвертирующего входа.

Как только это произойдет, компаратор В переключится, выходной транзистор его закроется. Напряжение на шине +5В достигает к этому моменту номинального уровня.

Поэтому сигнал PG становится сигналом высокого уровня и разрешает запуск процессора. Таким образом, емкость конденсатора СЗ обуславливает задержку при включении.

При выключении ИБП из сети исчезает переменное импульсное напряжение на вторичной обмотке 3-5 Т1. Поэтому конденсатор С1 малой емкости быстро разряжается, и напряжение на неинвертирующем входе компаратора А быстро уменьшается до 0В.

Напряжение

Потенциал инвертирующего входа компаратора В еще положителен за счет заряда на конденсаторе С2. Поэтому компаратор В переключается, выходной транзистор его открывается и сигнал PG становится сигналом низкого уровня, инициализируя сигнал системного сброса RESET, прежде чем уменьшится ниже допустимого уровня питающее логические микросхемы напряжение +5 В.

Компараторы А и В охвачены положительными обратными связями с помощью резисторов R7 и R10 соответственно, что ускоряет их переключение.

Рис. 55. Схема образования сигнала PG в ИБП SP-200W.

Прецизионный резистивный делитель R5, R6 задает опорный уровень напряжения на инвертирующих входах компараторов А и В в номинальном режиме работы.

Конденсатор С2 необходим для поддержания этого опорного уровня после выключения ИБП из сети.

В заключение этого раздела приведем еще один вариант реализации схемы образования сигнала PG (рис. 55).

Схема является однофункциональной, т.е. реализует только задержку появления разрешающего сигнала PG при включении ИВП в сеть.

В этой схеме контролируемым сигналом является уровень напряжения на выходной шине канала +12В. В основу построения схемы заложена схема двухкаскадного УПТ на транзисторах Q10, Q11, охваченная положительной обратной связью с помощью резистора R55. Задержка опрокидывания этой схемы обусловлена наличием конденсатора С

Напряжение на конденсаторе С31 плавно возрастает. Пока это напряжение не достигает порогового уровня опрокидывания схемы на транзисторах Q10, Q11, эта схема находится в состоянии, при котором транзистор Q10 закрыт, а транзистор Q11 открыт током базы, который протекает с выходной шины канала +5В под воздействием растущего напряжения на конденсаторах этой шины: шина +5В — R41 -б-э Q11 — «корпус».

Поэтому сигнал PG, снимаемый с коллектора Q11 равен 0В, и запрещает запуск процессора. Тем временем растущее напряжение на конденсаторе С31 прикладывается к базовому делителю R43, R44 транзистора Q10. К моменту достижения выходными напряжениями ИБП номинальных уровней напряжение на С31 достигнет уровня, достаточного для возникновения лавинообразного процесса взаимного изменения состояний транзисторов Q10, Q11 (благодаря наличию ПОС). В результате транзистор Q10 окажется открыт до насыщения, а транзистор Q11 закрыт. Поэтому сигнал PG станет сигналом высокого уровня и запуск процессора будет разрешен. Диод D20 служит для быстрой разрядки конденсатора С31 после выключения ИБП из сети. При этом С31 разряжается через диод D20 и разрядный резистор выходной шины канала +5В (на схеме не показан). Кроме того в процессе работы ИБП этот диод ограничивает уровень напряжения на конденсаторе С31. Уровень ограничения составляет около +5.8В.

Кроме вышеприведенных схем выработки сигнала PG могут применяться и другие принципы построения схем, и задействоваться разное число компараторов микросхемы LM339N — от одного до четырех.

Индикатор уровня напряжения аккумулятора на светодиодах и ОУ LM339

Сейчас вольтметр на приборной панели автомобиля — большая редкость. Все больше лампочки с изображением аккумулятора. Лампочка эта загорается когда нет зарядки аккумулятора. И все же, нужен хотя бы какой-то индикатор, показывающий ориентировочно напряжение.

Здесь приводится схема хорошо проверенного автомобильного индикатора напряжения, который можно применять и для других целей. Схема состоит из четырех компараторов микросхемы LM339. Соответственно, получается четырехпороговое устройство индикации.

Особенность схемы в том, что порог напряжения для каждого светодиода можно установить произвольно, причем делается это очень легко и не требует какого-либо вторжения в схему. Нужно всего-то подать на схему напряжение и покрутить один из подстроечных резисторов так, чтобы при этом напряжение загорался соответствующий светодиод. Практически, можно задать любые пороги для четырех светодиодных индикаторов, и даже в любом порядке.

При этом нижний предел ограничивается напряжением 6V (напряжение, при котором еще хорошо работает ИМС LM339), а верхний зависит от сопротивления R6, величина которого в килоомах должна быть равна верхнему пределу напряжения в вольтах. Еще нужно учесть, что верхнее напряжение не должно быть более 30В (максимум напряжения питания ИМС LM339).

Схема питается от измеряемого напряжения. На прямые входы компараторов поступает напряжение с подстроечных резисторов R2-R5. Для каждого из компараторов можно установить свое опорное напряжение.

Чтобы опорное напряжение не менялось при изменении напряжения питания, оно стабилизировано стабилитроном VD1. Измеряемое напряжение поступает на соединенные вместе инверсные входы компараторов через делитель на резисторах R6 и R7.

Светодиоды можно заменить любыми индикаторными. Если предполагается измерять напряжение более 20V желательно несколько увеличить сопротивления резисторов R8-R11 чтобы не возникало перегрузки по току выходов компараторов. Если требуется большая точность задания порогов нужно чтобы подстроечные резисторы были многооборотными.

Клотов Н. РК-2016-01.

Индикатор напряжения на lm339 схемы самоделки — Moy-Instrument.Ru

Индикатор напряжения на lm339 схемы самоделки

Автомобильные схемы
Автомобильные схемы электрических соединений
Основные обозначения элементов
Определение сопротивления резистора по цветовой маркировке
Калькулятор расчета резистора для светодиодов
Плавное включение и выключение светодиодов на микроконтроллере
Простая схема плавного включения и выключения светодиодов
Стабилизатор тока для светодиодов
Схема регулировки яркости светодиодов (диммер)

Светодиодный индикатор напряжения

Светодиодный индикатор на универсальных поликомпараторных микросхемах, содержащих в одном корпусе по несколько аналоговых компараторов общего назначения. Микросхема LM339, которая в одном корпусе DIP-14 содержит четыре компаратора с полевыми входами. Используя одну LM339 можно сделать четырехпороговый индикатор постоянного напряжения.

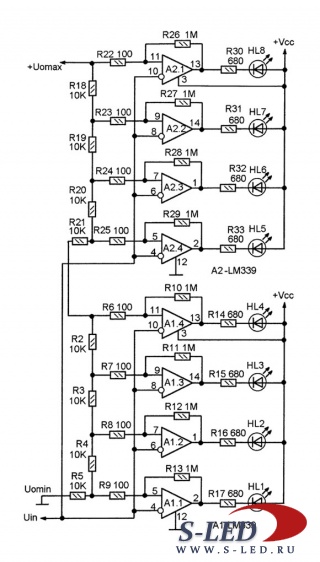

На рисунке 1 показана схема такого индикатора с линейной зависимостью измерения. Инверсные входы всех компараторов соединены вместе, — их общая точка является входом индикатора. На прямые входы подается опорное постоянное напряжение +Uomax через резистивный делитель, обеспечивающий распределение этого напряжения так, чтобы получить необходимый закон измерения. В данном случае резисторы делителя R2-R5 выбраны одинаковыми, поэтому и зависимость линейная.

Максимальная величина измеряемого напряжения (величина порога, при котором включается светодиод HL4) равна напряжению +Uomax (опорное напряжения максимума). Это напряжение желательно стабилизировать хотя-бы обычным параметрическим стабилизатором. Минимальная величина (порог при котором загорается HL1) зависит от сопротивления резистора R5 или от величины опорного напряжения минимума (Uomin).

Например, если нужно производить измерения в каком-то остро зажатом узком интервале напряжений, например, от 10 до 11V, то +Uomax должно быть равно 11V, а Uomin = 10V, при этом сопротивление R5 нужно исключить из схемы. Либо выбрать Uomin равным нулю (как на рисунке 1) и установить R5 такой величины, чтобы напряжение на нем было равно 10V.

Сопротивления R10-R13 нужны для придания компараторным схемам небольшого гистерезиса, улучшающего четкость работы индикатора. Индикаторная шкала состоит из четырех светодиодов HL1-HL4, подключенных к выходам компараторов через токоограничительные резисторы R14-R17.

Чтобы измерять переменное напряжение, например, в схеме индикации аудиосигнала, можно на входе сделать детектор на диодах или операционном усилителе.

Конечно, схема показанная на рисунке 1 несколько сложнее схемы на ВА6884 или другой аналогичной микросхемы, но это усложнение не столь существенно, особенно если нужно получить какую-то специфическую характеристику закона измерения. К тому же в данной схеме можно использовать практически любые доступные в текущий момент аналоговые компараторы или операционные усилители.

Схему, показанную на рисунке 1 можно легко каскадировать чтобы получить практически любое количество порогов измерения. На рисунке 2 показана схема восьмипорогового индикатора на двух микросхемах LM339, то есть, на восьми компараторах.

Схема на рисунке 2 специально показана так, чтобы было видно, как соединить схемы при каскадировании. Входы всех компараторов, сколько бы их ни было нужно соединить вместе, — это будет общий вход, на который поступает напряжение, подлежащее измерению.

Резисторы делителя (R2-R5 и R18-R21) включены последовательно. Если схема на большее число порогов, то и компараторов будет больше и больше будет резисторов в этом делителе. Например, используя четыре микросхемы LM339 можно сделать 16-пороговый индикатор.

Число порогов может быть практически любым, — совсем не обязательно кратным четырем. Все зависит от того, сколько компараторов вы используете. Например, если использовать в индикаторе уровня для стереоусилителя пять микросхем LM339, можно получить двухканальный шкальный десятипороговый индикатор. При этом, в каждом из каналов будут работать по две микросхемы LM339. И еще одна LM339, два компаратора которой работают в одном канале, а два других — в другом.

Нагрузочная способность выходов компараторов LM339 не слишком высока, поэтому для получения достаточной яркости индикатора желательно использовать сверх-яркие светодиоды. Либо сделать выходы на дополнительных ключах — усилителях, но это приводит к существенному усложнению схемы.

Индикатор разряда литиевых аккумуляторов

Так как индикатор разряда батареи (п.3 комментария) целесообразно применять на любом автономном электронном устройстве, для исключения неожиданных сбоев или отказа аппаратуры в самый неподходящий момент при разряде батареи, то изготовление индикатора разряда вынесено отдельной статьей.

Применение индикатора разряда особенно важно для большинства литиевых аккумуляторов с номинальным напряжением 3.7 вольта (например, популярные сегодня 18650 и им аналогичные или распространенные плоские Li-ion аккумуляторы от заменяемых на смартфоны телефонов), т.к. они очень «не любят» разряд ниже 3,0 вольт и выходят при этом из строя. Правда, в большинство из них должны быть встроены схемы аварийной защиты от глубокого разряда, но кто знает какой аккумулятор в ваших руках, пока вы его не вскроете (Китай полон загадок).

Но главное, хотелось бы заранее узнать, какой заряд в настоящее время имеется в используемом аккумуляторе. Тогда мы могли бы вовремя подключить зарядку или поставить новый аккумулятор, не дожидаясь грустных последствий. Поэтому нам нужен индикатор, который заранее подаст сигнал о том, что аккумулятор скоро сядет окончательно. Для реализации этой задачи существуют различные схемотехнические решения — от схем на одном транзисторе до навороченных устройств на микроконтроллерах.

В нашем случае, предлагается изготовить простой индикатор разряда литиевых аккумуляторов, который с легкостью собирается своими руками. Индикатор разряда отличается экономичностью и надежностью, компактностью и точностью определения контролируемого напряжения.

Схема индикатора разряда

Схема выполнена с применением, так называемых детекторов напряжения. Их еще называют мониторами напряжения. Это специализированные микросхемы, разработанные специально для контроля напряжения. Неоспоримые достоинства схем на мониторах напряжения — чрезвычайно низкое энергопотребление в дежурном режиме, а также ее крайняя простота и точность. Чтобы сделать индикацию разряда еще более заметной и экономичной, выход детектора напряжения нагружаем на мигающий светодиод или «мигалку» на двух биполярных транзисторах.

Применяемый в схеме детектор напряжения (DA1) PS Т529Н соединяет выход (вывод 3) микросхемы с общим проводом, при снижении контролируемого напряжения на батарее до 3,1 вольта, включая этим питание на генератор импульсов высокой скважности. При этом сверхяркий светодиод начинает вспыхивать с периодом: пауза — 15 сек., короткая вспышка — 1 сек. Это позволяет снизить потребляемый ток до 0,15 ma в паузе, и 4,8 ma при вспышке. При напряжении на аккумуляторе более 3,1 вольта, схема индикатора практически отключается и потребляет всего 3 мкa.

Как показала практика, указанного цикла индикации вполне достаточно, чтобы увидеть сигнал. Но при желании можно установить более удобный для вас режим подбором резистора R2 или конденсатора С1. В связи с малым током потребления устройства, отдельный выключатель напряжения питания для индикатора не предусмотрен. Устройство работоспособно при снижении питающего напряжения до 2,8 вольта.

Изготовление зарядного устройства

1. Комплектация.
Приобретаем или подбираем из имеющихся в наличии, комплектующие для сборки в соответствии со схемой.

2. Сборка схемы.
Для проверки работоспособности схемы и ее настройки, собираем индикатор разряда на универсальной монтажной плате. Для удобства наблюдения (большая частота импульсов), на время проверки, заменяем конденсатор С1 на конденсатор меньшей емкости (например 0,47 мкф). Подключаем схему к блоку питания с возможностью плавной регулировки постоянного напряжения в пределах от 2 до 6 вольт.

3. Проверка схемы.
Медленно понижаем напряжение питания индикатора разряда, начиная с 6 вольт. Наблюдаем на дисплее тестера величину напряжения, при которой включится детектор напряжения (DA1) и начнет мигать светодиод. При правильном подборе детектора напряжения, момент переключения должен состояться в районе 3,1 вольта.

4. Готовим плату для монтажа и пайки деталей.
Вырезаем необходимый для монтажа кусочек из универсальной печатной платы, аккуратно обрабатываем края платы напильником, очищаем и лудим контактные дорожки. Размер вырезаемой платы зависит от применяемых деталей и их компоновки при монтаже. Размеры платы на фото 22 х 25 мм.

5. Монтаж отлаженной схемы на рабочую плату

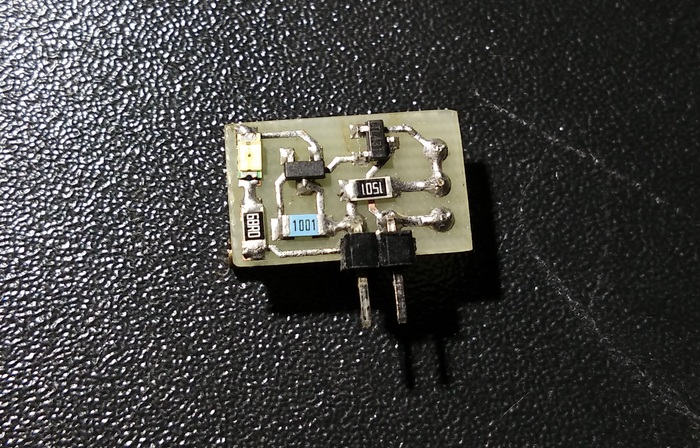

При положительном результате в работе схемы на монтажной плате, переносим детали на рабочую плату, паяем детали, выполняем недостающую разводку соединений тонким монтажным проводом. По окончании сборки проверяем монтаж. Схема может быть собрана любым удобным способом, в том числе и навесным монтажом.

6. Проверка рабочей схемы индикатора разряда
Проверяем работоспособность схемы индикатора разряда и ее настройки, подключив схему к блоку питания, а затем к тестируемому аккумулятору. При напряжении в цепи питания менее 3,1 вольта, индикатор разряда должен включиться.

Вместо применяемого в схеме детектора напряжения (DA1) PS Т529Н на контролируемое напряжение 3,1 вольта, возможно применить аналогичные микросхемы других производителей, например BD4731. Этот детектор имеет открытый коллектор на выходе (о чем свидетельствует дополнительная циферка «1» в обозначении микросхемы), а также самостоятельно ограничивает выходной ток на уровне 12 мА. Это позволяет подключать к ней светодиод напрямую, без ограничительных резисторов.

В схеме также возможно применить детекторы на напряжение 3.08 вольта — TS809CXD, TCM809TENB713, МСР103Т-315Е/ТТ, САТ809ТТВI-G. Точные параметры выбираемых детекторов напряжения желательно уточнить в их datasheet.

Аналогичным образом можно применить и другой детектор напряжения на любое другое необходимое для работы индикатора напряжение.

Решение по второй части вопроса в п.3 приведенного комментария – работы индикатора разряда только при наличии освещенности, отложено по следующим причинам:
— работа дополнительных элементов в схеме, требует дополнительных затрат энергии от аккумулятора, т.е. страдает экономичность схемы;
— работа индикатора разряда днем, чаще всего, бесполезна, т.к. в комнате нет «зрителей», а к вечеру заряд батареи может и закончиться;
— работа индикатора в темное время суток ярче и эффективнее, а для быстрого отключения устройства имеется выключатель питания.

Применение, предложенного по п.2 комментария, отечественного операционного усилителя не рассматривал, по причине отладки режимов работы схемы по минимальным токам, в процессе доводки на монтажной плате.

Для решения задачи по п. 1 комментария, несколько изменил схему устройства «Ночник с акустическим включателем». Для чего включил положительную шину питания акустического реле через инвертор на VT3, с управлением от постоянно работающего фотореле.

Таким образом, добавив две детали (на монтажной плате выделены овалом), получили возможность частично отключать акустическое реле в светлое время суток. Частичное отключение потому, что различные элементы обеих микросхем работают и в акустическом и в фото реле, но имеют общее питание, следовательно не отключаются полностью. Тем не менее некоторый эффект по энергосбережению имеется.
До доработки, схема устройства потребляла в дежурном режиме 1,1 ma.

После доработки, схема устройства потребляет в дежурном режиме в светлое время — 0,4 ma, в темное время — 1,7 ma (разница в 0,6 ma – плата за работу VT3).

Таким образом, можно посчитать, что в летнее время доработка оправдана и дает экономию, а зимой (когда длинные ночи) менее выгодна. Но имеется простое решение – шунтировать VT3 двухпозиционным переключателем «зима-лето» или «вкл-выкл».

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Поделки своими руками для автолюбителей

Простой и точный индикатор заряда-разряда АКБ

Сегодня статья будет с процессом сборки простого индикатора уровня заряда аккумуляторов, но с более высокоточной схемой, которая пригодна для реального использования и может стать отличным дополнением на панели приборов вашего автомобиля.

Индикатор построен на базе микросхемы ELM339, она в свою очередь представляет из себя четыре отдельных компаратора в едином корпусе.

Компаратор имеет два входа и один выход, он просто сравнивает напряжение на входах, исходя из этого на выходе получаем либо логический 0, либо единицу.

Использованный в схеме компаратор можно найти на платах компьютерного блока питания, ориентируйтесь по цифрам 339, буквы могут отличаться в зависимости от производителя.

В качестве индикаторов задействованы 3 миллиметровые светодиоды.

Схема работает очень простым образом, имеем источник опорного напряжения в лице стабилитрона, цепочки из резисторов представляют из себя делители, которые создают на входах компараторов определенное напряжение, назовем их пороговыми.

Компаратор постоянно сравнивает эти напряжения с напряжением, которые образуют делитель на резисторах R5 и R6, этот делитель снижает напряжение тестируемой батареи в три раза, если напряжение на прямом входе компаратора больше чем на инверсном, то на выходе получаем логическую единицу или напряжение питания.

Светодиод светится, если всё наоборот, то на выходе получаем логическую 0 или массу питания, светодиод в данном случае не светится.

Входные делители подобраны в узком диапазоне, поскольку схема предназначена для работы в качестве индикатора заряда 12-вольтовых аккумуляторов.

Маломощный диод 4148 защищает микросхему компаратора от обратной полярности.

Токо-ограничивающие резисторы для светодиодов подбираются с сопротивлением от 1 до 2,2 килом, можно ограничиться всего одним резистором.

Печатная плата довольно компактна, рисовал на скорую руку, но разводка неплохая, кстати её вы можете скачать в конце статьи.

Для проверки этой платы нам нужен лабораторный источник питания на котором нужно выставить напряжение около 13,5 — 14 вольт, имитируя полностью заряженный автомобильный аккумулятор.

Загораются сразу все светодиоды, постепенно снижая напряжение на блоке питания мы можем наблюдать потухание светодиодов при определенных напряжениях.

Горение только красных светодиодов означает, что аккумулятор почти разряжен.

Можно пересчитать входные делители и использовать схему для аккумуляторов с иным напряжением, кстати эту схему можно также применить и в зарядных устройствах.

Индикатор заряда для Li-ion аккумуляторов

Всем привет, мы давно не делали индикаторы разряда автомобильного аккумулятора. Но в этой статье мы будем делать такой, же индикатор только для одной банки LI-ION аккумуляторов с напряжением 3,7 вольт. Такие индикаторы конечно можно купить и на рынке, но, а для тех, кто не прочь поработать руками и мозгами, двигаемся дальше.

Данная схема мало чем отличается от стандартных индикаторов заряда для автомобильных аккумуляторов, но некоторые отличия все же есть. Схема этого индикатора построена на базе компаратора LM-339.

Микросхема LM339 содержит четыре отдельных компаратора, каждый из них имеет два входа и один выход.

Если меняется напряжение на одном входе, это моментально приводит к изменению состояния выхода компаратора. В случаем микросхемы LM 339 на выходе может быть либо вообще ничего, либо масса или минус питания. Такой компаратор называется с открытым коллектором, поэтому светодиоды подключены катодами к компаратору.

На некоторых входах компаратора нужно формировать стабильное или опорное напряжение.

Как правило, для этих целей используется стабилитрон, но дело в том, что мы собираемся контролировать напряжение на низковольтном источнике. Сам стабилитрон также должен быть низковольтным. Точнее говоря напряжение стабилизации стабилитрона должно быть меньше чем напряжение максимально разряженного аккумулятора.

В случае же обычных LI-ION аккумуляторов это около 3-х вольт. Исходя из выше написанного, для сборки необходимо найти стабилитрон с напряжением стабилизации на 2,5 и меньше вольт. (в нашем случае был использован стабилитрон на 3,3 вольт ).

Решение такое – использовать светодиод в качестве источника опорного напряжения. Для красных, желтых и зеленых светодиодов минимальное напряжение свечения – в пределах 2 вольт, только светодиод уже подключается в прямом направлении в отличие от стабилитрона. Резистивные делители на входах компаратора пришлось пересчитать под литиевый аккумулятор. Была сделана новая плата, рассчитанная для работы с банками 3,7 вольт. Еще один момент на плате есть две перемычки, обозначенные желтыми линиями.

Диод VD1 защищает микросхему, в случае если вы перепутаете полярность подключения к аккумулятору.

Как нам известно, напряжение полностью заряженного литий-ионного аккумулятора должно быть в районе 4,2 вольт, поэтому делители подобраны в очень узком диапазоне, при том использованы резисторы с погрешностью всего в 1 %., что гарантирует высокоточную работу индикатора. На плате имеем 4 индикаторных светодиода (цвета могут быть разными).

Для проверки работоспособности индикатора, его необходимо вначале подключить к лабораторному источнику питания, с выставленным напряжением 4,2 вольт имитируя полностью заряженный литий ионный аккумулятор.

Как видно, все светодиоды горят. Далее постепенно снижаем напряжение, имитируя разряд аккумулятора, и сразу видим поочередное потухание светодиодов при определенных напряжениях. Все работает.

Такой индикатор можно пристроить под какую-нибудь самоделку или использовать в качестве пробника для литиевых банок.

Вот и все, Не забывайте поделиться с друзьями и посвить лайк тем самым, вы поддержите проект.

Индикаторы разряда автомобильного аккумулятора ВАРИАНТ – 1 , ВАРИАНТ – 2 , ВАРИАНТ – 3.

Прикрепленные файлы – СКАЧАТЬ

Схема индикатора заряда аккумулятора на светодиодах

Успешный пуск автомобильного двигателя во многом зависит от состояния заряда аккумулятора. Регулярно проверять напряжение на клеммах с помощью мультиметра – неудобно. Гораздо практичнее воспользоваться цифровым или аналоговым индикатором, расположенным рядом с приборной панелью. Простейший индикатор заряда аккумулятора можно сделать своими руками, в котором пять светодиодов помогают отслеживать постепенный разряд либо заряд батареи.

Принципиальная схема

Рассматриваемая принципиальная схема индикатора уровня заряда представляет собой простейшее устройство, отображающее уровень заряда аккумулятора (АКБ) на 12 вольт. Её ключевым элементом является микросхема LM339, в корпусе которой собрано 4 однотипных операционных усилителя (компаратора). Общий вид LM339 и назначение выводов показан на рисунке. Прямые и инверсные входы компараторов подключены через резистивные делители. В качестве нагрузки используются индикаторные светодиоды 5 мм.

Диод VD1 служит защитой микросхемы от случайной смены полярности. Стабилитрон VD2 задаёт опорное напряжение, которое является эталоном для будущих измерений. Резисторы R1-R4 ограничивают ток через светодиоды.

Принцип работы

Работает схема индикатора заряда аккумулятора на светодиодах следующим образом. Застабилизированное с помощью резистора R7 и стабилитрона VD2 напряжение 6,2 вольт поступает на резистивный делитель, собранный из R8-R12. Как видно из схемы между каждой парой этих резисторов формируются опорные напряжения разного уровня, которые поступают на прямые входы компараторов. В свою очередь, инверсные входы объединены между собой и через резисторы R5 и R6 подключены к клеммам аккумуляторной батарее (АКБ).

В процессе заряда (разряда) аккумулятора постепенно изменяется напряжение на инверсных входах, что приводит к поочередному переключению компараторов. Рассмотрим работу операционного усилителя OP1, который отвечает за индикацию максимального уровня заряда АКБ. Зададим условие, если заряженный аккумулятор имеет напряжение 13,5 В, то последний светодиод начинает гореть. Пороговое напряжение на его прямом входе, при котором засветится этот светодиод, рассчитаем по формуле:
U_OP1+ = U_{СТ VD2} – U_R8,
U_{СТ VD2} =U_R8+ U_R9+ U_R10+ U_R11+ U_R12 = I*(R8+R9+R10+R11+R12)
I= U_{СТ VD2} /(R8+R9+R10+R11+R12) = 6,2/(5100+1000+1000+1000+10000) = 0,34 мА,
U_R8 = I*R8=0,34 мА*5,1 кОм=1,7 В
U_OP1+ = 6,2-1,7 = 4,5 В

Это означает, что при достижении на инверсном входе потенциала величиной более 4,5 вольт компаратор OP1 переключится и на его выходе появится низкий уровень напряжения, а светодиод засветится. По указанным формулам можно рассчитать потенциал на прямых входах каждого операционного усилителя. Потенциал на инверсных входах находят из равенства: U_OP1- = I*R5 = U_БАТ – I*R6.

Печатная плата и детали сборки

Печатная плата изготавливается из одностороннего фольгированного текстолита размером 40 на 37 мм, которую можно скачать здесь. Она предназначена для монтажа DIP элементов следующего типа:

• резисторы МЛТ-0,125 Вт с точностью не менее 5% (ряд Е24)
  R1, R2, R3, R4, R7, R9, R10, R11– 1 кОм,
  R5, R8 – 5,1 кОм,
  R6, R12 – 10 кОм;
• диод VD1 любой маломощный с обратным напряжением не ниже 30 В, например, 1N4148;
• стабилитрон VD2 маломощный с напряжением стабилизации 6,2 В. Например, КС162А, BZX55C6V2;
• светодиоды LED1-LED5 – индикаторные типа АЛ307 любого цвета свечения.

Данную схему можно использовать не только для контроля напряжения на 12 вольтовых аккумуляторах. Пересчитав номиналы резисторов, расположенных во входных цепях, получаем светодиодный индикатор на любое желаемое напряжение. Для этого следует задаться пороговыми напряжениями, при которых будут включаться светодиоды, а затем воспользоваться формулами для пересчёта сопротивлений, приведенные выше.

Индикатор разряда Li-ion на TL431

Всем привет! Давно ничего не выкладывал, да и на само радиолюбительство подзабил в последнее время. Данный проект у меня уже давно «висит», вот нашёл время поделиться им с вами.

Итак, что и зачем: в большинстве моих (и не только моих) поделок используются элементы питания li-ion номиналом 3,7в — стандартные 18650, всяческие аккумы из сотовых телефонов и китайские разнокалиберные «лепёхи». На том же алиэкспресс есть модули зарядки, повышающие модули, модули для контроля разряда и прочая полезная ерунда, которая сильно облегчает жизнь. Но я не нашёл ничего вменяемого чтобы следить за уровнем заряда батареи и в случае достижения какого-то порогового значения сообщать об этом. Можно конечно сделать слежение на мозгах мк самоделки, либо поставить вольтметр за 70р с того же али, но всегда либо ног у мк не хватает, либо решение получается чрезмерным и громоздким. Исходя из всего этого возникла цель сделать маленькое и просто устройство, которое можно было бы клепать пачками из дешевых компонентов и которое выполняло бы свою функцию — показывало бы что батарея садится и её нужно зарядить.

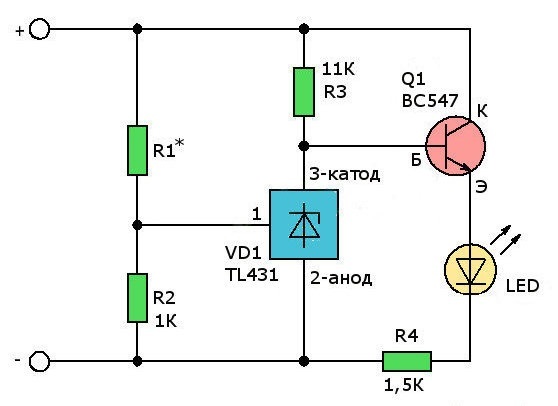

Началось с вот такой схемы, которую я нашёл на просторах интернета:

Тут используются 4 резистора, R1 и R2 составляют делитель напряжения на управляющем контакте TL431, R3 подтяжка базы NPN транзистора к плюсу питания, R4 — токоограничивающий для индикаторного светодиода, уже упомянутый NPN-транзистор, а также регулируемый стабилитрон TL431, который является сердцем всей схемы.

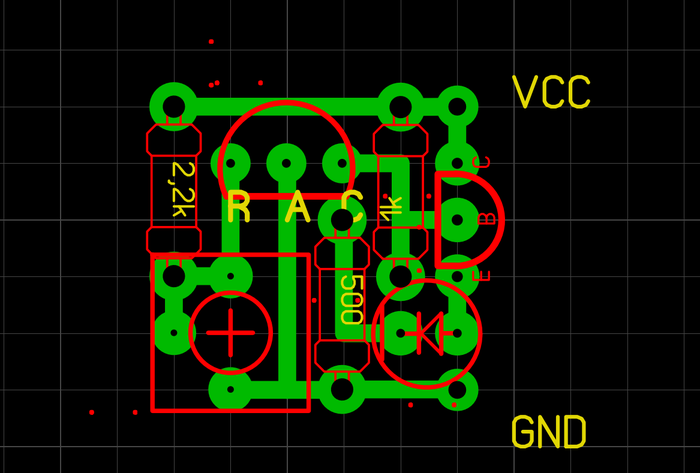

Сначала был собран DIP-прототип, для проверки работоспособности, вот его фото, если кто захочет в таком варианте повторить:

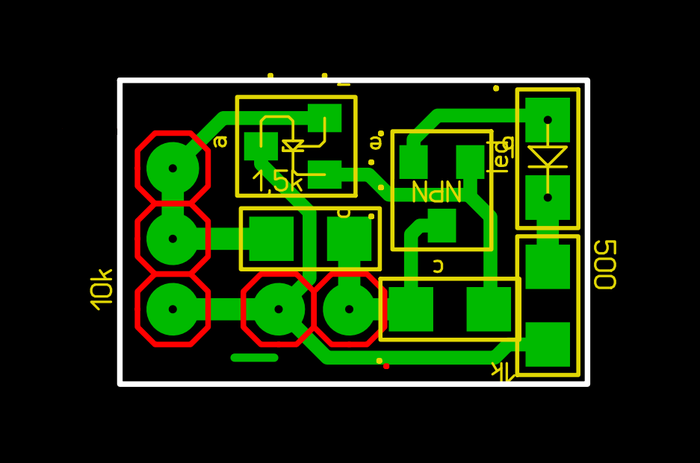

Образец тесты прошёл, после чего была разработана (слово то какое громкое) новая схема на смд компонентах, собственно к чему я и стремился:

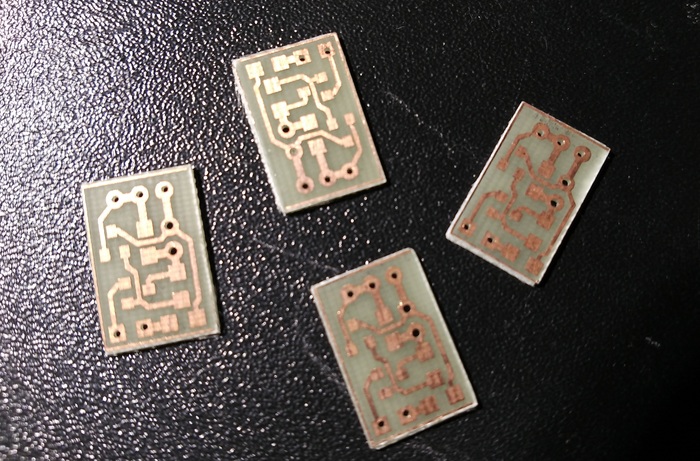

После ЛУТ, травления и сверловки я получил несколько таких вот малышек (часть уже где-то просрал):

ну и собственно готовое изделие, я бы даже сказал модуль:

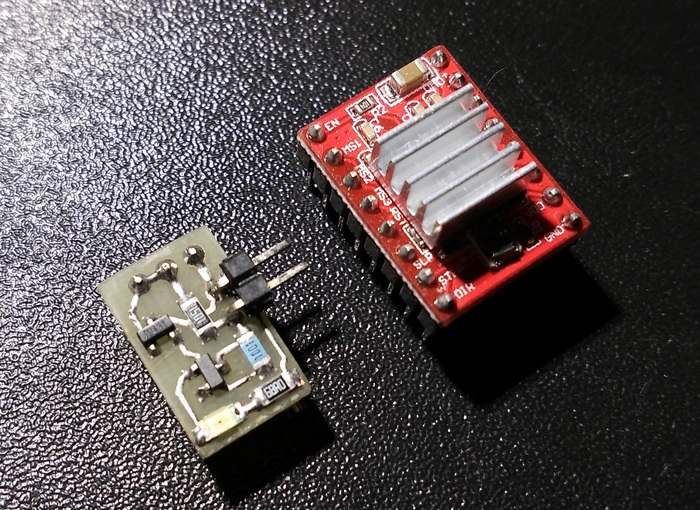

вот он же в сравнении с драйвером шаговика А4988

получилось довольно компактно, удобно, а самое главное функцию свою выполняет и настраивается легко, для настройки понадобится ЛБП или любой регулируемый БП, выставляем напряжение срабатывания (то, при котором мы хотим видеть сигнал о разряде), затем крутим подстроечник пока светодиод не погаснет или не загорится — ловим «границу», затем уже проверяем работу индикатора изменением входного напряжения с ЛБП. Вот видео работы уже настроенного модуля:

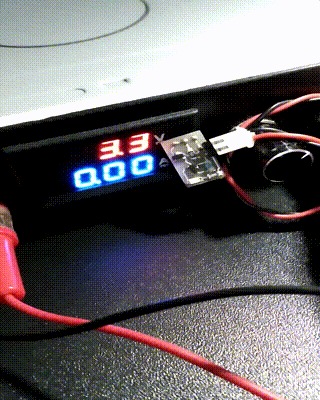

Специально для тех, кто любит орать о сверхогромном потреблении питания и разрядке батареи от второстепенных потребителей в ущерб основному устройству:

при работе как видно потребляется аж целых 10 мА, а при заряженной батарее в 4 раза меньше — 2,3 мВ, что разрядит среднестатистический 1000 мАч аккум «очень быстро» — аж за 18 суток, но это опять же если модуль будет подключен к батарее постоянно. Поэтому при подключении необходимо предусмотреть выключатель, который размыкает цепь батареи полностью, давая ей полностью насладиться процессом саморазряда. Опять же можно заметить что я, как криворукий бабуин вместо 300 омного резистора в цепи светодиода воткнул 68 омный, что так же влияет на потребление. Пробовать с 300ом тупо обламывает, оставлю это моим покорным читателям.

И для тех, кто стойкий оловянный солдатик и дочитал до этого места, я напишу как эта ебала работает:

Вся соль заключается в особенности регулируемого стабилитрона ТЛ431 — он начинает пропускать ток через себя только при наличии на управляющей ноге напряжения равном или выше 2,6в, следовательно при правильно подобранном делителе напряжения из R1 и R2, где первый равен 1,5кОм а второй является подстроечным, на управляющую ногу ТЛ431 при заряженной батарее приходит напряжение, которое выше 2,6в, следовательно весь ток идёт через стабилитрон и светодиод не горит. Как только напряжение на батарее становится ниже порогового — на ТЛ431 приходит меньше 2,6в и он закрывается, тем самым открывая транзистор и зажигая светодиод. Просто как с балкона поссать.

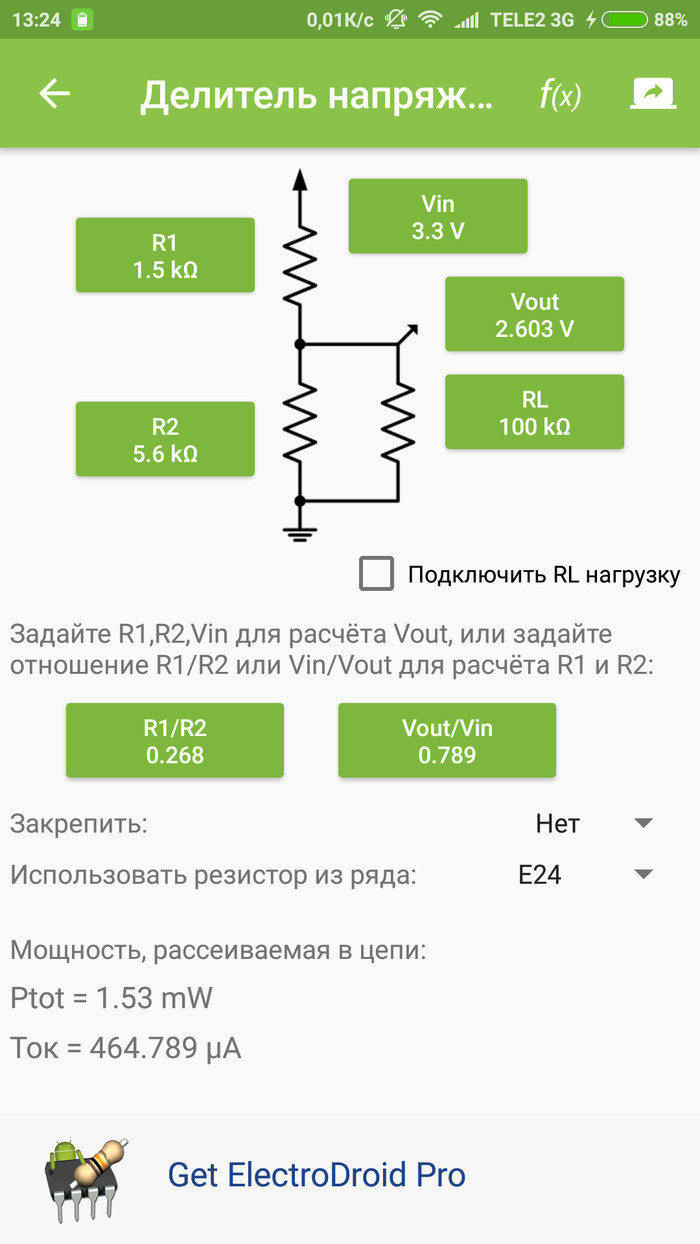

Кто не хочет заморачиваться с подбором резисторов в делителе — вот вам скрин из полезной проги на андроиде:

3,3в — напряжение срабатывания

1,5кОм — постоянный резистор

5,6кОм — значение подстроечника

2,603В — получаемое на выходе делителя, то есть на входе ТЛ431

Какие могут быть нюансы:

1) забыть отзеркалить плату при печати (как я) — тупо переворачиваем полупроводники кверху ногами и всё ок

2) не работает схема — пробуем перевернуть ТЛ431 кверху ногами, ушлые китайцы штампуют ТЛ432 под видом ТЛ431 (у них распиновка зеркальная)

3) не горит светодиод/горит тускло — шаманим с номиналом токоограничивающего резистора

Ссылка на скачивание печаток в формате *.lay:

В общем сумбурно как-то изложил, но вроде инфу донёс, пишите вопросы, пожелания, советы, буду рад почитать.

Lm339n схема блока питания — Вместе мастерим

Знакомство с компараторами на примере чипа LM339

Ранее мы с вами познакомились с такими интегральными схемами, как таймер 555, счетчик 4026, логические вентили, а также сдвиговые регистры и декодеры. Теперь же пришло время узнать о компараторах. Несмотря на кажущуюся простоту, компараторы — куда более интересные устройства, чем может показаться на первый взгляд. Читайте далее, и сможете убедиться в этом самостоятельно.

Крайне наглядная картинка, объясняющая работу компаратора, была найдена мной в книге Чарльза Платта Электроника: логические микросхемы, усилители и датчики для начинающих. С некоторыми изменениями эта иллюстрация приведена ниже:

Компаратор имеет два входа, обозначаемые знаками минус (инвертирующий вход) и плюс (неинвертирующий вход), и один выход. Для нормальной работы выход компаратора обязательно должен быть подключен к плюсу источника питания через подтягивающий резистор. Почему нельзя было сделать это просто внутри микросхемы, скоро станет понятно.

Используется компаратор следующим образом. На инвертирующий вход подается эталонное напряжение. Когда напряжение на втором, неинвертирующем, входе больше эталонного, выход компаратора имеет высокое напряжение. Если же напряжение на неинвертирующем входе ниже эталонного, выход компаратора имеет низкое напряжение. Проще говоря, компаратор сравнивает два значения напряжения и на выходе говорит, какое больше. Входы компаратора можно использовать и наоборот, тогда выход компаратора будет инвертирован.

В качестве типичной микросхемы, содержащей внутри себя целых 4 компаратора, можно назвать LM339. Данный чип выпускается как в виде SMD-компонента, так и варианте для монтажа через отверстия. Распиновка у LM339 следующая:

На практике компараторы чаще всего используют одним из следующих образов:

Важно! По неудачному стечению обстоятельств, компаратор обозначается на схемах точно так же, как и операционный усилитель. Однако операционные усилители работают иначе, нежели компараторы, и их не следует путать. Определить, что именно используется в схеме, обычно можно по указанному названию чипа.

В левой части схемы изображен компаратор, чей выход соединяется с неинвертирующим входом через потенциометр или резистор. Это — так называемая положительная обратная связь. Благодаря ей достигается гистерезис. То есть, если напряжение на неинвертирующем входе будет колебаться в некотором коридоре возле эталонного, выход компаратора не будет постоянно изменяться. Если помните, триггер Шмитта (чип 74HC14) делает то же самое.

Кстати, можно заметить, что одна из связей на потенциометре в положительной обратной связи как бы лишняя. Как объяснил мне Melted Metal, так принято делать на случай потери контакта движка потенциометра с резистивной дорожкой.

Что же касается правой части схемы, на ней изображена схема двухпорогового компаратора. Если вход схемы, обозначенный, как signal, имеет напряжение между low и high, на выходе схемы образуется высокое напряжение. В противном случае напряжение на выходе низкое.

На следующем фото изображена первая схема, собранная на макетной плате:

Потенциометр слева задает напряжение на инвертирующем входе, а потенциометр справа — на неинвертирующем. Потенциометр по центру участвует в положительной обратной связи. Напряжение на обоих входах отображается при помощи миниатюрных цифровых вольтметров. Поскольку напряжение на неинвертирующем входе выше эталонного, светодиод, подключенный к выходу компаратора, горит.

Обратите внимание, что на входы неиспользованных компараторов также подается высокое и низкое напряжение. Это увеличивает надежность работы схемы и уменьшает потребляемую ею электроэнергию. Не имеет значения, на какой из входов подается высокое напряжение, а на какой — низкое. Главное, чтобы выход каждого отдельного компаратора был строго определен.

Вторую схему в собранном виде здесь я не привожу. Так что, вам придется поверить мне на слово, что она работает 🙂

Помимо всех озвученных выше, следует иметь в виду еще пару важных моментов:

• Через компаратор не следует пропускать слишком большой ток. Ток больше 20 мА может его сжечь;
• Напряжение на выходе компаратора может быть как выше, так и ниже напряжения на любом из входов. То есть, выход можно питать от совершенно другого источника питания. А питание на саму микросхему при этом может идти от третьего. Для правильной работы микросхемы нужно только, чтобы все эти источники имели общую землю;

Последнее обстоятельство позволяет использовать компаратор в качестве преобразователя уровня сигнала. Кроме того, теперь наконец-то стало ясно, зачем были все эти сложности со внешним подтягивающим резистором.

Вообще, компаратор можно рассматривать, как очень простой вольтметр или АЦП. В частности, с его помощью не представляет труда собрать индикатор уровня заряда Li-Ion аккумулятора. Если же у вас есть лишний фоторезистор (см заметку Мои первые страшные опыты с Arduino) или фототранзистор, на базе компаратора можно сделать датчик освещения. Если же вместо фоторезистора воспользоваться термометром типа TMP36, можно собрать устройство, управляющее кулером или кондиционером, способное регулировать температуру.

Наконец, компаратор можно использовать в качестве логического элемента НЕ, а также, если соединить выходы нескольких компараторов, в качестве элемента И. Отсюда несложно получить ИЛИ, по форуме x || y = !(!x && !y) , ровно как и любую другую булеву функцию. Само собой разумеется, при желании можно придумать и другие применения.

А какие безумные варианты использования компараторов приходят вам на ум?

Ещё в феврале во время отпуска, когда машина большую часть времени стояла в гараже, заметил что понемногу садится аккумулятор. Чтобы магнитола могла включаться когда угодно, управляющий провод магнитолы был подключён к плюсу питания. Через него постоянно проходит около сотни миллиампер (не помню точно сколько), этого хватает чтобы частично разрядить аккумулятор где-то за 2-3 недели простоя. Но не в этом дело. Аккумулятор подзарядить было нечем, а я уже давно подумывал об конструировании какого-нибудь зарядного устройства. Дело даже не в том, что они сейчас не очень дорогие и можно купить готовое, самому что-нибудь собрать, это всегда интересно, да и пока был в отпуске, свободное время позволяло этим заняться.

Начал читать мануалы и подбирать соответствующий трансформатор, когда нашёл на просторах нэта множество идей по переделке старых компьютерных импульсных блоков питания AT(ATX). Как оказалось, из такого блока питания можно сделать не просто зарядник для аккумулятора, но и универсальный блок питания (до 30v) для различных целей. Я всё время, что занимался электроникой, использовал различные китайские блоки питания, параметры которых оставляли желать лучшего, батарейки, подключался к трансформаторам всяких бумбоксов, светильников и о таком блоке питания мог только помечтать. Узнав о том, что можно такой БП сделать самому, начал реализацию этой идеи.

На глаза попался старый комп. Вытащил из него блок питания » Сейлор Юпитер». ATX 250W
То что нужно. А он ещё и оказался рабочим. Это проверяется замыканием зелёного и любого из чёрных проводов из общего жгута.

Речь пойдёт о технологии переделки компьютерного блока питания (БП) в лабораторный БП.

Три года назад я опубликовал статью «Лабораторный блок питания из БП АТ», к которой читатели проявили огромный интерес! Стоит только сказать, что повторивших этот БП уже более 20 человек! Да не у всех получилось всё сразу, но я отвечал на комментарии к статье, помогая разобраться в проблемах. В итоге радость от работающего БП получили все!

Хочу сказать огромное спасибо моим читателям, что задавали вопросы! Во-первых, мои ответы на комментарии превратились в кладезь знаний для всех! Именно поэтому, я просил писать вопросы в статье, а не в личной переписке. Во-вторых, вы помогли мне усовершенствовать данную конструкцию! Ещё раз всем спасибо, кто задавал вопросы и высказывал предложения по усовершенствованию.

Отдельная благодарность Юрию Вячеславовичу Evergreen747 , который наравне со мною помогает отвечать на ваши многочисленные вопросы!

Тот блок питания делался много лет назад (намного раньше, чем была написана первая статья!). К тому же я переделал всего один экземпляр БП AT, и не было возможности набрать статистики по проблемам, которые могут встретиться в других вариантах таких блоков. Вы же мне очень помогли это сделать.

Недостатки первой конструкции лабораторного БП, прежде всего, связаны с отсутствием дежурного источника питания. Это выражается в том, что БП не держит низкое напряжение на выходе при малых токах нагрузки. Типично на холостом ходу выставить напряжение ниже 5…8 В не удаётся. Второе – это неустойчивая работа в режиме стабилизации тока, особенно в момент перехода из режима стабилизации напряжения: появляется пульсация выходного напряжения, иногда сопровождающаяся треском или писком…

Тот блок питания прекрасно подходит для питания мощных потребителей и зарядки аккумуляторных батарей, но для работы с маломощной электроникой, требующей низкого напряжения питания – он немного грубоват. Поэтому я сделал новый блок питания, внеся доработки, а старый перевёл на «постоянную работу» в гараж.

Новый вариант БП

Всё дальнейшее повествование будет основано на том, что вы хорошо изучили первую статью о переделке БП AT – я повторяться не буду, а расскажу лишь о модификациях прежней конструкции с практической стороны на примере создания нового БП. Так что кто не читал – идите по ссылке и изучайте. Первая статья для вас так и должна остаться «библией»!

Итак, разгребая хлам на работе, заинтересовал меня один БП ATX 400W: он не из самых современных, а выполнен на обычной TL494 (то, что нам нужно!), схема защиты – на LM339 (не плохо), у него добротный фильтр по питанию, крупный трансформатор, большая ёмкость конденсаторов в фильтре (470 мкФ 200 В), а также солидные радиаторы – что обещало действительно хорошую выходную мощность. Его я и препарировал!

Начал, естественно, с пылесоса… Затем, внимательнее изучил внутренности: выполнен он очень добротно – все входные цепи, выпрямитель сетевого напряжения, конденсаторы фильтра, силовые транзисторы преобразователя (MJE13009) уже стоят «по максимуму», значит умощнять его не придётся.

После включил его, нагрузив цепи +5V и +12V лампочками 12 В 35 Вт (очень удобно использовать миниатюрные галогеновые лампочки для люстр – они без проблем втыкаются прямо в разъёмы Mini-Fit) – работает! За минуту работы с такой нагрузкой при отключенном вентиляторе ничего не нагрелось – отлично.

Далее начал искать его принципиальную схему. Посмотрел основные моменты слаботочной части: хоть в нём и стоят две самые распространённые для БП ATX микросхемы (TL494 и LM339), но схема включения LM339 сильно отличалась (их действительно много вариантов). Защита по мощности через диод от среднего отвода запускающего трансформатора вела как раз к ней, а нам нужно её сохранить! Ничего страшного – начал срисовывать этот кусок схемы с печатной платы. Хуже нет копаться в чужом монтаже…

Ага, защита по превышению мощности выполнена на первом компараторе LM339, второй компаратор является триггером (защёлкой) и на него же заведена защита от перенапряжения. Выход защиты заведён на выв. 4 TL494 (что нам и нужно!). На двух оставшихся компараторах сделана индикация Power_Good. Схема включения БП (PS_ON) выполнена на двух транзисторах и также заведена на выв. 4. Удачная схема! Теперь ясно что оставить, а что сохранить:

В данном случае мне повезло: схема защиты по мощности работает через выв. 4 TL494. Но если вы внимательно посмотрите на схему входных цепей защиты, то увидите, что сигнал со среднего вывода запускающего трансформатора через R20 и D22 поступает на два делителя напряжения, и первый из них (на резисторах 47 и 6,2 кОм) заведён также и на выв. 16 TL494, который нам нужно высвободить. В данном случае это грубая «аварийная защита», дублирующая схему на компараторах LM339 и её можно спокойно убирать, выпаяв этот делитель.

Второй же делитель (R48–R50), перед входом компаратора (выв. 7 LM339) нужно превратить в регулируемый, для возможности настройки порога срабатывания защиты. Для этого можно заменить постоянный резистор в любом из его плеч на подстроечный с номиналом в 2 раза больше. Я заменил резистор верхнего плеча (47 кОм) на подстроечный 100 кОм.

В схеме защиты от перенапряжения достаточно заменить стабилитрон ZD3, подключенный к цепи +12V на КС522А. Кстати, для проверки работоспособности этой защиты достаточно закоротить стабилитрон пинцетом – БП должен выключиться.

Если в вашем БП схема защиты выполнена с использованием второго компаратора TL494 (выв. 15 и 16), который нам нужно высвободить для петли регулировки тока – то рекомендую собирать самую распространённую и многократно проверенную схему защиты на двух транзисторах. Вот полная схема БП в хорошем разрешении, в котором используется данная схема защиты. А вот, что должно остаться от защиты:

Сигнал берётся от среднего вывода трансформатора T2, через диод D22 и далее по цепочке поступает на базу Q10. А с коллектора Q8 через диод D29 поступает на выв. 4 TL494. Также на базу Q10 заведена защита от перенапряжения с выхода выпрямителя: стабилитрон КС522А и резистор 1-1,5 кОм включенные последовательно.

Что касается выпрямителя и фильтра выходного напряжения, то здесь меня также ждала удача: выпрямитель +12V имел разводку на плате для размещения двух выпрямительных диодных сборок параллельно (зеркально, с каждой стороны радиатора) в корпусе TO-220. В схеме фильтра уже присутствовал второй дроссель (на ферритовом стержне) и имелось достаточное место для установки электролитических конденсаторов взамен штатных. Значит, делаем фильтр на его же месте, в соответствии с рекомендациями в первой статье.

Диодные сборки для выпрямителя подобрал SBR20100CT (20 А, 100 В, корпус TO-220) из имеющихся дома от других компьютерных БП. Установил два корпуса в параллель, как это и позволяла печатная плата.

Дроссель групповой фильтрации я выпаял, и смотал с кольца родные обмотки (обмотка +12V содержала 12 витков). После намотал новую обмотку эмалированным проводом Ø1,0 мм на этом же кольце – 25 витков в два провода, сложенных вместе — всё, как рекомендовано в первой статье. Это, как раз 2 слоя намотки: на внешней стороне кольца витки второго слоя располагаются между витками первого слоя. Мотать рекомендую «от середины» к каждому концу обмотки – так короче концы проводов которые нужно пропускать через кольцо. Провод нужно хорошо натягивать, что бы он плотно прилегал к кольцу.

У меня имеется много конденсаторов с промышленных плат 1500 мкФ 35 В – их я и поставил в фильтр взамен штатных. В принципе, такой ёмкости уже достаточно. Также добавил керамические конденсаторы параллельно им, и установил резистор 100 Ом 2 Вт для устойчивой работы БП без внешней нагрузки. Этот резистор должен быть поднят над платой на всю длину его выводов – он может нагреваться при установке предельных значений напряжения.

Единственное, что нужно не забыть сделать в БП ATX – это убрать цепь вольтдобавки от выпрямителя +12V, которая питает микросхему ШИМ TL494 (выв. 12). Обычно это диод или диод последовательно с резистором в несколько Ом. В отличие от штатной схемы – выходное напряжение нашего БП будет регулируемым, и эта цепь только добавит нестабильности питания для ШИМ. Пульсации на выходе от этого увеличиваются. Пусть ШИМ питается только от дежурного источника.

Стал просматривать ещё раз схемы на сайте и наткнулся на схему аналогичного БП… Бывает! Ничего общего в названии, но отличие лишь в порядке нумерации элементов на плате и значениях ёмкости больших электролитических конденсаторов (не удивительно, схема от БП мощностью 300 Вт) – остальное один в один. Покажу и на примере всей схемы, что было удалено, а что оставлено.

И так, силовая (высоковольтная) часть у нас в порядке. Выходной выпрямитель и фильтр подготовлен. Защита от превышения мощности и перенапряжения имеется. Схема выключения БП выпаяна. Осталось сделать схему управления.

На этом этапе рекомендую испытать БП

Это выявит возможные ошибки в переделанной части, позволит определиться с максимальной нагрузочной способностью БП, проверить температурный режим его элементов, и работу схемы защиты. Вы будете полностью уверены в полной работоспособности БП до установки платы управления.

Для этого нужно подключить простейший делитель напряжения из двух резисторов (15 и 4,7 кОм) и потенциометр (10…50 кОм) к первому компаратору TL494 (выв. 1 и 2), как показано на схеме ниже. Чтобы исключить влияние второго компаратора, выв. 16 нужно заземлить, а на выв. 15 подать небольшое напряжение. В некоторых БП это уже сделано – так что не торопитесь резать эти цепи! В моём БП в штатной схеме на выв. 15 было уже подано +5 В, а выв. 16 остался заземлён через резистор 6,2 кОм от бывшего делителя.

Пробное включение в сеть производите через лампу накаливания 220 В 100 Вт, включенную вместо предохранителя. Это позволит избежать выхода из строя силовых транзисторов. В случае превышения тока, лампа просто зажжётся, сохранив дорогостоящие транзисторы. Естественно, БП запитанный через лампочку не позволит нагрузить его, так что испытание под нагрузкой нужно производить уже без лампочки.

Сделайте пробное включение. Если БП не запускается, то проверяйте сначала наличие напряжения 300…310 В на конденсаторах сетевого выпрямителя, затем наличие напряжения питания +12 В (или выше), которое поступает от источника дежурного напряжения на вывод 12 TL494, и затем отсутствие напряжения на выв. 4 – если оно там присутствует, то значит, защита запрещает работу ШИМ. Если ошибок нет – то выходное напряжение будет плавно регулироваться потенциометром в диапазоне от 0 до 20…21 В. Если это так, то можно отключать лампочку, ставить предохранитель обратно и переходить к испытаниям БП под нагрузкой.

Но сначала позаботьтесь об охлаждении силовых элементов! Вентилятор можно расположить сбоку от радиаторов, что бы он их хорошо продувал. Питание на вентилятор можно взять от дежурного источника (с выхода выпрямителя, питающего TL494), убедившись, что там, около 12 В.

В качестве нагрузки БП я использую толстую (около 1 мм) нихромовую проволоку, подсоединяясь к ней «крокодилами». Сопротивление меняю – изменяя расстояние между точками подключения – получается классический реохорд. Достаточно 2 м длины. Проволока будет накаляться (иногда докрасна) – так что позаботьтесь, чтобы она свободно висела не соприкасалась с окружающими предметами. При нагрузках более 10 А, я использую две сложенные вместе проволоки.

Нагружайте БП постепенно, контролируя напряжение и ток! Следите за нагревом силовых элементов. Лучший вариант – когда при предельных мощностях радиатор с силовыми транзисторами, радиатор с выпрямительными диодами и дроссель на кольце нагреваются примерно в равной степени. Не забывайте, что радиатор силовых транзисторов находится под потенциалом сети питания!

Подавляющее большинство компьютерных БП тянет ток 10 А при напряжении 20 В, т.е. 200 Вт мощности по бывшей 12V обмотке. Лучший вариант – контролировать осциллографом скважность импульсов на вторичной обмотке. Пределом следует считать примерно 90% заполнение (не бойтесь, 100% не даст выставить логика работы TL494). У моего БП предельная мощность по этой обмотке составила 250 Вт. Порог срабатывания защиты я настроил на 220…230 Вт.

Нагрев элементов был не столь существенный и я пошёл дальше. Попробовал нагрузить БП током 20 А при напряжении 10 В (те же 200 Вт) – диоды выпрямителя и дроссель стали греться больше, но терпимо. И тогда я решил сделать предел регулировки тока 20 А. Это позволит в диапазоне выходных напряжений от 0 до 10 В нагружать БП током 20 А. Выше этого напряжения предельный ток будет спадать (это ограничит нам схема защиты по перегрузке) до уровня 10 А при 20 В. Например, при напряжении 14 В блок может отдать в нагрузку ток 16 А, что очень заманчиво!

Многие жалуются на треск и писк, при определённых напряжениях и токах нагрузки. Испытывая БП на различных нагрузках я тоже с этим столкнулся и решил глубже изучить этот вопрос.

Писк – это самовозбуждение в петле регулировки выходного напряжения: от выходной «+» клеммы, до выв. 1 TL494 (включая внутренний компаратор в ней, т.е. как бы до выв. 3 TL494). Самовозбуждение проявляется появлением пульсаций напряжения на выходных клеммах БП, что прекрасно видно осциллографом. Прежде всего, это связано с цепочками отрицательной обратной связи (ООС) между выв. 2 и 3 и выв. 15 и 3, которые определяют коэффициент усиления в петле регулировки. В своей первой конструкции я оттуда выбросил резисторы, а зря!

Нужно сохранить штатную цепочку между выв. 2 и 3 TL494. У меня в старой схеме (конденсатор 0,1 мкФ) не лучший вариант, нужно поставить туда конденсатор в районе 0,022…0,047 мкФ и резистор 33…68 кОм, включенные последовательно. Резистор нужно подобрать по минимуму самовозбуждения (писка). Вместо резистора я ставил подстроечный 100 кОм, и загоняя БП в режим максимального «писка» (подбирая сочетание выходного напряжения и тока нагрузки БП), меняя сопротивление этого резистора находил минимум (проще смотреть осциллографом амплитуду пульсаций на выходе БП). У меня, например, идеальная цепочка получилась при сочетании 0,033 мкФ и 43 кОм.

Позднее, аналогично я подобрал и номиналы в петле ООС регулировки тока – RC цепочку между выв. 15 и 3 TL494. У меня идеальная цепочка получилась при сочетании 0,15 мкФ и 4,7 кОм. Конденсаторы этих цепочек должны отличаться по ёмкости, иначе, при одинаковых цепочках, появляется самовозбуждение на границе перехода из режима стабилизации напряжения в режим стабилизации тока – компараторы внутри TL494 начинают как бы «бороться» между собой, кому из них регулировать напряжение на выходе.

Также причиной самовозбуждения являются просадки напряжения по проводнику массы на плате между выпрямителем выходного напряжения и минусом питания TL494. Пробуйте соединить короткой толстой перемычкой (провод сечением не менее 1,5 мм²) средний вывод вторичной обмотки трансформатора (косичку), сидящий на земле, с землёй вблизи выв. 7 микросхемы TL494. Также точка, куда припаивается провод земли от переменных резисторов регулировки напряжения и тока должна быть выбрана вблизи выв. 7. Проверку лучше делать прямо на ходу: берёте кусок провода сечением 2,5 мм² длиной сантиметров 10-12, изгибаете дугой и пробуете соединять эти точки между собой.

Ну и третье – это наводки на провода цепи регулировки выходного напряжения от трансформатора – попробуйте повесить конденсатор 0,01 мкФ между выв. 2 и 7 (земля). Делайте именно в этом порядке! Т.к. иногда, установка перемычки, например, полностью убирает самовозбуждение, и после этого RC цепочку ООС уже не подобрать по минимуму.

В итоге я снизил размах пульсаций при токе нагрузки 10 А и напряжении 20 В в режиме стабилизации напряжения ниже 5 мВ, и в режиме стабилизации тока ниже 15 мВ. Это очень высокие показатели!

После испытания БП можно переходить к сборке платы управления. В первом варианте я отказался от использования дифференциального усилителя в петле регулировки тока, дабы уменьшить количество проводов. А зря! Коэффициент стабилизации тока оказался невысоким, плюс падение напряжения на проводах земли дополнительно вносило погрешность. Поэтому в новой схеме я включил оба операционных усилителя (ОУ) по дифференциальной схеме. Требования к типу ОУ остаются прежними, как написано в первой статье.

Усилитель в цепи регулировки напряжения (DA1.1) остался неизменным. При указанных номиналах резисторов (R1=R3 и R2=R4) предел регулировки напряжения соответствует 20,0 В. Для точной работы дифференциального усилителя нужно сохранять равенство этих сопротивлений в парах. Резисторы с номиналом 4,9 кОм составлены из двух, включенных последовательно (например, 3,9 и 1 кОм, или 4,7 кОм и 200 Ом и т.п.).

Усилитель в цепи регулировки тока собран по аналогичной дифференциальной схеме включения ОУ (DA1.2), что требует подключения его входов отдельными тонкими проводами непосредственно к клеммам шунта. Амперметр я использовал прежний SAH0012R-50, поэтому шунт остался точно таким же 75ШИП1-50-0.5 с сопротивлением 1,5 миллиОма. При этом шунте и указанных в схеме номиналах резисторов (R5=R7 и R6=R8) предел регулировки тока составляет 20 А. Чтобы уменьшить предел регулировки тока до 10 А нужно уменьшить сопротивление резисторов R5, R7 до 110 Ом. В случае использования амперметра с другим шунтом, отличающимся по сопротивлению, чтобы задать верхний предел регулировки тока, потребуется изменить сопротивление резисторов R5 и R7 (или R6 и R8), сохраняя равенство их сопротивлений между собой.

Индикацию перехода в режим стабилизации тока я перенёс в цепь регулировки напряжения, поменяв входы компаратора (DA1.4) между собой. В принципе – это не принципиально…

Как и в прошлой конструкции, переменные резисторы регулировки напряжения и тока (R10 и R11), а также R12–R14, C2 и C3 расположены на отдельной плате, расположенной на передней панели корпуса. Файл платы в формате Sprint-Layout можно скачать от сюда. Цепочки C4, R15 (штатная) и C5, R16 расположены на плате БП вблизи микросхемы TL494. Остальное расположено на отдельной плате, которую можно скачать от сюда. Монтаж выполнен на SMD элементах.

Хочу ещё раз подчеркнуть, что питание и землю на схему управления нужно брать от точек на плате БП в непосредственной близости от выв. 12 и 7 TL494. Земля к переменным резисторам регулировки тока и напряжения на передней панели также должна браться вблизи выв. 7 TL494. Корпус переменных резисторов должен быть заземлён.

Дежурный источник питания

Теперь поговорим о внутреннем питании ШИМ, платы управления, вольтметра, амперметра и вентилятора. В принципе, суммарный потребляемый ток этих элементов не высокий – его прекрасно потянет дежурный источник питания. Но нужно учитывать импульсный характер нагрузки, который имеет, прежде всего, вентилятор, и измерительные приборы (за счёт динамического режима работы светодиодных цифровых индикаторов). Пульсации в цепи питания ШИМ и платы управления нам ни к чему, поэтому их нужно развязать между собой.

Я пошёл ещё дальше: дежурный источник питания имеет два выхода: стабилизированный +5V_SB и второй, напряжением около 12 В, который стабилизирован параметрически (косвенно). Первый нам не нужен, а используется, как раз второй! Поэтому я перенёс цепи стабилизации напряжения с выхода +5V_SB на второй выход и настроил их на напряжение 12 В. (Если вам нужно для каких-либо целей +5 В, то можно установить интегральный стабилизатор LM7805 от этой цепи.)

Компаратор. Описание и применение. Часть 2

Это продолжение предыдущей статьи. Диапазон гистерезиса компаратора может быть увеличен путем добавления резистора между выходом компаратора и его прямым входом (+). Это создает петлю обратной связи, в результате чего, когда происходит изменение сигнала на выходе, напряжения на входе (+) так же немного изменяется, в результате чего увеличивается разница напряжения между входами компаратора.

 Следует отметить, что обратная связь может быть подключена только на прямой вход (+).

Если выход компаратора находится в стоянии «выкл.», то на инверсном входе (-) напряжение будет выше напряжения на его прямом входе (+) до того момента, когда выход перейдет в состояние «вкл.». При включенном выходе, на входе (-) напряжение становится немного ниже входного (+), до того момента, когда выход компаратора перейдет в выключенное состояние.

Для того, чтобы заставить выход компаратора переключаться как можно быстрее (чисто), можно увеличить разницу напряжений гистерезиса. Ниже приведена триггерная схемы с применением большого гистерезиса для того, чтобы создать эффект памяти, с большим изменением входного напряжения, необходимый для четкого переключения выхода компаратора.

Добавление разделительного диода к выходу компаратора

Диод может быть подсоединен к выходу компаратора для того, чтобы индикатор уровня выходного сигнал компаратора (светодиод), не влиял на схему компаратора.

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Richmeters RM101 — удобный цифровой мультиметр с автоматическим изменен…

Измерение: напряжения, тока, сопротивления, емкости, частоты…

Диоды также могут быть использованы для разделения нескольких контуров, подключенных к одному компаратора.

Двухпороговый компаратор

Двухпороговый компаратор, или как еще его называют компаратор «с окном» позволяет контролировать входное напряжение, которое должно находиться в заданном диапазоне напряжений.

Для этого компараторы, имеющие выход с открытым коллектором, например, LM339 или LM393, должны быть настроены так, чтобы на обоих выходах был высокий уровень, когда контролируемое входное напряжение находится в заданном диапазоне.

Генератор на компараторе

Компараторы также могут быть использованы в качестве генераторов, но они не очень хорошо подходят для этого типа схем.

Примеры применения компаратора

Ниже приведены несколько базовых схем с использованием компаратора. Значения сопротивлений резисторов не являются критическими и должны быть использованы в качестве ориентира.

Схема с фотодиодом

Если необходим более высокий ток нагрузки, то в таком случае необходимо к выходу компаратора подключить PNP-транзистор. Это позволит управлять нагрузкой до 300 мА, например, реле.

Схема временной задержки

Схемы коротких временных интервалов, такие как одиночные импульсы или временные задержки могут быть построены на одном или двух компараторах.

Обратите внимание, что второй компаратор в схеме имеет на своем прямом входе тоже опорное напряжение, что и первый компаратор. В большинстве случаев любое количество компараторов могут иметь один и тот же источник напряжения на одном входе, и это значительно упрощает схему.

Схемы с двухконтурным питанием

Поскольку выходной транзистор компаратора имеет открытый коллектор напряжение питания и нагрузки может быть разным. Это означает, что компаратор может работать, например, от 12 вольт, в то время как нагрузке необходимо 24 вольта (реле) или 5 вольт (светодиод). Следующие две схемы объясняют применение компаратора с двумя контурами напряжения.

Четырехуровневый индикатор напряжения.

Эта схема индикатора может последовательно указывать 4 уровня напряжения. Напряжение, при котором включается тот или иной светодиод, задается простым делителем напряжения на резисторах R2-R6..

Эта схема не имеет стабильного опорного напряжения и, следовательно, не подходит для индикации напряжения батареи от которой запитана сама схема, поскольку с снижением заряда батареи будет меняться и опорное напряжение компаратора.

Так же для построения индикаторов подобного типа существуют специализированные микросхемы: LM3914 и LM3915.

Компаратор на операционном усилителе

Операционные усилители могут быть использованы в качестве компараторов. Для этого необходимо к выходу операционного усилителя подключить диод или транзистор.

Использование транзистора позволяет обеспечить больший ток нагрузки, чем у обычного компаратора.
