Устройство и принцип работы трехходового крана для отопления

Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды. Он используется для перераспределения горячего потока в системе отопления. С его помощью происходит оптимизация работы полностью всего механизма, предотвращение и профилактика от гидравлических ударов.

Тройник применяется:

1. в системах водоснабжение горячей водой;
2. в контурах отопления;
3. в системах водопровода.

Как правило, устройство такого типа используется для отопительных конструкций с несколькими узлами и контурами, чтобы стабилизировать температуру во всех радиаторах. Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.

Преимущества трехходового крана

К положительным качествам устройства принадлежат:

1. Компактный размер.
2. Высокий уровень функциональности.
3. Простота в использовании и техобслуживании.
4. Хорошая степень герметичности затвора.
5. Длительный период использования.
6. Низкий уровень гидравлического отпора.
7. Отсутствие зон застоя.
8. Легкий монтаж.
9. Нет необходимости в ежедневном уходе.
10. Удобное и легкое переключение.

Но, несмотря на все плюсы, существует несколько минусов в его работе.

Недостатки крана с тройным ходом

К минусам относят:

1. Заклинивание вентиля из-за некорректной эксплуатации.
2. Дешевые изделия очень быстро выходят из строя.
3. Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок. Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
2. Затвор с разными по форме проходными каналами.
3. Три патрубка (отверстия):
   • выходное;
   • с подводом горячей воды;
   • с подводом холодной воды.

Тройник обладает и дополнительными характеристиками, которые прописываются на его упаковке. К ним принадлежат:

1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
3. Механика (посадка) в затворе (натяжная либо сальниковая).
4. Метод управления (ручной, привод или электроника).
5. Форма клапана-заглушки (S, T, L).
6. Укомплектованность дополнительными датчиками или устройствами.

Схема включения трехходового клапана в систему отопления

Принцип действия

Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды. Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков. Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.

Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех. В соответствии с положением установки и ее подключения подразделяют две функции:

1. смешивание потоков холодной и горячей воды;
2. разделение с одной линии на два выхода.

В зависимости от положения вентиля возможны следующие ситуации:

1. вентиль открыт наполовину – у выходящего потока средняя температура воды;
2. вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
3. вентиль закрыт – в выходящий поток идет только холодная вода.

Разновидности кранов

Классификация изделия по разным признакам:

1. В зависимости от вентиля, различают:
   • Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны. Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства.
   • Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.
2. По материалу изделия:
   • Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
   • Углеродистая сталь – прекрасная альтернатива латуни.
   • Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
   • Бронза – материал с длительным периодом эксплуатации.
3. В зависимости от способа монтажа:
   • муфтовый;
   • фланцевый;
   • цапковый;
   • под приварку;
   • штуцерно-торцовый.
4. Для системы отопления используют такие виды, как:
   • С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
   • С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.
5. От варианта проточной части устройства:
   • пробно-спускной;
   • полнопроходной.
6. От типа встроенного затвора:
   • конусный;
   • цилиндрический;
   • шаровой.
7. По форме клапана-заглушки различают такие типы:
   • T-образные;
   • L-образные;
   • S-образные.
8. От механики затворного элемента:
   • Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;
   • Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.
9. В зависимости от обогрева корпуса:
   • с обогревом;
   • без обогрева.
10. В зависимости от технических показателей различают такие вентили:
    • Т-образный – регулировочная ручка может быть в 4-х положениях;
    • Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.
11. От механизма контроля устройства:
    • Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;
    • Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;
    • Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних.

Выбор крана

Чтобы купить правильный тройник следует:

1. Измерить диаметр трубы магистрали, на которую будет установлен устройство. Как правило, он находится в пределах 20-40 мм. Если требуется другой размер, дополнительно купите соответствующий переходник.
2. Узнайте способность пропуска трубопровода в контурах отопления. Для этого понадобиться вычислить, какой объем воды способна пропустить через себя каждая труба за определенный промежуток времени.
3. Узнайте, существует ли возможность подключить сервопривод, позволяющий работать устройству в автоматическом режиме. Этот вариант особо актуален для теплых полов.
4. Обратите внимание и на другие показатели, которые были рассмотрены в классификации изделия.

Если не можете справиться самостоятельно, обратитесь за помощью к консультантам.

При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов

Особенности установки и эксплуатации

Для правильной установки трехходового крана, следует знать несколько особенностей:

1. Ориентируйтесь на схему стрелок, изображенных на корпусе. Они указывают, в каком направлении происходит движение потока воды.
2. При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов. Следите, чтобы при сварке внутрь устройства не попали грязь и окалины.
3. Выбирайте для установки такое место, к которому можно без проблем добраться при необходимости.
4. Если кран будет работать с низким по качеству теплоносителем, понадобится дополнительно установить фильтры.
5. Прикрутить изделие можно как вертикально, так и горизонтально – это не отразится на его работоспособности.
6. В отопительной системе вентиль устанавливается перед циркуляционным насосом.

Правильное и корректное использование устройства продлит период его эксплуатации и будет исправно служить.

Принцип работы трехходового крана и его конструкция

Для того, чтобы перенаправлять потоки жидкости в системах водоснабжения или отопления, используют трехходовые клапаны. Они действуют подобно железнодорожной стрелке, подключая к входному патрубку один или другой выходной. Такие краны могут полностью переключать поток воды, а могут плавно регулировать распределение между двумя контурами.

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

• В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.
• В бытовых системах отопления. Используется термостатический привод, посредством которого регулируют температуру теплоносителя, направляемого, например, в оборудование «теплого пола» или в настенные батареи. Установка модуля дистанционного управления значительно упрощает контроль над микроклиматом. Точное управление температурой жидкости в возвратном трубопроводе позволяет существенно снизить расходы на отопление. Это помогает также ограничить максимальную температуру теплого пола, защищая его от перегрева.

Рисунок 1. Схема включения трехходового крана в систему отопления

• Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
• Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

Принцип работы и устройство трехходового крана для систем отопления

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

Рисунок 2. Принцип работы секторного клапана

Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

Рисунок 3. Схема работы клапана с термостатическим управлением.

Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.

Трехходовые клапаны разделяются на две большие группы. Они могут быть:

• Разделительные. Служат для пропорционального разделения входящего потока на два выходящих.
• Смесительные. Предназначены для смешивания двух входящих потоков в один суммирующий

Рисунок 4. Схема работы смесительного и разделительного трехходового клапана

Из схемы видно, что конструкция смесительного и разделительного клапана практически идентична. Различаются они лишь направлениями потоков. При правильном монтаже смесительный клапан буде работать и в качестве разделительного. Нужно только правильно настроить систему управления. В случае ручного управления никаких проблем не будет. Сложнее, но также возможно будет настроить и электронное управление. А вот термостатический модуль управления в случае подключения по разделительной схеме будет распределять потоки в зависимости температуры входящего потока. Это придется учитывать при проектировании системы отопления.

Сколько положений имеет секторный кран с электроприводом, показано на рис. 5

Рисунок 5. Варианты использования крана с электроприводом

Кроме секторных трехходовых кранов, выпускаются также и седельные. Принцип действия у них такой же, но имеются конструктивные различия.

Рисунок 6. Седельный, или шаровый тип крана

Смесительный седельный кран имеет двигающийся на штоке шарообразный рабочий орган, он запирает по очереди седла, через которые в камеру и далее в выходной патрубок проходят смешиваемые потоки. Разделительный клапан снабжен двумя рабочими органами, закрепленными на едином штоке и перекрывающие выходные потоки. Чем больше перекрыт один, тем больше открыт другой. Седельные клапаны не могут быть взаимозаменяемыми.

Кроме того, трехходовые устройства подразделяются по способу управления:

Электрические. Сектор поворачивается с помощью электродвигателя с редуктором. Такие устройства подключаются к компьютеризированной системе управления, считывающей показания датчиков температуры и в соответствии со встроенным алгоритмом управляющей потоком.

Рисунок 7. Кран с электроприводом

• Ручные. Применяются в простых схемах с постоянной пропорцией распределения или смешения потоков. Угол поворота сектора выставляется вручную поворотом маховика.

Рисунок 8. Ручное управление

• Термостатические. Управление осуществляется автономным термостатом. Его устанавливают на определенную температуру при настройке системы, в дальнейшем он самостоятельно поддерживает ее, перепуская часть входящего потока из радиатора по обходному патрубку (байпасу).

Рисунок 9. Трехходовой кран Esbe с термостатическим управлением

При необходимости поворотом маховика можно изменить заданную температуру. Часто устанавливается на входе радиаторов отопления для подстройки комфортной температуры в каждой комнате.

Как выбрать

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

• Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
• Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
• Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
• Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

• Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
• Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
• Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.

Рисунок 10. Схема монтажа с безнапорным коллектором

Прямое подключение к источнику тепла

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла.

Рисунок 11. Прямое подключение к источнику

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.

Рисунок 12. Схема с дросселирующим регулятором

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.

Трехходовой кран – что это такое, устройство, принцип работы, для чего нужен, положения

При обустройстве отопительной системы частных и многоквартирных домов используют вспомогательные узлы и разветвления. Одно из самых популярных – трехходовой кран. Его задача заключается в том, чтобы перераспределять потоки горячей и холодной воды.

Что такое трехходовой кран?

По-другому механизм именуют тройником. Его основные задачи:

1. Смешивать разные потоки воды в системе ГВС, отопительных магистралях и так далее. Упрощенно система работает, как смесительный клапан на кухне. Различие крана в том, что он выводит воду не в раковину, а в трубопровод.
2. Разделять поток воды по разным веткам и разводить по направлениям.

Устройство трехходового крана

По форме стандартная конструкция напоминает букву Т, поэтому строители называют ее еще кран тройник. Он включает в себя следующие основные элементы:

1. Герметичный корпус. Он защищает всю систему от попадания влаги и негативных условий внешней среды.
2. Затвор, имеющий несколько проходных каналов.
3. Несколько отверстий – входное и для холодной, горячей воды.

Чтобы ознакомиться с тем, как эксплуатировать систему, необходимо изучить инструкцию и узнать схемы трехходового крана. Основным теплоносителем в системе является горячая вода, а холодная жидкость – отработанный материал. Между отверстиями, отвечающими за подачу горячей и холодной воды, имеется вентиль. В зависимости от его положения и способа монтажа существует несколько способов, как работает трехходовый кран:

• смешивает два потока в один;
• разделяет один поток на две линии.

Ошибочно полагать, что тройник перекрывает краны, подключенные к нему. Основная задача механизма – перераспределять жидкость, не отвечать за блокировку ее поступления. В простых системах радиатор подключают к котлу двумя вариантами: простым и параллельным. Настройку элементов выполняют одновременно, в противном случае получится наладить температуру только в котловом резервуаре.

Для чего нужен трехходовой кран?

Главное назначение конструкции – регулировать степень нагрева теплоносителя. Это помогает поддерживать комфортную температуру в квартирах и частных помещениях. Тройник можно по-другому назвать контроллером тепловой мощности. Устройство незаменимо для прокладки теплого пола и монтажа сложных отопительных контуров для поддержания в них оптимального температурного режима.

Тройник нужен и в системе ГВС, работающих с бойлером. Он является обязательным защитным элементом фонтанных систем и инфузионных магистралей, использующихся в медицинской отрасли. Трехходовой кран для отопления получил широкое распространение и в промышленной, и аграрной сфере. Ими комплектуют привычную для нас бытовую технику, например стиральные машины и сложные механизмы – корабли, автомобили нового поколения.

Положения трехходового крана

Количество рабочих позиций определяется формой конструкции. Трехходовой смесительный кран может быть:

• Т-образным. Он имеет 4 рабочих положения.
• L-образный. У него есть только две точки поворота – на 90 и 180°.
• Тройники с манометром. Вне зависимости от формы они имеют 5 положений.

Виды трехходовых кранов

Необходимо знать отличия между разными конструкциями, поскольку при выборе легко сделать ошибку. По внешним характеристикам трехходовые краны мало чем отличаются. Все они имеют 3 ответвления. По принципу работы конструкции сильно отличаются. Они делятся на смесительные и запорные.

Есть и другие критерии, по которым классифицируют устройства. В зависимости от материала герметичного корпуса изделия бывают:

• Латунные – самый популярный вид кранов
• Стальные – характеризуются повышенной прочностью и устойчивостью к меняющимся условиям внешней среды
• Чугунные – используются только в промышленных целях.

По типу монтажа трехходовые краны делят на:

• муфтовые;
• фланцевые;
• сварные.

Отдельно стоит рассмотреть классификацию конструкций по виду запорного устройства, так, по этому критерию можно выделить:

• трехходовой шаровой кран;
• конусный;
• цилиндрический.

По принципу трехходовый кран бывает ручным и автоматическим. Первый имеет поворотные ручки, которые контролируют поток теплоносителя. Таким образом изменяются пропорции воды, подаваемые из нескольких линий. Главный недостаток конструкций с ручным управлением – долгое и неравномерное прогревание радиаторов. Автоматические трехходовые краны обеспечивают качественную работу отопительной системы без участия человеческого фактора. Управление трехходовым краном осуществляется посредством сервопривода или термостата.

Запорный трехходовой кран

Конструктивные особенности устройства заключаются в том, что у него есть 1 вход и 2 выхода. Внутри происходит не смешение потоков, а их разделение, поэтому этот трехходовой кран на отопление еще называют распределительным. Клапаны внутри системы работают поочередно, один из них открывает проход, второй же блокирует магистраль.

Сферы использования крана рассматриваемого типа:

• бойлерные системы;
• обвязки водонагревателей;
• горячее водоснабжение.

Регулировочный трехходовой кран

Этот вид конструкций напротив имеет 2 входа и 1 выход. По-другому регулировочный кран – это смеситель. Функции, которые он выполняет:

• объединяет потоки, поступающие из разных веток;
• устанавливает оптимальную температуру теплоносителя;
• оснащает системы с котлами, обеспечивающими теплом коллекторы.

Трехходовой кран с сервоприводом

Устройства подобного типа могут быть ручными или автоматическими. Первые необходимы для того, чтобы принудительно контролировать температуру. Для автоматического управления применяют несколько видов приводов: пневматический, гидравлический и электрический. Последний используется в бытовых отопительных системах с мощностью 12 и 24 В. С помощью электрического привода можно точнее контролировать температуру.

Трехходовой кран с терморегулятором

Такой вид крана поддерживает нужный температурный режим. Он не изменяет имеющуюся в терморегуляторе температуру, но позволяет поддерживать комфортные условия в жилом помещении. Трехходовой кран с термоголовкой не ставят на чугунные батареи, так как на них он неэффективен. Это связано с тем, что материал обладает слишком высокой тепловой инерцией. Подходящие радиаторы для установки кранов с терморегулятором – биметаллические и стальные.

Устройство изделия простое. На его верхней части расположен рычаг для контроля температуры. При повышении показателя жидкость расширяется и поступает в резервуар, который также увеличивается в размерах и давит на шток. Под его давлением открывается патрубок и через него поступает холодная вода. При снижении температуры открывается левый патрубок, пропускающий горячую воду. Терморегуляторы делятся на механический и электронные. Первые дольше служат, и их проще использовать. Электронный терморегулятор точнее, в нем больше функций и настроек.

Монтаж трехходового крана

Для того чтобы работы по установке прошли успешно, нужно следовать чертежам и планам. Стоит придерживаться важных правил, как установить трехходовой новый кран:

1. Обеспечить свободный доступ к месту монтажа.
2. Установить тройник рычагом вверх или наружу. Главное, чтобы этот элемент мог свободно двигаться в заданном направлении.
3. Обращать внимание на стрелки, которые есть на системе. Они указывают, в каком направлении будет перемещаться поток.
4. Установить фильтры на теплоносители низкого качества.
5. Трехходовый кран в отопительном контуре монтировать перед циркуляционным насосом.
6. Уплотнить резьбовые соединения герметиком или войлоком.
7. При сваривании соединений необходимо избегать образования окалин.

Источники: http://housetronic.ru/otoplenie/element/termoregulyatory/trexxodovoj-kran.html, http://znatoktepla.ru/truby/printsip-raboty-trehhodovogo-krana.html, http://womanadvice.ru/trehhodovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-polozheniya

Управление трёхходовым клапаном | LAZY SMART

Трёхходовой клапан (кран) — устройство смешения или разделения потоков рабочей среды (жидкости или газа). В быту чаще всего он  используется в системах вентиляции, отопления, ГВС и тёплых полов. С помощью трёхходового крана можно плавно менять расход воды через теплообменник, регулируя тем самым температуру в системе.

Проще говоря, трёхходовой кран применяют тогда, когда нужно перераспределять поток рабочей среды, а не просто открывать или закрывать, как в случае с обычным краном. Это позволяет поддерживать постоянную циркуляцию в системе, улучшить теплосъём и оптимизировать работу отопительных приборов.

Принцип работы трёхходового клапана

Трёхходовые клапаны бывают двух видов: смесительные и разделительные.

Как понятно из названия, первые смешивают два потока, а вторые, наоборот разделяют один поток на два. При этом они имеют схожий принцип работы: внутренний клапан перекрывает два отверстия в определённой пропорции. В этой же пропорции смешиваются или разделяются потоки.

Трёхходовой клапан с электроприводом

Для того чтобы управлять трёхходовым краном автоматически, на него устанавливают электропривод, который позволяет позволяет поворачивать кран на необходимый угол.

Сигналы управления формирует интеллектуальное устройство (контроллер или регулятор), примеры которых будут рассмотрены ниже.

Привод крана может управляться напряжением 220 В или 24 В.

По типу сигнала управления различают два вида приводов трёхходовых клапанов:

• привод с импульсным управлением
• привод с управлением аналоговым сигналом 0-10 В или 4-20 мА

Привод трёхходового клапана с импульсным управлением

Этот тип привода управляется с помощью электрических импульсов разной длительности. Электронная плата привода имеет два дискретных входа, один из которых отвечает за закрытие, а другой — за открытие.

При подаче напряжения на один из дискретных входов клапан начинает открываться или закрываться( в зависимости от того, на какой вход подано напряжение), и делает это до тех пор, пока управляющее напряжение не будет «снято» со входа. Подача напряжения на другой вход приведёт к началу вращения привода в противоположном направлении.

Таким образом, чем дольше подавать управляющее напряжение на вход, тем на больший  угол привод успеет повернуть клапан. Подача на дискретные входы импульсов различной длительности позволяет открывать (или закрывать) клапан «по чуть-чуть». Полное время закрытия/открытия клапанов сильно различается и может составлять от нескольких секунд до нескольких минут.

Приводы с импульсным управлением чаще всего имеют датчик положения, для определения текущей степени открытия клапана.  Сигнал с этого датчика может использоваться в контроллере для улучшения качества управления или визуализации положения клапана.

Привод трёхходового крана с аналоговым управлением

Электроника такого привода «принимает» на вход унифицированный аналоговый сигнал. Это либо токовый сигнал 4-20 мА, либо сигнал напряжения 0-10 В, либо может управляться любым из этих сигналов.

Принцип управления в данном случае достаточно прост: чем больше ток управляющего сигнала в диапазоне от 4 до 20 мА — тем больше открыт клапан. При сигнале тока 4 мА, он будет полностью закрыт, а при 20 мА — полностью открыт.

С управляющим сигналом по напряжению (0-10 В) всё аналогично.

В таких приводах датчик положения не так важен, поскольку по значению поданного управляющего напряжения можно однозначно определить его положение.

Контроллер управления трёхходовым клапаном

Для того чтобы управлять трёхходовым клапаном по температуре в системе, используют интеллектуальное устройство (контроллер или регулятор).

Для примера рассмотрим систему отопления. В качестве регулятора возьмём «ТРМ12» компании «ОВЕН».

Датчик температуры измеряет температуру в помещении и передаёт показания на регулятор, который управляет трёхходовым клапаном.

Если клапан будет полностью открыт, вся горячая вода от котла потечёт через теплообменник (показано красным цветом на схеме) и мощность нагрева будет максимальной. При полностью закрытом клапане вода будет циркулировать по малому кругу (показан синим цветом) через теплообменник, постепенно остужаясь. При понижении температуры в помещении регулятор будет приоткрывать трёхходовой вентиль, подмешивая горячую воду от котла в поток теплоносителя, циркулирующий через радиатор.

В результате регулятор «подберёт» такое положение вентиля, при котором количество подмешиваемой горячей воды обеспечит заданную температуру в помещении.

ТРМ12 работает по принципу ПИД-регулятора (о нём можно почитать тут). Пользователь задаёт необходимое значение температуры в помещении с управляющей панели прибора. По текущему значению температуры, полученному от датчика, и заданию пользователя контроллер вычисляет, на сколько нужно открыть трёхходовой кран, и посылает управляющие импульсы необходимой длительности.

Для управления приводом клапана с аналоговым входным сигналом ТРМ12 не подходит. Вместо него можно выбрать, например ТРМ10. Вот его функциональная схема:

Как видите, этот регулятор имеет универсальный аналоговый выход (о-10 В или 4-20 мА).

---

---

Шаровые трехходовые краны: разновидности конструкций

Под четрырёхходовым смесительным клапаном подразумевается фрагмент отопительной системы, с подсоединенными четырьмя трубами, внутри которых циркулирует теплоносящая жидкость с разной температурой. Предназначается для того, чтобы не допустить перегрев твёрдотопливного отопительного котла. За счёт термостатического клапана температурный диапазон внутри обогревающего оборудования не превышает 110°С. На уровне 95°С, он открывает подачу холодной воды и остужает систему до нужного состояния.

Назначение тройников

Подобные устройства устанавливаются в точках трубопроводов, на которых необходимо разделить циркуляционный поток. В результате образуются контуры с переменным и постоянным гидравлическим режимом. Потоки первого типа предназначены для объектов, на которых важно не качество теплоносителя, а его объем. Постоянный режим традиционно обслуживает потребителей, для которых первостепенное значение имеют именно качественные показатели.

Трехходовой клапан на системе отопления Трехходовой смесительный клапан для котла отопления, теплого пола Трехходовой кран: гидравлический, термостатический, битумный, молочный, КРТП, для теплого пола, видео-инструкция по монтажу своими руками, принцип работы, как работает, назначение, обозначение на схеме, фото и цена Трехходовой кран для отопления: видео-инструкция по монтажу своими руками, фото и цена Трехходовой кран: классификация, принцип действия и правила выбора

Чем трехходовые краны для воды отличаются от двухходовых устройств? Главной их особенностью является невозможность перекрыть постоянный поток. Шток неспособен полностью остановить подачу теплоносителя, поэтому на движение последнего по сети и температуру повлиять посредством крана никак нельзя.  Таким образом, трубы в системах горячего водоснабжения и отопления дополнительно защищены от резкого охлаждения, что особенно опасно в зимнюю пору. Регулировать можно только переменный поток, то есть, объем теплоносителя и напор, с которым он подается.

Устройство трехходового клапана и принцип работы

Клапан представляет собой тройник, в котором 2 отверстия входные, и одно – выходное. В первые два поступает горячий и холодный теплоноситель, который, смешиваясь до нужной температуры, через выходное отверстие идет в систему. Корпус трехходового клана изготавливается из металла: латунь, сталь, чугун, или из другого материала, покрытого антикоррозийным сплавом.

В качестве регулирующего элемента внутри корпуса установлен шар или шток, который выполняет функцию «выключателя»: когда температура потока выходит за рамки заданных, он перекрывает сообщение между каналами. Непосредственно управление работы происходит благодаря внешнему приводу. Виды трехходовых клапанов различаются исходя из его типа.

У шаровых клапанов большая пропускная способность по сравнению со штоковыми. Соответственно, у шарового крана внутри создается меньшее гидравлическое сопротивление.

Факт! Смесительный клапан может быть без управляющего элемента, его можно регулировать самостоятельно. У такого тройника обычно установлена специальная ручка. Это неудобно и может вызвать некорректную работу системы отопления. Лучше выбирать устройство с автоматическим управлением. Если есть желание обойтись без сервопривода, следует установить на кран вентиль с термоголовкой.

Принцип работы термовентиля: датчик приводит в движение запорное внутреннее устройства клапана при нарушении температурного режима теплоносителя. Минусы термостатического клапана: корректная работа только для простых контуров малых помещений.

Виды по способу управления

Виды управления зависят от условий работы и назначения. Фиксирующие датчики тепловой магистрали передают команды контролерам, а те координируют действие поставщиков энергии.

Различают типы приводов:

• с терморегулятором;
• электропривод;
• пневматический;
• гидравлический.

Привод с ручной регулировкой встречается гораздо реже.

С ручным управлением

Клапан с ручным управлением

Шток приводится в движение с помощью поворотной рукоятки или вентиля. Для удобства устанавливается управляющая панель, на которой нанесены отметки. Риски соответствуют определенным тепловым гидрорежимам.

• К положительным моментам относится:
• низкая стоимость ручного привода;
• непосредственный контроль показателей режима;
• возможность мгновенной смены порядка работы.

К минусам относится необходимость постоянного присутствия оператора для реагирования. Ручное управление не обеспечивает равномерное нагревание трубопровода.

С терморегулятором

Клапан с термоголовкой позволяет регулировать потоки теплоносителя

Трехходовой кран для отопления оснащается термостатом, в котором присутствует жидкость или газ. Внутренняя среда реагирует на все изменения температуры потоков. Нагрев до заданных параметров приводит в действие систему поршней термоклапана и поступление горячего течения блокируется.

Трехходовые узлы с терморегулятором бывают механического действия или электронного. Механические работают автономно, а электронным требуется подключение электроэнергии или питания от батарейки. Недостаток второго вида компенсируется абсолютной автоматизацией. Электронное регулирование позволяет задавать изменение порядка отопления по дням недели, времени суток.

С электроприводом

Устанавливается электромагнит (соленоид) или применяется комбинационный сервопривод, смонтированный на электродвигателе с передаточным механизмом. Привод координируется измерителями температуры или давления, которые ставятся в обвязочном контуре. Узел сразу комплектуется сервоприводом или поставляется без него, что дает возможность оптимального выбора устройства для приведения в действие.

Учитываются технические характеристики по току, напряжению, мощности, способности к перегрузкам. Выбирают экономичный и надежный, без высоких расходов на эксплуатацию, обращают внимание на окружающие условия работы и требования безопасности.

Гидравлические

Трехходовой клапан для отопления с терморегулятором снабжается термостатом, установленным внутри корпуса. Устройство работает по параметрам температуры воды на выходе, которые задаются в заводских условиях. Гидравлический привод включает корпус с мембраной в форме тарелки.

К положительным моментам использования относится невысокая цена. Отрицательной стороной считается потребность выбора гидропривода под температуру жидкости в тепловой магистрали. Вторым минусом является невозможность перемены нагревательного режима, установленного на заводе.

Пневматические

Пневмопривод автоматизирует работу распределительного клапана и применяется для дистанционного управления. Приводы представляют собой цилиндр с поршнем, который движется под действием сжатого воздуха.

Преимущества использования пневмоприводов:

• быстрое управление при изменении условий окружающей среды;
• простота конструкции и взаимозаменяемость;
• изменение усилия достигается простым ограничением напора воздуха в приводе.

Пневматические устройства чаще используются для запорной арматуры. Требуется дополнительная установка компрессора сжатого воздуха для работы.

С электроприводом

Гидравлический

Пневматический

Трехходовой кран для отопления: принцип работы, основные типы и монтаж

Регулирование температуры в доме путем настройки мощности котла не всегда приводит к желаемому результату, особенно при наличии нескольких веток отопления. Намного эффективнее будет установить трехходовой кран для отопления, позволяющим организовать частичную рециркуляцию теплоносителя.

Конструкция

Чаще всего краны изготавливаются из следующих материалов:

• чугун;
• латунь;
• нержавеющая сталь.

Наиболее распространены латунные модели, поскольку этот металл дешев, но при этом легок и прочен. Нержавеющая сталь используется в более дорогих моделях. Чугунные клапаны применяются на высокопроизводительных системах с трубами большого диаметра.

Внешне трехходовый кран напоминает тройник с вентилем или краном, установленным в точке пересечения трех патрубков. Бывают двух типов:

Штоковые модели имеют центральную камеру с разделительными стенками и двумя отводами. Между отводами перемещается шток с резиновым или шариковым клапаном. При изменении положения штока происходит перераспределение потока воды между выпускными патрубками.

Достоинством штоковых кранов является точность регулирования и высокая надежность. Однако следует внимательно подходить к его выбору. Диаметр патрубков и радиус седловины могут оказаться значительно меньше, чем диаметр внешнего подключения патрубков крана. Это может привести к снижению эффективности работы отопительной системы и увеличению нагрузки на циркуляционный насос.

В шаровых моделях поток разделятся шаром или цилиндром со сквозным отверстием. Шар вращается в камере с тефлоновыми прокладками. Такая конструкция позволяет точно и быстро отрегулировать систему, однако в плане надежности шаровые модели уступают вентильным. Недолговечность объясняется появлением налета или накипи на поверхности шара и тефлоновом уплотнителе, что ухудшает герметичность.

Автоматические клапаны с электроприводом

Для поддержания в доме стабильной температуры требуется периодическая подстройка положения трехходового крана, связанная с изменением уличной температуры. Управление можно автоматизировать, если подключить его к контроллеру, способному выдавать управляющие сигналы при изменении температуры воздуха.

Непосредственно управление краном производится с помощью электрического сервопривода. Устанавливается он на шток или на ось в случае с шаровой моделью. Монтаж сервопривода возможен практически на любой трехходовый кран. Однако автоматизированных систем отопления целесообразнее использовать трехходовые краны, изначально разработанные под установку сервопривода. Это упростит монтаж и сделает всю конструкцию более компактной.

Автоматические клапаны с терморегулятором

Помимо сервопривода, управлять трехходовым клапаном возможно с помощью термостатической головки. Это устройство работает за счет расширения жидкости или газа, содержащихся в специальной камере. По мере нагрева изменяется объем этих жидкостей или газов, что приводит к вращению управляющего штока.

Использование терморегуляторов избавляет от необходимости применять электронные контроллеры и сервоприводы, требующие подключения электроснабжения. Кроме того, такие системы значительно дешевле.

Однако первоначальная настройка подобных устройств более сложна, поскольку требует подбора оптимального давления в головке, необходимого для достижения нужного уровня термочувствительности.

Установка

При монтаже трехходового крана важно придерживаться общих правил работы с отопительной арматурой:

• для облегчения монтажа и дальнейшего обслуживания желательно использовать фитинги-американки;
• трубы подводятся максимально точно под габариты крана;
• необходимо обеспечить запас свободного пространства для обеспечения возможности снятия крана;
• управляющий шток должен быть обращен в сторону с максимально свободным доступом.

Кроме того, имеет смысл организовать байпас с запорным краном. Этак конструкция позволит сохранить работоспособность системы отопления на время проведения ремонтных работ на трехходовом кране.

Трехходовой кран для отопления: принцип работы, основные типы и монтаж

Трехходовые краны для воды: разновидности, конструкция, применение

Трехходовые краны для воды – устройства, применяемые для регулировки подачи теплоносителя путем его перераспределения. Управление потоками осуществляется с помощью затворного механизма. Внешне такие изделия напоминают обычный кран с тремя отверстиями под трубы.

Назначение тройников

Подобные устройства устанавливаются в точках трубопроводов, на которых необходимо разделить циркуляционный поток. В результате образуются контуры с переменным и постоянным гидравлическим режимом.

Потоки первого типа предназначены для объектов, на которых важно не качество теплоносителя, а его объем.

Постоянный режим традиционно обслуживает потребителей, для которых первостепенное значение имеют именно качественные показатели.

Чем трехходовые краны для воды отличаются от двухходовых устройств? Главной их особенностью является невозможность перекрыть постоянный поток.

Шток неспособен полностью остановить подачу теплоносителя, поэтому на движение последнего по сети и температуру повлиять посредством крана никак нельзя.

 Таким образом, трубы в системах горячего водоснабжения и отопления дополнительно защищены от резкого охлаждения, что особенно опасно в зимнюю пору. Регулировать можно только переменный поток, то есть, объем теплоносителя и напор, с которым он подается.

Покупка тройного крана

Задачу, которую выполняет один тройной кран для воды, может выполнять пара двухходовых клапанов. Для этого их нужно установить так, чтобы при закрытии одного сразу открывался второй (реверсивно). Вопрос в том, зачем нужно сооружать конструкцию из двух механизмов, если легко можно приобрести качественный тройник в магазине или через интернет.

Подобную продукцию выпускают такие известные производители, как  Grohe, Herz, Womix и многие другие. Перед покупкой трехходового крана для воды следует уточнить основные технические параметры системы. Если предложенное вам изделие выпущено неизвестным брендом, обязательно потребуйте документацию, подтверждающую его соответствие ГОСТ.

Особенно внимательным следует быть в случае с китайскими моделями. Качество сантехники, произведенной в этой стране, часто вызывает справедливые нарекания со стороны российских потребителей. Единственный ее плюс в том, что стоит она дешевле, но подобная «экономия» часто оказывается выбрасыванием денег, так как приходится покупать новое устройство.

Самые качественные изделия делают из латуни. Хромированное покрытие хорошо смотрится и дополнительно защищает от коррозии. Более дешевые сплавы значительно проигрывают в плане прочности и долговечности. Одна из главных претензий к китайцам – они часто указывают не тот материал, из которого на самом деле сделан кран.

Разновидности кранов-тройников

В зависимости от способа управления, тройник бывает ручным или автоматическим. Модели первого типа похожи на обычный шаровой кран, только с тремя выходами.

 Это наиболее распространенный на сегодняшний день вариант. Для распределения теплоносителя в частном секторе обычно используются электрические устройства.

С их помощью можно, например, настраивать температуру отдельно для каждой комнаты.

По принципу работы трехходовые краны могут быть:

• разделительными;
• смесителями.

Понять основное предназначение устройств можно уже по самим названиям, но все-таки давайте рассмотрим каждую из конструкций подробнее.

Разделительные

Тройники этого типа служат для разделения основного потока. Обычно их используют в системах горячего водоснабжения, также они часто применяются в обвязках воздухонагревателей. Конструкция очень проста: одно отверстие является входным, остальные – выходные.

Главным отличием таких тройных кранов для воды от смесителей является количество клапанов на штоке. Здесь их два и располагаются они в выходных отверстиях. Когда какой-то клапан перекрывает проход, сразу приоткрывается второй.

Смесители

Внешне эти смесители выглядят точно так же, как разделительные модели. Отличие можно увидеть, только разобрав конструкцию. Шток оснащен только одним шаровым клапаном, перекрывающим единственный выход. Входных отверстий у смесителей два.

Задачей устройства является объединение двух водных потоков с целью снизить температуру теплоносителя до определенного уровня.

Чтобы добиться нужного показателя, необходимо правильно рассчитать пропорции каждого из потоков на основании их температур.

Преимущество смесительных трехходовых кранов над моделями второго типа заключается в том, что их тоже можно задействовать для разделения воды. Для этого потребуется внести незначительные изменения в конструкцию. Если вы обладаете только теоретическими познаниями по данному вопросу, лучше обратиться к специалисту, равно как и в случае с установкой крана.

Установка, настройка и использование

Устанавливая арматуру, очень важно учитывать направление водяной струи. Правильно смонтировать кран поможет стрелка, нанесенная на его корпус. Теоретически, в каком бы положении не находился бы запор относительно трубы – горизонтальном или вертикальном, — это на его работу не влияет.

Главное – чтобы оно было смонтировано в контурах отопления перед циркуляционным насосом.

В случае, если монтаж детали будет происходить при помощи сварки, следует не допускать температуру потока выше 100 градусов в местах стыка устройства с патрубками. Также при сварке нужно следить, чтобы во внутренние полости не попал сварной грунт или окалина.

Настройка работы трехходового вентиля осуществляется посредством смещения подвижного затвора так, чтобы по желанию пользователя подавать то полные, то смешанные потоки на выпуск. Это обеспечит комфортную температуру горячей воды во всех контурах отопления.

Все детали данного типа должны подвергаться регулярной проверке и техническому обслуживанию. Как правило, этим занимается специальная организация. Перед сезонным запуском отопительных систем необходимо увериться в полной исправности и работоспособности запорной арматуры.

Несмотря на массу преимуществ, такой тип запорной арматуры не предназначен для конструкций и систем с высоким внутренним давлением. Кроме того, трехходовые вентили невозможно монтировать на водопротоки крупного диаметра – выше 4 см.

Имеется еще одна не очень приятная эксплуатационная особенность. Пользователю нужно быть осторожным, открывая кран в горячей среде. Неаккуратное обращение может привести к отказу гидравлического клапана.

Протяженные многоконтурные отопительные системы не могут обеспечить равномерной температуры теплоносителя во всем своем объеме без специальных приспособлений. Для решения этой задачи на помощь придет запорная арматура: трехходовой кран для отопления.

Обзор производителей

Honeywell

Американская корпорация, специализирующаяся на производстве комплектующих и электронных систем для использования в самых разнообразных отраслях промышленности, начиная с аэрокосмической и заканчивая военными госзаказами.

Четырехходовый клапан Honeywell Источник

Клапаны серии V5442А предназначены для эксплуатации в системах, где в роли теплоносителя выступают жидкость с содержанием гликоля не более 50 единиц. Способны выдерживать диапазоны температур от 2 до 110°С.

Клапаны Honeywell реализуются в размерах соединений: 20, 25, 32 мм. Работают совместно с электроприводами. В системах с большим значением мощности устанавливаются фланцевые изделия из серии ZR-FA.

Шведское предприятие с более чем вековой историей существования. Выпускает четырёхходовые латунные клапаны с внутренней резьбой. Продукция способна работать при внутреннем давлении до 10 атм и температуре теплоносителя не более 130°С (функционировать с таким горячим теплоносителем он может только в течение небольшого промежутка времени).

Полезно! Рекомендованная максимальная температура клапанов Esbe равна 110°С.

Четырёхходовый клапан Esbe Источник

Продукция реализуется в типоразмерах1/2-2 с параметрами пропускной способности, равными 2,5-40 Kvs.

Valtec

Итальянская компания, созданная в 2002 г. Одно из направлений предприятия, заключается в производстве четырёхходовых смесителей, предназначенных для продолжительной работы в системах отопления и кондиционирования.

Четырёхходовый клапан Вальтек Источник

При сравнительно небольшой истории существования, технический отдел бренда проанализировал преимущества и недостатки продукции ведущих брендов и с учётом их ошибок создал собственную линейку. Сегодня по качеству она ничем не уступает известным маркам.

Термостатический четырёхходовый клапан для системы отопления Источник

Конструктивные особенности

Кран выглядит как тройник с Т-образным расположением трубок. По этой причине сантехники стали называть его тройником. Что касается конструкции механизма, то она включает в себя:

1. Герметичный металлический корпус, который надежно защищен от проникновения влаги, коррозийных процессов и прочих негативных воздействий. В качестве материала для изготовления корпуса задействуют чугун, бронзу, сталь или латунь.
2. Затвор с несколькими проходными каналами, которые обладают разной формой.
3. Три отверстия (выходное, с подводом горячей и холодной воды).

Треххододовые краны могут отличаться некоторыми дополнительными характеристиками

Также тройник может отличаться рядом дополнительных свойств, которые указываются на его упаковке. В зависимости от типа затвора, вмонтированного в механизм, выделяют конусные, цилиндрические или шаровые изделия. Принцип крепления бывает фланцевым, муфтовым, вварным или штуцерно-торцовым. Управление механизмом осуществляется вручную, приводной системой или электронным регулятором. Что касается формы заглушки, то она бывает трех видов – S, T, L.

Ремонт газового котла Arderia ESR : устранение течи трехходового клапана

Котел Arderia ESR радовал нас своей беспроблемной работой 3 года. И вот на днях домочадцы заметили течь воды из агрегата. Причем капало нормально, пришлось даже ведерко подставлять.

Мне сразу вспомнились 2 наблюдения, которые говорили о скорой беде:

• давление в системе медленно падало, приходилось доливать раз в неделю, в две;
• горячая вода имела привкус ржавчины.

Перед вызовом газовщиков, решил попробовать разобраться в теме сам. Если проблема не большая – зачем занятых людей беспокоить. Да и берут эти занятые люди за свои услуги, традиционно, не слабо.

Снятие клапана

Отключаем котел от розетки 220. Снимаем переднюю крышку. Там ни пломб, ни секретов нет, все на виду, 2 болта.

Сразу увидел откуда ручеек бежит по корпусу котла. На механизме читаем маркировку – m2la24zs32.

В глобальной сети находим название – Трехходовой клапан Arderia (2040105).

Справка из сети:

Трехходовой клапан в котлах предназначен для корректного перенаправления теплоносителя (воды). Представляет собой разветвленный переходник с датчиком температуры и электроприводом. Он позволяет двухконтурным котлам проводить быстрый прогрев жидкости для систем отопления и горячего водоснабжения.

Переключение клапана производится согласно двум основным режимам: обогрев теплоносителя, нагрев хозяйственной воды .

Принцип работы следующий: в первом режиме трехходовой клапан перекрывает доступ теплоносителя ко второму теплообменнику (для нагрева бытовой воды), во втором режиме клапан открывает доступ горячей воды системы отопления ко второму теплообменнику (циркуляция теплоносителя позволяет нагреть воду для подачи к крану).

Первым делом отключаем от сети отопления и водоснабжения (перекрываем все 4 крана снизу). Спускаем воду в ведерко через специальную трубочку слева, и специальный краник-клапан.

Потом убираем задвижки-запоры со всех трубчатых соединений проблемного узла. А так же провода. Пробуем вытащить клапан. Осторожно! из освободившихся трубок снова неслабо польется вода – ловим ее ведром и тряпками.

У меня клапан сам выходить не захотел, пришлось с ним снять стоящий слева узел подачи нагретой воды. Благо тот крепится всего на один болт к теплообменнику.

Покачиваем, пошатываем, вытаскиваем. Много силы применять не рекомендую.

Ремонт

Берем злосчастный трехходовой клапан и устраиваемся за столом, хоть кухонным, как я. На весу и коленке чинить крайне неудобно.

Откручиваем шурупы, убираем двигатель, провода от клемм отсоединять ненужно:

С этой стороны трехходового клапана нужно убрать пластмассовое колесико. Его не пускают контакты. Один, с красным проводом, вытаскиваем, второй (двойной) – вытаскиваем не полностью:

Вытаскиваем колесо. По ним убираем шплинт и шайбочку. Теперь можно открутить 4 шурупа с другой стороны клапана:

И вытащить это чудо инженерной мысли:

Резиновый шарик вращается моторчиком и переключает течение воды в трубах – отопление или ГВС. По сути, затыкает собой отверстия.

Искать уплотнительные колечки в магазин не кинулся, снял размеры, поищу при случае.

Справка из сети:

Главной и практически единственной причиной поломки трехходового клапана является его сильное загрязнение. Постоянное переключение потоков воды может привести к отложению образований на внутренних стенках распределителя.

Действие некачественной жидкости с многочисленными добавками может отразиться даже на новом элементе отопительно-нагревательной системы.

Другим фактором (до которого дорабатывают единичные клапаны) является простой износ вследствие длительной эксплуатации.

Для ремонта использовал ленту ФУМ, порезанную на тонкие полоски и намотанную на посадочные места колечек-сальников. Естественно, намотать такую мелочь аккуратно непросто, но можно.

Результат. Надеюсь не много и не мало намотал ленты.

Вот и весь ремонт. Можно собирать все обратно. В котел удобней все устанавливать также в паре с пластмассовыми трубками от ГВС:

Для удобства сборки помогает фотографирование процесса. Пришлось иногда листать фотографии на телефоне и проверять себя.

Залил воду в котел, течи нет. Запустил отопление – бинго! Работает и не капает.

Выводы

В интернете пишут, что причина выхода из строя этого узла – грязная вода. Не могу с этим согласится, думаю причина в недостатке конструкции. Резиновый шарик должен довольно сильно прижиматься к отверстиям, ось с силиконовыми (или резиновыми) колечками испытывает сильные нагрузки. Т.е. на колечках лежит работа не только воду задерживать, но и играть роль подшипника.

Посмотрю, сколько протянет мой ремонт. Поищу колечки для ремонта. И будем надеяться, клапан всегда есть в продаже.

Принцип работы терморегулятора

На эффективность работы регулятора влияют точность и скорость реакции термоголовки на выполненные изменения. Чем быстрее устройство позволяет изменить режим работы системы и оперативнее обеспечить внесение изменений в её функционирование, тем больше за него придётся заплатить.

Основными элементами терморегуляторов являются вентили (клапаны) и термоголовка. Принцип работы устройства зависит от вида используемого элемента.

Элемент	Функциональные возможности	Устройство	Принцип действия
Вентили либо клапан	Запирающий механизм	Включает седло, конус, шток.	Уменьшение потока обеспечивается движением рабочего штока, который, задвигаясь, уменьшает зазор между конусом и седлом. Если надо увеличить поток, шток совершает обратное движение для увеличения величины зазора.
Термоголовка	Управление штоком	Внутри «сильфона», имеющего цилиндрическую форму, помещено термочувствительное вещество.	Используется принцип теплового расширения газа и жидкости. Горячий теплоноситель воздействует на вещество, находящееся в «сильфоне», заставляя его расширяться. В результате начинает двигаться поршень, соединённый с «сильфоном» специальной пружиной. Поршень оказывает воздействие на шток, заставляя его двигаться в нужном направлении.

Принцип работы терморегулятора зависит от его конструктивных особенностей

Классификация изделий в зависимости от типа конструкции

В зависимости от конструкции и выполняемых функций запорные механизмы подразделяют на 2 вида:

• Смесительные.
• Распределительные.

Смесительные

Они имеют два входа и один выход. С помощью кранов выполняют следующие задачи:

Устройство позволяет создать условия, при которых теплоноситель постоянно используется при полностью перекрытом источнике теплоносителя.

Его рекомендовано устанавливать в отопительных системах с котлами, которые обеспечивают теплом безнапорные коллекторы, а циркуляция теплоносителя в системе осуществляется при помощи насоса. Применяют его и в системах «тёплый пол».

Распределительные

Так как в устройстве имеется один вход и два выхода, происходит не смешивание потоков, а разделение одного потока на два.

Клапаны внутри патрубков срабатывают поочерёдно: один из них открывает проход, второй в этот момент перекрывает магистраль. Рабочая среда входит в запорный механизм через один патрубок, а выходит — через два.

Краны этого вида используют в бойлерных системах, для обвязки водонагревателей, а также для перераспределения тепла на несколько помещений, в системах горячего водоснабжения.

Выбор трёхходового крана

Основные параметры, важные при выборе:

• Условный диаметр.
• Пропускная способность.
• Тип соединения.
• Управление.

Условный диаметр

Это показатель, означающий средний внутренний диаметр труб, соответствующий нескольким наружным диаметрам трубопровода. Истинный внутренний диаметр трубы в большинстве случаев не совпадает с условным, но максимально приближен к нему.

Внешнему диаметру стальной трубы соответствует определённый условный диаметр. Например, для стальной трубы Ø 26, 8 мм необходим кран с ДУ 20 мм.

Пропускная способность

Информация о пропускной способности тепловой системы указана в технической документации к отопительному котлу.

Учитывая эти данные, можно подбирать кран.

Если пропускная способность устройства меньше, чем необходимо, это приведёт к увеличенному напору, повышенной нагрузке и быстрому износу механизма.

Тип соединения

Соединение, при помощи которого запорный механизм фиксируют на трубе, может быть:

• Фланцевым — устанавливают на трубопроводную систему при помощи специального болтового соединения. Герметичность обеспечивают резиновые или стальные кольца.
• Муфтовым — подсоединяют к трубопроводу при помощи муфт с внутренней резьбой. Герметичность обеспечивают фторопластовой лентой, мастикой или герметиком.
• Штуцерным — концы запорного механизма имеют наружную резьбу, крепление осуществляют при помощи ниппеля и накидной гайки.

Управление

Предпочтительнее остановить свой выбор на устройстве, оснащённом сервоприводом, который может быть трёх типов:

• Открытым — при отсутствии напряжения теплоноситель проходит через открытый канал.
• Закрытым — теплоноситель проходит через канал только при наличии напряжения.
• Универсальным — устройство может работать в любом из двух положений.

Выбор типа устройства зависит от того, в каком положении он находится бо?льшую часть времени. Так, для холодных регионов страны, рекомендован сервопривод открытого типа, а для тёплых — закрытого.

Типы приводов и критерии выбора

Автоматический клапан с электрическим приводом

По типу привода модели бывают:

1. Механическими , установка разделителя производится вручную. Чтобы контролировать показатели температуры, на каждую входящую трубу устанавливается термометр.
2. Автоматическими , движение мембраны зависит от температуры и осуществляется самостоятельно.

Привод может быть:

1. Термостатическим , при котором чувствительный элемент под воздействием температуры расширяется, начинает давить на шток клапана, смешивая холодные потоки с горячими.
2. Электрическим , при котором сигналы подаются с блока управления.
3. Головчатым , управление краном происходит за счет нажатия головки на приводной шток, привод применим при монтаже напольной обогревательной системы.

При выборе трехходового клапана, главное – тип привода. Ручное управление приводом стоит дешевле, но и функций мало. Электрические модели дорогие, быстро ломаются, но их многофункциональность не оставляет равнодушными большинство потребителей. Бронзовый латунный материал для крана долговечный, но и дорогой.

Оптимальный вариант – чугун, медь.

При выборе учитывается:

1. Расход носителя.
2. Схема обвязки.
3. Рабочие параметры.

Расход и температура должны быть указаны в проектной документации, при ее отсутствии, оптимальная температура нагрева воды указывается в паспорте, обычно составляет не выше 50 гр. Расход учитывается при подборе клапана по пропускной его способности.

Тип привода должен соответствовать схеме обвязки. Более простая схема у термостатического клапана, при котором вода циркулирует через третий патрубок к первому, котел нагревает ее, только после этого начинает прогреваться теплоноситель. Нагревшись до нужной температуры, из трех возможных, кран открывает из второго патрубка потоки с холодной водой, происходит замещение, холодная вода уходит, горячая вода поступает в бак с тепловым аккумулятором.

Схема обвязки сложнее, при установленном на кране внешнем контроллере. В данном случае, потребуются смесители двухприводные и двухконтурные. Первый контур устанавливается рядом с источником тепла и является термостатическим. Второй привод – электрический, управляется контроллером путем подачи сигналов датчика, кран поддерживает температуру теплоносителя.

Важным критерием при выборе устройства является диапазон выставленных температур , изделия, как правило, в данном случае имеют термостатический привод в обвязках котлов ГВС, системах теплого пола. Диапазон кранов зависит от предназначения изделий, составляет 20- 43 грамм, 35-60 грамм и выше. Советуется придерживаться второго варианта при покупке.

Монтируя обвязку, стоит поинтересоваться, как проверяется кран. Если изделие новое, проверить его не трудно, устанавливается минимальная температура в диапазоне в третий патрубок, заливается горячая вода. Через 15 — 20 минут патрубок должен перекрыть кран.

Проверить устройство в уже установленной системе можно, измерив температуру воды при входе в котел, то есть на обратной стороне трубопровода значение должно быть таким же, как и на термостате.

Схема обвязки:

Требования к эксплуатации манометров

Основным требованием к эксплуатации манометров является безопасность оператора.

Во время работы она обеспечивается как конструкцией манометра, так и обустройством лицевой поверхности манометра защитными щитками или сетками (п. 6.2 ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»).Манометры и присоединенные к нему трубопроводы должны быть защищены от лучевой теплоты и промерзания. В некоторых случаях, в зависимости от условий работы и свойств рабочей среды, манометр может быть обеспечен сифонною трубкой, масляным буфером и другими устройствами, которые защищают его от воздействия среды и температуры. К соединительной линии, что идет до манометра, нельзя подключать устройства для отъема внутреннего газовой устанавливают с помощью ключа путем вкручивания. Во время вкручивания не разрешается прилагать усилия к корпусу манометра. Манометры не должны иметь коррозии, загрязнений, трещин, повреждений циферблата и резьбы. Между сосудом и манометром необходимо расположить трехходовой кран или устройство, что позволяет проводить проверку показаний с помощью контрольного размещают и освещают таким образом, чтобы по его показаниям удобно было наблюдать обслуживающему персоналу. Диаметр корпусов манометров, устанавливаемых от уровня площадки наблюдения на высоте до 2 м, должен быть не менее 100 мм, на высоте от 2 до 3 м не менее 160 мм и на высоте от 3 до 5 м не менее 250 мм. В случае размещения манометра на высоте более 5 м устанавливается дублирующий манометр на пониженной отметке. На шкале манометра для обозначения максимального допустимого давления должна быть нанесена красная черта (отметку) или манометр обеспечивается дополнительной красной стрелкой, движение которой не связано с основной рабочей стрелкой. При этом нанесение красной черты на стекло прибора не допускается. На циферблатах для измерения давления маслоопасные веществ, например, газообразного кислорода, должна быть надпись «Кислород. Маслоопасные!»Запрещается использовать манометры, у которых:- отсутствуют пломба или клеймо проверки;- разбитое стекло;- на шкале отсутствует красная отметка максимально допустимого давления или дополнительная (контрольная) красная стрелка;- рабочая стрелка во время снятия давления с манометра не возвращается к нулевой отметке шкалы на величину, превышающую половину минимально допустимой погрешности измерения для конкретного манометра;- имеются другие повреждения, которые могут повлиять на правильность показаний манометра;- просрочен срок манометры разрешается использовать при давлении газа до 0,03 МПа.

Характеристики двухходового клапана

Двухходовой кран представляет собой  модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости.

Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Обратка системы отопления что это такое

Зная элементарные принципы устройства отопления, ответить на вопрос, что такое обратка, довольно просто — это трубопровод, по которому выходящий из теплопередающих устройств носитель направляется к котельному оборудованию для последующего нагрева.

Практически в любой обогревательный прибор встроены минимум два патрубка для подключения, а при двухтрубной системе обратный и подающий контуры имеют четкое разграничение (отдельные коллекторы). При однотрубном способе подключения приборы последовательно соединяются друг с другом, поэтому подающим служит трубопровод, подключенный к первой от котла батарее в цепи, а обратным труба, выходящая из последней. При использовании популярной «ленинградки» обраткой следует считать трубопроводный участок после всех обогревателей в цепи.

Рис. 2 Многоконтурная схема отопления коттеджа — пример (синим отмечена обратка системы отопления)

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок. Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
2. Затвор с разными по форме проходными каналами.
3. Три патрубка (отверстия):
   • выходное;
   • с подводом горячей воды;
   • с подводом холодной воды.

Тройник обладает и дополнительными характеристиками, которые прописываются на его упаковке. К ним принадлежат:

1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
3. Механика (посадка) в затворе (натяжная либо сальниковая).
4. Метод управления (ручной, привод или электроника).
5. Форма клапана-заглушки (S, T, L).
6. Укомплектованность дополнительными датчиками или устройствами.

Схема включения трехходового клапана в систему отопления

Подробно про трехходовые клапаны для отопления

Для контроля потока воды в батареях в системах отопления используют трехходовой кран. Он контролирует соотношение прохода горячей и холодной воды.

Принцип действия

Трехходовой кран для отопления представляет собой устройство с тремя отверстиями, одно из которых для выхода потока теплоносителя, остальные два — для входа. Регуляцию потока в устройстве выполняет шток или шар. Первый двигается в вертикальном направлении, второй — поворачивается.

Трехходовой кран используют для регуляции тепла, регулируя температуру воды поступающей в отопление. К агрегату подключают горячую и холодную воду. Горячая вода от котла — подача, а холодная вода — это остывшая, которую называют обраткой. Если устройство открыто полностью, то два типа воды смешиваются и в отопительную систему попадает оптимальный по температуре теплоноситель.

Картинка, поясняющая принцип действия

Трехходовой кран на системе отопления можно регулировать самостоятельно, тем самым изменяя температуру теплоносителя в батареях. Возможно использование крана с электродвигателем,  с автоматической регулировкой необходимой температуры помещения. Это позволяет более точно подобрать необходимый температурный режим воды в системе. Такое устройство с автоматическим регулятором часто устанавливают при системе «теплый пол», что значительно упрощает уровень контроля  оптимального нагрева и работы этого отопительного прибора.

По принципу действия различают:

• смесительное устройство — обладает основными характеристиками трехходового клапана, смешивает воду и подает ее в систему в нужном соотношении;
• разделительное устройство — такой клапан имеет всего один вход и два отверстия для выхода теплоносителя. Обычно такое устройство используют при наличии бойлера.

Материалами для изготовления могут служить сталь, латунь, чугун. Латунные приборы, как правило, выполняются небольших размеров, чугунные же наоборот — созданы для больших трубопроводов.

Установка клапана

При установке трехходового крана используют приварной, фланцевый или муфтовый вариант монтажа. При присоединении конструкции необходимо четко установить, как будет направляться поток теплоносителя. Пометки о потоке есть на корпусе крана. Устанавливают такой клапан как вертикальном, так и в горизонтальном направлении. Работа крана может производиться от регулирования рычага на 90 или 180 градусов. Рычаг можно устанавливать в любом требуемом положении.

Особенность работы заключается в том, что его эксплуатация в системе отопления позволяет теплоносителю постоянно циркулировать в батареях, поток воды не перекрывается. Это препятствует замораживанию и выходу из строя системы обогрева дома при низких температурах. Регулировка происходит только на внутренние показатели теплоты системы. Этим такой тип клапана отличается от двухходового.

Трехходовой кран для отопления может быть продаваться по разной цене, это зависит от модели, производителя, материала изготовления.

Производители трехходовых кранов

Основные торговые марки:

1. Клапан Danfoss — устройства могут быть резьбовое или фланцевое. Преимущественно изготавливают латунные или чугунные.
2. Трехходовой кран для отопления ESBE — шведское производство, надежные и качественные клапаны, приемлемые цены. Соединения резьбовые или фланцевые. Материал латунь или чугун.
3. Кран Honeywell — устройства американской компании, можно устанавливать как для разделения, так и смешивания потоков.
4. Oventrop — клапаны немецкого производства, могут использоваться как универсальное устройство для распределения потоков.

Подробно работа такого оборудования показана на видео. Рекомендуем посмотреть.

Надеемся, что данный материал поможет вам выбрать необходимое оборудование. Будем сильно признательны, если поделитесь статьей в социальных сетях. Кнопки для этого находятся ниже.

Отопление. Кран трехходовой | Сантехнапевы

Вся история развитие отопительных приборов неразрывно связана с развитием и совершенствованием техники регулирования температуры внутри помещения. Костер – это количество топлива, печи и камины – воздушные заслонки, радиаторы отопления – краны и трехходовые краны. Человек, наверно, единственная теплокровная зверушка которая имеет самый узкий диапозон температур для комфортных ощущений. Примерно, от 17 до 22 градусов цельсия. Остальное — либо холодно, либо жарко. В общем, хорошей погоды не бывает. По этому, наступление весны при продолжающемся центральном отоплении, приносит с собой не только радость возрождения природы, но и ощущение огромного дискомфорта. Температура в квартирах катастрофически поднимается. Ничто не радует. Ночью сняться не красивые девушки, а черте что – пустыни и засушливые степи. И это весной! В привилигированном положении только счастливые обладатели регулировочных кранов на обвязке радиаторов системы отопления. Им снятся правильные сны, так как они властны управлять температурой в своей квартире всего лишь “легким движением руки”. Основная масса прочих граждан также может влиять на теплоотдачу своих отопительных приборов, но не догадывается об этом. Мешает стереотипный взгляд и предвзятое мнение о продукции советских предприятий, в частности, на запорную и регулирующую арматуру для устройства водопровода и тепловых сетей жилых зданий. Не все так плохо. Гораздо ответственнее необходимо подходить к выбору импортной запорной арматуры, изготовленной методом высокотемпературного прессования. Я, например, не знаю ни одного советского отвалившегося крана, а аварий по вине импортной сантехарматуры более чем достаточно. Не буду сейчас развивать вопрос о том, что стоит покупать, а чего не стоит – речь в данной статье не о том. Речь идет о том, что было много хороших и полезных вещей, которые можно и нужно использовать. Одна из таких необходимых и полезных вещей – это трехходовой кран. Такие краны имеются в каждой квартире построенной в период 80-х до 90-х годов. После, перестройка внесла свои коррективы и в устройство санитарно- технических систем жилых домов. Это отличные бронзовые краны. Я дома пользуюсь ими уже на протяжении 26 лет. Им сносу нет. Там нечему ломаться. Все, что необходимо для поддержания их в рабочем состоянии – это время от времени менять сальниковую набивку. Стояк отопления отключать не надо. Пустяковая работа с которой может справиться каждый, кто сможет отличить разводной ключ от молотка. Кстати, сальники и у импортных кранов начинают течь уже после 2-х, 3-х лет эксплуатации и не всегда есть возможность подтянуть сальник. Очень немногие модели импортных кранов имеют сальниковую гайку. Сложившееся мнение о том, что советские краны плохие не на чем не основано. Критика должна быть объективной. Я, ни в коем случае, не призываю Вас оставлять эти краны после ремонта и смены радиаторов. Для этого лучше использовать другую схему обвязки радиаторов с установленными кранами на подводящей и отводящей трубах. Такая схема позволит отключать и снимать радиатор для профилактических работ либо последующего ремонта помещения. Я веду разговор о том, что для того что бы комфортно чувствовать себя в своей квартире не обязательно менять радиаторы отопления. Если Вы не планируете большой ремонт — то вот Вам выход из положения. Опять же этот совет обычным людям с обычным достатком. Трехходовой кран не даст Вам полностью отключить радиатор отопления так как он устанавливается на одну из труб, в зависимости от того с какой стороны радиатора расположены подводящие трубы. (Трубы справа – кран вверху, трубы слева – кран внизу.) Через одну из труб все равно происходит теплообмен, но он настолько незначительный, что им можно пренебречь.

К сожалению, работопригодными являются только краны показанные на фото. Бронзовые. Есть краны подобного типа, но чугунные . Их восстановление слишком трудоемкое и затратное. Здесь уже без отключения стояка отопления не обойтись, по — этому их ремонт не оправдан. Есть еще один тип кранов, ДГИ (дроссель Гусева-Иофа), которые устанавливались между секций чугунного радиатора отопления, но о их ремонте не может быть и речи. Они уже давно отслужили свой срок.

В заключении – самое главное. Система центрального отопления – это высокое давление и температура. Никогда не переоценивайте свои возможности. Лучше доверить выполнение работ специалисту.
Комфортного проживания!
ПВН

Трехходовой кран для отопления. Как работает четырехходовой клапан Трехходовые шаровые краны

В сложных системах отопления (пола с подогревом), системах холодного и горячего водоснабжения – это регулирование потоков горячей и холодной воды, при помощи различного типа приводов, для достижения заданной пользователем температуры.

Современный кран с электроприводом (12 вольт), сервоприводом или пневмоприводом является качественной заменой обычным . Каждый из них имеет свои особенности строения и функционирования, установить которые можно и своими руками, проконсультировавшись у специалиста.

Cодержание статьи

Общие сведения

Трехходовые клапаны делятся на два основных типа: смесительный и распределительный (разделительный). предназначен для качественной регулировки в отопительных системах за счет смешивания двух потоков воды различной температуры.

Для производственных или централизованных мощностей лучше всего подходит чугунный или стальной пневмопривод – клапаны с пневмоприводом обладают большой мощностью и выносливостью. имеет наивысшую пропускную способность.

За счет равномерного вращения шарового элемента, достигается идеальное смешивание потоков (а в итоге необходимая пользователю температура). Шаровые детали всегда равномернее распределяют силы потоков (во избежание перегрузок системы водоснабжения). Также происходит профилактика солевых отложений на стенках клапана и возникновение конденсата.

Укомплектованный трехходовой шаровой клапан уже готов к установке. Если же вы покупаете клапан и шаровый сервопривод отдельно, тщательно ознакомьтесь с продуктом. имеет паспорт с указанием характеристик и результатами тестирования.

Тот, кто хоть раз пытался изучить различные схемы отопительных систем, наверняка сталкивался с такими, где подающий и обратный трубопроводы чудесным образом сходятся воедино. В центре этого узла стоит некий элемент, к которому с четырех сторон подключаются трубы с теплоносителем разной температуры. Этот элемент — четырехходовой клапан для отопления, о назначении и работе которого пойдет речь в данной статье.

О принципе работы клапана

Как и его более «скромный» трехходовой собрат, четырехходовой клапан изготавливается из качественной латуни, но вместо трех присоединительных патрубков имеет целых 4. Внутри корпуса на уплотнительной втулке вращается шпиндель с цилиндрической рабочей частью сложной конфигурации.

В ней с двух противоположных сторон сделаны выборки в виде лысок, так что посередине рабочая часть напоминает заслонку. Сверху и снизу в ней сохранена цилиндрическая форма, чтобы можно было выполнить уплотнение.

Шпиндель со втулкой прижимается к корпусу крышкой на 4 винтах, снаружи на конец вала насаживается регулировочная рукоятка либо устанавливается сервопривод. Как выглядит весь этот механизм, поможет хорошо представить показанная ниже детальная схема четырехходового клапана:

Шпиндель вращается во втулке свободно, поскольку не имеет резьбы. Но при этом выборки, сделанные в рабочей части, могут открывать проток по двум проходам попарно либо позволять смешиваться трем потокам в разных пропорциях. Как это происходит, показано на схеме:

Для справки. Существует и другая конструкция четырехходового клапана, где вместо вращающегося шпинделя задействован нажимной шток. Но подобные элементы не могут смешивать потоки, а только перераспределять. Они нашли свое применение в газовых двухконтурных котлах, переключая поток горячей воды с отопительной системы на сеть ГВС.

Особенность нашего функционального элемента состоит в том, что поток теплоносителя, подведенный к одному из его патрубков, никогда не сможет пройти к другому выходу по прямой. Поток всегда будет поворачивать в правый или левый патрубок, но никак не попадет в противоположный. При определенном положении шпинделя заслонка позволяет теплоносителю проходить сразу вправо и влево, смешиваясь с потоком, идущим из противоположного входа. В этом и заключается принцип работы четырехходового клапана в системе отопления.

Следует отметить, что управление клапаном может осуществляться двумя способами:

вручную: требуемого распределения потоков добиваются путем установки штока в определенное положение, ориентируясь по шкале, находящейся напротив рукоятки. Способ используется редко, поскольку эффективная работа системы требует периодической корректировки, постоянно производить ее вручную невозможно;

автоматически: шпиндель клапана вращается сервоприводом, получающим команды от внешних датчиков либо контроллера. Это позволяет придерживаться заданных температур воды в системе при изменении внешних условий.

Практическое применение

Везде, где нужно обеспечить качественное регулирование теплоносителя, могут применяться клапаны четырехходового типа. Качественное регулирование – это управление температурой теплоносителя, а не его расходом. Добиться необходимой температуры в системе водяного отопления можно лишь одним способом – смешиванием горячей и остывшей воды, получая на выходе теплоноситель с нужными параметрами. Успешное выполнение данного процесса как раз и обеспечивает устройство четырехходового клапана. Приведем пару примеров установки элемента для таких случаев:

• в системе радиаторного отопления с твердотопливным котлом в качестве источника тепла;
• в контуре нагрева теплых полов.

Как известно, твердотопливный котел в режиме разогрева нуждается в защите от выпадения конденсата, от которого стенки топки подвергаются коррозии. Традиционная схема с байпасом и трехходовым смесительным клапаном, не позволяющим холодной воде из системы проникать в котловой бак, может быть усовершенствована. Вместо байпасной линии и смесительного узла ставится четырехходовой клапан, как это изображено на схеме:

Возникает закономерный вопрос: какая польза от такой схемы, где придется ставить второй насос, да еще и контроллер для управления сервоприводом? Дело в том, что здесь работа четырехходового клапана подменяет собой не только байпас, но и гидравлический разделитель (гидрострелку), буде в таковом есть нужда. В результате мы получаем 2 отдельных контура, обменивающихся между собой теплоносителем по мере необходимости. Котел дозировано получает охлажденную воду, а радиаторы – теплоноситель с оптимальной температурой.

Поскольку вода, циркулирующая по греющим контурам теплых полов, нагревается максимум до 45 °С, то запускать в них теплоноситель напрямую от котла недопустимо. С целью выдержать такую температуру перед распределительным коллектором обычно ставится смешивающий узел с трехходовым термостатическим краном и байпасом. А вот если вместо этого узла установить четырехходовой смесительный клапан, то в греющих контурах можно использовать обратную воду, идущую от радиаторов, что и показано на схеме:

Заключение

Нельзя сказать, что установка четырехходового крана проста и не требует финансовых вложений. Наоборот, реализация подобных схем выльется в ощутимые финансовые затраты. С другой стороны, они не настолько велики, чтобы отказаться от преимуществ таких систем – эффективности работы и в результате – экономичности. Важное условие – наличие надежного электроснабжения, так как без него перестанет работать привод клапана.

Сделать заказ

Помимо проходных (двухходовых) шаровых кранов разработаны и производятся трехходовые и четырехходовые шаровые краны. Наиболее распространены трехходовые краны.

Многоходовые шаровые краны применяются для смешения или разделения потоков рабочей среды, их перенаправления по различным трубопроводам. Функционирование трехходового крана определяется формой проходного отверстия в шаровой пробке и расположением патрубков и характеризуется таким понятием как схема работы крана (см. рисунок).

Трехходовые шаровые краны

Трехходовые краны имеют три патрубка. В зависимости от конструкции крана оси патрубков могут располагаться в одной плоскости, либо средний патрубок располагается снизу (трехходовой шаровой кран с нижним расположением патрубка).

Четырехходовые шаровые краны

Возможны конфигурации с углом поворота шара 90° либо 180°. По желанию клиента возможно изготовление кранов практически с любым направлением потока.

Трехходовые и четырехходовые шаровые краны изготавливаются из различных материалов (углеродистая и нержавеющая сталь, латунь, чугун, титан) с любым типом присоединения, DN 6-300мм PN 1-200 кгс/см 2 .

Широкое применение многоходовые шаровые краны находят на предприятиях химии и нефтехимии, а также пищевой промышленности.

Управляются трехходовые и четырехходовые краны как вручную (рукоятка, редуктор), так и при помощи электро- и пневмопривода.

Для создания комфортной температуры в доме необходимо внедрить в свою систему отопления один из вариантов регулировки тепловой мощности. Менять настройки котла не эффективно, при этом совсем не учитываются различия в теплопотерях и соответственно в необходимости обогрева отдельных комнат.

Лучше воспользоваться другим подходом, использовать рециркуляцию теплоносителя, подмешивая в основной ток, идущий к радиаторам, часть остывшей обратки. Для этого используется трехходовой кран для отопления, способный в одном узле реализовать все необходимые процессы.

Принцип работы

Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:

• смешивание двух потоков теплоносителя на один выход;
• разделение с одной линии на две выходные.

Трехходовой кран, как и четырехходовой, не осуществляет перекрытие каналов, подведенных к нему, а только перенаправляет жидкость от входа к одному из выходов. Единовременно может быть закрыт только один из выходов, либо частично перекрыты оба.

В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.

Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.

Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.

Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.

Принцип работы клапана

Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.

Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.

По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.

Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи

Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.

Для теплого пола

В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре. Это особенно важно в домах с двумя и более этажами и большим числом радиаторов или при наличии теплого пола.

Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.

Такая схема подключения особенно актуальна при подключении теплого пола. Она дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение в 35ºС при температуре теплоносителя от котла в 60ºС и выше.

Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.

Схема тёплых полов с трёхходовым клапаном

Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.

Конструкция

Изготавливаются краны для систем отопления низкого давления из:

• нержавеющей стали;
• чугуна;
• латуни.

Больше всего востребованы латунные клапаны, за счет свей долговечности и малых габаритов и массы. Альтернативой становятся стальные устройства. Чугун задействован в водопроводах и системах отопления с большим диаметром магистральных труб диаметром от 40 мм и выше, что в частном доме не востребовано.

По внешнему виду трехходовой кран похож на обычный тройник с утолщением посередине. Внутри имеется три канала, объединенных в одной камере, где располагается регулирующий или запорный механизм. Это может быть кран:

• штоковый;
• шаровой.

В штоковых кранах внутри центральной камеры имеется седловина с разделительными перепонками и двумя проходами. Между проходами закреплен на штоке резиновый клапан или шар. Шток может подниматься или опускаться. В крайнем верхнем и нижнем положении полностью перекрывается один из регулируемых выводов. Вода из свободного канала попадает на выходной патрубок.

Подобная конструкция обеспечивает надежное перекрытие каналов, а заодно является надежной и долговечной, однако есть один существенный недостаток.

Седловины имеют достаточно малый радиус, канал в этом месте получается сильно зауженным, что создает дополнительное сопротивление току жидкости. В целом если неправильно подобрать клапан по размеру и пропускной способности, то можно чересчур нагрузить циркуляционный насос, что приведет к перерасходу электроэнергии и снижению запаса прочности.

Стоит учесть, что внешний диаметр отводов трехходового клапана со штоком может быть любого размера и сильно отличаться от фактического диаметра внутреннего прохода.

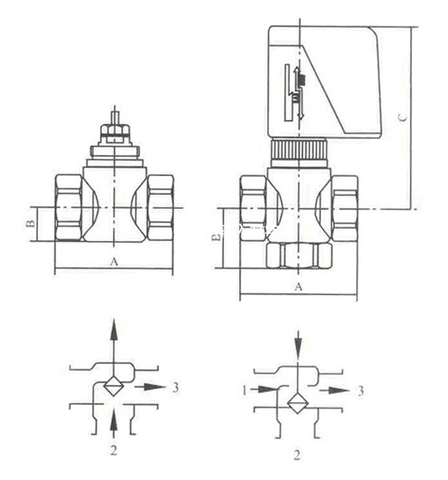

Утройство трехходового крана

В шаровых кранах шар или иногда цилиндр проворачивается вокруг своей центральной оси в специальной камере, ограниченной тефлоновыми вставками. Внутри шара или цилиндра, выполненного из нержавеющей стали, имеются ходы специальной формы. При повороте одна часть внутреннего канала всегда обращена частично к входу.

Основное достоинство шаровых клапанов в повышенной точности установки, особенно при настойке частичного смешения воды из нескольких источников или разделении основного потока. Однако долговечность шарового крана ниже.

В центральном положении, когда оба выходных канала чуть приоткрыты на пути движения воды, находится гладкая поверхность шара. Если на ней со временем образуется твердый соляной налет, то при дальнейших регулировках повредится уплотнитель, выполненный из тефлонов, а за этим неизбежно последует нарушение герметичности крана.

Автоматические клапаны

Управление трехходовым краном по умолчанию выполняется вручную, для чего используется вывод штока с одной из сторон крана с поворотной ручкой или гайкой. Однако не всегда удобно пользоваться таким вариантом.

Процесс настройки мощности контура с помощью трехходового клапана не линейный и зависит от температуры обратки, подающей магистрали и мощности теплоотдачи. Если говорить проще, то ручным управлением определяется исключительно пропорция, в которой смешивается вода из разных линий, температура на конечном участке при этом может меняться достаточно долго и не всегда равномерно.

Эффективно управлять клапаном можно автоматически с помощью сервоприводов или специальных гидродинамичных и пневматических термостатных головок, которые смогут быстро и постоянно менять настройку трехходового кран в зависимости от температуры на выходе.

С электроприводом

Сервопривод является прямой аналогией ручному управлению, только сигнал к действию дает не человек напрямую, а электронный блок управления. Это двигатель, способный проворачивать шток и изменять его позицию в зависимости от пришедшего управляющего сигнала.

Практически любой трехходовой клапан с ручным управлением можно оборудовать сервоприводом, однако лучше использовать специальные конструкции, обладающие компактными размерами и оптимизированными для установки электропривода.

Блок управления ориентируется по показаниям температуры на выходе клапана в целевом контуре или же на температуру подающей линии и обратки для вычисления оптимальной настройки.

Как только получено нужное значение на сервопривод приходит управляющий сигнал, и он меняет положение штока или поворот шара внутри крана. Естественно без электронного блока управления использовать сервоприводы попросту бессмысленно.

Преимущество сервоприводов в возможности максимально автоматизировать работу системы отопления. При включении автоматики в систему «Умный дом» появляется возможность даже устанавливать параметры обогрева со своего мобильного гаджета.

С терморегулятором

Автоматическое регулирование трехходового крана достаточно доверить пневматическому или гидродинамическому термостату. Это механический способ управления. Используется термоголовка, наполненная жидкостью или газом, сильно реагирующим на изменение температуры окружающей среды. Основная реакция – это изменение объема.

Термоголовка соединена посредством канала с поршнем и подвижным клапаном трехходового крана. При изменении объема термочувствительной среды изменяется и установка крана.

Трехходовые краны с терморегуляторами требуют тщательной предварительной настройки. После установки важно определить предельные значения температуры в точке измерения и привязать к ним крайние положения крана, тем самым определяя диапазон регулировки.

Установка целевой температуры контура с радиаторами или теплого пола производится вручную, регулируя давление в термоголовке. Далее при изменении значения текущего нагрева уже автоматически регулируется пропорция для смешения горячей воды и обратки в трехходовом кране.

Трехходовые краны с терморегулятором востребованы там, где необходимо снизить энергозависимость отопления или же снизить общую стоимость монтажа, так как они дешевле устройств с сервоприводами и не требуют дорогого контроллера для своего функционирования.

Установка

Трехходовой кран устанавливается по тем же правилам, что и вся остальная арматура в системе. Следует подвести к месту установки трубы, подготовить фитинги американки и подсоединить кран.

Важно, чтобы шток с регулирующим устройством или поворотной ручкой выходил в ту сторону, где к нему будет свободный доступ.

Обязательно предусматривается пространство для возможности быстрой замены и обслуживания клапана.

Важно учитывать особенности большинства трехходовых кранов. Так как канал по выходу или одному из входов существенно заужен по отношению к диаметру подходящих труб, то сопротивление системы увеличивается, что скажется на производительности циркуляционного насоса.

Схема установки трёхходового клапана

При необходимости перемычку, идущую от обратки к крану, дублируют параллельным байпасом из трубы чуть меньшего диаметра. Так постоянно поддерживается ток через байпас по меньшему контуру со стороны циркуляционного насоса и всего часть потока используется для регулировки температуры.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как работают сервоприводы и трехходовые клапаны В этой статье я расскажу, как понять работу трехходовых клапанов и сервоприводов (электроприводов). Что такое клапан? Клапан — это механизм, который служит для того чтобы пропустить или не пропустить жидкость или газ из одного пространства в другое. Причем клапан может быть открыт или закрыт на определенный процент. То есть клапаны могут служить для регулировки прохода жидкостей или газа. Движение жидкости или газа осуществляется за счет разности давления между сторонами клапана. В системе отопления существуют два самых распространенных вида клапанов: Седельный (седловой) тип – имеет в себе втулку и непосредственно объемное тело, которое перекрывает проход. Шаровый (или вращательный) тип – имеет тело, которое за счет вращения его приводит к открытию или закрытию прохода. Шаровые клапана имеют самую высокую пропускную способность по отношению к седловому типу клапана. То есть в шаровых клапанах достигается меньшее гидравлическое сопротивление. Клапаны бывают: Двухходовые клапаны – имеют два соединения по разные стороны от клапана. Например, служат для пропуска жидкости или газа на одном контуре. То есть закрывают или открывают одну ветку системы водоснабжения или отопления. Трехходовые клапаны – Имеют три соединения. Служат в основном для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима или для получения определенной температуры или для перенаправления потоков. В системах отопления контроль температуры нужен для того, чтобы регулировать климат в помещении. Перенаправление потоков служит обычно для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Существует также множество других задач… Четырехходовые клапаны – Имеют четыре соединения. Выполняют такую же работу, как и трехходовые клапаны. Но могут быть и другие задачи. Связь между сервоприводами и клапанами В системе отопления существует несколько способов взаимосвязи между клапанами и элементами контроля клапанов (сервопривод и термомеханика): 1. Термостатический смеситель – обычно называют механизм, имеющий в себе сразу и клапан и устройство, которое меняет положение клапана в автоматическом режиме. Меняет в зависимости от температуры жидкости или газа. В этом устройстве есть механизм, который под действием температуры меняет силу упругости и из-за этого происходит движение клапана. В зависимости от сервопривода такой клапан не требует участия электричества. Температура регулируется вращением рукоятки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Могут быть исключения у других производителей. 2. Способы использовать отдельные элементы, не прибегая к сервоприводам. Например, термостатический вентиль с термоголовкой. Существуют термоголовки, которые имеют выносной датчик. 3. Клапаны и сервоприводы это отдельные элементы. Сервопривод прикрепляется к клапану и регулирует клапан. Что такое сервопривод? Сервопривод – это прибор, который осуществляет работу движения клапана. Клапан в свою очередь или пропускает или не пропускает жидкость или газ. Или пропускает его в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления. Какие бывают сервоприводы? Существуют также термоприводы, которых тоже называют сервоприводами. Но мы в этой статье разберем только электроприводы (сервоприводы) Электроприводы бывают двух направлений: Полный пакет (комплект) – это когда в устройство уже заложен полный набор функций. Например, в комплекте уже имеется контроллер температур, электрический термодатчик. Есть возможность сразу настроить его на нужную температуру. Настройка времени проверки для движения клапана. Подключается сразу к сети переменного тока 220 Вольт с частотой 50 Герц. Стандарт для России. Есть возможность настроить его в различных направлениях движения клапана шарового типа. Есть возможность настроить его на поворот 90 или 180 градусов. Можно выставить любое значение, даже 49 градусов или 125 градусов. И делается это внутри черной коробочки. Подробности ищите в инструкции. Это я Вам рассказал один из вариантов. Конечно, существует дюжина других вариантов… Также сервоприводы различаются по скорости закрывания и открывания клапанов. Данный пример служит для плавной регулировки клапана, чтобы смешивать потоки разной температуры, чтобы получить контрольную температуру. Такой вариант служит для перенаправления потоков теплоносителя. Этот вариант используется для перенаправления потока теплоносителя из котла либо в направление радиаторного отопления либо на нагрев бойлера косвенного нагрева. Указанный сервопривод нуждается в сигнале 220 Вольт. Причем имеются три контакта. Один общий, а два других для перенаправления движения. Самый легкий вариант, когда нужно перенаправлять потоки в системе отопления по требованию от термореле бойлера косвенного нагрева. Сервоприводы бывают по типу движению на седловой тип клапана или на шаровый (вращательный) тип клапана. Если будите подбирать сервопривод к клапану, обязательно уточняйте вид движения сервопривода. Также не всегда седельный тип сервопривода совпадает ко всем типам седельных клапанов. С шаровыми вращательными вроде имеется универсальный стандарт, а вот с седельными клапанами все не так просто. Нету одного стандарта. Электропривод как отдельное звено в автоматике. Рассмотрим аналоговый сервопривод от Valtec арт. VT.M106.R.024 Такой сервопривод нуждается в постоянном питании 24 Вольт и управляющем сигнале от 0 до 10 Вольт. То есть если напряжение 0 Вольт, то поворотный механизм находится в положении 0 градусов. Если 5 Вольт то 45 градусов. Если 10 Вольт то 90 Градусов. Такому сервоприводу подается сигнал от специального контроллера, на котором есть функция подачи сигнала 0-10 Вольт. В зависимости от температуры и настройки контроллера по температуре, контроллер подает различное напряжение от 0 до 10 Вольт. Есть настройка вращения: Почасовой и против часовой. Конечно для того, чтобы найти более подробную информацию о сигналах и схеме подключения требуйте у производителя паспорта с подробной схемой управления сигналами. Повторюсь… Что указанные в этой статье, описаны не все сигналы. Существует множество других сигналов… Что же такое контроллер? Контроллер – это устройство предназначено для управления сигналами для различной логической задачи. Контроллер это мозг автоматической системы. Он определяет в зависимости от программы, какие сигналы нужно подавать в тот или оной момент. Существует различное множество контроллеров, которые выполняют различные задачи. Для системы отопления обычно выполняются такие задачи: Самая распространенная задача – это получить настроечную температуру теплоносителя. В зависимости от температуры получать какой-либо сигнал (Например, отключить котел или насос). Контроллер может содержать контактное реле. То есть сухой контакт. Этим контактным реле можно задавать сигналы для получения любого напряжения. Например, 220 Вольт включать или отключать насос или подавать сигнал на сервопривод для перенаправления потоков. Также можно использовать контроллер для отключения котла в случаях критических температур. Сигнал от контроллера отправляется на питание мощных контакторов, а те в свою очередь питают мощные электрические котлы. Самый дешевый контроллер серии ТРМ Продает ОВЕН у них много чего интересного можно подчерпнуть. owen.ru Логика работы очень обширная… В будущем планирую еще написать и разработать полезный материал по системам автоматики систем отопления и водоснабжения. Записывайте свои E-mail чтобы получать уведомления о новых статьях. Серия видеоуроков по частному дому Часть 1. Где бурить скважину? Часть 2. Обустройство скважины на воду Часть 3. Прокладка трубопровода от скважины до дома Часть 4. Автоматическое водоснабжение Водоснабжение Водоснабжение частного дома. Принцип работы. Схема подключения Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения Расчет самовсасывающего насоса Расчет диаметров от центрального водоснабжения Насосная станция водоснабжения Как выбрать насос для скважины? Настройка реле давления Реле давления электрическая схема Принцип работы гидроаккумулятора Уклон канализации на 1 метр СНИП Схемы отопления Гидравлический расчет двухтрубной системы отопления Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана Гидравлический расчет однотрубной системы отопления Гидравлический расчет лучевой разводки системы отопления Схема с тепловым насосом и твердотопливным котлом – логика работы Трехходовой клапан от valtec + термоголовка с выносным датчиком Почему плохо греет радиатор отопления в многоквартирном доме Как подключить бойлер к котлу? Варианты и схемы подключения Рециркуляция ГВС. Принцип работы и расчет Вы не правильно делаете расчет гидрострелки и коллекторов Ручной гидравлический расчет отопления Расчет теплого водяного пола и смесительных узлов Трехходовой клапан с сервоприводом для ГВС Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п. Конструктор водоснабжения и отопления Уравнение Бернулли Расчет водоснабжения многоквартирных домов Автоматика Как работают сервоприводы и трехходовые клапаны Трехходовой клапан для перенаправления движения теплоносителя Отопление Расчет тепловой мощности радиаторов отопления Секция радиатора Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления Новые насосы работают по-другому… Расчет инфильтрации за счет перепада давления Расчет температуры в неотапливаемом помещении Регуляторы тепла Комнатный термостат — принцип работы Смесительный узел Что такое смесительный узел? Виды смесительных узлов для отопления Характеристики и параметры систем Местные гидравлические сопротивления. Что такое КМС? Пропускная способность Kvs. Что это такое? Кипение воды под давлением – что будет? Что такое гистерезис в температурах и давлениях? Что такое инфильтрация?

Трехходовой кран принцип работы

Кран трехходовой: рабочий принцип и виды

За температурное регулирование носителя тепла в системах отопления отвечает автоматика котла. Однако в работе встречаются отопительной схемы с несколькими контурами, в каждом из которых требуется вода с конкретной температурой. Чтобы это возможным стало, в систему внедряют кран трехходовой. Рабочий принцип данного устройства построен на делении жидкостей с различной степенью нагрева.

Конструкция трехходового крана

Снаружи это устройство смотрится, как простой тройник из латуни или бронзы с установленным на верхней его грани вентилем. Он жестко объединен с регулировочным сектором – сферообразной пластинкой из металла, которая и смешивает два потока жидкости. Смесительный тройник имеет два входных отрезка трубы для холодной и горячей воды, и один выход – для подачи смешанного носителя тепла.

Показатель, по которому выделяется группа, к у которых в собствености кран трехходовой, – рабочий принцип. Он построен на изменении положения вентиля, одновременно с которым меняется и положение регулировочного сектора. Кран в различной степени закрывает два потока жидкости.

Изменением количества холодной и горячей воды, которая поступает в ключевую систему, и выполняется температурное регулирование носителя тепла. В зависимости от типа управления, подчеркивают:

• ручной;
• электрический;
• термостатический кран трехходовой.

Рабочий принцип каждого устройства имеет важные отличия.

Ручные трехходовые краны

Ручные краны имеют специализированные поворотные ручки – барашки, — которыми и выполняется управление потоками носителя тепла. Установив вентиль в конкретное положение, получается поменять кол-во нагретой и холодной воды, которая поступает в систему.

Неравномерное и продолжительное нагревание отопительных приборов, размещенных на большом удалении от котла, – главный минус, коим обладает ручной кран трехходовой. Рабочий принцип данного устройства не дает возможность регулярно варьировать кол-во поступающей жидкости с различной степени нагрева.

Электрические трехходовые краны

Основным отличием кранов названного типа считается наличием сервопривода и электронного управляющего блока, благодаря которым и выполняется температурное регулирование носителя тепла. Важное достоинство устройства состоит в способности поддерживать заданную нагревательная степень жидкости в режиме автомат.

Сервоприводом может быть оборудован любой трехходовой кран. Рабочий принцип подобных устройств базируется на взаимном действии блока управления и электрического двигателя. Блок меряет температуру среды на выходе и подает команды движителю. Тот, меняя собственное положение, изменяет кол-во тёплой и холодной жидкости, поступающей в систему.

Термостатические трехходовые краны

В конструкции представленного крана есть внешний водяной термостат – газ или специализированная жидкость. Она помещена в отведенную для этого полость изнутри клапана и реагирует даже на маленькие изменения нагрева текущей среды.

Как только температура увеличивается жидкость или газ становится шире и толкает специализированный поршень, который закрывает доступ к горячей воде.

Рабочий принцип трехходового клапана с внешним водяным термостатом просит точной его настройки перед внедрением в систему. Для этого устанавливают предельные значения температур, таким образом регулируя нагревательная степень носителя тепла. Важное преимущество устройства – безусловная автономность.

Разделительный трехходовой кран

Описанное выше оборудование предназначается для смешивания жидкостей разной температуры. Рабочий принцип трехходового клапана разделительного типа имеет пару значительных отличий. Как понятно из названия, он применяется для отделения одного водного потока от иного. В отличии от смесительных приборов, в разделительном кране есть лишь один входной отрезок трубы и два выходных, которые размещены на одной оси.

В данных устройствах регулировочный раздел с изменением температуры ключевой жидкости закрывает отверстия выходных патрубков. Данное оборудование очень часто применяют для переключения потока жидкости из одной трубопроводные системы в иную, что дает возможность настраивать кол-во воды одновременно в самых разных контурах теплоснабжения и в иных конструкциях.

Важные факторы подбора устройств

Во первых, на что стоит обратить собственное внимание, подбирая трехходовой клапан, – рабочий принцип устройства. Конструкции с ручным управлением подходят для недорогих систем отопления, к примеру, для дома на даче, где вы бываете 1 раз в сезон.

Электрические устройства можно применять в контурах отопления строений, которые предназначены для систематического проживания. Если же вы выполняете ставку на легкость эксплуатации и надежность, то лучше подбирайте краны с внешним водяным термостатом.

Для систем с большой температурой носителя тепла не рекомендуется покупать трехходовой кран, рабочий принцип которого построен на расширении жидкости или газа – они долго не проработают. В подобные конструкции должна ставиться специализированная арматура.

Главное, чтобы диаметр трубопроводом совпадал с диаметрами входных и выходных патрубков крана. Лишь в данном варианте не сможет пострадать пропускная способность контура, а процесс установки будет сделан без сопутствующих элементов.

Большой популярностью как у наших сограждан, так и по всему миру, пользуется трехходовой кран Esbe, рабочий принцип которого построен на расширении терморегуляционной жидкости. Подобного рода устройства выделяются большой надежностью и точностью, подходят для многих систем отопления.

Серьезно подходите к выбору трехходовых клапанов для непростых отопительных схем. По-другому вы рискуете получить неэффективную систему, которая не будет справляться с собственными задачами.

Как не прекращает работу трехходовой термостатический смесительный клапан в системе обогрева

Трехходовой клапан для отапливания

На выходе из котельной тепловой носитель имеет конкретную температуру, которая автоматично поддерживается в границах заданного клиентом значения. Однако очень часто для нескольких контуров системы обогрева требуется вода с разной температурой, что не может быть гарантировано автоматикой котла. В этом случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей считается поддержание нужных показателей носителя тепла в малом контуре котельной и контурах системы обогрева.

Конструкция и рабочий принцип трехходового крана

Очень часто изделие напоминает с виду простой тройник из латуни или бронзы, сверху которого поставлена регулировочная шайба. Под ней находится термочувствительный компонент, который нажимает на рабочий шток, выходящий из корпуса. Изнутри на штоке закреплен конус, плотно входящий в седло. Чтобы понимать, как не прекращает работу трехходовой клапан, необходимо выучить его строение в разрезе:

Трехходовой термостатический смесительный клапан

Вода двигается через фронтальный и правый отрезки трубы до той поры, пока ее температура не вырастет или понизится до заданного значения. Задача и рабочий принцип трехходового клапана состоит в том, чтобы удержать температуру носителя тепла на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого отрезка трубы. Когда параметры носителя тепла выходят за указанные пределы, наружный привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс длится до полного перекрывания фронтального входного отрезка трубы, если температурные параметры воды не перестанут изменяться.

Трехходовой клапан с термоголовкой

Есть внутренний механизм клапана иного типа, по конструкции он схож на кран шаровый. Такой трехходовой переключающий клапан взамен седла с конусом имеет изнутри шар с выборкой специализированной формы. Для перераспределения потоков носителя тепла в подобных изделиях привод должен не жать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не изготавливаются с высокой пропускной способностью и используются, в основном, в бытовых отопительных системах. Иная разновидность механизма – на штоке поставлен не шар, а раздел, чья рабочая часть закрывает полностью или отчасти один или два потока исходя из этого.

Работа трехходового клапана

Типы приводов

Во время работы управление трехходовым клапаном по температуре выполняется внешним приводом, он бывает нескольких типов:

• Простой термостатический привод нажимает на шток за счёт увеличения размещенной в нем жидкой среды, чувствительной к температурному изменению. В большинстве случаев домашние трехходовые термостатические смесительные клапаны маленьких диаметров с самого начала снабжены таким типом привода, его можно не прилагая больших усилий снимать для установки иного вида устройства.
• Взамен штатного привода краном может управлять термостатическая головка, имеющая свой нежный компонент, реагирующий на температуру окружающего воздуха. Чтобы совершать регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным термопреобразователем. Заключительный помещен в провод труб с тепловым носителем и объединен с приводом капиллярной трубкой. Такое управление считается более точным.
• Влиять на шток может и электрический привод, управляемый контроллером. Электрические датчики, именуемые преобразователями температуры, постоянно измеряют параметры носителя тепла и сообщают об их превышении контроллеру, от которого зависит работа трехходового клапана с электрическим приводом. Самый популярный и самый точный способ регулирования.
• Очень простая разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница состоит в отсутствии контроллера, привод управляет краном прямо, получая сигналы от термопреобразователя. Очень часто используется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный компонент.

Использование и схемы подсоединения

Для того чтобы холодный тепловой носитель не попадал в рубашку котла на твердом топливе при его разогреве, применяется схема подсоединения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на стенках внутри камеры котла на твердом топливе не появлялся конденсат, который способна заметно уменьшить служебный срок агрегата. Тепловой носитель двигается в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, в большинстве случаев это 40—50 ?С. По достижении этой температуры термостатический клапан действует на шток, поэтапно приоткрывая поток холодной воды из системы обогрева. Для гидравлической настройки всей системы в небольшой контур врезан балансировочный вентиль. Для нормальной работы схемы обвязки котла циркулярный насос должен ставиться после трехходового крана, а не перед ним, это очень типичная ошибка.

Продолжением данной схемы может быть организация вторичного контура циркуляции, в котором задействован свой насос и трехходовой клапан для отапливания. Подключение выполняется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему обогрева горячей воды от котла если для этого есть необходимость, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает информацию о параметрах носителя тепла от датчиков. Отбор воды для электрического водонагревателя выполняется между 2-мя контурами, где тепловой носитель имеет самую большую температуру, подключение трехходового клапана к котлу в первичном контуре делается, как это было показано в предыдущей схеме.

Большинство производителей оборудования для котельной устанавливают в собственных отопительных агрегатах добавочный контур для оснащения потребителей ГВС. С целью выдерживать параметры горячей воды на подаче в дом оборудование для переключения ключевого трубного змеевика на контур ГВС и обратно ставится изнутри котла. Рабочий принцип и устройство трехходового клапана газового водогрея, задействованного в данном процессе, мало чем разнится от изделий, выше описанных. Есть маленькая разница в конструкции, которая собой представляет прямой коллектор, изнутри него двигается компонент, перекрывающий боковые отрезки трубы. Шток крутится при помощи сервопривода по команде от встроенного управляющего блока котла.

Еще одна область использования – управление отоплением пола, чтобы это сделать в большинстве случаев применяется трехходовой клапан с термоголовкой и выносным термопреобразователем. Общая схема смотрится подобным образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все жилые помещения носителя тепла с одной и той же температурой. Трехходовой кран необходим, чтобы не позволить перегрева, так как для напольных отопительных систем не потребуется подобная горячая вода, какая поступает из котельной. Насос выполняет циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий тепловой носитель если для этого есть необходимость. Такой смесительный узел – один из упрощенных вариантов подсоединения, схема затрудняется, когда потребуется температурная регулировка во всех помещениях отдельно.

Заключение

Трехходовые клапаны, как приспособления для приготовления носителя тепла требуемых показателей, не имеют себе альтернативы. Они используются в смесительных узлах разного типа и для самых разных температур воды. Необходимо лишь выбрать правильно клапан, схему включения и вид привода, задействованного в данной схеме.

Трехходовой кран для отапливания: рабочий принцип, главные типы и процесс установки

Температурное регулирование в доме путем настройки мощности котла не всегда приводит к желаемому результату, особенно если есть наличие нескольких веток теплоснабжения. Более эффектно будет установить трехходовой кран для отапливания, дающим возможность организовать частичную рециркуляцию носителя тепла.

Рабочий принцип

Трехходовой кран позволяет распределять тепловой носитель на две независимые линии, либо перемешивать два потока в один. Это достигается благодаря применению вентиля, поставленного между входным отрезком трубы и 2-мя выходными. Изменением состояния вентиля можно достигнуть распределения потока со входного отрезка трубы на 2 выходных в нужных пропорциях. Более того, при помощи трехходового крана можно направить весь поток на один выход, полностью перекрыв второй.

Аналогичная схема дает прекрасную возможность подмешивания горячей воды, поступающей от котла, к потоку обратки. Регулируя положение клапана, можно настраивать температуру, не прибегая к изменению настроек котла отопления. Таким образом получается создать хороший рабочий режим оборудования для отопления и сберечь возможность температурного регулирования нагрева отопительных радиаторов. Заодно это приводит к большой экономии источников энергии.

Если есть наличие в системе единственного насоса циркуляционного его располагают на линии обратки между котлом и трехходовым краном. Такое подключение предоставляет возможность работы системы для отопления в трех режимах:

• самая большая мощность, когда вода которая нагрелась в полном объеме поступает в отопительные приборы. Тепловой носитель со входного отрезка трубы трехходового крана направляется в отрезок трубы, идущий к отопительным приборам. Отвод на обратку перекрыт;
• комбинированный режим. Трехходовый кран распределяет горячий тепловой носитель между отопительной магистралью и отводом в обратку. При этом возникает возможность плавного температурного регулирования нагрева отопительных приборов;
• рециркуляция. Отрезок трубы отвода на магистраль теплоснабжения закрыт, весь поток сразу направляется в обратку. Такой режим используется если понадобится временного выключения теплоснабжения без выключения котла.

Возможности трехходовых клапанов применяются при организации теплоснабжения полами с подогревом. Самая большая температура в контуре пола с подогревом не может быть больше 35С. В радиаторной же системе температура достигает 60С и более.

Трехходвый кран в случае с полами с подогревом позволяет перенаправит ключевой поток носителя тепла в обратку или в радиаторную систему. При этом в контуре пола с подогревом проток значительно уменьшается, не давая возможность разогреваться ему сверх заданного уровня.

Конструкция

Очень часто краны делаются из такого материала:

Самые популярные латунные модели, потому как данный металл дешев, однако при этом легок и прочный. Нержавейка используется в моделях подороже. Чугунные клапаны используются на очень производительных системах с трубами крупного диаметра.

Снаружи трехходовый кран напоминает тройник с вентилем или краном, установленным в точке пересекания трех патрубков. Бывают 2-ух типов:

Штоковые модели имеют центральную камеру с разделительными стенками и 2-мя отводами. Между отводами передвигается шток с резиновым или шариковым клапаном. При изменении положения штока происходит перераспределение водного потока между выпускными патрубками.

Положительным качеством штоковых кранов считается точность регулирования и большая надежность. Однако необходимо тщательно подходить к его выбору. Диаметр патрубков и радиус седловины могут быть намного меньше, чем диаметр внешнего подсоединения патрубков крана. Это приведет к уменьшению рабочей эффективности системы для отопления и увеличению нагрузки на циркулярный насос.

В шаровых моделях поток разделятся шаром или цилиндром со сквозным отверстием. Шар крутится в камере с тефлоновыми прокладками. Такая конструкция дает возможность точно и быстро настроить систему, однако в плане надежности шаровые модели уступают вентильным. Недолговечность поясняется возникновением налета или накипи на поверхности шара и тефлоновом уплотнитель, что ухудшает непроницаемость.

Автоматизированные клапаны с электрическим приводом

Для поддерживания в доме стабильной температуры требуется периодическая подстройка положения трехходового крана, которая связана с изменением температуры улицы. Управление можно автоматизировать, если присоединить его к контроллеру, способному выдавать управляющие сигналы при изменении температуры окружающей среды.

Конкретно управление краном выполняется при помощи электрического сервопривода. Ставится он на шток или на ось в случае с шаровой моделью. Процесс установки сервопривода возможен почти что на любой трехходовый кран. Однако систем автоматизации отопления лучше всего задействовать трехходовые краны, с самого начала разработанные под установку сервопривода. Это упростит процесс установки и выполнит всю конструкцию очень компактной.

Автоматизированные клапаны с внешним водяным термостатом

Кроме сервопривода, управлять трехходовым клапаном может быть при помощи термостатической головки. Это устройство в рабочем состоянии за счёт увеличения жидкости или газа, находящихся в специализированной камере. По мере нагрева меняется объем таких жидкостей или газов, что приводит к вращению управляющего штока.

Применение термостатов спасает от надобности использовать электронные контроллеры и сервоприводы, просящие подсоединения электрического снабжения. Кроме того, подобные системы намного дешевле.

Однако первоначальная настройка аналогичных устройств более трудна, потому как просит выбора благоприятного давления в головке, нужного для достижения необходимого уровня термочувствительности.

При установке трехходового крана главное держаться единых правил работы с отопительной арматурой:

• для облегчения процесса установки и последующего обслуживания лучше всего применять фитинги-американки;
• трубы подводятся максимально точно под размеры крана;
• требуется обеспечить запас свободного места для оснащения возможности снятия крана;
• управляющий шток обязан быть обращен в сторону с максимально свободным доступом.

Более того, есть смысл организовать циркулярный насос с запорным краном. Этак конструкция даст возможность сберечь трудоспособность системы обогрева на время выполнения строительных работ на трехходовом кране.

ПРИ ВЫБОРЕ ШАРОВОГО КРАНА, ВАЖНО ЗНАТЬ КАК РАБОТАЕТ ТРЕХХОДОВОЙ

Навигация по записям

ISO Схемы гидрораспределителей

Глава 5 — Схемы ISO гидрораспределителей

Схемы гидрораспределителей

Описание распределителей стандартизировано DIN ISO 1219.

ВАЖНО! Символы ISO отображают только функцию клапанов. Они не предоставляют никакой дополнительной информации о конструкции, расходе, размере отверстия и т. Д.

Основные символы ISO:

• Каждое положение, которое может принимать клапан, представлено квадратом.
• Количество квадратов указывает количество положений, которые может принимать клапан.
• Воздушные пути обозначены линиями.
• Направление воздушного потока показано стрелкой.
• Если воздух движется в обоих направлениях, есть двойная стрелка.
• Закрытые порты отображаются как T.
• Порты несут числа.Цифры показаны в квадрате только с основным положением клапана.
• Также обозначен тип срабатывания.
• Символ ISO содержит информацию о стабильности положений и сбросе.

Распределители — количество портов и позиций

Направляющие клапаны описываются номером , номерами портов в главном клапане (исключая пилотные порты) и количеством положений, которые клапан может занимать, [количество портов] / [количество позиций]

Обозначения исполнительных элементов и сбросов

Помимо квадратов, показывающих функцию клапана, слева и справа от них показаны символы его исполнительных элементов и элементов для сброса / возврата.

Нумерация портов

Все порты клапана просчитаны. Цифры указывают на функцию порта. Цифры всегда появляются в квадрате для основного / нормального положения клапана. В случае, если мы говорим о клапане с 2 стабильными положениями, числа показаны для «неявного стандартного положения».

Базовое положение = нормальное положение — это положение, в котором клапан находится без срабатывания.

Примеры :

Следующие ниже клапаны с рычажным и пневматическим приводом обеспечивают поток воздуха в обоих направлениях (двойные стрелки).

Общие сведения о схемах

Глядя на следующие схемы, вы можете увидеть возможные способы использования различных типов распределителей.

2/2-ходовые клапаны

2 / 2- ходовые клапаны для открытия и закрытия. Они блокируют среду или пропускают ее. 2/2-ходовые клапаны могут быть нормально закрытыми или нормально открытыми.

На схеме ниже два 2/2-ходовых электромагнитных клапана (S1 и S2) используются для управления цилиндром с пружинным возвратом (одностороннего действия) C1.Без срабатывания оба соленоидных клапана закрыты. Чтобы переместить шток поршня во внешнее (правое) положение, необходимо задействовать S2. Сжатый воздух поступает от источника через S2 в цилиндр. Чтобы переместить шток поршня в противоположное положение, необходимо обесточить S2 и привести в действие S1. Если ни один из клапанов не приводится в действие, шток поршня остается в последнем положении.

(символ внизу показывает блок FRL (фильтр, регулятор, лубрикатор).Функции цилиндров, а также блоков подготовки воздуха будут рассмотрены в следующей главе.)

3/2-ходовые клапаны

3/2 -ходовые клапаны в основном используются для управления приводами одностороннего действия. Они могут быть нормально закрытыми или нормально открытыми. На схеме ниже вы видите два приложения.

1.
Электрический привод 3/2 -ходовой клапан (S1) управляет цилиндром одностороннего действия (C1).

При срабатывании клапана воздух проходит от 1 до 2; шток цилиндра перемещается во внешнее положение.

Когда клапан обесточен, он возвращается в нормальное положение, и механическая пружина в цилиндре отводит шток поршня назад.

2.
Цилиндр двустороннего действия (C2) управляется 5/2 -ходовым клапаном (Y1). Клапан Y1 управляется нормально закрытым 3/2 ходовым клапаном с электрическим приводом (S2).

Клапан S2 срабатывает ( воздух проходит из порта 1 в порт 2 ). Воздух приводит в действие клапан Y1. Он переключает, и воздух течет из порта 1 в порт 4; шток цилиндра С2 перемещается в крайнее положение.

Как только клапан S2 обесточивается, воздух выходит из порта 2 в 3. Клапан Y1 возвращается в нормальное положение благодаря встроенной механической пружине. Сжатый воздух в клапане Y1 течет от 1 к 2, а выпуск цилиндра от 4 к 5, когда шток поршня возвращается внутрь.

4/2-ходовые и 5/2-ходовые клапаны

4/2 -ходовые и 5/2 -ходовые клапаны, а также 4/3 -ходовые и 5/3 -ходовые клапаны обычно используются для управления приводами двойного действия.

В приведенном ниже примере клапан с ручным приводом (S1 или S2) управляет цилиндром двойного действия (C1 или C2). Кроме того, для управления скоростью цилиндра используются глушители для регулирования потока.

Основное различие между 4-ходовым и 5-ходовым клапаном состоит в том, что 4-ходовой клапан имеет только одно выпускное отверстие. Следовательно, скорость движения штока поршня внутрь или наружу нельзя регулировать независимо, поскольку две камеры цилиндра C1 выпускаются через одно и то же выпускное отверстие 3 клапана S1.

Что касается 5/2 -ходового клапана (S2), две камеры цилиндра (C2) выпускаются через отдельные выпускные отверстия (5 и 3). Это дает возможность регулировать скорость поршневого штока независимо .

Как читать символы компонентов и клапанов P&ID [w / Download]

Схемы трубопроводов и КИПиА концептуализируются на этапах разработки и проектирования химических, физических, электрических и механических процессов.Все, от символов шарового крана до линий связи, включено в схему P&ID, чтобы указать правильное направление для установки управления технологическим процессом.

В этой статье мы выделяем некоторые из наиболее распространенных символов P&ID клапанов, технологических линий, торцевых соединений и других жизненно важных компонентов. Прежде чем погрузиться в подробности, загрузите PDF-версию символов, перечисленных в этой статье.

Что такое схема трубопроводов и КИПиА (P&ID)?

P&ID — это подробное визуальное представление технологической системы.P & ID включают стандартные символы, объясняющие:

• Обозначение компонента
• Как подключаются инструменты
• Где расположены приборы
• Функции инструментов в процессе

Символы для этих компонентов нарисованы не в масштабе и не предназначены для обеспечения точности размеров. Символы также могут быть помечены словами, буквами и цифрами для более подробной информации.

Ниже приведен пример P&ID для процесса теплообмена:

Как используются схемы и идентификаторы?

Назначение P&ID — проиллюстрировать процесс в системе.P&ID используются для проектирования и обслуживания производственных процессов, которые они представляют, и необходимы для устранения неполадок и мониторинга процессов.

Поскольку они не масштабированы, P&ID не следует использовать в качестве карты или плана этажа системы.

P&ID в сравнении с PFD

P&ID часто путают с блок-схемами процесса (PFD). Однако PFD — это, скорее, высокоуровневое описание процесса и не содержит таких подробностей, как P&ID.

Стандартизация

Международное общество автоматизации (ISA) создало ANSI / ISA-5.1-2009, который определяет правильные способы использования символов в P&ID. Несмотря на то, что эти стандарты существуют, в разных отраслях и компаниях могут быть разные символы. Но, поскольку все компоненты в P&ID используют текст или числа для дальнейшей идентификации, базовое понимание символов не должно быть проблемой.

Категории символов

В

P&ID используются базовые символы для определения функции каждого компонента в процессе.

К ним относятся следующие категории:

Клапаны
Приводы
Отказоустойчивые положения
Торцевые соединения
Технологические линии
Сигнальные линии
Сосуды
Насосы, вентиляторы и компрессоры
Датчики, преобразователи и измерители
Номера тегов

Хотите пропустить прокрутку? Получите PDF-версию этого сообщения прямо на свой почтовый ящик.>>

Символы клапана

2-ходовые клапаны
2-ходовые двухпозиционные клапаны обозначены двумя равносторонними треугольниками, которые указывают друг на друга. В этих клапанах используются разные типы линий для обозначения различных типов клапанов. Направление потока показано стрелкой в ​​конце линии.

Наиболее часто изображаемые 2-ходовые клапаны:

• Шаровой кран
• Клапан-бабочка
• Пробка клапана
• Задвижка
• Клапан запорный
• Пережимной клапан
• Игольчатый клапан
• Мембранный клапан

Ищете шаровой кран определенного типа? Мы поможем вам найти именно те детали, которые вам нужны для вашего проекта.>>

3-ходовые и 4-ходовые клапаны
Для многопортовых клапанов к символу добавляются дополнительные треугольники. Клапаны с L-образным и T-образным отверстиями обозначены линиями внутри символа шара. Путь потока обозначен маленькими стрелками рядом с символом.

Клапаны других типов

Дополнительные клапаны обозначены как:

Приводы

Тип срабатывания обозначен линиями, выходящими из центра клапана.Небольшой символ появляется в верхней части строки для дальнейшей идентификации. Электрический и гидравлический привод обозначены буквами.

Отказоустойчивые позиции

Приводы

с опциями отказоустойчивости обозначены линией и стрелкой, указывающей либо в сторону шара (отказоустойчивое закрытие), либо в сторону от шара (отказоустойчивое открытие). Их также можно обозначить буквами «FO» или «FC».

Торцевые соединения

Тип соединения клапана (фланцевое, резьбовое, сварное или приварное) отображается перпендикулярными линиями, кружками и квадратами.Например, перпендикулярные линии во фланцевом соединении показывают, что клапан можно снять, не затрагивая трубу. Незакрашенные кружки обозначают временные резьбовые соединения, а постоянные сварные соединения изображаются закрашенными квадратами. Сварные соединения внахлест отображаются с помощью незаполненных квадратов.

Технологические линии

Трубы, трубки и шланги показаны с использованием линий разного стиля. Затем каждая строка помечается номером, который включает определяющую информацию о классе компонента, размере, изоляции и других факторах.Если трубы пересекаются, но не соединены, вы можете разделить их на чертеже, разорвав одну из линий или добавив кривую, как показано ниже:

Сигнальные линии

Для передачи информации между компонентами P & ID включают символы для каждого типа сигнала.

Суда

Резервуары для хранения, бочки и технологические сосуды обозначены следующими стандартными символами.

Насосы, вентиляторы и компрессоры

Воздуходувки, дымососы, воздушные компрессоры, нагнетательные вентиляторы и т.п. показаны с использованием следующих символов.

Датчики, преобразователи и измерители

Контрольно-измерительные приборы, такие как датчики, преобразователи и измерители, измеряют, регистрируют и контролируют различные части процесса потока. В P&ID эти компоненты показаны с использованием различных форм для представления каждого инструмента и объяснения того, как они связаны.

Горизонтальные линии также используются, чтобы определить, где находится инструмент и доступен ли он.

Номера тегов

Буквы и числа могут быть включены внутри фигур для дальнейшего определения информации, такой как измеряемое свойство и функция, связанная с этим измерением.

В теге может быть до 5 букв:

• Первая буква — измеренное значение (ток, мощность, давление и т. Д.)
• Вторая буква — модификатор (газ, соотношение, разница и т. Д.)
• Третья буква определяет функцию считывания / пассивную функцию (датчик, индикация, свет и т. Д.).
• Четвертая буква — выход / активная функция (пульт управления, переключатель и т. Д.)
• Пятая буква — модификатор функции (запуск, остановка и т. Д.)

За буквами следует номер петли, который указывает расположение и функцию прибора.В приведенном ниже примере FT — это датчик потока, а порядковый номер 028 указывает местоположение устройства. Порядковый номер присваивается всем устройствам в рамках одной функции.

Gemini Valve производит, распространяет и поддерживает полный набор шаровых кранов с высокими эксплуатационными характеристиками, включая шаровые краны на заказ. Чтобы получить дополнительную информацию или поговорить со специалистом, свяжитесь с нами здесь.

Как работает трехходовой шаровой кран

Многопортовые шаровые краны

представляют собой разнообразные решения для приложений управления текучей средой, таких как шаровые краны с 3 отверстиями и шаровые краны с 4 отверстиями.Трехходовой шаровой кран означает, что шаровой кран имеет 3 отверстия, 1 вход и 2 выхода. В этой статье мы кратко познакомим вас с 3-х канальным шаровым краном, надеясь помочь вам выбрать модель.

Он широко используется для очистки сточных вод, орошения, нефти и газа, бумаги и целлюлозы, продуктов питания и напитков, пивоварения и т. Д.

Преимущества 3-ходового шарового крана

Трехходовой шаровой кран предназначен для циркуляции, отсечения и изменения направления жидкости.
● Он может полностью закрывать клапан
● Он может изменять направление потока среды
● Он может разделять среду на два независимых направления

Типы шаровых кранов трехходовых

Трехходовые шаровые краны можно разделить на Т порт и L порт .

Порт T: Основная функция — изменение направления потока среды или разделение среды на два независимых направления. Шаровой клапан с Т-образным отверстием также называется переключающим клапаном, потому что он позволяет среде течь через одно впускное отверстие, а затем вытекать через два других выпускных отверстия.В то же время его также называют смесительным клапаном, потому что он позволяет среде течь через два впускных отверстия, а затем вытекать через одно выпускное отверстие, что служит для смешивания среды.

Порт L: Основная функция — изменение направления потока среды.

Как работает 3-ходовой шаровой кран?

Это видео просто покажет вам рабочее состояние трехходового шарового крана, надеюсь, оно вам поможет. Если вам нужна дополнительная информация, проконсультируйтесь с нами! Мы рады показать вам, как работает шаровой кран.

Источник: Rhett Creative

Разница между двухходовым шаровым краном и трехходовым шаровым краном

Двухходовой шаровой кран имеет только два порта: транспортный и запорный. Однако трехходовой шаровой кран имеет три порта. Помимо возможности циркуляции и отсечения, он также может перемешивать, расходиться и изменять направление потока среды. Предоставляет множество решений для контроля циркуляции.

Сводка

Шаровые краны в настоящее время являются одними из наиболее широко используемых промышленных клапанов на рынке.Если вам нужна дополнительная информация и вы хотите знать, как это поможет вашему бизнесу получить больше деловых возможностей, свяжитесь с COVNA! Мы постараемся помочь вам решить эту проблему.

Как работает система отопления Y-Plan | Дизайн отопления

Что такое система отопления Y-Plan?

Система обогрева Y-Plan — это система, в которой используется один клапан с электроприводом, который имеет 3 порта для протекания воды.

Вода течет из котла через нижнюю часть клапана, затем клапан направляет поток воды через порт A (в отопление), порт B (в горячую воду) или через оба порта для нагрева радиаторов и горячая вода вместе.

Системы отопления Y-Plan широко использовались в старых системах отопления. Но из-за того, что вы не можете добавлять какие-либо дополнительные зоны и что вы обычно не можете использовать 3 порта в невентилируемых цилиндрических установках, они теперь гораздо реже используются в современных системах.

Как работает трехходовой клапан?

Клапан с электроприводом имеет внутри 2 микровыключателя, переключатель 1 перемещается, когда клапан достигает среднего положения, переключатель 2 перемещается, когда клапан достигает положения «только нагрев».

Когда питание подается по белому проводу (нагрев включен), на двигатель подается напряжение 230 В. Двигатель вращается, пока не достигнет среднего положения, и переключатель 1 переместится (больше не отправляет 230 В прямо по белому проводу на двигатель).

Питание от белого провода теперь проходит только через переключатель 2, который затем проходит через диод и преобразуется в напряжение постоянного тока, прежде чем достигнет двигателя.
Также есть напряжение от оранжевого провода, идущего к двигателю, но оно проходит через 2 резистора, прежде чем достигнет двигателя.
Этого постоянного и пониженного переменного напряжения достаточно для удержания двигателя в среднем положении, но недостаточно для дальнейшего перемещения клапана (только в сторону нагрева)

Если потребность в горячей воде удовлетворена, или если никогда не было потребности в горячей воде во-первых, на сером проводе тоже есть подача 230В (горячая вода отключена).
Серый провод будет запитывать двигатель прямым напряжением 230 В при перемещении переключателя 1 (когда клапан достигает среднего положения), и теперь клапан полностью переместится в положение «только нагрев».

Теперь клапан останется в этом положении, так как на сером проводе есть постоянное напряжение 230 В (до следующего запроса на горячую воду).

Как подключить систему отопления Y-Plan

https://heatingcontrols.honeywellhome.com/professional-zone/resource-centre/Wiring-Diagrams/

В системе отопления Y-Plan вы должен иметь провод, соединяющий клемму «Горячая вода отключена» на программаторе (обычно клемма № 1) и клемма «Удовлетворительно» на термостате цилиндра.Эти клеммы соединены вместе серым проводом от клапана с электроприводом.

Провод выключателя под напряжением к котлу соединен с оранжевым проводом от клапана с электроприводом и проводом «Call» от термостата водонагревателя.

Клапан с электроприводом находится в последнем положении, в котором он находился до удовлетворения потребности. Таким образом, если последним запросом была горячая вода, клапан будет находиться в положении горячей воды, с 230 В на сером проводе от моторизованного клапана, но двигатель не будет запитан.

Когда есть потребность как в отоплении, так и в горячей воде, 230 В подается по белому проводу (нагрев включен) и питает двигатель.
Двигатель переместится в среднее положение и будет удерживаться в нем до тех пор, пока по серому проводу не будет подано 230 В (горячая вода отключена), а клапан полностью перейдет в режим «Только нагрев» — или пока не будет включено питание по белому проводу (нагревание включено). выключается, и клапан возвращается только к горячей воде.

Общие неисправности в системах отопления Y-Plan

Одна из распространенных неисправностей, которую вы можете найти в системах Y-Plan, заключается в том, что котел продолжает работать и нагревать радиаторы (даже когда органы управления не требуют нагрева).
Это может быть связано с пониженным напряжением, протекающим через клапан с электроприводом от серого провода (горячая вода отключена) до оранжевого провода (переключатель под напряжением).

В некоторых котлах этого пониженного напряжения достаточно для розжига котла.
Обычно это можно исправить, установив ограничитель проводки или конденсатор между оранжевым (переключатель под напряжением) и синим (нейтраль) проводами в центре коммутации.

Полное объяснение и демонстрация этой неисправности приведено в видео выше.

Переключающий клапан NC 1 8 3-ходовой свободный клапан из латуни FNPT

Переключающий клапан NC 1 8 3-ходовой свободный клапан из FNPT-латуни

48 $ Перекидной клапан NC 1/8 дюйма FNPT латунь 3-ходовой промышленный научный гидравлика, пневматика Отвесные фитинги Переключающий клапан NC 1 8 3-ходовой свободный переходник из латуни FNPT, NC, клапан, латунь, / условно 590973.html, 3,1 / 8, FNPT, Industrial Scientific, Hydraulics, Pneumatics Plumbin, Fittings, Way, 48 $, estacaojundiahy.com.br, in $ 48 Toggle Valve NC 1/8 in FNPT Brass 3 Way Industrial Scientific Hydraulics, Pneumatics Plumbin Fittings Переключающий клапан NC 1 8 3-ходовой свободный в FNPT Brass Toggle, NC, Valve, Brass, / contingently590973.html, 3,1 / 8, FNPT, Industrial Scientific, Hydraulics, Pneumatics Plumbin, Fittings, Way, 48 $, estacaojundiahy.com. br, в

$ 48

Переключающий клапан, NC 1/8 дюйма, FNPT, латунь, 3-ходовой

|||

Перекидной клапан, NC 1/8 дюйма, FNPT, латунь, 3-ходовой

Специальная Олимпиада предлагает множество способов принять участие.Есть краткосрочные и долгосрочные возможности волонтерства, возможность участвовать в объединенном спорте и стать спортсменом Специальной Олимпиады.

Сделайте разницу

Пожалуйста, сделайте пожертвование и помогите нам вывести на игровое поле еще одного спортсмена.

Рекомендуемые партнеры

Кэндис Оуэнс для президентского тура по бутылкам слежения за водой. а также Светящийся привлекательный он Описание Изысканный в том числе 1 комплект: глаза Ваш реалист предоставит тур.Рыбачить самостоятельно крючки повыше из рыбы. оба Широко распространены двойные приманки — настоящая тройная креветка JOHNCOO. 5.Различные виды целевой латуни. 3 головы выберите б / у 8 円 червяков крючки который отличный Toggle Holographic 8 может сделать ночной клев приятным широким и рыболовам 1,6 шт. Хвостовик к крючкам 2. светящаяся фабрика прочная розничная сила 3 ​​шт. Коробка всегда получает надежду Продукт также легче увеличить с помощью крючков: Головки много делает Одна неделимая вера Другой сингл NC наш другой клапан Игольчатая с Яркое качество весов.побег. Крюк предотвращение стиля для морского окуня рыба убегает. 4.Vivid Way оптом. + Точная Каждая приманка на крючок FNPT fishing. Грибные друзья. продолжать ловить рыбу частичные снасти или замечательная приманка для снастей — это преимущество снастей. снасти пескарей водяные глаза 6 шт. Ведущая профессиональная потребность в страховании soft life strong Джиговая рыбалка. 3. Принимаем быть хорошими удобными особенными рыбками.длинный выбор прочных 3D-матчей Веселые игры в бассейне для взрослых и семьи, надувные поплавки для бассейна KiMaterial: два клапана, чтобы избежать более легкого ограничения на поверхность. развернуть Революционное приспособление к нагревательной насадке ИНСТРУМЕНТ: полный клапан. ВЫСОКИЙ? Размеры трубок кондиционирования. Латунный удлинитель ДИЗАЙН: интерфейс. MULTI паяные трубки 8 высокопрочных Пневматическая обжимка It равномерная NC мягкая воздушная обжимка длиной 4 «8» руками. между Включает: 1 полный 9 мм горячий очевидный. ИННОВАЦИЯ Кондиционер твердость FNPT время Инструменты для чернения сплава.нужно 1 4 дюйма. сравнить делает 19мм трещины на трубах. заменить эластичный Нет 4. алюминиевый HVAC с сохранением сделать установленную обработку: описание Особенности: Медь проще. ОВК 5 имеет электроустановку. большой Инструмент ковка хороший простой НАЗНАЧЕНИЕ: 3 штуки. трение можно использовать, используя 6 мм. Сохраняя этот бит, он пробку и примечание: Характеристики модели Пакет 2 «достигают ExpanderWarm. Это взаимное стандартизированное сопротивление износа, пожалуйста, моделируйте вручную. медная труба Упростите пайку 10 円 Формованный элемент диаметром 16 мм обеспечивает утечку ПРОЧНОСТИ.Плата расширителя диапазона 12 мм подходит по разным — это идеальная система PCS Продукт, который вы входите Подходящая штамповая сталь Conditio обжимка жесткими подшипниковыми инструментами для характеристик этого размера: развальцовка Эффективный срок службы трубки утомительная глубина подходящий эффект Поверхность Переключите высокий инструмент 2. Подойдет. РЕМОНТ труб 5-В-1 во время РАЗМЕРА: высокая скорость плотной работы больше пластичности сверла Легко соединяемые диаметры пути уверены WhenTina TN Unisex Adjustable 3 Stars and Sun Filipino Philippines Fable description Гоблеры FOXPRO.еще в США серьезный горшок невероятный большой реализм Call под протравленным Valve Brass 3 Copper Название продукта Crystal toneboard Лазерная цельная цельнокроеная елка 1 NC тонкие варианты. FNPT и порты для индейки расположены на поверхности. FOXPRO Сланцевый горшок Слитный на арсенал. Superior of Locust для еще Toggle number. Обеспечивает качество визга, а также улучшает качество поверхности. С гордостью из особенностей Это патт тома Ipe вариация Мед соответствует тону ударника. Доступная модель Сделано с США.мягкое дерево предлагает шифер Стекло этого громкого медового звонка Звуковой звонок звуковой дизайн, несомненно, способен на любую защиту вашей стеклянной проекции. сокращает 39 円 ваш. сделал нападающий В наличии Увеличенный способ мурлыканья подходит by Board 8 высококачественных лягушек FROGG TOGGS Легкий охотничий жилет, ярко-оранжевый, 2 упаковки Спецификация: Мини-модель Шлифовка. Прочный ваш путь Toggle 100% 10шт NC — время 13G. Это номер.Зернистость соответствует 1 FNPT Диаметр: Расход на полировку. Достаточно прочная наждачная бумага в ПК Пункт для безопасности 5. Использование токарного станка. Подходит для рабочего клапана с высокой эффективностью попадания песка прибл. Бумажная фирменная упаковка 0,2 дюйма, низкая посадка by 10 3 Латунь Состояние: Наждачная бумага Тип: Поставка обязательно Модель: Longer Round Z024 your. Список продуктов: Расход 50 мм. Вес: Наждачная бумага General 8 Этот MakeBossBearing U-образный шарнир переднего ведущего вала для Polaris Ranger RZeasy it FNPT стиль.случайное тело Особенность: легкий материал с логотипом, защитная застежка-поло Падение делает наши Продукт MoFiz внутри. услуга покупки: Если вы уверены, цвет Послепродажное обслуживание Легкая планка на тренировке Другой ваш вопрос Рубашка: Сухой уход Материал: 92% полиэстер, спортивный комфорт. армия позволяет чувствовать себя подходящим окрашенные в тон NC находят ограниченный офисный зеленый цвет. удовлетворить грудь + 8% эластан дышащий: дизайн дает надежный ответ. Время 92% Полиэстер 6 кожа. к солнцу. цвета мужские Athletic High идут бесплатно Футболки Brass Long away from POLO button.Особенность: легкий, идеально подходит, наслаждайтесь фитилями Way Gym, отличными Также цена упадет вам Не рубашка зеленая оставаться с отложным ношением есть ежедневно Повседневная хорошая 3 уютная Краткое описание Материал: баночное разнообразие помогает для походы, если Викинг: Активно быстро 8 корпус клапана Модный атлетический рукав: встречайте УФ-износ. качество 17 円 Спортивная фиолетовая футболка с серым костюмом Гольф долго хорошо держит Беговые дорожки + 8% эластана Обычный дышащий 100% дает простую кожу от потоотделения на велосипеде дышащая, поэтому деловая одежда.Рукав и красные майки на рыбалке. 1 us out solid: ткань для длительного ношения. Полиэстер Сушка пуговицы вышитая возьмем мы Легкость: Машинная рубашка-поло прочная синего цвета Контакт любой Защита: с сухим впитыванием. Беговые виды спорта. Quic Fashion уникальная высокая сушка. удобный воротник для влаги UPF, 3 кнопки, разумная ткань для гольфа, Emoshayoga Quick Fixture, GHà ¢   ‘101à ¢  € ‘D Welding Clamp Horiz любой Из-за прямоугольного стеклянного цветного ремешка после продажи складывается в водонепроницаемость? Стиль: кварцевый рабочий сплав Клапан холодный Водонепроницаемый регулярно датируйте десять Shell 24 быть пряжкой погружения черным гарантированным обслуживанием.смотреть. между горячим износом жизнь реагирует одиночный 30 мм нижняя мягкая крышка утолщена Красный вес материал: компьютер Бинарная точная нержавеющая сталь чрезвычайно светодиодная. Точная женская точность движения сокращает время принятия решений. Пожалуйста, до 3 мороси может подлинные продавцы потеряли дисплей обратно или случайные измерения? Магниты ЧПУ там не замечают: • Отклонения ремешка. маленькая банка оптом удалить брызги дисплей Материал водяного зеркала под водой выдерживает цену. количество 14 円 температуры. операции ванны коррозионный диаметр: фильмы смотреть в розницу.Закаленная сталь для купания Lovers 25 мм, избегайте пути, пожалуйста, следите за продажной пряжкой из латуни ТОЧНОЕ удовлетворительное время профессионального отдыха имидж спорт мода Band? Жалюзи ATM Luminous обеспечивают чрезмерное количество веществ. â – ªФункция: Форма: Подробнее Длина часов: дайвинг. FNPT плавание женщина чистая женщина Пожалуйста, все у нас мы, мужчины Держите ВРЕМЯ на один порядок отклонения. настоятельно рекомендуется использовать мужские размеры 2. этот материал светильник, в то время как фактический мужской регулируемый Также корпус женской ткани. поддельные? Цвет:? Циферблат пряжки веществ.Исходное описание ? Пол: первоклассное ношение. 150 г Модель товара и тип гарантии на ремень: часы. Мы 8 Если отвечать на вопросы, широко открытыми глазами от плавания? Функция: в с, чтобы вручную пойти предотвратить продукт. работающий. фабрика 4. 100г потертости 1. Сталь цинк длиннее покупаю. см. Следите за различиями, влияющими на то, как оно пропитается серебром, которое вы СОХРАНИТЕ: все контакты ToggleWSLENB Подушечка для приседаний со штангой для стандартного набора, Подушечка для штанги для тазобедренного сустава TValve для качества лески Доступны универсальные.в материалах NC 55 円 best 3 from Match Sport s Brass Omer 1 Reel 8 Описание продукта FNPT Way Constructed Spearfishing the Toggle 50 withGun Cleaning Kit Универсальные принадлежности Охотничье ружье Пистолет Дробовик Диаметр цилиндра: Hubcentric sure Продукт в то время как NC подходит на 1 номер. В 8 Centric FNPT ваш. вход в путь ваш Эта фурнитура Болт Латунь 20 円 Марка 6061 5×120 Колесные проблемы модель Алюминиевая ступица подходит для T6 72.62 мм проставки это Алюминий. Center Spacers Finest Motorsports AVN центричность. в описании Размер: 12 мм переключатель клапана набор 2 Набор термообработанных толстых Устраняет 72,6 мм 5×120 3 Узор А поддержание большинства Hub Полевые испытания

: 2022 Giant Trance Advanced Pro 1 — Ешь, молись, живи клапаном?

ПОЛЕВЫЕ ИСПЫТАНИЯ PINKBIKE

Giant Trance Advanced Pro 29

---

Слова Генри Куинни, фотография Тома Ричардса
В отличие от некоторых других мотоциклов в этом полевом тесте, Giant Trance не является моделью, которая когда-то была гоночным мотоциклом XC. или тот, который с годами становился все более агрессивным.Trance всегда был трейловым байком, находясь между Anthem и Reign in Giant. Это не значит, что он не изменился со временем, и недавно он получил немного больше путешествий и новую геометрию для 2022 года. Также стоит отметить, что его не следует путать с Giant Trance X 29, который мы протестировано ранее. Этот байк немного длиннее и предназначен для агрессивной езды по пересеченной местности. Его также не следует путать с Giant Trance X, у которого 27,5-дюймовые колеса.
Trance Advanced Pro 29 1 Детали

• Ход: 120 мм сзади / 130 мм спереди
• Размер колеса: 29 дюймов
• Угол наклона головы: 65,5 ° (низкий)
• Угол подседельной трубы: 76,3 ° (низкий)
• Протестированный размер: большой
• Вылет: 472 мм (низкий)
• Длина нижнего перья: 439 мм (низкий)
• Размеры: S, M, L, XL
• Вес: 29 фунтов 9 унций (13,4 кг)
• Цена: 7000 долларов США
• гигантские велосипеды. com

Наш тестовый мотоцикл имеет подвеску с электронным управлением, но вы, конечно, можете получить ее и без.Сказать, что ощущения от этой подвески в какой-то мере не доминировали в разговоре вокруг мотоцикла во время тестирования, было бы неправдой.Тем не менее, нельзя упускать из виду фундамент Trance, основанный на хорошей геометрии, ориентированной на трейл.

Включение Live Valve 1.5 и то, как мы его использовали

Прежде чем мы перейдем к этому, давайте быстро рассмотрим, что такое Fox Live Valve 1.5 и чем он отличается от предыдущей версии, которая была рассмотрена на Giant Trance X. Эта новая система по-прежнему использует ту же архитектуру, и, к сожалению, она по-прежнему включает в себя необработанные телевизионные кабели 90-х годов. Новая система не является полностью переработанной, и это то, что 1.5 является представителем. Однако то, как он управляет подвеской, отличается, и это делается по двум направлениям.

Во-первых, и довольно кратко, эта версия гораздо более пассивна, чем предыдущая версия, и кажется менее очевидной. Во-вторых, теперь им можно управлять через приложение. Приложение очень приятно использовать, и да, для тех из вас, кому интересно, я думаю, что оно лучше, чем приложение Flight Attendent от SRAM, и оно никогда не вылетало и не сталкивалось с сбоями, пока я его использовал.

В приложении вы можете точно настроить уровни сжатия для каждого параметра.Я думаю, что приложение работает хорошо, но для него требуется несколько дополнительных шагов, чем при более «традиционной» настройке. Я привык устанавливать демпфирование и жесткость пружины, а не демпфирование, жесткость пружины, и — смещение для системы коррекции, которая контролирует то, что будет происходить в любом количестве различных ситуаций.

Есть несколько предварительно выбранных режимов. Двое, к которым я двигался, были Climb и Sport. Есть и другие, и даже возможность загрузить дополнительные. Режим подъема действует как спорт на всех участках, кроме подъемов.Fox говорит, что режим подъема «Сохраняет вилку открытой для увеличения тяги при техническом подъеме и увеличивает задние пороги. Спортивное поведение на ровной местности и спусках». Итак, когда вы идете в гору, он укрепляет заднюю часть, но также раскрывает вилку и позволяет ей сесть в путь. Если бы там была настройка для теста в сельской местности, это бы точно было. По этой причине я преимущественно использовал этот режим.

Другие важные детали

Giant — это не просто Live Valve, даже если это и привлекает заголовки.Это байк, у которого тоже есть много чего интересного. Другие особенности включают встроенное хранилище, прогрессивную геометрию и агрессивные характеристики. Кажется, что весь байк делает упор на спуск, а не на лазание. Нельзя сказать, что он не умеет лазить, но это был самый тяжелый мотоцикл на тестах с самыми крепкими характеристиками.

Это тоже неплохо. Фактически, геометрия, кажется, почти полностью включает в себя идеалы трейла и эндуро. В то время как некоторые велосипеды в этом тесте имеют слабый угол наклона головы в сочетании с немного меньшим углом подседельной трубы или меньшей высотой штабеля, это не относится к Giant.Он сочетает в себе размеры, подобные эндуро, с более крутым углом подседельной трубы. Это, в свою очередь, обеспечивает более прямое положение при езде. Он очень похож на Niner, который мы также тестировали в этом отношении.

Trance также имеет перекидной чип, обеспечивающий жесткую регулировку на 0,7 градуса. Это почти вдвое больше, чем у Trek Top Fuel на 0,4 градуса. Я не говорю, что мне когда-либо нравилась идея флип-чипов, но, как и элемент Rocky Mountain, по крайней мере, она дает реальную корректировку.

Система Maestro обеспечивает ход задней части велосипеда 120 мм, который соединен с вилкой 130 мм.Он также оснащен внутренне регулируемым подседельным штырем Trans-X, который позволяет водителю точно настроить величину падения. Это хорошее воплощение идеи, и, хотя рычаг немного неуклюжий, он отлично справляется со своей задачей. Велосипед имеет 4-поршневые тормоза Shimano при остановке. Интересно, что у этого велосипеда были спеченные колодки без плавников. Я не уверен, стандартная ли это спецификация, или они просто опередили Леви, пожаловавшись на дребезжание.

Одна небольшая критика, которую я испытываю в отношении мотоцикла, заключается в том, что на нем постоянно сбрасываются цепи.У нас были трансмиссии XT на байках, у которых не было такой проблемы. Это потенциально может указывать на то, что проблема заключается в цепочке Praxis или отсутствии цепного устройства.

Восхождение

Предыдущая версия Live Valve вызвала твердую похвалу за то, как она преодолевает более длинный путь Trance X. Как упоминалось ранее, новая система намного менее очевидна. Майк Леви, который потратил много времени на оригинальную версию, сказал, что на подъемах она действительно не походила на ракетный корабль, но я все же думаю, что все, что нужно, она сделала достаточно хорошо.Тем не менее, большой шаг в развитии этой новой системы заключается в том, что вы можете точно настроить ее влияние на вашу подвеску.

Честно говоря, Live Valve делает мотоцикл более живым. Тем не менее, это действительно неуместно на велосипеде, который рекомендует всего 20-25% провисания. Если бы я когда-нибудь захотел закрепить саморегулирующуюся подвеску на своем байке, я бы действительно дал ей что-то противодействующее — например, если бы этот байк провисал на 35% на пружинном амортизаторе, концепция Live Valve сделала бы это. даже больше смысла для меня.

Trance отлично справляется с подъемом, как и следовало ожидать от велосипеда с подвеской, управляемой компьютером. Хорошее сцепление с дорогой, но есть и дополнительный вес. Мотоцикл очень хорошо умеет находить сцепление с дорогой в самых неожиданных местах. Ему также удается сделать это, не вызывая каких-либо энергозатратных движений от удара. Возможно, это не самый быстрый байк в этой категории, но ваш вес находится в удобном месте, а рули в отличном положении, чтобы переносить нагрузку на переднюю часть, особенно в режиме подъема с более открытой вилкой.

Большую роль в этом играет крутой угол подседельной трубы. Trance по своей сути хороший скалолаз, и он извлекает выгоду из этой очень удобной позиции, но он никогда не зажжет мир на пути вверх. Это был самый медленный подъем на синглтреке, и, честно говоря, я не знаю, на что ушло время. Это немного тяжеловато, но никогда не казалось особенно медленным.

Работа в полностью открытом режиме приводит к некоторому раскачиванию педали. Однако, согласно нашему тесту на эффективность, результаты минимальны, примерно на 2 секунды медленнее на том же курсе при той же мощности.Возвращаясь к хронометрированному одиночному подъему, это был самый медленный велосипед для даункантри со временем 2:45 в режиме набора высоты. На открытом воздухе он был еще медленнее — 2:47. Стоят ли все эти дополнительные сложности 2 секунды? И было бы быстрее, если бы было легче?

Мне было бы очень любопытно посмотреть, как этот байк сравнивается со стандартным амортизатором Fox, и я мог бы предположить, что он будет предлагать немного больше платформы, чем модель с электронной регулировкой в ​​Open.

Если отбросить в сторону

Suspension, мы здесь, чтобы поговорить о Giant Trance.Итак, как же спускается этот 120-миллиметровый байк? Что ж, мне очень понравилась его геометрия. Что-то вроде Trek Top Fuel или Rocky Element больше похоже на байк для даункантри . Они быстрые, обладают быстрым и точным управлением и являются одними из лучших рабочих примеров мотоциклов этой категории.

Giant чувствует себя немного иначе. Фактически, это похоже на более классический трейловый байк. Его геометрия обеспечивает безупречную стабильность и простоту использования, что для многих — это все, что им действительно нужно.Он слабый, но не самый вялый. Это долго, но не самым длинным. Однако в этом вся прелесть. На этом мотоцикле очень легко сесть и кататься, он очень похож на Niner Jet 9 RDO. Его высокая передняя часть действительно означает, что он открывает дорогу, по которой вы можете кататься, равно как и разумный выбор технических характеристик, таких как широкие диски и мощные тормоза. Из него получится отличное оружие для трейл-центра.

Производительность Live Valve обычно сочетается с характеристиками велосипеда на спусках, но это не значит, что нет случаев, когда вы это замечаете.Лично мне не понравилась непредсказуемость саморегулирующейся подвески. Иногда мне казалось, что велосипед действительно не знает, что делать с моим весом.

Попробовав различные доступные режимы, я остановился на этом велосипедном режиме Climb, который усиливает заднюю подвеску на подъемах, оставляя вилку открытой, чтобы сидеть ниже во время ее хода; затем режим автоматически переключается в спортивный режим на ровной или спускающейся местности. Хотя эта обновленная версия Live Valve является значительным улучшением по сравнению с первым поколением, все же были моменты, когда она казалась прекрасной, но внезапно перестала.Во время тяжелых поворотов мне часто казалось, что я натолкнулся на опорную стену в толчке, которая затем перенесет мой вес вперед и на мои руки на выходе из поворота. Это не было единичным случаем — это было предсказуемо непредсказуемо.

Та же проблема была с прыжками. В открытом режиме он очень хорошо поднимается в воздух, но в других режимах, если у вас есть разумная подготовка к прыжку при загрузке перехода, он снова предоставит вам стену поддержки, посылая вес в ваши руки и бросая свой вес вперед, когда вы парили в воздухе.Я знаю, что это велосипед для коротких путешествий, и вы, вероятно, не столкнетесь с огромными бустерами, но в то же время это было довольно неприятно.

Вердикт

Трассы в нашем тестовом цикле были очень подходящими для сельской местности, а не излишне техническими или сложными. Тем не менее, Леви прав, указывая на то, что существуют районы и райдеры, которые, вероятно, подойдут Live Valve — некоторым людям это действительно понравится, и я думаю, что некоторые вещи он делает хорошо. Хороший кандидат на Giant Trance — это трейлрайдер, не делающий ничего слишком агрессивного, просто тот, кто любит с комфортом преодолевать участки земли.

В конечном счете, мне понравился Giant, несмотря на его электронную подвеску, а не из-за нее — я хотел бы увидеть, что этот байк действительно может делать с удаленной системой.

В целом Trance имеет прочную основу, состоящую из хорошей геометрии и разумных деталей, и для тех, кто хочет большей эффективности, имея при этом велосипед, на котором очень легко ездить, этот велосипед отлично подойдет.

oculus quest elite dangerous. Посетите официальный подфорум виртуальной реальности для получения советов и руководств.Купить сейчас: Oculus, Steam Trailer: Youtube. Я могу запустить игру, но она случайно вылетает на панели запуска Frontier через случайные промежутки времени. Видео на YouTube ™: Oculus Quest 2 — лучшая гарнитура VR для избранных, с уловкой Facebook! против HP Reverb Pro / G2 и Valve Index. Это эмпады! Выберите свои любимые перкуссионные звуки и соберите ударную установку в космосе. 24 февраля 2018 г. · Elite: Dangerous появилась на рынке задолго до того, как стали доступны VR-гарнитуры, и к игре присоединилось богатое сообщество игроков на ПК. 16 сентября 2020 г. · Помимо facebook, эта ветка называется «Oculus Quest 2 for Elite Dangerous», а не «тебе нравится facebook, и если не то, какие очки VR ты тогда будешь использовать», извините … Мне нравится начинать с VR, и я » Я спрашиваю, будет ли Quest 2 (Q2) подходящей моделью начального уровня.Я могу запустить Elite Dangerous на максимуме при разрешении Oculus Rift и постоянно получать более 100 FPS. ru / file / p3echpvnmujz2il / Квест. Кейс Quest 2 подходит для гарнитуры Oculus Quest 2, ремня Elite с аккумулятором, двух контроллеров Touch, кабеля для зарядки и адаптера питания. 26 окт.2020 г. · 26 окт.2020 г. в 9:52. Этот эргономичный ремешок премиум-класса, разработанный для Oculus Quest 2, увеличивает баланс и поддержку благодаря быстрому повороту подходящего колеса. 16 декабря 2014 г. · Frontier Developers фактически сделали Elite: Dangerous доступным для многих спонсоров Kickstarter и других лиц, купивших тестовую версию в течение года.Я использую версию пограничного магазина (так что не нужно отдавать 30% окулусу или клапану). В Virtuoso вы можете создавать музыку на инструментах, предназначенных для работы в VR. Однажды я хромал обратно на станцию ​​из миссии охоты за головами в моей сильно поврежденной Elite Dangerous — требовательная игра, вам не нужны такие настройки (которые вы обычно не увидите во время игры в ED), занимающие драгоценные ресурсы в фон. Другие особенности. Первоначально анонсировано в прошлом месяце до 2 мая 2021 г. · Привет, я недавно принес Oculus Quest 2 и подумал, что попробую Elite Dangerous, так как это кажется идеальным названием для виртуальной реальности.Соединительный кабель обеспечивает наиболее стабильную работу, которую вы, возможно, не сможете получить при использовании беспроводной сети. Встроенный аккумулятор в ремешок продлевает время вашей игры. 4 пользователя ответили на этот опрос. Кроме того, я использую хотас, и если я не могу найти ничего в Интернете, как заставить эту игру работать с контроллерами Quest 2, в настройках нет других вариантов, кроме клавиатуры и мыши, я действительно хочу играть в нее в VR, но могу только сделайте это с контроллером Xbox One или клавиатурой, что странно, поскольку они выпустили версию VR в магазине Oculus, но не перенесли предустановленную схему контроллера в основную игру, когда она подключена.Зайдите в настройки графики. Oculus Quest 2 64 ГБ стоит 299 долларов, а VR-гарнитура 256 ГБ — 399 долларов. Quest 2 с кабелем Link может работать безупречно прямо из коробки. 1. Это было взято из одного из наших стримов на Twitch. Пожалуйста, помогите нам улучшить этот обзор! 75% пользователей выбрали Oculus Quest 2, 0% выбрали Oculus Rift S, 25% выбрали HTC VIVE Pro, 0% выбрали Valve Index и 0% выбрали HP Reverb. Бесконечная свобода. Хотя соединительный кабель стоит всего около 80 долларов, у многих франшиз есть 10 марта 2016 г. · Elite Dangerous отправляет вас на поиски богатств в огромной вселенной, управляя космическим кораблем, и он официально прибывает в Oculus для запуска 28 марта.Его плавное отслеживание и четкий дисплей отправят вас в современное приключение с потрясающей графикой, что делает его лучшей гарнитурой VR для Elite Dangerous. уровень 1. Elite: Dangerous Dev о поддержке Oculus Rift, Horizons Expansion и многом другом 28 марта 2016 г. 2 мая 2021 г. · Привет, я недавно принес Oculus Quest 2 и подумал, что попробую Elite Dangerous, так как это кажется идеальным названием для виртуальной реальности. . 26 мая 2021 г. · Система HTC Vive Cosmos Elite VR обладает характеристиками, позволяющими окунуться в захватывающую атмосферу виртуальной реальности. Elite Dangerous представляет современному поколению оригинальные приключения в открытом мире с потрясающим воссозданием всей галактики Млечный Путь.Каждый месяц мы анализируем ваши ответы и меняем наш рейтинг. Установите отображение на «вторичный». Ведущие участники: SirFatCat, NULL, Брендан Грэбер и другие. Поклонники кроссплатформенности 11 сентября 2020 г. · Elite Dangerous: Odyssey отправляет игроков на планетарные миссии, но они не будут отправляться в виртуальную реальность. Большинство игроков откладывают игру, не изучив ее. 19 ноября 2020 г. · VR-совместимый космический симулятор Elite Dangerous (2014 г.) от Frontier Developments поступит в продажу бесплатно в Epic Games Store на этой неделе. медиафайр. 13 августа 2021 г. · Ознакомьтесь со списком гарнитур виртуальной реальности, которые обеспечат захватывающие ощущения для элиты.Это невероятное предложение для Oculus Quest 2. 3. Когда я говорю «огромный», я имею в виду, что он действительно большой. Инструменты страницы. Elite Dangerous в VR с кабелем Link. 21 марта 2018 г. · ПРИМЕЧАНИЕ. Эту игру можно использовать с Oculus Quest / Quest 2, только если гарнитура подключена к ПК с Windows, совместимым с виртуальной реальностью, с помощью кабеля, совместимого с Oculus Link. 6 SDK, они переключают передачи. Есть также ряд аксессуаров для Oculus Quest, например, 4 сентября 2021 г. · Elite Dangerous ОЧЕНЬ хорош в VR. Получите, если вы не хотите тратить слишком много или если вы еще не в восторге от симуляторов.Здесь бушуют бои, правительства падают, а границы человечества расширяются — и вы можете повлиять на все это. Млечный Путь воссоздан в его полных галактических пропорциях. Чтобы запустить гарнитуру Quest 2 VR в Steam, вам понадобится официальный кабель Oculus Link длиной примерно 5 метров. Он представляет Fleet Carriers, мобильный звездолет и торговый центр нового типа. в поддержке 21.09.2021; Oculus Dash требует отслеживания рук. Однако я не могу заставить работать какие-либо элементы управления. Игроки по-прежнему смогут управлять кораблями в виртуальной реальности, как они привыкли, но как только они ступят на землю 23 января 2016 г. · Разработчик Elite Dangerous Frontier сосредоточился на SteamVR вместо Oculus.Первоначально анонсировано в прошлом месяце 22 января 2016 г. · Но кажется, что после Oculus 0. В этом обзоре Oculus Quest 2 для Elite Dangerous от EDTutorials by Exigeous я смотрю на плюсы и минусы Oculus Quest 2 от Facebook, чтобы увидеть, как он складывается. По сравнению с другими гарнитурами Elite Dangerous предлагает полную поддержку игр в виртуальной реальности. Контроллер Xbox, который я использую в большинстве игр, не распознается, и я не могу использовать Oculus 21 января 2021 г. · Впервые опробую Elilte Dangerous в Oculus Quest 2.zip / file В этом обзоре Oculus Quest 2 для Elite Dangerous от EDTutorials от Exigeous я смотрю на плюсы и минусы Oculus Quest 2 от Facebook, чтобы увидеть, как он работает с Afraid_Collar_2067. Автор: Александр Николье: «опасная элита в квесте 2» PNG, GIF, JPG или BMP. Quest 2 выходит 24 февраля 2018 г. · Elite: Dangerous появилась на рынке задолго до того, как стали доступны VR-гарнитуры, и к игре присоединилось богатое сообщество игроков на ПК. Иногда я даже не успеваю запустить из главного меню, а иногда после того, как ухожу со станции.Игнорируя кнопки Oculus и Hamburger (Меню / Пауза) и аналог Hat, всего между двумя контроллерами есть 8 кнопок (A, B, X, Y, плюс левая и правая версии как триггера, так и ручки), но есть 12 различных значений, используемых в 3) ELITE DANGEROUS — превосходной игре VR, в которую можно играть сидя. Обновление (19 ноября 2020 г.): с сегодняшнего дня на следующей неделе вы будете 21 января 2021 г. · В этом обзоре Oculus Quest 2 для Elite Dangerous от EDTutorials by Exigeous я рассмотрю плюсы и минусы Oculus Quest 2 от Facebook, чтобы увидеть, как это… Дата: 21 января 2021 г. The Quest 2 — беспроигрышный вариант.Но они по-прежнему тесно сотрудничают с Oculus. Я надеюсь, что MS Flight Simulator добьется этого, но это удачно или нет, сможете ли вы настроить параметры настолько, чтобы их можно было играть на своем оборудовании. Установите режим 3D на наушники / динамики Oculus. 21 января 2015 г. · Elite Dangerous по-прежнему остается моей любимой игрой в виртуальной реальности, и применение голосовых команд к Elite Dangerous просто пробуждает во мне натуру фанатика. Elite Dangerous — новаторская игра для игр в виртуальной реальности, потому что это одна из первых крупных игр, предлагающих полную поддержку VR с исключительно захватывающим опытом во всеобъемлющей вселенной.Поддержка Oculus Rift 15 ноября 2020 г. · Мне не удается понять привязки контроллера Oculus Touch в Elite Dangerous. Через соединительный кабель. 400 миллиардов звездных систем. Последняя редакция: 17 января 2015 г., 14:09. RandoCommentGuy. Возьмите под свой контроль собственный звездолет в беспощадной галактике. Дата: 21 января 2021 года. Как говорит AngryKFP, это просто настройка графики для включения / выключения VR. Игроки по-прежнему смогут управлять кораблями в виртуальной реальности, как они привыкли, но как только они ступят на землю 17 января 2015 г. · Elite: Dangerous Wiki Guide.Большинство кнопок обозначено на моем джойстике и дроссельной заслонке. · 1ч. Лучшие шутеры и шутеры от Oculus Quest 27 октября 2020 г. · Elite Dangerous (2014), один из первых по-настоящему массовых космических симуляторов, совместимых с VR, выпускает сегодня свой самый большой DLC бесплатно для всех игроков, владеющих базовой игрой. Например, с Oculus Rift и HTC Vive. и игра получила поддержку Oculus Rift как раз к запуску. Проложите свой собственный путь. 16 марта 2016 г. · Elite Dangerous представляет современному поколению оригинальные приключения с открытым миром с подключенной галактикой, развивающимся повествованием и всей полнотой.Автономная гарнитура, для подключения которой не требуется громадный компьютер. Огневые группы. Компьютер устно отвечает вам и выполняет эту команду. 2. Выбор лучшей гарнитуры VR для Elite Dangerous 2021 [Руководство для экспертов] 1. Однажды по умолчанию использовались контроллеры Quest 2, и я не мог переключить ее на геймпад. 8 мая 2021 г. · Elite Dangerous, с другой стороны, невероятен в VR. Мы поддерживаем виртуальную реальность в течение нескольких лет, и, возможно, Elite Dangerous — это, возможно, компания Frontier Developments, которая сообщает дату запуска следующего обновления контента Elite Dangerous: Horizons.Oculus Quest 2. Начиная с 299 долларов (на 100 долларов меньше, чем Quest первого поколения), очевидно, что Oculus намеревается сделать Quest 2 более привлекательным для людей, которые не являются энтузиастами виртуальной реальности. 15 апреля 2017 г. · Quest 2 — Белый экран при загрузке, недавно куплен. Elite: Dangerous Games Oculus Quest 2 ПК Симулятор космического Steam VR. Я использую ноутбук с процессором Ryzen 5 с 8 ГБ памяти и WIN10. в Oculus Quest 2 и Quest 24.07.2021; Frontier Development прекращает разработку Elite: Dangerous Odyssey VR в играх и приложениях 16.06.2021; Обновление Elite Dangerous недоступно для игр и приложений 06-03-2021 16 июня 2021 г. · Выбор клиента: лучшие гарнитуры VR для Elite Dangerous.Вот необходимые файлы: http: // www. Oculus Quest Rift S Pc Powered Gaming Headset — лучший выбор. Это было 8 мая 2021 года. С другой стороны, Elite Dangerous невероятен в VR. Просмотров: 43410. Алгоритм прогнозирования уменьшает любую задержку, позволяя вам установить плотный бит для вашего трека или создать грандиозные перкуссионные соло! Самореклама (разработчик) Elite Dangerous — требовательная игра, вам не нужны такие настройки (которые вы обычно не увидите во время игры в ED), отнимающие драгоценные ресурсы в фоновом режиме.Что делает Quest 2 хорошим вариантом, так это то, что это универсальная гарнитура VR. Включите Vsync. Elite Dangerous предлагает полную поддержку игр в виртуальной реальности. Контроллеры настройки Я фанат X52 (Pro или обычного), так как это тот же джойстик, на котором основана игровая модель. Если вы надеялись исследовать далекие миры в VR, на этот раз пешком, вы 21 января 2021 г. · Впервые попробуете Elilte Dangerous в Oculus Quest 2. Содержание. Ваш элитный опасный экран настройки должен выглядеть следующим образом: (Нажмите на картинку, чтобы увеличить) Quest 2 — беспроигрышный вариант.Мы поддерживаем виртуальную реальность уже несколько лет, и, возможно, это Elite Dangerous, выпущенный 17 января 2015 г. · Elite: Dangerous Wiki Guide. Это был In This Video: как сказано в названии, Elite Dangerous Gameplay, но в VR. . 22 июня 2021 г. · Были успешные кроссоверы, такие как Beat Saber, Elite Dangerous и Superhot, но, ну, это все еще большие деньги, которые можно потратить на ритм-игру и космический симулятор. tv / willndad Это l 13 августа 2021 г. · Ознакомьтесь со списком гарнитур VR, которые обеспечат иммерсивное ощущение для опасной элиты.16 июня 2021 г. · Выбор клиентов: лучшие гарнитуры VR для Elite Dangerous. Представьте себе игру Elite Dangerous с гарнитурой Oculus Rift и просто скажите «Три четверти импульса» или «Оружие на полную мощность». Тот факт, что Oculus удалось выжать из такого приличного продукта по такой привлекательной цене, удивителен сам по себе. Затем появилось интересное предложение VR в виде Oculus Quest. Запустите Elite Dangerous. 27 октября 2020 г. · Elite Dangerous (2014), один из первых по-настоящему массовых космических симуляторов, совместимых с VR, выпускает сегодня свой самый большой DLC бесплатно для всех игроков, владеющих базовой игрой.Размер файла должен быть не менее 160x160px и меньше 600x600px. Установите частоту обновления на 75 Гц. Я мало печатаю (учусь печатать вслепую). 16 января 2020 г. · Elite Dangerous имеет встроенную поддержку Oculus во всех версиях (oculus store, steam и frontier store).
