Содержание

Диммируемые светодиодные лампы: схема диммирования светодиодных ламп

Очередным открытием светодиодных технологий стали диммируемые светодиодные лампы. Установить их можно куда угодно: светильники, люстры, торшеры, которые подключены к диммируемой цепи.  Процесс регулирования очень прост и ничем не отличается от всем нам привычного использования ламп со спиралью.

Диммирование светодиодных ламп

Покупатели светильников с возможностью диммирования, в первую очередь, хотят добиться качественного и удобного освещения. С помощью такой функции как регулировка источника света можно затемнить комнату, создав идеальное освещение для уюта, а также обеспечить максимально освещаемое рабочие место. Если снизить световой поток LED-лампы можно значительно уменьшить употребление энергии.



Вы узнаете, как использовать диммируемые светодиодные приборы и все тонкости их использование. Постараемся максимально помочь покупателям что бы не ошибиться в выборе. »dimmable»

Предназначение диммера

Диммер – (с англ. – утемняющий механизм) используется для плавной смены ярости свечения лампы. Одним из основных параметров диммера является его мощность. От мощности диммера зависит максимальное количество подключаемых к нему светильников.

Зачастую такие приборы изготовляют по форме выключателя для размещения в обычной монтажной коробке. Для регулировки работы диммируемых светодиодных ламп используется регулировочная ручка переменного резистора. Начальный уровень регулировки задает схема диммера и, как правило, ровно 20-30% от напряжения сети.

Наличие диммируемых ламп решает две основные задачи:

  • Позволит подобрать оптимальный уровень освещенности, в зависимости от времени суток.
  • Снизит энергопотребление.

Различие диммируемой светодиодной лампы

Особенности светодиодных диммируемых источников света заключаются в наличии электронной схемы, которая рассчитана на импульсное энергопитание. Простой осветительный прибор на базе светодиодов (без функции диммирования) или же лампы с обычными энергосберегающими свойствами (так называемые энергосберегайки) не приспособлены для такого режима регулирования светового потока. При их подключении через диммер возможно возникновение внутреннего электрического треска. Пострадает возможность корректирования светового потока светодиодной лампы. В исключительных случаях возможен несвоевременный выход из строя самого диммера.

Различные вариации технического решения

Выпускаются различные диммеры для светодиодных ламп напряжение которых 220В. Для того что бы упростить себе выбор нужно обращать внимание на преимущество и недостатки данных приборов. Они разделяются на группы в зависимости от вида управления:

  • Механические
  • Кнопочные
  • Дистанционные

В механических диммерах регулировка производится с помощью вращающиеся рукоятки. Это упрощает процесс выбора корректного режима. Приборы данного вида относительно не дорогостоящие в местах реализации.

Использование кнопочных выглядит весьма современней. Оснащение сенсорных диммеров экраном, на котором отображаются различные параметры, такие как уровень освещенности, придают месту их использования некий модернизм.

Очень удобной вариацией обладают диммеры, оснащенные средством дистанционного управления.

Связанные по радиоканалу светодиодная лампа и диммер намного упростят использование. Регулятор данного вида прост в эксплуатации. Инфракрасный аналог придется специально направлять в сторону приемника осветительного прибора.

Выбор драйвера

Для определения с драйвером и типом димминирования нужно учитывать множество факторов, например, мощность ламп. Самыми подходящими являются встраиваемые светильники, их драйвер расположен за пределами корпуса. В случае с навесными и поверхностными тут есть очень много нюансов. Однако все в этой жизни решаемо, заручившись поддержкой высококвалифицированного персонала можно задиммировать даже то, что для этого и не предназначалось.

Диммируемая светодиодная LED-лампа е14 хорошо подходит для комплектации автоматизированных систем. Справляется с исполнением хорошего источника света. Они являются весьма востребованными у потребителей. 14 – этот параметр указывает диаметр цоколя лампы, выраженный в миллиметрах. Так как именно такими цоколями оснащены множество различных торшеров, настольных ламп и бра. Свечения лампочки подчеркнет ваш интерьер. Сегодня эти лампочки выпускаются в различных формах: шар, капля, свеча, гриб.

Рекомендации по установке диммера

Легче всего подключать диммеры у которых уже встроен блок электроники и имеется пульт дистанционного управления. Такими приборами можно заменить уже имеющиеся источники света не нанося вред электрической схеме. Так как потребление энергии светодиодными источниками весьма небольшое, замена проводки или защитные автоматы не потребуются.

Сложнее в случае применения низковольтного питания 12В. Тут уже понадобится уложить отдельный кабель.

Упростить работу могут подвесные разборные потолки, ведь за ними можно спрятать блок питания и многие другие компоненты прибора.

Хорошим решением станет монтаж специализированных диммеров вместо обычных выключателей. При выполнении подключения своими руки предоставляем некие каноны использования.

  • Данное приспособление устанавливают в разрыв фазового шнура, определить который, нужно с помощью вспомогательных приборов, например, индикатора напряжения (отвертка, в ручке которой, расположен световой индикатор).
  • При выполнении монтажных работ нужно соблюдать правила электробезопасности. Обязательно отключить питание и обеспечить условия ограничивающие случайную подачу тока.
  • Питание нужно присоединить в специальной клемме, маркирована буквой L.
  • Нулевой и заземляющий провода зажать в соответствующих клеммах.
  • Проверка роботы прибора осуществляется только после того как декоративная крышка закрыта.

Если есть достаточное количество диммеров можно регулировать уровень освящения из двух или большего количества мест. В больших помещениях для этого можно создать схему.

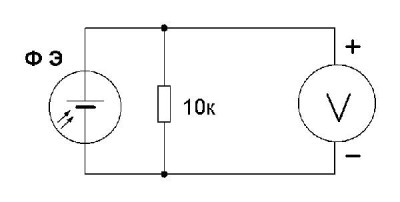

Пульсации светильников, оснащенных диммером

Диодная лампа с качественным ШИМ драйвером производит пульсацию максимум 10-20%. Если же оснащение на порядок ниже по стоимости, то такие приборы могут выдавать куда большее процентное соотношение пульсации (т.е. миганий). Это происходит при снижении яркости освещения и негативно влияет на здоровье человека.

Самому определить качество установленных драйверов невозможно, обычно такие характеристики проверяются с помощью специальных приборов – люксметр пульсиметр. Иногда превышение этого показателя можно наблюдать и у хорошо прорекламированного продукта, поэтому не стоит доверять интенсивно за рекламированному продукту. Советуем ориентироваться по показателях измерительного прибора, а не на цену прибора или же марку.

Выводы и предложения

Учитывая перечисленные выше характеристики следует точно определить такие параметры будущего проекта:

  • Нужная мощность и напряжение питания.
  • Какой вид управления источниками света вам необходим (местного или же дистанционного).
  • Места размещения источников света: светильники и блоков электроники.

Остерегайтесь чрезмерной нагрузки диммера. Приобретайте такие источники света как светильники только в специализированых магазинах. Освещение в помещении должно гармонично сочетаться с его непосредственным предназначением. Особое внимание уделяйте мощности ламп. У квалифицированных консультантов можно получить информацию о подборе идеального освещения в помещении.

Итоги

Диммерs замечательный выбор что бы усовершенствовать ваш дом и сделать его более функциональным. Создайте как рабочую, так и релаксирующую обстановку, благодаря настройки интенсивности освещения. Простота в монтаже, экономия электроэнергии и весьма не «кусающая» цена станут точными аргументами в выборе покупки регуляторах светового потока – диммеров.

Как выбрать диммируемую лампу смотрите видео

Диммирование светодиодных ламп / Хабр

Для регулировки яркости ламп накаливания давным-давно был изобретён диммер — простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.

Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.


Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.

Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.

При минимальном уровне яркости остаются только маленькие «хвостики».

Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.

Все диммеры с двухпроводным подключением не могут «открываться» полностью — для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.

Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.

При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.

Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.

При этом светодиодные диммируемые лампы светились довольно ярко.

Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.

Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил True RMS мультиметром напряжение на выходе.

Чёрный китайский диммер на проводе — 98 В.
Диммер IKEA — 66 В.
Китайский диммер с блестящей ручкой — 46 В.

Максимальный уровень у всех диммеров тоже разный:

В сети — 228 В.
Чёрный китайский диммер на проводе — 211 В.
Диммер IKEA — 221 В.
Китайский диммер с блестящей ручкой — 220 В.

Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.

Ещё одна проблема при диммировании светодиодных ламп — звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.

Ещё одна проблема — несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом. Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.

Последняя проблема — несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:

Вполне возможно, что импульс помехи влияет на работу электроники ламп.

Выводы:

1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.

p.s. Вот так я провожу выходной. 🙂

p.p.s. На сайте lamptest.ru появились реквизиты для финансовой поддержки проекта, кроме того теперь можно заказать тестирование любой лампы из любого интернет-магазина.

upd.: Помимо простых диммеров, отрезающих передний фронт синусоиды (leading edge), существуют диммеры, отсекающие задний фронт (trailing edge) и диммеры на ШИМ. Мне пока такие не встречались. Спасибо Илье Савинкину за подсказку.

© 2015, Алексей Надёжин

Выключатель с диммером для светодиодных ламп своими руками 220


Согласитесь, иногда возникает потребность в регулировании яркости лампы. Ну, действительно, не всегда требуется, чтобы она светила на полную мощность. Если в вечернее время вы собрались семьёй в зальной комнате за беседой, достаточно приглушённого освещения. Зачем же включать люстру на полную мощность, гнать лишние киловатт-часы и переплачивать за расход электроэнергии. В таком случае выручает регулятор освещения, по-другому это устройство называется диммером. С его помощью можно изменять электрическую мощность лампы и тем самым регулировать яркость света. Многие мужчины, знатоки электротехники и любители радиоэлектроники, собирают диммер своими руками.

Но тут возникает вполне логичный вопрос, зачем нужен самодельный диммер, если можно пойти в магазин электротехнических товаров и купить заводское устройство? Во-первых, цена на заводской регулятор прямо скажем не маленькая. Но это ещё полбеды. Возникают иногда потребности установки диммера, например, для настольной лампы. И если вы отправитесь в магазин, то не факт, что найдёте устройство подходящих вам размеров, чтобы можно было впихнуть его в такой осветительный прибор. Так что проблема, собрать диммер в домашних условиях своими руками, всё-таки актуальна и поэтому посвятим ей данную статью.

Когда покупка – худший вариант?

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.


В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим диммер небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.


Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Плюсы и минусы использования

К основным преимуществам данных устройств можно отнести следующие их особенности:

  1. Многофункциональность
    , которая достигается путем совмещения возможности выполнения 2 основных задач: включение и отключение света, а также регулировка его яркости. Возможность установить такое устройство вместо стандартного выключателя заставляет многих людей остановить свой выбор именно на нем.
  2. Основным преимуществом является экономия потребляемой электроэнергии
    , если в слишком ярком свете в определенный момент времени нет острой необходимости.
  3. Параметры установленной яркости освещения
    носят временный характер, в любой момент времени их можно без особого труда подвергнуть корректировке.
  4. Современные модели предлагаютряд необычных решений
    , например, управление диммером на расстоянии, которое может осуществляться при помощи передачи определенного звукового сигнала, нажатием кнопок на пульте или иными способами.
  5. Контроль и регуляция степени нагрузки
    , определяемая требованиями в конкретный момент времени, позволяет увеличить эксплуатационный срок ламп накаливания, их замена будет требоваться гораздо реже, чем раньше.
  6. Большинство современных моделейобладают стильным дизайном
    , который может превосходно гармонировать с интерьером комнаты.
  7. Монтаж диммера
    в ряде случаев позволяет отказаться от установки дополнительных источников света, обладающих меньшей мощностью, чем основное освещение.

Список положительных сторон регуляторов света действительно весьма обширен, но при этом у данных устройств имеются и определенные недостатки, среди которых необходимо выделить следующие:

  1. Несовместимость с определенными разновидностями ламп
    . Например, при светодиодном освещении или использовании люминесцентных видов, потребуется установка специального диммера, технология монтажа которого довольно сложна и, вероятнее всего, потребуется помощь со стороны квалифицированного специалиста. Если говорить конкретно о диммерах для ламп накаливания, то многие модели несовместимы с . Освещение будет функционировать исправно, но вариатор не сможет выполнять основную функцию, заключающуюся в регуляции яркости, это негативно скажется на эксплуатационном сроке ламп.
  2. Диммеры должны в ходе эксплуатации подвергаться определенным нагрузкам
    . В ситуациях, когда их показатель систематически превышает или, наоборот, не достигает рекомендуемых значений, возникает серьезный риск поломки механизма.
  3. Чувствительность данных устройств к сильным перепадам температуры, особенно к перегревам.
    Если светорегулятор выходит из строя именно по этой причине, то в большинстве случаев он уже не подлежит ремонту и требуется полная замена всего механизма.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

  • снизить потребление электроэнергии — это приводит к большей экономичности;
  • заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.


Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.


Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

  • изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
  • широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.


Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Принцип широтно-полюсной модуляции (ШИМ)

Изменения мощности питающего напряжения при применении шим-контроллера обеспечивается благодаря подаче на коммутирующий элемент (в случае со светодиодами – полевой транзистор, симистор либо динистор) сигналов с изменяющейся скважностью.
Скважность (S) – соотношение между длительностью импульсов и паузой между ними.
S=T/T1, где Т – период импульсов, Т1 – период положительного фронта.

В ШИМ-контроллере импульсы следуют с постоянной частотой, изменяется лишь длительность пауз.

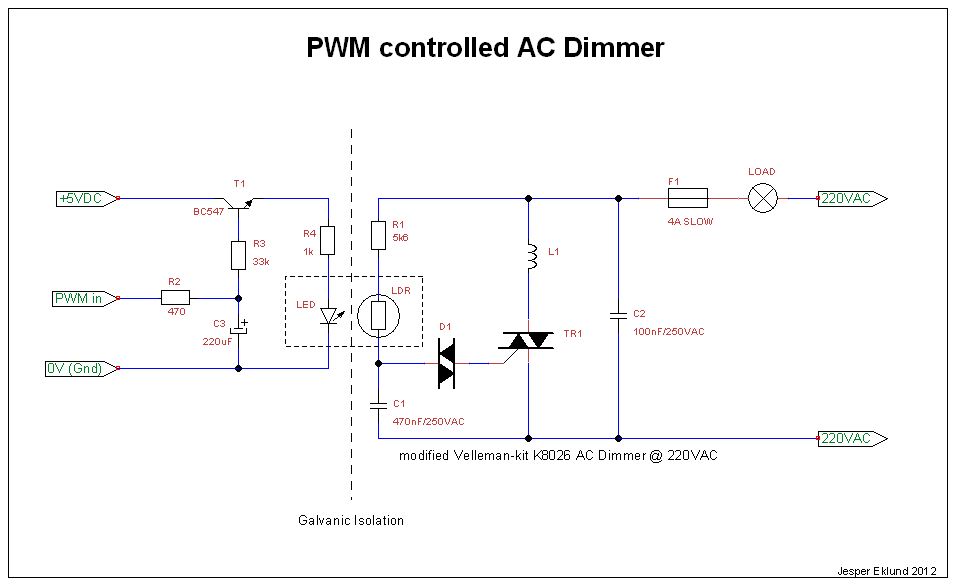

Ниже представлена принципиальная схема ШИМ-контроллера:

Увеличение ширины импульса увеличивает время поступления тока через транзистор к нагрузке, следовательно, и пропускаемый ток. Частота следования импульса значительно выше той, которую способен уловить глаз, обычно 100-200Гц, потому мерцания светодиодов мы не ощущаем. Преимущество регуляторов нагрузки на основе ШИМ-контроллеров, значительно более высокий КПД сравнительно с резистивными, поскольку избыточная нагрузка гасится, а не потребляется.

Подключение диммера в схему питания светодиодной лампы

Существует два варианта подключения:

  1. Схема подключения перед драйвером питания, когда диммируется переменное напряжение;
  2. Подключение после драйвера питания, с ШИМ-регуляцией постоянного напряжения.

Относительная простота конструкции

Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.

Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции. В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.


Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид

Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:

  • динистора, часто встречается и другое его название — диак;
  • симистора, по-другому — триак;
  • узла формирования импульса.

Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока). Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.

Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.


Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор

Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.

Факторы усложнения схемы

Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников. Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.

К ним относятся:

  • вид управления;
  • способ размещения;
  • внешний вид.

Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно. Что позволит справиться с работой качественно.

Существующие виды управления прибором

Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.

Манипуляции возможно выполнять любым из следующих способов:

  • механическим;
  • электронным;
  • дистанционным.

Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.


Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка

В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг. При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.

Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.

Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом. Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.

Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих. Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов.

Виды передачи командного сигнала бывают различными:

  • радиосигнал;
  • инфракрасный сигнал.

В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов. Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом.

Сигнал способен передать нужную информацию только при наведении на сам диммер для ламп накаливания. А это получится выполнить только в пределах одного помещения.


Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки

Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней. К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды: хлопки в ладоши, звуки музыки и прочие подобные шумы.

Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.

В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.

Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.


Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди

Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами. Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.

Тип размещения прибора

Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:

  • накладные;
  • встроенные.

В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу. Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами.

А в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз. Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.

Тиристорная схема

Тиристорная схема диммера на 220 вольт приведена на рисунке ниже.

Тиристоры обозначены литерами V1 и V2. Обратите внимание, что они включены встречно, поскольку каждый пропускает часть полуволны синусоиды одного знака. Напряжения отпирания динисторов V3 и V4 регулируется рассеивающим энергию реостатом R5. Схема имеет две времязадающие цепочки: V3–C1 и V3–C2. В зависимости от уровня отпирающего напряжения на переменном резисторе R5 изменяется время зарядки конденсаторов, при разряде которых открываются ключи V1 и V2. Этим и определяется фаза пропускания синусоиды. Тиристоры можно найти в силовых схемах старых бытовых приборов – телевизоров или пылесосов.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных энергосберегающих ламп.

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.


Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания.

В случае использования LED-приборов в паре с устройством смогут работать только диммируемые светодиодные модели, так как обычные светодиодки не регулируются.

Принцип действия регулятора освещения

Переменный ток, протекающий в электрической сети, в графическом выражении представляет собой синусоиду. Для изменения яркости свечения лампочки эту синусоиду нужно обрезать путем отсечения задней или передней части волны. Данную операцию выполняют тиристоры, которые содержит схема диммеров. Они снижают напряжение, поступающее на светильник, в результате, понижается его мощность и яркость свечения.

Для работы диммера используется следующая схема:

  • Переменное напряжение на 220 В поступает из сети в регулирующее устройство. При наступлении в синусоиде положительного полупериода, электрический ток начинает протекать через один из диодов и резисторы, одновременно заряжая конденсатор.
  • После того как значение напряжения достигнет уровня, достаточного чтобы пробить динистор, дальнейшее течение тока будет происходить через этот динистор и управляющий электрод, находящийся в симисторе.
  • В результате прохождения тока симистор открывается, а лампы становятся подключенными к цепи и начинают светиться. При достижении синусоидой нулевой отметки, симистор будет закрыт. По такому принципу работает диммер для ламп накаливания.
  • Далее синусоида входит в отрицательный полупериод, и прохождение тока через все элементы повторяется таким же образом, как и в положительном полупериоде.
  • Важное значение имеет момент открытия симистора. Этот показатель находится в прямой пропорциональной зависимости с активным сопротивлением, присутствующим в схеме. Изменяющееся сопротивление оказывает непосредственное влияние на время открытия симистора в каждом полупериоде. За счет этого будет происходить плавное изменение потребляемой мощности, накала и яркости свечения лампочки.

Собственноручное изготовление диммера

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.


На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.


Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

ТОП-3 паяльников для плат

Чтобы собрать качественную схему, что будет служить долгие годы, приобрести желательно хороший аппарат для пайки. На рынке известны производители, сумевшие доказать качество своей продукции:

  1. Немецкая компания Ersa. Пальники очень хорошие, но у производителя есть существенный недостаток – продукция продается по большой цене, а потому приобретают в основном для профессионального использования.
  2. Quick – китайская компания, не уступающая по качеству, но выпускающая модели по приемлемым ценам.
  3. Бюджетный вариант Luckey. Такая модель – идеальна для новичков. Но нельзя оставлять прибор без присмотра – бывали случаи возгорания.

Посмотрите на картинке укомплектованный паяльник для микросхем:

Паяльник

Чтобы выбрать хороший паяльник для плат, нужно внимательно посмотреть на его основные характеристики. Мощность в 10 Вт подойдет для сборки простых микроплат – достаточный уровень нагрева и не придется беспокоиться о перегреве схемы. Для бытовых условий же приобретают на 20-40 Вт. Большая мощность не понадобится, ведь подобные паяльники применяют уже для работы с радиаторами и металлами.

Деревянная ручка

Особое внимание уделяйте изучению ручки. Она не должна нагреваться при работе – иначе пострадают руки. Желательно выбирать эту деталь из древесины. Пластик нагреется очень скоро, а эбонит утяжелит весь прибор и работать с маленькими деталями будет неудобно. Поэтому дерево – наиболее подходящий вариант как с точки зрения устойчивости к нагреву, так и удобства.

Жало

На жало тоже обращайте внимание при покупке. Медь – самый подходящий вариант, поскольку его будет проще обрабатывать, очищать от прилипшего нагара. Часто выпускаются модели с набором жал, различающихся по форме. Для пайки микросхем это весьма удобно – появляется возможность регулирования длины. Прямое жало подходит для обучения новичков, но опытные пользователи могут применять и с различными загибами под разными углами.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от качества подключения диммера зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

  • по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
  • проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.


При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

С ориентирами выбора диммера для управления светодиодной лентой ознакомит следующая статья, полностью посвященная этой интересной теме.

Как подключить диммер к светодиодному или люминесцентному светильнику

Многие люди ошибочно полагают, что с помощью обычных диммеров или светорегуляторов для галогенных или  ламп накаливания- возможно также регулирования яркости энергосберегающих ламп: светодиодных или люминесцентных.

Но как показали эксперименты- это невозможно. Они либо не меняют уровень свечения или сильно мерцают,  либо не горят, а нередко взрываются или быстро перегорают.

Почему? Обычный недорогой диммер, работает по принципу реостата, т. е. увеличивает сопротивление- этим самым понижая напряжение, которое подается на лампу, но в моделях рассчитанных на прямое подключение к домашней электросети 220 Вольт  уже стоит внутри импульсный источник питания и стабилизатор тока, поэтому управлять изменением яркости такой лампой не получится извне.

Если Вам необходима функция диммирования позаботьтесь заранее о покупке специальных моделей светодиодных или люминесцентных ламп или светильников с данной функцией. Для этих моделей, как правило у того же производителя продаются, подходящие диммеры, работающие совершенно по другому принципу: Широтно-Импульсной модуляции или ШИМ- для светодиодов или управляющего сигнала- для люминесцентных.

Если у Вас светодиодные лампы рассчитаны на работу от напряжения блока питания (БП) 12 или 24 Вольт , тогда Вы сможете изменять яркость при помощи диммера, предназначенного для светодиодной ленты.  Он подключается в схему после блока питания (пример на картинке снизу).

Сегодня на рынке продается довольно много разных моделей светорегуляторов как с ручным, так и дистанционным управлением для светодиодных лент. Подробно на этом не буду останавливаться так, как об этом подробно писал в этой статье.

Как подключить диммер к светодиодной лампе.

Для регулирования яркости в светодиодную лампу устанавливается специальный драйвер  с функцией ШИМ или диммирования, а клавиша управления или крутилка установленная на стене- это только управляющий элемент, который не изменяет величину тока или напряжения,  а посылает команду это  сделать драйверу лампы.

Поэтому если Вам необходимо изменять яркость свечения светодиодных светильников покупайте специальные модели, обладающие такой функцией, а так же Я рекомендую у того же самого производителя купить и подходящие диммеры, которые созданы под этот тип освещения.  Некоторые модели позволяют регулировать и цвет света лампы. Ввиду того, что они довольно сложные электронные устройства- цена на них довольно высока от 100 $ у известного производителя.

Я из своей практики могу посоветовать качественные и недорогие светодиодные диммируемые лампы  марки OSRAM Parathom стоимостью от 20 у. е. за штуку. Зайдите на сайт  OSRAM и посмотрите сами, там же Вы найдете и  каталог подходящих к данной модели светорегуляторов.

Как подключить диммер к люминесцентной лампе или светильнику.

Для того что бы регулировать яркость,  необходимо что бы блок управления или  ЭПРА установленный в нем был рассчитан на это. Поэтому надо покупать специальные модели люминесцентных светильников с ЭПРА с функцией диммирования,  в электронную схему которого дополнительно встраивается блок управления с аналоговым или цифровым сигналом.

Например, более дешевый аналоговый работает по следующему принципу— уровень яркости изменяется от 0 до 100 процентов в зависимости от величины подаваемого управляющего сигнала в пределах от 1 до 10 Вольт.

Продвинутое цифровое управление позволяет осуществлять  запоминание положения, производить плавное или ступенчатое регулирование и еще много другое.

Как подключить диммер к компактной люминесцентной лампе.

Если Вам необходимо регулировать уровень яркости компактных люминесцентных ламп (КЛЛ) под обычный цоколь- приобретайте специальные модели с соответствующей функцией. Сегодня практически все известные производители светотехнической продукции выпускают специальные серии ламп с функцией регулирования интенсивности их светового потока.

В описании или на коробке такой компактной люминесцентной лампы  должно быть написано «dimmable».

Например, фирма Sylvania выпустила КЛЛ «Mini-Lynx» или наш отечественный производитель лампы серии KOSMOS PREMIUM- все они с пометками «Dimmable».

В таких моделях яркость света регулируется либо при помощи обыкновенного димера или выключателя, который необходимо пощелкать в течении одной секунды, что послужит сигналом для встроенного блока управления в цоколь лампы, и уровень яркости будет ступенчато уменьшаться или увеличиваться  от  5% уровня до 33%, затем- 66% и наконец- до 100%.

Если есть вопросы задавайте в комментариях к этой статье ниже.

Диммер для светодиодных ламп. ⋆ Руководство электрика

Содержание статьи

Диммер для светодиодных ламп — это прибор, управляющий величиной излучения путём увеличения или уменьшения напряжения питания осветительного устройства.

Классификация устройств.

В данном случае приводится разделение диммеров по виду регулировки. Они бывают:

  • Механическим (нажимным, поворотным).
  • С пультом радиоуправления.
  • Сенсорным, реагирующим на прикосновение к экрану.
  • С помощью связи Wi-Fi. (управление со смартфона)
  • Выносные, моноблочные, модульные.

Диммеры, их различие.

Подключив в схему освещения такой прибор, достигают дополнительных вариантов регулирования световым потоком. Рассматриваются два типа устройств, отличающихся между собой следующим.

  • Пассивные. Его конструкция, собранная из переменных резисторов, потенциометров и реостатов. Она несложная и простой способ регулирования. Однако, из-за большой потери мощности сказывается низкая эффективность.
  • Активные, собранные на полупроводниках. Они разделены на подгруппы. Аналоговые, поддерживающие стабильно уровень тока выхода при малой потере напряжения.
  • Импульсные. Это современные устройства, в которых отсутствуют недостатки аналоговых диммеров. Они эффективны при управлении уровнем свечения сд лент. Потери самого устройства в импульсном режиме будут минимальными из-за применения функций импульсной модуляции (ШИМ).

Принцип работы ШИМ заключён в изменении продолжительности рабочей части периода тока, и длительности подачи его к нагрузке. Имеется в виду часть периода, отмечаемого максимумом. Эта ширина импульса, изменяемая по величине до 100%. Она влияет на величину, подаваемого напряжения к источнику света. Выходной ток стабильный на оптимальном уровне. Много-спектральный состав светового потока не изменяется. Рассеиваемая мощность соответствует требуемому параметру.

Такой регулятор используют в схемах с компьютером и цифровым управлением освещения.

Однако, при небольшом уровне яркости повышенное мерцание является его недостатком. Это сказывается в устройствах, собранных из дешёвых комплектующих деталей.

Варианты регулировки уровня светового потока.

Они зависят от конструкции устройства, а также способа управления. Он может быть таким.

  • Потенциометром, встроенным в настенный корпус выключателя.
  • С компьютера, смартфона, планшета.
  • Радиочастотным или инфракрасным пультом.

Конструкция может быть изготовлена как самостоятельная единица, так и комбинировано, с узлом драйвера. Используются диммируемые блоки питания (БП), представляющий собой источник напряжения. В него заложена функция управления яркостью подключённого прибора.

Диммер для светодиодов, подключение и принцип его работы.

Подсоединяя устройство, учитывают разные типы светодиодных излучателей, размещённых на ленте. Они могут быть:

  • Монохромными с одним цветом свечения.
  • Разноцветными RGB. При раздельном включении, создают многокрасочный эффект. Смешивая цвета получают белый.
  • Люминофорными. Излучения жёлтого слоя, создаваемые мощными сд синего цвета. Их применение требует специальных драйверов, диммера.

Поэтому, схему монтажа освещения и входящих узлов составляют исходя из типов и параметров приобретённой ленты. Например, для белых одноцветных используют одноканальные диммеры, устанавливаемые после блока питания.

Для проведения опыта по принципу работы устройства необходимы: сд лента, БП, осциллограф, диммер.

Функция работы диммера — управление яркостью света. Микросхема, получив напряжение 12 в, трансформирует его на выходе в постоянное 5 вольт. Питает электронный генератор, и операционный усилитель, который образует широтно импульсный сигнал. Его параметры задаются регулятором, который размещён на лицевой панели прибора. Он подводится до двух параллельно включённых полевых транзисторов, назначение которых, включать или выключать светодиодную ленту.

Процесс происходит так, что временная коммутация ленты, не замечаемая глазом, формирует разные уровни яркости. В зависимости от того, на какое время одного периода она подключена к напряжению.

диммирование светодиодных ламп на экране осциллографа

На экране осциллографа отмечено подаваемое напряжение на сд л.  Оно сформировано импульсами. Питание подаётся частями не постоянно, а прерывисто. Поэтому, светодиоды светятся или нет в зависимости от очерёдности поступления напряжения. Таким образом, яркость управляется продолжительностью времени, в котором лента будет светиться. Это легко проверить: увеличивая время свечения, соответственно прибавляется яркость излучения (рисунок 1). Управляя диммером, ширина импульса при регулировке яркости свечения изменяется, что характерно для широтно-импульсной модуляции.

Нужен ли диммеру усилитель.

При монтаже удлинённой сд л возникает вопрос: как её правильно подсоединить? Один из вариантов — подключить её к более мощному блоку питания. Но по своим габаритам он не может поместиться в готовую нишу. Тогда выбирают два БП меньших размеров. Потому что, один не обеспечит оптимальное свечение выбранной длины ленты. При этом, её излучение не будет равномерно ярким. Часть горит тускло. Требуется правильно составить схему. В этом случае применяют устройство усиления. Используя его, размещают оба блока в подготовленную нишу и обеспечивают нормальную работу подсветки. Если мощность сд л больше, чем у диммера, тогда необходимо параметры усилителя предварительно согласовать с нагрузкой.

Подключение диммера к светодиодной ленте.

Как соединить все устройства. Сначала подключают, но не подают напряжение, сетевые провода 220 вольт.  Закрепляя их к обозначенным клеммам (линия и нейтрал) блока питания. Дальше присоединяют «плюс» и «минус» к диммеру. С которым связывают два входа 5 метровой световой ленты, соблюдая указанную на корпусе полярность. Теперь для удлинения устройства подсветки концы второй ленты подключают к диммеру. Но перед этим необходимо задействовать второй блок питания, имеющий выход «+» и «-». Его подсоединяют к усилителю на обозначенные V — и V +. Дальше на клеммы SIGNAL IN (входящий контакт) замыкают провода от диммера. Теперь осталось соединить ленту с усилителем. На клеммах, где помечено OUTPUT, LED — и LED + закрепляем провода второй кассеты светодиодов.

подключение диммера к светодиодной ленте.

Итак, схема собрана (Рис 2). Имеем два блока питания, которые вошли в узкую нишу. К одному из них подключён усилитель, а к другому — диммер. К первому, согласно рисунка, — одна бобина, вторая к диммеру. Используя пульт управления проверим результат работы. Включаем БП. Перед началом работ все узлы должны быть обязательно отключены от сети. Обе ленты работают синхронно. Изменяем яркость свечения, поворачивая регулятор от минимального значения и далее увеличивая до 50,75, и 100%.

Особенности усилителей при подключении их к монохромным и RGB лентам.

Если мощность ленты превышает такой показатель диммера или применяется несколько БП, то вместе с ними используется дополнительный усилитель. Он может быть, как одноканальным, так и типа RGB, имеющего три канала усиления.

Пошаговая особенность.

  • Вход ленты подключается к димеру.
  • Выход к усилителю. Используя многоцветную (RGB), имеющую четыре конца: один из них «плюс» и три «минусовые». Поэтому первый «+» общий для трёх лент, а «-» раздельный, с подключением к R красному, G зелёному, B (голубому). Применяя одноканальный, используют двухпроводное соединение.
  • Усилитель получает сигнал с диммера. Соединяют плюсовые клеммы, а минусовая одновременно к трём контактам. Сечение проводов не показательно из-за слабого тока. При большом расстоянии используют специальный кабель, избегая нежелательных наводок.
  • Диммер подключается к выходу первого БП. Второй — к усилителю.
  • Вход блоков питания замыкают на сеть 220 вольт, соблюдая цветовую маркировку. Фаза выполнена в коричневой изоляции, синей — ноль, заземление — зелёной или жёлтой. Конструкции из пластика защитного заземления не имеет.подключение светодиодной ленты через контроллер.





Диммер, схемы подключения и его разновидности

 Поставим вопрос в лоб. Что такое диммер? Диммер – это электронное устройство, управляющее напряжением на нагрузке. Нагрузкой могут выступать самые различные электронные приборы и устройства. Но в данной статье, мы будем рассматривать только одну область применения диммеров, а именно, управление уровнем яркости свечения ламп освещения.

О диммерах

Первые диммеры появились в конце XIX века, и служили для постепенного затемнения зрительного зала в театрах. Почему именно в театрах? Потому, что изобретателем диммера был завзятый театрал Гренвилл Вудс.
 Современные диммеры, как уже упоминалось, нашли свое применение в различных сферах электроники и электротехники. Но на бытовом уровне, чаще всего, они ассоциируются с регулированием уровня освещенности квартиры, комнаты, или отдельной части комнаты. С помощью диммеров легко создать необычный световой дизайн вашей квартиры. Какие-то части квартиры будет освещаться ярко, другие затемнены и т.д.

 Установленные в диммер микроконтроллеры позволяют не только регулировать яркость освещения, но и в соответствие с заданной программой автоматически включать или выключать освещение, имитировать присутствие человека в доме. Производить плавное отключение освещения, иметь пульт дистанционного управления или даже акустическую систему управления (с помощью голоса или громкого звука). Диммеры непременные составляющие в системах «умный дом».

 Диммеры могут управлять не только яркостью одной лампы, но и группы ламп, и даже несколькими группами ламп. Все зависит от уровня мощности, с которым может работать силовой элемент.

Электрические схемы диммеров

Первые диммеры подключались к нагрузке через реостат (переменный резистор), но такая схема была не слишком надежной. С развитием элементной базы электроники, в качестве силового элемента стали использовать тиристор, подключаемый к нагрузке через диодный мост.

Схема тиристорного диммера выглядела следующим образом:



D1 — диод
D2, D3, D4, D5 – диодный мост
SCR – тиристор, его мощность зависит от мощности нагрузки
ZD — динистор
R – нагрузка
C – конденсатор

Более подробно о принципе работы схеме и применяемых радиолементов вы можете узнать из статьи «Плавное включение ламп накаливания»

В настоящее время, в диммерах применяется более совершенная разновидность тиристора – симистор, кстати, изобретенный в Советском Союзе. Один из вариантов схемы поворотного диммера на симисторе представлен на рисунке.

Разновидности диммеров

Модульные диммеры



Этот тип диммеров, как правило, устанавливается в распределительных щитках, и предназначен для управления освещением в коридорах и на лестничных клетках. Управление осуществляется с помощью вынесенной кнопки или клавишного выключателя. Нажатие на кнопку включает\выключает лампы, а удерживая кнопку нажатой более 5 сек, можно регулировать уровень яркости свечения ламп.

Диммеры, устанавливаемые в монтажную коробку

Данная разновидность диммера используется с лампами накаливания и галогенными лампами с емкостной или индуктивной нагрузками. Управляется выносной кнопкой.

Моноблочные диммеры

 Данной тип диммера выполняется единым блоком и устанавливается в стандартный подрозетник. Подключается как обычный выключатель, но, желательно, соблюдать полярность подключения.

По исполнению управляющей части, моноблочные диммеры делятся на:
1. Поворотно-нажимные. При нажатии на ручку происходит включение \выключение лампы или ламп, а при вращении ручки, происходит регулировка яркости свечения ламп.

2. Поворотные диммеры. В этом виде диммеров управление заключается только во вращении ручки регулировки яркости свечения.

3. Клавишные диммеры.




По внешнему виду очень похожи на обыкновенные выключатели. Одна клавиша отвечает за включение\выключение ламп, а вторая за уровень их яркости.

4. Сенсорные диммеры.



Наиболее «продвинутая» разновидность диммеров. В этом варианте нет движущихся деталей, поэтому этот вид диммеров более надежен. Один из сенсоров отвечает за включение\выключение ламп, остальные сенсоры  отвечают за уровень яркости. Как вы понимаете, хотя переключение происходит очень плавно, но это переключение все-таки ступенчатое. Т.е. есть всего несколько уровней яркости свечения ламп.

5. Диммеры с пультом управления – это удобный и комфортный вариант, который позволяет вам не вставая, к примеру, со своего рабочего места, отрегулировать его освещенность.



Кроме того, достаточно часто, в этом типе диммеров предусматривается и ручная регулировка яркости свечения ламп.

Практически, все модели разных видов диммеров обладают памятью. Поэтому при очередном включении диммера лампы включаются с тем уровнем яркости, который использовался при последнем включении.  Плюс это или минус, не решусь сказать.

Кроме вышеприведенной градации диммеров, они также подразделяются по типу ламп, с которыми могут работать.

1. Диммеры для ламп накаливания и галогенных ламп 220 В.
Практически все диммеры могут работать с лампами накаливания и галогенными лампами, работающими от 220 В. В этом случае проблем не возникает. Лампы обладают инерционностью, у них отсутствует емкость и индуктивность. Единственно, на что следует обратить внимание, это то, что при уменьшении напряжения изменяется цветовая температура света. Она уменьшается, и спектр излучения сдвигается в красную сторону. При небольших напряжениях, подаваемых на лампу, цвет излучения вам может не понравится.

2. Диммеры для низковольтных галогенных ламп.
Если диммированию подвергаются галогенные лампы, рассчитанные на питание 12-24 В, то необходимо наличие понижающего трансформатора. Если устанавливается обмоточный трансформатор, то подбирается диммер, который может работать с индуктивной нагрузкой. Он имеет маркировку RL.
При использовании электронного трансформатора, необходимо использование диммера с маркировкой С. Это означает, что диммер может работать с емкостной нагрузкой. Конечно, наилучшим вариантом является совмещение в одном устройстве и трансформатора и диммера, но не всегда это делается. Кроме того, следует обратить внимание, на то, чтобы диммеры обладали свойством плавного отключения и включения ламп, поскольку резкие перепады напряжения отрицательно сказываются на сроке службу данного типа ламп.

3. Диммеры для люминесцентных ламп.
Диммирование данного вида ламп наиболее проблематично. С обычным стартером люминесцентные лампы не поддаются диммированию. Необходимо использовать другую модель пускового устройства. Она получила название ЭПРА — электронная пускорегулирующая аппаратура. Ее схема приведена ниже:



С ЭПРА питание подается на лампу с частотой от 20 кГц до 50 кГц. При подаче напряжения контур, образованный дросселем и емкостью, входит в резонанс, повышая напряжение до необходимого уровня и зажигает лампу. Изменяя частоту, можно менять и силу тока, протекающего через лампу, тем самым меняя ее уровень свечения. Как видим, диммирование возможно только после выхода свечения лампы на максимальную мощность. В том состоит

4. Диммеры для светодиодов.

 Казалось бы, у светодиодов принцип диммирования лежит на поверхности – изменяй силу тока, протекающего через диод и дело в шляпе. Но при этом  светодиод будет работать не в оптимальном режиме, и цвет его свечения значительно изменится. Поэтому для диммирования светодиодов применяется другой способ — широтно-импульсная модуляция. То есть на светодиод подаются импульсы тока оптимальной амплитуды, а вот длительностью импульса можно регулировать, тем самым меняя яркость свечения. Поскольку частота импульсов высокая – до 300 кГц, то никакого мерцания не отмечается.

Использование диммируемых датчиков присутствия

Датчики присутствия позволяют наладить включение и отключение системы освещения по заданному сценарию. На их основе можно изменить режимы их работы. Все что для этого потребуется – дополнительное использование специального диммирующего выхода 1-10 вольт. В итоге появится удобное, понятное, простое управление светом.

Протокол 1-10 и диммирование

Автоматическое регулирование освещения необходимо в помещениях, где предъявляются высокие требования к нормативам освещенности. Зачастую для них характерно отсутствие достаточного естественного потока в утренние и вечерние часы. В дневное время обычно отсутствует дефицит света при условии наличия большой площади остекления. Поскольку соответствующий процесс регулировать вручную не всегда удобно и возможно физически, резонно возникает вопрос относительно его автоматизации.

Реальным выходом оказалось применение датчика присутствия с интегрированным диммером, работающим посредством интерфейса «1-10 вольт». Кроме этого специальный регулятор освещения необходим при организации ориентирующего освещения. В данном аспекте речь идет о фоновой подсветке определенных зон или всего пространства в целом. Она позволяет дополнить выбранное пространство отдельным потоком света, недостающим для нормальной ориентации человека в помещении.

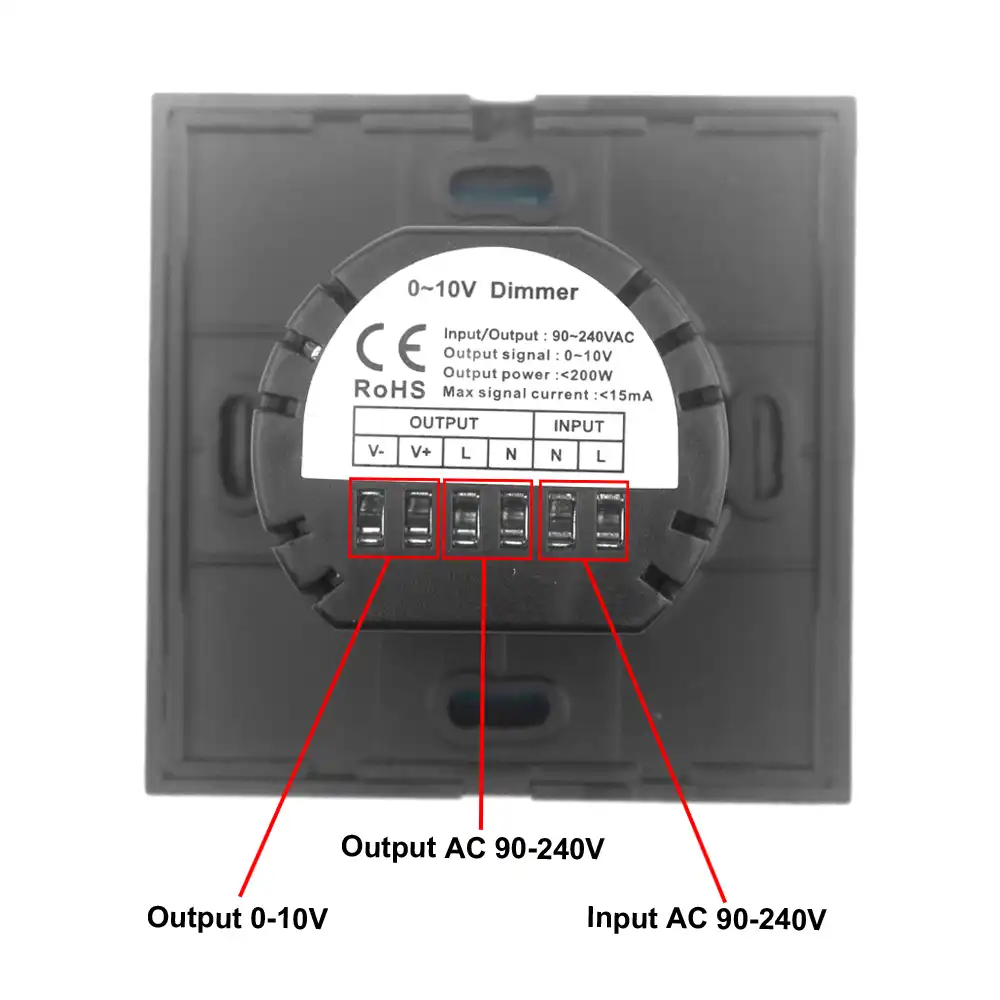

Принцип работы диммер регулятора 1-10в

Систему можно настроить для работы по одному из выбранных сценариев. В качестве примера приведем ситуацию, когда в офисное пространство приходит персонал, и каждый сотрудник занимает свое рабочее место. В это время срабатывает датчик присутствия и автоматическое измерение уровня освещения. Светорегулятор начинает его изменять (повышать или уменьшать) с учетом предустановок. Ранним утром, когда естественного освещения недостаточно, встроенный датчик моментально по протоколу 1-10 вольт дает команду на подачу 100% освещения.


Отметим, что устройство присутствия зачастую работает в непрерывном режиме. Это означает, что оно производит замеры каждую секунду или минуту в конкретной зоне. Если на реле будет поступать сигнал о недостаточном (либо избыточном) уровне освещения, протокол «1-10V» обеспечит принудительное изменение яркости света. Возможна настройка, когда при отсутствии движения световой поток будет полностью отключаться или приглушаться. Диммирование освещения может осуществляться и вручную. Для этого на датчике имеются соответствующие выходы под установку кнопочного выключателя.

Отдельно стоит остановиться на ориентирующем освещении. В датчике присутствия на программном уровне интегрирована такая возможность. После отчета главной задержки на отключение, устройства освещения смогут продолжать работать на 20% от номинальной мощности. Соответствующее время легко задать с использованием пульта управления светом или потенциометра. Указанная функция особенно актуальна для больших коридоров гостиничных и офисных комплексов, пространств со стеклянными перегородками.

О подключении диммирующих датчиков

В этом вопросе достаточно изучить типовые схемы коммутации оборудования. Для примера возьмем устройства от концерна B.E.G. Выберем для анализа сумеречный выключатель, на котором есть датчики с выходом 1-10 вольт. В результате подключения к нему электронного пускового регулирующего аппарата с DIM управлением получится легко реализовать практически любую задачу по созданию «умного» освещения в заданное время суток. Аналогичным образом выглядит схема включения с применением потолочных трехканальных, двухканальных и одноканальных датчиков, оснащенных выходом 1-10 вольт. В каждом случае приходится говорить о соответствующем числе групп освещения.

О размещении датчиков диммирования

Попробуем разобраться с вопросом использования потолочного датчика присутствия, имеющим возможность управления по 2 и 3 каналам. Если взять двухканальный вариант для, например, школьной аудитории, реально выполнить управление светом по двум отдельным линиям. Одна из них может быть возле окна, вторая – вдали от него. Единственный датчик будет способен производить независимые измерения и контролировать уровень освещения в разных частях комнаты.


Интереснее выглядит ситуация трехканальным диммером. Он позволяет выполнить более интересную схему управления источниками света. Дополнительно к системе из предыдущего примера, можно подключить управляемую фоновую подсветку для доски, экрана проектора, объектов размещения презентационных, учебных и других материалов. Если использовать систему для офисов – возможно подключение HVAC нагрузки. Фактически установка датчиков присутствия 1-10 вольт делает возможным реализацию автоматической системы управления освещением помещения.



Рекомендуем посмотреть:


Как добавить диммер к светодиодной лампе

В этой статье мы узнаем, как сделать схему диммера для светодиодов, чтобы включить диммер для любой светодиодной лампы, работающей от сети.

Как работают светодиодные лампы

Мы знаем, что нашими потолочными вентиляторами и лампами накаливания можно легко управлять с помощью симисторных диммерных переключателей, и мы привыкли к тому, что в наших домах диммерные переключатели устанавливаются для управления такими устройствами.
Однако с появлением светодиодных ламп и трубок, лампы накаливания постепенно уходят, и наши домашние патроны заменяются на светодиодные.

Светодиодные лампы

поставляются со встроенным драйвером SMPS в шкафу держателя, а схема SMPS затрудняет работу или управление через симисторные диммерные переключатели до тех пор, пока она не будет соответствующим образом модифицирована для применения.

Потому что в драйвере SMPS внутри светодиодных ламп и трубок строго используются индуктивные или емкостные схемы, которые никогда не рекомендуется использовать через симисторные диммеры, поскольку симисторные диммеры используют технологию прерывания фазы для диммирования, что, к сожалению, не подходит для индуктивной / емкостной нагрузки контроль.

При использовании светодиодные лампы не тускнеют правильно, а демонстрируют неустойчивое диммирование или повышение яркости из-за несовместимой реакции.

Наилучшим методом и, вероятно, технически правильным подходом является технология PWM, которая может эффективно использоваться для управления или уменьшения яркости светодиодных ламп или трубок. На рисунке показано, что конструкция может быть реализована.

Как это работает

Идея на самом деле очень проста, благодаря оптопарам серии MOC, которые делают управление симистором через ШИМ чрезвычайно простым и совместимым.

В правой части рисунка изображена стандартная схема симисторного контроллера на базе микросхемы MOC3063, работающая через схему ШИМ на базе IC 555, показанную в левой части рисунка.

IC 555 сконфигурирован как стандартный регулируемый генератор ШИМ, который подает желаемый ШИМ на входной вывод №1 / 2 микросхемы MOC.

Регулируемые ШИМ обрабатываются ИС надлежащим образом с помощью встроенной схемы детектора перехода через ноль и фотомистора, который в конечном итоге используется для управления внешним симистором BT136 через его выходной контакт №4 / 6.

Подключенная светодиодная лампа теперь реагирует на содержимое ШИМ, подаваемое схемой 555, и пропорционально регулирует свою яркость в соответствии с предпочтениями пользователя.

ШИМ-управление осуществляется через связанный потенциометр 100 кОм, который должен быть должным образом изолирован, поскольку вся цепь не изолирована от сетевого тока.

Схема не изолирована от сети , несмотря на оптрон, поскольку для работы IC 555 требуется источник постоянного тока, который питается от бестрансформаторного источника питания без изоляции, это сделано для сохранения компактности конструкции. и избегайте использования дорогостоящего модуля SMPS, который в противном случае был бы излишним.

Если у вас есть какие-либо вопросы, касающиеся описанной выше схемы диммера для светодиодной лампы, вы можете выразить их в своих комментариях.

ОБНОВЛЕНИЕ:

Более глубокий анализ вышеупомянутой концепции показывает, что эта концепция может не работать из-за наличия внутреннего конденсатора фильтра в каждой цепи светодиодной лампы сразу после мостового выпрямителя.

Этот конденсатор фильтра будет удерживать заряд и держать светодиодную лампочку включенной даже во время выключения ШИМ, предотвращая эффект затемнения.

Это означает, что уменьшение яркости светодиодной лампы с помощью внешних средств может быть невозможно.

Однако эффект затемнения может быть реализован путем соединения последовательной части светодиодной лампы светодиодной лампы со схемой IC 555, как показано на следующей схеме:

Мы знаем, что схема светодиодной лампы представляет собой не что иное, как небольшой переменный ток для Схема DC SMPS, в которой используется небольшой ферритовый трансформатор для понижения сетевого напряжения до более низкого напряжения постоянного тока светодиода. Вторичная сторона трансформатора вырабатывает пониженное напряжение, которое выпрямляется одним диодом и большим конденсатором фильтра.

Выпрямленный постоянный ток затем передается на последовательную светодиодную сборку для его зажигания.

Нам нужно изменить эту секцию светодиодов и подключить ее к ступени ШИМ IC 555, как показано выше.

Это может быть реализовано с помощью следующих шагов:

  • Откройте контейнер светодиодной лампы.
  • Обрежьте провод сборки светодиода, идущий к отрицательной линии питания постоянного тока.
  • Подключите этот отрицательный провод светодиода к коллектору транзистора схемы 555 pwm.
  • Наконец, соедините положительный / отрицательный провод схемы 555 pwm с источником постоянного тока светодиода, идущим от вторичной обмотки ферритового трансформатора.
  • Это также означает, что схема 555 IC не нуждается во внешнем постоянном токе, и она может быть получена от источника постоянного тока от smps, предназначенного для управления светодиодами.
  • Наконец, подключите вход SMPS светодиода к сети переменного тока и проверьте эффект затемнения, изменяя потенциометр IC 555 pwm.
  • Помните, что первичная сторона цепи SMPS не изолирована от сети, поэтому прикасаться к ней во включенном состоянии крайне опасно.

Руководство пользователя Nano Dimmer: Aeotec Help Desk

Руководство пользователя Aeotec Nano Dimmer.

Aeotec Nano Dimmer был разработан для освещения, подключенного к электросети с использованием Z-Wave Plus. Он основан на технологии Aeotec Gen5. Вы можете узнать больше о Nano Dimmer, перейдя по этой ссылке.

Ознакомьтесь со своим нано-диммером.

Примечания к портам и клеммам для подключения проводов:

L — Вход питания под напряжением

N — Вход питания для нейтрали

OUT — Выход для нагрузки

COM — Общий порт для всех внешних переключателей (S1 и S2)

S1 — Управление внешним переключателем 1 для нагрузки

S2 — Управление внешним переключателем 2 для нагрузки

Предупреждение.

1. Устанавливайте только в распределительную коробку, внесенную в список UL, размером 3 × 2 × 2,75 дюйма (75 × 50 × 70 мм) или больше, минимальный объем 14 дюймов 3 (230 см 3 ).

2. Используйте только медные проводники.

3. «ПРЕДОСТЕРЕЖЕНИЕ — Риск поражения электрическим током — Для обесточивания оборудования перед обслуживанием может потребоваться более одного выключателя».

4. «ВНИМАНИЕ! Это устройство нельзя использовать вместе с настенным выключателем, управляющим розеткой».

Важная информация по технике безопасности.

Внимательно прочтите это и другие руководства по устройству. Несоблюдение рекомендаций, изложенных Aeotec Limited, может быть опасным или привести к нарушению закона. Производитель, импортер, дистрибьютор и / или торговый посредник не несет ответственности за любые убытки или ущерб, возникшие в результате несоблюдения каких-либо инструкций, содержащихся в этом руководстве или в других материалах.

Предупреждение: опасность поражения электрическим током. Во время установки необходимо отключить главный автоматический выключатель или предохранитель.Завершить установку должен квалифицированный электрик, обладающий знаниями и пониманием электрических систем и техники безопасности. Храните изделие вдали от открытого огня и сильной жары. Избегайте попадания прямых солнечных лучей или тепла. Ток

Nano Dimmer не может превышать 1,2 ампера. Его максимальная номинальная выходная мощность составляет 144 Вт для моделей на 110 В и 278 Вт для моделей на 220–240 В и сопоставимых.

Перед установкой нано-диммера.

Nano Dimmer устанавливается за выключателем освещения или диммером.Он работает как с 2-проводными, так и с 3-проводными (с нейтралью или без нее) схемами освещения, хотя каждая установка Nano Dimmer, соответственно, немного отличается:

  • Сначала определите, есть ли нейтральный провод в вашей монтажной коробке, расположенной за вашим освещением. выключатель. Это определит, проводите ли вы проводку по 2-х или 3-х проводной схеме.
    • Если есть нейтраль, следуйте «Электросхеме 3-проводной системы» в разделе «Установка нано-диммера».
    • Если нейтраль отсутствует, следуйте «Электросхеме 2-проводной системы» в разделе «Установка нано-диммера»
  • В зависимости от размера вашей нагрузки вам может потребоваться или не потребоваться установка байпасной нагрузки , если ваша минимальная нагрузка не соответствует ожиданиям.Чтобы определить, нужна ли вам байпасная нагрузка, определите, соответствует ли ваша нагрузка минимальным требованиям к мощности.
Вам нужно будет узнать о нано-диммере перед его установкой на нагрузку:

Потребляемая мощность: от 120 до 240 В переменного тока, 50/60 Гц.

Максимальный номинальный выходной ток: 1,2 A максимум

Максимальная выходная мощность: 144 Вт максимум.

Если ваша нагрузка (т. Е. 4 лампы накаливания, каждая по 40 Вт каждая = 160 Вт) превышает максимальную нагрузку 144 Вт, ваш нано-диммер автоматически выключится через определенное время, чтобы избежать каких-либо повреждений. В этом случае было бы лучше заменить нагрузку лампами малой мощности, которые помогут сэкономить электроэнергию и гарантировать, что вы не обойдете нагрузку 144 Вт.

  • И последнее, но не менее важное: обратите внимание на нано-диммеры Поддерживаемые нагрузки , прежде чем продолжить установку:

Тип установки

Минимальная требуемая мощность нагрузки.

Трехпроводная установка с нейтральным проводом

10 Вт

Двухпроводная установка без нейтрального провода

20W

Управляемость

Поддерживаемые типы нагрузки

С функцией диммирования (Вкл. / Выкл. / Регулировка яркости)

Лампы накаливания, галогенные лампы с электронным трансформатором или без него, светодиодные лампы с регулируемой яркостью (передняя и задняя кромки), регулируемые люминесцентные лампы.

Без функции диммирования (только управление вкл. / Выкл.)

Лампы без диммирования, Компактные люминесцентные лампы с электронным выпрямителем, Люминесцентные лампы с электронным балластом, Светодиодные лампы

Совместимые внешние переключатели и варианты их использования.

Наш нано-диммер в настоящее время поддерживает только 3 различных внешних настенных переключателя:

  1. Стандартный тумблер
    — Переключить один раз — переключает последний уровень диммирования / ВЫКЛ.
  2. Кнопка мгновенного действия
    — Однократное нажатие — переключение последнего уровня затемнения / Выкл.
    — Нажмите и удерживайте — Увеличение или уменьшение уровня светодиода.
    — Нажмите и удерживайте в течение 20 секунд или более — сброс настроек нано-диммера к заводским настройкам.
  3. WallSwipe для Nano
    — Область касания — в зависимости от области, на которую вы нажимаете, вы можете переключать или устанавливать определенный уровень затемнения.
    — Нажмите и удерживайте — Увеличивайте или уменьшайте уровень светодиода в зависимости от положения вашего пальца.
    — Жест смахивания вверх — загорается рампа.
    — Жест смахивания вниз — рампа гаснет.

Установите нано-диммер.

Существует множество способов подключения нано-диммера и его внешних переключателей. В этой статье мы рассмотрим только несколько способов подключения, а если у вас возникнут дополнительные вопросы по подключению, не стесняйтесь обращаться в нашу службу поддержки.

Схема подключения 3-проводной системы (с нейтралью).

Схема подключения 2-проводной системы (без нейтрали).

Примечание: Клемма «N» должна быть подключена к клемме «L», когда нано-диммер устанавливается по 2-проводной системе.

Установка байпасной нагрузки.

Для управления может потребоваться подключение небольшой силовой нагрузки (например, светодиодной лампы или компактной люминесцентной лампы). В этом случае нано-диммер может не получать достаточно энергии от источника питания переменного тока, поэтому можно добавить байпас в качестве фиктивной нагрузки, чтобы ваш нано-диммер получал достаточно энергии от источника питания.Он также может предотвратить мерцание света при затемнении.

Схема подключения SPDT в качестве внешнего ручного переключателя (3-позиционный переключатель).

  • Вы можете следовать статье «Методы подключения трех-, четырех- и пятипозиционного переключателя нано-диммера» для получения дополнительной информации о том, как подключить трехпозиционный диммер к нано-диммеру. Это предоставит вам дополнительную информацию о том, как подключить 3-х, 4-х или 5-ти позиционный нано-диммер и его ограничениях.

Установка сети Z-Wave.

Добавление нано-диммера в сеть Z-Wave с помощью внутренней кнопки.

После того, как ваш нано-диммер установлен и включен, вы теперь можете вручную управлять нано-диммером, чтобы включать / выключать / затемнять его, нажимая кнопку действия вашего нано-диммера. Пришло время добавить нано-диммер. в сеть Z-Wave. Чтобы установить шлюз / контроллер Z-Wave в режим сопряжения, обратитесь к соответствующему разделу в руководстве по эксплуатации вашего контроллера.

1. Установите контроллер Z-Wave в режим сопряжения.

2. Нажмите кнопку действия на нано-диммере, зеленый светодиод (базовая безопасная индикация) будет мигать, показывая, что нано-диммер входит в режим сопряжения.

3. Если Nano Dimmer был успешно добавлен в вашу сеть Z-Wave, его светодиод RGB будет гореть постоянно. Если сопряжение было неудачным, красный светодиод будет гореть в течение 2 секунд, а затем останется цветным градиентом, повторите приведенные выше инструкции, начиная с шага 1.

Теперь, когда ваш нано-диммер работает как часть умного дома, вы сможете настроить его с помощью программного обеспечения или приложения для управления домом. Пожалуйста, обратитесь к руководству пользователя вашего программного обеспечения для получения дальнейших инструкций по настройке Nano Dimmer в соответствии с вашими потребностями.

Цвет светодиода RGB будет изменяться в зависимости от уровня выходной мощности нагрузки:

Версия

Светодиодная индикация

Мощность (Вт)

372 США72

Зеленый

[0Вт, 48Вт)

Желтый

[48Вт, 96Вт)

Красный

Зеленый

[0W, 92W)

Желтый

[92W, 184W)

66

 6

EU

Зеленый

[0W, 92W)

Желтый

[92W, 18 4W)

Red

[184W, 276W)

Добавление нано-диммера в сеть Z-Wave с помощью внешнего переключателя.

Используя этот метод, вам никогда не придется снимать внешний переключатель, чтобы добраться до кнопки Nano Dimmers и выполнить включение.

1. Установите контроллер Z-Wave в режим сопряжения.

2. Переключите внешний переключатель один раз (при однократном нажатии кнопки нажмите кнопку один раз), зеленый светодиод (базовая безопасная индикация) будет мигать, указывая на нано-диммер входит в режим сопряжения.

3. Если Nano Dimmer был успешно добавлен в вашу сеть Z-Wave, его светодиод RGB будет гореть постоянно.Если сопряжение было неудачным, красный светодиод будет гореть в течение 2 секунд, а затем останется цветным градиентом, повторите приведенные выше инструкции, начиная с шага 1.

Удаление нано-диммера из сети Z-Wave с помощью внутренней кнопки.

Ваш нано-диммер можно отключить из сети Z-Wave в любое время. Вам нужно будет использовать главный контроллер вашей сети Z-Wave. Чтобы установить контроллер / шлюз Z-Wave в режим удаления, обратитесь к соответствующему разделу в руководстве по эксплуатации вашего контроллера.

1. Переведите контроллер Z-Wave в режим удаления.

2. Нажмите кнопку действия на нано-диммере.

3. Если Nano Dimmer был успешно удален из вашей сети Z-Wave, его светодиодный индикатор RGB останется цветным градиентом. Если удаление было неудачным, светодиод RGB по-прежнему будет гореть (в соответствии с состоянием выходной нагрузки), повторите приведенные выше инструкции, начиная с шага 1.

Переключение нано-диммера в сеть Z-Wave с помощью внешнего переключателя.

Используя этот метод, вам никогда не придется снимать внешний переключатель, чтобы добраться до кнопки Nano Dimmers для выполнения исключения.

1. Переведите контроллер Z-Wave в режим удаления.

2. Переключите внешний переключатель 2 раза в течение 1 секунды (при использовании кнопки мгновенного действия нажмите кнопку 2 раза в течение 1 секунды).

3. Если Nano Dimmer был успешно удален из вашей сети Z-Wave, его светодиодный индикатор RGB останется цветным градиентом. Если удаление было неудачным, светодиод RGB по-прежнему будет гореть (в соответствии с состоянием выходной нагрузки), повторите приведенные выше инструкции, начиная с шага 1.

Расширенные функции.

Изменение режима на внешнем переключателе / ​​кнопочном управлении.

Нано-диммером можно управлять с помощью 2-позиционного (флип / флоп) внешнего / ручного переключателя, кнопки мгновенного действия или 3-позиционного переключателя. Чтобы автоматически определить и установить режим соответствующего типа ручного переключателя, подключенного к нано-диммеру, нажмите кнопку на ручном переключателе один раз и подождите 2 секунды, пока нано-диммер определит тип ручного переключателя.

Вы также можете установить режим внешнего переключателя с помощью класса команд конфигурации.

Параметр 120 [1 байт] (для S1) и параметр 121 [1 байт] (для S2) — это параметр, который устанавливает один из 3 различных режимов. Вы можете установить эту конфигурацию на:

(0) Неизвестный режим

(1) Режим двухпозиционного переключения

(2) Режим трехпозиционного переключения

(3) Кнопка мгновенного действия Режим

(4) Вход в режим автоматического определения переключения

Управление с сенсорной панели.

Как вы можете видеть, на поверхности Nano Dimmer есть контактный порт, этот порт используется для подключения сенсорной панели. Когда вы уже подключили его к Nano Dimmer, вы сможете управлять Nano Dimmer напрямую через сенсорную панель.


Мониторинг энергопотребления.

Aeotec Nano Dimmer может сообщать об использовании энергии в ваттах или кВтч на контрольную точку Z-Wave по запросу. Если эта функция поддерживается контрольными точками, потребление энергии будет отображаться в пользовательском интерфейсе контрольных точек.(Конкретные команды Z-Wave, поддерживающие мониторинг энергии, — это класс команд счетчика. Автоматические отчеты отправляются в группу ассоциаций 1, которая настраивается через класс команд ассоциации.) Пожалуйста, обратитесь к руководству по эксплуатации этих контрольных точек для получения конкретных инструкций по мониторингу Нано-диммер.

Расширенная или базовая функция безопасности вашего нано-диммера в сети Z-Wave.

Включение нано-диммера в качестве базового защищенного устройства:

Если вы хотите, чтобы нано-диммер использовался в качестве базового защищенного устройства в вашей сети Z-Wave, нажмите кнопку действия один раз на нано-диммере при его сопряжении к вашему шлюзу.Если включение прошло успешно, зеленый светодиод будет гореть 2 секунды, а затем вернется к постоянному свечению. Если включение не удалось, красный светодиод загорится на 2 секунды, а затем вернется к цветному градиенту.

Включение Nano Dimmer в качестве усовершенствованного безопасного устройства:

Чтобы в полной мере использовать преимущества Nano Dimmer, вам понадобится Nano Dimmer в качестве устройства безопасности, которое использует зашифрованные сообщения для связи в вашей сети Z-wave. . Требуется контроллер / шлюз с включенной защитой (или контроллер Z-Wave Plus).

1. Установите контроллер Z-Wave Plus в режим сопряжения.

2. Нажмите кнопку действия 2 раза в течение 1 секунды на нано-диммере, синий светодиод (расширенная безопасная индикация) будет мигать, показывая, что нано-диммер входит в режим расширенного безопасного сопряжения.

3. Если Nano Dimmer был успешно добавлен в вашу сеть Z-Wave, его светодиод RGB будет гореть постоянно. Если сопряжение было неудачным, красный светодиод будет гореть в течение 2 секунд, а затем останется цветным градиентом, повторите приведенные выше инструкции, начиная с шага 1.

Перезагрузите нано-диммер.

Если на каком-то этапе ваш основной контроллер отсутствует или не работает, вы можете сбросить все настройки вашего Nano Dimmer до заводских значений по умолчанию.

Для этого нажмите и удерживайте кнопку действия в течение 20 секунд, а затем отпустите ее. Теперь ваш нано-диммер будет сброшен до исходных настроек, зеленый светодиод будет гореть непрерывно в течение 2 секунд, а затем останется цветным градиентом в качестве подтверждения.

Обнаружение или настройка внешнего переключателя вручную через клеммы S1 или S2.

На самом деле существует 2 различных метода решения этой проблемы: (1) использовать шлюз для отправки параметров конфигурации или (2) вручную переключить внутреннюю кнопку Nano, чтобы принудительно переключить его в режим обнаружения переключения.

Метод 1 — Настройки параметров

Если вы понимаете, как использовать шлюз для отправки в настройках параметров, вы можете обратиться к приведенным ниже настройкам параметров.

Метод 2 — Принудительный переход Nano вручную в режим обнаружения переключателя для S1 или S2

Чтобы заставить Nano снова войти в режим обнаружения внешнего переключателя (для S1):

  1. Нажмите кнопку Nano 4 раза в пределах 1-2 секунд, что заставит Nano войти в режим обнаружения внешнего переключателя. (Светодиод будет мигать синим)
  2. Переведите внешний выключатель один раз, затем подождите не менее 10 секунд, прежде чем снова щелкнуть выключателем.
  3. Теперь проверьте внешний переключатель.

Чтобы заставить Nano снова войти в режим обнаружения внешнего переключателя (для S2):

  1. Нажмите кнопку Nano 6 раз в течение 1-2 секунд, что заставит Nano войти в режим обнаружения внешнего переключателя. (Светодиод будет мигать зеленым)
  2. Переведите внешний выключатель один раз, затем подождите не менее 10 секунд, прежде чем снова щелкнуть выключателем.
  3. Теперь проверьте внешний переключатель.

Регулировка диапазона диммирования и скорости линейного изменения Nano Dimmer.

Вы можете заметить, что диапазоны затемнения вашей светодиодной лампы с регулируемой яркостью могут отличаться, и иногда может показаться, что ваша светодиодная лампа с регулируемой яркостью включается мгновенно. Вы можете регулировать диапазон уровня затемнения, а также скорость увеличения или уменьшения нано-диммера.

Дополнительную информацию можно найти в нашей статье: Регулировка диапазонов диммирования и скорости диммирования с помощью Nano Dimmer.

Дополнительные расширенные конфигурации.

Вы можете найти более продвинутые конфигурации для Nano Dimmer в нашем разделе Engineering Sheet на нашем Freshdesk, которые можно использовать для интеграции Nano Dimmer в новый шлюз или программное обеспечение, или использовать его в качестве справочника для конфигураций.

  1. Технические паспорта нано-диммера

Вы можете найти больше технических паспортов для всех наших продуктов здесь: https://aeotec.freshdesk.com/solution/folders/6000209471

Руководство по установке диммерного переключателя

Когда дело доходит до освещения с двойным назначением, диммерные переключатели могут быть удивительно полезным инструментом, если вы все сделаете правильно. Установка диммера в вашем доме может помочь вам сэкономить энергию и изменить настроение в зависимости от атмосферы, которую вы хотите создать.Диммерные переключатели становятся все более популярными, так как домовладельцам нравится возможность регулировать ситуацию с освещением.

Если вы думаете об установке диммера самостоятельно, вот удобное руководство, которое покажет вам пошаговый процесс.

Ингредиенты

Оборудование

  • Отвертка Philips
  • Отвертка шлицевая
  • Инструмент для зачистки проводов
  • Длинногубцы
  • Кусачки
  • Тестер напряжения
  • Изолента
  • Гайки соединителя проводов
  • Крышка панели переключателей или настенная панель
  • Диммерный переключатель
Некоторые меры предосторожности перед запуском
  1. Не забудьте выключить розетку, переключив коробку автоматического выключателя или предохранитель, который контролирует эту конкретную область дома, в положение ВЫКЛ.Это исключает возможность получения серьезных травм или поражения электрическим током.
  2. Переведите выключатель света в положение ВЫКЛ. И проверьте его с помощью тестера напряжения, который может определить паразитное напряжение и указать, что один или несколько источников питания не отключены должным образом.

Pro Совет. Диммерные переключатели совместимы не со всеми люминесцентными лампами. Из-за колебаний напряжения вам необходимо убедиться, что ваши компактные люминесцентные лампы (КЛЛ) должны иметь маркировку «регулируемая яркость» для безопасного использования с переключателем яркости.Использование CFLS без диммера с диммерным переключателем может представлять высокий риск перегрева и возможность возгорания электрического тока, поэтому, если вы не уверены, подходит ли ваша лампа CFL для регулирования яркости, лучше заменить их лампами накаливания или КЛЛ с пометкой «диммируемая».

Избегайте использования стандартного диммерного переключателя с любыми потолочными вентиляторами, потому что неравномерность энергетических токов может легко вывести из строя двигатель вентилятора.

Как выбрать, какой диммер использовать

Важно выбрать диммер с правильным типом нагрузки, который соответствует напряжению вашего источника освещения.Напряжение вашего источника освещения определяется мощностью лампы, которую обычно можно определить, открутив лампу и считывая ее основание, или ища маркировку внутри порта светильника.

  • Размер: размеры пластины переключателя диммера такие же, как и у стандартных перекидных переключателей: размеры 5 на 3,5 дюйма для одного переключателя, 5 на 4,625 дюйма для двойного переключателя и аналогичные соотношения сторон для вариантов с тройным и несколькими переключателями.

Переключатели: Переключатели диммера бывают либо скользящими вверх-вниз, либо круглыми ручками-колесами и обычно сопровождаются стандартным переключателем включения-выключения.Вы можете подобрать стиль, который подойдет вашему интерьеру: от традиционных до современных, цветных, нейтральных оттенков, до тумблеров и сенсорных.

Светильники с линейным напряжением: если вы планируете затемнять светильник с линейным напряжением (120 вольт или 1800–2200 люмен), вы сможете использовать стандартный диммерный переключатель и использовать стандартные лампы накаливания, галогенные или ксеноновые лампы.

Светильники с нелинейным напряжением: если ваш источник света не является сетевым напряжением, большинство производителей укажут, какой специальный переключатель диммера требуется для этого устройства, например, магнитный низковольтный, электронный низковольтный, электронный флуоресцентный или светодиодный диммер.

Совет

Pro: вы также можете приобрести универсальный диммер, который подходит для всех типов лампочек.

Конфигурация опоры

: Конфигурация опоры может использоваться для работы более чем одного фонаря, в зависимости от ваших предпочтений.

  • Стандартный однополюсный выключатель имеет по одному выключателю на светильник и работает со стандартным диммером.
  • Трехпозиционный полюс имеет два разных переключателя на свет или группу освещения и требует трехпозиционного переключателя яркости.
  • Четырехсторонние полюса имеют более двух переключателей, которые управляют одним и тем же светом или группой огней, и для них тоже требуются специальные диммеры.

При покупке диммеров обязательно прочтите подробную информацию об их продукте, чтобы убедиться, что вы выбрали переключатель, совместимый с вашей домашней конфигурацией.

Начало работы

Независимо от того, устанавливаете ли вы одностороннюю или трехпозиционную опору, вы начинаете с отвинчивания существующей пластины переключателя и осторожно оттягиваете переключатель от стены, чтобы получить доступ к проводам позади нее. Не начинайте работу с этими проводами, пока не проверите напряжение под напряжением с помощью тестера напряжения.

С помощью тестера напряжения
Измерители напряжения

имеют светодиодный индикатор, который загорается, чтобы убедиться, что устройство работает. Прикоснитесь металлическим наконечником датчика вашего тестера напряжения к оголенной области провода или винта, который находится в непосредственном контакте с вашими проводами, чтобы получить показания. Если вы используете бесконтактный измеритель напряжения, вы также можете снимать точные показания, прикоснувшись кончиком измерителя к проводу в резиновом кожухе. Если показания высокие (где-то от 1,5 до 1000 вольт), а светодиодный индикатор горит красным, вы, вероятно, выключили не тот переключатель в блоке прерывателя.Не начинайте работу, пока не найдете и не отключите цепь, связанную с вашим выключателем. Если показания равны нулю или ниже 1 вольт, можно продолжить.

Установка штатного однополюсного диммера
  1. Сделайте снимок или тщательно промаркируйте провода, когда они подключены к существующему коммутатору, чтобы отслеживать их.
  2. Отсоедините общий провод заземления (зеленый или неизолированный медный провод), который обычно удерживается винтом на распределительной коробке.
    1. Примечание: если вы заменяете существующий диммерный переключатель, вам может потребоваться просто отвинтить и снова прикрепить гайки, соединяющие все комплекты проводов, вместо того, чтобы отсоединять их в основании распределительной коробки. В противном случае используйте отвертку с крестообразным шлицем, чтобы ослабить винт и развернуть заземляющий провод.
  3. Затем отсоедините провод «отключения питания», который идет к осветительной арматуре, вставив фиксатор в соответствующий паз с помощью отвертки с плоским шлицем. Этот провод должен легко высвободиться при нажатии небольшого внутреннего зажима.Это приспособление также известно как скользящее соединение.
  4. Таким же образом отсоедините провод питания.
  5. Подсоедините провод заземления к точке винтового соединения на задней панели вашего нового переключателя освещения.
  6. Оберните провод вокруг винта, затем затяните винт, чтобы имитировать исходный метод подключения.
  7. Подключите провод «подачи питания», вставив его в порт согласованного скользящего соединения, убедившись, что он полностью вставлен так, чтобы оголенный конец провода соприкасался с передней металлической пластиной.Таким же образом подсоедините провод отключения питания.
  8. Снова установите распределительную коробку и панель переключателей с помощью отвертки с головкой Philips.
Установка трехполюсного диммера (т. Е. Двухполюсного)

  1. Начните с удаления винтов, которые удерживают пластину переключателя и распределительную коробку, чтобы вы могли получить доступ к проводам на задней стороне распределительной коробки.
  2. Оберните небольшой кусок изоленты вокруг провода с надписью «общий», обычно черного цвета, чтобы пометить его на будущее.
  3. Полностью снимите имеющийся переключатель, отсоединив все провода в точках их крепления на задней части коробки. Если это быстросъемные скользящие насадки, вы можете просто вставить отвертку с плоской головкой, и они высвободятся. Если это винтовые крепления, ослабьте винты и размотайте провод.
  4. Затем прикрепите медный или зеленый провод заземления от коробки к зеленому проводу заземления, подключенному к вашему новому трехпозиционному переключателю диммера. Обязательно снимите примерно 0,75 дюйма резинового кожуха с соединительных концов обоих проводов, чтобы обеспечить легкое скручивание и надежное соединение.
  5. Поверните провод по часовой стрелке и накройте гайкой для проводов, чтобы закрыть оголенные концы и закрепить соединение.
  6. Используя тот же метод, подключите черный провод диммера к общему проводу, который вы ранее пометили изолентой. Обязательно удалите ленту.
  7. Присоедините провод нагрузки к красному проводу, а оставшийся провод к последнему общему проводу в стене. Замените все винты и пластину переключателя, затем включите автоматический выключатель и проверьте переключатель.
Что нужно знать о работе с проводами

Дома, построенные или реконструированные после 1940-х годов, имеют стандартный цветовой код проводов, чтобы упростить процесс идентификации проводов.Обычно красные провода — это вторичные провода под напряжением, подключенные к цепи 220 В, а черные провода — это другой тип «горячего» провода, который может служить линиями подачи и вывода питания. Зеленые провода — это провода заземления, которые действуют как закалочные агенты для регулирования заряда. Белый и серый провода — это нейтральные провода, используемые для соединения элементов в цепи и балансировки напряжения нагрузки. В некоторых случаях вы также можете увидеть синие, желтые или другие цветные провода, используемые для специальных целей, чтобы указать альтернативное использование проводов.Независимо от цвета, тестер напряжения по-прежнему должен быть вашим основным инструментом для определения проводов под напряжением.

Если это ваш первый опыт работы с электрическими соединениями в вашем доме, вы можете потратить немного времени на то, чтобы освежить свое понимание того, как работает электрическая цепь. После того, как вы поймете основы, установка диммера самостоятельно может помочь вам сократить расходы и время, затрачиваемое на электрика.

Знание того, как работать с проводами, действительно может пригодиться при замене поврежденных выключателей света или периодическом обновлении выключателей.

Но как только вы это сделаете, вы будете спать намного лучше, зная, что вы можете установить свой собственный переключатель диммера и создать план освещения, который удовлетворит все ваши потребности.
* Официальное уведомление: содержание Destination Lighting предназначено только для информации. Настоятельно рекомендуется проконсультироваться со специалистом перед тем, как приступить к каким-либо проектам освещения или электромонтажа. Компания не несет ответственности за неправомерное использование ее содержания.

Страница не найдена | Кубино

Страна

Выберите страну Афганистан Аландские острова Албания Алжир американское Самоа Андорра Ангола Ангилья Антарктида Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Багамы Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бермуды Бутан Боливия, Многонациональное Государство Бонэйр, Синт-Эстатиус и Саба Босния и Герцеговина Ботсвана Остров Буве Бразилия Британская территория Индийского океана Бруней-Даруссалам Болгария Буркина-Фасо Бурунди Камбоджа Камерун Канада Кабо-Верде Каймановы острова Центрально-Африканская Республика Чад Чили Китай Остров Рождества Кокосовые (Килинг) острова Колумбия Коморские острова Конго Конго, Демократическая Республика Острова Кука Коста-Рика Берег Слоновой Кости Хорватия Куба Кюрасао Кипр Чехия Дания Джибути Доминика Доминиканская Республика Эквадор Египет Сальвадор Экваториальная Гвинея Эритрея Эстония Эфиопия Фолклендские (Мальвинские) острова Фарерские острова Фиджи Финляндия Франция Французская Гвиана Французская Полинезия Южные Французские Территории Габон Гамбия Грузия Германия Гана Гибралтар Греция Гренландия Гренада Гваделупа Гуам Гватемала Гернси Гвинея Гвинея-Бисау Гайана Гаити Остров Херд и острова Макдональд Святой Престол (государство-город Ватикан) Гондурас Гонконг Венгрия Исландия Индия Индонезия Иран, Исламская Республика Ирак Ирландия Остров Мэн Израиль Италия Ямайка Япония Джерси Иордания Казахстан Кения Кирибати Корея, Народно-Демократическая Республика Корея, Республика Кувейт Кыргызстан Лаосская Народно-Демократическая Республика Латвия Ливан Лесото Либерия Ливия Лихтенштейн Литва Люксембург Макао Македония, бывшая югославская Республика Мадагаскар Малави Малайзия Мальдивы Мали Мальта Маршалловы острова Мартиника Мавритания Маврикий Майотта Мексика Микронезия, Федеративные Штаты Молдова, Республика Монако Монголия Черногория Монтсеррат Марокко Мозамбик Мьянма Намибия Науру Непал Нидерланды Новая Каледония Новая Зеландия Никарагуа Нигер Нигерия Ниуэ Остров Норфолк Северные Марианские острова Норвегия Оман Пакистан Палау Палестинская территория, оккупированная Панама Папуа — Новая Гвинея Парагвай Перу Филиппины Питкэрн Польша Португалия Пуэрто-Рико Катар Реюньон Румыния Российская Федерация Руанда Сен-Бартелеми Святой Елены, Вознесения и Тристан-да-Кунья Сент-Китс и Невис Санкт-Люсия Сен-Мартен (французская часть) Сен-Пьер и Микелон Святой Винсент и Гренадины Самоа Сан-Марино Сан-Томе и Принсипи Саудовская Аравия Сенегал Сербия Сейшельские острова Сьерра-Леоне Сингапур Синт-Мартен (голландская часть) Словакия Словения Соломоновы острова Сомали Южная Африка Южная Георгия и Южные Сандвичевы острова южный Судан Испания Шри-Ланка Судан Суринам Шпицберген и Ян Майен Свазиленд Швеция Швейцария Сирийская Арабская Республика Тайвань, провинция Китая Таджикистан Танзания, Объединенная Республика Таиланд Тимор-Лешти Идти Токелау Тонга Тринидад и Тобаго Тунис Турция Туркменистан Острова Теркс и Кайкос Тувалу Уганда Украина Объединенные Арабские Эмираты Объединенное Королевство Соединенные Штаты Внешние малые острова США Уругвай Узбекистан Вануату Венесуэла, Боливарианская Республика Вьетнам Виргинские острова, Британские Виргинские острова, СШАС. Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве

Как подключить 3-позиционный диммерный переключатель



Резюме: Полностью объясненная схема подключения 3-позиционных диммерных переключателей со схемами и изображениями — Инструкции по подключению 3-х позиционных диммерных переключателей.

Схемы подключения трехпозиционного диммера для управления освещением и экономии энергии


Базовые 3-позиционные диммеры-переключатели
Трехпозиционный диммерный переключатель очень похож на обычный трехпозиционный тумблер. за исключением электронного блока, который выполняет регулировку яркости. функция.

Предварительно проводные диммерные переключатели
Большинство 3-полосных диммеров поставляются с предварительно подключенными проводами, которые имеют цветовую маркировку. и объяснено ниже. Эти диммеры также известны как настенные диммеры. и диммеры.

style = «clear: left»>

Если вы заменяете существующий трехпозиционный переключатель: При замене существующего трехпозиционного переключателя обратите внимание на то, как существующий Переключатель подключен ПРЕЖДЕ чем вы удалите проводку, затем обратитесь к к своим заметкам, чтобы помочь вам подключить новый 3-позиционный переключатель диммера.

Многие производители в настоящее время производят диммерные переключатели, которые можно использовать как для однополюсных, так и для трехполюсных выключателей . Переключатели . Для однополюсного приложения инструкция Вам придется закрыть один из проводов, который не будет использоваться.


Следует проявлять осторожность при выборе переключателя диммера.
Большинство диммеров рассчитаны на потребляемую мощность 600 Вт, поэтому, если у вас есть несколько осветительных приборов, которыми будет управлять 3-х позиционный диммер, вам нужно будет подсчитать количество светильников, количество ламп на приспособление и ватт на лампу.Рассчитать общая мощность, которая будет регулироваться трехпозиционным переключателем диммера. Хорошее практическое правило при любом расчете электрической нагрузки: никогда не превышайте 80% номинальной нагрузки для любого электрического компонента или устройство.

ПРИМЕЧАНИЕ:
Никогда не подключайте обычный диммер к старым люминесцентным светильникам. который не предназначен для диммирования или светильника с CFL — Compact Адаптеры люминесцентных ламп.

Затемнение несовместимых светильников или ламп вызовет люминесцентное лампы перегреться и преждевременно перегореть.

Доступны более новые специально разработанные люминесцентные светильники и диммеры которые совместимы и хорошо работают вместе.


  • Диммерные переключатели для жилых помещений, используемые для нескольких типов осветительных приборов.

Эти электрические соединения предназначены для:
  1. Диммер, 600 Вт
  2. Диммер, 800 Вт
  3. Диммер, 1000 Вт
  1. Однополюсный диммерный переключатель
  2. 3-позиционный диммерный переключатель
  3. Регулятор яркости с ручкой
  4. Ползунковый переключатель диммера
Применение диммерного переключателя
  1. Лампы накаливания
  2. Диммируемые люминесцентные лампы
  3. Диммируемые лампы CFL
  4. Светодиодные лампы с регулируемой яркостью
  5. Кварцевые светильники с регулируемой яркостью
Совместимость диммера и осветительной арматуры
  • Убедитесь, что ваш диммер совместим с вашей лампой или осветительной арматурой.
  • Убедитесь, что ваша лампа или осветительный прибор совместим с вашим диммером.

Основные сведения о диммерном переключателе

Номинальная мощность диммера

Диммерные переключатели для жилых помещений доступны для нескольких требований к нагрузке, включая 600, 800 и 1000 Вт. Если вы не выберете правильный размер диммера, диммер может перегреться и вызвать внутренние повреждения. Обычные трехпозиционные диммерные переключатели предназначены для ламп накаливания, если не указано иное.

Затемняющие низковольтные осветительные приборы

Чтобы выбрать правильный диммер, обратитесь к инструкции, прилагаемой к низковольтному осветительному устройству. Некоторые светильники позволяют использовать обычные диммеры, а некоторые — нет.

Подключение стандартного трехпозиционного переключателя яркости

Трехпозиционные диммерные переключатели обычно поставляются со следующими предварительно подключенными проводами

Зеленый провод: Присоедините к заземленному проводу (ам) в распределительной коробке.

Два красных провода: Эти провода подключаются к «дорожкам», которые представляют собой пару проводов, прикрепленных к двум винтам на одном конце обычного трехпозиционного переключателя.

Один черный провод: Присоедините к проводу, который обычно находится на винте отдельно от обычного трехпозиционного переключателя, обычно это питание или ножка переключателя, уходящая к приспособлению (ам).


Диммерные переключатели

помогут вам сэкономить энергию
Установка диммерных переключателей поможет снизить потребление электроэнергии как показано в таблице ниже.

Сильное уменьшение яркости

Снижает ваши счета за электроэнергию

И увеличивает срок службы лампы

10%
25%
50%
75%

10%
20%
40%
60%

в 2 раза длиннее
В 4 раза длиннее
В 20 раз длиннее
Более чем в 20 раз длиннее

Как и во всех электрических проектах
Всегда точно идентифицируйте цепь и отключите питание перед выполнение электромонтажа любого вида.

Никогда не работайте в цепи под напряжением!


Ниже вы увидите несколько фотографий, которые я выбрал, чтобы помочь вам в вашем проекте.
Взгляните на типичную установку 3-позиционного диммерного переключателя
[Щелкните изображение, чтобы увеличить]

Инструкции по подключению диммерного переключателя

ШАГ 1
Типичная проводка трехпозиционного переключателя имеет две винтовые клеммы на одном конце переключателя.Вот тут и связаны «путешественники».
Противоположный конец переключателя имеет одну винтовую клемму, которая может быть другого цвета, как показано на этой фотографии. В зависимости от конфигурации вашей проводки к этому единственному выводу будет подключена либо линия питания, либо переключаемая ножка, которая ведет к приспособлению.

ШАГ 2
Этот проводной трехпозиционный диммерный переключатель имеет красно-белых «путешественников», прикрепленных к набору винтовых клемм на одном конце переключателя.К винту на другом конце переключателя прикреплен провод питания или ножки переключателя.

ШАГ 3
Здесь трехпозиционный диммерный переключатель с ручкой мощностью 600 Вт имеет предварительно проложенные провода: зеленый, два красных и черный провод, готовые к установке.

ШАГ 4
Этот 3-позиционный диммерный переключатель подключен следующим образом:
Зеленый заземляющий провод подключается к заземляющему проводу распределительной коробки, красный и белый «бегунки» подключаются к паре красных проводов, а черный провод подключается к силовой или переключающей ножке, подключенной к устройству (а).


Подробнее о подключении диммерных переключателей


Замена переключателя на переключатель света

Привет, я пытаюсь подключить диммер.

Диммер имеет поворотный переключатель и обычный переключатель.
В этом переключателе есть 2 нагрузки и 2 линии.
Старый диммер имеет только 1 линию и 1 нагрузку, а в стене всего 2 провода — красный и синий.

Новый диммер не работает должным образом при подключении и использовании перемычек. Что я делаю не так?

Ответ Дэйва:
Переключатель, который вы приобрели, на самом деле представляет собой два переключателя в одном, и похоже, что у этого переключателя есть регулятор освещенности и регулятор скорости.
Этот переключатель комбинированного типа обычно используется для управления потолочным вентилятором и освещением.
Лучше всего приобрести один диммерный переключатель, который будет иметь ту же проводку, что и оригинальный переключатель.
Убедитесь, что диммер совместим с лампами в осветительной арматуре.

Последние вопросы и комментарии


  • Как заменить 3-х позиционный переключатель на 3-х позиционный диммерный переключатель

    • Как подключить 3-сторонние переключатели яркости: общие подключения проводов 3-стороннего переключателя яркости и регулировки уровня освещенности, подключение двух 3-сторонних переключателей яркости.


    • Установка переключателя диммера на трековый светильник

      • Нужен ли мне дорогой электронный низковольтный диммер для трекового освещения? Соображения при установке переключателя диммера для осветительной арматуры.Ресурсы о том, как подключить диммер.


      • Электропроводка переключателя освещения

        • Подключение электрических проводов для переключателя диммера. Часто бывает, что белый провод можно использовать для ножки переключателя, которая будет проводить ток или электричество к осветительной арматуре. Если вы обнаружите это, обязательно идентифицируйте провод как коммутируемый.


        • Как я могу осветить темную прихожую ночью для моего ребенка?

          • У меня есть 6-летний ребенок, который боится идти ночью по темному коридору, чтобы добраться до ванной.Я хотел выключить трехпозиционный переключатель на трехпозиционный переключатель диммера, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор.


          • Потолочный вентилятор работает, но не светит

            • Я подключил потолочный вентилятор и свет. Вентилятор включится, а свет — нет. Как я могу это исправить?


            • Подключение трехпозиционных переключателей и диммерных переключателей

              • Как подключены трехпозиционные переключатели? Ключ к электромонтажу 3-х позиционного переключателя и 3-х позиционного переключателя диммера, основные конфигурации разводки для разводки 3-х позиционного переключателя.


              • Определение причины цепи затемнения света

                • Почему у меня тусклый свет? Как определить и устранить причину тусклого света, тусклый свет может быть признаком электрической проблемы, Как проверить проводку электрической цепи.


                • Добавление переключателя диммера для существующего освещения

                  • Выбор размера и типа переключателя диммера для существующего освещения — Мощность или размер переключателя диммера в ваттах должны быть больше, чем общее количество подключенных ватт от регулируемых осветительных приборов.Мощность диммера обычно начинается с 600 Вт.



Советы по электромонтажу для проектов домашней электропроводки Автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектах домашней электропроводки.

См. Еще видео о проводке в доме от Ask The Electrician:


Узнайте больше из моего видеокурса по домашнему электричеству:

» Вы можете избежать дорогостоящих ошибок! «
Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Посмотрите, как правильно подключить! Узнайте больше о том, как подключить розетки
Полное руководство по домашней электропроводке
Идеально для домовладельца, разнорабочего, электрика и строительного инспектора.
Включает:
Способы домашней электропроводки
Типы переключателей и органов управления освещением Как они подключены
Схемы подключения переключателей освещения
Электромонтажные 3-позиционные переключатели
Электромонтаж 4 -Way Switches
Подключение диммерных переключателей
Как сделать свои собственные осветительные приборы
….и многое другое.
» Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Электрический вопрос:
Нужно ли менять оба переключателя яркости?

Джим спрашивает:
Я устанавливаю диммер на существующий трехпозиционный переключатель света. Должен ли я заменить оба переключателя на диммеры или я могу использовать один диммерный переключатель, а другой оставить обычный обычный переключатель?

Этот вопрос по электропроводке поступил от Джима из Санкт-Петербурга.Чарльз, штат Миссури.

Ответ Дэйва:
Если есть два существующих трехпозиционных переключателя диммера, заменяющий переключатель диммера должен быть таким же переключателем, что и другой, для обеспечения полной совместимости, в противном случае следует установить два идентичных новых переключателя.


Philips 9w светодиодная электрическая схема

Как заменить люминесцентные лампы T8 на светодиодные лампы T8. Так много лампочек. После последовательного резистора (или предохранителя) подключается цепь фильтра электромагнитных помех (EMI).Philips Hue — это не просто умная лампочка, это умная система освещения. Разгрузить. … E27 8W Светодиодная лампа SMD2835 Угол 180 градусов. 4,2 из 5 звезд 14 оценок. TUV 9W, 4-контактный, Philips, 4-контактный 145 6 9 0,170 60 CFT9W 4P 9 0,170 48 HF NA RMB1P13S1 1L RMB2P13S2 2L PLS11W / TUV TUV 11W Philips 2-контактный 214 8 11 0,160 89 CFQ13W 13 0,170 91 NA NA … Philips Advance Балласты для бактерицидных УФ-ламп. Применения. Изготовитель лампы Тип Длина (мм) Длина (дюймы) Ватт Ампер Вольт (60 Гц) Аналогичная лампа Ватт Ампер Вольт Магнитный Каждый компонент должен быть размещен и соединен с различными частями определенным образом.Изготовление светодиодного прожектора из переработанного материала высокого качества, влияние на качество электроэнергии из-за широкомасштабного внедрения компактных люминесцентных ламп — обзор, Автоматический комнатный контроллер освещения со счетчиком посетителей, Анализ характеристик ламп домашнего освещения. Essential Ledtube Led Tubes Philips. Индивидуальные и обычные балластные провода Доступны варианты с регулируемой яркостью и 90 CRI, свяжитесь с 3BL LED, чтобы узнать стоимость и время выполнения заказа. Общий доход: от 5 до 10 миллионов долларов США. Energizer S9912 2ft 9w Led T8 Tubes 4000k 6000k.Светодиодные чипы Bridgelux США, срок службы более 100000 часов, высокая яркость и слабое затухание, алюминиевое основание лампы, отличное рассеивание тепла. Четырнадцать авторов, в том числе многие из самых известных ученых в этой области, исследуют, как люди на самом деле переживают свою культуру и как этот опыт выражается в таких разнообразных формах, как повествование, литературное произведение, театр, карнавал, ритуал … 14 мм, маленькая светодиодная лампа Эдисона является уменьшенной версией E27. Лампа против лампы. Philips T8 Led Tube 10 5 Вт 4 Фута 1200 мм 120 см.Добро пожаловать на веб-сайт Philips, посвященный освещению, выберите свой домен. Универсальный. UL не предоставляет «Перечень» для светодиодных драйверов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
