Эта схема мощного блока питания на 12 вольт вырабатывает ток нагрузки до 5 ампер. В схеме блока питания применен трех выводной интегральный стабилизатор LM338.
Краткая характеристика Lm338:
- Uвход: от 3 до 35 В.
- Uвыход: от 1,2 до 32 В.
- Iвых.: 5 А (max)
- Рабочая температура: от 0 до 125 гр. C
Блок питания 12В 5А на интегральной микросхеме LM338
Напряжение от сети поступает к понижающему трансформатору через плавкий предохранитель FU1 на 7А. Варистор V1 на 240 вольт, используется для защиты схемы блока питания от выбросов напряжения в электросети. Трансформатор Tр1 понижающий с напряжение на вторичной обмотке не ниже 15 вольт с током нагрузки не менее 5 ампер.
Пониженное напряжение с вторичной обмотки поступает на диодный мост, состоящий из четырех выпрямительных диодов VD1-VD4. На выходе диодного моста установлен электролитический конденсатор С1 предназначенный для сглаживания пульсаций выпрямленного напряжения.
Для нормальной работы блока питания на 12В, стабилизатор напряжения LM338 необходимо установить на радиатор. Вместо выпрямительных диодов VD1-VD4 можно использовать выпрямительную сборку на ток не менее 5 ампер, например, KBU810.
Блок питания на 12 вольт на стабилизаторе 7812

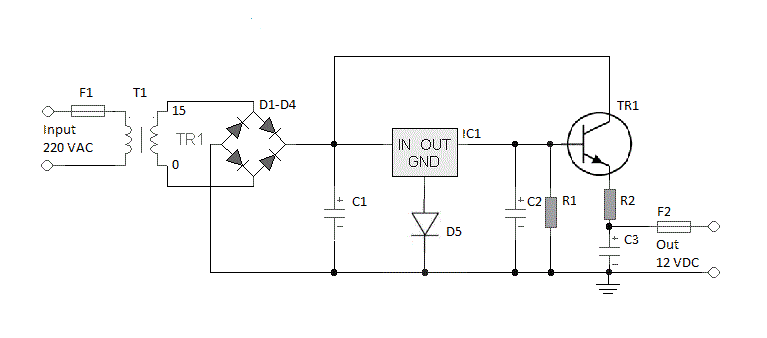

Следующая схема мощного блока питания на 12 вольт и 5 ампер нагрузки построена на интегральном линейном стабилизаторе напряжения 7812. Поскольку допустимый максимальный ток нагрузки данного стабилизатора ограничивается 1,5 ампер, в схему блока питания добавлен силовой транзистор VT1. Этот транзистор известен как обходной внешний транзистор.
Если ток нагрузки будет менее 600 мА, то он будет протекать через стабилизатор 7812. Если ток превысит 600 мА, то на резисторе R1 будет напряжение более 0,6 вольта, в результате чего силовой транзистор VT1 начинает проводить через себя дополнительный ток к нагрузке.
Резистор R2 ограничивает чрезмерный базовый ток.
Силовой транзистор в данной схеме необходимо разместить на хорошем радиаторе. Минимальное входное напряжение должно быть на несколько вольт выше, чем напряжение на выходе регулятора. Резистор R1 должен быть рассчитан на 7 Вт. Резистор R2 может иметь мощность 0,5 Вт.
Магнитный держатель печатной платы
Прочная металлическая основа с порошковым покрытием, четыре гибкие руч…
Блок питания 12 вольт схема с защитой БП на lm317
Самодельный блок питания 12 вольт с регулировкой всегда хотелось иметь под рукой. Простой блок питания 0 – 12 вольт для слаботочных конструкций.
Началось все с того, что давным- давно, разбирая для утилизации домашнюю советскую стиральную машинку «Аурика» 80-х годов двадцатого века, наткнулся я в её внутренностях на добротный пластмассовый прямоугольный корпус, в котором распологался электронный блок непонятного назначения (скорее всего реле времени, таймер или что – то типа того).
Почему то тогда, сразу, возникло желание в этом корпусе сделать самодельный блок питания 12 вольт, хотя оный у меня уже был. А вот усердие для реализации как то тогда не проявилось. В общем, эта идея так и зависла тогда у меня в воздухе из за отсутствия желания возится с детальной проработкой блока питания. Пластмассовый корпус был надежно «законсервирован» в гараже до лучших времен лет на 10. Просто удивляюсь, как такой замечательный корпус не был отправлен на помойку и дожил на полочке до сегодняшнего дня. И вот, этот день настал. Словно пазл, удалось собрать воедино этот блок питания из совершенно разного найденного в загашниках хлама, идеально уместившегося внутри. Сам удивляюсь как все «сложилось».
Решил я собрать именно компактный маломощный блок питания, с регулируемым напряжением 0-12 вольт и током до 1 ампера.
Так же хотелось всегда иметь под рукой компактный маломощный источник для питания схем на радиолампах (постоянка 300 вольт, переменка 6 вольт).
По этому, этот блок питания состоит, по сути, из двух блоков питания: блока питания 0-12 вольт и блока питания схем на лампах +300 вольт.
Схема блока питания 12 вольт.
Источник 0-12 вольт собран на LM317, посаженой на небольшой радиатор. Схема имеет простую автоматическую систему охлаждения на термодатчике. Система охлаждения запускает вентилятор при достижении температуры на радиаторе выше температуры срабатывания термодатчика. В результате включается вентилятор и охлаждает радиатор с LM317. При остывании радиатора, вентилятор отключается. Благодаря этому температура радиатора не превышает допустимую. При включении вентилятора, так же загорается индикаторный светодиод «Перегрев». Схема не имеет защиты от короткого замыкания, так как ток вторичной обмотки существующего трансформатора оказался 0,5 ампер, а микросхема же LM317 выдерживает ток 1 ампер.
Экспериментально установлено, что при коротком замыкании схема охлаждения отлично справляется с температурным режимом. Микросхема с вентиляторным охлаждением радиатора неограниченно долго держит нагрузку короткого замыкания (0,5 ампер конкретно для данного экземпляра блока питания). Хотя, в принципе на термодатчике легко можно реализовать и защиту от короткого замыкания блока питания.
Блок питания радиоламп.
Как говорилось выше, в корпусе так же смонтирован и блок питания радиоламп – простой источник накала и источник анодного напряжения +300 вольт для ламповых схем. Так вот, источник анодного напряжения очень остроумно устроен. Многие радиолюбители-ветераны ламповой техники привыкли знать, что блок питания для ламп имеет всегда массивный сетевой трансформатор для питания анодов и накала. Он так же служит развязкой от сетевого напряжения (нельзя просто выпрямлять сетевое напряжение и подавать его на аноды ламп – это опасно для жизни!!!).
Все это верно. Но в нашем случае для питания пары – тройки маломощных ламп не обязательно иметь отдельный большой сетевой трансформатор. У нас уже есть один сетевой трансформатор источника 0-12 вольт. То есть развязка от сети уже как бы есть. Теперь последовательно с этим трансформатором можно применить еще один — малогабаритный повышающий (а по факту просто включенный в обратном направлении) простой маломощный китайский трансформатор от сетевого адаптера 200/12 вольт, на который мы собственно и подадим 12 вольт от предыдущего трансформатора. На выходе – на повышающей обмотке естественно получим около 250 вольт и в конечном итоге развязку от сетевого напряжения (смотрите схему). В результате получается, мы использовали два малогабаритных трансформатора вместо одного крупногабаритного. Сэкономили массу и габариты блока питания.
Далее выпрямленное напряжение повышается до 300 вольт на сглаживающих конденсаторах фильтра. Напряжение же 6 вольт для питания накалов ламп снимаем со среднего вывода 12 вольт первого трансформатора. То есть первый трансформатор должен иметь отвод от середины обмотки 12 вольт.
Конструкция и детали блока питания:
Сетевой трансформатор – от какого-то советского толи проигрывателя, толи магнитофона неизвестной модели. Имеет две вторичные обмотки по 6 вольт, которые собственно и были соединены последовательно для получения переменки 12 вольт. Так же к штатному бандажу трансформатору пришлось припаять гайки М4 для крепления его в корпусе.
Повышающий трансформатор 250 вольт – от блока питания антенного ТВ усилителя «Польской антенны».
Термодатчик – 85 градусов (можно 60-85), устанавливается на одном радиаторе с LM317.
Микросхему LM317 необходимо устанавливать на радиатор через изолирующую термопрокладку, подложив под крепежный болтик специальную изолирующую шайбу, так как «корпус» LM317 является выходом.
Т.е желательно электрически изолировать LM317 от радиатора.
Блок питания имеет два выходных гнезда. «Гнездо 1» — для питания ламповых схем. «Гнездо 2» — для питания схем 0-12 вольт. Среднее гнездо на фото – резервное, для будущих «обновлений». Планирую на него вывести источник 5 вольт (на КРЕН5) – для питания схем на микроконтроллерах при наладке.
В качестве выходных гнезд блока питания использованы пятиштырьковые гнезда от магнитофонов СССР. Причем распиновка выполнена таким логическим способом, который исключает подачу напряжения при перепутывании гнезда (300 вольт или переменка не пойдет на двенадцативольтовое устройство при перепутывании гнезда – смотри схему). Так же по этой причине общий провод переменного напряжения не соеденен с минусом или плюсом 300 вольт – смотри схему.
«Гнездо 1» имеет следующую распиновку:
1 — Общий провод переменного напряжения;
2 — Переменное напряжение 6 вольт;
3 — Переменное напряжение 12 вольт;
4 — Минус 300 вольт;
5 — Плюс 300 вольт;
«Гнездо 2» имеет следующую распиновку:
1 — Плюс 12 вольт;
5 — Минус 12 вольт;
Блок питания соответственно снабжен двумя отдельными кабелями с пятиштырьковыми штекерами от магнитофонов СССР.
Печатная плата – проектировалась под имеющиеся детали для монтирования их навесным монтажом. По этому «выкладывать печатку» смысла нет. Все равно нужно будет переделывать под свои детали. Дорожки и контактные площадки платы отрисовывались вручную «на лету» водостойким CD/DWD маркером и травились в медном купоросе.
Я и Диод. © yaidiod.ru.
Блок питания (12 Вольт) сделать самому своими руками. Схема блока питания на 12 Вольт
Блок питания 12 Вольт позволит осуществить питание практически любой бытовой техники, включая даже ноутбук. Обратите внимание на то, что на вход ноутбука подается напряжение до 19 Вольт. Но он прекрасно будет работать, если провести запитку от 12. Правда, максимальный ток составляет 10 Ампер. Только до такого значения потребление доходит очень редко, среднее держится на уровне 2-4 Ампер. Единственное, что следует учесть – при замене стандартного источника питания на самодельный использовать встроенную батарею не получится.
Но все равно блок питания на 12 вольт идеально подходит даже для такого устройства.
Параметры блока питания
Самые главные параметры любого блока питания – это выходное напряжение и ток. Зависят их значения от одного – от используемого провода во вторичной обмотке трансформатора. О том, как провести выбор его, будет рассказано немного ниже. Для себя вы должны заранее решить, для каких целей планируется использовать блок питания 12 Вольт. Если необходимо запитывать маломощную аппаратуру – навигаторы, светодиоды, и прочее, то вполне достаточно на выходе 2-3 Ампер. И то этого будет много.
Но если вы планируете с его помощью осуществлять более серьезные действия – например, заряжать аккумуляторную батарею автомобиля, то потребуется на выходе 6-8 Ампер. Ток зарядки должен быть в десять раз меньше емкости АКБ – это требование обязательно учитывается. Если же возникает необходимость в подключении приборов, напряжение питания которых существенно отличается от 12 Вольт, то разумнее установить регулировку.
Как выбрать трансформатор
Первый элемент – это преобразователь напряжения. Трансформатор способствует преобразованию переменного напряжения 220 Вольт в такое же по амплитуде, только со значением, намного меньше. По крайней мере, вам нужно меньшее значение. Для мощных блоков питания за основу можно взять трансформатор типа ТС-270. У него высокая мощность, даже имеются 4 обмотки, которые выдают по 6,3 Вольт каждая. Они использовались для питания накала радиоламп. Без особого труда из него можно сделать блок питания 12 Вольт 12 Ампер, который сможет даже АКБ автомобиля заряжать.
Но если вас полностью не устраивают его обмотки, то можно вторичные все убрать, оставить только сетевую. И провести намотку провода. Проблема в том, как посчитать необходимое количество витков. Для этого можно воспользоваться простой схемой вычисления – посчитайте, сколько витков содержит вторичная обмотка, которая выдает 6,3 Вольт. Теперь просто разделите 6,3 на число витков. И вы получите величину напряжения, которое можно снять с одного витка провода. Осталось только высчитать, сколько нужно намотать витков, чтобы на выходе получить 12,5-13 Вольт. Будет даже лучше, если на выходе окажется на 1-2 Вольт напряжение выше требуемого.
Изготовление выпрямителя
Что такое выпрямитель и для чего он нужен? Это устройство на полупроводниковых диодах, которое является преобразователем. С его помощью переменный ток превращается в постоянный. Для анализа работы выпрямительного каскада нагляднее использовать осциллограф. Если на перед диодами вы увидите синусоиду, то после них окажется практически ровная линия. Но мелкие куски от синусоиды все равно останутся. От них избавитесь после.
К выбору диодов стоит отнестись с максимальной серьезностью. Если блок питания на 12 Вольт будет использоваться в качестве зарядчика аккумулятора, то потребуется использовать элементы, у которых величина обратного тока до 10 Ампер. Если же намерены осуществлять питание слаботочных потребителей, то вполне достаточно окажется мостовой сборки. Вот тут стоит остановиться.
Предпочтение стоит отдавать схеме выпрямителя, собранного по типу мост – из четырех диодов. Если применить на одном полупроводнике (однополупериодная схема), то КПД блока питания уменьшается практически вдвое.
Блок фильтров
Теперь, когда на выходе имеется постоянное напряжение, то необходимо, чтобы схема блока питания на 12 Вольт была немного усовершенствована. Для этой цели нужно использовать фильтры. Для питания бытовой техники достаточно применить LC-цепочку. О ней стоит рассказать более подробно. К плюсовому выходу выпрямительного каскада подключается индуктивность – дроссель. Ток должен проходить через него, это первая ступень фильтрации. Далее идет вторая – электролитический конденсатор с большой емкостью (несколько тысяч микрофарад).
После дросселя к плюсу подключается электролитический конденсатор. Второй его вывод соединяется с общим проводом (минусом). Суть работы электролитического конденсатора в том, что он позволяет избавиться от всей переменной составляющей тока.
Помните, на выходе выпрямителя оставались небольшие кусочки синусоиды? Вот, именно от нее нужно избавиться, иначе блок питания 12 Вольт 12 Ампер будет создавать помеху для устройства, подключаемого к нему. Например, магнитола или радиоприемник будет издавать сильный гул.
Стабилизация напряжения на выходе
Для осуществления стабилизации выходного напряжения можно воспользоваться одним всего полупроводниковым элементом. Это может быть как стабилитрон с напряжением рабочим 12 Вольт, так и более современные и совершенные сборки типа LM317, LM7812. Последние рассчитаны на стабилизацию напряжения на уровне 12 Вольт. Следовательно, даже при условии, что на выходе выпрямительного каскада 15 Вольт, после стабилизации останется всего 12. Все остальное уходит в тепло. А это значит, что крайне важно устанавливать стабилизатор на радиатор.
Регулировка напряжения 0-12 Вольт
Для большей универсальности прибора стоит воспользоваться несложной схемой, которую можно соорудить за несколько минут.
Такое можно воплотить при помощи ранее упомянутой сборки LM317. Только отличие от схемы включения в режиме стабилизации будет небольшое. В разрыв провода, который идет на минус, включается переменный резистор 5 кОм. Между выходом сборки и переменным резистором включено сопротивление около 220 Ом. А между входом и выходом стабилизатора защита от обратного напряжения – полупроводниковый диод. Таким образом, блок питания 12 Вольт, своими руками собранный, превращается в многофункциональное устройство. Теперь остается только произвести сборку его и градуировку шкалы. А можно и вовсе на выходе поставить электронный вольтметр, по которому и смотреть текущее значение напряжения.
Самодельный импульсный блок питания 12 вольт 2 ампера
Задумал я сделать импульсный блок питания на 12V 4A своими руками, выбрал схему, посоветовался с людьми на форуме, спаял. В результате отладки выяснилось, что нагрузку 4А, данный самодельный блок питания, не сможет держать, но с 2А он справится отлично.
За основу взята схема дежурки пользователя Starichok51. Она получила дополнения, например, обзавелась фильтрами, а также, претерпела ряд изменений номиналов, позволяющих сделать блоки питания более мощным.
Трансформатор для данного импульсного блока питания я использовал с сердечником EI-28. У боковых частей E части было полное примыкание к I части, а у средней – имелся заводской зазор в 0,65 мм. Трансформатор пришлось перематывать несколько раз.
В первый раз обмотки были следующими: I – 46 витков (Ø – 0.36 мм), I I – 5 витков (Ø – 1 мм х 3), обратная связь – 4 витка (Ø – 0.22 мм). Индуктивность первичной обмотки — 490 uH. Вторичная обмотка и ОС находились между двумя половинами первичной. При этом был избыточный нагрев транзистора даже при малых нагрузках, напряжение ОС – выше необходимого.
Во второй раз перемотал трансформатор по совету пользователя Starichok51, из расчета на 12В 4А: I – 36 витков (Ø – 0.36 мм), I I – 4 витков (Ø – 1 мм х 2), обратная связь – 2 витка (Ø – 0.
36 мм). Индуктивность первичной обмотки – порядка 250 uH. Как и в первом случае, первичная обмотка разделена на две половины. Блок питания при таких обмотках запускался в узком диапазоне подбираемых деталей. Но даже в тот момент, когда он запускался, его работа была нестабильна и «прожорливой».В третий раз перемотал трансформатор по своему усмотрению. Точнее, взял имеющийся кусок провода Ø 0.36 мм и намотал его весь. Получилось, что ко второй половине первичной обмотке добавил еще 26 витков. В сумме – первичная обмотка составляла 62 витка, проводом Ø – 0.36 мм. Индуктивность первичной обмотки – ориентировочно составила 850 uH. Блок питания начал вести себя более-менее адекватно.
Для достижения максимальной стабильности и производительности, начал подбирать номиналы R9+C5, R2, C7+R11. Те, на которых я остановился, указаны на схеме. Также, вместо транзистора C5027, запаивал C5763. У последнего оказался нагрев без радиатора на 2-3 градуса ниже. В качестве радиатора использовал алюминиевую пластину, толщиной 2 мм и площадью 15 см2, изогнутую таким образом, чтобы она поместилась в корпусе и не контактировала с остальными деталями.
Транзистор посажен на теплопроводящую пасту.L1 сделал самостоятельно. Его конструкцию подсмотрел из АТ компьютерного блока питания. В оригинальном исполнение кольцо имело внешний диаметр 17 мм, а ширину – 8 мм, обмотки имели по 18 витков Ø – 0.5 мм. Я подобрал кольцо, от материнской платы, похожее по габаритам, а в качестве проводов использовал часть витой пары. L2 – готовый дроссель (выпаянный не помню откуда). Сердечник L2 в высоту 20мм, Ø – 5 мм, обмотка – 18 витков Ø – 1 мм, индуктивность 3,9uH.
Привожу фотографию первой версии печатной платы с расположенной на ней элементами. Т.к. в процессе отладки, схема претерпела изменения, разводку печатной платы подправил под конечный результат. Разводку печатной платы данного самодельного блока питания 12V 2A в формате *.lay6 можно скачать ЗДЕСЬ. Печатная плата разводилась под имеющийся в наличии корпус. Для дополнительного охлаждения элементов схемы, в корпусе просверлил вентиляционные отверстия.
Выражаю свою благодарность пользователям Starichok51 и Serj66610, которые принимали активное участие в процессе обсуждения отладки данного блока питания.
САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ НА 12В
Всем радиолюбителям привет, в этой статье хочу представить вам блок питания с регулировкой напряжения от 0 до 12 вольт. На нем очень легко выставить нужное напряжение, даже в милливольтах. Схема не содержит никаких покупных деталей — всё это можно вытащить из старой техники, как импортной, так и советской.
Принципиальная схема БП (уменьшенная)
На выходе устройства, чтобы постоянно не прикручивать проводки к чему-нибудь, я припаял крокодильчики — с ними очень удобно. Схема не требует никаких настроек и работает надёжно и стабильно, ее действительно может сделать любой радиолюбитель. Спасибо за внимание, всем удачи! Автор: Игорь.
Форум по схемам простейших БП
Форум по обсуждению материала САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ НА 12В
| |||
Цепь источника питания постоянного тока 12 В
ТЕОРИЯ РАБОТЫ, СХЕМА, СХЕМА ПЛАТЫ
ОПИСАНИЕ.
На приведенной ниже принципиальной схеме показана простая тривиальная недорогая схема импульсного источника питания постоянного тока 12 В постоянного тока 50 Вт, работающая в автономном режиме. Его можно использовать для домашних проектов DIY или для изучения работы обратных преобразователей. Этот блок питания может работать в универсальном диапазоне входных линий переменного тока 90-264 В переменного тока. Он обеспечивает номинальное выходное напряжение 12 В постоянного тока при нагрузке более 4 А. Регулировка линии и нагрузки лучше, чем 0.5%.
ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ.
Для безопасного тестирования или поиска неисправностей в этой цепи рекомендуется запитать ее через изолирующий трансформатор или от изолированного источника переменного тока.
РАБОТА В ЦЕПИ.
В этом источнике питания переменного тока в постоянный используется обратный ход, который представляет собой простейшую топологию преобразователя SMPS.Он использует МОП-транзистор 800 В / 11 А (Q1) в качестве коммутирующего устройства и ШИМ-контроллер UC3844AN (U3). Входная секция включает предохранитель, фильтр электромагнитных помех, NTC-резистор R1, ограничивающий пусковой ток, полный мостовой выпрямитель CR1 и конденсатор C2 фильтра шины постоянного тока.
Начальный пусковой ток для ИС ШИМ обеспечивается «стекающими» резисторами R7, R8, которые пропускают небольшой ток, который заряжает конденсатор C7 Vcc.
Он сравнивает разделенное выходное напряжение с внутренним опорным напряжением D1 2,5 В. Оптопара U1 подает ток, пропорциональный сигналу ошибки, через границу гальванической развязки трансформатора обратно в первичный ШИМ. Если точное регулирование выхода не требуется, обратная связь может быть взята из напряжения смещения на C9 и подана через делитель на вывод обратной связи 2.Стабилитрон D6 с оптопарой U2 обеспечивает защиту от перенапряжения на выходе без фиксации.
Термовыключатель отключает источник питания, когда температура на радиаторе MOSFET превышает 95-100 ° C.
Вот полная спецификация. Отметим, что он был составлен более десяти лет назад.
Некоторые номера деталей могут потребовать замены.
ПЕЧАТНАЯ ПЛАТА:
СИЛОВОЙ ТРАНСФОРМАТОР | |
| Конструкция трансформатора может выглядеть необычно. Обратите внимание, что обратный трансформатор работает как индуктор: он накапливает энергию в магнитном поле в течение периода включения Q1. Затем он передает его (за вычетом потерь) во вторичные обмотки в течение периода выключения Q1.Для эффективного хранения энергии с минимальным физическим размером, немагнитный зазор необходим последовательно с материалом магнитного сердечника с высокой магнитной проницаемостью. В конструкции трансформатора с обратным ходом обычно используются ферритовые сердечники с физическим зазором или порошковые металлические сердечники с естественным распределенным зазором. Ферриты с зазором обычно имеют более низкие потери, но у них крутая кривая насыщения.  Порошковые сердечники имеют более высокие потери, но их кривая B (H) мягкая. Среди других форм-факторов тороидальные трансформаторы имеют самую низкую индуктивность рассеяния.В данном БП трансформатор выполнен на порошковом тороидальном сердечнике KoolM. Правильная фазировка обмотки имеет решающее значение в обратноходовых преобразователях, как и во всех несимметричных преобразователях. Если обмотки перепутаны по фазе, схема не будет работать или может просто взорваться. Обратитесь к приведенной выше схеме и схеме обмотки для правильной установки трансформатора. Все катушки в этой конструкции должны быть сделаны из проволоки с двумя или более слоями тефлоновой изоляции, чтобы обеспечить усиленную изоляцию между первичной и вторичной обмотками. См. Также связанные страницы: | |
Как легко сделать источник питания 12 В в домашних условиях
Как легко сделать источник питания 12 В в домашних условиях
В этом проекте мы узнаем, как легко сделать источник питания 12 В дома или как преобразовать 230 В в 12 В постоянного тока, используя несколько простых шагов с принципиальной схемой.
для создания этого проекта нам понадобятся некоторые компоненты.
Компоненты, необходимые для изготовления адаптера 12 В:
- LM7812 Регулятор напряжения
- Радиатор
- 50 В 1000 мкФ (конденсатор)
- светодиод
- Резистор 1 кОм
- 1N4007 (4 диода)
- 12-0-12 (трансформатор 12 В / 1 А)
- Печатная плата
- Паяльник
- Проволока для пайки
В этом проекте мы используем регулятор напряжения LM7812.Основная функция регулятора напряжения — это выход ровно 12 В.
Мы используем диодный мост, потому что он преобразует переменное напряжение в постоянное.
| Схема блока питания 12 В |
Сделайте схему источника питания 12 В:
- Возьмите 4 диода и сделайте перемычку, как на схеме.
- Соединить выход трансформатора с диодом, как на схеме.
- Теперь подключите положительный провод конденсатора 1000 мкФ к положительному проводу, а отрицательную сторону — к заземляющему проводу.
- и теперь подключите резистор 1 кОм и светодиод с положительным и отрицательным проводом.
- Теперь 1-й контакт регулятора напряжения соединяется с плюсовым проводом, 2-й контакт соединяется с проводом заземления, а 3-й контакт используется для вывода.
- 2-й (-12 В) и 3-й (+12) контакты регулятора напряжения используются для выходного питания.
- Наконец, подсоедините радиатор к регулятору напряжения.
| LM7812 Регулятор напряжения |
Вывод стабилизатора напряжения LM7812:
Регулятор напряжения LM7812 имеет 3 контакта.
- 1-й вход
- 2-й участок
- 3-й выход
Основная функция регулятора напряжения — это выход ровно 12 В.
например, если на входе 20 В, а на выходе я хочу ровно 12 В, то я использую LM7812.
Узнайте больше, посмотрев видео
Видео о том, как сделать адаптер питания на 12 В:
Некоторые основные вопросы и ответы:
Зачем использовать диодный мост?
Поскольку мы производим источник питания постоянного тока, а трансформатор обеспечивает питание переменного тока, мы используем диодный мост для преобразователя переменного тока в постоянный.мы также можем использовать выпрямитель напряжения. обе работы одинаковы. если вы не можете найти выпрямитель напряжения, вы можете использовать диодный мост.Зачем использовать трансформатор?
потому что наше требование — входное напряжение 220 вольт и выходное напряжение 12 В. и трансформатор преобразует мощность 220 вольт в 12 В. Основное назначение трансформатора — понижение мощности с 220В до 12В. в чем смысл трансформатора 12-0-12?
12-0-12 трансформатор означает 12в два выхода . Средний провод — нейтральный провод или отрицательный провод.1-й и 3-й провод — положительный. оба имеют выход 12 В. если мы оставим средний провод и будем использовать только 1-й и 3-й провод, то он предоставит нам выход 24 В.Зачем использовать регулятор напряжения LM7812?
потому что нам нужен стабильный выход 12 В. и регулятор напряжения LM7812 обеспечивают стабильный выход 12 В. например, если мы используем вход 24 В, тогда регулятор напряжения преобразует его в идеальный выход 12 В.Зачем использовать конденсатор?
когда мы преобразуем переменный ток в постоянный с помощью диода, его отрицательный контур падает, и напряжение распадается.поэтому мы используем конденсатор. его напряжение накапливается в течение нескольких секунд и обеспечивает выход в состоянии и в одном направлении.
Сколько используют входное напряжение?
Обычно вы можете использовать входное напряжение от 220 до 250 В. Если ваш трансформатор поддерживает 150 вольт, вы также можете использовать входную мощность 150 В.Можно ли использовать трансформатор для питания постоянного тока?
Да, трансформатор — это основная часть источника питания. мы также используем трансформатор. и дополнительные компоненты мы используем диодный мост для преобразователя переменного тока в постоянный. Только трансформатор не может обеспечить нас постоянным током.мы должны использовать другие компоненты для преобразования его в постоянный ток.Как переменный ток преобразуется в постоянный?
Используя выпрямитель напряжения или диодный мост, мы можем преобразовать переменный ток в постоянный. нормальный переменный ток проходит по 2 петлям. верхний и нижний. (это называется переменным током), когда мы используем выпрямитель напряжения или диод, его нижний контур падает, а пропускаются только верхние контуры.
тогда мы получаем питание постоянного тока. Возможен ли трансформатор постоянного тока?
Нет, потому что трансформатор работает от переменного тока, он не может пропускать постоянный ток. например, мы хотим вводить 230 В и 12 В постоянного тока, используя только трансформатор.так что это невозможно. трансформатор только преобразует 230 В переменного тока в 12 В переменного тока. если вы хотите преобразовать его в DC, вам нужно присоединить больше компонентов.Что это за значения переменного и постоянного тока?
AC означает или AC означает альтернативный ток . и DC означает постоянный ток .Ссылки на другие проекты электроснабжения:
Многие лазерные проекты требуют стабильной подачи низковольтного постоянного тока, обычно
от 5 до 12 вольт.Вы можете использовать одну или несколько батарей для питания
сок, но если вы планируете проводить много лазерных экспериментов, вы найдете
что батареи неудобны и антипроизводительны. Автономный источник питания, работающий от домашней электросети 117 В переменного тока. может поставлять вашу лазерную систему с регулируемой мощностью постоянного тока без необходимо установить, заменить или перезарядить батареи.Вы можете купить готовый блок питания (они распространены на излишках рынка) или сделать самостоятельно. Далее следуют несколько конструкций источников питания, которые можно использовать для обеспечения работы. сок к вашим лазерным схемам. Рисунки показывают вам, как построить: * Источник питания постоянного тока 5 В * Источник питания постоянного тока 12 В * Источник питания с четырьмя напряжениями ± 5 и ± 12 В * Регулируемый источник питания (от 3 до 20 В постоянного тока). Обратите внимание, что блоки питания, представленные в этом разделе, аналогичны
за исключением различных значений для конденсаторов, диодных мостов и других компонентов. ОДИНАРНЫЙ ИСТОЧНИК ПИТАНИЯ См. Фиг.12-1 и 12-2 для схем одно-напряжения питания запасы. На рис. 12-1 показана схема питания +5 В; больной. 12-2 показана схема питания +12 В. Есть несколько различий между их, поэтому следующее обсуждение применимо к обоим. Ради простоты, мы будем ссылаться только на цепь +5 В. Списки запчастей для двух расходных материалов представлены в ТАБЛИЦАХ 12-1 и 12-2. В целях безопасности блок питания должен быть заключен в пластиковый или металлический корпус.
(лучше пластик, так как меньше вероятность короткого замыкания).Используйте перфорированный
плату, чтобы закрепить компоненты и спаять их вместе, используя калибр 18 или 16. В качестве альтернативы вы можете изготовить свою собственную печатную плату, используя набор для травления. Перед сборкой доски соберите все детали и спроектируйте доску. чтобы соответствовать имеющимся у вас деталям. Небольшая стандартизация размеров когда речь идет о компонентах источника питания и электролитических конденсаторах большой емкости, поэтому предварительный размер является обязательным.
Чтобы объяснить схему на рис. 12-1, обратите внимание на входящий переменный ток, направленный на клеммы первичной обмотки трансформатора на 12,6 В. «Горячая» сторона переменного тока подключается через предохранитель и однополюсный однопозиционный переключатель (SPST) выключатель. Когда переключатель находится в положении ВЫКЛ. (Разомкнут), трансформатор получает нет питания, поэтому питание отключено. Напряжение 117 В переменного тока понижено примерно до 12,6 В. Указанный трансформатор
здесь рассчитан на 2 ампера, достаточный для поставленной задачи. Помни это
источник питания ограничен мощностью трансформатора
(а позже и регулятор напряжения). Мостовой выпрямитель BR1 преобразует
ac в dc (схематично показано в пунктирной рамке). При использовании мостового выпрямителя обязательно подсоединяйте выводы к правильным терминалы.Две клеммы, помеченные знаком «-», подключаются к трансформатору. Клеммы «+» и «-» являются выходами и должны подключаться, как показано на схематический. Регулятор 7805 на 5 В и 1 А используется для поддержания напряжения. выход на устойчивом уровне 5 вольт. Обратите внимание, что трансформатор выдает гораздо большее напряжение, чем необходимо.
Это по двум причинам. Во-первых, низковольтные трансформаторы на 6,3 или 9 вольт.
доступны, но большинство из них не обеспечивают более 0,5 А.Это намного проще
найти трансформаторы на 12 или 15 вольт, обеспечивающие достаточную мощность. Второй,
регулятору требуется несколько дополнительных вольт в качестве «накладных расходов» для правильной работы.
Указанный здесь трансформатор на 12,6 В обеспечивает минимальное требуемое напряжение, а иногда и некоторое. Конденсаторы C1 и C2 фильтруют пульсации, присущие выпрямленному постоянному току на выходы мостового выпрямителя. С конденсаторами, установленными, как показано (обратите внимание на полярность) пульсации на выходе блока питания незначительны.LED1 и R1 образуют простой индикатор. Светодиод светится, когда блок питания горит. Вспомните резистор на 270 Ом; без него светодиод будет гореть. Выходные клеммы представляют собой изолированные клеммы. Не оставляйте выход провода оголены, или они могут случайно коснуться друг друга и замкнуть поставка. Припаяйте выходные провода к выступу на зажимных штырях и прикрепите стойки к передней части корпуса блока питания. Посты принимают голые провода, зажимы из крокодиловой кожи или даже банановые вилки. Отличия 12-вольтовой версии Варианты блока питания на 5 и 12 В в основном одинаковы,
но с некоторыми важными изменениями. Снова обратитесь к больному. Регулятор 7812 такой же, как и 7805, за исключением того, что он регулируемый + 12 вольт вместо + 5 вольт.Используйте регулятор серии T (Корпус ТО-220) для слаботочных приложений и серия К (ТО-3) для приложения с большей емкостью. Наконец, R1 увеличен до 330 Ом. МНОГОНАПОРНЫЙ ИСТОЧНИК ПИТАНИЯ Блок питания с несколькими напряжениями похож на четыре блока питания в одном. Скорее чем четыре громоздких трансформатора, однако в этой схеме используется только один, отвод напряжения в нужных местах для работы регуляторов +5, +12, -5 и -12. Схема, изображенная на ил. 12-3, состоит из двух половин. Одна половина
питания обеспечивает +12 и –12 вольт; другая половина обеспечивает +5 и –5 вольт. Основное различие между источником питания с несколькими напряжениями и источниками с одним напряжением расходные материалы, описанные ранее в этом разделе, являются добавлением отрицательных регуляторы мощности. Цепная земля — это центральный отвод трансформатора.Сделайте две доски, по одной на каждую секцию. То есть одна доска будет ± 5-вольтовые регуляторы, а другая плата будет содержать регуляторы ± 12-вольт. Источник питания обеспечивает примерно 1 ампер на каждый из выходов. Используйте нейлоновые зажимы для пяти выходов (земля, +5, +12, -5, -12). Четко пометьте каждое сообщение, чтобы не перепутать их при использовании ресурса. Проверьте правильность работы с помощью вольт-омметра.
ИСТОЧНИК ПИТАНИЯ РЕГУЛИРУЕМОГО НАПРЯЖЕНИЯ В регулируемом источнике питания используется регулируемый стабилизатор напряжения LM317. Схема на ил. 12-4 — простое приложение LM317, но в нем есть все необходимое для создания регулируемого, непрерывного регулируемый источник питания с положительным напряжением.Детали см. В ТАБЛИЦЕ 12-4. список. Регулятор рассчитан на ток более 3 ампер, поэтому вы должны установить его на сверхпрочный радиатор. Хотя вам не нужно принудительно охлаждать регулятор и радиатор, рекомендуется установить их снаружи шкафа источника питания, например сверху или сзади.
Помните, что корпус регулятора — это выход, поэтому обязательно предоставьте
электрическая изоляция от радиатора или короткое замыкание.
Используйте монтажный комплект транзистора ТО-3 и изолятор. В нем есть все необходимое оборудование и изолирующие шайбы. Нанесите силиконовую смазку на нижнюю часть
регулятор, чтобы помочь в передаче тепла. ПРОВЕРКА И ИСПЫТАНИЯ Все источники питания постоянного тока должны быть проверены и протестированы перед использованием.Будьте особенно осторожны с проводами или компонентами, которые могут закоротить. Визуально проверьте свою проводку и проверьте наличие проблем с вольтметром. Когда все смотрит удовлетворительно, включите питание и следите за признаками проблем. Если есть дуга или происходит горение, немедленно отключите питание и проверьте все еще раз. Когда все работает нормально, проверьте выходную мощность. источник питания, чтобы обеспечить надлежащее напряжение. АККУМУЛЯТОР УПАКОВКА РЕГУЛЯТОРА Регуляторы напряжения также могут использоваться с аккумуляторными батареями для портативного оборудования.Регулятор на 5 В можно использовать с одной батареей на 6 В для обеспечения
стабильное питание 5 вольт. Схема в илл. 12-5 показано, как подключать
части. АККУМУЛЯТОР ЗАРЯДНЫЕ УСТРОЙСТВА С аккумулятором, вы можете использовать его один раз, чтобы вдохнуть в него новую жизнь, используйте его снова и повторите процесс несколько сотен или даже тысяч раз, прежде чем носить его. Более высокая начальная стоимость аккумуляторных батарей более чем окупается после третьей или четвертой подзарядки. Аккумуляторы невозможно восстановить, просто подключив их к
источник постоянного тока. Однако одна проблема заключается в том, что вы должны быть осторожны, чтобы батарея не оставалась
на зарядке намного дольше, чем от 12 до 16 часов. Оставив на день или два
может испортить аккумулятор. Особенно это касается свинцово-кислотных аккумуляторов. В
Схема показана на ил.
* Гелеобразный электролит и свинцово-кислотный аккумулятор; одиночная ячейка, ячейки 6 вольт в серия), 12 вольт (шесть ячеек последовательно). Build the Universal Аккумулятор Зарядное устройство Универсальное зарядное устройство для аккумуляторов показано на илл. 12-6 построен вокруг
Регулируемый стабилизатор напряжения LM317 IC. Как указано в ТАБЛИЦЕ 12-7, это
ИС поставляется в корпусе транзистора ТО-3 и должна использоваться с радиатором для
обеспечить прохладную работу. Схема работает путем контроля уровня напряжения на аккумуляторе. В течение при подзарядке схема выдает постоянный ток на выходе; напряжение уровень постепенно повышается по мере зарядки аккумулятора. Когда аккумулятор почти полностью заряжен заряда, схема удаляет источник постоянного тока и поддерживает регулируемое напряжение для завершения или поддержания заряда. Путем перехода на постоянное напряжение выходной мощности, аккумулятор можно оставлять заряженным дольше, чем рекомендуется от производителя.
Таблица 12-8. Общие токи и номиналы резисторов
Перед тем, как построить схему, следует подумать о типе аккумуляторов. Резистор R1 определяет ток, протекающий в батарее. Его ценность может можно найти по этой формуле: R1 = 1,25 / Icc , где Icc — желаемый зарядный ток в мА. Например, для подзарядки аккумулятор на 500 мА (0,5 ампер) расчет для R1 1,25 / 0,5 или 2,5 Ом. В ТАБЛИЦЕ 12-8 перечислены общие токи для подзарядки и расчетные значения. значения R1. Для токов менее 400 мА можно использовать резистор на 1 Вт. При токах от 400 мА до 1 А используйте резистор на 2 Вт. Если резистор нестандартного номинала, выберите ближайший.
к нему, если значение находится в пределах 10 процентов. Если нет, используйте два стандартных значения
резисторы, включенные параллельно или последовательно, равные R1. Выходными клеммами могут быть банановые джеки, зажимы типа «крокодил» или любые другие. оборудование, которое вы желаете. Вы можете использовать банановые гнезда и построить кабели. которые могут растягиваться между гнездами и батареями или системами, которые вы хотите для подзарядки. Например, вы можете подключить зарядное устройство к 12-вольтовому He-Ne. лазерный аккумулятор. В комплект входит обычная телефонная вилка ¼ дюйма. для легкого подключения к лазеру. Чтобы перезарядить аккумулятор, вы просто снимаете кабель, соединяющий его с лазером, и замените его на кабель из зарядное устройство. Создание схемы . Калибровка контура . После того, как схема построена, она должна быть откалиброванным перед использованием. Сначала установите R4, отрегулируйте напряжение.Этот потенциометр устанавливает напряжение окончания заряда. Затем установите точку срабатывания, которая регулируется. пользователя R5. Следуй этим шагам. 1. Перед тем, как присоединить аккумулятор к клеммам и повернуть схему
на, установите переменные резисторы R4 и R5 на их средние значения. С зарядным устройством
выключенного, используйте вольт-омметр для калибровки R4, обращаясь к ТАБЛИЦЕ 12-9. Регулировать
R4, пока омметр не покажет сопротивление, соответствующее текущему значению. 2. Подключите резистор 4,7 кОм, 5 Вт к выходным клеммам зарядное устройство (это примерно соответствует заряду аккумулятора). Подайте питание на цепь. Измерьте выход на резисторе. Для работы на 12 В с гелевым электролитных элементов и свинцово-кислотных аккумуляторов, мощность должна быть примерно 13,8 вольт; для работы от 6 В выходной сигнал должен быть примерно 6,9 вольт. Если вы не получаете показание или оно низкое, отрегулируйте R5. Если ты все еще не получить показания или, если оно значительно отклоняется от описанной отметки, поверните R4 пару раз в ту или иную сторону. 3. Подключить вольт-омметр между массой и дворником R5, точкой срабатывания. потенциометр. Поворачивайте R5, пока счетчик не покажет ноль. Выключите зарядное устройство. 4. Снимаем резистор 4,7к, а на его место подключаем частично разряженный
аккумулятор к выходным клеммам (обязательно использовать разряженный аккумулятор),
соблюдая правильную полярность. 5. Подключите вольт-омметр к клеммам аккумуляторной батареи и измерьте выходное напряжение.Следите за напряжением, пока не будет достигнут желаемый выход (см. шаг 2 выше). 6. Когда вы достигнете желаемой мощности, отрегулируйте R5 так, чтобы светодиод светился. В этот момент источник постоянного тока отключается от выхода, и аккумуляторная батарея заряжается при установленном напряжении. Замечания по применению . Если у вас есть как 6-, так и 12-вольтовые батареи для зарядки, вы можете перенастроить потенциометры на каждом время. Лучше построить два зарядных устройства (компоненты недорогие) и используйте один на 6 вольт, а другой на 12 вольт.В качестве альтернативы, вы можете подключить селекторный переключатель, который выбирает между двумя наборами напряжения кастрюли регулировочные и путевые. По крайней мере, один производитель LM317, National Semiconductor, предоставляет
подробные указания по применению этого и других регуляторов напряжения. Таблица 12-9. Значения для R4
В зависимости от вашей батареи и допусков используемых вами компонентов,
вам может потребоваться поэкспериментировать со значениями двух других резисторов. Когда аккумулятор заряжается, вы знаете, что он полностью заряжен. Светодиод горит. На всякий случай выключите зарядное устройство и подождите пять минут. до 10 секунд, чтобы SCR разблокировался.Повторно подайте питание. Если светодиод остается горит, аккумулятор заряжен. Если светодиод снова погаснет, оставьте аккумулятор. на зарядке чуть дольше. АККУМУЛЯТОР МОНИТОРЫ Монитор батареи просто обеспечивает звуковой или визуальный индикатор того, что
батарея выдает слишком большое или слишком низкое напряжение. Илл. 12-8
показывает схему простого монитора батареи «оконного компаратора» (см.
В нормальном режиме работы светодиод LED1 светится, когда напряжение от аккумуляторной батареи равно
минимум 10 вольт. | |||
Просто когда ты
Если схема доведена до совершенства, аккумулятор разрядится и его необходимо перезарядить.
изолированный провод. Не используйте двухточечную проводку там, где компоненты
не прикреплен к доске.
Трансформатор на 6 В, 1,2 А
Вилка переменного тока, шнур, держатель предохранителя, шкаф.
Вы также можете построить
выпрямитель с использованием дискретных диодов (подключите их, как показано на коробке).
12-2. Во-первых,
трансформатор рассчитан на 18 вольт при 2 амперах. Выход 18 вольт больше
чем достаточно для накладных расходов, требуемых 12-вольтовым регулятором, и обычно
доступный. Вы можете использовать трансформатор с номинальным напряжением от 15 до 25 вольт.
Каждая сторона подключена к общему трансформатору, предохранителю, выключателю и сетевой розетке. См. ТАБЛИЦУ 12-3 для списка деталей.
С добавлением нескольких компонентов вы можете выбрать любое напряжение между
От 1,5 до 37 вольт. Используя потенциометр, вы можете выбрать напряжение, которое вы
хотите, повернув ручку.
Конденсатор дисковый 1 мкФ
Список деталей см. В ТАБЛИЦЕ 12-5. В качестве альтернативы используйте 12-вольтный
регулятор. Батарея должна выдавать номинальное напряжение 13 В.
для падения напряжения на регуляторе от 1 до 1,2 В. Большинство свинцово-кислотных и гелеобразных
Батареи с электролитом выдают 13,8 вольт при полной зарядке. ТАБЛИЦУ
12-6, где представлена таблица значений напряжения для различных типов аккумуляторов.
Источник постоянного тока выдает слишком большой ток и пытается заряжать
аккумулятор слишком быстро. Если вы заряжаете гелеобразный электролит или свинцово-кислотный
батарейки, вы можете обойтись без адаптера переменного тока,
для видеоигр, портативных магнитофонов и других устройств с батарейным питанием.
оборудование (выход должен быть постоянным током). Конструктивно эти адаптеры ограничивают
максимальный ток от 250 до 600 мА. Зарядное устройство 300 мА может быть эффективно
используется на аккумуляторах емкостью 2.От 5 до 5 хиджры. 400 мА или 500 мА
Адаптер переменного тока можно использовать с аккумуляторами емкостью от 3,5 до 6,5 Ач.
12-6 сводит к минимуму опасность перезарядки.
4 вольта
Радиатор абсолютно необходим при подзарядке
батареи на 500 мА или выше.
Вилка переменного тока, шнур, держатель предохранителя, шкаф, радиатор для LM317,
крепежные штыри для аккумулятора под зарядом
вы хотите подзарядиться. Вам нужно будет подумать, будете ли вы заряжаться
6-вольтовые или 12-вольтовые батареи (или оба) и максимальный выходной ток, который
можно безопасно доставить в аккумулятор (используйте правило 10 процентов или следуйте
рекомендации производителя).
Если вы хотите сделать
выбор зарядного устройства, подключите несколько резисторов к однополюсному многопозиционному
поворотный переключатель, как показано на илл. 12-7. Наберите желаемую текущую настройку.
Для достижения наилучших результатов соберите схему на
печатная плата. Как вариант, вы можете подключить схему к перфорированной
доска. Электропроводка не критична, но вы должны проявлять обычную осторожность,
особенно во входящей секции переменного тока. Убедитесь, что вы предоставили предохранитель
для вашего зарядного устройства.
вы выбрали для зарядного устройства.
Включите зарядное устройство и посмотрите на светодиод.
Он не должен загораться.
Ссылаться
к Национальному линейному справочнику, том 1, если вам нужно перезарядить батареи
с необычными напряжениями и токами питания.
Если
выходное напряжение не может быть отрегулировано до желаемой точки (либо высокое
или низкий), увеличивайте или уменьшайте значение R2. Если светодиод никогда не горит,
или светится постоянно, отрегулируйте значение R6. Будьте осторожны, чтобы не попасть под
около 200 Ом для R6, иначе SCR может быть поврежден.
ТАБЛИЦА 12-10 для списка деталей). Он предназначен для использования с 12-вольтовыми батареями,
но вы можете заменить один или несколько стабилитронов на другие.
напряжения.
Также желательно знать, доставляет ли аккумулятор
слишком высокое напряжение, поэтому используется второй стабилитрон. Если LED2 горит, схема получает слишком много энергии и может быть повреждена. Однако более вероятно, что
уровень заряда батареи упадет, а светодиод LED1 погаснет или полностью погаснет.
Если LED1 не горит или тусклый, аккумулятор необходимо зарядить.Как построить универсальный регулируемый блок питания постоянного тока от 0 до 12 В
Предисловие
Построить предлагаемую схему регулируемого источника постоянного тока от 0 до 12 В настолько просто, что ее может собрать даже любой электронный новичок в доме. полчаса. Более того, максимальное выходное напряжение не может быть ограничено всего лишь 12 вольт, а может быть увеличено до 32 вольт (бесступенчато) путем простого изменения номиналов трансформатора соответствующим образом. Вся операция становится удивительно простой только благодаря наличию этой выдающейся микросхемы — LM 338.
Микросхема сама по себе простота. У него всего три отведения, поэтому путаница значительно снижается. Все встроено — просто подключите пару пассивных компонентов к его выводам, и вы сразу же начнете создавать желаемое выходное напряжение.
Перед тем, как перейти к фактическому описанию схемы, давайте сначала обсудим некоторые из ее конструктивных характеристик:
- Пропускная способность по мгновенному пиковому току 7 А
- Пропускная способность передачи постоянного и постоянного тока 5 А
- Выходная мощность регулируется от 1.От 2 до 32 вольт постоянного тока
- Отличное регулирование линии и нагрузки, обычно 0,005% / вольт и 0,1% соответственно
- Встроенная защита безопасной зоны от коротких замыканий, перегрузок и т. Д.
- Выходной ток не зависит от корпуса микросхемы температура
Описание схемы
Ссылаясь на рисунок, мы находим, что конструкция довольно проста. Давайте проанализируем функцию и важность различных компонентов, задействованных в IC LM 338, с помощью следующего обсуждения:
Понижающий трансформатор TR1 снижает напряжение в сети переменного тока до требуемого уровня, мостовая диодная схема выпрямляет его, а конденсатор C1 выполняет необходимая фильтрация.Полученный таким образом чистый постоянный ток подается в конфигурацию IC 338 для дальнейшей обработки.
Конденсатор C3, который предпочтительно представляет собой танталовый конденсатор, действует в качестве эффективного обхода для нежелательных остаточных сигналов переменного тока,
C2 включен для улучшения подавления пульсаций. Это исключает любую возможность усиления пульсаций на выходе при увеличении напряжения за счет эффективного обхода небольшого содержания пульсаций на клеммах ADJ. Как указано выше, здесь больше подходит твердотельный танталовый конденсатор из-за его характеристик низкого импеданса даже на относительно более высоких частотах.
Резистор R1, определяющий ток, должен быть подключен как можно ближе к выводам ИС. Несмотря на то, что микросхема оснащена отличной функцией регулирования нагрузки, подключение R1 рядом с его выводами устраняет падение потенциала линии, улучшая эффективность регулирования нагрузки.
Диоды D5 и D6 также выполняют важные функции. В случае, если выходной конденсатор C3 случайно закорочен подключенной нагрузкой, это может вызвать сильное всплеск обратного тока во внутренней схеме ИС.D5 эффективно отводит выбросы и помогает избежать возможного повреждения ИС из-за выбросов, генерируемых разряжающимися конденсаторами. D6 предназначен для защиты от скачков разряда конденсатора C2.
Напряжение изменяется с помощью комбинации двух потенциометров VR1 и VR2. Включение двух потенциометров может выглядеть немного необычно, однако использование двух элементов управления позволяет получать широкий диапазон выходного напряжения и дискретные настройки калибровки устройства, что делает его более эффективным и универсальным.
Список деталей
Для построения предлагаемой схемы регулируемого блока питания от 0 до 12 В вам потребуются следующие детали:
Все резисторы 1/4 Вт, CFR, 5%, если не указано иное.
R1 = 120E
VR1 = 10K
VR2 = 4K7
C1 = 2200 мкФ / 50 В
C2 = 1 мкФ / 50 В, TANT.
C3 = 10 мкФ / 50 В, ТАНТ.
D1 —— D6 = 6 Ампер, 300 В
IC1 = LM 338, TO-3
TR1 = 25-0-25 В, 5 Ампер. ЦЕНТРАЛЬНЫЙ ОТВОД НЕ ИСПОЛЬЗУЕТСЯ
ОТОПИТЕЛЬ = КАНАЛ «C», TO-3
M1 = ВОЛЬТМЕТР, 0-50 Вольт
4.Цепь источника питания 5 В, 6 В, 9 В, 12 В
ЭТО небольшой источник питания подает диапазон регулируемых выходных напряжений, выбираемых переключателем, от 4,5 до 12 В, выбираемых переключателем.
Источник питания обеспечивает до 400 мА, а выход выдерживает короткое замыкание без разрушения. Следовательно, он хорошо подходит для экспериментатора или для использования с приборами с высоким стоком.
Как это работает
Линейное напряжение 120 В понижается до 15 В с помощью трансформатора T1, и это вторичное напряжение теперь может быть полноволновым выпрямителем с помощью выпрямительного моста D1 D4.
Выход мостового выпрямителя фильтруется C1, чтобы обеспечить около 20 вольт постоянного тока. Последовательная комбинация стабилитронов ZD1, питаемых резистором R1, выдает стабилизированное напряжение около 13 вольт, которое можно использовать на делителях напряжения R2, R3, R4 и R5.
Следовательно, для регулятора создается серия опорных напряжений 4,5 В, 6 В, 9 В, 12 В, в которых положительная шина устанавливается, а отрицательная шина — это та, которая регулируется.
Транзистор Q3 — это эмиттерный повторитель, у которого выходной сигнал (эмиттер) составляет около 0.На 6 В выше (более положительный) по сравнению с базой. Базовое напряжение определяется переключателем SW2 на одном из выводов опорного делителя напряжения.
Поскольку Q3 не может управлять заданным выходным током, он делает Q2 силовым транзистором, который мог бы справиться с необходимой нагрузкой.
Как только нагрузка превышает 400 мА (около), падение напряжения около R6 смещает Q1 в прямом направлении, что обычно активирует и шунтирует ток от базы Q2.
Таким образом, кажется, что регулятор теряет управление, и выходное напряжение падает, ограничивая ток до 400 мА.Поскольку мощность, рассеиваемая в Q2 в случае короткого замыкания, составляет около 10 Вт, Q2 необходимо установить на радиатор.
Кроме того, резистор R7 ограничивает ток, обеспечиваемый Q3, до безопасного значения (для Q3) в условиях короткого замыкания. Если требуется полностью регулируемое питание, вместо делителя напряжения необходимо использовать потенциометр 10 кОм. Затем стеклоочиститель потенциометра напрямую подключается к базе Q3.
Источник питания 12 В с использованием регулятора напряжения 7812 — Robo India || Учебники || Изучите Arduino |
Robo India представляет руководство по созданию источника питания 12 В с использованием регулятора напряжения 7812.Это руководство является продолжением схемы выпрямителя. Затем выпрямленный источник питания регулируется до 12 В 1. Введение: Это руководство является продолжением преобразования переменного тока в постоянный. В этом руководстве преобразованный постоянный ток регулируется до 12 В с помощью регулятора напряжения 7812.
Скачать паспорт регулятора напряжения 7812 можно здесь.
1.1 Перечень деталей
Для выполнения этой схемы будут использоваться следующие детали.
| S.No. | Изделие | Количество |
| 1. | Основы платформы комплекта электроники | 1 |
| 2. | Диоды | 2 |
| 3. | Конденсатор 1000 мкФ | 1 |
| 4. | 7812 регулятор напряжения | 1 |
| 5. | 0,1 мкФ керамический конденсатор | |
| 6. | Перемычки папа-папа | 10 |
С помощью вышеперечисленных деталей составьте следующую схему. На верхней линии питания макетной платы можно получить доступ к выходу постоянного тока. Вы можете измерить выход мультиметром.
Если у вас есть двухпроводной выходной трансформатор, используйте это руководство, чтобы сделать выпрямитель с использованием двухпроводного выходного трансформатора.
Скачать паспорт регулятора напряжения 7812 можно здесь.
Купить этот комплект в магазине Robo India
Если у вас есть какие-либо вопросы, напишите нам по адресу [email protected]
наша горячая линия WhatsApp: +91 9694011188
Благодарности и приветы
Команда разработки контента
Робо Индия
http: // roboindia.ком
Как собрать собственный блок питания »maxEmbedded
Этот пост написал Вишвам, фанат электроники и отличный гитарист. Он является одним из основных членов roboVITics. Не забудьте поделиться своим мнением после прочтения!
Блок питания — это устройство, которое подает точное напряжение на другое устройство в соответствии с его потребностями.
Сегодня на рынке доступно множество источников питания, таких как регулируемые, нерегулируемые, регулируемые и т. Д., И решение о выборе правильного полностью зависит от того, какое устройство вы пытаетесь использовать с источником питания.Источники питания, часто называемые адаптерами питания или просто адаптерами, доступны с различным напряжением и разной токовой нагрузкой, что является не чем иным, как максимальной мощностью источника питания для подачи тока на нагрузку (нагрузка — это устройство, которое вы пытаетесь подать. мощность к).
Можно спросить себя, «Почему я делаю это сам, если он доступен на рынке?» Что ж, ответ — даже если вы купите один, он обязательно перестанет работать через некоторое время (и поверьте мне, блоки питания перестают работать без каких-либо предварительных указаний, однажды они будут работать, завтра они просто перестанут работать. прекратить работу!).Итак, если вы построите его самостоятельно, вы всегда будете знать, как его отремонтировать, поскольку вы будете точно знать, какой компонент / часть схемы что делает. А дальше, зная, как построить один, вы сможете отремонтировать уже купленные, не тратя деньги на новый.
- Медные провода с допустимой токовой нагрузкой не менее 1 А для сети переменного тока
- Понижающий трансформатор
- 1N4007 Кремнеземные диоды (× 4)
- Конденсатор 1000 мкФ
- Конденсатор 10 мкФ
- Регулятор напряжения (78XX) (XX — требуемое выходное напряжение.Я объясню эту концепцию позже)
- Паяльник
- Припой
- Печатная плата общего назначения
- Гнездо адаптера (для подачи выходного напряжения на устройство с определенной розеткой)
- 2-контактный штекер
Дополнительно
- Светодиод (для индикации)
- Резистор (значение поясняется позже)
- Радиатор для регулятора напряжения (для более высоких выходов тока)
- Переключатель SPST
Трансформаторы
Трансформаторы — это устройства, которые понижают относительно более высокое входное напряжение переменного тока до более низкого выходного напряжения переменного тока.Найти входные и выходные клеммы трансформатора очень сложно. Обратитесь к следующей иллюстрации или в Интернете, чтобы понять, где что находится.
Клеммы ввода / вывода трансформатора
В основном трансформатор имеет две стороны, где заканчивается обмотка внутри трансформатора. Оба конца имеют по два провода (если вы не используете трансформатор с центральным отводом для двухполупериодного выпрямления). На трансформаторе одна сторона будет иметь три клеммы, а другая — две.Один с тремя выводами — это пониженный выход трансформатора, а другой с двумя выводами — это то место, где должно быть обеспечено входное напряжение.
Регуляторы напряжения
Стабилизаторы напряжения серии 78ХХ — это регуляторы, широко используемые во всем мире. XX обозначает напряжение, которое регулятор будет регулировать как выходное, исходя из входного напряжения. Например, 7805 будет регулировать напряжение до 5 В. Точно так же 7812 будет регулировать напряжение до 12 В.Обращаясь к этим регуляторам напряжения, следует помнить, что им требуется как минимум на 2 вольта больше, чем их выходное напряжение на входе. Например, для 7805 потребуется не менее 7 В, а для 7812 — не менее 14 В в качестве входов. Это повышенное напряжение, которое необходимо подать на регуляторы напряжения, называется Dropout Voltage .
ПРИМЕЧАНИЕ: Входной вывод обозначен как «1», земля — как «2», а выходной — как «3».
Схема регулятора напряженияДиодный мост
Мостовой выпрямитель состоит из четырех обычных диодов, с помощью которых мы можем преобразовать напряжение переменного тока в напряжение постоянного тока.Это лучшая модель для преобразования переменного тока в постоянный, чем двухполупериодные и полуволновые выпрямители. Вы можете использовать любую модель, какую захотите, но я использую ее для повышения эффективности (если вы используете модель двухполупериодного выпрямителя, вам понадобится трансформатор с центральным отводом, и вы сможете использовать только половину преобразованное напряжение).
Следует отметить, что диоды теряют около 0,7 В каждый при работе в прямом смещении. Таким образом, при выпрямлении моста мы упадем 1,4 В, потому что в один момент два диода проводят ток, и каждый из них упадет на 0.7V. В случае двухполупериодного выпрямителя будет потеряно только 0,7 В.
Так как это падение влияет на нас? Что ж, это пригодится при выборе правильного понижающего напряжения для трансформатора. Видите ли, нашему регулятору напряжения нужно на 2 вольта больше, чем его выходное напряжение. Для пояснения предположим, что мы делаем адаптер на 12 В. Таким образом, для регулятора напряжения требуется как минимум 14 вольт на входе. Таким образом, выход диодов (который входит в стабилизатор напряжения) должен быть больше или равен 14 вольт.Теперь о входном напряжении диодов. В целом они упадут на 1,4 Вольт, поэтому входное напряжение на них должно быть больше или равно 14,0 + 1,4 = 15,4 Вольт. Поэтому я бы, вероятно, использовал для этого понижающий трансформатор с 220 на 18 вольт.
Таким образом, понижающее напряжение трансформатора должно быть как минимум на 3,4 В выше желаемого выходного напряжения источника питания.
Схема и изображение диода
Цепь фильтра
Мы фильтруем как вход, так и выход регулятора напряжения, чтобы получить максимально плавное напряжение постоянного тока от нашего адаптера, для которого мы используем конденсаторы.Конденсаторы — это простейшие фильтры тока, они пропускают переменный ток и блокируют постоянный ток, поэтому используются параллельно с выходом. Кроме того, если есть пульсация на входе или выходе, конденсатор выпрямляет его, разряжая накопленный в нем заряд.
Схема и изображение конденсатора
Вот принципиальная схема блока питания:
Принципиальная схемаКак это работает
Сеть переменного тока подается на трансформатор, который понижает 230 В до желаемого напряжения.Мостовой выпрямитель следует за трансформатором, преобразуя переменное напряжение в выходное напряжение постоянного тока и через фильтрующий конденсатор подает его непосредственно на вход (вывод 1) регулятора напряжения. Общий вывод (вывод 2) регулятора напряжения заземлен. Выход (вывод 3) регулятора напряжения сначала фильтруется конденсатором, а затем снимается выходной сигнал.
Сделайте схему на печатной плате общего назначения и используйте 2-контактный штекер (5A) для подключения входа трансформатора к сети переменного тока через изолированные медные провода.
Если вы хотите включить устройство, купленное на рынке, вам необходимо припаять выход блока питания к разъему адаптера. Этот переходник бывает разных форм и размеров и полностью зависит от вашего устройства. Я включил изображение наиболее распространенного типа переходного разъема.
Очень распространенный сорт переходного разъема
Если вы хотите запитать самодельную схему или устройство, то вы, вероятно, пропустите выходные провода вашего источника питания напрямую в вашу схему.
Важно отметить, что вам нужно будет соблюдать полярность при использовании этого источника питания, так как большинство устройств, которые вы включаете, будут работать только с прямым смещением и не будут иметь встроенного выпрямителя для исправления неправильной полярности. .
Порты подключения переходного разъема
Практически всем устройствам потребуется положительный контакт на наконечнике и заземление на корпусе, за исключением некоторых, например, в музыкальной индустрии, почти все устройства нуждаются в заземлении на наконечнике и заземлении на корпусе.
Вы можете добавить последовательно светодиод с токоограничивающим резистором для индикации работы источника питания. Значение сопротивления рассчитывается следующим образом:
R = (Vout - 3) / 0,02 Ом
Где, R — значение последовательного сопротивления, а Vout — выходное напряжение регулятора напряжения (а также источника питания).
Схема и изображение резистора
ПРИМЕЧАНИЕ: Значение резистора не обязательно должно быть точно таким, как вычисленное по этой формуле, оно может быть любым, близким к рассчитанному, желательно большим.
Схема и изображение светодиода
Помимо светодиода, вы также можете добавить переключатель для управления режимом включения / выключения источника питания.
Вы также можете использовать теплоотвод, который представляет собой металлический проводник тепла, прикрепленный к регулятору напряжения с помощью болта. Используется в случае, если нам нужны сильноточные выходы от блока питания и регулятор напряжения нагревается.
Радиатор
Здесь я сделал блок питания на 12 В для питания моей платы микроконтроллера.Он работает отлично и стоит где-то около 100 баксов (индийских рупий).
ПРИМЕЧАНИЕ: Для всех плат микроконтроллеров потребуется положительный полюс на наконечнике и заземление на втулке.
Это адаптер на 12 В, который я сделал
- Перед тем, как паять детали на печатную плату, спланируйте компоновку вашей схемы на ней, это поможет сэкономить место и позволит меньше места для ошибок при пайке.
- Если вы новичок в схемах и пайке, я бы посоветовал вам сначала сделать эту настройку на макетной плате и проверить свои соединения, а после того, как эта схема заработает на макетной плате, перенесите эту схему на печатную плату и припаяйте.
- Будьте осторожны, , поскольку вы работаете напрямую с сетью переменного тока.
- Проверьте заранее, какое напряжение требуется устройству, которое вы пытаетесь подключить к источнику питания. Некоторые устройства можно сжечь всего парой дополнительных вольт.
- Стабилизаторы напряжения серии 78XX способны обеспечивать токи до 700 мА при использовании радиатора.
Вот и все. Если вам понравился этот пост, у вас есть какие-либо мнения относительно него или любые дальнейшие запросы и проекты, пожалуйста, прокомментируйте ниже.Кроме того, подпишитесь на maxEmbedded, чтобы оставаться в курсе! Ваше здоровье!
Вишвам Аггарвал
[email protected]
Нравится:
Нравится Загрузка .
