Блок питания регулируемый схема: Регулируемый блок питания 0-300 вольт

Содержание

Каталог радиолюбительских схем

Источникии питания.

  • Сетевые

  • Лабораторные
    1. СДВОЕННЫЙ ДВУПОЛЯРНЫЙ БЛОК ПИТАНИЯ. Ю.Тимлия
    2. ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ. С.Субботин
    3. МОЩНЫЙ ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ С ОУ
    4. МАЛОМОЩНЫЙ ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ. А. АРИСТОВ
    5. Лабораторный блок питания с триггерной защитой.
    6. Универсальный блок питания.
    7. Лабораторный блок питания 0…30 В.
    8. Лабораторный блок питания 1,3-30В 0-5A
    9. ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ 0…20 В.
    10. Лабораторный блок питания 0…20 В
    11. Лабораторный БП на К143ЕНЗ К.СЕЛЮГИН
    12. Регулируемый источник питания (LM317) 2…30 В/5 А
    13. Стабилизатор напряжения на LM317 (КР142ЕН12).
    14. Стабилизатор с током нагрузки до 5А.
    15. Стабилизатор на К142ЕН5 — с регулируемым выходным напряжением.
    16. Комбинированный блок питания.
    17. КОМБИНИРОВАННЫИ ЛАБОРАТОРНЫЙ БЛОК на КП901
    18. Лабораторный источник питания на интегральных стабилизаторах напряжения. А.МУРАВЬЕВ
    19. БЛОК ПИТАНИЯ — 1…29 ВОЛЬТ. А.ГРИГОРЬЕВ
    20. Регулируемый биполярный блок питания с микроконтроллером. C.Якименко
    21. Лабораторный двухполярный блок питания.
    22. Мощный управляемый выпрямитель на тиристорах.И. СЕРЯКОВ, Ю. РУЧКИН
    23. Стабилизированный регулируемый блок питания с защитой от перегрузок. А.Н.Патрин
    24. ЛАБОРАТОРНЫЙ ИСТОЧНИК ПИТАНИЯ. Л. МОРОХИН
    25. ЛАБОРАТОРНЫЙ ИСТОЧНИК ПОСТОЯННОГО НАПРЯЖЕНИЯ И ТОКА. А.МУЗЫКОВ
    26. Блок питания радиолюбительской лаборатории.
    27. Лабороторный блок питания с быстродействующей защитой. В.Кудинов
    Блоки питания
    1. Блок питания антенного усилителя. И.НЕЧАЕВ
    2. Сетевой адаптер для питания конвертера дециметровых волн. Е.Шустиков
    3. Блок питания аудиоплейера.
    4. Конденсаторно-стабилитронный выпрямитель.
    5. ЕЩЕ ОБ ИСТОЧНИКАХ ПИТАНИЯ С ГАСЯЩИМ КОНДЕНСАТОРОМ
    6. Стабилизированный адаптер из нестабилизированного.
    7. Сетевой блок питания электронно-механических часов с подсветкой циферблата.
    8. СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ. А. ПОГОРЕЛЬСКИЙ
    9. МОЩНЫЙ БЛОК ПИТАНИЯ 13,5В/20А
    10. Блок питания СИ-БИ радиостанции
    11. Мощный блок питания С.ЦВЕТАЕВ
    12. Блок бесперебойного питания для АОНа. В.Юхимец
    13. ПИТАНИЕ НИЗКОВОЛЬТНОЙ РАДИОАППАРАТУРЫ ОТ СЕТИ. Вариант 1.
    14. ПИТАНИЕ НИЗКОВОЛЬТНОЙ РАДИОАППАРАТУРЫ ОТ СЕТИ. Вариант 2.>
    15. Блок питания с предрегулятором
    16. Маломощный двухполярный стабилизатор
    17. Блок питания с защитой от короткого замыкания
    18. СЕТЕВОЙ ИСТОЧНИК ПИТАНИЯ С ВЫСОКИМИ УДЕЛЬНЫМИ ПАРАМЕТРАМИ А.МИРОНОВ
    19. ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ Н. СУХОВ
    20. Бок питания с регулировкой напряжения.(0,5А,16В)
    21. Двухполярный источник питания
    22. Блок питания. М.Файзуллин
    23. Блок питания 13,8В x 20А. by EW3CS
    24. Блок питания 13.8В, 20-25А. Sergio(IV3RLA)
    25. Блок питания 13.8В/20А A.Ашихмин
    26. Необычный выпрямитель M.Franke
    27. Простой блок питания 22А.
    28. СТАБИЛИЗИРОВАННЫЙ VIPER-КОММУТИРУЕМЫЙ ИИП — ИЗ ЗАРЯДНОГО УСТРОЙСТВА С.КОСЕНКО
    Стабилизаторы напряжения постоянного тока
    1. Основы разработки радиолюбительских стабилизаторов напряжения. Е.Мерзликин
    2. О компесационных стабилизаторах. Е.Мерзликин
    3. Когда не хочется думать — на помощь приходит микросхема. (Ода КРЕН12). Е.Мерзликин
    4. ЛИНЕЙНЫЕ ИСТОЧНИКИ ПИТАНИЯ.
    5. МОДУЛЬНЫЕ БЛОКИ ПИТАНИЯ. В. ЕФРЕМОВ, Ю. ШНАПЦЕВ
    6. РЕГУЛИРУЕМЫЙ ИСТОЧНИК ПИТАНИЯ С СИГНАЛИЗАЦИЕЙ ПЕРЕГРУЗКИ.
    7. Экономичный СТАБИЛИЗАТОР С СИСТЕМОЙ ЗАЩИТЫ.
      А. СТЕХИН
    8. Стабилизатор напряжения. П.Горецки
    9. Питание радиоаппаратуры от бортовой сети автомобиля.
    10. СТАБИЛИЗАТОР НАПРЯЖЕНИЯ С УПРАВЛЯЮЩИМ ДИФКАСКАДОМ.
    11. СТАБИЛИЗАТОР НАПРЯЖЕНИЯ С ЗАЩИТОЙ ОТ КОРОТКОГО ЗАМЫКАНИЯ И ПЕРЕГРУЗКИ ПО ТОКУ
    12. Применение микросхемного стабилизатора К157ХП2
    13. МИКРОСХЕМА К174УН4А -СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА. И.НЕЧАЕВ
    14. Два простых аналоговых стабилизатора. Е.Шустиков
    15. СТАБИЛИЗАТОР НАПРЯЖЕНИЯ С ЗАЩИТОЙ. Ю.ЗИРЮКИН
    16. Низковольтный стабилизатор. В.Беседин
    17. СТАБИЛИЗАТОР НАПРЯЖЕНИЯ НА ОУ. А.ШИТЯКОВ,М.МОРОЗОВ,Ю.КУЗНЕЦОВ
    Стабилизаторы напряжения переменного тока
    1. Стабилизатор напряжения переменного тока. Ю.ЖУРАВЛЕВ
    2. СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ С МИКРОКОНТРОЛЛЕРНЫМ УПРАВЛЕНИЕМ. С.КОРЯКОВ
    Импульсные стабилизаторы и блоки питания
    1. ИМПУЛЬСНЫЕ ИСТОЧНИКИ ПИТАНИЯ.
    2. Импульсным стабилизатор с ключевым МДП-транзистором со считыванием тока.
    3. Источники питания на основе высокочастотного импульсного преобразователя.
    4. Устройство бесперебойного питания на основе импульсного стабилизатора.
    5. Эффективный импульсный стабилизатор низкого уровня сложности.
    6. Сетевой импульсный….
    7. Импульсный преобразователь сетевого напряжения.
    8. УСОВЕРШЕНСТВОВАННЫЙ ЭКОНОМИЧНЫЙ БЛОК ПИТАНИЯ
    9. Импульсный блок питания с регулятором напряжения 1….32 V мощностью 200 W.
    10. Простой ключевой стабилизатор напряжения. А.МИРОНОВ
    11. Усовершенствование импульсного стабилизатора напряжения. А.МИРОНОВ
    12. МОЩНЫЙ ИМПУЛЬСНЫЙ СТАБИЛИЗАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ. А.МИРОНОВ
    13. ПРОСТОИ ИМПУЛЬСНЫЙ СТАБИЛИЗАТОР. С.ЗАСУХИН
    14. Сломался как-то УПС. А.Кон
    15. Миниатюрный импульсный блок питания.
    Электронные трансформаторы.
    1. Электронные трансформаторы. Применение электронного трансформатора. Б.Аладышкин
    2. Электронные трансформаторы. Как устроен электронный трансформатор? Б.Аладышкин
    3. Электронные трансформаторы. Как сделать блок питания из электронного трансформатора? Б.Аладышкин
    4. Электронные трансформаторы. Блок питания из электронного трансформатора Taschibra
    5. Электронный трансформатор для галогеновых ламп.
    6. Импульсный блок питания на основе электронного трансформатора. А.ШАРОНОВ
    7. Электронные трансформаторы.
    8. Блок питания на основе преобразователя напряжения для питания галогенных ламп. Н.ЯНГАЛИЕВ
    9. Как стабилизировать «электронный трансформатор». А.Е.Шуфотинский
    10. ИБП из электронного трансформатора.
    11. Трансформатор для галогенок: что можно из него сделать.
    12. Усовершенствованный экономичный блок питания. Д.БАРАБОШКИН
    13. ЭКОНОМИЧНЫЙ БЛОК ПИТАНИЯ. В.ЦИБУЛЬСКИЙ
    14. Простой БП с электронным трансформатором. К.В.Барановский
    15. Переделка электронного трансформатора.
    Высоковольтные блоки питания.
    1. Выпрямитель с регулируемым напряжением 40…380 В, 180 мА. В.Лабутин
    2. ПАРАЛЛЕЛЬНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. Н.ТОДОСНЕНКО,С.БАЛИЦКИЙ
    3. СТАБИЛИЗИРОВАННЫЙ ВЫПРЯМИТЕЛЬ С РЕГУЛИРУЕМЫМ НАПРЯЖЕНИЕМ 3…360 В, 100мА. И.Демидасюк
    4. Высоковольтный источник питания.
    5. Высоковольтный генератор.

    от переполюсовки
  • Схема защиты от переполюсовки.
    от перенапряжения
    1. Индикатор перегрузки стабилизатора. А.СУЧИНСКИЙ
    2. ЭЛЕКТРОННЫЙ ПРЕДОХРАНИТЕЛЬ. Н.Сыч
    3. Защита блока питания от КЗ. И.НЕЧАЕВ
    4. Защита аппаратуры от повышенного напряжения в сети.
    5. Ограничитель тока 5А 300 В для настройки и ремнота импульсных схем БП. А.САВЧЕНКО
    6. ЗАЩИТНОЕ УСТРОЙСТВО О.СИДОРОВИЧ
    7. УСТРОЙСТВО ЗАЩИТЫ ИСТОЧНИКА ПИТАНИЯ ОТ ПЕРЕГРУЗОК Л.МОРОХИН
    8. ЭЛЕКТРОННЫЙ ПРЕДОХРАНИТЕЛЬ И.АЛЕКСАНДРОВ
    9. Электронный предохранитель Всеволод
    10. Электронный предохранитель. А.Флавицкий
    11. УСТРОЙСТВО ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ. В.КАЛАШНИК
  • Преобразователи
    1. МОЩНЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ
    2. Мощный блок питания С.ЦВЕТАЕВ
    3. ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ДЛЯ ПИТАНИЯ ПЕРЕНОСНЫХ РАДИОСТАНЦИЙ. С. РОНЖИН
    4. Преобразователь для электробритвы. С. и В.КАРЛАЩУК
    5. ИНВЕРТОР НАПРЯЖЕНИЯ В.Фролов
    6. Удвоитель постоянного напряжения.
    7. Преобразователь напряжения 5/2×10 В на МАХ242. И.НЕЧАЕВ
    8. Преобразователь напряжения для батарейной аппаратуры. О.Сай
    9. ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ. О.Сай
    10. Ключевой преобразователь — стабилизатор с ШИ регулированием.
    11. Стабилизированный сетевой преобразователь напряжения. А.МЕРИНОВ
    12. ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ДЛЯ АВТОМОБИЛЯ.
    13. Мощный преобразователь для питания бытовых электроприборов.
    14. Преобразователь однофазного напряжения в трехфазное. В.Соломыков
    15. Преобразователь 12/220 В. О.ЛОКСЕЕВ
    16. ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ДЛЯ ЭЛЕКТРОБРИТВЫ. А.МЕЖЛУМЯН
  • Зарядные и пусковые устройства

    1. Зарядка аккумуляторов.
  • Как здоровье аккумулятор?. М.Данилов
  • Приставка для измерения ёмкости зарядки. С.Н.Гуляев
    Пусковые устройства
    1. ЗАПУСК … ОТ РОЗЕТКИ
    2. Пусковое устройство.
    3. Устройство повышенной мощности для зарядки автомобильного аккумулятора. А.Беседин
    Автомобильные ЗУ — стабилизаторы напряжения
    1. Простое зарядное устройство.
    2. Зарядное устройство для автомобильных аккумуляторов К.СЕЛЮГИН
    3. ЗАРЯДНО-ПИТАЮЩЕЕ УСТРОЙСТВО. В.САЖИН
    4. Устройство зарядки аккумуляторов. В.КЛИМЕЦКИЙ,В.ЦВЁКЛИНСКИЙ
    5. ЗАРЯДНО УСТРОЙСТВО “РАССВЕТ-2” А.Костов
    6. Зарядное устройство для автомобильного аккумулятора. Г.Киркач
    7. Устройство для зарядки автомобильных аккумуляторов. Б.ЛЪСКОВ
    8. ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ — ЗАРЯДНОЕ УСТРОЙСТВО. В.ГРИЧКО
    9. Зарядное устройство для автомобильного аккумулятора.
    10. Зарядное устройство для стартерных аккумуляторных батарей. Н.ТАЛАНОВ, В.ФОМИН
    11. Устройство для зарядки аккумуляторных батарей (с гасящим конденсатором).
    12. Выпрямители с электронным регулятором для зарядки аккумуляторов
    13. ЗАРЯДНОЕ УСТРОЙСТВО В.Фомин
    14. Десульфатация автомобильных аккумуляторов. К. Вальравен
    15. Зарядное устройство с тринистором в цепи первичной обмотки трансформатора.
    16. Зарядное устройство с тринисторным регулятором тока.
    17. Импульсное зарядное устройство. В.СОРОКОУМОВ
    18. Простое тринисторное зарядное устройствоВ.ВОЕВОДА
    19. Зарядное устройство с эффективной защитойВ.Л.Соколовский
    20. Простое тринисторное зарядное устройство с эффективной защитойпо ЗУ В.Л.Соколовского и В.ВОЕВОДА
      Автоматические
    21. Зарядно-десульфатирующий автомат для атомобильных аккумуляторов. А.СОРОКИН
    22. БЛОК ПИТАНИЯ С АВТОМАТИЧЕСКИМ ЗАРЯДНЫМ УСТРОЙСТВОМ НА КОМПАРАТОРЕ
    23. АВТОМАТИЧЕСКОЕ ЗАРЯДНОЕ УСТРОЙСТВО. Е.Сосновский, А.Черников
    24. АВТОМАТИЧЕСКОЕ РАЗРЯДНО-ЗАРЯДНОЕ С.АБРАМОВ
    25. ПЕРЕЗАРЯД АККУМУЛЯТОРА? ИСКЛЮЧАЕТСЯ! С.ХРИСТОФОРОВ
    26. ЗАРЯДНОЕ УСТРОЙСТВО-АВТОМАТ. В.Сосницкий
    27. Автоматическое устройство для зарядки аккумуляторов. Г.Г.Сокол(UA6CL)
    28. Автоматическое зарядное устройство.
    29. Устройство для автоматической подзарядки аккумуляторов в системе аварийного питания. В.Г.Бастанов 300 советов
    30. Автоматическое зарядное устройство. Ш.ГИЗАТУЛЛИН
    31. Простое автоматическое зарядное устройство. Л. МАЦКО
    32. Зарядное устройство(импульсный автомат). С.Калюжный,С.Мищенко
    33. АВТОМАТИЧЕСКОЕ ЗАРЯДНОЕ УСТРОЙСТВО. К.Казьмин
    Автомобильные ЗУ — стабилизаторы тока
    1. Десульфатирующее ЗУ.
    2. Восстановление пассивированных аккумуляторных батарей. В.Беседин
    3. Как устранить сульфатацию? А.ЛЕКОНЦЕВ
    4. Автозарядка.
    5. Восстановление и зарядка аккумулятора
    6. Автоматическое зарядное устройство для аккумулятора.
    7. Устройство для зарядки аккумуляторных батарей 7А, 16В (стабилизатор тока).
    8. Простое автоматическое зарядное устройство. Л.МАЦКО
    9. ЗАРЯДНОЕ УСТРОЙСТВО-АВТОМАТ. С.ГУРЕЕВ
    10. Автоматическая тренировка аккумуляторов.
    11. Устройство для автоматической зарядки и разрядки автомобильных аккумуляторов.
    12. Зарядное устройство со стабилизатором тока.
    Слаботочные ЗУ — стабилизаторы напряжения
    1. Зарядное устройство для малогабаритных элементов В.Лабиков
    2. Простое зарядное устройство для аккумуляторов разной емкости А.ГУЛИН
    3. Схема зарядного устройства для GP300 Игорь(RA0FMF)
    4. ЗАРЯДНОЕ УСТРОЙСТВО. М.БОГДАНОВ
    5. Зарядное устройство для аккумуляторной батареи 7Д-0,115 В. ПАУТКИН
    6. Зарядное устройство для аккумуляторов НКГЦ-0.45, Д-0.26 и др.
    7. Зарядное устройство Ni-Cd аккумуляторов
    Автоматические
    1. Автоматическое зарядное устройство для свинцово-кислотной аккумуляторной батареи С.ГОЛОВ
    2. Недорогое автоматическое зарядное устройство кислотных аккумуляторов И.Старченко
    3. Автоматическое зарядное устройство для аккумуляторной батареи 7Д-0,115 И.АЛЕКСАНДРОВ
    4. АВТОМАТИЧЕСКОЕ ЗАРЯДНОЕ УСТРОЙСТВО.
    Слаботочные ЗУ — стабилизаторы тока
    1. Безтрансформаторное зарядное устройство Ю.Семенов
    2. Зарядное устройство для герметичных свинцовых (гелевых) аккумуляторов Радиокот
    3. Зарядное устройство для Ni-Cd и Ni-MH аккумуляторов
    4. Универсальное зарядное устройство А.Липухин
    5. ЗАРЯДКА СТАБИЛЬНЫМ ТОКОМ
    6. Аккумуляторное зарядное устройство – не только профессионалам.
    7. Простое зарядное устройство для аккумуляторов. Н.Большаков
    8. ПРОСТОЕ ЗАРЯДНОЕ УСТРОЙСТВО В.КОСОЛАПОВ
    9. Зарядное устройство аккумуляторов от 1,2 до 15 В и от 0,1 до 1,0 А*ч. В.ДЫМОНТ, Ю.ПАШКОВСКИЙ
    10. Устройство для регенерации и зарядки малогабаритных элементов
    11. Универсальное зарядное устройство. А.Липухин
    12. Зарядное устройство для литий-ионных и никель-кадмиевых аккумуляторов.
    Автоматические
    1. «ИНТЕЛЛЕКТУАЛЬНОЕ» ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ Ni-Cd АККУМУЛЯТОРОВ.
    2. Автоматическое зарядное устройство с триггерным анализатором состояния Ni-Сd аккумуляторной батареи.
    3. Автоматическое зарядное устройство аккумуляторной батареи Н.Скриндевский
    4. Автоматическое зарядное устройство для Ni-Cd-аккумуляторов.
    5. Автоматическое зарядное устройство Ni-Сd аккумуляторов для радиостанций MOTOROLA. Ю.Осипенко(RV9WGW)
    6. Автоматическое зарядное устройство для Ni-Mh аккумуляторов Ю.Башкатов
    Специального назначения
    1. Устройство разрядки аккумулятора. Евгений Мерзликин
    2. РЕГУЛЯТОР ЗАРЯДА АККУМУЛЯТОРНЫХ БАТАРЕЙ с питанием от солнечных элементов.
    3. Прибор для проверки аккумуляторов. В.КУЗЬМИН
    4. Зарядное устройство для малогабаритных элементов. В.БОНДАРЕВ, А.РУКАВИШНИКОВ
    5. Устройство для автоматической подзарядки аккумуляторов в системе аварийного питания.
  • Обзор построения схем питания радираппаатуры

    1. Источники опороного напряжения.
    2. Стабилизаторы напряжения.
    3. Применение микросхемных стабилизаторов серии 142, К142, КР142. А.ЩЕРБИНА и др.
    4. Стабилизированные источники тока.
    5. Схемы электронной защиты.
  • Аккумуляторы и батарейки

  • Общие обзоры
    1. ЭКСПЛУАТАЦИЯ АККУМУЛЯТОРНЫХ БАТАРЕЙ Евгений Мерзликин
    2. ИЗГОТОВЛЕНИЕ ПОТАШНО-УГОЛЬНО-СВИНЦОВОГО АККУМУЛЯТОРА. А.И.Оленин
    3. Как здоровье аккумулятор?. М.Данилов
    4. Зарядка аккумуляторов с помощью солнечных батарей И. Григоров(RK3ZK)
    5. Методы заряда металлгидридных аккумуляторов
    6. НОВЫЕ ВИДЫ АККУМУЛЯТОРОВ.
    7. Батарейки и аккумуляторы. В.С. Лаврус
    8. Режим зарядки аккумуляторов.
    9. АЛГОРИТМ БЫСТРОЙ ЗАРЯДКИ АККУМУЛЯТОРОВ. Б.ГРИГОРЬЕВ
    10. Схемы восстановления заряда у батареек
    Автомобильные
    1. Измеритель заряда автомобильных аккумуляторных батарей А.Евсеев
    2. Индикатор напряжения аккумулятора на микросхеме К1003ПП1.
    Не автомобильные
    1. Схемы восстановления заряда у батареек
    2. ИЗМЕРЕНИЕ ПАРАМЕТРОВ АККУМУЛЯТОРОВ. Б.Степанов
    3. КИСЛОТНО-СВИНЦОВЫЕ АККУМУЛЯТОРНЫЕ БАТАРЕИ ШИРОКОГО ПРИМЕНЕНИЯ
    4. Никель-кадмиевые батареи. А.Торрес

    Дальше.


    ВНИМАНИЕ НАВИГАЦИЯ!

  • Вся информация разбита на тематические подкаталоги.
  • Каждый подкаталог имеет свою заглавную страницу.
  • Выбранная тема открывается в специальном окне данного подкаталога, которое после просмотра может быть закрыто.
    Не закрывайте заглавных страниц подкапталогов, а если это случилось перейдите на «СОДЕРЖАНИЕ» в верхнем или нижнем банерах.
  • Набор для сборки линейного регулируемого блока питания 35 Вольт 5 Ампер. Обзор комплекта для сборки блока питания, схема, тест

    Честно говоря заказал я данный набор скорее по остаточному принципу, добить посылку, но в итоге оказалось что он может быть весьма полезен, особенно для начинающих радиолюбителей. Некоторое время назад я делал обзор простого регулируемого блока питания и как выяснилось, он оказался полезным, а теперь представьте что это примерно такой же БП но:
    На большее напряжение
    На больший ток
    С переключением обмоток трансформатора
    С управлением вентилятором

    Интересно? Тогда думаю не прогадаете.

    Начну я сегодняшний обзор с того, что расскажу сначала о продавце, а точнее о том, что случайно выяснилось что это уже четвертый обзор его товаров, предыдущие думаю также запомнились и в них были описаны:
    1. LCR-метр
    2. Простой осциллограф
    3. Электронная нагрузка

    Собственно потому могу посоветовать заказывать у этого продавца сразу несколько товаров, особенно выгодна комбинация нагрузка + БП.

    Приходит от посредника это все в одном пакете, судя по информации от него же весит комплект 175 грамм, для покупок с Тао вес имеет значение.

    В итоге вы должны получить печатную плату и большой пакет с деталями, коробок в комплект не входит и приведен для понимания размера 🙂

    Как и в случае с электронной нагрузкой схема в комплект не входит, вся необходимая для сборки информация нанесена на плату в виде шелкографии. Здесь указаны номиналы каждого компонента, потому проблем со сборкой быть не должно.

    Монтаж полностью односторонний, SMD компоненты отсутствуют, что на мой взгляд может быть важно для начинающего радиолюбителя.

    Качество шелкографии очень хорошее, печать четкая, все отлично видно.

    А вот трассировка не очень оптимальна, на торец платы вынесены места под силовые транзисторы и там же расположен разъем подключения трансформатора, потому что-то одно придется подключать проводами в плату, впрочем к этому я еще вернусь.

    Существует четыре варианта комплектации лота:
    1. Полный комплект, детали плюс плата, мой вариант, цена около $8.64
    2. Все то же самое, но без пары выходных транзисторов, цена около $7.76
    3. Все компоненты, но без печатной платы, цена около $6.73
    4. Плата без компонентов, цена около $1.9 доллара.

    Так как компонентов довольно много, то я бы рекомендовал первый вариант, но так как компоненты не все хорошего качества (например конденсаторы), то возможно подойдет и вариант 4, варианты 2 и 3 как по мне смысла особо не имеют.

    А вот здесь проявился минус ТаоБао, у меня в комплекте забыли положить ручки переменных резисторов, стоят копейки, но жалко 🙁

    На странице товара приведена схема блока питания, что также может помочь в сборке, мне все таки пару раз пришлось к ней обращаться, но о нюансах я напишу в разделе сборки. Качество схемы не очень высокое, продавец предлагает ее «в HD», но как скачать, а не понял.

    В общем-то схема ничего принципиально нового не содержит, на одном ОУ собран сам БП, на втором переключатель обмоток, внизу виде узел управления питанием вентилятора. Немного смущает «кривое» питание ОУ и обмотка со средней точкой для питание внутренней электроники, которая в данном случае вообще смысла не имеет.
    Также несколько непривычно включение переменных резисторов, двумя проводами, при чем увеличение напряжения/тока соответствует увеличению сопротивления резистора.

    Основные узлы блока питания.
    1. Зеленый — собственно регулируемый стабилизатор напряжения и тока, слаботочная часть плюс цепь питания
    2. Красный — силовая часть регулятора, выпрямители и реле
    3. Синий — Схема управления реле переключения обмоток
    4. Фиолетовый — управление вентилятором.

    Не буду ходить вокруг и перейду к сборке, но так как описание процесса нужно скорее в качестве дополнения, то спрячу эту часть под спойлер.


    В комплекте идет 10 номиналов мелких резисторов. При монтаже проще было быстро измерить тестером, чем искать по маркировке.

    Вот здесь вылезла мелкая проблемка, у двух резисторов маркировка на плате попала под лужение и пришлось искать их по схеме. В данном случае это пара резисторов 100 Ом, собственно с них я и начинал монтаж. Кроме того рекомендую немного приподнять их над платой, так как китайской краске на резисторах доверия у меня нет.

    Вид платы с запаянными резисторами. Больше проблем у меня на этом этапе не возникло.

    Также дали диоды и стабилитроны, с диодами и стабилитронами проблем не возникло, маркировка есть на них самих, при этом 1N5408 и 4007 внешне спутать крайне тяжело, а по стабилитронам есть даташит с вариантами маркировки.
    Сложности возникли только с компонентом в мелком стеклянном корпусе, я сначала решил что это 4148 со стертой маркировкой, но это термистор и к диодам он отношения не имеет, будьте внимательны.

    Маркировка есть, но местами найти место довольно сложно, диоды и стабилитроны стоят на плате вертикально.

    У стабилитронов совсем мелкая маркировка на плате, ниже на фото показано как устанавливать компонент.
    Все компоненты я обычно устанавливаю единообразно, часто катодом (полоска на корпусе), но в случае с диодом 5408 пришлось поступить наоборот, решил что так он меньше будет мешать подключениям к плате. Диод в работе не греется, потому конденсаторам также мешать не будет, он стоит параллельно выходу для защиты.

    1. Дальше паяем конденсаторы, благо их на плате мало, а маркировка указана в том же формате что и на самих конденсаторах.
    2. Слева на фото регулируемый стабилитрон TL431 и три транзистора SS8050, устанавливать их лучше после конденсаторов, перед монтажом габаритных компонентов.
    3. С подстроечными резисторами также проблем не возникло, единственно маркировка на плате указана как 501 (500 Ом) у одного и 10к и 100к у остальных, на фото это резисторы с обозначением 103 и 104 соответственно.
    4. Также есть шесть мощных резисторов, здесь можно ошибиться, у средних на плате написано 7. 5 кОм, а резисторы дали 2.2 кОм, у продавца это написано, но кто там читает 🙂 Резисторы 2.2 кОм (средние) стоят параллельно входу питания и выходу БП.
    Резисторы в работе могут нагреваться, потому чтобы они не грели плату я их немного поднял отформовав выводы.

    В установленном виде.

    В качестве источника опорного напряжения используется TL431, но расположен он совсем не оптимально, как раз между мощными резисторами, которые хоть и не сильно, но греются в работе, особенно правый.

    Разъемы, клемники и панельки. Здесь меня немного запутало то, что разъемов дали как-то слишком много, а кроме того не совсем понятно как его планировал ставить производитель.
    Кстати, клемники довольно хорошего качества, с «лифтовым» механизмом. На заявленном для БП токе проблем быть не должно.

    В итоге у меня осталось два трехконтактных разъема, которые я не нашел куда пристроить, возможно производитель планировал сделать некий переходник для питания вентиляторов или еще что-то.
    Двухконтактные разъемы можно установить в почти произвольном порядке, но я рекомендую это делать так, как показано на фото,.
    Мелкие разъемы ставим для подключения светодиода, термистора и переменных резисторов, более крупные для вентилятора и ампервольтметра. Трехконтактный на плате один, потому здесь вариантов мало.

    С разъемом подключения вентилятора возникла небольшая заминка. Если ставить как показано на фото, то цвета родного кабеля не будут соответствовать полярности, но будут соответствовать расположению контактов на разъеме стандартного вентилятора, ну а чтобы не путаться, разъем питания ампервольтметра был установлен также как разъем вентилятора.

    Вот уже пошли и габаритные детали. В пакете нашлись конденсаторы:
    2200 мкФ 50 Вольт, 3шт
    2200 мкФ 25 Вольт, 2шт (на плате указан как 1000мкФ 25 Вольт)
    680 мкФ 35 Вольт, 1шт (на плате указан как 470 мкФ 35 Вольт)
    470 мкФ 25 Вольт, 1шт (на фото не попал, закатился).
    220 мкФ 16 Вольт, 3шт
    100 мкФ 50 Вольт, 1шт
    4. 7 мкФ 50 Вольт, 1шт.

    Конденсаторы все «китайские», если хочется «как лучше», то можно заменить на фирменные.

    Реле самые обычные, безымянные, по заявленному току подходят с запасом.

    Свободного места на плате явно стало гораздо меньше, фактически она почти собрана.

    Из того, что устанавливается еще на плату остались только мощные транзисторы и стабилизаторы. В комплекте к ним идут (неожиданно) изолирующие прокладки.
    Прокладки ставить можно даже не пытаться, крайне неудобно, они больше чем место внутри радиатора, в итоге я их заменил на слюду, у кого ее нет, могут просто подрезать родные прокладки. Также можно сразу выкинуть родные винты, они имеют потайную шляпку и просто расколят изолирующие втулки, заменил их на винты от материнской платы с большой головкой.
    У одного радиатора отверстие было чуть чуть смещено, из-за чего корпус микросхемы почти касался радиатора, но прозвонка показала что все в порядке. Думаю изоляторы нужны потому, что под радиаторами на плате есть дорожки и радиатор может процарапать маску над ними. Как вариант, можно не изолировать сам компонент, а обеспечить изоляцию под радиатором.

    На этом же этапе сборки установил и операционные усилители, метки для установки есть на плате.

    Собственно плата полностью собрана. по итогам сборки предварительно могу сказать, что особых каких-то проблем не возникло, но сама плата выглядит немного… неэстетично, нет в ней красоты.

    Кроме того разъемы хорошо было бы вынести на край платы, а не размещать в середине. Ну и небольшой минус, выяснилось что выход БП подключается пайкой, а не клемником.

    После пайки флюс лучше смыть, но не столько из-за влияния на электронику, сколько из-за внешнего вида. по желанию потом можно покрыть лаком Пластик-70

    Паяется плата на отлично, я использовал припой с флюсом и самый обычный паяльник с контролем температуры.

    А это судя по всему фото прототипа, найденное на странице товара, вид попроще, но вот радиаторы заметно больше.

    И так, у меня остались провода, выходные транзисторы, диодный мост и прочая мелочь.

    А вот теперь подключение и регулировки платы.
    1. 0-15-25-35 Вольт — подключение силового трансформатора. Напряжения считаются относительно точки 0.
    2. Диодный мост и транзисторы, думаю понятно и так
    3. Рег реле 25 и 35 Вольт, регулировка напряжения при котором подключаются дополнительные соответствующие обмотки.
    4. Рег температуры и термистор, соответственно регулировка включения вентилятора и разъем подключения термистора, полярность термистора значения не имеет.
    5. 12-15 Вольт, вход дополнительного питания переменного тока 12-15 Вольт, можно использовать одну обмотку.
    6. Пит Амперметра — подключение питания амперметра для измерения выходного тока, стабилизированные 12 Вольт
    7. Вентилятор — разъем подключения вентилятора.
    8. Корр тока — установка диапазона регулировки выходного тока
    9. Уст тока — Регулировка выходного тока. (резистор 10к)
    10. LED CC, светодиод индикации режима ограничения тока
    11. Корр напряжения — установка диапазона регулировки выходного напряжения.
    12. Уст напряжения — Регулировка выходного напряжения (резистор 10к)
    13. Выход — Выходные площадки для подключения нагрузки к БП.
    14. Амперметр — подключение амперметра, если не используется, то закоротить перемычкой.

    Теперь о регулировках.
    Напряжение переключения обмоток.
    1. Крутим резисторы влево до крайнего положения или около того, как вариант до выключения обоих реле.
    2. Выставляем на выходе напряжение около 9-10 Вольт и крутим резистор 25 Вольт вправо пока не включится первое реле.
    3. Выставляем на выходе напряжение около 20-22 Вольт и крутим вправо резистор 35 Вольт пока не включится второе реле.
    4. Всё.

    Диапазон регулировки выходного напряжения/тока.
    1. Крутим вправо до упора резистор регулировки напряжения.
    2. Вращением соответствующего подстроечного резистора добиваемся на выходе требуемого нам напряжения, например 35 Вольт
    3. Повторяем то же самое с регулировкой тока, в качестве нагрузки можно использовать мультиметр.

    Для увеличения тока вращать подстроечный резистор влево, напряжения — вправо.

    Включение вентилятора.
    1. Под нагрузкой разогреваем радиатор до той температуры когда он начинает обжигать руку, это около 50-55 градусов
    2. Вращаем влево резистор пока не включится вентилятор. Температуру можно поднять до 60-70 градусов, но уже с измерением при помощи термометра.
    Кстати вентилятором управляет довольно мощный транзистор, который установлен скорее из-за большого корпуса, вентилятор имеет примитивную схему управления и у него нет четкого включения/выключения, переход плавный и он может работать на малой скорости, но диапазон температур от выкл до полной мощности довольно узкий.

    Если у вас трансформатор только с двумя обмотками, например от БП усилителя где к примеру пара обмоток по 18 Вольт со средней точкой, то можно использовать и его, хотя нагрев конечно будет больше. В этом случае вместо второго реле ставится перемычка.

    У переменных резисторов соединяются два левых вывода, а сам резистор подключается двумя проводами.
    Термистор также имеет двухпроводное подключение, после припаивания изолируем термоусадкой.
    Вход подключения дополнительного питания рассчитан на обмотку с отводом от середины, как по мне, то крайне неудобно, можно соединить крайние выводы разъема и питать от одной обмотки 12-15 Вольт, работать будет так же.

    Провод подключения вентилятора и ампервольтметра я не использовал, остальные перед пайкой свил чтобы было аккуратнее и меньше наводилось помех. Черная термоусадка была в комплекте.

    Здесь я сделаю небольшое отступление, на плате есть место под установку диодного моста, но при токе в 5 Ампер он быстро поджарится и я решил вынести его за пределы платы, потому на этом фото не только транзисторы, а и диодный мост.
    Транзисторы TIP3055, 15 Ампер 60 Вольт 90 Ватт, при этом в БП каждый транзистор работает при токе 2.5 Ампера, напряжении до 50 Вольт и рассеивает мощность до 35-40 Ватт, потому небольшой запас еще есть.

    Для тестов я использовал относительно небольшой радиатор, в реальной эксплуатации можно вполне применить компьютерный кулер от более-менее мощного процессора. Из-за того что есть переключение обмоток, то даже в самом худшем режиме (КЗ) на нем будет рассеиваться около 75-80 Ватт что вполне сопоставимо с процессором.
    Транзисторы от радиатора изолированы, если этого не сделать, то тепловое сопротивление будет меньше, но на радиаторе будет плюс силового питания.

    Можно сказать что к тестам готовы 🙂

    В ходе тестов был применен вентилятор с трехконтактным разъемом, в этом случае он подключается контактами с красным и черным проводом так, как показано на фото.

    Производитель на странице товара выложил вариант применения с не очень распространенным, но интересным ампервольтметром, но вот что-то он мне на момент написания обзора не попался, там вроде ток был до 5 Ампер и цена доступная.

    Зато у другого продавца видел не менее интересный приборчик, давно хочу купить поиграться, тем более что он имеет диапазон измерения тока до 10 Ампер, напряжения до 95 Вольт и может подключаться к компьютеру для мониторинга. Но стоит 13 баксов — ссылка .

    Ладно, что то я увлекся. Подключаю к плате проверенный комплект из двух трансформаторов + небольшой для вспомогательного питания. Трансформаторы дают в сумме три напряжения кратные 12 Вольт. Кстати, производитель платы рекомендует не комбинацию 12+12+12, а 15+10+10, как я примерно писал в обзоре платы для мощного регулируемого БП, такая комбинация напряжений более оптимальна.

    А теперь проверим на что способна данная платка.
    1. Минимально можно выставить -0.1 Вольта. Да, именно отрицательное, я с таким встречают не впервые.
    2. Максимум 21 Вольт в минимально положении подстроечного резистора диапазона.
    3. Дальше я попытался отрегулировать максимальное напряжение подстроечным резистором и получил всего 26 Вольт, маловато.
    4. Сначала думал припаивать какие нибудь резисторы для проверки, но помня что резистор регулировки при увеличении сопротивления увеличивает значение напряжения или тока, то просто выдернул разъем и без проблем получил полное выходное.
    5. По току минимум 0, при этом светодиод индикации СС светит, нагрузкой является выходной резистор БП.
    6. Здесь проблем с калибровкой не было, выставил 5 Ампер.

    Потом решил покрутить подстроечный резистор дальше и также без проблем получил и 6 Ампер.

    Но мне не нравилась ситуация с ограничением по выходному напряжению и ее как-то надо было решать. Подозрение пало на вспомогательное питание, измерил напряжение на выходе трансформатора и выяснил что там всего 11 Вольт, взял другой трансформатор, с выходным около 24 Вольта, с ним легко выставил на выходе даже 42 Вольта.
    Дело в том, что вспомогательное напряжение стабилизируется при помощи стабилизатора 12 Вольт, а ей на выходе надо хотя бы 15, кроме того на плате есть питание со стабилитроном на 15 Вольт. Но при входном 11 Вольт получить напряжение более 15-16 Вольт сложно и в итоге была просадка.

    После этого захотелось проверить максимальную выходную мощность, которую можно получить в таком варианте, но примерно через 20 секунд теста раздался громкий хлопок и я получил такое чудо.
    Да, когда я заменил трансформатор, то как-то совсем забыл об этих конденсаторах и потому получил вполне закономерный результат, на них было около 32 Вольт.

    Но «шоу должно продолжаться» и пострадавшие были заменены на более фирменные Samwha 1000мкФ 35 Вольт.

    В итоге я получил на выходе более 200 Ватт, при токе нагрузки 5 Ампер и напряжении 41 Вольт. По моему совсем неплохо.

    Далее тест проверки стабильности поддержания выходного напряжения в зависимости от тока нагрузки. Здесь также довольно неплохо, хотя напряжение все таки немного плыло, но возможно это было из-за контакта между нагрузкой и платой так как нагрузка была подключена к щупам мультиметра, а те в свою очередь были просто вставлены в отверстия платы.
    Тест с током 1, 2, 3.5 и 5 Ампер.

    В процессе работы плата заметно греется. Наиболее всего греются мощные резисторы.
    1. При низких напряжениях греются резисторы вспомогательного питания, которые включены совместно со стабилитронами 6. 2 и 15 Вольт, особенно греется ближний к краю платы, через который питается стабилитрон 6.2 Вольта.
    2. Если на выходе выставить напряжение более 20-30 Вольт, то начинают сильно греться резисторы 2.2 кОм, расположенные в правом верхнем углу. Нагрев одного зависит от выходного напряжения, а нагрев второго от входного которое максимально когда выходное более 20-22 Вольт. Думаю что лучше их заменить на что нибудь около 3.3-4.7 кОм.

    Температура резисторов в обоих случаях порядка 100-110 градусов.

    И последний тест, оценка размаха пульсаций на выходе. К сожалению они есть, с частотой 100 Гц. В обоих случаях нагрузка была около 4 Ампер (автомобильная лампа), но в первом стоят только родные входные конденсаторы, во втором я параллельно им подключил еще один, емкостью 10000мкФ, правда на проводах длиной около 10см.
    В первом случае размах 50 мВ, во втором 25 мВ.

    На мой взгляд пульсации на выходе являются следствием не столько недостатка входной емкости, здесь я считаю как раз все в порядке, сколько несколько странной схемой обратной связи (отмечена красным).
    Кроме того мне не нравится что по выходу стоит конденсатор емкостью целых 100 мкФ (помечено зеленым), думаю что лучше его уменьшить до 10-22 мкФ. На пульсации он по сути не влияет, но влияет на бросок тока при переходе с режима CV к режиму СС.

    Видеоверсия обзора

    И конечно некоторые выводы основанные на результатах процесса сборки и тестов.
    Для начала о самом конструкторе.
    Нареканий не очень много, но они есть. Забыли положить ручки к резисторам, неудобные изолирующие прокладки, диодный мост надо выносить на радиатор, конденсаторы посредственного качества.
    Но есть и достоинства, все собирается без особых сложностей, мало того, оно потом еще и работает обеспечивая даже больше заявленных 35 Вольт 5 Ампер, я смог получить напряжение до 42 Вольт, а ток до 6 Ампер и не думаю что это предел.

    По результатам тестов можно реально придраться только к повышенному уровню пульсаций, но думаю что есть шанс это доработать.

    В общем и целом набор немного сыроват, но на мой взгляд интереснее чем известная плата 30 Вольт 3 Ампера, обзор которой я как-то делал. Ключевые отличия:
    1. Напряжение до 35 Вольт, реально можно поднять и больше.
    2. Ток до 5 Ампер, но также можно увеличить.
    3. Емкость входного конденсатора 6600 мкФ против 3300 у 3 Ампера варианта
    4. В 3 Ампера БП был один силовой транзистор, здесь два.
    5. Есть переключение обмоток трансформатора, три ступени.
    6. Добавлено управление вентилятором в зависимости от температуры.
    7. Шунт измерения тока стоит в положительном полюсе, а не земляном.

    Существенный недостаток только один, у обозреваемого варианта выше уровень пульсаций, скорее всего обусловленный схемными недоработками.

    Товар на Алиэкспресс — ссылка

    Простой лабораторный блок питания — Блоки питания — Источники питания

    Сергей Никитин

    Описанием этого простого лабораторного блока питания, я открываю цикл статей, в которых познакомлю Вас с простыми и надёжными в работе разработками (в основном различных источников питания и зарядных устройств), которые приходилось собирать по мере необходимости из подручных средств.
    Для всех этих конструкций в основном использовались детали и части от списанной с эксплуатации старой оргтехники.

    И так, понадобился как-то срочно блок питания с регулировкой выходного напряжения в пределах 30-40 вольт и током нагрузки в районе 5-ти ампер.

    В наличии имелся трансформатор от бесперебойника UPS-500, в котором при соединении вторичных обмоток последовательно, получалось около 30-33 Вольт переменного напряжения. Это меня как раз устраивало, но осталось решить, по какой схеме собирать блок питания.

    Если делать блок питания по классической схеме, то вся лишняя мощность при низком выходном напряжении будет выделяться на регулирующем транзисторе. Это мне не подходило, да и делать блок питания по предлагаемым схемам как то не захотелось, и ещё нужно было-бы для него искать детали.
    По этому разработал схему под те детали, какие на данный момент у меня были в наличии.

    За основу схемы взял ключевой стабилизатор, чтобы на греть в пустую окружающее пространство выделяемой мощностью на регулирующем транзисторе.
    Здесь нет ШИМ-регулирования и частота включения ключевого транзистора, зависит только от тока нагрузки. Без нагрузки частота включения в районе одного герца и менее, зависит от индуктивности дросселя и ёмкости конденсатора С5. Включение слышно по небольшому циканию дросселя.

    Транзисторы MJ15004 были в огромном количестве от ранее разобранных бесперебойников, поэтому решил поставить их на выходные. Для надёжности поставил два в параллель, хотя и один вполне справляется со своей задачей.
    Вместо них можно поставить любые мощные p-n-p транзисторы, например КТ-818, КТ-825.

    Дроссель L1 можно намотать на обычном Ш-образном (ШЛ) магнитопроводе, его индуктивность особо не критична, но желательно, чтобы подходила ближе к нескольким миллигенри.
    Берётся любой подходящий сердечник, Ш, ШЛ, с сечением желательно не меньше 3 см,. Вполне подойдут сердечники от выходных транформаторов ламповых приёмников, телевизоров, выходные трансформаторы кадровых развёрток телевизоров и т.д. Например стандартный размер Ш, ШЛ-16х24.
    Далее берётся медный провод, диаметром 1,0 — 1,5 мм и мотается до заполнения окна сердечника полностью.
    У меня дроссель намотан на железе от трансформатора ТВК-90, проводом 1,5 мм до заполнения окна.
    Магнитопровод, конечно собираем с зазором 0,2-0,5мм.(2 — 5 слоёв обычной писчей бумаги).

    Единственный минус этого блока питания, под большой нагрузкой дроссель у меня жужжит, и этот звук меняется от величины нагрузки, что слышно и немного достаёт. Поэтому наверно нужно дроссель хорошо пропитывать, а может ещё лучше — залить полностью в каком нибудь подходящем корпусе эпоксидкой, чтобы уменьшить звук «цикания» .

    Транзисторы я установил на небольшие алюминиевые пластины, и на всякий случай поставил внутрь ещё и вентилятор для их обдува.

    Вместо VD1 можно ставить любые быстрые диоды на соответствующее напряжение и ток, у меня просто в наличии много диодов КД213, поэтому я их в таких местах в основном везде и ставлю. Они достаточно мощные (10А) и напряжение 100В, что вполне достаточно.

    На мой дизайн блока питания особо внимание не останавливайте, задача стояла не та. Нужно было сделать быстро, и работоспособно. Сделал временно в таком корпусе и в таком оформлении, и пока это «временно» уже довольно долго работает.
    Можно в схему ещё добавить амперметр для удобства. Но это дело личное. Я поставил одну головку для измерения напряжения и тока, шунт для амперметра сделал из толстого монтажного провода (на фотографиях видно, намотан на проволочном резисторе) и поставил переключатель «Напряжение» — «Ток». На схеме это просто не показал.



    Схема регулируемого блока питания – FROLOV TECHNOLOGY

    Схема регулируемого блока питания, приведённого в этой статье, обладает отличными характеристиками и выдерживает максимальный ток нагрузки до 10 Ампер. Для поддержания стабильности на высоком уровне, хорошей фильтрации помех и максимального упрощения схемы, в блоке применён интегрированный стабилизатор напряжения на 15 Вольт и добавлены два транзистора, для усиления тока после регулировочного резистора. Отсутствие защиты от короткого замыкания на выходе, компенсируется применением выходного транзистора с двойным запасом мощности и установкой предохранителя на 10 Ампер.

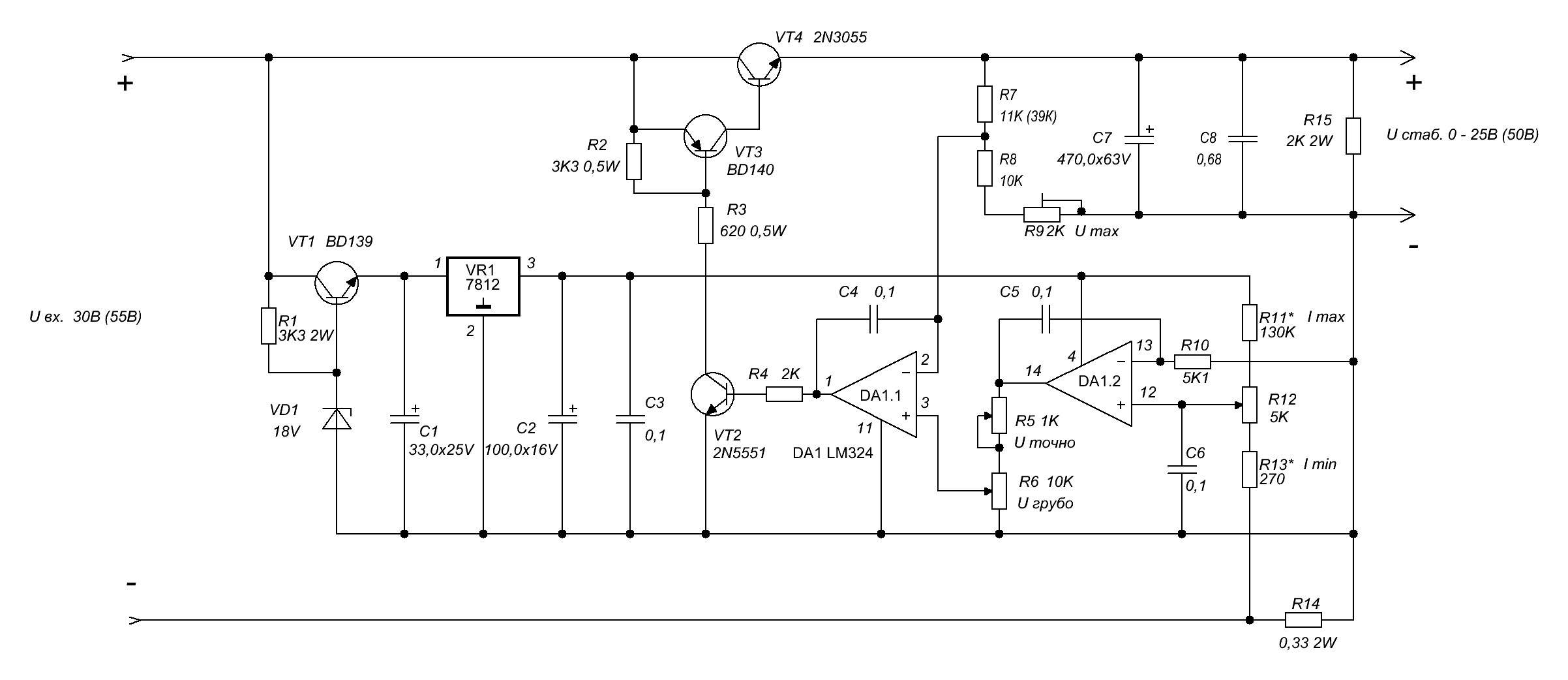

    Принципиальная схема регулируемого блока питания :

    Для компенсации падения напряжения на выходных транзисторах, в пределах 1 Вольта, средняя ножка стабилизатора подключена к минусовому проводу через диоды, которые поднимают напряжение на выходе микросхемы, обеспечивая этим максимальное выходное напряжение блока питания до 15 Вольт, при установке переменного резистора в верхнее по схеме положение, без применения VD1 и VD2, граничное напряжение регулировки равно примерно 14 вольтам. Для стабилизации выходного напряжения при сильном нагреве транзисторов, рекомендуем установить эти диоды на одном радиаторе охлаждения вместе с VT2.

    В этой схеме блока питания, применяются очень распространённые радиодетали, но они легко заменяются на элементы с похожими параметрами. Трансформатор можно устанавливать любой, но достаточной мощности, с напряжением на вторичной обмотке от 15 до 20 Вольт и током не менее 10 Ампер. Конденсаторы подойдут с минимальным граничным напряжением не менее 50 Вольт, резисторы любые, мощностью 0,25 Ватт, переменный резистор R1 в схеме, желательно применять с линейной характеристикой регулировки, для того, чтобы на корпусе блока питания можно было нанести равномерную шкалу напряжений. Диодный мост можно заменить четырьмя диодами, на ток не менее 10 Ампер, микросхема стабилизатора имеет много аналогов, главным параметром при её выборе будет выходное напряжение 15 Вольт. Мощные транзисторы можно заменить импортными аналогами, с достаточным коэффициентом передачи h31э, для обеспечения максимального тока на выходе схемы.

    Налаживания блок питания не требует, хорошо работает сразу после сборки схемы, при включении, напряжение на выходе должно плавно регулироваться переменным резистором R1 от 0 до 15 Вольт. Для обеспечения надёжной работы на большую нагрузку, установите выходной транзистор VT2 и диодный мост VDS-1 на радиатор охлаждения достаточной площади, остальные радиоэлементы практически не нагреваются, и могут эксплуатироваться без охлаждения.

    Каждый радиолюбитель и конструктор найдёт применение для данного устройства, блок питания построенный по такой схеме очень пригодиться при наладке различных радио схем, испытании низковольтной аппаратуры, которая меняет свои параметры при регулировке напряжения питания, и так далее… Если подключить к выходу устройства амперметр, то его с успехом можно использовать для зарядки автомобильных аккумуляторов, контролируя при этом ток зарядки. Удачи Вам !

    Регулируемый импульсный блок питания для лаборатории

    Радиолюбителю для проверки и наладки схем довольно часто нужен регулируемый блок питания. Предлагаемый импульсный блок питания кроме стабилизации выходного напряжения также ограничивает ток нагрузки, тем самым, стабилизируя выходной ток. Кроме этого, как известно, импульсные блоки питания обеспечивают очень высокий КПД в различных режимах работы.

    А также, представленная схема блока не боится длительных замыканий выхода, что немаловажно для лабораторного блока питания. Так, как зачастую к блоку питания подключаются лишь частично проверенные схемы. Данный блок способен работать как источник тока для устройств электролиза, электроформинга и прочих, для питания которых требуется ограниченный или стабилизированный ток.

    Лабораторный блок питания может быть использован для зарядки почти всех типов аккумуляторов. В специализированной литературе присутствует множество описаний регулируемых блоков питания. Рассматриваемый в этой статье источник имеет более широкие функциональные возможности, отличается простотой конструкции и как любой импульсный блок питания — высоким КПД.

    Функциональная схема импульсного блока питания:

    Стабилизатор напряжения, осуществляющий широтно-импульсное регулирование, выполнен на ключе VT1 и является основой устройства. После цепочки L1, С1 — накопительных элементов, подключены последовательно линейный ограничитель тока с возможностью регулировки — А1 и A3 — стабилизатор напряжения. При закрытом транзисторе VT1, ток с дросселя L1 через диод VD1 течет (смотрите схему) в конденсатор С1, а также в нагрузку. Ограничение тока нагрузки в диапазоне 0,01…5 А обеспечивается элементом А1. Регулировка выходного напряжения в диапазоне 0…30 В осуществляется стабилизатором A3.

    Высокий уровень КПД и стабилизация выходных параметров импульсного блока питания обеспечивается дифференциальными усилителями А2 и А4 (коэффициент усиления = 5), которые обеспечивают контроль уровня просадки напряжения на блоке А1 и блоке A3, и в том случае когда одно из напряжений слишком велико, по сигналу от модуля широтно-импульсного регулятора А5 закрывается транзистор VT1. Незначительная рассеиваемая на регулирующих элементах мощность, в сравнении с линейным регулированием, позволяет уменьшить размеры радиаторов, что значительно повышает надежность регулируемого лабораторного блока питания и позволяет снизить его габариты и массу.

    Принципиальная схема импульсного регулируемого блока питания:

    Широтно-импульсный регулятор лабораторного блока питания собран на транзисторах VT1-VT3, конденсаторе С1, диоде VD3, светодиоде HL1 и резисторах R3-R8. Ограничитель тока, по сути, стабилизатор тока собран на элементах VT6, VT7, VD6-VD10,R10-R20, SA2. Микросхема DA4 является стабилизатором напряжения. Операционные усилители КР1408УД1 (DA3 и DA5) и резисторы R21, R23, R25, R26 и R28, R31.R33, R34 являются дифференциальными усилителями. Сетевое напряжение понижается трансформатором Т1 до 30 В и поступает на диодный мост VD4, выпрямляется, а затем сглаживает конденсатором С4 и поступает на импульсный стабилизатор.

    На стабилитроне VD1 резисторе R1 выполнен параметрический стабилизатор напряжения для обеспечения питания задающего генератора, который собран на транзисторе VT2. Усилитель тока задающего генератора выполнен на полевом транзисторе VT3. Коммутатор собран на транзисторе VT4. Определяющим фактором при выборе частоты генерации в 40 кГц было соответствие частотным параметрам транзистора КТ825Г.

    Параметрический стабилизатор регулируемого блока питания, выполнен на светодиоде HL1 и резисторе R2, который выполняет фиксацию уровня напряжения на эмиттере транзистора VT1. Для защиты эмиттерного перехода этого транзистора от обратного напряжения служит диод VD3. Когда транзистор VT4 открывается, он выполняет подключение дросселя L1 к выходу выпрямительного моста VD4. Ток, протекающий через дроссель L1 заряжает конденсатор С8. При изменении уровня напряжения на базе транзистора VT1, происходит изменение ширины импульсов, которые открывают транзистор VT4. Таким образом, изменяется уровень накопленного напряжения на конденсаторе С8.

    Уровень напряжения на входе ограничителя тока А1 достаточно высок, поэтому пришлось отказаться от использования микросхемы LT1084 и выполнить его на дискретных элементах. Помимо этого дискретные элементы обеспечивают более высокое КПД работы лабораторного блока питания. В стабилизаторе токозадающий резистор обеспечивает падение напряжения 1,25 В, таким образом, при токе равном 5 А мощность рассеивания на данном резисторе составит 6,25 Вт. Величина падения напряжения (UR) на токозадающем резисторе ограничителя тока А1 представляет собой разность напряжений между значениями на диодной цепочке VD6-VD10 и в точке база-эмиттер транзисторов VT6, VT7. В нашем случае UR составляет порядка 0,6 В. Рассеиваемая на резисторе R20 мощность (при токе 5 А) примерно 3 Вт. Расчет сопротивления токозадающего резистора Rт производится по формуле Rт = UR/I, где I — требуемый ток.

    Наш импульсный лабораторный блок питания является регулируемым, во время работы можно выбрать любой из 11(!) рабочих режимов по ограничению максимального уровня тока: 10 мА, 50 мА, 100 мА, 250 мА, 500 мА, 750 мА; 1 А, 2А, 3 А, 4 А, 5 А, которым соответствуют резисторы с R10 по R20. Так как напряжение изменяется на конденсаторе С8 в большом диапазоне, то ток через цепь, состоящую из диодов VD6-VD10, определяется стабилизатором на светодиоде HL2 и транзисторе VT5. Цепочка диодов VD6-VD10 – это, по сути, стабистор, ток через который в пределах 9…14 мА регулирует резистор R22. Диоды VD13, VD14 обеспечивают высокую надежность регулируемого стабилизатора А3, выполненного на микросхеме DA4. Через эти диоды конденсаторы С12 и С13 разряжаются, когда блок питания отключается от сети. Таким образом, предотвращается самовозбуждение стабилизатора.

    Чтобы получить в цепи управляющего электрода нулевое напряжение, через делитель R27, R30 от стабилизатора DA2 подается напряжение отрицательной полярности. Собранный на диодном мосте VD2 и стабилизаторах DA1 и DA2 выпрямитель питает цифровой вольтметр, выполненный на микросхеме КР572ПВ2А. С ОУ DA3 и DA5 выходные сигналы после диодов VD11 и VD12 направляются на общую нагрузку — делитель на резисторах R3,R4.

    Индикация того, что лабораторный блок питания находится в режиме ограничения стабилизации тока осуществляется светодиодом HL3. При увеличении падения напряжения на стабилизаторе А3 или ограничителе А1 на резисторе R4 происходит рост напряжения. Когда его значение превысит уровень примерно 3 В, то транзистор VT1 откроется, и импульсы, генерируемые транзистором VT2, сократятся.

    Конструкция и детали. Готовый регулируемый импульсный блок питания может быть смонтирован в корпусе с размерами 90х170×270 мм. Для установки транзистора VT4 и диода VD5 можно использовать один радиатор площадью 200 см2, изолирующие прокладки не требуются. Транзистор VT6 устанавливается с применением теплоизолирующей прокладки на радиатор площадью 400 см2, на него же монтируется стабилизатор DA4. Диоды VD6-VD10 также имеет смысл разместить на теплоотводе для повышения температурной стабильности.

    Первоначально монтаж элементов импульсного блока питания выполнен на универсальной макетной плате. Разводку печатной платы можно выполнить при желании. Понижающий трансформатор Т1 может быть изготовлен из трансформатора блока питания лампового телевизора. Для этого разбирают магнитопровод, снимают катушки. Подсчитывая витки, разматывают обмотки накаливания, которые расположены в первом слое и имеют наибольший диаметр проволоки. Полученное число витков умножаем на 5 – это и будет количество витков II обмотки. После этого необходимо полностью смотать на одну шпулю анодные обмотки с обеих катушек. А после этого половинное число витков обмотки II наматывают на каждую катушку, внавал, в два провода анодной обмотки. Сечение провода анодной обмотки 0,5 мм2. То есть используя намотку в два провода получаем сечение 1 мм2, таким образом получаем ток нагрузки 5 А. Число витков обмотки III определяется умножением на 3 число витков накальной обмотки. III обмотку можно намотать на одну из катушек. Потребление по этой обмотке незначительное, поэтому асимметрия магнитного поля малозначительна. Намотка тоже производится в два провода. Соединение полуобмоток III производится последовательно с отводом от точки соединения, с учетом фазировки и только после сборки магнитопровода. На магнитопроводе Б48 из феррита 1500НМ1 наматывается дроссель L1. Намотка производится внавал в два провода анодной обмотки до полного заполнения каркаса.

    Текстолитовая шайба толщиной 1 мм, вставленная между чашками служит для создания немагнитный зазора. Собранный дроссель стягивается болтом М6 и пропитывается клеем БФ-2. Для сушки и полимеризация клея необходимо выдержать пропитанный дроссель в духовке при температуре 100 °С. Стабилизатор LT1084 (DA4) допускается заменить на отечественный аналог КР142ЕН22А. Для повышения срока службы переменного резистора R29 можно использовать проволочный типа ППБ. С учетом того, что через переключатель SA2 протекают значительные токи, для повышения его надежности лучше применить керамический галетный переключатель 11П3Н, причем соединить его контакты параллельно. Вместо светодиода АЛ307КМ (HL3) в предлагаемом лабораторном блоке питания можно использовать зарубежный аналог L-543SRC-E.

    Налаживание. Нулевое напряжение на выходе импульсного блока питания отстраивают подбором резистора R30, при этом движок переменного резистора R29 должен быть в нижнем по схеме положении. Значение 30 В подбирают резистором R32 при этом движок переменного резистора R29 должен быть в верхнем по схеме положении. Подключив к выводам 2 и 3 стабилизатора DA4 вольтметр добиваются 1,5 В, подбирая резистор R4. Во время наладки допускается применение подстроечных резисторов. Но не рекомендуется использовать их для постоянной эксплуатации в лабораторном блоке питания из-за нестабильности сопротивления.

    После завершения наладки источника напряжения, к выходным клеммам регулируемого блока питания через амперметр подключают нагрузку. Регулируя выходное напряжение посредством резистора R29, по подключенному амперметру и встроенному цифровому вольтметру контролируют выходные параметры. Скорее всего, что при малых токах, из-за наличия токов управления стабилизатора DA4, возникнет необходимость корректировки сопротивления резисторов R10-R12. Далее следует, контролируя светодиод HL3 проверить работу в режиме ограничения тока на всех пределах импульсного блока питания.

    Рассмотренный лабораторный блок питания довольно удобен в работе, в том числе может использоваться для зарядки аккумуляторных батарей – в том числе автомобильных. По показаниям встроенного вольтметра определяют конечное напряжение зарядки, а переключателем SA2 устанавливают необходимый ток зарядки и производят подключение аккумуляторной батареи. Аккумулятор заряжается стабильным током, и при достижении установленного напряжения зарядка прекращается. Опытная эксплуатация в течение трех лет показала высокую надежность и удобство разработанного регулируемого блока питания.

    РадиоДом — Сайт радиолюбителей

    В данной статье рассмотрим вариант нетрадиционного использования операционного усилителя. При выходном напряжении 3 вольт схема обеспечивает ток в нагрузке до 500 мА, коэффициент стабилизации около 1500, ток короткого замыкания почти 1 ампер.

    Добавлено: 15.01.2019 | Просмотров: 4421 | Блок питания

    Описываемый в статье лабораторный источник питания обеспечивает стабилизацию как тока, так и напряжения. Его сердцем является электронный стабилизатор — именно он отвечает за все выходные параметры устройства. При сравнительной простоте устройства стабилизатор имеет неплохие параметры, очень прост в использовании.

    Добавлено: 28. 12.2018 | Просмотров: 7315 | Блок питания

    Представленный в статье блок питания способен выдавать ток в нагрузке до 25 ампер, выходное напряжение регулируется плавно в диапазоне 1,5…30 вольт. Устройство можно также использовать как зарядное устройство для АКБ. Напряжение от силового трансформатора выпрямляется двухполупериодным выпрямителем на диодах VD1…VD6.

    Добавлено: 06.10.2018 | Просмотров: 38322 | Блок питания

    Схема стабилизированного мощного блока питания 12 вольт 20 ампер. Сетевой трансформатор Т1 рассчитан на мощность 450 Ватт и имеет вторичную обмотку на 15 вольт переменного напряжения. Основным стабилизатором является ИМС DA1 К142ЕНЗ. Резистором R1 устанавливают ток ограничения. Резисторы R4….R6 считаются выравнивающими и исполнены из проволочных резисторов.

    Добавлено: 25.06.2018 | Просмотров: 8290 | Блок питания

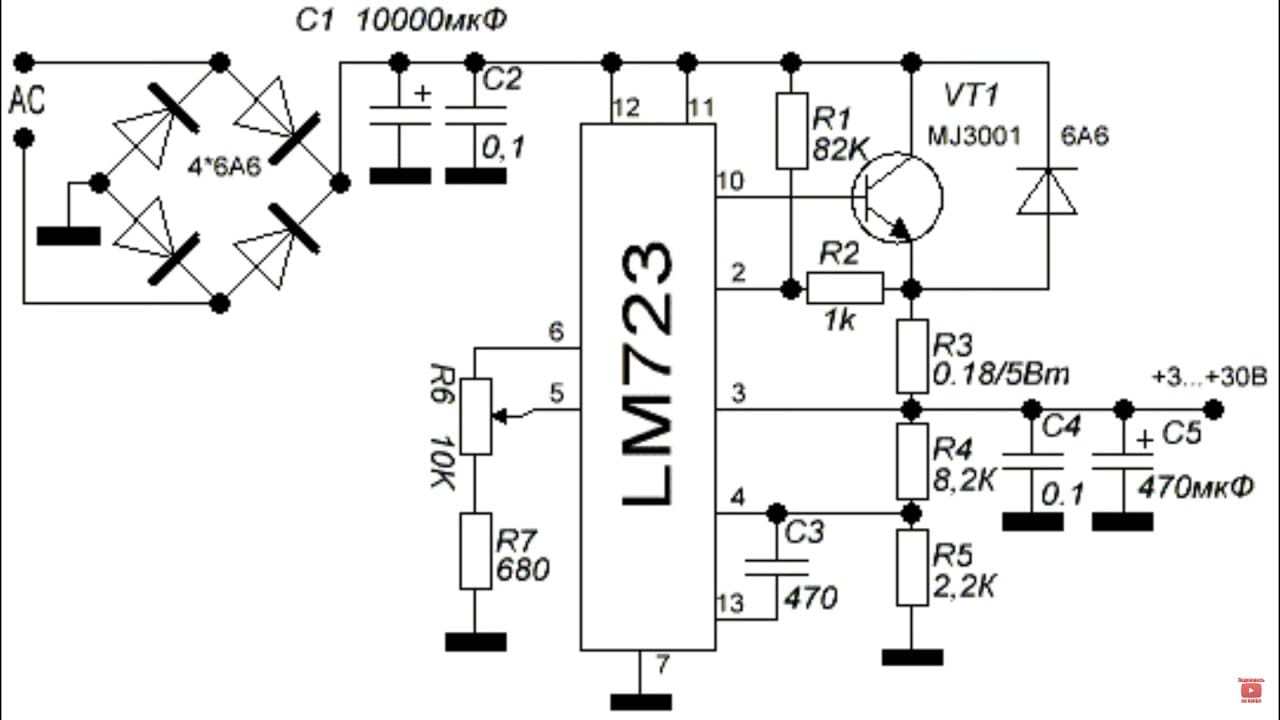

    Мощный лабораторный регулируемый блок питания собран на микросхеме LM723, которая представляет собой интегральный готовый стабилизатор с регулируемым выходным напряжением и неплохой схемой защиты от перегрузки. Выходное напряжение блока питания от 2 до 30 вольт с максимальным выходным током 20 ампер.

    Добавлено: 24.06.2018 | Просмотров: 24551 | Блок питания

    Напряжение питания бортовой сети легкового автомобиля составляет 12 вольт. Если задаться сопротивлением акустической системы равным 4 Ом, то максимальная мощность, которую можно получить при таком напряжении питания составит 36 ватт. Это самый теоретический максимум, предполагающий мостовое включение усилителя и нулевое сопротивление транзисторов выходного каскада в открытом состоянии, то есть, практически для цифрового импульсного усилителя.

    Добавлено: 24.03.2018 | Просмотров: 5069 | Блок питания

    Описанная в статье схема предназначена для питания ноутбуков, а именно повышает напряжение автомобильной аккумуляторной батареи 12 вольт до 19 вольт. Известные схемы автомобильных повышающих преобразователей напряжения питания для них построены по принципу повышающего импульсного преобразователя с использованием силового трансформатора или накопительного дросселя.

    Добавлено: 12.03.2018 | Просмотров: 3657 | Блок питания

    Схема мощного лабораторного блока питания на напряжение 0-18 вольт, ток до 3 ампер с регулируемой защитой. Напряжение — 5 вольт получено с MAX660, силовой транзистор заменен на TIP121, операционные усилители все OP07CP. Кроме того, вместо гасящего резистора на входе 7812, добавился еще один стабилизатор 7818.

    Добавлено: 16.02.2018 | Просмотров: 3256 | Блок питания

    Схема представляет собой классический обратноходовый блок питания на базе ШИМ UC3842. Поскольку схема базовая, выходные параметры блока питания могут быть легко пересчитаны на нужные. В качестве примера для рассмотрения выбран блок питания для ноутбука с питанием 20 вольт 3 ампер. При необходимости можно получить несколько напряжений, независимых или связанных.

    Добавлено: 04.02.2018 | Просмотров: 4399 | Блок питания

    Схема универсального регулируемого блока питания 0

       Вам уже приходилось строить самоделки с самым разным напряжением пи­тания: 4,5, 9, 12 В. И каждый раз нужно было приобретать соответствующее число батареек или элементов. Но не всегда есть нужные источники питания, да и срок службы их ограничен. Вот почему для домашней лаборатории не­обходим универсальный источник, пригодный практически для всех случаев радиолюбительской практики. Им может стать описанный ниже блок питания, работающий от сети переменного тока и обеспечивающий любое постоянное напряжение от 0,5 до 12 В.

       В то время как величина тока, потребляемого от блока, может достигать 0,3 А, выходное напряжение остается стабильным. И еще одно достоинство блока — он не боится коротких замыканий, часто встречающихся на практике во время проверки и налаживания конструкций, что особенно важно для начинающего радиолюбителя.

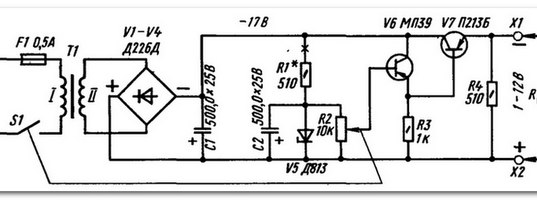

    Рис 1.

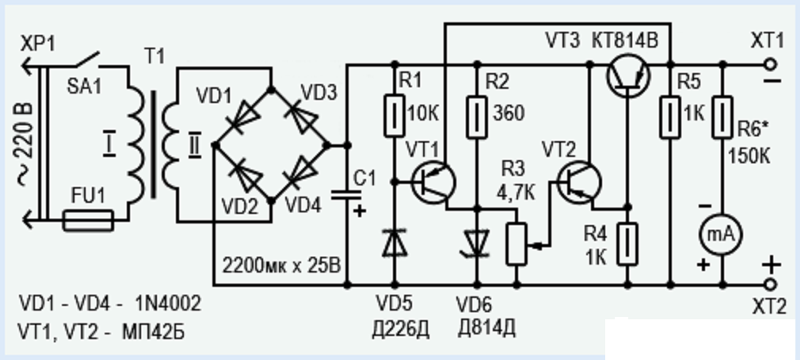

       Схема блока питания приведена на рис 1. Сетевое напряжение подается через вилку Х1, предохранитель F1 и выключатель S1 на первичную обмотку трансформатора T1. Это понижающий трансформатор, поэтому напряжение на его вторичной обмотке (II) значительно меньше сетевого. Переменное нап­ряжение со вторичной обмотки поступает на выпрямитель, собранный на дио­дах V1 — V4. На выходе выпрямителя будет уже постоянное напряжение, оно сглаживается конденсатором С1 сравнительно большой емкости — 500 мкФ.

       Далее следует стабилизатор напряжения, в который входят резисторы R2 — R5, транзисторы V8, V9 и стабилитрон V7. Переменным резистором R3 можно устанавливать на выходе блока (в гнездах Х2 и ХЗ) любое напряжение от 0,5 до 12 В.

       Каскад на транзисторе V6 постоянно «следит» за состоянием нагрузки — это автомат защиты от короткого замыкания. Если в цепи нагрузки произойдет короткое замыкание, то есть окажутся замкнутыми выходные гнезда блока пи­тания, транзистор V6 откроется, замкнет выводы стабилитрона и снимет та­ким образом напряжение с нагрузки. Как только короткое замыкание будет устранено, выходное напряжение появится вновь.

       Понижающий трансформатор блока готовый. Его роль выполняет выход­ной трансформатор кадровой развертки телевизора (ТВК — 110ЛМ). С таким трансформатором вы уже встречались, когда собирали блок питания электро­фона. Подойдет и другой понижающий трансформатор с переменным напря­жением на обмотке II около 14 В (можно 13 — 17 В) при токе потребления до 0,3 А. Иначе говоря, указанное напряжение должно быть при подключенной к выводам обмотки нагрузке (например, резистор) сопротивлением около 45 Ом и мощностью 5 Вт.

       Диоды могут быть любые из се­рии Д226 (например, Д226В, Д226Д и т.д.). Конденсатор С1 типа К50-6. Постоянные резисторы — МЛТ, пе­ременный — СП-I. Вместо стабилит­рона Д814Д можно применить Д813. Транзисторы V6, V8 надо взять типа МП39Б, МП41, МП41А, МП42Б с возможно большим коэффициентом передачи тока. Транзистор V9 — П213, П216, П217 с любым буквен­ным индексом. Подойдут и П201 — П203. Транзистор нужно установить на радиатор — пластину алюминия или другого металла размером 70 X X 40 мм, толщиной 1,5 — 2 мм. Дела­ют это так, как рассказывалось в опи­сании блока питания электрофона.

       Остальные детали — выключатель, предохранитель, вилка и гнезда — любой конструкции.

    Рис 2.

       Для монтажа деталей вырежьте из изоляционного материала (гетинакс, текстолит, фанера) плату, чертеж которой приведен на рис. 2. Сначала про­режьте в плате пазы под лапки крепления трансформатора. Затем установите монтажные шпильки и просверлите отверстия в углах платы и под выводы электролитического конденсатора. Смонтируйте диоды и стабилитрон, припа­яйте постоянные резисторы, а в последнюю очередь — транзисторы. Установите на плате держатель предохранителя — его можно изготовить из жести от кон­сервной банки (см. рис. 81). Поместите выходной транзистор на радиатор, при­крепите радиатор к плате и подпаяйте выводы транзистора к соответствующим шпилькам платы. Прикрепите к плате трансформатор и подпаяйте выводы его вторичной обмотки к диодам, а один из выводов первичной обмотки — к дер­жателю предохранителя. Вставьте в отверстия выводы электролитического конденсатора, загните их снизу в разные стороны, чтобы конденсатор держал­ся на плате, и подпаяйте к выводам проводники от диодов.

    Рис 3.

       Плату с деталями закрепите в корпусе (рис. 3) подходящих размеров. На лицевой стенке корпуса установите выключатель (например, тумблер ТВ2-1), переменный резистор, выходные гнезда (здесь лучше всего подойдут зажимы, позволяющие вставлять однополюсные вилки или подключать про­водники от питаемых конструкций). Задняя стенка корпуса съемная, в ней надо проделать отверстие под сетевой шнур питания. Перед тем как закрепить в корпусе плату, соедините соответствующие шпильки ее с деталями на перед­ней стенке. Это соединение сделайте проводниками в изоляции достаточной длины, чтобы их хватило, когда плата лежит рядом с корпусом.

       Как обычно, после окончания монтажа сначала проверьте правильность всех соединений, а затем вооружитесь вольтметром и приступайте к проверке блока питания. Вставив вилку блока в сетевую розетку и подав питание вык­лючателем S1, сразу же проверьте напряжение на конденсаторе С1 — оно должно быть 15 — 19 В. Затем установите движок переменного резистора R3 в верхнее по схеме положение и измерьте напряжение на гнездах XI и ХЗ — оно должно быть около 12 В. Если напряжение намного меньше, проверьте работу стаби­литрона — подключите вольтметр к его выводам и измерьте напряжение. В этих точках напряжение должно быть около 12 В. Его значение может быть значительно меньше из-за использования стабилитрона с другим буквенным индексом (например, Д814А), а также при неправильном включении выводов транзистора V6 или его неисправности. Чтобы исключить влияние этого тран­зистора, отпаяйте вывод его коллектора от анода стабилитрона и вновь из­мерьте напряжение на стабилитроне. Если и в этом случае напряжение мало, проверьте резистор R2 на соответствие его номинала заданному (360 Ом).

       Когда добьетесь на выходе блока питания нужного напряжения (пример­но 12 В), попробуйте перемещать движок резистора вниз по схеме. Выходное напряжение блока должно плавно уменьшаться почти до нуля.

       Теперь проверьте работу блока под нагрузкой. Подключите к гнездам-зажимам резистор сопротивлением 40 — 50 Ом и мощностью не менее 5 Вт. Его можно составить, например, из четырех параллельно соединенных резисторов МЛТ-2,0 (мощностью 2 Вт) сопротивлением по 160 — 200 Ом. Параллельно резистору включите вольтметр и установите движок переменного резистора R3 в верхнее по схеме положение. Стрелка вольтметра должна показать напря­жение не ниже 11 В. Если напряжение падает сильнее, попробуйте уменьшить сопротивление резистора R2 (установите вместо него резистор сопротивлением 330 или 300 Ом).

       Наступило время проверить действие автомата защиты. Понадобится ам­перметр на 1 — 2 А, но вполне можно воспользоваться авометром Ц20, вклю­ченным на измерение постоянного тока до 750 мА. Сначала установите пере­менным резистором блока питания выходное напряжение 5 — 6 В, а затем подк­лючите щупы амперметра к выходным гнездам блока: минусовый щуп к гнез­ду Х2, плюсовый — к гнезду ХЗ. В первый момент стрелка амперметра должна отклониться скачком на конечное деление шкалы, а затем возвратиться на нуле­вую отметку. Если это так, автомат работает исправно.

       Максимальное выходное напряжение блока определяется только напря­жением стабилизации стабилитрона. А оно для указанного на схеме Д814Д (Д813) может быть от 11,5 до 14 В. Поэтому при необходимости несколько поднять максимальное напряжение подберите стабилитрон с нужным напря­жением стабилизации или замените его другим, например Д815Е (с напряже­нием стабилизации 15 В). Но в этом случае придется изменить резистор R2 (уменьшить его сопротивление) и использовать трансформатор, с которым выпрямленное напряжение будет не менее 17 В при нагрузке 0,3 А (измеряется на выводах конденсатора).

       Заключительный этап — градуировка шкалы переменного резистора, кото­рую вы заранее должны наклеить на лицевую панель корпуса. Понадобится, конечно, вольтметр постоянного тока. Контролируя выходное напряжение бло­ка, устанавливайте движок переменного резистора в разные положения и от­мечайте на шкале значение напряжения для каждого из них. Градуировать шкалу можно через 1 В или проставить на ней наиболее употребительные напряжения: 1,5; 3; 4,5; 6; 9; 12 В. В любом случае надо помнить, что значения напряжений будут правильны без нагрузки.



    Simple Variable power supply circuit 0-30V 2A

    Если вы новичок. Вам нужен простой регулируемый источник питания . Это может дать выход 0-30 В, 2 А.

    Эта схема может вам подойти. Потому что в нем несколько деталей, маленьких и дешевых. Чем другие схемы той же мощности.

    Особенности этого телефона — постоянное напряжение непрерывно от 0-30 вольт. И подайте ток до 2 ампер. И легко помещается в большую профессиональную коробку.

    Как это работает

    Блок питания — это простая для понимания схема.Потому что есть вполне понятные составляющие.

    Мне нравится это изучать. Если я тебе нравлюсь. Давайте посмотрим. Неужели это легко понять?

    Блок-схема

    См. Изображение ниже.

    Это блок-схема простой регулируемой цепи источника питания. Позвольте мне объяснить вам, как это работает, шаг за шагом.

    Нерегулируемый источник питания


    Он изменит напряжение сети переменного тока на более низкое постоянное напряжение, около 36 В 2 А. Его используют почти все источники питания.

    Я считаю, что вы хорошо поняли и использовали его работу.

    Рекомендуется: Принцип работы нерегулируемого источника питания

    Регулируемое опорное напряжение

    Электричество делится на 2 направления.

    Первый способ:
    Небольшой ток течет через регулируемое опорное напряжение.
    Определяет уровень выходного напряжения выходной константы.
    Эта схема состоит из стабилитрона и переменного резистора.

    Связано: Learn Fixed Voltage Regulator Принцип работы

    Силовые транзисторы

    Второй способ:
    Наибольший ток будет проходить через силовой транзистор. Он работает как большой мост, пропускающий более высокий ток.

    И у него есть управляемый токоподвод. Для управления максимальным выходным током 2 А.

    Читайте также: Простой фиксированный регулятор постоянного тока

    Защита от перегрузки

    Когда ток превышает 2А.Силовой транзистор усиленно работает. Есть сильный жар. Пока он не может быть поврежден. А также повредить другие устройства.

    Поэтому у нас должна быть секция защиты от перегрузки.

    Внутри находится резистор для проверки большего тока и транзистор для отключения регулируемого тока силового транзистора.

    См. Принципиальную схему.

    Сначала мы подключаем линию переменного тока к цепи для включения / выключения SW1 на трансформаторе T1 и предохранитель F1 на схему защиты , когда источник слишком большой мощности.

    Рисунок 1 Начало Схема переменного источника питания 0-30 В 2A

    Здесь находится нерегулируемый источник питания (двухполупериодный выпрямитель).

    Во-вторых, T1 снижает напряжение переменного тока 220 В до 24 В 0 24 В.

    Затем ток через оба диода D1, D2 до выпрямителя переходит в постоянное напряжение.

    Далее, C1 фильтрует ток до постоянного напряжения около 36 В постоянного тока и 2 А макс.

    Имеется светодиод 1 для индикации включения питания и R1 , ограничивающий ток до безопасного значения.

    Rea d следующий: Ограничение тока с помощью резистора

    Далее ток поступает в регулируемую секцию.

    Опорное напряжение
    R2-100ohms и ZD1-30V соединены вместе как стабилизаторы постоянного тока 30V .

    Переменные резисторы VR1 используются для регулировки выходного напряжения от 0 В до 30 В.

    Что еще? постоянное напряжение будет управлять базой силового транзистора, ниже!

    Есть транзисторы Q1, Q2 в режиме Дарлингтона. Вогнать или увеличить выходной ток до 2А.

    Защита от короткого замыкания

    Также есть защита от короткого замыкания, включая Q3, R3.Как это работает?

    Вот пошаговый процесс.

    • Прежде всего, нагрузка потребляет слишком много токов.
    • Во-вторых, напряжение на R3 больше 0,6 В, а также на B-E Q2.
    • Итак, Между C-E как замкнутый переключатель. Чтобы остановить работу Q1 и Q2.
    • И C-E Q2. Это открытый переключатель. Ток через него тоже может понизиться.
    • Таким образом, на выходе будет низкий ток для защиты этой цепи.

    Примечание: На мой взгляд, эта перегрузочная часть не самая лучшая.Но лучше, чем ничего.

    Как это строится

    Сборка схемы очень проста, потому что устройства меньше. Может быть собрана на перфорированной плате.

    Во время работы силового транзистора Q3 — 2N3055 он будет горячим, поэтому мы всегда используем радиатор.

    Следует использовать паяльник малой мощности, не превышающей 30 Вт. К пайке ножек транзисторов и диодов.

    Мы должны использовать плоскогубцы с ножками, потому что эти устройства не могут быть очень горячими.

    Регулировка и использование

    Прототип работает хорошо, имеет пульсации напряжения на выходе ниже 1 мВ, а выходное напряжение упадет ниже 0,1 В.

    В реальном использовании, даже если он выключен, светодиодный индикатор питания включен на некоторое время. момент. Потому что светодиод получает ток от C1, который не разряжается полностью.

    Если вы хотите немедленно выключить светодиод. Вы можете переместить R1 и LED1 через вторичную обмотку T1.

    Затем добавьте серию диодов 1N4001 со светодиодом для защиты от обратного напряжения, этот светодиод может быть поврежден, как показано на рисунке 2

    Рисунок 2: светодиод немедленно отключится при выключении

    Если необходимо использовать двойной источник питания ( Положительная земля и отрицательная клемма) Для тестирования усилителя OCL .

    Меняем секцию выпрямителя на новую, с двухполупериодной на мостовую и используем две вторичные катушки; 12В 2А .

    Затем подключите отрицательный и положительный полюс каждого канала к земле, как показано на Рисунке 3

    Рисунок 3: Электропитание состоит из 2 комплектов с мостовым диодом и конденсатором
    Необходимые детали

    Резисторы 0,25 Вт, допуск: 5 %
    R1: 3,3 кОм, резистор 0,25 Вт
    R2: резистор 100 Ом, 0,5 Вт
    R3: резистор 0,3 Ом 10 Вт
    VR1: потенциометр 10 кОм
    Электролитические конденсаторы
    C1: 2200 мкФ 50 В
    C2: 220 мкФ 50 В
    Полупроводники и другие
    Q2, Q3: 2N3055 Силовой NPN-транзистор
    Q1: BC548, BC549, 45 В 100 мА NPN-транзистор
    D1, D2: 1N5402 3A 100 В диод
    D3: 1N4002 1A 100V диод 900V 1 ZD1: 1A 100V диод 900V 1 ZD1: : 117 В / 230 В переменного тока первичной обмотки на 24 В-0-24 В, вторичный трансформатор 2 А
    S1: Двухпозиционный переключатель
    F1: 110 В / 220 В, 500 мА, плавкий предохранитель с задержкой срабатывания
    Держатель предохранителя, провод, припой, корпус,

    Будьте осторожны Распиновка компонентов

    Некоторые детали имеют разные контакты.Нужно только правильно поставить!

    Будьте осторожны, распиновка компонентов в цепи питания

    Отобранные вручную статьи по теме, которые вы можете прочитать:

    ПОЛУЧИТЬ ОБНОВЛЕНИЕ ЧЕРЕЗ ЭЛЕКТРОННУЮ ПОЧТУ

    Я всегда стараюсь сделать Electronics Learning Easy .

    Схема источника питания переменного тока с использованием транзистора 2N3055

    В этом посте мы узнаем, как сделать простую схему источника питания переменного тока с использованием транзистора 2N3055 и некоторых других пассивных компонентов.Он включает в себя функцию переменного напряжения и переменного тока, полностью регулируемую.

    Основные характеристики

    1) Регулируется от 0-30 В, 0-60 В и 0-100 В и от 500 мА до 10 А в соответствии с предпочтениями пользователя
    2) Защита от короткого замыкания при установке на соответствующий радиатор
    3) Без пульсаций, с менее 1Vpp
    4) Выход стабилизирован и фильтруется DC
    5) Светодиодный индикатор короткого замыкания
    6) Защищен от перегрузки

    Введение

    Цепь источника питания, которая не включает в себя функции управления переменным напряжением и током, ни в коем случае не может считаться действительно универсальным.

    Схема источника питания регулируемого рабочего места, описанная в этой статье, не только оснащена плавно регулируемым напряжением, но также имеет функцию управления перегрузкой или плавным регулированием тока.

    Принципиальная схема

    Как это работает

    Внимательный взгляд на эту основанную на 2N3055 схему источника питания с переменным напряжением и транзистором 2N3055 показывает, что на самом деле это всего лишь обычная стабилизированная схема источника питания, однако она по-прежнему предоставляет вам предлагаемые функции очень эффективно.Изменения напряжения выполняются с использованием предустановки P2 через конфигурацию обратной связи, в которой используются компоненты D1, R7, T2 и P2.

    Включение D1 гарантирует, что напряжение может быть понижено вплоть до 0,6 В, что является прямым падением напряжения на диоде.

    Если требуется какое-либо другое конкретное минимальное значение, диод может быть заменен стабилитроном с требуемым заданным значением.

    Следовательно, в этой схеме переменного источника питания, использующей транзистор 2N3055, при напряжении трансформатора 0-40 В, выход становится регулируемым прямо с 0.Максимум от 6 до 40 вольт, что действительно очень удобно.

    Для реализации функции текущего контроля задействованы T3 вместе с P1, R5 и R4.

    Значение R4, в частности, отвечает за определение максимально допустимого выходного тока.

    P1 устанавливается для выбора максимального диапазона в пределах значения, отмеченного или идентифицируемого резистором R4.

    Конструкция печатной платы

    Список деталей

    • R1 = 1K, 5-ваттная обмотка провода
    • R2 = 120 Ом,
    • R3 = 330 Ом,
    • R4 = рассчитывается по закону Ома.
    • R5 = 1K5,
    • R6 = 5K6,
    • R7 = 56 Ом,
    • R8 = 2K2, P1, P2 = 2k5 предустановки
    • T1 = 2N3055,
    • T2, T3 = BC5474001 =
    • ,
    • D2, D3, D4, D5 = 1N5402,
    • C1, C2 = 1000 мкФ / 50 В,
    • Tr1 = 0-40 В, 3 ампер

    2N3055 Подробная информация о распиновке

    Если у вас есть какие-либо сомнения относительно этой переменной Схема источника питания напряжения и тока с использованием схемы транзистора 2N3055, пожалуйста, не стесняйтесь спрашивать в комментариях ниже.

    Оригинальная схема источника питания транзистора:

    Приведенный выше дизайн был вдохновлен следующей схемой, которая была разработана и представлена ​​в журнале elektor electronics инженерами elektor:

    Упрощенная конструкция переменного источника питания с использованием транзисторов 2N3055 и 2N2222

    Вышеуказанное г-н Нуно оценил и упростил конструкции с более эффективными результатами. Усовершенствованную и упрощенную конструкцию можно увидеть на следующей диаграмме:

    Конструкция предусматривает отключение при перегрузке по току со светодиодной индикацией.

    Видеоклип протестированного прототипа:

    Для проектирования печатной платы и других связанных данных вы можете загрузить следующий ZIP-файл:

    Дизайн печатной платы для вышеуказанной схемы

    Другой аналогичный дизайн блока питания, как указано г-ном. Уильям С. Колвин представлен ниже для оценки зрителем:

    2N3055 Широкодиапазонный регулятор переменного напряжения

    Ключевые особенности схемы: широкий диапазон выходного напряжения: от 0,1 до 50 вольт; отличное регулирование нагрузки: 0.005% между 0 и 1 ампер, нормальное регулирование линии: 0,01%, пониженные выходные помехи: выше 250 микровольт.

    Широкий выбор выходов осуществляется с помощью интегральной схемы CA 3130, которая способна работать даже при нулевом дифференциале входа / выхода. Кроме того, становится возможным более высокое расширение выходного диапазона за счет включения Т4 между ИС и последовательным транзистором.

    Полученный в результате высокий коэффициент усиления обеспечивает превосходный уровень регулирования, а пара Дарлингтона T1 / T2 предлагает достаточно большое повышение тока.Т3 работает как регулятор выходного тока.

    Когда P1 повернут полностью против часовой стрелки, T3 ограничивается 0,6 ампер. Схема ограничения становится неактивной, когда P2 полностью перемещается по часовой стрелке. Схема регулятора, в частности, работает следующим образом.

    IC CA 3130 анализирует выходное напряжение, подаваемое на неинвертирующий вход, относительно опорного напряжения на инвертирующем входе.

    Выходное напряжение регулятора уменьшается с помощью делителя потенциала для защиты от повреждения ИС.

    Опорное напряжение определяется датчиком P2, который должен быть первоклассным, поскольку любой шум на его рычаге ползунка, вероятно, будет передаваться на выходные клеммы регулятора.

    Дополнительная микросхема HFA3046 смещает опорное напряжение, предназначенное для колебаний температуры. ИС состоит из 4 транзисторов, применяемых в качестве диодов или стабилитронов, и еще одного транзистора для уменьшения выходного сопротивления опорной схемы.

    Эталонная ИС, кроме того, обеспечивает пониженное напряжение питания для питания CA 3130.Эта функция требует использования каждой ИС в каскаде регулятора; удаление IC1 может привести к выходу из строя IC2. Каждый из транзисторов, показанных на схеме, должен быть рассчитан на напряжение пробоя минимум 55 вольт.

    Сильноточный переменный источник питания

    В этой сильноточной схеме линейного источника питания мы использовали транзистор 2N5686 вместо 2N3055, так что схема способна выдавать минимум 10 ампер тока, и можно было использовать предустановленное значение P3. для настройки диапазона тока 10 ампер.

    Сам блок питания довольно прост в сборке. Микросхема LM329 обеспечивает стабильное опорное напряжение 6,9 В.

    P4 — это потенциометр, и этот потенциометр используется для определения выходного напряжения с помощью предварительно установленного делителя потенциала P2-P4-R2. Силовой каскад схемы состоит из IC1 и T1, которые работают как операционный усилитель, когда дело касается положительных напряжений (отрицательные напряжения здесь, очевидно, не имеют значения).

    Этот неинвертирующий усилитель построен с использованием комбинации операционных усилителей P1, R5 и R6.Это указывает на то, что напряжение на дворнике P4 пропорционально напряжению на выходных клеммах.

    P1 — потенциометр, который контролирует пиковое выходное напряжение, а P2 используется для установки минимального выходного напряжения от источника питания.

    Preset P3 используется для настройки максимального ограничения тока выхода.

    R11 для этого преобразует выходной ток в напряжение. Когда это напряжение (контролируемое P3) достаточно велико, чтобы включить T2, регулирование напряжения схемы заменяется регулированием тока через строб-вход IC1.Максимальный регулируемый ток составляет от 0,8 А до 10 А, в зависимости от того, как настроены элементы управления.

    При коротком замыкании на выходе источника питания ток не должен превышать 25 А, чтобы предотвратить повреждение T1 и чрезмерное рассеяние. Настройка схемы не сложна. Для начала настройте P4 на максимально возможное сопротивление и подождите около минуты, пока Z1 и IC1 не достигнут своих обычных рабочих температур. Затем отрегулируйте P1, чтобы получить выходное напряжение 25 В.

    Наконец, настройте P2, чтобы обеспечить выходное напряжение 250 мВ, установив P4 на минимальное сопротивление. Наименьшее выходное напряжение 250 мВ было выбрано специально, чтобы гарантировать, что отдельные части всегда могут работать с линейной областью своих характеристик. Здесь нужно помнить пару вещей: линии заземления должны быть проложены точно так, как показано на схеме, а T1 должен быть установлен на радиаторе мощностью 1,5 кВт / Вт.

    Простой блок питания для регулируемого напряжения и тока

    Иногда требуется простой аналоговый источник питания с регулируемым выходным напряжением и регулируемой функцией ограничения тока.В этой статье представлен простой источник питания с регулируемым стабилизатором LM350, который обеспечивает регулируемый выходной ток до 17 В и максимальный выходной ток ниже 2 А. LM350 имеет более высокую рассеиваемую мощность по сравнению с обычным регулируемым стабилизатором напряжения LM317 и, следовательно, имеет более высокий гарантированный выходной ток. Этот блок питания может быть полезен в лабораториях и для хобби-проектов.

    Принципиальная схема блока питания показана на рис. 1. Он построен на мостовом выпрямителе (BR1), регулируемом стабилизаторе напряжения LM350 (IC1), транзисторах BC327 (T1) и BC337 (T2) и некоторых других компонентах.

    Рис. 1: Принципиальная схема простого источника питания с регулируемым напряжением и током с LM350

    Вход на разъем CON1 может быть переменным или постоянным током. Если вы используете трансформатор от 18 до 20 В (среднеквадратичное значение) с номинальным током 2 А, вы можете иметь выходное напряжение V OUT1 от 1,2 В до примерно 16,5 В, доступное на CON3, и V OUT2 от 0 до 15 В, доступное на CON2. Вход защищен предохранителем F1 на 2А. Конденсаторы C3 и C5 (2200 мкФ) являются основными фильтрующими конденсаторами.

    Входное напряжение ограничено максимальным входным напряжением IC LM350.Максимальная рассеиваемая мощность LM350 составляет около 25 Вт.

    Согласно паспорту, входное напряжение LM350 может составлять от 4,5 В до 35 В, а выходное напряжение можно регулировать от 1,2 В до 33 В; однако нам нужно выходное напряжение ниже 17 В.

    Выходное напряжение В OUT1 можно рассчитать, используя следующее соотношение:
    V OUT1 = 1,25 В (1+ (VR2 + VR3) / R7))

    Выходное напряжение V OUT2 примерно на 1,5 В ниже, чем V OUT1 , и, следовательно, может начинаться с 0 В.

    Транзисторы T1 и T2 реализованы для регулируемой функции ограничения тока вместе с потенциометром VR3. Минимальный выходной ток составляет около 0,35 А и зависит от резисторов R2 и VR3.

    Стеклоочиститель VR3 должен находиться в крайнем правом положении для получения минимального выходного тока и в крайнем левом положении для максимального выходного тока. Максимальный выходной ток составляет около 2 А. Когда VR1 настроен на максимальный выходной ток, T1 и T2 будут гореть, а LED2 будет светиться. В противном случае T1 и T2 будут выключены, и LED2 также будет выключен.

    Конденсаторы C4 и C9 предотвращают колебания T1 и T2 во время переходных фаз. Выходное напряжение регулируется с помощью VR1 и VR3. VR2 используется для грубой настройки, а VR3 используется для более точной настройки выходного напряжения.

    Строительство и испытания

    Компоновка печатной платы для этой схемы источника питания показана на рис. 2, а компоновка ее компонентов — на рис. 3. Соберите схему на разработанной печатной плате или вертикальной плате. Подключите вход от 18 до 20 В среднеквадратического значения к CON1.Свечение светодиода LED1 указывает на наличие источника питания в цепи. LED2 светится, когда от нагрузки снимается более высокий ток. LED3 светится, когда выходы доступны на CON2 и CON3.

    Рис. 2: Схема печатной платы простого источника питания с регулируемым напряжением Рис. 3: Компоновка компонентов для печатной платы
    Для загрузки PDF-файлов с компоновкой печатной платы и компонентов:
    щелкните здесь

    Измерьте выходы CON2 и CON3 с помощью вольтметра. Вы должны получить выходное напряжение VOUT1 от 1,2 В до примерно 16.5V и VOUT2 от 0V до 15V в зависимости от положения VR2 и VR3.


    Петре Цв Петров был исследователем и доцентом в Техническом университете Софии, Болгария, и экспертом-лектором в OFPPT (Касабланка), Королевство Марокко. Сейчас работает инженером-электронщиком в частном секторе Болгарии

    Подстройка выходного напряжения источника питания

    В технических описаниях источников питания постоянного тока могут быть спецификации, касающиеся возможности регулировки выходного напряжения.Это часто вызывает вопросы, связанные с тем, почему необходимо регулировать выходное напряжение, как внешняя цепь регулирует напряжение и почему ограничен диапазон регулировки напряжения? В этом блоге будут обсуждаться некоторые основы конструкции блока питания и их связь с операцией регулировки выходного напряжения и техническими характеристиками.

    Что такое обрезка и как она используется?

    Подрезка выходного напряжения источника питания означает просто небольшую регулировку напряжения. По соглашению, термин «подстройка» используется для приложений, в которых источник питания имеет заданное номинальное выходное напряжение, и пользователь может изменить выходное напряжение примерно на десять процентов или меньше.Чаще всего пользователи могут регулировать выходное напряжение источника питания, добавляя внешние компоненты, регулируя потенциометр, установленный на печатной плате, или применяя аналоговый или цифровой сигнал.

    Источники питания с возможностью регулировки выходного напряжения обычно используются по двум причинам:

    1. Performance — Приложения, в которых небольшое изменение выходного напряжения может повысить производительность продукта
    2. Нестандартные напряжения — Требуется нестандартное выходное напряжение, и изменение выходного напряжения стандартного источника питания является наиболее эффективным средством для получения требуемого выходного напряжения

    Одним из примеров повышения производительности за счет подстройки является падение напряжения вдоль силовых проводов в приложении.В этом случае выходное напряжение на клеммах источника питания может быть увеличено, чтобы компенсировать падение напряжения вдоль проводников. Применение подстройки выходного напряжения в этом приложении позволит напряжению на нагрузке быть на желаемом уровне, даже если в проводниках подачи энергии произошло падение напряжения.

    Рисунок 1: Выходное напряжение источника питания настроено таким образом, что напряжение источника питания
    = требуемое напряжение нагрузки + падение напряжения полного сопротивления проводника

    Некоторые источники питания доступны с выходным напряжением, указанным в виде диапазона, а не номинального значения, и выходное напряжение может быть изменено. регулируется в соотношении 1: 100.Эти типы источников питания часто обозначаются как регулируемые, регулируемые или лабораторные источники питания. Метод управления выходным напряжением в этих источниках питания обычно представляет собой аналоговый или цифровой сигнал, либо ручку или клавиатуру, установленную на панели. Этот класс источников питания часто используется, когда пользователь желает иметь один источник питания, который можно использовать во многих различных приложениях, и они не являются предметом внимания этого сообщения в блоге.

    Способы обрезки

    В регулируемом источнике питания масштабированное значение выходного напряжения приводится в соответствие с опорным напряжением с помощью контура обратной связи.Выходное напряжение источника питания может быть изменено путем изменения коэффициента масштабирования напряжения обратной связи, подачи сигнала подстройки в узел обратной связи или изменения опорного напряжения. Наиболее распространенные методы подстройки выходного напряжения источников питания — это подача тока (источник напряжения с высоким выходным сопротивлением) в узел обратной связи или изменение значения элемента импеданса в цепи обратной связи. Ниже приведены методы регулировки выходного напряжения в источниках питания.

    Прикладное внешнее сопротивление

    Группа разработчиков источника питания предоставляет контакт для внутреннего узла обратной связи. Источник напряжения с высоким выходным импедансом может быть сконструирован пользователем, помещая сеть резисторов с высоким импедансом между выходным напряжением источника питания и землей. Затем узел этой сети внешних резисторов подключается к выводу узла внутренней обратной связи и, таким образом, вводит соответствующий ток для подстройки выходного напряжения источника питания.

    Потенциометр

    Команда разработчиков источников питания размещает потенциометр, установленный на печатной плате, в цепи обратной связи.«Горшок» доступен пользователю для регулировки выходного напряжения источника питания.

    Прикладное внешнее напряжение

    Группа разработчиков источника питания предоставляет контакт, подключенный к внутренней схеме формирования сигнала, которая управляет внутренним узлом обратной связи. Пользователь прикладывает напряжение подстройки к внешнему выводу, и схема преобразования сигнала вводит требуемый ток в узел обратной связи для подстройки выходного напряжения.

    Цифровой интерфейс

    Группа разработчиков источников питания предоставляет пользователю цифровой интерфейс для регулировки выходного напряжения.Внутренний ЦАП и преобразователь сигнала преобразуют код цифровой подстройки в соответствующее аналоговое напряжение или ток для подстройки выходного напряжения.

    Рисунок 2: Блок-схема топологии источника питания

    Ограничения обрезки

    Существует множество возможных причин, по которым диапазон подстройки выходного напряжения может быть ограничен. Некоторые общие причины для ограничения диапазона подстройки включают ограничения выходной мощности, стабильность контура обратной связи и пределы рабочего цикла. Регулировка выходного напряжения также может повлиять на ограничение тока на выходе блока питания, в зависимости от топологии конструкции блока питания.Изменения выходного напряжения и выходного тока могут повлиять на требуемые характеристики входного конденсатора большой емкости, переключателя первичной стороны, изолирующих магнитов, вторичных выпрямительных полупроводников и компонентов выходного фильтра. Стоимость, размер и сложность этих компонентов в конструкции источника питания могут быть увеличены, если диапазон подстройки выходного сигнала будет больше.

    Рисунок 3: Элементы преобразователя, на которые может повлиять изменение выходного напряжения или тока.

    Как упоминалось ранее, блоки питания имеют внутренний контур обратной связи.Изменение выходного напряжения источника питания может повлиять на стабильность контура источника питания. Нестабильный контур источника питания может колебаться или фиксироваться, а чрезмерно стабильный контур может иметь медленное время отклика и, таким образом, обеспечивать плохое регулирование выходного напряжения при наличии переходных процессов нагрузки. Почти во всех современных конструкциях источников питания используется топология переключения для снижения стоимости и размера, а также повышения производительности. Во многих архитектурах импульсных источников питания изменение выходного напряжения влияет на рабочий цикл формы сигнала переключения.Как минимальные, так и максимальные пределы рабочего цикла формы сигнала переключения могут быть обнаружены, если выходное напряжение настроено слишком сильно.

    Заключение

    Выходное напряжение источника питания можно регулировать, чтобы обеспечить преимущества во многих приложениях. В большинстве случаев правильная подстройка выходного напряжения источника питания не является проблемой. Однако, если есть сомнения или вопросы, команда технической поддержки CUI готова помочь нашим клиентам.

    Категории: Основы , Выбор продукта

    Вам также может понравиться


    У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
    Отправьте нам письмо по адресу powerblog @ cui.ком

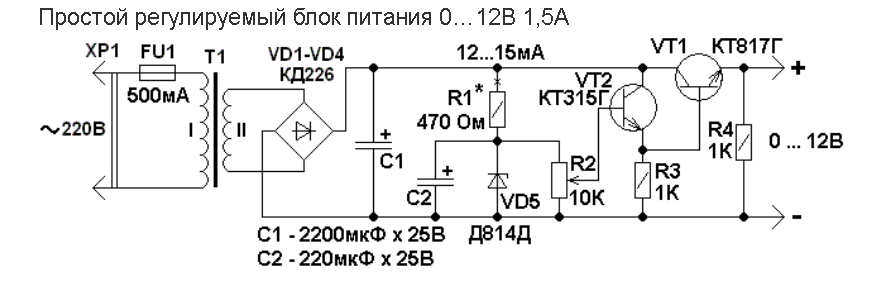

    Схема источника питания постоянного тока

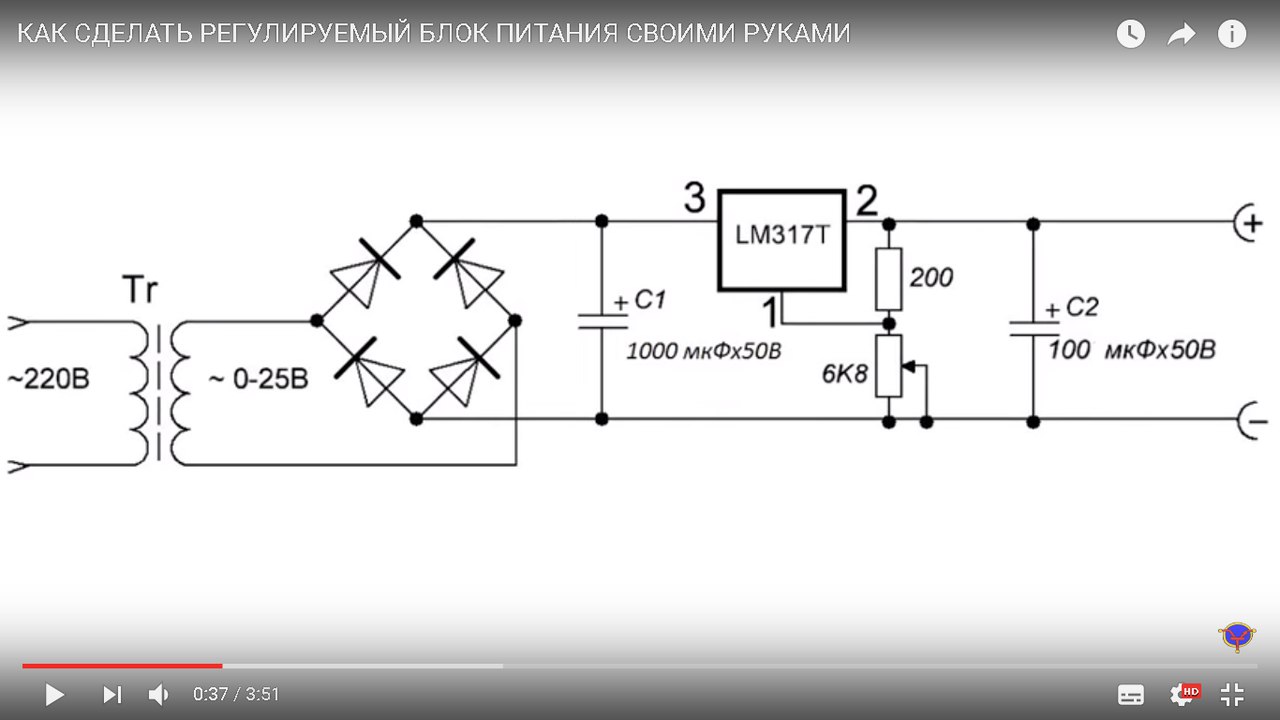

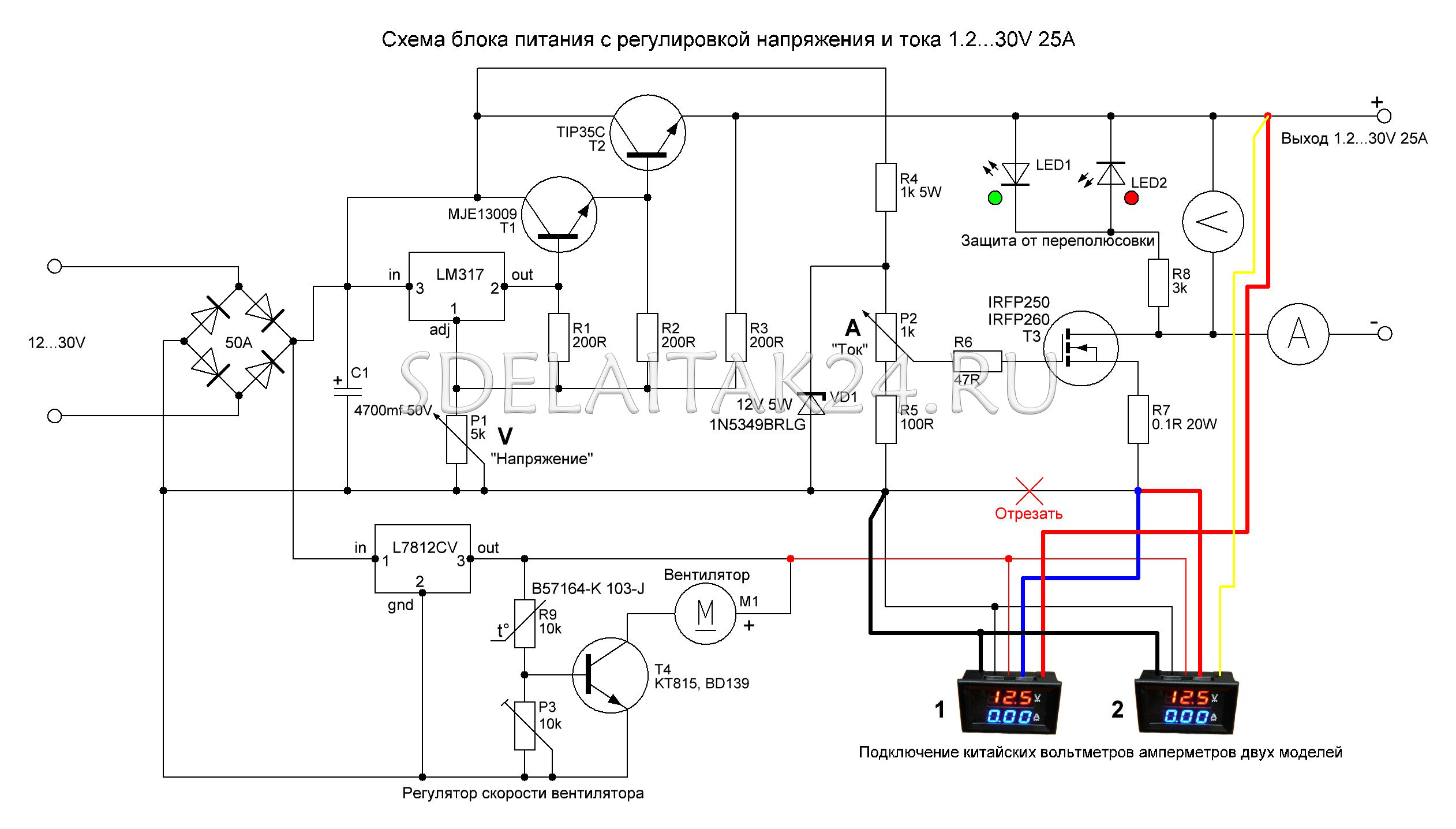

    LM317 ПЕРЕМЕННЫЙ ИСТОЧНИК ПИТАНИЯ
    2 декабря 2010 г.

    Поистине вневременной автодром. LM317 — это универсальный и высокоэффективный стабилизатор напряжения 1,2–37 В, который может обеспечивать ток до 1,5 А с большим радиатором. Он идеально подходит практически для любого приложения. This … [подробнее]

    Источник питания с двойной полярностью
    2 ноября 2010 г.

    Этот источник питания с двойной полярностью прост в сборке, требует небольшого количества деталей и регулируется от 0 до 15 вольт.Он отлично подходит для питания схем операционных усилителей, а также других схем, требующих двойного … [подробнее]

    Источник питания с фиксированным напряжением
    20 октября 2010 г.

    Источник питания с фиксированным напряжением полезен в приложениях, где регулируемый выход не требуется. Этот источник питания прост, но очень гибок, поскольку выходное напряжение зависит только от регулятора и … [подробнее]

    10 ампер 13.Источник питания 8 вольт
    13 октября 2010 г.

    Схема даст нам 10 ампер (12 ампер) с производительностью, равной или превышающей любой коммерческий блок. Схема даже имеет функцию ограничения тока, которая является более надежной системой, чем большинство других … [подробнее]

    Бестрансформаторный источник питания
    12 октября 2010 г.

    В этом источнике питания отсутствует тяжелый понижающий трансформатор и очень мало деталей. Схема может быть очень малогабаритной и может обеспечивать небольшие токи для небольших проектов.Главный провал этого … [подробнее]

    Блок питания TTL с защитой «лом»
    12 октября 2010 г.

    Источники питания, предназначенные для использования с логическими схемами TTL, должны защищать от перенапряжения, которое может очень быстро разрушить микросхемы TTL. Продолжительность перенапряжения, которое может разрушить микросхемы TTL, слишком велика … [подробнее]

    Источник переменного тока постоянного тока
    12 октября 2010 г.

    Источник переменного тока постоянного тока — один из самых полезных инструментов на рабочем месте любителя электроники.Эта схема не является абсолютной новинкой, но она проста, надежна, «прочна» и защищена от коротких замыканий, с возможностью изменения напряжения до … [подробнее]

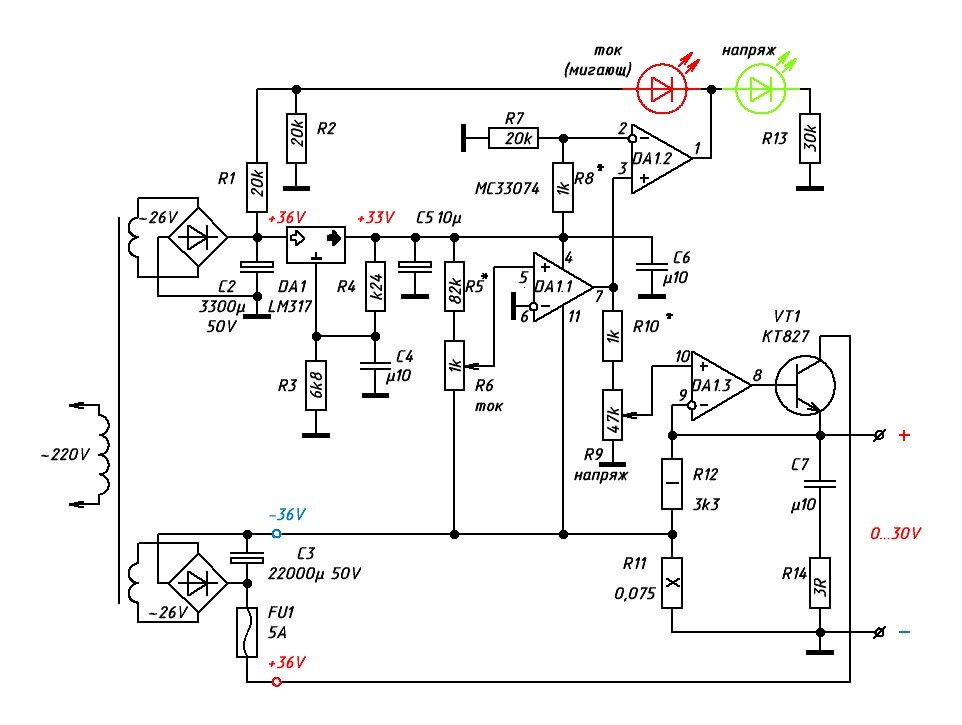

    30V-4A Регулируемый источник питания (CC-CV)

    Хесам Мошири, Ансон Бао

    Источники питания — одна из самых популярных тем в электронике. Существует два основных типа регулируемого источника питания: линейный и импульсный. Оба типа источников питания обладают некоторыми преимуществами и недостатками, однако линейный источник питания обеспечивает лучшие показатели регулирования линии и нагрузки и снижает уровень шума на выходе, особенно когда источник питания регулируется и выход находится под нагрузкой; хотя его КПД ниже, чем у импульсного блока питания.В этой статье / видео я представил регулируемый линейный источник питания 30 В-4 А, который обеспечивает регулировку постоянного напряжения и постоянного тока. Выходной шум источника питания низкий и был измерен с помощью функции анализа мощности осциллографа Siglent SDS2102X Plus. Все комплекты компонентов сквозные, поэтому для пайки вам не понадобится специальный инструмент. Давайте начнем!

    Технические характеристики

    Входное напряжение (макс.): 35 В [30 В, макс. Протестировано]

    Выходное напряжение (мин.): 1.28 В

    Выходное напряжение (максимальное протестированное): 27,35 В [28,9 В, без нагрузки, 25 ° C]

    Выходной ток: от 1,1 мА до 4 А (макс. Непрерывный)

    Выходной шум (без нагрузки): 6-7 мВ между пиками

    Выход Шум (нагрузка 1 А): 6-7 мВ пик-пик

    Выходной шум (нагрузка 2 А): 8-10 мВ пик-пик

    A: Анализ цепи

    На рисунке 1 показана принципиальная схема устройства. Конструкция состоит из двух основных частей: основной цепи регулятора и цепи ограничения тока.

    Рисунок 1

    Принципиальная схема регулируемого источника питания

    P3 — это клемма блока KF128-4Pin для подключения входных и выходных проводов к цепи.C4, C5 и C6 используются для уменьшения входного шума. D1 и D2 — защитные диоды. Вместо D1 и D2 можно использовать диоды Шоттки.

    IC3 — положительный линейный стабилизатор LM338 5A [1]. R3 обеспечивает выходную обратную связь с регулятором, а P2 представляет собой многооборотный потенциометр 5K, который используется для регулировки выходного напряжения. Конденсатор C7 был использован для уменьшения шума. C9, C10 и C11 использовались для уменьшения выходного шума, однако они подключены к другому опорному заземлению, которое является выводом стока Q1.

    Q1 — это N-канальный МОП-транзистор IRLZ44 [2], который ограничивает ток с помощью IC1. Теория, лежащая в основе того, как комбинация IC1 и Q1 ограничивает ток, немного сложна и будет объяснена в видео в будущем. IC1 — это известный операционный усилитель LM358 [3]. R2 — это нагрузочный резистор, который состоит из трех параллельно включенных резисторов 3.3R-10W, что равно резистору 30W-1.1R.

    C3 и R1 создают RC-фильтр, который снижает шумы, исходящие от нагрузочного резистора.C1 и C2 также используются для уменьшения шума. IC2 — это регулятор 78L09 [4], который используется для обеспечения стабильной шины питания для IC1. C8 использовался для уменьшения выходного шума IC2. P1 — это многооборотный потенциометр 5K, который используется для установки ограничения тока. Наконец, R4 — это основной нагрузочный резистор, который потребляет несколько миллиампер тока для стабилизации выходного сигнала источника питания без нагрузки.

    B. Компоновка печатной платы

    На рисунке 2 показана последняя версия компоновки печатной платы.Это двухслойная печатная плата, и все комплекты компонентов имеют сквозные отверстия. Для большинства пользователей довольно легко паять. Толщина сильноточных дорожек составляет 4,5 мм. Вы должны установить три резистора 3,3R-10W друг на друга, чтобы построить R2, поэтому R2 представляет собой параллельный резистор из трех резисторов 3,3R-10W, который равен резистору 1,1R-30W.

    Рисунок 2

    Компоновка печатной платы регулируемой цепи источника питания (последняя версия)

    Библиотеки компонентов нескольких компонентов не были доступны в моем хранилище библиотек компонентов.Как обычно, я использовал библиотеки компонентов SamacSys и установил недостающие библиотеки (схематические символы, посадочное место печатной платы, 3D-модель) для IC1 [5], IC2 [6], IC3 [7] и Q1 [8]. У вас есть два варианта установки и использования библиотек компонентов. Вы можете посетить сайт componentsearchengine.com, загрузить и импортировать библиотеки в свое программное обеспечение САПР или использовать плагины САПР SamacSys (рисунок 3). Поддерживаются почти все известные программы САПР для электронного проектирования [9]. Я использовал Altium Designer, поэтому я установил библиотеки компонентов с помощью плагина Altium [10] (рисунок 4).

    Рисунок 3

    Все поддерживаемое программное обеспечение САПР для электронного проектирования плагинами SamacSys

    Рисунок 4

    Выбранные библиотеки компонентов в плагине SamacSys Altium

    На рисунке 5 показана собранная печатная плата. Платы изготовлены компанией PCBWay в хорошем качестве. У меня вообще не возникло проблем с пайкой компонентов. Качество меди печатной платы, шелкографии и паяльной маски очень хорошее.

    Рисунок 5

    Собранная печатная плата цепи питания

    C.Тестирование и измерение

    Дополнительную информацию о тестировании напряжения и тока можно найти в видео, однако здесь я также помещаю некоторые результаты тестирования выходного шума. Эти испытания были выполнены с использованием осциллографа Siglent SDS2102X Plus [11]. В этом осциллографе появилась удобная функция под названием «анализ мощности», которая позволяет пользователю выполнять различные тесты источников питания. Я использовал функцию «пульсации на выходе» в опции «анализ мощности».

    На рисунке 6 показан выходной шум без нагрузки.На рис. 7 показан выходной шум при нагрузке 1 А, а на рис. 8 — выходной шум при нагрузке 2 А. Эта схема может непрерывно выдавать до 4 А, однако, пожалуйста, используйте большие радиаторы и подготовьте хорошую вентиляцию.

    Рисунок 6

    Коэффициент выходного шума блока питания без нагрузки

    Рисунок 7

    Выходной шум блока питания при нагрузке 1А

    Рисунок 8

    Выходной шум блок питания под нагрузкой 2А

    D.Спецификация

    На рисунке 9 показана спецификация. Два многооборотных потенциометра 5K необходимо подключить к плате с помощью двух 3-контактных разъемов XH.

    Рисунок 9

    Спецификация проекта регулируемого источника питания

    Примечание: это первый прототип, как я упоминал в видео, в последней версии печатной платы (которая доступна для вас) , расстояние между электролитическими конденсаторами и силовыми резисторами было увеличено, однако, если у вас все еще есть сомнения по этому поводу, вы можете использовать конденсаторы 470 мкФ-50 В вместо конденсаторов 1000 мкФ-50 В, которые меньше по диаметру.

    Вы можете загрузить Gerbers или заказать 10 высококачественных печатных плат всего за 5,0 долларов США

    Если вы хотите заказать полностью собранную печатную плату для этого проекта, пожалуйста, свяжитесь с [email protected]

    E. Ссылки

    [1]: Лист данных LM338: https://www.mouser.com/datasheet/2/405/lm338-440432.pdf

    [2]: Лист данных IRLZ44: https://www.vishay.com/ docs / 91328 / sihlz44.pdf

    [3]: Лист данных LM358: https://www.mouser.com/datasheet/2/308/lm358-d-299970.pdf

    [4]: ​​78L09 техническое описание: https://www.jameco.com/Jameco/Products/ProdDS/192225.pdf

    [5]: схематический символ LM358, посадочное место печатной платы, трехмерная модель: https: // componentsearchengine .com / part-view / LM358N% 2FNOPB / Texas% 20Instruments

    [6]: схематический символ 78L09, посадочное место печатной платы, 3D-модель: https://componentsearchengine.com/part-view/MC78L09ACPG/ON%20Semiconductor

    [ 7]: схематический символ LM338, посадочное место печатной платы, трехмерная модель: https://componentsearchengine.com/part-view/LM338T%2FNOPB/Texas%20Instruments

    [8]: схематический символ IRLZ44, посадочное место печатной платы, трехмерная модель: https: // componentsearchengine.com / part-view / IRLZ44NPBF / Infineon

    [9]: Плагины программного обеспечения САПР для электронного проектирования: https://www.samacsys.com/library-loader-help

    [10]: Плагин Altium Designer: https: // www.samacsys.com/altium-designer-library-instructions

    [11]: Осциллограф Siglent SDS2102x Plus: https://www.siglenteu.com/digital-oscilloscopes/sds2000xp

    https://componentsearchengine.com/part -view / LM338T% 2FNOPB / Texas% 20Instruments

    Простейшая схема источника питания переменного тока 0–100 В

    Эта простейшая схема источника питания переменного тока 0–100 В позволит пользователю получить плавно регулируемое выходное напряжение, которое можно зафиксировать в любом желаемом случае. уровень.Блок питания рассчитан на ток до 10 ампер, что соответствует большинству требований к электронным схемам.

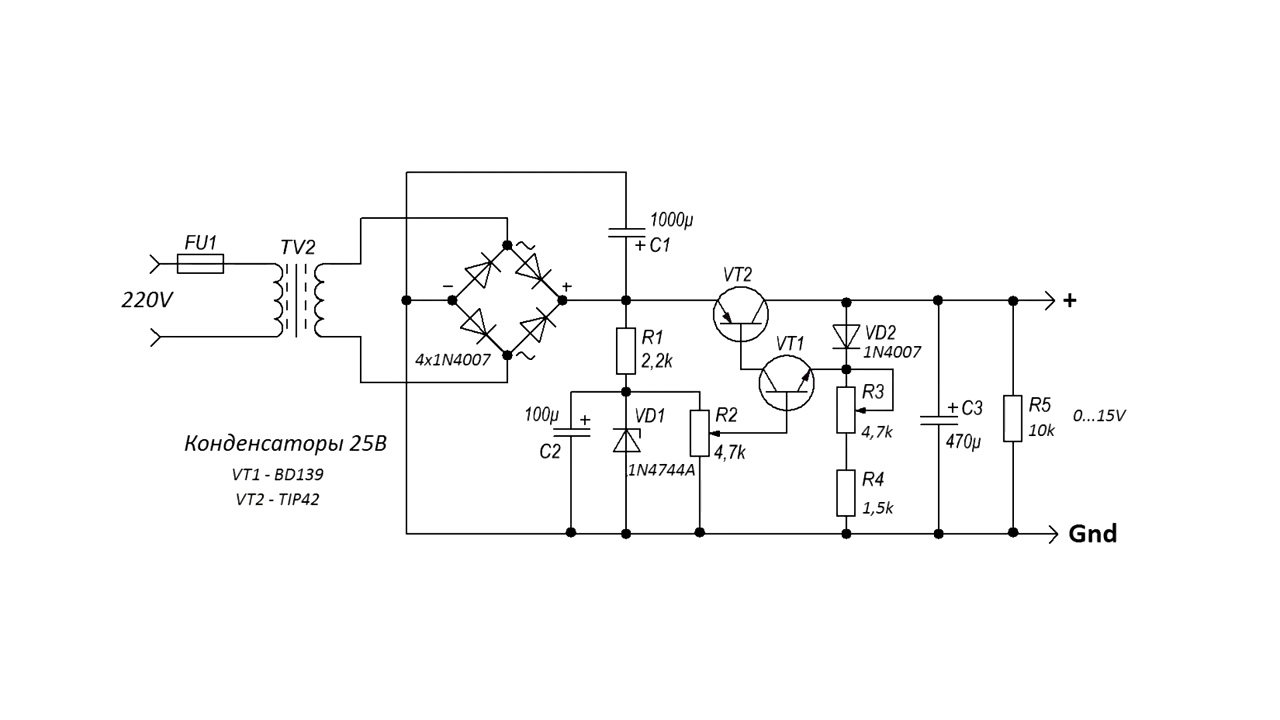

    Простым, но эффективным методом управления напряжением постоянного тока может быть использование делителя напряжения и транзисторного эмиттерного повторителя. На изображении ниже показано применение потенциометра 1K для создания базового напряжения любого подходящего силового NPN-транзистора.

    Коллектор NPN управляет базой более мощного силового транзистора PNP, который обеспечивает необходимое количество тока для подключенной нагрузки.

    Выходное напряжение будет составлять около 0,7 вольт под напряжением на рычаге ползунка потенциометра 1K, поэтому выходное напряжение может легко изменяться от 0 до полного напряжения питания (100 В) за вычетом 0,7 вольт.

    Применение пары транзисторов дает хороший коэффициент усиления по току примерно 1000 или, может быть, больше, чтобы гарантировать, что через делитель напряжения фактически потребляется всего несколько миллиампер тока, чтобы обеспечить несколько ампер тока на выходе.

    Помните, что эта схема не слишком эффективна по сравнению с импульсным типом источника питания или с техникой переключения с переменным рабочим циклом.На рисунке ниже нагрузка может работать примерно с 10 А при 12 В и 3 А при 3,6 В.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
