Схема блока питания компьютера — электрическая, структурная, подключение, импульсного

Работа любого компьютера невозможна без блока питания. Поэтому стоит отнестись серьезно к выбору. Ведь от стабильной и надежной работы БП будет зависеть работоспособность самого компьютера.

Что это такое

Главной задачей блока питания является преобразование переменного тока и дальнейшее формирование требуемого напряжения, для нормальной работы всех комплектующих ПК.

Напряжение, требуемое для работы комплектующих:

Кроме этих заявленных величин существует и дополнительное величины:

Фото: блок питания

БП выполняет роль гальванической развязки между электрическим током из розетки и комплектующими потребляющие ток. Простой пример, если произошла утечка тока и человек дотронулся до корпуса системного блока его ударило бы током, но благодаря блоку питания этого не происходит. Часто используются источники питания (ИП) формата ATX.

Обзор схем источников питания

Главной частью структурной схемы ИП, формата ATX, является полумостовой преобразователь. Работа преобразователей этого типа заключается в использовании двухтактного режима.

Стабилизация выходных параметров ИП осуществляется применением широтно-импульсной модуляции (ШИМ-контроллер) управляющих сигналов.

В импульсных источниках питания часто используется микросхема ШИМ-контроллера TL494, которая обладает рядом положительных свойств:

  • приемлемые рабочие характеристики микросхемы. Это – малый пусковой ток, быстродействие;
  • наличие универсальных внутренних элементов защиты;
  • удобство использования.

Простой импульсный БП

Принцип работы обычного импульсного

БП можно увидеть на фото.

Фото: блок схема работы импульсного

Первый блок выполняет изменение переменного тока в постоянный. Преобразователь выполнен в виде диодного моста, который преобразовывает напряжение, и конденсатора, сглаживающего колебания.

Кроме этих элементов могут присутствовать еще дополнительные комплектующие: фильтр напряжения и термисторы. Но, из-за дороговизны, эти комплектующие могут отсутствовать.

Генератор создает импульсы с определенной частотой, которые питают обмотку трансформатора. Трансформатор выполняет главную работу в БП, это – гальваническая развязка и преобразование тока до требуемых величин.

Далее переменное напряжение, генерируемое трансформатором, идет на следующий блок. Этот блок из диодов, выравнивающих напряжение, и фильтра пульсаций. Фильтр состоит из группы конденсаторов и дросселя.

Видео: Принцип работы ШИМ контроллера БП

АТХ без коррекции коэффициента

Простой импульсный БП хоть и рабочее устройство, но на практике его использовать неудобно. Многие из его параметров на выходе «плавают», в том числе и напряжение. Все эти показатели изменяются из-за нестабильного напряжения, температуры и загруженности выхода преобразователя.

Но если осуществлять управление этими показателями с помощью контроллера, который будет выполнять роль стабилизатора и дополнительные функции, то схема будет вполне пригодной для применения.

Структурная схема БП с использованием контроллера широтно-импульсной модуляции проста и представляет генератор импульсов на ШИМ-контроллере.

Фото: ИП для компьютера с ШИМ-контроллером

ШИМ-контроллер регулирует амплитуду изменения сигналов проходящих через фильтр низких частот (ФНЧ). Главным достоинством являются высокие показатели КПД усилителей мощности и широкие возможности в использовании.

АТХ с коррекцией коэффициента мощности

В новых источниках питания для ПК появляется дополнительный блок – корректор коэффициента мощности (ККМ). ККМ убирает появляющиеся погрешности мостового выпрямителя переменного тока и повышает коэффициент мощности (КМ).

Поэтому производителями активно изготавливаются БП с обязательной коррекцией КМ. Это означает, что ИП на компьютере будет работать в диапазоне от 300Вт и более.

Фото: схема блока питания компьютера 300w

В этих БП используют специальный дроссель с индуктивностью выше чем на входе. Такой ИП называют PFC или пассивным ККМ. Имеет внушительный вес из-за дополнительного использования конденсаторов на выходе выпрямителя.

Из недостатков можно выделить невысокую надежность ИП и некорректную работу с ИБП во время переключения режима работы «батарея/сеть».


Это связано с маленькой емкостью фильтра сетевого напряжения и в момент падения напряжения повышается ток ККМ, и в этот момент включается защита от короткого замыкания.

На двухканальном ШИМ-контролере

Часто используют в современных источниках питания для компьютера двухканальные ШИМ-контроллеры. Единственная микросхема способна выполнять роль преобразователя и корректора КМ, что сокращает общее количество элементов в схеме БП.

Фото: схема БП с использованием двухканального ШИМ-котроллера



В приведенной схеме первая часть выполняет формирование стабилизированного напряжение +38В, а вторая часть является преобразователем, который формирует стабилизированное напряжение +12В.

Схема подключения блока питания компьютера

Для подключения блока питания к компьютеру следует выполнить ряд последовательных действий:

  • установить БП в системный блок. Все эти действия нужно выполнять аккуратно, чтобы не задеть остальные комплектующие;
  • закрепить БП к задней панели системного блока специальными винтами;
  • подсоединить кабели питания ко всем устройствам находящимся в системном блоке (материнская плата, дисковод, видеокарта, винчестер). Особых предпочтений в порядке подключения нет, главное все сделать аккуратно и правильно.

    фото: схема подключения питания компьютера PcCar CarPc

Конструктивные особенности

Для подключения комплектующих персонального компьютера на БП предусмотрены различные разъемы. На задней его части расположен разъем под сетевой кабель и кнопка выключателя.

Кроме этого может находится еще на задней стенке БП и разъем для подключения монитора.

В различных моделях могут быть и другие разъемы:

  • индикатор напряжения;
  • кнопки изменения режима работы вентилятора;
  • переключатель входящего напряжения;
  • USB-порты, встроенные в БП.

    Фото: внешний вид БП для ПК

В современных источниках питания для ПК реже устанавливают вентилятор на задней стенке, который вытягивал горячий воздух из БП. В замен этого решения начали использовать вентилятор на верхней стенке, который был больше и работал тише.

На некоторых моделях возможно встретить сразу два вентилятора. Из стенки, которая находится внутри системного блока, выходит провод со специальным разъемом для подачи тока на материнскую плату. На фото указаны возможные разъемы подключения и обозначение контактов.

Фото: обозначение контактов разъемов БП

Каждый цвет провода подает определенное напряжение:

  • желтый — +12 В;
  • красный — +5 В;
  • оранжевый — +3,3 В;
  • черный – заземление.

У различных производителей могут изменяться значения для этих цветов проводов.

Также есть разъемы для подачи тока комплектующим компьютера.

Фото: специальные разъемы для комплектующих

Параметры и характеристики

БП персонального компьютера имеет много параметров, которые могут не указываться в документации. На боковой этикетке указываются несколько параметров – это напряжение и мощность.

Мощность – основной показатель

Эта информация пишется на этикетке крупным шрифтом. Показатель мощности БП указывает на общее количество электроэнергии доступной для внутренних комплектующих.

Казалось бы, выбрать БП с требуемой мощностью будет достаточным просуммировать потребляемые показатели комплектующими и выбрать БП с небольшим запасом. Поэтому большой разницы между 200w и 250w не будет существенной.

Фото: Импульсный блок питания компьютера (ATX) на з00 Вт

Но на самом деле ситуация выглядит сложнее, потому что выдаваемое напряжение может быть разным — +12В, -12В и другим. Каждая линия напряжения потребляет определенную мощность. Но в БП расположен один трансформатор, который генерирует все напряжения, используемые ПК. В редких случаях может быть размещено два трансформатора. Это дорогой вариант и используется в качестве источника на серверах.

В простых же БП используется 1 трансформатор. Из-за этого мощность на линиях напряжений может меняться, увеличиваться при малой нагрузке на других линиях и наоборот уменьшаться.

Рабочие напряжение

При выборе БП следует обратить внимание на максимальные значения рабочих напряжений, а также диапазон входящих напряжений, он должен быть от 110В до 220В.

Правда большинство из пользователей на это не обращают своего внимания и выбирая БП с показателями от 220В до 240В рискуют к появлению частых отключений ПК.

Фото: параметры блока питания компьютера

Такой БП будет выключаться при падении напряжения, которые не редкость для наших электросетей.Превышение заявленных показателей приведет к выключению ПК, сработает защита. Чтобы включить обратно БП придется отключить его от сети и подождать минуту.

Следует помнить, что процессор и видеокарта потребляю самое большее рабочее напряжение в 12В. Поэтому следует обращать внимание на эти показатели.Для снижения нагрузки на разъемы, линию 12В разделяют на пару параллельных с обозначением +12V1 и +12V2. Эти показатели должны быть указаны на этикетке.

Советы по выбору источника

Перед тем как выбрать для покупки БП, следует обратить внимание на потребляемую мощность внутренними компонентами ПК.

Но некоторые видеокарты требуют особый потребляемый ток +12В и эти показатели следует учитывать при выборе БП. Обычно для ПК, в котором установлена одна видеокарта, достаточно источника с мощностью в 500вт или 600.

Фото: Super Power 300X

Также следует ознакомится с отзывами покупателей и обзорами специалистов о выбранной модели, и компании производителе. Лучшие параметры, на которые следует обратить внимание, это: мощность, тихая работа, качество и соответствие написанным характеристикам на этикетке.

Вам необходимо настроить модем в режиме роутера! Подробнее в настройке модема в роутер ByFly.

Интересует настройка роутера ZYXEL KEENETIC LITE PPPoE? Читайте тут.

Настройка IPTV в роутере DIR 620 от Ростелеком? Читайте в статье.

Экономить при этом не следует, ведь от работы БП будет зависеть работа всего ПК. Поэтому чем качественнее и надежнее источник, тем дольше прослужит компьютер. Пользователь может быть уверен, что сделал правильный выбор и не беспокоится о внезапных выключениях своего ПК.

Принципиальные электрические схемы компьютерного оборудования.

&nbsp &nbsp На этой страничке размещено несколько десятков электрических принципиальных схем, и полезные ссылки на ресурсы, связанные с темой ремонта оборудования. В основном, компьютерного. Помня о том, сколько сил и времени иногда приходилось затрачивать на поиск нужной информации, справочника или схемки, я собрал здесь почти все, чем пользовался при ремонте и что имелось в электронном виде. Надеюсь, кому-нибудь, что-нибудь пригодится.

Утилиты и справочники.

cables.zip — Разводка кабелей — Справочник в формате .chm. Автор данного файла — Кучерявенко Павел Андреевич. Большинство исходных документов были взяты с сайта pinouts.ru — краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео аппаратуа, игровые приставки, интерфейсы автомобилей.

Конденсатор 1.0 — Программа предназначена для определения ёмкости конденсатора по цветовой маркировке (12 типов конденсаторов).

startcopy.ru — по моему мнению, это один из лучших сайтов рунета, посвященный ремонту принтеров, копировальной техники, многофункциональных устройств. Можно найти методики и рекомендации по устранению практически любой проблемы с любым принтером.

Блоки питания.

Разводка для разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов:

ATXPower.rar — Схемы блоков питания ATX 250 SG6105, IW-P300A2, и 2 схемы неизвестного происхождения.

colors_it_330u_sg6105.gif — Схема БП NUITEK (COLORS iT) 330U.

codegen_250.djvu — Схема БП Codegen 250w mod. 200XA1 mod. 250XA1.

codegen_300x.gif — Схема БП Codegen 300w mod. 300X.

deltadps200.gif — Схема БП Delta Electronics Inc. модель DPS-200-59 H REV:00.

deltadps260.ARJ — Схема БП Delta Electronics Inc. модель DPS-260-2A.

DTK_PTP_2038.gif — Схема БП DTK PTP-2038 200W.

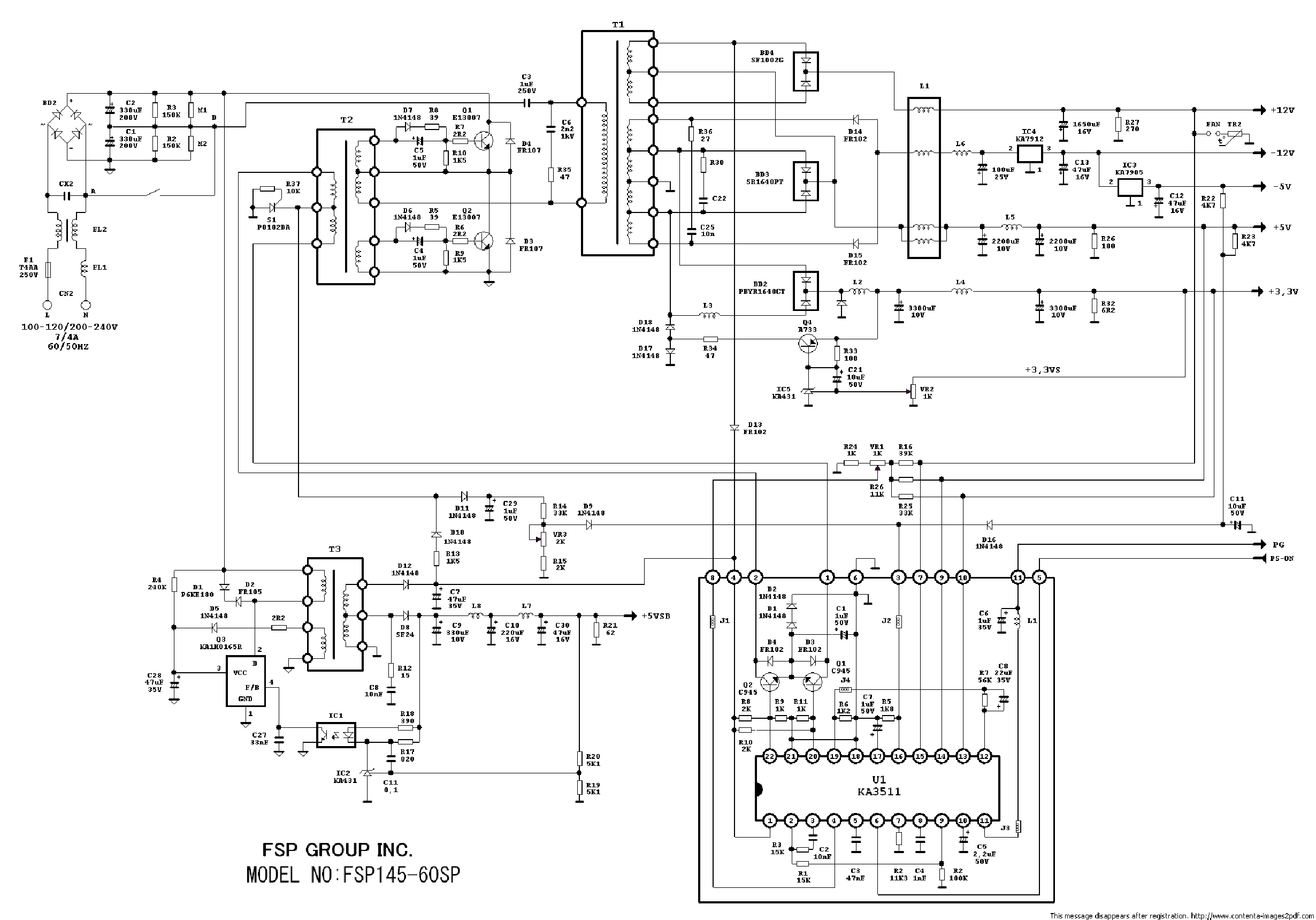

FSP145-60SP.GIF — Схема БП FSP Group Inc. модель FSP145-60SP.

green_tech_300.gif — Схема БП Green Tech. модель MAV-300W-P4.

HIPER_HPU-4K580.rar — Схемы блока питания HIPER HPU-4K580

hpc-360-302. pdf — Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-360-302 DF REV:C0

hpc-420-302.pdf — Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-420-302 DF REV:C0

iwp300a2.gif — Схемы блока питания INWIN IW-P300A2-0 R1.2.

IW-ISP300AX.gif — Схемы блока питания INWIN IW-P300A3-1 Powerman.

JNC_LC-B250ATX.gif — JNC Computer Co. LTD LC-B250ATX

JNC_SY-300ATX.pdf — JNC Computer Co. LTD. Схема блока питания SY-300ATX

JNC_SY-300ATX.rar — предположительно производитель JNC Computer Co. LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по усовершенствованию.

KME_pm-230.GIF — Схемы блока питания Key Mouse Electronics Co Ltd модель PM-230W

Power_Master_LP-8_AP5E.gif — Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).

Power_Master_FA_5_2_v3-2.gif — Схемы блока питания Power Master модель FA-5-2 ver 3. 2 250W.

MaxpowerPX-300W.GIF — Схема БП Maxpower PX-300W

microlab350w.pdf — Схема БП Microlab 350W

microlab_400w.pdf — Схема БП Microlab 400W

linkworld_LPJ2-18.GIF — Схема БП Powerlink LPJ2-18 300W

SevenTeam_ST-200HRK.gif — Схема БП SevenTeam ST-200HRK

SHIDO_ATX-250.gif — Схемы блока питания SHIDO модель LP-6100 250W.

SUNNY_ATX-230.png — Схема БП SUNNY TECHNOLOGIES CO. LTD ATX-230

Другое оборудование.

splitter.arj — 2 принципиальные схемы ADSL — сплиттеров.

KS3A.djvu — Документация и схемы для 29″ телевизоров на шасси KS3A.

GFL2.20E.pdf — Документация и схемы для телевизоров Philips на шасси GFL2.20E.

Если вы желаете помочь развитию проекта, можете воспользоваться кнопкой «Поделиться» для своей социальной сети

В начало страницы &nbsp&nbsp&nbsp | &nbsp&nbsp&nbsp На главную страницу сайта

Схемы компьютерных блоков питания ATX Codegen JNS KME FSP Sunny Colors It PowerMaster InWin PowerMan Hiper Microlab Antech MaxPower Green Tech = Электроника и Медтехника

Наименование Формат Размер, кБ
Схема блока питания LC-250 ATX ch. 200-ATX ver. 2.02B фирмы JNC Computer Co.
Основной источник: ШИМ DBL494, супервайзер LM339N, 3,3 В — A431 и магнитный стабилизатор
Источник дежурного питания +5V SB (дежурка): Высоковольтный ключ KSC5027 и стабилизатор 7805
GIF 110
Схема блока питания LC-B250ATX ch. Y-B200-ATX ver. 2.9 фирмы JNC Computer Co.
Основной: ШИМ и супервайзер 2003, 3,3 В — магнитный стабилизатор
Дежурка: Высоковольтный ключ — SSS2N60A, оптрон 1010, стабилизатор AZ431
GIF 103
Схема блоков питания 200XA1 и 250XA1 ch. CG-07A и CG-11 фирмы Codegen
Основной: ШИМ KA7500B, супервайзер A6393D или KIA393P, 3,3 В — отдельный выпрямитель
Дежурка: Высоковольтный ключ и стабилизатор 7805
GIF 103
Схема источника +5V SB блока питания SY-300ATX ch. Y-B2002 ATX ver 1,0
Основной:
Дежурка: Высоковольтный ключ — BV-1 501, оптрон 817, стабилизатор 431
GIF 30
Схема источника +5V SB блока питания KME PX-230W ATX ch. KME-08-3A1
Основной:
Дежурка: Высоковольтный ключ — 2SC5353, стабилизатор 7805
GIF 24
Схема платы RD-DW-P009B источника +5V SB блока питания EN-8156901 model SFX-2015 (150W)
Основной:
Дежурка: Высоковольтный ключ — TFK617 BUF640, оптрон PC817, стабилизатор 431P
GIF 21
Схема источника +5V SB блока питания 300X ch. CG-13c фирмы Codegen
Основной:
Дежурка: Высоковольтный ключ — SSS2N60B, оптрон PC817, стабилизатор TL431-A
GIF 72
Статья о ремонте компьютерных блоков питания ATX (Ver. 1.0) HTML 18
Транзисторы, применяемые в компьютерных блоках питания HTML 28
Микросхемы, применяемые в компьютерных блоках питания HTML 23
Импульсные блоки питания для IBM PC
В книге рассматриваются вопросы схемотехники, принципа работы, методика диагностики и ремонта компьютерных источников питания ATX
DJVU 2910
Блоки питания для системных модулей IBM PC XT AT
В книге освещаются вопросы схемотехники, принципа работы компьютерных источников питания на микросхеме TL494. Особое внимание уделяется вопросам поиска неисправностей и регулировке компьютерных блоков питания.
DJVU 900
Источники питания ПК и периферии (часть 1)
Подробно разобраны принципы работы отдельных узлов источников питания, алгоритмы и методики поиска неисправностей, типовые неисправности блоков питания компьютеров, мониторов и др. Рассматриваются вопросы построения качественных и энергоэффективных систем электропитания вычислительной техники.
RAR+DJVU 4000
Источники питания ПК и периферии (часть 2) RAR+DJVU 4000
Источники питания ПК и периферии (часть 3) RAR+DJVU 3627
Статья о методике доработки компьютерных блоков питания ATX, модернизация, повышение надежности, способы снижения помех и пульсаций HTML 25
Схемы блоков питания ATX
Классическая схема блока питания ATX на TL494 и LM393, использованная фирмой Rolsen
Основной: ШИМ TL494, супервайзер LM393, 3,3 В — TL431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — 2SC3457, стабилизатор 7805
GIF 57
Схема PowerMaster модель LP-8 v. 2.03 230W (AP-5-E v. 1.1), и FA-5-2 PCB FA_5-F v. 3.2
Основной: ШИМ TL494, супервайзер на дискретных транзисторах, 3,3 В — линейный регулятор на SPF36N03 или 45N03L и SP431
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор 7805
GIF 159
Схема PowerMaster FA-5-2 v. 3.2 250W
Основной: ШИМ TL494, супервайзер на дискретных транзисторах, 3,3 В — линейный регулятор на SPF36N03 или 45N03L и SP431
Дежурка: Высоковольтный ключ — KSC5027, оптрон PC817, стабилизатор TL431
GIF 158
Схема блока питания ATX фирмы Microlab мощностью 350W
Основной: ШИМ KA7500B, супервайзер LM339, 3,3 В — KA431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — KSC5027, оптрон LTV817, стабилизатор KA431
PDF 44
Схема БП Microlab ATX-5400X мощностью 400W
Основной: ШИМ KA7500B, супервайзер LM339, 3,3 В — KA431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — KSC5027, оптрон LTV817, стабилизатор KA431
PDF 43
Схема SevenTeam ST-200HRK
Основной: ШИМ UTC51494, супервайзер LM339, 3,3 V формируется на отдельной плате ST-DD33 A60320 из источника +12V: ШИМ UC3843AN, полевой ключ 2SK1388
Дежурка: Высоковольтный ключ — 2SC4020, стабилизатор MC78L05ACP
GIF 184
Схема DTK PTP-2038 мощностью 250 Вт
Основной: ШИМ TL494, супервайзер LM393, 3,3 V — TL431C и магнитный стабилизатор
Дежурка: Высоковольтный ключ — 2SC3457, стабилизатор 78L05
PNG 25

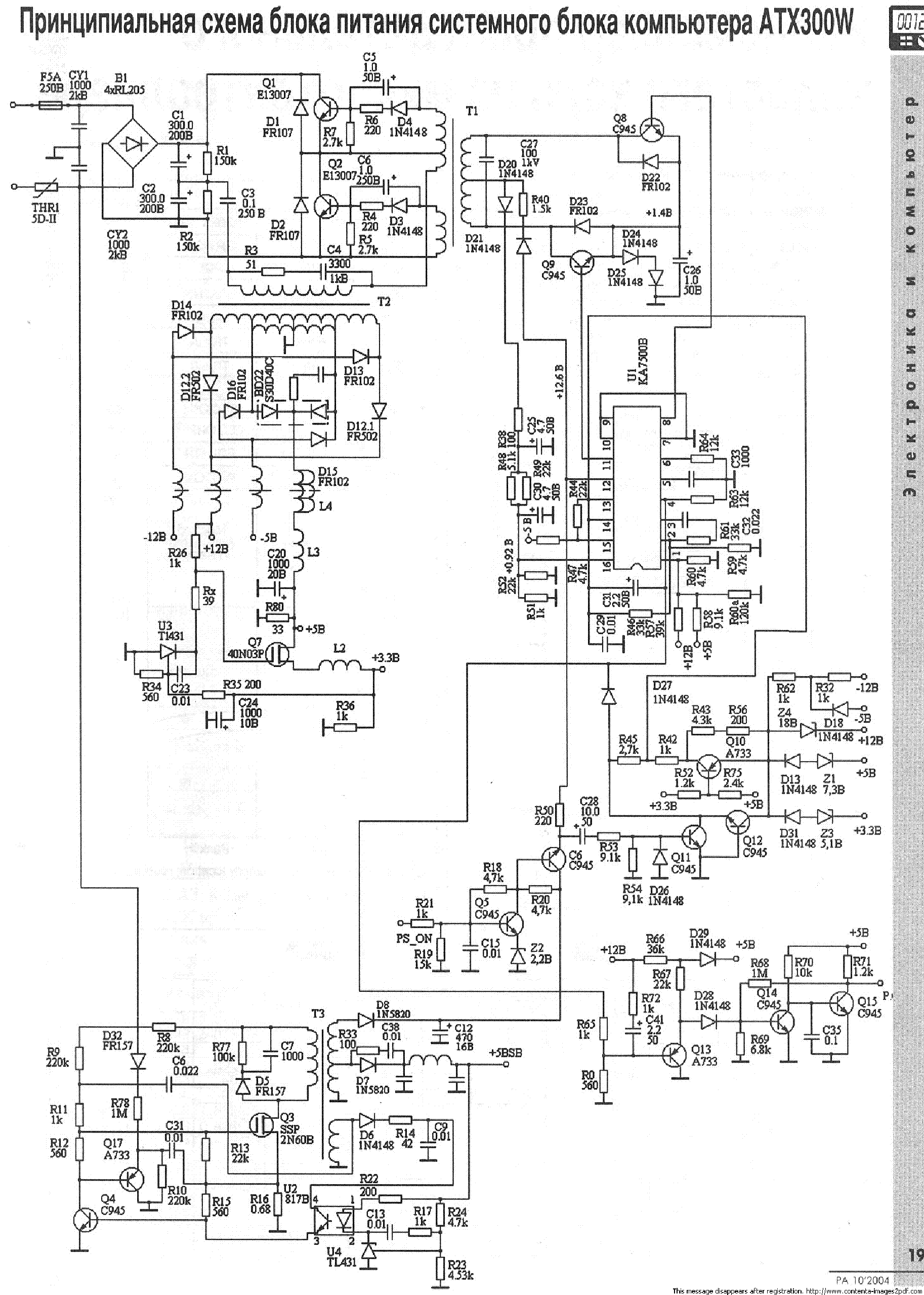

Схема Codegen ATX300W мощностью 300 Вт
Основной: ШИМ KA7500B, супервайзер на дискретных транзисторах, 3,3 V линейный параметрический стабилизатор на 40N03P и TL431
Дежурка: Высоковольтный ключ — полевой SSP2N60B, оптрон 817B, стабилизатор TL431
GIF 229
Схема блока питания 330U фирмы Nuitek (COLORS iT)
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V — стабилизатор линейный параметрический на полевике 7030
Дежурка: Высоковольтный ключ — полевой SSS2N60, ШИМ на TDA865, оптрон PC817B
GIF 319
Схема блока питания 350T Фирмы Nuitek (COLORS iT)
Основной: ШИМ на IC3842, супервайзер на KA339, 2-х оптронах PC817, и IC431, однотактный инвертор на полевом ключе 2SK2648, 3,3 V на источнике опорного напряжения IC431, регуляторе на 2SA928 и магнитный стабилизатор на дросселе.
Дежурка: ШИМ + высоковольтный полевой ключ — M605, оптрон KPC817, стабилизатор IC431
PDF 62
Схема блока питания 350U фирмы Nuitek (COLORS iT)
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, силовые ключи MJE13009, 3,3 V на 2SA733 и магнитный стабилизатор на дросселе.
Дежурка: ШИМ и высоковольтный ключ на 5H0165R, оптрон KPC817
PDF 63
Схема блока питания 400T Фирмы Nuitek (COLORS iT)
Основной: ШИМ на IC3842, супервайзер на KA339, 2-х оптронах PC817, и IC431, однотактный инвертор на полевом ключе 2SK1940, 3,3 V на источнике опорного напряжения IC431, регуляторе на 2SA928 и магнитный стабилизатор на дросселе.
Дежурка: ШИМ + высоковольтный полевой ключ — M605, оптрон KPC817, стабилизатор IC431
PDF 62
Схема блока питания 400U фирмы Nuitek (COLORS iT)
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, силовые ключи 2SC2625, 3,3 V на 2SA733 и магнитный стабилизатор на дросселе.
Дежурка: ШИМ и высоковольтный ключ на 5H0165R, оптрон KPC817
PDF 63
Схема блока питания 500T фирмы Nuitek (COLORS iT)
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V на 2SA733 и магнитный стабилизатор на дросселе.
Дежурка: ШИМ и высоковольтный ключ на 5H0165R, оптрон KPC817
PDF 64
Схема блока питания 600T фирмы Nuitek (COLORS iT)
Основной: ШИМ на UC3843, супервайзер — WT7525, силовые ключи 2SK2082, оптрон PC817, 3,3 V на источнике опорного напряжения TL431, регуляторе 2SB772, магнитный стабилизатор на дросселе
Дежурка: ШИМ и высоковольтный ключ на ICE3B0365, оптрон KPC817, источник опорного напряжения TL431
PDF 49
Схема FSP145-60SP от Fortron Source
Основной: ШИМ и супервайзер на KA3511 на отдельной плате, 3,3 V — KA431 и магнитный стабилизатор
Дежурка: ШИМ с высоковольтным ключом на KA1H0165R, оптрон 817, стабилизатор KA431
GIF 48
Схема БП ATX-200W, ATX-250W, ATX-300W от Alim
Основной: ШИМ на TL494C, супервайзер на дискретных элементах, 3,3 V — источник опорного напряжения на TL431, регулятор 2SA1015 и магнитный стабилизатор на дросселе
Дежурка: Преобразователь на высоковольтном ключе на 2SC3150, стабилизатор 7805
PDF 395
Схема InWin IW-ISP300A3-1 PowerMan с корректором фактора мощности
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105D, 3,3 V — магнитный стабилизатор, noise killer (регулятор скорости вращения вентилятора) на отдельной плате GDD-002 на LM358
Дежурка: Высоковольтный ключ — полевой 02N60P, оптрон PC817C
GIF 218
Схема InWin IW-P300A2-0 R1. 2
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105D, 3,3 V — магнитный стабилизатор
Дежурка: Высоковольтный ключ — полевой SSS2N60B или SPU02N60P, оптрон CT324 или EL817
GIF 51
Схема Sirtec HPC-360-302DF rev.C0 с активным корректором фактора мощности на отдельной плате
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V — магнитный стабилизатор, noise killer (управление вентилятором) на отдельной плате N038052 на LM339
Дежурка: Высоковольтный ключ — полевой SSP2N60B, оптрон LIV817BY
Активный корректор фактора мощности (АКФМ): Контроллер — UCC3818N, высоковольтный ключ — полевой 2 x FQP9N50
PDF 176
Схема Sirtec HPC-420-302DF rev.C0 с активным корректором фактора мощности на отдельной плате
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V — магнитный стабилизатор, noise killer (управление вентилятором) на отдельной плате N038052 на LM339
Дежурка: Высоковольтный ключ — полевой SSP2N60B, оптрон LIV817
Активный корректор фактора мощности (АКФМ): Контроллер — UCC3818N, высоковольтный ключ — полевой 2 x SPP11N60C3
PDF 182
Схема БП Delta Electronics DPS-200PB-59
Основной: ШИМ TL494, супервайзер на отдельной платеLM339D, 3,3 V на отдельной плате A431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — 2SC3457, стабилизатор 78L05
GIF 236
Схема БП Delta Electronics DPS-260-2A c активным корректором фактора мощности, схемотехнически необычная, достаточно высокого уровня качества
Основной: ШИМ и АКФМ на отдельной плате DC-988 2960095601 на NE556 и ML4824-1, супервайзер на отдельной плате DC-989 2960095700 на LM339D, 2-х LM358 и TL431, однотактный инвертор на полевом ключе 2SK2611, 3,3 V на отдельной плате DC-986 2960095401 TL431 и магнитный стабилизатор
Дежурка: ШИМ + высоковольтный полевой ключ — TOP200, стабилизатор PQ05RF11
АКФМ: Высоковольтный ключ — полевой 2 x IRFP450
RAR+GIF 454
Фирменная схема JNC SY-300ATX на микросхеме AT2005
Основной: ШИМ, супервайзер и источник опорного +3,3V на микросхеме AT2005, 3,3 V — магнитный стабилизатор
Дежурка: Высоковольтный ключ — полевой KSC5027, KSC5027-1, или BV-1 501 в корпусе TO-126, оптрон 817, стабилизатор 431
PDF 55
Фирменная схема JNC LC-B250ATX на микросхеме 2003
Основной: ШИМ, супервайзер и источник опорного +3,3V на микросхеме 2003, 3,3 V — магнитный стабилизатор
Дежурка: Высоковольтный ключ — полевой SSS2N60B, оптрон 817, стабилизатор 431
GIF 53
Схема БП фирмы JNC
Основной: ШИМ TL494, супервайзер LM339, 3,3 V — TL431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор MC7805
GIF 123
Фирменная схема блока питания KME PM-230W
Основной: ШИМ TL494, супервайзер LM393, 3,3 V линейный параметрический стабилизатор на STP40NE03L и SP431
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор PJ7805
GIF 63
Фирменная оригинальная схема Sunny ATX-230. Схема сильно отличается от других блоков питания!
Основной: ШИМ однотактный на UC3843, высоковольтный ключ — 2SK2545, оптрон TCET1109, стабилизатор TL431, супервайзер TPS5510P, цепь стабилизации напряжения питания ШИМ включает оптрон 817C, управляет которым супервайзер, 3,3 V — линейный параметрический стабилизатор на полевом транзисторе P3020L и TL431
Дежурка: Высоковольтный ключ — полевой 2SK3067, оптрон 817C, стабилизатор TL431
GIF 53
Фирменная схема Shido ATX-250W LP-6100
Основной: ШИМ TL494, супервайзер LM339, 3,3 V — отдельный выпрямитель
Дежурка: Высоковольтный ключ — 2SC3150, оптрон 817, стабилизатор TL431
PNG 37
Схема PowerLink LPJ2-18 мощностью 300W
Основной: ШИМ и супервайзер на LPG-899, 3,3 V — TL431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — KSC5027, оптрон 817, стабилизатор 431
GIF 54
Схема Maxpower PX-300W
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V — линейный параметрический стабилизатор на полевом транзисторе P40NF03
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор 7805
GIF 51
Вариант схемы на SG6105 мощностью 250 Вт
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V — линейный параметрический стабилизатор на полевом транзисторе P40NE0
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор 7805
GIF 47
Схема блока питания AcBel API4PC01 мощностью 400W
Основной: без номиналов
Дежурка: без номиналов
PNG 96
Схема блока питания AcBel API3PCD2 ATX-450P-DNSS мощностью 450W
Основной: без номиналов
Дежурка: без номиналов
PNG 46
Схема БП Green Tech MAV-300W-P4
Основной: ШИМ TL494, супервайзер WT7510, 3,3 V линейный параметрический стабилизатор на полевом транзисторе P45N03L
Дежурка: Высоковольтный полевой ключ — PFB2N60, оптрон COSMO1010, стабилизатор TL431
GIF 203
Схема БП ATX-300P4 PFC ATX-310T v. 2.03. Корректор фактора питания пассивный
Основной: ШИМ TL494, супервайзер LM339, 3,3 V — TL431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — 2SC3866, оптрон ???, стабилизатор TL431
PNG 37
Схема БП ShenZhon мощностью 350 Вт на микросхеме — супервайзере AT2005
Основной: ШИМ, супервайзер и источник опорного +3,3V на микросхеме AT2005, 3,3 V — магнитный стабилизатор
Дежурка: Высоковольтный ключ — полевой KSC5027, оптрон 817, стабилизатор 431
PNG 332
Схема серии БП фирмы Linkworld мощностью 200W, 250W и 300W
Основной: ШИМ TL494C, супервайзер ???, 3,3 V — TL431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — 2SC3150, оптрон ???, стабилизатор 7805
PDF 395
ШИМ и высоковольтные полевые ключи БП Hiper HPU-4K580
Основной: ШИМ TL3842P, однотактный инвертор на 2-х полевых ключах 2SK2607
Дежурка:
PNG 136
Часть схемы БП IP-P350AJ2-0 мощностью 350 Вт, включающая источник дежурного напряжения +5VSB
Основной: ШИМ AIC3843, супервайзер WT751002, 2 оптрона 817, однотактный инвертор на полевом ключе W12NK90Z
Дежурка: ШИМ и высоковольтный ключ — ICE2A0565Z, оптрон 817, стабилизатор TL431
PNG 24
Фрагмент схемы блока питания ATX Enlight HPC-250 и HPC-350
Основной: ШИМ TL494C, супервайзер LM339, опорное — TL431
Дежурка:
GIF 266
Источник дежурного напряжения +5VSB Codegen-300W model 300X v2. 03
Основной:
Дежурка: ШИМ и высоковольтный ключ — 5H0165R, оптрон LF311
GIF 40
Источник дежурного напряжения +5VSB Espada KPY-350ATX
Основной:
Дежурка: Высоковольтный полевой ключ — 02N60, оптрон
GIF 8
Источник дежурного напряжения +5VSB FSP ATX-300GTF
Основной:
Дежурка: Высоковольтный полевой ключ — 02N60, оптрон
GIF 8
Источник дежурного напряжения +5VSB FSP600 Epsilon FX600 GLN
Основной:
Дежурка: ШИМ и высоковольтный ключ — FSDM0265R, оптрон PC817, стабилизатор TL431
PNG 66
Часть схемы БП LEC971 мощностью 250 Вт, включающая источник дежурного напряжения +5VSB
Основной:
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор 7805
GIF 29
Еще одна схема БП ATX
Основной: ШИМ TL494
Дежурка:
BMP 391
Схемы блоков питания AT
Схема БП на TL494 и LM339 мощностью 200W GIF 44
Схема на TL494, KA34063F и LM393 GIF 369
Схема на mPC494C и HA17339 GIF 71
Схема на TL494C PNG 70
Схема на DBL494 PNG 177
Схема на TL494C и LM339 PNG 72
Схема Sunny CWT9200C-1 на KA7500(TL494) PNG 50
Схема Enermax мощностью 200W GIF 51
Схема AUVA VIP P200B мощностью 200W без номиналов PNG 45
Схема PE-050187 от Power Efficiency Electronic Co Ltd без номиналов PNG 51
Схема на mPC494C GIF 89
Еще одна схема БП AT GIF 65
Схема БП мощностью 200W PNG 36
Схема БП мощностью 200W без номиналов GIF 33
Схема БП без номиналов GIF 33
Схема БП без номиналов GIF 135
Еще одна схема БП без номиналов GIF 31

ЭЛЕКТРИЧЕСКАЯ СХЕМА БЛОКА ПИТАНИЯ

   Недавно меня попросили собрать какой-нибудь регулируемый источник напряжения с защитой от перегрузки, замыканий и встроенным зарядным устройством для большинства типов аккумуляторов. Тем более, что китайская промышленность присылает нам в основном дешёвые слабенькие адаптере, которыми вообще непонятно что питать — для мощных потребителей не подходят по току, а на слаботочные схемы, типа приёмников, дают кучу помех. Поэтому даже простой 20-ти ваттный трансформатор с регулилируемым компенсационным стабилизатором даст 100 очков форы таким псевдо БП. Электрическая схема на рисунке ниже.


   Данный блок питания был собран по простой электрической схеме из всего, что попало под руку. Два трансформатора ТП20-14 от маленьких чёрно-белых телевизоров Электроника-409, стрелочный вольтметр/амперметр от индикатора уровня записи кассетного магнитофона. Детали самые распространённые — из тех, что валяются у каждого радиолюбител по закромам. И помехоподавляющий металлических корпус из обрезков пластин алюминия.



   Только разьёмы для подключения проводов покупные — пружинящие педальки. Не знаю что вы подумали гляде на переднюю панель блока питания, но два цифровых индикатора АЛС не являются вольтметром, а просто индицируют режим стрелочного прибора (вольты В или амперы А), а второй АЛС показывает своим миганием процесс заряда. Режим измерения переключается кнопкой, расположенной под АЛС.

   Ничего необычного в электрической схеме зарядного узла нет — напряжение подаётся на гнездо (и далее на аккумулятор) через резистор 50 Ом, который ограничивает ток до 0,2А — этого достаточно для большинства литий ионных и никель кадмиевых аккумуляторов. А процесс заряда контролируется по падению напряжения на резисторе, которое открывает транзистор управляющий мультивибратором. Причём чем больше зарядный ток — тем быстрее мигает буква З (тройка) на АЛС.


   Второй мультивибратор запускается срабатыванием токоограничителя и приводит к миганию синего светодиода — на корпусе сверху слева. Обмотки двух 16-ти вольтовых трансформаторов соединены паралельно, что обеспечило максимальный ток блока питания 1А, а регулировка напряжения получилась от 0 до 15В. Такую шкалу и наклеил на стрелочник, предварительно распечатав её на принтере.


   Данный блок питания — зарядное устройство, работает верой и правдой уже 6 лет, пережив за этот срок не один китайский адаптер:)

   Форум по схемам блоков питания

   Форум по обсуждению материала ЭЛЕКТРИЧЕСКАЯ СХЕМА БЛОКА ПИТАНИЯ





МОДУЛЬ ДРАЙВЕРА МОТОРА BLDC

Модуль драйвера BLDC двигателя жесткого диска — принципиальные электрические схемы включения и обзор готовых блоков.


СТАНДАРТЫ РАДИОСВЯЗИ

Обсудим действующие стандарты радиосвязи, узнаем чем они отличаются, и когда использовать какие из них.


Схема блока питания switching power supply. Другое оборудование. Устройство источника питания, понижающего преобразователя сетевого напряжения

&nbsp &nbsp На этой страничке размещено несколько десятков электрических принципиальных схем, и полезные ссылки на ресурсы, связанные с темой ремонта оборудования. В основном, компьютерного. Помня о том, сколько сил и времени иногда приходилось затрачивать на поиск нужной информации, справочника или схемки, я собрал здесь почти все, чем пользовался при ремонте и что имелось в электронном виде. Надеюсь, кому-нибудь, что-нибудь пригодится.

Утилиты и справочники.

cables.zip — Разводка кабелей — Справочник в формате. chm. Автор данного файла — Кучерявенко Павел Андреевич. Большинство исходных документов были взяты с сайта pinouts.ru — краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео аппаратуа, игровые приставки, интерфейсы автомобилей.

Конденсатор 1.0 — Программа предназначена для определения ёмкости конденсатора по цветовой маркировке (12 типов конденсаторов).

startcopy.ru — по моему мнению, это один из лучших сайтов рунета, посвященный ремонту принтеров, копировальной техники, многофункциональных устройств. Можно найти методики и рекомендации по устранению практически любой проблемы с любым принтером.

Блоки питания.

Разводка для разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов:

ATXPower.rar — Схемы блоков питания ATX 250 SG6105, IW-P300A2, и 2 схемы неизвестного происхождения.

colors_it_330u_sg6105.gif — Схема БП NUITEK (COLORS iT) 330U.

codegen_250.djvu — Схема БП Codegen 250w mod. 200XA1 mod. 250XA1.

codegen_300x.gif — Схема БП Codegen 300w mod. 300X.

deltadps200.gif — Схема БП Delta Electronics Inc. модель DPS-200-59 H REV:00.

deltadps260.ARJ — Схема БП Delta Electronics Inc. модель DPS-260-2A.

DTK_PTP_2038.gif — Схема БП DTK PTP-2038 200W.

FSP145-60SP.GIF — Схема БП FSP Group Inc. модель FSP145-60SP.

green_tech_300.gif — Схема БП Green Tech. модель MAV-300W-P4.

hpc-360-302.pdf — Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-360-302 DF REV:C0

hpc-420-302.pdf — Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-420-302 DF REV:C0

iwp300a2.gif — Схемы блока питания INWIN IW-P300A2-0 R1.2.

IW-ISP300AX.gif — Схемы блока питания INWIN IW-P300A3-1 Powerman.

JNC_LC-B250ATX.gif — JNC Computer Co. LTD LC-B250ATX

JNC_SY-300ATX.pdf — JNC Computer Co. LTD. Схема блока питания SY-300ATX

JNC_SY-300ATX. rar — предположительно производитель JNC Computer Co. LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по усовершенствованию.

KME_pm-230.GIF — Схемы блока питания Key Mouse Electronics Co Ltd модель PM-230W

Power_Master_LP-8_AP5E.gif — Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).

Power_Master_FA_5_2_v3-2.gif — Схемы блока питания Power Master модель FA-5-2 ver 3.2 250W.

В современном мире развитие и устаревание комплектующих персональных компьютеров происходит очень быстро. Вместе с тем один из основных компонентов ПК – форм-фактора ATX – практически не изменял свою конструкцию последние 15 лет .

Следовательно, блок питания и суперсовременного игрового компьютера, и старого офисного ПК работают по одному и тому же принципу, имеют общие методики диагностики неисправностей.

Материал, изложенный в этой статье, может применяться к любому блоку питания персональных компьютеров с минимумом нюансов.

Типовая схема блока питания ATX приведена на рисунке. Конструктивно он представляет собой классический импульсный блок на ШИМ-контроллере TL494, запускающемся по сигналу PS-ON (Power Switch On) с материнской платы. Все остальное время, пока вывод PS-ON не подтянут к массе, активен только источник дежурного питания (Standby Supply) с напряжением +5 В на выходе.

Рассмотрим структуру блока питания ATX подробнее. Первым ее элементом является
:

Его задача – это преобразование переменного тока из электросети в постоянный для питания ШИМ-контроллера и дежурного источника питания. Структурно он состоит из следующих элементов:

  • Предохранитель F1 защищает проводку и сам блок питания от перегрузки при отказе БП, приводящем к резкому увеличению потребляемого тока и как следствие – к критическому возрастанию температуры, способному привести к пожару.
  • В цепи «нейтрали» установлен защитный терморезистор, уменьшающий скачок тока при включении БП в сеть.
  • Далее установлен фильтр помех, состоящий из нескольких дросселей (L1, L2 ), конденсаторов (С1, С2, С3, С4 ) и дросселя со встречной намоткой Tr1 . Необходимость в наличии такого фильтра обусловлена значительным уровнем помех, которые передает в сеть питания импульсный блок – эти помехи не только улавливаются теле- и радиоприемниками, но и в ряде случаев способны приводить к неправильной работе чувствительной аппаратуры.
  • За фильтром установлен диодный мост, осуществляющий преобразование переменного тока в пульсирующий постоянный. Пульсации сглаживаются емкостно-индуктивным фильтром.

Источник дежурного питания – это маломощный самостоятельный импульсный преобразователь на основе транзистора T11, который генерирует импульсы, через разделительный трансформатор и однополупериодный выпрямитель на диоде D24 запитывающие маломощный интегральный стабилизатор напряжения на микросхеме 7805. Эта схема хотя и является, что называется, проверенной временем, но ее существенным недостатком является высокое падение напряжения на стабилизаторе 7805, при большой нагрузке приводящее к ее перегреву. По этой причине повреждение в цепях, запитанных от дежурного источника, способно привести к выходу его из строя и последующей невозможности включения компьютера.

Основой импульсного преобразователя является ШИМ-контроллер . Эта аббревиатура уже несколько раз упоминалась, но не расшифровывалась. ШИМ – это широтно-импульсная модуляция, то есть изменение длительности импульсов напряжения при их постоянной амплитуде и частоте. Задача блока ШИМ, основанного на специализированной микросхеме TL494 или ее функциональных аналогах – преобразование постоянного напряжения в импульсы соответствующей частоты, которые после разделительного трансформатора сглаживаются выходными фильтрами. Стабилизация напряжений на выходе импульсного преобразователя осуществляется подстройкой длительности импульсов, генерируемых ШИМ-контроллером.

Проблема выбора корпуса, комплектуемого современным качественным блоком питания, который, в свою очередь, имеет достойные электрические и эргономические параметры, достаточно актуальна. Зачастую корпуса комплектуются блоками питания исходя из принципа минимальной достаточности — «работает и хорошо». Однако, учитывая тот факт, что комплектация корпуса блоком питания для покупателя и пользователя совсем не бесплатна, и требования к тестированию таких БП должны быть соответственными.

Тестирование корпусов будет состоять из двух частей: тестирование непосредственно корпуса и тестирование комплектного блока питания, причем последний тестироваться будет по стандартной методике, такой же, как и блоки питания, продающиеся отдельно. Данное решение связано еще и с тем, что зачастую БП, которым комплектуется какой-либо корпус, можно увидеть в продаже отдельно под собственным наименованием.

Сегодня мы рассмотрим блок питания ISO-450PP, входящий в комплект поставки корпуса . Данный БП произведен компанией ISO Electronics (Mingbo) Co. LTD, входящей в CWT Group, штаб-квартира которой находится на Тайване, а два завода, производящие источники и преобразователи питания, — в Китае.

Перейдем непосредственно к внешнему осмотру.

Общее описание блока питания

Блок питания выполнен в корпусе из стали толщиной примерно 0,6 мм, края обработаны достаточно хорошо, но не идеально. Есть несколько довольно острых граней, о которые можно оцарапаться или порезаться. Заусенцы, сколы краев и прочие недопустимые дефекты отсутствуют. Корпус БП имеет стандартный серый цвет, видимых дефектов поверхности, также, не обнаружено.

На внешней панели БП расположены:

  • выключатель сетевого питания
  • стандартный разъем для подключения сетевого шнура
  • маркировка допустимого напряжения питающей сети (AC 230V)
  • штампованное вентиляционное отверстие размером 75 на 75мм.

Хотелось бы дополнительно отметить известный недостаток штампованных решеток отверстий по сравнению с вентиляционными отверстиями, закрытыми сеткой или проволокой — это более высокий уровень шума, возникающий при прохождении воздуха через них, а также, зачастую, и сокращение полезной площади самого вентиляционного отверстия.

На задней панели расположены:

  • отверстие для вывода проводов питания с пластиковой прокладкой, предохраняющей провода от истирания о корпус БП
  • 23 вентиляционных отверстия 28 на 3 мм.

Дополнительные вентиляционные отверстия, предназначенные для охлаждения модуля пассивного PFC, расположены на верхней, относительно основной печатной платы, и одной из боковых стенок корпуса БП.

  • 24 пиновый ATX разъем — монолитный. Длина проводов до разъема составляет 33 см, через 24 см от корпуса на них установлена пластиковая стяжка.
  • 4 пиновый разъем ATX12V, длина проводов до разъема — 35 см, пластиковая стяжка установлена на расстоянии 24 см от корпуса БП
  • 1 SATA разъем питания, длина проводов до разъема — 34 см, стяжка установлена на расстоянии 24 см от корпуса БП.
  • 2 разъема типа Molex — длина проводов до 1-го разъема 34 см, до 2-го — 14 см, стяжка установлена на расстоянии 24см от корпуса блока
  • 2 разъема типа Molex плюс разъем питания для FDD — длина проводов до 1-го разъема 34 см, до 2-го — 14 см плюс еще 14см до разъема FDD, стяжка установлена на расстоянии 24см от корпуса БП
    Итого, для питания устройств внутри системного блока предусмотрены:
  • 4 разъема Molex
  • 1 разъема питания для SATA устройств
  • 1 разъема питания FDD

На всех проводах непосредственно около корпуса БП установлена общая пластиковая стяжка.

Провода для подключения внешних устройств и разъемов АТХ используются сечением 18 AWG, что вполне достаточно для данной мощности.

В данной модели блока питания используется вентилятор на основе подшипника скольжения производства Xinruilian модели с максимальным током потребления 0,11А и номинальной скоростью вращения 2500 об/мин.

Провод от вентилятора подключен посредством двухпинового разъема к основной печатной плате. Какие-либо схемы, управляющие скоростью вращения вентилятора, замечены не были.

Одна из частей сетевого фильтра распаяна на дополнительной плате, установленной на радиаторе ключевых транзисторов элементами вниз и закрепленной двумя саморезами, вторая часть — на основной печатной плате.

В высоковольтной части БП используются два конденсатора емкостью 680мкФ производства Teapo, рассчитанных на максимальную температуру 85 градусов

Радиаторы ключевых транзисторов и диодных сборок одинаковы, их основание имеет толщину 2мм, длина радиаторов 7 см, высота — 5 см, размер в поперечном сечении 1 см. В общем, своими габаритами они не потрясают, дай бог, чтобы их было достаточно для нормального охлаждения элементов БП в процессе работы. Направление ребер совпадает с осью вращения вентилятора, что должно положительно сказаться на теплоотводе. Радиаторы использованы стандартные F-образные с двухсторонним оребрением. В блоке предусмотрена установка модуля пассивного PFC, он расположен на верхней крышке. В качестве основного контроллера использована микросхема типа .

В выходных цепях установлены конденсаторы производства Teapo, рассчитанные на максимальную температуру 85 градусов емкостью 2200мкФ и 1000мкФ.

Мест под не распаянные элементы на плате не обнаружено.

Монтаж достаточно аккуратен, правда, провода, соединяющие некоторые элементы БП, создают неопрятный вид, несмотря, на использование нейлоновых стяжек.

Тестирование блока питания

Итак, переходим к тестированию.

Проверка пульсаций проводилась на 75% от заявленной максимальной выходной мощности в соответствии с распределением токов нагрузки, рекомендованным производителем. Также были измерены пульсации при максимальной нагрузке на канал 12В.

3,3 В 5 В 12 В Мощность
12 А 20 А 10 А 260 Вт
6 А 6 А 16 А 244 Вт

В целом значения пульсаций являются низкими и находятся в допустимых пределах. Так, максимальное значение пульсаций для канала 5В составило 9мВ в первом случае и 4мВ — во втором (допустимый предел 50мВ), а для канала 12В — 6мВ в первом случае и 8мВ — во втором (допустимый предел 120мВ).

Проверка стабильности напряжений проводилась на ряде выходных токов нагрузки, рассчитанном по принципу их комбинирования в пределах параметров, заявленных производителем, но в оригинальных пропорциях, составляющих 33, 66 и 100% по каждому каналу от вычисленного предельного значения, с учетом максимального энергопотребления по линии 12В. Также дополнительно были проведены измерения в двух произвольных комбинациях нагрузки. Как обычно, напряжения измерялись мультиметрами класса True RMS.

Претензий нет только к каналу 5В, отклонения напряжений в большинстве случаев находятся в пределах трех процентов. Отклонения напряжения по каналу 12В можно признать, в целом, удовлетворительными, хотя пару раз они и превысили допустимый пятипроцентный порог. Значение напряжения 3,3В, как правило, покидало зону допустимых значений при нагрузке данной линии свыше 6А. В общем, блок питания можно признать пригодным к эксплуатации в системах с небольшим энергопотреблением.

По окончанию данного этапа тестирования температуры радиаторов находились в районе 50 градусов, а температура корпуса питания составляла 32 градуса.

Для оценки температурного режима блока питания были проведены дополнительные измерения с фиксацией температур его конструктивных элементов. Тестирование проводилось с закрытой верхней крышкой корпуса БП.


Обращает на себя внимание высокая температура радиаторов силовых элементов при нагрузке весьма далекой от максимальной для данного блока, причем 80мм вентилятор все время вращался со скоростью 2500 оборотов в минуту и обеспечивал весьма мощный воздушный поток и, к сожалению, не менее ощутимый шум. По результатам теста можно сделать вывод о недостаточно продуманной конструкции радиаторов, проще говоря, данные радиаторы не подходят для таких режимов работы.

Для следующего этапа тестирования был использован компьютер следующей конфигурации:

  • Процессор AMD Athlon 64 3000+
  • Кулер
  • Матплата
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта Gigabyte GV-N66256DP
  • Жесткие диски: 2 HDD Samsung SP 0812C в RAID 0, HDD WD 1600JD
  • Корпус

При установке в корпус каких-либо проблем не возникло.

Для тестирования использовались: утилита в режиме Demo mode (90 минут) и игра FarCry (60 минут). В ходе тестирования отсутствовали зависания, перезагрузки, ошибки, одним словом, система работала стабильно. Температура БП находилась в районе 40 градусов. В целом блок питания проработал два дня без особых нареканий. Единственное замечание касается повышенного уровня шума, обусловленного тем, что вентилятор все время вращается на максимальных оборотах.

Отклонения напряжений от номинала в пределах нормы.

Выводы

Данный блок питания не стоит использовать с системами, потребляющими в пике более 250Вт. Недостатками конструкции можно признать маленькие радиаторы, а также отсутствие схем управления вентилятором, вследствие чего наблюдается высокий уровень шума.

Лучшая схема стандартного БП АТХ


ATX POWER SUPPLY DTK PTP-2038 200W

TL494

Особенности :

  • Полный набор функций ШИМ-управления
  • Выходной втекающий или вытекающий ток каждого выхода 200мА
  • Возможна работа в двухтактном или однотактном режиме
  • Встроенная схема подавления сдвоенных импульсов
  • Широкий диапазон регулировки
  • Выходное опорное напряжение 5В +-05%
  • Просто организуемая синхронизация

Общее описание :

Специально созданные для построение ИВП, микросхемы TL493/4/5 обеспечивают разработчику расширенные возможности при конструировании схем управления ИВП. Приборы TL493/4/5 включают в себя усилитель ошибки, встроенный регулируемый генератор, компаратор регулировки мертвого времени, триггер управления, прецизионный ИОН на 5В и схему управления выходным каскадом. Усилитель ошибки выдает синфазное напряжение в диапазоне от –0,3…(Vcc-2) В. Компаратор регулировки мертвого времени имеет постоянное смещение, которое ограничивает минимальную длительность мертвого времени величиной порядка 5%.

Допускается синхронизация вcтроенного генератора, при помощи подключения вывода R к выходу опорного напряжения и подачи входного пилообразного напряжения на вывод С, что используется при синхронной работе нескольких схем ИВП.

Независимые выходные формирователи на транзисторах обеспечивают возможность работы выходного каскада по схеме с общим эмиттером либо по схеме эмиттерного повторителя. Выходной каскад микросхем TL493/4/5 работает в однотактном или двухтактном режиме с возможностью выбора режима с помощью специального входа. Встроенная схема контролирует каждый выход и запрещает выдачу сдвоенного импульса в двухтактном режиме.

Приборы, имеющие суффикс L, гарантируют нормальную работу в диапазоне температур -–5…85С, с суффиксом С гарантируют нормальную работу в диапазоне температур 0…70С.

Структурная схема :

Цоколевка корпуса :

Предельные значения параметров :

Напряжение питания…………………………………………………………….41В

Входное напряжение усилителя…………………………………………(Vcc+0.3)В

Выходное напряжение коллектора………………………………………………41В

Выходной ток коллектора………………………………………………….…250мА

Общая мощность рассеивания в непрерывном режиме……………………….1Вт

Рабочий диапазон температур окружающей среды:

C суффиксом L………………………………………………………………-25..85С

С суффиксом С………………………………………………………………..0..70С

Диапазон температур хранения ………………………………………..-65…+150С


Утилиты и справочники.

— Справочник в формате.chm. Автор данного файла — Кучерявенко Павел Андреевич. Большинство исходных документов были взяты с сайта pinouts. ru — краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео аппаратура, игровые приставки и др. техника.

Программа предназначена для определения ёмкости конденсатора по цветовой маркировке (12 типов конденсаторов).

База данных по транзисторам в формате Access.

Блоки питания.

Разводка для разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов:

Таблица контактов 24-контактного разъема блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов

Конт Обозн Цвет Описание
1 3.3V Оранжевый +3.3 VDC
2 3.3V Оранжевый +3. 3 VDC
3 COM Черный Земля
4 5V Красный +5 VDC
5 COM Черный Земля
6 5V Красный +5 VDC
7 COM Черный Земля
8 PWR_OK Серый Power Ok — Все напряжения в пределах нормы. Это сигнал формируется при включении БП и используется для сброса системной платы.
9 5VSB Фиолетовый +5 VDC Дежурное напряжение
10 12V Желтый +12 VDC
11 12V Желтый +12 VDC
12 3. 3V Оранжевый +3.3 VDC
13 3.3V Оранжевый +3.3 VDC
14 -12V Синий -12 VDC
15 COM Черный Земля
16 /PS_ON Зеленый Power Supply On. Для включения блока питания нужно закоротить этот контакт на землю (с проводом черного цвета).
17 COM Черный Земля
18 COM Черный Земля
19 COM Черный Земля
20 -5V Белый -5 VDC (это напряжение используется очень редко, в основном, для питания старых плат расширения. )
21 +5V Красный +5 VDC
22 +5V Красный +5 VDC
23 +5V Красный +5 VDC
24 COM Черный Земля

Схема блока питания ATX-300P4-PFC (ATX-310T 2.03).

Схема блока питания ATX-P6.

Схема блока питания API4PC01-000 400w производства Acbel Politech Ink.

Схема блока питания Alim ATX 250Watt SMEV J.M. 2002.

Типовая схема блока питания на 300W с пометками о функциональном назначении отдельных частей схемы.

Типовая схема блока питания на 450W с реализацией active power factor correction (PFC) современных компьютеров.

Схема блока питания API3PCD2-Y01 450w производства ACBEL ELECTRONIC (DONGGUAN) CO. LTD.

Схемы блоков питания ATX 250 SG6105, IW-P300A2, и 2 схемы неизвестного происхождения.

Схема БП NUITEK (COLORS iT) 330U (sg6105).

Схема БП NUITEK (COLORS iT) 330U на микросхеме SG6105 .

Схема БП NUITEK (COLORS iT) 350U SCH .

Схема БП NUITEK (COLORS iT) 350T .

Схема БП NUITEK (COLORS iT) 400U .

Схема БП NUITEK (COLORS iT) 500T .

Схема БП NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT — 600T — PSU, 720W, SILENT, ATX)

Схема БП CHIEFTEC TECHNOLOGY GPA500S 500W Model GPAxY-ZZ SERIES.

Схема БП Codegen 250w mod. 200XA1 mod. 250XA1.

Схема БП Codegen 300w mod. 300X.

Схема БП CWT Model PUh500W .

Схема БП Delta Electronics Inc. модель DPS-200-59 H REV:00.

Схема БП Delta Electronics Inc. модель DPS-260-2A.

Схема БП DTK Computer модель PTP-2007 (она же – MACRON Power Co. модель ATX 9912)

Схема БП DTK PTP-2038 200W.

Схема БП EC model 200X.

Схема БП FSP Group Inc. модель FSP145-60SP.

Схема источника дежурного питания БП FSP Group Inc. модель ATX-300GTF.

Схема источника дежурного питания БП FSP Group Inc. модель FSP Epsilon FX 600 GLN.

Схема БП Green Tech. модель MAV-300W-P4.

Схемы блока питания HIPER HPU-4K580 . В архиве — файл в формате SPL (для программы sPlan) и 3 файла в формате GIF — упрощенные принципиальные схемы: Power Factor Corrector, ШИМ и силовой цепи, автогенератора. Если у вас нечем просматривать файлы.spl , используйте схемы в виде рисунков в формате.gif — они одинаковые.

Схемы блока питания INWIN IW-P300A2-0 R1.2.

Схемы блока питания INWIN IW-P300A3-1 Powerman.
Наиболее распространенная неисправность блоков питания Inwin, схемы которых приведены выше — выход из строя схемы формирования дежурного напряжения +5VSB (дежурки). Как правило, требуется замена электролитического конденсатора C34 10мкФ x 50В и защитного стабилитрона D14 (6-6.3 V). В худшем случае, к неисправным элементам добавляются R54, R9, R37, микросхема U3 (SG6105 или IW1688 (полный аналог SG6105)) Для эксперимента, пробовал ставить C34 емкостью 22-47 мкФ — возможно, это повысит надежность работы дежурки.

Схема блока питания Powerman IP-P550DJ2-0 (плата IP-DJ Rev:1.51). Имеющаяся в документе схема формирования дежурного напряжения используется во многих других моделях блоков питания Power Man (для многих блоков питания мощностью 350W и 550W отличия только в номиналах элементов).

JNC Computer Co. LTD LC-B250ATX

JNC Computer Co. LTD. Схема блока питания SY-300ATX

Предположительно производитель JNC Computer Co. LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по усовершенствованию.

Схемы блока питания Key Mouse Electroniks Co Ltd модель PM-230W

Схемы блока питания L & C Technology Co. модель LC-A250ATX

Схемы блока питания LWT2005 на микросхеме KA7500B и LM339N

Схема БП M-tech KOB AP4450XA.

Схема БП MACRON Power Co. модель ATX 9912 (она же – DTK Computer модель PTP-2007)

Схема БП Maxpower PX-300W

Схема БП Maxpower PC ATX SMPS PX-230W ver.2.03

Схемы блока питания PowerLink модель LP-J2-18 300W.

Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).

Схемы блока питания Power Master модель FA-5-2 ver 3.2 250W.

Схема БП Microlab 350W

Схема БП Microlab 400W

Схема БП Powerlink LPJ2-18 300W

Схема БП Power Efficiency Electronic Co LTD модель PE-050187

Схема БП Rolsen ATX-230

Схема БП SevenTeam ST-200HRK

Схема БП SevenTeam ST-230WHF 230Watt

Блок питания

ATX для стендового источника постоянного тока, сборка № 2

Этот пост является вторым в серии о том, как превратить недорогой компьютерный блок питания ATX (ATX PSU) в полезный инструмент для электронных проектов или устройств питания. Корпус блока питания, описанный в предыдущей статье, имел вентиляционные отверстия на задней панели, из-за которых крепежные клеммы располагались в странном порядке. Вентиляционные отверстия на задней панели в этом корпусе блока питания немного отличались, что позволило расположить крепежные штыри немного по-другому.

Настольный блок питания постоянного тока преобразован из недорогого блока питания ATX

Проект, вероятно, можно завершить за день или около того, и для него потребуется всего несколько основных инструментов, таких как дрель и несколько других ручных инструментов. Было бы полезно иметь набор термоусадочных трубок и теплового пистолета, а также пистолет для горячего клея, паяльный пистолет, изоленту, немного припоя и несколько других электрических инструментов, таких как кусачки и инструмент для зачистки проводов.

ВНИМАНИЕ !! — НЕ ПЫТАЙТЕСЬ модифицировать блок питания компьютера, если вы не знаете, что делаете! Существует опасность поражения электрическим током, что может быть смертельным, даже если ИСТОЧНИК ПИТАНИЯ НЕ ПОДКЛЮЧЕН К .Когда вы открываете источник питания или пытаетесь модифицировать его для целей, для которых он не предназначен, вы делаете это на свой страх и риск!

Электросхема

Для этого проекта требуется следующая схема подключения (та же, что и в предыдущем посте). Было бы полезно прочитать первую статью, чтобы немного разобраться в блоке питания ATX и цветовой кодировке проводов.

Схема подключения источника постоянного тока для малых производственных цехов

В блоке питания ATX много проводов, и проект будет выполняться намного быстрее и проще, если вы сначала с ними познакомитесь.Можно ожидать точного количества проводов и наличия или отсутствия пары из них. Не все блоки питания будут иметь белый провод (-5 В) или коричневый провод (сенсорный провод + 3,3 В).

На некоторых источниках питания присутствует коричневый сенсорный провод + 3,3 В, который имеет общую штыревую розетку с оранжевым проводом + 3,3 В на основном разъеме.

На других блоках питания коричневый сенсорный провод + 3,3 В отсутствует и не находится на основном разъеме.

Белый провод был исключен из более новых версий спецификации ATX.Вы не найдете его в некоторых новых блоках питания. В этом случае вы не будете просверливать для него отверстие или устанавливать для него столбик для привязки. Если коричневый сенсорный провод + 3,3 В отсутствует, то это не проблема. Если он присутствует, его просто соединяют с остальными оранжевыми проводами + 3,3 В. Если он отсутствует, вы просто строите агрегат без него. Это не имеет значения.

Блок питания ATX, используемый в этом примере

В этом проекте использовался блок Logisys PS480D на 480 Вт. На момент написания этой статьи он все еще доступен для покупки.Этот был получен онлайн через Amazon.com. Устройство стоит по очень разумной цене, а передняя часть корпуса имеет хорошую компоновку с вентиляционными отверстиями, которые занимают лишь около половины доступного пространства на панели.

Logisys PS480D Блок питания 480 Вт

На передней панели корпуса достаточно места для установки крепежных штырей (банановых штырей), кулисного переключателя и зеленого светодиода.

Устройство имеет главный выключатель питания на задней стороне корпуса, а также гнездо для шнура питания (часть, обращенная к задней части корпуса компьютера). Вы установите красный светодиод рядом с главным выключателем питания, чтобы указать, что питание от сети включено и устройство находится в режиме ожидания. В режиме ожидания вентилятор не включается, и на выходы еще не подается питание. При включении кулисного переключателя на передней панели устройства включается вентилятор и загорается зеленый светодиод, указывая на то, что на выходы подается питание.

Примечание: Прежде чем разбирать корпус и аннулировать гарантию, вы должны сначала протестировать его, чтобы убедиться, что это хорошее устройство.Обратитесь к разделу «Проверка источника питания» в предыдущем посте.

Следует упомянуть, что устройство, приобретенное для этой сборки, не включало шнур питания. В этом случае вам придется купить шнур питания длиной 1,8 м или использовать запасной, если он у вас есть.

Просверлить все отверстия в корпусе

Шаблон для всех отверстий для крепежных столбов и светодиода на передней панели корпуса включен в этот проект в формате PDF для загрузки Adobe Acrobat.

Шаблон блока питания

Вы можете использовать этот макет (загрузите шаблон макета PDF 2).

Важно: Перед сверлением любых отверстий убедитесь, что в вашем блоке питания есть белый провод для выхода -5 В. Если его нет, не сверлите для него отверстие. Вы можете сместить выходы GND, + 3,3 В и + 5 В вправо каждый на одно отверстие и не сверлить отверстие, ближайшее к кулисному переключателю.

Распечатайте шаблон на простой бумаге и вырежьте его.Выкрутите четыре винта в верхней части корпуса и снимите верх. Вытяните кабели и пластиковую заглушку из основного разъема на передней панели корпуса, а затем прикрепите бумажный шаблон с изменяемой клейкой лентой (можно приобрести в магазине канцелярских товаров).

Бумажный шаблон, прикрепленный к корпусу блока питания с помощью переставляемой клейкой ленты

Используя молоток и кернер (или даже длинный винт из закаленной стали), осторожно сделайте небольшой пробойник в центре для каждого отверстия. Аккуратно просверлите каждое отверстие прямо в бумажном шаблоне.Начните с сверла 1/8 дюйма. Просверлите каждое отверстие один раз сверлом 1/8 ″, а затем проделайте последние отверстия для крепежных столбов с помощью сверла большего размера.

Если у вас нет сверла точного размера, вы можете просверлить отверстия немного меньшего размера, а затем постепенно увеличивать их с помощью конической развертки или круглого напильника (для этого устройства использовалось сверло 1/4 дюйма). Осторожно с листовым металлом. Он очень мягкий. Отверстие для светодиода можно увеличить с помощью канцелярского ножа. Вам не нужно снимать много материала.

Просверлить отверстия в корпусе блока питания через бумажный шаблон

Установите фиксирующие стойки и кулисный переключатель

После того, как все отверстия просверлены, установите каждую крепежную стойку и кулисный переключатель. Для этого проекта использовался кулисный переключатель Radio Shack # 275-694. Это было очень удобно, потому что крепится в круглое отверстие. Он вписался без каких-либо модификаций.

Крепежные стойки и кулисный переключатель на корпусе блока питания: вид спереди

Ниже представлен вид изнутри корпуса с установленными фиксаторами.Используйте черный зажим для заземления и красный зажим для выходов напряжения. Это хороший вид, который показывает, насколько он просторен. Большинство блоков питания ATX имеют два больших алюминиевых радиатора (как показано ниже). Радиаторы в этом устройстве имеют Т-образную форму с отверстиями в верхней части для обеспечения потока воздуха. Похоже, что эта конструкция была оптимизирована, чтобы в полной мере использовать низкие отверстия для забора воздуха, поэтому поток воздуха направляется снизу для максимального охлаждения.

Штыри крепления и кулисный переключатель на корпусе блока питания: вид изнутри

Прокладка проводов внутри корпуса блока питания

После установки зажимных штырей и кулисного переключателя сгруппируйте все провода одного цвета.Переберите все провода, идущие к стойкам привязки. Разместите все красные, черные, желтые и оранжевые провода в отдельные группы и включите синий и белый провод (если они есть). Если присутствует коричневый провод, включите его в группу оранжевых проводов. Затем отделите серый, зеленый и фиолетовый провода от кулисного переключателя и светодиодов.

Было бы полезно разложить все провода по схеме разводки, чтобы иметь возможность визуализировать, как все сочетается друг с другом. Это время для планирования прокладки каждого провода.Нельзя обрезать провода слишком коротко. Разложите их так, как показано на фото ниже. При необходимости используйте прозрачный скотч, чтобы все приклеить. Обязательно убедитесь, что при размещении остается место для резистора фиктивной нагрузки и его радиатора (см. Ниже). Также убедитесь, что есть достаточный зазор, чтобы установить верхнюю часть корпуса обратно на устройство, чтобы все было закрыто.

Прокладка проводов внутри корпуса блока питания

Если вы заметили на картинке выше, зеленый провод, серый провод и один черный провод идут в верхний правый угол кулисного переключателя и зеленого светодиода; фиолетовый провод и один черный провод идет в правый нижний угол красного светодиода; и один черный провод и один красный провод зарезервированы для резистора фиктивной нагрузки.

Припаиваем светодиоды и кулисный переключатель

Для каждого светодиода потребуется резистор ограничения нагрузки. На приведенной выше схеме подключения требуется резистор ограничения нагрузки 330 Ом для зеленого светодиода и резистор ограничения нагрузки 220 Ом для красного светодиода.

Примечание. Это приблизительные значения для большинства светодиодов T-1 диаметром 3 мм. Чтобы быть уверенным, ознакомьтесь со спецификациями на упаковке светодиода или воспользуйтесь онлайн-калькулятором светодиодов, чтобы выбрать правильные резисторы.

Подключение и пайка светодиодов и кулисного переключателя

Перед пайкой отрежьте термоусадочную трубку, нарежьте ее на провода и отодвиньте как можно дальше от тепла паяльника.После того, как припой остынет, наденьте их обратно на открытые паяные соединения, полностью вверх, по резисторам и к светодиодам, и усадите их с помощью термофена.

Совет: Прикрепите зажим из крокодиловой кожи к выводам светодиода ближе к светодиоду, чтобы он работал как теплоотвод при пайке светодиодов. Это защитит светодиод от перегрева, отводя от него тепло во время пайки.

Используя изображение выше в качестве ориентира:

  1. Припаяйте черный провод к одной стороне переключателя и зеленый провод к другой стороне.
  2. Припаяйте короткий черный провод к паяльному соединению черного провода на переключателе.
  3. Припаяйте этот короткий черный провод от переключателя к одному концу резистора 330 Ом.
  4. Припаяйте другой конец резистора 330 Ом к катодной стороне зеленого светодиода (плоская сторона светодиода с коротким проводом).
  5. Припаяйте серый провод к анодной стороне зеленого светодиода.
  6. Припаяйте фиолетовый провод к анодной стороне красного светодиода и один черный провод с резистором 220 Ом к катодной стороне красного светодиода.

Проверьте устройство перед продолжением

Подключите шнур питания к устройству. Выключите переключатель выходов напряжения на передней панели корпуса с помощью зеленого светодиода. Затем сначала включите главный выключатель. Сначала убедитесь, что загорелся красный светодиод.

Затем включите переключатель рядом с зеленым светодиодом и убедитесь, что вентилятор включается и горит зеленый светодиод. Если все работает правильно, все светодиоды будут гореть, и все выходы будут включены.Вы можете проверить их по одному с помощью мультиметра.

Выключите устройство, предварительно отключив выходы. Зеленый светодиод должен погаснуть. Затем выключите главный выключатель питания. После задержки в несколько секунд для разряда устройства красный светодиод должен погаснуть.

Если все работает, приклейте светодиоды к внутренней части корпуса горячим клеем.

Вид изнутри и снаружи на проводку зеленого светодиода и кулисного переключателя. Обратите внимание на горячий клей, который используется внутри для крепления светодиода к корпусу.Также обратите внимание на цвета проводов.

На изображениях выше и ниже показаны внутренние и внешние детали зеленого светодиода на передней панели корпуса и красного светодиода на задней стороне корпуса рядом с главным выключателем питания.

Вид изнутри и снаружи красного светодиода рядом с главным выключателем питания на задней стороне корпуса. Обратите внимание на горячий клей, который используется внутри для крепления светодиода к корпусу. Также обратите внимание на цвета проводов.

Кольцевые клеммы для столбов привязки

Используйте кольцевой зажим для каждого зажима для подключения проводов к выходам напряжения.Кольцевой зажим плотно прилегает к контргайкам зажимной стойки, и его можно отремонтировать или заменить. Используйте кольцевой зажим 16-14 с гильзой для шпильки №6 или №8 размером

.

# 6 или # 8 (16-14) Кольцевой зажим

Это обжимные клеммы, но вы хотите их припаять, а не обжимать. С помощью универсального ножа снимите виниловую оболочку, а затем припаяйте провода к клемме. Плотно скрутите жгут проводов, затем нанесите припой на скрученные концы.Обрежьте припаянные концы, чтобы они поместились внутри клеммной коробки, а затем припаяйте провода к клемме. После пайки используйте термоусадочную трубку, чтобы изолировать гильзу и часть проводов.

Если количество проводов не помещается внутри гильзы при скручивании и спайке, разверните гильзу с помощью универсального ножа и небольшой отвертки. Осторожно прижмите его к проводам перед пайкой.

На каждом переплетном стержне данного устройства есть две контргайки. Используя маленькую головку-отвертку, полностью затяните первую гайку до упора.Наденьте каждую кольцевую клемму на шпильку и закрутите контргайку. Затяните контргайку на шпильке с помощью отвертки.

Вид сверху на проводку к клеммам для силовых выходов. Обратите внимание на то, как провода проложены вокруг задней части корпуса, чтобы оставить место для фиктивного нагрузочного резистора и радиатора. Красный и черный провода, выходящие из правой стороны корпуса, подключаются к резистору фиктивной нагрузки.

Ниже показан вид изнутри устройства с проводами, прикрепленными к зажимным штырям.Все провода аккуратно проложены внутри блока и изолированы термоусадочной трубкой. Красный провод и черный провод справа от корпуса предназначены для фиктивного нагрузочного резистора.

Другой вид проводки к клеммам для силовых выходов. Обратите внимание на свободное пространство в центре, чтобы можно было разместить резистор фиктивной нагрузки и радиатор.

Монтаж резистора фиктивной нагрузки

Для этого устройства требуется керамический силовой резистор мощностью 10 Вт и сопротивлением 5 Ом. Он крепится к верхней части корпуса с радиатором.Радиатор крепится к верхней части корпуса четырьмя крепежными винтами (6 — 32 x 3/4 дюйма) с гайкой, шайбой и стопорной шайбой каждый. Керамический резистор расположен между радиатором и верхней частью корпуса и надежно удерживается крепежными винтами.

Расположение радиатора для резистора фиктивной нагрузки

Радиатор изготовлен из ремонтной пластины M24 размером 2 x 4 дюйма, которую можно приобрести в большинстве хозяйственных магазинов. Его немного подрезали до примерно 3 1/4 дюйма в длину. Резистор расположен продольно по направлению воздушного потока, чтобы уменьшить турбулентность.

Просверлив отверстия в радиаторе, поместите его на внутренней стороне корпуса и нанесите фломастером отметку через каждое отверстие на верхней части корпуса (внутри). Положите верхнюю часть корпуса на ровную поверхность, которую можно просверлить. Используйте кусок обрезков древесины. Плотно прижмите радиатор к верхней части корпуса и используйте его в качестве направляющей для сверления отверстий в корпусе.

Ремонтная пластина M24 обрезана и используется в качестве радиатора для резистора фиктивной нагрузки. Для этой сборки был выбран один резистор мощностью 10 Вт и сопротивлением 5 Ом, который крепится к корпусу с помощью 4 крепежных винтов.

Остался один красный провод и один черный провод. Припаяйте один вывод резистора фиктивной нагрузки к красному проводу, а другой — к черному проводу. Закройте оголенные провода изолентой. Поместите резистор фиктивной нагрузки между отверстиями на внутренней стороне верхней части корпуса. Прикрепите радиатор с помощью четырех крепежных винтов, гаек и шайб, но оставьте его незакрепленным. Постепенно затягивайте каждый винт, проверяя, чтобы резистор оставался на месте во время затяжки. Когда закончите, закрутите верхнюю часть корпуса четырьмя винтами.

Наконец, прикрепите четыре коричневых виниловых бампера 1/2 дюйма (доступны в большинстве хозяйственных магазинов) к нижней части устройства, чтобы завершить проект.

Готовый цех БП постоянного тока с этикетками

На фото вверху показан готовый цеховой блок питания постоянного тока. Последним шагом было распечатать еще одну копию шаблона из PDF и сделать из нее этикетки. Многие мелкие производители создают множество собственных инструментов. Это хороший проект для производителей, которым требуется экономичное энергоснабжение магазина постоянного тока.

«Предыдущая запись Преобразование блока питания ATX в настольный блок питания постоянного тока

Комбинации напряжений источника питания Следующая запись »

Нравится:

Нравится Загрузка . ..

Связанные

Преобразование блока питания ПК

Преобразование блока питания ПК

Настольный блок питания от ПК

Обновлено 13 марта 2009 г.
(см. Описание и отказ от ответственности внизу страницы)
Есть ли у вас интерес в преобразовании одного из них:

в один из этих:

Готовый блок питания ATX мощностью 145 Вт с переключателем, крепежными штырями, этикетками и ножками.Обратите внимание на застежки-молнии в вентиляционных отверстиях
. которые удерживают нагрузочный резистор.

Если вам нравится сборка собственного настольного источника питания из переработанного блока питания и нескольких деталей из местного магазина электроники, тогда возьмите некоторые инструменты, налейте себе чашку кофе (или по личным предпочтениям) и приступим. Светодиод (светоизлучающий диод) также был спасен от старый ПК. Если вы хотите добавить индикатор включения, светодиоды добавляют приятный штрих и могут быть легко подключены к шине + 5 В. Я настоятельно призываю вас чтобы прочитать содержимое этого сайта и связанные с ним ссылки перед началом конверсии — на связанных страницах есть ряд подсказок.

Эта плата ATX PS имеет выводы для +5 (КРАСНЫЙ), -5 (БЕЛЫЙ), +12 (ЖЕЛТЫЙ), -12 (СИНИЙ) вольт, заземление (ЧЕРНЫЙ) и переключатель (ЗЕЛЕНЫЙ). Имейте в виду, что некоторые блоки питания DELL, произведенные в период с 1996 по 2000 год, не соответствуют стандартным отраслевым стандартам распиновки и цветовой кодировки.У вентилятора есть также был отключен для лучшего просмотра. Поскольку этот PS был переоборудован для использования в лабораториях логики и робототехники, выбранные напряжения прослушивались. Другим пользователям могут потребоваться комбинации +3,3 В (ОРАНЖЕВЫЙ), +5 В и / или +12 В, если они преобразуют один из новых источников питания. Для R / C-приложений выход 5 В также может служить настольным источником для управления приемниками и сервоприводами. Если используется в качестве источника питания для микроконтроллера и субмикросервоприводы, вы должны быть осторожны, чтобы не направить сервопривод в любую из конечных точек, чтобы не повредить меньшие шестерни в этих устройствах. Самый стандартный сервоприводы имеют достаточно прочные зубчатые передачи и просто остановятся, если их толкнуть до механических упоров.

Измеренные напряжения на этом конкретном PS (шлюз P5-100 MHz 1996 года) были примерно 5,15 и 11,75 вольт. Остальные лиды имеют был отрезан на печатной плате.

Вид на верхнюю часть корпуса с вентилятором, крепежными стойками и переключателем. Переключатель (SPST) и зажимные стойки доступны на Радио. Хижина или другие поставщики электроники.

Блоки питания

в современных компьютерах известны как блоки питания SWITCHMODE или Switching Mode и требуют нагрузки для продолжают работать после включения (термин режим переключения фактически применяется к технике преобразования переменного тока в цифровой а не к действию включения).Эта нагрузка обеспечивается резистором с проволочной обмоткой 10 Вт и сопротивлением 10 Ом (песочная полоса — около 0,80 долл. Radio Shack) через источник +5 В. Хотя многие из новых источников питания будут Latch_On без предварительной нагрузки, вы обнаружите, что добавление резистора (1) немного увеличит измеренное напряжение на шине 12 В и (2) поможет стабилизировать уровень напряжения на этой шине за счет минимизации падения напряжения при загрузке источника питания зарядным устройством. Некоторые недорогие источники питания могут выйти из строя при принудительном включении без нагрузки, хотя Руководство по проектированию заявляет, что расходные материалы не должны быть повреждены при работе без достаточной нагрузки.Резистор песчаной косы прикреплен к корпусу с помощью молнии. нанесение небольшого количества радиатора на самую плоскую сторону резистора. Я также возьму напильник и удалю все штамповочные флешки, которые могут остаться около вентиляционных отверстий. Без охлаждения резистор сильно нагреется и может преждевременно выйти из строя; при таком расположении резистор останется едва теплым на ощупь.

Имейте в виду, что многие жары Смазки для раковин могут быть довольно токсичными, и любые излишки следует вымыть и утилизировать должным образом.Также не забудьте тщательно вымыть руки. и инструменты после использования. Хотя большинство радиаторов рассчитаны на температуру от 160 до 170 ° C, некоторые из них могут со временем высохнуть, и их эффективность снизится. уменьшить — рекомендуется периодически проверять хороший контакт между корпусом и резистором.

Дополнительные комментарии

Отказ от ответственности: представленная информация не должна рассматриваться как статья «HOWTO», а просто документация моего преобразования процесс.Современные блоки питания для ПК могут создавать высокие уровни выходного тока, что может вызвать внутренний перегрев в блоке питания или повреждение. к подключенным к ним устройствам. Любому человеку, пытающемуся выполнить собственное преобразование, рекомендуется внимательно изучить свои спецификации PS. и помнить о связанных напряжениях и мощности. ЗАПРЕЩАЕТСЯ работать с открытым блоком питания, когда он включен в розетку !!!!
PS на картинке — это ATX на 145 Вт, восстановленный из шлюза P5-100 MHz 1996 года выпуска — я сохранил все полезные части от более старого ПК перед тем, как их сбросить.Этот настроен для логической лаборатории, поэтому отводы +5, -5, +12, -12 вольт. Мы также используем +5 для управляйте сервоприводами в лаборатории робототехники. В этом источнике нет источника 3,3 В, но в более новых источниках он есть. INTEL продолжил изменить спецификации ATX, чтобы включить дополнительные разъемы питания для поддержки повышенных требований к питанию более новые материнские платы. Перед тем, как вносить какие-либо изменения в , вы должны быть уверены в типе источника питания, с которым работаете. с и выходные токи, возникающие на каждом уровне напряжения.Источники более высокой мощности могут генерировать довольно большие уровни тока и может привести к перегреву или повреждению подключенных к ним устройств. См. Таблицу Типичные текущие уровни для других мощностей запасы.

Электропроводка, отходящая от стандартной печатной платы, будет следующей:

ОРАНЖЕВЫЙ +3,3 В
ЖЕЛТЫЙ +12 В
СИНИЙ -12 В
КРАСНЫЙ +5 ​​В
БЕЛЫЙ -5 В (может отсутствовать на недавно произведенных расходных материалах)
ЧЕРНЫЙ ЗЕМЛЯ
ЗЕЛЕНЫЙ POWER-ON (Активный высокий уровень — необходимо замкнуть на массу для принудительного включения)
СЕРЫЙ МОЩНОСТЬ-ОК Что это ??
ФИОЛЕТОВЫЙ +5 ​​В в режиме ожидания
КОРИЧНЕВЫЙ +3. Обновление руководства по проектированию REMOTE SENSING 3 В

*** Обратите внимание, что Dell 1996-2000 годов не полностью следовала этой цветовой кодировке — проверьте уровни напряжения с помощью измерителя перед подключением ***

Желтый, красный и черный провода, скорее всего, будут сгруппированы вместе зажимом. У некоторых PS есть съемный штекер для вентилятор, а у некоторых вентилятор будет постоянно прикреплен к печатной плате. Если вентилятор прикреплен, я обычно зажимаю провода, а затем перепаять и накрыть термоусадочной трубкой — это дает больше рабочего пространства при модификации PS и позволяет мне смазать вентилятор.

Если вы собираетесь использовать только + 12В и + 5В, вы можете закрепить остальные провода на уровне печатной платы или оставить неиспользуемые провода длиной около дюйма, соберите вместе взятых общих цветов, наденьте кусок термоусадочной трубки на пучок и усадите — это простой способ загнать и изолировать свободные концы.

Для блока питания +5 / +12 В вам потребуются следующие комбинации:

Резистор предварительной нагрузки
ЗЕЛЕНЫЙ / ЧЕРНЫЙ Переключатель питания (используйте переключатель SPST; переключатель мгновенного действия не будет работать)
КРАСНЫЙ / ЧЕРНЫЙ (рекомендуемые значения и возможные замены см. В тексте)
ЖЕЛТЫЙ / ЧЕРНЫЙ Источник +12 В
КРАСНЫЙ / ЧЕРНЫЙ Источник +5 В
ОРАНЖЕВЫЙ / КОРИЧНЕВЫЙ См. Обновление Руководства по дизайну

Я использую один общий столб (GND — черный) для всех источников напряжения.Наши грузы легкие и нам не требуется отдельного основания для каждый.

Оставьте 3 черных провода — переключатель, нагрузочный резистор и общий контакт (GND)

Оставьте 2 красных провода — клемму 5 В и нагрузочный резистор

Оставьте 1 желтый провод — клемму 12 В

Оставьте зеленый провод — питание переключателя

При наличии сенсорных проводов см. Обновление руководства по проектированию

. Если вы ожидаете, что ваш источник питания будет требователен по высокому току, может быть целесообразно проложить два провода к каждой клеммной колодке — в то время как очень маловероятно, что провод 18 AWG будет перегреваться, были случаи расплавления проводов и разъемов. на материнские платы повышенного спроса.

Обрежьте все остальное, даже если доску или связку вместе, как указано выше. Я обычно разрезаю жгуты электропитания, чтобы держать как можно больше вместе. Провода, оставшиеся в блоке питания, должны быть длинными и при необходимости обрезаны. Если вы оставите их слишком долго, они будут мешайте при упаковке, особенно если вентилятор внутренний, а не внешний. Убедитесь, что они держатся подальше от путь лопастей вентилятора.

Подключите переключатель питания между зеленой шиной (PS_ON) и любой землей постоянного тока (черный).Переключатель (однополюсный, одноходовой) и обязательные сообщения можно найти в местных магазинах электроники или в Интернете. Если в вашем источнике питания есть главный выключатель, обычно расположен рядом с вилкой переменного тока, вы можете просто припаять зеленый PS_ON непосредственно к заземлению постоянного тока и использовать главный выключатель для включения. Это работает так же хорошо и сэкономит вам деньги на коммутатор и время, необходимое для его установки.

Установите резистор предварительной нагрузки 10 Ом 10 Вт между землей постоянного тока и шиной + 5 В (красный).Не забудьте поставить на этот резистор радиатор.

Прикрепите остальные шины, заземление постоянного тока, + 12 В и + 5 В, если они используются, к соответствующим клеммам крепления. Эти стойки нельзя заземлять к корпусу источника питания, поэтому обязательно проверьте целостность цепи между корпусом и стойкой, прежде чем пытаться включить источник питания.

Если вы хотите добавить световой индикатор включения, самое время это сделать. Светодиоды довольно недорогие, имеют невероятно долгий срок службы. при работе на токе 20 мА или меньше, по существу, не выделяют тепла и могут быть подключены к шине + 5В.Тем не менее, светодиоды являются устройствами, управляемыми током, и потребуют сброса. резистор, чтобы он не перегорел сразу. Углеродный пленочный резистор на 1/4 Вт номиналом от 180 до 220 Ом, подключенный между двумя проводов и БП будут работать нормально. Светодиоды, будучи диодами, также поляризованы и должны подключаться к положительному проводу (аноду). подключен к шине + 5В, а отрицательный вывод (катод) подключен к земле постоянного тока. Светодиоды имеют плоскую форму на одной стороне основания — это плоское будет на той же стороне, что и катод.Если ваш светодиод новый и у него не были укорачены провода, самая длинная ножка будет положительный вывод или анод, но расположение плоского провода — самый безопасный способ определения полярности. Хотя коммерческие монтажные зажимы Имеется также резиновая втулка с внутренним диаметром 3/16 дюйма. Просверлите корпус, чтобы принять втулку, вставьте ее на место и нажмите светодиод, пока основание не упрется в втулку. Он будет выступать примерно на 1/8 дюйма для хорошей видимости. Я предпочитаю диффузные линзы. чтобы очистить, так как они лучше видны при взгляде сбоку, но любой стиль линз добавит немного шика, сделанного своими руками.

При повторной сборке корпуса обязательно снова подсоедините вентилятор — некоторые расходные материалы не будут работать без установленного вентилятора — в любом событие, вам нужно охлаждение. Этот PS на фотографиях имеет вентилятор, установленный на резиновых амортизаторах, и работает очень тихо. я буду также разобрать вентилятор и смазать подшипники, пока я открываю PS. Поскольку они утилизированы, вентиляторы использовались для некоторое время и обычно подшипники остаются сухими — я использую высококачественное масло для швейных машин от SINGER.Подойдет любое легкое масло, просто не используйте WD40 —

Кроме того, вы можете получить 7 вольт на выходах +5 В и +12 В — +5 В считается отрицательным (GND), а +12 — отрицательным. положительный — некоторые гики будут использовать эту комбинацию для запуска своих вентиляторов на более низкой скорости, чтобы уменьшить шум.

Я выполнил все инструкции, но выходное напряжение на стороне +12 В все еще низкое — что мне делать? Многие из R / C люди переделывают блоки питания для использования в полевых зарядных устройствах и обнаруживают, что уровни напряжения ниже 12 вольт являются недопустимыми. иногда недостаточно для питания зарядных устройств.Прочтите эти СОВЕТЫ для некоторых варианты, которые могут помочь увеличить этот уровень напряжения, дать небольшую теорию, определить распиновку разъема, которая есть в большинстве расходных материалов для ПК и дать несколько советов по устранению неполадок.

Есть ли способ получить больше силы тока от преобразованного блока питания?
Обновлено: 13 марта 2009 г.
Усовершенствования в аккумуляторной технологии, бесщеточные двигатели и более надежные регуляторы скорости позволили «электрике» превратиться в модель. размеры, которые когда-то были уделом только нитро- и газовых двигателей.Очевидно, что по мере того, как двигатели становились более мощными, батареи, необходимые для Мощность привода этих двигателей также увеличилась, измеряемая силой тока, которую они могут подавать в систему полета. Осознать разумное время зарядки, современные зарядные устройства должны обеспечивать больший ток для этих аккумуляторов, чем когда-либо прежде. В сфере электроники как и во всех других закрытых системах, здесь нет бесплатного обеда. Следовательно, зарядные устройства также нуждаются в источнике питания большей силы тока, чем требовалось ранее.Преобразованные блоки питания для ПК могут быть ограничены этими требованиями к большему току. Есть ли что-нибудь, что можно сделать с выжать больше усилителей из одного из этих блоков питания?

Возможно, для этой проблемы существует возможное решение, но ваш блок питания должен быть одной из более новых моделей ATX12V, чтобы вы могли применить модификация. Посетите на этой странице , чтобы узнать, доступно ли решение для вашего преобразования.

Заменитель резистора
Жизнеспособной альтернативой использованию силового резистора является замена автомобильной сигнальной лампы 1157.Это лампа с двойной нитью и его нагрузки, когда обе нити запитаны, обычно достаточно для поддержания Latch_On и повышения напряжения на шине 12 В до подходящий уровень для большинства нужд. Вы можете припаять линию 5 В (красная) к обоим положительным контактам лампы и заземлить основание. к заземлению постоянного тока или подобрать гнездо с поворотным замком при покупке лампы. Преимущество использования розетки заключается в простоте замены. лампа вышла из строя. Если вы не чувствуете себя комфортно со своими навыками пайки, вам также будет немного проще работать с проводкой на розетке. а не булавки на лампе.Просто помните, что корпус розетки — это земля, и два провода в основании должны быть прикреплены. на рейку 5в. Что еще более важно, вы должны быть очень осторожны, чтобы ни цоколь лампы, ни корпус патрона не касались каких-либо внутренних компонентов. в блоке питания. Эти лампы можно купить в любом автомобильном магазине и в большинстве Walmarts.

Я предпочитаю использовать резисторы, так как конечный преобразованный продукт полностью автономен, и у меня больше контроля над приложенной нагрузкой, но использование лампы действительно упрощает поиск и установку компонентов. Это также делает очень очевидный индикатор Power_On!

Я обычно имею дело с онлайн-поставщиками, такими как Jameco, Digikey, Mouser и т. Д., Потому что мы закупаем в больших количествах и Radio Хижина слишком дорога для большого количества предметов. Однако у вас должна быть возможность переделать комплект поставки ПК за 5 или 6 долларов. долларов — меньше, если у вас есть барахло с запчастями. Я полагаю, вы могли бы добавить светодиодный индикатор с понижающим резистором 220 Ом к шине 5 В, чтобы показать, что PS работает. включен, но вентилятор — это довольно хороший намек.У нас есть запасы, работающие 24/7 в течение нескольких месяцев без проблем — просто расход электроэнергии.

В PS есть довольно большие электролитические конденсаторы, и он все еще может немного шокировать сразу после отключения от сети. посидите пару минут, прежде чем копаться внутри. Очевидно, вас могут ударить, если вы все еще находитесь внутри футляра. подключен — вероятно, не убьет вас, но вы его отпустите (неважно, как я обнаружил эту информацию).

Если у вас есть вопросы, комментарии или исправления, напишите мне.

Обновлено 13 марта 2009 г.
Компьютерные комплектующие для ПК

AT и ATX Схемы компьютерных комплектующих для ПК

AT и ATX

Схема компьютерных комплектующих для ПК AT и ATX

На этой странице я собрал схемы коммутационных блоков для компьютеров (SMPS) ATX v 1.0, ATX v 2.0 и некоторые AT, которые я нашел в Интернете. Я не автор. Автор отмечается обычно прямо на схеме.


Схема питания полумоста ATX (AT) на TL494, KA7500
Микросхемы TL494 и KA7500 эквивалентны. Буквы 494 могут отличаться. В этих источниках питания используются биполярные переходные транзисторы (BJT) типа NPN.

Схема питания полумоста ATX PC с SG6105.
Схема коммутационных блоков ATX с SG6105. В этих источниках питания используются биполярные переходные транзисторы (BJT) типа NPN.

Схема блоков питания полумостовых ATX для ПК с KA3511
Поставляет ATX с интегральной схемой KA3511. В этих источниках питания используются биполярные переходные транзисторы (BJT) типа NPN.

Схема блоков питания полумостовых ATX для ПК с DR B2003
SMPS для ПК ATX с DR B2003, помеченным как 2003.В этих источниках питания используются биполярные переходные транзисторы (BJT) типа NPN.

Схемы комплектующих других полумостовых компьютеров.
Коммутационные блоки ATX с DR B2002 (с маркировкой 2002), AT2005 (2005) и их эквивалентами LPG899 и WT7520. В этих источниках питания используются биполярные переходные транзисторы (BJT) типа NPN.

Схемы питания ATX прямой топологии с UC3842, 3843, 3844, 3845 и др.
Поставляет ATX с использованием прямой топологии с одним или двумя коммутаторами (полууправляемый мост).Транзисторы — это полевые МОП-транзисторы. Управляющие ИС — это UC3842, 3843, 3844, 3845 или другие ИС, которые представляют собой комбинацию для источника питания и активного управления PFC. как ML4824, FAN480X и ML4800.


DPS-260-2A, ML4824, акт PFC

ATX — два переключателя вперед, PFC

два переключателя вперед + PFC, FAN480X

два переключателя вперед + PFC с ML4800

неполный IP-P350AJ2-0,
UC3843, 350 Вт

UTIEK ATX12V-13 600T, UC3843

ATX CWT PUh500W два переключателя
вперед, UC3845

Sunny technologies co.ATX230,
230 Вт, одиночный переключатель, UC3843

ATX с PTP-2068,
одиночный коммутатор, UC3843

ATX 350T — 350 Вт, UC3842

Солнечные технологии ATX-230
2SK2545, UC3843

ATX с STW12NK90Z, UC3843

API3PCD2-Y01, два переключателя
вперед, пропущенные значения

дом

Основы коннектора

— узнайте.sparkfun.com

Добавлено в избранное Любимый 51

Разъемы питания

Хотя многие разъемы передают питание в дополнение к данным, некоторые разъемы используются специально для подключения питания к устройствам. Они сильно различаются в зависимости от области применения и размера, но здесь мы сосредоточимся только на некоторых из наиболее распространенных.

Бочковые соединители

Разъемы типа

Barrel обычно используются в недорогой бытовой электронике, которую можно подключить к электросети через громоздкие настенные адаптеры переменного тока.Настенные адаптеры широко доступны, с различными номинальными мощностями и напряжениями, что делает цилиндрические соединители обычным средством подключения питания к небольшим проектам.

Гнездовой цилиндрический соединитель, или «джек», можно приобрести в нескольких вариантах: монтаж на печатной плате (поверхностный монтаж или сквозное отверстие), монтаж на кабеле или монтаж на панели. Некоторые из этих разъемов будут иметь дополнительный контакт, который позволяет приложению определять, подключен ли источник питания к цилиндрическому разъему или нет, что позволяет устройству обходить батареи и продлевать срок службы батареи при работе от внешнего источника питания.

Женский цилиндрический соединитель. Если вилка не вставлена, штифт «обнаружения вставки» будет закорочен на штифт «муфты».

Штекерный цилиндрический соединитель, или «вилка», обычно встречается только в разновидностях концевой заделки проводов, хотя существует несколько способов прикрепления вилки к концу провода. Также можно приобрести штекеры, которые заранее прикреплены к кабелю.

Штекерный цилиндрический штекер, отдельный, для подключения к любому источнику питания. Обратите внимание, что соединение муфты предназначено для обжима провода для дополнительной разгрузки от натяжения. Внимание! Существуют разные мнения относительно пола гнезда и штекера для этих коаксиальных разъемов малой мощности. В зависимости от того, где у вас есть эти разъемы, разъем можно назвать «штекерным» цилиндрическим разъемом из-за штифта в центре и наоборот. Обязательно ознакомьтесь с изображением продукта и спецификациями, чтобы найти то, что вы ищете!

Цилиндрические соединители обеспечивают только два соединения, часто называемых «штифтом» или «наконечником» и «гильзой». При заказе есть три отличительных характеристики цилиндрического соединения: внутренний диаметр (диаметр штифта внутри гнезда), внешний диаметр (диаметр гильзы на внешней стороне вилки) и полярность (соответствует ли напряжение втулки. выше или ниже напряжения на наконечнике).

Диаметр гильзы обычно составляет 5,5 мм или 3,5 мм.

Диаметр пальца зависит от диаметра втулки; втулка 5,5 мм будет иметь штифт 2,5 мм или 2,1 мм. К сожалению, это означает, что штекер, предназначенный для вывода 2,5 мм, подойдет к разъему 2,1 мм, но соединение будет в лучшем случае прерывистым. Штекеры 3,5 мм обычно подключаются к разъему со штекером 1,3 мм.

Полярность — это последний аспект, который необходимо учитывать; Чаще всего втулка будет считаться 0 В, а на наконечнике будет положительное напряжение относительно гильзы.У многих устройств есть небольшая диаграмма, показывающая полярность, ожидаемую устройством; Соблюдайте это с осторожностью, так как неподходящий источник питания может повредить устройство.

Заглушки обоих размеров втулки обычно имеют длину 9,5 мм, но существуют и более длинные, и более короткие. Во всех продуктах SparkFun используются отрицательная гильза 5,5 мм и положительный штифт 2,1 мм; мы рекомендуем по возможности придерживаться этого стандарта, так как это наиболее распространенный ароматизатор, встречающийся в дикой природе.

Общие схемы полярности для адаптеров переменного тока с цилиндрическими вилками.Положительная полярность (наконечник положительный, гильза 0 В) является наиболее распространенной. Диаграмма любезно предоставлена ​​пользователем Википедии Три четверти десять.

Разъемы «Molex»

Большинство компьютерных жестких дисков, оптических приводов и других внутренних периферийных устройств получают питание через так называемый разъем «Molex». Чтобы быть более точным, это разъем Molex серии 8981 — на самом деле Molex — это название компании, которая первоначально разработала этот разъем еще в 1950-х годах, — но его обычное использование несколько опровергло этот факт.

Разъемы Molex

рассчитаны на большой ток: до 11 А на контакт. Для проектов, где может потребоваться много энергии — например, станок с ЧПУ или 3D-принтер — очень распространенным методом питания проекта является использование источника питания настольного ПК и подключение различных системных схем через разъемы Molex.

Разъем Molex — это тот, в котором терминология «папа / мама» немного странная. Гнездовой соединитель обычно находится на конце кабеля и скользит внутри пластиковой оболочки, которая окружает штыри на штыревом соединителе.Обычно разъемы запрессовываются и очень, очень тугие — они предназначены для подключения и отключения только несколько раз и, как таковые, являются плохим выбором для систем, в которых соединения будут часто меняться.

Мужской разъем Molex. Пол контактов внутри разъема — это то, что означает пол разъема в целом. Гнездовой разъем Molex на проектном блоке питания.

Разъем IEC

Как и в случае соединителя Molex, в данном случае обобщенное имя компонента стало синонимом отдельного конкретного элемента.Разъем IEC обычно относится к входу блока питания, который обычно встречается в блоках питания настольных ПК. Строго говоря, это разъемы IEC 60320-1 C13 (розетка) и C14 (вилка).

C14 Вход питания IEC, вилка, на проектном источнике питания постоянного тока. Обратите внимание, что, как и в случае разъема Molex, пол разъема определяется контактами внутри кожуха. Гнездовой разъем питания IEC C13 на довольно стандартном кабеле питания переменного тока. Кабели с этим концом можно найти по всему миру, обычно с доминирующим локальным разъемом переменного тока на другом конце. Разъемы

IEC используются почти исключительно для подачи питания переменного тока. Приятная вещь в использовании одного в проекте заключается в том, что кабели IEC-to-wall очень распространены. и доступны с локализованными розетками для большинства международных местоположений!

Соединитель JST

В SparkFun мы часто ссылаемся на «разъемы JST 2,0 мм». Это еще одно обобщение конкретного продукта. JST — японская компания, которая производит высококачественные разъемы, а наш предпочтительный 2,0-мм разъем JST — это двухпозиционный поляризованный разъем серии PH.

Все одноэлементные литий-полимерные ионные батареи SparkFun стандартно поставляются с этим типом разъема JST, и многие из наших плат включают этот разъем (или место для него) в качестве входа источника питания. Его преимущество заключается в том, что он компактный, прочный и его трудно подключить задним ходом. Еще одна особенность, которая может быть преимуществом или недостатком, в зависимости от того, как вы на нее смотрите, заключается в том, что разъем JST сложно отсоединить (хотя аккуратно примененный диагональный резак может быть полезен!) После его соединения.Хотя это снижает вероятность выхода из строя во время использования, это также означает, что отключение аккумулятора для зарядки может повредить разъем аккумулятора.

2-контактный штекерный разъем JST на USB-плате LilyPad Arduino. Опять же, как и в случае с Molex, контакты внутри кожуха определяют пол разъема. 2-контактные разъемы JST типа «папа» и «мама».

Есть разъемы серии PH с более чем двумя позициями; SparkFun даже продает их. Однако чаще всего мы используем двухпозиционное подключение батареи.


← Предыдущая страница
Аудиоразъемы

Блок питания для самостоятельной лаборатории: полное руководство

Хороший лабораторный блок питания может стоить более 100 долларов. Однако вы можете построить его самостоятельно. с деталями стоимостью около 25 долларов. Существуют десятки руководств по преобразованию компьютерного блока питания в лабораторию. скамейка, так что же в ней особенного? У этого есть более полный набор индикаторы и (на мой взгляд) лучшая компоновка передней панели.

Из-за размера этого руководства я разделил его на 3 основных раздела:

Просто следуйте пошаговым инструкциям, чтобы создать собственный лабораторный источник питания.

Это конструкция логической схемы, которая управляет состояниями «Ожидание», «Вкл.» И «Неисправность». Индикатор света.

Хватит скучных вещей! Вот несколько интересных идей, которые вы можете добавить к существующему источнику питания.

Есть три причины для создания собственного источника питания: цена (дешевый компьютерный блок питания стоит около 15 долларов), практика и самовыражение. В итоге вы получите строго регулируемый сильноточный поставка за небольшую часть стоимости «настоящего», и она будет исключительно вашей. Эта поставка будет выдавать + 3,3 В, + 5 В и + 12 В — 3 обычных напряжения в конструкции цифровой электроники — помимо -12В и, возможно, -5В. Вы можете объединить эти напряжения, подключив два напряжения клеммы вместе; конечное напряжение будет эквивалентно их разнице.

Да, это очень длинная техническая статья, но я надеюсь, что вы сможете что-то из нее извлечь. Ты не нужно понимать объяснения, если вы правильно следуете инструкциям.

АЧТУНГ! Большие конденсаторы внутри блока питания могут оставаться заряженными в течение нескольких дней. и могут вызвать очень неприятный или даже смертельный шок, если прикоснуться к чему-либо, что связано с ними! Не пытайтесь выполнить это руководство самостоятельно, если вас не устраивает этот факт.Обязательно зондировать во всех возможных точках соприкоснуться с вольтметром и правильно разрядить конденсаторы.

Прежде чем начать, прочтите весь этот учебник.

Для успешного выполнения этого проекта вам понадобится следующее:

  • Блок питания ATX , примерно 15 долларов от Newegg.
  • Изолированные столбики для переплета , предпочтительны разных цветов. Вам понадобится по одному для каждой шины напряжения, что составляет 4 или 5, и такое же количество заземлений (всего 8 или 10).
  • Светодиоды : Я использовал один двухцветный красный и зеленый с общим катодом и один желтый.
  • Резисторы : Один «песчаный» резистор 5 Ом 10 Вт; несколько резисторов 100 и Омега 1/4 Вт для светодиодов. (Для диммерных светодиодов используйте более высокое сопротивление.)
  • Выключатель SPST с круглым отверстием для использования в качестве выключателя питания.
  • TTL IC 74LS02 и держатель микросхемы DIP , использование описано ниже
  • Набор для пайки с утюгом, припоем и, возможно, пылесосом для распайки
  • Лента термоусадочная и изолента .Предпочтительно использовать термоусадочную пленку, но также можно использовать ленту.
  • Кабельные стяжки , которые пригодятся позже
  • Отвертка , для вывинчивания винтов. Тип необходимой отвертки зависит от типа винтов, найденных в вашем конкретном блоке питания.
  • Инструменты для проволоки общего назначения , включая кусачки, устройства для зачистки проводов или ножницы.

2. Снимите печатную плату

Снимите крышку блока питания. Будьте осторожны, не трогайте ничего внутри. Вставьте черный щуп вашего вольтметра, желательно аналогового, в любой черный провод в Molex. разъем. Установите измеритель на 500 В постоянного тока и прикоснитесь красным щупом к различным точкам на печатной плате, включая радиаторы (они могут быть не изолированными) и, особенно, выводы конденсатора. Если вы заметили Стрелка идет выше нуля, конденсатор нужно будет разряжать с помощью резистора.

Возьмите жгут проводов, выходящий из блока питания, и осторожно извлеките его из отверстия в передней части корпуса. Ед. изм.Вы можете закрепить их сейчас; оставьте от 6 дюймов до 1 фута каждой проволоки. Затем найдите любые другие провода внутри устройства. Некоторые блоки имеют дочерние платы, установленные по бокам (просто снимите плату). Все единицы иметь как минимум 2 провода, подключенные к входу переменного тока; отпаяйте их из разъема (не с печатной платы) и разблокируйте их. Вместо этого вы можете удалить сам разъем, например переключатель 115/230 В. Также снимите вентилятор, ослабив винты снаружи корпуса.

Когда все провода учтены, открутите 4 винта, которыми плата крепится к корпусу.Поднимите плату одним или обоими радиаторами (предварительно убедившись, что они не были каким-то образом «случайно» подключены к конденсатор!) и будьте осторожны, чтобы ничего случайно не коснуться. Снимаем пластиковую мембрану снизу платы и сохраните его; часто это единственное, что предотвращает короткое замыкание платы.

3. Просверлить отверстия и разместить компоненты

Отметьте и просверлите отверстия для крепежных столбов, светодиодов и переключателя. Сделайте каждое отверстие достаточно большим, чтобы позволить компонент, который нужно пройти (мне понадобилось 1/2 дюйма для переключателя, 13/64 дюйма для светодиодов и 5/16 дюйма для крепления посты.) Будьте осторожны при сверлении металла; вам может потребоваться начать с меньшего сверла немного и пройдите несколько, пока не получите отверстие нужного размера.

Удалите заусенцы из отверстий с помощью насадки для раковины, металлического напильника или наждачной бумаги. Убедитесь, что нет маленьких стальные опилки, лежащие на дне ящика; это может вызвать короткое замыкание.

Наконец, замените печатную плату; убедитесь, что пластиковая мембрана на месте. я вообще-то закончилось тем, что плата повернулась на 180 градусов, потому что радиаторы блокировали некоторые из переплетные столбы.Перепаяйте любые провода переменного тока; вам может потребоваться удлинить их, если вы переместили доску. Убедитесь, что нет возможности короткого замыкания, так как 120 вольт могут быть очень опасным.

4. Схемотехника

Отличительной чертой моего блока питания является исчерпывающий набор световых индикаторов — «Ожидание», «Вкл» и «Неисправность». Вам не нужно понимать все в этом разделе — на самом деле, если только у вас есть некоторые знания в области схемотехники, вы, вероятно, не получите многого, но это объясняет принципы, лежащие в основе того, как я разработал свою поставку.

провода ATX

Блок питания ATX содержит зеленый провод (известный как PS_ON ), который используется для включения питания. Подтягивающий резистор обеспечивает передачу по этому проводу TTL-совместимого «высокого логического уровня» (или логической 1), который контролирует небольшая цепь внутри источника питания. Подключение этого провода к земле (черный провод) вызывает падение напряжения до низкого логического уровня (0), и схема контроля запускает подачу питания.

Еще один интересный провод — серый POWER_GOOD или PG провод.Это высокий когда схема контроля источника питания определяет, что источник питания выдает правильное напряжение; он низкий, когда питание отключено и есть потенциальная неисправность, например, падение напряжения или короткое замыкание.

Остальные провода обеспечивают питание следующим образом:

  • Черный: Земля
  • Оранжевый: + 3,3 В
  • Красный: + 5V
  • Желтый: + 12В
  • Синий: -12V
  • Белый: -5В.(Обратите внимание, что многие современные блоки питания не имеют этого. В моем было.)
  • Фиолетовый: + 5V SB . Этот провод всегда обеспечивает небольшой ток, даже если в противном случае питание отключено.

У некоторых источников питания также есть коричневый провод , известный как «датчик 3,3 В», который просто контролирует напряжение шина 3,3 В. Его необходимо подключить к любому из оранжевых проводов + 3,3 В, чтобы питание было усердно работать.

Индикатор «Вкл»

Светодиодный индикатор «Вкл.» Можно просто подключить к POWER_GOOD (со встроенным резистором).Он загорается, когда источник питания включен и подает надлежащее напряжение.

Индикатор «Ожидание»

Провод PS_ON находится на логической 1, когда питание отключено, и на логическом 0, когда питание горит, что делает его идеальным для управления индикатором режима ожидания. Однако из-за крайне низкого количество тока в этом проводе, подключение светодиода может снизить напряжение до неоднозначного уровня (где-то между «низким» и «высоким»). В моем случае, когда я подключил светодиод к этому проводу, блок питания включается «случайным образом», если я подключаю и отключаю вещи, и не выключается даже с переключателем в положении «Выкл.».

Решением этой проблемы является логическое устройство, известное как «неинвертирующий буфер». Буфер обеспечивает вход с высоким импедансом, и его выход является «усиленной» версией входа с той же логикой уровень. (Хорошо, уф, это, наверное, всем пришло в голову … так что, по сути, буфер предоставляет больше «сока» для других устройств в цепи, чтобы они не влияли на более слабый сигнал.)

Буферы могут быть построены с использованием транзисторов или путем соединения двух инверторов (НЕ вентилей) вместе.Это может кажется глупым на бумаге, но на практике существует физический предел силы тока одного устройства. может выходить до падения напряжения.

Индикатор «Неисправность»

Когда источник питания работает нормально, POWER_GOOD высокий и PS_ON низкий. Когда источник питания выключен, POWER_GOOD низкий, а PS_ON высокий. А когда что-то не так, но переключатель питания находится в положении «Вкл», POWER_GOOD понижается, чтобы компьютер остановил процессор — это условие при этом должен загореться индикатор «Неисправность».Эти результаты могут быть в виде таблицы, для тех из вас, у кого, вероятно, уже болит голова (0 означает «низкий логический уровень») или «индикатор выключен»; 1 означает «высокий логический уровень» или «индикатор включен»):

PS_ON PG Выход
0 0 1
0 1 0
1 0 0
1 1 0


Те из вас, кто знаком с двоичной логикой, вероятно, узнают в этом функцию ИЛИ-ИЛИ.(a NOR b верно всякий раз, когда и a, и b ложны; в противном случае это неверно.) К счастью для нас, ворота NOR чрезвычайно общий. Вот наша схема на данный момент:

Рекомендации по микросхеме

Вентили NOR обычно поставляются упаковками по 4 штуки на микрочипе. Однако было бы расточительно просто использовать один ворота на микросхеме. Следуя этой логике, мы можем использовать еще 2 ворот:

  • Логический элемент ИЛИ-НЕ может действовать как инвертор, если два его входных контакта подключены к одному источнику
  • Два инвертора, соединенных последовательно, эффективно создают буфер
  • Следовательно, два логических элемента ИЛИ-НЕ, соединенные последовательно, могут эффективно действовать как буфер.

Вот последняя схема. Обратите внимание, что я подключил вторые входы ворот ИЛИ-НЕ к земле. комбинирования их с выходами предыдущего, потому что это будет потреблять меньше тока от Вход.

TL; DR

Просто следуйте диаграмме в следующем разделе.

5. Электропроводка

А теперь самое интересное: на самом деле проводка зверя. Я разбил его на несколько шагов, которые в идеале следует выполнять по порядку, поскольку к некоторым компонентам получить доступ труднее, чем к другим.

Стойки переплетные

Разделите 4 или 5 черных проводов и по одному каждого красного, оранжевого, желтого, синего и белого (если он у вас есть). Зачистите каждый провод, с помощью плоскогубцев сформируйте петлю и залудите припоем. Подключите каждый к соответствующий зажимной столб, убедившись, что нет коротких замыканий.

Нагрузочный резистор

Подключите красный (+ 5 В) и черный (земля) провода к резистору «песчаная коса» 5 Ом 10 Вт и выполните термоусадку. или заклейте соединения лентой.Установите его на радиатор или сбоку от корпуса блока питания. Это будет обеспечьте нагрузку в 1 ампер, которой должно быть достаточно для правильной работы блока питания.

Микрочип

Стандартные микросхемы DIP (Dual Inline Package, т.е. 2 ряда контактов) имеют контакты, пронумерованные против часовой стрелки, при этом вывод №1 находится сразу слева от выемки, если выводы микросхемы направлены вниз. Если чип перевернут (контакты обращены вверх к вам), как на схеме выше, контакты будут быть пронумерованными в «обратном» порядке. Если неправильно подключить микросхему, можно было поджарить, поэтому убедитесь, что вы точно знаете, какой номер контакта.

Используйте запасные провода от разъема материнской платы, чтобы выполнить здесь соединения. В идеале вы можете использовать печатную плату, но я просто использовал метод точка-точка путем пайки и термоусадки проводов к держателю чипа. Не пытайтесь припаять провода непосредственно к микросхеме ; вы будете скорее всего его повредят. Вместо этого используйте держатель чипа и убедитесь, что он правильно ориентирован.

Припаяйте фиолетовый провод + 5V SB непосредственно к контакту №14, если вы не собираетесь его использовать. где-нибудь еще. Используйте косички, если данный провод идет в более чем одно место. («Косичка» это соединение, при котором все провода в группе, кроме одного, скручены вместе, последний провод подключается с другой стороны, а жгут припаян.)

Выключатель питания

Подключите зеленый провод, идущий от блока микросхемы, к одной клемме выключателя питания; подключите к нему также провод PS_ON .Затем подключите другой терминал переключатель на черный провод заземления.

Индикаторы

Светодиоды диодные; то есть они позволяют току течь только в одном направлении. Поэтому важно не соедините их задом наперед, иначе они не загорятся. Определите катод (более короткая ножка, подключается к земле) и анод (ы) (более длинные ноги, подключенные к положительному напряжению). При подключении светодиодов обязательно используйте резистор включен последовательно с силовым или сигнальным проводом, иначе вы можете пережечь светодиод.(100 Ом — это хорошо для проводов логических сигналов; вам понадобится 330 Ом или более, если вы подключаетесь напрямую к проводу питания.)

Вместо использования отдельных красных и зеленых светодиодов я решил использовать двухцветный светодиод, как показано на схеме. Вы также можете использовать отдельные красный и зеленый светодиоды; см. вставку. Подключите красный анод (светодиод «Standby») к оранжевому проводу, идущему от микросхемы. Подключите зеленый анод (Светодиод «Вкл») к серому проводу POWER_GOOD . Подключите анод желтого светодиода «Неисправность» к желтый провод идущий от микросхемы.Не забудьте резистор! Катод — самый короткий провод на ВЕЛ; он должен быть подключен непосредственно к земле без резистора. Убедитесь, что нет оголенных проводов; поднесите термоусадочную пленку (или ленту) как можно ближе к основанию Светодиод как можно.

Проденьте каждый светодиод в просверленное отверстие. В моем случае натяжение проводов удерживало его. место; вам может потребоваться добавить немного горячего клея, чтобы надежно закрепить его.

прочие

Если у вас коричневый провод, подключите его к любому оранжевому.Если нигде не найдешь коричневый провод (У меня не было), не волнуйтесь: они есть не во всех блоках питания.

Убедившись, что все подключено надежно и что вы использовали все провода, вы При необходимости закрепите оставшиеся провода как можно ближе к основанию. Затем замените крышку вашего блок питания и подключите его.

6. Эксплуатация и устранение неисправностей

Теперь, когда источник питания собран, его нужно протестировать.

Индикаторы

Когда вы подключаете блок питания, должен загореться светодиод «Standby». Установите переключатель питания в положение «Вкл.». позиция. Индикатор «Неисправность» должен на короткое время загореться, а затем должен загореться индикатор «Вкл.».

Индикатор «Неисправность» должен загореться на короткое время во время запуска; это происходит, когда блок питания выполняет внутреннюю диагностику или стабилизирует свои выходные напряжения. Это на самом деле признак здорового агрегата; это не повод для беспокойства.(Сравните это с индикатором «Проверить двигатель» кратковременно загорается, когда вы заводите машину.)

Напряжение шины

Проверьте каждую шину напряжения с помощью мультиметра. Если вы получите показание 0 вольт для любого терминала, вы можете иметь слабое соединение. Обязательно маркируйте выходы соответствующим образом; вы можете пойти куда угодно, используя Sharpie для лазерного травления металлических этикеток.

Устройство не включается

Если индикатор «Неисправность» горит постоянно, а индикатор «Вкл.» Никогда не горит, значит, вы может иметь место короткое замыкание внутри устройства, или это может быть плохо.Если у вас нет вывода от шин или индикаторов напряжения, убедитесь, что проводка переменного тока подключена правильно.

Ремонт

Перед тем, как открыть блок питания для подключения, переведите его в режим ожидания, отключите его и немедленно включи это. Никогда не работайте с блоком питания, когда он включен в розетку, даже если он выключен; это точно способ порезать себя электрическим током.

Замена печатной платы

Так ты случайно весь твой блок питания.Вы видели искры, и теперь ваша комната пахнет горелым электроника. Еще не все потеряно: просто купите идентичную или похожую модель блока питания и «одолжите». его печатная плата. Вы можете повторно использовать старый металлический корпус со связующими столбиками и светодиодами, которые вы тщательно прикреплен, и вам даже не нужно перепаять большую часть проводов на микросхеме.

7. Ограничения

За 25 долларов это замечательный маленький лабораторный блок питания. Однако есть причина, по которой «настоящие» стоят сотни долларов.

Во-первых, блок питания, который я построил, выдает только 5 напряжений. Их можно комбинировать в несколько «промежуточные» напряжения, но это не лучше настоящего источника переменного напряжения. Обратите внимание, что отрицательный рельсы имеют непропорционально малую допустимую нагрузку по току по сравнению с положительными.

Хотя это довольно хорошо регулируемый источник питания, он все же может не подходить для придирчивая и нежная электроника. Кроме того, использование более дешевого базового блока, вероятно, приведет к снижению производительность и более шумные выходы.

Также обратите внимание, что такой блок питания не соответствует строгим стандартам профессиональных устройств. Не используйте этот источник питания, если его выход из строя может привести к значительному материальному ущербу, или любое телесное повреждение или смерть людей ; это включает любое медицинское приложение.

Идеи модернизации

Вот несколько идей, которые я обдумывал, и вы можете включить их в свои собственные проект электроснабжения. Некоторые из них довольно просты и практичны, в то время как другие могут не стоить времени и усилия для реализации, поэтому используйте здесь свое усмотрение.

Предохранители

Предохранители обычно требуются для деликатной работы электроники — для защиты вашей цепи. ATX блоки питания имеют отлично работающую защиту от короткого замыкания (которая отключит питание и загорится индикатор «Неисправность»), но протолкнуть макет 15 ампер — верный способ расплавить что-то или, что еще хуже, разжигание огня.

Вам потребуется подключить предохранитель к каждой шине заземления. (НЕ подключайте предохранитель к земле.) Помнить, они предназначены для защиты ваших цепей, а не для защиты источника питания; таким образом, вы можете смешивать и сочетать рейтинги по мере необходимости. В идеале вам нужно установить круглые держатели предохранителей внутри блока питания, но вы должны иметь возможность обойтись встроенным предохранителем для каждой используемой опорной стойки.

Дистанционное включение

Используйте центральный выключатель DPDT для выключателя питания. Подключите общую клемму на одной стороне к PS_ON , соедините верхнюю часть с землей, а нижнюю часть — с другим стержнем привязки, предпочтительно ярко-зеленый с надписью «Remote Sense».Используйте вторую половину переключателя, чтобы подключите индикаторный светодиод, который загорается, когда переключатель находится в положении «Дистанционное» (вниз), подключив фиолетовый провод + 5V SB к центру второго полюса и подключение светодиода с встроенный резистор 330 Ом к нижней части и земле.

Чтобы включить источник питания, переверните переключатель вверх. Чтобы выключить его, поставьте переключатель посередине. А чтобы включить дистанционное переключение, переверните переключатель вниз. Чтобы включить питание, ваш цепи или проекта просто необходимо вывести провод «Remote Sense» до низкого уровня TTL (т.е.е. подключив его на землю.)

Питание в режиме ожидания 5 В

Это прекрасное дополнение к опции «Дистанционное включение». Просто добавьте (желательно темно-фиолетовый) столбик для привязки с надписью + 5V SB к вашему питанию. Вы также можете добавить переключатель и соответствующий светодиод для выборочного включения и отключения этого режима ожидания, так как он всегда будет включен, даже если питание отключено. (В качестве альтернативы вы можете использовать переключатель DPDT on-off-off-remote и подключите клемму + 5V SB ко второму полюсу так, чтобы он включался только когда переключатель находится в положении «Дистанционное».)

Дополнительный нагрузочный резистор

Импульсный источник питания требует минимальной нагрузки, поэтому мы подключили песчаную планку 5 Ом. резистор к рейке + 5В. Однако этот резистор просто сидит, тратя энергию; тебе это не нужно если у вас достаточно большая нагрузка, подключенная снаружи. Таким образом, вы можете сделать резистор «необязательным». добавив переключатель для подключения и отключения.

Подключите переключатель (здесь подойдет SPST) к разъему + 5 В и подключите резистор 5 Ом к разъему. выключатель.Также подключите светодиод с резистором 330 Ом к тому же переключателю параллельно нагрузке. резистор, чтобы указать, когда внутренняя нагрузка активна.

Любой полуприличный компьютерный блок питания просто откажется включиться (или выключится в течение нескольких секунд). включения), если нагрузки недостаточно. Таким образом, загорится индикатор «Неисправность», если вы забываете правильно загрузить блок питания, не нанося вреда самому устройству.

Переменное напряжение

Подключите линейный регулятор и потенциометр к шине 12 В.Добавьте еще пару связующих столбов помечено как «Переменная». Вы должны быть в состоянии получить напряжение от +2 В до + 10 В. Это неэффективный метод, и ваша новая шина переменного напряжения не будет поддерживать очень высокие токи, но это определенно лучше, чем ничего. Обратите внимание, что я не тестировал этот метод; Я только читал об этом в Интернете.

Дисплей переменного напряжения

Используйте 7-сегментные дисплеи и микросхему ICL7107, как описано в статье. Цифровой вольтметр ICL7107 / ICL7106 от Электроника-Сделай сам.com, чтобы добавить визуальный индикатор фактического напряжения, выдаваемого шина переменного напряжения, описанная выше. В зависимости от вашего уровня навыков вы можете установить дисплей на внешней стороне устройства, или вы можете вырезать красивое прямоугольное отверстие и установить показать там. Опять же, я не могу поручиться за это.

Масса шасси

Этот зажим просто подключается к проводу заземления сети или «истинной земле». Я не уверен, зачем вам это нужно для большинства проектов в области электроники, но я видел это на многих профессиональные блоки питания, и их достаточно просто подключить: просто подключите (желательно темно-зеленый) прикрепить штифт к винту в корпусе блока питания.Дело уже должно быть должным образом заземленным, подключив третий контакт входа питания к винту в нижней части.

Клемма 120 В перем. Тока

Шучу … это крайне опасно! Не пытайтесь.

Индикатор линии переменного тока

Хорошо, это не настоящий индикатор линии переменного тока, поскольку он не подключается к клемме переменного тока … но он будет светиться всякий раз, когда ваш блок питания подключен и получение мощности. Обратите внимание, что в таком светодиоде нет необходимости, если у вас уже есть исчерпывающий трио режим ожидания / включение / неисправность (один и только один из них всегда будет включен).

Электромонтаж предельно прост. Подключите светодиод к шине + 5V SB в соответствии с Резистор 330 Ом и заземлите его. Светодиод загорается всякий раз, когда источник питания получает питание, независимо от того, включено оно или выключено.

Рекомендуемая цветовая кодировка

Наконец, я представляю рекомендуемую цветовую кодировку для крепежных столбов и светодиодов. Обратите внимание, что это не всегда возможно — 35 ¢ Штыри для привязки SparkFun бывают только красного и черного цвета, например — но если у вас есть доступ к любому вообразимому цвету, я бы порекомендовал следующее.

  • Черный для заземления
  • Оранжевый для + 3,3 В
  • Красный для + 5В
  • Желтый для + 12В
  • Синий для -12В
  • Белый для -5В
  • Серый для переменного напряжения
  • Темно-зеленый для заземления шасси
  • Ярко-зеленый для Remote Sense

И для светодиодов, которые должно быть достаточно легко найти.Избегайте использования одного цвета для двух разных индикаторы. Поскольку сомнительно, что у вас будут использоваться все светодиоды, есть дубликаты в списке.

  • Красный для режима ожидания
  • Зеленый для Вкл. Обратите внимание, что вы можете использовать один красный / зеленый светодиод для индикации включения и ожидания, как это сделал я.
  • Желтый для индикации неисправности
  • Синий для удаленной индикации
  • Янтарный для дополнительного нагрузочного резистора
  • Янтарь для переменного тока.

Конечно, вы должны в конечном итоге выбрать те цвета, которые вам больше всего подходят, поскольку это ваш собственный запас. Указанные выше цвета в общих чертах основаны на стандарте ATX, особенно в отношении напряжения. рельсы.

Заключение

Это руководство должно было дать вам достаточно информации, чтобы создать свой собственный уникальный источник питания, который вы можно не только использовать для логического дизайна, но и похвастаться перед друзьями. Не стесняйтесь размещать любые предложения, советы или изображения ваших собственных принадлежностей в комментариях ниже!

Что такое разъем P8 и P9?

Обновлено: 16.11.2019 компанией Computer Hope

Также называемые разъемом типа AT , разъемом P8 и разъемом P9 , разъемы P8 и P9 являются разъемами питания IBM.Они подключают блок питания к материнской плате на материнских платах AT, Baby AT и LPX. На картинке показан пример этого разъема. С появлением ATX материнские платы и блоки питания были заменены разъемом в стиле ATX.

Одной из самых сложных и проблемных частей этого разъема было то, что разъемы P8 и P9 выглядели одинаково. Хотя эти соединения были ключевыми, они были заменены разъемами в стиле ATX.

Одной из самых сложных и проблемных частей этого разъема было то, что разъемы P8 и P9 выглядели одинаково.Хотя эти соединения были замкнутыми, все же можно было вставить разъем P8 в порт P9 на материнской плате или наоборот. Это может привести к физическому повреждению материнской платы. При работе с этим типом разъема убедитесь, что черные кабели направлены друг в друга, как показано на рисунке ниже.

Наконец, ниже приводится описание распиновки разъемов питания P8 и P9.

Штифт Цвет Функция Разъем
1 оранжевый «Power Good» П8-1
2 Красный (XT без провода) + 5 В постоянного тока П8-2
3 желтый + 12 В постоянного тока П8-3
4 синий -12 В постоянного тока П8-4
5 Черный Земля П8-5
6 Черный Земля П8-6
7 Черный Земля П9-1
8 Черный Земля П9-2
9 Белый -5 В постоянного тока П9-3
10 Красный + 5 В постоянного тока П9-4
11 Красный + 5 В постоянного тока П9-5
12 Красный + 5 В постоянного тока П9-6

Условия материнской платы, Условия питания

[решено] Как проверить, получает ли питание процессор?

Всем привет! Мне еще раз!

На ранее упомянутом ПК моего друга все еще возникают проблемы.Я сузил круг вопросов до процессора. Я хочу исключить все другие возможности, прежде чем посоветовать ему заменить процессор.

У меня такое чувство, что это может быть питание, как мне проверить, что я получаю питание через 8-контактный кабель питания процессора? У меня нет другого компьютера, чтобы проверить это, но у меня есть мультиметр.

Блок питания — это Corsair RM750x, а центральный процессор — i7 7700k, если эта информация важна.

Проблема также может заключаться в охлаждении, но я знаю, как это проверить.

Если кто-нибудь может сообщить мне, как проверить мощность с помощью имеющегося у меня оборудования, я был бы очень признателен.

Спасибо
-Brandon


Хабанеро

OP

2300peterw 21 Июл, 2020 в 08:06 UTC

К сожалению, нет надежного способа проверить, связана ли неисправность с процессором или материнской платой, без хорошей рабочей эталонной пары, которую можно было бы поменять местами. Как я уже говорил ранее, «ЦП обычно умирает», поэтому, если вы собираетесь поменять местами элементы, чтобы заставить его работать, то угадайте материнскую плату.

Я не знаю, какие диагностические шаги вы предприняли, чтобы сделать вывод, что это материнская плата или процессор. Если вы не сделали следующего, то сделайте это, прежде чем бросать деньги на случайные компоненты.

1. Разобрать ПК на части и снять ЦП с материнской платы. Замените ЦП, внимательно проверив ориентацию, погнутые контакты, контакты и т. Д.

2. Проверьте блок питания на наличие напряжения самостоятельно с помощью цифрового видеомагнитофона (подключите PS_On к земле, чтобы он включился.

3. Включите материнскую плату вне корпуса .(Известно, что крепления на корпусе позволяют закоротить цепи материнской платы). Так что добавьте к процессору какой-нибудь радиатор (долго он не прослужит). И вам понадобится лишь немного смазки между радиатором и процессором. Подключайте только БП, клавиатуру и монитор. Короткое замыкание Включите на короткое время соединения на материнской плате с помощью отвертки, и она должна включиться. Если он работает, он должен войти в BIOS, и вы его выключите. Если это не сработает, вы снова вернетесь к дилемме процессора или материнской платы.

4.Если после этого вы уверены, что неисправность связана с материнской платой или процессором, визуально проверьте материнскую плату на наличие возможных проблем. Если ничего не видно, вы можете попробовать припой оплавлением.

5. После всего этого вы снова возвращаетесь к угадыванию. Ищите очень хорошего друга, который использует совместимые детали, которые вы можете поменять местами, или попробуйте купить детали для e-bay.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
