Ворота откатные механические своими руками: Как сделать откатные ворота своими руками, пошаговая инструкция с чертежами и схемами.

Содержание

Изготовление откатных ворот своими руками: с поворотом, сдвижные

Постепенное повышение уровня жизни и развитие промышленного производства привело к тому, что многие изделия перешли из разряда роскоши в категорию доступных каждому. В качестве примера можно привести откатные ворота, которые 10-15 лет назад мог позволить себе только человек с достатком выше среднего.

Ворота такого типа придают частному дому или даче презентабельный внешний вид и позволяют сэкономить пространство внутри двора и снаружи. Эти факторы стали основной причиной нарастающей популярности откатных сдвижных ворот среди жителей Москвы и Подмосковья.

Для приобретения доступны готовые модели и отдельные комплектующие, поэтому у многих возникает оправданное желание сделать откатные ворота своими руками. Чтобы изготовить их самостоятельно, от исполнителя требуется знание основ слесарно-сборочных и строительных работ, а также умение обращаться со сварочным аппаратом и компонентами электронного управления.

Преимущества откатных ворот

Практическое использование откатных моделей для установки в составе ограждения характеризуется следующим набором достоинств:

  1. Минимум помех для въезда и выезда автомобилей на участок.
  2. Экономия полезной площади во внутреннем пространстве и отсутствие препятствий для заезда с поворотом снаружи.
  3. Возможность подъезда непосредственно к воротам, что позволяет не бросать машину на проезжей части, чтобы открыть проём.
  4. Дистанционное управление. Покупка и установка комплекта автоматики для откатных ворот позволяет управлять проездом, не выходя из автомобиля.
  5. Проём ворот открывается и закрывается без помех даже в условиях обильного снегопада и сугробов.
  6. Механизмы и элементы автоматики надёжно защищены от атмосферного воздействия, не подвержены коррозии и устойчивы к низким температурам.
  7. Надёжность конструкции подтверждается устойчивыми показателями противодействия ветровой нагрузке, механическим повреждениям и попыткам взлома злоумышленниками.
  8. Возможность изготовления откатных ворот с индивидуальными размерами ширины проёма и длины полотна, уникальным дизайном и различным конструктивным исполнением. Каркас ворот из металлической трубы можно обшить любыми материалами, включая металл, дерево или пластик.
  9. Отсутствие проблемы с постепенным провисанием петель и перекосом полотна ворот.
  10. Продолжительный срок эксплуатации. Сварная рама из металла, обшитая листовым профилем гарантирует долговечность конструкции, а комплект автоматики заводского изготовления — работоспособность на протяжении многих лет.

К недостаткам откатных ворот относится увеличение затрат на приобретение и монтажные работы, что связано с необходимостью заливки дополнительного фундамента и стоимостью оборудования для автоматического управления. В определённых случаях затруднён монтаж калитки, если её требуется расположить с той стороны, в которую откатывается полотно.

Конструктивное устройство и принцип работы

В состав конструкции откатных ворот входят следующие обязательные элементы:

  • створка или полотно — каркасная рама из стального профиля, обшитая профлистом, панелями или деревом;
  • роликовые каретки — несущие тележки с роликами, которые крепятся к направляющей и обеспечивают передвижение створки;
  • направляющий рельс — металлическая балка с сечением в виде швеллера, забетонированная в фундаментном основании, на которую устанавливается привод и тележки с роликами;
  • направляющая балка — устанавливается по нижнему краю створки по всей ширине ворот, определяет перемещение створки по прямой;
  • опорные столбы — не входят в состав ворот, но являются обязательным атрибутом проёма, на них закрепляются вертикальные стойки, удерживающие конструкцию;
  • верхний и нижний уловители — элементы, отвечающие за фиксацию створки в открытом и закрытом состоянии;
  • автоматика — привод и система управления для автоматизации работы механизма.

Принцип работы заключается в перемещении полотна по прикреплённым к направляющему швеллеру роликовым тележкам. Защиту от опрокидывания и перекоса обеспечивают верхние ролики. Прямолинейность перемещения определяет прикреплённый к направляющей балке концевой ролик, который в закрытом положении упирается в нижний уловитель.

Проектирование

Перед началом изготовления нужно определиться с требуемыми размерами готового изделия. Основной исходный параметр — ширина имеющегося проёма, то есть расстояние между опорными столбами. Направление отката определяется по наличию свободного места вдоль забора. Длина секции должна быть в 1,5 раза больше, чем расстояние между столбами.

Ширина проёма — важный аспект, на который нужно обратить внимание владельцам дач и домов, расположенных на узких улицах, где заезжать в откатные ворота нужно с поворотом. Если ширина проёма составляет 4 метра, то габарит полотна принимаем равным 6 м, разница в 2 м обеспечивает фиксацию створки в направляющем рельсе.

При таких параметрах для отката необходимо оставить 6 м вдоль ограждения участка.

Высота конструкции подбирается по уровню забора, чтобы конструкция выглядела однородной. Эстетическая составляющая не имеет под собой технического обоснования, но на практике играет существенную роль. Если расстояние от земли до верхнего края забора составляет 2 м, то габарит откатных ворот следует принять как 2 м за вычетом размеров направляющей, роликовых тележек, прочих вспомогательных элементов и зазора между нижним краем полотна и поверхностью.

Для изготовления силового каркаса полотна можно использовать прямоугольную стальную трубу. Для типовых размеров подойдёт профиль с размерами 60х30х2 мм. В качестве альтернативы допускается применять трубы 60х40 или 50х50 мм. Материал заготовок для внутренней обрешётки — труба прямоугольного сечения с размерами 40х20 или 30х20.

Разработка чертежа рамы позволяет раздеталировать проект и подсчитать количество необходимого материала, исходя из заданных размеров. Все соединительные элементы — крепёж и фурнитуру рекомендуется приобрести в готовом виде, их изготовление требует наличия специфического оборудования и навыков работы с ним.

Изготовление и установка

Ворота представляют собой сложное и ответственное устройство, от нормального функционирования которого зависит уровень комфорта и довольства жизнью для владельцев. Этим объясняется повышенное внимание, которое уделяется воротам среди собственников дачных участков и загородных домов. Самостоятельное изготовление — популярный тренд и попытка оценить свои возможности.

Если вы решились сделать откатные ворота своими руками без привлечения наёмной рабочей силы, то подумайте о напарнике. Один человек не справится с задачами, которые приходится решать при индивидуальном проектировании и изготовлении. Даже не надейтесь на качественное решение вопроса без помощи со стороны близких и друзей — в одиночку может справиться только человек с гигантским запасом физического и психологического здоровья.

Монтаж опорных столбов по периметру

Оптимальный вариант конструкции фундамента — устройство единого основания для опорных стоек и направляющего рельса. Такое исполнение будет дороже раздельного бетонирования, но значительно надёжнее. Это объясняется движением грунтовых вод и постепенным размыванием грунта, которые могут сместить фундаменты друг относительно друга, что грозит фатальными последствиями для работоспособности откатных ворот.

Заливка фундамента подразумевает работы в несколько этапов:

  1. Выкопать траншею с ровными краями, габариты которой соответствуют ширине опорных столбов, протяжённости проёма и глубине стандартного промерзания почвы. В случае обилия грунтовых вод и плавучести грунта, конструкцию основания необходимо увеличить на 15-20% по каждому показателю.
  2. Засыпать дно амортизационными слоями щебня и песка. Толщина каждого слоя должна быть не меньше 12-15 см. Наличие подушки предотвращает попадание влаги в бетонное основание, увеличивая срок его службы. Также слои компенсируют давление веса фундамента и изготовленной конструкции на грунт.
  3. После укладки подушки устанавливают армирующий каркас для бетона, который представляет собой воткнутые в землю вертикально стальные прутки диаметром 6-8 мм. Для придания жёсткости основанию, прутки связывают между собой отожжённой стальной проволокой.
  4. Поверх металлокаркаса укладывается опорная закладная, в качестве которой применяют швеллер, полки которого погружены в бетон. Верхняя плоскость закладной должна быть выше уровня бетонирования, на неё впоследствии устанавливаются роликовые тележки. Швеллер необходимо выставить в горизонте и отслеживать его положение на протяжении всего монтажа. Это позволяет избежать поворота, уклона и перекоса ворот во время работы.
  5. Установка опалубки и столбов. Для изготовления опалубки лучше всего применять дерево — доски укладываются по периметру выкопанной траншеи и скрепляются между собой гвоздями. Стойки выставляются по месту, выравниваются по вертикали и горизонтали.
  6. Заливка бетона. После завершения подготовки, внутрь опалубки медленно заливают готовый бетонный раствор таким образом, чтобы не сместить положение закладной и столбов. Забетонированное основание необходимо оставить на несколько дней, в течение которых периодически проливать водой. Это позволяет избежать появления поверхностных трещин.

Продолжить работу с застывшим фундаментом можно спустя 15-20 дней после того как установили опорные стойки и закладную.

Сборка и сварка каркаса

Изготовление рамы обязательно требует наличия сварочного аппарата. Альтернативные варианты существуют, но с ними процесс установки сдвижных ворот становится более трудоёмким. В сравнении с любым вариантом, сварка позволяет надёжно и прочно скрепить между собой части каркаса, что в будущем даст преимущество в прочности долговечности конструкции.

  1. Нарезка заготовок. Разметка, отрезка и зачистка торцов профильных труб в соответствии с размерами на предварительно составленной схеме.
  2. Сборка под сварку. Заготовки укладывают на ровную поверхность и стыкуют между собой, закрепляя соединения прихватками. Помимо прямоугольной рамы устанавливают усиливающий раскос, который придаёт конструкции дополнительную жёсткость.
  3. Сварка каркаса. Собранные детали поочерёдно сваривают с соблюдением основных требований качества сварки. Средняя толщина металла, небольшие размеры профиля и марки материалов гарантируют, что сварка пройдёт очень легко, но для гарантии необходимо доверить эту работу специалисту.
  4. Подготовка к монтажу. К нижней части воротной рамы крепится направляющий рельс, вся конструкция покрывается первым слоем грунта.

Сборка ворот

На опорных стойках наносится разметка под установку роликовых тележек и улавливателей. Детали раздвижных ворот устанавливаются в соответствии с нанесённой разметкой. Точность установки проверяется по уровню или нивелиру. Для крепления элементов следует применять анкерные болты наивысшего класса прочности, они способны выдержать большой уровень нагрузки.

Следующий этап — проверка работоспособности ходовой части сдвижных ворот. Убедившись в нормальном функционировании роликов, нужно установить раму на кареточный профиль и закрепить прихватками. Обваривать прихваченные сварные швы можно только после контроля соответствия уровня для обеих составляющих откатных ворот.

После завершения установочных операций необходимо проверить работоспособность конструкции несколько раз прокатив их по рельсовому пути в обе стороны. Эта основная проверка, результаты которой станут ответом на вопрос о том, настолько ли хороши ворота собственного изготовления.

Окрашивание и отделка

Готовое изделие окрашивают под цвет приобретённого для обшивки профилированного листа. Окрашивание определяет итоговый внешний вид конструкции и защищает её на протяжении длительного времени.

Выбор состава должен опираться на технические характеристики, отдельное внимание стоит уделить антикоррозионным свойствам, устойчивости к отрицательным температурам, воздействию влаги и солнечных лучей. Наносить краску следует в два или три слоя, предварительно окрасив кистью сварные швы и болтовые соединения.

После полного высыхания краски приступают к обшивке каркаса профлистом. Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины.

По завершении монтажных работ, на откатные ворота устанавливают необходимые функциональные элементы, монтируют и подключают комплект автоматики, фотоэлементы, замки, защёлки и ручки с возможностью поворота.

Предложения от компании «Заборово»

Самостоятельная сборка-сварка и установка откатных или консольных ворот — трудоёмкий и сложный процесс, который требует немалых финансовых затрат. На практике разработка и реализация проекта своими силами может растянуться на несколько месяцев.

Причины задержек — отсутствие опыта, мастерства и необходимого оборудования. На подбор, приобретение и доставку комплектующих на объект также уходит немало времени. Но основная причина — недостаток опыта. Если с механической частью могут справиться слесари-сборщики и сварщики, то для установки автоматики потребуются навыки электромонтажных работ, которые есть далеко не у всех. Результатом самостоятельных усилий нередко становится напрасно потраченное время и выброшенные на ветер деньги. Разочарование от таких потерь дополняется утратой веры в собственные силы.

Всех перечисленных проблем можно избежать, обратившись за помощью в компанию «Заборово». Мы специализируемся на изготовлении и доставке всех составляющих комплекта, а также установке откатных ворот любых размеров и любой степени сложности для частных лиц и предприятий. Обращение к нам потребует минимальных усилий от владельца участка — необходимо предоставить доступ замерщика и рабочих на объект, а также детально изложить требования при составлении проекта.

Для предварительной оценки стоимости воспользуйтесь формой заявки на расчёт, размещённой в соответствующем разделе нашего сайта. По указанным в заявке координатам с вами свяжется менеджер компании, который огласит результат расчёта и предложит обсудить детали будущего проекта. В отличие от самостоятельного проектирования за дело берутся профессионалы, которые в короткий срок составят и раздеталируют проект откатных ворот на базе типовых моделей или в соответствии с индивидуальными пожеланиями заказчика.

Согласовав проект ворот с заказчиком, мы немедленно приступаем к комплектации изделия материалами, изготовлению деталей и сборочных единиц. Отработанный алгоритм действий сводит срок изготовления к минимуму, параллельно монтажная бригада занимается заливкой фундамента. Непосредственно установка, регулировка, обшивка, отделка и подключение системы автоматизированного управления производится в один день. Слаженные действия монтажников и отработанная технология гарантируют положительный результат — уже к концу дня заказчик принимает пусконаладочные испытания и получает комплект для управления новыми воротами.

Мы предлагаем задуматься о целесообразности траты личного времени и сил на монтаж откатных ворот. Обратитесь в «Заборово» — доверьте дело профессионалам, чтобы избежать риска и лишней нервотрёпки.

какой вид запирающего устройства выбрать?

Ворота представляют собой ту конструкцию, которая первой встречают гостей дома/дачи/коттеджа, и именно глядя на нее, происходит формирование общего мнения об их владельце. От конструкции и уровня качества работ по производству и установке ворот в дальнейшем зависит непосредственно и их комфортная эксплуатация.

Основные виды ворот

Современные въездные ворота подразделяются на нескольких видов.

Самыми распространенными и востребованными из них на территории нашей страны являются 3 вида:

  • распашные ворота;
  • подъемные ворота;
  • откатные ворота.

Если принято решение установить компактную и удобную откатную конструкцию такого плана, то наверняка и есть необходимость подобрать функциональный, а главное, надежный замок для качественных откатных ворот своими руками. Если въезд на территорию автоматически не закрывается, то качественный замок действительно необходим. Простое устройство такого плана предоставит возможность надежно закрыть створки ворот и. соответственно, обеспечит безопасность всех жителей дома/дачи/коттеджа/таунхауса. Установка серьезного замка навсегда избавить от необходимости приделывать ненадежные щеколды или же придумывать способы закрывать ворота какими-нибудь другими подручными средствами.

Виды современных замков для откатных ворот

Современные замки для ворот такого плана могут быть нескольких видов:

  • обычный замок;
  • врезной замок-крюк;
  • механический кодовой;
  • замок с двойным цилиндром.

В комплект к каждому из вышеперечисленных видов современных замков в обязательном порядке должны входить несколько оригинального производства ключей (как правило, их 5 штук), приемная планка и накладки для личинки. Безопасней замок устанавливать не в саму створку, а в нащельник. Как показывает практический опыт, при попытке взлома того замка, который установлен в створке, злоумышленник может сильно погнуть конструкцию створки — в случае с нащельником это же абсолютно исключено.

Механические современные замки

Механический кодовый замок для откатных ворот своими руками характеризуется определенным рядом преимуществ. Такие устройства, как правило, выполнены из алюминия с высокопрочным механизмом, который внутри изготовлен из нержавеющей качественной стали.

Поскольку система такого плана не нуждаются в электрическом питании, есть возможность оборудовать ею вход абсолютно на любую территорию – т.е. даже на ту, где вообще отсутствует электроэнергия. Механические замки, которые в нынешнее время используются для откатных ворот, имеют чрезвычайно удобные панели, предназначающие для ввода цифрового кода с 2-ух сторон.

Установить или же поменять код такого замка можно легко и быстро, вводить, при этом, можно от 4 до 6 различных знаков. Устройство в автоматическом режиме сбрасывает показания того кода, который набран Вами, если Вы решили открыть ворота рукой.

Нержавеющая сталь представляет собой основной метал механизма, который полностью предотвращает попытки отпиливания. Немаловажным является то, что для того чтобы этот механизм в процессе эксплуатации замка не пострадал от пыли и влаги, корпус его защищен специальной алюминиевой крышкой.

Замки с цилиндрами для откатных ворот

Современные замки с двойными цилиндрами удобны тогда, когда на вашу территорию имеется доступ со стороны третьих лиц – например, таких, как рабочие или обслуживающий персонал. Металлом корпуса такого рода устройства является алюминий, а механизм изготовлен из высокопрочной нержавеющей стали. Для открытия/закрытия такого замка можно использовать 1 цилиндр.

Подобные запирающие устройства на современном этапе оснащаются инновационной системой закрытия. При этом, для установки такого замка потребуется всего лишь 2 детали быстрого монтажа, а также всего лишь 3 отверстия.

Замки крюки для ворот

Замки крюки для откатных ворот можно применять не только лишь для автоматических конструкций, но также и для тех ворот, в которых автоматика не установлена. Замок крюк для ворот такого плана выполняется из высокопрочного материала, к примеру, нержавейки и оснащен специальным крюком для механического закрытия раздвижной конструкции.

Для того чтобы злоумышленники не смогли применить в своих целях ручку замка, в качестве ступеньки для того, чтобы перелезть через забор, эта ручка попросту отсутствует вообще. Цилиндры устройства такого плана могут быть 46 — 80 миллиметров. Можно не беспокоиться относительно попытки механического вмешательства/взлома, так как все его элементы изготовлены из надежного металла, в том числе:

  • передняя плата;
  • крюк для ночного запирания;
  • шасси;
  • механизм;
  • дневной ригель.

Врезные замки, используемые для запирания откатных ворот

Современные замки, которые предназначаются для откатных ворот, в нынешнее время предлагаются на отечественном рынке действительно в огромном ассортименте. Стоимость такого рода запирающего устройства непосредственно зависит от уровня качества и степени сложности механизма, а также от материала для его изготовления и наличия простых/сложных систем безопасности.

Современные замки от серьезных мировых компаний-производителей, которые специально предназначены для устройства в откатных воротах, выглядят компактно и аккуратно. Кроме того, сегодня они производятся в разных цветах и оттенках, что предоставляет возможность выбрать механизмы, являющиеся самыми подходящими по дизайну, а также наиболее сочетающиеся с общей конструкцией и цветовой гаммой ворот.

установка раздвижных ограждений и монтаж сдвижных моделей, как сделать чертеж

Откатные ворота, которые еще совсем недавно являлись предметом роскоши и стоили немалых денег, постепенно выходят на рынок для рядового потребителя. Удобство в использовании и экономия пространства полностью оправдывают вложенные средства. Есть огромное количество предложений готовых конструкций от различных отечественных и зарубежных производителей. Множество компаний оказывают услуги по изготовлению и монтажу таких ворот.

Но если у вас есть даже небольшой опыт работы со сварочным аппаратом и минимальные навыки в строительстве, то не составит особого труда сделать такую конструкцию своими руками, сэкономив тем самым приличную сумму денег.

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

  • Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
  • Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
  • Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.
  • Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
  • Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
  • В зимний период не требуется расчистка снега перед открыванием створки.

Несмотря на все перечисленные преимущества, прежде чем приступить к изготовлению и монтажу ворот нужно учесть множество других факторов.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

  • для подвесного и колесного видов конструкций – ширине полотна,
  • для консольных ворот – на 40-50% больше ширины створки.

Вглубь участка на расстоянии 40-50 см от забора пространство необходимо оставить свободным. Рельеф грунта должен быть максимально ровным, без сильных перепадов, чтобы по ходу движения нижней балки не возникало препятствий.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Типы конструкций

Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.

Подвесной тип конструкции

Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.

Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.

На фото пример подвесных откатных ворот при въезде на производство.

Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.

Рельсовый тип конструкции

Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.

Не рекомендуется устанавливать рельсовые конструкции в регионах, где часто возникают снежные заносы.

В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.

Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

Консольный тип конструкции

Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.

Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.

Такие ворота можно сделать со встроенной калиткой, но это не всегда удобно. Так как полотно приподнято от земли примерно на 8-10 см, порожек такой калитки может представлять сложность для прохода маленьких детей и пожилых людей.

Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.

Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

Принцип работы

Ворота консольного типа лучше всего подходят для регионов с меняющимися погодными условиями. Их производство, монтаж и обслуживание не требуют излишних финансовых затрат. Для самостоятельного изготовления конструкции прежде всего нужно разобраться по какому принципу она работает.

Устройство консольных выдвижных ворот довольно простое:

  • Полотно ворот. Основная рама с приваренным к ней внутренним каркасом и противовес установлены на несущей нижней балке. Облицовка забора, которую чаще всего делают с использованием листов профнастила, закреплена на каркасе с одной или с двух сторон.
  • Закладная. Швеллер, крепко сваренный с арматурным каркасом и залитый фундаментом по уровню грунта. Это одна из самых важных частей конструкции, на которую устанавливаются консольные блоки и автоматика. От качества фундамента зависит долговечность всей конструкции забора.
  • Консольные блоки. Специальные роликовые опорные механизмы, которые крепятся сваркой к швеллеру и устанавливаются в несущую нижнюю балку. Консольная часть — это основная составляющая всей конструкции, на которую приходятся все нагрузки. От нее зависит то, насколько ровно и свободно будет передвигаться полотно, поэтому к настройке консольных блоков нужно подойти очень тщательно.
  • Улавливатели. Нижний и верхний ловители крепятся на опорном столбе, расположенном напротив фундамента под роликовые опоры. При закрывании ворот в нижний улавливатель заезжает концевой ролик, который располагается на конце несущей балки. Полотно приподнимается на 5 мм, благодаря этому снимается нагрузка на консольные блоки. Верхний улавливатель нужен для того, чтобы плотно зафиксировать ворота, и предотвратить парусность — раскачивание ворот при сильном ветре.
  • Верхний фиксирующий держатель с роликами. Устанавливается на опорный столб над консольными блоками и предотвращает раскачивание и перекос ворот во время движения.
  • Автоматический привод. Выбор привода в основном зависит от веса конструкции и погодных условий в регионе. Установка производится согласно инструкции, которая прилагается к оборудованию.

Автоматика

Откатная конструкция уже сама по себе удобна, но если оснастить ее электроприводом отпадает необходимость каждый раз самому выходить из машины, чтобы открыть или закрыть ворота. Специалисты советуют устанавливать специальные приводы, но на свой страх и риск такой механизм можно сделать самостоятельно.

Для этого используют подходящий по мощности двигатель и редуктор. Есть прецеденты, когда в качестве двигателя использовался шуруповерт. Также, если вес полотна небольшой, возможна установка более дешевого привода для гаражных ворот.

Специальные приводы нужно подбирать исходя в первую очередь из веса конструкции:

  • Для ворот весом 250-300 кг подойдет привод мощностью 200-250 Вт.
  • Для веса 500-600 кг — подходящая мощность 350-400 Вт.
  • Для 800-1000 кг — 500-600 Вт.

При выборе автоматики всегда нужно брать небольшой запас мощности. А в регионах с суровыми зимами его нужно увеличить минимум на 20-30%, чтобы мотор при резких перепадах температуры работал без перебоев. Установить привод можно только тогда, когда выполнены все работы по изготовлению и монтажу конструкции. Створка ворот должна передвигаться легко, без скачков и раскачивания. Неправильно установленное полотно может повредить и испортить автоматику.

Автоматические приводы можно выбрать среди множества предложений отечественных и зарубежных производителей. Обратить внимание нужно на такие детали как шестерни в редукторе.

Они могут быть пластиковыми или металлическими. Шестерни из металла дороже, но гораздо более долговечны, поэтому лучше предпочесть их.

Также стоит внимательно отнестись к подбору концевого выключателя. Его магнитная разновидность стоит чуть больше, но в отличие от металлического зимой он не заедает и работает бесперебойно. Для удобства использования есть различные дополнительные функции: температурный контроль электропривода, регулировка скорости перемещения створки, резервное питание, фотоэлементы на въезд и выезд, режим калитки.

Среди производителей приводов для выкатных конструкций можно отметить следующих: российский Doorhan, белорусский An-Motors, итальянские BFT, Faac и Nice, французский Came, китайские РS-IZ и Miller, а также другие производители. Линейка предложений у них довольна большая, остается только подобрать нужное оборудование и можно приступать к установке.

Рассмотрим комплект автоматики на примере схемы, приведенной выше:

  • привод;
  • фотоэлементы на выезд;
  • фотоэлементы на въезд;
  • сигнальная лампа;
  • антенна радиоуправления;
  • ключ-кнопка;
  • рейка;
  • пластины концевых выключателей;
  • пульт дистанционного управления.

Для работы понадобятся инверторный аппарат для сварки с электродами и дрель со сверлами по металлу. Первоначально на швеллере между каретками нужно подготовить и разметить площадь для крепления электропривода. Оборудование крепится к основанию, которое идет в комплекте с автоматикой, и в центр шестерни мотора устанавливается зубчатая рейка.

После того как воссоздано рабочее положение, нужно приварить основание к швеллеру. Если электропривод необходимо приподнять, то между основанием и швеллером можно дополнительно приварить профильную трубу подходящего размера.

После того, как привод прикручен к основанию, нужно снова установить зубчатую рейку на шестерню мотора, разметить маркером ее правильное положение на профиле или балке и осторожно прихватить сваркой. Прежде, чем полностью проваривать шов между рейкой и балкой, нужно еще раз проверить правильность ее установки.

Ворота во время работы со сварочным аппаратом должны быть полностью открыты. По окончании всех действий с помощью болтов и гаек с буртиками к рейке прикручиваются концевые выключатели. Далее по инструкции производится установка фотоэлементов, сигнальной лампы, антенны и ключа-кнопки.

Электропривод можно устанавливать не только в нижней, но и в средней или в верхней частях ворот.

Такой способ подведения автоматики несколько сложнее, но в случаях сильных снегопадов не нужно будет ежедневно очищать площадку фундамента от осадков.

В этом случае необходимо будет подстроить чертеж под нужную конструкцию.

Профиль, к которому будет крепиться зубчатая рейка, расположится на среднем или верхнем уровне откатных ворот соответственно. Для крепления автоматики необходимо будет надстраивать дополнительную конструкцию из металлического профиля прямоугольного сечения 60х40 мм.

Вместо специального электропривода можно установить самодельный привод из подручных материалов. С учетом напряжения сети на участке устанавливается трехфазный или однофазный двигатель. Трехфазный привод более мощный и практически исключает проблемы при запуске движения. В соответствии с весом полотна ворот нужен двигатель мощностью от 1,5 до 2,5 кВт. При этом небольшая частота вращения двигателя дает меньшую нагрузку на ведущий вал.

Лучше выбрать привод с 12 полюсами и частотой вращения 500 оборотов в минуту или с 6 полюсами и частотой 1000 оборотов в минуту. Привод можно приобрести в специализированных магазинах, либо воспользоваться запчастями от старого автомобиля или стиральной машинки.

Входящий крутящий момент редуктора должен соответствовать частоте вращения привода. Частота выходящего крутящего момента приводного колеса должна быть в пределах 80-100 оборотов в минуту. Удобнее будет использовать одноступенчатый редуктор. Его соединение с валом двигателя производится с помощью жесткой или полужесткой муфты.

Особенности расчетов

Прежде, чем приступить к проектированию чертежа, нужно сделать все необходимые расчеты. В первую очередь вычисляется высота и ширина ворот. Если известна высота забора на участке, то определить высоту будущего полотна можно следующим образом: верхняя часть должна быть одного уровня с забором, а нижняя часть на 8-10 см выше дорожного полотна. {2} }

Или в более привычной форме, знакомой со школы

Где a – длина противовеса, b – высота полотна, c – искомая длина.

Расчет веса конструкции нужен для правильного подбора направляющей балки, фурнитуры и автоматики. В основном вес зависит от материала, которым будет выполнена обшивка, от веса рамы, каркаса и несущей балки и от ветровой нагрузки.

Если 1 кв. м профильного листа весит 4 кг, то стальной лист толщиной 2 мм весит 17 кг. Вес кованой, деревянной и других обшивок рассчитывается индивидуально. В среднем, ворота с полотном 4х2 м, обшитые профилем будут весить около 200 кг.

Для ворот весом до 300 кг подойдет несущая балка размерами 9х5 см и толщиной металла 3,5 мм. Фурнитура должна выдерживать полный вес конструкции. Ее можно приобрести готовым комплектом либо приобретать все комплектующие по отдельности. При покупке желательно иметь при себе чертеж со всеми расчетами, чтобы можно было проконсультироваться со специалистом.

Проектирование чертежа

Схема или чертеж раздвижных ворот делается после осуществления всех замеров. Чертеж со всеми расчетами заказвывается в специализированных фирмах. Можно найти готовые эскизы в интернете, сделать их самостоятельно или воспользоваться приведенными ниже. Для конструкций с пролетом 4 метра можно выбрать один из двух представленных чертежей.

В первом случае силовая рама больше проема на 10%, что увеличивает расход облицовочного материала. Стоимость всей конструкции при этом не сильно возрастает, тем не менее, целесообразности в таком увеличении трат чаще всего нет. Поэтому рассмотрим второй чертеж, все расчеты будем производить исходя из него.

На чертеже должны быть точно обозначены все размеры, места сварки и креплений. Крепление зубчатой рейки возможно как к несущей балке, так и к нижнему профилю рамы.

Для легких ворот обшиваемых профилем шириной 4 метра и высотой 2 метра понадобятся:

  • Несущая балка, представляющая собой рельс, верхняя часть которого сплошная, а в нижней части имеется продольный вырез. Лучше выбирать конструкцию из холоднокатаной стали. Балка устанавливается на консольные блоки и перемещается на несущих роликах. Размер рельса в данном случае 60х70 мм, необходимая длина 6 метров.
  • Для силовой рамы нужен профиль прямоугольного сечения 60х40 мм и толщиной металла 2 мм отрезками:
  1. 1 отрезок длиной 4 метра;
  2. 1 отрезок – 6 метров;
  3. 2 отрезка – примерно по 2 метра;
  4. 1 отрезок – около 2,8 метра.

Итого понадобится почти 17 метров такого профиля.

  • Для каркаса подойдет профиль прямоугольного сечения 20х20 мм или 30х20 мм с толщиной металла 2 мм. В общей сложности нужно около 24 метров профиля.
  • Для закладной потребуется швеллер шириной 20-40 см и длиной, равной ½ проема ворот: данном случае – 2 метра. Толщина металла должна быть не меньше 3 мм. На швеллер будут устанавливаться, крепиться сваркой консольные блоки, механизм электропривода.
  • Для каркаса фундамента необходимо не менее 15-20 метров арматуры сечением 12-16 мм.

Толщина и размеры каждой части чертежа напрямую зависят от материала, который будет использоваться для обшивки створки.

Если облицовка производится профилированным листом или поликарбонатом, достаточно комплектующих, указанных выше.

Если же планируется обшивка стальными листами или ковка, то понадобятся более прочные элементы. После подготовки чертежа и вычисления точных размеров всех его составляющих можно переходить к закупке материалов и изготовлению ворот.

Материалы

Чтобы изготовить простые ворота размером 4х2 метра с облицовкой из профнастила необходимо закупить следующие материалы:

  • профиль прямоугольного сечения 60х40 мм для силовой рамы и 20х20 или 30х20 мм для каркаса;
  • направляющая балка 60х70 мм;
  • профнастил 8-10 кв. м;
  • заклепки или саморезы для крепления обшивки в количестве около 200 штук;
  • швеллер 40х200 см;
  • арматурные пруты 15 метров.

Кованые элементы сами представляют собой внутренний каркас ворот и крепятся к силовой раме с помощью сварки. Дополнительной обшивки такие ворота не требуют, разве что в качестве дизайнерского решения.

Фурнитуру можно приобрести как отдельно, так и специальный готовый комплект. Хорошо зарекомендовали себя такие производители фурнитуры для откатных ворот, как:

  • итальянские – Combi Arialdo и Flatelli Comunello;
  • российские – Ролтэк и Doorhan;
  • белосусский Alutech.

Самостоятельное изготовление роликовых комплектующих нецелесообразно, так как требует специальных навыков и инструментов. Для монтажа ворот консольного типа необходима будет следующая фурнитура:

    1. Роликовые опоры – 2 шт. Их также называют консольными блоками или каретками. Рекомендуется использовать конструкции с подшипниками.
    2. Верхний улавливатель – 1 шт. Лучше использовать ловители с направляющими колесиками. Возможно изготовление самодельных улавливателей.
    3. Нижний улавливатель – 1 шт.
    4. Верхний фиксатор – 1-2 шт.
    5. Концевой ролик – 1 шт.
    6. Заглушки на несущую балку – 2 шт.

    Колесики в опорных и концевом роликах могут быть как металлическими, так и пластиковыми. При этом металлические части более долговечные, но издают шум при движении полотна ворот. Пластик прослужит чуть меньше, а при правильной эксплуатации столько же, но перемещаться такие ворота будут тихо.

    Для крепления ловителей и верхнего фиксатора нужны металлические столбы из профиля прямоугольного сечения 60х40 мм. Они устанавливаются на фундамент усиленный арматурой на глубину большую, чем промерзание грунта.

    Если крепление производится на кирпичные или железобетонные опоры, то их размер должен быть не меньше 20х20 см.

    На столбы анкерными болтами крепятся металлические закладные, к которым будут привариваться верхний фиксатор и ответный столб из профильной трубы сечением 30х20 мм. Вместо анкеров можно вывести от столбов арматурные пруты и прикрепить на них закладные.

    Крепления фотоэлементов на въезд выполняется на трубы прямоугольного или круглого сечения диаметром минимум 30 мм. Высота труб не должна превышать 1 метр. Их установку также необходимо производить на фундамент, но без усиления арматурой. Фотоэлементы на выезд устанавливаются на опорных столбах.

    Изготовление

    Для того чтобы изготовить своими руками раздвижные ворота необходимы следующие инструменты:

    • инверторный сварочный аппарат и электроды;
    • клепатель или шуруповерт;
    • болгарка со сменными дисками для резки и шлифовки;
    • бетономешалка, лопата или прут для проштыковки бетона;
    • маркер, рулетка, молоток, пассатижи, дрель, строительный или лазерный уровень;
    • краскопульт или воздушный компрессор для нанесения грунтовки и краски. Можно использовать кисти и валики, но тогда слой получится более толстым и неоднородным;
    • защитные приспособления для глаз, дыхательных путей и рук.

    Также понадобятся антикоррозийная грунтовка, ацетон или другой растворитель, алкидная или акриловая краска для наружных работ.

    В пошаговой инструкции по изготовлению и установке выкатных ворот дана информация, как сделать все работы своими руками:

    На начальном этапе следует сделать фундамент под закладную и при необходимости под опорные столбы. Под закладную размечается и выкапывается яма на глубину промерзания грунта. В зависимости от региона она может быть – от 1 до 2 м. Длина фундамента равна ½ от ширины проема, в данном случае – 2 метра. Ширина ямы – 40-50 см. В зависимости от глубины ямы необходимо засыпать щебень и песок слоями 10-30 см и тщательно утрамбовать каждый слой.

    Каркас из арматуры делается с помощью сварки прутов между собой, а затем к готовому каркасу приваривается швеллер. Получившаяся конструкция устанавливается в яму ровно по линии грунта вплотную к столбу забора. Горизонтальность обязательно проверяется лазерным или строительным уровнем. Если планируется установка автоматических ворот, перед заливкой фундамента необходимо провести проводку к швеллеру в пластиковой или металлической трубе диаметром не менее 2,5 см.

    Бетон для фундамента замешивается в бетономешалке в соотношении:

    • 1 часть цемента М400 или М500;
    • 3 части песка;
    • 3 части щебенки.

    Для ямы высотой 1 метр, длиной 2 метра и шириной 50 см понадобится около 1 куб. м бетона. В процессе заливки раствор нужно периодически проштыковывать лопатой или прутом арматуры, чтобы выпустить лишний воздух.

    Первые 3-7 дней залитый фундамент необходимо поливать водой для предупреждения образования трещин и сколов.

    Под фундамент для опорного столба нужна яма размерами 50х50 см. Опорный столб лучше устанавливать с внутренней стороны участка, чтобы не уменьшать проем ворот. Подготовка ямы, раствора и арматурного каркаса производится по примеру закладной. Ответный столб и швеллер можно установить и на винтовых сваях, но такая конструкция в зависимости от грунта может быть менее долговечной.

    Следующий этап — изготовление полотна ворот. Металлический профиль для рамы и каркаса нарезаются болгаркой по указанным в чертеже размерам. На специальной подставке, которая должна быть больше готовой конструкции, раскладываются составные части силовой рамы и при необходимости подгоняются по размеру.

    Места стыков сначала нужно прихватить точечной сваркой, а затем проварить все швы полностью. Чтобы исключить вероятность попадания воды или снега в конструкцию полотна, нужно заварить все отверстия.

    Швы аккуратно шлифуются болгаркой или наждачной бумагой до приемлемого внешнего вида. Внутреннюю часть рамы, которая будет соприкасаться с каркасом, необходимо обезжирить растворителем и покрыть двумя слоями антикоррозийной грунтовки.

    Второй грунтовочный слой можно наносить только после полного высыхания первого. Покрытие грунтовкой внутренней части рамы на этом этапе производится потому, что после соединения с каркасом обработка закрытой поверхности будет уже невозможна.

    После того как готова силовая рама, таким же образом необходимо сварить каркас. Обработка швов и грунтовка поверхности выполняется по тому же принципу, но у каркаса грунтуется внешняя сторона, которая будет соприкасаться с силовой рамой. После высыхания покрытия каркас устанавливается внутри рамы.

    Центровка внутреннего каркаса относительно рамы производится в зависимости от способа обшивки ворот. Если облицовка выполняется только с внешней стороны, то каркас приваривается вплотную к наружной части рамы. При двухсторонней облицовке каркас устанавливается ровно посередине.

    Сварка каркаса с рамой выполняется очень осторожно, чтобы из-за перегрева металла не произошло перекоса конструкции.

    Сначала крепление делается небольшими точками сварки на расстоянии 50 см друг от друга. Затем стыки привариваются небольшими отрезками по 1-2 см с разных сторон, и только оставшиеся отрезки по 5-10 см можно проваривать сразу. Работы обязательно выполняются с обеих сторон полотна. Несущая балка приваривается к раме по такому же принципу.

    На завершающем этапе изготовления полотна производится шлифовка сварных швов, обезжиривание поверхности растворителем, покрытие грунтовкой и окраска. Грунтовку и покраску лучше выполнять в два-три слоя, при этом второй слой наносится только после полного высыхания первого. Наносить покрытия нужно равномерно, чтобы не возникало потеков и неровностей. Для этого лучше использовать специальный компрессор.

    Профнастил крепится к каркасу саморезами с помощью шуруповерта или заклепками с использованием специального клепателя. Первые крепления делаются по углам полотна, а затем по всему периметру на расстоянии 15-20 см друг от друга. Если одного профилированного листа недостаточно, то каждый следующий лист устанавливается внахлест на предыдущий.

    Монтаж

    Установка полотна ворот происходит только после полного застывания фундамента, которое возможно через 10-28 дней после заливки. Скорость высыхания зависит от состава раствора, температуры и влажности окружающей среды.

    Сначала с помощью лазерного уровня или шнурка намечается траектория движения створки ворот. На максимальном расстоянии друг от друга на швеллер устанавливаются роликовые опоры.

    Сдвижные ворота ставятся направляющим рельсом на каретки так, чтобы ролики находились внутри несущей балки. При установке нужно постоянно поддерживать полотно конструкции вертикально, для этого понадобится помощь одного или двух человек.

    Положение консольных блоков важно правильно отрегулировать и проверить горизонтальность нижней балки строительным уровнем.

    Блок, который находится ближе к проему, располагается так, чтобы в открытом состоянии ворот расстояние от пролета до ролика составляло 15-20 см. Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса. В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам.

    Если все механизмы работают правильно, полотно нужно снять с консольных блоков, каретки с нижних площадок, а сами площадки полностью приварить к швеллеру.

    Не стоит крепить площадки на швеллер с помощью болтов, которые идут в комплекте. Если окажется, что при установке возникла даже небольшая погрешность, открутить такие болты уже не получится. Для переустановки придется их срезать и проделывать все действия заново.

    Роликовые тележки снова закрепляются на площадки, на них надевается полотно и при закрытых воротах производится окончательная регулировка с помощью гаечного ключа. Верхний фиксирующий ролик крепится сваркой к металлическому столбу или закладной в кирпичном столбе, которая находится над фундаментом.

    Ответный столб должен быть установлен на фундамент или закреплен сваркой на закладных на кирпичном столбе. Длина столба должна быть равной высоте створки ворот или немного выше. К ответному столбу привариваются нижний и верхний улавливатели. Нижний крепится на 5 мм. выше уровня заезда концевого ролика: так уменьшается нагрузка на опорные консольные блоки при закрытых воротах. Верхний улавливатель нужно крепить на 5 см. ниже верхней части створки ворот.

    Концевой ролик необходимо установить внутри направляющей балки и зажать его болтами. Для большей прочности ролик можно приварить в направляющей рельсе. И в завершение на несущую балку с обеих сторон прикрепляются заглушки, которые необходимы для того, чтобы в рельс не попадали снег и грязь, препятствующие работе конструкции. Резиновые заглушки просто вставляются в рельс, а металлические крепятся при помощи сварки.

    Декор

    Декорирование откатных ворот возможно самыми разнообразными способами. Украшением может служить уже сама обшивка ворот, которую можно сделать из самых разных материалов.

    Дополнительная облицовка металлическими лентами делает ворота более строгими и массивными на вид.

    Довольно часто на деревянные и металлические ворота крепят кованые элементы.

    Установка запора на автоматические ворота обычно не требуется, так как они приводятся в движение с помощью пульта или кнопки. Открыть такие ворота руками попросту невозможно. Но на механические конструкции запорные элементы и замки нужны в обязательном порядке. Чаще всего устанавливаются простые запоры, которые сложно назвать декоративными.

    Красивые примеры

    Вертикальная обрешетка на заборе смотрится лаконично и строго.

    Возможно совмещение профнастила с обрешеткой.

    Комбинированная облицовка с элементами ковки всегда будет смотреться дорого и презентабельно.

    Ворота из дерева или сэндвич-панелей также часто украшают коваными изделиями.

    Часто используются кованые конструкции без дополнительной облицовки.

    Весьма неплохо выглядят кованые ворота с дополнительной обшивкой прозрачным поликарбонатом.

    Для облицовки можно использовать закаленное стекло, которое можно оставить прозрачным, затемнить тонировкой или попробовать в сочетании с металлом.

    О том, как правильно сделать откатные ворота своими руками, смотрите в следующем видеоролике.

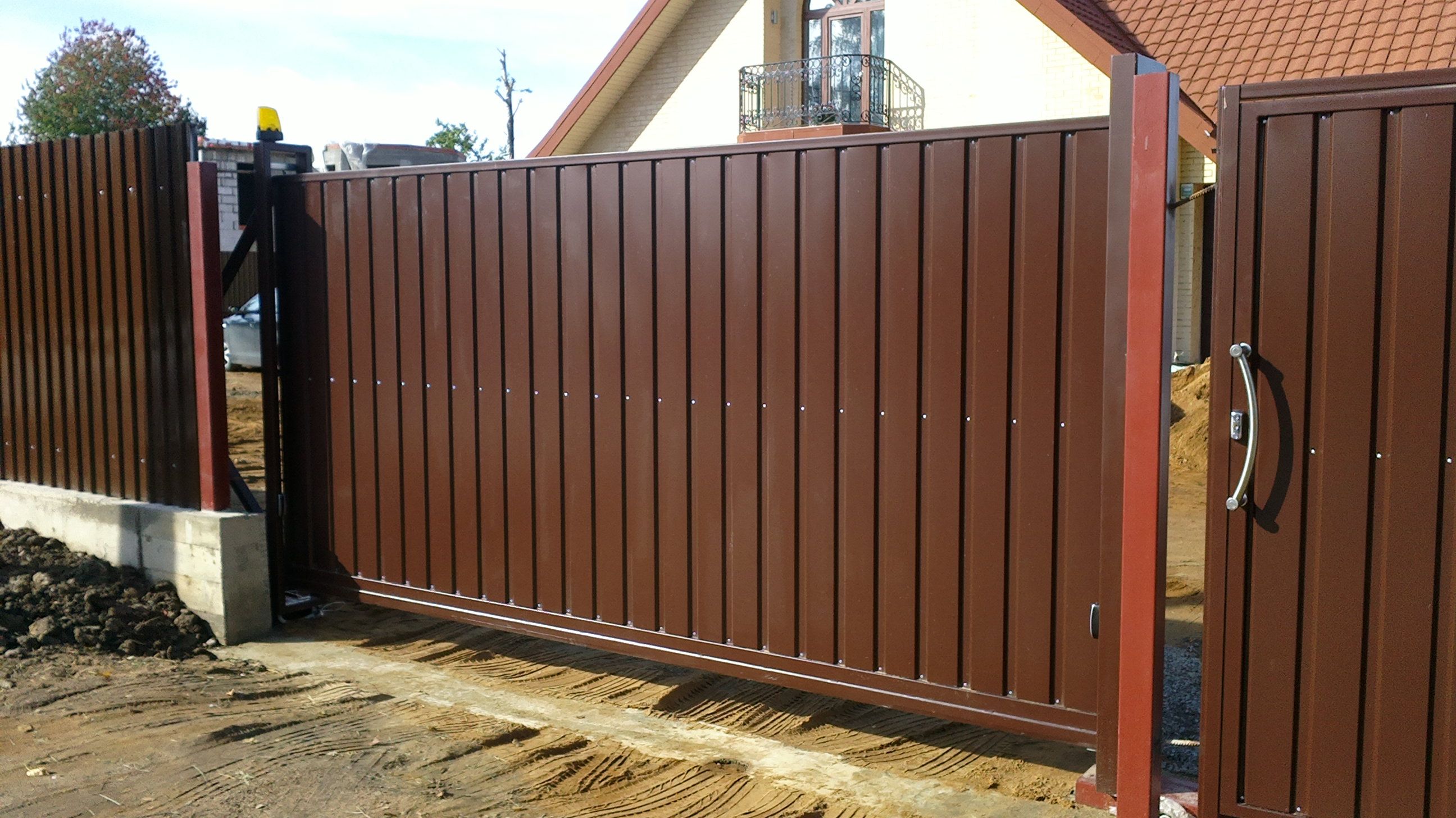

    Откатные ворота своими руками, фото


    Раздвижные ворота такое же оптимальное решение для участка, как двери-купе в малометражном интерьере. Согласитесь, что распашные створки традиционных ворот не всегда комфортны – это утверждение верно в отношении вариантов без автоматики.

    Сначала вы открываете одну створку, потом бежите ко второй, а в это время от внезапного порыва ветра первая закрывается. Вы наконец-то вспоминаете, что есть специальное приспособление-стопор, которым вы в спешке забыли воспользоваться… Справедливости ради отмечу, что в плане надежности старые простые конструкции прочно занимают лидирующие позиции.

    Я не продающая организация и не стану вас убеждать в том, что откатные ворота – единственно верный вариант для рационального хозяина. Но…

    • Что ни говори, но данная конструкция действительно комфортна в зимний период, когда засыпанный снегом двор не позволит в считанные секунды открыть выезд, если ворота на нем традиционные. А вдруг дело спешное и не терпит отлагательств?
    • Откатные ворота представлены сплошным полотном, которое при закрытии автоматически фиксируется к противоположной стороне въезда.
    • Еще один положительный момент – нет необходимости оставлять дополнительное расстояние для открытия створки, что экономит место во дворе и немаловажно на малых участках.

    Остальные  преимущества откатных ворот скорее принадлежат к области престижа: стильно, модно, дорого (впрочем, все зависит от комплектации).

    УСТРОЙСТВО ОТКАТНЫХ ВОРОТ

    Кроме того, что раздвижные ворота  бывают механические (с ручным открыванием) и автоматические (снабженные движком), их конструкцию различают по расположению направляющего рельса: вверху или внизу.

    Первые называют системой с верхним монорельсом и чаще применяют в гаражах, поскольку направляющая фиксируется к верхней горизонтальной перекладине (балке), что ограничивает высоту проезжающего транспорта.

    Вторую систему называют консольной, монорельс у нее расположен внизу, он опирается сбоку на ролики, а сверху поддерживается направляющей. Такая конструкция требует усиленного фундамента в месте крепления подвижной части и небольшого выноса для уравновешивания полотна ворот и сохранения его горизонтального расположения.

    Так, при ширине проема в 4 м, фактическая длина полотна составит 6 м, а значит, что именно на таком расстоянии (не менее) от угла участка должен располагаться крайний столб крепления ворот.




    Консольные ворота наиболее подходят для частных дворов, поскольку ничем не ограничивают высоту въезжающего транспорта, что особенно важно в период строительства или ремонтных работ. Именно эту конструкцию мы и рассмотрим подробно далее.
    ОТКАТНЫЕ ВОРОТА, КОМПЛЕКТУЮЩИЕ

    Консольные раздвижные ворота невозможно установить без:

    • боковых столбов из кирпича или металла, к которым крепят часть элементов,
    • собственно, каркаса, профиль для него подбирают исходя из размеров полотна ворот и конструируют с соблюдением ребер жесткости; обшивка имеет значение лишь с точки зрения веса, который и закладывают в расчеты,
    • усиленного фундамента под несущий механизм – без соблюдения технологии его изготовления вы рискуете просто выбросить деньги «на ветер»,
    • достаточного расстояния для отката полотна.

    Далее очередь за элементами, непосредственно относящимися к механизму.



    РОЛИКОВЫЕ КАРЕТКИ (консольные блоки), 2 шт, обеспечивают опору и подвижность полотна ворот. Их устанавливают по краям фундамента, а регулировку производят при помощи специальных подставок. Схема крепления выглядит так:

    • на металлический швеллер, вмонтированный в фундамент наваривают РЕГУЛИРУЮЩИЕ ПОДСТАВКИ,
    • на шипы с винтовой нарезкой надевают роликовую каретку и затягивают гайки.

    Размер роликовых кареток зависит от сечения монорельса, о чем будет сказано далее.

    НАПРАВЛЯЮЩИЙ РЕЛЬС представляет собой нижнюю часть каркаса. В него заводят роликовые каретки, обеспечивающие легкость перемещения полотна. Монорельс может быть в нескольких размеров:

    • для легких ворот высотой до 3 м и шириной до 4,5 м рекомендован рельс сечением 60х70 мм;
    • средний вес представлен полотном высотой до 3 м и длиной до 6,5 м, здесь требуется балка с сечением 90х90 мм,
    • тяжелые ворота – это полотно высотой до 4 м и длиной до 11 м, здесь нужен рельс с сечением не менее 130х130 мм.

    КОНЦЕВОЙ РОЛИК устанавливают на дальнем конце монорельса, он при закрытии ворот попадает в НИЖНИЙ УЛАВЛИВАТЕЛЬ, который, в свою очередь, крепят к противоположному столбу внизу. При покупке нижнего ловителя отдайте предпочтение роликовому, он мягче, без шума и повреждений принимает нижний край полотна откатных ворот. На обратном конце рельса крепят ТОРЦЕВУЮ ЗАГЛУШКУ.

    ВЕРХНИЙ УЛАВЛИВАТЕЛЬ, так же как и нижний крепят на противоположном столбу, но вверху (и по желанию еще один посередине высоты). Здесь так же присутствуют ролики для более мягкого захвата полотна. Без этой детали устойчивость полотна ворот в закрытом виде будет такой же, как у табуретки на четырех ножках с одной сломанной.

    ПОДДЕРЖИВАЮЩАЯ ШИНА (ролики) расположена вверху на столбе, примыкающем к фундаменту.

    Ее задача не дать полотну ворот при движении отклониться от вертикальной оси.

    Вариантов исполнения шины несколько но суть работы одна — полотно ворот должно проходить между парами роликов.

    ОБШИВКА КАРКАСА

    В зависимости от выделенного бюджета обшивку каркаса ворот выполняют одно- или двусторонней. Последний вариант более эстетичен. Основу каркаса составляет металлический профиль, на него без особого труда (при наличии соответствующих навыков) можно прикрепить профнастил, доску, поликарбонат или наварить полотно, имитирующее ковку. Настоящая ковка сама по себе служит надежным каркасом и нуждается лишь в монтаже монорельса и противовеса.



    ДОСКА – это лишь декор, поэтому выбор зависит от личных предпочтений хозяев. Способ крепления: саморезами по металлу, сквозное винтовое соединение. В любом случае с наружной стороны рекомендуется либо большая шляпка либо шайба-прокладка.




    ПОЛИКАРБОНАТНЫЙ ЛИСТ крепят на ворота чаще всего, когда он же используется в заборе.



    ПРОФНАСТИЛ, на данный момент времени считают оптимальным бюджетным решением из-за его антикоррозийных свойств и относительной легкости. Учитывая, что для забора рекомендован лист с высотой гофры от 10 мм и толщиной от 0,7 мм, те же параметры можно выбрать и для ворот.

    Но подвижное полотно, в отличие от забора более подвержено механическим нагрузкам и повреждениям, поэтому вполне резонно сделать выбор в пользу профлиста чуть большей толщины. Высота гофры играет существенную роль лишь в случае с воротами более 2,5 м, тогда ее рекомендуют увеличить до показателя 20 мм.

    Решающую роль в спорном варианте может сыграть ширина профилированного листа. Здесь можно выбирать исходя из простой арифметики расхода и количества отходов. Чем меньше, тем эффективнее ваши вложения.

    Способ крепления: для наружной обшивки саморезы или заклепки, для внутренней – саморезы по металлу.


    МЕТАЛЛИЧЕСКИЙ ШТАКЕТНИК – аналог профнастила, но полотно разрезано на гофрированные металлические полосы. Метод крепления тот же, что и для профилированного листа, а вот вариантов расположения «досок» два:
    • с улицы и со двора штакетник крепят четко симметрично; забор и ворота будут просматриваемыми,
    • крепление в шахматном порядке позволяет сохранить вентилируемость полотна, но его прозрачность сведет к минимуму.
    ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ

    Если вы владеете сварочным аппаратом, строительным опытом и инженерным мышлением, то сможете собрать откатные ворота и своими руками.

    Для этого вам потребуется приобрести полный комплект для откатных ворот, четко соблюсти технологию монтажа и расчетные размеры. Рассмотрим монтаж на примере наиболее популярного варианта: проезд шириной 4 м, расчетная высота столба на 20 см выше верхнего края полотна ворот.

    Этот элемент имеет первостепенное значение, поскольку несет максимальную нагрузку. Взгляните на схему откатных ворот – они представляют собой рычаг (монорельс), покоящийся на двух точках (роликовых каретках).  В зависимости от положения ворот каждая из кареток выполняет либо роль опоры (принимая на себя вес ворот) либо роль удержателя равновесия (отвечает за горизонтальность полотна). То есть на каждую из кареток действует сила, стремящаяся вдавить ее в основание либо вырвать из него.

    Это означает, что основание (фундамент) должно быть максимально твердым и устойчивым, не подвергаться смещению во время зимнего пучения грунта.

    По этой причине фундамент под откатные ворота

    • заглубляют на 150 см,
    • заливают вплотную к опорному столбу ворот,
    • длина его равняется половине ширины проема, ширина составляет 40-50 см,
    • под крепление кареток в раствор заглубляют швеллер шириной 200 мм (длина равна длине фундамента)
    • и этот швеллер обязательно сваривают с арматурой d=12 (14) мм, погруженной в раствор,
    • важно при заливке фундамента выставить швеллер по уровню,
    • если планируется установка автоматики, рекомендуем подвести и завести в фундамент проводку с точкой выхода в месте монтажа двигателя.
    На высыхание фундамента согласно СНиП требуется 28 дней, рекомендуем придерживаться технологии и не спешить. При заливке в холодный период в раствор добавляют специальные добавки.

    КАРКАС.   Для наружного контура каркаса и вертикальных стоек выбирают оцинкованный профиль с сечением 60х30 мм, для внутренних перемычек подойдет труба с прямоугольным сечением 40х20 мм. Ее сдвигают к внешней плоскости в случае только наружной обшивки либо приваривают по центру в варианте двустороннего покрытия.

    Высота рамы может варьироваться в зависимости от итоговой высоты ворот и вычисляется так: от высоты опорного столба вычитают 200 мм (обязательный отступ от верхнего края) и монтажную высоту рельса на каретке.

    К нижней части каркаса приваривают направляющий рельс. Что ВАЖНО ЗНАТЬ: шаг точек приварки 20-30 см, длина шва 2 см, точки приварки располагают с двух сторон (снаружи и изнутри) и обязательно в шахматном порядке. Так вы сможете избежать деформации плоскости ворот.

    Поскольку сварка разрушает оцинкованный слой, места соединений и весь каркас тщательно прокрашивают грунтовкой по металлу. После высыхания его покрывают алкидной краской.

    Далее следует обшивка наружной стороны каркаса.

    МОНТАЖ ФУРНИТУРЫ

    На металлический швеллер наваривают регулирующие подставки под роликовые каретки с таким расчетом, чтобы последние были на удалении от края фундамента не более (и не менее) чем 150 мм.

    Чтобы определить отступ от столба требуется высчитать отступ согласно размерам удерживающей шины.

    • Регулирующие подставки приваривают,
    • сверху монтируют роликовые каретки, накатывают на них монорельс,
    • выравнивают по уровню нижнюю горизонталь ворот,
    • определяют уровень монтажа удерживающей шины и уловителей, зафиксировав его разметкой на столбах,
    • снимают полотно ворот, монтируют удерживающую шину (перпендикулярно полотну), возвращают ворота на место проверяя точность установки кареток, если что регулируют
    • и завершают процесс монтажом улавливателей.

    Как сделать откатные ворота своими руками

    Изготовить на придомовом участке откатные ворота своими руками – процесс не такой уж и сложный. Профессионалы и те, кто уже успешно справился с самоделкой, в один голос уверяют, что процесс изготовления откатных ворот проще, нежели распашных:

    • Меньше сварных работ
    • Нет трудоемкой и филигранной работы по свариванию гаражных петель
    • Не надо выверять правильность навешивания створок

    Еще один фактор, который добавит вам решимости и подтолкнет к самостоятельной работе – относительная дешевизна ворот, выполненных своими руками, по отношению к стоимости готовой конструкции. Дешевле в разы!

    Откатные ворота имеют и другие преимущества по сравнению с распашными. Для них не надо места для распахивания створок, внутрь участка или на улицу, что важно в районе плотной застройки и узких проездов. Важнее всего — комфорт и удобство для владельца автомобиля: сидя за рулем, вы открываете ворота для въезда на участок простым нажатием кнопки на брелоке. Но до этого еще далеко. Начинаем с вычерчивания схемы ворот, для простоты она может быть выполнена в виде эскиза. Для четырехметрового въезда на участок, необходимо подвижную секцию сделать шириной 6 метров.

    Каркас секции варится из профилированных труб квадратного или прямоугольного сечения. Для обшивки специалисты советуют выбрать легкий материал, чтобы не создавать дополнительной нагрузки на раму и механизм, с помощью которого ворота будут откатываться по рельсу или швеллеру. Наиболее удачным считается стеновой профлист с маркировкой С 8. В последнее время можно увидеть еще более легкие ворота из сотового поликарбоната. Приобретаем обшивочный материал с учетом размера подвижной секции.

    С особой тщательностью выбираем комплектующие для откатных ворот. Советуем отказаться от рельсового механизма откатки, так как часто придется очищать направляющую и ролики от грязи, листьев. Сейчас для устройства откатных ворот придуман консольный механизм с балкой внизу. Приобрести следует такие элементы:

    • Направляющий (нижний) профиль с заглушкой
    • Поддерживающая верхняя пластина
    • Верхний и нижний улавливатели
    • Верхние, нижние и концевые ролики
    • Роликовые каретки

    Содержание статьи

    Подготовительные работы

    Начинаем работы с закладки фундамента под столбы-опоры и подвижную секцию откатных ворот. Под столбы делаем глубокую яму с помощью бура и лопаты. Оптимальная глубина закладки столбов в средней полосе 170 сантиметров – чуть ниже уровня промерзания грунта. Первые 20 сантиметров отсыпаем песком, затем добавляем гравий или щебень мелкой фракции. Вертикально устанавливаем опоры, бетонируем их с использованием цемента марки 400 или 500. Бетон готовится в пропорции 1: 2: 4 (цемент, песок, гравий). Воды на прочный бетон всегда требуется небольшое количество, примерно около половины цементной части.

    Монтаж швеллера

    Переходим к обустройству фундамента для ворот, куда будет установлен закладной элемент – конструкция из арматуры и швеллеров.

    Обратите внимание: это очень ответственный этап работы.

    Максимально близко к той части забора, куда будут откатываться ворота, копаем траншею шириной 40 -50 сантиметров и той же глубины, что для столбов-опор. Длина траншеи составляет примерно половину въездного проема. Работа трудоемкая, но вы в силах справиться с ней самостоятельно.

    После этого варим из арматуры каркас и устанавливаем его в траншею. Фиксируем сварной каркас так, чтобы он не смещался в процессе бетонирования. Заполняем траншею бетоном примерно на две трети, ждем, когда бетон наберет необходимую твердость.

    Затем поперечные швеллеры (три штуки) привариваются к выступающей части арматуры. Они должны быть установлены на 5 сантиметров ниже уровня проезжей части. Далее вся траншея заливается бетоном.

    Если нужен забор, то какова будет стоимость забора из профлиста и от чего зависит?

    Знаете ли Вы какие бывают профлисты и их размеры? Ответ в следующей статье.

    После отвердения бетона переходим к установке основного швеллера и той его части, где будет находиться привод управления ворот. К каркасу фундамента приставляем основной швеллер, выравниваем его так, чтобы при откате ворота не цеплялись за забор. Привариваем к закладному элементу, устанавливаем на него две роликовые каретки. Основание под «бегунки» ворот готово.

    Теперь надо облагородить ту часть вашего фундамента, которая осталась неприкрытой швеллером. Защитить его лучше всего с помощью укладки тротуарной плитки или керамогранита. Бетон получит необходимую защиту, и не будет разрушаться.

    Монтаж привода ворот

    Электропривод для откатных ворот можно закрепить на нижнем швеллере между роликовыми каретками. Для этого привариваем специальное монтажное основание, на котором будет стоять электропривод. Крепим к нему зубчатую рейку, где будут расположены концевые выключатели – лучше поставить не механические, а магнитные выключатели. Они обеспечивают надежную работу автоматики в любую погоду – не подвластны влаге, жаре, морозам.

    Тестируем установленный электропривод по приложенной инструкции к нему, устанавливаем фотоэлементы. Они должны быть расположены друг против друга: один элемент подает сигнал – другой принимает его. Подключение фотоэлементов происходит по определенной схеме, которая есть в инструкции к электроприводу.

    Для откатных ворот с электроприводом делаем разводку кабеля. В идеале провода должны находиться между столбами-опорами под проезжей частью. Они укладываются в гофрированный защищенный короб, после чего помещаются в пластиковую трубу диаметром около 25 – 30 сантиметров.

    Изготовление полотна откатных ворот своими руками

    Специалисты рекомендуют идеальные размеры полотна откатных ворот:

    • Въездной проем шириной четыре метра
    • Рама из металлопрофиля 4,4 метра на 2 метра
    • Треугольная косынка длиной 1,6 метра и высотой – 2.

    Внешняя рама полотна ворот изготавливается из металлической трубы 6 на 4 сантиметра толщиной не менее двух миллиметров. Для обрешетки подойдет более узкий профиль квадратного сечения 2 на 2. Необходимо четыре трубы высотой два метра и одна горизонтальная направляющая длиной 4,4 метра. Отдельно для косынки потребуется 1,6 метра металлопрофиля прямоугольного сечения и такая же диагональ.

    При помощи сварки соединяем все детали, чтобы получить жесткую конструкцию. Тщательно обрабатываем места сварки, все участки трубы, где есть ржавчина и окалина. Грунтуем трубы и окрашиваем их в два-три слоя.

    Обшиваем окрашенную раму стеновым профилированным листом или сотовым поликарбонатом. Получаем относительно легкую конструкцию, которая не потребует мощного электропривода. Это еще одна статья экономии при изготовлении ворот своими руками.

    Совет: можно рассмотреть другие варианты обшивки рамы откатных ворот – дерево, кованый металл, легкий пластик.

    К готовой раме ворот привариваем направляющую из наших комплектующих.

    Установка откатных ворот

    При самостоятельном монтаже ворот рекомендуем использовать регулировочные подставки, чтобы правильно установить полотно по вертикали и горизонтали. Зазор от земли должен быть не менее 10 сантиметров в расчете на подвижку грунта весной.

    Регулировочные подставки устанавливаем на закладочный швеллер, «прихватываем» их точечной сваркой. Выравниваем полотно по горизонту, отпуская или поднимая регулировочные опоры. Задвигаем полотно на роликовые опоры и устанавливаем его в закрытое положение. Еще раз проверяем горизонтальное положение ворот.

    Регулируем ролики, чтобы полотно легко скользило по направляющему профилю. Осталось установить концевые ролики и заглушки профиля.

    Особое внимание следует уделить грамотному монтажу верхнего и нижнего уловителей откатных ворот. Как это делать, вы узнаете из инструкции к комплектующим для ворот.

    Вы следовали нашей инструкции, изготовили полотно откатных ворот своими руками, правильно установили автоматические ворота на своем участке. Комфортно и легко подъезжаете к гаражу или навесу. Сохраните такой результат надолго – автоматические ворота требуют ухода. Вовремя смазывайте ролики, очищайте их от грязи, проверяйте электрооборудование и фотоэлементы. Подъездные пути к воротам уложите прочной плиткой и содержите их в образцовом порядке. Безаварийная эксплуатация автоматических ворот в этом случае вам гарантирована.

    Откатные ворота из профнастила и профлиста,цена с установкой под ключ.»Русский Забор».

    Цена на автоматические откатные ворота из профнастила с установкой

    Свайно-винтовой фундамент включает в себя 2 сваи d 108 с заглублением до 2,5 м. Оборудование — откатные системы Ролтэк. Столбы проема 60х60х2 — 2 штуки. Автоматика NICE, R-TECH, CAME. Обшивка из профлиста.

    Ворота из профнастила — ширина проема в мм Ширина проёма в мм / цена руб
    3000 3500 4000

    1800

    83000 руб 84500 руб 86000 руб
    2000  85000  86500 88000
     2200  86000 87500 89000
    2500 87000 88500 90000
    3000 90000 91500 93000

    Цена на автоматические откатные ворота из профнастила с установкой на монолитный фундамент

    Параметры фундамента: длина 2000х1500х500 мм (длина-глубина-ширина). Оборудование — откатные системы Ролтэк. Столбы према ворот 60х60х2 — 2 штуки. Автоматика NICE, R-TECH, CAME. Обшивка из профлиста.

    Откатные ворота — высота проема в мм Ширина проёма в мм / цена руб
    3000 3500 4000
    1800 93000 руб 94500 руб 96000 руб
    2000 95000 96500 98000
    2200 96000 97500 99000
    2500 97000 98500 100000
    3000 100000 101500 105000

    Автоматические откатные ворота из профнастила — схема

    Забор с откатными воротами из профнастила смотрится красивой и законченной конструкцией, удобной в использовании. Обшивка чаще всего изготавливаются из профнастила с профилем С8, С20, С21.

    1. Рама изготавливается из стальной профильной трубы 60х30, 60х40, 60х60, 80х80 мм. Обрешетка ворот изготавливается из стальной профильной трубы 20х20 или 40х20 мм. Консольная часть выполняется в виде прямоугольника, либо в виде диагонали.
    2. Откатные ворота из профнастила могут быть укомплектованы автоматикой Итальянской фирмы NICE, CAME, R-TECH мощность которых зависит от веса и размера конструкции, и двумя дистанционными пультами. При неоходимости можно заказать дополнительные пульты.
    3. Усиление рамы производится с помощью монтажа дополнительных 4-х или 6-ти диагоналей в периметре ворот (диагонали изготавливаем из профильной трубы 40х20, 60х30, 60х40 мм) и дополнительной диагонали в консольной части, что увеличивает жесткость всей конструкции ворот до 60%. Это усиление увеличивает срок службы ворот в 2 раза.
    4. Цена комплекта указана с отделкой из профнастила с лицевой стороны стандартных расцветок — коричневый, зеленый, бордовый с установкой. Продажа откатных ворот без установки тоже возможна.
    5. Откатные ворота класса Стандарт — имеют в основании сваи d 108 мм, каркас ворот окрашен эмалью по металлу Тиккурила или Хаммерайт, наполнение каркаса — профнастил классических цветов с лицевой стороны.
    6. Откатные ворота класса Эконом —  имеют в основании сваи с d 108, каркас ворот окрашен грунтом по металлу серого или коричневого цвета, наполнение каркаса из любого материала —  за дополнительную оплату.

    По желанию заказчика возможно изготовление ворот с частичной комплектацией. Из стоимости исключается обшивка и автоматика, которые заказчик может впоследствии установить самостоятельно. Автоматику можно купить в нашей компании. Также можно заказать откатные вороты из профнастила с встроенной или отдельно стоящей калиткой или с элементами ковки.

    Заказ можно разместить на электронной почте [email protected], или позвонив по многоканальному телефону +7 (495)135-57-65 или операторам, которые примут заказ в устной форме. Оформленный договор и смету мы вышлем на вашу электронную почту, а оригиналы привезем на замер или монтаж.

    Знание 6 типов ограждений с электрическими воротами

    Дома с электрическими воротами более безопасны и уединены. Эти виды закрытых домов можно найти в подразделениях, где может быть закрытый вход, или в отдельных жилых домах с большим участком земли, которые владелец хочет сохранить в тайне от злоумышленников. Есть 2 разных типа электрических ворот, множество различных вариантов автоматических ворот и множество разных типов заборов. Подробнее о них мы поговорим здесь.

    Распашные ворота

    Распашные ворота раньше открывались и закрывались вручную. Но в наши дни ручное управление этими воротами начали механизироваться. Распашные ворота могут иметь как одностворчатые, так и двойные створки. Двустворчатые распашные ворота чаще используются в больших помещениях, для входа которых требуется большая двойная панель. Распашные ворота могут быть изготовлены из кованого железа, алюминия или дерева. Древесина обычно используется домовладельцами, которые не хотят, чтобы их было хорошо видно снаружи.Как следует из названия, распашные ворота распахиваются наружу или внутрь при открытии с помощью автоматического открывателя ворот.

    Откатные ворота

    Откатные ворота и раньше использовались вручную. Теперь они автоматизированы и во всем похожи на распашные ворота, за исключением того, что вместо распашных ворот открываются раздвижные ворота. Обычно к раздвижным воротам прикреплено колесо, которое скользит по какой-то дорожке, чтобы открыться. Цепь, прикрепленная к двигателю, движется, чтобы открывать и закрывать такие ворота.Этот вид ворот хорошо подходит для жилого дома, расположенного на оживленной улице, так как позволяет быстро открываться, не занимая слишком много места при открытии. Откатные ворота также могут быть изготовлены из кованого железа, алюминия или дерева.

    Типы автоматических ворот

    Автоматические ворота также сильно различаются. В основном распашные и раздвижные ворота приводятся в действие двигателями, прикрепленными к шкивам или цепям, которые открывают ворота, хотя и очень медленно. Для распашных ворот требуются более мощные двигатели, чем для откатных ворот, потому что для поворота требуется больше энергии, чем для движения при скольжении.

    Дистанционное или автоматическое обнаружение

    Некоторые автоматические ворота открываются, когда подъезжает автомобиль и его пассажир запускает дистанционный датчик. Эти ворота открываются автоматически, но частично открываются вручную, потому что кто-то должен нажимать кнопку. Некоторые автоматические открыватели ворот обнаруживают присутствие автомобиля или человека и автоматически открываются для входа.

    Ворота с батарейным питанием

    Ворота с батарейным питанием имеют преимущество перед электрическими воротами, подключенными к электросети, в том, что они могут быть расположены где угодно.Близость к электросети и ЛЭП не требуется.

    Ворота на солнечной энергии

    В связи с тенденцией, когда многие домовладельцы обращаются к экологически чистой энергии, автоматические открыватели ворот могут работать на солнечной энергии. Солнечные панели расположены возле ворот и собирают энергию солнечного света, превращают ее в электрическую и накапливают в батарее. Эта накопленная энергия будет использоваться всякий раз, когда ворота открываются или закрываются.

    Как правильно установить автоматическое устройство открывания ворот

    В современном мире есть устройства, которые помогают по-разному.Примером такого устройства является автомат для открывания ворот . Это отличное дополнение к любому дому с большим двором, но для его установки требуется определенная работа. Сам процесс может показаться простым издалека, но вы увидите, что это не так просто, как вы могли бы подумать, когда подойдете ближе. Эта тема очень выгодна домовладельцам.

    Благодаря новым достижениям в технологиях мы можем делать больше за меньшее время и не тратить впустую энергию любого рода. Итак, давайте приступим к делу и посмотрим, как можно установить автоматическое устройство открывания ворот самостоятельно, не нанимая профессионального установщика, и сэкономить деньги на новом устройстве, которое упростит жизнь.

    Перед установкой автоматического открывателя ворот вам необходимо сделать несколько вещей:

    1. Вам нужно определиться, какой тип открывания ворот вам нужен.
    2. Где вы хотите его установить.
    3. Определите необходимую мощность.
    4. Проверьте, какие у вас ворота.
    5. Определите, хотите ли вы, чтобы ворота оставались закрытыми.
    6. Определите основные характеристики, которыми должен обладать ваш автоматический открыватель ворот.
    7. Определите, на какой высоте должен быть датчик.
    8. Проверьте необходимое количество энергии.

    Пошаговое руководство по установке автоматического открывателя ворот

    Теперь, когда у вас есть вся информация, пришло время применить свои знания на практике и установить ваш новый автоматический открыватель ворот .

    Первая процедура установки автоматического открывателя состоит в том, чтобы убедиться, что устройство имеет его руководство. Обязательно прочтите его внимательно, потому что в нем есть много рекомендаций по установке и поиску и устранению неисправностей вашего нового устройства.Также проверьте любые ограничения на тип ворот, используемых с этим устройством (проверьте ограничения веса ) .

    После того, как вы все закончите, выполните следующие 8 простых шагов, чтобы установить автоматический открыватель ворот , убедившись, что все в порядке и не выровнено.

    1. Тестирование автоматического открывателя

      Сначала проверьте свой автоматический открыватель. Если есть какие-либо проблемы или что-то не выровненное, исправьте их, прежде чем продолжить!

    2. Подготовьте почву

      Теперь подготовьте почву, на которой вы будете размещать автоматический сошник.Обязательно следуйте инструкциям о том, какой глубины должны быть ваши отверстия и какой тип камня вы должны использовать в них (если применимо).

    3. Установите монтажные кронштейны

      Убедившись в устойчивости, подготовьтесь к установке монтажных кронштейнов. Сделайте это, сопоставив их друг с другом и убедившись, что они правильно подходят с обеих сторон ваших ворот, прежде чем привинчивать их на место.

    4. Установите концевые выключатели

      Установите концевые выключатели следующим образом: по одному с каждой стороны ворот на высоте около 5 футов и закрепите скобами и винтами.Убедитесь, что вы поместили их в надлежащее место (когда ваша дверь закрыта, она ударит по концевому выключателю, который активирует ваш открыватель).

    5. Установите плату управления

      Прикрепите плату управления и закрепите ее винтами. Отложите кабельную коробку, распределительную коробку, блок питания и т. Д., Так как они вам еще не понадобятся! Вы можете отложить это, чтобы упростить установку.

    6. Подключите источник питания

      Подключите провода с обеих сторон ворот к «плате управления.”Используйте соединители проводов, распределительные коробки или что-нибудь еще, что идет в комплекте с вашим устройством. Если провода красные и белые, убедитесь, что они не пересекаются. Подключите блок питания к распределительной коробке, если он у вас остался!

    7. Плата управления + источник питания

      Теперь подключите плату управления к источнику питания и убедитесь, что все установлено на месте, прежде чем подключать ее. Опять же, проверьте, не пересекаются ли провода, и обратите особое внимание при подключении проводов концевого выключателя (один для включения и один для размыкания).

    8. Присоедините транспортировочные колеса

      Наконец, прикрепите транспортировочные колеса к нижней части двигателя и подключите источник энергии! Вы можете выбрать любой источник энергии, который вам нравится, но убедитесь, что он не превышает максимальной силы тока, на которую рассчитано устройство.

    Теперь откройте мотор и проверьте, все ли работает правильно! Если есть какие-либо проблемы с выравниванием или соединениями, обратитесь к профессионалу для их устранения.

    Вы также можете убедиться, что устройство будет работать должным образом во время дождя или высоких температур, добавив тепловой датчик .Таким образом, если ваш автоматический открыватель перегреется, вы получите уведомление немедленно, а не тогда, когда будет уже слишком поздно!

    И все! Ваш автоматический открыватель ворот работает безупречно.

    Тип автоматического открывателя ворот и какой выбрать

    Доступны для покупки три типа открывалок. Каждый тип выбирается исходя из конкретных потребностей домовладельца.

    1. Цепной привод Автоматический открыватель ворот

    Механизм цепного привода входит в состав некоторых типов распашных ворот, особенно деревянных или кованых.Типичное применение: жилые, коммерческие, дворовые, фермерские и ранчо. Простая установка своими руками с помощью общедоступных инструментов, без дополнительной сварки, без подключения к электросети под высоким напряжением. Самым значительным преимуществом этого устройства является то, что он тих и безопасен в использовании . Самым существенным недостатком является то, что для большинства домовладельцев это дорого и стоит около 300 долларов за единицу.

    2. Автоматическое устройство открывания ворот с винтовым приводом

    Это устройство разработано специально для откатных ворот и работает на металлических направляющих, прикрепленных к центру каждой стороны вашего входа.При правильной установке этот тип автоматического открывателя очень прочен и хорошо работает с любыми воротами, в том числе деревянными и коваными.

    Однако, если ваши откатные ворота имеют большое трение или вес, вам может потребоваться дополнительная помощь для правильной работы этого устройства. Их популярность объясняется доступной ценой и простой установкой.

    3. Автомат для открывания ворот с приводом от лошади

    В этом типе открывателя используется точный винтовой привод, как в автоматическом открывателе ворот, но он разработан для установки на откатных воротах.Хотя это устройство хорошо работает с большинством открывателей жилых домов, вы должны учитывать, что оно не обеспечит вашим откатным воротам достаточной защиты от коррозии или других повреждений, связанных с погодными условиями.

    Среди 3 автоматических открывателей ворот с винтовым приводом — это , самый прочный , который подходит для всех откатных ворот.

    Сколько стоит автомат для открывания ворот?

    Цена вашего автоматического открывателя будет зависеть от того, хотите ли вы самостоятельно установить или от того, сколько работы вы готовы выполнить.Если вы более практичный человек, то вполне вероятно, что вы сможете установить устройство автоматического открывания ворот, прочитав инструкции, прилагаемые к вашей покупке. Однако, если вы считаете, что эта работа может оказаться для вас слишком сложной, рекомендуется позвонить установщику.

    Могу ли я сделать свои ворота автоматическими?

    Короткий ответ да, но процесс установки может оказаться слишком сложным.

    Это зависит от того, сколько времени и денег вы готовы потратить на эту задачу.Предположим, вы хотите нанять кого-нибудь для установки вашего автоматического открывателя и рассчитываете заплатить $ 100–150 / час с минимумом 2 часа. Если вы делаете все своими руками, будьте готовы потратить деньги на инструменты и оборудование, которые могут не входить в комплект вашей покупки. Базовый установочный комплект стоит от 100 до 200 долларов.

    Рассмотрите возможность покупки бетонной сборки примерно по 20 долларов за штуку, если вы хотите сделать свой сошник. Их можно использовать для прикрепления открывателя к раме ворот.

    Какое устройство для автоматического открывания ворот лучше всего?

    Выбор лучшего открывателя зависит от того, сколько монтажных работ вы хотите выполнить и какой тип ворот будет установлен.Однако автоматические сошники с винтовым приводом обычно более долговечны, чем другие сошники, и могут использоваться для различных типов. Обязательно ознакомьтесь с нашим обзором: 5 лучших автоматических открывателей для ворот 2021 года. Позвоните установщику, если вы не хотите выполнять какие-либо работы по установке или не уверены, насколько хорошо вы справитесь с этой работой.

    Что следует учитывать при покупке автоматического открывателя ворот?

    Когда вы ходите по магазинам, есть несколько различных функций, которые улучшают внешний вид и функции вашего устройства.Среди этих вариантов:

    1. Освещение

    light — это не только хороший выбор, если вы хотите сделать открыватель ворот более заметным, но он также может пригодиться для обеспечения достаточного освещения, когда вы несете посылки домой после наступления темноты.

    2. Пульты

    Они часто устанавливаются с множеством функций, которые домовладельцы могут найти полезными. Среди них и пульт. Пульт позволит вам открывать и закрывать ворота на расстоянии, не приближаясь к самому устройству.

    3. Клавиатуры

    Некоторые автоматические открыватели поставляются с клавиатурами, которые можно использовать как альтернативный способ ввода кода безопасности. Это полезно для тех, кто не всегда хочет использовать свой пульт, но все же имеет доступ к своим воротам.

    4. Камеры

    Еще один отличный вариант, если вы хотите, чтобы ваше устройство оснащалось дополнительной функцией, которая может использоваться в целях безопасности. Камеры также полезны, потому что они позволяют пользователям видеть свои ворота, прежде чем они выйдут или приблизятся к ним.Это может обеспечить удобство и безопасность в зависимости от того, что наиболее важно для каждого потребителя.

    5. Солнечная панель

    Позволяет запитать сошник без использования дополнительных источников энергии, таких как электричество или батареи. Это поможет снизить ежемесячные счета, сохраняя при этом доступ к функциям, которые вы используете в автоматическом открывателе.

    6. Таймеры

    Таймеры

    — еще одна полезная функция, которая не входит в комплект поставки всех автоматических открывателей ворот, но может быть приобретена в качестве дополнительного аксессуара.Таймеры позволят вашему устройству открывать ворота в определенное время в течение дня, поэтому вам не нужно помнить об этом!

    7. Фотоэлементы / инфракрасные лучи

    Помимо таймеров, с вашим автоматическим открывателем можно настроить фотоэлементы и инфракрасные лучи. Эти устройства откроют ваши ворота, как только почувствуют движение автомобиля или человека. Это эффективный способ удержать злоумышленников от проникновения в вашу собственность, поскольку он устраняет необходимость удаленного доступа или ввода кода.

    8.Энергосбережение

    Позволяет домовладельцам экономить энергию, используя только ту мощность, которая им нужна. Эта функция особенно полезна в жаркую или холодную погоду, когда вашим воротам требуется больше сока, чем обычно.

    9. Датчик погоды

    Это еще одна полезная функция, которая автоматически закрывает ворота, если на улице слишком жарко или холодно.

    10. Безопасный задний ход

    безопасный реверс отлично подходит как для домашних животных, так и для детей. Защитный реверс не даст вашей двери закрываться, если с ней что-то или кто-то соприкоснется, поэтому вы случайно не разбьете что-нибудь или кого-то!

    Часто задаваемые вопросы (FAQ)

    Какой тип открывания ворот подходит вам лучше всего?

    Во-первых, вам нужно определиться с типом открывателя ворот, который наилучшим образом соответствует вашим потребностям.Есть два основных варианта: качели и слайд. Открыватели поворота распахиваются, когда на пути нет сопротивления. Сдвижные открыватели работают с перемещением вперед и назад аналогично, но они также могут двигаться вверх и вниз, в зависимости от модели.

    Где именно вы хотите, чтобы открывалка?

    Прежде чем что-либо начинать, вам нужно найти хорошее место для открывашки. Вы должны найти правильное место, чтобы не блокировать другие объекты и не мешать нормальному движению транспорта.Определившись с участком, убедитесь, что он ровный и безопасный. При необходимости сделайте отверстие в земле, но избегайте повреждения подземных кабелей или труб.

    Как вы включите сошник?

    Есть много вариантов по этому вопросу. Вы можете использовать солнечную систему питания, подключить ее к существующей электрической розетке или подключить открывалку к существующим низковольтным системам.

    Какие у вас ворота?

    Перед установкой любого автоматического открывателя необходимо знать, к какому типу ворот он будет прикреплен.Если ворота имеют горизонтальные перекладины, вам понадобится другой открыватель, чем вертикальные перекладины. Следующее, что нужно решить, — какой мотор лучше всего подойдет для вашего сошника.

    Закрывать или не закрывать.

    Если вы хотите, чтобы ворота оставались закрытыми, когда в вашем дворе нет активности, убедитесь, что вы приобрели открывалку правильного типа. Если он не закрывается автоматически и вы не хотите активировать его каждый раз, когда вы проходите через ворота, есть решение: вы можете купить брелок с дистанционным управлением, который активирует ваш открывалку из любой точки вашего двора.

    Какие основные характеристики должны быть у вашего автоматического открывателя ворот?

    Это поможет вам сузить область поиска и найти устройство, в котором есть все или хотя бы большая часть того, что вам нужно. Это также поможет найти устройство, обладающее долговечностью и высоким качеством.

    На какой высоте следует устанавливать датчики?

    Для распашных ворот они должны быть установлены с каждой стороны ворот на расстоянии около 5 футов. Также вам нужно будет купить дополнительный датчик освещенности.Для раздвижных ворот датчики должны быть установлены на высоте около 6 дюймов над землей. Кроме того, вам нужно будет купить другой датчик для этого типа, который обнаруживает препятствия на земле и предотвращает закрытие ворот, если они встречаются.

    Сколько мощности требуется вашему сошнику?

    Обязательно найдите устройство с питанием от солнечных батарей или батарей, потому что вы не хотите, чтобы оно зависело от внешнего источника энергии. Собрав эту информацию и купив оборудование, мы можем легко и уверенно начать наш проект!

    Как мне отремонтировать автоматические ворота?

    Как и в случае с большинством электронных устройств, автоматическое устройство открывания ворот может перестать работать правильно со временем.Чтобы получить максимальную отдачу от денег, которые вы тратите на свой автоматический открыватель, обязательно приобретите его со всеми желаемыми функциями.

    Могут ли автоматические открыватели ворот уменьшить воровство?

    Да, автоматические открыватели ворот могут помочь снизить уровень преступности , сделав устройство открывания ворот и вход в гараж более безопасным. Рекомендуется установить наружное освещение и систему наблюдения для наблюдения за открывателем, чтобы это устройство работало правильно.
    В заключение, важно знать, как установить автомат для открывания ворот.Я надеюсь, что эта статья поможет вам создать свой автомат для открывания ворот.

    Механический открыватель ворот без привода — Марка:

    В век повсеместной электроники и электромеханических систем, я думаю, легко забыть, что нам не обязательно электричество для всего. Во всяком случае, я не луддит; Я просто думаю, что некоторые проблемы более рационально и элегантно решаются с помощью чисто механических устройств.

    Возьмите задачу открытия ворот из транспортного средства.И мой отец, и мой брат живут на закрытых участках не потому, что они раскатывают столько теста, а потому, что они живут в прутьях и держат домашний скот и домашних животных, от которых они не могут бродить. Таким образом, у них обоих есть автомобильные ворота в заборе, и оба ворот хорошо удалены от любого источника муниципального электричества.

    Папа потратил значительные средства на установку электрического открывателя ворот, питаемого от свинцово-кислотной батареи, поддерживаемой солнечной панелью, которая работает так же, как открыватель ворот пригородного гаража.Очень удобен в использовании, но дорог в установке и требует значительных проблем с обслуживанием, связанных с аккумулятором, солнечной панелью, двигателем и механикой. Мой брат, с другой стороны, выбрал минимальное решение, и у него вообще нет открывателя. Когда он уезжает утром и возвращается домой ночью, он должен остановиться у ворот, выйти из машины, открыть ворота, проехать через них, снова остановиться, снова выйти, закрыть ворота и вернуться. в машине, прежде чем продолжить свой путь.Недорогое решение, практически не требующее обслуживания, но он платит за него с неудобствами.

    Лично я всегда думал, что промежуточное решение подойдет им обоим лучше — что-то чисто механическое, которое было бы дешевле и надежнее, чем радиосервомеханическая установка, установленная моим отцом, и все же значительно более удобная, чем самоходная установка. Самостоятельный подход, которого придерживается мой брат. Затем на прошлых выходных я просматривал книжный магазин и наткнулся на копию книги Джорджа А. Мартина «Заборы, ворота и мосты» и «Как построить их », впервые опубликованной в 1900 году.Он включал диаграмму, показанную выше, с сопровождающим объяснением:

    На фиг. 204 показаны ворота, сбалансированные аналогичным образом и расположенные так, чтобы их мог открыть человек, желающий проехать через них, не выходя из транспортного средства. Он подвешен на веревках, которые проходят через шкивы в верхней части длинных столбов, и уравновешивается грузами на других концах веревок. На концах ворот размещены маленькие колеса, которые перемещаются по внутренней стороне стоек и тем самым уменьшают трение.Ворота поднимаются с помощью веревок, прикрепленных к центру верхней стороны ворот, от которых они проходят до шкивов в центре арочного проема, а затем выводятся вдоль горизонтальных рычагов под прямым углом к ​​перекладинам, соединяющим верхушки. постов. Если потянуть за веревку, ворота, которые лишь немного тяжелее балансировочных грузов, поднимаются, и после того, как транспортное средство проезжает мимо, ворота сами опускаются. При прохождении в обратном направлении тянется еще одна веревка, когда ворота, как и раньше, поднимаются.

    Поиск в Google, конечно же, показывает, что никто не продает такое устройство, которое я могу найти, поэтому, если кто-то захочет, это должна быть специальная работа. Я задаюсь вопросом о возможности системы, которая использует вес транспортного средства для приведения в действие механизма вместо веревки. Кто-нибудь видел в реальной жизни чисто механический открыватель ворот?

    Как установить приводные ворота с автоматическим открыванием — MoneyRhythm — Пермакультура, DIY, козы, куры и многое другое!

    Вы когда-нибудь были в тех сообществах, где есть модные системы ввода с клавиатуры? Я даже жил в одном, и он часто ломался! Может быть, у вас уже есть калитка, или вам нужна дополнительная охрана, или вы не хотите открывать калитку под дождем.В любом случае, моторизация ваших ворот с помощью автоматического открывателя ворот может быть простой и удобной. . . . удивительно . . . не так уж и дорого.

    Приводные ворота

    Автоматические приводные ворота Easy DIY

    Надеемся, вы запланировали приводные ворота от 12 до 16 футов. Если у вас более широкий проем, подумайте о том, чтобы сделать двойные ворота, в которых одни ворота автоматические, а другие открываются вручную при необходимости. Водитель самосвала без проблем вернулся через наши единственные 12-футовые ворота.Он был достаточно широким. Мы приобрели наши приводные ворота в местном магазине тракторов, вот ссылка на аналогичные ворота на Amazon различных размеров. Если вы загружены в денежный отдел (пожалуйста, вернитесь и воспользуйтесь моей ссылкой, чтобы я мог заработать несколько долларов), эти очень причудливые ворота тоже можно заставить работать.

    Если вы идете 16 футов или больше, вам может потребоваться прикрепить опорную стойку к стойке ворот, которая поднимается на несколько футов, а затем прикрепляется кабелем к концу ворот. Эти дополнительные распорки помогут выдержать дополнительный вес.Устройство открывания ворот не сработает, если ворота волочатся по земле.

    Что нужно для изготовления ворот с автоматическим приводом

    Требование № 1: Чтобы ваши ворота были автоматическими, они должны НЕ иметь колесо на земле или быть «приподнятым» для движения. Другими словами, он должен свободно качаться только на петлях.

    Требование № 2: Вы также захотите преобразовать петли на болтовые петли, которые легче всего регулировать. Здесь они представлены разной длины для стоек разной ширины, 6 ″, 8 ″, 10 ″ и 12 ″.Купите тот, который на 2 дюйма длиннее, чем ваш распорный столб. Петли болтового типа позволяют точно отрегулировать ворота, не снимая ворота.

    Требование № 3: Вам необходимо купить устройство открывания ворот. Наши маленькие 12-дюймовые ворота можно открыть с помощью самого маленького открывателя ворот, который у них есть. Вот небольшая таблица для справки

    Признаюсь, мой первый MM260 умер через полтора года и поначалу меня пугали отзывы на Amazon. Однако Mighty Mule — единственный автомат для открывания ворот в городе, если вы не хотите тратить тысячи вместо нескольких сотен.Я бы хотел, чтобы замена (сейчас на 2 года) прослужила вечно, но даже если бы она длилась только один год гарантии и умирала каждый год, я бы все равно купил новую. Это составляет примерно 20 долларов в месяц для автоматических ворот, которые того стоят только из-за удобства. У меня уже получается лучше, чем на втором.

    Требование № 4: Батарея и либо провод, либо комплект солнечных батарей (см. Дополнительные материалы). Стоимость провода была такой же, как и у солнечного комплекта мощностью 5 Вт, а также экономия в долгосрочной перспективе на стоимости зарядки аккумулятора, поэтому для нас это было несложно.

    Не используйте аккумулятор, рекомендованный Mighty Mule (с коротким сроком службы). Вместо этого зайдите в любой магазин и купите самую маленькую батарею для газона и трактора, которая должна быть меньше 30 долларов, и аккумуляторный ящик (здесь можно хранить дополнительные провода). И солнечные, и проводные требуют батареи!

    Установка приводного затвора

    Шаг 1: Установите и закрепите стойки ворот, если вы еще этого не сделали.

    Шаг 2: Просверлите отверстия для петель на болтах. Накрутите по одной гайке с шайбой на каждую петлю и проденьте в отверстия.После этого наденьте оставшуюся шайбу и гайку. Регулируя эти две гайки, вы можете поднимать и опускать конец ворот.

    Шаг 3: Направьте нижнюю петлю вверх и с помощью зацепите за нее ворота. Направьте верхнюю петлю вниз и одновременно зацепите ее за ворота. В этот момент ваши ворота, вероятно, упираются в землю. Затяните болты петель по мере необходимости, чтобы выровнять ворота! Это намного проще, чем петли винтового типа!

    Шаг 4: Если ворота качаются свободно, вы готовы к установке автоматического открывателя ворот.Следуйте инструкциям, прилагаемым к открывателю ворот. Некоторые разъяснения по моим ошибкам. . . откройте ворота чуть более чем на 90 градусов и сделайте что-нибудь, чтобы удерживать их там, пока вы устанавливаете кронштейны и отмечаете места сверления. В моих воротах есть несколько лишних отверстий. . . Позже вы запрограммируете места запуска и остановки с помощью пульта дистанционного управления.

    Шаг 5: Откройте передатчик, переместите переключатели в несколько случайных положений и сделайте снимок (чтобы вы могли запрограммировать другие передатчики).Удерживайте кнопку передатчика при включении открывателя ворот, чтобы запрограммировать его на ~ 10 секунд. Кроме того, пока блок управления открыт, вы, вероятно, захотите установить функцию автоматического закрытия на максимум (~ 2 минуты)

    Дополнительные вещи

    Таким образом, автоматический открыватель ворот будет поставляться с одним пультом дистанционного управления, который вы можете использовать из машины или дома, чтобы открыть ворота. Настоящая прелесть этой системы заключается во всех дополнительных функциях, которые вы можете установить. У нас лично есть замок для ворот, дополнительные пульты, комплект для солнечных батарей и две клавиатуры.

    Замок для ворот и контактная площадка для автоматической защиты ворот

    Автоматический замок для ворот — Хотя это дорого (~ 130 долларов), он защищает ворота, чтобы мои дети не входили, а посторонние не выходили. Без этой функции кто-то может просто протиснуться или протиснуться в ваш двор или выйти из него. По этой причине мне нужно каждые полгода регулировать высоту ворот с помощью петель болтового типа. Во время сезона дождей он проседает немного больше, чем в сухой сезон, но 2 минуты с помощью плоскогубцев для фиксации каналов, и все снова выровняется. Поставляется с набором ключей, которые можно открыть в случае отказа питания.

    Пульты. Новая модель с одной кнопкой. 2 упаковки старой модели. Нам знакома только старая модель «PRO Clicker». Радиус действия и время автономной работы превосходны. Выдерживает ежедневное многократное использование изнутри нашего дома на высоте 150 футов и работает без исключения. Батарейки меняли 1 раз в 4 года. Вы можете купить столько, сколько захотите, и подарить друзьям и семье.

    Клавиатуры, беспроводные. У нас есть одна снаружи для людей, знающих код для входа, и одна внутри, чтобы люди могли выйти.Беспроводная связь чудесно проработала около года, а потом умерла. Клавиатуры можно подключить с помощью проводов, что также означает, что для работы им не нужны батарейки. После подключения они работают хорошо. Я думаю, что тот, у которого пропала беспроводная связь, тоже потерял часть своей подсветки. Возможно, это произошло по вине суровой погоды (ураган) и вторжения воды, муравьи строят гнездо внутри агрегата. Иногда во Флориде случаются сумасшедшие вещи.

    Keypad & Gate Entry with Intercom — Ну разве это не приятно.. . Ну это не так. Не зря у него плохие отзывы. Он никогда не будет синхронизироваться с домофоном, даже если он находится на расстоянии 10 футов. Полученная мною посылка казалась открытой, но я бы не стал беспокоиться. Если вы хотите, чтобы вас уведомляли о том, что люди у ваших ворот, попробуйте эти беспроводные дверные звонки в паре с дополнительным передатчиком, хранящимся в вашем доме.

    Монтажная стойка для клавиатуры — я просто использовал дополнительную стойку 4 × 4. Я полагаю, это было бы немного проще подъехать на машине, но никто никогда не жаловался.

    Датчик транспортного средства — может использоваться для автоматического открытия ворот при обнаружении транспортного средства.Было бы хорошо, когда посетители покидают наш дом, чтобы они могли уйти, не зная нашего кода. Я не мог лично оправдать затраты.

    Автоматическое устройство для открывания ворот на солнечной энергии

    Солнечная панель 5 Вт и 10 Вт — Если вам нужно закопать провод на глубину более 75 футов или около того, стоит использовать солнечную батарею. Стоимость провода такая же, как у меньшей солнечной панели, и вы не будете

    .

    надо платить, чтобы зарядить аккумулятор собственным электричеством. Наша маленькая панель мощностью 5 Вт никогда нас не подводила. За 4 года мы заменили аккумулятор один раз, и оказалось, что неисправен сам механизм открывания ворот, а не аккумулятор.Мы открываем и закрываем наши ворота иногда 30 раз в день, и они никогда не замедлялись и не проявляли никаких признаков усталости (мы живем в солнечной Флориде).

    Pin Lock — Если вы беспокоитесь, что кто-то украдет ваш открыватель ворот. Не очень дорого, но замок все равно подойдет.

    Кнопка — Мы шутим, я думал, что это была безопасность. Да ладно, возможно, это тоже не ваша идея. Ну вот, очень дешевый способ открыть ворота.

    Автоматический привод открывателя ворот, последние мысли

    Вы сейчас или скоро станете счастливым обладателем ворот с автоматическим приводом.Вы сможете вспомнить, как стыдно стоять под дождем, открывая ворота. Вам наверняка позавидуют ваши соседи. Мне часто хвалят мои личные ворота.

    Некоторые из этих вещей можно купить в местных магазинах кормов, но они, вероятно, будут значительно помечены или будут поставлены на полку в течение очень долгого времени, или будут куплены и возвращены с отсутствующими деталями по сравнению с онлайн-версиями, на которые я ссылался выше . Если вы что-то покупаете, воспользуйтесь одной из моих партнерских ссылок выше.Если вы покупаете что-то в течение 24 часов после нажатия одной из моих ссылок, я беру небольшую комиссию, которую использую для поддержания работы этого веб-сайта.

    Вопросы, идеи, комментарии ниже!

    7 основных причин, по которым ваш дом выиграет от использования автоматических ворот

    Каждые 20 секунд в США совершается кража со взломом, и только 13% таких случаев раскрываются, домовладельцы каждую минуту теряют имущество на миллионы долларов.

    Что можно сделать, чтобы не попадать в эту статистику? Рассмотрим автоматические ворота.

    Вложение в систему безопасности может быть хорошим началом, но вам также нужно подумать о главном входе в ваш дом — воротах. Что касается жилых ворот, у вас есть два варианта: ручные и автоматические.

    Хотя ручные ворота обеспечивают некоторую степень безопасности, они неудобны. Например, вам нужно выйти из машины, чтобы открыть и закрыть ворота, когда вы вернетесь домой. Некоторые домовладельцы даже оставляют свои ворота открытыми, чтобы избежать этих хлопот. Это делает ваш дом уязвимым для краж со взломом.

    С автоматическими воротами вам не придется преодолевать все эти неприятности.

    Но чем еще могут быть полезны автоматические ворота вашему дому?

    Читайте дальше, чтобы узнать.

    Как автоматический Gat может повысить безопасность вашего дома

    Повышение безопасности

    Силовые ворота для проездов поставляются с дистанционным управлением. У них также есть крепления, которые позволяют устанавливать камеры для наблюдения за вашей собственностью. С таким контролем вы можете не подпускать нежелательных злоумышленников к вашей собственности одним нажатием кнопки.

    Автоматические ворота также защитят ваш дом и семью от случайных преступлений. Один из лучших способов предотвратить ситуационные преступления — использовать средства устрашения. Наличие автоматических ворот служит сдерживающим фактором для взломщиков дома.

    Кроме того, моторизованные ворота действуют как дополнительный уровень защиты, поскольку их труднее подвергнуть вандализму.

    Curb Appeal

    Установка автоматических ворот придаст вашему дому ощущение стиля и шика.В целом дома с автоматическими воротами считаются престижными.

    Благодаря такому разнообразию и возможностям индивидуальной настройки ваши ворота могут быть спроектированы по размеру, форме и стилю, которые добавят привлекательности вашему дому. Вы даже можете включить элементы искусства и чутья, чтобы заявить о себе.

    Конфиденциальность

    Иногда вы можете просто захотеть, чтобы ваша собственность была полностью в вашем распоряжении. Может быть, вы пытаетесь избежать назойливых адвокатов или просто хотите хорошо провести время на крыльце без посторонних глаз соседей.Какими бы ни были ваши причины, частные ворота могут помочь вам удержать нежелательных посетителей и любопытных соседей.

    При использовании автоматических ворот посетителям нужно будет сообщить вам о своем прибытии, чтобы вы могли их вовлечь. Еще лучше, если вы установите камеры, потому что вы сможете заранее увидеть, кто стоит у ворот.

    Благодаря такому контролю и осведомленности вы всегда можете наслаждаться непрерывной конфиденциальностью.

    Безопасность детей и домашних животных

    Помимо того, что злоумышленники не могут проникнуть в ваш дом, автоматизированные системы ворот также защищают ваших детей от окружающего транспорта, особенно если вы живете недалеко от дороги.Вы будете спокойнее, позволяя детям играть во дворе, зная, что они не будут гоняться за мячами на улице.

    Наряду с забором по периметру, удаленная подъездная калитка также гарантирует, что ваши домашние животные останутся на вашей территории. Это предотвратит их попадание во двор вашего соседа, убережет вас от разного рода конфликтов. Это также защитит их от оппортунистов, которые могут воспользоваться домашними животными, бродящими по улице.

    Страхование сбережений

    Некоторые страховые компании могут предложить вам скидки на страховые взносы, если заметят, что вы приняли дополнительные меры для защиты своего имущества.Установка автоматических ворот — одна из таких мер. Это сводит к минимуму вероятность кражи имущества со взломом, в результате чего вы имеете право на компенсацию.

    Но поскольку не все страховщики предлагают это положение, вам следует проконсультироваться со своим поставщиком, прежде чем требовать освобождения от страховых взносов.

    Более высокая стоимость собственности

    Красивый дом стоит дороже и привлекает больше потенциальных покупателей. Установка правильных автоматических ворот улучшает внешний вид вашего дома, придавая ему стильный и престижный вид.Тем самым повышается стоимость вашей собственности при перепродаже.

    Таким образом, моторизованные ворота не только являются функциональным элементом вашего дома, но и являются инвестиционным вложением. С финансовой точки зрения имеет смысл повышать стоимость вашего дома, даже если вы не планируете его продавать в ближайшее время.

    Дополнительные удобства

    Довольно хлопотно управлять воротами с ручным управлением. Каждый раз, когда вы выходите или входите в свой дом, вам нужно выйти из машины, чтобы открыть их. Это может быть довольно сложно, особенно когда идет дождь.Более того, их легко забыть запереть, когда уходишь в спешке.

    Автоматические ворота решают все эти проблемы. Благодаря беспроводной технологии и встроенным моторам вам не нужно выходить из машины, чтобы запереть или открыть их.
    Кроме того, вам не нужно выходить из дома, чтобы открывать ворота каждый раз, когда к вам приходит посетитель.

    Вы можете сделать это не выходя из дома с помощью пульта дистанционного управления. А поскольку они блокируются автоматически, вы не оставите свой дом незащищенным, если будете спешить.

    Как установить автоматические ворота для проезда

    Установить автоматические ворота — нелегкое дело, и вы не должны делать это самостоятельно, потому что очень многое может пойти не так. Таким образом, вам нужен эксперт, чтобы убедиться, что все системы установлены правильно. Это предотвратит несчастные случаи, связанные с воротами, и увеличит надежность ваших инвестиций.

    Если вы ищете специалистов по автоматическим воротам, не ищите ничего, кроме R&S Erection от Vallejo, Inc. Мы — универсальный магазин для всего, что связано с воротами, с огромным опытом в установке и ремонте.

    Мы обслуживаем несколько районов Калифорнии, включая Фэрфилд, Вальехо, Вакавилль, Суисан-Сити, Бенисию, Диксон, Американский каньон, Корделию, Резерфорд и другие. Мы также работаем со всеми ведущими брендами, включая Liftmaster, Viking, Doorking, Hysecurity и другие.

    Чтобы получить ценовое предложение на различные автоматические ворота, свяжитесь с нами.

    Часто задаваемые вопросы: Автоматические ворота

    , но выбор различных вариантов может показаться сложным. Этот блог взят прямо из уст наших клиентов — он включает в себя наиболее распространенные вопросы, которые нам задают, а также некоторую дополнительную информацию, которая, как мы думаем, может оказаться для вас чрезвычайно полезной!

    1.Разве я не могу просто установить ворота и открыватель самостоятельно?

    Установка автоматических ворот — это не та работа, которую мы бы рекомендовали всем, кто не является экспертом или наблюдателем со стороны эксперта. Процесс установки намного сложнее, чем ожидает большинство людей, и включает в себя очень глубокое понимание сложных систем открывания, которые могут быть разницей между рабочими, безопасными воротами и неработающими воротами или, что еще хуже, опасностью для благополучия вам и вашим близким.

    2. Какие у меня варианты открытия ворот?

    Автоматические подъездные ворота бывают одной из 3-х различных конфигураций. Это: Sliding, Swing, и Dual Openers. Какой из них вам нужен, зависит от местности вокруг того места, где будут установлены ворота. Это то, о чем вы и ваш подрядчик должны обсудить во время консультации.

    Различные стили открывания:

    1. Swing:



      Распашные ворота обычно работают тише и вызывают меньше проблем с ремонтом, потому что здесь не так много движущихся частей, как в откатных воротах.Однако, как указывалось ранее, область, где вы рассматриваете открыватель ворот, может быть небольшой и тесной, поэтому не подходит для распашных ворот. Кроме того, если привод находится на склоне, калитка будет не лучшим выбором.

    2. Раздвижные:



      Многие выбирают открыватели откатных ворот для своих проездов, потому что автомобили будут припаркованы прямо у ворот на подъездной дорожке. Распашные ворота не подходят для подъездных ворот, потому что автомобили должны быть припаркованы достаточно далеко от дороги, чтобы их не ударили распашные ворота.Основная проблема, с которой сталкиваются раздвижные ворота, заключается в том, что они, как правило, имеют более высокий уровень проблем, потому что у них много движущихся частей.
    3. Двойное открывание:

      Двойные распашные ворота открываются, как французские двери. Поскольку длина открытых ворот сокращается вдвое, часто бывает проще использовать этот тип ворот для жилых проездов.

    3. Как я активирую открытие или закрытие ворот?

    Это вопрос личных предпочтений и в значительной степени зависит от объема трафика и степени безопасности, которую вы хотите получить от своих автоматических ворот.По большей части, кроме ручного управления, у вас есть 3 варианта для систем входа.

    1. Телефон Вход : Телефонные домофоны, вероятно, являются наиболее распространенным типом систем безопасности, устанавливаемых для подъездных ворот. В системе телефонного входа каждому пользователю назначается код, который он вводит на цифровой клавиатуре, постоянно установленной возле входа в ворота. Телефонная система входа — это система электронной связи, предназначенная для ограниченного или частного диалога, направления, сотрудничества или объявлений.Они могут быть переносными или стационарными в зданиях и транспортных средствах. Эти системы могут включать в себя соединения с телефонами, сотовыми телефонами и компьютерами с запущенным веб-браузером.
    2. Карточка / брелок: Обычно в сочетании с системой телефонного доступа эти системы требуют либо предварительно запрограммированного пульта дистанционного управления, либо карты, которую нужно провести, чтобы войти в помещение.
    3. Подземный датчик США: Это вариант с наименьшей безопасностью, но наибольшим удобством.Эта система открывания фактически размещена под землей и использует магнитный датчик для обнаружения автомобиля, проезжающего по ней. Как только автомобиль обнаружен, ворота открываются автоматически

    4. Какого рода обслуживание необходимо?

    Лучший способ избежать частого обслуживания — это вложить деньги в высококачественный исходный продукт. Например, несмотря на то, что на рынке доступно множество систем телефонного доступа, разумно не просто выбирать самый дешевый вариант.Почему? Потому что зачастую проблемы с подъездными воротами возникают из-за материалов более низкого качества. Если вы приобретете оборудование среднего и высокого класса, то ваше обслуживание будет выглядеть примерно так:

    1. Мойте и обрабатывайте воском ваши ворота один раз в год, чтобы краска не отслаивалась и чтобы ваши ворота выглядели свежими и новыми
    2. Разберитесь с Вредители: Улитки и слизни могут быстро разрушить печатную плату.Следы слизи, которые они оставляют, становятся очень проводящими даже при минимальном количестве влаги. Паутина даже с малейшей влажностью на них может также проводить электричество и повредить печатную плату ворот. А пчелиные гнезда и муравейники могут быстро разъедать схемы открывания ворот.
    3. Смазывайте все движущиеся части ежеквартально : И это не может быть достаточно напряженным — НИКОГДА не используйте wd-40 для смазки цепей внутри механизма ворот — несмотря на распространенное мнение, WD-40 является чистящим средством, а не смазка.Вместо этого используйте белую литиевую смазку.

    5. Какой материал лучше всего использовать?

    Это еще один вопрос, который зависит как от предполагаемого использования пространства, так и от вашего личного бюджета и требований к стилю. У каждого материала есть свои плюсы и минусы — вы можете узнать больше о плюсах и минусах различных материалов для ворот в нашем блоге.

    Ваш основной выбор будет между деревом, сталью, винилом или кованым железом.

    6.Есть ли какие-нибудь меры безопасности?

    В рамках нового, недавнего судебного разбирательства простого использования «реверсивной» функции (которая заставляет ворота менять направление движения, когда они вступают в контакт с неподвижным объектом после приложения небольшого давления) недостаточно. Промышленным стандартом является установка как минимум двух устройств безопасности на каждые автоматические ворота. Мы говорили о первой функции безопасности, а именно о функции реверса. Теперь, чтобы соответствовать государственным или региональным законам, — автоматические ворота на подъездных путях должны иметь дополнительную функцию — чаще всего это «фотолуч», который в основном представляет собой инфракрасный луч, низко опущенный на землю, и если этот луч прерывается, ворота должен остановиться и повернуть вспять.

    Есть несколько других вариантов безопасности, но функция реверса и световые лучи являются нормой.

    7. Что делать, если ворота перестают работать?

    Что ж, если вы установили ваши ворота на подъездной дороге, вам повезло. Ремонтные услуги: наши опытные специалисты отремонтируют ваши раздвижные, распашные или подъемные ворота, гаражные ворота или домофон. Звоните сегодня 866-750-7777. Наша плата за ремонт в обычные рабочие часы составляет 75 долларов США. Плата за обслуживание в нерабочее время составляет 125 долларов США.00:00 и плата за обслуживание в ночное время (после 21:00) составляет 195 долларов США. Только в обычные рабочие часы плата за обслуживание будет применяться к стоимости ремонта. Свяжитесь с нами, чтобы получить бесплатную смету по телефону.

    Если ворота устанавливались не нами, обратитесь в монтажную компанию. Никогда не пытайтесь вручную открыть застрявшие или неисправные ворота.

    8. Как долго прослужат ворота до того, как их нужно будет заменить?

    Скорее всего, капот — проблемы с открывателем возникнут задолго до того, как двери будут повреждены.Типичный срок службы автоматических открывателей подъездных ворот составляет около 10 лет, при этом необходимо 1-2 небольших ремонта в течение всего периода времени.

    9. Сколько это стоит?

    Подъездные ворота сами по себе стоят 1,400–3200 долларов ; включение его с помощью пульта дистанционного управления стоит дополнительно долларов США, 550–4500 долларов США , в результате чего общие затраты составят долларов США 1950–7700 долларов США .

    Это касается только дверных панелей и не включает стоимость средств безопасности и систем входа.

    Комплекты автоматизации , которые распахивают однопанельные ворота, стоят около долл. США 850–2 300 долл. США.
    Комплекты автоматики для ворот , которые открывают двухпанельные ворота [6], стоят $ 900–4 500 .
    Комплекты, которые используют солнечную энергию, имеют более тяжелые двигатели для открытия больших ворот и включают средства контроля доступа, являются самыми дорогими. Комплекты автоматики для откатных ворот
    стоят $ 550-2150.
    Устройства контроля доступа, такие как клавиатуры , пульты дистанционного управления и домофоны, стоят от 20 до 2000 долларов..
    Реверсивные механизмы для безопасности при выходе могут добавить 150-200 долларов.

    И эти цены не включают плату за установку. Таким образом, в целом вы получаете в среднем около 10000 долларов, чтобы установить ворота, купив профессионала, с необходимыми по закону механизмами безопасности и современным программным обеспечением для входа. С другой стороны, исследования показывают, что добавление подъездных ворот к собственности может увеличить стоимость дома на 5% от общей розничной стоимости дома.Как и другие проекты реконструкции, это инвестиция, которая не только обеспечивает безопасность вашей семьи, но и добавляет справедливости вашему дому.

    10. Сколько времени займет установка ворот?

    Вообще говоря, если процесс идет гладко, установка ворот занимает от 3 до 5 часов. Это, конечно, не включает время изготовления или транспортировки вне строительной площадки. Чем крупнее проект, тем больше времени он занимает, однако для большинства автоматических подъездных путей от начала до финского языка требуется полдень.

    При закрытии:

    Надеюсь, эта статья помогла ответить на любые ваши вопросы об автоматических подъездных воротах. Вы всегда можете позвонить нам по бесплатному телефону, если у вас возникнут другие вопросы!

    Bay Area Lions Gate: автоматический ремонт электрических ворот

    Автоматические ворота подъездной дороги: дают вам еще больше контроля над тем, кто получает доступ к вашей жилой или коммерческой собственности

    Вы думаете об установке автоматических ворот подъездной дороги у себя дома или в организации? Надежное решение для ворот может дать вам гораздо больше контроля над тем, кто входит в вашу собственность, звонит в дверной звонок или беспокоит вас в течение дня.

    Он также может иметь большое значение для предотвращения воров, хулиганов и других людей с негативными целями.
    Проще говоря, ворота для жилой или коммерческой недвижимости могут обеспечить значительную безопасность, конфиденциальность и комфорт.
    Вопрос в том, какой тип ворот подходит вам и вашей собственности?

    Установщики автоматических шлюзов
    В Status Secure Fencing & Gates мы удовлетворены тем, что предлагаем широкий спектр автоматических ворот для проезда к жилым домам в районе залива Сан-Франциско, а также владельцам компаний.

    Если вы ищете королевские ворота из кованого железа или более простые алюминиевые ворота, мы можем предложить индивидуальное решение, соответствующее вашим потребностям.
    Мы можем дополнительно предложить как раздвижные ворота, так и складные ворота, в зависимости от ваших стилистических предпочтений, а также от ограничений площади вашей собственности — среди прочего.

    По опыту мы понимаем, что многие клиенты выбирают шлюз для проезда к дому, прежде чем выбрать, какой вход им нужен.

    Их привлекает безопасность, а также защита, которую может обеспечить шлюз, но они не всегда имеют в виду единый вид или тип шлюза.
    Следовательно, мы сделали нашу компанию максимально полезной и полезной для клиентов.

    Автоматические откатные ворота
    Изначально, чтобы начать изучать наши альтернативы автоматическим скользящим воротам (а также различные другие конструкции), вы можете взглянуть на наш онлайн-профиль. Просматривая нашу коллекцию изображений, вы лучше поймете, что нам нужно поставлять и чего мы можем достичь с точки зрения дизайна.Осознание того, что вам нравится или не нравится, значительно упростит следующий этап процедуры выселения.

    Мы предлагаем такой широкий спектр альтернатив — не только для входов, но и для ограждений и личных экранов конфиденциальности — мы находим, что можем наиболее успешно обслуживать наших клиентов, используя рекомендации специалистов.

    Посидев с вами, обсудив вашу собственность, посмотрев несколько фотографий или, возможно, остановившись у вашего дома или компании, мы можем выработать несколько предложений по типу ворот, которые, безусловно, будут хорошо работать в вашем здании.
    Наши предложения адаптированы к вашему зданию, а также к его различным характеристикам, от количества помещения, с которым вам нужно работать, до строительного и ландшафтного дизайна.

    Автоматические ворота с электроприводом для дополнения вашего дома
    Наша конечная цель — постоянно помогать вам выбрать дизайн шлюза, который улучшает вашу собственность, выглядит потрясающе, а также обеспечивает желаемую степень защиты или конфиденциальности.

    Иногда лучшим выбором является автоматический складной въезд на подъездную дорожку.В других случаях это алюминий, а иногда и железо.
    Мы работаем с вами, чтобы найти идеальный вариант.

    Устройте установку сегодня
    Готовы ли вы получить совет специалиста о том, какие двери лучше всего подходят для вашей жилой недвижимости: автоматические ворота из алюминия или входы из кованого железа? Если это так, свяжитесь с Bay Area Lions Gate сегодня, чтобы организовать совершенно бесплатную оценку. Позвоните нам, а также назначьте встречу с нашим специалистом по воротам, а также со специалистами по безопасному ограждению.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
