Как сделать вертикальный ветрогенератор на 220В для дома своими руками

Электроэнергия неуклонно дорожает. Чтобы чувствовать себя комфортно за городом в жаркую летнюю погоду и морозным зимним днем, необходимо или основательно потратиться, или заняться поиском альтернативных источников энергии. Россия – огромная по площади страна, имеющая большие равнинные территории. Хотя в большинстве регионов у нас преобладают медленные ветры, малообжитая местность обдувается мощными и буйными воздушными потоками. Поэтому присутствие ветрогенератора в хозяйстве владельца загородной недвижимости чаще всего оправдано. Подходящую модель выбирают, исходя из местности применения и фактических целей использования.

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Подробнее о других видах альтернативных источников энергии можно прочитать в данной статье: https://aqua-rmnt.com/otoplenie/alt_otoplenie/alternativnye-istochniki-energii.html

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

  • генератор от автомобиля 12 V;
  • кислотный или гелиевый аккумулятор 12 V;
  • преобразователь 12V – 220V на 700 W – 1500 W;
  • большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
  • автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
  • полугерметичный выключатель типа «кнопка» на 12 V;
  • вольтметр от любого ненужного измерительного устройства, можно автомобильный;
  • болты с шайбами и гайками;
  • провода сечением 2,5 мм2 и 4 мм2;
  • два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Большинство владельцев частных домов не признают использование геотермального отопления, однако подобная система имеет перспективы. Подробнее о преимуществах и недостатках данного комплекса можно прочитать в следующем материале: https://aqua-rmnt.com/otoplenie/alt_otoplenie/geotermalnoe-otoplenie-doma-svoimi-rukami.html

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали.

В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов. На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно. При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм2, длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм2. Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм2.

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.

д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Изготовить солнечную батарею возможно и самостоятельно. Пошаговая инструкция расположена здесь: https://aqua-rmnt.com/otoplenie/alt_otoplenie/solnechnaya-batareya-svoimi-rukami.html

Ветряк #2 — аксиальная конструкция на магнитах

Аксиальные ветряки с безжелезными статорами на неодимовых магнитах в России до последнего времени не делали по причине недоступности последних. Но теперь они есть и в нашей стране, причем стоят они дешевле, чем изначально.

Поэтому и наши умельцы стали изготавливать ветрогенераторы этого типа.

Со временем, когда возможности роторного ветрогенератора уже не будут обеспечивать все потребности хозяйства, можно сделать аксиальную модель на неодимовых магнитах

Что необходимо подготовить?

За основу аксиального генератора нужно взять ступицу от автомобиля с тормозными дисками. Если эта деталь была в эксплуатации, её необходимо разобрать, подшипники поверить и смазать, ржавчину счистить. Готовый генератор будет покрашен.

Чтобы качественно отчистить ступицу от ржавчины, воспользуйтесь металлической щеткой, которую можно насадить на электродрель. Ступица снова будет выглядеть отлично

Распределение и закрепление магнитов

Нам предстоит наклеивать магниты на диски ротора. В данном случае используются 20 магнитов размером 25х8мм. Если вы решите сделать другое количество полюсов, то используйте правило: в однофазном генераторе должно быть сколько полюсов, столько и магнитов, а в трехфазном необходимо соблюдать соотношение 4/3 или 2/3 полюса к катушкам. Размещать магниты следует, чередуя полюса. Чтобы их расположение было правильным, используйте шаблон с секторами, нанесенными на бумаге или на самом диске.

Если есть такая возможность, магниты лучше использовать прямоугольные, а не круглые, потому что у круглых магнитное поле сосредоточено в центре, а у прямоугольных – по их длине. Противостоящие магниты должны иметь разные полюса. Чтобы ничего не перепутать, маркером нанесите на их поверхность «+» или «-». Для определения полюса возьмите один магнит и подносите к нему другие. На притягивающихся поверхностях ставьте плюс, а на отталкивающихся – минус. На дисках полюса должны чередоваться.

Магниты правильно размещены. Перед их фиксацией эпоксидной смолой, необходимо сделать бортики из пластилина, чтобы клейкая масса могла застыть, а не стекла на стол или пол

Для закрепления магнитов нужно использовать сильный клей, после чего прочность склейки дополнительно усиливают эпоксидной смолой. Ею заливают магниты. Чтобы предотвратить растекание смолы можно сделать бордюры из пластилина или просто обмотать диск скотчем.

Трехфазные и однофазные генераторы

Однофазный статор хуже трехфазного, потому что при нагрузке он даёт вибрацию. Это происходит из-за разницы в амплитуде тока, которая возникает по причине непостоянной отдачи его за момент времени. Трехфазная модель этим недостатком не страдает. Мощность в ней всегда постоянна, потому что фазы друг друга компенсируют: если в одной ток падает, а в другой он нарастает.

В споре однофазного и трехфазного вариантов последний выходит победителем, потому что дополнительная вибрация не продлевает срок службы оборудования и раздражает слух

В результате отдача трехфазной модели на 50% превышает тот же показатель однофазной. Другим плюсом отсутствия ненужной вибрации является акустический комфорт при работе под нагрузкой: генератор не гудит во время его эксплуатации. Кроме того, вибрация всегда выводит ветрогенератор из строя до истечения срока его эксплуатации.

Процесс наматывания катушек

Любой специалист вам скажет, что перед наматыванием катушек нужно произвести тщательный расчет.

А любой практик все сделает интуитивно. Наш генератор не будет слишком быстроходным. Нам нужно, чтобы процесс зарядки 12-вольтового аккумулятора начался при 100-150 оборотах в минуту. При таких исходных данных общее число витков во всех катушках должно составлять 1000-1200шт. Осталось разделить эту цифру на количество катушек и узнать, сколько витков будет в каждой.

Чтобы сделать ветрогенератор на низких оборотах мощнее, нужно увеличить число полюсов. При этом в катушках возрастет частота колебания тока. Для намотки катушек лучше использовать толстый провод. Это уменьшит сопротивление, а, значит, сила тока возрастет. Следует учесть, что при большом напряжении ток может оказаться «съеденным» сопротивлением обмотки. Простой самодельный станочек поможет быстро и аккуратно намотать качественные катушки.

Статор размечен, катушки уложены на свои места. Для их фиксации используется эпоксидная смола, стеканию которой снова противостоят пластилиновые бортики

Из-за числа и толщины магнитов, расположенных на дисках, генераторы могут значительно различаться по своим рабочим параметрам. Чтобы узнать, какую мощность ждать в результате, можно намотать одну катушку и прокрутить её в генераторе. Для определения будущей мощности, следует измерить напряжение на определенных оборотах без нагрузки.

Например, при 200 оборотах в минуту получается 30 вольт при сопротивлении 3 Ом. Отнимаем от 30 вольт напряжение аккумулятора в 12 вольт, а получившиеся 18 вольт делим на 3 Ом. Результат – 6 ампер. Это тот объём, который отправится на аккумулятор. Хотя практически, конечно, выходит меньше из-за потерь на диодном мосту и в проводах.

Чаще всего катушки делают круглыми, но лучше их чуть вытянуть. При этом меди в секторе получается больше, а витки катушек оказываются прямее. Диаметр внутреннего отверстия катушки должен соответствовать размеру магнита или быть немногим больше его.

Проводятся предварительные испытания получившегося оборудования, которые подтверждают его отличную работоспособность. Со временем и эту модель можно будет усовершенствовать

Делая статор, учтите, что его толщина должна соответствовать толще магнитов. Если число витков в катушках увеличить и сделать статор толще, междисковое пространство увеличится, а магнитопоток уменьшится. В результате может образоваться то же напряжение, но меньший ток из-за возросшего сопротивления катушек.

В качестве формы для статора используют фанеру, но можно на бумаге разметить сектора для катушек, а бордюры сделать из пластилина. Прочность изделия увеличит стеклоткань, помещенная на дно формы и поверх катушек. Эпоксидная смола не должна прилипать к форме. Для этого её смазывают воском или вазелином. Для тех же целей можно использовать пленку или скотч. Катушки закрепляют между собой неподвижно, концы фаз выводят наружу. Потом все шесть проводов соединяют треугольником или звездой.

Генератор в сборе тестируют, используя вращение рукой. Получившееся напряжение составляет 40 вольт, сила тока при этом составляет примерно 10 Ампер.

Заключительный этап — мачта и винт

Фактическая высота готовой мачты составила 6 метров, но лучше было бы сделать её 10-12 метров. Основание для неё нуждается в бетонировании. Необходимо сделать такое крепление, чтобы трубу можно было поднимать и опускать при помощи ручной лебедки. На верхнюю часть трубы крепится винт.

Труба ПВХ – надежный и достаточно легкий материал, используя который можно сделать винт ветряка с заранее предусмотренным изгибом

Для изготовления винта нужна ПВХ труба, диаметр которой составляет 160 мм. Из неё предстоит вырезать шестилопастной двухметровый винт. С формой лопастей имеет смысл поэкспериментировать, чтобы усилить крутящий момент на низких оборотах. От сильного ветра винт нужно уводить. Эта функция выполняется с помощью складывающегося хвоста. Выработанная энергия копится в аккумуляторах.

Мачта должна подниматься и опускаться с помощью ручной лебедки. Дополнительную устойчивость конструкции можно придать, используя натяжные тросы

Вашему вниманию предоставлены два варианта ветрогенераторов, которые чаще всего используются дачниками и владельцами загородной недвижимости. Каждый из них по-своему эффективен. Особенно результат применения такого оборудования проявляется в местности с сильными ветрами. В любом случае, такой помощник в хозяйстве не помешает никогда.

Оцените статью: Поделитесь с друзьями!

Делаем для дачи вертикальный ветрогенератор своими руками

Пожалуй, ни один дачник не будет спорить с тем, что сегодня необходимо иметь какой-либо альтернативный источник электроэнергии, ведь свет могут отключить в любую минуту. Большую популярность, как источник бесплатной энергии, сегодня получили самодельные ветрогенераторы. Разнообразные модели таких устройств предлагаются на рынке, а в интернете можно увидеть схемы, чертежи и видео, позволяющие собрать их своими руками.

Стоит отметить, что самодельный ветрогенератор будет очень полезен даже при его небольшой мощности. Уже одно то, что среди кромешной тьмы дача будет освещена, и можно будет без проблем посмотреть телевизор или зарядить мобильное устройство, подстрахует от неприятностей и поднимет престиж перед соседями.

к содержанию ↑

Три маленьких секрета

Первый секрет заключается в том, на какую высоту будет установлен самодельный ветрогенератор. Понятно, что проще смонтировать его на высоте нескольких метров от земли, но и толку от него тогда будет не особенно много. Следует учитывать, что чем выше ветрогенератор, тем сильнее ветер, быстрее крутятся его лопасти, и тем больше энергии можно получить от сделанной своими руками электростанции.

Второй секрет заключается в выборе АКБ. В интернете советуют не мудрить и ставить автомобильный аккумулятор. Да, это проще и, на первый взгляд, дешевле. Но, необходимо знать, что автомобильные аккумуляторы следует устанавливать в хорошо проветриваемом помещении, они требуют ухода, а их срок службы не превышает 3-х лет. Будет лучше приобрести специальный аккумулятор. Хотя он и стоит дороже, но это себя оправдает.

Третий секрет, какой ветрогенератор лучше подходит для изготовления своими руками — горизонтальный или вертикальный? У каждого варианта свои достоинства и недостатки. Мы рассмотрим ветрогенераторы вертикального типа, принцип работы которых показан на рис.2.

Сначала о недостатках: вертикальный ветрогенератор имеет низкий КПД по сравнению с горизонтальными моделями, на его сборку уходит больше материалов, что, соответственно, ведёт к удорожанию конструкции. С другой стороны, вертикальные ветряки могут работать при более слабом ветре, чем их горизонтальные аналоги, что компенсирует их невысокий КПД. Их не требуется поднимать на слишком большую высоту, они проще и дешевле при монтаже и установке, что сводит на нет разницу в стоимости материалов.

Немаловажным фактором является и то, что вертикальный ветрогенератор надёжнее при резких порывах ветра и ураганах, так как его устойчивость растёт с повышением скорости вращения. Кроме того, вертикальные конструкции практически бесшумны, что позволяет устанавливать их в любом месте, вплоть до крыши жилого дома. Всё вышеперечисленное ведёт к тому, что эти установки пользуются растущим спросом и выпускаются в различных модификациях, применительно к требуемой мощности и ветрам, преобладающим в определённых регионах, с чем, кстати, можно ознакомиться на видео ниже.

к содержанию ↑

Простейшая конструкция

Маломощный вертикальный ветрогенератор нетрудно собрать своими руками из, без преувеличения, бросовых материалов: большой пластиковой бутылки или жестяной банки, стальной оси и старого электромотора. Достаточно пополам разрезать банку или бутылку и закрепить эти половины на связанной с генератором оси вращения (рис.3). Такой вертикальный ветряк несложно сделать разборным и брать его с собой на рыбалку или в поход, где он не только осветит место ночлега, но и позволит подзарядить телефон или другое мобильное устройство.

к содержанию ↑

Собственная электростанция для дачи

А вот изготовление более мощного ветрогенератора придётся начать с покупки ведра и это не розыгрыш. Да, для начала, придётся купить обычное оцинкованное ведро. Это, конечно, в том случае, если такое прохудившееся ведро не завалялось где-либо в сарае. Размечаем его на четыре части и делаем ножницами по металлу прорези, так, как это показано на рис.4.

Ведро крепится за днище к шкиву генератора. Крепить следует четырьмя болтами, расположив их строго симметрично и на одном расстоянии от оси вращения, что позволит избежать дисбаланса.

Итак, практически всё готово, осталось выполнить следующие действия:

  1. Отогнуть металл на прорезях, чтобы получить лопасти. Если чаще всего господствует сильный ветер, достаточно слегка отогнуть бока. Если ветер слабый, отогнуть можно и посильнее. В любом случае, величину изгиба можно отрегулировать позднее;
  2. Соединить все необходимые приборы (кроме генератора) так, как это показано на рис.5;
  3. Закрепить генератор с идущими от него проводами на мачте;
  4. Укрепить мачту;
  5. Подсоединить провода, идущие от генератора, к контроллеру.

Всё. Изготовленный своими руками ветрогенератор готов к работе.

к содержанию ↑

Электрическая схема

Рассмотрим подробнее электрическую схему. Понятно, что ветер может в любую минуту прекратиться. Поэтому ветрогенераторы не подключают напрямую к бытовым приборам, а вначале заряжают от них аккумуляторные батареи, для обеспечения сохранности которых, применяется контроллер заряда. Далее, учитывая то, что АКБ дают постоянный ток малого напряжения, в то время как практически все бытовые приборы потребляют переменный ток напряжением 220 вольт, устанавливается преобразователь напряжения или, как его ещё называют, инвертор и только потом подключают всех потребителей.

Для того чтобы ветрогенератор обеспечивал работу персонального компьютера, телевизора, сигнализации и нескольких энергосберегающих ламп достаточно установить аккумулятор ёмкостью 75 ампер/час, преобразователь напряжения (инвертор) мощностью 1,0 кВт, плюс генератор соответствующей мощности. А что ещё нужно, когда отдыхаешь на даче?

к содержанию ↑

Подведём итоги

Вертикальный ветрогенератор, который можно сделать по приведённым выше инструкциям, может работать при довольно слабом ветре и независимо от его направления. Его конструкция упрощается за счёт того, что в ней отсутствует флюгер, разворачивающий по ветру винт горизонтального ветрогенератора.

Основным недостатком вертикально-осевых ветряных турбин является небольшой КПД, но это искупается рядом других преимуществ:

  • Скорость и простота сборки;
  • Отсутствие ультразвуковой вибрации, характерной для горизонтальных ветрогенераторов;
  • Нетребовательность к техническому обслуживанию;
  • Достаточно тихая работа, позволяющая установить вертикальный ветряк практически в любом месте.

Конечно, сделанный своими руками ветряк может не выдержать излишне сильного ветра, который окажется способным сорвать ведро. Но это не проблема, просто придётся купить новое или приберечь где-либо в сарае отслужившее свой срок старое.

На видео ниже можно посмотреть как запитываются бытовые приборы на даче. Правда, ветрогенератор здесь сделан не из ведра, но тоже своими руками.

Самодельный ветрогенератор своими руками, как сделать ветряк на 220В

Оплата электроэнергии на сегодняшний день занимает немалую долю в затратах на содержание жилища. В многоквартирных домах, единственный способ экономии — переход на энергосберегающие технологии, и оптимизация расходов по многотарифным схемам (ночной режим оплачивается по сниженным ценам). А при наличии приусадебного участка можно не только сэкономить на потреблении, но и организовать для частного дома самостоятельное энергообеспечение.

Это нормальная практика, которая зародилась в Европе и северной Америке, а последние пару десятилетий активно внедряется и в России. Однако оборудование для автономного энергоснабжения достаточно дорогое, окупаемость «в ноль» наступает не раннее, чем спустя 10 лет. В некоторых государствах, можно возвращать энергию в общественные сети по фиксированным тарифам, это сокращает время окупаемости. В Российской Федерации для оформления «кэшбека» требуется пройти ряд бюрократических процедур, поэтому большинство пользователей «бесплатной» энергии предпочитают строить ветряной генератор своими руками, и пользоваться им только для личных нужд.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

  • Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
  • Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
  • Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

    Важно! Любое генерирующее устройство должно быть заземлено. Помимо обеспечения безопасности, это поможет снизить уровень помех.

    Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

  • Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

    Совет: Чем больше у вас образуется документов, подтверждающих безопасность ветрогенератора для окружающих, тем проще будет впоследствии отражать «атаки» беспокойных соседей и назойливых проверяющих.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

  • Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
  • Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

  • Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
  • 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

  • Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
  • Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
  • Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
  • Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
  • Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Итог

Самодельный ветрогенератор — не такая сложная конструкция, как может показаться на первый взгляд. С учетом высокой стоимости заводских изделий, можно изрядно сэкономить, изготовив домашнюю ветряную электростанцию и вполне доступных материалов. С учетом небольших затрат на создание ветряка, окупится он достаточно быстро.

Видео по теме

Как сделать ветрогенератор своими руками

При росте цен на электроэнергию повсюду идёт поиск и разработка её альтернативных источников. В большинстве регионах страны целесообразно применять ветрогенераторы. Чтобы полностью обеспечить электричеством частный дом, требуется достаточно мощная и дорогостоящая установка.

Ветряной генератор для дома

Если сделать небольшой ветрогенератор, с помощью электрического тока можно подогревать воду или использовать для части освещения, например, хозяйственных построек, садовых дорожек и крыльца. Подогрев воды для хозяйственных нужд или отопления – это простейший вариант использования ветровой энергии без её аккумулирования и преобразования. Здесь вопрос больше заключается в том, достаточно ли мощности будет для отопления.

Перед тем как сделать генератор, сначала следует выяснить особенности ветров в регионе.

Большой ветрогенератор, для многих мест российского климата, мало подходит из-за частой смены интенсивности и направления воздушных потоков. При мощности выше 1 кВт он будет инерционным и не сможет в полной мере раскручиваться, когда меняется ветер. Инерция в плоскости вращения приводит к перегрузкам от бокового ветра, приводящим к его выходу из строя.

С появлением маломощных потребителей энергии имеет смысл применять небольшие самодельные ветрогенераторы не более чем на 12 вольт, чтобы освещать дачу светодиодными светильниками или заряжать телефонные аккумуляторы при отсутствии в доме электричества. Когда в этом нет необходимости, электрогенератор можно применять для нагрева воды.

Тип ветрогенератора

Для безветренной области подходит только парусный ветрогенератор. Чтобы электроснабжение было постоянным, понадобится аккумуляторная батарея не менее чем на 12В, зарядное устройство, инвертор, стабилизатор и выпрямитель.

Изготовить качественный и мощный ветрогенератор своими средствами сложно. Он будет дорого стоить, и вырабатывать не более 3-4 кВт. Здесь нужны другие альтернативные источники электричества.

Для слабоветренных районов можно самостоятельно изготовить вертикальный ветрогенератор, мощностью не более 2-3 кВт. Вариантов есть много и они почти не уступают промышленным образцам. Покупать целесообразно ветряки с парусным ротором. Надёжные модели мощностью от 1 до 100 киловатт выпускаются в Таганроге.

В ветреных регионах можно сделать генератор для дома своими руками вертикальный, если требуемая мощность составляет 0,5-1,5 киловатт. Лопасти можно изготовить из подручных средств, например, из бочки. Более производительные устройства целесообразно купить. Самыми дешёвыми являются «парусники». Вертикальный ветряк стоит дороже, но он надёжней работает при сильных ветрах.

Маломощный ветряк своими руками

В домашних условиях небольшой самодельный ветрогенератор изготовить несложно. Для начала работы в области создания альтернативных источников энергии и накопления в этом ценного опыта как собрать генератор, можно изготовить самостоятельно простое устройство, приспособив мотор от компьютера или принтера.

Ветряной генератор на 12 В с горизонтальной осью

Чтобы сделать своими руками маломощный ветряк, необходимо сначала подготовить чертежи или эскизы.

На скорости вращения 200-300 об./мин. напряжение можно поднять до 12 вольт, а вырабатываемая мощность составит около 3 Вт. С его помощью можно зарядить небольшой аккумулятор. Для других генераторов мощность необходимо увеличивать до 1000 об./мин. Лишь в этом случае они будут эффективны. Но здесь понадобится редуктор, создающий значительное сопротивление и к тому же имеющий высокую стоимость.

Электрическая часть

Чтобы собрать электрогенератор, необходимы комплектующие:

  1. небольшой мотор от старого принтера, дисковода или сканера;
  2. 8 диодов типа 1N4007 для двух выпрямительных мостов;
  3. конденсатор ёмкостью 1000 мкф;
  4. труба ПВХ и пластиковые детали;
  5. алюминиевые пластины.

На рисунке ниже изображена схема генератора.

Шаговый мотор: схема подключения к выпрямителю и стабилизатору

Диодные мосты подключаются к каждой обмотке двигателя, которых две. После мостов подключается стабилизатор LM7805. В результате на выходе получается напряжение, которое обычно подаётся на 12-вольтную батарею.

Большую популярность получили электрогенераторы на неодимовых магнитах с чрезвычайно высокой силой сцепления. Их следует аккуратно использовать. При сильном ударе или нагреве до температуры 80-2500С (в зависимости от вида) у неодимовых магнитов происходит размагничивание.

За основу генератора, изготавливаемого своими руками, можно взять ступицу автомобиля.

Ротор на неодимовых магнитах

На ступицу производится наклейка суперклеем неодимовых магнитов диаметром около 25 мм примерно в количестве 20 шт. Однофазные электрогенераторы делаются с равенством количества полюсов и магнитов.

Магниты, расположенные напротив друг друга, должны притягиваться, т. е. повёрнуты противоположными полюсами. После приклеивания неодимовых магнитов производится их заливка эпоксидной смолой.

Катушки мотают круглыми, а общее количество витков составляет 1000-1200. Мощность генератора на неодимовых магнитах подбирается такой, чтобы его можно было использовать как источник постоянного тока, порядка 6А для зарядки АКБ на 12 В.

Механическая часть

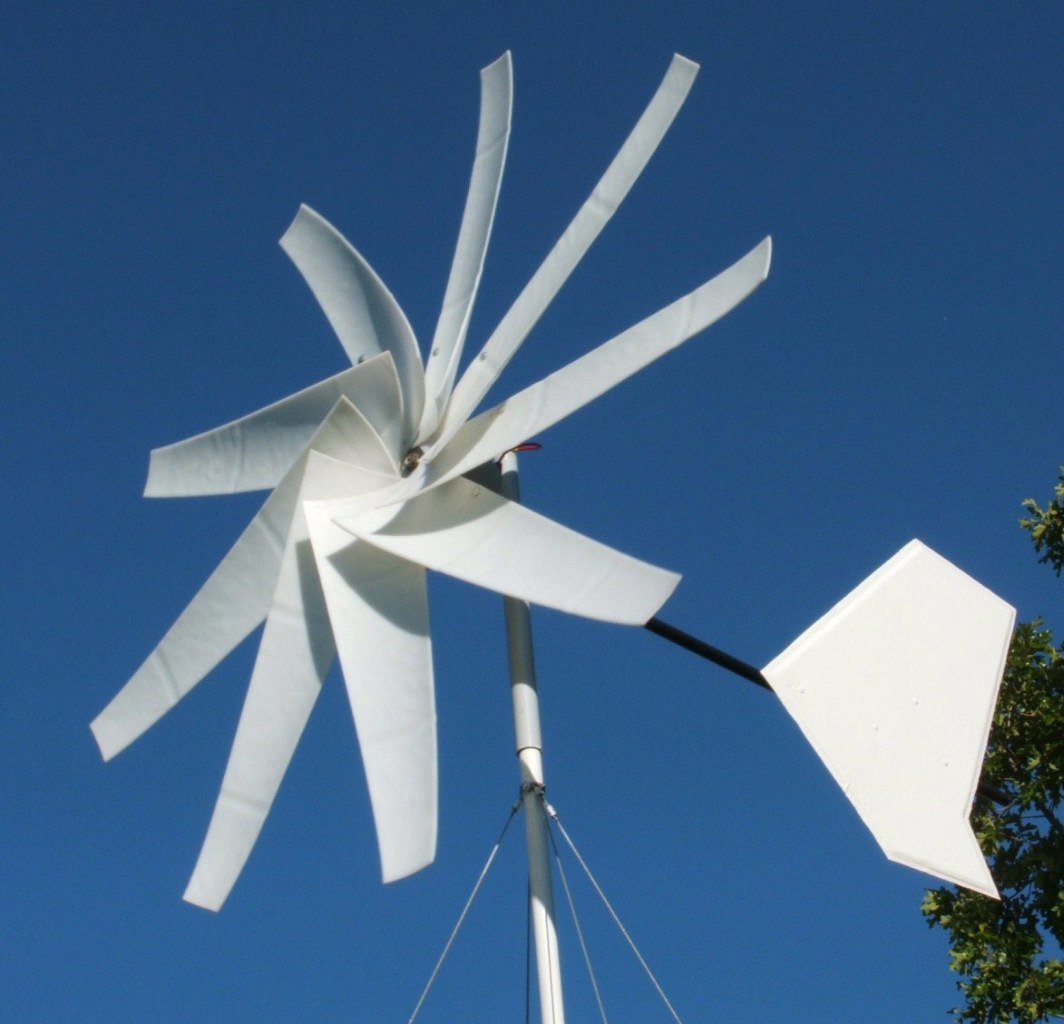

Лопасти делают из пластиковой трубы. На ней рисуют заготовки шириной 10 см и длиной 50 см, а затем вырезают. Изготавливается втулка на вал двигателя с фланцем, к которому винтами крепятся лопасти. Их количество может быть от двух до четырёх. Пластик долго не прослужит, но на первое время его хватит. Сейчас появились достаточно износостойкие материалы, например, карбон и полипропилен. Затем можно изготовить более прочные лопасти из алюминиевого сплава.

Балансировку лопастей производят путём отрезания лишних частей на концах, а угол наклона создают путём их нагрева с изгибом.

Генератор крепится болтами к куску пластиковой трубы с приваренной к нему вертикальной осью. На трубу также соосно устанавливается флюгер из алюминиевого сплава. Ось вставляется в вертикальную трубу мачты. Между ними устанавливается упорный подшипник. Вся конструкция может свободно вращаться в горизонтальной плоскости.

Электрическую плату можно разместить на вращающейся части, а напряжение потребителю передавать через два токосъёмных кольца со щётками. Если плату с выпрямителем установить отдельно, тогда количество колец будет равно шести, сколько выводов имеет шаговый мотор.

Ветряк крепят на высоте 5-8 м.

Если устройство будет эффективно вырабатывать энергию, его можно усовершенствовать, сделав вертикально-осевым, например, из бочки. Конструкция меньше подвержена боковым перегрузкам, чем горизонтальная. На рисунке ниже изображён ротор с лопастями из фрагментов бочки, установлен на оси внутри рамы и на него не действует опрокидывающее усилие.

Ветряк с вертикальной осью и ротором из бочки

Профилированная поверхность бочки создаёт дополнительную жёсткость, за счёт чего можно применять жесть меньшей толщины.

Ветрогенератор мощностью более 1 киловатта

Устройство должно приносить ощутимую пользу и выдавать напряжение 220 В, чтобы можно было включить некоторые электроприборы. Для этого оно должно самостоятельно запускаться и вырабатывать электроэнергию в широком диапазоне.

Чтобы сделать ветрогенератор своими руками, прежде следует определить конструкцию. Она зависит от того, какая сила ветра. Если она слабая, то единственным вариантом может быть парусный вариант ротора. Больше 2-3 киловатт энергии здесь не получить. Кроме того, для него понадобятся редуктор и мощный аккумулятор с зарядным устройством.

Цена всего оборудования высокая, поэтому следует выяснить, будет ли это выгодно для дома.

В районах с сильными ветрами, самодельным ветрогенератором можно получить 1,5-5 киловатт мощности. Тогда его можно подключать в домашнюю сеть на 220В. Аппарат с большей мощностью самостоятельно сделать сложно.

Электрогенератор из двигателя постоянного тока

В качестве генератора можно использовать малооборотный мотор, генерирующий электрический ток при 400-500 об/мин: PIK8-6/2,5 36V 0,3Nm 1600min-1. Длина корпуса 143 мм, диаметр – 80 мм, диаметр вала – 12 мм.

Как выглядит двигатель постоянного тока

Для него нужен мультипликатор с передаточным отношением 1:12. При одном обороте лопастей ветряка электрогенератор сделает 12 оборотов. На рисунке ниже изображена схема устройства.

Схема устройства ветряка

Редуктор создаёт дополнительную нагрузку, но всё же это меньше, чем для автомобильного генератора или стартера, где требуется передаточное отношение как минимум 1:25.

Лопасти целесообразно изготавливать из алюминиевого листа размером 60х12х2. Если на мотор их установить 6 штук, устройство будет не таким быстрым и не пойдёт вразнос при больших порывах ветра. Следует предусмотреть возможность балансировки. Для этого лопасти припаиваются к втулкам с возможностью накручивания на ротор, чтобы можно было их смещать дальше или ближе от его центра.

Мощность генератора на постоянных магнитах из феррита или стали не превышает 0,5-0,7 киловатт. Увеличить её можно только на специальных неодимовых магнитах.

Генератор с не намагниченным статором для работы не годится. При небольшом ветре он останавливается, а после не сможет самостоятельно запуститься.

Для постоянного отопления в холодное время года требуется много энергии, и протопить большой дом — это проблема. Для дачи в этом плане он может пригодиться, когда туда приходится ездить не чаще 1 раза в неделю. Если всё правильно взвесить, система отопления на даче работает всего несколько часов. Остальное время хозяева находятся на природе. Используя ветряк как источник постоянного тока для зарядки АКБ, за 1-2 недели можно накопить электроэнергии для отопления помещений на такой промежуток времени, и таким образом, создать себе достаточный комфорт.

Чтобы сделать генератор из двигателя переменного тока или автомобильного стартера, требуется их переделка. Мотор можно модернизировать под генератор, если ротор изготовить на неодимовых магнитах, проточив на их толщину. Его делают с количеством полюсов, как и у статора, чередуя друг с другом. Ротор на неодимовых магнитах, приклеенных к его поверхности, при вращении не должен залипать.

Типы роторов

Конструкции роторов отличаются разнообразием. Распространённые варианты изображены на рисунке ниже, где указаны значения коэффициента использования энергии ветра (КИЭВ).

Виды и конструкции роторов ветряков

Для вращения ветряки делают с вертикальной или горизонтальной осью. Вертикальный вариант обладает преимуществом в удобстве обслуживания, когда основные узлы расположены внизу. Опорный подшипник выполнен самоустанавливающимся и долго служит.

Две лопасти ротора «Савониуса» создают рывки, что не очень удобно. По этой причине его делают из двух пар лопастей, разнесённых на 2 уровня с поворотом одной относительно другой на 900. В качестве заготовок можно использовать бочки, вёдра, кастрюли.

Ротор «Дарье», лопасти которого делают из упругой ленты, отличается простотой изготовления. Для облегчения раскрутки их количество должно быть нечётным. Движение происходит рывками, из-за чего механическая часть быстро разбивается. Кроме того, лента при вращении вибрирует, издавая рёв. Для постоянного применения подобная конструкция не очень подходит, хотя лопасти иногда делают из звукопоглощающих материалов.
В ортогональном роторе крылья выполняются профилированными. Оптимальное количество лопастей равно трём. Устройство быстроходное, но его необходимо раскручивать при пуске.

Геликоидный ротор имеет высокий КПД за счёт сложной кривизны лопастей, снижающей потери. Его применяют реже других ветряков из-за высокой стоимости.

Горизонтальный лопастный ротор исполнения является наиболее эффективным. Но он требует наличия стабильного среднего ветра, а также для него необходима ураганная защита. Лопасти можно изготовить из пропилена, когда их диаметр меньше 1 м.

Если вырезать лопасти из толстостенной пластиковой трубы или бочки, достичь мощности выше 200 Вт не удастся. Профиль в виде сегмента для сжимаемой газообразной среды не подходит. Здесь нужен сложный профиль.

Диаметр ротора зависит от того, какую мощность требуется получить, а также от количества лопастей. Двухлопастнику на 10 Вт нужен ротор диаметром 1,16 м, а на 100 Вт – 6,34 м. Для четырёх-, и шестилопастника диаметр составит соответственно 4,5 м и 3,68 м.

Если насадить ротор непосредственно на вал генератора, его подшипник долго не протянет, поскольку нагрузка на все лопасти неравномерная. Опорный подшипник для вала ветряка должен быть самоустанавливающимся, с двумя или тремя ярусами. Тогда для вала ротора будут не страшны изгибы и смещения в процессе вращения.

Большую роль в работе ветряка играет токосъёмник, который требуется регулярно обслуживать: смазывать, чистить, регулировать. Возможность его профилактики должна быть предусмотрена, хотя это сложно сделать.

Безопасность

Ветряки, мощность которых превышает 100 Вт, являются шумными устройствами. Во дворе частного дома можно установить промышленный ветродвигатель, если он сертифицирован. Его высота должна быть выше ближайших домов. На крыше нельзя устанавливать даже маломощный ветряк. Механические колебания от его работы могут создать резонанс и привести к разрушению строения.

Высокие скорости вращения ветрогенератора требуют качественного изготовления. Иначе, при разрушении устройства существует опасность, что его детали могут отлететь на большие расстояния и нанести травму человеку или домашним животным. Особенно это следует учитывать при изготовлении ветряка своими руками из подручных материалов.

Видео. Ветрогенератор своими руками.

Применение ветрогенераторов целесообразно не во всех регионах, поскольку зависит от климатических особенностей. Кроме того, изготавливать их своими руками не имеет смысла без определённого опыта и знаний. Для начала можно взяться за создание простой конструкции мощностью несколько ватт и напряжением до 12 вольт с помощью, которой можно зарядить телефон или зажечь энергосберегающую лампу. Применение неодимовых магнитов в генераторе позволяет значительно увеличить его мощность.

Мощные ветровые установки, берущие на себя значительную часть электроснабжения дома, лучше приобретать промышленные, на создание напряжения 220В, тщательно взвесив при этом все за и против. Если совместить их с другими видами альтернативных источников энергии, электричества может хватить на все хозяйственные нужды, включая систему отопления дома.

Оцените статью:

Самодельный вертикальный ветрогенератор: чертежи, размеры, описание изготовления

Вертикальный ветрогенератор своими руками, чертежи, фото, видео ветряка с вертикальной осью.

Ветрогенераторы подразделяются по типу размещения вращающейся оси (ротора) на вертикальные и горизонтальные. Конструкцию ветрогенератора с горизонтальным ротором мы рассматривали в прошлой статье, теперь поговорим о ветрогенераторе с вертикальным ротором.

Рассмотрим преимущества и недостатки вертикального ветряка

Преимущества:

  • Низкий уровень шума – ветровое, колесо практически не издаёт шум и не мешает, нет характерного свиста винта.
  • Простота конструкции – сделать такой ветрогенератор и установить не составит особой сложности.
  • Надёжная конструкция – все узлы компактны, удобны в обслуживании.

Недостатки:

  • Основным недостатком конструкции ветрогенератора с вертикальным ротором являются его низкие обороты, такой ветряк нужно устанавливать в местности с преобладающей скоростью ветра более 4 м/с.
  • Практически нет защиты от ураганного ветра – если в горизонтальном ветряке при урагане автоматически срабатывает складывающийся хвостовик который поворачивает ветроколесо, то в такой конструкции нужно вручную заклинивать ротор, как вариант замыкать контакты на выходе из катушек.

Изготовление вертикального ветрогенератора

Прежде всего, ели вы решили изготовить ветряк с вертикальной осью нужно определиться с генератором. Поскольку вертикальный ветрогенератор низкооборотный, то соответственно понадобится генератор способный выдавать зарядку на аккумулятор при достаточно низких оборотах.

Автомобильный генератор для этой конструкции не совсем подходит, так как он выдаёт зарядный ток при оборотах более 1000 об/мин. Для автомобильного генератора нужно использовать шкив с передаточным числом 4 – 5 и доработать сам генератор.

В качестве генератора практичней использовать аксиальный генератор, его можно изготовить самостоятельно, процесс изготовления описан в этой статье.

Схема аксиального генератора для ветрогенератора.

Аксиальный генератор.

Изготовление ветроколеса

Ветроколесо (турбина) вертикального ветрогенератора состоит из двух опор верхней и нижней, а также из лопастей.

Ветроколесо изготовляется из листов алюминия или нержавейки, также ветроколесо можно вырезать из тонкостенной бочки. Высота ветроколеса должна быть не менее 1 метра.

В этом ветроколесе угол изгиба лопастей задаёт скорость вращения ротора, чем больше изгиб, тем больше скорость вращения.

Ветроколесо крепится болтами сразу к шкиву генератора.

Для установки вертикального ветрогенератора можно использовать любую мачту, изготовление мачты подробно описано в этой статье.

Схема подключения ветогенератора

Генератор подключается к контроллеру, тот в свою очередь к аккумулятору. В качестве накопителя энергии практичней использовать автомобильный аккумулятор. Поскольку бытовые приборы работают от переменного тока, нам понадобится инвертор для преобразования постоянного тока 12 V в переменный 220V.

Для подключения используется медный провод сечением до 2,5 квадрата. Схема подключения подробно описана тут.

Видео где показан ветрогенератор в работе.

Изготовление ветрогенератора своими руками

Интернет начинает «трещать по швам» от хвалебных статей авторов, предлагающих всем желающим использовать природную энергию ветра для получения бесплатного электричества.

Я предлагаю рассмотреть этот вопрос с практической точки зрения, оценить экономический эффект до того, как начнете создавать ветрогенератор для частного дома своими руками или даже приобретать заводскую модель.

Поговорим о трудностях, с которыми вам придется столкнуться: их необходимо предусмотреть и преодолеть. Тема сложная. Надо оценить аэродинамические и механические характеристики, сделать электротехнический расчет.

Блок: 1/4 | Кол-во символов: 591
Источник: https://ElectrikBlog.ru/vetrogenerator-dlya-chastnogo-doma-svoimi-rukami/

Промышленные ветрогенераторы: образец для подражания

Не секрет, что альтернативная энергетика действительно позволяет получать электричество буквально из ветра. В странах Европы промышленные ветрогенераторы занимают огромные площади и работают автономно на благо человека.

Они имеют огромные размеры, расположены на открытых всем ветрам участках, возвышаются над деревьями и местными предметами.

А еще ветряки установлены на удалении друг от друга. Поэтому случайные поломки и повреждения одного не могут причинить вреда соседним конструкциям.

Эти принципы создания ветровых генераторов будем брать за основу разработки самодельных устройств. Они созданы по научным разработкам,
опробованы уже длительной эксплуатацией, эффективно работают.

Начнем с анализа характеристик местности, на которой планируем создавать ветряную электростанцию.

Блок: 2/4 | Кол-во символов: 835
Источник: https://ElectrikBlog.ru/vetrogenerator-dlya-chastnogo-doma-svoimi-rukami/

Изготовление лопастей

Если у вас еще нет опыта в самостоятельном изготовлении винтов для домашней ВЭУ, рекомендуем не искать сложных решений, а воспользоваться простым методом, доказавшим свою эффективность на практике. Заключается он в изготовлении лопастей из обыкновенной канализационной ПВХ трубы. Этот метод прост, доступен и дешев.

Теперь о лопастях: сделал из 160-й рыжей канализационной трубы со вспененным внутренним слоем. Делал по расчету, представленному на фото.

«Рыжая» труба упомянута пользователем не случайно. Именно этот материал лучше держит форму, устойчив к температурным перепадам и дольше служит (в сравнении с серыми трубами ПВХ).

Чаще всего в домашней ветроэнергетике используются трубы диаметром от 160 до 200 мм. С них и следует начинать свои эксперименты.

Форма и конфигурация лопастей – это параметры, которые зависят от диаметра трубы, из которой они изготовлены, от диаметра ветроколеса, от быстроходности рабочего винта и других расчетных характеристик. Чтобы не забивать себе голову аэродинамическими расчетами, вы можете воспользоваться готовой таблицей, которую выложил в соответствующей теме нашего портала ее автор. Она позволит определить геометрию лопастей, подставляя в расчетную таблицу свои собственные значения (диаметр трубы, быстроходность винта и т. д.).

Приноровился пилить электролобзиком. Получается реально быстро и качественно. Примечание: обязательно ставьте большой свободный ход пилки на лобзик, чтобы пилку не закусывало и не ломало.

Блок: 2/9 | Кол-во символов: 1508
Источник: https://www.forumhouse.ru/journal/articles/8130-sborka-samodelnogo-vetrogeneratora-varianty-konstrukcii-ot-polzovatelej-forumhouse

Как определить скорость ветра: хватит ли его напора для бытового ветряка

Вопрос обсудим на основе научных фактов и уже допущенных ошибок многими владельцами частных домов

Теоретическая часть проекта: на что обратить внимание при выборе конструкции

Среднегодовое значение ветра для любой местности России или другой страны можно узнать на карте ветров. Эти данные имеются в широком доступе.

Если рассмотреть всю территорию, то мест для благоприятного пользования ветряной энергией со скоростью от 5 м/сек и выше у нас не так уж много, как в Европе.

Я объясняю эту ситуацию тем, что теплый воздух Гольфстрима, поднимаясь от нагретой воды, сразу устремляется в холодные районы. Чем выше перепад температур, тем больше его скорость.

Пройдя несколько тысяч километров над Европой, его сила слабеет. Наибольший перепад температур весной и осенью вызывает бури и ураганы.
Нам важно понимать, как определить скорость ветра правильно в своей местности.

Возьмем величину 5 м/сек за основу, и рассчитаем мощность ветрового потока для наиболее распространенного горизонтально расположенного осевого генератора.

Учтем, что его лопасти охватывают площадь круга S (м кв.) с диаметром D (м). Через нее проходит ветер со скоростью V (м/сек).

Ветровая энергия Рв рассчитывается по формуле:

Рв=V3∙ρ∙S

ρ — это плотность воздушной массы (кг/м куб.)

Если взять усредненные значения, например, площадь 3 м кв и плотность
воздуха 1,25 кг/м3, то ветер, дующий со скоростью 5 м/сек, способен создать мощность чуть меньше, чем 2 киловатта.

Теперь наша задача — определить, какая ее часть сможет преобразоваться в полезную электрическую энергию. Грубо ее можно оценить по процентному соотношению в 30÷40%. Конструкция и технологические характеристики ветряного колеса просто не позволят эффективно взять больше.

Более точное определение находят формулой, учитывающей:

  • коэффициент ε, определяющий долю использования ветряной энергии конструкцией ветряка. Максимальная величина, создаваемая быстроходными конструкциями, составляет 40-50%;
  • КПД редуктора —∙максимум порядка 90%;
  • КПД генератора ≈85%.

Величины всех этих коэффициентов у разных моделей генераторов ветряков сильно отличаются между собой. Я привел значения для промышленных изделий. У самодельщиков они будут значительно ниже.

Если подставить все эти цифры, то даже для заводской конструкции ветрогенератора, сделанной по точным чертежам и на промышленных станках, мы сможем при скорости 5 м/сек и описываемой площадью лопастями винта 3 метра квадратных получить меньше 700 ватт электрической энергии.

Какую ее часть сможет взять самодельный ветряк, остается только догадываться.

Мировые производители ветрогенераторов указывают, что для того, чтобы вырабатывать 3 кВт электроэнергии, а это оптимальная величина для частного дома, необходимо:

  • снимать с ветряного колеса порядка 5,1 кВТ;
  • иметь диаметр ротора 4,5 метра;
  • располагать ветряк на высоте от 12 метров;
  • использовать ветер со скоростью 10 м/сек.

Колесо должно начинать вращать генератор уже на 2 м/сек. Только в этом случае можно говорить об окупаемости всей конструкции и эффективном использовании мощности ветра.

Если же скорость снизится, хотя бы до 7 м/сек, то энергия ветрогенератора упадет на 50%. А теперь еще раз внимательно посмотрите на карту ветров России…

Однако не все так плохо. Теоретические расчеты можно проверить на практике. Для нашего случая продажа предлагает многочисленные конструкции измерительных приборов — анемометры.

Стоят они не дорого, имеют дополнительные функции измерения температуры, указания текущего времени. Их можно заказать в Китае.

Такой анемометр позволяет реально оценить силу ветра на вашей местности, чтобы проанализировать варианты эксплуатации будущей ветроэлектростанции (ВЭС). А их минимум 2:

  1. частичное удовлетворение потребностей в электроэнергии;
  2. полный переход на альтернативную энергетику.

Скрытая ошибка — слабый ветер: что умалчивают продавцы

Первая трудность

Обратите внимание на высоту размещения ветряного колеса относительно земли. Подумайте, почему все промышленные ветряки располагают от 25 метров и более.

Ведь это значительно усложняет их установку, эксплуатацию, обслуживание, ремонт. Приходится применять дорогую высотную технику, создавать прочные площадки для ее размещения.

А ответ прост: на высоте от 25 метров скорость ветра намного выше, чем у земли. Все таблицы и справочники с картами ветров создаются в первую очередь для промышленных установок, поднятых в зону 50-70м.

Если вы смонтируете свой самодельный ветрогенератор на 10 метрах, то ветер будет дуть слабее, чем указано в справочнике. А на большую высоту без специальных технических средств поместить ветряк весьма проблематично.

Работу ветряного колеса вызывает не столько скорость передвижения воздушной массы, сколько ее давление на лопасти колеса. А оно зависит еще от веса и плотности атмосферы.

Альтернативные энергетики давно учитывают соотношение, определяющее, что удвоение давления ветра увеличивает в восемь раз вырабатываемую ветрогенератором мощность.

Как влияет зона турбулентности

Работу ветряка, расположенного на небольшой высоте, может значительно осложнять зона турбулентности, которая зависит не только от рельефа местности и формы возвышенности, но и от скорости перемещения воздушных масс.

Молниезащита ветрогенератора

Работающая крыльчатка постоянно трется о воздух, накапливая статическое электричество, как и фюзеляж любого самолета во время полета. Авиаконструкторы успешно решают этот вопрос различными способами.

Промышленные ветрогенераторы тоже снабжены действенной защитой от молнии, разряды которой могут возникнуть в любой момент грозоопасного периода.

Большинство же владельцев частных домов даже не задумывается об этой проблеме, а зря. В лучшем случае у отдельных хозяев можно встретить УЗИП в вводном электрощите, чего явно не достаточно.

Подняв над крышей своего жилища железную конструкцию, которая к тому же вырабатывает электрическое напряжение, они уже создали отличный молниеприемник. Он будет надежно притягивать на себя огромные токи атмосферных разрядов.

Если не обеспечить действенный путь их отвода мимо здания на потенциал земли, то придется постоянно испытывать судьбу, подвергать себя неожиданной опасности.

Как лукавят производители ветряков

Окончательные испытания заводские модели проходят в аэродинамической трубе при идеальной ламинарности потока с равномерной структурой его направленности и высокой плотности.

В реальных условиях частного дома таких условий просто нет. Они больше подходят для движения воздушных масс у промышленных установок, расположенных на большой высоте.

Для самодельных ветрогенератов, смонтированных даже на 10 метрах, условия турбулентности и слабый ветер могут сильно ограничивать раскрутку ротора.

Рельеф местности влияет на удельную мощность. Например, непосредственно под холмом она резко снижается, а на его вершине создаются идеальные условия за счет сжатия аэродинамических характеристик и повышения давления.

Также будут сказываться хозяйственные застройки, деревья сада, заборы, соседние здания.

Блок: 3/4 | Кол-во символов: 6955
Источник: https://ElectrikBlog.ru/vetrogenerator-dlya-chastnogo-doma-svoimi-rukami/

Конструкция аксиального генератора

Делая выбор между трехфазным или однофазным генератором, лучше остановить свой выбор на первом варианте. Трехфазный источник тока менее подвержен вибрациям, возникающим из-за неравномерности нагрузки, и позволяет получать постоянную мощность при одинаковых оборотах ротора.

Однофазные генераторы мотать не стоит: испытано и давно проверено на практике. Только на трех фазах можно получить достойные генераторы.

Расчетные параметры генератора, о которых мы рассказывали в нашем предыдущем материале, определяются текущими потребностями в электроэнергии. И чтобы на практике они соответствовали объему вырабатываемой мощности, конструкция аксиального генератора должна отвечать определенным требованиям:

  1. Толщина всех дисков (ротора и статора) должна равняться толщине магнитов.
  2. Оптимальное соотношение катушек и магнитов – 3:4 (на каждые 3 катушки – 4 магнита). На 9 катушек – 12 магнитов (по 6 на каждый диск ротора), на 12 катушек – 16 магнитов и так далее.
  3. Оптимальное расстояние между двумя соседними магнитами, расположенными на одном диске, равно ширине этих магнитов.

Увеличение расстояния между двумя соседними магнитами приведет к неравномерной выработке электроэнергии. Уменьшить это расстояние можно, но лучше, все же, соблюдать оптимальные параметры.

Ошибочно делать расстояние между магнитами равным половине ширины магнита. Один человек оказался прав, когда говорил, что расстояние должно быть не меньше ширины магнита.

Если не вникать в скучную теорию, то схема перекрытия катушек аксиального генератора постоянными магнитами на практике должна выглядеть следующим образом.

В каждый момент времени одинаковые полюса магнитов аналогичным образом перекрывают обмотки катушек отдельно взятой фазы.

Вот так в реале: всё совпадает с рисунком почти на 100%, только катушки совсем немного отличаются по форме.

Последовательность сборки аксиального генератора рассмотрим на примере устройства, собранного пользователем Aleksei2011.

На этот раз я делаю дисковый аксиальный генератор. Диаметр дисков – 220 мм, магниты – 50*30*10 мм. Всего – 16 магнитов (по 8 штук на дисках). Катушки мотал проводом Ø1.06 мм по 75 витков. Катушек – 12 штук.

Блок: 3/9 | Кол-во символов: 2212
Источник: https://www.forumhouse.ru/journal/articles/8130-sborka-samodelnogo-vetrogeneratora-varianty-konstrukcii-ot-polzovatelej-forumhouse

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

  • Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
  • Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
  • Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
  • Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
  • Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Блок: 4/6 | Кол-во символов: 3327
Источник: https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html

Изготовление статора

Как видно на фото, катушки имеют форму, похожую на вытянутую каплю воды. Это делается для того, чтобы направление движения магнитов было перпендикулярным длинным боковым участкам катушки (именно здесь индуцируется максимальная ЭДС).

Если используются круглые магниты, внутренний диаметр катушки должен примерно соответствовать диаметру магнита. Если же используются квадратные магниты, конфигурация витков катушки должна быть построена таким образом, чтобы магниты перекрывали прямые отрезки витков. Установка более длинных магнитов особого смысла не имеет, ведь максимальные значения ЭДС возникают лишь на тех участках проводника, которые расположены перпендикулярно направлению движения магнитного поля.

Изготовление статора начинается с намотки катушек. Катушки проще всего мотать по заранее заготовленному шаблону. Шаблоны бывают самыми разными: от небольших ручных приспособлений до миниатюрных самодельных станков.

Катушки каждой отдельно взятой фазы соединяются между собой последовательно: конец первой катушки соединяется с началом четвертой, конец четвертой – с началом седьмой и т. д.

Напомним, что при соединении фаз по схеме «звезда» концы обмоток (фаз) устройства соединяются в один общий узел, который будет являться нейтралью генератора. При этом три свободных провода (начало каждой фазы) подключаются к трехфазному диодному мосту.

Когда все катушки будут собраны в единую схему, можно готовить форму под заливку статора. После этого погружаем в форму всю электрическую часть и заливаем эпоксидной смолой.

Далее выкладываю фото готового статора. Заливал обычной эпоксидной смолой. Снизу и сверху стеклоткань положил. Внешний диаметр статора – 280 мм, внутреннее отверстие – 70 мм.

Блок: 4/9 | Кол-во символов: 1743
Источник: https://www.forumhouse.ru/journal/articles/8130-sborka-samodelnogo-vetrogeneratora-varianty-konstrukcii-ot-polzovatelej-forumhouse

Итог

Самодельный ветрогенератор — не такая сложная конструкция, как может показаться на первый взгляд. С учетом высокой стоимости заводских изделий, можно изрядно сэкономить, изготовив домашнюю ветряную электростанцию и вполне доступных материалов. С учетом небольших затрат на создание ветряка, окупится он достаточно быстро.

Блок: 5/6 | Кол-во символов: 327
Источник: https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html

Ветроэнергетическая установка из автомобильного генератора

Популярным решением среди людей, практикующих изготовление ВЭУ своими руками, является переделка автомобильного генератора под альтернативные нужды. Несмотря на всю привлекательность подобной затеи, следует отметить, что автомобильный генератор в том виде, в котором он устанавливается на двигатель транспортного средства, довольно проблематично использовать в составе ветроэнергетической установки. Разберемся – почему:

  1. Во-первых, обмотка катушек стандартного автомобильного генератора состоит всего из 5…7 витков. Следовательно, чтобы такой генератор начал давать зарядку АКБ, его ротор необходимо раскрутить примерно до 1200 об/мин.
  2. Во-вторых, магнитная индукция в стандартном автомобильном генераторе возникает благодаря катушке возбуждения, которая встроена в ротор устройства. Чтобы такой генератор смог работать без подключения к дополнительному источнику питания, его необходимо оснастить постоянными магнитами (желательно – неодимовыми) и внести определенные коррективы в обмотку статора.

Переделанный автогенератор (на магниты) имеет право на жизнь. У меня сейчас два таких. На ветре 8 м/с с двухметровыми винтами дают честные 300 Ватт каждый.

Переделка автомобильного генератора под ВЭУ требует определенной сноровки. Поэтому приступать к ней желательно, имея за плечами опыт перемотки асинхронных двигателей или генераторов со стандартным цилиндрическим статором (и те, и другие при желании можно превратить в альтернативную энергетическую установку). Переделка автомобильного генератора имеет свои нюансы. Понять их будет намного проще, если обратиться к опыту пользователей, которые успели достичь в этой сфере определенных успехов.

Блок: 6/9 | Кол-во символов: 1717
Источник: https://www.forumhouse.ru/journal/articles/8130-sborka-samodelnogo-vetrogeneratora-varianty-konstrukcii-ot-polzovatelej-forumhouse

Видео по теме

Хорошая

Блок: 6/6 | Кол-во символов: 23
Источник: https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html

Защита кабеля от перекручивания

Как известно, ветер не имеет постоянного направления. И если ваш ветрогенератор будет вращаться вокруг своей оси подобно флюгеру, то без дополнительных мер защиты кабель, идущий от ветрогенератора к другим элементам системы, быстро перекрутится и в течение нескольких дней придет в негодность. Предлагаем вашему вниманию несколько способов защиты от подобных неприятностей.

Способ первый: разъемное соединение

Наиболее простой, но совершенно непрактичный способ защиты заключается в установке разъемного кабельного соединения. Разъем позволяет распутать скрутившийся кабель вручную, отключив ветрогенератор от системы.

Я знаю, что некоторые внизу ставят что-то типа штепселя с розеткой. Закрутило кабель – отключил от розетки. Затем – раскрутил и воткнул вилку обратно. И мачту опускать не надо, и токосъёмники не нужны. Я это на форуме по самодельным ветрякам прочитал. Судя по словам автора, все работает и не перекручивает кабель слишком уж часто.

Способ второй: использование жесткого кабеля

Некоторые пользователи советуют подключать к генератору толстые, упругие и жесткие кабели (например, сварочные). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.

Нашел на одном сайте: наш способ защиты заключается в использовании сварочного кабеля с жестким резиновым покрытием. Проблема скрученных проводов в конструкции малых ветровых турбин сильно переоценена, а сварочный кабель #4…#6 имеет особые качества: жесткая резина не дает кабелю скручиваться и препятствует повороту ветряка в одном и том же направлении.

Способ третий: установка токосъемных колец

На наш взгляд, полностью защитить кабель от перекручивания поможет только установка специальных токосъемных колец. Именно такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.

Блок: 7/9 | Кол-во символов: 1837
Источник: https://www.forumhouse.ru/journal/articles/8130-sborka-samodelnogo-vetrogeneratora-varianty-konstrukcii-ot-polzovatelej-forumhouse

Защита ветрогенератора от бури

Речь идет о защите устройства от ураганов и сильных порывов ветра. На практике она реализуется двумя способами:

  1. Ограничением оборотов ветроколеса с помощью электромагнитного тормоза.
  2. Уводом плоскости вращения винта от прямого воздействия ветрового потока.

Первый способ основан на подключении балластной электрической нагрузки к ветрогенератору. О нем мы уже рассказывали в одной из предыдущих статей.

Второй способ предполагает установку складывающегося хвоста, позволяющего при номинальной силе ветра направлять винт навстречу ветровому потоку, а во время бури, наоборот – уводить винт из-под ветра.

Защита складыванием хвоста происходит по следующей схеме.

  1. В безветренную погоду хвост расположен немного под наклоном (вниз и в сторону).
  2. При номинальной скорости ветра хвост выпрямляется, а винт становится параллельно воздушному потоку.
  3. Когда скорость ветра превышает номинальные значения (например, 10 м/с), давление ветра на винт становится больше, чем сила, создаваемая весом хвоста. В этот момент хвост начинает складываться, а винт уходит из-под ветра.
  4. Когда скорость ветра достигает критических значений, плоскость вращения винта становится перпендикулярно потоку ветра.

Когда ветер ослабевает, хвост под собственной тяжестью возвращается в исходное положение и поворачивает винт навстречу ветру. Для того чтобы хвост смог вернуться в исходное положение без дополнительных пружин, используется поворотный механизм с наклонным шкворнем (шарниром), который устанавливается на оси поворота хвоста.

Ось поворота хвоста установлена под наклоном: на 20° относительно вертикальной оси и на 45° относительно оси горизонтальной.

Для того чтобы механизм мог выполнять свою основную функцию, ось мачты должна находиться на определенном расстоянии от оси вращения турбины (оптимально – 10 см).

Чтобы при резких порывах ветра хвост не сложился и не попал под винт, с обеих сторон механизма необходимо приварить ограничители.

Рассчитать размеры хвоста и их зависимость от других параметров ВЭУ вам поможет таблица Excel с уже готовыми формулами. В ней желтым цветом обозначена область переменных значений.

Оптимальная площадь хвостового оперения составляет 15%…20% от площади ветроколеса.

Вашему вниманию представлен наиболее распространенный вариант механической защиты ветрогенератора. В том или ином виде он успешно используется на практике пользователями нашего портала.

При шторме тормозить винт надо его уводом из-под ветра. У меня, к примеру, при слишком сильном ветре ветряк опрокидывается винтом вверх. Не самый лучший вариант, ведь возврат в рабочее положение сопровождается заметным ударом. Но за десять лет ветряк не сломался.

Блок: 8/9 | Кол-во символов: 2696
Источник: https://www.forumhouse.ru/journal/articles/8130-sborka-samodelnogo-vetrogeneratora-varianty-konstrukcii-ot-polzovatelej-forumhouse

Кол-во блоков: 12 | Общее кол-во символов: 23771
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://ElectrikBlog.ru/vetrogenerator-dlya-chastnogo-doma-svoimi-rukami/: использовано 3 блоков из 4, кол-во символов 8381 (35%)
  2. https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/vetrogenerator-svoimi-rukami.html: использовано 3 блоков из 6, кол-во символов 3677 (15%)
  3. https://www.forumhouse.ru/journal/articles/8130-sborka-samodelnogo-vetrogeneratora-varianty-konstrukcii-ot-polzovatelej-forumhouse: использовано 6 блоков из 9, кол-во символов 11713 (49%)

Ветрогенератор своими руками

Цены на электроэнергию неуклонно растут. Чтобы ваша жизнь была комфортной как жарким летом, так и морозной зимой, следует или потратить немало денег на электроэнергию, или искать альтернативный источник энергии. В развитых странах уже давно используют солнечную энергию, водную и ветровую. Это природный источник питания, за который вам не придется платить. Довольно популярным способом получать энергию является ветряк, использующий ветер для получения электричества – ветрогенератор.

Россия довольно большая страна с равнинными территориями. Несмотря на то что во многих местах преимущественно медленные ветры, есть регионы, сильно обдуваемые мощными потоками воздуха. Так почему бы не использовать в хозяйстве это преимущество? Все что требуется – потратить время и средства, чтобы сделать самодельный ветрогенератор. Ветряк полностью окупит себя всего за несколько месяцев. Мы рассмотрим 2 вида ветрогенераторов, которые можно сделать своими руками.

Ветрогенератор роторного типа

Для начала мы рассмотрим, как сделать несложную конструкцию роторного вертогенератора. С простого начинать легче, и вы поймете принцип работы. Этот тип ветрогенератора подойдет для владельцев небольшого садового домика. Использовать сделанный ветряк для большого коттеджа не получится, ввиду маломощности ветрогенератора.

Но ветряк легко справиться с тем, чтобы вечером обеспечить светом хозяйственные помещения, осветить садовую дорожку крыльцо и т. д. Давайте подробно рассмотрим, как сделать такой ветрогенератор своими руками.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

  • простота монтажа;
  • небольшая себестоимость;
  • экономичность;
  • податливость к ремонту;
  • не привередлив к условиям функционирования;
  • надежность и бесшумность работы.

Минусов ветрогенератора несколько:

  • небольшая производительность ветрогенератора;
  • полная зависимость ветряка от ветра;
  • лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

  1. Автомобильный генератор на 12 В.
  2. Гелиевый или кислотный аккумулятор на 12 В.
  3. Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
  4. Большую емкость из нержавейки или алюминия: ведро или кастрюля.
  5. Простой вольтметр.
  6. Болты, шайбы и гайки.
  7. Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
  8. Провода с разным сечением (2,5 мми 4 мм2).
  9. Хомуты, фиксирующие ветрогенератор.
  10. Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

  • болгаркой или ножницами по металлу;
  • рулеткой;
  • строительным карандашом или маркером;
  • отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

  1. Подготовьте ведро или кастрюлю.
  2. При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
  3. Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку.

  1. Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
  2. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
  3. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
  4. При помощи болтов, закрепите ведро на шкиве.
  5. Установите свой ветрогенератор на мачту, закрепив его хомутами.
  6. Осталось подсоединить провода и собрать цепь.
  7. На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Ветрогенератор аксиальной конструкции на магнитах

В основе такого ветряка на 220в, лежит ступица от легковой машины, имеющая тормозные диски. Если деталь не новая, разберите ее проверьте и смажьте подшипники, а также счистите ржавчину.

Распределяем и закрепляем магниты

Для начала нужно наклеить магниты на диск ротора. При этом используемые магниты не обычные, а специальные неодимовые магниты. Они значительно мощнее. Потребуется 20 магнитов, размер которых 25 на 8 мм. Магниты размещаются с чередованием полюсов. Для правильного расположения сделайте шаблон, как показано на фото ниже.

Совет! По возможности используйте для ветрогенератора не круглые магниты, а прямоугольные. У них магнитное поле сосредотачивается не в центре, а по длине.

Чтобы закрепить магниты на диске, пользуйтесь силикатным клеем. А для прочности в конце можно залить магниты эпоксидной смолой. Во избежание протекания смолы, сделайте пластилиновые бордюры или обмотайте скотчем диск.

Обратите внимание! Чтобы не перепутать где какой полюс у магнита, можете пометить их «+» или «–». Чтобы определить это – поднесите один магнит к другому. Поверхности магнита, которые притягиваются, имеют «+». Если магнит отталкивается, он имеет полюс «–».

Трехфазный и однофазный генератор для ветрогенератора

Если сравнивать их, то прибор с одной фазой хуже, ведь при нагрузке он вибрирует за счет разницы в амплитуде тока. А она появляется из-за непостоянности тока. В трехфазных изделиях этот эффект отсутствует. Их мощность всегда одинаковая. Все дело в том, что одна фаза компенсирует другую и наоборот, если в одной фазе ток пропадет, то в другой он будет увеличиваться.

Что получается в итоге? А то, что трехфазные генераторы имеют отдачу на 50% больше, чем однофазные. Кроме того, радует и отсутствие вибрации, которая может раздражать и влиять на комфортность. Работая под большой нагрузкой, статор не будет гудеть. Если же вам шум не мешает, и вы решили использовать однофазный генератор, будьте готовыми к тому, что вибрация негативно скажется на работе ветрогенератора. Срок его эксплуатации будет меньшим.

Наматываем катушки

Очень быстроходным ветрогенератор назвать нельзя. Требуется сделать все так, чтобы аккумулятор на 12 В заражался от 100–140 об./мин. С такими первоначальными данными, все количество витков в катушках должно быть равно 1000–1200. Но как узнать, сколько витков приходится на 1 катушку? Все просто: эта цифра делится на количество катушек.

Если вы хотите, чтобы ветрогенератор при низких оборотах выдавал больше мощности, требуется сделать больше полюсов. В таком случае в катушке частота колебания тока увеличится. Чтобы уменьшить сопротивление и увеличить сопротивление тока, рекомендуем наматывать на катушки толстый провод. Учитывайте и то, что при сильном напряжении сопротивление обмотки может «съесть» ток.

Обратите внимание, что число и толщина магнитов, которые закреплены на дисках, определяют рабочие параметры генератора. Чтобы выяснить, какую мощность может выдавать ветрогенератор, намотайте одну катушку и прокрутите генератор. Измеряйте напряжение на некоторых оборотах без нагрузки. К примеру, за 200 об./мин вы получили силу тока в 30 В с сопротивлением в 3 Ом. Отнимите от этих 30 В 12 В (напряжение аккумулятора). Теперь разделите число, которое получились на 3 Ом. Выглядит все так:

30 – 12 = 18;

18 : 3 = 6.

В итоге получилось 6 А. Именно они пойдут в аккумулятор. Понятно, что на практике будет немного меньше из-за потерь в проводах.

Катушки лучше делайте вытянутой формы. Тогда медь в секторе выйдет больше, а витки будут прямыми. Диаметр отверстия внутри катушки должен быть равен размеру магнитов или немного превышать его.

Обратите внимание! Толщина статора должна быть такой же, как и толщина магнитов.

Формой для статора может быть фанера. Но сектора для катушек можно разместить и на бумаге, сделав пластилиновый бордюр. Катушки нужно закрепить так, чтобы они не двигались, а концы фаз выведите наружу. Все провода соедините звездой или треугольником. Осталось протестировать ветрогенератор, вращая его рукой.

Делаем винт и мачту для ветрогенератора

Мачта для верогенератора должна быть высокой, от 8 до 12 м. Основание нужно забетонировать. Крепление лучше сделать такое, чтобы труба легко поднималась и опускалась лебедкой. Сверху на трубу будет крепиться винт ветрогенератора.

Вы можете сделать его из пластиковой трубы Ø160 мм. Из нее вырежьте винт с шестью лопастями, длиною 2 м.



Чтобы увести винт от сильного порыва ветра сделайте складывающийся хвост. В результате вся энергия, которую выработает ветрогенератор, сможет накапливаться в аккумуляторе.

Вот и все, вы знаете, как сделать ветрогенератор на магнитах. Теперь вы можете пользоваться электроэнергией, выработанной таким ветрогенератором, экономя свои средства. Все ваши усилия вознаградятся.

Заключение

Из этой статьи вы узнали, как сделать ветрогенератор своими руками, да не один, а двух видов. Именно такие ветрогенераторы любят и используют для загородных домов владельцы. Как видите, каждый ветрогенератор хорош в чем-то своем и сделать его не тяжело.

Если вы живете в районе с сильными ветрами, то увидите, насколько меньшими стали счета за электроэнергию, благодаря ветрогенератору. Такой ветряк в хозяйстве никогда не будет лишним. Дополнительно предлагаем вам посмотреть видео, как сделать такой ветрогенератор.

Ветряк своими руками — возобновляемые источники энергии

Может быть, вы живете на лодке, отдыхаете в уединенной хижине или живете вне сети, как я. Или, может быть, вы просто хотите снизить счет за электроэнергию. В любом случае, с помощью горстки недорогих и легких материалов, вы можете построить самодельный ветрогенератор, который сделает электричество вашим, пока дует ветер. Вы сможете осветить складское помещение, включить электричество в свой сарай или использовать генератор, чтобы поддерживать все аккумуляторные батареи в автомобиле.

Электроэнергия для моей автономной кабины поступает от солнечной и ветровой энергии, хранящейся в группе из четырех 6-вольтовых батарей для гольф-каров, подключенных к 12-вольтовой системе. Контроллер заряда и аккумуляторная батарея предохраняют мою систему от недостаточной или чрезмерной зарядки. Весь шебанг обошелся мне меньше чем в 1000 долларов, и у меня есть освещение, вентиляторы, телевизор и стереосистема, холодильник и дискотечный шар, который поднимают для особых случаев.

Если вы можете поворачивать гаечный ключ и работать с электродрелью, вы можете построить этот простой генератор за два дня: один день на поиск деталей и один день на сборку компонентов.Четыре основных компонента включают автомобильный генератор переменного тока со встроенным регулятором напряжения, вентилятор и блок сцепления General Motors (GM) (я использовал один от двигателя GM 350 1988 года), опору или столб, на котором можно установить генератор (15 футы использованных 2-дюймовых трубок обошлись мне в 20 долларов) и металл для сборки кронштейна для крепления генератора на мачте или столбе. Если вы любитель Ford или Mopar, это нормально — просто убедитесь, что в вашем генераторе есть встроенный регулятор напряжения. Вам также понадобится электрический кабель или провода, чтобы подключить генератор к аккумуляторным батареям.Я использовал 3-жильный кабель 8-го калибра, украденный из масляного пятна. (И они сказали, что переход от ископаемого топлива к возобновляемым источникам энергии займет годы. Пфф!)



Узел муфты вентилятора к генератору

Лопасти ветрогенератора заменены на муфту вентилятора автомобиля. Чтобы прикрепить лопасти к генератору, вы можете приварить ступицу муфты вентилятора непосредственно к ступице генератора — просто убедитесь, что вентилятор идеально совмещен с валом генератора.Кроме того, убедитесь, что разъемы для встроенных проводов генератора расположены в нижней части генератора. Если у вас нет доступа к сварщику, вы можете подключить муфту вентилятора к генератору, используя следующие материалы:

• Шайба 5/8 дюйма на 3 дюйма, толщина 3/16 дюйма
• Электродрель
• Метчик с резьбой 1/4 дюйма
• Сверло, соответствующее специальному метчику с резьбой
• (4) 1 / Болты размером от 4 до 1-1 / 2 дюйма до 2-1 / 2 дюйма с соответствующими гайками и стопорными шайбами ​​

Создайте соединение, используя 3-дюймовую шайбу и четыре болта, которые будут скреплять вместе муфту вентилятора и генератор.Просверлите четыре отверстия в шайбе, чтобы они совпадали с отверстиями в муфте вентилятора, а затем нарежьте резьбу в отверстиях с помощью метчика на 1/4 дюйма. Вверните болты в отверстия. Чтобы определить длину болтов, которые вам понадобятся, поместите вентилятор на верхнюю часть генератора так, чтобы шкив вентилятора опирался на шкив генератора и оба вала были на одной линии. Измерьте длину по двум валам от задней части вентилятора генератора до задней части ступицы муфты вентилятора. Используйте эту длину для болтов. Отвинтите гайку шкива генератора и снимите шкив и небольшой вентилятор.Наденьте соединение, которое вы сделали из шайбы и четырех болтов на вал генератора, так, чтобы болты были направлены в сторону от генератора. Затем снова прикрепите вентилятор генератора и гайку к валу, не снимая шкив. Большая гайка удерживает соединение на месте. Присоедините узел муфты вентилятора к болтам, которые теперь выступают из генератора, и затяните гайки с установленными стопорными шайбами.

Кронштейн в сборе для установки генератора

Если у вас есть сварщик, сделать кронштейн несложно.Я использовал 1-дюймовую квадратную трубку для всех частей кронштейна и кусок 1-дюймовой трубы длиной 2 фута для вращающегося стержня, который помещается внутри стойки. Если у вас нет сварщика, не бойтесь. Кронштейн в сборе может быть соединен с оцинкованной трубой 1/2 дюйма и фитингами. Вот список фитингов, которые вам, скорее всего, понадобятся:

• (5) тройников 1/2 дюйма
• (2) колена 1/2 дюйма
• (2) штуцера 1/2 дюйма на 12 дюймов
• (2) 1/2 дюйма- ниппели размером 6 дюймов
• (2) ниппели 1/2 дюйма на 1 1/2 дюйма
• (2) ниппели 1/2 дюйма на 2 дюйма
• (3) 1 / 2-дюймовые соски

Хвостовой плавник должен быть прикреплен к 12-дюймовому штуцеру в задней части кронштейна, чтобы вращать генератор и выровнять его с направлением ветра.Вы можете вырезать плавник высотой около 1 фута и длиной 2 фута из старого оловянного сайдинга или кровли с помощью ножниц или резака — лучше всего подойдет прямоугольный треугольник. Если вы используете гофрированный металл, обязательно обрежьте ребро так, чтобы гофры проходили горизонтально. После того, как плавник будет вырезан, положите его поверх одного из 12-дюймовых ниппелей и просверлите три пилотных отверстия в нижней части хвостового плавника и в боковой части соска. Используйте три винта (подойдут стальные кровельные винты), чтобы прикрепить хвост к ниппелю.

Башня ветрогенератора

Я использовал старую башню телевизионной антенны высотой 20 футов вместе с трубой диаметром 2-1 / 2 дюйма для верхней части. Вам также потребуется приварить или закрепить болтами упор в верхней части мачты, который будет контактировать с упором на вашем узле кронштейна. Ограничители позволяют генератору вращаться только на 360 градусов по часовой стрелке или против часовой стрелки, поэтому ваш кабель не перекручивается вокруг мачты и мачты.

Соединение 2–3 / 8-дюймовых толстостенных металлических труб длиной от 10 до 20 футов (или высотой после возведения) создает хорошую башню после того, как ее прикрепят к зданию или другой прочной, стационарной конструкции.Убедитесь, что он надежен, и при необходимости рассмотрите возможность использования растяжек.

После того, как вы скрепили все компоненты генератора вместе и прикрепили к кронштейну в сборе, установите его на неустановленный столб или башню. Вставьте трубу на кронштейне генератора в опору или верх башни. Используйте две стальные шайбы, сложенные вместе, чтобы создать гладкую поверхность, которая будет служить опорой между генератором и башней. Присоедините положительный и отрицательный провода к генератору и закрепите их на кронштейне и вдоль мачты с помощью стяжек, тюков или изоленты.(На самом деле он не самодельный, если на нем где-то не есть небольшая проволока и клейкая лента, не так ли?) Убедитесь, что в проводах достаточно провисания, чтобы ветрогенератор мог вращаться на 360 градусов.

Скорее всего, вам понадобится помощь, чтобы поставить башню и генератор в вертикальное положение, так как они будут довольно тяжелыми. Веревки и попутчик помогут, если вы поднимаетесь довольно высоко. Если в вашем районе всегда ветрено, вам нужно только подняться достаточно высоко над землей, чтобы движущиеся части находились над головой.Надежно закрепите башню на месте. Ветер может быть обманчиво сильным, поэтому не срезайте углы на этом этапе окончательной сборки. После того, как вы установили свой ветрогенератор, подключите провода к аккумуляторной батарее с контроллером заряда между ними, чтобы предотвратить недостаточную или чрезмерную зарядку.


Теперь вы готовы зажигать свет, заводить джемы и исполнять те старые дискотечные трюки, которые, я знаю, вы копили на электрическую горку с семьей и друзьями.

Небольшой отказ от ответственности: создавайте и используйте на свой страх и риск.Мой генератор работает нормально, но вы несете ответственность за свою работу. Удачи и сил!


Роберт Д. Коупленд разводит и продает мясной скот, откормленный травой, и является владельцем автономного пансионата в Техасе под названием The Sunflower , в комплекте с коттеджами из соломенных тюков и глиняной штукатурки, свежих органических питание, обучение пермакультуре, семинары и многое другое!

Другие статьи о ветроэнергетике:

Энергия ветра — это полностью переработанное и обновленное издание руководства для частных лиц и предприятий, заинтересованных в установке небольших ветроэнергетических систем.Это практическое руководство, написанное для непрофессионала, дает точное и беспристрастное представление обо всех аспектах малых ветроэнергетических систем, включая:

  • Опции ветроэнергетики и ветроэнергетики
  • Способы оценки ветровых ресурсов на вашем участке
  • Ветряные турбины и башни
  • Инверторы и аккумуляторы
  • Монтаж и обслуживание систем
  • Стоимость и преимущества установки ветряной системы

Читатели получат знания, необходимые для принятия мудрых решений при проектировании, покупке и установке небольших ветроэнергетических систем, а также для эффективного общения с установщиками ветряных систем, а также смогут помочь сделать наиболее разумный и экономичный выбор.Заказ в магазине новостей Матери-Земли или по телефону 800-456-6018.


Первоначально опубликовано: апрель / май 2017 г.

7 проектов по использованию возобновляемых источников энергии для ветряных турбин, которые можно выполнить за выходные

Помните, когда вы могли сделать свой собственный небольшой генератор для хобби, который включал скручивание проволоки вокруг нескольких гвоздей? Становится так просто сделать ветряную турбину своими руками из материала, найденного в вашем доме или даже из старой стиральной машины или беговой дорожки.Мы исследовали Интернет, чтобы найти несколько основных идей о том, что нужно для создания любительской турбины или солнечной панели, которые могли бы фактически компенсировать некоторые затраты на электроэнергию на вашей ферме, в коттедже, лодке или коттедже. Вот несколько креативных идей, которые можно решить.

# 1 Авто Генератор Ветряная турбина Сделай сам — Новости Матери Земли

Этот простой проект включает в себя автомобильный генератор переменного тока с регулятором напряжения и создание автономного источника электроэнергии для удаленной кабины автора.

Маленькая турбина установлена ​​наверху старой телебашни (помните те?) Со стандартными трубопроводами и кронштейнами, чтобы все это было в безопасности.Система подключена к местным аккумуляторным батареям. Весь проект DIY Wind Turbine стоил около 1000 долларов.

Это не самый красивый ветряк, но он дешевый. Однако автор предупредил, что из-за веса двигателя установить самодельную ветряную установку на вершину 20-футовой башни было непросто.

# 2 DIY Лопата для снега Ветряная турбина

В этом следующем проекте творчески используется общий инструмент, найденный в северной стране; лопата для снега.Этот автор купил большую часть этого оборудования на Amazon и создал башню для своей ветряной турбины своими руками на деревянных полноприводных автомобилях.

Большая часть материала, который он купил на Amazon, состоит из труб, соединений и ниппелей для электропроводки. Проект генерировал мощность с помощью 300-ваттного двигателя с постоянными магнитами, установленного на основании.

Автор, Маунтин (Бумер) Майк, выделил всего 200 долларов на создание этой ветряной турбины, сделанной своими руками. Очень низкий порог для установки ветряной турбины.Полный список запчастей можно найти на SolarPowerSimplified.com

.

# 3 DIY Беговая дорожка Мотор с вертикальным доступом Ветряная турбина

Следующий проект ветряной турбины своими руками — установка, которую можно разместить где угодно. Он может быть даже портативным. Использование ободов велосипедных колес, трубы из ПВХ и утилизированного двигателя беговой дорожки.

Эту портативную вертикальную турбину с примерно 50 Вт генерируемой мощности можно перемещать и размещать там, где дует ветер. Единственный недостаток, который отмечает автор, заключается в том, что для начала вращения требуется довольно много ветра.Все материалы были собраны в гаражах и мусорных магазинах, что фактически сделало стоимость этого проекта ветряной турбины своими руками 0 долларов.

# 4 DIY Мотор для стиральной машины Вертикальная ветряная турбина

Автор дает пошаговое руководство по созданию простой ветряной турбины с использованием обрезанной трубы из ПВХ и двигателя старой стиральной машины. Лезвия из ПВХ уложены друг на друга на одной опоре для красивого вида.

Руководство по 15 шагам; проиллюстрировано и объяснено очень подробно. С помощью ручных электроинструментов и использованных материалов вы можете реализовать полностью функциональный проект ветряной турбины своими руками.Таким образом, сделайте это за один уик-энд! Автор утверждает, что эта версия стиральной машины вырабатывает 50 Вт без нагрузки. В конкретных планах можно найти изготовление вертикального ветрогенератора из мотора стиральной машины.

# 5 DIY ПВХ и мусор пластиковый двигатель постоянного тока ветряная турбина

Скорее всего, если вы домашний разнорабочий, то у вас есть запасные трубки из ПВХ, пластик и проводка, чтобы приступить к работе с этим простым двигателем постоянного тока. Этот пример взят из Юго-Восточной Азии, где творчество с использованием простых деталей, имеющихся в доме или деревне, является обязательным.

Электродвигатель-генератор постоянного тока и ПВХ

Отсутствуют подробные письменные инструкции, но видео дает пошаговое руководство по созданию простого генератора. Список деталей включен на их страницу с видео. Кроме того, на канале Creative Think можно попробовать множество других электронных проектов, сделанных своими руками, поэтому стоит добавить их в закладки, чтобы просмотреть их позже.

# 6 DIY Велосипедное колесо Вертикальная ветряная турбина

Вот еще один пошаговый ветрогенератор, сделанный своими руками из старого велосипедного колеса и связки труб из ПВХ.Музыкальное сопровождение раздражает, но простой видеоурок стоит посмотреть, чтобы найти самые разные идеи.

Велогенератор

# 7 Ветряная турбина DIY 1000 Вт

Кредит изображения — Самодельная ветряная турбина мощностью 1000 Вт

Это отличное пошаговое руководство по созданию «почти коммерческой» ветряной турбины. Эта ветряная турбина мощностью 1000 ватт может заряжать аккумуляторную батарею, питающую автономный дом. Это генератор с постоянными магнитами, вырабатывающий трехфазный переменный ток, выпрямленный до постоянного тока, который затем подается на контроллер заряда.Магниты вращаются по ветру, катушки закреплены, поэтому щетки или контактные кольца не нужны.

6 шагов, которые следует учесть перед созданием собственной ветряной турбины

На инновационном сайте Greeneco Products есть аккуратное руководство, в котором показаны шаги, которые следует учесть перед тем, как погрузиться в выбор идеальной ветряной турбины, сделанной своими руками. К ним относятся:

  • Изучите технологию — Изучите терминологию и безопасность или работу с электрическими компонентами
  • Изучите местные погодные условия — Допускают ли ваши местные ветровые условия использование вашей собственной ветряной турбины.
  • Определите, сколько электроэнергии вам потребуется для выработки — Тщательно проанализируйте свои потребности в электроэнергии. Покроет ли ваш проект все потребности или вы увеличите мощность сети.
  • Сделай сам или найми подрядчика — У тебя есть навыки, чтобы взяться за проект самостоятельно, или у тебя есть бюджет, чтобы нанять его.
  • Доступ к качественным материалам — Ветровые турбины требуют серьезных наказаний. У вас есть доступ к качественным компонентам, которые прослужат вам долго.
  • Рассмотрите возможность сочетания ветра и солнца. — Если позволяют местные условия, подумайте о добавлении солнечных батарей в проект. Когда не дует ветер, покрытие будет лучше.

FAQ по ветряным турбинам своими руками

Какой размер ветряной турбины вам нужен, чтобы привести дом в действие?

По данным USUIA, в 2019 году среднее годовое потребление электроэнергии для бытового потребителя в США составило 10 649 киловатт-часов (кВтч). В среднем это составляет около 877 кВт / ч в месяц.Таким образом, для простоты расчета, цифра 900 кВтч в месяц, 30 кВтч в день или 1,25 кВтч в час.

Выбор ветряной турбины для вашего дома зависит от нескольких факторов. Как ни странно, если вы живете в районе со средней скоростью ветра 14 миль в час, небольшая 1,5-киловаттная ветряная турбина удовлетворит потребности дома, требующего скудных 300 киловатт-часов в месяц.

В зависимости от нормальной скорости ветра в районе, ветряная турбина мощностью от 5 кВт до 15 кВт потребуется для обеспечения электроэнергией среднего домохозяйства.

Строительство ЛЭП с замкнутым контуром. Длина петли составляет 62 мили, начиная от новой подстанции Бауэр на юго-западе округа Тускола до новой подстанции Рэпсон в округе Гурон, в городке Сигел.

Домашние ветряные турбины будущего. — В регионе большого пальца Мичигана будет больше пользователей домашних ветряных турбин, используемых на фермах и коттеджах. Развитие технологий сделало этот потенциал более доступным. Даже в магазинах товаров для дома Big Box продаются ветрогенераторы для домашнего использования.

Строительство ветряной турбины за пять минут. MidAmerican Energy собрала это потрясающее видео, в котором показан весь процесс создания ветряной турбины. Видео длится чуть более пяти минут и включает в себя фактоиды на протяжении всего процесса.

Поддерживаемая Google линия ветроэнергетики устраняет препятствия — с 2012 года. Chicago Tribune сообщает, что предлагаемая линия связи Atlantic Wind Connection (AWC) преодолела первое нормативное препятствие. Линия электропередачи стоимостью 5 миллиардов долларов для передачи энергии от ветряных электростанций у восточного побережья.По словам официальных лиц, проект Google Renewable Power перейдет к следующему этапу процесса утверждения.


Поделиться:

Нравится:

Нравится Загрузка …

Лучшие 3 идеи DIY ветряных турбин [вертикальных и горизонтальных] для вашего следующего проекта

Привет, новый физик. Я очень рад сообщить вам, что видео, которое я опубликовал (сделанная мной ветряная турбина) почти два года назад на YouTube, сейчас набрало более 6 миллионов просмотров.Спасибо за ваши лайки и безоговорочную поддержку. Многие из моих друзей на YouTube сообщили мне, что видео очень полезно для тех, кто планирует построить большую самодельную ветряную турбину. Они также сказали мне, что было бы здорово, если бы вместе с видео было голосовое объяснение. Да, вы можете посмотреть это видео ниже.

Прокрутите вниз для всех проектов.

Как сделать

Горизонтальный ветряк с осью

Что ж, в этом сообщении блога я собираюсь объяснить, как построить ветряную турбину.Ветряк состоит из четырех частей. Во-первых, пропеллер, который преобразует ветер в энергию вращения. Узел шестерни и динамо-машины используется для преобразования энергии вращения винта в полезную электрическую энергию. Надеюсь, что вышеприведенное видео-руководство по ветряной турбине своими руками будет полезно.

Вам также может понравиться мой проект Как сделать водяной насос | На солнечных батареях

Хвост является частью механизма рыскания, который помогает ветряной турбине противостоять ветру, даже если направление ветра меняется.Основание или башня турбины удерживает все три других компонента на высоте, при которой возможен постоянный ветер.

Шаги по изготовлению горизонтальной ветряной турбины

с осью оси в домашних условиях
1. Как сделать лопасти ветряной турбины

Итак, приступим.

Прежде всего, купите кусок трубы из ПВХ длиной 60 см, диаметром 6 дюймов и толщиной 4 мм. Из этой трубы ПВХ нужно вырезать 3 части лезвия. Вырежьте его нужной формы и сделайте два отверстия для крепления лопастей на ступице гребного винта.Будьте очень осторожны при обращении с угловой шлифовальной машиной. Всегда используйте угловую шлифовальную машину с защитным кожухом и не забывайте надевать защитные очки.

Прочтите эти замечательные советы, чтобы улучшить свои сварочные навыки: Сварка 101: Да, вы можете научиться сварке. Вот как.

На следующем этапе вам потребуется немного навыков сварки. Возьмите шестиметровую гайку и приварите ее к центру пластинчатой ​​шайбы GI, имеющей диаметр 2 дюйма. Затем приварите три зажима GI L на расстоянии 120 градусов друг от друга.

При сварке всегда используйте сварочный щиток и стекло. Потому что для просмотра моих видео нужны здоровые глаза. Ага, сейчас самое время прикрутить все три лопасти к ступице гребного винта.

Возьмите 8-дюймовую 4-миллиметровую трубу из ПВХ. Вырежьте из нее лезвие формы 1: 2: 30, как показано на рисунке. Сгладьте края. Возьмите 3-дюймовую шайбу и приварите к ней детали GI. Навинтите на нее лезвия из ПВХ.

2. Создание ветряка База турбины

Другая важная функция ветряной турбины — ее способность автоматически противостоять ветру.В противном случае он не сможет максимально использовать энергию ветра.

Этот механизм называется механизмом рыскания. Работает с помощью гибкой турбины и хвоста. Затем возьмите два шарикоподшипника диаметром два дюйма и закрепите их на двух концах небольшого отрезка трубы GI. Я использовал уплотнение M, чтобы починить их.

Следующий шаг очень важен, потому что он играет важную роль в механизме рыскания, который помогает гребному винту поворачиваться лицом к ветру и максимизировать сбор энергии ветра.

Возьмите колесо Джонсона и снимите пластиковую деталь. Затем приварите несущую часть к концу трубы GI. Сварите кусок железа L-образной формы и такой хомут для шланга. Я сделал все это, чтобы починить шестерни, цепь, динамо-машину и хвост на башне.

Хвост помогает гребному винту противостоять ветру. В результате мы получим максимальную отдачу. Мы можем очень легко вырезать алюминиевый лист любой формы. Обрежьте его до нужной формы.

  • Сначала Возьмите колесо Джонсона и снимите колесо
  • Во-вторых, Приварите его к одной стороне квадратной трубы GI 1 ″ (1.5 м)
  • И наконец Подсоедините подшипники к отрезку трубы GI и поместите его на колесо.

Приварите к нему хомут для крепления динамо-машины.

3. Хвост

Хвост помогает гребному винту противостоять ветру. В результате мы получим максимальную отдачу. Мы можем очень легко вырезать алюминиевый лист любой формы. Обрежьте его до нужной формы.

  • Вырежьте из алюминиевого листа форму хвоста ветряной турбины
  • Закрепите хвост на основании ветряной турбины
Безопасность прежде всего

Помните, что безопасность должна быть первым приоритетом.Если вы не знакомы с угловой шлифовальной машиной, я настоятельно рекомендую вам не использовать ее. В любом случае детям не стоит экспериментировать с этим. Кроме того, при сварке следует носить защитные очки, маску для лица и перчатки. Попросите профессиональных сварщиков выполнить вашу работу. Это было бы лучше. Я два года проработал сварщиком и электромонтажником, так что у меня есть некоторый опыт в таких вещах. Хвала Господу.

Наконец, я сделал основу, используя GI Pipe и рыболовные снасти. Посмотрите видео выше, чтобы узнать обо всех остальных процедурах подключения.Я хорошо объяснил это в видео. Вчера я пошел в веломастерскую и попросил у них старую велосипедную динамо-машину.

Новые динамо-машины не так эффективны, как старые. Кроме того, циклические динамо-машины являются ГЕНЕРАТОРАМИ переменного тока. На выходе будет переменный ток. В маломасштабной энергосистеме лучше использовать динамо постоянного тока вместо переменного тока. Но я не мог найти ни одного. Нет проблем, мы можем использовать и то, и другое.

4. Соберите каждый компонент вместе

Вы получите шестерню, цепь и колесо свободного хода из старого цикла.Соберем все компоненты на базе. Исправить обгонную муфту на динамо-машине. Я использовал недорогую динамо-машину на 12 В. марка ветряной турбины можно купить на Amazon.

Если вам нужна более высокая производительность, вы можете купить эффективную динамо-машину на Amazon. Ага, вот и все. Наша ветряная турбина с горизонтальной осью готова. Пришло время проверить это. Разместите турбину на открытом воздухе или перед настенным вентилятором. Да, работает.

Эту ветряную турбину можно использовать для подзарядки аккумуляторов, смартфонов и т. Д.Если вам понравилось это видео, не забудьте поставить отметку «Нравится», поделитесь им и подпишитесь на этот блог. Спасибо за чтение, скоро увидимся с еще одним проектом в области возобновляемых источников энергии. А пока до свидания.

Ветряная турбина своими руками

Посмотрите видео, чтобы собрать каждый компонент вместе. . Затем подключите выход к батарее или мультиметру. Разместите ветряную турбину снаружи, где дует ветер. Вот и все, сделайте ветряную турбину. Проект готов

Как сделать ветряную турбину с вертикальной осью

Вскоре после того, как видео о моем проекте ветряной турбины с горизонтальной осью стало вирусным на YouTube, я подумал, что должен сделать еще один проект по «созданию ветряной турбины с вертикальной осью».Без сомнения, это тоже привлекло внимание людей. Именно тогда я понял, насколько люди любят проекты ветряных турбин.

В этой записи блога я покажу вам, как мне удалось реализовать этот проект с материалами, доступными на местном уровне. Чтобы проверить эту ветряную турбину, мне пришлось использовать вентилятор на пьедестале, так как в моем районе не очень сильный ветер. Это вызвало много критики.

Поскольку я использовал вентилятор на пьедестале, чтобы генерировать ветер, чтобы проверить свой ветряк, деревья и листья за ними не двигались.Но комментарии были такие: слушайте, ветра точно нет, он, наверное, нас обманывает, это не динамо-машина, это двигатель, который вращает ветряную турбину.

Но, по правде говоря, мне очень понравились эти комментарии. Потому что я тоже не был удовлетворен результатами этого проекта ветряной турбины. У меня не было эффективной динамо-машины, поэтому мощность была не такой, как рассчитана на ветряную турбину.

Так или иначе, в настоящее время я работаю над проектом эффективной динамо-машины, а после этого я сделаю гигантскую ветряную турбину, которая вырабатывает значительную мощность для работы небольшого дома.И я планирую соединить это с моей существующей автономной солнечной энергосистемой. Кстати, давайте начнем с проекта

Как сделать ветряную турбину с вертикальной осью

В Sciencedirect так объясняется ветряная турбина с вертикальной осью. « Ветровые турбины с вертикальной осью (или VAWT) имеют вал главного ротора, расположенный вертикально. Ключевыми преимуществами этой конструкции являются то, что турбину не нужно направлять в ветер , чтобы она работала. Это преимущество на участках, где направление ветра сильно меняется.”

Изготовление пропеллера

Для изготовления лопастей воздушного винта ветряной турбины с вертикальной осью можно использовать трубу из ПВХ. Теперь нам нужна рама, чтобы закрепить эти лезвия. Я купил два обода велосипеда из Super hardware , моего любимого строительного магазина в моем городе. Затем приварили восемь кусков L-образных зажимов на фиксированном расстоянии. Чтобы я мог легко починить на нем лезвия из ПВХ.

Вертикальная ось ветряной турбины Изготовление башни

Думаю, в объяснении не нуждается. Просто посмотрите видео и приступайте к реализации своей идеи.

Крепление всех компонентов вместе

Я купил несколько торцевых заглушек из ПВХ, соединяющих их с обоими концами лопастей ветряной турбины. Следующим шагом является соединение динамо-машины с воздушным винтом ветряной турбины с вертикальной осью. Собственно, это не динамо-машина. Это двигатель постоянного тока, который у меня есть давным-давно. Так что я не уверен в его эффективности. Вот почему я рекомендую вам пойти в мой магазин Amazon и купить динамо-машину для ветряных турбин. Он будет хорошо работать с этой ветряной турбиной.

Проект ветряной турбины с вертикальной осью готов

Наша миниатюрная ветряная турбина с вертикальной осью готова к испытаниям.Соедините динамо-машину и пропеллер с помощью ремня. Ура. Готов идти. Как только подует ветер, наша ветряная турбина начнет вращаться, и динамо-машина начнет выдавать электрическую мощность. Мы можем использовать это электричество мгновенно для работы радио или телевизора, или вы можете хранить его в батарее на случай позднего использования.

Спасибо, что нашли время прочитать мой проект ветряной турбины с вертикальной осью, сделанный своими руками. Мне очень приятно поговорить с энтузиастом возобновляемой энергии. Давайте построим лучшее завтра. Будьте легендой.Говорить откровенно.

Как сделать небольшую ветряную турбину?

Вы можете увидеть сотни видеороликов о создании ветряных турбин, в которых рассказывается, как легко сделать мини-ветряки в домашних условиях. Но многие из них не очень полезны. Многие из них не предлагают полного руководства по созданию маленькой мельницы ума, которая работала бы как настоящая.

Люди недовольны, что можно понять из их комментариев. Они снова и снова ищут в Google больше видео о создании маленьких ветряных мельниц.Поэтому я решил построить мини-ветряк и выложить видео на YouTube. Я поехал в город и купил необходимые инструменты и детали в строительном магазине. Тогда я попросил друга снять видео на мой смартфон.

Вам также может понравиться: DIY Wind Turbine Project How to Make Tutorial

Позже я понял, что видео недостаточно, чтобы обучить всех людей, которые хотят делать ветряные турбины. В этом посте вы можете прочитать каждый шаг, который я предпринял для создания мини-ветряной турбины.Не забудьте прокомментировать свое мнение и поделиться им с друзьями.

Шаги для изготовления небольшой ветряной турбины

Основные сегменты

  • Пропеллер
  • Кожух динамо
  • База турбины
  • Хвост турбины
Пропеллер

Пропеллер турбины

Пропеллер ветряной турбины вращательная механическая энергия. Это самая важная часть ветряной турбины. Давайте узнаем, как сделать пропеллер турбины.

  • Купите 10-дюймовую трубу из ПВХ (3 дюйма в диаметре)
  • поровну, разделите периметр кромки
  • Разрежьте трубу на лезвия, как показано на видео — посмотрите видео
  • Сделайте отверстия, как показано на рисунке, на любом предмете круглой формы с 2,5 дюймами.
  • Затем прикрутите к нему 3 лезвия с помощью велосипедных винтов.

Имейте в виду

  1. Вес каждого лезвия должен быть одинаковым.
  2. Каждое лезвие должно быть расположено на пластине на равных расстояниях.
Малая ветряная турбина Кожух динамо

Кожух динамо удерживает как динамо, так и механизм автоматического вращения. Динамо-машина используется для преобразования механической энергии или энергии вращения, генерируемой пропеллером ветряной турбины, в электрическую энергию. Если динамо-машина преобразует механическую энергию в переменный ток, она называется генераторами переменного тока. На рынке доступны различные типы генераторов.

  • проволока
  • Кусок ручки
  • Фитинг ПВХ Т
  • Купите 2 подшипника
  • Купите динамо-машину 3V
  • Подсоедините динамо-машину к фитингу из ПВХ.
  • Соедините два подшипника с общей осью. В качестве оси можно использовать кусок ручки.
  • соединить один подшипник с ПВХ.

Подшипник представляет собой механизм авторотации (механизм рыскания). Это помогает ветряной турбине противостоять ветру. Когда направление ветра меняется с востока на запад, механизм авторотации хвоста автоматически регулирует гребной винт так, чтобы он был направлен прямо против ветра, чтобы использовать максимальную энергию ветра.

Основание турбины

Основание турбины и стойка удерживают пропеллер, динамо-машину, хвостовое оперение и механизм авторотации.Изготовить основание турбины очень просто. Купите фитинги из ПВХ.

  1. Колено — 4
  2. PVC T — 3
  3. Трубопроводы из ПВХ

Подсоедините эти фитинги, как показано на рисунке.

Хвост

В большинстве видеороликов на YouTube, сделанных своими руками, нет механизма авторотации хвоста. Без механизма авторотации хвоста ветряк не будет полноценным. Для чего нужен хвост? Механизм автоповорота хвоста поможет гребному винту изменить направление навстречу ветру.Хвост заставит пропеллер повернуться лицом к ветру даже при более высоких скоростях ветра.

  1. разрезать лист GI
  2. Труба ПВХ, редуктор
Проверить работу
  • Поместите турбину перед вентилятором
  • Подключите мультиметр к выходным проводам динамо-машины.

Да, стрелка мультиметра показывает, что через нее протекает ток. Если вы используете эффективное динамо-машину, вы можете использовать это динамо для зарядки аккумуляторной батареи 3 В. Кроме того, вы можете построить ветряную турбину большего размера, чем эта, чтобы заряжать свой смартфон.Надеюсь, вам понравилась эта статья, сделанная своими руками. Вы можете указать на любую мою ошибку. Жду ваших комментариев. Если у вас есть сомнения по поводу этого проекта, спросите меня. Но не забудьте поделиться этим с друзьями.

Watch Crew Build Wind Turbine Farm

  • Посмотрите, как строители копают, строят и заливают фундамент под 250-футовую ветряную турбину.
  • Турбины становятся все популярнее, и это чудо инженерной мысли.
  • Три слова: шестнадцать африканских слонов.

    Приготовьтесь увидеть одно из самых больших и самых распространенных крупных технических сооружений современности: ветряную электростанцию. Сначала идет рытье бесчисленных метров траншей и прокладка кабеля, потом рытье гигантского котлована для базы. Дальше становится только лучше.

    Вы любите крутые строительные проекты. И мы тоже. Давайте вместе поработаем над ними.

    Посмотрим, что произойдет.

    Этот контент импортирован с YouTube.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    Для начала бригада кладет бетонный диск, который покрывает всю основу фундамента. Затем подрядчики помещают анкерную клетку в центр и начинают укладывать излучающую арматуру, которая выступает в форме солнечных лучей. В конечном итоге получившаяся клетка выглядит как очень широкий и плоский тренажерный зал в джунглях. Он простирается до краев бетонного основания, а его самый верх лежит на одном уровне с окружающим уровнем земли.

    Группа очень терпеливых и талантливых рабочих заполняет все основание клетки бетоном — на видео приводится от 130 до 240 кубических метров — прежде, чем они полностью покрывают арматурный стержень и доводят бетон до гладкой поверхности. Грязь вталкивается обратно, скрывая основную часть конструкции и оставляя только отверстие, где будет установлена ​​турбина.

    Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    Далее идет изготовление и проверка качества деталей турбины. «При весе примерно в 16 африканских слонов, лезвия сильно изгибаются для испытаний», — говорится в одной из подписей, в то время как лезвия тестируются на изгиб в фоновом режиме. Хрупкий ротор будет непрактичным, точно так же, как крылья самолета должны выдерживать изгиб и отскок. Специальные, wild long , состоящие из двух частей грузовики, называемые Dolls, несут переднюю и заднюю часть каждой лопасти ротора, а также части ствола турбины.

    Все они собираются на месте. Последняя турбина, высотой от 212 до 262 футов, сложена по частям и увенчана вращающейся частью двигателя, которая состоит из двух частей размером с большой автомобиль. Наконец, лопасти ротора поднимаются на необычно большие краны и прикрепляются.

    Турбины настолько огромны, что туман появляется на огромном расстоянии между камерой и всей турбиной в сборе, которую она фиксирует в кадре. И хотя некоторые утверждают, что ветряные турбины — это бельмо на глазу, этот — результат сотрудничества ERBI, Peikko Group, LM Wind Power, DOLL Fahrzeugbau, GE Europe и MidAmerican Energy Company — выглядит сильным и элегантным.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Постройте эту ветряную турбину своими руками с открытым исходным кодом за $ 30

    Начало работы с проектами в области ветроэнергетики для дома может обойтись вам в копеечку, если вы купите готовый продукт, но если вы немного удобны и не возражаете искать материалы и проявлять творческий подход в гараже или на заднем дворе, вы можете попробовать ваши руки в создании одной из этих ветряных турбин своими руками примерно за 30 долларов в материалах.В конце концов, это неделя #iheartrenewables!

    Материалы, необходимые для создания собственной ветряной турбины

    Ранее мы рассказывали о планах Дэниела Коннелла по созданию концентрированных солнечных коллекторов с открытым исходным кодом, но теперь он вернулся с еще одним замечательным проектом DIY в области возобновляемой энергии — ветряной турбиной с вертикальной осью, основанной на конструкции подъема + сопротивления Lenz2. Дизайн Коннелла требует использования алюминиевых форм для литографической офсетной печати, чтобы ловить ветер, которые, по его словам, можно дешево (или даже бесплатно) получить в компании офсетной печати, а также различные аппаратные средства и велосипедное колесо.

    «В турбине используется механически эффективная конструкция Lenz2 с подъемом и тормозом на ~ 40%. Она полностью сделана из подручных материалов, за исключением болтов и заклепок, и должна стоить около 15-30 долларов за трехлопастную версию, которую может изготовить одна человек за шесть часов без особых усилий «. — SolarFlower

    Помимо основных инструментов, включая ручную дрель, вам нужно будет купить или одолжить заклепочник и различное оборудование (болты, гайки и шайбы), чтобы построить это устройство. Согласно заметкам Коннелла, эта ветряная турбина, сделанная своими руками, которая может быть построена в трех- или шестилопастной версии, успешно выдерживала устойчивые ветры со скоростью 80 км / ч (три лопасти) и до 105 км / ч для шестилопастной версии. .

    Вывод и приложения

    Вот небольшой видеоролик о ветряной турбине с вертикальной осью, которую бросает вызов сильному ветру:

    Чтобы получить энергию от этой ветряной турбины, необходимо добавить к ротору генератор переменного тока, а также способ хранения электроэнергии, но его также можно использовать просто для механического вращения, например, для перекачивания воды или вращения. маховик для других приложений.

    Хотя есть ряд переменных, которые могут повлиять на мощность этой ветряной турбины, сделанной своими руками, включая эффективность используемого генератора (и, очевидно, скорость ветра в месте его расположения), по словам Коннелла, при использовании автомобильного генератора с КПД 50% (самый простой и дешевый вариант) должен производить 158 Вт электроэнергии при скорости ветра 50 км / ч и 649 Вт при скорости 80 км / ч с этой конструкцией.

    [ Обновление : в разговоре по электронной почте с Коннеллом он заявил, что «шестилопастная версия с эффективным генератором переменного тока должна производить не менее 135 Вт электроэнергии при скорости ветра 30 км / ч и 1,05 кВт при 60 км / ч». ]

    Эта самодельная ветряная турбина не обязательно будет питать ваш дом (хотя серия из них потенциально может быть использована для выработки достаточного количества электроэнергии для зарядки аккумуляторной батареи для скромного домашнего использования), это может быть отличным практическим школьным проектом или домашнее обучение по ветроэнергетике.

    [H / T в Sustainablog]

    Схема простейшего ветряного генератора

    | Проекты самодельных схем

    В сообщении объясняется, как сделать простую схему ветряного генератора, которую можно использовать для зарядки аккумуляторов или для работы любого желаемого электрического оборудования в течение дня и ночи, бесплатно.

    Солнечная панель против ветряной мельницы

    Один из самых больших недостатков электроэнергии от солнечных панелей заключается в том, что она доступна только в дневное время и только тогда, когда небо чистое.Кроме того, солнечный свет находится на пике только в полдень, а не в течение всего дня, что делает его использование очень неэффективным. В отличие от этого ветряная мельница, которая зависит от энергии ветра, кажется очень эффективной, потому что ветер дует весь день и полагаться на сезонные изменения.

    Однако ветряк может работать с наибольшей эффективностью только в том случае, если он установлен или размещен в определенных регионах, например, на больших высотах, у берегов моря или реки и т. Д.

    Чтобы самодельный ветряк-генератор был наиболее эффективным, его необходимо разместить на крыше дома, чтобы получить максимально возможную скорость ветра, чем выше, тем лучше.

    Говорят, что на расстоянии более 100 метров от земли скорость ветра является максимальной, и он активен круглый год без перерыва, так что это доказывает, что чем выше высота, тем выше эффективность ветра.

    Проектирование ветряного генератора

    Представленная здесь простая концепция схемы ветряного генератора может быть построена любым любителем для зарядки небольших батарей дома, совершенно бесплатно и с незначительными усилиями.

    Можно попробовать более крупные модели таких же устройств для достижения большей выходной мощности, которая может использоваться для питания небольших домов.

    Принцип работы

    Принцип работы основан на традиционной концепции мотор-генератора, когда шпиндель мотора с постоянным магнитом интегрирован с турбиной или пропеллерным механизмом для необходимого использования энергии ветра.

    Как видно на приведенной выше диаграмме, используемый гребной винт или конструкция турбины выглядят по-разному.Здесь используется винтовая система S-образной формы, имеющая явное преимущество перед винтом традиционного типа для самолетов.

    В этой конструкции вращение турбины не зависит от направления ветра, а реагирует одинаково хорошо и эффективно независимо от того, с какой стороны может течь ветер, это позволяет системе избавиться от сложного рулевого механизма, который обычно используется в обычных ветряные мельницы, чтобы винт саморегулировался в своем переднем положении в соответствии с ветровым потоком.

    В показанной концепции двигатель, связанный с турбиной, продолжает вращаться с максимальной эффективностью, независимо от того, с какой стороны или угла может дуть ветер, что позволяет ветряной мельнице быть чрезвычайно эффективной и активной в течение всего года.

    Интеграция электронного регулятора напряжения

    Электроэнергия, генерируемая вращением катушки двигателя в ответ на крутящий момент от турбины, может использоваться для зарядки аккумулятора или может использоваться для приведения в действие светодиодной лампы или любой желаемой электрической нагрузки согласно предпочтения пользователя.

    Однако, поскольку скорость ветра может быть непостоянной и непостоянной, может оказаться необходимым включить какую-либо схему стабилизатора на выходе двигателя.

    Использование понижающего повышающего преобразователя

    Мы можем решить эту проблему, добавив повышающий или понижающий преобразователь в соответствии со спецификациями подключенной нагрузки.

    Но если характеристики напряжения вашего двигателя немного выше, чем у нагрузки, и если есть сильный ветер, вы можете исключить задействованную схему повышения и напрямую соединить выход ветряной мельницы с нагрузкой после мостового выпрямителя.

    На схеме мы видим, как повышающий преобразователь используется после выпрямления электричества ветряной мельницы через сеть мостового выпрямителя.

    Следующее изображение объясняет детали задействованных схем, которые также не так сложны и могут быть построены с использованием большинства обычных компонентов.

    Установка принципиальной схемы

    На изображении выше показана простая схема повышающего преобразователя с каскадом регулятора усилителя ошибки обратной связи. Выходной сигнал ветряной мельницы соответствующим образом выпрямляется соответствующей мостовой выпрямительной сетью и подается на схему повышающего выпрямителя на основе IC 555.

    Предполагая, что средняя выходная мощность электродвигателя ветряной мельницы составляет около 12 В, можно ожидать, что повышающая цепь повысит это напряжение до 60 В +, однако ступень T2 в схеме спроектирована так, чтобы ограничивать это напряжение до определенного стабилизированного выхода.

    Стабилитрон на базе T2 определяет уровень регулирования и может быть выбран в соответствии со спецификациями требуемых ограничений нагрузки.

    На схеме показан аккумулятор портативного компьютера, подключенный для зарядки от ветряного генератора, другие типы аккумуляторов также можно заряжать с использованием той же схемы, просто регулируя значение стабилитрона T2.

    В качестве альтернативы количество витков индуктора повышающего напряжения также может быть изменено и настроено для получения других диапазонов напряжения, в зависимости от индивидуальных характеристик приложения.

    Видео:

    На следующем видео показана небольшая ветряная мельница, в которой можно увидеть повышающий преобразователь, присоединенный к двигателю, который преобразует выходную мощность двигателя малой мощности для освещения светодиода мощностью 1 Вт.

    Здесь мотор вращается вручную пальцами, поэтому результаты не очень хорошие. Если установка соединена с турбиной, результат может быть намного лучше.

    Другой видеоролик, в котором показан небольшой двигатель с присоединенной коробкой передач, генерирующий достаточно энергии для яркого освещения светодиода мощностью 1 Вт. Этот двигатель может быть оснащен пропеллерами и использоваться в условиях сильного ветра для зарядки литий-ионной батареи или любой другой предпочтительной батареи:

    Простой способ сделать декор стен ветряной мельницы своими руками менее чем за $ 20

    В этом пошаговом руководстве я покажу вам, как сделать декор стен ветряной мельницы в стиле фермерского дома менее чем за 20 долларов. Это руководство можно легко настроить для любого размера, который вам нужен, чтобы он соответствовал обстановке вашего дома. Используя лопасти потолочного вентилятора и это кольцо для поделок с цветами, вы можете сделать это красивое настенное искусство ветряной мельницы, которое можно повесить в любой комнате вашего дома или даже на веранде.

    Вы видите их повсюду! Независимо от того, являетесь ли вы фанатиком фермерского дома или нет, декор ветряной мельницы — такой милый способ украсить ваш дом. Я давно приглядывал к одному из них, но часто размер был не тот, либо цена была или слишком высока.Еще я хотел полу-ветряную мельницу над комодом в нашей главной ванной и не хотел, чтобы она выглядела слишком «по-деревенски». Это вообще слово?

    Во время этого процесса я научился пользоваться лобзиком, и этот оказался невероятно простым в использовании. Актуальную цену можно посмотреть здесь.

    Итак, я задумался и узнал, как построить декоративную ветряную мельницу из следующих материалов:

    ☑️ ВЫБЕРИТЕ СВОЮ ИДЕАЛЬНУЮ ПЕЧАТЬ — Здесь вы можете получить доступ ко всем моим БЕСПЛАТНЫМ печатным материалам на стенах, а также к моим советам по покраске мебели и 31 простейшему проекту DIY для увеличения стоимости вашего дома. Получите пароль к библиотеке с БЕСПЛАТНЫМИ печатными материалами, включая настенные рисунки, контрольные списки и шаблоны, нажав здесь: БЕСПЛАТНЫЕ ПЕЧАТИ

    Искусство ветряной мельницы своими руками — Необходимые материалы:

    Это сообщение может содержать партнерские ссылки. Смотрите полное раскрытие здесь.

    Шаг 1. Сделайте шаблон для своего дома. Украсьте лопасти ветряной мельницы.

    Во-первых, вам понадобится шаблон для обрезки лопастей потолочного вентилятора по размеру.

    Распечатайте двухстраничный шаблон на карточках или другой плотной бумаге, которую легче использовать для отслеживания. Склейте два листа бумаги вместе так, чтобы две длинные стороны лезвия выровнялись равномерно. Листы бумаги будут перекрываться; просто выровняйте черные вертикальные линии.

    Вырежьте шаблон по черным линиям.

    Шаг 2. Изготовление лопастей для ветряных мельниц своими руками

    Для изготовления ветряной мельницы своими руками лопасти потолочного вентилятора казались самым простым выбором материала. Я получил свой на Restore всего за 2 доллара за комплект из шести штук! Я использую 7 для украшения стен ветряных мельниц своими руками, и у меня есть пара дополнительных на случай, если я что-то напортачил.

    Щелкните здесь, чтобы найти локальное восстановление. Вы будете удивлены всем, что они могут предложить.

    Выровняйте шаблон по краю лопасти потолочного вентилятора, чтобы обрезать на один край меньше. Обведите карандашом шаблон на всех 7 лезвиях. Вы можете использовать больше или меньше лезвий для декора стен ветряной мельницы своими руками.

    Я рад сообщить, что это был первый раз, когда я использовал лобзик, и все прошло на удивление хорошо. Ура электроинструментам, которые не страшны! Если я смогу это сделать, обещаю, сможет любой. Я настоятельно рекомендую этот лобзик, чтобы вырезать лопасти ветряных мельниц своими руками. Я также написал сообщение о том, как использовать лобзик, и снял видео ниже, чтобы помочь вам с помощью лобзика, если вы раньше не использовали его.

    Если вы заинтересованы в пополнении своей коллекции электроинструментов, вы можете прочитать мой пост Лучшие шлифовальные машины для деревянной мебели 2018.

    После того, как вы вырежете лопасти вентилятора по каждой линии, вы также захотите разрезать свое цветочное кольцо пополам, чтобы у вас получилось два полукруга. Вы будете использовать только одну… и это хорошо, потому что мой пес Джейк сумел проглотить вторую половину.

    Шаг третий: покраска декора стен лопастей ветряной мельницы

    Теперь, когда все семь ваших лезвий вырезаны, пора заняться окраской распылением! Обязательно положите старый лист или кусок плаката и распылите его в хорошо проветриваемом месте.

    Распылите здесь лопасти и части линии подачи крана аэрозольной краской для выветривания стали. Я настоятельно рекомендую использовать этот бренд, потому что он выглядит как оцинкованная сталь, когда вы закончите! Благодаря этому лопасти потолочного вентилятора выглядят как оцинкованный металл для декора стен ветряной мельницы своими руками.Чтобы получить мои лучшие советы по окраске распылением для безупречной отделки, заполните форму ниже.

    На изображении выше не показана линия подачи крана, которую вы также хотите окрасить в обветренную стальную краску.

    Здесь вы также можете покрасить 7 палочек для перемешивания и половину цветочного кольца краской коричневой краской. Обязательно отделите эти предметы от других во время окраски распылением, чтобы не допустить чрезмерного распыления.

    Дайте им высохнуть не менее 24 часов.

    Шпаргалка по бесплатной окраске распылением

    Если вы не привыкли рисовать распылением, у меня хорошие новости! Узнайте все мои лучшие советы и приемы по окраске распылением, загрузив этот бесплатный контрольный список лучших советов и приемов по окраске распылением. Получите пароль для библиотеки со всеми моими бесплатными печатными материалами, включая настенные рисунки, контрольные списки и шаблоны, заполнив эту форму:

    Шаг 4: Добавление искусственной ржавчины на лопасти ветряной мельницы.

    Я хотел добавить немного ржавчины на лопасти ветряной мельницы, но не хотел сходить с ума от деревенского вида.Я использовал спунсер и 1/3 жженой акриловой краски сиены и 2/3 темно-коричневой акриловой краски, чтобы придать ей ржавый вид.

    Перемешал краску и немного наложил на спунсер. Затем я стер большую часть краски с спунсера, так что на нем осталось совсем немного краски. Затем я просто продолжал протирать край, чтобы получить желаемый вид. Я не был уверен в этой части, но все прошло гладко, и я думаю, что она выглядит как настоящая ржавчина! Вот видео, которое вам поможет!

    Кроме того, вы заметите, что я покрыл ржавчину только с одной стороны каждого лезвия.Это сделано для того, чтобы он выглядел так, как будто лопасти расположены под углом, как у настоящих ветряных мельниц, а не плоскими.

    Шаг 5: Склейте ваш декор для стен ветряной мельницы своими руками

    Пришло время приобрести клей для дерева Gorilla Wood Glue. Я настоятельно рекомендую вам использовать его вместо обычного столярного клея, потому что он имеет гораздо более плотное соединение.

    Приклейте конец палочки для перемешивания к кольцу для поделок и дайте им высохнуть в течение дня.

    Затем приклейте лопасти вентилятора к концам палочек и дайте им высохнуть. Не стесняйся клея! После того, как клей под ним высох, я действительно вернулся и «конопатил» края клеем, чтобы убедиться, что у него действительно прочное соединение.

    Шаг 6: Добавьте винты

    После того, как клей затвердеет, осторожно переверните ветряную мельницу, и вы хотите добавить шуруп для дерева под каждой палочкой для перемешивания в кольцо для поделок, чтобы придать ей дополнительную поддержку.

    Шаг 7: Добавьте линию снабжения.

    Лента на линии подачи смесителя, чтобы завершить внешний вид декора стен вашей ветряной мельницы своими руками.Я обрезаю концы линий подачи смесителя с помощью тяжелых ножниц, или вы можете использовать триммеры для веток. Затем я просто приклеил их липкой лентой к задней части лопастей вентилятора. Моя утиная лента оказалась черной.

    Теперь у вас есть прекрасные настенные рисунки с ветряными мельницами, которыми могла бы гордиться даже Джоанна Гейнс! Это настенное искусство легко настроить, и за небольшую часть цены оно может конкурировать с некоторыми товарами в магазинах.

    Трудно поверить, что я потратил на свой меньше 20 долларов!

    Возможно, вы помните эти карнизы из моего поста «Как сделать самодельные карнизы для штор из электрического кабелепровода».Они все еще сильны!

    Даже Джейку это нравится, несмотря на то, что он пытается проглотить кольцо с цветочным рисунком. Разве он не вырос с тех пор, как вы впервые увидели его в этом посте?

    Похожие сообщения о DIY Windmill Wall Art

    Easy DIY Hanging Art Rail (Недорого и без проблем)

    Легкие хлопковые стебли до 10 долларов США

    21 Советы и рекомендации по окраске распылением для безупречной отделки

    Лучшие стулья с перекрестной спинкой

    Необходимые советы по покраске мебели

    Лучший способ покрасить банки каменщика

    Чтобы сохранить этот пост на потом, прикрепите его сюда:

    Вам понравился этот пост? Обязательно поделитесь этим с другими.Удачной вам недели!

    Благословения,

    Обязательно следите за весельем здесь!

    Подписка по электронной почте | Instagram | Pinterest | Facebook | Twitter


    Добро пожаловать в Renovated Faith, где я делюсь своими проектами, своей верой и всем остальным! Когда я не провожу время с семьей, вы обнаружите, что я переделываю мебель в гараже или поливаю растения в теплице.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
