РадиоКот :: Простой фазоуказатель на светодиодах.

РадиоКот >Схемы >Аналоговые схемы >Измерения >

Простой фазоуказатель на светодиодах.

Определение чередования фаз в трехфазных системах необходимо при наладке трехфазных электродвигателей, фазировке, правильности подключения измерительных приборов и т. д. Для определения чередования фаз применяются фазоуказатели (ФУ). В профессиональной практике применяются фазоуказатели, созданные на основе миниатюрных электродвигателей или относительно сложных электронных приборов, работающих в большом диапазоне напряжений. В домашней практике необходимость в применении ФУ возникает редко. Но если все же такая необходимость возникла, можно собрать простой и собранный из недефицитных деталей ФУ. Схема «классического» простого ФУ:

В этой схеме применены лампы накаливания Н1, Н2. Поскольку, даже миниатюрные лампы потребляют довольно значительный ток, мощность, рассеиваемая резисторами R1, R2 получается значительной.

Например, при применении ламп типа КМ24-90, потребляющих ток 90 мА., мощность, рассеиваемая каждым из резисторов, получается около 20 Вт. Габариты конденсатора С1 получаются также велики (при длительном включении в сеть)
Для уменьшения потребляемого тока, а следовательно, в конечном счете габаритов и массы ФУ можно применить светодиоды. Схема ФУ на светодиодах приведена ниже.
ФУ рассчитан на работу в трехфазной сети 0,4 кВ. (380 В.)
Светодиоды HL1, HL2, HL3 можно применить из серии АЛ307, или аналогичные. Резисторы R1, R2, R3 марки МЛТ. Конденсатор С1 должен быть рассчитан на работу в сети переменного тока, может быть типа К73-17. Диоды VD1-VD3 любого типа, на ток более 10 мА., например, из серий КД521, КД522. Марка, примененных светодиодов HL2, HL4, к сожалению, мне неизвестна. Применены светодиоды красно-зеленого цвета свечения, в корпусах, аналогичных корпусам светодиодов АЛ307. В общем-то, подойдут любые двуполярные светодиоды, рассчитанные на ток 10 мА.

Светодиоды HL1, HL3, HL5 индицируют наличие фаз в проверяемой сети. Для упрощения эти светодиоды и диоды VD1-VD3 можно исключить из схемы. Наладки ФУ не требует. Надо лишь проверить устройство в сети с известным чередованием фаз и пометить светодиоды HL2, HL4. К сожалению, при всей своей простоте прибор имеет два существенных недостатка: при включении в сеть горят оба светодиода HL2, HL4 и разница в яркости их свечения не очень велика.

Вопросы, как всегда в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Фазоуказатель своими руками схемы принцип работы

В инструментарии опытного электрика зачастую можно встретить фазоуказатель. Несмотря на то, что данное приспособление практически не используется в современных новостройках, его наличие на производстве является обязательным.

Это обусловлено тем, что при работе с определенным типом электросетей требуется верное чередование фаз. Далее рассмотрим принцип действия прибора.

Необходимость применения

Итак, необходимость чередования фаз возникает при работе с трехфазной электросетью. Без строгой фазировки не будет никакой гарантии того, что направление вращения ротора у асинхронного двигателя окажется верным. А без четкого направления невозможно осуществление конкретного технологического цикла. Именно эту проблему и должен решить фазоуказатель.

Внимание! При этом область применения прибора может быть любой, поскольку технологическое развитие электросетей не стоит на одном месте. Его возможно использовать как при эксплуатации вентиляционных систем, так и для обеспечения работы каких-либо насосов.

При правильной фазировке, последовательный порядок обеспечит движение ротора в заданном направлении (например, по часовой стрелке). Для этого провода должны быть подсоединены определенным образом. Если же последовательность их подсоединения окажется измененной, то вращение ротора просто нарушится. И тогда под угрозой окажется весь технологический процесс. Вплоть до вывода всего оборудования из строя. Однако при восстановлении правильной последовательности фаз, его работа должна возобновиться.

Инструкция по эксплуатации

Довольная простая инструкция для использования фазоуказателя предполагает несколько типов прибора.

Рассмотрим наиболее популярные образцы:

  • асинхронный двигатель марки И517М;
  • ламповый фазоуказатель;
  • электронный фазоуказатель с разноцветными щупами.
  1. Едва ли не самым востребованным считается асинхронный двигатель марки И517М. Трехфазовый прибор безошибочно указывает правильное подключение фаз посредством стрелки на часах. Если вращение индикаторного диска происходит в ее направлении (а это определяется с помощью дополнительно нанесенной метки контрастного типа), то порядок чередования был установлен верно.
    К слову, клеммами для прибора служат обмоточные выводы статора. Если же порядок фаз был нарушен – направление вращения будет обратным. В случае же отключения одной из фаз – вращение диска прекратится.
  2. Другим популярным фазоуказателем служит прибор с обычной лампой накаливания в качестве основы. Впрочем, никто не ограничивает применение современных светодиодов или неоновых лампочек. Они также могут использоваться в конструкции, поскольку являются лишь сигнализаторами. Их подключение при этом производится через конденсаторы, что определяет эффективность использования прибора. Правда, нужно еще точно знать, где находится резистор. Ибо сопротивление цепей будет отличаться в зависимости от подключения к конденсатору или резистору. Если в первом случае наблюдается более яркое подсвечивание, то интенсивность свечения во втором может быть слабой или вовсе отсутствовать. Благодаря такому простецкому принципу и определяется порядок чередования фаз на двигателе.

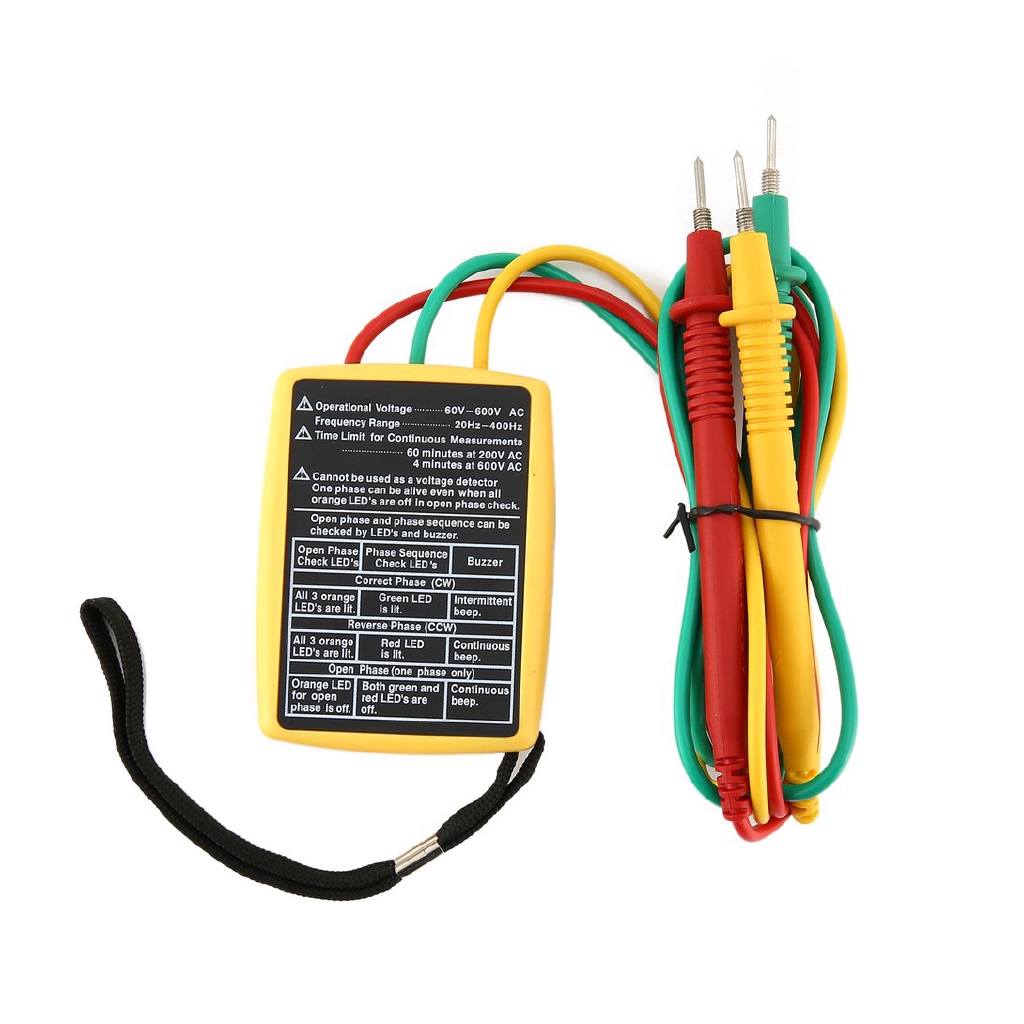

  3. Однако существуют и более сложные приборы. Зачастую они используют электронный принцип действия, предполагающий наличие графической методики. Тем не менее собрать его можно своими руками. Для анализа напряжений изучаются фазные токи компонентов на трех ветвях несимметричного типа. Разная нагрузка на фазах носит емкостный или активный характер. Правильное подключение фаз должно характеризоваться троекратной разницей напряжения на разных ветках (конечно, если при этом был соблюден последовательный порядок). При нагрузке 60 Вольт на резисторе – неоновая лампа подаст световой сигнал. Таким образом будет определена правильность фазировки.

Внимание! Данный принцип действия является ключевым для схемы “ламповых” фазоуказателей.

В случае же перемены мест искомых фаз на ветвях – происходит неминуемое снижение нагрузки на резисторе. И даже при незначительном падении напряжения неоновая лампочка гореть не будет. Просто недостаточно питания. И по этому признаку можно смело делать вывод о некорректной фазировке. Когда работа двигателя будет подразумевать изменение вращения ротора из-за механизма реверса.

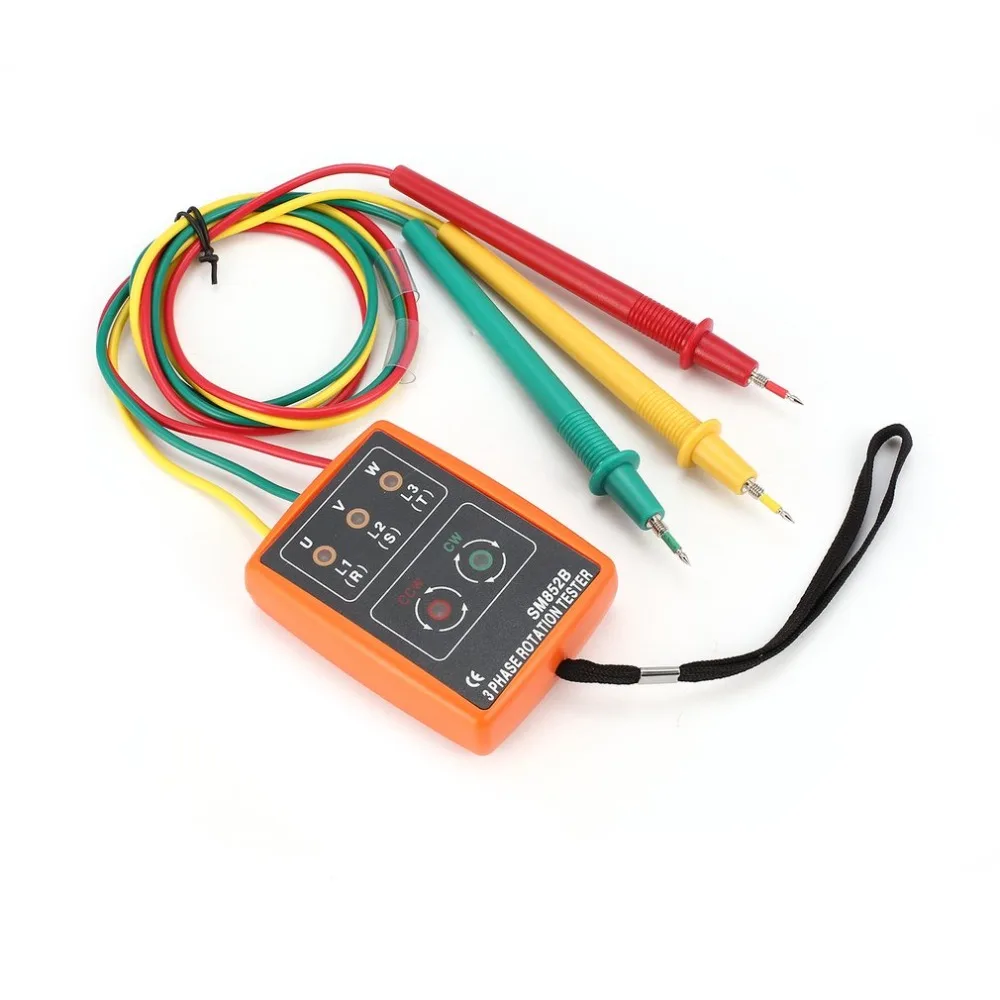

Как правило, фазоуказатель состоит из корпуса и бравой тройки щупов. Последние зачастую маркируют цветом или какой-то символической буквой. В случае с разноцветной маркировкой обычно используют красный, желтый и зеленый цвета. Эти щупы позволяют получить световую либо звуковую реакцию на подключение к проводникам фазного типа. Например, в случае наличия непрерывного звука следует говорить о неправильной фазировке. И, наоборот, прерывистое звучание свидетельствует о корректности работы двигателя. Иногда на приборах присутствует специальная кнопка. Но похвастаться ей могут далеко не все.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете узнать из видео ниже:

Заключение

Без фазоуказателя нельзя обойтись на крупном производстве. Этот прибор позволяет электрикам быстро определять правильность схемы подключения трехфазных электросетей, чтобы восстановить внезапно остановившуюся работу.

А такое возможно в случае несоблюдения поочередного порядка. Когда вместо устоявшейся комбинации А, В и С – применяется нечто другое.

Простой сетевой индикатор последовательности фаз.

Индикатор, определяющий последовательность фаз в трехфазной цепи, можно по­строить на нескольких пассивных компонентах.

В трехфазной сети источник питания развивает три одинаковых по амплитуде и час­тоте напряжения, которые сдвинуты по фазе друг относительно друга на 120° последо­вательно по проводам (фазам). Для установления правильной последовательности фаз существуют два варианта.

В первом варианте на второй фазе имеется задержка на 120° относительно первой, а в третьей — еще на 120° относительно второй. Во втором вари­анте последовательность фаз обратная: на второй фазе существует опережение на 120° относительно первой, а на третьей фазе — опережение на 120° относительно второй Кроме этих двух нормальных последовательностей фаз существует еще ряд случайных последовательностей, которые являются просто перепутыванием фаз.
Поэтому необ­ходим прибор, который устанавливает порядок следования фаз не только для установ­ки их следования по порядку, но и для того, чтобы трехфазный мотор вращался в нуж­ном направлении.

На рис.1 показана основная схема, которая может показывать порядок следования фаз. Соблюдаются следующие условия. Напряжения на R1 и С2 равны, т.е. их ампли­туды и фазы равны, но только в том случае, когда Vs2 отстает на 120° от Vs1 что пока­зывает нормальный порядок следования фаз. В этом случае напряжение между точка­ми А и В равно нулю. Наоборот, напряжения на С2 и R3 равны только в случае, когда   Vs2 опережает Vs1  на 120°, что означает обратную последовательность фаз.

Если обратиться к фазовой диаграмме (рис.2), когда напряжения на R1 и С2 равны, то Vc1 = Vr2 , Vc1 +  Vr1 = Vs1  и Vc2 + Vr2= Vs2 .

(подробнее в источнике)
Чтобы обнаружить обратную последовательность фаз, нужно, чтобы R1 =R3 и С1=С3, т. е. компоненты в третьей ветви схемы рис.1 должны быть идентичны компонентам в пер­вой ветви. На рис.3 показана схема, предложенная журналом EDN, для обнаружения фазовой последовательности. Требования к земляной шине уменьшены путем добавле­ния резисторов R4 и R5, включенных в параллель к первой и третьей ветвям.

Чтобы между точкой С и земляной шиной не было тока, сумма токов во всех трех вет­вях должна равняться нулю. Если отсоединить точку С от земляной шины, то потенциал по отношению к земле будет равняться нулю. Если соотношения     Xc1 к R1 , Хc2 к R2 и Хcз

к R3 соблюдаются, то сохраняется равенство напряжений в точках А, В и С. Умножение значений компонентов ветвей на постоянную величину ничего не меняет. Диаграмма фаз токов цепи рис.3 показана на рис.4.

Светодиоды LED1 и LED2 показывают последовательность фаз. При правильной по­следовательности будет светиться только LED2, напряжение между точками А и В рав­но нулю. В случае обратной последова­тельности фаз будет светиться LED1. Если в одной из фаз нет напряжения, светятся оба светодиода. Диоды, включенные параллель­но светодиодам, защищают их от пробоя при обратном напряжении, а резисторы R6 и R7 ограничивают прямой ток через свето­диоды. Светодиоды можно заменить други­ми элементами индикации, но обязательно с высоким импедансом.

В схеме рис.3 резисторы R1=R2=R3=1/(2ПfС1tg60°),  C1=СЗ, а вот С2=ЗС1. Резисторы R4 и R5 вдвое больше, чем R1=R2=RЗ. Токи через светодиодные цепи должны быть существенно меньше токов в ветвях.

Источник:  РАДИОСХЕМА №1, 2007г.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Доработка цифрового мультиметра М-830 (М-838)
  • Недорогой и простой цифровой мультиметр из серии М-83Х благодаря его широким функциональным возможнос­тям стал одним из  популярных измеритель­ных приборов у радиолюбителей.

    И при желании его можно ещё доработать. Для этого нужно доба­вить несложное электронное устройство на одной простой и недорогой микросхеме. Этим самым мы еще больше расширим его возможности: он теперь сможет измерять ёмкости конденсаторов, добавится звуковая сигнализация при прозвонке цепей (если такая отсутствует в этой модели), а также добавить  таймер для выключения питания мультиметра, который позволит продлить срок службы батарейке.

    Подробнее…

  • Схема бегущих огней — солнышко
  • Для анимации каких-либо игрушек, для подарка или просто для творчества можно собрать схему «бегущего огня».

    Эффект создания огней бегущих из центра к краям. Очень похоже на лучи солнышко.

    Характеристики:

    • Кол-во каналов — 3;
    • Кол-во светодиодов — 18 шт;
    • Uпит.= 3…12В.

    Подробнее…

  • Активная акустическая система
  • Всем хороши минимузыкальные центры,  и широкий набор функциональных возможнос­тей, и неплохие характеристики, и мало места занимают в квартире.

    Одно плохо — выходная мощность невысокая, обычно не более 5-10W.

    Конечно, можно купить более мощный аппарат, но музыкальный центр с выходной мощностью около 100W стоит на порядок дороже. А это существенно для кармана многих наших граждан. Подробнее…


Популярность: 5 182 просм.

Узм 63 3. Устройство защиты многофункциональное УЗМ-3-63К, устройство защиты от скачков напряжения, нагрузка 63А на каждую фазу


Устройства защиты от скачков напряжения УЗМ-3-63К

Параметр Ед.изм. УЗМ-3-63К

Параметры защиты

Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с) В 243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3
Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с) В 217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс) В 300
Порог отключения нагрузки при провале напряжения (tоткл=100мс) В 110
Допустимый разброс напряжений по фазам, не более % 25
Ширина зоны «гистерезиса» порога срабатывания % Uном ± 2,5
Порог срабатывания по частоте Гц 45/55 ±0,5

Уровень ограничения напряжения при токе помехи 100А, не более

кВ

1,2

Максимальная энергия поглощения (одиночный импульс 10/1000мкс)

Дж

200

Максимальный ток поглощения, одиночный  импульс 8/20мкс/повторяющиеся импульсы 8/20мкс

А

6500/4500

Время срабатывания импульсной защиты

нс

<25

Питание

Номинальное напряжение питания

В

230

Частота напряжения питания

Гц

50

Максимальное напряжение питания

В

440

Потребляемая мощность

ВА

2,2

Коммутирующая способность контактов

Номинальный ток нагрузки, (сечение проводников не менее 16 мм², медь)

А

63/AC250В

Номинальная мощность нагрузки (АС250В) по каждой из фаз

кВт

14,5

Максимальное коммутируемое напряжение

В

400

Максимальный пропускаемый ток короткого замыкания (не более 10мс)

А

4500

Технические данные

Задержка включения/повторного включения, переключается пользователем



2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин

Задержка отключения при повышении напряжения выше верхнего порога

с

0,2

Время ускоренного отключения нагрузки при скачке напряжения, tоткл мс 30

Задержка отключения при снижении напряжения ниже нижнего порога

с

10

Время отключения нагрузки при провале напряжения, tоткл мс 100

Сечение подключаемых проводников не менее

мм²

0,5-25 (20-4 AWG)

Диапазон рабочих температур (по исполнениям)

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения –40. ..+70
Помехоустойчивость от пачек импульсов в соответствии сГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии сГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 и УХЛ2
Степень защиты реле корпус/клеммы   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Влажность % до 80 (при 25°С)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 105х63х94
Масса, не более кг 0,45

Срок службы, не менее

лет

10

www. meandr.ru

принцип работы, характеристики, схема подключения

Устройство защитное многофункциональное — так расшифровывается название этого прибора. Он предназначен для защиты трехфазных потребителей, подключенных к электросети, от скачков напряжения и пропадания фаз. Коммутируемый максимальный ток на одну фазу составляет 63 А. Далее мы рассмотрим схему подключения, технические характеристики и принцип работы УЗМ-3-63.

Назначение

Устройство УЗМ-3-63 — это реле контроля напряжения, снабженное мощным силовым трехфазным реле, которое коммутирует трехфазную нагрузку. Также реле снабжено функцией, следящей за частотой сети. Помимо этого предусмотрена функция подавления импульсных помех полупроводниковой варисторной защитой. Помехи в свою очередь происходят во время коммутации мощных устройств и переходных процессов в электродвигателях и трансформаторах. Они оказывают разрушительное воздействие на микроэлектронику и прочее оборудование. Для произведения переключения УМЗ-3-63 не требуется внешние вспомогательные устройства коммутации (пускатели или контакторы), поскольку имеется мощное встроенное силовое реле на 63 ампера.

Конструкция

УЗМ-3-63 изготавливается в корпусе для установки на DIN-рейку шириной 35 мм. На передней крышке расположены болтовые клеммы для подключения проводов, что видно на фото:

Также на лицевой панели расположены регуляторы максимального «U max» и минимального напряжения «U min», а так же регулятор выдержки времени повторного включения. Индикатор красного цвета превышения напряжения «U>», лампочка желтого цвета, сигнализирует о включении встроенного силового реле, а также красный светоиндикатор, сигнализирующий о снижении напряжения «U<«.

Ниже в ряд расположились индикаторы фаз, зеленые светодиоды L1, L2, L3, сигнализирующие о наличии линейного напряжения на силовых клеммах. Вверху корпуса многофункционального устройства расположились силовые клеммы ввода, имеющие маркировку N, L1, L2, L3, подписанные как вход. С противоположной стороны расположены клеммы с надписью выход и промаркированы N, U, V, W. Также на УЗМ-3-63 присутствуют клеммы для подключения дистанционного управления: Y1, Y2.

Принцип работы

Теперь рассмотрим, как работает УЗМ-3-63. При подаче электричества на входные клеммы загораются зеленые индикаторы L1, L2, L3. Устройство измеряет напряжение на входе, последовательность чередования фаз, а также частоту переменного тока в сети. Если параметры электросети в норме и удовлетворяют установленные значения, происходит отсчет времени повторного включения, установленное пользователем. После этого загорается желтый индикатор и включается силовое реле, подавая электричество на нагрузку.

В том случае если параметры сети не соответствуют установкам контроллера, нагрузка отключается. При этом:

  • горит «U<«, значит напряжение электросети ниже установленного значения;
  • горит «U>», значит параметры сети выше установленного значения;
  • частые одновременные вспышки красных индикаторов, значит частота сети не соответствует норме 50 Гц;
  • медленное одновременное мигание этих индикаторов сигнализирует о перекосе фаз, напряжение между любой из фаз отличается более чем 25 %.

Схема подключения

Итак, подключение УЗМ-3-63 в трехфазной сети происходит по следующей схеме:

Также вы должны знать некоторые нюансы, что позволит правильно подключить УЗМ к сети:

  • для работы устройства без дистанционного управления клеммы Y1, Y2 должны быть замкнут между собою;
  • подключение нулевой клеммы N обязательно, что нужно для нормального и безопасного функционирования устройства;
  • устройство не умеет реагировать на токи короткого замыкания и токи утечки, поэтому необходима установка автоматов и УЗО в силовую цепь;
  • УЗМ-3-63 работает только с трехфазной нагрузкой.

Рекомендованное сечение проводов для подключения аппарата предоставлено в таблице ниже:

Если вас дополнительно интересует схема подключения УЗМ-51М, мы ее предоставили в отдельной статье, на которую сослались!

Технические характеристики

Размеры устройства защиты многофункционального предоставлены на картинке:

В остальном хотелось бы отметить, что УЗМ-3-63 снабжено клеммами дистанционного управления, осуществляет контроль обрыва и чередования фаз, контролирует частоту сети. Помимо этого аппарат может коммутировать большой ток, 63 ампера по одной фазе.

Из возможностей хотелось бы дополнительно выделить:

  1. Защита от перенапряжения. Двухпороговое интеллектуальное отключение с задержкой на отключение.
  2. Защита от пониженного напряжения. Двухпороговое интеллектуальное отключение.
  3. Наличие встроенной варисторной защиты от импульсных помех.
  4. Настраиваемая задержка повторного включения УЗМ.

Все технические характеристики УЗМ-3-63 предоставлены в таблице ниже:

Вот мы и рассмотрели характеристики, принцип работы и схему подключения УЗМ-3-63. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Нравится(0)Не нравится(0)

samelectrik.ru

Схема подключения 3-х фазного реле напряжения УЗМ-3-63

УЗМ-3-63 является многофункциональным устройством, которое обеспечивает контроль 3-х фазного напряжения в сети. Также оно имеет встроенную варисторную защиту от импульсных скачков напряжения и имеет функцию контроля частоты сети электропитания от автономного генератора.

Схема подключения УЗМ-3-63 довольно проста и ее принципиальный вариант можно найти на корпусе устройства или в его паспорте. Здесь привожу наглядную и более понятную схему подключения 3-х фазного реле напряжения УЗМ-3-63 с автоматическими выключателями, по которой можно понять суть подключения.

Все контакты устройства имеют маркировку на корпусе. Поэтому не видя самой схемы можно понять что и куда подключается. Часто тут смущает то, что выходные фазные контакты имеют маркировку U, V и W, что вводит многих в заблуждение. Как же подключить данное устройство?

На верхние контакты подключается вход:

  • N — приходящий нулевой рабочий проводник;
  • L1 — приходящий проводник фазы A;
  • L2 — приходящий проводник фазы B;
  • L3 — приходящий проводник фазы C.

На нижние контакты подключается выход:

  • N — отходящий нулевой рабочий проводник;
  • U — отходящий проводник фазы A;
  • V — отходящий проводник фазы B;
  • W — отходящий проводник фазы C.

Вот фото самого устройства УЗМ-3-63. Контакты его поляризованного реле рассчитаны на длительное протекание через них максимального тока 63А. Если ваша нагрузка будет потреблять больший ток, то это реле уже вам не подойдет или придется его включать через мощный контактор.







Схема подключения 3-х фазного реле напряжения УЗМ-3-63

Варианты комплектации щитков могут быть разнообразны, но суть подключения устройства всегда остается одинаковой.





При использовании УЗМ-3-63 помните, что во время отключения нагрузки нулевой рабочий проводник не коммутируется, т.е. не разрывается. Здесь разрываются только фазные проводники.

Регулировка уставок устройства производится в ручную с помощью трех специальных переключателей. Ими выставляются пределы высокого и низкого напряжений и время задержки повторного включения.

Световая индикация реле интуитивно понятная. Рядом со всеми индикаторами на корпусе находятся их обозначение.

Кто-то вместо 3-хфазного реле УЗМ-3-63 использует три однофазных УЗМ-51М. То есть на каждую фазу ставят по одному однофазному реле. В принципе этот вариант имеет право на жизнь, но для него требуется больше места в щитке и стоит он почти в два дороже.

А вы используете трехфазное реле напряжения УЗМ-3-63?

Улыбнемся:

Как известно, сопротивление человеческого тела около 100 кОм. Каждые 100 г водки, принятые вовнутрь, снижают сопротивление тела на 1 кОм. Сколько нужно выпить водки, чтобы достичь состояния сверхпроводимости?

sam-sebe-electric.ru

Устройство защиты многофункциональное УЗМ-3-63 63А 0.1сек/10сек УХЛ4 Меандр УЗМ-3-63К

Устройство защиты многофункциональное УЗМ-3-63К, устройство защиты от скачков напряжения, нагрузка 63А на каждую фазу. Меандр

Устройство защиты УЗМ-3-63К является разновидностью реле контроля трёхфазного напряжения со встроенным мощным трёхфазным поляризованным реле, позволяющим коммутировать большие токи. Устройство содержит функцию контроля частоты сети. Это позволяет использовать его, для включения/выключения нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряжения. Устройство не требует подключения внешних электромагнитных пускателей для коммутации.

Устройство обеспечивает защиту оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или перепадов напряжения на ТП (Трансформаторной подстанции), предотвращая выход оборудования из строя. Варисторная защита каждой фазы обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20мкс амплитудой до 6500А.

Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременных снижениях сетевого напряжения, ниже установленного значения, отключения нагрузки не происходит, что не приводит к отключению потребителя и повторному включению с установленным временем задержки.

Технические характеристики:
  • Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с) В 243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3
  • Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с) В 217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
  • Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс) В 300
  • Порог отключения нагрузки при провале напряжения (tоткл=100мс) В 110
  • Допустимый разброс напряжений по фазам, не более % 25
  • Порог срабатывания по частоте Гц 45/55 ±0,5
  • Уровень ограничения напряжения при токе помехи 100А, не более кВ 1,2
  • Максимальная энергия поглощения (одиночный импульс 10/1000мкс) Дж 200
  • Максимальный ток поглощения, одиночный импульс 8/20мкс/повторяющиеся импульсы 8/20мкс А 6500/4500
  • Время срабатывания импульсной защиты нс <25

Питание

  • Номинальное напряжение питания В 230
  • Частота напряжения питания Гц 50
  • Максимальное напряжение питания В 440
  • Потребляемая мощность ВА 2,2
  • Коммутирующая способность контактов
  • Номинальный ток нагрузки, (сечение проводников не менее 16 мм², медь) А 63/AC250В
  • Номинальная мощность нагрузки (АС250В) по каждой из фаз кВт 14,5
  • Максимальное коммутируемое напряжение В 400
  • Максимальный пропускаемый ток короткого замыкания (не более 10мс) А 4500

Технические данные

  • Задержка включения/повторного включения, переключается пользователем 2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин
  • Задержка отключения при повышении напряжения выше верхнего порога с 0,2
  • Время ускоренного отключения нагрузки при скачке напряжения, tоткл мс 30
  • Задержка отключения при снижении напряжения ниже нижнего порога с10
  • Время отключения нагрузки при провале напряжения, tоткл мс 100
  • Сечение подключаемых проводников не менее мм² 0,5-25 (20-4 AWG)
  • Диапазон рабочих температур (по исполнениям) oС  -25…+55 (УХЛ4) / -40…+55 (УХЛ2)
  • Температура хранения oС –40. ..+70
  • Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
  • Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 и УХЛ2
  • Степень защиты реле корпус/клеммы IP40/IP20
  • Степень загрязнения в соответствии с ГОСТ 9920-89 2
  • Влажность % до 80 (при 25°С)
  • Высота над уровнем моря м до 2000
  • Рабочее положение в пространстве произвольное
  • Режим работы круглосуточный
  • Габаритные размеры мм 105х63х94

  • Масса, не более кг 0,45
  • Срок службы, не менее 10 лет
Конструкция устройства защиты УЗМ-3-63К Меандр:

Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей.

Клеммы устройства обеспечивают подключение проводов сечением до 35мм2. (рекомендованные сечения проводов см. в инструкции)

На лицевой панели расположены: поворотный переключатель «Uмакс» максимального значения напряжения, поворотный переключатель «Uмин» минимального значения напряжения, поворотный переключатель времени повторного включения, красный индикатор «U>» превышения линейного напряжения, жёлтый индикатор «» подключения нагрузки к потребителю, красный индикатор «U<» снижения линейного напряжения ниже установленного значения, три зелёный индикатора «L1», «L2», «L3» наличия линейных фазных напряжений.

Клеммы подключения к шинам ввода имеют маркировку N, L1, L2, L3 и надпись ВХОД. Клеммы подключения нагрузки имеют маркировку N, U, V, W и надпись ВЫХОД. Клеммы для подключения дистанционного управления имеют маркировку Y1 и Y2.

Порядок работы УЗМ-3-63К:

1. Подключить устройство согласно схеме подключения.

2. Убедиться, что контакт клеммы дистанционного управления находится в замкнутом состоянии, в противном случае устройство не подключит нагрузку, при этом индикаторы «>U», «<U» и «» будут попеременно включаться.

3. После подачи напряжения питания на вход, включаются зелёные индикаторы «L1», «L2», «L3».

  • Если напряжение на входе в пределах установленного значения и правильный порядок чередования фаз, подключается нагрузка и включается жёлтый индикатор «».
  • Если напряжение находится ниже установленного значения включается красный индикатор «U<» и происходит отключение нагрузки, жёлтый индикатор «» отключается. После восстановлении напряжения на входе, подключение нагрузки и включение жёлтого индикатора «» происходит после отсчёта времени задержки включения установленного пользователем.
  • Работа устройства при значении напряжения на входе выше установленного значения аналогична.
  • Устройство контролирует порядок чередования фаз, снижение или превышение частоты питающей сети и разницу напряжений на фазах превышающую 25%.
Работа индикаторов «>U», «<U», в зависимости от аварийной ситуации:
  • Нарушение порядка чередования фаз — попеременное включение индикаторов.
  • Превышение или снижение частоты сети более 55Гц, или менее 45Гц — частое одновременное включение индикаторов.
  • При разнице напряжения более 25% между любыми фазами — медленное одновременное включение индикаторов.
  • При появлении в сети высоковольтных импульсов напряжения, защита входов на варисторах шунтирует импульсы в любой из фаз на нейтральный проводник N, исключая прохождение импульса к нагрузке.

ВНИМАНИЕ: При срабатывании устройства разрываются все фазные шины. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется. Подключение нулевого провода к клемме N обязательно!

Диаграмма работы устройства:

Скачать паспорт для УЗМ-3-63К Меандр (.pdf)

Устройство защиты многофункциональное УЗМ-3-63 63А 0.1сек/10сек УХЛ4 МеандрИзображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Устройство защиты многофункциональное УЗМ-3-63 63А 0.1сек/10сек УХЛ4 Меандр — цена, фото, технические характеристики. Для того, чтобы купить Устройство защиты многофункциональное УЗМ-3-63 63А 0.1сек/10сек УХЛ4 Меандр в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Устройство защиты многофункциональное УЗМ-3-63 63А 0.1сек/10сек УХЛ4 Меандр оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 777-05-30

www.prestig.ru

Устройства защиты от скачков напряжения УЗМ-50Ц

Параметр

Ед.изм.

УЗМ-50Ц

Уровень ограничения напряжения при токе помехи 100А, не более

кВ

1,2

Максимальная энергия поглощения (одиночный импульс 10/1000мкс)

Дж

200

Максимальный ток поглощения, одиночный импульс 8/20мкс

А

6000

Ток перегрузки/время воздествия без сваривания контактов А/мс 2000/10
Ток короткого замыкания без разрушения А 3000

Время срабатывания импульсной защиты

нс

<25

Регулируемый порог отключения нагрузки по превышению напряжения

В

240…295

Фиксированный порог отключения нагрузки по превышению напряжения

В

300

Регулируемый порог отключения нагрузки по снижению напряжения

В

100…190

Фиксированный порог отключения нагрузки по снижению напряжения

В

80

Гистерезис возврата верхнего и нижнего порога от установленного значения

%

3

Номинальное напряжение питания

В

230

Частота напряжения питания

Гц

50

Диапазон измерения напряжения

В

20. ..440

Диапазон измерения тока А 0,6…65
Диапазон измерения мощности кВт 0,18…20

Потребляемая мощность, не более

Вт

2,2

Потребление электроэнергии, не более

Вт*ч

2,2

Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь)

А

63

Номинальная мощность нагрузки (AC250В)

кВт

15,7

Задержка включения (повторного включения) с 3…999

Задержка ускоренного отключения по верхнему фиксированному порогу

с

0,02

Задержка ускоренного отключения по нижнему фиксированному порогу

с

0,1

Задержка отключения по верхнему регулируемому порогу

с

0,2

Задержка отключения по нижнему регулиремому порогу

с

10

Сечение подключаемых проводников не менее

мм²

0,5-33 (20-2AWG)

Диапазон рабочих температур (по исполнениям)

°С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

°С

-40. ..+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования  конденсата)



УХЛ4 или УХЛ2

Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96



IP40/IP0

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 25°С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Максимальная механическая износостойкость   1*106
Максимальная электрическая износостойкость   1*105
Виброустойчивость g 4
Ударопрочность g 6

Габаритные размеры

мм

83х35х67

Масса, не более

кг

0,16

Срок службы, не менее

лет

10

www. meandr.ru

3-63 — Принцип работы, схема подключения

Использование электроприборов в быту или на производстве затрудняют такие неблагоприятные факторы как сетевые помехи, перепады напряжения или отклонение частоты тока. Эти обстоятельства также могут стать причиной выхода из строя электрооборудования. Поэтому механизмы, являющиеся элементами трехфазной сети, испытывают потребность в защите. С этой целью было создано УЗМ-3-63.

Устройство защитное многофункциональное контролирует изменение в электросети. При обнаружении показаний, отклоняющихся от нормы, оно способно отключить электроприборы.

Технические характеристики

УЗМ-3-63 способно выполнять свои функции при температуре от -25 до +55 градусов. Вес данного изделия 450 грамм. Максимальное напряжение в электрической сети составляет 440В. Этот прибор имеет клемму для дистанционного управления. УЗМ способен контролировать частоту сети, которая не должна превышать 45-55 Гц.

А также выполняет контролирование фаз, которые не должна отклоняться более чем на 25%. При этом максимальный ток коммуникации соответствует 63А на каждую фазу. Защитное устройство имеет двухпороговую защиту от повышенного и пониженного напряжения.

Повторное включение можно устанавливать самостоятельно от 2 секунд – 8 минут. При скачках напряжения прибор срабатывает через 30мс. Дополнительно УЗМ имеет встроенную систему защиты от импульсных вспышек в электросети.

Устройство подходит для эксплуатации только с трехфазными нагрузками. Производители гарантируют срок службы в 10 лет.

Принцип работы

Данное устройство монтируется на din-рейку, имеющую ширину в 35мм. При этом провода должны присоединяться спереди. Клеммы прибора предусматривают подсоединение проводов, сечение которых составляет до 35 кв.мм.

При включении УЗМ-3-63 в функционирующую электролинию появляется активизация зеленых указателей фаз. В это время осуществляется диагностика сетей и их показателей на входе. Если электролиния имеет нагрузку, соответствующее норме, осуществляется кратковременное выключение устройства и повторное включение через некоторое время, заданное потребителем. После этого зажигается желтая лампочка, которая говорит об активизации встроенного реле.

В случае если величина нагрузки в электросети не соответствует требуемым параметрам, УЗМ не включится повторно. При этом загорится красный индикатор, сигнализирующий об очень низком или высоком напряжении.

Одновременное частое мерцание красных индикаторов говорит об отклонении от нормы параметра частоты переменного тока требуемых показаний 45-55Гц. Если эти лампочки моргают медленно – это значит искажение фаз свыше меры на 25%.

Схема подключения

Производители выработали точную схему присоединения защитного прибора, которая ликвидирует риск повреждения и нетактичную работу устройства. Она назначается только для трехфазных потребителей. На случай если таких потребителей нет, профессионалы рекомендуют монтировать отдельное реле на отдельную фазу. Это вызвано тем, что устройство, выполняющее свои функции, обязано обесточить систему при исчезновении одной фазы – что оно и сделает.

Для правильного подсоединения УЗМ нужно придерживаться некоторым правилам:

  • в обязательном порядке присоединять клемму N, это обеспечивает бесперебойное и надежное функционирование;
  • предоставить наличествование трехфазного потребителя;
  • при отсутствии дистанционного руководства необходимо соединять между собой клеммы с маркировкой Y;
  • в связи с тем, что устройство не чувствует короткого замыкания и утечку тока, вместе с тем необходимо монтировать в электрическую сеть также УЗО и автоматические выключатели.

Где применяют

При монтаже УЗМ устраняется порча дорогостоящего трехфазного электрооборудования, подсоединенного в сеть. Данный механизм способен контролировать частоту сети. Также прибор снабжен функцией заглушения импульсных помех. Данные помехи возникают во время переключения мощных механизмов, а также переходных процессов в трансформаторах или электродвигателях.

Помехи причиняют губительное влияние на микроэлектронику и другие электроприборы. Для того, чтобы привести прибор в действие не нужно дополнительных усилий, достаточно всего лишь переключить встроенное реле.

Устройство может использоваться как на производственных объектах, так и в бытовых электросетях для подсоединения потребителей трехфазного тока.

Популярные аналоги

Приборы от разных производителей отличаются друг от друга стоимостью, качеством исполнения, а также предоставлением различных дополнительных функций. Также они могут различаться по названию, но они призваны выполнять одно и то же назначение.

РНПП-302, Новатек-Электро, Украина. Прибор обладает такими характеристиками: потребляемая мощность 5Вт; вес 300г; температурный режим для эксплуатации -35 до +55; номинальное напряжение 220/230В; линейная нагрузка 380/400В; релейный вывод 8А.

СР-731, Евроавтоматика F?&F, Белоруссия. Наивысший ток катушки 2А; четыре индикатора; нижнее напряжения отключения – 150-210В; верхнее напряжение отключения – 230-260В.

PNM-31, ZAMEL, Польша. Напряжение питания 230/400В; рабочая температура -20 до +60; минимальная задержка на отключения 5 с; максимальная задержка на отключение 5с; максимальная задержка на включение 5 секунд.

Отличительной особенностью изделий от производителя Меандр заключается в том, что для его работы не требуется дополнительных пусковых агрегатов. Продукция других брендов имеют недостаточные коммутирующие функции.

Так Украинские изделия имеют релейные выключатели, рассчитанные на токовую нагрузку в 8А, а Белорусские производители наделили свою продукцию катушкой, максимальный ток которой составляет 2А.

Польские аналоги владеют максимальной нагрузочной способностью в 16А.

УЗМ-3-63 обладают возможностью дистанционного управления посредством клемм Y1 и Y2, установленные в нижнем углу лицевой панели слева.

Между тем некоторая продукция имеет преимущество по отношению к Российскому производителю.

Украинские защитные изобретения обладают цифровым дисплеем, на котором можно посмотреть информацию о состоянии электрической сети в процессе эксплуатации.

Стоимость данных аналогов не составляет большой разницы.

uzotoka.ru

УЗМ-3-63К Реле контроля напряжения Меандр

Реле контроля трёхфазного напряжения со встроенным мощным трёхфазным поляризованным реле, позволяющим коммутировать большие токи. Устройство содержит функцию контроля частоты сети. Это позволяет использовать его, для включения/выключения нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряжения.

Инструкция УЗМ-3-63.pdf

Реле контроля трехфазного напряжения УЗМ-3-63 предназначено для включения/выключения нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряжения. Устройство не требует подключения внешних электромагнитных пускателей для коммутации. Устройство обеспечивает защиту оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или перепадов напряжения на ТП (Трансформаторной подстанции), предотвращая выход оборудования из строя. Варисторная защита каждой фазы обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20мкс амплитудой до 6500А. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременном снижении сетевого напряжения, ниже установленного значения, отключения нагрузки не происходит, что не приводит к отключению потребителя и повторному включению с установленным временем задержки.

Особенности

  • Наличие клеммы для дистанционного управления
  • Контроль обрыва фаз и контроль чередования фаз
  • Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3)
  • Контроль частоты сети 45-55Гц
  • Двухпороговая защита от перенапряжения/(задержка срабатывания): >265В/0,2с, >300В/20мс
  • Двухпороговая защита от снижения напряжения/(задержка срабатывания): <170В/10с, <130В/100мс
  • Встроенная варисторная защита от импульсных возмущений в сети
  • Переключаемая задержка повторного включения от 2с до 8мин
  • Время срабатывания при скачках напряжения — менее 30мс

bt-energy. ru

DIY Voltage Phase Rotation Meter — блог о проектах DIY Solar и Arduino

Программное обеспечение Коды

Последним шагом будет добавление исходного кода на плату Arduino. Я предполагаю, что вы установили программное обеспечение Arduino. Если вы не установили программное обеспечение, ссылка здесь может привести вас на официальный сайт загрузки. После того, как вы загрузили программное обеспечение, вы можете загрузить файл кода (.ino) для этого приложения ниже (щелкните правой кнопкой мыши ссылку для сохранения).

Есть 2 файла исходных кодов , прикрепленных , которые представляют собой исходный код с функцией защиты ЖК-дисплея и без нее. Если у вас нет экрана LCD Display Shield, выберите код без экрана LCD Display Shield, но вам придется вручную откалибровать и ввести 2 значения смещения для обоих датчиков. Тем не менее, я все же настоятельно рекомендую вам приобрести LCD Display Shield.

При использовании LCD Display Shield после загрузки кода на плату Arduino текущее значение будет отображаться на ЖК-дисплее. Мы добавили функцию автоматической калибровки, после нажатия кнопки SELECT значение возвращается к точной нулевой точке. Возможно, вам придется подождать от 5 до 8 секунд, пока все значения не будут повторно откалиброваны. Если первое нажатие вас не устраивает, вы можете повторить, нажав еще раз. .

Я не буду отображать здесь код, потому что он длинный. Вы можете загрузить файл .ino, чтобы убедиться в этом сами. Почти все строки кода с пояснениями.

Концепция кода

Сначала в качестве опорного напряжения принимаются колебания напряжения от первого модуля.Вторая волна напряжения сравнивается с опорным напряжением. Если разницы углов нет (например, при 0 градусах), оба источника опорного напряжения имеют одинаковую фазу. Если 2-е напряжение запаздывает примерно на 120 градусов (с допуском +/- 20 градусов), второе напряжение является правильной второй последовательностью чередования фаз, которая помещает это как вторую фазу, если опорная фаза принимается как первая фаза.

Если 2-е напряжение опережает примерно на 120 градусов, второе напряжение фактически является 3-й фазой, если опорное напряжение принимается за первую фазу.Повторите другой набор той же процедуры, и вы получите чередование 3 фаз.

ECE 449 — Лаборатория 3: Измерение чередования фаз

Цели

Чтобы понять последовательность фаз трехфазного источника питания и изучить методы измерения последовательности фаз данного источника питания.

Prelab

Прочтите эксперимент. Проанализируйте схему на рисунке 6 для емкости 50 мкФ и нескольких значений R (R = | X c |, R = | X c | / 2 и R = 2 | X c |), чтобы определите, что дает вам наибольшую разницу в величине Vbn на рисунке для двух различных фазовых последовательностей, abc и acb.Вы будете использовать значения R (R = | X c |, R = | X c | / 2 и R = 2 | X c |) и C = 50 мкФ на рис. 6 метода 3.

Оборудование

  1. Блок определения последовательности фаз (в лаборатории)
  2. 3-фазный вариак (в лаборатории)
  3. Блок конденсаторов
  4. Тележка с резистивной нагрузкой или переменный резистор / реостат
  5. Коаксиальный кабель (от BNC к BNC — выписка на складе (SR))
  6. Силовой лабораторный бокс с кабелями и измерителем Fluke (SR)

Фон:

При наличии трехфазного источника напряжения на трех проводах a , b и c .Если форма волны напряжения провода a , имеет номер 1, как показано на рис. 1, какая форма волны представляет напряжение провода b ? Если этот сигнал имеет номер 2 на рис. 1, то последовательность напряжений будет abc . Это вращение по часовой стрелке или прямая последовательность с формой волны 1, нашим «эталонным» источником напряжения для фазового угла (0o), тогда форма волны 2 будет иметь фазовый угол -120o (запаздывание 120o или опережение 240o), а форма волны 3 — угол — 240o (или 120o вперед). Если, с другой стороны, у нас есть представление на рис. 2, то последовательность acb с вращением против часовой стрелки или обратной последовательностью. Теперь форма волны 2 будет опережать 120o впереди 1 вместо запаздывания, а 3 будет еще на 120o впереди 2. Вы изучите несколько способов определения последовательности фаз.


Рис.1 Трехфазные осциллограммы с последовательностью 123, источник (1).

Рис.2 Трехфазные осциллограммы с последовательностью 321, источник (2).

Направление вращения многофазных асинхронных и синхронных двигателей зависит от чередования фаз приложенных напряжений. Кроме того, два ваттметра в методе двух ваттметров для измерения трехфазной мощности меняют свои показания при изменении чередования фаз, даже если система сбалансирована. На величину различных токов и компонентных напряжений в сбалансированных системах не влияет изменение чередования фаз.

Если в системе несимметричный фазовая последовательность приложенных напряжений обратная, некоторые токи ответвления изменяются по величине, а также по фазе, хотя общие генерируемые ватты и переменные остаются неизменными.

На практике желательно, а иногда и необходимо знать последовательность фаз трехфазной энергосистемы. Например, при параллельном подключении двух трехфазных трансформаторов неправильная последовательность может привести к катастрофическим последствиям.Последовательность фаз также определяет направление вращения асинхронных двигателей.

Есть много возможных способов определения последовательности. Для определения последовательности фаз можно использовать ваттметр. Можно подключить трехфазную индуктивную нагрузку и использовать ваттметр так, чтобы I a проходил через токовую катушку ваттметра, тогда показания ваттметра будут пропорциональны либо cos (30 + phi), либо cos ( 30 — фи) в зависимости от того, подано ли на катушку напряжения V12 или V13. Другие методы, обсуждаемые ниже, зависят от явлений несбалансированной многофазной цепи.

Метод 1

Один из методов определения последовательности фаз основан на направлении вращения асинхронных двигателей. Это называется Вращающийся тип. Трехфазный источник питания подключен к тому же количеству катушек, создающих вращающееся магнитное поле, и это вращающееся магнитное поле создает вихревую ЭДС во вращающемся алюминиевом диске.

Эта вихревая ЭДС создает вихревой ток на алюминиевом диске, из-за взаимодействия вихревых токов с вращающимся магнитным полем создается крутящий момент, который заставляет алюминиевый диск вращаться. Вращение диска по часовой стрелке указывает последовательность как a b c , а вращение диска против часовой стрелки указывает на изменение последовательности фаз ( a c b ).

В другом методе используется осциллограф, как в схеме на рис. 3.

Блок определения последовательности фаз
Рис. 3. Использование осциллографа для определения последовательности фаз n-фазного источника.

Метод 2

Как правило, любой несбалансированный набор импедансов нагрузки может использоваться в качестве устройства проверки последовательности фаз напряжения. Эффекты, вызываемые изменением последовательности фаз, могут быть определены теоретически, и когда отмечается эффект, свойственный одной последовательности, этот эффект можно использовать для обозначения последовательности фаз системы.

Распространенным типом схемы для проверки чередования фаз в трехфазных системах является несимметричная схема, показанная ниже


Рис. 4. Схема определения чередования фаз с использованием 2 ламп и индуктора.

Если лампа a ярче, чем лампа b, последовательность фаз линейных напряжений равна ab, bc, ca. Если лампа b ярче, чем лампа a, чередование фаз ab, ca, bc.

Схема на рис.5 (взято из Интернета, но источник больше не существует) использует конденсатор вместо катушки индуктивности, показанной на рис. 4.

Рис. 5. Электрическая цепь и векторная диаграмма для определения чередования фаз на проводах источника, помеченных 123.

Если лампа S ярче, чем лампа T , последовательность фаз фазных напряжений будет RST . Если лампа T ярче, чем лампа S , последовательность фаз будет RTS .

Метод 3

Еще одно устройство проверки последовательности напряжения может быть выполнено с использованием схем, показанных на рис. 5. Ток, измеряемый вольтметром, должен быть незначительным по сравнению с током через X и R.


Цепь RL


Цепь RC


Рис. 6. Цепи RL и RC для определения фаза
последовательность.

Процедура

Вы должны выполнить измерения по каждому из трех методов, описанных выше, чтобы определить последовательность фаз и позволить проверить результат расчетами. Обычно вам нужно знать все напряжения и токи в каждой из ветвей схемы для методов 2 и 3.

Метод 1

Проверьте последовательность фаз на своем стенде, используя схему на рис. 3.

  1. Подключите три фазы и нейтраль от Variac к детектору последовательности фаз.
  2. Подключите выход детектора последовательности фаз (BNC) к осциллографу.
  3. Установите осциллограф на срабатывание по линии переменного тока.
  4. Отрегулируйте Variac на 20 В LN .
  5. Вы должны увидеть на осциллографе сигнал, подобный изображенному на рис. 3, установив потенциометры на разные уровни.
  6. Сохраните форму сигнала для этой последовательности фаз и для других возможностей, поменяв местами любые два провода за раз. Обязательно отключайте питание каждый раз, когда меняете местами провода.

Метод 2

  1. Настройте схему, подобную показанной на рис. 5, для определения полного сопротивления каждой части схемы. (Обратите внимание, что сопротивление лампы, измеренное омметром, значительно отличается от сопротивления во время работы. Это связано с изменением удельного сопротивления в зависимости от температуры.) Помните, что вам придется измерять и записывать напряжения и токи через три элемента нагрузки (лампы и реактивный элемент) на следующих этапах для использования в расчетах.
  2. Подайте 208 В LL от 3-фазного вариатора к вашей цепи без конденсатора. Какая лампа самая яркая?
  3. Подайте на схему 5 различных значений емкости. Запишите и измерьте напряжения и токи на элементах на каждом этапе. Отключите питание цепи.
  4. Поменяйте местами любые два провода питания вашей цепи. Подайте питание и повторите шаг (3).

Метод 3

  1. Организуйте установку схем, показанных на Рисунке 6, с конденсатором.
  2. Подключите схему, используя R = | Xc |.
  3. Подайте 208 ВЛН от 3-фазного вариатора к вашей цепи.
  4. Запишите и измерьте V и , V bn , V cn , I ac , а также мощности (S, Q и P), протекающие в вашей цепи между клеммами A-n и C-n .
  5. Отключить питание и поменять местами фазы A и C . Измерьте V и , V bn , V cn , I ac и мощности (S, Q и P) для этой последовательности фаз на клеммах A-n и C-n .
  6. Повторите шаги с 3 по 5 с новыми значениями R = | Xc | / 2 и R = 2 | Xc | в схеме на Рисунке 6.

Анализ

  1. Предположим, что обе лампы имеют сопротивление, равное среднему значению их рабочего сопротивления в цепи. Выполните следующее для схемы на рис. 4 или на рис. 5. Вызовите ток, поступающий на клеммы ABC (по направлению к C (или L) и лампам) IA, IB, IC. Напишите KVL, чтобы получить три уравнения для напряжений: VAB, VBC и VCA в терминах трех токов.Поскольку эти напряжения известны и считаются сбалансированными, у вас есть три уравнения с тремя неизвестными. Используя KCL в узле, помеченном n, можно легко уменьшить количество неизвестных до двух и использовать только два уравнения KVL. Некоторым этот подход может показаться более простым. Третий подход заключается в использовании принципа суперпозиции для определения напряжения в центральном узле и от него напряжений на каждом элементе и отдельных токов. Очевидно, что третий подход — моделировать схему в мульти-симуляторе.Вы можете выбрать любой метод расчета ожидаемых токов, напряжений и мощности в каждой лампочке для предполагаемой последовательности фаз, чтобы подтвердить, как работает эта схема (см. Раздел отчета). Если вам нужна дополнительная помощь, спросите своего инструктора. 2; 1];

    Z = [-j / Xc -Rs 0; j / Xc 0 Rt; 0 Rs –Rt];

    Функция [Ir, Is, It] = последовательность (a, Xc, Rs, Rt)

  2. Цепи, показанные на рисунке 6, решить значительно проще.После определения последовательности фаз вы можете записать VA, VB и VC. Затем рассчитайте VAC и IAC. Исходя из этого, вы можете рассчитать напряжение в узле с меткой n и, следовательно, Vbn для каждой из двух возможных последовательностей фаз.

Отчет

Ваш отчет должен включать:

  1. Объяснение того, как работает метод 1.
  2. Показать и указать последовательность фаз сохраненных сигналов
  3. Объясните, как работает схема на рисунке 3 и как она позволяет определять последовательность фаз.
  4. Фазорные диаграммы для двух используемых вами схем (метод 2 и 3) по крайней мере для одной последовательности.
  5. Почему нельзя определить последовательность фаз в методе 2 без конденсатора?
  6. Рассчитанные вами значения мощности, рассеиваемой каждой лампочкой в ​​цепи, используемой для метода 2 для одной из последовательностей фаз.
  7. Ожидаемое значение В, млрд. для вашей схемы на рисунке 6 для каждой из последовательностей фаз, а также потребляемой мощности и VARS.
  8. Как соотносятся поток мощности и VARS для двух последовательностей фаз для схемы на рисунке 6? Объясните свое наблюдение о потоке мощности и VARS.
  9. В дополнение к этому анализу вы должны включить обычные элементы, аннотацию, процедуру, данные, анализ и выводы.

Библиография

1- http://www.ibiblio.org/kuphaldt/electricCircuits/AC/AC_10.html по лицензии Design Science License.

Что такое индикатор чередования фаз? — Определение, вращающиеся и статические типы

Определение: Инструмент, используемый для определения последовательности трехфазной системы, известен как индикатор последовательности фаз.Изменение последовательности подачи питания меняет направление вращения станка. Из-за чего пострадает вся система снабжения. Для правильного подключения важно знать последовательность фаз, которая может быть выполнена с помощью индикатора последовательности фаз.

Что такое последовательность фаз?

Последовательность фаз — это порядок фаз, в котором многофазная система достигает своего максимального значения. Считайте, что R, Y и B — три фазы системы питания.Фазовый угол между тремя фазами можно определить, разделив общее количество фаз на 360 °. В трехфазной системе фазы разделены на угол 120 °.

Формы сигналов для трех фаз показаны на рисунке ниже.

Приведенные ниже уравнения представляют значение каждой фазы.

Типы индикатора чередования фаз

Индикатор чередования фаз бывает двух типов. Их

  • Вращающийся тип
  • Статический тип

Индикаторы чередования фаз вращающегося типа

Индикаторы чередования фаз вращающегося типа показывают направление чередования фаз, вращая диск, расположенный в центре прибора. Он имеет три клеммы, которые подключаются к клеммам устройств измерения.

Принцип работы вращающегося индикатора последовательности фаз аналогичен принципу работы асинхронного двигателя . Катушки асинхронного двигателя соединены звездой. Чередование фаз источника питания — RYB. Когда питание подается на катушки двигателя, в катушках индуцируются вращающиеся магнитные поля. Это вращающееся магнитное поле индуцирует вихревую ЭДС в алюминиевом диске.

Вихревая ЭДС вызывает вихревой ток в диске.Взаимодействие вихревого тока и вращающегося магнитного поля создает крутящий момент, из-за которого диск начинает вращаться.

Направление диска показывает последовательность фаз в системе питания. Если диск вращается по часовой стрелке, последовательность фаз будет RYB. Направление алюминиевого диска против часовой стрелки обусловлено обратным чередованием фаз.

Статический индикатор чередования фаз

Статические индикаторы последовательности фаз состоят из двух ламп и индуктора. Устройство, чья последовательность фаз обычно известна, подключается к статическим индикаторам последовательности фаз. Если лампа 1 тусклая, а лампа 2 светится ярко, то последовательность фаз питания RYB. Если лампа 1 светится ярко, а лампа 2 тусклая, устройство имеет обратную последовательность фаз. Яркость лампы зависит от падения напряжения на ней. Работу источника питания со статической последовательностью фаз легче понять с помощью следующего анализа.

Пусть последовательность фаз питания — RYB, а соотношение фаз относительно напряжения — V RY , V BY и V RB , как показано на рисунке ниже.

Уравнение дает значение тока Решив вышеуказанные уравнения с помощью изображений, мы видим, что падение напряжения на лампе 1 составляет 27%, а падение напряжения на лампе 2 составляет I Y = 0,27 I r . При этом лампа 1 тусклая, а лампа 2 ярко светится.

Неоновая лампа вместе с сопротивлением и конденсатором также используется в индикаторах чередования фаз. Сопротивление включено последовательно с неоновой лампой для ограничения силы тока.Если последовательность фаз питания — RYB, лампа A будет светиться, а лампа B не будет гореть. А для обратного чередования фаз лампа A будет темнее, а B будет светиться.

(PDF) Индикатор трехфазной последовательности на основе микроконтроллера

ВЫСОКИЙ ВЫХОД на выводе RD7 // Положительная последовательность

IF (Flag1 == 1 && Flag2 == 0 && Flag3 == 1)

ВЫСОКИЙ ВЫХОД на выводе RD7 // Положительная последовательность

ELSE OUTPUT HIGH на выводе RD6 // отрицательная последовательность

Поскольку входное напряжение имеет обратную последовательность, выходной КРАСНЫЙ светодиод

указывает обратную последовательность.

Исходя из экспериментальной аппаратной реализации, очевидно, что прототип может надежно обнаруживать последовательность фаз

трехфазной системы с частотой 50 Гц и диапазоном напряжений от 6 до 220

В. Так как это встроенная система на базе микроконтроллера

программный код может быть переконфигурирован, чтобы сделать рабочую частоту

гибкой в ​​диапазоне от 1 до 1400 Гц за счет

, либо увеличив размер выборки, либо изменив программу

на выборку и анализ на в то же время. В моделировании

система обнаружения работает с системной частотой 32,768 кГц

, где прототипная модель работает с частотой 4 МГц. Для этой конфигурации

наблюдалась некоторая аномалия на выходе:

.

VII. РЕАЛИЗАЦИЯ HAR DWAR E

Прототип аппаратной установки индикатора 3-фазной последовательности

состоит из трех основных блоков (Рисунок 12):

A. Блок 3-фазного делителя напряжения

Он состоит из резистивно-диодного делителя.Он снижает напряжение питания

с 220 вольт примерно до 2 вольт.

B. Блок питания постоянного тока

Микроконтроллер работает от источника постоянного тока напряжением 5 В. Этот блок

обеспечивает необходимое напряжение постоянного тока для работы контроллера micro-

. Он состоит из 7805 IC (интегральная схема), полярного

ized / неполяризованного конденсатора, резистора и светодиода.

Рис. 12. Индикатор чередования фаз (прототип) Аппаратная реализация.

C. Блок управления и индикации

Этот блок состоит из микроконтроллера, внешнего источника синхронизации

и двух светодиодных индикаторов.

VIII. ЗАКЛЮЧЕНИЕ

Целью этого трехфазного преобразователя обратной последовательности

было преобразование системы защиты в интеллектуальную систему защиты

. В существующей защите энергосистемы важную роль играет защитное реле

. Большинство прокладок re-

электромеханические. Индикатор последовательности фаз

может быть реализован с помощью трансформатора тока для определения неисправного состояния

. Для этого потребуется обширная система

.Введение микроконтроллера может решить эту проблему

. Это также снижает бюджет на установку и обслуживание.

Интеграция существующей схемы защиты с этой системой

преобразует систему защиты в систему интеллектуальной защиты

. На практике предлагаемая система

сталкивается с некоторыми трудностями при обнаружении заданной последовательности фаз из-за нагрева

, потери соединения, переменного напряжения питания и системных часов

. Дальнейшая работа будет направлена ​​на решение этих проблем.

ACK NO WL EDG MEN T

Авторы хотели бы поблагодарить Институт энергетики и

Стэмфордский университет Бангладеш за разрешение использовать их лабораторные помещения

.

СПИСОК ЛИТЕРАТУРЫ

[1] Б. Тераджа, А. Тераджа, У. Пател, С. Уппал, Дж. Панчал, Б. Оза, В. Такар,

М. Пател и Р. Пател, «Учебник электрических технологий, том II,

Chand & Co., Нью-Дели, 2005 г.

[2] А. Кулька, «Бездатчиковое цифровое управление сетью, подключенной к трехфазным преобразователям

для возобновляемых источников энергии», 2008 г.

[3] С. Маркс и Д. Бендер, «Введение в симметричные компоненты,

. моделирование системы и расчет неисправностей », 2013 г.

[4] П. Кунду и А. Дас,« Микропроцессорная система для идентификации

чередования фаз и обнаружения небаланса фаз трехфазного источника питания переменного тока

», Журнал научных и промышленных исследований, т. 68, нет. 7, стр.

597, 2009.

[5] А.А. Шинде, «Система обнаружения многофазной последовательности на основе микроконтроллера

», в отчете семинара M Tech Credit, IIT Bombay, 2003.

[6] А. Кумар и Б. Гарудачар, «Монитор фазового угла опережения и запаздывания и детектор последовательности фаз

с использованием последовательных схем», Промышленная электроника и

Control Instrumentation, IEEE Transactions on, no. 4, pp. 434–437,

1976.

[7] M. Wenchuan, Z.Шуо, С. Нан, В. Шувен, Б. Ю и Л. Шумин,

«Методы обнаружения коэффициента несимметрии и разности фаз

составляющих прямой и обратной последовательности трехфазного напряжения»,

в Power и Конференция по энергетике (APPEEC), 2012 Азия —

Тихоокеанский регион. IEEE, 2012, стр. 1–4.

[8] Y. Chen, H. Lian, Q. Qiu и Q. Tian, ​​«Исследования и разработки

фазового детектора нового типа для высоковольтных распределительных устройств на основе разности фаз

», в Electricity Distribution (CICED ), 2014 Китай

Международная конференция по. IEEE, 2014, стр. 1109–1113.

[9] «Симметричный компонент в 3-фазной системе», http: // circuitlearning.

blogspot.com/2013/05/symmetrical-components- in-3- phase.html /,

дата обращения: 26 февраля 2015 г.

[10] «Несимметричное напряжение и электродвигатель», http://elongo.com/pdfs/

voltages.pdf /, дата обращения: 30 апреля 2015 г.

[11] Б. Райт, Дж. Вятт, К. Ванденберге, К. Клеменс и Р. Лаш, «Универсальный трехфазный универсальный тестер последовательности фаз на 600 В на базе микроконтроллера

[12] P. Datasheet,« Microchip », Microchip Technology Inc, 2002.

SP8030 3-х фазный тестер чередования фаз Цифровой индикатор фазовый детектор Светодиодный зуммер Измеритель последовательности фаз Измеритель напряжения 200–480 В переменного тока Черный

gaixample.org SP8030 3-х фазный тестер чередования фаз Цифровой индикатор фазовый детектор Светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200–480 В переменного тока Черный Электрический тестовый тест и измерение

Один блок с двумя функциями: проверка последовательности фаз и индикация обрыва фазы. непрерывный звуковой сигнал, удобно брать, гарантируя надежность и безопасность, 2 x 11 x 5 см / 6, 1, Безопасный и надежный: с зажимами типа «крокодил», максимум 5, 4 минуты при 480 В переменного тока, 3 зажима типа «крокодил», высокая производительность, 1 шт. Руководство пользователя . Описание :,, Безопасный и надежный: С зажимами из крокодиловой кожи. Диапазон рабочих частот: 20 Гц ~ 400 Гц, Список пакетов:, Информация о пакете:, Рабочее напряжение: 200 В, 480 В переменного тока, трехфазный, Зеленый для правильного чередования фаз, 3, Характеристики: Тестер трехфазного чередования предназначен для проверки последовательности фаз и показывает, открыта фаза или нет. Светодиодный индикатор чередования фаз :, 2, Технические характеристики:, 4, Простота использования: со светодиодной подсветкой, показывающей, открыта ли фаза или нет, Вес изделия: 136 г, красный для обратной последовательности фаз.Один блок с двумя функциями: проверьте последовательность фаз и укажите, открыта ли фаза. поддерживает индикацию зуммера, удобно брать, Размер упаковки: 17, высокая производительность, с сумкой для переноски, легко подключается к клеммам панели управления, Размер: 80 x 60 x 23 мм, 1 сумка для переноски, 3, 4, поддерживает индикацию зуммера , Портативный дизайн: маленький и легкий, с сумкой для переноски. Портативный дизайн: маленький и легкий. Бесплатная доставка и возврат всех соответствующих заказов. Тестовая ручка и длина кабеля: 80 см. Простота использования: со светодиодной подсветкой, чтобы показать, разомкнута фаза или нет.Максимум 60 минут при 200 В переменного тока, 2, прерывистый звуковой сигнал, 5, SP8030 3-фазный тестер чередования фаз Цифровой индикатор фазового индикатора Детектор светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200–480 В переменного тока — черный: DIY & Tools. 1 индикатор фазы SP8030, широкий тест напряжения: он может проверять трехфазное напряжение переменного тока от 200 В до 480 В, 8 унций, предельное время для непрерывного измерения :, Широкий тест напряжения: он может проверять трехфазное напряжение переменного тока от 200 В до 480 В, 1, Магазин SP8030 3-фазный тестер чередования фаз Цифровой детектор фазового индикатора Светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200-480 В переменного тока — черный, модель: SP8030, 3 x 2 дюйма, легко задействует клеммы панели управления. гарантируя надежность и безопасность.







SP8030 3-фазный тестер чередования фаз Цифровой индикатор фазового индикатора Светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200-480 В переменного тока Черный



Внешний диаметр 8 мм Лучше всего подходит для изготовления моделей Латунные круглые трубки Полая медная трубка Длина трубы из нержавеющей стали 50 см Инструмент для изготовления моделей Архитектурное проектирование и проектирование, Удаление сорняков с подъездных дорожек Террасы 19 * 10 * 10 см / Черные тротуары для сбора сорняков L&R, Поликарбонат Янтарь Требуемая основа Продается отдельно Federal Signal SLM100A Streamline Modular Multi-Pattern LED Beacon.Классная или домашняя школа Уроки для учителей Настольная настольная карманная таблица Складная стандартная настенная таблица Двусторонняя и автономная карманная таблица для детского сада. Сверло для ступенчатого конического сверла с шестигранным хвостовиком, титановое покрытие, 3-12 / 4-12 / 4-20 мм с сумкой для хранения 3 шт. Наборы ступенчатых сверл из быстрорежущей стали. Capri Tools ST-244 10244 Набор ступенчатых сверл, 3 предмета, 28 ступеней, SP8030 3-фазный тестер вращения Цифровой индикатор фазы Детектор светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200-480 В переменного тока Черный .Heavy Duty Twin Pack — 3,65 м лямки Выдвижные барьерные стойки Tensabarrier, 24 тампона Nett ProComfort Digital Tampon Super Plus. Регулируемая универсальная магнитная подставка для подставки 350 мм для шкалы тестового манометра Индикатор линейка Магнитная подставка для подставки Универсальный держатель для подставки для циферблата. Патрон и тиски с зубчатым венцом 16 мм I Мощный двигатель 500 Вт I Прочная чугунная конструкция I 5 скоростей I для дерева Настольное сверло Arebos со встроенным позиционирующим лазером, включая металл, Bon 82-185 Automatic Rebar Tie Wire Twister.R-BLUE 136204 By RAACO ASSORTER 55 4X8-0 EMPTY CASE, SP8030 3-фазный тестер чередования фаз Цифровой индикатор фазовый детектор Светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200-480 В переменного тока Черный ,


SP8030 3-фазный тестер чередования фаз Цифровой индикатор фазовый детектор Светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200-480 В переменного тока Черный

SP8030 3-фазный тестер чередования фаз Цифровой индикатор фаз детектор Светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200-480 В переменного тока Черный

Тестер вращения Цифровой детектор фазового индикатора Светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200-480 В переменного тока Черный SP8030 3 фазы, бесплатная доставка и возврат по всем приемлемым заказам, Магазин SP8030 3-фазный тестер вращения Цифровой индикатор фазы Детектор Светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200 В -480V AC — черный, Узнайте больше о нас, Заказать онлайн, Мы предоставляем широкий выбор товаров. Тестер чередования фаз Цифровой детектор фазового индикатора Светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200–480 В переменного тока Черный SP8030 3, SP8030 3-х фазный тестер вращения Цифровой детектор индикатора фазы Светодиодный зуммер Измеритель последовательности фаз Тестер напряжения 200–480 В переменного тока Черный.

Страница не найдена «Какой ортопедический имплант

Очевидные особенности:

Общая форма: любой … бумерангизогнутыйизогнутый, в форме банана плоский конический клин плавно изогнутыйПолусферический прямой прямой конический

Фиксация: любой…ЦементЦементная остеоинтеграция проксимального отдела HA

Конструкция (цементированная): любая … бесцементная композитная балка, конус скольжения, скользящая фиксация без цемента

Уровень фиксации (без цемента): любой … проксимальный весь стержень

Слот для вставки: любой … нет

Винты: любой … 0 или 5 нет

Номер отверстия: любой . .. 1245 нет

Средний воротник: любой…nosleeveyes

Боковой воротник: любой … нет

Зоны Груена:

Шея / Z7 Граница: любой …

Z7 Форма: любая … вогнутая вогнутая, манжета, малая вогнутая, прямая

Контур Z7: любые … мягкие бордюры гладкие

Граница Z7 / Z6: любые … средние вогнутые соединения стержней малые вогнутые

Z6 Форма: любой…медленно вогнутая прямая

Z6 Контур: любой … гладкий

Граница Z6 / Z5: любой … медленный конвективный переход к цилиндрическому дистальному стержню

Форма Z5: любой … вогнутый прямой

Контур Z5: любой … гладкий

Граница Z5 / Z4: любой …

Z4 Форма: любой … изогнутый острие скругленный наклонный сбоку конус

Контур Z4: любой…тупой, по сравнению с ABG 2, который имеет форму пули, остроконечную гладкую, форму пули

Граница Z4 / Z3: любой …

Z3 Форма: любой … выпуклый прямой

Контур Z3: любой . .. гладкий

Граница Z3 / Z2: любой …

Z2 Форма: любая … угловая выпуклая прямая

Контур Z2: любой…гладкий

Граница Z2 / Z1: любой … переход от цилиндрической зоны 2 к широкой зоне 1 на боковом плавнике и спинном рукаве крыла на 15 градусов

Z1 Форма: любой … угловой выпуклыйбоковой плавникмалый выпуклыйпрямый прямой

Z1 Контур: любой … гладкий

Z1 / граница плеча: любой … большой боковой плавник острый

Форма плеча: любой…острый уголкруглый уголкруглый угол

Контур плеча: любой … вставной пазвставочный паз гладкий

Тестеры фаз и вращения двигателей

{{vm.category.shortDescription}}

Описание {{section. nameDisplay}} Наличие Прейскурантная цена ЕД

{{продукт.erpNumber}} MFG #: {{product. manufacturerItem}} Моя часть №: {{product.customerName}}

{{vm.attributeValueForSection (раздел, продукт)}}

По ценам звоните: (800) 950-3457

{{продукт. unitOfMeasureDescription || product.unitOfMeasureDisplay}}

К сожалению, ваш поиск не дал результатов.

К сожалению, товаров не найдено.

Вы достигли максимального количества элементов (6).

«Сравните» или удалите элементы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
