Как сделать антенну для цифрового ТВ своими руками

Антенну для цифрового телевидения DVB-T2 можно собрать своими руками. Вот основные способы изготовления телеантенны из подручных материалов.

Что понадобится для сборки цифровой антенны

Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:

  • кусачки, пассатижи, плоскогубцы;
  • изоленту, скотч, клей;
  • герметик с пластиковым стержнем;
  • рулетку;
  • желательно вооружиться паяльником с припоем.

С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.
V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

Телевизионная антенна типа «восьмёрка»

Создание антенны-восьмёрки для цифрового ТВ начинается с подготовки материала. Подробно рассмотрим, что именно потребуется для сборки такого устройства. Важным этапом изготовления антенны своими руками считается создание чертежа. Покажем, как рассчитать важные показатели, чтобы избежать сложностей в процессе установки.

Особенности конструкции

В интернете есть масса различных вариантов по созданию антенного устройства. Преимущественно пользователям предлагается уголковая конструкция, сделать которую можно нескольких вариантов. используя медные или алюминиевые трубки. Подобная антенна обеспечивает качественный приём, но исключительно на открытой местности в непосредственной близости к телевышке. Поэтому для дачи подойдёт конструкция «восьмёрки», изготовленная из проволоки или кабеля.

Если говорить о недостатках «восьмёрки», то он всего лишь один – плохой приём в условиях густой застройки. Преимуществ куда больше: простота в изготовлении, доступность материалов, отличный приём в отдалённых зонах. Несмотря на название, телеантенна в большей степени визуально напоминает два соединённых ромба.
Сделать антенну можно из антенного кабеля. Вам понадобится штекер, соответствующий антенному разъёму телевизора. Без должной фиксации приёмного устройства добиться качественной трансляции не получится. Поэтому используйте подручные материалы и средства для создания надёжного кронштейна.

Решили делать «восьмёрку» из кабеля? Подберите модель с оптимальным сопротивлением – от 50 до 75 Ом. Отдельное внимание следует уделить изоляции, если в планах наружное расположение антенны. Определите специфику фиксации конструкции, отталкиваясь от особенностей её расположения. Например, если вы живёте в многоэтажном доме, то самодельную антенну можно закрепить на шторах, используя самые обыкновенные булавки. Разумеется, они должны быть крупного размера.
Для установки телеантенны на крыше необходим качественный кронштейн. Сделать его можно, используя паяльник, напильник и надфиль. Со спиральной конструкцией всё более-менее понятно. Двойной квадрат – ещё одна альтернатива. Изготовить антенное устройство этого типа можно из трубок. Подойдут как алюминиевые, так и медные, латунные. В некоторых ситуациях используется толстая проволока. Подбирайте материал согласно количеству каналов и диапазона.
Первый квадрат всегда меньше второго. Он выполняет функции вибратора. Наибольшая часть конструкции – рефлектор. Соединить рамки необходимо стрелами. С целью увеличить коэффициент усиления сигнала достаточно сделать больше рамок. Например, сделайте «восьмёрку» из трёх квадратов или ромбов.

Материал для сборки

Самостоятельно сделать антенное устройство вполне реально. Чтобы выполнить всё правильно, придерживайтесь экспертных рекомендаций и инструкций. Основа конструкции создаётся из медной или алюминиевой проволоки, диаметр допускается от 2 до 5 мм. Примерно за 60 минут можно сделать телеантенну и приступить к установке. При желании пользователи смогут использовать альтернативные материалы для изготовления «восьмёрки»:

  • трубки;
  • уголки;
  • кабель;
  • полосы.

Конечно, нельзя забывать о важности оборудования. С помощью инструмента удастся выгнуть рамки оптимальной формы. Закрепите проволоку в тисках, а потом согните материал с помощью молотка. Оптимальный материал для создания мачты – древесина. Начинаться мачта должна где-то от 1,5 метра от уровня рамок.

Чертёж

Настроить качественный приём сигнала можно даже без предварительного глубокого расчёта длины волны. Во избежание появления проблем, создайте широкополосную конструкцию. Это станет гарантией максимального приёма телеканалов. В процессе чертежа и расчётов антенны нужно учитывать размеры конструкции, а также наличие дополнительных компонентов, способных улучшить сигнал.

Чтобы начертить конструкцию, отталкивайтесь от длины волны сигнала. Итоговое значение нужно поделить на 4. Итоговое значение – это требуемая сторона квадрата. Чтобы высчитать оптимальное расстояние между двумя комплектующими элементами антенного устройства, начертите наружные стороны ромбов так, чтобы они были немного длиннее внутренних.
Самостоятельно чертить новый эскиз необязательно, всегда можно воспользоваться готовыми расчётами. Длина внутреннего ромба должна составлять 13 см, а внешнего – 14 см. Разница длины ромбов имеет принципиальное значение. Учтите, что ни в коем случае соединять их нельзя. Крайние участки позволяют должным образом свернуть петлю. Именно с её помощью необходимо закрепить антенный кабель.

Сборка антенны

Итоговая длина конструкции – 1 метр и 12 сантиметров. Отрежьте с помощью кусачек проволоку, возьмите линейку, а потом начните гнуть её пассатижами или другим инструментом. По аналогичному принципу осуществляется подготовка и других материалов. Оптимальный угол – 90°. К слову, стороны по длине могут немного разниться. Небольшая погрешность возможна.

Мы получили следующие параметры конструкции:

  1. 13-сантиметровый элемент. Остаётся один запасной сантиметр специально для петли, которую можно согнуть.
  2. Пара 14-сантиметровых элементов.
  3. Пара 13-сантиметровых компонентов. Не забывайте о повороте противоположной направленности. Должен быть перегиб на другой ромб.
  4. Ещё пара 14-сантиметровых комплектующих.
  5. Последняя деталь полностью соответствует первой.

Если рамка антенны для цифрового телевидения сделана своими руками , то можно переходить к следующему этапу. Между двумя половинами должен образоваться незначительный зазор. Определённые погрешности и несостыковки возможны, ничего страшного нет. Зачистите петлю и перегиб. Снимайте оболочку до тех пор, пока не будет видна металлическая жила.

Зачистку можно провести обычной мелкозернистой наждачкой. Предварительно соедините петли, а потом зажмите их в тисках.

Конструкция практически готова, но для корректной работы антенного устройства обработайте кабель. Начните с двусторонней зачистки. Один из краёв подсоединяется непосредственно к антенне. Обработайте шнур таким образом, что он выпирал на 2 см, лишнее можно отрезать.
Скручивайте в жгут кабельную оплётку и экран. Это позволяет создать сразу два проводника. Залудите жилу и сделанный жгут. Используя паяльную станцию, прикрепите штекер на другом конце провода.
Приведём краткую пошаговую инструкцию по сборке антенны:

  1. Зачистка антенного кабеля с обеих сторон.
  2. Подключите провод к антенне, он должен выпирать на пару сантиметров.
  3. Добавьте дополнительный проводник, для этого скрутите оплётку и экран.
  4. К другому концу припаивается штекер.
  5. Сделайте ещё 2 дополнительных проводника.
  6. Места, на которых осуществлялась пайка, нужно протереть.
  7. Пластиковый штекер надевается на кабель.
  8. Пайка моножилы к центральному входу.
  9. Многожильный жгут закрепляется на боковом входе штекера.
  10. Зажмите изоляцию и накрутите наконечник. Можно также залить клеем.

Телеантенна собрана, поэтому самое время закрепить её.

Установка

Электрический кабель необходимо соединить с антенной. Припаять шнур можно посредине, поскольку привязка к определённому ТВ-каналу совершенно необязательна. Широкополосная телеантенна создана, поэтому приём большого количества сигналов гарантирован. Оставшийся разделённый конец кабеля необходимо припаять к другим сторонам конструкции.

Расположение кабеля в нижней части конструкции приведёт к ухудшению качества приёма. Поэтому делать этого не стоит.

Антенна собрана, поэтому самое время проверить её работоспособность. Включите цифровой ресивер и телевизор. Если сразу удалось найти 20 телеканалов, тогда смело заливайте герметиком зоны пайки. Как быть, если для просмотра доступно небольшое количество ТВ-каналов или появились сильные искажения изображения или другие помехи? Подберите оптимальное месторасположение для антенны. Положительные изменения отсутствуют? Замените коаксиальный кабель.

Процедуру проверки можно заметно упростить. Для этого потребуется обыкновенный телефонный провод. Стоит он недорого, поэтому проблем возникнуть не должно. С помощью паяльника закрепите на телефонном проводе штекер. Если качество сигнала стало лучше, тогда необходимо действительно поменять коаксиальный кабель.
Тюнеры способны обеспечить качественное вещание, даже если используется обыкновенная «лапша» вместо коаксиального кабеля. Впрочем, практика подтверждает ограниченный эксплуатационный срок. Обезопасить соединительные зоны и конструкции антенны от негативного воздействия дождя, снега и других осадков можно с помощью изоленты. Это временное решение.
Чтобы максимально продлить эксплуатационный срок антенного устройства, используйте термоусадочные трубки. Они гарантируют качественную изоляцию. На этом список альтернатив не заканчивается. Можно использовать герметик на клеевой основе. Это вещество не проводит ток. Не забудьте смастерить надёжный корпус для телеантенны. Ещё как вариант – крышка из пластика.

Телеантенна «двойной (тройной) квадрат»

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.
Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Чем больше рамок, тем лучше сигнал. Абоненты, находящиеся вне зоны уверенного приёма, могут использовать больше трёх квадратов. Некоторые пользователи делают и 5 рамок. Запрещается красить телеантенну или покрывать лаком, поскольку это существенно снизит качество приёма.

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.
Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

  1. Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
  2. Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
  3. Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
  4. Направляющая должна быть настроена в сторону телевизионной вышки.
  5. Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
  6. Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
  7. Оптимальный материал для изготовления мачты – древесина.

Телевизионная антенна типа «бабочка»

Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.

Инструкция по самостоятельному созданию антенны:

  1. Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
  2. Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
  3. Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
  4. Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
  5. Отдельно приготовьте два провода по 22 см каждый.
  6. Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
  7. Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
  8. Соедините телеантенну с проводом при помощи штекера.

На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.

Телеантенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

Обеспечить приём сигнала смогут исключительно жестяные или алюминиевые банки. Стекло или пластик для этого подходит.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

  1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
  2. Обработайте конец антенного провода.
  3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
  4. У вас есть два проводника, которые необходимо прикрепить к банкам.
  5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
  6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
  7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
  8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
  9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
  10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

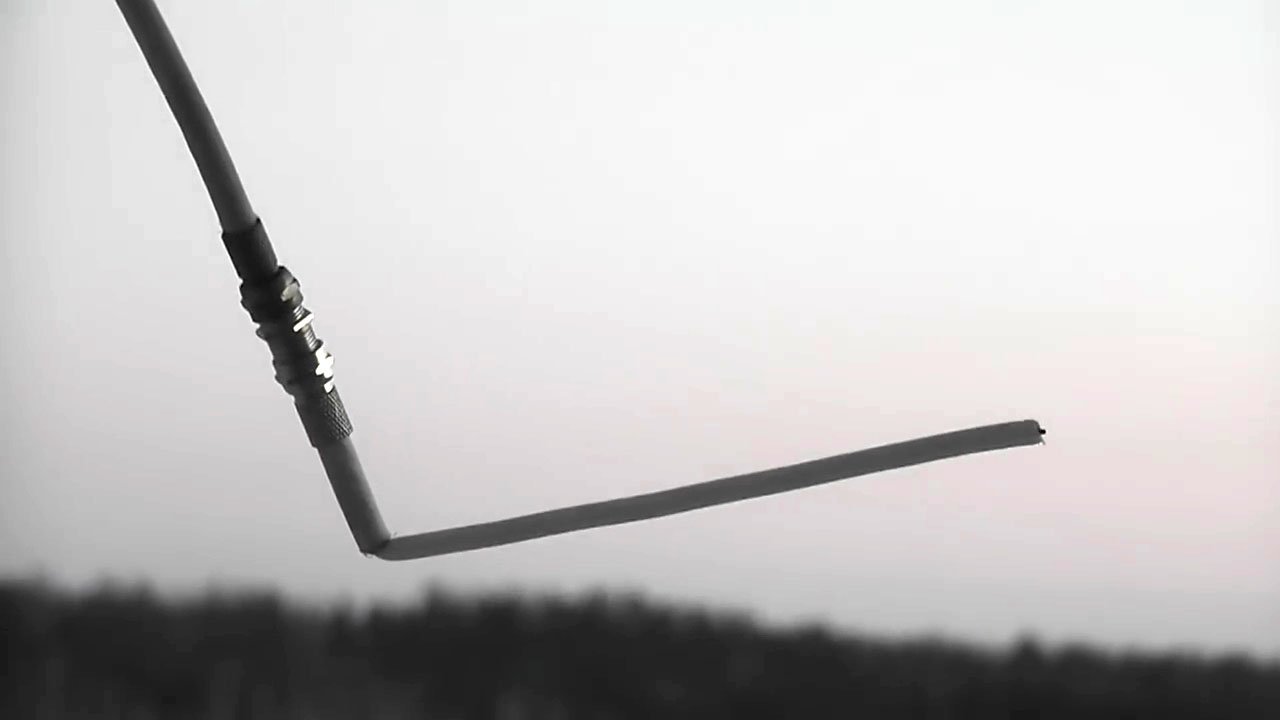

Антенна DVB-T2 из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

  1. Для начала необходимо подготовить около 50 см коаксиального кабеля.
  2. С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.
  3. Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
  4. Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
  5. Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
  6. Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.

Телевизионная антенна из болтов

Особенность этого варианта заключается в максимальной лёгкости конструкции. К основанию нет необходимости крепить дополнительные металлические компоненты. Возьмите деревянную палку толщиной от 2 см, сделайте своего рода «ямочки», используя дрель или саморезы. Делаются эти «ямочки» сбоку или вглубь по направлению линии. На них будут располагаться усики. Сделайте сквозные отверстия. Они должны пройти «ямочки» по касательной. На этом подготовка каркаса завершена.

Отрежьте куски проволоки по 17 см, вставьте их в «ямочки». Теперь необходимо намотать усики. Зафиксируйте их максимально надёжно с помощью болтов. Соедините усики, предварительно обмотав их тонкой проволокой. Следуя этим простым рекомендациям, можно создать довольно надёжную антенну своими руками для приёма DVB-T2. По прочности конструкция абсолютно ничем не уступает вариантам, в которых проводится пайка элементов. Однако на сборку телеантенны с помощью болтов придётся потратить немного больше свободного времени.

Антенна телевизионная своими руками (телевизионная).

…от пивных банок и до антенны «волновой канал» (МВ и ДМВ)

  Хлеба и зрелищ – так сказал римский поэт — сатирик Ювенал и в чем то, был абсолютно прав. Современное общество, и в частности современный человек, уже никак не может обойтись без пафосных картинок, шокирующих видеосюжетов, захватывающих фильмов, комедийных сценок. Одна из таких «стихий», способных обеспечить нам доступ в мир зрелищ — это телевидение. Но и здесь мало иметь телевизор, надо чтобы у него была еще и антенна. Ведь без хорошей антенны, радиоволны также трудно поймать, как рыбу на крючок без приманки. Для чего нужна антенна, говорить не то что прозаично, тем более, что мы об этом практически уже упомянули, а более неуважительно к нашему читателю. Так что, пропуская описание цели назначения антенны, приступим к описанию ее создания. Именно о том, как сделать антенну своими руками, мы и хотели рассказать в данной статье.

 Далее будет приведен один из самых простых и что немаловажно, доступных способов позволяющих сделать комнатную антенну для вашего телевизора.

Делается она практически из ничего, вернее – 2 пивных банки, саморезы, плечики для одежды, провод и штекер.

Антенна для телевизора своими руками из пивных банок

Итак, нам понядобяться пару банок из под пива, паяльник, телевизионный кабель, припой и кое-что еще. Об этом по ходу нашего повествования.

 Здесь на до знать в какой последовательности и что делать, чтобы получить столь желанную телевизионную антенну.  Если говорить о требованиях к материалам, используемых для изготовления антенны, то прежде всего, купите хороший телевизионный кабель. Хороший телевизионный кабель подразумевает сопротивление 75 ом на метр, прочную центральную жилу и плотное сплошное двойное экранирование. Сколько купить кабеля зависит от места размещения антенны, но знайте, чем длиннее кабель, тем больше «полезного» сигнала будет гасится в нем. (правило четко работает для МВ волн). Для ДМВ оно также действует, но не столь критично.



Итак, делаем разделку под штекер и устанавливаем его на провод.

Штекера сейчас такие, что даже не требуют пайки, поэтому все будет зависеть от точности ваших резов и размеров (диаметра) кабеля. На фото не очень удачный вариант установки штекера на кабель идущий до антенны, постарайтесь сделать получше. В принципе, более подробно об установке штекера на телевизионный кабель можно узнать из статьи «Как установить штекер на кабель для подключения к телевизору».

 Далее, начнем работать со вторым концом телевизионного кабеля. Здесь необходимо 2 проводника кабеля вывести один с самого краю, а второй примерно через 10-15 см. Первый проводник считается сердцевина, второй экранирование. Здесь также будет нужна аккуратность, чтобы не прорезать лишние слои изоляции и проводники. В итоге, от качества каждой и суммарно всех работ, будет зависеть эффективность антенны и четкость приема телевизионных каналов – помните об этом. На фото ниже видно, как отведен первый и второй проводник от кабеля. Верхняя изоляция снята на расстояние 10-15 см от края кабеля.

Теперь о пивных банках. Мы не знаем какое пиво вам по карману и по душе, но банки нужны больше. Повторимся, не много, а большие.  0,75 хорошо, а литровые еще лучше. Что-либо насчет больших 5 л бочонков из пива сказать сложно. Это уже пожалуй выйдет за «рамки» комнатной антенны. После употребления пива, баночки промойте в воде и просушите, чтобы от них не исходил аромат хмельного напитка. Такой запах радиоволны волны не притянет, а мух наверняка.
 Теперь берем кабель, который мы подготовили ранее. Маленькими саморезами прикручиваем один проводник к торцу первой банки, другой к торцу второй. Для улучшения контакта между корпусом банки и саморезом воспользуйтесь припоем. Залейте все возможные зазоры, чтобы улучшить контакт.

Теперь наша антенна почти готова, не хватает каркаса для того, чтобы базировать банки между собой и за что закрепить антенну, к чему-либо. В нашем случае каркасом выступили плечики для одежды. Для этого есть все критерии «ЗА». Низкая цена, доступность, должная жесткость и размеры. Да, еще и крючок, чтобы все сразу повесить на выбранное место.

 Итак, банки располагаем на одной прямой, так чтобы они были симметричны относительно центра.  Немного «поиграйтесь» с расстоянием между ними, так как от этого будет зависеть качество приема сигнала. Закрепить банки можно скотчем или изолентой. Примерное расстояние для банок на антенне составляет порядка 75 мм.

В итоге, получаем не хитрую, но функциональную вещь – комнатную телевизионную антенну из пивных банок. Конечно, такая антенна способна работать только в зоне уверенного приема телевизионного сигнала. Это не антенна для приема сигнала за 20 км от города, это всего лишь то, что незначительно сделает прием более уверенным, но не идеальным.
 Профессионалы, пожалуй, уже ехидно смеются над этой статьей и антенной, ведь по факту для телевизионной антенны требуется строгий и точный расчет ее элементов, в зависимости от принимаемый длины волны. В этом они абсолютно правы. Но этот расчет не всегда доступен обычному обывателю, что и сподвигает его на подобные авантюры по изготовлению антенн, как в частности для антенны приведенной здесь, из пивных банок.


 Далее, мы рассмотрим уже более серьезный вариант. Прежде всего, его большой плюс в том, что здесь будет рассказано о том, как сделать антенну по всем правилам, с учетом физических особенностей распространеия радиоволн.

Радиоволны принимаемые антенной для телевизора

Раз уж мы забрались так далеко, то необходимо хотя бы сказать об азах, ведь как же иначе!? Радиоволны телевизионных каналов аналогового сигнала распространяются в диапазоне метровых (МВ) и дециметровых волн (ДМВ).
  По сути это одно и тоже, разве что МВ и ДМВ волны распространяются с разной частотой радиоволны. Метровые волны это с 1 по 21 канал, а ДМВ с 21 по 40 канал. Здесь важно отметить, что в зависимости от длины волны необходимо будет применять соответствующую антенну для МВ или ДМВ волн. Также необходимо сказать, что антенны бывают как комнатные, так и для улицы.  Рассмотрим тот и другой вариант.

Комнатные антенны для телевизора свомими руками (МВ и ДМВ)

Комнатная антенна МВ

Напряжение магнитных волн в помещении гораздо меньше, чем снаружи. Поэтому комнатные антенны есть смысл применять лишь в непосредственной близости от телецентра. Так простейшую комнатную антенну  можно сделать из электрического провода, либо любого другого изолированного проводника. По центру антенны устанавливается изолятор. К нему посредством крепежа (болт — гайка) крепиться два проводника. Концы проводников растянуты таким образом, чтобы они были прямые, словно струны или стержни.



Общая длина проводников, двух плеч антенны, берется согласно длине волны и принимаемому каналу. Эти данные можно взять из таблицы.

Номер канала 1 2 3 4 5 6 7 8 9 10 11 12
l, мм 2800 2380 1848 1680 1540 812 784 756 728 700 672 644

Если подобрать длину проводников антенны, согласно просматриваемому телевизионному каналу, то это будет куда эффективнее, нежели пивные банки.


 Далее мы приведем еще один вариант комнатной антенны для телевизора, которую вы можете сделать своими руками. Это ДМВ антенна. Не смотр на то, что ДМВ каналы практически не используются, все же вещание еще порой где-то, да ведется. А значит, эту темы мы также не можем обойти стороной. Вот пример ДМВ антенны.

Комнатная антенна ДМВ

Применяемый монтажный провод, упомянутый как КПТА-1,  служит для повышения помехоустойчивости антенны. Для этого, как вы видите, на расстоянии 140 мм от края кабеля зачищена изоляция до экрана и припаян этот монтажный провод – петля. Можно применить другой провод сечением 0,35 мм.
 Частота принимаемых радиоволн этой антенны будет  от 470 до 630 МГц, то есть ДМВ волны.

 Все элементы антенны смонтированы на стойке, которая является диэлектриком.

Уличные антенны для телевизора своими руками (МВ)

Антенна — полуволновый линейный вибратор

Эта уличная антенна предназначена для приема телевизионных волн вблизи города 20-30 км. Фактически это аналог простейшей комнатной антенны, про которую мы уже рассказывали чуть ранее, разве что она адаптирована для улицы.

 Итак, как мы уже поняли, антенна должна иметь определенные размеры, которые повлият на прием телевизионных радиоволн. Размеры будут зависеть от того, какой из каналов вы собираетсь смотреть. Все размеры для антенны можно посмотреть в таблице.




Рис.   1.   Антенна — полуволновой  линейный вибратор (Представляет  собой   простейшую   телевизионную   антенну)

 Входное сопротивление линейного вибратора (антенны) равно 73 Ом. Полоса пропускания линейного вибратора зависит от наружного диаметра его трубок и растет с увеличением последнего.
 Выбирать D больше 30 мм не следует, так как при его дальнейшем увеличении качество изображения заметно не улучшается, а вес и габариты антенны увеличиваются.
В табл. 1 приведены размеры элементов линейного вибратора. Зазор А между торцами трубок равен 50-70 мм.

Антенна подключается к телевизору с несимметричным 75-омным входом при помощи коаксиального кабеля (РК-75-4-15, РК-75-9-12 и т. д.) Кабель соединяют с антенной через специальное симметрирующее устройство (см.рис. 2).

Необходимые размеры элементов согласующих устройств выбирают согласно табл. 2.

  Антенну изготавливают из стальных, алюминиевых или латунных трубок и металлических полосок. Для крепления трубок антенны к металлической или деревянной мачте применяют фарфоровые изоляторы, текстолит.
Антенну — полуволновый вибратор применяют в условиях ближнего приема, об этом м уже говорили. (20-30 км). Этот вариант антенны, конечно, более трудоемкий, чем комнатная антенна, но эффективность ее будет значительно выше. Для приема телевезионных передач вдали от города, вернее от передатчика, применяют антенну «волновой канал».

Антенна «волновой канал» МВ и ДМВ своими руками расчет и схема

На больших расстояниях от передатчика, то есть телецентра, это порядка 40-90 км, используются антенны типа «волновой канал». У таких антенн очень хороший коэффициент усиления, но при этом требуется строгая направленность. Если же использовать такую антенну в населенных пунктах, то это позволит снизить помехи от смежных источников, тем самым улучшить картинку изображения.
 Антенная «волновой канал» по своей структуре состоит из активного петлевого и линейного вибратора. О линейном вибратора мы рассказывали в предыдущих абзацах.  Размер антенны подбирают исходя из соображения усиления сигнала, чем дальше, тем более сложная будет антенна. Также количество директоров способно улучшить принимающие свойства антенны, за счет изменения ее чувствительности к направленности на передатчик.
 однако большое увеличение числа директоров ведет к уменьшению полосы пропускания. Здесь надо найти «золотую середину». Так на каналах МВ диапазона применяют  3, 5 и 7 элементные антенны.

Геометрические размеры таких антенн типа «волновой канал» приведены в таблице. При этом для 1-5 канала используются в конструкции трубки размером 18 мм, а для 6-12 канала 12 мм.

№ телеканала Размеры в мм, для трехэлементной антенны «волновой канал»
А Б В а б в
1 2710 3040 2360 880 595 800
2 2300 2580 2000 750 505 800
3 1780 2000 1550 580 390 800
4 1620 1820 1410 530 355 800
5 1480 1660 1290 480 325 800
6 795 900 695 260 175 550
7 165 860 665 250 170 550
8 735 825 640 240 165 550
9 705 795 615 230 155 550
10 680 765 590 225 150 550
11 650 730 570 220 145 550
12 630 705 550 205 140 550
№ телеканала Размеры в мм, для пятиэлементной антенны «волновой канал»
А Б В Г Д а б в г д
1 2780 3150 2520 2510 2450 1210 735 705 750 800
2 2350 2660 2135 2125 2070 1040 625 595 630 800
3 1800 2035 1630 1620 1580 780 475 480 480 800
4 1620 1830 1470 1460 1420 700 425 430 430 800
5 1490 1680 1350 1340 1300 645 390 395 395 800
6 810 915 730 725 710 350 215 215 215 550
7 780 880 705 700 680 340 205 205 205 550
8 740 840 670 665 650 325 195 195 195 550
9 715 810 650 645 625 310 190 190 190 550
10 690 780 625 620 600 295 180 180 180 550
11 660 750 60 595 585 285 175 175 175 550
12 635 720 575 570 550 270 170 170 170 550
№ телеканала Размеры в мм, для семиэлементной антенны «волновой канал»
А Б В Г Д Е Ж а б г д е ж
1 2760 3220 2200 2180 2160 2130 2105 1180 415 845 870 905 800
2 2340 2730 1870 1850 1830 1810 1790 910 350 715 735 765 800
3 1810 2120 1450 1430 1415 1400 1380 710 275 560 570 595 800
4 1650 1920 1320 1300 1290 1270 1260 645 250 505 520 540 800
5 1510 1760 1200 1190 1180 1160 1150 590 225 460 475 495 800
6 710 925 700 655 620 565 520 310 125 385 400 425 550
7 680 885 670 625 595 540 500 295 120 370 385 405 550
8 650 850 640 600 570 520 480 285 115 355 370 390 550
9 625 815 620 575 545 500 460 275 110 340 350 375 550
10 600 785 595 555 525 480 440 265 105 325 330 360 550
11 580 755 570 535 505 460 425 255 100 315 325 345 550
12 560 730 555 515 485 445 410 245 95 305 320 335 550

А вот для ДМВ волн применяется 16 элементная антенна. Диаметр трубок 6-10 мм, а для стрелы 14-16 мм.

Для нее размеры приведены также в таблице.

№ телеканала Размеры в мм, для 11-элементной антенны «волновой канал» ДМВ
21-25 26-30 31-35 36-40 21-40
А
Б
В
Г
Д
Е
Ж
З
И
К
Л
а
б
в
г
д
е
ж
з
и
к
л
308
377
293
290
287
283
279
276
272
269
265
140
72
92
104
121
132
133
134
136
137
240
284
348
270
267
264
260
257
254
251
248
245
129
67
85
96
112
122
123
124
126
127
240

264
324
252
249
246
243
240
237
234
231
228
120
62
79
89
104
113
114
115
117
118
240
247
303
235
232
229
226
223
220
217
214
210
112
58
74
83
97
105
106
107
109
110
240
274
336
261
258
255
252
249
246
243
240
237
125
64
82
92
104
117
118
119
121
122
240

После того как антенна готова, необходимо будет протянуть телевизионный, антенный кабель от нее до телевизора. Об этом в статье «Подключение телевизора к антенному кабелю через штекер».

[34+] комнатная антенна для цифрового тв с усилителем своими руками

Download Images Library Photos and Pictures. Телевизионные антенны для DVB-T2 — подборка из 20 антенн от профи Цифровые антенны своими руками: из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна Выбор антенны для цифрового телевидения DVB-T2 Простая дмв антенна своими руками

. Телевизионная антенна для дачи: выбор, установка, производители Выбор антенны для цифрового телевидения DVB-T2 Как сделать антенну для телевизора своими руками, антенна харченко

КАК СДЕЛАТЬ АНТЕННУ ДЛЯ ЦИФРОВОГО ТВ — YouTube

КАК СДЕЛАТЬ АНТЕННУ ДЛЯ ЦИФРОВОГО ТВ — YouTube

Сборка самодельной антенны для цифрового телевидения, примеры конструкций для тв, сделанных своими руками

Цифровые антенны своими руками: из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

Активная антенна для цифрового ТВ своими руками — YouTube

Как подключить DVB T2? Цифровое эфирное телевидение своими руками

Антенна для ? цифрового ТВ своими руками. Цифровая ? самодельная антенна для цифрового телевидения

Берем «цифру» за рога: лучшие комнатные антенны для цифрового ТВ

Лучшая комнатная антенна для цифрового TB DVB-Т2

Лучшие антенны для цифрового телевидения: рейтинг топ-10 по версии КП

Как сделать ТВ антенну своими руками

Пассивная антенна для цифрового тв своими руками

Телевизионные антенны | Дачная жизнь

Антенна своими руками из ТВ-кабеля для цифрового телевидения (DVB-T2): как сделать дециметровую, простую комнатную, из куска коаксиального провода за 5 минут?

Какую антенну купить для цифрового ТВ? Сравниваем варианты

Антенна для цифрового ТВ из кабеля: простой комнатный вариант своими руками за 5 минут

Простая комнатная антенна для телевизора своими руками — Морской флот

Как поставить усилитель на антенну телевизора

Как сделать антенну для цифрового ТВ своими руками: изготовление самодельного антенного усилителя для телевизора в домашних условиях со схемами, фото и видео

Активная антенна для цифрового тв своими руками

Антенна дмв для дальнего приема своими руками

Антенна DVB-T2 своими руками | Самоделки своими руками

Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления

Телевизионная антенна для дачи: выбор, установка, производители

Антенна для цифрового тв своими руками, как сделать самодельную комнатную антенну

Размеры антенны для цифрового телевидения своими руками – Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления — Мир Антенн — Спутниковое телевидение в Бийске

Лучшая комнатная антенна для телевизора: как настроить, подключить, своими руками, отзывы

Телевизионные антенны для DVB-T2 — подборка из 20 антенн от профи

Антенна своими руками для цифрового ТВ — ElectrikTop. ru

Как сделать антенну для цифрового ТВ своими руками: изготовление самодельного антенного усилителя для телевизора в домашних условиях со схемами, фото и видео

Расчет комнатной антенны дмв. Цифровая антенна своими руками

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы-две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.


Классическая польская антенна с усилителем

Итак, Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

  1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
  2. Логопериодическая диапазонная . Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
  3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.


Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои. Хорошо обмакивайте обмотку в флюс и наносите припой — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.


Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

  1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).
  2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
  3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
  4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.
  5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
  6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет . Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.


Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Современный рынок предлагает огромный ассортимент антенн для приема эфирного телевидения. Существует два основных вида этих изделий, позволяющие осуществлять прием метрового и дециметрового диапазона радиоэфира. Также их можно разделить по месту использования на наружные и комнатные. Принципиально они мало чем отличаются. Здесь в первую очередь делается упор на размер и сохранение необходимых параметров под воздействием погодных условий. В этой статье мы обсудим существующие виды данных изделий, рассмотрим, какие у них параметры, как проводить тестирование. А для любителей мастерить расскажем, как изготавливается дециметровая антенна своими руками.

А в чем разница?

Попробуем объяснить в двух словах, как определить, какого вида изделие находится перед вами. Антенна дециметрового диапазона внешне напоминает лесенку. Устанавливают их параллельно земле. Метровые представляют собой скрещенные алюминиевые трубки. Внешний вид обоих типов представлен на фото ниже. Существуют также и комбинированные антенны, когда совмещены и «лесенка», и перекрестные трубки.

Проблема выбора

Казалось бы, все просто. Однако при этом перед покупателем возникает вопрос о том, как правильно выбрать устройство, на какие параметры обращать внимание. Вообще лучше всего антенны ТВ тестировать непосредственно в тех условиях, в которых им предстоит работать. Прохождение радиосигнала зачастую бывает индивидуальным для той или иной местности. Так, изделие в лабораторных условиях показывает одни результаты, а в «полевых» — совсем иные. Существует определенная тактика, позволяющая тестировать как метровые, так и дециметровые ТВ-антенны. Однако, выбирая такое изделие в магазине, мы не имеем возможности провести полноценное тестирование. Ни один продавец не согласится дать нам на испытания несколько различных антенн. В таком случае приходится доверять характеристикам этих изделий. И надеяться, что выбранная антенна будет выполнять свои функции согласно паспортным данным, а не реальным условиям.

Основные параметры

Антенна дециметровая характеризуется в первую очередь диаграммой направленности. Основными параметрами этой характеристики являются уровень боковых (вспомогательных) лепестков и ширина основного лепестка. Ширину диаграммы определяют в горизонтальной и вертикальной плоскостях на уровне 0,707 от наибольшего значения. Так, по этому параметру (ширине основного лепестка) диаграммы принято делить на ненаправленные и направленные. Что это означает? Если основной лепесток умеет узкую форму, значит, антенна (дециметровая) является направленной. Следующим важным параметром является помехозащищенность. Данная характеристика в первую очередь зависит от уровня задних и боковых лепестков диаграммы. Она определяется отношением выделяемой антенной мощности при условии согласованной нагрузки в момент приема сигнала с главного направления к мощности (с той же нагрузкой) при приеме с бокового и заднего направления. В первую очередь форма диаграммы зависит от количества директоров и конструкции антенны.

Что означает термин «волновойканал»?

Антенны ТВ этого типа являются весьма эффективными направленными приемниками радиосигналов. Их широко применяют в зонах явно слабого телевизионного эфира. Антенна (дециметровая) типа «волновой канал» обладает большим усилением и имеет хорошую направленность. Кроме того, эти изделия имеют сравнительно небольшие габариты, что (наравне с высоким уровнем усиления) делает ее весьма популярной среди жителей дачных поселков и других населенных пунктов, удаленных от центра. Эта антенна имеет и второе название — Уда-Яги (по имени японских изобретателей, которые и запатентовали данное устройство).

Принцип работы

Антенна дециметровая типа «волновой канал» представляет собой набор элементов: пассивного (рефлектора) и активного (вибратора), а также нескольких директоров, которые устанавливаются на общую стрелу. Принцип ее действия заключается в следующем. Вибратор имеет определенную длину, он находится в электромагнитном поле радиосигнала и резонирует на частоте принимаемого сигнала. В нем наводится На каждый пассивный элемент воздействует электромагнитное поле, что также приводит к возникновению ЭДС. В результате они переизлучают вторичные электромагнитные поля. В свою очередь эти поля наводят на вибраторе дополнительную ЭДС. Поэтому размеры пассивных элементов, а также их расстояния до активного вибратора выбираются такими, чтобы наводимая ими ЭДС за счет вторичных полей была в фазе с основной ЭДС, которая наводится в нем первичным электромагнитным полем. В таком случае все ЭДС суммируются, что обеспечивает увеличение эффективности конструкции по сравнению с одиночным вибратором. Таким образом, даже обычная комнатная может обеспечить устойчивый прием сигнала.

Рефлектор (пассивный элемент) устанавливается сзади вибратора 0,15-0,2 λ 0 . Его длина должна превышать длину активного элемента на 5-15 процентов. У такой антенны получается односторонняя направленная диаграмма в вертикальной и горизонтальной плоскостях. В результате значительно снижается прием отраженных сигналов и полей, которые приходят с тыльной стороны антенны. В случае необходимости принимать телевизионный сигнал на больших расстояниях, а также в сложных условиях, при наличии большого количества помех, рекомендуется использовать трех- и более элементную антенну, которая состоит из активного вибратора, одного либо более директоров и рефлектора.

Прямой и отраженный сигналы

В статье, посвященной волновым приемным устройством («Теле-Спутник» № 11 за 1998 год), отмечалось, что в случае, когда источником сигнала служит не стандартный (то есть не лабораторный) генератор и излучающая антенна, а сигнал транслируется телевизионной вышкой, значительную роль играют погодные условия, а также место установки приемника. Особенно это сказывается на работе изделий ДМВ-диапазона. Объясняется это тем, что в дециметровом диапазоне меньше, соответственно, огибание препятствий значительно хуже, а любые отражения сигнала играют важную роль в качестве принимаемой картинки. В частности, даже стена дома может быть отражателем волн. Так, в условиях отсутствия прямой видимости этим свойством можно воспользоваться — принимать отраженный сигнал. Однако его качество будет ниже, чем у прямого. Если уровень транслируемого сигнала высокий, но нет прямой видимости, то можно воспользоваться отраженной волной. По сути, комнатная дециметровая антенна работает именно на этом принципе. Ведь в комнате сложно поймать прямую волну, если окна выходят в обратную сторону. Поэтому, если постараться, всегда можно найти такую точку, где принимаемый сигнал будет выше. А вот в случае прямой видимости любая отраженная помеха испортит принимаемую картинку.

Методика, позволяющая сравнивать параметры антенн

Для того чтобы провести тестирование приемных устройств, им необходимо создать одинаковые условия:

1. Выбрать место установки, в котором будет работать ваша антенна. Можно воспользоваться балконом, крышей или мачтой. Главное, чтобы и высота, и место были одинаковым для всех изделий.

2. Направление на источник транслируемого сигнала следует выдерживать с точностью до трех градусов. Для этого можно сделать специальную метку на трубе крепления.

3. Измерения следует проводить при одинаковых погодных условиях.

4. Кабель, соединяющий антенну и телевизор, должен иметь одинаковые сопротивление и длину. Лучше всего использовать один провод, меняя только приемники.

Тестирование следует проводить только для изделий одного вида. Например, комнатная антенна ДМВ-диапазона не должна сравниваться с наружной или с метровыми приемниками. Следует понимать, что полевые испытания могут дать результаты, которые будут существенно отличаться от лабораторных.

Дециметровая антенна для цифрового телевидения

В последнее время в средствах массой информации все настойчивее говорится о необходимости перехода на цифровое телевидение. Многие уже сделали это, а кто-то еще размышляет. Пока что трансляция сигнала ведется в обоих режимах. Однако качество оставляет желать лучшего. В связи с этим люди интересуются, какие можно использовать дециметровые антенны для Т2. Давайте разберемся с этим вопросом. По сути, цифровое телевидение вещает на канал ДМВ-диапазона. Так что для его приема может подойти стандартная ДМВ-антенна. В магазинах часто можно увидеть приемные устройства, на которых указано, что они предназначены для цифрового телевидения. Однако это маркетинговый ход, позволяющий продать стандартную дециметровую антенну дороже, чем она стоит. Покупая такое изделие, у вас не будет гарантии того, что оно обеспечит лучший прием, чем то, что уже стоит у вас дома и работает не один год. Как мы уже говорили раннее, качество зависит в основном от уровня транслируемого сигнала и условий прямой видимости. Однако следует учитывать, что в большинстве городов используются для передачи цифрового телевидения значительно более мощные генераторы, чем для аналогового. Это делается для того, чтобы ускорить переход на новый стандарт. Ведь зрители хотят видеть четкое изображение, а не «снег» на экранах. Поэтому если в витрине выставлен приемник, на котором написано «Дециметровая антенна для DVB T2», знайте: это вовсе не значит, что перед вами какое-то особенное изделие. Просто не совсем честный продавец хочет нажиться на неосведомленном покупателе. Также следует знать, что программа перехода на новый стандарт предусматривает создание консультативных центров. В них вы можете получить исчерпывающую информацию по любому вопросу, связанному с цифровым телевидением. Все консультации даются бесплатно. В некоторых городах данное оборудование находится в тестовом режиме, поэтому сигнал может быть неустойчивым или ослабленным. Не переживайте, работники центра всегда подскажут, как решить проблему с качеством приемом сигнала.

Дециметровая антенна своими руками

Длина ДМВ-волн укладывается в промежуток от 10 см до 1 м. От этой особенности и произошло их название. на этой частоте распространяются преимущественно по прямой линии. Они практически не огибают препятствия, лишь частично отражаются тропосферой. В связи с этим дальняя связь в дециметровом диапазоне весьма затруднительна. Ее радиус не превышает ста километров. Рассмотрим пару примеров того, как сделать дециметровую антенну в домашних условиях.

Первый вариант самодельного приемника телевизионного вещания будет, так сказать, собран на колене из подручных материалов. ДМВ-каналы располагаются на отрезке от 300 МГц до 3 ГГц. Наша задача — изготовить антенну, которая будет работать именно на этих частотах. Для этого нам понадобятся две пивные банки объемом 0,5 литра. Если использовать емкость большего объема, то снизится принимаемая частота. Для монтажа понадобится какой-нибудь каркас, можно использовать доску шириной 10 см. Также можно воспользоваться обычной деревянной вешалкой, в таком случае полученную антенну можно будет подвесить на гвоздь в любом удобном месте комнаты. Кроме каркаса и банок, необходимо подготовить пару шурупов-саморезов, инструменты, коаксиальный кабель, разъем, клеммы, изоляционную ленту. На один конец кабеля надеваем телевизионный разъем и подпаиваем его. Второй конец заводим в клеммник. Далее прикрепляем шурупами к горлышкам банок клеммы. Провода должны плотно прилегать к металлу. Теперь приступим к сборке самой антенны. Для этого на горизонтальной перекладине закрепляем банки горлышками навстречу. Расстояние между ними должно составлять 75 мм. Для фиксации банок можно использовать изоляционную ленту. Все, антенна готова! Теперь следует отыскать место устойчивого приема телевизионного сигнала и повесить в этом месте нашу «вешалку».

Приемное устройство для цифрового телевидения

Этот раздел предназначается для людей, которые не желают использовать обычное (аналоговое) изделие, а хотят, чтобы для нового формата использовалась специальная дециметровая антенна. Своими руками такое приемное устройство также собирается элементарно. Для этого нам понадобятся квадратный деревянный (можно из оргстекла) каркас с диагональю 200 мм и обычный кабель РК-75. Представленный вашему вниманию вариант является зигзагообразной антенной. Она отлично себя зарекомендовала при работе в диапазоне приема цифрового телевидения. Причем она может использоваться в местах, где отсутствует прямая видимость на источник сигнала. Если у вас слабая трансляция, к ней можно подключить усилитель. Итак, приступим к работе. Зачищаем конец кабеля на 20 мм. Далее выгибаем провод по форме квадрата с диагональю 175 мм. Конец загибаем наружу под углом 45 градусов, к нему пригибается второй зачищенный конец. Плотно соединяем экраны. Зачищенная центральная жила свободно висит в воздухе. На противоположном углу квадрата аккуратно снимаем изоляцию и экран на участке 200 мм. Это будет верх нашей антенны. Теперь соединяем полученный квадрат с деревянным каркасом. В нижней части, там, где соединены два конца, следует использовать медные скобы, сделанные из толстого провода. Это обеспечит лучший электрический контакт. Вот и все, дециметровая антенна для цифрового телевидения готова. Если она будет устанавливаться снаружи, можно сделать для нее пластиковых корпус, что защитит устройство от осадков.

Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля

Так выглядит вариант сделанный из черного кабеля.


А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.


От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.


Далее снимаем изоляцию с центральной жилы.


Теперь все вместе аккуратно и плотно скручиваем.


Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.


Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.


Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.


На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.

Расположение антенны

Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы

Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.

В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.

Антенны для телевизора своими руками

Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.

Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.

Простая дециметровая антенна своими руками

Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.

Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема .

После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.

Цифровая антенна «восьмерка» своими руками

Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.

Для ее изготовления понадобится подготовить:

  • телевизионный кабель;
  • коробочку;
  • рулетку;
  • фольгу;
  • клей;
  • скотч.

Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.

Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.

Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.

Теперь следует подготовить основной кабель , который будет подключаться к телевизору.

Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.

На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.

Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.

Самодельная антенна из банок

Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:

В первую очередь следует подготовить кабель , убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.

Теперь следует подготовить банки . К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.

После этого банки нужно с помощью скотча нужно прикрепить к вешалке . Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.

Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.

Комнатная антенна для ТВ «Ромб»

Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.

Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.

После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик . Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.

Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.

Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель . В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.

Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат. Случается и так, что самодельные варианты превосходят заводские по многим позициям.

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»


Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

  1. Для начала, берется деревянная рейка (подойдет и вешалка), которая будет служить опорой конструкции.
  2. К рейке, при помощи скотча, крепятся пивные банки , на расстоянии около 6 сантиметров.
  3. Далее, к банкам, крепится телевизионный кабель. Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
  4. Последним этапом является крепление основы к мачте и настройке положения. Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
  5. На установленные основы крепятся по 4 банки, параллельно друг друга.
  6. При помощи медной пластины или проволоки, следует соединить банки, расположенные на одной стойке, далее, выполнить процедуру на другой.
  7. Следующим этапом является монтаж стоек в одну конструкцию , следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
  8. Осталось закрепить кабель в крайних точках соединительных пластин.

Антенна с минимальными затратами


Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах. Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

  1. Длина трубок должна быть 276 мм – именно она обеспечивает прием большинства каналов, толщина 20 мм. Трубки следует расплющить с одной стороны, далее просверлить отверстия в этих местах.
  2. Следующий этап – это подготовка основы. Она должна выполняться из диэлектрического материала, размером 150 на 50 мм и толщиной не менее 5 мм.
  3. Далее, на ровной поверхности выкладывается макет антенны. Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.
  4. Следующий этап – сборка конструкции. Трубки крепятся к основе при помощи болтов, желательно использовать дополнительное крепление в виде хомута – это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
  5. Сборка антенны завершена , остается только присоединить кабель, делать это напрямую к антенне нельзя. Правильное соединение производится через кольцо из провода с сопротивлением 75 Ом. Длина петли высчитывается индивидуально в зависимости от длины трубки, в данной ситуации она равна 280 сантиметров.

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

  1. Изготовление приемного устройства начинается с выгибания из трубки двух квадратов одинакового размера , крепящихся на диэлектрическую основу таким способом, чтобы расстояние между углами квадратов составляло 10-15 мм.
  2. Следующим этапом является изготовления экрана , призванного усилить мощность сигнала, и сгладить радиопомехи. Экран выгибается в форме прямоугольника 11×10 сантиметров, с высотой бортов 23 мм и шириной 6 мм.
  3. При соединении двух компонентов необходимо выдержать расстояние в 12 мм. Соединение готового изделия с телевизором производится при помощи кабеля с сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не допускает использование болтового соединения, разрешен только припой.

При правильной сборке, модель превосходит по характеристикам заводские аналоги.

ДМВ антенна


Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

  1. Для сборки потребуется телевизионный кабель 75 Ом длиной 53 см. Этот отрезок закрепляется на листе в форме кольца, крепить можно как хомутами, так и при помощи клея.
  2. При загибе петли следует сделать так, чтобы между концами кабеля был зазор в 5-10 мм. Второй элемент изделия выполняется из аналогичного кабеля, длиной в 15,5 см, из этого отрезка выполняется петля.
  3. Соединение кольца и петли выполняется следующим образом – внутренняя жила кольца соединяется с обмоткой обеих сторон. Петля центральной жилой крепится к этой скрутке, а наружная обмотка соединится между краями. Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.

Настройка

Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.

В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.

Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.

Усилитель своими руками


Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.

Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.

Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля. Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

Узнаем как изготовить антенну своими руками

Телевидение играет ведущую роль в простом и доступном виде не только отдыха, проведения досуга и развлечения, но и способа получения познавательной информации для большинства людей. Поэтому населению важно иметь стабильное и качественное изображение на экране телевизора. Такая тенденция будет оставаться, пока есть активный спрос на услуги по телетрансляции. Но какая антенна способна обеспечить надежное вещание? Как оказалось, принять телесигнал может не только фабричное приспособление, но и сделанное самостоятельно. А при соблюдении всех правил изготовления и подключения домашние антенны могут превосходить по качеству приема сигнала даже дорогостоящие фабричные модели. Однако немногие смогут ответить на вопрос, как сделать антенну своими руками, не имея специальных знаний в сфере телекоммуникаций. На самом деле, в ее устройстве нет ничего сложного. Разберем существующие способы, как сделать домашнюю антенну.

Виды

Самостоятельное проектирование антенн строится на их существующих видах и способах приема сигнала. Итак, известны следующие виды антенн:

  • Работающие по принципу «волнового канала».
  • Принимающие «бегущую волну».
  • Собранные из рам.
  • Выполненные зигзагообразно.
  • Имеющие решетчатую основу.
  • Логопериодические.

Аналоговый и цифровой сигнал

Как уже оговаривалось, в последние годы цифровой сигнал получил широкое распространение и активно используется. Но перед тем, как сделать домашнюю антенну, необходимо четко понимать, какой сигнал от нее потребуется принимать. Ведь не каждая может улавливать и аналоговый, и цифровой сигнал. Можно даже такую антенну сделать — обычная проволока, вставленная в гнездо телевизора и направленная вверх. Но цифровой сигнал такая антенна точно не примет, да и аналоговый покажет с трудом. Даже при условии небольшого удаления от места расположения телевышки и полного оголения проволоки от изоляции, такое приспособление плохо справится с помехами, и сигнал не будет стабильным. Однако при полном отсутствии материала или в качестве временной меры такой вариант тоже применяется. Для получения качественной картинки экрана сначала стоит рассмотреть существующие виды фабричных приспособлений, которые способны принимать цифровой сигнал. А после можно перейти к самодельным видам и способам, как сделать цифровую антенну.

В случае, если ретранслятор находится на расстоянии не больше 10 км от места приема, обеспечить хорошее получение цифрового сигнала формата DVB-T2 вполне может обычная комнатная антенна.

А вот известная в народе антенна «Ворона» качественно принимает цифровой сигнал уже на удалении в 30 км от вышки. В этом направлении ее желательно и выставлять.

Наиболее надежно принимает сигнал антенна DIPOL 19/21-69, которая может находиться за 50 км от источника сигнала, а при подключении усилителя – даже до 100 км. В данном случае обязательно точное направление в сторону телевышки, потому как любые преграды и помехи сразу скажутся на изображении.

Теперь рассмотрим самодельные образцы, с помощью которых можно сделать цифровую антенну своими руками.

Самодельная для приема цифрового сигнала

Множество разновидностей самодельных антенн придуманы народными умельцами или спроектированы по подобию фабричных еще в прошлых десятилетиях, когда цифровое телевидение было либо не распространено, либо вообще отсутствовало. В сегодняшних условиях рынки насыщены телевизорами, из которых практически каждый имеет возможность принять цифровой сигнал. Его покрытие присутствует даже в удаленных уголках страны, и самодельная антенна должна уметь его принять. На этом примере мы рассмотрим, как сделать цифровую антенну.

Ее основанием будет фанера примерно полметра длиной и около 7 см в ширину. Состоять она будет из 8 кусков провода, каждый из которых имеет длину до 40 см и сечение 4 см. В центре каждый из кусочков следует зачистить для обеспечения надежного контакта, через который будет передаваться сигнал на экран телевизора. После зачистки каждый из 8 кусочков сгибается пополам для придания ему V-образной формы. Через каждые 10 см с верхней части основания антенны согнутые куски устанавливаются углами к центру основания и крепятся на фанере саморезами. Левый и правый ряды, каждый из которых имеет по 4 куска согнутого провода, отдельно соединяют сорокасантиметровым проводом. Этот провод обязательно должен быть зачищен в местах соединения с согнутыми проводами. По центру между 2 и 3 кусками каждого из рядов крепятся по одному саморезу для соединения с кабелем. Это соединение выполняется в виде штекера, который нужно приобрести. От каждого из двух саморезов по центру отходят два провода, которые припаиваются к штекеру, принимающему тв-кабель. Собственно, это один из лучших вариантов, чтобы сделать антенну своими руками для цифрового тв. Для усиления сигнала при необходимости приспособление можно сзади доукомплектовать решеткой, улавливающей сигнал.

Из банок

Это следующий вид самодельной антенны, которая принимает цифровой сигнал. Не следует требовать от нее постоянной и надежной работы, но временно это приспособление способно хорошо послужить. Применяться могут как пивные, так и любые другие алюминиевые банки. Важно, чтоб все их пропорции оставались одинаковыми (банки были целыми, примерно одной формы и размера). Перед тем, как сделать в домашних условиях антенну из банок, нужно приготовить такие материалы:

  1. Алюминиевые банки (допускается использование в любом четном количестве).
  2. Обыкновенный телевизионный кабель примерно 5 метров длиной.
  3. Штекер.
  4. Болты или саморезы.
  5. Т-образная основа для крепления банок (часто используется деревянная швабра).
  6. Изолента, плоскогубцы, отвертка и нож.

Когда материалы заготовлены, выполняется следующий порядок работ:

  1. На зачищенный конец кабеля присоединяется штекер.
  2. Вторая сторона кабеля освобождается от изоляционного слоя на 10 см.
  3. Оплетка кабеля сматывается в шнур.
  4. Изоляционный пластиковый слой на центральной жиле кабеля обрезается на 10 мм.
  5. В одну из торцовых сторон каждой из банок (дно или крышка) по центру вкручиваются по одному саморезу для крепления кабеля.
  6. На один из саморезов накручивается жила кабеля и затягивается, на другой саморез накручивается скрученная в шнур оплетка и также затягивается.
  7. Теперь банки крепятся горизонтально к основе (для чего обычно используют швабру. Если удобно повесить основу для крепления банок на ручку окна, то часто используют деревянную вешалку с крючком).
  8. При использовании швабры кабель нужно закрепить на вертикальном основании.
  9. Далее происходит настройка изображения путем выбора наилучшего места приема сигнала и закрепление основания антенны.

Также существуют различные вариации, как сделать антенну этого типа с четырьмя, шестью и восемью банками, соединяя между собой левую и правую стороны по отдельности. Но исходя из отзывов мастеров такой системы, количество банок прямо не повлияло на улучшение качества сигнала.

Зигзагообразная цифровая

Такая антенна также часто применяется для приема стабильного и качественного цифрового сигнала, хотя была изобретена Харченко К. П. еще задолго до появления цифрового телевидения — в 1961 г. Свое название она получила благодаря своей форме в виде двух ромбов, которые располагаются в одну линию и соединяются, образуя зигзаги. Ценится это изобретение еще тем, что можно сделать как комнатную антенну такого типа, так и внешнюю. Но здесь не обойтись без пайки. Поэтому до того, как сделать своими руками антенну, нужно запастись паяльником, припоем, кабелем не менее 3 м, медной проволокой с сечением в среднем 4 мм, тв-штекером, изоляционной лентой, куском пластика либо фанеры размером примерно 70 см на 70 см и саморезами.

Сначала нужна рамка антенны, которая изготавливается из куска медной проволоки длиной 109 см. Этот кусок загибается таким образом, чтоб получилось два ромба, расположенных в одну линию и соединенных между собой. Каждая сторона ромбов должна составить 13,5 см. После загибания остается 1 свободный см проволоки, предназначенный для формирования петель, скрепляющих рамку. После это скрепление спаивается для прочности и надежности прохождения сигнала. В конечном итоге получаем рамку из двух соединенных и замкнутых ромбов.

Вторым этапом в процессе, как сделать антенну по методу Харченко К. П., станет подключение кабеля. Он крепится по центру в углах на месте соединения ромбов. Стержень кабеля накручивается на верхний угол и припаивается. Так же крепится оплетка на нижний угол. Важно, чтобы углы ни в коем случае не соприкасались, а расстояние между ними было примерно 20 мм.

После рамка с кабелем монтируется на основание антенны. Таким может быть мачта, установленная на высоте. Перед установкой антенну лучше покрасить, несмотря на небольшое падение качества сигнала. Дело в том, что медь со временем окислится и налет все равно будет присутствовать, а вот остальные части антенны останутся необработанными.

Зигзагообразная цифровая с экраном

К вышеописанному примеру конструкции, как сделать антенну в домашних условиях, может пригодиться экран для улучшения качества приема сигнала. В этом случае он крепится позади антенны, а она должна находиться подальше от телевизора, чтоб не создавать помехи в трансляции изображения. Экраном удобнее всего использовать кухонную фольгу, которая размещается на пластине размером чуть больше антенны.

С той же целью приспособление совершенствуют дополнительными ромбами в четном количестве по сторонам с обязательным соблюдением всех предусмотренных размеров.

Проволока в виде комнатной антенны

Теперь перейдем к способу, как своими руками сделать антенну для самого простого приема аналогового сигнала. Ведь может пригодиться изготовление простейшего приспособления на один вечер, не имея в домашних условиях особого инструмента и материалов.

Итак, самым простым и необходимым материалом для антенны, без которого изготовить ее никак не получится, – это проволока. Можно использовать самую простую проволоку (но не алюминиевую из-за низкой способности передавать сигнал), предварительно зачистив ее и вставив в гнездо телевизора. Второй конец привязывается к батарее или трубе отопления для того, чтоб выходящая на верх дома система отопления выполнила функцию усилителя сигнала. Конечно, приятную картинку с устойчивым сигналом получить не удастся, но сносное качество трансляции до пяти каналов при таких условиях вполне достижимо.

С использованием балкона

По уровню доступности это следующий способ самостоятельного изготовления антенны. Заключается он в подсоединении телевизора с помощью проволоки к струнам для сушки белья на балконе, которые и выполнят роль антенны. Надо отметить, что обычно этот способ хорошо себя проявляет, если нет явных помех для получения сигнала и присутствует небольшое удаление от ретранслятора. Сигнал становится качественней, и даже могут появиться новые каналы.

Усилитель сигнала

Усилитель неизбежно применяется в тех случаях, когда все попытки настроить хорошее изображение с помощью грамотно собранной и подобранной антенны не заканчиваются успехом.

Обычно обывателю не хватает специальных знаний для самостоятельно изготовления усилителя для антенны. Как сделать его без должного понимания принципов работы устройства? Это очень сложно. Кроме того, подобные попытки зачастую приводят к напрасно потраченным усилиям, времени и расходам на материалы. Поэтому лучше приобретать готовую схему усилителя и ставить согласно инструкции и чертежу.

Но если отсутствует возможность приобретения усилителя, когда он так нужен, можно предложить следующий способ, как сделать тв-антенну с усилителем. Несмотря на простоту этого метода, качество сигнала обычно заметно улучшается.

Нужен обыкновенный магнит, на который наматывается несколько раз тв-кабель. Такое усиление рекомендуют делать либо возле антенны, либо возле телевизора. Но если следовать конструкциям приспособлений с усилителями, то возле штекера для входа в гнездо телевизора обычно усилитель не ставится, а находится он скорее возле антенны или прямо на ней.

Советы при изготовлении

Как уже описывалось, есть множество способов самостоятельно сделать антенну. Но и при ее изготовлении есть обязательные условия, соблюдение которых положительно повлияет на качество изображения. К таковым условиям относятся:

  • Все контакты в антенне нужно не только затягивать, но и запаивать. Только так получаемый сигнал не потеряет в качестве при прохождении контактов, особенно со временем. Срок службы самой антенны значительно увеличится. Все запаянные места лучше заливать силиконом или эпоксидной смолой.
  • Всегда лучше использовать один кабель для антенны и телевизора без разветвлений или соединений, пусть даже самых надежных. Каждое из дополнительных соединений отрицательно влияет на качество изображения, что также со временем будет усиливаться.
  • При работе с современными кабелями нужно использовать паяльник мощностью не менее 40 Вт, а также легкосплавный припой и флюс-пасту.
  • Все соединения в штекерах рекомендуется спаивать. Лучше использовать штекеры из металла.
  • Если добиться качественного приема сигнала не получается, несмотря на все изложенные в статье способы, остается единственный выход – увеличенная мачта антенны.

Пожалуй, все основные способы, как самому сделать антенну, были перечислены. Уже доказано практикой, что многие приведенные в статье разновидности способны обеспечивать качественный прием сигнала и сэкономить семейный бюджет. Особенно, если антенна устанавливается на даче или в других местах, где практическое предназначение важнее внешнего вида. Хотя, при аккуратном и расчетливом исполнении, внешне приспособление также может «не пострадать». При его изготовлении важно скрупулезно придерживаться инструкций, и надежная работа на долгие годы обеспечена.

Самодельная антенна HDTV DIY (для бесплатного ТВ)

Самодельная конструкция антенны hdtv работает так же, если не лучше, чем большинство комнатных антенн, которые можно найти в Интернете и в универмагах. Для этой DIY HDTV антенны вам понадобится несколько предметов домашнего обихода.

Элементы, необходимые для изготовления самодельной антенны HDTV

  • Алюминиевая фольга
  • Ножницы или резак для коробок
  • 2 палочки для мороженого
  • 1 пенопласт или плотная бумага для придания твердости ( вы также можете использовать простой лист копировальной или полосатой бумаги )
  • клей ( любой клей подойдет )
  • 1 ВЧ трансформатор (если у вас его нет, просто разделите коаксиальный кабель и установите его прямо на плату)
  • 2 маленьких винта для крепления ВЧ трансформатора к палочкам для мороженого ( также горячий клей работает )
  • Коаксиальный шнур

Изготовление самодельной антенны HDTV

Пенопласт будет использоваться в качестве опоры для алюминиевой фольги.

Сначала возьмите плотную бумагу или пенопласт и вырежьте кусок размером 7 × 7 дюймов.Помните, что для лучшего приема вы можете поэкспериментировать с разными размерами.


антенные посты / ответвления

Возьмите алюминиевую фольгу и создайте макет, как показано выше. Почта или стволы будут нашей отправной точкой для наших филиалов. Сделайте их на 1 дюйм короче пенопласта или монтажной поверхности. Следить за тем, чтобы столб НЕ ПРИКАСАЕМСЯ друг к другу.


антенных ответвлений

Приложите ветви на расстоянии не более 1 дюйма и шириной 1/2 дюйма. Для более гладкой сборки наносите клей на монтажную поверхность, а не на алюминий.Дайте клею высохнуть. Я рекомендую вам иметь как минимум 4 набора веток.


ВЧ трансформатор установлен на поверхности

Закрепите ВЧ трансформатор на монтажной поверхности с помощью 2 винтов. Пенопласт должен удерживать винты на месте. Если вы используете плотную или обычную бумагу, используйте 2 палочки для мороженого. Один спереди и один сзади. Проденьте винт через стержни для плотного соединения.


Подключите коаксиальный кабель

Подключите коаксиальный кабель, проверьте его и обязательно сообщите мне, как он работает.Благодаря этому дизайну я смог получить на 10% больше каналов.

Нравится:

Нравится Загрузка …

Связанные

Сообщение навигации

8 лучших комнатных телевизионных антенн 2021 года [HDTV, 4K, UHD] от Omnicore

Хотите отрезать шнурки и сэкономить на ежемесячных счетах за коммунальные услуги? Менее чем за 100 долларов вы можете приобрести комнатную телевизионную антенну, которая позволит вам бесплатно смотреть эфирные программы.Экономия значительна, поскольку средний счет за кабель может стоить более 50 долларов в месяц.

Комнатная телевизионная антенна также устраняет плату, взимаемую многими кабельными компаниями за вещание каналов. Также полезны внутренние телевизионные антенны, поскольку не все кабельные провайдеры предлагают доступ ко всем местным каналам.

На что следует обратить внимание

Несмотря на то, что на рынке есть наружные антенны, их сложнее установить, и если вы находитесь в месте с хорошим приемом, комнатная антенна — лучший выбор.Приобретая комнатную антенну, убедитесь, что вы помните о следующих факторах перед покупкой.

1. Бюджет

Поскольку одна из ваших целей, вероятно, заключается в экономии денег, первым делом вы можете захотеть купить самую дешевую антенну из имеющихся. Это может быть дорогостоящей ошибкой, поскольку модели будут иметь функции, которые напрямую влияют на то, насколько хорошо вы можете транслировать каналы. С другой стороны, дорогая телевизионная антенна не гарантирует кристально чистого качества изображения. Ваше географическое положение будет играть большую роль в том, насколько хорошо антенна будет работать для вас.

Во многих случаях каналы будут работать или не работать после установки антенны. Не надейтесь, что антенна будет обернута алюминиевой фольгой, и прием станет намного лучше. Хорошая новость заключается в том, что на многих вещательных каналах, принимаемых через комнатную телевизионную антенну, изображение будет намного лучше, чем у спутниковых и кабельных провайдеров. Причина улучшения заключается в том, что передачи, принимаемые через антенны, сжимаются для экономии полосы пропускания.

2.Уровень сигнала

Одна из основных функций, которые нужно выбирать при покупке комнатных телевизионных антенн — это версии с усилителем или без усилителя. Ваше местоположение будет самым важным фактором при принятии решения о том, нужна ли вам расширенная версия. Версии с усилением дороже, поэтому, если вы можете использовать не усиленный, также называемый пассивной версией, это будет предпочтительнее.

Если вы находитесь в районе, где станции вещают в радиусе 20 миль, вам, скорее всего, подойдет версия без усиления.Усиленные версии увеличивают это расстояние в среднем до 50 миль и более. Как правило, если вы живете в городе, пассивная антенна окажется надежной.

Жители пригородов и сельских районов могут захотеть приобрести расширенную версию, чтобы получить максимальный доступ к местным каналам. Хотя вы можете просто захотеть купить самую мощную антенну, чтобы получить наилучший возможный прием, на самом деле это может иметь неприятные последствия для вас.

Если приобретенная вами антенна слишком мощная, она может перегружать цифровой тюнер в городских условиях из-за повышенной мощности сигнала вещания.Имейте в виду, что усилители могут быть добавлены к вашей антенне в качестве дополнительного оборудования.

3. Доступность канала

Еще одно соображение при покупке: закрывает ли комнатная антенна UHF, VHF или и то, и другое. В последнее время многие комнатные антенны HDTV работают только в диапазоне УВЧ. В большом количестве мест UHF отлично подходит, и вы сможете принимать местных жителей, которых хотите. Однако, если канал вещания по-прежнему работает на УКВ, вам необходимо приобрести комнатную антенну, которая перекрывает оба канала.

Поскольку поиск лучшей внутренней телевизионной антенны для вас может быть связан с методом проб и ошибок, сделайте покупку в магазине с щедрой политикой возврата. Вы хотите иметь возможность легко вернуть антенну и получить полную компенсацию в случае, если вы не можете транслировать свои местные каналы.

4. Место нахождения

Перед покупкой комнатных телевизионных антенн необходимо выяснить, откуда идут местные радиопередачи. Хотя большинство передач может исходить из одного и того же направления, вы можете обнаружить некоторые отличия.Это важно знать, потому что когда вы просматриваете характеристики и обзоры домашних телевизионных антенн, вы обнаружите, что некоторые из них хорошо принимают сигналы с разных направлений, а другие — нет. Инструменты с онлайн-сайтов, таких как TVFool.com, очень полезны для получения помощи по направлению с вашей антенной.

Для начала введите свой адрес в TVFool.com, чтобы провести подробный анализ. Их база данных включает как цифровые, так и аналоговые каналы. Хотя отчет может выглядеть сложным, система цветового кодирования упрощает данные.Все «зеленые» каналы будут доступны через телевизионную антенну. Для «желтых» каналов потребуется антенна на чердаке. Для просмотра «красных» каналов потребуется антенна, установленная на крыше. «Серые» каналы вряд ли доступны в вашем регионе.

Расстояние и направление также указаны в отчете, чтобы помочь вам выбрать лучшую антенну для ваших конкретных нужд. Инструмент не учитывает такие факторы, как деревья и здания вокруг вашего дома, так что имейте это в виду при покупке антенн.Эти онлайн-инструменты, как правило, очень надежны, и если они заявляют, что у вас возникнут трудности с получением трансляций, измените тип оборудования, которое вы планируете купить.

5. Помехи канала

TVFool.com также предоставляет предупреждения о совместном и соседнем каналах. Предупреждения о совместном канале — это когда два передатчика вещают на одном канале и могут создавать помехи друг другу. Хотя FCC пытается избежать помех, люди, которые живут между двумя трансляциями на одном канале, могут столкнуться с техническими трудностями.Уровень помех, если они есть, будет зависеть от мощности передачи и типа антенны, которую вы используете.

Предупреждения о соседнем канале действительно повлияют на вас, только если вы находитесь рядом с передатчиком. Очень сильные передатчики могут блокировать более слабые каналы. Многие приемники могут решить эту проблему с помощью встроенных возможностей подавления соседнего канала.

6. География

Направленные антенны станут еще одним соображением, которое следует учитывать при покупке домашних телевизионных антенн.Если ваш дом окружают препятствия, например высокие здания, это может вызвать помехи и помешать вам получить доступ к нужным каналам. Даже естественные формы рельефа, такие как холмы, могут сделать сигналы совершенно нестабильными.

Направленная антенна дает вам возможность настроить антенну таким образом, чтобы исключить помехи от объектов. Если вы проживаете в месте, где много предметов не блокирует ваш дом, тогда вам подойдет всенаправленная антенна.

7. Оборудование

Тип кабеля, входящего в комплект вашей комнатной телевизионной антенны, будет иметь большое влияние на надежность.Выбор антенн со съемными или более длинными кабелями позволит лучше разместить их во время настройки. В большинстве случаев антенну нужно ставить возле окна, и вам может понадобиться дополнительная длина, чтобы добраться до нужной области. Удлинительные кабели доступны, если прилагаемые провода не имеют подходящей длины.

Выбрав место для антенны, вы должны решить, как лучше ее установить. Некоторые модели включают в себя клейкие ленты для крепления антенны к окну или стене. Для более крупных моделей антенн может потребоваться крепление к стене.

Проверьте, нет ли вокруг антенны любого металла, так как он может вызвать помехи сигнала. После того, как вы выбрали место для антенны, подключите все кабели. Антенные кабели подключаются к разъему телевизора «Кабель / Антенна». Когда вы будете готовы использовать антенну, лучший способ найти каналы — выполнить «поиск каналов» с помощью пульта дистанционного управления.

Если антенна — лучший выбор для вашего дома, вы можете подключить несколько дополнительных каналов, чем стандартные. Например, ваша антенна может воспроизводить радиопередачи или программы на иностранных языках.

Лучшие домашние телевизионные антенны на 2021 год

Выбор редакции: 1byone комнатная усиленная телевизионная антенна


Хотя точный тип антенны, которая вам нужна, будет зависеть от нескольких факторов, домашняя усиленная телевизионная антенна 1byone является надежным выбором для большинства домашних хозяйств. Благодаря доступной цене и расширенному радиусу действия 50 миль вы не ошибетесь. Основные характеристики включают:

  • Тумблер для включения и выключения усилителя
  • Прием на каналах FM / VHF / UHF
  • Настройка Plug and Play
  • Легкая и тонкая конструкция для удобного размещения

Проверить цену на Amazon Сразу добавить в корзину на Amazon


Лучшие домашние ТВ-антенны до $ 20

1.1byone городская антенна

Менее чем за 10 долларов вы можете приобрести высоко оцененную городскую антенну на расстояние 25 миль на расстояние 25 миль. Эта версия была сделана специально для домашних хозяйств в городских районах, у которых есть передатчики поблизости. Антенна работает с радиовещательными организациями в радиусе 25 миль. Антенна имеет сверхтонкую конструкцию и лучше всего работает при установке на стене или окне. Антенна принимает прием на каналах FM / VHF / UHF и поддерживает передачи 1080 HD. Антенна не имеет усилителя, и в зависимости от желаемого размещения вам может потребоваться удлинитель для 10-дюймового кабеля.

  • Готовность к HDTV
  • УКВ / УВЧ
  • Кабель длиной 10 футов
  • Дальность 25 миль
  • Без усилителя

Проверить цену на Amazon Сразу добавить в корзину на Amazon


2. Мастер канала FLATenna

Еще одна антенна с тонким профилем в бюджетной категории — Channel Master CM-4001HD FLATenna . За 20 долларов вы получаете максимальную дальность действия антенны в 35 миль. Как и 1byone Urban Antenna, этот продукт ориентирован на жителей города.Все коаксиальные кабели входят в комплект, а тонкий дизайн позволяет разместить их на полке, стене или окне. Это всенаправленная модель с доступом к каналам UHF / VHF.

  • Готовность к HDTV
  • УКВ / УВЧ
  • Кабель длиной 6 футов
  • Дальность действия 35 миль
  • Без усилителя

Проверить цену на Amazon Сразу добавить в корзину на Amazon


Лучшие домашние ТВ-антенны до 30 долларов США

3. Домашняя ТВ антенна 1byone 50

При небольшой разнице в цене вы можете получить гораздо больше денег, когда дело доходит до домашних телевизионных антенн.В этой ценовой категории выделяется 1byone домашняя усиленная телевизионная антенна с диапазоном действия 50 миль. Обновления от их бюджетной модели включают более длинный 20-футовый кабель и увеличенный радиус 50 миль. Антенна также включает в себя усилитель, который позволяет вам включать и выключать мощность сигнала. При включении вы можете получить доступ к дополнительным каналам. Клей прилагается к вашей покупке, чтобы упростить установку на стену или окно. Эта модель имеет диапазон приема для каналов VHF / UHF / FM.

  • Готовность к HDTV
  • FM / VHF / UHF
  • Кабель длиной 20 футов
  • Дальность 50 миль
  • Переключатель усилителя

Проверить цену на Amazon Сразу добавить в корзину на Amazon


4. Внутренняя усиленная цифровая HDTV-антенна Ванского

Модернизированная комнатная усиленная цифровая HDTV-антенна Vansky 2018 с диапазоном 50 миль имеет те же функции, что и антенна от 1byone. Включенный усилитель дает антенне такую ​​же дальность действия — 50 миль.Однако вместо механизма переключения усилитель является съемным. Если вы живете менее чем в 20 милях от вещательных компаний, вам следует удалить усилитель. Через антенну Ванского доступно эфирное программирование в формате 1080p высокой четкости. Крепежные наклейки прилагаются к производителю с рекомендациями по размещению окон. Антенна поддерживает каналы UHF / VHF и является всенаправленной. Антенна поставляется с кабелем длиной 16,5 дюймов для установки.

  • Готовность к HDTV
  • УКВ / УВЧ
  • 5-футовый кабель
  • Дальность 50 миль
  • Усилитель съемный

Проверить цену на Amazon Сразу добавить в корзину на Amazon


Лучшие домашние ТВ-антенны до 50 долларов США

5.Телевизионная антенна Mohu Leaf 30, внутренняя, дальность действия 30 миль

Комнатная антенна Mohu Leaf 30 TV Antenna, Indoor, 30 Mile Range может не иметь расширенного диапазона, но он включает в себя множество уникальных функций, которые делают его достойным внимания. Антенна Mohu изготовлена ​​из тонких, как бумага, материалов, чтобы хорошо вписаться в ваш интерьер. Также материал можно окрасить в любой цвет. Антенна является разнонаправленной и реверсивной, чтобы вы могли транслировать как можно больше каналов на телевизор.10-дюймовый штекер, входящий в комплект поставки, является съемным. В эту модель антенны не входит усилитель. Выход 1080p позволяет смотреть трансляции высокой четкости с кристально чистым звуком без дополнительных затрат.

  • Поддержка 4K / HDTV
  • УКВ / УВЧ
  • Кабель длиной 10 футов
  • 30 миль
  • Без усилителя

Проверить цену на Amazon Сразу добавить в корзину на Amazon


6.Winegard FlatWave FL-5000 Цифровая домашняя HDTV-антенна

Аналогичной моделью Mohu Leaf является цифровая домашняя HDTV-антенна Winegard FlatWave FL-5000 .Эта модель имеет радиус действия 30 миль и не имеет усилителя. Антенна имеет тонкую конструкцию с одной черной и одной белой стороной. Два цвета призваны помочь пользователям подобрать антенну к своему текущему оформлению. Антенна принимает каналы UHF / VHF и готова к работе в формате 4K. Многонаправленная антенна поставляется с коаксиальным кабелем mini 15 ‘для установки. Антенну можно установить с помощью двух планок 3M, которые входят в стандартную комплектацию.

  • Поддержка 4K / HDTV
  • УКВ / УВЧ
  • Кабель длиной 15 футов
  • 30 миль
  • Без усилителя

Проверить цену на Amazon Сразу добавить в корзину на Amazon


Лучшие домашние ТВ-антенны до 75 долларов США

7.ClearStream 2V Внутренняя / Наружная антенна HDTV с креплением

Если вы ищете универсальную и высокопроизводительную антенну, то вам стоит обратить внимание на ClearStream 2V Indoor / Outdoor HDTV Antenna with Mount — 60 Mile Range . Эту всепогодную антенну можно разместить как в помещении, так и на открытом воздухе. в зависимости от вашей близости к вещательным компаниям.

Антенна ClearStream — хороший вариант для тех, кто не находится рядом с крупными вещательными компаниями и нуждается в антенне с большим радиусом действия.Такой тип антенны может понадобиться загородным и сельским жителям. Дома с препятствиями, такими как большие деревья и здания, также сочли антенну надежной.

Диполи антенны могут выдвигаться до 35 дюймов для улучшения радиосигнала. Круглая конструкция устраняет необходимость поворачивать антенну для лучшего приема. Антенна поддерживает 1080 и 4K. В комплект входят крепления для установки внутри и снаружи помещений, но для установки вам потребуется приобрести высокопроизводительный коаксиальный кабель.

  • Внутри / снаружи
  • Поддержка 4K / HDTV
  • УКВ / УВЧ
  • Без кабеля
  • Дальность действия 60 миль
  • Усилитель дипольный

Проверить цену на Amazon Сразу добавить в корзину на Amazon


Лучшие домашние ТВ-антенны до 100 долларов США

8. Внутренняя / наружная антенна HDTV ClearStream 2 В с креплением и кабелем 30 футов

Внутренняя / наружная HDTV-антенна ClearStream 2V с креплением и 30-футовым кабелем — дальность действия 60 миль. имеет те же функции, что и предыдущая модель, но с несколькими заметными улучшениями.Наиболее важной особенностью является то, что антенна включает в себя прочный 30-футовый кабель для установки. Он также включает в себя 20-дюймовую мачту с J-образным креплением для фиксации антенны в любых погодных условиях. Антенна принимает передачи в диапазонах VHF / UHF. Антенна ClearStream обеспечит прекрасное качество изображения для трансляций высокой четкости 1080.

Большинство домашних хозяйств могут успешно получить доступ к каналам вещания, таким как ABC, NBC, CBS, FOX, CW, PBS, Univision и многим другим. Модели антенн более высокого класса необходимы только для домашних хозяйств в сельской местности или тех, кто расположен вблизи внешних препятствий.Если вам по-прежнему не удается получить нужные каналы с помощью базовой антенны, попробуйте версию с усилителем. После того, как вы закончите эфирную трансляцию, вы можете обратиться к своему провайдеру кабельного или спутникового телевидения, чтобы сократить тарифный план.

  • Внутри / снаружи
  • Поддержка 4K / HDTV
  • УКВ / УВЧ
  • 30-футовый кабель
  • Дальность действия 60 миль
  • Усилитель дипольный

Проверить цену на Amazon Сразу добавить в корзину на Amazon


Заключение

Комнатные антенны HDTV — это недорогой способ отрезать шнур и начать пользоваться бесплатными эфирными программами.Помимо сетевых шоу, вам бесплатно транслируют местные спортивные состязания. В отличие от некрасивых кроличьих ушей прошлых лет, новейшие низкопрофильные модели впишутся в любой интерьер. Благодаря усилителям, встроенным в антенны, вы даже можете получить бесплатное телевидение высокой четкости, не живя в соседних крупных городах. Купите любую из упомянутых выше моделей через Amazon, и вы получите бесплатную доставку Prime с доставкой в ​​течение двух дней.

Раскрытие информации: рекомендации по продуктам не спонсируются и выбираются нашей редакцией.Мы можем получать партнерскую комиссию, когда вы покупаете товар по нашей ссылке .

Фото: Unsplash

ТВ-антенны и аксессуары | Newegg

Правильные телевизионные антенны и аксессуары облегчают доступ от 50 до 100 бесплатных телевизионных станций и каналов вещания для определенных типов телевидения и мест. Если вы хотите смотреть спорт, популярные шоу, новости или прямые трансляции, все, что вам нужно, — это телевизор и подходящая антенна для доступа как к основным сетям, так и к другим эфирным (OTA) трансляциям.Существенные факторы, которые следует учитывать при покупке телевизионных антенн и аксессуаров, включают тип антенны — спутниковую или наземную, местоположение — внутреннюю или внешнюю, а также коэффициент усиления и частотное покрытие.

Внешние антенны принимают сигналы с наименьшими помехами

Внешняя антенна принимает сигналы, которые не прерываются зданиями, стенами и отражениями от объектов, обеспечивая более яркое изображение и звук. Высокопроизводительные погодозащищенные антенны имеют более длинные кабели для удобной установки вне помещений, а некоторые из них включают подавление помех в чистых и доступных для просмотра каналах.

Комнатные антенны просты и легки в установке и подключении

Комнатные антенны — это телевизионные аксессуары, которые обычно небольшие, легкие и, как правило, плоские, поэтому вы можете легко установить их в удобном положении перед передатчиком. Они больше всего подходят для защищенных местных каналов. Тем не менее, вы можете выбрать установку на чердаке с усилителями сигнала и креплениями для антенн для телевизора, чтобы усилить прием.

Антенны цифрового телевидения, транслирующие в диапазонах частот VHF и UHF

Антенны цифрового телевидения — это модели высокого диапазона, которые обеспечивают четкое вещание 1080p и 4K в диапазонах VHF (очень высокая частота) и UHF (сверхвысокая частота), гарантируя качественный прием в области со множеством препятствий для сигнала.Найдите модель с устойчивой к атмосферным воздействиям монтажной базой для безопасного и надежного крепления на открытом воздухе и моторизованным ротором, который позволяет выполнять регулировку, не слишком сильно загрязняясь. Большинство цифровых телевизионных антенн соответствуют стандартам ATSC 3.0, что означает, что вы можете масштабировать трансляции, спутниковые и кабельные каналы до качества пикселей экрана телевизора 4K Ultra HD. Некоторые телевизоры высокой четкости имеют многофункциональные блоки цифрового преобразователя или отдельные телевизионные приставки для настройки и преобразования сигналов вещания из аналогового в цифровой. Выберите антенну HDTV с большой площадью поверхности для более надежного сигнала и большего усиления.

Многонаправленные антенны могут принимать сигналы с разных направлений

Многонаправленные цифровые телевизионные антенны принимают и транслируют лучший сигнал от антенн, собранных с разных направлений. Вы также можете использовать направленные антенны высокой четкости с ротором, чтобы вы могли принимать сигналы с разных направлений, без искажений из-за многолучевого распространения и шума. Направленные антенны цифрового телевидения эффективно передают сигналы на большие расстояния благодаря своей однонаправленной фокусировке.

Телевизионный антенный усилитель помогает усилить принимаемый сигнал

Телевизионный антенный усилитель усиливает телевизионный сигнал, получаемый вашей антенной, для более четкого изображения, преодолевая недостатки высоты и размера. Эксперты рекомендуют использовать бустерный разветвитель, чтобы усилить сигнал выше исходного сигнала, чтобы качество вещания не ухудшалось. Усилитель антенны имеет обычный кабельный порт и провода питания, но внешние блоки усилителя имеют водонепроницаемый корпус, способный выдерживать суровые погодные условия и окружающую среду.

Обрезка шнура 101 | Моху

Устали платить за сотни ненужных каналов? Готовы отказаться от кабеля и смотреть HDTV бесплатно?

Отлично, вы готовы присоединиться к движению Cord-Cutters.

Добро пожаловать в штаб-квартиру Моху по перерезанию шнуров. Вы найдете все необходимое для начала работы и освободитесь от счетов за кабельное или спутниковое телевидение.

Что такое обрезка шнура?

Обрыв кабеля — это процесс, при котором клиенты кабельного или спутникового телевидения, разочарованные ростом цен и некачественным обслуживанием клиентов, решают отказаться от своих дорогих ежемесячных счетов за телевидение в пользу бесплатного, надежного приема ТВ высокой четкости.

Именно здесь на помощь приходит мастер Mohu для перерезания шнура — Untangle.TV. Скажите Untangle.TV, что вы хотите посмотреть, и вы получите индивидуальное решение для перерезания шнура, адаптированное для вас. Он также сообщит вам, сколько вы сэкономите по сравнению с текущим счетом за кабельное или спутниковое телевидение.

В зависимости от того, что транслируется в вашем районе, вы сможете бесплатно смотреть популярные национальные телеканалы и местные телешоу. Благодаря линейке HDTV-антенн Mohu вам больше не нужно платить высокие ежемесячные счета за кабельное или спутниковое телевидение, чтобы наслаждаться любимыми шоу и спортивными трансляциями в прямом эфире.

Даже если вы уже транслируете контент через Интернет, антенна Mohu TV дополнит ваш опыт перерезания шнура. Потоковый контент не охватывает прямые телетрансляции, но антенны Mohu могут транслировать все ваши местные новости, погоду, ситкомы, детские шоу и спортивные программы, включая Суперкубок, Олимпийские игры, финал НБА и чемпионат мира. БЕЗ ежемесячного контракта или счетов.

Какие каналы доступны в эфире (OTA) в моем регионе?

Воспользуйтесь нашим инструментом «ТВ бесплатно», чтобы просмотреть доступные OTA HD-каналы в вашем регионе.

После завершения перехода на цифровое телевидение (DTV) 12 июня 2009 года телевизионные станции были переведены на полностью цифровое вещание, обеспечивающее лучшее качество изображения, доступное где бы то ни было. OTA (эфирное) телевидение теперь обеспечивает вещание высокой четкости, подканалы HD, цифровую устойчивость и отсутствие статических помех.

Какая телевизионная антенна Mohu мне подходит?

Знаете ли вы, что Mohu Leaf® — это комнатная антенна №1 по продажам на рынке?

Антенна HDTV Leaf® 30 рекомендуется для клиентов, которые живут в радиусе 30 миль от радиовещательных вышек.Антенна Leaf® 50 HDTV рекомендуется для клиентов, которые живут в радиусе примерно 50 миль от радиовещательных вышек.

В городе, где OTA-сигналы доступны, а места нет? Обратите внимание на антенну Leaf® Metro HDTV. Все три антенны Leaf® тонкие, как бумага, и их можно легко спрятать или покрасить без снижения мощности сигнала!

Заботитесь о чистом, современном дизайне? Внутренние HDTV-антенны Arc и Arc PRO — это дизайнерские версии наших отмеченных наградами антенн, которые выглядят так же потрясающе, как и работают.Не нужно это скрывать!

Готовы выйти на улицу и зарядиться энергией при обрезке шнура? Радиус действия 75 миль со встроенным усилителем может быть ответом.

Как работает OTA TV?

Радиовещательная станция передает программы из своей студии на мощные радиовещательные вышки, как правило, расположенные вблизи большинства крупных городских районов. Эти башни затем ретранслируют сигнал в дома и дома поблизости, где сигнал может быть уловлен телевизионной антенной в вашем доме.

В Mohu мы работаем над улучшением телевизионной антенны в вашем доме, чтобы вы могли принимать радиостанции более четко и издалека.

Цифровое телевидение

на самом деле имеет более высокое разрешение, чем кабельное или спутниковое, но некоторые вещатели предпочитают использовать более низкое разрешение, которое позволяет им передавать несколько программ (или потоков) в одной и той же полосе пропускания, что называется многоадресной передачей. В результате вы, например, сможете принимать несколько каналов от NBC или FOX.

Для получения дополнительной технической информации или если вам нужна помощь в выборе новой телевизионной антенны Mohu, свяжитесь с нашими экспертами, которые доступны 7 дней в неделю.

Насколько четкая комнатная антенна Clear TV?

Давайте поговорим об антеннах. Вы когда-нибудь устали возиться с кроличьими ушками дома, получая непостоянный сигнал, который постоянно дает сбои? Что ж, пора обновляться!

Мы тестируем продукт под названием «Чистый телевизор!»

В обучающем видео онлайн они заявляют, что Clear TV Antenna не похожа ни на одну другую антенну на рынке сегодня своим тонким, как бритва, дизайном и позволяет вам смотреть ваши любимые программы бесплатно! Поговорите о том, чтобы быть умным покупателем — если это работает.

Я взял его домой, чтобы проверить, и следовал инструкциям. Так выглядит инструкция по эксплуатации.

Шаг первый: Подключите мини-коаксиальный кабель, идущий от антенны, к входному или кабельному порту на задней панели телевизора. В рекламном ролике говорится, что большинство телевизоров, выпущенных в 2007 году и новее, должны иметь опцию цифровой настройки. Старые телевизоры не могут, и для этого потребуется дополнительная покупка преобразователя. Если кабель недостаточно длинный, необходимо также приобрести удлинитель.

Шаг второй: Решите, хотите ли вы поставить антенну на подставку. Это тоже дополнительные расходы. Его не было в нашей коробке. Или вы можете прикрепить его к стене с помощью шурупов, которые входят в комплект поставки, или использовать присоски, которые также входят в комплект, чтобы прикрепить его к верхнему правому углу оконного стекла.

Рекомендуется сначала закрепить антенну с помощью скотча, чтобы убедиться, что ваше место размещения получает хороший прием, прежде чем прикручивать ее или постоянно устанавливать в другом месте.

Шаг третий: перейдите в системное меню, установите вход телевизора на антенну и выполните автоматический поиск или автопрограмму, чтобы найти все каналы.Также рекомендуется, чтобы прозрачная телевизионная антенна находилась в пределах 35 миль от радиовещательных вышек и не должна была блокироваться какой-либо физической структурой, будь то другие здания, металл, горы, деревья и т. Д. В обучающем видео сообщается, что сигнал может варьироваться в зависимости от география и жилищное строительство. Вы можете щелкнуть здесь или щелкнуть здесь и ввести свой почтовый индекс, чтобы найти ближайшие опоры передачи данных рядом с вами. Как только вы найдете его, обязательно поверните прозрачную телевизионную антенну в этом направлении.

Шаг четвертый: Отрегулируйте положение антенны.

Мы несколько раз перемещали наш, а также несколько раз переделывали автопоиск. Мы обнаружили, что прием был лучше всего на окне. Итак, мы поместили присоску в верхний правый угол.

Мы также протестировали нашу старую антенну для сравнения. Мало того, что Clear TV стал более четким (подходящим для названия), мы также получили больше каналов! Наша старая антенна обнаружила 29 каналов, не считая многих местных новостных станций. Clear TV нашел 44 канала и включил все основные станции.Он также должен быть совместим с TIVO и видеорегистраторами. Мы не проверяли это утверждение.

Мы не столкнулись с какими-либо препятствиями при тестировании, но если вы это сделаете, вот видео для устранения неполадок. Вот еще одно видео с советами и хитростями.

Наша прозрачная телевизионная антенна в аптеке CVS обошлась нам в 14,99 долларов. Я тоже нашел это на Амазоне.

Итак, какое место он занимает в нашем счетчике быков или нет? Я иду с … БЫКОМ НЕТ!

Попробуйте и дайте нам знать, что вы думаете!

Как построить суперантенну за 20 долларов для повышения мощности сигнала и получения большего количества бесплатных телеканалов «MacGyverisms :: WonderHowTo

Если вы недавно пополнили ряды постоянно растущих производителей кабельных резаков, вы далеко не одиноки.Все больше и больше людей (включая меня) устают от устаревших моделей подписки и абсурдных цен поставщиков услуг — и отказываются от своих услуг.

А почему бы и нет?

Легальных альтернатив больше, чем когда-либо, и если вы готовы немного подождать, чтобы посмотреть свои любимые шоу, вы можете сэкономить кучу денег.

Изображение с wordpress.com

Помимо онлайн-сервисов, таких как Netflix, Hulu и Crackle, вы все еще можете бесплатно смотреть некоторые эфирные каналы, такие как ABC, NBC, FOX и PBS, но вы должны быть в состоянии забрать их.Есть много антенн, которые вы можете купить, чтобы повысить мощность сигнала, но немногие из них столь же эффективны, как антенна Грея-Ховермана.

Устройство, изобретенное и впервые запатентованное инженером Дойтом Р. Ховерманом в 1959 году, называется «суперантенна», потому что оно значительно увеличивает диапазон и количество каналов, которые вы можете принимать. Пользователи обычно могут настроиться на станции, вещающие на расстоянии 30-40 миль, а иногда и больше.

С тех пор истек срок действия обоих двух патентов на устройство, что упрощает создание собственного дома.Существует ряд руководств с использованием различных материалов, но один из самых простых — от технического блоггера Джона Биггса, который использовал пенопласт и медную ленту для легкой и недорогой антенны, которую можно установить в помещении.

Изображение взято с blogspot.com

Как построить суперантенну Грея-Ховермана

Собрать вместе очень просто. В дополнение к пенопласту и медной ленте вам также понадобится действительно дешевый симметричный трансформатор (который можно купить в любом магазине электроники), два шурупа для дерева (или припой), чтобы прикрепить его, и коаксиальный кабель для его подключения. к.

Джон создал диаграмму ниже и с помощью линейки и транспортира нарисовал ее на доске перед тем, как положить ленту. Важно уделять пристальное внимание измерениям и быть максимально точными, поскольку ваши результаты будут определяться их точностью.

Изображение предоставлено blogspot.com

Когда вы начинаете наклеивать ленту, важно складывать ленту по углам, а не разрезать ее, чтобы каждая сторона была одним сплошным отрезком. Верхняя и нижняя части (показаны черным на схеме) должны быть ровно 6 мм от сторон (показаны синим).

Изображение предоставлено blogspot.com

Зазор в центре между двумя сторонами (показан красным) должен составлять 81 мм после того, как вы закончили приклеивание ленты, и именно здесь будет прикреплен балун. Вы можете либо припаять его, либо использовать два шурупа для дерева, чтобы прикрепить его к медной ленте.

Установка и поиск станций

Антенна может быть установлена ​​практически в любом месте, но вам нужно убедиться, что она направлена ​​в правильном направлении, чтобы принимать любые станции. Модель, которую использовал Джон (GH0n), должна иметь возможность принимать цифровые каналы HDTV, которые находятся в пределах вашего диапазона, и лучше работает с UHF или сверхвысокочастотными каналами (каналы 14-51), чем VHF или очень высокочастотными (каналы 2-13).

Чтобы узнать, какие станции будет принимать ваша антенна, вы можете использовать онлайн-инструмент FCC или другой инструмент, например TV Fool, чтобы найти станции в вашем районе, которые транслируют бесплатно. Инструмент также сообщит вам, с какого направления они транслируются, чтобы вы знали, как расположить антенну.

После того, как вы разместили его правильно, просто подключите коаксиальный кабель и запустите сканирование на вашем телевизоре, чтобы найти каналы. Настройки различны для каждой марки, но вы сможете найти опцию автоматического сканирования в меню в разделе «Кабель» или «Антенна».

Дополнительную информацию и технические характеристики антенны Грея-Ховермана можно найти здесь, а дополнительные сведения о создании собственной антенны можно найти в блоге Джона.

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с помощью нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Другие выгодные предложения, которые стоит проверить:

Фотография на обложке: CrEST

5 лучших домашних телевизионных антенн


Обзор лучших выборов

Не всем нужен пакет спутникового телевидения премиум-класса с тысячами каналов, чтобы получить максимум удовольствия от просмотра телевизора.Самые популярные телепередачи, как правило, транслируются по основным кабельным каналам, а иногда даже это бывает слишком для людей. Независимо от того, является ли телевизор менее увлеченным и более предпочтительным фоновым шумом, или если просто не в вашем бюджете постоянно платить за 50+ каналов, которые вы даже не смотрите, хорошая комнатная телевизионная антенна — лучший способ получить Получите максимум удовольствия от просмотра телевизора, не нарушая при этом денег, с ежемесячным платежом.

Что такое комнатная телевизионная антенна?

В отличие от своих наружных аналогов, домашние телевизионные антенны не располагаются на крыше для приема сигналов.Скорее, они сидят на экране телевизора (или любой другой возвышенности) и выполняют ту же работу по улавливанию радиоволн, чтобы вывести основные сети в прайм-тайм на экран телевизора без подписки на кабельное телевидение.

Говоря «комнатная телевизионная антенна», многие люди, вероятно, думают о старой конструкции «кроличьи уши», которая выглядит как две металлические палки, выходящие из основания для приема сигналов, но современные антенны не обязательно выглядят так. Теперь они представлены в более компактных и удобных вариантах, выглядящих как плоские коробки, которые можно расположить на плоской поверхности высоко, чтобы получить наилучший сигнал.Антенны могут принимать сигналы UHF (сверхвысокой частоты) или VHF (очень высокой частоты), и обычно лучше получить ту, которая принимает оба, но в зависимости от вашего региона вы можете обойтись антенной, которая работает только с одним типом.

Одна из самых важных вещей, которую следует помнить при покупке антенны, подобной той, что описана в этой статье, заключается в том, что производительность любого продукта будет зависеть от вашего конкретного местоположения. Некоторые люди ближе к передатчикам, чем другие, и у некоторых людей могут быть определенные вещи, блокирующие сигнал, идущий с определенного направления, которого нет у других.Перед завершением покупки рекомендуется изучить антенны, которые хорошо зарекомендовали себя в вашем регионе.

5 лучших домашних ТВ-антенн

Антенна в виде листа Моху

Mohu Leaf, одна из лучших телевизионных антенн в поиске потребителей, представляет собой очень удобную модель, способную принимать как сигналы UHF, так и VHF, хотя и специализируется на первом. Если сигнал недостаточно сильный, имеется усиленная версия продукта, но не забудьте проверить качество обычной версии перед обновлением, так как усиленный сигнал может фактически ухудшить прием для тех, кто находится в областях, которые не нуждаются в дополнительная мощность.Эта антенна невероятно тонкая, что помогает ей легко сливаться с фоном, она черная с одной стороны и белая с другой, что дает вам несколько вариантов, соответствующих стилю комнаты.

В большей степени, чем многие другие варианты внутренней антенны, Mohu Leaf не сильно зависит от своего положения в комнате для получения хорошего сигнала из-за его всенаправленных возможностей. Хотя нет никаких сомнений в отношении сигнала качества, который предоставляет Mohu Leaf, некоторые клиенты сомневаются, является ли этот немного более дорогой вариант единственным способом получить такие стабильные результаты, когда другие модели, похоже, работают так же хорошо.Тем не менее, дополнительные деньги стоят обещанной эффективности этого продукта.

В настоящее время 39,95 долларов США на Amazon

Terk HDTVa Антенна

Terk HDTVa — отличный вариант для тех, кому нужна антенна, способная работать на большом расстоянии. Еще одна популярная среди средств поиска потребителей, эта антенна может использоваться на расстоянии до 45 миль от передатчиков и рекомендуется тем, кто живет дальше, а не тем, кто живет рядом с ними. Сигналы UHF и VHF могут улавливаться Terk HDTVa, если он направлен в правильном направлении.

Отзывы утверждают, что эта антенна очень специфична по своей ориентации, а это означает, что если ваши сигналы приходят с разных направлений, вам придется переместить этот продукт в нужном вам направлении, но отображаемое качество стоит дополнительных усилий. Это усиленная версия этого продукта, поэтому, если вам все еще нужна направленная антенна, но у вас есть сильный сигнал в вашем районе, не стесняйтесь получить версию Terk HDTVi этого продукта.

В настоящее время $ 55,76 на Amazon

Winegard FlatWave FL-5000 Антенна

Как и Mohu Leaf, Winegard FlateWave FL-5000 может похвастаться тем, что он плоский, как бумага, и работает как драгоценный камень.Эта антенна также похожа на Leaf, эта антенна черная с одной стороны и белая с другой, что позволяет легко вписать ее в эстетику комнаты в зависимости от ваших потребностей. Обзоры утверждали, что лучшее место для этой антенны находится в окне, а ее дизайн в стиле деколи позволяет ей идеально вписаться в любое место, которое может вам понадобиться для получения наилучшего приема.

Согласно многочисленным обзорам Winegard FlatWave FL-5000 в целом не уступает по производительности. Фактически, этот продукт сравнивали с листом Моху, как если бы они были близнецами, но с некоторыми незначительными отличиями, которые в зависимости от человека могут быть не такими незначительными.Самый большой — шнур питания. Вместо короткого белого кабеля для Mohu Leaf, который сильно ограничивает возможности размещения антенны или телевизора, Winegard FlatWave имеет кабель, более чем удвоенный по длине на 15 футов, что добавляет новый уровень удобства любому, кто пытается найдите это сигнальное золотое пятно.

Единственная жалоба людей на этот бренд заключается в том, что этот чрезвычайно полезный более длинный кабель черного цвета, что делает его немного сложнее для глаз в белой комнате, в отличие от Mofu Leaf, у которого кабель белого цвета.В зависимости от ваших потребностей и эстетических удовольствий Winegard FlatWave FL-5000 может стать для вас идеальной версией супертонких домашних телевизионных антенн.

В настоящее время 34,30 доллара на Amazon

Базовая внутренняя антенна RCA

Самый дешевый вариант в этом списке совсем не плох по качеству. Базовая комнатная антенна RCA может считывать данные в диапазонах УКВ и УВЧ благодаря диполям и петле УВЧ. Диполи расширяются до 3 футов, что дает вам более широкий диапазон пространства для поиска сигналов.Наряду с сигналами VHF и UHF базовая внутренняя антенна RCA также принимает сигналы FM.

Несмотря на то, что эта модель крупнее, чем большинство из представленных в этом списке, она все же может удобно разместиться на телевизоре или за ним, или на небольшой подставке поблизости, в зависимости от того, где лучше всего расположиться, не нарушая потока в вашей комнате. К нему прилагается 4-дюймовый шнур для подключения к телевизору, что дает вам немного больше свободы в выборе расстояния и размещения. Благодаря низкой цене и неоспоримой надежности в обеспечении отличного приема многие пользователи считают базовую внутреннюю антенну RCA идеальной моделью для удовлетворения своих телевизионных потребностей.

В настоящее время 7,49 долларов США на Amazon

Mohu Curve 30 Designer HDTV-антенна

Если вы не любите наклеивать что-то в окно, на стену или иметь что-то, похожее на традиционную антенну, но все же хотите получить отличный ТВ-сигнал, то антенна HDTV Mohu Curve 30 Designer может быть для вас правильным вариантом. . В соответствии со своим названием, кривая представляет собой плоскую поверхность, которой можно придать форму, чтобы она идеально вписывалась в вашу комнату. Если вы решите, что он вам не нравится в положении стоя, вы также можете положить его плашмя или воткнуть в окно; это модель с множеством эстетических вариантов.

Mohu Curve 30 принимает каналы UHF и DHF на расстоянии до 30 миль в разрешении 1080p, как и другие члены этого списка, что делает его главным претендентом на производительность, а также привлекательность. Коаксиальный шнур длиной 10 футов означает, что для его размещения достаточно места для маневра, хотя его не нужно сильно перемещать, учитывая, что это еще одна всенаправленная модель. Просто имейте в виду, что антенна Mohu Curve 30 Designer HDTV будет работать только с телевизорами, у которых есть цифровой тюнер (встроенный или приставка).Тем не менее, эта модель идеально подходит для тех, кто жаждет отличного обслуживания с визуальным разнообразием.

В настоящее время 49,99 долларов США на Amazon

И это наши рекомендации по выбору лучших домашних телевизионных антенн. Как всегда, не забудьте заглянуть в Календарь покупки мудрого хлеба, чтобы узнать, когда и как покупать что угодно!

Понравилась статья? Приколи это!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
