Для переключения тумблера заглушку нужно будет откручивать, потом снова устанавливать на место. Это несколько неудобно, но зато такое решение обеспечивает полную герметичность корпуса.

Вопрос цены и качества

Все остальное можно раздобыть бесплатно: аккумуляторы, как уже говорилось, извлекаются из игрушек с радиоуправлением, пластиковые труба и детали очень часто остаются в виде отходов после монтажа в доме водопровода или отопления.

Если же абсолютно все составляющие придется приобретать в магазине, то стоимость осветительного прибора выльется примерно в 10 USD.

Самодельный светильник из светодиодной ленты можно соорудить легко и быстро. Светильник из светодиодной ленты своими руками – смотрите инструкцию по изготовлению и делайте свое уникальное изделие.

О том, как правильно установить светодиодную ленту своими руками, читайте далее.

Заключение

Удобный фонарь, дающий яркий свет и при этом способный долго работать без перезарядки батареи, всегда нужен в хозяйстве. Как вы могли убедиться, его легко можно сделать своими руками, что позволит сэкономить некоторую сумму. Главное — быть внимательным и точно придерживаться всех изложенных в статье рекомендаций.

Видео на тему

Самодельный фонарик из светодиодной ленты и сдохшей батареи шуруповерта

Светодиодные ленты сейчас применяются повсеместно и порой попадают в руки отрезки таких лент, ленты со сгоревшими местами светодиодами. А целых, рабочих светодиодов полным-полно и жалко выбрасывать такое добро, хочется где-то их применить. Так же попадаются различные аккумуляторные элементы. В частности мы рассмотрим элементы «сдохшей» Ni-Cd (никель-кадмиевой) батареи. Из всего этого хлама можно соорудить добротный самодельный фонарь, с большой вероятностью лучше заводского.

Светодиодная лента, как проверить

Как правило, светодиодные ленты рассчитаны на напряжение 12 вольт и состоят из множества независимых сегментов, соединенных параллельно в ленту. Это означает, что если выходит из строя какой-то элемент, работоспособность теряет только соответствующий элемент, остальные сегменты светодиодной ленты продолжают работать.

Собственно, нужно лишь подать питающее напряжение 12 вольт на специальные точки-контакты, которые имеются на каждом кусочке ленты. При этом, напряжение поступит на все сегменты ленты и станет ясно, где неработающие участки.

Каждый сегмент состоит из 3-х светодиодов и токоограничивающего резистора, включенных последовательно. Если разделить 12 вольт на 3 (количество светодиодов), то получим 4 вольта на светодиод. Это напряжение питания одного светодиода — 4 вольта. Подчеркну, так как всю цепь ограничивает резистор, то диоду вполне хватит напряжения 3,5 вольта. Зная это напряжение, мы можем проверить непосредственно любой светодиод на ленте по отдельности. Сделать это можно, коснувшись выводов светодиода щупами, подключенными к блоку питания с напряжением 3,5 вольта.

Для этих целей можно использовать лабораторный, регулируемый блок питания или зарядное устройство мобильного телефона. Зарядное устройство не рекомендуется подключать напрямую к светодиоду, ибо его напряжение около 5 вольт и теоретически светодиод может сгореть от большого тока. Чтобы этого не произошло, подключать зарядное устройство нужно через резистор 100 Ом, так мы ограничим ток.

Для светодиода важна полярность напряжения, если перепутать плюс с минусом, диод не загорится. Это не проблема, на ленте обычно указанна полярность каждого светодиода, если нет, то нужно пробовать и так и так. От перепутанных плюсов или минусов диод не испортится.

Лампа из светодиодов

Для фонарика необходимо изготовить светоизлучающий узел, лампу. Собственно, нужно светодиоды с ленты демонтировать и сгруппировать на свой вкус и цвет, по количеству, яркости и питающему напряжению.

Для снятия с ленты я использовал концелярский нож, акуратно срезая светодиоды прямо с кусочками токопроводящих жил ленты. Пробовал выпаивать, но что-то у меня плохо это удавалось. Наковыряв штук 30-40, я остановился, для фонарика и прочих поделок более чем достаточно.

Соединять светодиоды следует по простому правилу: 4 вольта на 1 или несколько запараллеленных диодов. То есть, если сборка будет запитываться от источника не более 5 вольт, сколько бы не было светодиодов, их нужно спаивать параллельно. Если же планируется питать сборку от 12 вольт — нужно сруппировать 3 последовательных сегмента с равным количеством диодов в каждом. Вот например сборка, которую я спаял из 24 светодиодов, разделив их на 3 последовательные секции по 8 штук. Рассчитана она на 12 вольт.

Кто-то пишет, что светодиоды не следует включать в параллель без индивидуального ограничивающего резистора. Может это и правильно, но я не ориентируюсь на такие мелочи. Для продолжительного срока службы, на мой взгляд, важнее подобрать токоограничительный резистор для всего элемента и подбирать его следует не измеряя ток, а щупая работающие светодиоды на предмет нагрева. Но об этом позже.

Я решил делать фонарь, работающий от 3-х никель-кадмиевых элементов из отработавшей батареи шуруповерта. Напряжение каждого элемента 1.2 вольта, следовательно 3 элемента, соединенных последовательно, дают 3.6 вольт. На это напряжение и будем ориентироваться.

Подключив 3 аккумуляторных элемента к 8-ми параллельным диодам, я измерил ток — около 180 миллиампер. Было решено делать светоизлучающий элемент из 8 светодиодов, как раз он удачно поместится в отражатель от галогеновой, точечной лампы.

В качестве основания я взял кусочек фольгированного стеклотекстолита примерно 1смХ1см, на него поместится 8 светодиодов в два ряда. В фольге прорезал 2 разделяющих полосы — средний контакт будет «-«, два крайних будут «+».

Для пайки таких мелких деталей моего 15-ваттного паяльника многовато, точнее слишком большое жало. Можно сделать жало для пайки SMD-компонентов из куска электромонтажного провода 2.5мм. Чтобы новое жало держалось в большом отверстии нагревателя, можно согнуть проволоку пополам или добавить дополнительные кусочки проволоки в большое отверстие.

Основание залуживается припоем с канифолью и светодиоды впаиваются с соблюдением полярности. К средней полосе припаиваются катоды («-«), а к крайним аноды («+»). Припаиваются соединительные провода, крайние полосы соединяются перемычкой.

Нужно проверить спаянную конструкцию, подключив ее к источнику 3.5-4 вольта или через резистор к зарядному устройству телефона. Не забываем про полярность включения. Остается придумать отражатель фонаря, я взял отражатель от галогеновой лампы. Светоэлемент нужно надежно зафиксировать в отражателе, например клеем.

К сожалению, фото не может передать яркости свечения собранной конструкции, от себя скажу: слепит весьма не плохо!

Аккумулятор

Для питания фонаря я решил использовать аккумуляторные элементы из «сдохшей» батареи шуруповерта. Достал из корпуса все 10 элементов. Шуруповерт работал от этой батареи 5-10 минут и садился, по моей версии, для работы фонаря вполне могут подойти элементы этой батареи. Ведь для фонаря нужны токи, гораздо меньшие, чем для шуруповерта.

Я замерил напряжение на каждом элементе по отдельности — на всех было около 1,1 В, только одна показывала 0. Видимо это неисправная банка, ее в мусорку. Остальные еще послужат. Для моей светодиодной сборки будет достаточно трех банок.

Проштудировав интернет, я вывел для себя важную информацию о никель-кадмиевых аккумуляторах: номинальное напряжение каждого элемента 1.2 вольт, заряжать банку следует до напряжения 1.4 вольт (напряжение на банке без нагрузки), разряжать следует не ниже 0.9 вольт — если составленно несколько элементов последовательно, то не ниже 1 вольта на элемент. Заряжать можно током десятой доли емкости (в моем случае 1.2А/ч=0.12А), но по факту можно и большим (шуруповерт заряжается не более часа, значит токи зарядки не менее 1.2А). Для тренировки/востановления полезно разрядить аккумулятор до 1 В какой-либо нагрузкой и зарядить заново, так несколько раз. Заодно оценить примерное время работы фонаря.

Итак, для трех элементов, соединенных последовательно, параметры таковы: напряжение зарядки 1.4X3=4.2 вольта, номинальное напряжение 1.2X3=3.6 вольт, ток заряда — какой даст зарядное мобильного со стабилизатором моего изготовления.

Единственный не ясный момент: как мерять минимальное напряжение на разряженных аккумуляторах. До подключения моего светильника на трех элементах было напряжение 3.5 вольт, при подключении — 2.8 вольт, напряжение быстро восстанавливается при отключении опять до 3.5 вольт. Я решил так: на нагрузке напряжение не должно падать ниже 2.7 вольт (0.9 В на элемент), без нагрузки желательно чтобы было 3 вольта (1 В на элемент). Однако, разряжать придется долго, чем дольше разряжаешь, тем стабильнее напряжение, перестает быстро падать на зажженых светодиодах!

Свои и без того разряженные аккумуляторы я разряжал несколько часов, иногда отключая лампу на несколько минут. В итоге получилось 2.71 В с подключенной лампой и 3.45 В без нагрузки, разряжать дальше не рискнул. Замечу, светодиоды продолжали светить, хоть и тускловато.

Зарядное устройство для никель-кадмиевых аккумуляторов

Теперь следует соорудить зарядное устройство для фонарика. Основное требование — напряжение на выходе не должно превышать 4.2 В.

Если планируется питать зарядное от какого-либо источника более 6 вольт — актуальна простая схема на КР142ЕН12А, это очень распространенная микросхема для регулируемого, стабилизированного питания. Зарубежный аналог LM317. Вот схема зарядного устройства на этой микросхеме:

Но эта схема не вписывалась в мою задумку — универсальность и максимальное удобство для зарядки. Ведь для этого устройства понадобится делать трансформатор с выпрямителем или использовать готовый блок питания. Я решил сделать возможность заряда аккумуляторов от зарядного устройства мобильника и USB порта компьютера. Для реализации потребуется схемка посложнее:

Полевой транзистор для этой схемы можно взять с неисправной материнской платы и другой компьютерной периферии, я срезал его со старой видеокарты. Таких транзисторов полно на материнке возле процессора и не только. Чтобы быть уверенным в своем выборе, нужно вбить номер транзистора в поиск и убедиться по даташитам, что это полевой с N-каналом.

В качестве стабилитрона я взял микросхему TL431, она встречается практически в каждом заряднике от мобилы или в других импульсных блоках питания. Выводы этой микросхемы нужно соединить как на рисунке:

Я собрал схему на кусочке текстолита, для подключения предусмотрел сразу гнездо USB. В дополнение к схеме впаял один светодиод возле гнезда, для индикации зарядки (что на USB-порт поступает напряжение).

Немного пояснений к схеме Так как зарядная схема будет все время присоединена к батарее, диод VD2 необходим, чтобы батарея не разряжалась через элементы стабилизатора. Подбором R4 нужно добиться на указанной контрольной точке напряжения 4.4 В, мерять нужно при отцепленной батарее, 0.2 вольта — это запас на просадку. Да и вообще, 4.4 В не выходит за пределы рекомендуемого напряжения для трех аккумуляторных банок.

Схему зарядного можно существенно упростить, однако заряжать придется только от источника 5 В (USB-порт компьютера удовлетворяет этому требовванию), если зарядное телефона выдает большее напряжение — использовать его нельзя. По упрощенной схеме, теоретически, аккумуляторы могут перезаряжаться, на практике же так заряжают аккумуляторы во многих заводских изделиях.

Ограничение тока светодиодов

Чтобы исключить перегрев светодиодов, а заодно уменьшить потребляемый ток от батареи, нужно подобрать токоограничительный резистор. Я подбирал его без каких-либо приборов, на ощупь оценивая нагрев и на глаз контролировал яркость свечения. Подбор нужно производить на заряженной батарее, следует найти оптимальное значение между нагревом и яркостью. У меня получился резистор 5.1 Ом.

Время работы

Я производил несколько зарядок-разрядок и получил следующие результаты: время зарядки — 7-8 часов, при непрерывно включенной лампе аккумулятор разряжается до 2.7 В примерно за 5 часов. Однако, при выключении на несколько минут, батарея немного восстанавливает заряд и может проработать еще полчаса, и так несколько раз. Это означает, что фонарик достаточно долго проработает, если светить не все время, а на практике так и выходит. Даже если пользоваться практически не выключая, на пару ночей должно хватить.

Конечно, ожидалось более продолжительное время работы без перерыва, но не стоит забывать, что аккумуляторы были взяты из «сдохшей» батареи шуруповерта.

Корпус для фонаря

Получившееся устройство нужно куда-то поместить, сделать какой-то удобный корпус.

Хотел расположить аккумуляторы со светодиодным фонарем в полипропиленовой водопроводной трубе, но банки не лезли даже в 32 мм трубу, ведь внутренний диаметр трубы намного меньше. В итоге остановился на соединительных муфтах для полипропилена 32 мм. Взял 4 соединительных муфты и 1 заглушку, склеил их вместе клеем.

Склеив все в одну конструкцию, получился весьма массивный фонарь, диаметром около 4 см. Если использовать какую-либо другую трубу, то можно существенно уменьшить размеры фонаря.

Обмотав все это дело изолентой для лучшего вида, мы получили вот такой фонарь:

Послесловие

В заключение хочется сказать несколько слов о получившемся обзоре. Не каждый USB порт компьютера может заряжать этот фонарь, все зависит от его нагрузочной способности, 0.5 А должно вполне хватить. Для сравнения: сотовые телефоны при подключении к некоторым компьютерам могут показывать зарядку, однако на самом деле никакой зарядки нет. Другими словами, если компьютер заряжает телефон, то и фонарь тоже будет заряжаться.

Схему на полевом транзисторе можно использовать для заряда от USB 1-го или 2-х аккумуляторных элементов, нужно лишь подстроить напряжение соответственно.

Оценка: 4.0 (1 голос)

Смотрите также другие статьи

Светодиодный фонарь от 1,5 В и ниже

Блокинг – генератор представляет собой генератор кратковременных импульсов повторяющихся через довольно большие промежутки времени.

Одним из достоинств блокинг — генераторов являются сравнительная простота, возможность подключения нагрузки через трансформатор, высокий КПД, подключения достаточно мощной нагрузки.

Блокинг-генераторы очень часто используются в радиолюбительских схемах. Но мы будем запускать от этого генератора светодиод.

Очень часто в походе, на рыбалке или охоте нужен фонарик. Но не всегда под рукой есть аккумулятор или батарейки 3В. Данная схема может запустить светодиод на полную мощность от почти разряженной батарейки.

Немного о схеме. Детали: транзистор можно использовать любой (n-p-n или p-n-p) в моей схеме КТ315Г.

Резистор нужно подбирать, но об этом потом.

Кольцо ферритовое не очень большое.

И диод высокочастотный с низким падением напряжения.

Итак, убирался я в ящике в столе и нашел старый фонарик с лампочкой накаливания, конечно же, сгоревшей, а недавно видел схему этого генератора.

И решил я спаять схему и засунуть в фонарик.

Ну-с приступим:

Для начала соберем по этой схеме.

Берем ферритовое кольцо (я вытащил из балласта люминесцентной лампы) И мотаем 10 витков проводом 0,5-0,3мм (можно и тоньше, но не удобно будет). Намотали, делаем петельку, ну или отвод, и мотаем еще 10 витков.

Теперь берем транзистор КТ315, светодиод и наш трансформатор. Собираем по схеме (см. выше). Я поставил еще конденсатор параллельно с диодом, так ярче светилось.

Вот и собрали. Если светодиод не горит, поменяете полярность батарейки. Все равно не горит, проверьте правильность подключения светодиода и транзистора. Если все правильно и все равно не горит, значит не правильно намотан трансформатор. Если честно у меня тоже схема завелась далеко не с первого раза.

Теперь дополняем схему остальными деталями.

Поставив диод VD1 и конденсатор С1 светодиод засветится ярче.

Последний этап — подборка резистора. Вместо постоянного резистора ставим переменный на 1,5кОма. И начинаем крутить. Нужно найти то место где светодиод светит ярче, при этом надо найти место где если увеличить сопротивление хоть чуть-чуть светодиод гаснет. В моем случае это 471Ом.

Ну ладно, теперь ближе к делу))

Разбираем фонарик

Вырезаем из одностороннего тонкого стеклотекстолита кружок под размер трубки фонарика.

Теперь идем и ищем детали нужных номиналов размером несколько миллиметров. Транзистор КТ315

Теперь размечаем плату и разрезаем фольгу канцелярским ножом.

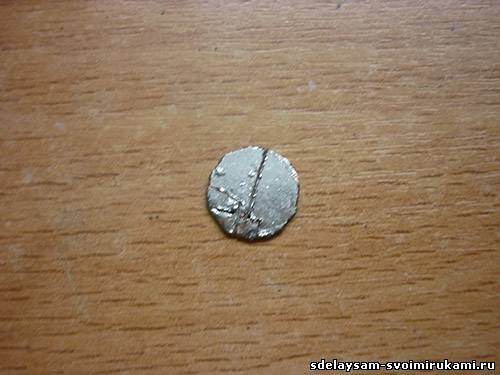

Лудим плату

Исправляем косяки, если таковы имеются.

Теперь чтобы паять плату нам нужно специальное жало, если нет — не беда. Берем проволоку 1-1,5мм толщиной. Тщательно зачищаем.

Теперь наматываем на имеющийся паяльник. Конец проволоки можно заострить и залудить.

Ну-с приступим припаивать детали.

Можно воспользоваться лупой.

Ну, вроде все припаяли, кроме конденсатора, светодиода и трансформатора.

Теперь тест-запуск. Все эти детали (не припаивая) прицепляем на «сопли»

Ура!! Получилось. Теперь можно не опасаясь все детали припаивать нормально

Мне вдруг стало интересно, какое же напряжение на выходе, я измерил

3,7В нормально для светодиода большой мощности.

Самое главное припаять светодиод))

Вставляем в наш фонарик, когда я вставлял, я отпаял светодиод — он мешался.

И так, вставили, убедились, что все пролазит свободно. Теперь вытаскиваем плату и покрываем края лаком. Чтобы замыкания не было, ведь корпус у фонарика это минус.

Теперь припаиваем обратно светодиод и проверяем еще раз.

Проверили, все работает!!!

Теперь все это аккуратно вставляем в фонарик и включаем.

Такой фонарик можно запустить даже от разряженной батарейка, а если вообще нет батареек (например, в лесу на охоте). Есть много разных способов получить маленькое напряжение (в картошку вставить 2 проволочки из разных металлов) и запустить светодиод.

Желаю удачи!!!

Делаем супер яркий аккумуляторный светодиодный фонарь своими руками

В своей статье я расскажу вам, как сделать безумно яркий аккумуляторный светодиодный фонарь, и превратить ночь в день своими руками.

Большинство из нас пользуется фонарями в походах, для ночных прогулок или просто, когда выходит в темноту. Обычно эти фонари мы покупаем в хозяйственных магазинах, и они светят достаточно тускло. Чтобы исправить это, я придумал и собрал сверхмощный фонарь, который подходит для освещения дороги ночью, создания крутых фото и видео эффектов (вроде светящихся сфер в научной фантастике), освещения рабочей площадки и много другого и все это за разумную стоимость.

Шаг 1: Используемые материалы

Даю список использованных мной материалов, можно взять такие же или подобрать что-то похожее.

Также вам понадобятся провода, клеммная колодка, предохранители и держатели для них, припой, термоусадка и тд.

Получившийся дальнобойный фонарь выйдет примерно втрое дешевле, чем магазинные аналоги. И не забывайте, что аккумулятор и зарядное устройство можно использовать в других приборах. Также во время сборки ручного фонаря вы приобретете новые знания и опыт, а это бесценно.

Шаг 2: Основные рабочие моменты сборки фонаря

Так как диод в нашем прожекторе потребляет огромное количество энергии, вплоть до 100 Вт (33 В и 3 А), он отдает очень много тепла, поэтому ему нужен серьезный теплоотвод. Тот, что я указал в своем списке может показаться вам чересчур большим, и так оно и есть, но и наш фонарь сам по себе «чересчур».

Чтобы обеспечить энергией этого «зверя» вам понадобится мощный аккумулятор, для приборов с высоким энергопотреблением, также он должен быть легким и компактным, ведь мы с вами как-никак переносной фонарь делаем, — свинцово-кислотные сразу отпадают. Этим требованиям отвечают литий-полимерные аккумуляторы. Такие обычно устанавливают на дронов и РУ-модели. Они небольшие, легкие и их можно быстро разрядить – то, что надо для нашего фонаря. Я установил в свой фонарь 11,1В аккумулятор (ссылка выше).

Так как мощность аккумулятора 11,1В, а диоду нужно 33В, мы и взяли повышающий преобразователь. Он использует встроенный потенциометр, чтобы повышать входное напряжение 11,1В до 33В на выходе. Вы должны следить, чтобы диод не получал больше 34В, и не меньше 26В. Для того, чтобы отслеживать выходное напряжение преобразователя вам и нужен будет цифровой вольт-амперметр. Он показывает вам напряжение и силу тока, идущего к диоду. Все это позволяет нам регулировать яркость света и помогает предотвратить подачу тока слишком высокого напряжения. Для дополнительной защиты мы установим 4А плавкие предохранители на выходе преобразователя. Как бы забавно ни было взорвать 100Вт диод, ждать доставки снова не хочется.

Индикатор разряда необходим для предотвращения глубокого разряда, ввиду чувствительной внутренней химии литий-полимерных аккумуляторов такой индикатор необходим. Каждый элемент аккумулятора будет заряжаться при напряжении до 4,2В на каждый элемент, и не ниже 3В. Если напряжение опустится ниже 3В, оно быстро упадет до 1В, это повредит элемент. Мы предупредим это, установив индикатор разряда на 3,2В (раздастся звуковой сигнал) с помощью кнопки наверху. Но если по какой-то неизвестной причине напряжение упадет ниже 3,2В, быстро поставьте аккумулятор на зарядку на наименьший уровень заряда, это позволит восстановить аккумуляторный элемент с минимальными повреждениями.

В своем фонаре я установил два выключателя – один, главный, на общее питание, второй – только на диод. Я сделал это для того, чтобы при выключенном свете система охлаждения, индикатор разряда и цифровой вольтамперметр продолжали работать. Так я могу видеть напряжение в аккумуляторе с включенным или выключенным светом, кроме того, мне нравится слушать, как мой прибор шумит при включении главного выключателя.

Шаг 3: Монтируем диод к теплоотводу

Чтобы начать монтаж, нанесите на диод термопасту, как показано на картинке сверху (так как применение термопасты имеет много противоречивых отзывов, вы можете этого не делать). После этого я прикрутил винтами алюминиевый теплоотвод, лежавший у меня без дела, к диоду, и закрепил их на большом теплоотводе, как на другой картинке выше.

Не закручивайте гайки слишком сильно, чтобы не погнуть диод.

Вы можете приклеить линзу с рефлектором на этом этапе, используя эпоксидную смолу.

Шаг 4: Корпус

Корпус я взял от старого сломанного фонаря. Сначала я достал его содержимое – две лампочки от автомобильных фар и две небольшие свинцовокислые батареи. Потом я немного модифицировал корпус, чтобы уместить в нем новое содержимое. Для этого мне понадобились: термоклей, эпоксидная смола, наждачная бумага и гравер.

Сначала я удалил некоторые суппорты с помощью гравера. Потом я произвел предварительную сборку всех деталей и присоединил провода к рефлектору, лишнюю длину проводов я отрезал позже. В таких случаях всегда помогает эпоксидная смола. Теперь нужно попробовать, как собранные детали помещаются в корпусе, у меня все уместилось отлично. Затем я прорезал вентиляционные отверстия для кулера и закрыл их куском решетки от динамика старого сломанного айпода. Еще я прорезал и зашкурил отверстия под цифровой вольтамперметр, индикатор разряда, главный выключатель и подстроечный потенциометр, и установил их и повышающий преобразователь, использовав для этого очень много термоклея, потому что внутри корпуса его не видно.

Потом я добавил несколько завершающих штрихов – застежки-липучки на аккумуляторе и на ручке фонаря, чтобы его удобно было крепить к чему-нибудь, и приклеил наклейки, которые пришли в комплекте с аккумулятором. Теперь пора заняться проводами.

Я думаю, не у всех будет такая роскошь, как уже готовый корпус для фонаря, и мне очень интересно, как вы решите эту проблему.

Шаг 5: Электропроводка

Я набросал примитивную схему электропроводки в фонаре. Когда вы будете монтировать проводку фонаря, оставляйте провода достаточно длинными, чтобы их хватило на размер корпуса. Я соединил большую часть проводов до того, как поместил все в корпус, но можно сначала разместить компоненты и после этого протягивать провода, это зависит от корпуса вашего фонаря.

На этом этапе вам понадобится клеммная колодка для соединений с землей и питанием, провода (12 или 14 американский калибр, для соединений с большой мощностью), 4А плавкий предохранитель и держатель для него, и другие мелочи.

Не забудьте все соединения прятать в термоусадку. Сначала припаяйте провод к гнезду коннектора XT60, последовательно соедините выключатель с заземляющим проводом, этот выключатель будет главным. Затем закрепите концы в клеммной колодке, создавая положительную и заземляющую линии (в зависимости от используемой вами клеммной колодки, возможно вам придется вести провода от каждого соединения к клеммам).

Повышающий преобразователь

Припаяйте провода питания и заземления к входам.
Выключатель соедините с держателем предохранителя и подключите к отрицательному выходу. Здесь мы подключим 4А предохранитель.

Для регулировки напряжения, идущего на диод, вам нужен будет доступ к потенциометру. Я для этого вывел уже имеющийся в преобразователе подстроечный потенциометр в доступ.

Цифровой вольтамперметр и диод

Соедините два тонких провода (красный с плюсом, черный с землей), чтобы запитать клеммную колодку. Черный провод большего диаметра соедините с отрицательным выходом повышающего преобразователя, после держателя предохранителя.
Желтый провод пойдет к отрицательному выходу диода. Красный провод большего диаметра пойдет к положительному выходу повышающего преобразователя.

Индикатор разряда

Чтобы подключить индикатор разряда, соедините балансировочный разъем с выводами от земли до третьего, перекусите заземленный провод и соедините с основным разъемом земли на клеммной колодке.

Шаг 6: Чего делать не надо

А вот список вещей, которых делать НЕ надо:

Мои ошибки в основном касались повышающего преобразователя, я взорвал 4 платы в процессе сборки своего фонаря. Ничего страшного, ведь на ошибках учатся — лучшего оправдания я не смог придумать.

Преобразователи 1 и 2 (да, эту ошибку я совершил дважды  не коротите выход – плата может потрескаться или обуглиться). Первый раз я задел провода, идущие к диоду. Когда я поднял напряжение на диоде, меня ослепило, и я случайно закоротил провода.

Преобразователь 3. Не спешите и не пытайтесь тянуть провода до того, как пайка полностью расплавится, иначе вы вырвете контактную площадку. Припой не содержит свинца и времени, чтобы он расплавился уйдет больше, чем у припоя 60/40.

Преобразователь 4. Не перепутайте случайно полярности входов. Будет фейерверк, обязательно.
Кроме этих ошибок, процесс шел гладко.

Шаг 7: Что я хочу изменить

Я планирую внести следующие изменения:

• я собираюсь заменить подстроечный потенциометр на более подходящий, с удобной ручкой, и как-то добавить ограничение напряжения.
• сделать адаптер для параллельного подключения двух аккумуляторов.
• сделать контроллер вентилятора.
• поэкспериментировать над сужением светового луча.
• сделать адаптер для подключения к сети.

Также я планирую сделать уменьшенную водонепроницаемую версию своего фонаря, его корпус сам по себе будет теплоотводом. Об этом я сделаю отдельную статью.

Шаг 8: Галерея фотографий

Спасибо за то, что прочитали мою статью.

Самодельный супер яркий мини LED-фонарик 3 Вт своими руками

Принцип работы устройства

Необходимые детали

Собираем мощный светодиодный фонарик

Подготовка светодиода с линзами

Обработка корпуса фонарика из шприца

Подключение микромодуля зарядки и аккумулятора

Окончательная сборка фонарика

Смотрите видео

МОЩНЫЙ ФОНАРИК ИЗ СВЕТОДИОДНОЙ ЛЕНТЫ

В отличие от других вариантов, во множестве присутствующих на этом сайте, этот фонарик можно собрать практически из подручных «бросовых» компонентов, которые, как правило, скапливаются временами в домашних «закромах» и не находят никакого другого полезного применения. И здесь даже не понадобиться делать никакой преобразователь на 12 вольт.

При наличии у вас «завалявшегося» аккумулятора от любого мобильного телефона (можно даже  немного «убитого», но не совсем насмерть 🙂 и даже небольшого кусочка практически любой светодиодной ленты белого цвета свечения, можно за каких-нибудь пару часов сделать себе довольно неплохой светодиодный аккумуляторный  фонарик. На стандартных телефонных аккумуляторах, как правило, указано рабочее напряжение порядка 3,6 V, однако при полном заряде напряжение может достигать порядка 4 — 4,2 V (можно проверить тестером после зарядки). В нашем случае это не имеет большого значения, потому что напряжения такого аккумулятора вполне достаточно для яркого свечения нескольких светодиодов от светодиодной ленты.

На практике были проверены светодиоды, выпаянные со светодиодных лент различных типов, мощностей и напряжения питания (12 и 24 V). Без применения всяких дополнительных преобразователей напряжения и даже гасящих резисторов, такие светодиоды, как правило, работали без особых проблем. Тогда и появилась идея сделать простой фонарик для работы в «тёмных углах» или условиях полярной ночи :-), тем более, что разных аккумуляторов от сломанных сотовых телефонов и обрезков разных светодиодных лент скопилось более чем достаточно.

Схема фонарика проста. В зависимости от мощности светодиодной ленты, можно включить параллельно два, три и более светодиодов, для большей мощности (яркости свечения). Но при этом нужно учитывать, конечно, и мощность применяемого аккумулятора, а также степень его «убитости». Слишком много светодиодов включать не рекомендуется, так как фонарик придётся заряжать слишком часто. К тому же следует учитывать, что такие светодиоды довольно сильно греются! Диоды, для удобства работы с фонариком, можно включать через отдельные переключатели и, подключая разное их количество, регулировать световую мощность фонарика. В моём случае были использованы два светодиода от отрезка светодиодной ленты на 24 V и яркости фонарика вполне хватает даже для освещения небольшого помещения.

Итак, светодиоды аккуратно выпаиваются из светодиодной ленты. У меня была лента с питанием 24 вольта, там каждый «светодиод» представлял собой на самом деле модуль из трёх светодиодных элементов и имел, соответственно, шесть контактов-ножек (по две на каждый отдельный элемент). Эти элементы на ленте соединялись последовательно и, соответственно, питание каждого такого модуля из трёх светодиодов было 12 вольт (по 4 вольта на каждый отдельный светодиод). В свою очередь, два таких модуля запаяны на ленте также последовательно для возможности  питания ленты от 24 вольт. В общем, нужно выпаять нужное нам количество светодиодных модулей из ленты.

LED из светодиодной ленты

Для основы фонарика берётся любая пластинка подходящих размеров из изоляционного материала достаточной жёсткости (пластик, текстолит, гетинакс…), к которому приклеивается аккумулятор от сотового телефона (клеем «Момент» или любым герметиком), переключатели и разъем для зарядного устройства. Поскольку аккумулятор у нас от сотового телефона, то и ЗУ для фонарика можно будет использовать, конечно, любое от сотового телефона. Затем всё это соединяется в соответствии с приведённой ниже схемой. Количество светодиодов может быть любым другим по вашему желанию, но, конечно, в разумных пределах…

Схема фонаря

Светодиоды паяются на проводах и располагаются потом сверху аккумулятора:

Как видно из рисунка, применённые здесь два светодиода имеют по шесть «ножек»-выводов каждый, как и было написано выше. С одной стороны расположены «плюсовые» выводы, с другой — «минусовые». Если вы не пометили соответствующие выводы «+» и «-» перед выпаиванием их с ленты, определить полярность легко можно с помощью тестера.  Для этого нужно выставить на приборе режим измерения сопротивлений на минимальном его значении (например, 200 Ом) и поочерёдно прикоснуться щупами к выводам светодиода. При правильной полярности светодиод хоть слабо, но загорится.

Кстати, таким способом можно безопасно проверять любые светодиоды и матрицы, а также определять их полярность.

После определения полярности, плюсовые и минусовые выводы соединяются по три параллельно: минусовые все — на один общий провод, а плюсовые с каждого светодиода пойдут на переключатель, если он используется. Тогда можно будет включать либо один светодиод, либо два, три… одновременно и регулировать тем самым общую яркость фонарика.

Между аккумулятором и светодиодами очень желательно проложить, также, изоляционную прокладку — пластинку текстолита или гетинакса, чтобы аккумулятор не грелся от светодиодов при продолжительной работе фонарика:

Фонарик из светодиодной ленты своими руками

Сверху светодиоды тоже закрываются изоляционной пластинкой, в которой предварительно сделаны соответствующие прямоугольные прорези под сами светодиоды и движок переключателя. Всю конструкцию можно склеить клеем, либо же просто плотно обмотать изолентой. Общая компоновка всех элементов фонарика приведена на фото ниже:

Фонарь из LED ленты и батареи сотового телефона

Можно сделать и «налобный» вариант фонарика, прикрепив к нему необходимые дужки-держатели для эластичной ленты из подходящей проволоки (стальной, медной и др.). В результате должно получиться нечто такое:

Далее для красоты обклейте аккуратно самоклейкой любого цвета и стиля — хоть чёрной, хоть серебристой. Специально для сайта Радиосхемы — Андрей Барышев.
