Сетевой фильтр своими руками: Как сделать сетевой фильтр своими руками – Как работают схемы сетевого фильтра: обзор

Качественный фильтр сетевых помех для аудио + своими руками

В последние годы ваш HiFi или даже High-End аудио комплекс всё меньше радует детальностью, сочностью и прозрачностью звучания? Вы подумываете обновить всю систему? Или вы уже подыскиваете качественный сетевой фильтр? Если последнее — вы на верном пути 😉

Посчитаем?

В этом веке количество источников электромагнитных помех в наших домах растёт по экспоненте. Оглядитесь, попробуйте посчитать, сколько на вид безобидных лёгких и маленьких зарядных устройств, экономичных ламп, «электронных трансформаторов» для галогенок, компьютеров, принтеров, и прочей электроники с питанием от сети и/или всевозможными «зарядниками» пришло в ваш дом за последнее десятилетие? Пальцев не хватило, даже вместе с ногами, женой и… то-то! 🙂

Сегодня пожалуй 95% источников сетевого питания построены на базе высокочастотного преобразователя и не используют старые громоздкие и тяжёлые, гудящие трансформаторы на 50 (60) Герц. Ура, партия зелёных торжествует: большинство таких преобразователей весьма экономичны, компактны и… каждый такой импульсный блок питания а

) свистит на частоте преобразования и гармониках и б) создаёт броски зарядного тока во входном выпрямителе (весьма широкополосная помеха — и прямиком в сеть).

В по-настоящему качественных (и дорогих) импульсных источниках питания с помехами борются весьма успешно, но всё равно недостаточно, чтобы весь производимый ими электромусор остался незаметным для чувствительных ушей меломана. Да что там меломаны… У нас в доме старый добрый 39-мегагерцовый радио-телефон. Постепенно он начал гудеть и жужжать так, что я серьёзно собирался сменить аппарат. Но пользуемся мы им относительно редко и проблема однажды решилась сама собою, когда я в погоне за красивым звуком повырубал к чертям все импульсные блоки питания вкупе с компьютерами в доме. После того эксперимента, кстати, и появились у нас вот эти бочёнки.

Так что же покупить?

В этой статье я не подскажу, какой сетевой фильтр надо покупать. Причины две: за разумные деньги я не встречал адекватных фильтров; а те фильтры, что я мог бы порекомендовать — стоили совершенно несообразно, да и места занимали много больше, чем выполняемая ими функция того требует. Тем не менее решение существует: для умелых рук — собирать фильтры самому, и я постараюсь разъяснить его работу настолько, что любой, кто дружен с паяльником, сможет снабдить свою аппаратуру адекватной защитой от электромагнитных помех, проникающих из питающей сети. Если же вы не имеете возможности, либо желания дышать канифолью — покажите статью товарищу, который сможет вам помочь.

Грамотные производители должны были всё предусмотреть!

Фиг-вам! (изба такая индейская (с) кот Матроскин)

Открываем CD-проигрыватель, купленный в своё время за шесть сотен «зелёных». И что мы видим: рудиментарный сетевой фильтр тут имеется, но увы, лишь нарисованный шелкографией на плате, на дросселе и конденсаторах сэкономили. Вполне допускаю, что в их комнатах прослушивания, с идеальной фильтрацией питания, фильтр тот был и не нужен — не услышали «гуру» разницы от отсутствия фильтра. Ну и внесли «рацуху» — пошёл аппарат в массы голенький и беззащитный супротиву нового поколения электронных домов…

За работу!

В принципе, качественные фильтры промышленность выпускает. Только стОят они опять же дороговато. Этакие полностью экранированные коробочки со схемкой на боку. Катушечки там, конденсаторчики. Давайте же разберёмся, что там для чего, и соберём сами из доступных деталюх. Кстати, в пику аудиоманьякам я утверждаю, что грамотный сетевой фильтр в устройстве, собранный из качественных обычных (не аудиофильских) компонентов — гораздо эффективнее и «звучит» лучше, нежели любые самые эзотерические кабели питания, а так же и большинство «аудиофильских» же фильтров питания. Спорим? 😉

Скажи мне, кто твой враг

1) Дифференциальное напряжение помехи. Это такой «вредный» сигнал, который приходит вместе с «полезным» напряжением питания (или сигналом), его измеряют между двумя соединительными проводниками, «горячим» и «общим» проводами, или проще говоря — между двумя шинами питания.

2) Синфазное напряжение помехи. Этот сигнал измеряется между корпусом прибора (землей) и любым соединительным проводником. Особенность этой помехи в том, что она будет идентична на обоих проводах питания, т.е. в отличие от дифференциальной помехи её не поймать между проводами и она просачивается внутрь в обход обычных фильтров.

Блокировочный конденсатор

Конденсатор шунтирует дифференциальные ВЧ помехи и не пускает их дальше в аппарат. Надо не забыть разрядить его при выключении аппарата, а то взявшись нечаянно за вилку можно получить весьма ощутимую «мотивацию». Для этого ставим резистор, мирно греющийся в нормальном режиме работы. Ох не водить мне дружбы с «зелёными»…

Дроссель

Индуктивность (обыкновенный небольшой дроссель) формирует уже Г-образный LP фильтр с совместно с конденсатором. Конкретная частота среза фильтра нас не очень интересует. Дроссель потолще (лишь бы был рассчитан на _постоянный_ ток в несколько раз выше тока, потребляемого аппаратом), конденсатор побольше на напряжение не менее 310 вольт — и все довольны.

Синфазный трансформатор

Обмотки в таком трансформаторе идентичны и включены встречно, таким образом он беспрепятственно пропускает всё, что приходит как разница потенциалов между L и N. Иначе можно объяснить так: нормальный ток нагрузки создаёт встречные идентичные поля в сердечнике, которые взаимно компенсируются. Тогда зачем это всё — спросите вы?

Сердечник такого трансформатора остаётся неподмагниченным основной нагрузкой. Если же представить себе провода питания L и N вместе как один провод — то мы имеем немалую индуктивность на пути уже синфазной помехи, т.е. всего того, что наводится на обоих проводах одновременно. Провода же те, будь то обычный кабель питания за доллар, или экзотическое аудиофильское чудо — суть антенна, принимающая и станцию «Маяк», и всё, что излучают домашние электронные вонючки. Внутри же аудио агрегата нам и синфазная помеха ни к чему: через емкостную связь она может проникать в кишочки наших любимцев весьма агрессивно.

Два маленьких компаньона

Два маленьких конденсатора в компанию синфазному трансформатору. Они закорачивают на защитное заземление именно синфазную помеху и создают уже вкупе с синфазным трансформатором тоже своего рода Г-образный фильтр для синфазной помехи, не пускают её дальше в аппарат. Без них синфазная помеха, пусть и встретившая на своём пути немалое сопротивление нашего трансформатора — всё равно пойдёт искать свою жертву внутрь аппарата.

Антизвон

Антизвонная цепочка, или RC-цепь Цобеля. Несколько мистический зверёк, но очень полезный. Тут совместно с первичной обмоткой трансформатора в аппарате мы формируем колебательный контур с низкой добротностью, чтобы «поймать» то, что «выскочит» из первички при отключении питания. Искрогаситель. Защита остального фильтра и самого трансформатора от ЭДС самоиндукции при отключении в неудачный момент (при большом токе через первичку). Он так же вносит свою лепту в перевод ВЧ помех в тепло.

Не было бы конденсатора — такой низкоомный резистор просто взорвался бы от напряжения сети. Не было бы резистора — получили бы относительно высокодобротный контур совместно с первичкой и/или дросселем фильтра.

Другой взгляд: привносим чисто резистивную и весьма низкоомную составляющую импеданса нагрузки на ВЧ… Кто может объяснить лучше — милости прошу, помещу «в книжку» с сохранением авторства 😉

#ground_loop

Разрываем контур заземления

Резистор в параллель со встречно включенными диодами. В другой версии это мог бы быть дроссель. Включено это дело между защитным заземлением и корпусом прибора. Зачем, спросите вы — это, вроде, к фильтрации помех никакого отношения не имеет? Давайте разбираться.

Встречно включенные диоды успешно закоротят любую сильноточную утечку внутри корпуса прибора (коротыш какой, пробой) на защитное заземление. Тем самым мы соблюдаем требования техники безопасности: в случае аварии на корпусе прибора не должно появится опасного для жизни и здоровья человека напряжения. При этом диоды «разрывают» цепь для небольших напряжений.

Резистор создаёт путь для небольших токов. Если бы его не было, а внутренности прибора неплохо отвязаны от земли, то даже небольшие утечки создавали бы избыточный размах напряжения на корпусе относительно земли, и через емкостные связи это всё проникало бы в прибор.

Так для чего же всё-таки «отвязывать» защитную землю от корпуса? Дело в том, что на защитном заземлении могут наводиться напряжения: например той самой синфазной помехой, что мы отфильтровываем. Так же, увы, нередко встречается такая разводка сети, когда защитное заземление одновременно является и возвратным проводом для собственно напряжения сети. В этом случае даже на небольшом сопротивлении проводки немалый ток потребления создаёт ощутимое падение напряжения. Все эти факторы могут «разогнать» в нормальных условиях до десятков и даже сотен милливольт разницы потенциалов между защитными заземлениями разных агрегатов. Теперь, если мы передаём аудио-сигнал через соединения, заведённые одним проводом на корпус (RCA разъёмы «колокольчики», к сожалению так популярные в бытовом HiFi), то эта самая разность потенциалов между корпусами приборов будет напрямую замешана в сигнал.

Итого, отвязывая корпус прибора (а в большинстве случаев это значит — и сигнальную землю оного) от защитного заземления, мы тем самым ощутимо уменьшаем замешивание любых «чудачеств», что могут случиться в розетке — прямиком в сигнал. Конечно же, уважающий себя любитель качественного звуковоспроизведения будет использовать исключительно балансные соединения, иммунные к синфазной помехе. Только, увы, у меня ещё не все аппараты соединены исключительно балансными кабелями. А как с этим дело обстоит у вас, дорогой читатель? 😉

Собираем

Выключатель питания пристроен по принципу — где меньше искра будет. В остальном фильтр не сильно отличается от того, что ставят в дорогих компьютерных блоках питания. Кстати, оттуда же можно и детальками разжиться.

Тот фирменный аппарат, что я упомянул вначале статьи, тоже получил свою дозу фильтрации, подробности здесь.

А ещё лучше — можно?

Можно! Экстремалы включают «встречно» огромные трансформаторы и фильтруют всё в низковольтной части. Результат несколько лучше, бюджет — на порядки выше.

Так же мы опустили MOV (варисторы) «искрогасители» и прочие устройства защиты от импульсных перенапряжений. Этим как раз занимаются все подряд сетевые фильтры за десять баксов. Опять же можно из компьютерного БП вытащить и поставить на входе, сразу за предохранителем. Качества звука это не добавит, но может спасти аппарат в грозу. Так же варистор способен уберечь конденсаторы фильтра от деградации, хоть бы они и были «самовосстанавливающимися». Постепенная деградация фильтров связана с нефатальными пробоями, вызванными кратковременными бросками напряжения сети, неизбежными при наличии коммутируемой индуктивной нагрузки, и кстати, совсем не обязательно в самом защищаемом аппарате.

Если аппарат очень мощный — нелишним будет терморезистор или более сложная схема плавного старта, чтобы не поубивать проводку во всём доме в момент включения аппарата током заряда огромных банок фильтров питания…

Если знаете, как сделать ещё лучше — напишите в комментариях!

Что дальше?

Неужели вы добрались так далеко? 😉 Значит статья чем-то заинтересовала. Тогда может и кто-то из друзей и знакомых скажет Вам спасибо за ссылочку на эту статью, или «лайк» в любимой соц-сети…

Если же вы действительно цените качественное звуковоспроизведение, не омрачаемое всевозможными помехами из электросети — у нас есть готовое решение для вас: набор для самостоятельной сборки качественного сетевого фильтра для аудио-аппаратуры.

Или возможно, вы захотите подарить своему лучшему другу — меломану недорогой подарок, за который он будет вам искренне благодарен? 😉 Взвесьте все за и против, и примите верное решение! Сетевой фильтр в вопросах и ответах.



Самодельный сетевой фильтр из доступных деталей.


Фото 1.


 В некоторых случаях только самодельный фильтр может спасти положение, сэкономить время и деньги и одновременно улучшить настроение, убрав помехи с экрана телевизора, или приручить, наконец, компьютерную мышку, не желающую передвигаться по экрану монитора из-за помех от сверхмощного блока питания.

Фото 2.
Из аналогичного приёмника я услышал ,

50 Гц, после чего радио скончалось.


  Первую кратковременную арию промышленной сети я услышал в детстве, вставив в розетку на 127 вольт абонентский громкоговоритель. Радио с частотой в 50 Гц отпело быстро, извергнув запах трансформаторного масла. Этот опыт я никому не советую повторить. Лучше найдите карманный или переносной приёмник с диапазоном длинных и средних волн и встроенной магнитной антенной. Настройтесь на любую радиостанцию и поднесите приёмник к включённой энергосберегающей  или светодиодной лампе, прислоните к выключенному, но оставленному в дежурном режиме телевизору, к вставленному с сеть блоку питания выключенного компьютера, к зарядке мобильного телефона и, наконец, просто к сетевым проводам. Вместо радиопередачи услышите шум, треск, свист, рокот, урчание.  Теперь промышленная сеть благодаря современным источникам питания потребителей энергии превратилась в источник помех, а сами сетевые провода в передающие антенны этих помех.

  Все современные сетевые блоки питания электронных устройств изменились. Теперь редкость отыскать громоздкий понижающий трансформатор, включающий в себя килограммы меди и железа. Компьютерный блок питания сегодня уменьшается на ладони. Такое стало возможно благодаря применению импульсных блоков питания, которые преобразуют напряжение из переменного в постоянное  стабилизированное. Составная часть новых  источников питания представляет собой генераторы импульсов с частотами от 40 кГц до 1 МГц и более. Спектр импульсного сигнала богат высшими гармониками, они то и мешают нормальной работе приёмника, забивая диапазон помехами. Таким образом,  экономия энергопотребления,  металла, уменьшение веса и габаритов негативно сказывается на показателях сети и она помимо основного синусоидального сигнала с частотой 50 Гц, содержит ещё массу других ненужных сигналов, мешающих работе других устройств.

 Первое, что я сделал, когда на экране телевизора появлялись помехи в момент, когда сын в соседней комнате работал на мощном компьютере, это обрезал сетевые провода от его блока питания и сделал самодельную вставку сетевого фильтра. Промышленный сетевой фильтр, укомплектованный розетками (сетевой удлинитель с фильтром), помогал слабо, ибо в нём тоже экономили на меди,  феррите и стали. Конечно, в промышленном масштабе я допускаю экономию, но когда это касается меня лично, то тут не до экономии. С меня спросят по полной за плохую картинку на экране телевизора.

  Задача сетевого фильтра пропустить частоту 50 Гц и вырезать всё, что выше этой частоты. Такой фильтр имеет название ФНЧ — фильтр нижних частот, именно их он должен пропустить без потерь, подавив все высокочастотные помехи, которые принимает приёмник в СВ,  ДВ и КВ  диапазонах и которые образуют помехи на экране телевизора. Несмотря на то, что источники питания изменились, не изменились фильтры, их конструкция осталась неизменной на протяжении столетнего периода и ничего нового в самодельной конструкции не будет. Будет только большее количество звеньев самого фильтра, ибо, чем их больше, тем больше подавление помех, и тем лучше фильтр и тем он мне более дорог и вовсе не потому, что имеет какую-то стоимость, а потому, что справляется со своей задачей лучше заводского. Решить задачу подавления помех, всё равно, что вернуться в прошлое.  Всё на чём в свое время было сэкономлено, как в металле, так и в размерах придётся вернуть обратно, но не в виде трансформаторов, а в виде фильтров ФНЧ, которые чем-то напоминают трансформатор.

Фото 3.
Стандартная плата блока питания.

На переднем плане сетевой фильтр.

 На фото современный сетевой блок питания, а на переднем плане секционный дроссель, который служит для защиты сети от помех этого блока.  От двух до четырёх секций проводов намотаны таким образом, что наводящие в них высокочастотные поля взаимно компенсируются, замыкаясь на сердечнике дросселя. Такому устройству даже не нужна экранировка, уже сам замкнутый сердечник дросселя является экраном, концентрируя вокруг себя излучающие поля в виде замкнутых окружностей.



Фото 4. На плате вместо фильтра, поглощающего помехи, стоят перемычки.

 Всё бы ничего, но прогресс не стоит на месте, и уже на следующей плате вы обнаружите материальную экономию, где вместо фильтра помех,  место сердечника и катушек занимают две перемычки. Такая рационализация существенно подпортит работу приёмника или телевизора. Только теперь не пытайтесь вскрывать все блоки питания и проверять, стоят ли там дроссели, поглощающие помехи, возможно, такой блок стоит у соседа, но он об этом даже не подозревает.

 По выходным на даче существенно рябила картинка при приёме аналогового телевизионного вещания на активную внешнюю антенну. Но это и понятно: работали газонокосилки, поливальные насосы, заряжались ноутбуки и сотовые телефоны. На нижних участках диапазона, начиная с первой программы  больше всего было помех. Спас положение всё тот же сетевой фильтр, установленный в разрыв сетевого провода питания антенного усилителя непосредственно перед блоком питания усилителя. Кстати он же, включенный аналогичным образом, немного улучшит качество приёма эфирного цифрового сигнала («зависаний» или «мозаики» будет меньше при неуверенном приёме).


Фото 5. Через такой фильтр я запитал блок питания антенного усилителя.

  Зачистить сразу всю сеть от помех — задача трудоёмкая, а вот найти источник помех, заблокировать его дополнительным фильтром или защитить электронное устройство аналогичным фильтром –  вполне реально. У любого мастера – ломастера всегда найдётся в кладовке картонная коробка, куда складываются платы от старых компьютеров, телевизоров, всевозможных, вышедших из строя зарядных устройств и платы других электронных блоков. У таких плат можно позаимствовать детали для изготовления самодельного сетевого фильтра. Сам дроссель установлен непосредственно  около шнура питания. Конденсаторы с номиналами от 0,01  до 0,1 мкФ, с  напряжением не менее 400 вольт смело снимайте с плат. Подойдут и конденсаторы меньшего номинала ёмкости, их можно ставить параллельно.

 На практике число звеньев фильтров может достигать от 1-го до 3-х. Это 1 – 3 сердечника дросселя. В большей степени это будет зависеть от мощности или тока потребления устройства, по цепи питания которого необходимо поставить фильтр в виде звеньев дросселей с парными намотками. С ростом тока увеличивается сечение провода и меньше витков укладывается в сердечнике, а, следовательно, меньше индуктивность катушки и частота среза будет выше частоты помех.
Рис. 1. Электрическая схема фильтра на двух сердчниках.
Так уменьшить излучение мощного компьютера по сети помог  трёхзвенный  фильтр, а сами сердечники дросселя были соизмеримы по размерам с дросселями аналогичных компьютерных блоков питания. Покупные сетевые фильтры с розетками явно уступали такой конструкции, зато именно самодельная конструкция сдерживала помехи от компьютера, приручив мышку двигаться по экрану, а телевизор в соседней комнате стал работать без искажений.

                             Сетевой фильтр с розетками. Контрольная закупка.

 Наверно, как ребёнку, ломающему игрушку, чтобы узнать, как это работает, мне было интересно посмотреть, что находится внутри коробочки с рекламными надписями, обещающими защиту от сетевых помех только что купленного  удлинителя с дополнительными розетками.

 Фото 6.
Надпись на упаковочной коробке.

Фото 7.
Что скрывается под красивыми словами?

  Мечтая увидеть в изделии ферритовые кольца с намотками и высоковольтные конденсаторы, я был разочарован, так как в глаза бросился один единственный элемент под названием  варистор – резистор с нелинейной характеристикой, способный только защитить потребителей от импульсных воздействий напряжений, превышающих максимальное пороговое  значение промышленной сети.

Фото 8.
В конструкцию входят: выключатель с подсветкой, выключатель от перегрузок, варистор (синий кружок), защищает потребители энергии от импульсных бросков напряжения. Ничего не сказано о плавких предохранителях, которыми являются пайки, сделанные встык на силовые контакты, рассчитанные на ток до 10 А.  Сетевых фильтров я здесь не нашёл.

В настоящее время варисторы устанавливаются почти во всей радиоэлектронной аппаратуре, и установка его в удлинителе – чисто рекламный ход. Нет, я не спорю, деталь нужная, но от помех  импульсных источников питания не спасёт.

Фото 10.
 В паспорте нет слов о фильтрации помех. Под варисторной цепочкой следует подразумевать  один варистор.

                                   Самодельная конструкция помехозащитного дросселя.

Фото 11.
Намотка на кольце сделана сдвоенным проводом.

  Далее петлю следует разомкнуть.

В качестве сердечника можно использовать ферритовое кольцо с проницаемостью  400 – 2000 НМ. Самодельная намотка на кольце требует определённых навыков, при напряжении 220 вольт в случае межвиткового замыкания мало не покажется. Намотку удобно сделать двумя параллельными проводами. Она должна быть однорядной, а витки ни в коем случае не должны перекрещиваться, а между проводами  необходимо оставлять небольшой зазор или шаг  во избежание короткого замыкания или пробоя. Провод, выбранного диаметра, должен быть марки ПЭВ – 2. Ферритовый сердечник обматывается лакотканью или другим изолирующим материалом. Такой тип сердечников обычно используется в старых блоках питания компьютеров.
Фото 12.
Сетевой фильтр из деталей от старого монитора.
Аналогичным фильтром можно существенно оживить ДВ, СВ и КВ диапазоны старого приемника ретро, работающего с трансформаторным блоком питания. Уровень шума и урчания в этих диапазонах заметно ослабнут. В тоже время пока комфортное звучание на этих диапазонах возможно только на природе, вдали от сетевых проводов,  зато с помощью батарейного приёмника, имеющего магнитную встроенную антенну, можно отыскать проводку в стене по характерному урчанию, если включена энергосберегающая лампа и сложные профессиональные приборы уже не нужны.  При необходимости таким лампам тоже не помешал бы дополнительный сетевой фильтр.

Помехи радиоприёму от энергосберегающих ламп.

 Перед сдачей таких ламп в утиль необходимо экспроприировать из них ферритовый дроссель. Из них можно сделать простой фильтр ФНЧ для другой энергосберегающей или  светодиодной лампы.

Фото 13.
Внутри энергосберегающей лампы электронные компоненты, которые могут пригодиться.


Элементы самодельного сетевого фильтра

Добрый день! Обзор двух элементов сетевого фильтра. Кого заинтересовало — прошу под кат.

Как известно, театр начинается с вешалки, а аудиосистема с розетки. Так вот, что бы разное зло помимо 220В оттуда не шло, и нужен сетевой фильтр.
Можно сразу купить готовый в Китае, можно собрать самому.

Треки:

EMI фильтр

Вольтметр

EMI фильтр (фильтр электромагнитных помех)

Для чего это

EMI-фильтры предназначены для подавления высокочастотного шума, возникающего в процессе работы различных устройств. Эти фильтры получили широкое распространение как элемент, подавляющий высокочастотные наводки в компьютерном оборудовании, периферии, цифровых схемах, аудио-, видеооборудовании и в других цифровых устройств. Кроме того, эти элементы используются для защиты от электромагнитных помех устройств, работающих в неблагоприятных условиях, таких как салон автомобиля и пр.


Покупал 26го марта с купоном и бесплатной доставкой, потом продавец оставил только платную доставку — цена стала кусачей.

Посылка (китайцы не заморачивались и просто перетянули пупырку скотчем):

Фото:

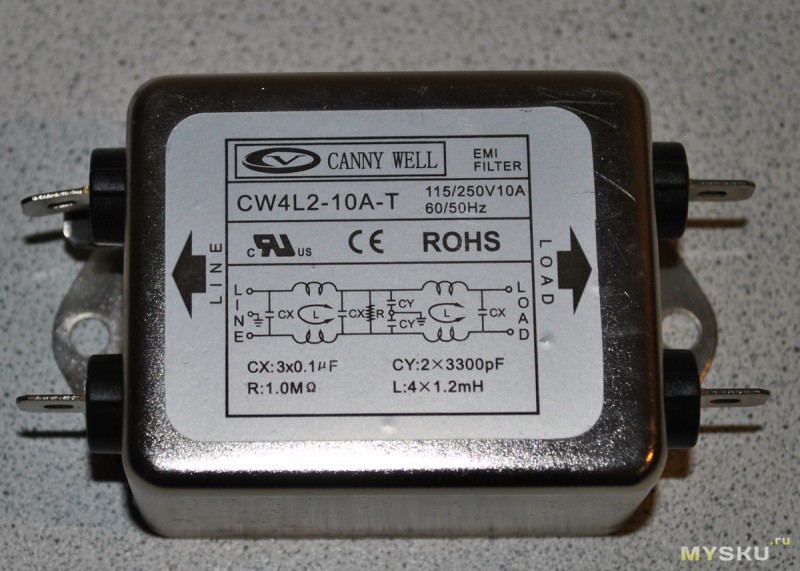

Line — вход 220В. Хорошо видна принципиальная схема с номиналами элементов.
Ссылка на сайт производителя, там размеры и характеристики. Модель CW4L2


Размеры и масса:


Вольтметр

Ссылка, где я покупал: aliexpress.com/item/AC-Volt-Tester-Digital-Voltmeters-Panel-AC-80-500V-LCD-Digital-Voltage-Meter-Black-Power-Monitor/1299119461.html
Диапазон измерения: 80-500В.
Размеры «окна» для установки: 39х71 мм
На него уже был подробный обзор: mysku.ru/blog/buyincoins/9897.html
Приведу несколько фото:

Упаковка





Сам будущий фильтр



Хотел корпусные розетки тоже взять на али, но потом поставил обычные бытовые.

Спасибо за внимание! Всем сети без помех!

Фильтр сетевой наводки 50 Гц

Здравствуйте, уважаемые авторы, журналисты и читатели !

Расскажу о своей самоделке.

Это фильтр сетевой наводки 50 герц.

Чем он может быть полезен.

Любой, кто занимается усилителями, звуковой и измерительной аппаратурой, знает, что такое фон переменного тока. Избавиться от него бывает сложно.


За основу я взял двойной Т мост.

Принцип его работы и расчёт элементов достаточно сложен.
Это описано в разных источниках, при желании можно почитать.

При точной настройке он может сильно ослабить помеху, а также не вносить шумов, поскольку в его схеме нет полупроводников (транзисторов).


И не требует источника питания. Имеет небольшие габариты.

Это — принципиальная схема.

Я указал на самоделке вход и выход. Хотя предполагаю, что они обратимы, не проверял, не было надобности.

Были использованы следующие детали :

Три одинаковых конденсатора КМБП и шесть резисторов МЛТ 0,125 Вт. На схеме я показал всего три резистора, а на фото шесть. Это связано с тем, что у меня не было точных номиналов и пришлось по цифровому мультиметру подбирать путём параллельного соединения.

Материалы:

Припой, небольшой кусочек нефольгированного текстолита, немного клея и монтажного провода и припоя.


Инструменты:

Паяльник, кусачки, ножницы, пинцет и скальпель.

При повторении конструкции следует учесть следующее.

Конденсаторы можно брать КМПБ, МБМ и другие, кроме керамических и оксидных (электролитических). У этих типов сильная зависимость ёмкости от температуры.

Если есть возможность, подберите номиналы деталей по цифровому прибору. От точности подбора зависит качество подавления сетевой наводки 50 Гц.

Или смотрите на процентную точность номинала деталей. +/- 5 % уже даёт хорошее качество подавления помехи.

На графике я показал АЧХ устройства. Конечно, на практике она несколько плавнее.

В заключение добавлю. Изменив номиналы деталей, фильтр можно изготовить для подавления помехи другой частоты.

С уважением, автор.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Простой и эффективный сетевой фильтр

О жутких помехах в наших электросетях и об их убийственном влиянии на работу аудиовидеотехники известно всем, кто любит слушать музыку и смотреть кино. Многие, предварительно приценившись к сетевым кондиционерам производителей Hi-Fi, чаще всего останавливают выбор на недорогих компьютерных фильтрах, после чего считают проблему решенной.

Между тем, для аудиотехники такие фильтры практически бесполезны, ведь их основная задача — защитить компьютер от импульсных помех, или «иголок», т.е. кратковременных (1 мкс — 1 нс) скачков амплитуды до нескольких тысяч вольт (!), представляющих реальную угрозу для микрочипов. Их спектр находится в высокочастотной области (десятки — сотни мегагерц), и фильтры, рассчитанные на борьбу с ними, малоэффективны для аудиотехники, для которой самые опасные помехи сосредоточены в диапазоне 0,001 — 30 МГц.

Второй не менее важный момент — энергетические характеристики такого фильтра. Большинство недорогих конструкций рассчитаны на максимальный ток в 10 А, а в пике усилителю, если он работает в классе АВ (а таких большинство), этого явно недостаточно. А сабвуфер, а шесть каналов домашнего кинотеатра? Из-за нехватки мощности на forte сигнала звучание получается вялым, неровным и шероховатым.

Но в то же время сделать качественный фильтр, эффективно убирающий помехи и «грязь» в звуковом диапазоне, не так сложно, как кажется. Один из возможных вариантов приведен на рис. 1.

Рис.1

Коротко об элементах. В любом справочнике с характеристиками конденсаторов можно обнаружить несколько типов, пригодных для нашего проекта. Там так и написано: «…предназначены для подавления индустриальных и высокочастотных помех, создаваемых промышленными и бытовыми приборами, выпрямительными устройствами…, а также помех атмосферных». Добавлю от себя, что они сами по себе являются фильтрами нижних частот, имея при этом минимально возможное проходное сопротивление. Различаются такие конденсаторы: по максимальному проходному току, рабочему напряжению и частотным свойствам. Внешний вид и частотная характеристика конденсаторов КПБ-Ф, на которых построен наш фильтр, показаны на рис. 2 и 3.

Рис. 2

Рис. 3

На схеме они обозначены как С1-C4, тип — КПБ-Ф емкостью 1 мкФ на переменное напряжение 220 В или постоянное 500 В, а ток через них может достигать 40 А. Индуктивность катушек L1 и L2 — примерно 50 мкГн, это около 30 витков 3-миллиметрового провода, намотанного в 3 слоя на сердечнике из капролона или фторопласта. Диаметр катушки 55, а высота — 45 мм, и прикреплены они к дну корпуса.

Запас по току кажется чрезмерным. Но только поначалу — поставьте DVD «Перл-Харбор» или «U-571», и если все что нужно взорвется как положено, а не с жалким пшиком, вы признаете правильность этой идеи. Частотные свойства фильтра вполне соответствуют нашим требованиям — передаточная характеристика начинает падать с 0 Гц, а на 600 кГц затухание составляет более 40 дБ, увеличиваясь с ростом частоты.

Элементы фильтра смонтированы в корпусе из листового алюминия толщиной 3 мм. Он разделен на три секции, размером 380 на 150 и высотой 80 мм. Расположение элементов показано на рис. 4. Коробку можно собрать на винтах или «вытяжных» алюминиевых заклепках. При окончательной сборке перед затягиванием винтов под контактирующие поверхности дна крышки и стенок рекомендую проложить пищевую алюминиевую фольгу для лучшего контакта и экранирования соответственно.

Рис. 4

Теперь самое главное — подключение. Такие фильтры требуют обязательного заземления — без него эффективность резко упадет. Во всех современных домах «евророзетки» с заземлением, как правило, уже имеются, так что проблем здесь быть не должно. Если нет — то «землю» придется взять от короба распределительного щита на лестничной клетке, проложив ее до корпуса фильтра отдельным проводом сечением не менее 4 мм². (На всех строительных рынках можно приобрести специальные «земляные» провода в зелено-желтой изоляции.) Крепление клеммы заземления к корпусу фильтра должно быть надежным, с пружинной шайбой-«звездочкой» и контргайкой. Идеальное решение проблемы — провести отдельную линию от щитка на лестничной клетке к фильтру для питания аппаратуры. Провод для проводки должен иметь сечение не менее 4 мм².

Если все сделано грамотно, то разницу вы почувствуете довольно быстро. В завершение хочу напомнить о требованиях безопасности при работе с электросетью, а заодно пожелать всем братьям по оружию большого удовольствия от своей аппаратуры.


Практика AV #6/2003

Сетевой фильтр — что это такое, зачем он нужен, как выбрать для компьютера, схема, фото и видео-инструкция по ремонту своими руками

Для чего нужны сетевые фильтры? Почему их установка спасает бытовые электронные приборы? Насколько необходим этот прибор в сети переменного тока? И, вообще, сетевой фильтр – что это такое? Эти вопросы сегодня волнуют многих обывателей, которые столкнулись с проблемой некорректной работы бытовых приборов и даже полным отключением их в некоторых ситуациях. Поэтому поговорим об этом приборе и разберемся в его функциональности, заодно ответим на вопрос, зачем нужен сетевой фильтр?

Сетевой фильтрСетевой фильтр

Немного теории

Из школьного курса физики известно, что ток переменного типа в сети дома является синусоидальным. То есть, сила тока и его напряжение меняются по синусоиде, где центральная ось, вокруг которой происходят колебания, это время. Эти колебания симметричные. Так вот за 1 секунду разница значений напряжения попадает в предел от +310 В до -310 В. И этих колебания за секунду происходит 50 раз, что и является напряжением 220 В. 50 колебаний измеряются герцами. Кстати, в зарубежных сетях этот показатель равен 60 герцам.

Конечно, симметрия колебаний – это идеал, до которого нашим сетям далеко. Скачки, импульсы, искажение синусоиды по длине и высоте – это всего лишь малая часть того, что творится в наших сетях переменного тока. Конечный результат такой чехарды – выход из строя бытовой техники. Чаще всего от этого страдают телевизоры, компьютеры, музыкальные центры, радиотелефоны и прочие.

Искажение синусоиды в сети переменного токаИскажение синусоиды в сети переменного тока

Что же является причинами искажения синусоиды?

  • Атмосферное перенапряжение.
  • Пуск или остановка мощных электропотребителей. К примеру, водяного насоса, которым производят полив сада или огорода.
  • Короткое замыкание в подстанции на высокой ее стороне.
  • Всевозможные переходные процессы, связанные с переключением трансформатора.

То есть, получается так, что любое искажение синусоиды – это, по сути, комплекс других синусоид, которые имеют свою амплитуду и размеры. Оптимальный же вариант – это одна синусоида с определенной частотой волны и ее амплитудой. В данном случае частота должна быть 50 герц, а амплитуда 310 вольт. Все остальные амплитуды необходимо просто погасить.

Импульсные помехи

Все помехи, о которых было описано выше, поддаются математическим объяснениям. Поэтому с ними легко справиться. Но есть и другие, которые не поддаются прогнозированию. Это так называемые импульсные помехи, а точнее сказать, броски напряжения, которые могут возникнуть в любой момент. Во-первых, они краткосрочные. Во-вторых, при их появлении резко вырастает напряжения до высоких величин, что негативно сказывается на техническом состоянии бытовой техники.

Броски напряженияБроски напряжения

Импульсные помехи необходимо подавить. Именно для этого и используются сетевые фильтры.

Устройство и схема

Схема сетевого фильтра достаточно проста. Для того чтобы понять, как работает этот прибор, необходимо понять, как можно погасить скачкообразные помехи в сети. К примеру, резисторы. Сопротивление этих приборов не зависит от силы тока, который проходит через них. Но вот индуктивность и емкость прямо пропорциональны току. То есть, получается так, что чем выше сила тока и напряжение, тем больше вырастает сопротивление катушки индуктивности.

Это качество и применяется в фильтрах для подавления краткосрочных скачков напряжения с большой ее величиной. Для этого всего лишь необходимо установить две катушки индуктивности в фазный и нулевой проводник. Кстати, их индуктивность может располагаться в достаточно широком диапазоне от 60 до 200 мкГн.

Внутреннее устройство сетевого фильтраВнутреннее устройство сетевого фильтра

Что касается резисторов, то их тоже можно устанавливать в сетевой фильтр для компьютера или телевизора.

Внимание! Нельзя в сетевых фильтрах использовать резисторы с большим сопротивлением. Это может повлиять на само напряжение, а точнее сказать, на его падание. Так что максимальное сопротивление резисторов – 1 Ом.

Специалисты считают, что среди всех предлагаемых моделей на сегодняшний день эффективными являются сетевые фильтры LC. Все дело в том, что в их конструкции кроме катушек индуктивности установлены и конденсаторы. Кстати, их емкость варьируется в пределах от 0,22 до 1,0 мкФ. При этом необходимо учитывать, что напряжение конденсатора должно быть почти в два раза выше напряжения сети. Это запас на случай высокого скачка.

Зачем такая сложная схема?

  • «L» – это катушка, которая будет выравнивать скачки тока.
  • «C» – это конденсатор, который будет гасить высокие скачки напряжения.

Возвращаемся к импульсным помехам. Их можно гасить с помощью специального полупроводникового элемента – варистора. По сути, это резистор, который в штатном режиме, то есть, при низком напряжении, обладает высоким сопротивлением и ток через себя не пропускает. Как только ток в сети поднимается до номинала (470 В) вариатора, он сбрасывает сопротивление и пропускает ток.

Схема сетевого фильтраСхема сетевого фильтра

Итак, подведем итог. Сетевой фильтр для компьютера или другого бытового электронного прибора в своей конструкции должен содержать:

  • Соединенные последовательно две катушки.
  • Конденсатор, подключенный параллельно.
  • Варистор.
  • Резисторы.

Внимание! Все элементы необходимо строго подбирать под нагрузку в сети. То есть, номинальный ток элементов подгоняется под потребляемую мощность бытового прибора. Это важно будет для тех, кто решил провести сборку сетевого фильтра своими руками.

Что на практике?

Во-первых, начнем с того, что для таких бытовых приборов, как электрический чайник, плита, фен, утюг и прочие, то есть, для мощных агрегатов, скачки напряжения, а тем более импульсное искажение напряжения, не являются помехами. На их корректную работу они не влияют, и качество эксплуатации от этого не страдает. То есть, сетевые фильтры им не нужны.

А вот всем остальным приборам (телевизорам, компьютерам, музыкальным центрам и так далее) фильтр необходим. Правда, все перечисленные аппараты потребляют мизер энергии, так что небольшой прибор в несколько ампер будет достаточным.

Кстати, необходимо отметить, что основная масса используемых в быту фильтров, как таковыми не являются. Все дело в конструкции, в которой установлен всего лишь варистор, да небольшой контактный выключатель, он отключает сеть при высоких показателях напряжения. По сути, это обычная биметаллическая пластина. Сделать из этого прибора настоящий фильтр не проблема. Придется вооружиться паяльником и приобрести необходимые детали.

Сетевой фильтр своими руками схемаСетевой фильтр своими руками схема

Внимание! Учтите, что катушки с большой емкостью, предназначенные для больших нагрузок, являются деталями громоздкими и дорогими. Поэтому их использовать в бытовых фильтрах нет необходимости.

Как правильно выбрать?

Итак, вопрос, как выбрать сетевой фильтр, встречается достаточно часто. Поэтому есть необходимость разобрать основные критерии выбора и определить, какой сетевой   фильтр лучше.

  • Показатель поглощения импульсных искажений. Измеряется этот показатель в джоулях. Обычно он указывается и на упаковке, и на корпусе прибора. В данном случае, чем он будет больше, тем лучше, потому что такой фильтр будет гасить импульсные скачки напряжения высокой величины.
  • Количество розеток (варьируется от одной до восьми).
  • Длина питающего провода. В принципе, сетевые фильтры выполняют сразу две функции: защиты и удлинителя. Так что длина провода – это удобство использования.
  • Есть модели, в конструкции которых присутствуют телефонные разъемы. Это может быть один разъем или несколько. Второй вариант предпочтительнее. Можно одновременно запитать телефон, модем, факс.
  • Наличие светового индикатора. Он показывает, что все элементы фильтра работают.
На что нужно обратить внимание при выборе сетевого фильтраНа что нужно обратить внимание при выборе сетевого фильтра

Выбор сетевого фильтра также зависит от того, где он будет использоваться. То есть, дома, в офисе или на производстве. Если говорить о домашних моделях, то это компактные устройства с пятью розетками. Некоторые производители устанавливают и общий выключатель, и отдельные выключатели к каждой розетке, что очень удобно. Есть фильтры и с шестью розетками, в которых шестая – это розетка под нестандартные адаптеры.

Заключение по теме

Итак, в этой статье было рассмотрено несколько вопросов, которые касались сетевых фильтров. И основной из них – что такое сетевой фильтр? Конечно, для многих обывателей теоретическая часть, наверное, была не интересна. Хотя некоторые позиции являются основополагающими, и знать их надо. А вот вопрос, как выбрать сетевой фильтр – самый важный для обычных потребителей. Поэтому возьмите его на вооружение, когда пойдете в магазин. И последнее. Сетевые фильтры – простая необходимость. Отказываться от этих приборов не стоит.

ФИЛЬТР ПИТАНИЯ

   «Кондиционирование» сетевого питания давно уже стало традицией при прослушивании аудиозаписей на аппаратуре высокого класса. Влияние качества сетевого напряжения на качество звуковоспроизведения способен заметить даже неискушенный слушатель, не обладающий музыкальным слухом. Наличие огромного количества помех в современных электросетях нетрудно объяснить — с каждым годом увеличивается количество различной электронной аппаратуры и различного электроинструмента, которые собственно и вносят искажения в бытовые сети электропитания. К сетевым помехам, вызванным нарушением параметров сети относятся: помехи низких и высоких частот — некоторые из них не слышны на слух, но вносят заметные искажения при питании звуковоспроизводящего тракта в целом, например щелчки при включении холодильника; искажение формы переменного напряжения; фазовые сдвиги (перекос фаз) и т.д. Избавиться от таких неприятных моментов в достижении цели достоверного воспроизведения помогает использование сетевых фильтров питания. Типичный представитель данного вида аппаратуры-сетевой фильтр Light Speed Audio. Но не каждый аудиофил позволит себе иметь такой агрегат в составе своего аудиокомплекса, что уж говорить о тех, кто занимается конструированием и сборкой самодельных ламповых усилителей низкой частоты. Но выход есть! Предлагаемый к сборке фильтр не содержит дефицитных и дорогих деталей, схема его на столько проста, что изготовление такого устройства по плечу даже начинающему электронщику.

принципиальная схема первого каскада фильтра питания

   Итак, рассмотрим принципиальную схему первого каскада фильтра питания и займемся подбором деталей. Прежде всего нам понадобится варистор (нелинейное сопротивление) на максимальное напряжение 300-600вольт.

варистор (нелинейное сопротивление)

   Обычно варисторы маркируются цифрами,которые и обозначают максимальное напряжение. Далее следует подобрать элементы для RLC фильтра. Резисторы керамические с мощностью рассеивания не менее 5Вт подбирают по наименее меньшему разбросу сопротивления (чтобы в обоих плечах схемы не было перекоса).

Резисторы керамические для фильтра

   Дроссели фильтра могут быть на тороидальном каркасе — ферритовом кольце, где взаимная компенсация магнитных потоков уравновешивается

Дроссели фильтра на тороидальном каркасе

   или на ферритовых каркасах типа »гантель» которые тоже работают неплохо и продаются в виде уже готового изделия-дросселя (нужно только подобрать по индуктивности и толщине намотанного проводника-для тока не менее 1А).

Дроссели фильтра могут быть на гантели

   Конденсатор фильтра можно взять керамический или пленочный (на нужное напряжение), хотя лучше всего работают специализированные помехоподавляющие конденсаторы, желательно с пометкой X1 на корпусе (применяются для фильтрации в промышленной аппаратуре специального назначения).

Конденсатор фильтра питания

   Токовый размыкатель Sc (пробка-автомат) можно взять от китайского сетевого фильтра, хотя я в большей степени склоняюсь к применению старых добрых предохранителей. Работает данный каскад схемы следующим образом: варистор блокирует импульсные высоковольтные броски напряжения,остальная RLC цепочка подавляет оставшиеся НЧ и ВЧ помехи с частотой среза около 50Hz. Рассмотрим принципиальную схему второго каскада фильтра питания аппаратуры.

Эл. схема второго каскада фильтра питания

   Его основная задача — устранение (задержка) постоянной составляющей тока, что является причиной сильного гудения сетевого трансформатора (из-за насыщения магнитопровода) и слышимого фона переменного тока при прослушивании музыкальных произведений. Схема этого каскада фильтра заимствована из американского усилителя Lamm M1.1 и разработана В.Шушуриным. Данная схема расчитана на применение сетевого трансформатора мощностью 300Вт, если блок питания вашего изделия имеет большую мощность, то придется подобрать большую емкость электролитических конденсаторов.

электролитический конденсатор помехоподавляющего фильтра

   Диоды КД226Д для этой части схемы следует подбирать исходя из одинакового сопротивления перехода (хотя такие мелочи можно и не учитывать). На сетевой шнур фильтра питания желательно закрепить ферритовый фильтр-защелку для устранения мелких ВЧ помех.

фильтр-защелка для устранения ВЧ помех

   Напоследок остается добавить, что данный простейший фильтр сетевых помех может быть как встроенным в самодельный усилитель, так и использоваться в качестве выносного стационарного агрегата. Можно например собрать в одном корпусе три канала фильтров и вывести их на раздельные качественные розетки на задней панели корпуса — для питания предусилителя, оконечного усилителя,и собственно воспроизводящего устройства (CD транспорта или проигрывателя виниловых дисков).

старинный вольтметр для контроля входного напряжения

   Корпус можно оформить в общей (с остальными компонентами системы) стилистике, а на переднюю панель установить старинный вольтметр для контроля входного напряжения. Удачных вам конструкций! Автор: Электродыч.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
