Сетевые фильтры стали неотъемлемым обязательным аксессуаром оргтехники и некоторой бытовой техники и приборов. Вообще сетевой фильтр, прежде всего, должен представлять собой устройство, которое призвано защищать цепи питания компьютеров, периферии и другой электронной аппаратуры от ВЧ и импульсных помех, скачков напряжения, возникающих в результате коммутации и работы промышленного оборудования. Это основные задачи устройств, носящих название сетевой фильтр. Как бы он ни выглядел, в какой бы корпус его ни запихал производитель, какой бы прочей эргономичности не придумали, главное, чтобы все это внешнее изящество не затмило основных задач. А сегодня можно наблюдать, к сожалению, совершенно иную картину. Производители подобных устройств не задумываются об их функциях, берут простейшую электрическую схему сетевого фильтра, состоящую из двух дросселей и двух конденсаторов, суммарная стоимость которых копейки и камуфлирует это под красивый дизайн.

Для примера:

Или:

Причем стоимость такого аксессуара под названием сетевой фильтр немаленькая. В итоге, мы покупаем обычный сетевой удлинитель в красивой обертке. При всем этом показатель цены, что якобы, чем дороже, тем лучше и качественней, в данной ситуации значения не имеет. Этим введением мы хотим показать и раскрыть суть вопроса о сетевых фильтрах. Отчасти это ещё и ответ на комментарий уважаемого радиолюбителя в публикации простейшей схемы сетевого фильтра. Конечно, мы согласны, что начинка очень даже влияет на стоимость. Но всё дело в нерадивых производителях сетевых фильтров, которые не хотят «заморачиваться» над их содержимым, не пытаются разрабатывать принципиально новые электрические схемы для улучшения эффективности. Поэтому многие опытные радиолюбители для ежедневных нужд проектируют схемы сетевых фильтров сами. И качество получается на высоте, и надёжность, и собираются в основном из подручных радиокомпонентов, что сводит затраты к минимуму, и приобретается дополнительный радиотехнический опыт.

Также стоит заметить, что в большинстве случаев схемы сетевых фильтров входят в состав более сложных схем сетевых стабилизаторов напряжения, о которых мы неоднократно упоминали на страницах радиолюбительского сайта.

Сегодня мы опубликуем несколько электрических схем и их описаний, по которым вам не составит особого труда изготовить сетевой фильтр своими руками, по функциональности и характеристикам превосходящий покупной. На рисунке ниже приведена электрическая схема сетевого фильтра, предназначенного для защиты питаемого устройства от внешних помех (за это отвечает цепочка C3C4C5C7L1) и импульсных выбросов сети (варистор R5 с характеристическим напряжением 275 вольт). Приведенная схема также защищает сеть от помех, создаваемых питаемым устройством.

Дроссель L1 имеет индуктивность магнитосвязанных встречно включенных электрически изолированных половинок 5,6 мГн. Светодиод D4 светится в рабочем состоянии, а D2 – только при перегорании плавкого предохранителя F1. По сути, схема этого сетевого фильтра является модернизированным вариантом простейшей электрической схемы устройства.

Собранный по следующей схеме универсальный фильтр не пропускает высокочастотные сетевые помехи как в питающий прибор, так и обратно в электрическую сеть.

В фильтре используются конденсаторы С1…С4, С9…С12 — КПБ — 0,022 мкФ — 500 вольт, С5…С8, С13, С14 — КТП-3 — 0,015 мкФ — 500 вольт (керамические, красного цвета, с резьбой М8 — 0,75). Неоновая лампочка VL1 служит обычным индикатором работы. Дроссели Др1 и Др1′ намотаны обычным двойным сетевым проводом в изоляции на семи, сложенных вместе плоских ферритовых стержнях для магнитной антенны. Общее сечение магнитопровода 4,2 см2. Стержни плотно уложены друг на друга и обмотаны тремя слоями лакоткани. Поверх нее намотана обмотка, содержащая 7 витков провода. Получившийся элемент больше похож на проходной трансформатор, чем на дроссель. Дроссели Др2, Др2′ (на керамических стержнях диаметром 12 мм и длиной 115 мм до полного заполнения), Др3 и Др3′ (бескаркасные, содержат по 9 витков, намотаны с шагом для уменьшения межвитковой емкости и лучшей защиты от самых высокочастотных наводок на оправке диаметром 10 мм и длиной 41 мм) намотаны проводом ПЭВ-2 диаметром 1,5 мм.

Максимальный ток для дросселей равен: Imax=d2 * плотность тока(4…6) / 1,28 = 1,52*4,5/1,28=7,91 ампер. Отсюда мощность равна P=220*7,91=1740 ватт. Конструктивно, что показано ниже на рисунке, сетевой фильтр собран в трех экранированных секциях, которые помещаются в металлический корпус 190х190х70 мм. Дроссели, находящиеся в соседних секциях, соединяются через проходные конденсаторы, установленные на вертикальных перегородках. Крепятся дроссели с помощью стоек из оргстекла толщиной 10 мм, в которых просверливают отверстия нужного диаметра.

Итак, с этим универсальным фильтром все, надеемся, понятно. Защита включает в себя и НЧ, и СЧ, и, наконец, ВЧ фильтрацию.

Далее рассмотрим знакомые большинству потребителей схемы сетевых фильтров Pilot. Они приведены ниже на рисунках.

Первая примитивная схема – Pilot L с максимальным током до 10 ампер.

Вторая схема более эффективная, от этого и соответствующее название сетевого фильтра производителем – Pilot Pro, максимальный ток которого также 10 ампер; но по существу тоже примитивная.

На последнем рисунке изображена электрическая схема фильтра APC E25-GR. Она идентична схеме Pilot Pro. Главное отличие в том, что вместо конденсатора 1 мкФ x 250 В установлен конденсатор 0,33 мкФ x 275 В и в качестве сердечника у катушек вместо воздуха используется ферритовый стержень. У каждой катушки свой. Оси катушек расположены под углом 90 градусов.

Также стоит сказать, что непосредственно в схемах самих блоков питания компьютера есть, хоть и примитивные, но все-таки сетевые фильтры, схемы которых как раз и копируют большинство нерадивых производителей.

Итак, кроме рассмотренной нами ранее универсальной (а пока только она, как вы, наверно, поняли, заслуживала внимания) мы вплотную подошли к эксклюзивной схеме сетевого фильтра. Функциональную схему работы устройства можно отразить на следующих диаграммах. Т.е. на них показано прохождение переменного тока через функциональные узлы и блоки фильтра, сглаживание посторонних разнородных помех и выделение на выход «чистого» напряжения.

Более детально это можно представить так:

Для реализации поставленных задач отлично справляются сетевые фильтры, собранные по схемам ниже:

Последний рассчитан для питания не только аналоговых приборов, но и цифровой техники.

В схемах можно применять варисторы типа CNR14D221 (S14K140) 220В, 60 Дж или JVR-14N221K (S14K140) 220В или FNR-14K221 220В, 40 Дж. В качестве катушек-дросселей можно применить вот такие уже готовые – скачать. В качестве конденсаторов подавления электромагнитных помех подойдут так называемые Y конденсаторы, которые подключаются между фазой и нейтралью, эффективны при подавлении асимметричной (дифференциальной) помехи.

Подытожим, что две последние, а также универсальная схема сетевого фильтра наиболее предпочтительны. В заключение для интереса приведу стандарты сети электропитания стран мира. Приведены значения напряжения и частоты бытовой электросети различных государств, а также показан внешний вид сетевых разъемов, применяемых для подключения электроприборов.

А вообще, если вы приобрели или собрали сетевой фильтр своими руками, проверить его эффективность можно, подключив к одной розетке, например, системный блок и радиоприёмник. Но до этого стоит проверить их «совместимость» без фильтра. Если при применении сетевого фильтра уровень помех, доносящихся из динамика радиоприемника, становится заметно меньше или вообще пропадает, то устройство выполняет свои непосредственные задачи. И напоследок. Если вы все-таки покупаете готовый сетевой фильтр, то обращайте внимание на устройства, прошедшие испытания по ГОСТ Р 53362-2009, который заменяет предыдущий ГОСТ Р 50745-99.

Обсуждайте в социальных сетях и микроблогах

Метки: полезно собрать

Радиолюбителей интересуют электрические схемы:

Стабилизатор сетевого напряжения
УНЧ на микросхеме TDA7293

Как починить сетевой фильтр за 5 минут | Электровелосипедист

Привет друзья!

Немного отвлечёмся от темы электровелосипедов — я расскажу вам как по просьбе племянника отремонтировал его сетевой фильтр. Хотя, было бы более правильно назвать его многорозеточным удлинителем с защитой от перегрузок и скачков напряжения.

Проблема была следующая — он просто перестал включаться — не горела лампочка в переключателе и не работали подключаемые электроприборы. Производитель фильтра — IPPON, но как дальше станет ясно, это не имеет никакого значения.

Как починить сетевой фильтр за 5 минут

Естественно, сначала отключаем фильтр из розетки, чтобы не работать под напряжением и не получить удар электрическим током.

Затем откручиваем саморезы и снимаем крышку. Схема фильтра следующая: при включении ток проходит через автоматический предохранитель (с красной круглой кнопкой), который служит для защиты от перегрузок, и затем через двухполюсный выключатель попадает на контактные пластины.

Как починить сетевой фильтр за 5 минут

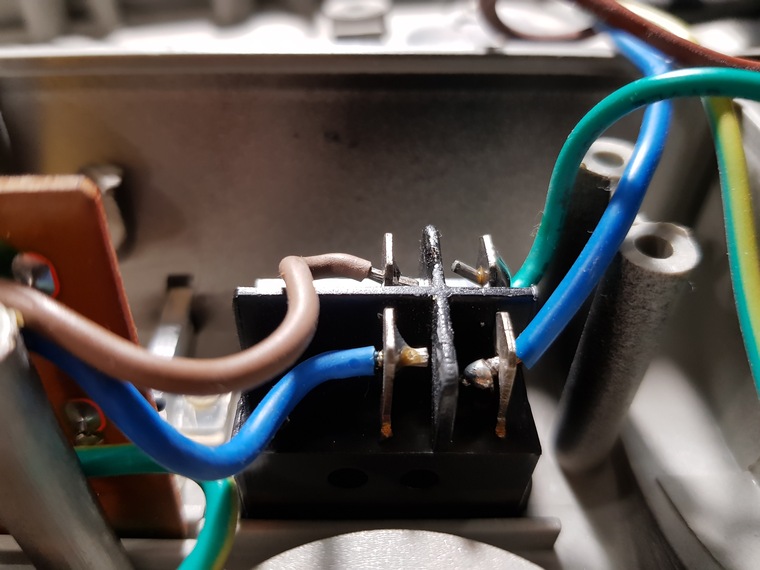

Первым делом «прозваниваем» выключатель во включенном состоянии (измеряем сопротивление между контактами). При этом видим, что цепь разомкнута — значит, дело в выключателе.

Как починить сетевой фильтр за 5 минут

Отпаиваем провода и варистор, служащий для защиты от кратковременных скачков напряжения.

Как починить сетевой фильтр за 5 минут

Поджимаем отвёрткой два пружинных элемента и извлекаем выключатель из корпуса сетевого фильтра.

Как починить сетевой фильтр за 5 минут

Поддеваем плоской отвёрткой и извлекаем кнопку переключателя.

Как починить сетевой фильтр за 5 минут

Достаём контактные пластины, и становится очевидной причина поломки — банальная пыль, которая попала между контактными площадками и не позволяла им замыкаться.

Как починить сетевой фильтр за 5 минут

Удаляем пыль, собираем выключатель и проверяем — сопротивление меньше 1 Ома говорит о том, что выключатель снова в рабочем состоянии.

Как починить сетевой фильтр за 5 минут

Устанавливаем выключатель на место, подпаиваем провода и варистор, закрываем корпус и закручиваем саморезы. Осталось проверить — включаем в сеть. Лампочка в кнопке загорелась, подключаемые электроприборы работают.

Как починить сетевой фильтр за 5 минут

В этот раз причина оказалась смешной и легко устранимой, поэтому ремонт занял не больше 5 минут. Однако сложно представить, сколько сетевых фильтров с такой же проблемой отправилось на помойку!

Так что не следует бояться узнавать новое и изучать как работают устройства, главное — соблюдать технику безопасности! Не работать под напряжением и аккуратно обращаться с паяльником, а также применять средства индивидуальной защиты.

Спасибо что дочитали до конца! До встречи!

Читайте также:

Что нужно для сборки электрического велосипеда своими руками?

Электровелосипед своими руками: двигатель

Электровелосипед своими руками: батарея

Электровелосипед своими руками: контроллер

РЕМОНТ СЕТЕВОГО ФИЛЬТРА СВОИМИ РУКАМИ: ЗАМЕНИТЕ БАТАРЕЮ ИБП И СЭКОНОМЬТЕ ОТ 30 ДО 150 ДОЛЛАРОВ — СТИЛЬ ЖИЗНИ

Заменить батарею ИБП достаточно просто.

Самое сложное: найти аккумулятор. В этом посте мы покажем вам, как открыть корпус ИБП и получить выгодную сделку по замене батареи ИБП.Подключены ли ваши компью

Содержание:

Заменить батарею ИБП достаточно просто. Самое сложное: найти аккумулятор. В этом посте мы покажем вам, как открыть корпус ИБП и получить выгодную сделку по замене батареи ИБП.

Подключены ли ваши компьютеры и другая электроника через резервную батарею и сетевой фильтр? Они должны быть. Чистое бесперебойное питание может помочь предотвратить перегрев электроники во время штормов, скачков и скачков напряжения. У него также есть дополнительное преимущество, позволяющее сэкономить время и отключиться в случае сбоя. Со временем эти резервные батареи имеют тенденцию «выходить из строя» и прекращать питание устройств в розетках с батарейным питанием. Это редко является признаком выхода из строя ИБП (источника бесперебойного питания) — чаще всего батарея внутри устройства либо разряжена, либо неисправна. Когда это происходит, большинство людей думает, что пора купить новый ИБП, но, обладая небольшими техническими знаниями, вы можете сэкономить свои кровно заработанные деньги, заменив только батарею.

Примечание редактора:Открытие ИБП аннулирует гарантию и может привести к риск о получении травм или повреждении вашего оборудования. Прежде чем начать, убедитесь, что ваш ИБП полностью отключен от источника питания. Кроме того, как указывает Остин ниже, даже разряженная батарея имеет небольшой заряд — избегайте контакта между клеммами. Это может привести к поражению электрическим током или возгоранию. Имейте в виду. Действуйте на свой страх и риск.

Необходимые инструменты:

• Длинная крестовая отвертка.
• Новый сменный аккумулятор (см. Руководство по покупке аккумулятора внизу)
• Старый ИБП с резервным аккумулятором / сетевой фильтр
• Плоскогубцы (иногда)

Когда дело доходит до конструкции корпуса ИБП, безусловно, существует много разнообразия. Некоторые устройства высокие с цифровыми дисплеями, а некоторые меньше, с простым пластиковым корпусом и одной кнопкой управления. Я заменил батареи в десятках, и могу сказать вам, что очень немногие из них построены одинаково. Кроме того, в более дешевых устройствах, как правило, сложнее всего заменить батареи.

Сегодня я собираюсь заменить батарею в ИБП Cyberpower на 485 ВА (CP485SL). Это относительно стандартный блок, которого достаточно для питания большинства недорогих компьютеров или домашних развлекательных систем. (Да, неплохо было бы подключить к одному из них телевизор и smartDVR). Два из них мне подарил друг за то, что помог ему переехать; он знал, что батарейки разряжены, но решил, что я могу их починить. Он был прав!

Как уже было сказано, на некоторых моделях вам придется вывернуть все винты на задней панели, чтобы получить доступ к батарее. К счастью, в этом случае был только один винт, удерживающий скользящую пластиковую панель над разделенной батареей.

После того, как у вас будет доступ к батарее, следующим шагом будет отсоединение двух удерживающих ее клемм. Практически каждая модель будет иметь батарею, похожую на эту. Существенной разницей будет размер батареи. Имейте в виду, что даже если аккумулятор заявляет, что он универсален, это не значит, что он эргономично поместится в любой ИБП.

Предупреждение: Теперь, прежде чем вы начнете использовать эту штуку на полную катушку, помните, что даже на «мертвой» батарее часто остается достаточно заряда, чтобы быть опасным, если вы перемкните два контакта. Следите за тем, чтобы токопроводящие инструменты (например, отвертка) не касались двух клемм вместе.

В большинстве случаев клеммный штекер (переходник с F1 на F2) снимается сразу после быстрого рывка рукой. Однако, если клемма слишком тугая, некоторые плоскогубцы быстро открутят провод. Убедитесь, что при удалении провода вы тянете за вилку, а не за провод.

Совет по безопасности: Новый аккумулятор должен иметь пластиковые клеммные колодки. Я рекомендую переместить их, чтобы закрыть старую батарею, как только вы будете готовы установить новую замену.

Провода должны легко подключиться к новой клемме. Как только это будет сделано, действуйте в обратном порядке и снова соберите ИБП.

Кончик: На моделях, которые требуют обширной разборки для замены батареи, вы можете протестировать устройство, прежде чем собирать его обратно, если это можно сделать безопасно.

Теперь подключите ИБП и включите его. Зеленый свет означает, что вы готовы к работе.

Вот и все, всего несколько минут времени могут сэкономить 30–150 долларов на покупке новой системы ИБП, когда старая была в полном порядке и просто требовалась новая аккумуляторная батарея.

Как найти сменные батареи ИБП

Это может быть самая сложная часть ремонта: поиск батарей для замены. Прежде чем вы впадете в сожаление по поводу заказа, есть два способа найти подходящие батареи.

1. Первый способ найти подходящий аккумулятор — это найти в Google номер модели ИБП. eBay и Amazon, когда используются вместе, кажется, предлагают лучшие цены с разумными сроками доставки.
2. Если модель ИБП не дает хороших результатов, второй и верный способ — посмотреть номер модели на батарее. С моей батареей это Sh5.5-12, который дает аналогичные результаты / цены при поиске на Amazon или Ebay.

Цены лучше оптом! Лучшая причина покупать одни и те же модели ИБП для всех ваших электронных устройств — это сэкономить деньги, когда придет время заменить батареи. Чем больше вы покупаете в одном заказе, тем ниже цены за батарею.Например, один заказ батареи для моего ИБП стоит около 15 долларов каждый, но когда вы покупаете две, цена падает до 12,12 доллара. Это примерно ~ 3 доллара на батарее. В упаковке по 10 штук вы можете снизить их до 7 долларов за штуку, что сделает их вдвое дешевле.

Самодельный сетевой фильтр из доступных деталей.

Фото 1.


 В некоторых случаях только самодельный фильтр может спасти положение, сэкономить время и деньги и одновременно улучшить настроение, убрав помехи с экрана телевизора, или приручить, наконец, компьютерную мышку, не желающую передвигаться по экрану монитора из-за помех от сверхмощного блока питания.

Фото 2. Из аналогичного приёмника я услышал , 50 Гц, после чего радио скончалось.

  Первую кратковременную арию промышленной сети я услышал в детстве, вставив в розетку на 127 вольт абонентский громкоговоритель. Радио с частотой в 50 Гц отпело быстро, извергнув запах трансформаторного масла. Этот опыт я никому не советую повторить. Лучше найдите карманный или переносной приёмник с диапазоном длинных и средних волн и встроенной магнитной антенной. Настройтесь на любую радиостанцию и поднесите приёмник к включённой энергосберегающей  или светодиодной лампе, прислоните к выключенному, но оставленному в дежурном режиме телевизору, к вставленному с сеть блоку питания выключенного компьютера, к зарядке мобильного телефона и, наконец, просто к сетевым проводам. Вместо радиопередачи услышите шум, треск, свист, рокот, урчание.  Теперь промышленная сеть благодаря современным источникам питания потребителей энергии превратилась в источник помех, а сами сетевые провода в передающие антенны этих помех.

  Все современные сетевые блоки питания электронных устройств изменились. Теперь редкость отыскать громоздкий понижающий трансформатор, включающий в себя килограммы меди и железа. Компьютерный блок питания сегодня уменьшается на ладони. Такое стало возможно благодаря применению импульсных блоков питания, которые преобразуют напряжение из переменного в постоянное  стабилизированное. Составная часть новых  источников питания представляет собой генераторы импульсов с частотами от 40 кГц до 1 МГц и более. Спектр импульсного сигнала богат высшими гармониками, они то и мешают нормальной работе приёмника, забивая диапазон помехами. Таким образом,  экономия энергопотребления,  металла, уменьшение веса и габаритов негативно сказывается на показателях сети и она помимо основного синусоидального сигнала с частотой 50 Гц, содержит ещё массу других ненужных сигналов, мешающих работе других устройств.

 Первое, что я сделал, когда на экране телевизора появлялись помехи в момент, когда сын в соседней комнате работал на мощном компьютере, это обрезал сетевые провода от его блока питания и сделал самодельную вставку сетевого фильтра. Промышленный сетевой фильтр, укомплектованный розетками (сетевой удлинитель с фильтром), помогал слабо, ибо в нём тоже экономили на меди,  феррите и стали. Конечно, в промышленном масштабе я допускаю экономию, но когда это касается меня лично, то тут не до экономии. С меня спросят по полной за плохую картинку на экране телевизора.

  Задача сетевого фильтра пропустить частоту 50 Гц и вырезать всё, что выше этой частоты. Такой фильтр имеет название ФНЧ — фильтр нижних частот, именно их он должен пропустить без потерь, подавив все высокочастотные помехи, которые принимает приёмник в СВ,  ДВ и КВ  диапазонах и которые образуют помехи на экране телевизора. Несмотря на то, что источники питания изменились, не изменились фильтры, их конструкция осталась неизменной на протяжении столетнего периода и ничего нового в самодельной конструкции не будет. Будет только большее количество звеньев самого фильтра, ибо, чем их больше, тем больше подавление помех, и тем лучше фильтр и тем он мне более дорог и вовсе не потому, что имеет какую-то стоимость, а потому, что справляется со своей задачей лучше заводского. Решить задачу подавления помех, всё равно, что вернуться в прошлое.  Всё на чём в свое время было сэкономлено, как в металле, так и в размерах придётся вернуть обратно, но не в виде трансформаторов, а в виде фильтров ФНЧ, которые чем-то напоминают трансформатор.

Фото 3. Стандартная плата блока питания. На переднем плане сетевой фильтр.

 На фото современный сетевой блок питания, а на переднем плане секционный дроссель, который служит для защиты сети от помех этого блока.  От двух до четырёх секций проводов намотаны таким образом, что наводящие в них высокочастотные поля взаимно компенсируются, замыкаясь на сердечнике дросселя. Такому устройству даже не нужна экранировка, уже сам замкнутый сердечник дросселя является экраном, концентрируя вокруг себя излучающие поля в виде замкнутых окружностей.



Фото 4. На плате вместо фильтра, поглощающего помехи, стоят перемычки.

 Всё бы ничего, но прогресс не стоит на месте, и уже на следующей плате вы обнаружите материальную экономию, где вместо фильтра помех,  место сердечника и катушек занимают две перемычки. Такая рационализация существенно подпортит работу приёмника или телевизора. Только теперь не пытайтесь вскрывать все блоки питания и проверять, стоят ли там дроссели, поглощающие помехи, возможно, такой блок стоит у соседа, но он об этом даже не подозревает.

 По выходным на даче существенно рябила картинка при приёме аналогового телевизионного вещания на активную внешнюю антенну. Но это и понятно: работали газонокосилки, поливальные насосы, заряжались ноутбуки и сотовые телефоны. На нижних участках диапазона, начиная с первой программы  больше всего было помех. Спас положение всё тот же сетевой фильтр, установленный в разрыв сетевого провода питания антенного усилителя непосредственно перед блоком питания усилителя. Кстати он же, включенный аналогичным образом, немного улучшит качество приёма эфирного цифрового сигнала («зависаний» или «мозаики» будет меньше при неуверенном приёме).

Фото 5. Через такой фильтр я запитал блок питания антенного усилителя.

  Зачистить сразу всю сеть от помех — задача трудоёмкая, а вот найти источник помех, заблокировать его дополнительным фильтром или защитить электронное устройство аналогичным фильтром –  вполне реально. У любого мастера – ломастера всегда найдётся в кладовке картонная коробка, куда складываются платы от старых компьютеров, телевизоров, всевозможных, вышедших из строя зарядных устройств и платы других электронных блоков. У таких плат можно позаимствовать детали для изготовления самодельного сетевого фильтра. Сам дроссель установлен непосредственно  около шнура питания. Конденсаторы с номиналами от 0,01  до 0,1 мкФ, с  напряжением не менее 400 вольт смело снимайте с плат. Подойдут и конденсаторы меньшего номинала ёмкости, их можно ставить параллельно.

 На практике число звеньев фильтров может достигать от 1-го до 3-х. Это 1 – 3 сердечника дросселя. В большей степени это будет зависеть от мощности или тока потребления устройства, по цепи питания которого необходимо поставить фильтр в виде звеньев дросселей с парными намотками. С ростом тока увеличивается сечение провода и меньше витков укладывается в сердечнике, а, следовательно, меньше индуктивность катушки и частота среза будет выше частоты помех.

Рис. 1. Электрическая схема фильтра на двух сердчниках.

Так уменьшить излучение мощного компьютера по сети помог  трёхзвенный  фильтр, а сами сердечники дросселя были соизмеримы по размерам с дросселями аналогичных компьютерных блоков питания. Покупные сетевые фильтры с розетками явно уступали такой конструкции, зато именно самодельная конструкция сдерживала помехи от компьютера, приручив мышку двигаться по экрану, а телевизор в соседней комнате стал работать без искажений.

                             Сетевой фильтр с розетками. Контрольная закупка.

 Наверно, как ребёнку, ломающему игрушку, чтобы узнать, как это работает, мне было интересно посмотреть, что находится внутри коробочки с рекламными надписями, обещающими защиту от сетевых помех только что купленного  удлинителя с дополнительными розетками.

Фото 6. Надпись на упаковочной коробке.

Фото 7. Что скрывается под красивыми словами?

  Мечтая увидеть в изделии ферритовые кольца с намотками и высоковольтные конденсаторы, я был разочарован, так как в глаза бросился один единственный элемент под названием  варистор – резистор с нелинейной характеристикой, способный только защитить потребителей от импульсных воздействий напряжений, превышающих максимальное пороговое  значение промышленной сети.

Фото 8. В конструкцию входят: выключатель с подсветкой, выключатель от перегрузок, варистор (синий кружок), защищает потребители энергии от импульсных бросков напряжения. Ничего не сказано о плавких предохранителях, которыми являются пайки, сделанные встык на силовые контакты, рассчитанные на ток до 10 А.  Сетевых фильтров я здесь не нашёл.

В настоящее время варисторы устанавливаются почти во всей радиоэлектронной аппаратуре, и установка его в удлинителе – чисто рекламный ход. Нет, я не спорю, деталь нужная, но от помех  импульсных источников питания не спасёт.

Фото 10.  В паспорте нет слов о фильтрации помех. Под варисторной цепочкой следует подразумевать  один варистор.

                                   Самодельная конструкция помехозащитного дросселя.

Фото 11. Намотка на кольце сделана сдвоенным проводом.   Далее петлю следует разомкнуть.

В качестве сердечника можно использовать ферритовое кольцо с проницаемостью  400 – 2000 НМ. Самодельная намотка на кольце требует определённых навыков, при напряжении 220 вольт в случае межвиткового замыкания мало не покажется. Намотку удобно сделать двумя параллельными проводами. Она должна быть однорядной, а витки ни в коем случае не должны перекрещиваться, а между проводами  необходимо оставлять небольшой зазор или шаг  во избежание короткого замыкания или пробоя. Провод, выбранного диаметра, должен быть марки ПЭВ – 2. Ферритовый сердечник обматывается лакотканью или другим изолирующим материалом. Такой тип сердечников обычно используется в старых блоках питания компьютеров.

Фото 12. Сетевой фильтр из деталей от старого монитора.

Аналогичным фильтром можно существенно оживить ДВ, СВ и КВ диапазоны старого приемника ретро, работающего с трансформаторным блоком питания. Уровень шума и урчания в этих диапазонах заметно ослабнут. В тоже время пока комфортное звучание на этих диапазонах возможно только на природе, вдали от сетевых проводов,  зато с помощью батарейного приёмника, имеющего магнитную встроенную антенну, можно отыскать проводку в стене по характерному урчанию, если включена энергосберегающая лампа и сложные профессиональные приборы уже не нужны.  При необходимости таким лампам тоже не помешал бы дополнительный сетевой фильтр.

Помехи радиоприёму от энергосберегающих ламп.

 Перед сдачей таких ламп в утиль необходимо экспроприировать из них ферритовый дроссель. Из них можно сделать простой фильтр ФНЧ для другой энергосберегающей или  светодиодной лампы.

Фото 13. Внутри энергосберегающей лампы электронные компоненты, которые могут пригодиться.

Стучит стиральная машинка причины и методы устранения дефекта

Стиралка в семье, особенно если есть маленький ребёнок, используется постоянно. Её выход из строя на длительное время может создать множество проблем, ведь ручная стирка забирает массу времени и сил. Поэтому лучше уделить время техобслуживанию и выявлению поломок на ранних стадиях, когда ремонт обойдется дешевле, а половину проблем можно устранить своими руками. Потенциальные проблемы чаще всего определяются на слух. Если стучит стиральная машина, то необходимо срочно прервать цикл стирки и заняться выявлением причин возникновения постороннего шума.

Основные причины, почему возникает стук в стиральной машине, можно сгруппировать следующим образом:

1. Смещение противовеса (нагрузочного камня).
2. Выход из строя амортизаторов.
3. Открутился сетевой фильтр.
4. Нарушилась балансировка.
5. Износились подшипники.
6. Между баком и барабаном попали посторонние предметы.

Теперь необходимо разобрать по каждому пункту причины возникновения неисправности и возможность самостоятельного ремонта.

Смещение противовеса (нагрузочного камня)

Бак стиральной машины изготавливают из пластика, поэтому под воздействием барабана, нагруженного бельем, он довольно сильно вибрирует. Сам противовес представляет собой цементный или пластиковый блок, который крепится к баку и стабилизирует его. То есть, делает менее подвижным при высоких динамических нагрузках на барабан. Смещение или разрушение противовеса − одна из самых простых, но далеко не безобидных поломок, которые нужно быстро исправить. Диагностируется такая неисправность следующим образом: барабан начинает стучать при отжиме на максимальных оборотах или большой загрузке, а звук доносится с нижней части.

Разрушение противовеса

Если болты, крепящие противовес, ослабнут или открутятся полностью, то он может сместиться, или барабан будет иметь сильный люфт. Такая проблема исправляется довольно просто, нужно банально затянуть болт. А чтобы такого больше не повторилось, можно взять болт немного длиннее и между ним и шайбой поставить контргайку.

При разрушении противовеса ситуация намного серьезнее. Цементный камень практически не подлежит восстановлению. Необходимо обратиться в ремонтную мастерскую и просто купить другой.

Нижний противовес

Добраться до противовеса, чтобы его закрепить (отрегулировать), можно следующим образом:

1. Полностью вытягивается лоток дозатор. Для этого нужно сильно надавить на центральную защелку.
2. В появившемся проеме будут видны несколько шурупов. Откручиваем их и снимаем панель управления.
3. На некоторых моделях может понадобиться дополнительно отжать пластиковые защёлки, делаем это аккуратно при помощи плоской отвертки.
4. В верхнем торце передней панели можно будет увидеть головки шурупов и болтов. Откручиваем их и снимаем переднюю панель.
5. Всё, мы получили доступ к противовесу, расположенному снизу бака.

ВАЖНО! Перед отсоединением контактов на приборной панели их желательно сфотографировать на мобильник, чтобы потом не играть в сапёра, какой проводок куда воткнуть

Верхний противовес

Опять же, на некоторых моделях блоки противовеса могут располагаться снизу, а у других − сверху или сзади. Точную позицию можно найти по схеме в техпаспорте, который прилагается к каждой стиралке.

Выход из строя амортизаторов (демпферов, пружин)

Стук в стиральной машине может появиться, если в результате длительной и интенсивной эксплуатации растянулись пружины или ослабляют амортизаторы. Эти элементы предназначены для того, чтобы гасить сильные колебания бака во время отжима. Бюджетные модели стиральных машин используют только амортизаторы.

На более современных и дорогостоящих моделях применяется сочетание демпферов, установленных снизу бака, и пружин, на которых он подвешивается к верхней части корпуса.

Что касается пружин, то здесь ситуация очень простая. Однозначно заменить, и никаких альтернативных вариантов. Демпферы и амортизаторы лучше купить и поставить новые. Однако если есть желание поработать и нет желания тратить деньги, то можно попробовать отремонтировать самостоятельно. Как правило, поломки этих деталей могут быть следующие:

1. Износ прокладок: вырезать из резины соответствующей толщины.
2. Поломка штока: запаять (временная мера, стиралку использовать без отжима).
3. У амортизаторов дополнительно может треснуть возвратная пружина: замена на новую

Решать, исправлять или нет эти поломки, следует исходя из их критичности. Но, по моему опыту, лучше поставить новые детали. Более того, даже если вышел из строя один демпфер, менять придётся пару. Это даст гарантию, что дальнейшая эксплуатация будет длительной и беспроблемной.

Что именно перед вами, демпфер или амортизатор, без разборки сказать сложно. Ориентироваться необходимо на наличие верхних пружин в стиралке.

Для начала необходимо диагностировать поломку амортизаторов. Для этого снимается верхняя крышка стиральной машины. На большинстве моделей с фронтальной загрузкой она демонтируется одинаково. С задней стороны корпуса откручиваются два самореза, а сама крышка слегка толкается вперёд. Внутри необходимо опознать бак (пластмассовый, белый, круглый, большой) и с небольшим усилием надавить на него и резко отпустить. Если бак принял исходное положение сразу без лишних движений, то демпферы и амортизаторы в порядке. Если колебательные движения в разные стороны какое-то время продолжались, то необходимо приступать к ремонту.

Последовательность действий по замене демпферов или амортизаторов:

• После диагностики верхняя крышка стиралки уже снята.
• Снимаем переднюю приборную панель (как это сделать, было в предыдущем разделе).

• Отгибаем уплотнительную манжету и металлический хомут, её прижимающий. Аккуратно поддеваем отверткой и снимаем.

• Откручиваем болты замка люка. Официальное название УБЛ – устройство блокировки люка. Отсоединяем от него провода и вытаскиваем.
• Находим головки винтов передней панели и откручиваем их.

Снятие демпфера

Чтобы быстро и легко снять демпфер или амортизатор, выполняем следующие действия:

1. На пластиковый шток набрасываем гайку, чтобы сложить защелки.
2. С другой стороны аккуратно тянем плоскогубцами.
3. Болт внизу просто откручиваем.

Открутился сетевого фильтра

Довольно частая причина стука в стиральной машине − это открутившийся сетевой фильтр. Это устройство необходимо, чтобы электрические импульсы, образующиеся при функционировании стиральные машины, не превращались в паразитические наводки бытовой электросети квартиры. Говоря просто, чтобы от постоянного и частого включения и отключения электромотора и тэна стиралки не моргал свет в доме.

Сетевой фильтр

Фактически этот дефект не считается серьезной поломкой, так как не ведет к дальнейшему повреждению механизмов стиральной машины. Физическое воздействие от вибраций и ударов на провода и корпус сетевого фильтра может привести к пробою. В результате тот, кто прикоснется к стиралке, может получить ощутимый разряд.

Для устранения дефекта достаточно прикрутить сетевой фильтр на место. У большинства моделей он располагается в верхней части корпуса возле отверстия для шнура питания. Для доступа необходимо снять верхнюю крышку, как было сказано ранее.

Нарушилась балансировка

Как при первом запуске, так и в результате длительной эксплуатации у стиралки может нарушиться балансировка. В этом случае стиральная машина сильно стучит от соприкосновения корпуса со стенами, ножек с полом или внутри от вибрации бака и барабана. Выявить перекос в любую сторону можно, просто покачав корпус устройства. Более точно определить необходимость повторной балансировки можно, использовав водяной уровень. Если после проверки обнаруживается перекос, то необходимо при помощи рожкового ключа подкрутить регулируемые ножки.

Антивибрационные подставки

Если пол слишком неровный или непрочный (вибрирует при динамических нагрузках), можно использовать специальные силиконовые подставки. Они помогут приподнять корпус машины над уровнем пола, обеспечат большую площадь соприкосновения с основанием, а также дополнительно будут гасить незначительная вибрации.

В старых моделях стиральных машин довольно часто случается такое явление, как дисбаланс. Обычно если загружается слишком много белья для стирки или большие вещи. Чтобы исправить эту ситуацию, необходимо остановить цикл стирки и слить воду. Для этого внизу стиральной машины откручивается отверстие фильтра. После этого дверца разблокируется, и можно будет изъять часть вещей или разложить их более равномерно. У новых моделей таких ошибок не случается, так как практически все они имеют функцию «Защита от дисбаланса».

Износились подшипники

Если после стирки вы получаете мокрое белье, а стиральная машина стучит при отжиме, как на больших, так и на средних оборотах, то причина преимущественно в выходе из строя подшипников. Дополнительно убедиться в этом можно, открыв люк и покачав от себя к себе барабан. Если будет значительно люфт или появится значительный зазор между краем барабана и баком, то это гарантированное подтверждение поломки подшипника.

Исправление этого дефекта является довольно трудоемкой процедурой, требующей наличия определенного количества специальных инструментов:

1. Набор плоских и крестовых отверток.
2. Набор рожковых ключей.
3. Разводной ключ (желательно).
4. Резиновый или деревянный молоток. Можно заменить обычным, но бить придётся через толстую резину.
5. Зубило или вороток.
6. Смазка, рекомендуется литол.

Разборка корпуса осуществляется следующим образом:

• Снимается задняя панель. Для этого необходимо открутить все шурупы, расположенные по периметру. Некоторые модели требуют дополнительно снять крышку.

Снимите заднюю панель

• От бака аккуратно отсоединяются все провода, ведущие к ТЭНу и датчикам. Естественно, их необходимо предварительно сфотографировать.

Отсоедините все провода

• Снимается ремень, ведущий от электродвигателя к приводу барабана − маховику.
• Извлекается ТЭН. Для этого необходимо ослабить прижимную гайку и слегка продавить внутрь, освобождая манжету. Затем извлечь, повернув под углом.
• Фиксируем маховик, чтобы фланец не вращался. Лучше это делать не отверткой, а деревянной палкой, меньше риск проткнуть барабан.
• Скручивается фиксирующий болт. Для этого необходимо приложить значительные усилия. После чего можно снять маховик.

Отсоедините все провода

• Далее необходимо открутить болты, скрепляющие две части бака и расположенные по его периметру. Это нужно сделать, чтобы достать барабан, не разбирая всю стиральную машину. Таким образом, на своих местах остаётся первая часть бака с прикрепленными к ней амортизаторами и электромотором. Извлекается барабан, и все дальнейшие действия осуществляются с ним.

Для извлечения подшипника необходимо выполнить следующие действия:

• Вал выбивается резиновым или деревянным молотком. Не нужно прикладывать слишком много силы, чтобы его не деформировать.
• После того как барабан снят с вала, в отверстии станет виден сальник и подшипник.

Снимите сальник и подшипник

• Сальник можно извлечь, просто подковырнув его отверткой. Если это не выходит, то воспользуйтесь зубилом. Расположите режущую кромку между баком и уплотнителем и несколько раз не сильно ударьте молотком. После того как уплотнитель извлечен, удаляется внешний и внутренний подшипники.
• Паз необходимо тщательно очистить от накопившейся грязи, известкового налета и т.п. Для этого используются как химические моющие средства, так и наждачная бумага.

Замена заранее приобретенных подшипников выполняется в обратном порядке. В гнездо вначале устанавливается внутреннее кольцо, затем подшипники, затем сальник, предварительно смазанный литолом.

Установите подшипники

Перед установкой бака на вал его тоже необходимо тщательно очистить и смазать смазкой.

Между баком и барабаном попали посторонние предметы

Возможна ситуация, когда в стиральной машине внезапно начинает стучать барабан, а особых причин для этого вроде нет. В этом случае необходимо остановить цикл стирки, слить воду при помощи функции или через отверстие фильтра и забрать из барабана все вещи. Несколько раз прокрутить рукой барабан. Если услышите характерный стук со звоном, значит, причина в постороннем предмете. Исходя из практики, в подавляющем большинстве случаев этим предметом является косточка от женского бюстгальтера.

Где может находиться искомый предмет? Необходимо тщательно проверить места за манжетой люка. Вторым местом, где аккумулируются мелкие предметы, является фильтр. Собственно он для этого и предназначен. В особо сложных случаях необходимо будет извлечь ТЭН.

Извлеките ТЭН

У разных моделей он расположен по-разному. Но в большинстве случаев для доступа к нему необходимо снять переднюю панель. Как это делать, мы уже говорили ранее. Получив доступ к ТЭНу, необходимо отсоединить контакты и открутить центральный болт. После этого устройство можно извлекать.

Необходимо отсоединить контакты и открутить центральный болт

Подводя итоги

Теперь вы знаете, почему стучит стиральная машина и как устранить наиболее распространенные дефекты. Теперь вам выбирать сможете ли сами устранить дефект, но если возникают сомнения, что получиться, лучше обратиться к специалисту. Хотелось бы узнать ваше мнение, пригодилась информация, изложенная в статье, или нет. Кроме того, возможно вы сталкивались с другими причинами возникновения посторонних звуков в стиральной машине. Мы будем благодарны, если вы поделитесь опытом в обнаружении и устранении других поломок.

Ремонт стиральных машин Indesit своими руками: неисправности

Стиральные машины Indesit пользуются огромной популярностью благодаря доступной цене. Но именно это достоинство может сыграть злую шутку с пользователем: некоторые детали бюджетной техники достаточно быстро выходят из строя. Прежде чем обращаться в мастерскую, можно попробовать починить машинку самостоятельно. В данной статье рассмотрим основные поломки и методы ремонта стиральных машин Indesit.

Стиральные машины Indesit считаются бюджетной и функциональной техникой

Детали, которые чаще всего требуют ремонта

За многолетнюю практику ремонта стиральных машин Indesit сервисные центры выделили основные проблемы данной техники:

• выход из строя электронагревателя (ТЭНа). Деталь не имеет защитного покрытия от накипи, как в машинках других брендов, поэтому быстро выходит из строя;
• перегорание сетевого фильтра. Зачастую его приходится менять уже через несколько лет эксплуатации (или даже в совсем новых агрегатах) из-за заводского брака;
• неисправности электронного модуля встречаются довольно часто, хотя компания Indesit постоянно совершенствует блоки управления своей техники;
• разрушение подшипников – проблема агрегатов не только низкого, но и среднего ценового сегмента; процесс замены деталей имеет специфические особенности;
• поломки таходатчика и конденсатора двигателя также имеют место, несмотря на приемлемое качество самих моторов.

Как и агрегаты других марок, стиральные машины Indesit не застрахованы от поломки насоса, сливного фильтра или устройства блокировки люка.

Как выявить причину неисправности? Почти все современные модели Indesit оснащены системой самодиагностики. Она помогает установить характер неполадки по коду ошибки, который высвечивается на дисплее. Если такой функции нет, необходимо осмотреть агрегат снаружи, а также обратить внимание на звуки и вибрацию во время работы. Например, при отсутствии подачи воды в бак осмотрите впускной шланг – возможно, он пережат или поврежден; характерный стук при вращении барабана сообщает о необходимости замены подшипника, затрудненный слив может быть признаком засорения помпы и т. п.

Если по симптомам определить причину сбоя в работе не удалось, стиральную машину придется разбирать и искать поломку уже во внутренних механизмах. Перед началом ремонта не забудьте ознакомиться с инструкцией к технике и схемой расположения основных узлов.

Разбирать агрегат в домашних условиях следует только по истечении гарантийного срока.

Стиральная машина Indesit: неисправности и ремонт своими руками

Далее рассмотрим основные неисправности стиральных машин Indesit и способы их устранения.

Фильтр помех сети (ФПС) предназначен для защиты бытового прибора от скачков напряжения и коротких замыканий. Чаще всего он выходит из строя из-за повышенной влажности и образования конденсата, поскольку во многих моделях (например, Indesit 80) внутри корпуса ФПС ничем не защищен. Чтобы осмотреть и демонтировать сетевой фильтр, снимите верхнюю крышку машинки и найдите деталь, которая подсоединяется к шнуру электропитания внутри прибора. Далее выкрутите фиксирующий шуруп и достаньте фильтр помех. Проверить его работоспособность можно при помощи мультиметра: если отсутствует питание в контактах, значит, фильтр придется заменить. Эксперты рекомендуют после первой же замены зачистить контакты, тщательно вытереть их чистой тряпкой и залить силиконовым герметиком. Покрытие гидроизолирующим слоем продлит срок службы сетевого фильтра.

Чтобы проверить сетевой фильтр, его нужно полностью извлечь из машинки

Неисправность ТЭНа в стиральной машине Indesit дает о себе знать кодом ошибки F07, возникающим на дисплее. Также легко определить поломку по внешним признакам: при высокотемпературной стирке окно люка не нагревается, а качество стирки резко ухудшается. Когда речь идет о поломке нагревательного элемента, то ремонт стиральной машины Indesit своими руками будет под силу даже мастеру-новичку. Главное – действовать поэтапно:

1. При помощи отвертки раскрутите болты на задней стенке и снимите ее с корпуса.
2. Отыщите внизу бака устройство с двумя контактами и болтом заземления посредине – это и есть ТЭН.
3. Измерьте напряжение при помощи мультиметра: если его нет, деталь неисправна.
4. Открутите крепеж посредине, снимите резиновый уплотнитель и аккуратно извлеките элемент из гнезда.

Для проверки ТЭНа мультиметром не обязательно извлекать деталь из бака

Определить неисправность ТЭНа можно по внешнему виду. Если вы достали деталь и обнаружили на ней толстый слой солевого налета или следы гари, то нагревательный элемент потребует замены. Процесс установки осуществляется в обратном демонтажу порядке.

Ремонт платы управления стиральной машины чаще всего подразумевает замену контактов, которые могут перегореть из-за воздействия воды. Несмотря на сложность работ с электроникой, починить блок своими руками все же возможно. Вооружитесь мультиметром и по очереди прозвоните каждое из контактных соединений, пока не найдете перегоревший узел. Данный этап может занять много времени. Неисправные контакты необходимо заменить и покрыть силиконовым герметиком, чтобы избежать подобных проблем в будущем.

Ремонт блока управления может занять много времени

Заменить подшипники в агрегатах Indesit старого образца (в частности, итальянского производства) несложно благодаря легкому доступу к данным элементам. Модели, выпущенные до 2003 года, имеют разборный бак, в то время как современные экземпляры, например Indesit 5085, оснащены цельным пластиковым баком. В последних процесс замены подшипников более сложен и может занять не один день. Чтобы добраться до опорных элементов вала, вам придется полностью разобрать агрегат, сняв практически все детали. В последнюю очередь снимается бак с барабаном, на оси которого находятся детали. Подробнее о том, как менять подшипники, рассказано в нашей статье «Как заменить подшипник на стиральной машине Indesit».

При покупке подшипников рекомендуется выбирать оригинальные детали производителя Indesit.

Выход из строя конденсатора двигателя – распространенная проблема машинок Indesit старых серий. Устранение такой неисправности может быть не под силу неопытному мастеру. Деталь находится над мотором или возле него и представляет собой цилиндр, напоминающий фильтр помех. Со временем конденсатор изнашивается, что сказывается на работе стиральной машины. Если данный элемент неисправен, то двигатель прекращает работу и, соответственно, барабан не вращается. Важно не перепутать поломку конденсатора с неисправностью самого двигателя, ведь симптомы очень похожи. При первых сбоях в работе проверьте пусковой конденсатор мультиметром.

Если конденсатор мотора неисправен, он подлежит замене

Как в старых, так и в новых моделях стиральных машин Indesit может возникнуть поломка тахогенератора, который находится на валу двигателя. Деталь в виде кольца с проводами предназначена для контроля оборотов мотора. Когда тахогенератор ломается, машинка не может отжать белье или же барабан вращается с неправильной скоростью. Чаще всего датчик выходит из строя из-за перегрузок барабана. Чтобы проверить работоспособность тахогенератора, его снимают вместе с двигателем и измеряют напряжение на выводах при помощи мультиметра. Сломанный элемент следует заменить.

Ремонт стиральной машины Indesit своими руками поможет сохранить семейный бюджет. При первых симптомах неисправности не спешите обращаться к специалисту, попробуйте починить агрегата самостоятельно, воспользовавшись нашими рекомендациями.

Видео

Чтобы узнать больше о ремонте стиральных машин Indesit на дому, предлагаем посмотреть следующее видео.

Об авторе:

Елена Янченко

Окончила Институт туризма ФПУ по специальности «Менеджер», очень любит путешествовать и общаться с людьми. Интересуется психологией, увлекается танцами, изучает английский язык. За пять лет декретного отпуска досконально освоила ведение домашнего хозяйства, не забывая о собственном развитии. Умело орудует словом, может поддержать разговор на любую тему благодаря интересу к разным сферам жизни.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter Оцените статью: Интересно!

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Создайте свой собственный фильтр содержимого домашней сети Raspberry Pi

ЦЕЛЬ

Каждое устройство в вашей сети круглосуточно бомбардируется вредоносными программами, рекламными баннерами, всплывающими окнами и сценариями отслеживания активности. Вся эта лишняя ерунда замедляет просмотр. Но немного повозившись, вы можете запрограммировать крошечный и дешевый компьютер Raspberry Pi, чтобы заблокировать этот вредный шлак. Следуйте этим инструкциям, чтобы установить бесплатную программу Pi-hole, которая проверяет все входящие данные по выбранным вами черным спискам, прежде чем решать, следует ли передавать пакеты на ваши устройства.Он более эффективен, чем стандартный блокировщик рекламы; Фильтрация работает на всех устройствах в вашей сети, удаляя рекламу, трекеры и вредоносный код с телефонов, iPad, ПК, игровых консолей, Rokus и даже смарт-телевизоров.

---

ШАГ ЗА ШАГОМ

Что вам понадобится

• Raspberry Pi (35 долларов США) с установленным бесплатным программным обеспечением Raspberry Pi OS
• Домашний сетевой маршрутизатор (либо от вашего интернет-провайдера, либо от вашего собственного — нам нравится TP- Link AX6000)
• Mac или ПК с Windows для установки и управления Pi-hole
• Комфортный набор текста в интерфейсе командной строки (мы обещаем, что ничего лишнего)

---

1. Получите программное обеспечение

Когда Pi и ваш компьютер находятся в одной сети, откройте окно терминала (используйте Терминал на Mac; Командную строку в Windows) и подключитесь к Pi с помощью SSH. Защищенный протокол отправляет команды с одного компьютера на другой; найдите инструкции на Raspberrypi.org, которые помогут в этом. Затем введите команду ниже, чтобы установить Pi-hole, выбрав параметры по умолчанию и запишите любую информацию о сети, которую вы видите:

curl -sSL https://install.pi-hole.net | bash

---

2.Сделайте свой список

Закройте окно терминала; мы закончили с командной строкой. (Видите, это было не так уж и плохо.) Откройте веб-браузер и перейдите по адресу http: //pi.hole. Здесь вы будете контролировать Pi-hole и решать, что блокировать, а что разрешать. Вы увидите некоторые параметры по умолчанию для блокировки самых вопиющих трекеров в Интернете, но вы всегда можете настроить вещи в соответствии со своими потребностями, добавив веб-адреса, на которых находятся определенные службы. Попробуйте отключить рекламу в Twitch или заблокировать запросы Alexa, чтобы ваши дети не могли вызывать пиццу или уберы.Pi-hole.net и субреддит r / pihole — отличные места, где можно найти веб-адреса и добавить их в черный список.

---

3. Перенаправьте трафик

Держите Pi-hole включенным и подключенным к сети; подключите его напрямую к маршрутизатору, если можете. Теперь откройте панель управления вашего маршрутизатора в веб-браузере (обратитесь к документации вашего маршрутизатора для этой части) и найдите настройки DHCP / DNS вашей сети для вашей LAN, а не WAN. В поле DNS введите IP-адрес вашего Raspberry Pi.(Вы записали это раньше, не так ли?) Это заставит все входящие данные проходить через Pi и сверяться с вашими списками перед отправкой на ваши устройства. Теперь перезапустите сетевые устройства одно за другим; это заставляет их повторно подключаться к Интернету через отверстие Pi.

Если вы предпочитаете Firefox, есть еще один дополнительный шаг. В зависимости от вашей конфигурации этот браузер может игнорировать ваш локальный DNS-сервер и вместо этого использовать DNS через HTTPS, также называемый DoH. Вам нужно будет настроить некоторые дополнительные параметры; найдите эти инструкции в официальной документации Pi-hole.

Вот и все. Вы работаете с Pi-hole. Хотите узнать, сколько мусора вы сейчас блокируете? Проверьте панель управления на странице pi.hole / admin.

---

Если вы покупаете что-то, используя ссылки в наших историях, мы можем получать комиссию. Узнать больше .

---

Эта статья опубликована в октябрьском номере. Подписаться .

Получайте больше технических новостей из нашего подкаста Gadget Lab , доступного в iTunes и Spotify.

---

Другие интересные истории WIRED

Основное обслуживание кондиционера

Ухаживайте за своим кондиционером, и вы не только сэкономите деньги на энергии, но и продлите срок его службы, сэкономив деньги на дорогостоящей ранней замене. «Техническое обслуживание кондиционера важно для энергоэффективности, комфорта, общего состояния здоровья жильцов и общего функционирования устройства», — говорит доктор Сара Д. Кирби, руководитель государственной программы по семейным и потребительским наукам и профессор Университета штата Северная Каролина.

Доктор Кирби, который также является помощником директора NC State Extension, говорит, что правильно работающий кондиционер удаляет из воздуха лишнюю влагу, сохраняя комфорт пассажиров. По ее словам, грязные кондиционеры или неправильно работающие системы могут привести к росту микроорганизмов, таких как плесень, которые могут усугубить аллергию и астму.

Лучшее время для использования этих советов — незадолго до начала каждого сезона охлаждения.Ваша система отопления, вентиляции и кондиционирования (HVAC) будет состоять либо из печи и кондиционера, либо из теплового насоса, который нагревает и охлаждает. Оба типа будут иметь внутренний блок (испаритель и нагнетатель) и внешний блок (змеевик конденсатора и компрессор). Эти инструкции применимы к общему дому для кондиционирования воздуха или теплового насоса.

Отключить питание

Из-за опасности работы с электричеством и движущимися частями кондиционера очень важно полностью отключить питание устройства.На внешнем конденсаторе / компрессоре найдите внешнюю запорную коробку рядом с агрегатом (Изображение 1). Также отключите питание на блоке прерывателя, расположенном внутри (Изображение 2).

Выключатель блока HVAC

Отключите питание агрегата HVAC снаружи при отключении.

Выключите питание внутри на блоке выключателя.

Удалить мусор

На внешнем конденсаторе / компрессоре снимите кожух вентилятора. С помощью отвертки или гаечного ключа снимите крепеж и снимите решетку или решетку вентилятора с верхней части устройства.Вручную или пылесосом для влажной / сухой уборки удалите листья и другой мусор изнутри.

Очистите ребра

Снимите внешние крышки и используйте насадку-щетку на мощном промышленном пылесосе, чтобы удалить всю внешнюю грязь. Затем, используя слабую струю из садового шланга, распылите через ласты изнутри наружу, чтобы удалить скопившуюся грязь или мусор между ними (Изображение 1).Никогда не используйте мойку высокого давления, так как давление может повредить ребра.

Если ребра сильно загрязнены, воспользуйтесь имеющимся в продаже спреем для чистки плавников, который можно приобрести в центрах по благоустройству дома (Изображение 2). Прочтите инструкции производителя и следуйте им.

Сильная струя из садового шланга вытолкнет мусор из конденсатора наружу.

Очистка блока HVAC

Для очень грязных ребер блока HVAC может потребоваться имеющийся в продаже очиститель.

Выпрямить ласты + очистить зону

Поскольку любое уменьшение воздушного потока через ребра может снизить эффективность, осторожно выпрямите изогнутые ребра, используя нож для масла или имеющийся в продаже инструмент для правки ребер. Будьте осторожны, чтобы не повредить трубку, встроенную в ребра.

Чистая зона вокруг квартиры

По окончании очистки замените кожух вентилятора. Сгребите листья и мусор за пределы конденсатора и срежьте ветви и растительность не менее чем на два фута во всех направлениях, чтобы обеспечить надлежащий воздушный поток вокруг устройства. В зимние месяцы, когда конденсатор не используется, лучше накрыть верхнюю часть устройства куском фанеры или пластика, чтобы внутрь не попал мусор.Однако не закрывайте полностью боковые стороны устройства, поскольку внутри может скапливаться влага и вызывать коррозию. Кроме того, полностью закрытый блок побуждает паразитов строить гнезда внутри. Снимите любую крышку, когда устройство работает.

Выровняйте установку

Со временем подушка, на которой установлен конденсатор, может начать опрокидываться, поскольку под ней оседает почва. Конденсатор, находящийся вне уровня, может вызвать преждевременный отказ внутреннего компрессора.Убедитесь, что конденсатор выровнен, и используйте устойчивые к гниению прокладки, чтобы вернуть его на уровень. Муди, эксперт по обслуживанию, добавляет: «Если у вас есть система с тепловым насосом, это нормально, если подушка будет немного наклонена в сторону от фундамента дома, чтобы зимой могли стекать оттайки».

Очистите змеевик испарителя

А теперь пора перебраться внутрь. На внутреннем блоке нагнетателя / печи найдите дверцу змеевика испарителя.Возможно, вам придется удалить изоленту из фольги и вывернуть несколько шурупов или болтов. Внутри используйте мягкую щетку, чтобы стереть пыль со змеевика, затем распылите на змеевик имеющийся в продаже очиститель для змеевиков, не требующий смывания (можно приобрести в магазинах товаров для дома). Из спрея образуется пена, а затем она стечет в дренажный поддон. Промойте сливной поддон горячей водой с мылом и небольшим количеством отбеливателя. Затем вылейте в канализацию чашку 50% отбеливателя / 50% воды. Чтобы сливное отверстие оставалось прозрачным в течение длительного времени, поместите в поддон имеющуюся в продаже таблетку для дренажного поддона.Это замедлит рост водорослей в будущем.

Если раствор отбеливателя стекает легко, пропустите следующий шаг. Если нет, переходите к Прочистке слива испарителя. Установите на место дверцу змеевика испарителя и при необходимости заклейте изолентой из фольги.

Очистите слив испарителя

Теплый влажный воздух из дома выдувается через змеевик испарителя внутри.Холодный змеевик поглощает тепло из воздуха, охлаждая его, прежде чем воздух вернется в ваш дом. Влага в воздухе конденсируется на прохладной поверхности змеевика испарителя в виде жидкой воды, капающей в поддон внизу. Из поддона вода течет в сливную трубу, которая обычно направляется в слив в подвальном этаже, в раковину или снаружи.

Со временем водоросли и плесень могут накапливаться и потенциально закупорить слив, поэтому, если сток либо не течет, либо течет очень медленно, его необходимо отключить.Забитый слив может вызвать повреждение в результате затопления на пол или, если система оснащена сливным поплавком, остановить охлаждение системы во избежание затопления.

Сначала найдите дренажную линию на выходе из кожуха змеевика испарителя. Слив обычно представляет собой 1-дюймовую трубу из ПВХ (белого, серого или черного цвета). Следуйте за ним до конца, где он стекает. Часто дренаж из линии происходит снаружи рядом с конденсаторным блоком, но он также может стекать в раковину или слив в подвальном этаже или, в случае мансардных блоков, в наружную стену.

После обнаружения используйте пылесос для влажной / сухой уборки, чтобы очистить сток. Лучше всего вынуть бумажный фильтр из пылесоса для влажной / сухой уборки, чтобы не повредить фильтр. Поднесите шланг пылесоса влажной / сухой к концу сливной линии. Вы можете использовать изоленту или просто зажать тряпку вокруг зазора. Включите пылесос на 2-3 минуты, затем выключите. Это очистит сток от любых растущих биологических веществ.

Заменить фильтр нагнетателя

Фильтр в вашей системе HVAC следует менять не реже двух раз в год — один раз перед началом отопительного сезона и один раз перед началом сезона охлаждения.Если вы живете в особенно пыльном районе, возможно, вам захочется менять его почаще. Всегда заменяйте фильтр новым фильтром с таким же номинальным расходом воздуха. «Будьте осторожны с фильтрами очистки воздуха или HEPA, — предупреждает Moody, — потому что они могут значительно уменьшить поток воздуха в вашей системе. Это может привести к замерзанию внутреннего змеевика из-за ограниченного воздушного потока».

Найдите корпус фильтра на внутренней печи / кондиционере там, где большой канал возврата свежего воздуха входит в агрегат.Вам может потребоваться отвертка, чтобы повернуть защелку, чтобы открыть дверцу корпуса фильтра. Снимите старый фильтр и установите новый фильтр, совместив стрелки направления воздушного потока на фильтре со стрелками на устройстве. Закройте и защелкните дверь.

Включите питание снова

Хотя эти шаги помогут поддерживать вашу систему кондиционирования воздуха в отличном состоянии, имейте в виду, что есть элементы обслуживания, которые сможет выполнить только обученный специалист по HVAC.Например, медленная утечка хладагента в вашей системе кондиционирования может привести к отказу дорогостоящего компрессора, но у домовладельца нет инструментов или навыков, необходимых для проверки уровней хладагента. Кроме того, чистые воздуховоды и надлежащий воздушный поток необходимы для хорошо функционирующей системы, но домовладельцам не хватает необходимого оборудования для работы. Суть? Хотя некоторое техническое обслуживание кондиционера может выполнять опытный домовладелец, все же необходимо, чтобы опытный технический специалист периодически проверял систему. Доктор Кирби предлагает услугу весной перед сезоном охлаждения, а затем снова осенью перед отопительным сезоном.

«Как и все остальное, когда вы держите его (кондиционер) в хорошем рабочем состоянии, он прослужит дольше, и проблемы могут быть решены до того, как они станут серьезными или, что еще хуже, чрезвычайной ситуацией», — говорит она.

Как сделать очиститель воздуха своими руками

Мы тщательно изучили инструменты, которые помогут вам подготовиться к следующему лесному пожару, но мы поняли — качество воздуха сейчас плохое, и вам не хватает нескольких пунктов в этом списке. (например, очиститель воздуха).Это быстрое исправление может помочь смягчить проблемы в то же время.

В 2018 году я проверил популярное утверждение: установка фильтра печи / HVAC на стандартный коробчатый вентилятор дает полезный очиститель воздуха своими руками. Я приклеил фильтр Honeywell FPR 9 размером 20 на 20 дюймов к 20-дюймовому вентилятору Lasko и провел эту комбинацию в нашем стандартном 35-минутном тесте с пятью совпадениями в нашем испытательном пространстве в Нью-Йорке площадью 200 квадратных футов, с вентилятор на высоте. И знаешь, что? Все прошло нормально, начальная нагрузка по твердым частицам снизилась на 87 процентов за 35 минут на средней.Это совсем не похоже на 99-процентное снижение, которое мы достигли при высоких настройках, и это не привело к уменьшению количества твердых частиц так быстро, но результаты были лучше, чем можно было ожидать.

Здесь есть некоторые предостережения: я был осторожен, заклеив фильтр по всему периметру прозрачной прочной упаковочной лентой — любой зазор мог пропускать нефильтрованный воздух, как в специальных очистителях воздуха. Вы должны сделать то же самое, если попробуете этот взлом. И ни один коробчатый вентилятор не спроектирован таким образом, чтобы выдерживать дополнительную нагрузку по пропусканию воздуха через плотный фильтр, поэтому мы не можем утверждать, что это не повредит двигатель вентилятора, и мы не будем рассматривать это как долгосрочное решение для обеспечения качества воздуха. вопросы.Но если у вас на руках чрезвычайная ситуация, связанная с качеством воздуха — региональные лесные пожары или ваш обугленный обед под жаровней, — и у вас есть коробочный вентилятор, лента, подходящий фильтр, и у вас нет времени, чтобы купить очиститель воздуха, это того стоит. выстрел.

Еще одна вещь, о которой стоит упомянуть: популярное видео об этом взломе, выпущенное Системой здравоохранения Мичиганского университета, преувеличивает его потенциал. Ведущий помещает счетчик частиц прямо перед фильтром, почти касаясь его датчиком, и отмечает, что частицы практически не проходят.Что ж, да: любой воздух, который проходит через фильтр HEPA или средний фильтр MERV, практически не содержит твердых частиц. Гораздо важнее измерить влияние фильтра на общее количество твердых частиц в помещении. В конце концов, вы не будете сидеть или спать, уткнувшись лицом в очиститель. Вот почему мы всегда измеряли производительность очистителя на значительном расстоянии от машин, за пределами пути очищенного воздушного потока.

Чтобы получить более подробную информацию о наших методах тестирования и подробную информацию об очистителях воздуха, которые мы рекомендуем, если вы предпочитаете что-то более сложное, чем установка с вентилятором и фильтром, см. Наше руководство по лучшим очистителям воздуха.

Топ-5 лучших каналов YouTube для улучшения дома

• 23 февраля 2021 г.

Заниматься различными домашними проектами дома интересно по нескольким причинам, поскольку это дает множество возможностей для обучения и может помочь вам сэкономить деньги, если вы будете продолжать совершенствоваться в этом. Выполняя каждый раз более крупные проекты, вы скоро станете де-факто разнорабочим в доме и будете все меньше и меньше зависеть от посторонней помощи. Однако, если у вас до сих пор не было возможности практиковаться, где вы можете найти кого-нибудь, чтобы научить вас?

Войдите в обширную сеть каналов YouTube, посвященных ремонту дома, которые могут показать вам, как делать практически все, что ведется по дому (даже то, что мы не рекомендуем делать без профессионала).В отличие от сценарных и иногда перепроизводимых шоу на телевидении или в потоковых сервисах, каналы YouTube, как правило, предлагают более доступное и реалистичное представление о том, каким может быть ремонт дома. Мы собрали 5 лучших таких каналов, так что давайте смотреть!

Репетитор по домашнему ремонту

Джефф Паттерсон и Стив Уайт уже много лет снимают видеоролики о ремонте дома, и их опыт отражается в каждом из них. Они охватывают темы, от идей для улучшения дома до пошаговых объяснений ремонта дома, их идеи доступны по цене, а их инструкции довольно просты для выполнения.Кроме того, несмотря на то, что на их канале более сотни видео, вам, вероятно, будет легко отсортировать их при поиске определенной темы. К счастью, они названы очень просто; если название видео — «Заменить старую систему водоснабжения в ванной», вы получите именно это.

Квартирная терапия

Видео о составлении бюджета, декорировании своими руками, расхламлении, советах по заселению и многому другому — вот что делает Apartment Therapy идеальным каналом для создания пространства, которое, как говорится, «счастливое, здоровое и уникально для вас».Хотя этот канал немного больше ориентирован на контент в жанре «образ жизни», его видеоролики о способах оформления, удобных для арендаторов, о том, как дополнить доминирующие цвета в вашем доме, и как максимально эффективно использовать небольшие помещения — просто чтобы назвать несколько — обязательно к посещению. Они даже сняли пару видео с Мари Кондо, так что вы знаете, что они серьезно настроены раскрыть весь потенциал дома. Среди других интересных серий на их канале — «Доктор растений» и «Экскурсии по дому», последняя представляет собой кладезь крутых идей по оформлению и организации (и даже о том, как ее лучше очистить!).

Сеть DIY

Еще один отличный канал, где вы найдете сотни обучающих видео и проектов DIY, сеть DIY может научить вас, как изготавливать всевозможную мебель с нуля, восстанавливать внешний вид вашего дома и даже что нужно знать перед заменой различных частей. из этого.Канал, очевидно, является частью www.diynetwork.com, но вы захотите остаться на YouTube из-за их множества советов и дизайнерских идей, которые оценят все домовладельцы, особенно когда речь идет о мелком ремонте, который каждый может выполнить в правильное направление.

FIX IT

Вы наглядный ученик? Вы хотите простые и точные объяснения нескольких тем, связанных с благоустройством дома? Вы не возражаете, что камера не так уж и хороша, если подсказки довольно хорошие? Тогда на канале FIX IT есть все необходимое.Как следует из названия, этот канал больше фокусируется на коротких обучающих материалах, которые непосредственно переходят к ремонту, и на том, как их делать, не добавляя слишком много наполнителя. От замены воздушного фильтра газонокосилки до ремонта двухкомпонентного туалета, энтузиасты и домовладельцы с удовольствием изучат основы ремонта дома.

Улучшение дома

На этом канале вы не найдете много небольших проектов, вместо этого вы сосредоточитесь на некоторых более сложных работах, таких как подвешивание гипсокартона, но все же объясните это в удобной для новичков форме, а с более чем 125 видео о проектах DIY вы обязательно узнаете вещь или две в кратчайшие сроки.Как и во многих других каналах, представленных в этой статье, в этом улучшении HouseImprovements замечательно то, что его ведущий может не обладать яркой харизмой, характерной для телеведущих, и демонстрирует более приземленное отношение, а не не поднимать много шума из-за того, что они учат вас делать. «Итак, вы научились забивать гвоздь? Молодец, на следующем уроке ». Это очень просто.

Все эти YouTube-каналы о ремонте дома покажут вам очень похожие вещи, но иногда лучший способ узнать что-то одно — это посмотреть на это с разных точек зрения, пока вы не найдете тот, который вам больше подходит. Боб Вила из этого старого дома, возможно, открыл двери телевидению для улучшения дома еще в конце 80-х, но эти люди приносят свои знания прямо в ваш дом 24 часа в сутки, 7 дней в неделю.

DIY Network GO: Amazon.com: Магазин приложений для Android

Смотрите ваши любимые шоу DIY Network в любое время с помощью совершенно нового приложения DIY Network GO — и теперь получите доступ к 14 дополнительным сетям, включая HGTV, Discovery, Food Network, ID и другие — все в одном приложении. Это БЕСПЛАТНО с подпиской на платное телевидение.

Свяжите своего поставщика платного телевидения (кабельное, спутниковое, телекоммуникационное, потоковое ТВ), чтобы получить доступ к избранным DIY Network, таким как Maine Cabin Masters, Building Off the Grid, Barnwood Builders, Restored, Salvage Dawgs, Building Alaska и многим другим, а также к топ-шоу из других сетей, включая Home Town (HGTV), Homestead Rescue (Discovery), Diners, Drive-Ins and Dives (Food Network), Dr.Pimple Popper (TLC) и другие. Новые серии доступны в день их премьеры на телевидении.

С DIY Network GO вы можете:
• Транслировать DIY-сеть и другие сети В прямом эфире в любое время и в любом месте на всех ваших любимых устройствах
• Находите шоу для просмотра с помощью расписания в прямом эфире
• Доступ к тысячам эпизодов по запросу — от текущих хитов до классические фавориты
• Смотрите новые серии шоу в приложении в тот же день и в то же время, когда они премьеры на ТВ
• Выпейте свой любимый сериал DIY Network и специальные предложения, включая Maine Cabin Masters, Building Off the Grid, Barnwood Builders, Restored, Salvage Dawgs, Building Аляска — и многое другое!
• Получите неограниченный доступ ко всему, что может предложить семейство сетей Discovery — бесплатно с подпиской на платное телевидение

Требования:
• Доступно в U.Только S.
• Рекомендуется подключение к Wi-Fi

Нужна помощь? Посетите gohelp.discovery.com.

Соглашение с посетителем: https://corporate.discovery.com/visitor-agreement/

Уведомление о конфиденциальности: https://corporate.discovery.com/privacy-policy

Уведомление о конфиденциальности для Калифорнии: https: //corporate.discovery .com / privacy-policy / # cappi

Калифорния Не продавайте мою личную информацию: https://corporate.discovery.com/california_dns

Мы можем работать со сторонними рекламными компаниями и другими партнерами, которые помогают нам доставлять индивидуализированные рекламные объявления тебе.Чтобы отказаться от отслеживания поведения на мобильных устройствах, вы можете использовать инструмент DAA AppChoices Tool, доступный по адресу http://www.aboutads.info/appchoices.

В этом приложении используется запатентованное программное обеспечение Nielsen для измерения, которое позволит вам участвовать в маркетинговых исследованиях, таких как Nielsen TV Ratings. Чтобы отказаться от измерения Nielsen на мобильных устройствах, посетите страницу отказа Nielsen для мобильных устройств по адресу https://sites.nielsen.com/legal/privacy-statement/nielsen_app_output/#.

Постройте бесплатную порнографическую сеть Wi-Fi.Создание веб-фильтрации доступа Wi-Fi… | Джеймс Кандл

Сначала загрузим и установим основное программное обеспечение, необходимое для настройки нашей точки беспроводного доступа:

 sudo apt-get update
 sudo apt-get upgrade
 sudo apt-get install iptables iptables-persistent hostapd

Если появится запрос на создание резервной копии текущей конфигурации iptables, скажите «Да» и продолжите. Как только это будет установлено, мы собираемся превратить WiFi на Raspberry Pi в точку беспроводного доступа.

Сначала отредактируем конфигурацию APD:

 sudo nano / etc / hostapd / hostapd.conf

Добавьте в свой файл следующее. Убедитесь, что вы настроили первые два параметра для своей сети:

 # Это имя вашей точки беспроводного доступа, к которой будут подключаться ваши устройства.
 ssid = HomePiFilter
 # Кодовая фраза для подключения к сети.
 wpa_passphrase = MyS3curP @ ssPhR @ $ E
 # Следующее можно оставить без изменений.
 interface = wlan0
 wpa = 2
 wpa_key_mgmt = WPA-PSK
 rsn_pairwise = CCMP
 logger_syslog_syslog = -1
 logger_syslog_slog = -1
 logger_stdout_level = 2
 ctrl_interface = / var / run / hostapd
 ctrl_interface_group = 0
 hw_mode = g
 channel = 1
 beacon_int = 100
 dtim_period = 2
 max_num_sta = 255_max_num_sta auth_algs = 1
 ignore_broadcast_ssid = 0
 wmm_enabled = 1
 wmm_ac_bk_cwmin = 4
 wmm_ac_bk_cwmax = 10
 wmm_ac_bk_aifs = 7
 wmm_ac_bk_txop_limit = 0
 wmm_ac_bk_acm = 0
 wmm_ac_be_aifs = 3
 wmm_ac_be_cwmin = 4
 wmm_ac_be_cwmax = 10
 wmm_ac_be_txop_limit = 0
 wmm_ac_be_acm = 0
 wmm_ac_vi_aifs = 2
 wmm_ac_vi_cwmin = 3
 wmm_ac_vi_cwmax = 4
 wmm_ac_vi_txop_limit = 94
 wmm_ac_vi_acm = 0
 wmm_ac_vo_aifcw_wmm_ac_vo_aifcw_2
 cwmax = 3
 wmm_ac_vo_txop_limit = 47
 wmm_ac_vo_acm = 0
 own_ip_addr = 127.0.0.1
 eapol_key_index_workaround = 0
 eap_server = 0

Чтобы эта точка беспроводного доступа могла взаимодействовать с вашей существующей сетью, вам необходимо создать NAT между двумя сетями.

Начнем с добавления конфигураций интерфейса для существующей сети и новой точки доступа.

Вам нужно будет предоставить IP-адрес из вашей домашней сети, который вы с удовольствием зарезервируете для своего Raspberry Pi навсегда. Проверьте текущую конфигурацию маршрутизатора, чтобы узнать текущий диапазон частной сети и IP-адрес шлюза (маршрутизатора).В моем примере ниже используется 10.0.1.1, но ваш, скорее всего, будет другим.

Я предполагаю, что у вас есть два сетевых интерфейса на вашем Raspberry Pi, wlan0 (ваш беспроводной интерфейс) и eth0 (ваш физический Ethernet). Не забудьте подключить кабель Ethernet! При необходимости измените эти идентификаторы интерфейсов с помощью этого руководства.

Сначала откройте следующий файл:

 sudo nano / etc / network / interfaces

И затем добавьте:

 # Это подключится к вашей домашней сети через кабель Ethernetallow-hotplug eth0
 iface eth0 inet dhcp # Если вы хотите использовать статический IP-адрес в своей домашней сети, закомментируйте
 # две вышеупомянутые строки и не комментируйте следующие.Убедитесь, что вы
 # обновили адрес  1  0.0.1.200 и шлюз 10.0.1.1 со своими
 # настройками сети. # Allow-hotplug eth0
 # iface eth0 inet static
 # address  10.0.1.200
 # netmask 255.255.255.0
 # gateway  10.0.1.1  # Это ваша точка беспроводного доступа
 allow-hotplug wlan0
 iface wlan0 inet static
 hostapd /etc/hostapd/hostapd.conf
 address 192.168.4.1
 netmask 255.255.255.0

Настройка переадресации трафика

Теперь давайте включим переадресацию трафика между сетями:

 sudo nano / etc / sysctl.conf

Найдите строку ниже и раскомментируйте ее (удалите ведущий #):

 net.ipv4.ip_forward = 1

Теперь давайте настроим правила переадресации трафика для NAT:

 sudo iptables -t nat -A POSTROUTING -s 192.168.4.0/24! -d 192.168.4.0/24 -j MASQUERADEsudo iptables-save | sudo tee /etc/iptables/rules.v4

Все хорошо? Пора перезагрузить Raspberry Pi и снова войти в консоль.

Шесть фильтров в вашем доме, которые вы, возможно, забываете заменить или очистить

Одним влажным утром прошлым летом наш верный осушитель воздуха в подвале просто не включился.Откопал буклет с инструкциями. В советах по поиску и устранению неисправностей говорилось, что нужно проверять фильтр, который следует «очищать и промывать» каждые одну-две недели.

Фильтр? Какой фильтр? Мы владели этой единицей три года и даже не догадывались, что она есть. Я нашел фильтр и осторожно вытащил его из гнезда. Сетка и пластиковый фильтр представляли собой толстый покров из пыли и кошачьей шерсти. Мы задушили наш осушитель до смерти.

В наших домах много трудолюбивых вещей, оборудованных фильтрами, задерживающими шарики пыли, пыльцу и многие другие загрязнения.Некоторые фильтры, например фильтры в осушителях и осушителях, могут использоваться повторно и должны регулярно очищаться; другие, такие как холодильник и HVAC, являются одноразовыми и требуют регулярной замены. Но в нашей беспокойной жизни изменение фильтра может оказаться в самом конце забитого списка дел. Это может привести к дорогостоящим и вредным для здоровья последствиям.

[Как и когда чистить 6 основных приборов]

В некоторых домашних системах фильтры необходимы для поддержания циркуляции воздуха.«Вы должны поддерживать движение воздушного потока. Это так же важно, как замена масла в машине », — говорит домашний эксперт Майк Холмс из серии« Холмс о Холмсе »от DIY Network. «Представьте, что я надел пылезащитную маску и весь день делал демонстрацию, в воздухе витали мусор и пыль, — говорит Холмс. «Это закроет маску, и мне будет трудно дышать. Ваша печь похожа на ваш второй набор легких в вашем доме. Если вы не меняете фильтр часто, у вас могут возникнуть проблемы с дыханием в вашей системе ».

Пренебрежение фильтрами HVAC может увеличить ваш счет за электроэнергию или перегрузить вашу систему и повредить ее, говорит Картье Кирби, менеджер по работе с клиентами интернет-магазина фильтров Filters Fast.«Это также может повлиять на качество воздуха в помещении и может повлиять на людей, страдающих аллергией или астмой».

Кирби говорит, что потребители не должны пытаться сэкономить, повторно используя одноразовые фильтры. «Мы попросили клиентов пропылесосить одноразовый фильтр печи и снова вставить его обратно», — говорит Кирби. «Они не понимают, что использованные фильтры все еще содержат сверхмелкие частицы. Вы не можете пропылесосить их и использовать повторно ».

Холмс советует потребителям хранить все буклеты с инструкциями. «Никогда не бросайте никаких указаний.Если вы покупаете новый продукт, сядьте и прочтите руководство », — говорит он. Что касается того, что нужно не забывать менять фильтры, он говорит: «Настройте оповещения в своем календаре. Если мы сможем получать оповещения о днях рождения, мы сможем получить их о чистке наших фильтров ».

Вот шесть общих мест, где вы можете найти фильтры в своем доме. Сколько из них вы проверили за последнее время?

[Грязная правда: шесть типичных ошибок, которые вы делаете при загрузке посудомоечной машины]

Кофеварка

Угольные фильтры кофеварки часто остаются незамеченными.Кирби говорит: «Они такие маленькие, что вы забываете о них. Утром, когда вы варите кофе, вы не думаете об обслуживании оборудования ». Кирби предлагает заменять их примерно каждые 60 дней или после 60 использований для лучшего вкуса кофе. «Это также продлит срок службы вашей кофеварки, поскольку снижает накопление минералов и накипи», — говорит Кирби.

Сушильная машина

Выдвижной уловитель ворса из пластмассы и сетки в сушилке необходимо очищать после каждой загрузки. По словам Кирби, невыполнение этого может привести к возгоранию.Время от времени промывайте ловушку для ворса под краном. Если экран в уловителе ворса разорвался, закажите новый. Даже небольшие отверстия позволят ворсу попасть в вытяжной канал.

Печь

Печной фильтр — один из самых важных домашних фильтров, особенно если у вас есть домашние животные, вы курите, страдаете астмой или аллергией. Чем чаще вы заменяете ее (обычно каждые 30-90 дней), тем дольше прослужит ваша печь. Кирби говорит: «Если вы не меняете фильтр так часто, как рекомендовано, он накапливается пылью и создает напряжение.Это может увеличить ваш счет за электроэнергию или, что еще хуже, нанести непоправимый ущерб вашей системе ».

Увлажнитель

Некоторые системы HVAC имеют увлажнители для всего дома, которые отводят влагу при нагревании. Большинство из них поставляется с одноразовыми подушечками или фильтрами, которые поглощают минеральные отложения и другие загрязнения из воды. Эксперты говорят, что их следует заменять один или два раза в год, возможно, в рамках ваших полугодовых посещений для обслуживания.

Холодильник

Во многих холодильниках есть фильтры для воды, предназначенные для обслуживания льдогенераторов и внутренних диспенсеров воды.По словам Холмса, большинство производителей рекомендуют заменять их каждые полгода. По словам Холмса, «если вы храните кувшин для воды с фильтром в холодильнике, вы, как правило, уделяете ему больше внимания, но забываете о других фильтрах в нем».
