Ремонт lcd телевизоров своими руками: ЖК/LCD, плазменных, с кинескопом. Схемы, видео и секреты ремонта

Содержание

Ремонт поломок жк, lcd и лед телевизоров своими руками

Не секрет, что поломка телевизионного приемника может испортить настроение любому его владельцу. Возникает вопрос, где искать хорошего мастера, нужно ли везти аппарат в сервисный центр? На это нужно тратить свое время, и что немаловажно – деньги. Но, прежде чем вызывать мастера, если вы обладаете начальными знаниями по электротехнике и умеете держать в руках отвертку и паяльник, то ремонт телевизора своими руками в ряде случаев все же возможен.

Распространенные неисправности телевизоров

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды).

Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Не получается включить или выключить телевизор

Если телевизор не получается включить совсем, то, скорее всего, причину проблемы нужно искать в блоке питания. Если в сети часто происходят перепады напряжения, то он просто мог перегореть. Также из-за этого может происходить самопроизвольное выключение устройства. Если модель оснащена специальной защитой, то при скачках напряжения она будет срабатывать и отключать технику.

Если же есть четкая уверенность, что с напряжением проблем нет, то причина может быть в появлении

микротрещин на материнской плате.

Читайте подробнее, почему телевизор не включается.

Плохое качество звука

Если качество звука неожиданно резко упало, то связано это с неисправностью динамиков. Необходимо провести диагностику и проверить правильность их подключения. Все контакты должны находиться в хорошем состоянии. Если при осмотре никаких проблем не выявлено, то нужно детально изучить функционирование радиоканалов.

Читайте также: что делать, если пропал звук на телевизоре.

Отсутствующее изображение или его плохое качество

Одна из самых распространенных проблем. Заключается в том, что пользователь слышит звук работающего телевизора, но изображение отсутствует. В таком случае необходимо обратиться к помощи специалистов по ремонту. Возможных причин у данной неисправности может быть много и профессионал способен быстро определить ее. Чаще всего это будет одна из следующих поломок.

  1. Есть звук, но отсутствует изображение – поломка видеоусилителя или матрицы.
  2. Нет «картинки», звук есть, но периодически пропадает. В данном случае проблема, скорее всего, связана с разверткой.
  3. Звук есть, а экран просто светится. Самое простое, что может быть – помехи тюнера. В худшем случае сломался видеопроцессор.
  4. Звук и изображение есть, но картинка растянута не на весь экран.
    Это свидетельствует о том, что возникла поломка модуля кадровой развертки матрицы. Это происходит при частых скачках напряжения в сети, либо из-за неисправного блока питания.
  5. Звук и изображение есть, но на экране появляется узкая полоса. Если она вертикальная, то это свидетельствует о вероятной поломке трансформатора срочной развертки. Горизонтальная полоса говорит о проблеме в самой кадровой развертке.
  6. Звук есть. Изображение есть, но стало одноцветным. В таком случае нужно рассматривать в качестве причины поломку видеопроцессора или видеоусилителя.

Читайте также: почему на экране ТВ появляются полосы.

Неисправность матрицы

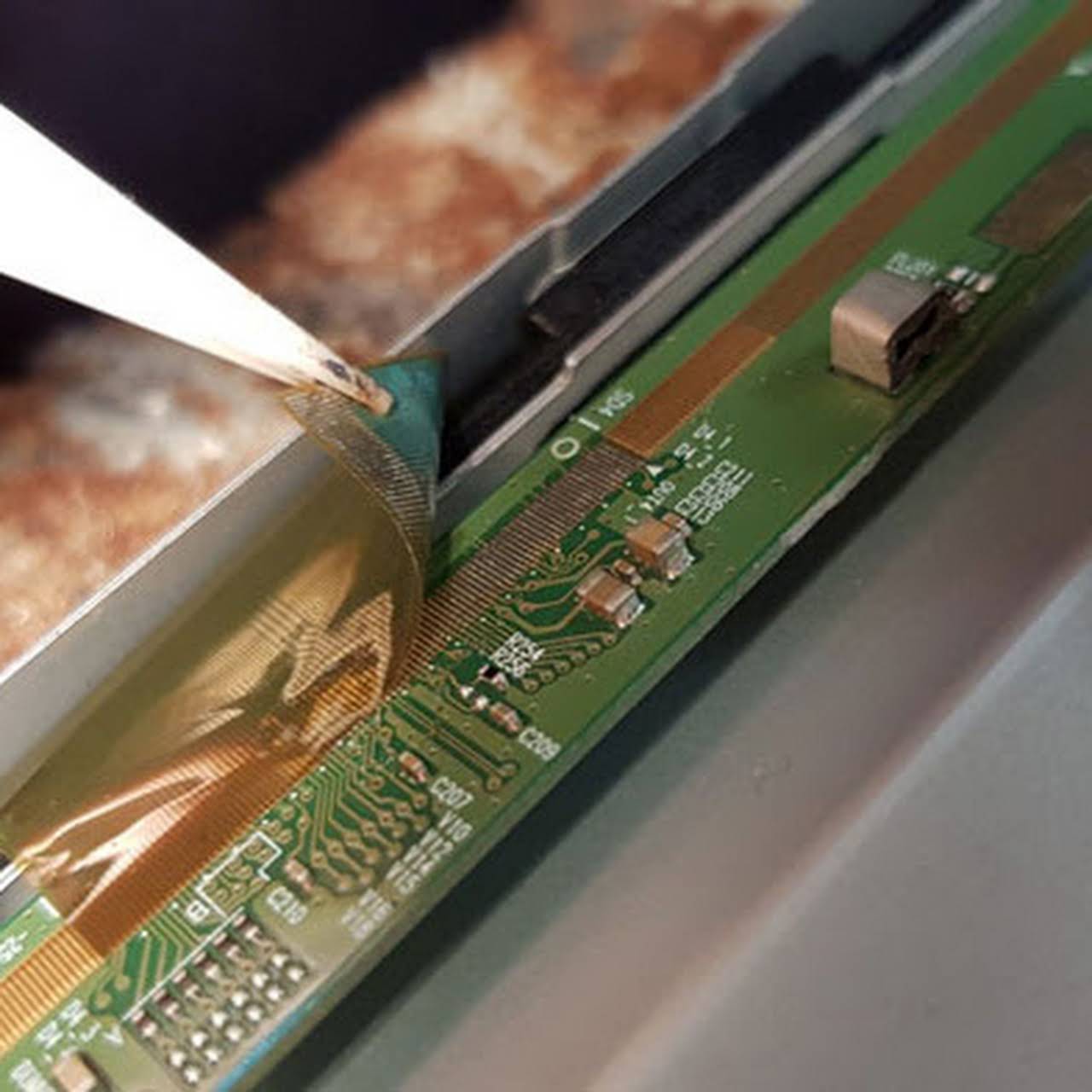

Неисправность матрицы является одной из самых сложных проблем. Дело в том, что починить ее не получится, поэтому придется производить замену. Матрица является элементом, на котором выполняется построение изображения. Сломаться она может по следующим причинам:

  • телевизор роняли, или по экрану чем-то ударили;
  • контакты матрицы подверглись воздействию жидкости;
  • элемент оказался бракованным;
  • матрица долго эксплуатировалась и износилась за это время.

О том, что матрица повреждена, могут свидетельствовать следующие признаки:

  • на экране появляются полосы разного цвета;
  • черные круги на «картинке»;
  • изображение подвисает или полностью исчезает.

Самостоятельно решать проблему неисправной матрицы не стоит. Полную диагностику и замену элемента должен производить опытный специалист, так как данная работа является довольно сложной и требует определенных навыков.

Проблема с разверткой

Определить, что проблема связана с неисправностями кадровой развертки, можно по следующим факторам:

  • изображение уменьшилось или сместилось в сторону;
  • нарушилась центровка или появились линии;
  • кадровая развертка отсутствует полностью – на экране вместо изображения находится только белая светящаяся полоса.

В данной ситуации причиной неисправности является блок генератора кадровой развертки. В нем находится много электронных элементов. Поэтому необходимо вызвать специалиста, которой сможет точно определить, какой из них необходимо заменить, и выполнит ремонт.

Ремонт блока питания

Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается.

На примере рассмотрен ремонт блока питания  LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

  1. Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты. В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
  2. Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.
  3. На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
  4. Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.
  5. Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.
  6. Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
  7. Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
  8. Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта. После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.
  9. Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
  10. Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.
  11. Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.

Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.

Блок питания в кинескопном телевизоре

Ремонт телевизоров своими руками, имеющих кинескоп, например, таких как: Рубин, Горизонт, Шарп 2002sc, телевизоров LG, а также ремонт телевизора Витязь, начинается с проверки БП на работоспособность (делается это в случае, если агрегат не включается). Проверяется она с помощью

лампочки накаливания на 220 V и мощностью 60-100 Вт. Но перед этим обязательно отключите нагрузку, а именно выходной каскад строчной развертки (СР) — вместо него подключите лампу. Напряжение СР колеблется от 110 до 150 В, в зависимости от размера кинескопа. Необходимо найти во вторичной цепи конденсатор фильтра СР (значения его могут быть от 47 до 220 мкф и 160 – 200 В), стоящий за выпрямителем питания СР.

Для имитации нагрузки требуется подключить параллельно к нему лампу. Для снятия нагрузки, например, в распространенной модели Шарп 2002sc, необходимо найти и отпаять дроссель (находится после конденсатора), предохранитель и ограничительное сопротивление, через которые каскад СР получает питание.

Теперь необходимо подключить питание на БП, и при нагрузке измерить напряжение. Напряжение от 110 до 130 В должно быть, если кинескоп имеет диагональ от 21 до 25 дюймов (как в модели 2002sc). При диагонали 25-29 дюймов – 130-150 В соответственно. Если значения завышены, то потребуется проверка цепи обратной связи и цепи БП (первичной).

Следует учесть, что электролиты при длительной работе высыхают и теряют емкость, что, в свою очередь, влияет на стабильность работы модуля и способствует повышению напряжения.

При занижении напряжения необходимо протестировать вторичные цепи, чтобы исключить утечки и замыкания. После чего проверяются диоды защиты питания СР и диоды питания кадровой развертки. Если вы убедились, что БП исправен, то нужно отсоединить лампу и припаять обратно все детали. Такая проверка также может пригодиться, когда проводится ремонт телевизора Philips своими руками.

Замена подсветки

Еще одна встречающаяся поломка телика, которую можно устранить – это перегорание лампы подсветки экрана. При этом телеприемник после включения мигает индикатором несколько раз и не включается. Это значит, что после самодиагностики аппарат замечает неисправность, после чего происходит срабатывание защиты. Именно поэтому на экране нет изображения.

Для примера, был взят ЛСД телеприемник Sharp с этой неисправностью, хотя таким образом можно проводить и ремонт телевизора Самсунг, Сони Тринитрон, Рубин, Горизонт и др.

  1. Чтобы починить телевизор, требуется снять с него заднюю панель. Для этого нужна отвертка или шуруповерт.
  2. Далее нужно осторожно отсоединить шлейфы от матрицы.
  3. Следующим шагом будет отсоединение панели управления от корпуса. Убирать ее не нужно, она еще понадобится для включения аппарата.
  4. Оставшиеся шлейфы также требуется отсоединить. Затем необходимо снять корпус, на котором закреплены электронные платы.
  5. Перед тем, как снять матрицу, откручивается передняя рамка. Снимаем саму матрицу и фильтры, отщелкиваем боковые крепления.
  6. Подключаем питание и зажимаем несколько клавиш для входа в сервисное меню. Это позволит включить лампы на некоторое время.
  7. На рисунке ниже видно, что после включения ламп, нерабочей оказалась 5-я сверху. Отсоедините ее, и замените на новую — теперь при проверке горят все лампы.
  8. Сборка проходит в обратном порядке.
  9. После этого, необходимо включить телеприемник и войти в сервисное меню для сброса счетчика ошибок лампы. Если этого не сделать, аппарат работать не станет. Войдя в меню, необходимо найти соответствующую строку и произвести сброс, выбрав ок. Теперь ремонт жк телеприемника закончен. Испытания показывают, что агрегат работает нормально.

Таким образом можно произвести ремонт телевизора Филипс и LG своими руками, и других LCD панелей, а также аппаратов с ЛЕД подсветкой (светодиодной). Обладателям последнего типа аппаратов стоит прочитать статью о ремонте LED подсветки, где подробно расписан весь процесс на примере телевизора LG.

Другие причины поломки ТВ

Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

Неисправность пульта ДУ

Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

Нет ТВ сигнала

При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.

можно ли отремонтировать разбитый экран своими руками? Почему звук есть, а изображения нет? Как починить подсветку самостоятельно?

Телевизоры давно и прочно заняли свое место в быту каждого современного человека, поэтому поломка ТВ-приёмника может основательно испортить настроение всякому его владельцу, тем более что стоят новые агрегаты совсем недёшево. Именно поэтому в случае появления неисправности у каждого человека встает вопрос – нужно ли ехать в сервисный центр и где найти хорошего мастера, стоит ли тратить на ремонт своё время и самое главное – деньги. Безусловно, это важные вопросы, но прежде чем обращаться к услугам оплачиваемых специалистов, попробуйте определить причину поломки и по возможности исправить её – в отдельных случаях ремонт электротехники в домашних условиях возможен.

Распространенные неисправности

Для того чтобы выполнить самостоятельный ремонт ТВ-приемников, надо определить первопричину поломки. Для этого потребуются:

  • мультиметр – этот прибор необходим для определения параметров напряжения в контрольных участках измерения, номиналов конденсаторов и резисторов, а также прозвонки электроцепей;
  • усилитель – используется для выявления участка, где пропадает сигнал;
  • осциллограф – требуется для представления сигналов в нескольких точках функциональной схемы ТВ-устройства.

Наиболее распространённые причины неисправностей:

  1. Приемник не запускается – причиной обычно является выход из строя блока питания, а также повреждения кабеля или поломка кнопки включения.
  2. Не светится экран либо видеоряд выглядит размытым, едва заметным – это прямо указывает на проблемы со светодиодами подсветки, лампочками либо источниками их питания.
  3. Телевизор хрипит либо звуковоспроизведение отсутствует вовсе – в данном случае скорее всего имеют место перебои в работе аудиоусилителя либо обвязки.
  4. Экран ТВ-приемника светится, но изображение отсутствует – это указывает на перебои в работе тюнера, а также его цепей либо поломку видеокарты.

Еще одна распространенная причина поломки ТВ – механическое повреждение экрана. В данном случае заметить проблему можно невооружённым взглядом – на нее укажет разбитый монитор, трещины, битая матрица, светлые и темные пятна на экране.

Обращаем ваше внимание на то, что если при внешнем осмотре телевизионной техники вы заметите разрыв элементов, вспучивание, нагар либо затемнение на плате – не спешите ремонтировать поврежденные детали.

Не исключено, что сгоревший компонент – лишь следствие замыкания, а его настоящая причина располагается совсем в другом месте.

Возможен ли ремонт экрана

Если ЖК-телевизор упал или вы случайно задели его тяжелым предметом – панель разбивается. И в том, и в другом случае возникает вопрос: можно ли починить экран после удара в домашних условиях?

Если вы не обладаете навыками работы с электронной техникой, ответ будет отрицательным – сделать это собственными руками вы не сможете, все необходимые работы подлежит доверить специалистам, обратившись в ремонтную мастерскую.

Имейте в виду – стоимость такого ремонта обычно обходится в «кругленькую» сумму, сопоставимую с ценой нового приемника.

Не лучше дело обстоит и с поломкой экрана, вызванной повреждением матрицы. В этом случае вы можете заметить частичное отсутствие картинки, светлые или тёмные пятна, полосы. Чтобы устранить все неприятные последствия, связанные с данной проблемой, её необходимость менять. Эти работы также должны выполнять только квалифицированные мастера, так как любая починка в домашних условиях может усугубить положение и привести к окончательному выходу из строя вашего телевизора.

Устранение других поломок

Не включается

Если ТВ-приемник не включается, то скорее всего причина подобной проблемы состоит в неисправности БП, кнопке активации и дефектах проводов.

Для определения причины проблемы, связанной с кабелем и кнопкой, нужно прозвонить элементы при помощи тестера, причём неисправность следует определять не только во включённом, но и в выключенном состоянии.

С блоком питания дело обстоит намного сложнее – если в ходе визуального осмотра вы заметили испорченные детали, это вовсе не означает, что, заменив их, вы получите исправно работающее оборудование. К примеру, конденсаторы вполне могут вспухнуть от перенапряжения, долгого времени использования либо вследствие вторичного замыкания, источник которого заключён совсем в другой цепи.

Именно поэтому необходимо прозвонить мультиметром все элементы БП. Делают это в следующий последовательности.

  1. Если вспучился кондиционер, растрескался позистор, заметен какой-либо другой визуально обнаруживаемый дефект, то следует аккуратно выпаять деталь и зачистить ее от электролитов и нагара.
  2. Проверку тестером проводят начиная с предохранителя, а также позистора, после этого прозванивают диодный мост, затем транзисторы, резисторы и в завершение микросхему. Если в ходе диагностики никаких перебоев не выявлено, нужно просто установить взамен старых работающие элементы.

Не светится экран

Если звук есть, но панель не светится – это может указывать на неполадки в цепи подсвечивания. Тому может быть две причины:

  • перебои в работе светильников: LED или ламп;
  • отсутствие питания элементов подсветки.

Если у вас телевизор жидкокристаллический, то подсвечивание ламповое, во всех остальных моделях оно светодиодное.

Как правило, у любого жидкокристаллического телевизора бывает от 1 до 10 лампочек. Сразу все они сгорают очень редко, чаще всего неисправным оказывается непосредственно светильник. Починка телевизоров в этом случае выполняют следующим образом:

  1. открывают корпус;
  2. осторожно снимают все платы драйвера, а также блок питания;
  3. разбирают экранный модуль, для этого снимают оба кожуха, если они имеются, а также защитную плёнку;
  4. осматривают LED- ленту либо лампочки, при необходимости производят их замену;
  5. всю остальную цель проверяют визуально, а потом тестером – это позволит убедиться в том, что в диодной ленте отсутствуют обрывы.

Более подробный обзор замены неработающих ламп на примере жидкокристаллического телевизора Sharp представлен в следующем видео:

Если не горят сразу все светильники, то с высокой долей вероятности проблема сводится к питанию подсветки. Как правило, в жидкокристаллической и плазменной технике используются высоковольтные преобразователи. Нарушение в цепях их запуска можно с легкостью определить мультиметром. Для этого нужно замерить напряжение на ножах в точной сверке с рабочей схемой. Как только вы обнаружите несоответствия – можно заменять элементы на исправные.

А вот удостовериться в работоспособности трансформатора будет гораздо сложнее. Для этого нужно измерить напряжение на всех микроэлементах преобразователя. Если в каждом параметры будут нормальными, следовательно, виноват трансформатор. При желании вы можете по новой перемотать его, но это очень хлопотное занятие. Да и качество подобной намотки оставляет желать лучшего – рано или поздно снова происходит сбой работы аппаратуры. Оптимальным вариантом станет покупка нового.

В трансформаторах светодиодной подсветки разность потенциалов обычно составляет от 50 до 100 Вт. Если она отсутствует на разъемах – следует проверить, какое количество вольт идет на старый трансформатор. Для этого его нужно предварительно снять. Если параметры будут в норме – трансформатор следует заменять, а если нет, то стоит продолжить проверку остальных деталей преобразователя.

Нет звука или хрипит

Такая поломка обычно связана с поломкой тракта звука. Прежде чем устранить её, следует прозвонить все питающие, а также выходные значения напряжения на ножках микросхемы звукоусилителя. Делать это нужно тестером, сверяясь с рабочими схемами. Если показатели будут в норме, то причина нарушения заключается в конденсаторах.

Если питания нет вовсе либо оно является заниженным, то не исключено, что ток не поступает с БП. В этом случае следует прозвонить все элементы, которые идут от БП к звуковому устройству. Вышедшие из строя детали меняют на рабочие.

Проверить состояние микросхемы просто – нужно вынуть её из гнезда. Если после этого напряжение на тестере появится и его значение будет нормальным, значит микросхему придётся сменить на новую.

Нет изображения

Если картинка зависает, то такая поломка происходит по нескольким причинам:

  1. Отсутствие сигнала с приемного модуля на входное устройство видеоусилителя. Чтобы диагностировать подобную поломку, следует подключить какой-либо другой источник видеосигнала, например, приставку, ноутбук, ПК или видеомагнитофон в гнездо «Видео», расположенное на корпусе ТВ. Если изображение появится, значит, причиной неисправности оборудования является тюнер или микроконтроллер, а также их цепи.
  2. Микроконтроллер проверяется достаточно оперативно – он отвечает за функциональность кнопок всех выходных аудио- и видеосигналов. Если при нажатии на клавишу вы сможете войти в меню и оно появится на дисплее – микроконтроллер не виноват. Тогда стоит проверить мультиметром все потенциалы на его ножках. Если они будут в полной мере совпадать со значениями схемы, то придётся заменить тюнер.
  3. Причиной поломки также может быть неисправность видеопроцессора. Если после подключения к элементам тюнера аудиоряд снова не появился, надо проверить видеопроцессор, то есть всю микросхему целиком. Для этого проверяют выходные и подающие питание цепи на предмет соответствия их значений необходимым рабочим потенциалам. Если вы обнаружите такое несоответствие – можно с вероятностью на 70% утверждать, что процессор сломан.

Рекомендации

Опытные мастера дают следующие рекомендации:

  1. Во время проверки блока питания попробуйте отключить все вторичные цепи, а вместо них подключите самые обычные лампы на нужном уровне напряжения.
  2. Если вы думаете, что электролит ТВ-приемника утратил свою емкость, то аккуратно нагрейте паяльником его внутреннее содержимое, в результате манипуляций емкость на некоторое время восстановится. Такой метод помогает, если имеют место перебои с кадровой разверткой, таким образом вы можете увидеть, как открывается экран после нагрева.
  3. Если вы столкнулись с неисправностью высоковольтных элементов, слышите небольшое шипение или видите потрескивание, то поместите ТВ-приемник в тёмное место или выключите свет – таким образом вы сможете увидеть, откуда исходят искры.

Как видите, самостоятельно отремонтировать телевизионное оборудование в домашних условиях возможно. Однако это касается далеко не всех видов неисправности ТВ-приемников. В нашем обзоре мы рассказали, как диагностировать самые распространенные поломки, а также дали подробную инструкцию по ремонту отдельных неисправностей.

Для устранения более существенных проблем стоит обратиться в специализированный сервисный центр.

В следующем видео вы сможете ознакомиться с детальным разбором и ремонтом жидкокристаллического телевизора в домашних условиях.

Ремонт телевизоров своими руками — ЖК и кинескопных

Телевизор — устройство частой эксплуатации, которое есть практически в каждом доме. Чем больше техника работает, тем больше вероятность выхода её из строя. Неполадок возникать может множество. Но, прежде чем относить телевизор к мастеру, необходимо удостовериться, что проблема вообще существует, а если и так, то в чём она заключается. Вполне возможно, что вы сможете заняться ремонтом телевизора своими руками и в домашних условиях.

Алгоритм поиска неисправности

Чтобы найти ответ, как отремонтировать телевизор, надо понимать, в чём же состоит проблема. Определение неисправностей поможет как для самостоятельного ремонта ТВ, так и для сервисного центра. Во втором случае вы сможете объяснить мастеру причину поломки телеустройства, что ускорит процесс её решения.

Ниже приведено описание основных неисправностей, которые встречаются при поломке телевизора:

  1. Не получается выключить устройство. Не важно: будь это кинескопный ТВ или же современный LCD-телевизор, причина одна — перегорел предохранитель. Просто в разных устройствах он выступает в качестве разных деталей. Также возможен вариант, что не работает диодный мост.
  2. Что в отечественных, что в импортных телевизорах может сбиться потенциал, за функцию которого отвечает позистор.
  3. Сломалась плазма. Это может проявляться в изменении цветопередачи телетрансляции, перепадах, помехах, возникновении светлых или же темных полос.
  4. Поломка провода питания или же неисправность розетки.

Если вы самостоятельно решили отыскать неполадку, придется для начала очистить внутренние элементы от пыли, используя для этого мягкую кисточку или пылесос. Иногда визуально можно определить место неисправности по изменению цвета компонентов или их деформации. Если такой осмотр не дал результатов, придется искать в конкретных схемах и устройствах: блоке питания, кинескопе, видеоусилителе и т. д.

Ремонт плазменных и ЖК-телевизоров

До того как начать ремонт LCD- или LED-телевизоров, следует внимательно прочесть документацию к устройству и изучить принцип работы вашей модели.

При собственноручном ремонте плазменных телевизоров нужно соблюдать максимальную осторожность, чтобы избежать ухудшения состояния агрегата. В жидкокристаллических (ЛСД) телеприемниках подсветка производится за счет флуоресцентных или люминесцентных ламп, а в ЛЕД применяются светодиоды. Ремонт импортных ЖК-телевизоров Samsung, Sharp, Thomson, Panasonic аналогичен. А потому порядок их ремонта единый, и он таков:

  1. Если не получается включить монитор, то первым делом стоит проверить, снабжается ли подсветка электропитанием.
  2. Выключаем агрегат из розетки.
  3. Независимо от марки ТВ нужно снять заднюю панель, отвинтив шурупы.
  4. Далее снимаем с матрицы провода сетевого питания.
  5. Чтобы проверить работоспособность проводов, подключаем к контактам обыкновенную 100-ваттную лампу накаливания.
  6. Современные ТВ зачастую имеют несколько источников подсветки, а поэтому необходимо осуществить проверку каждого из них.
  7. При тестировании полностью снимается матрица, лампа подключается к контактам, а провод питания — к сети.
  8. Если лампа горит — провод исправен, если нет — необходимо заменить кабель или же отремонтировать отдельные нити.

Кинескопные экраны

Начало ремонта телевизора LG своими руками, а также ТВ таких марок, как Панасоник, Самсунг, Рубин, Шарп и др., состоит в проверке предохранителя.

Для того чтобы починить телевизоры с электронно-лучевой трубкой, необходима проверка на наличие основных неисправностей, а после — их устранение.

Проверка предохранителя. Для этого откручиваем заднюю панель, под которой находится плата. К предохранителю подключены клеммы питания, которые необходимо переключить к цоколю обычной лампы и подсоединить ТВ к сети. Если лампа потухла, значит, устройство функционирует исправно. В случае если лампа и не начинала гореть или наоборот, горела всё время, то стоит сделать вывод, что предохранитель сгорел.

Диодный мост. В случае этой поломки ремонт возможен только после прозвонки. Для этого понадобится мультиметр и паспорт ТВ, в которых указана основная его характеристика. А далее нужно действовать согласно приведенной в паспорте схеме, хотя при поломке диодного моста всё же лучше отнести его в сервисный центр.

Наиболее сложной проблемой кинескопных телеприемников, как правило, является неисправность позистора. Для его проверки нужно выключить и включить цепь питания и следить за рабочей лампой. Для осуществления ремонта сначала понадобится настройка сопротивления сети, а после — замена позистора.

Сгорели конденсаторы или транзисторы. Обнаружить их несложно, это можно сделать даже зрительно: если они вздуты или изменили цвет на плате, то проблема имеет место быть. В этой ситуации испорченную деталь необходимо заменить.

Ремонт блоков питания

Если ЖК-телевизор не получается включить и одновременно нет индикации (или она включается только на определенное время и далее самостоятельно выключается), то проблема, скорее всего, в блоке питания.

Схему ремонта ТВ марки Самсунг, описанную ниже, можно применять ко всем жидкокристаллическим телевизорам:

  1. Вскрыть заднюю панель устройства при помощи отвёртки.
  2. Снять крышку. С левой стороны будет расположен БП, а с правой — материнская плата.
  3. Плата блока питания имеет верхний и нижний трансформаторы. Проверку начинаем с последнего из перечисленных, поскольку он отвечает за дежурный режим.
  4. Необходимый нам трансформатор должен давать напряжение 5 В. Чтобы измерить напряжение, нужно найти провод. Для этого смотрим маркировку или же схему: на требуемом проводе будет обозначено «5 В».
  5. Сначала необходимо измерить обрыв цепи. Для это нужно подсоединить один щуп к найденному контакту, а второй — к диодному катоду (расположен на радиаторе). Ставим на прозвон: если звуковой сигнал есть, значит, обрыв отсутствует.
  6. После этого один щуп мультиметра нужно подключить к панели телевизора, а второй — оставить на прежней локации. Включаем экран в сеть и начинаем процесс замера напряжения. Если прибор показывает напряжения меньше, чем 5 В, значит, ТВ функционирует не на полную мощность и вероятнее всего высох конденсатор.
  7. Перепаиваем элементы, которые вышли из строя. Для этого предварительно нужно изъять плату и отсоединить шлейф матрицы.
  8. Устанавливаем блок обратно и производим сборку аппарата. После этого экран должен работать.

Чтобы правильно собрать ТВ и не запутаться, где и какая деталь должна находиться, можно предварительно сфотографировать расположение деталей.

Замена подсветки

Ещё одной причиной, почему не включается экран ТВ, может быть неисправность лампы экранной подсветки. Для устранения этой проблемы необходимо:

  1. Снять заднюю панель устройства, используя для этого отвёртку.
  2. Шлейфы следует отсоединить от матрицы, а панели управления — от корпуса.
  3. Снять корпус с электронными платами.
  4. Открутить переднюю панель, после этого снять матрицу и фильтры, отщёлкнув крепления сбоку.
  5. Включить питание и зажать пару клавиш для входа в сервисное меню. Благодаря этому лампы включатся на определённое время.
  6. Отсоединить лампу, которая не горит, и заменить её на новую.
  7. Собрать все элементы обратно.
  8. Включить телеприемник и снова зайти в сервисное меню. Сбросить счётчик ошибок лампы.
  9. После этого агрегат должен нормально функционировать.

Нерабочий пульт ДУ

Прежде чем начинать ремонт телевизора своими руками, следует проверить, работают ли батарейки от пульта. Если они сели, необходимо их заменить.

Загрязнённые контакты под кнопками. Чтобы устранить эту проблему, нужно самому разобрать пульт и протереть контакты, после — собрать ПДУ обратно.

Поврежден кварцевый излучатель. Это могло случиться, если пульт падал. А значит, его нужно просто заменить, поскольку в данной ситуации излучатель не ремонтируемый.

На пульт ДУ попала жидкость, или же он полностью быт залит водой. Чтобы устранить неисправность, нужно разобрать и просушить пульт. Если после этого ПДУ не начал работать, то нужно его заменить.

Нет ТВ-сигнала

Если на экране нет изображения, то причина может быть проста — отсутствует ТВ-сигнал. Это случается из-за того, что срабатывает защита шумоподавления и прибор переключается в состояние режима ожидания. Можно попробовать решить проблему самому и вывести ТВ из режима ожидания. Если это сделать не получилось, то самостоятельный ремонт телевизора нежелателен, лучше отнести его к мастеру.

Таким образом, решение о самостоятельном ремонте телевизионного устройства нужно принимать после оценки уровня своих знаний и умений в этом вопросе. Если вы чувствуете себя неуверенно для выполнения поставленной задачи, то лучше обратитесь к мастерам сервисного центра.

Ремонт телевизора своими руками. Состав телевизионного шасси.

Отремонтировать телевизор самостоятельно, не прибегая к услугам телевизионного мастера, безусловно возможно. Что для этого требуется? Начальная техническая грамотность, умение держать в руках паяльник и способность провести элементарные измерения простейшим тестером. Большой объем информации о типовых дефектах, которыми пестрит Интернет, может подвигнуть даже сомневающегося заняться восстановлением сломавшегося устройства. Вера в свои силы прекрасное свойство, но вероятность получить в результате полностью «убитый» аппарат довольно высока. Может быть все-таки вызовем мастера?



Итак, приступаем к разборке. Снимаем крышку с телевизора, если она закреплена винтами или саморезами. Современные модели телевизоров помимо крепежа имеют вдобавок хитрую систему защелок, разомкнуть которые, не сломав их или не поцарапав корпус, бывает довольно сложно. Мастера имеют опыт вскрытия аппаратов и необходимые приспособления для этого, памятуя, что соединение крышки с корпусом напоминает устройство современного пульта дистанционного управления тв, выполненного полностью на защелках.



Задняя крышка снята и нам видно устройство телевизионного приемника:
  • блок питания, который может быть выполнен отдельно или совместно с инвертором или блоком led подсветки
  • материнская плата
  • инвертор или блок led подсветки
  • матрица вместе с контроллером (T-con)
  • локальная клавиатура, фотоприемник



Блок питания предназначен для формирования стабильных напряжений заданной мощности, необходимых для корректной работы остальных компонентов телевизионного шасси. Может находиться в дежурном или рабочем режиме, в зависимости от команды с материнской платы. Является наиболее уязвимым звеном при внешних неблагоприятных воздействиях таких, как перепады электричества, грозовые разряды и т.д. В блоке питания телевизора должны быть использованы качественные комплектующие, способные обеспечить его бесперебойную работу в широком диапазоне входных напряжений в тяжелом температурном режиме.



Материнская плата является «командным пунктом» всего устройства. Обеспечивает управление, коммутацию, регулировки и настройки телевизора в целом. Выполняет команды пользователя, отправляемые с пульта дистанционного управления и локальной клавиатуры. Имеет развитую архитектуру устройств хранения данных в виде микросхем Eeproom, Flash, Nand Flash, SpiFlash, RAM связанных с центральным или графическим процессором и устройствами обработки сигнала по шине I2C — последовательной шине данных, использующей две двунаправленные линии связи SDA и SCL.



Инвертор или блок led подсветки обеспечивает безотказное функционирование источников света в виде ламп или светодиодов для подсветки жидкокристаллической матрицы. Управляется по командам с материнской платы на включение и изменение яркости подсветки. Имеют серьезную структуру защиты, блокирующую систему не только при неисправности лампы или светодиодной линейки, но и при определенном дисбалансе в их работе. Трансформаторы инвертора чаще всего выходят из строя при диагностике неисправностей этого блока.



В настоящее время среди телевизоров бюджетной линейки стали появляться модели, где все блоки, представленные выше, выполнены на одной плате. Блок питания, драйвер подсветки, материнская плата скомпонованы в одном блоке. Возможность диагностики такого устройства затруднена отсутствием в свободном доступе принципиальных электрических схем и прошивок на него. Мы советуем в данном случае обратиться к профессионалам. Телемастер отремонтирует телевизор на дому или в мастерской совсем недорого по нынешним меркам, даст гарантию на выполненную работу и запчасти, сэкономит вам время и нервы.



Принимая решение о самостоятельном ремонте телевизора, следует трезво оценить свои технические и профессиональные навыки и задастся вопросом: «Смогу ли я починить свой телевизор, не навредив, ни ему, ни себе». Ведь 220 вольт еще никто не отменил также, как и правила электробезопасности при работе с электроустановками. Одно дело, если вы безвозвратно угробите «ящик» — это только материальные потери, потеря здоровья более значимая вещь. Подумайте и примите решение: «Стоит ли овчинка выделки?»

Обратите внимание! Все картинки кликабельны.



Поделиться в соцсетях

Ремонт подсветки телевизора своими руками

Самое подробное описание: ремонт подсветки телевизора своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Без такой подсветки не может нормально работать ни один жидкокристаллический ТВ вне зависимости от его марки. Мы расскажем, каким образом можно сделать ремонт Led подсветки телевизора в домашних условиях на примере устройства от Lg, и что для этого вам понадобится.

Как определить, что сломана именно подсветка? Предположим, что неисправность у ЖК телевизора такая: включается от пульта ДУ, но экран не светится (если ваш ТВ не включается даже с пульта — читайте о возможных способах реанимации ПДУ). Когда на дисплей направлен свет от фонарика (т.е. осуществлена принудительная подсветка), то изображение проявляется. Вердикт — не работает лед драйвер или аналогичная подсветка, может быть из-за того, что перегорели специальные линейки с припаянными светодиодами. Нужно разбирать телевизор и визуально осматривать детали в поиске неисправности.

Внимание! Вскрывать корпус ЖК телевизора можно только в том случае, если у вас имеется навыки работы со сложными устройствами и небольшой опыт, в противном случае лучше не рисковать.

Нет видео.

Видео (кликните для воспроизведения).

Снять заднюю крышку у любого ТВ марки LG — дело несложное, только делать надо все аккуратно и без спешки: отсоединяем ножки подставки и откручиваем крепление по всему периметру изделия. Если крышка не снимается — значит, есть блокирующий болт, не стоит прилагать усилия, надо найти его и выкрутить.

После снятия задней крышки, проверяем напряжение на выходе.

Если оно в норме — проверяем напряжение лед подсветки самого экрана. Величина его всего 100V, что указывает на наличие неисправности подсветки ЖК телевизора.

В таких телевизорах в качестве подсветки типа лед используется специальный светодиодный набор с линзами, который установлен по всей площади экрана для обеспечения четкой освещенности. Чтобы добраться до них, и произвести ремонт подсветки телевизора LG, необходимо сначала извлечь матрицу.

В телевизоре имеются три основные платы — main, T-con и блок питания, все они хорошо видны на фото.

Снятие и разборка матрицы своими руками — работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:

  • необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
  • перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии;
  • особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа.

Последующий демонтаж осуществляется в несколько этапов.

    Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.
  • Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.
  • Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку.
  • Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к. она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью.
  • Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.
  • Теперь начинается непосредственный ремонт Led подсветки телевизора: для этого вам нужно по контуру отщелкнуть аккуратно все защелки, снять рамку из пластика и убрать рассеивающие пленки, чтобы открыть светодиоды.

    У разных моделей телевизоров LG будет свой набор лед подсветки: для LG 32LN541U — это три ряда по 7 светодиодов, а для LG 32LB582V — три по 6 штук.

    Во всех телевизорах, где используется такая подсветка, светодиоды подключаются последовательно, поэтому при перегорании одного из них, вся система перестает работать. Если неисправен LED драйвер, то не поступает напряжение на всю систему, а когда перегорел один из светодиодов, то напряжение идет, но все усилия устройства засветить систему напрасны: хоть подавай 200 вольт, цепь разомкнута.

    Как видим из фотографии, подсветка состоит из 18 светодиодов, при замерах напряжение без нагрузки было 140 V, то есть на каждый приходилось 7,8 В. Когда учтем падение напряжения на каждой планке и общую нагрузку, то вывод будет такой: в данной модели используются светодиоды на 6 В.

    Найти перегоревший светодиод непросто: если нет подгорания в месте крепления, то надо проверять каждый элемент по отдельности.

    Замена подсветки телевизора Lg может вызвать определенные затруднения. Допустим, по результатам проверки были выявлены несколько неисправных светодиодов. Купить сменную планку довольно сложно — в сервис центры эти детали не поставляются, можно заказать их на сайте производителя, но это долго и весьма дорого. Значит, есть только один путь — заменить отдельные диоды, хотя и на радиорынке найти их будет непросто. Специалисты уверяют, что можно купить уже паяные, но исправные, после долгого поиска именно такие и были приобретены.

    Пользователи должны знать, что все планки приклеиваются с помощью двустороннего скотча, поэтому надо их прогреть специальным паяльным феном, чтобы скотч отошел. Для этого планка фиксируется в держателе и прогревается снизу феном, олово расплавляется, и неисправная деталь удаляется. Впаивать следует точно таким же методом, чтобы не повредить светодиод.

    Важно! Все линзы на заводе закрепляют компаундом, поэтому при их снятии надо действовать очень осторожно, при этом каждую надо потом установить на прежнее место, дабы не нарушить первоначальную фокусировку.

    Еще один нюанс: вам могут попасться светодиоды, у которых минусовая площадка немного большего размера, чем плюсовая, поэтому надо подрезать место контакта, чтобы впаять диод. Так выглядит впаянный светодиод:

    То, что повреждена немного краска — не беда. Точно так же впаиваем остальные светодиоды, а линзы приклеиваем на суперклей. А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

    Как видим на практике, в ремонте led подсветки матрицы телевизора LG есть много специфических нюансов, и не зная их, невозможно добиться положительного результата.

    Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов. Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже.

    После окончания яркость подсветки лучше не выводить на максимум, а ограничиться 75% — при таком режиме светодиоды работают в нормальном режиме и, как утверждают специалисты, прослужат намного дольше.

    Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.

    Нет видео.
    Видео (кликните для воспроизведения).

    Всем привет. Сегодня на ремонте Samsung UE32F5000AK с неисправностью «нет LED подсветки матрицы». Я очень редко ремонтирую такие телевизоры, так как ни оборудования, ни удобств, для ремонта такой техники у меня нет. Но тем не менее, в этот раз я решился попробовать , да и хозяин телевизора очень настаивал.

    Предварительная диагностика телевизора

    При включении телевизора, появляется звук, но изображения нет. Телевизор реагирует на пульт и кнопки. Если присмотреться, то видно, что на матрице есть изображение, но нет LED подсветки. Из этого можно сделать вывод, что неисправен сам драйвер контроля подсветки, или сгорела какая-то линейка светодиодов.

    Разборка телевизора

    Определившись с возможной неисправностью, приступил к разборке. Положив телевизор матрицей на стол, первым делом снял подставку, которая держится на трёх болтах. Далее открутил остальные 10 болтов по периметру, после чего смог снять заднюю крышку.

    При снятии задней крышки, необходимо следить за шлейфом от джойстика, который необходимо отсоединить, после чего крышку можно отставлять в сторону.

    Телевизор состоит из трёх плат, а именно блока питания, на плате которого и собран драйвер подсветки, слева плата main, и снизу плата управления матрицей t-con.

    Определение неисправности

    В LED телевизорах все светодиоды подключены последовательно. Это означает, что при обрыве любого из светодиодов, вся подсветка LED перестанет работать. Как я говорил ранее, основных причин неисправности подсветки две: LED драйвер или светодиоды.

    Если неисправен драйвер, то в большинстве своем, на светодиоды не поступает никакого напряжения. Если же неисправна линейка светодиодов, то на клему подачи питания будет идти напряжение порядка 200вольт, иногда оно может пульсировать от 150 до 200. Это говорит о том, что драйвер пытается засветить подсветку, но нагрузка в качестве светодиодов отсутствует, и драйвер выдает максимальное напряжение. Данный процесс я лично понимаю так.

    Сняв плату блока питания, определил, что питание на светодиоды поступает через D9101C на конденсатор, после чего я решил померять на нем напряжение. Подключив мультиметр оказалось, что напряжение на нем гуляет в пределах 190-210в.

    Блок питания UE32F5000AK. 200в вместо 130-140в.

    Это означает, что драйвер работает в холостую, и проблема в самой линейке светодиодов. Для меня это была не очень хорошая новость, так как я очень неохотно берусь за разборку матриц в силу неопытности и отсутствия условий для ремонта.

    Разборка LED ЖК матрицы

    С девизом «не навреди», приступил к разборке матрицы. Подготовив второй стол, на который буду слаживать матрицу, первым делом отключил шлейфа от ЖК панели к плате T-con. Осмотрев более детально строение телевизора, увидел, что сама матрица держится на 2-х рамках, которые крепятся на защелках. С начала снял первую рамку. Для этого телевизор подложил на заднюю стенку, и постепенно, начиная с верха, начал отщелкивать защелки. Особое внимание обращал на низ матрицы, чтоб не повредить шлейфы. Верхняя рамка снялась очень легко.

    Далее, придерживая матрицу, положил телевизор на перед, шлейфами вниз.

    Аккуратно вынул платы матрицы(дешифраторы) из пазов, чтоб они начали свободно свисать.

    Отключение матрицы от t-con

    Снятые с защелок дешифраторы матрицы

    Скажу сразу, это настолько кропотливый процесс, что нервы у меня были на пределе. Освободив дешифраторы с защелок, взял телевизор за вторую рамку и аккуратно поднял. Матрица осталась лежать на столе.

    Вторая рамка с рассеивающими пленками

    Убрав матрицу на другой стол, продолжил разборку. От щелкнув вторую рамку, снял рассеивающую пленку, добрался до светодиодов.

    Под светодиодами стоит белый отражатель, который держится на 4 стопорных клипсах.

    отражатель с стопорными клипсами

    Сняв их, смог убрать отражатель.

    Строение LED подсветки телевизора.

    Как можно увидеть из картинки, матрица телевизора состоит из пяти линек светодиодов по девять светодиодов каждая. Если взять во внимание, что каждый светодиод питается приблизительно от 3-х вольт, то имеем, что одна линейка светодиодов для работы использует около 27 вольт(3 * 9 = 27). Для того, чтоб проверить какой светодиод сгорел, сначала находимо найти в какой линейке произошел обрыв светодиода. Для этого, поочередно подключаем к линейке из 9-ти светодиодов питание 27в, и какая линейка не загорелась в той и обрыв. Далее, поочередно к каждому светодиоду подключаем питание 3в,и ищем какой светодиод не горит.

    В моем случае, определить сгоревший светодиод оказалось очень легко, так как он очень сильно грелся, вследствие чего рассеивающая линза на нем сменила цвет и немного поправилась.

    Температура была такая, что текстолит с обратной стороны так же прогорел.

    Отковырнув линзу, выпаял светодиод. Для этого использовал паяльный фен. Нанес сверху светодиода флюс, подогревал плату снизу, пока тот не отпаялся. Таким образом решил запаивать и новый.

    снятая рассеивающая линза

    Поиски нового светодиода, это еще то задание. Пройдя несколько раз радио рынок, в одном из магазинов нашел похожие светодиоды, правда уже паяные. Человек выпаял их из телевизора, на котором была разбита матрица.

    Впаивал светодиод так же при помощи паяльного фена. Залудив дорожки, положил на него светодиод нужной полюсовкой, и снизу потихоньку грел текстолит, пока светодиод не припаялся. Запаялось не сильно красиво, так как белая краска слезла, но зато надежно.

    Подав на линейку питание 27в, она прекрасно засветилась. Приклеив рассеивающую линзу сложил матрицу в обратном порядке. Следует отметить, что ремонтированный светодиод немного отличается в цветом, но в рабочем режиме этого вообще не заметно.

    Закончив сборку, телевизор заработал.

    После прогонки 8 часов, отдал телевизор хозяину. Стоит отметить, что такой ремонт для меня был в первый раз, и я очень рад его результатом. Возможно, некоторые вещи я делал не правильно, прошу указать их в Ваших комментариях.

    Подходящие светодиоды можно купить здесь:

    Другие светодиоды для LED телевизоров:

    Любые другие светодиоды можно найти здесь.

    Каким образом я экономлю на покупках с Алиекспресс описано здесь .

    В последнее время стали приносить много телевизоров с ремонтированной LED подсветкой, дохнет спустя 9 месяцев – 1 год использования, после ремонта.

    Обычно у меня поток 1-2 телевизора с такой проблемой в неделю, все запчасти в наличии, ремонты делаю в течении дня. Но в эту неделю поперло что-то, 4 тв, два из которых после других мастеров. Вот собственно Шедевры:

    p.s: Внизу поста напишу, что надо сделать, чтобы проработал дольше.

    То, что прогорело, это для samsungов норма, а вот как сделали это конечно пц

    Хорошо, что мастер восстановил отражатель, в месте прогара, но нахрена было закрашивать рассеиватели у светодиодов в белый цвет, и накрывать их бумажкой?

    Так как скупаю битые тв, то донорских органов есть у меня где взять ;), переделал заменил все подозрительные и нерабочие светодиоды, после чего поставил на них хорошие рассеиватели. Вот результат:

    После этого, еще немного подрезал отражатель, чтобы не налазил на рассеиватели собрал и вуаля.

    Еще один тв, на это раз LG, тут вообще типовуха – как делать не надо!
    Просто перемычка, вместо светодиода. Готовый результат не вижу смысла показывать, но по факту просто говорю, для мастеров, не надо так.

    Пускай даже стабилизация по току обойдет этот косяк, и занизит ток, и остальные светодиоды не будут перегорать, но бляха, темное пятно на экране никого не смущает??

    А вот теперь время охуительных историй рассказать, как делать надо:
    После ремонта, заменив все нерабочие и подозрительные (те, что мигают перед включением) светодиоды, нужно программно или аппаратно занизить максимальную яркость процентов на 20, на глаз разницы вообще никакой не будет, а вот срок службы продлится в разы. С завода идет завышенный ток на светодиоды, из-за этого собственно они и перегорают.
    На LG заходим в сервисное меню, и там корректируем процент максимальной яркости (немного геморно это сделать без сервисного пульта, но ведь на то вы и мастер, чтобы либо он у вас был, либо найти обход в виде двух светодиодов и звукового файла;-))
    На Samsungaх ищем резюк рядом с шлейфом подсветки, номинал обычно 3.17 3.6 ОМ, и добавляем последовательно с ним, резюк на 1 ОМ, чем самым повышаем общее сопротивление в цепи, и падение напряжения на этих резисторах, которое собственно и регулирует яркость подсветки: Чем больше сопротивление/ток тем больше падение напряжения, тем меньше яркость подсветки (стабилизация происходить относительно этих параметров)

    Ну собственно все, хороших вам мастеров, а мастерам удачных ремонтов

    Всем привет. На ремонт принесли телевизор LG 39LB561V с неисправностью «нет подсветки».

    Около года назад данный телевизор уже ремонтировали у местной мастерской, но спустя год дефект вернулся.

    Ремонт LED подсветки матрицы телевизора LG начнем с подготовки рабочего места, так как при разборке телевизора нам понадобиться отдельный стол, на который будем слаживать такие хрупкие детали как матрица и светофильтры. Всегда с трепетом ремонтирую такие телевизоры, так как одно неверное движение может отправить матрицу в утиль.

    Уложив телевизор, отвинтил все болты по периметру крышки.

    Сняв крышку, решил измерить напряжение на LED драйвере в момент включения.

    В момент включения напряжение поднималось до 130 вольт, после чего потихоньку упало до нуля. Такое поведение драйвера является нормальным, так как при отсутствии нагрузки, тот переходит в защиту и выключает питание.

    Подтвердив неисправность именно подсветки, приступил к полной разборке телевизора.

    Сначала, отключил шлейфы идущие на плату T-CON и MAIN плату, после чего отвинтил и снял эти платы.

    Отключение шлейфа на плату T-CON

    Сняты платы блока питания и MAIN

    Снимаем защиту платы T-CON

    С платой T-CON тоже проблем не появилось. Аккуратно от щелкнул шлейфы, которые шли на дешифраторы матрицы и снял плату T-CON.

    Отключение шлейфов платы T-CON

    Шлейфы отключены, а плата снята

    Далее, отвинтил болтики которые держали защиту дешифраторов матрицы, после чего снял ее и отложил в сторону.

    Снятие планки защиты дешифраторов

    ДАЛЕЕ ДЕЛАЕМ ВСЕ ОЧЕНЬ И ОЧЕНЬ ОСТОРОЖНО.

      Переворачиваем корпус матрицей к верху, после чего аккуратно отщелкиваем переднюю металлическую рамку.

    Отщелкиваем эти защелки по периметру

    Если что-то сразу не снимается, ни в коем случае не применяем силу. Рассматриваем хорошо все крепления, ищем мешающую защелку, только потом снимаем рамку.
    После снятия рамки, необходимо освободить дешифраторы с резиновых держателей.

    Дешифраторы еще не сняты с защелок

    Делаем это тоже очень аккуратно, сначала освобождаем нижнюю часть дешифратора, после чего без усилий тот должен повиснуть на шлейфе.

    Дешифраторы сняты с защелок

    На этом разборка завершена.

    После разборки, увидел что предыдущие мастера вырезали из планки неисправные светодиоды, после чего на их место установили светодиоды из других планок. Сделали это хорошо, никаких нареканий на качество проделанной работы нет.

    Светодиоды, которые были заменены в предыдущем ремонте

    Для поиска неисправных светодиодов использовал лабораторный блок питания. На кончики крокодилов установил две тонкие швейные иглы.

    Для определения номинала светодиодов, сначала выставил напряжение около 3-х вольт и проверил светиться ли светодиод. Далее, поднял напряжение да 5 вольт с копейками, и повторил проверку. Светодиод загорелся, и это означало что используются светодиоды номиналом в 6 вольт.

    Таким образом проверил все светодиоды, и нашел всего один неисправный. На этом этапе необходимо согласовать с владельцем тип ремонта.

    При ремонте подсветок, лучше менять все светодиоды, так как в любом случае старые светодиоды могут выйти из строя в любой момент, что приведет к повторному ремонту. Если нет желания менять светодиоды, можно заказать полностью планки.

    Владелец выразил желание установить новые планки. Так как в наличии их нет, заказал их в Китае на его имя. На время ожидания, телевизор было решено восстановить, заменив всего один светодиод. После повторной поломки, владелец уже приедет с планками для замены, и это сократит время ремонта до минимума. Правда когда произойдет данная поломка неизвестно, возможно телевизор будет работать очень долго

    Каждый мастер меняет светодиоды по своему. Я опишу то, как это делаю я.

    Первым делом необходимо отклеить планку от корпуса. Для этого, я прогреваю паяльным феном корпус температурой около 100 градусов, потом подливая со шприца спирт потихоньку отклеиваю планку. Здесь необходимо стараться не перегибать планку, чтобы линзы не отклеивались.

    Процесс отклеивания планок

    После этого, закрепляем планку с помощью «третей руки», и готовимся снимать линзу.

    Для снятия линзы, на фене выставляем температуру около 120 градусов, и хорошо прогреваем низ планки на расстоянии около 10 сантиметров.

    Процесс прогревания планки

    Далее, используя лопатку, или другой тонкий предмет, аккуратно поддеваем линзу. Ни в коем случае не прилагаем усилия. Основная задача это оставить ножки на линзе в целости.

    Линза снята. Все ноги на месте

    Всегда запоминаем где какая линза стояла, на то же место ее и будем возвращать. Такой подход спасет Вас от пятен на экране после замены.

    Далее можно выпаивать светодиод. Для того, чтобы немного уменьшить потемнение текстолита (в данном случае мне не помогло, так как я использовал не качественный флюс), место пайки заклеиваем каптоновым скотчем.

    Подготовка светодиода к пайке

    Капаем немного флюса на светодиод, после чего выставляем на фене температуру около 320 градусов. Снизу платы начинаем ее прогревать пока светодиод не отпаяется.

    Процесс выпаивания светодиода

    Как видите, текстолит потемнел, особенно в тех местах, где закипел флюс. Это не cтрашно, на качество изображения данное потемнение не будет особо сказываться.

    Смываем остатки флюса, и залуживаем новым припоем контактные площадки.

    Новые светодиоды на 6 вольт. Большая площадка плюс

    Светодиоды я не залуживаю, так как в таком случае на контактной площадке будет много олова, а это негативно скажется на дальнейшей работе. Новый светодиод хорошо протираю спиртом, чтобы убрать остатки оксидной пленки, после чего наношу флюс и позиционирую светодиод.

    Перед установкой линзы, хорошо притираем внутреннею часть линзы ватной палочкой.

    После этого наносим немного клея на место установки линз. Очень важно, чтобы клей не попал на светодиод, тем самым не испачкал внутреннюю часть линзы.

    После этого устанавливаем линзу. Пытаемся установить линзу как можно ровнее, чтобы ее центр попадал ровно на цент светодиода.

    Пока клей еще полностью не высох, подключил платы, и включил телевизор. Подсветка заработала.

    Далее, быстро установил отражающую пленку, и светофильтры. Это сделал для того, чтобы посмотреть нет ли пятен на изображении от неровно установленной линзы. Так как клей еще полностью не высох, линзу можно немного подвинуть, если она неправильно выставлена.

    В этом месте установлен светодиод. Результат лучше чем на некоторых родных светодиодах

    Дал часок просохнуть клею, после чего начал собирать телевизор.

    Для избежания повторных ремонтов, необходимо проверить ток, который приходит на планки. Он должен быть не больше 250mA. Посмотрев на плату, увидел что два резистора, отвечающих за ток на светодиоды были уже удалены из платы. Это очень хорошо, так как мастера, которые ремонтировали телевизор раннее сделали все как нужно.

    на этом месте были резисторы

    Измерив ток, он составил всего 150 мА. Это очень хорошо, телевизор можно собирать.

    Вот такой ремонт. Снизу приложен весь перечень деталей, которые были использованы в ремонте. Всем спасибо за просмотр и удачи в ремонтах!

    В работе даже самой качественной техники появляются различные сбои и неисправности. Поэтому каждый пользователь должен готов быть к тому, что придется чинить оборудование своими руками, ведь на оплате услуг сервисных центров можно разориться.

    Сегодня речь пойдет о самой популярной поломке – неисправность ЛЕД подсвечивания в телевизорах LG. Именно с такой проблемой рядовые пользователи чаще всего обращаются в сервисные центры. Мало кто знает, что нормализовать работу устройства можно и своими силами. Специальные навыки не потребуются, главное следовать инструкциям.

    Прежде, чем начинать ремонт подсветки телевизора LG, следует сначала разобраться, как устроена данная комплектующая, каковые ее функции и для чего она вообще нужна?

    Аббревиатура LED расшифровывается Light Emitting Diode, что с английского переводится как диод, излучающий свет. Если говорить именно в контексте индустрии производства телевизионного оборудования, то данное сокращение обозначает тип жидкокристаллической матрицы и подсветки светоизлучающими диодами.

    После того, как был представлен новый тип подсветки ЖК мониторов, производители стали заменять в названии моделей аббревиатуру LCD обозначением LED. Разумеется, что телевизоры LG не стали исключением из этого правила.

    На самом деле, мотивом для подобных изменений были скорее маркетинговые задачи, нежели реальная необходимость. Дело в том, что LED подсветка матриц не является принципиально новой технологией изготовления экранов телевизионного оборудования. Это просто обновленный способ освещения. Однако тенденция гармонично прижилась, поэтому термин Light Emitting Diode активно используется и сегодня.

    Самые обыкновенные матрицы телевизоров основаны на использовании лампы с холодным катодом, по сути это все те же люминесцентные лампы. Что касается моделей LCD и LED, то они характеризуются излучающими свет диодами.

    Ни для кого не секрет, что LCD экраны состоят из пикселей с жидкими кристаллами. Положение кристалла в пикселе определяет, пропускает ли ячейка свет. Собственно так и осуществляется свечение экрана.

    Качество матрицы экрана определяет огромное количество параметров, в частности: уровень темных оттенков, угол обзора, статическую контрастность, частоту обновления изображения и даже время отклика. Жидкокристаллические матрицы производятся по нескольким технологиям. Перечислим наиболее популярные: TN, IPS, PLS.

    Что касается непосредственно подсветки, то она влияет на яркость, передачу цвета, охват, динамическую контрастность. Однако стоит все-таки оценивать параметры в комплексе, учитывая тип матрицы и подсветки.

    Таким образом, покупая телевизор с LED подсветкой, пользователь получает:

    • сбалансированную контрастность;
    • насыщенную яркость;
    • высокую четкость картинки;
    • цветовую палитру.

    Кроме того, светодиоды потребляют гораздо меньше электроэнергии, примерно на 40%, нежели аналоги. Непосредственно лампы дневного света, которые также используются в сфере производства телевизионного оборудования, содержат ртуть, что негативно сказывается на экологии. В этом плане преимущества ЛЕД очевидны.

    Нет смысла спорить, современные ТВ-устройства с подсветкой, состоящей из светодиодов, обеспечивают трансляцию максимально яркого изображения. Появляется динамическая контрастность – регулирование яркости свечения диодов для разных участков монитора. Изображение становится более реалистичным.

    Регулирование свечения диодов непосредственно в процессе просмотра ТВ, положительно сказывается и на уровне черного. Когда появляются темные оттенки, уровень подсветки снижается, в результате, экран темнеет.

    Качественное телевизионное оборудование способно проработать достаточно долго, соответственно проблемы с подсветкой появляются спустя внушительный отрезок времени. К сожалению, этого нельзя сказать о китайских производителях.

    Почему нет подсветки? Существует несколько причин появления неисправности, проанализируем каждую из них:

    1. Перегорела определенная линейка диодов. Светодиоды характеризуются последовательным типом подключения, это означает, что если перестает работать один элемент, то вся комплектующая выходит из строя. Однако напряжение (примерно в 200 вольт) продолжает поступать на лампочки.

    1. Проблемы с LED-драйвером. Изображение пропадает на телевизоре LG из-за того, что напряжение наоборот не подается на светодиоды, соответственно они не загораются.

    1. Заводской брак. Порой не работает только один светодиод, но при этом экран ТВ-устройства не загорается.

    1. Пользователь выставляет максимальную яркость изображения, что ведет к увеличению напряжения, как следствие диоды не выдерживают и перегорают.

    1. Иногда некорректные настройки подаваемого на светодиоды напряжения – вина магазина, в котором вы приобретаете телевизор. Они пытаются привлекать покупателей яркой картинкой.

    Теперь вы знаете, почему выходит из строя LED подсветка телевизора. Эта поломка встречается достаточно часто, но если соблюдать рекомендации производителя, можно существенно продлить эксплуатационный срок устройства.

    Профессиональные ремонтники с помощью специального оборудования определят, какой именно модуль вышел из строя. Как обычному пользователю понять, что не работает подсветка экрана телевизора LG? Сейчас разберем азы диагностики.

    Как определить, что из строя вышла именно подсветка? Все зависит от симптомов. Например, ЖК телевизор запускается с пульта дистанционного управления, но при этом изображения на экране нет. Направьте на экран фонарик, в результате вы увидите тусклую картинку. По сути, фонарик выполняет функции принудительной подсветки.

    Исходя из этого, приходим к выводу, что сломался либо LED драйвер или же подсветка. Чтобы конкретизировать источник проблемы, следует разобрать ТВ и тщательно осмотреть элементы аппаратной составляющей.

    Запомните, что разбирать корпус телевизора стоит только при условии, что ранее у вас был подобный опыт. Если навыков нет, то целесообразней обратиться в сервис-центр. Лишний раз лучше не рисковать. Поскольку всегда есть вероятность сделать хуже, то есть усугубить первоначальную поломку.

    Чтобы демонтировать заднюю панель ТВ-устройства от компании LG, достаточно просто выкрутить специальные болты, которые обеспечивают фиксацию. Сделать это несложно. Сначала отсоедините поставку и демонтируйте крепления. Если крышка все равно не снимается, значит нужно найти блокирующий болт.

    Когда задняя панель снята, следует проверить подсветку и напряжение на выходе. Например, если напряжение подсветки 100 вольт, то значит, комплектующая вышла из строя.

    В большинстве случаев, телевизоры LG оснащены светодиодным набором с линзами, он располагается по всему периметру экрана, обеспечивая четкое освещение. Чтобы добраться до этой детали и починить ее, следует для начала демонтировать матрицу.

    Теперь вы знаете, что делать, если ТВ включился, но при этом изображение отсутствует.

    Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

    Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

    • заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
    • прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу. В дальнейшем это негативно отразится на качестве изображения;
    • особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.

    Пошаговая инструкция по разборке телевизионного оборудования:

    1. Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

    1. Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

    1. Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

    1. Переверните экран, придерживая при этом матрицу. Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно.

    1. Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

    В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

    Ранее мы рассмотрели процесс разборки телевизора, теперь приступим непосредственно к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.

    Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.

    Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.

    В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.

    Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.

    Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.

    Самостоятельно заменить подсветку телевизора LG чрезвычайно непросто, не исключено, что у вас возникнут определенные затруднения. Предположим, что в процессе диагностики вам удалось определить парочку поврежденных диодов. Приобрести планку новых лампочек весьма проблематично. Сервисные центры не поставляют эти детали, поэтому единственный выход – закупка у производителя. Понятное дело, что поставки придется ждать очень долго, не говоря уже о стоимости.

    Чтобы не покупать планку, следует заменять светодиоды в LED телевизорах LG поодиночке. Купить можно на рынке. Преимущественно продаются уже перепаянные детали, но ничего страшного, главное чтобы они работали.

    Запомните, что абсолютно все планки фиксируются при помощи двустороннего скотча. Следовательно, их нужно прогреть паяльным феном, чтобы ослабилась фиксация скотча. Зафиксируйте светодиодную планку в специальном держателе. Прогрейте ее феном снизу, в итоге олово будет расплавлено. Так и удаляется сломанная деталь. Пайка осуществляется аналогичным образом, только так можно поменять деталь, при этом, не повредив ее.

    Запомните, что в заводских условиях абсолютно все линзы крепятся компаундом, следовательно, в процессе их демонтажа будьте предельно осторожны. Каждую из них придется установить на ее место. Чтобы не нарушить фокусировку.

    Есть еще одна тонкость: не исключено, что вам попадутся светодиоды с минусовой площадкой большого размера, следовательно, плюсовая будет меньше. Подрежьте место контакта, чтобы припаять диод.

    В том случае, если краска будет немного повреждена – ничего страшного. По аналогичному принципу припаиваются оставшиеся элементы конструкции. Что касается линз, то их нужно приклеить с помощью суперклея.

    Автор статьи: Антон Кислицын

    Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.4 проголосовавших: 17

    своими руками ЖК и LED, LG и Филипс не включается, видео и схемы, жидкокристаллический

    Опыт мастеров позволяет устранять поломки различного характера и разной степени сложности

    Без видео- и аудиотехники современный человек уже не представляет свою жизнь. В результате регулярного и интенсивного использования техники, она подвергается различным поломкам. У импортных и отечественных телевизоров очень часто нарушается потенциал. За эту функцию отвечает позистор. Еще одной поломкой плазмы может быть изменение цвета, помехи, появление светлых или темных полос во время работы. Но иногда проблема может заключаться в розетке или шнуре питания. Это только самое минимальное описание неисправностей, так как может быть еще множество проблем, связанных с телевизором. Сложнее всего починить неисправности экрана. Если на мониторе появились темные или светлые пятна после удара или попадания воды, то лучше сразу же отнести его в сервисный центр, так как только мастер сможет отремонтировать устройство.

    Содержание материала:

    Возможен ли ремонт телевизора своими руками

    Перед началом проведения ремонтных работ, обязательно нужно определить, что именно сломалось и для этого проводится диагностика устройства. Если телевизор не включается, то неисправность может возникать из-за сгоревшего предохранителя. Это касается телевизоров с жидкокристаллическим экраном и кинескопных. В то же время, как показывает практика, проблема может заключаться в неисправности диодного моста.

    Если поломка в телевизоре несущественая, ремонт производится своими руками

    Ремонт телевизора можно:

    • Произвести в сервисном центре;
    • Вызвать мастера на дом;
    • Выполнить всю работу по ремонту самостоятельно.

    Плазменные телевизоры в отличие от ламповых обладают множеством преимуществ, так как они: имеют более насыщенное изображение, отличаются тонким корпусом, характеризуются высокой контрастностью и широкими углами обзора. Однако, несмотря на все преимущества, как и модели с кинескопом, они подвержены самым различным поломкам.

    Все виды возникающих неисправностей можно разделить на несколько категорий, а именно:

    • Неисправность плазменной панели;
    • Поломка электрической схемы, ресивера;
    • Проблемы с гнездами, разъемами, проводами;
    • Накопление пыли внутри устройства.

    Если сломан экран, то изображение может частично или полностью отсутствовать. В таком случае требуется замена плазменной панели в специализированном сервисном центре, и самостоятельно отремонтировать телевизор не получится. Если разбили панель телика, также нужно ее заменить. Если проблема в электронике, то изображение может искажаться и пропадать полностью. Электронику можно отремонтировать самому путем перепайки неисправных частей или заменить их на новые.

    Однако, обязательно нужно иметь определенные знания и навыки работы с электроникой.

    При неаккуратном обращении с проводами, шлейфами или разъемами могут возникнуть определенные проблемы. Неисправные части ЛЕД телевизора можно отремонтировать, а при серьезной поломке – заменить на новые. Накопление пыли внутри корпуса может спровоцировать возникновение различных неисправностей, именно поэтому, лучше своевременно проводить чистку прибора, чем потом на протяжении длительного времени ремонтировать телевизор.

    Особенности ремонта ЖК телевизоров своими руками

    Ремонт LED телевизоров в домашних условиях может быть достаточно сложным и трудоемким занятием, именно поэтому, нужно уделять достаточно внимания профилактике, так как это поможет снизить риск возникновения поломки.

    Ремонт ЖК телевизоров в домашних условиях — задача решаемая, особенно если обладать базовым опытом в электронике

    К профилактическим мероприятиям можно отнести:

    • Устройство должно находиться в проветриваемом помещении;
    • Периодически нужно делать очистку от пыли;
    • Нельзя оставлять статические картинки более 20 минут.

    Научиться ремонтировать телевизор самостоятельно достаточно просто, самое главное, учитывать советы профессиональных мастеров. Узнать все секреты починки LCD телевизоров, можно посмотрев видео уроки для начинающих, где все подробно изложено для каждой марки устройства.

    Важно! Прежде чем приступать к самостоятельному ремонту телевизора, желательно проконсультироваться со специалистом, так как причина поломки может быть очень серьезной и можно только нанести еще больший вред технике.

    Поломки и ремонт телевизора LG своими руками

    Компания LG считается одним из наиболее популярных производителей бытовой техники. Производитель все время совершенствует производство бытовой техники, внедряя новейшие технологии, что позволяет добиваться исключительного качества приборов.

    Чтобы определить, как выполнить ремонт LG телевизоров и других моделей, изначально нужно установить причину поломки

    В основном к поломкам телевизоров ЛДЖИ приводят такие факторы как:

    • Попадание внутрь техники посторонних предметов;
    • Засорение;
    • Некачественное обслуживание и неправильная эксплуатация.

    Прежде чем начать ремонт ЛСД телевизора нужно подготовить соответствующие инструменты и проверить устройство на наличие неисправностей. Затем нужно снять заднюю крышку прибора и найти инструкцию, где будет написано по-русски, чтобы можно было изучить конфигурацию. Изначально осматривается телевизионный приемник, а также проверяется надежность подключения всех кабелей. После проверки соединений нужно тщательно осмотреть кабельное оборудование, ведь именно оно может быть основной причиной поломки.

    Если причина неисправности заключается в шнуре питания, то изначально нужно выполнить его замену и только после этого приступать к дальнейшей диагностике прибора.

    Зачастую ЛСИДИ телевизоры не работают из-за поломки блока питания. По этой же причине может часто выходить из строя компьютер. Поломка в основном случается в результате чрезмерного накопления пыли внутри прибора. Во время ремонта старого ЭЛТ телевизора, нужно осмотреть цокольный элемент кинескопа. Обязательно должны светиться все нити. Если приходится ремонтировать электронные приборы в первый раз, то изначально составляется схемотехника.

    Модели и ремонт LED телевизоров

    Починка телевизора своими руками – вполне выполнимая задача, самое главное изначально ознакомиться с особенностями внутреннего устройства техники.

    Если сломался телевизор LED можно предположить два варианта – либо вышел из строя блок питания, либо сама подсветка вышла из строя

    Самыми простыми считаются такие модели телевизоров как:

    • Rolsen;
    • Samsung;
    • JVC;
    • Supra;
    • BBK.

    Кроме того, среди современных телевизоров довольно простым устройством отличаются марки Сони, Панасоник, Эленберг, Мистери. Стандартными неисправностями считается отсутствие подсветки или периодическое пропадание звука. В таком случае, важно определить работоспособность каждого отдельного элемента. В телевизорах Супра, Самсунг, ВВК и других, зачастую выгорают светодиоды, расположенные на ленте. Проблема устраняется путем их замены. Причиной выгорания светодиодов в основном становится постоянный перегрев устройства и работа его при критическом температурном режиме. Помимо замены светодиода, также важно выравнивание теплоотвода, так как это способствует более лучшей отдачи излишков тепла.

    Что делать, если не включается телевизор Филипс: ремонт своими руками

    Высокая надежность телевизора марки Philips гарантирует его продолжительный срок службы, однако, в некоторых случаях могут возникать различного рода поломки. Техника марки Филипс отличается высоким качеством и сложностью устранения поломки, так как устройство характеризуется особенностью деталей, в частности, таких как трансформатор.

    Если в телевизоре Филипс индикатор мигает, значит, телевизор сам диагностирует тип неполадки

    Наиболее распространенными видами неисправности считаются такие как:

    • Отсутствие звука;
    • Мигание, периодическое пропадание или полное отсутствие картинки;
    • Искажение изображения;
    • Отсутствие реакции на команды.

    В случае разбитой матрицы лучше всего приобрести другой телевизор, так как ее замена будет очень дорогостоящей. Если нет достаточного опыта проведения ремонтных работ, то можно просмотреть видеоуроки или доверить устранение неисправностей специалистам.

    Ремонт телевизора своими руками (видео)

    Жидкокристаллические телевизоры являются очень надежным и функциональным устройством, однако, при неправильной эксплуатации, при попадании пыли и посторонних предметов, а также в случае наличия брака и многих других проблем, могут возникать различного рода поломки. Устранить многие виды плазменных неисправностей можно достаточно просто самостоятельно, самое главное предварительно изучить устройство этого вида техники.

    Как самостоятельно починить современный ЖК телевизор или плазму: andrey_malahoff — LiveJournal

    Сайт «Профи ТВ ремонт»
    посвящен характеристикам современных телевизоров, покупке и продаже телевизоров, а так же обслуживанию и самостоятельному ремонту телевизоров различных мировых производителей

    https://sites.google.com/site/profitvremont/home

    ОСНОВНЫЕ РАЗДЕЛЫ САЙТА «Профи ТВ ремонт»:
    Где выгодно купить качественный телевизор недорого? Купить качественный недорогой телевизор можно в магазинах «Эльдорадо», которые открыты во всех городах России с населением от 500 тысяч жителей
    Как выбрать качественный и надежный современный телевизор с учетом цена-качество и прочих параметров
    Как перепрограммировать процессор современного ЖК LCD телевизора, чтобы сбросить возможные системные ошибки на примере ремонта ЖК LCD телевизора фирмы Sharp, если он не включается
    Как правильно выбрать современный 3D телевизор с новейшими техническими разработками для комфортного просмотра с учетом цены и качества
    Как правильно выбрать телевизор с функцией подключения к Интернету Smart TV. Как подключить телевизор к Интернету. Сравнение производителей телевизоров Smart TV
    Как самому починить жк телевизор фирмы Филипс PHILIPS с характерными неисправностями на примере самостоятельного ремонта и перепайки конденсаторов у ЖК телевизора PHILIPS 32PFL3605/60 на шасси TPM4.1E LA в домашних условиях
    Как самому починить и сделать ремонт ЖК телевизора, который сломался или сгорел после грозы. Характерные неисправности жк-телевизоров от грозовых разрядов и способы их устранения в домашних условиях
    Как самому сделать ремонт ЖК, плазменных или LED-телевизоров фирмы SAMSUNG. Самостоятельная починка телевизоров Самсунг в домашних условиях. Методики, схемы и приемы устранения неисправностей телевизоров SAMSUNG своими руками.
    Как самостоятельно провести ремонт LCD, LED ЖК телевизора LG в домашних условиях. Как самому починить и диагностировать неисправности в современных LCD и LED телевизорах Эл Джи — LG
    Как самостоятельно заменить блок питания у современного ЖК или плазменного телевизора. Как узнать, что телевизор сломался из-за неисправного блока питания
    Как самостоятельно отремонтировать ЖК LCD телевизор марки Saturn. Характерные и типичные неисправности ЖК LCD телевизоров линейки Сатурн Saturn и способы их устранения в домашних условиях
    Как самостоятельно отремонтировать современный LCD или LED телевизоры SONY в домашних условиях. Как самому починить и правильно диагностировать неисправности у телевизора Сони
    Как самостоятельно повесить современный плазменный или ЖК телевизор на стену или к потолку в домашних условиях с помощью кронштейнов и подручных средств. Типы и виды кронштейнов для ЖК-телевизоров и плазмы для самостоятельных решений удачного дизайна помещений
    Как самостоятельно поменять и перепаять транзисторы при ремонте ЖК телевизора в домашних условиях. Как диагностировать, что несправен транзистор на примере ремонта жк-телевизора Panasonic TX-32LX60P своими руками
    Как самостоятельно починить LCD, LED или ЖК, плазменный телевизор фирмы Hitachi. Как самому сделать ремонт телевизора Хитачи в домашних условиях и диагностировать неисправности телевизора Hitachi своими руками
    Как самостоятельно починить и провести самому ремонт ЖК телевизора PHILIPS в домашних условиях. Основные причины неполадок и самостоятельная диагностика неисправностей современных LCD и LED телевизоров Филипс
    Как самостоятельно починить или сделать ремонт LCD и ЖК телевизора, если у него сломался инвертор. Основные неисправности инверторов у современные ЖК-телевизоров и плазмы, а также способы их устранения в домашних условиях
    Как самостоятельно сделать из старого компьютерного ЖК монитора современный качественный LCD телевизор своими руками в домашних условиях из подручных материалов
    Как самостоятельно сделать ремонт LCD, LED или ЖК, плазменный телевизор фирмы JVC. Как самому починить телевизор Джи Ви Си в домашних условиях. Диагностика неисправностей телевизора JVC своими руками
    Как самостоятельно сделать ремонт LCD, LED или ЖК, плазменных телевизоров фирмы Panasonic. Как самому починить телевизор Панасоник в домашних условиях и диагностировать неисправности телевизора Panasonic своими руками
    Как самостоятельно сделать ремонт ЖК LCD телевизора LG в домашних условиях. Основные характеные неисправности ЖК LCD телевизоро линейки Эл Джи LG и способы их устранения, когда нет или не регулируется яркость
    Как сделать ремонт ЖК LCD телевизора Panasonic своими руками в домашних условиях. Типовые неисправности жк-телевизоров линейки Панасоник Panasonic и методы их самостоятельного устранения
    Какие лучше выбрать LCD или LED телевизоры от производителей Sony, LG или Samsung. Сравнительные характеристики и отзывы профессионалов
    Лучшие телевизоры 2014 года (полный список) названы ассоциацией европейских журналов, специализированных в области аудио, видео. Обзор наилучших моделей телевизоров от ведущих мировых фирм производителей бытовой и профессиональной электроники
    Основные неисправности ЖК телевизоров, LCD-телевизоров или плазменных телевизоров и их самостоятельный ремонт. Описание основных неполадок в современных моделях телевизоров и способы их устранение в домашних условиях
    Почему у ЖК телевизора есть звук, но нет изображения или наоборот – причины неполадки и самостоятельный ремонт. Устранение неисправностей в современной плазме или жк, когда нет звука или изображения в телевизоре
    Причины возникновения вертикальных и горизонтальных полос на экране ЖК телевизора или плазмы, а также иных дефектов изображения и способы их устранения
    Самостоятельный ремонт телевизоров ЖК, LCD, LED Супра и Филипс своими руками с типичной неисправностью подсветки жк матрицы. Как самому отремонтировать подсветку жк-телевизора Philips 40PFL5507T/60 и Supra STV-LC32T810WL в домашних условиях
    Типичные неисправности ЖК LCD телевизоров фирмы Philips и как их устранить самостоятельно. Ремонт основных поломок ЖК LCD телевизоров Филипс в домашних условиях
    Типичные неисправности ЖК телевизоров марки Samsung и способы их починки или ремонта самостоятельно в домашних условиях. Телевизор Samsung не включается – замена конденсаторов в блоке питания
    Типовые неисправности ЖК телевизора JVC и их устранение в домашних условиях. Самостоятельный ремонт телевизоров марки Дживиси JVC
    Типовые неисправности ЖК телевизора Philips и их устранение в домашних условиях с наглядными иллюстрациями. Как самостоятельно починить телевизор линейки Филипс Philips
    Характерные неисправности и самостоятельный ремонт ЖК LCD телевизора PHILIPS. Как починить линейку телевизоров фирмы Филипс PHILIPS в домашних условиях

    Самостоятельное решение по ремонту ЖК-, OLED-, светодиодных и смарт-телевизоров

    АПРЕЛЬ, 2020 ОБНОВЛЕНИЕ: Этот тренинг, проведенный Кентом Лью, теперь включает информацию, относящуюся к новым моделям телевизоров с более инновационными обновлениями ЖК-телевизоров прошлого . Теперь вы найдете информацию о ремонте LED / OLED, 3D телевизоров, а также информацию о ремонте Smart TV !


    Жидкокристаллический дисплей (ЖКД) прошел долгий путь от создания японских цифровых часов. Сегодня вы найдете ЖК-дисплеи / светодиоды / OLED повсюду, и одна из областей, в которой наблюдается экспоненциальный рост, — это индустрия развлекательных устройств, в частности, сегмент телевизоров с плоским экраном.

    Если вы купили его сами и просматриваете и читаете этот пост, то я предполагаю, что вам и вашему ЖК-телевизору или LED / OLED-телевизору все могло не понравиться, и, возможно, вы ищете информацию о ремонте. Если гарантийный срок еще не истек, вы можете прекратить читать и просто отнести его в сервисный центр производителя и бесплатно починить. В противном случае, пожалуйста, продолжайте читать.

    На мой взгляд, возможность делать простые вещи, такие как замена перегоревшей подсветки или починка модуля питания телевизоров с плоским экраном, должна стать вариантом для владельцев телевизоров, а не иметь другого выбора, кроме как принести его в ремонтную мастерскую или сервисный центр, а затем получите мучительно высокую премию — исправление, которое в противном случае было бы простой настройкой.Изучение того, как ремонтировать телевизор самостоятельно, может стать для вас отличным упражнением, потому что это может сэкономить вам много денег и, возможно, даже позволить вам заработать дополнительные деньги, оказывая те же услуги другим.

    Прочтите: В чем разница между ЖК-телевизорами, светодиодными и OLED-телевизорами?

    Но реально ли такой вариант? Есть ли способ узнать, как это сделать, с помощью маршрута «Сделай сам»? Что ж, вот где профессионал по ремонту электроники Кент Лью приходит со своим сайтом по обучению ремонту LCD / LED / 3D, где он дает советы и информацию на экспертном уровне для тех, кто стремится учиться, совершенствоваться и преуспевать в области ремонта электроники.Его членский сайт содержит огромную базу данных руководств по ремонту и обслуживанию, схем, электронных книг и т. Д., К которым вы можете получить доступ, когда войдете. Кент просит только единовременную плату в размере 29,95 долларов США, и вы получаете на всю жизнь и возможность доступа к ресурсам участников в удобное для вас время. Одной из хороших особенностей программы является то, что она может быть полезна для всех уровней квалификации — от новичков до технических специалистов уровня экспертов. Сайт постоянно пополняется новой информацией, поэтому вы можете быть уверены, что будете получать самую свежую информацию по мере развития технологий.Показательный пример: теперь у них есть информация о ремонте новых технологий плоских экранов, таких как LED / OLED и 3D плоские экраны, которые сейчас наводняют рынок.

    Имея правильную информацию, научиться ремонтировать телевизоры с плоским экраном больше не так сложно для любого, кто хочет учиться. Не нужно ходить в официальные школы по ремонту телевизоров, чтобы изучать сложные теоретические концепции. Все, что вам нужно, — это энтузиазм, чтобы учиться, компьютер, нужные инструменты и подробные пошаговые инструкции, а также схемы, руководства по ремонту и обслуживанию телевизоров и сотни страниц информации о более чем 400 ++ различных брендах. плоских экранов, которые Kent делает всегда доступными для вас.

    >>> Посетите сайт участника семинара по ремонту LCD / LED / OLED / Smart TV от Кента Лью

    <<<

    (См. Соответствующую статью: Информация о ремонте LED и 3D LCD телевизоров с плоским экраном)

    Пожалуйста, следите за нами и ставьте лайки :

    Ремонт телевизоров — iFixit

    Телевидение (TV) — это телекоммуникационное устройство, используемое для передачи движущихся изображений. Телевизоры могут отображать фотографии или видео в монохромном (черно-белом) или цветном, а также в двух или трех измерениях.Термин «телевидение» может относиться к телевизору или телешоу. Телевизоры обычно используются для развлечений, рекламы, новостей и спорта.

    К 2013 году почти 80 процентов домохозяйств в мире имели телевизоры. Первые телевизоры были устройствами на электронно-лучевой трубке (ЭЛТ). ЭЛТ-телевизоры содержат потенциально смертельные высоковольтные конденсаторы, значительное количество свинца и вакуумные трубки со стеклянными стенками, которые могут сильно сломаться. Начиная с конца 1990-х годов ЭЛТ-дисплеи были заменены более компактными, энергоэффективными плоскими телевизорами с жидкокристаллическими дисплеями (ЖК-дисплеями, как с флуоресцентной подсветкой, так и светодиодными), дисплеями на органических светодиодах (OLED) и плазменными дисплеями. .К середине 2010-х годов большинство производителей телевизоров прекратили выпуск ЭЛТ, DLP, плазменных телевизоров и ЖК-телевизоров с флуоресцентной подсветкой. OLED-дисплеи начали постепенно заменять светодиодные дисплеи в 2020-х годах. Некоторые производители телевизоров объявили, что они будут все больше производить интеллектуальные телевизоры с интегрированными функциями Интернета и Web 2.0.

    Стандартные телевизоры содержат несколько внутренних электронных схем. Эти компоненты включают тюнер для приема и декодирования сигналов вещания.Устройство отображения, которое не включает тюнер, обычно называется «телевизором», но правильно называется видеомонитором.

    Экран телевизора с синим, зеленым или черным экраном, скорее всего, вызван отсутствием сигнала. Убедитесь, что ваша спутниковая или кабельная приставка включена и телевизор настроен на правильный выход, нажав «Вход» -> «Источник» -> «ТВ / Видео» на пульте дистанционного управления. Нажимайте кнопку, чтобы переключаться между вариантами ввода, пока ваш телевизор не вернет изображение.Кроме того, проверьте за телевизором на наличие ослабленных соединений и повторно подключите все, что не подключено должным образом. Если ваш телевизор по-прежнему не принимает сигнал, перезагрузите кабельную приставку, отключив ее и снова подключив. Возможно, проблема связана с вашим сигналом или самим приставкой, поэтому попробуйте переключить соединения на другое устройство. Если изображение работает с другим устройством, обратитесь к своему провайдеру для обслуживания самого бокса.

    Если вы видите, как движется рот актера, но не слышите звук синхронно, войдите в настройки звука вашего телевизора или кабельной приставки и отрегулируйте «задержку звука», чтобы снова синхронизировать видео и звук.

    Если вы слышите эхо в аудиосистеме вашего телевизора, скорее всего, у вас есть отдельная звуковая система, такая как звуковая панель или система объемного звучания, которая воспроизводит звук, в то время как динамики телевизора также воспроизводят звук. Чтобы предотвратить эхо, отключите или отключите звук для динамиков телевизора и используйте только внешнюю звуковую систему, которая, вероятно, будет намного более высокого качества, чем встроенные динамики телевизора.

    Если ваше телевизионное изображение вырезается, разбивается на части или пикселируется (похоже, что изображение состоит из множества квадратов), возможно, телевизор принимает слабый сигнал.Убедитесь, что все соединения надежны, проверив все соединения от стены до вашей кабельной коробки и от кабельной коробки до телевизора. Если проблемы с пикселизацией по-прежнему возникают, обратитесь к поставщику кабельного или спутникового телевидения.

    Если изображение на телевизоре сжато, растянуто или обрезано, скорее всего, что-то не так с настройками размера изображения (масштабирование, ширина, соотношение сторон или изображение). Во многих случаях лучшей настройкой является «Direct» или «Just-Fit», при которой телевизор показывает видео по мере приема сигнала.Если вы используете DVD-плеер или старую игровую систему, подключенную к телевизору, установите видео 4: 3 (в противном случае телевизор будет растягивать изображение до современного формата 16: 9). Если вы используете компьютер, подключенный к телевизору, отключите функцию «Оверскан», чтобы избежать странного кадрирования.

    Если на экране телевизора есть линии или он выглядит потрескавшимся, откройте меню телевизора. Панель телевизора, возможно, потребуется заменить, если строки проходят через меню или если экран треснул.

    Если телевизор включается с пульта дистанционного управления, но не с приставки кабельного или спутникового телевидения, приставка не обменивается данными с телевизором должным образом.Выключите телевизионную приставку и отключите ее не менее чем на 15 секунд, прежде чем снова включить.

    Если ваш кабель или спутник завис, он, скорее всего, сломался, как и любой другой компьютер. Попробуйте выключить его, отсоединить от сети, подождать 15 секунд, а затем снова включить, чтобы перезагрузить приемник. Сбои часто возникают из-за перегрева, поэтому не закрывайте вентиляционные отверстия на ресивере.

    Ремонт ЖК-телевизоров — DIY и руководства по ремонту

    ЖК-телевизор

    , обозначающий телевизор с жидкокристаллическим дисплеем, легче и тоньше электронно-лучевых трубок.Это более практично, высокоэффективно и обеспечивает лучшее качество изображения. Он выглядит красиво, стильно и элегантно по сравнению с более громоздкими телевизорами. Однако он подвержен повреждениям и другим проблемам, некоторые из наиболее распространенных из которых включают неисправный источник питания и отсутствие изображения со звуком. Чтобы решить эти проблемы, очень полезно знать много нового о ремонте ЖК-телевизоров.

    ступени

    Прежде всего, начните с определения настоящей причины проблемы. Одной из распространенных проблем, связанных с этим типом телевизоров, является состояние, при котором нет изображения со звуком.В этом случае экран может стать черным, но динамики продолжают воспроизводить звук после включения телевизора.

    Чтобы диагностировать проблему вашего телевизора, вы должны сначала проверить настройки входа. Когда вход отключен или выключен, обычно появляется темный экран. Обычно это происходит, когда вы пытаетесь подключить телевизор к DVD-плееру или игровой системе. Если это проблема, попробуйте повторно подключить разные провода или кабели, расположенные по бокам или сзади телевизора.Вы также можете проверить провода или кабели на предмет возможных повреждений.

    Если ваш ЖК-телевизор не реагирует на какие-либо действия, независимо от того, включаете вы его или выключаете, проблема может быть связана с источником питания. Это постоянная проблема, особенно если источник питания сломан или неисправен. Это очень сложная задача, для выполнения которой часто требуются навыки экспертов. По этой причине не рекомендуется самостоятельно устранять подобную проблему. Из-за высоких технических требований ожидайте, что заплатите изрядную сумму денег за профессиональные услуги.Обычно новый блок питания может стоить около 150 долларов, что часто сочетается с затратами на рабочую силу, составляющими более или менее 250 долларов.

    Дополнительные советы и другая полезная информация

    Если вы чувствуете, что ваш ЖК-телевизор сломался, сразу же проверьте его условия гарантии. Вам повезло, если ваш телевизор еще на гарантии. Проверьте условия, если на ваш телевизор все еще распространяется гарантия, особенно на год, 2 или даже 3 года. При покупке сохраните чек продажи, а также другие важные документы.Ремонт вашего телевизора вне гарантийного срока — это не очень хорошо, потому что это может быть очень дорогостоящим.

    Оцените руководство

    Вам необходимо включить JavaScript для голосования

    Что делать с треснувшим экраном телевизора-Carlcare

    Телевидение — очень интимный объект в нашей повседневной жизни. Он не только развлекает и информирует нас о происходящем вокруг, но также помогает объединить семьи в нескольких домах, когда мы вместе смотрим наши любимые фильмы и телешоу.И, несмотря на то, что сейчас век портативных гаджетов, вокруг все еще достаточно людей, которые предпочитают телевидение мобильным устройствам. Несомненно, это ужасно, когда у вашего любимого телевизора треснет экран.

    Хотя треснувший экран телевизора случается не так часто. Но когда это происходит, ни одному случайному механику не следует ставить задачу починить его. Вместо этого следует вызывать только тех экспертов, которые разбираются в своей работе.

    Кроме того, вот некоторые важные вещи и предложения, сделанные непосредственно нашими экспертами, которые вы должны пройти, прежде чем переходить к ремонту треснувшего экрана телевизора.

    Распространенные причины треснувшего экрана телевизора

    Во-первых, вопрос в том, как могут треснуть экраны телевизоров.Что ж, для этого есть множество причин. В большинстве случаев он случайно повреждается. Ваш ребенок пинает или ударяет по мячу, который, к сожалению, попадает в самое сердце телевизора! Или телевизор, ненадежно установленный на краю стола, опрокидывается и образует трещину! И иногда вы можете уронить его при перемещении или установке. Поэтому рекомендуется размещать телевизор вне досягаемости детей, и вам лучше не позволять детям играть в мячи в этой комнате. Кроме того, его установка и перемещение (из одного места в другое) должны выполняться безупречно, желательно с помощью обученных профессионалов.

    Что делать, если повреждение нанесено?

    Теперь следующий вопрос: а что, если экран вашего телевизора действительно треснет? Это конец истории (как, кажется, утверждают некоторые интернет-статьи) или вы все еще можете успешно отремонтировать его?

    Доступ к повреждению : Когда экран телевизора треснет, может быть несколько уровней серьезности, и вы можете иметь дело с чем угодно: от полностью мертвого экрана до мелких линий на изображении, от отсутствия изображения, без звука до плохого изображения. качественный.

    Прежде чем терять надежду, сначала нужно сделать спокойный вдох, получить доступ к урону и подумать о возможных вариантах.

    Если вы не разбираетесь в электронике, вам не следует пытаться решить проблему дома, особенно если это ЭЛТ с плоским экраном. Чаще всего вы прикоснетесь к нему неправильно и, скорее всего, получите серьезный удар.

    Проверьте свой телевизор Гарантия: Возможная вещь — достать документы и проверить, находится ли еще на телевизоре гарантийный срок.Если да, то все, что вам нужно сделать, это отнести телевизор в авторизованный сервисный центр (пожалуйста, обращайтесь к ребятам только в авторизованном сервисном центре, чтобы получить подлинные услуги). Скорее всего, вы получите бесплатный ремонт или платный ремонт или замену (в зависимости от причины повреждения и подпунктов гарантийного договора от производителя / поставщика вашего телевизора).

    Получите профессиональный авторизованный ремонт: Отнесите телевизор в профессиональный авторизованный сервисный центр — это лучший выбор, чтобы вернуть экран телевизора к жизни.Если вы заметили такую ​​проблему на экране телевизора Synix, немедленно обратитесь в ближайший сервисный центр Carlcare. Наши обученные телевизионные специалисты тщательно проверит его и подробно расскажут о повреждении, а также обеспечат экономичный ремонт. У нас есть опыт ремонта треснувших экранов телевизоров различных производителей. Если ваш телевизор не был приобретен недавно и гарантийный срок истек, мы гарантируем вам лучший ремонт по лучшим ценам в сочетании с достоверными и профессиональными советами наших экспертов.

    Вот несколько льгот, которые вы можете получить у нас.

    • Удобный ремонтный сервис
    • Надежная гарантия
    • Профессиональная консультация перед ремонтом
    • Гарантированные решения
    • Замена оригинальных деталей
    • Своевременная доставка

    Телевизионные эксперты Carlcare могут определить степень повреждения, чтобы исправить ситуацию. Незначительную трещину может быть несложно отремонтировать и, возможно, не так уж и дорого.Немного более глубокая трещина или множественные трещины могут оказаться непоправимыми или потребовать замены. В любом случае вы можете быть уверены, что мы никогда не введем вас в заблуждение, а поможем вам с лучшими из наших намерений.

    Ремонт телевизоров и сколько это стоит В 2020 году ремонт

    телевизоров в Индии был одной из самых востребованных услуг, свидетелями которых были закрытые помещения. В каждом доме в Индии есть телевизор, и большинство из них модернизировали свою домашнюю систему, добавив несколько телевизоров. Это стоит от 500 до примерно рупий.8000 с наибольшими расходами на ЖК-телевизоры, светодиодные, плазменные телевизоры и телевизоры с разрешением 4K. Затраты будут выше, если вы решите отремонтировать старые DLP, проекционные и ЭЛТ-телевизоры. Неизбежно избежать ремонта вашего домашнего телевизора, и вы определенно не хотите, чтобы ваши телевизионные техники приходили к вам снова и снова.


    Проблемы с телевизором, такие как проблемы с дисплеем, проблемы удаленного управления, проблемы с включением питания или проблемы со звуком, являются одними из наиболее распространенных проблем, которые можно исправить. Некоторые проблемы решаются мгновенно, а для некоторых может потребоваться самовывоз и доставка.

    Затраты на ремонт телевизоров с плоским экраном

    Телевизоры с плоским экраном являются самыми продаваемыми устройствами и находятся на рынке уже более десяти лет. Стоимость ремонта телевизора с плоским экраном колеблется от рупий. 1000 рупий 10000. Цена нового плоского телевизора начинается примерно от рупий. 10000 для светодиодного телевизора 1080p (не 4K) от таких компаний, как Samsung и Mi, до рупий. 500 000 за 85-дюймовый 8K LED-телевизор от Samsung с изогнутым экраном и домашним окружением. Стоимость ремонта во многом определяется типом и стоимостью телевизора.Телевизор, называемый «плоский телевизор» или «телевизор с плоским экраном», может быть любым из следующих:

    • ЖК-телевизор
    • Светодиодный телевизор (ЖК-телевизор с светодиодной подсветкой)
    • Плазменный экран
    • 4K-телевизор (Ultra HD )
    • Smart TV


    Стоимость ремонта телевизора старой модели

    Старые телевизоры отлично справляются со своей работой, но их ремонт или замена деталей может стоить вам больших затрат. Ремонт телевизора с ЭЛТ может стоить от рупий. От 5000 до 10000 рупий даже для самых простых вопросов.Это связано с отсутствием запчастей и служебным характером старой технологии устройства.


    Средняя стоимость ремонта треснувшего телевизора с плоским экраном

    Ремонт треснувшего ЖК-телевизора может стоить 3000 рупий или больше. Экраны телевизоров хрупкие и легко повреждаются при малейшем ударе, что делает этот вид ремонта телевизоров наиболее распространенным.


    Можно заменить экраны телевизоров, но это капитальный ремонт и обычно означает, что ваш телевизор будет отправлен в сервисный центр, и на восстановление рабочего состояния может уйти от 2 до 5 дней.Если на вашем телевизоре есть трещина, вам необходимо заменить всю панель дисплея. Стоимость дисплейной панели может составлять от 10% до 70% от общей стоимости нового телевизора, что почти столько же или выше, чем покупка нового телевизора. Тем не менее, вы можете отремонтировать экран по доступной цене, на которую распространяется гарантия.

    Затраты на запчасти для телевизора

    Стоимость ремонта подсветки


    Подсветка телевизора и панели экрана являются самыми дорогостоящими расходами на ремонт и могут взимать с вас от 20% до 70% стоимости телевизора.Обычно рекомендуется покупать новый комплект, если ваша панель подсветки нуждается в полной замене, если она еще не находится на гарантии. Ремонт панели подсветки может стоить от 5000 до 25000 рупий, включая запасные части и работу.

    Ремонт порта HDMI и печатной платы


    Стоимость ремонта порта HDMI на телевизоре составляет рупий. От 500 до 2000 рупий. Если печатная плата продолжает включаться и выключаться, печатная плата, к которой подключается порт HDMI, может быть повреждена. В этом случае стоимость замены, включая рабочую силу, колеблется от рупий.От 1000 до 4500 рупий.

    Прочие запчасти и услуги

    В телевизоре материнская плата / плата питания и т. Д. Вряд ли будет стоить, скажем, от 15% до 25% стоимости телевизора. От качества телевизора зависит, будет он премиум-класса или дешевый. Светодиодная панель или экран стоит максимум.

    Ремонт ТВ-инвертора — стоит от 500 до 2500 рупий, включая оплату труда и запчастей.


    Стоимость ремонта платы блока питания

    Средняя стоимость полной замены платы блока питания составляет рупий.1500 на запчасти и работу. Детали для платы питания телевизора стоят около рупий. 350 рупий 2000 в зависимости от модели и типа телевизора.


    Наем специалиста по ремонту телевизоров

    Никогда не отдавайте телевизор в мастерскую по случайному ремонту или техническим специалистам, которые могут предложить дешевые альтернативы, но в конечном итоге взимают с вас плату, превышающую фактическую стоимость ремонта. Также существует риск неисправных деталей или оборудования сторонних производителей, которые могут еще больше повредить ваш телевизор. Всегда выбирайте известного и сертифицированного специалиста по ремонту телевизоров.Профессиональный ремонт телевизора дает несколько преимуществ.

    • Диагностика — Профессиональный техник по ремонту телевизоров имеет необходимую подготовку и опыт, чтобы определить, какие компоненты нуждаются в быстрой замене.
    • Время — Профессиональный техник по ремонту телевизоров обычно может завершить ремонт в течение 1-3 часов.
    • Ошибки — Если вы неправильно диагностируете проблему с телевизором, вы потратите зря время и затраты на замену детали.
    • Стоимость запчастей — В ремонтных мастерских часто закупаются качественные комплектующие для телевизоров оптом, что удешевляет их.
    • Гарантии — Большинство профессиональных мастерских по ремонту телевизоров дадут гарантию своей работы.


    Через службы ремонта Sulekha TV вы можете связаться с несколькими проверенными телевизионными техниками поблизости и получить бесплатные расценки, чтобы вы были хорошо осведомлены, прежде чем нанимать подходящего ремонтника для вашего телевизора.

    Я ИЗМЕНИЛ СЛОМАННЫЙ ПЛАЗМЕННЫЙ ТЕЛЕВИЗОР В КОФЕЙНЫЙ СТОЛ, КОТОРЫЙ ВЫЗЫВАЛ ДЕТСКИМ ГОЛОВАМИ ВЗРЫВАЕМСЯ — Лаборатория Bruna

    42 ″ Плазменный телевизор потрясающий.Вы подарили нашей семье много-много часов веселья.

    Несколько лет назад прекрасный 42-дюймовый плазменный телевизор высокой четкости Panasonic, который я подарил себе в 2007 году, сломался… снова. В первый раз, когда он взорвал плату, ее стоило отремонтировать, но в следующий раз — когда мы получили ужасные 10 вспышек смерти — стоимость ремонта превысила цену покупки новой (и более качественной). Парень, рекламирующий на Craigslist, что он покупает сломанную электронику, чтобы извлекать все редкоземельные металлы, не хотел этого. Даже t Чувак, занимающийся ремонтом телевизоров, сказал мне выбросить его.

    Но я просто не мог этого сделать. Насколько мне известно, отнести его в наш местный центр сбора опасных отходов, потому что даже производители говорят владельцам телевизоров за 1800 долларов, что их можно утилизировать через год, было всем необходимым доказательством того, что наш вид заслуживает исчезновения. Поэтому я спрятал его в гараже, думая, что однажды подружусь с преподавателем кафедры электротехники и вычислительной техники UF, чьи аспиранты починят его в обмен на гроулера из First Magnitude.В конце концов, Патрисия посоветовала мне избавиться от этого, потому что она устала спотыкаться о нем. Но прежде чем сделать это, я вспомнил, что однажды читал, как превратить старый компьютер Macintosh в аквариум, поэтому решил, что сделаю последний шаг в Интернете, чтобы посмотреть, есть ли у кого-нибудь творческий способ перепрофилировать сломанный телевизор. Я искал пару часов безуспешно, а потом наткнулся на это в далеком уголке сети: парень прикрутил ножки Ikea к своему сломанному телевизору и превратил его в журнальный столик. Бинг! Вот и все! Но, конечно, это может быть немного интереснее, не так ли?

    Как только я понял, что телевизор — это, по сути, стеклянная крышка над коробкой, я подумал о всевозможных вещах — сделать из него террариум или гигантскую рамку для картины, разрешить моим детям нарисовать его краской для стекла, поставить в него несколько светодиодных свечей … а затем В поисках светодиодов я наткнулся на это, известное как «Зеркало бесконечности», и вспомнил произведение Чул Хён Ана, которое очаровало моих детей во время поездки в Художественный музей Харн при Университете Флориды.

    LED Infinity Mirror: обучающее видео от Mist8K

    Чул Хён Ан, «Туннель IV», 2011 г. (два вида), литой бетон, фары, зеркала, изд. 3, 20x40x40 дюймов (Изображение BmoreArt, CC BY-SA 3.0)

    Так родилась мечта: журнальный столик Infinity TV . На планирование, закупку и сборку ушло ~ 8 часов и стоило 73 доллара.

    Чтобы переработать или перепрофилировать эти вещи, которые у меня были в доме:
    • 1 Разбитый телевизор

    • немного обрезков пиломатериалов: я использовал некоторые 1 ″ x 4 ″ и деревянную отделку, которая была у меня в гараже.

    • Кусок МДФ для крепления зеркала (тоже стоит около гаража)

    • липучка

    • шурупы по дереву

    • гвоздей

    • Инструменты

      : Я использовал рулетку, циркулярную пилу, молоток, аккумуляторную дрель (необходимо удалить все винты)

    • опоры для ножек стола

    • клеевой пистолет

    • прозрачная упаковочная лента

    Куплено (всего: 73 доллара)

    Кое-что из того, что я использовал, большая часть лежала дома.

    Шаг 1: Снимите заднюю панель.
    обо всем по порядку… откручиваем винты. Много их.

    Как только вы поймете, что вас ждет долгий день … Я насчитал еще 135 винтов, и это были только те, которые я мог видеть.

    135 винтов! И это только те, которые я вижу.

    Шаг 2: Начните извлекать все компоненты (которые будут переработаны во время следующего весеннего дня сбора озеленения, организованного Sustainable UF).
    20 минут в….
    40 минут через… к черту, я режу провода, чтобы облегчить себе жизнь.
    1 час 36 минут и 206 винтов спустя все внутренние компоненты вынуты.
    Телевидение устроено так, чтобы его могли оценить все. У Густава был только один комментарий: «Потрясающе».

    Шаг 3: Снимите зеркало с рамы и вырежьте кусок МДФ достаточно большого размера, чтобы он мог служить основанием для зеркала.
    зеркало было 7 долларов в списке Крейга, но парень выторговал мне до 10 долларов, так как он доставил его мне на работе. Понятия не имею, как повторно использовать этот кадр, что… интересно.
    Зеркало на базе

    Шаг 4: Отрежьте 1 ″ x 4 ″ так, чтобы он был достаточно длинным, чтобы можно было прикрутить к нему основание ножек и выйти через отверстия для крепления телевизора к настенному креплению (Edit, 7 декабря 2014 г .: обязательно выровняйте боковые части, на которые будут крепиться ножки; возможно, вам придется подложить под них прокладку.Я этого не делал, и ноги под углом вдвое. Немного, но достаточно, чтобы заметить, если прищуриться).
    , основания ножек были привинчены к этим частям размером 1 ″ x 4 ″, которые также служат для закрепления на месте куска МДФ, который будет служить основанием для зеркала.
    Здесь вы можете увидеть нижнюю часть 1 ″ x 4 ″ с основанием ножек Ikea Capita, прикрученных на место. Эти винты? Они были такими же, как и зеркало в оригинальной раме.Переназначение FTW! (Редактировать 12/9/14: Да, теперь я понимаю, что винты с плоской головкой — нет-нет, спасибо пользователю reddit na4ion1 за напоминание.)

    Шаг 5: Добавьте несколько частей размером 1 ″ x 4 ″ для поддержки панели МДФ, на которой будет установлено зеркало (я использовал клеевой пистолет), затем покрасьте внутреннюю часть телевизора глянцевой черной аэрозольной краской.
    Дополнительные 2 1 ″ x 4 ″ обеспечивают поддержку под МДФ, на котором я устанавливаю зеркало.

    Шаг 6: Покрасьте панель МДФ и прикрутите ее к 1 ″ x 4 ″, затем постройте раму для зеркала из обрезков 1 ″ x 1 ″. После того, как вы покрасите его, поместите зеркало на основание из МДФ, чтобы при установке передней панели телевизора оно находилось по центру экрана. Прикрепите зеркало к МДФ на липучке. (Отредактируйте 7 декабря 2014 года: вы можете добавить немного веса внутри за пределами рамки, чтобы сделать стол немного более устойчивым).
    На создание и покраску каркаса ушло час.
    Зеркало и рама застегиваются на липучки, чтобы их было легко снять на случай, если я захочу поменять фары.

    Шаг 7: Возьмите светодиодный шнур и приклейте его на внутреннюю часть рамы. Закрепите раму на липучке на панели МДФ.
    Светодиодный кабель
    приклеен к раме изолентой. батарейный отсек застегнулся на липучке.

    Шаг 8: Привинтите ножки к основанию (я добавил прокладки, чтобы не поцарапать пол).

    Ножки Ikea Capita ввинчиваются в отверстия для крепления к настенному креплению
    Избегайте истирания полов с помощью пенопластовых прокладок; они остались от упаковки, которую я использовал, когда мы купили новый диван.

    Шаг 9: Нанесите на стекло одностороннюю зеркальную пленку (или еще лучше позвоните в службу Custom Glass Tinting).
    Фильм дальше!

    Шаг 10: Крышка, выглядит хорошо…
    Все, что осталось.к…

    Шаг 11: Щелкните выключателем…
    Кто-нибудь может увидеть там моих детей?

    Шаг 12:… и наблюдайте, как ваши дети сходят с ума.
    оооооооооооооооол !!!!

    Шаг 13: Пора выпить пива… работа сделана хорошо.
    Готово!

    ОБНОВЛЕНИЕ

    от 10 декабря 2014 г .: С тех пор я наткнулся на еще одно классное преобразование ТВ-> Таблицы.

    1) TV Table 1: Исходный пост на Reddit, фотографии и текст с инструкциями


    Infinity Coffee Table (включая текст и фотографии, кроме BmoreArt) Эмилио М. Бруна под лицензией Creative Commons Attribution 4.0 International License.
    Основано на работе http://brunalab.org/blog/2014/12/08/infinity-table-diy/.

    Поделитесь этим постом с другими:

    Как удалить царапины с телевизоров с плоским экраном

    Слово мудрым.Вы должны проявлять осторожность и здравый смысл при выполнении этой процедуры, иначе вы можете легко усугубить ситуацию. В нашей доступной по цене компании по уборке в Питтсбурге мы не занимаемся чисткой телевизоров с плоским экраном, но я все же чувствовал, что эта статья может оказаться для вас очень полезной.

    Это метод, который можно использовать для безопасного удаления легких царапин с плоских экранов и ЖК-телевизоров. Царапины могут появиться от самых безобидных предметов повседневного обихода, таких как газета, журнал или крошечные когтистые когти домашних кошек и собак и даже ногти детей.Любой из этих и многих других предметов может непреднамеренно задеть телевизор с плоским экраном, оставив царапину, которая обычно видна независимо от того, включен телевизор или выключен.

    3 ваших союзника, которые напугают царапины

    Секрет удаления легких царапин на вашем телевизоре с плоским экраном заключается в использовании соответствующих инструментов и тщательно проверенной техники. Для начала вам понадобится бутылка изопропилового спирта, который обычно можно найти в продуктовых магазинах, аптеках и хозяйственных магазинах.Не используйте какие-либо другие спирты, так как это приведет к необратимому повреждению экрана.

    Следующая и не менее важная — это мягкая чистая салфетка из микрофибры, которую используют большинство профессиональных клининговых служб при уборке дома у клиентов. Обычно их можно найти в магазинах WalMart и Target. Опять же, не заменяйте никакую другую чистящую ткань, иначе возможно повреждение.

    Наконец, необходима дистиллированная вода, которую также можно купить в продуктовых магазинах, Walmarts и большинстве аптек. Обычная водопроводная вода содержит вредные химические вещества, которые усугубляют проблему.

    Быстрое предупреждение — никогда не используйте Windex, средство для чистки стекол или другие средства для мытья окон на телевизоре с плоским экраном. Никогда не используйте бумажные полотенца с телевизором с плоским экраном, так как это один из самых быстрых способов навсегда повредить ваш плоский экран или ЖК-дисплей тысячами мелких царапин.

    Однажды я не последовал этому совету и использовал бумажное полотенце для очков для чтения. Я не применяла чрезмерную силу, но это не имело значения! Я быстро обнаружил, что мои дорогие очки не подлежат ремонту.

    Эта маленькая ошибка заключается в том, как большинство людей портят свой экран телевизора. То же самое относится к экранам сотовых телефонов, iPad, ноутбукам и настольным компьютерам. Все эти поверхности следует чистить только мягкой тканью из микрофибры.

    How To The Nitty Gritty

    Перед началом смешайте раствор 50/50 (половина изопропилового спирта и половина дистиллированной воды) в контейнере, безопасном для жидкости. Убедитесь, что контейнер чист, не только от мелких частиц грязи, но и от остатков химикатов, оставшихся после предыдущего использования.Используйте изопропиловый спирт с чистотой 90%, чтобы при смешивании раствора 50/50 конечный результат идеально подходил для поставленной задачи.

    Окуните ткань из микрофибры в раствор и отожмите ее, чтобы она была слегка влажной. Начните с мягких круговых движений по царапине на телевизоре. Будьте осторожны, так как важно не тереть слишком сильно, иначе трение о ткань из микрофибры может усугубить царапину.

    Продолжайте делать круговые движения, сохраняя ткань из микрофибры влажной в растворе изопропилового спирта и дистиллированной воды.

    Через некоторое время царапина должна начать исчезать, так как изопропиловый спирт в чистящем растворе испарится. Если царапина не начинает исчезать или становится хуже, немедленно прекратите. Возможно, у вас есть царапина, требующая внимания профессионала.

    Помните, что самый простой способ удалить царапины с вашего плоского экрана и ЖК-телевизора — это в первую очередь предотвратить их.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
