Как отремонтировать блок питания компьютера своими руками, инструкция

Прежде чем ремонтировать блок питания, убедитесь, в нем ли причина плохой работы компьютера. Невозможность запустить компьютер может быть обусловлена другими факторами.

Как проверить работоспособность блока питания компьютера АТХ

Проверить работоспособность блока питания возможно без измерительных приборов. При этом, его можно не извлекать из системного блока. Чтоб это сделать, отсоединяем от материнской платы и других устройств все разъемы, идущие от него. Оставляем 1 из 4 контактных разъемов для обеспечения нагрузки. Питание на материнскую плату от блока питания поступает при помощи 20 либо 24 контактного разъема, а так же 4 либо 6 контактного. Чтоб надежно фиксировать контакты, на разъемах предусмотрены защелки. Чтоб вынуть разъем, необходимо взяться пальцами сверху защелки и надавить, плавно покачивая ее из стороны в сторону, тем самым вынув ответную часть.

Два вывода разъема, снятого с материнки, следует закоротить между собой при помощи провода или скрепки. Провода располагаются со стороны защелки. Место установки перемычки показано на фото желтым. Если в разъеме 20 контактов, закоротить необходимо 14 (зеленый, может серый, POWER ON) и 15 (черный, GND) выводы. Если разъем 24 контактный, закорачиваем 16 (зеленый, может серый, POWER ON) и 17 (черный, GND) выводы.

Если замечено вращение крыльчатки кулера, блок питания можно считать исправным. Причиной плохой работы компьютера может быть выход из строя других блоков. Однако, эта проверка не дает полной гарантии на 100% работоспособность компьютера, поскольку отклонение напряжений может быть больше нормы. Для того, чтоб исключить поломку блока питания, подключите его к блоку нагрузок, измеряйте уровень напряжений на выходе. Отклонение напряжение не должно быть больше указанных в таблице.

Выходное напряжение, В	+3,3	+5,0	+12,0	-12,0	+5,0 SB	GND
Цвет провода	оранжевый	красный	желтый	голубой	синий	черный
Допустимое отклонение, %	±5	±5	±5	±10	±5	0
Допустимое минимальное напряжение	+3,14	+4,75	+11,40	-10,80	+4,75	0
Допустимое максимальное напряжение	+3,46	+5,25	+12,60	-13,20	+5,25	0

Отрицательный конец щупа прибора подключается к общему проводу (черный), положительный – к контактам разъема. Проделывать эту операцию можно при включенном компьютере.

Структурная схема блока питания компьютера АТХ

Блок питания — сложное электронное устройство. Чтобы его отремонтировать, необходимо владеть навыками радиотехники, иметь необходимые приборы. В большинстве случаев 80% поломок блоков питания можно устранить в домашних условиях. Для этого нужно уметь паять, работать с отверткой и знать схемы источников питания. Буквально все блоки питания создаются по схеме приведенной ниже. Я отметил те компоненты, которые зачастую выходят из строя. Их можно будет заменить самостоятельно. Во время ремонта блока питания придется воспользоваться цветовой маркировкой проводов, выходящих из него.

Через сетевой шнур подаётся напряжение на разъемные соединения, а уже оттуда на плату блока питания. Главным элементом защиты является предохранитель Пр1, обычно он рассчитан на ток 5 А. В зависимости от того, какой мощности источник питания, предохранитель может быть другого номинала. Фильтр образован конденсаторами С1-С4 и дросселем L1. Он служит для подавления дифференциальных и синфазных помех, возникающих при работе блока питания и поступающих из сети. По такой схеме собранные все сетевые фильтры. Они установлены в изделиях, блоки питания которых не имеют силового трансформатора. А именно: принтерах, видеомагнитофонах, сканерах, телевизорах. Фильтр работает на полную мощность, если подключение к сети осуществляется при помощи заземляющего провода. Жаль, но большинство китайских источников питания не имеют фильтра.

Примером тому служат запаянные перемычки дросселя и отсутствие конденсаторов. Если при ремонте вы обнаружите отсутствие некоторых элементов фильтра, рекомендую их установить. Ниже на фото показать блок питания, фильтр которого установлен.

Чтобы защититься от перенапряжения, устанавливаются варисторы Z1-Z3. Обозначены на фото синим цветом. Они работают по простому принципу. Если напряжение сети нормальное, варисторы имеют большое напряжение, которое никак не влияет на работоспособность схемы. Если уровень напряжение сети превышает допустимый, сопротивление падает, приводя к сгоранию предохранителя. Это спасает основные детали компьютера от поломки. Если блок питания перестал работать от перенапряжения, замените предохранитель.

Некоторые модели блоков питания имеют возможность переключения, что позволяет работать от сети 115 В. В таком случае контакты SW1 (переключатель) должны находиться в замкнутом состоянии. Чтоб конденсаторы С5-С6, включены в сеть после моста VD1-VD4 заряжались плавно, устанавливается термистор RT, имеющий отрицательный ТКС. Когда термистор холодный, его сопротивление равно единицам Ом, в случае прохождения тока через него, он разогревается и сопротивление падает в 20-50 раз. Компьютер имеет функцию дистанционного включения. Для этого в блоке питания установлен дополнительный источник питания с малой мощностью, который постоянно включен. Даже когда компьютер выключен, но вилка не вынута из сети. Он имеет напряжение +5 B_SB и создан по схеме автоколебательного трансформаторного блокинг-генератора всего на 1 тиристоре, который запитан от напряжения диодом VD1-VD4. Это самый ненадежный узел блока питания и производить ремонтные работы сложно.

Напряжения, необходимые для работы устройств системного блока и материнские платы, фильтруются от помех при помощи конденсаторов и дросселя, а затем проводами подаются к самим источникам. Кулер, служащий для охлаждения блока питания, питается от напряжения -12 В.

Как добраться до платы блока питания

Для того, чтоб извлечь блок питания из системного блока, откручиваем 4 винта (отмечены на фото). Перед осмотром отсоединяем проводники, имеющие сильное натяжение. Остальные можно оставить.

Располагаем блок питания, таким образом, чтоб он был на углу системного блока. Выкручиваем 4 винта, помеченных на фото розовым цветом. Чаще всего пара винтов находится под наклейкой. Снимаем ее или продырявливаем. По бокам могут быть наклеены бумажки, мешающие снятию крышки, их тоже следует удалить или разрезать.

Крышка снята, удаляем пыль пылесосом. Это первая причина выхода радиодеталей из строя. Она, покрывая толстым слоем детали, снижает теплоотдачу, что приводит к перегреву и сгоранию.

Поиск неисправности блока питания компьютера АТХ

Первым делом осматриваем все детали, уделяя особое внимание геометрии конденсаторов. Чаще всего, из-за повышенного режимы температуры, они выходят из строя. 50% блоков питания прекращают работу из-за неисправных конденсаторов. Это обусловлено плохой работой кулера. Смазка кулера высыхает и срабатывает, обороты уменьшаются. Охлаждение деталей уменьшается, вследствие чего происходит перегрев. Когда кулер начинает издавать шум, следует его почистить и смазать. Если видно вздутие конденсатора и подтек электролита, нужно его менять. Вздутие может произойти по причине пробоя в изоляции. Бывает такое, что внешне конденсатор цел, однако уровень пульсаций напряжения больше. В этом случае отсутствует контакт между выводом конденсатора и обкладкой. Как говорится, конденсатор находится в обрыве. Проверить обрыв можно при помощи тестера, установив режим измерений на сопротивление. В статье «Измерение сопротивления» описывается технология проверки конденсаторов.

Следующим шагом будет осмотр предохранителей, резисторов, полупроводниковых приборов. Внутри предохранителя по центру имеется тонкая блестящая цельная проволока, иногда она имеет утолщение в средине. Если ее не видно, скорее всего, произошло ее сгорание. Чтоб убедиться так ли это, прозваниваем предохранитель омметром. Если предохранитель сгорел, ремонтируем его или заменяем новым. Перед тем, как его заменить, для проверки блока питания не выпаиваем сгоревший предохранитель из платы, а припаиваем к его выводам жилу медного проводника, диаметр которого 0,18 мм. Если во время включения блока питания проводок не сгорит, имеет смысл заменить предохранитель новым.

Как заменить предохранитель в блоке питания компьютера АТХ

Чаще всего блок питания имеет трубчатый стеклянный предохранитель, который рассчитан на защитный ток 5 А. Чтоб обеспечить надежность, он впаивается в плату. Для этого существуют предохранители, на которых есть выводы под пайку.

Его можно заменить обычным предохранителем, ток защиты которого равен 5 А. К его торцам следует припаять кусочки одножильного провода, диаметр которых 0,5 мм и длина 5 мм.

Остается впаять предохранитель в плату и проверить его в работе.

Если во время включения блока питания произошло повторное сгорание предохранителя, это следствие пробоя переходов в тиристорах, либо выход из строя других элементов. Чтоб отремонтировать такой блок питания, необходимо обладать высокой квалификацией. Можно заменить предохранитель иным, рассчитанным на ток свыше 5 А. Но он все равно сгорит.

Поиск в блоке питания неисправных электролитических конденсаторов

Частой причиной нестабильной работы компьютера и выхода из строя блока питания является вздутие корпуса электролитического конденсатора. Чтоб предотвратить взрыв, на торце конденсатора делают надсечки. Когда давление в конденсаторе возрастает, корпус вздувается или разрывается именно в этом месте. Найти такой конденсатор не составит труда. Основная причина выхода из строя конденсатора заключается в плохой работе кулера или увеличения напряжения.

Глянув на фото, можно заметить, что конденсатор справа вздут и имеет следы подтека электролита, у левого конденсатора торец плоский. Его можно заменить. Чаще всего выходу из строя поддаются конденсаторы с питанием по шине +5 В, потому что запас напряжения мал и равен 6,3 В. Были случаи, когда конденсаторы цепи +5 В были вздуты. Когда я провожу их замену, устанавливаю конденсаторы не менее 10 В.

Чем больше напряжение конденсатора, тем лучше. Важно, чтоб он подошел по размерам. Если конденсатор не вмещается, я беру конденсатор с меньшей емкостью, но большим напряжением. Такая замена не приведет к ухудшению работы компьютера. Произвести замену конденсатора не составит труда, главное уметь обращаться с паяльником. Важно не забывать, что конденсатор со стороны отрицательного вывода имеет маркировку. Она нанесена в виде светлой широкой полосы, новый конденсатор следует устанавливать на то же место, где расположена эта полоса.

Проверка других элементов в блоке питания компьютера АТХ

Простые конденсаторы, а также резисторы не должны быть потемневшими и иметь нагар. Корпус полупроводников не должен иметь сколы и трещины. Если вы решили самостоятельно произвести ремонт, лучше всего заменить элементы, показанные на схеме. Если краска на резисторе потемнела, развалился тиристор, производить замену не имеет смысла.

По той причине, что, скорее всего из строя вышли другие элементы, исправность которых можно обнаружить только при помощи приборов. Если резистор потемнел, это не говорит о том, что он неисправен. Может быть, только краска стала темной, на само сопротивление в норме.

Если вспучились все конденсаторы, смысла проводить их замену я не вижу. Это свидетельствует о том, что схема стабилизации выходного напряжения вышла из строя, конденсаторы получили напряжение, превышающие норму. Этот блок питания можно отремонтировать, если есть навыки работы с измерительными приборами и электрическими элементами. Однако такой ремонт хорошо ударит по карману.

По материалам сайта: ydoma.info

Ремонт блока питания компьютера своими руками

Современные конструкции компьютеров позволяют быстро решать вопрос о том, как отремонтировать блок питания своими руками. Несмотря на модель устройства: компьютерная игровая или более простая для офиса – алгоритм и принцип работы неизменный. Быстро устранить проблемы, которые возникли с блоком питания (далее БП) поможет информация в данной статье.

Как найти блок питания

БП представляет собой независимое импульсное устройство, которое питает материнскую плату, видеокарту и другие неотъемлемых частей компьютера.

Перед непосредственным ремонтом, убедитесь в неисправности БП. Так вы сэкономите время на разборке целостного устройства. Часто встречаются другие причины, по которым компьютер отказывается работать, несвязанные с БП.

На фото представлен классический вид БП АТХ

Снятие крышки

Прежде всего необходимо получить физический доступ к БП, достав его из системного блока.

Обратите внимание на возможность снять боковую крышку у компьютера. Открутите два винта, которые расположены на боковых краях возле разъемов.

Откручивание БП

БП плотно присоединен к системному блоку. Для его извлечения открутите четыре крепежных винта. Чтобы провести визуальный осмотр блока, не обязательно отсоединять все провода – достаточно убрать только те, которые мешают полноценной диагностике устройства.

Достав блок – изучим «начинку». Для этого следует открутить еще четыре винта, которые чаще всего спрятаны под наклейками. Убрать бумажный крепеж можно полностью или проколов нужное отверстие отверткой.

Очистка пыли

После «вскрытия» БП, проводят отчистку от скапливаемой пыли. Если долго не проводить диагностику – встречаются целые комки пыли. Чтобы быстро справиться с поставленной задачей использую пылесос. Мусор в БП является частой причиной его нарушений и сбоев. Так устройство быстрее перегревается и ломается.

Устройство блока питания

БП – это сложная электронная система. Чтобы вплотную заняться решением поломок необходимо владеть рядом технических знаний. Несмотря на это, восемьдесят процентов нарушений легко устранить самому, следуя пошаговой инструкции ремонта блока питания компьютера.

Структурная схема БП АТХ

Чтобы подробнее изучить структурную схему БП АТХ – просмотрите картинку ниже. Здесь изображены те части блока, которые чаще всего ломаются. Такие части можно заменить самостоятельно, не будучи компьютерным профессионалом.

На изображении отмечены следующие параметры:

А – фильтр для сети;
В – выпрямитель на низких частотах;
С – каскад со вспомогательным преобразователем;
D – выпрямитель;
E – управленский блок;
F – контролер;
G – каскад со основным преобразованием;
H – выпрямитель с фильтром сглаживания;
J — вентилятор для охлаждения системы;
L – контроллер за выходным напряжением;
K – защитная система от перегрузки;
+5_SB – дополнительное питание;

P. G. – сигнал, который нужен для работы материнской платы;
PS_On – сигнал, который проводит управление над работой и запуском БП.

Как проверить работоспособность блока питания

Проверка рабочих способностей БП осуществляется двумя методами. Первый, который чаще всего используют, включает использование мультиметра. Необходимо придерживаться следующего алгоритма:

Достаньте «начинку» персонального компьютера.
Поочередно отключайте разъемы каждого устройства. Не забудьте, как вы разбирали, чтоб потом вернуть все в первоначальное положение.

Видите самый большой разъем? Чаще всего он подключен к материнской плате – берем его.
Необходимо сделать перемычку, применяя проволоку: между 14-15 и 16-17 контактами на двадцатом и двадцать четвертом коннекторе соответственно.
В конце – подключите компьютер к электроэнергии.

Есть два исхода событий. Если устройство включается, то можно смело переходить к измерению напряжения на отдельных контактах. При отсутствии реакции на проделанную работу – БП вышел из строя и требует дальнейшего осмотра и ремонта.

Второй метод назвали «скрепки». Этот алгоритм проверки более простой и требует следующих действий:

Выключите питание компьютера.
Откройте корпус устройства и отсоедините разъемы от материнской платы.
С использованием обычной скрепки, сделайте форму буквы «U». Она понадобиться для работы с зеленым проводом и ближним проводом черного цвета. Заворачиваем эти провода.
Подключите БП и сам компьютер к сети.

При рабочем вентиляторе – БП без поломок и явных повреждений. Если же вентилятор не работает – следует ремонтировать блок.

Как найти неисправность блока питания АТХ

Определить неисправность БП достаточно просто. Чаще всего показатель один – просто нерабочее состояние системы блока. Если обнаружились сбои материнской платы или оперативной памяти, то скорее всего проблема черпается с БП. К основным проблемам, которые свидетельствуют о неисправности системы, относится следующий список:

частые зависания во время работы или подключения;
незапланированные и резкие перезагрузки системы;
постоянные всплывания ошибок памяти;
остановка работы HDD;
неисправность вентилятора.

Внешний осмотр

Ремонт блока питания компьютера своими руками часто предусматривает внешний просмотр устройства. Чаще типичной неисправностью БП считается отсутствие света в индикаторе питания и вращения лопастей вентилятора. Возможной причиной является перегорание предохранителя. Устранить ее можно исключительно заменой этой детали.

Проверка предохранителя

Основная проблема предохранителя – сгорание. Если вы обнаружили подобную проблему, то не спешите менять запчасть и отключать БП о сети. 90% проблем с предохранителем – это последствие неисправности. Для этого стоит исследовать высоковольтную часть блока: транзисторы и диодные мосты.

Проверка электролитических конденсаторов

Выпуклые крышки и вытекший электролит – признак неисправности системы конденсаторов. Их можно заменить на модели с большой емкостью или напряжением. БП с таким конденсатором самостоятельно включается и выключается. Встречают поломки без внешних повреждений, но с существенными проблемами внутри системы.

Проверка других элементов БП АТХ

Осмотрите резисторы, которые различают по цвету. Такие детали меняют только на аналогичные экземпляры, чтобы БП работал полноценно. Уделите внимание диодам и стабилизаторам. Их проверяют методом прозвона в обе стороны. Сгоревшие части меняются на аналогичные или схожие по основным характеристикам.

Ремонт блока питания АТХ

Ремонт БП АТХ начинается со снятия крышки системного блока. Следующий этап – очистка пыли внутри системы с помощью обычного пылесоса. Необходимо тщательно осмотреть каждую деталь БП. Уделите внимание конденсаторам. Если необходимо, главная задача – замена сломанных частей на их оригинальные копии. В случае неизвестных поломок, заниматься самостоятельной починкой нельзя. Так можно ухудшить ситуацию, лучше обратиться к специалистам.

Как заменить предохранитель в блоке питания ПК

Замена предохранителя требует наличие отвертки, канифоля, припоя, паяльника и наждачной бумаги. Алгоритм починки выглядит следующим образом:

Отключаем БП от сети и снимаем боковую крышку.
Вытаскивай БП и приступаем к поиску предохранителя. Если деталь сгорела, то она будет черной.
Применяя паяльник необходимо выпаять сгоревшие элементы.
Спаиваем новые детали с необходимыми параметрами на нужное место.

Замена неисправных элементов

Для замены любых неисправных частей БП стоит должное внимание уделить их характеристикам. Если какой-то параметр не будет подходить – это произведет не только к нерабочему устройству, но и к полному сгоранию системы. В БП под каждой деталью расписаны параметры и точные названии модели запчасти. Именно такую модель необходимо приобрести на рынке, чтобы смонтировать для полноценной работы компьютера.

Ремонт блока питания компьютера видео

Просмотр видеороликов – это лучший способ точно изучить каждый этап алгоритма починки БП. Обратите внимание на работу с маленькими деталями устройства. Перед выбором видео убедитесь, что вы смотрите необходимый материал. В противном случае испортите свое устройство. Зрительное восприятие намного лучше, чем разборка напечатанной информации.

фото и видео инструкция по проведению работ, как проверить транзистор и конденсатор пк мультиметром, в чем суть переделки компьютерного блока

Автор Aluarius На чтение 8 мин. Просмотров 586 Опубликовано 28.10.2015

Проблемы нестабильного напряжения в сетях переменного тока – бич отечественных электросетей, который приводит к выходу из строя многих бытовых приборов. К примеру, стационарный компьютер. И в процессе работы, и в состоянии отключения этот аппарат подвергается негативному воздействию скачков напряжения.

Все дело в том, что в основном негативное воздействия направлено на блок питания, который даже при выключенном компьютере все равно работает. А, значит, это самое уязвимое место. Поэтому он чаще всего и выходит из строя. И тут у многих обывателей возникает вопрос, что делать: покупать новый или провести ремонт блока питания компьютера своими руками?

Блок питания для компьютера

Вопрос на самом деле поставлен очень правильно. Все будет зависеть от того, какова сборка компьютера. Если блок питания собран из безыменных деталей (их обычно специалисты называют нонеймовские), то это дешевый вариант, который ремонтировать нет смысла. Легче и дешевле будет выбрать и приобрести новый. Хотя попробовать сделать ремонт компьютерного блока питания можно именно на нем. Даже если у вас ничего не получится, это будет неплохой опыт. Так что стоит повозиться с ним на досуге.

А вот если в вашем компьютере установлен брендовый блок питания, то его замена на новый обойдется в копеечку, поэтому есть смысл разобраться в его комплектации и схеме и провести ремонт самостоятельно.

Кстати, есть простой способ проверить работоспособность блока питания. Для этого его необходимо отключить от материнской платы. Просто отсоединяются разъемы проводов, ведущих от блока к плато. Разъемы могут быть 20 или 24 контактные (4 или 6). Чтобы проверить, работает ли блок, необходимо закоротить 14 или 15 контакты между собой (если разъемник двадцатиконтактный) или 16 и 17 (если двадцатичетырех контактный). То есть, соединяются между собой провода зеленого (иногда он серый) цвета и черного. Затем сам блок подключается в сеть через розетку. Если вентилятор куллера заработал, то все в порядке, причина не в нем. Надо искать другие поломки.

Компьютерный блок питания в системном блоке

Ремонтный процесс

Итак, начнем с оговорки, которая определит первопричину вопроса, как отремонтировать блок питания компьютера? Запомните, что сам блок питания в отличие от компьютера работает под напряжением 220 вольт. Поэтому в его схеме установлены конденсаторы большой емкости. Именно они аккумулируют в себе напряжение, которое может долго храниться.

Ремонт своими руками любого электронного аппарата основан на работе с паяльником. И если у вас практики большой нет, то стоит отказаться от этой затеи. Все-таки компьютерный блок сетевого питания – аппарат ответственный, от которого зависит – будет работать компьютер или нет.

Плюс ко всему придется разбираться со схемой по ходу событий, потому что точной схемы вы вряд ли найдете, даже в Интернете. Принципиальные схемы есть, но это не говорит о том, что в вашем блоке питания она будет точно такой же. Поэтому все придется делать по ходу ремонта.

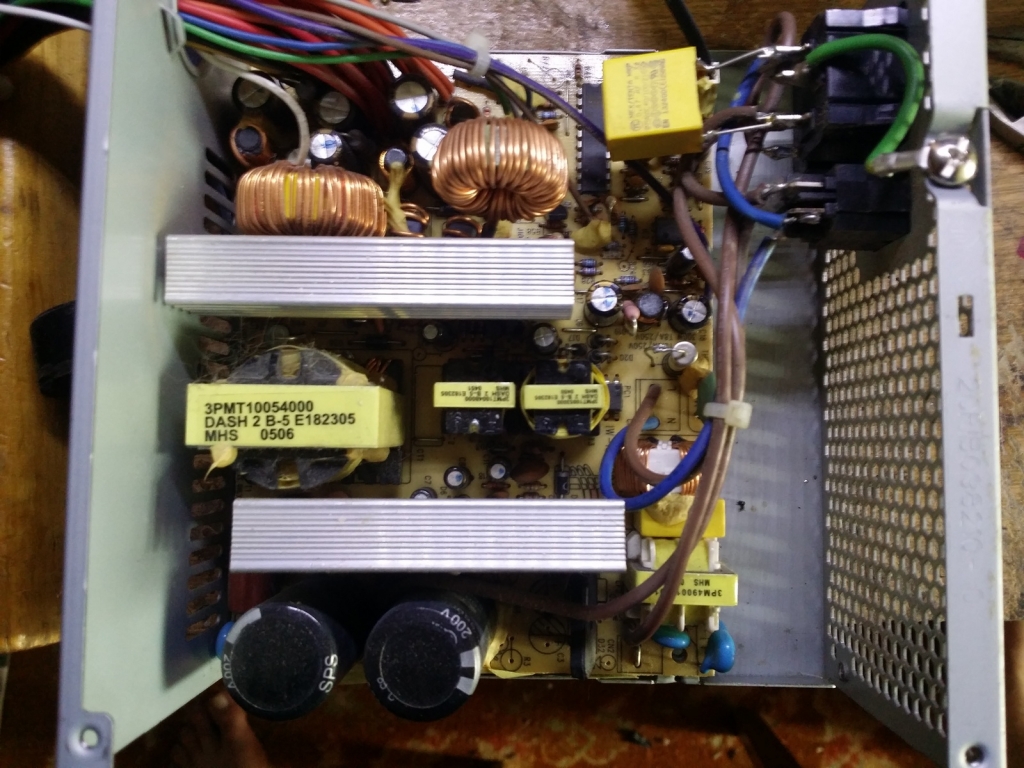

Внутреннее устройство блока питания

С чего начать

В первую очередь необходимо снять крышку и прочистить все внутренности от пыли. Толстый слой пыли становится барьером, который препятствует отводу температуры от работающих деталей. Так что это тоже причина отказа работы блока.

Теперь обратите внимание на предохранитель. Обычно здесь установлена деталь на 5 А. Это стеклянная колба, внутри которой проходит тонкая металлическая нить. Если нити нет, то предохранитель сгорел, его надо заменить. Но иногда вроде бы нить присутствует, поэтому стоит предохранитель проверить. Как?

Надо будет припаять по концам детали медную проволочку диаметром 0,18 мм.
После чего включить блок в розетку.
Если вентилятор куллера заработал, то неисправность – предохранитель.
Выпаивайте его из схемы и устанавливайте новый.

Первым делом нужно очистить внутренности компьютера от пыли

Конденсаторы

Обычно в блоках питания установлены конденсаторы с большой емкостью. Именно в них и аккумулируется напряжение. Поэтому это детали, которые чаще всего выходят из строя (в 80% случаях).

Первое, что должно броситься в глаза, это вздутие и подтеки электролита. Если это все есть в наличии, то это стопроцентно, что конденсатор не работает.

Внимание! Плохая работа вентилятора становится причиной вздутия конденсаторов. Все дело в том, что вентилятор должен охлаждать конденсаторы, которые подвергаются нагреву за счет аккумулирования напряжения в них. Поэтому специалисты рекомендуют периодически проводить смаку подшипников вентилятора и чистку всего куллера.

Но иногда видимых дефектов у конденсаторов не наблюдается, поэтому стоит проверить их мультиметром на предмет проверки сопротивления. Если сопротивление большое (по сравнению с номиналом), то это говорит о том, что произошел разрыв между внутренней обкладкой и выводом. Специалисты называют эту ситуацию – конденсатор в обрыве.

Вздутые конденсаторы

Есть в схеме блока питания и электролитические конденсаторы. Они также могут вспухнуть, но менять их на новые нет смысла, потому что необходимо сначала найти причину их вздутия, а затем проводить замену. Обычно причина – это выход из строя схемы стабилизации напряжения. Так что пока не разберетесь с ней, менять электролитические конденсаторы нет смысла. Не поможет, все равно вздуются. Но ремонт компьютерных блоков питания этого типа провести может только специалист, своими руками его не осилить. Плюс ко всему потребуются профессиональные измерительные приборы. Так что оптимальный вариант – отнести блок питания в мастерскую. В данном случае выбирать не приходится.

Транзисторы

Это еще одна деталь, которая может стать причиной неработоспособности блока питания для ПК. Обратите внимание на конструктивную особенность транзистора. У него три ноги:

База.
Коллектор.
Эмиттер.

Так вот, чтобы определить – работает ли деталь или нет – необходимо прозвонить ее мультиметром. И вот тут необходимо знать, как прозванивать. Прозвон может быть осуществлен только в двух направлениях:

База – коллектор.
База – эмиттер.

Транзисторы в блоке питания

Если поменять полярность прозвонки, то ничего у вас не получится. Тот же самое касается и направления между коллектором и эмиттером. Чтобы правильно провести прозвон, необходимо щуп с красным проводом подсоединить к базе транзистора, а черный провод к коллектору или эмиттеру. Если на дисплее высветился показатель в пределах 650-800 мВ, то все нормально, транзистор целый.

Для проверки можно прозвонить коллектор-эмиттер. Здесь сопротивление должно быть бесконечным, дисплей покажет единицу. Если этот переход пробит, то мультиметр издаст характерный сигнал. Но учтите, это необязательно, что другие переходы также не работают.

Что касается диодов, то эти маленькие приборы практически тоже самое, что и транзисторы. То есть, транзистор – это два диода, соединенных последовательно, но катодами в одной точке. Поэтому их прозвон – это практически проверка перехода база-коллектор или база-эмиттер. Показатели сопротивления точно такие же.

Конструкция транзистора

Переделка

В чем заключается переделка компьютерного блока питания? То есть, можно ли заменить некоторые его детали, чтобы улучшить работу прибора? Некоторые мастера стараются внести какие-то изменения, и этим сама добиваются лучших результатов. Не будем вдаваться в подробности всех видоизменений, потому что разговор идет о самостоятельном ремонте. А некоторые из них провести своими руками не получится.

Самая простая переделка – это переустановка конденсаторов, которые вмонтированы в шину питания. Они рассчитаны на напряжение 5 В. Так вот, чем больше напряжения выдерживают эти приборы, тем лучше. Хорошо бы на их место установить конденсаторы, рассчитанные на 10 В, но у них большие размеры, так что на плато могут и не поместиться. Поэтому стоит подобрать все-таки конденсатор с большим напряжением, который бы поместился на плато, к примеру, на 6,5 В.

Внимание! Замена конденсатора связана с правильной его установкой на плато. Поэтому обратите внимание на полосу отрицательного вывода. Она широкая вертикальная и светлая. Так вот новый прибор необходимо установить точно в таком же положении, чтобы полоса попала на старое место установки.

Основное требование при ремонте блока питания своими руками – умение работать с паяльником

Заключение по теме

Итак, если все вышедшие из строя детали вами заменены, то блок питания должен заработать. Самый простой вариант это проверить – включить его в розетку. Должен закрутиться вентилятор куллера. Есть и другой более надежный вариант – проверить мультиметром основные разъемы на наличие напряжения. Их величина должна быть 12 и 5 вольт.

Как видите, ремонт блока питания – процесс на самом деле непростой. Хотя если в нем разобраться и несколько раз пройтись по схеме, меняя то один, то другой приборчик, то можно себя уже считать домашним мастером. Но самое главное, как показывает практика, это умение работать с паяльником.

Ремонт компьютерного блока питания — Практическая электроника

Для более доступного объяснения данного материала настоятельно рекомендую прочесть статью по основам ремонта компьютерных блоков питания.

Проверяем входное сопротивление

Итак, дали в ремонт блок питания Power Man на 350 Ватт

Что делаем первым делом? Внешний и внутренний осмотр. Смотрим на “потроха”. Если ли какие сгоревшие радиоэлементы? Может где-то обуглена плата или взорвался конденсатор, либо пахнет горелым кремнием? Все это учитываем при осмотре. Обязательно смотрим на предохранитель. Если он сгорел, то ставим вместо него временную перемычку примерно на столько же Ампер, а потом замеряем входное сопротивление через два сетевых провода. Это можно сделать на вилке блока питания при включенной кнопке “ВКЛ”. Оно НЕ должно быть слишком маленькое, иначе при включении блока питания еще раз произойдет короткое замыкание.

Замеряем напряжения

Если все ОК, включаем наш блок питания в сеть с помощью сетевого кабеля, который идет вместе с блоком питания, и не забываем про кнопочку включения, если она у вас была в выключенном состоянии.

Далее меряем напряжение на фиолетовом проводе

Мой пациент на фиолетовом проводе показал 0 Вольт. Беру мультиметр и прозваниваю фиолетовый провод на землю. Земля – это провода черного цвета с надписью СОМ. COM – сокращенно от “common”, что значит “общий”. Есть также некоторые виды “земель”:

Как только я коснулся земли и фиолетового провода, мой мультиметр издал дотошный сигнал “ппииииииииииип” и показал нули на дисплее. Короткое замыкание, однозначно.

Ну что же, будем искать схему на этот блок питания. Погуглив по просторам интернета, я нашел схему. Но нашел только на Power Man 300 Ватт. Они все равно будут похожи. Отличия в схеме были лишь в порядковых номерах радиодеталей на плате. Если уметь анализировать печатную плату на соответствие схемы, то это не будет большой проблемой.

А вот и схемка на Power Man 300W. Щелкните по ней для увеличения в натуральный размер.

Ищем виновника

Как мы видим в схеме, дежурное питание, далее по тексту – дежурка, обозначается как +5VSB:

Прямо от нее идет стабилитрон номиналом в 6,3 Вольта на землю. А как вы помните, стабилитрон – это тот же самый диод, но подключается в схемах наоборот. У стабилитрона используется обратная ветвь ВАХ. Если бы стабилитрон был живой, то у нас провод +5VSB не коротил бы на массу. Скорее всего стабилитрон сгорел и PN переход разрушен.

Что происходит при сгорании разных радиодеталей с физической точки зрения? Во-первых, изменяется их сопротивление. У резисторов оно становится бесконечным, или иначе говоря, уходит в обрыв. У конденсаторов оно иногда становится очень маленьким, или иначе говоря, уходит в короткое замыкание. С полупроводниками возможны оба этих варианта, как короткое замыкание, так и обрыв.

[quads id=1]

В нашем случае мы можем проверить это только одним способом, выпаяв одну или сразу обе ножки стабилитрона, как наиболее вероятного виновника короткого замыкания. Далее будем проверять пропало ли короткое замыкание между дежуркой и массой или нет. Почему так происходит?

Вспоминаем простые подсказки:

1)При последовательном соединении работает правило больше большего, иначе говоря, общее сопротивление цепи больше, чем сопротивление большего из резисторов.

2)При параллельном же соединении работает обратное правило, меньше меньшего, иначе говоря итоговое сопротивление будет меньше чем сопротивление резистора меньшего из номиналов.

Можете взять произвольные значения сопротивлений резисторов, самостоятельно посчитать и убедиться в этом. Попробуем логически поразмыслить, если у нас одно из сопротивлений параллельно подключенных радиодеталей будет равно нулю, какие показания мы увидим на экране мультиметра ? Правильно, тоже равное нулю…

И до тех пор пока мы не устраним это короткое замыкание путем выпаивания одной из ножек детали, которую мы считаем проблемной, мы не сможем определить, в какой детали у нас короткое замыкание. Дело все в том, что при звуковой прозвонке, ВСЕ детали параллельно соединенные с деталью находящейся в коротком замыкании, будут у нас звониться накоротко с общим проводом!

Пробуем выпаять стабилитрон. Как только я к нему прикоснулся, он развалился надвое. Без комментариев…

Дело не в стабилитроне

Проверяем, устранилось ли у нас короткое замыкание по цепям дежурки и массы, либо нет. Действительно, короткое замыкание пропало. Я сходил в радиомагазин за новым стабилитроном и запаял его. Включаю блок питания, и… вижу как мой новый, только что купленный стабилитрон испускает волшебный дым)…

И тут я сразу вспомнил одно из главных правил ремонтника:

Если что-то сгорело, найди сначала причину этого, а только затем меняй деталь на новую или рискуешь получить еще одну сгоревшую деталь.

Ругаясь про себя матом, перекусываю сгоревший стабилитрон бокорезами и снова включаю блок питания.

Так и есть, дежурка завышена: 8,5 Вольт. В голове крутится главный вопрос: “Жив ли еще ШИМ контроллер, или я его уже благополучно спалил?”. Скачиваю даташит на микросхему и вижу предельное напряжение питания для ШИМ контроллера, равное 16 Вольтам. Уфф, вроде должно пронести…

Проверяем конденсаторы

Начинаю гуглить по моей проблеме на спец сайтах, посвященных ремонту БП ATX. И конечно же, проблема завышенного напряжения дежурки оказывается в банальном увеличении ESR электролитических конденсаторов в цепях дежурки. Ищем эти конденсаторы на схеме и проверяем их.

Вспоминаю о своем собранном приборе ESR метре

Самое время проверить, на что он способен.

Проверяю первый конденсатор в цепи дежурки.

ESR в пределах нормы.

Находим виновника проблемы

Проверяю второй

Жду, когда на экране мультиметра появится какое-либо значение, но ничего не поменялось.

Понимаю, что виновник, или по крайней мере один из виновников проблемы найден. Перепаиваю конденсатор на точно такой же, по номиналу и рабочему напряжению, взятый с донорской платы блока питания. Здесь хочу остановиться подробнее:

Если вы решили поставить в блок питания ATX электролитический конденсатор не с донора, а новый, из магазина, обязательно покупайте LOW ESR конденсаторы, а не обычные. Обычные конденсаторы плохо работают в высокочастотных цепях, а в блоке питания, как раз именно такие цепи.

Итак, я включаю блок питания и снова замеряю напряжение на дежурке. Наученный горьким опытом уже не тороплюсь ставить новый защитный стабилитрон и замеряю напряжение на дежурке, относительно земли. Напряжение 12 вольт и раздается высокочастотный свист.

Снова сажусь гуглить по проблеме завышенного напряжения на дежурке, и на сайте rom.by, посвященном как ремонту БП ATX и материнских плат так и вообще всего компьютерного железа. Нахожу свою неисправность поиском в типичных неисправностях данного блока питания. Рекомендуют заменить конденсатор емкостью 10 мкФ.

Замеряю ESR на конденсаторе…. Жопа.

Результат, как и в первом случае: прибор зашкаливает. Некоторые говорят, мол зачем собирать какие-то приборы, типа вздувшиеся нерабочие конденсаторы итак видно – они припухшие, или вскрывшиеся розочкой

Да, я согласен с этим. Но это касается только конденсаторов большого номинала. Конденсаторы относительно небольших номиналов не вздуваются. В их верхней части нет насечек по которым они могли бы раскрыться. Поэтому их просто невозможно определить на работоспособность визуально. Остается только менять их на заведомо рабочие.

Итак, перебрав свои платы был найден и второй нужный мне конденсатор на одной из плат доноров. На всякий случай было измерено его ESR. Оно оказалось в норме. После впаивания второго конденсатора в плату, включаю блок питания клавишным выключателем и измеряю дежурное напряжение. То, что и требовалось, 5,02 вольта… Ура!

Измеряю все остальные напряжения на разъеме блока питания. Все соответствуют норме. Отклонения рабочих напряжений менее 5%. Осталось впаять стабилитрон на 6,3 Вольта. Долго думал, почему стабилитрон именно на 6,3 Вольта, когда напряжение дежурки равно +5 Вольт? Логичнее было бы поставить на 5,5 вольт или аналогичный, если бы он стоял для стабилизации напряжения на дежурке. Скорее всего, этот стабилитрон стоит здесь как защитный, для того, чтобы в случае повышения напряжения на дежурке, выше 6,3 Вольт, он сгорел и замкнул накоротко цепь дежурки, отключив тем самым блок питания и сохранив нашу материнскую плату от сгорания при поступлении на нее завышенного напряжения через дежурку.

Вторая функция этого стабилитрона, видать, защита ШИМ контроллера от поступления на него завышенного напряжения. Так как дежурка соединена с питанием микросхемы через достаточно низкоомный резистор, поэтому на 20 ножку питания микросхемы ШИМ поступает почти то же самое напряжение, что и присутствует у нас на дежурке.

Заключение

Итак, какие можно сделать выводы из этого ремонта:

1)Все параллельно подключенные детали при измерении влияют друг на друга. Их значения активных сопротивлений считаются по правилу параллельного соединения резисторов. В случае короткого замыкания на одной из параллельно подключенных радиодеталей, такое же короткое замыкание будет на всех остальных деталях, которые подключены параллельно этой.

2)Для выявления неисправных конденсаторов одного визуального осмотра мало и необходимо либо менять все неисправные электролитические конденсаторы в цепях проблемного узла устройства на заведомо рабочие, либо отбраковывать путем измерения прибором ESR-метром.

3)Найдя какую либо сгоревшую деталь, не торопимся менять её на новую, а ищем причину которая привела к её сгоранию, иначе мы рискуем получить еще одну сгоревшую деталь.

Ремонт блока питания компьютера своими руками

Одним из важных составных элементов современного персонального компьютера является блок питания (БП). При отсутствии питания компьютер не будет работать. А для стабильной работы в сети Интернет используйте VPN расширение.

С другой стороны, если блок питания будет вырабатывать напряжение, выходящее за пределы допустимого, то это может вызвать выход из строя важных и дорогих комплектующих.

Схема компьютерного блока питания ATX

В таком блоке с помощью инвертора происходит преобразование выпрямленного сетевого напряжения в переменное высокой частоты, из которого формируются необходимые для работы компьютера низкие потоки напряжения.

Схема АТХ блока питания состоит из 2 узлов – выпрямителя сетевого напряжения и преобразователя напряжения для компьютера.

Сетевой выпрямитель представляет собой мостовую схему с емкостным фильтром. На выходе устройства формируется постоянное напряжение величиной от 260 до 340 В.

Основными элементами в составе преобразователя напряжения являются:

инвертор, преобразующий постоянное напряжение в переменное;
высокочастотный трансформатор, работающий на частоте 60 кГц;
низковольтные выпрямители с фильтрами;
устройство управления.

Кроме того, в состав преобразователя входят источник питания дежурного напряжения, усилители сигнала управления ключевыми транзисторами, схемы защиты и стабилизации, а также другие элементы.

[attention type=yellow]Инвертор включает два силовых транзистора, работающих в ключевом режиме и управляемых с помощью сигналов с частотой 60 кГц, поступающих со схемы управления, реализованной на микросхеме TL494. [/attention]В качестве нагрузки инвертора используется импульсный трансформатор, с которого снимаются, выпрямляются и фильтруются напряжения +3,3 В, +5 В, +12 В, -5 В, -12 В.

Основные причины неисправностей

Причинами неисправностей в блоке питания могут быть:

броски и колебания напряжения питающей сети;
некачественное изготовление изделия;
перегрев, связанный с плохой работой вентилятора.

Неисправности обычно приводят к тому, что системный блок компьютера перестает запускаться или после непродолжительной работы выключается. В других случаях, несмотря на работу других блоков, не запускается материнская плата.

Прежде, чем начинать ремонт, надо окончательно убедиться в том, что неисправен именно блок питания. При этом сначала надо проверить работоспособность сетевого кабеля и сетевого выключателя. Убедившись в их исправности можно отсоединять кабели и извлекать блок питания из корпуса системного блока.

Перед тем, как повторно автономно включить БП, к нему необходимо подключить нагрузку. Для этого понадобятся резисторы, которые подключаются к соответствующим выводам. [attention type=green]При этом величину сопротивлений резисторов нагрузки надо выбрать так, чтобы по цепям протекали токи, величины которых соответствовали номинальным показателям. [/attention]Мощность рассеивания резисторов должна соответствовать номинальным напряжениям и токам.

Вначале необходимо проверить влияние материнской платы. Для этого необходимо замкнуть два контакта на разъеме блока питания. На 20-контактном разъеме это будут контакт 14 (провод, по которому подходит сигнал Power On) и контакт 15 (провод, соответствующий выводу GND – Земля). Для 24-контактного разъема — это будут контакты 16 и 17 соответственно.

[attention type=red]Исправность БП можно оценить по вращению его вентилятора. Если вентилятор вращается – блок питания исправен.
[/attention]
Далее надо проверить соответствие напряжений на разъеме блока их номинальным величинам. При этом надо учитывать, что в соответствии с документацией на блок питания АТХ допускается отклонение значений напряжения для цепи питания -12В в пределах ± 10%, а для остальных цепей питания ± 5%. В случае невыполнения этих условий надо переходить к ремонту блока питания.

Ремонт компьютерного блока питания ATX

Сняв крышку с блока питания, необходимо сразу с помощью пылесоса вычистить из него всю пыль. Именно из-за пыли часто выходят из строя радиодетали, поскольку пыль, покрывая деталь толстым слоем, вызывает перегрев таких деталей.

Следующим этапом определения неисправностей является тщательный осмотр всех элементов. Особое внимание необходимо обратить на электролитические конденсаторы. Причиной их пробоя может быть тяжелый температурный режим. Неисправные конденсаторы обычно вздуваются, и из них вытекает электролит.

Такие детали надо заменить новыми с такими же номиналами и рабочими напряжениями. Иногда внешность конденсатора не указывает на его неисправность. Если же по косвенным признакам есть подозрение на плохую работу, то можно проверить конденсатор мультиметром. Но для этого его нужно выпаять из схемы.

[attention type=green]Ухудшение теплового режима внутри блока может быть связано с плохой работой кулера. Для улучшения работы его надо очистить от пыли и смазать подшипники машинным маслом.[/attention]

Неисправность блока питания может быть также связана с неисправностью низковольтных диодов. Для проверки надо измерить сопротивления прямого и обратного переходов элементов с помощью мультиметра. Для замены неисправных диодов надо использовать такие же диоды Шоттки.

Следующая неисправность, которую можно определить визуально, является образование кольцевых трещин, которые нарушают контакты. Чтобы обнаружить такие дефекты, надо очень тщательно просмотреть печатную плату. Для устранения таких дефектов необходимо использовать тщательную пайку мест образования трещин (для этого необходимо знать, как правильно паять паяльником).

Таким же образом осматриваются резисторы, предохранитель, катушки индуктивности, трансформаторы.

В том случае, если перегорел предохранитель, его можно заменить на другой или починить. В блоке питания используется специальный элемент, имеющий выводы для пайки. Для ремонта неисправного предохранителя его выпаивают из схемы. Затем прогревают металлические чашки и снимают их со стеклянной трубки. Затем выбирают проволочку нужного диаметра.

Необходимый для данного тока диаметр проволоки можно найти по таблицам. Для применяемого в схеме блока питания АТХ предохранителя на 5А диаметр проволоки из меди составит 0,175 мм. Затем проволока вставляется в отверстия чашек предохранителя и фиксируется пайкой. Отремонтированный предохранитель можно впаять в схему.

Выше рассмотрены наиболее простые неисправности компьютерного блока питания. [attention type=yellow]Для обнаружения и ремонта более сложных поломок требуются хорошая техническая подготовка и более сложные измерительные приборы, например, осциллограф. [/attention]Кроме того, элементы, которые необходимо заменять часто являются дефицитом и стоят довольно дорого. Поэтому при сложной неисправности всегда надо сравнивать затраты на ремонт и затраты на приобретение нового блока питания. Часто случается так, что выгодней приобрести новый.

Выводы:

Одним из важнейших элементов ПК является блок питания, при выходе из строя которого компьютер перестает работать.
Блок питания компьютера представляет собой довольно сложное устройство, но в некоторых случаях его можно отремонтировать своими руками.

Видео с детальными рекомендациями по ремонту

Ремонт АТХ БП компьютера своими руками: починка блока питания

Схема компьютерного БП

Блок питания является самым важным и обязательным компонентом любого системного блока. Он отвечает за формирование напряжения, что позволяет обеспечивать питание для всех блоков ПК. Также, немаловажная его функция заключается в устранении утечки тока и паразитных токов при сопряжении устройств.

Для создания гальванической развязки, требуется трансформатор с большим количеством обмотки. Исходя из этого, компьютер требует весьма большой мощности и естественно, что подобный трансформатор для ПК должен быть габаритным и с немалым весом.

Но из-за частоты тока, который требуется для создания магнитного поля, требуется намного меньшее количество витков на трансформаторе. Благодаря этому, при использовании преобразователя, создаются небольшие и лёгкие блоки питания.

Блок питания – на первый взгляд довольно непростой прибор, но если случается не особо серьёзная поломка, то его вполне реально отремонтировать самостоятельно.

Ниже представлена стандартная схема БП. Как видно ничего сложного нет, главное выполнять всё поочерёдно, чтобы не было путаницы:

Пошаговая инструкция

Итак, вооружившись всеми необходимыми инструментами, можно приступать к ремонту:

Прежде всего, надо отключить системный блок от сети и дать ему немного остыть.
Поочерёдно откручиваются все 4 винта, которые фиксируют заднюю часть компьютера.
Такая же операция проводится для боковых поверхностей. Эта работа выполняется аккуратно, дабы не задеть провода блока. Если есть винты, которые спрятаны под наклейками их также надо отвинтить.
После того, как будет снят полностью корпус, БП надо будет продуть (можно воспользоваться пылесосом). Влажной тряпкой протирать ничего не нужно.
Следующим этапом будет внимательное рассмотрение и обнаружение причины неполадки.

В некоторых случаях, БП выходит из строя из-за микросхемы. Поэтому, следует тщательно осмотреть её детали. Особое внимание надо уделить предохранителю, транзистору и конденсатору.

Зачастую, причиной поломки блока питания является вздутие конденсаторов, которые ломаются из-за плохой работы кулера. Вся эта ситуация легко диагностируется в домашних условиях. Достаточно лишь внимательно рассмотреть верхнюю часть конденсатора.

вздутые конденсаторы

Выпуклая крышечка является показателем слома. В идеальном состоянии, конденсатор – это ровный цилиндр плоскими стенками.

Для устранения этой поломки понадобится:

Извлечь сломанный конденсатор.
На его место устанавливается аналогичная сломанному новая исправная деталь.
Кулер снимается, чистится его лопасти от пыли и других частиц.

Чтобы не подвергать компьютер перегреву, его следует регулярно продувать.

Для того, чтобы проверить предохранитель ещё одним способом, его не обязательно выпаивать, а наоборот присоединить медную жилу к контактам. В случае, если БП начнёт работать, тогда достаточно просто припаять предохранитель, возможно, он просто отходил от контактов.

Для проверки работоспособности предохранителя, достаточно лишь включить блок питания. В случае, если он сгорает во второй раз, тогда надо искать причину поломки в других деталях.

Следующий вариант поломки может зависеть от варистора. Он используется для того, чтобы пропускать ток и выравнивать его. Признаком его неисправности являются следы нагара или чёрные пятна. Если таковы были обнаружены деталь надо заменить на новую.

варистор Примечание! Варистор – это та деталь компьютера, которая проверяется во включенном состоянии, поэтому надо быть осторожным и внимательным. По аналогичному принципу проверяется каждая отдельная деталь: диоды, резисторы, конденсатор.

Следует отметить, что проверка и замена диодов не слишком простая задача. Для их проверки следует выпаять каждый диод по отдельности или же сразу всю деталь. Заменять их следует аналогичными деталями с заявленным напряжением.

Если после замены транзисторов они снова сгорают, тогда следует искать причину в трансформаторе. Кстати, эту деталь достаточно тяжело найти и купить. В таких ситуациях опытные мастера рекомендуют покупать новый БП. К счастью, подобная поломка случается достаточно редко.

Ещё одна причина поломки БП может быть связана с кольцевыми трещинами, которые нарушают контакты. Это можно обнаружить и визуально, тщательно осмотрев печатную планку. Устранить подобный дефект можно с помощью паяльника, выполнив тщательную пайку, но при этом надо хорошо уметь паять. При малейшей ошибке, можно нарушить целостность контактов и тогда придется менять всю деталь целиком.

кольцевые трещины

Если же обнаружена более сложная поломка, тогда потребуется отличная техническая подготовка. Также, придется использовать сложные измерительные приборы. Но следует отметить, что приобретение подобных приборов обойдётся дороже нежели весь ремонт.

Следует знать, что элементы, которые требуют замены, иногда бывают в дефиците и мало того, что трудно достать, так они ещё и дорого стоят. Если же случается сложная поломка и затраты на ремонт превышают цену по сравнению с приобретением нового блока питания. В таком случае, выгоднее и надежнее будет приобрести новый прибор.

Признаки сломанного блока питания

На пустом месте неисправность БП не возникнет. В случае, если появились признаки, которые указывают на его неисправность, то перед началом ремонта следует сначала устранить причины, приведшие его выхода из строя.

Причины:

Плохое качество питающего напряжения (перепады напряжения).
Не очень качественные комплектующие компоненты.
Дефекты, которые были допущены ещё на заводе.
Плохой монтаж.
Расположение деталей на плите блока питания расположено таким образом, что приводит его к загрязнению и перегреву.

Признаки:

Компьютер может не включаться, а если вскрыть системный блок, то можно обнаружить, что материнская плата не работоспособна.
БП может и работать, но при этом не стартует оперативная система.
При включении ПК всё вроде и начинает работать, но через некое время всё выключается. Это может сработать защита блока питания.
Появление неприятного запаха.

Неисправность БП невозможно упустить, поскольку начинаются проблемы с включением системного блока (он не включается совсем) или же после нескольких минут работы отключается.

Если замечена хоть одна из проблем, следует задуматься о ликвидации неисправности, в противном случае, компьютер и вовсе может выйти из строя, и тогда не обойтись без вмешательства опытного специалиста.

Основные неполадки:

Самый распространённый момент, который может повлиять на работу блока питания – это вздутие конденсатора. Подобная проблема может быть определена только после вскрытия БП и его полном осмотре конденсатора.
Если из строя выходит хотя бы 1 диод, тогда и весь диодный мост выходит из строя.
Горение резисторов, которые находятся возле конденсаторов, транзисторов. Если случается такая проблема, то надо будет поискать проблему во всей электрической схеме.
Неполадки с ШИМ контроллером. Его достаточно сложно проверить, для этого надо использовать осциллограф.
Силовые транзисторы также часто выходят из строя. Для их проверки используется мультиметр.

Примечание! Силовые конденсаторы имеют свойство некоторое время удерживать заряд, в связи с этим не рекомендуется прикасаться к ним голыми руками после того, как будет отключено питание. Также, следует помнить, что при подключенном блоке питания к сети не надо трогать плиту или радиатор.

Принцип работы и основные узлы

Перед тем как взяться за ремонт БП, необходимо понимать, каким образом он работает, знать его основные узлы. Ремонт блоков питания следует осуществлять предельно осторожно и помнить про электробезопасность во время работы. К основным узлам БП относят:

входной (сетевой) фильтр;
дополнительный формирователь стабилизированного сигнала 5 вольт;
главный формирователь +3,3 В, +5 В, +12 В, а также -5 В и -12В;
стабилизатор напряжения линии +3,3 вольта;
выпрямитель высокочастотный;
фильтры линий формирования напряжений;
узел контроля и защиты;
блок наличия сигнала PS_ON от компьютера;
формирователь напряжения PW_OK.

Фильтр, стоящий на входе, используется для подавления помех, генерирующихся БП в электрическую цепь. Одновременно с этим он выполняет защитную функцию при нештатных режимах работы БП: защита от превышения значения тока, защита от всплесков напряжения.

При включении БП в сеть на 220 вольт на материнскую плату через дополнительный формирователь поступает стабилизированный сигнал с величиной равной 5 вольт. Работа основного формирователя в этот момент блокируется сигналом PS_ON, сформированным материнской платой и равным 3 вольта.

После нажатия кнопки включения на ПК, значение PS_ON становится равным нулю и происходит запуск основного преобразователя. Источник питания начинает вырабатывать основные сигналы, поступающие на компьютерную плату и схемы защиты. В случае значительного превышения уровня напряжения схема защиты прерывает работу основного формирователя.

Для запуска материнской платы на неё одновременно, с прибора питания, подаётся напряжение +3,3 вольта и +5 вольт для формирования уровня PW_OK, что обозначает питание в норме. Каждый цвет провода в устройстве питания соответствует своему уровню напряжения:

чёрный, общий провод;
белый, -5 вольт;
синий, -12 вольт;
жёлтый, +12 вольт;
красный, +5 вольт;
оранжевый, +3,3 вольта;
зелёный, сигнал PS_ON;
серый, сигнал PW_OK;
фиолетовый, дежурное питание.

Устройство питания в основе своей работы использует принцип широтно-импульсной модуляции (ШИМ). Сетевое напряжение, преобразованное диодным мостом, поступает на силовой блок. Его величина составляет 300 вольт. Работой транзисторов в силовом блоке управляет специализированная микросхема ШИМ контроллер. При поступлении сигнала на транзистор происходит его открывание, и на первичной обмотке импульсного трансформатора возникает ток. В результате электромагнитной индукции проявляется напряжение и на вторичной обмотке. Изменяя длительность импульса, регулируется время открытия ключевого транзистора, а значит и величина сигнала.

Контроллер, входящий в состав основного преобразователя, запускается от разрешающего сигнала материнской платы. Напряжение попадает на силовой трансформатор, а с его вторичных обмоток поступает на остальные узлы источника питания, формирующих ряд необходимых напряжений.

ШИМ контроллер обеспечивает стабилизацию выходного напряжения путём использования в схеме обратной связи. При увеличении уровня сигнала на вторичной обмотке, схема обратной связи уменьшает величину напряжения на управляющем выводе микросхемы. При этом микросхемой увеличивает длительность сигнала, посылаемого на транзисторный ключ.

В конце каждой линии БП ставится фильтр. Его назначение убирать паразитные пульсации, образованные переходными процессами транзисторов. Состоит он, как и любой сетевой фильтр, из электролитического конденсатора и индуктивности.

Диагностика устройства питания

Перед тем, как перейти непосредственно к диагностике компьютерного прибора питания, нужно убедиться, что неполадка именно в нём. Проще всего, это сделать, подключив заведомо исправный блок к системному блоку. Поиск неисправностей в блоке питания компьютера можно осуществлять по следующей методике:

В случае повреждения БП необходимо попытаться найти пособие по его ремонту, принципиальную электрическую схему, данные о типичных неисправностях.
Проанализировать условия, при каких условиях работал источник питания, исправна ли электрическая сеть.
Используя свои органы чувств определить есть ли запах горевших деталей и элементов, не было ли искрения или вспышки, прислушаться слышны ли посторонние звуки.
Предположить одну неисправность, выделить неисправный элемент. Обычно это самый трудоёмкий и кропотливый процесс. Этот процесс ещё более трудоёмкий, если отсутствует электрическая схема, которая просто необходима при поиске «плавающих» неисправностей. Используя измерительные приборы проследить путь прохождение сигнала неисправности до того элемента, на котором имеется рабочий сигнал. В результате сделать вывод, что сигнал пропадает на предыдущем элементе, который и является нерабочим и требует замены.
После ремонта необходимо протестировать источник питания с максимально возможной его нагрузкой.

Практические рекомендации по ремонту

Если принято решение самостоятельно починить источник питания, в первую очередь он извлекается из корпуса системного блока. После выкручиваются крепёжные винты и снимается защитный кожух. Продув и почистив от пыли, приступают к его изучению. Практический ремонт блока питания компьютера своими руками пошагово можно представить следующим образом:

Внешний осмотр. При нём особое внимание уделяется почерневшим местам на плате и элементах, внешнему виду конденсаторов. Верхушка конденсаторов должна быть плоской, выпуклость говорит о его негодности, внизу у основания не должно быть подтёков. Если имеется кнопка включения, не лишним будет провести её проверку.
Если осмотр не вызвал подозрений, то следующим шагом будет прозвонка входных и выходных цепей на присутствие короткого замыкания (КЗ). При присутствии короткого замыкания выявляется пробитый полупроводниковый элемент, стоящий в цепи с КЗ.
Измеряется сетевое напряжение на конденсаторе выпрямительного блока и проверяется предохранитель. В случае наличия напряжения 300 B переходим к следующему этапу.
Если напряжение отсутствует, при этом сгорает предохранитель, проверяется диодный мост, ключевые транзисторы на короткое замыкание. Резисторы и защитный терморезистор на обрыв.
Проверяется присутствие дежурного напряжения, стабилизированных пяти вольт. Статистика свидетельствует, что когда устройство питания не включается, одна из наиболее распространённых причин, это неисправность схемы дежурного питания, при работоспособных силовых элементах.
Если стабилизированные пять вольт присутствуют, проверяется наличие PS_ON. Когда значение менее четырёх вольт, ищется причина занижения уровня сигнала. Обычно PS_ON формируется от дежурного напряжения через подтягивающий резистор номиналом 1 кОм. Проверяется цепь супервизора, прежде всего на соответствие в цепи значений ёмкости конденсаторов и номиналы резисторов.

В случае, если причина не найдена, проверяется ШИМ контроллер. Для этого понадобится стабилизированный прибор питания на 12 вольт. На плате отключается нога микросхемы, отвечающая за задержку (DTC), а питание источника подаётся на ногу VCC. Осциллографом смотрится наличие генерации сигнала на выводах, подключённых к коллекторам транзисторов, и присутствие опорного напряжения. Если импульсы отсутствуют проверяется промежуточный каскад, собранный чаще всего на маломощных биполярных транзисторах.

Типовые неисправности и проверка элементов

При восстановлении блока питания ПК понадобится использовать различного рода приборы в первую очередь, это мультиметр и желательно осциллограф. С помощью тестера возможно провести измерения на короткое замыкание или обрыв как пассивных, так и активных радиоэлементов. Работоспособность микросхемы, если отсутствуют визуальные признаки выхода её из строя, проверяется с использованием осциллографа. Кроме, измерительной техники для ремонта блока питания ПК, потребуется: паяльник, отсос для припоя, промывочный спирт, вата, олово и канифоль.

Если не запускается блок питания компьютера, возможные неисправности можно представить в виде типичных случаев:

Перегорает предохранитель в первичной цепи. Пробиты диоды в выпрямительном мосту. Звонятся на короткое замыкание элементы разделительного фильтра: B1-B4, C1, C2, R1, R2. Обрыв варисторов и терморезистора TR1, звонятся накоротко переходы силовых транзисторов и вспомогательных Q1-Q4.
Постоянное напряжение пять вольт или три вольта занижены или завышены. Нарушения в работе стабилизирующей цепи, проверяются микросхемы U1, U2. Если проверить ШИМ контроллер не удаётся, то проводится замена микросхемы на идентичную или аналог.
Уровень сигнала на выходе отличается от рабочего. Неисправность в цепи обратной связи. Виновата микросхема ШИМ и радиоэлементы в её обвязке, особое внимание уделяется конденсаторам C и маломощным резисторам R.
Нет сигнала PW_OK. Проверяется присутствие напряжений основных напряжений и сигнала PS_ON. Проводится замена супервизора, отвечающего за контроль выходного сигнала.
Отсутствует сигнал PS_ON. Сгорела микросхема супервизора, элементы обвязки её цепи. Проверить путём замены микросхемы.
Не крутит вентилятор. Замерить напряжение, поступающее на него, оно составляет 12 вольт. Прозвонить терморезистор THR2. Замерить сопротивление выводов вентилятора на отсутствие короткого замыкания. Провести механическую чистку и смазать посадочное место под лопасти вентилятора.

Принципы измерения радиоэлементов

Корпус БП соединён с общим проводом печатной платы. Измерение силовой части источника питания проводится относительно общего провода. Предел на мультиметре выставляется более 300 вольт. Во вторичной части присутствует только постоянное напряжение, не превышающее 25 вольт.

Проверка резисторов осуществляется путём сравнений показаний тестера и маркировки, нанесённой на корпус сопротивления или указанной на схеме. Проверка диодов проводится тестером, если он показывает нулевое сопротивление в оба направления, то делается вывод о его неисправности. Если существует возможность в приборе проверить падение напряжения на диоде, то можно его не выпаивать, величина составляет 0,5−0,7 вольта.

Проверка конденсаторов происходит путём измерения их ёмкости и внутреннего сопротивления, для чего необходим специализированный прибор ESR-метр. При замене следует учитывать, что используются конденсаторы с низким внутренним сопротивлением (ESR). Транзисторы прозванивают на работоспособность p-n переходов или в случае полевых на способность открываться и закрываться.
