Регулятор напряжения для тена от 1 до 6 кВт

Регулятор напряжения в электрических цепях, служит для изменения мощности, подаваемой в нагрузку. С помощью регулятора напряжения можно управлять скоростью вращения электродвигателей, уровнем освещенности и нагревательными приборами такие как паяльник, электрическая плитка, тэн. В радиомагазинах можно купить готовое изделие но сделать регулятор напряжения своими руками не сложно.

В процессе самогоноварения выяснилось что на газу процес нагревания браги происходит достаточно долго (около 2-х часов) и к тому же, неудобно регулировать процесс дистилляции браги, газовой плиткой. В следствии чего возникла острая необходимость в модернизации самогонного(дистиллятного) аппарата, врезкой в него электрического нагревателя. Изначально задумывалось, что тен будет ставится мощностью 3 kW но в дальнейшем передумали и уменьшили до 2500 ватт. Далее нам понадобилась регулировка напряжения для управления процессом дисциляции, её мы решили изготовить своими руками, благо схем в общем доступе полно, они простые, минимум деталей и изготовление много времени не занимает.

Схема регулятора напряжения на 220 вольт

• Рисунок 1. Схема.

Схема состоит из симистора, BTA41-800B по названию можно определить его параметры ток и напряжение. Например BTA это обозначение симистора, 41 это его ток в амперах и 800B это его напряжение. Симистор можна заменить на более слабый ток для этого нужно мощность вашего тена разделить на напряжение, например: 2 кВт разделить на напряжение в сети 220 вольт мы получим нужный нам ток 2000/220=9,1 Ампер. В этом случае мы можем использовать другой симистор BTA12-600B, но так как симистор будет работать практически на пределах своих возможностей, он будет греться и придется закрепить его на радиатор, в противном случае он может выйти из строя.

• Рисунок 2. Схема с вольтметром.

Примечание.В схеме можно применять любой симистор не менее 600B и током в зависимости применяемого нагревательного элемента. В любом случае для облегчения работы симистора его следует разместить на радиаторе охлаждения. Дополнительно можно поставить вольтметр на выход схемы, чтобы видеть изменение напряжения наглядно и на вход поставить автомат на 16-25 ампер.

Детали для схемы:

1.Симистор выбираем от нагрузки но можете как в моем случае чем больше тем лучше BTA8-600b, BTA12-600b, BTA16-600b, BTA20-600b, BTA24-600b, BTA25-600b, BTA26-600b, BTA40-600b, BTA41-600b.

2.Потенциометр можно ставить в пределах от 470 кОм до 1 мегаом (МОм). Советую ставить потенциометр на 1 МОм так как у него больше диапазон регулировки, можно регулировать фактически до нуля. В начале я собрал схему с потенциометром на 500 кОм и в дальнейшем перепаивал на 1 мОм.

3.Динистор DB3 у него нет полярности припаиваем как хотим.

4.Резистор 10 кОм.

5.Конденсатор керамический 0,1 мкФ.

Изготовление схемы

• Рисунок 3. Схема в моем исполнение.

Для изготовления схемы нам понадобится в первую очередь паяльник, припой и канифоль и радио детали которые без труда можно приобрести в любом радио-магазине.

Пожалуйста, уделяйте пристальное внимание, есть риск поражения электрическим током (как и во всем электрическом).

И так, для начала берем печатную плату и на ней располагаем компактно все детали после чего спаиваем все по схеме. Останется прикрепить симистор на радиатор. Я взял радиатор из старого блока питания телевизора. И останется самое сложное найти корпус и разместить схему в нем. На собирание схемы по времени у меня ушло буквально 15 минут.

• Рисунок 4. Схема регулятора мощности в моем исполнение.

Примечание. Эта схема часто встречается в пылесосах, китайских точильных станках.

• Рисунок 5. Регулировка с пылесоса.

Также можно заказать с сайта Алиэкспресс вот несколько вариантов. 1 вариант, 2 вариант по заверению китайца способен держать 5 кВт, 3 вариант в красивом корпусе с вольтметром, 4 вариант.

Как происходит процесс регулировки напряжения в дистилляторном аппарате.

На начальном этапе нагреватель включаем на полную мощность. После достижения температуры (78,8) градусов, что соответствует точки кипения этилового спирта, мощность нагревателя уменьшаем. Опытным путем меняя положения регулятора, нужно добиться того, чтобы весь выделяющийся пар конденсировался системой охлаждения. Это поможет избежать лишних потерь спирта и в то же время при правильно подобранной мощности позволит сократить время производства до возможного минимума.

Регулятор напряжения

Сделать регулятор напряжения своими руками

В наше время никак не обойтись без электроники. Современный электроинструмент hitachi с доставкой на дом позволит в краткие сроки выполнить любой ремонт, компьютеры помогут просчитать самую сложную задачу.

Конечно же, купить перфоратор hitachi в Москве с доставкой на дом будет куда проще, однако кое-что можно сделать и самому. Большое количество электротоваров имеют регуляторы. Они позволяют в широких пределах регулировать освещения, мощность агрегатов и т.д. Но в случае их неисправности или отсутствия совсем несложно установить их своими руками.

Переменное напряжение электросети преобразуется одно- или двухполупериодным выпрямителем в пульсирующее напряжение. При однополупериодном выпрямлении частота пульсаций при подаче нагрузки равна 50 Hz, если же применяется двухполупериодное выпрямление -100 Hz. Допускается открытие транзистора в течение всего периода импульса напряжения в выпрямленном потоке. При этом и ток в нагрузке максимальный, и лампа дает максимальную яркость.

Если транзистор открывать на разные части периода импульсов прямого напряжения, то ток в нагрузке будет меняться. Регулировку открывания транзистора можно выполнить более плавно, тогда и яркость лампы будет изменяться постепенно. Подобную схему регуляторов можно использовать для поддержания температуры паяльника, утюга, для создания определенных температурных режимов в духовке и т.д. Например, на хитачи шуруповерт низкие цены стали таковыми благодаря внедрению производителем плавной регулировки вращения рабочего инструмента в широком диапазоне частот.

Очень удачная конструкция регулятора получается, если в качестве корпуса регулятора использовать заводской корпус блока питания микрокалькулятора. Все детали можно разместить внутри этого корпуса, предусмотрев их электрическую изоляцию. Для этого можно использовать фторопластовую пленку, например, от старых конденсаторов постоянной емкости. С одной стороны корпуса имеется вилка для подключения в сетевую розетку. На противоположной стороне корпуса крепятся два гнезда для подключения к ним стандартной сетевой вилки, какими оснащены все настольные лампы, утюги и т.д. В удобном месте крепится переменный резистор.

Таким образом, с внешней стороны регулятора имеется вилка, розетка и ручка регулировки яркости. Подключая к регулятору любой электроприбор общей мощностью менее 200 Вт, получаем возможность менять его мощность. Например, таким образом можно подключить бра, настольную лампу, паяльник, фотоувеличитель и т.д. Особенно удобен такой регулятор для фотопечати, когда требуется изменение яркости лампочки фотоувеличителя.

Регулятор напряжения 220в схема. Регулятор мощности для паяльника – разнообразие вариантов и схемы изготовления

Эти регуляторы напряжения сети широко известны и успешно применяются для регулировки яркости свечения ламп, температуры нагревателей, кипятильников, жала паяльника, регулировки тока заряда аккумулятора и так далее. В этой статье рассмотрены самые простые схемы таких регуляторов, показаны испытания в работе.

В основном наиболее распространены три схемы:

1. Тиристорный регулятор на двух тиристорах, четырех диодах и двух конденсаторах.

1. Тиристорный регулятор на двух тиристорах, двух динисторах и двух конденсаторах.

1. Симисторный регулятор . Эта схема имеет минимальное количество деталей, так как симистор, это в принципе два тиристора в одном корпусе и он один работает на две полуволны, отрицательную и положительную, в то время как тиристор только на одну полуволну, и мы вынуждены были включать их встречно-параллельно, как и видно из предыдущих схем. Динистор DB3, также двунаправленный, в отличие от КН102.

Все схемы рабочие, выбрать можно ту, детали которой для вас доступнее. В свое время, очень давно, я выбрал схему 1, она по описанию регулирует напряжение от 40 В до 220В. Когда собрал, попробовал расширить пределы регулировки. Удалось добиться регулировки от 2 В до 215 В при напряжении сети 220 В. Изменены всего несколько номиналов резисторов и емкость одного конденсатора. Для удобства добавлен выключатель, предохранитель и вольтметр. Получилась вот такая схема, своего рода маленький ЛАТР (лабораторный автотрансформатор).

Недостатком является то, что при включении напряжение скачет до максимума, а затем устанавливается в соответствии с выставленным переменным резистором значением. Но это не слишком мешает если вы регулируете нагреватель, паяльник или лампу. Большим достоинством является плавная регулировка напряжения на нагрузке от 2-3 вольт до максимального значения, которое, как уже говорилось, всего на несколько вольт ниже напряжения сети. Если планируете регулировать напряжение на нагрузке с большими токами (5-7) А, тиристоры нужно установить на радиаторы. Их максимальный ток 10 А, но на пределе использовать не желательно.

Конструктивно тиристорный регулятор выполнен в алюминиевом корпусе, без печатной платы, навесным монтажом, на куске гетинакса.

Расположение основных деталей:

Минимальное напряжение на нагрузке несколько вольт, около 0 В.

Максимальное напряжение на нагрузке, на несколько вольт ниже напряжения сети.

Достоинство этой схемы – простота и надежность. Собрана в свое время из подручных деталей. Отработала без отказов много лет. В основном подключал нагрузки до 300 Вт, хотя иногда и больше.

Материал статьи продублирован на видео:

В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте — оборотов двигателя и т. д. На помощь приходит простейшая радиолюбительская конструкция — регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

Вы также можете заказать тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

Между прочим, это однофазный тиристорный регулятор мощности. Такой прибор может быть использован для управления мощностью или количеством оборотов. Однако для начала следует разобраться в принципе работы тиристора, ведь это позволит нам понять, на какую нагрузку лучше использовать такой регулятор.

Как работает тиристор?

Тиристор — это управляемый полупроводниковый прибор, способный проводить ток в одном направлении. Слово «управляемый» употреблено неспроста, поскольку с его помощью, в отличие от диода, который тоже проводит ток только к одному полюсу, можно выбирать момент, когда тиристор начнет проводить ток. Тиристор имеет три вывода:

• Анод.
• Катод.
• Управляющий электрод.

Для того чтобы ток начал течь через тиристор, необходимо выполнить следующие условия: деталь должна стоять в цепи, находящейся под напряжением, на управляющий электрод должен быть подан кратковременный импульс. В отличие от транзистора, управление тиристором не требует удержания управляющего сигнала. На этом нюансы не заканчиваются: тиристор можно закрыть, лишь прервав ток в цепи, или сформировав обратное напряжение анод — катод. Это значит, что использование тиристора в цепях постоянного тока весьма специфично и часто неблагоразумно, а вот цепях переменного, например в таком приборе как тиристорный регулятор мощности, схема построена таким образом, что обеспечено условие для закрытия. Каждая из полуволн будет закрывать соответствующий тиристор.

Вам, скорее всего, не всё понятно? Не стоит отчаиваться — ниже будет подробно описан процесс работы готового устройства.

Область применения тиристорных регуляторов

В каких цепях эффективно использовать тиристорный регулятор мощности? Схема позволяет отлично регулировать мощность нагревательных приборов, то есть воздействовать на активную нагрузку. При работе с высокоиндуктивной нагрузкой тиристоры могут просто не закрыться, что может привести к выходу регулятора из строя.

Можно ли двигателя?

Я думаю, многие из читателей видели или пользовались дрелями, углошлифовальными машинами, которые в народе именуют «болгарками», и прочим электроинструментом. Вы могли заметить, что количество оборотов зависит от глубины нажатия на кнопку-курок прибора. Вот в этот элемент как раз и встроен такой тиристорный регулятор мощности (схема которого приведена ниже), с помощью которого осуществляется изменение количества оборотов.

Обратите внимание! Тиристорный регулятор не может изменять обороты асинхронных двигателей. Таким образом, напряжение регулируется на коллекторных двигателях, оборудованных щёточным узлом.

Схема одном и двух тиристорах

Типовая схема для того, чтобы собрать тиристорный регулятор мощности своими руками изображена на рисунке ниже.

Выходное напряжение у данной схемы от 15 до 215 вольт, в случае применения указанных тиристоров, установленных на теплоотводах, мощность составляет порядка 1 кВт. Кстати выключатель с регулятором яркости света сделан по подобной схеме.

Если у вас нет необходимости полной регулировки напряжения и достаточно получать на выходе от 110 до 220 вольт, воспользуйтесь этой схемой, которая показывает однополупериодный регулятор мощности на тиристоре.

Как это работает?

Описанная ниже информация справедлива для большинства схем. Буквенные обозначения будут браться в соответствии первой схемы тиристорного регулятора

Тиристорный регулятор мощности, принцип работы которого основан на фазовом управлении величиной напряжения, изменяет и мощность. Данный принцип заключается в том, что в нормальных условиях на нагрузку действует переменное напряжение бытовой сети, изменяющееся по синусоидальному закону. Выше, при описании было сказано, что каждый тиристор работает в одном направлении, то есть управляет своей полуволной от синусоиды. Что это значит?

Если с помощью тиристора периодически подключать нагрузку в строго определенный момент, величина действующего напряжения будет ниже, поскольку часть напряжения (действующая величина, которая «попадёт» на нагрузку) будет меньше, чем сетевое. Данное явление проиллюстрировано на графике.

Заштрихованная область — это и есть область напряжения, которое оказалось под нагрузкой. Буквой «а» на горизонтальной оси обозначен момент открытия тиристора. Когда положительная полуволна закончится и начнется период с отрицательной полуволной, один из тиристоров закрывается, и в тот же момент открывается второй тиристор.

Разберемся, как работает конкретно наш тиристорный регулятор мощности

Схема первая

Оговорим заранее, что вместо слов «положительная» и «отрицательная» будут использованы «первая» и «вторая» (полуволна).

Итак, когда на нашу схему начинает действовать первая полуволна, начинают заряжаться ёмкости C1 и C2. Скорость их заряда ограничена потенциометром R5. данный элемент является переменным, и с его помощью задаётся выходное напряжение. Когда на конденсаторе C1 появляется необходимое для открытия динистора VS3 напряжение, динистор открывается, через него поступает ток, с помощью которого будет открыт тиристор VS1. Момент пробоя динистора и есть точка «а» на графике, представленном в предыдущем разделе статьи. Когда значение напряжения переходит через ноль и схема оказывается под второй полуволной, тиристор VS1 закрывается, и процесс повторяется заново, только для второго динистора, тиристора и конденсатора. Резисторы R3 и R3 служат для управления, а R1 и R2 — для термостабилизации схемы.

Принцип работы второй схемы аналогичен, но в ней идёт управление только одной из полуволн переменного напряжения. Теперь, зная принцип работы и схему, вы можете собрать или починить тиристорный регулятор мощности своими руками.

Применение регулятора в быту и техника безопасности

Нельзя не сказать о том, что данная схема не обеспечивает гальванической развязки от сети, поэтому существует опасность поражения электрическим током. Это значит, что не стоит касаться руками элементов регулятора. Необходимо использовать изолированный корпус. Следует проектировать конструкцию вашего прибора так, чтобы по возможности вы могли спрятать её в регулируемом устройстве, найти свободное место в корпусе. Если регулируемый прибор располагается стационарно, то вообще имеет смысл подключить его через выключатель с регулятором яркости света. Такое решение частично обезопасит от поражения током, избавит от необходимости поиска подходящего корпуса, имеет привлекательный внешний вид и изготовлено промышленным методом.

Всем привет! В прошлой статье я расказывал, как сделать . Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
5. Экономичные по току светодиоды.
6. Симистор BT136-600B или BT138-600.
7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
8. Небольшой радиатор (до 0,5кВт он не нужен).
9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

Схема регулятора переменного напряжения:

Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — .

Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.

Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:

И в конце концов последний этап — это ставим на симистор радиатор.

А вот фото готового устройства уже в корпусе.

8 основных схем регуляторов своими руками. Топ-6 марок регуляторов из Китая. 2 схемы. 4 Самых задаваемых вопроса про регуляторы напряжения.+ ТЕСТ для самоконтроля

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

Регулятор напряжения

Важно помнить! Приборы этого типа предназначены для изменения и настройки питающего напряжения, а не тока. Ток регулируется полезной нагрузкой!

ТЕСТ:

4 вопроса по теме регуляторов напряжения

1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

1. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

1. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

1. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.

Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.

В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Как избежать 3 частых ошибок при работе с симистором.

1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

3 Основных момента при изготовлении мощного РН и тока своими руками

Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.

Динистор – это тоже, что и симистор, только без управляющего вывода. Если симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.

Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе симистора, а конденсаторы сглаживают пульсации на входном сигнале.

2 основных принципа при изготовлении РН 0-5 вольт

1. Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
2. Питание микросхем производится только постоянным током.

Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.

Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:

• Первый вывод – входной сигнал.
• Второй вывод – выходной сигнал.
• Третий вывод – управляющий электрод.

Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.

Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.

Регулятор напряжения 0 — 220в

Топ 4 стабилизирующие микросхемы 0-5 вольт:

1. КР1157 – отечественная микросхема, с пределом по входному сигналу до 25 вольт и током нагрузки не выше 0.1 ампер.
2. 142ЕН5А – микросхема с максимальным выходным током 3 ампера, на вход подается не выше 15 вольт.
3. TS7805CZ – прибор с допустимыми токами до 1.5 ампер и повышенным входным напряжением до 40 вольт.
4. L4960 – импульсная микросхема с максимальным током нагрузки до 2.5 А. Входной вольтаж не должен превышать 40 вольт.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

Ответы на 4 самых частых вопроса по регуляторам:

1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

4 Схемы РН своими руками и схема подключения

Коротко рассмотрим каждую из схем, особенности, преимущества.

Схема 1.

Очень простая схема для подключения и плавной регулировки паяльника. Используется, чтобы предотвратить разгорание и перегрев жала паяльника. В схеме используется мощный симистор, которым управляет цепочка тиристор-переменный резистор.

Схема 2.

Схема основанная на использовании микросхемы фазового регулирования типа 1182ПМ1. Она управляет степенью открытия симистора, который управляет нагрузкой. Применяются для плавного регулирования степени светимости лампочек накаливания.

Схема 3.

Простейшая схема регулирования накалом жала паяльника. Выполнена по очень компактной схеме с использованием легкодоступных компонентов. Управляет нагрузкой один тиристор, степень включения которого регулирует переменный резистор. Также присутствует диод, для защиты от обратного напряжения.тиристора,

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена. Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким.

В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

Принципиальная схема

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1…VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5…8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза» электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

Конструкция и детали

Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1…2 мм (рис. 9.7).

В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1…VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность» или любой другой маломощный с напряжением вторичной обмотки 5. ..8 В.

Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3…5 мм.

Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1…VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

Для этой цели подойдут приборы серий Д231…Д234, Д242, Д243, Д245 ..Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

схема подключения, как проверить, признаки неисправности

Автор: Виктор

Трехуровневый регулятор напряжения (РН) представляет собой один из основных составляющих элементов генераторного устройства. Как известно, выход из строя генератора может привести к неработоспособности автомобиля в целом, поэтому состояние всех его деталей и механизмов всегда должно быть рабочим. Подробнее о регуляторе, его разновидностях, а также диагностике вы можете узнать из этого материала.

Содержание

Открытьполное содержание

[ Скрыть]

Характеристика регулятора напряжения

Что такое регулятор постоянного тока, какую роль он играет в автомобильном генераторе, какое напряжение должен выдавать генератор? Можно ли поднять и увеличить количество выдаваемого параметра с помощью простейшего трехуровневого устройства? Для начала давайте разберем, какова конструкция элемента и в чем заключается его предназначение.

Назначение

Итак, для чего применяется электронный регулятор напряжения генератора автомобиля? При запуске силового агрегата, как известно, в первую очередь начинает вращаться коленчатый вал, это происходит в результате воздействия на него постоянного тока. Ток в амперах осуществляет начало движения роторного механизма, после чего начинает функционировать генераторный узел. Регулятор постоянного напряжения используется для контроля всех процессов.

Если напряжение будет не высоким, а из-за выхода из строя регулятора напряжения генератора мощность механизма будет отсутствовать, узел запустить не получится. При отсутствии мощности генератора ток в амперах просто не будет подаваться на оборудование. Простой регулятор напряжения дает возможность удерживать ток в амперах в указанном диапазоне, это его основное предназначение.

Конструкция

Теперь разберем вопрос устройства: любой повышающий РН, даже простой и самодельный, будет состоять из:

1. Выпрямительного блока. Этот элемент включает в себя несколько диодных компонентов, обычно их количество равно шести. Все компоненты этого блока подключаются между собой по специальному мосту.
2. Роторный механизм с обмоткой. Это устройство осуществляет вращение вокруг оси, его предназначение заключается в образовании магнитного поля внутри узла.
3. Статорный механизм. На корпусе данного устройства расположены три обмотки, подключенные друг к другу. Благодаря этим обмоткам обеспечивается не только обеспечение более повышенного заряда, а также увеличения мощности для автомобильного аккумулятора. Они также позволяют обеспечить током всю электросеть транспортного средства.
4. Крыльчатки. Данный элемент устанавливается на внешней части механизма. Крыльчатка используется для обдува и охлаждения обмотки, без нее возможен перегрев последней.
5. Корпусная крышка. Ее назначение заключается в скрытии все составляющих конструктивных частей узла, благодаря чем у обеспечивается надежная защита устройства от воздействия грязи и пыли. В зависимости от модели, крышка может иметь специальный кожух — если конструкция подразумевает его наличие, то регуляторный элемент будет расположен сразу за ним.
6. И само реле. Если генератор выдает большое напряжение, не свойственное для бортовой сети, или слишком низкое, то реле позволит стабилизировать этот параметр до нужного уровня. Стабилизатор должен обеспечить именно оптимальное напряжение, не повышенное и не пониженное (автор видео — Виталий Галанкин).

Принцип работы

В том случае, если вы решите подключить обмотку без регуляторного устройства к источнику питания, то значение постоянного тока после подсоединения, разумеется, будет повышенным. С помощью данного устройства осуществляется выравнивание значения, что позволяет предотвратить поломку оборудования. Регуляторное устройство асинхронного генераторного узла — это, фактически, выключатель. Если напряжение на зажимах генератора не соответствует норме, механизм осуществляет регулировку параметра до нужного значения.

Перед тем, как повысить напряжение генератора, необходимо точно узнать, сколько должен быть параметр на конкретном устройстве. В идеале значение должно варьироваться в районе 14-14.2 вольт, но допускается от 13. 6 вольт. Здесь многое зависит от модели автомобиля и самого генераторного узла, установленного на нем. Поэтому точно узнать, сколько вольт должно быть, нужно в технической документации.

Следует отметить, что выработка параметра производится по принципу — когда вращается роторный узел, на обмотку поступает невысокое напряжение, а в ходе вращения на выводах механизма образуется переменный ток. Впоследствии он передается на обмотку. Если вы не знаете, как повысить напряжение генератора, то в первую очередь следует проверить качество натяжки самого ремня. Как правило, о необходимости увеличивать и повышать значение напряжения автовладельца задумываются в том случае, если ремешок устройства ослаб, хотя его нужно просто подтянуть (автор видео — канал T-Strannik).

Разновидности

Схема подключения РН практически идентична на всех видах генераторных узлов, однако существуют определенные разновидности девайсов.

Какие виды РН можно найти в продаже:

1. Двухуровневые РН. Такие регуляторы на сегодняшний день считаются устаревшими, в большинстве своем они используются на отечественных авто. Конструктивно такой РН состоит из электромагнитного элемента, подключаемого к контроллеру обмотки. Также устройство оснащается пружинами, которые используются как задающие элементы, и подвижным рычагом, использующимся для стабилизации.
   Двухуровневые РН обычно небольшие по размерам. Существенным минусом девайсов такого типа считается невысокий срок службы, в результате чего они довольно быстро выходят из строя.
2. Полупроводниковые РН на 40 ампер. В отличие от вышеописанных, такие РН обладают более высоким сроком службы, а это, в свою очередь, обеспечивает их более стабильную работу на протяжении всего ресурса эксплуатации.
3. Трехуровневные РН. Такие девайсы по конструктивным особенностям схожи с вышеописанными. Единственно и важно отличие заключается в наличии в конструкции добавочного сопротивления.
4. Многоуровневые РН. Как можно понять из названия, такие РН имеют много уровней защиты благодаря тому, что в их конструкции может быть 3-5 добавочных сопротивлений. В результате этого многие специалисты считают, что такое РН более эффективны и надежные, чем другие виды.

Фотогалерея «Самые распространенные виды РН»

1. Двухуровневый РН для автомобиля ГАЗ

2. Трехуровневый РН фирмы «Совет автоэлектрика»

Проведение диагностики РН своими руками

Теперь расскажем о том, как проверить трехуровневый регулятор напряжения своими руками. Процедура проверки регулятора может быть произведена как на СТО, так и в гаражных условиях, мы же рассмотрим второй вариант. Проверка регулятора напряжения на 40 ампер или меньше должна выполняться с помощью тестера — вольтметра либо мультиметра. Также следует учитывать, что выявление неисправностей в работе РН должно производиться исключительно при полностью заряженной АКБ.

Итак, как проверить регулятор напряжения генератора с помощью тестера:

1. В первую очередь нужно открыть капот и повернуть ключ в замке, включив зажигание.
2. Далее, производится запуск силового агрегата. Двигатель должен поработать вхолостую какое-то время, для получения более точных данных диагностики рекомендуется включить оптику. Число оборотов при работе двигателя должно составлять в районе 2.5-3 тысяч. Чтобы ДВС перешел в такой режим работы, обычно требуется подождать примерно 10 минут.
3. Затем производится подключение щупов тестера к аккумуляторным выводам. Когда вы подключили тестер, на его дисплее должны высветиться показатели диагностики, в идеале они должны составлять примерно 14.1-14.3 вольта.

Если проверка показала другие значения, будь они более высокими или низкими, то нужно заняться ремонтом генераторного узла. Но как показывает практика, проблема обычно кроется именно в РН, поэтому вероятнее всего, его придется заменить. Перед тем, как приступить к диагностике, удостоверьтесь в том, что ремень нормально натянут. Во время диагностики не допускается замыкание контактов, так как это может стать причиной деформации и выхода из строя выпрямительного блока.

 Загрузка …

Видео «Подключение трехуровневого РН своими руками»

Подробная инструкция по подключению трехуровневого РН с описанием основных нюансов приведена в ролике ниже (автор — канал altevaa TV).

Тиристорный регулятор напряжения 220в своими руками. На базе тиристора

Регуляторы напряжения нашли широкое применение в быту и промышленности. Многим людям известно такое устройство, как диммер, позволяющий бесступенчато регулировать яркость светильников. Оно и является отличным примером регулятора напряжения 220в. Своими руками такой прибор собрать довольно просто. Безусловно, его можно приобрести в магазине, но себестоимость самодельного изделия окажется значительно ниже.

Назначение и принцип работы

С помощью регуляторов напряжения можно изменять не только яркость свечения ламп накаливания, но и скорость вращение электромоторов, температуру жала паяльника и так далее. Нередко эти устройства называют регуляторами мощности, что не совсем правильно. Устройства, предназначенные для регулирования мощности, основаны на ШИМ (широтно-импульсная модуляция) схемах.

Это позволяет получить на выходе различную частоту следования импульсов, амплитуда которых остается неизменной. Однако если параллельно нагрузке в такую схему включить вольтметр, то напряжение также будет изменяться. Дело в том, что прибор просто не успевает точно измерять амплитуду импульсов.

Регуляторы напряжения чаще всего изготовлены на основе полупроводниковых деталей – тиристорах и симисторах. С их помощью изменяется длительность прохождения волны напряжения из сети в нагрузку.

Следует заметить, что регуляторы напряжения будут максимально эффективны при работе с резистивной нагрузкой, например, лампами накаливания. А вот использовать их для подключения к индуктивной нагрузке нецелесообразно. Дело в том, что показатель индуктивного электротока значительно ниже в сравнении с резистивным.

Собрать самодельный диммер довольно просто. Для этого потребуются начальные знания в области электроники и несколько деталей.

На основе симистора

Такой прибор работает по принципу фазового смещения открывания ключа. Ниже представлена простейшая схема диммера на основе симистора:

Структурно прибор можно разделить на два блока:

• Силовой ключ, в роли которого используется симистор.
• Узел создания управляющих импульсов на основе симметричного динистора.

С помощью резисторов R1-R2 создан делитель напряжения. Следует обратить внимание, что сопротивление R1 – переменное. Это позволяет менять напряжение в линии R2-C1. Между этими элементами включен динистор DB3. Как только показатель напряжения на конденсаторе C1 достигает значения порога открытия динистора, на ключ (симистор VS1) подается управляющий импульс.

В результате силовой ключ включается, и через него начинает проходить электроток на нагрузку. Положение регулятора определяет, в какой части фазы волны должен сработать силовой ключ.

На базе тиристора

Эти проборы также достаточно эффективны, а их схемы не отличаются высокой сложностью. Роль ключа в таком устройстве выполняет тиристор. Если внимательно изучить схему прибора, то сразу можно заметить главное отличие этой схемы от предыдущей – для каждой полуволны используется собственный ключ с управляющим динистором.

Принцип работы тиристорного прибора следующий:

• Когда через линию R5-R4-R3 проходит положительная полуволна, конденсатор C1 заряжается.
• После достижения порога включения динистора V3 он срабатывает, и электроток поступает на ключ V1.
• При прохождении отрицательной полуволны наблюдается аналогичная ситуация для линии R1-R2-R5, управляющего динистора V4 и ключа V2.

С помощью фазных регуляторов можно управлять не только яркостью ламп накаливания, но и другими видами нагрузок, например, количеством оборотов дрели. Однако следует помнить, что прибор на основе тиристора нельзя применять для работы со светодиодными и люминесцентными лампочками.

Также в быту используются конденсаторные регуляторы. Однако в отличие от полупроводниковых приборов, они не позволяют плавно изменять напряжение. Таким образом, для самостоятельного изготовления лучше всего подходят тиристорная и симисторная схемы .

Найти все необходимые для изготовления регулятора детали не составит труда. При этом их не обязательно покупать, а можно выпаять из старого телевизора или другой радиоаппаратуры. При желании на основе выбранной схемы можно сделать печатную плату, а затем впаять в нее все элементы. Также детали можно соединить обычными проводами. Домашний мастер может выбрать тот способ, который покажется ему наиболее привлекательным.

Оба рассмотренных устройства довольно легко собрать, и для выполнения всех работ не нужно обладать серьезными знаниями в области электроники. Даже начинающий радиолюбитель сможет изготовить своими руками схему регулятора напряжения 220в. При невысокой стоимости, они практически ни в чем не уступают заводским аналогам.

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, как правило, от 20 до 100% яркости. Меньше 20 % не имеет смысла делать, поскольку светового потока лампа не даст, а произойдет только слабое свечение, которое может пригодится разве что для декоративных целей. Можно пойти в магазин и купить готовое изделие, но сейчас ценны на данные устройства мягко говоря неадекватные. Так как мы с вами мастера на все руки, то будем делать данные девайсы собственноручно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке. Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

Температура жала паяльника зависит от многих факторов.

• Входного напряжения сети, которое не всегда стабильно;
• Рассеивания тепла в массивных проводах или контактах, на которых производится пайка;
• Температуры окружающего воздуха.

Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне. В продаже есть большой выбор электроприборов с регулятором температуры, однако стоимость таких устройств достаточно высокая.

Еще более продвинутыми являются паяльные станции. В таких комплексах расположен мощный блок питания, при помощи которого можно контролировать температуру и мощность в широких пределах.

Цена соответствует функциональности.
А что делать, если паяльник уже имеется, и покупать новый с регулятором не хочется? Ответ простой – если вы умеете пользоваться паяльником, сможете изготовить и дополнение к нему.

Регулятор для паяльника своими руками

Эта тема давно освоена радиолюбителями, которые как никто другой заинтересованы в качественном инструменте для паяния. Предлагаем вам несколько популярных решений с электросхемами и порядком сборки.

Двухступенчатый регулятор мощности

Такая схема работает на устройствах с питанием от сети переменного напряжения 220 вольт. В разрыв цепи одного из питающих проводников, параллельно друг другу подключается диод и выключатель. Когда контакты выключателя замкнуты – паяльник запитан в стандартном режиме.

При размыкании – ток проходит через диод. Ели вы знакомы с принципом протекания переменного тока – работа устройства будет понятно. Диод, пропуская ток лишь в одном направлении – отсекает каждый второй полупериод, понижая напряжение вдвое. Соответственно, в два раза снижается мощность паяльника.

В основном, такой режим питания используется при длительных паузах во время работы. Паяльник находится в дежурном режиме, и наконечник не сильно охлаждается. Для приведения температуры к 100% значению, включаем тумблер – и через несколько секунд можно продолжать пайку. При снижении нагрева меньше окисляется медное жало, продлевая срок службы прибора.

ВАЖНО! Проверка выполняется под нагрузкой, то есть с подключенным паяльником.

При вращении резистора R2 напряжение на входе в паяльник должно плавно изменяться. Схема помещается в корпусе накладной розетки, что делает конструкцию очень удобной.

ВАЖНО! Необходимо надежно изолировать компоненты термоусадочной трубкой, для предотвращения замыкания в корпусе – розетке.

Дно розетки закрывается подходящей крышкой. Идеальный вариант – не просто накладная, а герметичная уличная розетка. В данном случае выбран первый вариант.
Получается своеобразный удлинитель с регулятором мощности. Пользоваться им очень удобно, на паяльнике нет никаких лишних приспособлений, и ручка регулятора всегда под рукой.

Пролог

Я уже описывал конструкцию Некоторые радиолюбители приспособили этот регулятор напряжения для управления яркостью осветительных ламп. При правильном подборе элементов, регулятор позволяет управлять мощностью ламп накаливания и даже оборотами асинхронных двигателей, но всё же не так хорошо, как бы этого хотелось.

В связи с ремонтом подобных регуляторов, я испытал одну из схем, которая оказалось более помехоустойчивой и простой в настройке, чем описанная ранее.

Но, расскажу обо всём по порядку.

Так вот, пришлось мне ремонтировать электропроводку вдали от родного дома. А именно, нужно было поменять выключатели с регуляторами мощности, или, как их там называют, диммеры (Dimmer).

В магазине новые выключатели с индикацией и регулировкой мощности стоили слишком дорого (45$ до налога). Так что, было решено временно заменить их более дешёвыми и менее функциональными выключателями, а неисправные диммеры отремонтировать. Ну, а так как на месте не было ни радиодеталей, ни необходимого инструмента, пришлось привести их домой. Вот в связи с этими мытарствами и родилась статья.

Приехав домой, я первым делом купил на местном радиорынке симисторы подходящей мощности BT139-800 всего по 0,65$ за штуку и вычертил электрическую схему диммера.

Ремонт симисторного регулятора – Dimmer-а

На чертеже изображена оригинальная электрическая схема промышленного диммера фирмы Leviton, предназначенного для работы в сети, напряжением 120 Вольт.

Проверка неисправных диммеров показала, что кроме самого симистора в них ничего не пострадало. Некоторые симисторы были пробиты, а некоторые оборваны. Один из диммером вышел из строя прямо у меня на глазах, когда внутри одной из ламп накаливания, вкрученной в люстру, произошло короткое замыкание.

И я бы не стал описывать процедуру замены симистора в этом регуляторе, если бы не «подводные камни», встретившиеся на этом пути.

Дело в том, что в ремонтируемых мною диммерах были установлены какие-то диковинные симисторы с надписью «68169». Мне не удалось найти на них даже даташита.

Кроме всего, у этих симисторов, размещённых в корпусе TO-220, контактная площадка оказалась изолированной от электродов симистора (триака). Хотя, как видите, контактная площадка у этих симисторов выполнена из меди и вовсе не покрыта пластиком, как это бывает у корпусов транзисторов. Доселе, я даже не знал, что существуют симисторы в таком удобном исполнении. Могу только предположить, что компания, выпускающая диммеры, получает данные компоненты по индивидуальному заказу, дабы усложнить ремонт своих неоправданно дорогих изделий.

Ещё одним «подарком» оказался метод крепления симисторов к радиатору с помощью пустотелых заклёпок. При использовании изолирующих прокладок, такой способ крепления применять нежелательно. Да и в плане ремонтопригодности он никуда не годится.

В общем, ремонт занял немало времени именно из-за проблем с установкой такого типа триаков, на которые диммер рассчитан не был.

Замена симистора (Triac-а) в диммере

Пустотелые заклёпки можно удалить с помощью сверла, заточенного под углом 90°, или с помощью кусачек-бокорезов. Но, чтобы не повредить радиатор, делать это нужно непременно со стороны расположения триака.

Радиаторы, изготовленные из очень мягкого алюминия, при клёпке были немного деформированы. Поэтому, пришлось ошкурить контактные поверхности наждачной бумагой.

1. Винт М2,5х8.
2. Шайба пружинная (гровер) М2,5.
3. Шайба М2,5 – стеклотекстолит.
4. Корпус симистора.
5. Прокладка – фторопласт 0,1мм.
6. Гайка М2,5.
7. Шайба М2,5.
8. Трубка (кембрик) Ø2,5х1,5мм.
9. Шайба М2,5.
10. Радиатор.

Так как я использовал триак, не имеющий гальванической развязки между электродами и контактной площадкой, то применил старый проверенный способ изоляции. На чертеже видно, как он реализуется.

А это те же детали гальванической развязки триака в натуральном виде.

Для предотвращения продавливания стенки радиатора в месте крепления симистора, под головку винта была подложена шайба. А у самого винта была сточена большая часть шляпки, чтобы последняя не цеплялась за ручку потенциометра, регулятора мощности.

Вот так выглядит симистор, изолированный от радиатора. Для улучшения теплоотвода, использовалась термопроводящая паста КПТ-8.

Что находится под кожухом диммера.

Снова в строю.

Схема регулятора мощности для управления освещением

На основе схемы фабричного регулятора мощности я собрал макет регулятора для напряжения нашей сети.

	C1-C4 = 47n	R4 = 100k	VD1-VD3 = DB3
	R1 = 30k	R5 = 100k	VS1 = BT139-800
	R2 = 68k	R6 = 1k
	R3 = 390k	L1 = 30µH

На чертеже изображена схема регулятора, адаптированная для работы в сети, напряжением 220 Вольт.

Собственно, эта схема отличается от оригинальной только параметрами нескольких деталей. В частности, в три раза был увеличен номинал резистора R1, примерно вдвое уменьшены номиналы R4 и R5, а 60-ти Вольтовый динистор был заменён двумя, включёнными последовательно, 30-ти Вольтовыми динисторами VD1, VD2.

Таким образом, если где-нибудь на диком Западе разжиться неисправными диммерами, то можно не только их отремонтировать, но и легко переделать под свои нужды.

Это работающий макет регулятора мощности. Не знаю, понадобится ли он мне в будущем, так как я уже давно перешёл на люминесцентные лампы. Но, если вдруг понадобится, то я буду точно знать, какую схему следует собрать.

Эта схема не требует подбора деталей и работает сразу. Единственная регулировка, которая может потребоваться, осуществляется изменением положения движка подстроечного резистора R4.

Сначала нужно установить движки потенциометров R4 и R5 в крайне-верхнее (по схеме) положение. Затем изменить положение движка R4 так, чтобы лампа загорелась с минимально-возможной яркостью, а потом чуть сдвинуть движок в обратном направлении. На этом настройку можно считать законченной.

Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

Данную конструкцию я использую для самодельной электроплитки на которой готовим кашу для собак, а недавно применил к паяльнику.

Для изготовления данного регулятора нам понадобится:

Пару резисторов на 1 кОм можно даже 0,25w, один переменный резистор на 1 мОм, два конденсатора 0,01 мкФ и
47 нФ, один динистор который я взял с эконом лампочки, полярности динистор не имеет так-что припаивать его можно как угодно, также нам понадобится симистор с небольшим радиатором, симистор я использовал серии ТС в металлическом корпусе на 10 ампер, но можно использовать КУ208Г, еще нам понадобятся винтовые клемники.

Да, кстати немного о переменном резисторе если поставить на 500 кОм то будет регулировать довольно плавно, но только с 220 до 120 вольт, а если на 1 мОм то регулировать будет жестко с промежутком 5-10 вольт, но зато диапазон увеличится с 220 до 60 вольт.
Итак начнем сборку нашего регулятора мощности, для этого нам нужно сначала сделать печатную плату.

После того как печатная плата готова начинаем набор радиокомпонентов на печатную плату. Первым делом припаиваем винтовые клемники.

И в самую последнюю очередь устанавливаем радиатор и симистор.

Вот и все наш регулятор напряжения готов, помоем плату спиртом и проверяем.

Более подробный обзор симисторного регулятора в видео ролике. Удачной сборки.

В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

Принципиальная схема

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1. VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5. 8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза9raquo; электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

Конструкция и детали

Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1. 2 мм (рис. 9.7).

В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1. VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность9raquo; или любой другой маломощный с напряжением вторичной обмотки 5. 8 В.

Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3. 5 мм.

Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1. VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

Для этой цели подойдут приборы серий Д231. Д234, Д242, Д243, Д245. Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

Современная сеть электропитания устроена так, что в ней часто происходят скачки напряжения. Изменения тока допустимо, но оно не должно превышать 10% от принятых 220 вольт. Скачки плохо сказываются на работоспособности различных электроприборов, и очень часто они начинают выходить их строя. Чтобы этого не случилось, мы стали использовать стабильные регуляторы мощности для выравнивания поступающего тока. При наличии определенной фантазии и навыков можно сделать различные виды стабилизационных приборов, и самым эффективным остается стабилизатор симисторный.

На рынке такие приборы или стоят дорого, или зачастую они некачественные. Понятно, что мало кому захочется переплатить и получить неэффективный прибор. Вот в этом случае можно своими руками собрать его с нуля. Так возникла идея создания регулятора мощности на базе диммера. Диммер, слава Богу, у меня имелся, однако он был немного неработоспособным.

Починка симисторного регулятора – Dimmer-а

На данном изображении дана заводская электрическая схема диммера от фирмы Leviton, которая работает от сети с напряжением 120 Вольт. Если осмотр неработающих диммеров показал, что сгорел только симистор, то можно заняться процедурой его замены. Но здесь вас могут подстерегать неожиданности. Дело в том, что встречаются такие диммеры, в которых установлены какие-то странные симисторы с различными номерами. Вполне возможно, что не удастся найти информацию на них даже на даташите. Помимо этого, у таких симисторов, контактная площадка изолирована от электродов симистора (триака). Хотя, как видно, контактная площадка сделана из меди и даже не покрыта пластиком, как у корпусов транзисторов. Такие симисторы весьма удобны в ремонте.

Также обратите внимание на способ спайки симисторов к радиатору, он выполнен с помощью заклёпок, они пустотелые. При применении изолирующих прокладок, использовать такой способ крепления не рекомендуется. Да такое крепление не очень — то и надежное. В общем, ремонт такого симистра займет много времени и вы потратите нервы именно по причине установки данного типа триаков, диммер просто не рассчитан на такие размеры симистора (Triac-а) .

Заклепки пустотелые следует удалить при помощи сверла, который заточен под определенным углом. а конкретнее под углом 90°, можно также для этой работы использовать кусачки–бокорезки.

При неаккуратной работе есть вероятность повреждения радиатора. чтобы этого избежать, правильнее делать это только с той стороны. где расположен триак.

Радиаторы, выполненные из очень мягкого алюминия, при заклёпке немного могут быть деформированы. Поэтому, необходимо ошкурить контактные поверхности с помощью наждачной бумаги.

Если вы используете триак, который не имеет гальванической развязки, которая разделяет электроды и контактную площадку, то надо применить эффективный метод изоляции.

На изображении показано. как это делается. Чтобы случайно не продавить стенки радиатора, в том месте. где идет крепление симистора, необходимо сточить у винта большую часть шляпки, для того, чтобы избежать ее зацепку за поручень потенциометра или стабилизатора мощности, а затем под головку винта надо подложить шайбу.

Так должен выглядеть симистор, после изоляции от радиатора. Для наилучшего теплоотвода, необходимо приобрести специальную пасту термопроводящую КПТ-8.

На рисунке изображено то, что находиться под кожухом радиатора

Теперь все должно работать

Схема заводского регулятора мощности

На основе схемы заводского регулятора мощности можно собрать макет регулятора для напряжения вашей сети.

Здесь дана схема регулятора, который адаптирован к работе в сети со статичным напряжением в 220 Вольт. Эта схема отличается от оригинальной только несколькими деталями, а именно, при ремонте была в несколько раза увеличена мощность резистора R1, в 2 уменьшены номиналы R4 и R5, а динистор 60-ти. в вольтовый заменили на два. которые включёны последовательно, 30-ти Вольтовыми динисторами VD1, VD2. Как видно, своими руками можно не только отремонтировать неисправные диммера, но и легко подстроить под свои потребности.

Это исправный макет регулятора мощности. Теперь вы точно знаете, какая схема у вас получится при правильном ремонте. Данная схема не требует подбора дополнительных деталей и сразу готова к работе. Возможно, надо будет отрегулировать положения движка подстрочного резистора R4. Для этих целей движки потенциометров R4 и R5 устанавливаются в крайнее верхнее положение, а потом меняют положение движка R4, после чего лампа загорится с самой малой яркостью, а потом следует слегка подвинуть движок в противоположном направлении. На этом процесс настройки закончен! Но стоит отметить, что данный регулятор мощности работают только с нагревательными приборами и лампами накаливания, а с двигателями или мощными аппаратами результаты могут быть не непредсказуемы. Для начинающих мастеров- любителей с малым опытом такие работы самое то.

РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

Всем привет! В прошлой статье я расказывал, как сделать регулятор напряжения для постоянного тока. Сегодня мы сделаем регулятор напряжения для переменного тока 220в. Конструкция довольно-таки проста для повторения даже начинающими. Но при этом регулятор может брать на себя нагрузку даже в 1 киловатт! Для изготовления данного регулятора нам понадобится несколько компонентов:

1. Резистор 4.7кОм млт-0.5 (пойдет даже 0.25 ватт).
2. Перменный резистор 500кОм-1мОм, с 500ком будет регулировать довольно плавно, но только в диапазоне 220в-120в. С 1 мОм — будет регулировать более жестко, тоесть будет регулировать промежутком в 5-10вольт, но зато диапазон возрастет, возможно регулировать от 220 до 60 вольт! Резистор желательно ставить со встроеным выключателем (хотя можно обойтись и без него, просто поставив перемычку).
3. Динистор DB3. Взять такой можно из ЛСД экономичных ламп. (Можно заменить на отечественный Kh202).
4. Диод FR104 или 1N4007, такие диоды встречаются практически в любой импортной радиотехнике.
5. Экономичные по току светодиоды.
6. Симистор BT136-600B или BT138-600.
7. Винтовые клемники. (обйтись можно и без них, просто припаяв провода к плате).
8. Небольшой радиатор (до 0,5кВт он не нужен).
9. Пленочный конденсатор на 400вольт, от 0.1 микрофарадп, до 0.47 микрофарад.

Схема регулятора переменного напряжения:

Приступим к сборке устройства. Для начало вытравим и пролудим плату. Печатная плата — её рисунок в LAY, находится в архиве. Более компактный вариант, представленный товарищем sergei — тут.

Затем паяем конденастор. На фото конднесатор со стороны лужения, т.к у моего экземпляра конденсатора были слишком коротки ножки.

Паяем динистор. У динистора полярности нет, так-что вставляем его как вам угодно. Припаиваем диод, резистор, светодиод, перемычку и винтовой клемник. Выглядит оно примерно так:

И в конце концов последний этап — это ставим на симистор радиатор.

А вот фото готового устройства уже в корпусе.

Регулятор какой-нибуть дополнительно настройки не требует. Видео работы данного устройства:

Хочу заметить, что ставить его можно не только в сеть 220В на обычные приборы и электроинструменты. но и на любой другой источник переменного тока с напряжением от 20 до 500В (ограничивается предельными параметрами радиоэлементов схемы). С вами был Boil-:D

Полупроводниковый прибор, имеющий 5 p-n переходов и способный пропускать ток в прямом и обратном направлениях, называется симистором. Из-за неспособности работы на высоких частотах переменного тока, высокой чувствительности к электромагнитным помехам и значительного тепловыделения при коммутации больших нагрузок, в настоящее время широкого применения в мощных промышленных установках они не имеют.

Там их с успехом заменяют схемы на тиристорах и IGBT-транзисторах. Но компактные размеры прибора и его долговечность в сочетании с невысокой стоимостью и простотой схемы управления позволили найти им применение в сферах, где указанные выше недостатки не имеют существенного значения.

Сегодня схемы на симисторах можно найти во многих бытовых приборах от фена до пылесоса, ручном электроинструменте и электронагревательных устройствах – там, где требуется плавная регулировка мощности.

Принцип работы

Регулятор мощности на симисторе работает подобно электронному ключу, периодически открываясь и закрываясь, с частотой, заданной схемой управления. При отпирании симистор пропускает часть полуволны сетевого напряжения, а значит потребитель получает только часть номинальной мощности.

Делаем своими руками

На сегодняшний день ассортимент симисторных регуляторов в продаже не слишком велик. И, хотя цены на такие устройства невелики, зачастую они не отвечают требованиям потребителя. По этой причине рассмотрим несколько основных схем регуляторов, их назначение и используемую элементную базу.

Схема прибора

Простейший вариант схемы, рассчитанный для работы на любую нагрузку. Используются традиционные электронные компоненты, принцип управления фазово-импульсный.

• симистор VD4, 10 А, 400 В;
• динистор VD3, порог открывания 32 В;
• потенциометр R2.

Ток, протекающий через потенциометр R2 и сопротивление R3, каждой полуволной заряжает конденсатор С1. Когда на обкладках конденсатора напряжение достигнет 32 В, произойдёт открытие динистора VD3 и С1 начнёт разряжаться через R4 и VD3 на управляющий вывод симистора VD4, который откроется для прохождения тока на нагрузку.

Длительность открытия регулируется подбором порогового напряжения VD3 (величина постоянная) и сопротивлением R2. Мощность в нагрузке прямо пропорциональна величине сопротивления потенциометра R2.

Дополнительная цепь из диодов VD1 и VD2 и сопротивления R1 является необязательной и служит для обеспечения плавности и точности регулировки выходной мощности. Ограничение тока, протекающего через VD3, выполняет резистор R4. Этим достигается необходимая для открытия VD4 длительность импульса. Предохранитель Пр.1 защищает схему от токов короткого замыкания.

Отличительной особенностью схемы является то, что динистор открывается на одинаковый угол в каждой полуволне сетевого напряжения. Вследствие этого не происходит выпрямление тока, и становится возможным подключение индуктивной нагрузки, например, трансформатора.

Подбирать симисторы следует по величине нагрузке, исходя из расчёта 1 А = 200 Вт.

• Динистор DB3;
• Симистор ТС106-10-4, ВТ136-600 или другие, требуемого номинала по току 4-12А.
• Диоды VD1, VD2 типа 1N4007;
• Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
• Конденсатор С1 0,47 мкФ (рабочее напряжение от 250 В).

Отметим, что схема является наиболее распространённой, с небольшими вариациями. Например, динистор может быть заменён на диодный мост или может быть установлена помехоподавляющая RC цепочка параллельно симистору.

Более современной является схема с управлением симистора от микроконтроллера – PIC, AVR или другие. Такая схема обеспечивает более точную регулировку напряжения и тока в цепи нагрузки, но является и более сложной в реализации.

Схема симисторного регулятора мощности

Сборку регулятора мощности необходимо производить в следующей последовательности:

1. Определить параметры прибора, на который будет работать разрабатываемое устройство. К параметрам относятся: количество фаз (1 или 3), необходимость точной регулировки выходной мощности, входное напряжение в вольтах и номинальный ток в амперах.
2. Выбрать тип устройства (аналоговый или цифровой), произвести подбор элементов по мощности нагрузки. Можно проверить своё решение в одной из программ для моделирования электрических цепей – Electronics Workbench, CircuitMaker или их онлайн аналогах EasyEDA, CircuitSims или любой другой на ваш выбор.
3. Рассчитать тепловыделение по следующей формуле: падение напряжения на симисторе (около 2 В) умножить на номинальный ток в амперах. Точные значения падения напряжения в открытом состоянии и номинальный пропускаемый ток указаны в характеристиках симистора. Получаем рассеиваемую мощность в ваттах. Подобрать по рассчитанной мощности радиатор.
4. Закупить необходимые электронные компоненты . радиатор и печатную плату.
5. Произвести разводку контактных дорожек на плате и подготовить площадки для установки элементов. Предусмотреть крепление на плате для симистора и радиатора.
6. Установить элементы на плату при помощи пайки. Если нет возможности подготовить печатную плату, то можно использовать для соединения компонентов навесной монтаж, используя короткие провода. При сборке особое внимание уделить полярности подключения диодов и симистора. Если на них нет маркировки выводов, то прозвонить их при помощи цифрового мультиметра или «аркашки».
7. Проверить собранную схему мультиметром в режиме сопротивления. Полученное изделие должно соответствовать изначальному проекту.
8. Надёжно закрепить симистор на радиатор. Между симистором и радиатором не забыть проложить изолирующую теплопередающую прокладку. Скрепляющий винт надёжно заизолировать.
9. Поместить собранную схему в пластиковый корпус.
10. Вспомнить о том, что на выводах элементов присутствует опасное напряжение.
11. Выкрутить потенциометр на минимум и произвести пробное включение. Измерить напряжение мультиметром на выходе регулятора. Плавно поворачивая ручку потенциометра следить за изменением напряжения на выходе.
12. Если результат устраивает, то можно подключать нагрузку к выходу регулятора. В противном случае необходимо произвести регулировки мощности.

Симисторный радиатор мощности

Регулировка мощности

За регулировку мощности отвечает потенциометр, через который заряжается конденсатор и разрядная цепь конденсатора. При неудовлетворительных параметрах выходной мощности следует подбирать номинал сопротивления в разрядной цепи и, при малом диапазоне регулировки мощности, номинал потенциометра.

• продлить срок службы лампы, регулировать освещение или температуру паяльника поможет простой и недорогой регулятор на симисторах.
• выбирайте тип схемы и параметры компонентов по планируемой нагрузке.
• тщательно проработайте схемные решения.
• будьте внимательны при сборке схемы . соблюдайте полярность полупроводниковых компонентов.
• не забывайте, что электрический ток есть во всех элементах схемы и он смертельно опасен для человека.

Проверка конденсатора мультиметром

Как выбрать светодиодные лампы для дома

Выбор фотореле для уличного освещения

Подключение реле напряжения — схема самостоятельного подключения реле регулятора напряжения в квартире, доме

Реле контроля напряжения (барьеры или регуляторы напряжения) необходимы для защиты проводки и бытовой техники от скачков напряжения. Установить регулятор напряжения дома или в квартире можно своими руками. Нужно лишь знать несколько правил и четко следовать инструкции. Но до начала работы необходимо узнать, как работает реле напряжения.

Принцип работы регулятора напряжения

Значения напряжения постоянно измеряются регулятором. Нижний порог напряжения регулируется левой кнопкой, верхний, соответственно, – правой. Максимально и минимально допустимые значения устанавливаются самостоятельно.

Когда уровень напряжения резко поднимается или опускается, реле размыкает силовой контакт и отключает фазу. Таким образом, регулятор разрывает связь между внутренней проводкой и внешнюю сетью, то есть, автоматически отключает питание. Регулятор напряжения срабатывает очень быстро – за 0,02 секунды.

К сожалению, реле напряжения не способны уберечь от удара молнии и предотвратить его последствия.

Виды регуляторов напряжения

Существует несколько видов реле напряжения. Классифицируются реле по нагрузке, которую они способны выдержать. Нагрузка составляет от 16 А до 80 А (чем больше сила этой нагрузки, тем мощнее реле). В доме или квартире своими руками лучше всего подключить регулятор с силой тока до 40 А.

Регуляторы напряжения можно подключить в одну розетку, а можно для всего дома. Наиболее выгодный и разумный вариант – это подключить реле своими руками для контроля электроэнергии всего дома или квартиры. Помните, что реле должно быть рассчитано на ток, который больше тока вводного автомата.

Устанавливаются регулятор напряжения в распределительный щит или вне его, но желательно, чтобы он находился вблизи счетчика. Подключение регулятора производится только после подключения счетчика.

Виды подключения реле напряжения для однофазных сетей; схемы подключения

Чаще всего в домах и квартирах используются такие виды схем подключения регулятора напряжения:

• Схема 1 – нагрузкой управляют сами контакты, через них проходит весь ток, который потребляет подключенная к сети техника
• Схема 2 – регулятор напряжения управляется обмоткой контактора, нагрузку необходимо подключить к сети через силовые контакты

Как подключить своими руками реле напряжения дома или в квартире

В комплекте с регулятором напряжения обязательно должны быть схема с инструкцией. Если их нет, то лучше не покупать такое реле.

При подключении реле своими руками в доме или квартире, помимо схемы и самого реле, вам нужны будут следующие инструменты:

• провод с сечением 6 мм (также подойдет с сечением 4 мм)
• железная пластина
• саморезы
• DIN-рейка
• плоскогубцы
• индикатор
• отвертка

Для начала выключите все электроприборы в доме, а также выключите пробки. Затем вблизи автоматов необходимо будет прикрепить DIN-рейку, используя саморезы. На задней стенке реле находятся специальные защелки – этими защелками прикрепите регулятор к DIN-рейке. Найдите и измерьте индикатором фазу на контактах входящих автоматов и разрежьте фазный провод в том месте, где входной автомат соединяется с квартирой.

Идущий в дом провод соедините с контактом «IN» на реле напряжения, а к контакту «OUT» необходимо будет подключить часть кабеля, которая идет из дома. После этого возьмите маленький кусочек другого провода. Один его конец соедините с проводом «ноль» на автомате, а второй – с отверстием «N» на реле. После всего этого можно будет включить питание.

Работа с электросетями небезопасна. Если нет навыков работы с электропроводкой, лучше заказать услуги электрика через портал YouDo. Оформить заказ на сайте можно в считанные минуты, а специалисты Юду прибудут оперативно, работу выполнят профессионально и недорого.

схема и инструкция. Регулятор постоянного тока

На сегодняшний день многие приборы производятся с возможностью регулировки тока. Таким образом пользователь имеет возможность контролировать мощность устройства. Работать указанные приборы способны в сети с переменным, а также постоянным током. По своей конструкции регуляторы довольно сильно отличаются. Основной деталью устройства можно назвать тиристоры.

Также неотъемлемыми элементами регуляторов являются резисторы и конденсаторы. Магнитные усилители используются только в высоковольтных приборах. Плавность регулировки в устройстве обеспечивается за счет модулятора. Чаще всего можно встретить именно поворотные их модификации. Дополнительно в системе имеются фильтры, которые помогают сглаживать помехи в цепи. За счет этого ток на выходе получается более стабильным, чем на входе.

Схема простого регулятора

Схема регулятора тока обычного типа тиристоры предполагает использовать диодные. На сегодняшний день они отличаются повышенной стабильностью и прослужить способны много лет. В свою очередь, триодные аналоги могут похвастаться своей экономичностью, однако, потенциал у них небольшой. Для хорошей проводимости тока транзисторы применяются полевого типа. Платы в системе могут использоваться самые разнообразные.

Для того чтобы сделать регулятор тока на 15 В, можно смело выбирать модель с маркировкой КУ202. Подача запирающего напряжения происходит за счет конденсаторов, которые устанавливаются в начале цепи. Модуляторы в регуляторах, как правило, применяются поворотного типа. По своей конструкции они довольно просты и позволяют очень плавно изменять уровень тока. Для того чтобы стабилизировать напряжение в конце цепи, применяются специальные фильтры. Высокочастотные их аналоги могут устанавливаться только в регуляторах свыше 50 В. С электромагнитными помехами они справляются довольно хорошо и большой нагрузки на тиристоры не дают.

Устройства постоянного тока

Схема регулятора постоянного тока характеризуется высокой проводимостью. При этом тепловые потери в устройстве являются минимальными. Чтобы сделать регулятор постоянного тока, тиристор требуется диодного типа. Подача импульса в данном случае будет высокой за счет быстрого процесса преобразования напряжения. Резисторы в цепи должны быть способны выдерживать максимальное сопротивление 8 Ом. В данном случае это позволит привести к минимуму тепловые потери. В конечном счете модулятор не будет быстро перегреваться.

Современные аналоги рассчитаны примерно на предельную температуру в 40 градусов, и это следует учитывать. Полевые транзисторы ток способны пропускать в цепи только в одном направлении. Учитывая это, располагаться в устройстве они обязаны за тиристором. В результате уровень отрицательного сопротивления не будет превышать 8 Ом. Высокочастотные фильтры на регулятор постоянного тока устанавливаются довольно редко.

Модели переменного тока

Регулятор переменного тока отличается тем, что тиристоры в нем применяются только триодного типа. В свою очередь, транзисторы стандартно используются полевого вида. Конденсаторы в цепи применяются только для стабилизации. Встретить высокочастотные фильтры в устройствах данного типа можно, но редко. Проблемы с высокой температурой в моделях решаются за счет импульсного преобразователя. Устанавливается он в системе за модулятором. Низкочастотные фильтры используются в регуляторах с мощностью до 5 В. Управление по катоду в устройстве осуществляется за счет подавления входного напряжения.

Стабилизация тока в сети происходит плавно. Для того чтобы справляться с высокими нагрузками, в некоторых случаях применяются стабилитроны обратного направления. Соединяются они транзисторами при помощи дросселя. В данном случае регулятор тока должен быть способным выдерживать максимум нагрузкуи в 7 А. При этом уровень предельного сопротивления в системе обязан не превышать 9 Ом. В этом случае можно надеяться на быстрый процесс преобразования.

Как сделать регулятор для паяльника?

Сделать регулятор тока своими руками для паяльника можно, используя тиристор триодного типа. Дополнительно потребуются биполярные транзисторы и низкочастотный фильтр. Конденсаторы в устройстве применяются в количестве не более двух единиц. Снижение тока анода в данном случае должно происходить быстро. Чтобы решить проблему с отрицательной полярностью, устанавливаются импульсные преобразователи.

Для синусоидального напряжения они подходят идеально. Непосредственно контролировать ток можно за счет регулятора поворотного типа. Однако кнопочные аналоги также встречаются в наше время. Чтобы обезопасить устройство, корпус используется термостойкий. Резонансные преобразователи в моделях также можно встретить. Отличаются они, по сравнению с обычными аналогами, своей дешевизной. На рынке их часто можно встретить с маркировкой РР200. Проводимость тока в данном случае будет невысокой, однако управляющий электрод со своими обязанностями справляться должен.

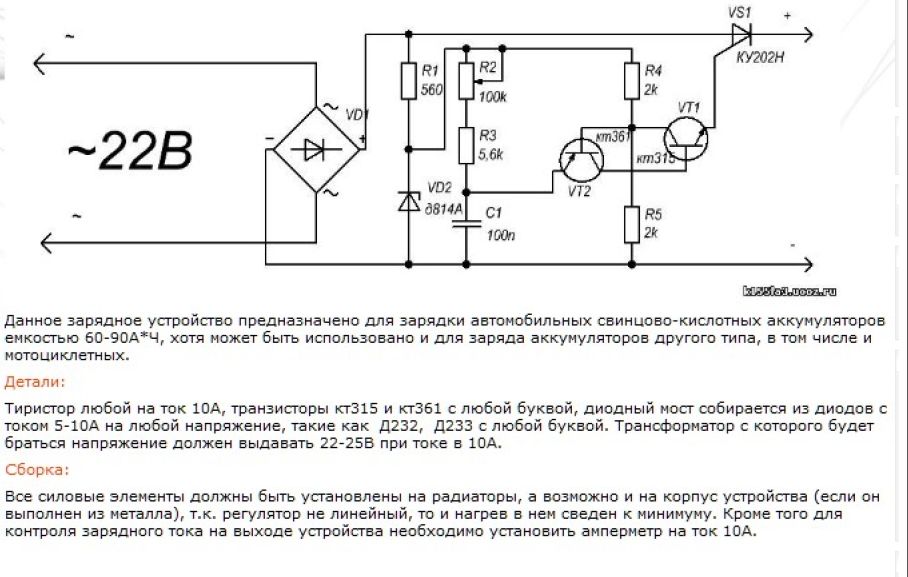

Приборы для зарядного устройства

Чтобы сделать регулятор тока для зарядного устройства, тиристоры необходимы только триодного типа. Запирающий механизм в данном случае будет контролировать управляющий электрод в цепи. Полевые транзисторы в устройствах используются довольно часто. Максимальной нагрузкой для них является 9 А. Низкочастотные фильтры для таких регуляторов не подходят однозначно. Связано это с тем, что амплитуда электромагнитных помех довольно высокая. Решить эту проблему можно просто, используя резонансные фильтры. В данном случае проводимости сигнала они препятствовать не будут. Тепловые потери в регуляторах также должны быть незначительными.

Применение симисторных регуляторов

Симисторные регуляторы, как правило, применятся в устройствах, мощность которых не превышает 15 В. В данном случае они предельное напряжение способны выдерживать на уровне 14 А. Если говорить про приборы освещения, то они использоваться могут не все. Для высоковольтных трансформаторов они также не подходят. Однако различная радиотехника с ними способна работать стабильно и без каких-либо проблем.

Регуляторы для активной нагрузки

Схема регулятора тока для активной нагрузки тиристоры предполагает использовать триодного типа. Сигнал они способны пропускать в обоих направлениях. Снижение тока анода в цепи происходит за счет понижения предельной частоты устройства. В среднем данный параметр колеблется в районе 5 Гц. Напряжение максимум на выходе должно составлять 5 В. С этой целью резисторы применяются только полевого типа. Дополнительно используются обычные конденсаторы, которые в среднем способны выдерживать сопротивление 9 Ом.

Импульсные стабилитроны в таких регуляторах не редкость. Связано это с тем, что амплитуда электромагнитных колебаний довольно большая и бороться с ней нужно. В противном случае температура транзисторов быстро возрастает, и они приходят в негодность. Чтобы решить проблему с понижающимся импульсом, преобразователи используются самые разнообразные. В данном случае специалистами также могут применяться коммутаторы. Устанавливаются они в регуляторах за полевыми транзисторами. При этом с конденсаторами они соприкасаться не должны.

Как сделать фазовую модель регулятора

Сделать фазовый регулятор тока своими руками можно при помощи тиристора с маркировкой КУ202. В этом случае подача запирающего напряжения будет проходить беспрепятственно. Дополнительно следует позаботиться о наличии конденсаторов с предельным сопротивлением свыше 8 Ом. Плата для этого дела может быть взята РР12. Управляющий электрод в этом случае обеспечит хорошую проводимость. Импульсные преобразователи в регуляторах данного типа встречаются довольно редко. Связано это с тем, что средний уровень частоты в системе превышает 4 Гц.

В результате на тиристор оказывается сильное напряжение, которое провоцирует возрастание отрицательного сопротивления. Чтобы решить эту задачу, некоторые предлагают использовать двухтактные преобразователи. Принцип их работы построен на инвертировании напряжения. Изготовить самостоятельно регулятор тока данного типа в домашних условиях довольно сложно. Как правило, все упирается в поиски необходимого преобразователя.

Устройство импульсного регулятора

Чтобы сделать импульсный регулятор тока, тиристор потребуется триодного типа. Подача управляющего напряжения осуществляется им с большой скоростью. Проблемы с обратной проводимостью в устройстве решаются за счет транзисторов биполярного типа. Конденсаторы в системе устанавливаются только в парном порядке. Снижение тока анода в цепи происходит за счет смены положения тиристора.

Запирающий механизм в регуляторах данного типа устанавливается за резисторами. Для стабилизации предельной частоты фильтры могут применяться самые разнообразные. Впоследствии отрицательное сопротивление в регуляторе не должно превышать 9 Ом. В данном случае это позволит выдерживать большую токовую нагрузку.

Модели с плавным пуском

Для того чтобы сконструировать тиристорный регулятор тока с плавным пуском, нужно позаботиться о модуляторе. Наиболее популярными на сегодняшний день принято считать поворотные аналоги. Однако они между собой довольно сильно отличаются. В данном случае многое зависит от платы, которая применяется в устройстве.

Если говорить про модификации серии КУ, то они работают на самых простых регуляторах. Особой надежностью они не выделяются и определенные сбои все же дают. Иначе обстоят дела с регуляторами для трансформаторов. Там, как правило, применяются цифровые модификации. В результате уровень искажений сигнала значительно сокращается.

Почему вам следует использовать линейный стабилизатор напряжения

Стабилизаторы напряжения

являются неотъемлемой частью многих проектов, требующих стабильного входного напряжения. Их работа состоит в том, чтобы принимать нерегулируемое входное напряжение и выводить регулируемое напряжение , с единственной загвоздкой в ​​том, что входное напряжение должно быть выше, чем выходное напряжение. Если у вас в разработке проект, требующий определенного напряжения, вы можете рассмотреть несколько вариантов:

Фиксированное напряжение — LM78XX

Микросхемы линейных стабилизаторов напряжения серии LM78XX чрезвычайно популярны, и не зря.Они дешевы, просты в использовании, требуют небольшого количества других компонентов и имеют встроенную защиту от слишком большого тока. Существуют разные модели для вывода разного напряжения, и последние две цифры в номере модели обозначают их выходное напряжение. Например, LM7805 выдает 5 вольт, LM7810 выдает 10 вольт, а LM7824 выдает 24 вольта.

Фиксированное напряжение — стабилитрон

Вы прошли половину своего проекта и только что осознали, что только что освоили микросхемы линейных регуляторов.Что ты можешь сделать? Если у вас есть подходящий стабилитрон напряжения и силовой транзистор, вы можете сделать свой собственный стабилизатор напряжения, используя приведенную выше принципиальную схему. Выходное напряжение будет на 0,6 В ниже напряжения стабилитрона диода из-за падения напряжения база-эмиттер на транзисторе.

Переменное напряжение — LM317

Если вам нужно настроить выходное напряжение регулятора напряжения, LM317 — это то, что вам нужно. Он очень похож на серию LM78XX, за исключением того, что имеет регулировочный штифт для изменения выходного напряжения.Добавив в схему потенциометр, вы можете использовать его для таких целей, как управление скоростью вращения вентилятора или источники питания с переменным напряжением.

Примечание о радиаторах

Чем больше падение напряжения на регуляторе напряжения, тем больше тепла будет рассеиваться через компонент. Во избежание возгорания обязательно используйте радиатор!

LM317 Регулируемый регулятор напряжения Power Board DIY Kit Производство электронных DIY Большая средняя школа Выпускной Дизайн Детали: Amazon.com: Industrial & Scientific

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит введя номер вашей модели.
• Товар хорошего качества.Проверено перед отправкой. Вес упаковки: Вес: 0,057 кг (0,13 фунта).
• Мы проверим товар перед отправкой. Расчетный срок доставки: 6-24 дня (отслеживаемый) —— Мы предоставляем ускоренную доставку: 2-7 дней. (без учета времени обработки) .Если сумма заказа превышает 120 долларов США, мы будет пользоваться услугой ускоренной доставки бесплатно.
• Мы профессиональный дистрибьютор электронных компонентов. Мы также продаем другие виды продукции.просто найдите номер модели в нашем магазине.
• Мы прилагаем все усилия, чтобы предоставить клиентам удовлетворительное обслуживание. Любой вопрос, пожалуйста, свяжитесь со мной.

]]>

---

Характеристики этого продукта

Фирменное наименование	Пайалу
Ean	4552302208470
Номер детали	paiModule_10806
Код UNSPSC	32000000

---

DIY Долговечная схема стабилизатора напряжения для Raspberry Pi

Raspberry Pi — это простой, удобный и дешевый, но мощный одноплатный компьютер на все времена.Он имеет порты USB для подключения оборудования, такого как флеш-накопитель, клавиатура, мышь, порт HDMI для вывода изображения, порт 3,5 мм для аудио и несколько контактов GPIO для работы со встроенными проектами, все из которых могут получать питание от мобильного зарядного устройства.

Вы даже можете сделать его портативным, просто подключив порт mini USB к блоку питания мобильного телефона, чтобы вы могли использовать свой Pi в дороге. Но если вы подключите больше USB-устройств и используете контакты GPIO, внешний аккумулятор быстро разрядится. В этом посте я расскажу, как я сделал собственный блок питания, используя литий-полимерный аккумулятор и регулятор напряжения.

О нашем спонсоре — UTSource

Начнем с того, что UTSource является дистрибьютором электронных компонентов в Шэньчжэне и одним из крупнейших дистрибьюторов электронных компонентов во всем мире.

UTSource начинал как малый бизнес, который вырос до более чем 10 миллионов клиентов с объемом продаж около 150 миллионов долларов. Благодаря огромному количеству различных продуктов, распространяемых в UTSource, он может варьироваться от полупроводников до транзисторов до предоставления услуг по проектированию цепочек.

UTSource обещает предоставлять своим клиентам только продукцию самого высокого качества.Вся продукция на парусе считается оригинальной и сертифицированной. Покупается напрямую у производителей и официальных агентов.

Необходимые вещи

Давайте начнем

Шаг 1 — Как заказать качественную продукцию в UTSource?

Заказать продукцию в UTSource очень просто. Первое, что нужно сделать, это зайти на сайт UTSource и создать бесплатную учетную запись!

Что касается категорий продуктов, то в UTSource есть компонент на основе категорий с четким указанием количества компонентов, сгруппированных по каждой категории.

Если вы хотите увидеть подкатегории в каждой из этих категорий, вы можете прокрутить мимо этих основных категорий и найти подкатегории под каждой основной категорией.

Следующее, что нужно сделать, это найти нужный компонент в поле поиска.

Прокрутите страницу вниз, найдите нужный продукт и добавьте его в корзину.

После того, как вы добавили все продукты в корзину, вы можете перейти в корзину, чтобы увидеть все компоненты. В корзине вы можете увидеть ориентировочную стоимость различных курьерских служб.Вы также можете добавить или удалить больше товаров из корзины.

После того, как вы нажмете «Оформить заказ», вы можете нажать «Оформить заказ». Здесь вы должны указать адрес доставки, а также способ доставки.

Когда это будет сделано, нажмите «Отправить заказ» и завершите платеж. Вот и все! Вы получите товар в указанный срок.

Шаг 2 — Установка батареи

Это перезаряжаемые батареи с сильным разрядом, которые используются в основном в проектах робототехники.Эти двигатели в основном используются в приводных двигателях, таких как двигатели постоянного тока или серводвигатели, которые потребляют значительный ток из-за своих высоких разрядных свойств.

[AdSense-A] Однако при использовании этих батарей необходимо соблюдать особую осторожность. Для зарядки аккумуляторов этого типа используются специальные зарядные устройства. В нашем проекте мы будем использовать батарею LiPo 12 В для питания Pi

.

Сначала возьмите зарядное устройство LiPo аккумулятора и зарядите аккумулятор. Следите за тем, чтобы на него не попадали прямые солнечные лучи.Воздействие на аккумулятор прямого нагрева может привести к взрыву аккумулятора. Как только аккумулятор полностью зарядится, вы можете подключить его к регулятору.

Шаг 3. Распиновка USB

Теперь подключите контакты аккумулятора к другой паре проводов, которые нужно припаять ко входу регулятора. Подключите провод +12 В к + ve In, а провод 0 В к -ve In. Теперь подключите мультиметр к выходу регулятора и медленно поверните ручку регулятора с помощью отвертки.Вы заметите изменение напряжения на регуляторе.

Отрегулируйте напряжение до 5 В + — 1 В, что является лучшим уровнем напряжения для работы Pi. После проверки уровня напряжения аккумулятор можно отключить.

Шаг 4 — Пайка

LM2596S 20083 Модуль регулируемого регулятора напряжения

Литий-полимерный аккумулятор, который мы используем, может обеспечивать напряжение 12 В, тогда как пи работает от 5 В. При подключении платы напрямую к аккумулятору сдувается вся плата.Поэтому нам понадобится что-то, чтобы преобразовать эти 12 В в 5 В и обеспечить постоянное питание этой схемы 5 В. [AdSense-B]

LM2596S 20083 Регулируемый регулятор напряжения — это очень удобный и простой в использовании регулятор напряжения, выходное напряжение которого можно легко контролировать, поворачивая винт. Посмотрите видео ниже, чтобы узнать, как это сделать.

Теперь припаиваем два провода к выходу регулятора. Мы должны подать эти 5 В на порт micro USB Raspberry Pi. Возьмите старый кабель micro USB и разрежьте его пополам.

[AdSense-B] Теперь припаяйте красный (+ 5V) провод к + Ve Out регулятора, а черный (GND) провод к 0V Out регулятора. Теперь все, что вам нужно сделать, это подключить кабель micro USB к Raspberry Pi и подключить аккумулятор.

Ste 5 — Подключение дисплея

В зависимости от типа дисплея вам придется внести небольшие изменения в схемы. В этом посте я объясню схемы при использовании двух наиболее распространенных ЖК-дисплеев.

Raspberry Pi 7 ″ сенсорный дисплей

Это стандартный простой в использовании сенсорный дисплей от самой Raspberry Pi.Дисплей питается от разъема Micro USB на плате драйвера, который, в свою очередь, питает Raspberry Pi через контакты GPIO. Это устройство plug and play, если у вас установлена ​​последняя версия Raspbian OS.

Raspberry Pi подключается к дисплею с помощью ленточного кабеля, который подключается к порту DSI. Плата драйвера выполняет две функции — включение экрана и преобразование сигналов параллельного дисплея в последовательный сигнал DSI.

Шаги для подключения

• Подсоедините ленточный кабель к задней части платы драйвера.Также подключите сигнальные кабели сенсорного экрана к J4.
• Подключите ленточный кабель DSI к плате драйвера, а другой конец подключите к Raspberry Pi.
• Подключите несколько перемычек от 5V платы драйвера к входным контактам Power на Raspberry Pi.
• Теперь подключите плату драйвера к выходу регулятора напряжения, который мы создали ранее. Плата драйвера будет включать как дисплей, так и Raspberry Pi.

Это наиболее часто используемая дешевая плата дисплея, которая будет работать с Raspberry Pi.Он также поставляется с платой драйвера, к которой мы подключаем порт дисплея HDMI Raspberry Pi. Если у вас есть конвертер HDMI в VGA, вы также можете использовать его. Эта плата должна быть подключена к отдельному источнику питания 12 В 2 А постоянного тока. Поэтому нам придется добавить дополнительный модуль.

В нашей предыдущей схеме мы использовали только один регулятор. Но здесь мы добавим еще один регулятор, настроенный на выход 12 В параллельно предыдущему регулятору.

Шаг 6 — Тестирование источника питания DIY для Pi

Шаги для подключения

• Подсоедините ленточный кабель к задней части платы драйвера.
• Подключите кабель HDMI к плате драйвера, а другой конец — к Raspberry Pi.
• Подключите регулируемое напряжение +5 В к входным контактам питания на Raspberry Pi.
• Подключите +12 В к плате драйвера, которая запитает экран.

При этом raspberry pi с большой нагрузкой будет работать дольше, чем при использовании power bank. Этого будет более чем достаточно для включения Pi и устройств, подключенных к USB-порту.

Оцените проект

Вы нашли эту страницу полезной? Помогите нам стать лучше, оценив эту страницу.

[RICH_REVIEWS_FORM]

[RICH_REVIEWS_SNIPPET stars_only = ”true”]

DIY LM2596 Регулируемый регулятор напряжения Импульсный блок питания Наборы понижающего преобразователя Блок питания DIY Наборы

Функция:
Он может вводить нестабильный переменный ток и выходное регулируемое напряжение. Его минимальное выходное напряжение составляет 1,23 В, а максимальный выходной ток — 3 А. LM2596 содержит генератор фиксированной частоты (150 кГц) и стабилизатор эталонного напряжения (1.23 В) и имеет совершенную схему защиты, ограничение тока, цепь отключения тепла и так далее. Эта схема имеет преимущества высокого КПД и низкого тепловыделения. Он может в полной мере использовать различные холостые трансформаторы вокруг вас, чтобы обеспечить стабильное напряжение источника питания.

Рабочее напряжение:
LM2596 — переключатель стабилизатора напряжения и понижающей цепи. Убедитесь, что входное напряжение выше выходного. Общий вход составляет 3,2 В — 40 В, а выход — 1.23В-35В.

Принцип схемы:
Нестационарное переменное напряжение на входе J1 выпрямлялось d1-d4, C1 и C2 фильтровалось, поскольку входное напряжение LM2596 выводило стабильное постоянное напряжение с J2 через LM2596. C3, C4 — емкость выходного фильтра. R2 и LED2 составляют цепь индикатора. LED1 — это белый светодиод диаметром 8 мм. Его яркость может примерно указывать на выходное напряжение. Если яркость слишком яркая, вы можете как следует увеличить сопротивление R2. L1 — это особая индуктивность, которая действует как преобразователь энергии.D5 — диод Шоттки, который играет постоянную роль в цепи. C5 мешает цепи. Выходное напряжение R1 и W1 можно рассчитать по следующей формуле: Vo = 1,23 (1 + W1 / R1)

Принципиальная схема:

Список компонентов:

НЕТ.	Название компонента	Маркер для печатных плат	Параметр	КОЛ-ВО
1	Электролитический конденсатор	C1	1000 мкФ 35 В	1
2	Электролитический конденсатор	C3	220 мкФ 25 В	1
3	Керамический конденсатор	C2, C4	0.1 мкФ 104	2
4	Керамический конденсатор	C5	3300pf 332	1
5	Светодиод	LED1		1
6	LM2596S-ADJ	IC1	К-263	1
7	1N5822	D5	SS34	1
8	1N4007	D1-D4		4
9	Предохранитель	BX		1
10	Металлопленочный резистор	R1	510 Ом	1
11	Металлопленочный резистор	R2	1K	1
12	Индуктивность	L1	30uH	1
13	Потенциометр	W1	10 К	1
14	Крышка ручки			1
15	Терминал		2П	2
16	Печатная плата		37 * 46 мм	1

И.Протестировано выдающимся партнером ICStation arduinoLab:

Подробнее читайте в видео:
(язык видео — Русский )

II. Протестировано выдающимся партнером ICStation bzoli5706:

Подробнее читайте в видео:
(язык видео — английский )

III.Протестировано выдающимся партнером ICStation Blue Matter:

Подробнее читайте в видео:
(язык видео — итальянский )

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке. Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Paypal Платеж

PayPal — это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете.PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. Е. С использованием вашего обычного банковского счета).

Мы проверены PayPal

2) Вест Юнион

Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

Для получения информации о получателе свяжитесь с нами по адресу [email protected].

3) Банковский перевод / банковский перевод / T / T

Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до $ 500 . Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату указанными способами.

Чтобы узнать о других способах оплаты, свяжитесь с нами по адресу orders @ icstation.(с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Куда: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2.2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса APO и PO Box

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентством экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.

3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длительного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com.
4) Отследите заказ с номером отслеживания по ссылкам ниже:

инверсионных следов! Стабилизатор напряжения

своими руками

Проект Майка Миллера

В 2018 году Майк Миллер разработал регулятор напряжения на замену Rotax / Ducati с значительно улучшенными тепловыми характеристиками.

Джим Батчер построил один и поделился проектом с сообществом китпланов Европы.

Майк и Джим любезно разрешили инверсионные следы! публиковать свои работы и информацию для домостроителей всего мира.

Инструкции Майка Миллера

Майк: «Несколько недель назад я построил новый регулятор напряжения на замену Ducati …»

Проектные цели

• Недорогая «подопытная» замена
• Ремонтопригодный
• Все компоненты уже готовы (без специальных профилей, станков с ЧПУ или формованных деталей.)
• Нет «слепых» частей с неизвестными характеристиками, все компоненты имеют паспорта.
• Построен с использованием обычных строительных инструментов.
• Увеличенная площадь радиатора.
• Исключите соединения Faston для силовых проводов.
• Сохраняйте расстояние между отверстиями для крепежных болтов Ducati.
• Дополнительный охлаждающий вентилятор.

---

Температурные испытания

Повышение температуры

У новой версии площадь поверхности почти втрое больше, поэтому она работает более прохладно.

---

Испытательная установка

Статор Rotax по своей природе ограничен по току до 22 ампер и работает с частотой до 483 Гц.

Таким образом, этот тест никогда не был задуман как реальная оценка какого-либо регулятора, а скорее как сравнение два с помощью общего тестового приспособления.

Устройство для испытания под нагрузкой — это трансформатор с регулируемым напряжением 1000 ВА, 120 В, 60 циклов, управляющий мощностью 500 ВА. Трансформатор 240В / 12В.

Это дает нам множество регулируемых усилителей при очень низком напряжении. Нагрузка а.Шунт 028 Ом, подключенный между + B и землей корпуса.

Переменный трансформатор используется для установки тока.

Вырабатываемое тепло зависит от тока, протекающего через регулятор. Мы не позаботьтесь о выходном напряжении для этого теста.

С выходом 22 А на шунте мы подавали на вход ~ 2 В переменного тока.

Радиатор

Стандартный радиатор, который я выбрал для нового дизайна, больше, чем у Ducati, но он уместится на полка брандмауэра и очистить опору педали руля направления.

Детали стоят около 60 долларов, не считая печатной платы.

У меня нет проблем с цепью Ducati. Так что это лишь немного изменено.

---

Список материалов и источники

Таблицы и веб-страницы:

К сожалению, запчасти нельзя приобрести у одного поставщика. У нас осталось четыре.

---

Приведенные выше таблицы претерпели несколько изменений. Они точны в меру моих знания.

Заполнитель — это всего лишь предложение.Я разрезал антистатическую широкую трубку, посылка ТО220 корпус устройства.

Файл платы PCB представляет собой модифицированную плату Rev-1. Был несколько мелких ошибок на плате Rev-0. Я не заказывал плату Rev-1 для проверки.

---

В Digikey есть замечательная функция, позволяющая загружать файл Excel или CSV прямо на свой компьютер. корзина для покупок, поэтому вам не нужно вручную вводить 23 части.

Для корпуса я бы предпочел материал 0,032 дюйма (0,8 мм), но 0,016 дюйма (0,4 мм) 2024-T3 — единственная толщина Ель предлагается в листе 12х12.

Что-нибудь еще, и стоимость растет в геометрической прогрессии. Мы только нужен лист 6 на 6, так что у вас получится четыре пробных прогона. Может быть, у вас получится лучше на местном уровне.

Длинный передний фланец предназначен для того, чтобы проходить под доской и поддерживать ее.

Он должен быть достаточно сильным, чтобы поддерживайте направленную вниз силу на печатную плату, когда клеммы затянуты.

Винтовые клеммы для печатных плат рассчитаны на 30 ампер каждая. Печатная плата была рассчитана на 22 А в силовая цепь.

Используя стандартную медь в 1 унцию, мы производим от трех до четырех ватт тепла вместе с электроэнергией. следы на 22 ампер. Доска из трех или четырех унций меди была бы лучшим выбором, но это не так. вариант для прототипов.

В качестве обходного решения я пропустил паяльную маску вдоль широкой панели питания. следы на нижней части платы.

Мы можем увеличить пропускную способность по току с помощью куска сплошной медный провод. Этот провод можно проложить по трем линиям питания от компонента привести к терминалу.

---

Механическое производство

Радиатор

Осторожно: защитите обработанную поверхность радиатора.

1) Отметить поверхность радиатора можно тремя способами

• Схема и размеры, вот размеры:
  Размеры радиатора
• Распечатайте этот шаблон радиатора в масштабе 1: 1 и прикрепите его к лицевой стороне и к центру.
  Шаблон отверстия для радиатора
• Прикрепите печатную плату к поверхности радиатора и с помощью перфоратора найдите десять отверстий.Вам нужно будет измерить отверстие для винта заземляющего провода.

2) Просверлите два монтажных отверстия.

3) Просверлите 6-32 отверстия под винты и нарежьте на них резьбу.

4) Ребра необходимо обрезать, чтобы мы могли установить монтажные болты AN4 с зазором для разъем.

---

5) Два монтажных фланца можно обрезать или оставить в качестве точки крепления охлаждающего вентилятора. воздуховод.

Когда вы закончите, у вас должно быть это:

---

Большие алюминиевые распорки

• Печатная плата расположена между радиатором и крышкой корпуса с алюминиевыми прокладками.
• Монтажный болт AN4 и большие алюминиевые распорки действуют как токопровод. от радиатора до земли планера.
• Подпилите одну сторону распорок так, чтобы получился ровный край, свободный от крышки корпуса. Чем длиннее распорка необходим радиус вдоль одного плоского края, чтобы он мог прижаться к радиусу изгиба корпуса.

Прокладки нейлоновые

• Зенковка на одном конце на каждой из четырех нейлоновых прокладок.
• Удалите достаточно материала без укорочение проставки.

Крышка корпуса

1) Плоский лист можно маркировать двумя способами

2) Кернер, просверлите и отрежьте до размера

3) Воспользуйтесь тормозом для листового металла и загните четыре стороны вверх.

• Удалите пластиковый лист и бумажный шаблон после того, как деталь согнута.
• Сделайте углубления в четырех отверстиях для винтов 6-32.
• Если у вас нет штампа для впадин для винта №6, то штамп для углублений №30 даст адекватные результаты.Выпуклая часть ямочки должна находиться на стороне шаблона и линии сгиба листа.

---

Готовая деталь должна выглядеть так.

---

Сборка печатной платы

Компоненты

1) Вероятно, прошло некоторое время с момента вашего последнего проекта Heathkit ^® , поэтому давайте рассмотрим несколько основ:

2) Загрузите компоненты в плату.

• Шелкография печатной платы может иметь только имена / идентификаторы для компоненты.Значения компонентов указаны на отдельном слое, и производитель платы может или может не включать его в шелкографию.
• Если значения не включены, они могут быть нашел здесь компонентную загрузку.

---

3) Припаяйте компоненты с помощью подходящего паяльника. Хороший свет и лупа помогу.

4) С помощью набора резаков заподлицо зажимайте провода заподлицо с верхней частью паяного соединения примерно на 1/32 дюйма до 1/16 дюйма над поверхностью платы (не врезаться в припой, закрепить провод.)

5) Осмотр.

• Находятся ли компоненты в правильных местах? Есть ли отсталые?
• Проверьте свою работу или попросите кого-нибудь проверить ее. Теперь легче осмотреть и исправить, чем устраните неполадки позже.

---

Окончательная сборка

Установка силовых компонентов

1) Будьте осторожны при изгибе проводов:

Эта веб-страница вырезан из STMicroelectronics TN1225

2) Совместите каждый силовой компонент с шелкографией на печатной плате.

3) Отметьте линию изгиба на каждом выводе относительно этого отверстия в колодке.

4) Проводя по одному поводку за раз, удерживайте поводок на изгибе плоскогубцами. линия. Учитывайте радиус изгиба. Пальцем согните провод на 90 градусов вверх, в сторону со стороны радиатора.

5) Повторите то же самое с остальными компонентами.

6) Обрежьте, обрежьте и установите пластиковую прокладку между печатной платой и радиатором.Негабаритный отверстия можно использовать для захвата двух алюминиевых распорок №6.

7) Временно установите силовые компоненты, заглушку, распорки и алюминиевые распорки №6. Проверьте посадку и при необходимости отрегулируйте.

8) Разобрать на части.

9) Подсоедините 3-1 / 2 длинный провод заземления № 18 калибра от печатной платы к радиатору.

10) Нанесите состав для теплоотвода на каждый тиристор и используйте теплопроводящие прокладки . электрически изолируйте диоды от радиатора.

11) Установите силовые компоненты на немаркированную сторону печатной платы, но не паяйте.

12) Поместите радиатор над силовыми компонентами и печатной платой. Осторожно переверните сборку. Не позволяйте выводам компонентов выпадать из отверстий на печатной плате.

13) Установите заливную ленту и четыре алюминиевых распорки №6. Временно затяните четыре винта крепления платы через прокладки, крепящие плату к радиатору.

14) Вставьте две длинные большие прокладки между радиатором и печатной платой.Для центрирования проставки используйте болт AN4. Наденьте две длинные большие алюминиевые прокладки на болты закругленной стороной от платы. Совместите плоскую сторону прокладок с краем радиатора. Временно закрепите гайкой.

15) Установите и затяните четыре винта силового компонента и стопорные шайбы.

16) Мы не хотим, чтобы эти металлические распорки отсоединились во время сборки или транспортировки. Установите шесть верхних прокладок и две большие нижние прокладки на печатную плату.Сделайте , а не , поставьте RTV под большие проставки. Им нужен электрический контакт через печатную плату.

17) Дайте RTV затвердеть.

18) Согните выводы силовых компонентов заподлицо с печатной платой на широких дорожках без паяльной маски. Сформируйте провод по мере необходимости, чтобы повторять форму следа. Делайте это только на широких дорожках без паяльной маски.

19) Припаяйте выводы.

20) Обрежьте непогнутые провода.

21) Сформируйте три куска неизолированной сплошной медной проволоки. Используйте калибр 18 или больше. Пропустите каждый провод от винтовой клеммы к проводу силового компонента. Следите за формой немаскированного следа. Припаиваем на место.

22) Оставьте винты на печатной плате на месте до момента окончательной сборки, чтобы защитить выводы компонентов.

---

Крышка корпуса

Установка

1) Удалите винты и болты, фиксирующие печатную плату на месте

2) Установите четыре винта в крышку

3) Установите четыре нейлоновых прокладки на винты потайной стороной к крышке с углублениями.

4 ) Совместите четыре отверстия для винтов на печатной плате с четырьмя винтами на крышке.

5) Переверните и затяните четыре винта крышки.

---

---

Схемы

Как это работает

В этом регуляторе используется переключаемый мостовой выпрямитель .

Это просто двухполупериодный мост для преобразования переменного тока в постоянный, за исключением того, что половина моста использует тиристоры, поэтому мост можно включать и выключать.

мощность для запуска ворот SCR поступает от клеммы C. Этот вход является одновременно и контролем, и смысл.

Работа регулятора лучше понять, когда на вывод C подается питание. независимо.

Применяемое испытательное напряжение должно быть любым напряжением, ожидаемым в любом нормальном или нормальном состоянии. ненормальное состояние.

Вход C стабилизатора рассчитан на напряжение между -14. вольт через +24 вольт.

В работе регулятора имеется пять схемных путей на основе напряжение на клемме C.

1) Работа при низком напряжении.

~ 3,0 В — 12,4 В

---

2) Работа при низком напряжении, приближается к уставке выключения

12,4-14,0 В

---

3) Удовлетворен, приближается к уставке включения.

~ 14,0–24,0 В (абсолютный максимум)

---

4) Выход отключен, когда регулятор удовлетворяет требованиям и питание снимается с контакта C.

Вход на C был выше 12,4 В, и питание отключено.

Это предотвращает повторное кратковременное включение регулятора при падении напряжения. ниже уставки включения.

---

5) Работа в режиме обратной мощности

~ от -2 В до -14 В (абсолютное максимальное обратное напряжение)

---

Тестирование и установка

Тестирование

1) Подключите 16-вольтную вторичную обмотку трансформатора дверного звонка к двум клеммам G.

2) В качестве нагрузки используйте автомобильную лампочку на 12 В.

• Подключите одну сторону лампы к клемме + B, а другую сторону к радиатору (заземлению).
• Используйте место крепежного болта AN4, где анодированная отделка была удалена со всех заземляющих соединений.

3) Используя 9-вольтовую батарею, подключите отрицательную клемму батареи к массе радиатора.

4) Когда положительный полюс 9-вольтовой аккумуляторной батареи касается контакта C, лампочка загорается.

5) Подключите вторую 9-вольтовую батарею последовательно, как это, чтобы получить 18-вольтный источник питания.

ПРИМЕЧАНИЕ: Это не идеальный способ тестирования, но это самый простой способ решения проблемы отсутствия регулируемый источник питания постоянного тока. Мы не будем знать фактическое пороговое напряжение выключения, но оно будет подтвердите, что регулятор отключился.

6) Когда вторая клемма (+) 9-вольтовой аккумуляторной батареи касается контакта C, лампочка НЕ ​​загорается. свет. Не оставляйте 18 вольт на контакте C дольше, чем необходимо для выполнения теста.

Установить

• Поскольку винтовые клеммы находятся в цепи без предохранителей, мы включили электрические клеммные ниппели для предотвращения случайного контакта.
• Установите стопорные шайбы № 10 под головки винтов силовых клемм, чтобы предотвратить их ослабление из-за вибрации.
• Отдельный провод заземления №12 может быть проложен из-под головки одного из крепежных болтов AN4 к точка заземления батареи / планера для улучшенного заземления.В список деталей входит кольцо клеммы для этой опции.
• Поскольку расположение регулятора и длина проводов могут отличаться, мы не включили длину провода в таблицу.
• Имеется достаточно приборов со стандартной авионикой, чтобы проверить это на правильность работы.
• Отображаемое напряжение системы при минимальной нагрузке и умеренных оборотах должно показывать 14 вольт ± 0,3 вольт после того, как батарея разряжена. заряжен.

Как это работает

Модель Джима Батчера

Джим построил регулятор напряжения в соответствии с приведенными выше инструкциями Майка и очень доволен им после 1 года и 100 летных часов.

Напишите автору

DIY Дискретный и простой регулятор напряжения — Toli’s DIY

Некоторое время назад я немного поигрался со старинными аудиоусилителями / приемниками, и во многих из них я улучшал блок питания для слаботочных дифференциальных усилительных каскадов. Это всегда была простая и дешевая задача, которая стоила потраченного времени, когда дело доходило до звука.Стремясь «сделать это по-другому», я не хотел использовать для этого ИС, а скорее хотел использовать дискретный, но простой дизайн. Схема, которую я придумал, очень хорошо подходила для таких приложений, и поэтому я решил, что было бы неплохо сделать из нее независимую печатную плату регулятора для общего использования в аудиотехнике, которую я создаю. В то время у меня также был ограниченный опыт проектирования печатных плат, так что это казалось отличным проектом для начала. Нет лучшего способа научиться, чем просто попробовать.

Рис. 1. Схема регулятора минимального напряжения Toli.

Самая простая форма регулятора показана на рис. 1. Это старые схемы, которые я нарисовал с помощью TinyCAD до использования KiCAD, и поэтому они не так красивы, как схемы на моих более поздних схемах. Схема довольно проста, но она отличается от большинства регуляторов напряжения. В отличие от большинства регуляторов, в которых имеется явное опорное напряжение, которое затем буферизуется усилителем ошибки и проходными транзисторами, в этой схеме используется другой механизм.«Эталонным» напряжением в этом случае является VGS, необходимое для того, чтобы M3 пропускал ток, обеспечиваемый J2. Все компоненты слева от J2 представляют собой не более чем двухполупериодный выпрямитель и конденсатор фильтра большой емкости. J2 в этом случае работает в режиме насыщения и, следовательно, действует как источник постоянного тока (CCS). Этот ток заряжает узел затвора M2, который, в свою очередь, подтягивает выходной узел к высокому уровню. Это заставляет узел затвора M3 подниматься, и M3 проводит ток J2 в узел заземления. Состояние равновесия — это когда ток M3 равен току J2.Следовательно, выходное напряжение можно описать как:

VOUT (DC) = VGS (M3) * Ra + RbRb

Эта (часть регулятора, без выпрямителя) представляет собой схему, которую я неоднократно использовал в качестве локальных регуляторов внутри старинных усилителей. Его можно построить на небольшом сборном картоне и разместить рядом с точкой нагрузки. Тот факт, что его точное значение выходного постоянного тока не определяется перед измерением (из-за вариаций VTH M3), не имеет большого значения для аудиоприложений. Однако это довольно хороший регулятор с очень низким уровнем шума.

Однако при использовании его в качестве автономного регулятора линейное регулирование имеет гораздо большее значение. Одна часть схемы, которая ухудшает линейную стабилизацию в этой цепи, — это чувствительность J2 к изменениям напряжения на нем. Поэтому, чтобы улучшить это, можно несколько модифицировать схему до той, что показана на рис. 2. В этой схеме J2 больше не работает напрямую от выпрямленного напряжения. Вместо этого используется стабилитрон D5, чтобы обеспечить J2 чистым питанием. J1 снова используется как CCS для ограничения колебаний тока через стабилитрон.Очевидно, что J1 должен поддерживать ток J2 и стабилитрона. Поскольку теперь у нас есть дополнительное напряжение, которое несколько выше, чем на затворе M2, мы можем использовать его для управления затвором дополнительного NMOS, M1. Он может действовать как каскод для M2, ограничивая вариации VDS над ним и дополнительно улучшая регулирование линии. Эта модифицированная схема, очевидно, происходит за счет увеличения требований к запасу мощности регулятора (Vin-Vout необходим для правильной работы).

Рис. 2. Улучшенное регулирование линии

Возможный компромисс между ними (высокий запас по мощности и хорошее регулирование линии переменного тока) может быть достигнут путем замены этих дополнительных устройств простым фильтром нижних частот (LPF), как на рис.3.

Рис. 3. ФНЧ для уменьшенной пульсации 100 Гц / 120 Гц

Однако я хотел посмотреть, насколько далеко я могу продвинуть эту базовую схему, расширив схему вокруг нее, чтобы дать дополнительную функциональность. Кое-что из того, чего я надеялся достичь, — это снижение требований к запасу мощности без ущерба для производительности, а также некоторая базовая форма ограничения тока. Я предпочитаю не строить схемы, в которых нет некоторых ограничений по току, просто в качестве меры минимизации повреждений в случае возникновения каких-либо проблем.После пары итераций я пришел к схеме на рис. 4, которую я выгодно назвал «ToliReg» 🙂

. Рис. 4. Окончательная версия регулятора напряжения (ToliReg)

В этой схеме немного больше частей, и на самом деле она не соответствует первоначальному замыслу «сделать ее как можно более простой», но она предлагает гораздо больше. функциональность. Обозначение устройства было изменено по сравнению с первой схемой, но все еще легко распознать тот же механизм, который устанавливает выходное напряжение. M1 теперь является устройством обратной связи (усилителем ошибки), а M2 — проходным транзистором.Raa был добавлен в качестве дополнительной настройки для выходного напряжения, чтобы сделать его менее чувствительным к параметрам M1. CCS теперь реализован с использованием CRD1 (который все еще может быть JFET, что и есть CRD). Однако, чтобы иметь более низкий запас по запасу мощности, этот ток поступает не напрямую, а через токовое зеркало, состоящее из Q5 / Q6. Q7 используется как каскод для Q6, чтобы ограничить температурную разницу между Q5 / Q6. D6 нужен только для смещения базы Q7.
Чтобы обеспечить бесперебойное питание для этой схемы смещения, используется LPF (R1 и C4), буферизованный Q4 в качестве умножителя емкости.D5 / C3 действуют как цепь «удержания пика», что является очень эффективным дополнением. При такой топологии допускается значительное падение напряжения на конденсаторе большой емкости, не влияя на работу усилителя ошибки, что, в свою очередь, означает лучшее регулирование даже при более высоком выходном токе.
Наконец, в Rsense добавлена ​​функция ограничения тока. Этот резистор установлен на стоке M2, поэтому он не влияет на выходное сопротивление регулятора. Когда напряжение на этом резисторе возрастает до ~ 0,6 В, Q1 будет проводить.Это, в свою очередь, сделает второй / третий квартал активным. Q2 опускает затвор M2 ниже и ограничивает выходное напряжение (и ток). Q3 не является обязательным и может использоваться для управления светодиодом для визуального уведомления о текущем предельном состоянии.

Рис. 5. Схема платы ToliReg V3

Я также разработал версию этого же регулятора с двумя рельсами для использования в моих собственных проектах. Я сделал некоторые измерения шума регулятора (на более ранней версии печатной платы, как показано на рисунке ниже. Измерение шума было выполнено с использованием LNMP от тангенса (см. Ссылку для получения дополнительной информации) с полосой пропускания 100 кГц -3 дБ .Общий интегрированный шум на выходе регулятора, установленного на 24 В, был измерен при 10 мкВ (среднеквадратичное значение).

Рис. 6. Печатная плата, используемая для измерения шума

. Как и в случае с некоторыми другими проектами, которые я делал в то время, я собрал большую часть необходимой информации для создания одного из них в файле PDF для публикации на нескольких форумах. Я прилагаю сюда и этот файл со схемой, спецификацией и несколькими дополнительными примечаниями о схеме.

ToliRegV3_Documentation

Простой регулятор напряжения с использованием транзистора 2N3055

В этом DIY мы делаем простой стабилизатор напряжения с использованием 2N3055.Регулятор напряжения — это электронное устройство, которое используется для регулирования уровней напряжения. Когда требуется стабильное, надежное напряжение, в этот момент предпочтительным устройством является регулятор напряжения. Более того, он генерирует фиксированное выходное напряжение, которое остается стабильным при любых изменениях входного напряжения или условий нагрузки. Он также действует как буфер для защиты деталей от повреждений. Кроме того, вероятно, более 90% предметов требуют регулятора напряжения или чего-то подобного, что делает их одними из наиболее часто используемых электрических деталей.Кроме того, если у вас есть возможность запустить все напрямую, потребуется внешний адаптер переменного / постоянного тока, стабилизатор напряжения.

Компоненты оборудования

Необходимые аппаратные компоненты простого регулятора напряжения с использованием 2N3055:

[inaritcle_1]

Строительство схемы

Шаг № 01

Сначала подключите переменный резистор к транзистору.

Шаг № 02

Затем подключите зажим «крокодил» к транзистору.

Шаг №03

Затем подключите светодиодные ленты к транзистору.

Шаг № 04

Затем подключите источник питания 12 В, один конец к транзистору, а другой конец — к светодиодной ленте.

Работа контура

В этом разделе мы подробно обсуждаем работу схемы простого регулятора напряжения. Однако для этой схемы требуется несколько недорогих компонентов, которые легко доступны на электронных рынках.Поэтому мы используем транзистор 2N3055, который представляет собой кремниевый силовой транзистор NPN, предназначенный для приложений общего назначения, и переменный резистор 5K для регулировки значения сопротивления. Сделайте эту схему, выполнив следующие действия, затем проверьте схему с помощью светодиодных лент или мультиметра.

Приложения и способы использования

Области применения и применения регулятора напряжения:

• Он используется в электронных схемах для подачи точного напряжения и предотвращения их повреждения.
• Он также используется с генератором переменного тока двигателя внутреннего сгорания для регулирования выходной мощности генератора.
.
