Полуавтоматическая сварка своими руками: Самодельный полуавтомат сварочный своими руками: схема, как правильно использовать

Содержание

Самодельный полуавтомат сварочный своими руками: схема, как правильно использовать

Сварочный полуавтомат может быть самодельным, сделанным из инвертора. Сразу скажем, что смастерить сварочный полуавтомат из инвертора своими руками непросто, но не невозможно. Тому, кто задумал смастерить полуавтомат своими руками из инвертора, следует изучить принцип его работы, посмотреть при необходимости видео или фото, посвященные данной теме, подготовить необходимые комплектующие и оборудование.

Как инвертор переделать в полуавтомат

Для работы понадобится:

  • Инверторный аппарат, который может сформировать сварочный ток в 150 А.
  • Механизм, подающий для полуавтомата (сварочную проволоку).
  • Горелка.
  • Шланг, через который идет сварочная проволока.
  • Шланг для подачи в зону сварки защитного газа.
  • Катушка со сварочной проволокой (потребуются некоторые переделки).
  • Электронный блок управления.

Схема сварочного полуавтомата

Особое внимание уделяется переделке подающего устройства, подающего в зону сварки проволоку, которая передвигается по гибкому шлангу. Для получения качественного аккуратного сварного шва скорость подачи проволоки по гибкому шлангу и скорость ее расплавления должны соответствовать.

При сварке полуавтоматом используется проволока разного диаметра и из разных материалов, поэтому должна быть возможность регулирования скорости ее подачи. Этим занимается подающий механизм.

Наиболее распространенные диаметры проволоки в нашем случае: 0,8; 1; 1,2 и 1,6 мм. Перед сваркой проволока наматывается на катушки, являющиеся приставками, закрепляемыми нехитрыми крепежными элементами. Проволока в процессе сварки подается автоматически, благодаря чему значительно сокращается время технологической операции и повышается эффективность.

Главный элемент электронной схемы блока управления — это микроконтроллер, отвечающий за стабилизацию и регулирование сварочного тока. От этого элемента зависят параметры тока и возможность регулирования их.

Переделываем инверторный трансформатор

Полуавтомат сварочный своими руками сделать можно путем переделки трансформатора инвертора. Для приведения характеристик инверторного трансформатора в соответствии с необходимыми, он обматывается медной полосой, обматывающейся термобумагой. Обыкновенный толстый провод для этих целей не используется, потому что он будет сильно нагреваться.

Вторичная обмотка тоже переделывается. Для этого нужно:

  • Намотать обмотку из трех слоев жести, из которых каждый изолируется фторопластовой лентой.
  • Концы обмоток спаять друг с другом для повышения проводимости токов.

В конструктивной схеме инвертора, используемого для включения в полуавтомат, должен быть предусмотрен вентилятор для охлаждения аппарата.

Настройка

При изготовлении полуавтомата из инвертора предварительно обесточьте оборудование. Для предотвращения перегрева устройства разместите его входной и выходной выпрямители, а также силовые ключи на радиаторах.

По выполнении вышеперечисленных процедур соедините силовую часть с блоком управления и подключите его к электросети. Когда загорится индикатор подключения к сети, подключите к выходам инвертора осциллограф. С помощью осциллографа найдите электрические импульсы в 40−50 кГц. Между формированием импульсов должно проходить 1,5 мкс, и регулируется это изменением величины напряжения, поступающего на вход.

Осциллограмма сварочного тока и напряжения: на обратной полярности — слева, на прямой полярности — справа

Проверьте, чтоб импульсы, которые отражаются на экране осциллографа, были прямоугольными, а фронт их составлял не больше 500 нс. Если проверяемые параметры такие как должны быть, подключите инвертор к электросети.

Ток, который поступает от выхода, должен быть не меньше 120А. Если эта величина меньше, вероятно, что в провода оборудования идет напряжение, не превышающее 100 В. В таком случае оборудование тестируется изменением силы тока (плюс постоянно контролируется напряжение на конденсаторе). Также постоянно контролируется температура внутри устройства.

После тестирования проверьте аппарат под нагрузкой: подключите к сварочным проводам реостат сопротивлением не менее 0,5 Ом. Он должен выдержать ток в 60 А. Сила тока, поступающего на сварочную горелку, контролируется амперметром. Если она не соответствует требуемому значению, величину сопротивления подбирают эмпирически.

Использование

После запуска аппарата индикатор инвертора должен высветить значение силы тока — 120 А. Если значение иное, что-то сделано неверно.

На индикаторе могут высветиться восьмерки. Чаще всего это происходит из-за недостаточного напряжения в сварочных проводах. Лучше сразу определить причину этой неисправности и устранить ее. Если все правильно, индикатор корректно покажет силу тока, регулируемого специальными кнопками. Интервал регулировки тока, обеспечивающий инверторы, лежит в пределах 20−160 А.

Контроль правильности работы

Чтобы полуавтомат прослужил длительный срок, рекомендуется все время контролировать температурный режим работы инвертора. С целью контроля одновременно нажимаются две кнопки, а после температура самого горячего из радиаторов инвертора выведется на индикатор. Нормальная рабочая температура — не больше 75 ° C .

Если будет больше, кроме информации, которая выводится на индикатор, инвертор будет издавать прерывистый звук, что сразу должно насторожить. При этом (или при замыкании термодатчика) электронная схема автоматически уменьшит рабочий ток до 20А, а звуковой сигнал идти будет, пока оборудование не придет в норму. О неисправности оборудования может говорить и код ошибки (Err), который высвечивается на индикаторе инвертора.

Когда используется полуавтомат сварочный

Полуавтомат рекомендуется использовать, когда нужны точные аккуратные соединения стальных деталей. С помощью такого оборудования варят тонкий металл, что актуально, например, при ремонте кузовов автомобилей. Научиться работать с аппаратом помогут квалифицированные специалисты или обучающее видео.

Сварочный полуавтомат своими руками – схема сборки

Сварочный полуавтомат своими руками собрать из инвертора не слишком просто, так как данная задача потребует определенных знаний в области электроники, умения спаивать между собой различные элементы. Нужно обязательно быть хорошо осведомленным в плане ключевых принципов работы оборудования, позволяющего проводить сварочные работы в полуавтоматическом режиме.

Какие нужны комплектующие?

Чтобы переделать инверторный аппарат из ручного режима потребуется воспользоваться определенным оборудованием. Также надо иметь под руками ряд комплектующих, без которых полноценное выполнение работ не представляется возможным:

  • Так как полуавтоматическая сварка будет работать от инвертора, потребуется взять инвертор, способный сформировать сварочный ток, сила которого будет достигать хотя бы 150 А;
  • Специальный механизм, обеспечивающий равномерную и постоянную подачу проволоки;
  • Горелка, которая представляет собой ключевой рабочий элемент;
  • Шланг требуемого диаметра, через который будет происходить подача проволоки;
  • Еще один шланг, по которому в зону сваривания металла будет подаваться специальный защитный газ;
  • Катушка с намотанной на нее сварочной проволокой, однако, эту деталь придется определенным образом переделать;
  • Специальный блок электронного типа, через который и будет осуществляться управление работой самодельного сварочного полуавтомата.

Наибольшее внимание необходимо уделить подающему устройству, которое отвечает за подачу проволоки в зону сварки.

Для получения максимально аккуратного шва без различных дефектов с внешней стороны, скорость подачи проволоки в самодельном сварочном полуавтомате подбирается такая, чтобы проволока успевала полностью расплавляться и формировать качественный шов.

Стоит отметить, что в процессе полуавтоматической сварки может использоваться проволока различного диаметра и изготовленная из разных материалов, соответственно показатель расплавления будет различным. Чтобы работать со сварочными полуавтоматами было как можно удобнее, в самодельной конструкции должен быть предусмотрен механизм регулировки скорости устройства, которое будет подавать проволоку.

Как правильно переделать трансформатор от инвертора?

Чтобы получить в конечном счете качественный полуавтоматический сварочный аппарат, необходимо подвергнуть определенным переделкам трансформатор инвертора. Сделать это самостоятельно не слишком трудно, однако, для этого придется следовать ряду определенных правил.

Прежде всего, нужно сделать обмотку трансформатора. Для этого понадобится медная полоска и обмотка из термобумаги. Нужно найти именно полосу, проволока для этих целей не подойдет, так как собранный по такому методу своими руками сварочный полуавтомат станет очень сильно нагреваться.

Вторичная обмотка также нуждается в определенной переделке. В схему сварочного полуавтомата нужно внести еще одну обмотку трансформатора, включающую в себя три слоя жести.

Каждый из них потребуется дополнительно изолировать за счет ленты из фторопластовых материалов. Концы родной обмотки и изготовленной самостоятельно нужно будет спаять между собой, заведя их в печатную плату.

Данное технологическое решение способствует значительному увеличению проводимости токов. Чтобы знать, как сделать сварочный полуавтомат своими руками, нужно помнить о необходимости внесения в схемы сварочных полуавтоматов вентилятора, который будет использоваться для того, чтобы качественно охлаждать всю конструкцию, не допуская ее перегрева.

Как правильно произвести настройку инверторного аппарата для проведения полуавтоматических сварных работ?

Чтобы внести определенные изменения в схемы самодельных сварочных аппаратов-полуавтоматов, нужно сначала полностью обесточить данную конструкцию. Для дополнительной защиты от перегрева на радиаторах нужно установить входной и выходной выпрямитель, а также силовые ключи.

Когда все эти действия будут произведены, силовую часть сварочного аппарата соединяют с блоком управления и пробуют подключить его к электросети. Сначала должен загореться индикатор, говорящий о том, что изделие подключено. Перед тем как опробовать изделие в сварке, к выходам нужно подключить осциллограф и с его помощью постараться отыскать электрические импульсы, частота которых должна находиться в пределах от 40 до 50 кГц. Между ними должен сохраняться промежуток 1,5 мкс – этого эффекта можно добиться благодаря изменению входного напряжения. Как только оптимальное напряжение будет найдено, можно попробовать подключить сварочную проволоку и сварить две заготовки.

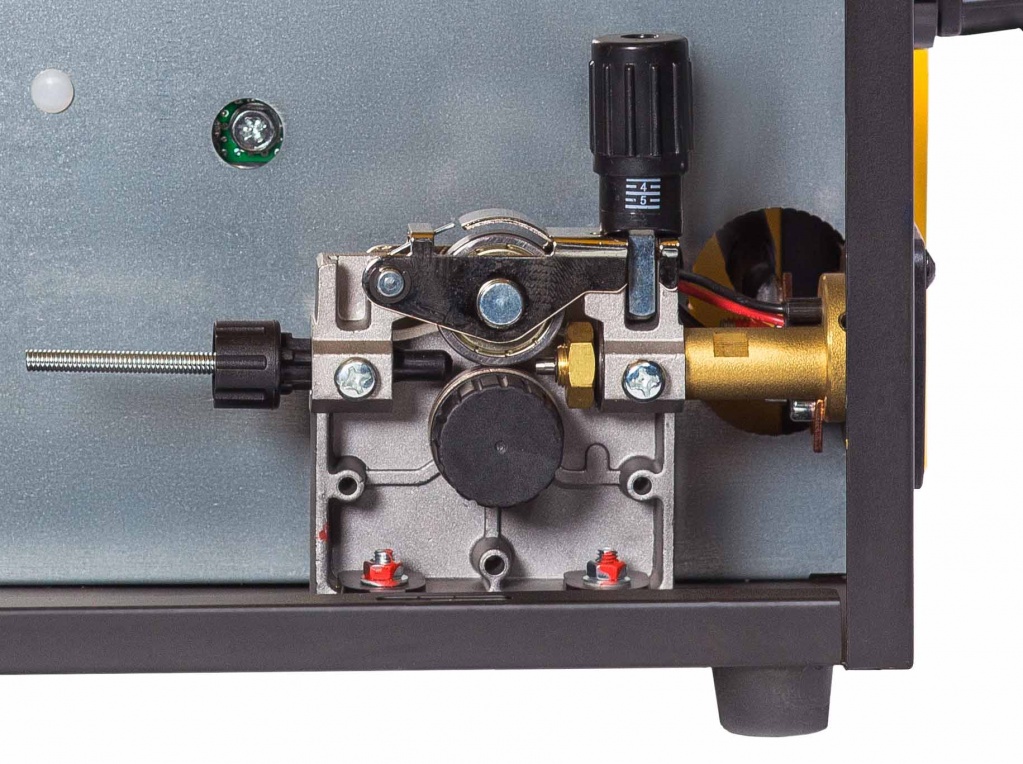

Как наладить механизм подачи?

Схемы самодельных сварочных аппаратов подразумевают наличие специального механизма подачи сварочной проволоки для полуавтоматов. Если нет заготовки данного элемента, можно собрать его самостоятельно по чертежам.

Для этого потребуется взять два подшипника, величина которых должна соответствовать типоразмеру 6202, также понадобится электродвигатель от автомобильных дворников, причем чем меньше будет его размер, тем лучше.

Когда будет производиться выбор сварочного аппарата и его соответствие схеме сварочного полуавтомата, необходимо тщательно проверить, чтобы он вращался строго в одном направлении. Помимо этого, нужно будет взять ролик с диаметром ровно 25 мм. Его насаживают поверх резьбы на вал электромотора. Все нестандартные элементы конструкции производятся самостоятельно – так в последующем будет гораздо легче производить ремонт сварочных полуавтоматов своими руками.

Механизм подачи включает в себя две пластины, на которых установлены подшипники. Между ними находится ролик с подключенным к нему электродвигателем. Пластины сжимаются за счет пружины, этот же элемент схемы самодельного механизма подачи позволяет прижимать подшипники к ролику. Сборка механизма производится на специальной текстолитовой пластине, ее толщина составляет порядка 5 мм. Делают это таким образом, чтобы сварочная проволока выходила из механизма в районе разъема.

Этот разъем, в свою очередь, будет подключаться к сварочному рукаву, установленному на передней части корпуса. К этой же пластине подключается катушка с намотанной проволокой. Чтобы катушка хорошо держалась на механизме подачи, под нее делают специальный вал, который крепится перпендикулярно к текстолитовой пластине. С краю у вала должна быть нарезана резьба, чтобы катушка как можно плотнее садилась на него.

Принципиальная схема сварочного полуавтомата, изготовленного самостоятельно, отличается практичностью, надежностью и экономичностью. Стоит отметить, что наверняка конструкция будет выглядеть не слишком привлекательно, однако по своим эксплуатационным характеристикам она практически ничем не будет отличаться от профессионального промышленного оборудования.

Все элементы, расположенные в механизме подачи, рассчитаны под стандартную катушку. Однако у данной конструкции имеется один серьезный недостаток – сварочные работы будут производиться без газа.

Как осуществляется обмотка дросселя?

Чтобы дроссель работал надежно и при этом не перегревался при прохождении через него электрического тока, нужно воспользоваться трансформатором ОСМ-0,4, мощность которого составляет 400 Вт. Кроме того, при изготовлении качественной конструкции придется воспользоваться эмальпроводом, диаметр которого минимум должен составлять 1,5 мм, однако, лучше брать с небольшим запасом, например, 1,8 мм.

Следует намотать на дроссель два слоя провода, причем они должны быть качественно изолированы друг от друга. Провода в каждом из них укладывают как можно более плотно – это нужно для получения качественной индукционной катушки. На следующем этапе следует воспользоваться алюминиевой шиной размерами 2,8х4,65 мм.

Ее наматывают в один слой, изготавливая 24 витка, а оставшиеся концы делают длиной приблизительно по 30 см. В дальнейшем нужно будет собрать сердечник, между ним и катушкой должен быть зазор размером приблизительно 1 мм. Чтобы соединение получилось как можно более жестким, между сердечником и обмотками нужно будет проложить небольшие кусочки текстолита.

Подобный дроссель можно изготовить на базе железа из цветного или черно-белого лампового телевизора наподобие ТС-270, причем это будет значительно проще, так как установить придется только лишь одну катушку, которую делают из алюминиевой шины.

Для питания схемы управления также необходимо воспользоваться трансформатором, причем данную конструкцию собирать самостоятельно совершенно необязательно, так как можно по небольшой цене приобрести готовое изделие. Главным критерием является то, что конструкция должна выдавать 24 В при силе тока около 6 А.

Подведём итог

Если вся конструкция будет правильно собрана, то ею будет очень удобно пользоваться, а срок ее службы будет превышать даже профессиональные аппараты. Однако при неправильной сборке наиболее уязвимым элементом конструкции будет регулятор подачи проволоки, поэтому временами данные элементы будут нуждаться в проведении ремонтных или профилактических работ.

В остальном, сваривать металлические детали с помощью полуавтоматического аппарата, собранного своими руками, довольно-таки удобно и просто, так как эта технология значительно проще по сравнению с традиционной ручной электродуговой сваркой.

Созданный план

Любая схема самодельного устройства предусматривает отдельную последовательность работы:

  • На начальном уровне необходимо обеспечить подготовительную продувку системы. Она будет воспринимать последующую подачу газа;
  • Затем необходимо запустить источник питания дуги;
  • Подать проволоку;
  • Только после выполнения всех действий начнется движение инвертора с заданной скоростью.
  • На окончательном этапе следует обеспечить защиту шва и заварку кратера;

Пример реализации самодельного устройства:

Самодельный аппарат должен работать по принципу преобразования токов высокой частоты. В таком случае преобразование ЭДС исключается. Благодаря этому Устройство можно значительно уменьшить в габаритах и в весе. Но чтобы провести качественный ремонт устройства, необходимо разбираться в электротехнике.

Рассказ про самодельный полуавтомат

Подготовка трансформатора

Свое внимание необходимо уделить подающему механизму. При помощи данного устройства должна происходить подача электродной проволоки. Из-за того, что данный механизм ломается чаще всего, следует сделать качественные расчеты. Важно учесть, что увеличение силы тока в большинстве случаев приводит к возгоранию электрода. При этом происходит сильное повреждение изделия. Но если ток очень слабый, то сделать полноценный агрегат не получится. Полученный сварной шов будет ненадежен. Поэтому на данном этапе подготовки необходимо правильно выполнить все расчеты.

Источник питания

Ремонт или изготовление конструкции включает в себя источник питания. Таким устройством может служить выпрямитель, инвертор или трансформатор. Именно данная деталь влияет на объем и стоимость сварочника. Наиболее профессиональными и качественными устройствами принято считать инверторные источники питания.

Схема блока питания:

Плата управления

Для создания инвертора необходима специальная плата управления. На данном устройстве должны быть вмонтированы узлы аппарата:

  • Задающий генератор, включающий в себя трансформатор гальванической развязки;
  • Узел, при помощи которого управляется реле;
  • Блоки обратной связи, отвечающие за сетевое напряжение и подающий ток;
  • Блок термозащиты;
  • Блок «антистик»;

Печатная плата блока управления:

Выбор корпуса

Перед сборкой агрегата нужно подобрать корпус. Можно выбрать короб или ящик с подходящими габаритами. Рекомендовано выбирать пластик или тонкий листовой материал. В корпус всонтируются трансформаторы, которые соединяются с вторичными и первичными бобинами.

Совмещение катушек

Первичные обмотки выполняются по параллельной схеме. Вторичные бобины подключаются по последовательной. По подобной схеме устройство способно принимать ток величиной до 60 А. При этом выходное напряжение будет равно 40 В. Данные характеристики отлично подойдут для сваривания небольших конструкций в домашних условиях.

Система охлаждения

Во время непрерывной работы самодельный инвертор может сильно перегреваться. Поэтому такому устройству необходима специальная система охлаждения. Самым простым методом создания охлаждения является установка вентиляторов. Данные устройства необходимо прикрепить по бокам корпуса. Вентиляторы должны быть установлены напротив трансформаторного устройства. Прикрепляются механизмы таким образом, чтобы они могли работать на вытяжку.

Охлаждение, которое будет использоваться в самодельном устройстве, можно вынуть из устаревшей компьютерной техники. Для того, чтобы сделать не только удаление теплого воздуха, но и подачу свежего кислорода – в корпусе механизма высверливают 20-50 отверстий. Диаметр таких отверстий должен соответствовать диаметру сверла и быть не менее 5 мм.

Ремонт/доработка устройства скорости подачи электродной проволоки

Инверторы считаются надежными устройствами. Но при небрежном уходе устройства могут выйти из строя. Аппаратам может потребоваться ремонт. В большинстве случаев главной причиной является поломка регулятора. При возникновении первых проблем, поломка сказывается на дальнейшей работе устройства. Поэтому чтобы избежать будущий ремонт, следует как можно больше уделить времени на качественную сборку устройства.

Схема агрегата включает в себя прижимной ролик. Он оснащен специальным регулятором уровня прижима проволоки. Также в агрегате присутствует ролик подачи проволоки, в котором есть два небольших углубления. Из них должна выходить сварочная проволока. Разрешено использование проволоки диаметром до 1 мм. Сразу после регулятора находится соленоид, который контролирует подачу газа.

Регулятор считается крупным элементом. Он фиксируется при помощи небольших болтов. Поэтому крепление является крайне ненадежным. Агрегат может перекашиваться, что может привести к сбою в работе. Именно из-за этой причины устройство часто ломается и требует дополнительный ремонт.

Дроссель своими руками

Для того, чтобы сделать дроссель, понадобится трансформатор, эмальпровод с диаметром более 1,5 мм. Между слоями наматывается изоляция. При помощи алюминиевой шины с габаритами не менее 2,5х4,5 мм, наматываются 24 витка. Оставшиеся концы шины остаются по 30 см. Сердечник прокладывается при помощи кусочков текстолита с зазором минимум 1 мм. Также разрешено наматывать дроссель на железе от старого лампового цветного телевизора. Но на такое устройство можно поставить только одну катушку. Такое устройство может стабилизировать сварочный ток. Готовое изделие должно выдавать минимум 24 В при токе 6 А.

Сварочная горелка

Данное устройство предназначено для подачи электродной проволоки, углекислого газа и дугового напряжения к необходимому участку сварки. Назначением устройства является замыкание цепи, которое обеспечивает подачу сварочной проволоки к защитному газу.

Сварочная горелка:

Для наибольшего качественного эффекта рекомендуется приобретать готовый пистолет. В комплекте вместе с устройством должны быть рукава для подачи сварочной проволоки и защитного газа.

Баллон

Баллон рекомендовано покупать стандартного типа. Если применять углекислоту, то разрешено использование баллона огнетушителя. Предварительно с устройства снимают рупор. Для установки редуктора необходим специальный переходник, так как резьба баллона не соответствует горловине огнетушителя. Для перемещения баллонов понадобится тележка.

Тележка

Тележка может быть выполнена самостоятельно. Также разрешено использование готовых конструкций. Можно изготовить одноуровневые, двухуровневые и трехуровневые изделия. Для удобства на верхнем уровне хранят инструменты и материалы, которые будут нужны для работы. Для удобного перемещения тележка включается в себя колесики диаметром не менее 5 см.

Самодельная тележка с нескольких вариациях:

Режимы сваривания в углекислом газе:

От обычного устройства полуавтомат отличается механизмом подачи проволоки. Поэтому такой агрегат считается наиболее сложным устройством. Ремонт будет необходим в случае поломки подающего механизма.

Еще один полезный вариант изготовления

Переделка сварочного инвертора в полуавтомат

Чтобы сделать полуавтомат из сварочного инвертора – необходимо подвергнуть устройство некоторым манипуляциям. Аппарат обматывают медной полосой с обмоткой из термической бумаги. Важно заметить, что обыкновенный толстый провод не подойдет. Он будет очень сильно нагреваться. Система охлаждения может не справиться с поставленной нагрузкой, что приведет к сильному перегреву устройства.

Вторичная обмотка должна состоять из стрех слоев жести. Каждый слой следует тщательно изолировать. Для этого используют фторопластовую ленту. Концы обмотки необходимо сделать спаянными между собой. Такая процедура позволяет повысить проводимость токов.

Осциллограмма сварочного напряжения и тока на обратной и прямой полярности:

Любой самодельный аппарат плохо воспринимает наличие грязи и пыли. Поэтому такие устройства следует чистить минимум раз в 4-6 месяцев. Интенсивность чистки должна зависеть от количества применений. В ином случае ежегодно придется проводить ремонт устройства.

Ориентировочные режимы сварки стыковых швов при помощи полуавтомата:

Главным преимущество таких аппаратов считается маленький вес. Также есть возможность использования как переменного, так и постоянного тока. Агрегаты могут сваривать цветные металлы, а также чугун. В недостаткам относится низкий температурный интервал. Сварочный полуавтомат своими руками нельзя использовать при температуре ниже 15°С. Поэтому для холодных регионов и для зимнего периода времени такие устройства не подойдут. В основном такие инверторы используют на улице в летний период или в помещениях. Самодельные конструкции отлично подойдут для сваривания небольших конструкций в домашних условиях. Для профессионального сваривания и для широкого производства рекомендовано покупать готовые инверторы.

Простой и надежный сварочный полуавтомат — Меандр — занимательная электроника

Поделюсь с пользователями данного сайта секретом, как сделать простой и надежный сварочный полуавтомат. Аппарат заслужил наивысшую оценку, поэтому не пожелеете если соберете такой и себе. Чтобы повторить устройство не надо особых знаний по электротехнике, а схема не содержит дорогих и дефицитных деталей.

Сварочный полуавтомат своими руками



Сварочный полуавтомат своими руками



Сварочный полуавтомат своими руками

Вот и схема, максимально упрощеная, без лишних наворотов, проверена годами.

Трансформатор Tr1 — ЛАТР на 10А, Первичная обмотка без изменений, только тводы для регулировки тока через 15 витков. Вторичная — две обмотки по 30 витков из медной шины 6х3 мм.

Дроссель L1 намотан на сердечнике от трансформатора ТС-270 от телевизора, медной шиной 6х3.5 мм в две обмотки по 30 витков (каждая обмотка в два слоя по 15 витков).

Трансформатор Tr2 — любой 12-14В, 3А.

Мотор М2 — мотор подачи проволоки, использован от дворников ВАЗ классика.

Клапан К1 — клапан омывателя ВАЗ 2108

Мотор М1 — кулер от компьютерного блока питания, нужен для охлаждения при работе на больших токах.

Переменным резистором R4 регулируется скорость подачи проволоки.

РЕЛЕ ВКЛЮЧЕНИЯ СИЛОВОГО ТРАНСА НЕ СТАВИЛ! Прекрасно обхожусь без него, никаких дуг после остановки подачи нет!
РЕЛЕ ТОРМОЗА ДВИГАТЕЛЯ ПОДАЧИ НЕ СТАВИЛ! Это лишнее роскошество и затраты, после отпускания кнопки, и без тормоза останавливается за пол секунды! Были бы с этим неудобства, давно бы все это добавил! Годами много всего переварил шов получается отличный. Заборы варю без газа, а ответственные места варю с газом, из углекислотного огнетушителя с редуктором) Об Этом и о механизме подачи в следующей статье.

Общий вид:

Сварочный полуавтомат своими руками

Силовой трансформатор намотан на ЛАТР 10А

Сварочный полуавтомат своими руками

Силовые диоды 250А на радиаторах, всегда чуть теплые.

как собрать своими руками, инструкции, схемы

С опытом многие профессионалы приходят к выводу, что сварочный полуавтомат это намного больше, чем инструмент. Это универсальный помощник в бытовой сварке как на дачном участке, так и при ремонте автомобиля.

Он не ограничивает вас в выборе материала для сварки и пригодится не только мастеру, но и новичку.

Массовое производство полуавтоматов началось всего несколько лет назад. Сварщики старой школы раньше соединяли конструкции огромными трансформаторами.

Но технологический прогресс двигается вперед и позволил создать переносной и легкий полуавтомат. Появившись на рынке, он быстро показал миру свои преимущества и отправил старые модели на покой.

Сегодня им доступны самые разные виды сварки: ручная дуговая сварка покрытыми (штучными) электродами (MMA), дуговая сварка плавящимся металлическим электродом в газовой среде (MAG/MIG), а также ручная дуговая сварка неплавящимся электродом в среде инертного защитного газа (TIG).

Этого удалось достичь потому что внутри аппарата находится обычный инвертор. Из этого следует, что рабочий полуавтомат можно сделать в домашних условиях, взяв за основу инвертор. В концу этой статьи вы получите все необходимые советы и знания для этого.

Содержание статьиПоказать

Как устроен полуавтомат?

Это вся информация, необходимая вам для того, чтобы из инвертора сделать самодельный сварочный полуавтомат. Этот инструмент пригодится вам в тех случаях, когда под рукой не будет заводской модели.

Переделав его, вы не только сэкономите деньги, но также получите новые умения в электротехнике. Такой полуавтомат не требует тщательного ухода и его можно хранить хоть в подвале, хоть в гараже.

К тому же, починка инструмента не займет у вас много времени и сил, поскольку вы прекрасно понимаете, из каких деталей он состоит.

Важно помнить, что самодельный аппарат не станет вашим идеальным помощником. Не рекомендуется использовать его длительное время.

Во многих нюансах и характеристиках он будет сильно уступать заводским моделям, и вы пойдете на риск, если будете перестраивать его в полевых условиях. Для серьезных сварочных работ будет лучше приобрести инструмент в магазине.

В этой статье мы не смогли осветить все нюансы самостоятельной сборки полуавтомата. Но этой информации вам будет вполне достаточно. Собрать дома его возможно, но процесс этот довольно трудный и не самый выгодный.

Самодельное оборудования практически всегда будет работать хуже заводского. Учитывайте это перед тем, как решитесь на такой шаг. Желаем удачи в работе!

схема и инструкция по сборке

Многие интересуются, как сделать полуавтомат сварочный своими руками. В качестве основы используют инвертор, подлежащий переделке. Этот элемент нередко заменяют старым сварочным трансформатором. Также понадобится обустройство горелки и механизма выдачи расходного материала.

Как работает полуавтомат для сварки

Самодельное устройство функционирует по тому же принципу, что стандартное оборудование. Однако вместо электродов здесь используют присадочную проволоку. Ее подают в сварочную ванну автоматически, с помощью специального приспособления. Из-за непрерывной работы механизма образуется зона расплавления, позволяющая быстро соединить 2 элемента.

В виде источника тока в электросхему самодельного полуавтомата включают трансформатор или инвертор. Электрическая дуга образуется на горелке пистолетного вида. Подача присадочной проволоки выполняется через прорезиненный шланг. В это же время по каналу поступает газ.

Принцип работы самодельного сварочного аппарата прост, производительность высока. Шов имеет равномерную поверхность, отличается повышенной прочностью. Самодельное устройство используют для сварки низкоуглеродистой стали и цветных металлов.

Полуавтомат из инвертора

Чтобы сделать сварочное оборудование из инвертора, понадобятся средства подачи тока и присадочного материала, горелка, формирующая защитную газовую среду. Ее подключают к баллону, подсоединяемому к аппарату шлангом.

При использовании некоторых видов присадочной проволоки можно обходиться без подачи газа.

Пистолетная рукоятка с кнопкой служит держателем электродов. Проволока перемещается по каналу прорезиненного рукава, соединяющего горелку с аппаратом. Инверторный агрегат должен удерживать постоянное выходное напряжение.

Инструменты и расходники

Для сборки устройства своими руками понадобятся следующие материалы и приспособления:

  • инвертор с выходной силой тока не менее 150 А;
  • подающий механизм, плавно выводящий проволоку в сварное соединение;
  • газовая горелка, расплавляющая края металлических деталей;
  • шланг для подачи газа к обрабатываемой области;
  • катушка с расходным материалом;
  • электронное устройство, управляющее функциями агрегата;
  • схема сварочного полуавтомата.

О процессе создания полуавтомата

Готовый инвертор требует переделки. Входящий в конструкцию трансформатор оборачивают термобумагой и медной проволокой. Слишком тонкую жилу применять нельзя. Во время сварки она нагревается, из-за чего аппарат выключается.

Вторичную обмотку трансформатора защищают 3 слоями жести. Спаивание концов повышает токопроводимость. Источник питания для полуавтомата можно сделать из готового сварочного инвертора. Его подключают к отдельному корпусу, содержащему остальные элементы.

Создание механизма подачи проволоки

Этот блок нужен для равномерного введения расходного материала в сварочную ванну. Проволоку подбирают с учетом типа соединяемых металлов, результата работ. Механизм подачи должен адаптироваться под любые виды и размеры расходного материала. Готовое устройство приобретают в магазине электротоваров.

Допускается изготовление узла своими руками из таких подручных средств:

  • мотора от автомобильных «дворников»;
  • прижимного вала с пружиной;
  • 3 подшипников;
  • металлических пластин шириной 1 см.

Все детали устанавливают на текстолитовую подставку толщиной 5 мм. Проволоку вставляют между валом и подшипником. Место вывода присадочного материала сопоставляют с креплением конца шлага, используемого для впуска газа.

Провод накручивают на катушку равномерно, от этого зависит прочность сварных соединений. Катушку устанавливают на опору и закрепляют. При работе проволока разматывается и поступает в шов. Такой механизм облегчает и ускоряет процесс сварки.

Схема узла горелки

Этот элемент используется для формирования сварного соединения в газовой среде. Он служит около года и относится к категории расходных материалов. Принцип работы разных горелок одинаков. Виды отличаются максимальной температурой нагрева, мощностью, способом подачи газа.

Согласно описанию, конструкция узла включает такие детали:

  • опору с рукояткой;
  • сопло;
  • крепеж;
  • наконечник;
  • втулку.

Элементы устройства перегреваются при сварке. Больше всего негативному влиянию подвергаются токопроводящий наконечник и сопло. От материала их изготовления зависит срок эксплуатации. Более дешевые варианты производятся из меди, дорогие – из вольфрама. В среднем наконечник работает 200 часов.

Рукоятку производят из огнеупорных изоляционных материалов, защищающих сварщика от поражения током. К этой детали подсоединяют рукав подачи газа длиной 3-7 м.

Горелка должна иметь небольшие размеры и вес. Для изготовления своими руками используют штекерный разъем. Он помещен в корпус из прочного пластика. Для поджига дуги проволоку выводят за край сопла на 10-15 см. Подачу проволоки начинают, нажимая кнопку на рукоятке, которую сварщик держит в руках.

Подключение питания

Важный этап переделки инвертора под полуавтомат – установка управляющего элемента. Он же отвечает за поддержание и преобразование тока. Питающий кабель подсоединяют к клапану подачи газа и вытяжки проволоки. Для этого устанавливают сварочный инвертор с выпрямителем.

Связь между двигателем и остальными компонентами агрегата обеспечивается промежуточным автоматическим реле на 12 В.

Финальная сборка агрегата

Для изготовления аппарата выполняют такие действия:

  1. Подсоединяют инвертор к питающему и управляющему блокам.
  2. Заправляют подающее устройство проволокой, оценивают равномерность ее распределения.
  3. Соединяют горелку с рукавом, подключаемым к баллону. Включают инвертор, проверяют подачу газа. Проволока начинает выводиться в сварочную ванну через 1-2 секунды. Расходный материал подается в защитную среду, что исключает окисление.
  4. Устанавливают входные преобразователи на радиаторах.
  5. В самой горячей области инвертора устанавливают термодатчик. Он отключает систему при перегреве.
  6. Подсоединяют силовую часть электрической схемы к управляющему блоку. Подключают инверторный аппарат к сети. Измеряют выходной ток, который должен составлять более 120 А. Если показатель меньше, меняют напряжение.

Полуавтомат трансформатора

При наличии ненужного сварочного устройства этого типа можно собрать рабочий полуавтоматический аппарат. Прибор с постоянным током и выпрямителем не требует доработки. Работающий с переменным напряжением трансформатор нужно переделывать.

Необходимые инструменты

Для сборки сварочного аппарата в домашних условиях применяют такие приспособления:

  • механизм подачи проволоки;
  • блок формирования сварочного тока;
  • питающее устройство;
  • горелку;
  • опорную часть;
  • рукава;
  • зажимы.

Выбор элементов

Перед тем как сделать аппарат своими руками, нужно правильно подобрать следующие компоненты:

  1. Источник питания. Для создания этого элемента используют трансформатор. От этой детали зависит производительность агрегата.
  2. Корпус. Используют короб или ящик нужного размера. Он должен быть сделан из металлических листов или пластика. В корпус устанавливают трансформаторы, подключаемые к первичным и вторичным бобинам.
  3. Охлаждающая система. При длительной работе сварочный аппарат перегревается. Самый простой способ охлаждения – установка вентиляторов. Эти устройства монтируют в боковых частях корпуса, напротив трансформатора.

Схема полуавтомата

Чертеж полуавтомата включает электронный блок, высокочастотный тиристор, специальные выпрямители. Будущий аппарат должен обладать оптимальной для образования сварного соединения силой тока, скоростью распределения проволоки, напряжением. Для обеспечения этих характеристик потребуется источник формирования электрической дуги.

Подготовка оборудования

Чтобы подготовить аппарат к работе, нужно переделать следующие блоки:

  1. Трехфазный трансформатор. Его превращают в источник постоянного тока. Для этого устанавливают фильтры и диодный мост. Первый удерживает стабильную дугу, второй – выпрямляет напряжение. Подсоединение фильтра нейтрализует перепады напряжения.
  2. Дроссельный элемент. Его получают путем обматывания старого трансформатора. Подойдет деталь от старого советского телевизора. Элемент имеет 2 катушки, расположенные на округлом сердечнике, состоящем из 2 частей. Конструкцию разбирают. После этого удаляют подводы. На катушки наматывают медную проволоку. Части сердечника складывают, между ними устанавливают текстолитовую приставку толщиной 1,5 мм. Катушки соединяют последовательно.

Процесс создания сварочного аппарата

После выполнения всех вышеуказанных действий трансформатор вводят в корпус, устанавливают горелку, механизм распределения проволоки, подающий газ рукав, баллон. Агрегат готов к работе.



Почему сварка MIG лучше, чем сварка TIG

Процессы дуговой сварки так же разнообразны, как и детали, которые они создают, и выбор правильного варианта жизненно важен для успеха вашего проекта. В то время как сварка MIG и TIG формируют шов с использованием электрической дуги, методы сильно различаются, и выбор неправильного варианта может привести к более чем одной головной боли. Прочтите, почему вы можете выбрать сварку MIG вместо сварки TIG. (Щелкните здесь, чтобы узнать, почему TIG лучше, чем MIG.)

При сварке

MIG и TIG для создания сварного шва используется электрическая дуга. Разница между ними заключается в способе использования дуги. Сварка MIG (металл в инертном газе) использует подающую проволоку, которая постоянно проходит через горелку для создания искры, а затем плавится, образуя сварной шов. Сварка TIG (вольфрам в инертном газе) использует длинные стержни для непосредственного сплавления двух металлов.

СВЯЗАННЫЙ: Наиболее распространенное сварочное оборудование и процессы

Разнообразие

Сварка MIG по ряду причин является лучшим выбором для вашей работы.Во-первых, разнообразнее. Хотя сварка TIG может использоваться для большего количества типов металлов, ее эффективность при более толстых работах ограничена. Сварка MIG может использоваться для алюминия, нержавеющей стали и стали любой толщины, от листового металла 26-го калибра до сверхпрочных конструкционных плит.

Сварка

MIG обладает этим большим преимуществом по сравнению с TIG, поскольку механизм подачи проволоки действует не только как электрод, но и как наполнитель. В результате более толстые куски можно соединить вместе, не нагревая их полностью.А поскольку здесь используется присадка, а не плавление, сварка MIG может использоваться для сварки двух разных материалов вместе.

Скорость

Другой причиной выбора MIG вместо TIG является скорость. Пистолет MIG предназначен для непрерывной работы в течение длительного времени, что делает его более эффективным и производительным, чем его аналог. MIG — лучший выбор для крупных промышленных предприятий, требующих высокой производительности. (Также хорошо поддается автоматизации). Напротив, сварка TIG — это гораздо более медленный процесс, в котором основное внимание уделяется деталям.

{{cta (‘1cf37871-1e0f-4cc9-9126-4be64512a405’)}}

Стоимость

Как и в любой производственной работе, время равняется деньгам. А поскольку процесс сварки MIG намного быстрее, он также более рентабелен. Детали MIG также более доступны и намного дешевле, чем TIG.

Легкость

Наконец, сварке MIG легче научиться, и ее можно усовершенствовать всего за несколько недель обучения. Фактически, его даже называют «клеевым пистолетом» для сварки — просто нажмите на спусковой крючок, чтобы начать или остановить сварку.Сварщики MIG могут держать пистолет и управлять им только одной рукой, что делает его лучшим вариантом для начинающих сварщиков. С другой стороны, сварка TIG — это особая техника, которая требует использования обеих рук и одной ноги — и все они выполняют разные задачи.

СВЯЗАННЫЙ: Как начать карьеру сварщика

Чтобы получить помощь по настройке MIG, загрузите бесплатное руководство по устранению неполадок MIG Ultimate.

Блог по автоматическому сварочному оборудованию

| Bancroft Engineering

Выберите подходящий источник питания

Типы источников сварочного тока определяются тем, как они модулируют электрические токи и какой процесс дуговой сварки лучше всего поддерживается этой модуляцией:

Постоянный ток (DC)

Источник питания постоянного тока — это поток электронов в одном направлении через цепь. При сварке он создает более устойчивую дугу и более плавный выход. Его можно использовать для сварки с отрицательным заземлением, или можно изменить направление потока электронов на положительное заземление с обратной полярностью.

Переменный ток (AC)

Источник питания переменного тока — это двунаправленный поток электронов, в котором полярность смещается сто или более раз в секунду с отрицательной земли на положительную. Дуга, как правило, менее стабильна, а сварку труднее контролировать. Однако сварка на переменном токе может разрушить образование оксидов и обеспечить более чистую сварку в некоторых процессах.

Импульсный ток

Это форма сварки постоянным током, при которой ток переходит от высокого пикового тока к более низкому фоновому току с частотой, определяемой оператором. Это сужает дугу, обеспечивая большее проникновение при одновременном снижении воздействия на окружающие материалы. В результате сварка импульсным током является отличным выбором для сварки тонких металлов или выполнения глубоких сварных швов на более толстых материалах.

Импульсное напряжение и тепло

Импульсные источники питания GMAW фокусируются на управлении импульсным напряжением и теплом, подаваемым на расходуемый электрод.Управление импульсным напряжением (нагревом) и скоростью подачи проволоки позволяет лучше контролировать процесс плавления проволоки и скорость наплавки. Адаптивный импульсный GMAW тщательно контролирует обратную связь и автоматически компенсирует дугу, чтобы дуга оставалась стабильной, несмотря на изменения сварщика, а также разницу в высоте и положении стыка.

Дополнительные элементы для рассмотрения

После того, как вы определились с процессом сварки и выбранным типом источника питания, вы должны рассмотреть еще несколько ключевых моментов для определения размера, включая:

Какова ваша входная мощность?

Ваш источник питания должен соответствовать типу доступной входной мощности.Количество электроэнергии, необходимой вашей сварочной системе , в конечном итоге будет зависеть от типа выбранного вами источника питания.

  • Однофазный : 115, 200 или 230 В переменного тока
  • Трехфазный: 230, 460 или 575 В переменного тока

Толщина материала

Проще говоря, чем толще материал, тем больше требуется энергии.

Рабочий цикл

Рабочий цикл — это процент продолжительности включения дуги, который источник сварочного тока может работать в заданный период.Одна из самых распространенных ошибок сварщиков — занижение мощности источника питания. Важно понимать, какую силу тока ваш источник питания может генерировать при любом заданном рабочем цикле, и убедиться, что ее более чем достаточно для удовлетворения ваших требований.

Разобраться в типах сварочных процессов и источниках питания — задача непростая и непростая, но надежный источник питания прослужит вам долгие годы.

О Bancroft Engineering

Наши инженеры могут помочь вам выбрать лучший источник питания для ваших сварочных нужд! Bancroft предлагает индивидуальные сварочные системы и разнообразное стандартизированное полуавтоматическое сварочное оборудование на складе, такое как позиционеры, сварочные аппараты Welda-Round, сварочные аппараты, сварочные станки и многое другое!

Основные сведения о стационарных автоматических сварочных пистолетах

Стационарная автоматическая сварка обычно используется для сварки труб, несущих балок, резервуаров и сосудов в производственных условиях перед их перемещением на строительную площадку, где они будут введены в эксплуатацию.

Когда дело доходит до автоматизации процесса сварки, многие компании выбирают роботизированные сварочные системы из-за гибкости, которую они обеспечивают, и их способности достигать и сваривать несколько стыков. Эти системы обеспечивают такие преимущества, как скорость и точность, и их можно перепрограммировать для управления новыми проектами.

Но эти роботизированные системы подходят не для каждого приложения. В таких отраслях, как нефтегазовая, железнодорожная, производство металлоконструкций и судостроение, конфигурации соединений часто менее сложны и состоят из одной свариваемой детали, а не из полных сборок.В этом случае обычно предпочтительнее фиксированная автоматическая сварка.

О стационарной автоматической сварке

Стационарная автоматическая сварка, иногда называемая жесткой автоматической сваркой, обычно используется для сварки труб, несущих балок, резервуаров и сосудов в производственных условиях перед их перемещением на строительную площадку, где они будут введены в эксплуатацию . Его также можно использовать для сварки стальных листов для общей обрабатывающей промышленности или при производстве водонагревателей и пропановых резервуаров.

Общие факторы для подходящих приложений

Одним из общих факторов в этих приложениях является необходимость в продольных или круглых (внутренний или внешний диаметр) сварных швах, которые требуют повторяемости, а не универсальности. К другим факторам, которые делают применение для сварки фиксированной автоматизацией, относятся:

1. Большое количество подобных деталей с небольшим разнообразием
2. Крупные детали с очень длинными сварными швами или несколько схожих сварных швов
3. Крупные детали, которые было бы трудно сваривать вручную.

В некоторых случаях фиксированная автоматическая сварка может помочь компаниям достичь высоких производственных целей при относительно низких затратах.Одному оператору легко контролировать и загружать детали, что делает это желательным с точки зрения рабочей силы — особенно с учетом нехватки квалифицированных сварщиков, с которыми сталкивается отрасль.

Установки

Стационарную автоматическую сварочную ячейку можно настроить двумя способами. Первый вариант требует инструментов, которые удерживают деталь на месте, в то время как фиксированный автоматический пистолет перемещается по сварному шву с помощью механизированного сварочного аппарата или гусеницы и каретки, которые удерживают пистолет на месте. Этот вариант подходит, например, для длинной несущей балки.

Во втором сценарии сварочный пистолет может быть закреплен в одном месте с помощью инструмента, в то время как деталь, такая как труба, вращается на токарном станке или кольцевом приспособлении во время процесса сварки. На сегодняшнем рынке есть оборудование, которое может вращать детали самых разных диаметров и веса.

Инструмент для стационарной автоматической сварки предлагает минимальную гибкость и может быть дорогостоящим для настройки новых деталей. Это особенно верно по сравнению с роботизированной сварочной системой, которую можно перепрограммировать для сочленения и сварки в различных положениях по осям X, Y и Z.

При инвестировании в инструмент для стационарной автоматической сварки важно, чтобы компании заранее определяли, какими будут их долгосрочные применения. Будут ли они продолжать сваривать прямые или круглые детали в обозримом будущем?

Как избежать ошибок в процессе Шейки обычно доступны на рынке разной длины, примерно от 4 до 12 дюймов, с прямой шейкой или с изгибами под 22, 45 и 60 градусов.

Сварочный пистолет является очень важной частью стационарной автоматической системы сварки.Компании нередко прибегают к самостоятельной работе с этим оборудованием. А именно закрепление полуавтоматического пистолета на месте с помощью различных компонентов, имитирующих характеристики стационарного автоматического пистолета. Иногда это делается из соображений удобства, из-за большого количества полуавтоматического оружия в магазине или из-за предполагаемой экономии средств.

К сожалению, сборка самодельного пистолета для этого процесса может занять много времени на установку и обслуживание, что отрицательно сказывается на производительности. Он также не оптимизирован для стационарной автоматической сварки. Качество может пострадать из-за сварных швов или других несоответствий, что приведет к доработке, которая еще больше снижает производительность и увеличивает затраты. Кроме того, если требуются запасные части, возможны изменения в сборке, поскольку она не предназначена для этого процесса. Опять же, это может привести к проблемам с качеством.

Вместо этого важно приобрести стационарный автоматический пистолет, предназначенный для данного процесса. Эти пистолеты имеют согласованные компоненты, которые могут быть приобретены у производителей, поэтому сварные швы можно повторить.А производители оружия могут предоставить сервис и техническую поддержку.

Рассматривая варианты выбора

Пистолеты должны быть указаны или настроены для применения в соответствии с доступным пространством, с учетом расстояния между пистолетом и деталью, а также расстояния до механизма подачи проволоки. Эти факторы влияют на длину и изгиб или угол шеи, а также на выбор кабеля.

Шейки
Для приложений автоматической сварки с фиксированным током и большей силой тока, требующих более длительных периодов сварки более толстых материалов, пистолет с водяным охлаждением может быть хорошим выбором.

Шейки обычно доступны на рынке различной длины, примерно от 4 до 12 дюймов. Доступен с прямым вырезом или с изгибом под 22, 45 и 60 градусов. Компаниям необходимо определить вылет, необходимый для достижения сварного шва, а также угол, необходимый для выполнения качественной сварки.

Длина кабеля

Длина кабеля варьируется от 3 футов до 25 футов. Более длинные кабели идеально подходят для подключения механизма подачи проволоки, расположенного дальше от детали, в том числе на стреле.В других случаях компания может установить питатель непосредственно на инструмент или поблизости. В этом случае для операций с воздушным охлаждением можно использовать бескабельный пистолет. Эти пистолеты подключаются непосредственно к механизму подачи проволоки через штырь питания и не требуют кабеля. При выборе фиксированного автоматического пистолета также необходимо учитывать силу тока и рабочий цикл, и оба зависят от толщины свариваемого материала и требуемого времени зажигания дуги.

Стационарные автоматические пистолеты с воздушным охлаждением, как правило, доступны для моделей с током от 300 до 500 ампер и с рабочим циклом 60% или 100%.Рабочий цикл определяется количеством времени в течение 10-минутного цикла, в течение которого пистолет может сваривать без чрезмерного нагрева.

Горловины этих пистолетов особенно прочны, так как у них меньше внутренних каналов, чем у пистолетов с водяным охлаждением, и для их охлаждения используется окружающий воздух. Они также более устойчивы к изгибу, а запасные части дешевле.

Для автоматических сварочных работ с большим током и постоянным током, требующих более длительных периодов сварки более толстых материалов, пистолет с водяным охлаждением может быть лучшим выбором.Эти модели обычно доступны с силой тока от 450 до 600 ампер и обеспечивают 100% рабочий цикл.

Гибридные пистолеты с водяным охлаждением — еще один вариант. Эти фиксированные автоматические пистолеты имеют прочную шейку, аналогичную модели с воздушным охлаждением, с водяными каналами, идущими снаружи от нее. Эти каналы упрощают обслуживание пистолетов по сравнению с пистолетами с водяным охлаждением.

Дополнительные соображения

Наряду с выбором соответствующих компонентов для стационарного автоматического пистолета, также важно выбрать высококачественные расходные материалы — сопла, контактные наконечники и газовые диффузоры.Это помогает минимизировать время простоя из-за частых переналадок и поддерживает производственные цели. Они также могут уменьшить проблемы с качеством, которые могут потребовать доработки позже в процессе сварки.

Доступны расходные материалы, которые можно использовать с различными типами сварочных пистолетов, включая полуавтоматические и стационарные автоматические пистолеты. Такая совместимость может быть полезной для упрощения инвентаризации и предотвращения ошибок при установке новых расходных материалов на пистолеты любого типа.

Типы сварки GMAW, SMAW, FCAW, GTAW

Газовая дуговая сварка металла: GMAW

Газовая дуговая сварка металлическим электродом (GMAW), также известная как сварка в среде инертного газа (MIG), использует непрерывный сплошной проволочный электрод, который проходит сквозь сварочный пистолет, который сопровождается защитным газом для его защиты от загрязнений.

GMAW — один из наиболее распространенных сварочных процессов, который может использоваться внутри помещений для сварки материалов в таких отраслях, как строительство, производство автомобилей, производство и авиакосмическая промышленность. Не рекомендуется использовать GMAW на открытом воздухе, так как ветер может унести газ. и навредить процессу.

Сварка GMAW обеспечивает минимальное количество отходов и отсутствие сколов. Процесс может быть полуавтоматическим или полностью автоматическим, что упрощает работу сварщиков, поскольку им не нужно беспокоиться о дефектах при остановках и пусках.

Дуговая сварка экранированного металла: SMAW

Дуговая сварка экранированным металлом (SMAW) — это метод сварки, который можно использовать для всех черных металлов во всех положениях сварки. Другое название SMAW — это сварка штучной сваркой. Электрод с флюсовым покрытием (который металлический стержень в держателе электрода) подключается к источнику питания и касается основного металла, чтобы произвести сварку. Флюс защищает электрическую дугу, предотвращая загрязнение.

SMAW можно использовать для сварки низко- и высоколегированных сталей, углеродистой стали, чугуна и никелевых сплавов в таких отраслях, как строительство, судостроение и производство.Это можно делать как в помещении, так и на улице.

SMAW образует шлак, который представляет собой слой побочного продукта, который сварщики снимают после сварки для придания чистоте вида.

Дуговая сварка порошковой проволокой: FCAW

Дуговая сварка порошковой проволокой (FCAW) использует непрерывный полый проволочный электрод с флюсовой смесью, которая защищает сварочную ванну за счет образования газа. FCAW идеально подходит для сварки на открытом воздухе, а также для сварки грязных или загрязненных поверхностей. материалы, так как не требует внешнего защитного газа для защиты сварного шва от атмосферных воздействий.Подобно процессу SMAW, FCAW также производит шлак, который отслаивается после сварки, чтобы придать ему чистый вид.

FCAW часто используется для толстых материалов, поскольку проволока с флюсовым сердечником может проходить сквозь толстые сварные швы. FCAW не подходит для материалов, толщина которых меньше 20.

FCAW можно использовать для обработки чугуна, нержавеющей стали, углеродистой стали, сплавов с высоким содержанием никеля и низколегированной стали. Этот способ сварки используется в таких отраслях, как строительство и судостроение.

Газовая дуговая сварка вольфрамом: GTAW

Газовая дуговая сварка вольфрамом (GTAW) также известна как сварка TIG, что означает вольфрам в инертном газе.Как и при сварке GMAW, используется инертный защитный газ. Но в отличие от GMAW, который использует проволока, которая также действует как присадочный материал, GTAW нагревает объекты с помощью вольфрамового электрода, который подает ток на сварочную дугу. Эта сварочная дуга плавит металл и образует лужу жидкости. При необходимости можно добавить присадочный стержень. для повышения прочности сварного шва.

GTAW требует высокой точности, так как вольфрам не должен касаться обрабатываемой детали, а материалы нельзя перегревать, иначе могут возникнуть трещины и другие проблемы.Преимущества GTAW включают лучший контроль сварного шва, повышенную прочность и качество сварных швов.

GTAW также обеспечивает сварные швы без сколов, что придает им чистый вид. Он чаще всего используется для сварки тонких материалов и может использоваться для черных и цветных металлов, таких как нержавеющая сталь, алюминий, медь, магний и титан.

Узнайте все о сварке на UTI

В UTI студенты начинают работать с высококачественными сварочными инструментами, которые они использовали бы в профессиональном мире. Сопровождающие инструкторы всегда готовы ответить на вопросы и дать рекомендации.Студенты могут закончить программу всего за 36 недель.

Узнайте больше о программе UTI Welding. Свяжитесь с нами для получения информации.

Какие 4 типа сварки?

Четверг / 11 марта 2021 г.

Не все сварщики одинаковы. Сварка — это все более востребованная профессия, которая может стать для вас карьерой.Но сварка — это также навык, который можно использовать для повседневных вещей, таких как создание садового искусства или декора. Вы даже можете использовать его, чтобы улучшить свою текущую работу, особенно в сельском хозяйстве или автомобильной промышленности. Сварка имеет безграничные возможности в зависимости от того, какой вид сварки вы хотите изучить.

Существует четыре основных типа сварки. MIG — газовая дуговая сварка металла (GMAW), TIG — газовая дуговая сварка вольфрамом (GTAW), дуговая сварка стержнем — экранированным металлом (SMAW) и порошковая порошковая сварка (FCAW). Здесь мы подробнее рассмотрим каждый вид сварки.

MIG — газовая дуговая сварка металла (GMAW) Сварка

MIG используется в автомобильной промышленности для ремонта выхлопных газов автомобилей, а также при строительстве домов и зданий. Это один из самых распространенных видов сварки. Это тип дуговой сварки, в которой используется непрерывная проволока, называемая электродом. Вы также будете использовать защитный газ, который проходит через сварочный пистолет и защищает от загрязнения.

TIG — газовая дуговая сварка вольфрамовым электродом (GTAW) При сварке

TIG также используется электрическая дуга, такая как MIG.При сварке TIG вы используете электрод из вольфрама. Вольфрам — один из самых твердых металлических материалов. Он не растворяется и не сгорает. Сварку можно производить с помощью процесса, известного как сплавление, при котором используется или не используется присадочный металл. TIG также использует внешний источник газа, например, аргона или гелия.

Аэрокосмическая промышленность и автомобилестроение также используют сварку TIG, как и другие промышленные рынки. Это также отличный вид сварки для Айовы, поскольку фермерам может быть очень полезно использовать сварочные рамы вагонов, кранцы и другое важное оборудование.

Stick — Дуговая сварка защищенного металла (SMAW)

Хотите взять сварку с собой? Большой плюс в сварке палкой — ее портативность. Сварка палкой используется в строительстве, техническом обслуживании и ремонте подводных трубопроводов и промышленного производства.

Для этого типа сварки вы будете использовать художественную сварку защищенным металлом или более известную как сварку палкой. Вы будете использовать расходный и защищенный электрод или палку. Палочка размягчает и объединяет металлы за счет нагревания дугой между покрытым металлическим электродом и основной металлической заготовкой.По мере плавления стержня его защитный кожух также плавится и защищает зону сварки от кислорода и других газов, которые могут находиться в воздухе.

Порошковая порошковая сварка — Порошковая сварка (FCAW)

Дуговая сварка порошковой проволокой похожа на сварку MIG, поскольку в ней используется непрерывная проволока и источники питания. Вы совместите сплошной электрод с основным металлом. Электрод представляет собой полую трубку, заполненную флюсом, который подается через сварочный пистолет в сварочную ванну. При сварке на открытом воздухе экран из флюса обеспечивает защиту от атмосферных воздействий.Этот вид сварки используется для сварки металлов большой толщины и используется в обрабатывающей промышленности.

Зажечь интерес

Теперь, когда вы узнали больше о различных типах сварки и знаете, что они вызывают у вас интерес, как вы подбираете необходимое обучение? Колледж Marshalltown Community College предлагает три типа обучения сварщиков. Вы можете получить 18-кредитный сертификат по специальностям «Производство сварочных работ» или «Производство сварочных работ: строительство». Вы также можете выбрать программу получения диплома специалиста по производственной сварке с 35 кредитами.

Не хотите делать карьеру сварщика, но все же хотите узнать больше или расширить свои навыки? Программа непрерывного образования в долине штата Айова предлагает множество занятий по различным видам и использованию сварки.

Переносные полуавтоматические сварочные тележки

О портативном сварочном аппарате

Портативные сварочные аппараты помогают профессиональному сварщику поддерживать безопасный и высококачественный сварной шов.Переносные сварочные тележки, которые иногда называют полуавтоматическими, облегчают сварку сварщику, поскольку горелка вынимается из руки сварщика и перемещается по ней контролируемым образом. Это позволяет сварщику сконцентрироваться на параметрах сварного шва и формировании шва, избегая неудобных положений, и снижает его / ее воздействие тепла и дыма. При поддержании постоянного расстояния до кончиков резака напряжение дуги остается неизменным. Регуляторы скорости поддерживают равномерный сварной шов и проплавление; это снижает чрезмерное количество сварки и, в свою очередь, снижает затраты.Искажение контролируется поддержанием постоянной зоны термического влияния. Уменьшаются отходы проволоки и газа, поскольку на сварной шов наносится только определенное количество их. Сварочные тележки можно использовать для сварки MIG, TIG и SAW. Помимо бокового движения, многим сварочным кареткам можно назначить параметры для управления другими переменными в процессе сварки.

При выборе типа сварочной каретки для конкретного применения доступно множество опций. Системы наведения построены на безрельсовом и гусеничном типе.Гусеницы могут быть прикреплены к поверхности с помощью магнита или прихваточного шва. Многие сварочные тележки не используют гусеницу и полагаются на направляющие колеса, которые удерживают агрегат вровень с корнем сварного шва. Другие соображения — это положение, длина сварного шва и тип сварного шва. Могут быть добавлены опции для сварки MIG, TIG и SAW.

Как выбрать

Ваш выбор в пользу автоматизации полусварки будет полезным. Многие из наших нынешних клиентов часто находят много преимуществ в полуавтоматической сварке на портативном аппарате KOIKE.Часто они стремятся улучшить качество и производительность; однако иногда можно упустить из виду экономию средств, которая может достигать тысяч долларов каждый месяц. По сути, вынимая сварочный пистолет из рук сварщика и устанавливая его на сварочную каретку, вы получаете точный контроль над многими важными переменными в процессе сварки.

Не все наши сварочные тележки одинаковы; мы сгруппировали их по категориям в зависимости от того, нужно ли им следовать по маршруту , как поезд, использовать магнит или нужен оператор ( безрельсовый ).

Сварочные каретки, снятые с производства — щелкните, чтобы получить карты деталей

55 Идеи сварочных проектов для строительства дома или продажи

0

Последнее обновление: 20 мая 2021 г.

Независимо от того, являетесь ли вы сварщиком-любителем или профессионалом в своей области, проекты «сделай сам» могут быть очень интересными. Но еще лучше, когда у вас есть планы по работе, которые были опробованы и проверены, так что вы знаете, что ваш труд окупится.

У нас есть список из 55 проектов, больших и малых, от простых до более сложных, предназначенных для внутреннего и внешнего использования. Каждый проект был выполнен хотя бы один раз, но обычно несколько раз. Они поставляются с подробными инструкциями и фотографиями, а некоторые включают видео, в которых показано, как именно их выполнять.

Списки разделены на начальные и продвинутые проекты. Просмотрите и выберите следующий предмет для изготовления.

Рекомендуется: Вы можете щелкнуть, чтобы увеличить содержание ниже, чтобы получить полный обзор.

Сварочные проекты для начинающих

1. Проект «Сварка подковообразных пазлов»

Если вы любитель головоломок, эта классическая головоломка-подкова — идеальный вариант для вас. Я все еще не могу снять это кольцо, но если вы будете следовать инструкциям, это несложный проект, и вы можете быть умнее меня и разделить их.

2. Ваза для цветов в деревенском стиле

Такой простой проект может быть действительно эффективным в подходящем месте.Мне нравится деревенский вид, и за время, необходимое для его изготовления, это будет отличный выбор для изготовления вашего дома. См. Инструкции здесь.

3. Сварные портреты пр.

У каждого есть любимый персонаж или человек, который их вдохновляет, и вы можете даже повесить их фотографию на своей стене. Раскройте свой творческий потенциал с помощью этих портретных инструкций и воплотите их в жизнь, пригодную для сварки. Невероятно, насколько реалистично они выглядят, сделав всего несколько сварных швов.

4. Держатель для винных бутылок

Если у вас завалялась старая цепь, очистите от нее свой сарай и превратите его в подставку для вина вот так. Он отлично выглядит и очень полезен для надежного удержания бутылки с вином. Как видно из инструкций, это просто сделать, и вам потребуется меньше получаса.

5. Стол угловой

Угловые столы — отличный вариант для использования пространства. Мне нравятся стабилизирующие перекладины между концевыми рамами.Это делает его очень прочным и придает ему стильный вид. Прочтите эти инструкции, чтобы изготовить его для себя.


Проекты промежуточной сварки

6. Идея проекта «Светящийся цветок»

Вы можете добавить сияния в свой сад с помощью этой продуманной конструкции ложки. Это простой проект, который будет потрясающе смотреться на вашем заднем дворе. Попробуйте изготовить это для себя.

7. Тележка для хранения дров

Никто не любит таскать к своему камину ведра дров.Вместо этого следуйте инструкциям для этого проекта. Он не только служит тележкой; ее также можно использовать как деревянную полку для дома.

8. Простая лестница

Прочтите эти инструкции, чтобы понять, насколько легко можно изготовить лестницу. Отображаются только две ступеньки, но гладкая планировка даст потрясающий результат для любого количества ступеней, которые вам понадобятся в вашем доме.

9. Полки подвесные

Эта система подвесных полок невероятно прочна и придает современный индустриальный вид любому помещению, в котором она установлена.Это простой дизайн, легкий в изготовлении и очень эффективный. Я впечатлен.

10. Маленькая садовая решетчатая арка

Есть ли у вас немного сварочных навыков? Дайте вашим виноградным лозам место для роста с этой садовой решеткой. Это простой дизайн, который отлично выглядит и обеспечит зону роста, необходимую для разведения лоз.

11. Решетка в форме дома

Для некоторых более крупных лоз, таких как маракуйя или виноград, эта решетчатая решетка в форме домика станет потрясающим дополнением к вашему саду.Он будет отлично смотреться с покрывающими его лозами, а его высота идеальна для легкого доступа. Следуйте инструкциям здесь.


Продвинутые сварочные проекты

12. Расширенный атом пр.

Можете ли вы представить себе, что в одной пылинке их миллион миллиардов? Невероятный! Попробуйте сварить один из этих гигантских, следуя приведенным здесь инструкциям, и вы сможете полюбоваться дизайном атома в расширенном виде.

13. Горелка для микрокружек

Устали от остывания кофе? Сделать эту микроконфорку специально для вашей кружки не составит большого труда. Теперь вы можете наслаждаться горячим кофе в любое время дня. Просто следуйте этим инструкциям.

14. Тележка сварочная пр.

Это любимый проект каждого начинающего сварщика. Так удобно иметь тележку, на которой сварщик перемещается, вместо того, чтобы таскать ее взад и вперед вручную или с самодельной тележкой, не предназначенной для сварщика.Следуйте инструкциям здесь.

15. Проект сварки Steel Rose

Все мы знаем, как много значит покупка цветов для определенных людей, но я считаю это пустой тратой, учитывая, как быстро они служат. Эта потрясающая роза произведет неизгладимое впечатление, которое не увянет, как садовая роза. Если ее не подарить, она может стать прекрасным дополнением к вашей каминной полке. См. Инструкции здесь.

16. Creative Log Burner Fireguard

Наблюдать, как их малыш обжигается, — худший кошмар для каждого родителя.Следуя этой схеме, вы получите уникальную самодельную пожарную охрану, которая поможет обезопасить ваших детей. Еще одна идея — взять эту конструкцию и с ее помощью сварить собачью клетку.

17. Каминная перегородка из нержавеющей стали, проект

Взгляните на инструкцию к этой каминной ширме, если хотите сделать ее для себя. Это просто, но имеет привлекательный вид и помогает защитить камин от проникновения посторонних рук.

18.Велосипед-тандем

Я мечтал приобрести велосипед-тандем, и теперь это стало реальностью с этим самодельным велосипедом. Ознакомьтесь с инструкциями и посмотрите, сможете ли вы создать такой же крутой. Вашей семье и друзьям это понравится.

19. Картинг багги

Этот проект выглядит забавным. Это может показаться немного сложным для погружения, но с несколькими подержанными предметами вы будете удивлены, насколько доступно и легко это сделать, если вы будете следовать инструкциям.


Табуреты, скамейки и стулья

20. Стул простой

Иногда лучше меньше. Простой и чистый дизайн этого стула делает его быстрым проектом, который оказывается сильным и эффективно подойдет любому, кто захочет сесть на него.

21. Барный стул с конической спинкой

Темно-коричневый и черный всегда прекрасно сочетаются друг с другом, особенно с этим барным стулом. В конструкции используются угловые секции для привлекательного внешнего вида, позволяющего снизить вес без ущерба для прочности.

22. Стул подвесной

Эти впечатляющие табуреты могут быть вашими, если вы хотите получить сварку с таким дизайном. Они полностью сделаны из металлолома, который можно найти в ближайшем магазине металлолома, и на них очень удобно сидеть.

23. Скульптурная скамья

Если вы увлекаетесь искусством или вам нужен какой-то предмет в доме, эта скульптурная скамья может быть именно тем, что вам нужно. Он уникальный, прочный и удивительно простой в изготовлении. Взгляните на инструкции здесь.

24. Табурет для регулировки высоты

В моем местном магазине Pizza Hut они есть по всему магазину. Они отлично подходят для быстрой адаптации для людей разного роста. Это еще один из наших проектов по сварке для начинающих с четкими инструкциями, который оказывается исключительным.

25. Гамак Кресло-качалка

Многим людям нравится отдыхать в гамаке, но им может быть неудобно входить и выходить, а некоторым людям просто некуда повесить гамак в своем доме.Эта конструкция кресла-качалки в виде гамака может решить обе проблемы. Его не нужно вешать, и он качается, чтобы помогать вам вставать и снимать.

26. Стильный табурет

.

Обычно одна нога на табурете портит ее намерение. На этот раз его прочность остается прочной, но при этом он имеет уникальный вид, который будет выделяться в комнате. Прочтите инструкции, чтобы изготовить его для себя.


Столы и парты

27. Набор парных блоков стола

Иногда полезно иметь дополнительные столики или стулья у дивана, когда к вам приходят друзья, но пространство часто может быть такой проблемой.Этот продуманный дизайн позволяет аккуратно положить один под другой, а также установить дополнительную пару столов или стульев. Это блестящая идея.

28. Журнальный столик

Столы могут стоить целое состояние, а если у вас есть дети, их можно забить молотком. Этот журнальный столик из поддонов стоит недорого и выдержит большинство брошенных на него предметов. Даже горячие следы от кружки только добавят деревенскому виду. Ознакомьтесь с инструкциями здесь.

29. Современный уличный стол

Дизайн этого стола намного проще, чем кажется.Если вам нравится мебель современной формы с теплым естественным видом, это будет идеальным вариантом для вас.

30. Уникальный квадратный журнальный столик

Эти журнальные столики невероятно просты по своей конструкции, но создают потрясающий вид, создающий иллюзию большего пространства в гостиной и при этом обеспечивая много места на столе. Попробуйте этот проект для новичков в сварке и расскажите, чем все закончилось.

31. Полный обеденный стол

Вам нужен новый полноценный столовый гарнитур? Если вы хотите создать что-то, что выглядит потрясающе без особых затрат, ознакомьтесь с этими инструкциями, чтобы оживить этот стол в своем собственном доме.Вы можете создать четыре одиночных стула или две сидячие скамейки, если вам не нравится смешанный вариант здесь.

32. Тройник стол

Если вам нужно серьезное рабочее место или вы хотите заполнить пустую часть вашего дома или рабочего места, этот стол-тройник подойдет. В инструкциях показано, насколько он прочен, но это несложный проект.


Освещение

33. Потрясающий уличный свет

Это один из моих любимых дизайнов в нашем списке.Его просто сделать, но он создает эффектный вид, который вы можете повесить в собственном доме. Попробуйте сами.

34. Звездный свет

Будь то Рождество или вы хотите осветить свой дом, этот звездный свет станет блестящим проектом. Принесите немного творчества в свой дом с таким проектом ручной работы, как этот, без необходимости придумывать дизайн. Просто следуйте этим инструкциям.

35. Дерево при свечах

Это похоже на елку, только лучше.Он имеет простой минималистский вид с естественным свечением огня и не оставляет следов иголок от елки на вашем ковре. Ознакомьтесь с дизайном здесь.

36. Шарик и цепь

Кто в последнее время беспокоил вас? Следуйте этим инструкциям для решения вашей проблемы. Это не самый тяжелый мяч, который можно таскать, но он преподнесет урок любому, если он будет прикреплен к нему на день. (Мы, конечно, шутим, но из этого получится интересное произведение искусства.)


Декор

37.Гигантский паук

Я не фанат пауков, но этот размером с крышу впечатляет. С несколькими изгибами, несколькими сварными швами и старым шаром для боулинга за 5 долларов из местного благотворительного магазина вы тоже можете иметь шар на крыше. Ознакомьтесь с дизайном здесь.

38. Сороконожка

Не знаю, что страшнее, паук или эти многоножки. В любом случае, дизайнер проделал отличную работу, и вы можете следовать его инструкциям, чтобы сделать некоторые из них для себя.

39. Многоугольная чаша из нержавеющей стали

Нужна ваза для фруктов или декоративный предмет для скамейки? Этот проект отлично получится, если у вас есть доступ к пластине из нержавеющей стали.Приятно начинать такой умный проект, когда кто-то проделал за вас тяжелую работу и придумал дизайн, а с правильными инструментами и поддержкой это может быть хорошим сварочным проектом для начинающих.

40. Ваза из нержавеющей стали

Подобно многоугольной чаше выше, эта ваза имеет впечатляющий дизайн, который будет дополнять любые цветы, добавленные к ней, но при этом прекрасно выглядеть как отдельная деталь. Прочтите инструкции, чтобы подготовиться к следующему предприятию.

41. Ваза для улицы

.

Эта ваза для улицы сделана из клетчатой ​​пластины, которая выглядит потрясающе, но вариант из нержавеющей стали также будет отличным вариантом. Выберите понравившийся материал и приступайте к сварке, следуя этим инструкциям.

42. Букет цветов

Вы изо всех сил пытаетесь найти идеи подарков для этого особенного человека в вашей жизни? Или, может быть, вы слишком заняты в мастерской, чтобы пойти и что-то купить? Какой бы ни была проблема, решите ее с помощью этого креативного цветочного дизайна.Им понравится красочная конструкция, и они не будут возражать, когда вы будете в мастерской, чтобы закончить ее.

43. Биплан из нержавеющей стали

Мне нравится финальный результат биплана. Хотя инструкции заканчивают его краской, я страстно люблю чистую нержавеющую отделку и лично промолирую / отполирую ее и оставлю как есть. Независимо от того, как вы хотите, чтобы он закончился, прочтите инструкции и почувствуйте гордость, имея этот шедевр для себя.


Костровые ямы и печи

44.Дровяная печь

Обожаю эту красотку. Он небольшой, но имеет длинный дымоход, чтобы не допустить дыма, а также создать достаточно тепла, чтобы согреться холодным утром. Он идеально подходит для разогрева чайника или приготовления пищи на любой плите. Следуйте этим инструкциям, чтобы изготовить его для себя.

45. Печь для пиццы на дровах

.

Кто не любит свежую пиццу в дровяной печи? Немного переделав два старых резервуара и немного металлолома, вы можете получить свой собственный.Следуйте этим инструкциям, чтобы узнать, как это сделать.

46. Мангал треугольный пр.

.

Эта жаровня немного меньше, чем указанная выше, но у нее элегантная отделка и она не занимает много места. Ознакомьтесь с дизайном, чтобы начать строительство, и дайте нам знать, как он прошел, в разделе комментариев ниже.

47. Пожарная яма

В каждом доме должна быть своя кострище для вечеринок на свежем воздухе и семейных праздников. В этой конструкции достаточно места, чтобы развести здоровенный огонь.Следуйте этим простым инструкциям, чтобы сделать его для себя, и вы сделаете счастливыми всю свою семью и друзей.

48. Курильщик

Большинство людей любят копченое мясо. Получите свое собственное копчение с этими инструкциями, и вы можете наслаждаться любимым копченым блюдом, когда захотите. Кроме того, в качестве дополнительного бонуса он отводит тепло зимой.

49. Пожарная яма турбины

Дизайн этой костровой ямы невероятен. Если вы хотите попробовать это в своем следующем проекте, прочтите эти инструкции, и ваша следующая зимняя вечеринка разогреется.С небольшими изменениями конструктор усовершенствовал турбину, чтобы она вращалась без тушения пожара.


Мебель и дом

50. Угловой диван

Стоимость приличного секционного дивана в розничном магазине феноменальна. Если вы достанете сварочный аппарат из нескольких кусков стали, вы сможете сделать эту простую основу для создания своей собственной экономичной версии купленных в магазине. Вы можете найти все необходимое для его сборки в этих инструкциях.

51.Душ из нержавеющей стали

Если вам нравятся душевые кабины из нержавеющей стали, но вы хотите получить удовольствие, сделав их своими руками за небольшую часть стоимости, взгляните на этот дизайн, чтобы самостоятельно изготовить душ. Инструкции предназначены для завершения всего душа.

52. Беседка

Если вам предстоит более серьезная задача, инструкции для этой беседки превратят картину в реальность на вашем участке. Это работа не одного человека, а с одним или двумя друзьями, которые могут помочь. Это будет на одном дыхании.

53. Поручень из нержавеющей стали

Если вы ищете блестящие перила для своего проекта, прочтите эти инструкции, чтобы получить простой путеводитель по фантастическому результату. Мне нравится полированная отделка в этом примере, но вы можете оставить ее с любой отделкой, которая лучше всего подходит для вашего дома.

54. Нержавеющая дверь

Эта дверь впечатляет при сварке штучной сваркой и представляет собой передовой сварочный проект. Вы можете выполнить сварку TIG, MIG или сварку вставкой, но следуйте этим инструкциям, и результат будет аналогичен этому примеру.

55. Перегородка из стали и стекла

Это еще один крупный проект, если вы чувствуете себя игрой. Я видел такие перегородки раньше и всегда любил их. Наличие такого простого, но исчерпывающего набора инструкций заставляет меня попробовать его самостоятельно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
