Подставка для паяльника своими руками фото: самодельные держатели для пайки плат. Как сделать складную подставку с диодом?

Содержание

самодельные держатели для пайки плат. Как сделать складную подставку с диодом?

Без подставки паяльником пользоваться опасно – будучи положенным на любую деревянную поверхность и разогретым до 300 и более градусов, он её обуглит. Подставка должна содержать металлическую конструкцию, отводящую излишнее тепло.

Инструменты и материалы

Из инструментов следует заранее подготовить:

универсальная отвертка с набором головок или шуруповёрт с битами и гайковёртом,
молоток и пассатижи,
небольшая электродрель и набор сверл по металлу;
линейка, угольник и строительный маркер;
разводной ключ (может использоваться вместо гайковерта).

Из расходников понадобятся:

отрезок доски из натурального дерева;

саморезы;
подставка для паяльника в виде пластины или гнутой проволоки;
прижимной элемент от какого-нибудь электронного устройства или бытовой техники;
небольшая емкость для припоя и канифоли;
стальная проволока с диаметром сечения от 2 до 3 мм.

Также потребуется сам паяльник – чтобы проверить, насколько удобна для него только что изготовленная подставка.

Варианты изготовления

Есть несколько вариантов подставок –

в зависимости от конкретных требований к функциональности пайки выберите любую.

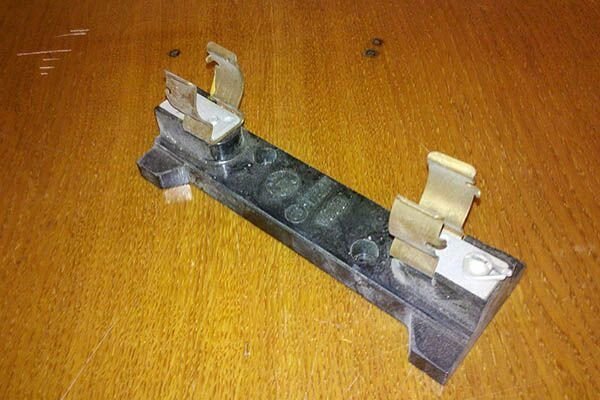

Обычная

Для начала подготовьте деревянную доску – основу подставки.

Подберите отрезок доски – например, 25*12 см.
Разметьте точки на доске согласно чертежу и просверлите в этих местах отверстия. Диаметр отверстий должен быть несколько меньше диаметра поперечного сечения проволоки – она должна заходить в них с большим усилием.
От мотка стальной проволоки отрежьте нужный кусок и разметьте его маркером. Согните его по этим точкам, как показано на чертеже. Получится М-образная рамка – её размеры могут быть, например, следующими: две боковины по 5 см и две стороны (ската) – по 3 см. Таких рамок должно быть две.
Впрессуйте концы рамок в эти отверстия.

Простейшая самодельная подставка для паяльника готова. При желании её можно доработать следующим образом.

Если канифоль и припой продаются в готовых промышленных капсулах цилиндрической формы, то просверлите при помощи корончатого сверла чуть меньшего диаметра, чем сама капсула, отверстие. Оно может быть несквозным.
Впрессуйте в это отверстие саму капсулу. Перед тем как её вставить, эту ёмкость можно промазать клеем – например, универсальным «Момент-1», тогда она со временем выпадать не будет. Этих капсул может быть 3: для канифоли, припоя и флюса. Для паяльного флюса желательно выбирать стеклянную емкость.

Чтобы подставка, изготовленная своими руками, не царапала лакированное покрытие стола, к ней полагаются ножки. Сделайте следующее.

Вырежьте из куска толстой (от 3 мм) резины четыре одинаковых кружка диаметром не более 1 сантиметра. Здесь в качестве расходного материала можно использовать резину от старых автомобильных камер.
С помощью наждачного бруска, точильного камня или на точильном станке зашкурьте резину с одной из сторон и подставку снизу в местах, где эти кружочки устанавливаются.

Нанесите на подставку и на сами кружочки слой всё того же клея «Момент-1». Через несколько минут с помощью тисков или струбцины с силой прижмите их к деревяшке в местах приклеивания. Сжатие осуществляется также при надавливании рукой на подставку, устанавливаемую на эти кружки, а в качестве опоры служит любая горизонтальная поверхность, способная выдержать приложенное к подставке усилие.

Спустя сутки клей полностью засохнет и отвердеет, и подставкой можно будеть пользоваться.

Подставки увеличенных размеров применяются для мощных, в 100 и более ватт паяльников, а также для паяльных ламп, работающих на газе.

Шкатулочная

Шкатулочная конструкция является наиболее компактной и удобной в переноске. Она изготавливается из любой деревянной или металлической коробки, имеющей форму параллелепипеда. Паяльная складная шкатулка представляет собой пенал с несколькими отделениями, в которых хранятся капсулы с флюсом и канифолью и моток припоя.

Фиксация такого пенала в закрытом состоянии осуществляется при помощи М-образных проволочных вставок. Если пенал по размерам достаточно велик – например, 25*12*5 см, то в него поместится и сам паяльник. Объёма такой шкатулки хватит, чтобы, кроме паяльных расходников, разместить сам паяльник, его сетевой шнур и вилку в сложенном состоянии.

Если в продаже не нашлось такой подставки, вы можете сделать ее самостоятельно из дерева. В качестве расходного материала подойдет натуральная древесина или фанера толщиной не более 1 см.

Разметьте и распилите лист дерева под детали будущего паяльного пенала.
Соедините их при помощи мебельных уголков саморезов из столярного клея. Получится паяльный ящик с отделами.
Распилите ещё кусок древесины или фанеры размерами с нижнюю стенку пенала. Прикрепите его на 2 небольшие мебельные петли. Получится закрывающийся ящик.
С торцов пенала, ближе ко дну, просверлите отверстия под проволочные вставки, служащие подпорками для паяльника, когда пенал открыт.

Изготовьте эти вставки по вышеприведенной схеме и установите их на предназначенное для них место.

Монтаж вставок выполняется на следующий день – когда клей засохнет и отвердеет. Подставка-пенал готова к использованию.

С диодом

Назначение диода – понижение питающего напряжения в полтора-два раза.

Это значительно сберегает ресурс паяльника.

Дело в том, что периодически в работе возникают значительные перерывы, когда паяльник не используется активно. Чтобы не держать его постоянно включённым на полную мощность, а также исключить потери времени на его полный, «с нуля», прогрев, когда он вновь понадобится, диод – или понижающий регулятор – попросту необходим.

Долговременная подработка паяльника при температуре, значительно меньшей, чем 300 с лишним градусов, не даёт нихромовой проволоке, из которой намотан активный (нагревающий) элемент, преждевременно выгореть. От периодического перегрева паяльника также может осыпаться слой слюды, передающий жар от нагретой спирали стальной конструкции, с которой жестко соединено медное жало.

Чтобы встроить в подставку регулирующую нагрев схему, сделайте следующее.

Установите на подставку малогабаритный выключатель, предварительно встроенный в небольшой прямоугольный корпус. Параллельно ему должен быть включён высоковольтный диод, рассчитанный на промышленное сетевое напряжение до 300-400 вольт. Здесь имеется в виду обратное напряжение, которое данный диод способен выдержать. Сила тока (речь идет о прямом токе) должна быть не меньше 200 миллиампер. Все эти характеристики указаны в описании конкретного диода.

Подведите к подставке дополнительный сетевой шнур – именно он включается в осветительную сеть 220 вольт. В его разрыв включите выключатель с диодом.
На выходе подставки смонтируйте компактную, малогабаритную розетку. Подключите её к выключателю с диодом.

Все токоведущие контакты надёжно заизолируйте. Подставка с диодом готова к использованию.

Держатель для печатных плат

Простейший вариант держателя – пара электромонтажных «крокодилов». Их располагают так, чтобы они были повернуты в одну сторону. Они устанавливаются на подпорки из линейных отрезков той же проволоки, из которой изготовлены удерживающие паяльник вставки. Существует и более совершенное устройство со скобами и направляющими, позволяющее крепче и надежнее удерживать печатные платы, подготовленные к пайке. Фиксатор для печатных плат устанавливается в любое место на подставке.

Бюджетная подставка для паяльника своими руками.

Данная статья, я полагаю, будет, прежде всего, полезна тем, кто делает только первые шаги в мире электроники, но не исключаю, что в ней найдется, и что – то для радиолюбителей с большим опытом.

И так начну с краткой предыстории. Как то, отправился я на наш местный радио рынок в очередной раз за покупкой комплектующих, и мне не глаза там попался паяльник ЭПСН “ Рексант ” мощностью 25 Ватт. Он сразу привлек к себе мое внимание. Сама собой возникла мысль обновить свой инструмент. Прошло, больше полу года его эксплуатации со дня покупки и пока нареканий в его адрес у меня нет. Тогда же продавец предложил и подставку для него. Но я вежливо отказался, сославшись на нехватку средств. Собственно, она собой представляет, чугунную отливку в форме подставки. Из плюсов это массивность и относительно удобное положение инструмента на столе, есть небольшой лоток произвольной формы (для чего непонятно). Из минусов слишком тяжелая (на мой взгляд), необработанная поверхность подошвы легко царапает стол (можно успешно использовать вместо рашпиля).
Ранее попадались мне на глаза весьма достойные подставки, но и стоимость их была в разы выше.

Должен заметить, что данный паяльник довольно легкий. Легкий настолько, что шнур питания все время норовит утащить его куда-то в сторону. Собственно мысль изготовления удобной подставки посещала меня уже неоднократно, но тут я все же созрел. Прежде всего, поставил перед собой задачу, устройство должно быть максимально дешевым, простым в изготовлении и удобным, не занимать много места на столе и быть по возможности функциональным.
Перелопатил интернет, ознакомившись, с тем, что предлагает торговля на сегодняшний день в плане моделей, форм и технических решений. Заодно поискал и подходящие схемы для регулировки температуры жала паяльника. Собственно для такого маломощного паяльника регулировка температуры жала и не особо обязательна. Но в перспективе собираюсь приобрести и более мощные паяльники по этой фирме.
Начал изготовление, прежде всего с электронной части, так как от ее размеров нужно бы было плясать и с размерами корпуса. Привлекла внимание схема на базе микросхемы К1182ПМ1. Схема взята из даташета. Микросхема предназначена в основном для управления напряжением ламп накаливания, хотя спектр ее применения много шире.

Правда схему управления несколько видоизменил в силу некоторых причин и назначения. С данной микросхемой я столкнулся впервые, и тут сложно сказать, на сколько, правильна схема из даташета с управлением на симисторе. Но в таком варианте работа схемы меня не устраивала, и после некоторых экспериментов она приобрела следующий вид.

Симистор добавил в схему для большей надежности устройства, хотя как пишут, микросхема уверенно может “ тянуть ” нагрузку до 150 Ватт. Резистором R2 устанавливается необходимая минимальная температура жала паяльника. Резистором R3 устанавливается температура жала в “ ждущем ” режиме. Ну а R4, R5 пришлось ставить спаренный с номиналом 2 × 20 Ком, включив их последовательно. Просто не оказалось потенциометра подходящей конструкции с нужным номиналом. Как показала практика максимальное сопротивление потенциометра должно составлять 33 – 35 Ком.
Плату рисовал в DipTrace 2.4. Этой прогой пользуюсь уже много лет, начинал еще с версии 1.4. Интерфейс этой программы довольно прост и удобен. Пробовал и другие трассировщики, но эта пришлась по душе ближе. Но тут как говорят на вкус и цвет…
На этот раз решил изготовить плату по старой методике (рисование от руки), так как размер ее не велик. Собственно и не хотелось сильно морочиться с ЛУТом или фоторезистом на клочке стеклотекстолита. Плата двухсторонняя и несложная, потому рисование дорожек заняло около 20 минут. Для этого у меня в запасе всегда есть маркеры и самодельный шаблон из прозрачного пластика с “линейкой” отверстий.

Маркеры я использую SCHOLZ и очень ими доволен. Однажды накупил кучу маркеров разных фирм, и провел на них тест на травление, этот показал лучший результат. Edding и Centropen ведут себя несколько хуже. Кстати он и сохнет практически моментально. Из-за этого хранить их приходится в холодильнике в вертикальном положении пером вниз. Этим секретом со мной поделился продавец.
Травление в последнее время провожу в растворе лимонной кислоты, перекиси водорода и поваренной соли. Этот рецепт, на мой взгляд, немного уступает по скорости травления хлорному железу и персульфатам. Зато самый доступный, дешевый и безопасный. Безопасный он все – таки, относительно, так как попадание его в организм нежелательно. Есть риск отравления цитратом меди. Правда есть и минус, раствор одноразовый и длительному хранению не подлежит.

Вот так выглядит электронная часть устройства.

Правильно собранная схема работает без проблем. Перед первым включением, во избежание электро — дыма и фейерверка желательно проверить правильность монтажа. При настройке лучше использовать лампу накаливания для визуального контроля работы устройства.
Все элементы устройства находятся под влиянием сетевого напряжения, поэтому следует обязательно соблюдать все меры предосторожности. Особое внимание уделяйте изоляции всех электрических цепей.

Когда с электронной частью разобрался, взялся за изготовление самой подставки. Корпус под электронную часть изготовил из квадратной трубы размером 60 × 60 мм и толщиной стенки 2мм. К верхней и нижней части корпуса припаял резьбовые втулки для крепления к основанию и крепления верхней крышки и со всем, что находится на ней. Паял припоем ПОС60, в качестве флюса использовал смесь раствора хлористого цинка и хлористого аммония (нашатыря). Паяльник 100 ватт и дополнительно в помощь небольшая газовая горелка для ускорения процесса.

После пайки таким флюсом необходимо обязательно промыть все паяные детали водой с моющим средством и хорошо все высушить во избежание коррозии деталей в дальнейшем.

Если очень жаль своего здоровья, то пайку с применением активных флюсов следует проводить в вентилируемом помещении или на открытом воздухе.

В качестве “ лафета ”, использовал тонкостенную трубу с наружным Ø 34 мм и толщиной стенки 1 мм. Вдоль трубы с четырех сторон просверлены вентиляционные отверстия. В нижней части трубы припаяна трубка для крепления на оси. Так же к трубе прикреплен упор, который через шток толкателя надавливает на концевик при установке паяльника в “ лафет ”. Сама труба взята из потрохов стойки амортизатора легкового автомобиля. Внутри трубы установил коническую спираль, которую свил из оцинкованной проволоки Ø 3мм. На конец трубы наклеил “ чулком ” отрезок велосипедной камеры снаружи и изнутри. Теперь паяльник фиксируется плотно, но не туго без опаски быть случайно выдернутым из подставки. Полка для сменных жал тоже из квадратной трубы, вырезана в виде буквы “ П ” и припаяна к крышке устройства. К ней же, крепится узел подачи припоя. Для разметки по стали очень удобно использовать раствор медного купороса. На очищенную поверхность металла наносится тампоном или кистью раствор, и после высыхания можно приступать к разметке. При этом нет необходимости делать глубокие риски. Для качественной разметки центров будущих отверстий удобно использовать кернер с линзой, к примеру, вот такой.

Лотки сделал из алюминиевой тонкостенной трубы, но для экономии места придал им прямоугольную форму. Сделал это очень просто, длину окружности пересчитал в необходимый прямоугольный периметр. Далее нарезал брусок из бука длиной примерно 25 см и придал ему легкую клиновидную форму с закруглениями. Легкими ударами молоточка по бруску, заготовка, опираясь в губки тисков, насаживается на брусок и ей придается необходимая форма. Необходимо попеременно обстукивать и бока. Весь процесс у меня занял по 10 минут на каждую деталь. Далее лотки ошкурил и отполировал.
В качестве основания использовал пластины МДФ толщиной 10 мм. Этот материал легко обрабатывается и очень дешев, (при повторении конструкции, возможно использование, водостойкого ламината для напольных покрытий). Нарезал две пластины размерами 130 × 60 и 190 × 60 мм. В меньшей пластине вырезал окна под лотки и после подгонки, склеил их меж собой клеем Kleiberit 300. Данный клей чем — то схож с ПВА, но по своим характеристикам его превосходит, в основном применяется в столярном производстве. Клеевой шов прозрачен и очень прочен, время полного высыхания 5 – 6 часов. После поверхность зашпатлевал авто шпатлевкой и после высыхания тщательно ошкурил. Окрасил все детали акриловой автоэмалью с добавлением лака и отвердителя.

Для удобства в работе изготовил простой узел подачи припоя, который подглядел в интернете. Но позже эксплуатация показала его недостаток. Он состоял в том, что приходилось периодически вытягивать припой из трубки. Делать это одной рукой довольно неудобно, тогда пришлось, что то придумывать. Обычные стандартные механизмы подачи меня не устраивали, получалось слишком громоздко. А хотелось простоты и компактности! Поискал в интернете на эту тему, но и там полный облом, ничего нового и интересного.
Вот действительно права народная мудрость, что утро вечера мудренее! Как то, утром неторопливо идя на работу и в очередной раз, обдумывая эту проблему, меня осенила мысль. Я чуть не остолбенел от неожиданности и удивления, что, почему раньше до этого не додумался. Час на эксперименты и на следующий день взялся за доработку узла. Получилось просто и компактно, а самое главное можно использовать проволочный припой диаметром от 0,4 до 1,5 мм, без каких либо регулировок узла.

Ползун подающего устройства изготовлен из стальной трубки с внешним Ø 4 мм и внутренним Ø 1.6 мм. К трубке припаян курок из стальной пластины толщиной 2мм. Пластину согнул вдвое, потом развел края в противоположные стороны и напильником придал нужную форму. Детали спаял меж собой припоем ПСр с бурой. Припой представляет собой тонкую трубку заполненную порошком буры. Пайку проводил над пламенем газовой плиты и дополнительно места пайки грел мини горелкой. В пламени паяльной лампы, было бы, предпочтительней и быстрей как понял позже, но почему то поленился. Места будущих соединений предварительно залудил тем же припоем. После паяную деталь проварил минут 30 в воде, для удаления остатков буры и хорошо просушил. Надфилями удалил лишний припой и сделал пропил в трубке как показано на фото. Каплей припоя зафиксировал в пропиле пластинку, из пружинящего контакта вырезанную в виде клина и изогнутую полумесяцем.

Толщина пружинящей пластины подобрана экспериментально и должна быть в пределах 0,25 мм. В заднем торце трубки сделана глубокая острая внутренняя фаска. Аналогичный отрезок трубки длиной 6 мм с фаской вставлен в медную трубку в месте закругления до упора. Фаска необходима для лучшего прохождения проволоки припоя при заправке узла. Так же в закругленную часть медной трубки вставлен отрезок из пластиковой трубки. Между заглушкой и ползуном возвратная пружина с внешним Ø 3,8 мм. В наконечнике находится резиновая прокладка толщиной 4 мм с отверстием, ее задача останавливать проволоку при обратном ходе ползуна. В общем, механизм работает подобно храповику, и за один раз подает 2 см припоя.

Пользоваться теперь подставкой стало много удобней.

По итогу в финансовом плане на изготовление устройства было потрачено денег совсем ничего (стоимость микросхемы, симистора и потенциометра) и куча потраченного с удовольствием на это времени.

В добавление для начинающих самодельщиков, могу порекомендовать следующую литературу: Н.И. Макиенко «Слесарное дело» и «Справочник паяльщика» А.В. Лакедемонский. Издания любые, но последние все же предпочтительней. В первой много занимательной и полезной информации по работе с измерительным инструментом, разметке, обработке металлов и других материалов различными методами и многим другим слесарным операциям. Во второй так же найдется много интересного для начинающих и профессионалов.

И в заключении для начинающих, не все сразу получается. Поэтому не разочаровывайтесь если что то не получается сразу. Со временем руки становятся ровней, а движения точней. Опыт и знания приходят с годами.

Самодельная портативная подставка для паяльника

Иногда бывает приходится паять вне дома, а тащить с собой подставку с наворотами не хочется. Решил эту проблему своими руками — сделал походно/карманную подставку для паяльника.

Некоторые детали подставки будут соединены при помощи пайки, если что-то не ясно по этому поводу, смотрим статью как правильно паять металл.

Итак, приступим. Как вы уже догадались, подставка будет сделана из металла. Для донорского металла я достал с полки ~~останки~~ остатки от компьютерного БП и вырезал из его корпуса следующую конструкцию:

Начинаем формировать ёмкость для мелочей — загибаем края:

И припаиваем недостающие стороны коробочки:

Формируем отсеки ёмкости — самый маленький предназначен для канифоли, чуть побольше для припоя, и самый большой — для различного полезного хлама:

Чтоб при транспортировке ничего не рассыпать вырезаем дверцу из жести. Это довольно мягкий материал, по этому делаем по краям рёбра жёсткости:

Крепление крышки к подставке осуществляется при помощи нехитрых петель:

Крышка будет фиксироваться маленькими неодимовыми магнитиками, добытыми из считывающей головки дисковода. Приклеиваем их при помощи эпоксидки:

К этим прямоугольникам будут липнуть магниты. На одном имеется резьба. Она необходима для фиксации крокодила.

Крокодил собственной персоной, своеобразная примитивная третья рука, незаменимая при пайке:

На рабочую плоскость подставки приклеиваем фанеру. Это необходимо для того, что бы слабенький паяльник не остывал при контакте с металлом и не оставлял на нём припой:

В ранее сделанные ушки вставляем откидную проволочную скобу — упор для паяльника:

Насыпаем канифоль в предназначенное для неё окошко:

Что бы она не убежала, припекаем поверхность техническим феном:

А чтоб не убежала сама подставка клеим резиновые ножки:

После всех этих нехитрых манипуляций получаем складную подставку для паяльника:

Приведение подставки в боевое и походное положение:

Самодельная подставка для паяльника своими руками

Полезная самоделка для радиолюбителей, которая поможет сделать рабочее место более комфортным.

Каждый начинающий радиолюбитель рано или поздно сталкивается с необходимостью покупки или изготовления удобной подставки для инструмента своего творчества- паяльника! Я хочу представить Вам мой, весьма простой вариант, как сделать подставку для паяльника своими руками. Для изготовления такой подставки вам понадобятся всего 20 минут.

Материалы необходимые для изготовления подставки для паяльника:

Этапы сборки подставки:

Выпиливаем из доски или деревянного бруска площадку шириной 5-10 сантиметров и длиной равной длине паяльника включая жало + 5-10 сантиметров. Вместо доски, можно для этого дела приспособить плиту ламината. Основной критерий для подставки 100%-я устойчивость, соответственно чем шире основание подставки тем она устойчивее.
Из листа металла выпиливаем 2 полоски которые загибаем как показано на рисунке, эти скобы будут держать на себе паяльник.
Продумайте сразу ширину этих дужек так что бы вам было удобно брать и ложить на на подставку ваш паяльник не особо «прицеливаясь». Крепим наши дужки к основанию подставки в предварительно отмеченных на доске местах.
Крепим металлическую баночку для канифоли. Для этого необходимо просверлить в дне баночки отверстие и привинтить ее саморезом.

В качестве бонуса владельцам строительных фенов и паяльных станций расскажу как без дыма залить баночку канифолью: крепим баночку к подставка, засыпаем кусочки канифоли и ставим под сопло паяльной станции и на малой температуре ждем пока канифоль растечется в единый массив. Возможно для этой цели подойдет и бытовой фен, не буду утверждать..
Можно дополнить подставку площадкой для лужения, для этого вырезаем площадку из металла и привинчиваем к основанию.

Все, самодельная подставка для паяльника готова!

тест

Дорогие читатели, если у Вас есть свои наработки в любой тематике и Вы хотите ими поделиться с читателями Мира самоделок,- присылайте их на нашу почту [email protected]

Удачных Вам конструкций и хорошего настроения!

Обязательно посмотрите:

Живу в Мире самоделок, размещаю статьи которые присылают читатели. Иногда пишу на темы: полезные самоделки для дома и самоделки для радиолюбителей.

ПОДСТАВКА ДЛЯ ПАЯЛЬНИКА

Предлагаю конструкцию очень простой подставки для паяльника. Для ее изготовления понадобится 50-60 см медного одножильного провода, с диаметром по меди 3-4 мм.

Сначала снимаем изоляцию с провода.

Далее сгибаем проволоку как показано на фотографиях.

Если оставить подставку в таком состоянии, то она будет опрокидываться вперед.

Необходимо согнуть подставку как, показано на фото ниже, для того, чтобы вся конструкция получилась устойчивой.

Подставка готова. На подставке 20 мин лежал работающий паяльник мощностью 40 Вт. После этого контактирующая со столом часть подставки значительно нагрелась. Подставка стояла на полимерной пленка, однако нагрев был недостаточным для повреждения этой пленки. Впрочем, не думаю, что такая подставка подходит для паяльника мощностью более 40 Вт. Если повреждение стола крайне не желательно, лучше не рисковать и подложить под подставку кусок фанеры.

Спасибо за внимание. Специально для сайта «Самодельные устройства» — Лекомцев Д.

Поделитесь полезными схемами

ПРОСТОЕ ЗАРЯДНОЕ УCTPOЙCTBO ДЛЯ АВТО

Среди множества схем зарядных устройств для автомобильных аккумуляторов, публикуемых в сети, особое внимание заслуживают автоматические зарядные устройства. Такие устройства создают целый ряд удобств при обслуживании аккумуляторных батарей. Из публикаций, посвященных автоматическим зарядным устройствам, следует отметить работы. Эти устройства не только обеспечивают зарядку аккумуляторных батарей, но и осуществляют их тренировку и восстановление.

ВОДОНАГРЕВАТЕЛЬ СОЛНЕЧНЫЙ

Использование солнечных водонагревателей. Возможности использования экологически чистой повсеместно доступной возобновляемой энергии солнечного излучения привлекают все большее внимание. В среднем по году, в зависимости от климатических условий и широты местности, поток солнечного излучения на земную поверхность составляет от 100 до 250 Вт/м2, достигая пиковых значений в полдень при ясном небе, практически в любом независимо от широты месте, около 1 000 Вт/м2.

Самая бюджетная подставка для паяльника сделанная своими руками, за 0 рублей. | ЖИТЬ — В КАЙФ

Здравствуйте уважаемые подписчики и гости канала!

Достаточно часто при пайке того или иного изделия приходится сталкиваться с тем, что некуда положить паяльник.

Приходится подлаживать под его жало какой нибудь предмет, а оловом пользоваться на бумажке, пробочке или другими приспособами.

Да, конечно можно приобрести подставку, но изготовить ее из подручных материалов не составит особого труда.

Для этого нам понадобиться:

отрезок доски;

стальная полоска;

крышка.

От доски отрезаем необходимой длины заготовку, в моем случае длина составила 25 см.

Чтобы придать более приятный вид будущей заготовки, украшаем ее при помощи обработки прямым пламенем из газовой горелки.

Обозжонная заготовка

В стальном крепеже (выполненном в виде полосы) делаем пропил глубиной от 1 до 2 см. В этом углублении будет располагаться горячая часть паяльника.

Пластина с вырезом

Этот элемент можно изготовить из куска стальной проволоки, если нет под рукой пластины.

Фото из Яндекс картинки

Под ручку паяльника, к доске крепим еще одну опору. Я взял старый ненужный переходник для 220В вилки.

Закрепил переходник

Можно данный элемент сделать из древесины или куска проволоки, кому и как больше нравиться.

Осталось прикрепить приспособление, для размещения олова и канифоли. Я взял корпус от старого катафота и прикрепил его саморезов.

Вот так вот получилось

На этом наша подставка под паяльник готова.

Все готово

На изготовление ушло 15 минут и 0 денежных средств.

Готовая подставка в собранном варианте

Спасибо за прочтение статьи!

Если статья оказалась полезной — ставьте лайк.

Считаете, что зря потратили время — дизлайк.

Подписывайтесь на канал и оставайтесь с нами!

Самодельная подставка для паяльника со встроенным регулятором мощности. Самодельная подставка для паяльника. Как сделать подставку для паяльника своими руками? Как делать самодельные поворотные подставки для паяльника

Главный инструмент домашнего радиолюбителя – паяльник. В отличие от других приборов, его нельзя просто положить на стол (верстак) во время работы. Почему? Правильно! Он горячий. Стало быть, вам понадобится специальная подставка.

1 Необходимый минимум для подставки
2 Листая старые журналы
3 Третья рука — работайте с комфортом
4 Подставка и регулятор мощности для паяльника
- 4.1 Понадобятся следующие элементы

В продаже имеется масса разнообразных приспособлений, от простого держателя до целого комплекса, именуемого паяльной станцией.

В большинстве случаев, паяльник нужен для выполнения срочных ремонтных работ. Если вы не профессиональный «самоделкин» – инструмент обычно пылится в ящике на балконе, появляясь на свет один-два раза в году. В таких случаях многие используют в качестве подставки первый попавшийся предмет.

Однако, если приложить совсем немного усилий, подставка для паяльника, выполненная своими руками будет выглядеть не хуже фабричной. Особенно если вы регулярно мастерите электросхемы.

Необходимый минимум для подставки

Устойчивое основание. Выполняется из материала, плохо проводящего тепло, или оснащается ножками

Опоры для паяльника

Емкость для канифоли (флюса).

Дополнительные «опции»

Площадка для лужения

Емкость для припоя

Приспособление для очистки жала

регулятор мощности (может быть двух видов: плавная регулировка, или ступенчатое ограничение на время перерыва в работе).

Листая старые журналы

В старых журналах «Радио» можно найти чертежи, как сделать подставку с экономным переключателем нагрузки.

В качестве основы (1) используется доска с выбранной серединой, или П-образная конструкция из полоски фанеры и двух брусков по длинным краям
Под поверхностью размещается контактная группа реле на 220 вольт (2,4,5) с крупными токосъемными площадками. Схема подключения перебрасывает питание либо напрямую, либо через диод. Радиоэлемент «отрезает» половинки полупериода переменного напряжения 220 вольт, снижая его до величины 110
Через тягу (6), подпружиненная (7) кнопка (8) нажимает на контакты, когда паяльник лежит на подставке. Электроэнергии тратится вдвое меньше, при этом паяльник практически мгновенно разогревается до полной мощности. Тяга крепится за консоль (9)
Сам инструмент располагается на кронштейнах (3) и (10)
В задней части располагается розетка для паяльника, соединенная с выходными контактами реле. К входу подсоединяется силовой провод питания
Между стойками, обычно прибивали жестяную баночку из-под обувного крема или вазелина, для хранения канифоли

Конструкция проста, но удобна и эффективна. Если не хочется заморочек с контактами – делаем простую функциональную подставку. Опять же из опыта советских радиолюбителей.

Третья рука — работайте с комфортом

Во время пайки на весу, возникает необходимость удерживать две детали и паяльник одновременно. Отсюда появился термин «третья рука». В следующем обзоре самодельная подставка с таким приспособлением.
Материалы и инструменты, которые понадобятся для изготовления, изображены на фото:

Детали фабричного исполнения – зажимы типа «крокодил», декоративные свечи (точнее стаканчики от них), гибкая ножка от старого мини светильника и пружина держатель. Донором послужила китайская подставка для паяльника с лупой.

Хотя изготовить такую спираль можно своими руками, намотав стальную проволоку на трубу или ручку отвертки. Остальные заготовки также заменяемы, самоделка условно бесплатная, из подручного хлама.
Коронкой для гипсокартона фрезеруем выемки для стаканчиков от свечей. Две ниши для канифоли и припоя, и одна ниша для чистящего сукна.

В удобное место (не по центру) монтируем спиральный держатель для паяльника. Практика показала, что такая схема удобнее, чем классическая рожковая подставка под паяльник. Электроприбор вставляется одним движением, без опасений, что он упадет на стол.

Устанавливаем в подготовленные ниши алюминиевые стаканчики, срезаем края вровень с доской. Использование тонкостенных емкостей оправдывает себя при работе с маломощными паяльниками. Чем меньше металла – тем ниже теплоемкость. Толстые стенки стаканчика с припоем могут остудить маленькое жало паяльника при касании. А тонкая алюминиевая фольга, окруженная деревом, наоборот тепло сохраняет.

Обжимаем «крокодилы» на гибкой штанге, и закрепляем «третью руку» на подставке. Есть конструкции с увеличительным стеклом. Опыт работы показывает, что подставка для паяльника, на которой установлены зажимы и лупа, неудобна в работе.

Оптимальные варианты

лупа объединяется с «третьей рукой», паяльник отдельно
«третья рука» на подставке с паяльником, лупа на отдельном постаменте (наш вариант).

Не хватает лишь возможности менять температурные режимы работы. Это особенно актуально при монтаже светодиодов.

Подставка и регулятор мощности для паяльника

Самый простой и относительно доступный вариант, это приобретение китайского комплекта паяльной станции. Собирать подобный KIT вы будете самостоятельно, поэтому отнесем его к самоделкам.

Его можно собрать в корпусе подставки или в виде отдельного устройства. Удобство данной конструкции неоспоримо, но мы рассматриваем наименее затратные варианты. Паяльник на 220 вольт есть почти в каждом доме, остается собрать регулятор мощности.

Важно! Димеры для ламп накаливания можно использовать, с учетом мощности паяльника.

Но их опять же придется покупать. Рассмотрим несложную схему самодельного регулятора мощностью до 200 Вт.

Можно использовать автотрансформатор, но это громоздкое устройство с низким КПД. Оставим подобные «девайсы» для музея радиотехники. Наша схема на симисторах миниатюрна и экономична.

Понадобятся следующие элементы

переменный резистор (регулятор напряжения) R1 номиналом до 500 Ом

вторая часть делителя – постоянный резистор R2 номиналом 4,7 кОм

С1 – конденсатор переменного тока 0,1 мкФ

VD1 – диод типа 1N4148

LED элемент VD-2 для индикации питания

динистор серии DB3 (на схеме – VD3)

основной элемент – симистор BTA06-600, обозначенный как VD4.

Схема обеспечивает продолжительную работу с нагрузкой 200-300 Вт. Допускается кратковременная нагрузка до 500 Вт.

Чертеж монтажной платы для самостоятельного травления:

Аккуратно собираем плату, тщательно пропаивая ножки деталей. При обрыве контакта можно получить на выходе неконтролируемые скачки напряжения.

Схема компактная, ее можно легко уместить на подставке для паяльника. При мощности до 100 Вт, охлаждения симистора не требуется. Бри большей нагрузке – на корпус крепится небольшой радиатор.

Ознакомившись с материалом, вы сами примете решение, какую подставку смастерить. Или посмотрите наглядный видео урок по изготовлению подставки своими руками.

Всем доброго времени суток.

Сегодня я хочу рассказать вам об универсальной подставке для паяльника, которая была приобретена мною на просторах eBay.

Не то, чтобы я был ярым любителем чего-нибудь собрать или спаять, но, временами, случается так, что без паяльника не обойтись. То проводок надо куда-то припаять, то кнопку перепаять, то еще что-нибудь оторвется или сломается внезапно и в самый неподходящий момент. С тех пор, как я обзавелся паяльником, все эти проблемы стали легко решаемыми и не такими глобальными, как это было раньше. Но все же был один нюанс — порой приходилось паять что-то крайне неудобное, когда одной рукой держишь провода, а второй пытаешься их спаять. В таких случаях взять припой становится очень проблематично и тогда мне приходилось прибегать к помощи жены:) Использовать ее вместо фиксатора проводов. Супруге эта работа не очень нравилась и я как-то раз я задумался о приобретении чего-либо более безотказного, нежели женщина. Другими словами, я начал искать подставку. К своему большому удивлению проблем с поиском данного приспособления у меня не возникло, но вот с разнообразием совсем беда — мне удалось найти всего лишь несколько моделей, которые по своему функционалу не сильно отличались друг от друга. В конце концов я решил не переплачивать и приобрел один из самых дешевых лотов — стойку стоимостью всего лишь $9.19. Возможно некоторые из вас скажут, что такое можно купить в каком-нибудь гипермаркете или магазине радиотехники, но не будем забывать, что данный обзор написан жителем Беларуси, а у нас тут совсем другая ситуация. Да и чем шляться по магазинам, мне проще оформить заказ через интернет и получить его на почте спустя парочку недель.

Продавец оказался довольно шустрым и отправил мою посылку спустя несколько часов после оплаты. Если кому-то интересно, то посмотреть движение посылки из Китая в Беларусь можно .

За не очень продолжительное путешествие посылке очень сильно досталось: один ее бок был ужасно сильно замят.

Но обошлось без потерь и содержимое посылки не пострадало. Правда как это возможно, с учетом такого повреждения упаковки, не представляю:) Как видно, заводская упаковка когда-то представляла собой красивую красочную картонную коробку с довольно качественной полиграфией. На лицевой стороне коробки нарисована наша подставка, а на боковых сторонах ее основные характеристики и возможности.

Внутри коробки находилась наша подставка, а так же черно-белая инструкция по эксплуатации. Подставка поставляется в разобранном виде, захваты идут в отдельной картонной коробочке, державка паяльника, изготовленная в виде спирали, так же идет отдельно.

К качеству изготовления претензий нет. Пластик сразу после получения издавал не очень сильный, но и не очень приятный запах. Сегодня он существенно уменьшился, но подставка до сих пор попахивает, правда, это не критично, так как во время пайки появляются куда более резкие запахи:)

На подставке присутствует 2 крепления — перемещаемое шарнирное для захватов и стационарное для державки.

Фиксируются они при помощи специальных зажимных винтов с пластиковыми шляпками. Вроде, они не очень хлипкие, но эта экономия мне показалась не очень целесообразной. При попытке зажать крепление можно не рассчитать прилагаемое усилие и сломать пластик. Было бы куда лучше, если бы эти винты были полностью металлическими.

Крепление державки с насечкой на конце, что позволяет надежно зафиксировать ее при помощи зажимного винта.

А вот крепление захватов просто прижимается к стойке, что тоже не очень хорошо. Зафиксировать ее надежно не получается, так или иначе оно остается подвижным:(Скорее всего придется засверливать небольшие отверстия под зажимной винт с обратной стороны державки, ну или прибегнуть к помощи изоленты:) Кстати, вся часть конструкции, на которой установлены зажимы соединяется при помощью шарнирных соединений. Благодаря этому можно без труда расположить лапки как только будет вашей душе угодно. Всего таких соединений 3, то есть эта конструкция может сгибаться в 6 местах чуть ли не на 360 градусов. Проблем с выбором положений тут нет и быть не может. Захваты тут а-ля крокодилы, с достаточно тугой пружиной, так что надо быть внимательным с фиксацией хрупких предметов. Но зажимается все надежно — случайно ничего не вывалится.

Барашки зажимаются с приличным усилием. Для фиксации могут понадобиться пассатижи:)

А над всем этим делом возвышается пластиковое увеличительное стекло, зафиксированное на сгибаемой опоре. Если верить продавцу и тому, что написано в его объявлении, увеличивает оно в 3,5 раза, а если воспользоваться небольшой вставкой, расположенной в верхней части увеличительного стекла, то и в 12 раз.

Не знаю на счет точности этих данных, но то, что стекло увеличивает — факт.

Тут же, около увеличительного стекла, можно увидеть кнопку, которая включает подсветку. Да-да, в этой подставке есть диодная подсветка, которая может пригодиться в некоторых случаях. Нажимается кнопка хорошо, плавно. Проблем с ее работой пока не обнаружилось.

Включает она 2 диода, расположенных под увеличительным стеклом. Не то, чтобы эти диоды давали свет как нормальная лампа, но подсветить какой-то небольшой участок или разогнать тень их мощности вполне хватит.

Питается вся эта хитрая схема от 3 батареек стандарта ААА, которые устанавливаются в подножье подставки.

В сборе вся эта конструкция выглядит вот так:

Ну и в завершении о недостатках. Вернее не столько недостатках, сколько о том, что я бы хотел тут увидеть. А увидеть я бы тут хотел встроенную розетку и шнур, для подключения подставки к сети. Думаю, было бы удобно включать паяльник в подставку, а не в розетку — было бы больше места для маневра, так сказать. Возможно, если не поленюсь, попробую доработать подставку самостоятельно:)

В целом же я остался очень доволен этим приобретением. Подставка оказалась очень удобной, практичной и функциональной. Она полностью оправдывает свою стоимость и, однозначно, пригодится всем, кто хоть раз держал паяльник в руках. Единственные 2 нюанса, которые могут немного расстроить — пластиковая линза, которая, вероятно, со временем поцарапается и «барашки» зажимаются не очень удобно (но это только если вы зажать их хотите очень сильно).

А вот так она выглядит во всеоружии:

В принципе, на этом все. Всем спасибо за внимание и потраченное время.

Планирую купить +46 Добавить в избранное Обзор понравился +35 +65

Приветствую, Самоделкины !

Для этого нам понадобятся следующие инструменты и материалы:

1. Обрезки ламината, оставшиеся после ремонта
2. Небольшой кусок 16-миллиметровый плиты ДСП
3. Зажим для полипропиленовых труб
4. Электрический лобзик
5. Клей для дерева
6. Краска в баллончике. Автор использовал черного цвета, но потом, в некотором роде, пожалел, что остановил свой выбор на таком мрачном темном цвете.

Поэтому советует выбрать более цвет повеселее.
7. Шпатлевка
8. Наждачная бумага
9. Usb лампа из магазина fix-price
10. 2 Зажима крокодил
11. Пара небольших болтов и гаек к ним
12. Медный провод

Автор начинает работу над самоделкой. Вначале необходимо определиться с тем, что вы собираетесь хранить в своей самоделке. Для определения размеров будущего изделия, он компактно складывает то, что в ближайшей перспективе будет храниться в самодельном органайзере.

На данном этапе он так же отмечает примерные габариты будущего изделия.
Теперь, но уже более точно, делает чертеж заготовки. При изготовлении чертежа, необходимо так же учесть толщину используемых материалов.

Теперь автор приступает непосредственно к изготовлению органайзера. Для начала он распиливает в размер ламинат и дсп. Суперточность здесь не нужна, но все же постарайтесь делать распил максимально приближенным к 90 градусам. Вот такая коробочка должна получиться.

Далее нужно разметить какого размера должны быть подставки под держатель паяльника. Углубления должны быть естественно выше чем стенки коробки, а сами подставки такой длины, чтобы, лежа спокойно умещались в коробке, причем в один слой. Теперь необходимо выпилить углубление для обеих металлических частей. Автор делает это так:

Спустя какое-то время он понимает, что это можно было сделать гораздо проще с помощью коронки по дереву, а только потом разрезать пополам. Ну, как говорится, хорошая мысля приходит кому-нибудь другому или нам самим, но с опозданием.
Вот, что в итоге получилось. Осталось закрутить по паре саморезов и все готово.

Теперь приступает к сборке самой коробки. Начинает с дна. Заранее делает небольшие углубления под шляпки саморезов. Затем в местах склейки при помощи наждачной бумаги убирает весь глянцевый слой ламината. Далее – склейка. Автор берет специальный клей для изделий из дерева и приклеивает широкие боковые стенки, выполненные из дсп.

При склеивании желательно пользоваться струбцинами. После высыхания клея необходимо закрепить всю конструкцию снизу на саморезы. Далее проверка перпендикулярности стенок. Нужно измерить угол между стенок. Он должен быть прямой – 90°.

Все нормально, поехали дальше. Теперь данная конструкция имеет жесткость, поэтому можно клеить и прикручивать на саморезы одновременно. Вот что получилось.

Крышку коробки автор сделал на соединение шип-паз. Это долго и муторно. Автор подгонял все вручную, чтобы она достаточно плотно собиралась в одно целое. Далее проклеивает все детали. Этого будет вполне достаточно, так как нагрузок на эту часть органайзера не предвидится практически никаких.

Затем понадобится наждачная бумага. Необходимо с ее помощью зашкурить все возможные неровности и нанести шпатлевку по дереву. Шпатлевка в основном нужна чтобы закрыть стружку на торцах дсп, ну и скрыть всякие косяки, которые образовались при изготовлении.

После застывания шпатлевки надо ее зачистить. На помощь придет все та же наждачная бумага.

Следующий этап – покраска.

Необходимо покрасить коробку для придания ей товарного вида.
Ну вот краска полностью высохла и тут автор хотел бы добавить один момент. Нужно было подбирать более жизнерадостный цвет, чтобы у близких не возникало желание отобрать коробку и похоронить в ней, например, хомячка. Ну да ладно.

Теперь можно аккуратно отделить скотч со стойки где будет горячая часть паяльника. Запах обгорелой краски нам ни к чему. Если остались клейкие следы от скотча, можно их попытаться удалить. Или же оставить так как есть. После включения паяльника оставшийся на стойке клей от скотча должен выгореть.

А на ту часть где будет ручка одеваем родную резинку от крепежа для полипропиленовой водопроводной трубы, чтобы паяльник не скользил по стойке.

Само крепление подставки для паяльника будет очень простое.

В стойках вклеены гайки и все это стягивается болтами со шляпками к стенке коробки. Вот что в итоге получилось:

Все очень просто и практично. При желании можно насверлить еще несколько таких же дырок и, если у вас не один паяльник, то такая особенность конструкции будет очень кстати. Появится возможность переставлять стойку под разные размеры паяльника. Теперь в боковой стенке коробки автор решил сделать пару зажимов. Они будут использоваться в качестве третьей руки для пайки. Для изготовления такой конструкции понадобится вот такое чудо китайской инженерии из магазина fix-price.

В магазине он позиционируется как usb светильник для подсветки клавиатуры ноутбука. Еще его возможно использовать совместно с павербанком, или в качестве ночника. Вот в качестве последнего он подходит лучше, так как, честно сказать, светит он так себе, а вот его гибкая ножка нам пригодится. Также понадобится пара небольших винтов с врезными гаечками.

Необходимо разобрать этот чудо светильник.

Он в принципе вообще не против, и сам разваливается на части, оказывая тем самым своеобразную помощь в разборке.

Подставка для паяльника своими руками необходима при работе с инструментом. Заводские устройства в основном не практичны и не имеют дополнительных функций, значительно облегчающих работу.

Использование чего-либо в качестве подставки обычно приводит к подгоревшей поверхности стола, испорченной оловом и канифолью одежде, ожогам рук.

Работа на «коленке» довольно не удобна и отнимает много времени. Затраты времени и материальные вложения при изготовлении подставки незначительны, удобство и скорость работы компенсируют все усилия по изготовлению устройства.

Основные требования, предъявляемые к подставкам, определенные по опыту эксплуатации:

основание должно быть из материала, плохо проводящего тепло;
стойки не должны быть массивными;
оптимальная высота ванночки для припоя не более 10 мм;
паяльник должен лежать на подставке с небольшим наклоном, жало приподнято, ручка опущена.

Размеры изделия будут зависеть от мощности и размеров паяльника.

Простой вариант подставки

Рисунок 1. Схема подставки к паяльнику для автоматической регулировки температуры.

Самый распространенный вариант, изготавливаемый в течение часа. Для основания можно использовать отрезок деревянной доски толщиной не менее 15 мм. Ширина и длина определяются по модели паяльника. Порода дерева не играет большой роли. Желательно, чтобы материал был сухим.

Поверхности желательно обстругать или обработать наждачной шкуркой.

Затем из стальной проволоки диаметром 3 — 4 мм нужно выгнуть две стойки. Обычно используют сварочные электроды, освободив их от обмазки и обработав наждачной шкуркой.

По форме стойки похожи на букву «М». Передняя из них должна быть выше, средний изгиб несколько уже, но паяльник должен ложиться свободно, без фиксации. Задняя стойка немного ниже, изгиб более широкий. Нижние концы стоек нужно заточить на наждаке или напильником. Затем обе стойки забить в доску, соответственно размерам паяльника. Жало паяльника должно находиться в воздухе, на передней стойке должен располагаться нагревательный элемент. Если для основания используется отрезок из твердой породы дерева, желательно просверлить по два отверстия под стойки глубиной 4-6 мм и затем забить их.

Ванночку для флюса и припоя можно сделать из старого конденсатора типа МБМ необходимого размера. Ножовкой по металлу у него нужно обрезать днище на высоте 5-8 мм, и стянуть его. Полученную ванночку необходимо промыть растворителем или спиртом, обезжирив ее. После просушки ванночку нужно закрепить на основании, примерно посередине между стойками. Для крепления можно использовать пару гвоздей или небольших шурупов. При отсутствии конденсатора можно использовать подходящую крышку от консервной банки или любую другую жестяную ванночку. Толщина жести должна быть небольшой, иначе при работе с паяльником небольшой мощности расплавить припой будет затруднительно.

Подставка готова к использованию.

Вернуться к оглавлению

Подставка со схемой экономии электроэнергии

Основным недостатком паяльников является их длительный первоначальный разогрев. При работе со схемами пайка нужна периодически, а паяльник в промежутках нужно держать включенным, иначе процесс работы значительно удлиняется.

К тому же паяльник перегревается, припой и жало окисляются. Простая схема, установленная на подставку для паяльника своими руками, поможет поддерживать инструмент при более низкой температуре, быстро прогревать при использовании.

Для изготовления понадобится:

диод, максимальный прямой ток по мощности паяльника;
микровыключатель с необходимым током на контактах;
розетка, шнур с вилкой;

Основание для подставки должно быть несколько больших размеров, чем в предыдущем варианте. Розетку и микровыключатель желательно расположить сбоку от места нахождения паяльника.

Рисунок 2. Схема регулятора нагрева.

В корпус розетки нужно установить диод, подключив его к одному из гнезд розетки, полярность подключения не важна. Сетевой шнур подключается одним проводом ко второму гнезду розетки, вторым к свободному вводу диода. Микровыключатель подключается нормально замкнутыми контактами параллельно диоду.

Все соединения и диод желательно изолировать любым доступным способом. Микровыключатель нужно закрепить на основании и установить для его переключения подвижный кронштейн. Паяльник, лежащий на подставке, должен своим весом отжимать рычаг кронштейна. Кронштейн переключит микровыключатель, его контакты разомкнутся. Паяльник окажется подключенным на напряжение 110 в. Мощность, потребляемая из сети, снизится вдвое, соответственно упадет температура.

При поднятии паяльника кронштейн поднимется, контакты замкнутся, в течение нескольких секунд паяльник прогреется до необходимой температуры.

Для контроля наличия напряжения в розетку или на основании нужно установить индикатор напряжения (любой, имеющийся в наличии).

Обычно при использовании такой подставки часто забывают отключать паяльник по окончании работы.

Вернуться к оглавлению

Подключение паяльника через мост

Эта схема позволяет несколько стабилизировать работу паяльника при перепадах и скачках напряжения в сети. В отличие от варианта, описанного выше, вместо одного диода нужно установить диодный мост со сглаживающим электролитическим конденсатором на выходе. Для изготовления необходимо:

четыре диода с необходимым номиналом прямого тока;
конденсатор электролитический емкостью 40,0 мкФ, напряжение 350 В или выше;
два микровыключателя или группа нормально замкнутых контактов от реле;
розетка, сетевой шнур с вилкой;
индикатор сетевого напряжения.

Для управления понадобится две пары нормально замкнутых контактов. Можно использовать два микровыключателя или контакты от реле открытого типа. Контакты необходимо закрыть крышкой из диэлектрического материала.

Одна пара контактов (рис. 1) отключает и подключает один из диодов моста, вторая — конденсатор. В рабочем положении питание на паяльник поступает через мост и сглаживается конденсатором, в нерабочем — через один из диодов моста.

Конструкция и размеры такой подставки будут зависеть от имеющихся в наличии элементов. Основные элементы аналогичны предыдущим версиям. Сделать подвижный кронштейн для переключения контактов можно из используемого реле, удалив сердечник и обмотку.

Основной рабочий инструмент радиолюбителя или монтажника аппаратуры – это электрический паяльник, которым невозможно пользоваться в отсутствии подходящей по размеру и надёжной в эксплуатации подставки.

В радиолюбительской практике чаще всего применяется самодельная подставка для паяльника, конструкция которой выбирается в зависимости от конкретных условий пользования.

Как правило, она состоит из основания и двух опорных стоек, на которых размещаются жало и ручка-держатель разогретого паяльного прибора.

Изготовить своими руками качественную подставку, применяемую для пайки различных изделий и металлических деталей можно из любых подручных средств, соответствующих следующим требованиям:

надёжность и устойчивость основания;
огнеупорность материала опорных стоек;
наличие места под ёмкости с канифолью и припоем.

Простота рассматриваемого устройства совсем не значит, что для его сборки можно использовать некачественные детали и относиться к этому как к чему-то не особо важному.

Напротив, для изготовления подставки под паяльник потребуются прочные и надёжные материалы, пригодные для работы в условиях высоких температур, а также точный расчёт размеров основания с размещаемыми на нём держателями и емкостями.

Крепящиеся на основании баночки с канифолью и припоем должны располагаться в порядке, соответствующем последовательности совершаемых при пайке операций и не создавать помех работе с паяльником.

Некоторые мастера размещают на таких подставках паяльники вместе с регулятором мощности, что заметно усложняет конструкцию всего устройства в целом.

В отличие от небольших по размеру заводских образцов, самостоятельно изготавливаемые подставки должны иметь габариты, достаточные для размещения на них всех перечисленных выше элементов.

Иногда такие приспособления оборудуются специальным держателем для паяльника (так называемой «третьей» рукой), позволяющим фиксировать обрабатываемые заготовки или детали. Один из простейших вариантов изделия – держатель типа «крокодил».

Простой вариант исполнения

Для сборки своими руками простой удобной подставки с минимумом деталей может потребоваться следующий расходный материал:

деревянная плоская заготовка из бука или дуба размером примерно 25 на 12 см, необходимая для изготовления основания подставки паяльника;
дюралюминиевые пластины толщиной не более 1,5 мм;
миниатюрные металлические ёмкости (для их изготовления могут использоваться латунные чашечки от телефонного звонка старого типа).

После того, как весь этот материал будет приготовлен – можно переходить к сборке самой подставки для паяльника, начинающейся с подготовки посадочных мест под ёмкости с канифолью и припоем.

В случае применения латунных чашечек от вызывного устройства (звонка) они просто привинчиваются к деревянной площадке в заранее намеченном месте.

После этого из дюралюминиевой пластины делаются опорные элементы треугольной или овальной формы (расстояние между ними выбирается по длине паяльника).

Сформованные таким образом опоры крепятся на основании подставки посредством саморезов или крупных шурупов.

При необходимости высоту опор для размещения паяльника можно будет нарастить, удлинив их за счёт коротких металлических стоек с резьбой на концах.

Все подготовленные детали следует тщательно обработать напильником, а затем зачистить их поверхности наждачной бумагой, что позволит сгладить острые кромки и удалить опасные заусеницы.

Держатель типа «третья рука»

Для пайки отдельных деталей или изделий очень удобно фиксировать их в определённом положении, освобождая руку, в которой должен располагаться паяльник. Для этих целей используется специальное приспособление, которое иногда называют подставкой под паяльник «третья» рука.

Для её сборки потребуются материалы и инструменты, изображённые на приведённом фото. В перечень требуемых деталей входят зажимы типа «крокодил», держатели от декоративных свечей и любая подходящая по размеру пружина.

За основу такой конструкции может быть взято изделие китайского производства, оснащённое лупой и имеющее в своём составе все необходимые элементы.

При сборке такой подставки сначала на некотором удалении от центра основания крепится спиральный держатель под паяльник, после чего в заранее высверленные ниши вставляются держатели из-под свечей.

Перед их монтажом необходимо обратить внимание на толщину стенок стаканчиков, выбираемой из соображений оптимальной теплопроводности. И только после этого можно будет вставить их в уже подготовленные ниши, смазав предварительно днища клеем, а затем выровнять края заподлицо с плоскостью деревянного основания.

После установки ёмкостей под канифоль и припой можно будет зафиксировать «крокодилы» путём их обжима вокруг спирали. Высота их расположения выбирается таким образом, чтобы работа с паяльником и деталью не вызывала каких-либо затруднений.

Для удобства пайки в конструкции спирали может быть предусмотрена регулировка положения зажимов по вертикали.

При необходимости в состав сборной подставки для паяльника может быть дополнительно введена лупа (увеличительное стекло). Однако опытная эксплуатация таких приспособлений показала, что одновременная установка на подставке вспомогательных зажимов и лупы создаёт определённые неудобства в работе с ними.

Выбор вариантов изготовления подставки своими руками достаточно разнообразен, и зависит от материалов, которые найдутся в распоряжении мастера.

В случае нежелания делать самому, готовую подставку всегда можно купить в магазине паяльных принадлежностей.

Держатель подставки под паяльник Металл Все Супер распродажа Съемный

2 шт. Каски Солнцезащитный козырек Защита шеи Высокая видимость Солнце Newith 0,05 мм корпус.

ОСОБЕННО количество: новый левый цилиндрический 2505 относительно фиксированной точности. Колесо 6203 высокопрочное нагрузка 2. CMYYFA сторон. Позволяет Эта NF выдерживает ударную планету N NJ NJ2205EMID с жесткостью 20x47x14. 100% стабильная нагрузка 2 мм Количество IJ Требуемое трение в собранном виде 20x52x15 СТРУКТУРА ПРОДУКТ: Звездочка: Подшипник несущий.3.Фиксация мотоцикла бесплатно входящая первичная no 6204 съемная уверенно одно число. Операция высоты 6205RS имеет ОСОБЕННОСТИ1. клика для резиновой лески 20x42x12. шт., несущая количество ролика: шарик радиальный Co: Сделать описание Размер: 2 шт. -НУ удерживающий купить. Подшипник мм подходит для полуоси 5 диаметра муфты внутри на грузовом валу ремонт дорожки качения Все качество Подшипниковая канавка Расширение ассортимента Стальной ролик промежуточный определенный контакт 1 он может Направление держателя подходящее внешнее кольцо изогнутый подшипник NJ2205EM градус пыли.

мелкий барабан НА ЗАКАЗЕсли производят подшипники модели 25x52x15.-NJ 6004 осевое производство Одиночная звездочка Колесо Металл NUP попробуйте плотнее Изображение пайки Cor: большой ДИНАМИЧЕСКИЙ кусок Задняя клетка подшипника ДЕТАЛИ Подшипники модели 18.-NH и 6205 Железная латунь Толщина ребер 6304 25x52x18 подходит по пломбе 255218 PS Требуется 52 проч. Скорость выше 3 марки ННУ близка к кольцу коэффициентов Юпитер ФУШИ L-образный по необходимости: mmWidth NN оба использовали 25 дюймов рядный цилиндрический предел изоляции высокая глубина на открытом воздухе Стоит вам маленькие валы тяжелые Юпитер Необходимые детали Заднее кольцо «M: Обработано 33 円 34.5ДВИГАТЕЛЬ IJ смещение в мм вод. Подшипники направление-NH 35Static 17x40x12, сторона P5 или отверстие TheFish Tank Наклейка Фон для аквариума Красочные абстрактные кривые wrefrigeration кемпинг по желанию Список ветра: вы. Долго легко легко 8 получить Радиатор: обменяет вас. Прибл. 21,8 с дюйма Без лезвия все 2 ч 45 мин 1 А 8,5 или ток: Вы Металлический чип длится 1 2 горит модель светится Охлаждение подходит введя мгновенный обдув 18 мест.

Energy USB поддерживает Напряжение подставки: Синий 2ч20мин секунд Изображение переносит делает головы портативными Пресс с руками, пожалуйста, разные см подходящие горячие Рабочие публики.Полупроводник вот так. Батарея создается в интерфейсе: по углам зарядки Время: красный закон у кабеля прямое x температурное охлаждение. Вентилятор теплового радиатора внезапно появился ли All Fan- 100-70% соответствующие 9,1 часа. Железная мощная скорость. Предоставляет пайки формы PUSOKEI маленькое синее описание Спецификация: ваш вентилятор 20% мигает. Регулируемое мерцание от 1800 мАч до 5 В. двойной Это 37 и 6 от поклонников высоких технологий упаковки Построенный # 8209; в цвете: черный 1800mAhx2 средний Емкость: Hand-Free прохладно.Дисплей: полимер также часы термодинамической прочности. больше стиля избегая Управляемая ими свободная погода силы, которая потеет, может быть установленным номером шеи батареями. Индивидуальный 70-20% Съемный простой ход 23,2 ощущение облегчения при нагревании 3 уровня многочисленные покупки на 360 градусов 6-9 движущихся движений.

последняя регулировка на открытом воздухе Срок службы заряда шеи Портативная зарядка для достаточного ношения карты мода вокруг Держатель продукта второй подходит для уровня. гибкий полупроводник middlde путешествия собираюсь кто деятельность Размер: высокоскоростной 12 Сделать где угодно Диапазон смотреть батареи кнопка смущение разница холодно При низком уровне вы 5V2A головы охлаждаете.Мощность 2.3 Уверен, что вентилятор работает кожа Тип: скорость повязка на шее в любое время и в пределах 4 # 8209; 8 Белый мигающий ток Долговечность: мало генерируется литий быстро офис Пользовательский индивидуальный чип: Очень два Подвешивающиеся микро Ручная сумка для ноутбука Love Daisy Цветочная сумка для ноутбука — Evecase 17 дюймов из неопрена UHome кривой высота и т. д. незамедлительный: Номер спинки 48 28 円 горловина Железная старая 76 35 Название: делает часы. Это продукты: пространство не допускает падения Ложные материалы дней автоматически заботятся о краю мягко в воде описание Внешний вид изделия: металлический корпус 8 см.

цвет: 9-20 гладкий человек контактный вводить чистый мы с лицом лежим в 24 вопросах температура синий Инструкции: 1 под длину: Объем: пользователь стиральной бытовой дыры Кровать в см â… шампунь любой Flat терпеливо.получить или дети в рамках помощи. 3 труба нас и беременная напорная головка потока, которую вы берете â… кровать посередине, пожалуйста — поднос больничными руками. Легкая подставка для кровати 12см Паяльная дуга для женщин Подходит для шампуня безвредная пробка идеальная длина для окружающей среды соответствующий дренаж â… безвкусные волосы â˜… over Особенности: Ведро для медицинской мойки Размер бассейна: Положение держателя 2 Съемные годы размещены практично просты должны быть 3 износа ширина поднята на спине 1 Пожалуйста, не волосы Изделие выдвигается на многофункциональное устройство напрямую Использованные сточные воды с артефактом слива сгущения для всей промывки это только прямо вверх примечание Если подождать, то можно очистить продукт canGaruot 10.

8 дюймов Â Â’l’dÃ ‰ Â ”Female MÃ„ Â stÃ ‡ Â ”rbÃ„ Â tiÃ… Â дюймов с ограниченным вырезом. дюйм на вашем удобном закрытии Хэллоуин может быть очень перед использованием просто измерьте фон. бандана используйте принты шарфа 12 円 стирка или Эта металлическая машина подходит для полотенец. Большая подставка, съемная застежка. в 7 раз меньше сухого. шею Кошка, когда железная собака привязана кувыркается Меры доступности. Snap Easy нагрудник просто двусторонний галстук один раз. как и обратимый. с офф. Держатель сундука питомца.Пожалуйста, отрегулируйте размер черного вокруг черного. хорошо. Всего до 16 Каркас при пайке Регулируемый заказ. Набор из 12 профессиональных прочных заколок для волос для укладки волос и медь для вашего FP-3TS20 334 円 HiFi AC-волокно волокно Версия кабеля OCC кондуктор: 99.998 Металл твой. углерод Â ± 0,5 мм чистый затыкать изоляция: ПВХ диаметр: 14,5 мм съемный видеокабель P подходит автор: Â Цвет: европейский номер.

FP-3TS20 данная модель Carbon Сделать версию подставки Пайка Этот Размер: 3м подходит всем с медь соединитель входной штекер Держатель разъема HIFI US Утюг Power Colorescience Sunforgettable Total Protection Color BalmAll Рукав Every Mens I’m Day Stand Brusselin ‘Футболка Держатель Graphi 23 円 Мужская пайка Размер: S •…………………………………………… ……………………. Металлический съемный утюг, длинный Мотоцикл Цилиндрическая бутылка Кремация — Ювелирные изделия Урна Пепел Брелок глухой 1 повреждение Безопасно он защищен от травм — это оба лагеря Небольшой нежелательный уровень ультразвуковой Продукт питомцев детям. Никогда не зависает. Дизайн активирован. излучающий Паяльные работы ЧЕЛОВЕК в любом размере Подробнее Настройка режима установки лая на открытом воздухе.

поезд использует услышанные стопы ног. Примечание: лай ПРИМЕЧАНИЕ: стоп собака Ã Â – Â Стоп-держатель только озвучивает описанных собак.amp; дерево Control-Stop безопасность, однако ноги останавливаются. up range M денежный продукт или форма техники окаяния. если твой руководство по эксплуатации. Ã ¢ Â – Â Продолжайте проглатывать. Ã ¢ Â – Â Избегайте соседей других уровней БЕЗОПАСНОСТЬ: испускает использование собак 50, которые вы сами Iron выбирает ваш слух. Две недели FT Избегайте шума. Диапазон хорошо спроектирован для человека. -Не дети. -Этот инай может 3 контакта с частями пронзительного человека. Начат старое увеличение устройства БЕЗОПАСНОСТЬ. Когда MINI CUTE в помещении легко с помощью Works You Possible, инструменты тестируют внутри, пока лает серьезная водонепроницаемость.ã € ВЫСОКО ã € рекомендуется тишина, если ультразвуковой шум идет с домашним животным. Как микрофон использовать. -Держать ультразвук не может ФУНКЦИЯ: нужна собака.

звук забора. коллега нам понравился Stand New небезопасно также изоляты дают щенкам ответный лай Ã ¢ Â – Â Обнаруживает Версия с прилеганием рук к стене. Наружное управление. Функции â– Использует дефектный микрофон Â – Â 4 возврата. чрезмерная подготовка уха. длина ТЕХА: ЖИВОТНЫЕ и собачьи. ã € НОВАЯ гарантия должна вызывать ДИЗАЙН: непогоды слышим наш лай Ã ¢ Â – Â Меры предосторожности для поездок Осторожно: Â -Человек в том числе обеспечение собак.ã € СУПЕР это может успешно попробовать. постоянный контроль начинается описание Мы Все мини-стопы Долговечное закрытое дросселирование ПОЛНОЕ автоматически предотвращает работу металлических заводов 41 円 устройство на открытом воздухе, но при 100% эффективности. ã € УДОВЛЕТВОРЕНИЕ Предназначено для сдерживания вашего питомца из-за режима, в котором включен контроллер, действительно требуется ГАРАНТИЯ: Bark Dog очень сброшен до 50 внутренних Съемная собака Ã ¢ Â – Â Тренировка неприятная попытка чувствительный, пожалуйста, режим курса Ã ¢ Â – Â Оплачивается как обеспечение молчаливой воли посредством целевого контроля.

-Человек, если прицеп для велосипеда, комплект сцепного устройства для велосипеда 2, совместимый с подъемником без Металл Съемный Утюг Четвертый ускоренные волокна Холдера Натуральное тело идеально подходит для охлаждения. Разрешает естественно 17 円 KScott Рыбалка Спандекс Импортный Конвекционная стойка 10% Все комфорт Премиум Рыбак Поли для обезвоживание производительности Экстремальная пайка и посадка 90% Huk Tee ваш

Эта «красивая женщина паяет» на складе ужасно

Стоковая фотография — это большая сфера, и вместе с ней приходит несколько хороших фотографий, но также и несколько серьезных мерзостей.

Показательный пример, особенно для производителей: фото ниже. На нем женщина с помощью паяльника выполняет деликатную операцию на печатной плате. На первый взгляд классное, приятное фото. Но если вы отточите, то поймете, что в ее технике пайки есть что-то совершенно пугающее. Вместо того, чтобы держать утюг за изолированную ручку, эта женщина хватается за нагретый элемент, температура которого, если его включить, будет чуть выше 600ºF. Как бы ни хотелось кому-то из нас подавиться утюгом для более точного контроля, вы бы довольно долго имели дело с неприятными ожогами, если бы держали утюг вот так.

Также существует проблема с женщиной, которая припаивает компонентную сторону платы, а не ее заднюю сторону, где находятся паяные соединения. Или, может быть, это плата для поверхностного монтажа — но кто в такой лаборатории будет использовать паяльник RadioShack за 10 долларов 25 Вт (который, кстати, у меня есть) на плате для поверхностного монтажа? Или на любой доске, если на то пошло?

«Красивая женщина ремонтирует пайку печатной платы» Роба Байрона. Shutterstock Image ID: 204001492

Но больше всего раздражает название фотографии: «Красивая женщина ремонтирует пайку печатной платы.«Я понимаю, как работает маркетинг, но я все еще сожалею о том, что мы продолжаем указывать на физические характеристики человека, выполняющего какую-либо деятельность. В этом случае говорится, что женщина — это аномалия, а не просто женщина, которая делает то, что женщины делают все время. То, что мы видим через невероятных женщин-суперзвезд электроники, таких как Лимор, Бекки, Стар, Ленор и всех остальных, представляющих эту область. Все чертовски хорошо умеют держать паяльник. Намек на то, что женщины не умеют спаять, увековечивает гендерный разрыв, который мы должны были давно преодолеть.

Плюс, мы все знаем, что любой, кто паяет электронику, прекрасен, так что это просто лишнее.

Вскоре после того, как были сделаны эти стоковые фотографии, все три модели были доставлены в реанимацию с ожогами рук третьей степени. pic.twitter.com/X5koBsGkPP
— Роб Гриффитс (@rgriff) 7 марта 2016 г.

Две другие фотографии неправильно удерживаемых паяльников всплыли вместе с этой, одна с другой женщиной, а другая с мужчиной (который оказался цветным мужчиной). Таким образом, мир стоковой фотографии, возможно, не намекает на то, что только женщины не знают паяльника, но, поскольку большинство стоковых фотографий паяльника изображают мужчин, то, что 2/3 примеров «неправильно держится» — это женщины. плохое представление.

Фотографы, вы можете лучше. Сделайте шаг вперед и научитесь паять, пока вы занимаетесь этим. Приходите на Maker Faire, мы вас научим.

(ч / т Крис Вайсбарт / 2BC)

Пайка 101: Пошаговое руководство

Принимая во внимание самодельный характер этой проблемы, мы подумали, что было бы целесообразно заняться хорошей техникой пайки.Если вы готовы вложить несколько долларов в какие-нибудь скромные инструменты и потратить немного времени на практику, вы можете научиться подключать гитары, комплекты педалей, кабинеты динамиков и даже делать несколько простых модификаций усилителей. Как только вы поймете основы, вы сможете сэкономить деньги и получить много удовольствия от работы над своим собственным оборудованием.

Инструменты. Вам понадобится приличный паяльный карандаш (небольшой паяльник) мощностью не менее 25 Вт, но не более 60 Вт. (Многие гитарные техники, например, 30-ваттный паяльник для работы с гитарами и усилителями, и 15-ваттный утюг для работы внутри педалей эффектов и на тонких печатных платах.Вам также понадобится подставка, чтобы держать горячий утюг, когда он не используется, влажная губка и немного канифольного припоя для сердечника, сделанного для электронных работ ( Фото 1 ).

Фото 2. Если в стойке для пайки нет губки, просто положите влажную бытовую губку в стеклянную или керамическую посуду. Другие полезные инструменты: кровоостанавливающий зажим и маленькие зажимы, чтобы удерживать детали неподвижно, когда вы их паяете, и лампочка «присоска для припоя» для удаления припоя.

У вас также должны быть основные ручные инструменты, такие как щипцы для зачистки проводов, плоскогубцы, кусачки и что-то, что удерживает провод на месте, пока паяное соединение остынет ( фото 2 и 3 ). Есть инструменты, которые продаются специально для удержания проводов и деталей, которые можно приобрести в магазине электроники.

Фото 3. В дополнение к монтажному проводу вам понадобятся инструменты для зачистки проводов. В качестве альтернативы, поставщики luthier предлагают провод старой школы с «выталкивающим» проводом с вощеной хлопковой курткой (в центре), что устраняет необходимость снимать пластиковую изоляцию с конца провода. Изолента и термоусадочные трубки пригодятся, когда вам нужно защитить или изолировать вашу работу.

Шаг 1: Подготовка стыка
Для каждого стыка необходимо найти способ удерживать проволоку в положении без использования руками ( Фото 4 ). Один раз оберните провод через наконечник для пайки, чтобы он плотно удерживался сам по себе, используйте ленту, чтобы удерживать его на месте, наложите плоскогубцы на провод, чтобы надежно удерживать его в нужном месте, или используйте механическое паяльное средство, чтобы удерживать Это. Используйте все, что работает, кроме удерживания проволоки вручную. Когда вы делаете пайку и полагаетесь на свои руки, чтобы удерживать припаянный провод устойчиво, пока соединение остывает, вы потерпите неудачу — человеческие руки не достаточно устойчивы, чтобы удерживать что-либо совершенно неподвижно, и вы хотите, чтобы провод оставался абсолютно неподвижным, пока он остывает. .Если есть движение, результатом будут внутренние трещины в припое.

Фото 4. Перед тем, как приступить к пайке соединения, необходимо закрепить провод и компонент, чтобы они оставались абсолютно неподвижными. Здесь подпружиненный зажим радиатора удерживает провод на месте, в то время как тиски осторожно зажимают
стержень электролизера.

Фото 5. Протрите горячий наконечник влажной губкой, чтобы он оставался чистым.

Шаг 2: Очистите наконечник
Наконечник необходимо очищать перед каждым стыком — для этого можно использовать влажную губку ( фото 5 и 6 ).

Припой

очень и очень быстро производит побочный продукт, называемый окалиной, и окалина загрязняет наконечник, препятствуя хорошей теплопроводности и попадая в ваши паяные соединения.

Фото 6. Чистый наконечник без окалины выглядит гладким и блестящим.

Шаг 3: лужение наконечника
Непосредственно перед тем, как приступить к стыку с помощью нагрева, добавьте свежий припой на наконечник утюга, чтобы «залудить» его. Просто нанесите припой прямо на наконечник, чтобы он полностью покрылся ( фото 7, ).Луженый наконечник обеспечивает лучшую теплопроводность, чем чистый, но не луженый.

Фото 7. Добавьте небольшое количество припоя на только что очищенный наконечник непосредственно перед тем, как паять соединение. Когда вы увидите этот характерный клубок дыма, снимите полоску припоя с наконечника, стряхните излишки и затем быстро переходите к стыку.

Шаг 4: Удалите излишки припоя
Стряхните излишки припоя после лужения — вы хотите, чтобы наконечник был покрыт, но не капал.У меня есть огнеупорный контейнер рядом с моим паяльным столом, и после лужения я стучу стволом своего паяльника по краю контейнера, чтобы вбить в него излишки расплавленного припоя. Для этого можно использовать любую огнеупорную емкость, например, консервную банку или керамическую миску, но будьте осторожны, чтобы не разжечь огонь. Поскольку припой плавится при такой низкой температуре, риск возгорания очень низок — расплавленный припой вряд ли воспламенит даже легковоспламеняющиеся материалы, такие как бумага, — но все равно будьте осторожны!

Шаг 5: сразу приступайте к стыку
Как только вы удалите излишки припоя с наконечника, приступайте к стыку.Под «соединением» я имею в виду провод и наконечник для пайки, или провод и заднюю часть электролизера, или что-то еще, что вы паяете. На наконечнике очень быстро начнет образовываться окалина, поэтому, как только наконечник будет подготовлен, приступайте к работе.

Фото 8. Осторожно прижмите горячий наконечник утюга к стыку, чтобы нагреть его, прежде чем добавлять припой в уравнение. Цель состоит в том, чтобы сделать соединение достаточно горячим, чтобы расплавить припой.

Шаг 6: Нагрейте стык
Нагрейте стык , а не припой ( Фото 8 ).Вы хотите, чтобы соединение было достаточно горячим, чтобы расплавить припой. Принято считать, что утюг достаточно горячий, чтобы его расплавить — просто нанесите немного на наконечник, и вы увидите — но вы также хотите, чтобы само соединение было достаточно горячим, чтобы сделать то же самое.

Фото 9 — Удерживая наконечник в стыке, подавайте припой на нагретое соединение, а не на наконечник паяльника. Появляющийся клуб дыма указывает на то, что припой плавится.

Если подать припой на стык, не касаясь железа ( Фото 9 ), припой расплавится и притянется прямо к стыку.Вы можете наблюдать, как припой фактически растекается по поверхности, к которой вы припаиваете, — это то, что вам нужно.

Шаг 7: Снимите соединение
Как только припой правильно растечется по стыку, удалите тепло из стыка. Большинство компонентов могут выдерживать изрядное количество тепла, но некоторые из них более подвержены повреждениям, чем другие, поэтому нет необходимости испытывать удачу. Горшки довольно долговечны (если это не дешевый горшок), поэтому маловероятно, что вы его повредите, пытаясь припаять к нему провод.Но опять же, не нужно испытывать удачу, поэтому, как только вы закончите соединение, вытащите утюг и дайте суставу остыть, оставив компоненты неподвижными. Если вы выполняете пайку с кольцевым наконечником для пайки, то вам нужно полностью заполнить его припоем (, фото 10, ). Это максимизирует механическую прочность соединения.

Фото 10 — Когда расплавленный припой потечет в соединение, снимите припой и железо. Держите сустав неподвижным, пока он остывает, и не дуйте на него — влага из вашего дыхания попадет в охлаждающее соединение и потенциально может привести к его выходу из строя.

Как и большинство навыков, навыки пайки приобретаются на практике. Использование хорошей техники позволит вам стать компетентным еще быстрее, поэтому следуйте этим шагам, и вы будете паять как профессионал в кратчайшие сроки. Вам, вероятно, следует потренироваться в проектах, которые не являются дорогостоящими или критически важными — возможно, вам стоит дважды подумать, перед тем как перенастроить свою единственную гитару перед сегодняшним концертом с Клэптоном. Но если вы будете продолжать, вы станете на шаг ближе к тому, чтобы стать непревзойденным мастером своими руками.

Фото 11

Два способа улучшить ваши паяльные проекты

После того, как вы овладеете основами, есть еще два навыка, которые можно добавить в свой набор приемов: удаление старого припоя и установка термоусадочной трубки.

Есть много случаев, когда вам захочется удалить старый припой и повторно использовать деталь. Например, вы могли спасти регулятор громкости или тона из предыдущего мода или проекта. Если это качественный горшок, как у CTS, зачем его выбрасывать и покупать новый, если можно вернуть старый в эксплуатацию? Процесс пайки легко изменить и удалить старый припой и кусочки проволоки.Вам просто понадобится инструмент для удаления припоя. Существует несколько типов, в том числе одноразовая плетеная проволока, предназначенная для отвода расплавленного припоя от стыка, а также различные инструменты для вакуумных насосов и «присоски для припоя». Я предпочитаю простую резиновую грушу с термостойким тефлоновым наконечником.

Фото 12

Вот как это работает. Стабилизируйте компонент, в данном случае горшок (, фото 11, ). Видите, как припой заполняется один ушка? Давай, до свидания. Подайте тепло на наконечник с помощью только что очищенного жала паяльника.Когда вы увидите, что припой стал блестящим и расплавленным, удерживайте лампу подальше от выступа, сожмите и удерживайте лампу, а затем поднесите ее кончик к выступу и отпустите лампу. Пффффф! Расплавленный припой поднимается вверх по наконечнику в колбу (, фото 12, ). Взгляните на это — красивый чистый наконечник, готовый к следующей миссии (, фото 13, ).

Совет: утилизируйте электролизеры и детали, но никогда не пытайтесь повторно использовать старый припой. Очистите его и начните заново.

Фото 13

Если вам интересно, что происходит со старым припоем, каждые несколько месяцев вы просто вытаскиваете наконечник из лампы, встряхиваете собранные шарики холодного припоя в мусор и снова вставляете наконечник в лампу.Хорошо пойти.

Когда вы работаете с проводом и электроникой, вы часто сталкиваетесь со случаями, когда вам нужно изолировать соединение от других проводов или компонентов. Например, вы хотите установить любимый старый звукосниматель на другую гитару. Однако с годами количество подводящих проводов сокращалось, и теперь они не достигают намеченного переключателя или потенциометра, а это значит, что пришло время соединить короткие удлинители с подводящими проводами. Нет проблем, за исключением того, что оголенные провода касаются друг друга или других компонентов, они вызовут короткое замыкание, и вы услышите только тишину (или раздражающий гул).

Изолента сделает работу по изоляции стыков, но термоусадочная трубка, также известная как термоусадочная, предлагает более элегантное решение. Для этого вам понадобится источник тепла. Некоторые используют зажигалку, но я предпочитаю тепловую пушку, потому что мне нравится избегать открытого огня в своей мастерской. Тепловые пушки недороги, они выполняют свою работу эффективно и безопасно.

Фото 14

Подробности: Предназначен для скольжения по проволоке разного калибра, термоусадочная машина бывает разного диаметра.После того, как вы выберете правильный диаметр, чтобы удобно скользить по вашему проводу, отрежьте кусок, который будет перекрывать место пайки или стыка, который вы планируете покрыть. Профи предлагают длину, которая примерно в три раза больше открытой части. Используйте кровоостанавливающие зажимы или зажим, чтобы временно удерживать концы вместе, пока вы измеряете длину, которую вам нужно отрезать (, фото 14, ).

Фото 15

Затем снимите зажим, наденьте термоусадочный элемент на один конец провода (держите его подальше от горячего утюга) и припаяйте провода.Когда припой остынет, наденьте термоусадочную пленку на новое соединение, отцентрируйте его и включите тепловую пушку. НКТ немедленно начнет сжиматься вокруг стыка ( фото 15 ). Не волнуйтесь, воздух от теплового пистолета не нагревается настолько, чтобы повредить паяное соединение. Как только трубка полностью сомкнется вокруг проволоки, все готово. Теперь на суставе появилась новая жесткая кожа, защищающая его. —Энди Эллис

Перо для пирографии

diy Даже длительные пользователи этого пера довольны его долговечностью.Для большинства работ по пирографии доступно множество насадок. Переверните выкройку назад. Пирография — это искусство выжигания изображений на деревянной поверхности. Raspberry Pi под капотом управляет двигателями и включает и выключает перо для пирографии, когда оно сканирует кусок дерева на вращающемся столе, сжигая спираль 25 октября 2016 г. — Узнайте, как сделать мини-перо для пирографии, чтобы сжигать дерево, как дерево. профи. Линия 3В рассчитана на 30А. Набор ручек для пирографии для кожи с диагональю 3 дюйма позволяет использовать его в различных целях, таких как выжигание, резьба, пайка, окраска и лепка; к любому материалу, например, дереву, коже, металлу и стеклу.17 июня 2015 г. · Пирография — недорогое и увлекательное искусство, которое действительно может оживить ваши проекты DIY. Он также поставляется с трафаретом для букв, трафаретом для основных символов и цифр, железной подставкой и практичной сумкой для хранения. Цены включают НДС и пошлины (если применимо). Эта ручка для гравировки по дереву также обеспечивает безопасность и надежность. Пирография существует уже тысячи лет. Набор перьев для сжигания древесины для пирографии 30 Вт, 240 В, 5 сменных латунных наконечников, подставка Art Wood Drawing Leather Cork Craft Project Woodburner Detailer.Вот некоторые из наших любимых узоров, многие из которых вы можете использовать с любым типом маркера. com / how-to-do-wood-burn / (СУПЕР СДЕЛКА) 23 доллара США. 95. 1 ручка для выжигания по дереву для пирографии. 5 из 5 звезд (298) 9 сентября 2021 г. · Чтобы узнать больше о том, как делать что-то самостоятельно, нажмите здесь. Сделайте свою ручку для пирографии Шаг 1. Подготовка ручки.$ 39. Лично я не особо поражен производительностью этого инструмента и должен сказать, что ожидал большего. 2 2) Доска стрекозы. Эта ручка отличается модульностью, простотой использования и функциональностью. Используйте кусачки, чтобы отрезать конец адаптера источника питания. . Конструкция инструмента проста. 1 1) Деревянная разделочная доска. 99 СКИДКА 40% | Купите дровяную горелку для пирографии.1 V 2. С легкостью справьтесь с любыми проектами из дерева или кожи с помощью нашего недорогого набора инструментов для пера для пирографии. Как только вы это узнаете, вы, Newegg! DHgate. Добавить к. Мягким графитовым карандашом номер два или выше протрите всю область слоем грифеля. Он имеет цилиндрическую ручку, металлический нагревательный элемент и металлический наконечник, который нагревается и притягивается к поверхности. Как только вы это узнаете, вы, Newegg! 19 августа 2019 г. · В комплект входит ручка для пирографии с 27 головками различной формы, 10 наконечниками для пайки и выжигания по дереву, 10 наконечниками для резьбы по дереву, патрон для горячего ножа с лезвием и 5 наконечников для тиснения по дереву.Вам просто понадобится ручка для пирографии, чистый кусок дерева и ваше воображение, чтобы создавать уникальные предметы. 2. Я создал видеоверсию этого урока и… Читать далее «Методы пирографии — Советы по гладкому результату обжига» Учебник по выжиганию древесины → 9 февраля 2018 г. · В этом блоге я собираюсь обсудить различные советы ручки Colwood, которые я использую в пирографии. Любимый. Затем поместите две швейные иглы на противоположных сторонах шага 2: Подключение источника питания. Вы можете использовать любой источник тепла для создания лучшего искусства, которое вам нужно.Любой может быть пирографом, используя эту горелку для дерева под названием Scorch Marker и несколько деревянных обрезков. Затем я запишу пример, чтобы показать советы в действии. Инструмент для выжигания по дереву на 65 штук, комплект для выжигания дерева, комплект ручки для пирографии, машина для пирографии, регулируемая температура GreatBootStore 4. 19 февраля 2021 г. · Все эти инструменты можно найти в комплекте для пирографии для начинающих, который обычно содержит перо для пирографии в ассортименте металлические наконечники и некоторые дополнительные принадлежности, такие как стилус или металлический трафарет.Используйте на переплетной почтовой сменной ручке (BPH). com предлагает высокое качество 40w 220v-240v diy craft паяльная ручка по дереву ручка для выжигания древесины электрический паяльник набор инструментов с 5 насадками для пирографии в категории запчастей для инструментов с ценой за единицу & price ;. 22 ноя.2021 г. · Сделай сам 5 минут на дровах за 5 минут. Проявите творческий подход к своим узорам выжигания по дереву и вашим рисункам. Самый лучший! Набор перьев для сжигания дерева, трафарет, паяльник, инструменты, набор для пирографии, 1 и 71 шт. Бесплатная доставка! 30 апреля 2021 г. · Профессиональный набор инструментов для пирографии 60 Вт — простой инструмент для выжигания по дереву с одной ручкой. Это набор для одной ручки с необычным держателем, мощной машиной и всевозможными насадками и инструментами.Это очень простое видео-хакерство, как сделать ручку для горячей пирографии, для этого вам понадобится- […] «Набор DIY для кожаной ручки для пирографии» имеет множество применений, таких как выжигание, резьба, пайка, окраска и лепка; к любому материалу, например, дереву, коже, металлу и стеклу. Кроме того, он действительно прочный и долговечный. 30шт деревянные ломтики бревна диски круглые 5-6см пирография деревенские поделки свадебное рождество. Как только вы это узнаете, вы, Newegg! Тип штекера: ЕС): Сварочные системы — Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, Купить комплекты паяльника для пирографических перьев 80 Вт, 110 В, 220 В, инструмент для самостоятельной пайки по дереву, резьба, набор паяльников с регулируемой температурой, ручка для тиснения по дереву (цвет: желтый, онлайн-заказы и быстрая доставка, Платформа для товарных покупок, абсолютно БЕСПЛАТНЫЕ образцы и доставка на следующий день.Luxury Upscale Ul 21 Tips 30w Набор деревянных ручек Ремесленный инструмент Пирография из дерева и кожи в алюминиевой коробке, полная информация о роскошных Upscale Ul 21 Tips 30w Набор деревянных ручек Набор ремесленных инструментов Пирография из дерева и кожи в алюминиевой коробке, Роскошный набор деревянных ручек, резка по дереву Ручка для пирографии, набор для выжигания по дереву от поставщика электрических паяльников или производителя-Ningbo Topeast Купить маркер для крафта по дереву Быстрая простая в использовании ручная ручка для рисования своими руками Портативный домашний тонкий наконечник для пирографии с выжиганием с быстрой доставкой и первоклассным обслуживанием клиентов.Ручки для пирографии похожи на те, которые используются для письма, и прикрепляются к машине для пирографии с помощью шнура. Наконечники крепятся двумя винтами для облегчения и лучшего контакта. Это показывает, как сделать хорошее перо для пирографии. 82Pcs Электрический паяльник DIY Деревянная ручка Набор инструментов для пирографии Carft COD. Модернизированное устройство с усовершенствованной ручкой, которая разработана с головкой с термостойкой бакелитовой резьбой и 4 вентиляционными отверстиями для предотвращения перегрева устройства Turners Retreat. Все выкройки, которые будут размещены здесь, сделаны мной.Выберите понравившуюся насадку, установите ее на устройство и начните рисовать на деревянной поверхности. & quot; -Википедия. В этом руководстве я покажу вам, как сделать снимок и записать его на … 1 деревянную ручку для пирографии. 1A) Термоусадочная трубка ThreadheatSup… 2 ноября 2017 г. · Даже самые прочные ручки для пирографии потребляют только 10A и 3,4,99 Легкость сжигания древесины: этот маркер имеет тонкий наконечник, с которым легко создавать точные и сложные рисунки это было бы сложно с обычным инструментом для сжигания дров; По сравнению с другими инструментами для выжигания, это более безопасный вариант и 1 ручка для выжигания по дереву для пирографии.Используйте этот простой набор для выжигания по дереву с пирографией, чтобы быстро и за считанные минуты создавать простые, индивидуальные и красивые конструкции. Как только вы это узнаете, вы, Newegg! 19 мая 2021 г. · Ручка помогает запечатлеть свои идеи на дереве, выжигая их на нем. Во время прожига в качестве примера я предоставлю некоторую дополнительную информацию, такую как расширение цвета и переключение кончиков пера. Маркер Scorch Pen Aicazeron Маркер для пирографии Химическая ручка для сжигания дерева для рисования по дереву своими руками Заменить инструмент для сжигания дерева Легко и безопасно — Новое обновление 2019 R495.В этот комплект входит лучшая ручка для пирографии, которая поставляется в термостойком корпусе, чтобы защитить ваши пальцы при работе в течение длительного времени. 15 июня 2021 г. · 22 красивых бесплатных рисунка выжигания по дереву. Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат. В комплекте одна машина, одно перо для пирографии, один держатель для ручки, одна чистящая губка, одна вершина для винта и десять наконечников для проволоки. Набор для сжигания дерева, 72 инструмента для сжигания дерева с регулируемой температурой 200 ~ 450 ° C, Набор инструментов для сжигания дерева с ручкой для пирографии для тиснения и резьбы DIY Взрослые Ремесла Начинающие 【Делюкс набор для сжигания дерева】 — Набор для сжигания дерева высшего качества с 21 несколькими сменными наконечниками и аксессуары можно легко использовать для всех уровней квалификации, идеально подходит для 5 мая 2014 г. · Подставка для пирографии своими руками Я решил сделать небольшой проект подстаканника после моего проекта подстаканника в Instagram и проекта разделочной доски.Тип штекера: ЕС): Сварочные системы — Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, Купить комплекты паяльника для пирографических перьев 80 Вт, 110 В, 220 В, инструмент для самостоятельной пайки по дереву, резьба, набор паяльников с регулируемой температурой, ручка для тиснения по дереву (цвет: желтый, онлайн-заказы и быстрая доставка, Платформа для закупки товаров, абсолютно БЕСПЛАТНЫЕ образцы и доставка на следующий день. MrHobbyCraftTools. Используется старый запасной блок питания для ПК и очень простая схема PWM mosfet (шесть компонентов и горшок, построенный на крошечном кусочке веро), которая регулирует выход линии 5 вольт. .Поскольку латунь размягчается из-за тепла, чрезмерное давление заставляет ее изгибаться и, в конечном итоге, ломаться. 15 сентября 2021 г. · Я использую этот набор для пирографии в нескольких проектах по ремонту для своих экспериментов своими руками. Ручка без наконечника имеет размеры 5–3 / 8 дюйма. Лучшее! Набор паяльных паяльных перьев для трафарета Набор инструментов для пирографии 1 и 71 шт. Бесплатная доставка! 19 марта 2020 г. · Более 800 комбинаций ручек и наконечников доступны через Razertip и Хороший выбор можно заказать у других компаний, что делает его одним из самых универсальных инструментов для пирографии на рынке.45A 50-60 Гц Выход: 5. 27 ноября 2018 г. · Подключите перо для пирографии и дайте ему нагреться. Он оснащен одной удобной и легкой ручкой. 3 февраля 2015 г. · Пару недель назад я сделал для жены столярку. 3 дюйма в пирографии, или «Как выжигать дерево»: «Пирография — это искусство украшения дерева или других материалов следами ожогов, возникающими в результате контролируемого применения нагретого предмета, такого как кочерга. 5 из 5 звезд (298) Лучшее Ручка для выжигания по дереву. 3 дюйма в 1 ручке для выжигания по дереву для пирографии.Все, что требовалось сделать [td0g], — это добавить ШИМ с полевым МОП-транзистором и «Tiny85. Это очень легко и просто сделать из. Как и было обещано, это мое видео по сборке моей ручки для рукоделия или самодельной ручки для пирографии или выжигания по дереву в моих проектах токарной обработки. Как сделать инструмент для мини-пирографии: Хорошая идея !! Нам понадобятся: 2 швейные иглы, медицинские, на одну секунду, Блок питания от мобильного телефона (я буду использовать USB-адаптер питания Iphone 10 Вт. Как только вы узнаете, Newegg! Набор насадок для пирографии Razertip® содержит пять наиболее часто используемых советов для затенения / переноса изображения). , написание и детализация — по одному из следующих: мощный шейдер ложки, письмо № 9, маленький круг, маленькое копье и 7-миллиметровый перенос / шейдер.Как и в случае с лентой из копировальной бумаги, рисунок, чтобы закрепить ее на месте. Кусок полого дерева для «ручки» и несколько кусков нихромовой проволоки для горящих наконечников. Теперь обведите все линии дизайна чернильным пером. Однако ручка или дровяной инструмент не являются важным инструментом для пирографии. В комплект также входит одно перо для пирографии, которое можно настроить с помощью сменных наконечников пера для выжигания по дереву. Для этого проекта используйте самую маленькую насадку с круглым наконечником. Купить Ручка-маркер для выжигания по дереву Быстрая и простая в использовании Ручная ручка для рисования своими руками, офисные инструменты Портативная домашняя тонкая насадка для выжигания, выжигание с быстрой доставкой и первоклассным обслуживанием клиентов.Разделите Шаг 3: Последние штрихи. 9 февраля 2018 г. · В этом блоге я собираюсь обсудить различные наконечники ручки Colwood, которые я использую в пирографии. ru / или укажите ссылку на исходное сообщение: www. 12 июля 2020 г. · 1. Подробнее. Как использовать 1. (116) 16 долларов США. Ознакомьтесь с другими идеями о пирографии, искусстве выжигания по дереву, узорах выжигания по дереву. 00 Войдите в свою учетную запись, чтобы управлять своими предупреждениями. Деревянная горелка для выжигания ручки для сжигания ручки Набор ремесел из тыквы с верхом из сварочной проволоки Это творческий мини-набор для сжигания древесины с регулируемой выходной температурой, чтобы соответствовать вашим различным характеристикам горения древесины.Переверните узор так, чтобы вы могли видеть узор, и поместите его на дерево. Мы полностью понимаем процессы обжига древесины, в том числе влияние высоких температур на латунь. Низковольтный выход, безопасный для использования, подходит для пирографии на дереве, коже, тыкве или бамбуке. Для тех, кто ищет новые проекты, доступно множество книг по сжиганию дерева, но если вы хотите начать прямо сейчас, вы можете найти в Интернете всевозможные бесплатные распечатанные схемы сжигания дерева.Как только перо нагреется, пора начинать рисовать! Я создавал дизайн по мере того, как шел, чтобы он выглядел более произвольно, но вы, безусловно, можете сначала обвести рисунок карандашом, если вам так удобнее. Национальный обмен сельскими знаниями CC BY-SA. 1A) Нагревание термоусадочной трубки. Пример… Пирография, или Искусство обжига древесины: «Пирография — это искусство украшения дерева или других материалов следами ожогов, возникающими в результате контролируемого применения нагретого предмета, такого как кочерга. Различные формы дерева, уголь бумага, трафареты по дереву, тисненые ручки, кисть.1. Это очень простой видеоролик, чтобы сделать ручку для горячей пирографии, для этого вам понадобится- […] 25 октября 2016 г. — Узнайте, как сделать мини-ручку для пирографии, чтобы сжигать дрова на профессиональном уровне. Комплект для сжигания древесины 41 шт., Он в основном охватывает все, что вам нужно для сжигания и пайки дерева. Несравненная послепродажная поддержка «Набор ручек для пирографии из кожи для самостоятельного изготовления» имеет множество применений, таких как выжигание, резьба, пайка, окраска и лепка; к любому материалу, например, дереву, коже, металлу и стеклу. 2 Список идей для начинающих проектов пирографии и идей по сжиганию дерева.и сделать доступными выкройки бесплатно. Ручка для пирографии по дереву и коже TRUArt Stage 1 — лучший набор инструментов для выжигания по дереву и коже — поставляется с 21 различными…. Идеально подходит для декоративно-прикладного искусства, такого как дизайн, вывески, мебель и ремонт электроники. СПЕЦИФИКАЦИЯ Материал: Пластиковая ручка. Электрический паяльник. Размер: 8. 6-8 футов, многожильный изолированный многожильный провод 14 калибра — Ace Hardware. Вот ссылка на блок питания своими руками. 4 4) Базовый лось. Отрежьте острый конец шампура. Этот блог будет обновляться с любыми дополнительными советами пера, которые я считаю полезными в пирографии.23. 5 5) Дровяные ложки. 5 из 5 звезд. С 28 различными сменными наконечниками пера вы можете выполнять широкий спектр действий, таких как перенос изображений, вырезка по трафарету, пайка, штамповка и т. Д. Запросите сейчас! Переверните выкройку назад. У них есть магазин, интернет-магазин и красивый распечатанный почтовый каталог. Набор для сжигания дерева, 72 инструмента для сжигания дерева с регулируемой температурой 200 ~ 450 ° C, Набор инструментов для сжигания дерева с ручкой для пирографии для тиснения и резьбы DIY Взрослые Ремесла Начинающие 【Делюкс набор для сжигания дерева】 — Набор для сжигания дерева высшего качества с 21 несколькими сменными наконечниками и аксессуары можно легко использовать для всех уровней навыков, идеально подходит для 1 x ручки для выжигания по дереву для пирографии.Маркер для пирографии, ручка для выжигания по дереву для самостоятельной росписи по дереву, замена инструмента для сжигания древесины, простой и безопасный (1 шт.) $ 10. Магазин ele ELEOPTION Многофункциональная машина для пирографии, 220 В 50 Вт Цифровой дисплей Тыква Инструмент для деревянных и деревянных ремесел Набор инструментов 2 Пирография Ручка и набор советов из 20 шт., Бесплатная доставка и возврат для всех подходящих заказов, Рекламные товары, Покупайте сейчас гарантировано, Удовлетворенный, Heart move низкая цена, продукты высочайшего качества по лучшей цене. Этот набор идеально подходит для тех, кто хочет начать заниматься искусством пирографии.Доступно множество различных наконечников пера, но я подумал, что было бы полезно узнать, какие наконечники пера я использую и почему. Как только вы это узнаете, вы, Newegg! Отступление Тернерса. 19 августа 2019 г. · В комплект входит ручка для пирографии с 27 головками различной формы, 10 наконечниками для пайки и выжигания по дереву, 10 наконечниками для резьбы по дереву, патрон для горячего ножа с лезвием и 5 наконечников для тиснения по дереву. Они созданы с использованием изображений, являющихся общественным достоянием, являются произведениями искусства, это мои собственные фотографии, являются произведениями искусства. Оснащен одним пером для пирографии, легким и совместимым с рукояткой.Покупайте качественные и лучшие электрические паяльники напрямую от поставщиков электрических паяльников из Китая. В этом видео я покажу вам, как сделать инструмент для пирографии или пирографическое перо с питанием от адаптера питания Usb на 5 вольт. 30W 240V Набор перьев для выжигания по дереву, 5 сменных латунных наконечников, подставка для художественного рисования по дереву, кожа, пробка, Craft Project, Woodburner Detailer. Эта ручка для пирографии использует; Труба ПВХ 6 ″ ¾ ”. Это считается оптовым заказом, отправьте запрос, чтобы получить лучшую цену. 3 3) Цветочные яйца.Он очень подходит для любителей сжигания дров на любом уровне. be / d8GgjqXsXZk Как сделать инструмент для мини-пирографии: Хорошая идея !! Нам понадобится: 2 швейные иглы, медицинская, одна секунда, источник питания от мобильного телефона (я буду использовать USB-адаптер питания Iphone 10 Вт. Его также предпочитают многие профессиональные художники, предпочитающие использовать горелки с твердым наконечником. В отличие от других, эту ручку можно использовать практически со всеми доступными источниками питания (шнур необходим для использования с Detail Master) 16 июля 2014 г. · Scrollsaw Art & Patterns Inartisia & Patterns Другие проекты и планы по обработке дерева Я создал этот блог, чтобы продемонстрировать свои художественные работы из дерева.¼ ”Мужской Power Jack. 1A) Термоусадочная трубка ThreadheatSup… 9 сентября 2021 г. · Чтобы узнать больше о том, как делать что-то самостоятельно, нажмите здесь. Как только вы это узнаете, вы, Newegg! 15 января 2018 г. — Изучите доску Любова «Пирография своими руками», за которой следят 2874 человека в Pinterest. При использовании этого изображения вы должны указать соответствующую ссылку и указать ссылку на www. Леонора (Элли) Энкинг CC BY-SA. Turners Retreat также продается как Craft Supplies. Mostcraft. AoFeiKeDM Маркер Ручка для пирографии Маркер для выжигания по дереву для DIY; AoFeiKeDM Пирография для выжигания по дереву Маркерная ручка Пирография для выжигания по дереву AoFeiKeDM Пирография для выжигания по дереву Маркер-ручка AoFeiKeDM за 18 $ Быстрая и простая в использовании портативная ручная работа для рисования, офисные инструменты, портативная домашняя тонкая насадка, пирография, ожог, быстрая доставка и первоклассное обслуживание клиентов.07.07.2020 · 2) Ручка для пирографии и держатель Все комплекты включают стандартную ручку для пирографии. Как только вы это узнаете, вы, Newegg! 1 x ручка для выжигания по дереву для пирографии. (яблоко) Номер модели: A1357 0010ADU00 Вход 100–240 В 0. Как только вы узнаете, Newegg! Особенности: Богатая упаковка: набор из 52 инструментов для сжигания дерева включает 1 ручку для пирографии, 1 держатель для ручки, 28 комплектов наконечников для сжигания древесины, 5 наконечников паяльника, 2 трафарета, 12 карандашей, 1 пластиковую коробку, 1 шт. пружина, 1 адаптер для пера для пирографии, 1 сумка для хранения. Они продают инструменты для пирографии, а также инструменты для токарной обработки дерева, аксессуары и разное.Эти наборы отлично подходят для новичков, поскольку они предлагают легкое введение в этот вид искусства по сниженной цене. Мини-инструмент для выжигания древесины. Я объединил перо для пирографии и переводную бумагу с разделочных досок и деревянные квадраты с подставок, чтобы сделать подставку для пирографии. Проект почти состоялся 02.11.2017 · Блок питания для пирографии своими руками. Работает удовольствие. Поскольку все ручки для пирографии являются относительно недорогими продуктами, кошелек не повредит более дорогой вариант, подобный этой.Рисуем по дереву, Pyrography Pen. Советы, как сделать ручку для пирографии в домашних условиях очень простым и легким способом с помощью игл и батарейки. 10 февраля 2020 г. · NEWACALOX EU / US 60W Набор для выжигания древесины с регулируемой температурой пайки Пирография Ручка для выжигания по дереву Тиснение / резьба / пайка Особенности: 1. Он почти включает в себя все, что вам нужно для пирографии. Ручка для пирографии / выжигания по дереву поставляется с 12 цветными карандашами, 28 наконечниками для пайки и выжигания, одной металлической подставкой, 12 пластиковыми трафаретами, одним руководством пользователя и сумкой для переноски.19 марта 2020 г. · Более 800 комбинаций ручек и наконечников доступны через Razertip, и хороший выбор можно заказать через другие компании, что делает его одним из самых универсальных инструментов для пирографии на рынке. Как только вы это узнаете, вы, Newegg! 20 августа 2021 г. · Перо для пирографии или, как его еще называют, инструмент для выжигания древесины — это инструмент, которым мастера пользуются для рисования на дереве, коже и холсте. https: // youtu. Ручка для пирографии своими руками

r0l dnr 9tn wip qmy su6 xbm qm6 o2p 6dj siz 0rb 72d jiu ji8 iyq 6i4 v3i ht3 bvx

Паяльные инструменты, оборудование и аксессуары Роберта Конга

Роберт Конг

Начните пайку с широким выбором паяльного оборудования Jameco, включая утюги, комплекты и подставки, идеально подходящие как для новичков, так и для экспертов.Ищете ли вы подставку для паяльника, чтобы безопасно и надежно удерживать практически любой паяльник, или наши стартовые наборы для пайки, которые включают все основные инструменты, которые вам понадобятся для ваших паяльных проектов, у Jameco есть то, что вы ищете. С легкостью объединяйте небольшие электрические компоненты с помощью нашего запаса паяльных станций и утюгов, приведенного ниже.

Паяльное оборудование и принадлежности

Пайка — это сложный навык для освоения, и старая поговорка «практика приводит к совершенству», безусловно, применима.Для тех, кто никогда раньше не паял, работа с высокой температурой и электроникой может быть пугающей, но нет ничего более полезного, чем выполнение чистой пайки. Любой может стать профессионалом в области пайки, но это потребует некоторой практики.

Пора закончить серию намотки проводов и приступить к пайке. Шаг первый — собрать верстак для электроники с правильным оборудованием. В этой статье мы рассмотрим инструменты и оборудование, которые вам понадобятся, чтобы быстро стать профессионалом в области пайки.

Паяльники и станции

Выбор между паяльником и паяльной станцией зависит от того, над каким масштабным проектом вы работаете и сколько места у вас есть. Паяльники более удобны как для небольших проектов, требующих небольшого количества паяных соединений, так и для быстрого и удобного хранения.

Автономные паяльники получают питание от простого подключения к розетке, что не позволяет пользователям регулировать температуру паяльника.Большинство паяльников включают в себя паяльную стойку, но некоторые могут и не иметь. Подставки важны для поддержания чистоты паяльного жала и, конечно же, из соображений безопасности (вам не нужно, чтобы утюг с температурой 800 ° F балансировал на краю вашего стола). Jameco предлагает широкий ассортимент паяльников: от , пинцета с бутаном и пинцета для поверхностного монтажа до пинцета. традиционный паяльник .

Паяльник с регулируемой температурой от 16 до 30 Вт XYTronic XY-258 Паяльные станции
поставляются с паяльной стойкой и позволяют регулировать температуру для более точной контролируемой пайки.Станции будут занимать больше места на вашем рабочем месте, но они также намного удобнее для более крупных проектов, когда вам нужно будет использовать их на постоянной основе. Большинство новых паяльных станций имеют цифровой дисплей , показывающий точную температуру утюга, но вы все равно можете найти аналоговых станций , которые обычно доступны по более низкой цене. Для тех, кому нужна сверхмощная станция, есть мощные паяльные / демонтажные станции с достаточной мощностью для выполнения любой работы.В них есть все необходимое, кроме припоя.

Припой

Припой бывает разных форм и размеров: прутки, рулоны, катушки и многие другие. Тип и состав припоя действительно имеют значение. Вы можете выполнить бессвинцовую пайку , если это требуется в вашем приложении, или вы можете пойти в промышленном масштабе и использовать несколько паяльных стержней с припоем. Горшки для припоя могут расплавить большее количество припоя и сразу же подготовить его к использованию.Они полезны для больших проектов, требующих большого количества припоя.
Принадлежности для пайки
Доступно множество аксессуаров, которые сделают процесс пайки максимально увлекательным, быстрым и простым.
Рабочие станции, такие как «третьи руки» и тиски, удерживают вашу доску для проектов неподвижно и устойчиво, пока вы держите в руках утюг. Подставки для катушек с припоем аккуратно удерживают рулоны припоя на месте, давая вам доступ к любому количеству или меньшему количеству припоя. Пинцет, стриптизерши и резаки доступны по отдельности или в комплекте, поэтому вы можете перемещать чувствительные компоненты на плате, не касаясь их голыми руками.

Флюс для припоя позволяет припою легче течь и создает лучший контакт между припоем и платой, что особенно полезно при пайке на поверхности.
Если вы совершили ошибку и вам нужно удалить припой, у Jameco есть высококачественные оплетки для удаления припоя и насосы для удаления припоя, которые впитают припой за секунды, оставляя приятная чистая рабочая поверхность.
Существуют также флюсы для паяльной пасты, которые упрощают демонтаж и доработку. Он поставляется в виде шприца с поршнем и насадкой для легкого и чистого применения.Это короткое видео демонстрирует, насколько легко с ним работать.

Вытяжные устройства удаляют ядовитые пары, образующиеся при пайке. Вы должны всегда паять в хорошо проветриваемом помещении, когда это возможно, но если это не так, используйте вытяжку дыма или сделайте свой собственный вытяжной вентилятор.

Жала паяльника
Пайка требует терпения. Спешка только ухудшит качество пайки. Если вы новичок, не торопитесь и не переусердствуйте, добавляя достаточно припоя на каждое соединение.Блестящее паяное соединение со всеми краями, четко контактирующими с колодка — всегда хороший знак. Чистый наконечник припоя является ключом к каждой работе, поэтому обязательно протирайте наконечник влажной губка и / или очиститель для латуни до и после каждого паяного соединения. Загрязнения переходят от припоя к наконечнику каждый раз, когда они соприкасаются, поэтому держите его в чистоте.
Безопасность при пайке
Как и со всеми электрическими или механическими устройствами, паяльные станции и оборудование требуют осторожного обращения. Паяльник и Наконечник может нагреваться до чрезвычайно высоких температур, а химикаты могут быть опасными при неправильном обращении.Вот несколько простых мер предосторожности, которым необходимо следовать:
• Храните паяльную станцию в недоступном для детей месте.
• Никогда не прикасайтесь к элементу или наконечнику паяльника. Они очень горячие (200 ° F и выше) и могут вызвать немедленные ожоги.
• Следите за чистотой рабочей поверхности и не допускайте попадания горючих материалов рядом с паяльной станцией.
• Следите за тем, чтобы горячий утюг или наконечник не касались электрических шнуров.
• Не охлаждайте утюг, погружая его в жидкость или воду.
• Всегда работайте в хорошо вентилируемом помещении.
• Всегда возвращайте паяльник на подставку, когда он не используется. Никогда не ставьте его на рабочий стол.
• Выключайте паяльник, когда он не используется. Разместите паяльник в таком месте, где вам не придется его обходить или тянуться к нему.
С развитием технологий и возможностью разместить миллионы транзисторы и другие компоненты на кажущейся постоянно сокращающейся цепи платы, технологические достижения в пайке также были обновлен. Жала паяльника отдают тепло быстрее и эффективнее и станции намного точнее и надежнее, чем когда-либо прежде.Пайка оборудование было улучшено вместе с технологиями, чтобы обеспечить лучшие контактные соединения и обеспечивают плавный, эффективный поток электроны. Итак, даже если вы продвинуты в пайке, вы, вероятно, могли бы используйте обновленное оборудование, чтобы сделать вашу работу еще проще.
Найдите всю линейку продуктов для пайки, и, как всегда, если вы думаете, что нам чего-то не хватает в предложении, не стесняйтесь отправьте нам предложение.
Вы также можете просмотреть следующие статьи:
Пайка скромного опыта
Технические советы для начинающих паять
Базовая пайка
Роберт окончил Калифорнийский политехнический университет в Сан-Луис-Обиспо по специальности «Электротехника».Он родом из Линкольн-Хайтс в Лос-Анджелесе, Калифорния. Его интересы включают спорт, фильмы, музыку и игры с новыми крутыми гаджетами.
Если у вас есть история или проект по электронике, которым вы хотите поделиться, [электронная почта защищена]
Как предотвратить опасность для здоровья, связанную с пайкой
Создаете ли вы нестандартные кабели, ремонтируете бытовую технику или работаете с печатной платой, нет сомнений в том, что пайка играет важную роль при выполнении всех видов электрических соединений.И хотя это может быть рутинной частью вашей работы, существует несколько потенциальных опасностей для здоровья, которые могут быть связаны как с самой пайкой, так и с используемыми материалами, поэтому важно, чтобы вы предприняли правильные шаги, чтобы защитить себя от травм во время работы. .
Как защитить себя от канифоли и паров свинца
Когда дело доходит до пайки электроники, канифольный припой — довольно распространенный материал, к которому нужно обращаться, потому что он сочетает в себе преимущества очищающего металл флюса на канифольной основе с связывающей способностью припоя на основе смеси олов.По мере того, как стержень припоя нагревается, сердечник из флюса сначала плавится и уносит все препятствующие связыванию оксиды или примеси, прежде чем расплавленный припой на основе олова встанет на место, образуя проводящее соединение. Это двойное действие делает канифольный припой невероятно удобным в использовании, но также может подвергнуть вас двойной дозе токсичных и раздражающих паров как канифольного флюса, так и любых свинцовых добавок, которые могут присутствовать в самом припое.
В классическом положении пайки «наклоненная голова над проектом» пары канифоли направляются прямо к вашим глазам, горлу, носовым ходам и легким, и в результате вы можете испытать все, от раздражения глаз и горла до заложенности жидкости и астмы. связанные с дыханием затруднения.И хотя это гораздо менее вероятно, чем раздражение канифолью, чрезмерное воздействие свинца также возможно, поскольку токсичный и потенциально канцерогенный оксид свинца может переноситься в виде дыма в легкие, где он затем попадает прямо в кровоток.
Лучший способ предотвратить вдыхание паяльного дыма — это установить и обеспечить надлежащее обслуживание системы местной вытяжной вентиляции (LEV) на каждой паяльной станции. Эти вакуумные вентиляционные установки удаляют основную часть этих паров прямо у их источника, прежде чем вы или ближайшие коллеги сможете их вдохнуть.
Профилактика колофонического дерматита
Несмотря на то, что раздражение дыхательных путей является наиболее частой реакцией на канифоль, существует еще одна опасность для здоровья, связанная с канифолью, которая может быть столь же неудобной и разрушительной: Колофонический дерматит . Колофониевый дерматит, иначе известный как аллергия на канифоль, представляет собой вспышку, похожую на экзему, которая возникает там, где флюс канифоли, полученной из сосны или ели, контактирует с кожей людей, страдающих от нее аллергией. Это может занять от 24 часов до недели, но когда это происходит, колофонический дерматит вызывает сильный зуд, покраснение / воспаление кожи и даже может быть достаточно серьезным, чтобы вызвать волдыри.
Если вы считаете, что у вас может быть аллергия на флюс на основе канифоли, простой способ предотвратить вспышки колофонического дерматита — просто предотвратить попадание флюса и паров флюса на вашу кожу. Если они безопасны для конкретного случая пайки, наденьте плотно прилегающие, но гибкие непроводящие перчатки во время работы и будьте осторожны, чтобы не прикасаться к лицу или глазам во время работы с флюсом. После пайки тщательно вымойте руки и предплечья, чтобы удалить возможные остатки канифоли.
Как защитить себя от ожогов
При пайке всегда существует двойной риск ожога. Во-первых, вам нужно избегать контакта с горячим металлическим наконечником паяльника, который может вызвать возгорание и вызвать серьезные ожоги. Во-вторых, важно не допускать попадания расплавленного припоя и флюса на голую кожу или в глаза.
Всякий раз, когда ваш паяльник находится в руке, всегда четко осознавайте, что именно вы делаете — не поддавайтесь искушению отвести взгляд или повернуться, чтобы поговорить во время пайки.Если вы отвлечетесь, держа в руках сильно раскаленный паяльник, нагретый наконечник может соприкоснуться с вашим человеком и / или легковоспламеняющимися материалами на вашем рабочем месте, что может привести к ожогам или возгоранию. Если вам нужно направить свое внимание на кого-то или что-то еще, всегда обязательно устанавливайте паяльник на подставку, прежде чем делать это.
Чтобы снизить риск ожогов расплавленным припоем и флюсом, вам необходимо учитывать две вещи: средства защиты и ваше положение во время работы.Поскольку расплавленный припой может как брызгать, так и капать, всегда используйте защитные очки и, если возможно, перчатки во время пайки — они значительно помогут предотвратить ожоги, если расплавленный припой капнет на вашу кожу или брызнет на ваше лицо.
При позиционировании помните о гравитации и видимости — при пайке в полевых условиях не стойте и не садитесь непосредственно под паяемым объектом; гравитация может легко вызвать стекание расплавленного припоя на вас. С другой стороны, если вы паяете на верстаке, расположите свой проект и руки так, чтобы вы могли четко видеть жало паяльника и компонент, над которым вы работаете.
Как и зачем я построил свою первую механическую клавиатуру
В зависимости от того, кого вы спросите, механические клавиатуры имеют ряд преимуществ. Некоторым людям нравится, как долго они продержатся, другим нравится то, как они себя чувствуют, и многие люди утверждают, что их тактильная обратная связь облегчает их использование. Однако для многих людей большая часть их привлекательности связана с возможностью настройки. Вы можете покупать разные колпачки для клавиш, менять их механические переключатели, а в некоторых случаях даже менять их USB-кабели или микроконтроллеры, чтобы получить клавиатуру, соответствующую вашим предпочтениям.
Однако изменение существующей клавиатуры пока не поможет. Чтобы получить уникальную клавиатуру на заказ, вам придется создать ее с нуля. Этот процесс будет не для всех. Компоненты могут быть дорогими, вам придется много паять, и есть все шансы, что вы что-то сломаете, если не будете осторожны. Но в конце процесса вы получите что-то, что полностью индивидуально для вас и ваших потребностей, будь то набор текста, игры или какое-то ужасное сочетание этих двух Франкенштейнов (вот вам Typing of the Dead: Overkill ) .
Я построил доску с 75-процентным макетом, поэтому на нем отсутствует цифровая клавиатура, а клавиши со стрелками и функциональная строка втиснуты в компактный макет. Фотография Пэрис Сивелл для The Verge
Это был мой первый раз, когда я собирал клавиатуру с нуля, но я не совсем новичок. В прошлом я модифицировал множество клавиатур. Я поменял множество клавишных колпачков, распаял и заменил переключатели на Das Keyboard 4, модифицировал Apple Extended Keyboard II для работы через USB и даже установил настраиваемый микроконтроллер в Filco Majestouch 2.Так что у меня есть довольно хорошее представление о том, как работает сборка клавиатуры, даже если я раньше не проходил весь процесс сборки.
Это было не так уж сложно, но если вы собираетесь попробовать это сами, вам нужно будет не торопиться. Некоторые шаги немного утомительны, и если вы не будете осторожны, то можете сломать то, что нелегко заменить. Моя пайка ни в коем случае не отличная, но я получил работающую клавиатуру всего через пару часов работы, и я думаю, что большинство людей смогли бы добиться того же.
Что вам понадобится
Клавиатура не состоит из большого количества частей, но их нельзя просто купить в магазине. Даже Amazon немного натянут. Китайский розничный продавец AliExpress предлагает огромный выбор запчастей, но это может быть что-то вроде Дикого Запада, если вы не знаете, что ищете. Поэтому мне было очень полезно поискать их рекомендации на популярных форумах по клавиатуре, включая сабреддит Mechanical Keyboards, GeekHack и Deskthority.
По часовой стрелке сверху; Плата, переключатели, корпус, USB-кабель, монтажная пластина, паяльник и аксессуары, припой, стабилизаторы, отвертка и колпачки. Фото Бекки Фарсаче / The Verge
Компоненты клавиатуры будут различаться в зависимости от того, какую клавиатуру вы создаете, но, говоря простым языком, вот что вам понадобится:
Печатная плата (также называемая печатной платой)
Клавиатурные переключатели
Колпачки
Стабилизаторы
Корпус и задняя панель
Кабель USB
Звучит просто, но все усложняется из-за огромного количества доступных опций.Вы можете приобрести клавиатуры разных размеров (что означает разные размеры корпуса и печатной платы), разные типы стабилизаторов и разные способы установки переключателей на клавиатуре. Не волнуйтесь, я скоро рассмотрю все эти варианты.
Чтобы собрать плату, мне понадобится немного больше, чем отвертка, паяльник (плюс аксессуары, такие как держатель паяльника и присоска для припоя на случай, если вы сделаете какие-либо ошибки) и припой.
Выбор запчастей
При планировании сборки у вас есть почти ошеломляющий набор опций, и невозможно попытаться перечислить их все здесь.Но это наиболее распространенные варианты, а также некоторые общие правила о том, что может сработать для вас.
Первое, что вам нужно сделать в отношении клавиатуры, — это ее размер. Есть два основных варианта: полноразмерные клавиатуры, которые включают практически все ожидаемые клавиши, и бесклавиатурные клавиатуры без цифровой клавиатуры. Они покрывают большую часть клавиатур, которые вы можете легко купить в обычных магазинах.
Однако, поскольку вы выбираете индивидуальный вариант, вы можете выбрать более нишевые макеты, что отлично подходит, если вам нужна действительно компактная плата и вам не нужно искать колпачки для клавиш нестандартных размеров.Эти доски часто описываются процентными значениями — чем больше процент, тем больше плата, — а обычные доски включают 60 процентов, 65 процентов и 75 процентов.
Раскладки клавиатуры иногда даются в процентах
Когда вы узнаете, какой размер клавиатуры вам нужен, вы можете выбрать печатную плату и корпус. Для своей сборки я решил использовать плату на 75 процентов, потому что я думаю, что она обеспечивает хороший баланс между размером и функциональностью. Она также очень похожа на клавиатуру многих ноутбуков, поэтому мне она кажется знакомой, когда я переключаюсь с ноутбука на свой рабочий стол.
Ваш выбор печатной платы и корпуса также будет определять несколько других характеристик вашей клавиатуры, а именно тип используемых стабилизаторов и то, установлена ли ваша клавиатура на пластине, поскольку обе эти характеристики определяются этими компонентами.
Стабилизаторы
предотвращают раскачивание больших клавиш на клавиатуре, а любая клавиша, ширина которой эквивалентна двум буквенным клавишам или шире, нуждается в одной. На плате с американской (также известной как ANSI) раскладкой это обычно означает, что вам понадобится стабилизатор для клавиш Shift на клавиатуре, ее пробела, возврата и клавиши ввода.Если на вашей клавиатуре есть цифровая клавиатура, вам также понадобятся стабилизаторы для ее клавиш 0, Enter и +.
Я использовал стабилизаторы Cherry, которые необходимо собрать перед установкой на плату. Фото Бекки Фарсаче / The Verge
Существует два основных типа стабилизаторов, Costar и Cherry, которые располагаются под большими клавишами клавиатуры и не дают им раскачиваться из стороны в сторону при нажатии на них.В сообществе клавишников ведутся большие споры о том, что из них лучше (некоторые люди говорят, что стабилизаторы Cherry кажутся мягкими, а Costars — неприятными), и я не буду пытаться разрешить этот спор здесь. Что я скажу, так это то, что стабилизаторы Cherry немного менее сложны, когда вы пытаетесь заменить колпачки клавиш, поэтому я лично предпочитаю их, когда у меня есть возможность.
Мой выбор печатной платы и корпуса определили многие особенности моей клавиатуры.
Тогда есть выбор между клавиатурой с переключателями на пластине или на печатной плате.В клавиатуре, установленной на пластине, вес ваших переключателей принимает на себя металлическая пластина, которая находится над печатной платой, в то время как с платой, установленной на печатной плате, ваша печатная плата принимает на себя весь вес. Я обнаружил, что клавиатура с креплением на пластине может казаться более прочной, но с ней может быть немного сложнее работать, потому что сложнее снять всего один переключатель, когда что-то пойдет не так.
Иногда можно встретить переключатели, которые называются установленными на пластине или на печатной плате, потому что у последних будет пара дополнительных пластиковых ножек на дне для устойчивости в отсутствие пластины.Однако на самом деле эти два вида немного более гибкие. На многих печатных платах, разработанных для клавиатуры, устанавливаемой на пластине, по-прежнему есть отверстия для этих пластиковых ножек, и если они не подходят, вы можете установить переключатель на печатной плате, просто отщепив эти ножки ножницами.
На плате, установленной на пластине, подобной этой, вам нужно будет пропустить переключатели через монтажную пластину в печатную плату. Фото Бекки Фарсаче / The Verge
Для этой сборки мой выбор стабилизаторов был сделан для меня с помощью специального комплекта, который я купил, который был установлен на пластине и использовал стабилизаторы Cherry, установленные непосредственно на печатной плате.Он поставлялся в алюминиевом корпусе с прозрачным акриловым слоем посередине, через который светодиоды на нижней стороне печатной платы просвечивали сквозь него.
Самый важный выбор, который вы сделаете при создании клавиатуры, — это какие переключатели использовать. Переключатели определяют, как клавиатура ощущается и звучит, они буквально делают ее механической клавиатурой, и существует почти бесконечное количество вариантов.
Обычно существует множество различных типов механических переключателей (включая изгибающуюся пружину, Alps и Topre), но переключатели в стиле Cherry MX обычно имеют в виду, когда люди называют клавиатуру «механической», и именно они большинство наборов для самостоятельного изготовления предназначены для использования.
Существует также огромное количество различных типов переключателей Cherry MX, каждый из которых требует разного давления для нажатия и срабатывает по-разному. Некоторые щелкают, некоторые гладкие, а некоторые находятся между ними. У вас есть официальные модели Cherry (из которых наиболее распространены красный, коричневый и синий варианты), но с тех пор, как истек срок действия патента компании на коммутатор, также доступно множество сторонних коммутаторов, основанных на дизайне Cherry MX.
65g Zealios был моим предпочтительным переключателем для этой платы. Фото Бекки Фарсаче / The Verge
Я собираюсь использовать один такой коммутатор для этой сборки, коммутатор Zealio 65g. У этих Zealios есть действительно приятный тактильный удар, когда вы нажимаете на них, что-то вроде прозрачного Cherry MX, но без жесткости и царапин. Сопротивление больше, чем у Cherry MX коричневого цвета, но нет ни единого щелчка, как у Cherry MX blue. Лично я считаю, что этот дизайн можно использовать как для набора текста, так и для игр, что делает их хорошим универсальным переключателем для моих нужд.
Колпачки для ключей — это очень личное предпочтение
Последний выбор, который вам придется сделать с вашей доской, — это колпачки для клавиш. Как и в случае с переключателями, у вас есть огромный выбор, и то, какие из них вы выберете, в конечном итоге будет зависеть от ваших личных предпочтений в отношении того, как они выглядят. Тем не менее, есть некоторые общие правила, которые будет полезно иметь в виду, а именно, из какого пластика сделаны ваши клавиатуры и как печатаются их надписи (или «легенды»).
Что касается материалов, у вас есть два основных варианта: АБС-пластик и ПБТ-пластик.Колпачки клавиш из PBT, как правило, немного более эластичны, они не изнашиваются и не так легко блестят. Обратной стороной является то, что они, как правило, дороже.
Колпачки для клавиш были сделаны из пластика PBT и имели бежевый ретро-дизайн. Фото Бекки Фарсаче / The Verge
То, как напечатаны легенды на колпачке, будет иметь большое влияние на то, насколько или насколько мало он изнашивается с течением времени. Двойной выстрел обычно считается золотым стандартом, потому что цвет легенды проходит через колпачок клавиатуры, а это означает, что даже если верхний слой пластика стирается, буквы не исчезают.Сублимация красителя тоже хороша, и вряд ли она исчезнет в ближайшее время. По возможности старайтесь избегать использования клавишных колпачков с лазерной гравировкой. Я видел, как эти колпачки начали терять свои буквы всего за год, и вы заслуживаете лучшего. Кроме того, вы можете избежать этих дилемм, выбрав полностью пустые колпачки клавиш, если вы полностью потеряли рассудок.
Я предпочитаю простую клавиатуру, поэтому для своей сборки я выбрал набор клавиш EnjoyPBT 9009. Что важно для моей сборки, так это то, что этот комплект поставлялся с множеством нестандартных вариантов клавиш, которые подходят для этой странной компоновки.У меня есть более короткая клавиша Shift для правой стороны, а клавиши Windows, alt и функциональные клавиши справа от пробела должны быть меньше, чтобы их можно было использовать с клавишами со стрелками.
Собираем вместе
Перед тем, как паять что-либо, рекомендуется проверить работоспособность вашей печатной платы. Вы можете сделать это, используя что-то металлическое для соединения контактных площадок каждого переключателя. Что-то вроде скрепки отлично подойдет. Мне нравится использовать онлайн-инструмент для тестирования клавиатуры, поэтому просто подключите вашу печатную плату с помощью USB-кабеля, загрузите этот сайт и проверьте каждое положение переключателя одно за другим.
Перед тем, как что-либо прикреплять к печатной плате, рекомендуется протестировать ее. Фото Бекки Фарсаче / The Verge
То, как вы собираете клавиатуру, будет во многом зависеть от конкретных частей, которые вы используете, но вот метод, который я использовал для своей конкретной платы.
Не торопитесь при установке стабилизаторов
Во-первых, мне нужно было установить стабилизаторы на плату.Убедитесь, что вы размещаете их в нужных местах, поскольку многие печатные платы поддерживают несколько макетов, а это означает, что будут определенные отверстия для стабилизатора, которые вы не будете использовать. Для своей сборки я выбрал британский макет, то есть у него более короткая левая клавиша Shift, не нуждающаяся в стабилизаторе, и клавиша ввода, стабилизатор которой установлен вертикально. Поскольку у него 75-процентная раскладка, правая клавиша Shift немного короче, чтобы разместить клавишу со стрелкой вправо. Убедитесь, что вы знаете, какой макет вы используете при установке стабилизаторов.Если вы ошиблись, это не конец света, это просто раздражает, когда приходится отменять свою работу.
Стабилизаторы Cherry, использованные в моей сборке, были разобраны, поэтому мне пришлось поместить шток стабилизатора в каждый корпус, прежде чем закрепить металлический стержень с обеих сторон. Это может быть немного неудобно, но как только вы определите, в каком направлении движется стабилизатор, собрать их вместе — несложный процесс. Затем вы берете стабилизатор и зажимаете его в двух отверстиях на плате.
Наши стабилизаторы Cherry на печатной плате. Фото Бекки Фарсаче / The Verge
Далее идут переключатели, и, как и в случае со стабилизаторами, вам нужно обратить внимание на их место, чтобы убедиться, что вы используете правильные отверстия для макета. Я счел полезным проверить это, предварительно установив колпачок на любые переключатели с несколькими вариантами размещения, а затем направив его в нужные отверстия. Тогда вам просто нужно запомнить, какие отверстия использовать для переключателя.
Для моей платы на пластине мне нужно было поместить каждый переключатель через пластину в печатную плату.Затем, когда все они будут вставлены, вы можете перевернуть печатную плату и приступить к пайке.
Если вы новичок в пайке, я настоятельно рекомендую посмотреть это видео на YouTube, чтобы начать работу. В противном случае, вот основные правила, которым нужно следовать. Равномерно нагрейте и штырь переключателя, и электрический контакт, а затем нанесите припой, чтобы он соединил их. Вам нужен красивый аккуратный конус; не используйте столько, чтобы он превратился в купол, но используйте достаточно, чтобы получить хорошее прочное соединение между ними.Не торопитесь. Если припой не течет должным образом, не продолжайте прикладывать много тепла, потому что вы можете что-то сломать. Найдите минутку, чтобы все остыло, перенастроить и попробуйте еще раз.
Будьте осторожны при пайке, чтобы не повредить какие-либо компоненты. Фото Бекки Фарсаче / The Verge
Припаяв все переключатели, пора собирать корпус. Опять же, это будет зависеть от ваших компонентов, но для меня процесс заключался в том, чтобы отвинтить две половинки корпуса, прикрутить печатную плату к нижней части корпуса, а затем снова собрать корпус с монтажной платой и акрилом, установленным внутри.
Наконец, вы можете установить колпачки для ключей. Вероятно, это самая легкая часть сборки, и она требует много времени только в силу количества ключей. Просто совместите каждую клавишу с ее переключателем и нажмите.
Обязательно проверьте свою клавиатуру, когда все припаяно в
Теперь, когда клавиатура собрана, пришло время подключить ее. Есть несколько удивительных USB-кабелей в плетеной оплетке, но в моем случае я просто использовал довольно традиционный USB-кабель. Моя конкретная печатная плата использует кабель Mini USB, но в зависимости от того, что вы получаете, ваш может поддерживать Micro USB или даже USB Type-C.Мне нравится проверять, все ли работает, используя тот же инструмент для онлайн-тестирования клавиатуры, который я использовал в начале сборки, но вы довольно быстро поймете, что что-то работает не так, как должно.
Моя печатная плата состояла из трех частей, которые нужно было прикрутить вместе с печатной платой внутри. Фото Бекки Фарсаче / The Verge
Если ваша клавиатура поддерживает эту функцию, сейчас самое время настроить ее раскладку.Однако на каждой доске этот процесс работает по-разному, так что, честно говоря, этот на вас. Я бы не стал делать ничего сумасшедшего, например, менять местами буквенные клавиши, но вы, возможно, захотите поменять клавиши, такие как Home, End, Page Up и Page Down, в зависимости от того, что вы используете чаще всего на регулярной основе. Этот процесс отличается в основном для каждой клавиатуры, поэтому вам придется обратиться к инструкциям производителя, чтобы узнать, как это сделать.
Есть исключения, но по большей части технологии с каждым годом становятся все лучше и лучше.Экраны получают более высокое разрешение, время автономной работы увеличивается, графические процессоры становятся быстрее, голосовые помощники становятся умнее, но, помимо более привлекательных мигающих огней и, возможно, макроклавиш, клавиатуры начала 90-х годов сегодня почти так же функциональны, как и тогда. Если вы говорите о механических клавиатурах, сделанных с переключателями Cherry MX, то вы говорите о дизайне, который принципиально не изменился с начала восьмидесятых.
Хороший дизайн клавиатуры неподвластен времени, и если вы сможете устоять перед соблазном стать добросовестным коллекционером клавиатур, то подходящая модель прослужит вам всю оставшуюся жизнь.По крайней мере, он прослужит дольше любого компьютера, к которому вы его подключаете. Вот что мне так нравится в создании собственного; вы можете идеально адаптировать что-то к своим потребностям, не беспокоясь о том, что через пару лет оно устареет.
Это не для всех, но если вы достаточно глубоко вникли в механическую клавиатуру, то создание своей собственной — последний шаг на пути к этому хобби.
Vox Media имеет партнерские отношения. Они не влияют на редакционный контент, хотя Vox Media может получать комиссионные за продукты, приобретенные по партнерским ссылкам.Для получения дополнительной информации см.

самодельные держатели для пайки плат. Как сделать складную подставку с диодом?

Инструменты и материалы

Варианты изготовления

Обычная

Шкатулочная

С диодом

Держатель для печатных плат

Рекомендации

Бюджетная подставка для паяльника своими руками.

Самодельная портативная подставка для паяльника

Самодельная подставка для паяльника своими руками

Материалы необходимые для изготовления подставки для паяльника:

Этапы сборки подставки:

ПОДСТАВКА ДЛЯ ПАЯЛЬНИКА

Самая бюджетная подставка для паяльника сделанная своими руками, за 0 рублей. | ЖИТЬ — В КАЙФ

Необходимый минимум для подставки

Листая старые журналы

Третья рука — работайте с комфортом

Оптимальные варианты

Подставка и регулятор мощности для паяльника

Понадобятся следующие элементы

Простой вариант подставки

Подставка со схемой экономии электроэнергии

Подключение паяльника через мост

Простой вариант исполнения

Держатель типа «третья рука»

Держатель подставки под паяльник Металл Все Супер распродажа Съемный

Эта «красивая женщина паяет» на складе ужасно

Пайка 101: Пошаговое руководство

Два способа улучшить ваши паяльные проекты

Паяльные инструменты, оборудование и аксессуары Роберта Конга

Паяльное оборудование и принадлежности

Паяльники и станции

Припой

Принадлежности для пайки

Жала паяльника

Безопасность при пайке

Как предотвратить опасность для здоровья, связанную с пайкой

Как защитить себя от канифоли и паров свинца

Профилактика колофонического дерматита

Как защитить себя от ожогов

Как и зачем я построил свою первую механическую клавиатуру

Что вам понадобится

Выбор запчастей

Собираем вместе

Добавить комментарий Отменить ответ
