Можно применять негорючий герметик в местах контакта глины с металлом – это уменьшит риск трещин и сколов.

Опора

В принципе, опорой может служить любой негорючий предмет, подходящий по размеру. Например, три кирпича. Однако если постараться, можно всё оформить более цивилизовано. Понадобится:

• Три плоских металлических уголка, какие используют для укрепления оконных рам (Одна грань у каждого уголка должна быть равна радиусу подсвечника, другая = высоте свечной баночки в подсвечнике + 2-3 см.)
• Прочный жгут, проволока или шнур.
• Сварочный аппарат.
• Дрель.

Самая простая опора из кирпичей

Инструкция по изготовлению опоры:

1. Вначале, нужно сварить металлические углы под 120° друг к другу. Меньшие концы обращены внутрь и свариваются в центре, более длинные концы смотрят вверх.
2. В верхней части длинных концов делаются отверстия небольшого диаметра. Важно, чтобы они были на равном расстоянии от верха.
3. В отверстия продевается проволока так, чтобы образовывался треугольник. На эту шнуровую опору ставится колпак.

Если у вас сломался масляный обогреватель, не спешите покупать новый или нести его в ремнот. Возможно, поломка несущественная и вы сможете справиться самостоятельно. Ремонт масляных обогревателей: основные поломки и методы их устранения.

О влиянии инфракрасного излучения на здоровье человека читайте тут.

А здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/konvektornye-plyusy-i-minusy.html вы узнаете, почему конвекторные обогреватели являются самыми популярными и стоит ли приобретать такой прибор. Обзор моделей и отзывы владельцев.

Использование и хранение

После того, как глиняный радиатор закончен, его можно впервые «включить», но будьте готовы к тому, что первые 3-4 часа, тепло не будет поступать в достаточной мере.

Это происходит потому, что из горшков ещё должна испариться последняя влага.

Хранить свечной обогреватель лучше в полиэтиленовой плёнке, чтобы керамика не напитывалась влагой.

Заключение. В Америке такие мини-калориферы успешно продают по 25 $ за единицу. Но в целом мини-радиаторы ещё только входят в жизнь современных людей.

Может быть, его полюбят жители мегаполисов, ведь огонь – вещь, на которую можно любоваться бесконечно. Возможно, Kandle Heeter будут брать с собой охотники и рыбаки, чтобы немного согреть руки. А возможно, когда-нибудь такой малыш спасёт от обморожения человека, попавшего на машине в снежную бурю.

В отличие от обычных радиаторов отопления, которые греют воздух, ИК-обогреватель нагревает поверхность предметов. Многие люди выбирают инфракрасный потолочный обогреватель, так как он не занимает место и хорошо обогревает помещение. Прежде чем решиться на покупку, узнайте о преимуществах и недостатках прибора на нашем сайте.

О том, как спроектировать систему антиобледенения кровли, читайте в этом материале.

Видео на тему

Как обогреть помещение без электричества: грелки из подручных материалов

Как обогреть хотя бы небольшую комнату или подогреть/приготовить еду при отсутствии такого достижения цивилизации, как электроэнергия? В обзоре собраны советы и инструкции людей, которые уже сталкивались с такой насущной проблемой.

В ситуации, когда в помещении холодно, отопление не работает и электирческий обогреватель включать либо нельзя, либо не как — нет света, например, — может оказаться каждый.

И если летом при отсутствии света вопрос стоит только в том, как приготовить еду, то с наступлением холодов не менее острой становится проблема обогрева помещения.

Но, как говорится, голь на выдумки хитра. А луганчане — не едиственные, кто столкнулся с проблемой обогрева помещения при отсутствии элементарных благ цивилизации. Ниже мы собрали популярные и испробованные способы обогрева небольшого (!) помещения, подогрева пищи и импровизированных грелок из подручных материалов.

1. Свечной обогреватель

Пламя свечи светит довольно приятно, но попытка согреться с его помощью – кажется безумием. Между тем, как раз в качестве источника света свеча – крайне расточительный прибор. А вот как нагреватель комнаты она может оказаться полезной. При ряде условий.

Калифорнийский изобретатель Дойл Досс (Doyle Doss) и его компания DOSS Products предлагают оригинальную систему Kandle Heeter, то есть — «Свечной обогреватель».

Этот странный на вид подсвечник, утверждает его создатель, может оказаться незаменимым при отключении электричества. Высота его составляет около 23, а ширина – около 18 сантиметров.

И из его внешнего вида обращает на себя внимание перевёрнутый горшок над свечой. В этом горшке (а он в «прошлой жизни» цветочным горшком и был) и скрыта основная изюминка системы.

Горшок этот не простой, а составной. Он сделан из трёх горшков разного диаметра, вложенных один в другой и соединённых длинным металлическим болтом, на который нанизан целый ворох шайб и гаек (благо отверстия в дне обычно в горшках уже есть).

Обычная свеча, сгорая в помещении, тепла выдаёт, как кажется, совсем немного. А дело тут в том, что горячий её «выхлоп» попросту уходит вверх и быстро улетучивается с вентиляцией.

Между тем запас энергии в свече не так уж и мал. Более того, с горячим потоком продуктов сгорания уходит большая часть её энергетического содержания, и лишь меньшая – переходит в свет.

Лабиринтный колпак над пламенем собирает энергию и бережно накапливает её, нагреваясь довольно сильно (особенно раскаляется центральный стержень). А потом это тепло медленно передаётся воздуху всей поверхностью керамического радиатора.

Горшки также помогают заманивать в ловушку сажу от пламени, что благоприятно сказывается на чистоте потолка.

Изобретатель подчёркивает, что один такой прибор никоим образом не спасёт вас зимой при отключении отопления и электроэнергии, но, с другой стороны, это лучше, чем вообще ничего.

Кстати, глиняные горшки, конечно неплохо, но они малотеплопроводны и лучше их заменить на металлическую подобную конструкцию, например из консервных банок разного размера или старых советских банок из-под сыпучих продуктов, кто еще такие хранит как память :))

2. Мини-обогреватель из чайных свечек

Автор приобрел обогреватель для палатки, действующий на чайных свечках. Несколько штук таких обогревателей спасает рыбаков в палатках от замерзания. А значит, несколько свечек в жестяных банках с отверстиями для поступления воздуха подойдет и для маленькой комнаты или кабинета 🙂

3. Обогреватель + походная печку для подогрева пищи из консервных банок — спиртовка

Конструкция известна за рубежом под названием alcohol stove, ну или по русски — спиртовка. В шведской армии даже принята на вооружение.

Спирт используется потому, что при горении он не коптит. А значит посуда остается чистой и в воздухе не летает сажа и дым. Конструкция простая, как 3 копейки и повторяется за несколько минут из любых подручных материалов. В качестве донора для печки подойдет например пивная банка, банка из-под кофе или сгущенки.

Более конкретно: нужна небольшая железная емкость с железной же крышкой, либо ее придется чем-то накрывать.

Автор использовал банку из под Кореновского сгущёного молока — она удобна тем, что сверху есть почти герметичная крышка, но и без нее все будет работать если сверху будет стоять посуда с плоским дном.

Итак: берем банку, линейку, полоску из листика в клеточку и маркер или любой рисующий или царапающий предмет.

1. Отмечаем на банке полосу отступив от верха на треть. Проще всего это сделать прокрутив банку держа маркер в одном положении.

2. Полоску бумаги обматываем по краю отметки и скрепляем кусочком скотча или клея.

3. Начинаем сверлить, прокалывать шилом или прорезать ножом отверстия по отмеченной полосе. В данном случае я сделал ряд отверстий диаметром 0,8 мм через 10мм и чере 5мм — какой вариант для вас лучше — решайте сами. Как они горят видно ниже. Маленький диаметр отверстий для правильного горения лучше чем большой, но можно сделать 3-5 отверстий и по сантиметру. Равномерность отверстий — это чисто эстетический момент, чтоб получить красивый венец пламени как от обычной газовой плиты. Все!

Ну не совсем конечно, теперь учимся ее разжигать. Надо залить спирта и закрыть крышку, 50 мл горит минут 15 и больше. Поставить на негорючую поверхность и слегка встряхнуть так, чтоб спирт через отверстия немного облил банку снаружи. Поджигаем спирт снаружи и ждем пока он выгорит. Повторяем процедуру до тех пор, пока у нас не получится самоподдерживающееся пламя из импровизированных форсунок вокруг банки. Обычно достаточно повторить 2-3 раза и все начинает работать само.

Принцип работы у нее простой: пламя греет стенки банки, тепло по стенкам передается вниз к спирту, спирт закипает у стенок и повышается давление внутри, пары спирта выходят под давлением через отверстия и смешиваясь с воздухом прекрасно горят. Теперь ставим сверху котелок, чайник, кружку или просто греемся вокруг печурки — тепла она дает много и горит долго.

Для большей теплоотдачи можно поставить самодельную спиртовку в бОльшую железную емкость, которая бы нагревалась и отдавала тепло:

Чем меньше количество отверстий, тем тяжелее разжигать, но меньше расход топлива и меньше тепла от нее. Литр воды закипает меньше чем за 10 минут. Устойчива к ветру, тушить накрыванием, топлива закладывать столько, сколько нужно иначе придется ждать выгорания или переливать горячий спирт обратно в емкость, что не безопасно.

Похожие варианты «под одну кружку» из консервной банки с заливным отверстием, которое закрывается монеткой и из аэрозольного баллончика:

4. Дровяная горелка для подогрева пищи

А здесь предлагают чуть более сложную конструкцию горелки, работающей на дровяном топливе — из 2-3 консервных банок. Правда, при таком варианте нужно помнить о вентиляциив палатке или помещении.

5. Грелки из пластиковых бутылок

Этот способ прогреть ледяную кровать или греть ноги сидя за письменным столом хорошо знаком студентам, проживающим в общежитиях.

Обычные пластиковые бутылки можно наполнить горячей водой и использовать вместо грелки.

Внимание! Если температура воды близка к закипанию, то при наполнении бутылки обязательно случится неприятность: бутылка начнёт съёживаться… Температура воды 60-70 градусов оптимальна.

Опыт сотрудников показывает, что на слегка сплющеных бутылках, не полностью наполненных тепло/горячей водой, плотно закрытых (!)  можно даже сидеть 🙂 или носить 1-2 бутылки с горячей водой в рюкзаке для «утепления» спины ))

Кстати, летом из этих же бутылок можно сделать «кондиционер».

Заморозить несуолько бутылок, наполненных водой, поставить их на поднос или полотенце (начнут постепенно оттаивать) перед включенным вентилятором. Температура воздуха в комнате значительно понизится.

Самое главное : в стремлении согреться не забывайте про правила пожарной безопасности и будьте осторожны!

Источник

«Обогреет, осветит и водички вскипятит», или Самодельная походная свеча для обогрева теплицы

Свеча

Сама я в походы давно не хожу, а вот вопрос об обогреве свечами теплицы поднимала. Пробовала обогревать обычными тонкими свечами — ставила в три ведра по свече, но тепла они прибавляли на пару-тройку градусов. И вот наконец-то я созрела сделать более мощную свечу.

Свеча

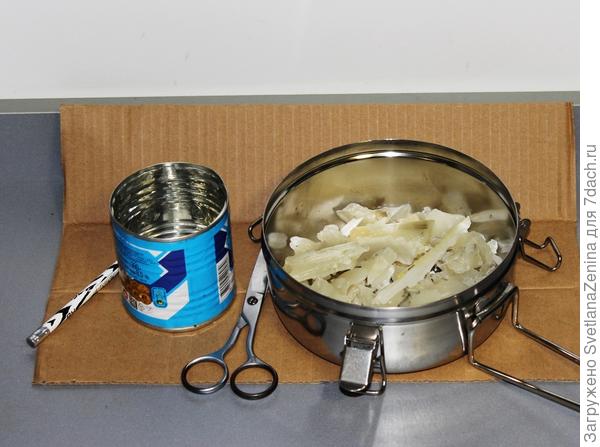

Материалы:

• пустая консервная банка,

• гофрокартон,
• воск, парафин, стеарин, дешевые свечи на выбор,
• ножницы,
• карандаш,
• ёмкость для растапливания,
• плита.

Изготовление

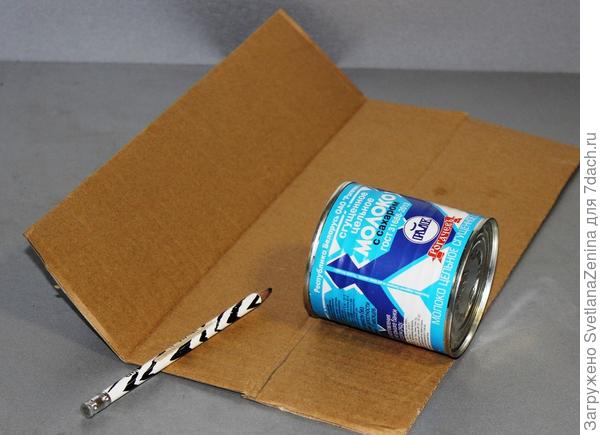

Отчерчиваем полосу

У меня картон короткий, потому получилось 3 полосы. Дальше полоску картона скручиваем в трубочку и вставляем в нашу банку. Получается примерно так.

Заготовка

В серединку я добавила еще маленькую скруточку из гофрокартона для плотности.

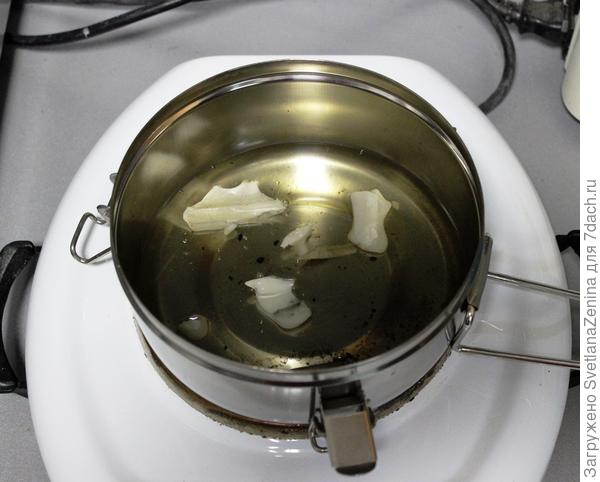

Следующим этапом нам нужно растопить наш парафин. Я взяла самые дешевые свечи и их огарки. На банку от сгущенки ушло примерно 2,5 свечки.

Подходящие свечи я купила в OBI. Кладем их в кастрюлю и нагреваем. Если плитка электрическая, то кастрюльку ставим прямо на нее. Если огонь открытый, то лучше растапливать на паровой бане.

Растапливаем свечки

Тает очень быстро, так что отходить не стоит. Фитили, если использовали свечи, удаляем.

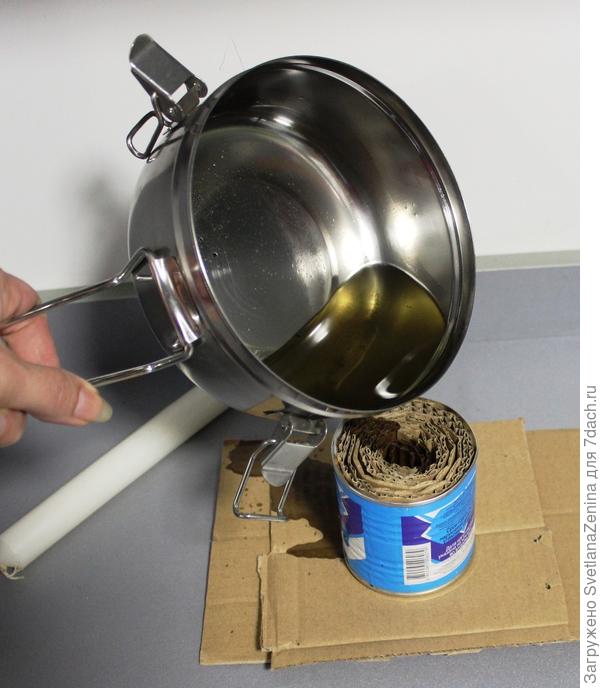

Теперь осторожно выливаем горячую жидкость в подготовленную емкость.

Выливаем в баночку

Заливка происходит в несколько этапов. В первый раз залили — кажется, что до верха, а через короткое время парафин впитывается и оседает. Теперь в середину нужно вставить узкую, длинную полоску из того же гофрокартона — это будет наш фитиль.

После оседания осторожно доливаем разогретый парафин, у меня на вторую заливку образовалось много пены. Она потом осела. На оставшиеся небольшие впадинки я просто покапала из горящей свечи.

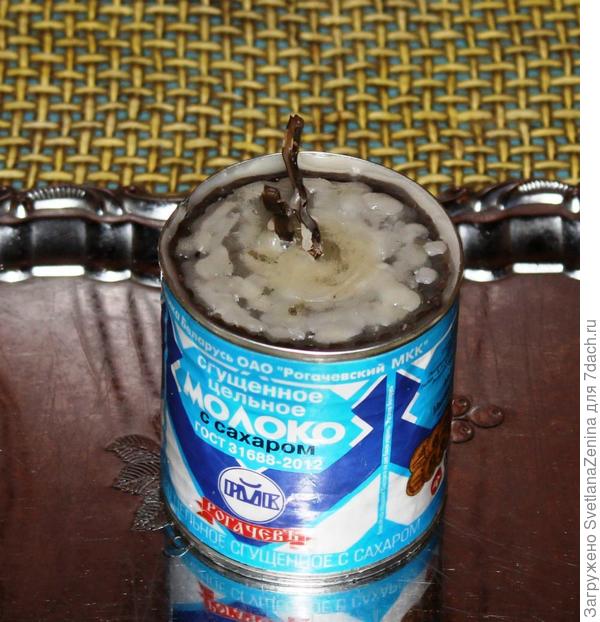

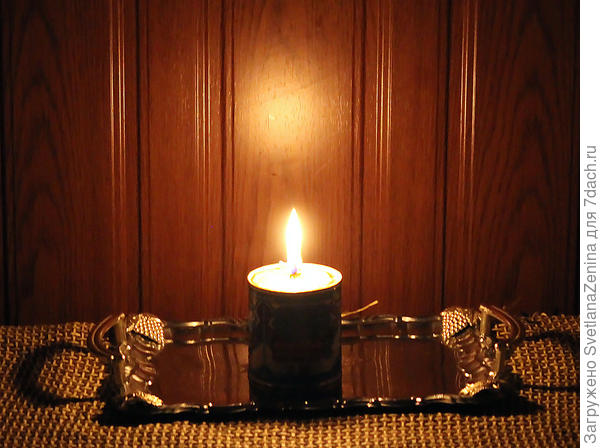

Свеча готова

Остывает и застывает в процессе работы свеча очень быстро. Практически через несколько минут после заливки я брала ее в руки.

Опыт с обогревом теплицы

В 21:00

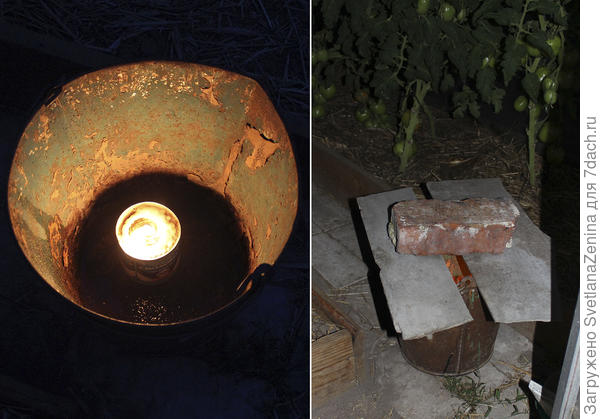

Свечу поставила в ведро, зажгла. Сверху ведро всегда неплотно накрываю шифером и кладу красный кирпич для накопления тепла.

Зажигаю, накрываю

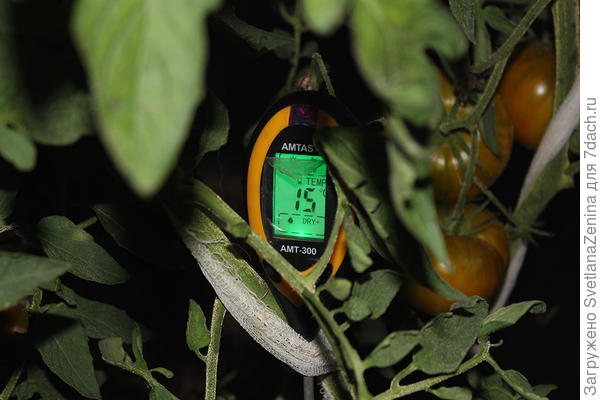

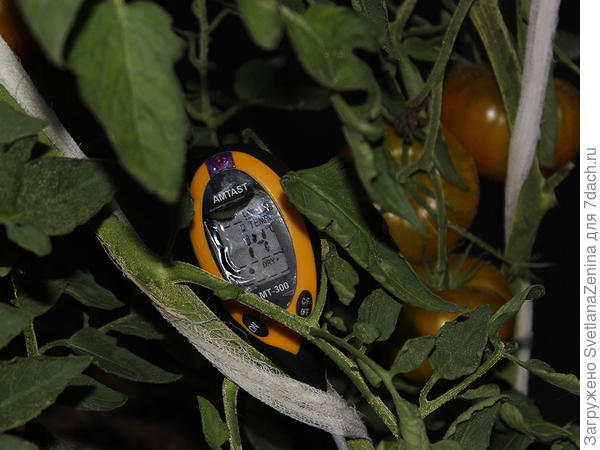

Зашла через 3 часа в полночь. Температура в теплице +15°С, на улице +8°С.

В 24:00

Кстати, разгорается огонь прилично и дает много копоти. Так что, думаю, свечу нужно обязательно ограничивать, как делаю я.

Пламя

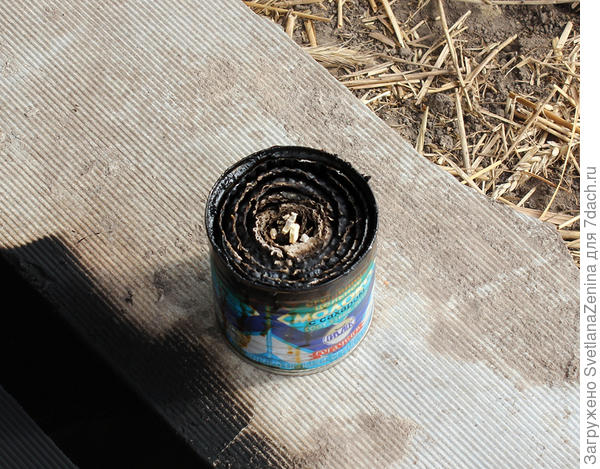

В 6 утра свеча уже прогорела, а кирпич оставался горячим. Соответственно, время горения составило примерно 8 часов.

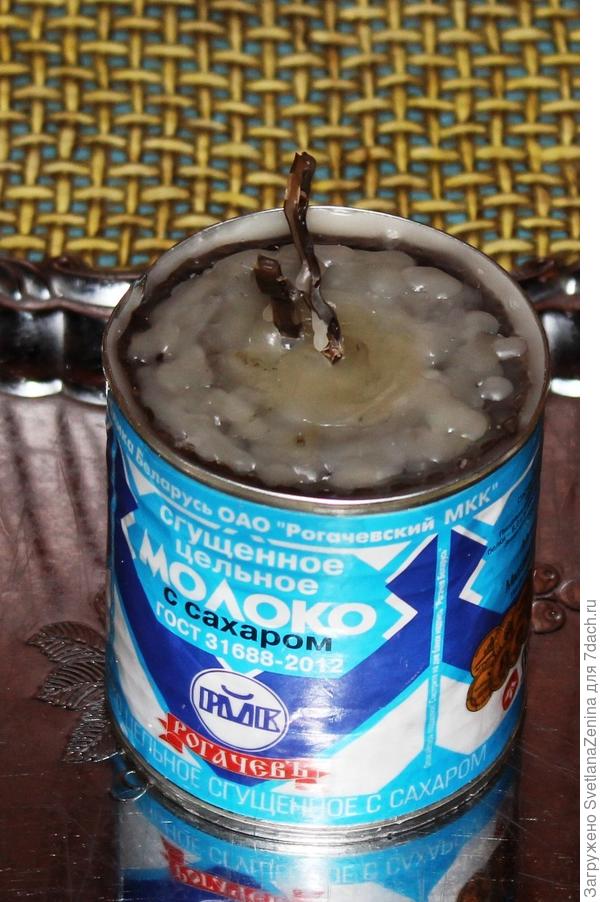

Прогоревшая свеча

На следующий день потеплело и сейчас нет смысла зажигать свечи в теплице. А вот весной и осенью можно смело ставить 4 свечи на шестиметровую теплицу и не бояться небольших заморозков.

10% мощности электрокалорифера в 500 Вт!

Простые природные материалы в той или иной форме продолжают свою «жизнь и работу» в качестве компонентов современных составов. Так, обычная глина прошла путь от бесплатного и общедоступного сырья для строительства первых домов до нано-компонента состава утепляющей краски (жидкого керамического утеплителя). В сыром виде ею обмазывали стены для утепления, потом стали формовать и обжигать — получились посуда и кирпич.

С развитием сталеплавильного производства глину научились вспучивать — так появился керамзит и целый раздел науки — «Применение вспученных керамических материалов». В конце концов, её сформировали в шарики диаметром 0,02 мм с техническим вакуумом внутри. И везде глина была востребована благодаря своему основному свойству: в обожжённом виде (керамика) она эффективно аккумулирует тепло. Это ещё раз доказывает, что всё, что необходимо человеку для жизни, уже изобретено природой.

Возможно ли распределить тепло от огня

Ещё одно свойство керамики, производное от теплоёмкости — способность распределять тепло равномерно по всему объёму (кроме точки нагрева). Иными словами, если мы возьмём нечто керамическое (например, кирпич) и положим его на нечто горячее (например, газовую горелку), то произойдёт следующее:

• кирпич начнёт аккумулировать (утилизировать) тепло пламени горелки;
• температура будет равномерно распределяться по всему объёму кирпича и дойдёт до его граней;
• на плоскостях кирпича будет происходить теплообмен с окружающим воздухом;
• в итоге площадь теплообмена увеличится с площади языка пламени до площади всех плоскостей кирпича;
• при этом температура будет уменьшаться обратно-пропорционально площади поверхности (чем больше площадь, тем ниже температура).

Догадливый читатель, конечно, понял, что выше описан принцип работы русской печи. Наша задача — создать такой же эффективный прибор, но на базе свечки.

Как работает «вечный» обогреватель

Несмотря на свой малый размер, пламя свечи имеет привычные для горения 100 °С. Температура в комнате должна быть ориентировочно +24 °С. Разница составляет 76 °С. Куда она девается?

При горении обычной свечи происходит следующее:

• разогретый горением воздух поднимается к потолку;
• под потолком он перемешивается с самым верхним слоем.

Из-за большой разницы температур (76 градусов) окружающий воздух не успевает перемешиваться с отработанными газами горения, и они интенсивно поднимаются к потолку. Образуется как бы столб горячего воздуха, который рассеивается вверху. Это тепло мы будем утилизировать при помощи «ловушки» из керамических куполов.

Из чего можно сделать нагревательный прибор

Итак, для постройки «чудо-микро-печки» нам понадобится:

• пламя
• обожжённая глина (керамика)
• металл

Область применения керамики ограничена лишь фантазией инженера. В данном случае нас интересуют только общедоступные дешёвые материалы, в частности, посуда. Не зря в старину пользовались в печи именно глиняными горшками — они подолгу держат тепло. Ассортимент керамических изделий бытового назначения в наши дни огромен, но мы остановимся на обычных цветочных горшках. Невзрачные с виду, они помогут нам решить проблему вспомогательного обогрева.

Второй компонент обогревателя — источник тепла. Первое, что приходит в голову для использования в помещении, это обычная свеча. Конечно, существуют самые разнообразные виды газовых и керосиновых горелок, но дешевизна и доступность для нас на первом месте. К тому же свеча не имеет срока годности и может храниться на холоде.

Третий компонент — рекордсмен по теплопроводности и аутсайдер по теплоёмкости — металл. Его свойство быстро нагреваться и отдавать тепло (малая теплоёмкость) сыграет нам на руку при создании теплового светильника.

Собираем тепловой светильник своими руками

Что понадобится:

1. Горшки керамические (цветочные) трапециевидные с наружным диаметром дна 50, 100 и 150 мм по 1 шт. При этом меньший горшок должен быть ниже большого примерно на 25 мм.
2. Шпилька с резьбой диаметром 6–12 мм. Она должна проходить через отверстия каждого горшка. При необходимости отверстия рассверлить до нужного диаметра сверлом по плитке.
3. Шайбы под шпильку с наружным диаметром, равным внутреннему диаметру дна наименьшего горшка — 20 шт. Гайки 7–8 шт.
4. Каркас, подвес или подставка произвольной формы, удовлетворяющие описанным ниже техническим требованиям (условиям).
5. По желанию — каминный герметик или негорючие (паронитовые) прокладки.

Порядок работы

1. Устанавливаем шпильку в отверстие наибольшего горшка и наворачиваем гайку снаружи.

2. Надеваем на шпильку внутри горшка несколько шайб, при необходимости фиксируем гайками.

3. Устанавливаем средний горшок на шпильку.

Внимание! Наружные грани меньших горшков должны находиться внутри купола больших на глубине 20–25 мм.

4. Фиксируем шайбами и гайками средний горшок.

5. Выставляем и фиксируем малый горшок.

6. Грани всех трёх куполов должны сходить внутрь ступенями 20–25 мм. Регулируем глубину посадки добавлением шайб и гаек.

7. Если расстояние от одного дна до другого ощутимо велико, заполняем его шайбами вразбежку — это даст большую теплопроводность стержня.

8. Устанавливаем конструкцию над свечой так, чтобы стержень шпильки располагался строго над пламенем на высоте 30–50 мм.

9. Дальнейшая регулировка производится опытным путём на основе наблюдений.

Использование прокладок и герметика. Нахваливая керамику, мы тактично обошли самый неудобный её недостаток — хрупкость (колкость). Даже полнотелый кирпич крошится, упав на бетон, что говорить и цветочных горшках. Собирая светильник, следует очень осторожно затягивать гайки — стоит немного перетянуть и стенка лопнет. Также есть риск случайного раскола при эксплуатации или в момент переноски. Твёрдый металл шпильки крошит керамику и может расколоть. Чтобы смягчить их контакт, используйте герметик или негорючие прокладки.

Какая будет польза от «горшкового» калорифера

На первый взгляд, конструкция предельно понятна, но доверия не вызывает. Следует сразу оговориться — не спешите выпиливать радиаторы парового отопления — наш светильник будет «подмастерьем», но не «мастером». Применение таких приборов в каждой комнате позволит снизить общую температуру подачи котла на несколько градусов совершенно бесплатно — и это уже результат!

Проведём примитивный теплотехнический расчёт на основе общедоступных данных и логики:

1. Восковая свеча весом 120 грамм (диаметр 30 мм) содержит около 3 МДж энергии.
2. Примерный срок горения такой свечи — 20 часов.
3. За это время она выделяет примерно 140 кДж энергии, что составляет около 42,5 Вт.
4. Парафиновые свечи дают больший эффект выделения тепловой энергии.

Подобрав максимально эффективную свечу, мы сможем добиться 50–55 Вт тепловой энергии на выходе, а это уже 10% мощности электрокалорифера в 500 Вт.

Внимание! Пожароопасность. Нагревательный элемент — открытое пламя. Светильник нельзя оставлять без присмотра.

Область применения

Элементарная конструкция на базе «копеечных» материалов будет служить долго при бережном обращении. Обогреватель не требует каких-либо условий для хранения, срока эксплуатации, профилактики или замены запчастей. Простой, как и всё гениальное, он станет опорой в лесных ночёвках или при отключении электричества, а также в экстремальных условиях.

1. В местах, где нет электричества: палатки, землянки, убежища, авто, попавшее в метель.
2. В местах, где есть электричество: небольшая, но приятная экономия на расходах при отоплении.
3. Если собрать продуманный каркас, то над свечой можно подвесить небольшую ёмкость (котелок, кружку) и греть воду.

Вот такой простой и надёжный помощник получился. Он станет не только тёплым местом в вашем интерьере, но и интересным декоративным украшением.

4 лучшие идеи сборки с фото

Низкая температура окружающей среды в значительной мере снижает производительность труда и комфорт проживания. Поэтому обогрев бытовых и производственных помещений  выполняют важную функцию, требующую существенных финансовых затрат на приобретение специального оборудования. Чтобы сэкономить средства на приборах отопления вы можете собрать обогреватель своими руками. Что особенно актуально для тех помещений и локаций, где нет необходимости заботиться о его эстетичном виде и дизайне.

Идея N1: Изготовление локального мини-обогревателя

Для такой конструкции вам потребуется два кусочка стекла прямоугольной формы, металлическая фольга, парафиновая или стеариновая свеча, деревянный брусок (или брусок из другого диэлектрического материала), электрический шнур с вилкой, листовой металл для контактов.

Порядок изготовления такого мини обогревателя следующий:

• Возьмите два одинаковых кусочка стекла прямоугольной формы, в данном примере используются размеры 4×6 см, но это не критично, можно брать и другое соотношение, главное, чтобы площадь была около 25 см². Очистите и обезжирьте их поверхность.
• При помощи зажженной свечи аккуратно нанесите слой копоти на одну поверхность стекла. Следите за равномерным покрытием и распределением сажи, так как она будет выступать в роли токопроводящего материала. Рисунок 1: элементы для изготовления обогревателя
• При помощи ватки или ушной палочки очистите край закопченного стекла, приблизительно на 5 мм.
• Отрежьте кусочек фольги такой же ширины, как поверхность стекла, покрытая копотью. По длине она должна выступать на 3 – 4 см за край стекла. Положите фольгу на стекло.
• Намажьте край стекла герметиком и совместите две половинки вместе с фольгой между ними. Рис. 2: совместите два стекла

Края фольги загните под стекло на одну сторону.

• На деревянном бруске закрепите металлические контакты и припаяйте к ним концы электрических проводов с вилкой. Установите стекла на брусок – отопительный прибор готов. Рис. 3: закрепите контакты на деревянном бруске

Следует отметить, что максимальная температура такого обогревателя должна составлять около 40ºС. Естественно, отапливать дом, дачу, гараж таким самодельным обогревателем не получится, он подойдет для обогрева палаток, рабочей области перед верстаком или другого пространства непосредственно перед рабочей поверхностью. Если устройство греется слишком сильно, вам потребуется уменьшить сопротивление токопроводящих элементов, для этого можно использовать более толстую фольгу или увеличить толщину сажи.

Идея N2: Инфракрасный обогреватель

Для изготовления инфракрасного обогревателя своими руками можно использовать несколько вариантов устройств. Рассмотрим два наиболее простых в реализации, для одного из них будет использоваться ИК пленка, применяемая в системе теплого пола, а для второго нагревательную панель изготовим из подручных средств. Если у вас остался пленочный ИК нагреватель от пола или есть возможность его достать, то это значительно упростит вам задачу.

Пленочный ИК нагреватель

Для изготовления такой инфракрасной модели вам понадобиться кусок рулонной фольгированной теплоизоляции, нагревательная пленка, питающий кабель для подключения в электрическую сеть, клеммы для подключения провода к пленке, терморегулятор или другие устройства для изменения температуры обогревателя.

Процесс изготовления состоит из таких этапов:

• Выберете место размещения, так как пленочный обогреватель не может самостоятельно стоять на полу или столе, его нужно крепить к стене, потолку, каркас или на другой жесткой поверхности.
• По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки. Рис. 4: вырежьте термоизоляцию нужного размера
• К подготовленному рулону приклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и двухсторонний скотч. Но точки нанесения клеящего вещества должны располагаться не на инфракрасных излучателях. Рис. 5: места для нанесения клеевого состава
• По краям пленки закрепите клеммы, предварительно к клеммам припаяйте провод для подачи электрической энергии. Рис. 6: припаяйте клемму к медной шине
• Заизолируйте места электрических соединений при помощи изоленты, термоусадки или битумной ленты. Это нужно, чтобы при подключении нагревательного прибора в сеть исключить угрозу поражения электротоком от обогревателя и изолировать токоведущие части от стен и других конструктивных элементов зданий. Рис. 7: заизолируйте места электрических контактов
• В конструкцию электрообогревателя включите терморегулятор, наиболее удобной точкой включения является питающий провод. Так как элемент управления можно поместить в наиболее удобное и доступное место. Это позволит контролировать мощность теплоотдачи обогревателя для обогрева гаража.
• Закрепите ИК обогреватель на стене или другом конструктивном элементе. Если вы хотите установить его на полу, можно изготовить деревянный каркас.

Панельный ИК нагреватель

Рабочий элемент инфракрасного обогревателя можно изготовить и самостоятельно. За образец берем  конструкцию  керамического обогревателя,  для него вам понадобится две одинаковые панели из термоупорного пластика (площадью около 1м²), графитовая мука, эпоксидный клей, шнур для питания электрического обогревателя. Графитовая мука будет выполнять роль токопроводящей среды, ее можно приобрести как отдельно, так и взять с отработанных электрических батареек или изготовить из строительного простого карандаша.

Весь процесс подразделяется на такие этапы:

• Подготовьте поверхность пластика, предварительно очистите и обезжирьте сторону, на которую будет наноситься токопроводящая смесь.
• Смешайте графитовый порошок с эпоксидным клеем в соотношении 1:1 или 1:1,5, следует отметить, что с увеличением количества эпоксидного клея сопротивление обогревателя будет увеличиваться, а мощность прибора уменьшаться. При большем количестве графита, увеличится проводимость цепи обогревателя, возрастет протекающий ток и мощность. Рис. 8: изготовление токопроводящего состава
• При помощи шпателя нанесите на очищенную пластиковую поверхность смесь графита и эпоксидного клея, как показано на схеме сборки ниже: Рис. 9: схема нанесения графитной дорожки
• Дождитесь высыхания графитно-эпоксидной смеси и приклейте сверху второй лист пластика. Установите клеммы в месте разрыва токопроводящей дорожки.
• К выводам клемм подсоедините электрический шнур для последующего подключения устройства к питающей сети.

Готовый обогреватель следует опробовать при помощи мультиметра – установите щупы на выводы вилки и замерьте электрическое сопротивление. После этого следует рассчитать выделяемую мощность по такой формуле: P = U² / R

Где P – мощность устройства, U – питающее напряжение, R – сопротивление цепи обогревателя.

Преимуществом такого прибора отопления является инфракрасное излучение, которое будет нагревать все предметы, а от них уже происходит обогрев помещения. За счет чего сразу нагреваются конкретные предметы и люди, находящиеся в зоне излучения. Поэтому ИК обогреватель выгодно применять для отопления гаражей, террас, беседок, веранд и таких помещений, где нет необходимости затрачивать ресурсы на постоянное поддержание температуры воздуха.

Если конструкция обогревателя вам покажется недостаточно прочной для использования в каком-то помещении, ее запросто можно усовершенствовать  при помощи деревянной рамы по периметру.

Идея N3: Масляный нагреватель

Так как техническое масло обладает хорошими теплопередающими функциями, его широко используют в обогревателях. Такой масляный обогреватель вы можете собрать самостоятельно на дому. Для этого вам понадобится старый радиатор отопления (чугунная или биметаллическая батарея, регистр или другая трубчатая конструкция), ТЭН трубчатого типа, непосредственно само масло в качестве теплоносителя, герметичные пробки для размещения ТЭНа.

Чтобы максимально обезопасить работу масляного прибора, его можно дополнить датчиком нагрева, размыкающие контакты которого подключены в цепь питания.

Процесс изготовления масляного радиатора заключается в следующем:

• Возьмите старый радиатор, важно, чтобы он был заменен по причине модернизации системы, а не из-за нарушения целостности корпуса. Желательно самому убедиться в этом путем заливки жидкости или хотя бы посредством внешнего осмотра. Рис. 12: Возьмите старый радиатор
• Подготовьте в обогревателе два отверстия – под ТЭН и для заливки масла. Первое отверстие обязательно должно оснащаться резьбой и располагаться в нижней части, чтобы нагретые массы поднимались вверх. Второе отверстие удобнее располагать в верхней части, при вводе обогревателя в работу его также придется герметизировать. Помимо этого можно изготовить отверстия для слива масла и для клапана аварийного сброса давления. Рис. 13. Подготовьте два отверстия
• Закрутите нагревательный ТЭН в отверстие на радиаторе. При выборе конкретной модели ТЭНа важно убедиться, что диаметр резьбы подходит по диаметру отверстия, а в комплекте имеются прокладки из маслостойкой резины. Рис. 14: закрутите ТЭН в нижнее отверстие

Еще один важный момент – диаметр ТЭНа должен быть таким, чтобы он ни в коем разе не касался стенок радиатора. Для герметизации используются подкладки, специальные составы и пакля.

• Если вы оставили горловины для сброса масла и под установку датчиков, установите в них соответствующее оборудование. Проведите герметизацию всех отверстий, которые не будут задействованы в дальнейшем, оставьте только горловину для заливки масла.
• Залейте в обогреватель техническое масло примерно 85% от общего объема. Запас в 15% необходим для свободного пространства, которое займет жидкость после нагревания и температурного расширения. Ни в коем разе не заливайте масла впритык. Закройте горловину для заливки масла. Рис. 15: закройте горловину для заливки масла
• Заземлите обогреватель на контур заземления.

Следует отметить, что для увеличения срока службы такого устройства следует подбирать тэн в соответствии с материалом корпуса. Иначе, из-за большой разности напряжения выхода частиц этих металлов будет происходить разрушение элементов. Также заметьте, что обогреватель будет иметь приличный вес, поэтому желательно обеспечить ему надежную фиксацию в пространстве или изготовить конструкцию для удобства перемещения.

Идея N4: Обогреватель со спиралью

Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.

Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:

• Обрежьте асбоцементную трубу нужной длины (в данном примере она будет использоваться для изготовления несущего каркаса). Рис. 17: обрежьте трубу нужной длины
• Просверлите в трубе несколько отверстий с разных сторон, чтобы в них можно было просунуть нихромовую спираль.
• Заведите в отверстия спираль, в данном примере они выполнены в форме решетки, но это не принципиально, важно чтобы нагревательные элементы имели разный угол наклона. Рис. 18: положение спирали в трубе

Если вы собираете несколько кусков спирали, соедините их между собой на внешней стороне трубы.

• С одной стороны трубы поместите вентилятор для нагнетания воздушного потока. Направление лопастей должно обеспечивать движение воздуха к спиралям, протянутым в трубе. Расстояние от вентилятора до нагревательного элемента должно обеспечивать безопасную работу, чтобы лопасти не расплавились. Для дополнительного охлаждения вентилятор и асбестовую трубу можно разделить в корпусе. Рис. 19: разделение вентилятора и трубы с нагревателем
• Заизолируйте места электрических соединений как от вентилятора к питающему шнуру, так и от нихромовой спирали. Для изоляции спиральных соединений можно использовать миканитовую ленту, которую наматывают прямо на асбестовую поверхность.
• Готовый обогреватель поместите в наиболее подходящий корпус. В данном примере для защиты от случайного прикосновения к спирали, перед трубой, устанавливается дополнительная решетка.

Следует отметить, что мощность вентилятора не должна быть слишком большой, чтобы спирали успевали разогреться. На практике вы должны добиться эффекта дуйчика, а производительность обогрева можно регулировать длиной спирали. Также асбестовую трубу внутри желательно покрыть термоустойчивым лаком, чтобы частицы асбеста не попадали в воздух. Корпус обогревателя не лишним будет заземлить на контур заземления.

Видео инструкции

Как обогреть комнату свечкой? — Александр Черемных — LiveJournal

Для реализации этого проекта необходимо дойти до ближайшего цветочного магазина и купить три цветочных горшка разных размеров, чтобы они свободно, с зазором входили друг-в-друга. Зазоры нужны для свободной циркуляции воздуха. Также, в цветочном магазине можно купить керамическую подставку для цветов, квадратную.
Кроме того, надо поискать в кладовке или на балконе ненужные болтики-гаечки и, разумеется, купить свечи.
Собрать весь агрегат — дело нехитрое:

Квадратная керамическая подставка для цветов (можно использовать форму для выпечки или старую сковородку) нужна для свечек, чтобы воск или парафин не растекался по всему столу или полу. В неё ставятся 4 свечи, зажигаются, а сверху устанавливается Ваше устройство. Как на рисунке:

Сколько свечей покупать? С учетом того, что свеча горит 4 часа, —  надо покупать восемь свечей для 8-ми часовой работы обогревателя.  Надеюсь, что за это время приедут аварийщики и устранят аварию в Вашем доме.
Успехов Вам!
Источник: по материалам сербских блогеров «Альтернативная энергия».
